Замена ТЭНа в водонагревателе Термекс

Рубрика: Электрооборудование для дома

Опубликовано 16.01.2014   ·   Комментарии: 6   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 15 707

Здравствуйте, друзья! Замена ТЭНа в водонагревателе Термекс, оказывается, не такая уж сложная задача, и не нужно искать мастера для выполнения такой работы, все это можно сделать собственными руками. Но обо всем по порядку. Несколько дней назад в доме перестал работать электрический водонагреватель. Просто в один прекрасный день выбило защитный автомат в электросети, и водонагреватель перестал включаться. Без горячей воды в доме, особенно зимой, чувствуешь себя не очень комфортно.



Подозрение вызвал левый нагревательный элемент, т.к. электрический водонагреватель уже несколько дней «сильно шумел» при включении. Приближались новогодние праздники, и заниматься водонагревателем в это время не было ни времени, ни желания.   И вот два дня назад пришлось вплотную заняться выяснением проблемы. В этой статье я постараюсь рассказать о том, в какой последовательности выполнялась замена ТЭНа в водонагревателе Термекс.



Прежде всего, нужно было убедиться в том, что причиной всех проблем стал ТЭН. Для этого пришлось перекрыть вентиль на трубе, по которой поступала холодная вода к водонагревателю. Затем открутить пробку сливного отверстия и через нее слить воду из водонагревателя. Чтобы ускорить вытекание воды, был открыт кран горячей воды на смесителе.



Закончив слив воды, отсоединил электрический водонагреватель от водопроводных труб, скрутил с патрубка предохранительный клапан и снял с патрубков пластиковые заглушки.



Затем снял нижнюю крышку. Для этого выкрутил два боковых шурупа и…



винт в центре крышки под наклейкой.



Отсоединил провода от левого ТЭНа на 1300 Вт  и, включив омметр на прозвон, проверил его состояние. Смотрим: показание омметра единица. Причина понятна – обрыв в ТЭНе. Таким же образом проверил второй, правый ТЭН на 700 Вт  – здесь обрыва нет. Кстати, второй ТЭН в процессе эксплуатации водонагревателя почти не включался. Достаточный нагрев воды обеспечивался ТЭНом на 1,3 кВт.



Дальше открутил гайки и снял термостат, вынул два датчика термостата из ТЭНа. Затем открутил гайки, удерживающие прижимное кольцо. Все, ТЭН можно извлекать из бака.



Вот что представлял собой ТЭН. Произошло полное его разрушение.



Оставалось взять ТЭН и отправиться с ним в магазин.

Из своего опыта даю несколько советов тем, кто решится на замену ТЭНа своими руками.

Совет 1. Не стоит надеяться на компетентность продавцов в выборе нужного ТЭНа только по вашему словесному описанию. Вам могут предложить на выбор такую коллекцию нагревательных элементов, что вы можете просто растеряться перед выбором. Сравните маркировки вашего ТЭНа и предложенного продавцом. Они должны быть идентичны.



Совет 2 . Обратите внимание на то, чтобы в комплекте с ТЭНом присутствовал магниевый анод.

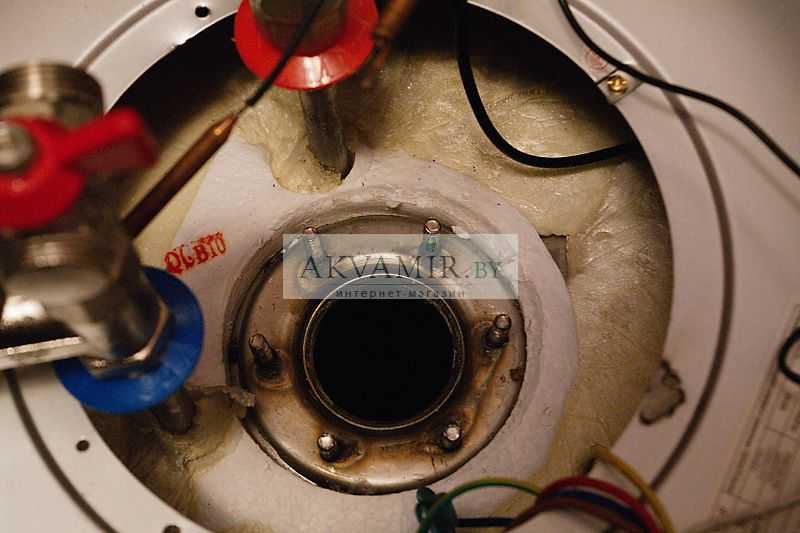

Для промывки бака водонагревателя снял его с креплений, перевернул отверстием вверх и залил несколько литров воды в бак. Затем бак тщательно прополоскал и слил воду. Так пришлось повторить еще дважды, пока не вымылись остатки накипи.



Оставив водонагреватель в перевернутом виде, перешел к установке нового ТЭНа с уплотнительной прокладкой.

Совет 3. Следим, чтобы прокладка плотно вошла в отверстие, а нагревательный элемент установился без перекоса.

Затем прикрутил прижимное кольцо, вставил датчики термостата и на прежнее место прикрутил термостат. Подсоединил к ТЭНу провода.

Совет 4. Стараемся ничего не перепутать.

На патрубок холодной воды накрутил предохранительный клапан с ФУМ-лентой. Водонагреватель вернул на прежнее место и подключил к водопроводной системе.

Как видите, ничего сложного здесь нет. Если электрический водонагреватель является в доме или квартире единственным источником горячей воды, то будьте готовы к тому, что вам придется еще не раз выполнять замену ТЭНов.

Post Views:
15 707

на что нужно обратить внимание?

Компания Термекс занимается производством только одного вида продукции – водонагревателей. Но при этом нагреватели Термекс отличаются высоким качеством, надежностью и долговечностью работы, широким ассортиментом моделей. Однако даже несмотря на высокое качество продукции водонагреватель Термекс, как и любое другое устройство, может сломаться. Наиболее уязвимым элементом любого водонагревателя является ТЭН. Именно он отвечает на нагрев воды, поэтому без ТЭНа устройство перестает выполнять свои функции. Полезные советы помогут провести замену ТЭНа самостоятельно.

Особенности и основные этапы замены ТЭНа в водонагревателе Термекс

Ремонт водонагревателя у мастера может обойтись дорого, поэтому многие люди предпочитают проводить замену ТЭНа самостоятельно. К тому же данный процесс несложный и включает в себя несколько простых этапов:

• 1. Отключить устройство от сети и слить воду.
• 2. Если для замены ТЭНа требуется демонтаж, устройство следует снять со стены. Однако некоторые модели позволяют проводить замену ТЭНа и без демонтажа водонагревателя.
• 3. После демонтажа бойлер нужно перевернуть так, чтобы патрубки находились сверху.
• 4. Снять внешнюю крышку, предварительно открутив все болты.
• 5. Вытащить датчики из трубок, отсоединить клеммы, открутить крепежные болты фланца, используемого для крепления нагревателя.
• 6. Вынуть ТЭН.
• 7. Если на внутренней поверхности бака имеется накипь и другие загрязнения, их нужно очистить. Для этого можно использовать специальные или подручные средства.
• 8. Установить новый ТЭН. При его выборе следует учитывать необходимую мощность, размер и другие характеристики.
• 9. Подключить все провода, установить крышку водонагревателя и закрутить все болты.
• 10. Установить нагреватель на прежнее место, подключить к сети и водопроводу, проверить. Запрещается проверять работоспособность водонагревателя без заполнения водой, иначе ТЭН можно сжечь.
• 11. Сразу же после монтажа нагревателя на место, рекомендуется наполнить бак и проверить на наличие течи. Для этого его нужно оставить на несколько часов. И только потом рекомендуется проверять устройство для нагрева.

Процесс замены ТЭНа несложный и не занимает много времени, но, если есть сомнения в собственных силах, рекомендуется доверить работу профессионалам.

Советы по самостоятельной замене ТЭНа водонагревателя Термекс

Замена ТЭНа водонагревателя Термекс – достаточно простой процесс, поэтому можно выполнить ее самостоятельно. Однако, чтобы минимизировать риск повреждения важных элементов и обеспечения качественной работы устройства после ремонта, необходимо следовать простым правилам:

• Правильный выбор ТЭНа – основная задача при его замене. Следует самостоятельно сравнить маркировку на старом и новом нагревательном элементе, проконсультироваться с нашим менеджером. ТЭН для замены должен быть полностью идентичен предыдущему.
• Рекомендуется покупать ТЭН, вместе с магниевым анодом для уменьшения образования накипи и защиты сварного шва бака водонагревателя.
• Прокладка должна плотно войти в отверстие, а ТЭН должен быть установлен ровно. В горизонтальных моделях обязательно устанавливать изгибом вниз, для прогрева нижнего слоя воды.
• При сборке устройства после замены ТЭНа необходимо следить за тем, чтобы ничего не перепутать. Для этого в процессе демонтажа и разборки водонагревателя можно сделать несколько снимков на телефон, которые помогут правильно собрать устройство.

Если водонагреватель Термекс является основным источник горячей воды, замену ТЭНов придется выполнять регулярно. Но уже после 1-2 раз выполнения процедура будет казаться простой и понятной.

Thermex ES50V 50 -литровый электрический хранение водонагреватель Руководство пользователя

Thermex ES50V 50 -литровый электрический хранение водонагреватель

Перед первым, используя ваш водонагреватель электрического хранения, тщательно прочитайте это руководство по эксплуатации
Уважаемый клиент!
Поздравляем с приобретением электрического водонагревателя THERMAX. Водонагреватели THERMAX спроектированы и изготовлены в строгом соответствии с отечественными и международными стандартами, гарантирующими надежность и безопасность эксплуатации. Настоящее руководство относится к моделям THERMAX IF (комфорт). Полное наименование модели вашего отопителя указано в разделе «Гарантия производителя» (подраздел «Примечание к продаже») и в маркировке на корпусе отопителя.

ЗАЯВКА

Водонагреватель электрический (далее — ЭВН) предназначен для обеспечения горячей водой бытовых и производственных объектов при давлении в магистрали холодного водоснабжения не менее 0,05 МПа и не более 0,7 МПа. ЭВН должен эксплуатироваться внутри помещений в отапливаемых помещениях и не предназначен для работы в проточном режиме.

КОМПЛЕКТ ПОСТАВКИ

• Водонагреватель – 1 шт.
• Клапан предохранительный типа ГП – 1 шт.
• Руководство по эксплуатации – 1 шт.
• Анкеры для крепления (опция) – 1 шт.
• Упаковка – 1 шт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания ЭВН должно быть в пределах 230 В ± 10%. Частота питающей сети 50 Гц ± 1%. Объем внутреннего бака и мощность нагревательного элемента указаны в маркировке на корпусе. Диаметр резьбы в патрубках подвода и отвода воды – G1/2”. Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и технические характеристики обогревателя без предварительного уведомления.

Модель	Полезный объем EWH, L	Среднее время нагрева T = 45 ° C при 2 кВт	Установка
IF 30 V (Commesttation)
IF 30 V (Comfeletation) 9003
IF 30 V (Comfeletation) 9003
IF 30 V (Comfeletation) 9003
IF 30 V (Comfeletation) 9007
IF 30 V (Comfeletath 39 мин.	вертикальный
IF 50 В (комфорт)	42	1 ч 06 мин.	вертикальный
IF 80 В (комфорт)	67	1 ч 45 мин.	вертикальный
IF 100 В (комфорт)	84	2 ч 12 мин.	вертикальный
IF 50 H (комфорт)	42	1 ч 06 мин.	горизонтальный
IF 80 H (комфорт)	67	1 ч 45 мин.	горизонтальный

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Внешний корпус ЭВН выполнен из ударопрочного пластика. Внутренние баки имеют специальное биостеклофарфоровое покрытие, надежно защищающее внутреннюю поверхность от химической коррозии. Пространство между внешним кожухом и внутренним баком заполнено пенополиуретаном – современной, экологически чистой теплоизоляцией, обладающей лучшими теплосберегающими характеристиками. Модели IF (comfort) имеют два резьбовых патрубка: для входа холодной воды (рис. 1, стр. 3) с синим кольцом и для выхода горячей воды (рис. 1, стр. 2) — с красным кольцом, а оборудованы дополнительным сливным патрубком (закрытым металлической заглушкой) для слива воды и промывки внутреннего бака (рис. 1, стр. 17). Панель управления во всех моделях находится на передней стороне ЭВН. (Рис. 1, стр. 16). На съемном фланце смонтированы трубчатый нагревательный элемент (ТЭН), термостат и датчики термовыключателя. ТЭН используется для нагрева воды, а термостат обеспечивает возможность регулирования температуры нагрева до +65°С. Все модели имеют электронное управление с сенсорной регулировкой. Электроника автоматически поддерживает температуру воды на заданном пользователем уровне. Для защиты от перегрева ЭВН используется термостат, отключающий ТЭН от сети при температуре воды выше 95°С. (рис. 3). Предохранительный клапан (рис. 1, стр. 5) выполняет функцию обратного клапана, обеспечивая защиту от попадания воды из водонагревателя в канализацию при падении давления в канализации и при повышении давления в канализации. бака при высоком нагреве воды, а также функции предохранительного клапана, сбрасывающего избыточное давление в баке при высоком нагреве воды. Во время работы водонагревателя возможна утечка воды из выпускного патрубка предохранительного клапана для сброса избыточного давления, что сделано в целях безопасности водонагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и постоянно устанавливаться вниз. Слив воды из выпускной трубы предохранительного клапана в канализацию должен быть обеспечен установкой соответствующего дренажа ЭВН. Требуется регулярно (не реже одного раза в месяц) сливать небольшое количество воды через выпускной патрубок предохранительного клапана в канализацию для удаления известковых отложений и проверки работоспособности клапана. Рукоятка (рис. 1, стр. 15) предназначена для открытия клапана. При работе водонагревателя необходимо контролировать, чтобы эта рукоятка находилась в положении, закрывающем слив воды из бака.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Электробезопасность и защита от коррозии ЭВН гарантируются только при наличии эффективного заземления в соответствии с действующими нормами и правилами электромонтажных работ. Сантехнические трубы и фитинги должны соответствовать параметрам водопровода и иметь необходимые сертификаты качества.

При установке и эксплуатации ЭВН не допускается:

• Для питания ЭВН, если ЭВН не заполнен водой.
• Снять защитную крышку при включенном питании.
• Использовать ЭВН без заземления или использовать в качестве заземления водопроводные трубы.
• Для подключения ЭВН к водопроводу с давлением более 0,7 МПа.
• Для подключения ЭВН к водопроводу без предохранительного клапана.
• Для слива воды из ЭВН при включенном питании.
• Использовать запасные части, не рекомендованные производителем.
• Для использования воды из ЭВН для приготовления пищи.
• Для использования воды, содержащей примеси (песок, мелкие камни), которые могут привести к выходу из строя ЭВН и предохранительного клапана.
• Для изменения конструкции и установочных размеров кронштейнов ЭВН.

Температура окружающей среды должна быть в пределах от 3ºС до 40ºС. Вода в замерзающем ЭВН при отрицательных температурах приводит к неисправности, не являющейся гарантийным случаем.

предупреждение

Будьте внимательны к детям, чтобы они не играли с ЭВН. ЭВН не предназначен для использования лицами (в том числе детьми) с ограниченными физическими, сенсорными или умственными возможностями, а также лицами, не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или по указанию лиц, ответственных за технику безопасности. ЭВН. В процессе эксплуатации ЭВН необходимо регулярно осматривать его на предмет исправности (отсутствие подтеканий, запаха гари, искр проводки и т.п.). В случае длительных перерывов в работе водонагревателя, перебоев в подаче воды ЭВН должен быть отключен, а клапан подачи холодной воды перекрыт.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Все монтажные, сантехнические и электрические работы должны выполняться квалифицированным персоналом.

РАЗМЕЩЕНИЕ И УСТАНОВКА

Все монтажные, сантехнические и электрические работы должны выполняться квалифицированным персоналом. Монтаж ЭВН производить в соответствии с маркировкой на корпусе. Рекомендуется устанавливать ЭВН как можно ближе к месту использования горячей воды для уменьшения теплопотерь в трубах. При выборе места установки следует учитывать общий вес ЭВН, наполненного водой. Стены и пол с низкой несущей способностью должны быть соответствующим образом усилены. При сверлении (проделывании) отверстий в стене учитывайте наличие кабелей, каналов и труб в стене. ЭВН подвешивается кронштейнами на крюковых анкерах, закрепленных в стене. Крепление крюков к стене должно исключать самопроизвольное перемещение по ним кронштейнов ЭВН. Изготовитель не несет ответственности за падение ЭВН, связанное с неправильной установкой анкеров и их подбором. При обслуживании ЭВН расстояние от защитного кожуха до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 см для всех моделей.

предупреждение

Во избежание повреждения имущества пользователя и/или третьих лиц в случае неисправности системы горячего водоснабжения необходимо устанавливать ЭВН в помещениях с гидроизоляцией и отводом в канализацию, а также в нет случая размещать его под предметами, подвергающимися воздействию воды под ЭВН. При размещении в незащищенных местах под ЭВН должна быть установлена ​​защитная плита (не входит в комплект) со сливом в канализацию. В случае размещения ЭВН в труднодоступных местах в целях проведения сервисного и гарантийного обслуживания (антресольные этажи, ниши, потолочные пустоты и т.п.) монтаж и демонтаж ЭВН осуществляется пользователем самостоятельно или за его счет. собственный счет.

Примечание: лоток безопасности не входит в комплект поставки ЭВН.

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подача холодной воды в ЭВН осуществляется с использованием фильтра предварительной очистки со степенью водоподготовки не менее 200 мкм. Установить редукционный клапан (рис. 1, п. 5) на патрубок входа холодной воды (рис. 1, п. 3) с синим кольцом, на 3,5-4 оборота, обеспечив герметичность соединения любым уплотняющим материалом (лен , ФУМ-лента и др.). Во время работы ЭВН наблюдается утечка воды из выходного патрубка предохранительного клапана сброса избыточного давления для обеспечения безопасности водонагревателя. К дренажному отверстию рекомендуется подсоединить резиновую или силиконовую трубу соответствующего диаметра для отвода влаги. Подключение к водопроводу должно осуществляться в соответствии с рис. 1 с использованием медных, пластиковых труб или специальной гибкой санитарной проводки. Не используйте бывшую в употреблении гибкую проводку. Подводить воду к ЭВН рекомендуется через фильтр, установленный на магистрали холодной воды (не входит в комплект поставки).

предупреждение

Не используйте бывшие в употреблении гибкие подающие трубы. Запрещается эксплуатировать ЭВН без предохранительного клапана или с клапаном других производителей.

Рисунок 1: 1 – ЭВН, 2 – труба горячей воды, 3 – труба холодной воды, 4 – кран сливной (не входит в комплект поставки), 5 – клапан предохранительный, 6 – дренажный (не входит в комплект поставки) , 7 – подводящий трубопровод, 8 – запорная арматура при работе ЭВН, 9 – магистраль ХВС, 10 – магистраль ГВС, 11 – запорный кран ХВС, 12 – запорный кран ГВС, 13 – защитный кожух, 14 – выпускной патрубок предохранительного клапана, 15 – рукоятка открытия клапана сброса давления, 16 – пульт управления, 17 – нагнетательный патрубок. После подключения ЭВН убедитесь, что запорный кран холодной воды открыт, а запорный кран горячей воды (8) закрыт. Открыть кран холодной воды в ЭВН (11), выпускной кран горячей воды (12) и кран горячей воды на смесителе, чтобы обеспечить выход воздуха из ЭВН. При заполнении последнего ЭВН из смесителя будет непрерывно вытекать вода. При подключении ЭВН в местах, не обеспеченных водоснабжением, допускается подача воды в ЭВН из вспомогательного бака с помощью насосной станции, либо из резервуара, расположенного на высоте не менее 5 метров над верхом ЭВН.
Примечание: для удобства обслуживания при эксплуатации ЭВН рекомендуется установка сливного клапана (рис. 1, п.4) в соответствии с рис. 1 (для моделей, не оборудованных сливной трубой. (не входит в объем ЭВН). поставлять)). Если давление воды превышает 0,7 МПа, на входе холодной воды ЭВН перед предохранительным клапаном (по ходу воды) должен быть установлен соответствующий редукционный клапан (не входит в комплект ЭВН) для снижения давления воды до нормативного.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Перед подключением водонагревателя к электрической сети необходимо убедиться, что его параметры соответствуют техническим характеристикам водонагревателя.
ВНИМАНИЕ! Перед включением питания убедитесь, что ЭВН заполнен водой! Водонагреватель должен быть заземлен для обеспечения безопасной эксплуатации. ЭВН комплектуется стационарным силовым кабелем (опция) с евровилкой (опция). Розетка должна иметь клемму заземления с присоединенным заземляющим проводом и располагаться в защищенном от влаги помещении или соответствовать требованиям не ниже 1РХ4.

ЭКСПЛУАТАЦИЯ

Рисунок 2: 1 – ЖКИ дисплей, 2 – кнопка «▲» Регулировка температуры/увеличение температуры нагрева, 3 – кнопка «▼» Регулировка температуры/понижение температуры нагрева, 4 – кнопка «вкл/выкл»/ включение/выключение, 5 – кнопка «Режим обогрева» / установка мощности нагрева, 6 – индикация режима «No Frost», 7 – индикация «Эконом»/минимальная мощность, 8 – индикация «Оптимальная»/обычная мощность, 9 – индикация «Турбо»/максимальная мощность. Включение/выключение ЭВН осуществляется нажатием центральной кнопки «вкл/выкл» (рис. 2, п. 4), при этом на дисплее отображается заданная температура нагрева. Через 2,5 секунды на дисплее появится текущая температура воды в ЭВН. Выбор мощности нагрева осуществляется нажатием кнопки «Режим нагрева» (рисунок 2, стр. 5) на панели управления. Режим 2 кВт сопровождается индикацией контрольной лампы «Турбо» (рис. 2, стр. 9).), 1,3 кВт сопровождается индикацией контрольной лампы «Оптимальный» (рис. 2, стр. 8), а 0,7 кВт – индикацией контрольной лампы «Эконом» (рис. 2, стр. 8). 7). Режим незамерзания сопровождается индикацией контрольной лампы «No Frost» (рисунок 2, п.6). В процессе работы ЭВН пользователь может регулировать температуру нагрева воды с помощью двух кнопок «▲» «▼» Регулятор температуры (рис. 2, п. 2 и п. 3). Если ЭВН не используется в зимнее время и существует вероятность замерзания магистральных водоводов и самого водонагревателя, рекомендуется отключить электропитание и слить воду из ЭВН во избежание повреждения внутренних бак.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При проведении технического обслуживания проверяется шкала на ТО. При этом остатки, которые могут скапливаться на дне ЭВН, удаляются. Если на ТГ имеется накипь, ее можно удалить с помощью средств для удаления накипи или механическим способом. Первое техническое обслуживание рекомендуется проводить через год с момента подключения специалистами специализированной организации и в зависимости от интенсивности образования накипи и остатков определять интервалы доремонтных работ. Это действие продлит максимальный срок службы ЭВН. Первая замена магниевого анода должна быть произведена не позднее 12 месяцев с момента установки ЭВН. В случае отсутствия отметки об установке в гарантийном талоне с печатью монтажной организации, срок исчисляется со дня покупки. Регулярное периодическое техническое обслуживание и своевременная ежегодная замена магниевого анода необходимы для сохранения гарантии производителя. Замена анода должна сопровождаться отметкой в ​​гарантийном талоне в случае замены сервисной организацией, либо приложенным товарным чеком на его приобретение в случае замены владельцем.

ВНИМАНИЕ: скопление накипи на ТЭНе может привести к его повреждению.

Примечание: Гарантия не распространяется на повреждения ТГ из-за образования накипи. Регулярное техническое обслуживание не входит в гарантию производителя и продавца.

При проведении технического обслуживания необходимо:

• Отключить питание ЭВН;
• Охлаждение горячей воды или сброс ее через смеситель;
• Перекрыть подачу холодной воды в ЭВН;
• Отвинтить предохранительный клапан или открытый дренажный клапан;
• Надеть на входной или выходной кран холодной воды резиновый шланг, направив другой конец в канализацию;
• Открыть кран горячей воды на смесителе и слить воду из ЭВН через шланг;
• Снять защитный кожух, отсоединить провода, открутить и снять с корпуса съемный фланец;
• При необходимости очистить ТГЭ от накипи и удалить остатки из бака;
• Соберите, заполните ЭВН водой и включите питание.

В моделях со сливной трубой достаточно перекрыть подачу холодной воды в ЭВН, открутить сливную заглушку на сливной трубе и открыть кран горячей воды. После слива воды можно на время открыть подачу холодной воды в ЭВН для дополнительной промывки бака. При проведении технического обслуживания ЭВН силами специализированной организации в сервисном талоне делается отметка с печатью организации, осуществляющей техническое обслуживание.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ.

Неисправность	Возможная причина. Напор холодной воды держит на уровне.	Засорен входной предохранительный клапан	Снимите клапан и промойте его водой
100010 Время нагрева увеличилось	. Покрыт слоем осадка	Снимите фланцевый и очистите
	Снижение питания уменьшилось	Контактная электроэнергия.	Частое срабатывание термовыключателя	Температура близка к предельной	Установите более низкое значение температуры нагрева воды
Термостат Трубка с помощью пульса с пульсом 9004 2	. Выберите повторный фланк.
ЭВН работает, но не греет воду	Клапан (рис. 1, стр.8) не закрыт или неисправен	Закрыть или заменить кран , стр. 8)
7 90EWH вода без подогрева. Нет подсветки контрольных ламп.	1) отсутствие напряжения в электрической сети; 2) поврежден шнур питания. 3) Термовыключатель сработал, но не включен	1) Проверьте напряжение в электрической розетке; 2) Обратитесь в квалифицированный сервисный центр. 3) Отключить от сети, снять защитный кожух ЭВН, нажать кнопку на термовыключателе до щелчка (рис. 2) установить кожух и включить питание

Данные неисправности дефектов ЭВН и устраняются потребителем или специализированной организацией за свой счет. В случае невозможности устранения проблемы с помощью вышеизложенных рекомендаций или при выявлении других проблем следует обратиться в авторизованный сервисный центр, указанный в руководстве по эксплуатации.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ЭЛЕКТРИЧЕСКИХ ВОДОНАГРЕВАТЕЛЕЙ

Транспортирование и хранение электрических водонагревателей должно осуществляться в соответствии с манипуляционными знаками на упаковке:

• необходимость защиты товара от влаги
• хрупкое, деликатное обращение
• рекомендуется диапазон температур хранения от +10° до +20° С
• правильное вертикальное положение груза;

УТИЛИЗАЦИЯ

При соблюдении правил устройства, эксплуатации и обслуживания ЭВН и при соответствии качества воды действующим нормативам производитель устанавливает срок службы ЭВН 9лет с момента покупки. Все детали водонагревателя изготовлены из материалов, допускающих экологически безопасную утилизацию, которая должна производиться в соответствии с нормами и правилами страны, в которой эксплуатируется водонагреватель. При утилизации ЭВН соблюдайте местные законы и правила по защите окружающей среды. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики обогревателя без предварительного уведомления.

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

Гарантийный срок на водонагреватель производитель устанавливает 2 года, а гарантийный срок на детали и узлы составляет:

• для бака с водой (внутренний бак) – 5 лет;
• на остальные комплектующие (ТЭН, термостат, сигнальные лампы, прокладки, индикатор температуры, редукционный клапан) – 2 года.

Гарантийный срок исчисляется со дня продажи ЭВН. При отсутствии или исправлении даты продажи и клейма магазина гарантийный срок исчисляется с даты изготовления ЭВН. Претензии в течение гарантийного срока принимаются только при предъявлении гарантийного талона с отметками продавца и заводской таблички на корпусе ЭВН. Дата выпуска водонагревателя закодирована в уникальном серийном номере, расположенном на идентификационной табличке на корпусе. Серийный номер ЭВН состоит из тринадцати цифр. Третья и четвертая цифры серийного номера – год изготовления, пятая и шестая цифры – месяц выпуска, седьмая и восьмая цифры – день выпуска ЭВН. Претензии в течение гарантийного срока принимаются только при предъявлении гарантийного талона с отметками продавца и заводской таблички на корпусе ЭВН. Гарантия распространяется только на ЭВН. Ответственность за соблюдение принципов монтажа и подключения несет покупатель (при самостоятельном подключении) или установщик, осуществляющий подключение. Первая замена магниевого анода должна быть произведена не позднее 12 месяцев с момента установки ЭВН. В случае отсутствия отметки об установке в гарантийном талоне с печатью монтажной организации, срок исчисляется со дня покупки. Регулярное периодическое техническое обслуживание и своевременная ежегодная замена магниевого анода необходимы для сохранения гарантии производителя. Замена анода должна сопровождаться отметкой в ​​гарантийном талоне в случае замены сервисной организацией, либо приложенным товарным чеком на его приобретение в случае замены владельцем. Изготовитель не несет ответственности за дефекты, возникшие вследствие нарушения принципов монтажа, эксплуатации и обслуживания ЭВН, изложенных в настоящем документе, в том числе в случаях, когда эти дефекты возникли из-за недопустимых параметров сети (электроэнергии и воды), в которых эксплуатируется ЭВН, и из-за вмешательства третьих лиц. Гарантия производителя не распространяется на претензии по внешнему виду ЭВН.

ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ

сообщите об этом объявлении

Производитель:
THERMAXheating Technology (Jiangmen) CO., Ltd No. сертифицированы и соответствуют требованиям европейских директив.

Документы / ресурсы

thermex ES50V Электрический накопительный водонагреватель на 50 литров [pdf] Руководство пользователя ES50V, 50 литров Электрический накопитель, водонагреватель, Электрический накопитель

10 июня 2022 г. 11 июня 2022 г. Опубликовано inthermexTags: 50 литров Электрический накопитель, Электрический накопитель, ES50V, thermex, Водонагреватель

Как заменить Нагревательный элемент электрического водонагревателя

По

Bob Formisano

Bob Formisano

Bob Formisano — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем 19-го века.20-х годов, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.08.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Если у вас есть электрический водонагреватель, который не производит достаточно горячую воду или если горячая вода быстро заканчивается, вероятно, один или оба из двух нагревательных элементов не работают должным образом. В отличие от газовых водонагревателей, в которых для нагрева воды используются газовые горелки, электрические водонагреватели используют пару верхних и нижних металлических нагревательных элементов для нагрева воды. Эти нагревательные элементы проходят горизонтально через боковую стенку бака и доступны под крышкой сбоку прибора.

Подобно тому, как работают нагревательные элементы духовки, нагревательные элементы водонагревателя нагреваются, когда через них проходит электрический ток. Каждый из нагревательных элементов управляется отдельным термостатом. Когда любой из этих компонентов выходит из строя, результатом может быть снижение температуры воды или уменьшение количества доступной горячей воды.

Хотя перспектива замены нагревательного элемента может показаться пугающей, опытный домовладелец, безусловно, может выполнить эту работу самостоятельно. Поскольку это считается ремонтом, а не заменой, в большинстве населенных пунктов нет кодовых ограничений или разрешений на замену нагревательных элементов водонагревателя.

Прежде чем начать

Замена неисправного нагревательного элемента на водонагревателе не представляет особой сложности, но считается передовым проектом, поскольку требует как механических навыков, так и удобных знаний в вопросах электропроводки. Он включает в себя три различных этапа проекта:

1. Проверка нагревательного элемента
2. Удаление старого нагревательного элемента
3. Установка нового нагревательного элемента

Предупреждение

Поскольку для этого проекта требуются знания в области электротехники, эту работу лучше доверить профессиональному электрику, если вы не знакомы с электромонтажными работами. Это проект не для самодельщиков, которые не разбираются в схемах или в использовании инструментов для электрических испытаний, так как вы будете работать с проводами под высоким напряжением, что сопряжено с неотъемлемыми рисками.

Нагревательные элементы не особенно дороги, поэтому вы можете заменить их оба, даже если только один оказался неисправным.

Если один нагревательный элемент вышел из строя, возможно, другой вскоре последует за ним, и замена обоих может заранее предотвратить повторный ремонт в ближайшем будущем. Некоторые производители продают ТЭНы в ремонтных комплектах, включающих как ТЭНы, так и терморегуляторы.

Оборудование/инструменты

• Мультиметр
• Отвертки
• Бесконтактный тестер цепей
• Садовый шланг
• Трещоточный ключ и розетки

Материалы

• Тряпки
• Новый нагревательный элемент (при необходимости)

Ель / Кевин Норрис

Как проверить нагревательный элемент

Чтобы проверить нагревательный элемент электрического водонагревателя, вам необходимо уметь пользоваться мультиметром.

1. Отключить питание

   Отключите питание электрического водонагревателя на главном щите питания, выключив автоматический выключатель или удалив предохранитель, контролирующий подачу питания в цепь водонагревателя.

   Дождитесь, пока вода в баке остынет; это может занять два часа или больше. Это очень важно, потому что нагревательные элементы контролируются термостатами, а горячая вода в баке влияет на подачу электроэнергии к нагревательным элементам.

   Откройте кран с горячей водой и включите воду, чтобы убедиться, что она холодная.

   Ель / Кевин Норрис

2. Открытие нагревательного элемента

   Снимите панель крышки доступа и изоляцию, закрывающую клеммную колодку нагревательного элемента. Отогните изоляцию наружу и в сторону от нагревательного элемента. Это обнажит винтовые клеммы, где провода цепи подключены к нагревательному элементу.

   Используйте бесконтактный тестер цепи, чтобы проверить провода на наличие питания. Убедившись, что питание отключено, ослабьте винты, крепящие провода к каждому из двух клеммных винтов, и отсоедините провода цепи.

   Ель / Кевин Норрис

3. Проверка нагревательного элемента

   Чтобы проверить нагревательный элемент, установите мультитестер на настройку OHMs (непрерывность), затем подключите красный провод к одной винтовой клемме, а черный провод к другой винтовой клемме на нагревательном элементе.

   Если показания омов равны 0 на цифровом мультитестере или если стрелка показывает бесконечность (не двигается) с помощью аналогового циферблата, ток через нагревательный элемент отсутствует. Это свидетельствует о том, что нагревательный элемент неисправен и требует замены.

   Если вы сделаете , получите значение сопротивления в Омах с помощью мультитестера, то сам ТЭН неисправен. Проблема может быть в другом нагревательном элементе или в термостате верхнего или нижнего нагревательного элемента.

   Ель / Кевин Норрис

Как снять нагревательный элемент

Снятие нагревательного элемента можно приступить сразу же после его проверки (см. выше).

1. Отключить электричество и воду

   Если вы еще этого не сделали, отключите питание электрического водонагревателя на главном щите питания, выключив автоматический выключатель или предохранитель, питающий нагреватель (см. выше).

   Перекрыть подачу холодной воды, подающей воду к водонагревателю. Этот запорный клапан обычно находится прямо над водонагревателем, на трубе холодной воды, которая входит в водонагреватель.

   Ель / Кевин Норрис

2. Открытие нагревательного элемента

   Если вы еще этого не сделали, снимите панель крышки доступа и изоляцию, закрывающую клеммную колодку нагревательного элемента. Отогните изоляцию наружу и в сторону от нагревательного элемента. Проверьте, чтобы убедиться, что питание отключено, используя бесконтактный тестер цепи.

   При необходимости снимите крышку термостата с термостата. Убедитесь, что точка крепления, соединяющая термостат с нагревательным элементом, отсоединена.

   Ослабьте винты, крепящие провода к каждому из двух винтов клемм, и отсоедините провода цепи.

   Ель / Кевин Норрис

3. Слив водонагревателя

   Чтобы слить воду из водонагревателя, пропустите садовый шланг от сливного патрубка водонагревателя к стоку в полу. Откройте сливной кран и слейте воду из бака водонагревателя.

   Ель / Кевин Норрис

4. Снимите нагревательный элемент

   Снимите нагревательный элемент ввинчиваемого типа , повернув элемент против часовой стрелки с помощью ключа с храповым механизмом и гнезда 1 1/2 дюйма. Некоторые ремонтные комплекты поставляются с гнездом, которое подходит для нагревательного элемента. Снимите прокладку, которая герметизирует нагревательный элемент на баке водонагревателя.

   Снимите нагревательный элемент фланцевого типа , удалив четыре винта, удерживающие элемент на месте. Снимите прокладку. Сняв крепежные винты и прокладку, извлеките нагревательный элемент из бака водонагревателя.

   Ель / Кевин Норрис

Как установить новый нагревательный элемент

Новый нагревательный элемент можно установить сразу после того, как вы протестировали и удалили старый неисправный нагревательный элемент (см. выше).

1. Проверить технические характеристики

   Убедитесь, что сменный элемент имеет правильное напряжение и номинальную мощность для вашего водонагревателя. Вы можете найти эту информацию на фланце или клеммной колодке нагревательного элемента или на паспортной табличке водонагревателя.

   Ель / Кевин Норрис

2. Вставьте новый нагревательный элемент

   Очистите область вокруг места крепления прокладки к баку с помощью тряпки. Поместите новую прокладку на нагревательный элемент и вставьте узел в бак водонагревателя. Затяните ввинчиваемый нагревательный элемент, ввернув его по часовой стрелке в отверстие резервуара с помощью торцевого ключа до упора. Для нагревательных элементов фланцевого типа вставьте четыре крепежных винта и надежно затяните их.

   Ель / Кевин Норрис

3. Заполните бак водонагревателя

   Закройте сливной кран на водонагревателе. Откройте впускной клапан холодной воды и ближайший кран горячей воды. Держите кран горячей воды открытым в течение трех минут после получения постоянного потока воды. Это очистит линии от лишнего воздуха и отложений.

   Проверьте, нет ли утечек вокруг нагревательного элемента.
