Как крепить полотенцесушитель к трубе – Установка полотенцесушителя в ванной — разбор схем подключения прибора

Содержание

Как подключить полотенцесушитель, необходимые материалы и инструменты

Иметь возможность быстро сушить вещи независимо от времени года, то ради чего мы приобретаем полотенцесушители. Чтобы не было проблем со способами подсоединить устройство к системе горячего водоснабжения или отопления рекомендуется приобретать отечественные изделия. Российские производители создают модели менее восприимчивые к коррозийным процессам, в отличие от европейских аналогов. Более того, у вас не возникнет вопроса как подключить полотенцесушитель, потому что диаметр изделия будет заведомо совпадать с принятыми у нас стандартами.

Способы установки

На сегодняшний день потребителям предлагаются полотенцесушители трех модификаций:

  • с ТЭНом,
  • водяные,
  • комбинированные.

Водяной

Комбинированные

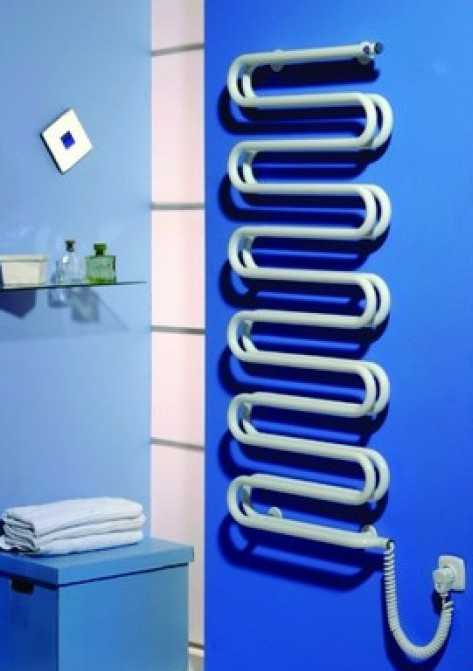

С ТЭНом

Монтаж полотенцесушителя своими руками доступен для водяных моделей. Здесь вы можете справиться без посторонней помощи. Подключение устройства электрического или комбинированного типа требует специализированных навыков. Вам будет необходимо вмешательство профессионального электрика:

  • водные и комбинированные модели более ограниченные в местах монтажа. Полотенцесушитель в ванной предоставляет возможность задействовать трубы горячего водоснабжения или отопления. Такой способ размещения наиболее традиционен для российского жилья и удобен для сушки белья и полотенец;
  • полотенцесушитель электрический имеет собственную внутреннюю среду, которая нагревается под действием ТЭНа. Такую модель можно монтировать в любом удобном месте при условии доступного электропитания.

Если вам предстоит замена старого полотенцесушителя советского образца нужно при покупке новой модели выбирать устройство, предназначенное для нижнего подключения с аналогичным диаметром.

Самым оптимальным считается полотенцесушитель водного типа. В результате подсоединения к системе горячего водоснабжения вы получаете устройство функционирующее круглый год. Возможность контролировать подачу воды позволяет проводить ремонтные и монтажные работы вне зависимости от сезона.

Нужно помнить, что подключение полотенцесушителей к системе отопления накладывает на его работу сезонное ограничение. Быстро сушить белье вы сможете исключительно до тех пор, пока длится отопительный сезон.

Это же касается и возможности монтажа полотенцесушителя при подключении к системе отопления. Чтобы прикрепить полотенцесушитель и подсоединить его нужно будет ждать летнего периода. Провести врезку в систему отопления зимой вам никто не позволит, так как эти манипуляции станут причиной заморозки стояка.

Скрытые в стене трубы, имеющие снаружи исключительно выходы, позволяют произвести монтаж водяного полотенцесушителя с боковым подключением. Считается, что установка подобного образца более трудоемкая, однако эстетически устройство смотрится намного выгоднее других моделей. Также следует обратить внимание на тщательную гидроизоляцию соединения. Устранение протечек в этом случае будет крайне сложной задачей.

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

  • полотенцесушитель с диаметром соответствующим размеру труб в системе;
  • кронштейны для закрепления устройство на стену;
  • муфты и фитинги;
  • сверла и дюбели для крепежа кронштейнов;
  • нож;
  • трубы Ø 23 или 32 мм;
  • 2—3 шаровых крана;
  • аппарат для сварки используемых труб;
  • ключ разводного типа;
  • тройники.

Для электрического типа из предложенного списка потребуются лишь сам полотенцесушитель, кронштейны для крепежа, сверла и дюбеля, с которыми устройство крепится на стеновую поверхность.

Шаровые краны

Паечная американка (муфта)

Паяльник для сварки труб

Труборезка

Демонтаж старого устройства

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами —управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

  • перекрывается водоснабжение в трубах системы;
  • откручивается соединение резьбового типа, убирается прибор;
  • болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Если планируется подключение полотенцесушителя в процессе ремонтных работ, необходимо на стене нанести метки, где конкретно будет смонтирован прибор. Для подвода труб штробятся каналы. По окончании этой процедуры можно переходить следующему шагу.

При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

Монтаж кранов (байпаса)

Байпас — труба перемычка для установки шарового крана. Он требуется для осуществления циркуляции воды в системе, если возникла необходимость отключить полотенцесушитель. Установленный кран позволит подавать или перекрывать воду для перенаправления через байпас. Для электрического полотенцесушителя он не требуется.

Для изготовления байпаса берут трубы из того же материала, из которого изготовлена система. Наилучшим вариантом считается нержавеющая сталь. Это долговечный, устойчивый к взаимодействию с трубопроводной воды материал.

Виды байпасов

При монтаже байпаса первоначально монтируются шаровые краны. Если на используемых трубах не было резьбы, ее нарезают. Далее, на входе и выходе из змеевика полотенцесушителя устанавливается по одному крану. Обязательно обеспечьте качественную герметизацию соединений. Иначе в будущем придется устранять протечки.

Байпас не является обязательным элементом при установке полотенцесушителя, хуже функционировать устройство не будет. Байпас требуется на случай аварийных ситуаций, например, образования в зоне соединения полотенцесушителя и трубы течи. Возможно перекрыть воду на стояке, но в этом случае вам придется ждать пока не будет устранена поломка, оставаясь без горячего водоснабжения. Не самый удобный вариант. В случае полотенцесушителей, подключённых к централизованным системам отопления и водоснабжения это может стать настоящей проблемой.

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Монтаж полотенцесушителя

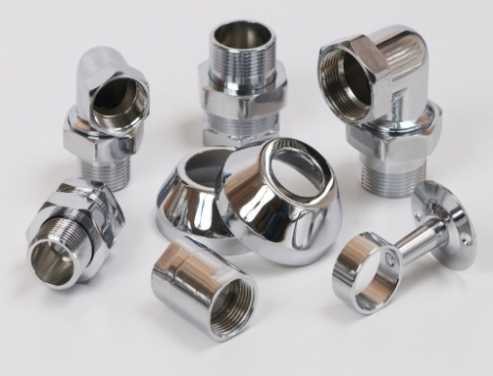

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

  • перекрывается подача воды на стояке. При осуществлении работ в многоквартирном доме требуется согласовать действия с организацией курирующей подачу воды;
  • устанавливаются три крана — на входе и выходе из змеевика полотенцесушителя, и ещё один на перемычку байпас. Это позволит в будущем легко осуществлять замену или ремонт полотенцесушителя;
  • по отметкам смонтировать на стене кронштейны или другие крепежные элементы для прибора. Между облицовкой стены и устройством должно выдерживаться предельное расстояние. Для диаметра трубы свыше 23 мм оно должно быть равно 50 мм, если диаметр менее 23 мм, то оставляете зазор 35 мм;
  • далее к прибору подсоединяется трубы с приваренными фитингами. Обязательно применяйте льняную подмотку для уплотнения места соединения. Аккуратно, чтобы не испортить резьбу, затяните;
  • проверьте результат на герметичность. Для этого в систему осуществите подачу воды. При правильно произведённых работах протеканий не возникнет.

Разметка перед установкой

Сверху вертикальные элементы полотенцесушителя будут зафиксированы в кольцах кронштейнов

Сбор полотенцесушителя

Монтаж полотенцесушителя

Этот алгоритм позволит качественно подключить полотенцесушитель так, что он будет длительно и стабильно работать. При желании вы можете осуществить установку своими руками.

Схемы подключения

При подключении диагональным или боковым способом необходимо располагать отводы на одном уровне с входами сушителя. Допустимо лишь небольшое отклонение. Если расположение отводов оказалось на расстоянии меньшем, чем длина между входами полотенцесушителя, то схема функционировать не будет.

При осуществлении подключения отводы должны монтироваться строго горизонтально. Максимально допустимое отклонение расстояние составляет около 2 процентов, то есть 2 сантиметра на 1 метр. Уклон определяется в зависимости от выбранной схемы и того, к какому концу трубы будет присоединяться отвод.

Подключение Полотенцесушитель Направление подачи горячей воды Расположение отводов Дня нормальной работы нужно
Нижнее Лесенка Любое Ниже края сушилки КПД максимальное.

Установка на верхних выводах воздухоотводчиков – механических или автоматических.

Отводы – труба; диаметр на 1 шаг меньше диаметра стояка.

Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.

Допустима подача сверху Край сушителя между отводами КПД снижается.

Допускается верхний отвод смонтировать выше низа сушителя.

Универсальное боковое Любая стандартная форма Верхняя подача Горизонтально, допускается минимальное отклонение Байпас – прямой, незауженный.

На лесенке воздухоотводчики не нужны, оставляют заглушки.

При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.

Расположение верхнего отвода ниже верха сушителя Требует установки кранов Маевского для стравливания воздуха
Диагональное Лесенка Функционирует при верхней подаче Верхний отвод – к дальнему краю; нижний – к ближнему КПД равно эффективности при подключении сбоку.

Допускается зауженный и смещенный байпас.

Подача снизу Байпас без заужения, четко по стояку.
В зависимости от модели Полотенцесушители усложненной, нестандартной формы В зависимости от гидродинамики изделия

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги —это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

Схема крепежа и подключения полотенцесушителя

Схема подключения полотенцесушителя к трубе ГВС

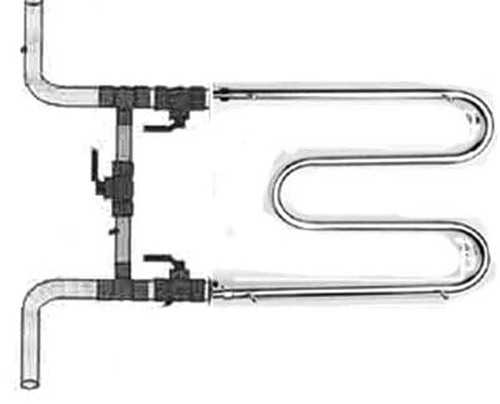

Схема подключения полотенцесушителя с байпасом

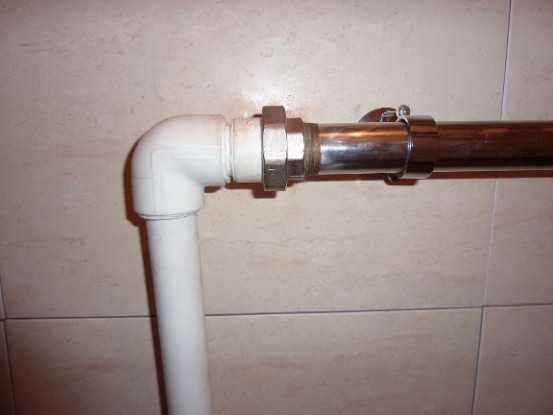

Схема подключения через «американки» с шаровыми кранами

Схема трёх видов подключения (нижнее, боковое и диагональное)

Особенности установки комбинированной конструкции

Чаще всего стандартные полотенцесушители функционируют лишь на период отопления. Владельцы квартир, чтобы получить возможность сушить белье в любое время, устанавливают полотенце сушилки комбинированного типа, которые способны работать как от системы отопления или ГВС, так и от электросети. Для этого в устройство типа лесенка в нижнюю левую подводку производится монтаж электронагревателя оснащенного термостатом. Схема подключения полотенцесушителя к стояку горячей воды или системе отопления будет выглядеть следующим образом:

  • при перекрытии кранов устройство наполняется через подводку слева вверху на которую устанавливается кран Маевского;
  • полотенцесушитель наполняясь, приобретает среду благодаря которой производится нагрев от ТЭНа.
  • Если его отключить от розетки и открыть краны, возобновится обеспечение горячей водой из центральной системы.

Для кобминированного полотенцесушителя также нужна подводка воды

Необходимо предусмотреть место под розетку с заземлением для полотенцесушителя

Помните, что сушилки имеют высокое энергопотребление. Именно поэтому для них требуется отдельная розетка, к который подходит кабель способный выдержать высокое напряжение и запитывается непосредственно от электрощитка. Такая линия в проводке в обязательном порядке обеспечивается отдельным автоматом. К общей сети комбинированные сушилки не подключатся без риска для электропроводки. Очень важно, чтобы было произведено правильное заземление. Если у вас нет навыков работы по монтажу электрокабелей, воспользуйтесь помощью специалистов. Они помогут грамотно произвести установку устройства и обеспечить качественную подачу электроэнергии.

Грамотное подключение устройства принесет очевидную пользу и удобство при сушке вещей. Самое главное, грамотно подойти к процессу установки. Приборы значительно сэкономят ваше время, независимо от времени года.

Видео

vannayasovety.ru

Как правильно установить полотенцесушитель в ванной – наглядная инструкция


Полотенцесушитель
в ванной комнате – простое и в то же время функциональное устройство, назначение которого не ограничивается
просушиванием влажных полотенец. Существует ещё, как минимум, три причины установить в доме или квартире такой сантехнический
прибор. При условии правильного подключения, он позволяет
улучшить микроклимат в ванной, кроме того, он может
использоваться как дополнительный радиатор отопления в холодное время года
или место для сушки небольших вещей после стирки. Если вы еще не подобрали подходящий по дизайну и конструкции полотенцесушитель, это можно сделать
здесь.

Установка
или замена полотенцесушителя в ванной комнате не представляет собой чересчур сложной
задачи: при наличии базовых навыков работы с сантехникой
своими руками, подключение можно выполнить самостоятельно. В этой статье мы собрали важные советы по монтажу, а также фото иллюстрации с основными схемами, которые
позволят установить полотенцесушитель или
проконтролировать работу нанятых мастеров.

Принцип работы


В первую очередь разберёмся, что представляют собой современные полотенцесушители. Как правило, речь идёт о трубе зигзагообразной конструкции, которую устанавливают
на стене ванной комнаты и подключают к контуру горячего
водоснабжения. В старых конструкциях, действие которых было основано на
непрерывной циркуляции нагретой жидкости-теплоносителя, использовался так
называемый принцип «петли». При этом жильцы многоэтажного дома
обеспечивались горячей водой, которая подавалась по трубам с верхнего этажа на нижние, а при обратном движении водяного потока снизу вверх отбиралось тепло для полотенцесушителей.

Основное технологическое условие правильного подключения полотенцесушителя при этом
заключалось в том, что его петлеобразная труба
соответствовала по диаметру трубам самого стояка. Только
таким образом обеспечивалась правильная циркуляция теплоносителя в контуре
горячего водоснабжения без чрезмерного гидравлического сопротивления.

Виды полотенцесушителей


В наши дни вместо устаревших и не особо эстетичных змеевиков советского
периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три
основные группы.

  1. Водяные приборы, подключаемые к трубам контура горячего
    водоснабжения.
  2. Электрические модели, работающие от общей сети электропитания.
  3. Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как
    от контура горячего водоснабжения, так и от электросети (в случае
    временного отключения горячей воды в доме).


С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия
должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не
нагревается. Именно поэтому подключение водяных моделей
следует доверять исключительно профессионалам, которые имеют практический
опыт работы с подобным сантехническим оборудованием.


Электрический полотенцесушитель представляет собой
устройство, для работы которого необходим лишь свободный доступ к сети
электропитания. Его подключение представляет собой
стандартный монтаж бытового электроприбора и обычно не вызывает сложностей.
Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если
в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в
целом аналогичны правилам монтажа водяных змеевиков. Сразу
отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Варианты подключения


Чаще всего водяные полотенцесушители подключают к трубам ГВС (горячего водоснабжения). Однако в частных
коттеджах и домах с индивидуальным отоплением до сих пор встречается такая
схема, при которой полотенцесушитель врезают в контур
отопления. С одной стороны такую технологию установки можно назвать удобной
и достаточно экономичной, однако в тёплое время года, когда автономный
обогрев не нужен и отключается, соответственно не работает и полотенцесушитель в ванной.


Ещё один вариант – подключение полотенцесушителя к системе
индивидуального ГВС, работающего с бойлером косвенного нагрева с
автоматической циркуляцией. Независимо от выбранной схемы подключения трубы, могут использоваться разные варианты
монтажа.

Рекомендуемые схемы подключения


Как правильно установить полотенцесушитель в ванной
? Этот вопрос можно часто услышать от многих владельцев
домов и квартир, желающих, чтобы ванная комната была тёплой и сухой на протяжении круглого года,
независимо от наличия или отсутствия отопления (индивидуального или
централизованного).

Как уже было сказано, в прошлом, стандартные схемы, по которым устанавливали полотенцесушители в ванной, соответствовали схеме циркуляционного стояка ГВС.
Подобная система никак не влияла на работоспособность всей сети, так как
диаметры змеевика и трубы стояка совпадали. В том случае,
если ванная оборудована по такой схеме, к минимуму
сводится гидравлическое сопротивление в сети даже тогда, когда магистраль
удлинена. До тех пор, пока по системе курсирует разогретый теплоноситель,
установленный в ванной полотенцесушитель, будет теплым.

Предпочитаемой считается такая схема, при которой полотенцесушитель в ванной устанавливают, используя боковое или
диагональное подключение трубы. Подобная схема может
считаться универсальной и успешно работает при монтаже приборов типа
«лесенка», не нуждающихся в зауживании байпаса. Труба,
подключаемая подобным методом, не нуждается в каком-либо смещении или
заужении и не зависит от общего напора горячей воды по стояку.

Общие правила


  • При врезке в стояк нижняя точка трубы полотенцесушителя в ванной
    должна находиться ниже самого нижнего патрубка подключения.

  • Независимо от того, какую планировку имеет ванная,
    конструкция участков подводки не допускает каких-либо изгибов. В
    противном случае все имеющиеся изгибы будут собирать воздух и тем самым
    препятствовать естественной циркуляции теплоносителя по контуру.

  • Хотите установить полотенцесушитель правильно?
    Используйте трубы с диаметром не менее 20 мм (ДУ 20).

  • Специалисты рекомендуют устанавливать трубы в ванной, используя слой термоизоляционного материала.
    В том случае, если труба полотенцесушителя монтируется
    скрытым способом (в прорезанном в стене штрабе), теплоизолировать
    контур нужно в любом случае.

Преимущества бокового подключения

  • Есть возможность видоизменения системы в том случае, если трубу подводки необходимо расположить по-другому.
  • Эффективность прибора, а также его работоспособность не ухудшается при
    любом направления подачи воды.

При этом нужно понимать, что при схеме врезки «с уступом» (как показано на
последнем рисунке), полотенцесушитель будет в большинстве
случаев требовать дополнительного монтажа воздухоотводчика.

Схемы со смещённым или зауженным байпасом


Полотенцесушитель
со смещённым/зауженным байпасом устанавливается нечасто. Как правило,
сантехники используют подобную технологию врезки в том случае, когда нужно установить смещённый или немного зауженный байпас на уже
имеющемся полотенцесушителе. В таком случае труба подключается по одной из стандартных схем,
выбираемой специалистом.

На практике в большинстве случаев такая технология не используется. Это
объясняется тем, что труба змеевика, которой, по сути,
является полотенцесушитель – всё же не дополнительный
радиатор отопления, и кардинальные переделки в этом случае будут
нецелесообразными. Более того, схема установки полотенцесушителя со смещённым или зауженным байпасом эффективна исключительно в том случае, если ванная оборудована верхней системой подачи горячей воды.

Особенности монтажа со смещённым байпасом


Как правило, смещение применяют при разводке радиаторов. Часто подобный
вариант используют в том случае, если сантехники делают разводку
отопительной системы. В то же время, такой подход часто оправдан при
монтаже полотенцесушителей, когда есть необходимость сохранения старых
отводов на стояке, к которым была подведен старый змеевик (о нем шла речь в
начале публикации). В большинстве случаев нет необходимости заменять весь
стояк: прибор можно установить с
байпасом. Единственное условие в этом случае – циркуляция
воды-теплоносителя сверху вниз. Если такое условие не соблюдается,труба, исполняющая функцию полотенцесушителя, может в итоге остаться холодной.

Схемы с нижним подключением


Ванная комната оборудована трубой с
нижним подключением? В этом случае можно использовать схемы, альтернативные
описанным выше. В большинстве случаев труба
устанавливается подобным способом для скрытой установки подводки, при этом ванная комната (точнее, её интерьер) не пострадает. При
нижнем подключении труба частично маскируется
аксессуарами, располагаемыми вдоль стен.

Конструктивно труба с нижним подключением представляет
собой мини-лесенку и имеет вполне стильный и эффектный внешний вид. В то же
время, такую технологию называют менее эффективной, по сравнению с
конструкциями, подключаемыми боковым или диагональным способом.

Монтаж при наличии старой врезки со смещённым байпасом

В некоторых случаях труба врезается нижним способом,
однако на самом стояке при этом остаётся предыдущая врезка со смещённым
байпасом. Чаще всего владельцы квартир не видят особой целесообразности в
переделке. При этом верхний отвод обычно расположен высоко, однако по
правилам он обязан располагаться ниже самой точки подключения. Выход из
такой ситуации возможен исключительно при соблюдении двух основных условий.

  1. Сама схема подразумевает верхнюю подачу воды, поскольку при условии
    нижнего поступления теплоносителя по трубе с большой долей
    вероятности возникнет так называемое «запирание» внутреннего контура
    системы. В итоге ванная комната останется холодной.
  2. Верхний отвод стояка находится ниже верхнего края самого змеевика. В
    противном случае такое устройство в принципе не будет способно
    функционировать.

Основные ошибки при подключении


Очень часто неопытные сантехники совершают массу технологических ошибок,
пытаясь угодить заказчику, пытающемуся эстетично оформить старые участки
разводок или желающему использовать для монтажа каналы в стенах,
предназначенные для других целей. Подобные ошибки часто приводят к тому,
что труба не греет, и ванная комната
превращается в не самое тёплое и уютное место в доме.


Перечислим основные технологические ошибки при монтаже полотенцесушительных
приборов.

  • Труба
    имеет своеобразный «горб» в верхней части конструкции на участке
    верхней подводки. При этом образуется петля, в которой рано или поздно
    будет накапливаться воздух. Обычно подобную схему ошибочно применяют с
    целью замаскировать часть труб под навесным потолком.
  • Нижний отвод располагается в сети намного ниже самой нижней точки полотенцесушителя. При этом в своеобразное
    «противоборство» механически вступают два основных механизма: естественной,
    а также принудительной циркуляции теплоносителя в контуре.
  • Особо тяжёлым случаем можно назвать такую схему, при которой две точки
    врезки расположены выше, чем самый нижний край полотенцесушительного
    прибора. В такой ситуации вода просто не может протекать сквозь малый
    контур. Более того, при использовании этой ошибочной схемы образуются сразу
    пару мешков (своеобразных «ловушек»), в которых будет собираться остывший
    теплоноситель.
  • Ещё одна проблемная схема – расположение верхней части системы подводки
    под потолком, а нижней – в цементной стяжке пола. При этом змеевик не
    работает сразу по нескольким причинам. Первая – накопление воздушных масс с
    потолка, вторая – образование всё того же «мешка», который препятствует
    естественной циркуляции теплоносителя. В итоге циркуляция горячей жидкости
    нарушается, и ванная рано или поздно становится помещением
    с не самым лучшим микроклиматом.

Специалисты выделяют ещё несколько технологических ошибок, которые ни в
коем случае не рекомендуется допускать при установке водяной полотенцесушительной установки в ванной. В частности, наиболее грубыми считают два
упущения.

1. Непреднамеренное заужение труб из металлопластика. Такое явление часто
обусловлено некоторыми нюансами конструкций пресс-фитингов. В итоге
увеличенное гидравлическое сопротивление возникает не только в пределах одной
квартиры, но и по стояку.

2. Ошибочный монтаж запорной арматуры (кранов) перед конструкцией змеевика.
С одной стороны установленные таким образом краны теоретически позволят
перекрыть полотенцесушитель, если он в данный момент не
нужен. Однако при этом перекрытие любого крана попросту остановит работу
стояка по всем этажам. Теплоноситель при этом циркулирует, однако его
объём, лишённый подвижности, рано или поздно остывает. В результате для
получения горячей воды придётся вылить «в никуда» достаточно солидный объём
охлаждённой жидкости. В самых тяжёлых случаях в сети возникает так
называемое «завоздушивание» всего стояка по многоэтажному дому, что лишний
раз подтверждает тот факт, что запорную арматуру на полотенцесушителе устанавливать нельзя.

Как определить, что полотенцесушитель подключен неправильно?


В том случае, если бытовой прибор был подключен с грубыми технологическими
ошибками, змеевик для сушки будет на первых порах казаться вполне
работоспособным. В то же время, главная проблема, неизменно сопровождающая
перечисленные ошибки в монтаже – ощутимая разница в температуре (нижняя
часть петлевидного трубопровода будет холоднее верхней). В итоге,
теплоноситель начнёт циркулировать через стояк ГВС, минуя полотенцесушитель, который при этом превратится в
нерабочий и бесполезный элемент декора ванной.

www.armaplast.ru

Правильное подключение полотенцесушителя

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

  • малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
  • достаточного давления (2 атм или больше)
  • отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Универсальное нижнее подключение полотенцесушителя «лесенки»

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

  • Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
  • Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
  • Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

dekormyhome.ru

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

  • Водяные.
  • Электрические.
  • Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

  • 1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
  • 2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

  • Боковое — обычно используется у приборов 1‑го типа;
  • Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

  • Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
  • Труборез либо ножовка по металлу.
  • Резьбонарезные плашки ¾’ с рычажным воротком.
  • Дрель электрическая с перфоратором, сверла по бетону.
  • Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
  • Крепежный инструмент: молоток, отвертки, пассатижи.
  • Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

  • Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
  • Запорные вентили, лучше всего — шаровые.
  • Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
  • Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

  1. Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
  2. Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
  3. В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
  4. Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
  5. При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
  6. Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

  1. Размечаем на стене установочные размеры нового полотенцесушителя.
  2. Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
  3. Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
  4. Нарезаем резьбу на обрезанных концах трубопровода.
  5. Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
  6. При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
  7. Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
  8. Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.


    На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.

  9. Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
  10. Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
  11. Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

sansovet.com

виды крепления и монтаж (инструкция)

Ванная комната – помещение, где требуется особый комфорт, ведь там человек предстает в самом своем уязвимом состоянии. Чтобы поддерживать оптимальную температуру в санузле, там устанавливают полотенцесушитель. Полотенцесушителем называют изогнутую трубу, которая встраивается в общедомовую систему отопления, необходимую для обогрева и снижения влажности в ванной. В этой статье мы расскажем, как производится крепление полотенцесушителя своими руками.

Содержание статьи

Что такое полотенцесушитель?

Полотенцесушитель или змеевик – это устройство, которое выполняет в помещении санузла роль дополнительного радиатора. Он выполняет функцию обогрева и регулирования влажности в ванной. Обычно полотенцесушитель крепится на стену с помощью кронштейнов или другим подходящим крепежом.

Различают следующие виды приборов:

  • По типу теплоносителя змеевики для ванной делятся на водные и электрические. Водные модели являются частью отопительной системы дома и работают только в течении отопительного сезона. Электрические приборы питаются от электрической сети, поэтому считаются боле автономными.

    Водный полотенцесушитель

  • По форме полотенцесушители разделяют на П-образные, М-образные и лесенки. Они отличаются по количеству витков, а, следовательно, площади обогрева. Наиболее удобными считают полотенцесушители в форме лесенки, так как на них можно повесить больше белья для просушивания.

    П-образный полотенцесушитель

  • По типу подключения. Существуют модели змеевиков с вертикальным и горизонтальным подключением. Кроме того, у электрических моделей подключение может быть правым или левым.
  • По материалу. Радиатор может быть изготовлен из нержавеющей стали, чугуна, латуни или меди. А наружное покрытие для них может быть хромированное, полированное или лакокрасочное.

Важно! Каким бы ни был радиатор для ванной, важно предусмотреть надежное, прочное крепление для полотенцесушителя. Так как прибор обычно монтируется на стены крепления должны выдерживать его вес. Высота монтажа при этом обычно составляет 100-130 см от пола.

Устройство кронштейна

Раньше, когда строительные магазины не баловали таким разнообразием, монтаж радиаторов в санузле выполняли с помощью обычных металлических крюков, зафиксированных на стене.

Однако, на практике этот способ монтажа оказывался довольно ненадежным – батарея гуляет, фиксируется непрочно. Сейчас для этих целей применяются специальные кронштейны. Они имеют следующее устройство:

  • Крепежная полочка. В основании кронштейна имеется крепежная полочка, с помощью которой выполняется монтаж его к стене. Обычно для надежной фиксации достаточно 2 крепежных элемента, но для усиления конструкции можно использовать больше саморезов.

    Крепеж для полотенцесушителя

  • Ножка. Ножка кронштейна соединяет крепежную полочку с фиксирующим кольцом. Ее высота обычно не превышает 5 см, этого достаточно, чтобы правильно закрепить отопительный прибор на стене. Однако, существуют телескопические модели, высота ножки в которых регулируется и удлиняется за счет использования выдвижной трубы.
  • Фиксирующее кольцо. На ножке кронштейна располагается фиксирующее кольцо, оно надевается на трубу змеевика, чтобы исключить какое-либо передвижение полотенцесушителя.

Помните, что для навешивания полотенцесушителя в зависимости от размера, веса и формы может потребоваться от 2 до 6 кронштейнов. Чем большее и тяжелее прибор, тем больше нужно точек фиксации, чтобы более равномерно распределить его на опоры.

Виды креплений

Выбор креплений для полотенцесушителей довольно разнообразен по конструкции и цене. Обычно весь необходимый крепеж поставляет прямо в комплекте с выбранным радиатором для ванны, поэтому раздумывать, чем его зафиксировать на стене не приходится.

Производитель тщательно вычисляет, сколько весит конкретная модель змеевика, а затем подбирает к нему кронштейны с подходящей несущей способностью и конструкцией. Различают следующие наиболее популярные виды креплений:

  1. Разъёмные. Разъемным называют крепеж для настенного радиатора для ванной, который состоит из 2 частей. Одна часть кронштейна надевается на трубу полотенцесушителя, а вторая надежно фиксируется на стене на необходимой высоте. После этого одна часть кронштейна вставляется в другую. Разъемный крепеж удобен тем, что в любой момент прибор можно демонтировать, не портя облицовку стены.
  2. Неразъемные. Крепеж такого типа представляет собой цельный, монолитный кронштейн. Сначала его надевают на трубу змеевика, а затем в уже собранном виде фиксируют на поверхности стены. Каждый опытный мастер подтвердит, что разъемное крепление намного сподручнее в монтаже, чем неразъемное.

    Неразъемный крепеж

  3. Телескопическое. Телескопический крепеж отличается тем, что он имеет выдвижную трубу, на которой находится фиксирующее кольцо. Благодаря этой детали легко можно регулировать расстояние между стеной и поверхностью полотенцесушителя. Телескопическими креплениями чаще всего фиксируются электрические приборы.

Учтите, что обычно к полотенцесушителям достаточно легко подобрать универсальный крепеж, если вам не хочется связываться со стандартным креплением. Лучше, чтобы конструкция кронштейнов была разъемной, так как монтировать с помощью них радиатор намного проще. При покупке крепежа важно учитывать диаметр трубы, желаемое расстояние от стены до прибора, а также устойчивость материала к коррозии, так как ванная – помещение с повышенной влажностью.

Как выполняется крепление?

Процесс навешивания батареи в ванной достаточно прост, поэтому выполнить эту работу можно даже своими руками. Важно помнить, что замену водного полотенцесушителя производят только вне отопительного сезона, иначе придется отключать весь отопительный стояк, что вызывает неудобства для остальных жильцов.

Технология монтажа состоит из следующих этапов:

  • Перекрытие стояка, если это необходимо.
  • Фиксация кронштейнов на стене.
  • Монтаж полотенцесушителя на кронштейны.
  • Соединение стояка отопления с точкой вводы змеевика.
  • Герметизация соединений.
  • Проверка герметичности стыков и швов.

Важно! Опытные сантехники рекомендуют подсоединять змеевик в санузле с помощью шаровых кранов. Эта простая мера поможет перекрыть подачу воды в прибор в случае протечки или аварии и сохранит вам немало нервов в будущем.

Видео-инструкция

sovety-vannoy.ru

Способы установки различных типов полотенцесушителей

Сейчас мало кто делает ремонт ванной своими руками, гораздо удобнее нанять профессионала. Но еще остались любители обустраивать свое жилище самостоятельно, а кроме того, некоторые работы, такие как установка полотенцесушителя для ванной, вполне можно сделать без посторонней помощи. Посмотрев на все многообразие сушилок для полотенец, можно подумать, что для их подключения необходимы особые знания, но все сводится к довольно простым шагам, которые может выполнить любой, кто хоть раз держал разводной ключ.

Виды полотенцесушителей

Существует несколько видов устройств для сушки полотенец. Электрические устройства, которые, по сути, являются обычными обогревателями в форме полотенцесушителя и водяные, нагревающиеся водой из системы отопления или горячего водоснабжения. Существуют также и комбинированные устройства, которые работают по принципу водяных, но имеют внутри электронагревательный элемент, способный просушивать полотенца летом, когда отключено отопление.

На сегодня в магазинах огромный выбор различных сушилок для полотенец

Также различается форма нагревателей для сушки полотенец:

  • полотенцесушитель типа лесенка,
  • змеевик.

Совет:
Выбор формы устройства зависит от количества вещей, которые на нем будут развешиваться и размеров ванной комнаты.

Например, полотенцесушители типа «лесенка» сушат вещи по всей длине, на них можно разместить больше белья, но для их монтажа необходимо переделывать стояк.

Особенности электрических полотенцесушителей и их монтажа

Электрические приборы могут работать круглый год, но при этом потребляют дополнительную электроэнергию. Есть модели, которые необходимо укреплять на стене, а есть варианты, позволяющие поставить полотенцесушитель в ванной либо любой другой комнате и не задумываться, когда это делать — до или после укладки плитки.

Для установки устройства лучше выбирать наиболее удаленной от источников воды (душа, раковины, ванны) место. Схема установки полотенцесушителей, работающих на электричестве, предусматривает расстояние не менее 60 см от источников влаги, и это требование нужно обязательно выполнять.

Видео по теме

Монтаж полотенцесушителя

Кликните Play для просмотра

После того, как место выбрано, следует наметить места крепления. Просверлить отверстия, вставить в них дюбеля и прикрепить устройство для сушки полотенец. Есть напольные модели, в этом случае можно поставить устройство при необходимости на кухне или спальне, а не только использовать его в ванной в панельном доме или другом жилище.

Отдельного внимание требует подключение прибора к сети. Лучше всего вывести место подключения из ванной комнаты. Если это невозможно, то необходимо использовать влагозащищенную розетку.

Выбор подключения водяных полотенцесушителей

В схемах подключения полотенцесушителей предусмотрены два варианта подключения: врезка в систему отопления и в горячее водоснабжение. Если есть возможность, то лучше выбрать второй способ, при котором полотенца будут сохнуть не только в отопительный сезон, но и летом. Кроме того, при установке полотенцесушителя на горячую воду легче провести монтаж, так как не надо вмешиваться в работу системы отопления.

Схемы подключения устройства для сушки полотенец



Подготовка к установке

Когда проводится установка полотенцесушителя на старых трубах, может понадобиться демонтаж уже установленного устройства. Чтобы его произвести, необходимо перекрыть воду, а если внутри квартиры нет соответствующего крана, следует обратиться к сотрудникам коммунального предприятия, которое обслуживает дом.

Для демонтажа старого устройства необходимо открутить резьбовое соединение, а если оно прикипело, то провести обрезку, оставив отрезок трубы достаточный для новой резьбы, которая понадобиться при установке полотенцесушителя на старых трубах. После того, как старое крепление отсоединено, прибор для сушки полотенец можно снять с кронштейнов.

После демонтажа старого приспособления для сушки вещей стоит установить на трубах ввода и вывода запорную арматуру (кран), если ее нет. Это поможет при необходимости починить или заменить полотенцесушитель в будущем без перекрывания воды всему подъезду, и беготни сверху вниз, особенно, если требуется установка устройств на верхнем этаже.

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

Как устроен байпас и для чего он нужен?

Это небольшая труба-перемычка с вентилем, расположенная между водопроводом или системой отопления и запорными кранами. При необходимости отключить полотенцесушитель в будущем, краны по его бокам закрываются, а тот, что находится на перемычке, открывается. Вода в сушилку полотенец перестает поступать, но при этом ремонтные работы в отдельной квартире не мешают жить соседям и купаться в ванне в панельном доме.

Если есть возможность установить байпас, его надо устанавливать, даже при установке полотенцесушителя на горячую воду с последовательным подключением. В этом случае можно отключить сушилку, если станет слишком жарко.

Байпас — удобное устройство, если вы хотите отключить полотенцесушитель



Монтаж полотенцесушителя от стояка отопления

Полотенцесушители, запитанные от стояка отопления, можно увидеть в старых домах сталинских времен. В таком случае после демонтажа старого устройства для сушки обязательно устанавливаются краны, и если сушилка полотенец заменяет часть стояка, то устанавливается байпас, так же, как и в случае с горячим водоснабжением.

При подключении к системе отопления проводится монтаж полотенцесушителя на «американку», а прибор всегда устанавливается параллельно системе отопления. Одна ее часть крепится на устанавливаемом изделии, а вторая к патрубкам, отходящим от отсекающих кранов. Чтобы соединение не текло в последующем, резьбу обматывают паклей и смазывают специальной пастой.

Видео по теме

Установка полотенцесушителя

Кликните Play для просмотра

Затем устройство присоединяют к патрубкам и делают разметку под крепеж, а после все демонтируется, и устанавливаются крепления. Для этого в стене при помощи перфоратора делаются отверстия.

В просверленные отверстия вставляются пластиковые пробки, на них крепятся декоративные чашечки, после чего все накрепко фиксируется саморезами. Самое сложное — поставить полотенцесушитель на его законное место, при этом понадобятся некоторые усилия, так как соединять разъемы и надевать все на крепежные элементы нужно одновременно. После чего необходимо закрутить полотенцесушитель на «американку», без пакли или ленты, достаточно просто правильно установить резиновый уплотнитель.

Основные узлы при установке сушки для полотенец



Заканчивается самостоятельный монтаж полотенцесушителя в ванной креплением самого устройства к стене, для этого затягивается расположенный на нем шестигранный винт.

Важно!
Перед тем, как открыть воду, особенно если проводилась установка полотенцесушителя на верхнем этаже, следует проверить, не протекают ли соединения.

Для этого сначала открывается вентиль на обратке (снизу), а когда устройство для сушки полотенец наполнится водой, открывается вентиль подачи. Чтобы сбросить накопившийся воздух можно немного ослабить гайки верхней «американки», когда появятся первые капли воды ее нужно затянуть обратно.

Иногда встает вопрос, когда лучше устанавливать полотенцесушитель — до или после укладки плитки. Если стена уже облицована, все работы нужно проводить очень осторожно, если полотенцесушитель установлен, то укладка плитки сильно усложняется. Как правило, проще производить монтаж устройства в ванной с особенной аккуратностью, чем потом восстанавливать плитку.

Вариант подключения сушки для полотенец



Немного об установке комбинированного полотенцесушителя

Так как комбинированная сушилка для полотенец представляет собой водяное и электрическое устройство, совмещенные вместе, то подключать его надо учитывая требования к обоим видам полотенцесушителей. Сначала осуществляется подключения к системе водоснабжения или отопления, а затем к электросети, при этом необходимо выполнять все меры предосторожности, необходимые при подключении электроприборов.

Семь раз отмерь

Как видно, чаще всего полотенцесушители присоединяются к трубам, которые нельзя передвинуть по своему желанию. Поэтому при выборе устройства стоит проверить станет ли оно в нужном месте. И, наверно, это самое сложное в установке полотенцесушителя для ванной.

remontami.ru

Подключение полотенцесушителя своими руками: как правильно установить и подключить водяной

Выполняя ремонт ванной, вам придется решить – осуществлять подключение полотенцесушителя своими руками, или же привлекать к этому профессионалов. Данная статья содержит рекомендации по подключению полотенцесушителя, и даже если вы не будете заниматься этим сами – полученная информация поможет контролировать процесс монтажа.

А это во многих случаях помогает серьезно улучшить качество работы!

Монтаж полотенцесушителя

Монтаж полотенцесушителя: общие сведения

Куда подключаем?

Схема подключения полотенцесушителя предусматривает два варианта врезки трубы:

  • В систему отопления (неважно, централизованную или автономную)
  • В систему горячего водоснабжения

В большинстве случаев предпочтителен именно второй вариант, так как, во-первых, горячая вода в системе отопления есть только в отопительный сезон – т.е. полгода в лучшем случае. В то же время как горячая вода в трубах есть практически постоянно.

Во-вторых, сам процесс подключения полотенцесушителя к отопительной системе можно реализовать только вне отопительного сезона: в мороз никто вам не разрешит перекрывать отопление и спускать воду из труб, так как последствия этого для дома могут быть поистине катастрофическими.

Способ подключения

Перед тем как подключить полотенцесушитель, необходимо определиться со способом его подключения. В большинстве домов советской постройки полотенцесушитель представляет собой зигзагообразную трубу на стене ванной, и если вы планируете ее заменить – необходимо будет подбирать модель полотенцесушителя соответствующего диаметра с нижним подключением.

Подключенный полотенцесушитель

А вот если при ремонте ванной комнате вы «утопили» труб в стену, оставив только выходы – здесь могут быть установлены полотенцесушители водяные с боковым подключением. Монтировать их сложнее, однако выглядит такая конструкция не в пример лучше.

Обратите внимание!

При установке полотенцесушителя такого типа необходимо очень качественно изолировать все соединения,  потому что когда протекает полотенцесушитель, трубы которого скрыты в стене – устранение неисправности является очень трудоемким.

Подключение к системе горячего водоснабжения

Процедура монтажа водяного полотенцесушителя

Порядок выполнения работ

Водяной полотенцесушитель вполне можно подключить своими руками.

Если вы хотите знать, как правильно подключить полотенцесушитель – то лучше всего следуйте по этой схеме:

  • Демонтаж старого полотенцесушителя
  • Монтаж кранов
  • Установка нового полотенцесушителя
  • Проверка качества установки

При правильном подходе вся процедура занимает не более нескольких часов. Каждый из вышеприведенных  этапов мы рассмотрим отдельно.

Демонтаж полотенцесушителя

Перед тем как подключить водяной полотенцесушитель, необходимо удалить старый.

Делается это следующим образом:

  • Перекрываем подачу горячей воды в трубу, на которой присоединен полотенцесушитель. Сделать это можно, обратившись с ЖЭК, либо же самостоятельно (по согласованию с ответственным лицом, например, председателем кооператива) перекрыв соответствующий вентиль.
  • Полотенцесушители с боковым подключением, а также – любые полотенцесушители , которые не являются неотъемлемой частью трубы горячего водоснабжения, демонтируем, откручивая резьбовые соединения.
  • Если резьба «прикипела», или полотенцесушитель просто приварен к трубе – обрезаем его с помощью болгарки.

Обратите внимание! При демонтаже полотенцесушителя обрезку нужно проводить с таким расчетом, чтобы участок трубы был достаточен для нарезания резьбы.

Демонтированный полотенцесушитель снимаем с кронштейнов.

Монтаж кранов

Далее можно приступать к монтажу кранов. Если старый полотенцесушитель мы срезали – на остатках трубы нарезаем новую резьбу плашкой соответствующего диаметра. Если же резьба на трубах осталась – ее тоже следует «прогнать» для улучшения качества резьбового соединения.

После приведения резьбы в порядок устанавливаем запорную арматуру – краны.

Делается это для того чтобы:

  • Регулировать интенсивность работы полотенцесушителя, открывая или закрывая краны
  • При необходимости ремонта (например, если течет полотенцесушитель) или замены полотенцесушителя можно было перекрыть воду и произвести необходимые действия.

Обратите внимание!

Если вы планируете устанавливать перемычку – так называемый «бай пас», предусмотреть ее установку нужно уже на этом этапе.

Схема подключения с «бай-пасом»

Монтаж полотенцесушителя

В зависимости от того, какой тип подключения у полотенцесушителя, выбираем фитинги – прямые или угловые.

Все резьбовые соединения уплотняем с помощью льняной подмотки. Для конических резьбовых соединений применяется лента ФУМ.

Присоединение полотенцесушителя к трубе

Присоединяем полотенцесушитель к фитингам, затягиваем крепления, следя за тем, чтобы не повредить резьбу.

К стене полотенцесушитель крепим либо с помощью хомутов, либо с помощью специальных телескопических держателей.

Здесь важно правильно выбрать расстояние от стены (штукатурки или облицовки) до оси труб полотенцесушителя:

  • Если диаметр труб менее 23 мм  – расстояние должно составлять 35 мм и более
  • Если диаметр труб 40-50 мм – минимальное расстояние составляет 50 мм

Фитинги для подключения

Подключенный полотенцесушитель необходимо проверить на герметичность, проведя пробный пуск. Если все нормально, и протечек нет – прибором можно пользоваться.

Подключение электрического полотенцесушителя

Отдельно следует рассмотреть такой вопрос как подключение электрического полотенцесушителя. Здесь наиболее важным этапом является корректное подключение устройства к электрической сети, что позволит избежать возникновения короткого замыкания или возгорания.

Подключение электрического полотенцесушителя

Для этого обязательным является:

  • Заземление полотенцесушителя
  • Подключение устройства через устройство защитного отключения (УЗО, в народе именуемое «автоматом»)

Обратите внимание!

Если вы планируете подключать электрический полотенцесушитель к розетке, расположенной непосредственно в ванной комнате, необходимо установить розетку с влагозащищенным корпусом.

Иными словами, розетка должна быть «утоплена» в стену, а ее отверстие должно закрываться специальным изолирующим колпачком.

Если вы внимательно изучите всю информацию, изложенную в данной статье, то скорее всего, вопроса как правильно установить полотенцесушитель у вас возникнуть более не должно. Так что с самостоятельной установкой этого устройства вы точно справитесь!

eto-vannaya.club

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
