Ремонт насоса «Ручеёк» — разбор и ремонт своими руками

На чтение 4 мин. Просмотров 1.5k. Опубликовано 07.01.2019 Обновлено 18.06.2020

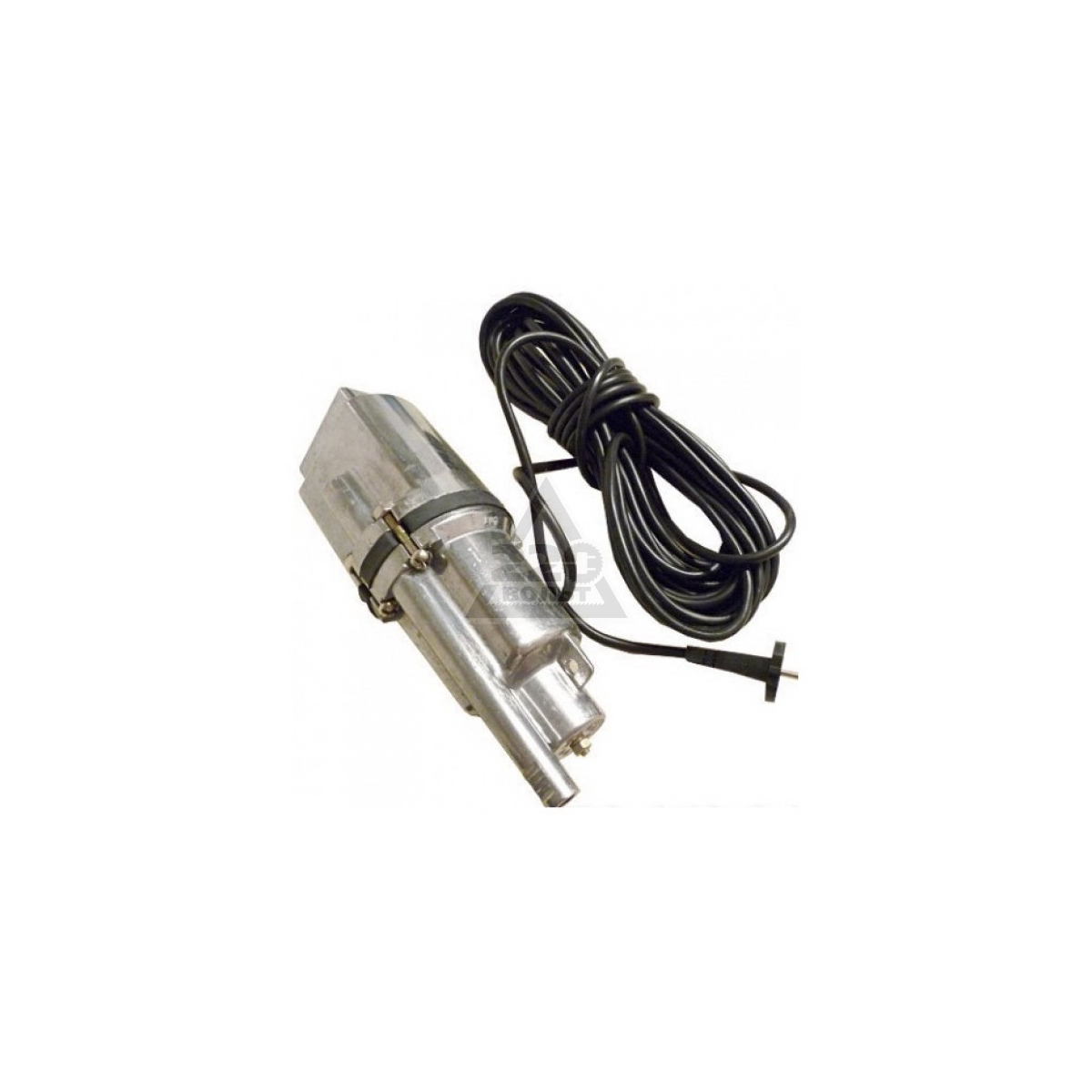

Погружные насосы модельного ряда «Ручеёк» пользуются неизменной популярностью у дачников и владельцев частных домов ещё со времён СССР. Главные причины этого – высокая надёжность, бюджетная стоимость и возможность ремонта насоса «Ручеёк» собственными силами.

Технические характеристики

Несмотря на свою невысокую цену, данный вибрационный насос обладает замечательными эксплуатационно-техническими характеристиками:

• Подача воды по вертикали до 40м.
• Напор по горизонтальному трубопроводу – до 100м.
• Мощность – 3,4 ватта. То есть, для поднятия с десятиметровой глубины 1м3 воды потребуется всего лишь 200 ват электричества.

Основные неисправности

Большинство неполадок происходит из-за длительного срока эксплуатации, либо неправильного использования прибора. К наиболее часто встречающимся неполадкам «Ручейка», по отзывам владельцев и специалистов-ремонтников, следует отнести ниже перечисленные:

1. Насос при включении начинает гудеть, но не подаёт воду.
2. При работе прибора явственно слышаться посторонние шумы.
3. Неисправности электрической части насоса.

Большинство этих неполадок, благодаря простоте устройства «Ручейка», вполне по силам устранить собственными руками.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Ремонт насоса

Ремонт насоса ручеёк своими руками следует производить, если гарантийный срок уже вышел. Каждый вид неполадки вызывается своими причинами. Следовательно, и способы их устранения тоже будут индивидуальны.

При подключении к электросети, «Ручеёк» гудит, но воду не качает

Скорее всего, причина в разгерметизации корпуса. При узкой обсадной трубе, корпус насоса может биться о неё при работе. Учитывая скорость вибрационных колебаний, достигающую 100 в секунду, подобные удары приводят к отслаиванию заливки магнита.

Такие же явления наблюдаются, когда насос работал без воды, на сухую. Ремонт состоит в извлечении магнита из вибратора. Далее при помощи шлифмашинки нарезаются мелкие канавки по всей его площади. После следует нанести на него слой герметика, и установить на своё место. После того, как герметик полностью застынет, прибор собирается и испытывается на корректность работы.

Посторонние шумы, в виде металлических позвякиваний

Следует разобрать корпус, и осмотреть прибор изнутри. Когда на магните видно чёрное пятно и отпечаток от якоря, ясно, что происходит их соприкосновение в процессе работы. Это может привести к сгоранию обмотки электродвигателя. Замеряем высоту заливки штангенциркулем – она должна составлять 4,9см.

Если данная высота в ходе эксплуатации уменьшилась, потребуется подложить во втулку регулирующую шайбу, или несколько шайб, необходимой толщины. После этого насос собирается и испытывается. Если шайба подобрана точно по размеру, то металлический стук должен исчезнуть.

Неполадки электрических компонентов

Целостность обмотки электродвигателя можно проверить омметром. Если показатель прибора слишком велик – возможен обрыв цепи, а при нулевом показателе сопротивления, вероятно, обмотку двигателя пробило. Перемотка двигателя дело сложное и зачастую нерентабельное.

Проще приобрести новый двигатель, а то и новый насос. Если при включении в ток насоса, происходит выключение предохранительных автоматов (пробок), то налицо короткое замыкание. Следует проверить целостность питающего электрокабеля, а также прочих элементов внутренней проводки.

Если вы не уверены в своей квалификации электрослесаря, лучше передать «Ручеёк» для обследования и последующего ремонта специалистам. Электричество не любит дилетантов, и легкомысленное отношение к нему способно привести к большой беде.

Погружной вибрационный насос «Ручеек» — устройство, ремонт, отзывы

С советских времен известен потребителю погружной насос ручеек, выпускаемый белорусским предприятием  ОАО «Ливгидромаш». Более сорока лет он применяется на дачных участках, и даже зарубежные конкуренты не смогли вытеснить его с рынка, потому что при доступной цене этот агрегат отличается стабильным качеством и удобством использования. Для того чтобы начинающие дачники понимали, какую пользу принесет вибрационный насос ручеек на участке и какие нюансы следует учитывать при его эксплуатации, рассмотрим технические характеристики, проблемные нюансы и способы устранения поломок данного агрегата.

Технические характеристики и принцип работы

Данный насос относится к группе погружных насосов, используемых для подъема или откачки холодной пресной воды с глубин до 60 м (в зависимости от модели). При весе всего в 4 кг он способен выкачивать в час около 450 литров.

Относится к системам вибрационного типа, которые работают за счет колебаний диафрагмы, реагирующей на изменение давления внутри прибора. Разница в давлениях образуется из-за того, что проходящее через катушку электричество создает магнитное поле, а оно, в свою очередь, приводит все  детали в поочередное движение, поднимая таким образом водяной поток вверх. Работает устройство насоса ручеек от 220В, потребляя за час около 270 Вт. в зависимости от мощности модели.

В насосе ручеек нет подшипников и трущихся деталей, что увеличивает срок службы прибора

За счет отсутствия вращающихся элементов и подшипников, водяной насос ручеек долго и беспроблемно работает, потому что именно трение выводит из строя детали и требует их замены. Забор воды в конструкции расположен сверху, что дает дополнительный плюс в виде охлаждения всей системы. Она не испытывает при работе чрезмерного нагрева, а значит, функционирует без перегрузок. Второй плюс верхнего забора – не засасывается со дна ил, а в колодце не мутнеет вода.

Большие способности маленького агрегата

Конечно, глубинный насос ручеек не решит каких-то глобальных задач типа водоснабжения большого дома, потому что имеет мощность от 150 до 225 Вт в среднем. Но со многими проблемами справиться поможет.

Подача воды в дом

На даче или в частном доме эти агрегаты вполне сносно справляются с подачей воды. Правда, одновременно принимать ванну, стирать и мыть посуду у хозяев не получится, ибо семи литров в минуту, которые способен выдавать насос, маловато для всех этих нужд. Но если пользоваться локально, в одном месте, то напора будет достаточно и для душа, и для стирки. Правда, напор напрямую зависит от глубины водного ресурса. И чем эта цифра выше, тем сила подачи будет меньше.

Не рекомендуется подключать такие насосы одновременно к дому, бане и иным постройкам, потому что это слишком большой объем работы, который может вызвать перегрузки системы.

Используя «Ручеек», дачники проводят в дом воду

Справа — кран для подключению к шлангам от колодца, слева — вывод для поливочного шланга

Временная замена основного насоса

Некоторые хозяева, использующие в домашнем водоснабжении более мощное оборудование, закупают для подстраховки насосы для воды ручеек. Ведь поломки бывают у любого прибора, и если основной агрегат внезапно сломается,  то пока выяснят причину поломки и отвезут на ремонт, пройдет не один день. И вот тогда-то пригодится запасной вариант насоса, который не выдаст больших объемов воды, но для удовлетворения основных потребностей вполне сгодится.

Использование в медленно наполняющихся источниках

При копке колодца или бурении скважины не угадаешь, насколько быстро сможет восстанавливаться уровень воды после интенсивного использования. Один источник это сделает моментально, а второму понадобятся часы для обновления. Но при покупке насосов этот фактор почему-то забывается, и бывают ситуации, когда мощный агрегат производит откачку воды быстрее, чем та успевает восполниться. В такой ситуации, иссушив источник до дна, система автоматически отключится, и придется ее перезапускать. К тому же, при быстром заборе увеличивается вероятность помутнения. Поэтому для источников со слабым уровнем восстановления лучше брать насос Ручеек, у которого интенсивность забора ниже, зато он будет работать стабильно.

Насос ручеек подходит для скважин с диаметром трубы в 100 мм

Восстановление засорившейся скважины

Некоторые скважины при непостоянном использовании имеют свойство замываться, отчего снижается и уровень воды, и возможность ее быстрого обновления при откачке. Можно попробовать реанимировать систему с помощью «Ручейка». Качество воды он, конечно, не изменит, но объем увеличит.

Для этого нужно опустить насос как можно ближе к фильтру и включить. Вибрирующий механизм будет выбивать из фильтра твердые наслоения, а затем поднимать их на поверхность. Пару таких попыток – и скважина придет в порядок.

Кстати, во время реанимирования нет необходимости стоять над скважиной. Из-за небольшой пропускной способности водяные насосы ручеек все равно полностью воду не выкачают. Так что в это время можно заняться поливом огорода. Заодно вы увидите, меняется ли качество воды и ее объем: струя из шланга станет сильнее и без примесей.

Выкачивание вод из затопленных помещений

Весенние паводки частенько «радуют» дачников затопленным и подвалами, погребами и смотровыми ямами в гаражах. Вынести большие объемы воды ведрами тяжело, а с помощью насоса ее можно удалять медленно, но верно. Тем более что эта процедура не одного дня. Дренажные воды обычно чистые, поэтому проблем с откачкой не возникнет.

Заполнение новой системы отопления

При строительстве частных домов систему отопления создают иногда раньше, чем подключаются к водоснабжению. В этом случае нужно каким-то образом заполнить трубы. Поступают так: привозят воду в бочке, вставляют в нее шланг от насоса, а второй соединяют со спускным краном батарей. Открывают кран и запускают агрегат. Пока система заполняется, смотрят на манометр, чтобы определить, когда давление встанет на нужную отметку.

Возможные поломки «Ручейка» и способы их устранения

Разгерметизация корпуса

При заборе воды из колодцев или скважин необходимо контролировать, чтобы корпус ручейка не соприкасался со стенками.

Вибрирующий насос, дотрагиваясь до них, будет получать удары, равнозначные по силе ударам молотка. Причем их в минуту будет около ста. Естественно, что корпус такой перегрузки не выдержит: он нагреется и произойдет отслоение заливки от магнита, находящегося внутри. То же самое случится, если насос оставить работающим вне воды, на сухую.

Для ремонта насоса необходимо раскрыть корпус и вынуть электрическую часть

Попробуем провести ремонт насоса ручеек своими руками. Для этого надо отделить электрическую часть, достать магнит, нарезать маленькой болгаркой по всей поверхности неглубокие бороздки, смазать герметиком, который используют для вставки стекол в автомобилях, засунуть обратно в корпус, используя пресс, и подождать до высыхания. Затем собрать насос в обратном порядке.

Замена клапана

При откачке дренажных вод из подвалов надо следить, чтобы внутрь не попали мелкие камушки или песок. Для этого покупается дополнительный фильтр, который натягивают в разогретом виде на приемную часть по типу колпака. Они не слишком удобны в использовании, зато дешевы. Более дорогие фильтры напоминают стаканы, в которые насос вмещается целиком. Вот с ними-то и рекомендуется проводить откачку весенних вод.

От попадания мелких камушков или песка истирается резиновый клапан — деталь №4

Если все же камушку удалось попасть внутрь механизма, то через сетку встроенного фильтра он пройдет и застрянет у клапана. А так как клапан резиновый, то спустя некоторое время его разорвет на части.

Провести ремонт погружного насоса ручеек несложно: вместо клапана можно взять пробку от медицинских бутылок. В ней резина достаточно толстая, так что легко встанет на место клапана.

Купив «Ручеек», дачники облегчат себе полив и откачку дренажных вод, а также будут всегда иметь в доме питьевую воду.

Оцените статью: Поделитесь с друзьями!

Ремонт насоса Малыш: своими руками, регулировка, диагностика

СодержаниеСвернуть

Ремонт насоса Малыш

Как известно, любой даже самый надежный механизм имеет определенный ресурс, после которого потребуется диагностика, ремонт или утилизация отдельного механизма или всего устройства.

Мы уже выяснили то, что компактное и неприхотливое устройство погружного вибрационного насоса Ручеек, сможет обеспечить вас необходимым минимум водных ресурсов для потребностей участка/дома.

В данной статьи мы постараемся подробно рассмотреть некоторые нюансы эксплуатации, недостатки и ремонт вибрационного насоса малыш своими руками и его нюансы.

Главные слабости насосов малыш

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Прежде всего, необходимо сказать о характерной предрасположенности корпуса устройства в целом и корпуса насоса к коррозии. Конечно, данный недостаток не критичен, и сможет стать для вас проблемой лишь через десятки лет. Но, не забывайте то, что насос имеет непосредственный контакт с водными ресурсами, которые впоследствии, потребляются вами уже с частичками коррозии.

После несколько лет эксплуатации, при разборе насоса малыш, вы сможете наблюдать тонкий слой коррозии практически на всех металлических узлах. Это означает, что металл имеет плохую антикоррозийную обработку. Поэтому, не всегда экономия при покупки сможет сохранить ваши деньги в дальнейшем, поэтому ремонт водяного насоса малыш может заставить вас выложить кругленькую сумму денег.

Так же ремонт погружного вибрационного насоса Малыш, может быть усложнен, в связи с потенциальной возможность ржавления винтов.

Разбираем насос Малыш

Из-за специфического принципа работы (за счет вибрационных волн) очень часто в насосах класса малыш, наблюдается деструкция внутренних крепежных элементов, клапана и штока. Уплотнители так же при поломке, скорее всего, будут непригодны к использовании.

Так же, при неправильной эксплуатации и постоянной перегрузочной работой ремонт водяного насоса малыш потребуется раньше времени. Последствием таких ошибок могут стать разрушения металла, что в дальнейшем не позволит произвести ремонт погружного насоса Малыш своими руками  и его ключевых элементов.

Если вы используете насос в слишком загрязненной воде (ил, сточные воды и т. д.) знайте, что ремонт водяного насоса малыш «не за горами». Так как данное устройство не предназначено для накачки воды с большим количеством песка, камней и других твердых частиц. При регулярном всасывании крупных частиц засоряется клапан устройства, а так же разрушается рабочая поверхность в виде крышки, в которой должен работать резиновый клапан.

К негативным воздействием вибрации насоса ручеек можно отнести так же плохую «живучесть» упорного кольца, которое со временем дает трещину, что вынуждает производить замену данной детали устройства. Так же, довольно часто встречается проблема нарушение целостности обмотки, что является причиной отказа от работы всех систем насоса.

Ремонт насоса Малыш своими руками

Но не следует путать данную поломку с временным прекращением работы насоса, в связи с перегревом, под действием автоматической системы управления. Если со времени такого отключение прошло больше несколько часов, значит, ремонт насоса малыш своими руками должен быть направлен на замену «сгоревших» частей и механизмов.
к меню ↑

Нюансы и этапы ремонта насоса малыш

В том случаи, если ваше устройство перестало качать воду, скорее всего ремонт вибрационного насоса Малыш – неизбежен, но может быть и такое, что проблема не в насосе.

Так же в некоторых при возникновении потенциально опасных для работы насоса ситуаций (всасывание воздуха, твердых частиц, перегрев) нужно произвести диагностику, а уже при необходимости начать ремонт насоса малыш.

В любом случаи, главное удобство обслуживания рассматриваемого устройства заключается в том, что его перемещение не составит труда в виду компактных размеров и отсутствии необходимости производства дополнительных монтажных работ.

Ремонт насоса Малыш

Как диагностика, так и ремонт насоса малыш ручеек должен состоять с таких этапов:

1. Производим общий внешний осмотр (на наличие трещин, вмятин и т.п. деструкций)
2. Проверяем целостность обмотки (путем измерения сопротивления, оно должно колебаться в нормальном диапазоне 12-22 Ом). В случаи нестабильного показателя сопротивления или напряжения ремонт водяного насоса малыш своими руками должен начаться уже после данного этапа.
3. Далее следует разобрать устройство: раскручиваем фиксирующие болты и по мере разбора опять-таки, визуально оцениваем состояние всех комплектующих водяного насоса. Особое внимание нужно уделить впускному клапану, если он поврежден, то в обязательном порядке нужно произвести его замену. Так же, очень часто шток устройства находится в засоренном состоянии, в таком случаи нужно прочистить этот элемент от извести, ила, песка, грязи. Обратите внимание на расположения поршня, попробуйте правильный ли ход якоря, а так же проверьте поверхность металлической крышки, которая является областью работы, нарушение целостности которой может повлиять на роботу всего насоса.
4. В случаи обнаружение воды, в отсеке для электродвигателя, но сохранении целостности двигателя и других элементов следует высушить участок и смазать открытые участки герметиком, для дальнейшего избегания попадания жидкости.
5. Если какие-либо из вышеуказанных распространенных нюансов характерны для вашего устройства, или вами были обнаружены другие неисправности следует произвести ремонт своими руками электронасоса Малыш, в случаи сложности поломки, воспользуйтесь помощью специалиста или отзывами и комментариями других владельцев насоса для перекачки воды ручеек.

Если вы хотите в дальнейшем предотвратить неисправности насоса ручеек, следует, запомните несколько элементарных правил:

Вибрационный насос Малыш вышел из строя

• Старайтесь не эксплуатировать устройство более двух часов подряд (сделайте перерыв на 30-40 минут)
• После активной работы, не доставайте устройство из воды в тот же момент, дайте двигателю время для естественного охлаждения.
• При спуске/подъеме насоса в источник воды не допускайте ударов корпуса устройства по стенкам скважины.

Соблюдайте эти правила, и, работая лишь с чистой водой, насос Ручеек будет верным помощником в хозяйстве долгие годы.
к меню ↑

Ремонтируем насос Малыш своими руками — видео

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Ремонт насоса «Ручеек» — как правильно разобрать и устранить неполадки

Здесь вы узнаете:

Ремонт насоса «Ручеек» своими руками можно выполнить в домашних условиях, если это небольшая неисправность и при наличии навыков, инструмента и материалов. Предлагаем подробные инструкции.

Технические характеристики насоса «Ручеек»

Несмотря на свою невысокую цену, данный вибрационный насос обладает замечательными эксплуатационно-техническими характеристиками:

• Подача воды по вертикали до 40м.
• Напор по горизонтальному трубопроводу – до 100м.
• Мощность – 3,4 ватта. То есть, для поднятия с десятиметровой глубины 1м3 воды потребуется всего лишь 200 ват электричества.

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Стальной трос применять не рекомендуется, поскольку он перетирает пружины корпуса.

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

• электромагнит;
• корпус;
• вибратор;
• электропривод;
• фиксатор;
• винты, шайбы, гайки;
• втулка;
• муфта.

Конструкция Ручейка имеет классическую компоновку —  электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Корпус защищает от механических повреждений, установленный в нем, клапан, роль которого заключается в закрытии входных отверстий. Когда давление отсутствует, жидкость свободно вытекает через специальный зазор диаметром от 0,6 мм до 0,8.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

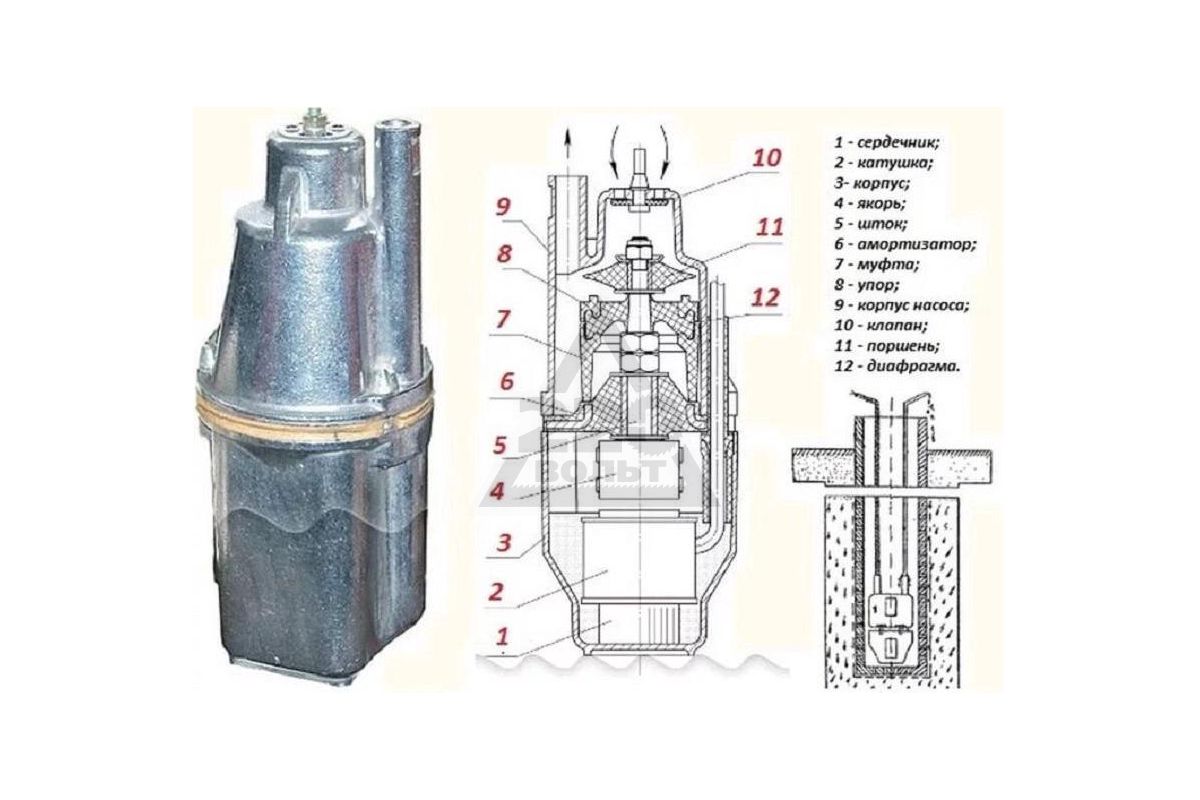

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Диагностика неполадок

Не допускайте работу насоса “на сухую”! Чтобы предупредить подобные ситуации, систему дополняют блоком автоматики или датчиком сухого хода.

Также требуется регулярно производить профилактические осмотры скважины, при возникновении трения о стенки нужно немедленно поднять насос на поверхность и устранить причину трения путем перемещения насоса.

Для защиты корпуса насоса от механических повреждений необходимо использовать специальное резиновое кольцо, надеваемое перед подвешиванием насоса в колодец или скважину.

Если возникли посторонние шумы и звуки

Насос издает характерный звук, похожий на звон. После разборки, произведите тщательный визуальный осмотр. Если в ходе осмотра обнаружено на поверхности электромагнита отпечаток якоря и черное пятно, это свидетельствует о том, что якорь ударяется о поверхность магнита. Данная неисправность негативно влияет на вибратор и ведет к сгоранию обмотки.

Разборка насоса и необходимые инструменты

Необходимо замерить расстояние от крышки заливки до поверхности магнита. Высота заливки должна равняться 3,9 см, но значение на штангельциркуле – 4,9 см, поскольку толщина планки, расположенной на поверхности заливки, составляет 1 см.

Затем разбирают вибратор, осуществляют замену регулировочной шайбы в соответствии с нормой высоты заливки. Например, если она равна 2,85 см, то потребуется шайба 1,05 см. Большую втулку вставляют в амортизатор, а в поршень – малую. После того, как насос скручен, производят при помощи кернения стопорение винтов.

Следите за тем, чтобы не возник перекос, винты вкручиваете равномерно и плотно, слишком не зажимая, дабы не сократить промежуток между якорем и магнитом. С помощью измерительных приборов проверьте параметры насоса. В случае отсутствия стука, высоте подъема не менее 40 м – вам удалось отремонтировать свой агрегат успешно.

Если насос гудит и не качает

Это наиболее часто встречающаяся жалоба владельцев насосов “Ручеек”: агрегат гудит, но воду не качает и при этом корпус не греется. Причин неисправности может быть несколько:

1. Ослабление крепежа поршня. Это происходит из-за вибрации и в принципе неизбежно после 2-3-х лет эксплуатации. Применение дополнительных шайб поможет продлить срок службы крепления. Ремонт в этом случае заключается в завинчивании гайки поршня или её замене.
2. Повреждение клапана. Для устранения неполадки необходимо разобрать насос и осмотреть клапан. Он может быть деформирован или прорван попадающим в насос мелким гравием или песчинками. В этом случае также поможет замена резинового клапана на новый, но производить эту замену придётся регулярно 1 раз в 1-2 года в зависимости от интенсивности работы насоса.
3. Износ резинового поршня. Определить можно по снижению объема перекачиваемой воды в сопровождении усиленного гудения насоса. Лечится заменой поврежденной гибкой детали.
4. Плохое крепление амортизатора. При этой поломке амортизатор не выполняет свою функцию, шток болтается и якорь стучит об электромагнит. Ремонт – закручивание и/или замена гаек амортизатора.
5. Обрыв или разрушение штока. Происходит вследствие интенсивных механических воздействий. Это самый сложный случай поломки. Ремонт заключается в полной замене неработающей детали. В этом случае целесообразно будет рассмотреть вариант покупки нового бытового насоса.

Если вы обнаружили, что ваш “Ручеек” гудит, но не качает воду необходимо немедленно отключить его от электросети, поднять на поверхность и искать причину неисправности. Оставлять насос работающим в этом случае нельзя!

Если скрепляющие винты не откручиваются, то их необходимо срезать болгаркой и при сборке заменить новыми, то же самое касается внутренних гаек и винтов крепления.

Если насос греется и сильно гудит

Эта неисправность наиболее часто связана с тем, что оборудование работало без погружения в воду. Ручеек, как и любой другой вибрационный насос, имеет такую конструкцию, при которой охлаждение всех его элементов происходит за счёт перекачиваемой им же жидкости.

При падении уровня воды или её отсутствии агрегат перестаёт охлаждаться и перегревается. Чаще всего в таких условиях выходит из строя электромагнитная часть: перегорает обмотка электромагнита и он полностью теряет свои свойства, а значит, не обеспечивает вибрацию.

Самостоятельно отремонтировать электромагнит сложно, но возможно. Для ремонта вам потребуются следующие инструменты и материалы:

• медный провод для обмотки диаметром 65 мкм;
• трубка ПВХ диаметром 4 мм;
• эпоксидная смола быстрого твердения;
• паяльник и электроплитка;
• намоточный станок;
• молоток, плоская отвёртка;
• средства защиты: маска сварщика и рукавицы.

Ремонтные работы, связанные с использованием паяльника и эпоксидной смолы лучше всего проводить на свежем воздухе. Ни в коем случае не вдыхайте пары смолы, они токсичны и крайне негативно действуют на лёгкие! Работу необходимо производить в перчатках, избегая попадания вещества на кожу.

Не лишним при ремонте электромагнитной части насоса будет помощник, который сможет держать насос в руках при извлечении электромагнита из катушек.

При работе с паяльником необходимо соблюдать меры предосторожности: не допускать попадания искр и нагретых элементов на резиновые детали насоса.

Пошаговая инструкция по ремонту электромагнита погружного насоса “Ручеек”:

1. Разбираем насос и извлекаем электромагнит с катушками при помощи нагревания корпуса электроплиткой. Эпоксидная смола, окружающая электромагнит под воздействием температуры станет мягкой и элемент легко можно достать, аккуратно постукивая агрегат о деревянную колоду.
2. Пока эпоксидная смола не застыла необходимо очистить от её остатков внутреннюю часть насоса.
3. Снимаем электромагнит с катушек при помощи деревянного бруска и молотка. Помощник должен держать электромагнит в руках, а вы наставляете брусок на электромагнит и аккуратно выбивайте его, нанося удары молотком по бруску. Почему элемент необходимо обязательно держать? Это предотвратит раскол катушек, т.к. можно лучше регулировать силу удара.
4. Разматываем сгоревшие обмотки катушек и очищаем уцелевшие части от остатков эпоксидного вещества.
5. Используя намоточный станок, намотайте катушку, чтобы получилось 8-10 слоев, и закрепите последний слой при помощи х/б изоленты. На начало обмотки наденьте трубочку ПВХ, а каркасы катушки закрепите на сердечнике электромагнита.
6. Концы обмоток, находящиеся снаружи зачистите и припаяйте паяльником для получения требуемого соединения. Откусите излишек обмотки.
7. Проведите кабель в корпус насоса через уплотнитель к месту, где должен будет устанавливаться электромагнит. Конец кабеля разделайте на отдельные проводки и зачистите их концы.
8. Скрутите концы кабеля с началом обмоток электромагнита и катушек и припаяйте. Опустите электромагнит с катушками на место, одновременно удаляя излишки кабеля. Для надёжной посадки электромагнита используйте молоток, нанося им аккуратные точечные удары через деревянный брусок.
9. Зажимаем в тиски корпус агрегата и выравниваем его, используя строительный уровень. Размешиваем эпоксидную смолу и заливаем вокруг катушки до верхней кромки электромагнита. Ждём 10-15 минут, чтобы “эпоксидка” заполнила все пустоты.

Для затвердения смолы требуется не менее 24 часов. По истечении этого времени соберите насос и опробуйте его работу, погрузив в емкость с водой.

Учтите, что ремонт электромагнита – это трудоемкий процесс. В большинстве случаев целесообразней приобрести новый насос “Ручеек”, но если есть время и желание, то можно попробовать произвести ремонт своими руками в соответствии с пошаговой инструкцией.

Для быстрого затвердевания рекомендуется использовать эпоксидную смолу, в состав которой входят пластификаторы, можно также добавить их отдельно после разведения смолы

Если насос работает бесшумно

“Ручеек” – не тот насос, который в исправном состоянии работает бесшумно, поэтому отсутствие размеренного гудения должно вас насторожить не меньше, чем излишний шум.

При снижении уровня шума всегда ощутимо снижается напор подаваемой воды. Причина такой неисправности – упало напряжение в электросети ниже минимально допустимого предела, т.е. ниже 180В. При снижении напряжения на 10% производительности насоса уменьшается на 50%.

В этом случае насос необходимо отключить от электропитания и принять меры для установки нормального напряжения, например, использовать специальный стабилизатор.

При слишком большом напряжении в электросети насос “Ручеек” не включается, т.к. срабатывает защита.

Замена истертого и прорванного клапана

Попадание мелких камней и прочих инородных тел часто бывает при использовании насоса для откачки дренажных вод из подвала, прочистки скважины и т.д. Чтобы этого избежать необходимо установить дополнительный мелкосетчатый фильтр, который натягивается на водоприёмную часть насоса, куда засасывается вода.

Если же инородное тело попало внутрь механизма, то, скорее всего, он пройдёт через встроенный фильтр и застрянет у клапана, а т. к. клапан выполнен из водостойкой резины, то через некоторое время он разрушиться.

Признаком разрушения или чрезмерного износа клапана является значительное и нарастающее снижение производительности. Гудение насоса при повреждении клапана, как правило, остается нормальным.

Ремонт насоса в этом случае произвести несложно, достаточно заменить резиновый клапан, предварительно разобрав насос. Некоторые пользователи уверяют, что вместо неисправного клапана можно использовать пробку от медицинского флакона. Делать это не рекомендуется, т.к. подобная конструкция не прослужит долго, лучше всего использовать специальный ремкомплект для вибрационного насоса.

При замене резинового клапана рекомендуется произвести также замену всех деталей, входящих в состав ремкоплекта, это позволить продлить срок службы насоса

Профилактика разгерметизации корпуса

Разгерметизация корпуса приводит к ощутимым перебоям с подачей воды. Для ее предотвращения необходимо правильно подобрать габариты насоса для конкретной скважины или колодца. Агрегат в процессе работы не должен соприкасаться со стенками.

Настройка параметров работы насоса

Ремонт вибрационного электронасоса Ручеек, связанный с настройкой рабочих параметров аппарата, нужно производить в следующей последовательности.

1. Наладка положения поршня. Поршень должен располагаться параллельно остальным частям аппарата. Зазор между штоком и втулкой создает перекос поршня. Чтоб убрать перекос надо подмотать шток фольгой. Контроль параллельности производим штангенциркулем.
2. Контроль соосности штока с поршнем. Если произошло смещение, стакан скользит по прокладке и помпа слабо качает. Придать соосность можно закрепив прокладку с входным стаканом, предварительно разобрав и затем собрав корпус.
3. Настройка расстояния от седла до поршня. Это расстояние должно приближаться к 0,5 мм. Регулируют его количеством шайб, имеющих толщину 0,5 мм, одеваемых на шток. Такой допуск нужен для беспрепятственного прохода воздуха при продувке и затем воды в выходной патрубок и перекрытии поршнем отверстия при увеличении давления.

Большое количество шайб приближает поршень к седлу, если продуть ртом воздух не пройдет. При всасывании воздух должен свободно перемещаться.

Правильно отремонтированный, настроенный и собранный погружной вибрационный насос Ручеек при помещении его без шланга в воду должен работать стабильно и выдавать напор 0,2-0,3 м. Напряжение электросети должно соответствовать 220 В, с допуском в 10 В.

Если после проведенных манипуляций насос не работает или его работа не удовлетворяет номинальным показателям, то следует искать причину и устранить поломку, возможно обратившись к помощи специалистов.

Профилактика поломок насосного агрегата

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы.

Основные правила эксплуатации:

• Не допускать работу насоса без воды.
• Не использовать насос при наличии нестабильного напряжения в электросети.
• Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
• Не перемещать агрегат за шнур электропитания.
• Не пережимать шланг для повышения напора.
• Не перекачивать воду с грязью, примесями, мусором.

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

Перед началом использования внимательно изучите инструкцию по эксплуатации и соблюдайте рекомендации производителя, это поможет избежать поломок.

В процессе эксплуатации вибрационного насоса “Ручеек” необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Ремонт насоса «Ручеек» своими руками: популярные поломки

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

• электромагнит;
• корпус;
• вибратор;
• электропривод;
• фиксатор;
• винты, шайбы, гайки;
• втулка;
• муфта.

Конструкция Ручейка имеет классическую компоновку —  электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Алгоритм поиска и ликвидация неисправностей

Поиск и ликвидация неисправностей.

Если агрегат слабо качает воду или совсем перестает работать, нужно его отключить и поднять наверх. Затем следует отсоединить шланг и проверить, имеются ли явные поломки аппарата.

Этап 1: внимательный наружный осмотр

Если виднеются микротрещины на поверхности корпуса, предстоит заменить его. Если целостность агрегата не нарушена, тестером следует проверить сопротивление катушек (норма – около 10 Ом) и отсутствие их замыкания на металлический кожух. Замену обгоревшей катушки следует поручить специалисту.

Затем нужно слегка подуть в оба патрубка насоса – воздух должен проходить беспрепятственно. При резких выдохах в подающее отверстие клапан должен закрываться.

Потом погружаем аппарат на 5-6 часов в воду с добавлением 9%-ного столового уксуса для растворения известкового налета. Снова промываем его чистой водой.

Затем, постепенно отпуская контргайку и зажимную гайку на водозаборе насоса, ремонтируем зазоры клапана. Норма – 0,5-0,8 мм. У точно отрегулированного устройства, опущенного в емкость с водой без шланга, появляется фонтан высотой 0,5-1 м.

Этап 2: пристальный взгляд изнутри

Чтобы отыскать дефект, требуется разборка агрегата. Сделать это можно самому. Необходимо:

Чтобы найти причину поломки необходимо разобрать насос.

• Процарапать на корпусе острым предметом условные знаки, чтобы потом при сборке точно совместить по ним нижнюю и верхнюю части.
• Открутить одновременно все винты, фиксирующие крышку насоса. Если они сильно заржавели, срезать шляпки болгаркой.
• Вынуть поршень, сердечник, резиновые прокладки.

Собирать устройство следует в строго обратном порядке. При этом необходимо:

• точно посадить диск поршня, сам он должен находиться на расстоянии не менее 4 мм от катушки;
• совместить отверстия корпуса и прокладки, иначе агрегат будет разгерметизирован;
• освободить от сора все его внутреннее пространство;
• проверить насос в емкости с водой – при его исправности должен появляться фонтан высотой 0,5-1 м.

Этап 3: устранение электрической неполадки

Если необходимо отремонтировать электрику, лучше обратиться на завод. Подгоревшую катушку проще и дешевле заменить новым блоком.

Если же полностью отслоился электромагнит, можно попытаться устранить эту неполадку своими руками:

• вынуть электромагнит;
• нанести на нем и на внутренней поверхности корпуса болгаркой пересекающиеся бороздки глубиной до 2 мм;
• смазать герметиком для стекла компаунд и запрессовать магнит на прежнее место, применяя пресс;
• после застывания состава собрать насос.

Этап 4: исправление механических нарушений

Порядок действий:

• Надрыв мембраны можно ликвидировать резиновым клеем.
• Порвавшийся амортизатор следует заменить новой запчастью.
• Изношенный поршень тоже подлежит замене. Из него нужно вытащить втулку и запрессовать ее в новую деталь. Между поршнем и корпусом необходимо отрегулировать зазор 4-5 мм, снимая либо добавляя шайбы.
• Необходимое расстояние между якорем и ярмом достигается с помощью регулировки шайб и контргаек, окончательную затяжку которых производят, когда оно составляет 6-8 мм.
• Проекции катушек и якоря штока должны обязательно совпадать. Регулировку осуществляют, ослабляя гайки.
• Зазор 0,6-0,8 мм между новым клапаном и отверстием водозабора достигается подкручиванием винта.

Необходимо точно соблюдать условия эксплуатации вибрационного насоса. Они подробно описаны в техническом паспорте аппарата. Тогда вероятность поломок «Малыша» будет минимальной.

Как избежать поломки насоса?

Соблюдая правила эксплуатации, рекомендованные производителями, вы сведёте риск поломки насосного оборудования к минимуму, и оно прослужит вам долгие годы. Основные правила эксплуатации:

• Не допускать работу насоса без воды.
• Не использовать насос при наличии нестабильного напряжения в электросети.
• Не эксплуатировать насос с повреждённым питающим шнуром или корпусом.
• Не перемещать агрегат за шнур электропитания.
• Не пережимать шланг для повышения напора.
• Не перекачивать воду с грязью, примесями, мусором.

При установке насоса в скважине на него необходимо надеть защитное кольцо из резины, которое предохранит оборудование от ударов о стенки.

Включать/выключать агрегат можно только при помощи штепсельной вилки или двухполюсного выключателя, врезанного в систему стационарной проводки.

В процессе эксплуатации вибрационного насоса «Ручеек» необходимо своевременно производить профилактический смотр и следить за качеством откачиваемой воды. Если вода поступает грязная, то насос необходимо отключить и проверить его положение относительно дна.

Настройка погружного насоса «Ручеек»

Насос «Ручеек» считается надёжным оборудованием. При правильной эксплуатации и своевременном техническом обслуживании он ломается редко. В некоторых случаях устранить неполадки можно при помощи настройки насоса. Для этого в первую очередь неработающий или нестабильно работающий насос необходимо извлечь из скважины (колодца) и подвесить его без шланга в емкости с водой. Далее необходимо включить прибор в сеть и проверить напряжение, оно должно быть не ниже 200В.

Если напряжение в сети соответствует норме, то выключаем насос, сливаем из него воду и продуваем выходное отверстие. Продувку можно осуществить ртом, не используя никаких специальных инструментов.

Правильно настроенный насос «Ручеек» без проблем продувается, а если дунуть сильнее, то чувствуется ход поршня внутри. Воздух также должен проходить в обратном направлении. Если этого не происходит, то необходимо произвести настройку двух параметров агрегата, предварительно разобрав его.

Разборка бытового насоса «Ручеек» производится при помощи тисков, которыми сжимаются уступы на корпусе, расположенные рядом с винтами. Ослаблять винты нужно постепенно, по очереди. При первой разборке будет не лишним заменить винты аналогичными винтами с головкой под удобный шестигранник, это значительно облегчит сборку и разборку при следующем ремонте.

Из описанного выше принципа работы насоса «Ручеек» следует, что настройка двух параметров производится в следующем порядке:

Настройка положения поршня. Он должен быть параллелен относительно остальных частей агрегата. Контроль параллельности осуществляется при помощи штангенциркуля. Перекос тела поршня может возникнуть из-за зазора между его металлической втулкой и штоком. Чтобы его устранить, нужно подмотать шток фольгой до соблюдения полной параллельности.
Проверка совпадения осей штока и поршня. При их смещении входной стакан обычно «ерзает» по прокладке. Для устранения необходимо разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
Настройка расстояния между поршнем и седлом. Оно должно составлять примерно 0,5 мм. Регулировка производится изменением количества шайб толщиной 0,5 мм, насаживаемых на шток. Этот отступ необходим, чтобы воздух при продувке, а впоследствии и вода, проходил в выходной патрубок без препятствий, а при усилении давления выходное отверстие перекрывалось поршнем.

При увеличении количества шайб поршень приближается к седлу, поэтому при продувке ртом воздух проходить не будет. Только при всасывании в обоих вариантах воздух должен свободно циркулировать.

Бывает, что погнутым оказывается шток поршня. Исправить его вряд ли получится. Однако если на работе агрегата это не сказывалось, можно слегка подкорректировать положение разворотом прокладки относительно штока на 180?.

Правильно настроенный и собранный вибрационный насос без шланга при погружении в емкость с водой должен давать напор 0,2-0,3 м и работать бесперебойно при нормальном напряжении в электросети 220В плюс/минус 10В. Если же после настройки оборудование не работает или работает не удовлетворительно, то необходимо установить причину поломки и устранить её.

Модификации насоса и характерные отличия

У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:

• «Струнок»;
• «Каштан»;
• «Ручеек»;
• «Нептун»;
• «Сега» и др.

Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:

• «Малыш» – самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
• «Малыш-К» – аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
• «Малыш-М» – вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т. к. частично погружен в источник.
• «Малыш-3» – самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата – 3 м.

Технические характеристики и принцип работы

Данный насос относится к группе погружных насосов, используемых для подъема или откачки холодной пресной воды с глубин до 60 м (в зависимости от модели). При весе всего в 4 кг он способен выкачивать в час около 450 литров.

Относится к системам вибрационного типа, которые работают за счет колебаний диафрагмы, реагирующей на изменение давления внутри прибора. Разница в давлениях образуется из-за того, что проходящее через катушку электричество создает магнитное поле, а оно, в свою очередь, приводит все  детали в поочередное движение, поднимая таким образом водяной поток вверх. Работает устройство насоса ручеек от 220В, потребляя за час около 270 Вт. в зависимости от мощности модели.

В насосе ручеек нет подшипников и трущихся деталей, что увеличивает срок службы прибора

За счет отсутствия вращающихся элементов и подшипников, водяной насос ручеек долго и беспроблемно работает, потому что именно трение выводит из строя детали и требует их замены. Забор воды в конструкции расположен сверху, что дает дополнительный плюс в виде охлаждения всей системы. Она не испытывает при работе чрезмерного нагрева, а значит, функционирует без перегрузок. Второй плюс верхнего забора – не засасывается со дна ил, а в колодце не мутнеет вода.

Сферы использования насосного оборудования

Погружной насос Струмок широко используется в бытовых и хозяйственных целях:

• подача воды из гидротехнического сооружения – скважины или колодца;
• временная замена основного насосного оборудования;
• поливные работы;
• заполнение отопительных систем перед началом работ;
• откачка жидкости из водных приемников;
• организация автономной системы водоснабжения при использовании одной точки распределения воды.

Подача воды из гидросооружения

Подобные устройства обеспечивают своевременную подачу воды для загородного дома, дачи или бани. Правда, низкая производительность насоса позволит поочередно использовать точку распределения воды – для душа, мытья посуды или стирки. При этом напор воды определяется глубиной водозаборного столба, чем глубже сооружение, тем меньше напор. Не стоит подсоединять электронасос такого типа одновременно к нескольким строениям, это может привести к сокращению рабочего ресурса и перегрузкам элементов системы.

Временная замена

Чтобы обеспечить автономную систему водоснабжения в частном домовладении, хозяева устанавливают мощные насосы. При выходе из строя основного оборудования, на ремонт которого потребуется много времени и денег, запасным вариантом станет простой Ручеек. Даже невысокая производительность прибора позволит удовлетворить основные потребности потребителей.

Заполнение отопительных систем

В процессе строительства домов создание автономных отопительных систем проводится раньше, чем подвод воды. Для заполнения водяных труб используются компактные насосы Ручеек. Все работы проводятся в следующем порядке: емкость большого объема заполняется водой, в нее опускается первый шланг для подачи воды от насосного оборудования. Второй шланг подключается с краном на радиаторе. При открытии крана производится запуск насоса и заполнение системы. Для определения уровня давления используется манометр.

Откачка жидкости

Нередко вибрационный насос применяется для откачки жидкости и стоков из приемников и затопленных технических помещений. Оборудование позволяет удалить излишнюю воду в автоматическом режиме без привлечения дополнительной техники.

Возможные поломки «Ручейка» и способы их устранения

Разгерметизация корпуса

При заборе воды из колодцев или скважин необходимо контролировать, чтобы корпус ручейка не соприкасался со стенками. Вибрирующий насос, дотрагиваясь до них, будет получать удары, равнозначные по силе ударам молотка. Причем их в минуту будет около ста. Естественно, что корпус такой перегрузки не выдержит: он нагреется и произойдет отслоение заливки от магнита, находящегося внутри. То же самое случится, если насос оставить работающим вне воды, на сухую.

Для ремонта насоса необходимо раскрыть корпус и вынуть электрическую часть

Попробуем провести ремонт насоса ручеек своими руками. Для этого надо отделить электрическую часть, достать магнит, нарезать маленькой болгаркой по всей поверхности неглубокие бороздки, смазать герметиком, который используют для вставки стекол в автомобилях, засунуть обратно в корпус, используя пресс, и подождать до высыхания. Затем собрать насос в обратном порядке.

Замена клапана

При откачке дренажных вод из подвалов надо следить, чтобы внутрь не попали мелкие камушки или песок. Для этого покупается дополнительный фильтр, который натягивают в разогретом виде на приемную часть по типу колпака. Они не слишком удобны в использовании, зато дешевы. Более дорогие фильтры напоминают стаканы, в которые насос вмещается целиком. Вот с ними-то и рекомендуется проводить откачку весенних вод.

От попадания мелких камушков или песка истирается резиновый клапан — деталь №4

Если все же камушку удалось попасть внутрь механизма, то через сетку встроенного фильтра он пройдет и застрянет у клапана. А так как клапан резиновый, то спустя некоторое время его разорвет на части.

Провести ремонт погружного насоса ручеек несложно: вместо клапана можно взять пробку от медицинских бутылок. В ней резина достаточно толстая, так что легко встанет на место клапана.

Купив «Ручеек», дачники облегчат себе полив и откачку дренажных вод, а также будут всегда иметь в доме питьевую воду.

Устройство и принцип действия агрегата

Устройство насоса.

Его корпус разбирается на 2 части. В нижней запрессовано ярмо. Это 2 электрические катушки с сердечником, залитые компаундом (полимерной смолой), якорь. В верхней половине – механическая система. На амортизаторе из упругой резины покоится вибратор с поршнем. На патрубок для забора воды можно устанавливать обратный клапан и откачивать ее.

Принцип работы устройства несложен. При его включении в сеть катушка создает электромагнитное поле. Сердечник начинает вибрировать. Мембрана не позволяет ему сильно раскачиваться, а амортизатор возвращает в нейтральное положение. Присоединенный к якорю поршень проталкивает упругую смесь жидкости с воздухом, и водяной насос начинает работать. Так создается продвижение жидкости в шланге или трубе.

В секунду сердечник выполняет 50 вибраций. С аналогичной скоростью поршень совершает поступательно-возвратные движения. Регулируемые клапаном порции воды устремляются в заданном направлении и изливаются из выпускного патрубка.

Нюансы поломок в зависимости от марки насоса

При эксплуатации насосов разных производителей было замечено, что некоторые марки аппаратов часто подвергаются одним и тем же поломкам. Из этого следует, что данные модели агрегатов имеют свои отличительные особенности в плане появления неисправностей.

Водолей

Насосы “Водолей” имеют предрасположенность к перегреву, особенно если работают в скважинах небольшой глубины. При поломке дешевой модели ее ремонт обходится примерно в 50% стоимости нового аппарата. Если устройство вышло из строя, то его проще выбросить, чем ремонтировать.

Grundfos

Большинство моделей данного производителя имеют систему клапанов. Также вокруг двигателя имеется специальная теплоизоляция. Иногда сбои в работе насоса происходят из-за выхода из строя перечисленных деталей. Поскольку теплоизоляционная прокладка находится вокруг двигателя, его потребуется извлечь из корпуса для проведения ремонта.

Малыш

Аппараты “Малыш” являются продукцией отечественных производителей. Стоимость ремонта агрегатов этой марки не высока, и большую часть поломок владельцы аппаратов устраняют собственноручно. Основная поломка, часто встречающаяся в данном насосе – это возникновение сильного шума при работе гидромашины без откачивания жидкости. Такое поведение аппарата означает, что произошел разрыв центральной оси, удерживающей якорь и мембрану.

Джилекс

Двигатель в насосах вихревого и роторного типа “Джилекс” является маслозаполненным. Поэтому частой поломкой данных агрегатов является вытекание масла из двигателя. Долить его можно только в сервисном центре.

Ручеек

Существует мнение, что работа дренажных насосов “Ручеек” может продолжаться без остановок в течение 7 часов и более. Объясняется это особенностью их конструкции, отвечающей всем нормам евростандартов. Но несмотря на это, аппарат подвергается перегреву также, как и насосы других производителей. Поэтому рекомендуется после каждых 2-3 часов работы устройства давать ему время на “отдых”.

Marquis (Маркус)

Владельцы насоса для скважины “Маркус” иногда замечают, что аппарат включается только после несильного удара либо по трубе, идущей к нему, либо после удара по самой гидромашине. Данная неисправность объясняется “закисанием” крыльчатки, которую придется почистить, разобрав агрегат.

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Большие способности маленького агрегата

Конечно, глубинный насос ручеек не решит каких-то глобальных задач типа водоснабжения большого дома, потому что имеет мощность от 150 до 225 Вт в среднем. Но со многими проблемами справиться поможет.

Подача воды в дом

На даче или в частном доме эти агрегаты вполне сносно справляются с подачей воды. Правда, одновременно принимать ванну, стирать и мыть посуду у хозяев не получится, ибо семи литров в минуту, которые способен выдавать насос, маловато для всех этих нужд. Но если пользоваться локально, в одном месте, то напора будет достаточно и для душа, и для стирки. Правда, напор напрямую зависит от глубины водного ресурса. И чем эта цифра выше, тем сила подачи будет меньше.

Не рекомендуется подключать такие насосы одновременно к дому, бане и иным постройкам, потому что это слишком большой объем работы, который может вызвать перегрузки системы.

Используя «Ручеек», дачники проводят в дом воду

Справа — кран для подключению к шлангам от колодца, слева — вывод для поливочного шланга

Временная замена основного насоса

Некоторые хозяева, использующие в домашнем водоснабжении более мощное оборудование, закупают для подстраховки насосы для воды ручеек. Ведь поломки бывают у любого прибора, и если основной агрегат внезапно сломается,  то пока выяснят причину поломки и отвезут на ремонт, пройдет не один день. И вот тогда-то пригодится запасной вариант насоса, который не выдаст больших объемов воды, но для удовлетворения основных потребностей вполне сгодится.

Использование в медленно наполняющихся источниках

При копке колодца или бурении скважины не угадаешь, насколько быстро сможет восстанавливаться уровень воды после интенсивного использования. Один источник это сделает моментально, а второму понадобятся часы для обновления. Но при покупке насосов этот фактор почему-то забывается, и бывают ситуации, когда мощный агрегат производит откачку воды быстрее, чем та успевает восполниться. В такой ситуации, иссушив источник до дна, система автоматически отключится, и придется ее перезапускать. К тому же, при быстром заборе увеличивается вероятность помутнения. Поэтому для источников со слабым уровнем восстановления лучше брать насос Ручеек, у которого интенсивность забора ниже, зато он будет работать стабильно.

Насос ручеек подходит для скважин с диаметром трубы в 100 мм

Восстановление засорившейся скважины

Некоторые скважины при непостоянном использовании имеют свойство замываться, отчего снижается и уровень воды, и возможность ее быстрого обновления при откачке. Можно попробовать реанимировать систему с помощью «Ручейка». Качество воды он, конечно, не изменит, но объем увеличит.

Для этого нужно опустить насос как можно ближе к фильтру и включить. Вибрирующий механизм будет выбивать из фильтра твердые наслоения, а затем поднимать их на поверхность. Пару таких попыток – и скважина придет в порядок.

Кстати, во время реанимирования нет необходимости стоять над скважиной. Из-за небольшой пропускной способности водяные насосы ручеек все равно полностью воду не выкачают. Так что в это время можно заняться поливом огорода. Заодно вы увидите, меняется ли качество воды и ее объем: струя из шланга станет сильнее и без примесей.

Выкачивание вод из затопленных помещений

Весенние паводки частенько «радуют» дачников затопленным и подвалами, погребами и смотровыми ямами в гаражах. Вынести большие объемы воды ведрами тяжело, а с помощью насоса ее можно удалять медленно, но верно. Тем более что эта процедура не одного дня. Дренажные воды обычно чистые, поэтому проблем с откачкой не возникнет.

Заполнение новой системы отопления

При строительстве частных домов систему отопления создают иногда раньше, чем подключаются к водоснабжению. В этом случае нужно каким-то образом заполнить трубы. Поступают так: привозят воду в бочке, вставляют в нее шланг от насоса, а второй соединяют со спускным краном батарей. Открывают кран и запускают агрегат. Пока система заполняется, смотрят на манометр, чтобы определить, когда давление встанет на нужную отметку.

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Замена и ремонт неисправных деталей

Теперь, когда вы знаете, как происходит разборка гидромашины, можно попробовать произвести ремонт погружного насоса своими руками.

Крыльчатка

В основном блокировка рабочих колес происходит по причине забивания их песком или из-за образования на них налета из грязи. Кроме этого, крыльчатки могут спаиваться между собой при возникновении высокой температуры в блоке, когда насос работает вхолостую (сухой ход). Для ремонта данной секции агрегата необходимо снять крыльчатку (крыльчатки) и удалить накопившуюся грязь. Если рабочие колеса повреждены, потребуется заменить их на новые.

Двигатель

Самостоятельный ремонт двигателя насоса проводить не рекомендуется, поскольку для диагностики данного узла и последующего ремонта требуются обладать специальными знаниями и иметь необходимую аппаратуру.

В некоторых моделях насосов, чтобы снять двигатель, потребуется его выпрессовка с использованием специального оборудования. Замена сальника и подшипника также проводится в сервисном центре.

Конденсатор

Если двигатель гудит и не запускается, то следует проверить конденсатор. Он находится в блоке насоса, в котором установлен мотор.

Совет! Прежде, чем разбирать блок двигателя, попробуйте прокрутить его вал при отсоединенном насосном блоке. Если вал вращается, то причина, возможно, кроется в заклинивании рабочих колес.

Но когда вал с крыльчатками вращается без проблем, то, чтобы убрать гул в водяном насосе, следует отсоединить конденсатор и поменять его на новый. Конечно же, лучше проверить данную деталь мультиметром, поскольку схожие симптомы, могут вызываться замыканием в обмотках двигателя.

Масло

Двигатель насоса для воды находится в специальном стакане, заполненном маслом, и по его состоянию можно определить некоторые поломки в блоке электромотора.

1. Масло имеет характерный, неприятный запах. Это значит, что двигатель пока еще находится в рабочем состоянии, но работал с большими перегрузками.
2. Мутное масло – в корпус двигателя попала вода вследствие трещины корпуса или выхода из строя сальника (манжеты).
3. Черное масло с неприятным запахом. В данном случае с большой уверенностью можно сказать, что горел лак на катушках двигателя.

Если при вскрытии двигателя были замечены вышеперечисленные изменения в качестве масла, то сначала нужно отремонтировать данный узел, а уже после этого заливать новую смазку.

Устройство и принцип работы

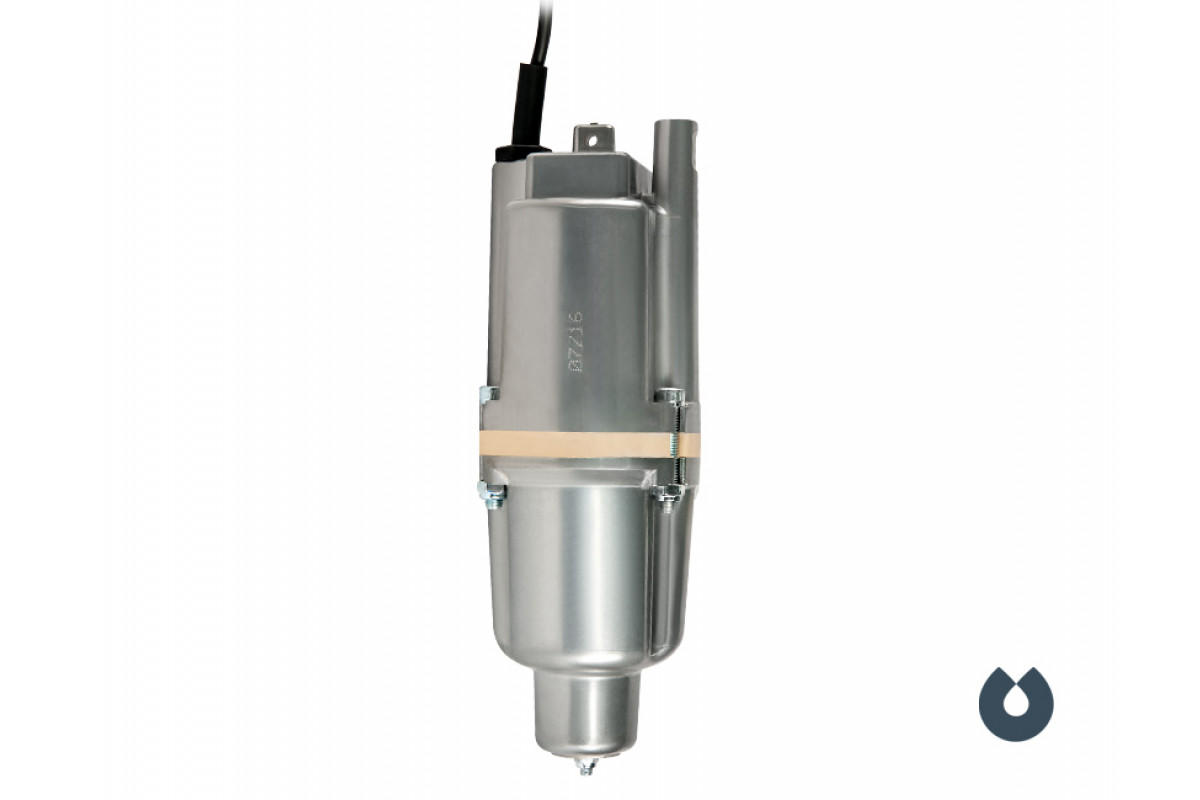

Погружной насос «Ручеек» состоит из следующих частей: электропривод, вибратор и корпус, которые соединены между собой при помощи четырёх винтов. Электропривод агрегата включает в себя сердечник с двумя катушками и питающий шнур. Вибратор состоит из амортизатора, диафрагмы, упора, муфты и штока. Внизу штока запрессован якорь, вверху к нему прикреплен поршень.

Корпус насоса представляет собой кожух, в верхнем отделе которого имеется стакан с отверстиями для поступления воды и патрубок, обеспечивающий выход воды. Имеющийся клапан служит для открытия/закрытия входных отверстий.

Насос качает воду благодаря колебаниям поршня и якоря. Их приводит в действие эластичный амортизатор, превращающий получаемый из сети переменный ток в равномерную механическую вибрацию. Шток передает движение поршню, который при вибрации создает мини-гидравлический удар в стакане с отверстиями. Клапан в этот момент закрывается, а вода выталкивается в выходящий патрубок.

В конструкции насоса отсутствуют вращающиеся элементы, что снижает риск возникновения поломки, т.к. именно трение является основной причиной неисправности (кликните для увеличения)

Благодаря тому, что забор воды происходит в верхней части агрегата, осуществляется охлаждение системы, и она не нагревается в процессе работы. Ещё одно достоинство водозабора, расположенного сверху — ил со дна не засасывается рабочим органом. Как следствие, агрегат гораздо реже вариантов с нижним забором забивается мутной взвесью, из-за которой насос следует периодически разбирать и прочищать.

Для оперативной замены быстро изнашивающихся деталей производители вибрационных насосов выпускают ремкомплекты, включающие полный набор необходимых запчастей

Модель «Водомет»

Чтобы качественно и быстро выполнить ремонт оборудования, необходимо определиться с тем, какие поломки возникли. Причин может быть несколько.

Насос не хочет включаться:

В сети отсутствует напряжение. В этом случае рекомендуется проверить кабель, подающий электричество к насосу.
Не работает управляющая панель. В данном случае своими руками что-либо сделать почти невозможно, необходимо обратиться в сервисный центр или вызвать мастера.
Постоянно срабатывает защита, действующая при утечке электрического тока

В данном случае требуется внимание профессионального электрика.

При первоначальном запуске насос включается, но воду он не качает.

Среди причин отсутствия подачи воды могут быть:

Схема автоматического водоснабжения дома со скважинным погружным насосом Водомет.

1. Внутри насоса Водомет образовалась воздушная пробка. В этом случае необходимо насос опустить на глубину большую, чем при первоначальном уровне. Можно клапан поставить выше 1 м.
2. Обратный клапан не так смонтирован, заблокирован. Необходимо его вытащить, после чего повторить монтаж.

Подача воды, ее напор после включения являются недостаточными. Такая ситуация обычно возникает после довольно длительной работы оборудования, причиной ее становится засорившийся фильтр. Причины такой неисправности:

1. Фильтрующая сетка засорена. Надо разобрать фильтр, после чего очистить либо полностью заменить сетку.
2. В насос во время подачи воды попало слишком много песка. В этом случае ремонт простой, необходимо прокачать насос, предварительно погрузив его в емкость с чистой водой. Для предупреждения такой поломки в будущем можно поставить дополнительный фильтр для очистки от песка.
3. Износ насосного оборудования. Такая ситуация рано или поздно происходит с любым устройством, своими руками мало что можно сделать, лучше всего сразу обратиться в сервисный специализированный центр.

Важные моменты при сборке и настройке насоса

правильно собрать насос

Далее необходимо убедиться, что клапан не имеет повреждений. Для этого начинаем дуть в направлении входа воды — весь воздух должен свободно проходить сквозь клапан. Осмотру следует подвергнуть и поршень, убедившись в его целостности, эластичности и отсутствии деформаций.

Далее необходимо выяснить величину зазора между корпусом и клапаном, который расположен вплотную к всасывающим отверстиям. Идеально, если величина зазора равна 0,6-0,8 миллиметра. Если с зазором все в порядке, то он будет эффективно выполнять свою основную функцию — обеспечивать свободное выпекание воды тогда, когда насос находится в отключенном состоянии.

Во время сборки корпуса необходимо убедиться, что симметричные элементы сохранили свои размеры. Для этого отверстие, обеспечивающее удаление воды в резиновой прокладке, необходимо совместить с отверстием, которое расположено в верхней части корпуса.

устройство, частые поломки водолея, технология сборки своими руками

Учитывая, что погружные вибрационные насосы являются обычным техническим устройством, в процессе их работы также часто возникают неисправности, к которым могут приводить самые различные причины. Скажем, поломка подобного оборудования может быть связана с неисправностью силового магнита или обмотки, обрывом тяги, прорывом клапана, обрывом либо коротким замыканием. В то же время эти аппараты часто имеют простые поломки, справиться с которыми под силу каждому владельцу.

Однако, даже проведя качественный ремонт насоса малыш своими руками, его часто не удается вернуться на прежний уровень работы. Иногда можно наблюдать и вовсе печальную ситуацию, когда прибор не может выполнять свою основную функцию. По этой причине следует с большим вниманием подходить к процессу сборки и настройки насоса. Выполнить же эти работы правильно можно лишь в том случае, если владелец имеет представление о конструкции оборудования и принципе его работы. В то же время нелишне будет знать о нюансах грамотной настройки насоса, которым и посвящена это статья.

Конструкция и принцип работы погружного насоса

Не всякий владелец знает, как выявить причину поломки вибрационного насоса и вернуть его в рабочее состояние своими руками. Это задача заметно упростится, если узнать, как работает этот прибор, и из каких узлов он состоит. В первую очередь эта информация будет полезна тем, у кого впервые вышел из строя вибрационный насос Ручеек или Водолей и кто не понимает, с чего следует начать ремонт погружных насосов своими руками.

Принцип работы

Выполнять погружному насосу Ручеек или Водолей свою основную функцию позволяет его способность преобразовывать переменную силу тока в механические колебания, передаваемые якорю и поршнем. Именно эти узлы и обеспечивают циркуляцию воды. Когда поршень начинает вибрировать, вода поступает под давлением из гидравлической камеры наружу, попадая в напорный патрубок.

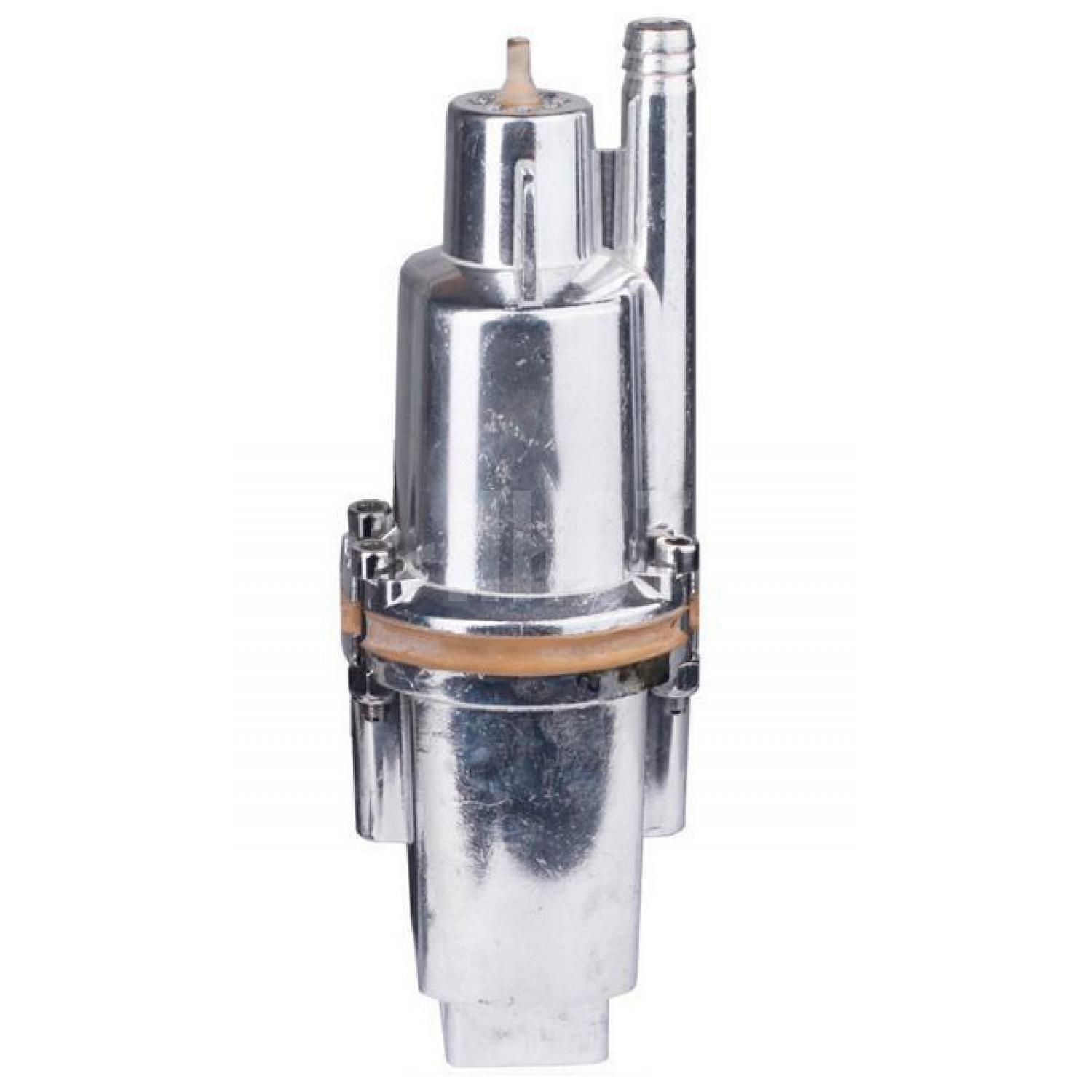

Устройство

В конструкции насоса можно выделить следующие элементы:

• корпус;
• электромагнит;
• вибратор.

По своему устройству электромагнит имеет вид сердечника с двумя катушками, на которые намотан медный кабель. Обязательной операцией при размещении электромагнита в корпус насосной установки является нанесение компаунда на этот элемент. Эта процедура позволяет надежно закрепить магнитную систему в корпусе, а также обеспечить хорошую изоляцию и удаление тепла.

В конструкции вибратора можно выделить следующие составные части:

• якорь;
• шток;
• амортизатор.

Шток и якорь образуют одно общее соединение, где первый под давлением закреплен во втором. Что касается амортизатора, то он расположен на штоке. По своему исполнению шток имеет вид резиновой мембраны, который должен быть очень качественно изготовлен, так как от этого зависят определенные характеристики работы насоса Ручеек, Водолей.

Важная роль отводится резиновой диафрагме, которая закреплена упором. Благодаря ей гидравлическая и электрическая камеры насоса не соприкасаются друг с другом, а помимо этого, обеспечивается поддержка для штока, влияющая на его направление. Вверху штока обязательно присутствует резиновый поршень.

Другим элементом, присутствующим в корпусе оборудования, является резиновый клапан, задача которого заключается в перекрывании выходных отверстий при эксплуатации установки, однако, когда в насос не поступает вода, он дает ей выйти наружу.

Самые распространенные неисправности насосов

Чтобы справиться с возникшей неисправностью, следует знать не только причину ее появления, но и эффективный метод ее устранения.

Гудит, но не качает

Определить, что послужило причиной этой неисправности, можно , если вспомнить про устройство насоса: на штоке прямо над амортизатором присутствуют две гайки. Когда их крепление начинает ослабевать, амортизатор меняет свое местоположение, что, в свою очередь, приводит вибрационный насос в режим холостого хода.

Для устранения этой неисправности насос разбирают, после чего необходимо закрутить гайки, насколько это возможно, причем верхняя должна быть законтрена. Серьезную проблему могут создать стяжные винты, расположенные на крышке: это случится в том случае, если они покрылись ржавчиной, из-за чего снять их без специальных приспособлений будет затруднительно. В этом деле может помочь болгарка. Когда же настанет пора выполнить сборку, вместо них можно использовать стяжные винты, имеющие шестигранную головку.

Также рассматриваемая неисправность может быть связана с повреждением клапанов, исчерпавшим свой ресурс. Благоприятствующим этому фактором может стать песок, который нередко попадает внутрь насоса. По этой причине обязательно необходимо убедиться, что резиновые элементы не имеют повреждений. Если же клапан подвергся чрезмерному износу либо имеет серьезные повреждения, то его придется заменить.

Наряду с этим подобная поломка может быть связана и с обрывом штока. Поэтому нелишним будет убедиться, что и он не пострадал. Если же запоздать с этим, то его извлечение в случае даже получения небольшой деформации становится почти невозможным.

В процессе эксплуатации насоса часто наблюдается выбивание пробок, обугливается кабель.

В качестве причины такой неисправности можно назвать сгоревшую обмотку якоря или неисправность кабеля. Если имеет место первая причина, то ремонт не принесет желаемого результата: помимо того, что перемотать якорь можно только при наличии определенных знаний, эффект от этой операции, которая потребует немало времени и сил, будет малоощутим, поскольку нет гарантии, что возникнет снова замыкание.

В принципе, можно сделать новую обмотку путем перемотки катушек. Однако эту операцию следует выполнять с учетом таких параметров, как толщина и марка провода; число витков, которые придется создать для конкретного напряжения, и прочих. Однако более простым решением представляется именно использование новой обмотки.

Для проверки кабеля используется специальный прибор — тестер. Заменить неисправный кабель удается не всегда, поскольку в «Малыше» провод покрывает компаунд. Только когда возникла задача добавить длины проводу, можно прибегнуть к методу его скрутки.

Сильная вибрация и перегрев насоса

Если насос перегрелся, то это может быть связано с включением его без воды. В таких случаях высока вероятность сгорания устройства. Такое явление, как перегрев приводит к расширению корпуса, постепенно от его поверхности начинает отходить компаундная заливка, которая покрывает магнит со всех сторон, что обычно заканчивается появлением вибрации. Если насос будет довольно долго работать без воды, то магнит может лишиться всей заливки. Когда магнит и поршень начинают вплотную примыкать друг к другу, поршень уже не способен продолжать свою работу.

Для устранения этой неисправности и во избежание ее появления в будущем весьма эффективно использовать следующий способ.

На первом этапе выполняется разборка насоса, в результате чего необходимо вынуть его электрическую часть. Далее нужно постучать по корпусу, чтобы убедиться, что магнит свободно перемещается внутри. Его необходимо извлечь из корпуса, а зачем сделать на нём канавки глубиной около 2 миллиметров, используя для этой цели болгарку. Причем канавки должны проходить как вдоль, так и поперек.

На внутренней стороне корпуса их делают, не придерживаясь принципа симметричности. Затем на поверхность корпуса наносят герметик, который может быть заменен клеем, после чего выполняется запрессовка магнита внутри насоса. Дождавшись фиксации герметиком магнита, можно приступать к сборке насоса.

Следует упомянуть о том, что в продаже сегодня представлены модели насосов, у которых всасывающие отверстия находятся в верхней части корпуса. Благодаря подобному исполнению эффективно решается задача подъема примесей со дна скважины, а также и охлаждения насоса, в результате чего прибор может работать без всякого риска и с пустым баком на протяжении 7 часов. Если в конструкции аппарата предусмотрено термореле, то в этом случае насос будет автоматически отключаться во время скачков напряжения или перегрева. Однако такие модели стоит гораздо дороже обычных насосов.

Низкое давление, насос плохо качает

Самой распространенной причиной подобной поломки является малый зазор в вибраторе. Если осмотр показал, что клапан не имеет повреждений, крепление гаек на штоке не ослаблено, а также отсутствует обрыв тяги, то для устранения неисправности достаточно одеть на вибратор дополнительные шайбы. Подобное решение поможет увеличить зазор, что приведет к увеличению давления и, соответственно, хода насоса. Имейте в виду, что, проводя подобную операцию, всегда должна производиться настройка и проверка прибора — рассчитать необходимое число шайб можно лишь по результатам работы насоса.

Заливаем новый компаунд

Среди всех неисправностей, с которыми сталкиваются владельцы насосов «Малыш», « Водолей» часто можно наблюдать отслоение эпоксидного компаунда от корпуса. Основной причиной этого является несбалансированное расширение алюминиевого корпуса пластика компаунда в те моменты, когда происходит нагрев элементов оборудования.

1. До начала ремонта следует извлечь насос из скважины или колодца и отключить его от сети.
2. Начинаем разбор оборудования. Помните, что чаще всего в качестве крепежных элементов, фиксирующих рабочие узлы насоса, выступают болты.
3. Берем небольшой молоточек и наносим несильные удары по корпусу. Таким образом, нам необходимо узнать, в каких местах отошел компаунд. Понять это можно по наличию звонкого звука.
4. Отыщите узел с компаундом и вытащите его наружу.
5. С помощью болгарки нужно сделать насечки на алюминиевом корпусе с внутренней стороны, которые должны напоминать в сетку. Подобную операцию выполняют и с узлом, который обработан компаундом. Очень важно, чтобы в глубину создаваемые канавки не превышали 2 миллиметров.
6. Далее потребуется герметик, которым следует покрыть корпус внутренней стороны и сам узел с компаундом. Самым подходящим средством для выполнения подобной операции представляется состав, предназначенный для соединения стеклянных поверхностей.
7. Берем узел с компаундом и возвращаем в корпус насоса « Водолей » — это можно сделать, только создав давление порядка 300 килограмм.
8. Когда герметик схватится, начинаем собирать насос в обратной последовательности.

Важные моменты при сборке и настройке насоса

Чтобы найти причину поломки и устранить ее, необходимо правильно собрать насос, выполнить настройку и проверку его. Чтобы сделать все грамотно, необходимо быть очень внимательным и не допускать погрешностей при выполнении операций. На начальном этапе сборки следует убедиться, что зазор между поршнем и магнитной системой насоса является достаточным — его толщина должна составлять порядка 4-5 миллиметров.

Далее необходимо убедиться, что клапан не имеет повреждений. Для этого начинаем дуть в направлении входа воды — весь воздух должен свободно проходить сквозь клапан. Осмотру следует подвергнуть и поршень, убедившись в его целостности, эластичности и отсутствии деформаций.

Далее необходимо выяснить величину зазора между корпусом и клапаном, который расположен вплотную к всасывающим отверстиям. Идеально, если величина зазора равна 0,6-0,8 миллиметра. Если с зазором все в порядке, то он будет эффективно выполнять свою основную функцию — обеспечивать свободное выпекание воды тогда, когда насос находится в отключенном состоянии.

Во время сборки корпуса необходимо убедиться, что симметричные элементы сохранили свои размеры. Для этого отверстие, обеспечивающее удаление воды в резиновой прокладке, необходимо совместить с отверстием, которое расположено в верхней части корпуса.

Заключение

Хотя насос «Малыш» и представляется сложным в техническом отношении устройством, все же и его можно отремонтировать своими силами. Главное – нужно знать, какие элементы насоса играют ключевую роль в его работе и как следует вести себя при возникновении тех или иных неисправностях. Соблюдая вышеописанную технологию сборки насоса по завершении ремонта, можно быть уверенным, что это оборудование и дальше будет эффективно справляться со своей основной задачей.

Ремонт глубинных насосов в Санкт-Петербурге (Спб)

Каждому современному владельцу колодца или водяной скважины в Санкт-Петербурге приходилось хоть раз вводить в поисковике своего браузера запрос «ремонт насоса глубинного для скважины в СПб». А всё потому, что насосы требуют ухода и нередко, как и любой другой важный в хозяйстве аппарат, ломается. Наши мастера готовы выполнить ремонт вашего насоса, какой бы модели он не был.

Насос Джилекс

Если Вы задумали сделать ремонт глубинного насоса Джилекс в Санкт-Петербурге, то следует обратиться именно к нам, так как среди всех прочих компаний по Северной столице, мы часто работаем продукцией данной фирмы. Насосы марки Джилекс прочно зарекомендовали себя на рынке и производятся вот уже более 20 лет.

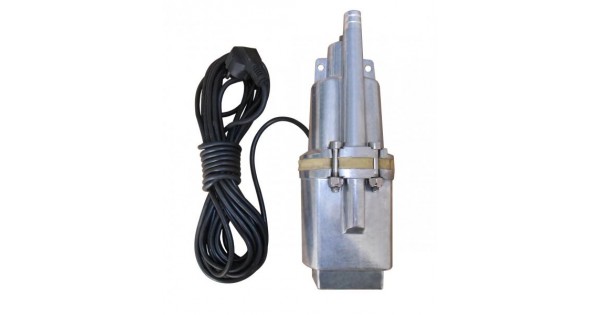

Насос Ручеёк

Также интересным является насос «Ручеек». Это довольно компактный аппарат вибрационного типа. Её особенностью является мембрана, которая колеблется и тем самым создает разницу давление в корпусе аппарата, что обеспечивает большую высоту в передачи воды. Стоит отметить, что «Ручеек» является погружным, довольно компактным  насосом. Однако, его минусом является то, что он предназначен только для чистой воды. Именно по этой причине часто встречаются его поломки. Но наши мастера готовы выполнить ремонт глубинного насоса Ручеек любой сложности.

Ремонт глубинного насоса Вихрь в СПб

Насосы Вихрь являются одними из очень качественных среди отечественных аппаратов. В основном, производители делают ставку на погружные насосы, которые, в свою очередь бывают разными:

• С верхним забором воды;
• С нижним забором воды.

Первые используются для сильно загрязненных источников, вторые для чистой воды.

Также насосы Вихрь производятся из следующих материалов:

• Из стали;
• Из латуни;
• Из полимеров.

Наши мастера готовы выполнить любую работу с этими разновидностями.  Например, сделать ремонт Насоса Вихрь СН 90. Этот насос является самым лучшим в линейке этой марки. Зацепы на стальном корпусе, к которым грузится веревка, позволяют опустить насос на глубину 35 метров. Однако при превышении этой цифры у устройства начинаются неполадки, которые при своевременном уходе можно устранить.

Другие насосы

Также мы чиним и насосы других марок. Например, мастера всегда готовы выполнить ремонт глубинного насоса Малыш, Оазис.

Если Вам необходим ремонт глубинного насоса, то смело обращайтесь к нам. Оставьте заявку на сайте или позвоните по указанным телефонам.

Как исправить треснувший корпус насоса?

Узнайте, как определить и устранить повреждение корпуса насоса.

Знаете ли вы, что тип корпуса может иметь большое влияние на надежность и долговечность вашего насоса? Фактически, установка корпуса неподходящего типа является одним из основных факторов возникновения трещин в корпусе насоса. Если корпус вашего насоса треснул, первое, что вы должны сделать, это проверить, какой тип корпуса был установлен. Обратите внимание на следующие индикаторы износа:

• Следы трения от плохо подогнанного кожуха.
• Царапины и / или сломанные детали.
• Неправильные настройки насоса, которые привели к увеличению давления, уровня воды, скорости или температуры насоса.
• Неправильно установленные детали. Если деталь установлена ​​неправильно, внутри корпуса насоса могут появиться трещины.

Не беспокойтесь, если корпус вашего насоса треснул; Эксперты Irrigation Outlet собрали несколько советов, которые помогут вам исправить трещину, укрепить помпу и быстро наладить ее.

Крепление треснувшего корпуса насоса

Если корпус вашего насоса треснул, вам необходимо отремонтировать его с помощью ремонтного комплекта для корпуса насоса.

1. Определите начальную и конечную точки трещины.
2. Стабилизируйте трещину.
3. Устранить трещину с помощью ремкомплект корпуса насоса. Вы хотите создать плотно скрепленную печать, чтобы трещина не могла распространяться.
4. Проверяйте свои ремонтные работы поэтапно. Вместо того, чтобы включать воду на полную мощность, попробуйте проверить ремонт небольшими порциями.Немедленно выключите воду, если заметите дополнительную утечку.
5. Отметьте в журнале время, дату, тип трещины и выполненные ремонтные работы. Ведение записей о ремонте поможет вам продлить срок службы корпуса насоса.

Предотвращение трещин в корпусе насоса

Знаете ли вы, что есть несколько шагов, которые могут помочь предотвратить образование трещин на корпусе насоса?

1. Регулярно проверяйте отдельные компоненты насоса и корпуса насоса.
2. Отремонтируйте все незначительные участки износа, прежде чем они станут проблемой.
3. Убедитесь, что вы используете правильный нагрев, давление воды, скорость и уровни жидкости для насоса.
4. Ведите записи о «исправности» вашего насоса и корпуса насоса.
5. Регулярно проводите чистку, чтобы не допустить засорения насоса, которое может оказать дополнительное давление на корпус.
6. Всегда проверяйте наличие коррозионных повреждений, например ржавчины.
7. Еще раз проверьте, что все компоненты правильно соединены друг с другом, не вызывая чрезмерного давления или трения.

Обращение к специалисту для ремонта трещин в корпусе насоса

Исправить треснувший корпус насоса еще никогда не было проще, чем с помощью подходящего комплекта для ремонта корпуса насоса. Irrigation Outlet — гордый поставщик множества ремонтных комплектов. Вам нужна помощь в выборе подходящего ремонтного комплекта? Просто свяжитесь с членом группы экспертов по оросительной розетке; они будут рады ответить на любые ваши вопросы и предоставить вам инструменты, необходимые для ремонта треснувшего корпуса насоса.

3 способа избежать перегорания скважинного насоса

В большинстве случаев скважинный насос в вашем доме должен без проблем прослужить около 10 лет, но, как и любая электрическая машина, важно позаботиться о том, чтобы обеспечить его срок службы. Некоторые вещи могут привести к преждевременному сгоранию скважинного насоса, что потребует дорогостоящего ремонта скважинного насоса и, возможно, его замены. Чтобы избежать этого дорогостоящего ремонта, мы делимся тремя простыми способами избежать выгорания помпы.

Прежде чем мы углубимся в способы, которыми может быть поврежден ваш скважинный насос, полезно быстро взглянуть на части вашей скважины и увидеть, как работает вся система.

Как ваш скважинный насос и скважинный резервуар работают вместе

Прежде всего, это два основных типа скважинных насосов: погружные и наземные. Погружные насосы располагаются внизу (погружаются) в воду колодца и работают так, чтобы толкали воду вверх. Затем есть струйные насосы, которые работают наоборот. Они расположены над землей и поднимают воду вверх.

Эти насосы не активируются каждый раз, когда вы открываете кран или включаете душ.Вместо этого они перекачивают воду в колодец, где она хранится под давлением. Внутри резервуара колодца находится воздушный пузырь, и по мере того, как в резервуар нагнетается все больше и больше воды, давление увеличивается, а по мере того, как вода течет, давление уменьшается.

Это подводит нас к реле давления. Работа реле давления состоит в том, чтобы определять уровень давления внутри резервуара скважины и соответственно включать и выключать скважинный насос. Например, когда давление падает ниже 40 фунтов на квадратный дюйм, переключатель запускает скважинный насос, чтобы он включился и закачал больше воды в резервуар скважины.Когда давление достигнет 60 фунтов на квадратный дюйм, переключатель выключит насос. Фактические настройки давления могут отличаться от системы к системе, но это довольно распространенные примеры.

Как резервуар для колодца влияет на насос

Система водяного бака вашей скважины ограничивает продолжительность и частоту работы скважинного насоса. Когда насос работает слишком долго, он перегревается, а если он часто включается и выключается, он быстрее изнашивается. В этом отношении он ничем не отличается от автомобильного двигателя.

Исправный резервуар для воды:

Бак для воды, забитой водой:

Когда воздушный пузырь внутри вашего колодезного резервуара трескается или изнашивается, вода может попасть внутрь, и когда это происходит, мы называем ваш резервуар «затопленным водой», и его следует заменить.

Почему это так важно?

В резервуаре колодца должно быть достаточно места для воздуха, поэтому резервуар можно заполнить большим количеством воды за один раз. При меньшем объеме воздуха в резервуаре для начала, только небольшое количество воды может быть закачано в резервуар до того, как оно достигнет максимального давления и насос отключится. Когда в баке слишком много воды и недостаточно воздуха, реле давления подает сигнал на включение насоса на короткие периоды активности всего на несколько минут за раз. Это называется «короткими циклами», и помпа может быстро сгореть.

Неисправность реле давления скважинного насоса

Как и любая механическая деталь, реле давления может со временем изнашиваться и выходить из строя. Неисправный выключатель может вызвать слишком частую или длительную работу насоса и потенциально привести к сгоранию двигателя. Кроме того, если переключатель позволяет давлению стать слишком высоким, это может вызвать чрезмерную нагрузку на резервуар и трубы, что может привести к их растрескиванию или даже взрыву.

Трещины или протекающие трубы

Заболоченный колодезный резервуар, неисправное реле давления, треснувшие или протекающие трубы могут иметь одинаковое влияние на ваш скважинный насос.Если ваш насос пытается перекачивать воду в резервуар под давлением, а трубы, ведущие к этому резервуару, повреждены, ваш насос, очевидно, должен работать с большей нагрузкой. Слишком большая нагрузка на помпу может сократить срок ее службы.

Свяжитесь с нами для ремонта аварийного скважинного насоса в Роли

Если у вас возникла какая-либо из перечисленных проблем или вы не уверены в состоянии помпы, мы можем помочь! Мы предлагаем круглосуточный аварийный ремонт скважинных насосов и можем проверить наличие любых проблем или проблем с помощью тщательного и всестороннего осмотра скважины, выполняемого с помощью высококачественной камеры. Позвоните нам сегодня, чтобы получить быстрое, дружелюбное, круглосуточное обслуживание по телефону (919) 291-4063 или заполните форму ниже.

Поиск и устранение неисправностей Проблемы с насосом | PondScapeOnline

Восемьдесят процентов проблем с помпой могут быть устранены за считанные минуты, что избавит вас от дополнительных неудобств. Насос можно назвать «сердцем» пруда. Без него не было бы расслабляющего, стремительного звука воды по камням. Рыба и фильтрующие бактерии в биологическом фильтре также зависят от насоса для подачи свежей, насыщенной кислородом воды.Самые качественные насосы должны обеспечить вам как минимум три года обслуживания без обслуживания по рециркуляции воды в вашем пруду, так как же насос может не работать? Скорее всего, с помпой все в порядке. Как владелец пруда, вы можете сделать несколько вещей, чтобы помочь обнаружить и, надеюсь, исправить проблему, прежде чем позвонить установщику или вернуть насос продавцу, у которого вы его приобрели. Восемьдесят процентов проблем с помпой можно устранить за считанные минуты, что избавит вас от дополнительных неудобств. Следующие шаги по устранению неполадок помогут вам быстро определить и, надеюсь, решить проблему с неисправным насосом.

Выполняйте следующие действия, пока проблема не будет обнаружена.

• • Прежде всего, насос принимает воду? Это звучит как очевидный вопрос, но это не редкость. Вода испаряется и, если ее не заменить, ее недостаток может повлиять на работу насоса. В этой ситуации насос может действительно работать, но просто не получает достаточного количества воды. Часто вы действительно можете услышать «гудение» или «бульканье» насоса, когда это происходит.
  • Убедитесь, что поток воды к насосу ничем не блокируется. Большие валуны, мусор, блокирующий переднюю часть отверстия скиммера, засоренная сетка скиммера или забитый фильтр скиммера могут уменьшить поток воды. Если у вас есть флотатор, убедитесь, что уровень воды на 3/4 дюйма ниже верхней части отверстия флотатора. Если установленный уровень воды ниже этого, насос может всосать скиммер всухую, что приведет к срабатыванию теплового отключения. Термическое отключение деактивируется, когда насос снова остынет.Затем необходимо будет установить надлежащий уровень воды.
  • Пруд слишком мал для ручья над ним. Самый нижний пруд должен быть достаточно большим, чтобы в него могло поступать достаточно воды для начала циркуляции ручья и / или водопада. После запуска насоса может потребоваться добавить несколько дюймов воды в нижний пруд, чтобы учесть воду, используемую для подпитки ручья, трубы и водопадов. Нижние пруды, которые спроектированы слишком маленькими, могут не обеспечивать достаточное количество воды для зарождения ручьев / водопадов.Это приведет к тому, что вода в пруду упадет ниже отверстия скиммера при первом запуске и приведет к нехватке воды в насосе.
  • Насос может быть заблокирован паром. Этот термин звучит сложно, но он просто означает, что внутри насоса находится воздух. Насосы предназначены для нагнетания воды, а не воздуха, поэтому, когда пузырь воздуха попадает в ловушку, насос блокируется паром. Когда это происходит, крыльчатка вращается, но вода не выталкивается. Послушайте, не слышите ли вы гудение насоса. Парозащиту можно зафиксировать, наклонив насос, чтобы пузырьки воздуха выходили из впускного отверстия.
  • Электроснабжение работает нормально? Преждевременный выход из строя насоса может произойти из-за сбоя в электроснабжении. Например, использование удлинительного шнура, особенно длинного более 25 футов, может вызвать перебои в подаче питания на насос. Это может вызвать проблемы с производительностью насоса и, возможно, сократить срок его службы. Убедитесь, что все электрические соединения работают правильно. Убедитесь, что сертифицированный электрик установил и проверил электрооборудование во время работы насоса. Часто цепи GFCI устанавливаются слишком чувствительными, что приводит к многократному срабатыванию выключателя.
  • Проверьте электрическую коробку, чтобы увидеть, не сработал ли прерыватель цепи замыкания на землю (GFCI). Правильная электрическая установка пруда должна включать розетку GFCI. GFCI — это защитное устройство, устанавливаемое для защиты людей от поражения электрическим током в случае сбоя в электрической цепи, которое отключает питание, если обнаруживает проблему. GFCI очень чувствительны и иногда могут отключиться во время грозы или скачка напряжения. Также очень часто внешние розетки электрически соединяются с другими комнатами в доме, такими как ванная комната.Часто комбинация насоса, работающего на пруду, и кого-то, кто использует такие устройства, как фен в ванной, может перегрузить GFCI и сработать выключатель. Попросите электрика убедиться, что электрическая розетка для пруда предназначена только для пруда.
  • Отсоедините насос от сети и отсоедините штуцер, расположенный в верхней части соединения насоса. Вода будет вымываться из биологического фильтра обратно в скиммер. Это поможет вымыть мусор, забившийся по всей длине трубы.

• (См. Изображения выше) Вытащите насос из скиммера и осмотрите впускное отверстие насоса на предмет застрявшего мусора. Некоторые насосы способны перекачивать твердые частицы и мусор размером до 5/8 ″. В некоторых случаях мусор может попадать в корпус насоса. Это может помешать вращению крыльчатки, ограничить поток воды и, в конечном итоге, привести к прекращению нормальной работы насоса. Тщательно проверьте заборник насоса, включая область над рабочим колесом, где может скапливаться мелкий мусор, например гравий.Подключите насос после проверки на предмет мусора и посмотрите, вращается ли крыльчатка.
• Рабочее колесо может не вращаться, если насос не работал в течение определенного периода времени (например, зимой). Попробуйте помочь ему с помощью отвертки или аналогичного инструмента, чтобы дать ему небольшой толчок. Когда насос начнет работать, дайте ему поработать в течение 5-10 секунд. Отключите насос, подождите несколько секунд и снова подключите его. На этот раз крыльчатка должна начать вращаться без посторонней помощи.
• Если вам все еще не повезло, подключите насос к другой электрической розетке, в частности к той, которая содержит прерыватель GFCI, и посмотрите, работает ли насос.Это покажет вам, плохое ли электроснабжение пруда или что-то внутреннее не в порядке с насосом. Если насос отключает GFCI, вероятно, с насосом что-то не так, и его следует заменить. Если насос работает без проблем на второй розетке, вам нужно, чтобы квалифицированный электрик вышел и проверил электрическую настройку пруда.

Проблема с насосом вашего пруда не всегда означает, что насос готов к замене. Это не означает, что вам нужно ждать гарантийного ремонта или вашего визита ландшафтного подрядчика.Ознакомление с несколькими простыми техническими особенностями поможет вам решить проблему самостоятельно, и помпа сможет нормально работать в кратчайшие сроки.

Источник: (C) 2006 Pond Lifestyles

Проблема: насос гудит, но выталкивает очень мало воды

Возможная причина: Рабочее колесо может быть захвачено мусором

Устранение неисправностей: отключите насос от розетки и снимите его с пруда, а затем осмотрите заборник насоса, чтобы убедиться, что крыльчатку не мешает мусор. Удалите весь мусор, например камни или палки, которые могли застрять вокруг рабочего колеса и над ним.

Пока насос еще находится вне пруда, положите его на бок и подключите насос к розетке, чтобы проверить, вращается ли крыльчатка. Если крыльчатка не вращается, воспользуйтесь отверткой или аналогичным инструментом, чтобы запустить крыльчатку.

Возможная причина: Возможно, насос заблокирован.

Устранение неисправностей: Воздух попал в камеру рабочего колеса. Наклоните насос, когда он находится в пруду, чтобы позволить воздуху выйти из камеры, или извлеките насос из пруда и установите его на место, убедившись, что камера крыльчатки залита водой.

Проблема: насос нагнетает очень мало воды

Возможная причина: Сантехника забита мусором.

Устранение неисправностей: Отсоедините насос от трубы. Это позволит стечь сантехнике. Засоренный мусор может вымыться из водопровода в пруд во время этой процедуры. Осмотрите сантехнику, чтобы убедиться, что внутри не застрял мусор.

Проблема: насос не работает

Возможная причина: Плохое электрическое соединение, сработавший прерыватель, перегоревший предохранитель или другое нарушение подачи питания.

Устранение неисправностей: Убедитесь, что все электрические соединения исправны, а квалифицированный электрик установил и проверил их. Примечание. Длинные удлинители могут вызвать падение напряжения на насосе и усилителях выше максимального уровня. Это может привести к нагреву насоса и сгоранию двигателя.

Проблема: насос работает с перебоями

Возможная причина: Недостаточно воды в пруду.

Устранение неисправностей: Большинство насосов должны быть погружены в воду для правильной работы.Низкий уровень воды может вызвать срабатывание внутреннего теплового отключения насоса. Термическое отключение деактивируется, когда насос остынет. Для правильной работы насоса необходимо установить соответствующий уровень воды в пруду.

Возможная причина: пруд слишком мал, чтобы выдержать объем воды, необходимый для ручья.

Устранение неисправностей: Пруд должен быть спроектирован таким образом, чтобы обеспечивать поток воды и водопады достаточным количеством воды для правильной циркуляции. При первом запуске насоса может потребоваться добавить в пруд несколько дюймов воды, чтобы учесть воду, используемую для подпитки ручья и водопадов.Верхние бассейны и «контрольные» дамбы в ручьях также очень эффективны для удержания воды вверх по течению, когда насос (ы) не работает. Слишком маленькие пруды могут не обеспечивать достаточное количество воды для запуска ручьев и водопадов. Это приведет к тому, что вода в пруду упадет ниже отверстия скиммера при первом запуске и приведет к нехватке воды в насосе.

Просто наслаждайтесь!

Помните, ваш пруд не должен быть для вас бесконечным источником разочарования и замешательства. Если у вас по-прежнему возникают проблемы с прудом, независимо от предпринятых вами шагов по устранению неполадок, возможно, пришло время обратиться за помощью к профессионалу.

Но, пожалуйста, не считайте рутинное техническое обслуживание обременительным для вас. В конце концов, сколько заданий вы выполняете под теплым солнцем, под звуки лягушек и птиц вокруг вас, а ваш дружелюбный кои покусывает ваши пальцы? И как часто вы испытываете искушение снять обувь и окунуть пальцы ног в ванну, когда вы сидите взаперти в доме, мыть окна? Не часто. Вот почему вы установили свой пруд. Наслаждайся этим!

Что можно сделать, чтобы предотвратить чрезмерную цикличность водяного насоса

Короткое включение водяного насоса означает, что насос слишком быстро отключается и отключается.Если у вас возникла эта проблема, вот четыре наиболее распространенные причины короткого цикла насосов.

Недостаточный заряд воздуха в резервуаре для воды

Потеря заряда воздуха внутри резервуара для воды — наиболее частая причина коротких циклов. Это особенно распространенная проблема для более старых моделей и резервуаров для воды без пузырькового типа (также называемых невнимательными воздушными баками). В более новых резервуарах с мочевым пузырем эта проблема также может развиться при повреждении мочевого пузыря.
Вот три исправления, которые вам, возможно, придется попробовать (шаги 1 и 2 относятся к резервуарам без баллонного типа)
1.Отремонтировать регулятор расхода воздуха в баке.
2. Слейте воду из резервуара для воды и позвольте воздуху снова войти в резервуар.
3. Слейте воду из бака и с помощью впускного воздушного клапана заправьте воздух обратно в бак. Напор воздуха должен быть на 2 фунта на квадратный дюйм ниже давления включения насоса.

Неисправность реле контроля давления водяного насоса

Реле контроля давления воды могут выйти из строя. Контакты могут перегореть, а размыкание переключателя, определяющего давление в системе, может забиться мусором и отложениями.Чаще всего это проявляется в том, что переключатель не может включить или выключить насос вообще, а не просто в коротких циклах. Переключатель может быть поврежден или нуждается в регулировке. Это может вызвать кратковременное срабатывание водяного насоса. В зависимости от серьезности, вы можете исправить это, очистив контакты переключателя или полностью заменив переключатель.

Заблокирован трубопровод подачи воды

Засорение трубопроводов или фильтров для воды может вызвать короткое срабатывание водяного насоса. Блокировка приведет к быстрому повышению давления воды при включении насоса.Часто люди заменяют элементы управления насосами только для того, чтобы обнаружить, что настоящей проблемой был засоренный фильтр. Обязательно проверьте трубопровод подачи воды, если в вашей системе установлен фильтр.
Если на фильтре есть перепускной клапан, откройте его, чтобы проверить, не прекратится ли короткое замыкание. Если нет перепускного клапана для водяного фильтра, выключите насос и клапаны вокруг водяного фильтра. Затем снимите картридж фильтра для воды, очистите и снова соберите его. Если короткая езда на велосипеде прекращается, вероятно, фильтр забит.Замените картридж.

Зоны полива слишком малы

Когда насос используется для орошения и скорость потока слишком низкая, насос может очень быстро достичь давления отключения. Чаще всего это происходит с небольшими зонами или зонами с низким расходом, такими как капельное орошение. Эту проблему обычно можно исправить, запустив небольшие зоны с низким расходом одновременно с другой зоной. Более высокая скорость потока позволяет насосу включаться и оставаться включенным до завершения цикла полива.

Если ваш водяной насос не работает, свяжитесь с W.P. Закон, Inc.

Исправить отсутствие циркуляции воды в подвесном моторе L&M Marine

Что делать, если вода не циркулирует через подвесной мотор

Подвесные моторы полагаются на простые механические системы, которые проталкивают воду через двигатель, чтобы поддерживать температуру и избегать перегрев. Когда поток воды через подвесной мотор прерывается или полностью прекращается, происходит перегрев.Вот четыре основных действия, которые владельцы лодок могут сделать, когда заметят, что вода не циркулирует через подвесной мотор:

1) Проверьте крыльчатку водяного насоса

Крыльчатка водяного насоса является причиной большинства проблем с циркуляцией воды и перегрева. Рабочее колесо представляет собой небольшой круглый диск с вращающимися лопастями, используемый для перемещения воды по контуру подвесного мотора. Когда крыльчатка сломана, она прекращает подачу воды в двигатель и приводит к перегреву.К счастью, рабочие колеса водяного насоса относительно просты в установке, но они регулярно выходят из строя, поэтому разумно всегда носить с собой дополнительный водяной насос и инструменты и заменять крыльчатку не реже двух раз в год.

2) Проверьте водозаборник

Выключите двигатель и проверьте, нет ли чего-либо, например, сорняков или мусора, которые могут блокировать забор воды. Если присутствует посторонний предмет, удалите его и перезапустите двигатель после того, как он остынет до нормальной температуры.

3) Проверьте выход воды

В большинстве подвесных моторов выход воды представляет собой небольшую трубчатую конструкцию, которая может легко заблокироваться.Если выход заблокирован, это нарушит поток воды по всему двигателю. Чтобы проверить наличие засора, протяните небольшой тонкий отрезок провода вверх по выходной трубке и осторожно покачивайте им из стороны в сторону, чтобы удалить мусор. Вода через выходное отверстие должна течь регулярной устойчивой струей, теплой, но не горячей.

4) Проверьте термостат

Хотя термостат подвесного мотора выходит из строя, это случается редко. Если станет очевидно, что ваш термостат вышел из строя, а двигатель недостаточно прогревается для поддержания удовлетворительной температуры запуска, немедленно замените термостат, поскольку работа подвесного двигателя без работающего термостата приведет к разрушению силовой головки.

Многопортовые клапаны фильтра негерметичного бассейна

В фильтрах

Sand и DE часто используется многопортовый клапан для обратного потока в фильтр для обратной промывки. Мультипорты также предлагают функции утилизации и рециркуляции, которые иногда могут быть полезны. Но это также делает многопортовый клапан довольно сложным оборудованием для бассейнов.

Когда протекает фильтр бассейна, в половине случаев протекает многопортовый клапан. Обычная проблема с несколькими портами — утечка воды или выход воды откуда-то, чего не должно быть.

Итак, сегодняшний пост о проблемах и решениях негерметичных многопортовых клапанов. 6 конкретных типов утечек многопортовых клапанов.

Первое, что вам нужно знать, это то, что эти небольшие утечки клапана не собираются взорваться и осушить бассейн, ну, вероятно, нет.

Q: У МНОГОПОРТНОГО КЛАПАНА УТЕЧКА ВОДЫ ИЗ-ЗА РУЧКИ

A: Всегда есть дождевая вода, которая собирается вокруг ручки, но если вода начинает сочиться и перетекать на крышку, у вас обычная утечка из многопортового клапана.Под ручкой находится большая тефлоновая пластиковая шайба, но это не причина утечки. Ручка соединяется со штоком (со штифтом), а на штоке есть два небольших уплотнительных кольца, которые уплотняют нижнюю часть крышки. Эти два уплотнительных кольца размером примерно с четверть устанавливаются на шток (который соединен с ротором, он же подножка, диффузор или дивертер) или они подходят под крышку. Со временем они могут изнашиваться, высыхать, выдыхаться или терять смазку. Температура холодной воды усугубит ситуацию, так как уплотнительное кольцо может слегка сесть, или небольшие частицы песка и мусора могут застрять вокруг уплотнительных колец штока, вызывая утечки.

В этой ситуации я бы сначала просто переставил клапан. Выключите насос и один или два раза полностью нажмите на ручку многопортового клапана. Слегка переместите его влево и вправо, а затем вернитесь в положение «Фильтр». Используйте губку или воздуходувку для листьев, чтобы удалить воду, находящуюся под ручкой, и снова включите насос и посмотрите, течет ли она по-прежнему. Часто простая установка уплотнительных колец штока закрывает протекающую крышку крышки с несколькими портами. Если это не помогло, возможно, вам придется подумать о восстановлении клапана.Самый простой способ — купить «ключ в сборе», который представляет собой все, кроме корпуса клапана или от ручки до ротора. Гораздо более дешевый способ — снять ключевой узел с клапана и выбить штифт, чтобы снять ручку. Затем вы можете снять крышку и заменить уплотнительные кольца штока. Убедитесь, что во время сборки вы сориентируете крышку и ротор относительно друг друга в том же направлении, что и раньше.

Q: У МНОГОПОРТНОГО КЛАПАНА УТЕЧКА ВОДЫ НА КРЫШКУ

A: Когда утечка находится за пределами верхней части, где крышка соприкасается с корпусом клапана.Первое, что необходимо проверить, это то, что система не находится под необычно высоким давлением из-за грязного фильтра, закрытых обратных клапанов или забитых возвратных труб из стены. Если все в порядке, проверьте, что все винты крышки затянуты. Если утечка все еще есть, удалите все винты крышки и вытащите блок ключа. Очистите, осмотрите и смажьте большое уплотнительное кольцо крышки и вставьте обратно в канавку в шпоночном узле. Вставьте ключ в клапан и затяните винты крышки, затем запустите насос, чтобы проверить герметичность. Уплотнительные кольца крышки клапана обычно не выходят из строя со временем, но если оно сломано, загнило или повреждено, вы можете заменить только уплотнительное кольцо крышки.

Q: У МНОГОПОЛЬЗОВАТЕЛЬСКОГО КЛАПАНА УТЕЧКА ВОДЫ ИЗ-ЗА ДАТЧИКА

A: Другая распространенная утечка — это небольшая струйка воды, стекающая под манометром на верхних песчаных фильтрах. Вы должны убедиться, что манометр надежно закреплен на месте, если манометр выйдет из строя под давлением, вы можете потерять много воды, прежде чем обнаружите утечку. Одна из причин этого — слишком много тефлоновой ленты на манометре — столько лет! Если вы виноваты в этом, снимите слои прошлых лет и наложите 1-2 новых слоя тефлоновой ленты (всегда наматывая нити по часовой стрелке).

Другой причиной утечки манометра на многопортовый клапан является снятие пластиковой резьбы в корпусе клапана. Резьба клапана не может быть нарезана или повторно нарезана, потому что в этом случае резьба манометра будет слишком маленькой. Если вы определенно определили, что резьба внутри клапана снята, вы можете нарезать винт Heli-Coil или другую резьбовую вставку 1/4 дюйма-20 для ремонта, что включает в себя вырезание отверстия немного большего размера и завинчивание спирали с двойной резьбой. ‘тип втулки, которая дает вам новую резьбу 1/4 дюйма для манометра.

Третья причина утечки манометра — это когда корпус клапана треснул чуть ниже места ввинчивания манометра. Обычно это вызвано слишком большим количеством слоев тефлоновой ленты на манометре, а также чрезмерным или перекрестным затягиванием манометра. Это раскалывает пластиковый корпус клапана и вызывает утечку, но это несложный ремонт. Выключите насос и затяните манометр, чтобы слегка приоткрыть трещину. Очистите его зубной щеткой или маленькой металлической щеткой и убедитесь, что он сухой. Выдавите Super-Glue в трещину сверху вниз и быстро вывинтите калибр, чтобы трещина закрылась.Примерно через час осторожно замените манометр, удалив налет тефлоновой ленты за годы, заменив его 1-2 слоями новой тефлоновой ленты или другого герметика для резьбы. Будьте осторожны, чтобы не перетянуть манометр, всего на 3 или 4 оборота или пока он не будет плотно прилегать.

Q: У МНОГОПОРТНОГО КЛАПАНА УТЕЧКА ВОДЫ В ГДЕ СОЕДИНЕНИЯ ТРУБ

A: Многопортовые клапаны имеют 3 порта: насос, возврат и слив, где трубы соединяются с использованием 1.5-дюймовая или 2-дюймовая труба или переходники с резьбой. Место, где трубопроводы насоса и возврата ввинчиваются в клапан, является обычным местом утечки. Одна из причин этого заключается в том, что нагреватель горячего бассейна подает резервную копию горячей воды к клапану, что сжимает соединитель из ПВХ. В этом случае замена ПВХ возможна. Другой причиной протечки многопортовых труб является провисание труб из-за движения оборудования или опорной площадки оборудования, что не очень распространено, но может произойти. Наиболее частой причиной является чрезмерная затяжка адаптера в клапане, что может привести к появлению трещины позже во время «события высокого давления».Такие события, как закрытие обратного клапана при работающем насосе или запуск системы с заглушками в стене, возвращаются, создают большое давление и могут даже выбросить трубы прямо из клапана.

Если в корпусе клапана есть трещина чуть ниже места ввинчивания трубы в клапан, можно заменить корпус клапана или попытаться отремонтировать трещину с помощью суперклея, как описано в двух абзацах выше. Или замена всего многопортового клапана может быть целесообразной, если ключевые детали в сборе старые и изношенные.

Если капает очень медленно или сочится, вы можете некоторое время спокойно игнорировать это. Если он начинает пропитывать землю под оборудованием, вы можете принять меры. Вы можете заменить фитинги из ПВХ и некоторые трубы, которые можно найти в любом доме или строительном магазине, вместе с грунтовкой и клеем для ПВХ. На новом фитинге нанесите силиконовый герметик RTV на резьбу, а затем оберните его трижды тефлоновой лентой. Затяните вручную, затем поверните большими плоскогубцами еще один полный оборот, стараясь не затягивать слишком сильно.Повторно соедините трубы с помощью муфты или штуцера.

Q: У МНОГОПОРТНОГО КЛАПАНА УТЕЧКА ВОДЫ ИЗ ТРУБОПРОВОДА ОТХОДОВ

A: Предполагается, что вода перестает выходить из сливной линии после того, как вы перестанете промывать фильтр, но в конечном итоге вы заметите, что вода все время течет из линии обратной промывки, что нехорошо. Первым делом я бы выключил насос и полностью надавил на ручку, слегка повернул клапан влево и вправо, а затем вернулся в положение «Фильтр».Иногда небольшие частицы мусора застревают между ротором и прокладкой крестовины, и это смывает клапан. Снова включите насос, чтобы проверить, помогло ли это. Если он все еще протекает после установки ротора на прокладку крестовины, снова выключите насос, выверните все винты крышки и вытащите ключ в сборе.

Осмотрите прокладку крестовины (форма колеса тележки) на предмет износа или повреждений (обратите внимание, что некоторые клапаны Pentair имеют прокладку крестовины в нижней части ротора). Если вы обнаружите, что прокладка крестовины выглядит неплохо, но просто ослабла, извлеките суперклей или силикон и приклейте приклеиваемыми мазками любую свободную резину в (сухие) канавки корпуса клапана.Если прокладка крестовины выглядит слишком далеко, сильно скрученной и порванной, ее следует заменить. Обязательно используйте правильную прокладку (или используйте комплект Valve Go-Kit) для вашего клапана, так как все они имеют разные размеры. Соскоблите старую прокладку с помощью небольшой острой отвертки с плоской головкой, удаляя все крошечные кусочки резины, и приклейте новую прокладку на место (плоской стороной вниз), используя мазки Super Glue или силикона в (сухих) канавках. Затяните шпонку на месте над новой прокладкой (смазка не требуется), и вы закончили замену прокладки крестовины.

Другой причиной утечки в линии обратной промывки является отказ пружины внутри ключевого узла. Когда это происходит, ручка клапана становится гибкой, и при нажатии на нее нет напряжения. Химическая коррозия может со временем сломать пружину из нержавеющей стали. Снимите ключ в сборе и посмотрите под крышкой на пружину, чтобы проверить, нет ли ржавчины, которая сломала спираль пружины. Для ремонта можно просто купить новый ключ в сборе, уже собранный, а можно сломать клапан и заменить пружину.Для этого снимите шпонку с клапана и выбейте штифт, чтобы снять ручку. Затем вы можете снять крышку, заменить пружину и, пока вы там, заменить уплотнительные кольца штока. Убедитесь, что при повторной сборке вы сориентируете крышку и ротор в том же направлении, что и раньше.

Еще одна вещь — пожалуйста, не ремонтируйте протекающую линию обратной промывки, приклеивая клапан на линии обратной промывки! В крайнем случае я и раньше перекрывал сливную линию, но этого следует избегать; указанные выше проблемы могут привести к тому, что вода будет обходить фильтр, что приведет к плохой фильтрации и — однажды в будущем кто-то забудет открыть линию обратной промывки перед обратной промывкой, что может вызвать еще большие проблемы.

Q: У МНОГОПОРТНОГО КЛАПАНА УТЕЧКА ВОДЫ В ГДЕ ОН ПОДКЛЮЧАЕТСЯ К ФИЛЬТРУЮЩЕМУ БАКУ

A: Медленно просачивающаяся плевательница течет по резервуару фильтра? Многопортовые клапаны с верхним креплением отличаются от многопортовых клапанов с боковым креплением, поэтому давайте рассмотрим их по отдельности.

Клапаны с верхним креплением, используемые на песочных фильтрах, прикрепляются к фланцу, отформованному на верхней части резервуара фильтра. Сначала определите, происходит ли утечка между резервуаром и фланцем или клапаном и фланцем.Если фланец протекает там, где он соединяется с резервуаром, боюсь, я ничем вам не смогу помочь. Но если течь находится между клапаном и фланцем, первое, что нужно проверить, — это затяжка болтов или хомутной ленты (сначала выключите насос). В некоторых случаях может помочь перестановка зажимной ленты и повторная затяжка. В отличие от моих многочисленных предостережений, приведенных выше, чтобы не перетягивать фитинги из ПВХ в корпус многопортового клапана, при затяжке хомутов не бывает слишком сильного затягивания. Затяните зажимные хомуты до тех пор, пока они не начнут скрипеть и не скрипят, часто это устраняет утечку между фланцем фильтра и клапаном фильтра.

Если не удается устранить утечку, можно снять клапан, чтобы осмотреть фланцы и уплотнительное кольцо фланца. Для этого вам может потребоваться разрезать трубы ножовкой и приклеить муфты для последующего соединения труб. Если у вас есть штуцеры или вы устанавливаете штуцеры вместо муфт, вы можете быстро отсоединить насосный и возвратный трубопроводы (для ремонта клапана, замены песка или другого ремонта). Замените уплотнительное кольцо фланца, если оно выглядит гнилым или поврежденным. Нанесите много смазки для бассейна на кольцевое уплотнение и фланцы, чтобы улучшить уплотнение и снова затянуть все это.Если он все еще протекает или плачет, проверьте, можно ли снизить давление на обратной стороне, заменив фильтрующий песок и / или уменьшив сопротивление после фильтра с меньшим количеством оборудования, более прямыми участками или трубой большего диаметра.

Мультипорты, устанавливаемые сбоку, используются на песочных фильтрах и фильтрах для бассейнов DE, подключаются к фильтру через два (2) соединения переборки и два рукава. Мультипорты DE и мультипорты Sand не взаимозаменяемы, потому что они работают в обратном порядке. Для песочных фильтров вода поступает через верхнюю переборку, но для фильтров DE вода поступает в бак через нижнюю переборку.

В случае утечек на многопортовых клапанах с боковым креплением определите, происходит ли утечка между баком и переборкой или перегородкой и фильтром. Чтобы отсоединить боковой клапан от фильтра, откройте воздухоотводчик и слейте большую часть воды из резервуара фильтра, затем ослабьте накидные гайки переборки. Оттяните клапан и / или надавите на резервуар, чтобы развести их, и будьте готовы поддержать клапан после его снятия (шлакоблок или ведро), чтобы избежать чрезмерного веса подключенных труб. Осмотрите и смажьте уплотнительные кольца на поворотных коленях клапана.Переборки резервуара фильтра можно затянуть, повернув большую гайку внутри резервуара, используя очень большие плоскогубцы или ленточный ключ. У переборок также есть прокладки и распорки с обеих сторон стенки резервуара, которые могут нуждаться в обслуживании или замене в какой-то момент — это может быть после того, как вы затянули переборку, но она все еще продолжает сочиться водой. Детали перегородки считаются деталями фильтра, а не деталями клапана.

Роб Кокс
Редактор блога InTheSwim

Зимнее обслуживание колодцев | Как предотвратить замерзание воды из колодца?

Зима быстро приближается, и сейчас самое время убедиться, что ваша колодезная система защищена от отрицательных температур.Замерзшие колодезные насосы и водопроводные трубы могут не только нарушить водоснабжение, но также могут нанести серьезный ущерб вашей системе, что приведет к дорогостоящему ремонту и очистке.

Давайте подробнее рассмотрим, как предотвратить замерзание колодезной воды этой зимой и что делать, если замерзание в вашей колодезной системе действительно произойдет .

Подготовка вашей скважинной системы к зиме

Как домовладелец на северо-востоке, вы, возможно, задаетесь вопросом: «Как мне предотвратить замерзание воды из колодца?» Во-первых, важно отметить, что в нашей части света мороз не проникает глубоко в землю.Это означает, что температура почвы на глубине всю зиму остается выше нуля. Следовательно, вам нужно беспокоиться не о колодезной воде, а о воде, которая движется по трубам, и, возможно, насосе, приводящем ее в движение.

Насос

Погружные колодезные насосы, расположенные на дне колодцев, не подвержены промерзанию. Однако если у вас есть надземный струйный насос, он может оказаться в опасности, если он не расположен в отапливаемой части вашего дома или при особенно низких температурах.Независимо от того, где находится резервуар для воды из колодца вашего дома, не допускайте сквозняков, открытых подвальных окон, плохо закрытых дверей Bilco, случайно оставленных открытыми дверей и т. Д. Это предотвратит необходимость изолировать резервуар для хранения холодной воды, чего не рекомендует Greco & Haines.

Трубы

Все трубы, находящиеся над землей, должны быть изолированы. Рукава из пенопласта — обычное решение для предотвращения замерзания, но вы также можете использовать тепловое одеяло или даже старые толстовки с двойной оберткой.Также может быть полезно использовать тепловую ленту — просто убедитесь, что она проложена примерно на дюйм вдоль трубы. Всегда соблюдайте осторожность при использовании любых типов нагревательных ламп, чтобы не вызвать возгорания! По этой причине Greco & Haines не рекомендует нагревать лампы внутри и рядом с любыми трубами колодезного резервуара в вашем доме.

Дополнительная защита от замерзания: из смесителей капает

В морозную погоду рекомендуется дополнительно защитить водопроводные линии, допустив капание из кранов.Проточная вода не замерзает легко, и даже небольшая струйка должна обеспечить достаточную защиту. Хотя некоторые люди делают это всякий раз, когда температура опускается ниже нуля, обычно это рекомендуется, когда прогнозируются ночные минимумы на уровне 20 градусов по Фаренгейту или ниже.

Работа с замерзшим насосом или трубами

К сожалению, несмотря на все ваши усилия, скважинный насос и водопроводные трубы могут замерзнуть. Если это произойдет, первое, что вам следует сделать, это открыть кран, чтобы сбросить давление в трубопроводах.Это также позволяет точно определить проблемное место. Как только вы обнаружите замороженный участок, разморозьте его феном или нагревательной лентой. Когда из крана начнет вытекать вода, можно убрать источник тепла.

Если это не помогает, пора обратиться к профессионалам Greco & Haines. Даже если вам удастся разморозить замерзшую трубу или насос, вам следует нанять опытного специалиста для проверки утечек в системе, а также любых неисправных компонентов. Лед может треснуть трубы и привести к утечке, которая может иметь катастрофические последствия.Замораживание вашей системы также может повредить ваш скважинный насос — серьезная проблема, которую необходимо немедленно решить.

Greco & Haines: ваш источник аварийных ситуаций на скважинах

Если вы не можете разморозить замороженное место в вашей системе, или если вы подозреваете утечку, отказ насоса или другое повреждение, связанное с замерзанием, свяжитесь с Greco & Haines. Мы доступны семь дней в неделю, чтобы помочь вам решить все ваши проблемы со здоровьем. Будь то насос из замерзшей скважины или замерзшие трубы, мы обязательно вернем все в рабочее состояние.

Проблема скважины после замораживания может быть очевидной. Например, вы, вероятно, заметите большую утечку на раннем этапе. Однако в некоторых случаях связанные проблемы может быть трудно идентифицировать. Поэтому, если вы обнаружите какие-либо изменения в качестве воды, давлении или цикличности помпы, немедленно обратитесь в Greco & Haines. Наша команда экспертов может выявить и устранить даже самые незаметные проблемы.

Предзимний осмотр и обслуживание скважин

Помимо подготовки системы колодцев к зимней погоде, также рекомендуется провести тщательный осмотр колодцев и провести необходимое техническое обслуживание до того, как земля замерзнет и начнет накапливаться снег.Поэтому вам следует запланировать ежегодный осмотр здоровья на осень. Таким образом, вы сможете решить любые проблемы, которые могут усугубиться зимними условиями.

Если вам нужна команда профессионалов для проверки и настройки вашей скважинной системы, обращайтесь к Greco & Haines. Как ваша компания, специализирующаяся на водоснабжении скважин, мы стремимся помочь вам в обслуживании вашего оборудования, чтобы вы могли иметь доступ к безопасной и чистой воде в течение всего года.

Ремонт и обслуживание зимних колодцев от Greco & Haines

Обратитесь в Greco & Haines за предзимними проверками и техническим обслуживанием, советами по подготовке к зиме и ремонту систем колодцев.Обладая более чем 55-летним опытом работы в отрасли, мы обеспечиваем клиентов по всему Коннектикуту первоклассной установкой, техническим обслуживанием, испытаниями воды и ремонтом скважин. Кроме того, Greco & Haines предлагает обслуживание 365 дней в году — без дополнительной платы в выходные и праздничные дни! Для получения дополнительной информации о наших услугах по обслуживанию скважин в CT, свяжитесь с нами сегодня через нашу онлайн-форму для связи или позвоните в любое время по телефонам 203-735-9308, 203-777-2256 или с любого кода региона CT по телефону 1-800-922-2958.
