Что такое рекуперация воздуха в вентиляции: Рекуператоры воздуха. Виды и принцип работы

Содержание

Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.

  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке.

Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков.

Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.



Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.



Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети.
    Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных.
    Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

  • Возможность совмещения приточной и вытяжной установки в одном корпусе
  • Габариты установки
  • Желаемая эффективность
  • Возможность небольших перетечек
  • Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.


Подробнее о принципе работы оборудования

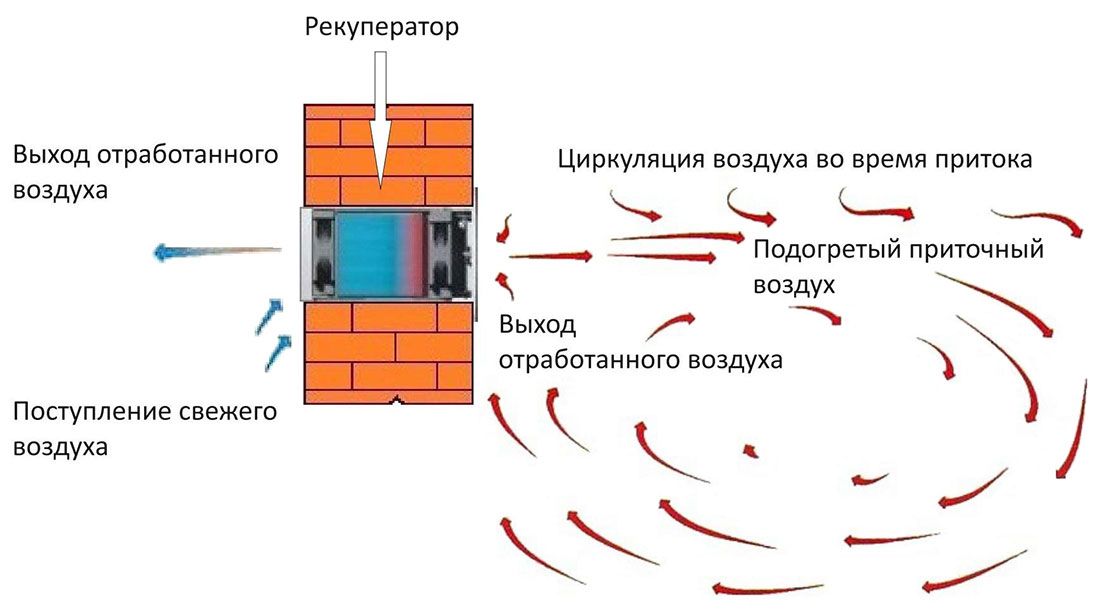

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

  • отработанный воздух собирается с помощью воздуховодов;
  • вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу
Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

  • эффективность до 75%;
  • длительный срок беспроблемной эксплуатации системы;
  • невысокая стоимость оборудования;
  • простое обслуживание системы.
Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

  • Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
  • Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
  • Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
  • Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
  • Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
  • Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.
Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

что это такое и как работает? Принцип действия воздушного устройства, коаксиального и других видов. Как выбрать лучший рекуператор?

Каждому закрытому помещению требуется систематическое проветривание. Однако для создания здорового климата в доме иногда этого бывает мало. Благодаря развитию технологического процесса, каждый желающий может купить рекуператор, который обеспечивает качественный микроклимат и уменьшает затраты на отопление помещения.

Описание и принцип действия

Рекуператором воздуха называют теплообменник, который имеет специальную конструкцию и применяется для вентиляции помещений. Как известно, во время проветривания помещения происходят большие потери тепла, а благодаря работе данного приспособления этого можно избежать, тем самым происходит уменьшение нагрузки во время отопительного процесса.

Устройство агрегата способствует теплообмену между воздушными потоками, которые входят и выходят из комнаты по приточной принудительной либо вытяжной вентиляции.

В ходе функционирования техники потоки воздуха не смешиваются. Работает воздухообменник довольно просто, возвращая энергию тепла, которую воздух уносит через вентиляционную систему. Благодаря различию в температурных показателях, возникает теплообмен, впоследствии температура воздушных масс выравнивается.

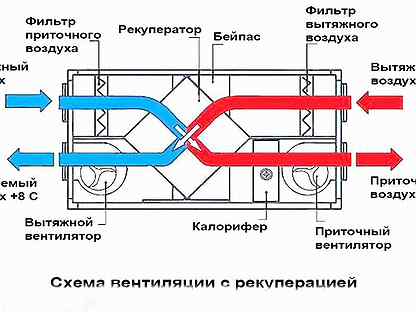

В конструкции воздушного рекуператора находится двухкамерный теплообменник, каждая из камер которого способна пропускать через себя как вытяжные, так и приточные воздушные массы. Рекуператор устроен так, что из-за различия в температурах появляется конденсат, который автоматически устраняется из приспособления. Рекупирационная система воздуховода занимается вентиляцией воздуха в помещении, сокращает затраты на отопление, так как минимизирует теплопотери. Данному виду техники под силу сохранять 2/3 части всего тепла помещения, которое из него уходит, так как прибор работает на тепловой энергии одного технологического цикла.

Виды

Согласно устройству и принципу действия, рекуператоры делятся на несколько видов. В настоящее время востребованными считаются 3 разновидности воздухоотвода.

Роторный

Приспособление роторного типа характеризуется наличием ротора в конструкции. Корпус изделия обычно изготовлен из нержавейки либо оцинкованного листа. Во вращение около горизонтали ротор приводит подача электрического питания. Одними из основных рабочих элементов рекуператора являются ленты гофрированного типа, сделанные из алюминия, которые намотаны на специально предназначенный вал.

В процессе вращения пластинки прикасаются к теплому и холодному воздуху. Показатель КПД роторных рекуператоров составляет 85%.

Помимо множества преимуществ, среди минусов данного агрегата можно назвать крупные габариты и присутствие движущихся частиц, которые могут изнашиваться и нуждаются в периодической замене.

Пластинчатый

Пластинчатый коаксиальный рекуператор с подогревом входящего воздуха имеет ограждение входного и выходного воздуха при помощи алюминиевых пластинок. На этих деталях происходит образование конденсата. Если погода морозная, то можно заметить, что трубчатое приспособление покрывается льдом. Растопить льдинки поможет электронагреватель. В процессе отогревания не осуществляется теплообмена, поэтому показатель эффективности равен нулю. В этом случае также снижается работоспособность. После того как отогреется холодный воздух, режим отдачи увеличится до 90%.

Рециркуляционный водяной

Рециркуляционные рекуператоры или размещаемые на крыше передают энергию тепла в приточный теплообменник при помощи воды, антифриза. Данное устройство имеет непосредственное сходство в производительности с пластинчатыми рекуператорами. Главным отличием водяного устройства считается то, что функционирует оно как система водяного отопления. Недостаток агрегата заключается в невысоком КПД и необходимости частого технологического обслуживания. Рекуператор данного вида можно расположить на крыше, тем самым сэкономив пространство в помещении. Также ему не требуется частое техобслуживание.

Камерный

Встреча тепла и холода в данной модели рекуператора происходит в общей камере, что отделена заслонкой. Также данная конструкция имеет некоторые движущиеся детали. Через некоторое время заслонка может развернуться и поменять свое направление. Передача тепла происходит через камерные стенки.

Вытяжные воздушные массы нагревают ½ часть камеры, после этого элемент регулировки переправляет воздух с улицы.

После нагревания воздуха можно заметить повторение вышеописанной процедуры. Так как встроенные детали в рекуператоре подвижны, имеется вероятность смешивания двух воздушных потоков. По этой причине не исключается загрязнение чистого воздуха втягивание разнообразных ароматов снаружи. Камерному прибору свойственна эффективность от 50 до 70%.

Фреонный

В данном случае рекуператором выступают трубки фреона. Если воздух теплый, то происходит испарение фреона. Низкая температура среды способствует образованию конденсата. Расположение потоков сосредоточено в тепловых трубах под названием термосифоны.

Последние представляют собой запаянные герметичным способом трубы из меди, что наполнены фреоном.

Во время вытяжного потока происходит нагрев одного конца трубы, после этого содержащееся в ней вещество начинает кипеть и направляет тепло к другому окончанию трубы. Вследствие этого наблюдается конденсация фреона, который отдает тепло. Результатом всех вышеперечисленных мероприятий является повышение температуры. Эффективность фреонного рекуператора может составлять от 50 до 70%.

Лучшие производители

Россия, как и многие другие страны, является той страной, в которой производят рекуператоры. В настоящее время на рынке можно встретить широкий ассортимент товаров данного типа. Одними из лучших востребованных моделей можно назвать следующие.

  • VAKIO. Данная модель рекуператора характеризуется наличием 3 рабочих режимов, а именно, вытяжки, приточки и рекуперации. Владельцу такого агрегата не придется переплачивать за подогревание жилья в морозный период года. В автоматическом режиме на протяжении 40 секунд устройство вытягивает воздушные массы, после чего меняет свой рабочий режим. Смена режимов происходит благодаря наличию поворотной платформы. В продаже имеет несколько комплектаций рекуператора, с шумоглушителем и обычным клапаном. Агрегат имеет хорошую мощность и среднюю степень очистки воздушных масс. К преимуществам техники потребители относят приемлемую цену, отсутствие необходимости тратить деньги на замену фильтров. Кроме этого, данный рекуператор ликвидирует из воздуха мельчайшие пылевые частички, при этом работая практически бесшумно. Минусом приспособления считается то, что он не способен защитить от аллергенов и выхлопных газов.
  • Marley. Рекуператор работает на основе реверсивных подач. Он делает смену направлений потока через каждую минуту. Так как в приборе имеются встроенные фильтры, помещение постоянно наполнено чистым воздухом. Высокая эффективность модели основана на парном функционировании нескольких режимов в приспособлении. Работает рекуператор довольно тихо, им легко и удобно управлять. Уличная грязь никогда не проникает внутрь помещения, помимо этого, прибор организует качественный энергосохраняющий обмен воздуха. К сожалению, данную модель не рекомендуется устанавливать в холодной климатической зоне.
  • Mitsubishi Electric осуществляет воздухообмен внутри камер. Около фильтров располагается сетка для защиты вытяжного вентилятора. Чтобы установить рекуператор, мастеру потребуется сделать в стене несколько отверстий под уклоном. Благодаря тонким стенкам прибора, воздух в помещении активно наполняется кислородом и имеет оптимальную влажность. В комнате он не портит интерьера своим присутствием.

Как выбрать?

При желании стать владельцем рекуператора, у людей часто возникают вопрос, как выбрать бытовой стеновой проветриватель от изготовителя. Какая мощность и КПД должны быть у прибора с увлажнителем для бассейна и квартиры?

Зачастую для квартирных помещений используют роторный рекуператор, а также пластинчатый и фреонный.

Данные агрегаты характеризуются простотой в обслуживании, высокой эффективностью и производительностью. При покупке рекуператора специалисты рекомендуют не обходить вниманием такие характеристики:

  • материал корпуса, его толщина, наличие изоляции;
  • сила вентиляторного напора;
  • наличие дополнительных возможностей, которые способны сделать работу прибора легче и эффективнее.

По мнению специалистов, для квартиры лучше приобрести пластинчатый либо роторный теплообменник. Такой вид техники характеризуется высоким показателем КПД, а также экономит расход тепла в помещении.

Особенности монтажа и эксплуатации

В настоящее время реализуются рекуператоры с напольным и настенным монтажом. Существует также точечный стеновой вид, который можно установить в любом помещении, что находится по соседству с улицей и обрабатывает дымовые газы. Такие приспособления не нуждаются в дополнительных коммуникациях.

Потолочная установка оконного канального прибора позволяет мастеру спрятать все элементы технического оснащения, поэтому выглядит данное приспособление довольно аккуратно. Компактные рекуператоры характеризуются некоторой шумностью, так как функционируют недалеко от вентиляционной решетки. Напольный и настенный вид техники лучше устанавливать в техническом помещении. Этот прибор имеет хорошую производительность, но при этом крупные габариты.

Схема процесса установки и подключения рекуператора сводится к его механическому крепежу на капитальную поверхность, а также стыковку с общими вытяжными и приточными каналами.

По окончании данной процедуры требуется загерметизировать места соединений, а рекуператор покрыть специально предназначенным корпусом. Последний необходим для поглощения шума, а также тепловой защиты. Больше сложностей подразумевает проектирование вентиляционной системы, при условии, что в ней предусмотрена установка рекуператора.

Принудительная вентиляционная система с рекуперацией – это возможность сэкономить тепло и электрическую энергию. Особенно актуальной покупка специального воздухообменника считается для квартиры и частного дома. Такое вложение средств довольно быстро окупается, а также способствует сохранению здорового микроклимата в помещении.

Как сделать рекуператор с КПД 80 %, смотрите далее.

с подогревом и без него. Рейтинг лучших моделей. Как выбрать комнатный рекуператор воздуха?

Не каждый современный человек, услышав слово «рекуператор», понимает, о чем идет речь. Одним кажется, что это деталь автомобиля. Другие предполагают, что это элемент механизма бытовой техники. Третьи вместо каких-либо предположений начинают искать обозначение данного слова на просторах интернета. А ведь без этого устройства во многих квартирах просто не обойтись. С помощью рекуператора удается сохранить тепло. Помимо всего прочего, данное устройство обладает рядом дополнительных функций, улучшающих условия жизни человека.

Особенности

Рекуператор воздуха – это устройство, отвечающее за принудительную приточно-вытяжную вентиляцию. Говоря простыми словами, данная установка удаляет из помещения отработанный воздух, компенсируя его свежими потоками. При этом комнатная температура не подвергается изменениям.

Система разработана таким образом, что температура вытягиваемого воздуха сохраняется в теплообменнике и передается свежим воздушным массам. Соответственно, уличный воздух приобретает приемлемую температуру.

Благодаря этому устройству владельцам частных домов удается значительно экономить на отоплении. В квартирных домах, подключенных к централизованной трубе, сэкономить на затрачиваемом тепле в денежном плане не получится.

Оплата производится исключительно по счетчику. При этом домочадцы лишний раз стараются не открывать окна, чтобы не запустить в помещение холодный воздух. Но установив рекуператор, о данной проблеме можно позабыть навсегда.

Важная особенность данного устройства заключается в постоянном обновлении микроклимата внутри помещения. При этом жители квартиры никак не чувствует изменения температуры воздуха.

Конструкция представляемого агрегата состоит из нескольких комплектующих:

  • воздуховода;
  • теплообменника;
  • фильтра;
  • вентилятора;
  • вентиляционного зонта.

Рекуператор воздуха для дома и квартиры, или как его еще называют «проветриватель», отличается высокой производительностью и низким уровнем энергопотребления. В процессе работы он воспроизводит минимальный шум, не мешающий комфортной жизни домочадцев.

Большинство современных домов и квартир оснащены металлопластиковыми окнами. Поэтому при установке рекуператора необходимо сделать правильную настройку воздухообмена.

На сегодняшний день широким спросом пользуются кондиционеры с охлаждением. Обогревающая вентустановка встречается гораздо реже.

Однако кондиционер способен прогонять только один воздушный поток. Рекуператор же одномоментно обрабатывает сразу два воздушных потока:

  • уличный воздух попадает в фильтр устройства, далее проникает в теплообменник, где нагревается до необходимой температуры и после заходит в комнату;
  • использованный воздух выходит через теплообменник, а система фиксирует информацию о тепле в комнате.

Принцип работы

Устройства с рекуперацией способны вернуть примерно 85% тепла выходящего воздуха. Чем крупнее габариты теплообменника, присутствующего в конструкции, тем больше его емкость. Благодаря аэродинамике обеспечивается свободный проход воздушных масс в двухстороннем порядке.

Принцип действия рекуператоров включает 4 основных момента:

  • вытягиваемый воздушный поток проникает в теплообменник, где оставляет тепло;
  • как только теплообменник прогревается до комнатной температуры, вентилятор отправляет холодный воздух с улицы в помещение;
  • свежий воздух, оказавшись в теплообменнике, приобретает комнатную температуру, после чего попадает в помещение;
  • как только теплообменник охладится, вновь запускается вытягивающий вентилятор и повторно начинается первый шаг работы устройства.

Конструкция теплообменника оснащена 2 стенками, благодаря чему вытягиваемые и приточные воздушные массы не соединяются между собой.

Далее предлагается рассмотреть примерную схему изменения температуры воздушных масс при прохождении рекуператора. Воздух, забираемый из помещения, равен +21 градусу. После оставления температуры в теплообменнике выталкивается на улицу с показателями в +1 градус. Холодный поток, забираемый с улицы, имеет -5 градусов. А после попадания в отсек с подогревом приобретает температуру +15 градусов.

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

  • по типу конструкции;
  • по принципу действия;
  • по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

С их помощью владельцы помещений могут сэкономить до 70% энергии, затрачиваемой на обогрев.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Кроме того, в роторных системах не возникает конденсат. Соответственно, в холодное время года на нем не образуется наледь.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

  • сложная конструкция;
  • много подвижных элементов;
  • высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Отличительная особенность конструкции крышных рекуператоров заключается в огромных размерах.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Рейтинг моделей

Благодаря отзывам довольных пользователей удалось составить рейтинг лучших рекуператоров, известных на сегодняшний день. К каждой модели прилагается краткий обзор, рассказывающий о характеристиках и особенностях устройств.

Vakio base

Представляемая модель рекуператора оснащена 3 режимами работы: вытяжка, проветриватель, рекуперация. В зимний период времени нет необходимости оплачивать подогрев жилой площади. Устройство работает автоматически.

Описываемый рекуператор вытягивает отработанный воздух в течение 40 секунд, после чего происходит изменение направления движения лопастей, возвращая в помещение нагретый свежий воздух. За смену режимов отвечает поворотная платформа, обеспечивающая высокий напор воздушных масс.

Данная модель оснащена Wi-Fi-модулем, позволяющим управлять устройством через смартфон.

На сегодняшний день данная модель представлена в нескольких комплектациях. Одни имеют встроенный шумоглушитель, у других данный элемент конструкции идет в виде отдельного блока. Также в комплектации присутствуют фильтры.

Важным преимуществом изделия является невысокая стоимость, отсутствие затрат на электричество и компактные размеры. Монтаж устройства не требует особых знаний и усилий. Кроме всего прочего, представляемая модель легко удаляет пыль, витающую в воздухе.

Marley

Принцип действия этой модели заключается в реверсивной подаче воздуха. Направление воздушных масс меняется через каждые 70 секунд. Полная смена воздуха в квартире происходит за 2 часа.

Данная модель отличается высоким уровнем эффективности, достигаемой благодаря режимам работы нескольких рекуператоров, соединение которых происходит посредством радиосвязи. В помещении устанавливается специальная крышка, которая сообщает миганием красной лампочки, что необходимо произвести замену воздуха.

В конструкции представляемой модели присутствуют керамические элементы, располагаемые внутри теплоизолированной трубки. Она отвечает за нагрев поступающего в помещение воздуха. С наружной стороны располагается внешний кожух, не пропускающий насекомых и крупные частицы пыли. Под кожухом спрятан вентилятор, имеющий 3 ступени мощности.

Важное преимущество данной модели заключается в удобстве управления. Технический осмотр можно проводить самостоятельно, достаточно снять крышку, изъять керамический элемент и снять фильтр.

Mitsubishi electric lossnay

Тепловой обмен воздушных масс, обрабатываемых данной моделью рекуператора, происходит внутри камеры. Недалеко от фильтров располагается специальная сетка, являющаяся защитой вытяжного вентилятора. Ниже присутствует центробежный вентилятор, создающий высокое давление. При монтаже данной модели необходимо сделать в стене 2 отверстия под небольшим наклоном, в которых будут проходить воздуховоды.

Представляемое устройство обладает 2 скоростями работы. При высокой скорости шум вентилятора может мешать отдыху.

На низкой скорости обработка воздуха значительно снижается, но при этом отсутствуют посторонние звуки.

Благодаря тонким стенкам фильтра происходит свободный обмен воздуха и влажности, что создает оптимальный микроклимат в помещении. В корпусе устройства располагаются клеммы, необходимые для подключения выключателя. Конечно, можно сделать выключатель с розеткой либо вмонтировать устройство в скрытую проводку.

Критерии выбора

При подборе хорошего рекуператора следует обратить внимание на несколько важных аспектов.

  • Производительность. Говоря простыми словами, необходимо рассмотреть показатели притока, где идеальным вариантом станет 30 куб. м. /ч.
  • Разновидность. Это может быть противоточный, реверсивный или прямоточный аппарат.
  • Конструкция теплообменника. Лучше всего рассматривать медные модели с антибактериальными свойствами.
  • Фильтрация. Необходимо проверить по документам количество и качество комплектных фильтров.
  • Показатель шума. В идеале рекуператор должен быть тихим.
  • Автоматизация. В данном случае речь идет о возможности управления устройством через смартфоны.
  • Монтаж. Важно заранее знать, можно ли установить устройство самостоятельно или придется вызывать специалиста.
  • Внешний вид. Рекуператор является элементом домашней обстановки, а значит, должен вписываться в интерьер.

Как сделать вентиляцию в однокомнатной квартире, смотрите далее.

Что такое рекуперация тепла в вентиляции?

Рекуперация (от лат. recuperatio - обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.
Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.
Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла? Рекуперация тепла или обратное получение тепла - это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.
В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.


Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Типы рекуператоров

1. Пластинчатые рекуператоры


Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры


Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).



+7(812) 330-14-15 (многоканальный)



Назад в раздел

Рекуператор – это . Что такое рекуператор и его приминение.

Рекуператор – что это такое.

Предположим в вашем здании есть две трубы, по одной воздух  в помещение поступает ( приточная вентиляция ) а по другой выходит (вытяжная вентиляция). Значит, у вас есть два тепловых потока, которые не смешиваются, и разумно было бы использовать тепло удаляемого воздуха в зимнее время и вернуть в помещение температуру прохладного кондиционированного воздуха летом, не смешивая при этом сам воздух. Такая система есть, это и есть  рекуперация (от recuperatio – возвращение).

Приточно-вытяжная установка с пластинчатым рекуператором.
Royal Clima RCS 300 2.0 Soffio 2.0



Рекуператор – это теплообменник, предназначенный для передачи тепла от уходящего из помещения воздуха поступающему в помещение воздуху. Основное назначение рекуператора экономия тепловой энергии (подогреву уличного воздуха) в зимний период, когда разница температур существенна  и такая экономия имеет смысл.   Не стоит путать с регенератором, в котором воздух контактирует с теплообменной поверхностью поочереди.  В современных приточно-вытяжных установках рекуператор стал обязательным условиям, и даже сами установки зачастую называют рекуператорами.

Какие бывают рекуператоры.

Рекуператоры по материалу изготовления бывают – стальные, пластиковые, бумажные.

По типу движения воздуха для обмена теплом – прямоточные, обратные (противоточные), перекрестные.

По сути, в вентиляции используются два типа рекуператора – пластинчатый и роторный.

Роторные рекуператоры

Роторный рекуператор

Роторный теплообменник представляет из себя цилиндр с мелкими алюминиевыми ячейками внутри. Удаляемый воздух проходя через эти ячейки нагревает ячейки и передает тепло обступаемому воздуху.  В роторных рекуператорах эффективность может достигать более 80% и он активно используется в больших приточно-вытяжных установках. Плюсы таких агрегатов большая мощность и высокая эффективность, а минусы – возможен подмес воздуха (обычно не более 2%), шум вращения ротора.



Пластинчатые рекуператоры
Пластичный рекуператор

Наибольшее распространение в приточно-вытяжных установках получили пластинчатые теплообменники. Воздух, не смешиваясь, проходит в них по своим ячейкам и передает тепло. Они бесшумны, их энергоэффективность около 60% (некоторые производители заявляют большею эффективность), более дешевы и в стоимости и в обслуживании, единственная проблема это возможность обмерзания при температурах ниже – 15. Проблема обмерзания решается современной автоматикой, которая перекрывает в случае обмерзания приточный уличный воздух. Предпочтительней противоточные теплообменники так как в них выше эффективность.



Также бывают рекуператоры с промежуточным теплоносителем, которые используются на промышленных предприятиях где приточные и вытяжные установки разделены и между ними циркулирует жидкость для передачи тепла.

Современная вентиляция уже не бывают без системы возврата тепла. Общественные здания потребляют до 50% тепловой энергии на систему вентиляции. Энергосбережение это важнейшее условие для домостроения.

Обращайтесь в компанию «Готика», здесь мы подберем необходимую именно вам приточно-вытяжную установку с системой рекуперации.

Вентиляция и качество воздуха в помещении

Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Нейт и Иеремия: Спасите мой дом
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Хорошие кости
Прямо сейчас
Самодельные особняки
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Моя лотерея - дом мечты
Прямо сейчас
Самодельные особняки В тренде
HGTV Дом мечты 2021

Как управлять службами зданий для предотвращения распространения вируса COVID-19 SARS-CoV-2

ИЗОБРАЖЕНИЕ: Это профессор Ярек Курницкий. посмотреть еще

Кредит: TalTech

17 марта Федерация европейских ассоциаций по отоплению, вентиляции и кондиционированию воздуха REHVA опубликовала руководство по эксплуатации и использованию строительных услуг в районах со вспышкой коронавирусной болезни (COVID-19). Представляя сеть из более чем 120 000 инженеров из 27 европейских стран, руководство REHVA дополняет общие рекомендации для работодателей, предоставляемые ВОЗ, и предназначено для коммерческих и общественных зданий.

Председатель исследовательского и технологического комитета REHVA, профессор Ярек Курницки из Таллиннского технологического университета: «В нашем документе рассматривается риск передачи по воздуху через мелкие частицы (

В документе представлены практические рекомендации, касающиеся продолжительности работы системы вентиляции, использования оконного проветривания, безопасного использования секций рекуперации тепла, отказа от рециркуляции в центральных системах вентиляции, а также на уровне помещения, а также некоторые пояснения, как избежать чрезмерных реакций, которые могут легко произойти в ситуациях с ограниченными знаниями.

Рекомендуется включать системы вентиляции на пару часов раньше, а также продлить работу. Лучшее решение - даже поддерживать вентиляцию круглосуточно без выходных, возможно, с пониженной (но не отключенной) интенсивностью вентиляции в отсутствие людей, чтобы удалить вирусные частицы из здания. Вытяжные системы вентиляции туалетов должны всегда работать круглосуточно и без выходных, и убедитесь, что создается отрицательное давление воздуха, особенно во избежание фекально-оральной передачи.

В зданиях без систем механической вентиляции рекомендуется активно использовать открывающиеся окна, чтобы можно было открывать окна на 15 мин при входе в комнату, особенно если комната была ранее занята другими людьми.Кроме того, в зданиях с механической вентиляцией можно использовать оконное проветривание для усиления вентиляции. Как правило, следует избегать открывания окон в туалетах, так как это может вызвать обратную вентиляцию и поток загрязненного воздуха из туалета в другие комнаты.

Рециркуляцию использовать нельзя, поскольку вирусные частицы в обратных каналах могут повторно попасть в здание в секторах рециркуляции централизованных вентиляционных установок. Таким образом, рециркуляционные заслонки необходимо закрывать через систему управления зданием или вручную.По возможности, децентрализованные системы, такие как фанкойлы, которые используют локальную рециркуляцию, также следует отключать, чтобы избежать повторного суспендирования вирусных частиц на уровне помещения. Подобно рециркуляции, устройства рекуперации тепла могут переносить вирус, прикрепленный к частицам, со стороны отработанного воздуха на сторону приточного воздуха. В роторных теплообменниках частицы оседают на стороне возвратного воздуха поверхности теплообменника, после чего они могут снова суспендироваться, когда теплообменник поворачивается на сторону приточного воздуха. Поэтому рекомендуется (временно) отключать роторные теплообменники во время эпизодов SARS-CoV-2.

Также важно понимать, какие действия не имеют практического эффекта и не нужны. Передача некоторых вирусов в зданиях может быть ограничена изменением температуры и влажности воздуха. В случае COVID-19 это, к сожалению, не вариант, поскольку вирус SARS-CoV-2 довольно устойчив к изменениям окружающей среды и чувствителен только к очень высокой относительной влажности выше 80% и температуре выше 30 ° C, что является допустимым. недостижимо и неприемлемо в зданиях по другим причинам (например,г. тепловой комфорт). Таким образом, нет необходимости в увлажнении, и обычно не требуется регулировка заданных значений для систем отопления или охлаждения. Точно так же нет необходимости заменять фильтры наружного воздуха системы вентиляции, которые в данном контексте не являются источником загрязнения. Комнатные воздухоочистители могут быть полезны в определенных ситуациях, но площадь пола, которую они могут эффективно обслуживать, обычно довольно мала, обычно менее 10 м2. Были чрезмерно активные заявления, рекомендующие чистить вентиляционные каналы, чтобы избежать передачи SARS-CoV-2 через системы вентиляции. Очистка воздуховодов неэффективна против заражения из комнаты в комнату, потому что система вентиляции не является источником загрязнения, если соблюдаются инструкции по рекуперации тепла и рециркуляции.

COVID-19 - Руководящий документ REHVA: https: / / www. rehva. eu / мероприятия / covid-19-guide

Дополнительная информация: Руководитель исследовательской группы по зданиям с почти нулевым энергопотреблением Департамента гражданского строительства и архитектуры TalTech, профессор Ярек Курницки, [email protected]

###

Заявление об отказе от ответственности: AAAS и EurekAlert! не несут ответственности за точность выпусков новостей, размещенных на EurekAlert! участвующими учреждениями или для использования любой информации через систему EurekAlert.

PPT - Рекуперация энергии в кондиционерах PowerPoint Презентация, бесплатная загрузка

  • Рекуперация энергии в кондиционерах Поставлено: Джейсон Ричвин 16 апреля 2012 г. Колумбус, Огайо

  • Рекуперация энергии в кондиционерах Intro • Стандарты и определения • Три популярные технологии • Колеса • Пластины • Трубы • Резюме

  • Рекуперация энергии в стандартах и ​​определениях для кондиционеров

  • Рекуперация энергии в кондиционерах Стандарты и определения ASHRAE 62.1-2010 • Требует использования наружного воздуха (OA) для вентиляции, когда он не загрязнен • Определяет количество OA, необходимое для различных применений • В чем проблема с вентиляцией?

  • Рекуперация энергии в кондиционерах Стандарты и определения ASHRAE 90.1-2010 • 90.1 определяет пределы потребления энергии в зданиях • ASHRAE планирует разработать инструменты для проектирования зданий с нулевым потреблением энергии (NZEB) к 2020 году, поэтому NZEB будут стандартными к 2030 г. • Как обеспечить хорошую вентиляцию и ограничить потребление энергии?

  • Рекуперация энергии в кондиционерах Стандарты и определения ASHRAE 90. 1-2010 • Рекуперация энергии вытяжного воздуха (EA) требуется, когда: • Многие коммерческие системы комфорта не требуют рекуперации энергии (<30% OA) • Рекуперация энергии может иметь экономический смысл • * См. Исключения 6.5.6.1.a - 6.5.6.1.j

  • Рекуперация энергии в кондиционерах Стандарты и определения AHRI 1060 • Добровольный стандарт • Определяет требования к испытаниям, рейтингам и минимальным данным для опубликованных рейтингов, маркировки и данных паспортной таблички • Помогает сравнивать производительность между производителями • Справочник AHRI предоставляет список производителей, которые соответствуют требованиям • Некоторые производители предпочитают не участвовать

  • Рекуперация энергии в кондиционерах воздуха Три популярные технологии Решение YC - Индивидуальные кондиционеры YORK

  • Рекуперация энергии в колесах кондиционеров

  • Рекуперация энергии в колесах кондиционеров • Что это такое? • Вращающиеся теплообменники, передающие явное и скрытое тепло в воздух для предварительной вентиляции • Типы материалов • Композит (полимер, волокно) • Алюминий • Преимущества • Высокая эффективность • Низкие перепады давления • Области применения • Многие коммерческие применения, где изоляция воздушных потоков не требуется

  • Рекуперация энергии в колесах кондиционеров

  • Рекуперация энергии в колесах кондиционеров Эффективность осушителя Относительная влажность 30% -35% типична для неувлажненного воздуха в помещении в зимний период

  • Рекуперация энергии в колесах кондиционеров • Перекрестное загрязнение и продувка • Перекрестное загрязнение происходит, когда воздух просачивается через сепараторы и уплотнения или переносится в колесо, когда оно вращается от EA к OA • Мы хотим ограничить утечку из EA в OA • Механическая продувка направляет OA в секцию EA, чтобы вымыть воздух из выхлопной трубы, ограничивая перекрестное загрязнение • RA, попавшая в колесо до секции продувки, успевает к выходному колесу на стороне выпуска

  • Рекуперация энергии в колесах кондиционеров • Продувочная подача Продувочный выпуск • Преимущество • Минимальная утечка при одинаковом давлении на входе и выходе • Меры предосторожности • Конструкция с учетом соответствующих перепадов давления для управления утечкой Удар -thru SupplyDraw-thru Exhaust Advantage Минимальная утечка из выхлопа в приточную Меры предосторожности OA может привести к короткому замыканию на EA, расходуя энергию вентилятора. Подача через вытяжку Преимущество сквозного выхлопа Минимальная утечка при одинаковом давлении подачи и выхлопа. Подача через сквозную продувку Преимущество продувки выхлопных газов Нет Меры предосторожности Не делайте этого.Слишком много EA попадет в OA.

  • Рекуперация энергии в колесах кондиционеров • Защита от замерзания • Зимой на колесах может образовываться мороз, когда теплый влажный возвратный воздух контактирует с очень холодной рабочей средой колеса • Четыре типа управления • Вкл. / Выкл. - наименее затратно и наименее сложно, но выключает колесо, когда вы больше всего хотите утилизировать тепло • Обход - некоторые ОА обходит колесо. Это снижает емкость колеса, не позволяя EA достичь насыщения. Требуется хорошее перемешивание для предотвращения температурного расслоения.• Предварительный нагрев - установите нагревательный змеевик в RA или OA. Нагрев RA снижает относительную влажность RA%, чтобы снизить риск замерзания, и увеличивает разницу температур для улучшения характеристик колеса. • Регулирование скорости - замедление колеса снижает скорость теплопередачи, требует сложных средств управления и может не работать должным образом на некоторых колесах. * См. Статью ASHRAE Journal, март 2012 г., стр. 46, чтобы найти хорошую статью об управлении колесом энергии.

  • Рекуперация энергии в кондиционерах Пластинчатые теплообменники

  • Рекуперация энергии в кондиционерахПластинчатые теплообменники • Что такое пластинчатый теплообменник? • Неподвижные пластинчатые теплообменники передают ощутимое, а иногда и скрытое тепло. • Конструкция с перекрестным потоком, потоки воздуха проходят под прямым углом. • Обеспечивает разделение воздушных потоков при нормальных условиях. • Типы конструкции • Композитный (полимер) Теплообменники • Преимущества • Высокая эффективность передачи • Разделенные воздушные потоки • Отсутствие движущихся частей • Отсутствие электрических соединений • Применения • Коммерческие и промышленные применения, где желательно разделение воздушных потоков - бассейны, лаборатории, процессы и т. Д.• Не используйте, если EA содержит опасные загрязнители.

  • Рекуперация энергии в кондиционерах Пластинчатые теплообменники • Конфигурации • Вертикальная или горизонтальная ориентация • Различные комбинации выдувных и сквозных вентиляторов • Байпасные устройства

  • Рекуперация энергии в кондиционерахПластинчатые теплообменники • Конфигурации • Несколько теплообменников • Противоточные устройства

  • Рекуперация энергии в воздухообрабатывающих установках Тепловые трубы

  • Рекуперация энергии в кондиционерахТепловые трубы • Что такое тепловая труба? • Заполненные хладагентом теплообменники, передающие физическое тепло. • Полые цилиндры / трубы, заполненные хладагентом. • Принцип работы тепловых труб. • Тепло поглощается в испарительной секции и кипит жидкий хладагент. • Пар перемещается в конденсирующуюся часть посредством конвекции • Тепло выделяется из конденсирующаяся часть трубы и пар конденсируется • Жидкость возвращается - самотеком, через фитиль или насос - в испарительную секцию

  • Рекуперация энергии в воздухообрабатывающих установках Тепловые трубы • Тепловые трубы для осушения • Две секции: предварительное охлаждение и повторный нагрев • Теплый воздух проходит через первую секцию и испаряет хладагент • Пар хладагента движется в конденсатор • Предварительно охлажденный воздух проходит через охлаждающий змеевик, который охлаждает его и удаляет влагу • Переохлажденный воздух проходит через конденсатор и повторно нагревается до комфортной температуры • Хладагент конденсируется и течет обратно в испаритель • Весь процесс выполняется с минимальным потреблением дополнительной энергии • Результат - возможность удаления На 50% - 100% больше влаги, чем в одном охлаждающем змеевике.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
