Что такое вентиляционная шахта: Вентиляционная шахта в многоэтажном доме особенности

Содержание

Вентиляционная шахта в многоэтажном доме особенности

Содержание

1 Виды вентиляционных систем многоэтажных жилых домов
2 Устройство вентиляционной шахты многоэтажного дома и их технические особенности
3 Вентиляционная шахта в многоэтажном доме схема
4 Эксплуатация и техническое обслуживание вентиляции
5 Вентиляционные шахты СНИП

Инженерные коммуникации многоэтажного дома – это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать “легкими” здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

естественная,
принудительная,
смешанная.

Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. “Грязный” воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте.

Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов,

аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

полная герметичность,
пожаростойкость,
беспрепятственное прохождение расчетных воздушных масс.
возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Преимущество их в том, что запахи соседей не проникают в квартиры друг друга. Минус в том, что тяга становится все меньше с каждым этажом,

а на последних этажах может и вовсе отсутствовать или «опрокидываться», то есть работать не на удаление воздуха, а на его приток. Решить эту проблему можно путем устройства принудительной вентиляции, удлинения оголовка вентиляционного канала или установкой дефлектора.

Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

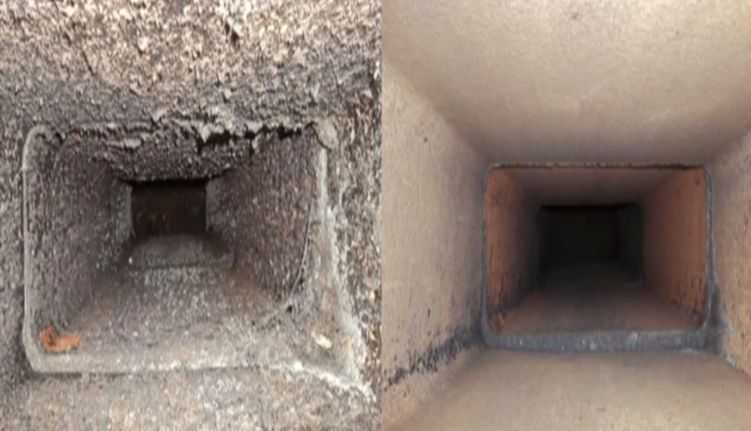

Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.

В

ентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

регулярное очищение и промывка вентиляционных решеток,
устройство в герметичных пластиковых окнах специальных вентиляционных отверстий, которые помогут обеспечить постоянный приток воздуха,

исключить оклеивание и окрашивание стен материалами излишней плотности,
проветривание помещений.

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

Вентиляционная шахта дома — особенности и виды устройства

Содержание

1 Вентиляционные каналы должны находиться обязательно
2 Виды устройства вентиляции
3 Устройство вентиляционной шахты
4 Особенности вентиляционных шахт для частного дома
5 Вентиляционная шахта в многоэтажном доме

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.

Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

Санитарный узел
Котельная
Кухня: 2 вентиляционных канала – один для вытяжки, второй – работающий постоянно
Гараж
Хозяйственные комнаты без окон
Подвальные помещения
Чердак, если нет слуховых окон
Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

Эффект «плачущих окон»

Плесень в местах скопления влаги
Застой запаха, чада, газов на кухне и санузлах
Сложности с газовыми службами
Не создается правильный микроклимат

Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

Естественная – Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
Искусственная – Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
Смешанная – Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация. Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше.

Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.

Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

Чем больше и длиннее каналы, тем сильнее тяга
Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.

Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов

Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы – для обеспечения принудительного регулирования потоком, обратные клапаны – для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.
