Как сделать вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

1. Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.
2. В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.
3. Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.

   При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим.

Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

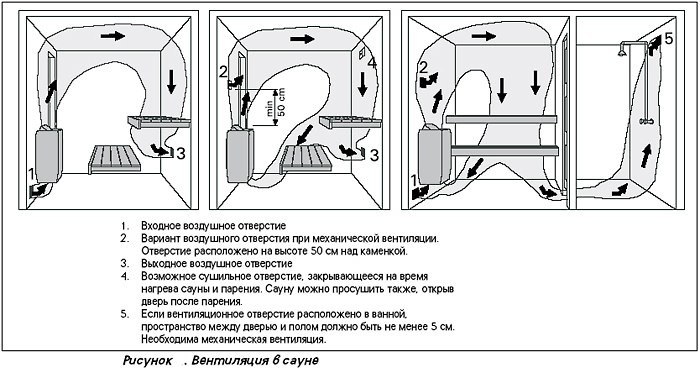

Устройство банной вентиляции, схемы

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

• продухи;
• дымоход печки;
• форточки.

Подача воздуха может осуществляться через:

• открытые двери;
• продухи для вентилирования;
• венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках.

Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы.

Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата.

Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

1. Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.
2. Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.
3. Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

• суммарная площадь постройки довольно большая;
• конструкция изготовлена из кирпичей, блоков или камней;
• парилка имеет большие габариты;
• трубы для вентиляции нет возможности разместить правильно;
• печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

• клапан для притока воздуха;
• дефлектор;
• вентилятор.

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

1. Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.


   Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

2. Входное и вытяжное отверстие располагаются друг над другом. Применение этой схемы целесообразно лишь в том случае, если для устройства проветривания может быть использована только одна стена здания. Проёмы для воздуха размещают напротив печи. Входное отверстие следует приподнять на 30 см от чистового пола. Окно для вывода надо приопустить на 20 см от потолка. Воздух, который проходит через нижний ввод, будет нагреваться от печки и подниматься по направлению к воздуховыводу. Для полноценной работоспособности системы будут нужны механические вытяжные устройства (вентиляторы).


   Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

3. Кроме основных вентиляционных каналов сделано дополнительное вытяжное отверстие в полу. Эта схема предполагает проветривание не только секции парной, но и пространства под полом. Входное отверстие следует обустраивать в стене позади печи. Его надо поднять над полом на 20 см. Раскалённый воздух будет проходить в цокольную часть через зазоры проветриваемого пола. Далее он вернётся в парную и начнёт двигаться по направлению к вытяжному отверстию. Из этого места отработанный воздух будет выходить наружу.

   Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

4. Вентиляция через поддувало и трубу печи. Схема применяется в случае, если баня используется регулярно. Отверстие для ввода обустроено в нижней части, однако оно размещается напротив печки, а не позади неё. Высота над напольным основанием — 20 см. Вытягивание тёплого воздуха обеспечивается за счёт поддувала и дымохода. Чтобы проветривание работало эффективно, нужно правильно подобрать место размещения печи. Рекомендуется обустраивать её внутри парной. Если печку разместить в соседнем помещении, эффективность применения механизма вентиляции и самой печи будет гораздо ниже.

   Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

• кирпичи или камни;
• короба для вентиляции;
• задвижки;
• лист металла;
• песок;
• цемент;
• вагонка для обшивки короба;
• крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

• ножовка по металлу;
• строительный нож;
• ёмкость для приготовления смеси;
• шпатель;
• уровень;
• молоток;
• шуруповёрт;
• электродрель;
• миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

• бревна;
• кирпича;
• газоблока;
• древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м

³/час)

Высота канала, м	При температуре воздуха 32 °С	При температуре воздуха 35 °С	При температуре воздуха 20 °С	При температуре воздуха 16 `°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см².

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м³ при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м ³/час. Если объём помещения 25 м³ и кратность 2, то нужен приток воздуха со скоростью 50 м³/час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

• помещение для мытья — 50;
• туалет — 50;
• предбанник — 3;
• парная — 5;
• комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

• для естественного проветривания — ≤ 2 м/сек;
• для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Диаметр, мм	Расход воздуха (м3/час) при скорости 2 м/сек	Расход воздуха (м3/час) при скорости 5 м/сек
100	56,5	141
125	88,3	221
140	111	277
160	145	362

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

1. Притоком прохладного воздуха вредить режиму температуры в бане.
2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

1. В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.

   Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

2. Два отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.

   Отверстия для вентиляции полов должны закрываться заглушками

3. В процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.
4. Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.

   Доски пола следует прибивать с зазором около 1 см

5. После принятия процедур напольное основание каждый раз надо тщательно просушивать.

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

1. Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.
2. Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.

   В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

3. Убрать детали обшивки в отмеченных границах. Если банное строение обшито вагонкой с обеих сторон, то нужно будет лишь аккуратно демонтировать рейки. Если с внешней стороны применялись листы из стали — следует использовать болгарку.
4. Осмотреть детали обшивки. Если они повреждены, их нужно починить. По контуру продуха для вентиляции надо проделать сквозные отверстия, которые должны быть расположены максимально близко друг от друга. Важно регулярно проверять, в каком месте они выступают с внешней части стены. Сверло должно быть всегда размещено перпендикулярно к поверхности. Аналогичные углубления надо сверлить по всей площади продуха. Чем их больше, тем проще будет сделать дырку в стенке.

   Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

5. Убрать перемычки между просверленными отверстиями с помощью стамески и долота. Сделать сквозное отверстие с одной стороны стенки не получится — проблематично добраться используемым инструментом. Часть работы следует сделать изнутри парилки, а вторую часть — снаружи. Не следует тщательно разравнивать основания углублений, важно позаботиться лишь о том, чтобы в канал мог легко поместиться воздуховод.

   Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

1. Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.

   Отверстия нужно заизолировать минеральной ватой по всему периметру

2. Если между обшивочным материалом и стеной есть изоляция, надо обработать щель между стенкой и углублением в обшивке пеной. Это позволит загерметизировать место прорези и исключить проникание жидкости на конструкции из дерева.
3. После этого нужно зафиксировать решётки. Метод фиксации зависит от того, из какого материала изготовлены стены. Можно использовать силиконовый герметик, саморезы и другой крепёж.

   Пластиковую решётку лучше закрепить силиконовым герметиком

4. Дополнительно можно установить клапан для вентиляции. Закрепляется он так же, как и решётка.

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

1. Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.

   Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

2. Закрыть короб изнутри решёткой, а снаружи — сеткой от насекомых.
3. Установить второй короб для механического проветривания. Если в помещении размещается топка, понадобится создать подиум для обоих коробов. От стенки, где подготовлено углубление, надо уложить 3 ряда камней на ребро. Один ряд должен размещаться возле стенки, другие два — посредине и возле крайней части. Высота кладки — 24 см. Кладку надо делать до экрана из кирпичей. В верхней части конструкцию надо перекрыть камнями.
4. В месте, где размещается печка, два последних камня ставить не нужно, чтобы воздух под печь мог поддувать из короба. Далее укладывается торцевая часть.
5. Чтобы напольное основание не царапалось, под дверь надо подложить прокладку из резины по ширине дверцы.
6. После выкладки подиума на него надо смонтировать печь. Чтобы нагрузки на короб распределялись равномерно, печь лучше всего монтировать на пластины из металла или уголки, по одному крепёжному элементу на каждую сторону. Далее печь обкладывается кирпичами и сооружается кирпичный экран с двумя дверьми для конвекции. Дверцы приобретаются в готовом виде. Они изготавливаются из металла. Эти двери и будут обеспечивать прогрев банного строения тёплым воздухом и проветривание помещения.

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Оцените статью: Поделитесь с друзьями!

Вентиляция в парилке своими руками. Технология монтажа правильной вентиляции в бане

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Оглавление:

1. Характеристика правильной вентиляции для парилки
2. Как сделать вентиляцию в парилке с отдельной топкой
3. Схема вентиляции в парилке с топкой внутри помещения
4. Устройство вентиляции в парилке своими руками
5. Способы организации вентиляции в парилке своими руками
6. Как выполнить пароизоляцию парилки своими руками

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант — подача воздушных потоков через разницу давления;
• механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

1. Схема №1.

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

2. Схема №2.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

3. Схема №3.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

4. Схема №4.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

5. Схема №5.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

как правильно сделать вентиляцию в парилке своими руками, схема, монтаж вентиляции пола в парной, фото и видео

Содержание:

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.

Вытяжка служит для таких целей:

• замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
• просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
• правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.

Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

• снижение температуры во время использования парилки;
• неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
• скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

Схема вентиляции в парилке своими руками выглядит следующим образом:

1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

• в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
• вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
• под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

• Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
• Далее в окна вставляют металлические, деревянные или пластиковые короба.
• Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: «Какой нужен кабель для бани термостойкий и как его монтировать»).
• Закрывают вентиляционные зазоры решетками и заглушками.
• К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

схемы устройства + пошаговые инструкции

Вентиляция в бане – обязательный конструктивный элемент. Без полноценного воздухообмена и притока свежего воздуха даже самая качественная деревянная постройка способна за 2-3 года полностью прийти в негодность. Впрочем, даже в этот небольшой промежуток времени, парильщикам придется наслаждаться такими «прелестями», как сырость, неприятный запах, нехватка свежего воздуха.

Поэтому к монтажу системы вентиляции необходимо подойти со всей ответственностью. Это несложно. Тем более, что в большинстве небольших частных бань (особенно с режимом «русской бани»), наиболее оптимальной является естественная вентиляция. А сооружение ее, в отличие от принудительного аналога, не потребует установки дорогостоящих вентиляторов. А в некоторых банях она вообще создается «сама по себе» — только за счет подходящей конструкции парной.

Как устроена система естественной вентиляции?

Естественная вентиляция приводится в действие за счет воздушной конвекции, возникающей при разнице давлений (температур) в помещении (бане) и на улице.

По законам физики, нагретый воздух в помещении всегда поднимается вверх, а холодный – спускается к полу. Главная задача вентиляции в бане – обеспечить приток свежего воздуха (холодного) и вытеснить отработанный (теплый). Поэтому при планировании естественной вентиляции приточное отверстие обычно располагают ниже вытяжного. Тогда теплый воздух, поднимаясь вверх, выходит наружу через вытяжную шахту. При этом в помещении создается разряжение (пониженное давление) и через приток возле пола затягивается свежий прохладный воздух. Постепенно он опять прогревается, поднимается и вытесняет порцию отработанного воздуха через вытяжку. Так выполняется непрерывная конвекция и естественная вентиляция.

В качестве вытяжек в бане с естественной вентиляцией могут использоваться продухи, форточки, дымоход печи. Приток воздуха осуществляется через венцы стен (в рубленых банях), приоткрытые двери, вентиляционные отверстия. Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Существуют несколько вариантов естественной вентиляции. Каждый из них имеет свои достоинства, особенную функциональность и некоторые ограничения по использованию.

Вариант #1. Залповая вентиляция — проветривание

В небольших русских банях распространена залповая вентиляция. Это – обычное проветривание, которое выполняется либо после банных процедур, либо между заходами в парилку. Залповая вентиляция способствует быстрой смене воздуха, просушке поверхностей парной.

При залповом проветривании роль вентиляционных отверстий выполняют дверь и форточка, расположенные на противоположных стенах. Для смены воздуха их открывают на короткое время после парения (или между посещениями парилки). В зависимости от того, в какую сторону направлен перепад давления, воздух будет перемещаться от форточки к двери или наоборот.

Роль залповой вентиляции состоит в том, чтобы освежить воздух в парной, но при этом не остудить стены. Поэтому время проветривания небольшое – 1-2 минуты бывает достаточно.

Вариант #2. Вентиляция с оттоком через дымоход

Печь-каменка с дымоходом может стать движущей силой вентиляции. При горении топлива отработанный воздух втягивается в печное поддувало и выходит через дымоход. Для того, чтобы осуществлялся приток свежего воздуха, делают щель около 5-10 мм в нижней части двери. Или же неплотно закрывают ее во время процедур. В банях-срубах, при горении огня в печи, воздух с улицы затягивается через неплотно подогнанные нижние венцы.

Вентиляция посредством оттока воздуха через дымоход возможна только при поддержании огня в печи. Если горение топлива не сохранится во время парения (например, в банях «по-черному» или в печи кратковременного режима работы), смена воздуха выполняться не будет. Потребуется более универсальная система вентиляции.

Вариант #3. Воздухообмен через продухи

Воздухообмен, выполняющийся через специальные продухи — универсальный вид естественной вентиляции. Он позволяет постепенно сменить воздух в парной несколько раз за время парения (в идеале — 5-6 раз за час). При грамотном планировании такой вентиляции сквозняков и снижения температуры поверхностей наблюдаться не будет.

Вытяжное отверстие обычно устраивают под потолком, над верхним полком. Оно имеет размеры 15-20 см, бывает квадратным или круглым. Закрывают вытяжку съемной заглушкой или скользящей заслонкой (дверцей), с помощью которой можно изменять размеры вытяжки и степень воздухообмена.

Еще несколько правил:

• Нежелательно располагать вентиляционные отверстия на одном уровне напротив друг друга. Большая вероятность, что свежий воздух, зашедший в парную, будет сразу же вылетать в вытяжку. Это исключает полноценную циркуляцию воздуха, но приводит к образованию сквозняка.
• Линейные размеры вытяжки, в идеале, должны совпадать с размерами приточного отверстия. Или же быть больше. При отклонении размеров вытяжки в меньшую сторону, новый чистый воздух поступать в баню не будет.
• При желании усилить отток отработанного воздуха размеры вытяжки делают больше приточной отдушины. Или же устраивают на 1 приточное отверстие 2 вытяжки.

Для притока чистого воздуха в парной оборудуют приточное отверстие, как правило, в 0,2-0,4 м от поверхности пола. Оно может находиться на той же стене, что и вытяжка, либо в противоположной стороне. Желательно — рядом с печкой, чтобы поступающий воздух успевал нагреваться и поступал в зону парения уже теплым. Приточное отверстие закрывают вентиляционной решеткой, чтобы воздух втягивался в помещение отдельными струйками, а не сплошным потоком.

Пошаговый инструктаж по монтажу

Классический порядок работы такой:

1. В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
2. В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
3. На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.

Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

• простое устройство и легкий монтаж;
• дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
• экономичность в работе – позволяет избежать трат за электроэнергию;
• надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

• зависимость силы вентиляции от разницы температур в парной и на улице;
• осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
• запахи с улицы.

Согласитесь, недостатки — несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция — наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете  преобразовать ее в механическую — достаточно поставить на отверстия вентиляторы!

Вентиляция в парилке своими руками

Произвести монтаж вентиляции в парилке бани стоит в обязательном порядке. При желании подобную систему вполне можно собрать своими руками, так как конструкция ее обычно не слишком сложная. О том, как обеспечить в парилку приток свежего воздуха я и расскажу вам ниже.

Какую систему выбрать?

На данный момент существует всего две разновидности систем, применяемых в банях:

— С естественной тягой. Воздухообмен производится сам по себе – через щели в полу, входную дверь и окно.
— С принудительной. Устроить такую вентиляцию немного сложнее. К тому же для ее сборки придется дополнительно приобрести специальное оборудование.

Вентиляционные системы принудительные применяются тогда, когда баня рассчитана более, чем на 10 человек или имеет большую площадь.

Составляем проект

Перед тем, как приступать к монтажу вентиляции в парилке, вам нужно будет обязательно продумать схему расположения всех элементов. Из чего именно состоит банная система вентиляции, смотрите в таблице ниже:

Элемент	Расположение	Назначение
Входное отверстие	За печью, на расстоянии в 50см от пола	Подача в баню свежего воздуха
Выходное отверстие	Напротив печи, на расстоянии 30см от лаг	Вытяжка отработанного, насыщенного углекислым газом
Вентилятор	В выходном отверстии	Создание тяги



При применении данной схемы, поток, поступающий с улицы, будет нагреваться печью, и подниматься наверх. Достигнув противоположной стены, он остывает и – по законам физики – опускается вниз. Далее, благодаря тяге, создаваемой лопастями, он удаляется из парной наружу.

При желании вы можете использовать и другие схемы. К примеру, иногда оба канала и подающий и вытяжной устраиваются на стене – против печи. При этом первый вырезают на высоте в 300мм от потолка, а второй – в 300мм от пола.

Совет: Доверьте разработку чертежей проветривания бани специалистам. Разного рода ошибки могут привести к самым неприятным последствиям – от переохлаждения помещения, до скапливания в нем вредного угарного газа.

Как сделать вентиляцию в парилке правильно?

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Составляя проект, важно правильно выбрать диаметры вытяжного и приточного каналов. Чем объемнее парилка, тем больше они должны быть. Проще всего этот параметр определить опытным путем. На приточное отверстие следует поставить поворотную заглушку. С ее помощью в последующем можно будет регулировать температуру прогрева помещения.

Важно: Для того чтобы находиться в парилке было комфортно, воздух здесь должен обновляться примерно 5-6 раз в час в полном объеме.

Также обязательно учитывайте такой параметр, как производительность вентилятора. Вычислить его несложно. Для этого следует определить объем помещения и умножить его на необходимое количество замен воздуха в час.

Как просверлить каналы в стенах?

Итак, давайте посмотрим, как собственно сделать вентиляцию в парилке бани. Выдолбить отверстия в бревне или брусе, из которых обычно строится баня, своими руками не сложно. Для этого вам понадобится дрель. Порядок выполнения работы таков:

• Возьмите патрубок от вентилятора, приложите его к бревну и обведите карандашом.
• Просверлите по получившейся окружности отверстия на небольшом расстоянии друг от друга.
• Выбейте оставшиеся «перегородки» зубилом и выбейте деревянный круг наружу.

Приточный канал прорубается подобным же образом. Закрепите к нему декоративную перекрывающую дверку.

Монтаж вентилятора

Далее в выдолбленную вытяжку вставьте патрубок. Если ширина его больше чем необходимо, сделайте разметку и отрежьте лишнюю часть. Зафиксируйте патрубок саморезами. Если между ним и стеной остались щели, промажьте их герметиком. Вставьте прибор в патрубок. Проводка в бане – вопрос отдельный. Если не хотите серьезных проблем в будущем, обязательно соблюдайте при ее проведении правила противопожарной безопасности:

1. 1) Кабель должен быть защищен двумя слоями резиновой изоляции.
2. 2) Сами провода рекомендуется использовать медные.
3. 3) Протягивается кабель в ПВХ трубе.
4. 4) Между трубой и стеной прокладывается асбестовый лист не менее 3мм.

Как видите, технически устройство вентиляции в парилке – дело несложное и вполне выполнимое своими руками. Основная трудность заключается в правильном составлении схемы и выборе диаметра приточного и вытяжного каналов. Это работу все же рекомендую поручить специалистам. Иначе баня может получиться не слишком удобной в использовании, а в самом тяжелом случае и просто опасной для здоровья и жизни.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

• высокий уровень температуры и влажности воздуха в парилке;
• наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях,  гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

1. Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
2. Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
3. Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см².

Несмотря на то, что основная задача  в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ  организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз,  через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

• вентиляционные отдушины делать меньше расчетных;
• располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

1. Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
2. Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.

   Схемы приточно-вытяжной вентиляции

3. Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
4. Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать  схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах.  Решить эту проблему можно двумя способами:  смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод:  планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

Вентиляция в парилке бани своими руками: схемы, устройство, видео

Содержание статьи:

Вентиляция парилки это важнейшая составляющая конструкции современной бани. Вентиляция служит для отвода излишков пара, отработанного воздуха и правильного распределения тепла в помещении. Обеспечить вентиляцию в парилке можно своими руками, вложив совсем немного средств и материалов. Но сначала разберемся: нужна ли в парилке вентиляция.

Зачем в парилке вентиляция

благоприятная атмосфера в парной

Грамотно сооруженная вентиляция в парилке решает две задачи:

• комфорт для парящихся;
• безопасность.

Отсутствие воздухообмена или неграмотно сделанная в парилке вентиляция может привести к таким печальным последствиям как:

• стремительное гниение и износ строения. Даже в правильно сооруженной бане древесина служит не дольше 2 десятков лет. Если же вентиляции нет, этот срок уменьшится в разы;
• неприятный запах гнили и затхлости отвадят от посещения парной;
• скопление газов и микробов вредны для здоровья. Во время горения дров и нахождения в бане людей, выделяются газы. А во влажной и теплой атмосфере развиваются плесень, грибки. Если воздухообмена нет, все вредные примеси концентрируются, делая банные процедуры опасными для человеческого организма.

Одна из важнейших функций вентиляции в парилке – это оптимизация прогрева. Воздух, насыщенный водными парами, слабый проводник тепла.

Вот почему баня без вентиляции протапливается дольше. Для усиления движения воздуха приточное отверстие располагают за топкой, чуть выше пола. Попадающий в помещение воздух сначала прогревается, не понижая общую температуру в парной.

Итак, вентиляция в русской парной нужна, а как ее правильно сделать – читайте дальше и смотрите в видео.

Правила устройства вентиляции в парилке

движение воздуха в парной

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

• Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
• Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

• конденсат на стенах;
• плесень в углах;
• тяжелый запах;
• сквозняки;
• холод в среднем и верхнем слоях воздуха;
• баня плохо набирает температуру и быстро выхолаживается;
• удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Какая вентиляция парной лучше: естественная или принудительная?

температурная схема парной

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

• При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
• При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Схемы вентиляции парилки

четыре простые схемы вентиляции для любой конструкции парной

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А – фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток – напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши. Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками.

Б – на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В – вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г – на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Очень важную роль в организации вентиляции парилки играет печь. Именно от ее расположения во многом зависит схема вентиляции. Более эффективный воздухообмен возможен при устройстве каменки непосредственно внутри парной, а не в прилегающем помещении.

О проветривании русской бани

движение воздуха при растопке

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене. Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

Как только температура в парилке достигает нужной, открывается задвижка нижней вытяжной трубы, приток оставляем, как был. Таким образом мы заставляем воздух двигаться по кругу. В верхней части помещения остается подушка горячего воздуха, обеспечивая равномерное перемешивание.

Сделать вентиляцию в парилке, как правило, можно своими руками с привлечением минимальных средств. Для этого необходимо лишь понять принципы движения воздушных потоков.

Чтобы не допустить ошибок в организации вентиляции парилки, посмотрите видео:

советов по улучшению вентиляции в ванной комнате

Плесень продолжает появляться вокруг вашей ванной комнаты, независимо от того, как часто вы моете? Ваши окна постоянно запотевают? Когда возникают проблемы с влажностью, качество воздуха в помещении ухудшается, и повреждение вашего дома неизбежно. Это может произойти, когда ваша ванная (или небольшая комната) не получает достаточного воздушного потока. Улучшив вентиляцию в ванной, эту проблему можно решить в кратчайшие сроки.

Улучшение вентиляции в ванной комнате

Квалифицированный подрядчик проверит ваши потребности в вентиляции и определит наилучший план действий. В большинстве случаев профессионал может попробовать одно или несколько из следующих решений:

• Обеспечение свободного пространства между нижней частью двери и полом. Между дверью ванной комнаты и полом должен быть зазор не менее 1/2 — 3/4 дюйма для воздухообмена. Застревание можно удалить с помощью распорок, чтобы поднять дверь до необходимого уровня.
• Усовершенствуйте ваши окна. Если воздух снаружи не движется достаточно, чтобы проветрить комнату, можно использовать вентилятор, чтобы помочь втянуть его. Вентилятор должен быть помещен в дверной проем так, чтобы его задняя сторона была обращена в комнату, чтобы он мог втягивать воздух внутрь .
• Установка пассивной вент. Сделать это можно, установив потолочную или настенную решетку в комнате без окон. Такие вентиляционные отверстия не работают ни механически, ни электрически и могут подключаться к существующим воздуховодам. Затем вы можете включить вентилятор печи, когда вы не используете функцию нагрева или охлаждения, чтобы увеличить циркуляцию.
• Включение кондиционера или использование вентилятора. Кондиционеры, устанавливаемые через стену или без окон, могут использоваться для создания эффективного воздушного потока в помещениях без окон. В комнатах с окнами эту работу может сделать кондиционер, установленный в окне, или вентилятор.
• Дополнительная изоляция. Изоляция пола и наружных стен, а также герметизация утечек воздуха и удаление растений также могут улучшить вентиляцию в вашем доме.

Вам нужна помощь в улучшении вентиляции в ванной? Пожалуйста, обращайтесь в службу кондиционирования воздуха Ринальди в Орландо в любое время.

Наша цель — помочь обучить наших клиентов в Орландо, Флорида и прилегающих районах, по вопросам энергии и домашнего комфорта (особенно для систем HVAC).Для получения дополнительной информации о вентиляции и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту.

Авторы и права / авторские права: «Africa-Studio / Shutterstock»

Легко решаемые проблемы с вентиляцией ванных комнат

Во многих домах с вентиляцией ванных комнат проблем нет. Вентилятор или комбинация вентилятор / свет устанавливается в потолок ванной комнаты, а затем вентиляция осуществляется через крышу, потолок или боковую стену.

С помощью переключателя запахи и излишняя влага легко выводятся наружу. Но что происходит, когда конструкция здания затрудняет или делает невозможным вывод вентилятора для ванны наружу?

Оказывается, есть много ситуаций, когда может быть сложно установить вентилятор для ванной с выходом наружу. Решение этой проблемы требует некоторого творческого подхода в строительстве, грамотного выбора продукции и навыков установки опытного подрядчика по ОВК.

Правила вентиляции ванных комнат и Строительный кодекс

Прежде чем углубляться в решения сложных проблем с вентиляцией ванных комнат, полезно разобраться в некоторых основных требованиях к истории и кодам.Еще до того, как установили водопровод, люди понимали, что пристройки нуждаются в вентиляции.

Когда ванные комнаты переместились в закрытые помещения, требовалась вентиляция не только для удаления запахов, но и для вывода лишней влаги. Все мы знаем, сколько влаги может образоваться при принятии горячего душа — просто подумайте о запотевших зеркалах и конденсате, который образуется на окнах и стенах, особенно когда на улице холодно.

Сегодня строительные нормы и правила, применяемые в большинстве муниципалитетов, требуют вентиляции ванных комнат с помощью вытяжного вентилятора или открываемого окна. Вариант оконной вентиляции — это минимальный стандарт, который нельзя считать эффективным или надежным. Сомнительно, чтобы кто-то открыл окно, чтобы выпустить излишки влаги, особенно в холодную погоду. Вентилятор всегда более эффективно отводит влагу.

Признаки проблем с вентиляцией в ванной

Дома, построенные (и отремонтированные) сегодня, более герметичны и лучше изолированы, чем дома, построенные в прошлом. Обязанность «строить плотно и правильно изолировать» дает некоторые важные преимущества: более высокий уровень внутреннего комфорта (особенно при экстремальных температурах), экономия топлива и электроэнергии, а также более низкие уровни выбросов углерода.

Но плотная конструкция создает гораздо больший потенциал загрязнения воздуха внутри помещений. Споры плесени являются одними из самых опасных загрязнителей воздуха в помещениях, а плесень является прямым результатом избыточной влажности. Плесень — серьезная проблема для здоровья, вызывающая широкий спектр респираторных заболеваний и аллергических реакций. Это также повредит и разрушит обычные строительные материалы, такие как дерево и гипсокартон.

Плесень в ванной комнате может быть вызвана протечкой из водопровода, но пятнистые пятна на поверхностях стен или потолка обычно указывают на недостаточную вентиляцию — слишком много влаги в воздухе ванной комнаты.Это также может вызвать образование плесени на дереве или изоляции на чердаке над ванной. Даже если вы не видите плесени, неприятный запах — верный признак ее присутствия.

Хотя есть и другие причины для решения проблем с вентиляцией ванных комнат — например, неудобство из-за запотевания зеркал, — предотвращение появления плесени на сегодняшний день является наиболее веской причиной.

iStock

Основные рекомендации для вентиляторов для ванн

Прежде чем углубляться в сложные проблемы с вентиляцией ванной комнаты и способы их решения, давайте рассмотрим некоторые основные детали, относящиеся к вентиляторам для ванных комнат. Понимание этих элементов поможет вам принять правильное решение о вентиляции ванной комнаты, будь то простое или сложное.

Купить правый вентилятор

Вентиляторы для ванны имеют размеры в соответствии с объемом воздуха, который они могут перемещать, измеряется в кубических футах в минуту или кубических футах в минуту. Основное правило гласит, что вам нужен 1 куб. Фут / мин на каждый квадратный фут площади пола в вашей ванной комнате. Однако разумно ошибиться в высоком разрешении, особенно в ванной, которая часто используется или имеет высокие потолки.Лучшие вентиляторы разработаны для работы тише, чем их недорогие версии. Ищите оценку sone около 1, а не 3 или 4.

Учитывать особенности

Вентилятор для ванны с подсветкой избавит от необходимости устанавливать отдельный потолочный светильник. Вентилятор с регулируемой скоростью вращения позволяет получить дополнительную мощность вытяжки, когда вы создаете дополнительную влажность, например, когда принимаете длительный душ или используете гидромассажную ванну.

Чтобы вентилятор работал в нужный момент, вы можете купить вентилятор для ванны, оборудованный гигростатом; Эта функция позволяет автоматически включать вентилятор при обнаружении определенного уровня влажности.

Это хороший вариант для съемной квартиры или когда вы не уверены, что вентилятор будет использоваться должным образом. Дело в том, что не все фанаты равны. Выбор специальных функций может помочь вам справиться с тяжелыми условиями вентиляции.

Используйте металл или ПВХ для воздуховодов

Избегайте использования недорогого гибкого воздуховода («Flexduct») для вентиляции вентилятора в ванной. Он может легко сломаться или порваться, что затруднит прохождение воздуха. Изготовив канал вентилятора для ванны из жесткого металла или ПВХ-пластика, вы получите максимальную долговременную производительность своего вентилятора.

Следите за тем, чтобы воздуховод был как можно короче и прямее

Это правило распространяется на воздуховоды любого типа. По мере того, как участок воздуховода становится длиннее и / или более извилистым с изменением направления, вентилятор должен работать больше, чтобы перемещать воздух. Если вы не можете избежать длинных пробежек или локтей в воздуховоде, обязательно увеличьте размер вентилятора.

Варианты устранения проблем с вентиляцией в ванной

Все описанные ниже варианты были использованы для решения сложных проблем с вентиляцией ванных комнат. Но с этими нетрадиционными установками лучше всего справится опытный подрядчик по ОВК.

• Установить рециркуляционный вентилятор в половину ванны . Вентилятор для ванны этого типа не выводит воздух наружу. Вместо этого он пропускает воздух в ванной через фильтрующий материал, удаляющий запахи. Вентилятор для ванны с рециркуляцией будет подходящим вариантом для полуванны, потому что там нет душа, чтобы заполнить пространство влагой.
• Уменьшите шум с помощью встроенного вентилятора. По мере того, как участок воздуховода становится длиннее или включает больше колен для изменения направления, требуется больше мощности наддува для выпуска воздуха наружу.Более мощные вентиляторы также производят больше шума. Но вы можете минимизировать шум, установив встроенный вентилятор где-нибудь вдоль участка воздуховода, вдали от жилого помещения.
• Чтобы выйти наружу, сделайте вентиляцию под полом. Допустим, у вас есть ванная комната, расположенная вдали от внешней стены, и вентиляция вентилятора через крышу невозможна. Это может быть случай с ванной, расположенной под лестницей, или в отреставрированном доме с высокими потолками. Спросите своего подрядчика по ОВКВ относительно изготовления участка воздуховода, который простирается от вентилятора, установленного в стене ванной комнаты, вниз через пол и (между балками пола) до внешней стены.Установите вентилятор высоко на стене, чтобы лучше удерживать теплый влажный воздух. Изготовьте участок воздуховода из жесткого металла или ПВХ. И установите более мощный вентилятор, чтобы преодолеть естественную конвекцию и вывести воздух вниз и наружу.
• Постройте потолок, чтобы скрыть воздуховоды. Эта опция позволяет скрыть канал для вентилятора для ванны внутри потолка, построенного вдоль внутренней стены.
• Установить коммерческие воздуховоды. Этот вариант может быть подходящим в ситуации, когда несколько небольших квартир было построено в более крупном здании с высокими потолками.Вместо того, чтобы изготавливать несколько отдельных длинных участков воздуховодов, которые выходят наружу, воздуховоды для ванных комнат могут объединяться в одну длинную линию коммерческих воздуховодов большого диаметра. Оставление этих воздуховодов промышленного масштаба видимым может быть положительным эстетическим признаком, как в некоторых ресторанах и магазинах розничной торговли.

Fan-tastic наконечники для вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке плитки и светильников, стиле и отделке. Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы относительно вентиляции и влажности в ванных комнатах.К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке. Пятно — результат фановой трубы, которая была проложена через неотапливаемый чердак, где влага, накопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, запачкав штукатурный потолок внизу. Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной. Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где он снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены. Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в стиле лофт станет местом установки нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении. Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить лучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Самая важная особенность вентилятора для душа для ванной — его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолках.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

• Подбор вентилятора под комнату
• Размещение вентилятора в лучшем месте для достижения успеха
• Правильная установка вентилятора
• Снижение шума вентилятора
• Таймер

Размер вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве. Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру помещения, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличивает длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Также следует учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для вентилятора. Если это невозможно, поместите вентилятор рядом с душем.

В сводчатых потолках иногда над душевой кабиной можно разместить вентилятор или можно установить настенный вентилятор с высоким потолком.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на его производительность. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Для того, чтобы вентилятор оставался эффективным, старайтесь размещать вашу установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой участок воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене до конца.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон к внешней стороне здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — оцинкованную ленту с отверстиями через каждые 1/2 дюйма для винтов.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента прекрасно работает без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили сухую и установили трубу на внешний вентиляционный колпак.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционируемые пространства (рабочие места и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолком или крышкой. Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через внешний колпак с защитой от обратного потока.

Pro Подсказка: При установке обшивки со скошенной кромкой или сайдинга из черепицы я часто разрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту плату и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с платой, предотвращая тем самым большие зазоры.

Установите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к дому.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от размера вентилятора и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором за качество и долговечность.

Управление вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включался автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют вам настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед выходом из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка лучшего вентилятора для вашего местоположения — важная часть реконструкции вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы досконально изучить потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Закройте все стыки труб, колен и соединительных швов алюминиевой лентой (кроме стандартной изоленты).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге приводит к появлению запахов или утечке в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый воздуховод является более качественным материалом.

Гладкий прочный алюминиевый канал имеет меньшее сопротивление воздуха, чем ребристый пластиковый канал.

Установите воздуховод так, чтобы швы были обращены вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Вентиляционные каналы для ванных комнат всегда должны оканчиваться снаружи дома.

Проветривайте помещение наружу с помощью вытяжки с защитой от обратного течения.

---

Рекомендуемые статьи

Советы по установке вытяжного вентилятора в ванной

Выбор места для вытяжного вентилятора в ванной комнате связан с двумя практическими проблемами: где вентилятор наиболее легко выполнит свою задачу и где воздуховоды могут работать наиболее эффективно.

Следуй за влажностью

Во-первых, вентилятор должен располагаться в той зоне ванной комнаты, которая наиболее подвержена воздействию влаги. Обычно это область над ванной или душем. Вытяжной вентилятор предназначен в первую очередь для удаления влажного влажного воздуха, который может вызвать плесень или повреждение от влаги, и ваша ванная комната будет выматываться быстрее всего, если вы разместите вентилятор над местом, где больше всего влаги. Вы можете разместить вентилятор прямо над ванной или душевым поддоном, но этого достаточно, чтобы расположить его где-нибудь рядом с зоной купания.Если в ванной есть и ванна, и душ, или душ, и гидромассажная ванна, вентилятор должен находиться где-то между двумя приспособлениями.

Если зона для купания находится в отдельной комнате, в этой комнате нужен собственный вентилятор, и вы можете добавить еще один вентилятор для основной зоны ванной комнаты или там, где находится туалет.

Спланируйте маршрут вентиляционного воздуховода

Затем спланируйте расположение вытяжного вентилятора в ванной так, чтобы у воздуховода был кратчайший и наиболее прямой путь к вентиляционному отверстию на крыше или стене. Лучше всего, если блок вентилятора находится в пределах 6 футов от внешней вентиляционной крышки, откуда весь влажный воздух выходит наружу по самому прямому маршруту. Более длинные участки воздуховода снижают эффективность вентилятора и повышают вероятность образования конденсата внутри воздуховода.

Вы можете закончить воздуховод через крышу или через двускатную стену или даже через потолок (если вы используете специальную вентиляционную крышку). Но избегайте вентиляции через боковую стенку ниже софита (карнизный выступ крыши), так как это может задерживать поднимающийся влажный воздух под карнизом.

Проверить чердак

Поднимитесь на чердак с рулеткой, чтобы осмотреть расположение вытяжного вентилятора в ванной над потолком. При необходимости измерьте расстояние от внешней стены, водоотводящей трубы или электрических коробок на потолке, чтобы найти ориентиры относительно сантехники ниже. (Также помогает помощник, который измеряет в ванной и передает результаты измерений по мобильному телефону. )

Убедитесь, что вы можете установить вентилятор между двумя потолочными балками и что есть достаточно места для перехода от корпуса вентилятора к воздуховоду.Также убедитесь, что колпачок вентиляционного отверстия хорошо очищен от препятствий и проблемных участков крыши, таких как впадины в крыше, световые люки, дымоходы или вентиляционные отверстия печи или водонагревателя.

Просверлить отверстие для локатора

Перед тем, как вырезать отверстие в потолке для корпуса вентилятора, просверлите сверлом и сверлом пилотное отверстие в потолочном материале в центре расположения вентилятора. Вернитесь на чердак, чтобы убедиться, что это место будет работать и что на пути нет водопровода или проводки.Использование отверстия локатора намного точнее, чем измерение от соседних объектов. Используйте ту же технику, когда пришло время вырезать отверстие в крыше или стене чердака для установки вентиляционной крышки, чтобы закрыть воздуховод.

Нет вентиляции? Как сохранить старую ванную комнату сухой

Полон интересного характера и архитектурных деталей, которых мы не видим в современных зданиях, легко понять, почему старые дома так популярны. Но для каждой уникальной детали и оригинального карниза короны, которые имели смысл при постройке вашего дома, гарантировано, что в нем будет отсутствовать тот комфорт, к которому мы все привыкли.

Когда в более старом доме есть ванная комната без надлежащего вентилятора или системы вентиляции, домовладельца больше всего беспокоит излишняя влажность и влажность после горячего душа, вызывающая повреждения и способствующие росту плесени и грибка.

Обычно лучшим решением в этом случае будет установка потолочного вентиляционного отверстия, настенного или оконного вентилятора, которые будут отводить влагу и пар из комнаты, позволяя помещению высохнуть естественным путем.

Когда решение этого типа невозможно, например, потому что ваше окно — это душевая кабина или вы арендуете, есть несколько простых вещей, которые вы можете сделать, чтобы решить проблему.

Откройте дверь и окна

Одно из самых простых решений проблемы влажности в ванной — держать дверь и окно открытыми, пока вы принимаете душ. Это предотвращает скопление пара в помещении, который превращается в конденсат, который может вызвать отслаивание краски, появление плесени и плесени. Если вы не хотите или не можете оставлять двери и окна открытыми во время душа, откройте их сразу после этого, чтобы выпустить пар.

Подключить вентилятор

В дополнение к открыванию дверей и окон установка вентилятора в ванной, который выдувает дверь или окно, поможет улучшить циркуляцию воздуха и вывести пар и влагу из комнаты.

Протереть стены

Используя полотенце или скребок, протирайте стенки душа после каждого использования. Просто считайте это еще одним необходимым шагом в вашей повседневной жизни.

Сухие полотенца в другом месте

Хлопковые полотенца и другие тяжелые ткани имеют тенденцию удерживать влагу, поэтому развешивание их за дверью или в другой комнате с хорошей циркуляцией поможет решить проблему влажности в ванной без вентиляции. Также можно обменять хлопковые полотенца на полотенца из бамбука или других натуральных тканей, которые сохнут меньше времени.

Подключите осушитель воздуха

Осушитель, включенный перед душем и оставленный включенным на несколько минут после душа, будет иметь большое значение для сохранения вашей маленькой комнаты сухой, просто не забывайте регулярно опорожнять ее.

Вентиляция на кухнях и в ванных комнатах

Качество воздуха в помещении очень важно, и один из способов сохранить его здоровье — это вентилировать влажный воздух и запахи, возникающие на кухне и в ванных комнатах. Домашняя вентиляция важна во всех домах, но особенно в новостройках, поскольку новые дома строятся с хорошей изоляцией и герметичными воздушными уплотнениями, предотвращающими движение воздуха.

Я всегда говорю, что ничто не длится вечно, если вы не убедитесь, что это так, в том числе и ваш дом. Как домовладелец, вы должны понимать важность вытяжных вентиляторов и надлежащей вентиляции, а также понимать, как правильно их устанавливать и эксплуатировать. Это ключ к удалению лишней влаги из воздуха в помещении, и все мы знаем, что влага может привести к образованию плесени. Эффективная вентиляция гарантирует хорошее качество воздуха в помещении.

Многие люди не осознают, что система вентиляции дома играет огромную роль в его долговечности.Думайте о системе HVAC как о легких в вашем доме — чистый эффективный воздушный поток необходим для поддержания его здоровья. Правильный поток воздуха может помочь предотвратить появление плесени, которая за короткое время может вызвать серьезные повреждения. Но еще важнее роль вентиляции в здоровье вашей семьи. Когда большую часть дня мы проводим в помещении, качество воздуха становится еще более важной проблемой для людей, живущих в доме.

Вот что вам нужно знать о вентиляторах на кухне и в ванной:

Кухонные вытяжные вентиляторы

---

Вкусные ароматы могут быть частью хорошей кулинарии, но мы не всегда хотим, чтобы запахи от одного приема пищи сохранялись до следующего, или чтобы они распространялись дальше в другие жилые помещения. Кроме того, влага, которая потенциально может быть очень опасной, жир, тепло и даже окись углерода, образующиеся при сгорании газа, могут быть опасными.

На мой взгляд, вытяжные вентиляторы, которые выходят обратно в дом, даже если они фильтруются, имеют ограниченную эффективность. На самом деле они никуда не переносят тепло, влагу или запахи готовки — они просто перемещают их.

Вытяжные вентиляторы и вентиляция для ванных комнат

---

Ванные комнаты тоже создают запахи, но влажность, которую они могут выделять, потенциально гораздо более серьезна, так как средний душ производит огромное количество водяного пара и пара.Если этот теплый влажный воздух не отводится должным образом, он попадет в ваши стены и потолки и вызовет множество проблем.

После душа обязательно включите вытяжной вентилятор примерно на 30 минут. Не совершайте ошибку, просто запуская его несколько минут и думая, что работа сделана. Также вам нужно держать дверь или окно немного приоткрытыми, когда вентилятор работает. Если ванная комната герметична при включенном вентиляторе, в ней недостаточно воздуха, чтобы втягивать воздух и должным образом его заменять, а вентилятор не может вытолкнуть влажный воздух наружу.Если поток воздуха в вашей ванной комнате ограничен, мощность вашего вентилятора значительно снизится.

Фотография ванной комнаты строителя Western Living Homes, одобренного Холмсом.

Вентиляция на чердаке?

---

Что бы вы ни делали, не выпускайте вентиляторы на чердак — они должны выходить прямо наружу. Влага и тепло помогут создать идеальные условия для роста и быстрого роста плесени. Я видел повреждения, которые могут возникнуть из-за того, что вентиляторы выпускают воздух на чердаки, стены или потолки или перекрытия крыш.Это вызывает гниение, которое может разрушить структуру вашего дома.

Выхлопные системы должны выводиться наружу. Есть веская причина, по которой использование вытяжных систем на чердаках полностью противоречит строительным нормам — крайне важно выводить их наружу, чтобы избавиться от влаги.

Установка нового вытяжного вентилятора

---

Убедитесь, что вы покупаете и правильно устанавливаете вентиляторы, подходящие для работы. Вы можете проверить силу своего вентилятора, поднеся к нему салфетку, когда он включен.Если вытяжка вентилятора будет удерживать ткань на месте, все в порядке, если нет, замените вентилятор.

Для ванных комнат размером до 100 квадратных футов вы должны иметь вытяжной вентилятор, обеспечивающий минимум 1 кубический фут в минуту (CFM) на квадратный фут площади пола. Я бы пошел выше, особенно в большую ванную комнату, или в которой есть несколько сантехники или ванна с гидромассажем.

Кухонная вытяжка пропускает больше воздуха, чем вентилятор для ванной, и они, как правило, громче в зависимости от установленной скорости. Обычно средний диапазон размеров требует удаления воздуха со скоростью 120 кубических футов в минуту при использовании верхнего вентиляционного колпака.

Но будьте осторожны, чтобы не переусердствовать — вытяжные вентиляторы большой мощности и верхние вентиляторы могут вызвать «откат» дымохода. Это происходит, когда воздух втягивается в дымоходы, потенциально принося в дом опасные выхлопные газы. Если у вас есть эти мощные вентиляторы, вам понадобится соответствующий приточный вентилятор, чтобы уравновесить давление в доме.

Воздуховоды

---

Убедитесь, что ваш подрядчик устанавливает вентилятор так, чтобы воздуховод имел как можно более короткий и прямой выход наружу, чтобы вентилятор работал более эффективно.Если вытяжной канал должен поворачиваться или уходить на большое расстояние, вы можете рассмотреть вентилятор с большей мощностью.

Наилучшие выхлопные каналы выполняются с использованием твердых, гладких воздуховодов — без ребер и гибкости, препятствующих потоку воздуха. А там, где воздуховоды проходят через неотапливаемые помещения, вы должны убедиться, что они должным образом герметизированы на каждом шве и изолированы. Без него холодный воздух, окружающий воздуховоды, вызовет конденсацию и утечки.

Техническое обслуживание вытяжных вентиляторов

---

Вытяжные вентиляторы следует чистить два раза в год. Просто снимите крышку и проверьте ее на предмет скопления пыли.

Вы будете удивлены, сколько накопилось, а пыль значительно снижает производительность вашего вентилятора. Фото с сайта pixabay.com

Оставьте выхлоп на

---

Пусть вентилятор сделает свое дело! Многие люди не оставляют своих поклонников на достаточно долгое время, чтобы они могли действовать. Рекомендуется оставить их на 20 или 30 минут после устранения источника загрязнения. А еще лучше завести таймер, чтобы не вспоминать.

5 причин, по которым у вентиляторов для ванн такой плохой воздушный поток

Я провел много времени на чердаках, изучая проблемы с изоляцией, воздушным уплотнением, системами HVAC и воздуховодами. Я также видел, почему многие вентиляторы для ванных комнат не пропускают много воздуха. Типичный вентилятор для ванны рассчитан на перемещение 50 кубических футов воздуха в минуту во время работы, но большинство из них фактически перемещает примерно половину своего номинального потока воздуха. Вот 5 причин, почему это происходит.

1.Нет канала, вентилятор дует в изоляцию

Как вы можете видеть на фото выше, к этому вентилятору нет воздуховода. Обычно отсутствие воздуховода означает лучший поток воздуха. Воздух не идет туда, куда вам хотелось бы, но он течет легко. За исключением тех случаев, когда это не так, как в этом случае. Здесь вместо того, чтобы дуть в открытый воздуховод или открытое пространство, воздух попадает в сжатую изоляцию из стекловолокна. Бац! Немногое выходит. Из темного пятна на стекловолокне видно, что воздух выходит, но здесь его не так много.

2. Воздуховод оканчивается препятствием

Вентилятор, показанный ниже , имеет воздуховод.

Но давайте проследим за этим воздуховодом и посмотрим, куда он забирает воздух. Во-первых, на чердаке это перекрытие балки перекрытия.

Затем он попадает в кусок жесткого воздуховода, который идет прямо к другой балке потолка.

может быть зазор в четверть дюйма между воздуховодом и балкой, недостаточный для выпуска большого количества воздуха. (Однако даже с большим зазором вы не хотите выпускать вентиляторы для ванны на чердак, потому что вам нужно полностью удалить влагу из дома.)

Этот воздуховод должен выходить наружу, чтобы выполнять свою работу. Я уверен, что установщик только что взял перерыв на обед и вернется в любую минуту, чтобы закончить это. Правильно? Ой, подождите, этот воздуховод проложили несколько десятилетий назад. Может, он не вернется.

3. Воздуховод слишком длинный

Вот еще один вентилятор с воздуховодом, который начинается нормально.

Но когда мы последуем за ним …

… и продолжайте следить …

… как только мы устаем пытаться выяснить, как далеко заходит эта штука, воздух внутри слишком устает, чтобы дойти до конца. Проволочная спираль, которая придает гибкому каналу круглую форму, также дает ему дополнительное трение, особенно когда он не натянут, как вы видите здесь, поэтому воздушный поток просто иссякает.

4.

Сумасшедшие повороты с гибким каналом

Я не знаю, почему это происходит так часто, но похоже, что почти половина вентиляторов для ванн, которые я вижу грубыми при осмотрах перед стенкой, смонтированы так, что воздуховод сразу же поворачивается на 180 градусов на своем пути наружу.

Как указывалось ранее, гибкий воздуховод имеет высокий коэффициент трения, и воздуху легко не хватать силы, чтобы пройти через несовершенную установку. Он не только должен сделать этот поворот, что снижает поток воздуха, но и воздуховод не затянут, что еще больше уменьшает его. Им повезет получить половину номинального потока от этого вентилятора. (Но, эй, у них есть радиационный барьер!) Если воздуховод должен идти в одну сторону, установщик должен установить корпус вентилятора с отверстием воздуховода, направленным в эту сторону.

5. Дверь в ванную комнату закрыта

Если в вашей ванной комнате нет большого зазора между нижней частью двери и полом или каким-либо другим способом для попадания воздуха в ванную комнату, вентилятор для ванны будет быстро тянуть против давления, которое затрудняет перемещение большого количества воздуха. Каждый кубический фут (или кубический метр для тех из вас, кто находится за пределами США) воздуха, который вентилятор удаляет из ванной комнаты, должен составлять кубический фут (или кубический метр) поступающего воздуха. Когда эти кубические футы с трудом вытягиваются в, они тоже не выходят так легко.

Это означает, что вам нужно включить вентилятор ванны с открытой дверцей на некоторое время, чтобы получить приличный воздухообмен. Не выключайте вентилятор, когда уходите, потому что, вероятно, этого еще недостаточно. Для этой цели доступно множество хороших таймеров.

Конечно, эти пять проблем — не единственные причины, по которым воздушный поток вентилятора для ванны может быть нарушен. Люди, которые работают над домами, — очень много творческих людей. Что вы видели?

.
