Как поставить обратный клапан на вентиляцию: Как установить обратный клапан на вентиляцию. Правильная установка обратного клапана на вентиляцию

Содержание

Как установить обратный клапан на вентиляцию своими руками | BAZILEVSKI / Я ИЗ СИБИРИ!

Вентиляционная система – сложная, она состоит из многих компонентов. Особенно это касается многоквартирных домов. Часто воздух циркулирует, а перепады давления выводят его. Бывает так, что переизбыток влаги и запах не выводится, а возвращается обратно. Чтобы защитить себя от опрокидывания тяги, нужно установить обратный клапан. Надо знать, как правильно сделать это самостоятельно.

Обратный клапан предупреждает возврат воздушного потока. Он пропускает его на выход, но когда появляется давление, перекрывает проход обратно.

Монтаж

Установить клапан может любой мужчина, так как устройство это несложное, процесс монтажа не требует особых навыков. При покупке в упаковке может быть вложена пошаговая инструкция, по которой легко провести процедуру. Чтобы клапан крепко держался на нужном месте, используют силиконовый герметик. Но есть несколько нюансов, которые надо учитывать.

На кухне

Часто модели вытяжек оборудованы клапаном. Но если нет, можно установить его самостоятельно. Монтировать устройство стоит не в корпус техники, а на выходе из тройника. Ставить клапан надо в перевернутом положении. Так заслонка сможет открываться, когда работает вентилятор. Тройники устанавливают вертикально ниже уровня потолка. Канал закройте коробом.

Также надо, чтобы по обеим сторонам такого короба были решетки. Если устанавливается клапан-хлопушка, не нужно устанавливать тройник возле выхода в шахту. В этом месте поток воздуха может не полностью закрываться, из-за чего запахи будут распространяться по помещению. Заслонку в вытяжке монтируют горизонтально, иначе не будет плотно закрываться.

В ванной и туалете

Если канал выходит в шахту, а вход всего один, можно установить в воздуховод 1 клапан. Если воздуховод магистральный, а точек забора воздушного потока несколько, на все ветки монтируют отдельный клапан. Установить такое устройство стоит и на выходе вентиляции.

Обратный клапан на вентиляцию

Современные многоэтажные дома имеют встроенную систему естественной вентиляции. В каждой секции дома есть вертикальный канал, в который входят вентиляционные каналы из всех квартир этой секции, в основном из кухонь и санузлов. Естественная вентиляция работает по принципу «тянет туда, где ниже давление (глубже разрежение)». Обычно самое низкое давление – на верхнем обрезе домового вентиляционного канала, туда и вытягивается отработанный воздух из квартир. А через щели в окнах, через открытые форточки и двери подсасывается свежий воздух с улицы. Но случаются нарушения температурного и гидравлического режима по вертикали дома. В какой-нибудь из квартир давление оказывается ниже, чем у соседей, и к ним начинают поступать запахи с соседской кухни. Ситуация не из самых приятных. Спасти положение может только установка обратного клапана на вентиляцию.

Содержание статьи

Для чего нужен обратный клапан на вентиляции

В любом трубопроводе клапан выполняет функцию изменения расхода жидкости или газа от нуля до ста процентов, т. е. от полного перекрытия трубы до максимального просвета. Клапаны бывают разные: отсечные, запорные, регулирующие, прямые, обратные. Обратный клапан – это такое устройство, которое перекрывает трубопровод, если по какой-то причине поток самопроизвольно пытается повернуться в другую сторону.

Вот и в системах вытяжной вентиляции по любой конкретной трубе поток воздуха должен идти из помещения на улицу. Из каждой квартиры по этому трубопроводу отработанный воздух должен только отсасываться. Но секция жилого дома с точки зрения науки о движении газов – это сложная гидравлическая система, в разных точках которой (в квартирах на разных этажах) в случайном порядке меняются температурные режимы. В одной квартире отопительные батареи горячие, в другой их вообще отключили, в третьей открыли форточку, а в четвёртой включили электронагреватель. От комнатной температуры зависит давление воздуха в квартире, и в какой-то момент оно может оказаться ниже, чем в вентиляционной трубе.  А в квартире этажом ниже в это время на кухне жарят лук или рыбу. И все запахи придут в квартиру с низким давлением. И если бы в ней был установлен обратный клапан на вентиляции, то он не пропустил бы все эти «вкусные запахи».

ФОТО: skr.shОбратный клапан для системы вентиляции

Устройство и принцип работы устройств разных типов

Принцип действия всех обратных клапанов, независимо от их конструкции, заключается в том, что их затвор открывается тогда, когда давление потока в нужном направлении достигло определённого значения. Когда оно упадёт ниже разрешённого уровня, клапан сам закроется.

Клапаны бывают разных конструкций. Общими для всех являются корпус и запорное устройство. Элементом, сравнивающим давление среды с разрешённым, может быть пружина, вес грузика и много других приспособлений. Напор воды или газа в прямом направлении заставляет клапан открыться. А когда напор падает ниже разрешённого уровня, срабатывает пружина или вес грузика перемещают затвор в положение «закрыто».

ФОТО: stankiexpert.ruДве модели обратных клапанов

Корпуса клапанов изготавливают из латуни, чугуна, нержавеющей стали. Латунь идёт на бытовую технику, чугунные модели ставят на магистральных трубопроводах, нержавейка применяется в самых ответственных системах.

Конструктивно клапаны тоже различаются. У вариантов подъёмного типа затвор по форме напоминает тарелку, движется вверх-вниз. У поворотного типа створка подвешена на оси и, поворачиваясь на 900, открывает или закрывает трубопровод. Шаровой клапан перекрывает поток шаром, прижимающимся к седлу.

ФОТО: avatars.mds.yandex.netКлапан подъёмного типаФОТО: avatars.mds.yandex.netКлапан поворотного типаФОТО: avatars.mds.yandex.netКлапан шарового типа

Одностворчатые модели

У одностворчатой модели в корпусе на оси вращается один запирающий элемент. В открытом положении створка (она же затвор, она же заслонка) стоит вдоль потока, в закрытом – плотно прижимается к внутренним фланцам корпуса.

Двустворчатые варианты

Если заслонка запирающего элемента состоит из двух створок, то такой клапан называется двустворчатым. При срабатывании створки закрываются одна к другой навстречу, но щели между ними при этом нет. Ценность этой конструкции в том, что в открытом положении клапан создаёт наименьшее сопротивление потоку движущейся среды.

Многостворчатые модификации

Многостворчатые модификации по конструкции похожи на двухстворчатые, но вращающихся створок у них 4, 6 или 8.

Варианты мембранного типа

Существует тип обратного клапана вообще без механической части. Затвором является полимерная плёнка, вырезанная в виде круга с диаметром, равным диаметру трубы. В трубе, а точнее в корпусе клапана мембрана крепится в трёх точках со стороны, обратной потоку, со стороны выхода воздуха. Прямой поток её отжимает и проходит сквозь трубу. Обратный поток прижмёт мембрану к фланцам внутри корпуса, таким образом запрёт трубу.  Вариант простой и предельно дешёвый, но для него нужна хорошая прочная плёнка.

ФОТО: stroyday.ruОбратный клапан мембранного типа. Стрелками показаны три точки крепления мембраны к решетке клапана. Прозрачная мембрана на фото не видна

Популярные бренды и лучшие модели

Рынок обратных клапанов для вентиляционных систем переполнен предложениями. Явных лидеров никто не выделяет. Покупатели могут рассказывать про одного и того же продавца совершенно противоположные вещи: то попались бестолковые и невежливые сотрудники, то на бракованный образец наткнулись. А другому покупателю на том же заводе удалось побеседовать с толковыми специалистами, всё объяснили и посоветовали, какую модель под его условия купить. По делу нужно как следует почитать Интернет и установить контакты с двумя-тремя производителями.

Как выбрать обратный клапан на вентиляцию

Промышленное производство обратных клапанов обеспечивает потребителей  изделиями стандартных размеров, которые пригодны для установки в любые стандартные воздуховоды. Кроме размеров и формы, решают о способе управления – ручное рычагом или автоматическое. А монтаж может быть горизонтальным и вертикальным.

Материалы изготовления и формы

В основном клапаны изготавливают из пластика. В ванных комнатах с повышенной влажностью можно применять металлические варианты с антикоррозионным покрытием. Дороже будут стоить хромированные корпуса. Формы клапанов на практике используются две – круглые и прямоугольные. От этого зависит и форма запирающего элемента.

Способы функционирования и места установки

По своему основному назначению обратный клапан – это устройство, которое следует устанавливать на выходе из воздуховода. Тогда он будет запрещать потоку воздуха проникать из вентиляционной трубы в квартиру.

Влагостойкость и уровень шума

Клапаны, изготовленные из оцинкованной стали, гораздо мощнее пластмассовых и хорошо переносят низкие температуры и высокую влажность. Кроме того, металлические модели имеют большой рабочий ресурс. Их устанавливают в мощных вытяжных системах с высоким давлением воздуха. Но металлический корпус резонирует и издаёт больше шума, чем пластмассовый.

Способность пропускать определённое количество воздуха

Пропускная способность клапана определяется его внутренним диаметром и гидравлическим сопротивлением установленной в нём запорной конструкции.

Как поставить обратный клапан: алгоритм действий

Сначала с помощью анемометра при открытых окнах на кухне следует замерить наличие и величины потоков воздуха в районе входа в вентиляционную трубу. Затем вход в вентиляционную трубу обрезается под прямым углом, зачищается и делается фаска.

ФОТО: m-strana.ruАнемометр

Кухня

Естественное движение воздуха на кухне должно достигать 60 м3/ч. Чем ниже температура на улице, тем больше будет показатель. Конечно, он варьируется в зависимости от площади дома или квартиры.

Ванная комната и туалет

В санузле скорость движения воздуха должна быть 25 м3/ч.

Частые ошибки в установке

Первой ошибкой является установка вентилятора в санузле. Это нисколько не улучшит, а даже ухудшит естественную вытяжку. В санузле дверь не должна быть глухой, обязателен подсос воздуха. И нельзя соединять вытяжку над плитой с системой вентиляции дома.

Обслуживание

Всё обслуживание сводится к уборке налипшей на входную решётку бытовой пыли.

Можно ли сделать своими руками

Своими руками можно легко сделать обратный клапан мембранного типа. Главное, найти подходящую крепкую и эластичную плёнку.

Заключение

Приятно жить в квартире, в которой всегда свежий воздух. А для этого нужно обустроить хорошую вентиляцию. Чтобы её сделать правильно, следует внимательно изучить литературу по этому вопросу и посоветоваться со специалистами.

Предыдущая

ИнженерияВентиляция погреба своими руками

Следующая

ИнженерияДвойная розетка: подключение с соблюдением всех правил

Понравилась статья? Сохраните, чтобы не потерять!

Обратный клапан на вентиляцию: как выбрать и установить устройство

Автор: Русский обозреватель в вс, 20/11/2016 — 00:45.

Различные посторонние запахи, попадающие в квартиру через вентеляционные отверстия из соседних жилищ, далеко не всегда бывают приятными, и часто приносят определенный дискомфорт домочадцам. Решить эту проблему может такое устройство, как обратный клапан на вентиляцию. В статье постараемся разобраться, как он устроен, как его правильно подобрать и самостоятельно установить.

Какими бывают, и как устроен обратный клапан на вентиляцию

Схема работы вентрешетки с обратным клапаном для естественной вентиляции очень проста, если не сказать примитивна. Внутри конструкции расположены лопасти, закрепленные на одной оси. Это позволяет им пропускать воздух, но только в одном направлении, препятствуя обратному его попаданию. Более того, любые попытки проникновения воздуха с обратной стороны приводят к закрытию клапана.

Существуют несколько критериев, по которым клапаны на вентиляцию можно разделить на группы:

  • материал изготовления. Безусловно, пластиковые модели встречаются значительно чаще, однако можно найти и те, которые выполнены из оцинкованной стали;
  • по конструкции: решетчатые, в форме бабочки, лепестка или мембраны;
  • по форме клапаны бывают как прямоугольными, так и круглыми. Какой именно клапан будет установлен, зависит от того, какого размера вентиляционное отверстие имеется изначально;
  • способ управления: в зависимости от того, за счет чего работает воздушный обратный клапан для вентиляции, он может быть электрическим или ручным. В первом случае подача питания производится так же, как и для всех остальных устройств вентиляционной системы. Во втором случае, регулировка производится самостоятельно, при помощи специальной задвижки или рычага;
  • еще один немаловажный показатель – объем воздуха, который обратный клапан на вентиляцию в квартире способен пропустить за определенное время. Его рассчитывают, исходя из размеров помещения, а также личных требований.

Принимая решение о том, какой обратный клапан для вентиляции лучше, руководствуйтесь в первую очередь необходимостью. Не стоит пытаться сэкономить на этом, так как существует риск, что обратный клапан для вентиляции на кухне не будет справляться со своим предназначением.

Полезный совет! Обратите внимание, что в случае неверного подбора обратного клапана для вентиляции в ванной, вы не только не избавитесь от посторонних запахов, но и нарушите воздухообмен в общем.

Как выбрать обратный клапан приточной вентиляции

Правильно подобранный обратный клапан вытяжной вентиляции или приточной – залог того, что вам больше никогда не придется столкнуться с назойливыми запахами соседской кухни. Как подобрать подходящее для себя устройство? Руководствуйтесь следующими требованиями:

  • достаточно высокая чувствительность. В идеале, устройство должно срабатывать при малейшем движении воздуха и не допускать проникновения даже небольшого его количества;
  • обязательно подберите тот клапан, который будет подходить по размеру и устройству. В продаже0 среди стандартных размеров вы без труда найдете обратный клапан на вентиляцию 100 мм и обратный клапан на вентиляцию 120 мм.

Полезный совет! Обязательно производите точные замеры вентиляционного отверстия, так как обратные клапаны на вентиляцию 125 и 120 мм визуально практически не отличаются, и вы рискуете приобрести неподходящий.

  • особенности формы вентиляции. Если изначально воздухоотвод имеет прямоугольную форму, то нужно устанавливать для вентиляции обратный клапан прямоугольного сечения. В продаже можно найти обратные клапаны на вентиляцию 150 мм и других размеров.


Предлагает большой выбор обратных клапанов на вентиляцию Леруа Мерлен. Здесь можно найти множество разнообразных моделей и конструкций по доступным ценам.

Как установить обратный клапан на вентиляцию своими руками

Для того чтобы провести установку обратного клапана на вентиляцию, помощь специалистов практически не нужна. Вполне достаточно использовать простой алгоритм действий, который мы рассмотрим далее.

Если вы решили установить решетку с обратным клапаном для вентиляции, то используя жидкие гвозди или саморезы просто прикрепите её к стене максимально плотно. Обязательно проверьте, чтобы решетка прилегала к поверхности по всему периметру и полностью закрывала отверстие воздухоотвода.

Полезный совет! Обязательно посмотрите, как расположен обратный клапан на схеме вентиляции, чтобы иметь полное представление об устройстве системы.



Во втором случае, если установка производится внутри вентиляционной шахты, позади вентилятора, стоит придерживаться следующей последовательности:

  • демонтировать вентилятор и его составляющие;
  • внутрь отверстия нужно вставить клапан и сделать соответствующую разметку, чтобы в дальнейшем закрепить устройство;
  • вынув из отверстия клапан, в отмеченных местах нужно просверлить отверстия соответствующего диаметра;
  • в отверстия монтируются дюбеля и крепится клапан;
  • вся конструкция вентилятора собирается заново.

Полезный совет! Не оставляйте щелей и зазоров между стеной и клапаном. Для заполнения можно воспользоваться простым силиконовым герметиком.

Если все этапы были работ проведены правильно, то вы практически сразу почувствуете, как работает обратный клапан вентиляции. Традиционно, для небольших помещений по типу ванной вполне достаточно обратного клапана на вентиляцию 100 мм, а вот для кухни и других помещений можно использовать варианты и побольше.

Простое ручное устройство, также как и электрический обратный клапан для вентиляции – это отличный барьер на пути попадания неприятных запахов в квартиру, которой поможет вам сохранить свежий воздух в вашем доме.

Источник: http://remoo.ru

Сохранить

Loading…

Понравилось? — Поддержите нас!

50 руб, 100 руб — любая, даже самая незначительная сумма, поможет нам продолжать работу и развивать проект. Не стесняйтесь жертвовать мало — мы будем признательны за любой трансфер))))
  • Яндекс Деньги: 410011479359141
  • WebMoney: R212708041842, Z279486862642
  • Карта Сбербанка: 4272 2200 1164 5382

Как еще можно помочь сайту

Отчеты о поступающих средствах

Где должен быть установлен обратный клапан?

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, можно безошибочно определить, какое блюдо готовят ваши соседи, или, что еще хуже, почувствовать запах табака. Это происходит из-за попадания в квартиру посторонних запахов через вентиляционный канал при обратной тяге. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции, который перекрывает поток воздуха в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Устанавливаемые обратные клапаны для различных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная система или механическая, в ней возможна обратная тяга.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена обратный клапан на вентиляцию лучше установить одновременно с монтажом вентиляционных каналов.

Установка обратного клапана для вентиляции в квартире, где осуществляется естественная циркуляция воздуха, производится в межкомнатных стенах. Обычно отверстия в стенах квартиры делают возле дверей и устанавливают в них решетки обратных клапанов, которые регулируют поток воздуха.

Вентиляция приточная, конструкция которой состоит из воздуховода, встроенного в наружную стену, снабженного решеткой для забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует объем приточного воздуха и помогает поддерживать температуру в помещении.При этом установка обратного клапана на приточную вентиляцию позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

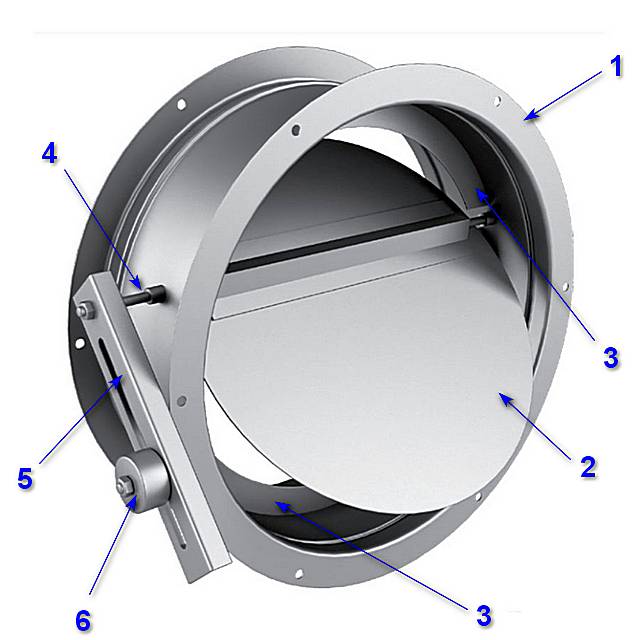

Круглый обратный клапан из оцинкованной стали

Использование обратного клапана на кухне и в ванной

Установка обратного клапана для вентиляции на кухне позволяет перекрыть, даже при выключенной вытяжке, поступление посторонних запахов с обратной тягой, но в то же время не препятствует отработанному воздуху из кухни удаляются в вентиляционный канал.

Для того чтобы вентиляция продолжала работать, воздуховоды оборудуются вентиляционными решетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжного зонта. В последнее время востребована вытяжка с отводом загрязненного воздуха прямо на улицу. Снаружи воздуховод оборудован обратным клапаном вытяжной вентиляции, который не пропускает холодный наружный воздух в помещение.

В ванной распространены плесень и стойкий запах сырости.Это связано с неэффективной вентиляцией. Помещение санузла, в первую очередь, нуждается в качественном удалении влажного воздуха и предотвращении проникновения запахов из других квартир. А учитывая, что санузел может использоваться соседями для курения, при плохом воздухообмене табачный дым может попасть через вентиляционную шахту и в ваш санузел, а значит и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Клапан обратный для вентиляции: устройство и классификация механизмов

Давайте посмотрим, как работают клапаны обратного проветривания.Конструкция обратного вентиляционного клапана достаточно проста: створки клапана расположены на одной оси, благодаря чему воздух может проходить только в одном направлении.

При изменении направления потока клапан закрывается. Помимо функции блокировки обратного потока, клапан может использоваться для регулирования объема приточного воздуха за счет изменения сечения воздуховода.

Клапаны обратные воздушные для вентиляции отличаются следующими характеристиками:

  • материал изготовления – клапаны из пластика или оцинкованной стали применяются в различных воздуховодах;
  • по дизайну – решетка, бабочка, лепесток или мембрана.В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, открывающиеся под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различную форму и конструкцию и устанавливаются на входе или выходе вентиляционного канала. Дроссельный клапан представляет собой устройство, напоминающее бабочку, состоящую из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже при слабом потоке воздуха и прилипает к вентиляционной решетке при изменении направления потока. Используется, как правило, при естественной вентиляции. Клапан обратный лепестковый по принципу действия аналогичен клапану мембранному, но изготавливается в виде жесткой заслонки, закрепленной на оси,
  • по форме – прямоугольная или круглая. Их выбирают в зависимости от формы и размера сечения воздуховода, где будет устанавливаться обратный клапан. Клапаны круглые для бытовых нужд выпускаются диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, применяемые в системах промышленной вентиляции, имеют диаметры от 150 мм до 1000 мм.
Вентилятор со встроенным обратным клапаном
  • способ управления – клапаны по устройству бывают ручные и электрические. Ручной обратный клапан вентиляции регулируется вручную с помощью рычага или ползунка. Электроклапан работает совместно с другими приточно-вытяжными вентиляционными устройствами и автоматически регулирует приток воздуха;
  • способ установки – устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускная способность – объем воздуха, проходящего через клапан в единицу времени, может быть разным.

Чем руководствоваться при выборе обратного клапана

Чтобы решить, какие обратные клапаны для вентиляции лучше, нужно иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, характерном для естественной вентиляции. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплекте с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильно подобранной модели обратного клапана воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: например, если диаметр клапана 150 мм, то и вентилятор должен быть такого же диаметра. Мощность вентилятора должна быть достаточной для создания потока воздуха для открытия лепестков клапана;
  • условия окружающей среды. Некоторые устройства с обратным клапаном не способны работать при низких температурах. Поэтому их монтируют только внутри помещений;
  • особенности системы вентиляции.Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусмотрен обратный клапан на вентиляцию прямоугольного сечения. Размеры также подбираются с учетом сечения коробки. Для бытовых нужд чаще используют воздуховоды и обратные клапаны для вентиляции 100 мм.
Прямоугольный пластиковый элемент воздуховода со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны известных производителей.

Установка обратного клапана на вентиляцию своими руками

Чтобы правильно установить прибор своими руками, в первую очередь необходимо определить, какое место будет занимать обратный клапан на вентиляционном контуре.

Решетка вентиляционная с обратным клапаном устанавливается на входе или выходе вентиляционного канала. Такой монтаж очень просто сделать своими руками: вентиляционная решетка максимально плотно крепится к стене саморезами или с помощью «жидких гвоздей», полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

Если обратный клапан устанавливается в вентиляционной шахте за вентилятором, то в первую очередь демонтируется вентилятор. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для закрепления устройства. После вытаскивания корпуса в отмеченных местах сверлятся отверстия для крепления. После этого корпус устанавливается в швеллер и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене.С помощью болта в обозначенных местах делаются отверстия, в которые потом будут забиваться дюбели. Затем клапан монтируется в вентиляционном канале.

Полезный совет! Если при установке обратного клапана своими руками между стенкой вентиляционной шахты и корпусом устройства остались зазоры, их заполняют силиконовым герметиком.

После установки обратного клапана вентилятор монтируется на свое место. При правильной установке обратный клапан предотвратит попадание возвратного воздуха в помещение.

Клапан вентиляционный обратный – простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового климата в помещении.

Обратные клапаны

по сравнению с вентилируемыми петлями

Обратные клапаны и вентилируемые петли

На вопрос о том, что рекомендуется в балластной системе, обратные клапаны или вентилируемые контуры, ответили оба. В зависимости от системы, которую вы строите, вам может сойти с рук то или другое, но для полной балластной системы, где у вас будет наполнение и опорожнение мешков как выше, так и ниже ватерлинии, вам следует реализовать использование как обратные клапаны, так и вентилируемые петли.

Краткое описание того, что каждый из них делает: И обратные клапаны, и вентилируемые петли используются для предотвращения пассивного слива мешков (слив при выключенном насосе и использовании лодки). Однако только вентилируемая петля также предотвратит пассивное наполнение мешка (мыслите противоположно пассивному опорожнению).

Если ваш балластный мешок будет находиться ниже пола/ниже уровня озера (например, в шкафчике для лыж), тогда вам потребуется интегрировать вентилируемую петлю в линию балластного шланга, чтобы предотвратить как пассивный слив, так и заполнение балластного шланга. балластный мешок.Причина в том, что вентилируемые петли оснащены односторонним клапаном прямо в верхней точке петли. Этот клапан по-прежнему позволяет перекачивать воду через петлю, как сплошную трубу, однако, как только насос выключается, воздух поступает через клапан в трубу. Это позволяет воде стекать по обеим сторонам верхней точки петли и предотвращает возникновение сифона. Теперь, чтобы все это работало правильно, вам нужно установить вентилируемую петлю как можно выше над ватерлинией. Наиболее распространенное место установки — под приборной панелью водителя рядом с лобовым стеклом. Если вы устанавливаете его в задней части лодки, будь то с прямым приводом или V-образным приводом, обычно лучшим местом будет под артиллерийским орудием. Также важно установить петлю как можно ближе к рассматриваемому балластному мешку.

Обратные клапаны:

Теперь, если ваши мешки заполнены выше ватерлинии, обратные клапаны будут отлично работать, так как вам не придется беспокоиться о пассивном наполнении. Обратные клапаны позаботятся о любом пассивном сливе, и вы будете в пути. Кроме того, обратные клапаны обойдутся вам дешевле и их проще установить.Обратные клапаны — это, по сути, просто обратный клапан, который не требует обслуживания, никогда не ржавеет и может быть установлен в любом положении и под любым углом. При строительстве балластной системы обратные клапаны находят множество применений. По этой причине мы провели обширные испытания, чтобы гарантировать, что предлагаемые нами клапаны будут работать практически в любой ситуации, в которой вы можете столкнуться. И хотя это может звучать как пробка для нашего продукта, мы действительно не рекомендуем использовать клапаны, предназначенные для использования в домашней сантехнике (имеются в виду как поворотные клапаны, так и подпружиненные обратные клапаны, которые вы найдете в хозяйственном магазине).Причины этого:

  • Они зависят от положения при установке; поскольку они полагаются на силу тяжести, чтобы закрыть распашные ворота, их необходимо устанавливать в пределах диапазона углов, что менее чем удобно при прокладке канатов для балласта.
  • Они громоздки и обычно требуют дополнительных фитингов для преобразования резьбовых соединений в штуцеры для шлангов, что еще больше увеличивает размер и добавляет больше точек отказа.
  • И они дорогие (по сравнению с предлагаемыми нами встроенными клапанами с заусенцами для шлангов).

При сборке балластной системы следует помнить об одном: Если вы решите отказаться от использования обратных клапанов, ваша система по существу останется незавершенной. Без них вы никогда не сможете полностью опустошить свои мешки. Это означает, что если у вас нет обратного клапана, предотвращающего попадание воздуха обратно в мешок, ваши мешки никогда не смогут подняться и остаться полностью опустошенными.

Надеюсь, это вселило некоторые знания в головы всех, кто это читал.Если у вас есть вопросы, не стесняйтесь обращаться к нам и задавать вопросы. Мы всегда рядом и готовы помочь вам построить идеальную балластную систему для вашей лодки.

кэВ | Картриджи » Направленный » Check

Процесс сборки сборки Sun позволяет настроить картридж и коллектор или картридж основной и пилотной ступени, а также построить цифровую сборку в трехмерном пространстве. Результатом этого процесса является страница продукта сборки, включая изображения, символы, информацию о продукте и файлы САПР для загрузки.

Доступ к процессу сборки сборки можно получить со страницы продукта картриджа или коллектора. Допускаются только допустимые варианты.

На странице коллектора вы должны сначала выбрать функцию картриджа. Выбрав функцию, нажмите кнопку СБОРКА под КНОПКОЙ ГДЕ КУПИТЬ. После нажатия вам будут представлены действительные картриджи для вашего коллектора. Выберите нужный картридж и следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована ранее, результирующая страница сборки будет доступна сразу.Если нет, вам будет предложено ввести адрес электронной почты. Когда страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу сборки продукта.

На странице картриджа нажмите СБОРКА, и вам будет представлен список совместимых коллекторов. В случае картриджей основной ступени и пилотной ступени вы можете собрать либо сборку картриджа с картриджем, либо сборку картриджа с коллектором. Определившись с выбором, следуйте инструкциям вверху страницы.Если ваша конкретная комбинация была сгенерирована ранее, результирующая страница сборки будет доступна сразу. Если нет, вам будет предложено ввести адрес электронной почты. Когда страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу сборки продукта.

Обратите внимание, что процесс сборки сборки является автоматизированным процессом. Его можно использовать в любое время. Страницы обычно генерируются в течение нескольких минут, но иногда возможны задержки. В случае задержки команда Sun приложит все усилия, чтобы решить проблему, чтобы вы получили информацию как можно быстрее.

Обратные клапаны | Генерант

Компания Generant производит широкий ассортимент обратных клапанов для решения самых разнообразных задач

Обратные клапаны

Generant предлагаются в нескольких сериях, начиная со сверхнизких давлений срабатывания, широко используемых в медицинских устройствах, и заканчивая продуктами, оптимизированными для криогенных применений, и конструкциями для тяжелых условий эксплуатации с МДРД до 10 000 фунтов на квадратный дюйм. Обратные клапаны Generant, доступные в моделях с фиксированным пружинным и регулируемым давлением открытия, различных материалах конструкции, размерах и конфигурациях портов, представляют собой жизнеспособные решения для самых требовательных приложений.

  • Исполнение : Обратный клапан тарельчатого типа для тяжелых условий эксплуатации, высокое давление
  • Размер : от 1/4” до 1/2”
  • Конфигурации : Наружная и внутренняя резьба NPT
  • Конструкционные материалы : Латунь и нержавеющая сталь до 10 000 фунтов на квадратный дюйм MAWP
  • Многие стандартные материалы уплотнений и давления открытия
  • Доступен очищенный для работы с кислородом
Более
  • Модель : регулируемое давление открытия, цельный корпус, обратный клапан тарельчатого типа.
  • Регулируется на месте и/или поставляется с заводской предустановкой.
  • Размер : 1/4” и 1/2”.
  • Конфигурации : Наружная резьба NPT и внутренняя резьба NPT.
  • Материалы конструкции : Латунь и нержавеющая сталь до 3000 Psi MAWP.
  • Многие стандартные уплотнительные материалы.
  • Доступен очищенный для работы с кислородом
Более
  • Модель : Компактный тарельчатый контрольный клапан.
  • Размер : от 1/8” до 1/2”.
  • Конфигурации : Наружная резьба NPT, внутренняя резьба NPT и трубное соединение с двойным обжимным кольцом BI-Lok.
  • Материалы конструкции : Латунь и нержавеющая сталь до 3000 Psi MAWP.
  • Многие стандартные уплотнительные материалы и давление трещин.
  • Доступен очищенный для работы с кислородом.
Более

Generant предлагает широкий выбор картриджных обратных клапанов из различных материалов, которые легко монтируются на коллектор.От 5/16” до 1-1/4” наружного диаметра и давления до 6000 фунтов на квадратный дюйм они предлагают разработчикам систем гибкость в условиях ограниченного пространства и исключают впускные и выпускные соединения.

Более
  • Конструкция : Быстродействующий обратный клапан низкого давления с плавающим диском
  • Давление трещины менее 1 дюйма вод. ст.
  • Размер : 1/4” и 3/8”
  • Конфигурации : Внутренняя резьба NPT
  • Конструкционные материалы : Латунь и до 500 фунтов на квадратный дюйм MAWP
  • Многие стандартные уплотнительные материалы
  • Доступен очищенный для работы с кислородом
Более
  • Конструкция : Компактный, экономичный, тарельчатый обратный клапан низкого и среднего давления
  • Размер : от 1/4” до 3/4”
  • Конфигурации : Наружная и внутренняя резьба NPT
  • Материалы конструкции : Латунь и нержавеющая сталь до 800 фунтов на квадратный дюйм MAWP
  • Многие стандартные материалы уплотнений и давление открытия
  • Доступен очищенный для работы с кислородом
Более
  • Конструкция : цельный корпус из латуни (7000 фунтов на кв. дюйм), обратный клапан высокого давления для работы с криогенными жидкостями
  • Конфигурация : Внутренняя резьба NPT
  • Размер : 1/2” и 3/4”
  • Доступен очищенный для работы с кислородом
Более
  • Конструкция: Высокий расход, тарельчатый обратный клапан.
  • Размер : от 1/8” до 2”.
  • Конфигурация : Женский за Женским.
  • Материалы конструкции : Латунь до 3000 фунтов на квадратный дюйм, нержавеющая сталь до 4500 фунтов на квадратный дюйм MAWP.
  • Многие стандартные уплотнительные материалы и давление трещин.
  • Криогенная жидкостная служба.
  • Доступен очищенный для работы с кислородом и для использования в криогенных системах.
Более
  • Модель : Компактный, экономичный цельный корпус, обратный клапан тарельчатого типа.
  • Размер : 1/4” и 1/2”.
  • Конфигурации : Наружная резьба NPT и внутренняя резьба NPT.
  • Материалы конструкции : Латунь и нержавеющая сталь до 3000 Psi MAWP.
  • Многие стандартные уплотнительные материалы и давление трещин.
  • Доступен очищенный для работы с кислородом.
Более

Обратные клапаны, сетчатые фильтры, всасывающие и выпускные клапаны

Обратный клапан и сетчатый фильтр – «Запатентовано»

Предотвращает перегорание двигателя праймера.Все компоненты не вызывают коррозии. Петля и винты из нержавеющей стали. Мгновенный клапан — выпускные отверстия позволяют вода медленно отступает обратно на уровень озера после использования, предотвращая замораживание. Обратный клапан увеличенного размера обеспечивает полный поток через клапан механизм. Обеспечивает соотношение более чем 1:1 для пропускной способности 6-дюймового трубка. Потеря напора <1,0 psi. @ 1000 галлонов в минуту. Клапан держит напор 15 футов или 6,45 фунта / кв. дюймов. Внимание: дизайн, как показано, не может быть обратно покраснел. Клапан снимается для очистки при необходимости.Может быть отправлен также с резьбовыми соединениями для легкого снятия.

Обратный клапан и сетчатый фильтр
Деталь № Размер Описание
9197-000 Муфта 6 дюймов Фильтр 8 дюймов 8-дюймовый сетчатый фильтр Horz с обратным клапаном
9197-100 8-дюймовая муфта/ 8-дюймовый сетчатый фильтр 8-дюймовый сетчатый фильтр Horz с обратным клапаном

Используйте с адаптером воздухозаборника для более быстрого соединения. Примечание. Устройство поставляется с этикеткой обратной промывки 9145-004.

Всасывающий клапан/клапан – (Для использования клапанные фильтры)

Муфта алюминиевая – предназначена для соединения большое потребление на насосе двигателя и всасывающем шланге. Вентиляционный порт используется шаровой кран 1 ½” x ¼ оборота. Кому Использование: 1 — Подсоедините к воздухозаборнику шланг, прикрепленный к сухому гидранту. 2 — Откройте на ¼ оборота выпускной клапан. 3 — Откройте бак, чтобы прокачать клапан.4 – Вода будет течь из бортового бака, заполняя сухую трубу по мере воздух выходит через вентиляцию. Когда воздух превращается в сплошной поток воды, закройте шаровой кран на ¼ оборота. 5 — Закройте бак для клапана насоса. Насос должен запуститься без заправки. Если нет, на мгновение потяните грунтовка. Сборка обычно производится с использованием длинной ручки FNST. x MNST, однако другие конфигурации доступны по запросу.

Всасывающий клапан/клапан
Деталь № Размер
9289-000 6-дюймовый выпускной клапан в сборе — M/F L/H
9289-010 5-дюймовый выпускной клапан в сборе — M/F L/H
9289-020 Вентиляционный клапан 4 ½” в сборе — M/F L/H
9289-030 4-дюймовый выпускной клапан в сборе — M/F L/H

Розетка/мама NST, Storz или Cam Lock также доступен по запросу.

Покупатель Руководство — прецизионный обратный клапан

7

0

    • Что такое обратный клапан и как он работает
    • Проблемы, обратные клапаны RELVE
    • Типы обратных клапанов
    • Три характеристики обратного клапана
    • Материалы и их влияние на работу обратного клапана
    • Когда не следует использовать обратный клапан
    • Три наиболее распространенные ошибки при покупке обратного клапана
    • Четыре способа установки обратного клапана

    Что такое обратный клапан и как он работает? течь в одном направлении.Это достигается за счет тарельчатого клапана, заслонки, поворотной дверцы или другого механизма, который перемещается в сторону, позволяя жидкости (это может быть газ или жидкость) двигаться в направлении потока . Если поток реверсируется, клапан закроется и перекроет поток жидкости. Это направление потока называется направлением проверки .

    Проблемы, которые решают обратные клапаны :

    Подпружиненные обратные клапаны можно использовать тремя различными способами.

    1. Предотвращение обратного потока

    Первая проблема, которую решают обратные клапаны, это нежелательный обратный поток. Если на пути прохождения жидкости установлен обратный клапан, он предотвратит возникновение обратного потока. Это приложение обычно используется в насосах, антиреверсивных системах, системах безопасности и т. д. На рисунке ниже вы можете увидеть типичную установку обратного клапана B250 , который пропускает поток только справа налево.

    1. Предохранитель давления/вакуума

    Обратные клапаны могут использоваться для сброса или сброса давления из трубы или системы. Это позволяет клапану предотвратить избыточное давление. Когда обратный клапан используется таким образом, он становится предохранительным клапаном . Предохранительные клапаны сбрасываются, когда достигается открытое давление . Представьте себе предохранительный клапан на 10 фунтов на квадратный дюйм, установленный на воздушном резервуаре. Когда давление в резервуаре достигает примерно 10 фунтов на квадратный дюйм, клапан открывается, чтобы стравить давление выше 10 фунтов на квадратный дюйм. Когда давление в водяном баке ниже 10 фунтов на квадратный дюйм, клапан закрывается. Обратные клапаны можно использовать для поддержания уровня вакуума путем выпуска воздуха, если направление клапана изменено на противоположное.На рисунке ниже обратный клапан B250 выпускает воздух из верхней трубы.

    1. Устройство защиты от утечек

    Обратный клапан также можно использовать в качестве устройства защиты от утечек и капель. Клапан может быть установлен на конце трубки или патрубка, питаемого насосом. Он закроет трубку после прекращения сцеживания. Это предотвратит капание. Вы можете найти обратные клапаны в диспенсерах всех типов: принтерах, кофеварках и других системах, в которых используется сопло без капель.Ниже установлен обратный клапан T250 на конце силиконовой трубки для предотвращения протечек.

    Типы обратных клапанов:

    Существует четыре основных типа малых обратных клапанов, с которыми вы обычно сталкиваетесь:

    1. Зонтичные обратные клапаны / плоские обратные клапаны имеют небольшой эластичный плоский диск или диск со стеблем, напоминающим миниатюрный зонтик. Зонтичные / плоские обратные клапаны обычно изготавливаются из пластика и резины.Эти клапаны работают в некритических приложениях. Они недороги, но требуют обратного потока для герметизации клапана. Пружины, помогающей закрыть клапан, нет, поэтому уплотнение плохое.
    2. Обратные клапаны « Утиный клюв» обычно отлиты из резины или силикона в форме клина, напоминающего утиный клюв. Жидкость открывает утиный клюв с одной стороны и закрывает с другой. как правило, эти клапаны плохо герметизируются. Они используются на баночках с клеем и в других некритических областях.Обратные клапаны Duck Bill обычно являются наименее дорогими из всех типов обратных клапанов.
    3. Шаровые обратные клапаны обеспечивают уплотнение выше среднего в зависимости от их конструкции. Их можно сделать очень маленькими. Шаровые обратные клапаны могут быть выполнены подпружиненными или просто использовать поток жидкости для закрытия клапана. В обратных клапанах высокого давления эластомер не используется. Клапаны без эластомера не будут герметизироваться при более низком давлении.
    4. Тарельчатые обратные клапаны используют уплотнительное кольцо и уплотнение седла.Тарельчатые обратные клапаны изготавливаются с пружинами для увеличения усилия уплотнения, что обеспечивает превосходное уплотнение. Дополнительным преимуществом этого клапана является возможность настройки давления открытия. Благодаря преимуществам тарельчатого обратного клапана, это все, что мы продаем по номеру Прецизионный обратный клапан .

  • Три вещи для поиска в обратном клапане:

    Проще говоря, вы должны искать:

    • Надежность
    • Уплотнение производительности
    • Возможность выдерживать суровые среды
    • Все эти факторы контролируются производственным процессом, материалами и дизайном.В каталоге Прецизионный обратный клапан мы предлагаем клапаны, превосходные в этих областях.

      Материалы и их влияние на рабочие характеристики обратного клапана:

      Материалы корпуса могут существенно влиять на общие рабочие характеристики. Как вы спрашиваете? В дополнение к обеспечению физической прочности и способности выдерживать суровые условия окружающей среды, простота изготовления материала значительно повлияет на качество обработки поверхности, что, в свою очередь, повлияет на характеристики уплотнения клапанов.

      Металл

      Металл может быть идеальным материалом, обеспечивающим высокую прочность и качество. Обычно используемые металлы следующие.

      303 Нержавеющая сталь идеально подходит в целом, так как обеспечивает превосходную отделку, превосходное уплотнение, обладает высокой прочностью, коррозионной стойкостью, УФ-безопасностью и пригодна для стерилизации в автоклавах. Благодаря этим преимуществам прецизионный обратный клапан стандартным материалом является нержавеющая сталь 303.

      Латунь также является фаворитом в отрасли, поскольку она также может быть обработана до высокого качества, но со временем она подвержена коррозии в определенных условиях.В целом, это отличный материал для некоторых приложений.

      Алюминий может давать хорошую отделку, похожую на латунь. Он подвержен окислению, если он не имеет анодированного покрытия для его защиты.

      Пластмассы

      Пластмассу можно формовать или подвергать механической обработке. Формование является наиболее типичным процессом, поскольку оно позволяет производить недорогие детали. У литья есть некоторые существенные недостатки, поскольку оно может привести к значительным дефектам, таким как раковина, короткие выстрелы, смещение полости, заусенец на линии разъема и другие проблемы.

      Формованный пластик

      ацетал (дельрин), акрил и ABS лучше, чем в среднем

      Полипропилен и ULTEM Среднее уплотнение
      NYLON имеет тенденцию к уплотнению благодаря его повышению поверхности

      Механически обработанные пластмассы

      Ацеталь (делрин), АБС и PEAK хорошо герметизируют

      Полипропилен, нейлон и акрил плохо герметизируются из-за их неспособности к гладкой механической обработке.

      Когда нельзя использовать обратный клапан?

      Обратные клапаны работают везде, верно? Не так быстро, есть некоторые приложения, где обратный клапан просто не работает или не держит. Во-первых, обратный клапан нельзя использовать с твердыми или сухими потоками, такими как песок. Эти ситуации будут препятствовать надлежащей герметизации клапанов. Обратные клапаны могут выйти из строя при работе с жидкостями с высокой вязкостью (свыше 20 000 сантипуаз), такими как холодный мед. Если температура или давление превышают номинальное значение клапана, выход из строя является лишь вопросом времени.Если вы не уверены в пригодности обратного клапана, просто свяжитесь с нами, чтобы получить рекомендацию по использованию.

      3 наиболее распространенные ошибки при покупке обратного клапана:

      Ошибка 1: Считать, что давление открытия и давление повторного закрытия одинаковы

      , но на самом деле они работают аналоговым образом. Давайте вернемся к этому примеру с клапаном на 10 фунтов на квадратный дюйм из воздушного резервуара.Если мы действительно углубимся, то увидим, что он может начать слегка открываться при 9 фунтах на квадратный дюйм, затем значительно открыться при 10 фунтах на квадратный дюйм (0,4 литра в минуту, как мы оцениваем все наши клапаны) и, наконец, полностью открыться при 12 фунтах на квадратный дюйм. Из-за историзма обратный клапан не будет закрываться до тех пор, пока не будет достигнуто более низкое давление, чем давление его открытия. В нашем примере обратный клапан закрывается при давлении 8 фунтов на квадратный дюйм. Важно помнить об этом при выборе открытого давления для вашего приложения.

      Ошибка 2: использование подверженного сбоям клапана в критической области применения

      Пластиковые обратные клапаны для впрыска могут иметь дефекты литья.Если ваше приложение критично, вы можете столкнуться с досадным сбоем. Пластиковая форма для литья под давлением обычно создает несколько деталей одновременно. Обычно в наборах по 2, 4, 8 или 16 деталей одновременно. Идеальные настройки не могут быть оптимизированы для каждой детали, а скорее усредняются для всех деталей, формируемых одновременно. Это может привести к различиям от детали к детали и другим проблемам, таким как короткие кадры, засвет линии разъема, линии сварки, деформация, усадка, усадка, смещение или множество других проблем. Благодаря использованию обработанных на станке с ЧПУ клапанов Прецизионный обратный клапан позволяет избежать этих проблем и обеспечивает превосходный продукт, свободный от всех проблем, связанных с пластиком.

      Ошибка 3: указание неправильного состава уплотнительного кольца

      Выбор правильного состава уплотнительного кольца помогает обеспечить химическую совместимость и эффективность уплотнения. Если вы выберете уплотнительное кольцо, несовместимое с протекающей через него жидкостью, оно со временем набухнет и растворится. Это приведет к выходу из строя клапана. На эффективность уплотнения также влияет то, что дюрометр (твердость) каждого уплотнительного кольца отличается от компаунда к компаунду. Для герметизации в условиях низкого давления хорошо подходят силикон и буна (нитрил).Для более высоких давлений хорошо подходят уплотнительные кольца из витона и EPDM. Важно выбрать более твердые составы, чтобы выдерживать силы высокого давления, воздействующие на уплотнительные кольца. Инженеры Precision Check Valve могут порекомендовать идеальный состав уплотнительного кольца для вашего конкретного применения.

      Способ установки обратного клапана

      Существует четыре различных способа установки малых обратных клапанов: в шланге.Из-за простоты установки обратные клапаны с шипами, такие как наш B250 (показан выше и ниже), чрезвычайно популярны. Примечание: двойные шипы обеспечивают надежную герметизацию.

      Сальниковый обратный клапан:

      Сальниковые обратные клапаны используются, когда клапан должен входить в отверстие, коллектор или обработанную втулку. Внешнее уплотнительное кольцо обеспечивает надежную герметизацию в этом компактном пространстве. Важно оставить достаточно места, чтобы тарелка открывалась наружу для полного потока. G250 показан выше и ниже.

      Вставной обратный клапан:

      Вставные обратные клапаны могут быть установлены непосредственно в трубке. Они максимально экономят пространство. Они подходят для использования в качестве противокапельной насадки. T250 показан выше и ниже.

      NPT (национальная трубная резьба):

      Обратные клапаны с NPT или национальной трубной резьбой могут ввинчиваться в коллектор или другой фитинг, где используются NPT.Наш обратный клапан P125 показан выше и ниже.

      Нужна помощь с заявлением? Мы можем помочь! Позвоните или напишите нам, чтобы получить бесплатную техническую консультацию и бесплатный образец клапана.

      Не можете найти обратный клапан, отвечающий вашим требованиям? Precision Check Valve может разработать индивидуальный клапан всего за четыре недели! Просто  свяжитесь с нами  для получения подробной информации.

      90-дневная гарантия возврата денег

      Мы верим в предоставление отличных продуктов, отличного обслуживания и своевременных поставок. Если в течение 90 дней вы по какой-либо причине не будете удовлетворены продукцией Precision Check Valve, мы вернем вам стоимость покупки.

      Зонтичные клапаны, тарельчатые клапаны, как они работают! (подана заявка на патент)

      Зонтичные клапаны

      используются уже много лет. Их применение включает вентиляционные клапаны сосудов, такие как автомобильные топливные баки, впускные и выпускные клапаны для поршневых и диафрагменных насосов, односторонние обратные клапаны в (одноразовых) дыхательных масках и многие другие функции контроля жидкости в медицинских устройствах, бытовой технике, автомобилях и игрушках.

      Зонтичные клапаны

      представляют собой эластомерные компоненты клапана, которые имеют уплотнительный диск в форме диафрагмы или форму зонтика, если хотите. Эти эластомерные компоненты используются в качестве уплотнительных элементов в устройствах предотвращения обратного потока или односторонних клапанах или обратных клапанах, в вентиляционных клапанах или клапанах сброса давления и в дозирующих клапанах. При установке в седло выпуклая диафрагма упирается в седло клапана, компенсируя определенные неровности седла и создавая определенное уплотняющее усилие.Зонтичный клапан разрешает прямой поток, как только давление напора создает достаточную силу, чтобы поднять выпуклую диафрагму от седла, и, таким образом, он позволяет потоку при заданном давлении в одном направлении и немедленно предотвращает обратный поток в противоположном направлении. Миниклапан может изменять давление открытия стандартных зонтичных клапанов. Пожалуйста, спросите о наших возможностях. Основным преимуществом по сравнению с другими типами клапанов, такими как подпружиненные дисковые клапаны, является то, что зонтичный клапан использует свойства эластичного материала и свою предварительно нагруженную выпуклую форму для создания уплотняющей силы на седле, а также то, что он использует центральный шток для удержания компонента в разместить так, чтобы избежать необходимости в дополнительных компонентах, таких как пружина и центральный или круговой позиционер(ы) диска. Это упрощает конструкцию сборки и делает клапан адаптируемым к минимальному пространству, уменьшает количество деталей в клапане, упрощает сборку и, что не менее важно, является очень экономичным.

      Другие не менее важные преимущества:

      • немедленное положительное уплотнение,
      • независимо от позиции,
      • регулируемое давление открытия через толщину седла,
      • высокая скорость потока по сравнению с размером упаковки,
      • коррозионностойкий,
      • износостойкий
      • и, что не менее важно, очень экономично.

      Установка

      Мы предлагаем 3 типа установки зонтичного клапана

      • Вставные типы с длинным хвостовиком
      • Типы Push-in с коротким хвостовиком
      • Тарельчатые клапаны с патрубком на противоположной стороне

      Вставной тип

      Наиболее распространены и хорошо подходят для ручной сборки. Для установки вставьте длинный хвостовик через центральное отверстие в седле, потяните его, и клапан встанет на место

      Вставной тип

      Эти типы предпочтительнее, когда размещение длинной хвостовой части в центральном отверстии затруднено. Например, глубоко в нижней части цилиндра. Или когда входная сторона клапана недоступна. Например, при размещении клапана в стенке резервуара, где внутренняя часть резервуара недоступна. Этот тип также может использоваться в автоматической сборке.

      Тип Belleville (подана заявка на патент)

      Название говорит само за себя, форма мембраны напоминает тарельчатую пружинную шайбу, удерживаемую эластомерным шарниром в центре. И действует именно так! Как правило, клапан внезапно открывается после достижения заданного давления.Это сильно отличается от зонтичных клапанов с перевернутым штоком, которые имеют более ограничительный характер. Центральный шток расположен после клапана и удерживается на месте фиксатором. Этот фиксатор может быть отдельным компонентом или составной частью устройства, в которое он встроен, например колпачок или крышка непосредственно над зонтичным клапаном. Седло этого типа клапана намного проще в изготовлении, поскольку оно имеет только одно проходное отверстие.

      Зонтичные клапаны Minivalve

      работают со специальной конструкцией седла, которое необходимо интегрировать в пластиковый или металлический корпус устройства.Чтобы найти подходящую конструкцию седла, вы можете воспользоваться инструкциями Minivalve по предпочтительному дизайну седла и адаптировать их к вашим конкретным потребностям. Например, если ваш клапан нуждается в высоком расходе, вы должны сделать отверстия потока в седле максимально большими, даже с прорезями в форме банана. С другой стороны, если ваш клапан имеет низкий расход или должен выдерживать высокое противодавление, вам нужно только применить одно или несколько небольших отверстий потока и позаботиться о том, чтобы внешний диаметр площади поверхности потока не подходил слишком близко к краю клапана. зонт, чтобы обеспечить достаточную площадь поверхности седла для поддержки диафрагмы под противодавлением.

      Зонтичные клапаны

      Minivalve изготавливаются из различных эластомерных материалов, включая медицинский и пищевой силикон и фторсиликоновый каучук, устойчивый к углеводородам, для работы в широком диапазоне сред и температур.

      Minivalve International — нишевая компания, занимающаяся разработкой, производством и распространением по всему миру широкого спектра миниатюрных самодействующих клапанов и эластомерных компонентов клапанов для OEM-производителей. Мы специализируемся на крупносерийном автоматическом производстве и предлагаем собственный ассортимент стандартных клапанов типа «зонтик» и «утконос» из нашего каталога.Они поставляются с полки в нескольких размерах и материалах. Это означает, что они легко доступны в любом количестве, от нескольких до миллионов деталей в год. Мы также разрабатываем индивидуальные решения для клапанов.

      .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
