Разновидности вентиляции в частном доме

Есть три варианта циркуляции воздуха в помещениях дома:

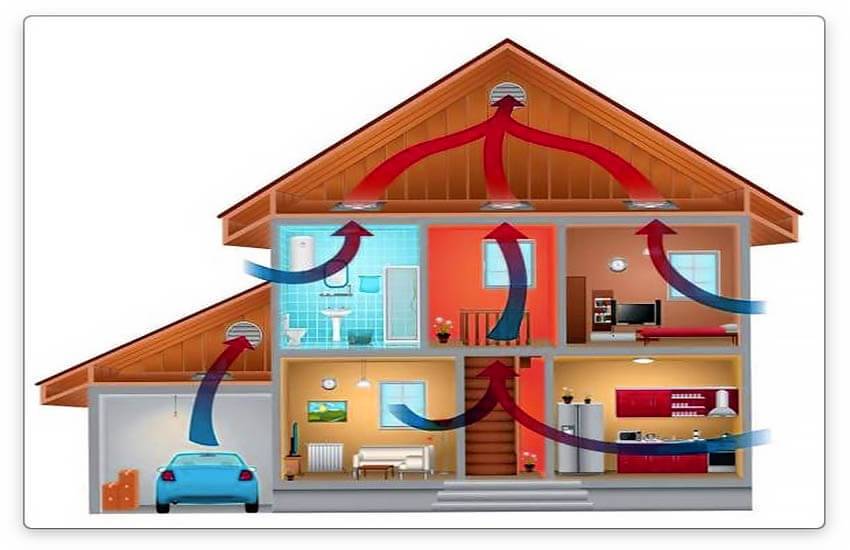

• Естественный тип вентиляции. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать массам воздуха благодаря давлению.
• Принудительный тип вентиляции или приточно-вытяжная система. Является вспомогательной системой вытяжки воздуха. Производится с помощью специальной конструкции для воздухообмена.
• Смешанный тип вентиляции. Естественная вентиляция используется совместно с принудительной.

Каждый тип вентиляции имеет и плюсы, и минусы. Например, если район проживания достаточно экологичен, то монтаж принудительной системы не нужен, жильцы дома и без этого имеют доступ к чистому воздуху.

Но если жилище расположено в области, где окружающая среда оставляет желать лучшего, то фильтрация воздуха в обязательном порядке должна присутствовать в помещении. Но установка вентиляции требует тщательного планирования и расчета.

Как сделать вентиляцию своими руками

Самый идеальный вариант – рассмотрение вопроса о вентиляции при планировании строительства дома. Приточная вентиляция должна быть продумана до мелочей.

Кстати, если вы хотите купить воздуховоды по выгодным цена, то переходите на сайт завода «Леман», цены от 168 руб/м2!

Нужно учитывать основные вводные данные объекта:

• Расположение дома;
• Материалы, из которых построен дом;
• Окружающая среда.

Только учитывая все вышеперечисленное, можно делать выбор в пользу того или иного варианта.

Естественный способ вентиляции подойдет при следующих особенностях местоположения:

• Чистый воздух в районе строения;
• Дом построен из кирпича, древесины, самана, пенобетонов, керамических или керамзитовых блоков.

Если естественный вариант вентиляции не способен обеспечить нормальную циркуляцию воздуха, то смешанный тип будет хорошим вариантом. Также возможен монтаж вентиляции в каком-то конкретном помещении: кухня, санузел и т.д.

Вентиляция подвала способствует проветриванию помещения, предупреждению появления плесени.

Принудительный тип системы вентиляции

Принудительную систему вытяжки устанавливают в случаях, когда:

• Дом расположен в районе, воздух которого должен быть очищен от загрязнения;
• При строительстве применены 3 D панели, сэндвич и вакуумные панели, каркасный тип дома.

При таких обстоятельствах принудительная система фильтрации просто необходима, чтобы обеспечить комфорт жильцам и продлить срок службы строения.

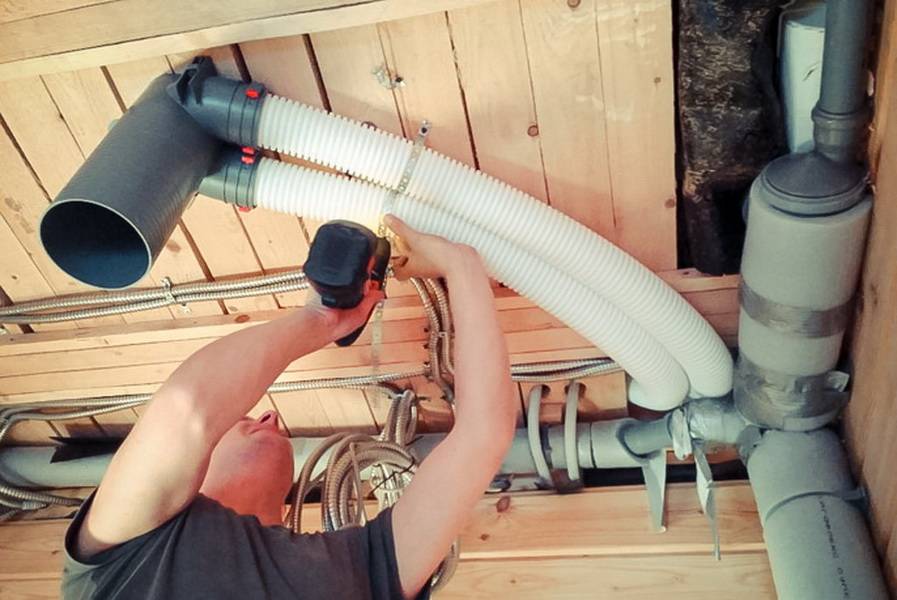

Установка вентиляции своими руками в частном доме

Чтобы правильно установить вентиляцию в своем доме, нужно владеть некоторыми знаниями на эту тему.

Чтобы правильно рассчитать все параметры системы, нужно учитывать объем всех комнат и число проживающих в доме.

Если в доме отсутствует вытяжка естественного типа, или ее не достаточна для комфортной жизни жильцов, то дополнительная вентиляционная система необходима.

В санузлах и ванных комнатах часто появляется конденсат на стенах, плесневые грибки и прочие негативные факторы. Установка настенного вентилятора поможет избавиться от этих минусов. (Более подробно о ванных комнатах читайте здесь.)

Конечно, установка этого оборудования невозможна без материальных затрат, а шум от работы вентиляционного аппарата может приносить дискомфорт жильцам.

Обратите внимание!

Вентилятор может работать от электричества или совместно с осветительной системой.

Различные виды установки данных систем можно увидеть на фото вентиляции своими руками.

Вентиляционная система должна быть качественной, чтобы поступление свежего воздуха по трубам вентиляции циркулировало в достаточном для комфортного существования жильцов количестве.

Чтобы правильно установить вентиляционную систему у себя дома, изучите все нюансы монтажа, ознакомьтесь с основными правилами и условиями для правильной работы оборудования. Установку производите в соответствии с рассчитанной вами схемой.

Фото вентиляции частного дома своими руками

Обратите внимание!

Обратите внимание!

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

1. Строительные нормы для ванных
2. Виды вентиляции
3. Естественная вентиляция
4. Принудительная вентиляция
5. Вентиляционные кольца или решётка

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.

При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки. Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца. Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

Вентиляция в частном доме – проектирование и монтаж

ВЕНТИЛЯЦИЯ КОТТЕДЖА – СОСТАВЛЯЮЩАЯ КОМФОРТА

Хорошая вентиляция – необходимое условие для создания в доме здорового микроклимата и комфорта. При этом вентиляция частного дома вызывает наибольший интерес и наибольшее количество вопросов. Почему вопросам вентиляции именно в последние годы уделяется так много внимания?

Причин тут, как минимум, две. С одной стороны, это вполне понятное стремление сделать свое жилище максимально комфортным, и это стремление поддерживается современными технологиями. А с другой – широкое применение новых строительных материалов и конструкций, которые затрудняют или вовсе блокируют естественный воздухообмен помещения с улицей.

Существуют различные способы организации воздухообмена: от периодического открывания окон и дверей (проветривания) до систем подготовки и доставки свежего воздуха в каждое помещение. В большинстве случаев рациональное решение, как водится, находится где-то посередине.

Задача сотрудников нашей компании – найти эту «золотую середину» для каждого случая и реализовать ее.

Вентиляция коттеджа и современные материалы

Раньше к системе вентиляции дома не предъявлялись столь строгие требования. Сегодня же, создавая проект вентиляции коттеджа, наши инженеры непременно учитывают материалы и тип внешних ограждающих конструкций дома.

Дело в том, что традиционные технологии строительства оставляли много возможностей для притока наружного воздуха: приток организовывался через неплотности в ограждающих конструкциях (окнах и стенах). В тех условиях для поддержания комфортной атмосферы в доме хватало простой вытяжки. Кроме того, преимущественно однородные стены с хорошей паропроницаемостью достаточно эффективно выводили наружу водяной пар, не задерживая его в своей толще.

Герметичные окна — причина высокой влажности в доме. Установка герметичных окон и дверей кардинально меняет ситуацию. Современные окна и двери практически не имеют щелей, которые в старых строительных нормах вполне серьезно рассматривались как часть вентиляционной системы. А без них вытяжка практически не работает. Она только создает разрежение, которое не приводит к проветриванию. Выход – создавать приточные каналы, о которых речь пойдет ниже.

Устранение щелей – не единственное новшество, на которое приходится отвечать совершенствованием системы вентиляции коттеджа. Свой вклад вносит и применение материалов с низкой паропроницаемостью: паробарьеров, непроницаемых утеплителей, клинкерной облицовки и других.

Сильное ограничение естественного вывода влаги сквозь стены требует применения новых решений и тщательного расчета воздухообмена.

Нормы воздухообмена в частном доме

Согласно действующим нормативам, в частности СП 54.13330.2011 «Здания жилые одноквартрные» в жилых помещениях дома необходим однократный воздухообмен в час.

Кратность воздухообмена – это отношение объема помещения к объему воздуха. Например, для жилой комнаты площадью 20 м2 с высотой потолка 3 метра необходимый санитарный воздухообмен составляет 60 м3/час.

Минимальный воздухообмен для жилых помещений в нерабочем режиме (когда в комнате нет людей) и для подсобных помещенний в доме должен быть не менее 0,2 крат.

Вентиляция в жилом доме должна поддерживать чистоту и качество воздуха в соответствии с санитарными нормами, а также равномерность его поступления и распределения.

Вентиляция в частном доме может быть следующих типов:

• Естественная. С естественным побуждением движения воздуха через вентиляционные каналы
• Механическая. С принудительным побуждением притока и вытяжки
• Комбинированная. С естественным притоком и частичным использованием механической вытяжки.

Приточно-вытяжная установка с рекуперацией

Одним из эффективных и практичных вариантов устройства вентиляции в частном доме является приточно-вытяжная вентиляция с рекуперацией тепла.

В этом случае, воздухообмен в доме выполняет центральная приточно-вытяжная установка. Наружный воздух поступая в установку, очищается от пыли, подогревается в рекуператоре, догревается в водяном или электрическом калорифере и по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Автоматика приточно-вытяжной установки позволяет гибко управлять ее работой: устанавливать температуру, регулировать количество воздуха, изменять скорость и т. п.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. В среднем, смену фильтров рекомендуется производить не реже 1 раза в квартал.

Современные приточно-вытяжные установки работают, как правило, тихо, особенно на низких оборотах вентиляторов.

Примерную стоимость приточно-вытяжной вентиляции с рекуперацией тепла для частного дома можно рассчитать воспользовавшись онлайн–калькулятором на нашем сайте.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Как и любая система, приточно-вытяжная вентиляция с рекуперацией тепла в коттедже имеет свои сильные и слабые стороны.

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Рекуперация тепла
• Удобное управление

• Требуеся место под оборудование и воздуховоды
• Относительно высокая стоимость
• Требуется профессиональный монтаж

Описание приточно-вытяжной вентиляции с рекуперацией и системы кондиционирования коттеджа можно посмотреть в данном видеоролике

Канальный охладитель воздуха

Хорошей альтернативой обычным кондиционерам (настенным или канальным) является центральное кондиционирование.

Для простоты понимания, центральное кондиционирование – это та же приточная вентиляция, но увеличенной производительности и с опцией охлаждения приточного воздуха. То есть, летом наружный воздух поступает в дом с температурой не + 30 град. С, как на улице, а +18, например или любой другой по желанию пользователя.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, центральное кондиционирование создает в доме принципиально более качественный микроклимат, поскольку заполняет дом свежим воздухом. Это, в общем, высокий уровень.

В результате в доме нет внутренних блоков кондиционеров, лючков, дренажей и тому подобных вещей. Все оборудование размещается в одном месте – это упрощает монтаж и сервисное обслуживание.

В качестве охладителей в центральном кондиционировании применяются фреоновые наружные блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Как и любая система, центральное кондиционирование воздуха в частном доме имеет свои сильные и слабые стороны.

Основным минусом системы является сложность в регулировании температуры по комнатам – в данном случае, устанавливать можно общую температуру приточного воздуха.

Также, центральное кондиционирование не создает сильного холода, поскольку производительность зависит от кратности, а в вентиляции кратность невелика. Скорее это облегченный вариант охлаждения, создающий легкую фоновую прохладу по всему дому.

• Высокое качество воздуха в доме круглый год
• Фильтрация, подогрев или охлаждение приточного воздуха
• Гибкость управления
• Нет внутренних блоков, лючков, дренажей т. п.
• Сервис в одном месте

• Сложность в регулировании температуры по зонам
• Нет сильного холода
• Требуется профессиональный монтаж

Приточная установка

В этом случае, для организации приточно-вытяжной вентиляции в коттедже применяются центральная приточная установка и несколько вытяжных систем.

Свежий воздух поступает в приточную установку, очищается от пыли, подогревается в водяном или электрическом калорифере, при необходимости увлажняется или охлаждается и по сети воздуховодов из оцинкованной стали распределяется по жилым комнатам.

Автоматика приточной установки позволяет гибко управлять ее работой – менять температуру притока, количество воздуха, скорость вентилятора и т.п.

Вытяжные системы делаются частично механическими, т. е. работают от вентиляторов, частично естественными — работают за счет естественной тяги.

Обслуживание приточной установки заключается в регулярной замене воздушных фильтров. В среднем, менять воздушный фильтр на приточной установке рекомендуется не реже 1 раза в квартал.

Приточно-вытяжная вентиляция частного дома без рекуперации имеет свои сильные и слабые стороны.

• Высокое качество воздуха круглый год
• Фильтрация и подогрев наружного воздуха
• Приточные и вытяжные системы размещаются отдельно
• Удобное управление

• Требуется место под оборудование и воздуховоды
• Нет рекуперации тепла
• Необходим профессиональный монтаж

Вентиляции в жилом доме по схеме естественный приток/механическая вытяжка

Комбинированная системе вентиляции в частном доме — это, в как правило, схема с механической вытяжкой и естественным притоком.

Механическую вытяжку выполняет один или несколько канальных вытяжных вентиляторов. Вытяжные вентиляторы при этом работают постоянно — для обеспечения стабильности воздухообмена. Для экономии электрических и тепловых ресурсов можно применить регуляторы скорости для вытяжных вентиляторов с ручным или автоматическим управлением (например, по датчику СО2).

Приток воздуха организовывается естественным способом. Для этой цели применяются оконные или настенные приточные клапана.

Приточные клапана не содержат в себе движущихся частей, а воздух поступает через них в помещение за счет разряжения создаваемого вытяжными вентиляторами.

При этом приточный воздух поступает в дом без предварительного подогрева. Только это не является проблемой, если под приточным клапаном установлен правильно подобранный отопительный прибор, в идеале, открытый радиатор.

Данную схему вентиляции частного дома можно охарактеризовать как относительно недорогую и практичную. Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

• Относительно недорогой монтаж
• Минимум места под оборудование
• Минимум технического обслуживания

• Нет фильтрации приточного воздуха
• Нет подогрева притока
• Минимальные нормы воздухообмена

Схема естественной вентиляции жилого дома

Естественная вентиляция недавнем в прошлом, да и в наше время, самая распространённая схема организации воздухообмена в частном жилом доме.

Это объясняется простотой, универсальностью и экономичностью естественной вентиляции. Если система правильно спроектирована и смонтирована она несет минимальные затраты на обслуживание и эксплуатацию. Основным минусом естественной вентиляции является нестабильность ее работы в теплый период года.

Естественная тяга в вытяжных каналах появляется за счет двух вещей: разности температур в доме и на улице и разности высот между воздухозаборной решеткой в доме и коньком вытяжной шахты.

Соответственно, чем холоднее на улице и чем больше разность высот, тем лучше тяга в вытяжном канале. Поэтому в теплый период года, когда почти нет разности температур, естественная вентиляция работает нестабильно или не работает вовсе. Также, по причине разницы высот, тяга на верхних этажах дома всегда чуть хуже, чем на нижних.

Естественная вентиляции в доме требует внимательного проектирования. Например, любое уменьшение сечение воздуховода может посадить весь канал, поскольку сила естественной тяги не велика. По этой же причине воздуховоды в естественной вытяжке всегда большего сечения, чем в механической.

Чтобы сделать естественную вентиляцию в частном доме своими руками можно воспользоваться, например, следующим алгоритмом действий.

Для начала необходимо определить все подсобные помещения в доме. К подсобным помещениям относятся: кухня, санузлы, ванные, кладовые, гардеробные и т.п.

Прокладка индивидуальных воздуховодов в общей вентиляционной шахте

Из каждого подсобного помещения прокладывается отдельный воздуховод в общую вытяжную шахту. Из кухни необходимо проложить два воздуховода – один от кухонного зонта, второй от вытяжной решетки под потолком кухни (общеобменная вытяжка). Таким образом, в вытяжной шахте будет кол-во воздуховодов равное, примерно, кол-ву подсобных помещений.

Далее все эти воздуховоды, также каждый отдельно, по общей вытяжной шахте поднимаются под ее козырек.

Оптимально использовать металлический воздуховод ф125 мм. Будет чуть хуже, но допустимо, если использовать пластиковый воздуховод ф100 мм.

Из газовой котельной по аналогичной схеме прокладывается металлический воздуховод ф160 мм (это условие газовщиков).

При желании на отдельные ветки можно поставить вентиляторы, но в принципе все и так будет работать за счет естественной тяги.

Несколько важных моментов.

• Верх вентиляционной шахты должен быть выше уровня конька кровли (чем выше козырек вентиляционной шахты, тем лучше будет тяга)
• Вентиляционную шахту, проходящую по улице или неотапливаемому чердаку необходимо тепло-изолировать. Например, минеральной ватой с толщиной слоя не менее 50 мм.

• Небольшая стоимость оборудования и монтажа
• Минимум сервисного обслуживание

• Нестабильная работа в теплый период
• Невысокая производительность
• Нет рекуперации тепла

Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

• Составление технического задания
• Выбор концепции системы вентиляции
• Составление расчетных таблиц теплопоступлений и воздухообмена
• Выбор и расстановка оборудования
• Аэродинамические и гидравлические расчеты
• Трассировка воздуховодов
• Подбор и расчет вент-решеток
• Подготовка чертежей
• Составление спецификации оборудования и материалов

При проектировании вентиляции в частном доме необходимо обратить внимание на следующие особенности:

• Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
• Свежий воздух подается всегда в жилые помещения, отработанный — удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
• Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
• Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
• Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.

Монтаж вентиляции в частном доме выполняется, как правило, одновременно со строительно–отделочными работами. Чтобы повысить качество и согласованность работ монтаж вентиляции в доме рекомендуется делать по соответсвующему проету или монтажной схеме.

При монтаже и установке вентиляции в частном доме обратите внимание на следующие особенности:

• Оборудование системы вентиляции и кондиционирования желательно размещать в отдельном помещении, как можно дальше от жилых комнат. Идеальное место для размещения вентиляционного оборудования – подвал, цокольный этаж или улица.
• Допускается размещать оборудование на чердаке, при условии выполнения мероприятий по звуко- и теплоизоляции.
• Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
• Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ. Использовать гибкие воздуховоды в качестве магистральных не допускается (СП 73.13330.2012)
• Для звукоизоляции системы вентиляции, необходимо применять все стандартные мероприятия по шумоглушению: гибкие вставки, виброизоляторы, шумоглушители.
• Приточно-вытяжные установки или вентиляторы должны иметь звукоизолированный корпус.

Некоторые вопросы комфорта

Комфорт в доме с точки зрения вентиляции определяется не только газовым составом. Очень важна температура поступающего воздуха, картина его распределения по комнате и подвижность.

Поступление в комнату прохладного воздуха может создавать конвекционный поток, который воспринимается как неприятный сквозняк. В такой комнате всегда будет неуютно, даже при нормальной температуре.

Учитывая высокие требования к воздухообмену, для нейтрализации таких «сквозняков» часто требуется принятие специальных мер, и, разрабатывая монтаж вентиляции коттеджа, обязательно нужно учитывать это обстоятельство.

Квалификация и точный расчет – это то, что компания «Технологии микроклимата» гарантирует своим клиентам вместе с современным оборудованием и качественным монтажом.

как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Виды

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.

Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.

Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.

Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.

Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.

Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.

Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.

Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.

Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.

Требования по нормативам и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.

Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.

Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.

Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.

Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.

Материалы и комплектующие

Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.

Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.

Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.

Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.

Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.

Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.

Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.

Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.

Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.

Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.

Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.

Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.

Как правильно сделать своими руками?

Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:

• требуемых параметров воздухообмена;

• создаваемого микроклимата;

• нормативов по установке проветривающего оборудования;

• особенностей и режимов его использования.

Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.

Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:

• возможность ремонтировать и настраивать все своими руками;

• наличие резервных узлов;

• простота в управлении;

• надежность в самых разных условиях;

• гармоничное вписывание вентиляционного комплекса в интерьер;

• экономичность при монтаже и использовании.

Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.

В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.

Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:

• разметка позиций для использования крепежей;

• сборка удерживающих конструкций;

• подготовка воздуховодов и получение комплектующих;

• формирование единичных секций вентиляционной системы;

• слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.

В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:

• строительные материалы здания и его перекрытий;

• общая площадь;

• интенсивность использования жилища;

• количество жильцов;

• экологическая и санитарная характеристика уличного воздуха;

• климатический режим местности;

• роза ветров;

• особенности загрязняющих факторов домашней среды;

• экономическая целесообразность применения тех или иных решений;

• обеспечение комфорта и безопасной в санитарном отношении внутренней среды;

• минимизация пожарных рисков и шума;

• отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.

В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.

Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.

Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.

Поэтапный монтаж подразумевает установку:

• системы фильтров;

• калорифера;

• вентилятора;

• рекуператора;

• кондиционирующие системы.

Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.

Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.

Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.

Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.

Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:

Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.

Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:

• уличный воздух проходит в нижний канал;

• пройдя сквозь внутреннюю полость рамы, поток подогревается;

• улучшенная порция воздуха сверху выбрасывается в комнату.

Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:

• многие стены получится пробить только особыми инструментами;

• сверление будет сопровождаться выбросом массы мелкой пыли;

• оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;

• подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.

Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.

В ходе предпускового теста надо проверять:

• отсутствие вибрации;

• обеспечение проектной и/или нормативной производительности;

• нормальность работы всех установленных деталей и управляющих устройств;

• правильность распределения воздуха в соответствии с плановыми расчетами;

• полноту дымоудаления в кухне;

• полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;

• отсутствие изъянов во всех креплениях и стыков;

• отсутствие коротких замыканий и неправильной работы электрических цепей;

• равномерность корректировки температуры при работе нагревательных устройств.

Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:

• дерево легко насыщается влагой и гниет;

• без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;

• природная циркуляция не позволяет прогреть воздух;

• через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.

Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.

При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.

Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.

Многие проекты каркасных домов изначально дополняются особыми отверстиями, которые изначально рассчитаны на проведение требуемых коммуникаций. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:

• дешевле стальных;

• не подвержены разрушительному действию конденсата;

• не превращаются в холодовые мостики.

Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей этот показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами). Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. Если дом оснащен обычной печью, канал сброса максимально приближают к этому устройству.

Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространения дурных запахов по всему дому. Но обеспечение нормальной работы системы невозможно без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер. Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.

Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем людям доступна. Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.

К сведению: обычные технические решения, применяемые в двухэтажных постройках, часто создают усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений – воздух в них должен меняться 10 раз за 60 минут. Наилучшим решением проблемы профессионалы считают использование приточно-вытяжной естественной конфигурации и рекуператора.

Главный вентилирующий узел в доме как с полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб. м воздуха.

Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в смежных помещениях.

Правильное движение воздуха обеспечивается при условии размещения принимающего и отдающего отверстий на противоположных стенах. А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только дополнительно вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.

Фановые трубы делаются из тех материалов, что и сбрасывающий отходы стояк. Для их проведения применяется тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, должен использоваться горизонтальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяя рубероид или битум, а наружные – обкладывают глиной на 350 мм или немного больше.

Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали. Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование тщательно сконструированным пластмассовым затвором. Проветривание помещений из газобетона производится минимум 5 раз в течение часа.

Воздуховоды можно создавать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками. Проложить каналы нужно во всех помещениях без исключения. Магистрали, используемые для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.

Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища. В газобетонных домах для размещения отводных и подводных каналов применяют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.

Обустройство циркуляции воздуха встроенных помещений

Но просто подать порции свежего воздуха извне недостаточно – и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени. Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий смысл пропадет. Вентиляция должна обеспечивать еще и циркуляцию воздушных масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Если этот подход не устраивает, нужно применять обшивку с зазорами, через которые газ будет двигаться свободно и неограниченно.

Ондулин и шифер полагается класть без употребления пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачном, должна составлять минимум 0,2% суммарной площади.

Чтобы сэкономить деньги, ставят типовые решетки (одну с регулировкой, а другую – развернутую дырами вниз). Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомые. Не такой подход требуется к вентиляции вальмовой крыши. Там ввод воздуха готовится внизу (в подшивке), а для вывода его готовят отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.

Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности подобные случаи происходят только по вине непрофессиональных строителей или проектировщиков. Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.

Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии). Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.

Когда в проекте частного дома предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его стен отверстиями для натурального воздухообмена. При этом учитывают:

• состав и механическую структуру почвы;

• рельеф территории;

• господствующие направления ветров;

• глубину закладки фундамента и его тип;

• режим использования;

• высоту подземных вод.

По мнению профессионалов, 1 отверстие должно приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов используют дополнительную приточно-вытяжную систему. Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Если она не обеспечена, даже самые крепкие и красивые доски быстро будут уничтожены плесенью, иными грибками.

Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. Если за первые месяцы использования жилища вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия. Но гораздо легче и лучше выполнить все как следует при заливке основания из бетона.

О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.

Как сделать вентиляцию в частном доме своими руками — обустройство ванной и туалета

В частных домах современной постройки вопрос установки вентиляции зачастую решается еще во время проектирования дома.

Но, иногда ошибки проектировщиков или использование оборудования, которое не предусматривалось для установки в ванной (душевая кабина с парогенератором т.п.), приводят к непредвиденным результатам, таким, как появление плесени или грибка.

Большинство же частных домов, построенных в России 50 и более лет назад, вообще не имели санузлов. Их зачастую оборудовали позже, выделяя для этого части существующих помещений или пристраивая к основному зданию отдельными блоками.

Если вы поступили таким же образом или только планируете переоборудование дома, возведение подобной пристройки – самое время разобраться с обустройством вентиляции в частном доме.

Виды вентиляции

Организованный воздухообмен в помещении и называется вентиляцией. Как же ее организовывают?

Вентиляция бывает:

• общедомовой и местной;
• приточной и вытяжной;
• естественной и принудительной;
• составной и моноблочной.

Общедомовая, как правило, устраивается при строительстве дома, ведь кроме немалых дополнительных расходов, требует технических решений, связанных с выделением места для ее прокладки, технической зоны для установки и обслуживания оборудования и прочее.

О ней мы подробно говорить не будем, ведь правильно рассчитать ее должен специалист, да и монтаж ее тоже лучше доверить профессионалам. Нам же важно разобраться, как сделать вентиляцию в частном доме своими руками. Да еще и в санузле, поэтому сосредоточимся именно на местной вентиляции.

Принудительная приточная вентиляция также скорее атрибут офисных помещений, где одновременно находится много людей, или промышленных зон, нуждающихся в большом количестве кислорода. В частных домах, в большинстве случаев, хватает естественного притока воздуха через окна и двери. Но если его недостаточно, то либо чаще проветривайте дом, либо установите на окна приточные клапаны.

А вот вытяжную вентиляцию нужно организовывать. Об остальных ее видах мы поговорим при рассмотрении конкретных конструктивных решений.

Вытяжная вентиляция в ванной и туалете в частном доме

1. Простая система

Если у вас при строительстве были устроены вытяжные вентканалы для естественной вентиляции, но они не совсем справляются со своей работой именно в этих помещениях – вентиляцию стоит сделать принудительной.

Важно знать, что естественная вентиляция работает за счет ветра и разницы температур в помещении и на улице. Но летом — второй фактор практически отсутствует, а ветер – не самая стабильная составляющая, поэтому она не всегда работает.

Для превращения ее в принудительную необходимо вместо вентиляционной решетки установить вентилятор.

Удобно совместить схему его подключения со схемой включения электролампы.

При этом вместе с включением лампочки будет включаться и вентилятор. Также можно включать его по мере необходимости, выбрав модель со встроенным выключателем.

Но в любом случае следует учесть такое обстоятельство: вмонтированный в вентканал вентилятор приблизительно вдвое увеличивает воздухообмен при работе и сокращает его во столько же раз в выключенном состоянии, поэтому мы рекомендуем использовать такую решетку для его монтажа, даже если придется увеличить входное отверстие воздуховода.

Это позволит избежать ухудшения естественной вентиляции. Тем более, что некоторые вентиляторы имеют в своей конструкции заслонку, перекрывающую канал в нерабочем состоянии.

Если по каким-либо причинам этого сделать нельзя, рекомендуем установить любой вентилятор на шайбах-проставках, отодвинув его от стены на пару сантиметров, чтобы воздух мог свободно проходить в вентканал.

2. Составная вентиляция

Если у вас раздельный санузел, а вентканалом снабжено только одно помещение, или оно зонировано, в большинстве случаев вам не обойтись без составной принудительной вентиляции.

Вариантов ее исполнения масса:

• алюминиевые или пластиковые гофротрубы;

• круглые или прямоугольные ПВХ вентиляционные системы со своими переходниками, уголками и коленами;

• металлические короба различных конфигураций т.п.

Главное, чтобы посадочные места для встраиваемого вентилятора были подогнаны под него. Вентилятор может встраиваться в составную систему в любом удобном месте, как в начале, или в конце ее, так и в ней самой.

Если высота потолков в вашем санузле позволяет смонтировать такую систему над финишным его покрытием, то стоит поступить именно так.

Великолепным решением будет устройство натяжного потолка, при этом схема крепления воздушного клапана-диффузора показана на рисунке:

Именно устройство натяжного потолка позволит применить один из полезных советов, который мы позволим себе дать вам в конце статьи.

Варианты устройства при отсутствии вытяжных каналов

В этом случае сделать вентиляцию в ванной и туалете в частном доме можно двумя способами:

1.Санузел расположен у внешней стены дома

 В этом случае можно установить вентиляционный клапан типа КИВ без встроенного вентилятора.

Установка клапана в деревянном доме показана на видео:

Еще самым простым вариантом проветривания такого помещения может быть обыкновенная заглушка, используемая симптоматически.

Иногда и ее бывает достаточно для нормального функционирования той же ванной комнаты, которую таким образом проветривают после каждой процедуры принятия ванны, но вряд ли это очень удобно.

Можно также установить один из вариантов моноблока, снабженного вентилятором.

Наибольший эффект теплосбережения можно достичь при помощи рекуператора.

Правда и моноблоки, и рекуператор относительно дороги, но наличие достаточного тепла в помещении, где вы принимаете ванну или душ – вещь обязательная.

2. Санузел расположен вдали от наружной стены здания

Организовать в нем принудительную вентиляцию будет несколько сложнее. Ее лучше всего вывести на крышу здания.

При устройстве такой вентиляции, на крыше устанавливаются либо специальные дефлекторы, либо крышные вентиляторы.

Выполняя принудительную вентиляцию в санузле, вам следует побеспокоиться и об увеличении притока воздуха в помещение. Это достигается либо одним из описанных выше способов, либо, как минимум, монтажом в нижней части входной двери вентиляционных решеток любого типа.

Они значительно улучшат воздухообмен, что поможет избежать излишней влажности.

Небольшой совет

Вентиляция в туалете, а в особенности в ванной, нужна не только для устранения неприятных запахов, но и для борьбы с избыточной влажностью.

Очень эффективно помогает этой борьбе низкотемпературная инфракрасная пленка. Вот ее мы и советуем разместить за натяжным потолком. Дело в том, что при расстоянии от пленки до него не более 150 мм, чего вполне достаточно для монтажа вентсистемы, он практически не экранирует излучаемые ею тепловые волны. А уж они не только будут дополнительно прогревать помещение, но и выводить избыточную влагу из стен и предметов интерьера, что совместно с хорошей вентиляцией создаст великолепный эффект.

Кроме того ИК пленка не даст шанса обосноваться в вашем санузле грибку и плесени.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

схемы, разновидности систем, поэтапный процесс установки

Традиционный процесс строительства сопровождается огромным количеством работ, и проектирование будущей системы вентиляции тоже желательно обеспечить именно на начальных стадиях.

В противном случае постройка собственного дома может обернуться для вас большим количеством проблем, а исправить все недостатки с циркуляцией воздуха внутри будет не так просто.

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.
