Как работает естественная вентиляция: Принцип работы естественной вентиляции в помещении

Содержание

Принцип работы естественной вентиляции в помещении

Естественная вентиляция древнейшее и одно из самых устоявшихся приспособлений, которое дошла до нашего времени. Создали ее для воздухообмена в помещениях. Таким образом, можно сказать, что принцип работы естественной вентиляции заключается в том, чтобы в здании  был комфортный микроклимат, а так же свежий и чистый воздух.

Из названия понятно, что она не нуждается в дополнительных помощниках, вроде вентилятора или иных механических устройств. Интересно, что принцип работы естественной вентиляции устроен так, что воздушная тяга создается при перепадах давления, с учетом разницы температур на улице и в помещении. Чем больше разница, тем лучше происходит воздухообмен.

В многоквартирных домах принцип работы естественной вентиляции заключается в выведение неприятного воздуха с помощью естественной тяги, которая возникает в вытяжных воздуховодах высоких зданий. Существуют определенные нормы, которые обязывают к тому, чтобы в жилом помещении непременно находилась вентиляционная система.

Ведь она способствует ликвидации  загрязненного воздуха из вашего жилища.

Естественная вентиляция в многоэтажном доме по СНиПу

Совет: вытяжная вентиляция в таких помещениях как уборная, ванная и кухня, непременно должна быть мощнее из-за силы запахов, которые в них находятся. Также следует оборудовать каналы вентиляции для этих помещений в вертикальном положении и чем выше, тем лучше.

Важно! Следите за правильным и качественным воздухообменом, ибо это может привести к серьезным последствиям со здоровьем.

Для  проверки качественной работы вашей вентиляционной системы необходимо взять маленький кусочек салфетки или бумаги (мягкой), приоткрыть окно, а кусок материала поднести к вентиляционной решетке. Если она заколыхалась, значит все работает нормально  и не о чем переживать, но когда салфетка не притягивается — вентиляционная система не работает

.

Проверка вентиляционной системы листом бумаги

Плюсы и минусы естественной вентиляции

Несомненно, что у всего есть положительные и отрицательные качества. Так и с вентиляцией будь она естественная, искусственная или принудительная.  В статье не будут описаны мельчайшие достоинства и недостатки, но основные перечислим.

Итак, начнем с плюсов данного типа вентиляции:

  • нет траты денег на электроэнергию для перемещения воздуха;
  • расценки на само устройство крайне скромны и дальнейшая эксплуатация не повлечет за собой затраты;
  •  простота монтажа и использования;
  • не нужно прогревать воздух;
  • если возникнет желание усилить вентиляцию, то это можно сделать без каких-либо трудностей, так как ее можно комбинировать с различными сплит-системами, вентиляторами и другими устройствами.

Но, к сожалению, вместе с этими плюсами есть  и минусы данного устройства:

  • при невозможности подогрева воздуха и небольшого избытка тепла в помещении в рабочей зоне может сильно понизится температура;
  • есть ограничения в возможностях очищения воздуха от пыли;
  • нет ресурсов для распределения приточного воздуха на определенные рабочие места.

Оставлять естественную или прибегать к каким-то новым приспособлениям в воздухообмене — решать вам. Но то, что вентиляционная система должна работать качественно и безотказно — это факт, который не обсуждается.

Дополнительная информация в этом видео.

Как устроена естественная вентиляция в доме

В жилых помещениях важно обеспечить комфортный температурно-влажностный режим и высокое качество атмосферного воздуха. Качественная вентиляция в доме необходима,  от правильности ее организации зависит состояние обитателей и их здоровье. В первую очередь это касается таких помещений как кухня  и санузел, где происходит приготовление пищи и повышенная влажность.

Содержание

Параметры качества воздуха в помещениях по предельно допустимым  концентрациям вредных веществ устанавливаются строительными и санитарно-эпидемиологическими нормативами. Удаление примесей и приток свежего воздуха этих комнатах возможен только через зазоры и неплотности в окнах и дверях. Этого явно недостаточно, особенно в случае использования современных стеклопакетов и дверей с уплотнителями.

На стадии подготовки к строительству жилого дома необходимо предусмотреть систему воздухообмена. Проект вентиляции частного дома является частью проекта здания и разрабатывается одновременно с ним. Расчеты производятся в соответствии с требованиями СНиП 41-01-20-10 и другими нормативными документами. Существует два вида систем воздухообмена: естественная и механическая. Для жилых  домов обычно применяется первый вариант или комбинация из них.

Виды вентиляции: естественная и принудительная и их особенности

принцип действия естественной вентиляции

Задача систем воздухообмена состоит в замещении части атмосферы в помещении. Организовано это может быть  по-разному: открытие окна приведет к естественному вытеканию воздуха из помещения и поступлению такого же количества извне. Так работает простейшая бесканальная вентиляция. В помещениях большой площади такой вариант невозможен и здесь применяются иные схемы.

Приточно-вытяжная система предусматривает наличие вентиляторов и системы воздуховодов. Через них из определенных зон производится отбор воздуха из прилегающих зон и выброс его за пределы строения. Это вызывает снижение давления в закрытом объеме и приток такого же количества из атмосферы. Такая система помимо основной функции обычно используется и для отопления, и для кондиционирования.

В жилом доме такая схема не применяется в силу нескольких причин. Прежде всего, оборудование и его монтаж имеют достаточно высокую стоимость. Воздуховоды и оборудование занимает достаточно большой объем и для его размещения выделяется отдельное помещение. Вентиляторы имеют электрический привод и для обеспечения их постоянной работы необходима электроэнергия.

В жилых домах обычно система воздухообмена организуется следующим образом:

  1. в ванных комнатах и на кухнях устанавливаются вытяжки, выведенные на крышу или наружу сквозь стену;

  2. в нижней части дверных проемов устанавливаются вентиляционные решетки или остается зазор достаточный для свободного перемещения воздуха.

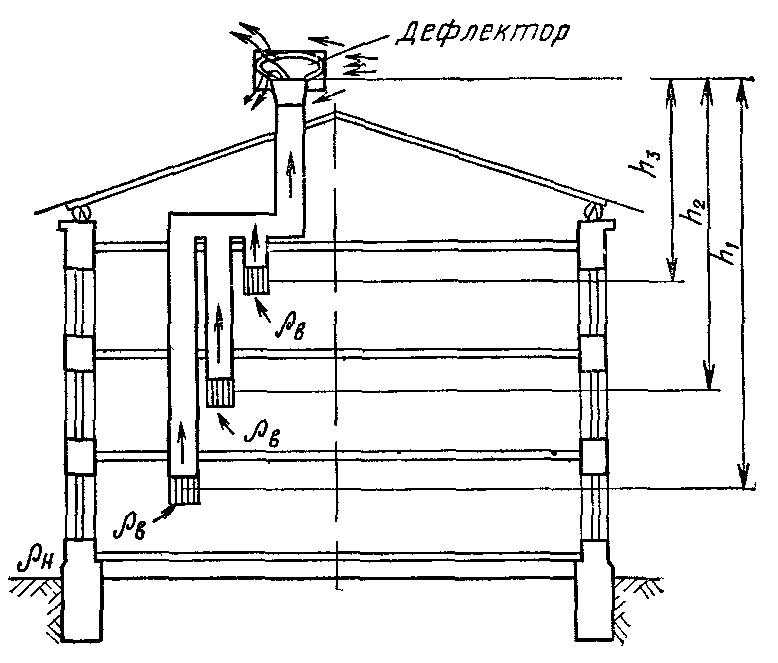

Вытяжка происходит за счет образования разряжения в канале от естественного движения атмосферного воздуха – ветра. В  случае недостаточности воздухообмена возможна установка вентиляторов с автоматическим или ручным включением. Комбинированные системы вентиляции используются часто в санузлах для обеспечения надежного удаления запахов.

Организация естественной вентиляции в частном доме

Простейшая бесканальная схема вентиляции присутствует в любом здании, особенно если есть открывающиеся окна. Этот вариант системы воздухообмена встречается в основном в зданиях  старой постройки. Оборудование современных домов и коттеджей предусматривает наличие вытяжных каналов на кухнях и в санузлах. Остальные помещения вентилируются естественным образом.

Система должна  обеспечивать достаточную кратность воздухообмена. Этот параметр является количественным показателем обновления атмосферы в помещении за единицу  времени. Рассчитывается он следующим образом: расход воздуха через вытяжной канал делится на объем комнаты. Для жилых помещений эта величина устанавливается специальными нормативами и должна составлять величину не менее 4 единиц.

Скорость воздухообмена напрямую зависит от площади сечения вытяжного канала и некоторых внешних факторов. Основным из них является наличие и сила ветра, а также расположение канала по отношению к ним. Максимальную эффективность имеют системы вентиляции, вытяжной канал которых установлен выше конька крыши. В этом случае разряжение зависит исключительно от наличия и силы ветра, но никак от его направления.

Приточная часть системы  воздухообмена в строении

приточный клапан

Поступление достаточного количества воздуха в помещения происходит преимущественно через дверные и оконные проемы в тот момент, когда они открыты. Этого может быть недостаточно и в жилых домах современной постройки устанавливаются клапаны инфильтрации. Эти устройства монтируются в стенах обычно за радиаторами для того, чтобы наружный воздух поступал в комнату достаточно прогретым.

Такая приточная вентиляция в частном доме обеспечивает лучшие условия воздухообмена, но и вызывает увеличение потребления тепловой энергии. Система отопления вынуждена постоянно подогревать холодный наружный воздух. В то же время через вытяжку из комнаты удаляется нагретый воздух. Рациональное использование тепловой энергии возможно при использовании специальных устройств интеркуллеров.

Вытяжная часть системы воздухообмена в помещениях

Удаление воздуха из отдельных комнат происходит через специальные вентиляционные каналы. Они выводятся наружу через стену или крышу и работают за счет естественной конвекции. Вытяжная вентиляция в частном доме оборудуется в процессе строительства. Скрытые воздушные канала устраиваются в кладке стены, если допускает их толщина. Если же ее недостаточно, то делается специальная утепленная пристройка к стене.

Полезный совет: увеличение эффективности кирпичного вытяжного канала, возможно, за счет применения жестяных или полимерных вставок.

Вертикальную шахту вытяжного канала в обязательном порядке накрывают металлическим колпаком, чтобы исключить в него попадание воды или снега.

Шахта вытяжной вентиляции в обязательном порядке устанавливается в помещениях домашней котельной или в комнате, где установлены газовые приборы систем отопления. Рекомендуется подключение к контурам воздухообмена и вытяжек над газовыми или электрическими кухонными плитами. Это позволит эффективно удалять из комнаты водяные и масляные пары.

Элементы системы вентиляции

организация вытяжки

Жилые дома в обязательном порядке оснащаются специальным оборудованием для воздухообмена. Они состоят из двух основных частей: вытяжной и приточной, в состав каждой из которых входит определенный набор элементов. Современная канальная система воздухообмена предусматривает наличие  специального клапана, устанавливаемого в стену в нижней части подоконного проема.

Для свободного перемещения воздуха между помещениями оставляется зазор не менее 20 мм между нижней кромкой двери и порожком. Другой вариант – вырезка проема в полотне прикрытого декоративными пластиковыми или металлическими решетками. Такое техническое решение обычно используется в дверях ванных комнат, изготовленных из полимерного или алюминиевого профиля.

Вытяжная часть системы воздухообмена  представлена вентиляционными отверстиями в верхней части стены кухни или санузла. Проем закрывается решеткой декоративного назначения. Возможна установка вытяжного вентилятора, запуск которого преимущественно происходит при включении освещения в санузле. Выход воздуха в атмосферу происходит обычно через систему воздуховодов, проложенных в стене или установленных отдельно.

Свободное пространство между перекрытиями и подвесным потолком является наилучшим местом для прокладки каналов. Это обстоятельство учитывается строителями при установке приборов  оборудования. Скрытый способ монтажа особенно удобен при больших размерах санузла или ванной комнаты, позволяя организовать несколько точек забора воздуха и его транспортировки к вентиляционной шахте.

Качественная система вентиляции дома обеспечивает должный уровень комфорта во всех жилых помещениях. Здоровый микроклимат и состав атмосферы важны для здоровья человека, ведь большую часть своей жизни мы проводим именно в собственном доме.

Короткое видео об устройстве вентиляции в доме:

Схема и принцип действия естественной вентиляции дома

От качества вентиляции зависит жизнедеятельность обитателей дома. Если в свое время она была неправильно организована, то последствия могут отрицательно сказаться не только на жителях, но и на самом доме.

Что вредит нашему самочувствию?

Недостаток кислорода, повышенная влажность, а также избыток углекислого газа в лучшем случае вызывает просто сонливость и снижение работоспособности, а в худшем – головные боли и обострение хронических болезней. Добавьте к этому еще газовую плиту и котел отопления, которые еще больше усугубляют ситуацию, «съедая» и без того дефицитный кислород.

Если в помещении не поддерживается необходимая влажность воздуха, то и здесь вас будут ждать неприятности. Если ее уровень снизится до 40%, то есть воздух станет очень сухим, ваши слизистые оболочки начнут пересыхать и трескаться, открывая прямой путь во внутренние органы болезнетворным вирусам и бактериям. Но и избыток влажности (выше 60%) тоже не пойдет вам на пользу. К тому же именно при таких условиях в углах помещения появляется плесень.

В застоявшемся воздухе всегда находится масса различных загрязнений, которые по-разному влияют на нас. Зачастую сложно предугадать их комплексное воздействие, поэтому посмотрим их индивидуальное влияние на наш организм.

  • Углекислый газ присутствует везде, где находятся люди, так как является продуктом метаболизма человека. Его небольшое количество для нас не смертельно, но с увеличением концентрации газа мы можем чувствовать дискомфорт.
  • Угарный газ тоже в малых количествах присутствует в помещении. Его концентрация становится выше после курения. Но особенно опасен он бывает при работе бытовых электронагревателей. Происходит это в помещении с неудовлетворительной вентиляцией. Из-за неполного сжигания кислорода вместо углекислого газа образуется угарный газ. Его высокая концентрация приводит к потере сознания и к смерти.
  • Оксиды азота главным образом могут попасть в помещение, если дом находится в промышленной зоне, рядом с теплоэлектростанцией или оживленной трассой. В помещении, где находится работающий газовый котел или в котором курят, содержание оксида азота тоже увеличивается. В результате этого в первую очередь страдают дыхательные пути, которые частично могут потерять способность к самоочищению.
  • Формальдегид оказывается в воздухе путем испарения с поверхностей стройматериалов, элементов отделки и декора. Незначительное его количество содержится в сигаретном дыме. Небольшая концентрация формальдегида вызывает легкие и практически неопасные недомогания. Но зато его избыток может вызвать опасные болезни легких и дыхательных путей.
  • Радон – радиоактивный газ, не имеющий запаха и хорошо растворяющийся в воде. Содержится он в грунте, горных породах, грунтовой воде. В дом проникает по-разному, но в основном с водой и со стройматериалами. Не рекомендуется принимать горячую ванну с такой водой, так как испарения радона могут стать причиной различных заболеваний.
  • Сигаретный дым оказывает вредное влияние не только на курильщика, но и на окружающих его людей. О вреде курения известно всем, так что останавливаться на этом мы не будем.
  • Пыль домашняя постоянно находится во взвешенном состоянии благодаря конвекции воздушных потоков. Они способны поднять даже крупные (до 1 мм) частицы. Домашняя пыль состоит из разных составляющих и может включать в себя продукты жизнедеятельности, пылевых клещей, частицы стройматериалов, споры плесени, шерсть животных и массу других малоприятных веществ. По большому счету домашняя пыль в малых дозах особую опасность представляет лишь для детей и пожилых людей. Иммунная система одних только формируется, а у других она уже ослаблена.

Как работает вентиляция?

Чтобы воздух в помещении был качественным, он должен быть достаточно чистым и иметь нормальную влажность. Поскольку воздух в домах в той или иной степени интенсивности регулярно загрязняется, от него необходимо избавляться, заменив его свежим.

В большинстве домов воздухообмен происходит естественным образом благодаря разнице давления внутри и снаружи помещения. Когда температура окружающей среды ниже температуры воздуха в доме, в этот момент и происходит естественная вентиляция. То есть теплый воздух стремится покинуть здание через вентиляционные каналы, а взамен ему через открытые окна или приточные клапаны поступают порции свежего и прохладного воздуха. В помещении он опять нагревается и снова выходит наружу. И так происходит постоянно, но только до тех пор, пока не наступит лето.

С наступлением жарких летних дней температура наружного воздуха, как правило, выше внутреннего и естественная вентиляция перестает работать. В результате нам приходится проветривать помещения открыванием окон и создавая тем самым воздушные сквозняки. Зато зимой температура воздуха «за бортом» резко снижается, и теплый воздух очень быстро вылетает наружу. Так что назвать естественную вентиляцию эффективной можно лишь с большой натяжкой.

Чтобы в доме естественная вентиляция работала более или менее стабильно нужно создать ей некоторые условия. На стадии проектирования в доме предусматриваются вытяжные вентиляционные каналы. В первую очередь ими оснащаются те помещения, где чаще всего происходит концентрация влажного, горячего и отработанного воздуха (ванная комната, кухня, прачечная). Все вентиляционные каналы должны выходить в общие вертикальные вентиляционные шахты, по которым отработанный воздух поднимается вверх и удаляется на улицу.

Но чтобы вентиляционные каналы могли выводить воздух наружу, необходимо обеспечить поступление свежего воздуха. В дом он попадает разными путями: через оконные и дверные щели, открытые форточки, приточные клапаны, специальные проветриватели и пр. Очень важно, что бы поступление свежего воздуха обеспечивалось в каждое помещение дома.

Если вентиляционные каналы подведены не ко всем помещениям, то там, где их нет, нужно обеспечить сантиметровую щель между нижним краем двери и поверхностью пола. В дверях, которые ведут в помещения с вентиляционными каналами нужно сделать несколько небольших декоративных отверстий или установить прямоугольную пластиковую решетку, просверлив для нее сквозное отверстие.

Почему сегодня нужны проветриватели?

Новые дома сейчас строятся с учетом энергосбережения, поэтому они полностью герметичны. В них отсутствуют щели и воздуху тяжело попасть внутрь. Такая же картина получается и после установки в старых домах современных окон со стеклопакетами. С одной стороны потери тепла в итоге снижаются, а с другой – получаем кислородное голодание.

Чтобы избежать подобных неприятностей в новых окнах или в несущих стенах устанавливают проветриватели. В первом случае их лучше заказывать вместе с окнами. Высота установки проветривателя должна находиться в пределах 2 м. Это необходимо для того, чтобы холодный уличный воздух успел нагреться, смешавшись с теплым внутренним прежде, чем он успеет «добраться» до людей.

Как улучшить вентиляцию?

В доме с естественной вентиляцией, работать эффективно она будет не всегда.

Причин тому несколько:

  • слабая тяга летом, когда на улице теплее, чем дома;
  • резкое увеличение количества отработанного воздуха в результате одновременного приема душа, приготовления пищи, влажной уборки и т.п.;
  • малая площадь сечения вытяжного канала (ошибки при проектировании).

В таком случае вентиляции надо «помочь» путем установки электрического вытяжного вентилятора. Он монтируется на входе в воздуховод или же в самом воздуховоде. Если в помещении нет вентиляционного канала, то вентилятор устанавливается в окно или в наружную стену. Если над этим помещением находится еще один этаж, то к вентилятору нужно приделать горизонтальную метровую трубу. При желании можно установить вентилятор с таймером, который будет выключаться сам через определенное время.

Естественная вентиляция: На каких принципах она работает

Так и родилась идея сделать серию статей о вентиляции, в которой были бы доступно разъяснены основные принципы достижения комфортной среды в жилище. Что такое комфорт в нашем случае? Это когда вы вернулись из месячного отпуска, а в доме есть чем дышать: форточки и окна открывать для проветривания не надо, свежего воздуха достаточно и при этом тепло.

В городских многоквартирных, да и многих частных домах, как правило, используетсясистема естественная приточно-вытяжная вентиляция. Работает она за счёт разницы давлений снаружи и внутри жилища.Приток фоздуха обеспечивают окна и форточки, а такжещели в оконных и дверных конструкциях. Отток — вентиляционные стояки.

По сравнению с принудительной системой,когда воздух нагнетается или отводится при помощи вентиляторов и других механических приспособлений, естественная система имеет ряд преимуществ. Она намного проще и дешевле, а её обслуживание не потребует особых усилий. Именно поэтому естественную вентиляцию изакладывают в большинство проектовпо умолчанию. Правда, есть у этой системы один крупный недостаток — неустойчивость режима работы, что обусловлено ее зависимостью от внешних погодных условий, но об этом чуть позже.




Вадим Ковалёв, схема с сайта Houzz.ru

Как работает вентиляция естественного типа
В доме или квартире, где организованестественныйвоздухообмен, отработанный воздух должен уходитьвовходные отверстия вытяжных стояков,обычно расположенныхна кухнях, в ванных комнатах и туалетах(если речь идет о типовой квартире). Образуется тяга, за счет которой свежий воздух заходит в помещение через форточки, створки и «неплотности» окон (как советуют старые добрые СНиП2. 04.05-91 и 23-02-2003, регламентирующие воздухообмен и теплозащиту).

Движение воздуха должно быть интенсивным, но в меру, чтобы помещения успевали проветриваться, а поступающий воздух — нагреваться.


  hoo Interior Design & Styling, фото интерьера на Houzz

К сожалению, факт наличия стояков вентиляции и открытые форточки еще не гарантируют воздухообмена во всех помещениях. Для этого нужно организовать перемещение воздуха из комнат, в которых имеется приток, в помещения, где установлены вытяжки.

Факт:Чтобы воздух двигался, СНиП рекомендует подрезать полотна внутренних дверей во всей квартире. Например, рекомендуемая величина щели под дверями ванной и туалета должна быть не менее 2 см. Для этих же целей служат вентиляционные решетки.


 Вадим Ковалёв, схема с сайта Houzz.ru

Сколько воздуха нужно для комфорта
СНиП 2.08.01-89 («Жилые здания») утверждает, что норма притока должна быть не менее 3 куб. м/ч на 1 кв.м жилплощади. Этим нормативом предлагают пользоваться, если общая площадь жилья — менее 20 кв.м на человека. Если более, московские региональные нормы (МГСН 3.01-96 «Жилые здания») рекомендуют обеспечить приток воздуха скоростью 30 куб.м/ч на одного проживающего.

На кухне и в санузлах требуется более интенсивная вентиляция. Так, минимальная норма воздухообмена на кухне — 60 куб.м/ч при электрической плите, 90 куб.м/ч при 4-конфорочной газовой; в совмещенном санузле — 50 куб.м/ч, в отдельных ванной и туалете — по 25 куб.м/ч. Эти данные учитываются при проектировании системы вентиляции и кондиционирования дома.

  Cushman Design Group, фото интерьера на Houzz

Есть еще одно условие хорошего воздухообмена: отношение объема, поступающего (или удаляемого) за один час воздуха к внутреннему объему жилых помещений должно быть не менее 0,35. Эта величина называется кратностью воздухообмена и выражается в часах в минус первой степени. Она показывает, сколько раз в течение одного часа воздух в помещении полностью заменяется на новый. (Для справки: Во многих европейских странах кратность воздухообмена стремится к единице.)

Если в квартире курят, или в ней много комнатных растений, то 0,35 — критически мало. Повышенные нормативы применяются и к помещениям с высокой влажностью и газовым оборудованием. Например, в постирочной рекомендуемая кратность воздухообмена — 5 часов в минус первой степени, в гардеробной — 1 час в минус первой степени.

Во время, когда помещение не используется, кратность воздухообмена можно уменьшать: в жилой зоне — до 0,2 часа в минус первой степени; в кухне, ванной комнате, туалете, постирочной, гардеробной, кладовой — до 0,5 часа в минус первой степени.

     Дарья Харитонова, фото интерьера на Houzz

Печи и камины требуют дополнительного притока воздуха, объем которого его рассчитывается отдельно в зависимости от характеристик устройства.

Важно: Концентрация вредных веществ в наружном воздухе не должна превышать предельно допустимых значений (ПДК). Иначе приток воздуха должен быть оснащен системой очистки (фильтрации).

       Вадим Ковалёв, схема с сайта Houzz.ru

Теперь о вытяжке
Здесь, с точки зрения нормативов, все просто — сколько воздуха в течение часа поступило в ваше жилище, столько и должно быть удалено. Но, как рекомендует СНиП 2.08.01-89, суммарная норма вытяжки из туалетов, ванных комнат и кухни должна быть не менее 110-140  м3/ч (разница определяется типом кухонной плиты).


Юлия Голавская, фото интерьера с Houzz

Надо ли организовывать приток свежего воздуха на кухне и в санузлах
Вроде бы без него никак: тут стоят плита, духовка, посудомоечная машина, кофемашина и прочая техника, выделяющая в воздух пары и запахи. А если в ванной не обеспечить нормального притока, вероятно появление плесени. Но не все так просто.

Приток воздуха в соответствии с рекомендациями СНиПов организуется исключительно в жилых помещениях, к которым кухня (как и ванная) не относится. Сделав на кухне организованный приток, вы частично, а то и полностью переключите работу находящегося здесь вытяжного стояка на обслуживание только этого притока. Происходит это по закону аэродинамики, согласно которому воздух течет по пути наименьшего сопротивления. Все остальные помещения дома кухонная вытяжка «протягивать» перестанет. То же самое касается и санузлов.

Поэтому, если уж организовывать приток в кухне или ванной, то обязательно регулируемый, чтобы днем, если есть такая необходимость, вы могли его открыть, а на ночь закрыть. В противном случае вам не избежать духоты в спальнях и других комнатах. Наконец, если приточный воздух поступает непосредственно в кухню, ванную или туалет, он не должен попадать в жилые помещения.

Фото интерьера с Houzz

Что влияет на качество работы естественной вентиляции?

При понижении температуры на улице тяга увеличивается, улучшая тем самым проветривание квартиры (созданное тягой разрежение вызывает приток воздуха). При повышении температуры наружного воздуха тяга ухудшается — в значительной степени этим объясняется, почему летом мы начинаем задыхаться в квартире, где зимой дышалось вполне нормально.

Увеличивается приток и из-за повышения скорости ветра, правда, касается это только наветренной стороны здания. И чем выше этаж, тем ощутимее будет приток. Причем увеличение скорости ветра оказывает более сильное воздействие, чем изменение температуры наружного воздуха (к примеру, увеличение скорости ветра на 20% равносильно тяге от снижения температуры на 5°С). Именно поэтому, приобретая квартиру, стоит обратить самое пристальное внимание на расположение дома относительно розы ветров района.

Эффективно работает она только в отопительный сезон, когда за окном температура воздуха ниже +5 градусов. В чем ее принцип? Прохладный свежий воздух засасывается в теплую квартиру, согревается, загрязняется и через вентиляционные решетки, которые есть в каждой квартире в кухне и санузле, попадает в вентиляционные шахты (вместе с запахами, влажностью и углекислым газом), откуда выходит на улицу. Замещение этих объемов происходит за счет разрежения, создаваемого вытяжкой, путем притока наружного воздуха через открытые форточки (створки) или неплотности окон, имеющихся в квартире. Величина притока должна быть, как говорят математики, необходимой и достаточной. То есть необходимо большой для комфортного пребывания в помещении людей и одновременно достаточно малой, чтобы поступающий воздух успевал нагреваться системой отопления. Для обеспечения воздухообмена (перетекания воздуха из жилых помещений с притоком свежей составляющей в помещения) внутренние двери во всей квартире должны иметь подрезку полотна, облегчающую протекание воздуха, или быть постоянно открыты. Например, рекомендуемая величина «щели» под дверями ванной и туалета — минимум 2 см. Только в этом случае квартира может рассматриваться как единый воздушный объем с равномерным давлением. Именно такая схема рекомендовалась и до сих пор рекомендуется законодательными в области вентиляции жилых зданий СНиПами. Именно ее претворяли и претворяют в жизнь проектировщики и строители. Основные достоинства естественной вентиляции заключаются в ее простоте и невысокой стоимости, а также в практическом отсутствии необходимости ее обслуживания. Недостатком является неустойчивость режима работы.

Каким же, согласно замыслу и рекомендациям нормирующих документов, должен быть воздухообмен квартиры?

СНиП 2.08.01-89 утверждает, что он должен определяться (быть не менее) одной из двух величин:

•  суммарная норма вытяжки из туалетов, ванных комнат и кухни (зависит от типа кухонной плиты) — 110-140 м3/ч;

•  норма притока — не менее 3 м3/ч на 1 м2 жилой площади.

Если вы подумали, что приведенные нормы попросту устарели и именно в этом кроется причина того, что в вашей квартире стало не хватать свежего воздуха, то сильно ошиблись. Наоборот, считается, что соблюдение таких норм для больших квартир влечет за собой неоправданно завышенный расход вентиляционного воздуха, поэтому в московских региональных нормах (МГСН 3.01-96 «Жилые здания») можно найти несколько меньшую рекомендуемую величину воздухообмена для жилых комнат — 30 м3/ч на одного человека.

В старых домах, если все щели старой «столярки» собрать в одно место, мы получим постоянную дыру размером 200 кв. см. А учитывая, что отверстие примерно в один квадратный сантиметр при термической тяге 10 Па обеспечивает приток одного кубического метра воздуха в час, то это 200 кубометров свежего воздуха ежечасно (при нормативах 30-50)». Таким образом, старые деревянные окна обеспечивали постоянный и достаточный приток воздуха.

Рассказав о существующих, запроектированных и потому хоть как-то управляемых системах естественной вытяжки, нельзя не упомянуть о том, что, помимо них, в каждом достаточно высоком жилом доме могут действовать еще и неуправляемые потоки воздуха.

Так, любой подъезд здания можно в принципе представить себе как большую трубу, точнее, ствол вентиляционной шахты, поскольку тянет она воздух вверх по тем же законам, что и настоящая шахта вентиляции (иногда даже лучше — сильнее!). В «подъездную шахту» воздух проникает через окна на лестничных площадках нижнего этажа и входную дверь. В этот поток вполне может «затянуть» и воздух из квартир нижних этажей, засосав вместе с ним на лестницу через неплотности входных дверей самые разные запахи. Далее поток воздуха поднимается по лестничному проему и частично выходит из подъезда. Но выходить он может двумя путями: через окна на лестничных площадках верхних этажей и через квартиры, просачиваясь в них опять-таки сквозь неплотности входной двери (а вы удивлялись, откуда это тянет жареным луком). Особенно характерно такое явление для жилых домов, в которых двери лифтовых шахт находятся на лестничных площадках — по лифтовой шахте воздух тянет еще лучше и быстрее.

Правильная вентиляция в частном доме

Существует несколько вариантов обеспечения вентиляции в частном доме, у каждого из них есть свои достоинства и свои недостатки. Очень важно чётко определить свои потребности и разбираться в особенностях конкретного объекта. Расчётом и разработкой вентиляционной системы должны заниматься профессионалы, только в этом случае Вы будете уверены в том, что всё работает так, как нужно.

ВАЖНО: Не экономьте на вентиляции – от того, будет ли в доме правильная циркуляция воздуха, зависит и Ваше здоровье, и сохранность самого строения.

Естественная вентиляция

Для того чтобы избавиться от неприятных запахов и лишней влажности в комнатах, не всегда нужно специальное оборудование. В загородном доме можно создать естественную вентиляцию, устроив в стенах вертикальные каналы или поставив трубы (это делается ещё на стадии строительства). Такие конструкции работают за счёт разницы температур в доме и на улице, их преимущества:

  • Низкая цена;
  • Простота в обслуживании;
  • Отсутствие оборудования;
  • Беспроблемная эксплуатация в комнатах с высокой влажностью (туалет, ванная).

Недостатки естественной вентиляции:

  • Летом практически не работает, так как нет разницы температур;
  • При сильном ветре неприятные запахи возвращаются в дом;
  • Зимой каналы могут замёрзнуть.

Принудительное вентилирование

Если естественного воздухообмена недостаточно – или если на стадии строительства не были предусмотрены нужные для него каналы – используется система принудительной вентиляции. Она основана на клапанах и вентиляторах, устанавливаемых в проветриваемых комнатах.

Преимущества такого решения:

  • Производительность вентиляции не зависит от погоды и внешних условий;
  • Можно настраивать мощность системы.

Недостатки:

  • Более высокая стоимость;
  • Возрастающие траты на энергию;
  • Потребность в регулярном обслуживании.

Виды систем принудительной вентиляции:

  • Приточная. Обеспечивает попадание свежего воздуха в дом, отработанный воздух вытесняется естественным путём.
  • Вытяжная. Отводит загрязненный воздух из комнат, свежий воздух поступает естественным путём.
  • Комбинированная система. Контролирует и поступление свежего воздуха, и отвод загрязненного – это лучшее решение для любого частного дома.

У Вас есть вопросы, касающиеся устройства вентиляции в частном доме? Звоните, и наши специалисты проконсультируют Вас!


Поделиться:

Возврат к списку

Естественная (пассивная) вентиляция в квартире

 Содержание статьи

  1. Виды естественной вентиляция в квартире
  2. Неорганизованная естественная вентиляция в квартире
  3. Организованная естественная вентиляция в квартире
  4. Минусы пассивной вентиляции в квартире
  5. Как создать естественную вентиляцию?
  6. Ошибки при создании пассивной вентиляции
  7. Как улучшить естественную вентиляцию в квартире?
  8. Помощь профессионалов

Естественная вентиляция в квартире происходит без использования какого-либо оборудования, которое перемещает воздух в помещение и удаляет его. То есть вентилируется квартира сама по себе – через форточки, окна, двери, специальные вентиляционные отверстия и шахты в стенах.

Такая технология дает ряд существенных преимуществ.

  • Можно не тратить средства на покупку специальных устройств, на электроэнергию.
  • Легко сделать, но только если позаботиться об этом на этапе проектирования и строительства здания.
  • Обеспечивает нужный приток свежего воздуха, повышая уровень комфорта в помещении.

Согласно российским санитарным нормам, хорошая пассивная вентиляция в квартире предполагает, что каждый час в помещении воздух полностью сменяется два раза. Это называется кратность воздухообмена. При этом в холодное время года не должно быть сквозняков, с улицы не должны проникать пыль и запахи, а температура в квартире не должна снижаться менее +18◦С.

Виды естественной вентиляции

Выделяют две разновидности естественной вентиляции в квартире.

  • Неорганизованная
  • Организованная

Неорганизованная естественная вентиляция в квартире

Воздух поступает сквозь открытые окна, двери, форточки, которые периодически требуется открывать. Часто встречается в старых многоквартирных жилых домах или «бараках» гле через трещины и расщелины «случается» воздухообмен. Воздухообмен происходит благодаря разнице в температурных показателях внутри помещения и снаружи здания, за счет скорости ветра и перепадов атмосферного давления. То есть природных факторов.

Организованная естественная вентиляция в квартире

В этом случае в здании имеются отверстия в стенах – ближе к потолку и полу. Они ведут в вентиляционные шахты дома. По ним циркулирует естественный воздушный поток.

Чтобы этот способ работал, необходимо предварительно провести расчеты, учесть площадь и объем помещений. На основании этих данных выполняется проектирование – выбираются расположение и диаметр вентиляционных шахт. Создается такая система в процессе строительства здания.

Как правило есть два вида шахт — обе вытяжные. Служат они для вентиляции санузлов в квартире и кухонной вытяжки на кухне. Через них отработанный воздух удаляется на улицу, на самый верх здания.

Минусы пассивной вентиляции в квартире

В числе недостатков таких систем называют

  • отсутствие очистки воздуха и его подогрева, что ведет к проникновению в помещение пыли, грязи, пыльцы растений, газов и запахов; провоцирует сквозняки; зимой – снижает температуру в комнате, а летом – повышает;
  • нехватка воздухообмена: естественная вентиляция в квартире часто не способна удовлетворить потребности находящихся в помещении людей в свежем воздухе;
  • непрофессионализм организации: если при постройке здания были допущены ошибки при создании вентиляционной системы, исправить их очень сложно.

Как создать естественную вентиляцию в квартире?

Первым шагом становится разработка проекта, где важно учесть

  • размеры квартиры;
  • планировку помещений;
  • какие строительные и отделочные материалы планируется использовать для постройки и отделки снаружи и внутри строения;
  • сколько людей постоянно будет постоянно проживать в квартире или доме;
  • число окон, и каким образом они открываются, есть ли форточки или функция проветривания. Возможно есть приточные клапаны

Все это влияет на необходимый объем воздуха, при котором люди будут чувствовать себя комфортно. От этого зависят количество вентиляционных отверстий, их диаметр и расположение. Также рассчитывается расстояние между полом и нижней кромкой дверей, величина окон и форточек. Особое внимание должно уделяться ванной подвалу, туалету – помещениям без окон и с повышенной влажностью.

При грамотно составленном проекте удается достичь достаточно эффективного функционирования естественной вентиляции в квартире.

Ошибки при создании пассивной вентиляции

Однако не всегда в многоквартирных домах естественное вентилирование происходит так, как требуется. К этому могут приводить ошибки, допущенные при проектировании, например, неверное размещение отверстий для прохождения воздуха, их отсутствие в ванной или кухне, неподходящий диаметр вентканалов.

В результате возникают нарушения воздухообмена, которые проявляются в

  • запотевании окон;
  • скоплении запахов в кухне во время приготовления пищи;
  • накапливании запахов в комнатах, туалете, ванной;
  • появлении плесени на стенах или потолке;
  • деформации мебели.

Как улучшить естественную вентиляцию в квартире?


Для этого необходимо сначала проверить, как работает существующая вентиляция в квартире. Лучше пригласить специалистов, которые с помощью специальных приборов проверят скорость поступления воздуха, измерят температуру в разных точках помещения.

При желании провести самостоятельные исследования рекомендуется взять полосу газетной бумаги (15-20х2-3 сантиметра) и поднести ее к вентиляционному отверстию на расстояние в пять-семь сантиметров. Если все работает нормально, конец полоски касается края отдушины либо проникает в нее.

Если газетная полоса не шевелится или лишь слегка колеблется, значит, пассивная вентиляция в квартире не работает нормально, или не хватает притока воздуха. Чтобы проверить, открывают двери и окна и снова проводят тест. Если бумага по-прежнему не шевелится или едва колышется – засорены воздуховоды. Их понадобится прочистить. Каждую отдушину – по отдельности. Для чистки используют тонкий стальной трос и пылесос с длинной трубой. Для главного канала требуется специальный стеклопластиковый прут с крючком. Однако в многоквартирном доме самостоятельно чистить главный вентканал нельзя. Это обязанность обслуживающей организации.

Когда естественная вытяжка снова работает нормально, необходимо обеспечить приточную вентиляцию с улицы. Для этого используют разные способы:

  • увеличивают расстояние между полом и кромкой дверного полотна;
  • пробивают дополнительные отверстия в стенах;
  • просверливают в нижней части дверей отверстия в два-три ряда, которые можно скрыть сетчатой декоративной накладкой
  • Устанавливают специальное приточное оборудование. Бризеры или приточные установки с подогревом.

Помощь профессионалов

Процесс создания естественной вентиляции в квартире или ее улучшения, хотя и не требует покупки оборудования, все же на так прост, как кажется на первый взгляд.

Поэтому лучшим решением станет обращение к помощи квалифицированных специалистов компании «АЕРОМАГ». Мы с удовольствием ответим на ваши вопросы и поможем улучшить пассивную вентиляцию для комфортной жизни.

640 руб. Купить в один клик ! 320 руб. Купить в один клик ! 1.314 руб. Купить в один клик ! 180 руб. Купить в один клик ! 1.603 руб. Купить в один клик ! 380 руб. Купить в один клик ! 2.094 руб. Купить в один клик ! 41. 600 руб. Купить в один клик ! 17.300 руб. Купить в один клик ! 20.100 руб. Купить в один клик ! 1.848 руб. Купить в один клик ! 330 руб. Купить в один клик ! 2.814 руб. Купить в один клик ! 560 руб. Купить в один клик ! 12.000 руб. Купить в один клик ! 100 руб. Купить в один клик ! 946 руб. Купить в один клик ! 26.600 руб. Купить в один клик ! 3.111 руб. Купить в один клик ! 200 руб. Купить в один клик ! 603 руб. Купить в один клик ! 37.000 руб. Купить в один клик ! 1.234 руб. Купить в один клик ! 6. 200 руб. Купить в один клик ! 846 руб. Купить в один клик ! 1.043 руб. Купить в один клик ! 957 руб. Купить в один клик ! 962 руб. Купить в один клик ! 531 руб. Купить в один клик ! 3.604 руб. Купить в один клик ! 1.267 руб. Купить в один клик ! 1. 133 руб. Купить в один клик ! 1.201 руб. Купить в один клик ! 672 руб. Купить в один клик ! 395 руб. Купить в один клик ! 1. 405 руб. Купить в один клик ! 883 руб. Купить в один клик ! 1.443 руб. Купить в один клик ! 850 руб. Купить в один клик ! 527 руб. Купить в один клик ! 1.875 руб. Купить в один клик ! 1.118 руб. Купить в один клик ! 1.682 руб. Купить в один клик ! 591 руб. Купить в один клик ! 747 руб. Купить в один клик ! 2.326 руб. Купить в один клик ! 1.333 руб. Купить в один клик ! 1. 922 руб. Купить в один клик ! 646 руб. Купить в один клик ! 747 руб. Купить в один клик !

Основы естественной вентиляции — CoolVent

Естественная вентиляция заключается в использовании естественных сил для направления воздушного потока через помещение. Как я упоминал ранее, его три цели заключаются в обеспечении улучшения качества воздуха в помещении и снижении потребления энергии при максимальном тепловом комфорте для находящихся в помещении людей. Две естественные силы могут использоваться для движения воздуха через здание: ветер и плавучесть, что приводит, соответственно, к двум основным стратегиям естественной вентиляции: поперечной вентиляции и дымовой вентиляции.

Перекрестная вентиляция

Когда ветер ударяет в наветренный фасад, он создает положительное давление на фасад. Точно так же, когда он течет от подветренного фасада, будет создаваться область более низкого давления. Если в здании открыты окна как с наветренной, так и с подветренной стороны, воздух будет нагнетаться через здание из-за разницы давлений между отверстиями.

Насколько «положительным» или «отрицательным» является давление в каждом отверстии, измеряется числом, называемым коэффициентом давления ветра ().Положительный результат указывает на то, что ветер дует на фасад, оказывая на него положительное статическое давление. И наоборот, если отрицательное значение, это указывает на то, что отверстие подвергается всасыванию из-за отрыва потока от здания. Величина изменяется в зависимости от вертикального и горизонтального расположения проема на фасаде, а также от угла падения ветра и соотношения сторон здания. Для основных расчетов вы можете начать с предположения о среднем значении для каждого фасада. Для прямоугольного здания (без окружения) эти значения могут быть получены графически из таблиц или контурных диаграмм на основе существующих экспериментальных результатов (хорошим справочником является ASHRAE Handbook of Fundamentals).Для других форм зданий и зданий с препятствиями вокруг них вам может потребоваться выполнить внешний анализ CFD (или исследование в аэродинамической трубе), чтобы получить точные цифры.

Результирующая скорость потока в здании с перекрестной вентиляцией будет пропорциональна эффективной площади отверстий (поясняется ниже) и перепаду давления, создаваемого ветром, который рассчитывается по формуле:

где и — коэффициенты давления ветра на входе и выходе, — плотность воздуха при температуре окружающей среды, а — скорость ветра против потока.

Подробнее о расчетах см. в руководстве пользователя CoolVent **ССЫЛКА**.

Насколько хорошо работает перекрестная вентиляция, зависит от многих факторов, включая: расположение здания относительно преобладающих направлений ветра, внутреннюю планировку офисов, коридоров, мебель и другие потенциальные препятствия для воздушного потока, размеры окон и других проемов.

Вентиляция дымовой трубы

Вентиляция с помощью дымохода или выталкивающей вентиляции зависит от разницы температур между воздухом внутри здания и снаружи для управления потоком.Более теплый воздух легче (представьте себе дым, поднимающийся вверх), чем более холодный воздух, который тяжелее. Когда здание заполнено теплым воздухом и подвергается воздействию среды с более холодным воздухом, и открыты два вертикально расположенных окна, более легкий воздух будет выходить через отверстие, а более холодный воздух будет поступать в здание через нижнее окно.

Воздушный поток через пространство пропорционален разности температур, эффективной площади отверстий и препятствий, а также общей разнице плавучего давления, управляющей потоком. Ориентация здания (управление поступлением солнечного тепла) не влияет на результирующий поток воздуха через здание.

Это общее выталкивающее давление можно определить, добавив общую разницу давлений между нижним и верхним отверстиями, которая напрямую связана с разницей плотностей воздуха в помещении и снаружи, а также с вертикальным расстоянием между отверстиями. Для помещения с двумя проемами выражение для двух вертикально расположенных проемов в здании:

, где

где и — температура воздуха внутри и снаружи помещения, соответственно — расстояние по вертикали между верхним и нижним проемом.

Если бы в здании было открыто несколько вертикально расположенных окон, холодный воздух все равно поступал бы через нижние окна, а горячий воздух выходил бы через верхние окна. Высота, на которой происходит этот переход, называется нейтральной плоскостью, ее расположение зависит как от размера, так и от расположения воздушных препятствий (окна, воздуховоды и т. д. ), и крайне важно спроектировать здание таким образом, чтобы нейтральная плоскость не быть слишком низким, чтобы вызвать обратный поток в определенных зонах здания.Для этого можно использовать CoolVent.

Расчет расхода

Зная разность полных давлений между двумя наружными отверстиями, соединяющими наружную часть здания с внутренней, расход можно найти по формулам:
,    с         и

где и — площадь и коэффициенты расхода каждого из отверстий (внутреннего и внешнего), через которые проходит воздух. Коэффициент расхода, который находится в диапазоне от 0 до 1, является мерой давления, которое теряет воздух, проходя через каждое отверстие сопротивления потоку.Для справки, коэффициент расхода для окон составляет порядка 0,65.

Таким образом, выражения для расхода в чисто ветровой и плавучей вентиляции ( и , соответственно) описываются как:


Ночное охлаждение / Термическая масса

Термическая масса может быть встроена в конструкцию здания, чтобы поглощать тепло в дневное время и отдавать его ночью. Это приводит к затуханию колебаний температуры внутреннего воздуха и отставанию пиков.Обычно эта масса встраивается в потолки и стены в виде бетона или кирпича.

Использование тепловой массы особенно актуально в регионах мира, где температура окружающей среды очень высока в течение дня — слишком высока, чтобы подавать наружный воздух в здание, — но достаточно низка в ночное время. Ночное охлаждение — это стратегия, заключающаяся в закрытии окон здания в течение дня (не полностью — всегда обеспечивая приток воздуха, необходимый для минимальных требований к качеству воздуха в помещении) и открывании их в ночное время.

Реализация ночного охлаждения зависит от многих соображений. Например, выставление здания на улицу ночью может представлять угрозу безопасности. Кроме того, если здание слишком сильно охлаждается ночью, рабочие могут чувствовать себя некомфортно на следующее утро. В этом случае могут быть включены обогреватели, напрасно расходующие энергию.

Что такое естественная вентиляция? Типы, преимущества и недостатки

Почему менеджеры поощряют людей использовать такие методы, как естественная вентиляция? Международная оценка Управления по оценке технологий США показывает, что развивающиеся страны могут сократить производство электроэнергии, если использовать энергию более эффективно. Одним из таких методов является вентиляция, в частности естественная вентиляция. Это способ подачи свежего воздуха в дом или офисное помещение с использованием пассивных сил, обычно за счет скорости ветра или разницы давления снаружи и внутри. У этого поста две цели. Во-первых, предоставить разумное, общее и актуальное описание теории и измерений естественной вентиляции. Во второй рассказывается, как теория и измерения могут быть использованы для моделирования домов с естественной вентиляцией.

Что такое естественная вентиляция

Почти все исторические здания имели естественную вентиляцию.Благодаря большему пониманию стоимости и влияния использования энергии на окружающую среду, естественная вентиляция становится все более примечательным методом. Это подходящее решение для снижения энергопотребления и затрат, обеспечения допустимого состояния внутренней среды и поддержания здорового и комфортного климата в помещении, а не более распространенный метод использования механической вентиляции. В благоприятных климатических условиях естественная вентиляция может использоваться вместо установок кондиционирования воздуха, сохраняя 10–30% всего энергопотребления.

Естественная вентиляция; Простой метод (Ссылка: designingbuildings.co )

Естественная вентиляция – это процедура поступления свежего воздуха в дом снаружи. Этот новый воздух вытесняет грязный теплый воздух из комнат через отверстие в крыше. Это может работать без механической помощи. Хотя это было краткое введение, его практическое применение и использование гораздо сложнее. Естественная вентиляция является одним из наиболее практичных методов снижения энергопотребления в зданиях.Он использует естественную силу ветра и плавучесть, чтобы проникать в свежий воздух и распространять его по зданиям для жителей. Естественная вентиляция осуществляется за счет разности давлений между одной секцией здания и другой или между внешней и внутренней частями здания.

Естественная вентиляция может обеспечить достаточную подачу воздуха для дыхания, адекватную вентиляцию загрязняющих веществ, достаточное тепловое кондиционирование и удаление влаги за счет хорошей связи с динамикой окружающей среды. Разработчики обычно выбирают естественную вентиляцию, потому что она снижает выброс углерода и дешевле в установке и эксплуатации, чем полная механическая вентиляция.Он также требует меньшего ухода, изменяет ожидания пассажиров и обеспечивает больший контроль над окружающей средой. Этот тип вентиляции обеспечивает свободное ночное охлаждение, снижая дневную температуру. Естественная вентиляция и комфорт человека связаны между собой. Если вы хотите кратко увидеть их отношения, нажмите здесь.

Типы естественной вентиляции

Существует два основных вида естественной вентиляции, которые используются в зданиях естественным путем. Во-первых, это ветровая вентиляция (также известная как перекрестная вентиляция), а во-вторых, это вентиляция с плавучестью (также известная как дымовая вентиляция).Тем не менее, выбор наилучшего метода проектирования и эксплуатации системы вентиляции зависит от различных факторов. Как эффективность, так и конструктивные соображения включают несколько различных параметров, которые поясняются ниже.

Эффективность естественной вентиляции

Воздействие естественной вентиляции на здание может увеличиться в зависимости от вашего рассмотрения следующих факторов:

  • Преобладающая скорость и направление ветра
  • Строительные условия и ориентация
  • Размер и расположение окон
  • Окружающая среда
  • Наружная температура и влажность

Вопросы проектирования

Если вы думаете о проектировании естественной вентиляции в новом здании, вам следует обратить внимание на следующие основные методы проектирования:

  • Внешние компоненты
  • Типы и проверка окон
  • Внешний вид и размеры здания
  • Коньковые вентиляционные отверстия
  • Ориентация и положение здания
  • Воздухозаборные и выпускные отверстия

Существует два часто используемых метода естественной вентиляции:

900 04 Ветровая вентиляция (перекрестная вентиляция)

Ветер, движущийся рядом со зданием, будет создавать разные секции низкого и высокого давления. Наветренная часть дома – это область с высоким давлением, а подветренная часть и крыша – с низким давлением. Размещение различных типов и размеров отверстий в секциях низкого и высокого давления может заставить воздух проходить через здание с повышенной скоростью и в желаемом направлении.

Самый простой способ узнать, ветряная или ветровая вентиляция – это посмотреть на открытое окно. Свежий воздух входит через одну сторону, распространяется по всему дому, а затем выходит через противоположную сторону, вытесняя спертый теплый воздух, который был в здании.Кроме того, это привлекательное и недорогое решение для вентиляции в определенных областях применения. Посетите здесь, чтобы увидеть всестороннее объяснение этого типа естественной вентиляции.

Тем не менее, следует учитывать, что ветровая вентиляция не всегда идеальна в местах, где много пыли или загрязнений. Он также не работает в местах, где ветер нежелателен, т. е. ветер движется в противоположном направлении и не оказывает влияния.

Вентиляция, управляемая плавучестью (эффект дыма)

Этот тип естественной вентиляции кажется сложным, но в основном он работает как камин.Поскольку теплый воздух поднимается вверх, а холодный воздух остается внизу, эта процедура заставляет теплый воздух подниматься вверх.

Тепло, производимое в зданиях, поднимается к потолку. В огромных зданиях, конструкция которых имеет заметную высоту, естественная тенденция теплого воздуха к подъему создает перенос воздуха по всему зданию. Это то, что обычно называют эффектом стопки или тепловой плавучестью. Теплый воздух поднимается по зданию и выходит через естественный вентилятор. Отверстия в стенах на уровне пола позволяют проникать холодному воздуху, заменяя выходящий теплый воздух.

Эффект плавучести в естественной вентиляции (Ссылка: umn.edu )

Высокие крыши промышленных сооружений создают значительные перепады давления и температуры; поэтому промышленные помещения являются идеальным местом для самотечной вентиляции. Используя эти различия, можно естественным образом направлять воздух вверх и из здания.

В отличие от перекрестной вентиляции, эта процедура может выполняться в прохладные и безветренные дни. Для естественной вентиляции оптимальным вариантом для круглогодичного использования является вентиляция за счет плавучести.

Комбинированная вентиляция

Естественные вентиляторы также можно комбинировать с принудительной вентиляцией, чтобы обеспечить комфорт во всем здании в течение дня.

Механическая вентиляция — единственный выбор в некоторых местах. Для помещений, в которых используются химические вещества, или высота потолков ниже, или просто недостаточно тепла, необходима принудительная вентиляция. В конце концов, есть много объяснений того, почему принудительная вентиляция может быть жизненно важной. Некоторые руководители заводов используют системы, которые используют естественное решение для больших секций и принудительную вентиляцию для операционных и небольших площадей на своих предприятиях.

Комбинированная вентиляция предлагает вам наилучшее решение. Наконец, вы уменьшите эксплуатационные платежи, сохраните комфортный воздух и убедитесь, что вы следуете всем важным указаниям по безопасности и здоровью на своем месте.

Преимущества естественной вентиляции

Трудно дать определенные объяснения преимуществам и недостаткам естественной вентиляции по сравнению с механическими системами почти потому, что на них влияют некоторые внешние условия, такие как использование здания и климат. меняется.Тем не менее, в этом посте про естественную вентиляцию нельзя пройти мимо этого вопроса, и можно привести некоторые общие пояснения.

Комфортный воздушный поток в здании с использованием естественной вентиляции (Ссылка: econaur.com )

При правильном монтаже и обслуживании система естественной вентиляции имеет ряд преимуществ по сравнению с механической. Естественная вентиляция может практически обеспечить высокий уровень вентиляции более экономично за счет использования естественных мощностей и больших отверстий. Они более энергоэффективны, особенно если не нужен обогрев. Системы, которые хорошо спроектированы, могут быть использованы для обеспечения более высокого уровня дневного света.

Другим принципиальным преимуществом естественной вентиляции является то, что она помогает поддерживать устойчивую окружающую среду здания. Учитывая тысячи лет существования естественной вентиляции, это утверждение трудно объяснить. Одним из элементов, способствующих этому, является то, что естественная система не нуждается в электроэнергии для вентиляторов, которые могут составлять 25% потребления электроэнергии в здании с механической вентиляцией.

Есть также записи о том, что обитатели дома хотят контролировать свое окружение и предпочитают не быть полностью изолированными от внешней среды. Естественная вентиляция может обеспечить оба этих требования, в отличие от обычного кондиционера.

В общем, преимуществом естественной вентиляции является ее способность обеспечивать очень высокий уровень воздухообмена при низких затратах с очень обычной системой. Хотя скорость воздухообмена может значительно меняться, здания с новыми системами вентиляции (которые смоделированы и работают соответствующим образом) могут получать очень высокие уровни воздухообмена за счет естественной энергии, количество которой может значительно превышать минимальные потребности в вентиляции.

Недостатки естественной вентиляции

У систем естественной вентиляции есть некоторые недостатки, которые обсуждаются ниже.

Естественная вентиляция изменчива и зависит от внешних климатических условий по сравнению с внутренней средой. Две движущие силы, создающие скорость воздушного потока, включая разницу температур и ветер, изменяются случайно. Естественную вентиляцию может быть трудно контролировать, поскольку в некоторых местах поток воздуха может быть неприятно тяжелым, а в других — статичным.

Возможны проблемы с контролем направления воздушного потока из-за отсутствия стабильного отрицательного давления; поэтому загрязнение коридоров и смежных помещений представляет опасность.

Естественная вентиляция предотвращает использование сажевых фильтров. Стандарты безопасности, культурные и климатические стандарты могут требовать, чтобы окна и вентиляционные отверстия оставались закрытыми; в этих ситуациях уровень вентиляции может быть намного ниже.

Работает только при наличии естественных сил; когда необходим высокий уровень вентиляции, требование доступности естественного питания также является высоким.

Системы естественной вентиляции обычно не работают должным образом, и нормальная работа может быть нарушена по разным причинам, таким как неоткрытые двери или окна, разрушение оборудования, прерывание коммунальных услуг (если это высокотехнологичная система), некачественное моделирование, неправильное управление или плохая сохранность.

Хотя затраты на консервацию систем естественной вентиляции могут быть очень низкими, если система вентиляции не может быть установлена ​​должным образом или сохранена из-за нехватки средств, ее работа может быть изменена, что приведет к увеличению опасности переноса патогенов, передающихся по воздуху .

Другим недостатком естественной вентиляции является то, что ее способность обеспечивать охлаждение в жарком и особенно влажном климате ограничена. Чтобы эту систему можно было использовать в некоторых климатических условиях, необходимо соединить ее с какой-либо приемлемой (малоэнергетической) системой охлаждения.

Естественная вентиляция не требует дополнительного места для производственных помещений или сетей воздуховодов, но некоторые места часто необходимы для труб (дымоходы, атриумы). Конкретным недостатком является то, что ошибки при моделировании естественной системы может быть труднее исправить.

Другие возможные проблемы, такие как загрязнение воздуха, насекомые-переносчики, шум и безопасность, также требуют внимания. Тем не менее, эти проблемы можно преодолеть, например, с помощью лучшего моделирования или гибридной (смешанной) вентиляции.

Вентиляция с эффектом дымовой трубы и принцип Бернулли

При проектировании систем естественной или пассивной вентиляции может применяться как дымовая вентиляция, так и принцип Бернулли или эффект Бернулли. Как правило, бывает даже так, что если здание стратегически построено с использованием одного из вышеупомянутых явлений, другое также будет иметь место.Короче говоря, проектирование для этих эффектов требует большой разницы в высоте между входными и выходными отверстиями для воздуха. Чем больше разница, тем лучше. Но что такое пассивная вентиляция? Что это за эффекты? И каковы преимущества использования пассивных методов по сравнению с конструкциями систем механической вентиляции? В этой статье мы ответим на эти вопросы.

Что такое пассивная вентиляция?

Пассивная или естественная вентиляция подает и удаляет воздух из помещений без помощи механических систем.Вместо этого пассивная вентиляция полагается на перепады давления естественных сил для облегчения потока воздуха. При использовании в системе этот тип вентиляции работает для регулирования температуры через входы и выходы (например, окна, вентиляционные отверстия и т. д.) тремя способами:

  1. Ветровая вентиляция: Приводимая в действие разностью давлений между внутренним и наружным воздухом вокруг здания Пассивная вентиляция, применяемая с использованием ветровой вентиляции через оконные установки
  2. Вентиляция за счет плавучести : Приводимая в действие разностью температур внутренней и внешней среды (т. д., вентиляция дымовой трубы)
Визуализация разницы внутренней и внешней температуры, которая создает эффекты вентиляции за счет плавучести, такие как дымовая вентиляция
  1. Вентиляция с ночным охлаждением: Вызывается выделением тепла, поглощаемого тепловой массой здания в дневное время
Визуализация того, как вентиляция с ночным охлаждением работает в проекте здания (Источник)

В этой статье мы сейчас сосредоточимся на двух эффектах, существующих в этих методах вентиляции; дымовая вентиляция и принцип Бернулли.

Что такое вентиляция дымовой трубы

После ветровой вентиляции, которой в основном способствует открывание и закрывание окон, вытяжная вентиляция является наиболее часто используемой формой пассивной вентиляции. Вентиляция дымовой трубы, наряду с принципом Бернулли, может быть чрезвычайно эффективной и недорогой при проектировании здания. При рассмотрении тактики пассивной вентиляции важно учитывать стратегии, основанные на плавучести, такие как дымовая вентиляция, в дополнение к стратегиям, управляемым ветром, потому что естественные силы, такие как ветер, обычно замедляются ночью и, следовательно, могут сделать стратегии, управляемые ветром, менее эффективными и неэффективными. .

Скорость воздушного потока через дымоход при моделировании вентиляции в зимних условиях. На этом изображении показано, как вентиляция дымовой трубы за счет разницы внешнего и внутреннего давления и температуры создает естественную систему вентиляции.

Дымовая вентиляция (также известная как эффект дымохода или эффект дымохода) создает воздушный поток, используя естественную силу, которая возникает из-за изменений уровней давления, температуры и плотности воздуха между соответствующими внутренними и внешними средами. Соответствующие переменные, которые создают этот эффект окружающей среды, представляют собой тепловые контрасты в сочетании с высотой данной конструкции.Воздушный поток через дымоход является одним из примеров эффекта стека из-за включения в него двух основных переменных; перепад высоты и температуры. Вы можете узнать больше об эффекте стека в этом примере.


Загрузите наш информационный документ «Ветроэнергетика», чтобы узнать о проектировании зданий, последствиях ветровой нагрузки, комфорте пешеходов, естественной и механической вентиляции, снижении загрязнения и многом другом!


Солнечное излучение можно использовать для улучшения вентиляции дымовых труб в высоких открытых помещениях. Допуская солнечное излучение в пространство (например, используя окна, выходящие на экватор), вы можете нагреть внутренние поверхности, чтобы повысить температуру в помещении, что затем ускорит вентиляцию дымохода между верхним и нижним входными отверстиями.

Насколько сопоставимы дымовая вентиляция и принцип Бернулли?

Несмотря на то, что оба явления считаются эффектами вентиляции, обусловленными плавучестью, основное различие заключается в том, где обнаруживается разница давлений. Более низкое давление воздуха на больших высотах может пассивно проталкивать воздух через здание.Вентиляция дымовой трубы использует разницу температур для перемещения воздуха. Горячий воздух поднимается вверх из-за его характеристик низкого давления.

Принцип Бернулли использует разность скоростей ветра для перемещения воздуха, поэтому его также можно отнести к категории ветровой вентиляции. Общий принцип гидродинамики заключается в том, что чем быстрее движется воздух, тем ниже его давление. Наружный воздух, который находится дальше от земли, менее затруднен, поэтому он движется быстрее, чем воздух ближе к земле. Следовательно, более высокий воздух имеет более низкое давление.Это более низкое давление может помочь «всосать» свежий воздух через здание. Окружение здания может сильно повлиять на эту стратегию, так как может быть больше или меньше препятствий в зависимости от того, находится ли здание в более тихой или более застроенной среде.

Скоростные потоки воздуха через дымоход, вызванные вытяжной вентиляцией

Преимущества естественной вентиляции

Большинство инженеров согласятся с тем, что принцип Бернулли, или эффект Бернулли, выгоден во многих сценариях проектирования, поскольку он использует эффективность ветровой вентиляции и вентиляции за счет плавучести.Преимущество дымовой вентиляции по сравнению с принципом Бернулли состоит в том, что она не зависит от ветра; он продолжает действовать в безветренные дни (когда он может быть наиболее необходим). Во многих случаях проектирование одного пассивного метода вентиляции эффективно рассчитано на оба. Конкретные подходы могут быть применены, чтобы просто подчеркнуть тот или иной. Например, дымоход оптимизируется для вентиляции дымовой трубы, а ветроуловители оптимизируются по принципу Бернулли.

Заключение

Успешная система пассивной вентиляции обеспечит высокий уровень теплового комфорта и оптимального притока свежего воздуха для соответствующего внутреннего пространства, полагаясь на эти стратегии, при этом требуя небольшого или нулевого использования энергии для активных процессов охлаждения и вентиляции HVAC.Стеклянная вентиляция и эффект Бернулли могут сочетаться с перекрестной вентиляцией и использовать преимущества нескольких горизонтальных и вертикальных воздушных путей для достижения максимального качества воздуха в помещении и теплового комфорта. В заключение, инженеры должны стремиться использовать оба эффекта, но помните, что вентиляция дымовой трубы не зависит от силы ветра и, как правило, из-за этого может считаться более надежной.

Дополнительные ресурсы по вентиляции от SimScale см. в следующих блогах:


Естественная вентиляция животноводческих помещений

AE-97


АЕ-97

Университет Пердью

Совместная служба расширения

Уэст-Лафайет, IN 47907





Дон Д.Джонс и Уильям Х. Фрайдей,

Дополнительные сельскохозяйственные инженеры
Университет Пердью
Шервуд С. ДеФорест, P.E.
Инженер-агроном, консультант

Содержание

Преимущества и недостатки естественной вентиляции...
  Преимущества
  Недостатки
Где использовать естественную вентиляцию
Принципы естественной вентиляции
Рекомендации по расположению здания
  Ориентация здания
  Разделительное расстояние
Размеры и конструкция вентиляционных отверстий
  Размеры проемов на зиму
  Размеры проемов на лето
  Коньковый вентиляционный дизайн
  Дизайн вентиляционного свеса
  Конструкция боковых вентиляционных отверстий
Другие аспекты проектирования системы
Управление и эксплуатация природных систем
  Автоматическое или ручное управление вентиляцией
  Примерная схема регулировки вентиляции
  Управление вентиляцией здания с односкатным уклоном
  Контроль тяги
Резюме
  Связанные публикации


Большинство животноводов осознают важность и преимущества хорошая система вентиляции для отвода лишней влаги и тепла и для улучшения окружающей среды здания в целом. Итак, вопрос не в том, есть ли смысл в хорошей вентиляции, а в том, как ее получить.

Существует два способа проветривания животноводческих помещений: механический. (вентиляторный) и естественный (гравитационный или немеханический). Эта публикация будет рассмотреть естественную вентиляцию, ее преимущества и недостатки, где она можно использовать, принципы, действующие в естественной системе, и, наконец, основные соображения при проектировании и управлении таким система. (Информацию о системах механической вентиляции см. в Purdue. Публикация расширения AE-96.)

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Вот основные преимущества и недостатки естественной вентиляции. помочь вам определить его потенциал в вашей конкретной ситуации.

Преимущества

Энергия : Естественная вентиляция не требует энергии для работают вентиляторы или печь, что означает экономию топлива и затрат сбережения. Если мы предположим, что 35 процентов свиней в Индиане в условиях изоляции разница в постоянных и эксплуатационных расходах между с механической (экологически контролируемой) и естественной вентиляцией здания для откорма свиней превысят 500 000 долларов в год. Если мы включая здания для беременных, цифра будет еще выше. Тем не менее разница в продуктивности свиней, выращенных в механизированном по сравнению с конструкциями с естественной вентиляцией не было доказано значительное.

Безопасность животных : Поскольку системы естественной вентиляции не требуют вентиляторы, на животных, находящихся в заключении, не повлияет электричество неудачи. За последние несколько лет стоимость свиней упала в экологически чистых зданиях из-за перебоев в электроснабжении находится в десятки тысяч долларов.

Недостатки

Отсутствие контроля : Вероятно, самый серьезный недостаток природного системы является отсутствие точного управления потоком воздуха, который только вентилятор Вентиляция может застраховать. Естественная вентиляция в некоторой степени зависит от разница между внутренней и внешней температурой, но в основном на ветер, который может меняться как по скорости, так и по направлению каждые несколько минут. Это означает, что здание подвергается риску недостаточной вентиляции на безветренные, жаркие дни и гипервентиляция в холодные дни.

Местоположение здания : Поскольку естественная вентиляция во многом зависит от преобладающими ветровыми течениями, место, где ветер будет отклоняться или заблокировано, неприемлемо для естественной системы, хотя может быть идеальна с точки зрения кормления и обращения с животными.

Проблемы, которые трудно исправить : Хорошая естественная вентиляция в животноводческое помещение является результатом «правильного» проектирования, «правильного» расположение и «правильная» конструкция.Поэтому естественно вентилируемый здание, которое не функционирует должным образом, часто сложно и дорого исправлять. Иногда единственным решением является вернуться к механическая вентиляция.

ГДЕ ИСПОЛЬЗОВАТЬ ЕСТЕСТВЕННУЮ ВЕНТИЛЯЦИЮ

Здания с естественной вентиляцией лучше всего подходят для больших помещений. животные, такие как мясные и молочные животные весом более 700 фунтов и свиньи более 75 фунтов. Обычно молодым животным требуется более высокая температура в помещении. зима и более точный контроль окружающей среды, чем может быть обеспечен система естественной вентиляции.Возможным исключением являются мелкие животные на постельный пол, где постельные принадлежности обеспечивают достаточную защиту от простуда.

В частности, естественная вентиляция используется в основном в трех типы животноводческих помещений (рисунок 1):

* Небольшие жилищные единицы , такие как домики для телят, индивидуальные опоросы и переносные (часто открытые) загоны для свинья. Большинство из них разрешают животному доступ к открытой площадке для прогулок.

* Здания с открытым фасадом , с щелевым полом (обычно для крупного рогатого скота весом более 700 фунтов) или твердый пол с подогревом или подстилкой и вне участка (для всех размеров крупного рогатого скота, овец и свиней).

* Модифицированные открытые здания , названы так потому, что до половины площади обеих боковин можно открывать летом и закрывать летом зима. Для строительства используются хорошо утепленные модифицированные открытые здания. откормочные и супоросные свиньи, в то время как слабоизолированные типы используется для молочных продуктов, говядины и овец.

Рис. 1. Естественная вентиляция используется в (А) небольших блоках с постельными принадлежностями. сплошные полы, (B) здания с открытым фасадом и (C) модифицированные здания с открытым фасадом здания.

ПРИНЦИПЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Методы естественной вентиляции относятся к тому времени, когда животные впервые в приютах, когда фермеры оставляли дверь амбара открытой, чтобы уменьшить скопление влаги или тепла. Современный скот с естественной вентиляцией убежища, хотя и более совершенные, работают точно так же принципы.

Естественная вентиляция возникает в первую очередь из-за разницы в давление ветра на здание, и в меньшей степени из-за разница внутренней и наружной температуры. Естественная система работает лучше всего в здании без потолка, но с небольшими отверстиями на карниза и конька (пика) крыши, а также имеющие большие проемы в боковых стенах (Фигура 2).

Рис. 2. Естественная вентиляция в двускатном здании. в первую очередь из-за ветра, дующего с хребта и, в меньшей степени, градусов из-за разницы температур внутри и снаружи.

Зимняя вентиляция происходит, когда ветер дует через открытый гребень двухскатное здание. Создается всасывание, которое втягивает теплый влажный воздух. из здания и свежий воздух через карнизные отверстия. Если скорость ветра достаточно велика, карнизные проемы с подветренной (подветренной) стороны также могут выступать в качестве воздуховыпускных отверстий.

В безветренные зимние дни горячий влажный воздух все еще поднимается вверх и в конце концов находит выход из отверстия хребта.Этот дымоход или эффект «стека» составляет всего около 10 процентов от общей вентиляции, потому что нет большой разницы внутри и снаружи температуры в большинстве зданий с естественной вентиляцией, за исключением очень холодные дни.

Летняя вентиляция обеспечивается открытием больших порций (обычно от одной трети до половины) каждой боковой стенки, чтобы обеспечить поперечный поток воздуха. Открытие хребта летом малоэффективно.

ВОПРОСЫ ПО МЕСТОПОЛОЖЕНИЮ ЗДАНИЯ

Правильное расположение здания по отношению к преобладающим ветрам и окружающие деревья, сооружения и наземные образования необходимы для успех системы естественной вентиляции.Расположение на возвышенности лучше всего, потому что он обеспечивает необходимый дренаж, а также обнажает здание к воздействию ветра.

Ориентация здания

В Индиане здание с открытым фасадом обычно строится с длинная ось проходит с востока на запад, чтобы максимизировать летнюю тень. Перед открытая сторона на юг также сводит к минимуму влияние преобладающего северные и северо-западные зимние ветры.

Модифицированный свинокомплекс с открытой передней частью обычно достаточно узок, чтобы Ориентация мало влияет на вентиляцию. Хотя солнечное тепло нагрузка на крышу здания, ориентированного с севера на юг, превышает что на структуре, ориентированной с востока на запад, модифицированные открытые свиньи здания обычно достаточно хорошо изолированы, так что это не является беспокойство. Однако слегка изолированный модифицированный тип, такой как молочный коровники с беспривязным содержанием скота должны иметь длинную ось, идущую с востока на запад к свести к минимуму воздействие солнца.

Разделительное расстояние

Наличие вертикальных силосов, зерновых бункеров, деревьев и др. здания могут сильно повлиять на воздушный поток вокруг домашнего скота приют.Поэтому вопрос к продюсеру: «Как мне вписаться в естественно вентилируемое здание в мой общий усадебный комплекс, чтобы чтобы обеспечить достаточный приток воздуха?»

На рис. 3 показано одно из решений проблемы. Как правило, блоки с естественной вентиляцией следует размещать на западной или южной стороне комплекса, с вентиляторными блоками на востоке или севере.

Рис. 3. Строительный комплекс может включать как естественно-, так и конструкции с механической вентиляцией.Конструкции с естественной вентиляцией должна быть на западной или южной стороне, поэтому механически вентилируемая не будут препятствовать потоку господствующих ветров.

При расположении индивидуального здания с естественной вентиляцией на усадьбу, постарайтесь разместить ее с наветренной стороны от других зданий или любых препятствия, препятствующие прохождению воздуха. Если он должен быть размещен с подветренной стороны, оставить достаточно места, чтобы преодолеть эффект завихрения, вызванный ветром прохождение вокруг и над другим зданием или препятствием.

Чтобы определить правильные разделительные расстояния, используйте следующие уравнение:

         D  мин  = 0,4 ч (л)  1/2

   где D  min  = минимальное необходимое расстояние (футы)
         h = высота здания на коньке (футы)
         L = длина здания (футы)


Пример . Предположим, вы должны найти свое новое укрытие для скота с подветренной стороны. из здания высотой 28 футов на 96 футов на 13 футов.Как далеко друг от друга они должны быть для поддержания адекватной естественной вентиляции?

     D  мин  = 0,4 х 13 х (96)  1/2  = 5,2 х 9,8 = 51 фут


Это минимальное разделение ; большее расстояние было бы лучше. (Для более полного обсуждения эффектов и контроля ветер вокруг усадьбы, см. публикацию Purdue Extension. АЕ-102.)

РАЗМЕРЫ И КОНСТРУКЦИЯ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ*

Поскольку ветер может быть направлен в любую сторону здания, воздухозаборник или вентиляционное отверстие с каждой стороны должно быть не меньше конька вентиляционное отверстие сверху.Размер вентиляционных отверстий можно определить с помощью уравнение:

           4,7Q
      А = -----
            В
где A = площадь вентиляционных входных и/или выходных отверстий (кв.  дюйм)
      Q = скорость вентиляции (куб. фут/мин)
      V = скорость ветра (миль в час)


Пример. Свиновод хочет спроектировать зимнюю вентиляцию на ферме. на основе 10 кубических футов в минуту на откормочную свинью и скорости ветра 10 миль в час. какой должен быть размер конька и каждого вентиляционного отверстия?

        4.7 х 10
    A = -------- = 4,7 или около 5 кв. дюймов. за свинью
           10


* Большая часть расчетных данных по естественной вентиляции представлена ​​здесь исходит из исследований Департамента сельскохозяйственной инженерии в Университет штата Иллинойс.

Таблица 1. Рекомендуемые размеры вентиляционных отверстий для естественной вентиляции Жилье для разного скота.

   Проем в дюймах на 10 футов ширины здания
-------------------------------------------------- --------------
  Летние отверстия в боковинах**
  Зимний гребень  ------------------------------------------------------------
  и вентиляционное отверстие Двускатная крыша, односкатная, односкатная,
  Тип отверстия в корпусе* обе стенки задняя стенка передняя стенка
-------------------------------------------------- ----------------------------------
  дюйма. /10 футов ширина
     Свиньи 0,5 14 7 21
     Риф 2,0 9 5 15
     Молочное 1,0 6 4 12
     Овцы 0,25 6 4 12
-------------------------------------------------- ----------------------------------
   * Размер обеспечивает вентиляцию в холодную погоду при скорости ветра 10 миль в час.
скорость. Минимальное отверстие конька должно быть 4 дюйма в ширину, чтобы предотвратить
замораживание.** Размеры проемов двускатной крыши обеспечивают жаркую погоду.
вентиляции при скорости ветра около 1 мили в час. Проемы односкатной крыши
изменен, чтобы использовать эффект «воронки», который увеличивает
скорость поступающего воздуха летом.



В таблице 1 показаны правильные размеры вентиляционных отверстий для зимы и лета. естественная вентиляция в стойлах для различных видов скота. Эти цифры были получены с использованием приведенного выше уравнения и текущего Рекомендации по площадям помещений для закрытых помещений.

Размер отверстий для зимы

Предположим, что отделка с двускатной крышей размером 28 на 96 футов здание содержит 320 свиней. Определить размер своего зимнего выхода отверстий (таблица 1, столбец 2), умножить на 0,5 дюйма (на каждые 10 футов ширина здания) x 2,8 (10-футовые блоки) 1,4 дюйма вентиляционного отверстия ширина на всю длину здания.

Значения проема конька и карниза в столбце 2 являются минимальными размерами. Если карнизные и коньковые форточки имеют регулируемые затворы, их можно сделать На 25–50 % больше, чтобы обеспечить улучшенную вентиляцию в безветренную зиму. дней.

Но для того, чтобы предотвратить образование инея в месте, где теплый, влажный воздух покидает здание, отверстие конька (или по ветру карнизный проем в случае односкатного здания) должен быть не менее 4 дюйма в ширину. Для этого и при этом поддерживать эквивалентную вентиляцию площадь, открыть только конек в каждом третьем пролете фермы на ширину 4,2 дюймов (3 х 1,4 дюйма).

Размеры отверстий для лета

Отверстия в боковых стенах здания для летней вентиляции в нашем примере должны быть не менее размеров, указанных в таблице 1, для обеих боковин-i. е., а непрерывное открытие 14 дюймов на 10 футов ширины здания. Всего Таким образом, размер вентиляционного отверстия составляет 14 дюймов x 2,8 (10 футов) 39,2 дюйма. на длину здания. (Летом пригодится коньковая вентиляция только для того, чтобы выпустить горячий воздух, попавший в область конька.)

Чтобы учесть часть вентиляционной площади, перекрытую каркасом здания и стоечные опоры, вентиляционные двери высотой 42 дюйма следует использовать вдоль обоих боковины застраховать как минимум на эквивалент 39.Два дюйма. Даже если одна боковая стена полностью открыта, как в здании с открытым фасадом, вентиляционное отверстие в задней стенке по-прежнему не должно быть меньше значения показано в таблице 1.

Вентиляционная конструкция хребта

Требуемая ширина вентиляционных отверстий, указанная в таблице 1, является минимальной «свободной» (свободные) отверстия. Поэтому при использовании коммерческого конька вентилятор с экранированным отверстием, обязательно компенсируйте фактическая площадь вентиляционного отверстия уменьшена за счет покупки вентиляционного отверстия не менее чем на 25 %. больше, чем нужно.

Некоторые коммерческие коньковые вентиляторы имеют регулируемые отверстия, которые могут закрываться по мере необходимости в суровую погоду (рис. 4). Это полезно вариант в зданиях, где низкие температуры могут нанести вред животным и линии подачи воды.

Рисунок 4. Некоторые коньковые вентиляторы имеют регулируемые отверстия для управления зимняя вентиляция. Обе (A) жалюзи и (B) пластиковая труба вытянуты веревками в вентиляционную зону использовались фермерами Индианы.

Крупный рогатый скот и овцы лучше переносят низкие температуры, чем свиньи. Таким образом, Коньковые проемы в жилых единицах для этих видов скота могут быть построен без заглушки конька, полностью оставляя конек открытым. В этом случае обязательно защитите открытую область фермы мигает (рис. 5).

Рисунок 5. Снос снега через открытые жерла конька можно контролировать, хотя и не устранены, с вертикальными перегородками.Защитить с помощью перепрошивки любые открытые части ферм.

Многие производители обеспокоены надуванием снега вокруг гребня. открытие. Обычно открытый гребень задерживает меньше снега, чем приподнятый гребень. шапка. Однако, если продувка представляет собой проблему, вертикальные перегородки, расположенные вдоль с обеих сторон открытого хребта уменьшится вдув и даже может слегка улучшите вентиляцию (рис. 5).

Доступны «бортики», которые отводят ветер и снег вверх по крышке. для некоторых коммерческих коньковых вентиляционных отверстий (рис. 6).Однако независимо от тип используемого конькового вентиляционного отверстия, задувание снега будет происходить в те моменты, когда снег дует параллельно гребню, так как подветренная часть крыша будет под давлением.

Рисунок 6. Некоторые коммерческие коньковые вентиляторы имеют выступы для предотвращения задувание дождя и снега.

Дизайн вентиляционных створок

Вентиляционные отверстия (зимние воздухозаборники) могут быть просто открытыми пространствами между стропила или фермы в верхней части стены. Эта область обычно достаточно большой, чтобы соответствовать требованиям к проему карниза в таблице 1, за исключением здания высотой более 40-50 футов. Здания с утепленными кровельными панелями, загромождать пространство между фермами, должны иметь другие средства для обеспечения достаточное количество воздуха для входа. Типичные вентиляционные отверстия показаны на рисунке 7.

Рисунок 7. Типичные воздухозаборники для зимней вентиляции: (A) зимний воздух входит через открытое пространство между стропилами; (B) воздухозаборник осуществляется обеспечение отверстия вблизи верхней части боковой стенки; (C) воздух полых стенок вход используется в основном для молочных коровников; или (D) зимний воздух поступает в верхняя часть приоткрытой поворотной двери.

Вентиляционные отверстия всегда должны быть защищены от прямого ветра, который может создавать нежелательные сквозняки в зоне содержания животных. Нагнетание воздуха через вентиляционное отверстие в полой стене или через полость стропила или фермы, защищенную большая лицевая панель, помогает разбивать порывы ветра. Также привозим зимой воздух высоко на боковине позволяет ему немного прогреться, прежде чем достичь уровне животных и улучшает циркуляцию воздуха в здании.

Дизайн боковых вентиляционных отверстий

Несколько типов дверей удовлетворительно используются для боковой стенки. вентиляция, включая поворотную дверь, дверь с верхним или нижним открыванием, раздвижная дверь и шторка (рис. 8).Занавес и стержень или Двери типа «бабочка» популярны в свинарниках, так как их можно легко регулируется с помощью автоматических контроллеров.

Рис. 8. Боковые воздухозаборники для летней вентиляции: (А) поворотные двери, (B) двери с верхними или нижними петлями, (C) пластиковые шторы, которые сворачиваются до закрыть проем или (D) двери, которые скользят по горизонтальным направляющим.

ДРУГИЕ СООБРАЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ

Обращая внимание на следующие аспекты естественной вентиляции система поможет обеспечить ее эффективность.

Наклон крыши важен для хорошей вентиляции. Как правило, Чем круче склон, тем лучше вентиляция. По возможности избегайте наклоны менее 3/12 (3 дюйма подъема на фут пробега). А также как правило, чем шире здание, тем круче должен быть скат крыши. быть.

Препятствия , выступающие из-под крыши, такие как как глубокие прогоны, могут задерживать влажный воздух и усиливать коррозию металла и износ древесины.Поэтому избегайте больших расстояний между фермами, которые требуют глубокие открытые прогоны. Никогда не используйте прогоны глубже 6 дюймов (4 дюйма). предпочтительнее), если здание должно вентилироваться естественным образом.

Высота боковой стенки также может влиять на естественную вентиляцию. Для Например, если стены недостаточно высоки, механические койки могут нарушить надлежащий поток воздуха через здание летом. А еще зимнее солнце не может адекватно проникать в здания с открытым фасадом, если высота стен недостаточный.

Высота стен становится более важной по мере увеличения ширины здания, если достаточная площадь боковых вентиляционных отверстий должна быть доступна для летнего воздуха поток. Таблица 2 показывает правильную высоту стены и ширину здания. отношения в жилье для говядины и молочных продуктов.

Таблица 2. Рекомендуемая высота стены по отношению к ширине здания для Мясной и молочный корпус.

  Высота стены при ширине здания -
               -------------------------------------------------- ---------
           40 футов.Тип корпуса или менее 50 футов 60 футов 70 футов 80 футов 100 футов
-------------------------------------------------- ------------------------
              футов высоты

    Говядина 12 14 14 16 16 16
    Молочное 8 8 10 10 12 12
-------------------------------------------------- ------------------------



Изоляция предотвращает образование конденсата, а также способствует сохранению животный жар. Весь домашний скот производит водяной пар через отходы производство и дыхание. Молочная корова, например, дышит эквивалент 4-5 галлонов воды в день. Этот водяной пар поднимается вверх и может конденсироваться, если воздух, несущий его, достаточно остынет. Изоляция помогает Держите поверхность крыши достаточно теплой, чтобы предотвратить образование конденсата во влажном состоянии. воздух соприкасается с ним.

Если животноводческое помещение эксплуатируется как холодное помещение, например, с открытым фасадом, разница температур внутри и снаружи составляет всего около 5 градусов; поэтому проблемы с конденсацией минимальны.В этом случае теплоизоляция приносит лишь незначительные преимущества, если только она не требуется для снизить солнечную тепловую нагрузку летом.

Если здание в основном закрыто зимой, например, полностью крытое коровник с беспривязным содержанием, разница между температурой внутри и снаружи составляет около 20-30 градусов, и может произойти конденсация. Минимальная сумма изоляции (значение R 4-5), размещенной под крышей, предотвратит эта проблема.

Модифицированные свинарники с открытым фасадом должны содержаться на температура выше 45 F.Рекомендуется уровень изоляции R=13. как для крыши, так и для боковин. (См. публикацию Purdue Extension AE-95 для получения подробной информации о добавлении изоляции в животноводческие помещения.)

УПРАВЛЕНИЕ ПРИРОДНЫМИ СИСТЕМАМИ И ЭКСПЛУАТАЦИЯ

В периоды смены погодных условий боковые двери и вентиляционные отверстия конька, вероятно, следует регулировать несколько раз в день, чтобы избегать резких перепадов температуры в здании. Карнизные вентиляционные отверстия редко закрываются, за исключением случаев метели.В некоторых модифицированных здания с открытым фасадом, двери в боковых стенах зимой приоткрываются вместо использования карнизных отверстий. Если это сделано, необходима перепрошивка в нижней части двери, чтобы туда не поступал холодный воздух (Рисунок 7D).

Управление зимней вентиляцией осуществляется путем закрывания боковины. открытие, открытие хребта, или оба.

Автоматическое или ручное управление вентиляцией

Чтобы устранить большую часть беспокойства, связанного с внезапной температурой изменения, многие производители используют автоматические дверные контроллеры.Несколько видов доступны на коммерческой основе. Большинство из них работают так же, как верхние гаражные ворота. открыватели, за исключением того, что они работают в ответ на термостат вместо радиоволн.

Как правило, контроллеры используются только с занавесками из пластиковой ткани или двери-бабочки, потому что они требуют меньше энергии для работы, чем двери с нижними или верхними петлями.

Пластиковые шторы, будучи относительно легкими, хорошо поддаются к автоматическому управлению.Они застегиваются внизу и приподнимаются или опускается сверху с помощью системы тросов и шкивов.

Двери-бабочки обычно навешиваются чуть выше их центра, чтобы свести к минимуму усилие на контроллере, поэтому они имеют тенденцию к самозакрытию когда давление на кабель ослабевает. Если двери-бабочки должны открыться полностью в горизонтальное положение, отдельные кабели должны быть соединены с рычагами, расположенными снаружи дверей (рис. 9). То кабели проходят над верхней частью дверей и соединяются через шкив к основному кабелю, прикрепленному к контроллеру.

Рис. 9. Двери-бабочки с нижним креплением тросов открываются полностью горизонтальная позиция.

Расположите контроллер в центре здания, чтобы сила была равной. действует с двух сторон. Это создает меньшую нагрузку на контроллер поддерживает, чем размещение устройства на одном конце строительство и вытягивание всех дверей только с одного направления.

При использовании автоматических контроллеров целесообразно иметь резервное питание. блоки, которые включаются в случае сбоя питания.Одна коммерческая модель работает от 12-вольтовой батареи. Аккумулятор остается подключенным к подзарядка, так что несколько дополнительных часов управления вентиляцией возможны в случае сбоя питания.

Ручное управление воздухозаборниками обычно означает более широкое колебание при строительной температуре, но, конечно, дешевле. Сделать регулировка дверей как можно проще, чтобы способствовать дальнейшему надлежащему регулирование отверстий. Одним из предложений были бы лебедки, расположенные только внутри входа в здание и подключен к системе кабелей и шкивы, так что несколько дверей могут быть открыты одновременно — аналогично автоматическая система.

Примеры схем регулировки вентиляции

Независимо от используемой системы, вы должны выбрать желаемую температура внутри здания и последовательность для двери открытие. Снова обратимся к нашей 28-на 96-футовой свиноферме с двускатной крышей. отделка здания, пример работы системы естественной вентиляции схема может быть такой:

    1. Зимой, как правило, бабочка высотой 42 дюйма и длиной 8 футов. двери вдоль обеих боковых стенок взломаны примерно на 1 1/2 дюйма, чтобы впустить вентиляционный воздух, а коньковая вентиляция открыта.
    2. Всякий раз, когда внутренняя температура падает ниже 45 F, север двери-бабочки полностью закрыты, а коньковый проем ограничено, чтобы позволить зданию снова прогреться.
    3. Всякий раз, когда внутренняя температура достигает 60 F, боковые двери на юге начинают открываться больше, чем обычно на 1 1/2 дюйма.
    4. Когда эти южные двери открыты примерно наполовину (около 65F внутри), двери на севере начинают открываться.
    5. Все двустворчатые двери должны быть полностью открыты, когда в помещении достигается температура 700.
    6. Во всех случаях боковые двери с подветренной стороны (юг или восток) следует открывать перед наветренной (северной или западной) дверью.

Здания с открытым фасадом, а также холодные закрытые молочные помещения обычно имеют лишь ограниченный контроль вентиляции, поэтому животные должны иметь возможность приспосабливаться к быстро меняющимся температурным условиям. Как правило, летом форточки в задней боковине открываются весной и закрываются в осень, жерла конька редко закрываются, независимо от погоды условия. Это в отличие от модифицированной открытой передней свинки. здания, в которых необходима частая регулировка вентиляции в ответ на изменение погодных условий.

Управление односкатной вентиляцией здания

Основное отличие моноската (все скаты крыши в один направление) и двускатной застройке заключается в том, что моноскат не имеет центра ребро отверстие для регулировки. Обычно ориентируется вверх или вниз. с открытым фасадом, обращенным на юг.Летняя вентиляция завершена. с помощью перекрестного потока воздуха от одной боковины к другой, в то время как зимой Вентиляция осуществляется за счет входа и выхода воздуха через отверстия в самой высокой стене (рис. 10).

Рисунок 10. Желаемая схема воздушного потока в модифицированном открытом здание с односкатной крышей для (A) холодной погоды, (B) мягкой погоды и (C) жаркая погода.

Модифицированные моноскаты с открытым фасадом используются для зимней вентиляции. путем регулировки вентиляционных отверстий на высокой боковой стенке (рис. 10А).Когда наружная температура падает ниже 20 F, низкие или задние вентиляционные отверстия должны быть полностью закрыты. Вентиляционный воздух поступает через дно отверстие в высокой стене. Холодный воздух перемещается на 10-15 футов вглубь. строится, охлаждая область предкрылка, и поднимается по мере того, как согревается телом тепло животных. Затем нагретый воздух проходит по наклонной крыше. и выходит через отверстие в верхней части высокой боковой стенки. Все вентиляционные отверстия, включая нижнее отверстие в высокой боковой стенке, должны иметь размеры, рекомендованные в таблице 1.

Когда наружная температура начинает подниматься выше 20F, карниз вентилируется вдоль низкая боковая стенка должна быть открыта (рис. 10В). Летом отверстия в боковых стенках (размеры согласно Таблице 1) открываются, чтобы обеспечить поперечный поток вентиляционного воздуха (рис. 10C). (В Индиане обычно Низкий проем в боковой стенке — это откидная дверь, а высокий проем в боковой стенке это пластиковая шторка. )

Моноскаты с открытой передней частью работают так же, как и обычные здания с открытым фасадом и двускатной крышей.То есть боковая стенка открывается на низкая (наветренная) сторона должна быть закрыта зимой и открыта летом в соответствии с рекомендациями по карнизам и боковинам в Таблице 1. В Зимой вентиляционный воздух выходит с высокой (открытой спереди) стороны вместо через отверстие в гребне.

Здание должно быть ориентировано так, чтобы высокий проем в стене ловит преобладающий летний бриз, блокируя господствующий зимний ветер. Тогда, поскольку высота здания уменьшается по воздуху приближается к низкой боковой стенке, эффект «воронки» увеличивает скорость воздуха и, таким образом, способствует охлаждению.(В Индиане открытый фасад обычно обращен юг.)

Управление тягой

Зимой, если через вентиляцию поступает достаточный воздух. плохое распределение воздуха, как правило, не является проблемой. Но иногда случаются сквозняки, особенно в открытых здания.

Когда ветер дует в торцевую стенку естественно вентилируемого здание, воздух имеет тенденцию входить с наветренной стороны и выходить с подветренная сторона, создающая сквозняки по всей длине здания (Рисунок 11).В модифицированных зданиях с открытым фасадом эти сквозняки могут быть разбивается, делая все остальные поперечные перегородки пера сплошными (около 25 ноги врозь). В зданиях с открытым фасадом поперечные перегородки должны быть высотой до отверстия в боковой стенке и расположены на расстоянии в 2 1/2 раза больше ширина здания (но не более 80 футов друг от друга).

Рис. 11. Ветер, дующий в торец, создает сквозняки. может войти с наветренной стороны и пройти по всей длине здания без препятствие.Эти сквозняки можно контролировать с помощью угловых надставок, перегородки и вихревые камеры.

В некоторых конструкциях с открытым фасадом может потребоваться закрыть кормовая аллея вдоль спины, чтобы остановить сквозняки. Автоматические гаражные ворота есть здесь хорошее решение, так как они препятствуют сквознякам, но позволяют удобно движение транспортных средств для обработки кормов. Другие сквозняки вызваны ветром закручиваясь вокруг концов или поверх открытой передней части строительство. (См. публикацию Purdue Extension AE-102 относительно ветра. и контроль снега вокруг усадьбы.)

Зоны мертвого воздуха или «горячие точки» могут быть проблемой летней вентиляции в некоторые здания. Перегородки пера, идущие параллельно длине здание должно быть открытым или «пористым», чтобы обеспечить поперечный поток воздуха токи. Не размещайте большую кормушку вдоль конца загона, где она будет препятствовать потоку воздуха через здание.

Сомнительно, чтобы в качестве нижней части использовалась пористая перегородка. внешняя стена в модифицированном свинарнике с открытым фасадом эффективна, кроме животных рядом с отверстием.Однако, если такой отверстие используется, обязательно закрывайте его на зиму.

Здания с высокими карнизами более подвержены сквознякам, чем низкопрофильные здания из-за их большего объема. Например, сараи для крупного рогатого скота или склады для оборудования часто переделываются для содержания свиней имеют серьезные проблемы с тягой. И они обычно слишком велики, чтобы их можно было нагреть. воздуха достаточно, чтобы смягчить любые сквозняки. Единственное решение либо опустить потолок на высоту 7-8 футов и использовать механические средства для проветрить или добавить фанерные или полиэтиленовые листы в задней части из загонов, чтобы обеспечить спальные места, где животные могут выйти из осадка (рис. 12).

Рисунок 12. Наведение курсора на перегородки пера помогает предотвратить сквозняки в здания с естественной вентиляцией.

Хорошая рекомендация для свиней и других восприимчивых к сквозняку животных. заключается в том, чтобы ограничить ширину здания менее чем 35 футов, что, в свою очередь, снижает необходимая высота карниза (см. Таблицу 2).

ОБЗОР

Естественная вентиляция предлагает средства обеспечения окружающей среды способствует эффективному животноводству, не увеличивая при этом счет фермера за электроэнергию.В эпоху роста цен на топливо экономия может быть существенным.

Понимание того, почему необходима хорошая вентиляция, и применение Принципы естественной вентиляции, представленные здесь, могут улучшить производительность вашего животноводства. Наконец-то правильное строительство. расположение вместе с хорошей конструкцией системы вентиляции, эксплуатацией и техническое обслуживание может помочь обеспечить его успех.

Связанные публикации

Единичные экземпляры следующих документов «Управление энергопотреблением в сельском хозяйстве» публикации доступны бесплатно для жителей Индианы из их окружной офис Кооперативной службы распространения знаний или написав по адресу Центр распространения СМИ, 301 с.2-я улица, Лафайет, IN 47901-1232:

«Экологический контроль содержания скота» (AE-96)

«Изоляция животноводческих и других сельскохозяйственных строений» (AE-95)

«Системы вентиляции приямков для содержания скота» (AE-98)

«Системы солнечного отопления для животноводческих помещений» (AE-99)

«Справочник содержания и оборудования для свиней» (MWPS-6)

«Устранение неполадок в системах контроля окружающей среды» (AE-100)

«Ветро- и снегозащита для усадьбы» (AE-102)


Новый 7/80

Совместная консультационная работа в сельском хозяйстве и домашнем хозяйстве, состояние Индиана, Университет Пердью и У. С. Министерство сельского хозяйства сотрудничество; ХА. Уодсворт, директор West Lafayette. В. Выдается в продвижение актов от 8 мая и 30 июня 1914 года. Университет Пердью. Cooperative Extension Service – это равные возможности/равный доступ учреждение

Что такое естественная вентиляция? | Вентив

Естественная вентиляция — это метод подачи свежего воздуха в здание или помещение с помощью пассивных сил, обычно за счет скорости ветра или разницы давления внутри и снаружи.

Проектные группы обычно выбирают естественную вентиляцию, потому что:

  • Сокращает выбросы углерода
  • Дешевле в установке и эксплуатации, чем полная механическая установка
  • Требует меньше обслуживания, чем кондиционер
  • Изменяет ожидания жильцов и дает им больший контроль над окружающей средой, а это означает, что летом часто допускается более высокая внутренняя температура
  • Обеспечивает бесплатное ночное охлаждение, снижая дневную температуру

BB101 указывает, что проектировщики должны учитывать пассивный подход к вентиляции, исключающий потребность в системах с механическим приводом. Фактически, Carbon Trust обнаружил, что здания с естественной вентиляцией экономят в среднем 30 000 фунтов стерлингов в год.

Здания, которые работают на вас

По оценкам RIBA, школы тратят более 150 миллионов фунтов стерлингов в год на обогрев и вентиляцию пустующих зданий, в основном из-за сложных систем управления зданиями, с которыми управляющие не могут правильно работать. Вместо того, чтобы тратить деньги на здания, не лучше ли было бы, чтобы наши здания работали на нас? В этом истинная красота естественной вентиляции.Возьмем, к примеру, обычный школьный класс с 20 учениками. Каждый из них выделяет тепло, выдыхая воздух, а также нормальную беготню и непослушание, которые можно ожидать от школьника. Можно с уверенностью предположить, что каждый из них производит 70 Вт тепла. За 6 часов работы в обычный день это приводит к большим потерям энергии, если она просто проходит через систему вентиляции и рассеивается снаружи. Однако тепловую энергию можно рекуперировать во время экстракции, что значительно снижает потери тепла. Ventive использует запатентованную технологию пассивной вентиляции с рекуперацией тепла (PVHR™), которая является наиболее эффективным способом рекуперации тепла из отработанного воздуха без смешивания приточного воздуха.

Сокращение выбросов углерода

Закон об изменении климата 2008 года направлен на сокращение выбросов парниковых газов к 2050 году как минимум на 80% по сравнению с базовым уровнем 1990 года. В качестве пути к этому текущая стратегия предусматривает сокращение выбросов на 50% в период с сегодняшнего дня до 2032 года. На вентиляцию приходится чуть более 25% непромышленного энергопотребления, как и на отопление, что дает много возможностей для улучшения в этой области. сократить вредные выбросы углекислого газа.Вентиляционные продукты являются углеродно-отрицательными, восстанавливая тепло либо с нулевыми, либо с минимальными затратами энергии, что значительно помогает снизить уровень выбросов зданий и счета за электроэнергию. Длительные испытания показали снижение тепловых потерь на 72%, что дает экономию до 1500 кВтч на единицу.

Безопасное ночное охлаждение

В теплое время года помещения могут страдать от накопления тепла в течение определенного периода времени из-за высоких внешних температур и солнечного излучения. Если жара длится несколько недель, как это было этим летом, проблема усугубляется, если нет эффективного способа охлаждения.Все показатели показывают, что наш климат становится теплее, поэтому эта проблема будет становиться все более распространенной в течение следующих 20 лет и далее.

Ночное охлаждение снижает комбинированное повышение температуры, особенно для тепловых островов, и устраняет возможность того, что помещения станут невыносимыми. Единственная проблема заключается в том, что в прошлом ночная вентиляция была дорогой (работа вентилятора на ночь) или рискованной (оставлять окна открытыми). Отчет RIBA показал, что многие руководители объектов отключают механизмы охлаждения в ночное время из-за опасений по поводу безопасности и сложных средств контроля, которые затрудняют управление ими. Элегантное решение – включить приточно-вытяжную вентиляцию с помощью настенных жалюзи и потолочных форточек. Нагнетание охлажденного воздуха в комнату через жалюзи придает плавучесть более теплому воздуху, позволяя ему выходить через потолок и быстро охлаждать помещение безопасным образом, без риска нежелательных проникновений или дождя.

Ранние испытания Ventive Windhive показали эффективность до 4 воздухообменов в час (ACH), снижая температуру на 10°C каждую ночь. Это гарантирует, что классы предварительно охлаждаются утром, обеспечивая оптимальную среду обучения.

Управление производительностью

В ходе обширной серии интервью POE RIBA обнаружила четыре тематических исследования школ, в которых использовались более тщательные подходы к интегрированному пассивному проектированию, которые сводили к минимуму и упрощали зависимость от активных служб и средств управления зданием. Они сообщили о меньшем отклонении от ожидаемой производительности и лучшей управляемости.

Предпочтение отдается системам естественной вентиляции, поскольку их проще и дешевле устанавливать и обслуживать, а значит, меньше риск недооптимизации и меньше времени простоя на ремонт.Системы Ventive работают по принципу «подключи и работай», настроены для работы и начинают экономить энергию с той минуты, как они введены в эксплуатацию на месте.

Повышение производительности

Ваше окружение играет важную роль в производительности. Исследователи UCL обнаружили, что увеличение скорости вентиляции с 5 литров в секунду на человека (л/с/ч) до 10 л/с/ч связано с улучшением успеваемости на 4%. Вентиляционные системы способны подавать в классы 200 литров свежего воздуха в секунду, обеспечивая бдительность и продуктивность находящихся в них людей.

Посмотреть системы пассивной вентиляции Ventive

Принципы и решения естественной вентиляции

Естественная вентиляция — это подход, возвращающий к основам, использующий природу как основную движущую силу. Он предлагает простую стратегию охлаждения с низким энергопотреблением, которая может обеспечить круглогодичный комфорт, с гибким пользовательским контролем, но с низкими капитальными затратами и затратами на техническое обслуживание.

Современные здания с их низкими значениями теплопроводности и высокими теплопритоками обычно требуют высоких требований к охлаждению.Климат в Великобритании и многих частях Центральной и Северной Европы идеально подходит для естественной вентиляции с низкими экстремальными температурами, обеспечивающими достаточную подачу свежего охлаждающего воздуха даже в обычное лето.

Стратегии естественной вентиляции

основаны на двух основных оперативных стратегиях, в основном состоящих либо из ветровой системы, либо из системы плавучести (эффект стека).

В некоторых местах и ​​конструкциях зданий в качестве основной движущей силы может использоваться только ветер.В ветряных системах воздух с наветренной стороны здания создает положительное давление с соответствующим отрицательным давлением с подветренной стороны. Используя этот эффект, воздух может легко проходить через здание. Несмотря на то, что ветряные системы могут быть эффективными, для успешного результата здесь важны дизайн здания, ориентация и факторы местоположения.

Несмотря на то, что системы естественной вентиляции полезны, для их удовлетворительной работы не требуется ветер. Более надежные и эффективные стратегии просто используют эффекты плавучести и стека вместо того, чтобы обеспечить вентиляцию.Вместо давления ветра можно использовать вертикальную трубу или шахту в здании, чтобы позволить более теплому воздуху мигрировать и подниматься через здание к выпускным отверстиям на верхнем уровне, в то же время втягивая свежий прохладный воздух с нижнего уровня. Вентиляция дымовой трубы вообще не зависит от ветра, и, поскольку она не зависит ни от давления, ни от направления ветра, она обеспечивает большую надежность, а также большую гибкость при размещении и расположении воздухозаборников.

Ключевые компоненты естественной вентиляции

Традиционно окна часто использовались в качестве воздухозаборников, но это простое решение не лишено недостатков. Ключевым требованием к системам естественной вентиляции является использование низких ночных температур для подачи прохладного ночного воздуха в здание. Открывать окна ночью обычно нежелательно с точки зрения безопасности, а проникновения шума и проникновения воды также трудно избежать. Моторизация окон может поставить под угрозу эстетику, а окна также могут не обеспечивать точного уровня контроля и баланса, доступных при использовании демпфера с низким объемом утечки.

Вместо этого система Gilberts Mistrale ориентирована на использование оптимальных компонентов с измеряемыми характеристиками, которые включают в себя надежную внешнюю погодозащищенную впускную решетку, полностью управляемую изолированную заслонку регулирования объема воздуха, дополнительный нагревательный или охлаждающий змеевик, закрывающую лицевую решетку и ряд впускных/выпускных клапанов. башенки на крыше пентхауса.

Система естественной вентиляции Mistrale представляет собой комплексное решение. Варианты установки разнообразны с возможностью установки на окно, низкий уровень пола, под полом или даже над потолком. Эта гибкость делает Mistrale идеальным партнером для вашего следующего проекта естественной вентиляции

5 способов улучшить естественную вентиляцию

Естественная домашняя вентиляция поможет вам сократить расходы, как только ваш дом будет готов! Кроме того, это экологически чистое решение для поддержания прохлады и комфорта в вашем доме круглый год.Примите во внимание эти советы при строительстве нового дома.

1. Расположите окна и двери стратегически

Большинство строителей домов в Перте, а также строители домов в Западной Австралии в целом знают, что окна и двери должны быть расположены так, чтобы в полной мере использовать преобладающие ветры. Поскольку они будут варьироваться в зависимости от вашего индивидуального участка, вам следует подумать о вероятном воздушном потоке и о том, как вы можете расположить свои входы и окна, чтобы обеспечить идеальную вентиляцию.

2.Будьте умны при выборе окон

Тщательно выбирайте окна, так как такие простые вещи, как форма проемов, могут повлиять на схему воздушного потока и на то, как воздух проходит через комнаты в вашем доме. Выбирайте окна, которые максимизируют вентиляцию, когда они полностью открыты, но также могут ограничивать поток воздуха внутри, когда они не полностью открыты, что дает вам гибкость для вашего образа жизни.

3. Рассмотрите перекрестную вентиляцию

Воздух всегда всасывается в ту часть дома, где атмосферное давление ниже.Вот почему в идеале строители дома должны иметь проемы как минимум с двух сторон вашей комнаты, либо на противоположных, либо на смежных стенах. Это обеспечивает перекрестную вентиляцию и обеспечивает постоянный приток и отток свежего воздуха WA, что обеспечит комфорт в вашем доме.

4. Получить техническую информацию

Возможна установка вентиляционных систем, которые будут регулировать ваши оконные проемы в зависимости от внутренней температуры. Это позволяет потоку воздуха внутри вашего дома, а также выделяет и регулирует тепло.Это работает очень хорошо, если у вас есть окна, до которых трудно добраться, и это означает, что вы можете вернуться домой в приятное место после дня, проведенного вне дома, или когда вы проснетесь утром.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
