Ккб вентиляция: ККБ для приточной установки

Содержание

ККБ для приточной установки

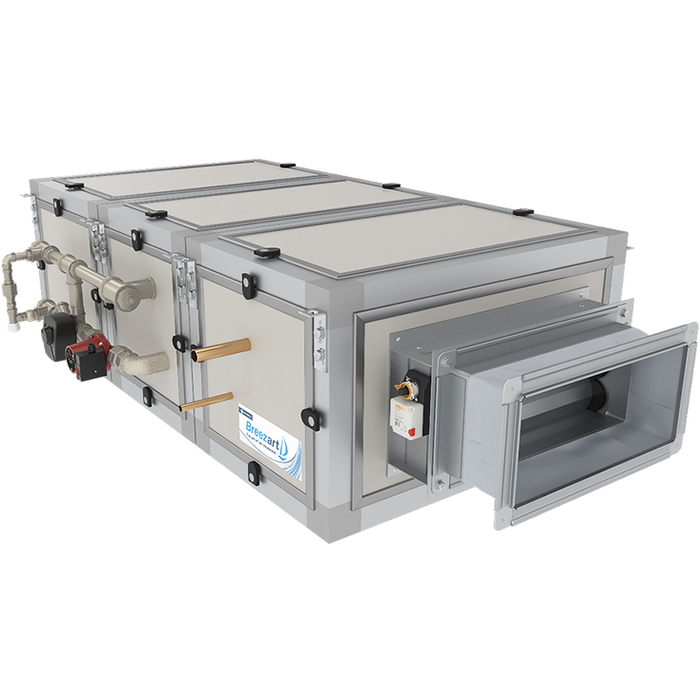

Компрессорно-конденсаторный блок (ККБ) для приточной установки играет роль наружного блока кондиционера. В нём сконцентрированы все основные элементы холодильного контура, за исключением ТРВ и испарителя. Но – обо всём по порядку.

Что такое компрессорно-конденсаторный блок и как он работает

ККБ – это устанавливаемое снаружи здания холодильное оборудование, предназначенное для сброса тепла в окружающую среду. ККБ не является самодостаточным агрегатом. Он работает в связке с фреоновым воздухоохладителем, который предусматривается в составе приточной вентиляционной установки или центрального кондиционера.

В корпусе ККБ размещаются компрессор, конденсатор, вентилятор для обдува конденсатора и элементы автоматики. Алгоритм работы следующий.

В ККБ поступает газообразный хладагент от воздухоохладителя. Он сжимается в компрессоре, вследствие чего значительно нагревается (до 70°С и выше). Далее он попадает в конденсатор, где охлаждается до температуры, близкой к температуре наружного воздуха.

Если говорить точнее, то температура хладагента на выходе из конденсатора на 5-15°С выше температуры наружного воздуха. В процессе этого охлаждения хладагент конденсируется и превращается в жидкость.

Жидкий хладагент на выходе из ККБ попадает в термо-регулирующий вентиль, где резко расширяется и охлаждается. Полученный хладагент низкой температуры направляется к воздухоохладителю приточной установки. Именно он охлаждает приточный воздух. Процесс охлаждения происходит в испарителе, который, по сути, и является воздухоохладителем. Отдавая холод приточному воздуху и охлаждая его, хладагент испаряется – переходит в газообразное агрегатное состояние. Далее он вновь поступает в ККБ.



Воздухоохладитель и компрессорно-конденсаторный блок соединяются двумя медными трубопроводами разных диаметров. Меньший диаметр соответствует потоку жидкого хладагента, больший – потоку газообразного хладагента.

Виды ККБ

Выделяют два вида компрессорно-конденсаторных блоков в зависимости от типа охлаждения конденсатора – с воздушным и водяным охлаждением конденсатора. Наибольшее распространение получили ККБ с воздушным охлаждением конденсатора. Они устанавливаются на улице и сбрасывают тепло напрямую в окружающую среду.

ККБ с водяным охлаждением конденсатора обычно устанавливаются внутри здания. Для охлаждения конденсатора к нему подключаются трубопроводы с водой. Этой воде хладагент отдаёт своё тепло в конденсаторе. Далее возможны два варианта.

В первом варианте в системе предусматривается драйкулер, где нагретая вода охлаждается за счёт окружающей среды. Во втором варианте нагретая вода используется для других нужд – в системе отопления, технологического водоснабжения и в других целях.

Область применения ККБ

Компрессорно-конденсаторные блоки применяются в системах приточной и приточно-вытяжной вентиляции с функцией охлаждения подаваемого воздуха. Охлаждение приточного воздуха возможно двумя путями – путем установки водяного или фреонового воздухоохладителя. Для любого из них требуется наружный блок. В первом случае роль наружного блока будет играть чиллер, во втором случае – ККБ.

Связка «фреоновый охладитель + компрессорно-конденсаторный блок» более выгодна по сравнению со связкой «водяной охладитель + чиллер», так как характеризуется более простым монтажом, отсутствием сложной обвязки, высокой эффективностью. Фактически, если кондиционирование помещений на объекте реализовано без применения чиллера, то предусматривать чиллер только ради воздухоохладителя в большинстве случаев экономически не целесообразно – применяют ККБ.

Таким образом, ККБ применяют как на небольших объектах (коттеджи, магазины, офисы), так и на крупных объектах (супермаркеты, административные здания, кафе и рестораны, торговые и офисные центры).

Расчёт и подбор ККБ

Подбор компрессорно-конденсаторного блока осуществляется по мощности соответствующего ему воздухоохладителя. В свою очередь мощность воздухоохладителя QХ рассчитывается исходя из расхода воздуха L (м³/ч) и разницы температур ΔT, на которую необходимо охладить воздух:

QХ = 0,44·L·ΔT.

Так, например, мощность воздухоохладителя для охлаждения воздуха с 26°С до 18°С в приточной установке производительностью 2000м³/ч будет равна:

QХ = 0,44·2000·(26-18) = 7000 Вт = 7кВт.

Следовательно, для данной системы требуется компрессорно-конденсаторный блок холодопроизводительностью не ниже 7 кВт (с запасом 10% – 7,7 кВт).

Отметим, что выше приведён упрощенный расчёт ККБ и воздухоохладителя. Более точный расчёт в значительной мере зависит от температуры и влажности внутреннего воздуха, а также от температуры наружного воздуха. Для выполнения точного расчёта следует пользоваться программным обеспечением производителя ККБ.

Обвязка компрессорно-конденсаторных блоков

Обвязка ККБ служит для регулирования его работы и защиты холодильного контура от аварийных ситуаций. Все элементы обвязки не входят в состав ККБ и устанавливаются отдельно. Как правило, в обвязку входит терморегулирующий вентиль (ТРВ), смотровое стекло, соленоидный вентиль и фильтр-осушитель. Элементы устанавливаются на одном трубопроводе последовательно друг за другом.

ТРВ является одним из основных элементов холодильного контура. В ТРВ происходит расширение (снижение давления) хладагента, вследствие чего температура хладагента резко понижается. На выходе из ТРВ температура хладагента заметно ниже температуры внутреннего воздуха, что и позволяет использовать данный хладагент для его охлаждения в воздухоохладителе.

Фильтр-осушитель служит для очистки потока хладагента от влаги и других примесей. Любой из загрязнителей снижает теплообмен между холодильным агентом и воздухом и способствует снижению её ресурса. Во избежание этих негативных последствий и применяются фильтры-осушители.

Смотровое стекло предназначено для визуального контроля хладагента – определения количества жидкого хладагента и наличия влаги в системе. Смотровое стекло оснащается индикатором, который при наличии влаги меняет цвет с зеленого на желтый (есть и другие сочетания сигнальных цветов). Наличие влаги пагубно влияет на работу холодильного контура и свидетельствует о плохой работе фильтра-осушителя – очевидно, его следует заменить.

Соленоидный вентиль представляет собой кран, который открывается и закрывается при подаче на него напряжения или снятия этого напряжения. Он необходим для того, чтобы избежать перетекания хладагента в то время, когда ККБ выключен. При выключении компрессора соленоидный вентиль закрывается, препятствуя движению хладагента. И, наоборот, при включении системы вентиль открывается, делая возможным циркуляцию хладагента по контуру.

Монтаж ККБ

Компрессорно-конденсаторные блоки могут устанавливаться вертикально или горизонтально, то есть с вертикальным или горизонтальным выдувом воздуха. Обычно блоки малой мощности предусматривают горизонтальный монтаж на кронштейнах подобно наружным блокам сплит-систем. Более мощные блоки устанавливают вертикально – на раму-основание или на фундамент.

В общем случае логика рассуждений следующая:

  • ККБ малой мощности устанавливаются на настенных кронштейнах
  • Мощные ККБ при установке на земле монтируются на фундаменте – сплошном или в виде опор под ножки агрегата
  • На твёрдой кровле лёгкие ККБ устанавливаются непосредственно на саму кровлю
  • На мягкой кровле или в случае установки тяжёлых ККБ на кровле предусматривается специальная разгрузочная рама.

При монтаже ККБ следует применять виброизоляторы (при монтаже маломощных блоков допустимо применение прокладок из твердой резины). Данные требования обусловлены тем, что в состав ККБ входит компрессор и вентилятор. Оба устройства имеют вращающиеся части и создают вибрации. Во избежание передачи этих вибраций на узлы крепления (кронштейн, раму или фундамент) необходимо применять виброизоляторы.

После установки блока на раму или фундамент выполняется подключение трубопроводов и электроподключение. Далее производится опрессовка холодильного контура, вакуумирование и заправка хладагентом.

По вопросам расчёта, подбора, проектирования, установки и монтажа компрессорно-конденсаторных блоков обращайтесь в компанию Dantex. Наши специалисты имеют большой опыт работы с ККБ и готовы предложить выгодные условия на поставку компрессорно-конденсаторных блоков Dantex.

компрессорно-конденсаторные блоки, устройство, типы, подбор

ККБ (компрессорно-конденсаторный блок) – часть системы кондиционирования, выделенная в отдельную конструкцию и предназначенная для сброса тепла в окружающую среду и конденсации хладагента. Функционируют агрегаты совместно с секциями охлаждения в системах вентиляции и кондиционирования и выпускаются различных производительностей по холоду (до 400 кВт).

По способу отвода тепла делятся на ККБ с воздушным охлаждением конденсатора и водяным.

Принцип работы ККБ

Принцип работы компрессорно-конденсаторных блоков обоих типов одинаков, отличие только в теплоотводящей среде. В компрессоре ККБ газообразный фреон сжимается (повышается его давление), попадая в конденсатор охлаждается и конденсируется за счет разницы температур с теплоотводящей средой (воздух или вода). Жидкий охлажденный хладагент (фреон) высокого давления дросселируется в дроссельном устройстве, давление его падает и он поступает в испаритель. Испаритель находится во внутреннем блоке сплит-системы (любого исполнения), в приточной установке, в центральном кондиционере в зависимости от проектного решения конкретного объекта. Попадая в испаритель хладагент кипит, превращаясь в пар за счет теплоты воздуха, проходящего через испаритель.

Температура воздуха снижается. Таким образом компрессорно-конденсаторный блок становится неотъемлемой частью общей системы кондиционирования и вентиляции воздуха.

Классификация ККБ

В дополнение к делению на агрегаты с воздушным и водяным охлаждением, классификация ККБ проста: по наличию режима теплового насоса; по типу используемых вентиляторов: осевые или центробежные; по типу компрессоров: поршневые, спиральные, ротационные, винтовые, по количеству контуров: одноконтурные и двухконтурные.

Устройство ККБ

Базовые элементы ККБ: конденсатор, компрессор, вентилятор. Узел обвязки, включающий терморегулирующий вентиль, соленоидный клапан и смотровое стекло и фильтр осушитель, может входить в комплект поставки блока или подбираться отдельно для соединения с внутренним блоком или секцией охлаждения центрального кондиционера. Для увеличения надежности и безаварийности работы в состав ККБ включают ресивер, реле защиты по высокому и низкому давлению, датчики расхода и систему автоматики.  Некоторые компоненты производители предлагают опционально, например подогреватель картера компрессора и регулятор скорости вращения вентилятора для низкотемпературных режимов работы. У передовых производителей для мощных ККБ предлагается дополнителная шумоизоляция корпуса и устройство снижения пусковых токов.

Подбор компрессорно-конденсаторных блоков

Подбор компрессорно-конденсаторных блоков инженеры производят опираясь на требуемую холодопроизводительность охлаждающей секции. Важный момент — холодпроизводительность ККБ определяется при тех же расчетных условиях, которые использовали при расчете охлаждающей секции. Для долговечной работы  ККБ в паре с секциями охлаждения в приточных установках со 100% притоком свежего воздуха требуется профессиональный подход в расчетах испарительной секции и выбора мощности ККБ. Нельзя брать наружный блок с запасом по мощности: расчетная летняя температура воздуха для режимов охлаждения в Москве +28С, однако большую часть времени блок будет работать при более низких наружных температурах. Так как ККБ не имеет регулирования мощности компрессора (режим вкл-выкл), то мощность его окажется переразмеренна для осного времени эксплуатации. Фреон не будет выкипать весь в испарителе, что приведет к подаче парожидкостной смеси на компрессор и к возможному гидравлическому удару и разрушению компрессора.

Опытные проектировщики при расчете секций охлаждения непосредственного кипения (DX) увеличивают площадь теплообменников испарителя, чтобы сгладить риски мокрого хода комрессора.

Рекомендуем доверить подбор ККБ, опций к нему профессиональным инженерам: выбирайте ближайший к вам город и звоните в наши офисы.

Методика подбора компрессорно-конденсаторных блоков для приточных систем | Архив С.О.К. | 2017

Компрессорно-конденсаторные блоки (ККБ) получают всё бóльшее распространение при проектировании систем центрального охлаждения зданий (рис. 1). Преимущества их очевидны.

Во-первых, это цена одного киловатта холода. По сравнению с чиллерными системами охлаждение с помощью ККБ не содержит промежуточного хладоносителя, то есть воды или незамерзающих растворов, поэтому обходится дешевле.

Во-вторых, удобство регулирования. Один ККБ работает на одну приточную установку, поэтому логика управления едина и реализуется с помощью стандартных контроллеров управления приточных установок.

В-третьих, простота монтажа. Не нужно дополнительных воздуховодов, вентиляторов и т.д. Встраивается только теплообменник испарителя и всё. Даже дополнительная изоляция приточных воздуховодов часто не требуется.

На фоне таких замечательных преимуществ автор на практике сталкивается с множеством объектов реализации ККБ, в которых они либо вообще не работают, либо в процессе работы очень быстро выходят из строя. Анализ этих фактов показывает, что причина часто состоит в неправильном подборе ККБ и испарителя для приточки. Поэтому рассмотрим стандартную методику подбора ККБ и постараемся показать ошибки, которые допускаются при этом.



Подбор ККБ с On/Off компрессорами наружных блоков

Для начала опишем неправильную, но наиболее часто встречающуюся методику подбора ККБ и испарителя для прямоточных приточных установок.

Пример 1

1. В качестве исходных данных нам необходимо знать расход воздуха приточной установки. Зададим, например, 4500 м³/ч.

2. Приточная установка прямоточная, то есть без рециркуляции, работает на 100 % наружном воздухе.

3. Определим район строительства, например, город Москва. Расчётные параметры наружного воздуха: температура +28 °C и влажность 45 %. Их принимаем за начальные параметры воздуха на входе в испаритель приточной системы. Иногда параметры воздуха принимают «с запасом» и задают +30 °C или даже +32 °C.

4. Установим необходимые параметры воздуха на выходе из приточной системы, то есть на входе в помещение. Часто их задают на 5–10 °C ниже, чем требуемая температура воздуха в помещении. Например, +15 °C или даже +10 °C. Мы остановимся на среднем значении +13 °C.

5. Далее с помощью i–d-диаграммы строим процесс охлаждения воздуха в охладителе приточной установки (рис. 2). Определяем необходимый расход холода в заданных условиях. В нашем варианте требуемый расход холода составит 33,4 кВт.

6. Подбираем ККБ по требуемому расходу холода 33,4 кВт. В линейке компрессорно-конденсаторных блоков имеются ближайшие бóльшая и меньшая модели, например, на 28 и на 35 кВт холода.

7. Принимаем большую модель с запасом на 35 кВт (рис. 2).

А теперь расскажем, что будет происходить на объекте при совместной работе приточной установки и ККБ, подобранного нами по вышеописанной методике.



Проблема первая – завышенная производительность ККБ

ККБ подобран на параметры наружного воздуха (температуру +28 °C и влажность 45 %). Но заказчик планирует его эксплуатировать не только когда на улице +28 °C — в помещениях зачастую уже жарко за счёт внутренних теплоизбытков начиная с +15 °C на улице. Поэтому на контроллере устанавливается температура приточного воздуха в лучшем случае +20 °C, а в худшем — ещё ниже. ККБ выдаёт либо 100 % производительности, либо 0 % (за редкими исключениями плавного регулирования при использования наружных блоков VRF в виде ККБ). ККБ при понижении температуры наружного воздуха свою производительность не уменьшает, а фактически даже немного увеличивает за счёт большего переохлаждения в конденсаторе. Поэтому при понижении температуры воздуха на входе в испаритель ККБ будет стремиться выдавать и меньшую температуру воздуха на выходе из испарителя. При наших данных по расчётам получается температура воздуха на выходе +3 °C. Но этого быть не может, так как температура кипения фреона в испарителе +5 °C. Следовательно, понижение температуры воздуха на входе в испаритель до +22 °C (и ниже) в нашем случае приводит к завышенной производительности ККБ.

Далее происходит «недокипание» фреона в испарителе, возвращение жидкого хладагента на всасывание компрессора и, как следствие, неминуемый выход компрессора из строя из-за механического повреждения.

Но на этом наши проблемы не заканчиваются.



Проблема вторая – заниженный испаритель

Мы не можем отдельно рассматривать подбор ККБ и подбор испарителя, так как эти два элемента холодильной системы будут работать вместе. Давайте внимательно посмотрим на подбор испарителя. При подборе приточной установки задаются конкретные параметры работы испарителя. В нашем случае это температура воздуха на входе +28 °C и влажность 45 %, а на выходе +13 °C. Значит, испаритель подбирается именно на эти параметры. Но что будет происходить, когда температура воздуха на входе в испаритель будет, например, не +28 °C, а +25 °C? Ответ достаточно прост, если посмотреть на формулу теплопередачи любых поверхностей: Q = kF(tвtф).

Здесь k и F — коэффициент теплопередачи и площадь теплообмена, соответственно (они не изменятся — это постоянные величины), tф — температура кипения фреона (также не изменится, так как она в нормальном режиме работы поддерживается постоянной +5 °C), а вот tв — средняя температура воздуха — станет меньше на 3 °C. Следовательно, и количество переданного тепла будет меньше пропорционально температурному перепаду. Но ККБ об этом «не узнает» и продолжит выдавать положенные 100 % производительности. Жидкий хладагент снова возвратится на всасывание компрессора и приведёт к вышеописанным проблемам. То есть расчётная температура воздуха на входе в испаритель является минимальной рабочей температурой ККБ.

Тут можно возразить: «А как же работа On/Off сплит-систем?» Расчётная температура в «сплитах» +27 °C в помещении, а фактически они могут работать до +18 °C. Дело в том, что в сплит-системах площадь поверхности испарителя подбирается с большим запасом (минимум 30 %) как раз для компенсации снижения теплопередачи при понижении температуры в помещении или снижении скорости вентилятора внутреннего блока.

Ну и, наконец, проблема третья — это подбор ККБ «с запасом».



Проблема третья – подбор ККБ «с запасом»

Запас по производительности при подборе ККБ крайне вреден, так как запас — это жидкий фреон на всасывании компрессора. В итоге имеем заклиненный компрессор. Максимальная производительность испарителя должна быть больше, чем производительность компрессора. Далее ответим на вопрос: «А как же правильно подбирать ККБ для приточных систем?»



Как правильно подобрать ККБ для приточных систем?

Во-первых, необходимо понимание того, что источник холода в виде компрессорно-конденсаторного блока не может быть единственным в здании. ККБ может только снять часть пиковой нагрузки, поступающей в кондиционируемое помещение с вентиляционным воздухом. А подержание определённой температуры внутри помещения в любом случае ложится на местные доводчики (внутренние блоки VRF или фанкойлы). Поэтому ККБ должен не поддерживать определённую температуру приточного воздуха (это невозможно по причине On/Off-регулирования), а снижать теплопоступления в помещения при превышении определённой наружной температуры.

Пример 2

Исходные данные: город Москва с расчётными параметрами для кондиционирования: температура +28 °C и влажность 45 %. Расход приточного воздуха 4500 м³/ч. Теплоизбытки помещения от компьютеров, людей, солнечной радиации и т.д. составляют 50 кВт. Расчётная температура в помещениях +22 °C.

Производительность систем кондиционирования должна подбираться таким образом, чтобы её хватало при наихудших условиях (максимальных температурах наружного и внутреннего воздуха). Но системы также должны без проблем работать и при неких промежуточных вариантах. Причём бóльшую часть времени системы кондиционирования работают как раз при загрузке 60–80 %.

1. Задаём расчётные температуры наружного и внутреннего воздуха. То есть главная задача компрессорно-конденсаторного блока — охлаждение приточного воздуха до температуры в помещении. Когда температура наружного воздуха меньше требуемой температуры воздуха в помещении — ККБ не включается. Для Москвы от +28 °C до требуемой температуры в помещении +22 °C получаем разность температур 6 °C. В принципе, перепад температур на испарителе не должен быть больше 10 °C, так как температура приточного воздуха не может быть менее температуры кипения фреона.

2. Определяем требуемую производительность ККБ исходя из условий охлаждения приточного воздуха от расчётной температуры +28 °C до +22 °C. Получилось 13,3 кВт холода (рис. 3).

3. Подбираем ККБ по требуемой производительности 13,3 кВт. Подбираем ближайший меньший компрессорно-конденсаторный блок производительностью 10,5 кВт холода.

4. Подбираем испаритель приточки из наихудших для него параметров. Это температура наружного воздуха, равная требуемой температуре в помещении (в нашем случае +22 °C). Производительность испарителя по холоду равна производительности ККБ, то есть составит 10,5 кВт. Плюс запас по производительности 10–20 % на случай загрязнения испарителя и т.д.

5. Определяем температуру приточного воздуха при температуре наружного воздуха +22 °C — получаем 15 °C. Выше температуры кипения фреона +5 °C и выше температуры точки росы +10 °C, значит, изоляцию приточных воздуховодов можно не делать (теоретически).

6. Определяем оставшиеся теплоизбытки помещений. Получается 50 кВт внутренних теплоизбытков плюс небольшая часть от приточного воздуха, вычисляемая как 13,3 – 10,5 = 2,8 кВт. Итого 52,8 кВт — это расчётная производительность для систем местного регулирования.

Вывод для On/Off ККБ: основная идея, на которую хотелось бы обратить внимание — это необходимость расчёта компрессорно-конденсаторного блока не на максимальную температуру наружного воздуха, а на минимальную в диапазоне эксплуатации ККБ.

Расчёт ККБ и испарителя, проведённый на максимальную температуру приточного воздуха, приводит к тому, что нормальная работа будет только при диапазоне наружных температур от расчётной температуры и выше. А если температура на входе испарителя ниже расчётной — будет неполное кипение хладагента в испарителе и возврат жидкого хладагента на всасывание компрессора, что приведёт к выходу из строя компрессорно-конденсаторного блока.

Подбор ККБ с инверторными компрессорами наружных блоков (VRF) Идея использовать наружные блоки VRF-систем в качестве компрессорно-конденсаторного блока интересна и обладает множеством преимуществ по сравнению с традиционным вариантом On/Off ККБ (рис. 4):

1. Больше возможная длина трубопроводов (до 165 м у VRF и 30 м у On/Off).

2. Больше возможный перепад высот (до 90 м у VRF и 15 м у On/Off).

3. Выше энергоэффективность за счёт инверторного привода.

4. Возможно подключение нескольких потребителей к одному наружному блоку VRF.

5. Возможно поддержание требуемой температуры приточного воздуха (рис. 5).

За счёт плавного регулирования производительности возможен подбор на большой перепад температур приточного воздуха в испарителе. Температура кипения фреона всегда поддерживается одинаковой +5 °C. Диапазон регулирования загрузки наружного блока может быть в диапазоне от 10 до 100 %.

Пример 3: подбор наружного блока VRF-системы в качестве ККБ

Исходные данные: город Москва с расчётными параметрами для кондиционирования — температура +28 °C и влажность 45 %. Расход приточного воздуха — 4500 м³/ч. Необходимо охладить приточный воздух до температуры +18 °C и поддерживать температуру притока постоянной.

1. Определяем по i–d-диаграмме требуемый расход холода. Получилось 24,4 кВт.

2. Подбираем ближайший бóльший наружный блок (поскольку инверторные технологии позволяют с лёгкостью уменьшить производительность) производительностью 28 кВт холода. Наружный блок может быть гораздо больше, если испаритель приточной установки является лишь частью большой системы охлаждения здания.

3. Поскольку наружный блок находится на расстоянии 50 м от испарителя, его производительность станет меньше на коэффициент потерь по длине. Согласно рис. 6 этот коэффициент равен 0,92. Значит, фактическая производительность наружного блока будет составлять величину 28 × 0,92 = 25,7 кВт. Это больше требуемых 24,4 кВт, значит, этот наружный блок подходит.

4. Подбираем стандартный контроллер по диапазону производительности: подходит модель с диапазоном производительности 16–56 кВт. В состав контроллера входит клапан регулирования производительности ЭРВ, плата управления производительностью и проводной пульт управления.



Выводы

Использование VRF-систем в качестве ККБ обладает многими преимуществами: бóльшая длина трубопроводов, большой перепад высот, высокая энергоэффективность. Но главное — способность поддерживать требуемую температуру приточного воздуха в широком диапазоне. Недостаток наружных блоков VRF в качестве ККБ всего один — цена. Стоимость комплекта «наружный блок, блок регулирования и пульт» примерно в два раза выше, чем у стандартных ККБ с On/ Off-компрессором.

Компрессорно-конденсаторные блоки (ККБ) оптом напрямую от производителей

Описание и назначение компрессорно-конденсаторных блоков.

Компрессорно-конденсаторный блок (ККБ) – это моноблочная система конденсатора и компрессора. В ККБ происходит подготовка жидкого хладагента, который подается в теплообменник-испаритель внутреннего блока или центрального кондиционера. Компрессорно-конденсаторные агрегаты делятся на два типа:

1. Компрессорно-конденсаторные агрегаты с воздушным охлаждением представляют собой обычные внешние блоки мощных «сплит-систем».2. Компрессорно-конденсаторные агрегаты с водяным охлаждением — это специализированные аппараты, изготовленные на основе чиллеров;

ККБ с воздушным охлаждением.

Компрессорно-конденсаторные блоки с воздушным охлаждением просты в монтаже и обслуживании. Если нет возможности установить такой агрегат на улице или на крыше здания, то необходимо предусмотреть возможность установки в помещении. Компрессорно-конденсаторные блоки малой мощности (примерно до 35-45 кВт), как правило в своем составе имеют один компрессор, более мощные системы оснащаются несколькими компрессорами. «Деление» общей холодопроизводительности ККБ по нескольким контурам, как правило, преследует цель более высокой энергоэффективности — один контур работает постоянно, а второй включается и выключается для более точного поддержания заданных параметров. Стоит обратить внимание, что каждый компрессорно-конденсаторный блок должен быть подобран к подходящему ему испарителю.

По типу исполнения, различают ККБ с выбросом воздуха вверх и ККБ с горизонтальным выбросом воздуха. Агрегаты с горизонтальным выбросом, как правило, занимают меньшую площадь.

С точки зрения удобства монтажа, обслуживания и отказоустойчивости, компрессорно-конденсаторный блок обычно оснащен сервисными вентилями, датчиками высокого и низкого давления.

Компрессорно-конденсаторные блоки с водяным охлаждением.

ККБ с водяным охлаждением обладают большей мощностью, чем ККБ с воздушным охлаждением, но при этом требует более сложного монтажа (прокладка водяного контура к градирне, установка дополнительных насосов на этом контуре).

В помещении находится моноблок с компрессором, конденсатором и терморегулирующим вентилем. Конденсатор чаще всего охлаждается замкнутым контуром, заправленным незамерзающей жидкостью (на улице — сухая градирня - теплообменник с вентиляторами), реже открытым контуром с мокрой градирней (обслуживание и зимняя работа такой системы очень затруднены), либо проточной водой (артезианской, морской или речной). При этом ограничение по расстоянию между внутренним блоком и наружным (градирней) практически отсутствует.

Подбор компрессорно-конденсаторного блока: основные правила и типовые ошибки

Почему не работает ккб, вентиляция «не тянет», воздух не охлаждается? С такими проблемами сталкивались многие, кто предпочёл подбор компрессорно-конденсаторного блока старой доброй системе чиллер-фанкойл.

Почему предпочёл? Во-первых, меньше расход эл/энергии, во-вторых, дешевле сама система ккб, потому что нет промежуточного теплоносителя. И, наконец, компрессорно-конденсаторный блок проще в монтаже и управлении.

Почему не работает? Обычно из-за неверного применения существующей методики выбора мощности блока. В результате это приводит к повышенной либо пониженной производительности, а как результат – к «заклиниванию» компрессора.

Что делать, чтобы всё работало? Правильно применять методику расчёта. В статье расскажем о типичных ошибках применения (это нужно для понимания сути применения расчетной методики), а потом – о правильном применении методики.

Как обычно осуществляют подбор ккб?

Обычно за исходные данные берут t уличного воздуха, при которой требуется охлаждение зданий, и площадь охлаждаемого объёма. Что не так? В таком расчёте не учитываются внутренние генераторы тепловой энергии – компьютеры, серверы в офисах, фены в парикмахерских, плиты в кухонных помещениях, соседствующих с залом ресторана и так далее. То есть реально приточная вентиляция включается гораздо раньше, чем на улице будет, к примеру, +28.

Второй момент – требуемую температуру часто задают на 5-10 градусов ниже, чем нужно на самом деле – так сказать, с запасом. К чему это приводит? Посмотрим на примере, когда в качестве исходных данных задали уличную t +28, влажность 45%, объем 4500 куба и требуемую температуру +13.

Далее, как говорится, «i-d-диаграмма в помощь». Дабы не углубляться в технические подробности, скажем: при таких цифрах получается, что подбор ккб должен вестись с учётом требуемой мощности 33,4 кВт. Такого стандарта нет – есть компрессоры-конденсаторы на 28 и 35 кВт. Обычно стараются взять мощность с запасом, то есть 35 кВт.

Последствия неправильного подбора ккб

Итак, возьмём распространённый вариант, когда 35-киловаттник взяли в расчёте на уличную t +28, влажность 45%, объем 4500 куба, внутреннюю t +13. Что из этого выйдет?

1/Повышенная производительность

Кондиционер включают задолго до достижения уличной t +28. Соответственно, приточная система начинает работать при параметрах, на которые она изначально не рассчитана – например, при +22, т.к. от компьютеров и большого количества народа в офисе уже жарко.

Однако по факту получается, что, чем ниже t на улице – тем сильнее работает ккб. При таких цифрах получается, что система должна выдать «на-гора» воздух t +3 градуса, что невозможно, так как t кипения фреона +5 градусов. Происходит «недокипание» фреона в испарителе, возврат хладагента на всасывание компрессора и поломка компрессора, так как он на это не рассчитан.

  2/Пониженная производительность

Чтобы понять, о чём речь, за основу следует взять формулу: Q = kF(tв – tф), где k – это коэффициент теплопередачи, F – площадь теплообмена, tф – температура кипения фреона, tв – тем-ра воздуха. Первые три величины константные, поэтому смотрим, что произойдёт при изменении последней величины, то есть tв.

Чтобы, опять же, не углубляться в технические подробности, просто скажем, что последствия будут такие же, как в первом случае – «недокипание» фреона, возврат хладагента в систему и выход из строя компрессора.

Таким образом, неверный подбор ккб нивелирует все его преимущества. Вместо экономии эл/энергии получаем ее перерасход из-за повышенной производительности, а экономия на стоимости приточной вентиляции с компрессорно-конденсаторным блоком оборачивается внеплановой заменой компрессора.

Как нужно делать подбор ккб?

Из всего вышеизложенного уже ясно, что в качестве исходных нужно брать не максимальные показатели температуры, при которых будет работать приточная система кондиционирования, а минимальные.

Далее, нужно задавать реально желаемую температуру в помещении, а не пониженную . И подбирать ккб не большей, а меньшей мощности относительно той, что получилась в расчётах. В нашем случае, если задать t+22, а не +28, то получится, что нужен компрессорный конденсатор 13,3 кВт. Стандарта 13,3 кВт не существует – значит, нужно брать ближайший к нему уменьшенной мощности, то есть на 10,5 кВт.

Пошаговый алгоритм подбора ккб:

  • ввести константные величины;
  • задать минимальную рабочую температуру;
  • выбрать ближайший меньший по мощности блок.

И, наконец, стоит понимать, что для промышленных объемов охлаждения зданий ккб вентиляция не может быть единственным решением. Она может быть лишь дополнением к традиционной системе чиллер-фанкойл или полупрофессиональным VRF/VRV-системам, чтобы не допустить их перегрузок.

В нашем случае, как вы помните, «i-d-диаграмма в помощь», и с её помощью получаем, что дополнительно к 10-киловаттному конденсатору нужна система охлаждения на 50 кВт – тогда всё будет работать гармонично и без поломок.



Можно ли обойтись без компрессорно-конденсаторного блока?

Гипотетически можно, однако тогда вы подвергаете большим перегрузкам ваши действующие системы кондиционирования. Плюс допускаете перерасход электроэнергии, да и системы VRF/VRV стоят на порядок дороже, чем компрессорно-конденсаторные варианты.

Поэтому логичнее использовать их в тандеме – так, чтобы не перегружать ни VRF/VRV, ни ккб, переложить часть нагрузки по охлаждению на более дешёвое компрессорно-конденсаторное решение, и обойтись меньшими расходами там, где это возможно.

Кроме того, для крупных производственных комплексов VRF/VRV зачастую необходим для полного «охвата» здания кондиционированием. Так, VRF/VRV допускают длину трассы до 165 метров (ккб – до 30 м), перепад высот до 90 метров (ккб – до 15 м), и подключение до 256 внутренних блоков в зависимости от модификации системы. Уточним, что подбор ккб предполагает схему 1 компрессор + 1 приточная система-установка.

Итак, теперь вы знаете, как правильно осуществлять подбор компрессорно-конденсаторного блока, каких ошибок в расчётах следует избегать и как добиться, чтобы охлаждение зданий работало бесперебойно и без поломок.


Выполняем полный комплекс работ по вентиляции, кондиционированию, отоплению и водоснабжению в Киеве и области. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29.



Монтаж ККБ. Правила установки компрессорно-конденсаторных блоков

Применение ККБ в промышленных системах вентиляции и кондиционирования

В состав любой системы кондиционирования входит компрессорно-конденсаторный блок (ККБ) – на нем и основана работа системы по охлаждению воздуха.

Компрессорно-конденсаторный блок подготавливает жидкий хладагент для работы с теплообменником расширения.

ККБ включает в себя конденсатор охлаждения (воздушного или водяного), предназначенный для отвода тепла, самого компрессора для циркуляции фреона с предварительным сжатием и вентилятора, увеличивающего теплоотвод от блока. Как производить монтаж ккб?

Монтаж ККБ — выбор места для установки

  • Убедитесь, что напряжение, фазное подключение и частота тока в линии электроснабжения соответствуют данным ккб.  Если проводится установка ккб, нужно выбрать место, где нет пыли и предметов, которые могут засорить теплообменник. Воздух, который выходит из конденсатора, не должен снова попадать в него.
  • При монтаже блока на земле нужно выбрать место, где в ККБ не попадет вода, нельзя также допускать попадания на блок дождя и снега. Вокруг агрегата должно быть достаточно пространства для движения воздуха и для удобного Пуско-наладочные работы и установка ККБ
    • Проверьте плотность контакта во всех внутриблочных электрических цепях и убедитесь, что нагреватель картера установлен правильно.
    • Линия электроснабжения должна иметь напряжение, частоту тока и правильность фазового подключения, которые соответствовали бы параметрам компрессорно-конденсаторного блока.
    • Все крышки и панели агрегата должны быть установлены на места и закрыты.
    • Компрессорно-конденсаторные блоки могут использоваться в комбинации с внутренними блоками, оснащенными расширительными вентилями.
    • Поэтому для определения количества хладагента можно использовать метод расчета переохлаждения.

    Расчет переохлаждения

    • Не добавляйте много хладагента — это приведет к неисправности компрессора. Все ККБ предварительно заправляются на заводе-изготовителе.
    • Проследите, чтобы коллектор для заправки и баллон с фреоном были правильно подключены к патрубкам.
    • Перед проверкой фреона агрегат должен поработать несколько минут.
    • Чтобы получить требуемое значение перегрева при заданном давлении в линии, нужно добавить хладагент, если линия горячее, чем нужно, или удалить лишний фреон, если линия с фреоном холоднее. Нагреватель картера должен работать как минимум 24 часа до запуска агрегата.
    • Перед обслуживанием агрегата выключите его, иначе можно получить травмы. Поверхность теплообменника можно очистить пылесосом или тщательно помыть в воде. Движение лопастей вентилятора приводит к тому, что на теплообменнике скапливается пыль, поэтому чистите теплообменник 1 раз. Скопившаяся грязь ухудшает теплообмен и циркуляцию воздуха, снижается производительность агрегата.

    Вы можете оставить заявку на производство монтажных работ на нашем сайте, позвонить по телефону — (495) 783-87-60 (многоканальный) или отправить электронное письмо на адрес [email protected] с указанием параметров помещения, его назначения, характере работ и сроках исполнения.

    Специалисты монтажного подразделения свяжутся с Вами в течение 1 часа. Выезд на объект заказчика для ознакомления и составления сметы осуществляется БЕСПЛАТНО.




      Телефон:   (495) 783-87-60 —  многоканальный

      E-mail:



    Компрессорно-конденсаторные блоки McQuay

    Модель Холод, кВт Тепло, кВт Хладагент M5LC M4MC
    M5LC 2,20 — 16,12 2,20 — 16,12 R410A
    M4MC 21,40 — 42,50 23,74 — 43,96 R407С

    Наружные блоки сплит-систем McQuay используются в качестве компрессорно-конденсаторных блоков (ККБ), предназначенных для подключения к фреоновым секциям систем приточной вентиляции.

    Серия McQuay M5LC предназначена для работы на хладагенте R410A, серия McQuay M4MC — на хладагенте R407C.

    ККБ McQuay комплектуются спиральными компрессорами Scroll, характеризующимися надежностью, высокой энергетической эффективностью и низким уровнем шума.

    Наименование Хладагент Холодо­производи­тельность, кВт Тепло­производи­тельность, кВт Диапазон температур, охлаждение (сух. терм.), °C Диапазон температур, нагрев (влаж. терм.), °C Уровень шума, дБ(А) Диаметр (жид./газ), мм Габариты (ВхШхГ)
    M5LC007CR R410A 2,20 2,20 19 — 46 °C -9 — 18 °C 44 6,35/9,52 495x600x245
    M5LC010CR 2,78 2,78 46 6,35/9,52 540x700x250
    M5LC015CRJ 3,66 3,52 49 6,35/12,7 540x700x250
    M5LC020CR-A 5,28 5,42 52 6,35/12,7 654x855x328
    M5LC025CR-A 6,16 6,45 52 6,35/15,88 756x855x328
    M5LC028CR-A 7,62 7,62 54 9,52/15,88 756x855x328
    M5LC040DR-F 11,43 12,02 58 9,52/15,88 852x1030x400
    M5LC050DR-F 13,19 13,77 60 9,52/15,88 852x1030x400
    M5LC061DR-F 16,12 16,12 65 9,5/19,1 852x1030x400
    M4MC075ER R407C 21,40 23,74 64 12,7/25,4 1041x981x981
    M4MC100ER 26,67 31,95 64 15,9/28,6 1041x981x981
    M4MC125ER 31,65 36,34 66 15,9/34,9 1040x1083x1083
    M4MC150ER 42,50 43,96 67 15,9/34,9 1142x1083x1083

    Новый программный сервис Edge AI в KKB через существующие системы

    Пресс-релиз от 14 сентября 2021 г.

    Kapellvägen 1 в Кевлинге является одним из объектов, которые теперь оснащены Edge AI через существующую инфраструктуру. представители шведской коммунальной службы сотрудничают в различных проектах по оцифровке, чтобы продвигать цифровое развитие в отрасли.

    В ККБ базовой платформой для цифровизации стало внедрение собственной сети недвижимости, в которую было инвестировано около 30 миллионов шведских крон для подключения квартир и содействия внедрению различных цифровых услуг, инструментов и систем. В дополнение к собственной сети они в настоящее время устанавливают цифровые замки, подключенные прачечные, входные группы и почтовые ящики, чтобы оцифровать как свою собственность, свою организацию, так и своих арендаторов.

    — «Инвестиции в нашу собственную сеть стали прибыльным бизнесом в финансовом отношении, но также облегчили нам внедрение, например, квартирных измерений, которые подключены к системе управления и которые облегчают нашу работу с перегревом и необходимой действия в проблемных квартирах. Мы также смогли внедрить новую систему Scada, в которой Web Port был установлен в качестве общей платформы для автоматизации нашей собственности, а теперь мы добавляем Edge AI в качестве важной части головоломки для оптимизации энергопотребления и анализа свойств», — говорит Маттиас. Аверуп, технический менеджер KKB Fastigheter AB, который занимался вопросами технологий, оцифровки и развития недвижимости в KKB.

    Маттиас Аверуп, руководитель отдела технологий, KKB

    В рамках проекта новой системы Scada подрядчик по управлению VESAM запустил веб-порт с целью иметь возможность управлять большим количеством свойств и иметь возможность подключать различные типы счетчиков энергии и датчики, такие как датчики LoRa от Elvaco, которые подключены к порталу Netmore LoRa-WAN.В качестве следующего шага часть портфеля теперь будет подключена к новому облачному сервису Egain Edge AI для дальнейшей оптимизации энергопотребления, климата в помещении и повышения внутренней эффективности и контроля с помощью искусственного интеллекта.

    Проект означает, что Edge AI поставляется в виде чистой программной интеграции с существующей системой SCADA KKB Web Port и далее в существующее оборудование в объектах, где энергопотребление и климат в помещении контролируются и оптимизируются с помощью AI от Egain.Существующее оборудование в виде датчиков LoRa для внутренних измерений и различных счетчиков, подключенных к зданиям, подключается к Edge AI, где данные об этом визуализируются и используются в текущей оптимизации. Это означает, что ККБ получает дополнительную выгоду от уже сделанных инвестиций и увеличивает обменный курс и продлевает срок службы инвестиций, уже сделанных в установленное оборудование.

    — «KKB — один из многих очень сознательных владельцев собственности, которые хотят участвовать и продвигать развитие вокруг оцифровки, а также экономно и разумно.Это означает, что вы смотрите на свой бизнес в целом, на то, как различные системы могут вписываться друг в друга и извлекать выгоду друг из друга наилучшим образом. Это выгодно благодаря интеграции, сотрудничеству и использованию гибких систем и платформ без эффекта блокировки, и Маттиас и остальные сотрудники KKB проделали очень хорошую работу по поиску решений о том, как различные части систем от разных поставщиков могут использовать в бизнесе по-разному. Со своей стороны, мы довольны сохраняющимся большим спросом на Edge AI и возможностью внести свой вклад в работу наших клиентов по оцифровке благодаря нашему опыту в области энергетики и оцифровки», — говорит Мартин Эксберг, руководитель отдела бизнеса в Швеции в Egain Group.

    По вопросам обращайтесь:
    Мартин Эксберг, руководитель отдела бизнеса в Швеции, Egain Group, +46 73 20 74 540, [email protected]
    Маттиас Аверуп, руководитель отдела технологий, KKB Fastigheter AB, +46 70 85 65 785, [email protected]

    О Группе Egain
    Egain — ведущая технологическая компания SaaS в области цифрового управления и оптимизации энергопотребления домов и общественных зданий. Компания разрабатывает решения IoT, мобильные приложения и программное обеспечение на основе искусственного интеллекта, которые визуализируют возможности строительства и оптимизируют потребление энергии, что приводит к снижению энергопотребления, улучшению воздействия зданий на окружающую среду, повышению комфорта жилья и повышению стоимости недвижимости.Egain была основана в 2003 году со штаб-квартирой в Кунгсбаке, Швеция. Имея офисы в шести европейских странах, Egain в настоящее время обслуживает более 5 000 зданий и 300 000 квартир в 11 странах. www.egain.io

    Egain является частью недавно созданной Kiona Group с марта 2021 года вместе с IWMAC A / S, Cebyc A / S и Moldeo AB (веб-порт)

    .

    О Kiona
    Kiona — ведущая SaaS-компания, стремящаяся внести значительный вклад в борьбу с изменением климата, предлагая самую умную и экономически эффективную платформу proptech на рынке.Компания позволяет владельцам недвижимости и другим заинтересованным сторонам достигать своих финансовых целей и целей в области устойчивого развития за счет оцифровки новых и старых зданий и их систем отопления, охлаждения, вентиляции и охлаждения. Имея офисы в семи странах и 136 сотрудников, Kiona в настоящее время объединяет более 33 000 коммерческих, промышленных, жилых и общественных зданий и 3 000 продуктовых магазинов в Европе. Благодаря инновационной платформе, которая отслеживает, контролирует и оптимизирует как использование энергии, так и организации, существующие здания Европы теперь могут стать частью решения будущего.www.kiona.com

    Sunnanväg 1-23 в Кевлинге является частью проекта
    Поделиться:

    ККБ д.о.о. — Все о шиншилле

    КОНФЕРЕНЦИИ
    kkb.si

    Кроме всех других видов деятельности мы также специализируемся на FUR TAN, и из этого выходят кондитерские изделия. Мы продаем на заказ пальто, куртки и аксессуары из меха южноамериканской шиншиллы, а также гобелены, коврики и разн. ..

    ОБ ККБ
    kkb.si

    Компания ККБ д.о.о. начало 1990-х годов. На большом количестве долгосрочных инвестиций и со всеми счастливыми партнерами мы становимся ведущей компанией в Европе…



    ОБ ШИНШИЛЛА
    кб.si

    Южноамериканская ШИНШИЛЛА — грызун, млекопитающее, пушной зверь, который разводится в хозяйствах с 1925 года исключительно благодаря ценному и качественному меху. Его естественная среда обитания – в Южной Америке (Анды)…

    ШИНШИЛЛА РАЗВЕДЕНИЕ
    kkb.si

    БУДУЩИЙ ЗАВОДЧИК ДОЛЖЕН ОТВЕЧАТЬ СЛЕДУЮЩИМ УСЛОВИЯМ:
    1.Обеспечьте лучшее качество животных для разведения 2. Соответствующие сухие и вентилируемое помещение с…



    КОНТАКТ
    кб.си

    Мы доступны для вас для любой дополнительной информации. ..






    ОБ ККБ
    кб.си

    Компания ККБ д.о.о. начало 1990-х годов.
    На много давних вложений и со всеми счастливо сотрудничающими, мы становимся ведущей компанией в Европе.

    Штаб-квартира компании находится в Мариборе (Словения), и у нас есть более 100 агентов и 500 выкупщиков стоят в разных частях Европы.

    Процесс заключения контракта с крупным космическим брокером домом шиншилл в Европе и мире, например: Копенгаген, Франкфурт, Токио, Новый Йорк и др…

    Наша экипировка и шиншиллы выставлены на многих торговых площадках животных, где по результатам множество космических наград.

    Кроме всех других видов деятельности мы также специализируемся на FUR TAN, и из этого выходит КОНФЕКЦИЯ.





    ОБ ШИНШИЛЛА
    кб. si

    Южноамериканская ШИНШИЛЛА — грызун, млекопитающее, пушное животное которую разводят в хозяйствах с 1925 года, исключительно благодаря ее ценным и качественный мех. Его естественная среда обитания находится в Южной Америке (ок. Анды).
    Шиншилла — ночное животное.

    Для фермерского разведения шиншилл требуется сухое проветриваемое помещение, клетки и приверженность работе с этими маленькими животными.
    Ежедневный уход за шиншиллами обязателен, но не требует много времени (50 животных примерно за 1/2 часа), лучше всего ранним вечером.
    При правильном содержании шиншиллы не имеют запаха, не агрессивны и не агрессивны. склонен к болезням.

    Самки и самцы живут полигамными группами, где один самец имеет 1 — 10 самок — чаще всего 5. Самки живут в отдельных садках так что они не могут посещать друг друга, в то время как самец имеет свободный доступ ко всем самкам через специальный туннель.

    Самки спариваются в возрасте 7 — 8 месяцев. Беременность 111 дней длинные и размеры помета от 1 до 6, в среднем от 2 до 4.Женщина могут спариваться в тот же день после родов. Молодых вскармливают около 7 недель, когда они отделены от матери и посадить в свои клетки.
    Мех созревает в возрасте 7-8 месяцев, когда его можно снимать.
    Цена меха варьируется от 25 до 50 долларов США.
    Наиболее востребованными типами являются стандартный и черный бархат, в то время как некоторые другие мутации также могут быть интересны.





    РАЗВЕДЕНИЕ ШИНШИЛЛ
    кб. си

    БУДУЩИЙ ЗАВОДЧИК ДОЛЖЕН ОТВЕЧАТЬ СЛЕДУЮЩИМ УСЛОВИЯМ:

    1. Обеспечение лучшего качества животных для разведения
    2. Соответствующее сухое и вентилируемое помещение с идеальной температурой от 18 до 22С
    3. Финансовые возможности в первый год
    4. Любовь к разведению этих животных

    ВЛАЖНОСТЬ И СНЕЖОК ВРЕДНЫ

    Если вы не соответствуете этим требованиям, мы не рекомендуем вам разводить шиншилл и не может гарантировать вам успех.

    Сухие, легко проветриваемые помещения, такие как полуподвалы, гаражи, кирпичные, дровяные сараи, перестроенные конюшни, дополнительные помещения и прочее.

    Для разведения около 50 самок шиншилл необходимо около 9 кв.м. из поверхность с подогревом на зиму.

    Первоначальные инвестиции значительны и превышают прибыль, поскольку большинство часть прибыли должна быть реинвестирована для расширения бизнеса до достичь оптимального уровня. Только через некоторое время соотношение между доходы и расходы меняются в пользу доходов.

    Разведение подходит пенсионерам, инвалидам, детям (нет физическое напряжение).





    КОНТАКТ
    кб.си

    Мы доступны для вас для любой дополнительной информации:

    ККБ д.о.о.
    Za Vasjo 12, MARIBOR Словения
    дир. Алойз Камлер

    ТЕЛЕФОН: 00386-41-719-737
    ФАКС: 00386-2-471-23-07

    Веб-сайт: www. kkb.si
    Электронная почта: [email protected]



    Высокочастотная осцилляторная вентиляция легких и детская кардиохирургия: Да, мы можем!

    Abstract

    В предыдущем выпуске журнала Critical Care Боян и его коллеги сообщили о своем опыте применения высокочастотной осцилляторной вентиляции (HFOV) после операции на сердце у детей.В общей сложности 120 пациентов лечили ВЧОВ в день операции, что исключает использование спасательного ВЧОВ. Основной вывод авторов заключался в том, что продолжительность ИВЛ была значительно короче у пациентов, у которых ВЧОВ была начата в день операции. Особенно интересно в этой работе то, что авторы использовали HFOV, когда у их пациентов были признаки легочной гипертензии или правожелудочковой (ПЖ) недостаточности. Это интересный подход, так как часто предполагается, что высокое внутригрудное давление увеличивает постнагрузку ПЖ и, таким образом, может усилить дисфункцию ПЖ. Выводы Бояна и его коллег можно объяснить тем фактом, что им удалось снизить легочное сосудистое сопротивление, найдя надлежащий баланс между ателектазом и перерастяжением легкого. Можно утверждать, что это можно сделать, применяя положительное давление в конце выдоха. Но, в то же время, это может совпадать с подачей высоких инспираторных давлений (>30 см H 2 O). Поскольку HFOV фактически представляет собой систему постоянного положительного давления в дыхательных путях, ее преимущество заключается в том, что можно поддерживать достаточный объем легких без больших повреждающих колебаний давления.Хотя наблюдения Бояна и его коллег нуждаются в подтверждении в проспективном рандомизированном исследовании, они представили аргументы, не исключающие раннее использование HFOV у педиатрических кардиохирургических пациентов.

    Высокочастотная осцилляторная вентиляция (HFOV), используемая Бояном и его коллегами, является, по крайней мере теоретически, идеальным инструментом для защитной вентиляции легких, поскольку она обеспечивает эффективный газообмен в легких с доставкой очень небольшого дыхательного объема ( V T ) ниже мертвого пространства и сниженный риск ателектравмы [1,2]. Многочисленные исследования на животных и клинические исследования ясно показали, что механическая вентиляция (ИВЛ) сама по себе может инициировать или усугубить повреждение легких, называемое повреждением легких, вызванным вентилятором. Применение V T и повторяющееся открытие и закрытие альвеол были идентифицированы как важные патофизиологические механизмы [3].

    До сих пор было проведено только два рандомизированных контролируемых исследования, изучающих влияние HFOV на исходы у пациентов [4,5], и в более крупное из них было включено только 58 детей [4].Основным выводом этого исследования было то, что HFOV значительно не улучшала выживаемость (66% при HFOV по сравнению с 59% при традиционной ИВЛ) или общее количество дней ИВЛ (20 ± 22 дня при HFOV по сравнению с 22 ± 17 дней при обычной ИВЛ) [4]. Как следствие, HFOV не всегда используется в педиатрической интенсивной терапии. Кроме того, кажется очень нереалистичным, что любое новое педиатрическое исследование HFOV будет начато в ближайшие несколько лет. Это означает, что необходимы хорошо спланированные наблюдательные исследования, чтобы пролить свет на некоторые из многих других аспектов педиатрической HFOV, которые еще предстоит изучить, включая выявление пациентов, которые с наибольшей вероятностью получат пользу от HFOV, сроки проведения HFOV (ранняя или ранняя). спасения), оптимальные настройки осциллятора и мониторинг во время HFOV.

    В предыдущем выпуске Critical Care Боян и его коллеги [1] сообщили о своем опыте применения HFOV после педиатрической кардиохирургии. В общей сложности 120 пациентов лечили ВЧОВ в день операции, что исключает использование спасательного ВЧОВ. Пациентов переводили на HFOV, когда возникали гипоксемия и ацидоз, несмотря на усиление альвеолярной вентиляции на обычной ИВЛ (если V T превышал 10 мл/кг) или когда были признаки легочной гипертензии и правожелудочковой (ПЖ) недостаточности.Основной вывод заключался в том, что продолжительность МВ была значительно короче у пациентов, у которых HFOV была начата в день операции. Это очень положительный результат при относительно большом размере выборки.

    Однако есть некоторые опасения, связанные с методологией исследования и практическим использованием HFOV в учреждении авторов. Некоторые из ограничений, присущих их работе, были должным образом устранены. Но их исследование было разработано как ретроспективное, вводящее смешение показаний.Следовательно, авторы рассчитали показатель склонности, чтобы минимизировать это, хотя переменные, выбранные для его расчета, вызывают некоторую озабоченность. Были включены все демографические и послеоперационные переменные, которые дали значение P менее 0,10 в однофакторном анализе между пациентами с HFOV и пациентами без HFOV. Однако представляется более рациональным заранее определить, какие переменные влияют на решение лечащего врача о переходе на HFOV и, следовательно, какие переменные следует использовать для расчета показателя склонности.Как следствие этого подхода, параметры гемодинамики и вентиляции не использовались. Если бы авторы приняли это во внимание при расчете показателя склонности, результаты исследования могли бы быть еще более достоверными. Кроме того, в их учреждении не принято рутинно использовать стратегию открытых легких. Артериальное парциальное давление кислорода (PaO 2 ) увеличивается линейно с объемом легких во время HFOV [6]. Поэтому необходимо набирать легкие после перехода на ВЧОВ.Работа на животных показала улучшение податливости легких и меньшее образование гиалиновых мембран при применении такой стратегии [7,8]. Влияние увеличенного объема легких на PaO 2 еще более выражено при колебаниях на дефляционной части кривой давление-объем [9-11]. Более того, одновременное рекрутирование и перерастяжение альвеол больше на вдохе, чем на экспираторном участке кривой давление-объем [12]. Гистерезис легких дает дополнительное преимущество: при колебаниях на экспираторном участке требуется меньшее давление для поддержания объема легких по сравнению с колебаниями на вдохе.

    Тем не менее, что особенно интересно в работе Bojan и коллег, так это то, что они использовали HFOV, когда у их пациентов были признаки легочной гипертензии или недостаточности правого желудочка. Это интересный подход, так как часто предполагается, что высокое внутригрудное давление увеличивает постнагрузку ПЖ и, таким образом, может усилить дисфункцию ПЖ. Однако в небольшом исследовании 5 детей после операции на сердце Фонтена [13] использование ВЧОВ не приводило к увеличению легочного сосудистого сопротивления (ЛСС).Так как же можно объяснить положительные результаты исследования Бояна и его коллег? Понятно, что существует связь между PVR и объемом легких. Эта типичная U-образная кривая показывает, что ЛСС высок как при остаточном объеме, так и при общей емкости легких [14]. Кривая находится в оптимуме (т. е. наименьшем PVR) при «нормальной» функциональной остаточной емкости. Нередки случаи, когда пациенты на ИВЛ после операции на сердце страдают от легочной дисфункции, вызванной ателектазом или даже острым повреждением легких [15]. Одним из основных подходов при таких болезненных состояниях является поддержание достаточного объема легких в конце выдоха путем применения положительного давления в конце выдоха (ПДКВ). Однако требуемый уровень ПДКВ трудно установить, и он может совпадать с подачей высокого инспираторного давления (>30 см H 2 O). Здесь в игру вступает HFOV. HFOV, по сути, представляет собой не что иное, как систему непрерывного положительного давления в дыхательных путях с наложенными небольшими колебаниями, создающими небольшие V T .Как следствие, можно поддерживать достаточный объем легких без больших неблагоприятных колебаний давления.

    Важно подчеркнуть, что выводы Бояна и его коллег требуют проспективного подтверждения в хорошо спланированном рандомизированном контролируемом исследовании. В то же время, авторов следует поздравить с их работой, поскольку их исследование представило аргументы, не исключающие раннее использование HFOV у пациентов детской кардиохирургии.

    Вентиляция с фильтром в защитной оболочке в Швейцарии


    После Фукусимы швейцарский ядерный регулятор провел подробные проверки систем вентиляции защитной оболочки, которые дали положительный результат.Эти 20-летние системы остаются важным инструментом безопасности при тяжелых авариях. Патрик Миазза


    Население Швейцарии, составляющее 7,8 млн человек, потребляет 60 ТВт-ч электроэнергии в год, 40% которой вырабатывается четырьмя атомными электростанциями с пятью блоками: Beznau (KKB) I и II, двухконтурные PWR Westinghouse мощностью 2×365 МВт; Muehleberg (KKM), GE BWR 4/Mark 1 мощностью 373 МВт; Goesgen (KKG), Siemens-KWU PWR мощностью 985 МВт; и Leibstadt (KKL), GE BWR 6/Mark 3 мощностью 1165 МВт.

    количество радиоактивных материалов выбрасывается в защитную оболочку.Реакция цирконий-вода, а также реакция бетон-вода при высокой температуре приводит к образованию большого количества горючих газов. Если эти газы не могут быть инертизированы или удалены из защитной оболочки, целостность защитной оболочки может быть нарушена, и выбросы радиоактивных материалов будут неизбежны. Такая ситуация будет иметь серьезные последствия для окружающей среды. Фильтрованный сброс давления в таких последовательностях событий может предотвратить разрушение защитной оболочки и привести к значительному снижению радиоактивного выброса.

    Предотвращение неконтролируемого повышения давления и своевременное удаление горючих газов защитит защитную оболочку и предотвратит ранний выброс большого количества радиоактивных аэрозолей и газов. В системе вентиляции защитной оболочки с фильтром радиоактивные аэрозоли и газы фильтруются с высоким коэффициентом задержания. Первое руководство по требованиям швейцарского органа безопасности к системам вентиляции защитной оболочки (HSK-AN-2026) было выпущено в 1988 году в виде проекта документа; окончательное руководство (HSK-R-40) было выпущено в 1993 году.Правила были написаны в более широком контексте руководств по управлению тяжелыми авариями (рис. 1).

    Эти стандарты устанавливают требования к производительности системы вентиляции защитной оболочки. Их номинальная пропускная способность соответствует 0,8% тепловой мощности, а максимальная пропускная способность соответствует 1%. Требуемый коэффициент удержания для аэрозолей больше или равен 1000 (99,9%), чтобы предотвратить долгосрочное загрязнение цезием; коэффициент удерживания йода больше или равен 100 (99%).(В действительности оба коэффициента удержания примерно на порядок выше). Расчетное давление в системах вентиляции защитной оболочки зависит от того, была ли защитная оболочка инертизирована азотом или оснащена, например, рекомбинаторами водорода для снижения риска взрыва. Для неинертных защитных оболочек PWR и BWR системы вентиляции имеют максимальное давление, равное расчетному давлению и/или равное половине давления разрушения (которое установлено на уровне, более чем в два раза превышающем расчетное давление для швейцарских атомных электростанций).Для инертной защитной оболочки BWR максимальное давление сброса в 1,5 раза превышает расчетное давление и/или в 0,66 раза превышает давление разрушения.

    Система также должна работать в соответствии с другими нормативными требованиями, включая готовность во время обесточивания станции, пассивную разгерметизацию (через разрывную мембрану), сейсмическую квалификацию по классу 1 (самые высокие требования) и получение максимальной дозы персонала 100 мЗв во время через год после аварии.

    Сейсмостойкость

    Несмотря на то, что проведенный ENSI анализ вентиляции с фильтрами в защитной оболочке был в целом положительным, он обнаружил, что вентиляционные системы на двух электростанциях были более уязвимы к землетрясениям, чем связанные с ними защитные оболочки.Отчеты были представлены коммунальными службами в сентябре 2012 года.

    Компания Goesgen представила теоретическое доказательство функционирования системы в точке привязки с пиковым ускорением грунта 0,64g.

    Лейбштадт сообщает, что, несмотря на то, что текущая фильтрующая система вентиляции защитной оболочки имеет сейсмостойкость 0,41g (ее высокодостоверное измерение маловероятного отказа), она начала планировать повышение ее сопротивления примерно до 1,0g, в том же диапазоне, что и защитные конструкции. конструкция против сильных землетрясений.Проектирование будет выполнено во время отключения в 2014 году. Он установит структурный каркас вокруг существующих промывочных баков, который будет прикреплен к соседним зданиям, в частности, к защитной оболочке, чтобы уменьшить сейсмические нагрузки на существующие анкерные болты бака. Тогда, даже при тяжелых авариях, система вентиляции с фильтром защитной оболочки сможет очищать аэрозоли, загрязненные цезием-134/137, в 10 000 раз и йодом в 1000 раз. когда вступили в силу правила вентиляции, на каждой станции была установлена ​​​​различная система вентиляции.Большинство из них состоят из трубопроводов, которые соединяют защитную оболочку с каким-либо фильтрующим сосудом, который затем выходит в выхлопную трубу реактора или через другую вентиляционную трубу. Клапаны можно регулировать из соседней диспетчерской, защищенной от потенциального излучения.

    Вентиляционная система с фильтром в защитной оболочке Безнау состоит из одного сосуда, размещенного в здании, которое имеет общую стену с защитной оболочкой. Газы проходят из здания реактора в корпус фильтрации и после обработки выпускаются через дымовую трубу рядом со зданием реактора.Диспетчерская расположена в здании, примыкающем к фильтровальному резервуару.

    Система «Лейбштадт» состоит из двойных сосудов, опять же сразу за стеной сдерживания. Резервуары были установлены снаружи, хотя они находятся в защищенном месте между защитной оболочкой и другим зданием. Комната управления клапанами находится в помещении, рядом с резервуарами.

    Система Goesgen находится внутри здания сферического реактора, но вне первичной защитной оболочки, и корпус помогает удерживать радионуклиды за счет просачивания газа через жидкость (рис. 2 и 3).Скруббер состоит в основном из скруббера Вентури и фильтра из металлического волокна (фильтр предварительной очистки и фильтр тонкой очистки; общая площадь поверхности 6,7 м2). В качестве промывочной жидкости деминерализованная вода обрабатывается 0,5% раствором гидроксида натрия (NaOH) и 0,6% раствором тиосульфата натрия (Na2S2O3). Целью химического кондиционирования является перевод летучего элементарного йода (I2) в форму нелетучего соединения. Резервуар промывочной жидкости скруббера Вентури имеет такие размеры (15 м3), что в течение 24 часов работы подача не требуется.

    Компоненты фильтрующей системы вентиляции защитной оболочки Мюлеберга рассредоточены по реакторному зданию Mark 1 и соседнему аварийному зданию с бункером (рис. 4). Для приведения в действие системы нормально закрытые подпружиненные клапаны могут приводиться в действие либо через панель управления, либо путем прямого доступа к азотной пневматической системе; клапан управления потоком может приводиться в действие либо с пульта управления, либо вручную изнутри или снаружи здания реактора. Пневматические клапаны и разрывная мембрана расположены в здании реактора.Система, которая впрыскивает смесь карбоната/бикарбоната натрия и тиосульфата натрия, подается самотеком во внешний тор, где установлена ​​система скруббера с несколькими трубками Вентури.

    После взрывов на Фукусиме в марте 2011 года, которые частично были вызваны несвоевременной или отсутствующей вентиляцией защитной оболочки, Швейцарский орган по безопасности (ENSI) провел тщательную проверку фильтрующих систем вентиляции защитной оболочки на каждой станции.

    ENSI выявила несколько проблем с вентиляцией защитной оболочки на Фукусиме:

    • Активация систем вентиляции из диспетчерской была невозможна, поскольку отключение электроэнергии на станции отключило приводные приборы
    • Ручное управление клапанами на площадке было невозможно из-за высоких мощностей дозы
    • Утечки и неблагоприятное расположение труб способствовали накоплению водорода в здании реактора, что привело к воспламенению и разрушению части защитной оболочки и строительных конструкций

    ENSI пришла к выводу, что швейцарские фильтрующие системы вентиляции защитной оболочки соответствуют проектным требованиям и будут продолжать работать безопасно под ручным управлением даже во время отключения электроэнергии на станции, и что линии доступа доступны даже в сложных условиях.




    Патрик Миацца, BKW Energy Ltd, Швейцария. Эта статья основана на презентации на USNRC RIC 2012, 24-й ежегодной конференции по нормативной информации, которая состоялась 13–15 марта 2012 г. в Бетесде, штат Мэриленд.






    Aclima serve

    Aclima — крупнейший в Украине поставщик климатического оборудования, систем вентиляции и кондиционирования. Мы гордимся тем, что предлагаем эффективные, современные и экономичные решения благодаря нашему сотрудничеству с мировыми лидерами в отрасли.

    ACLIMA ЯВЛЯЕТСЯ ЭКСКЛЮЗИВНЫМ ДИСТРИБЬЮТОРОМ В УКРАИНЕ СЛЕДУЮЩИХ ПРОДУКТОВ:

    • Системы MRV от Haier;
    • чиллеры и прецизионные кондиционеры
    • производства RC Group;
    • увлажнители
    • от DriSteem и MYCOND;
    • осушители
    • фирм MYCOND и Trotec;
    • системы вентиляции, приточно-вытяжные установки Weger, MYCOND, Casals;
    • промышленный вентилятор Reventon;
    • системы воздушного отопления Apen Group, Goodman;
    • широчайший ассортимент теплообменного оборудования AlfaLaval, CIAT;
    • холодильное оборудование
    • фирм MYCOND, Hitecsa, испарительные холодильные установки фирмы Decsa;
    • аксессуары для автоматизации и климат-контроля от Atmic, Microdam, MYCOND.

    ПРИГЛАШАЕМ К СОТРУДНИЧЕСТВУ:

    • Дилеры и дистрибьюторы различных типов климатического оборудования

    Работая с нами, вы получаете эксклюзивные условия поставки по выгодным ценам. Наша цель – предоставить украинским потребителям доступ к качественному, инновационному и надежному оборудованию от мировых лидеров отрасли.

    • Компании, оказывающие строительные услуги

    Мы рады предложить вам широкий ассортимент климатического и вентиляционного оборудования, а также помочь выбрать именно то оборудование, которое удовлетворит вашего клиента.Для того, чтобы облегчить процесс выбора необходимого оборудования и сделать его максимально соответствующим вашей задаче, многие разработчики готовы предложить свой уникальный софт для подбора оборудования

    • Проектные подрядчики и организации

    Работая над нестандартной задачей или изобретая новое технологическое решение, инженеры-конструкторы могут быть уверены, что любая их идея найдет реальное воплощение. Наша компания предлагает широчайший ассортимент продукции на ваш выбор, что позволяет нашим клиентам сделать максимально точный выбор по заданным параметрам.Кроме того, наши партнеры готовы разработать индивидуальные решения для удовлетворения вашего уникального запроса.

    Если ваш бизнес связан со строительством и девелопментом недвижимости, ключом к вашему успеху являются инвестиции в высококачественные строительные материалы и оборудование, повышающие стоимость. В Aclima мы готовы предложить нашим партнерам специальные условия работы с заводами-поставщиками. Наша цель – долгосрочное и взаимовыгодное партнерство, удовлетворяющее все вовлеченные стороны.



    Если вы ищете качественное вентиляционное оборудование или
    нужен совет по выбору современной системы климат-контроля,
    если вы рассматриваете или уже реализуете смелый строительный проект,
    Aclima – лучшее решение!

    БКИ Надежный | Домашняя страница

    Шайфудин Тахир, Корпоративные коммуникации BKI сообщает, что грузовые трюмы контейнеровозов оборудованы двумя основными типами систем вентиляции, а именно естественной и механической. Механическая вентиляция может быть как приточной, так и вытяжной. Контейнеровозы, сертифицированные для перевозки грузов D.G под палубой, оснащены механическими вентиляторами, отвечающими специальным требованиям СОЛАС для судов, перевозящих опасные грузы.

    Такие вентиляторы работают в режиме вытяжки и способны обеспечить не менее шести воздухообменов в час для удаления паров из верхней или нижней части грузовых помещений в зависимости от обстоятельств. Грузовые трюмы, предназначенные для перевозки рефрижераторных контейнеров, могут быть оборудованы дополнительными вентиляторами, работающими в приточном режиме.Работа этих вентиляторов обеспечит принудительную вентиляцию, необходимую для работы холодильных установок рефрижераторных контейнеров.

    При перевозке грузов D.G в таких грузовых отсеках необходимо следить за тем, чтобы работали только вытяжные вентиляторы, если они установлены, путем изменения направления реверсивных вентиляторов для работы в вытяжном режиме. Конденсат на поверхности груза: Конденсат может образовываться на грузе в результате климатических условий. Выпотевание груза всегда может происходить, когда температура груза ниже или равна точке росы.Также это может произойти при транспортировке из умеренных широт, т.е. от зимы северного полушария до тропиков.

    Надлежащая вентиляция грузового отсека также эффективна в борьбе с коррозией корпуса, вызванной наличием влаги и свободной воды внутри грузовых отсеков. Температура груза внутри контейнера может варьироваться в зависимости от места и времени (например, в процессе охлаждения или нагревания). Влага и свободная вода в грузовых трюмах могут быть результатом потоотделения, которое может быть либо судовым, либо грузовым, а также другими источниками, такими как дождевая вода, утечки и т. д.Такая влага и свободная вода ускорят коррозию и вызовут износ конструктивных элементов и обшивки внутри грузового отсека. Коррозию корпуса, вызванную такими причинами, можно эффективно контролировать, проводя надлежащую вентиляцию, которую необходимо планировать и проводить при переходе по мере необходимости. (ст/бки)

    Вопиющее пренебрежение безопасностью жильцов стоит небрежным арендодателям £109 340

    21 декабря 2018 г.

    Три брата, чье небрежное и опасное управление арендованными квартирами над бывшим пабом Томаса Беккета на Олд-Кент-роуд, предстали перед Королевским судом Внутреннего Лондона для вынесения приговора 17 декабря.Его почетный судья Вуд, королевский адвокат, наложил штраф в размере 37 500 фунтов стерлингов и судебные издержки в размере 16 467,30 фунтов стерлингов; он также выдал ордер на конфискацию 55 372,96 фунтов стерлингов, связанных с доходами от их преступления.

    Существует долгая история вмешательства совета в собственность и два предыдущих осуждения, связанных с нарушениями жилищного законодательства, призванного защитить арендаторов. Совет Саутварка посетил объект 31 августа 2016 г .; это был большой многоквартирный дом высокого риска (HMO) с тремя этажами жилых помещений над пабом / клубом. Было обнаружено, что противопожарная защита в помещении находится в плохом состоянии: система пожарной сигнализации не работала, противопожарные двери не соответствовали стандартам, а огнетушители не проверялись и не обслуживались.

    Кроме того, было установлено, что квартиры в собственности не имеют лицензии и незаконно заселены. Кроме того, было обнаружено, что квартира-студия, ранее определенная советом как небезопасная для проживания, была занята парой, которая платила 730 фунтов стерлингов в месяц за комнаты, которые не соответствовали минимальному размеру, установленному советом, и содержали спальню, которая была внутренней, без окон, естественного освещения и вентиляции.

    Баян Абдул (37 лет), Кази Абдул (43 года) и Кашим Абдул (45 лет) с Дарвилл-роуд, Сток-Ньюингтон, все признали себя виновными на слушаниях в 2017 году. Кази Абдул также является директором четвертого ответчика по делу: ККБ. Financial Services Ltd, 86 Whitechapel High Street, E1 7QX. Вынесение приговора было отложено, пока Совет Саутварка расследовал их преступные доходы.

    Братья совместно владели 320-322 Old Kent Road, SE1 5EU, и компания была связана с сдачей в аренду квартир и комнат над пабом Thomas a Beckett, пока он не был продан в августе 2017 года.Southwark Trading Standards также обнаружила, что компания ложно утверждала, что является участником Национальной утвержденной схемы сдачи в аренду (NALS), а также использовала логотип схемы SAFEAGENT, хотя она не была ни участником, ни уполномоченным использовать логотипы.

    Советник Виктория Миллс, член кабинета министров по финансам, производительности и Brexit, заявила: «Совет Саутварка не потерпит мошенников-арендодателей, которые ставят личную прибыль выше безопасности своих арендаторов. Этот кейс показывает, что мы будем использовать все доступные инструменты для поддержания уровня жизни частных арендаторов.Семьи и отдельные лица никогда не должны жить в небезопасных, не отвечающих стандартам и плохо управляемых квартирах, а преступность никогда не должна окупаться».

    Последнее обновление страницы: 21 декабря 2018 г.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
