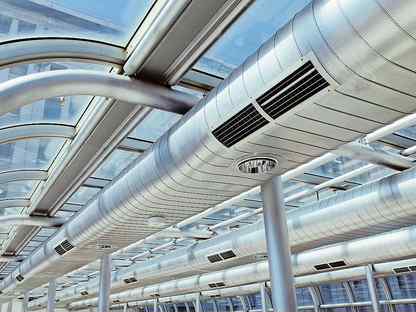

Системы вентиляции: что такое, как работает, цена

Содержание

Вытяжная система вентиляции

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

  • Естественная вентиляция
  • Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

  • Местные (удаление воздуха на конкретном участке)
  • Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

  • Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
  • Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
  • В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т. д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

  • Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
  • В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т. д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр.

Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

"ИНТЕХ" - инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Вентиляция в квартире: виды, устройство и принцип работы

26. 06.2020

Краткое содержание:

Для владельцев квартир вентиляция - одна из составляющих комфортного проживания. Если в доме нет проблем с вентилированием, то воздух будет свежим и чистым. Для этого нужна подача потока воздуха с улицы с одновременным удалением отработанного воздуха наружу.


Виды вентиляций по назначению и способу воздухообмена

Вентиляционные системы разделяются:

  • по назначению - на вытяжные и приточные;
  • по методу перемещения воздуха - на принудительные и естественные (пассивные).

Приточные системы обеспечивают подачу свежего воздуха в помещение, вытяжные - удаляют отработанные (загрязненные посторонними запахами и углекислотой) воздушные массы.

Естественная вентиляция обеспечивает воздухообмен за счет разницы давлений внутри и снаружи помещения. Так работает простое окно при обычном проветривании. В принудительных вентиляционных системах для этой цели используется вентиляторы.


В чем причины плохой работы вентиляции?

В соответствии со строительными нормами и правилами в многоквартирных домах обустраивается система естественной вентиляции.

Как правило, вытяжки находятся на кухне и в санузлах. Она работает следующим образом - свежий воздух проникает в дом через микрощели в окнах, зазоры между плитами, а вытяжки на кухне и в ванной комнате обеспечивают выведение отработанных воздушных масс.

К сожалению, с работой этой системы достаточно часто возникают проблемы. Это касается как жителей домов из старого жилого фонда, так и тех, кто живет в новостройках. Ни для кого не секрет, что покупка нового жилья не означает отсутствие проблем с инженерными сетями.

Есть несколько причин, по которым вентиляция квартир перестает нормально работать:

  • Загрязнение воздуховодов. Со временем вентканалы покрываются грязью и пылью. Просвет каналов уменьшается, эффективность вытяжки падает;
  • Обледенение вытяжной трубы. Зимой, из-за недостаточного прогрева и отсутствия области низкого давления центральный канал вытяжки перемерзает. Наросты льда затрудняют ход воздуха.

Но основная причина, по которой в большинстве случаев ухудшается работа вентиляции - это массовая установка пластиковых окон владельцами квартир. В большинстве домов, построенных в прошлом веке, приточная система по проекту не предусмотрена. В таких строениях приток воздуха с улицы в помещения обеспечивается через микрощели в деревянных рамах окон. Замена деревянных конструкций на «пластик» приводит к «герметизации» квартиры. Это нарушает принцип естественно-приточной вентиляции: отработанный воздух уходит, а свежий не поступает.


Поможет ли частое проветривание?

Поможет. Но есть одна загвоздка - чтобы воздух в помещении соответствовал санитарно-гигиеническим нормам, нужно проветривать каждые 2 часа. В действительности никто не устраивает проветривание своих квартир так часто - в лучшем случае 3-4 раза в день. Есть ряд факторов, которые мешают делать это чаще:

  • Шум. Даже если вы живете вдалеке от оживленных магистралей, шумные компании или детская площадка неподалеку обеспечат вам плотный шумовой фон;
  • Грязь, пыль и сигаретный дым. Три причины, по которым жители многоквартирных домов стараются реже открывать окна;
  • Сквозняки. Одна из причин простуд, «прострелов» и обострения суставных заболеваний;
  • Городской смог. Если дом расположен рядом с автомагистралью или промышленным предприятием, то мало кому захочется дышать выхлопами и заводским дымом.

Кондиционер - решение проблемы?

Может ли кондиционер стать решением проблем с вентиляцией? Чтобы ответить на этот вопрос, необходимо четко понимать, чем кондиционирование отличается от вентиляции.

Кондиционирование - это поддержание определенных характеристик воздуха в помещении. К ним в первую очередь относится температура (как правило, это единственная функция климатической техники начального уровня). Также к таким параметрам относят уровень ионизации. При этом кондиционер не обеспечивает приток свежего воздуха. Проще говоря, он работает с тем воздухом, который уже есть в квартире. А для проветривания вам по-прежнему придется открывать окна.

Вентиляция - это управляемый воздухообмен. Приток свежего и выведение «старого» воздуха.

Что в итоге? Кондиционер не может заменить систему вентилирования. Он лишь поддерживает заданные параметры воздуха, не меняя его состав (пропорции углекислоты и кислорода). Для полноценного воздухообмена нужна приточно-вытяжная вентиляция.


Как понять, что вентиляция не справляется со своей задачей?

Есть несколько признаков, которые могут указывать на неудовлетворительную работу вентиляционной системы:

  • «кухонные» и «туалетные» запахи сохраняются длительное время после окончания готовки;
  • в помещении держится высокий уровень влажности;
  • духота, спертость воздуха;
  • на стенах могут отходить обои, появляется плесень;
  • запотевание окон.

Отсутствие нормального воздухообмена самым негативным образом сказываются на здоровье человека. Плохая терморегуляция, в сочетании с избытком влаги и продуктов дыхания способствуют снижению иммунитета, приводят к головным болям, плохому самочувствию, обострению хронических заболеваний.


Какой вид вентиляции выбрать?

Если общедомовая вытяжная система работает нормально, то задача упрощается - в этом случае достаточно обеспечить постоянный приток свежего воздуха в квартиру. Вы можете выбрать компактную вентиляцию из большого количества систем, на любой бюджет.

Клапан инфильтрации воздуха (КИВ)

Самый простой и доступный по цене вариант - это приточный клапан. Он представляет собой полую трубку с фильтром внутри. Устанавливается в канал, который сверлится в наружной стене. При его монтаже предусмотрена теплоизоляция, со стороны улицы вентиляционное отверстие защищено решеткой.

Такое компактное устройство (пассивный проветриватель) лишено каких-либо двигающихся частей и обеспечивает приток воздуха за счет разницы давлений в комнате и на улице. Как правило, оно устанавливается под батареей отопления, что частично предотвращает потери тепла в холодное время года. Благодаря фильтру (класс G3, G4 ) воздух в помещение подаётся хоть и немного, но очищенным от пыли.

Достоинствами такого проветривателя является низкая цена, работа без электричества, простота замены. Есть у него и недостатки - низкая эффективность в летний период (недостаточная тяга из-за уменьшения разницы давления), низкая очистка и сквозняки и обледенение зимой.


Бризер

Следующая «ступень эволюции» приточных систем - это бризеры, устройство механической вентиляции. В отличие от клапанов, они обеспечивают регулируемую активную подачу воздушного потока с улицы, а также хорошую фильтрацию и подогрев воздуха. Для их установки также необходимо сделать сквозное отверстие во внешней стене. В конструкцию бризера входят следующие элементы: электрический вентилятор, нагреватель, блок фильтров (может включать пылевой, НЕРА и фильтр от запахов). В современных моделях бризеров предусмотрен электронный блок управления, пульт ДУ.

Зачем нужна система вентиляции: предназначение, виды

Комфортные и здоровые условия жизни зависят от многих факторов. Одной из главных задач обустройства жилья становится создание оптимального микроклимата. Состав воздуха в доме зависит от его протока. Современное жилье гарантирует обитателям надежную звукоизоляцию, теплозащиту. Жилье становиться практически герметичным. Обратная сторона этого преимущества заключается в том, что в воздухе скапливаются нежелательные, а порой и вредные для здоровья человека вещества в критических количествах. Поэтому на вопрос — зачем нужна вентиляция, следует однозначно ответить, что она просто необходима.

Предназначение вентиляции

Главная задача, которую решает система, заключается в поддержании оптимального состава воздуха. Альтернативы нет. Никакие устройства очищения, увлажнения не компенсируют функции вентиляции. В процессе эксплуатации жилья качественный состав воздуха претерпевает следующие изменения:

  • Повышается концентрация вредных веществ, выделяемых находящимися в жилье предметами, мебелью, отделочными материалами;
  • Кислород в процессе жизнедеятельности обитателей превращается в углекислый газ;
  • Обогреватели, плиты также способствуют активному изменению химического состава воздуха. Открытое пламя газовой форсунки поддерживается имеющимся атмосферным кислородом, активно его нейтрализует и наполняет пространство продуктами горения;
  • Угрозу здоровью представляют вся шерстяная и текстильная продукция. В воздухе скапливается мелкий ворс, который находится в постоянном движении из-за естественной конвекции. Его практически не видно, но вред от него немалый;
  • Если в доме есть домашние животные и растения, то они также ухудшают качественный состав воздуха. Высокую концентрацию вредных веществ выделяемых некоторыми цветами не всегда можно обнаружить, приятный аромат может скрывать серьезные риски. Шерсть животных опасна для развития аллергий.
  • Образуется конденсат в самых различных местах.

Перечисленные выше причины не могут быть причиной отказа от пользования газовой плитой или избавление от растений и животных. Опасность возникает тогда, когда превышается критические значения концентрации вредных веществ. Избавится от них, а также от пыли и влаги можно. Достаточно обеспечить приток свежего и удаление загрязненного воздуха из жилья. Вот почему вентиляционные системы так необходимы в любом доме.

Виды вентиляционных систем

Обеспечить постоянный приток свежего воздуха можно двумя способами. Естественной и принудительной вентиляцией. Реализовать на практике оба вида можно различными методами. При монтаже системы учитывается необходимая ее мощность, то есть способность за определенное время доставить в жилье необходимое количество свежего воздуха. Оба вида имеют плюсы и минусы и способны справиться с задачей, при условии, что в конкретном жилье есть для этого все условия.

Естественная вентиляция

Принципом работы является тяга, возникающая с естественной циркуляцией различных по температуре воздушных масс. Городским жителям нет необходимости знать, как устроена система, важно соблюдать предписанные правила пользования. Не перекрывать, даже частично воздуховоды. Не изменять конструкцию и маршрут вентиляционной шахты. Устроена она достаточно просто — нижний конец трубопровода находится в подвале в открытом состоянии для забора воздуха (либо выведен на уровень фундамента с продухами), а верхний выведен на крышу.

Продуманная и точно рассчитанная система создает мощную тягу, которую в некоторых случаях нужно даже ограничивать. Делается это просто. Регулируемые вентиляционные решетки дозируют количество поступающего воздуха в жилье. Перекрывать центральный трубопровод недопустимо и при нарушении этого правила к собственнику квартиры могут быть применены жесткие санкции.

При строительстве частного дома перед его владельцем стоит более сложная задача. Необходимо обеспечить следующие условия:

  • Достаточную тягу. Резонно воспользоваться правилом, которое хорошо знакомо печникам. Чем длиннее труба, тем больше создается тяга. Вентиляционный выход на крыше иногда делают на метр или больше от конька кровли;
  • Гарантировать забор качественного по составу воздуха. Система без воздухозаборника ниже уровня пола будет не столь эффективна. В некоторых случаях естественный приток из окон, дверей и других элементов конструкции строения будет достаточен. Однако по-настоящему качественная система монтируется со специальным воздухозаборником. Его недопустимо делать в помещениях с повышенной влажностью или в котельной;
  • Установить регулирующее устройство. Неконтролируемая тяга способна выдувать излишнее количество теплого воздуха, нагружая тем самым отопительную систему и увеличивая затраты на энергоноситель;
  • По маршруту трубопровода установить ревизионные люки. Через вентиляционную систему проходит воздух, насыщенный продуктами горения, ворсом и другими веществами, которые осаждаются на стенках. Регулярная прочистка системы гарантирует здоровую атмосферу в жилье.

Конструктивно можно выполнить трубопровод по схемам и чертежам, которые хорошо себя зарекомендовали на практике. Для создания системы можно использовать воздуховоды из различных материалов. Важно, чтобы их диаметр и высота вентиляционной шахты отвечали необходимым требованиям, а с вытяжным воздухом удалялись вредные вещества и неприятные запахи.

Принудительная вентиляция

Принципиальная схема этого вида отличается от естественной системы наличием дополнительного устройства, создающего тягу. Принудительная подача обеспечивается вентиляторами, установленными в трубопроводе. Система монтируется там, где в силу некоторых причин невозможно гарантировать естественный приток воздуха в достаточном количестве, либо имеющийся воздуховод выполнен с ошибками и не справляется со своими функциями.

Иногда принудительную вентиляцию проектируют специально. Удобна такая система во многих случаях, например, как часть комбинированной схемы. Отдельные выводы в помещениях, где необходимо быстро и качественно удалить загрязненный или слишком влажный воздух, не открывая при этом окно. Например, в ванной комнате, сауне, бане или на кухне. Вытяжка над плитой может быть независимой, либо подключенной к центральной системе. Принудительная вентиляция часто устанавливается в «умных домах». Новый подход к качеству жилья. Датчики и программируемый режим в строго указанное время включают и выключают систему, обеспечивая оптимальный по температуре и химическому составу воздух.

Функциональные возможности и особенности систем вентиляции

Вне зависимости от конфигурации оборудования основной задачей является поддержание оптимального состава воздуха в жилье и удаление неприятных запахов. Определить, какой способ в конкретном случае будет лучшим, можно по нескольким критериям. Рассчитывается система исходя из объема дома. Точки воздухообмена лучше делать там, где имеется источник загрязнения или нужно решение проблемы избыточного количества влаги в помещениях с повышенной влажностью. Там в первую очередь необходимо обеспечить тягу. В силу конструктивных особенностей естественный и принудительный оборот воздуха отличаются по производительности.

Самостоятельно правильно рассчитать мощность системы трудно. Для этого нужны специальные приборы и знания. Типовые значения при проверке производительности вентиляционной системы обозначены в требованиях для данных конструкций:

  • Квартиры и отдельные комнаты — от 100 до 500 м3 в час;
  • Загородные дома, дачи, коттеджи — от 500 до 2000 м3 в час;
  • Административные, общественные, торговые помещения, офисы — от 1000 до 10 000 м3 в час;
  • На производственных предприятиях действуют отраслевые нормы, и значения производительности могут в разы превышать аналогичные показатели для жилых и общественных зданий. После установки вентиляция тестируется на производительность.

Владельцы частных домов часто ориентируются на собственные ощущения. Однако назвать это субъективным способом определения производительности не совсем корректно. Если человек в собственном жилье чувствует дискомфорт, то поводом обратить внимание на систему вентиляции могут стать следующие причины:

  • Головная боль;
  • Плохое самочувствие;
  • Неприятные запахи;
  • Влажность;
  • Неполноценный отдых и некрепкий сон.

При реализации проекта разумно использовать современные возможности по формированию эффективной, производительной системы вентиляции, которая гарантирует понижение концентрации опасных газов, избавит от пыли и взвеси. Функциональность заметно возрастает, если правильно смонтировать маршрут воздуховода и отводов от него. Диаметр труб должен соответствовать норме. Желательно установить регулирующие устройства, для дозирования количества поступающего воздуха в дом.

Повышает эффективность система автоматизации. Так контроль над всеми показателями поможет поддерживать нужный баланс по всем значениям. Например, происходит вымораживание влаги зимой, когда наступают сильные морозы. Воздух в помещение и так обычно пересушен, и недостаток воды сказывается на состоянии. Корректируется состав принудительным увлажнением. Небольшие затраты окупаются меньшими  расходами на отопление, а главное приток свежего воздуха в помещение способствует здоровой и комфортной атмосферой в доме.

Вентиляция и пластиковые окна

Современное жилье оборудовано высокотехнологичными системами и конструкциями. Они улучшают условия жизни, делают ее более комфортной и удобной, но при эксплуатации возникает ряд вопросов, которые требуют решений. Так пластиковые окна, защищая от шума, проникновения холода герметизируют дом. В этой ситуации обеспечить здоровую атмосферу можно регулярным проветриванием. Это не всегда удобно, особенно в холодное время года. Неконтролируемый доступ свежего воздуха охлаждает помещения и отчасти обесценивает теплозащитные качества самих окон.

Вентиляция напротив, обеспечивает жилье необходимым кислородом в оптимальном режиме, не нарушая температурный баланс жилья. К тому же пластиковые окна, уплотнители выделят небольшое количество летучих веществ. В небольшой концентрации они безвредны, однако при накоплении их до критических значений возникают риски для здоровья обитателей жилья. Стандартная система вентиляции в городских квартирах при соблюдении норм эксплуатации и своевременном обслуживании справляется с задачей. В частном жилье необходимо проводить анализ конструкции строения и всех его элементов при проектировании и устройстве системы, в том числе и пластиковых окон.

Почему кондиционеры не заменят вентиляцию

Климатические системы принципиально отличаются даже от простого проветривания. Поэтому одним из неизменных атрибутов здорового образа жизни является достаточное количество свежего воздуха. Открывать регулярно окна не всегда удобно и комфортно, особенно в зимний период. Правильно установленная система вентиляции успешно компенсирует естественное проветривание. Современные сплит-системы кондиционирования разделены на два функциональных блока. Внешний, в котором расположен компрессор, где происходит конденсация хладагента и внутренний, где радиатор принудительно обдувается воздухом, охлаждая или нагревая его. Забор же производится исключительно внутри помещения. То есть кондиционер будет охлаждать одни и те же воздушные массы, пропуская их через себя.

В некоторых моделях есть функция подмеса воздуха с улицы, количество которого не превышает 3-4%, что принципиально не решает вопроса полноценного снабжения жилья кислородом. Да и стоит такая продукция не дешево. Внимательно ознакомившись практически с любой инструкцией к кондиционеру можно найти рекомендации о 2-х разовом ежедневном проветривании дома. Даже сами производители климатической техники подтверждают, что их устройства не предназначены для снабжения жилья свежим воздухом необходимой концентрации и химического состава.

Элементы системы вентиляции

Набор функций и элементов зависит от конструкции и назначения дома. Если это дача или коттедж для нерегулярного или сезонного проживания, то монтировать сложную автоматизированную систему не всегда разумно. Часто в таких строениях вообще отсутствует вентиляция. Однако полноценное круглогодичное проживание в комфортных и здоровых условиях, где качество воздуха отвечает необходимым нормам, возможно при обустройстве жилья эффективной системой, которая состоит из:

  • Главной вентиляционной шахты или центрального воздуховода;
  • Отводов от центрального трубопровода;
  • Воздухозаборных решеток;
  • Регулирующих устройств;
  • Фильтров;
  • Вентилятора;
  • Калорифера;
  • Систем автоматизации.

Элементы приточно-вытяжной вентиляции

Набор элементов может быть произвольным и монтироваться по желанию и возможности собственника жилья. Обязательным условием будет наличие центральной шахты и воздухоприемников. Остальные опции считаются дополнительными и возможны при установке соответствующих устройств. Так воздушный клапан не влияет на производительность системы, однако необходим для предотвращения проникновения холода с улицы. Калорифер не всегда предусмотрен проектом, однако доказано, что небольшое количество энергии для обогрева воздуховодов в приточных системах вентиляции при заборе чрезвычайно эффективный способ экономии на отоплении. Для подачи чистого воздуха устанавливаются фильтры, избавляющие не только от пыли, но и не дающие попасть в жилье запахам.

Системы вентиляции и кондиционирования для загородного коттеджа

Системы вентиляции и кондиционирования в частных загородных домах служат для подачи свежего воздуха в жилые помещения, поддержания в них комфортных параметров микроклимата, а также для очистки воздуха от пыли и иных загрязнений.

Человек проводит дома значительную часть времени, включая ночной сон. От качества воздушной среды в жилых помещениях во многом зависит то, насколько он отдохнет и восстановит свои силы. Сравните сами. Одно дело приходить в разогретый на солнце дом, температура воздуха в котором достигает, а порой и превышает +30°С. Совершенно другое дело проводить время в комфортной среде с температурой воздуха, автоматически поддерживаемой на уровне +20..22°С.

Широкий выбор климатического оборудования Dantex и опыт специалистов Dantex позволяет подобрать оптимальные системы вентиляции и кондиционирования для любого жилого объекта, будь то квартира, частный дом, коттедж или таунхаус.

Выбор оборудования

Оборудование, отвечающее за процесс кондиционирования и вентиляцию воздуха, коренным образом отличается друг от друга. Кондиционирование затрагивает процессы подготовки и обработки воздуха в закрытых помещениях по следующим параметрам: температура воздуха, скорость циркуляции воздуха в помещении. В некоторой степени можно говорить и о влажности воздуха, так как почти все системы кондиционирования обладают функцией осушения, но увлажнять без дополнительных модификаций не могут.

Оборудование же, предназначенное для системы вентиляции, затрагивает один самый важный аспект для жизнедеятельности человека: поддержание в воздухе нормального и необходимого процентного содержания кислорода.

На фото: Системы вентиляции и кондиционирования для загородного дома

Оборудование для кондиционирования и вентиляции может иметь дополнительные функции очистки и фильтрации воздуха различной степени.

Однако имеется оборудование, которое может совмещать процессы кондиционирования и вентиляции. Цена такого оборудования меньше, чем оборудования отдельно для кондиционирования и вентиляции. Давайте в этом разберемся более подробно.

Канальные блоки мульти-сплит систем или кондиционеров большой производительности

Первым простым вариантом совместного решения кондиционирования и вентиляции является использование канальных блоков от мульти-сплит-систем или от кондиционеров большой производительности. Большим плюсом такого решения является возможность подмеса свежего воздуха в каждый канальный блок, что во многом решает вопрос с вентиляцией таких помещений. Для таких случаев при подборе мульти-сплит-системы или кондиционера большой производительности нужно учитывать влажность наружного воздуха, который должен в дальнейшем или нагреваться или охлаждаться этой же системой. Это, пожалуй, самый дешёвый вариант из всех возможных решений.

На фото: Канальные блоки в интерьере

Но есть узкие моменты таких систем:
  • Чтобы разместить канальные блоки в помещениях необходимо пространство для их расположения. Чаще всего это расстояние от строительного потолка до подвесного. Это уменьшает высоту помещения и не все готовы к этому.
  • Если это мульти-сплит-система, то есть ограничения по количеству внутренних блоков, подключенных к одному наружному. Обычно это до 5 блоков из расчета: один внутренний блок для одного помещения. А если помещений больше 5? Тогда надо ставить еще одну мульти-сплит-систему или делать разводку воздуховодов от одного внутреннего блока на два или на несколько помещений. Оба эти варианты не очень удобные.
  • В канальных блоках таких систем имеется ограничение по количеству подаваемого свежего воздуха. Оно составляет не более 25%.

Также стоит отметить и экономическую выгоду применения таких систем.

VRF системы

Вторым вариантом совместного решения кондиционирования и вентиляции воздуха является установка VRF системы, она же мультизональная система. Можно сказать, что это тоже мульти-сплит-система, но с более широкими возможностями и другой организацией работы холодильного контура. Также имеется внешний блок, к которому подключаются канальные внутренние блоки. Блоки устанавливаются или в каждом помещении, или один разводится на несколько помещений. Ограничение по количеству внутренних блоков есть, но для коттеджей такое ограничение не играет роли, так как к одному внешнему блоку можно подключить до 64 внутренних. Каждый канальный блок может работать как на рециркуляцию внутреннего воздуха в помещении, так и может быть подведен воздуховод для подачи наружного воздуха с целью вентиляции. Причем подмес свежего воздуха в некоторых системах Dantex может составлять даже 100%.

На фото: Внешний инверторный блок VRF системы в загородном доме

Подобные мультизональные системы в настоящее время очень распространены и имеют широкую линейку производительности: от десятка киловатт до двухсот киловатт, что позволяет их применять практически во всех типах помещений. К единственному недостатку системы можно отнести ее стоимость, которая несколько выше, чем мульти-сплит-системы аналогичной производительности. В остальном одни плюсы.

Система чиллер – фанкойл

Применение следующей системы для кондиционирования и вентиляции тоже возможно, но уже в составе оборудования чиллер – фанкойл. Речь пойдет o фанкойлах канального типа, которые также устанавливаются внутри помещения, и могут работать как на рециркуляции воздуха, так и с притоком свежего воздуха. Ограничений по количеству таких фанкойлов нет, как, соответственно, нет ограничений по количеству помещений, где они могут быть установлены и обслуживаться одним чиллером.

На фото: Система чиллер – фанкойл

Предыдущая мультизональная система и система чиллер-фанкойл - это вечные конкуренты, имеющие свои плюсы и минусы. Для нашего случая кондиционирования и вентиляции минусом может являться ограниченное количество подаваемого наружного воздуха в канальные фанкойлы - до 25 % для вентиляции помещения. Если сравнивать ее с VRF-системой с одинаковыми параметрами, то текущие затраты на эксплуатацию с фанкойлом будут больше в силу того, что система с промежуточным хладоносителем имеет большие потери, чем системы с непосредственным охлаждением, такие, как VRF. Современные системы с фанкойлами имеют широкий диапазон производительностей, начиная от десятка киловатт и заканчивая сотнями тысяч киловатт.

Приточно-вытяжные установки

Можно сказать немного слов o приточно-вытяжных установках, которые, в некоторой степени, тоже могут решить вопросы вентиляции и кондиционирования. Подобные системы работают на частичной или полной рециркуляции, а встроенный рекуператор частично решает вопрос подогрева наружного воздуха за счет выходящего теплого воздуха.

На фото: Приточно-вытяжная установка

Рассмотрим конкретный пример: устройство систем кондиционирования и вентиляции на одном из объектов компании Dantex – в частном загородном доме с бассейном, СПА-комплексом и серверным помещением.

Кондиционирование загородного коттеджа: пример проекта

Система кондиционирования рассматриваемого коттеджа представляет собой мультизональную систему кондиционирования производства Dantex серии MVS FDC общей холодильной мощностью 116 кВт. Наружный блок системы собран из трёх блоков: DM-FDC300WL/SF, DM-FDC360WL/SF и DM-FDC530WL/SF. Холодильная мощность блоков в режиме охлаждения составляет, соответственно, 30, 36 и 50 кВт.

Блоки объединены между собой и подключены к единой фреоновой магистрали. Для этого на подающем и обратном магистральных трубопроводах предусматриваются специальные тройники.

Важный момент – чтобы даже малейший шум от работы наружных блоков не был слышен в помещениях коттеджа, хозяином дома было принято решение разместить их на специально подготовленном фундаменте в 70 метрах от дома. Такую длину трубопроводов способна обеспечить далеко не каждая мультизональная система кондиционирования. Однако расчёты показали, что оборудование Dantex справится с поставленной задачей.

Наружный участок трассы фреонопроводов, соединяющей внутренние и внешние блоки кондиционеров, проложен в грунте в бетонном канале. Устройство бетонного канала позволяет содержать трубопроводы в чистоте. При этом трубопроводы скрыты, не портят общий вид участка, по поверхности земли над бетонным коробом можно свободно ходить.

В доме фреоновая магистраль разветвляется для подключения внутренних блоков кондиционеров. Проектом предусмотрены внутренние блоки канального и настенного типов, в общей сложности 19 блоков.

Внутренние блоки канального типа обслуживают все помещения с постоянным пребыванием хозяев дома – жилые комнаты, спальни, кабинет, детские комнаты, гостиная, кухня. Канальные кондиционеры устанавливаются за фальшпотолком и абсолютно не видны человеку. На входе и выходе из канальных кондиционеров монтируются адаптеры, к которым подключаются воздуховоды. Другой конец воздуховодов подключается к адаптерам решёток, установленных в помещениях.


Таким образом, система кондиционирования жилых помещений практически полностью скрыта от человеческих глаз. Единственный видимый элемент – это дизайнерские решётки. В каждом помещении устанавливается, как минимум, две решётки – приточная и вытяжная. В помещениях с большим расходом воздуха предусмотрено по две приточные и две вытяжные решётки – в общей сложности четыре. Такой подход позволяет обеспечить достаточную циркуляцию воздуха в помещении и его охлаждение при минимальном уровне шума.

Во вспомогательных помещениях загородного дома – в комнатах охраны, водителя и некоторых других – предусмотрены внутренние блоки настенного типа. Они просты в монтаже, эффективны в работе, позволяют сэкономить на капитальных затратах.

Холодопроизводительность внутренних блоков подбирается по расчёту теплоизбытков в помещениях, которые обслуживают рассматриваемые блоки. При этом учитывается тепло от людей, оборудования и освещения, солнечной радиации, а также тепло, поступающее через ограждающие конструкции. Холодопроизводительность выбранных канальных кондиционеров составляет от 1,8 кВт до 7,1 кВт.

Слив дренажа от кондиционеров предусмотрен в канализацию при помощи сифона с разрывом струи. Движение конденсата организовано самотёком. Для этого все дренажные трубопроводы проложены с уклоном по направлению к точке слива. Уклон составляет не менее 1 миллиметра на 1 метр дренажного трубопровода.

Особенности VRF-системы Dantex MVS FDC

  Мультизональные системы кондиционирования Dantex MVS FDC характеризуются высокой надёжностью, компактными размерами и способностью прокачивать хладагент на длинные расстояния. Так, максимальная длина всех трубопроводов в системе достигает одного километра. Эквивалентная предельная длина трассы до самого удалённого внутреннего блока составляет 200 метров, что соответствует фактической длине трубопровода порядка 175 метров.

Наружные блоки Dantex серии MVS FDC оснащены экономичными инверторными компрессорами постоянного тока с технологией пятиступенчатого регулирования уровня масла. Одна из основных причин выхода из строя мультизональных систем кондиционирования – вынос масла и его невозврат обратно в картер компрессора. Разработанная в компании Dantex технология регулирования уровня масла позволяет избежать этих неполадок и существенно увеличить срок службы компрессоров и кондиционеров в целом.

Среди других особенностей мультизональных систем кондиционирования Dantex MVS FDC – интеллектуальная программа оттайки, инновационная технология ночной бесшумной работы, оптимизированный профиль спиралей спиральных компрессоров, бесщёточные двигатели постоянного тока.

Внутренние блоки канального типа серии DM-DP018-071T3/BF отличаются тонким корпусом и специально спрофилированными лопатками вентилятора. Разработанный в Dantex профиль лопаток обеспечивает высокую эффективность при подаче воздуха и низкий уровень шума при работе кондиционера.

Кондиционирование серверного помещения в коттедже

Для кондиционирования серверных помещений рекомендуется предусматривать отдельные независимые системы кондиционирования. Кроме того, необходимо устанавливать резервный кондиционер, причём оба кондиционера (рабочий и резервный) должны быть рассчитаны на круглосуточную круглогодичную работу.

На фото: Кондиционирование серверного помещения в коттедже

В рассматриваемом загородном доме в серверной смонтированы полупромышленные сплит-системы Dantex с внутренними блоками настенного типа.

Автоматизация систем вентиляции и кондиционирования загородного дома

Все оборудование систем кондиционирования и приточно-вытяжной вентиляции оснащено контроллерами, подключенными к системе «умного дома». При этом для автоматизации и диспетчеризации кондиционеров предусмотрен шлюз сопряжения. Сплит-система серверной доработана специальными платами диспетчеризации.

Обе приточно-вытяжные установки оснащены платами диспетчеризации с разъёмом RS-485 и могут контролироваться внешней системой управления по протоколу ModBus. Регулирование расходов приточного и вытяжного воздуха в жилых помещениях обеспечивается с использованием электронных демпферов, работающих по сигналу от датчиков движения.

На фото: Автоматизация систем вентиляции и кондиционирования

Данные решения позволили существенно сэкономить на эксплуатационных затратах. К примеру, расход подаваемого воздуха в какое-либо помещение снижается, когда в нем нет людей. Мощность, потребляемая вентилятором, при этом, снижается в квадратичной зависимости – такова физика процесса.

При проектировании «умной» вентиляции и «умного» кондиционирования стоит помнить, что выгода от каждого энергоэффективного решения хоть и кажется малой, но имеет накопительный эффект. Несколько энергоэффективных технологий, применённых одновременно, дают уже ощутимый выигрыш. И этот выигрыш в значительной мере усиливается на дистанции – в течение долгих лет работы систем вентиляции и кондиционирования.

В качестве заключения

Специалисты компании Dantex готовы помочь Вам с разработкой концепции, подбором оборудования, проектированием, монтажом и наладкой систем вентиляции и кондиционирования конкретно для Вашей квартиры, коттеджа или загородного дома.

Кроме того, мы осуществляем полный цикл работ по внедрению климатических систем на объектах любого масштаба и уровня сложности – в торговых центрах, аэропортах, гостиницах, офисных зданиях и бизнес-центрах, на предприятиях общественного питания и на других объектах.

Что такое система вентиляции? Типы систем вентиляции.

Вентиляция (от лат. ventilatio проветривание) - это регулируемый воздухообмен в помещениях, создающий благоприятное для человека состояние воздушной среды (состава воздуха, температуры, влажности и пр.), а также совокупность технических средств, обеспечивающих такой воздухообмен.



В первую очередь, вентиляция должна обеспечивать правильный состав воздуха. Человек в процессе жизнедеятельности расходует кислород и выделяет углекислый газ. Здоровый воздух для дыхания должен содержать не менее 21% кислорода, уменьшение же концентрации кислорода в воздухе может вызывать ощущение духоты, недомогание, головную боль. Постоянная нехватка кислорода снижает работоспособность, отрицательно сказывается на здоровье человека, ускоряет процесс старения.



Кроме того, в закрытом помещении обычно присутствуют источники загрязнения воздуха - строительные материалы, содержащие асбест, мебель из ДСП, бытовая химия, газовые плиты. Чтобы не допускать высокой концентрации вредных веществ в воздухе и существенного понижения содержания кислорода, воздух в жилом помещении должен полностью обновляться как минимум один раз в течение часа (кратность воздухообмена в час равна 1). В помещениях со специальными функциями кратность воздухообмена должна быть больше, например, в кухне кратность воздухообмена в час - не меньше трёх, в помещении, предназначенном для курения – 10.



Современные системы вентиляции не только обновляют воздух в помещении, они могут также очищать подаваемый воздух, увлажнять его, нагревать или охлаждать до нужной температуры, создавая в помещении наиболее комфортные для человека условия. Системы вентиляции классифицируются по следующим основным признакам:
  • по способу перемещения воздуха - естественная или искусственная (механическая) система вентиляции;
  • по назначению - приточная или вытяжная;
  • по зоне обслуживания - местная или общеобменная;
  • по конструктивному исполнению - наборная или моноблочная.


Естественная и механическая вентиляция


Естественная вентиляция - это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах - это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки - дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов - направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют "умные" вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.


Приточная и вытяжная вентиляция


Приточная система вентиляции служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке - очистке, нагреванию, увлажнению. Вытяжная система вентиляции удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту "хлопающих дверей".

В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).


Наборная и моноблочная системы вентиляции


Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т. д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная вентиляционная установка - это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.



+7 (812) 330-14-15 (многоканальный)



Назад в раздел

Из чего состоит система вентиляции

Системы вентиляции и их состав зависит от их типа. Наиболее сложными и часто используемыми являются приточные искусственные или механические системы вентиляции. Их состав мы и рассмотрим. Стандартная приточная механическая наборная вентиляционная система состоит из различных компонентов, которые мы по порядку рассмотрим (по направлению движения воздуха, от входа к выходу):

Воздухозаборная решетка

Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Воздухозаборные решетки, так же как и все другие элементы вентиляционной системы, бывают круглыми, прямоугольными или квадратными. Воздухозаборные решетки защищают систему вентиляции от попадания внутрь капель дождя, снега и посторонних предметов, а так же выполняют декоративные функции. Решетки бывают пластиковыми или металлическими любых цветов.

Воздушный клапан

Воздушный клапан защищает помещение от попадания холодного наружного воздуха при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан типа «бабочка» и воздушный клапан с электрическим приводом и возвратной пружиной (возвратная пружина закрывает клапан при отсутствии электропитания). Пружинный обратный клапан стоит недорого, но мало эффективен (при выключенной системе не исключено попадание холодного воздуха с улицы в помещение). Воздушный клапан с электроприводом стоит дороже, и гарантированно перекрывает доступ для притока холодного воздуха и позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

Кроме электрических и пружинных существуют ручные клапана — управление заслонкой такого клапана производится с помощью ручки. Ручной клапан рекомендуется устанавливать совместно с пружинным обратным клапаном для того, чтобы иметь возможность перекрыть доступ холодного воздуха в помещение при отключении системы вентиляции на длительный период (например, при отъезде в отпуск). Если клапан не установлен соприкосновение теплого внутреннего воздуха с холодной поверхностью воздуховодов приводитк образованию конденсата, который в виде капель воды будет стекать в помещение.

Фильтр

Фильтр необходим для защиты как самой системы вентиляции от загрязнения, так и для защиты вентилируемых помещений от попадания в них пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то устанавливают дополнительные фильтры тонкой очистки, задерживающие частицы до 1 мкм, и особо тонкой очистки, задерживающие частицы до 0,1 мкм.


В фильтре грубой очистки фильтрующим материалом служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, или менять фильтрующий материал на новый, обычно не реже 1 раза в месяц. Контролировать загрязнение фильтра можно установить дифференциальный датчик давления. Датчик контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

Воздухонагреватель (калорифер)

Калорифер или воздухонагреватель нагревает подаваемый с улицы воздух в холодное время года. Калорифер бывает водяным (требуется подвод воды от системы центрального отопления) или электрическим. Для компактных приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших помещений (площадью более 100 кв.м.) чаще используют водяные нагреватели, значительно сокращая затраты на электроэнергию.

Можно снизить затраты на обогрев в несколько раз. Для этого применяется рекуператор — компактное устройство, в котором холодный приточный воздух нагревается за счет теплообмена с теплым вытяжным (удаляемым из помещения) воздухом без их смешивания.

Вентилятор

Вентилятор — является основой системы искусственной (механической) вентиляции. При подборе вентилятора учитываются два основных параметра: производительность, то есть количества прокачиваемого воздуха и создаваемое давление. По конструктивному исполнению вентиляторы бывают двух видов: осевые вентиляторы (пример — бытовые вентиляторы «на ножке») и радиальные вентиляторы (центробежные) (типа «беличье колесо»). Осевые - вентиляторы с хорошей производительностью, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, приточная решетка или диффузор и т. п.), то скорость потока существенно уменьшается. Чаще применяются радиальные вентиляторы, т.к. они отличающиеся высоким давлением созданного воздушного потока и больше подходят для систем вентиляции с разветвленной сетью воздуховодов. Еще одной не менее важной характеристикой вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Вентилятор - это источник шума, для поглощения которого после него обязательно устанавливают шумоглушитель. Это предотвращает распространение шума по системе воздуховодов. Шум при работе вентилятора создают турбулентные завихрения воздуха на его лопастях (крыльчатке) - аэродинамические шумы. Для их снижения применяется звукопоглощающий материал (минеральная вата, стекловолокно и т.д.) определенной толщины, которым облицованы стенки шумоглушителя.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток распределяется по помещениям. Для этих целей используется сеть воздуховодов, состоящая из воздуховодов и фасонных элементов (тройников, поворотов, переходников и т.д). Основные характеристики воздуховодов - площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).

Скорость потока в воздуховоде не должна превышать определенные параметры, иначе воздуховод станет источником шума. Следовательно площадью сечения воздуховода определяется объем пропускаемого воздуха, то есть размер воздуховодов определяется исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и имеют круглую, прямоугольную или квадратную форму. Гибкие и полугибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из стальной проволоки имеющий форму спирали. Эта конструкция удобна тем, что производя транспортировку воздуховода или монтаж вентиляции его можно складывать «гармошкой». Недостаток гибких воздуховодов - высокое аэродинамическое сопротивление, вызванное рифленой внутренней поверхностью, поэтому их используют только на участках малой протяженности.

Распределители воздуха (Диффузоры)

Через воздухораспределители воздух из воздуховода попадает в помещение. Обычно, в качестве воздухораспределителей используют решетки (круглой или прямоугольной формы, настенные или потолочные, реже напольные) или диффузоры. Выполняя декоративную функцию, воздухораспределители позволяют равномерно рассеить воздушный поток по помещению, а также для индивидуально регулировать воздушный поток, направляемый из воздухораспределительной сети в разные помещения.

Системы регулировки и автоматики

Последним элементом системы вентиляции является электрический щит (щит автоматики), в котором обычно устанавливают систему управления вентиляцией. Простая система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего применяют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.

Подробнее о назначении и функциях системы автоматики рассказывается в разделе Автоматика вентиляции и щиты автоматики.



+7(812) 330-14-15 (многоканальный)




Количество показов: 5998

Системы вентиляции для охлаждения | Министерство энергетики

Перейти к основному содержанию
  • Национальные лаборатории
  • Energy.gov Офисы

Поиск

Энергосбережения
  • О нас О нас
Энергосберегающий Дом
  • О нас О нас
  • Услуги Услуги
  • Heat & CoolHeat & Cool

Система вентиляции - система вентиляции. com

ДЕМПФЕР УПРАВЛЕНИЯ ОБЪЕМОМ


Демпферы регулировки объема используются для управления потоком воздуха в системе HVAC. Объем Регулирующие демпферы квадратного и прямоугольного типа с параллельными лопастями. и оппозитная работа лезвия, конструкция лезвия с низкой утечкой, подходит для высоких эксплуатационные приложения, где демпферы подвергаются воздействию тихого, эффективного, дребезжащего бесплатная эксплуатация.Заслонки поставляются с блокирующим квадрантом и индикатором положения для ручная операция.

Типы: фланец, скольжение и зажим, тип коробки

Параметры:

Кожух : Толщина 1,2 мм
Лезвие : Лезвие из алюминия Aerofoil шириной 50/100/150 мм
G.I Single Skin толщиной 1 мм
G.I Double Skin толщиной 0,7 мм
Втулки : Нейлон / ПВХ / латунь - круглый
Внутренний 12 мм, внешний 16 мм
Нейлон / латунная втулка - квадратный
Внутренний 12 мм Внешний 24 мм
Валы : Круглый вал 12 мм
Квадратный вал 12 мм x 12 мм
Квадрант : 12 мм
Тяга : ǿ 12 мм / 12 мм x 12 мм
Эксплуатация : Вручную с помощью ручного квадранта

МОТОРИЗОВАННЫЙ ДЕМПФЕР УПРАВЛЕНИЯ ОБЪЕМОМ


Моторизованные демпферы регулировки громкости очень похожи на демпферы регулировки громкости, но поставляются с удлиненным валом и широким спектром электрических приводов для операция.

Параметры:

Кожух : Толщина 1,2 мм
Лезвие : Лезвие из алюминия Aerofoil шириной 50/100/150 мм
G.I Single Skin толщиной 1 мм
G.I Double Skin толщиной 0,7 мм
Втулки : Нейлон / ПВХ / латунь - круглые
Внутренний 12 мм, внешний 16 мм
Втулка из нейлона / латуни - квадратный
Внутренний 12 мм Внешний 24 мм
Валы : Круглый вал 12 мм
Квадратный вал 12 мм x 12 мм
Квадрант : 12 мм
Тяга : ǿ 12 мм / 12 мм x 12 мм
Эксплуатация : Электрически с использованием привода

КРУГЛЫЙ ДЕМПФЕР КОНТРОЛЯ ОБЪЕМА


Круглые заслонки регулировки объема предназначены для тихой, эффективной и надежной подачи воздуха регулировка объема в системах вентиляции. Круглый демпфер позволяет равномерно распределять и контролировать воздушный поток в условиях высокой давление в воздуховоде. Демпферы могут быть ручными с блокировкой квадранта и индикатором положения. или моторизованный с широким спектром электрических приводов.

Параметры:

Кожух : Толщина 1 мм
Лезвие : G.I 1,2 мм
Втулки : Нейлон / ПВХ / латунь - круглые
Внутренний 12 мм, внешний 16 мм
Нейлон / латунная втулка - квадратный
Внутренний 12 мм Внешний 24 мм
Валы : Круглый вал 12 мм
Квадратный вал 12 мм x 12 мм
Квадрант : 12 мм / 6 мм

Противопожарный клапан


Противопожарные заслонки - это продукты пассивной противопожарной защиты, используемые в воздуховодах HVAC для предотвращения распространение огня внутри воздуховодов через огнестойкие стены и полы. когда повышается температура, закрывается противопожарный клапан, обычно активируется термоэлементом который плавится при температурах выше температуры окружающей среды, но достаточно низких, чтобы указывать на наличие огня, позволяющего пружинам закрыть створки заслонки.

Параметры:

Кожух : Толщина 1,2 мм
Лезвие : G.I 0,7 мм занавес
Пружины : Пружина постоянного усилия из SS 301/304
Плавкая вставка : Внесено в список UL 74 ° C (165 ° F), номинальное значение

ПОЖАРНЫЙ ДЕМПФЕР моторизованный


Моторизованные противопожарные заслонки очень похожи на противопожарные заслонки.Моторизованный огонь Заслонки поставляются с электроприводом для работы и закрываются после получение электрического сигнала от системы пожарной сигнализации с использованием извещателей, удаленных от заслонка, указывающая на ощущение тепла или дыма в помещениях, занимаемых зданием или в системе воздуховодов HVAC.

Параметры:

Кожух : Толщина 1,2 мм
Лезвие : G.I 1,5 мм V-образная канавка
Вал управления : Стальной вал ǿ 12 мм
Подшипники : из нержавеющей стали, выдерживающие до 200 ° C
Тяга : 20 мм x 3 мм
Боковые уплотнения : SS 304, класс 0.Толщина 7 мм
Привод : 230V AC / 24V DC

ПЕРЕМЕННАЯ - ВОЗДУХ - КОРОБКА ОБЪЕМА - БАЙПАС


Система байпаса VAV обеспечивает постоянный объем воздуха при постоянном давлении и температура в одном проходе воздуховода. Настенные термостаты используются для регулирования объем воздуха, поступающего в контролируемую зону через поля переменного объема воздуха. Каждый Коробка оборудована байпасной балансировочной заслонкой вверху, чтобы исключить слишком много воздуха. не обходит до потолка пространство. Избыточный воздух отводится непосредственно в возвратный воздух. потолочная пленум для свободного или канального возврата. Демпферная модуляция будет варьироваться от от полного отключения до полного открытия до механически установленного минимального объема воздуха.

Параметры:

Кожух : 1,0 мм GI Sheet
Изоляция : Акустический лайнер толщиной 12 мм / 25 мм
Вал : Круглый стержень 12 мм
Втулки : 12 мм
Принадлежности : Привод 230V AC / 24V DC с Термостат и трансформатор

ПЕРЕМЕННАЯ - ВОЗДУХ - ОБЪЕМНАЯ КОРОБКА - НЕЗАВИСИМОЕ ОТ ДАВЛЕНИЯ


Терминальные блоки, не зависящие от давления, оснащены датчиками расхода, которые ограничивают расход через коробку. Они могут контролировать максимальную и минимальную CFM, которая может быть поставляются и поэтому не зависят от статического давления в первичном воздуховоде. Системы, не зависящие от давления, могут быть сбалансированы и обеспечат правильный поток воздуха из каждый терминал

Параметры:

Кожух : 1,0 мм GI Sheet
Изоляция : Акустический лайнер толщиной 12 мм / 25 мм
Вал : Круглый стержень 12 мм
Втулки : 12 мм
Принадлежности : Привод 230V AC / 24V DC с Термостат и трансформатор

г.Я ДОСТУПАЮ ДВЕРЬ


Дверцы доступа предназначены для использования в системах воздуховодов для кондиционирования воздуха. доступ для сброса противопожарных заслонок, нагревателей и фильтров, а также для защиты пожарной сигнализации панели или любое другое чувствительное или необходимое оборудование безопасности, а также для другого ремонтные работы.

Спецификация:

Рама : 1,2 мм
Дверь : 0,9 мм
Изоляция : 48 кг / м 3 Плотность стекловолокна
Ручка : GI 4 дюйма / 6 дюймов
Дополнительно : Кулачковые замки / петли

ДЕМПФЕР ОБРАТНЫЙ


Обратные заслонки предназначены для использования в отверстиях для забора и выпуска свежего воздуха, с двумя вентиляторами в коммерческих и жилых помещениях.Когда давление в помещении увеличивается, там лопасти клапана сброса давления открываются, выпуская излишки давление в комнате, и когда давление падает, лопасти закрываются. NRD для монтажа в воздуховод Поставляется с самофланцем GI 30 мм и NRD для настенного монтажа поставляется с угловой рамой из алюминия / GI указанных размеров.

Спецификация:

Кожух : G.I 1,0 мм / Алюминиевый профиль
Блейд : G.I толщиной 0,9 мм / алюминиевый профиль лезвия в 50 мм / 75 мм / 100 мм
Втулки : Латунь / нейлон / ПВХ
Шпиндели : Ø 12 мм
Опции : Прокладка для уменьшения утечек

ДЕМПФЕР СБРОСА ДАВЛЕНИЯ


Демпфер сброса давления - это тип невозвратного клапана с регулируемой пусковое давление открытия, которое способно поддерживать относительно постоянное давление при различные потоки воздуха и закрывается при уменьшении перепада давления

Параметры:

Кожух : г.I 1,2 мм / Алюминиевый профиль
Лезвие : G.I толщиной 0,9 мм / алюминиевый профиль лезвия в 50 мм / 75 мм / 100 мм
Втулки : Латунь / нейлон / ПВХ
Шпиндели : Ø 12 мм
Опции : Прокладка для уменьшения утечек

ЗВУКОВОЙ АТТЕНЮАТОР


Шумоглушители используются для снижения уровня шума между двумя зонами в то время как позволяя прохождение воздушного потока.Аттенюаторы могут быть спроектированы, изготовлены и испытаны для соответствия специализированные приложения. Они широко используются в установках кондиционирования воздуха, Помещения электрогенератора, блоки AHU, впуск и выпуск вентилятора. Основные факторы шума меры контроля - это вход и выход из шумной среды, в том числе вентиляция зданий, ограждений, подбор вентиляторов, аппаратных и помещений ограничения.

Параметры:

Кожух : 1.0 мм GI Sheet
Splitter : Перфорированный лист GI 0,7 мм с отверстием 3 мм и шагом 5 мм.
Изоляция : 48 кг / м 3 Плотность стекловолокна (или) Rockwool
Фланцы : 30 мм / 40 мм
Опции : Подкладка Melinex для утеплителя внутри разветвителя.

Типы:

прямоугольный Шумоглушители, Локтевые и прямые шумоглушители, Аттенюаторы перекрестных помех, Глушители круглые

АКУСТИЧЕСКАЯ ЗАСЛОНКА


Акустические жалюзи используются для снижения шума механического оборудования, передаваемого через проемы в зданиях или из проемов в звукоизоляционных ограждениях или барьерных стенах.Они есть широко используется в вентиляции акустических корпусов, на входе и выходе из генераторной комнаты вентиляционные отверстия, бюветы и системы перегородок. У них относительно большая площадь поверхности что компенсирует их недостаток глубины.

Параметры:

Кожух : Лист GI 1,2 мм / Алюминиевый лист
Перегородки : 0,9 мм Перфорированный лист GI / Алюминиевый лист с отверстием 3 мм и шаг 5 мм.
Изоляция : 48 кг / м 3 Плотность стекловолокна (или) Rockwool
Опции : Подкладка Melinex для утеплителя внутри разветвителя

Акустическая панель


Акустические панели используются для уменьшения шума и управления звуком в самых разных помещениях.Акустические панели хорошо соответствуют как акустическим характеристикам, так и структурной прочности. Все звукопоглощающие стеновые панели могут быть изготовлены из акустической пены класса А и есть усиленные панели, покрытые перфорированным металлом. Есть Акустические Панели для внутреннего и наружного применения.

Параметры:

Наружный кожух : Лист GI 1,2 мм / Алюминиевый лист
Внутренний кожух : 0.Перфорированный лист GI 9 мм / алюминиевый лист с отверстием 3 мм и шагом 5 мм.
Изоляция : 48 кг / м 3 Плотность стекловолокна (или) Rockwool
Опции : Подкладка Melinex для изоляции внутри разделителя

ЧЕРНЫЙ МЯГКИЙ СТАЛЬНЫЙ КАНАЛ


Черный воздуховод из мягкой стали обычно называется воздуховодом MS или кухонным воздуховодом. Широко применяется в системах вентиляции кухни.Черные воздуховоды из мягкой стали изготовлены в соответствии со стандартами SMACNA, SW172, ASHRAE и WPPA.

Параметры:

Толщина листа : MS от 1,5 мм до 5,0 мм
Конструкция : Полностью сварная для обеспечения нулевой утечки
Фланцы : MS Угол 30 мм / 40 мм
Отделка : Грунтовка красная оксидная
Дополнительно : Огнестойкое покрытие

КАНАЛ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ


Воздуховод из нержавеющей стали широко используется в лабораториях, на предприятиях пищевой промышленности и в воздуховоде. системы, подходящие для вытяжек из кухни и туалета.Воздуховоды из нержавеющей стали изготовлены в соответствии со стандартами SMACNA, DW144 и ASHRAE.

Параметры:

Толщина листа : SS 1 - 3,0 мм в SS 304 / SS 316L Марки
Конструкция : Полностью сварная для обеспечения нулевой утечки
Фланцы : SS Угол 30 мм / 40 мм
Поверхность : SS
Дополнительно : Огнестойкое покрытие

РЕШЕТКИ И РЕГИСТРАТОРЫ


Решетка - это воздуховыпускное отверстие или воздухозаборник, состоящий из квадратной или прямоугольной поверхности и горловины, и состоит из стационарных или регулируемых жалюзи, которые могут использоваться для отклонения воздух.Регистр - это просто решетка, которая включает в себя встроенный демпфер для объема воздуха. контроль.

РЕШЕТКА ПОДАЧИ / ВОЗВРАТА ВОЗДУХА

Приточные решетки и регистры

обычно имеют регулируемые жалюзи и доступны в одинарном исполнении. или модели с двойным отклонением. Тип одиночного отклонения включает один комплект лезвий в горизонтальная или вертикальная ориентация. Распределение воздуха регулируется только в одной плоскости. В Тип двойного отклонения включает два набора лопастей как в горизонтальном, так и в вертикальном положении ориентация, при этом распределение воздуха регулируется как в горизонтальной, так и в вертикальной плоскостях.

Параметры:

Рама : Экструдированный алюминий с фланцем 30 мм
Лезвие : Лопасти Aerofoil из алюминиевых профилей
Расстояние между лезвиями : 20 мм
Поверхность : Порошковое покрытие в цвета RAL
Опции : Пенная прокладка, алюминиевый фильтр
Крепление : С помощью винтов, скрытых зажимов
Демпфер : Рама из алюминиевого профиля и створки, закрепленные с помощью Нейлоновые втулки.

ЛИНЕЙНАЯ РЕШЕТКА ПОДАЧИ / ВОЗВРАТА


Линейная решетчатая решетка обычно используется там, где архитектурное сочетание решетки и ее требуется окружение. Передние лезвия линейной решетки закреплены горизонтально на рама с использованием алюминиевых трубок, а задние вертикальные ножи регулируются.

Параметры:

Рама : Экструдированный алюминий с фланцем 30 мм
Лезвие : Высококачественные алюминиевые профили с углом поворота 0, 15 ° -1 и 15 ° -2
Расстояние между лезвиями : 12 мм Стандарт
Поверхность : Порошковое покрытие в цвета RAL
Опции : Пенная прокладка, алюминиевый фильтр
Крепление : С помощью C-образных зажимов для скрытого крепления
Демпфер : Рама из алюминиевого профиля и створки, закрепленные с помощью Нейлоновые втулки.

ЛИНЕЙНЫЙ ДИФФУЗОР ПОДАЧИ / ВОЗВРАТА


Линейные щелевые диффузоры включают в себя регулируемые контроллеры формы в мульти-разъеме конфигурация. Регулируемые контроллеры шаблона позволяют горизонтальное левое, горизонтальное правое или вертикальный выброс для максимальной гибкости. Обычно используется при потолочной установке. линейный щелевой диффузор привлекателен с архитектурной точки зрения, особенно при поставке в непрерывном длины.

Параметры:

Рама : Экструдированный алюминий с фланцем 30 мм
Слоты : 1, 2, 3, 4, 5, 6
Поверхность : Порошковое покрытие в цвета RAL
Опции : Прокладка из вспененного материала
Крепление : С помощью С-образных зажимов для скрытого крепления
Заслонка : Заслонка Hit and Miss регулируется с лицевой стороны диффузора (только для линейного диффузора с прорезью подачи)

КВАДРАТНЫЙ ДИФФУЗОР ПОДАЧИ / ВОЗВРАТА


Квадратные потолочные диффузоры состоят из нескольких собранных концентрических квадратных конусов вместе для равномерного выпуска воздуха в четырех горизонтальных направлениях.Распределение воздуха равномерное и поддерживается при крайне низких расходах, что делает его идеальным для переменного объема воздуха Приложения.

Параметры:

Рама : Экструдированный алюминиевый профиль с фланцем 33 мм
Конструкция : Алюминиевые листы, нарезанные и прижатые к сердечникам, крепится к раме из алюминиевого профиля с помощью пружин и труб.
Поверхность : Цвета RAL.
Демпфер : Изготовлен из прессованных алюминиевых профилей и управляется с лицевой стороны диффузора путем снятия внутреннего сердечника.
(только для квадратного диффузора)

Диффузор потолочный круглый


Круглые потолочные диффузоры состоят из нескольких концентрических конусов, подвешенных под линия потолка с помощью внешнего конуса, и они обеспечивают радиальный выпуск кондиционированного воздуха при низкой уровни звука.Благодаря наличию горлышка большого размера круглый потолочный диффузор часто используется там, где требуется высокая пропускная способность (например, в супермаркетах, спортзалах, залы промышленного назначения).

Параметры:

Рама : Экструдированный алюминиевый профиль
Лезвия : Алюминиевые листы, нарезанные и прижатые к сердечникам, крепятся к раме из алюминиевого профиля с помощью пружин и труб.
Поверхность : Цвета RAL
Заслонка : Заслонка-бабочка, регулирующая входной поток воздуха
(только для приточных циркуляционных диффузоров)

ДВЕРНАЯ РЕШЕТКА


Они широко используются в таких помещениях, как офисы, больницы, школы, туалеты, а также в место обычных вытяжных и обратных решеток.Решетка двери состоит из передней секция с перевернутыми "V" горизонтальными лопастями, которые помогают блокировать обзор, а также обеспечивает жесткость.

Параметры:

Рама : Экструдированный алюминиевый профиль с шириной фланца 30 мм
Лезвия : Лезвия из экструдированного алюминия с шагом 20 мм
Поверхность : Цвета RAL

РЕШЕТКА ЯЩИКА


Решетки ящиков для яиц предназначены для возврата и вытяжки.Они могут справиться огромные объемы воздуха с минимальными перепадами давления и образованием шума

Параметры:

Рама : Экструдированный алюминиевый профиль с шириной фланца 30 мм
Лезвия : Алюминиевый ящик для яиц Ядро / сетка с квадратами 1⁄2 дюйма x 1⁄2 дюйма.
Поверхность : Цвета RAL
Опции : Демпфер, алюминиевый фильтр

КЛАПАН ДИСКОВЫЙ


Применяются для вентиляции ванной комнаты, кухни и т. Д.Они разработаны как приточный или возвратный диффузор

Параметры:

Рама : Листовой металл
Поверхность : Порошковое покрытие цветов RAL

ФОРСУНКА


Форсунки разработаны для больших и высоких площадей, таких как аэропорты, торговые центры, театры и др.Это необходимо для обеспечения дальнего броска (25 метров) при высоких выходных скоростях. Это использовано для точечного нагрева или охлаждения с характеристикой ориентации и может быть вращается с помощью электрического или пневматического управления.

Параметры:

Рама : Полностью алюминий
Поверхность : Цвета RAL
Опции : Вверх и вниз 30 O Прогиб

ЗАСЛОНКА ПЕСКОМУШКИ


Жалюзи уловителя песка предназначены для отделения крупных частиц песка при низкой скорости воздуха.Жалюзи улавливателя песка дают отличные результаты при умеренных перепадах давления и низком уровне воздуха скорости. Жалюзи улавливателя песка снабжены самоопорожняющимся основанием, через которое фильтруется легко выбрасывается песок.

Параметры:

Рама : Экструдированный алюминиевый профиль
Лезвия : Экструдированный алюминиевый профиль
Поверхность : Цвета RAL
Опции : Фильтр, сетка от птиц для Жалюзи свежего воздуха

ЗАСЛОНКА ВЫХЛОПНОГО ВОЗДУХА


Жалюзи для вытяжного воздуха предназначены для обеспечения отверстий для впуска и выпуска воздуха в строительство наружных стен для защиты от прямого попадания дождя.

Параметры:

Рама : Экструдированный алюминиевый профиль
Лезвия : Экструдированный алюминиевый профиль
Поверхность : Цвета RAL
Опции : Фильтр, сетка от птиц для жалюзи свежего воздуха

Системы рекуперации тепла | Домашняя система вентиляции

Откройте для себя самый широкий ассортимент вентиляционных изделий от ведущих брендов, которые разработаны для быстрой и легкой установки любым домашним мастером или специалистом.При необходимости мы также можем предложить услуги по установке.

BPC Ventilation - ведущие разработчики, поставщики и, при необходимости, установщики домашних систем вентиляции как в Великобритании, так и во всем мире. Независимо от ваших требований, бюджета или условий, BPC Ventilation может предоставить вам необходимое решение. От вентиляции с рекуперацией тепла и вытяжных вентиляторов для дома до решений для вытяжки из нескольких комнат - в нашем широком ассортименте HVAC есть изделия для любых целей в области вентиляции. Наши системы помогут вам сделать вашу собственность максимально экологичной, используя вентиляцию с рекуперацией энергии и рекуперацию тепла (HRV) (MVHR).Также доступны системы механической вытяжки, которые помогают новым проектам устойчивого строительства соответствовать Кодексу экологичных домов.

Мы предлагаем один из самых широких ассортиментов вентиляционных решений от ведущих мировых производителей Vent Axia, Airflow, Xpelair, Nuaire и нашего собственного домашнего бренда Quiet-Vent. Это позволяет нам спроектировать индивидуальную систему с использованием правильных продуктов, чтобы обеспечить тихую и эффективную систему, и мы не используем продукцию в соответствии со спецификациями, чтобы сократить начальные затраты.

Комплекты для самостоятельной сборки - Мы специализируемся на производстве комплектов для вентиляции с рекуперацией тепла высочайшего качества, которые может установить любой компетентный специалист или домовладелец.Наши комплекты обеспечат тихую и эффективную систему вентиляции. Используя новейшие разработки в области вентиляционных технологий, мы можем поставлять комплекты либо в виде предварительно разработанного комплекта с количеством материалов, предоставленных более чем тысячами ранее предоставленных комплектов на нашем веб-сайте (идеально подходящих для ремонта недвижимости или домов малого / среднего размера), либо в виде специально разработанных и предоставленный вами комплект, предоставляющий планы для работы нашим дизайнерам.

Служба проектирования - Наши внутренние службы проектирования могут предоставить подробные планы.Мы принимаем планы, представленные практически в любом формате, включая CAD, PDF и PNG. Используя эти планы и при тесном контакте с владельцем или строителем, мы можем составить полный набор подробных планов с указанием участков трубопровода, скорости воздушного потока и расположения всех компонентов.

Техническая поддержка - BPC Ventilation предоставляет бесплатную техническую поддержку со стороны наших полностью обученных технических специалистов по всем продуктам, продаваемым у нас через чат, электронную почту и телефонные разговоры на время установки и после обеспечения работоспособности всех систем правильно.

Депозиты - Мы просто не берем депозиты (Зачем платить за то, на что вы не согласились?)

Доставка - BPC Ventilation использует несколько вариантов курьерской доставки от Royal Mail для любых поставок до 30 кг, поддон доставка на лодке и грузовиком во все точки мира, а также авиаперевозка необходимой продукции в кратчайшие сроки.

Установка - Если установка требуется, у нас есть ряд внутренних установщиков и очень большая сеть полностью обученных и опытных установщиков по всей Великобритании.Это позволяет быть уверенным в том, что независимо от того, где вы живете, мы сможем установить для вас любую из систем рекуперации тепла.

Помещения - наши новые большие помещения расположены рядом с гаванью с прямым доступом к основным автомагистралям, а аэропорт находится всего в 20 милях от отеля. Наши помещения состоят из большого выставочного зала, офисов и складских помещений, автостоянки на более чем 20 автомобилей и погрузочных площадок для сочлененных грузовиков.

Товарный запас - Мы стараемся иметь большой запас всех необходимых товаров на нашем складе для быстрой отправки.Все имеющиеся в наличии продукты доступны в нашем интернет-магазине, но если вам требуется что-то, чего нет в списке, пожалуйста, свяжитесь с нами, чтобы узнать цену. Вы также можете связаться с нами по любым дополнительным вопросам.

Вентиляция с рекуперацией тепла - (MVHR) (HRV) (Commercial MVHR) - Блок рекуперации тепла для всего дома (Nuaire MVHR) - это энергоэффективная система вентиляции, которая удаляет влажный, несвежий воздух из всех влажных помещений и в то же время заменяет его свежим фильтрованным воздухом во все жилые комнаты, не позволяя теплу уйти.

Вентиляционные услуги | О компании BPC Ventilation Limited

До того, как рекуперация тепла получила широкое признание как комплексное решение в этой стране, мы привлекли ведущих мировых производителей и начали поставлять и устанавливать системы высочайшего качества.

Очень скоро стало очевидно, что у отрасли есть несколько проблем, касающихся стоимости установки, а также общей бесшумности и герметичности систем. Чтобы бороться с этим, мы посмотрели, что делают другие страны, и обнаружили, что явное большинство систем устанавливались с коллекторной системой, состоящей из ударопрочной трубы в каждую комнату.Это обеспечивало тихую и более эффективную систему с дополнительным преимуществом быстрой установки. Мы нашли идеальное решение, но по-прежнему оставалась проблема стоимости, и хотя системы пользовались популярностью у строителей домов, ищущих качество, общая стоимость была намного больше, чем у обычных жестких воздуховодов.

По мере нашего роста росла и наша покупательная способность. Теперь мы уверены, что можем предоставить вентиляционные решения высочайшего качества от ведущих мировых компаний по самой низкой цене.

В настоящее время мы работаем с ведущими мировыми вентиляционными компаниями в области проектирования, поставки и, при необходимости, установки решений для домашней вентиляции в любой точке мира, включая Великобританию, Ирландию, Европу и даже Австралию.

Без проектирования и технической поддержки нет смысла покупать вентиляционную систему. У нас есть команда обученных технических специалистов, которые могут ответить на любой вопрос без многократной переадресации вызовов между отделами, а наш собственный конструкторский отдел может разработать и изменить простой для выполнения план.

Все наши системы спроектированы так, чтобы их мог легко установить любой специалист или увлеченный самоделок, что позволяет значительно снизить стоимость строительства, и не забывайте, что у вас есть бесплатная техническая поддержка на протяжении всей сборки с нами.

Существует четыре основных типа систем вентиляции для дома, и все производители скажут вам, что их система самая лучшая. Обратитесь к нам за советом, чтобы выбрать лучшую систему, подходящую для вас.

Вентиляция с рекуперацией тепла (MVHR) (HRV)

Зачем тратить тысячи фунтов, пытаясь снизить расходы на отопление за счет изоляции и повышения герметичности вашего дома только для того, чтобы тепло уходило через вытяжные вентиляторы и форточки окон?

При установке системы рекуперации тепла на весь дом вам не нужно будет устанавливать какие-либо оконные форточки или вытяжные вентиляторы для ванной, что позволит вам поддерживать герметичность вашего дома.

Это решение известно как наиболее эффективное решение для новостроек.

Установка рекуперации тепла для всего дома (MVHR) - это энергоэффективная система вентиляции, которая удаляет влажный, несвежий воздух из всех влажных помещений и в то же время заменяет его свежим отфильтрованным воздухом во все жилые помещения, не позволяя теплу уходить. . Это приводит к тому, что ваш дом полностью вентилируется в течение всего года свежим, здоровым воздухом без необходимости постоянно подогревать дом из-за потерь тепла через обычно необходимые вытяжные вентиляторы и оконные форточки.У нас есть большой ассортимент противоточных устройств, которые обеспечивают наивысшую степень извлечения и соответствуют всем последним нормативным требованиям по контролю за строительством и либо перечислены в приложении Q SAP, либо имеют одобрение для пассивного дома.

Принудительная вентиляция

Блок положительной вентиляции (PIV) обычно устанавливается в центре дома и мягко вентилирует дом, подавая фильтрованный воздух с чердака или снаружи и вытесняя загрязненный воздух через любые вытяжные отверстия в помещении. свойство.Вытяжка в ванной может осуществляться с помощью вентилятора DMEV или блока MEV.

Это решение популярно при ремонте, и существующее жилье требует улучшенной вентиляции.

Механическая вытяжная вентиляция (MEV) (c-MEV)

Централизованная вытяжная установка может непрерывно с низкой скоростью вытяжки из шести ванных комнат до одного тихого блока на чердаке или в шкафу, одновременно вытягивая загрязненный и влажный воздух . Воздух можно заменить с помощью оконной струйной вентиляции или принудительной вентиляции (PIV).

Это решение идеально подходит для использования системы принудительной вентиляции.

В сочетании с нашим исключительным ассортиментом продукции для вентиляции мы также предлагаем полный ассортимент центральных вакуумных систем на нашем веб-сайте www.bpcvacuum.com, которые обеспечат тихую и мощную вакуумную систему. (ссылка)

Как оптимизировать с помощью CFD

Стоимость и производительность любого физического продукта обычно определяются довольно рано в процессе проектирования - то же самое относится и к проектированию системы вентиляции.На этапе, когда вы начинаете исследовать пространство дизайна и определять концепцию продукта, принимаются наиболее важные дизайнерские решения. После этого темпы реализации производственных затрат намного ниже.

Проектирование вентиляционной системы с помощью программного обеспечения CFD

В конце концов, гораздо дешевле нанять инженера-конструктора, работающего на компьютере, чем проводить полевые испытания, создание прототипов и итерацию. Моделирование - один из инструментов, который играет фундаментальную роль на ранних этапах разработки продукта, позволяя инженерам принимать более обоснованные проектные решения на ранних этапах процесса и сокращая общие затраты.Для конечного продукта это может означать более низкие производственные затраты, более эффективное потребление энергии, меньший риск отказа и многое другое.

Проектирование системы вентиляции Почему SimScale?

До недавнего времени инструменты моделирования CFD (вычислительная гидродинамика) были недоступны для многих проектировщиков, несмотря на их преимущества. Это связано с высокими затратами на программное и аппаратное обеспечение, а также со сложностью задействованной мультифизики. Этот статус-кво был поставлен под сомнение с появлением облачных инструментов CFD, которые быстро превращают CFD в отраслевой стандарт для HVAC (отопления, вентиляции и кондиционирования воздуха).Сегодня выполнение необходимого моделирования и анализ соответствующих проектных параметров больше не является дорогостоящей и трудоемкой задачей, как раньше - модели теперь полностью и мгновенно доступны через веб-браузер без значительных начальных финансовых затрат и облачных платформ. как SimScale и Onshape, демократизировали компьютерное проектирование и моделирование. Свободно доступные учебные материалы, а также интуитивно понятный пользовательский интерфейс помогли сократить разрыв в экспертных знаниях и позволили инженерам, у которых был ограниченный опыт работы с программным обеспечением для моделирования, быстро интегрировать его в свой рабочий процесс и сразу же начать извлекать из него реальную пользу.

В дополнение к гидродинамике (моделирование несжимаемого / сжимаемого потока, ламинарного / турбулентного потока, многофазного потока и т. Д.), Которым будет уделено основное внимание в этой статье, среда моделирования общего назначения SimScale включает такие модули, как твердотельный механики (статический, динамический, модальный анализ, многотельная динамика, контактные ограничения и т. д.), термодинамики (проводимость, конвекция, излучение и т. д.) и т. д. - при этом каждый заказчик получает доступ ко всему спектру функций моделирования физики.

Чтобы проиллюстрировать преимущества интеграции моделирования в процесс проектирования изделия, давайте рассмотрим реальную инженерную проблему оптимизации конструкции вентиляционной системы, в частности системы забора воздуха.

Проектирование вентиляционной системы Техническая проблема

Системы забора воздуха играют жизненно важную роль в улучшении качества воздуха для различных инженерных компонентов, таких как газовые турбины и компрессоры, дизельные двигатели и т. Д. Продуманная конструкция системы вентиляции обеспечивает холодный и чистый воздух для горения с равномерным и минимальным падением давления.Это улучшает эффективность сгорания, а также снижает загрязнение воздуха. Чтобы оптимизировать конструкцию системы вентиляции, важно понимать поток и падение давления во всей системе.

Системы впуска / выпуска газовой турбины (Источник)

Система впуска воздуха (зеленая секция, изображенная выше) является важной частью газовой турбины электростанции, поскольку большое падение давления приводит к падению полной выходной мощности турбины. Оптимизация конструкции системы вентиляции становится все более сложным процессом, поскольку увеличивается как сложность компоновки, так и набор функций, которые могут быть включены в систему впуска.Сюда входит комбинация сеток от насекомых или мусорных решеток, независимо от того, есть ли системы защиты и фильтрации, глушители, системы защиты от обледенения, отводы систем вентиляции и системы обогрева или охлаждения на входе. Недостатки конструкции могут привести к неэффективному использованию этих компонентов, а также к снижению производительности двигателя из-за чрезмерных потерь давления или искажения потока, входящего в газовую турбину. Высокая деформация потока, скорость, давление или температура могут вызвать помпаж компрессора и высокие акромеханические напряжения в лопатках и лопатках компрессора.В крайних случаях это также может привести к поломке лопастей или лопастей.

Чтобы получить количественную оценку того, насколько такая оптимизация может повлиять на производительность системы, рассмотрим следующий пример. В статье Хашаяра Хорсанда и др. По оценкам, снижение потерь давления на 250 Па в турбине Siemens V94.2 GT с выходной мощностью 160 МВт равно увеличению выходной мощности на 0,355% (или 0,568 МВт). На первый взгляд может показаться, что это немного. Но рассмотрим долгосрочные последствия - 12-месячный период использования при цене 0 долларов.10 / кВтч, это даст дополнительный доход в размере 480 000 долларов! [1].


Загрузите это тематическое исследование бесплатно, чтобы узнать, как платформа SimScale CFD использовалась для исследования системы воздуховодов и оптимизации ее производительности.


Проектирование вентиляционной системы Исследование оптимизации дизайна вентиляционной системы с использованием CFD

Анализ вычислительной гидродинамики (CFD) помогает понять и оптимизировать поведение потока через всю систему впуска, включая воздушный фильтр и воздуховоды.На начальном этапе проектирования CFD-анализ базовой модели может помочь, предлагая различные геометрические изменения, такие как размещение направляющей лопатки во входной камере фильтра, улучшенная площадь использования фильтра, оптимизированный размер сетки фильтра и т. Д., Чтобы улучшить характеристики потока. Простой рабочий процесс - от импорта модели САПР до окончательного проектного решения - позволяет нам вносить важные улучшения на раннем этапе, что потенциально может сэкономить вам дни работы и значительную сумму денег, избегая последующих изменений конструкции или проблем с производительностью.

Чтобы на практике проиллюстрировать преимущества интеграции моделирования потока в процесс проектирования вашей системы вентиляции, мы провели онлайн-демонстрацию, запись которой можно найти ниже.

Чтобы узнать о преимуществах интеграции моделирования потока в процесс проектирования вентиляционной системы, просмотрите запись этого вебинара.

Чтобы подойти к этому тематическому исследованию, давайте сначала рассмотрим две основные причины падения давления в воздуховодах:

  1. Трение. Когда воздух проходит через воздуховод, он трется о внутренние поверхности воздуховода и теряет энергию. Таким образом, он замедляется, что приводит к падению давления. Чем больше трется, тем сильнее падает давление. Это похоже на прогулку по оживленному тротуару, прижимаясь плечом к стене. Величина трения зависит от шероховатости материала, из которого изготовлен воздуховод, от способа его установки и степени загрязнения.
  2. Турбулентность. Другой основной причиной падения давления является турбулентность.Турбулентность характеризуется хаотическими изменениями давления и скорости потока. Это трение воздуха, которое трется о себя. Основная причина турбулентности внутри воздуховодов - это вращение воздуха. Когда воздух проходит через колено на 90 °, тип используемого фитинга может иметь большое значение.

С помощью анализа CFD мы можем визуализировать появление отрыва потока в изгибах, включая застойные и мертвые зоны. Они вызывают снижение общего давления газа, поступающего в систему.Сильные изгибы на изгибах приводят к развитию вторичных потоков, содержащих вихри, вращающиеся в противоположных направлениях, которые значительно ухудшают характеристики системы.

Обзор проекта

Используемый нами проект моделирования является частью нашей общедоступной библиотеки проектов и находится в свободном доступе для просмотра, копирования и изменения - Оптимизация конструкции системы воздухозаборника. Целью этого анализа было исследовать и уменьшить падение давления в системе забора воздуха. Система состоит из защитного кожуха на входе, через который проникает воздух.За погодным колпаком находятся тонкие решетки секции предварительного фильтра, за которой следует секция основного фильтра, которая моделируется как пористая среда. Очищенный воздух из фильтра попадает в переход, ведущий в панели глушителя. Выход панели далее соединяется с коленом, и поток, наконец, выходит через два выпускных отверстия, к которым применяется граничное условие с фиксированной величиной скорости на выходе. Указание скорости воздушного потока (25,1 м3 / с) на выходе более точно имитирует тот факт, что воздух проходит через систему.

Конструкция системы впуска воздуха

Результаты показывают, где наблюдается максимальное падение давления в нашей первоначальной конструкции: синие области - зоны рециркуляции - в части воздуховода после глушителя указывают на образование вихрей, которые приводят к падению давления и потере энергия.

Система вентиляции CFD-моделирование

Чтобы найти способ смягчить это, были проанализированы две оптимизированные конструкции в дополнение к нашей первоначальной:
1. Обычная конструкция с острыми углами на изгибе
2.Оптимизированная конструкция с лопастями (направляющими лопатками) на изгибе
3. Оптимизированная конструкция с лопастями и закругленными углами на изгибе

Варианты конструкции вентиляционной системы

Затем мы выполнили анализ установившегося режима с несжимаемым турбулентным потоком.

Вентиляционная конструкция Результаты моделирования CFD

Из контуров давления мы можем видеть, что разница в перепаде давления между 3 конструкциями возникает между изгибом и выпускной секцией. Этот эффект является самым слабым для оптимизированной конструкции 3 - с лезвиями и закругленными углами на изгибе.Таким образом, видно, что закругленные углы вместе с лопастями приводят к максимальному снижению перепада давления.

Контуры давления

Из контуров скорости видно, что рециркуляция также значительно уменьшена в оптимизированной конструкции с лопастями и закругленными углами на изгибе по сравнению с двумя другими конструкциями.

Контуры скорости

Чтобы представить результаты более количественно и увидеть, как наши конструктивные изменения повлияли на производительность системы впуска воздуха, мы можем взглянуть на среднее падение давления во всей системе впуска воздуха.Мы видим, что после перехода на оптимизированный проект 3 нам удалось добиться падения давления на 16% или более 80 Па. Если мы вспомним оценку воздействия такого снижения давления, рассчитанную в статье Хашаяра Хорсанда и др., Становится очевидным, что принятие этого изменения конструкции может иметь долгосрочные финансовые выгоды.

Заключение

Этот пример показывает, как незначительное изменение конструкции может привести к значительному повышению производительности. Однако очень часто такие изменения никогда не тестируются или не внедряются, потому что их влияние недооценивается, а производственные затраты слишком высоки.Однако с помощью моделирования инженеры-конструкторы могут оценить свои новаторские идеи в считанные часы, с минимальными затратами времени и ручными усилиями с их стороны. Для моделирования, которое мы использовали в этом исследовании, потребовалось 2 часа ручного времени, 5 часов вычислительного времени и 180 часов работы ядра, поскольку все выполнялось в облаке. В результате мы протестировали оптимизированную конструкцию, которая позволила достичь падения давления 16% при однородном оттоке, а также повысить эффективность и надежность системы в целом. Со временем это позволит сэкономить значительное количество энергии.

Это всего лишь один пример того, как инженер может использовать CFD для улучшения конструкции вентиляционной системы. В библиотеке SimScale Public Projects имеется широкий выбор шаблонов моделирования, охватывающих различные аспекты HVAC и AEC, в том числе тепловой комфорт, контроль загрязнения, ветроэнергетику и многое другое.

Изучите его, создав бесплатную учетную запись сообщества, или откройте для себя преимущества нашего Профессионального плана, подписавшись на 14-дневную пробную версию.


Эта бесплатная инфографика показывает, как архитекторы и инженеры могут использовать CFD для виртуального тестирования и оптимизации строительных конструкций и систем HVAC.Скачайте бесплатно.


Ссылки

  • Хашаяр Хорсанд, SMH Каримиан, М. Вармазиар, С. Сарджами, Исследование структуры потока и потери давления в системе воздухозаборника газовой турбины V94.2.5 с использованием численного 3D моделирования

Другое и ресурсы для механической вентиляции:


inVENTer - Просто свежий воздух

2. Жилая площадь (отдельный дом)

Мы рекомендуем

Ваша рекомендация

Пожалуйста, введите свой почтовый индекс.Вы будете перенаправлены на ваш примерный план.

  • Оригинальный

    Together для вашего строительного проекта

    • Оригинал с 1999 года
    • Качество сделано в Германии
    • Мировые инновации
    • Сервис +


    Новейший базовый контроллер sMove.

    Узнать больше
  • Мы поддерживаем вас в планировании и консультировании

    • Концепция вентиляции, определение размеров и помощь в планировании включены
    • Консультации для ваших клиентов
    • Поддержка координации и инструктажа механиков и строителей


    Вместе для счастливых клиентов

    Свяжитесь с нами
  • мы поддержим вас в планировании и установке

    • Концепция вентиляции, определение размеров и помощь в планировании включены
    • Консультации для ваших клиентов
    • Обширная поддержка при установке и монтаже


    Вместе для счастливых клиентов

    Свяжитесь с нами
  • Надежность

    Вентиляция - наша основная сфера деятельности

    • Концепция вентиляции, с указанием размеров
    • Поддержка в планировании и консультировании
    • Экономьте время и деньги с нами


    Вместе для счастливых клиентов

    C ontact us

Свежий воздух сохраняет здоровье и бодрствует, повышает нашу способность концентрироваться и вызывает чувство комфорта.Если организму не хватает кислорода, это может также привести к снижению желания выполнять упражнения. Системы вентиляции inVENTer могут предоставить вам ряд преимуществ в этой области.

Обладая простой и несложной установкой, наши децентрализованные системы вентиляции - погодные в строительных проектах или при ремонте - могут не только создать комфортный климат для проживания, но и в то же время способствовать снижению энергопотребления. Это возможно за счет отказа от классической вентиляции через окно.Сердце наших систем вентиляции - тепловой аккумулятор - сохраняет тепло вытяжного воздуха и возвращает его свежему приточному воздуху. Тепло используется повторно, что позволяет экономить ценную тепловую энергию.

В соответствии с вашими потребностями у вас есть возможность настроить устройства и, следовательно, получить прибыль от контролируемой вентиляции жилых помещений. Постоянный воздухообмен предотвращает образование плесени и автоматически удаляет загрязненные частицы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
