Вентиляция для частного дома: Вентиляция в частном доме своими руками: схемы, расчеты, монтаж

Содержание

Вентиляция для частного дома — виды и схемы

Собственникам многоквартирных домов (МКД), переселяющихся в летний период на садовый участок в частные дома, не всегда получается насладиться отдыхом. Могут возникать разного рода неисправности инженерных систем.

Здесь нет ЖКХ специалистов, обслуживающих дома. Обычная неисправность вентиляции создаёт неудобства: запотевание окон, нет выхода испарений и затхлого воздуха из помещения, нет доступа свежего воздуха внутрь здания. Открывать, закрывать окна не всегда правильное мероприятие. Оно хлопотное, не даёт полной вентиляции комнат.

Поэтому необходимо провести монтаж вентиляционной системы в доме. Это не блажь, а необходимость – без правильного воздухообмена проживание в частном доме будет приносить определенного рода проблемы.

Если Вам нужно спроектировать и установить вентиляционную систему – обращайтесь!

Определяем неисправность вентиляции

Если у вас уже проложена вентиляция – проверьте ее функциональность. Если системы вентиляции у вас еще нет – можете пропустить этот пункт

Первое явление неисправности вентиляции во встроенном воздуховоде появляется при разности температур в помещении и на улице. Определить неисправность несложно:

  • Запотевают окна в доме
  • Скапливаются неприятные запахи (не пропадают)
  • Становится трудно дышать (не хватает свежего воздуха)

Это наиболее яркие признаки. В результате жильцы могут испытывать головные боли, головокружение и общую слабость – о каком отдыхе может идти речь в таких условиях?

Требуется выявлять причину неисправности вентиляционного дымохода, наличие, работоспособность. Потребуется организовать нормальную вентиляцию, сделать качественный обмен воздуха приусадебного дома. 1 из причин сужение сечения, попадание постороннего предмета, внутренне обрушение, закрытие прохода дождевым колпаком.

Типы вентиляции в частном доме

Системы воздухообмена работают в два этапа:

  1. Воздух забирается из помещения сверху
  2. Приток свежего уличного воздуха поступает вниз

Такая система вентиляции для притока и удаления газовоздушной смеси предотвращает на 99,99%: сырость стен, запотевание окон, отвод влаги, гнилость, грибок, плесень (дерева).

Стандартные типы вентиляции:

  • Естественная вентиляция воздухообменная
  • Приточная система типовая + вытяжная многократного вентилирования (до 4 кратного цикла)
  • Комбинированная вентиляция (естественная + приточно-вытяжная)

Естественная

Циркулировать газовоздушную смесь заставляет разность плотностей холодного воздуха, тёплого нагретого до комнатной температуры и угарного газа. Создаётся разность давлений естественного вентилирования. В шахту устремляется меньшей плотностью массы, его выталкивает холодный тяжёлый наружный воздух.

Эффективность вентиляции достигается путем соблюдения следующих факторов:

  • Выдерживание параметров (температура, плотность, давление) на наружной стороне и внутреннем вентиляционном окне. Тяга станет увеличиваться при повышении высоты вытяжной трубы, дымохода, канала
  • Соблюдение величины температуры наружного воздуха, газовоздушной смеси внутри помещения в районе вентиляционного окна конкретной комнаты. Холодный воздух тяжелее, он устремится вниз, станет выдавливать легкую газовоздушную смесь с нижней части комнаты. Весь поток смеси будет стремиться в отводной канал
  • Степень насыщенности влагой помещения. Пару лучше выходить, он менее плотный относительно холодного воздуха. Он беспрепятственно удалится по каналу из помещения. Длительность цикла будет продолжаться до полной замены

Наряду с отмеченными методами, причинами, на комфортное состояние в помещении влияют атмосферные факторы погодных условий. Основные параметры:

  • атмосферное барометрическое давление
  • влажность
  • температура

Принудительная (приточная)

Принудительная система работает просто. Вытяжкой и притоком занимается вентилятор с электроприводом. Схемы метода обмена воздуха великое множество. Существуют распространенные, они основные 1-очередные, примеры:

  • Приток посредством brizer, управляется смартфоном. Ставится в каждой изолированной дверьми комнате. Brizer снабжает комнаты озонированным кислородом, ароматом уличного лесного воздуха. Экономит электропотребление. На чердак ставят 1 вытяжной вентилятор. Он удаляет 100% газовоздушной смеси наружу
  • Во все помещения ставят раздельные приточно-вытяжные аппараты с встроенным рекуператором в стене снаружи здания
  • Воздухообменом занята центральная сплит система. Аппарат делает очистку воздуха, увлажнение, нагрев, охлаждение, приток внутрь помещения. Параметры воздуха зависят от летнего или зимнего периода. Приток и выход воздуха осуществляются через вентиляционные каналы. Функции рекуперации настраиваются индивидуально
  • Микроклиматом в помещении занимается устройство фанкойл – калорифер, греющий холодный и остужающий нагретый воздух. Теплообменники работают на ГВС газовых горелок, котлов. Хладагенты находятся в холодильной машине

Комбинированная

Дополнительно к существующей естественной вентиляции дома добавляются электрические вентиляторы в наиболее не вентилируемых местах.

Применяется 2 метода:

  • Наружный воздух поступает от приточных устройств, удаление делается по вертикальному каналу естественным путём
  • Установка в вытяжной шахте маломощного электрического вентилятора для удаления газовоздушной смеси с помещения. Притоком воздуха занимается специальный клапан, устанавливаемый на выходе из стены

Притоком занимается, например, brizer. Монтируется в толщу стены. Установкой осуществляется фильтрация наружного воздуха. В холодный период года наружный воздух подогревается электрическими обогревателями.

Объёмы воздухообмена и нагрев воздуха регулируются 2 способами:

  • Ручной режим
  • Автоматический цикл

Комбинированная вентиляция пригодна для любого здания (кирпич, каркасный тип, газобетонные блоки, сэндвич панели). При установке вентилятора в вытяжку, подогрев притока возлагается на систему отопления.

Схемы вентиляции

Строительные работы вентиляционных систем здания выбираются от конструктивного исполнения, используемых материалов. На степень оснащённости влияют:

  • стоимость аппаратуры
  • затраты на сооружение каналов
  • монтажные работы

Отвода воздуха на крышу

Отвод на крышу обеспечит лучший обмен воздуха, больший приток в помещение за счёт высокого подпора. Менее затратный способ. Используется обычно естественная вентиляция.

Нет нужды приобретать дорогостоящих устройств, оборудования. Достигается лучший результат создания комфортного микроклимата. В данном виде вентиляционного устройства дома достаточно добавить небольшой вентилятор. Он станет отводить газовоздушные смеси. Монтаж защитного козырька крыши отводного, приточного канала защитит рабочую среду в любую погоду. Утепление каналов улучшит микроклимат помещений.

Эффективная естественная вентиляция работает на высокой трубе (канале). Сила тяги зависит от размера канала. Значение размера канала определяется просто. Норматив скорости воздуха по каналу: 3 м/сек. Снижение высоты канала выше потолочного пространства даёт предпочтение прямоугольному воздуховоду. Сечение круглого воздуховода Ф 0,16 м адекватное прямоугольному каналу 0,20×0,10 м.

Нет нужды искать советы проектировщиков, строителей, которые могут по ошибке дать неверный совет. Для самостоятельного решения быта, уюта останется понять, откуда отводить некомфортные газы с мест скопления.

Есть смысл позаботиться об отдельной вытяжке из следующих помещений и в следующих случаях:

  • Санузлы, кухня, спальня, гостиная, жилые комнаты частного дома. Нормальное требование не объединять в 1 отводном и приточном канале, не спасает перегородка. Она со временем может повредиться станут возникать некомфортные условия с запахами
  • Малая производительность вытяжки. В частном случае ниже показателя 500 м³/час, а также с недостаточной высотой канала от пола до верхней границы на крыше дома
  • Возникновение обратной эффективности вытяжки при неправильном выборе мест строительства вентиляционного канала
  • Не утеплённые вентиляционные каналы чаще обмерзают изнутри, насыщаются влагой, отпотевают при изменении погодных условий

С выходом в стену

В частных домах расположение вентиляционного выхода в стену позволяет экономить высоту шахты в 1,2 раза. Создаёт удобство обслуживать, делать очистку каналов изнутри помещения, удалять шлам, жировые отложения, влагу, улучшать тягу. При наладке такой отвод канала позволяет проверить параметры тяги.

В частных домах модификации вытяжных клапанов с вентилятором позволяют делать мобильной вентиляцию. Условием служит вставка в конструкции монтажной муфты. Она помогает создавать разные сечения канала под разнообразные вентиляторы.

Применение накладных вентиляторов позволяет находить неплохие варианты крепления на внутренней стене помещения. С красочной решёткой и интересной конструкцией устройства создаётся прекрасный интерьер помещения, не нарушается стиль.

В расчётах тяги вытяжных конструкций вентиляторов делают поправку на приёмистость устройства, сопротивление потоков газовоздушной массы в каналах. Декоративная решётка и клапаны уменьшают скорость воздушных потоков в 3-5 раз, отдельных конструкций – в 10 раз.

Нельзя подбирать маломощные агрегаты с меньшим проходным сечением, приводной мощностью, токовой нагрузкой. В нестандартных режимах произойдёт:

  • нагрев статора
  • повреждение обмотки двигателя
  • выход из строя при постоянной вытяжке

Полезную величину расхода воздуха вентиляторов выбирают с запасом на сопротивление, потерю мощности в клапанах, решётках, сужение каналов. Отработка газовоздушной смеси смежных комнат добавляет:

  • нагрузку двигателя
  • расход рабочей среды
  • увеличивает в разы вытяжку из изолированных комнат

Перед монтажом устройств вентиляции, вытяжных клапанов подбирается приемлемое направление, близкое к каналу вертикального воздуховода. Рисуется эскиз на бумаге в масштабе, кратчайший путь воздуховода.

Это влияет на подпор с высоким коэффициентом запаса надёжности, объёма. Позволяет максимально обеспечивать отдалённые комнаты свежим воздухом (спальня, гостиная). Когда нет такой возможности, делают удачную конструкцию приточной вентиляции в окно отдалённых комнат.

Вытяжная вентиляция делается и подходит для кухни, помещений санузлов. Она напрямую удаляет отработку, отводит запахи, избыток влаги, прочие вредные вещества жилого помещения.

Проёмы установок вытяжных клапанов монтируют в верхней части стен. Размечается окно, высверливается по периметру с напуском внутрь, равняется кромка выводного канала. Инструменты: перьевое сверло, насадки с алмазным напылением, дрель, крупный напильник, шабер, перфоратор.

Выбор системы вентиляции

Строительство вентиляционных коробов в частных домах основывают на системах естественной вытяжки вместе с комбинированной схемой.

Аргументы в пользу естественной и комбинированной вентиляции:

  • Выигрыш в плане финансов, монтажа, сборки, эксплуатации
  • Меньшее электрическое потребление. Вытяжка с вентиляторами комбинированной схемы цикличного типа: суммарное потребление 0,1 – 0,2 кВт/час. Приточка + подогрев воздуха +0,5 кВт/час на 1 помещение
  • Вентиляционные схемы естественного воздухообмена справляются с объемом 1-этажного, 2-этажного здания (коттеджа)
  • Нет нужды тратить полезный объём дома на строительство вентиляционных вертикальных, горизонтальных шахт, каналов, выводов, отводов
  • Нет затрат на эксплуатацию, ТО машин, механизмов, оборудования, фильтров, каналов годовой, квартальной периодичностью работ

Помните про главное правило. Даже если вы собираетесь проводить монтаж вентиляционной системы самостоятельно – взвесьте все “за” и “против”. Профессиональный монтажник сэкономит вам не только время, но и скорее всего и деньги вместе с нервами. Отсутствие проектировщиков, классных мастеров не даст хорошего результата, получится вентиляция «авось пронесёт». Это неприемлемо.

Смотрите также

Вентиляция в частном доме

ноябрь 2021

Проектирование и монтаж вентиляции в частных домах

Поможем сформулировать техническое задание. Профессионально выполним проект вентиляции и монтажные работы с последующей пуск-наладкой. Комплексные климатические решения!

Создание системы вентиляции в коттедже или частном доме

Стройка, отделка, инженерия. Среди всего этого — задача создания системы отопления, вентиляции и кондиционирования в загородном доме. Доверьте эти разделы нам!

Профессиональная инженерная компания «Проект Климат» — это:

  • узкая специализация на сегменте систем кондиционирования, вентиляции и контроля качества воздуха
  • помощь в подготовке технического задания на проектирование
  • разработка профессиональных проектов вентиляции и кондиционирования силами штатных проектировщиков, включая логику работы системы автоматики вентиляции, кондиционирования и увлажнения
  • работа над объектом только штатных сотрудников, выделение менеджера проекта, ответственного за все стадии
  • богатый опыт в реализации объектов различной сложности: от многокомнатных квартир в жилых комплексах и загородных домов до промышленных объектов
  • предоставление услуг дальнейшей поддержки и сервисного обслуживания

Завершение работ по монтажу вентиляции

Так выглядит объект после окончания работ по системам кондиционирования и вентиляции

К объекту

Вентиляция и канальное кондиционирование и увлажнение

Комплексное оснащение объекта инженерными системами контроля качества воздуха

К объекту

Монтаж инженерных систем в квартире

Классическая схема системы: приточная вентиляция и охлаждение на базе канальных кондиционеров

К объекту

Коммуникации вентиляционной системы коттеджа

Стадия ремонта, прокладка коммуникаций.

Рекуперативная вент.установка

К объекту


«Проект Климат» — команда профессиональных инженеров, способных реализовать проект практически любой сложности. Штатные сотрудники, собственный сервисный центр, менеджеры объектов, прорабы и проверенные годами бригады монтажников.

Довериться невнятной компании или же «общестрою» было бы категорической ошибкой: подбор и монтаж подобных систем «на глазок» может обернуться, в лучшем случае, некорректной работой (малая эффективность, шум, вибрация), в худшем — полной непригодностью с необходимостью переделки всей инженерной системы. И хорошо если это выясниться до чистовой отделки помещений.

Удалённость коттеджа не имеет значения. Мы выполняем работы по Москве и всему Подмосковью. В том числе множество объектов в ближайших областях.

Проект вентиляции и кондиционирования

Без проекта даже не приступим. И это не какой-либо ультиматум, нет: просто не получится. Ни у нас, ни у ваших строителей, дизайнеров, специалистов по слабым токам. Будет на объекте каша и неразбериха.

Проект на вентиляцию нужен и вам, ведь это ваша страховка от:

  • внезапных «дополнительных работ» в процессе установки
  • несогласованности элементов других инженерных систем: существующих и создаваемых
  • сроков выполнения работ

Вентиляция и канальные кондиционеры.

Аксонометрия инженерных систем.

Проект системы вентиляции приточно-вытяжной

Проект на канальные кондиционеры.

Мы уверены в своих технических решениях и проектировщиках и с готовностью берёмся за реализацию объектов: в 95% случаев мы же и монтируем инженерные системы, спроектированные нашим отделом.

Сам проект станет основой для дальнейшего подбора основного оборудования: изначально — по характеристикам, при уточнении бюджета проекта — по стоимости. В проекте найдут отражение все необходимые расходные материалы, требуемые для монтажа вентиляции, в том числе и выполнен чертёж индивидуально заказываемых под объект элементов — адаптеров под решётки, адаптеров на канальные кондиционеры (а именно из зачастую объединяют с вентиляционной системой), адаптеров под диффузоры, отводы.

Варианты вентиляционных систем для частного загородного дома

Вариативность создания систем вентиляции безгранична, всё упирается в особенности объекта (особенности самого здания, инженерные коммуникации) и дизайнерские изыски.

Существуют три самые распространённые схемы реализации системы вентиляции для загородного дома:

  • подача воздуха посредством монтажа приточной установки без принудительного удаления воздушной среды. При этом воздух может выводиться из помещений как через вентиляционную шахту, так и по отдельному рукаву с помощью вытяжного вентилятора
  • подача и принудительное удаление воздуха с помощью приточно-вытяжной установки. Как правило, подобные установки имеют рекуператор, обеспечивающий существенную экономию за счёт передачи теплоты подаваемому воздуху за счёт отводимого из помещений
  • обеспечение притока свежего воздуха в коттедж при помощи системы на базе канального кондиционера. Полноценной вентиляцией это назвать сложно, но подачу в каналы воздуха с улицы (предварительно очищенного и, возможно, увлажнённого) обеспечить можно

Система вентиляции на базе приточной установки

При строительстве любого дома закладывается вентиляционная шахта, которая обеспечивает естественный отвод воздуха из помещения (при наличии поступления из вне). Остаётся только рассчитать требуемый объём подачи воздуха по помещениям. Это исключительно задача инженера при создании проекта системы вентиляции загородного дома.

С учётом количества людей, находящихся в помещении, объёма помещений, параметров поступлений тепла и прочих параметров определяется потребный воздухообмен, т. е. количество кубических метров в час подаваемого воздуха в помещение. С учётом предполагаемого размещения оборудования и точек привязок рассчитываются длины воздуховодов, изгибы. Далее, с учётом сопротивления, фильтров и нагревателей определяется требуемое оборудование, сама приточная установка, способная подать заданный объём воздуха в каждое помещение.

Приточная установка с канальным вентилятором.

Монтаж компактной приточной установки на мансарде.

Загородный дом: небольшая система вентиляции.

За подачу воздуха в данном случае отвечает приточная установка, являющаяся моноблочным агрегатом, совмещающим в себе все элементы: фильтр, элементы автоматики, вентилятор, звукоизолирующие материалы, калорифер. На некоторых объектах монтируется наборная вентиляция, которая функционально представляет собой ту же приточную систему, только монтируются все элементы в отдельности (канальный вентилятор с регулятором мощности работы, встраиваемый в систему глушитель шума, канальный нагреватель с датчиками и фильтр), зачастую удалённо друг от друга — всё зависит от конкретного объекта, ограничений и целей.

Выдавливаемый из помещений воздух удаляется через вентиляционную шахту. При необходимости могут быть установлены вентиляторы, удаляющие из некоторых помещений (сан.узлы, гардеробные) воздух принудительно. В систему воздуховодов монтируются обратные запорные клапана с или без электроприводами для обеспечения перекрытия каналов и недопущения реверсивной подачи воздуха.

Система вентиляции на базе приточно-вытяжной установки

Приточно-вытяжная установка помимо подачи воздуха обеспечивает его отведение и принудительный вывод наружу по отдельно монтируемым воздуховодам. Декоративные решётки, через которые подаётся свежий воздух и удаляется существующий устанавливаются на удалении друг от друга, что гарантирует хорошую вентиляцию помещения.

Всё большую популярность благодаря своей эффективности получает использование приточно-вытяжных установок с рекуператором. Рекуператор — это пластинчатый теплообменник, который позволяет снизить затраты на обогрев или охлаждение: выводимый воздух передаёт значительную часть своего тепла (до 85-90%) подаваемому.

Рекуператор в приточно-вытяжной вентиляционной системе — это сохранение до 80-85% тепла. Иными словами, существенное снижение затрат на обогрев и кондиционирование при работе самой вентиляционной системы круглый год!


Рекуперативная система на коттедж.

Монтаж VAM250 с функцией рекуперации тепла.

Приточно-вытяжная установка: монтаж.

Но, как правило, в составе системы всё равно идёт калорифер с датчиками температуры и регулировкой мощности нагрева: он позволяет дополнительно подогреть воздух и не допустить подачу воздушной смеси низкой температуры. К слову заметить, летом иная картина: выдуваемый уже охлаждённый воздух частично охлаждает подаваемый, что снижает затраты на кондиционирование всего дома!

Система вентиляции на базе канального кондиционера

В подавляющем большинстве случаев клиенты, заказывающие монтаж вентиляционных систем, устанавливают так же и системы кондиционирования воздуха. Кондиционер в загородный дом и коттедж может быть разного типа: привычные нам настенные блоки, потолочные, напольные. Но один тип имеет возможность забора и подачи свежего воздуха с улицы — это канальные кондиционеры, способные обеспечить ещё и полностью скрытый монтаж, т.е. без видимых коммуникаций: только декоративные решётки.

Канальный кондиционер хоть и не обеспечивает полноценного притока, а лишь подмешивает (до 30% от своей производительности) воздух снаружи здания, но всё же улучшает его качество, при этом охлаждая или обогревая помещение.


Канальные кондиционеры с подачей свежего воздуха: подключение воздуховодов.

Заведение в канальный кондиционер воздуховода со свежим воздухом с улицы.

Воздуховод приточной вентиляции подводится к канальной сплит-системе.

Отведение излишков может быть также реализовано как посредством имеющейся воздушной шахты, либо принудительно с помощью вытяжного вентилятора.

Монтаж вентиляционных систем

Монтаж вентиляционных систем — это сложный и ответственный процесс, ведь большая часть всех агрегатов и коммуникаций зашивается и прячется во время ремонта. Демонтировать, заменить, перенастроить после завершения ремонта уже практически невозможно без частичного разрушения стен или потолка, а оставить неправильно работающую систему тоже неправильно: где-то будет не хватать притока, где-то наоборот будут дуть ветра, либо избыточный шум в каналах при работающей системе вентиляции не даст уснуть и отдохнуть.

Попытка привлечь к данному процессу непрофессиональную компанию чревата переделкой не только системы вентиляции во всём доме, но и ремонта как такового, именно поэтому уделяется большое внимание предварительному процессу проектирования вентиляции и кондиционирования.

Но даже мало смонтировать технически верно и грамотно. Её ещё нужно заставить работать правильно. И эффективно. Всё это в конечном итоге сказывается на экономичности и надёжности: вы не на один год создаёте систему! За управление отвечает система автоматики, создать которую может только профессиональная инженерная компания! Ведь в ней могут быть включены такие элементы как:

  • система увлажнения или осушения
  • система контроля уровня углекислого газа
  • подогрев подаваемого воздуха в холодное время года

Работайте с профессионалами! Давайте попробуем приступить к сотрудничеству хотя бы со звонка нашего менеджера и составления предварительного коммерческого предложения.



Возврат к списку

Вентиляция частного дома



До недавнего времени мало кто задумывался при строительстве дома о других способах обеспечения вентиляции, кроме как о естественном. Он заключается в том, что из помещений санузлов и кухни делаются вытяжные каналы с выходами через кровлю на необходимую высоту для обеспечения естественной тяги воздуха. Такая вентиляция работоспособна только при наличии свободного притока посредством естественных неплотностей в конструкциях окон и дверей или при открывании форточек для поступления свежего воздуха с улицы. Но в последнее время стали широко использоваться энергосберегающие технологии, практически исключающие наличие форточек или щелей в конструкции окон, и предотвращающие проникновение уличного воздуха в помещения. И хотя многие производители современных окон предлагают в качестве опции установку приточных клапанов или механизмов, позволяющих оставлять окно в приоткрытом состоянии, эти функции чаще бывают востребованы только в квартирах или на дачных постройках.

вытяжки и вытяжные вентиляторы на крыше

Варианты системы вентиляции для дома

При строительстве индивидуального жилого дома или коттеджа вопрос вентиляции как правило, не является одним из первоочередных и многие застройщики откладывают его до того момента, когда уже принято решение о будущей системе отопления, а иногда уже и после её реализации. А есть и такие, кто вообще об этом не задумывается, пока не поймёт о необходимости вентиляции, уже прожив какое-то время в доме. Прим.: наиболее частные проблемы с вентиляцией дома Наиболее распространенной схемой реализации индивидуальной системы вентиляции дома в нашей стране является применение приточных установок в комплекте с вытяжными вентиляторами или специализированных приточно-вытяжных установок. При этом такие установки чаще всего оснащаются специальными фильтрующими приспособлениями, электронагревательными элементами для подогрева холодного приточного уличного воздуха до нормальной температуры и шумоглушителями. Эти системы чаще всего обеспечивают локальную подачу воздуха в отдельные помещения (через одну приточную решётку), что обусловлено ограничениями длины вентиляционных каналов, для минимизации их статического сопротивления. Они характеризуются высоким энергопотреблением за счёт использования ТЭНа и неспособны охлаждать приточный воздух в летний период. Более современное решение – это приточно-вытяжная установка со встроенным рекуператором, которая позволяет не только обеспечить удаление загрязнённого воздуха и подачу свежего, но и даёт возможность частично компенсировать затраты на подогрев холодного приточного воздуха за счёт охлаждения воздуха, удаляемого из помещений посредством специального теплообменника – рекуператора. Такие установки подразделяются на 2 группы:
  • рекуператоры тепла (теплоутилизаторы)
  • рекуператоры энергии (энергоутилизаторы).
Рекуператоры тепла только охлаждают один поток, нагревая другой, а рекуператоры энергии позволяют ещё и компенсировать часть влаги. Их теплообменники отличаются конструкцией и материалом, из которого они изготовлены. Установки с рекуперацией могут применяться как самостоятельно для локального использования, так и являться частью разветвлённой приточно – вытяжной системы, для чего они оборудуются дополнительными канальными вентиляторами и устройствами управления. Приточно – вытяжные установки с рекуперацией могут применяться с любой системой отопления, но максимальной отдачи от их использования можно добиться только в системах централизованной обработки воздуха, то есть системах канального кондиционирования и/или отопления.

Работа канальной вентиляционной системы

Такие системы работают по принципу рециркуляции воздуха и представляют собой разветвлённую систему воздуховодов, подающих кондиционный (нагретый или охлаждённый) воздух во все помещения, и его сбор и возврат в обратный канал. При этом рекуператором выполняется забор воздуха из санузлов и удаление его на улицу. А приточный воздух с улицы, после прохождение через рекуператор, подаётся в обратной канал перед основным оборудованием для подмеса к рециркуляционному воздуху и его равномерному распределению по всем помещениям. Систему централизованной обработки воздуха, которая полностью обеспечивает отопление дома в нашей стране принято называть «системой воздушного отопления», хотя её функции не ограничиваются только лишь отоплением.

Рекуператор в системе воздушного отопления

Если же система воздушного отопления построена на основе канального газового воздухонагревателя, то использование рекуператора не всегда является оправданным. Например, в московской области, как и в других регионах с умеренным климатом, при нагревании приточного уличного воздуха для нужд вентиляции дома непосредственно от газа затраты энергоносителя не являются столь значительными, поэтому рекуперация не даёт существенного экономического эффекта и стоимость самой рекуперационной установки может окупаться несколько лет. Тем не менее, в некоторых случаях без рекуператора просто не обойтись, например, для вентиляции помещений с необходимостью более интенсивного воздухообмена, чем в жилой зоне. К таким помещениям относятся зоны отдыха, мастерские, тренажёрные залы, бассейны и т. п. Кроме того, использование рекуператора позволяет сделать климатическую систему с централизованной обработкой воздуха более гибкой за счёт применения различный устройств управления, позволяющих как автоматически, так и в ручном режиме активизировать оборудование и изменять объём приточного и удаляемого воздуха. Если же в Вашем доме таких помещений не предусмотрено, то и сама по себе система воздушного отопления вполне может справиться с задачей вентиляции даже без использования рекуператора. Вентилирование помещений может осуществляться с помощью частичного подмеса свежего воздуха напрямую с улицы. Для этого в обратный канал системы воздушного отопления перед климатической установкой делается врезка воздуховода для подачи воздуха с улицы. При этом холодный свежий воздух проходит фильтрацию и подогрев, и равномерно поступает во все помещения по системе воздуховодов. А при наличии соответствующего дополнительного оборудования он может ещё и увлажняться, а летом охлаждаться.

Подмес свежего воздуха с улицы через решётку

Такой приток превосходно работает в паре с любой вытяжной системой – естественной или принудительной. При естественной вытяжке из санузлов и кухни приток воздуха осуществляется постоянно, а при организации вытяжки вентиляторами, только если активен хотя бы один из них. При этом количество подаваемого воздуха пропорционально сумме удаляемого всеми вытяжками. Вытяжные вентиляторы из разных помещений могут управляться по-разному: отдельной клавишей или включением света, таймером или датчиком влажности, и могут быть дополнительно снабжены регуляторами скорости для изменения интенсивности вытяжки.

Расчет системы вентиляции

И в заключении рассмотрим вопрос о необходимом количестве приточного воздуха для вентиляции частного дома. Многие ошибочно полагают, что количество подаваемого с улицы воздуха для вентиляции должно быть пропорционально суммарному объёму всех помещений дома и не редко используют ничем не обоснованное в данном случае понятие «однократный воздухообмен», то есть считают необходимым делать замену всего объёма воздуха 1 раз в час. Это грубейшая ошибка, приводящая не только к лишним затратам на реализацию системы вентиляции, но и к высоким эксплуатационным расходам для нагрева приточного воздуха, и полностью исключает возможность поддерживать оптимальный уровень влажности. Количество приточного воздуха должно определяться либо нормативными требованиями к объёму воздуха удаляемого из отдельных помещений (например, санузлов) либо количеством людей, проживающих в доме, либо рассчитываться по количеству “загрязнений” образующихся в помещении. На самом деле объём притока чаще всего не требует расчета. Если ориентироваться на количество людей в соответствии со СНИП41-01-2003 для жилых помещений общей площадью квартиры более 20 м2 на 1 чел. минимальный расход наружного воздуха на 1 чел. составляет 30 м3/ч с естественным проветриванием и 60 м3/ч без естественного проветривания. Если у Вас в доме есть хоть одно открывающееся окно (а уж тем более дверь на террасу) – это естественное проветривание (и не важно, используете Вы его или нет, главное, что оно есть). Таким образом, для расчета можно применить минимальное значение 30 м3/ч на 1 человека. В документе написано именно “квартиры”, коттеджи и индивидуальные дома в этом смысле являются одноквартирными жилыми домами.

СНИП 41-01-2003 приложение М вентиляция

Проектные организации, делающие расчёт по однократному воздухообмену, ссылаясь на п. 9.5 СП 55.13330.2016 (актуализированная редакция СНиП 31-02-2001) , не принимают во внимание, что это требование применяется только для помещений с постоянным пребыванием людей. Но в каждый конкретный период жители дома не находятся во всех помещениях одновременно, а располагаются в нескольких из них. Лишний приточный воздух не повысит комфортность проживания, а будет лишь причиной неоправданных расходов. Свежий воздух должен подаваться в помещение в разумном объёме, что для обычного частного жилого дома, с постоянным количеством людей 3-5 человек, составляет 150-300 м3/час. Такой воздухообмен реализуется обычными вытяжками из технических помещений (санузлов, кухни и т.п.). При этом следует помнить, что вытяжки работают только при наличии притока. Чистота воздуха и комфорт в доме не должны обеспечиваться избыточным забором воздуха с улицы, это можно сделать более эффективным способом, используя централизованную обработку воздуха с фильтрацией рециркуляционного и подмесом уличного. Климатические системы на основе централизованной обработки воздуха – это разумное вложение Вашего капитала. Вентиляция – вернуться в раздел Рассчитать стоимость системы вентиляции / отопления для дома

Естественная вентиляция в доме своими руками. Типовые схемы и правила составления проекта системы вентиляции в частном доме

Еще на этапе проектирования дома нужно подумать о свежем воздухе в помещении. Более того, может оказаться, что самодельная вентиляция будет работать не хуже, чем профессионально спроектированная. Возможно, решение будет не таким элегантным — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимается специально организованное движение воздушных масс.Необходимо создать комфортные и здоровые условия для жизни человека. В общем, система очень сложная для расчета. Стандартных решений, подходящих всем или хотя бы определенной группе пользователей, просто не существует. Каждый проект индивидуален. Даже расположение одной решетки, вентилятора, играет роль. Многое зависит от положения дома по отношению к розе ветров и еще многих мелочей. Чтобы самодельная вентиляция работала хорошо, нужно серьезно разобраться.

Вентиляция — это организованный обмен воздушных масс, при котором отработанный воздух заменяется свежим воздухом

Чтобы вы поняли, насколько это серьезно

Согласно санитарным нормам, один человек из состояния покоя перерабатывает около 30 кубометров воздуха в час.Если воздух не обновлять, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода самочувствие ухудшается. Длительная нехватка кислорода провоцирует развитие заболеваний.

Несколько цифр физиологов, показывающих влияние уровня углекислого газа СО2 на состояние человека:


Физиологи считают содержание углекислого газа в воздухе на уровне 1400 промилле — самой низкой точкой для относительно нормального функционирования человека. Все показатели при большом количестве углекислого газа уже за гранью.

Наглядный пример

Для оценки тяжести ситуации без вентиляции вот график уровня СО2. Это было снято в качестве эксперимента. Оценить, какая вентиляция нужна в современном доме/квартире с пластиковыми окнами и принятые меры по теплоизоляции.

Экспериментальные условия. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера.В доме есть вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который работает по таймеру на пол ночи и пол дня. Притока нет, свежий воздух подается через окна, которые имеют функцию проветривания и микропроветривания.

Информация для уточнения расписания:

  • Пункт 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2.Окно было открыто, двери приоткрыты, все вышли из комнаты.
  • Между 1-2 мы вернулись в комнату, закрыли окно, затем открыли его. Все это можно проследить по колебаниям уровня СО2.
  • Точка 3. В 3-35 двери и окно закрыты, человек и собака спят.
  • Точка 4. 9-20 утра человек проснулся. Уровень CO2 составляет 2600 ppm, что значительно ниже предельной нормы. Окно было открыто, уровень углекислого газа пришел в норму менее чем за час (точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия по утрам. В общем, все ясно. При желании вы можете провести аналогичный эксперимент самостоятельно. Все, что вам нужно, это метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, трудно переоценить важность системы вентиляции. Давайте разберемся, как это работает.

Принцип вентиляции дома и квартиры

Все системы вентиляции делятся на два типа — с естественным движением воздуха и с принудительной.

Воздух всегда перемещается из области с более высоким давлением в область с более низким давлением. Это свойство используется в системах естественной вентиляции. Зона повышенного давления обычно находится в квартире/доме. При наличии вентиляционных каналов/отверстий воздух из помещений стремится попасть на улицу. Но на место «ушедшего» должен прийти новый, иначе движение прекратится.Именно поэтому для нормальной работы вентиляционной системы необходим как отток отработанного воздуха, так и приток свежего воздуха. И об этом стоит позаботиться. Только тогда вентиляция – сделанная/разработанная своими руками или нет – будет работать эффективно.

Имейте в виду, что «дышащие» стены не имеют никакого отношения к воздухообмену. В лучшем случае они помогают регулировать влажность. Но только. Точно так же обычный кондиционер не добавляет кислорода. Он лишь поддерживает заданные параметры уже имеющегося воздуха.Он удаляет только лишнюю влагу, и не имеет никакого отношения к воздухообмену. Приток воздуха должен быть обеспечен так же, как и отток, через окна (не самый эффективный способ) или специальные приспособления.

Проблемы с притоком

Вот, казалось бы, что проще — проделайте дырку в стене — вот вам и приток кислорода. Может где-то это и так, но только не в нашем климате, когда большую часть года на улице температура далеко не комфортная. Что случилось? Количество неприятных моментов:


Как видите, «простая» дыра в стене становится очень сложным устройством.И малой частью этого списка можно пренебречь. Существование будет слишком неудобным.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме представляет собой большую трубу, проходящую через все этажи и выходящую на крышу. К нему подключены все квартиры «в стояке». При наличии нормальных условий из-за разницы давлений в квартире и на крыше образуется «сквозняк», вытягивающий воздух из помещения (работает и при наличии притока).

Так можно организовать вытяжную вентиляцию в доме или квартире. Нужно только учитывать, что весь требуемый объем воздуха должен «вытягиваться» каналом.

В многоквартирных домах стояки обычно находятся на кухне и/или в ванной. Все остальные помещения проветриваются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переливные отверстия в стене) или установить решетки.

В частном доме все устроено примерно так: на кухне или в ванной устанавливается главный вентиляционный канал, который выводится на крышу. На чердаке доделывать не стоит. Даже если чердак холодный и проветриваемый. При перепадах температур и высокой влажности вытяжного воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке его не успевают убрать, потолок «промокает», стены отсыревают. В общем, это плохая идея.

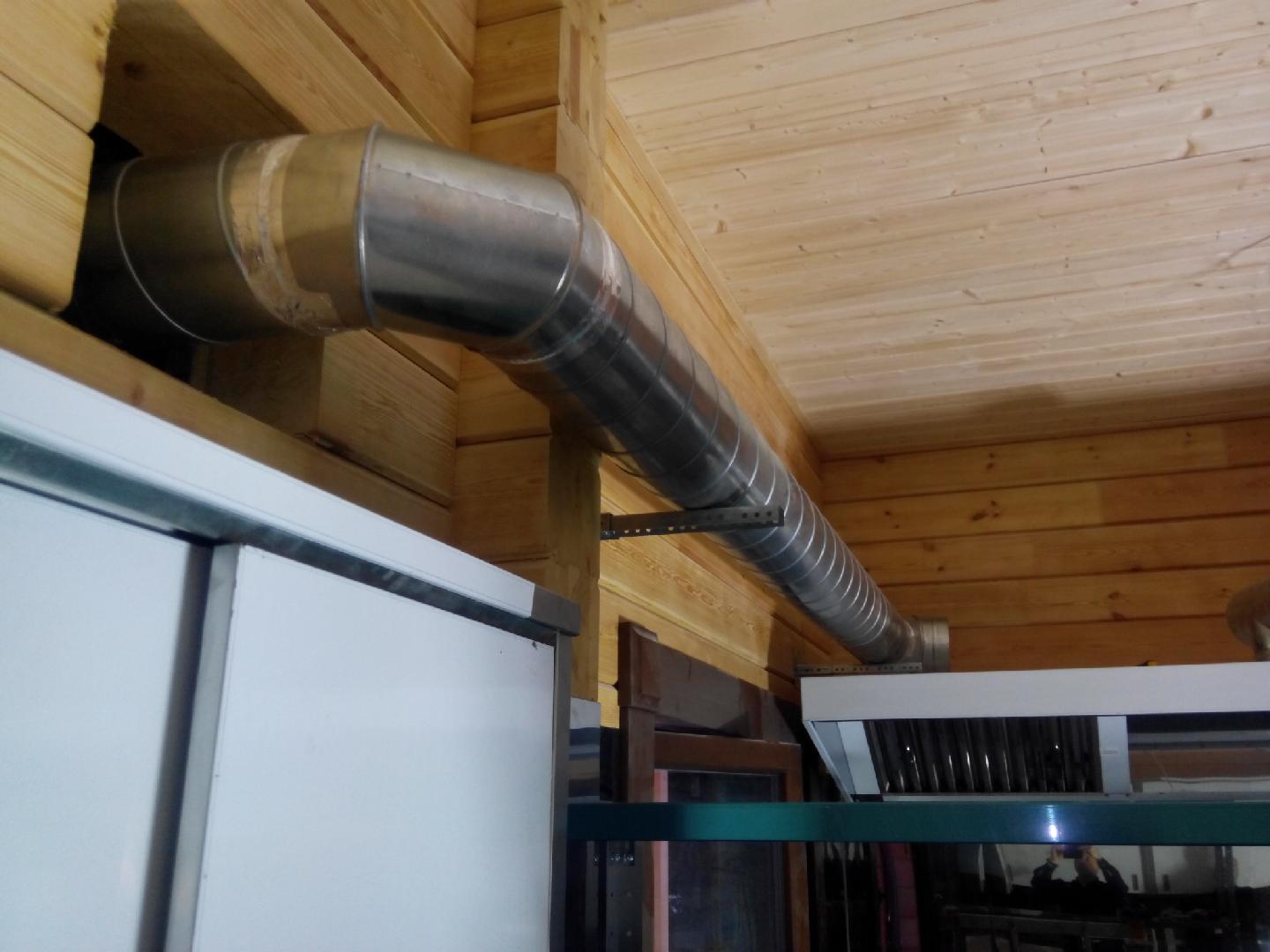

Материал воздуховода

Несколько слов о материале, из которого сделан воздуховод вытяжной вентиляции в частном доме. Чаще всего используются оцинкованные трубы, причем – круглого сечения. Их сопротивление воздушному потоку минимально. Они занимают второе место по популярности. С ними проблем больше – они накапливают статику, что способствует накоплению пыли, менее устойчивы к огню. К достоинствам можно отнести более простой монтаж, наличие готовых фасонных элементов, с помощью которых легко создать любую систему.В случае с этими материалами выбор за вами – что вам больше нравится, то и используйте.

Чего нельзя делать, так это выгонять из кирпича вытяжной воздуховод. Во-первых, это дорого (под него еще и фундамент нужен), во-вторых, он самый проблемный в эксплуатации, так как имеет неровные стенки, что способствует скапливанию пыли. В кирпичных стенах, не покрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, вытяжные трубы из кирпича — это из прошлого века.

Дополнительные устройства

Что еще может понадобиться в выхлопной системе, так это обратные клапаны. Они препятствуют движению воздуха в обратном направлении, которое возникает при переворачивании тяги. » Когда давление в квартире/доме ниже, чем снаружи. Также обратные клапаны препятствуют распространению запахов из кухни/туалета в другие помещения, подключенные к воздуховоду.

Обратные клапаны — простое устройство

В целом конструкция выхлопной системы проще.Но только при условии правильного расчета сечения вентиляционного канала, правильно составленной трассы и грамотного монтажа.

Естественное или принудительное

Вентиляция бывает двух видов — естественная и принудительная. Что лучше? Трудно сказать однозначно. Каждый решает сам, учитывая все преимущества и недостатки обоих видов.

Естественная вентиляция в доме работает за счет разницы давления в помещении и на улице (за счет наличия той самой «естественной тяги»).Его преимущества – бесшумность, независимость от электричества. Минусы – низкая производительность, из-за которой нужны трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, но иногда работает и в обратную сторону. Это когда через вытяжной вентиляционный канал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — установлены подходящие вентиляторы

При принудительной вентиляции движение воздуха обеспечивается вентиляторами.Его можно регулировать, он работает в любую погоду, но только при наличии электричества и эффективных вентиляторов. И это минус. Даже два. Первое — испаряемость, второе — шум, который издают вентиляторы при работе. Поэтому многие предпочитают использовать пластиковые воздуховоды в системах принудительной вентиляции. Именно потому, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия расположены в жилых комнатах, вытяжки – на кухне и в ванной комнате.Воздух, поступающий в помещение через щели под дверями, попадает на кухню и в ванную комнату, где выводится наружу. Эта схема работает с площадью не более 100 кв.

При приточной вентиляции отдельными устройствами в каждом помещении, вытяжка через кухню или ванную

В домах общей площадью более ста пятидесяти квадратов организовать две отдельные системы — приточно-вытяжную. Каждая из них имеет свою систему воздуховодов.При таком устройстве в каждом помещении имеются вытяжные и приточные отверстия в каждой из комнат. При этом регулирование интенсивности притока и оттока воздуха возможно в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованной системе приточной вентиляции проще подготовить воздух, забираемый с улицы — можно сделать единую систему очистки и обогрева. Подготовленный воздух уже можно распределять по помещению.При этом в каждом помещении имеется два вентиляционных отверстия – одно на приток и одно на вытяжку. Они расположены в противоположных углах, прикрыты решетками или рассеивателями.

Приточно-вытяжная вентиляция в частном доме может быть организована следующим образом: приточная децентрализованная, вытяжная централизованная

Даже при большой площади дома систему приточной вентиляции можно сделать децентрализованной, как и в первой схеме. При правильном подборе оборудования он будет работать не менее эффективно.Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого канала подачи. И оборудование совсем не дешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, вам придется выполнить ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты – вот с чего начинается самостоятельное создание проекта вентиляции.


Предварительные данные готовы. Подумайте, где и какие устройства должны быть расположены на некоторое время.

Расчет параметров и детализация

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к детализации. Сначала также производятся расчеты, затем вам предстоит искать компоненты системы, решать, какой фирмы использовать оборудование и уменьшать бюджет.


Установка и настройка

«Осталось» найти, купить, смонтировать.Написано немного, но сил, времени, нервов на реализацию этого пункта уйдет много. Только тогда можно будет сказать, что вентиляция своими руками полностью готова.

Но это еще не все. Вентиляцию своими руками необходимо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Затем, во время работы, приходится часто проводить повторную регулировку. Когда меняется сезон, меняется количество жителей, меняются погодные условия.В общем, наладка вентиляционной системы – еще одна обязанность владельца дома.

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду установка) обойдется дешевле, но требует больше знаний и времени. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие растворы

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, существуют рекуператорные системы, которые сразу, через одно отверстие в стене, удаляют отработанный воздух и подают свежий. Это идеальное решение, если после ремонта позаботились о вентиляции или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя бы одну стену, выходящую на улицу.

Недостаток такого способа организации вентиляции в доме или квартире только один – цена такого оборудования.Стоимость одного такого устройства составляет более 400 долларов.

Вентиляция – одна из важнейших систем обеспечения любых жилых и нежилых помещений. Без грамотно организованного воздухообмена о комфортной эксплуатации помещения можно и не мечтать. Приточные воздуховоды являются неотъемлемой частью любой вентиляционной системы.

Эти элементы отвечают за снабжение свежим кислородом. С обустройством естественной и принудительной вентиляции можно справиться своими руками.Ознакомьтесь с предложенными рекомендациями и приступайте к работе.

Приточное отверстие должно располагаться на стене, противоположной стене с вытяжкой.

Для размещения приточного канала подходят следующие места:


Современные пластиковые окна в большинстве случаев изначально оснащены приточно-вентиляционным клапаном с фильтром и заслонкой. Такая комплектация делает работу клапана регулируемой и максимально удобной.

В стене можно сделать отверстие для забора воздуха.Но если в регионе вашего проживания температура зимой выходит далеко за нулевую отметку, по такому каналу в помещение будет поступать ледяной воздух. Из-за этого на стене начнет появляться конденсат или даже иней.

Для решения этой проблемы системы вентиляции оснащаются специальными калориферами.

Самое оптимальное место для размещения приточки – пространство под подоконником. При эксплуатации такой вентиляции не возникает существенных проблем и неудобств.На входе в помещение воздух будет достаточно прогреваться теплом радиатора отопления, что позволяет отказаться от установки дополнительных обогревателей.

Вентиляционные клапаны могут быть различной формы. Особых рекомендаций по выбору формы нет. Выберите клапан, который вам наиболее удобен для установки и использования.

Вентиляционный комплект

  1. Кувалда.
  2. Гаечные ключи.
  3. Слесарный молоток.
  4. Перфоратор.
  5. Отвертка.
  6. Ключ с трещоткой.
  7. Зажимы.

Монтажный комплект может быть дополнен или уменьшен в зависимости от выбранного Вами способа приточной вентиляции. В этот момент вы должны ориентироваться самостоятельно.

Инструкция по установке естественной вентиляции

Среди основных преимуществ естественной приточной вентиляции следует отметить ее энергонезависимость – в такую ​​систему не входят вентиляторы и никакие другие электроприборы.

Первый шаг. Приложите купленный корпус клапана к поверхности стены под окном. С помощью маркера или карандаша отметьте расположение воздухозаборника.

Второй шаг. Пробойником или другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой. Для большинства помещений достаточно входного диаметра 60 мм. Канал сделать с уклоном 5-7 градусов в сторону улицы.

Третий шаг. Вставьте изоляцию и воздуховод в подготовленный канал.Заполните пустоты вокруг трубы теплоизоляционным материалом. В некоторых ситуациях вместо утеплителя можно использовать пенополиуретан.

Четвертый шаг. Сдвиньте корпус выпускного клапана так, чтобы он не соприкасался с воздухопроводом. Отметьте места для креплений. Просверлите отверстия по меткам и прикрутите корпус клапана саморезами.

Пятый шаг. Вставьте звукопоглотитель в корпус. Обычно этот элемент присутствует в клапанном узле.

Шестой шаг. Наденьте лицевую крышку на установленный выпускной клапан. Наденьте защитную сетку (решетку) на внешнюю сторону вентиляционного отверстия.

Установка клапана подачи завершена. Количество таких каналов подбирайте индивидуально в соответствии с объемом обслуживаемого помещения. Для большего удобства можно приобрести вентильную модель с задвижкой – это очень простое в эксплуатации решение, позволяющее открывать и закрывать вентиляцию при необходимости.

Устройство принудительной вентиляции

В некоторых ситуациях естественной вентиляции недостаточно для обеспечения необходимого воздухообмена. Специально для таких случаев предусмотрена принудительная вентиляция.

Основные характеристики

Среди основных особенностей такой системы необходимо выделить наличие вентиляторов, благодаря которым нагнетается воздух. Система требует подключения к электросети.

Существует несколько типов приточных вентиляционных систем, а именно:

  • установки для обслуживания одного помещения;
  • установки для обслуживания всего дома;
  • наборные узлы, включающие воздуховоды, вентиляторы, различные фильтры, шумопоглотители, рекуператоры и другие доборные элементы.

Возможны 2 варианта подачи воздуха:

  • прямо из вентиляторов;
  • через систему воздуховодов.

Если для вашего случая больше подходит второй вариант, система должна быть дополнительно оснащена воздуховодами из пластика или нержавеющей стали. Конец каждого воздуховода закрыт решеткой.

При желании вы можете оснастить свою систему вентиляции средствами автоматизации, например, датчиком температуры. На современном рынке представлен большой выбор автоматики, которая позволит оборудовать максимально эффективную и удобную в эксплуатации вентиляционную установку.

Для проживания в частном доме рациональнее всего выбрать наборную систему вентиляции. Размещается такой комплекс на чердаке или в другом благоустроенном помещении с учетом того, что в процессе работы вентиляторы издают довольно много шума.

К наборной установке подключена разветвленная сеть воздуховодов, по которым воздух поступает в разные помещения дома.

Вентиляционная установка должна быть оснащена фильтрами.При желании можно дополнительно приобрести и установить разного рода дезинфицирующие средства, увлажнители и другие подобные элементы.

В продаже имеются воздуховоды прямоугольного (квадратного) и круглого профиля. Круглые модели предпочтительнее, так как не имеют больших аэродинамических потерь. Из материалов отдайте предпочтение алюминию и нержавеющей стали.

Для обеспечения необходимой герметичности система вентиляции комплектуется фланцами и уплотнениями.

Среди преимуществ принудительной вентиляции особое внимание следует уделить независимости от погодных условий, что делает такую ​​систему гораздо более эффективной по сравнению с аналогом с естественной индукцией.

Крепление

Традиционно приточные клапаны устанавливаются в стены. Готовые проемы оборудуются вентиляторами подходящей мощности (подбираются с учетом объема обслуживаемого помещения).

Первый шаг. Подготовьте отверстие для воздуховода в наружной стене. Делайте все так же, как и в случае обустройства естественной вентиляции. Единственное существенное отличие в том, что отверстие можно устроить в любом удобном месте.

Второй шаг. Вставьте трубку подачи воздуха в отверстие.

Третий шаг. Вставьте вентилятор в установленную трубу воздуховода.

Четвертый шаг.

Пятый шаг. Разместите устройство с фильтром, воздухонагревателем и шумоглушителем на внутренней стороне стены. При необходимости установите дополнительные устройства. Подключите всю электронику и проверьте систему.

Сразу после завершения обустройства приточной вентиляции проверьте ее работоспособность.Также такие проверки необходимо проводить регулярно в процессе эксплуатации системы. Рекомендуемая частота – не реже одного раза в три месяца.

Проверка предельно проста. Закройте все двери и окна в комнате, возьмите лист свободной бумаги и поднесите его к воздухозаборнику. Если лист заметно отклоняется от вентиляционного канала или даже просто двигается, ваша система работает исправно даже при закрытых дверях и окнах.

Если створка никак не реагирует, откройте двери и форточки.Если бумага по-прежнему не прогибается, ваш воздуховод, вероятно, забит и нуждается в чистке.

Если бумага прогибается при открытых дверях и форточках, и никак не реагирует при закрытых дверях, воздух поступает в недостаточном количестве. Это свидетельствует о необходимости обустройства принудительной вентиляции.

Таким образом, вы без проблем справитесь с установкой приточной вентиляции своими руками. Вам достаточно оценить объем и характеристики вашего помещения, выбрать оптимальный тип вентиляционной установки и установить все необходимые элементы в соответствии с полученной инструкцией.Следуйте этим рекомендациям, и все обязательно получится.

Удачной работы!

Видео — Приточная вентиляция своими руками

При строительстве собственного дома все нужно продумать еще на этапе проектирования. Насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе и вентиляция, насколько комфортно в нем будут чувствовать себя обитатели. Если момент проектирования вентиляции в доме упущен, то выполнить эту работу можно после.Но не будет никакой гарантии, что вы получите именно то, что хотите. А делать переделки — дело довольно хлопотное и затратное. Если систему вентиляции жилища предусмотреть еще в процессе его закладки, то дышать в нем будет действительно легко и комфортно, а главное дышать экологически чистым воздухом. Как сделать вентиляцию в частном доме? На выбор предлагается несколько вариантов:

  • самая обычная вентиляция естественным путем;
  • прогрессивно-вытяжная, то есть принудительная вентиляция;
  • Комбинация двух видов вентиляции (смешанный тип).

Возможен выбор системы вентиляции в зависимости от природных и экологических условий среды обитания. Если воздух вокруг леса, озера и воздух несказанно свеж, то тут, конечно, и думать не о чем, устанавливается естественная вентиляция. Если участок под дом находится рядом с какими-то предприятиями и его экологическая чистота вызывает большие сомнения, то, конечно же, устанавливаем приточно-вытяжную вентиляцию с расстановкой фильтров. Хороший хозяин, приступая к любой работе, в первую очередь ратует за экономичный, но качественный результат.Рассмотрим факторы, влияющие на этот результат. Для обеспечения эффективной вентиляции следует обратить внимание на:

  • чистоту окружающего воздуха;
  • строительный материал, используемый для строительства жилья.

Для устройства натуральной вытяжки подходят дома, построенные из следующих материалов: брус, кирпич, саман, газоблок, пеноблок и керамзитобетон. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистирольного бетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

  • притока воздуха — поступления воздуха через открытые окна и двери;
  • воздушный поток — воздух перемещается по жилому помещению;
  • вытяжка воздуха — выпуск воздуха через вентиляционные отверстия.

Чтобы происходила беспрепятственная циркуляция воздуха, необходимо правильно смонтировать двери и окна жилища. В дверях должна быть небольшая решетка, либо установка должна производиться так, чтобы внизу оставался зазор примерно в два сантиметра.Без таких отверстий не будет происходить циркуляция воздуха. Помещение для устройства вытяжки воздуха обычно самое невостребованное.

Характеристика видов вентиляции

Для полного определения в выборе вида вентиляции рассмотрим, в чем их суть:

Естественная вентиляция

Естественная вентиляция бывает разная, сходство в одном — бывает естественным образом.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за батареей, чтобы поступающий воздух успел прогреться.

Принудительная вентиляция

Когда стеновые клапаны не справляются с процессом вентиляции, устанавливается система принудительной вентиляции. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, воздухоподогрев и шумопоглощающие устройства. Также нужно запастись воздуховодами и различными предметами, помогающими в распределении воздуха: решетками, диффузорами. Не забываем про решетку воздухозаборника.

Вытяжная вентиляция

Для установки очистки вытяжного воздуха предусмотрены специальные воздуховоды.Обычно их делают из кирпича, поэтому сначала следует хорошо продумать схему. Иногда такую ​​систему устанавливают в виде дополнительных валов. Они проходят вдоль стен дома. Итак, вытяжная вентиляция может быть выполнена в следующих вариантах:

  • встроить вентиляционные шахты в стену;
  • вытяжные каналы выполнить по образу шахты, примыкающей к стене;
  • монтировать вентиляционные шахты в виде накладных коробов;
  • вывести выхлопные трубы на крышу.

Вентиляция вытяжная естественная и механическая. Естественный тип вытяжек устраивают, если забор чистого воздуха небольшой. В этом случае выход из вентиляционных шахт закрывается обычной решеткой. В противном случае оборудуется вытяжка механического типа. Для этого на выходах вентиляционных шахт устанавливаются специальные вентиляционные устройства. Они бывают разных типов. Их большой ассортимент позволяет выбрать вентилятор на любой вкус.

Что такое воздуховоды

При установке различных типов вентиляционных колпаков используются соответствующие воздуховоды.Чаще всего это воздуховоды с круглым диаметральным сечением. Так как внутренняя часть таких изгибов идеально гладкая, воздух проходит через нее, не встречая большого сопротивления.

Если используются воздуховоды с прямоугольным сечением, то сопротивление выше, но проще в монтаже. Часто шахты вытяжек имеют определенные изгибы, тогда лучше использовать гибкие воздуховоды. Применяются, если необходимо соединить две части воздуховодов.

Сопротивление воздуха в местах соединения значительно выше, чем в других местах.Поэтому следует постараться свести такие связи к минимуму.

Вытяжные шкафы с рекуперацией

Процесс рекуперации — это нагрев поступающих воздушных потоков воздухом на выходе из вентиляции. Другими словами, встречные потоки обмениваются теплом. Эта операция позволяет существенно сэкономить на нагреве наружного воздуха. Но в холодную погоду тепла выходящего потока недостаточно для обогрева подаваемого, тогда приходится использовать обогреватель. При такой системе вентиляции вытяжка может быть только принудительной.Для установки системы рекуперации тепла следует отвести отдельное место, например, в подвальном помещении.

Действия по планированию вентиляции

Каким бы ни был дом, и тип вентиляции, при планировании установки следует придерживаться определенных правил:

  • Во-первых, необходимо правильно рассчитать объем воздухообмена. Это определение количества подаваемого воздуха, соответствующего всем санитарным и экологическим нормам.
  • Расчет размеров сечения воздуховода.
  • Правильный выбор типа вытяжки. Для этого необходимо учитывать все особенности, рассмотренные выше.
  • Внесение плана-схемы вытяжных каналов в проект частного дома. Если схема составлена ​​правильно, то она полностью обеспечит хорошую работу.
  • Определение места в доме для установки системы вентиляции.
  • Выбор места забора и выхода воздуха.
  • Непосредственный монтаж системы вентиляции.

Рассчитываем вентиляцию правильно

При расчете вентиляции следует обращать внимание на основные факторы:

  • Сколько человек будет проживать в доме.
  • Прямо размер дома.
  • Сколько воздуха может поместиться в комнатах дома.

Должна учитываться работа технических устройств, электричества, плиты. Все это поглощает кислород.Мы также обращаем внимание на то, в каких помещениях требуется самый чистый воздух. Для этих расчетов можно использовать различные методы. Некоторые из них требуют присутствия профессионалов для составления таблиц и диаграмм. Можно обратиться к строительным нормам, СНиПам, ГОСТам и т. д. В бытовом строительстве расчеты чаще всего выполняются по величине площади дома, санитарным нормам и кратности.

  • Самый простой способ расчета – это учет площади. Этот метод используется для величины воздухообмена в доме.По нормам на квадратный метр должно подаваться три кубометра в час приточного воздуха. Процесс расчета идет по формуле: площадь дома нужно умножить на количество воздуха по норме.
  • Рассчитываем по коэффициенту воздухообмена. Этот расчет немного сложнее и используется несколько индикаторов. Этот расчет обычно выполняется с помощью специалиста. Кратность – это величина, показывающая, сколько раз происходит полная замена воздуха за один час.Нормы этого значения различаются для отдельных типов помещений.
  • Расчет с учетом санитарных норм. При этом расчеты ведутся с учетом нормы количества воздуха на человека, проживающего в помещении. Для каждой комнаты нормы разные (для спальни, для кухни, для столовой и т.д.). В результате все данные нормы складываются и получается общий объем забора воздуха.

Устанавливаем вытяжную систему в доме

Монтаж начинаем с основной вентиляционной шахты. Лучшее место для размещения — на стене, которая проходит по центру дома. При таком расположении проще подключить трубы, выполняющие роль воздуховода из каждой жилой комнаты дома. При планировании и установке вытяжек горизонтальные изгибы следует делать как можно меньше, так как это ослабляет тягу. В результате эффективность вентиляции значительно снижается. Все ответвления в конечном итоге соединяются с общей трубой, позволяющей выходить воздуху. Обычно он располагается на крыше.

Предлагаем типовые размеры вытяжки:

  • Прямоугольное сечение вытяжной шахты в стене 13×13 см.
  • Ширина стены с вытяжной шахтой 38 см.
  • Вытяжная шахта для котла или камина 13×26 см.
  • Диаметральное сечение труб, используемых для разводки вентиляции, 10-12 см.
  • Дымоход на крыше должен быть выше уровня конька, а толщина его стенок не менее двух с половиной кирпичей.

Если сделать стенку тоньше, то воздух на выходе будет очень быстро остывать и возвращаться обратно. А если высоты не хватит, то процесс тяги будет нарушен.

Кроме того, обязательно позаботьтесь о воздушном потоке. Если двери и окна плотно закрыты и приток воздуха невозможен, то система вентиляции не сможет работать эффективно. Поэтому следует позаботиться о том, чтобы между дверьми и полом оставался зазор шириной около двух сантиметров.

Итак, для обеспечения правильной работы вентиляционной системы следует учитывать множество нюансов и уделять особое внимание ее компоновке. Только в этом случае можно обеспечить свежий воздух в доме и комфортное проживание в нем.

Современный дом не может обойтись без энергоэффективной вентиляции. Узнаем схемы и варианты обустройства вентиляции в частном доме своими руками.

Современные тенденции в строительстве обязывают заботиться об энергоэффективности зданий.Качественное утепление практически невозможно выполнить без обеспечения качественной тепловой отсечки между внутренним микроклиматом и внешней средой, что требует правильной организации системы вентиляции.

Энергоэффективная вентиляция
  • Существующий набор решений
  • Установки рекуперации тепла

Почему так важен контроль вентиляции

Стремительный рост стоимости энергоресурсов требует принятия мер по снижению затрат на отопление и кондиционирование зданий.С точки зрения строительных технологий эти задачи решаются относительно легко, но возникает ряд проблем.

Дело в том, что на данный момент не изобретен материал, идеально сочетающий в себе несущие и теплоизоляционные свойства. Из-за этого ограждающие конструкции большинства зданий имеют многослойную конструкцию: внутри располагается несущая основа, а снаружи — теплоизоляционная оболочка.

Такое расположение слоев особенно выгодно с точки зрения инерции отопления: более массивный слой аккумулирует достаточно тепла, чтобы сгладить температурные перепады между активной работой и простоем системы отопления.

Однако из-за этого пар, просачивающийся через несущую конструкцию под действием разности парциальных давлений внутри и снаружи, имеет высокую температуру и может конденсироваться внутри изоляции. Поэтому внутри здания устраивается сплошная пароизоляция, образующая непроницаемую для атмосферной влаги оболочку.

С одной стороны, качественная изоляция внутренней среды от внешней позволяет исключить конвекционный теплообмен.Это крайне важно в домах с нулевым и положительным энергобалансом, где утепление основных ограждающих конструкций выполнено на высшем уровне, а основные утечки тепла происходят через остекление и газообмен с внешней средой.

Однако, с другой стороны, не следует упускать из виду тот факт, что только один человек ежедневно выделяет через легкие и кожу до 1,5 литров воды, и к этому нужно добавить влагу, испаряющуюся при приготовлении пищи и влажной уборке, комнатные растения и домашние животные.С повышением относительной влажности повышается и температура образования росы, из-за чего конденсат на окнах может выпадать даже при отсутствии мороза на улице.

Другая сторона вопроса – пригодность атмосферы помещения для дыхания. Нормальная доля углекислого газа в воздухе составляет 0,025%, что соответствует 250-300 PPM (частей на миллион). Концентрация 1400 промилле считается предельной и опасной для здоровья человека, однако повышение концентрации СО2 до 500-600 промилле вызывает ощутимый дискомфорт: появляются болезненные ощущения в органах дыхания, а ночью просто невозможно выспаться.

Путем несложных расчетов можно установить, что в нормальном состоянии дом с внутренним объемом 300 м3 содержит всего 75 литров углекислого газа. То есть даже один человек сможет повысить концентрацию до некомфортного уровня в течение 6-8 часов, причем не в отдельной комнате, а во всем доме!

Существующий набор решений

Регулирование атмосферы помещения осуществляется за счет ограниченного воздухообмена с внешней средой.При устройстве вентиляционной системы необходимо найти компромисс между эффективным удалением избыточной влаги с углекислым газом и сбережением нагретого воздуха помещения. Для этих целей могут использоваться три варианта систем:

Бризеры – точечные вентиляционные точки, устанавливаемые зонально на наружных стенах. Эти вентиляционные устройства имеют электронное управление и могут работать в нескольких режимах, включая нагрев приточного воздуха.

Естественная вытяжная вентиляция — один или несколько каналов в центральной части здания, большинство из которых представляют собой прямые дожимные участки без горизонтальных ответвлений.За счет естественного вакуума создается сквозняк, благодаря которому воздух удаляется через вентиляционный канал.

Воздух поступает в дом через негерметичные стыки, например, щели в оконных рамах. Если дом тщательно герметизирован, воздух поступает через оконные створки в режиме контурной вентиляции.

В принудительной приточно-вытяжной вентиляции для перемещения воздуха используются воздушные насосы. Создаваемая ими разница давлений позволяет не только распределить подачу свежего воздуха по площади дома по каналам, но и организовать его забор из одной точки.С таким устройством пользователь точно знает реальный объем воздухообмена и имеет полный контроль над работой системы.

С точки зрения удобства и экономичности оптимальными считаются системы вентиляции принудительного типа, имеющие разгонную секцию, позволяющую работать с ограниченной производительностью при отсутствии электроснабжения.

Но для устройства и правильного функционирования таких систем должны быть проведены тщательные исследовательские работы, в ходе которых определяется схема организации притока воздуха, а также экономическое обоснование, ведь управляемая вентиляция должна в первую очередь соответствовать требованиям энергоэффективности .

Различия между зональной и общей вентиляцией

Дыхательная и канальная вентиляция сопоставимы по функциональности. Системы обоих типов позволяют регулировать интенсивность воздухообмена, могут работать по суточному и недельному графикам, обеспечивать фильтрацию, рециркуляцию с целью обеспечения принудительной конвекции, нагрев и рекуперацию тепла от вытяжного потока.

Наиболее важные отличия этих типов систем заключаются в нюансах монтажа и эргономике. Сапуны можно устанавливать на любом этапе строительства и даже после завершения отделочных работ. Имеют скрытую систему подключения и достаточно низкий уровень шума, сравнимый с бытовыми кондиционерами.

При этом бризеры относятся к категории «умных» бытовых приборов: ими можно управлять с мобильных устройств и объединять в общую домашнюю сеть. Это позволяет реализовать их попеременный режим работы: половина суфлеров обеспечивает приток, половина работает в режиме отвода, что устраняет проблему избыточного разрежения и достигается высокий КПД.

При всех своих преимуществах дыхательная вентиляция не может считаться панацеей. Ограничение установки исключительно наружными стенами почти всегда приводит к образованию слепых зон, особенно в больших и многоэтажных домах. Координировать работу более 4-5 бризеров достаточно сложно, а при отсутствии внутренней герметичной среды практически невозможно.

Организация вентиляции в больших домах в основном осуществляется по централизованному принципу: единая установка воздушных насосов, приточно-вытяжных воздуховодов, а также система распределительных воздуховодов.

Очевидных преимуществ централизованной системы немного, из которых наиболее очевидным является снижение затрат на организацию дополнительных точек забора или притока воздуха, при этом размещение этих точек практически не ограничено. Еще один плюс — низкие затраты на техническое обслуживание и сниженное энергопотребление, что особенно важно в долгосрочной перспективе.

Однако самым крупным видом внутридомовых коммуникаций являются вентиляционные каналы. Для организации системы каналов требуется значительный подъем черновых перекрытий или применение специальных технологий устройства перегородок и перекрытий.Плюс расчет централизованной системы выполнить сложнее, ошибки чреваты сквозняками и шумом каналов.

Тем не менее, все эти недостатки нивелируются главной изюминкой приточно-вытяжной вентиляции – возможностью полной рекуперации теплого вытяжного воздуха.

Блоки рекуперации тепла

Суть рекуперации предельно проста: вытяжной и приточный потоки пропускаются по каналам, имеющим общую перегородку из теплопроводного материала с максимально возможной площадью контакта. При этом за счет выравнивания температур между двумя потоками снижается доля теплопотерь через вентиляцию и приточный воздух нагревается до комфортной температуры. Для реализации этого принципа работы требуется массивный теплообменник с каналами сложной формы; поэтому рекуперация в дышащих не работает так эффективно.

Применение рекуперации в северных районах Европы прочно вошло в практику гражданского домостроения; в рентабельности этих установок уже давно не приходится сомневаться.Для домашнего использования разработаны три типа рекуператоров:

Теплообменники — простейшие рекуператоры, представляющие собой две камеры со смежными стенками с ребрами типа радиаторов. Их легко интегрировать в небольшие вентиляционные системы, но они не комплектуются воздушными насосами, за счет чего остаются достаточно бюджетным решением.

Помимо вентиляторов и рекуператора, установка рекуперации и вентиляции имеет также блок управления, позволяющий контролировать параметры работы и производить достаточно тонкую регулировку режимов работы. Оснащенные системами удаления конденсата и воздушными фильтрами, они могут использоваться как единое решение для организации центральной вентиляционной установки.

Рекуператоры со вторичным контуром – по сути, это тепловые насосы, в которых за счет малой дельты температур существенно повышена интенсивность теплообмена. Они позволяют не только выровнять температуру между двумя каналами, но и дополнительно нагревать приточный воздух, охлаждая отработанный воздух сильнее, чем обычно. Как и устройства предыдущего типа, представляют собой единое готовое решение, но стоят дороже, хотя гарантированно окупаются в регионах с холодным климатом.

Расчет воздухообмена и конфигурация системы

Как и многие другие составляющие индивидуального строительства, организация систем вентиляции в частных домах не подчиняется строгим государственным нормам.

Однако можно опираться на нормативы воздухообмена для многоквартирных домов, согласно которым минимальная подача свежего воздуха на каждого жителя составляет не менее 60 м3/ч при номинальной общей кратности воздухообмена в жилых помещениях 0. 35 от их общего объема в час.

Также СНиП 41-01-2003 устанавливает необходимость увеличения интенсивности вытяжных систем в нежилых помещениях: кухнях, санузлах, прачечных и кладовых — с 50 до 120 м3/ч в зависимости от назначения.

Этих данных часто бывает достаточно для определения производительности дыхательно-вентиляционного комплекса. Расчет центральной приточно-вытяжной системы производится по более сложной схеме. Например, необходимо обеспечить достаточную пропускную способность вентиляционных каналов и приточных решеток, чтобы избежать образования шума, а также правильно подобрать диффузоры, чтобы поддерживать нормальный расход воздуха в каждом отдельном помещении.

Для зданий с более чем двумя надземными этажами также требуется предусматривать противопожарный аварийный режим, при котором прекращается подача приточного воздуха и осуществляется удаление дыма из основных путей эвакуации.

Размещение точек подачи и забора воздуха в частном доме осуществляется по достаточно простой схеме. В каждое жилое помещение вводится приточный канал с необходимой пропускной способностью, при этом количество точек притока определяется допустимыми размерами и пропускной способностью диффузоров.

В помещениях площадью до 50 м2 может быть только одна точка забора воздуха; его размещают у пола в месте, диаметрально противоположном притоку. Ответвления каналов на каждое помещение включены в единую магистраль, идущую по потолку внутреннего коридора и общий технический стояк в помещение, где находится центральная вентиляционная установка и имеется возможность подключения к внешним каналам.

В технические помещения выводят только вытяжные каналы, это делается для того, чтобы исключить проникновение неприятных запахов в жилое помещение.В целом практически все вентиляционные системы в частных домах имеют избыточную мощность вытяжной системы – на 20-30% выше мощности приточной.

При выборе центрального блока системы вентиляции можно отталкиваться от общей площади здания: производители обеспечивают достаточный запас мощности, а номинальная производительность определяется автоматикой на основании показаний датчиков влажности, газоанализаторов и ежедневный-недельный таймер. Также нужно помнить, что техническая вентиляция (сушилки для белья, кухонные вытяжки) организуется отдельно от общей вентиляции, хотя некоторые центральные узлы имеют дополнительные выходы для подключения технических воздуховодов.опубликовано

Подписывайтесь на наш канал в Яндекс Дзен!

Если у вас есть вопросы по этой теме, задавайте их специалистам и читателям нашего проекта.

Вентиляция – необходимая мера, обеспечивающая комфортность проживания и соблюдение санитарных норм в помещении. Принудительная вентиляция особенно необходима внутри сырых помещений, а также в домах с синтетическим утеплителем. Какие виды вентиляции применяются в частном строительстве, и какие схемы нужны при создании вентиляции в частном доме своими руками?

Система вентиляции

Зачем нужна система вентиляции и можно ли обойтись без ее строительства? Может быть, достаточно просто проветрить помещение? Давайте разберемся, зачем в домах устанавливают вентиляционные устройства.

Система вентиляции обеспечивает воздухообмен между улицей и жилым помещением. Это необходимо для своевременного удаления влаги и подачи кислорода внутрь помещений. Удаление влаги, воздухообмен обеспечивают, во-первых, здоровый микроклимат, а, во-вторых, предотвращают сырость и намокание стен. На сухих стенах не развивается грибок, который «съедает» стену, десятилетиями превращая ее в пыль. Кроме того, наличие грибка опасно легочными заболеваниями.90% людей, живущих в домах с грибком на стенах, часто простужаются, болеют бронхитом, имеют аллергические реакции.

Строительство вентиляции необходимо не всегда и не везде. Иногда достаточно периодически проветривать помещение или держать его в режиме «проветривания» (когда щель практически незаметна, но через нее происходит воздухообмен). Таких мер естественной вентиляции достаточно для жилых помещений, в которых не готовят пищу, не моются, не пользуются водой.

Для бытовых помещений устройство вытяжной системы необходимо в любом случае. Готовят еду, нагревают воду, стирают, вырабатывается пар, который необходимо своевременно удалять (выносить на улицу). При отсутствии вентиляции пар оседает на стенах, конденсируется в капли и впитывается в поверхность стены.

Типы вентиляции

Основной отличительной чертой вентиляционных систем является способ циркуляции воздуха. Либо он движется под действием силы тяжести, либо вынужден двигаться (например, вентилятором).По этому признаку различают схемы организации естественной и принудительной вентиляции.

Кроме того, схемы различаются по следующему фактору – в какой части системы организовано движение воздуха. Или вентиляция работает на втягивание (свежий воздух разбавляет спертый воздух внутри помещения). В качестве альтернативы система работает на вытяжку (целенаправленно удаляет влагу и запахи). По этому принципу системы вентиляции делятся на:

  • приток ;
  • выхлоп ;
  • приточно-вытяжная .

А теперь охарактеризуем все возможные схемы вентиляции для вашего помещения.

Естественная вентиляция в частном доме своими руками

Самая недорогая система в эксплуатации. Это стоит некоторых затрат на строительство и не требует каких-либо эксплуатационных расходов. Движение воздуха обеспечивается естественными факторами: разницей давления и температуры (между помещением и снаружи).

Как сделать естественную вентиляцию? Для этого при строительстве дома строится вытяжная шахта, а в стенах прокладываются вытяжные трубы (например, из асбоцемента).В стенах каждой комнаты делаются вентиляционные отверстия, которые соединяются с проложенными трубами и общей вытяжкой.

Шахта возвышается над крышей здания. Чем выше высота трубы, тем больше перепад давления и температуры и тем лучше естественная тяга.

Учтите особенность: если вентиляционные отверстия помещений соединены между собой внутренними трубами, то запахи могут проникать из одного помещения в другое.

Недостатки естественной циркуляции:

  • трудно настраивается, невозможно варьировать силу рисунка;
  • летом почти не работает;
  • при сильном ветре запахи возвращаются в дом.

Принудительная вентиляция

Принудительная вытяжка лишена перечисленных выше недостатков естественной вентиляции. Регулируется (при необходимости усилие тяги увеличивается или уменьшается), работает в любое время года, в любую погоду.

Для принудительного движения воздуха необходим электродвигатель и вентилятор. При вращении его лопастей создается тяга, которая захватывает воздушный поток. Таким образом, влага, запахи удаляются из помещения наружу.

При обустройстве такой системы вентиляции в частном доме своими руками затраты выше, чем на сооружение естественной. Кроме устройства каналов в стенах или шахте, необходимо предусмотреть тянущее устройство (мотор, вентилятор). Кроме того, работа такой системы требует затрат на электроэнергию.


Принудительная вентиляция

Приточная вентиляция – это подача свежего воздуха. Может быть естественным (зазоры между оконной рамой и стеклопакетом или режим «проветривания»).Также он может быть принудительным (воздух снаружи засасывается вентилятором, а возможна общая система на весь дом: воздух засасывается в одну из труб, а затем распределяется по комнатам).

Приточная вентиляция предназначена для обслуживания жилых помещений (гостиной, спальни, детской).

Вытяжная вентиляция: особенности воздухообмена подвала

Вытяжная вентиляция полезна там, где образуется большое количество влаги и запахов. Это подсобные помещения (кухня, ванная, туалет), а также цокольный этаж, погреб, подвал.Здесь важно вытягивать влагу, а не вводить новую порцию свежего воздуха.

Вытяжная вентиляция может быть естественной или принудительной. Принудительный вариант работает эффективнее естественного, поэтому зачастую для обустройства погреба и подвалов используется именно принудительная вытяжная система.


Важно знать: для эффективного воздухообмена должна присутствовать как вытяжная труба, так и приточная труба. Если в помещении или доме построена только одна труба (либо приточная, либо отводящая воздух), то воздухообмен останется на низком уровне даже при наличии мощного вентилятора.

Какие устройства используются при вентиляции частного дома своими руками

Какие устройства можно использовать для организации вентиляции вашего помещения? Давайте рассмотрим наиболее часто используемые устройства и опишем их возможности:

  • Вентилятор с электродвигателем — устанавливается в схему принудительной организации воздухообмена на входе (если это приточная вентиляция) или на выходе (если это вытяжная вентиляция).
  • Клапаны обратные — устройства, поддерживающие движение воздуха только в одном направлении.Они помогают ограничить проникновение запахов через общую систему в соседние помещения. Клапаны применяются во всех типах систем вентиляции: приточной, вытяжной, естественной и принудительной.
  • Приточные клапаны — устройства, встраиваемые в стену для соединения помещения с улицей. Они представляют собой трубу с фильтрами. Клапан пропускает воздух, очищает его от пыли и мусора, а также не пропускает холод (тепло) и шум.
  • Приточно-вытяжные установки с калорифером — нагревает воздух, подаваемый с улицы, при этом увеличивается потребление электроэнергии.
  • Приточно-вытяжные устройства с рекуператорами — при движении воздуха поддерживают температуру внутри помещения (зимой — тепло, летом — прохладно).
  • Блоки подачи воздуха с тепловым насосом — сочетает вентиляцию с обогревом помещения. Это различные вентиляторы, бризеры. Имеют две рабочие части: трубу для заделки в стену и накладную часть (находится с внутренней стороны стены, имеет встроенный нагревательный прибор).

Вентиляция в частном доме своими руками: схемы устройства

Схема – чертеж или чертеж, на котором показаны основные элементы системы (трубы, вентили, валы), их расположение в здании. Схема вентиляции разрабатывается при проектировании дома. Для его реализации предусмотрены специальные каналы или трубы в стенах, а также шахта или общая труба, к которой эти каналы подходят. Соорудить вентиляционные ходы после возведения здания будет очень сложно, а часто и невозможно. Поэтому необходимо продумать схему вентиляции при проектировании и осуществить ее при строительстве.

Вот несколько вариантов схем (для примера).За основу берется план помещений дома. В нем указывается расположение вытяжных и приточных устройств, а также их подключение (если планируется) к общей системе ввода/вывода.



Здесь на схемах красным цветом отмечены места выхлопа и расположение выхлопных труб. Синий цвет – это место забора воздуха с улицы и движения его по трубам для снабжения жилых и хозяйственных помещений. Также указываются размеры вытяжной и приточной труб, размеры решеток (на внутренней стороне клапанов или колпаков), наименование приборов и установок.

Подведем итоги

  1. Устройство вентиляции имеет много преимуществ. Он не только предохраняет стены от намокания и грибка, не только обеспечивает хозяев дома чистым воздухом. Вытяжка удаляет 80% пыли, сокращает объем уборки, улучшает микроклимат, снижает частоту простудных заболеваний и аллергии.
  2. Для качественной вентиляции помещений необходима принудительная вентиляция. При этом важно, чтобы в системе были предусмотрены как приточные, так и вытяжные каналы и трубы.
  3. Для организации вентиляции используются современные устройства, очищающие воздух при подаче, а также способные его нагревать, или препятствовать потере тепла (прохлады — в зависимости от времени года).

При обустройстве подвальной вентиляции в частном доме эффективнее выбрать вытяжную систему.

Процесс обустройства вентиляции вы можете посмотреть на видео.

Вентиляция подвала частного дома

Большинство частных домов оборудованы подвалами, которые обеспечивают хранение сельскохозяйственной продукции и домашнюю консервацию. В подвалах организуют домашние мастерские, спортзалы, кладовые или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно обеспечить приток свежего воздуха в подвал с помощью вентиляции. Это создаст благоприятный влажностно-температурный режим помещения, предотвратит появление сырости, что сокращает срок хранения хозяйственных принадлежностей и постепенно разрушает фундамент здания. Остановимся подробно на вопросах создания надежной вентиляции подвала, методике расчета и особенностях монтажа.

Зачем нужна система вентиляции подвала?

Многие, к сожалению, ошибочно недооценивают необходимость проветривания подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

Пренебрежение вентиляцией и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности в подвале развивается плесень и грибок.

Оснащение цокольного этажа системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций выполняется на стадии проектирования. Многие обратили внимание на подводящие линии и вентиляционные отверстия, устроенные в фундаменте здания.

Через эти каналы в подвал поступает наружный воздух. Однако при проблемах с вентиляцией можно обеспечить движение воздушных потоков, правильно установив вентиляционные устройства в имеющемся помещении.

Вентиляция подвала избавит домовладельцев от повышенной концентрации влаги, предотвратит рост плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое долгие годы будет оставаться привлекательным и теплым.

Система вентиляции представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчет и устройство

Устройство вентиляционных коммуникаций выполняется на основании проекта и предварительных расчетов.Для обеспечения циркуляции воздуха необходимо ответственно подойти к расчетам.

При выборе диаметра воздуховодов, предназначенных для подвода и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв.см воздуховода способны обеспечить воздухообмен в погребе на площади 1 кв. метр

Например, для вентиляции подвала площадью 12 кв.м необходимо использовать воздуховод диаметром 300 кв.м.см. Зная формулу определения площади окружности S = ​​πR², несложно вычислить радиус вентиляционного канала. Для рассматриваемого случая значение равно 9,8 см. Округлив значение, получим диаметр линии, равный 20 см. В случае использования труб с прямоугольным поперечным сечением ориентируйтесь на значение площади, полученное расчетным путем. Предлагаемый метод расчета позволяет ориентировочно определить размеры воздуховодов без учета интенсивности циркуляции.

Для эффективной вентиляции подвала воздух в помещении не менее 2 раз в час должен заменяться свежими воздушными массами. Подбор производительности системы принудительной вентиляции осуществляется путем умножения объема подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем возобновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Умножая площадь подвала на высоту, получаем объем.Его стоимость составит 100 куб. метров. Если необходимо заменить воздух дважды в течение часа, умножьте объем помещения на коэффициент кратности. Получаем: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой мощности принудительной подачи воздуха.

Вентиляционные сети в зависимости от типа системы воздухообмена могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Для обеспечения притока воздуха в подвал здания применяются следующие виды вентиляции:


Самостоятельно при небольших затратах несложно смонтировать элементарную систему естественной циркуляции, а также систему принудительного воздухообмена.

Особенности естественной циркуляции воздуха

Естественный приток воздуха в подвал происходит за счет разницы между внутренней и внешней температурой, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы поступает в подвал по приточному трубопроводу и вытесняет затхлый и влажный воздух из помещения через вытяжной канал.

Положительными сторонами системы естественной циркуляции являются низкие затраты на монтаж и простота конструкции.

Основными элементами системы естественной циркуляции являются:


Несмотря на простоту системы, основными недостатками являются низкая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусмотрен на этапе проектирования. По результатам расчетов определяется пропускная способность автомобильных дорог с учетом объема подвала.Организация приточно-вытяжной вентиляции не требует специальных инженерных знаний. Главное, обеспечить противоположное расположение магистралей, правильно разметить соответствующий диаметр.

Вытяжной канал должен располагаться в потолке помещения с отметкой линии не менее 0,6 метра относительно верха здания. Подводящая линия, входящая в подвал, вводится из противоположной зоны помещения на расстоянии 0,2–0,4 м от основания.Оптимальные условия для естественного воздухообмена обеспечивает использование магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Работа системы принудительной вентиляции основана на перемещении воздушных масс с помощью вентиляторов. Устройство принудительной подачи может комплектоваться фильтрующими элементами, устройствами подогрева и регулирования температуры в зависимости от степени оснащения системы и требований заказчика.

Основные элементы системы принудительной вентиляции:

  1. Воздуховоды, по которым осуществляется движение воздушных потоков.
  2. Инжекторный узел, обеспечивающий интенсивность обмена воздушных масс.
  3. Устройство комфортной температуры для кондиционирования воздуха в подвале.
  4. Вентиляционные каналы, осуществляющие процесс воздухообмена.
  5. Воздухозаборники необходимы для обеспечения циркуляции воздуха.
  6. Диффузоры, объединяющие воздуховоды различного сечения.
  7. Тройники применяются, когда необходимо объединить потоки воздуха.

Система принудительной вентиляции имеет следующие преимущества:

  • возможность автономной работы вне зависимости от природных факторов;
  • наличие автоматики, регулирующей расход воздуха и температурный режим;
  • возможность установки в помещениях с увеличенной площадью.

Повышенные затраты, связанные с приобретением оборудования и монтажом, а также сложность монтажных операций затрудняют широкое применение нагнетательного устройства.

Установить оборудование принудительной вентиляции по заранее разработанной схеме. Обязательно выполнить расчет, определяющий интенсивность воздухообмена и цикличность работы системы.

При оборудовании подвального помещения устройством принудительной вентиляции учитывают комплекс факторов, связанных с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Изучив литературу, опираясь на рекомендации специалистов, несложно самостоятельно разработать схему компоновки и произвести расчеты. Это позволит обеспечить экономию финансовых средств и самостоятельно более подробно изучить конструктивные особенности принудительной вентиляции.

Вентиляционная установка своими руками

Самостоятельное выполнение работ по установке оборудования циркуляции воздуха в подвале требует детального ознакомления с особенностями оборудования и принципами работы вентиляции.

В зависимости от размера подвала установите специальную систему циркуляции воздуха:

  1. Установка естественной вентиляции при площади подвала менее 50 квадратных метров.
  2. Монтаж приточной вентиляции осуществляется при увеличенной площади подвала.

Монтаж вентиляционного оборудования в строящемся здании можно выполнить своими силами. Вам понадобится перфоратор, болгарка и дрель, чтобы сделать отверстия и сформировать каналы в основании здания, стенах, цоколе и потолке.Остановимся подробно на этапах выполнения мероприятий по устройству вентиляционных коммуникаций.

Этапы установки

При небольшой площади подвала для обеспечения воздухообмена делают небольшие каналы (форточки), расположенные на противоположных стенах в подвале зданий.

Установите решетки для предотвращения проникновения грызунов в подвал.

Установить заслонки внутри подвала на отверстия, предназначенные для регулировки объема поступающего воздуха.

Система естественного воздухообмена не требует применения специальных устройств.Воздушные массы поступают в подвал частного дома по приточному трубопроводу, а выходят по натяжному каналу. Важным условием является расположение воздуховодов в противоположных зонах подвала.

Воздуховоды не всегда обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Действуйте следующим образом:


Установка в вытяжной линии небольшого осевого вентилятора, предназначенного для работы в вытяжном режиме, позволит увеличить интенсивность циркуляции воздуха, обеспечивая принудительную вентиляцию.

Для крепления труб используйте хомуты, надежно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантируется при площади подвала 20-40 кв. м. Для увеличенных помещений потребуется установка блока принудительного воздухообмена. Мы рекомендуем доверить монтаж сложных вентиляционных систем, оснащенных устройствами кондиционирования и контроля температуры, профессионалам.

Видео по установке оборудования

Представленное видео даст дополнительную информацию по монтажу элементов вентиляционной системы.

Проверка работы вентиляции

Проверка работоспособности системы вентиляции не требует специальной подготовки.

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите к вытяжной магистрали. Если горение прекращается, то концентрация углекислого газа в подвале повышается.

Проблема решается увеличением площади сечения питающей магистрали.Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оборудуйте трубы золотниковым клапаном, позволяющим регулировать скорость подачи воздуха.

Убедившись в работе вентиляции, отрегулировать сечение каналов с помощью заслонок, обеспечив оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видео показан простой вариант естественной вентиляции погреба своими руками.

дизайн и установка. Проектирование вентиляции в частном доме

В ходе технического прогресса важную роль играет вентиляция, проектирование которой осуществляется одновременно с возведением строительного проекта любого здания. Мы давно отказались от строительства домов из дерева и натуральных строительных материалов, которые нормально пропускали воздух, но при этом сохраняли тепло. На данный момент массово применяют пластик и пенополистирол, которые обладают плохой воздухопроницаемостью и выделяют вредные вещества, например формальдегид.Все эти химические строительные материалы используются не только в производственных зданиях, но и при ремонте жилых помещений. Чтобы немного спасти ситуацию, появилось такое понятие, как «вентиляция». И это не просто трубка, подающая свежий воздух. Поэтому проектирование вентиляции – это большая наука. Грамотно разработанный проект позволяет свободно дышать даже возле раскаленного станка на заводе.

Описание конструкции

Необходимо составить техническое задание.Это исходный документ для проектирования вентиляции или другого технического объекта. В нем указываются требуемые параметры воздуха в вентилируемых зданиях, организация воздухообмена, виды теплоносителей. При составлении таких заданий необходимы следующие данные: назначение здания, характеристики строительных материалов и покрытий, дверей, окон, разрезы помещений и планы этажей. Технологический процесс и режим работы учитываются для производственных помещений.

Расчет вентиляции

Сначала рассчитываются параметры внутреннего и наружного климата в соответствии с нормативными актами (СНиП 23-01-99 «Строительная климатология» и СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха») .

Второй — необходимый теплообмен определяется на основании нормативных актов и объемов потребляемого воздуха на человека в час с учетом теплопритоков.

Третье — при учете особенностей помещения определяются виды необходимой вентиляции: общеобменная или местная, приточно-вытяжная или вытяжная, естественная, механическая или смешанная.

В заключение производится подбор оборудования по технико-экономическим критериям.

Проектирование вентиляции предусматривает расчет распределения воздуха различными способами: вытеснение или смешение, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, расчет количества и типов воздухораспределителей.

Также проводятся расчеты воздушной сети: звуковое давление воздуха на выходе из распределителей, конфигурация, сечение воздуховодов, перепад давления в сети.

Затем составляется графическая схема, на которой отображается описание утвержденного проекта системы вентиляции: план, характеристики и расположение технологических узлов, описание применяемых материалов и оборудования.

Виды вентиляции

В проектирование вентиляции производственного здания Различают разные виды вентиляции: простые системы для офисных помещений, системы средней и высокой сложности для крупных цехов на производстве.

Естественная вентиляция — это воздухообмен за счет разности давлений, разрежения воздуха и использования энергии ветра, без применения специального оборудования и затрат энергии.

Принудительная — это воздухообмен, который осуществляется с помощью технических устройств: кондиционеров, вентиляторов и т.п.

Виды систем принудительной вентиляции

По конструкции системы принудительной вентиляции подразделяются на следующие виды:

— Принудительная вентиляция . Он работает за счет вентилятора, который подает свежий воздух в помещение, а из-за клапана в закрытом состоянии воздух не может двигаться через вентилятор ни в одном направлении.Истечение происходит естественным образом, за счет напора через щели в окнах и при открытии дверей.

— Вытяжная вентиляция. Производится с помощью вентилятора, удаляющего отработанный воздух из помещения, а его приток происходит за счет негерметичности окон и при открывании дверей.

Конструкция приточно-вытяжной вентиляции Представляет собой чертеж, на котором показано движение воздуха в вытяжной системе. При этом подача и отвод воздуха происходят одновременно с помощью специальных технологических устройств.Этот процесс осуществляется за счет двух видов воздухообмена. Первый – это способ смешивания воздуха, когда чистый воздух из помещения смешивается с чистым воздухом и выбрасывается через выпускные клапаны. Второй – вытеснительный способ, когда свежий воздух подается снизу, а отработанный воздух выводится сверху по естественному направлению.

Более сложные виды вентиляции и их применение

Кроме естественных и простейших обязательных видов, существуют и более сложные.Их используют при проектировании промышленной вентиляции. Например, на предприятиях, где производственный процесс характеризуется большим тепловыделением, применяется «воздушный душ», когда поток охлажденного воздуха подается к местам тепловыделения с большой скоростью. Еще один вид вентиляции – «оазис». В этом случае охлажденный воздух подается в закрытую зону помещения и затем распределяется по помещению. На производстве, где много газовыделения, пылеобразования, выброса взрывоопасных веществ, службы, выполняющие проектирование промышленной вентиляции, обязывают применять очень сложные виды вентиляции, такие как аспирация (это отсос загрязненных воздух).Системы вытяжки, применяемые на производстве, могут быть как общеобменными (аспирация), так и местными (бортовой отсос, вытяжные зонты). Для соблюдения норм безопасности и охраны окружающей среды, включаемых в проект вентиляции производственного здания, предусматривается использование дополнительных систем: воздушных щитов и воздушных завес, встроенных в систему вентиляции, противопылевых фильтров и применяемых от химические примеси в дыме.

Компьютеризация проектирования вентиляции

Проектирование вентиляции очень сложная и кропотливая работа.Он требует больших знаний в этой области. Для облегчения работы специалистов была создана программа для проектирования вентиляции. И таких приложений на данный момент уже довольно много, как для крупных организаций, так и для не очень опытных пользователей. Например, Вент-Калкона работает на основе формул Альтшуля и позволяет провести гидравлический расчет воздуховода. Подобных программ на информационном рынке предлагается предостаточно, например CADvent, AutoCAD, Ventmaster и др., с помощью которых можно создавать проекты в 3D, 2D графике, чертежах и многих других расчетах без особых усилий.

Вентиляция жилых помещений

Вентиляция многоквартирного дома с естественным воздухообменом проектируется по общепринятым нормам, прописанным в нормативных актах. Если описать простыми словами, то все выглядит так: через неплотности в окнах и через открытые двери, или при проветривании через проветриватель поступает чистый воздух, а отработанные выхлопы выводятся через вентилируемые нагнетательные шахты. Но из-за того, что сейчас почти во всех домах стоят пластиковые окна, естественный приток нарушается.Необходимо сделать конструкцию принудительной вентиляции. Одним из вариантов является установка инфильтрационного впускного клапана, расположенного на стене или за радиатором. При этом свежий воздух будет уже подогретым, что очень удобно зимой. Удаление его в доме иногда затруднено еще и тем, что вентиляционная выходная шахта находится не в каждой комнате, а чаще всего в ванной, туалете, кухне и коридоре. Поэтому для циркуляции воздуха в квартире или в частном доме в дверях устанавливают вентиляционные решетки.Если естественная вентиляция многоквартирного дома не справляется с механической принудительной системой. Для этого в вытяжной шахте установлены специальные вентиляторы. Такие устройства бывают разных типов. Они крепятся на стене у входа в шахту или за потолком и монтируются в воздуховоде воздуховода. Эти вентиляторы называются скрытыми.

Нормы проектирования систем вентиляции

В любом здании, как в промышленном, так и в частном доме, должна быть установлена ​​система вентиляции, но не всегда хватает финансовых средств, чтобы нанимать специалистов для такой важной и ответственной работы.Поэтому иногда приходится рассчитывать и устанавливать такие конструкции самостоятельно. Для того, чтобы вы не допустили грубых ошибок в расчете, приведем пример, как делается расчет и проектирование вентиляции в частном доме. Все системы отличаются друг от друга производительностью, поэтому по принятым нормам она должна иметь такие показания:

  • для жилых помещений — 3 м³ в час на 1 м²;
  • для санузлов — 50 м³ в час на 1 м²;
  • для раздельных санузлов — 25 м³ в час на 1 м²;
  • для жилых помещений должен быть приток воздуха.

Типы воздуховодов и вентиляционных установок

При монтаже вентиляции используются воздуховоды, крепежные детали, фильтры и фитинги. Основная инструкция – проектирование вентиляции и монтаж. Все делается по этому проекту, где указан конкретный тип воздуховода. Жесткие конструкции бывают прямоугольными и круглыми. Наименьшее сопротивление воздуха имеют круглые, чуть больше прямоугольные, а наибольшее — гибкие и полугибкие воздуховоды за счет того, что они гофрированные.Поэтому основные магистрали проходят по данным предусмотренным, которые входят в проект вентиляции, а монтаж выполняют с использованием жестких конструкций, а в качестве соединителей используются гибкие. Все воздуховоды должны быть утеплены минеральной ватой для предотвращения образования конденсата.

Как определить потребность в вентиляции пассивного дома

Жилая система вентиляции постоянно контролирует влажность воздуха в доме и автоматически регулирует вентиляцию, пока качество воздуха не станет оптимальным.При этом до 96 % тепла вытяжного воздуха кухни, гостиной и ванной комнаты повторно используется для нагрева приточного воздуха, поэтому приятная температура достигается при минимально возможном потреблении энергии. Это обеспечивает как обновление воздуха, так и здоровый микроклимат в помещении. В этой статье в общих чертах объясняется, как мы интерпретируем стандарт пассивного дома в отношении выбора подходящей системы для вашего проекта.

Пассивный дом требует использования вентиляционных систем с рекуперацией тепла, в противном случае в год будет тратиться гораздо больше энергии, чем пассивный дом фактически использует для обогрева.При той же скорости воздухообмена вентиляционная установка без рекуперации тепла теряет около 24 кВтч/(м²год) – максимальная потребность в обогреве помещения составляет всего 15 кВтч/(м²год).

Поэтому для пассивного дома необходимы системы вентиляции с эффективностью рекуперации тепла не менее 75% и потреблением электроэнергии не более 0,45Втч/м³ объема транспортируемого воздуха. При этом акустическая нагрузка систем вентиляции не должна превышать 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции. Это требует тщательного планирования воздуховодов и установки глушителей.

Размер и расход

В руководстве по итоговому протоколу вентиляции, которое поставляется с пакетом планирования пассивного дома (PHPP), описывается, сколько воздуха необходимо подавать в пассивный дом. Принцип заключается в том, что при работающей системе вентиляции приточный и вытяжной воздух должны быть равными, т.е. в равновесии.

Приточный воздух установлен на уровне 30 м 3 /ч на человека, рассчитанного с использованием фактического количества людей, которые, как ожидается, будут жить в доме, вместо значения по умолчанию, рассчитанного PHPP, равного 35 м 2 /чел. Для малонаселенных домов (> 40 м 2 на человека) ставка обратного ограничителя составляет 0,3 ACH (обмен воздуха в час). Это дает стандартный расход воздуха, который обычно устанавливается как средняя скорость вентилятора. Нормы вытяжки обычно основаны на влажных помещениях: 60 м 3 /ч для кухонь, 40 м 3 /ч для ванных комнат/подсобных помещений и 20 м 3 /ч для туалетов.

Общая скорость извлечения обычно выше скорости подачи. Этому противодействует запуск обоих вентиляторов на более высокой скорости, когда для приготовления пищи или купания требуется вытяжка.Проектная скорость «повышения» представляет собой либо «стандартную» скорость + 30%, либо общую скорость извлечения, в зависимости от того, что больше.

Расчеты номинальной ставки PHPP отличаются. PHPP сначала устанавливает максимальный поток как большее из значений подачи и извлечения, рассчитанных выше, а затем устанавливает стандартный расход на уровне 77% от этого значения. Это означает, что для густонаселенных домов ставка на человека ниже 30 м 3 /ч на человека, а для домов с большим количеством ванных комнат ставка на человека выходит выше.

Рекомендуется следовать стандартной норме вытяжки на 30 м 3 человек в час и корректировать скорость вытяжки вверх или вниз, чтобы достичь увеличения на +30-40%, при условии соблюдения местного законодательства.

Что касается определения расхода воздуха в каждую комнату, основное правило состоит в том, чтобы обеспечить приток воздуха в спальню не менее чем на 15 м 3 /ч на человека, а остальную часть зарезервировать для жилых помещений.

В зависимости от планировки столовые часто не нуждаются в собственном притоке, потому что они могут полагаться на воздух, поступающий на кухню.Скорость вытяжки устанавливается в соответствии с типом помещения, но должна быть уменьшена пропорционально скорости усиления до стандартной скорости, чтобы обеспечить баланс скорости подачи и вытяжки.

Компания Dantherm считает уровень Passivhaus адекватным, так как жилые вентиляционные установки с рекуперацией тепла обеспечивают значительно более высокую скорость свежего воздуха в спальнях и жилых комнатах. Уровень Passivhaus также снижает риск пересыхания внутреннего воздуха в зимнее время. Кроме того, конструкция Passivhaus позволяет использовать «низкую» скорость вращения вентилятора, которая обычно на 30 % ниже стандартной скорости.Это удобно, когда в доме никого нет.

Применяется самое высокое требование

В общем, подача воздуха и вытяжка должны быть сбалансированы. Следовательно, наибольшая цифра определяет требуемую производительность системы вентиляции.

Система вентиляции имеет максимальную производительность. Крайне важно, чтобы вы выбрали систему, которая подходит для этой задачи. Если вы выберете систему, которая может обеспечить только минимальную потребность в подаче/вытяжке воздуха при максимальной производительности, вы рискуете получить систему с недостаточной мощностью, которая использует нецелесообразное количество энергии для выполнения своей работы и которая также является более шумной, чем должна быть.

Требования к шуму для вентиляции жилых помещений

Passivhaus рекомендует, чтобы шум от технических установок, включая системы вентиляции, был ниже 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции.

сделай сам по инструкции с фото. Правильная вентиляция мансардного этажа Какие функции должна брать на себя вентиляция дома

От автора: привет дорогие друзья! Давно известно, что правильно оборудованная система вентиляции – залог комфортной и здоровой жизни.Ведь микроклимат имеет большое значение. Именно поэтому сегодня мы поговорим о том, как устроена вентиляция в двухэтажном частном доме.

Строго говоря, компоновка системы не сильно меняется в зависимости от этажности. Разница лишь в том, что при использовании принудительной вентиляции для двухэтажного коттеджа необходимо использовать более мощное оборудование, чем для одноэтажного. Это связано, в первую очередь, с имеющимся в доме объемом воздуха.

В целом методы не слишком отличаются. И уж точно для дома любой этажности необходимо подойти к вопросу одинаково грамотно. Как ни странно, среди некоторых владельцев загородных жилищ бытует мнение, что частные строения вовсе не нуждаются в специально организованной системе воздухообмена. Особенно часто такие сомнения возникают, если дом построен из «дышащих» материалов — например, из дерева.

Но давайте объективно посмотрим на общую картину. Задумайтесь, ведь возведенные стены вы вряд ли оставите голыми.На них, вероятно, будет нанесен изоляционный слой, а затем отделка, придающая зданию красивый и эстетичный вид. Все эти дополнения точно перекроют доступ свежего воздуха, который в противном случае мог бы проходить сквозь стены.

Даже если вы собираетесь строить дом из дерева, не требующего отделки, имейте в виду, что современный брус имеет совсем другие качества, чем та древесина, которая использовалась в старые добрые времена. Сейчас материал пропитывают различными составами, призванными защитить его от вредных воздействий. Внешняя среда. Кроме того, брус часто склеивают. Все эти вещества плотно закупоривают поры, поэтому возможности воздухообмена просто нет.

Также не стоит забывать о стеклопакетах, которые повсеместно устанавливаются на окна. Раньше обычные деревянные рамы со стеклами. В их конструкции были замечательные щели, по которым свежий воздух успешно циркулировал в сторону дома и обратно.

Вообще аргументов в пользу обустройства вентиляционной системы очень много.Давайте, наконец, начнем смотреть, как это можно организовать.

Тип вентиляции

В первую очередь стоит разобраться с двумя видами воздухообмена. Оно может быть естественным или принудительным. Каждый вариант имеет определенные преимущества и недостатки, поэтому давайте рассмотрим их подробнее.

Естественный воздухообмен

Естественной вентиляцией называют вентиляцию, не требующую установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для удаления отработанного воздуха предусмотрены вентиляционные шахты – иначе говоря, прорезанные в потолке и стене каналы, которые выходят на крышу.

Воздух, который был в доме, становится теплым. Как всем известно из школьных уроков физики, в этом случае она начинает подниматься вверх. На это и рассчитаны они, вход в которые находится в верхней части помещения. Воздушные массы доходят до них естественным путем, а затем следуют по шахте вверх, выходя из трубы на улицу.

С этим все понятно.Но, как известно, количество воздуха, покинувшего дом, нужно как-то восполнять. И здесь заключается проблема. Выше уже подробно обсуждалось, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, но свежий воздух точно нет.

Задачу можно решить двумя способами:

  • вентиляция. Кажется, все знают, как это делается — если в доме становится душно, нужно открыть окно.На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Этого нельзя допускать, так как часто повторяющиеся такие ситуации могут серьезно навредить здоровью. Например, это чревато мигренями – довольно неприятными состояниями, от которых трудно избавиться. Итак, чтобы не доводить себя до кислородного голодания, нужно делать проветривание не по факту возникновения духоты, а с определенной периодичностью – каждые три часа. Продолжительность процедуры 15 минут.Проблема в том, что не в каждой семье есть человек, который согласится целыми днями сидеть дома, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в свое жилище с затхлым воздухом;
  • использование впускного клапана. Это простое оборудование является отличной альтернативой вентиляции. Приточный клапан устанавливается либо в окно, либо в стену. Он состоит, по сути, из воздуховода, по которому циркулируют воздушные массы. Оборудование сконструировано таким образом, что его установка не влияет на возникновение сквозняков или перепадов температуры в доме. Таким образом, нет необходимости постоянно открывать окно – свежесть и кислород непрерывно поступают через приточный клапан.

Но даже использование приточного клапана не способно решить основную проблему естественной вентиляции. Это низкий уровень воздухообмена. Дело в том, что вне зависимости от способа поступления свежего воздуха он зависит от некоторых внешних факторов. Прежде всего, на температуру воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормального воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко.Чем меньше разница температур, тем медленнее воздухообмен. Но что тогда происходит летом, когда на улице и в помещении одинаково жарко? Не бери в голову. Воздухообмена просто нет, или он есть, но на таком уровне, что толку нет.

В принципе, естественная вентиляция может быть более-менее подходящей для небольших домов — там небольшое количество воздуха, смена которого занимает не так много времени. Но так как сегодня речь идет о двухэтажных домах, то сразу отметаем этот вариант по описанным выше причинам.

Принудительный воздухообмен

Но именно этот способ подходит для рассмотрения в качестве применения в частном доме любой этажности. В этом случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахте, либо на крыше, либо в одном из нежилых помещений, например, на мансардном этаже. Существуют также автономные устройства, о которых речь пойдет ниже.

Варианты принудительной вентиляции

Устройство системы принудительного воздухообмена тема достаточно обширная, поэтому рассмотреть ее необходимо максимально подробно.Начать следует с того, что данный способ делится на три вида: приточно-вытяжную и приточно-вытяжную вентиляцию.

Приточное оборудование

приточное вентиляционное оборудование Отвечает за подачу свежего воздуха в помещение. При этом отработанные отходы выходят естественным путем через все те же выхлопные шахты. Этот принцип основан на разнице плотности холодного и теплого воздуха.

Первый, попадая в помещение, имеет более плотную структуру из-за своей температуры, он тяжелее и располагается первым в районе пола.Благодаря этим свойствам он выталкивает наружу уже нагретые отработанные массы воздуха. Те поднимаются вверх и выходят через вентиляционные каналы.

Затем процесс повторяется. Холодный воздух на входе, старый на выходе. В целом, естественная вентиляция работает по тому же принципу. А вот принудительный отличается высокой скоростью впрыска, за счет чего резко возрастает интенсивность воздухообмена.

Для оборудования такой системы существует два наиболее популярных типа устройств:

  • приточные клапаны. Да, они уже упоминались в разговоре о естественном воздухообмене. Но в данном случае эти устройства имеют в своей конструкции еще и вентилятор, отвечающий за нагнетание воздуха в помещение. Несмотря на это, устройство все еще достаточно простое. Внутри стены прокладывается воздуховод, в который устанавливается вентилятор. Со стороны помещения конструкция закрывается крышкой, а снаружи здания – защитной решеткой, назначение которой – создать преграду на пути осадков, мусора, мелких грызунов и различной живности, которые абсолютно нечего делать в приличном доме.Монтаж приточного клапана очень прост: достаточно просверлить перфоратором стену, затем прочистить отверстие, поместить в него воздуховод и собрать всю конструкцию;
  • сапун. По сути, это тот же приточный клапан, но с расширенным функционалом. Также имеется воздуховод, вентилятор и защитные решетки. Но в комплекте к ним идут и некоторые «фишки», отвечающие за комфорт проживающих в доме людей. Например, к ним относятся датчики температуры и влажности, с помощью которых оборудование может автоматически запускаться при необходимости.Кроме того, во многие бризеры встроен небольшой конвектор, который в текущем режиме нагревает поступающий в дом воздух. Таким образом, уровень температуры в помещении никак не меняется – это и комфортно, и экономит ресурсы отопления.

Вытяжное оборудование

Другим вариантом обустройства системы принудительной вентиляции является использование вытяжного оборудования. Устанавливается, как правило, в местах с повышенной потребностью в удалении воздуха. Это, конечно же, санитарный узел и кухонное помещение.

В первом случае необходимость в основном связана с высоким уровнем влажности. Если с ней никак не бороться, то со временем это приведет к порче отделочных материалов, а также к образованию плесени, что непосредственно вредит здоровью.

Кухня также нуждается в удалении воздуха по понятным причинам: это и жир, и повышенная влажность, и не всегда приятные запахи. А иногда бывает так, что еда пригорает, и от этих привкусов нужно избавляться как можно быстрее.

Для таких случаев устанавливается кухонная вытяжка – оборудование, которое располагается над плитой и подключается к вентиляционной шахте. Внутри устройства находится вентилятор, отвечающий за втягивание и дальнейшее удаление воздушных масс вместе с запахами и влажностью.

В ванной и туалете роль вытяжного оборудования выполняет также вентилятор, который устанавливается на входе в вентиляционный канал и закрывается защитной решеткой. Он помогает быстро нормализовать уровень влажности в помещении.

Недостатком вытяжной приточно-вытяжной вентиляции является такой же скромный объем поступающего свежего воздуха. Это уже обсуждалось сегодня много раз, так что не будем повторяться. Но проблема никуда не денется. Особенно это актуально для двухэтажных домов, в которых объем воздуха довольно большой. Он просто не сможет наполниться. Поэтому для этого случая стоит рассмотреть третий способ обустройства вентиляционной системы.

Приточно-вытяжное оборудование

Из названия понятно, что устройства, устанавливаемые в рамках такой системы, отвечают как за подачу, так и за вытяжку воздуха.Чаще всего это достигается комбинированием различных устройств. Например, в качестве качества можно установить бризеры, а на кухне и в ванной разместить вытяжные устройства.

Такой подход решает сразу две проблемы. Во-первых, достигается необходимая интенсивность воздухообмена. Во-вторых, вы можете полностью контролировать объем как входящих, так и выходящих воздушных масс.

Кроме того, существуют специальные устройства двойного действия — приточно-вытяжные. Как правило, они оснащены рекуператорами.Этот элемент предназначен для удержания тепловой энергии из рециркулируемого воздуха и отдачи ее свежему воздуху при его поступлении.

Согласитесь, что такая экономия на отоплении в большом доме очень кстати. Вы убьете сразу двух зайцев: вас ждет здоровый микроклимат, а температурный режим не нарушается в помещении.

Конечно, приточно-вытяжная вентиляция намного дороже других систем. Во-первых, само оборудование стоит дорого. Во-вторых, все устройства подключены к электросети и при работе потребляют определенное количество электроэнергии.

Последний фактор, кстати, является основным недостатком принудительной вентиляции вне зависимости от того, какой тип вентиляции используется. Зависимость от электричества приводит к тому, что в случае отключения электроэнергии все оборудование просто встанет.

Так что рекомендуется заранее озадачиться покупкой и установкой резервного генератора. Вам будет полезно сохранить работоспособность не только вентиляции, но и системы отопления на случай форс-мажора.

Что касается монтажа оборудования для принудительной вентиляции, то он не такой уж и сложный.О том, как сделать монтаж своими руками, вы можете прочитать в статьях на нашем сайте, посвященных этой теме. После получения необходимой информации у вас все получится. Удачи!

Оборудованные чердачные помещения – чердак получил свое распространение относительно недавно. Еще несколько десятков лет назад владельцы частных домов не задумывались о функциональности этого особого места. Теперь все иначе — полезная жилая площадь никому не помешает. Главное, создать на нем правильный воздухообмен.Вентиляция чердака позволяет не только снизить потери энергии, но и продлить срок службы кровли.

Функции вентиляции чердака

Система вентиляции в особо жаркий период позволяет устранить духоту, а зимой эффективно противодействует проникновению холода и влаги в помещение. Именно поэтому важным моментом является правильная установка системы вентиляции своими руками, ведь:

  • система устраняет влагу и предотвращает образование сырости в материале утеплителя – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на долгие годы, препятствуя проникновению тепла и холода;
  • при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, благодаря чему исключается возможность преждевременного разрушения деревянных элементов кровли;
  • в сильную жару препятствует проникновению горячего воздуха в дом;
  • предотвращает скопление влаги, тем самым предотвращая коррозионные проявления, пагубно влияющие на металлочерепицу;
  • устраняет образование сосулек под карнизом в сильные морозы;
  • позволяет экономить энергоресурсы, тем самым снижая затраты на обогрев жилого чердака в зимний период.

Естественная вентиляция на чердаке

Работа системы естественной вентиляции напрямую зависит от правильного монтажа теплоизоляционных материалов. Обязательными условиями укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью кровли. Естественная вентиляция основана на создании естественной тяги, благодаря которой происходит постоянный приток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% от общей площади чердака.самым простым вариантом монтажа является вывод каналов через фронтоны. Эта технология может быть применена к некаменному элементу кровли.

Размер зазора для свободного воздухообмена зависит от кровельного материала, который используется для кровли:

  • при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
  • при нанесении мягких материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
  • при монтаже гидроизоляции и утеплителя расстояние между ними должно быть от 20 до 30 мм.

Важно! Для создания качественной естественной вентиляции над мансардой необходимо создать герметичное разделение вентиляционных полостей, благодаря чему естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Установка естественной вентиляции

При монтаже кровли создается естественная система вентиляции. Для осуществления воздухообмена потребуется установить под крышей специальные элементы, отвечающие за воздухообмен.Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух попадает на чердак. Для удаления отработанного воздуха используются точечные или проточные аэраторы, которые устанавливаются на скате крыши.

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выходных поверхностей элементов намного больше, чем у обычных. Количество аэраторов рассчитывается индивидуально и зависит от общей площади кровли. На 100 м2 проветриваемой площади устанавливается 2 аэратора.

Важно! Естественная вентиляция безотказно функционирует только в холодное время года, так как для воздухообмена необходима разница температур на улице и в помещении. Именно поэтому вентиляция мансардной крыши требует установки системы принудительного воздухообмена.

Вентиляция жилого чердака со слуховыми окнами

Мансардное окно устанавливается в соответствии со СНиП II-26, СНиП 21-01:

  • монтаж мансардных окон возможен при уклоне кровли более 35 градусов;
  • минимальный размер листа равен 0.6х0,8 м;
  • допустимый размер мансардных окон 1,2х0,8 м.

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Мансардные окна монтируются с помощью рам при возведении крыши, составляя законченную конструкцию. Вентиляция мансардными окнами улучшает эстетику крыши, ее функциональность.

Для скатных мансардных окон с одной наклонной плоскостью. Схема монтажа: 2 балки располагаются на требуемом СНиП расстоянии и закрепляются стойками, соединенными вверху перемычкой.Наружные стороны обшиты облицовочным материалом, со стороны фасада установлена ​​декоративная решетка.

Система с одним вентилируемым зазором

При обустройстве системы вентиляции односкатной крыши стоит учитывать, что размер вентканала напрямую зависит от длины скатов и угла наклона кровли.

Согласно СНиП II-26-76:

  • высота зазора не более 5 см, увеличение показателей которого может привести к образованию турбулентности, что значительно уменьшит воздухообмен;
  • при длине покрытия более 10 м требуется принудительная вентиляция;
  • Отверстия системы вентиляции
  • должны быть надежно защищены от мусора.

Принудительная вентиляция чердака

При установке принудительного воздухообмена в вентиляционном канале устанавливается вентилятор. Особенно необходимо устанавливать устройство при наличии коротких вентиляционных каналов, не способных обеспечить качественную тягу. При установке вентилятора в загородном доме подача воздуха монтируется так же, как и при естественной системе. Крышный вентилятор устанавливается наружной стороной на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы установка вентилятора не производилась вплотную к окнам, так как в них может засасываться отработанный воздух.

Производительность вентилятора, установленного на крыше, зависит от:

  • размеры крыльчатки: больше диаметр — выше производительность;
  • угол лопастей: чем он больше, тем большее количество воздуха будет рециркулировано;
  • мощность электродвигателя.

Лучший способ повысить производительность — установить несколько вентиляторов. Использование мощного кулера нецелесообразно.

Важно! Для предотвращения образования конденсата вентилятор необходимо утеплить специальными материалами, например, с помощью минеральной ваты.

Система вентиляции чердака является очень важным элементом, создающим комфортные условия в доме. Он должен быть установлен в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и монтируется в момент возведения кровли.

Еще статьи на эту тему:

Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?

В частных домах получила распространение система естественной вентиляции, в которой движение воздуха происходит за счет разницы температур воздуха в помещении и на улице.Популярность естественной вентиляции обусловлена ​​простотой конструкции системы и ее дешевизной.

Как правило, просто и дешево не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и учитывают расходы на содержание жилья, широко распространены в частных домах различные системы принудительной вентиляции.

В частных домах следующие системы принудительной вентиляции:

  • принудительная вытяжная вентиляция когда удаление воздуха из помещений дома принудительное, а поступление воздуха с улицы происходит естественным путем, через приточные клапаны.
  • принудительная приточно-вытяжная вентиляция , в которой как приток, так и удаление воздуха в помещения дома производится принудительно.

Принудительная вентиляция может быть локальной (распределенной) или централизованной. В локальная система принудительной вентиляции электровентиляторы установлены в каждой комнате дома, где это необходимо. В системе централизованной принудительной вентиляции вентиляторы расположены в одной вентиляционной установке, которая соединена трубами с помещениями дома.

Система естественной вентиляции в частном доме — особенности и недостатки

Система естественной вентиляции в частном доме состоит из вертикальных каналов, которые начинаются в проветриваемом помещении и заканчиваются над коньком крыши.

Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе из канала. Теплый воздух в помещении легче холодного наружного воздуха.

На тягу в вентиляционном канале также влияет ветер, который может как увеличивать, так и уменьшать тягу.Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции воздуховода и др.

Схема вентиляции помещений в многоэтажном частном доме

Согласно СНиП, канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 о С , за исключением ветрового воздействия.

Летом, когда температура воздуха на улице выше нормативной, воздухообмен ухудшается.Циркуляция воздуха по каналам естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 о С .

Зимой чем холоднее на улице, тем сильнее сквозняк и выше. Потери тепла зимой через систему естественной вентиляции, по некоторым оценкам, могут достигать 40% от всех теплопотерь дома.

В жилых домах каналы естественной вентиляции обычно выходят из кухни, санузлов, котельной и гардеробных. Дополнительные каналы устраивают для вентиляции подвала или для устройства .

На верхних этажах частного дома также часто необходимо устраивать дополнительные каналы естественной вентиляции из жилых помещений, чтобы обеспечить необходимый по нормам воздухообмен.

В чердачных помещениях естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за отсутствия тяги в вентиляционных каналах малой высоты.

Нормы естественной вентиляции

СНиП СП 55.13330.2011 «Дома жилые одноквартирные», п.8.4. требуется:

Минимальную производительность системы вентиляции дома в ремонтном режиме следует определять из расчета не менее одного обмена объема воздуха в час в помещениях с постоянным проживанием людей.

Из кухни в ремонтном режиме следует удалять не менее 60 м 3 воздуха в час, из ванны, уборной — 25 м 3 воздуха в час.

Коэффициент воздухообмена в остальных помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должен быть не ниже 0. 2 комнатный объем в час.

Помещение с постоянным пребыванием людей — помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течение суток.

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, минимум:

Величина воздухообмена, указанная в нормативах, должна обеспечиваться для расчетных условий: температура наружного воздуха +5 о С , а температура внутреннего воздуха помещения в холодное время года, (для жилых помещений +22 о C ).

Поступление наружного воздуха в помещения должно обеспечиваться через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, где при температуре наружного воздуха +5 °С не обеспечивается отвод номинального расхода воздуха, должна быть предусмотрена механическая вытяжная вентиляция.

Механическая вентиляция с частичным использованием систем естественной вентиляции для подачи или удаления воздуха (смешанная вентиляция) должна предусматриваться также в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5 o C, производительность каналов естественной вентиляции снижается. При этом допускается увеличивать воздухообмен в помещениях с окнами за счет открывания окон, форточек и фрамуг. В помещениях без окон должна быть предусмотрена механическая принудительная вытяжная вентиляция.

Система естественной вентиляции в частном доме работает следующим образом

В старых домах, квартирах свежий воздух с улицы проникает в жилые помещения через щели в деревянных окнах , затем через переливные отверстия в дверях (обычно щель между краем двери и полом) достигает кухни и санузлов и выходит в канал естественной вентиляции.

Основное назначение такой вентиляции – удаление продуктов сгорания газа, влаги и запахов из кухни и санузлов. Жилые помещения в такой системе вентилируются недостаточно. В помещениях для проветривания необходимо открывать окна.

В случае использования окон современных герметичных конструкций, для притока свежего воздуха необходимо устанавливать в наружных стенах помещений или в окнах специальные приточные клапаны.

Часто приточные клапаны не делают даже в новых домах.Для притока воздуха приходится постоянно держать створки окна открытыми , в лучшем случае установив для этого на окна «микровентиляционные» приспособления. (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнителей для защиты от холода, шума и пыли, а потом держим постоянно приоткрытыми!? :-?)

Также часто можно увидеть герметичные двери, установленные в помещениях дома, без зазора у пола или другого отверстия для прохождения воздуха. Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями.

Многие даже не подозревают о необходимости обеспечивать постоянную подачу свежего воздуха в помещения и циркуляцию воздуха между помещениями. Поставив пластиковые окна и герметичные двери, живем в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертоносных газов — и коварных.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах вызывают сквозняки, служат источником уличной пыли, пыльцы аллергенных растений, насекомых и уличного шума.

Основным недостатком естественной вентиляции в наших домах является отсутствие контроля и регулирования количества воздуха, подаваемого в помещение и удаляемого из него.

В результате часто в доме душно, повышенная влажность, конденсат на окнах и в других местах появляется грибок и плесень. Обычно это свидетельствует о том, что вентиляция не справляется со своей задачей – удалять загрязнения, загрязнения и избыток выделяемой в воздух влаги. Количество воздуха, выходящего через вентиляцию, явно недостаточно.

В других домах зимой чаще бывает наоборот, воздух очень сухой от относительной влажности менее 30% (комфортная влажность 40-60%). Это указывает на то, что через вентиляцию выходит слишком много воздуха. Морозный сухой воздух, поступающий в дом, не успевает насытиться влагой и сразу уходит в вентиляционный канал. И тепло уходит с воздухом. Получаем дискомфорт микроклимата в помещении и потери тепла .

В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. В этом случае помещения проветривают, открывая окна. Другие помещения без окон, например, ванная, туалет, гардеробная, проветривать таким образом нельзя. В таких помещениях, которые летом остаются без вентиляции, во влажном воздухе легко и быстро скапливается и потом появляется запах, грибок и плесень.

Как улучшить естественную вентиляцию

Работу естественной вентиляции можно сделать более экономичной, если на входе в вентиляционный канал установить автоматический клапан, управляемый датчиком влажности.Степень открытия клапана будет зависеть от влажности воздуха в помещении – чем выше влажность, тем больше клапан открыт.

В помещениях установлены приточные клапаны, управляемые датчиком температуры наружного воздуха. При снижении температуры плотность воздуха увеличивается, и клапан должен быть закрыт, чтобы предотвратить попадание избыточного холодного воздуха в помещение.

Автоматизация задвижек позволит снизить теплопотери с воздухом, выходящим через вентиляцию, на 20-30%, а общие теплопотери дома на 7-10%.

Следует понимать, что такая локальная автоматизация работы каждого отдельного клапана не сможет полностью устранить недостатки системы естественной вентиляции в доме. Установка автоматических клапанов лишь немного улучшит вентиляцию, особенно зимой.

Возможна, как минимум, установка регулируемых решеток и клапанов на приточном и вытяжном каналах, а регулировка их вручную не реже двух раз в год. На зимний период их прикрывают, а с наступлением тепла полностью открываются вытяжные решетки и приточные клапаны.

Строительные нормы допускают снижение скорости воздухообмена в нерабочем режиме помещений до 0,2 комнатного объема в час, т.е. в пять раз. В доме всегда найдутся редко используемые комнаты. Особенно на верхних этажах дома. Зимой обязательно закрывать вентиляционные клапаны в редко используемых помещениях.

Вентилятор

в наружной стене обеспечивает принудительный приток воздуха в помещение. Только мощность вентилятора 3 -7 Вт .

Вентилятор имеет следующие преимущества перед клапаном подачи:

  • Объем поступающего с улицы воздуха ограничивается только мощностью вентилятора.
  • Создают избыточное давление в помещении, за счет чего в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
  • Уменьшить зависимость естественной вентиляции от климатических факторов.
  • Достижимая глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
  • Обеспечьте лучшее.

Вентиляторы, оснащенные электронной системой климат-контроля, подогревом воздуха, специальными фильтрами, часто называют бризерами.

В продаже имеются недорогие электронные устройства для домашнего использования, измеряющие влажность воздуха. Повесьте этот прибор на стену и отрегулируйте пропускную способность вентиляционных каналов, ориентируясь на показания прибора. Поддерживать оптимальную влажность воздуха в жилых помещениях 40-60%.

Проверить наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переливного отверстия для выхода воздуха из жилого помещения должна быть не менее 200 см 2 . Обычно оставляют зазор между кромкой двери и полом в помещении высотой 2-3 см .

Переливное отверстие для подвода воздуха на кухню, в ванную комнату или в другое помещение, оборудованное вентиляционно-вытяжным каналом, должно быть не менее 800 см 2 . Здесь лучше установить вентиляционную решетку внизу двери или внутренней стены помещения.

При переходе из помещения в помещение с вентиляционным каналом воздух должен проходить не более чем через два переливных отверстия (две двери).

Вентиляционные каналы, проходящие через неотапливаемое помещение (чердак), должны быть утеплены. Быстрое охлаждение воздуха в воздуховоде снижает тягу и приводит к конденсации отработанного воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, что также снижает тягу.

Вентилятор в канале естественной вентиляции

Для улучшения работы естественной вентиляции устанавливаются кухонные вытяжки, а также электровентиляторы на входе вентканалов.Такие вентиляторы подходят только для кратковременного и интенсивного проветривания помещений в периоды значительного выделения влаги и загрязнений. Вентиляторы очень шумные, их производительность, а значит и потребляемая мощность, превышает значения, необходимые для постоянной вентиляции.

Следует отметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под давлением набегающего воздуха лопастей неработающего вентилятора) дополнительно увеличивает аэродинамическое сопротивление канала.В результате установка вентилятора значительно снижает силу естественной тяги в канале.

Аналогичная ситуация, когда кухонная вытяжка над плитой подключена к единственному каналу естественной вентиляции на кухне.

Фильтры, клапаны и вентилятор в кухонной вытяжке практически блокируют естественную тягу в вентиляционном канале. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.

Для исправления ситуации в воздуховоде между каналом естественной вентиляции и кухонной вытяжкой рекомендуется поставить тройник с обратным клапаном на боковой выход.При неработающей вытяжке открывается обратный клапан, пропуская воздух из кухни в вентиляционный канал.

При включении кухонной вытяжки большое количество теплого воздуха выбрасывается на улицу с единственной целью удаления запахов и других загрязнений, образующихся над плитой.

Во избежание потери тепла рекомендуется установить над плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации очищенный от запахов и загрязнений воздух направляется обратно в помещение.Такой зонт часто называют фильтрующим колпаком с рециркуляцией. Следует учитывать, что экономия от снижения затрат на отопление несколько нивелируется за счет необходимости периодической замены фильтров в вытяжке.

В наличии для продажи вентиляторы управляемые датчиком влажности . Вентилятор включается при достижении определенного порога влажности в помещении и выключается при ее снижении. Все вышеперечисленные особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.

В любом случае работа вентилятора приводит только к увеличению тяги в вентиляционном канале и снижению влажности в помещении. Но он не способен ограничивать естественную тягу, предотвращая излишнюю сухость воздуха и потери тепла зимой.

Кроме того, в системе естественной вентиляции используется несколько элементов, расположенных в разных частях дома – приточные клапаны, вытяжные каналы, переливные решетки между помещениями.

Включение вентилятора в одном из каналов часто приводит к нарушению работы других элементов системы. Например, воздухозаборники в доме часто не пропускают резкое увеличение объема воздуха, необходимого для работы вентилятора. В результате при включении вытяжки на кухне тяга в вытяжном канале в ванной опрокидывается – воздух с улицы начинает поступать в дом через вытяжной канал в ванной.

Естественная вентиляция в частном доме это система:
  • простая и дешевая установка;
  • не имеет механизмов, требующих электропривода;
  • надежный, не ломается;
  • очень дешев в эксплуатации – затраты связаны только с необходимостью выполнения периодических осмотров и чистки вентиляционных каналов;
  • не шумит;
  • эффективность его работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
  • Имеет ограниченную возможность регулировки производительности, только в сторону уменьшения воздухообмена;
  • зимой работа системы естественной вентиляции приводит к значительным потерям тепла;
  • летом система вентиляции не работает, проветривание помещений возможно только через открытые окна, форточки;
  • нет возможности подготовки подаваемого в помещение воздуха — фильтрация, нагрев или охлаждение, изменение влажности;
  • не обеспечивает необходимый комфорт (воздухообмен) — что вызывает духоту, сырость (грибки, плесень) и сквозняки, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как и в большом вентканале, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестницы на верхние этажи .

Если не принять никаких мер, то на верхних этажах дома у нас всегда будет духота и повышенная влажность, а в доме разница температур между этажами.

Возможны два варианта естественной вентиляции верхних этажей дома.


Читайте:

Вентиляция в деревянном доме

Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции . Вентиляция помещений в таких домах происходит за счет стен («дышащих стен»), потолков и окон, а также в результате движения воздуха по дымоходу при топке печи.

В конструкциях современного деревянного дома все чаще используются различные способы герметизации — машинное профилирование сопряженных поверхностей бревен и бруса, герметики для межвенцовых швов, паро- и ветрозащитные пленки в перекрытиях, герметизация окон. Стены дома обшиты и утеплены, обработаны различными ядовитыми составами.

В комнатах дома, как правило, нет печей.

Система вентиляции в таких современных деревянных домах просто необходима.

Вентиляция гардеробов и кладовых

В гардеробной, кладовой необходимо сделать вентиляцию. Без вентиляции в комнатах будет пахнуть, повысится влажность и даже на стенах может появиться конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной или кладовой в жилые комнаты.

Если двери этих помещений открываются в коридор, прихожую или кухню, то помещения проветриваются так же, как проветриваются жилые комнаты в доме. Для притока свежего воздуха с улицы в окне (если есть) или в стене размещают приточный клапан. В двери гардеробной шкафы оставляют зазор внизу, между дверью и полом, или делают еще одно отверстие для прохода воздуха, например, в нижнюю часть двери вставляется вентиляционная решетка.

Свежий воздух поступает в гардеробную или кладовую через приточный клапан, затем выходит через отверстие в двери в коридор, а затем направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между гардеробной или кладовой и помещением, где имеется канал естественной вентиляции, должно быть более двух дверей.

Если двери гардеробной открываются в жилое помещение, то движение воздуха для вентиляции гардеробной должно быть организовано в обратном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал раздевалка.В данном варианте гардеробная оборудована каналом естественной вентиляции.

Вентиляция в вашем городе

Вентиляция

Вентиляция частного дома. Приток воздуха в доме — видео:

Вентиляция предназначена для улучшения качества воздуха в доме. Существует противоречие между необходимостью улучшения качества воздуха и минимизации затрат на устройство современной вентиляции и снижение ее энергопотребления.

Между тем вентиляция — не единственный способ улучшить качество воздуха в помещении.Наиболее важным является контроль источников загрязнения воздуха. Речь идет о бытовых привычках, таких как не курить в помещении, заботиться о том, чтобы в квартире не размножались бактерии и грибки.

Качество воздуха в доме однозначно зависит от наличия материалов с низким уровнем вредных выделений. в первую очередь таковыми считаются натуральные материалы, такие как дерево, камень или стекло.

При разумном выборе материалов на этапе строительства можно поддерживать хорошее качество воздуха в доме, даже если установлена ​​менее дорогая и энергоемкая система вентиляции.

Еще статьи на эту тему:

Очевидно, что для комфортной жизни в доме необходим эффективный воздухообмен. Сегодня мы поговорим о том, как наладить вентиляцию на чердаке — очень специфическом помещении.

На чердаке — помещение под крышей, куда поступает теплый и насыщенный водяным паром воздух из нижних помещений. Это не только создает дискомфорт, но и представляет угрозу для деревянной конструкции крыши и волокнистого утеплителя. При попадании в холодную зону (под крышу) пар превращается в конденсат и увлажняет материалы, не переносящие воздействия воды.Поэтому для удаления влажного теплого воздуха необходимо предусмотреть вытяжку.

Воздухообмен может быть естественным (воздух движется самотеком за счет тяги) и принудительным (за счет электровентилятора).

Существует четыре основных варианта вентиляции:

  1. с естественным притоком и вытяжкой;
  2. с принудительным притоком и естественным выбросом;
  3. с естественным притоком и принудительным выбросом;
  4. с принудительной подачей и вытяжкой.

Первый вариант самый дешевый.При этом непрерывная подача свежего воздуха обеспечивается оконными или настенными приточными устройствами (клапанами). Встроенные в окно, они проветривают помещение при закрытой створке. Оконные клапаны доступны как для обычных, так и для световых люков. Более того, чердак может похвастаться наличием лабиринтных каналов, исключающих образование сквозняков. Но производительность их невелика – до 30-50 м³/ч. Также есть модели с вентиляционным клапаном, совмещенным с ручкой для открывания створки.

Но для настенного клапана вам придется сделать отверстие во внешней стене.Это устройство состоит из воздуховода диаметром 80-160 мм, воздухозаборной решетки, которая размещается снаружи, и головки с регулятором расхода воздуха, установленного изнутри. Принцип работы клапана другой. Например, в гидрорегулируемых моделях чувствительный к влаге датчик, расположенный в помещении, подключается к внешней заслонке. Он изменяет проходное сечение в зависимости от уровня влажности в помещении, тем самым контролируя поток воздуха.

Что касается вытяжки, то она организуется с помощью вентиляционных каналов, которые прокладываются внутри здания еще на этапе строительства.Притоки делаются под потолком, где скапливается нагретый воздух, а выходы делаются на крыше.

Выходы вентиляционных каналов рекомендуется делать как можно ближе к коньку. Это необходимо для улучшения тяги.

Система с естественной приточно-вытяжной вентиляцией имеет большой недостаток: она эффективна только в холодное время года. Дело в том, что для циркуляции воздуха нужна большая разница между температурой на улице и в здании, чего не может быть в теплые месяцы.Этого недостатка лишена система с естественным притоком и принудительным выпуском. Предполагает использование одинаковых приточных клапанов (настенных и оконных). Однако вытяжка осуществляется механическими вентиляторами, встроенными в вытяжные каналы. Рассмотрим их подробнее.

Есть готовые изделия — гидроизолированные выходы вентиляционных труб на крышу с вставленным в оголовок вентилятором. Существуют также корпусные вытяжные вентиляторы производительностью от 80 до 7000 м 3 /ч, устанавливаемые на «мини-чердаках». Это значит, что они остаются между горизонтальным потолком чердачного помещения и коньком крыши. Причем приточные отверстия закрыты решетками с регулируемыми заслонками, что позволяет контролировать количество удаляемого теплого воздуха и тем самым экономить тепло. Такие вытяжные вентиляторы работают с низким уровнем шума и не слышны в жилых помещениях. Кроме того, у них минимальный расход электроэнергии, а значит, их работа не влетит в копеечку.

Другим вариантом является так называемая гибридная вентиляция. В этом случае каналы естественной вытяжки обходятся механическим вентилятором низкого давления. В холодное время года он не работает, а его лопасти сконструированы так, чтобы не мешать естественной тяге.Однако летом он включается, поддерживая давление в канале, сравнимое с естественной тягой.

Полностью принудительная вентиляция – дорогое решение и, по мнению многих специалистов, вряд ли оправдано в загородном доме.

В завершение темы отметим, что полностью принудительная вентиляция имеет смысл только тогда, когда Дачный дом стоит возле оживленной трассы или в нем проживают аллергики. В остальных случаях можно поискать компромиссное решение, чтобы действительно вздохнуть. чистый воздух, а не тем, что он проникал в помещения насильно, проходя через механический вентилятор (со смазкой), фильтр (забитый пылью) и не отличающиеся безупречной чистотой воздуховоды.

Полноценное использование чердака невозможно без правильной и эффективной вентиляции этого помещения.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое помещение в доме, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Комната расположена над основными жилыми помещениями дома: спальней, гостиной, кухней, душевой. В процессе жизнедеятельности человека в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается к потолку.Основное количество влажных воздушных масс вентиляционная система дома выводит в атмосферу, но часть их проникает через микрощели в потолке и попадает на жилой чердак.

На чердаке, не оборудованном вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и перекрытие и попадают в утеплитель, а за ним в подкровельное пространство. Попадая в более холодную зону, воздух, испаряющаяся вода, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, является ли чердак жилым или нет, правильная вентиляция предотвращает:

  • Появление и накопление избыточной влаги в подкровельном пространстве.
  • Влажная изоляция, предотвращающая потерю теплоизоляционных качеств.
  • Образования грибковых колоний и очагов плесени на деревянных элементах крыш.
  • Образование коррозии на металлических элементах крыш.

Вентиляция мансарды над мансардой спасает ее от перегрева в жаркое время года, а также препятствует образованию льда на свесах кровли зимой.

Особенности правильного воздухообмена

Естественная вентиляция в помещении жилого чердака осуществляется через приточно-вытяжные проемы, площадь которых зависит от его площади, в соотношении 0,2 м 2 /100 м 2 . Приток может осуществляться через вентили, установленные в мансардные окна. Удаление влажного воздуха осуществляется через аэраторы, установленные в плоскости кровли или в коньке кровли.

Соблюдая правило отношения площади приточно-вытяжных отверстий к площади чердачного помещения, чердак можно проветривать через фронтоны.Подача воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка осуществляется через регулируемые вентиляционные решетки, установленные вверху противоположного фронтона.

Вентиляция кровли и подкровельного пространства чаще всего осуществляется с помощью софитов. Это приспособление представляет собой не что иное, как перфорированную панель из металла или пластика, и предназначено для обшивки свесов карниза. Их можно использовать, устанавливая по периметру дома, или чередуя с неперфорированными панелями.

Софиты в качестве вентиляционных элементов можно использовать только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков по всей кровле.

Способы вентиляции жилого чердака

На сегодняшний день существует несколько основных вариантов систем вентиляции. Циркуляция воздуха может быть естественной или принудительной. Естественное движение воздушных масс происходит за счет разницы температур атмосферного и внутреннего воздуха. Принудительное движение осуществляется с помощью вентиляторов, приточных и (или) вытяжных.

  • Самый простой вариант – использовать естественный приток и вытяжку воздушной смеси с мансардного этажа. Такой вид воздухообмена чаще всего выбирают те, кто делает вентиляцию чердака своими руками.
  • При сложной геометрии чердака можно использовать метод создания в его пространстве избыточного давления с принудительным течением. Благодаря такому решению приточные воздушные массы будут вытеснять отработанные через естественные вытяжные отверстия, аэраторы и т.п.
  • При коротких вытяжных каналах может не хватать тяги для эффективного удаления воздуха с чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс в этом случае также может осуществляться как при естественном движении воздушного потока, так и при принудительном.
  • Наиболее сложной системой вентиляции является система с механическим приводом. При таком решении используются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Подача воздуха осуществляется приточными вентиляторами, установленными в проемах фронтонов.

Для того чтобы создаваемая система принудительной вентиляции не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

Вентиляция и качество воздуха в доме в Новой Калифорнии

Версия этой статьи опубликована в весеннем выпуске журнала Home Energy Magazine за 2019 год.

ПОДЕЛИТЬСЯ

Нажмите здесь, чтобы прочитать больше статей о качестве воздуха в помещении

Начиная с середины 2000-х годов Калифорнийская энергетическая комиссия финансировала несколько исследований (например, Price, et al. , 2007, и Offermann, 2009), направленных на оценку потенциального воздействия на качество воздуха в помещении (IAQ), связанного с воздухом в оболочке. герметизация, а также возможность их смягчения за счет использования механических систем вентиляции.Эти исследования показали (1), что большинство домохозяйств в новых калифорнийских домах сообщили, что в некоторые сезоны не открывали регулярно окна для проветривания, и существенное меньшинство домохозяйств сообщило, что не использует окна для проветривания в любое время года; (2) фактическая измеренная скорость вентиляции во многих домах была ниже целевого минимального уровня; и (3) что средняя измеренная концентрация формальдегида в исследуемых домах в 4 раза превышала референтный уровень хронического воздействия, установленный Калифорнийским управлением по оценке опасности для здоровья окружающей среды.


Измерение расхода вытяжного воздуха.


Вытяжная вентиляция.

Чтобы решить эти проблемы, строительные нормы и правила штата (Раздел 24) требуют механической вентиляции в новых домах с 2008 года с использованием калифорнийской версии стандарта ASHRAE Standard 62. 2. Сюда входят требования к вытяжке из кухонь, ванных комнат и прачечных, а также к общедомовой вентиляции.

С 2016 по 2018 год Национальная лаборатория Лоуренса в Беркли и партнеры провели полевое исследование «Здоровые и эффективные новые газовые дома» (HENGH), чтобы оценить, соответствует ли установленное вентиляционное оборудование требованиям кодекса, и измерить основные загрязняющие вещества в домах, построенных в соответствии с этим стандартом, чтобы определить, соответствует ли требования к вентиляции обеспечивают приемлемый уровень качества воздуха в помещении.Среди партнеров были Институт газовых технологий (GTI), Тихоокеанская газовая и электрическая компания (PG&E) и Газовая компания Южной Калифорнии (SoCalGas). Исследование также включало оценку последствий требований к воздухонепроницаемости оболочки для энергии и качества воздуха в помещении, а также подходы к требованиям к механической вентиляции. Результаты полного исследования можно найти в Chan, et al. (2018). В данной статье основное внимание уделяется результатам полевых измерений.

Измерения

Полевое исследование охарактеризовало 70 домов, построенных в период с 2011 по 2017 год.Во всех домах был хотя бы один газовый прибор (плита, печь или водонагреватель). Сорок восемь домов были расположены в PG&E и 22 дома на территориях обслуживания SoCalGas. Каждый дом находился под наблюдением в течение примерно одной недели, когда работала центральная механическая система вентиляции, а жильцы обязались не оставлять окна открытыми для проветривания.

Измерения загрязняющих веществ включали определение по времени мелкодисперсных твердых частиц (PM2,5) в помещении и на открытом воздухе; и формальдегид, диоксид азота (NO) и CO 2 в помещении.Отбор проб с временным разрешением дает нам показание концентрации частиц каждую минуту, в отличие от отбора проб с интегрированием по времени, когда частицы суммируются в течение длительного периода времени — обычно путем сбора пробы на фильтре в течение нескольких дней.

Интегрированные по времени измерения были выполнены для формальдегида, NO 2 и оксидов азота (NO X ) внутри и снаружи помещений во всех домах. На варочной панели, вытяжке и других вытяжных вентиляторах, а также в системе отопления и охлаждения были установлены устройства контроля активности.Устройства для измерения качества воздуха в помещении, использованные в этом исследовании, перечислены в Таблице 1. Кроме того, полевая группа контролировала использование оборудования жильцами, например, измеряя температуру на варочной панели и устанавливая небольшие крыльчатые анемометры для контроля потока воздуха от вентилятора. Участники также вели ежедневные журналы действий, которые могли повлиять на качество воздуха в помещении.

Таблица 1. Приборы для измерения качества воздуха в помещении

Параметры

Измерительное устройство

Отбор проб
Местоположение

Выборка
Разрешение

лс 2. 5

МетУан ES-642

Открытый

1 минута

MetOne BT-645

Внутренний (центральный)

1 минута

СО 2 , T, правая сторона

Extech SD-800

Внутренняя (центральная,
главных и других спален)

1 минута

2

Aeroqual NO 2 Монитор

Внутренний (центральный)

1 минута

Пассивные пробоотборники Ogawa

Наружный,
Внутренний (центральный)

1 неделя

Формальдегид

GrayWolf (Shinyei) FM-801

Внутренний (центральный,
главная спальня)

30 минут

Пассивный SKC UMEx-100 Наружная, Внутренняя
(центральная, главная спальня)

1 неделя

Т, правый Начало HOBO U23 Pro v2 Наружная, внутренняя (главная и другие спальни)  1 минута
Начало HOBO UX100-011 Внутренний (центральный)

1 минута

В каждом доме были проведены диагностические испытания герметичности оболочки и воздуховода, а также замеры расхода воздуха в вентиляционных системах. Самым сложным измерением было измерение расхода воздуха в системе подачи. Поскольку приточный воздуховод входил в центральную систему принудительной вентиляции, необходимо было измерять потоки воздуха либо с помощью устройств наподобие трубки Пито, вставленных в воздуховоды, к которым было очень трудно получить доступ и которые имели недостаточную прямую длину для удовлетворения каких-либо разумных требований к точности, либо с помощью измерение расхода воздуха на внешних воздухозаборниках, доступ к которым также был очень затруднен. В будущем системы приточного воздуха необходимо проектировать и устанавливать таким образом, чтобы их воздушные потоки можно было обоснованно проверять.

Результаты

Дома были типичными для новой калифорнийской застройки: площадь большинства домов составляла 2 000–3 500 квадратных футов, от двух до трех с половиной ванных комнат и от трех до пяти спален. Там были одноэтажные и двухэтажные дома с уединенным трехэтажным домом. На момент мониторинга большинству домов было от одного до трех лет. В среднем на каждые 1000 квадратных футов приходилось по одному жильцу.

У большинства домов была утечка оболочки между 3 ACH 50 и 6 ACH 50 со средним значением около 4.5 АСН 50 . Только четыре дома имели утечку оболочки менее 3 ACH 50 , уровень, необходимый для соблюдения Международного кодекса энергосбережения 2018 года (ICC 2018).

Различные подходы к механической вентиляции представлены на рис. 1 в разбивке по типу вентиляционной системы, режиму работы и расположению вытяжного или приточного вентилятора (при наличии). В 64 из 70 домов была вытяжная вентиляция; остальные 6 имели приточную вентиляцию. Из шести приточных систем четыре использовали приточный вентилятор, соединенный с центральной системой воздуховодов, а две другие полагались на работу центрального вентилятора системы принудительной вентиляции.Эти две системы были подключены к программируемому термостату, но функция вентиляции не была запрограммирована ни в одном из домов. В результате эти два дома были протестированы с вытяжным вентилятором в прачечной, работающим непрерывно в течение однонедельного периода мониторинга, чтобы обеспечить механическую вентиляцию со скоростью, которая соответствовала минимальным требованиям кодекса или превышала их.

Тип системы механической вентиляции всего дома и расположение вентилятора (N=70)


Рисунок 1. Шестьдесят четыре из 70 домов имели вытяжную вентиляцию; остальные 6 имели приточную вентиляцию.

В трех домах был один вытяжной вентилятор, расположенный удаленно на чердаке и подключенный ко всем ванным комнатам; при правильной установке и настройке на непрерывную работу эта конфигурация удовлетворяет требованиям как к вытяжке из ванной комнаты, так и к вентиляции всего дома. В этих домах не было выключателя внутри дома, который жильцы могли использовать для включения или выключения вентилятора. Во всех трех случаях выездная группа наблюдала проблемы с установкой. В одном из домов с крыши оторвалась вытяжная вентиляция. В двух других домах вытяжной вентилятор не был подключен к сети. В одном из этих двух домов вытяжной вентилятор не работал, и его пришлось заменить. Участники исследования связались со строителем, и во всех трех случаях ремонт произошел до недельного мониторинга.

Во всех случаях, кроме двух, вентиляция всего дома превышала минимальные требования, а в среднем установленный воздушный поток был на 50 % выше минимального (как показано на рис. 2). Это похоже на результаты Stratton, Walker и Wray (2012) для предыдущих испытаний новых (построенных в 2010–2011 годах) домов в Калифорнии.В первую очередь это связано с тем, что системы вентиляции не проектируются и не устанавливаются для работы при минимальной скорости потока. Производители вентиляционного оборудования предлагают фиксированные скорости потока, и, по-видимому, во многих домах установлен размер, превышающий установленный минимум. Казалось бы, это самый простой и наименее опасный подход.

Сравнение измерения расхода вентилятора для вентиляции всего дома (N=56, только вытяжка) и минимального расхода согласно Разделу 24


Рисунок 2. Во всех случаях, кроме двух, общедомовая вентиляция превышала минимальные требования.

Важный вывод исследования заключается в том, что общеквартирные механические системы вентиляции работали только в одной четверти домов, когда впервые прибыли выездные бригады (рис. 3). Наиболее распространенные причины того, что системы не работали, заключались в том, что жильцы не знали о существовании системы или в том, что они не понимали переключатель управления механической системой вентиляции всего дома, который обычно не имел маркировки. Полевые бригады также обнаружили, что программируемые элементы управления не всегда устанавливались правильно: в половине домов с такими контроллерами вентиляторы не работали.В двух домах, где термостат был контроллером, вентилятор был выключен в обоих случаях. И Раздел 24, и стандарт ASHRAE 62.2 требуют, чтобы контроллер общедомовой системы вентиляции имел идентификационную и информативную этикетку. ASHRAE Guideline 24 предоставляет следующий пример языка для маркировки:

Ручные переключатели, связанные с системой вентиляции всего здания, должны иметь четкую маркировку, например: «Это управляет системой вентиляции дома. Оставьте включенным, за исключением сильного загрязнения окружающей среды.Кроме того, пассажиры должны получить инструкции по эксплуатации и техническому обслуживанию.
Типы и маркировка контроллеров системы вентиляции всего дома (N=70)


Рисунок 3. Наиболее распространенными причинами того, что системы не работали, было то, что жильцы не знали о существовании системы или не понимали элементов управления.

Раздел 24 Руководство по соблюдению требований к жилым помещениям также содержит рекомендуемые формулировки маркировки, такие как «Управление вентиляцией», «Работать, когда дом используется» или «Держать, за исключением случаев, когда он истекает более 7 дней.” Он также рекомендует использовать более подробную маркировку для систем прерывистого режима, чтобы предоставить жильцам основную информацию о том, как управлять таймером. Однако в Заголовке 24 не содержится никаких конкретных формулировок. Формулировка этикетки общедомовой системы вентиляции, как и выбор установщика системы, оказывает непосредственное влияние на понимание участников исследования. Например, в трех домах с расплывчатым и трудно интерпретируемым сообщением «Непрерывная работа» все три системы были отключены, однако из 12 домов с меткой, идентифицирующей контрольный выключатель, 7 работали.Улучшение требований к маркировке должно быть приоритетом не только в Калифорнии, но и в любом доме с механической вентиляцией.

Кухонное вентиляционное оборудование во многих домах соответствует большинству, но не всем требованиям Раздела 24: перемещение ≥ 100 кубических футов в минуту при сертифицированном уровне шума ≤ 3 сона. В то время как в большинстве домов были вытяжные вытяжки или микроволновые вытяжные вентиляторы (OTR), которые соответствовали требованиям минимального воздушного потока 100 кубических футов в минуту, многие вытяжки и большинство OTR работали только на средней или высокой скорости, которая, вероятно, быть громче 3 сонов.Некоторые OTR не соответствовали требованиям к воздушному потоку даже при максимальной скорости. Важное предостережение в связи с этим выводом заключается в том, что воздушные потоки OTR могут быть смещены вниз из-за метода измерения, который требует заклеивания лентой воздухозаборников, предусмотренных в передней верхней части некоторых OTR.


Измерение расхода приточного воздуха.

Большинство вытяжных вентиляторов для ванных комнат удовлетворяют требованиям минимального расхода воздуха 50 кубических футов в минуту для вентиляторов с прерывистым режимом работы. Около 90% вентиляторов для ванных комнат соответствовали этому требованию.Полевая группа заметила, что примерно в двух третях домов главный вытяжной вентилятор в главной ванной комнате имеет регулятор влажности. Наиболее распространенной настройкой была относительная влажность 80% для 20-минутного времени работы.

Мы оценили общий коэффициент воздухообмена в доме, используя эти измеренные потоки воздуха механической системы и их соответствующее время работы вместе с оценкой естественной инфильтрации (используя расширенную модель в ASHRAE Handbook of Fundamentals ). Типичный коэффициент воздухообмена для этих домов был около 0.35 ACH, с большинством значений от 0,20 до 0,61 ACH. Эти скорости воздухообмена были выше, чем те, которые были измерены Offermann (2009) (California New Home Study или CNHS) до того, как механическая вентиляция потребовалась в соответствии со строительными нормами Раздела 24 2008 года. Офферманн сообщил, что медиана скорости воздухообмена составляет 0,26 ACH для 107 домов, измеренных в течение одного дня мониторинга, и 0,24 ACH для 21 дома, измеренных за двухнедельный период.

Поскольку PM 2,5 является одним из наиболее важных загрязняющих веществ, представляющих интерес с точки зрения здоровья, мы определили тип воздушного фильтра, используемого в центральных системах принудительной вентиляции.Почти все фильтры (96%) имели рейтинг MERV 8 или выше, а 30% имели рейтинг MERV 11 или выше. Это обеспечивает разумный уровень фильтрации, но фильтры эффективны только в том случае, если работает центральная система принудительной вентиляции. В межсезонье с небольшим обогревом или охлаждением или без них эти фильтры не будут удалять какие-либо частицы.

Сравнение внутреннего формальдегида, NO 2 и PM 2,5 от HENGH с CNHS показывает, что уровни загрязнения ниже в недавно построенных домах с механической вентиляцией (рис. 4).

Сравнение средних концентраций в помещении, измеренных HENGH, и результатов предыдущего исследования


Рисунок 4. Сравнение содержания формальдегида, NO2 и PM2,5 в помещениях с Калифорнийским исследованием новых домов показывает, что уровни загрязняющих веществ ниже в недавно построенных домах.

Постановление Калифорнии об ограничении выбросов формальдегида из композитных изделий из дерева в сочетании с повышенным воздухообменом, по-видимому, значительно снизило его концентрацию в новых домах; среднее значение в исследовании HENGH составляет около 20 частей на миллиард, или примерно на 45% ниже, чем среднее значение в домах CNHS до 2008 года.Уровни формальдегида в обоих исследованиях были выше, чем в Калифорнии, но ниже, чем в других международных рекомендациях.

Концентрации NO 2 внутри помещений были немного выше для HENGH, чем те, о которых сообщалось в CNHS (6,2 ppb против 5,4 ppb), в то время как медианы наружных уровней были одинаковыми в двух исследованиях. Все измеренные концентрации NO 2 были значительно ниже годового стандарта качества окружающего воздуха Агентства по охране окружающей среды США 53 ppb для NO 2 . Основным источником NO 2 в домах является сжигание природного газа для приготовления пищи.В HENGH во всех домах были кухонные приборы, работающие на природном газе, в то время как во всех домах CNHS были электрические плиты, поэтому мы можем ожидать более высокий номер NO 2 в домах HENGH. Обнаружение относительно низких усредненных по времени концентраций NO 2 в этом исследовании имеет большое значение. Это предполагает, что сочетание кухонной вытяжки и вентиляции всего дома обеспечивает разумный контроль NO 2 в новых домах Калифорнии.


Измерение качества воздуха.

узнать больше

Чан, В.Р. и др. Вентиляция и качество воздуха внутри домов в Новой Калифорнии с газовыми приборами и механической вентиляцией . Окончательный отчет по проекту (номер ожидается), подготовленный для Энергетической комиссии Калифорнии, 2018 г.

Offermann, F. Вентиляция и качество воздуха внутри помещений в новых домах , CEC-500-2009-085. Калифорнийская энергетическая комиссия, 2009 г.

Прайс, П. Н., и др. Практика вентиляции и характеристики домохозяйств в домах Новой Калифорнии , CEC-500-2007-033.Заключительный отчет ARB Contract 03-326, подготовленный Энергетической комиссией Калифорнии, 2007 г.

Сингер, Британская Колумбия, и др. «Измеренная производительность систем фильтрации и вентиляции для мелких и ультрадисперсных частиц и озона в пустующем современном калифорнийском доме». Воздух в помещении 27 , №. 4 (2017): 780–90.

Стрэттон, Дж. К., Уокер, И. С., и Рэй, К. П. Измерение расхода воздуха в системе вентиляции жилых помещений: Часть 2. Полевая оценка расходомеров воздуха и проверка системного расхода , LBNL-5982E.Беркли, Калифорния: Национальная лаборатория Лоуренса Беркли, 2012 г.

.

Более низкий уровень ТЧ 2,5 вне помещений может объяснить лишь часть значительно более низких уровней ТЧ 2,5 внутри помещений, измеренных в HENGH (в среднем 8 мкг/м 3 ) по сравнению с CNHS (в среднем 13 мкг/м 3 ). Отношение средней концентрации в помещении к средней концентрации на открытом воздухе составляло примерно 0,5 для HENGH и примерно 0,8 для CNHS. Другие возможные объяснения включают возможность более низких скоростей выброса частиц внутри дома, преимущества более производительных воздушных фильтров в домах HENGH и потенциальное преимущество фильтрации с помощью оболочки здания, связанной с системами вытяжной вентиляции, как сообщает Singer et al. .(2017).

CO 2 концентрации в среднем составляли 620 частей на миллион и были самыми высокими ночью в спальнях (примерно на 100 частей на миллион выше среднего). Только в одном доме концентрация в спальне превышала уровень 1100 частей на миллион, рекомендованный руководством ASHRAE 62.1 в качестве основы для контроля запаха. Концентрации CO 2 в помещении, измеренные в основном жилом помещении для HENGH, существенно не отличались от CNHS.

Находки

Полевое исследование показало, что большинство домов отвечали большинству требований к вентиляции, а вентиляторы центральной вентиляции в среднем перемещали на 50% больше воздуха, чем минимум, указанный в строительных нормах Калифорнии.Концентрации загрязнителей воздуха были такими же или ниже, чем в предыдущем исследовании CNHS, проведенном в 2007–2008 годах. Примечательно, что средний уровень формальдегида был на 45% ниже. Измеренные концентрации для большинства загрязняющих веществ были ниже рекомендуемых для здоровья, что указывает на то, что IAQ является приемлемым в новых домах в Калифорнии, когда используется механическая вентиляция всего дома. Однако общеквартирные вентиляторы ИВЛ работали только в четверти домов при первом посещении, а управляющие выключатели во многих домах не имели информативных надписей, как того требуют стандарты.Необходимо предпринять корректирующие действия для улучшения маркировки и контроля систем вентиляции.

Иэн Уокер, Ренджи Чан и Бретт Сингер — ученые-исследователи, изучающие качество внутренней среды в Группе систем жилых зданий Национальной лаборатории Лоуренса в Беркли.

Работа, описанная в этой статье, была поддержана в основном Калифорнийской энергетической комиссией по контракту PIR-14-007. Дополнительную поддержку оказало Министерство энергетики по контракту DE-AC02-05Ch21231.SoCalGas предоставила GTI прямую финансовую поддержку для покупки оборудования и сбора данных на местах. Поддержку персонала оказала компания PG&E, которая профинансировала Misti Bruceri & Associates для предоставления штатного сотрудника для поддержки исследования, а также компания SoCalGas, которая выделила инженерно-технический персонал для участия в полевых работах на территории обслуживания SoCalGas под руководством GTI. SoCalGas и PG&E также поддержали проект, направив специалистов по газовому обслуживанию для проведения проверок безопасности газового оборудования в учебных домах.

© Журнал Home Energy 2022, все права защищены. Для получения разрешения на перепечатку отправьте электронное письмо по адресу [email protected]

Простые дизайнерские стратегии для улучшения комфорта и здоровья в доме

От естественной вентиляции до звукоизоляции партнер AIA Andersen исследует элементы дизайна и два проекта, которые помогают улучшить самочувствие жильцов дома.

Американцы уже проводят большую часть своего времени в помещении, а в связи с пандемией многие все чаще проводят это время дома. А это означает, что больше подвержены нападениям на здоровье через то, что мы дышим и что мы слышим.

Вот несколько соображений, которые архитекторы должны иметь в виду, чтобы улучшить внутреннюю среду:

  • Естественная вентиляция: Исследования EPA показывают, что уровень загрязняющих веществ в помещении может быть в два-пять раз выше, чем в наружном воздухе.Ориентация дома и его открывающихся окон для обеспечения естественной вентиляции за счет оптимального потока воздуха является альтернативой кондиционированию воздуха в умеренном климате и в более мягкое время года. Рассмотрите возможность использования москитных сеток, таких как москитные сетки TruScene, которые пропускают на 25 % больше свежего воздуха, чем стандартная москитная сетка Andersen из стекловолокна, обеспечивая больше свежего воздуха и вентиляции в доме. Сквозные кухонные окна и большие двери также могут способствовать естественной вентиляции.
  • Механическая вентиляция: Для домов, где естественная вентиляция невозможна в течение всего года, механическая вентиляция с использованием вентиляторов с рекуперацией тепла и вентиляторов с рекуперацией энергии будет подавать в дом свежий, отфильтрованный воздух, а не один и тот же спертый воздух, который постоянно рециркулируется.Это особенно важно, так как дома продолжают становиться все теснее для повышения энергоэффективности.
  • Пониженное содержание летучих органических соединений: Некоторые продукты, обычно используемые в быту, могут содержать потенциально вредные летучие органические соединения (ЛОС). По возможности выбирайте краски и клеи с низким содержанием летучих органических соединений или без них, а также мебель и ковры с низким уровнем выбросов. (Большая часть продукции Andersen, например, имеет сертификат Indoor Advantage Gold за низкий уровень выбросов ЛОС.) Проветривайте шторы, панели, мебель из прессованного дерева и шкафы во время установки, поскольку они могут быть обработаны отделкой на основе формальдегида; выбирайте продукты с низкой или нулевой токсичностью, когда они доступны.
  • Увеличенное дневное освещение: Одним из наиболее эффективных способов улучшения внутренней среды и здоровья пассажиров является усиление связей с внешним миром. Солнечный свет через окна и двери естественным образом снижает рост плесени и плесени, обеспечивая при этом многочисленные преимущества для здоровья и хорошего самочувствия, в том числе повышение уровня витамина D, повышение продуктивности, помощь в поддержании циркадных ритмов для улучшения сна, а также улучшение настроения и энергии пассажиров.
  • Звукоизоляция: Исследования показывают, что длительное воздействие шумового загрязнения может повлиять как на наше психическое, так и на физическое здоровье.Это также может отвлекать, так как все больше семей работают и учатся дома. Дизайнеры должны рассмотреть варианты звукоизоляции окон и наружных стен домов в районах с интенсивным движением, а также внутренних стен вокруг домашних офисов.

Вентиляция и освещение в Южной Каролине

Важность естественного освещения, пассивного воздушного потока и строительных материалов, выдерживающих болотистую, жаркую и влажную среду в Южной Каролине, была тщательно продумана для T-House (на фото выше). старинный дом, спроектированный Джейн Фредерик, FAIA, и Майклом Фредериком, AIA, из Frederick + Frederick Architects.

Площадь дома напоминает букву Т, отсюда и название проекта. Традиционно конструкция завернута в крыльцо, но в этом случае глубокие свесы крыши обеспечивают дополнительную тень и защиту от проливного дождя. Внутри высокие потолки отводят теплый воздух от пассажиров, и в сочетании с открытой планировкой этот естественный поток воздуха помогает предотвратить плесень и грибок. Окна Andersen серии 400 и патио-двери серии A помогают сохранять внутреннюю часть дома прохладной, сухой и насыщенной естественным солнечным светом.

Снижение шума в Нью-Йорке

Как сохранить роскошь в многоквартирном доме на оживленном шоссе? Впустите свет и включите контроль звука.

Резиденции Ritz-Carlton на Лонг-Айленде, удобно расположенные в 20 минутах от центра Манхэттена и в 60 минутах от Хэмптона, предлагают жизнь по принципу «запирай и уходи». Однако проект не обошелся без проблем. В дополнение к требовательным критериям бренда Ritz-Carlton, RXR Realty знали, что большинство их покупателей будут из больших домов с окнами на все стороны и солнечным светом по всему дому.Чтобы развеять любые опасения, что в жилых домах не будет хватать естественного света, RXR выбрала дизайн с французским влиянием, с окнами почти от пола до потолка и дверями патио с фрамугами.

«Я получил столько света, сколько мог, — сказал Джо Грациозе, исполнительный вице-президент по жилищному строительству RXR Realty, — от верха на уровне 8 футов до 6 дюймов от пола».

Окна и двери от пола до потолка с высокими значениями OITC наполняют резиденции Ritz-Carlston светом, помогая контролировать внешний шум.

Но, несмотря на то, что широкое использование стекла решило эту проблему, оно вызвало еще большую озабоченность — как обеспечить комфорт и тишину в домах жителей.

Компания Andersen представила решение, состоящее из створчатых окон и распашных дверей серии E. Поскольку продукты серии E имеют широкие возможности настройки, они могут использоваться с широким диапазоном толщин стекла, что позволяет специально сконфигурировать пространство между стеклами. Андерсен смог определить оптимальную перестановку для разрушения звуковых волн и добиться удивительно низкого значения класса передачи для наружного и внутреннего применения (OITC) — 35.

Посетите страницу Andersen об устойчивом развитии, чтобы узнать, как их продукция и операции способствуют улучшению состояния окружающей среды.

AIA не спонсирует и не поддерживает какое-либо предприятие, будь то государственные или частные, работающие с целью получения прибыли. Кроме того, ни один офицер AIA, директор, член комитета или сотрудник, или любой из его компонентов организации в своем официальном качестве, имеет право утверждать, спонсировать, поддерживать или делать что-либо, что может быть сочтено или истолковано как одобрение, спонсорство или одобрение любого строительного материала или любой метод или способ обработки, использования, распространения или обращения с любого материала или продукта.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
