для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

• 1 Для чего нужен на вентиляции обратный клапан
• 2 Устройство и принцип работы
• 3 Неприятности, которые могут возникнуть
• 4 Виды
  • 4.1 Способ открывания
  • 4.2 Формы механических клапанов
• 5 Клапан на вентиляцию: где и как поставить
  • 5.1 Установка на кухне с вытяжкой
  • 5.2 Для ванной и туалета

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

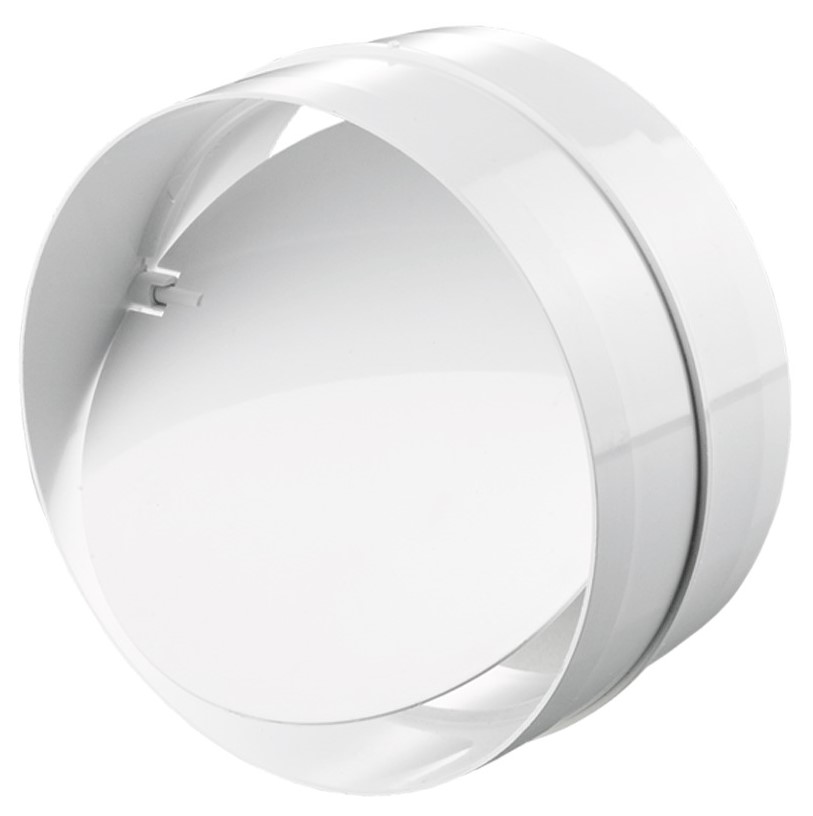

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Это самый тихий клапан — эластичная мембрана, но не слишком надежный



• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

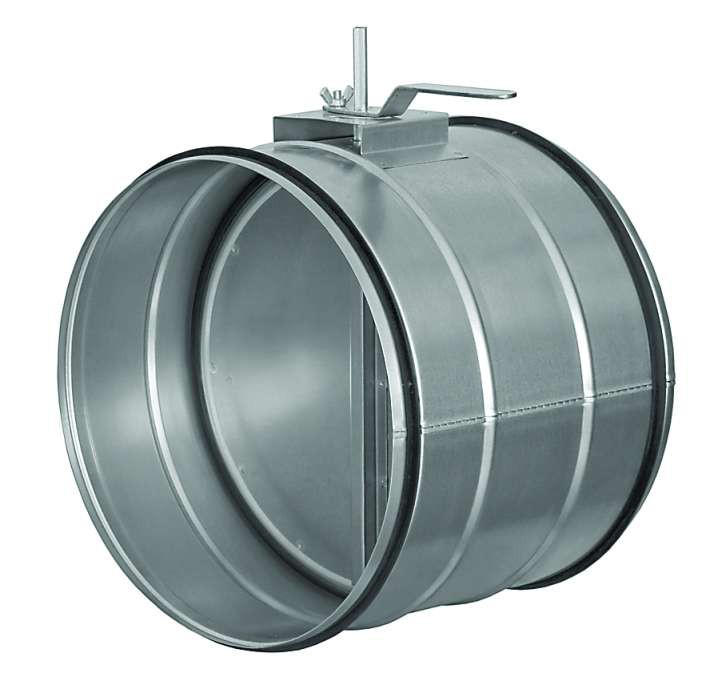

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

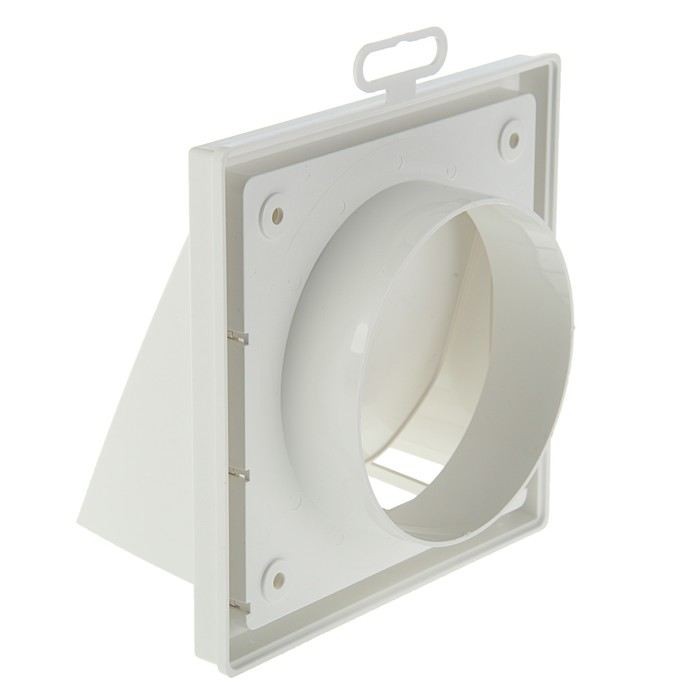

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

назначение, виды, установка. Как сделать своими руками

• Для чего нужен обратный клапан
• Виды обратных клапанов для вентиляции
• Как правильно выбрать обратный клапан
• Рекомендации по установке устройства
• Как сделать обратный клапан своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль.

Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Роль клапана принудительной вентиляции картера (PCV)

Клапан принудительной вентиляции картера или PCV играет решающую роль в автомобилях с двигателями внутреннего сгорания, поскольку он помогает двигателю справиться с так называемым явлением прорыва газов. . Однако из-за того, что система настолько проста и требует минимального обслуживания, что ее часто упускают из виду, что приводит к засорению PCV или маслоотделителей. Далее мы выделим важную функцию PCV, опишем его компоненты и принцип их работы, а также наиболее распространенные проблемы, которые могут возникнуть с этим компонентом.

Картерные газы, образующиеся в двигателях внутреннего сгорания

При работе двигателей внутреннего сгорания, в основном в фазах сжатия и рабочего такта, происходит небольшое, но неизбежное прохождение газов мимо поршневых колец, называемое продувкой. явлением . В фазе сжатия картерные газы представляют собой впускные газы, смешанные с углеводородами, а после взрыва в фазе рабочего такта картерные газы могут также содержать некоторое количество выхлопных газов.

Картерные газы попадают в корпус картера , где они повышают давление. Удаление этих паров необходимо по нескольким причинам:

• Присутствие углеводородов в картерных газах вызывает преждевременную деградацию моторного масла .
• Влага, осаждающаяся в картере двигателя при охлаждении двигателя, циркулирует насосом и может повлиять на смазку или вызвать отказ смазки в определенных системах и местах.
• Производительность двигателя снижается , так как избыточное давление препятствует движению поршня вниз.
• Давление может в конечном итоге привести к разрыву уплотнений и прокладок, что приведет к утечке масла .

Отвод картерных газов: 3 важнейших компонента

Для успешного отвода наиболее важными частями являются отсасывающая трубка, PCV и вентиляционные шланги.

• Вытяжная трубка : в автомобилях с наддувом или без турбонаддува вытяжная трубка соединяется с впускным коллектором. Напротив, в автомобилях с турбонаддувом выпускная трубка расположена на входе в турбокомпрессор.
• PCV : клапан принудительной вентиляции картера отвечает за удаление картерных газов из картера или регулирование прохождения этих газов. Для этого PCV использует вакуум, который создается во впускных патрубках при работающем двигателе.
• Дыхательные шланги : газы транспортируются через дыхательные трубы или дыхательные шланги двигателя.

Это схематический обзор описанного выше процесса для автомобилей с турбонаддувом:

Удаление картерных газов в автомобилях с турбонаддувом



Увеличение изображения PCV или клапана принудительной вентиляции картера

1 — Общее введение . Отводя картерные газы, клапан

регулирования давления снижает эффект вакуума в картере. Это предотвращает повреждение уплотнений двигателя (которые могут лопнуть, если давление станет слишком высоким).

Поскольку система PCV всасывает воздух и выхлопные газы во впускной коллектор, она оказывает такое же влияние на воздушно-топливную смесь, как и утечка вакуума. Это компенсируется системой впрыска топлива . Следовательно, пока все работает правильно, система PCV не оказывает чистого влияния на экономию топлива, выбросы или производительность двигателя.

Современные клапаны принудительной вентиляции картера сконструированы иначе, чем старых металлических клапанов, хотя принцип их действия аналогичен.

Old PCV Новый PCV

2 — PCV: Основные детали

Система PCV состоит из пяти основных деталей, представленных схематично ниже:

PCV Система: Основные детали

PCV.

3 — Мембрана клапана

При низком разрежении в трубопроводе системы впуска или при повышении давления картерных газов клапан 9Диафрагма клапана 0003 открывается, пропуская картерные газы во впуск.

Когда во впускной системе создается разрежение, диафрагма закрывается и прерывает поток газов из картера во впускную систему, таким образом устраняя проблему слишком большого вакуума в масляном поддоне.



Мембрана клапана (закрытая)



4 — Маслоотделитель

0003 имеет тенденцию образовываться масляный туман . Этот туман циркулирует через вентиляционные трубы двигателя и PCV, образуя углерод во впускной системе и камерах сгорания. Вот почему многие автомобили содержат маслоотделитель . Эта часть находится перед PCV и служит для конденсации масляного тумана и возврата капель масла в картер, предотвращая их попадание во впуск, тем самым вызывая меньшее нагарообразование.



    Маслоотделитель



5 — Распространенные неисправности: засорение PCV или маслоотделителя

Хотя система PCV обычно считается безотказной, засорение PCV или маслоотделителя является довольно распространенной проблемой. Накопление отложений масла и топливного шлама и/или шлама внутри PCV или декантера может ограничивать или даже блокировать поток паров. Забитый или забитый клапан PCV не может втягивать влагу и пары из картера. Это может привести к накоплению шлама, повреждающего двигатель, а также к повышению давления, которое может вызвать 9Масло 0003 на течь через прокладки и сальники.

Забитый шланг PCV также создаст избыточное давление в картере двигателя, что может привести к другим отказам системы . Например, если давление в картере слишком высокое в двигателях с турбонаддувом, оно будет передаваться в возвратную масляную линию турбонагнетателя. Слив масла турбокомпрессора затруднен, и масло будет вытекать со стороны турбины, что приведет к увеличению расхода масла. Следовательно, становится также трудно обновлять масло, смазывающее вал турбонагнетателя. Это масло в конечном итоге сгорает, и вал повреждается из-за отсутствие смазки .

Другая ошибка возникает, если клапан становится постоянно открытым , либо из-за застревания внутренней мембраны в этом положении, либо из-за разрыва. Результатом является чрезмерный, неконтролируемый поток воздуха через трубы, создающий неустойчивый холостой ход, затрудненный запуск или даже пропуски зажигания двигателя . Автомобили с впрыском топлива с лямбда-зондом обнаруживают любые изменения в топливно-воздушной смеси и компенсируют их, увеличивая или уменьшая краткосрочную и долгосрочную корректировку подачи топлива (STFT и LTFT). Небольшие исправления не вызывают проблем, но большие исправления приведут к бедной смеси и прямому коду неисправности (DTC) при включении Лампа индикатора неисправности (MIL).

Лампа индикации неисправности



Если клапан остается открытым в течение длительного времени, пары масла, образующиеся (в основном) при высоких оборотах, могут попасть во впускной коллектор, где они конденсируются. При последующем сгорании моторного масла образуется белых дыма .



Повреждение из-за заклинивания клапана в открытом положении



6 — Обслуживание системы PCV имеет ключевое значение

Поскольку система PCV относительно проста и требует минимального обслуживания, ее часто упускают из виду. Обычный интервал замены для многих PCV составляет 100 000 километров, однако во многих двигателях PCV никогда не требует замены. В руководствах по эксплуатации многих последних моделей автомобилей даже не упоминается рекомендуемый интервал замены PCV, рекомендуя лишь «периодически» «осматривать» систему.

Большинство PCV действительно служат долго, но они могут изнашиваться или засоряться , особенно если владелец транспортного средства пренебрегает регулярной заменой масла, а это означает, что в картере скапливается шлам.

Признаки скопления шлама в картере



Рекомендуется периодически осматривать PCV и заменять их, если у вас есть сомнения в их способности работать правильно. Кроме того, как мы видели в предыдущей статье, многие клапаны имеют встроенную газовую трубку, которая со временем становится хрупкой. Вот почему проверка системы PCV должна быть стандартной частью вашей процедуры диагностики и обслуживания.

Клапаны PCV — система вентиляции картера

Загрязнение картерного масла увеличивается при каждом срабатывании свечи зажигания. Побочными продуктами взрыва бензина и воздуха являются в первую очередь окись углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов. Некоторые из этих продуктов проталкиваются вокруг поршневых колец и опускаются в картер; они называются прорывными продуктами. Эти газы смешиваются с парами масла в картере и немедленно начинают готовить неприятные вещества, которые могут нанести вред вашему двигателю.

Мы должны удалить продукты картерных газов из картера. Но мы не можем просто выпустить их в атмосферу. Так что же нам делать?

До 1965 года большинство автомобилей и небольших грузовиков имели вентиляционное отверстие, часто называемое дорожной вытяжной трубой, через которое картер выходил в атмосферу. После 1965 года в соответствии с законодательством на все транспортные средства устанавливалось устройство, утвержденное правительством.

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая подает отфильтрованный свежий воздух в картер. Клапан PCV использует вакуум двигателя для прокачки воздуха через картер и повторного введения его обратно в систему впускного коллектора. Это дает несгоревшим углеводородам и оксидам азота, которые вылетели через кольца, еще один шанс для полного сгорания, а в более поздних автомобилях — для управления системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний вкупе с тем, что среднестатистический водитель не открывает капот при каждой заправке, может привести к большим проблемам. А незнание того, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы перестали раздавать отработанное масло для борьбы с пылью, я узнал, что вину, как и маслу, нужно дышать. Однажды летом в моей юности мы с другом поняли, что можем делать вино из местных апельсинов.

Между прочим, в двух милях от моего дома была большая коммерческая винодельня по производству апельсинов. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому «позаимствовали» апельсины в образовательных целях в роще рядом с моим домом.

Чтобы начать процесс виноделия, мы выжали сок из апельсинов, профильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки. Это были такие бутылки, в которых когда-то доставляли родниковую воду. Мы плотно закупорили и даже изготовили рудиментарную клетку для пробки, вроде тех, что мы видели на бутылках из-под шампанского.

Жаль, что мы не знали о предохранительных клапанах или запорных клапанах.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей. В один прекрасный день дрожжи и сахар из сока сработали, как и следовало ожидать, и сдули пробки с бутылок, разбрызгивая прогорклое апельсиновое вино по всему чердаку моего друга.

Запах был ужасен. Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут дорого обойтись. Система проста. Как профессиональный механик, почти каждую неделю я вижу неисправную систему вентиляции картера, буквально размалывающую двигатель. Резиновые шланги и втулки, входящие в состав системы, могут набухнуть и ослабить их соединение с другими частями двигателя. Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотное и воздух всасывается в линию между корпусом воздушного фильтра и крышками клапанов или в другую точку впуска, в картер поступает сырой нефильтрованный воздух. Это может стереть подшипники, перегрузить емкость масляного фильтра и в целом превратить двигатель в хлам. Многие из преждевременно изношенных двигателей, которые я видел, могут быть связаны с длительной неисправностью системы PCV.

Если соединение с другой стороны между PCV и впускным коллектором выходит из строя, сырые продукты сгорания выбрасываются в атмосферу. Результатом являются ужасно грязные, покрытые маслом и пылью моторные отсеки, которые многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Невежество и отсутствие внимания к деталям сделали мой первый винный опыт последним. Не позволяйте незнанию и пренебрежению простым PCV на вашем автомобиле стоить вам многих миль обслуживания вашего современного двигателя внутреннего сгорания. Либо вы, либо ваш механик можете осмотреть всю эту систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде — проверьте и/или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: проверьте под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма. На нем указан объем двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть наклейки выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие или растрескивание.
