Вентиляция в гараже — 110 фото инструкции по созданию и уставноке

Хорошая вентиляция в гараже позволяет создать максимально комфортные условия для содержания современного автомобиля. Некоторые предпочитают хранить здесь свой урожай, который был собран поздней осенью. Правильное движение воздушных масс помогает избежать застоя воздуха в маленьком помещении. Все это может предотвратить рост патогенной плесени, которая негативно сказывается на человеческом здоровье.

Большая часть автомобилистов проводят здесь много времени. Создание благоприятных условий в рабочем помещении является основной задачей каждого.

В нашей статье представлено подробное руководство, которое подскажет как сделать вентиляцию в гараже. Здесь представлены рекомендации опытных специалистов, которые помогают избежать распространённых ошибок в процессе монтажных работ.

Современные способы вентиляции в гараже

Постоянное движение воздушных масс в гараже предотвращает чрезмерное скопление вредных газов, конденсата, токсичных запахов автомобильной бытовой химии. Главными функциями вентиляционной шахты в гараже считаются:

• выведение жидкости из маленького помещения. Автомобиль быстро высохнет при сквозном движении воздуха. В результате этого в салоне транспорта не будут скапливаться неприятные запахи и болезнетворные микробы;
• удаление вредных примесей в составе выхлопных газов за пределы гаража;
• защита от коррозии металлических поверхностей;
• создание благоприятной обстановки в зоне хранения овощей и фруктов. Это позволяет сохранить урожай в хорошем состоянии достаточно долгий промежуток времени.

Перед тем как начать делать вентиляцию в гараже своими руками, рекомендуется ознакомиться с её разновидностями.

Виды воздуховодов для гаража

Известно несколько видов вентиляционных шахт для малых помещений. К ним относят:

Естественный тип вентилирования. В ходе строительных работ по строительству гаража, в одной из стен делают сквозное отверстие. Благодаря разнице в температуре, наблюдают быстрое выведение непригодных воздушных масс.

Для правильного расчета диаметра вентиляционной шахты необходимо сделать точную схему вентиляции гаража. Чем больше отверстие, тем быстрее будут выводиться токсичные соединения.

Принудительное проветривание. Здесь используют вытяжку, которую монтируют в область воздуховода. Вентиляторы обратного хода, быстро выводят застоявшийся воздух за пределы гаража. В процессе установки рекомендуется проверить исправность электропроводки. Для бесперебойной работы необходимо обеспечить постоянный электрический ток мощностью 250 Вт.

Комбинированная вытяжка. Эта разновидность включает в себя принудительную и естественную вентиляцию. Отток воздушных масс осуществляется при помощи мощного вентилятора.

Опытные специалисты не рекомендуют устанавливать два воздуховода друг напротив друга. В дальнейшем это спровоцирует длительный застой затхлого воздуха. Такой способ очистки, требует высокого напряжения. Не каждая электропроводка способна выдержать бесперебойной работы прибора.

Как сделать воздухообменную шахту в автомобильной яме

Большинство гаражей имеют ремонтную яму. Она позволяет исправить любые неисправности автомобильной системы. Сделать вентиляцию ямы в гараже достаточно просто.

Для этого понадобится:

• элементы пластикового трубопровода;
• ножовка;
• саморезы;
• металлический профиль;
• бетонный раствор;
• подробный проект;
• прибор для принудительной вентиляции.

Рабочий процесс делится на следующие этапы:

В нижней части одной из стен, мы делаем отверстие для воздухообменной шахты. Диаметр трубы в это случае должен быть более 20 см.

Далее в напольном покрытии делаем небольшое углубление в котором будет располагаться наша вентиляционная система. Когда основные требования выполнены, можно переходить к следующим действиям.

Начинаем собирать пластиковую шахту. Обеспечить бесперебойный поток свежего воздуха способны конструкции прямого хода.

Здесь не рекомендуется сооружать слишком длинные линии с множеством поворотов. Одну часть помещаем в подготовленное отверстие. После этого, всю конструкцию укладывают в яму и заливаем бетонным раствором.

Один конец трубопровода будет находиться за пределами помещения, а другой в автомобильной яме.

Завершающим этапом, будет фиксация вентилятора на внутренней части трубы. Более усовершенствованные модели имеют регуляторы мощности, которые помогают контролировать уровень подачи свежего кислорода. На фото вентиляции в гараже запечатлен весь рабочий процесс.

Фото вентиляции в гараже

Также рекомендуем посетить:

• Как сделать вентиляцию своими руками
• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Бесшумные вытяжки
• Как почистить вытяжку
• Вентиляция в частном доме
• Вытяжка в погребе
• Вентилятор для ванной
• Вентиляция в бане
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Рекуператор для дома
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

вытяжка своими руками в погребе или в подвале, как правильно сделать, естественная и принудительная, схемы и расчеты

Вентиляция в гараже выполняет одну из важнейших функций – обеспечивает здоровый микроклимат и помогает сохранить автомобиль в оптимальном состоянии. Как правильно оборудовать своими руками приточку и вытяжку в погребе или в подвале и сделать вентиляционные отверстия? Ответы на эти и другие вопросы найдутся ниже.

Особенности

Гараж представляет собой закрытое пространство, которому необходима эффективная вентиляция для полного и своевременного удаления конденсирующейся влаги, токсичных выхлопных газов, других вредных испарений.

Вот некоторые функции, которые должна выполнять правильно организованная вентиляционная система.

• Удалять влагу, которая неизбежно попадает внутрь гаража с покрышек и днища автомобиля, поскольку просушивание автомобиля – практически единственный способ продлить его эксплуатацию.

• Выводить опасные для здоровья человека выхлопные газы, химические испарения масел, лаков, бензина или дизеля, средств для ухода за автомобилем, которые часто хранят в гараже.
• Предотвращать появление конденсата на стенах и потолке гаража, как и внутри погреба, что может привести к повреждению и даже разрушению самой конструкции гаража.
• Отвечать за быстрое удаление влаги с поверхностей автомобиля, что предотвратит появление ржавчины.
• Защищать от коррозии не только сам автомобиль, но и инструменты, которые часто хранят тут же.

Виды

Есть всего два принципа вентиляции гаража – естественный и принудительный. Отсюда можно естественным образом вывести типы: естественный, механический и комбинированный.

Естественный вид вентиляции основан на аэродинамических законах и применения механических устройств не предполагает, воздушные потоки протекают естественным образом, подчиняясь законам физики, через приточные и вытяжные отверстия в стенах или гаражных воротах за счет разницы температур внутри и снаружи бокса. Такой тип вентиляции легко сконструировать своими руками.

Конечно, в любом гараже температура воздуха внутри бокса будет выше температуры окружающей среды в теплое время года. И это обстоятельство используют для стимулирования циркуляции воздуха: физически теплый воздух стремится вверх, а холодный – вниз из-за разницы температуры и плотности.

Соответственно, в стенах гаража проделывают два самодельных вентиляционных канала. Рекомендуется располагать их по диагонали. Наружный воздух входит в отверстие притока. В этот момент в гаражном боксе возникает температурная разница и теплый воздух поднимается вверх, затем попадая в вытяжной воздуховод и удаляясь наружу.

Основные принципы размещения системы.

• Приточный воздуховод обычно размещают с наветренной стороны и как можно ближе к уровню пола – обычно не выше 10-15 см, но не ниже полуметра от поверхности. Самое простое и эффективное решение для этого типа вентиляции – стандартные вентрешетки, которые просто врезают в гаражные ворота.
• Вытяжку необходимо устроить на расстоянии 10-15 см ниже стыка стены с потолком. Ее устанавливают на 10 см ниже потолочного шва, другой конец воздуховода находится снаружи бокса на уровне около полуметра ниже края кровли.

• Важно соблюдать размещение приточного и вытяжного отверстий в разных углах помещения напротив друг друга с разницей по высоте не менее 2,5-3 метров.
• Если вентиляционный канал выпускают на крышу бокса, не забывайте обеспечить высоту трубы в 50-60 см. Как правило, сверху его накрывают фигурной крышкой и оборудуют сеткой либо решеткой в целях защиты от насекомых.

Кроме простоты оборудования системы естественной вентиляции и малых затрат на нее, она имеет и недостатки.

• В теплое время года небольшая разница температур делает этот вид вентиляции малоэффективной – нет достаточного перемешивания воздушных масс, в том числе и из-за разной плотности воздуха.
• Большую роль играет расположение вентиляционных отверстий для притока и вытяжки.
• Еще к недостаткам можно отнести появление льда на открытых частях системы в холодное время года из-за слишком сильного понижения температуры внутри гаражного бокса. Данная проблема легко устраняется установкой отсекающих утеплённых шиберов.

Искусственный (принудительный) вид вентиляции характеризуется обеспечением перемешивания воздушных масс с помощью вытяжных и приточных вентиляторов и механизмов, похожих на них. Перемешивание воздуха в гаражном боксе происходит с помощью искусственных приточной и вытяжной систем. Можно сказать, что в какой-то степени такой вид может даже заменить отопление. В наиболее продвинутых системах применяется разнообразное программное обеспечение.

Конструктивно такой тип вентиляции различают на моноблочную (единый блок предоставляет и забор, и вытяжку) и модульную (всё вышеуказанное выполняется двумя различными блоками устройств).

Этот вид относительно дорог, поскольку требует определенной степени механизации. Понадобится как минимум два вида устройств – для организации притока воздуха и его вытяжки.

Приточное оборудование может включать в себя обогреватель или тепловентилятор, также можно добавить воздушный фильтр или канальный вентилятор.

Всасываемый воздух проходит фильтр, нагревается калорифером и попадает в воздуховоды. После выполнения своих функций внутри бокса воздушные массы выбрасываются в атмосферу через систему вытяжки.

Возможно смонтировать и одноблочный вариант. Он может быть даже более эффективен, так как все оборудование заключено в единый корпус и функционирует как единое целое. К тому же он наиболее экономичен в эксплуатации, так как обычно пластинчатый теплообменник работает «сам на себя», подогревая всасываемый из атмосферы воздух.

Преимущества механического типа вентилирования:

• механический тип вентиляционной системы обеспечивает внутренние влажность и температуру воздуха вне зависимости от атмосферных условий вне гаражного блока;
• с его помощью легко обеспечить проветривание подвала, создать правильную циркуляцию воздуха;
• если в вашем распоряжении имеется гаражный бокс, полностью располагающийся ниже уровня земли – это единственный выход для такого типа гаражей при хранении автомобиля.

Комбинированный вид вентиляции действует по раздельному принципу – воздух поступает в бокс самостоятельно, а выбрасывается посредством механических устройств.

Если температура окружающей среды выше, чем внутренняя, и реализован естественный тип вентиляции (без применения механизмов), конструкция не функционирует. Стимулировать перемешивание воздуха в этом случае можно установкой обычных вентиляторов. Они экономичны в эксплуатации и не очень обременят семейный бюджет.

Единственный недостаток этого вида – ручное управление, так как возникает необходимость часто посещать гараж.

Как это работает?

Приточная система работает в соответствии с естественным типом вентиляции, описанным выше. Вытяжная система механизирована и вывод воздуха в атмосферу обеспечивает вытяжной вентилятор.

Преимущества комбинированного типа вентилирования:

• он сравнительно независим от времени года;
• простота монтажа.

Недостатки:

• в холодное время года воздух внутри гаража быстро охлаждается;
• электровентилятор требует регулярного обслуживания;
• воздух, забираемый снаружи, не подвержен очистке.

Разумеется, каждый владелец гаража будет выбирать тип системы самостоятельно и исходя из своего бюджета и целей, в которых гаражное помещение используется. Так или иначе, необходимо заметить, что установка вентиляционной системы того или иного типа в гараже очень важна для владельца с эксплуатационной точки зрения.

Из чего можно оборудовать?

Монтаж воздуховодов для вентиляционных систем любого типа в наше время можно производить с использованием самых разнообразных материалов, начиная от пластиковых либо металлопластиковых труб для канализации и заканчивая использованием гофрированного шланга от пылесоса.

Рассмотрим некоторые варианты.

• Можно выполнить вентиляционные каналы в боксе с помощью труб, изготовленных из асбеста. Такие трубы не пожароопасны, их можно не красить либо наоборот, если хозяин является творческой личностью – они смогут послужить материалом для создания определенного антуража при покраске.
• Как уже упоминалось, пластиковые канализационные трубы – также неплохой вариант.
• И, наконец, самые простые решения – старые шланги от пылесоса, садовые шланги, другие трубные конструкции.

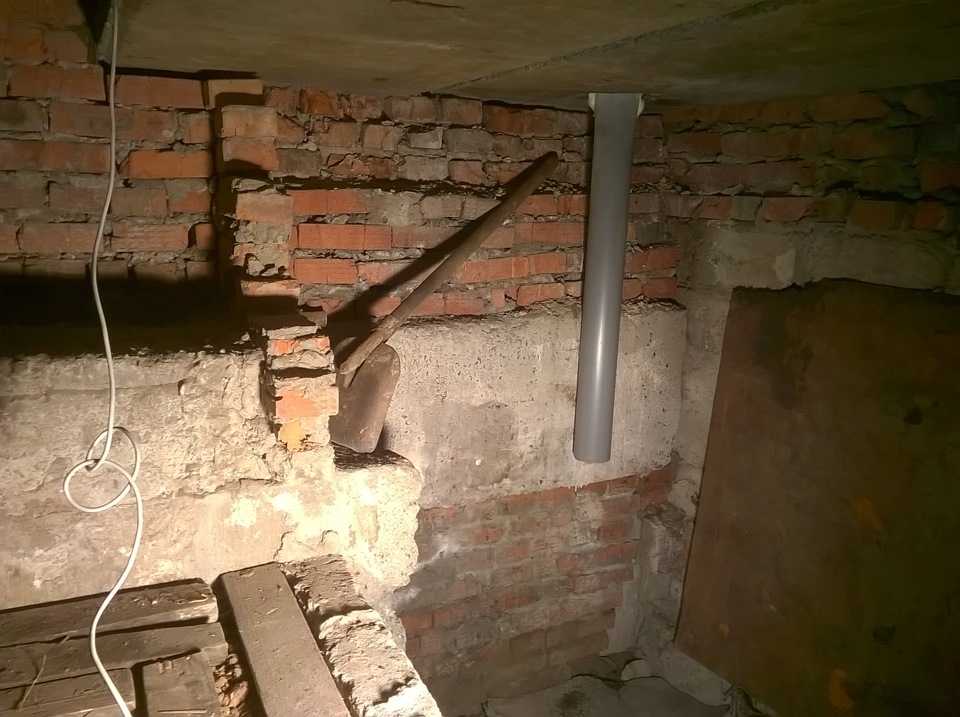

Вполне естественное желание любого владельца гаража иметь в нем погреб может столкнуться с необходимостью проведения в него отдельной вентиляционной системы из-за ошибок в проекте. Это не только может привести к порче продуктов из-за повышенной влажности внутри погреба, но и к печальным последствиям в виде коррозии корпуса автомобиля. По этой причине вентиляцией погреба пренебрегать не следует ни в коем случае.

При естественном типе вентиляции погреб просушивается за счет теплового перемешивания воздушных масс – в соответствии с законами физики более лёгкий нагретый воздух в верхней части погреба поднимается вверх, а воздух, поступивший снаружи через приточный воздуховод, заполняет разреженное пространство.

Второй вариант – установка вентиляторов и создание принудительной вентиляции. Это схема с более высоким КПД, но потребует существенно больших денежных и энергетических затрат.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Часто задаваемые вопросы

Как устроить в помещении гаража камеру для покраски автомобиля?

Покрасочный гараж является весьма специфической территорией, которая предъявляет владельцу свои требования.

Они усложняются тем, что в гараже необходимо иметь:

• подвал значительной глубины;
• усовершенствованную мощную вентиляционную систему забора и выброса воздуха и отработанных газов;

• необходимо удалить камеру от любых жилых помещений;
• очень важно исключить контакт воздуха из камеры покраски с любыми пищевыми продуктами;
• помещение камеры должна быть отлично изолировано от внешней среды;
• нагревательные элементы, фильтры, как и всё остальное оборудование, должны соответствовать нормам пожаробезопасности.

Как оборудовать гараж для сварки?

При различных работах, связанных с ремонтом или модификацией автомобиля владелец нередко использует сварку. Хороший вариант – сварочный аппарат, использующий вольфрамовые электроды для сварки в газозащитной среде.

Зимнее время года: открывать или закрывать гаражные ворота?

Может показаться странным, но в зимний период коррозия разъедает металл автомобиля сильнее, чем летом, так что в теплое время года металлический гараж при отсутствии системы вентилирования проветривают посредством открытия ворот настежь, а вот зимой при низкой температуре ворота открывать не нужно, что опять-таки связано с влажностью. Заметим, что утепление металлического гаража данной проблемы не решает.

Полезные советы и рекомендации

Тефлектор – это приспособление, которое устанавливают над вытяжным воздуховодом и применяющееся для усиления скорости потока в нем за счёт так называемого эффекта Бернулли, что повышает эффективность вентиляционной системы. По принципу действия дефлектор может быть стационарным (неподвижным) либо вращающимся (ротационным).

Турбодефлектор – это улучшенный и имеющий гораздо более высокий КПД вариант обычного дефлектора, проще говоря – это одно из названий ротационной турбины. Фактически же это обычная крыльчатка, устанавливающаяся на верхний срез вытяжного воздуховода.

Он способствует удалению отработанного воздуха из помещения гаражного бокса естественным образом.

Действует турбодефлектор используя только законы физики, без применения механических устройств, затрат на электроэнергию или топливо. Как уже отмечалось, влажность в гараже играет важную роль, и ее устранение – важнейшая задача вентиляционной системы. Турбодефлектор – это оригинальная, дешевая и очень эффективная деталь вытяжного воздуховода, помогающая наладить правильный и эффективный воздухообмен в гаражном боксе.

Принцип работы турбодефлектора – пассивно используя движение воздушных масс, он создаёт область пониженного давления, способствуя притоку воздуха и повышение тяги в воздуховоде. Действует он вне зависимости от ветра, его силы и направления.

Способность его крыльчатки вращаться в одну и ту же сторону исключает опрокидывание тяги и повышает эффективность воздухообмена в вытяжке.

Можно отметить, что это еще и дополнительная защита от попадания осадков, посторонних предметов в воздуховод.

Данное устройство сможет повысить воздухообмен в гараже либо другом помещении на 20% без каких-либо дополнительных механических либо финансовых затрат.

Форма крыльчатки и корпуса изделия варьируется в соответствии с эстетическими пожеланиями владельца. Срок его службы при правильном обслуживании – более 10 лет.

Разумеется, кроме преимуществ, турбодефлектор не лишен и определённых недостатков:

• Более высокая цена устройства, что зависит от материала, из которого он изготовлен.
• При отсутствии потока воздуха в воздуховоде в зимнее время года лопасти могут останавливаться и покрываться инеем и льдом.
• Правила технического обслуживания турбодефлектора просты и элементарны. Частое ТО ему не требуется.

Худшее, что может с ним произойти – прекращение движения лопастей крыльчатки по причине отсутствия потока воздуха или перекоса и заклинивания подшипников.

Подведем некоторые итоги.

• Монтаж вентсистемы в гараже любого типа необходим. Она позволяет сохранить и продлить срок службы авто, снижает влияние вредных испарений топлива, масел, химических веществ в закрытом пространстве на здоровье человека.
• Выбрать необходимо один из различных типов вентиляции – естественная, принудительная/механическая, комбинированная, в зависимости от цели использования гаража.
• Утепление пола поможет избежать появления конденсата на стенах и потолке гаража, сделанного из металла. Его сначала покрывают рубероидом, затем следует бетонная стяжка и сверху застилают линолеум.

О тонкостях устройства вентиляции в гараже смотрите в следующем видео.

Вентиляционная парковка — Bilder und stockfotos

766Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• Videos

Durchstöbern SIA 766

. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.
lineo editierbare schlaganfall — символ отеля — вентиляция, парковка, графика, -клипарт, -мультфильмы и -символ

Lineo editierbare Schlaganfall — Hotel Linie Symbole

hotelzimmer einrichtungen flache linie symbole gesetzt. doppelbett, rezeption, zimmerservice, bademantel, hausschuhe, сейф, мини-бар векторные иллюстрации. umrissschilder для мотеля. Идеальный пиксель 64×64. Bearbeitbare striche — вентиляция, парковка, графика, -клипарт, -мультфильмы и -символ

Hotelzimmer Einrichtungen flache Line Symbole gesetzt. …

Hotelzimmerausstattung Flat Line Icons Set. Doppelbett, Rezeption, Zimmerservice, Bademantel, Hausschuhe, Safe, Minibar Vektorillustrationen. Umrissschilder для мотеля. Идеальный пиксель 64×64. Медвежья полоска.

Новый, гаражный и складской, климатический, на крыше — вентиляция, парковка, фото и фотографии

Новый, гаражный и складской, климатический, умирает…

Новые, новые, гараж-внутри. An der Decke befindet sich die Elektrik und die Klimaanlage.

гостиничный сервис-линия символ. медвежий барер строгий. пиксель идеальный. — вентиляция парковки сток-графика, -клипарт, -мультфильмы и -символ

Hotel Service-Line Symbole. Беарбайтбарер Стрих. Идеальный пиксель.

Auto-Innenraum Tasten Setzen Symbole в дизайне Einfachem. векторная иллюстрация — вентиляция, парковка, графика, клипарт, мультфильмы и символы

Auto-Innenraum Попробуйте набор символов в дизайне einfachem. Vektor-I

luftaufnahme von sonnenkollektoren auf dem gebäudedach — ventilation parking stock-fotos und bilder

Luftaufnahme von Sonnenkollektoren auf dem Gebäudedach

Luftaufnahme von Sonnenkollektoren, die auf dem Dach der Fabrik installiert sind

tiefgarage — ventilation parking stock-fotos und bilder

Tiefgarage

modernes bürogebäude im urbanen raum. parkplatz mit geparkten autos. luftaufnahme an sonnigen tagen. — вентиляционная парковка фото и фото

modernes Bürogebäude im urbanen Raum. Parkplatz mit geparkten…

eine mauer in einem parkhaus — вентиляция, парковка, фото и фотографии картинка

Seitenspiegel der Auto- und Fenstertürdichtung mit Moos überwucher

tiefgarage eines geschäftshauses. — вентиляционная парковка фото и фотографии

Tiefgarage eines Geschäftshauses.

Tiefgarage eines Geschäftsgeb äudes. Luftkanäle der Klima- und Lüftungsanlage, Rohre der Feuerlöschanlage, elektrische Kabelkanäle unter der Decke.

Braunes Falles blatt Auf der Windschutzscheibe des Autos. трокенес ауфахорнблатт. — вентиляция, парковка, фото и фото

Braunes falles Blatt auf der Windschutzscheibe des Autos….

lineo-hotel und hotel-services kontur icons — вентиляция, парковка, графика, -клипарт, -мультфильмы и -символы

Lineo-Hotel und Hotel-Services Kontur icons

industriegebäude mit parkplatz im wohngebiet. luftaufnahme von der fliegenden drohne. — вентиляционная парковка фото и фото

Industriegebäude mit Parkplatz im Wohngebiet. Luftaufnahme von…

Industrielle Decke — вентиляция, парковка, фото и фотографии

Industrielle Decke

Blick bis zur Industrieecke

Ein Geschäftsgebäude mit klimaanlagen auf der oberseite — вентиляция, парковка, фото и изображения

Ein Geschäftsgebäude mit Klimaanlagen auf der Oberseite

abstrakte innenarchitektur 3d-рендеринг современных выставочных залов. — вентиляция, парковка, фото и изображения

Abstrakte Innenarchitektur 3D-рендеринг современных выставочных залов.

абстрактная внутренняя архитектура 3D-рендеринга современных выставочных залов. — вентиляция, парковка, фото и изображения

Abstrakte Innenarchitektur 3D-рендеринг современных выставочных залов.

tiefgarage — вентиляция, парковка, фото и изображения

Tiefgarage

Leere Tiefgarage beleuchtet

cadillac in belgien — вентиляция, парковка, фото и изображения

Cadillac в Бельгии

set von 50 umriss web elektroauto-symbole wie fließstation , ladestation, parkplatz, straßenvektor dünne symbole für bericht, präsentation, диаграмма, паутина — вентиляция, парковка, графика, -клипарт, -мультфильмы и -символ

Набор из 50 Umriss Web Электроавтосимволов с Flißheck,. ..

Абстрактное внутреннее архитектурное 3D-рендеринг современных выставочных залов. — вентиляция, парковка, фото и изображения

Abstrakte Innenarchitektur 3D-рендеринг современных выставочных залов.

200 Parking Garage Ventilation Стоковые фотографии и изображения

Подземная парковка коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания с датчиками системы навигации. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком. PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Подземный паркинг коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания с датчиками системы навигации. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания с датчиками системы навигации. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрические кабельные каналы под потолком. PREMIUM

Poljana интерьер общественного подземного гаража в старом городе шибеникPREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком.ПРЕМИУМ

Воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрические кабели под потолком паркинг на первом этаже коммерческого зданияPREMIUM

Подземный паркинг коммерческого здания.

воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Подземный паркинг коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрические кабель-каналы под потолком.PREMIUM

Машины на подземном паркинге. интерьер гаража в промышленном здании. пол бетонный, стены кирпичные.PREMIUM

Интерьер подземного гаражаPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком паркинга на открытом первом этаже зданияPREMIUM

Горизонтальный вид под низким углом на пустой подземный паркинг при слабом освещенииPREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком. ПРЕМИУМ

Интерьер подземного гаражаPREMIUM

Интерьер общественного подземного гаража Poljana в старом городе ШибеникаPREMIUM

Вентилятор на подземной парковке. вентилятор на стоянке. система подачи воздуха. система вентиляции в подземном паркинге коммерческого здания. канальный вентилятор вентиляции в торговом центре.PREMIUM

Горизонтальный вид под низким углом на пустой подземный паркинг с низким освещениемPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком парковки на открытом воздухе первый этаж зданияPREMIUM

Горизонтальный вид под низким углом на пустой подземный паркинг с низким освещениемPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком парковки на открытом первом этаже зданияPREMIUM

Потолок изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком паркинга на открытом цокольном этаже зданияПРЕМИУМ

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Подземный паркинг коммерческого здания с датчиками системы навигации. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.PREMIUM

Интерьер подземного гаражаPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком автостоянки на открытый первый этаж зданияPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком автостоянки на открытом цокольном этаже зданияPREMIUM

Интерьер подземного гаражаPREMIUM

Пустой крытый паркинг.PREMIUM

Подземный парк торговый центр с колоннами и вентиляционными каналамиPREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Пустая парковка с вентиляторами.PREMIUM

Вентиляционная система на потолке подземного гаража с двумя автомобилямиPREMIUM

Мужчина спиной к камере в пустом железном гаражеPREMIUM

Подземный паркинг коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом цокольном этаже зданиеПРЕМИУМ

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Подземный паркинг коммерческого здания. воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком.PREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Подземный паркинг коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрические кабельные каналы под потолком.PREMIUM

Кавказский техник по вентиляции воздуха в возрасте 40 лет проверяет новый подземный гараж Удаление загрязненного воздуха, установленное на потолке гаража. промышленная тематика.PREMIUM

Подземный паркинг коммерческого здания с датчиками навигационной системы. воздуховоды кондиционирования и вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком.ПРЕМИУМ

Пустой фон подземной парковки с железобетонными панелями и системой вентиляции со стальными трубами — 3d визуализацияPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком парковки на открытом первом этаже зданиеПРЕМИУМ

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком паркинга на открытом первом этаже зданияПРЕМИУМ

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под перекрытием паркинга на открытом цокольном этаже зданияПРЕМИУМ

Надземная вентиляционная шахта вентиляционной шахты глубокого подвала высоток москва-сити, москва 28.06.2020PREMIUM

Блок кондиционирования наружный, теплообменник на первом этаже зданияPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытой площадке этаж домаPREMIUM

Три наружных теплообменных агрегата системы кондиционирования на стене открытого этажа паркинга под современным зданием. теплоизоляция на потолке.PREMIUM

Интерьер общественного подземного гаража Poljana в старом городе шибеникPREMIUM

Воздуховоды системы кондиционирования и вентиляции, трубы системы пожаротушения, электрические кабели под потолком парковки на первом этаже коммерческого зданияPREMIUM

Горизонтальный вид пустой подземной парковки со знаком максимальной скорости на землеPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Горизонтальный вид пустого подземного паркинга со знаком максимальной скорости на землеPREMIUM

Подземный темный гараж пустые парковочные местаPREMIUM

Пустая автостоянка с солнечным светом.PREMIUM

Интерьер общественного подземного гаража Poljana в старом городе ШибеникPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Потолочная изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком парковки на открытом первом этаже зданияPREMIUM

Потолочная изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Потолочная изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком парковка на открытом первом этаже зданияPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Простой набор иконок для парковки грузовиков, энергии ветра и доставки грузовиков. сердце, компьютер и отклонить знаки обновления. бесплатная парковка, вентилятор. деловой набор. инфографический шаблон. 6 шагов временной шкалы. варианты бизнесаPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом первом этаже зданияPREMIUM

Оборудование для систем вентиляции и утепления потолка на парковке в подвале современного зданияPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Состаренный металлический вентиляционный канал Текстура подземного гаража бункер хранения в загородном микрорайонеPREMIUM

Многоуровневый паркинг с автомобилямиPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком паркинга на открытом первом этаже жилого дома зданиеПРЕМИУМ

Потолочная изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под перекрытием паркинга на открытом цокольном этаже зданияПРЕМИУМ

Потолочная изоляция, воздуховоды системы вентиляции, трубы системы пожаротушения, электрический кабель каналы под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель каналы под потолком паркинга на открытом цокольном этаже зданияPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком автостоянки на открытом цокольном этаже зданияПРЕМИУМ

Пустая автостоянка внутри универмага. ПРЕМИУМ

Оборудование для вентиляции и потолка системы изоляции на парковке в подвале современного зданияPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Солнечные панели на крыше гаража с вентиляционными отверстиями в лагуне нигель в калифорнииPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком автостоянки на открытом первом этаже зданияPREMIUM

Набор иконок для проверки инвестиции, гаража и вентилятора. рукопожатие, исследования и продвижение сложных иконок. знак защиты от солнца. бизнес-отчет, автоматическая дверь, вентилятор. векторPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабель-каналы под потолком автостоянки на открытом первом этаже зданияPREMIUM

Изоляция потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, каналы электрокабеля под потолком автостоянки на открытом цокольном этаже зданияПРЕМИУМ

Подземный парк торгового центра с колоннами и вентиляционными каналамиПРЕМИУМ

Подземный парк торговый центр с колоннами и вентиляционными каналамиPREMIUM

Утепление потолка, воздуховоды системы вентиляции, трубы системы пожаротушения, электрокабельные каналы под потолком автостоянки на открытом первом этаже зданияPREMIUM

Подземный парк торгового центра с колоннами и вентиляционными каналамиPREMIUM

Три выносных теплообменника системы кондиционирования на стене открытого этажа паркинга под современным зданием.
