виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

• Причины возникновения обратной тяги
• Типы исполнения обратного клапана
  • Тип #1 — одностворчатый гравитационного действия
  • Тип #2 — двустворчатый с использованием пружин
  • Тип #3 — жалюзи на вентиляционную решетку
  • Тип #4 — гибкая мембрана
• Особенности самостоятельного изготовления
• Правила размещения и монтажа
  • Местоположение клапана в вентиляционной системе
  • Нюансы установки и обслуживания
• Выводы и полезное видео по теме

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Обратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных труб

Для установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массы

Под действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают канал

Одностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потока

Створки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменить

Приобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такой

Обратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнами

В схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаном

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.

Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

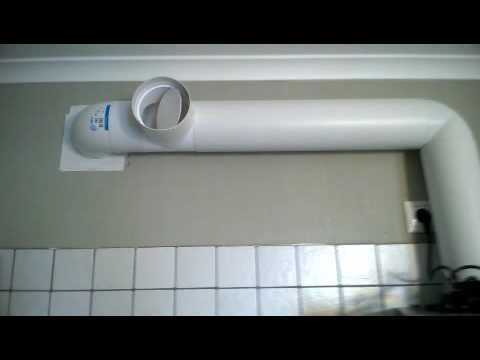

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

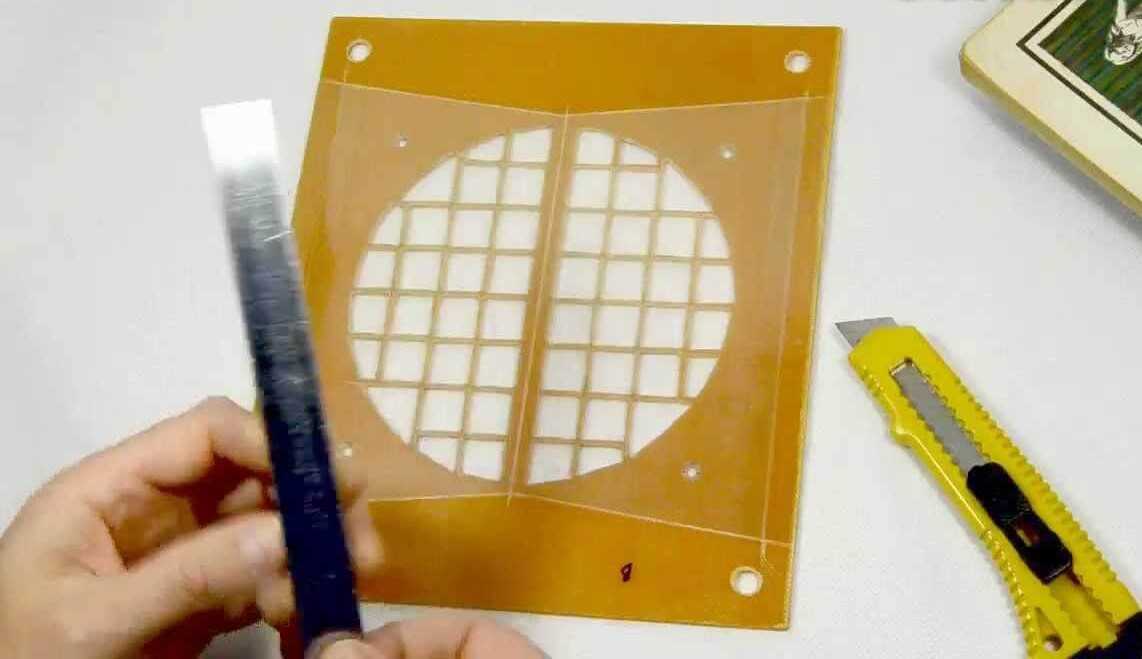

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

в ванной в туалете, на кухне

Вентиляция, особенно в многоквартирном доме – система сложная и многокомпонентная. В большинстве случаев воздух циркулирует и выводится за счет перепадов давления. Иногда избыток влаги и запахи не выводятся, а возвращаются. Чтобы устранить опрокидывание тяги, используют обратный клапан для вентиляции.

Содержание

1. Назначение и описание обратных клапанов
2. Устройство и принцип работы
3. Сфера применения
4. Разновидности обратных клапанов
5. По способу открывания
6. По конструкции
7. Критерии выбора
8. Монтаж своими руками
9. На кухне с вытяжкой
10. В ванной и туалете

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

• печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
• неудачное размещение вытяжной трубы;
• отсутствие приточной вентиляции – из-за засорений или поломки;
• ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
• несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

Валера

Голос строительного гуру

Задать вопрос

Определить, нужен клапан в доме или нет, можно с помощью теста. К отверстию вентиляции при открытом окне подносят зажженную свечу. Если пламя отклоняется в сторону вентиляционного канала и гаснет, все в порядке. Если наоборот – нужен обратный клапан

Да

22.11%

Нет

48.42%

Планирую поставить

29.47%

Проголосовало: 95

Устройство и принцип работы

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

В жилых комнатах такой проблемы обычно нет: открытые окна обеспечивают проветривание. Однако в частных домах внутренние помещения и подвальные тоже оснащаются собственными вентканалами. Обратный клапан понадобится в любом из них.

Предупреждает появление обратной тяги

Не потребляет электричество

Легко комбинируется с вентилятором

Прост в монтаже и обслуживании

Низкая стоимость

Многие модели при работе стучат

Для блокировки нужен сильный поток воздуха

Часто нужно чистить

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

Материал изготовления должен совпадать с материалом вытяжки или воздуховода.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

• Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
• Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
• С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

Валера

Голос строительного гуру

Задать вопрос

Ручной клапан, несмотря на явное неудобство, необходим, когда вытяжную трубу выводят не в вентканал, а прямо на улицу и оборудуют систему вентилятором. В этом случае ручная заслонка, открывающаяся только на время работы вытяжки, удобнее: она не обмерзает и не застревает, как это часто случается с механическим обратным клапаном.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

• Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
• «Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
• Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.
• С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Обычная конструкция может быть усовершенствована. Например, модель с подогревом, работает эффективно в тех случаях, когда с улицы внутрь прорывается холодный воздух.

Критерии выбора

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

• Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
• Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
• Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
• Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Прежде чем покупать клапан, стоит убедиться, что заслонка закрывает отверстие максимально плотно. Чем больше зазор, тем меньше конструкция способна блокировать запахи.

Монтаж своими руками

Самостоятельно установить клапан несложно. Устройство простое, пошаговая инструкция доступно объясняет принципы монтажа. Но здесь есть свои хитрости.

На кухне с вытяжкой

Современные модели вытяжки обычно оснащены этим устройством. Если его нет или по каким-то причинам его работа не устраивает, установить приспособление можно самому.

Рекомендации:

• Ставить устройство лучше не в корпус вытяжки, а на выходе из тройника. Но крепить его нужно в перевернутом положении. В этом случае заслонка будет открываться при работающем вентиляторе.
• Тройники размещают вертикально и лучше не под самым потолком. В этом случае вентканал можно закрыть декоративным коробом целиком.
• По обеим сторонам короба должны находиться вентиляционные решетки.
• Если монтируется «хлопушка», тройник нельзя ставить рядом с выходом в шахту. Здесь воздушный поток поворачивает, образуя завихрение. Поэтому заслонка может не полностью закрываться и пропускает запахи.
• Заслонка в вытяжке должна размещаться только горизонтально. В вертикальной позиции или под углом она неплотно закрывается.
• Клапан распаковывают, участок смазывают силиконовым герметиком, вставляют устройство на место и регулируют.

Валера

Голос строительного гуру

Задать вопрос

Прежде чем посадить клапан на клей, нужно проверить его работу совместно с вытяжкой. Для этого его ставят без фиксации и 5–10 раз включают и отключают вытяжку в разных режимах. Заслонка должна полностью открываться и захлопываться при любой силе потока.

В ванной и туалете

Технология установки такая же, но расположение клапана нужно выбирать более внимательно.

• Если вентканал выходит в шахту и вход один, достаточно в воздуходув поставить 1 устройство.
• Если магистральный воздуховод и несколько точек забора воздуха соединяют несколько веток, на каждую из них ставят обратный клапан.
• Рекомендуется на выходе вентиляционной системы тоже поставить такое устройство.

Клапаны нуждаются в чистке и довольно часто. Ставить их нужно в легкодоступные места.

как выбрать и правильно установить

Наличие приточной вентиляции на кухне или в ванной – обычное дело в современной квартире. Но при неправильно организованном воздухообмене есть риск запотевания окон, появления плесени, нехватки кислорода и других нежелательных моментов. Чтобы этого избежать, необходимо установить вытяжку с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходимо препятствие для обратной тяги. В этом поможет знание норм вентиляции помещений и основ физического закона движения воздуха.

Из этой статьи вы узнаете, какие конструкции обратных клапанов существуют, где их лучше всего использовать и где разместить систему вентиляции. Сама установка довольно проста, но есть нюансы, с которыми стоит ознакомиться заранее, тогда и самостоятельная установка пройдет легко, и воздухообмен будет бесшовным.

Содержание статьи:

• Вентиляция в квартире или доме
  • Нормы и правила
  • Искусственный и естественный воздухообмен
• Установка обратного клапана
  • Положение в системе вентиляции
  • Принцип работы и устройство
  • Крепление устройства к вытяжке
• Полезное видео по теме и выводы
• вентиляция квартиры или дома

  7

  7 90

  С одной стороны воздухообмен в квартире или доме должен соответствовать нормам, установленным для жилых помещений, а с другой — подчиняться законам физики. Поэтому не всегда можно обойтись тривиальными решениями, и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном определенном направлении.

  Нормы и правила

  Основным документом, на который необходимо ориентироваться при проектировании вентиляции как в квартире, так и в частном доме, является СП 54.13330.2016. Это обновленная редакция СНиП 31-01-2003 «Здания жилые многоквартирные». Схему движения воздуха по жилому объекту любой планировки следует составлять, исходя из положений пп. 9.6 и 9.7 настоящего свода правил.

  В таблице 9.1 приведены скорости воздухообмена для различных типов помещений. Дизайнеры и владельцы коммерческой недвижимости обязаны строго соблюдать эти параметры.

  Приток уличного воздуха должен происходить в жилые помещения и кухню, а отвод из кухни, санузла и технических помещений

  Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

  • Влажность которую можно измерить с гигрометром. Насыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтёков на окнах.
  • Углекислый газ , концентрацию которого можно измерить газоанализатором. Без прибора нехватку кислорода можно почувствовать сразу, когда заходишь в помещение с улицы.

  Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, в том числе от площади, этажности, расположения комнат и технических помещений.

  Система вентиляции газовой котельной автономная. По требованиям безопасности никак не может совмещаться с циркуляцией воздуха внутри дома

  Таким образом, в любом жилом помещении есть точки притока и удаления воздуха, и недопустима ситуация, когда отток происходит через воздухозаборник, а воздушная масса проходит через вентиляционную шахту.

  Это приводит к нарушению санитарно-гигиенических, противопожарных и других норм и может серьезно ухудшить жилищные условия.

  Искусственный и естественный воздухообмен

  Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

  • Кухня. При приготовлении пищи может происходить интенсивное испарение. Чтобы он не распространялся по кухне и далее по другим комнатам, над плитой устанавливается вытяжка. Его работа позволяет направлять загрязненный воздух прямо в вентиляционную шахту.
  • Ванная комната. При принятии душа воздух насыщается водяным паром. Чтобы быстро удалить его, включите вентиляционную установку, так как в противном случае появление плесени или отслоение пластика и плитки будет происходить гораздо интенсивнее.
  • Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускаются вентиляторы или вытяжки, которые располагаются вблизи источника загрязнения.

  Включение принудительной вентиляции носит временный характер, так как потребляет много электроэнергии и создает шум при работе.

  Мощный вытяжной колпак способен забрать весь воздух над плитой, но в выключенном состоянии вообще не пропускает воздух в вентканал

  После внедрения устройств принудительной вентиляции возникла проблема с естественная циркуляция воздуха через препятствие. Если обычный лопастной вентилятор еще как-то пропускает воздух, то вытяжки, как правило, минимизируют проход до недопустимо низких скоростей.

  Прекращение естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет повышенная влажность и зимой окна будут «протекать». Но что еще хуже, будет нарушено движение воздуха по дому, что затронет все помещения.

  Установка вытяжки может иметь еще один негативный эффект, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону равновесия: в любое время количество поступающего и выходящего воздуха одинаково.

  Отсюда следует, что увеличение давления в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность обратного течения.

  Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно обратное формирование.

  Для решения обеих задач установите . Учитывая тот факт, что современные воздуховоды для жилых помещений имеют стандартные размеры, самостоятельный монтаж такого элемента не представляет большой сложности.

  Установка обратного клапана

  Чтобы обратный клапан хорошо выполнял возложенные на него функции, необходимо выбрать его тип и место для установки, а также правильно установить. Все это можно сделать самостоятельно без привлечения платных установщиков.

  Положение в системе вентиляции

  Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе воздуховодов. Возьмем часто встречающийся случай, когда и вентилятор в душе подключены к одной вентиляционной шахте.

  Классическая схема расположения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении невозможно возникновение обратной тяги

  Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливается после каждой точки входа воздуха и до ближайшего ответвления воздуховода. Точное расположение не критично, оно выбирается исходя из удобства установки. Это решение гарантирует отсутствие обратной тяги при любой комбинации включенных вытяжек и вентиляторов.

  Для обеспечения возможности оттока воздуха из помещения при неработающей вытяжке выполнен ответвление от канала. Он должен функционировать так, чтобы проход потока был только в сторону вентиляционной шахты, поэтому снабжен обратным клапаном.

  Поскольку клапан может быть установлен на канал возле вытяжки под разными углами, необходимо понимать, что ответвление не должно быть препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создает нагрузку на двигатель вентилятора и способствует возникновению шума.

  Существует множество способов установки обратного клапана. На представленных фотографиях показаны наиболее распространенные варианты правильной установки данного устройства.

  Прослойку с клапаном можно установить куда угодно от вытяжки — это непринципиально. Чаще всего его размещают возле шахты, так как можно заменить уголок на тройник, не меняя длину остальных элементов вентиляционного канала.

  Принцип работы и устройство

  Клапан обратный предназначен для одностороннего прохождения воздушного потока, при обратном ходе которого он должен герметично перекрывать активный участок канала.

  Существует 4 распространенных типа исполнения таких устройств:

  • Мембрана Небольшая сила воздушного потока может изменить положение гибкой мембраны. Этот тип используется для естественной вентиляции. Иногда сечение возле мембраны усиливают несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от капота.
  • Одностворчатая гравитационная. Из-за потока жесткая створка клапана отклоняется. Если происходит реверс или близок к нулю, то под действием силы тяжести створка закрывается. Такая система также используется для естественной вентиляции и внутри канала.
  • Двукрылая пружина. Тип бабочка имеет два крыла и по принципу аналогичен гравитационной модели, только за закрытие клапана отвечают пружины, а не сила тяжести. Этот тип используется внутри канала, так как слабому потоку будет сложно преодолеть силу сопротивления пружин.
  • Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Используется как внешний элемент вентиляционной системы, так как в открытом состоянии имеет компактные размеры. Его устройство более сложное, поэтому лучше ограничиться тремя предыдущими вариантами.

  Стоимость обратного клапана невысока, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего притока воздуха.

  Основные типы обратных клапанов: 1 — самотечный; 2 — бабочка; 3 — мембрана; 4 – жалюзи. Возможны и другие конструктивные решения, но показанные варианты пользуются наибольшей популярностью благодаря своей простоте и надежности.

  Если параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткая створка обычно изготавливается из пластика или металла.

  При этом необходимо учитывать два момента:

  • пластина должна плотно прилегать к стенкам корпуса или запорному выступу для предотвращения утечки воздуха;
  • необходимо исключить стук пластины, поэтому на края корпуса наклеен мягкий материал, обычно резина.

  Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливается для ванной или душевой, лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.

  Крепление устройства к вытяжке

  Если вентиляционный канал изготавливается самостоятельно, общие рекомендации по установке обратного клапана дать сложно, так как его установка зависит от материала и геометрии воздуховодов.

  Но сейчас для создания вентиляции обычно используют стандартные прямоугольные или круглые решения. В этом случае не возникает проблем с введением в систему дополнительного элемента, так как правильно установить обратный клапан на канал возле вытяжки можно стандартным для всех деталей конструкции способом.

  Иногда вытяжки и вентиляторы сразу оснащаются клапаном. В этом случае устройство уже защищено от воздуха из вентиляционного канала.

  Фасонный элемент с обратным клапаном необходимо закрепить в месте, обеспечивающем удобный доступ к нему. Механизм закрывания может потерять герметичность, тогда его нужно будет очистить от налипшей пыли и грязи. А для этого его нужно будет удалить.

  Стыки тройника или детали с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевой лентой (для металлических конструкций).

  Применение сильных клеев нежелательно, так как это затруднит разборку конструкции для проведения ремонтных работ или изменения конфигурации вентиляционной системы.

  Обратный клапан не требуется для интеграции в канальную вентиляцию. Способ, показанный на рисунке, также может обеспечить правильное функционирование естественного воздухообмена.

  Решетка крепится на вентиляционную шахту с помощью саморезов. Вариант с жидкими гвоздями менее предпочтителен из-за сложности удаления этого элемента.

  Особое внимание следует уделить герметизации стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет немного.

  Полезное видео по теме и выводы

  Классическое решение для монтажа обратного клапана на тройник перед вентиляционной шахтой:

  Встроенный дроссельный клапан и дополнительный клапан для естественной вентиляции:

  Как для изготовления самодельного мембранного клапана тип:

  Установка обратного клапана является вынужденной мерой при наличии вытяжки в системе вентиляции. Его можно использовать для предотвращения обратной тяги или для обеспечения циркуляции воздуха при выключенном вентиляторе.

  Место для установки клапана в вентиляционном канале необходимо выбирать с учетом перспективы его снятия для очистки. Сам процесс монтажа несложный, но важно правильно герметизировать стыки, чтобы избежать подсоса воздуха.

  Хотите поделиться собственным опытом подбора и установки обратного клапана на вытяжной канал? У вас есть полезная информация по теме статьи? Пишите комментарии, пожалуйста, в блоке ниже, размещайте фото и задавайте вопросы.

  Воздушные обратные клапаны для аквариума — спасите свой аквариум!

  Возможно, вас удивит, что ваш воздушный насос может высосать всю воду из вашего резервуара.

  Если ваш воздушный насос расположен ниже уровня воздушной трубки или аэростата в вашем аквариуме, вы подвергаетесь риску.

  Допустим, у вас перестала работать помпа или от помпы отсоединилась воздушная трубка. Это когда ваш дружелюбный воздушный насос превращается в водососущего монстра.

  Давление воды может привести к срабатыванию сифона – подобно тому, как вы выполняете подмену воды или используете гравийный пылесос.

  Как только это начнется, оно не остановится, пока из вашего аквариума не вытечет вся вода до последней капли. И это плохие новости для вашей рыбы!

  К счастью, это можно предотвратить…

  Все, что вам нужно, это простое маленькое устройство, называемое обратным клапаном для аквариума .

  И сегодня я научу вас всему этому.

  Содержание

  Что такое обратный клапан и для чего он нужен?

  Обратный клапан, иногда называемый обратным клапаном , представляет собой небольшой фитинг, встроенный в трубопровод или любую другую аквариумную трубку.

  Хотя это может показаться незначительным, у обратного клапана есть очень важное назначение:

  Чтобы вода из вашего бака не вытекала обратно из вашей авиакомпании.

  Воздух или вода могут свободно проходить через клапан в одном направлении. Но если вода стекает по трубе, она не сможет стекать дальше обратного клапана, который остановит поток воды на своем пути — никогда больше не беспокойтесь о обратном подтоке!

  Самое лучшее в обратных клапанах? После установки они не требуют никаких усилий с вашей стороны. Просто поместите обратный клапан на воздушную трубу, и ваш аквариум будет защищен от эффекта сифона, независимо от того, находитесь вы там или нет.

  Хотя обратные клапаны наиболее известны своей ролью в воздушных насосах, их также можно использовать для трубопроводов и отстойников CO2. Тем не менее, общее мнение сообщества заключается в том, что если вам нужно использовать обратный клапан для поддона , вам следует перепроектировать свою систему — вместо этого используйте сифонный предохранитель! ^[1]

  Вам

  нужен обратный клапан ?

  Ну… №

  Ваш воздушный насос будет прекрасно работать и без него.

  Обратный клапан здесь только как предохранитель — на случай, если что-то пойдет не так.

  Думайте об обратном клапане как о ремне безопасности. 99,9% времени он будет сидеть и ничего не делать. Но если произойдет авария, вы будете рады этому.

  Кроме того, учитывая, что обратный клапан будет стоить всего несколько долларов и может сэкономить вам сотни или даже тысячи долларов в случае аварии, нет особых причин не устанавливать его на воздушный насос.

  Кроме того, вы всегда можете разместить воздушный насос над аквариумом, например, на крышке. Это также предотвращает возникновение эффекта сифона, поскольку авиакомпания0201 вверх к воздушному насосу вместо вниз .

  Но все же я бы рекомендовал поставить обратный клапан на всякий случай – случаются аварии, и ваш воздушный насос может свалиться на землю!

  Кроме того, установка обратного клапана занимает всего минуту…

  Где вы размещаете обратный клапан на вашей авиакомпании?

  Наилучшее место для размещения обратного клапана полностью зависит от различных фитингов, которые вы уже установили на своей воздушной трубе.

  1. Установка обратного клапана на простой воздуховод

  Если нет ничего, кроме воздуховода, идущего от помпы к аквариуму, вы можете установить обратный клапан в любом месте, где посчитаете нужным.

  Это может показаться очевидным, но этот момент легко упустить из виду:

  Установите обратный клапан в легкодоступном месте .

  Не нужно усложнять себе жизнь – в будущем вам может понадобиться легкий доступ к обратному клапану, например, для замены трубки или клапана.

  Ваше будущее «я» скажет вам спасибо, если вы установите его в легкодоступном месте.

  2. Установка обратного клапана на линию с другими фитингами

  Более сложная установка? Не волнуйся — я прикрою твою спину!

  В приведенной ниже таблице указано, где разместить обратный клапан.

  Отверстие в трубе	После
  Выпускной клапан	После
  Клапан управления воздуховодом	До
  Соединитель воздуховода	До или после
  3-х или 4-х контактные разъемы	До или по одному на каждую пробирку после
  Групповой вентиль	До или по одному на каждую пробирку после

  Как установить обратный клапан?

  Просто выберите место на воздушной трубе, куда вы хотите вставить обратный клапан.

  Затем острыми ножницами перережьте воздуховод.

  Теперь все, что осталось сделать, это вставить оба куска трубы в любой конец обратного клапана, и все готово.

  Хотя весь процесс прост, есть одна ошибка, которую допускают многие новички – установка обратного клапана не той стороной вверх.

  Обратный клапан позволяет воздуху проходить через только в одном направлении .

  Если вы установили обратный клапан вверх дном, через него не будет проходить воздух.

  Так что, если вы обнаружите, что ваш обратный клапан не работает, просто снимите трубы и переверните обратный клапан — никакого вреда не будет.

  Вы можете проверить направление обратного клапана, подув в него ртом. Вы сможете дуть только в один конец. Какой бы конец вы ни продули, это конец, который идет со стороны воздушного насоса вашей авиакомпании.

  Когда закончите, нарисуйте стрелку на обратном клапане, чтобы указать направление потока воздуха. Таким образом, если вам когда-нибудь понадобится снять обратный клапан в будущем, вы будете знать правильное направление, когда снова установите его.

  Какой обратный клапан лучше всего подходит для вашего аквариума?

  Убеждены, что вам нужен обратный клапан на воздушном насосе?

  Хорошо. Теперь все, что вам нужно сделать, это купить один.

  Но как выбрать правильный клапан для своего аквариума, имея в наличии так много различных обратных клапанов?

  Что ж, давайте взглянем на поля, которые нужно проверить, чтобы найти лучший обратный клапан:

  Шаг 1: Убедитесь, что он подходит!

  Во-первых, вам нужно выбрать обратный клапан, подходящий для вашей авиакомпании.

  Трубка воздуховода стандартного размера для аквариума имеет диаметр 3/16 дюйма (5 мм). Если вы купили авиакомпанию в зоомагазине, то, скорее всего, у вас именно такой размер. Аквариумные обратные клапаны специально разработаны для труб такого размера.

  При этом нередко можно встретить воздушные насосы с трубками разного размера. Вот почему вы всегда должны…

  Измерьте воздуховод!

  Для этого измерьте внутреннюю часть вашей авиакомпании. Это внутренний диаметр (ID). Используйте это измерение, чтобы найти подходящий обратный клапан.

  Обратные клапаны бывают разных размеров, чтобы соответствовать различным трубкам, поэтому даже если ваша авиакомпания нестандартного размера, у вас не возникнет проблем с поиском обратного клапана.

  Если вы не уверены в своих силах, отрежьте небольшой кусок от вашей авиакомпании и возьмите его с собой, когда будете покупать обратный клапан.

  Шаг 2: Выберите подходящий обратный клапан

  Теперь, когда у вас есть правильный размер, пришло время выбрать из множества доступных обратных клапанов различных стилей, форм и марок….

  Кто бы мог подумать, что у обратного клапана столько возможностей?

  Что ж, я немного упростю для вас задачу. Когда дело доходит до обратных клапанов, я рекомендую United States Plastic Corp.

  . Они продают те же обратные клапаны, которые вы найдете в местном или интернет-магазине рыбы, за небольшую часть стоимости.

  Серьезно, я видел такие же обратные клапаны, которые можно купить здесь всего за несколько долларов, но в специализированных магазинах для рифов они продаются за 20 долларов.

  Зачем переплачивать за одно и то же?

  Теперь я должен добавить, что эти дешевые пластиковые обратные клапаны на Amazon — мусор. Избежать их!

  Вот почему я рекомендую United States Plastic Corp. Недорогие, но качественные обратные клапаны.

  Ниже приведены четыре наиболее распространенных применения обратных клапанов для аквариумов…

  Воздушный обратный клапан

  Дешевый и эффективный — этот обратный клапан затмит все обратные клапаны, которые можно найти на Amazon и eBay.

  Я рекомендую купить второй в качестве запасного, на случай, если вам понадобится замена в будущем. По такой цене, почему бы и нет?

  Обратный клапан для озона

  Если вы вводите в аквариум озон, используйте обратный клапан Kynar .

  Высокая концентрация озона может расплавить стандартный или нейлоновый обратный клапан всего за несколько дней. Kynar устойчив к озону и легко формуется, что делает его идеальным материалом для обратного клапана в аквариуме.

  Обратный клапан CO2

  Если вам нужен недорогой обратный клапан CO2, любой из двух предыдущих вариантов более чем подходит.

  Обратный клапан, безопасный для морской воды

  Самая большая проблема с обратными клапанами заключается в том, что они часто работают на стальном шарике или пружине.

  Если у вас есть резервуар с морской водой, вы знаете, как быстро корродирует металл. А в случае с обратным клапаном он действительно может заржаветь в открытом положении. Это означает, что обратный клапан не защищает ваш бак.

  Хотя вы можете просто купить дешевые обратные клапаны и заменять их каждые шесть месяцев, это зависит от того, не забываете ли вы их менять.

  К счастью, существует обратный клапан, который обещает быть более устойчивым к коррозии, чем нержавеющая сталь. И хотя мой опыт работы с ним ограничен всего несколькими месяцами, на самом деле я очень впечатлен продуктом.

  Проверьте это здесь!

  Если вы ищете высококачественный обратный клапан для вашего резервуара с морской водой, это стоит изучить.
