Как рассчитать производительность вытяжки Elica?

Содержание

• Защита кухни и очищение воздуха
• Рециркуляция? Отвод?
• Куда установить вытяжку?
• Как рассчитать производительность вытяжки?
• Пример расчета производительности вытяжки
• Улучшенная формула расчета мощности
• Труба тоже имеет значение

Защита кухни и очищение воздуха К содержанию

Вытяжка, без сомнения, занимает одно из первых мест в ряду самых нужных приборов на кухне. Вы закончили ремонт и хотите защитить новый гарнитур, потолок и обои, чтобы они прослужили подольше? Или ремонт все еще где-то впереди, а вы давно устали от запахов чеснока, лука, уксуса, жареной камбалы для привередливого ребенка и вареной кильки для кошки? Потолок вашей кухни постепенно теряет первоначальный цвет и понемногу покрывается некрасивым жирным налетом, а мебель забрызгана маслом, соусом и манной кашей? Вы сами, члены вашей семьи или домашние любимцы склонны к аллергии, поэтому постоянно нужен свежий воздух в помещении? Вытяжка, несомненно, поможет.

Рециркуляция? Отвод? К содержанию

Прежде чем приобретать новую вытяжку, обязательно надо определить, существует ли на вашей кухне возможность вывода настенного или островного воздуховода в систему домовой вентиляции. В домах с обогревом воды газовыми колонками или котлами АГВ иногда возникают не слишком хорошие ситуации, когда имеется только вентиляционная шахта, в которую вставлена труба для отведения продуктов сгорания газа.

В этом случае вытяжку, работающую в режиме отвода, устанавливать нельзя ни в коем случае. Работники газовой службы не только выпишут вам штраф, но и заставят убрать трубу из шахты. В этом случае на помощь придут приборы, функционирующие в режиме рециркуляции и оборудованные угольными фильтрами. Правда, вам придется заменять их в зависимости от частоты использования и степени загрязнения.

Запомните: те, кто утверждает, будто вытяжка обязана обеспечивать вентиляцию в любых условиях — говорят вам неправду. Нормальная работа этого прибора зависит от типа монтажа и правильного (в том числе и бесперебойного) обеспечения притока воздуха. Вытяжка — только часть системы вентиляции, но никогда не заменит ее в полном объеме.

Куда установить вытяжку? К содержанию

Размеры вытяжки Elica просто обязаны быть не меньше габаритов варочной поверхности. Иначе снизится эффективность удаления запахов, испарений и угарного газа. Чем больше и мощнее вытяжка — тем лучше микроклимат в кухне.

Большинство владельцев вытяжек Elica устанавливает их над варочной панелью на кухне, но есть оригиналы, кто выбирает прихожую или закрытую веранду в коттедже. Чтобы правильно определить, насколько мощный прибор необходим именно вам, советуем обратить внимание на тип и размер помещения. Нередко можно услышать неверное утверждение, будто в маленькую кухню нужна маломощная вытяжка. Но глобальные исследования независимых лабораторий по всему миру подтверждают ошибочность этого вывода. Количество запахов и концентрация продуктов сгорания не зависят от площади кухни, поэтому в крохотном помещении пахнуть будет гораздо сильнее, чем в огромном.

Как рассчитать производительность вытяжки? К содержанию

Первым параметром расчета мы указываем производительность прибора. Но большие красивые числа, заявленные в каталогах товаров, не всегда соответствуют действительности. Одна компания пишет среднюю производительность мотора, вторая — все возможные параметры по всем типам испытаний для каждой модели, а третья указывает результаты испытаний не всего прибора, а одного только двигателя без кожуха, да еще и проведенных на собственной аппаратуре.

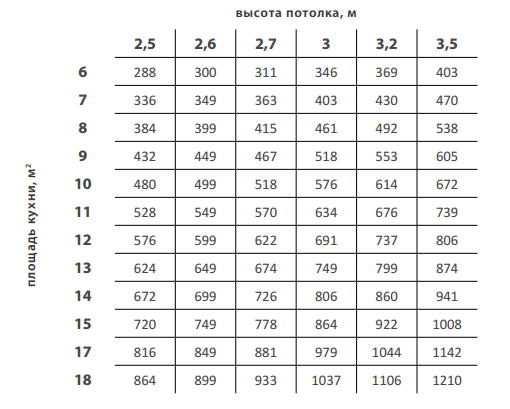

Классическая формула расчета мощности:

P = S x H x 12,
где P — нужная производительность вытяжки (м³/час), S — площадь кухни, H — высота потолков, 12 — оптимальный воздухообмен за час.

Число 12 — норма СЭС по обновлению воздуха в кухне (12 раз в час), и она позволяет получить расчетную производительность на максимальной скорости вытяжки. А как же знакомые всем ситуации, когда что-то сгорело? Молоко убежало? Бульон вскипел и пена полезла из кастрюли? Должна быть еще и резервная мощность в 10 — 20 %.

В нашем уравнении также необходим дополнительный коэффициент запаса мощности KP для электрических и газовых варочных панелей. Для электрических он составляет 1.5, для газовых — 2, потому что кухня наполняется не только запахами жарящейся пищи, но и продуктами распада метана, а в случае подключения газовых баллонов со сжиженным газом — пропана и бутана.

Самый, пожалуй, интересный и спорный параметр — та самая расчетная площадь кухни или другого помещения.

Дело в том, что далеко не все ставят дверь, отделяющую коридор или столовую от места приготовления еды. Так вот, в качестве расчетной площади следует использовать площадь изолированной комнаты! Если дверь на кухню не закрывается или ее попросту нет, то для расчета необходимо учитывать и площадь смежного помещения, не отделенного от кухни. Если кухня объединена с гостиной или столовой, то производительность должна быть еще выше: запахи и прочие испарения распространяются по всему пространству, а смежные помещения автоматически становятся помещениями кухни.

Пример расчета производительности вытяжки К содержанию

кухня 4 х 4 м, высота потолков 2.8 м, электрическая варочная панель.
(4 х 4) х 2.8 х 12 х 1.5 + 10 % = 887 м³/ч

Какая же должна быть производительность вытяжки Элика? Примите во внимание: она не должна быть меньше 600 м³/ч, а еще лучше — не менее 800 м³/ч.

Иначе вы разочаруетесь в покупке, останетесь недовольны производителем и не станете доверять очень полезным приборам, облегчающим жизнь миллионам людей, каждый день стоящим за варочной панелью.

Улучшенная формула расчета мощности К содержанию

P = S x H x 12 x KP + 10 %,

где P — искомая производительность, S — площадь кухни, H — высота потолков, 12 — норма воздухообмена СЭС, KP — коэффициент запаса мощности для электрической или газовой панели, 10 % — резервная мощность.

Труба тоже имеет значение К содержанию

Мастера, обладающие солидным опытом установки вытяжек, любят повторять, что каждый изгиб трубы отнимает 15 % от заявленной производительности. Законы физики на их стороне: мощность действительно падает из-за снижения скорости прохождения потока воздуха. Поэтому советуем учесть рекомендации специалистов и расположить вытяжку так, чтобы гофрированная или сварная труба имела минимум изгибов.

Правила расчета мощности (производительности) кухонной вытяжки

Последствия плохой вентиляции на кухне могут быть самыми разными – от жирового налета на потолке и стенах, из-за которого уже через несколько месяцев нужно делать ремонт повторно, до постоянного плохого самочувствия, так как дышать во время готовки приходится воздухом, загрязненным вредными примесями.

Правильно подобранная кухонная вытяжка способна решить все вышеперечисленные проблемы. Однако лишь в том случае, если ее производительность будет соответствовать необходимым параметрам.

Что такое производительность вытяжного устройства? Это объем воздуха (в м3), который прибор может очистить или вывести из кухни за один час работы. Довольно часто этот показатель называют мощностью, но это не совсем верно. Мощность – это количество электроэнергии, потребляемой прибором за час работы, и измеряется она в киловаттах. Конечно, чем мощнее мотор устройства, тем больше воздуха оно может обработать, но это правило срабатывает не всегда. Поэтому вовсе не обязательно приобретать самую мощную модель, чтобы получить наилучшие результаты.

Перед покупкой многие задумываются о том, как рассчитать вытяжку для кухни, то есть правильно выбрать ее производительность, мощность и размер. От совокупности этих факторов и зависит эффективность работы вытяжного устройства. Если с размером все довольно просто – он должен соответствовать параметрам рабочей поверхности, то над выбором модели, подходящей по остальным критериям, придется попотеть.

Чтобы не купить просто симпатичный кухонный аксессуар вместо функционального устройства, вам придется перед походом в магазин рассчитать производительность вытяжки. Чтобы сделать это правильно, необходимо детально разобраться в конструкции и принципе работы вытяжных устройств, а также вывести формулу расчета. Всю необходимую информацию вы найдете в нашей статье.

Как устроена кухонная вытяжка?

Устройство вытяжки любой модели не отличается особой сложностью. Ее рабочая панель скрывает жироулавливающий фильтр, который отвечает за грубую очистку воздуха. На сетке фильтрующего картриджа задерживаются попавшие в воздух частицы жира. Этот компонент обязателен для любого вида вытяжных устройств. Он препятствует оседанию жировых загрязнений на внутренних деталях механизма, тем самым продлевая срок службы прибора.

Сразу за фильтрами располагаются вентиляторы, выводящие загрязненный воздух через воздуховод в вентиляционный канал. Вентиляторы подсоединены к двигателям, конструкция которых разработана специально для использования в вытяжках. Чтобы работа прибора была тише, производители стараются внедрять различные инновации, от покрытия лопастей тефлоном до изоляции мотора в индивидуальном корпусе. Иногда устанавливаются две турбины, работающие на меньшей мощности и, соответственно, тише.

Если вытяжка работает в режиме рециркуляции, а не отвода, в ее конструкции предусмотрен еще один фильтр – угольный. Его задача – тонкая очистка и удаление мельчайших примесей и запахов, так как воздушный поток после этого снова возвращается в помещение.

Корпус вытяжного устройства может быть выполнен из самых различных материалов. Дешевые модели чаще всего делаются из пластика, главным преимуществом которого является неприхотливость к уходу. Самыми прочными и долговечными считаются устройства из нержавеющей стали и алюминия. Очень популярно использование закаленного стекла, которое легко очищается от любых загрязнений, хорошо переносит повышенную влажность и перепады температур.

Узнав, как устроена и работает вытяжка, вы сможете правильно эксплуатировать прибор и обеспечить ему должный уход, чтобы избежать возможных поломок.

Все модели вытяжных приборов внутри устроены примерно одинаково, но отличаются конструкцией корпуса и особенностями установки. По этому критерию кухонные вытяжки принято делить на несколько видов.

Подвесные или плоские вытяжные устройства в большинстве своем относятся к бюджетной категории. Они либо устанавливаются на стене над плитой, либо крепятся к нижней части подвесного шкафа. Двигатели приборов не очень мощные, поэтому для больших помещений они не подходят.

Встраиваемые кухонные вытяжки по конструкции напоминают плоские, только устанавливаются внутрь подвесных шкафов. В последнее время появились модели для монтажа в потолок, стену и даже кухонную столешницу. Многие из них имеют довольно неплохую производительность.

Купольные (каминные) модели крепятся к стене или потолку над плитой. Этот тип вытяжных устройств является активным элементом дизайна, поэтому выбор их внешнего вида имеет большое значение. Отличаются устройства не только большим диапазоном размеров, но и широким ассортиментом цветов и форм. Считаются одними из самых производительных. По способу установки купольные вытяжки делятся на настенные, потолочные и угловые.

Наклонные вытяжки появились на рынке относительно недавно, но уже завоевали немало поклонников. Внутреннее устройство приборов абсолютно стандартно, но внешне они разительно отличаются от всех остальных моделей. Их рабочая панель расположена не параллельно плите, а под углом к ней. Наклонные вытяжки – яркий пример внедрения современных технологий на кухне.

Островные вытяжки выбирают владельцы больших кухонь, решившие вынести рабочую поверхность на своеобразный «остров» в середине помещения. Островные модели отличаются эксклюзивным дизайном и высокой мощностью, но цена их довольно высока.

Режимы работы

Большое значение при покупке вытяжки для кухни имеет режим ее работы. Его выбор зависит от того, в каком состоянии вентиляционная система помещения. Сейчас практически не существует строгого разделения вытяжек на проточные и циркуляционные – приборы могут работать в обоих режимах. Поэтому решить, как вы будете эксплуатировать вытяжное устройство, можно уже после его покупки. Не получится установить воздуховод – купите угольный фильтр, и вытяжка будет очищать воздух, а не выводить его. Многие используют оба режима, меняя их в зависимости от условий и времени года.

Отвод воздуха

Вытяжки с отводом традиционно считаются самыми эффективными. Действительно, еще несколько лет назад рециркуляционные модели едва ли могли составить им достойную конкуренцию, однако сейчас многое поменялось.

Вытяжка с отводом в вентиляцию должна не очищать кухонный воздух, а выводить его за пределы помещения. Для этой цели к ней на этапе монтажа подсоединяется труба, ведущая в вентиляционный канал. Для обустройства воздуховода традиционно применяются трубы с гофрированной или гладкой поверхностью. Первые более просты в монтаже, так как легко повторяют любые изгибы стен, однако при прохождении через них воздуха создается дополнительный шум. Гладкие пластиковые воздуховоды (круглые и прямоугольные) монтировать сложнее, однако выглядят они более привлекательно.

Наличие жирового фильтра в вытяжке с отводом обязательно – без него внутренние детали быстро покроются слоем жира. А вот угольный можно не устанавливать – нет смысла тщательно очищать воздух, который все равно будет выводиться на улицу. Экономия на замене угольных картриджей – дополнительное преимущество отводных моделей.

Возможность установки вытяжного устройства с отводом воздуха во многом зависит от состояния вентиляционного канала. В большинстве домов старой постройки оно неудовлетворительное. Вентиляция попросту не рассчитана на установку мощных вытяжек, воздуховоды имеют небольшое сечение и часто забиты мусором. В этом случае даже прибор с высокой производительностью не будет работать достаточно эффективно. Жителям частных домов проще – они могут вывести воздуховод прямо на улицу, проложив для него индивидуальный канал. Эту практику все чаще используют и в городских квартирах.

Недостатками вытяжек с отводом в вентиляцию является повышенный уровень шума и охлаждение воздуха в помещении в зимнее время, а также сложность монтажа из-за необходимости прокладывать воздуховод.

Рециркуляция

Вытяжка рециркуляционная, в отличие от отводной, не удаляет воздух из помещения, а очищает его, возвращая затем обратно на кухню. В этом приборе угольный фильтр является не только обязательным, но и практически основным элементом. От его качества и зависит степень очистки, а значит, эффективность работы прибора.

Если жировой фильтр задерживает только взвешенные частицы жира, то угольный ловит все остальное – примеси, запахи, испарения. Естественно, что все это никуда не девается, а остается внутри – загрязнения впитывает адсорбент (активированный уголь). Очистить угольный фильтр и использовать его снова нельзя – элемент подлежит обязательной замене. Срок его службы зависит от интенсивности использования вытяжки, а также от производителя. В среднем он составляет 2-4 месяца, но некоторые картриджи в приборах премиум-класса могут прослужить и до года.

Главным преимуществом вытяжки с рециркуляцией является отсутствие необходимости в монтаже воздуховода. Просто закрепите прибор на стене, вставьте вилку в розетку, и он готов к работе. Уровень шума таких моделей значительно ниже, чем проточных.

Многие считают недостатком тот факт, что во время работы вытяжки воздух на кухне не заменяется свежим, а просто очищается. Однако при установке отводного устройства воздушный поток в холодное время года, когда невозможно открыть окно, поступает на кухню через приоткрытые двери из других помещений, а иногда и из той же вентиляции, если вытяжка не оснащена обратным клапаном. Такой воздух тоже сложно назвать свежим, хотя запахов в нем и не будет. Поэтому преимущество отводных вытяжек, которое заключается в замене загрязненного воздуха на свежий, не стоит считать столь очевидным.

Главным минусом рециркуляционных кухонных вытяжек считаются дополнительные расходы на замену угольных фильтров. Хотя, при невысокой стоимости комплектующих и довольно длительном сроке их эксплуатации, этот недостаток также довольно относителен.

Мощность кухонных вытяжек

Теперь немного поговорим о мощности вытяжки для кухни. О том, что это такое, мы уже рассказали выше. Речь пойдет именно о количестве потребляемой энергии, которое измеряется в киловаттах.

Как уже было сказано, мощность двигателя вытяжки не всегда оказывает значительное влияние на производительность устройства. По этому показателю в первую очередь стоить оценивать энергопотребление: чем ниже мощность, тем меньше электричества будет потреблять прибор. Также следует учитывать, что слишком мощные моторы производят достаточно много шума.

В зависимости от модели, мощность вытяжных устройств может быть от 25 до 600 Вт. Поэтому подключать их можно к обычным розеткам. Более мощные модели в редких случаях подключают напрямую к электропроводке.

Формула расчета

Узнав об особенностях конструкции и работы кухонных вытяжек, можно переходить к расчету производительности. Чаще всего для этой цели используется упрощенная формула, которая учитывает площадь и высоту помещения, где будет установлен прибор. Правда, некоторые предлагают рассчитывать необходимую производительность на основе суммарной тепловой мощности плиты, диаметра воздуховода и количества его изгибов, однако подобные вычисления по силам только специалистам.

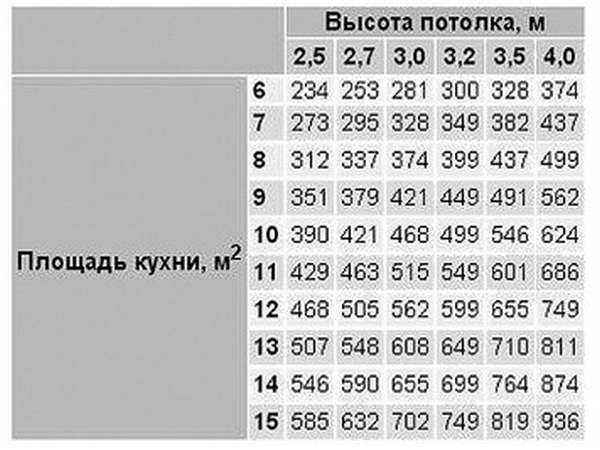

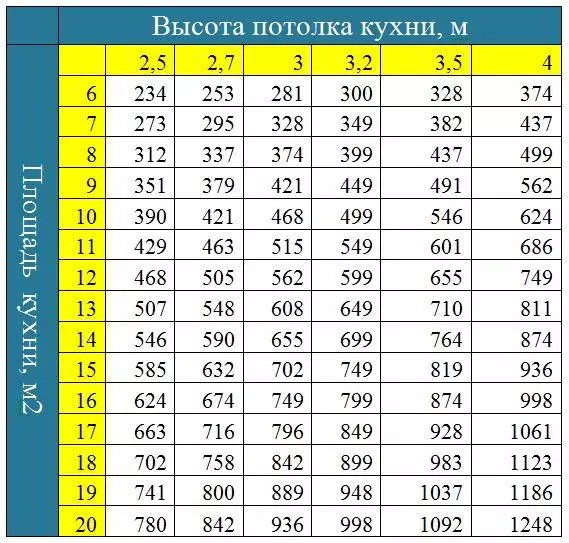

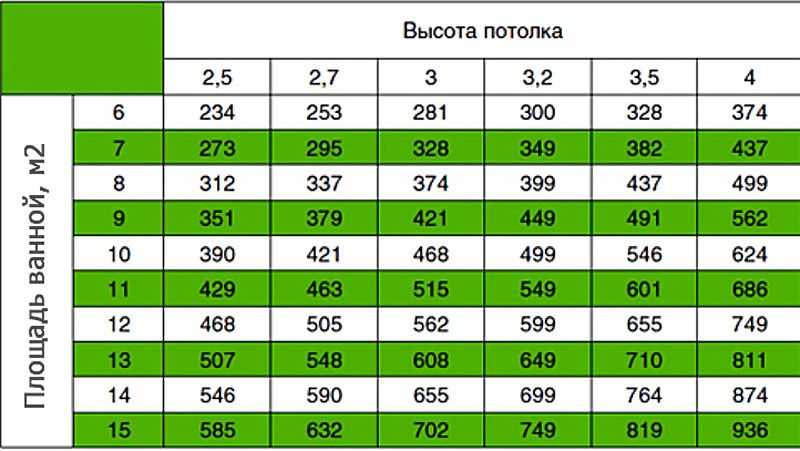

Формула расчета производительности вытяжки выглядит так:

Q=S х h х 12;

Q – это необходимая производительность, S – площадь помещения, h – его высота. 12 – это коэффициент обновления воздуха в кухне за один час (согласно нормативам СНиПа).

Но данная формула предполагает, что кухонная вытяжка будет все время работать на пределе своих возможностей. Это нежелательно. Во-первых, уровень шума на максимальной скорости слишком высокий, а во-вторых, внутренние механизмы очень быстро изнашиваются. Поэтому обязательно необходим запас производительности. Какой? Сейчас подсчитаем.

От того, какой тип плиты стоит у вас на кухне, напрямую зависит концентрация вредных примесей в воздухе. В соответствии с этим, в формуле нужно будет изменить коэффициент воздухообмена. Если плита электрическая, вместо 12 ставим 15, если газовая, повышаем коэффициент до 20.

Далее нужно учесть режим работы вытяжки. Если прибор проточный, на его эффективность оказывает большое влияние состояние вентиляционной шахты. Если канал загрязнен, запас производительности лучше увеличить. Некоторые специалисты рекомендуют полученный результат умножить на два. То есть (для электрической плиты):

Q= (S х h х 15) х 2.

При рециркуляционном режиме дополнительное сопротивление прохождению потока воздуха создает угольный фильтр. Поэтому производительность снова нужно увеличивать, в этот раз на 30-40%.

Преимущества вытяжек Elikor

Несмотря на большой ассортимент вытяжных устройств европейских производителей, все больше покупателей отдает предпочтение отечественным вытяжкам Elikor. Лидирующие позиции в своем сегменте компания удерживает уже более 20 лет.

Все выпускаемые модели изготавливаются с учетом основных принципов эргономики, а их функционал обеспечивает максимально комфортную работу на кухне. Одним из важнейших преимуществ вытяжек Elikor является наличие мощных моторов, которые производятся на итальянских заводах. Их использование позволило не только значительно уменьшить потребление энергии и уровень шума, но и улучшило производительность приборов.

Специальные кронштейны, входящие в комплектацию устройств, позволяют легко зафиксировать корпус даже на стене, по которой проходит газовая труба. Многоразовые пятислойные жировые фильтры легко очищаются, благодаря специальному покрытию.

Ассортимент моделей вытяжек Elikor включает несколько дизайнерских линеек, отличающихся внешним оформлением и используемыми материалами. Для оснащения современной кухни предназначены вытяжные устройства серии Модерн, имеющие строгие геометрические формы и достаточно лаконичный дизайн. Акцент в них делается на разнообразии функций и режимов.

Elikor Art – серия декоративных вытяжек, создающих яркие акценты в интерьере. Практически в каждой модели используется комбинация нескольких материалов.

Эликор Классика – это коллекция вытяжных устройств с традиционным дизайном и привычными цветовыми оттенками. Кантри – модели светлых тонов с деревянными вставками.

Впечатляют и технические характеристики вытяжек Elikor. Их производительность может достигать 1000м3/час. Приборы работают в 3-7 скоростных режимах, и при этом уровень шума не превышает нормы. Управление может быть как механическим, так и электронным (сенсорным). Светодиодные лампы обеспечивают качественное освещение. И все это вы получаете по весьма демократичной цене.

Покупка в фирменном интернет-магазине – это официальная гарантия (60 месяцев на модели с итальянской турбиной), быстрая доставка, удобное оформление заказа, телефонные консультации менеджеров.

Как рассчитать силу тока

••• RomoloTavani/iStock/GettyImages

Обновлено 14 марта 2018 г.

Автор Andrea Becker

рассчитать потребляемую мощность. Величина тока, протекающего по проводу, измеряется в амперах или амперах. Эквивалентом доступной электроэнергии в источнике питания является напряжение или вольты. Наконец, мощность, производимая электричеством, измеряется в ваттах. Все эти измерения взаимосвязаны при расчете потребления электроэнергии.

Вычисление по ваттам и вольтам

Найдите мощность устройства, потребляющего электричество. Любое устройство, потребляющее энергию, называется нагрузкой. Примеры нагрузок включают лампочку и микроволновую печь. Мощность в ваттах часто указана на самом устройстве, но если вы не можете найти номер, возможно, вам придется проверить руководство пользователя.

Определите напряжение вашего источника питания. В Соединенных Штатах большинство бытовых розеток работают на 120 вольт, хотя некоторые, например, электрические плиты или сушилки, часто работают на 220 вольт. Если вашим источником питания является батарея, вам нужно будет посмотреть напряжение. Большие батареи часто 9или 12 вольт, в то время как меньшие батареи с закрытыми элементами, такие как C, AA или AAA, работают от 1 до 3 вольт, в зависимости от размера и состава.

Разделите номинальную мощность на напряжение источника питания. Например, если у вас есть 100-ваттная лампочка в светильнике, подключенном к 120-вольтовой розетке, она будет потреблять 0,83 ампера.

Вычисление в омах и вольтах

Электричество, протекающее по проводам в вашем доме, часто сравнивают с водой, протекающей по шлангу. Вы можете наблюдать размер шланга, количество протекающей через него воды, давление воды и результат разбрызгивания воды. Для электричества протекание тока ограничено сопротивлением протеканию, измеряемым в Омах.

Используйте закон Ома для расчета силы тока с использованием сопротивления. Многие приборы имеют указанное сопротивление. Провод, соединяющий цепь, также имеет переменное сопротивление. В том же смысле через садовый шланг можно пропустить меньше воды, чем через пожарный шланг. Вам не нужно включать это сопротивление, если у вас нет большого количества проводов или вам не нужно быть очень точным.

Найдите напряжение вашего источника питания, как если бы вы вычисляли его из ватт и вольт.

Закон Ома гласит, что напряжение равно произведению силы тока на сопротивление, поэтому, если вы разделите напряжение вашего источника питания на сопротивление нагрузки, вы найдете амперы. Например, если вы подключите фен на 40 Ом к розетке с напряжением 220 вольт, прибор будет потреблять 5,5 ампер.

Вещи, которые вам понадобятся

• Калькулятор
• Объект или руководство пользователя
• Технические характеристики электрической системы

• Расчеты приведены для одной нагрузки. При расчете силы тока для нескольких нагрузок вы можете просто сложить номинальные мощности вместе, но сопротивление может меняться в зависимости от конфигурации цепи.

Предупреждения

• Соблюдайте осторожность при работе с электроэнергией и дважды проверьте свои расчеты у квалифицированного специалиста, если вы рассчитываете силу тока для домашней электросистемы.

Связанные статьи

Ссылки

• Science Hobbyk: Как Watts, Ohms, Amps и Volts связаны
• Университет батареи: путаница с напряжениями
• . Описанные расчеты относятся к одной нагрузке. При расчете силы тока для нескольких нагрузок вы можете просто добавить номинальную мощность, но сопротивление может меняться в зависимости от конфигурации цепи.

Предупреждения

• Соблюдайте осторожность при работе с электричеством и дважды проверьте свои расчеты у квалифицированного специалиста, если вы рассчитываете силу тока для домашней электрической системы.

Об авторе

Андреа Беккер, проживающая в Уэнатчи, штат Вашингтон, специализируется в области биологии, экологии и наук об окружающей среде. Она написала рецензируемые статьи в «Журнале управления дикой природой», программные документы и учебные материалы. Она имеет степень магистра наук в области управления дикой природой Университета штата Айова. Однажды во время работы на нее напал медведь гризли.

Как определить требования к электропитанию

Одной из самых сложных задач при рассмотрении возможности размещения центра обработки данных является определение необходимой мощности оборудования. Есть много способов узнать, каковы ваши требования к электропитанию, но независимо от того, какой метод вы используете, все вычисления включают три электрических понятия:

• Ток (ампер)
• Напряжение (вольт)
• Электрическая мощность (ватт)

Расчет потребляемой мощности

Для расчета потребляемой мощности эти электрические концепции применяются к простой формуле:

  ампер * вольт = ватт

Эта формула определяет, сколько энергии оборудование использует в данный момент.

Метод № 1: Использование счетчиков и лицевых панелей для определения требований к мощности вашего оборудования

Большинство современного оборудования для распределения электроэнергии имеет встроенный счетчик, который отображает потребление энергии. На ЖК-дисплее PDU ниже видно, что основной и резервный PDU потребляют 9 ампер:0003 Лицевая панель оборудования с указанием допустимого диапазона напряжения и тока, потребляемого на нагрузку.

Подобное ИТ-оборудование обычно работает в диапазоне напряжений от 100 до 240 вольт и совместимо как с напряжением 120, так и с 208 вольт. Этими конкретными PDU являются APC AP7941, которые рассчитаны на ток до 30 ампер в цепях 208 вольт (80% от 30 ампер в соответствии с Национальным электротехническим кодексом по соображениям безопасности). Поскольку мы знаем, что оборудование, подключенное к PDU, потребляет 9 ампер, мы можем подставить значения в формулу:

  9 ампер * 208 вольт = 1872 Вт

Причина, по которой мы используем только одно из значений 9 ампер, связана с тем, как настроены первичная и резервная мощности. Основное и резервное питание означает наличие двух или более блоков питания от разных источников питания. Поскольку к каждому PDU подключено одинаковое оборудование, они должны потреблять одинаковое количество энергии.

При планировании резервирования питания каждая цепь (основная и резервная) должна быть рассчитана на общую нагрузку обеих в случае отказа одной из них.

Находим, что оборудование шкафа потребляет 1872 Вт (почти 1,9 кВт).

Не забудьте оставить место для маневра для «расползания» мощности, так как все ИТ-оборудование со временем потребляет больше энергии.

Способ № 2. Использование списков оборудования для определения требований к питанию вашего оборудования

Если у вас нет блока распределения питания с показаниями усилителя, вы можете определить требования к питанию, используя полный список оборудования. Вам нужно будет изучить спецификации мощности производителя для каждой единицы оборудования, чтобы определить:

• Конфигурация CPU/RAM/HDD/SSD оборудования
• Назначение оборудования (DNS, база данных, сервер приложений, веб-сервер)
• Возраст оборудования (более новое оборудование будет иметь более эффективные блоки питания)
• Особые требования, такие как «Power-over-Ethernet» (общие для сетевых коммутаторов)

Например, один из наших клиентов может перечислить следующее оборудование:

• 4 Серверы Dell PowerEdge R420
• 1 Коммутатор Juniper EX4200-48T
• 1 Брандмауэр FortiGate Fortinet 310B

Найдем максимальное энергопотребление для всех шести единиц оборудования. Во-первых, мы ищем в Интернете технические характеристики питания производителя и находим:

• Dell PowerEdge R420 имеет блок питания с номинальной мощностью 550 Вт.
• Juniper EX4200-48T оснащен блоком питания мощностью 320 Вт.
• FortiGate Fortinet 310B может потреблять до 5–3 ампер в системах с напряжением 100–240 вольт. Мы знаем, что ищем максимальную потребляемую мощность в ваттах. (И мы знаем, что для расчета ватт нам нужно умножить ампер на вольт.) В техническом описании 310B указано, что наш максимальный диапазон составляет от 5 до 3 ампер. Поскольку устройство на самом деле рисует меньше ампер, чем выше напряжение, наш максимум на самом деле меньшее число: 3 ампера. Для вольт в даташите указан диапазон: 100-240 вольт. Мы можем предположить, что это 120-вольтовая цепь, потому что это стандарт для центров обработки данных в Соединенных Штатах.

Таким образом, чтобы определить максимальное потребление энергии в любой момент времени, мы сначала должны преобразовать все в ватты:

• 4 сервера Dell: 4 сервера * 550 Вт каждый = 2200 Вт
• 1 коммутатор Juniper: 320 Вт (оставьте как есть)
• 1 Межсетевой экран FortiGate: 3 ампера * 120 вольт = 360 ватт

Затем сложите их вместе:

  2200 ватт + 320 ватт + 360 ватт = 2880 ватт для этих шести штук
 оборудования составляет 2880 Вт.
