Вентиляционные трубы пластиковые для вытяжки – размеры и виды

Главная страница » Вентиляционные трубы пластиковые для вытяжки – основные размеры и виды

Автор admin На чтение 2 мин. Просмотров 16 Обновлено 8 августа, 2016

Без постоянного освежения воздуха в помещении говорить о приемлемом микроклимате в нем бессмысленно. Борьба за снижение теплопотерь в жилом строении при большом выборе всяких уплотнителей и герметиков, установка пластиковых оконных блоков, обилие разнообразной бытовой техники – это лишь небольшой перечень основных причин, которые заставляют задуматься об обустройстве качественной вентиляционной системы.

Ее каналы монтируются из различных труб, отличающихся профилем, материалом изготовления и особенностями исполнения.

Одна из их модификаций – пластиковые вентиляционные трубы. Вот с их типовыми размерами мы детально и разберемся.

Не следует путать вытяжку (это система естественного воздухообмена) и вентиляцию. Последняя представляет собой тот же вытяжной контур, но принудительного типа, то есть подразумевается, что в канале установлен вентилятор. Но к рассмотрению вопроса о размерах пластиковых труб это прямого отношения не имеет. Они подбираются на основе расчетов параметров той или иной инженерной коммуникации, независимо от ее типа.

Классификация труб вентиляционных пластиковых

По материалу изготовления

[starlist]

• ПЭ (полиэтилен).
• ПУ (полиуретан).
• ПП (полипропилен).
• ПВХ (поливинилхлорид).[/starlist]

По профилю

[starlist]

• Круглые.
• Прямоугольные.
• Квадратные.[/starlist]

По исполнению

[checklist]

• С утеплением (например, для колен, расположенных на холодном чердаке) или без оного.
• Гофрированные или с гладкими гранями.[/checklist]

Размеры труб пластиковых для вытяжки в зависимости от сечения

Круглое

Прямоугольное

Рекомендации по выбору

Для жилого строения желательно приобретать вентиляционные трубы из ПВХ. Этот пластик отличается большей устойчивостью к ультрафиолету.

Гофрированные изделия для вентиляционной системы использовать нежелательно. Несмотря на удобство их монтажа, они имеют существенный минус – накапливают пыль между «ребрами», которая попадает вместе с потоками воздуха в вытяжной канал.

Изделия круглого сечения несколько эффективнее профильных (прямоугольных и квадратных).

О пластиковых решетках для вентиляции, их размерах и видах читайте здесь.

Наиболее приемлемые размеры пластиковых труб (в мм) для вентиляционных систем жилых строений:

[checklist]

• круглые – от 100 до 150;
• прямоугольные – 60 х 120 (204).[/checklist]

Вентиляционные трубы пластиковые для вытяжки

Одним из важнейших коммуникаций в помещении является вентиляционная система. Правильная установка труб для вентиляции кухонной вытяжки влияет на эффективность работы системы, и регулярное удаление различного запаха.

Разновидности труб для сооружения вентиляции

Для вывода воздуха можно использовать полимерные трубы гладкого вида. Также применяются гофрированные трубы из стали, такие элементы используют редко, так как они за счет своей ребристой поверхности накапливают загрязнения, и подвергаются регулярному мытью.

Трубы пластикового вида могут выходить через отверстие в стене или крыше, также существуют воздуховоды утепленного типа. Из-за повышенной влажности, и понижения температуры в зимний период, может накапливаться конденсат. Чтобы предотвратить такую проблему, выход пластиковой трубы для вентиляции необходимо утеплить. Конденсат может проникать в соединения, и стекать по трубам вниз, попадая на материалы здания, это приведет к их разрушению. Сама труба из пластика не подвергается таким опасностям.

Труба для вентиляции должна располагаться на чердачном помещении. Защиту воздуховода, который выходит на крышу, можно обеспечить самостоятельно.

Из чего состоит вентиляционная система?

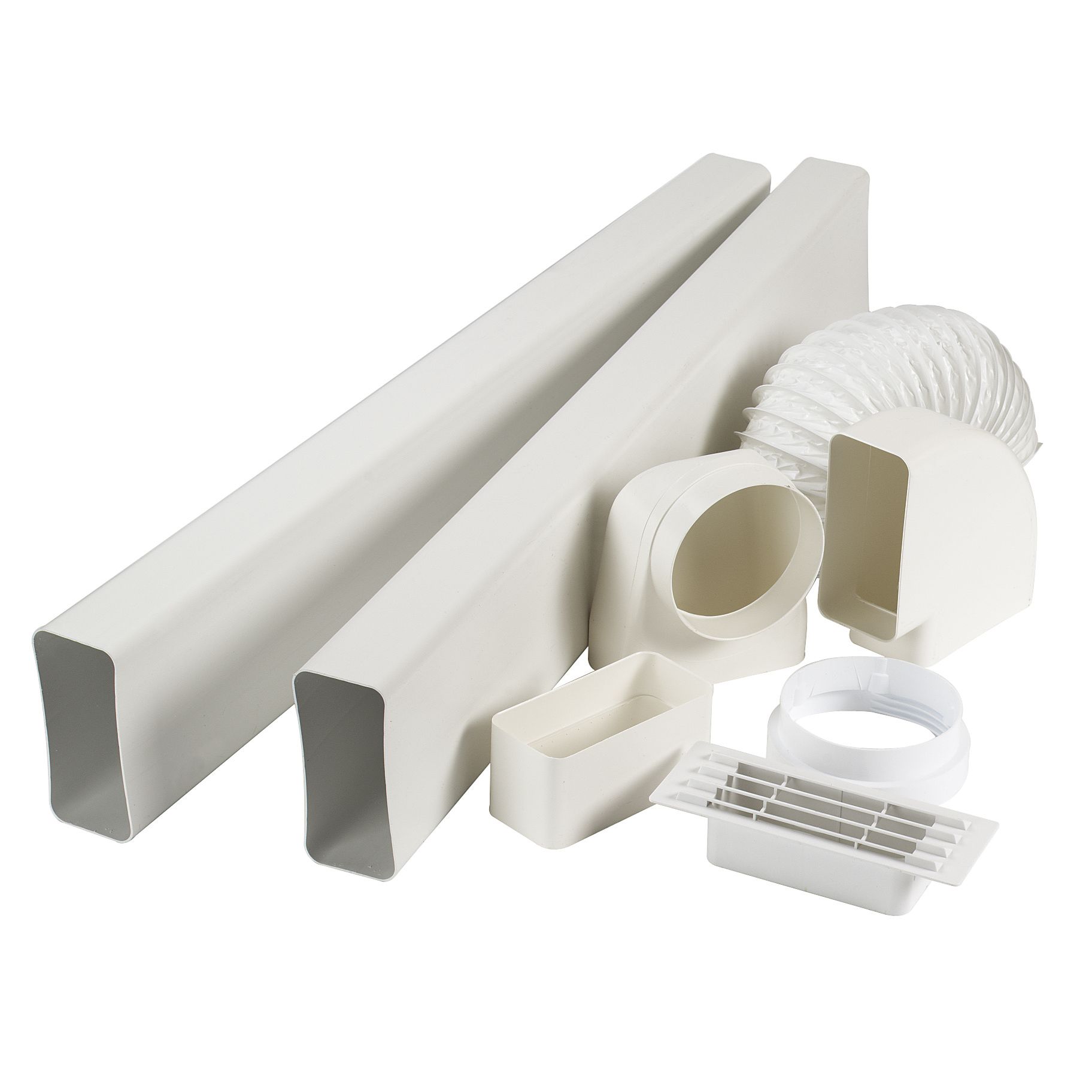

Вентиляционная система включает в себя различные составляющие элементы.

1. Воздуховод, через который осуществляется вентиляция. Такой элемент должен иметь соответствующие размеры и сечение, обычно используют трубу из пластика, так как она отличается простотой крепления. Размеры стандартного вида труб с прямоугольным типом сечения составляют 60 на 120 миллиметров, или 60 на 204.
2. Соединительные элементы могут быть переходного и равноценного вида. Первый вид может использоваться в качестве соединения труб различного размера, в этом случае переход будет плавным.
3. Поворотные элементы используются для того, чтобы изменить положение трубы относительно обычного положения.
4. Тройник имеет одинаковое сечение на всех выходах, а ответвление выполнено под углом 90 градусов.
5. Чтобы установка труб из пластика происходила быстрее, используют специальные крепежные элементы.
6. Клапан обратного вида используют для того, чтобы правильно направить поток воздуха. Обычно такой элемент используется для предотвращения проникновения воздуха снаружи.

Также имеются различные переходные элементы с одного сечения на другое, выбор всех элементов осуществляется в зависимости от размера трубы основного вида.

Характеристика труб из пластика гладкого вида

Трубы из пластика для сооружения вентиляции являются устойчивыми к коррозии, а поверхность внутри способствует отсутствию шума при движении воздуха. Такие элементы не требуют регулярной мойки, и имеют долгий срок службы, их выводят через отверстие в стене или крыше. Воздуховоды могут иметь прямоугольный или круглый вид.

Для сооружения вытяжной системы обычно используют трубы ПВХ, они отличаются удобством установки, и транспортировки, небольшим весом, а также отсутствием щелей или отверстий, в которых скапливаются загрязнения. Но следует учесть, что использовать трубу из пластика при температуре выше 50 градусов не рекомендуется.

Труба круглого вида имеет меньшее сопротивление в сравнении с прямоугольным типом сечения. В качестве соединительных элементов используют переходники Г-образной формы. Качество соединения повышается при использовании герметика.

Характеристики труб из пластика гофрированного вида

Трубы гофрированного вида имеют основное отличие, они являются самыми простыми в установке, для соединения или изменения направления не требуется специальных элементов. При самостоятельной установке используют хомуты круглого вида, которые стягивают болтами. Один крайний участок закрепляются к каналу вентиляции, который выходит на крышу, а другой край монтируют к вытяжке.

Такие трубы имеют ряд преимуществ

1. Сечение гофры может быть больше, чем отверстие и диаметр вытяжного устройства, поэтому воздуховод плотно прижимается к переходнику с помощью хомута.
2. Труба может растягиваться в длину, а в сложенном виде является компактной.
3. Температура, при которой допускается эксплуатация, составляет до 120 градусов.

Необходимо учитывать, что отверстия вытяжки являются квадратными, поэтому для труб с круглым сечением, нужно приобретать специальные переходные элементы. Гофрированные трубы могут быть использованы для кухонь со сложным интерьером и планировкой. Чтобы понизить шум, трубу необходимо растянуть до максимального размера.

Какую конструкцию воздуховода выбрать?

ПВХ воздуховод должен быть меньше вытяжки по диаметру, в противном случае производительность системы понизится, а нагрузка на моторный элемент увеличиться. Труба для вентиляции не должна часто сгибаться, а длина берется максимальная. Каждый изгиб способен уменьшить эффективность работы всей системы на 10 процентов, поворот не должен быть больше 90 градусов.

Клапан обратного вида предотвращает появление обратной тяги в трубе вентиляции, а также попадание воздуха снаружи. Его ось поворотного вида располагается строго вертикально.

Максимальная длина воздуховода должна быть не более 3 метров, во время удлинения трубы на метр, происходит уменьшение КПД до 10 процентов.

Правила установки системы вентиляции

При самостоятельной установке системы вентиляции, необходимо учитывать некоторые правила.

1. Крепления должны быть надежными, это зависит от дальнейшей эксплуатации конструкции. Крепежные элементы располагают на магистралях длинного вида через 2 метра, а на короткий тип – через метр. В домах частного вида трубы закрепляют на каждом соединении, а тройники с помощью двух хомутов.
2. Все соединения труб из пластика должны быть герметичными, в противном случае через отверстия в комнату может проникать грязный воздух. При сооружении системы вентиляции, не используют уплотнители резинового вида. Воздух должен быть направлен к раструбному элементу.
3. Система входа и выхода воздуха должна быть правильно организована. На вход устанавливают вентилятор, а на выход – специальную решетку. Для канала приточного вида, устанавливают только вентилятор, который помещают в трубу.

Чтобы обмен воздуха в помещении не нарушался, запрещается полностью закрывать отверстие вентиляции.

Как спрятать воздуховоды для вытяжной системы

Помимо того, что воздуховод выполняет свои функции, он должен соответствовать интерьеру. Трубы из пластика для вентиляционного устройства можно спрятать. Для этого их располагают под самым верхом, над шкафами, таким образом, элементы будут незаметными. Если трубы слишком отличаются по цвету, их можно покрасить в такой же оттенок, как и стены. Также вытяжку кухонной вентиляции можно спрятать в шкаф.

Во время планировки потолка подвесного или натяжного вида, необходимо учитывать особенности конструкции для отвода вытяжной или вентиляционной системы. Если вентиляция уже устроена, то её можно скрыть специальным коробом декоративного вида, он может иметь различные цвета, формы, а также это поможет обеспечить беспрепятственный доступ к устройству. Таким методом маскируют трубу из пластика гофрированного вида, так как она выглядит не очень красиво.

Все элементы можно приобретать в комплектации сразу, при этом они имеют одинаковый цвет, и маскировка не требуется.

Трубы для вентиляционного устройства используются пластиковые, они не создают вибрации, при выходе воздуха, на стены не оказывается нагрузка, так как элементы имеют маленький вес, к тому же существуют отличия в простоте укладки.

Особенности воздуховодов из пластика

Вначале трубы из пластика были круглыми и прямоугольными, первые имели только 200 диаметр, а вторые отличались такими размерами, 60 на 200 миллиметров. В настоящий момент размеры труб из пластика могут быть разнообразными, и достигать 900 миллиметров.

Во время производства таких элементов, используются полимерные составы, поливинилхлорид или полипропилен. Такие составы не оказывают никаких значительных отличий при эксплуатации, поэтому отдавать предпочтение тому или иному полимеру нет смысла.

Трубы из пластика имеют множество преимуществ

1. Незначительный вес.
2. Хороший вид.
3. Устойчивость к химическим элементам, и долгий срок службы.
4. Легкость при установке.
5. Невысокая стоимость.

Трубы из пластика для вентиляционного устройства легче металлических элементов. Это дает возможность легко установить все элементы, а транспортировка не составит особого труда. Также внутреннее покрытие труб из пластика является гладким, поэтому потеря давления будет минимальной, а степень загрязнения уменьшается. Трубы из пластика не требовательны к постоянному уходу. Оцинкованные или металлические элементы имеют небольшую внутреннюю шероховатость, поэтому быстро загрязняются. И требуют постоянной мойки.

Если в комнате предусмотрен вентиляционный канал открытого вида, то его внешний вид имеет большое значение, он должен гармонировать с интерьером в помещении. Трубы из пластика имеют приятный вид, могут подбираться по цвету или подвергаются дальнейшей окраске.

Каналы прямоугольного вида, имеющие белый цвет имеют не выраженный вид, а также экономят место за счет своей конструкции, могут подходить к любому интерьеру. По сравнению с пластиком, оцинковка по истечении времени теряет свой красивый вид, становится тусклой, и окисляется. Элементы из пластика не подвергаются таким проблемам, и сохраняют свой вид длительное время.

Такие полимеры, как полипропилен или ПВХ отличаются особенными физическими свойствами, являются устойчивыми к воздействию химических элементов, коррозии, и влажности, не способны окисляться. Трубы из пластика могут применяться на крупных производствах химической технологии, так как оцинковка не является подходящим материалом, устойчивым к кислотам и щелочам. При использовании ПВХ труб в домашнем быту, срок службы таких элементов очень долгий, а сама система является практичной, и не требует постоянного мытья.

Таким образом, трубы из пластика сохраняют свой внешний вид длительное время, не подвергаются коррозии, при их укладке, нет нагрузки на несущие элементы, установка системы вентиляции происходит быстро и легко в связи с небольшим весом элементов. Внутренняя часть труб является гладкой, это способствует легкому прохождению воздуха, без громкого шума. Но необходимо помнить, что при укладке труб из пластика, нужно соблюдать все правила, соединения должны быть герметичными, для этого используют специальные составы. В противном случае часть воздуха, предназначенного на выход, будет попадать в помещение.

Вентиляционные пластиковые трубы: преимущества пластика для вытяжки

Любому человеку комфортнее в том помещении, где отсутствуют неприятные запахи, а воздух всегда чистый и свежий. Такая обстановка, как нельзя лучше, сказывается на общем самочувствии человека и его здоровье. И для этого человечество создало вентиляционные системы, которые способствуют созданию комфортной, здоровой обстановки в офисах, жилых помещениях и прочих местах, где бывает человек.

Важной частью данной системы являются вентиляционные пластиковые трубы, которые выполняют одну из важных функций – отведение вредных примесей и избыточной влажности воздуха.

Почему пластиковые трубы лучше в вентиляционных системах?

В принципе, для оборудования системы вентиляции в бытовых условиях можно использовать вытяжки, изготовленные из самых разных материалов.

Это может быть:

• металл;
• пластик;
• асбест;
• оцинкованные трубы.

Каждый из этих материалов может быть использован для устройства воздуховодов, но нужно понимать, что внутренняя часть таких материалов не отличается идеальной гладкостью, поэтому пыль, находящаяся в вытягиваемом  воздухе, частично оседает на стенках воздуховодов. А это предполагает проведение частых работ по очистке вентиляционной системы, что не самым лучшим образом сказывается на её прочности и долговечности.

Так, например металл, используемый для изготовления воздуховодов, в процессе его обработки приобретает различные царапины, неровности, шероховатости, что приводит к увеличению сопротивлению вытягиваемого воздуха.

Кроме этого, все материалы, кроме трубы вентиляционной пластиковой (150 мм), трудно поддаются качественной герметизации, вследствие чего часто происходят протечки загрязненного воздуха в системе вентиляции. Если в быту это не столь страшно, то на промышленных предприятиях такие протечки чреваты осложнениями в здоровье работающих людей.

Пластиковые трубы, используемые для устройства вентиляционных систем, имеют гладкую внутреннюю поверхность, что не позволяет пыли задерживаться на стенках.

Кроме этого, пластик, в отличие от металла, не статичный материал, и это еще один показатель низкого притяжения пыли. А обработка внутренней поверхности пластиковых труб антистатиками практически полностью исключает притягивание пыли к стенкам труб, что дает возможность проводить их очистку крайне редко.

Пластиковые вентиляционные трубы легко монтируются и имеют эстетичный внешний вид, чего нельзя сказать, например, об оцинкованных воздуховодах.

Производство пластиковых труб изначально настроено на создание между ними герметичных соединений благодаря раструбам с уплотнительным кольцом и другим способам создания соединений.

Широкое распространение пластиковые трубы вентиляционные круглые приобрели благодаря своим высоким техническим качествам.

Организации, занимающиеся установкой вентиляционных систем, часто пользуются комбинированными системами, когда приточная вентиляция совмещается с отдельными независимыми вытяжными системами.

Это особенно актуально там, где собирается большая масса людей в ресторанах, кафе, спортивных залах и прочих общественных местах. Комбинированные системы вентиляции лучше всего подходят для фитнес-центров и тренажерных залов, где существуют свои требования по поддержке санитарно-гигиенических правил, в которых наличие свежего воздуха обязательно.

Область применения вентиляционных систем из пластика

Пластиковые трубы для вентиляции иногда могут быть использованы в вентиляционных системах зданий, имеющих свои архитектурные особенности, но в этом случае необходим сложный технический расчет, дабы не испортить внешний вид этих зданий.

Не так давно для создания вентиляционных систем использовался оцинкованный металл.

Нужно сказать, что вид этих сооружений не доставлял эстетического удовлетворения, поэтому вентиляционные системы пытались скрывать за декоративными коробами, что вело к лишнему расходованию средств и, одновременно, затрудняло очистку вентиляционной системы.

В настоящее время вентиляция устраивается с использованием полимерных материалов. Для жилых помещений широко применяется труба вентиляционная пластиковая для вытяжки.

Пластиковые трубы для устройства вентиляции по своему составу подразделяются следующим образом:

• полипропиленовые;
• полиуретановые;
• поливинилхлоридные (ПВХ).

Наибольшую популярность получили трубы, изготавливаемые из поливинилхлорида, благодаря своей легкости, экологической безопасности для здоровья человека. Помимо этого поливинилхлоридные трубы отличаются полной герметичностью, устойчивостью к ультрафиолетовому излучению. Они легко поддаются обработке простыми инструментами, их монтаж не доставляет затруднений.

Трубы ПВХ можно подвергать всем способам чистки, как сухой, так и влажной.

В промышленности трубы пластиковые для вентиляции  используются очень активно, независимо от отраслевой направленности предприятия. Это достигается тем, что при проектировании системы вентиляции учитываются особенности технологических  процессов, присущих конкретному предприятию.

Не всегда пластиковые трубы могут быть установлены внутри помещения, особенно, если температура рядом с ними доходит +90-100 градусов. Пластик на такие температуры не рассчитан. Но в этом случае существуют инженерные решения вентиляционной системы, когда вентиляционная труба пластиковая монтируется за пределами помещения.

Возможен вариант установки внутри помещения с высокой температурой металлической трубы вентиляции, к которой подсоединяется наружная пластиковая труба.

Для удаления неприятных запахов или слишком загрязненного воздуха вентиляционная труба пластиковая может быть оборудована специальными вентиляторами, которые в кратчайшие сроки вытягивают загрязненный воздух из помещения наружу.

Преимущества вентиляции из пластика:

• неспособность подвергаться коррозийным процессам, чего нельзя сказать о воздуховодах из металла;
• монтаж пластиковых воздуховодов производится достаточно быстро и легко;
• невысокая стоимость всех составляющих вентиляционной системы, которая по сравнению со стоимостью аналогичных труб из металла, в несколько раз ниже;
• пластик легко поддается любой обработке на месте монтажа вентиляционной системы;
• при соответствующих температурах эксплуатации пластиковой вентиляции она не причиняет вред окружающей среде и здоровью людей;
• труба пластиковая для вентиляции может успешно вписаться в интерьер любого помещения.

Нет идеальных материалов, в каждом есть свои достоинства и недостатки. Не обошло это утверждение и пластиковую трубу.

Главный её недостаток – это то, что она слабоустойчива к высоким температурам, поэтому область применения вентиляционных систем ограничена теми помещениями, где температура окружающего воздуха не превышает +50 градусов.

Если для жилых и общественных помещений трубы вентиляционные пластиковые прямоугольные могут устанавливаться практически всегда при сооружении вентиляционной системы, то для промышленных предприятий существуют ограничения по применению пластиковых труб вентиляции. Особенно это касается пожароопасных помещений.

Вытяжные вентиляторы капота серии

подходят к пластиковым вытяжным отверстиям

14 июля 2014 г. Вытяжные вентиляторы вытяжного шкафа

соответствуют пластиковым вытяжным вентиляционным отверстиям

Установка вытяжного вентилятора над плитой — важный шаг в создании безопасной и приятной кухни. В идеале эти вентиляторы будут выводить наружу запахи, дым, водяной пар и другие газы. Идея проста, но выбрать подходящие материалы для вашего дизайна не всегда легко.

В большинстве юрисдикций существуют строгие стандарты, регулирующие строительство выхлопных систем вытяжки. Строительные нормы и правила устанавливают основные требования. Ставки высоки, потому что проблемы могут привести к опасным последствиям, включая пожар. Большинство норм запрещают использование легковоспламеняющихся воздуховодов, подключенных к вытяжкам.

Вопросы возникают только тогда, когда вы дойдете до конца воздуховода. Есть ли опасения по поводу использования пластиковых вытяжных вентиляционных отверстий снаружи дома? Строительные нормы Британской Колумбии направлены на предотвращение распространения огня в полости стены и в другие части дома.Предложение 9.32.3.9. (6) гласит, что воздуховоды для вытяжек и верхних вентиляторов должны:

«а) быть из негорючего, устойчивого к коррозии материала,

b) выводить прямо на улицу без подключения к другим вытяжным вентиляторам или каналам, и

c) иметь жироулавливающий фильтр на всасывающем конце ».

Но как насчет внешнего вида дома, где заканчиваются воздуховоды? Должна ли вытяжная вентиляция соответствовать этому же правилу? Ведь внешняя облицовка конструкции может быть из дерева, винила или другого «горючего» материала.Это распространенная область недоразумений, и, несмотря на растущую популярность пластиковых вентиляционных отверстий и очевидные преимущества, которые они предлагают, все еще существует некоторая путаница в отношении их использования в системах вентиляции вытяжек.

Четыре года назад поднимался вопрос о том, что происходит в конце воздуховода, где он выходит из дома. Компания Primex Manufacturing заявила, что вытяжной колпак является частью внешней облицовки и, следовательно, не подлежит ограничению кода 9.32.3.9. (6). The B.C. Апелляционный совет Строительного кодекса согласовал с компанией:

«Решение Апелляционного совета № 1681

Правление решило, что вытяжка не считается частью вытяжного канала и не должна соответствовать Приложению 9. 32.3.10. (1) ».

Это решение разрешает серую зону, затрагивающую строителей и строительных инспекторов в Британской Колумбии. Теперь строители, установщики и консультанты по конвертам могут с уверенностью продолжать использовать пластиковые настенные заглушки, зная, что продукт соответствует всем требованиям строительных норм.

31 декабря 2018 г.

Hood Ducting — Ducting.com

Канальные вытяжки для печей более мощные, чем альтернативные варианты, такие как вентиляционные отверстия для фильтров без воздуховодов, потому что они предлагают более мощное и эффективное решение для вентиляции. Еще одно преимущество по сравнению с бесканальными вентиляционными отверстиями заключается в том, что наши вытяжки для вентиляционных каналов не требуют замены фильтра при его заполнении материалами, что делает их более экономичным и долгосрочным вложением средств. Эта рентабельная функция также полезна для окружающей среды, поскольку сводит к минимуму количество отходов, образующихся при утилизации фильтров на протяжении всего срока службы вытяжек.

Для легких применений, таких как вытяжка домашней кухонной плиты, мы предлагаем алюминиевый вентиляционный канал. Алюминиевые воздуховоды обеспечивают высокую температуру с чрезвычайно высокой термостойкостью и отличными химическими противовоспалительными свойствами; действительно, однослойный гофрированный по спирали сплав этого гибкого воздуховода вызывает восхищение. Более того, этот вид вытяжных воздуховодов обычно продается с различной длиной, что облегчает их использование во многих коммерческих и промышленных помещениях, что делает их идеальными для вентиляции жилых помещений.Алюминиевые воздуховоды вытяжки, имеющие внутренний диаметр от 2 до 12 дюймов, подходят практически для любой внутренней среды, которую только можно вообразить.

Вытяжки из нержавеющей стали идеально подходят для работы в тяжелых условиях при высоких температурах. Мы предлагаем два сплава нержавеющей стали, 304 и 316TI, с максимальным диапазоном температур от 800 до 1650 градусов по Фаренгейту соответственно. Эти коммерческие шланги, как и их алюминиевые аналоги, часто продаются различной длины и диаметра, что позволяет использовать их повсеместно и зависеть от продукта.Эти вытяжные воздуховоды из нержавеющей стали также обладают отличной стойкостью к химическим веществам и коррозионным материалам. Устойчивые свойства этих шлангов делают их идеальными для вентиляции большого количества опасных химикатов и коррозионных материалов, которые необходимо переносить в окружающий воздух.

Все наши вытяжные колпаки чрезвычайно прочные и самонесущие с полужесткой гибкостью. С помощью этих вентиляционных отверстий вы можете согнуть их в наиболее эффективное положение для вывода воздуха и дыма наружу, и они останутся на месте, не жертвуя целостностью воздушного потока.Долговечность и стабильность этих воздуховодов делает их надежным долгосрочным вложением средств для удовлетворения ваших потребностей в вентиляции.

Чтобы еще больше увеличить «пробег», который вы можете получить от этих отличных материалов для воздуховодов, подумайте о включении некоторых аксессуаров в системы воздуховодов для вытяжек. Материалы для воздуховодов, такие как удлинители гибких шлангов и соединители, являются бесценным компонентом многих промышленных шлангов. Концевые редукторы и увеличители манжеты — это популярные насадки для воздуховодов вытяжек, которые позволяют соединять гибкие шланги разного диаметра друг с другом или даже с самими вентиляционными колпаками.

Чтобы найти подходящий продукт для вытяжного воздуховода, отвечающий требованиям вашей системы вентиляции, просмотрите наш подробный онлайн-каталог и найдите продукт с подходящими для вас функциями. Позвоните нам, если вам нужна помощь в выборе того, какой из наших вытяжек лучше всего соответствует требованиям ваших приложений. Один из наших специалистов по воздуховодам будет рад вам помочь!

Amazon.com: Комплект для сквозной вентиляции — Регулируемый — Вентиляционный колпак сушилки с жалюзи с соединителем для трубы и воздуховода — Белый — Пластик

---

Цена:

39 долларов. 95 + Без залога за импорт и $ 32,59 за доставку в Российскую Федерацию Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• Длина трубы регулируется от 12 дюймов до 21 дюйма, поэтому ее можно установить в любом месте. (300 мм-550 мм)
• Заслонки капота с жалюзи работают бесшумно, обеспечивая максимальный поток отработанного воздуха. Предотвращает попадание холодного воздуха, снега или дождя в дом
• Предварительно просверленные отверстия для легкой установки. Крышка вентиляционного отверстия сушилки снаружи.
• Комплект вентиляции осушителя — длина трубы составляет 4 дюйма, а соединитель воздуховода — манжета воздуховода — 4 дюйма
• Встроенная сетка от мух для защиты от попадания вредителей / насекомых в воздуховод.

› См. Дополнительные сведения о продукте

Могу ли я использовать полужесткий воздуховод для вытяжки?

Полужесткий воздуховод более прочный, чем гибкий воздуховод, но жесткий воздуховод лучше всего подходит для вашей вытяжки. Жесткий воздуховод является наиболее прочным и обычно изготавливается из более качественных материалов по сравнению с гибким воздуховодом.

Можно ли использовать гибкий воздуховод для вытяжки?

Нет. Избегайте использования гибких воздуховодов для вытяжки, независимо от CFM. Гибкий воздуховод — плохая инвестиция, потому что он:

• Недолговечный / прочный
• Изготовлен из дешевых материалов
• Хлипкий
• Сложный в обслуживании

Могу ли я использовать 4-дюймовый воздуховод для вытяжки?

Да, но размер воздуховода зависит от CFM вашей вытяжки.Четырехдюймовый воздуховод слишком мал для большинства вытяжек. Он подходит только для вытяжек, рассчитанных на 400 кубических футов в минуту или ниже.

Мы рекомендуем минимальный размер воздуховода 6 дюймов для вытяжек на 600 куб. Футов в минуту, 8 дюймов для вытяжек на 900 куб. Футов в минуту и ​​10 дюймов для вытяжек на 1200 куб. Футов в минуту. Взгляните на рисунок ниже для получения дополнительной информации или ознакомьтесь с нашей полной статьей о размерах воздуховода вытяжки здесь.

Какой минимальный размер воздуховода для вытяжки?

Минимальный размер воздуховода для вытяжки составляет 4 дюйма. Этот размер воздуховода подходит для вытяжек с низким CFM из больших складских помещений.Для большинства вытяжек потребуется воздуховод от 6 до 8 дюймов, в то время как для более мощных уличных или профессиональных вытяжек может потребоваться воздуховод 10 дюймов или больше.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод — лучший тип воздуховода для вентиляции вытяжки. Он требует одноразовой установки и практически не требует обслуживания, пока вы очищаете фильтры вытяжки. Наиболее жесткие воздуховоды изготавливаются из прочной нержавеющей стали, в отличие от жестких воздуховодов из алюминия или непрочного пластика.

Вытяжка должна прослужить вам более 10 лет при минимальном ремонте или проблемах. Иногда лампа перегорает или панель управления может перестать работать, но воздуховоды, пока они жесткие, останутся нетронутыми. В противном случае вы, скорее всего, столкнетесь с проблемами в течение года или даже нескольких месяцев. Даже если вы редко готовите, безопасный и экономичный вариант — использовать жесткие воздуховоды.

Можно ли выпустить вытяжку на чердак?

Нет. Вы не хотите, чтобы жир, грязь и химические вещества из кухонного воздуха накапливались на чердаке.Лучше всего вынести его полностью из дома. Если вы выпустите вытяжку на чердак, скопление грязи и химикатов может быть опасным для вашего здоровья, а также вредно для вашего дома. Вы обязательно должны выпускать вытяжку наружу дома, а не на чердак, в стены или между этажами.

Подходит ли изолированный воздуховод Master Flow для вытяжки кухонной вытяжки?

Да, изолированные воздуховоды отлично подходят для вашей кухонной вытяжки. Это снижает шум вентилятора внутри воздуховода и позволяет меньше воздуха выходить из воздуховода.Жесткие воздуховоды — самые долговечные для вашего вытяжного шкафа. Чем мощнее вытяжка, тем больше размер воздуховода вам понадобится.

Где вентилировать вытяжку?

Вы можете выпустить вытяжку через стену горизонтально или через потолок. Вытяжки для настенного монтажа и вытяжки под шкафом могут вентилироваться горизонтально или вертикально, в то время как островные вытяжки могут вентилироваться только вертикально.

Не существует «наилучшего способа» вентиляции вытяжки, но перед установкой необходимо убедиться, что за стенами достаточно места для прокладки воздуховодов.Кроме того, рекомендуется уменьшить количество колен в воздуховоде. Это максимизирует эффективность воздушного потока, создавая путь наименьшего сопротивления.

В вашем воздуховоде не должно быть более трех колен. Кроме того, убедитесь, что между локтями осталось 18 дюймов, чтобы выдерживать сопротивление. В противном случае вы испытаете обратную тягу, когда воздух, попавший в вытяжку, снова попадет на кухню — это никогда не бывает идеальным!

Мы надеемся, что эти ответы на распространенные вопросы о воздуховодах вытяжки были для вас полезны.Всегда нанимайте профессионального подрядчика или специалиста по HVAC для установки вашей системы воздуховодов. В конечном итоге хорошо выполненная установка того стоит, так как вам вообще не придется беспокоиться о воздуховоде вытяжки. Это позволит вытяжке в целом работать более эффективно.

Не забывайте также поддерживать фильтры в отличном состоянии, это резко снизит риск возникновения любых проблем с воздуходувкой или воздуховодами в будущем.

Если у вас есть какие-либо вопросы о воздуховодах, размерах воздуховодов или других вопросах, связанных с вытяжкой, позвоните в нашу службу поддержки клиентов по телефону (877) 901-5530. Увидимся в следующий раз.

Статьи по теме

Руководство по выбору размеров воздуховода вытяжки

Руководство по фильтру вытяжки

Как очистить воздуховод вытяжки

Могу ли я использовать полужесткий воздуховод для вытяжки?

Полужесткий воздуховод более прочный, чем гибкий воздуховод, но жесткий воздуховод лучше всего подходит для вашей вытяжки. Жесткий воздуховод является наиболее прочным и обычно изготавливается из более качественных материалов по сравнению с гибким воздуховодом.

Можно ли использовать гибкий воздуховод для вытяжки?

№Избегайте использования гибких воздуховодов для вытяжки, независимо от CFM. Гибкий воздуховод — плохая инвестиция, потому что он:

Недолговечный / прочный
Изготовлен из дешевых материалов
Хлипкий
Сложный в обслуживании

Можно ли использовать 4-дюймовый воздуховод для вытяжки?

Да, но размер воздуховода зависит от CFM вашей вытяжки. Четырехдюймовый воздуховод слишком мал для большинства вытяжек. Он подходит только для вытяжек, рассчитанных на 400 кубических футов в минуту или ниже.

Какой минимальный размер воздуховода для вытяжки?

Минимальный размер воздуховода для вытяжки составляет 4 дюйма.Этот размер воздуховода подходит для вытяжек с низким CFM из больших складских помещений. Для большинства вытяжек потребуется воздуховод от 6 до 8 дюймов, в то время как для более мощных уличных или профессиональных вытяжек может потребоваться воздуховод 10 дюймов или больше.

Какой тип воздуховода лучше всего подходит для вентиляции вытяжки?

Жесткий воздуховод — лучший тип воздуховода для вентиляции вытяжки. Он требует одноразовой установки и практически не требует обслуживания, пока вы очищаете фильтры вытяжки. Наиболее жесткие воздуховоды изготавливаются из прочной нержавеющей стали, в отличие от жестких воздуховодов из алюминия или непрочного пластика.

Можно ли выпустить вытяжку на чердак?

Нет. Вы не хотите, чтобы жир, грязь и химические вещества из кухонного воздуха накапливались на чердаке. Лучше всего вынести его полностью из дома. Если вы выпустите вытяжку на чердак, скопление грязи и химикатов может быть опасным для вашего здоровья, а также вредно для вашего дома. Вы обязательно должны выпускать вытяжку наружу дома, а не на чердак, в стены или между этажами.

Где вентилировать вытяжку?

Вы можете выпустить вытяжку через стену горизонтально или через потолок.Вытяжки для настенного монтажа и вытяжки под шкафом могут вентилироваться горизонтально или вертикально, в то время как островные вытяжки могут вентилироваться только вертикально.

Подходит ли изолированный воздуховод Master Flow для вытяжки кухонной вытяжки?

Да, изолированные воздуховоды отлично подходят для вашей кухонной вытяжки. Это снижает шум вентилятора внутри воздуховода и позволяет меньше воздуха выходить из воздуховода. Жесткие воздуховоды — самые долговечные для вашего вытяжного шкафа. Чем мощнее вытяжка, тем больше размер воздуховода вам понадобится.

Пластиковый вентиляционный канал / плоский канал

Мы предлагаем 3 различных профиля: плоский канал и жесткий пластиковый канал. Наша система PL100 состоит из канала с плоским каналом 110 x 54 мм и жесткой трубы 100 мм, система PL125 состоит из канала с плоским каналом 209 x 60 мм и жесткой трубы 125 мм и, наконец, наша линейка PL150 состоит из канала с плоским каналом 220 x 90 мм и жесткой трубы 150 мм. были разработаны для обеспечения высокого уровня герметичности и эффективности системы. Каждый диапазон поддерживается изоляцией, звукопоглощающими и противопожарными изделиями.

Просмотр — Решетки и аксессуары

Ducting-online.co.uk поставляет широкий ассортимент пластиковых воздуховодов в Великобританию и по всему миру, предлагая круглые воздуховоды размером от 100 до 150 мм и плоские воздуховоды от 110 x 54 до 220 x 90 мм.

Другие размеры и отделка доступны по запросу, а также полный спектр фитингов и вспомогательных компонентов.

Информация о фитингах — круглые воздуховоды

Наши прямые отрезки пластмассовых воздуховодов имеют большой конец с внутренней резьбой, а фитинги, такие как изгиб и переходники, с малым концом с наружной резьбой. Это означает, что они просто вставляются вместе.

Информация о фитингах — прямоугольные воздуховоды

Чтобы запутать, прямоугольные воздуховоды работают иначе, поэтому прямые участки представляют собой «охватываемый» конец с малым концом, а фитинги воздуховода, такие как отводы и переходники, имеют большой конец «охватываемый». Легко соединяются.

Круглые воздуховоды

Круглые пластиковые воздуховоды доступны с внутренним диаметром 100 мм, 125 мм и 150 мм.

Там, где позволяет пространство, мы всегда рекомендуем использовать круглые воздуховоды вместо прямоугольных.

100-миллиметровая система идеально подходит для вытяжных вентиляторов или вытяжек малой мощности, тогда как 150-миллиметровая система воздуховодов является наиболее эффективной системой воздуховодов для мощных вытяжек.

• Круглые воздуховоды настоятельно рекомендуются для вытяжек и вентиляторов с высокой мощностью.
• Подходит для протяженных воздуховодов, например, для вентиляции всего дома, пассивной вытяжной вентиляции и кондиционирования воздуха.
• Превосходная производительность и минимальная турбулентность воздуха.
• Всегда следует использовать круглые воздуховоды, если позволяет пространство.

Прямоугольные воздуховоды

Прямоугольные воздуховоды благодаря низкому профилю идеальны для установки на кухнях, скрытых над стенками, в стенах или потолочных пустотах.

Мы предлагаем три наиболее распространенных размера. 110×54, 204 x 60 и высокопроизводительный плоский канал 220 x 90.

Руководство по установке

• Каждая длина трубы или количество изгибов в системе приведет к сопротивлению вентилятора / вытяжке и, следовательно, к снижению ее производительности. .Их следует свести к минимуму.

• Пластиковые воздуховоды можно легко разрезать ножовкой или аналогичным предметом.
• Следует изолировать воздуховоды или купить предварительно изолированные воздуховоды, если воздуховод проходит через неотапливаемые помещения, например чердак. Это минимизирует конденсацию внутри воздуховода.
• Вертикальные воздуховоды должны быть оборудованы сифоном для конденсата.
• Гибкие шланги должны быть как можно короче, так как они оказывают высокое сопротивление вентиляторам, вытяжкам и т. Д.
• Хотя это не обязательно во всех случаях, пластиковые воздуховоды можно сваривать (приклеивать) или наклеивать лентой для герметизации воздуховода.
• Макс. / Мин. Рабочая температура для воздуховода = +60 ^o C / — 15 ^o C
• Пластиковые воздуховоды могут быть подвешены с помощью планок с прорезями или крепления к стене.

Гибкий воздуховод вытяжного шкафа, вентиляция дыма

Гибкий воздуховод вытяжного шкафа, вентиляция дыма | LOC Scientific

Экономически выгодно. Труба из ПВХ — ваш лучший выбор для экономичного промышленного и лабораторного отвода агрессивных газов без снижения производительности Простая установка. Наша гибкая труба для воздуховода вытяжного шкафа из ПВХ имеет легкий вес и предлагает гибкую установку для вашего конкретного применения и требований. Устойчивый к коррозии. Наши гибкие воздуховоды вытяжного шкафа из ПВХ обладают такой же превосходной химической стойкостью, что и другие воздуховоды вытяжного шкафа для многих газов, жидкостей и дыма. Он устойчив к большинству кислот, щелочей, солей, алифатических растворов, окислителей и галогенов, обеспечивая при этом гибкую установку для вашей системы вытяжного шкафа из ПВХ. До 60 дюймов в диаметре. Канал вытяжного шкафа экструдирован до размеров 24 ″ и изготовлен (свернут) размером до 60 ″. Стандартная длина воздуховода составляет 10 футов или 20 футов, тогда как диаметр 26 дюймов и выше имеет стандартную длину 4 фута. Наши воздуховоды диаметром 26 дюймов и больше снабжены стыковым сварным швом без присадочного стержня. Наш вытяжной канал из ПВХ обладает выдающимися характеристиками, в том числе: Высокий предел прочности и модуль упругости Низкая теплопроводность Хорошие электрические свойства Отличная химическая стойкость Свяжитесь с нами сегодня, чтобы узнать больше об этом и других воздуховодах вытяжного шкафа из ПВХ, а также об обслуживании вытяжного шкафа.

Деталь № Размер 1034-FC-06 6 ″ 1034-FC-08 8 ″ 1034-FC-10 10 ″ 1034-FC-12 12 ″ 1034-FC-14 14 ″ 1034-FC-16 16 ″

Воздуховоды | Лабораторная безопасность Руководство по проектированию

Системы и воздуховоды должны быть спроектированы таким образом, чтобы поддерживать отрицательное давление во всех частях воздуховодов внутри здания, когда система находится в эксплуатации.

Выхлопные воздуховоды должны быть спроектированы в соответствии с ANSI / AIHA Z9.2-2001, главой 32 Руководства по основам ASHRAE 1997 г. и разделом 6-5 NFPA 45-2000.

Воздуховоды лабораторной вытяжной системы должны соответствовать требованиям соответствующих разделов стандартов Национальной ассоциации подрядчиков по обработке листового металла и кондиционирования воздуха (SMACNA, 1985).

Вытяжной воздуховод должен быть огнестойким и устойчивым к коррозии и выбираться на основе его устойчивости к присутствующим первичным коррозионным веществам.Материалы выхлопной системы должны быть негорючими, если используется хлорная кислота или аналогичные окислители, представляющие опасность пожара или взрыва.

Конкретные требования к вентиляторам и двигателям вытяжного шкафа см. В критериях проектирования архитектора и инженера университетского городка. Сварная нержавеющая сталь марки 316L часто используется, но может подвергаться воздействию некоторых коррозионных материалов. Нержавеющая сталь особенно не подходит там, где могут присутствовать пары соляной кислоты из-за воздействия хлоридов, или где могут присутствовать пары азотной кислоты.Оцинкованная сталь, покрытая изнутри и снаружи слоем поливинилхлорида толщиной 4 мл или коррозионно-стойким эпоксидным покрытием, может быть приемлемым материалом для воздуховодов отвода дыма; при определенных обстоятельствах в качестве альтернативы может использоваться пластик, армированный стекловолокном (с рейтингом UL). Для получения совета по совместимым материалам можно проконсультироваться с организацией кампуса ES&H.

ANSI Z9.5 5.3.1.2

8 CCR, 5154.1 (e) (7)

24 CCR, часть 4, 609.1

NFPA 45, Глава 6-5.1

Справочник основ ASHRAE, гл. 32

ACGIH Промышленная вентиляция: Руководство по рекомендуемой практике, гл. 5

Стыки вытяжного воздуховода должны быть герметизированы для защиты от химического воздействия.

Наклоните все горизонтальные воздуховоды вниз к вытяжному шкафу (рекомендуемая рекомендация: наклон составляет от 1 дюйма до 10 футов).

Лужи с жидкостью и скопление остатков, которые могут возникнуть в результате конденсации, могут создать опасные условия, если они будут собираться.В случаях, когда может накапливаться пыль или высокие концентрации твердых частиц, такое накопление в системе воздуховодов можно предотвратить, установив форсунки для распыления воды в воздуховоде через частые промежутки времени и наклонив воздуховод к соответствующему приемнику (например, влажному пылеуловителю).

UC практика

ANSI Z9.5 5.3.1.

Выхлопной канал должен быть заземлен для рассеивания статического электричества. Отрезки электропроводящих воздуховодов с обеих сторон гибкого соединения или другой изолирующей секции на пути воздушного потока должны быть электрически соединены и заземлены.

UC практика

Воздуховод системы приточной вентиляции лаборатории не должен иметь внутренней изоляции. Для подавления шума следует использовать шумозащитные экраны или внешнюю звукоизоляцию у источника.

Футеровка воздуховода из стекловолокна со временем портится и рассыпается в пространство, что приводит к жалобам на качество воздуха в помещении (IAQ), неблагоприятным последствиям для здоровья, проблемам с обслуживанием и значительным экономическим последствиям. Стекловата и тугоплавкие керамические волокна классифицируются Национальной токсикологической программой как возможные канцерогены.

UC практика

Рекомендации по профессиональному воздействию, токсическим свойствам и методам работы для стекловолокна

AIHA

Объем вытяжного воздуха должен быть достаточным для поддержания температуры в воздуховоде ниже 400 ° F (205 ° C) во всех прогнозируемых обстоятельствах.

Это включает возгорание разлива легковоспламеняющейся жидкости, что, в свою очередь, требует оценки максимальной вероятной аварии, которая может привести к выделению тепла.

Если используются лабораторные химические вытяжки с регулируемым объемом воздуха (VAV), для удовлетворения этих критериев может потребоваться установка теплового датчика, чтобы сигнализировать системе управления VAV об увеличении потока отработанного воздуха. Альтернативным решением могло бы быть обеспечение конструкции выхлопной системы с более высокими температурами или конструкции дымохода с высокой температурой для частей выхлопной системы, в которых температура может превышать 400 ° F (205 ° C), в соответствии с NFPA 86–1999.
