конструкция и типы оборудования, расчёты, инструкция по монтажу и их варианты, правила

Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.

Конструкция стандартной вытяжки

Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:

• Стальной корпус;
• Двигатель;
• Крыльчатка двигателя;
• Фильтр;
• Устройство управления.

Стандартная высота установки вытяжки

Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Как определить высоту крепления вытяжки

Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.

При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.

Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:

• Над газовой плитой ее размещают на высоте 75-85 см,
• Над электроплитами – на высоте 65-75 см.

Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.

Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.

Основные правила установки вытяжки

Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.

Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи. Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.

Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.

Параметры для установки вытяжки по высоте

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Вытяжка, прикрепленная к днищу шкафа

В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.

Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

Высота вытяжки на кухне над плитой, расстояние от плиты до вытяжки

Достаточно сложно, в наше время, представить себе кухню, на которой отсутствует вытяжка. Она стала незаменимым инструментом удаления различных запахов, при приготовлении пищи.

Добиться максимальной функциональности при использовании любой модели вытяжки можно только правильной установкой. Главным параметром при установке – является высота вытяжки над плитой. Чтобы правильно определить высоту, необходимо узнать особенности каждого вида вытяжек.

Делятся все вытяжки по способу очищения воздуха:

• Рециркуляционные;
• Проточные.

Первый вид вытяжек работает по принципу рециркуляции воздуха. Они пропускают через свои фильтры воздух в пределах помещения. Они не подключаются к вентиляционной шахте. Такой вид вытяжек имеет ряд положительных и отрицательных сторон. К плюсам можно отнести то, что они имеют более доступную цену, легкость монтажа и низкую степень шума. Главный недостаток – это то, что у такого вида вытяжек более низкий коэффициент полезного действия. Обычно при интенсивном приготовлении пищи, они не справляются с поглощением всех запахов.

Проточные вытяжки отличаются принципом действия. Они выводят воздух за пределы помещения, в котором находятся. К положительным чертам можно отнести то, что они имеют высокий коэффициент полезного действия, так как не возвращают воздух обратно. К недостаткам можно отнести их более высокую стоимость и не такую простую установку, а также большие габариты. Проточные кухонные вытяжки обязательно подключаются к вентиляционной шахте.

По типу монтажа:

• Крепление к стене. Таким способом крепятся купольные вытяжки;
• Крепление к потолку. Данный способ применим для островных вытяжек;
• Угловое крепление. Предназначено для вытяжек, которые крепятся в угол кухни;
• Крепление в подвесном шкафу.



Определение оптимальной высоты вытяжки над плитой

При установке вытяжки, монтажник, как правило, пользуется сопроводительной документацией. Производитель прописывает рекомендуемую высоту вытяжки над плитой там. Однако окончательный выбор оптимальной высоты вытяжки ложится на плечи установщика. Нельзя выбирать высоту установки наугад. Правильный выбор расстояния междуплитой и вытяжкой обеспечит правильную рециркуляцию или отвод запахов из помещения.

Для начала необходимо определить допустимый диапазон высот вытяжки. Выбирается он исходя из вида вытяжки и типа варочной поверхности. Также, необходимо учитывать физиологические особенности человека, который будет пользоваться вытяжкой.

Стандартами предусмотрены следующие оптимальные высоты:

Высота вытяжки над газовой плитой составляет 75-85 см, при использовании прямой вытяжки. И 55-65 см от нижнего края вытяжки, при использовании наклонного типа;

Высота вытяжки над электро плитой должна составлять 65-75 см, при использовании прямой конструкции. И 34-45 см при использовании наклонной кухонной вытяжки.

Данные расстояния можно изменять в пределах десяти сантиметров, в зависимости от мощности устройства и удобства использования.

Все параметры установки должны быть подобраны индивидуально.

Разность диапазонов высот между электрическими и газовыми плитами объясняется так. Расстояние от вытяжки до газовой варочной поверхности выше, так как она излучает больше тепловой энергии, в связи с тем, что используется открытый огонь. Следовательно, для уменьшения нагрева поверхности вытяжки и уменьшения риска возникновения пожароопасной ситуации её и размещают на десять сантиметров выше, нежели над электрической плитой.

Если требуется, вытяжка может быть смонтирована выше рекомендуемой высоты, но установка ниже показанной высоты не рекомендуется. Еще один фактор, влияющий на высоту установки вытяжки над плитой – это дизайн проект. Часто, дизайнер интерьера не учитывает такие параметры, как высота вытяжки и устанавливает её по своему вкусу. Так как установка вытяжки происходит в момент, когда кухня практически готова, часто уже невозможно внести изменения в дизайн интерьера. В таких случаях изменение высоты вытяжки над плитой приходится делать из соображений красоты и её органичности в дизайне кухни, при этом стараясь соблюсти нормы установки.

Все виды вытяжек для кухни работают от электричества. Поэтому еще одним фактором определения высоты может служить доступность электрического питания. Хотя, обычно, розетки устанавливаются уже после определения высоты вытяжки над плитой.

Особенности монтажа кухонных вытяжек

Измерение установочной высоты вытяжки следует проводить строго от самого нижнего её края до самой верхней точки плиты – конфорок. Устанавливается вытяжка по центру плиты с равными расстояниями от краев. Обязательно производить монтаж по уровню, так как в дальнейшем не будет возможности отрегулировать угол наклона или высоту.

Еще одним фактором, который необходимо учесть, является доступность вентиляции – для проточных вытяжек и электричества – для всех видов вытяжек.

После выбора определенной модели вытяжки для кухни и ее покупки, перед вами встает проблема правильной установки. После тщательного изучения сопроводительной документации, а также принимая во внимания все вышеперечисленные факторы и требования к установке вытяжек, вы сможете подобрать оптимальную высоту вытяжки и правильно ее установить.

Где делать розетку для вытяжки?

Планируя электропроводку на кухне, многие задаются вопросом – «Где делать розетку для вытяжки?», и это правильно, ведь если ошибиться с расположением, розетка может помешать установке кухонного гарнитура или оборудования, работе вытяжки, а кроме того, испортить висящими проводами интерьер кухни.

В этой статье я расскажу, где самое оптимальное место для размещения розетки под практически любую вытяжку, кроме того, опишу некоторые стандарты, варианты и особенности установки.

Разнообразие различных видов кухонных вытяжек и способов их установки, осложняет выбор места для розетки, особенно, если вы еще не подобрали точную конфигурацию кухонного гарнитура и саму вытяжку.

Эта информация будет интересна прежде всего тем, кто на этапе электромонтажа еще не знает какая точно будет у него кухня и хочет, чтоб розетка для вытяжки была универсальная подходила практически под любой воздухоочиститель. Для большинства розеток в квартире, высоту установки розеток выбрать легко, достаточно пользоваться простоыми правилами, в случае с кухонной бытовой техникой это не работает.

Основные виды кухонных вытяжек

В настоящее время существует достаточно большое количество кухонных вытяжек различных типов: подвесные, встраиваемые, настенные, угловые и островные.

Как видите, кухонные вытяжки сильно различаются между собой как конструктивно, так и по способу монтажа, поэтому правильно разместить розетку, чтобы она подходила практически к любому варианту довольно непросто, но все же возможно.

Большая часть кухонных вытяжек, которые устанавливаются сейчас, либо связаны с навесным шкафом над варочной панелью (подвесные или встраиваемые модели), либо просто подвешиваются отдельно (настенные модели).

В первом случае (подвесные или встраиваемые кухонные вытяжки) удобнее всего расположить розетку в навесном шкафу или прямо над ним.

а во втором (настенная кухонная вытяжка), в кожухе воздуховода над вытяжкой.

Если же сделать электрическую розетку под вытяжку на высоте 110см (от столешницы кухонного гарнитура до центра розетки), она подойдет под оба этих варианта вытяжек, а так же под многие другие.

Почему розетку для вытяжки удобнее всего сделать на высоте 110см

Такая высота была установки не просто взята «с потолка», ниже я приведу расчеты, которые подтверждают её правильность.

В первую очередь, следует определится высоту установки вытяжки. На этот счет существует масса мнений, но мы будет отталкиваться от величин, рекомендуемых производителями кухонных вытяжек, именно такое расположение они считают оптимальным значением между эффективностью работы устройства и удобством пользования варочной панелью.

Для электрических плит или варочных поверхностей – 65см

Для газовых плит и варочных поверхностей – 75см

Высота же самих вытяжек может быть разной и в среднем составляет: 15-30см

При этом, путем несложных расчетов, получается:

75см (высота от столешницы до вытяжки) + 30см (размер самой высокой вытяжки) + 5см (запас на половину высоты розетки) = 110 см – это высота установки розетки от столешницы.

От пола высота будет другая, в среднем необходимо прибавить еще 80см (минимальная высота от пола до верха столешницы кухонного гарнитура), соответственно получается,

высота розетки для вытяжки от пола – 190см.

Ширина декоративного кожуха кухонной вытяжки, в зависимости от модели, может быть разной, поэтому лучше не рисковать и не смещать розетку с оси установки плиты или варочной поверхности – делать прямо по центру.

Для наглядности, давайте рассмотрим основные конфигурации кухонных гарнитуров и как вписывается розетка на высоте 110см от столешницы для вытяжки в них.

Мы взяли две крайние конфигурации габартиных размеров кухонных гарнитуров и, как видите, розетка для вытяжки вписывается в них прекрасно, даже если брать расчет высоту монтажа от пола – 190см.

Такая высота розетки подойдёт даже для популярных нынче наклонных вытяжек.

И хотя, расстояние до розетки вытяжки в 110см от столешницы или 190см от пола, подходит для большинства современных установок, на кухнях практически любых конфигураций, всё же вы должны понимать, что это универсальная высота и она не всегда может оказаться максимально удачной, именно для вас.

Поэтому, я рекомендую, еще на этапе электромонтажа, иметь точный проект вашей кухни с подобранным электрооборудованием. В таком случае, вы сможете максимально точно рассчитать наиболее удобное место для розетки, при этом, имейте в виду, что обычно, длина электрического шнура у кухонной вытяжки не более 80см в длину.

Если же вы знаете более универсальное место для розетки кухонной вытяжки, обязательно пишите в комментариях к статье, кроме того? оставляйте любые мнения, дополнения, вопросы или замечания по этой теме, буду рад ответить всем!

как повесить вытяжку над газовой плитой?

Неизменным атрибутом любой кухни является плита. Без нее невозможно себе представить комфортное приготовление пищи. Современные плиты как газовые, так и электрические, предполагают использование вытяжки. Во время готовки просто необходимо качественное очищение воздуха от продуктов горения, капель жира, грязи и избавление от запаха. При монтаже важную роль играет расстояние от плиты до вытяжки, этот показатель обычно имеет стандартные параметры, но бывают и исключения. Кроме того, необходимо быть в курсе и других нюансов, выбирая вытяжное устройство.

Отсутствие очистки воздуха в кухонном помещении вызывает постоянный дискомфорт. Да и без вреда для здоровья не обходится, так как человек вынужден чувствовать не только запах, зачастую не очень приятный, но и вдыхать копоть, а также другие загрязнения. Если вытяжка установлена не на той высоте, на какой необходимо, то это может привести к различным проблемам, вроде ее неэффективности или усложнить процесс приготовления пищи.

Характерные особенности

Кухонная вытяжка – это прибор, который забирает загрязненный воздух из помещения и очищает его. Вытяжное устройство состоит из корпуса, воздухозаборника, набора фильтров и элементов электрической вентиляции. Вытяжки делятся на два типа: отводной и циркуляционный.

1. Отводные или проточные. Принцип работы заключается в заборе грязного воздуха из помещения и выводе его наружу, то есть на улицу, через вентиляционный канал. Такие вытяжки более экономичные и практичные, но они требуют хорошей вентиляции в доме, в противном случае их работа будет неэффективной.
2. Циркуляционные. Для них необязательно наличие вентиляционной шахты, их работа предполагает очищение воздуха с помощью системы фильтров и возвращение обратно в кухню. Полная очистка воздуха в этом случае требует немного больше времени, чем у предыдущего варианта. Да и фильтры придется менять регулярно.

Выбор типа вытяжек над плитой зависит не только от собственных предпочтений, но и от состояния воздуховода в доме. Если с ним все в порядке, то лучше приобрести отводную модель, а если вентиляционная шахта забита или вообще отсутствует, то не обойтись без циркуляционной модели. В первом случае потребуется приток свежего воздуха извне, а во втором, очищенные воздушные массы будут возвращаться в кухню через вытяжку.

Разновидности

Вопрос, на какой высоте вешать вытяжку, очень важен, но не менее значимо определиться и с ее конструкционными особенностями. Кухонные вытяжки делятся не только по принципу работы, но и по внешнему виду. Выделяют следующие разновидности:

• Подвесную. Такое вытяжное устройство обычно имеет плоский корпус и крепится снизу кухонного навесного шкафа непосредственно над плитой.
• Встраиваемую. Она предназначается для монтажа внутри шкафа. Данные вытяжки имеют множество преимуществ, и главной особенностью является то, что гарнитур выглядит органично и целостно, поскольку корпус вытяжки скрыт за фасадом подвесного модуля.
• Настенную. Это классический тип устройства. Вытяжка над плитой крепится на стену над варочной поверхностью. Может быть выполнена в разных стилях и материалах.
• Угловую. Подойдет в том случае, если плита расположена в углу кухонного гарнитура. Это достаточно габаритные модели, в отличие от тех же встраиваемых или подвесных.
• Островную. Наиболее дорогой и стильный вариант, среди вышеперечисленных. Если кухня достаточно большая и предполагает размещение в центре острова с варочной панелью и духовкой, то островная вытяжка станет незаменимой деталью.

По форме воздухозаборника и его конструкции устройства делятся на: плоские, горизонтальные, вертикальные, куполообразные. Плоская конструкция имеет нижнюю часть в виде прямоугольных жалюзи, которые в некоторых случаях ограничиваются невысокими бортиками. Такие вытяжки над газовой плитой предполагают горизонтальную установку над варочной поверхностью на необходимой высоте. Ширина бывает 500 или 700 мм.

Вертикальный вид предполагает наклонное размещение прямоугольного вытяжного устройства. Купольная же является самой распространенной. Она выглядит как шатер, установленный над плитой. Обычно имеет ширину 500, 600, 700, 900 и 1200 мм.

Конструкционные особенности вытяжек также предполагают деление на виды: стационарные, съемные, выдвижные. Последние чаще всего используются в проточных системах и подразумевают выдвижной воздухозаборник, который извлекается при необходимости, например, во время приготовления пищи.

Правила размещения

После того как определился тип, конструкция и дизайн устройства, следует разобраться с вопросом, на какой высоте вешать вытяжку? Обычно к каждому прибору прилагается инструкция по установке, в которой обозначены необходимые параметры. Но если инструкции нет, то необходимо воспользоваться общепринятыми стандартами.

Многие задаются вопросом, почему необходимо соблюдать стандартные размеры? Если не учитывать параметры установки, то эффективность работы вытяжки снизится и, возможно, она вообще будет бесполезна. Расстояние между вытяжкой и варочной поверхностью определяется следующими условиями:

• Безопасностью. Минимально допустимое расстояние между нижней частью вытяжного устройства и открытым огнем – 650-700 мм. Необходимо его соблюдать, во избежание возгорания.
• Удобство. Такое расстояние обуславливается и удобством для хозяйки во время готовки. Она должна спокойно пользоваться кастрюлями любого размера, не ударяться головой о край вытяжки над газовой плитой и при этом без проблем смочь дотянуться до панели управления устройства, чтобы включить, выключить прибор или отрегулировать его функции.

Вообще, стандартным параметром размещения вытяжного устройства считается 700-900 мм от варочной поверхности. Но прежде всего, следует учитывать пожелания того, кто будет заниматься готовкой, ведь если человек имеет рост выше среднего, то размеры рабочего участка должны быть увеличены.

При монтаже вытяжки необходимо учитывать и тип плиты. Для газовых моделей наиболее безопасным расстоянием будет 750 мм от варочной поверхности, а если плита электрическая – то 650 мм.

Немаловажное значение на размещение оказывает и мощность устройства, площадь воздухозаборника и вид его расположения. Слабые вытяжки с производительностью не более 300 куб. м/ч следует размещать не выше, чем 750 мм от плиты. Более мощное оборудование от 600 куб. м/ч позволяет монтировать его и выше.

Размеры приборов также играю ведущую роль. Так, ширина вытяжки над газовой плитой не должна быть меньше ширины варочной поверхности, иначе она просто не сможет охватить всю рабочую зону, и не будет хорошо справляться со своими функциями.

Выбирая оптимальное расстояние при монтаже вытяжки, следует знать, что материал устройства никак не влияет на эту величину, так как возгорание происходит в основном по причине скопления на решетке жира, копоти, остатков пищи и т.д., которые легко воспламеняются от открытого огня.

Прежде чем определиться, как повесить вытяжку над плитой, необходимо выяснить некоторые важные моменты. Во-первых, какой тип и конструкционные особенности имеет устройство. Во-вторых, принять во внимание собственное удобство, габариты кухни и мощность прибора. Также стоит обратить внимание на тип варочной поверхности, так как для газовой и электрической модели существуют свои нормативы.

На какой высоте должна быть розетка для вытяжки?

Кухня – это одно из наиболее посещаемых помещений в доме. Чистоту и свежесть воздуха на кухне может обеспечить хорошая вытяжка. Сегодня производители данного оборудования предлагают огромный выбор моделей и конструкций, которые можно подобрать по различным критериям и параметрам.

Как известно, устанавливаются вытяжки вверху комнаты, и розетки к ним должны находиться неподалеку. Именно такая розетка для вытяжки на кухне будет идеальным решением. Правильное расположение точек питания не всегда выглядит привлекательно, однако при правильном монтаже внешний вид будет не только аккуратным, но и малозаметным. В этом материале будут рассмотрены основные принципы и стандарты монтажа вытяжек и розеток к ним с учетом требований пользователя.

Когда на кухню покупают новую вытяжку, то для ее установки необходимо изначально учитывать многие нюансы, ведь от правильности монтажа зависит не только внешний вид, но также безопасность и эстетика готового помещения.

При выборе места для розетки достаточно часто возникает спорный вопрос, ведь из-за разнообразия моделей практически невозможно установить одну универсальную точку питания. В зависимости от модели принудительной вытяжки, подбирается и место для электрической розетки.

Виды электрических вытяжек (кухонных)

Сегодня производители радуют покупателей огромным выбором и ассортиментом вытяжек для кухни. Различие вытяжек может быть в способе крепления, мощности, размерам и другим показателям. В зависимости от модели подбирается и место установки розетки. Вытяжки на кухню делятся на такие виды:

1. Настенная;
2. Встраиваемая;
3. Подвесная;
4. Угловая;
5. Островная.

Настенные принудительные вытяжки устанавливают над плитой или варочной поверхностью. Главное условие при этом, высота розетки под вытяжку на кухне должна быть удобной и правильной. Такие модели крепятся не к самой стене, а на некотором удалении от нее. В зависимости от мощности электрического вентилятора эффективность прибора может быть разной.

Встраиваемые вытяжки устанавливают непосредственно в кухонную мебель, где она не только эффективно работает, но и имеет эстетическую привлекательность.

Подвесная вытяжка имеет плоскую форму, что позволяет устанавливать ее над рабочей поверхностью ниже подвесного шкафа. Сравнительно небольшие размеры прибора аккуратно вписываются в общий вид кухни.

Угловые конструкции вытяжек прекрасно подойдут для небольшой кухни, где из-за недостаточного количества площади используют наиболее выгодное расположение. В углу вытяжка не только хорошо работает, но также прекрасно вписывается в основной дизайн интерьера.

Островные вытяжки используют для монтажа на кухне больших размеров, где расположение плиты и рабочих поверхностей находятся в центре.
Исходя из перечня видов вытяжек, можно понять, что для каждого вида розетка будет находиться в своем определенном месте и этот факт важно учитывать изначально. Конечно, если постараться, то можно попробовать подходящее место для розеток к любой вытяжке, но обязательно придется учитывать параметры и особенности монтажа.

Иногда при установке розетки под вытяжку вы еще не знаете какой именно она будет, так как приобретение этого прибора только запланировано, а не выбрано. В такой ситуации нужно выбирать оптимальное место расположения, где делать розетку для вытяжки на кухне, которое сможет подойти для любого воздухоочистителя. Когда производится расчет, то нужно учитывать важный момент. В каждой вытяжке длина шнура подключения составляет 80 сантиметров. Зная такую величину нужно, чтобы расстояние от точки питания до самого прибора не была больше этой величины.

В настоящее время, несмотря на все изобилие предлагаемых моделей, особым спросом пользуются навесные и встраиваемые модели, которые имеют хорошие характеристики и сравнительно невысокую стоимость.

Встраиваемая или подвесная вытяжка располагается в конструкции шкафа или находится в непосредственной близости от него. В этом случае наиболее правильным и рациональным решением будет установить розетку внутри конструкции. Единственное что стоит учитывать такое расположение точки питания вынуждает делать в стенке шкафа отверстие, чтобы можно было добраться до розетки. Также в качестве варианта можно установить розетку над шкафом, где она не будет бросаться в глаза, тем не менее, со свободным доступом.

Если вытяжка подвесная, то в качестве прикрытия для розетки может выступать воздуховодный кожух. Розетка находящаяся сзади кожуха незаметна и к ней можно добраться, в случае необходимости.

Розетка, установленная на высоте 110 сантиметров от рабочей поверхности будет оптимальным решением как для встраиваемой, так и подвесной принудительной вытяжке.

Расположение розетки под вытяжку

Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.

На высоту установки розетки влияет расположение вытяжки. Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.

В зависимости от типа плиты высота расположения вытяжки может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.

Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.

В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.

В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.

Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.

Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки. Правильно составленный чертеж поможет облегчить ваш труд и выбрать наиболее подходящее место для установки.

Здесь представлен наиболее простой способ измерения и расположение розетки для вытяжки. Если вы знаете, где установить розетку для вытяжки, то напишите в комментарии, а мы постараемся более детально изучить ваше предложение.

Подключение кухонной вытяжки от розетки

Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.

В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить. Эстетику установки розетки каждый владелец дома выбирает сам, чтобы ему нравилось, и было удобно.

При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.

Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.

Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.

Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.

Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.

Как подключить вытяжку без розетки

Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.

Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора. Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.

Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.

Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.

В розетке и вилке идет три провода:

• Красный или белый – «фаза»;
• Голубой или синий – «нулевой»;
• Желто-зеленый — заземление.

Не имея проблем с распознаванием цвета запутаться, не получится.

Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы). Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.

Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.

Подключение вытяжки отдельной линией

Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.

К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.

Питающий провод заводится в вытяжку и подключается к соответствующим клеммам. Никаких дополнительных соединений и никаких розеток.

Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу

Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.

Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



какие нормы и факторы нужно принимать во внимание при монтаже.

При самостоятельной установке вытяжки совершаются ошибки, из-за которых устройство работает не эффективно и быстро приходит в негодность. Перед установкой вытяжки над газовой плитой измеряют высоту до прибора и изучают основные правила выбора расстояния. Собранная информация поможет избежать самых распространенных проблем.

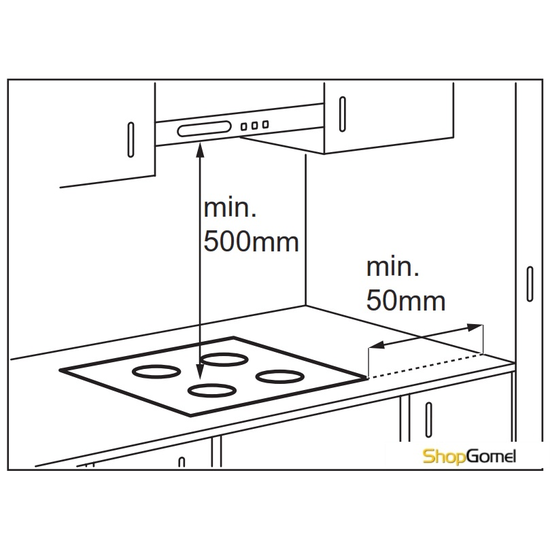

На что влияет расстояние между плитой и вытяжкой

Изначально следует спланировать расстояние между плитой и вытяжкой. Эта техника работает в команде и есть ряд требований, по которым стоит подбирать их друг к другу: вытяжка должна равняться плите или быть чуть шире. А количество скоростей и производительность механизма для очистки воздуха зависит от числа конфорок и типа прибора.

Также нужно правильно рассчитать высоту монтажа. В любой инструкции есть четкие рекомендации производителя на этот счет. При их несоблюдении не стоит ожидать от агрегата качественной работы:

• Слишком низкое расположение может спровоцировать возгорание или тление копоти. Она скапливается со временем в фильтрах. Поэтому близкое соседство огня с продуктами распада горения опасно пожаром.
• Человеку высокого или низкого роста будет неудобно готовить: можно задеть головой корпус устройства, есть сложность в уборке из-за трудного доступа.
• Обслуживание также создаст сложности при замене и чистке фильтра.
• Радиус поглощения выделений при низком монтаже будет меньше, что скажется на результате работы.
• При слишком высокой установке снизится эффективность всасывания, появится необходимость в работе прибора на максимальной мощности.

При монтаже стоит учитывать некоторые параметры, влияющие на варианты установок:

• производительность агрегата, от которого зависит эффективность работы;
• тип прибора, его отличительные особенности;
• общий вид устройства должен гармонировать с интерьером и размерами кухни;
• рост человека, пользующегося кухонной техникой.

Перед приобретением следует сделать предварительные расчеты, на какой высоте вешать вытяжку над электрической плитой или газовой поверхностью. Требования разные и их необходимо принять во внимание. Еще до покупки следует изучить все характеристики устройства: каким способом устанавливается, как выводится обработанный воздух. В магазине проконсультируйтесь с продавцом по всем возникшим вопросам.

Виды кухонных вытяжек

В период планирования интерьера кухни или покупки модели к уже имеющемуся гарнитуру нужно принять во внимание расстояние от вытяжки до газовой плиты и рабочей поверхности (столешницы). Самая минимальная — высота вытяжки над индукционной плитой, так как отсутствует открытый огонь.

В любом случае, выбирая воздухоприемник, следует понимать, как он работает. Различия сводятся к нескольким пунктам.

По типу выведения использованного воздуха вытяжки подразделяются на:

• Проточные — ведут отработанный воздух сквозь внутренние фильтры и выводят в вентканал. На типовых кухнях это самый оптимальный вариант.
• В комнате, где не предусмотрена вентиляция, циркуляционный тип перерабатывает воздух и возвращает его обратно.
• Проточно-циркуляционные, которые сочетают в себе оба свойства. Пользователь сам может выбрать функцию в данный момент, нажав предварительно нужную кнопку.

Способ монтажа также влияет на высоту вытяжки:

• Купольная крепится напрямую к стене. Монтаж ее не вызывает особых затруднений.
• Встраиваемая устанавливается прямо внутрь корпуса верхнего шкафа. При сборе кухонного гарнитура сборщики могут монтировать ее вместе с другой встраиваемой техникой. Но знать размеры нужно еще в момент заказа кухни, так как проектировщики учитывают эти параметры на стадии проекта.
• Угловая, исходя из названия, размещается сбоку, под варочной поверхностью, что существенно экономит место на кухонной столешнице.
• Островной тип монтируют к потолку. Для удобства пользования, соблюдения техники безопасности и эстетики следует заранее предусмотреть в процессе ремонта участок со скрытым воздуховодом и проводами.

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

Важно! Размер изделия должен быть равен или больше размера плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы.

• Удаленность от вентиляционного канала.
• Мощность вентилятора устройства.
• Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Внимание! Учитывая металлический корпус вытяжных зонтов, для предотвращения повреждения электрическим током обязательно наличие заземления.

Расстояние от плиты и вытяжки

До начала расчетов расстояния до вытяжки стоит выбрать вид воздухоприемника. Они бывают параллельными плите (горизонтальные), либо под углом (наклонные). В чем различия их работы? Горизонтальная находится под углом 90 градусов, и весь пар, запах, небольшие брызги жира всасываются значительно проще. Вертикальная выглядит привлекательно, но иногда ее необходимо включать на большую мощность, чтобы повысить эффективность работы. Зато пользоваться таким видом техники намного удобней — исключено задевание корпуса головой.

После выбора агрегата выполняются расчеты, на какой высоте вешать вытяжку над газовой плитой. Распространенная ошибка после покупки кухонной техники — отсутствует или пропущен этап определения минимального расстояния от вытяжки до газовой плиты, что обязательно повлечет за собой лишние расходы.

Изготовители техники прикрепляют к своему товару схемы монтажа. Там вы найдете рекомендации по замерам и примерным расчетам. Чтобы понять, на каком расстоянии от газовой плиты должна висеть вытяжка вашей модели, нужно знать тип наклона воздухоприемника.

Горизонтальные и наклонные устройства монтируются на разной высоте. Первая располагается параллельно газовым конфоркам, поэтому размещать ее необходимо выше, чем наклонную. Последнюю разрешается крепить чуть ниже.

Наклонные вытяжки

Это приборы с настенным типом монтажа, чаще всего компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от плиты определяется по нескольким параметрам — размер комнаты и вид варочной поверхности. Рост человека здесь особой роли не играет, так как риск задеть корпус головой минимален. Поэтому эти устройства лучше всего подходят для высоких.

Ориентир, на какой высоте вешать наклонную вытяжку над газовой плитой, исходит в первую очередь из проекта гарнитура и указаний производителя. За основу расчета берется промежуток между нижним краем воздухоприемника и конфорками.

Следите, чтобы он не превышал 55 см. Хотя опасность возникновения возгорания здесь минимальная, но все же она существует. Плюс от воздействия открытого огня и высоких температур некоторые детали вытяжки могут оплавится или прийти в негодность. Но и выше 65 см устанавливать нецелесообразно. В таком случае может потребоваться большая мощность всасывания. Для электрической поверхности норма — 35-45 см. Здесь рисков меньше, поэтому требования снижены.

Горизонтальные приборы

Это невысокие, чаще плоские приборы, способные работать в любом помещении. Для классического горизонтального типа расстояние вытяжки от плиты рассчитывается, исходя от вида варочной плиты. Нормы здесь другие. Над газовыми конфорками воздухоприемник располагают выше нижней части навесного корпуса, примерно в 65-85 см. А если у вас электрический вариант, то вытяжку разрешается монтировать вровень с верхними кухонными шкафчиками. Это же касается и встроенного прибора. Тут высота кухонной вытяжки над плитой разрешена немного ниже — от 60 до 80 см.

Конфигурация вытяжек

В настоящее время отечественными и зарубежными производителями выпускается несколько конфигураций кухонных вытяжек, которые имеют характерные конструкционные особенности:

• Часто применяются встраиваемые модели, устанавливаемые в предметы кухонного гарнитура. Такой вид очень удобен в эксплуатации и доступен по стоимости, но обладает двумя весьма ощутимыми недостатками – шум в процессе работы и недостаточные показатели мощности.
• Модели купольного типа относятся к категории отдельно устанавливаемого кухонного вытяжного оборудования и чаще всего отличаются очень привлекательным внешним видом, напоминающим купол. Однако достаточно объёмные габариты делают такие вытяжки наиболее востребованными для установки только в больших по площади кухонных пространствах.

Вытяжки также отличаются способом удаления загрязненных воздушных масс и вариантом очистки.
Наиболее эффективными и наименее затратными являются модели, выводящие загрязнения воздуха в общую вентиляционную шахту.

Менее удобным и более затратным считается оборудование, имеющее функцию рециркуляции, при которой посредством фильтров очистка воздуха выполняется непосредственно внутри самой кухонной вытяжки.

Также важно помнить, что вытяжки различаются типом размещения. Традиционное вытяжное оборудование может быть установлено горизонтально над варочной поверхностью, что способствует максимально эффективному всасыванию. Модели, монтируемые над плитой под определенным углом, оснащаются очень мощными двигателями, благодаря которым также показывают достаточно высокую эффективность.

Прежде чем решить, как установить вытяжку на кухне, нужно изучить все возможные варианты. Об этом пойдет речь в статье.

Схему установки вытяжки на кухне вы можете посмотреть в этом материале.

Нужно учитывать, что установка вытяжной вентиляции в условиях кухни практически всегда становится основной причиной нарушения штатной вентиляции жилого помещения. Именно по этой причине к вопросу выбора такого оборудования и его монтажу нужно подойти очень внимательно, а при необходимости прибегнуть к помощи специалистов.

Как правильно замерять расстояние

Самостоятельно измерять высоту установки вытяжки над плитой следует с соблюдением ряда требований. Сначала, перед монтажом стоит смоделировать предположительный процесс работы: наклониться к последним конфоркам, попробовать поставить тяжелую кастрюлю. Делать это лучше с помощником.

Отметьте на стене минимальное расстояние, при котором сможете без проблем пользоваться техникой. Далее, согласно нормам расстояния от варочной панели до вытяжки, замерьте на стене рекомендуемую высоту. Нижняя точка будет сама варочная поверхность, а верхняя — фильтр вытяжки. У наклонного устройства в расчет берется его низ. Итоговый замер получится, исходя из средних значений норм и удобства в работе.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Важные правила установки вытяжки

Собираясь самостоятельно крепить воздухоприемник, изучите заранее правила, которыми руководствуются при установке. Особенно это касается норм и требований к высоте вытяжки над газовой плитой:

1. Ширина вытяжки и размер варочной должны всегда совпадать для оптимального выполнения своих функций, или быть чуть больше. Главное требование — не уже, чем плита.
2. По стандартам расстояние от вытяжки до плиты зависит от вида варочной поверхности, прописанных в руководстве к эксплуатации.
3. Розетку, к которой подключается устройство, установите как можно дальше от плиты. Хорошо, когда она находится над кухонным гарнитуром или спрятана за дверцами шкафа. Провода необходимо размещать далеко от источников возгорания.
4. В самом коробе и месте подсоединения вытяжки к воздуховоду не должно быть много углов и поворотов. Иначе воздух, встречая множество преград, будет уходить с затруднением и лишним шумом.
5. Следует соблюсти нормы высоты вытяжки над газовой плитой, которые описаны в инструкции к технике во избежание возгорания. Общих границ расстояния по ГОСТу от газовой плиты до вытяжки на кухне нет, но они существуют у каждого производителя. Ознакомится с ними можно в руководстве об эксплуатации. Стоит придерживаться именно этих рекомендаций при определении высоты вытяжки над газовой плитой.
6. При отсутствии вентшахты, следует выбирать циркуляционный вариант. Его монтировать намного проще.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

• разность давления в каналах;
• плохая проводимость воздуха;
• приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель.

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Пошаговый монтаж вытяжки над газовой плитой

При планировании самостоятельного монтажа, нужно заранее разобраться во всех нюансах и подготовиться к работе. Так как расстояние от газовой плиты до вытяжки на кухне по ГОСТу не определяется, то берутся во внимание указания производителя. В них, кроме расчета высоты установки при монтаже вытяжки над газовой плитой, перечисляются возможные варианты монтирования. Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей.

Подготовка к монтажным работам

До монтажа необходимо правильно к нему подготовиться:

1. По инструкции производителя сверяем наличие всех деталей и элементов устройства, оцениваем их внешний вид. Этот этап позволит вовремя вернуть некачественный экземпляр или недостающие комплектующие.
2. Оцениваем надежность поверхности для крепления, а также есть ли рядом газовые коммуникации. Если они препятствуют монтажу, стоит подумать об их переносе либо об установке прибора на кронштейн.
3. Делаем нужные замеры и окончательно определяем, на каком расстоянии должна находиться вытяжка над газовой плитой.
4. Если планируется устанавливать пластиковый воздуховод, то нужно будет добавить переходник. Он требуется, когда не совпадают отверстия воздуховода и выхода.

Крепление вытяжки над газовой плитой

Если воздуховод угловой, горизонтальный или купольный, его корпус монтируется к стене. В комплектации к устройству обычно находится шаблон для монтажа, где отмечены места крепления. Его следует лишь присоединить к поверхности и сделать отметки.

Если шаблона нет, необходимо приложить корпус на необходимой высоте установки вытяжки над газовой плитой, и наметить отверстия. Чаще всего делают четыре прорези для крепления. Далее просверлите в стене отверстия по меткам и закрепите в них заглушки дюбелей. Теперь корпус можно навесить на дюбели.

Если требуется монтаж встроенной техники, то фиксируется она аналогично, но только к стенкам шкафа. Тут учитываются и размеры верхних шкафов гарнитура. Нужно соотнести их габариты с нормами для точного определения, на какой высоте повесить вытяжку над газовой плитой.

Подключение вытяжки к системе вентиляции

Следующий шаг — подсоединение воздухоприемника к системе вентиляции. Для этих целей следует выбрать подходящий воздуховод. Они бывают:

• Алюминиевые гофрированные. Легкий и гибкий материал, стоит дешевле своих пластиковых аналогов, но более шумный.
• Пластиковые из ПВХ. Могут быть круглой или прямоугольной формы. Они эргономичные, менее шумные, а переходники позволяют создать любой изгиб конструкции.

Дополните воздуховод специальной решеткой, если в комнате предусмотрено только одно отверстие для вентиляции. Она имеет прорези в своем корпусе для свободного оттока воздуха, независимо от подключенного вентканала. В инструкции описаны все нюансы подключения. Следом, после определения высоты вытяжной вытяжки над газовой плитой, закрепления корпуса воздухоприемника и присоединения к вентиляции, агрегат включают в розетку.

Подключение оборудования к электросети

Устройство подключается к обычной розетке. Необходимо проверить наличие заземления. Все современные модели сразу снабжены вилкой, но если ее нет, то можно это сделать с помощью клеммной колодки. Провода, которые невозможно спрятать за корпус, располагают в кабель-канале. Исходя из того, на какой высоте устанавливается вытяжка над газовой плитой, монтируют розетку. Ее необходимо расположить максимально далеко от открытого огня во избежание возгорания.

Виды и своеобразие вытяжных устройств

Принцип работы

Все изделия, представленные в настоящее время на рынке, по принципу работы можно разделить на два больших класса: циркуляционные и вытяжные.

Циркуляционные

Циркуляционные агрегаты обеспечивают фильтрацию кухонного воздуха через встроенную систему многоступенчатых фильтров. После этого очищенный воздух возвращается в кухню.

Как правило, они состоят из фильтра-сепаратора, задерживающего крупные частицы, и угольного фильтра, абсорбирующего запахи.

Загрязненный воздух над плитой затягивается вентилятором в вытяжку, проходит через систему фильтров и оказывается опять в помещении.

Эффективность и производительность таких систем небольшая. Их рекомендуется применять лишь в случаях, когда нет возможности обеспечить подключение вытяжки к системе вентиляции.

Вытяжные

Вытяжные конструкции обеспечивают отведение загрязненного воздуха из помещения через вентиляционный канал здания.

В приборах данного типа обязательно должны применяться механические жироулавливающие фильтры-сетки, для предотвращения «зарастания» вентиляционного канала.

Перед выбором модели необходимо произвести расчет необходимой мощности вытяжного зонта.

Справка. Максимальная производительность должна обеспечить двенадцатикратную смену воздуха в кухне за 1 час.

Как правило, многие современные модели универсальны. Они могут работать как в циркуляционном, так и в вытяжном режиме, в зависимости от способа подключения.

Конструкция

По типу конструкции вытяжки подразделяются на следующие виды.

• С плоской поверхностью.
• Куполообразные.
• Наклонные.
• Встраиваемые.

Устройства с плоской поверхностью

Наиболее простой и бюджетный тип вытяжных устройств, характеризующийся компактными размерами и низкой ценой.

Эти модели способны наиболее эффективно работать автономно в циркуляционном режиме, благодаря встроенным внутрь фильтрам.

К недостаткам данных устройств относится необходимость регулярной очистки и замены фильтрующих элементов

. В большинстве случаев технике недостаточно эстетически привлекательный внешний вид. Данные недостатки отчасти компенсируются относительно низкой стоимостью изделия.

Купольные

Еще один вид устройств, получивший широкое распространение на наших кухнях.

Основной режим работы приборов данного типа – вытяжной. Они захватывают поднимающийся вверх горячий воздух, который насыщен водяными парами и частицами жира. А затем удаляют его из помещения через вентиляционный канал.

Эффективная работа данных моделей зависит от правильной установки. В этом случае она обеспечивается даже в пассивном режиме, без включения встроенного вентилятора.

В некоторых моделях вытяжных зонтов предусмотрена возможность установки угольных фильтров для обеспечения работы в циркуляционном режиме с пониженной эффективностью.

Наклонные

Устройства с наклонной поверхностью являются разновидностью купольных вытяжных устройств.

Считаются наиболее эстетически совершенными и современными. Данные устройства сочетают в себе привлекательный внешний вид, прекрасную эргономику рабочего места и высокую эффективность.

Основным недостатком данных устройств является относительно высокая стоимость.

Встраиваемые

Основное отличие этих моделей от перечисленных выше в том, что сама конструкция и воздуховоды скрыты от глаз в настенном шкафу.

Основные ошибки при монтаже вытяжки

Чтобы воздухоприемник эффективно и без перебоев работал, следует избегать ряд ошибок, которые нередко встречаются при неправильном монтаже:

• Подключение воздуховода к единственному вентканалу. Это самая частая ошибка мастеров-любителей. Чтобы не нарушать процесс естественной вентиляции, при подсоединении воздуховода нужно использовать канал с решеткой и обратным клапаном.
• Несоблюдение рекомендованного расстояния между печкой и вытяжкой. Слишком высокое — снижает производительность устройства, а очень низкое — повышает риск возгорания и выхода устройства из строя.
• Очень много изгибов у воздуховода повышают уровень шума, нарушают движение потока, особенно, если они идут один за другим.
• Несоответствие мощности оборудования к вентиляционному каналу, способному пропускать меньший объем воздуха.
• Нельзя самостоятельно выводить воздуховод через стену напрямую на улицу. Это запрещено законом.
• Неправильный монтаж обратного клапана влечет за собой сбои в работе вытяжки.

Перед планированием покупки мебельного гарнитура важно учесть, какая высота вытяжки над плитой будет оптимальной. Ведь правильная установка влияет не только на качество работы агрегата, но и обеспечит безопасность семьи. Поэтому лучшим решением будет выполнить рекомендации производителей и не допустить распространенных ошибок.

Высота вытяжки от пола на кухне

Для многих людей кухня – едва ли не самое главное помещение в доме или квартире. Здесь не только готовят и едят, но и собираются всей семьей, ссорятся и мирятся, обсуждают новости, принимают важные решения. На Руси под кухню отводили не просто комнату в доме, а иногда даже специально обустроенное здание.

Современная кухня представляет собой гармоничное сочетание красоты, практичности и технологичности. Один из важных моментов в обустройстве кухни – отведение запахов, образующихся при приготовлении пищи. С этим справляются кухонные вытяжки. Мы расскажем, на какой высоте вешать вытяжку над газовой плитой, чтобы она качественно работала.

Высота вытяжки над газовой плитой: стандарты по ГОСТу

Правильно выбранная высота вытяжки над варочной панелью обеспечивает длительный срок службы прибора, эффективность его работы и безопасность при использовании.

Высота монтажа вентиляционного прибора зависит от таких факторов:

• разновидность плиты – газовая или электрическая;
• тип вытяжки;
• производительность устройства;
• расстояние от вытяжки до вентиляционной шахты.

Учитываются и такие моменты, как рост пользователя и интерьер кухонного помещения.

На основе расчетов и из соображений безопасности ГОСТом установлены параметры расстояния между вытяжным оборудованием и кухонной печью. Эти стандарты отображены в техническом паспорте каждого вытяжного устройства.

Расстояние минимальное и максимальное, в зависимости от типа плиты и вытяжки

Газовая плита – это открытый огонь и повышенная пожароопасность, поэтому требования к ее размещению более строгие. Стандарты по ГОСТу для высоты вытяжки над газовой плитой следующие:

1. Прямые вентиляционные конструкции – купольные, встроенные, плоские, угловые. В них фильтры расположены параллельно поверхности печи. Должны крепиться на расстоянии 75-85 см от конфорок.
2. Наклонные приборы, в которых фильтры расположены под углом по отношению к варочной поверхности. Высота расположения – 55-65 см.

Параметры размещения оборудования над электроплитой (индукционной, галогенной, простой с чугунными блинами-конфорками):

1. Прямые. Минимальная высота над плитой – 65 см, максимальная – 75 см.
2. Наклонные приборы монтируются на высоте 35-45 см.

Для комфортного процесса приготовления пищи допускается изменять высоту с поправкой на мощность модели, технические характеристики, дизайн кухни и рост пользователя.

Справка. Максимально разрешенное отклонение от стандартных норм в обе стороны – 5-10 см.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

• перфоратор;
• рулетка;
• уровень;
• отвертка;
• карандаш.

Также могут понадобиться:

• отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
• фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
• решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы. Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы.

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений. Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу.

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

Как правильно измерить расстояние от плиты и столешницы со встроенной плитой до вытяжки

При замере расстояния от плиты до вытяжки учитывают тип техники. В зависимости от вида устройства замеры проводят следующим образом:

1. Прямые вентиляционные устройства – купольные, встроенные, плоские, островные, угловые, т-образные. Замер производят от плиты до фильтров.
2. Наклонные. Расстояние измеряют от поверхности кухонной печи до нижней точки вентиляционной техники.

Измерив высоту рулеткой, с помощью уровня переносят прямую на стену. Это и будет нижняя граница вытяжки, на которую ориентируются при ее установке.

Особенности приёмки вытяжки Weissgauff

Обратите внимание, что наклонные вытяжки на фасаде имеют стеклянную дверцу. Она НЕ только декоративная. За поднимающимся вверх стеклом вы найдете доступ к жировому фильтру. За фильтром, который легко снимается, доступ в корпус вытяжки.

Кроме этого за этим стеклом, а также за алюминиевым фильтром лежат пакет с инструкцией, крепежный набор и пластиковый переходник на отвод вентиляции. Чтобы поднять стекло, аккуратно пальцами, с усилием, поднимите его.

Фото стеклянной крышки

Фото защелки

Сразу замечу, что жировой фильтр сделан из алюминия. Он не меняется, а моется при загрязнении под струёй воды. Второй фильтр вытяжки угольный. Он находится внутри корпуса вытяжки и меняется каждые 3-4 месяца.

Статья по теме: Комби-функционал в холодильниках ASCOLI серии ADRF380DWE

Фото вытяжки без жирового фильтра

Важно! При покупке вытяжки обязательно проверьте, чтобы стекло вытяжки было целое. Это важно по понятным причинам. Также обратите внимание на два галогеновых светильника внизу короба вытяжки. Их целостность тоже имеет значение.

фото наклонной вытяжки

Последствия неправильно выбранного расположения

Стандарт размещения определен не случайно. Любое самовольное изменение расстояния влечет неприятные и даже опасные последствия.

Если повесить вытяжку ниже установленной нормы, это чревато:

• перегревом устройства;
• воспламенением копоти, пыли, жира, оседающих на фильтрах вытяжки;
• сложностью очистки прибора;
• перекрытием обзора варочной панели.

Из-за низкого расположения пользователь будет часто задевать ее головой, ударяться. Процесс приготовления станет менее удобным, особенно для людей высокого роста.

Последствия слишком высокого расположения:

• снижение эффективности, так как высоко расположенный прибор хуже поглощает запахи и продуты сгорания;
• сложности в обслуживании устройства;
• из-за слабого поглощения неприятных запахов пользователь чаще включает прибор на максимальную мощность, что приводит к шумной работе устройства и повышенному расходу электроэнергии.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

На любой современной кухне найдется место вентиляционному прибору. Расстояние от плиты до вытяжки определяет эффективную работу данной конструкции.

Классификация кухонных вытяжек

Сейчас рынок бытовой техники невероятно обширен. Это относится и к вытяжкам. Этих аппаратов огромное количество, основные из которых делятся на:

1. Встраиваемые.
2. Каминного типа.
3. Фильтрующие.
4. Воздухозаборные.

Вытяжное устройство каминного типа

Есть еще несколько вариантов, но они менее распространены, либо не так популярны. Теперь рассмотрим главные правила установки вытяжки над плитой, определимся с расстоянием и размерами. В первую очередь, размеры вытяжки не должны превышать размеры варочной панели. Вешать прибор нужно строго симметрично от варочной панели, в противном случае создастся риск того, что он просто не сможет обеспечить охват всех выделяемых при готовке испарений.

Медная вытяжка | Формулы высоты для островного или настенного крепления | Custom

Это вопрос, который нам задают каждый день здесь, в Copper Hoods, и это определенно один из самых важных, когда дело доходит до выбора правильной вытяжки из меди для вашего проекта. Начнем с выбора высоты вытяжки для настенного монтажа. Мы проследим за тем, как выбрать свой рост для медной вытяжки с островным креплением. Вы можете купить медную вытяжку из-за красоты, которую они придают вашей кухне.Отлично, вы не одиноки. В конце концов, система вентиляции также невероятно важна. Чтобы он работал так, как он был спроектирован, ваша система вентиляции должна находиться на высоте от 30 до 36 дюймов над варочной панелью. Наша рекомендация — 33 ». Позвольте мне объяснить: 30 дюймов над вашей варочной панелью — это 5 футов 6 дюймов от пола. И наоборот, 36 дюймов — это 6 футов от пола. Эти вытяжки обычно устанавливаются в дома, где есть несколько поваров разного роста. По нашему опыту, расстояние в 30 дюймов над варочной панелью является слишком коротким для некоторых, в то время как расстояние в 36 дюймов слишком велико для других.33 ”- это пресловутая зона Златовласки. Вот простая формула выбора высоты вытяжки для тех, кто хочет, чтобы верх вытяжки упирался в потолок:

Вытяжки для настенного монтажа: Высота потолка (в дюймах) — 69 (высота варочной панели 36 дюймов + 33 дюйма)

• потолки 10 футов = высота вытяжки 51 дюйм
• потолки 9 дюймов = высота вытяжки 39 дюймов
• потолки 8 футов = высота вытяжки 27 дюймов

Медные вытяжки для установки на остров

Вытяжки для островного крепления

немного отличаются, и вот почему.В случае установки на острове, как правило, одна сторона варочной панели находится на кухне, а другая сторона имеет либо барную стойку, либо столовую, либо открытое пространство для другой части дома. Это означает, что вам нужно оставить больше свободного пространства от варочной панели до нижней части вытяжки, чтобы обеспечить обзор этих областей. По этой причине мы рекомендуем устанавливать островные вытяжки на высоте 36 дюймов над варочной панелью. Вот простая формула выбора высоты вытяжки для медной вытяжки с островным креплением:

Вытяжки для монтажа на острове: высота потолка (в дюймах) — 72 (высота варочной панели 36 дюймов + 36 дюймов)

• потолки 10 футов = высота вытяжки 48 дюймов
• потолки 9 футов = высота вытяжки 36 дюймов
• потолки 8 футов = высота вытяжки 24 дюйма

Надеемся, что приведенные выше формулы помогут вам выбрать высоту вытяжки, наиболее подходящую для вашего дома. Если у вас возникнут дополнительные вопросы, свяжитесь с нами.

JavaScript необходим для полной функциональности сайта! *** Некоторые функции не будут работать без него. ***

Пожалуйста, включите JavaScript в вашем браузере.

На какой высоте можно повесить вытяжку?

Примечание редактора: Вы можете легко заменить бытовую технику. Если вы покупаете более громкую посудомоечную машину, всегда можно купить более тихую. Это неудобно, но легко исправить.

Чего вы не хотите, так это проблемы с вентиляцией. Чтобы заменить вентиляционное отверстие, вам почти придется перестроить эту часть дома.

Позвольте мне поделиться не такой уж забавной историей.

Меня вызвали, чтобы проконсультироваться с клиентом по поводу проблемы с вентиляцией. Он разместил вентиляционное отверстие над решеткой для барбекю на крыльце, рассчитанном на три сезона (никогда не было хорошей идеей размещать решетку для барбекю на крыльце, рассчитанном на три сезона).

Я зашел в гости и купил куриную колбасу, чтобы приготовить ее на гриле, чтобы посмотреть, куда уйдет дым. Прежде чем я начал готовить, я сразу понял проблему, взглянув на вытяжку.

Он был слишком высоким, слишком мелким и маломощным.

Дым разносился по всему дому, кроме капюшона.

Общая стоимость восстановления дымохода, сноса потолка, замены воздуховода и, наконец, покупки более глубокой вытяжки с более мощным вентилятором составила 40 000 долларов.

Вам это не нужно в вашем списке дел. Вы хотите, чтобы вентиляция была правильной с первого раза. Итак, вот как это сделать.

На какой высоте можно повесить вытяжку?

Wolf Kitchen с профессиональной газовой плитой и индивидуальной вытяжкой в ​​Yale Appliance в Фрамингеме

Допустим, вы покупаете профессиональную (профессиональную) линейку или у вас низкий или, возможно, высокий потолок. Теперь вы, наверное, задаетесь вопросом, какая высота подходит для вашей вытяжки?

По данным ведущего производителя систем вентиляции Broan, на кухнях с недостаточной вентиляцией остается 4 литра жира.

Итак, вы хотите избежать появления жирных, плохо проветриваемых кухонь, следуя нескольким простым правилам.

Вот некоторые ключевые факторы, которые следует учитывать при покупке вытяжки:

• Какой стиль вытяжки вам нравится?
• Какой продукт вы будете использовать?
• Какую кухню ты готовишь?
• Какова высота вашего потолка?
• Вам понадобится воздух для макияжа?

Чтобы удалить жир и запах с кухни, у вас должна быть вытяжка, подходящая для вашего типа приготовления.

Также важно иметь надлежащие воздуховоды, хорошую зону захвата с более глубоким колпаком и хороший вентилятор для перемещения воздуха.

Например, у вас может быть мощная вентиляция, но если она не вентилируется должным образом, она не будет эффективной. Так что не покупайте мощный нагнетатель для плохих или малоразмерных воздуховодов.

Вытяжной колпак не должен располагаться слишком близко к пламени или слишком далеко, чтобы пар и дым могли рассеяться, прежде чем он попадет в вытяжной колпак.

Теперь, когда у вас есть основы, давайте обсудим, как высоко вы должны вешать вытяжку.

Я разделю это между газовыми и электрическими продуктами для приготовления пищи, потому что это меняет высоту.

Кроме того, эти спецификации являются общими для большинства установок. Мы продаем не все марки, поэтому перед покупкой вытяжки ознакомьтесь со спецификациями по установке.

Газовая плита

Вентиляция и вытяжки под шкафом в Yale Appliance во Фрамингеме

Есть традиционная газовая кухня и есть профессиональная газовая кухня.

Профессиональные газовые плиты и верхние части диапазона, как правило, имеют более высокую мощность горелки, поэтому при установке вытяжки над ними применяются определенные ограничения.

Вы должны быть осторожны с обычными газовыми плитами, потому что многие теперь имеют 1 или 2 горелки большой мощности.

Вот несколько рекомендаций, которым следует следовать, когда у вас есть газовая плита:

Самая распространенная вытяжка над профессиональной газовой плитой — это 18-дюймовая профессиональная настенная вытяжка с навесом.

Для вытяжки этого типа требуется расстояние от 30 до 36 дюймов над варочной поверхностью. То есть от варочной поверхности до нижней части вытяжки.

Другой вариант вентиляции над продуктом для профессионального приготовления пищи — это вентиляционная вставка или вкладыш.

Этот тип вентиляционного отверстия предназначен для установки внутри специального шкафа над продуктом для приготовления пищи. Другими словами, ваш шкаф — это оболочка с фильтрами и воздуходувками, встроенными в этот шкаф.

Поскольку большинство вытяжек изготавливаются из дерева, для этого потребуется больший зазор над варочной поверхностью. Минимальное расстояние над продуктом для профессионального приготовления составляет 36 дюймов.

Ниже приведено изображение специальной деревянной вставки в вытяжной колпак над профессиональной газовой плитой.

Кухня Thermador с индивидуальной вытяжкой в ​​Yale Appliance в Бостоне

Следующие типы вентиляции — традиционная вытяжка под шкаф и вытяжка каминного типа. Для обеих этих вытяжек требуется 30-дюймовый зазор от поверхности для приготовления пищи до нижней части вытяжки.

Ниже приведено изображение вытяжки под шкафом.

Кухня Samsung с вытяжкой под шкафом на Yale Appliance в Бостоне

Ниже приведено изображение вытяжки в виде дымохода.

Кухня Miele с вытяжкой в ​​стиле камина в Yale Appliance в Бостоне

Это отдельно стоящая вытяжка, подвешенная к потолку над варочной поверхностью. Он поддерживается потолком, а не стеной.

Как правило, с островной вытяжкой следует соблюдать те же правила, что и с предыдущими моделями.

Островная вытяжка из нержавеющей стали должна иметь зазор не менее 30 дюймов над варочной поверхностью и 36 дюймов для деревянной вытяжки.

Для оптимальной производительности островная вытяжка должна быть немного шире варочной панели. Например; Если у вас 30-дюймовая варочная панель, выберите 36-дюймовую островную вытяжку. Это даст вам лучшую зону захвата.

Ниже приведено изображение островной вытяжки из нержавеющей стали.

Островная вытяжка из нержавеющей стали от Zephyr

Готовы узнать больше о выборе подходящей вентиляции для вашей газовой плиты или варочной панели? Щелкните здесь, чтобы ознакомиться с нашим бесплатным руководством по покупке вентиляционных систем.

Электроприготовление

Вытяжки Miele на предприятии Yale Appliance во Фрамингеме

Любая из вышеперечисленных вытяжек может работать с электрическими кухонными приборами.

Большинство людей предпочитают использовать вытяжку меньшего размера над электрической варочной поверхностью, а не профессиональную вытяжку, потому что в них выделяется меньше тепла, дыма и жира.

С электрической варочной поверхностью вытяжку можно установить даже ниже рекомендуемого расстояния 30 дюймов.

Рекомендуемая высота от 24 до 32 дюймов над электрической варочной поверхностью. Просто помните о высоте посуды.

Как далеко можно проложить вентиляционный канал вытяжки?

Для оптимальной производительности убедитесь, что воздуховод короткий и прямой. Вертикальный — лучший вариант, потому что дым поднимается вверх. Вентиляционное отверстие просто выталкивает туда, где дым я уже иду.

Вы хотите, чтобы длина участка воздуховода не превышала 50 футов. Некоторые могут пройти от 60 до 70 футов без поворотов.

Помните, чем длиннее воздуховод и повороты, тем менее эффективным будет вентиляция. По возможности избегайте поворотов локтей.

Каждый поворот колена эквивалентен 6-8 футам участка воздуховода. Один раз поворот уменьшает поток дыма. Вам следует перепланировать воздуховод более чем с одним.

Вытяжки зашиты?

Большинство вытяжек готово к проводной установке, но их также можно преобразовать с помощью шнура питания.

Перед преобразованием вы можете узнать у электрика коды в вашем районе.

Сколько CFM должна быть у моей вытяжки?

Всегда полезно убедиться, что у вас достаточно CFM для того типа продуктов, которые вы используете.

Общее правило должно составлять 100 кубических футов в минуту на каждые 10 000 БТЕ на готовый продукт.

Но это правило установилось задолго до профессиональных полигонов с огромными объемами дыма с решетками и решетками.

Это не намного дороже для вентиляции большего размера. Вы должны рассмотреть 600 кубических футов в минуту для любого профессионального диапазона с горелками только на 30 или 36 дюймов.

Грили и сковороды

должны иметь 900 кубических футов в минуту для 36 дюймов с 1200-1500 для 48 дюймов Pro.

Чтобы узнать больше о том, что такое CFM, ознакомьтесь с нашим бесплатным Руководством по покупке вентиляционных систем. Мы объясняем, почему CFM недостаточно для расчета вентиляции вашей печи, в нашем бесплатном Руководстве по покупке вентиляции.

Каких ошибок следует избегать при вентиляции?

Высота потолка обычно является одной из самых больших проблем. Прежде чем заказывать вытяжку, обязательно узнайте высоту потолка.

Необходимо установить оцинкованную трубу воздуховода без жалюзи, иначе смазка застрянет в решетках.

Pro Совет: Купите воздуховод нужного размера. Мы видели сушильный канал, установленный на 4 дюйма, тогда как производственный канал должен быть 8-10 дюймов круглым.

Наш последний совет

Установка вытяжки на нужной высоте является частью уравнения. В этой статье у вас есть общие рекомендации в зависимости от того, что вы покупаете.

Мы продаем не все марки, поэтому при планировании ознакомьтесь со спецификациями любой вытяжки.

Очень важно, чтобы вы ознакомились со спецификацией самого продукта для приготовления пищи, прежде чем устанавливать над ним вытяжку.

В технических характеристиках вытяжки может быть указано, что ее можно установить на высоте 24–34 дюйма над варочной поверхностью, но в технических характеристиках этого продукта для приготовления пищи может быть указано, что для нее требуется минимум 30 дюймов.

Всегда уточняйте у местных городских властей, нужно ли вам устанавливать систему подачи воздуха для подпитки с вашей новой вытяжкой.

Подпиточный воздух необходим, если вытяжной колпак мощностью более 400 кубических футов в минуту устанавливается в новом строительстве или в доме с плотно закрытыми дверями и окнами.

Подпиточный воздух подает свежий воздух снаружи, когда вытяжка включена и выталкивает воздух наружу.

Дополнительные ресурсы

Получите Yale Ventilation Руководство по покупке с функциями, характеристиками и внутренними советами для каждого бренда и типа вытяжки. Более 620 000 человек прочитали Йельский гид.

Статьи по теме

Установить сверхвысокочастотную микроволновую печь

Майкла Чотинера
(Технические схемы любезно предоставлены Whirlpool Corporation)

Как и все прорывные технологии, приготовление пищи в микроволновой печи вызывает споры.Большинство людей на самом деле не понимают, как работают микроволновые печи или как использовать все их доступные функции. По оценкам, 90% семей в США используют микроволновые печи для приготовления и / или разогрева пищи, но это удобное устройство по-прежнему вызывает недовольство поваров и гурманов.

Я могу говорить о некоторых других спорных вопросах со знанием дела: многим нужны встроенные микроволны, а не отдельно стоящие модели, чтобы сэкономить полезное пространство на прилавке, но установщики жалуются, что доступные размеры микроволновых печей действительно не соответствуют типичным размерам стандартные шкафы и другие предметы, которые должны быть согласованы в планировке кухни, поэтому часто бывает сложно выстроить вещи для бесшовного визуального эффекта без панелей-наполнителей и других приспособлений.

Размер имеет значение!

Микроволновые печи

, предназначенные для использования потребителями, доступны в трех классах размеров: компактные, средние и полноразмерные.

Хотя размер микроволновой печи, выраженный в кубических футах, дает вам представление о том, слишком ли она мала для большего, чем нагревание чашки кофе, или достаточно велика, чтобы обжарить индейку, он ничего не говорит вам об общей ширине, высоте и глубина устройства — важно знать, планируете ли вы встраивать. Установщики Pro жалуются, что многие спецификации, якобы указывающие общие размеры, делают это неточно.Я знаю одного подрядчика, который не начнет строить шкаф для микроволновой печи, пока не получит саму установку.

Если вы посмотрите на все доступные варианты микроволновых печей на рынке с точки зрения ширины, высоты и глубины, вы увидите, что на самом деле нет стандартных размеров, но микроволны, предназначенные для установки вне диапазона, все подходят для 30-дюйм. широкое пространство.

Опция сверхвысокочастотного излучения

Специальные микроволновые печи доступны с удобными наборами для их установки в широком диапазоне, но установка OTR не всегда проста.Вот некоторые вопросы, которые следует учитывать:

Вентиляция: Все микроволновые печи имеют встроенный вентилятор для рециркуляционной системы вентиляции. Большинство микроволновых печей, предназначенных для установки за пределами диапазона, предлагают еще два варианта вывода воздуха на улицу: вентилятор может быть расположен так, чтобы направлять отработанный воздух вверх и наружу через крышу через воздуховоды над агрегатом или горизонтально через воздуховоды в стене за агрегатом. . Хотя сами микроволновые печи не нуждаются в выводе наружу, когда они устанавливаются над плитой или кухонной плитой, по возможности должны быть предусмотрены вентиляционные отверстия для отвода запахов, влаги и жира от обычного приготовления пищи через крышу или внешнюю стену.

Установленная высота: Для безопасности и удобства вы не хотите устанавливать микроволновую печь OTR слишком высоко. Национальная ассоциация кухонь и ванных комнат утверждает, что дно микроволновой печи должно быть не выше 54 дюймов от пола. Если кто-то, который собирается использовать микроволновую печь, ниже, чем, скажем, 5 футов 4 дюйма, даже рекомендуемый стандарт может оказаться слишком высоким.

Зазор между плитой и нижней частью микроволновой печи: Строительные нормы и правила не соответствуют допустимому зазору между плитой и чем-либо над ней.По крайней мере, одно существующее правило допускает минимум 13 дюймов, но профессиональные установщики и другие, знающие свое дело кухонь, утверждают, что над плитой должно быть от 20 до 24 дюймов.

( Примечание от NH : я получил примечание по этой проблеме высоты от читателя, поэтому необходимы некоторые пояснения. Оба местоположения высоты являются общими рекомендациями.

Высота над полом предназначена для размещения людей разного роста, чтобы они могли с комфортом пользоваться микроволновой печью и читать на дисплее.Расстояние над верхней частью диапазона составляет: 1) для размещения самого широкого ассортимента кухонных кастрюль и сковородок, а также для обеспечения полной видимости верхней части ассортимента для всех, кроме самых высоких людей, и 2) для обеспечения нормального расстояния, рекомендованного производителем.

Есть некоторые вариации … более высокие люди могут захотеть установить микроволновую печь повыше! Конечно, верхний шкаф может нуждаться в модификации или замене при любой установке, если микроволновую печь нужно переместить выше. Я думаю, что автор, возможно, пытался охватить все основы, но в любой установке, которую я выполнял, первое, что я делаю, — это использовать рекомендации производителя относительно МИНИМАЛЬНОГО расстояния до варочной панели.Это защищает микроволновую печь от чрезмерного нагрева, что может быть проблемой для некоторых моделей, если они установлены слишком близко к диапазону.

Я не знаю наверняка, но рекомендации производителя по высоте могут также включать оптимальную высоту вытяжного вентилятора, чтобы иметь наибольший эффект, хотя, по общему признанию, микроволновые вентиляторы, превышающие допустимый диапазон, в целом не так хороши, как сильная вытяжка!)

Подготовка к установке

Короче говоря: для установки сверхширокополосной микроволновой печи необходимо иметь достаточно места между навесными шкафами по бокам кухонной плиты и между варочной панелью и потолком.Над местом, где будет установлена ​​микроволновая печь, должен быть шкаф или полка, чтобы можно было прикрепить к ней верхнюю часть микроволновой печи. Большинство микроволн OTR имеют ширину чуть менее 30 дюймов; высота варьируется от 10 до 18 дюймов, а глубина от 12 до 18 дюймов. Вам необходимо выбрать модель, которая обеспечивает достаточный зазор над диапазоном, но может быть установлена ​​на удобной высоте.

• Убедитесь, что расстояние между навесными шкафами по бокам шкафа составляет не менее 30 дюймов.Если пространство шире, определите, как вы заполните пространство между сторонами установленной микроволновой печи и стоящими по бокам шкафами. Некоторые комплекты OTR для микроволновой печи включают в себя полоски-наполнители, или вы можете заказать панели-заглушки, подходящие для ваших шкафов, у производителя или в магазине шкафов.
• Если навесной шкаф присутствует выше диапазона, измерьте расстояние между верхом диапазона и низом шкафа. Вычтите 20 дюймов (или любой другой минимум между микроволновой печью и плитой, который вам подходит) из этого расстояния, чтобы определить общую высоту микроволновой печи, которая вам подойдет.Вы можете обнаружить, что перед установкой микроволновой печи вам придется разрезать навесной шкаф или установить другой подходящей высоты.
• Если имеется вентилируемая вытяжка, отключите питание цепи, щелкнув выключателем, и отсоедините проводку вентилятора. Снимите вытяжку и определите, есть ли поблизости подходящая розетка, в которую можно включить установленную микроволновую печь OTR. В противном случае обратитесь к профессиональному электрику для его установки.

Как установить сверх установленную микроволновую печь

Все комплекты для СВЧ OTR поставляются с подробными инструкциями.Прочтите их перед началом установки. Большинство производителей включают в комплект шаблоны. Они понадобятся вам, чтобы проделать отверстия в стене за микроволновой печью и в навесном шкафу наверху для крепежа. В других случаях к задней части микроволновой печи прикреплена настенная пластина, которую необходимо отвинтить от машины и поднести к задней стене, чтобы вы могли отметить расположение креплений.

1. Найдите и отметьте положение хотя бы одной стойки в стене за местом, где будет установлена ​​микроволновая печь.
Вы можете попробовать использовать приспособление для поиска гвоздей (с ними мне никогда особо не везло) или поищите крепежные детали внутри навесных шкафов и измерьте с шагом 16 дюймов в направлении стены, где будет установлена ​​микроволновая печь. Стеновые стойки обычно расположены на расстоянии 16 дюймов по центру, поэтому вы должны иметь возможность проецировать их позиции. Не бойтесь прощупывать свое сверло, чтобы убедиться, что вы нашли что-то твердое.

Пример настенного монтажа опорной плиты для микроволновой установки
более-диапазона.

2. Прижмите настенный шаблон для микроволновой печи к стене и отметьте положение необходимых креплений.
По крайней мере, один из этих креплений должен входить в шпильку; там, где нет шпильки, просверлите отверстия для болтов. Прикрепите заднюю пластину к стене и проверьте ее на уровень и отвес.

layout = «отзывчивый»

Типовой шаблон для разметки мест
крепежных элементов и вырезов на шкафу над микроволновой печью.

3. Поместите шаблон для креплений, которые будут соединять верхнюю часть микроволновой печи с нижней полкой шкафа над ней, и сделайте свои отметки.
Этот шаблон также должен помочь вам определить положение отверстия, которое нужно будет вырезать для вытяжной заслонки и для шнура питания микроволновой печи, который, скорее всего, будет подключаться к розетке внутри этого шкафа. Просверлите отверстия и при необходимости сделайте другие вырезы в соответствии с инструкциями производителя.

4. Следуя инструкциям производителя, при необходимости сориентируйте воздуходувку для вентиляции через крышу, через стену или рециркуляции.

Когда нижний задний край входит в настенную опорную пластину,
, микроволновая печь поворачивается вверх, чтобы поднять верх корпуса на
, чтобы он встретился с нижней частью настенного шкафа выше.

Шнур питания продевается через нижнюю часть корпуса
, чтобы подвести его к заземленной розетке внутри. Болты, проходящие через нижнюю полку
, необходимо продеть через предварительно просверленные отверстия в монтажные отверстия
в верхней части микроволновой печи.

С помощью помощника поднимите микроволновую печь примерно в положение. При необходимости пропустите шнур питания через отверстия в шкафах, чтобы его можно было вставить в розетку. Стараясь не натягивать шнур питания и не заедать за него, наклоните микроволновую печь так, чтобы нижний задний край мог зацепиться за фиксирующую планку на настенной пластине.Затем поверните переднюю часть вверх, чтобы верх микроволновой печи плотно прижался к нижней части верхнего шкафа. Используя вспомогательную опору, ввинтите болты, входящие в комплект, через отверстия, которые вы предварительно просверлили в нижней полке шкафа, и в монтажные отверстия в верхней части микроволновой печи. Используйте все крепления, рекомендованные производителем, и проверьте установленный блок на уровень и отвес.

Воздуховоды для внешней вентиляции могут быть подключены к
нагнетателю / заслонке микроволновой печи и спрятаны внутри шкафа.

Варианты для вывода сверхвысоких микроволн на улицу
включают сборки воздуховодов через крышу и через стену.

5. Подсоедините узел нагнетателя / заслонки к воздуховоду с помощью соответствующего фитинга — обычно 3-1 / 4 дюйма. X 10 дюймов переход от прямоугольного к круглому.

Подключите Er к розетке и разогрейте чашку кофе или размягчите пинту вашего любимого мороженого и съешьте все это. Вы это заслужили. Теперь наслаждайтесь микроволновой печью, которая не мешает, но при этом очень удобна.

Об авторе: Майкл Чотинер — эксперт по установке бытовой техники и пишет о своем опыте для Home Depot. Советы Майкла по установке бытовых приборов для микроволновых печей основаны на его годах работы в качестве генерального подрядчика. Выбор микроволновых печей Home Depot, включая модели, упомянутые Майклом, можно увидеть на его веб-сайте.

Ключевые высоты, которые следует учитывать при проектировании новой кухни

Все мы проводим много времени на наших кухнях — готовим еду, готовим еду и убираемся — часто несколько раз в день.Таким образом, высота ваших столешниц и шкафов, а также высота, на которой установлена ​​ваша техника, будут иметь огромное влияние на функциональность и практичность вашей кухни. Конечно, ваш рост тоже будет иметь значение. Низкорослые люди не смогут легко добраться до высоких шкафов, а более высокие люди, возможно, захотят не нырять под подвесной светильник, чтобы умыться, или не ставить вытяжку в лицо во время готовки. Поэтому примите во внимание следующие стандартные высоты, и пусть они работают на вас.

Расстояние между варочной панелью и вытяжкой
Высота от верха варочной панели до нижней части вытяжки является очень важным измерением по соображениям безопасности. В Австралии минимальная высота вытяжки над электрической варочной панелью составляет 600 миллиметров. Минимальная высота вытяжки над газовой плитой составляет 650 миллиметров. Большинство производителей рекомендуют минимальную высоту от 700 до 750 миллиметров.

Всегда сверяйтесь с руководством пользователя для вашей варочной панели и вытяжки, чтобы узнать, какое расстояние по высоте требуется между вашими конкретными приборами.Высота будет варьироваться в зависимости от производителя. В случае сомнений обратитесь к продавцу бытовой техники или напрямую к производителю.

Как только вы узнаете минимальную и максимальную высоту (чтобы она по-прежнему работала эффективно), необходимую для вытяжки, вы можете поиграть с этими параметрами, чтобы разместить ее на высоте, удобной для вас во время готовки.

David Campbell Building Pty Ltd Сохранить фото Высота помещения для вашего холодильника
Если вы планируете встроить или встроить холодильник в новые кухонные шкафы, важно, чтобы отведенное пространство было достаточно широким и достаточно высоким для вашего холодильника.Даже если вы собираетесь использовать свой существующий холодильник сейчас и планируете приобрести новый, более крупный холодильник в будущем, изучите тип холодильника, который вы, возможно, захотите купить. Это поможет вам определить, какое пространство вам следует оставить, чтобы в дальнейшем избежать тесного сжатия или нехватки места.

Все производители рекомендуют оставлять воздушный зазор между верхней частью холодильника и нижней стороной любых шкафов над ним. Измерение этого зазора варьируется в зависимости от производителя, и его можно найти в руководстве пользователя или на веб-сайте производителя.

Destination LivingSave Photo Высота духовки и других приборов
Поднятие духовки над полом путем встраивания ее в навесной шкаф вместо стандартной духовки под столешницей — отличный способ избежать чрезмерного изгиба на кухне. . Ваша микроволновая печь или пароварка также может быть встроена в один и тот же шкаф для повышения эффективности и улучшения внешнего вида.

Верхний прибор следует располагать так, чтобы его центр находился примерно на уровне глаз. Высота 1570 миллиметров над полом — это средний уровень глаз, но учитывайте рост основных поваров на кухне, чтобы определить наиболее подходящую высоту для вас и вашей семьи.Обратите внимание: рекомендуется, чтобы высота от пола до верхней части самого высокого прибора составляла не более 1700 миллиметров. Это гарантирует, что вы не поднимете горячую пищу из духовки на опасную высоту.

Brett Mickan Interior DesignSave Photo Высота хранения
При планировании новой кухни подумайте обо всех повседневных предметах, которые вы используете чаще всего, таких как тарелки, кастрюли и сковороды, продукты питания и бытовые приборы. Помня об этих вещах, спланируйте, где вы все будете хранить.

Зарезервируйте самые нижние ящики под скамейкой, шкафы и полки, а также верхние полки для вещей, которыми вы не пользуетесь каждый день. Затем храните наиболее часто используемые предметы в верхних ящиках и на нижних полках, чтобы избежать чрезмерного сгибания и растяжения.

7 простых в уходе кухонных столешниц, которые сделают вашу жизнь легкой задачей

Jack Trench Кухни и мебель на заказСохранить фото Высота верхних шкафов
Большинство краснодеревщиков могут сделать кухонные шкафы любой высоты.Спроектировать шкафы до потолка — отличный способ получить дополнительное место для хранения. Это устраняет необходимость вытирать пыль со столешниц, а также делает вашу комнату больше, притягивая взгляд к потолку. Имейте в виду, что вам нужно будет позаботиться о безопасном доступе к более высоким шкафам, например, хранить лестницу или скамеечку для ног в буфете поблизости.

Хотя очень большой объем хранения — это прекрасно, с практической точки зрения он лучше всего подходит для кухонных предметов, которые вы используете только один раз в год, например, на Рождество.Если в вашем доме мало места для хранения вещей, вы даже можете использовать эти дополнительные шкафы для хранения вещей, не относящихся к кухне, которые вам нужно сохранить, но к которым не нужно регулярно получать доступ.

Внутренняя высота ящиков
Включение большого количества ящиков в дизайн вашей новой кухни — отличный способ получить дополнительное и более удобное место для хранения вещей. Подумайте о том, что вы будете хранить в своих ящиках, чтобы определить высоту каждого из них.

Возможно, вы захотите использовать свои ящики для хранения кофейных кружек, бокалов для вина или даже бытовой техники, поэтому стоит потратить некоторое время на планирование хранения в ящике и измерение высоты предметов, которые вы хотите хранить в них, прежде чем разговаривать со своим краснодеревщиком.

Ваша очередь
Как вы справились с ограничениями по высоте или проблемами в дизайне кухни? Поделитесь своими советами в комментариях ниже, как эта история, сохраните изображения для вдохновения и присоединитесь к разговору об обновлении.

Подробнее
Хотите узнать более важные параметры для вашей следующей кухни? Ознакомьтесь с основными измерениями, которые следует учитывать при проектировании идеального кухонного острова

Выхлопная система

— Fine Homebuilding

Выхлопной воздуховод размером 10 дюймов x 3 1/4 дюйма, проходящий через стену, направляет вытяжной воздух вытяжки вниз в полость балок первого этажа.Стыки заклеиваются бутиловой липкой алюминиевой лентой. Вытяжные воздуховоды серии

бывает сложно провести через каркас и выйти через стену или крышу. Я наметил лучший маршрут для выхлопа в доме FHB, где диапазон подпирался к центральной несущей стене: вниз через внутреннюю стену, через систему балок первого этажа и через внешнюю стену выхода из подвала. Я знал, что мы устанавливаем комбинированный блок Whirlpool микроволновая печь / вытяжной вентилятор, но не был уверен, что высота выпускного отверстия выровняется после установки шкафов.Поэтому я сделал условия для воздуховодов, которые можно было приспособить к неизвестной высоте. Я установил 10-дюйм. шириной на 3-1 / 4 дюйма. глубокий прямоугольный канал с центром в стене, где будет проходить диапазон. Я проложил воздуховод на несколько дюймов выше, чем, вероятно, может быть выпускное отверстие, и установил заглушку на конце воздуховода. Прямоугольный воздуховод заменен на 6-дюймовую. круглый воздуховод в полу и выходил через стену.

Дамиан меняет двигатель внутри корпуса микроволновой печи, чтобы он выходил через заднюю часть.

Дамиан и я подготовили микроволновую печь, изменив двигатель вентилятора на выход через заднюю часть (достаточно вывернуть несколько винтов и повернуть двигатель внутри корпуса микроволновой печи).Я использовал монтажный шаблон, чтобы определить, где должно быть отверстие в воздуховоде, чтобы рама вытяжного клапана на микроволновой печи совпадала при установке устройства.

Алюминиевая лента закрывает шероховатую кромку гипсокартона и обрезанный край листового металла.

Я вырезал гипсокартон на 1/4 дюйма больше, чем требовалась рама амортизатора. Затем я вырезал отверстие в воздуховоде из листового металла и загнул металл по краю гипсокартона.Чтобы закончить проем, я намотал полоски алюминиевой клейкой ленты изнутри металлического короба на поверхность гипсокартона.

Прокладки, прикрепленные к корпусу микроволновой печи, уменьшают утечку отработанного воздуха.

После того, как Дамиан закончил подготовку микроволновой печи и установил монтажный кронштейн, мы подняли его на стену. Фланец демпфера точно совмещен с отверстием воздуховода, а прокладка, которую мы применили к задней части корпуса микроволновой печи, герметизировала соединение.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Шкафы биологической безопасности, CO2-инкубатор, медицинское и фармацевтическое оборудование

Деревенский

Выберите Ваш CountryAfghanistanAland IslandAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGilbraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandHoly See (город-государство Ватикан) Гондурас Гонконг Венгрия IcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKoreaKorea, Республика OfKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSt.BarthelemySt. Елена Китс и НевисСент-ЛюсияSt. MartinSt Pierre, MiquelonSt. Винсент, ГренадиныСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаS. Грузия, S. Сэндвич IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzaniaThailandTimor LesteTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUs Miror Отдаленное IslandsUruguayUzbekistanVanuatuVenezuelaVietnamVirgin остров, BritishVirgin остров, U.s.Уоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеСредний ВостокЕвропаВыберите, пожалуйста, вашу страну.

Выбор бесшумной вытяжки с высоким CFM при ремонте кухни — Degnan Design-Build-Remodel

Когда вы вытягиваете воздух из дома через вытяжку, воздух для подпитки должен поступать откуда-то. Это может быть воздух, поступающий правильно через систему забора наружного воздуха вашей системы HVAC. Это может быть через протечки в ваших окнах, дверях или даже в стенах, потолке и системе пола.Или он может идти назад через сушилку, дымоход камина, водонагреватель или дымоход печи. Те, очевидно, плохие!

Таким образом, строительные нормы и правила предписывают, что вытяжные шкафы мощностью более 300 кубических футов в минуту должны иметь специальную систему подпиточного воздуха, установка и эксплуатация которой становится очень дорогостоящей. Эти агрегаты, если они установлены правильно и в соответствии со строительными нормами, потребуют электрического тепла для обогрева входящего воздуха при эксплуатации вытяжки в зимние месяцы. Эти сложности значительно увеличивают расходы на вытяжку с большим диапазоном CFM.

Для стоимости жилета важно установить вытяжку не больше, чем вам необходимо.

Стоимость вытяжки

Простую рециркуляционную вытяжку без вентиляции можно найти в диапазоне 200 долларов с парой настроек скорости.
