Двухконтурный или одноконтурный газовый котел отопления выбрать? И почему.

Вопрос о том, как будет организовано горячее водоснабжение в доме, необходимо решать как можно раньше — еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома.

• 1 из 1

На фото:

В чем разница?

В горячем водоснабжении (ГВС). Одноконтурный котел, если его использовать без дополнительного оборудования, нагревает воду только для отопления. Двухконтурный — и для отопления, и для горячего водоснабжения на бытовые нужды.

Двухконтурный котел. В его конструкции предусмотрены специальные устройства для организации ГВС: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, управляющий движением теплоносителя. В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (ЦО). Но как только кран горячей воды открывается (кто-то начинает ею пользоваться), клапан меняет положение: теплоноситель движется в теплообменник и нагревает воду для системы ГВС. Во всех подобных устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система ЦО отключена от котла.

Одноконтурный котел. Современные одноконтурные котлы тоже могут нагревать воду для бытовых нужд, однако для этого нужен бойлер, который приобретается отдельно. Это бак со спиральным теплообменником внутри; в нем проходит теплоноситель из котла и нагревает воду для ГВС. Есть и клапан, управляющий потоком теплоносителя из котла, также на основе приоритета ГВС. Практически все современные одноконтурные котлы оборудованы устройствами для работы бойлера. Если котел куплен без этих элементов, то подбирать и монтировать их обязательно должен специалист.

а) 1- одноконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- бойлер косвенного нагрева, 5- холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

Габариты и мощность

Двухконтурные газовые напольные котлы. Требуют особого внимания к выбору мощности — от нее зависит и «мощность» струи из крана с горячей водой. Для приготовления горячей ванны минимальная мощность котла должна быть 18 кВт, для душа — не меньше 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте котел отопительный газовый двухконтурный напольный с минимальной мощностью 28 кВт.

Одноконтурные котлы. В них определяющей величиной является объем бойлера. Чем больше жильцов в доме и чем чаще они любят нежиться в ванной, тем больше нужен объем. Стандартный объем бойлера в комплекте с котлом — 100-120 литров, однако большую ванную с гидромассажем не потянет и бойлер объемом в 300 литров.

1) корпус бойлера, 2) теплоизоляция из пенополиуретана, 3) насос, обеспечивающий циркуляцию теплоносителя через теплообменник бойлера, 4) теплообменник, 5) патрубок подачи холодной воды, 6) расширительный бак, 7) обратный клапан, 8) система ГВС, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12)предохранительный клапан, 13) аварийный слив

Комплектность

В двухконтурном — все есть. Как правило, двухконтурный напольный газовый котел отопления уже оснащен всем необходимым: циркуляционным насосом, предохранительным клапаном, мембранным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной — подвести газ, трубы с водой и трубу для отведения продуктов сгорания.

В одноконтурном — все отдельно. Мало того, что нужно покупать дополнительное оборудование, так еще и монтировать его нужно в котельной, которая требует немалой площади. Более удобны в этом смысле настенные одноконтурные котлы — они уже имеют часть необходимых узлов, остается лишь подключить бойлер нагрева воды для системы ГВС с элементами защиты.

Одноконтурный. Нужно место – как для самого котла, так и для расширительного бака, насоса, предохранительного клапана. Учитывая не только габариты системы, но и ее неэстетичный вид, ее лучше разместить подальше от глаз. При этом сам монтаж и того и другого котла не составит труда для хорошего специалиста.

Какой компактнее?

Двухконтурный. Если в доме минимум свободной площади, то двухконтурный котел будет лучшим выбором. За ненадобностью бойлера и за счет уже смонтированной в корпусе арматуры для него проще найти место.

Какой лучше?

Двухконтурный экономнее. Двухконтурный котел включается лишь тогда, когда возникает потребность в воде. Одноконтурный включается всегда, когда вода охлаждается (в бойлере это происходит уже через пару часов). И даже если она не используется, тратит топливо на подогрев.

Одноконтурный удобнее. Из крана сразу и равномерно течет горячая вода. Она не становится холоднее, если кто-то открыл где-то другой кран. В бойлере греется весь объем воды сразу, поэтому пользоваться ею можно без особых ограничений.

---

В статье использованы изображения: viessmann.com

---

Статьи, Котлы, Инженерное оборудование, Выбор, Газовые котлы, Одноконтурные котлы, Двухконтурные котлы

Комментировать в FB

Комментировать в VK

Двухконтурный настенный газовый котел: как выбрать лучший?

Содержание

1. Плюсы настенных двухконтурных котлов
2. Что лучше: два теплообменника или один битермический?
3. Конвекционный или турбированный?

Введение

Многие владельцы загородной недвижимости, решившие установить бытовой газовой котел в своем частном доме, чаще всего выбирают модели, которые кроме отопления, способны производить горячую воду для хозяйственных нужд.

При небольшой потребности в горячем водоснабжении, установка одного устройства позволяет решить две проблемы разом. В этой статье мы расскажем как выбрать двухконтурный настенный газовый котел, не запутаться в их разновидностях и купить по-настоящему эффективную модель.

Для выполнения функций отопления и производства горячей воды, на рынке предлагаются следующие устройства: настенные и напольные двухконтурные газовые котлы, а также комбинация одноконтурного котла и встроенного бойлера. Наш же сегодняшний разговор пойдет сугубо о двухконтурных моделях настенного размещения.

Плюсы настенных двухконтурных котлов

Как уже отмечалось выше, двухконтурным называется такой газовый котел, который помимо своей основной отопительной функции, способен производить горячую воду для санитарных нужд. Для этих целей в нем устанавливается дополнительный контур ГВС. Основные достоинства этой конструкции:

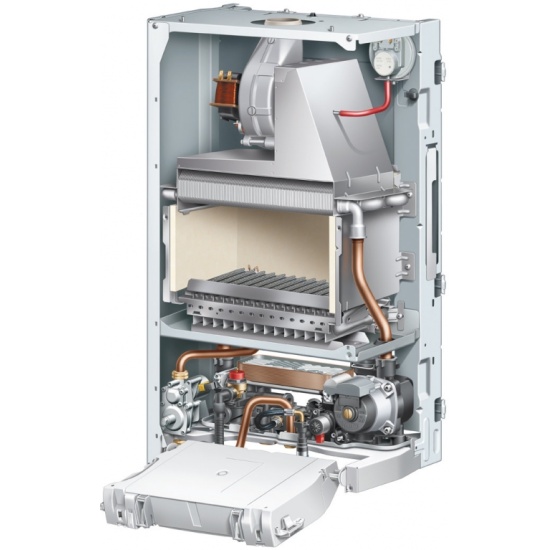

Фото 1: Устройство навесного двухконтурного газового котла

• Двухконтурный газовый котел обойдется вам значительно дешевле чем комбинация из одноконтурного и водонагревателя. Современные модели оборудованы контуром ГВС высокой производительности, а для более значительных потребностей в горячей воде, выпускаются модели со встроенным бойлером.
• Настенный котел прост в установке и обвязке. В отличии от напольных моделей, он уже содержит в себе все необходимое для подключения к отопительной системе: один или несколько циркуляционных насосов, предохранительный клапан, автоматический воздухоотводчик для систем отопления и расширительный бак.
• Несмотря на высокую функциональность и обилие различных элементов внутри, настенный газовый котел очень компактен. Его без труда можно разместить даже в помещении небольшой площади.
• Все современные настенные котлы имеют стильный дизайн, который органично впишется в любой интерьер. Если же по каким-либо причинам вы желаете спрятать отопительный прибор , то он легко разместится в навесном кухонном шкафу или скроется за декоративными панелями.

Настенные двухконтурные котлы больше подходят для установки в небольших домах площадью 200-300 м² с низкой потребностью в ГВС. Для тех случаев, когда необходимо отапливать большие площади и требуются значительные объемы горячей воды, следует выбирать напольные двухконтурные газовые котлы со встроенным водонагревателем.

Вернуться к оглавлению

Что лучше: два теплообменника или один битермический?

Все двухконтурные газовые котлы, делятся на две группы, в зависимости от того, как в них реализован контур ГВС. Первый вариант, использование общего битермического теплообменника, а второй — применение двух раздельных теплообменников для отопления и ГВС.

Фото 2: Принцип работы битермического теплообменника

Битермический (или сдвоенный) теплообменник предназначен для обеспечения функции отопления и ГВС и располагается непосредственно в камере сгорания котла. Конструктивно он выполнен по схеме «труба в трубе», где внешний контур используется отопительной системой, а внутренний является контуром горячего водоснабжения.

Использование битермического теплообменника в двухконтурном газовом котле упрощает и удешевляет конструкцию. Он способен производить достаточно большое количество горячей воды, благодаря большому объему контура ГВС, заключенного внутрь отопительного.

Однако у такой конструкции есть существенные недостатки. Большая разница температур на границе труб отопления и ГВС приводит к повышенному отложению солей в контуре горячей воды. Это происходит по причине того, что как правило в отопительной системе используется подготовленная вода, а через контур ГВС идет обычная, водопроводная. Снизить пагубное воздействие солей поможет, установка фильтров или периодическая очистка. При выходе из строя одного из контуров теплообменника, двухконтурный газовый котел становится полностью нерабочим и требует дорогостоящей замены теплообменника.

Фото 3: Пластинчатый теплообменник для двухконтурного котла

Второй вариант — двухконтурные газовые котлы с двумя раздельными теплообменниками. Первый из них, находится непосредственно в камере сгорания и используется только отопительной системой. Для нужд ГВС устанавливается дополнительный пластинчатый теплообменник. В режиме отопления, теплоноситель циркулирует по большому контуру отопительной системы, а доступ в контур горячего водоснабжения закрыт трехходовым клапаном. В тот момент, когда открывается кран горячей воды, трехходовой клапан переключает циркуляцию с большого на малый контур и пускает теплоноситель через вторичный теплообменник.

При выходе из строя теплообменника горячего водоснабжения, газовый котел способен полноценно выполнять функцию отопления. Отсутствие пагубного влияния проточной воды из контура ГВС на первичный теплообменник значительно увеличивает срок его эксплуатации.

Фото 4: Схема подключения двухконтурного навесного газового котла «Buderus»

В качестве материалов для изготовления теплообменников для настенных котлов чаще всего используется медь. Тяжелые металлы такие как сталь и чугун не используются по понятным причинам. Они подходят лишь для напольных газовых моделей или таких как бытовой отопительный котел «Пеллетрон».

Вернуться к оглавлению

Конвекционный или турбированный?

В зависимости от того, какой воздух используется в процессе горения, внутренний или наружный, двухконтурные газовые котлы делятся на конвекционные и турбированные.

В конвекционных, камера сгорания открытая, а воздух для горения берется прямо из помещения где установлен котел. Именно поэтому специалисты рекомендуют устанавливать такие отопительные приборы не в жилых помещениях, а в специально оборудованных котельных с достаточным притоком свежего воздуха. Сжигание газа в настенных котлах с открытой камерой сгорания происходит при помощи атмосферных горелок, а продукты сгорания выводятся через классический дымоход.

Фото 5: Различия устройства котлов с открытой и закрытой камерами сгорания

В турбированных двухконтурных котлах камера сгорания закрытая и воздух в нее подается снаружи при помощи специальных вентиляторов. Для этих целей используется коаксиальный дымоход, один канал которого предусмотрен для выведения дымовых газов, а второй как раз для подачи воздуха.

Двухконтурные турбированные настенные газовые котлы можно устанавливать прямо в жилых помещениях, так как процесс горения в них полностью изолирован и не представляет угрозы для жильцов дома.

Двухконтурные котлы с закрытой камерой сгорания безопаснее, но имеют один существенный недостаток: их работа зависит от электропитания. Так как эти устройства работают на принудительной тяге, которая обеспечивается вентиляторами, при отсутствии напряжения в электросети они просто перестанут работать.

В отличии от турбированного, работу конвекционного котла можно организовать в энергонезависимом режиме. В этом случае устройство будет обладать минимальным набором функций, но зато будет полностью независимым от электросети. В нашей стране, где электричество и по сей день есть далеко на во всех поселках, настенные энергонезависимые двухконтурные газовые котлы пользуются большой популярностью у владельцев загородных домов.

В заключении посмотрите небольшое видео, про выбор настенного газового котла:

Вернуться к оглавлению Заключение

В этой небольшой статье мы постарались рассказать вам о достоинствах настенных двухконтурных котлов, а также об их основных разновидностях. Надеемся этот материал поможет вам не запутаться среди огромного количества отечественных и импортных устройств, представленных на российском рынке и сделать правильный выбор.

Чем отличается одноконтурный газовый котел от двухконтурного

На базе газовых котлов принято строить автономные системы отопления частных домов или других помещений.

Это самый экономичный и эффективный способ отопления, не отнимающий у владельца лишних сил и времени и не требующий постоянного контроля за работой системы.

Существует два основных варианта конструкции таких котлов, разница между которыми заключается в функциональности.

Одни работают только на обогрев дома, другие способны параллельно с отоплением подавать горячую воду.

Эти две группы представлены соответственно одно- и двухконтурными агрегатами, которые необходимо рассмотреть более подробно.

Чем отличаются двухконтурные котлы от одноконтурных

Принципиальное отличие одноконтурных от двухконтурных котлов заключается в функциональности агрегатов.

Если первая группа оборудования предназначена только для подачи теплоносителя по отопительному контуру, то вторая, помимо отопления дома, выполняет дополнительную задачу — подготовку горячей воды для хозяйственно-бытовых нужд .

Как следует из названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом основной (базовой) функцией для обеих групп котлов является подогрев теплоносителя для системы отопления.

Обеспечивается основными узлами конструкции — газовой горелкой и первичным теплообменником, который встраивается в контур отопления вместе с циркуляционным насосом.

ВАЖНО!

Котлы энергонезависимые не имеют циркуляционного насоса и предназначены для работы в системах с естественной циркуляцией.

Функция нагрева горячей воды дополнительная — обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, которая на выходе из основного теплообменника поступает во вторичный, пластинчатый тип .

Нагревает воду в проточном режиме, что создает некоторые ограничения по расходу – чем сильнее водоразбор, тем меньше времени успевает нагреться поток воды.

Некоторые модели можно настроить на приоритет определенного контура, когда при активном потреблении горячей воды снижается температура в системе отопления или, наоборот, падает температура ГВС.

Для решения задачи эффективного распределения тепловой энергии между двумя контурами создан комбинированный или битермический теплообменник. Представляет собой рулон, свернутый из коаксиальной трубы.

Внешний объем занят теплоносителем, а внутренний объем занят горячей водой. Нагрев происходит одновременно, потерь теплопередачи не происходит. КПД такого устройства значительно выше.

Однако о битермических теплообменниках специалисты отзываются сдержанно, так как они быстро заполняются изнутри известковыми отложениями, удалить которые крайне сложно.

Промывка такого теплообменника процедура трудоемкая и малоэффективная, а замена слишком дорогая.

Это существенно ограничивает спрос на модели с комбинированным теплообменником, хотя повышенный КПД этих агрегатов никто не отрицает. .

Для более наглядного отображения разницы конструкции одноконтурных и двухконтурных котлов составим таблицу:

Незначительные0054 Средняя

Особенности и возможности	Одноконтурные	Double Circuit
Нагрев охлаждающей жидкости	+	+
DHW.	Подключение к каскаду	+	—
Ограничение мощности блока	—	+
Потери тепловой энергии 5

* для двухконтурных котлов с битермическим теплообменником

Одноконтурные котлы

Одноконтурный котел — установка, обеспечивающая нагрев и подготовку теплоносителя отопительного контура в соответствии с установленный режим работы системы.

В состав входят :

• Горелка газовая совмещенная с теплообменником.
• Циркуляционный насос.
• Турбовентилятор.
• Газовое оборудование.
• Трехходовой клапан.
• Электронная плата управления, оснащенная сенсорной системой самодиагностики.
• Корпус, панель управления.
• Дымоход.

Существуют энергонезависимые модели, в которых отсутствуют устройства с питанием от сети.

Имеют упрощенную конструкцию, но способны обеспечить обогрев дома при отсутствии электроснабжения .

Типы одноконтурных котлов

Одноконтурные котлы :

• Напольные … Устанавливаются непосредственно на пол (или на подставку). Они могут иметь большой вес и, соответственно, большую мощность. Многие напольные котлы оснащены высокоэффективным чугунным теплообменником большой массы. Некоторые модели соединяются в каскад, образуя мощные соединения для обогрева зданий или сооружений большой площади и объема.
• Настенный … Компактные газовые котлы, устанавливаемые на сплошные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.

Кроме того, одноконтурные котлы могут иметь разные варианты исполнения камеры сгорания. :

• Атмосферный (открытый) … Воздух поступает прямо из помещения, а дым удаляется естественным путем под действием тяги печного типа.
• Турбированные (закрытые) … Забор воздуха осуществляется снаружи с помощью ТРДД. Также создается давление, вытесняющее дым и другие газы, образующиеся при сгорании топлива, наружу.

Все одноконтурные котлы могут иметь дополнительные функции — дистанционное управление, программирование режима работы и т.п. теплоноситель для отопительного контура.

Агрегат подключается к разрыву системы, один патрубок подключается к прямой, второй к обратке. Поток жидкости непрерывно движется через теплообменник, который расположен в зоне нагрева пламени газовой горелки.

На выходе из теплообменника поток поступает в трехходовой клапан, где смешивается с более холодным потоком обратки в заданной пропорции. Получив необходимую температуру, теплоноситель снова выводится в контур отопления.

Температура регулируется регулировкой работы трехходового клапана .

ПРИМЕЧАНИЕ!

Энергонезависимые модели работают по тому же принципу, только циркуляция потока происходит естественным образом.

Преимущества и недостатки

К достоинствам одноконтурных котлов можно отнести :

• Простота и надежность конструкции.
• Отсутствие потерь мощности при передаче тепла.
• Способность развивать большую силу.
• Возможность подключения внешнего бойлера косвенного нагрева для получения горячей воды.
• Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.

Следует учитывать недостатки одноконтурных котлов :

• Отсутствие функции нагрева воды.
• Ограниченные возможности по сравнению с двухконтурными моделями.

ВАЖНО!

Некоторые пользователи утверждают, что одноконтурные котлы в совокупности с внешним накопителем намного удобнее и эффективнее двухконтурных конструкций.

На что обратить внимание покупателю при выборе котла отопления?

При покупке одноконтурного или двухконтурного котла следует обратить внимание на его мощность, производительность и качество комплектующих. Первым делом необходимо осмотреть горелку. От этого напрямую зависит экономичная работа отопительного оборудования.

Важно, что его конструкция непосредственно способствует вытеснению воздуха и газа, что в свою очередь обеспечивает полное сгорание топлива без химического выгорания. Недостатком горелки является дополнительный шум, который создается при работе вентилятора.

Теплообменник в котле. Она позволяет регулировать уровень подачи тепла. Лучше всего приобретать котлы со встроенным теплообменником из стали или меди. Эти компоненты отличаются повышенной устойчивостью к негативному влиянию внешней среды. Кроме всего прочего, такие материалы обладают хорошей теплопроводностью.

Автоматика и электроника в котле отопления. Хорошо, если ваш котел оснащен специальными датчиками. Это позволит без особых проблем нажатием пары кнопок настроить его работу и производительность.

Но нужно понимать, что в ситуации, связанной с отключением электроэнергии, обязательно сработает защита котла отопления и тогда подача топлива прекратится. Поэтому при покупке выбирайте модели, предусматривающие его работу и регулировку даже в экстренных случаях.

Каких производителей выбрать? Многие покупатели считают, что выбор стоит останавливать на котлах российского и немецкого производства. Они просты в эксплуатации, быстро собираются и легко обслуживаются. Ремонт не доставит вам лишней головной боли, так как даже в самых маленьких населенных пунктах есть сервисные центры по ремонту отопительного оборудования.

Кстати, отопительные котлы итальянского производства вызывают нарекания покупателей, которые жалуются на малый гарантийный срок, проблемы с ремонтом и поиском комплектующих. Поэтому нужно внимательно отнестись к выбору техники, обеспечивающей тепло и уют в вашем доме.

Котлы двухконтурные

Котлы двухконтурные имеют дополнительную опцию — Приготовление ГВС.

При этом базовая функция (подогрев теплоносителя) для них является основной, в рабочих настройках задается приоритет отопления над ГВС.

Views

По способу установки двухконтурные котлы бывают :

• Напольные … Устанавливаются непосредственно на пол.
• Настенные … Подвешиваются на несущую стену.

Путем теплопередачи :

• Конвекцией . .. Обычный метод нагрева — в пламени горелки.
• Конденсационный … Двухступенчатый нагрев — первый предварительный нагрев за счет тепловой энергии, полученной путем конденсации влаги из дымовых газов. Далее следует обычный нагрев с помощью газовой горелки. Поскольку теплоноситель уже подготовлен, можно уменьшить расход газа и общий режим нагрева без ущерба для конечного результата.

По типу теплообменника:

• Раздельный . В работе два теплообменника — первичный (нагрев теплоносителя) и вторичный (нагрев ГВС от горячего теплоносителя).
• Комбинированный (битермический) .. Применяется теплообменник коаксиального типа, в котором одновременно готовятся и теплоноситель, и горячая вода.

По типу камеры сгорания:

• Атмосферная.
• С турбонаддувом.

Конструкции одноконтурных и двухконтурных котлов не имеют принципиальных отличий, но предназначены для работы в разных условиях.

Принцип работы

Работа двухконтурного котла отличается от одноконтурных конструкций только наличием дополнительного теплообменника.

На выходе из первичного контура теплоноситель поступает во вторичный теплообменник, где нагревает воду для горячего водоснабжения … В остальном работа ничем не отличается и идет по стандартной схеме.

Преимущества и недостатки

К достоинствам двухконтурных котлов можно отнести :

• Возможность получать и тепло, и горячую воду от одного прибора.
• Эффективность, экономичность и компактность.
• Широкий набор функций и возможностей.
• Приготовление горячей воды можно отключить, если оно не используется.

Недостатки можно учитывать :

• Ограниченное количество горячей воды.
• Зависимость температуры в отопительном контуре от интенсивности анализа ГВС.

Двухконтурные котлы считаются более привлекательными, способными решить все вопросы.

Какой котел все-таки выбрать

Выбор того или иного типа газового котла определяется условиями работы и потребностями людей.

При принятии решения о том, какой котел больше подходит в той или иной ситуации, рекомендуется учитывать все критерии:

Размеры (править)

Размер газового котла не определяется его функциональностью. Чаще всего в одном модельном ряду все агрегаты выпускаются в одном типоразмере .

Настенные котлы более компактны, но основными факторами, влияющими на размер, являются мощность и производительность агрегатов.

Срок службы

Продолжительность эксплуатации газовых котлов определяется условиями эксплуатации, нагрузками и степенью мощности.

Кроме того, важным показателем является качество воды – появление накипи быстро разрушает теплообменник. … Это относится в равной степени к одноконтурным и двухконтурным котлам.

Экономия

Пользователи отмечают некоторое преимущество одноконтурных котлов по расходу газа. Это влияет на расходы на топливо … В этом случае при подключении внешнего котла расход газа увеличивается.

Удобство

С точки зрения удобства эксплуатации двухконтурные котлы однозначно выигрывают. Не требуют установки дополнительных водонагревателей, что значительно упрощает прокладку коммуникаций .

Одноконтурные модели удобны только там, где нужно только обогреть помещение, но такие ситуации бывают редко.

Цена

Стоимость как тех, так и других котлов в основном зависит от мощности и других параметров котла.

Однако если сравнивать одноконтурную и двухконтурную модель с одинаковыми характеристиками, то одноконтурный котел будет дешевле.

Площадь нагрева

Площадь нагрева котла зависит от его мощности. Учитывается из расчета 1 кВт мощности = 10 м2 .

Зависимости от набора функций в данном случае нет, соотношение одинаково верно для обоих типов агрегатов.

Дополнительные функции

Дополнительными функциями, как правило, оснащены двухконтурные модели. Тут и пульт, и программирование, и возможность подключения комнатного термостата.

Одноконтурные котлы проще и меньше оснащены дополнительными устройствами из-за невостребованности.

Вывод — какой котел лучше

Однозначно сказать какой котел лучше нельзя. Мы должны руководствоваться потребностями и задачами помещения, учитывать количество людей, образ жизни и другие факторы.

Оба типа котлов могут быть необходимы или нежелательны в различных ситуациях. .

Для того, чтобы назвать подходящий вариант, необходимо учесть все влияющие факторы, и только потом принимать решение.

Отзывы

Четко понимая, чем одноконтурный газовый котел отличается от двухконтурного, покупатели выбирают удобную для себя модель и делятся своими отзывами в Интернете. Голоса разделились.

Вас заинтересует >> Газовый котел с чугунным теплообменником

Некоторые строго за одноконтурный котел и наличие дополнительного котла, а кто-то отстаивает положительные качества двухконтурной модели. Все отзывы сводятся к тому, что для небольшой комнаты с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который может работать как на нагрев воды, так и на обогрев дома.

Отзывы тех, у кого такие модели есть в огромных домах, не столь восторженные, так как горячую воду нельзя подать сразу в большое количество кранов.

При наличии котла с двумя контурами, а одновременно работает более двух водоразборных точек и отапливается значительная площадь, качество работы резко падает. Пользователи советуют в таких случаях все же использовать один контур с большим котлом. С точки зрения экономии более выгодным вариантом считается устройство с двумя контурами, так как оно греет воду тогда, когда это необходимо. Многие для двухконтурного котла советуют ставить стабилизаторы, чтобы устройство не перегорало плату, и она выполняет свои функции максимально долго.

В любом случае важно понимать, что при наличии одноконтурного котла лучше ставить котел не электрический, а косвенного нагрева. Это устройство, использующее основной теплоноситель для нагрева воды. Это будет выгоднее, чем доплачивать за электроэнергию. Одноконтурные и двухконтурные газовые котлы отличаются по многим параметрам. Поэтому лучше ориентироваться на общий набор показателей.

Также многие советуют выбирать настенный котел, так как он удобнее и компактнее. Но тут все зависит от личных предпочтений. Есть любители больших мощных моделей, устанавливаемых на пол.

О том, какой котел выбрать — настенный или напольный, читайте в этой статье.

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и ГВС решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Мы поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения.

Содержание статьи:

• Устройство котла для обслуживания двухконтурных
  • Типы газовых горелок для двухконтурных котлов
  • Разновидности теплообменников газовых агрегатов
  • Блок автоматики или управления котлом
• Принцип работы и особенности
• Схема работы двухконтурного котла
• Виды исполнения газовых котлов на два контура устройства контура
• Выводы и полезное видео по теме

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника имеет два , в технической терминологии они называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения пламени. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Для понимания особенностей устройства газовых котлов двухконтурной разновидности остановимся подробнее на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая — основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как они помимо отвода дыма еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все такие модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых используется битермический теплообменник сложной конфигурации вместо сдвоенного система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологического процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

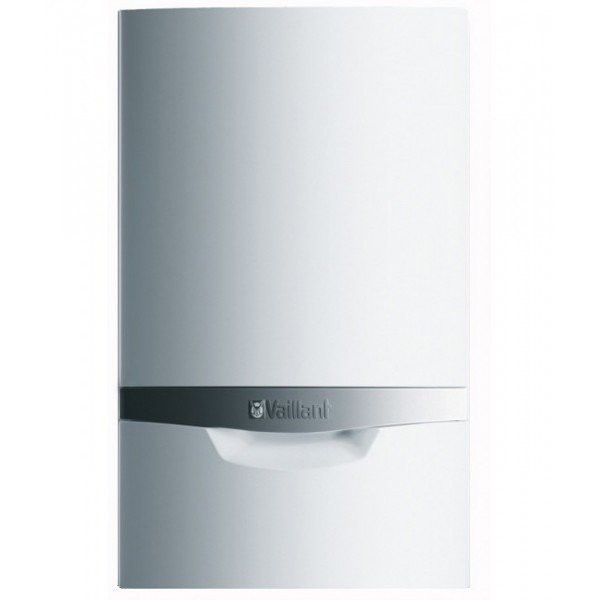

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения — использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами имеются и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки.
