Наружные газовые котлы – преимущества и особенности

Уличный газовый котел предназначен для обогрева жилья или государственных учреждений: больниц, школ, садиков, торговых центров. Внешние котлы верхнего горения имеют утепленные корпуса и устанавливаются снаружи обогреваемого сооружения. Устройства наружного размещения малой мощности имеют показатели от 40 до 100 кВт. Они способны отопить площадь до 1000 м². Газовые котлы для дачи и жилых построек выбирают именно с такой мощностью. Для отопления больниц, офисов и других крупных сооружений используют агрегаты посильней или создают комплекс из нескольких котлов.

Чем отличаются газовые котлы наружного размещения?

Наружные газовые котлы представляют собой водотрубные конструкции, нагревающие воду, которые расположены в утепленных металлических коробках. Для удобства использования передняя и задняя панели могут открываться. Основным плюсом таких котлов является то, что они располагаются на улице, а не внутри помещения. Это значительно экономит жилое пространство. От котла внутрь здания через стену заводят трубы отопления, после чего им можно пользоваться. Управляется котел наружного размещения с помощью пульта, установленного в доме. Агрегат соединяется с ним при помощи кабельных проводов.

Наружные котлы бывают двух типов: одинарные и сдвоенные. Вторые отличаются наличием сдвоенного теплообменника, двух топок, а также имеют две атмосферные газовые горелки. Одинарные агрегаты имеют диапазон мощности от 40 до 500 кВт, а сдвоенные – от 80 до 800 кВт.

Чем можно доукомплектовать уличный газовый котел?

В процессе наладки газового котла отопления может потребоваться доукомплектовать его определенным оборудованием:

  • пожарной сигнализацией;
  • индивидуальной дымовой трубой;
  • системой передачи радиосигнала при возникновении аварийной ситуации.

Преимущества наружного котла отопления

Газовые котлы наружного размещения имеют целый ряд преимуществ по сравнению с остальными агрегатами:

  • имеют низкий уровень загрязнения и шума;
  • обладают сравнительно небольшими габаритами при довольно большой мощности;
  • не требуют существенных затрат на обслуживание и обходятся своим хозяевам дешевле, чем централизованное отопление;
  • экономят полезную площадь внутри здания;
  • просты в обслуживании и удобны в монтаже;
  • обладают большей безопасностью, чем котел, размещаемый внутри помещения; оснащены несколькими автоматическими системами безопасности;
  • имеют длительный срок службы — от 10 лет;
  • их можно доукомплектовать дополнительными функциями.

Некоторые потребители отдают предпочтение угольному агрегату, но они не знают о том, что газовые котлы более функциональные. Они отлично работают на газе, поступающем из сети, а также на сжиженном топливе.

Обычно котлы наружной установки оборудованы циркуляционным насосом, также можно заказать себе устройство с газорегуляторными узлами. Это актуально, если предполагается эксплуатация на газе среднего и высокого давления.

Котел наружного размещения монтируют из стальных профильных листов со специальным утеплителем, выполненным из минваты.

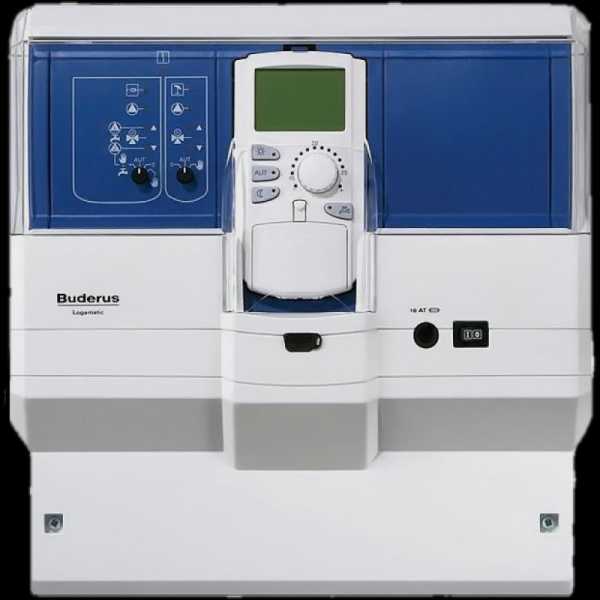

Автоматизированный пульт наблюдения позволяет, не выходя из дома, выполнять оперативный контроль за работой котла. Если возникнет какая-либо поломка, система выключается и автоматически подает сигнал на пульт. В случае, если подача электричества прекращается, агрегат сразу же останавливает работу. Когда питание подается вновь, котел автоматически возобновляет работу.

Обратите внимание! Котлы наружного исполнения допускается размещать не только у наружной стены сооружения, но и на расстоянии от нее до 50 м.

С помощью автоматизированного пульта управления обеспечивается выполнение таких функций:

  • отключение горелки при отклонении показателей работы от установленных;
  • автоматический розжиг горелки;
  • отключение подачи газа при появлении его утечки;
  • работа световой и звуковой сигнализации;
  • поддержание воды на требуемом уровне;
  • работа охранной сигнализации.

Как работает газовый котел?

Газовый наружный котел работает в автоматическом режиме. Принцип работы агрегата заключается в том, что через трубы и теплообменник к теплоносителю поступает тепло. С помощью циркуляционных элементов теплоноситель поставляется в дом. Автоматика обеспечивает достаточно четкую работу оборудования. Ниже представлено видео с описанием порядка работы и особенностей наружных газовых котлов.

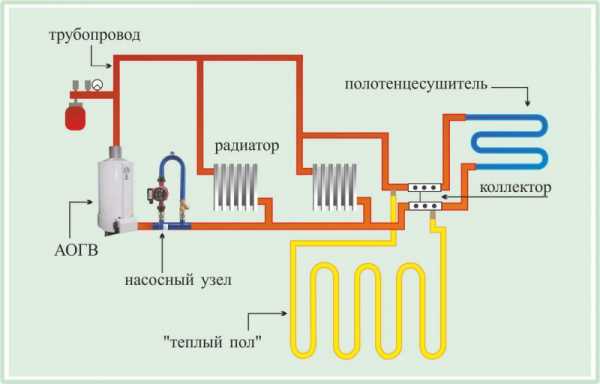

Чтобы котел работал эффективно, важно наличие согласованной работы системы отопления в доме с объемом мощности отопительного устройства. Последнее оборудовано открытой топкой и атмосферной газовой горелкой. Теплообменник представляет собой змеевик из рельефных труб для обеспечения высокой теплопередачи.

Агрегат обязательно должен соединяться с трехходовым автоматическим краном, который предупреждает образование конденсата и смолистого осадка в топке.

Обратите внимание! Системы отопления с принудительным оборотом теплоносителя должны в обязательном порядке иметь циркуляционные насосы необходимой мощности.

Запуск котла выполняется по следующим этапам:

  • систему наполняет теплоноситель;
  • на газопроводе открывают подачу газа с помощью специального крана;
  • выполняют запуск котла согласно инструкции;
  • когда теплоноситель нагреется до 60С, включается сетевой насос.

Работа отопительных устройств наружного размещения похожа на газовый настенный котел Протерм. Однако, внешние конструкции более экономичны и надежны.

Наружный котел отопления устанавливается на отдельно стоящий фундамент или на крышу. Чтобы котел не занесло снегом, его располагают на 5-10 см выше среднего уровня снежного покрова.

Обратите внимание! В некоторых моделях котлов для поддержания непрерывной работы горелки зимой предусмотрен подогрев электроотопителем.

Устройство дымохода для газовых котлов

Если вы хотите доукомплектовать уличный газовый котел дымоходом, при его установке следует учитывать нормативные документы СНиП 2.04.05-91 и ДБН В.2.5-20-2001:

  • диаметр дымохода не может быть меньше, чем патрубок на котле; больше -можно, а меньше – нет;
  • конструкция должна идти вертикально вверх, в крайнем случае, допускается отклонение в 30°C;
  • дымоход должен быть сделан из газонепроницаемых материалов;
  • места стыков тщательно герметизируют;
  • при устройстве конструкции дымоудаления в нижней ее части необходимо предусмотреть конденсатосборник;
  • высота дымохода должна быть достаточной, чтобы обеспечить хорошую тягу для предупреждения задымления жилой зоны;
  • на верхушке трубы следует установить специальный зонтик, чтобы мусор и влага не попадали внутрь.

Перечисленные требования необходимо соблюдать в обязательном порядке, они являются основой безопасной эксплуатации дымохода для газового котла.

Выбор типа конструкции дымоудаления зависит от вида камеры сгорания. Она бывает открытой или закрытой. Во втором случае устанавливают коаксиальную трубу, в первом — обычную. Коаксиальная конструкция выглядит как две трубы, которые вставлены одна в другую. Она покупается уже готовой и легко собирается. Одна труба выводит продукты сгорания, а по другой обеспечивается приток воздуха для поддержания горения.

Дымоход для газовых котлов делают из разных материалов:

  1. Кирпич – встречается все реже. Внутрь конструкции из кирпича вставляется гладкая труба необходимого диаметра из нержавейки или асбеста.
  2. Нержавеющая сталь – одностенные трубы и сендвич. Требования к материалу довольно высокие, так как он должен выдержать долгий контакт с едкими веществами. Сендвич-дымоходы имеют прокладки из утеплителя и более надежны, чем одностенные, так как выполнены из двух слоев металла.
  3. Керамические конструкции имеют множество преимуществ: надежны, долговечны, хорошо переносят контакт с едкими веществами. Однако обладают двумя значительными недостатками: дорого стоят и имеют большой вес, поэтому потребуют устройство прочного основания.
  4. Асбестоцементная труба – самый дешевый вариант дымохода газового котла для частного дома. Однако у него есть проблема с герметизацией и выравниванием швов из-за специфической шероховатой поверхности.

Газовые котлы КСУВ

Особой популярностью у потребителей пользуются котлы наружного размещения КСУВ, особенно в тех регионах, где часто случаются перебои с энергоснабжением. Они работают без использования электроэнергии, поэтому им не страшны его внезапные отключения. Автономная система состоит из наружного котла КСУВ, который может иметь атмосферную или дутьевую горелку и автоматический трехступенчатый кран, который при необходимости включает дежурное отопление системы. Такой газовый котел способен отопить помещения площадью до 8000 м² и произвести до 100 тонн горячей воды. Использование дутьевой горелки способно увеличить мощность котла в два раза.

Внешние газовые котлы КСУВ часто используют для отопления муниципальных учреждений высотой до 6 этажей.

Современный рынок предоставляет огромный выбор уличных газовых котлов для частного дома, больниц, школ, складов, офисов и прочих учреждений. Они представляют собой индивидуальные миникотельные, которые эффективно отапливают здание, не требуют особых усилий по уходу и обходятся дешевле других систем отопления. Это подтверждается многочисленными отзывами хозяев таких агрегатов. Важно только правильно его установить и соблюдать правила эксплуатации, указанные в инструкции.

oteple.com

нормы и требования к монтажу

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

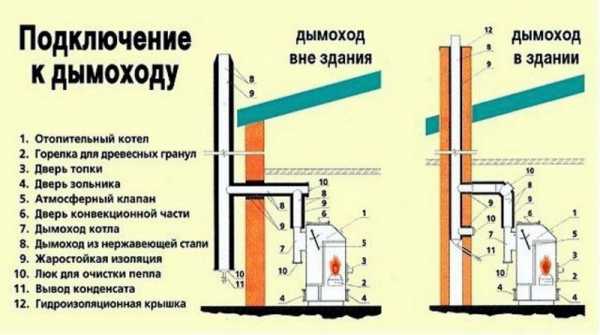

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное , а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

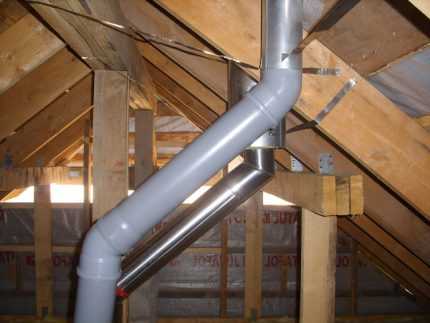

Металлические дымоходные конструкции

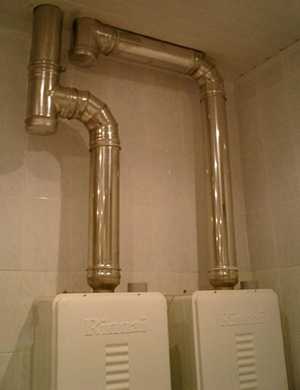

Наружная схема устройства дымовой трубы

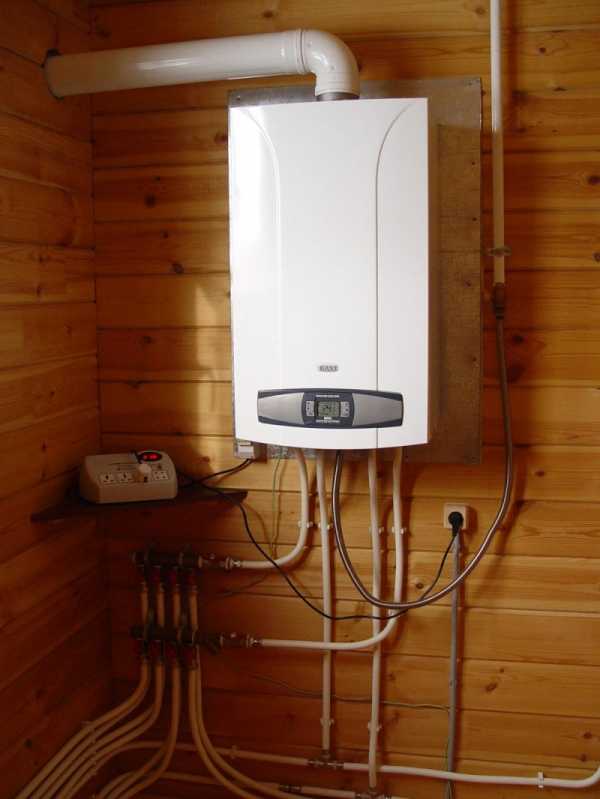

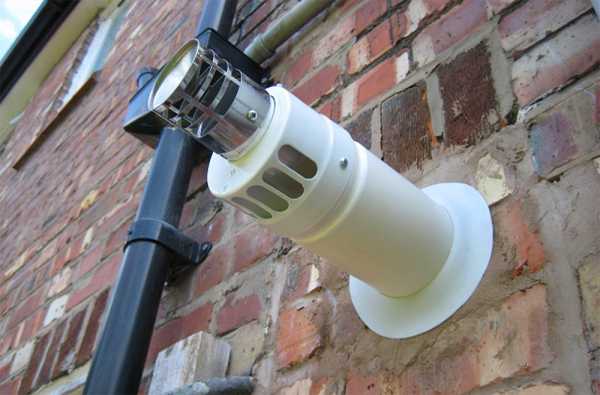

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

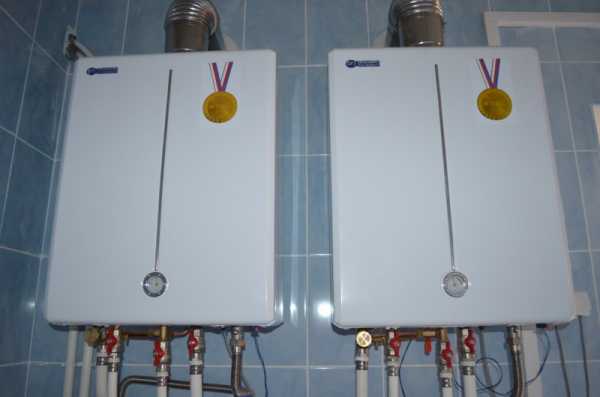

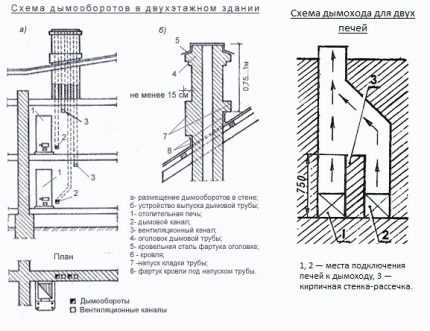

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

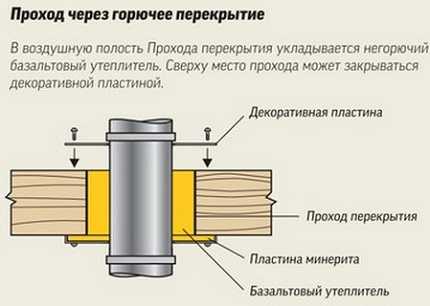

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева. Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать , с разновидностями и правилами установки которых ознакомит рекомендуемая нами статья.

Предварительные расчеты и устройство

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм – для 30 кВт;
  • 170 мм – для 45 кВт;
  • 190 мм – для 55 кВт;
  • 220 мм – для 80 кВт;
  • 230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт – 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт – 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт – 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

О том, для сооружения дымохода, расскажет следующая статья, с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Монтаж дымоходной конструкции технически относительно несложен. Нужно спроектировать дымоход, а затем правильно соединить и закрепить его элементы. Но при этом важно соблюдать все строительные требования и нормы, чтобы опасные продукты сгорания выводились в атмосферу и не попадали в жилые помещения.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

sovet-ingenera.com

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла Общий объем топочной
< 30 кВт 7,5 м3
> 30-60 кВт 13,5 м3
> 60-200 кВт Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.


Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.


Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3


Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

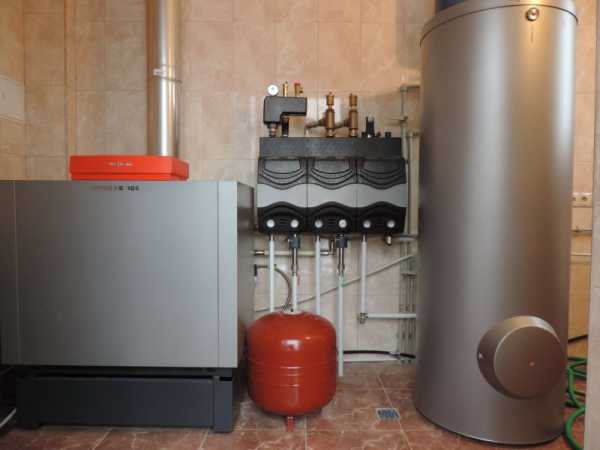

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

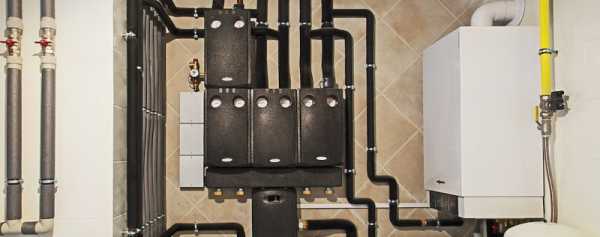

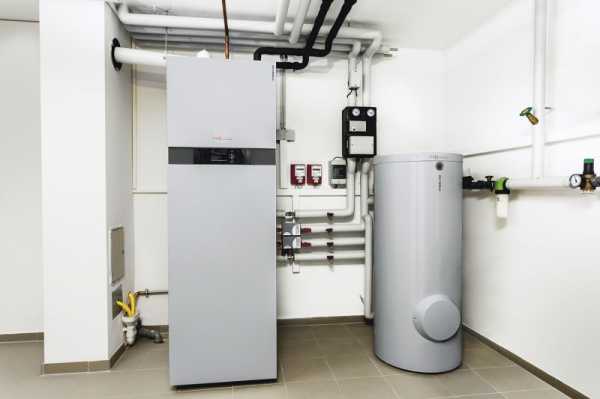

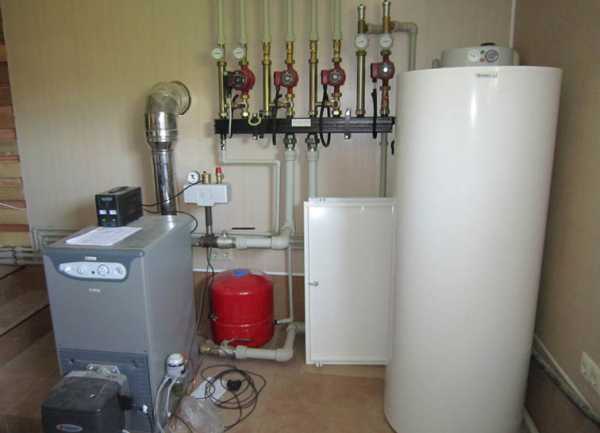

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

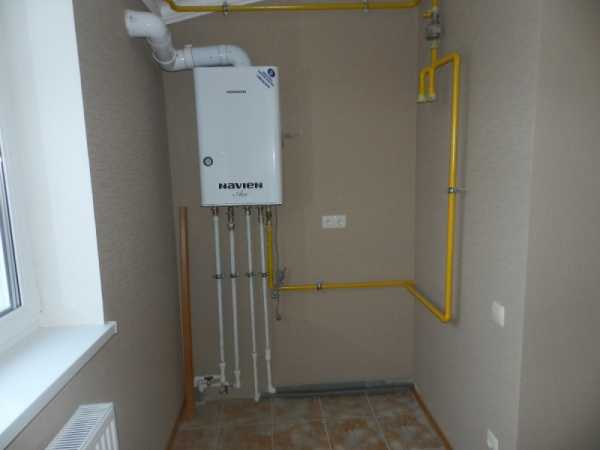

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

140 фото вариантов установки и подключения

Двухконтурные газовые котлы решают две задачи благоустройства частного дома: отопление и горячее водоснабжение. Незаменимые аппараты удобны, надежны и экономичны.

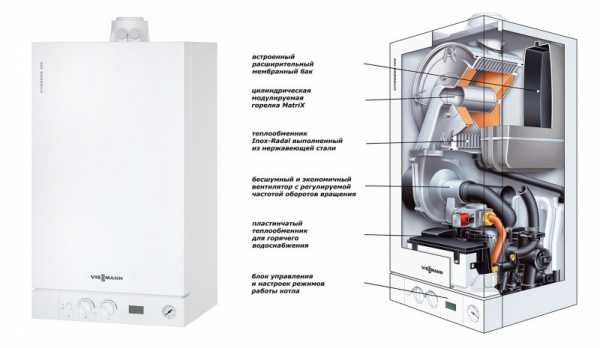

Основные функции двухконтурных котлов заложены в конструкции. На фото двухконтурного газового котла видно, что закрытый и открытый теплообменный контур смонтированы так, что теплоноситель закрытого контура нагревается в камере сгорания газа, а вода в открытом контуре нагревается вторично из-за теплообмена с горячим теплоносителем.

Нагрев начинается только с открытием крана горячей воды, например, на кухне. В этот момент специальный клапан закрывает подачу тепла в трубы отопления.

Продается так много видов устройств для отопления домов, что перед покупкой надо определиться: «Какой двухконтурный котел выбрать?».

Знание узловых характеристик поможет сделать правильный выбор. Перечень качеств, на которые надо обратить внимание: мощность, тип монтажа, уровень автоматизации.

Мощность

Главное качество котла – мощность, сервисные инженеры специализированных центров продаж помогут рассчитать необходимую мощность. Информация о площади дома, материале стен, количестве окон, дверей, этажей и другие особенности идет в формулу расчёта необходимой мощности.


Например, одноэтажный дом площадью 140 кв. м на отопление номинально потребует 14 кВт мощности. Но для того, чтобы агрегат работал на оптимальном режиме, надо добавить не менее 10% мощности. Учитывается и географическое расположение домов. Чем холоднее, тем большая мощность нужна.

Мощность теплообменного контура ГВС добавляется к рассчитанному показателю отопления. Горячее водоснабжение рассчитывается по количеству кранов с горячей водой, в кухне, ванной, туалете.

Тип монтажа

Двухконтурные газовые котлы для отопления изготавливаются в двух исполнениях: напольные и настенные. Место установки прямо зависит от мощности аппарата, настенные котлы имеют мощность до 20 кВт, более мощные устройства ставят на пол.

Настенные котлы компактны, их внешний вид легко вписывается в дизайн ванной или кухни. Недостаток – малая выработка горячей воды. Проблема разрешается монтированием котла рядом с точкой потребления воды. Нагрев теплоносителя делается по конденсационному принципу, этим достигается высокая теплоотдача с КПД 95%.


Минус конденсации состоит в том, что требуется поддерживать строго определённую температуру «обратки». Для установки таких котлов придется рассчитывать отопительную систему.

Камеры сгорания настенных котлов делают только закрытыми. Подача воздуха и отвод продуктов сгорания идут через коаксиальный дымоход. Две трубы разного диаметра, вложенные одна в другую, образуют дымоход.

По внутренней трубе на улицу выходят продукты сгорания, по внешней трубе с улицы втягивается холодный воздух. Тягу котла обеспечивает предусмотренный конструкцией внутренний вентилятор.

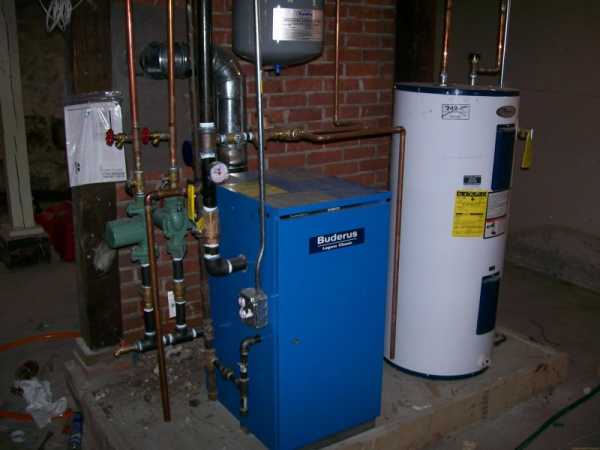

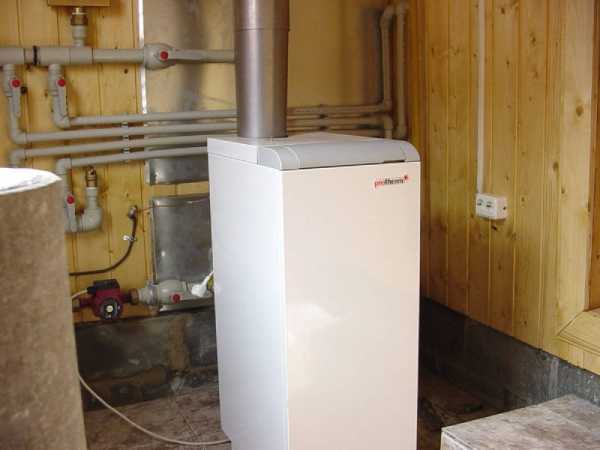

Напольные виды двухконтурных котлов из-за своих габаритов ставят в оборудованных помещениях. Безопасная работа гарантируется при наличии приточной и вытяжной системы газообмена. Камера сгорания напольных котлов всегда открытая, воздух в зону горения газа поступает беспрепятственно из окружающего пространства.

Устойчивую тягу такому устройству обеспечит дымоход. Изготовитель котла в паспорте указывает минимальную высоту дымоходного канала.

В напольных котлах теплоноситель нагревают в камере сгорания по конвекционному принципу, здесь не существует строгих правил для температуры обратной воды.


Уровень автоматизации

Простейшие газовые котлы имеют узкий функционал, у них только ручной пуск, открытая камера, без прямого дымохода они не будут безопасно работать. Лучшие двухконтурные газовые котлы – устройств с элементами автоматики, уличными датчиками, несколькими режимами работы. При выборе таких котлов надо смотреть на тип розжига и количество уровней нагрева.

Электронный розжиг – удобная функция моделей с блоком управления, который подключается к уличному датчику температуры. Благодаря такой схеме газовый котел регулирует нагрев системы отопления.

Котлы с одним режимом или уровнем нагрева стоят дешевле, чем многоуровневые агрегаты. Автоматика последних самостоятельно выбирает режимы для поддержания температуры нагрева теплоносителя и воды.

Узнав требуемые характеристики газового котла, легче выбрать подходящий вариант. Теперь можно сделать в доме отопление и подогрев воды бесперебойным.

Важно: Надо соблюдать правила монтажа и эксплуатации. Схема подключения двухконтурных котлов подробно показана в инструкции производителя. Только в случае выполнения рекомендаций работа устройства будет безопасной и продолжительной.


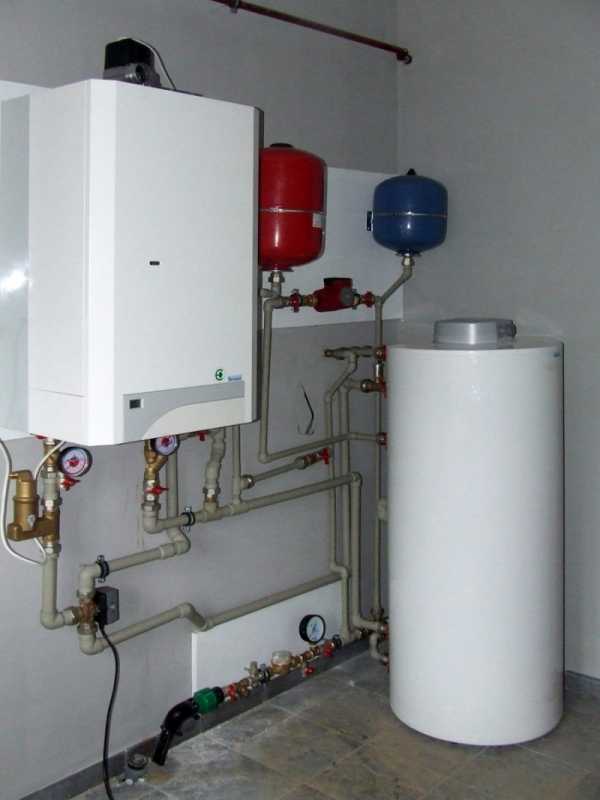

Фото двухконтурных газовых котлов


Также рекомендуем посетить:

mojdominfo.ru

Газовый котел закрытого типа. Рейтинг

Выбираемое для отопления дома газовое отопление отличается большим числом параметров. Выбрать нужный котел среди предлагаемых моделей с учетом климатических особенностей местности проживания достаточно сложная инженерная задача. Прежде всего, надо выделить среди выбираемого оборудования группы, принципиально отличающиеся друг от друга параметрами. Среди них выделяются две большие группы котлов:

  1. С открытой камерой сгорания,
  2. С закрытой камерой сгорания.

Каждая из этих групп имеет свои плюсы и минусы, определенные требования к месту размещения.

Рассмотрим преимущества и недостатки котлов с закрытой камерой сгорания.

Плюсы и минусы котлов с закрытой камерой сгорания

Такие котлы — очень удобное оборудование, требующее минимума внимания владельца при повседневном использовании.

Плюсы:

  • Для установки настенного или напольного котла не требуется отдельного помещения. Они компактны, эстетичны, просты в обслуживании, недороги. Их можно установить в ванной комнате, на кухне, даже в прихожей. Площади в несколько квадратных метров (а для настенных котлов и того меньше) вполне достаточно для того, чтобы разместить оборудование, которое обеспечит в доме тепло, а в кранах горячую воду.

Это качество очень ценно для небольших квартир и домов, где жизненное пространство ограничено. Естественно, минимальные противопожарные требования к помещениям для размещения таких котлов существуют.

  • Для удаления отработанных газов не нужен вертикальный дымоход. Достаточно горизонтальной коаксиальной трубы. В котле оборудован вентилятор, работающий от электричества. Вентилятор создает принудительную тягу, удаляет результаты горения и осуществляет приток свежего воздуха.


Забор воздуха производится с улицы из помещения через коаксиальную трубу, отработанные газы выводятся вентилятором на улицу через ту же трубу и попутно в трубе начинают остужаться. Поэтому не требуется никакого дополнительного вентиляционного оборудования. Использование котлов такого типа абсолютно безопасно.

  • За счет забора воздуха для горения с улицы котлы с закрытой системой имеют более высокий КПД, более экономно расходуют топливо, чем открытые системы.

Обратите внимание!
Единственным недостатком котлов с закрытой системой является зависимость от электричества, поскольку от него работают вентиляция и поджиг пламени горелки. При отключении или неполадках в сети есть опасность быстро заморозить дом, если на улице лютая стужа.

Избавиться от этого недостатка можно двумя способами:

  • предусмотреть возможность отопления дровами на время отсутствия электричества с помощью печки или камина, который может быстро нагреть небольшое помещение;
  • купить бензогенератор или ИБП;

Конструкция коаксиального дымохода

Для нормального функционирования котла с закрытой системой сгорания обязателен коаксиальный дымоход. Такой дымоход состоит из труб разного диаметра, вставленных одна в другую, и называется “труба в трубе”. Через большую трубу к котлу поступает с улицы свежий воздух, через трубу меньшего диаметра отработанные газы выводятся на улицу. Горячие газы, окруженные уличным воздухом с низкой температурой, быстро охлаждаются.

Удачное инженерное решение позволило обойтись без установки дополнительной вентиляции в помещении, где располагается котел. Поскольку воздух не забирается для сгорания топлива из помещения, а отработанные газы тут же выводятся, то продукты сгорания не портят атмосферу в доме, обеспечивается эффективное сгорание топлива.

Теплообменники

Основным элементом отопительных котлов являются теплообменники. Именно теплообменники призваны передавать энергию от сгоревшего топлива к теплоносителю. Естественно для выполнения этой функции используется металл:

  • Сталь – теплообменники из стали просты в изготовлении, следовательно, недороги. Однако сталь ржавеет, поэтому срок службы стальных изделий невелик, а вес большой. КПД уступает всем прочим материалам. Стальные изделия предпочитают отечественные производители котлов;
  • Медь – очень удобный материал для теплообменника, не поддается коррозии, быстро нагревается и остывает. Медные теплообменники чаще всего используют в импортных котлах;
  • Чугун – также не подвержен коррозии, но из-за хрупкости и при недостаточно осторожной эксплуатации на нем появляются трещины. Трещины могут появиться и из-за неравномерного прогрева при образовании накипи во время длительной эксплуатации.

ВАЖНО!
Обязательная промывка теплоносителя. Если носитель вода, то раз в год. Если антифриз, то раз в два года.

Одноконтурные и двухконтурные котлы

Функция у одноконтурных моделей одна – отопление дома. Двухконтурная модель кроме отопления поставляет домовому хозяйству горячую воду. Главное преимущество одноконтурных котлов в значительно меньшей цене. Можно докупить дополнительное оборудование для получения горячей воды, но в этом случае стоимость дополнительного оборудования и бойлера, сложность монтажа уравновешивает или даже превышает стоимость двухконтурных котлов. Дополнительное оборудование включается в обвязку и становится его частью.

Одноконтурный котел:

Плюсы:

  • Независимость от водопроводного давления;
  • Постоянная подача горячей воды;
  • Нет ограничений в количестве потребляемой горячей воды во всех кранах.

Двухконтурный котел

Плюсы:

  • Стоимость двухконтурного ниже, чем одноконтурного с бойлером;
  • Занимает очень мало места, компактный;
  • Не требуется докупать дополнительное оборудование;
  • Простота монтажа;
  • Экономичность – нагревается только то количество воды, которое требуется.

Минусы:

  • Непостоянство температуры горячей воды. При открывании вентиля начинается нагрев воды. Так как вода проточная, то нагревание происходит постепенно от холодной до горячей. На температуру воды влияет давление в водопроводных трубах. Чем оно ниже, тем холоднее течет вода из крана;
  • Температура воды сразу падает, если одновременно открыты несколько кранов;
  • Чем дальше от котла находится кран, тем дольше приходится ждать, когда вода станет горячей. Следовательно, текущая вода просто выливается в канализацию, пока не нагреется до нужной температуры;
  • Второй контур включается только в том случае, когда поток воды значителен. Иначе второй контур при маленькой струйке может и не включиться. Из-за этой особенности двухконтурных модулей воду трудно экономить.

Не имеют подобного недостатка устройства с накопительным баком до 60 литров или бойлером послойного нагрева. У них вода подается с постоянной температурой независимо от давления в водопроводе.

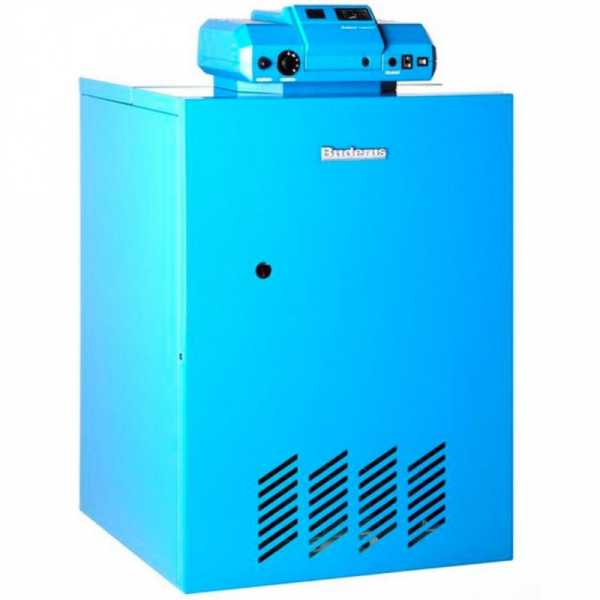

Напольные котлы

Для размещения напольных котлов может потребоваться дополнительное помещение, так как они имеют большую мощность и больше по размерам, чем настенные.

Напольные котлы, плюсы:

  • Теплообменники в них выполняются из чугуна, который увеличивает вес изделия, но отличается длительным сроком службы – до 30 лет. Другие недорогие детали в процессе эксплуатации несложно заменить;
  • Не требуется дымоход с усиленной тягой.

Минусы:

  • Из-за чугунного теплообменника он занимает много места на полу, так как вес и габариты не позволяют повесить котел на стену;
  • Требуется приобретать и устанавливать расширительный бачок, делается обвязка отопителя;

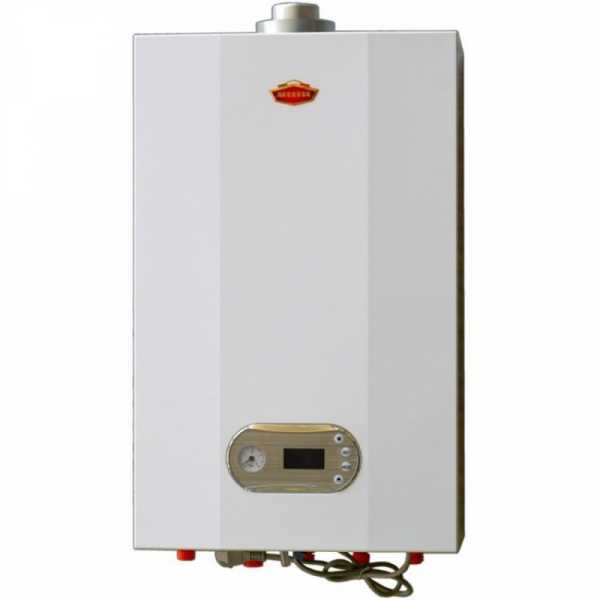

Настенные котлы

Настенные обогревательные котлы – идеальный вариант для отопления городских квартир и отдельных коттеджей. Монтаж настенных котлов обоих видов (одно или двухконтурных) не составляет труда. Также несложно и их обслуживание.

Источник бесперебойного питания или электрогенератор?

Главный недостаток настенного котла – невозможность работать без электричества можно легко устранить двумя способами:

  • Купив электрогенератор (бензиновый или дизельный). Но надо иметь в виду, что для импортных котлов с закрытой системой не подходит электричество, вырабатываемое обычными генераторами. Чтобы котел подружился с генератором, требуется еще стабилизатор, который преобразует вырабатываемое напряжение в нужный вид синусоидальной формы с соблюдением стабильных стандартных величин.
  • Купив источник бесперебойного питания (ИБП). Поскольку настенные котлы потребляют, как правило, незначительную электрическую мощность для поджига пламени горелки и работы вентилятора, то при отключения напряжения в сети можно использовать источник бесперебойного питания, а не покупать для этого генератор.

Преимущества ИБП:

  • бесшумная работа,
  • простота подключения,
  • отсутствие эксплуатационных расходов,
  • возможность обеспечить автономный режим работы длительное время,
  • отсутствие необходимости в расходных материалах.

Если ИБП выполнен по технологии “onlain” (двойной преобразователь), то он выдает “чистый синус” не только в режиме аккумулятора, но и от сетевого напряжения.

ВАЖНО!
Для того чтобы обеспечить работу отопления в течение десятков часов надо выбирать аппарат конфигурации LongTime (LT). Он не имеет внутренней батареи и снабжается зарядным устройством повышенной мощности. Аккумуляторы выбранной емкости подсоединяются к ИБП.

Емкость аккумуляторов подбирается в зависимости от времени, в течение которого с помощью ИБП будет поддерживаться работа отопительного котла.

На практике мощность домашних настенных котлов колеблется от 50 до 300 Ватт. Это соответствует силе тока от 70 до 400 вольт-ампер.

Установка и обслуживание котлов с закрытой системой несложно.

Поэтому большинство потребителей при выборе системы отопления для своих загородных домов склоняются к выбору настенных котлов с закрытой камерой сгорания

Ниже указана ссылка на видео, рассказывающее о выборе котла для индивидуального отопления. Рассматривается различие между котлами с открытой и закрытой камерой сгорания, объясняется устройство коаксиального дымохода.

oteple.com

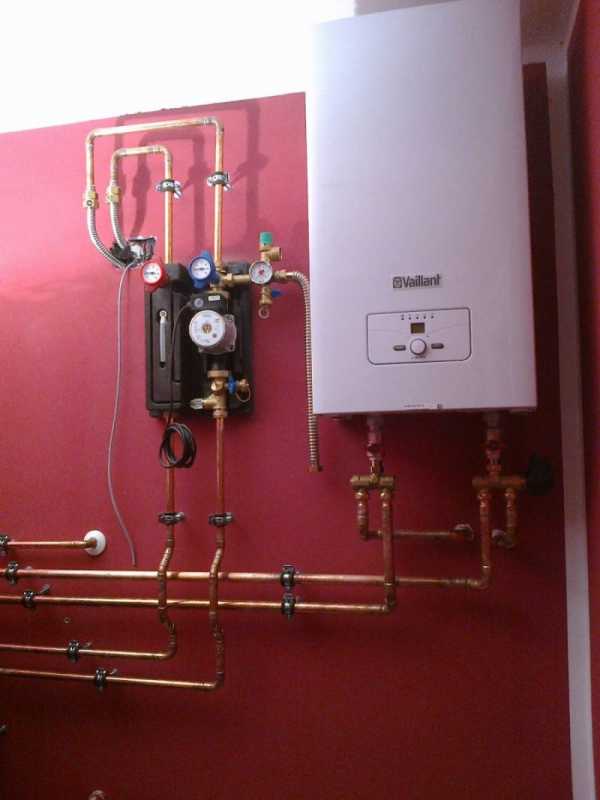

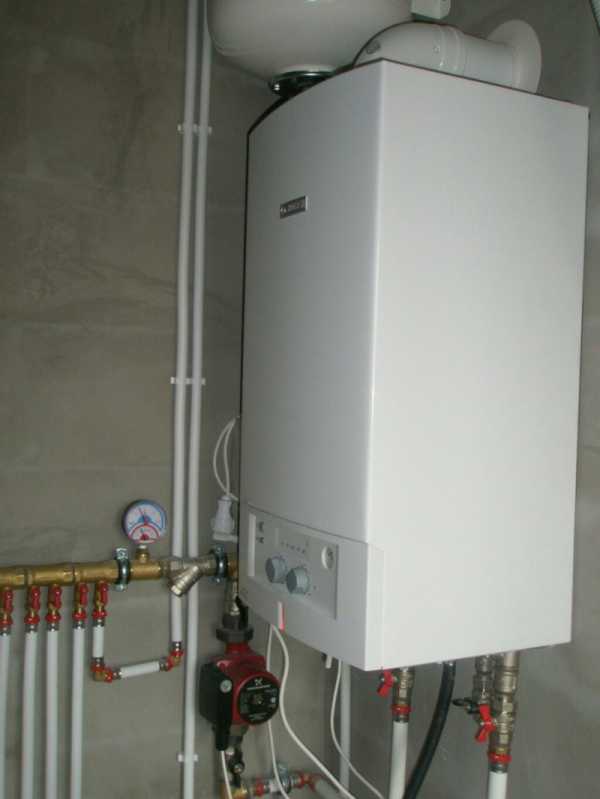

Установка настенного газового котла – нормы и правила, выбор крепежа

монтаж настенного котла на газе

    Содержимое:

  1. Нормы и правила установки навесного котла
    1. На какой высоте вешать котел на стену
    2. Пожарная безопасность при монтаже
    3. Как и чем отделать стены за котлом
  2. Материалы стен при креплении навесного котла
    1. Как повесить котел на деревянную стену
    2. Как установить на стену из гипсокартона
    3. Как закрепить на железобетонную стену
    4. Как навесить на кирпичную стену
    5. Пенобетон, газосиликат, газобетон
  3. Как закрепить дымоход для настенного котла
  4. Что нужно для установки настенного котла

Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

  • Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
  • Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
  • Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

крепление котла к стене

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

  1. С высотой установки.
  2. Требованиями пожарной безопасности.
  3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

расстояния от котла до стен При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

  • От поверхности стены, на которую монтируется агрегат не менее 10 см.
  • От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

защита деревянной стены Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

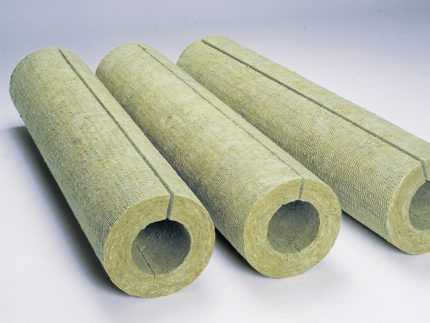

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

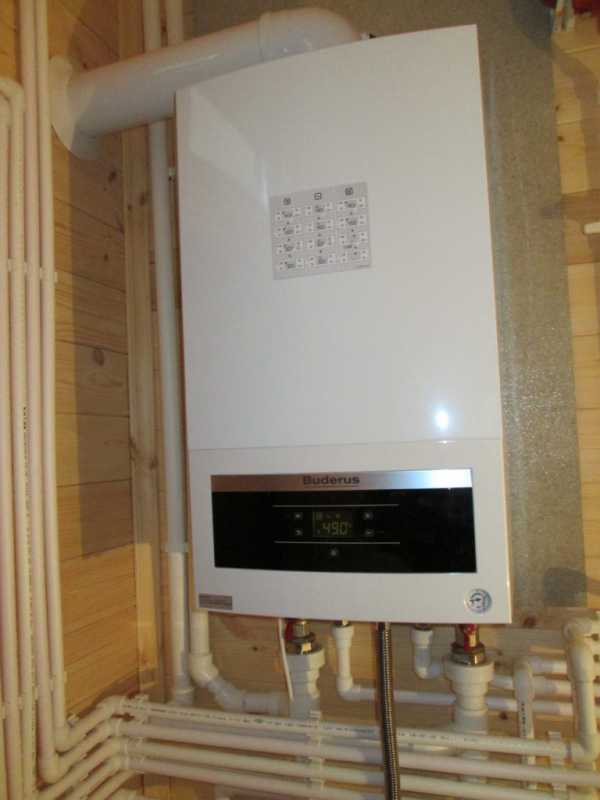

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:

  • Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
  • Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

крепеж для гипсокартона

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

крепежи для бетона

Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

крепежи для пустотелого кирпича
правила установки химического анкера

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

  • Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
  • Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
  • Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
  • Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

крепеж для газобетона

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

  • Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
    На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.межэтажные противопожарные проходки
  • Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
    Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.правила расположения дымохода

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

  • Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
  • Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

монтажный инструмент

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

avtonomnoeteplo.ru

Газовые котлы без дымохода: особенности работы

Автономное отопление с помощью газа очень распространено в промышленности и среди владельцев частных домов, однако это удобство стало необходимым и в квартирах.

Но по некоторым причинам установка газового котла в квартире была невозможной, а теперь эта проблема полностью решена.





Условия установки газового котла

Для обустройства автономного газового отопления необходимо наличие системы вывода дымовых газов, выполненной по всем нормам. Традиционной системой отвода газа является дымоход. Его конструкция обеспечивает наличие естественной тяги. Именно она и вытягивает дымовые газы из котла и обеспечивает необходимое количество воздуха для поддержания процесса горения.

Котлы с естественной тягой

Котлы с естественной тягой оснащены камерой сгорания открытого типа, воздух для горения втягивается за счет тяги из помещения котельной. Такая система не обеспечивает 100% вывод продуктов сгорания, какая-то часть все равно проникает в комнату. Эти два фактора значительно ухудшают качество воздуха в помещении. Именно с этими неудобствами связаны трудности установки газового котла в маленькой квартире.

Котлы с принудительной тягой

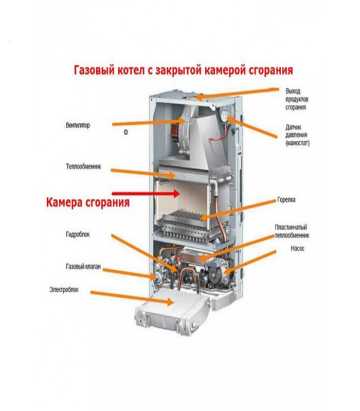

Для решения проблемы обустройства традиционного дымохода, сжигания кислорода и скопления угарного газа в помещении котельной были разработаны котлы с камерой сгорания закрытого типа. В них для вывода дымовых газов предусмотрен специальный вентилятор (дымосос).

Так как тяга создается с помощью электрического прибора, ее интенсивность не имеет прямой зависимости от сечения и высоты дымохода, поэтому вывод продуктов сгорания котлов с принудительной тягой осуществляется за счет специальной коаксиальной дымовой трубы.

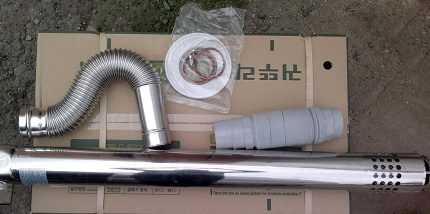

Коаксиальная труба для газового котла очень легко монтируется и имеет относительно маленький диаметр. Для ее установки необходимо сделать одно сквозное отверстие в наружной стене.

В камере сгорания закрытого типа устанавливается дутьевая (вентиляторная) горелка. В ее конструкцию входит вентилятор, который обеспечивает приток необходимого количества воздуха. Поэтому котлы с принудительной тягой еще называют турбированные.

Коаксиальный дымоход. Требования к установке

Коаксиальный дымоход представляет собой конструкцию «труба в трубе». По внутреннему контуру выходят продукты сгорания, а по внешнему производится забор воздуха для поддержания процесса горения.

Расположение коаксиального дымохода может быть:

  • вертикальное – выполняется через крышу в случае, если нет возможности вывести через стену;
  • наклонное – труба расположена под углом;
  • горизонтальное – самое распространенное расположение.

Трудностей с монтажом коаксиальной трубы возникнуть не должно, однако нужно соблюсти некоторые требования:

  • все элементы трубы, которые соприкасаются с поверхностью стен или крыши должны быть изолированы несгораемым теплоизоляционным материалом;
  • все соединения трубы должны быть подходящего размера, запрещается уплотнение незаводскими материалами;
  • длина внутренней части трубы должна быть в пределах 3 метров;
  • при вертикальном исполнении нужно предусмотреть систему отвода конденсата;
  • при горизонтальном расположении нужно соблюсти небольшой уклон для стекания конденсата;
  • подбор диаметра трубы должен быть выполнен с учетом мощности котла и выходным патрубком самого котла.

Котлы с принудительной тягой могут быть различных модификаций и конструкций. Их классификация с котлами естественной тяги практически не отличается, также как и выполняемые функции.

Например, для квартиры хорошим вариантом будет компактный настенный агрегат. А для отопления более обширных площадей, но без возможности монтажа дымохода, можно использовать напольные котлы с закрытой камерой сгорания.

Газовые котлы без дымохода — турбированные котлы

Турбированный газовый котел — газовый котел, в котором подача воздуха для горения и отвод продуктов сгорания производится с улицы при помощи встроенного вентилятора через особые воздуховоды малого диаметра.

Преимуществом данного вида котлов является отсутствие необходимости строительства дымохода и, как следствие, возможность разместить их в любом месте дома или квартиры.

Назначение турбированных газовых котлов

Турбированные газовые котлы высокой мощности могут применяться на производстве. А маломощные водогрейные котлы нашли свое применение в быту, а именно: в частных домах, квартирах, дачах, офисах и в прочих зданиях и помещениях.

Функции турбированных газовых котлов

Если есть необходимость в обеспечении и отопления, и горячего водоснабжения, то эти функции может выполнять двухконтурный котел.

Только для отопления подойдет одноконтурный котел. Если уже есть одноконтурный агрегат, но встала необходимость подогрева бытовой воды, то к котлу можно подключить бойлер косвенного нагрева.

Сжигаемое топливо

Турбированные газовые котлы могут работать на природном газе или на сжиженной пропан-бутановой смеси. Настройку горелки под тот или иной вид топлива легко может произвести специалист.

Эффективность работы газовых турбированных котлов

Традиционные конвекционные котлы имеют достаточно высокий коэффициент полезного действия (КПД). Но на выходе из агрегата продукты сгорания имеют высокую температуру. Эту температуру стали использовать как предварительный нагрев теплоносителя. Для этого в конструкцию конвекционного котла добавили дополнительный теплообменник, и в результате получился газовый котел конденсационного типа. За счет дополнительного теплообменника КПД конденсационных котлов выше, чем КПД конвекционных аналогов на 15%.

Энергонезависимые газовые котлы могут быть выполнены только с системой естественной тяги. Ведь для работы принудительной тяги нужен электрический вентилятор.

Турбированные газовые котлы могут быть любых размеров, мощностей и назначений. Они более удобны, экономичны и эффективны, чем аналоги с естественной тягой.

oteple.com

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
