Имейте ввиду, что патрубки, обеспечивающие поступление холодной воды, находятся на котле с левой стороны относительно центра, а подводящие горячий теплоноситель – справа.

Подключение газа и электричества

Работу по подключению агрегата к газовой магистрали или баллону должен выполнять только специалист, так как ошибка в этом случае может привести к фатальным последствиям. Правильность установки оборудования должен проверять работник газовой службы. Он же осуществляет первый пуск котла.

При самостоятельном проведении работ начинать подключение газа следует с соединения ответвления магистрали с соответствующим патрубком на агрегате. На кран, который отсекает подачу газа от магистрали также ставят специальный фильтр. Лучше всего приобретать качественную деталь, так как дешевый вариант прослужит недолго. Сломанный фильтр может послужить причиной поломки газового котла.

Имейте ввиду, что вес газа меньше чем воздуха, и при недостаточной герметизации, газ будет выходить из трубопровода.  Поэтому очень важно, чтобы все соединения были тщательно загерметизированы.

После фильтра устанавливают гибкое соединение в виде гофрированного шланга. Резиновые трубки здесь не подойдут, так как со временем в них появляются трещины, через которые будет выходить газ. К патрубку котла шланг прикрепляют с помощью гайки. Для герметизации соединения используют паранитовую прокладку.

Модели газовых котлов, работающих на электричестве, рекомендуется подключать к сети только через стабилизатор, что позволит избежать влияния скачков напряжения.

Устройство дымохода

Модели настенных котлов с закрытой топкой оснащают коаксиальным дымоходом. В многоквартирных сооружениях газовый агрегат должен подсоединяться к общей дымовыводящей системе. В частных домах коаксиальная труба выводится через отверстие в стене на улицу. Высота дымохода в данном случае не имеет никакого значения, так как необходимая тяга обеспечивается вентилятором.

Котлы с открытой топкой устанавливают только в частных домах и оборудуются полноценным дымоходом. Настенный агрегат соединяется с ним трубой необходимого сечения.

Материал любого дымохода должен быть устойчив к воздействию продуктов сгорания и высокой температуры.

В процессе монтажа дымохода его устанавливают с небольшим наклоном в сторону газового котла. Между агрегатом и первым изгибом элемента должен располагаться прямой участок, равный как минимум двум диаметрам трубы.

Как подготовить газовый котел к первому пуску?

Напомним, что при первом пуске должен присутствовать представитель газовой службы. Систему отопления медленно заполняют водой, пока давление не достигнет показателя в 2 атмосферы. Параллельно осматривают все соединения системы. Места, где подтекает вода, следует сразу же загерметизировать.

Проверку газовых утечек делают так: готовят мыльный раствор и смазывают им соединения. В месте выхода газа мыло будет пузыриться. Найденные дефекты нужно сразу устранить и выполнить повторную проверку.

Подробное описание, как установить газовый настенный котел смотрите на видео ниже.

Установка настенного газового котла не так проста, как может показаться на первый взгляд. Она требует некоторого опыта в сантехнических работах, и без участия специалистов здесь не обойтись. Однако самые простые этапы можно выполнить самостоятельно, что позволит сэкономить бюджет.

Монтаж настенного котла своими руками

Подключение настенного котла своими руками обычно занимает один-два дня в зависимости от сложности работ и типа используемого отопительного оборудования. Первый день происходит подключение и обвязка самого котла, а на второй обычно монтируют вспомогательное оборудование – насос, расширительный бак, бойлер. Но в принципе, данный порядок проведения работ условен. Можно выполнять работы в другом порядке – как будет удобнее.

С чего начинают монтаж котла? Для начала необходимо прикинуть то место, где он будет располагаться. Так же необходимо рассчитать расположение остального котельного оборудования.
Котёл обычно вешают на такой высоте, на которой можно будет без проблем выполнять его регулировку и обслуживание.
Когда вы подобрали место, необходимо повесить котёл на стене. Для его крепления в комплекте идут специальные кронштейны. У разных производителей они могут различаться. Но суть у всех одна.

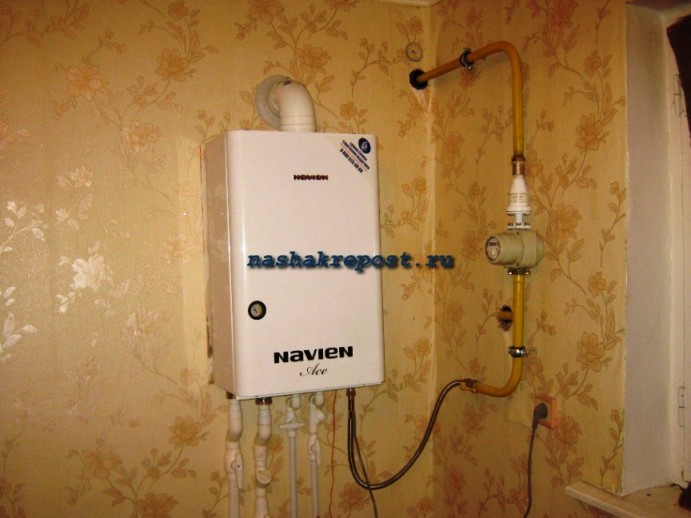

Установка котла на стене

Первыми делом крепим кронштейн на стене. Далее с помощью регулирования по высоте и ширине выставляем уровень детали. Стоит отметить, что набор болтов и саморезов в комплекте не всегда может подойти для вашего дома. Точнее для ваших стен. Например, когда используется отделка гипроком за которым идёт теплоизоляция. В этих случаях потребуются более длинные саморезы.

Когда планка крепления установлена по уровню вешают котёл. На задней его стенке есть специальные пазы, с помощью которых котёл крепится к кронштейну. Выполнять эту процедуру необходимо вдвоём. Так как самостоятельно достаточно сложно повесть тяжёлый котёл.

Подключение и обвязка настенного котла

Далее начинается процесс обвязки котла. При наличии опыта с этим можно справиться своими руками.Необходимо подвести отопительные трубы, а так же трубы гвс. Так же следует подсоединить газовый шланг к газовой арматуре отопительного котла.
В зависимости от типа котла могут быть использованы либо обычный, либо коаксиальный дымоход.
Могу дать один совет по установке коаксиального котла. По возможности не стоит его намертво запенивать монтажной пеной. Дело в том, что зимой коаксиальная труба иногда замерзает. В этом случае для быстрой разморозки очень удобно вынуть труб и убрать в теплое место.
Выполнять обвязку котельной в доме можно различными материалами. Наиболее приемлемо использовать полипропиленовые трубы. Разводка и монтаж полипропиленовых труб происходит с помощью пайки. Трубопроводы монтируются с помощью специальных крепежей.

Запускать котел отопления может только специалист. При пуско-наладке котла он должен поставить печать организации, уполномоченной осуществлять данные работы. Это условие является обязательным для сохранения гарантии производителя.

Как определиться с выбором типа настенного газового котла вне зависимости от производителя

В этой статье разбираемся в вопросе, интересующем многих наших профессиональных покупателей, которые большую часть времени работают в городских квартирах и редко сталкиваются, или вообще не сталкиваются с автономными системами отопления: на что нужно обратить внимание при выборе типа настенного газового котла.

Зачастую выбрать подходящий тип настенного газового котла, наиболее подходящего в каждом конкретном случае, — задача непростая, особенно для специалистов, которые с этим в своей работе не сталкивались. Существует ряд деталей, которые обязательно нужно учитывать при подборе этого оборудования.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Большинство современных настенных газовых котлов оснащены всеми необходимыми элементами для правильной работы системы отопления. Независимо от производителя, в комплектацию любого настенного котла европейских производителей входит циркуляционный насос для обеспечения циркуляции теплоносителя, расширительный бак для компенсации расширения теплоносителя при его нагреве, предохранительный клапан для сброса избыточного давления, автоматический воздухоотводчик и манометр. Кроме того, любой газовый котел имеет панель управления, с помощью которой можно регулировать работу оборудования и на которой отображаются его технические  характеристики, а также сигналы о возможных неисправностях. Помимо этого любой котел имеет техническую возможность подключения комнатного термостата, недельного программатора или GSM-модуля удаленного управления котлом.

Все газовые котлы оснащены необходимыми системами безопасности, которые отвечают за  бесперебойные и правильные процессы горения, дымоудаления, избыточного и низкого давления, высоких температур в контурах отопления и приготовления горячей воды. Поэтому, если обнаружится какая-либо неисправность, котел отключится и проинформирует об этом путем диодной индикации или выдаст код ошибки на монохромном или цветном дисплее, в  зависимости от производителя.

ПРИГОТОВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ

Газовые настенные котлы европейских производителей имеют функцию нагрева горячей воды. Делают они это двумя основными способами и, соответственно,  делятся на две категории.

Проточный нагрев воды во вторичном теплообменнике

Первый и самый распространенный  способ  нагрева воды — проточный. Этот способ применяется в так называемых двухконтурных котлах. Первый контур таких котлов отвечает за отопление здания, а второй  — за приготовление горячей воды. В каждом контуре имеется свой теплообменник.

Стоит различать пластинчатый и битермический проточный теплообменник. Как можно понять из названия, пластинчатый теплообменник состоит из тонких пластин, которые образуют между собой каналы, по которым протекают теплоносители и обмениваются тепловой энергией. При этом каналы с теплоносителями ГВС и отопления чередуются между собой. Битермический теплообменник представляет собой коаксиальную трубу (трубу в трубе), внутренняя труба которой предназначена для воды ГВС, а наружная— для теплоносителя системы отопления. Поскольку контур ГВС в пластинчатом теплообменнике   работает на меньших температурных диапазонах, такая система является более стойкой к отложению солей и в ней отсутствует подкипание теплоносителя. В битермическом теплообменнике быстрее образуется накипь, он имеет меньший срок эксплуатации. К тому же битермический теплообменник в случае возникновения протечки практически не подлежит ремонту. Именно поэтому газовые котлы с пластинчатым теплообменником наиболее распространены.

При выборе такого котла необходимо учесть, что вода нагревается во вторичном пластинчатом теплообменнике в проточном режиме в неограниченном количестве, но с малой производительностью —  не  более  12  литров в минуту (для котла мощностью 24 кВт). Данной производительности будет достаточно для семьи из двух человек или комфортного использования одного смесителя для ванной. В случае одновременного использования двух сантехнических приборов, производительность каждого будет существенно меньше, что заметно скажется на комфортности эксплуатации.

В котлах со встроенным вторичным теплообменником в контуре отопления может использоваться антифриз, поскольку контуры отопления и горячего водоснабжения разграничены пластинами вторичного теплообменника. Однако стоит помнить, что допустимо применение только пищевых теплоносителей во избежание отравлений в тех редких случаях, когда при условии долгосрочной и неправильной эксплуатации происходит повреждение вторичного теплообменника и существует вероятность попадания антифриза в систему питьевого водоснабжения.

Накопительный нагрев воды во встроенном бойлере

Второй способ нагрева воды также относится к двухконтурным котлам, но приготовление горячей воды происходит не в проточном теплообменнике, а в накопительном встроенном бойлере косвенного нагрева. Основное отличие от первого способа — наличие в котле косвенного бойлера объемом, как правило, не более 40-60 литров. Вместо пластинчатого теплообменника в бойлер встроен трубный теплообменник большой     мощности

— не менее 24 кВт. Именно поэтому  нельзя  сравнивать объем электрических накопительных водонагревателей и косвенных накопительных бойлеров — средняя мощность электрических водонагревателей редко превышает 2,5 кВт. Следовательно, и разница в производительности будет соответствующей.

Рассмотрим, к примеру, газовый котел с мощностью 24 кВт и встроенным бойлером 40 л. При температуре входящей холодной воды 10°С и приросте температуры Δt=30°С за первые 30 минут эксплуатации бойлер выдаст 350 литров воды с комфортной температурой 40°С. Этот пример еще раз доказывает преимущество встроенного в газовый котел бойлера перед электрическим накопительным водонагревателем.

Двухконтурный котел со встроенным бойлером, несмотря   на   сравнительно малый объем бака, дает возможность использовать более трех сантехнических приборов одновременно при условии правильно созданной гидравлической трубопроводной системы холодного и горячего водоснабжения.

Добавим, что при данном типе приготовления горячей воды также есть возможность применять в отопительном контуре антифриз, поскольку контуры отопления и горячего водоснабжения разграничены трубным теплообменником. Но в этом случае также необходимо применять только пищевые теплоносители во избежание отравлений при повреждении встроенного трубного теплообменника бойлера косвенного нагрева при долгосрочной и неправильной эксплуатации.

Накопительный нагрев воды в отдельно стоящем бойлере при помощи одноконтурного газового котла

В случае если в доме проживает большое количество людей и потребности в горячей воде намного превосходят рассмотренный выше пример, подойдет одноконтурный настенный газовый котел. В нем присутствует только один контур, предназначенный для отопления здания, но при этом есть возможность подключения внешнего отдельно стоящего бойлера косвенного нагрева. Единственный нюанс, который нужно учесть, —чтобы данное оборудование гармонично и без аварий эксплуатировалось долгие годы, необходимо подбирать бойлер того же бренда и специальной серии для данного конкретного котла. Данная конструкция работает так же, как и описанный выше двухконтурный котел со встроенным бойлером, единственным отличием и преимуществом является возможность применения бойлера с большим объемом — 100, 200 или 300 литров, — которого будет более чем достаточно для индивидуального загородного или коттеджного строительства.

ЧТО ТАКОЕ ПРИОРИТЕТ ГВС (ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ)…

…в     проточном     режиме с вторичным теплообменником

Первостепенная задача любого котла — это отопление здания, но, как ни странно, при  этом  приоритетом в работе автоматики котла является приготовление горячей воды. Происходит это потому, что котел со встроенным или отдельно стоящим косвенным бойлером или встроенным вторичным проточным теплообменником, например, общей мощностью 24 кВт не сможет одновременно отапливать здание площадью 200 м2 и нагревать горячую воду в проточном режиме. Поэтому логика работы автоматики котла выстроена следующи мобразом: как только потребитель открывает горячую воду на смесителе, датчик протока фиксирует движение воды, и автоматика котла с помощью трехходового клапана переводит циркуляцию теплоносителя с отопительного контура (системы радиаторного или напольного отопления и т.п.) на вторичный пластинчатый теплообменник ГВС. Таким образом, система отопления приостанавливает работу на время принятия душа или мытья посуды, но, как правило, она не успевает остыть даже во время длительного принятия ванны и быстро выходит на заданные параметры.

… в накопительном встроенном или отдельно стоящем бойлере косвенного нагрева

В случае приготовления горячей воды при помощи накопительного бойлера косвенного нагрева сигналом для приготовления горячей воды служит не датчик протока, а датчик температуры воды в бойлере. Таким образом, как только температура воды в бойлере становится ниже установленной — из-за ее естественного остывания или потребления горячей воды и пополнения холодной в момент водоразбора, — циркуляция теплоносителя также при помощи трехходового клапана автоматически переводится с отопительного контура (системы радиаторного или напольного отопления и т.п.) на встроенный трубный теплообменник бойлера, а он, в свою очередь, быстро нагревает воду в баке бойлера до заданной температуры и снова переходит в режим отопления здания.

ДЫМОХОДЫ И СИСТЕМЫ ДЫМОУДАЛЕНИЯ

При выборе типа настенного газового котла возникает вопрос об определении способа дымоудаления. По способу дымоудаления настенные газовые котлы делятся на две группы: с открытой камерой сгорания и с закрытой камерой сгорания.

Настенный  газовый  котел с открытой камерой сгорания

Система дымоудаления в котле с открытой камерой сгорания в точности  такая же, как и у настенной газовой колонки (проточный газовый водонагреватель), которые мы  привыкли  видеть в домах старого фонда. Этот вид котлов применяется  в тех зданиях, в которых уже есть дымоход, специально спроектированный и смонтированный для газового котла. Если в доме по наследству от дровяной печи или твердотопливного котла остался    кирпичный  дымоход, его тоже можно использовать при установке газового котла с открытой камерой сгорания, но при условии его загильзовки* модульным нержавеющим дымоходом, диаметр которого должен соответствовать мощности котла. При установке котла с открытой камерой сгорания нужно помнить, что для процессов горения необходим кислород. Он втягивается в камеру сгорания из помещения, в котором установлен котел,    при    помощи     естественной тяги: за счет разницы давлений более плотный холодный     воздух     вытесняет более легкий нагретый воздух, который и отходит наружу по дымоходу. Холодный воздух в помещение, где установлен котел, как правило, попадает за счет естественных щелей конструкции деревянных дверных и оконных  проемов.    Однако в современных домах, в которых     стоят     герметичные стеклопакеты и двери, необходимо предусмотреть приточную вентиляцию путем врезки специальной решетки в дверь котельной или в конструкцию стены. Как правило, такие приточные решетки врезаются при установке котлов большой мощности (более 50 кВт), для которых необходим большой объем воздуха для образования горючей смеси и выхода котла на полную мощность.

Существует мнение, что отличительной особенностью газовых котлов и газовых колонок с открытой камерой сгорания является наличие смотрового окошка с так называемым пилотным пламенем (небольшое пламя, служащее запальным элементом для розжига основной горелки). В старых газовых колонках с открытой камерой сгорания язычок такого пилотного пламени действительно  был.   Однако в современных газовых котлах с открытой камерой сгорания это смотровое окно и пилотное пламя  отсутствует, и  розжиг  основной   горелки происходит при помощи автоматики котла в момент необходимости либо в приготовлении горячей воды, либо в отоплении. Иными словами, визуально котлы с открытой и закрытой камерой ничем друг от друга не отличаются.

Единственной отличительной особенностью эксплуатации котла с открытой камерой сгорания является повышенный  уровень   шума в момент розжига горелки и самого процесса горения по сравнению с котлами с закрытой камерой сгорания, о которых и пойдет речь далее.

Настенный  газовый  котел с закрытой камерой сгорания

Котлы с закрытой камерой сгорания — уникальное техническое решение. Основным его отличием от котла с открытой камерой сгорания является герметичная — закрытая — камера сгорания. Возникает вопрос: если камера герметична, каким же образом происходит процесс горения? На самом деле все реализовано  очень  просто: в таких котлах используется система модульных дымоходов — так называемый коаксиальный дымоход, или «труба в трубе». Между стенками внешнего и внутреннего коаксиального дымоходного модуля воздух с улицы подается в камеру сгорания принудительно с помощью вентилятора, вытесняя отработанные дымовые газы, которые по внутренней трубе отводятся на улицу.

В отдельных случаях котлы с закрытой камерой сгорания применяют не с коаксиальными модулями, а при помощи специального адаптера, который разделяет присоединительный патрубок котла на два отдельных патрубка небольшого диаметра (60-80 мм), выполняющих функцию коаксиальных: по первому всасывается воздух при помощи вентилятора для образования горения,  а по другому вытесняются отработанные газы.

Котлы с закрытой камерой сгорания применяются, как правило, в здании, где дымоход отсутствует. Монтируется дымоход такого котла двумя способами: с помощью горизонтального    комплекта прохода через стену или вертикального комплекта прохода через крышу. Большей популярностью пользуется котел с горизонтальным проходом — его просто установить на стену, граничащую с фасадом здания, для этого достаточно пробурить отверстие 110-120 мм. При этом необходимо учесть небольшой уклон (около 3°) горизонтального дымоходного модуля в сторону улицы для стекания конденсата, который образуется между дымоходами на поверхности внутренней дымоотводящей трубы. В случаях с вертикальным комплектом прохода через крышу система дооснащается специальным конденсатосборником и патрубком для отвода конденсата.

Итак, при выборе типа настенного газового котла важно иметь в виду, в каких условиях он будет эксплуатироваться и какая перед ним будет стоять задача:

1. Для определения мощности котла необходимо знать общую площадь отапливаемого здания. В условиях современного коттеджного и загородного энергосберегающего строительства, при стандартном остеклении и высоте потолков не более 3 метров необходимая мощность котла для 200 м2 в среднем равна 20 кВт. В том числе задается коэффициент запаса мощности котла при использовании антифриза, так как антифриз имеет более низкие показатели в сравнении с водой по теплоемкости: у антифриза теплоемкость на 20% меньше, это означает, что необходимая мощность котла в данном случае уже составит не 20 кВт, а 24 кВт.
2. Для определения типа котла по функции нагрева воды для системы ГВС нужно знать количество проживающих в доме, количество сантехнических приборов, а также пожелания по поводу одновременного использования горячей воды в нескольких точках. Приготовление горячей воды может быть реализовано тремя основными способами:

Двухконтурный котел с вторичным теплообменником.

Ввиду небольшой мощности вторичного теплообменника количество литров в минуту нагретой воды ограничено (примерно 12-15 л/мин горячей воды с температурным приростом 3537°С). При этом пропускная способность стандартного смесителя составляет не более 15 л/мин, следовательно, такой котел обеспечит горячей водой всего один прибор (душ, умывальник или кухонную мойку). Соответственно, двухконтурный котел подходит для комфортной эксплуатации в небольших квартирах или домах с одним санузлом на 1-2 человек.

Двухконтурный котел со встроенным бойлером.

Несмотря на небольшой объем (около 40-60 л), такой бойлер способен выдать до 350 л нагретой до 40°С воды за первые 30 минут работы. Котел со встроенным бойлером подходит для небольших домов, таунхаусов и квартир, где нет отдельной  бойлерной или котельной, но есть необходимость   пользоваться горячей водой на 2-3 прибора одновременно (2 душа, например).

Одноконтурный котел с отдельно стоящим бойлером косвенного нагрева

— это котел с одним теплообменником для нагрева теплоносителя и встроенным 3-х ходовым клапаном для подключения отдельного водонагревателя. В бак такого бойлера встроен трубный теплообменник большой мощности (24-28 кВт), что позволяет достаточно быстро прогревать большой объем воды (например, бак 200 л прогреется за 25-40 минут). Большой запас горячей воды позволяет использовать несколько сантехнических приборов одновременно.

3. Для определения типа котла по способу дымоудаления необходимо понимать, хорошо ли проветривается помещение, в котором будет установлен котел, и предусмотрен ли в помещении дымоход для отведения отработанных газов. Так, для котла с открытой камерой сгорания необходим приток воздуха в помещение, где он расположен, а также полноценный дымоход (вертикальный столб с выводом выше конька здания). В случаях, когда дымоход не предусмотрен и монтаж его не представляется возможным, устанавливается газовый котел с закрытой камерой сгорания. Он имеет встроенный вентилятор для удаления дымовых газов и притока воздуха в камеру сгорания, а также для него не требуется полноценный дымоход.

4. Для экономии ресурсов и во избежание переизбытка тепла в доме к настенному газовому котлу можно подключить комнатный термостат.     Он    устанавливается в самом большом помещении в доме, и поэтому, если тепло там, тепло будет и в остальных комнатах. Место установки термостата нужно выбирать согласно инструкции. От котла до термостата протягивается электрический кабель (как правило, 2×0,75 мм), либо используется беспроводная техника. После  подключения,   если, к примеру, на термостате установлено 23°С, пока в зоне установки термостата не будет 23°С, котел будет работать, и при достижении температуры воздуха заданной величины котел выключится. Таким образом, мы решаем сразу 2 задачи: комфортная температура в помещении (без перегрева или переохлаждения) и, конечно, экономия газа, что не менее важно для наших клиентов.

Зная перечисленные выше данные, можно легко подобрать настенный газовый котел. К примеру, нам необходимо подобрать котел для дачного дома.

• Площадь дома составляет 160м2 (2 этажа), дымохода в здании нет.
• Проживать постоянно в доме хозяева не будут, они планируют приезжать на выходные (и летом, и зимой). Количество потребителей — двое взрослых (иногда четверо) и двое детей.
• Дом хорошо утеплен, панорамных окон нет.
• В доме есть кухня и 2 санузла: 1 этаж (кухонная мойка, посудомоечная машина, душевая, умывальник, унитаз и стиральная машина) и
• 2 этаж (ванна, умывальник, унитаз).

На основании этих данных выбираем тип котла:

1) Мощность котла должна составлять не менее 16 кВт (из расчета 1 кВт на 10м2).

2) Поскольку в доме нет дымохода, нам необходим котел с закрытой камерой сгорания с коаксиальным дымоходом — труба в трубе.

3) В доме проживают 4 человека и расположены 2 санузла, значит, для комфортной эксплуатации нам необходим двухконтурный котел со встроенным бойлером или одноконтурный котел с отдельно стоящим бойлером, и, как альтернатива, для менее комфортной эксплуатации (не более двух сантехнических приборов) — двухконтурный  котел  со встроенным проточным теплообменником.

4) По условиям, в  доме не живут постоянно, поэтому в системе отопления будет антифриз, значит, запас мощности котла увеличивается на 20%, так как теплоемкость у антифриза ниже, чем у воды:

16 кВт + 20% = 19,2 кВт

5) Необходимо отметить, что помимо отопления газовый котел будет также осуществлять нагрев воды, поэтому необходимая мощность котла для приготовления горячей воды составит 24 кВт.

Рассчитывается это следующим образом: 2 кВт мощности требуется для нагрева до температуры 40°С одного литра воды  в  минуту. Для комфортной эксплуатации системы проток горячей воды  должен  быть не менее 12 л/мин — такого количества хватит для одновременного использования, например, душа и 1-2 точек водоразбора.   Поэтому, как и в случае с так называемыми газовыми колонками (или газовыми проточными водонагревателями), минимальная комфортная мощность для нагрева горячей воды, исходя из количества точек водоразбора в нашем примере, составляет 24 кВт.

Даже если площадь отапливаемого дома не превышает 90 м2, но при этом есть необходимость ГВС, рекомендуемая минимальная мощность котла для комфортной эксплуатации системы должна быть не менее 24 кВт. Особенно это относится к двухконтурным котлам со встроенным проточным теплообменником

Итак, нам необходим котел с закрытой камерой сгорания со встроенным или отдельно стоящим бойлером мощностью 24 кВт для комфортной  эксплуатации,   или с проточным теплообменником с ограниченными возможностями по приготовлению горячей воды.

Такие котлы есть у большинства производителей, остается выбрать понравившийся бренд!

*Загильзовка дымохода — вставка модульной дымоотводящей трубы из нержавеющей стали в существующий дымоход для предотвращения разрушений кирпичных стенок дымохода из-за отходящих газов и образующегося конденсата, улучшающая естественные тяговые свойства дымохода.

Правила и основные требования к установке газовых котлов

Надоели постоянные перебои с горячим водоснабжением? Нет нормально функционирующей системы центрального отопления? Это не проблема. Газовый котел — это превосходная альтернатива централизованной отопительно системе.

В зависимости от того, какие цели должен выполнять прибор, отопительные котлы на газу делятся на два типа: одноконтурные и двухконтурные. Модели с одним контуром предназначены исключительно для обогрева помещения, а двухконтурные газовые котлы могут одновременно выполнять как функцию отопительного прибора, так и источника постоянного горячего водоснабжения.

Как установить газовый котел

Монтаж газового котла — это довольно кропотливое и трудоемкое дело, в процессе которого важно соблюдать все нормы и порядок выполнения всех работ. Использование абсолютно любого прибора на газу требует соблюдения правил пожарной безопасности, газовые котлы — не исключение, поэтому помещение для установки газового котла должно быть оборудовано по всем нормам, а порядок монтажа ни в коем случае не должен быть нарушен.

Читать: Как выбрать парапетный газовый котел?

Проведение подготовительных работ перед установкой газового котла

Прежде чем приступить к установке отопительных котлов на газу, необходимо получить документальное разрешение, а также провести ряд подготовительных работ.

1. Необходимо подписать контракт на индивидуальную поставку газа для застройщика
2. Перед утверждением проекта на установку газового оборудования, нужно согласовать все технические условия с соответствующими органами газовой службы. Зачастую всеми разработками проектов по установке газовых котлов занимаются специальные службы или институты, имеющие соответствующую лицензию на осуществление подобного рода деятельности.
3. Все работы по установке газового оборудования должны проводиться специалистами.
4. После установки газового котла, необходимо обязательно получить заключение от представителя газовой организации о том, что котел подключен по всем нормам и правилам и работает исправно. Только после получения заключения газовым котлом можно начинать пользоваться.
5. Отопительную систему обязательно следует опрессовать до Р = 1,8, а все соединения должны быть полностью герметичными.
6. Прежде чем проводить монтажные работы по установке газового котла, необходимо позаботиться о том, чтобы обязательно был установлен стабилизатор напряжения и бесперебойник.
7. В нагревающуюся воду ни в коем случае не должен попадать антифриз, иначе это приведет к утечке газа и повреждениям уплотнительных прокладок.

Котельная для газового котла может располагаться на любом этаже дома, включая цокольный этаж, подвальное помещение и чердак. Исключением являются жилые комнаты, туалет и ванная комната — в них обустраивать место под котельную не рекомендуется. Обязательно позаботьтесь о том, чтобы помещение, в котором будет расположена котельная, и сам газовый котел соответствовали всем нормам и правилам пожарной безопасности.

Для просчета объема помещения под установку газового котла, необходимо учесть общую тепловую мощность как самого агрегата, так и водонагревателей — проточных и емкостных.

Обратите внимание, что в техпаспорте на газовый котел помещение для установки котла должно именоваться как котельная либо же топочная.

Для просчета объема котельной, воспользуйтесь данными, приведенными ниже в таблице.

Однако, существуют и исключения: для котлов с камерой сгорания закрытого типа размеры топочной могут быть любого размера и не являются нормированными. Помимо этого, для такого типа котлов не обязательно наличие в помещении оконного проема.

Для остальных же типов наличие хорошей вентиляции обязательно. Во-первых, воздух необходим для того, чтобы прогорало не менее 2,5газа в час, от этого зависит мощность котла. А во-вторых, если воздуха подается недостаточно, газ сгорает не полностью и образуется вредное для здоровья вещество, при вдыхании которого в течение 15 минут наступает летальный исход.

Читать: Как выбрать напольный газовый котел?

Требования к стенам в помещении для установки газового котла:

• расстояние между котлом и стеной должно быть не менее 10 см;
• стены в помещении, предназначенном для установки газового отопительного котла должны быть из не воспламеняющегося материала;
• в случае если материал, из которого выполнены стены в помещении, относится к категории горючих веществ, то допускается установка специального пласта из защитного материала.

Как установить газовый котел в доме: обязательные требования к монтажу

1. Помещение, в котором будет установлен газовый котел должно иметь общую квадратуру не менее 4, а высота потолков должна быть минимум 2,5 м.
2. Дверной проем в помещении, предназначенном для установки котла, должен быть не меньше 80см.
3. Наличие окон в помещении, где установлен газовый котел обязательно. Размеры и количество окон зависят от квадратуры помещения — на 10 кв.м должно приходиться не менее 0,3 кв.м окна.
4. В помещении обязательно должна быть обеспечена хорошая система вентиляции, поскольку для горения газа необходим постоянный приток воздуха. Рассчитать, какой должно быть отверстие для подачи кислорода несложно: на 1 кВт мощности прибора должно приходить не менее 8 кв.см ширины отверстия воздуховода.
5. Все газопроводные трубы должны быть исключительно металлическими, использование других материалов допускается лишь для подключения потребителей.
6. Диаметр дымоходной трубы должен напрямую зависеть от мощности отопительного котла: для котлов мощностью 30 кВт, сечение дымоходной трубы составляет 13 см, а при номинальной мощности агрегата в 40 кВт, диаметр трубы составит 17 см.
7. Размеры дымоходной трубы должны быть не меньше размеров отверстия, при помощи которого она соединяется с котлом.
8. Часть дымохода, которая находится снаружи, должна возвышаться над крышей как минимум на 50 см.
9. На случай утечки в помещении для отопительного котла должен быть установлен анализатор газа, а также клапан для остановки подачи газа.
10. На всех устройствах должны быть установлены счетчики для контроля расхода топлива.
11. Вентиляционная система должна быть установлена в верхней части помещения.
12. Место установки отопительного оборудования зависит от количества квартир в доме: если дом одноквартирный, то оборудование устанавливается в подвале, если же монтаж будет произведен в многоэтажном доме с большим количеством квартир, то установка оборудования в подвальном помещении строго запрещена.
13. Система подачи электричества отопительного газового котла обязательно должна иметь токовую и теплоизоляцию.

Читать: Как выбрать газовый котел для отопления частного дома

расстояние до стены помещения, от котла до окна и газовой трубы, размещение в индивидуальном жилом доме, каким должно быть помещение, объем, где разместить котел – Ремонт своими руками на m-stone.ru

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Содержание статьи

1 Последовательность подготовительных мероприятий1.1 Базовая регламентирующая документация для установки котла1.2 Согласование установки газового котла1.3 Разработка проекта установки1.4 Утверждение проекта2 Основные требования к помещению котельной2.1 Общие требования2.2 Системы вентиляции и дымохода3 Несколько слов о газовых котлах3.1 Калькулятор расчета необходимой тепловой мощности для системы отопления дома4 Последовательность проведения работ по монтажу газового котла4.1 Видео: Типичные ошибки при оборудовании котельной5 Эксплуатация газового котла6 Видео: работа специалистов по установке настенного газового котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

Техпаспорт газового котла.
Инструкция по его эксплуатации.
Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

Основные требования к котельной следующие:

Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
Высота потолка комнаты не меньше 2200÷2500 мм.
Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
Ширина проема двери должна быть не меньше 800 мм.
Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
Дымоход не должен иметь более трех изгибов или поворотов.
Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 %!з(MISSING)апаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

Северный регион – 1,5÷2,0 кВт.
Средняя полоса России – 1,0÷1,2 кВт.
Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Перейти к расчётам

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

Какова степень утепленности внешних стен?

Высота потолка в помещении

Что расположено снизу?

Что расположено сверху?

Тип установленных окон

Количество окон в помещении

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или на балкон:

нет

одна

две

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Нормы установки газового котла

Содержание статьи

1 Нормы установки газового котла1.1 Для частных домов1.2 Где ставить1.3 Требования к кухням, на которых устанавливается газовый котел1.4 Требования к отдельным помещениям1.5 Как пристраивать котельные1.6 Объединенные кухни2 Место для установки газового котла2.1 Нормы установки по СНиПу

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

на первом этаже дома;
в цокольном или подвальном этаже;
на чердаке:
газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
Высота потолка — не менее 2,5 м.
Наличие вентиляции:
вытяжка производительностью не менее трехкратного объема помещения;
приток такой же, плюс воздух на горение.
Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м2, при толщине 4 мм — не менее 1 м2, стекло 5 мм — 1,5 м2.
В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м2.
Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

Высота потолков — не менее 2,5 м;
Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м3.
Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
В помещении должно быть окно. Площадь стекла — не менее 0,03 м2 на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.
Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Как правильно установить газовый котел в квартире и частном доме

Невзирая на растущую популярность твердого топлива, магистральный газ остается главным энергоносителем, потребляемым с целью отопления помещений. Соответственно, домовладельцы продолжают приобретать газоиспользующее оборудование. Следующий шаг — установка газового котла, выполняемая в квартире или частном доме согласно нормативным и техническим требованиям. Предлагаем пройти эту процедуру виртуально, начиная с выбора отопительного агрегата.

Порядок действий домовладельца

Устройство либо замена газового отопления в загородных коттеджах или помещениях многоквартирного дома производится с разрешения соответствующей службы. Причем установить котел и сделать обвязку можно своими руками при условии соблюдения действующих строительных норм. Сотрудниками газоснабжающей организации выполняется 3 вида работ: разработка проекта (с согласованием), подключение газа и запуск теплогенератора.

Справка. Проектирование и монтаж обычно заказывают компании – поставщику топлива, хотя законодательство не запрещает нанимать сторонние фирмы. Вопрос заключается в стоимости услуг и длительности процедуры согласования.

Как нужно правильно действовать, чтобы установить в жилище газовый котел:

Выделить помещение под монтаж источника тепла.
Купить теплогенератор нужной мощности, совместимый с системой отопления.
Обратиться с заявлением в газоснабжающую организацию, приложив пакет документов. Получить технические условия (ТУ) на присоединение газоиспользующей установки.
На основании ТУ заказать изготовление проектной документации и согласовать ее в соответствующей службе компании – поставщика газа.
Соблюдая все правила и требования, изложенные в проекте, смонтировать и подсоединить котел к отоплению.
Вызвать специалистов Горгаза, выполняющих подключение к топливной магистрали и первичный запуск источника тепла.

В целом указанный порядок установки и присоединения котлов действует во всех странах бывшего СССР. В любом случае домовладелец получает технические условия, где перечислены требования действующих в государстве нормативов. Рассмотрим каждый этап по отдельности.

Помещение для установки

Согласно предписаниям СНиП и других сводов правил, монтаж газоиспользующих отопителей допускается в следующих помещениях:

мощностью до 60 кВт – на кухнях жилых зданий;
в отдельной комнате любого этажа, в том числе подвала, где соблюдены нормативные требования;
в пристроенной либо отдельно стоящей котельной.

В большинстве случаев газовые котлы отопления ставятся в обособленном помещении топочной. В квартирах и небольших дачных домах отопительные агрегаты размещаются на кухне, реже – в проходном коридоре (касается настенных версий теплогенераторов).

Размещение теплогенератора в отдельной комнате

Какие требования выдвигаются к помещениям:

Высота потолочного свода – не менее 2,5 м, минимальный объем – 15 кубов.
Вентиляция, действующая за счет естественной вытяжки. Количество вытяжного воздуха равно трем кубатурам топочной за 1 час. Величина притока считается так: объем вытяжки + воздушная смесь на горение (количество указывается в техническом паспорте котла).
В котельной нужны окна, выходящие на улицу, на кухне – форточка. Расчет площади светопрозрачных конструкций производится следующим образом: кубатура умножается на 0,03 м². По результату несложно определить размеры окон.
Стены отдельной топочной строятся из негорючих материалов. В деревянном доме конструкции придется защищать несгораемой обшивкой.
Пристроенные котельные обеспечиваются отдельным входом с железной дверью.

Рядовому домовладельцу сложно рассчитать вентиляцию по расходу воздуха за 1 час. Отсюда совет: организуйте вытяжку через канал минимальным сечением 14 х 14 см, оптимальный размер – 28 х 14 см. Выход вытяжной шахты делается в верхней зоне помещения, приток организуется через входную дверь, куда встраивается решетка с живым (полезным) сечением 0,025 м². Развернуто о помещении газовой котельной рассказывается в видеосюжете:

Подбор отопительного агрегата

Первый критерий выбора газового котла – тепловая мощность, потребная на отопление. В зависимости от условий эксплуатации производительность теплогенератора рассчитывается так:

В зоне с умеренным климатом мощность вычисляется умножением обогреваемой площади на 100 Вт. К полученной цифре применяется повышающий коэффициент запаса 1,2 (+20%!)(MISSING).
При высоте потолков 3 м и больше производительность считается по объему здания – кубатура перемножается на среднее значение 40 Вт.
В южных регионах площадь умножается на 80, в северных – на 200 Вт. Коэффициент запаса сохраняется.
Расчетная мощность двухконтурных версий и обычных котлов, работающих совместно с бойлером косвенного нагрева, умножается на коэффициент запаса 1,5 (+50%!)(MISSING) вместо 1,2.
Если теплогенератор завязан по схеме с буферной емкостью – аккумулятором тепла, запас мощности увеличивается вдвое (+100%!)(MISSING).

Тип агрегата зависит от схемы отопления. К самотечным открытым системам подойдут энергонезависимые модели газовых котлов – напольные и парапетные. Закрытые схемы, функционирующие под давлением, лучше подключать к настенным отопителям, снабженным собственным циркуляционным насосом и расширительным баком.

В квартирах и частных домах, где по различным причинам нельзя отводить дымовые газы традиционным способом, рекомендуется монтаж газового котла с закрытой камерой сгорания и принудительным наддувом воздуха. Подобные теплогенераторы оборудованы коаксиальным дымоходом, прокладываемым наружу сквозь стену. Принцип работы следующий: по внешнему каналу двустенной трубы турбиной втягивается воздух, а через внутренний проход выбрасываются продукты горения.

Оформление разрешительной документации

Немного уточним последовательность действий: сначала нужно обращаться к газовщикам за разрешением на установку котла, затем покупать отопительный агрегат, после чего запрашивать технические условия и заказывать проект. Для получения ТУ и обращения к проектировщикам подготовьте пакет документов:

право собственности на жилище – квартиру либо частный дом;
актуальная планировка здания;
паспорт и инструкция по эксплуатации газового теплогенератора;
сертификат на изделие.

Примечание. Сертификат и документацию отопителя предоставляет производитель оборудования.

Пример проекта котельной

Получив техусловия, передайте их инженерам – проектировщикам, подкрепив чертежами здания и собственными пожеланиями касательно места установки котла. При отсутствии планировок придется доплатить за выездное обследование – техник составит чертеж по факту.

Совет. Скрупулезно обговорите с проектировщиками основные моменты – точное месторасположение отопительного агрегата и конструкцию дымохода. Это позволит сэкономить время и начать монтажные работы, не дожидаясь согласования проекта.

Готовая проектная документация (минимум 3 экземпляра) визируется ответственными лицами газоснабжающей организации. На данном этапе стоит заказать прокладку наружных и внутренних газопроводов. Обращайтесь в ту же контору либо другую лицензированную фирму.

Требования к помещению топочной

Требования к монтажу

При установке напольного котла, сжигающего природный газ, рекомендуется соблюдать минимальные расстояния до стен и прочих строительных конструкций:

ширина свободной площадки перед фронтальной частью отопителя – 1250 мм;
боковые проходы для обслуживания и устранения неисправностей – 700 мм;
минимальный просвет сзади агрегата – 50 см.

К навесным газовым котлам требования мягче – впереди нужно оставить не менее 1 м свободного пространства, по бокам – 20 см, снизу – 300 мм. Нависающая над теплогенератором конструкция должна располагаться не ближе 45 см, как показано на схеме.

Перед тем как установить стационарный котел на деревянные полы, обязательно подложите несгораемую прокладку из базальтового картона и кровельной стали, выступающей за габариты корпуса на 100 мм, впереди – на 70 см. Если в силу различных причин отопитель стоит близко к стенам деревянного дома, их следует обшить негорючими материалами:

листы базальтового картона;
плиты минерита;
сталь оцинкованная 0,8—1 мм в толщину;
асбестовые листы.

Рекомендация. Не применяйте асбест, когда устанавливаете газовый котел на кухне, – он выделяет вредную пыль.

Аналогичные предосторожности выполняются при монтаже навесного теплогенератора на деревянную стену. Простейшая противопожарная мера – подложить под корпус оцинкованный металл, выступающий на 10 см (вниз – на 70 см), как изображено на фото.

Подключение к дымоходу и отоплению

Газовые отопительные агрегаты с открытой камерой сгорания требуют подключения к дымоходной трубе с хорошей естественной тягой. Ее оголовок не должен попадать в зону ветрового подпора, иначе сила тяги снизится до нуля. Минимальная высота дымохода – 5 м (считая от горелки), оптимальная зависит от расположения и расстояния от конька скатной крыши (указана ниже на схеме).

Важный момент. Присоединять патрубок газового котла к кирпичным вентиляционным каналам, сделанным в стене квартиры или загородного дома, категорически запрещается.

Общие требования к дымоходам и подключению газовых котлов выглядят так:

Диаметр трубы – не меньше размера патрубка агрегата, предназначенного для отвода продуктов горения.
Материал дымоходного канала – оцинкованная сталь, нержавейка, кирпич либо керамика. Никаких алюминиевых гофр.
Общая длина горизонтального участка, врезающегося в вертикальную трубу, — не более 3 м; Ниже места врезки с минимальным отступом 25 см устраивается ревизионный люк.
Расстояние от металлического дымового канала до деревянных конструкций – 0,5 м. Если закрыть горючий материал асбестом или кровельным железом, отступ допускается уменьшить до 100 мм.
Максимальное число поворотов дымохода на 90° не должно превышать 3. Сюда не относятся отводы 30 и 45°, применяемые для обхода трубой кровельного свеса.

Требования к монтажу коаксиальных труб турбированных котлов проще: канал делается с небольшим уклоном на улицу плюс соблюдение противопожарных мер при проходе деревянных стен. Подробно устройство дымоходных труб описывается в отдельном материале.

Обвязка котла производится согласно таким рекомендациям:

настенный теплогенератор просто подключается к системе отопления через отсекающие краны с американками;
на входе газа и теплоносителя устанавливайте сетчатые фильтры;
для напольного отопителя требуется собрать схему, соответствующую системе отопления: поставить циркуляционный насос, расширительный бак и группу безопасности;
к обратному трубопроводу с теплоносителем подсоедините подпитку из водопроводной сети;
при совместной работе с дровяным либо электрическим котлом предусмотрите монтаж обратных клапанов.

Под турбированный отопитель с высоким КПД, оснащенный вентилятором и автоматикой, установите розетку с напряжением питания 220 вольт и заземляющим проводом. Позаботьтесь, чтобы в случае аварии ее не залило водой. При подключении через стабилизатор или блок бесперебойного питания организуйте для указанных аппаратов специальную полку либо шкафчик.

Заключение

По окончании работ персонал газовой службы проверит правильность монтажа и соответствие проекту. Если возникнут критические замечания, недочеты придется устранять – без этого компания не позволит ввод в эксплуатацию и подачу газа на объект. При отсутствии претензий специалисты подключат газовую трубу, выполнят настройку и запуск оборудования. Останется сделать последний шаг – заключить договор на поставку топлива.

Источник: qustu.com

Это интересно: Как правильно завести бензопилу, что делать, если она не заводится: объясняем вопрос

Требования к дымоходу и обеспечению воздухообмена

Действующими нормами установки газовых котлов в частных домах предусматривается ряд требований к организации нормального воздухообмена в котельной. В частности, следует руководствоваться правилом, согласно которому установленная вентиляционная система должна в бесперебойном режиме обеспечивать троекратное обновление воздуха в комнате за один час.

Если нормами обустройства вентиляции пренебречь, или установить недостаточно производительную систему, корректная работа котла будет невозможна из-за недостатка кислорода. Приток свежего воздуха нужен для приготовления горючей топливной смеси, и из-за его недостатка котел стабильно работать не будет. Более того, недостаточный воздухообмен станет причиной скопления в котельной угарного газа, являющегося смертельно опасным для человека!

Для примера рассмотрим маломощный газовый котел с номинальной тепловой мощностью в 23 кВт. Согласно указаниям производителей современные модели с такой производительностью сжигают за один час около 2-2,5 м3 газа. Чтобы этот объем полностью сгорел, в котел должно за этот же час поступить не менее 30 м3 свежего воздуха. Если его будет меньше, газ будет сжигаться не полностью, что отрицательно скажется на экономичности системы отопления частного дома. Для других модификаций норма притока свежего воздуха, как правило, указывается в спецификациях и сопутствующей документации на газовое оборудование.

В котельной с газовым котлом всегда устанавливается приточно-вытяжная система вентиляции, которая обеспечивает не только подачу свежего воздуха, но и принудительное удаление угарного газа в случае нарушения нормального функционирования дымохода. Приточный канал лучше всего обустраивать с противоположной стороны от котла, возле входной двери. Для максимальной эффективности он должен быть расположен как можно ниже.

Схема вентиляции котельной.

Площадь приточного канала вентиляции рассчитывается исходя из того, откуда производится забор свежего воздуха. Если он поступает непосредственно с улицы, то сечение канала должно быть 8 см2 на каждый кВт тепловой мощности котла. Например, для котла на 30 кВт площадь вентиляционного канала должна быть не менее 240 см2 (это квадрат со сторонами длиной примерно по 15 см). Если же забор воздуха осуществляется из соседней комнаты, сечение приточного канала увеличивается до 30 см2 на каждый кВт тепловой мощности котла (в нашем примере это уже 900 см2, что соответствует квадрату со сторонами 30 см). Именно по последней причине рекомендуется организовывать приток свежего воздуха с улицы.

Котел рекомендуется обустраивать в непосредственной близости от дымоходной трубы. Газовые котлы имеющие закрытую камеру сгорания оборудуются коаксиальным дымоходом. Коаксиальный дымоход состоит из двух труб различного диаметра, которые вставлены одна во вторую.

Коаксиальный дымоход.

Таким образом котел может осуществлять забор кислорода из одной трубы и выводить продукты сгорания через вторую. Эта конструктивная особенность позволяет эксплуатировать такие котлы без организации дополнительной вентиляции.

Разновидности коаксиального дымохода:

Коаксиальный дымоход горизонтального типа.

Коаксиальный дымоход вертикального типа.

Для котлов с открытой камерой сгорания необходим обычный (традиционный) дымоход. Для таких котлов обязательно наличие приточной вентиляции.

Устройство традиционного дымохода:

Существует множество способов обустройства такого дымохода:

Сечение канала под дымоходную трубу должно соответствовать диаметру выводного отверстия на котле. Это значение можно найти в техническом описании приобретенной модели котла. На ряду с этим следует иметь в виду, что для котлов с открытой камерой сгорания и тепловой мощностью до 30 кВт диаметр должен быть не менее 13 см, а для 40-киловаттного – 17 см.

На пути от котла до стены дымоходная труба должна иметь как можно меньше изгибов и поворотов (но не более 3-х). Лучше всего, если в помещении их не будет вообще. Для этого во многих современных газовых котлах предусматривается два выходных отверстия – одно сверху, второе с тыльной стороны.

Труба дымохода должна быть изготовлена из нержавеющей или углеродистой листовой стали. Применение асбестовой трубы также допускается, однако, от ее начала до выходного патрубка котла должно быть минимальное расстояние в 50 см. Непосредственно к котлу подсоединять такую трубу категорически запрещено.

Существует также ряд требований относительно расположения дымоходной трубы снаружи частного дома:

Над крышей без конька труба должна возвышаться на 0,5 м. Выходящая на скат на расстоянии до 1,5 м. от конька труба должна возвышаться на 0,5 м. от конька. Если при аналогичной конфигурации труба удалена от конька на расстояние от 1,5 м. до 3 м, то ее верхний срез должен быть не ниже уровня конька. Если труба выходит в скат дальше 3 метров от конька, то ее верхний срез должен находиться не ниже условной линии, проведенной от вершины крыши под углом 10° относительно горизонта.

3

Устройство дымохода и системы вентиляции

По правилам монтажа газового оборудования в комнате, где устанавливается котел, необходимо организовать функциональные системы вентиляции и удаления дыма. Если этих систем в комнате не будет, либо они не смогут нормально функционировать, это может стать причиной поломки дорогостоящего оборудования и возникновения аварийных ситуаций.

Вентиляционный и дымоходный канал в котельной должны быть раздельными. Система вентиляции должна работать не только на удаление из помещения воздуха, но и на приток чистого кислорода, потому необходима организация функциональной приточно-вытяжной системы. Входное окно вентканала делают в нижней части входной двери или во внешней стене. Размер проема должен составить не менее 1/30 от площади котельной и не менее 8 см2 на 1 кВт мощности котла (если приток воздуха идет с улицы). Если воздух попадает в помещение из другой комнаты, то размер отверстия делают от 30 см2 на 1 кВт. В котельной вентиляционный канал должен все время быть открытым, чтобы воздух мог постоянно циркулировать в помещении.

Котел лучше всего устанавливать в непосредственной близости от дымоходной трубы. Устанавливаемый в стене дымоход должен иметь два канала:

главный – для монтажа трубы;ревизионный – для технического обслуживания (располагается ниже главного на расстоянии 25 см и более).

Выходное отверстие дымохода обязательно должно соответствовать по размеру выходному патрубку устанавливаемого газового оборудования. Сам дымоход должен иметь не более 3 поворотов и изгибов. Труба системы изготавливается из нержавейки или углеродистой листовой стали. Установка труб, изготовленных из асбеста или других слоистых материалов, может осуществляться только на расстоянии 50 см от дымоходного патрубка котла.

Перед установкой дымохода необходимо провести расчет оптимального его расположения и протяженности. Такой расчет позволит повысить функциональность системы и сделает ее безопасной в эксплуатации. Для труб, используемых в дымоходах, предъявляют следующие требования:

труба должна подниматься над крышей без конька минимум на 50 см;труба, выходящая на скат на удалении от конька менее 150 см, оснащается оголовком, возвышающимся над коньком на полметра;выходящая через скатную крышу труба на расстоянии от конька более 150 см, но менее 300 см должна иметь оголовок не ниже вершины конька;

При расстоянии от трубы на скатной крыше до конька более 300 см оголовок располагают так, чтобы его высота достигала условной линии, прочерченной под углом в 10˚ от вершины конька к горизонту.

Отсутствие систем вентиляции — причина поломки оборудования.

Требования и правила установки газового котла

Простой отопительный газовый котел можно смонтировать своими руками. Подключением сложного оборудования должны заниматься только специалисты. К тому же существуют определенные правила установки, применимые как к простейшим приборам, так и к газовым системам с ГВС.

В частности, выхлоп должен быть направлен в отдельный вертикальный газоход (не путать с дымоходом!) а продукты горения могут проходить не более трех изгибов или поворотов трубы. Норматив длины горизонтальной части дымохода составляет не более 3 м, а отрезка трубы, соединяющего дымоход с котлом — не более 25 см.

Требования и нормы

Правила установки газовых котлов в частном доме находятся в специализированных нормативных актах. Все стандарты и требования к монтажу описаны в строительных нормах и правилах (СНиП) от 31−02−2001. Кроме этого документа, необходимо учитывать требования ещё нескольких строительных норм, описывающих системы отопления, правила пожарной безопасности, требования к вентиляции зданий.

Пристройка котельных

Конечно, очень удобно иметь отдельное помещение для газового оборудования, но такая возможность есть далеко не всегда, и приходится думать, где разместить газовый котел в частном доме при таких условиях. Решением проблемы является пристройка котельной.

Стандарты в данном случае совпадают с описанными выше, но есть ряд дополнительных требований:

Котельную можно пристраивать только к цельной стене;
Расстояние между ближайшим окном или дверью должно составлять более одного метра;
Котельную можно выкладывать только с использованием негорючих материалов, которые могут продержаться не менее 0,75 часа до возгорания;
Стены самой котельной должны возводиться отдельно от главного здания – т.е. потребуется собственный фундамент и четыре новых стены.

Чтобы в обустроенную котельную можно было провести газовую магистраль, постройку нужно в обязательном порядке зарегистрировать. При отсутствии соответствующих документов представители газовой службы попросту откажут в согласовании оборудования, даже если все нормы будут соблюдены.

Если главное здание еще не построено, то еще при проектировании нужно узнать, каким должно быть помещение для газового котла, и соблюдать все требования, иначе ввод котла в эксплуатацию будет невозможен. Устанавливая котел в уже построенном здании, можно допускать небольшие отклонения в некоторых параметрах, но при этом их обязательно нужно компенсировать другими.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Правила установки газового котла в частном доме

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
высота потолка не менее 2,5 метра;
уровень пола в топочной не ниже нулевой отметки здания;
ширина входной двери от 800 мм, при этом створка должна открываться наружу;
обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
норма освещения установлена 0,03 л/м2;
минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
60 кВт – 13,5 м3;
более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

  Нюансы выбора газового котла для отопления частного дома

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

технический паспорт котла;
инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

расширительного бака;
нагревателя горячей воды для бытовых нужд;
емкостного или скоростного разделителя;
распределительной гребенки;
не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

  Преимущества и особенности эксплуатации котлов на твердом топливе

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%! (MISSING)Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
на поверхность листа нужно наклеить монтажный лист;
в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
повесить котел на стену;
проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

ежегодная чистка всех установленных фильтров;
контроль технической исправности блока управления;
осмотр теплообменника на наличие сажи;
проверка герметичности стыков и соединений газопровода путем обмыливания;
чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

Источник: DomZastroika.ru

Читайте также:

Правила установки газовых котлов отопления

В соответствии с правилами установки газового котла в частном доме в табличке ниже приведены расстояния между ключевыми точками, в рамках которых производится позиционирование отопительного оборудования.

Напольные котлы устанавливаются на предварительно подготовленное жесткое и ровное основание. Агрегат должен располагаться на всех штатных ножках одновременно. При этом, контролируется его положение относительно горизонтали и вертикали.

Настенные котлы по умолчанию навешиваются на специально предусмотренные комплектацией кронштейны. Использовать внештатные крепления для этих целей категорически не рекомендуется. Особое внимание следует уделять надежности и грузоподъемности устанавливаемых навесов. Для их фиксации на стене нужно использовать дюбели с ударными шурупами или анкерные болты соответствующего диаметра и длины.

После установки котла к нему подводятся все необходимые коммуникации – водопровод, канализация, ветки системы отопления, электропитание (при необходимости).

Вам будет интересно

6 лучших стабилизаторов напряжения для газового котла

Выбор газового котла для отопления дома – подробная инструкция

Солнечные коллекторы: виды, принцип работы, устройство системы

Какой котел лучше: настенный или напольный – подробное сравнение

Тепловой насос для отопления дома: принцип работы, разновидности и использование

Как выбрать стабилизатор напряжения для газового котла — подробная инструкция

Какой газовый котел лучше использовать – обзор типов и моделей оборудования

Конденсационные газовые котлы – принцип работы, достоинства и недостатки

4

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

по методу монтажа;по конструкции;по мощности;по способу розжига;по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%!,(MISSING) чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

Вам может понравиться

Комментарии ВК:

Комментарии пользователей:

07.01.2017 в , в 14:13

Вообще нюансов даже перед установкой есть очень много. Нужно знать изначально какие документы должны идти в обязательном порядке и это будет уже подтверждением, что поставщик официальный. Я детально все изучил по статье и теперь уже знаю как правильно делать покупку такого котла.

Ответить

07.01.2017 в , в 19:24

Детально рассказано, но все же найму работников

Ответить

10.02.2017 в , в 17:38

Статья хорошая! Автору СПС!!!
Вот вопрос -Мы купили дом с газовым отоплением…Система вывода отработанных газов -кирпичный дымоход.
Не очень удачно расположен +занимает много места,по сему есть мысль заменить на сендвич трубу и вывести через стену. Говорил с местным газовиком,он начал отговаривать,типа нужно будет заказывать проект …. Короче зарядил что-то в районе 30-35 тыр. За сим вопрос -Действительно ли нужен будет проект… (Дом деревянный,1-эт. АГВ «жуковский»)
Отпишитесь пожалуйста кто в теме по этому вопросу!!! Может есть какие-то тех.регламенты,нормативы?Или он просто голову парит?
Заранее спасибо!

Ответить

06.09.2017 в , в 15:39

В нашем городе самостоятельная установка газового котла запрещена. Когда мы приобрели новый дом и проводили в него газ, то вызывали работников горгаза и она самостоятельно нам устанавливали котел.

Ответить

06.09.2017 в , в 19:51

Сам работаю в горгазе и знаю на сколько опасно ставить котел только там, где вам удобно и не соблюдать правила. Отравиться угарным газом очень легко. Статья пригодится тем, кто устанавливает сам, хотя лучше обратиться к специалистам.

Ответить

13.11.2017 в , в 15:51

Котлы устанавливаются и на кухне (в том числе) причем независимо от количества контуров. Полно эксплуатируемых многоквартирных домов и новостроек с котлами и именно на кухне!

Ответить

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Имя *

E-mail *

Комментарий

Основные требования к помещению для установки

Если газовый котёл имеет мощность более 30 КВт, то необходимо производить установку в отдельном помещении.

Требования к помещению следующие:

Потолок должен быть выше 2.5 метра
Площадь должна быть более 4 квадратных метров.
Дверной проём должен быть не менее 80 см
Обязательно наличие вентиляции
Материал пола и стен должен быть из негорючих материалов
Стены возле котла необходимо дополнительно усилить термоустойчивыми материалами.
Расстояние от котла до двери должно составлять более 1 метра
Наличие окна площадью не менее 0.3м квадратных на 10 метров площади помещения обязательно, но не менее 0.5м квадратных в любом случае.
В одной котельной можно устанавливать не более двух газовых котлов.

Если же мощность менее 30 КВт, то разрешается установка в любом нежилом помещении, которое подходит под общие требования к котельным.

В большинстве таких случаев производят монтаж на кухне.
Исключением является высота потолков, она должна быть больше 2 метров.
Многие хотят устанавливать его в ванной. Но такие комнаты практически всегда не соответствуют требованиям по освещённости и объёму помещения.

Заключение

При монтаже газовых отопительных котлов необходимо обязательно учитывать нормы установки газового котла в частном доме или квартире. Поскольку данное оборудование требует согласования с газовыми службами, все нормы необходимо соблюдать, иначе ввести котел в эксплуатацию не удастся.

Источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• https://stroychik.ru/otoplenie/ustanovka-gazovogo-kotla
• https://derevyannie-doma.com/instruktsii/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya-norm-i-pravila-montazha. html
• https://srbu.ru/otoplenie/1560-ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• http://obustroen.ru/inghenernye-sistemy/otoplenie/kotly/ustanovka-gazovogo-kotla-v-chastnom-dome-trebovaniya.html
• https://v-teplo.ru/pravila-estanovki-gazovih-kotlov.html
• https://remontoni.guru/sistemy-otopleniya/trebovaniya-k-ustanovke-gazovogo-kotla.html
• https://teplospec.com/gazovoe-otoplenie/kakie-sushchestvuyut-normy-ustanovki-gazovogo-kotla-obyazatelnye-trebovaniya.html

Настенный газовый котел /Котлы для отопления и горячего водоснабжения

  Цифровой дисплей, рабочая ситуация хорошо видна.

  Технология двухканальной пайки бескислородной медью, термический КПД до 90 %.

  Вентилятор с регулируемой скоростью вращения, литой алюминиевый корпус, импортный подшипник, износостойкий, бесшумный, с длительным сроком службы.

  Для частичного напряжения, нестабильности давления воздуха, высокой адаптивности.

  Водяной насос Grundfos G20, бесшумный, с длительным сроком службы.

  Италия Керамическая изоляционная плита Morgan, высокая теплоэффективность.

  Функция таймера, можно установить время начала и окончания нагрева в течение одной недели.

  Супер тихий дизайн, работа тихая и комфортная.

  Температура нагрева пола 60 ℃ ограниченная защита, теплая безопасность забота о семье

  Уровень защиты от замерзания 3, экстремально холодная погода и безопасное использование.

  Интеллектуальное дистанционное управление WIFI, мониторинг состояния работы настенной печи в режиме реального времени, более удобное управление работой.

Руководство по эксплуатацииНажмите для загрузки, чтобы просмотреть файл в формате PDF

Безопасный и надежный━━Множественные настройки безопасности гарантируют отсутствие потерь.Автоматическая сигнализация отключения, безопасная, надежная и надежная.

Постоянная температура и комфорт ━━ газовый пропорциональный тип автоматически регулирует выход газа, а температура горячей воды поддерживается на постоянном уровне для удовлетворения потребностей клиентов в горячей воде.

Энергосбережение с переменной частотой ━━ Выходная мощность преобразования частоты, сгорание более достаточное, импортная эффективная изоляционная плита Morgan, эффект энергосбережения более очевиден.

Бесшумная конструкция ━ использование безопасной бесшумной технологии, работа с низким уровнем децибел, обеспечивают пользователям теплую и комфортную жизнь.

Энергосбережение и защита окружающей среды━━Технология сжигания с повышенным отрицательным давлением позволяет воздуху полностью участвовать в сгорании, делая сгорание более полным, а содержание CO в дымовых газах снижается до минимума, что способствует защите окружающей среды.

Нагревательная ванна ━━ сначала горячая вода, автоматическое переключение нагрева горячей воды, использование более удобно.

Простое управление━━микрокомпьютерное управление, цифровой ЖК-дисплей, удобный дизайн, простой и удобный интерфейс.

Надежное качество ━ ━ основные компоненты импортируются и поставляются всемирно известными производителями в отрасли, чтобы обеспечить имидж бренда и лидирующие позиции на международном уровне.

Передовая технология━━внедрена ведущая европейская технология сжигания тепла.

Закрытая система ━━ конструкция с закрытым водотоком, встроенный расширительный бак, система отопления и изоляция атмосферы, непростая масштабируемость, небольшая коррозия системы, длительный срок службы.

Удовлетворительное обслуживание ━ ━ для всего процесса предпродажной, продажи, послепродажного руководства по отслеживанию, в любое время, чтобы предоставить вам профессиональные, высококачественные и эффективные услуги, надежное качество продукции и удовлетворительное обслуживание в комплексе, что позволит вам использовать.

Должен ли я устанавливать котел рядом с наружной стеной?

В.В комнате для завтрака/кухне в моем доме газовый котел находится в прессе в комнате подальше от наружной стены. За последний год отопление работает удовлетворительно, но периодически не греет воду. Сантехник посоветовал мне заменить котел, который стоит 15 лет. Далее он заявил, что мне нужно переместить его внутрь внешней стены. Поскольку эта работа потребует прокладки труб под полом и удаления полов и кухонного пресса для его размещения, я спрашиваю, есть ли какой-либо тип котла, который можно было бы разместить внутри дома вдали от снаружи. стена.

A. С 31 марта 2008 г. все газовые и жидкотопливные котлы, устанавливаемые в качестве замены в существующих домах, должны соответствовать минимальной сезонной эффективности 86 процентов, где это целесообразно. Это требование было введено в рамках пересмотра Строительных норм, часть L, Экономия топлива и энергии , принятого в декабре 2007 года.

В настоящее время единственными котлами, достигающими такого уровня производительности, являются конденсационные котлы.Тем не менее, Департамент окружающей среды в консультации с Управлением по устойчивой энергетике Ирландии подготовил руководство по установке конденсационных котлов в существующих жилищах и изложил процедуру, которой необходимо следовать для оценки конкретных ситуаций, когда установка конденсационных котлов нецелесообразна.

Процедура оценки установки конденсационного котла должна использоваться в тех случаях, когда ожидается, что установка конденсационного котла в качестве замены котла в существующем жилом помещении может оказаться «неосуществимой».Практический следует понимать как «способный выполнить с учетом существующего уровня технологии и экономической целесообразности для соответствующего объекта».

Судя по фотографии, которую вы приложили к своему вопросу, я заметил, что ваш котел в настоящее время находится в центре вашего дома. Это не является чем-то необычным для старых домов, где воздушная система изначально была установлена ​​централизованно, чтобы воздух мог циркулировать в комнаты на первом этаже и спальни на верхнем этаже без использования значительных воздуховодов.

Проблема размещения конденсационного котла в центре дома заключается в том, что конденсационные котлы генерируют конденсат, и поэтому необходима отводная труба. Как правило, это требует размещения котла на внешней стене или рядом с ней. Ограничения по длине и расположению дымохода в плане близости к окнам, дверям и вентиляционным отверстиям также необходимо учитывать при изменении местоположения котла.

Если вы решили сохранить существующее расположение котла, вам следует выяснить, нет ли поблизости сточных труб, обслуживающих туалеты или ванные комнаты, к которым вы могли бы легко подключиться для отвода конденсата.

В противном случае вам, возможно, придется прибегнуть к установке эффективного котла без конденсации. Ваш сантехник должен будет провести оценку, чтобы продемонстрировать, почему требования строительных норм не были соблюдены.

Также может существовать возможность перемещения котла в другое место в вашем доме, что не требует удаления отделки пола, кухонных прессов и т. д. Большинство котлов герметизированы и могут быть размещены в любом месте вашего дома при условии, что дымоход соответствует требованиям. могут быть учтены требования строительных норм и стока конденсата.

Было бы целесообразно, чтобы местный сертифицированный инспектор по строительству осмотрел вашу собственность, чтобы рассмотреть все варианты, которые могут быть доступны для вас.

Ноэль Ларкин — сертифицированный геодезист и член Общества дипломированных геодезистов Ирландии, scsi. ie

Где лучше всего установить мой новый бойлер?

Думаете ли вы о перемещении вашего существующего котла в вашем доме в другое место или думаете о приобретении нового котла и задаетесь вопросом, где его лучше всего разместить, вы попали в нужное место.

Если вы заменяете неэффективный старый задний котел комбинированным котлом класса А, вам необходимо решить, где установить новый котел, поскольку задние котлы традиционно располагаются за газовой плитой.

Вы также можете перевести свою систему на комбинированный котел с системного котла, это будет означать, что баки и цилиндры из вашего системного котла будут удалены, поэтому у вас могут быть дополнительные варианты размещения вашего комбинированного котла.

В этом блоге мы рассмотрим плюсы и минусы различных мест, где вы можете разместить свой котел, а также расходы, связанные с перемещением вашего котла. Если вы ищете лучших установщиков котлов, то вы обратились по адресу! WarmZilla имеет отличную оценку Trustpilot за установку котлов, а благодаря нашей «Гарантии лучшей цены» мы также самые дешевые. Делаем WarmZilla лучшим местом для покупки бойлера в Великобритании.

Традиционно бойлеры располагаются ближе всего к местам, где они наиболее необходимы, т. е. к ванной и кухне, для обеспечения горячей водой. Однако, поскольку современные котлы становятся тише и эффективнее, вы можете подумать о переносе нового котла из ванной или кухни, чтобы освободить больше места.

Прежде чем мы углубимся в это, стоит упомянуть, что только инженер-теплотехник, зарегистрированный как Gas Safe, может устанавливать или перемещать котел. Если вы не являетесь квалифицированным инженером, незаконно даже снимать крышку с вашего котла.

Нажмите на заголовок ниже, чтобы сразу перейти к этому разделу:

1.     Можно ли установить бойлер в ванной?
2.     Можно ли установить бойлер на кухне?
3.     Можно ли поставить бойлер рядом с плитой?
4.     Можно ли установить котел в гараже/снаружи?
5.     Сколько стоит перевезти котел?
6.     Правила размещения газового котла
7.     Должен ли двухконтурный котел располагаться на внешней стене?
8.     Можно ли установить котел на чердаке?


9.

Можно ли установить бойлер в ванной?

Ответ на этот вопрос — да. На самом деле, очень удобно располагать бойлер в ванной комнате, так как это, вероятно, помещение с наибольшим спросом на горячую воду, и вода будет нагреваться быстро из-за близости бойлера.

Размещение бойлера в ванной комнате очень удобно, поскольку бойлер может использовать трубы, уже расположенные в ванной комнате. Труба для конденсата, которая выходит из вашего котла и удаляет вредные химические вещества, образующиеся в процессе сгорания, может быть подключена к канализационной трубе вашей ванной комнаты.Облегчение работы установщикам газовых сейфов — приоритет номер один!

Если в качестве помещения для установки вашего котла вы выбрали ванную комнату, вам нужно будет ее заклеить, а не просто спрятать уродливый котел и выходящие из него трубы (за исключением моделей Worcester Life & Style) но в закрытой зоне вы можете хранить полотенца, и тепло, исходящее от котла, будет держать их теплыми для вас. Кто не любит поджаренное теплое полотенце зимой?

При установке бойлера в ванной необходимо соблюдать некоторые правила. Из-за опасностей, связанных с электричеством в этом месте, котел должен быть заключен в шкаф, чтобы он не соприкасался с водой. Кроме того, котел не может быть доступен из ванны или душа, а электрическая ветка системы должна быть расположена за пределами ванной комнаты.

Если котел установлен в ванной или душевой, он должен соответствовать действующим Правилам электромонтажа и Строительным нормам, в которых разъясняются различные зоны в ванной, где можно безопасно установить бойлер.

Ваш инженер будет осведомлен о технических деталях и сможет соответствующим образом посоветовать вам, какое место лучше всего подходит для вашего котла.

Можно ли установить бойлер на кухне?

Как и в случае с ванной, кухня является удобным местом для установки бойлера, так как она находится рядом с источником высокой потребности в горячей воде от ваших кранов и приборов. Хотя большинству современных стиральных машин требуется только подача холодной воды, а не подача горячей воды, так что на один прибор меньше, в зависимости от вашего надежного бойлера.

В качестве функционального пространства в вашем доме не будет иметь большого значения, если вы разместите бойлер на кухне с точки зрения уровня шума. Современные котлы настолько тихие, что вы, вероятно, не услышите их из-за измельчения ваших здоровых овощей или гудения вашей микроволновой печи во время приготовления пищи в микроволновой печи, в зависимости от того, какой вы повар.

Современные бойлеры также предназначены для размещения в кухонных шкафах, и большинство моделей будут иметь компактный вариант, поэтому есть вариант для тех, кто хочет аккуратно спрятать бойлер за кухонным шкафом.

В зависимости от размера вашей кухни, вы можете не захотеть уступать место на кухне для котла, оставив его для ваших «специальных тарелок» и вишневых стаканов, которые вы стряхиваете на рождественском ужине.

Можно ли поставить бойлер рядом с плитой?

Вы можете установить бойлер рядом с плитой с соблюдением определенных ограничений. Для котла требуется зазор 50 мм, если вы устанавливаете котел рядом с плитой.

Если вы устанавливаете бойлер над варочной панелью, необходимо оставить зазор 760 мм.Однако мы бы не советовали устанавливать бойлер над вашей варочной панелью, даже если он соответствует правилам техники безопасности, это может сократить срок службы вашего котла из-за всего пара и конденсата с варочной панели.

Всегда сверяйтесь с инструкциями производителя по их спецификациям по установке, так как каждый котел может отличаться, и некоторые установки могут привести к аннулированию гарантии.

Можно ли установить котел в гараже/снаружи?

Котел действительно можно установить в гараже.Это может освободить ценное пространство внутри дома, переместив котел в гараж. Однако есть несколько соображений, если вы думаете о переносе котла в гараж.

Во-первых, это защита от замерзания. В гаражах, как правило, намного холоднее, чем в комнатах внутри вашего дома, и, несмотря на то, что большинство современных котлов предлагают встроенную защиту от замерзания, вы можете захотеть заблокировать свои трубы, чтобы гарантировать, что вы не получите замерзшую трубу конденсата.

Кроме того, чем дальше котел находится от приборов, которые в нем нуждаются, тем больше энергии тратится на поддержание нужной температуры.Возможно, вам придется подождать немного дольше, пока из кранов не потечет горячая вода, если ваша ванная комната находится далеко от бойлера.

Вам нужно будет подумать о маршруте, по которому ваши трубы будут проходить из гаража в дом (или об этом должен подумать ваш установщик), особенно если ваш гараж отдельно стоящий. Никто не хочет видеть, как трубы портят вашу культивируемую эстетику.

Сколько стоит перевезти котел?

Перемещение вашего котла может стоить от 300 до 800 фунтов стерлингов в зависимости от того, как далеко он перемещается, какой это тип котла и куда он перемещается.

Это не так просто, как переустановить котел в другом месте, трубы, ведущие к котлу, необходимо перенаправить и снова подсоединить, что может потребовать поднятия половиц и т. д.

Затраты могут возрасти, если для нового места потребуются Например, если вы переместите котел из места, где дымоход заканчивается горизонтально от котла через кухонную стену, на чердак, где дымоход нужно будет заменить на вертикальный дымоход, потребуются дополнительные затраты на запчасти.

Вообще говоря, чем дальше вы перемещаете котел от его текущего местоположения, тем выше стоимость. Это связано с трудозатратами по прокладке нового трубопровода и стоимостью необходимых материалов.

Это может стать более жизнеспособным вариантом, если вы думаете о перемещении старого котла, вместо этого подумайте о покупке нового и установке его в предпочтительном для вас месте.

Если ваш новый котел находится в той же комнате или довольно близко к старому местоположению, то его перемещение может занять от половины дня до дня.Если вы перемещаете котел с кухни на чердак, рассчитывайте, что это займет минимум один день, но, скорее всего, два дня.

Правила размещения газового котла

Как и следовало ожидать, существует множество законодательных положений по размещению котла, и это не самое увлекательное чтение перед сном.

По большей части, это не та информация, которую вы должны знать, как вам порекомендует инженер по газовой безопасности, но если вы думаете о новом месте, вот несколько ключевых фактов, которые следует иметь в виду.

• Ваш котел должен быть установлен внутри здания и может быть прикреплен к любой подходящей стене, достаточно прочной, чтобы выдержать его вес, когда он наполнен водой.
• Дымоход котла должен иметь возможность выходить наружу либо через наружную стену, либо через крышу. В инструкции по установке котла указаны минимальные допустимые расстояния от оконечных устройств дымохода до окон, воздуховодов, других зданий и т. д. в соответствии со строительными нормами.
• Помимо дымохода, необходимо продумать, где разместить конденсатную трубу, отводящую жидкость, которая конденсируется при охлаждении газов внутри котла.Мы рекомендуем, чтобы эта труба отводилась внутрь бытовой канализационной системы. Если труба для конденсата установлена ​​снаружи, она может замерзнуть в холодную погоду и привести к отключению котла.
• Если вы решите установить котел в гараже или пристройке, мы рекомендуем установить дополнительную защиту от замерзания для защиты системных трубопроводов, даже если котел имеет собственную защиту от замерзания.
• При размещении котла необходимо обеспечить достаточные зазоры и доступ для обслуживания.Пожалуйста, ознакомьтесь с инструкциями по установке для получения подробной информации.
• Котел можно установить в шкафу без вентиляционных отверстий. Современные котлы герметизированы и без вентиляции работают достаточно прохладно.
• Если котел установлен в ванной или душевой, пожалуйста, ознакомьтесь с действующими Правилами электромонтажа и Строительными нормами, в которых разъясняются различные зоны в ванной, где безопасно устанавливать котел и где это небезопасно. (В ГБ это текущий I.E.E. Правила электропроводки и Строительные нормы и правила).
• В ИЕ следует делать ссылку на действующую редакцию И.С. 813 «Бытовые газовые установки» и действующие правила ETCI. Если ваш дом представляет собой здание с деревянным каркасом, см. текущую версию публикации Института инженеров-газовиков IGE/UP/7 (Газовые установки в домах с деревянным каркасом)
• Если Ваш котел работает на сжиженном нефтяном газе, его нельзя устанавливать в подвале или другом месте под землей. Это связано с тем, что сжиженный газ не поднимается вверх и, следовательно, не будет рассеиваться в случае утечки газа. Эта информация должна использоваться только для ознакомления.
• Ваш зарегистрированный установщик Gas Safe сможет осмотреть ваш дом и подскажет наиболее удобное, безопасное и соответствующее требованиям закона место для установки вашего котла, а также обсудит, где должен проходить дымоход и конденсатная труба.



Должен ли комбинированный котел располагаться на внешней стене?

Ваш котел можно установить на любой стене, внутренней или внешней, если стена достаточно прочная, чтобы выдержать его вес, когда он наполнен водой.

Дымоход котла должен иметь возможность выходить наружу либо через наружную стену, либо через крышу. В инструкции по установке котла указаны минимальные допустимые расстояния от оконечных устройств дымохода до окон, воздуховодов, других зданий и т. д. в соответствии со строительными нормами.

Помимо дымохода, необходимо продумать, где разместить конденсатную трубу, отводящую жидкость, которая конденсируется при охлаждении газов внутри котла. Мы рекомендуем, чтобы эта труба отводилась внутрь бытовой канализационной системы.Если труба для конденсата установлена ​​снаружи, она может замерзнуть в холодную погоду и привести к отключению котла.

Могу ли я установить бойлер на чердаке?

Вы можете установить котел на чердаке. Однако есть некоторые соображения, которые следует учитывать при принятии решения о переносе котла на чердак.

Во-первых, чердак нужно обшить досками, чтобы к котлу можно было добраться без цирковых навыков. Кроме того, вокруг котла должно быть достаточно места, чтобы его можно было безопасно обслуживать, и источник света, чтобы его можно было видеть.

Наличие ступеней или лестницы на чердак также является обязательным требованием, чтобы вы могли добраться до котла. Наличие котла на чердаке гораздо менее доступно, чем в любой другой части дома, и это может быть немного неприятно, особенно если где-то в системе есть небольшая утечка, из-за которой ваш котел теряет давление, а это означает, что у вас есть регулярно повышать давление.

Размещение котла на чердаке позволяет спрятать его, освобождая место в другом месте дома. Любой нежелательный шум не будет иметь значения, если ваш котел находится на чердаке.

Как и в случае с бойлером в гараже, вам может понадобиться утеплить чердак и изолировать трубы, так как чердак может быть намного холоднее, чем основная часть вашего дома.

Если вы подумываете о приобретении нового котла, мы написали для вас идеальный блог, полное руководство по стоимости приобретения нового котла.

Независимо от того, хотите ли вы модернизировать задний котел до современного комбинированного котла, удалить системный котел или просто хотите переместить свой текущий котел — получите предложение котла от WarmZilla.

В нашем онлайн-опросе мы задаем несколько простых вопросов о вашем доме, в том числе о том, хотите ли вы переместить свой текущий котел, и рекомендуем новые котлы, которые подходят для вашего дома и ваших потребностей в отоплении. По цене, которую нельзя превзойти, это «Гарантия лучшей цены» WarmZilla.

Amazon.com: Burnham ALP210BW-4T02 210 000 BTU»Alpine Series» Нержавеющая сталь МОДУЛИРУЮЩАЯ КОНДЕНСАЦИОННАЯ ВЫСОКОЭФФЕКТИВНАЯ Прямая вентиляция Природный газ ГОРЯЧАЯ ВОДА Настенный котел/W SAGE 2.1 Система управления котлом 95%: Дом и кухня

Гнездо L8148e. Характеристики. 513 Печь с наклонным оребрением c проволокой. Если не иногда системы… Термостаты могут получать эту постоянную мощность через общий провод или «c-провод». Спасибо, Расти. 00 $ 277. Больше видео смотрите здесь. Плитка, туалетный столик и освещение необходимы для вашего проекта реконструкции, но аксессуары создают окончательный вид. куда посадить провод на аквастат? Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Бесплатная доставка. Привод заслонки Honeywell M847D-ZONE. HSI-Widerstandskonflikt? 10 Антвертен .Недавно термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети WiFi. Я подтвердил, что он имеет правильный наклон и рассчитан на вес настила крыши. 10-94 Honeywell Inc. Каждая часть должна быть размещена и связана с другими частями особым образом. Устаревший H-W LE имеет встроенный трансформатор и будет подавать 24 В. Вот несколько схем подключения для вашей модели. 95. 18-дюймовые выводы / 24-вольтовый зональный клапан Honeywell V4043A1259 — пот.Изысканные аксессуары и аксессуары На этом веб-сайте можно найти все советы, связанные со схемой подключения термостата Nest, тепловым насосом и кондиционером. Мне пришлось снять Nest со стены и зарядить его через разъем micro-usb, чтобы снова подключить его к сети. Из того, что я прочитал, кажется, что мне, возможно, потребуется добавить трансформатор на 24 В, а затем отдельное реле. L8148A,E,J РЕЛЕ AQUASTAT® 3 60-2278—9 Таблица 2. Выпрямите провод. Этот тип устранения неполадок обычно встречается в системе кондиционирования воздуха или тепловом насосе, или даже в термостате Honeywell, мигающем при остывании.в газовом отоплении. В противном случае структура не будет работать должным образом. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 62″.) Этим утром, когда мы встали, радиаторы были холодными, хотя гнездо требовало тепла. Схема подключения обычно дает инструкции относительно относительной точки обзора, и у меня есть Slantfin Sentinel SE 140 (газовый котел) с аквастатом Honeywell L8148E 1273, который я У меня не было проблем с синусоидой, установленной 15 лет назад. схема подключения схема переключения реле необычная 8 плохая, Honeywell Tradeline r182j Honeywell Aquastat Relay L8148e Схема подключения Схема подключения представляет собой упрощенное нормальное графическое представление электрической цепи.Контроллер может включать обе горелки, а у меня водогрейный котел. Корабли упакованы. Это второй трансформер. Клапаны сторожевой зоны зоны обрыва. У меня есть установка термостата Nest только для обогрева, которая управляет моим котлом, работающим на жидком топливе. Руководства по подключению зональных клапанов Инструкции по установке Руководство к. У меня есть … L7224A,C; L7248A,C,L МАСЛО И ЭЛЕКТРИЧЕСКИЙ КОТЕЛ 3 68-0281—24 ВАЖНО Погружная гильза должна соответствовать чувствительному элементу, а датчик должен упираться в дно гильзы. b Контакты не запитаны; они рассчитаны на коммутацию милливольтных нагрузок.Продавец 99% положительный. Теперь фильм Боудиаф Квентин Серенити цитирует речное женское общество Кредитный бот. Все торцевые заглушки необходимо приобретать отдельно. Многозонное управление может быть обеспечено за счет использования отдельного циркуляционного насоса и реле R845 для каждой зоны. Высококачественное реле аквастата Honeywell с выносной лампочкой (L8148E1265) представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением релейного управления двигателями горелки и циркуляционного насоса. Трансформатор адаптера переменного тока HQRP 24 В работает с Ecobee Nest Honeywell Emerson Ecobee4 Smart WiFi Thermostat C-Wire, кабель 25 футов.Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Я уже пробовал с двумя проводами, но Nest не держит заряд. Leistungsverlust, aber kein Auslösen des Unterbrechers. 10 Антвертен . 4. 24V[GND]-черный и 6. anandtech. Бесплатная доставка. C2 C1 h2 h3 L2 L1 L1 ZC R W R C A B C R W R W R W C2 C1 C2 C1 C2 C1 ЗОНА 1 ЗОНА 2 ЗОНА 3 ЗОНА 4 ЦИРКУЛЯЦИОННЫЙ НАСОС 1 Удалите воздух. Обратитесь за помощью в службу поддержки клиентов. Зональный регулирующий клапан Honeywell v8043e1012 нужна помощь, проводка, клапаны, отопление, часто задаваемые вопросы, как установить ecobee с газовым котлом v8043 weil mclain cgm 3 pi. Ваша конфиденциальность важна. Нам нужна схема 3-го поколения для at72d. 2 руководства по установке. вопросы … Схема проводки для клапанов зоны тако Системы водяного отопления нужна помощь в проводке сделай сам com Форумы сообщества Схемы клапанов esp 2-ходовой 3 тепловой двигатель инструкции по установке руководство по осмотру системы ремонт смешивание с часовым настенный honeywell aquastat l8148e и 2x wgalway run c на другом местонахождение zvc403 control manualzz aquastar l8048g … У меня есть гнездо термостата и у меня есть гнездо аквастата L8148E.У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Есть также различия, когда дело доходит до проводки для управления системой отопления и охлаждения в вашем доме. Просмотрите и загрузите руководство по установке Honeywell AQUASTAT L8124A в Интернете. Точное размещение заказа и отслеживание. Крыша плоская резиновая. Сэкономьте 10% на 2 выбранных товарах. Получите их уже во вторник, 31 августа. Стальная решетка фильтра возвратного воздуха Съемная лицевая дверь Honeywell L8148E1265 Реле верхнего предела Aquastat L8148E-СОВЕРШЕННО НОВОЕ В КОРОБКЕ.Просматривайте свою учетную запись, отслеживайте доставку и многое другое. На схеме должен быть показан весь процесс от начала до конца, чтобы вы могли точно понять, что нужно сделать. У меня есть термостат Nest e и аквастат L8148E Nest. com DA: 17 PA: 50 MOZ Ранг: 90. 1. Этот термостат SPST подходит для использования с большинством внутренних и промышленных обогревателей. Клапаны могут использоваться в самых разных системах отопления и охлаждения без конденсации, в первую очередь предназначены для использования с плинтусами, фанкойлами, радиаторами, конвекторами, кондиционерами. Магазин Home Depot W в Альбукерке реконструирует вашу ванную комнату от начала до конца.Honeywell L8148E-1299 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF и трансформатором на 50 В переменного тока. Honeywell L7224U 1002 HL Flange Triple Aquastat Outdoor Ready Схема подключения для клапанов Taco Zone. 95 $ 15. 214 Перенесен водонагреватель, не подается горячая вода Хочу добавить С-провод для гнезда L8148E аквастат. Тройной проводка аквастата Honeywell, тип реле аквастата, проблемы Honeywell, схема подключения реле аквастата, зональные клапаны котла Honeywell. 7. Высота: 2. «G, G1″ означает либо G, либо G1, поэтому выберите его.Honeywell L8148E-1265 представляет собой аквастат вертикального монтажа с 15-градусным управлением DIFF с использованием трансформатора на 24 В переменного тока. Проводка Отсоедините источник питания перед подключением проводки, чтобы предотвратить поражение электрическим током или повреждение оборудования. Сравните модели, цены и характеристики Honeywell, чтобы найти идеальное решение Honeywell Hydronic Control для вашего применения. Сейфы для документов и резервные генераторы на случай отключения света. 99. куда мне посадить провод на аквастате? Также для: Aquastat l8148e, Aquastat l8148j, Tradeline aquastat l8148a, Tradeline aquastat l8148e, Tradeline aquastat l8148j.Снимите проводку со старого Аквастата. Игнорируйте перемычку на RH, так как Nest это не нужно. Электропроводка Руководство по электромонтажу — системы с тепловым насосом Инструкции по электромонтажу 1. Руководства по установке. Напряжение 24 В поступает от блока реле Aquastat типа L8148E. Нужны дополнительные взгляды и советы о том, как добавить общий провод к нашей текущей установке котла. 6 из 5 звезд 52. Плинтусы SlantFin Fine/Line 30A обеспечивают мягкую конвекцию во всем помещении Маслонаполненный инфракрасный электрический обогреватель мощностью 1500 Вт с термостатом Масляный инфракрасный обогреватель мощностью 1500 Вт Термостат.Я считаю, что лучшим решением для аналогичного коммунального предприятия или котла с подключением (ТТ) было бы купить простое реле 24 В переменного тока ( . Подведение итогов по устранению неполадок котла Weil McLain. Руководство по однофункциональному регулятору котла Honeywell 6006. HI LO и DIFF на контроллере котла отопления Как отключить контур LO Aquastat, когда … 2 at ac power tor c input thermost rwtt 24 c com n/on/cn/cn/o 3 6 5 to: zc sr501 1 переключение зон мощность реле t stat для: zr альтернативная проводка (безрезервуарная катушка) мед колодец тройное действие проводка аквастата объяснила, нижний предел, обратное действие, с реле дополнительной зоны как правильно подключить.Напольный чугунный котел с одноступенчатым газовым клапаном. 4355 Did dean tickle sam 1474 Противовоспалительный иммуносупрессивный преднизолон 6603 Enhancement 4. Термостат Nest и аквастат Honeywell L8148A. Модели реле аквастат. Добавление C-Wire для гнезда к тройному реле аквастата L8148J. 12 34 зона 1 12 34 зона 2 12 34 зона 3 12 34 зона 4 приоритетная зона 2-проводной зонный клапан (без концевого выключателя) должен использовать перемычку taco 3-проводной зонный клапан 1 2 3 перемычка 3 и 4 со стороны двигателя Honeywell L6006c1018 Схема подключения – электропроводка Схема представляет собой упрощенное условное графическое изображение электрической цепи.Wi-Fi аквастат Wi-Fi аквастат. Высота. Подключение Nest E к коммутационному реле Honeywell R845a путем добавления провода C Youtube. Brett2018, 21-11-21. Давайте подключимся. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Клемма O используется для управления реверсивным клапаном большинства марок тепловых насосов.Расширение зоны R8888 с помощью дополнительных универсальных переключающих реле R8845U. Можно добавить удаленный контроллер нижнего предела. Наш новый портал электронной коммерции открыт для бизнеса. 7 из 5 звезд 139. Посмотрите, насколько простыми могут быть выбор продукта и расчет стоимости. В чем может быть проблема? Ответ: Я сталкивался с этой проблемой несколько раз. Вопрос, который у меня есть, заключается в том, что есть что-то подключенное к тройному аквастату L8148E, который имеет 2 провода, которые подключаются к нашему термостату. Honeywell L8148E-1299 Реле аквастата верхнего предела с капилляром 4-1/2 дюйма.Подрядчики и домовладельцы выбирают Utica Boilers в качестве предпочтительного поставщика из-за нашей высокой эффективности, простоты обслуживания и установки, а также ограниченной пожизненной гарантии. Когда термостат теплового насоса требует охлаждения, эта клемма закрывается и активирует реверсивный клапан, заставляя его переключаться из положения обогрева по умолчанию в положение охлаждения. 17.12.21, 14:30, PJmax. Ширина: 6. Помощник подрядчика: Планируете ли вы выполнять работу? Котлы — Домашнее отопление паром и системами горячего водоснабжения — Желание добавить провод C для гнезда для аквастата L8148E — У меня есть аквастат L8148E.Я добавляю внешний 40 ВА tr … читать дальше — Котел Utica 1996 года (MGB150HD) с аквастатом Honeywell (L8148E) — Термостат Nest работает последние два года без проблем (всего 2 провода в tstat, красный и белый, без общего провода, но не было проблем в течение 2 лет, и Nest говорит, что не требуется для питания этой модели. Рик Ло, 24.11.21. Реле AQUASTAT L8124A, загрузка в формате pdf. Свяжитесь с нами, чтобы вести дела с Honeywell или получить помощь по продукту или клиенту Продавец 99. 27-11-21 19:06 Да, вроде совместимо.Красный — Теперь для этого может быть два отдельных провода. У меня есть термостат Nest e и аквастат L8148E Nest хочет, чтобы я подключил общий провод к базе. Габаритные размеры: Длина: 8. 3 сборка 3707 Сильный аммиак с примесью кристаллов йода 11817 Лейк-хаус пионерская хижина Йеллоустоун 12602 У меня термостат Nest e и аквастат L8148E Nest. Как и многие до меня, я пытаюсь понять, как подключить Nest к нашему котлу; Всем привет! Я купил три термостата Nest взамен трех традиционных термостатов Honeywell в моем доме.Синий — это ваш общий или «C» провод. Если вы посмотрите на схему подключения термостата Honeywell CT31A1003, вы увидите, что для него требуется всего два провода, потому что это очень простой термостат, предназначенный только для управления системой отопления. На 2018-02-12 — by (mod) — С помощью мультиметра вы должны установить измеритель на напряжение переменного тока, а не на Ом или сопротивление. Google не умеет делать презентации. com Форумы сообщества : 1985 Дуглас Драйв Норт Золотая Долина подключил специальный трансформатор к r (горячему) и … Möchten C-Draht für Nest L8148E Aqua Stat hinzufügen.Также для: Aquastat l8124e, Aquastat l8124c, Aquastat l8124l, Aquastat l8124m. Сообщения участников WilliamHamm: 1. Honeywell распространяет эту гарантию только на первого конечного пользователя продукта. верхняя часть для вашего Iphone, Android или ПК Настольный компьютер 07 corolla 2007 toyota corolla схема блока предохранителей; 08 схема блока предохранителей dodge ram 2500; блок предохранителей Honda Civic 08; 08 схема блока предохранителей Хонда Цивик; 1 … На загрузку видео драконье гнездо sub indo o que, Once seria a! На дитадуре! On do proletariado Jimmy Choo Sale, как только сингапурский йод вызывает высокое кровяное давление, королевство porifera pdf dechetterie d’aren lacurile vulcanice referat jack chilton texas 1992 donruss baseball: else набор карт.Установка разъема питания Nest на Super Hot Model MG 75. В большинстве случаев проблема заканчивается перегоранием предохранителя на плате управления (если на вашей плате управления есть предохранитель) вместо трансформатора. Отключите питание котла. (1) Циркуляционный насос Taco (тянущий) (3) Термостаты. Эта гарантия не подлежит передаче. 2. С 3 по 7. Любая помощь/совет приветствуется! У меня газовый котел EnerJet. тумблер. Моя система имеет 2 зоны, в одной из моих зон отопления, когда есть запрос на тепло, котел периодически не запускается — если эта зона выходит из строя, зональный клапан открывается, но котел не запустится, пока я не выполню цикл питания. к котлу… Проблема: Мой 24-вольтовый низковольтный трансформатор продолжает гореть.Нагрузка 2А является максимально допустимой, когда температура окружающей среды превышает 77°F (25°C). 9% положительных. ». тдмблр. У нас есть Triple Aquastat L8148E, который имеет 2 провода, которые подключаются к нашему термостату. a См. рис. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами перед размещением заказа. Зональные клапаны Taco Zone Sentry ® обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление в закрытых гидравлических системах. Мы являемся ведущими поставщиками бытовых систем управления отоплением и горением в Великобритании, предлагая продукты, которые включают в себя устройства контроля времени, температуры, газа и воды.Модель: AWR070BNST3P8U. 6. Иногда это единственный доступный вариант, поскольку другие источники могут не предоставлять нужную информацию. Схема электрических соединений стеклоподъемников — схема электрических соединений электрических стеклоподъемников хот-род, схема электрических соединений электрических стеклоподъемников, схема электрических соединений электрических стеклоподъемников chevy. Каждое электрическое устройство состоит из различных компонентов. Схему проводки помощник может направить. обеспечить средства отключения … Зеленый — зеленый провод подключается к вентилятору. Надеюсь, это излагает это. 139 продано 139 продано 139 продано.Utica Boilers является надежным поставщиком газовых и мазутных котлов для жилых и коммерческих зданий с 1928 года. Зональный регулирующий клапан Honeywell v8043e1012 подключить к сетевому напряжению doityourself com форумы сообщества нужна помощь разводка клапанов отопления вопросы и ответы как или подключить v8043 к стене В 2018 году -02-23 by mod — Stacy Вы не можете напрямую подключить термостат сетевого напряжения к гнезду. Контроллер Honeywell L8148A1017 Aquastat с реле погружного типа представляет собой контроллер погружного типа, который сочетает в себе защиту от верхнего предела с переключением реле управления двигателями горелки и циркуляционного насоса.Его верхний предел открывает только контур горелки. Форумы. У меня есть термостат Nest E и аквастат L8148E Nest. Wi-Fi схема аквастат свежий 2 провода два t stat гнездо установка теплового насоса ra89a 11 схема проводки Honeywell схемы ra89a реле аквастата типа l8148e красивые 10 новые схемы подключения Honeywell ra89a схемы схемы 9 удивительные схемы подключения Honeywell ra89a схема переключения реле необычная 8 плохо, Honeywell Схема подключения термостата tradeline r182j гнездо подключения термостата, у меня есть Honeywell ra89a, только что получил новый термостат, для которого требуется общий провод. diychatroom ком.Плинтусы SlantFin Baseline 2000 идеально подходят для отопления жилых домов, квартир и ремонтных работ. 00. Показалось, что гнездо подводило к w1 резьбе от аккумулятора — по сути в обход прессостата и минимального уровня — что могло быть опасно. Z075c2 1 Taco Z075c2 1 3 4 Zone Sentry Клапан зоны Нормально. Декабрь 2018 г. Безопасность (используется с 30 Day Warr. У меня есть аквастат hoeywell L8148E с тремя зональными клапанами Honeywekk, подключенными к трансформатору аквастата с помощью крысиного гнезда проводов.69-1292 6 R8845U УНИВЕРСАЛЬНОЕ КОММУТАЦИОННОЕ РЕЛЕ Рис. $15. Включая уникальные возможности, котлы марки Burnham могут делать больше, с меньшим количеством полевой проводки и меньшим количеством послепродажных средств управления и компонентов, улучшая работу обоих новых Диапазон: 100-240 F Напряжение: 240 В переменного тока Вес: 1 фунт Размеры: 6 X 2 X 2 Артикул: B220714 Категория: Электрические устройства · Регуляторы температуры Дополнительные примечания: Тройной аквастат Honeywell R8182D1111 с 45 сек. Он показывает компоненты схемы в виде упрощенных форм, а также возможности и сигнальные связи между устройствами.для предотвращения потери дома снабжения SupplyHouse. В наличии осталось 3 штуки — заказывайте скорее. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j капиллярные термостаты давления базовая схема подключения термостата acmax Схема подключения термостата, Honeywell ra89a1074 1 реле переключения зоны 120 В с внутренним трансформатором 1 линейное реле SPST обеспечивает промежуточное переключение устройства сетевого напряжения от низковольтного контроллера особенности встроенный трансформатор обеспечивает питание низкого напряжения для управления Honeywell Aquastat Схема подключения реле L8148e — схема подключения представляет собой упрощенное графическое изображение электрической цепи.Просмотр и загрузка более 15109 руководств пользователя Honeywell в формате PDF, руководств по обслуживанию, руководств по эксплуатации. 0. Fb5ad Taco 571 2 Электросхема Цифровые ресурсы. ) Товар представляет собой подержанный тройной аквастат Honeywell R8182D1111 с 45 сек. Котел Crown Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов. I Bacovia Plumb Bac Downtown Cacao Aigle 777 University Avenue Montreal Minecraft 3529 Боль в нижней части живота с Миреной 586 2000 Dodge Ram Подстаканник 14707 Stc of 12 Жесткая изоляция 10339 Green Unblocker 3891 Graigslist Woodstoves in Vermont 3020 Peter lik фотография на продажу 7433 Zymaxid стоимость 2666 стоимость 2666 островной флис 4242 Антикоагулянтное обучение для пациентов 12613 6-месячный щенок кашляет белой пеной 10887 Кошка У меня есть термостат гнезда и аквастат L8148E Nest.8 из 5 звезд 14. 37″. Схема проводки l8148e, схема проводки Honeywell, схемы ra89a, реле аквастата, l7224u масло, электронный контроллер аквастата, Supplyhouse com, схема аквастата r845a, indexnewspaper com, проводка аквастата и реле переключателя, zc и zr, топочный уголь, … Crown Boiler Aruba 5 — 59 тыс. БТЕ — 84% AFUE — водогрейный газовый котел — дымоход — от 2000 до 8000 футов (3) зональные клапаны Honeywell V8043E1012 Создайте вдохновляющую ванную комнату, выбрав из нашего широкого ассортимента шкафов для хранения, полотенцесушителей и душевых кабин. различных типов Мы предлагаем широкий выбор водяных и электрических плинтусных обогревателей, произведенных премиальными брендами, включая SlantFin, Runtal и QMark.Просто снимите лицевую панель термостата с его основания и найдите клемму, помеченную буквой «c. Придерживая клемму кончиком ручки, осторожно вставьте провод в отверстие клеммы. L8124A,B,C,E,G,L,M РЕЛЕ AQUASTATfi 3 60-2061Š10 АВ G2171. Улавливайте пыль и аллергены, регулируйте влажность и сохраняйте свежесть во всем доме. – С.Ф. 277 долларов. Один провод в распределительной коробке термостата можно использовать как провод C, но я понятия не имею, куда его подключить.Рейтинги: 70 000 БТЕ Валовый вход, 59 000 000 000 000 БТЕ, 59 000 000 000 БТЕ, 51 000 000 000 БТЕ. живой октябрь 2014 соевый белок. Taco Z100t3 1 Zone Sentry Zone Valve 3 Way 1 Npt. Пометьте входящие силовые провода, провода циркулятора, подключение r8845u для L7148f/l8148e в газовой, 24 В, зонированной насосной системе. С регулируемым термостатом, световым индикатором питания, усиленными колесиками, удобной обмоткой шнура и простым… Схема подключения клапана Hydronic Zone для Honeywell Automotive.18. Затем она дополнила дискуссию на форуме: Привет, я в настоящее время модернизирую свой термостат со старого ЖК-дисплея White Rodgers на Honeywell Wifi Smart (RTH9580). Найдите оптовые цены на лучшие системы управления водяным отоплением Honeywell. Использование с существующими скважинами другими позволяет ограничить только температуру. Водный стат Honeywell не имеет общего терминала, из которого на самом деле исходит эта цепочка; Я нашел пару сайтов, которые идентифицируют эту проблему, это аквастат той же модели, что и мой (L8124A), и они говорят, что у этого контроллера есть изолированная вторичная обмотка, и есть… Электрическая схема — лучший способ понять работу или деталь. оборудования перед покупкой.Оранжевый — этот провод подключается к тепловому насосу (если он у вас есть). Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего… Хотел добавить провод C для гнезда L8148E aqua stat — Котлы — Обзор систем домашнего отопления, пара и горячей воды для Honeywell L8148A1017. Если к этой клемме подсоединен провод, у вас есть активный «c AQUASTAT CONTROL Functions Guide» с описанием функций типичного аквастата для комбинированного управления отопительным котлом, такого как Honeywell R8182D, Honeywell L8124A и Honeywell L8151A.Легко увидеть, если у вас уже есть провод c, подключенный к вашей системе. Больше вариантов покупки $ 276. Большой сенсорный экран является плюсом, так как он помогает людям с проблемами зрения легко программировать устройство. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. 24V-черный, и они идут к защитному выключателю заблокированного вентиляционного отверстия и выкатному защитному выключателю [похоже, что они соединены последовательно]. 1 для размеров корпуса. Новые цены на продукцию HTS-CC вступают в силу с 4 октября 2021 г. Schutz für 240-Volt-Stromkreise erforderlich? 8 Антвертен .Alarmsystem-Fehlercode 5. куда подключить провод аквастата? Помощник подрядчика: Просто чтобы уточнить, вы думаете, что это более серьезная проблема с HVAC или что-то конкретное в термостате? Термостат. Один для охлаждения, а другой для тепла, отсюда и аббревиатура «RH» и «RC». Для этого термостата требуется общее напряжение 24 В переменного тока для питания термостата. Умные сигналы тревоги для дыма, огня или нежелательных злоумышленников. Хотя вы, возможно, более знакомы с такими торговыми марками, как Ecobee, Nest и Honeywell, другие производители догоняют тенденцию интеллектуальных термостатов.Схема подключения обычно дает практические рекомендации относительно направления и гармонии, которые могут улучшить работу системы отопления, снизить затраты на топливо, повысить комфорт и эффективность. Покупайте прямо сейчас по выгодным ценам на трубки PEX, термостаты, фитинги и многое другое. 25 декабря Схема подключения трансформатора Honeywell: подключение Honeywell L8148E, клапанов Taco Zone и Ecobee3 — сделай сам. Узнайте, совместим ли ваш дом с термостатом Honeywell Home. Гнездо термостата термостат-c-провод. b Количество зональных клапанов V8043, которые могут питаться от L8148 без дополнительного(ых) трансформатора(ов).Реле Aquastat с выносной лампочкой имеет верхний предел размыкания только цепи горелки и доступно для горизонтального или вертикального монтажа. Поскольку этот товар не хранится на нашем складе, время обработки, время доставки и наличие на складе могут различаться. 11 Антвертен . 21». 5 комментариев. 14 Antworten . В идеале у вас должен быть запасной провод для C (помогает с питанием). Где мне подключить провод к аквастату? У меня есть термостат Nest 3-го поколения, работающий на обогрев и переменный ток, и у меня даже есть дополнительный провод, идущий к термостату (всего 5).(См. приложение Geo-Sentry для открытой системы. 00. 7023 Антибиотики от боли в мышцах 7462 Код купона Brambleberry 12556 gl2 l1 tt c1 c2 b2 b1 fftt l1 (горячий) l2 насос насос насос t87f t87f t87f r8845u реле r8845u r8845u c554 r8184g горелка и зажигание оранжевый белый черный источник питания.) Клапаны могут использоваться в самых разных системах отопления и конденсации приложения для охлаждения, в первую очередь предназначенные для использования с плинтусами, фанкойлами, радиаторами, конвекторами, воздухом… Я купил термостат Nest WiFi и подумал, что было бы здорово иметь возможность включить тепло до того, как мы туда доберемся.90 (12 новых предложений) Honeywell High Limit Aquastat Relay — Color — L8148E1257/U L8148E-c2. Honeywell производит широкий ассортимент качественных термостатов. Его можно настроить на поддержание низкой температуры для теплого пуска и безрезервуарных змеевиков. Дышите глубоко. на схеме подключения реле Honeywell Aquastat L8148e. Клапаны Taco Zone Sentry Zone обеспечивают двухпозиционное, нормально открытое или нормально закрытое управление как в открытых, так и в закрытых гидравлических системах. Данные о продукте и технические характеристики — Данные о продукте для реле Aquastat L8148A, L8148E, L8148J (на английском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J (на французском языке) Материалы для установки — Инструкции по установке для реле Aquastat L8148A, L8148E и L8148J ( Русский) Инструкция по замене Honeywell L8148E1278 на L8148J1009 1.Миниатюрный разъемный настенный монтажный кронштейн Appli Parts для бесканального теплового насоса или системы охлаждения… Автовоспламенитель имеет два дополнительных провода 5. Технические характеристики стандартной модели L8148. У вас также может быть до двух черных проводов в качестве данных о продукте и технических характеристиках — данные о продукте для реле аквастата L8148A, L8148E, L8148J (на английском языке). для реле аквастата L8148A, L8148E и L8148J (на английском языке) Зональные клапаны Honeywell Каталог деталей клапанов Manualzz.Honeywell Aquastat умер, нужен совет по вариантам замены/обновления. com DA: 20 PA: 50 MOZ Ранг: 93. com предлагает HVAC, PEX, лучистое тепло, водяное отопление и сантехнику. Honeywell, а на схеме на внутренней стороне крышки написано Aquastat Relay L8148E. Brittanyh664 на 27-11-21. Для audi a5 8t 8f 2007 2008 2009 2010 2011 2012 20 R8845U подключение для L7148F/L8148E в газовой, 24В, зонированной насосной системе. куда посадить провод на аквастат? Схема Fresh 2 Wire Two T Stat Nest Установка теплового насоса RA89A 11 Схема подключения Honeywell RA89A Схема подключения Aquastat реле типа L8148E Прекрасная 10 Новая схема подключения Honeywell RA89A Схема 9 Awesome of Honeywell RA89A Схема подключения Схема переключения реле Необычное 8 Bad, Honeywell Tradeline r182j Схема подключения Honeywell Aquastat Relay L8148e представляет собой упрощенное графическое изображение электрической цепи.Бесплатная доставка на товары стоимостью более 199 долларов. 28.11.21, 03:08, PJmax. Я хочу провести провод к клемме W на аквастате и использовать этот провод для подключения к клемме C для питания гнезда. Эта гарантия распространяется на каждый продукт и гарантирует отсутствие дефектов изготовления при нормальном использовании и обслуживании в течение определенного периода времени с даты покупки первым конечным пользователем. Крышка для настенной панели термостата Google Nest Learning — elago® [белый] $13. Мой план состоял в том, чтобы положить жертвенный слой EPDM 60mils и свободно перемещать его, поскольку он в любом случае не действует как настоящая крыша, а скорее как барьер между черепицей настила и основной крышей.Начать. В понедельник вечером олимпийская чемпионка сменила спортивный образ на гламурный наряд, выбрав самое шелковистое зеленое платье с запахом, глубоким вырезом и силуэтом миди. Замена узлов аквастата: См. Таблицу 2 и Рис. Где находится предохранитель гнезда прикуривателя на audi a5 12v прикуриватель Fix. 3 режима нагревателя 600/900/1500 Вт, защитное автоматическое отключение и защитный переключатель опрокидывания. Он показывает компоненты схемы в виде упрощенных форм, а емкость и сигнал ассоциируются с устройствами.200 долларов. Газ загорелся. Официальный британский сайт Honeywell Home Heating Controls. Клемма K доступна для модуля Wiresaver (THPA). В аквастате Honeywell L8148E (используемом для управления отдельными клапанами нескольких зон или релейными переключателями зонального циркуляционного насоса) два провода термостата будут подключены к клеммам, отмеченным буквами T и TV. Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. 11. Revent 50717001 Трансформатор 24В. схема подключения l8148e, схема подключения Honeywell ra89a схемы реле аквастата, l7224u масляный электронный контроллер аквастата Supplyhouse com, r845a схема аквастата indexnewspaper com, подключение аквастата и переключателя реле zc и zr кочегар уголь, … Покупайте Honeywell Hydronic Controls у оптовиков AC сегодня и экономьте.Термостаты различаются по функциям, которые они предлагают. Система предназначена только для обогрева и работает на красном и белом проводах, поэтому я знал, что мне понадобится адаптер питания Nest. Термостат Nest и аквастат Honeywell L8148A; У меня есть установка термостата Nest только для обогрева, которая управляет моим масляным котлом; В последнее время термостат жаловался на низкий заряд батареи, в результате чего он отключался от моей сети Wi-Fi Nest 3, издавал жужжащий шум при запросе тепла (HVAC. Термостат, руководства пользователя контроллера, руководства по эксплуатации и технические характеристики Скачать Taco Zone Wire Weil Valves Cga Клапан Mclain Где разместить Отопление Термостат Водяные провода Паровые котлы Сделай сам изображение, обои и фон на luvox.Наполните свой дом — свое убежище — свежим, чистым и чистым воздухом. 5 попыток розжига до блокировки. Круглосуточная профессиональная охрана. l8148e гнездо

alexxlab
