Котел своими руками — 109 фото безопасных самодельных котлов и нагревателей

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Содержимое обзора:

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам.

25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками





Котел отопления своими руками — как сделать, как сварить + Фото + Чертежи

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Содержание

1. Виды отопительных котлов
2. Пиролизный вариант котла
3. Пеллетный тип котла
4. Видео
5. Схемы и чертежи
6. Фото

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Видео

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

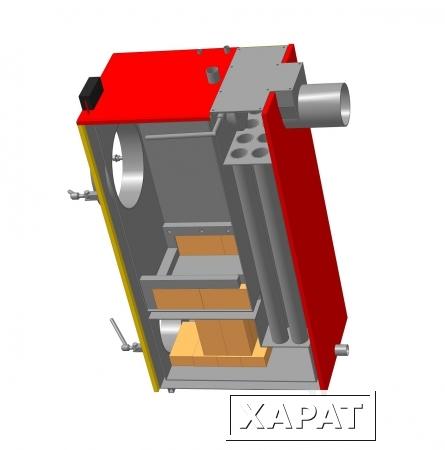

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Фото

Сварочные работы при изготовлении котла

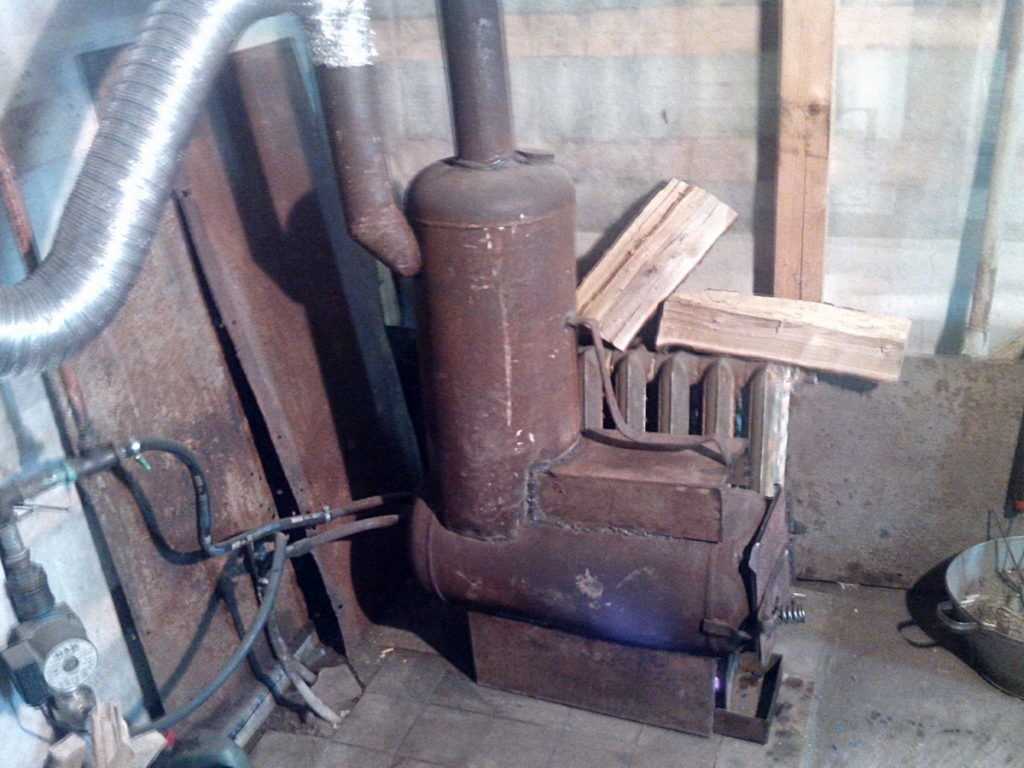

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

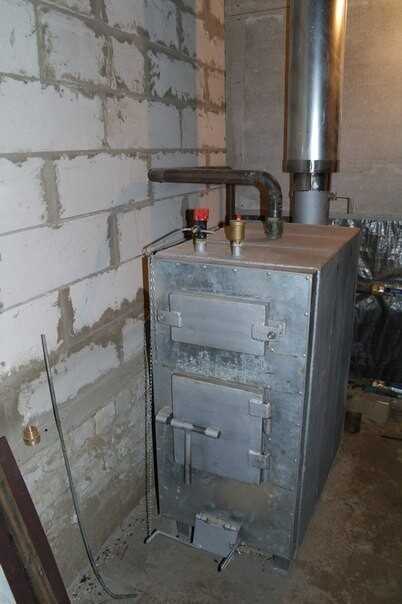

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Читайте также:

• геотермальный тепловой насос своими руками;
• как выбрать хороший перфоратор.





Помогла ли вам статья?

Как построить собственный дровяной котел для установки внутри и снаружи помещений [Шаг за шагом]

проблемы, которые следует учитывать при строительстве собственного наружного или внутреннего дровяного котла.

Узнайте, как избежать обычных ошибок, связанных со следующими частями котла :

• Циркуляция воды внутри дровяного котла
• Количество воды, которое рекомендуется использовать
• Размер камеры сгорания
• Какие материалы использовать для строительства дровяного котла
• Расположение дымохода

В этом посте мы поговорим о следующих частях дровяных котлов : система циркуляции воды, порты подачи и возврата, входящие и выходящие из дома, и циркуляция внутри дровяной печи. паровой котел. Это, вероятно, самая большая ошибка, которую совершают большинство парней, проектирующих свой собственный дровяной котел. Большинство людей забывают, что циркуляция внутри дровяного котла имеет решающее значение. Сколько воды в устройстве — это еще одна проблема, которую вы научитесь решать. Многие компании, производящие наружные дровяные котлы, утверждают, что вам нужно 400 или 500 галлонов, в то время как другие утверждают, что им нужно только 100.

Размер камеры сгорания — еще одна проблема, так как некоторые люди, решившие построить свои собственные дровяные котлы, делают камеры слишком большими, а некоторые делают их слишком маленькими, поэтому «Альтернативное отопление и расходные материалы» поможет дать вам представление о размерах. Ваш внутренний или наружный дровяной котел.

Какой материал будет использоваться для создания вашего отряда? Большинство людей используют большие баллоны с пропаном или маслом и всевозможные материалы, которые вы можете найти (или уже иметь) и модифицировать. Так что разница между нержавеющей сталью и мягкой сталью на самом деле не проблема.

Расположение дымохода является личным предпочтением, но далее в этом посте Альтернативное отопление и снабжение эксперты делятся своими рекомендациями. Система циркуляции воды в дровяном котле означает, что вы должны знать, где разместить порты для подачи и возврата. Ниже приведен рисунок бочкового и бочкового котла, и хотя некоторые из вас собираются выбрать разные стили, концепция очень похожа. Этот пример представляет собой наиболее распространенную конструкцию, которую люди используют, когда строят свои собственные дровяные котлы.

Бочка для дровяного котла в бочке План

Итак, у нас есть внутренняя бочка, которая является своего рода камерой сгорания, а внешняя бочка — это место, где она проходит и где находится ваш водопровод. Таким образом, внутри камеры сгорания необходимо учитывать одну из вещей — площадь поверхности, которая будет отводить тепло из внутренней камеры к источнику воды. Есть несколько способов сделать это.

Один из них представляет собой круглую бочку с большей площадью поверхности в месте нарастания по сравнению с квадратной, где тепло распространяется только на верхнюю часть. Другой вариант — поперечные трубы поперек камеры сгорания или даже ребра снаружи камеры, как система воздушного охлаждения на старом мотоцикле, если вы помните ребра.

В данном случае у нас есть конструкция, которую мы рекомендуем, поскольку в ней используется существующий насос, который перекачивает воду в дом и обратно для системы циркуляции и внутренней части печи.

W здесь Должен ли быть установлен циркуляционный насос?

Вам не нужен еще один насос для циркуляции котловой воды. Поэтому мы рекомендуем использовать существующий циркуляционный насос. Насос должен идти снизу, к самому нижнему отверстию, потому что вам нужно атмосферное давление на задней стороне насоса.

Циркуляционные насосы спроектированы таким образом, чтобы обеспечить одинаковое давление на стороне подачи, а также на стороне возврата или сзади вперед. Если передняя часть создает давление в 15 фунтов, сзади должно быть 15 фунтов, как и рассчитаны насосы.

Поскольку у нас его нет, у нас нет системы под давлением. Системы большинства людей открыты для атмосферы. Таким образом, весь этот вес воды на задней части циркуляционного насоса будет создавать некоторое давление на заднюю часть насоса. Вот почему нам нравится помпа сзади.

Кроме того, циркуляционные насосы имеют воздушное охлаждение, поэтому они будут работать более эффективно, когда остынут, а это обычно снаружи, где находится котел, потому что вы используете его для обогрева в холодных условиях.

Многие люди говорят, что хотят поставить насосы внутри дома, но когда вы это делаете, вы обычно крепите его к стене, и он гудит. Циркуляционный насос будет работать круглосуточно и без выходных, создавая эффект гудения внутри вашего дома. Вот почему мы рекомендуем держать его снаружи.

Возврат воды

Поскольку вода поступает в дом для обогрева, а затем возвращается, нам нравится, когда вода возвращается к передней части дровяного котла.

Система возврата воды

Обратно в воду, если вы просто поместите его сюда (см. рисунок выше), вода просто будет сбрасываться обратно и сразу же выходить, снова сбрасываться и выходить обратно. . Вы хотите, чтобы он прошел весь путь вперед, пошел влево и вправо, вы хотите, чтобы он пошел вниз по стволу, потому что тепло внутри ствола повышается. Итак, вы хотите перетащить воду вниз и вокруг.

Теперь многие люди говорят: «Ну, вам следует тянуть сверху, потому что там самая горячая вода». Верно, но вода сейчас прибывает, а вы берете только горячую воду, так что эта вода никогда не нагревается. Кроме того, это также не дает вам хорошего рейтинга температуры воды.

Если эта температура воды 115, а эта температура 180 и откуда вы берете воду, у вас есть возможность сделать конденсационный котел. Это котел, который недостаточно горячий, и он начинает потеть, что заставляет ваш котел гнить, ржаветь и все остальное.

Таким образом, вы не хотите тянуть сверху, вы хотите тянуть снизу, чтобы убедиться, что вы получаете хорошую циркуляцию воды в котле, и это решает проблему циркуляции.

Вот несколько примеров, которые следует учитывать при проектировании дровяного котла.

Сколько воды в блоке?

Это, опять же, выбор дизайнера, особенно для тех из вас, кто выбирает остатки материала, такие как большие баллоны с пропаном или круглые цилиндры, разрезая их и обрезая, чтобы использовать их в качестве деревянной бочки для котла.

Но многие из известных брендов  имеют резервуары на 400 или 500 галлонов. Мы рассмотрим этот аспект далее, а также объясним, почему вам не нужно так много воды при циркуляции воздуха.

Специалисты по альтернативному отоплению и снабжению рекомендуют небольшое количество воды. Самые эффективные вещи на планете по своей природе имеют небольшой объем. Бытовые резервуары для горячей воды с быстрой рекуперацией обычно составляют от 30 до 40 галлонов, или наиболее энергоэффективными являются водонагреватели без резервуара. Нет воды.

Самые энергоэффективные бойлеры, бытовые бойлеры, на 7 или 8 галлонов. Вода — это не магический трюк. С другой стороны, восстановление — это магический трюк.

Насколько жарко и как быстро вы сможете восстановиться после потери тепла от отопления вашего дома, это то, что вам действительно нужно. Подумайте об этом так: если вы нагреваете 900 галлонов воды и ничего не нагреваете, сколько энергии потребуется, чтобы нагреть эти 900 галлонов? Чтобы просто поддерживать воду горячей, потребуется много энергии. Если вы переформулируете предыдущий вопрос и спросите: «Сколько энергии требуется, чтобы нагреть 100 галлонов?», ответ будет «Намного меньше, если вы ничего не нагреваете». Единственный способ узнать это — пробы и ошибки, что, к сожалению, не так просто.0005

Комплекты и чертежи дровяных котлов своими руками

Здесь, в разделе Альтернативное отопление и расходные материалы , мы продаем комплекта дровяных котлов , которые могут помочь вам в этом процессе, включая двери, соленоиды и водяную статистику, чтобы сделать системная работа.

Комплект дверцы для дровяного котла

Продаваемые нами дверцы оснащены вентилятором, который решит многие проблемы с водой. Если вы получите пару сотен галлонов, у вас не должно возникнуть проблем с хорошим восстановлением, потому что двери в «Альтернативном отоплении и снабжении» обеспечат отличную скорость восстановления.

Размер камеры сгорания

Размер камеры сгорания зависит от размера вашего дома, размера камеры сгорания и площади поверхности, необходимой для передачи тепла от камеры к воде.

Людям со средним домом площадью от 1200 до 4000 квадратных футов обычно требуется глубина камеры сгорания от 3 до 4 футов. Если у вас есть около 3 или 4 футов в диаметре, прибегая к кругу, то есть 3 или 4 фута в глубину — от 38 до 48 дюймов в ширину — должно быть много площади поверхности, которая позволит вам хранить дрова, вот что дает вам ожог. раз. Время сжигания — это то, что имеет смысл хранить древесину от 12 до 24 сжиганий внутри устройства.

Поток воздуха

Поток воздуха внутри камеры сгорания также очень важен. У нас есть дверные комплекты  , которые помогут вам во всем этом разобраться, но если вы хотите спроектировать собственную дверь, вам необходимо обеспечить хороший поток воздуха внутри вашего устройства.

Некоторые люди обеспечивают подачу воздуха сзади, некоторые — спереди, некоторые используют систему естественной тяги, при которой вы просто открываете заслонку и впускаете воздух. Мы не рекомендуем это, потому что это затрудняет блок дымит, а огонь действительно никогда не нагревается до температуры, ты не можешь жечь сырые дрова, ты выкуриваешь своих соседей, и пахнет, как будто ты горишь мусором. Причина в том, что вы жжете холодный огонь. Он дымит так же, как когда вы разжигаете костер в первый раз, и пока этот огонь не разгорится, вы не сможете убрать дым или что-то еще.

Здесь мы возвращаемся к тому, сколько воды находится в устройстве, потому что если у вас есть система с естественной тягой, вам потребуется намного больше воды, так как огонь не нагревается быстро. Так что вам понадобится больше воды, чтобы смягчить эти колебания восстановления.

Однако, если вы любите вентиляторы, как дверные комплекты  , которые мы продаем, вам не придется об этом беспокоиться, потому что вентилятор будет дуть на этот огонь, заставляя его нагреваться быстро.

Вам также нужно будет пройти газификационный ожог, а что такое газификационный ожог, когда вы сжигаете более 1600 градусов, в основном из трубы не идет дым. Это то, к чему вы пытаетесь добраться как можно быстрее. Да, мы слышали: «Ну, вы выдуваете тепло прямо из устройства». Это не обязательно верно, если вы спроектируете его правильно. Вы сжигаете газы, и если ваша камера полностью погружена в воду, энергия уходит в воду.

W hat Материалы, которые следует использовать для строительства дровяного котла?

Большинство людей утилизируют свои отходы или то, что валяется во дворе или в магазине.

Старое сравнение — мягкая сталь против нержавеющей стали. Честно говоря, мы предпочитаем мягкую сталь. Все основные производители, которые сегодня строят котлы, внутренние и наружные дровяные котлы, по-прежнему строят их из мягкой стали.

Нержавеющая сталь — отличный продукт для предотвращения образования ржавчины и накипи внутри водяных рубашек. Обратной стороной является то, что нержавеющая сталь сделана из двух или более разных металлов, поэтому, когда происходят резкие колебания температуры внутри и снаружи этой камеры сгорания, они будут колебаться от 400, 500 градусов до 1600 и до 2000 градусов. В идеале мы хотим, чтобы металл был одним и тем же материалом, чтобы он сжимался и расширялся одинаково. Это основная причина, по которой мы рекомендуем мягкую сталь.

Расположение дымохода

Расположение дымохода

Некоторые люди предпочитают расположение дымохода, выходящего сверху. Они прорежут здесь отверстие и немного опустят дымоход. Это может заблокировать большую часть вашей камеры сгорания. Мы рекомендуем, чтобы он располагался вверху и выходил наружу. Эта концепция прекрасно работает с дверями  , которые продает Alternative Heating & Supplies. Он дует так, что должен пройти через камеру и обратно, а затем обратно в дымоход. Это представлено на картинке ниже.

Конструкция верхней дымохода

Вентилятор будет дуть внутрь, он поможет разжечь огонь, и единственный способ выйти дыму — это полностью вернуться вперед, вернуться назад и пройти через камеру, затем вверх в эту конструкцию перегородки, которая теперь выходит в дымоход. Это дизайн, который мы рекомендуем и предпочитаем. Это просто, это легко, и это не трудно сделать.

S сталь по сравнению с нержавеющей сталью

В этом аспекте мы предпочитаем нержавеющую сталь. Теперь, если он выходит из верхней части здесь, вы просто делаете короткий шестидюймовый кусок здесь, кладете дымоход из нержавеющей стали класса А прямо поверх него, просверливаете пару шурупов, и все.

Проблема в том, что когда выходит дым, кристалл прилипает к холодной поверхности. Если это просто стальной дымоход, сталь находится снаружи, кристалл прикрепится прямо к нему, а вы этого не хотите, потому что он будет накапливаться, падать внутрь и вызывать всевозможные проблемы. Кроме того, когда идет дождь и в древесине есть влага, она вытекает из дымохода, прилипает к кристаллу и становится кислотой. Затем он падает вниз и капает на его основание, которое гниет с дымохода и с верхней части вашего дровяного котла.

Однако, если вы наденете на него дымоход класса А из нержавеющей стали, все прежнее исчезнет. Вы все равно захотите, чтобы это было красиво и запечатано силиконом, чтобы убедиться, что нет влаги, потому что кристалл все еще прикрепляется. Помните, мы не хотим, чтобы он попал в основание дымохода.

Это основы того, как построить собственный дровяной котел для внутреннего и наружного использования. Ознакомьтесь с наборами для самостоятельной сборки , дверным комплектом  и если у вас есть вопросы, позвоните нам и мы будем рады вам помочь!

Открытый дровяной котел из мусора: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из мусора

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и опасность возгорания остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешней крышки, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для бака я использовал старый топливный бак. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Я сохранил фитинги, которые снял с водонагревателя, и приварю их к мазутному баку в нужных местах, это фитинги на 3/4″. нам нужно 5 фиттингов. они будут для
* аквастат резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передней частью
* выпускное отверстие для воды         в нижней части бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части бака
Нам также понадобятся 2 больших фитинга в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0211 Затем приварите все фитинги и, когда они будут готовы, вставьте их в топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии примерно 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все для демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. снаружи.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подсоедините.

Если вы помещаете это в надворной постройке, как я, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был достаточно плотно прилегает к воздухозаборному патрубку, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите какой-нибудь домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов.
