Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

• встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
• блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

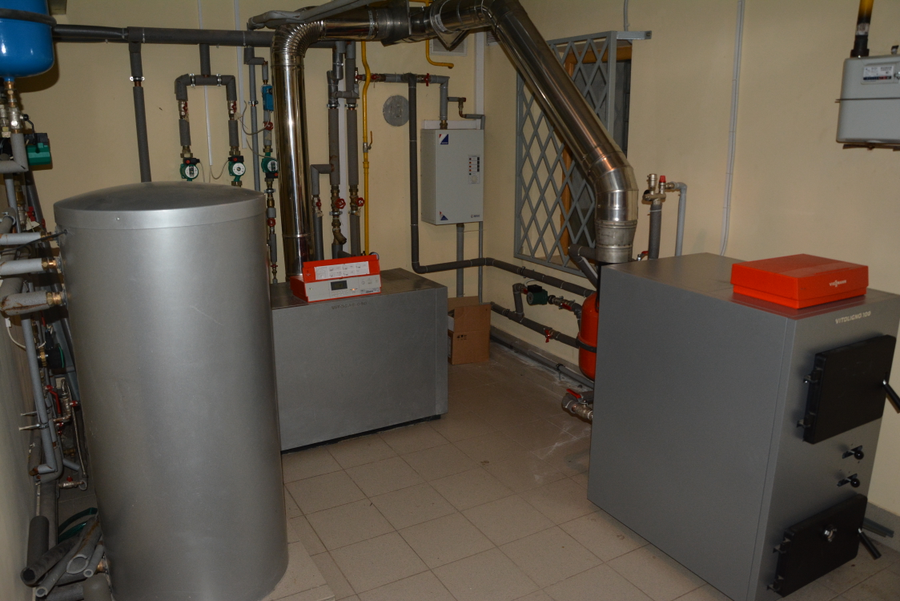

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

• котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
• бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
• расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
• аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
• циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
• группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
• автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
• запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
• трубы, по которым вода от котла идет в радиаторы;
• фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

• газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
• на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
• на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
• электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

• настенные;
• напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м²;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м³ и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м²/1 м³ помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м², между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см² оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м²;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м³. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

• вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м³, то за час в нее должно поступить 45 м³ воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
• для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
• если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см² площади вентиляционного отверстия;
• при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м³ (при высоте потолков 2,7 м это около 480 м²). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т. д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

Статья написана для сайта remstroiblog.ru.

Котельное оборудование для частного дома • Абсолют Мастер

Обеспечение эффективного обогрева и горячего водоснабжения во многих частных домах, включая загородное жилье, начинается с проектирования автономной котельной.

Этот вариант отличается наибольшей энергоэффективностью и обеспечивает равномерное распространение тепла по всему зданию при условии, что котельное оборудование для частного дома правильно подобрано и смонтировано. Рассмотрим основные нюансы, которые нужно учесть при обустройстве котельной.

Назначение котельной

В состав любой индивидуальной котельной входит целый спектр оборудования и комплектующих, которые в комплексе образуют единую систему, используемую для обогрева жилья и обеспечения его горячей водой. Установка таких систем необходима в случае:

• Невозможности подключения к централизованной отопительной системе ввиду значительной удаленности дома от магистрали.
• Желания самостоятельно регулировать температуру, уменьшая ее с целью снижения финансовых затрат или, наоборот, увеличивая интенсивность обогрева для создания комфортной обстановки во внутренних помещениях во время сильных морозов.

Отсутствие подключения к централизованной системе удобно не только тем, что можно регулировать все параметры отопительного процесса (температура, время и прочее), но и тем, что эффективность работы оборудования не зависит от перебоев с газоснабжением или от других факторов.

Особенности монтажа

Главным элементом любой автономной отопительной системы является котел. Это оборудование представлено широким спектром установок, которые работают на различных типах топлива, и имеют индивидуальные особенности и нюансы монтажа. В частности, для обустройства большей части котельных (исключая электрические системы и газовые котлы мощностью менее 30 кВт) выделяется отдельное помещение или их монтаж выполняется в нежилых комнатах, которые имеют достаточную площадь и обустроенную в соответствии с нормативами вентиляцию. По способу установки выделяют две разновидности оборудования: напольное и настенное. Монтаж напольных установок требует обустройства фундамента и использования специальных подложек, а крепление настенных моделей сопровождается использованием специальных экранов из негорючих материалов.

Виды

В зависимости от используемого топлива, котлы делят на следующие виды:

• Газовые. Эта категория оборудования работает на природном или сжиженном газе и, ввиду доступных цен на топливо, наиболее востребована при обустройстве автономных отопительных систем.
• Твердотопливные. Еще одним популярным вариантом являются твердотопливные установки, функционирующие на различных типах сырья (дрова, уголь, кокс, торф и прочее).
• Дизельные. Котлы, которые работают на дизельном топливе, применяют нечасто, поскольку они недостаточно экологичны и чрезмерно дороги в обслуживании.
• Электрические. Наиболее безопасный и простой в реализации вариант, в числе преимуществ которого можно выделить высокий уровень КПД, простоту в обслуживании и использовании. В числе недостатков: большой расход электроэнергии и зависимость оборудования от системы энергоснабжения.

Учитывая, что проект создания системы отопления в частном доме в большинстве случаев предусматривает обустройство газовых или твердотопливных котельных, рассмотрим эти варианты более детально.

Газовые котельные

Наиболее выгодным с финансовой точки зрения вариантом отопления является использование газового оборудования, при котором в качестве источника топлива используется естественный газ, получаемый при присоединении к центральной магистрали. Если такая возможность отсутствует, то в качестве энергоносителя можно применять сжиженный газ, но это обойдется несколько дороже.

Стоит отметить, что эффективность обогрева при использовании любого из вариантов очень высока, благодаря чему именно газовые котельные по востребованности опережают системы, функционирующие на других типах топлива.

При проектировании котельной газового типа обязательно учитывается ряд требований, в частности:

• Котлы, имеющие мощность менее 30 кВт, можно размещать в комнатах жилого здания, например в кухне. При использовании оборудования большей мощности (30-200 кВт) под котельную выделяется отдельное помещение, а установки с параметрами свыше 200 кВт устанавливают в обособленном от дома строении.
• Размещается котельная строго на первом этаже в помещениях с площадью от 15 кубометров и более. Если же котел размещается не в отдельной комнате, а в нежилом эксплуатируемом помещении, например, в кухне, то минимальные требования по площади увеличиваются в два раза.
• Огнестойкость отделочных материалов в помещении котельной должна иметь параметры от 0,75 ч и более, что характерно для кафеля или штукатурки хорошего качества. Также обязательно обустройство эффективной проточной вентиляции.
• Котел устанавливается на специальную подложку, которая должна размещаться по всему периметру, выступая за края оборудования на расстояние от 10 см. От различных предметов мебели котел удаляют как минимум на 700 мм.

Установку оборудования рекомендуется выполнять на подиум с высотой 200 см, заливка которого выполняется обособленно от фундамента. Полы помещения отделываются огнестойкими материалами: кафельной плиткой, цементной стяжкой и прочими. Котельная, которая расположена в отдельном здании и оснащена котлами высокой мощности, не должна иметь общих стен с домом.

На твердом топливе

Рост цен на газовое топливо спровоцировал повышение интереса к проектированию котельных с твердотопливными котлами. Для обеспечения нормальной работоспособности такого оборудования необходимо, чтобы диаметр патрубка котла и дымохода полностью совпадали. Дополнительным требованием является качественная вытяжная вентиляция в котельной и стены, имеющие слой штукатурки от 3 см. Перед установкой котла на пол под его основание укладывают стальной лист.

Устройство котельных

Основные требования к оборудованию зависят от того, что предусматривает проект: создание котельной непосредственно в жилом здании или за его пределами, в отдельном сооружении. В частности, при использовании ряда установок в доме может потребоваться обустройство дополнительной звукоизоляции, которая позволит снизить уровень шума от работы наддувной горелки или других элементов мини-комплекса.

С точки зрения практичности, удобства и безопасности лучшим вариантом является проектирование котельной в отдельном здании, но на этапе реализации такая система потребует внушительных финансовых вложений.

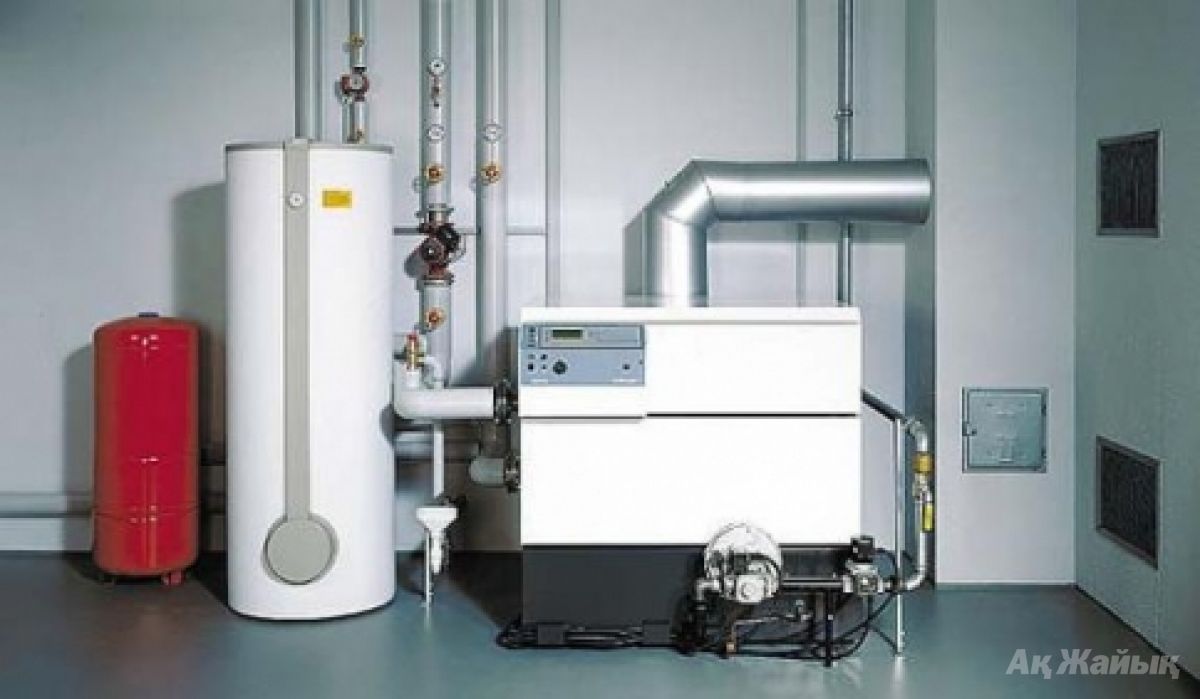

Комплектация котельной, как правило, не зависит от ее размещения или типа используемого топлива, поэтому большая часть систем включает следующие элементы:

• Отопительный котел.
• Расширительный бак.
• Водонагреватель.
• Распределительные коллекторы.
• Систем, отвечающих за подпитку и безопасное использование установок.
• Трубных систем, запорной арматуры.

Отопительные котлы

Главным оборудованием, отвечающим за воспроизводство тепла, являются отопительные котлы. Выделение тепла происходит за счет сгорания топлива, в результате чего осуществляется нагрев теплоносителя. В большинстве котельных в качестве теплоносителя используется вода, которая поступает в систему отопления и в бойлер, являющийся источником горячего водоснабжения.

Баки и коллекторы

Важную функцию в системе выполняют расширительные баки, которые предупреждают возникновение избыточного давления при нагреве теплоносителя, тем самым снижая риск разрыва труб и возникновения аварийной ситуации. Нормальная циркуляция воды в конструкции котельной и ее равномерное распределение между всеми основными узлами (радиаторы, водонагреватель, конструкция «теплый пол») обеспечивается установкой распределительных коллекторов.

Дымоходы и системы безопасности

Различные вещества, выделяемые в процессе сгорания топлива, несут угрозу безопасности и здоровью обитателей дома, поэтому для их отвода из внутренних помещений и обеспечения нормального функционирования котла выполняется монтаж дымоходов.

Не менее важные функции выполняет система, отвечающая за безопасное использование котельной и ее своевременную подпитку для предупреждения ухудшения напора. При ее правильном обустройстве в конструкции поддерживается стабильное давление.

Автоматика и арматура

Циркуляция теплоносителя в системе невозможна без обустройства системы труб и применения запорной арматуры, а слаженное функционирование оборудования и регулировка его рабочих процессов (включение/отключение, параметры температуры и прочее) без участия пользователя обеспечивается за счет установки и настройки автоматики.

Создание энергоэффективной, безопасной и долговечной котельной в частном доме является сложным процессом, поскольку при реализации проекта необходим не только опыт, но и хорошие знания норм и правил, предъявляемых к их обустройству.

Компания «Абсолют Мастер» предоставляет полный спектр услуг по следующим направлениям:

• Котельные. Наши специалисты обеспечивают подбор оборудования, его поставку на объект, выполняют монтаж, настройку и запуск системы, обеспечивают гарантийное обслуживание, ремонт и сервис котельных.
• Отопительные системы: выполняем подбор и установку различного оборудования, от радиаторов, до обустройства водяных «теплых полов».
• Горячее и холодное водоснабжение: распределение воды от котельной к различным точкам водоразбора (водонагреватели, санузел и прочее).
• Обслуживание котлов и котельных.
• Реализация высококачественных запчастей для котлов.

Для получения дополнительной информации и консультации по вопросам котельного оборудования и создания котельных систем, свяжитесь с компанией «Абсолют Мастер» через форму на официальном сайте или по контактному телефону.

принцип автоматизации и расположения оборудования

В отсутствии централизованного отопления, ответственность за обогрев жилья берут на себя котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, получится самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного вида котла и перечнем дополнительного оборудования отопительной системы.

Мы поможем разобраться в вопросе, опишем особенности разных котельных, обозначим требования и правила их обустройства. Тематические видео-ролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Содержание статьи:

• Виды котельных для частного сектора
• Проектирование домашней котельной
  • Возможные варианты схем
  • Требования к помещению котельной
  • Оборудование для обустройства котельной
• Что такое “умный котел”
• Газовая котельная для вашего дома
• Котельная с твердотопливным котлом
  • Каким должно быть помещение
  • Оборудование для твердотопливной котельной
• Преимущества котла на жидком топливе
• Электрический котел для частной котельной
• Выводы и полезное видео по теме

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

• встроенные;
• отдельно стоящие;
• пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображенийФото из Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных Выбор котельной по типу размещенияОтдельно стоящая котельнаяМесто расположения частной котельнойСистема отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системыПроектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

• открытый
• закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Галерея изображенийФото из Схемы открытого отопления устраивают с естественным движением теплоносителя. Для стимуляции его перемещения к приборам котлы нередко размещают в цокольном этаже Расширительные бачки открытых отопительных контуров располагают в наивысшей точке системы. Чаще всего устанавливают на нежилом чердаке, который следует утеплить В устройстве закрытой системы место расположения котельной относительно приборов отопления непринципиально, ведь движение теплоносителя стимулируется насосами В закрытом отопительном контуре используется экспанзомат — замкнутый расширительный бачок, устанавливаемый преимущественно перед теплогенератором Расположение оборудования в цокольном этажеОткрытый расширительный бачокОрганизация котельной для закрытой системыРасширительный бачок закрытой схемы отопленияТребования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

Галерея изображенийФото из Основной агрегат системы, котел, и оборудование, предназначенное для работы, а также контроля контуров отопления необходимо располагать в котельной так, чтобы был обеспечен доступ как к теплогенератору, так и прочим компонентам для обслуживания Замкнутые помещения должны быть обеспечены вентиляционными отверстиями. Если воздух подается снаружи дома, сечение вентиляционных отверстий рассчитывается как произведение 600 мм² на каждый кВт котлоагрегата Строительные конструкции в котельной должны быть отделаны невозгораемыми материалами. В возведенных из древесины постройках стены штукатурят, защищают асбестом и жестью Под установку напольных твердотопливных, жидкотопливных и газовых котлов основание необходимо укрепить. В идеале нужно соорудить собственный, отдельный от основного фундамент В одной котельной не допускается устанавливать более двух теплогенераторов, независимо от того, настенного или напольного они типа При использовании жидкого или твердого типа топлива необходимо заранее продумать и предусмотреть место для складирования дров/торфа/угля или резервуары для солярки, а также пути подъезда машин для пополнения запасов Помещение под котельную должно быть оборудовано отверстием для подключения дымоотвода к наружной части дымовой трубы или устроенным в стене каналом При проектировании обвязки котла необходимо продумать наиболее рациональный вариант слива воды из системы по завершению сезона или на случай долгого отсутствия владельцев Правила расположения котла в помещении котельнойОбеспечение вентяляционных отверстийСпецифика отделки поверхностей в котельнойОснование для установки теплогенератораМаксимум два агрегата в котельнойПроектирование схемы хранения топливаПроектирование системы дымоудаленияВозможность слива воды из контураОборудование для обустройства котельной

Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы. Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

Если дом имеет большую площадь, то необходима установка коллектора. Элемент распределяет теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками.

На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы.

В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

В отопительной системе обязательно есть две взаимосвязанные системы:

• дымоудаления – отвод дымовых газов;
• вентиляция – обеспечивает качественное сгорание топлива за счет притока воздуха.

Обе системы не менее важны, чем котельное оборудование.

Что такое “умный котел”

Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

Управление котлом в автоматическом режиме дает возможность:

Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

Газовая котельная для вашего дома

Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

• фундамент здания котельной должен быть обособленным от фундамента дома;
• в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
• под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
• под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
• для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
• в радиусе 0,7 м вокруг котла пространство должно быть свободным;
• внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Преимущества котла на жидком топливе

Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

Электрический котел для частной котельной

Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Выводы и полезное видео по теме

Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:

Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:

Видео с подробной схемой котельной с твердотопливным котлом:

Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ.

Главную роль в вопросе экономии автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

Если у вас есть опыт в обустройстве котельной частного дома, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

Источник sovet-ingenera.com

Подготовка к монтажу котельной в частном доме

Как подготовиться к монтажу котельной, чтобы специалистам осталось только приехать, установить и подключить отопление.

Обустройство котельной в частном доме не ограничивается заботой о ее техническом наполнении и качестве монтажа. К установке оборудования можно и нужно подготовиться.

Если дом еще не построен

Конечно, котел и сопутствующее оборудование можно разместить уже в построенном доме — в готовой котельной или отдельном строении. Если они соответствуют всем требованиям.

Как обустроить котельную

Где можно установить котел:

• В одном из общих помещений дома — например, в кухне или прихожей. Настенный котел до 35 кВт.
• В пристройке или отдельном помещении. Котел до 150 кВт.
• В отдельном от дома строении. Можно реализовывать наиболее производительные котельные.

Бескомпромиссным вариантом кажется обустройство котельной в отдельном строении. Но есть нюансы.

Главные плюсы: отсутствие шума, экономия площади дома, более высокая разрешенная мощность.
Главный минус: дополнительные расходы — на материалы, строительные работы, удлинение трубопровода.

Это выход, если в доме нет подходящих помещений, а пристройка невозможна или нежелательна.

Требования к обустройству котельной с газовым котлом в частном доме:

СНиП II-35-76 и СП-41-104-2000.

Ссылки: СНиП II-35-76, СП-41-104-2000.

Общие требования к котельной:

• Высота потолка — не менее 2,5 метров;
• Стены котельной — из кирпича или бетона. Деревянные стены оборудуются огнезащитой.
• Минимальная площадь не менее 7 м². В зависимости от мощности и дополнительного оборудования может быть больше.
• К котлу и другому оборудованию должен осуществляться беспрепятственный доступ. К примеру, для возможности обслуживания напольный котел устанавливается на некотором расстоянии от стены.
• Минимальный объем помещения — 7,5 м³ для котлов мощностью до 30 кВт. Если больше 60 кВт, то — 15 м³.
• В котельной должно быть естественное освещение — окна с возможностью проветривания. Размер пропорционален объему помещения: 300 см² на 1 м³.
• Входная дверь должна открываться наружу. Ширина — не менее 80 см.
• Вентиляция — вытяжная и приточная. Она может быть естественной и/или принудительной (автоматической). В первом случае в противоположной от котла стене устраивается канал с заслонкой и сеткой. Диаметр — 13-17 см (в зависимости от мощности котла). Вытяжное отверстие при этом объединяется с вентиляцией дома.
• Для отвода газов используется дымовая труба, площадь сечения которой не должна быть меньше, чем у выходного патрубка.

Документы и разрешения

Если дом и помещение для котельной соответствуют строительным нормам, можно получать документы и подбирать конкретное оборудование.

Необходимо:

1. Подать в ресурсоснабжающую организацию заявление на получение ТУ (технические условия) — для подключения к газовой магистрали.

2. Составить проект газификации. Для этого у инженера или организации должны быть необходимые лицензии.

3. Получить разрешение на монтаж котла.

Если вам требуется помощь — обратитесь в «Энергобыт Сервис». Мы рассчитаем систему отопления, поможем подобрать оборудование и подать документы.

Подъезд и пути заноса

Когда с котлом и документами определились, нужно подготовить дом/помещения к доставке и заносу котла в дом. Это упростит задачу специалистам по монтажу. К примеру, некоторые владельцы устраивают котельную не на первом этаже дома, но забывают спроектировать удобную лестницу. В результате — сталкиваются с трудностями при заносе котла.

Нужно предусмотреть и расчистить:

• Подъезд автомобиля;
• Весь путь заноса котла в котельную.

Если осталось старое оборудование

Если новая котельная оборудуется на месте прежней, нужно позаботиться об утилизации старого оборудования. Специалисты «Энергобыт Сервиса» позаботятся об этом за вас: демонтируем и вывезем старый котел и дополнительное оборудование.

О процессе монтажа котельной мы расскажем в следующем материале.

Еще раз самое главное:

1. Лучше всего продумать котельную еще на этапе проектирования дома — рассчитав наиболее эффективную систему отопления.
2. Котельную можно устроить как в доме, так и в отдельном строении. Главное, чтобы она соответствовала правилам безопасности.
3. Котел нельзя просто купить и установить — нужны разрешения.
4. Перед монтажом нужно очистить котельную от старого оборудования (если оно было) и предусмотреть пути заноса для котла.

Котельная в частном доме — цены на монтаж оборудования и обвязку

Чем отапливать свой частный дом, коттедж, чтобы было недорого и эффективно?

Однозначного ответа нет. Нижний Новгород готов предложить сегодня огромный выбор элементов систем отопления, поэтому для начала нужно определиться с критериями отбора того или иного вида топлива.

1. Техническая возможность подключения к газовой трубе, либо дополнительные лимиты трёхфазного электричества. А может Вы живёте в лесу и Вам бесплатных дров девать некуда. Или занимаетесь ГСМ и есть возможность поставки «очень дешевой» солярки в частном порядке.
2. Определить стоимость вложений в систему отопления в доме. Как правило, чем дороже котёл и выше его КПД , тем меньше топлива он потребляет. Соответственно, чем больше денег Вы вложили на этапе закупки котельного оборудования, тем меньше денег Вы будете тратить во время его эксплуатации в будущем.
3. Стоимость затрат на работу системы отопления дома. Речь идёт как о стоимости топлива, так и о стоимости техобслуживания котла и обвязки.
4. Несложный монтаж и удобство использования.
5. Газовый и электрический котёл работают в автоматическом режиме, а дизельная котельная – в условно автоматическом режиме. Котельные на дровах и угле (твёрдотопливные котлы) не работают без кочегара, причем обладают низким КПД. Простоту эксплуатации, по сути, обеспечивает грамотный сервис, ведь все современные системы представляют собой сложное техническое устройство, и, в конце концов, ломаются. Низкое качество топлива, состава воды, скачки напряжения в доме лишь способствуют выходу оборудования из строя. Поэтому Вы сразу должны понимать, кто будет её профессионально и быстро обслуживать.
6. Личные предпочтения. У моего знакомого олигарха в коттедже котельная Vissman и я хочу такую же. У меня вся техника дома Bosch, хочу, чтобы и котёл был Bosch. Или: моя жена ездит на Мерседесе, поэтому я буду отапливаться только котлами Buderus, иначе друзья не поймут. Или: менеджер по продажам итальянских котлов Ferroli — мой знакомый — он мне недорого его продаст.

Конечно, практически на всех стройках есть прорабы, отвечающие за работы, советчики, но Вы, как Хозяин, должны контролировать выбор оборудования для котельной в частном доме. Чтобы правильно расставить приоритеты лучше обратиться в специализированную компанию, грамотный специалист которой подскажет, на каком виде топлива лучше отапливаться, и котёл какого производителя подойдет лучше всего.

Монтаж котельного оборудования — дело профессионалов

Еще на этапе проектирования закладываются наиболее оптимальные технические решения, обеспечивающие экономию топлива, комфортные условия, а также позволяющие добиться максимального срока службы установки. Для проектирования и монтажа котельной в Нижнем Новгороде Вы можете обратиться в компанию ТеплоТехнолоджи. Мы работаем только с проверенным и надёжными оборудованием ведущих зарубежных производителей. Мы предлагаем широкий ценовой диапазон и оснащение от достаточно простого, но надёжного до высокотехнологичного (с самыми современными «примочками»).

Наша компания подходит к каждому проекту индивидуально. Заказчик получает оптимальное решение по цене монтажа котельной в коттедже, эффективности и комфорту, исходя из имеющихся возможностей и условий. Всегда лишь неизменным остаётся качество и надёжность монтируемых нами систем.

Не экономьте на профессионалах, обращайтесь в «ТеплоТехнолоджи» .

Котельное оборудование для частных домов

Монтаж котельного оборудования в частном доме давно пора. По сравнению с печью ее КПД намного выше, а необходимое усилие для работы минимально. Принимая решение об устройстве котельной в доме, стоит учесть основное оборудование и правила эксплуатации.

На фото показано устройство котельной частного дома. Строительство таких объектов потребует серьезного системного подхода к выбору и размещению оборудования.Для этих целей необходимо обратиться в специализированное агентство вместе со специалистами, чтобы составить технический проект на проектирование, согласовать объемы работ и произвести подбор оборудования для котельной частного дома. Можно обойтись без аутсорсинга, но стоит помнить, что любая ошибка может обернуться большими финансовыми потерями, штрафами или серьезной аварией.

Типы котлов можно разделить на газовые, твердотопливные и электрические. Они различаются комплектацией, топливом и условиями эксплуатации.

Оборудование газового котла в частном доме явление не редкость. Низкая стоимость топлива обеспечила популярность газового котла, но для его установки потребуется соблюдение определенных условий. Это продиктовано взрывоопасностью газа. В зависимости от выбранной мощности будет использоваться определение размещения. Для котельной мощностью до 30 кВт подойдет любое помещение объемом не менее 7,5 м3. Как правило, бойлер размещается на кухне. Требования строительных норм очень строгие:

• Настенный котел устанавливается либо на стены из трудновоспламенимых материалов, либо требует установки защитных экранов
• Свободное пространство между оборудованием и мебелью не менее 0.7 м
• Для установки наружного котла требуется специальная подложка
• Требуется постоянная вентиляция через отверстия для забора воздуха в нижней части стены или двери.

Котельная мощностью от 30 кВт до 200 кВт, согласно требованиям пожарной безопасности, расположена в отдельном помещении. К оборудованию котельной в подвале, согласно СНиП, ужесточились требования:

• Необходимый источник естественного освещения
• Оборудование, позволяющее менять воздух три раза в час
• Объем помещения 15 м3, высота помещения не менее 2.5 метров

Котлы мощностью более 200 кВт устанавливаются только в отдельном здании. Такая котельная должна иметь отдельный фундамент, стены и крыша должны быть выполнены из негорючих материалов, а котел должен быть размещен на специальной подложке в пределах 25 см от пола.

Газовый котел ↑

Оборудование газовой котельной в частном доме включает:

• Котел, производящий и распределяющий теплоноситель в тепле
• Распределительные коллекторы для поддержания постоянной температуры в радиаторах
• Дымоход для удаления продуктов горения из помещения
• Расширительные баки для обеспечения устойчивости системы и предотвращения возможного разрыва труб
• Предохранительные клапаны, сложное оборудование и воздуховоды, необходимые для управления всей системой
• Котел, который устанавливается при необходимости нагрева воды. В зависимости от потребностей в горячей воде и мощности котла выбираем оптимальный объем
• Система автоматики и питания, служит для поддержания температуры и оптимального давления в радиаторе
• Запорные механизмы и магистральный патрубок для раздачи теплоносителя по помещению.

Выбор котельного оборудования для частных домов позволит оптимизировать расходы на отопление и сэкономить Ваши деньги.

При нежелании или невозможности пользоваться газом следует обратить внимание на твердое топливо.Требования по пожарной безопасности в этом случае более мягкие, а топливо доступно. Перед топкой необходимо разместить стальной лист с площадью поверхности не менее 60 см. Если стена сделана из горючих материалов с асбестовой обшивкой, подложкой и сталью. Зазор между котлом и стеной должен быть не менее 10 см. В котельную следует обеспечить легкий доступ к доставке топлива, доставившему неприятности.

При организации твердотопливного котла в частном доме важно обеспечить достаточную вентиляцию:

• Площадь окна должна исходить из соотношения 8 см2 на 1 кВт энергетического котла
• Площадь поперечного сечения дымохода должна быть однородной, а поперечное сечение отверстий для дымохода не должно превышать
• Для осмотра дымохода и очистки его от продуктов сгорания необходимо специальное отверстие
• Нежелательное размещение котельной рядом с жилым помещением из-за возможной утечки продуктов сгорания
• При использовании угля в качестве топлива требуется специальное освещение и скрытая электропроводка во избежание возгорания угольной пыли

?

В настоящее время на рынке представлено несколько видов твердотопливного оборудования. Благодаря невысокой стоимости и простоте использования традиционные котлы могут заинтересовать владельца частного дома. Принцип их работы прост и неизменен годами: для открытия топки вручную вводят топливо, а продукты сгорания выбрасываются в атмосферу. Требует частой очистки от золы и шлака, а КПД ниже, чем у современных аналогов.

Котлы длительного горения экономически выгоднее традиционной эксплуатации. Уложенное топливо сжигает его более эффективно за счет изменения процесса сгорания.Принцип искры, топливо горит сверху вниз. В этом типе используется система автоматического поддержания горения, поэтому потребуется подключение к электросети.

Пиролизные котлы за счет использования энергии, выделяющейся при сжигании газа, обладают более высоким КПД и экологичностью. Но стоимость такого котла выше и расплачиваться за него можно только через длительный период времени.

Устройство твердотопливного котла ↑

Материалом для изготовления котла обычно является сталь или чугун. Металлические изделия из стали будут дешевле и их проще обслуживать, но чугун намного прочнее. Если вы планируете использовать котел постоянно, выбор лучше остановить на чугуне.

Схема простого твердотопливного котла проще газового и включает те же основные компоненты:

• Система удаления шлака и продуктов сгорания, состоит из специальных труб и дымохода
• Топка для сжигания топлива. В зависимости от топливного элемента делятся на топки с ручной загрузкой и автоматической.Автоматическая загрузка необходимого постоянного подключения к сети для работы оборудования
• Нагревательная камера, в которой происходит нагрев теплопередающего элемента
• Система контроля температуры. В зависимости от выбранного котла может быть автоматическим или ручным.

Электрокотлы — наиболее безопасный вид оборудования и поэтому не требует особых условий установки и эксплуатации. При отсутствии возможности выделить под котел отдельное помещение, наиболее подходящий вариант. Не требует топлива, которое освободит место. Также не выделяйте продукты горения или распада. Это оборудование отличается бесшумной работой и небольшими размерами. В процессе эксплуатации не требует постоянного наблюдения и профилактики. Отрицательным моментом является дороговизна электроэнергии в большинстве регионов, из-за чего использование такого котла стоит дорого.

Устройство электрокотла ↑

Электрокотлы бывают трех основных типов, различающихся по принципу действия.Теновые котлы используют нагревательный элемент для поддержания нужной температуры жидкости в системе. Эти котлы умеют работать не только с водой, но и с незамерзающей жидкостью. Происходит постоянный нагрев протекающей жидкости, что позволяет поддерживать температуру в системе. Котел оборудован несколькими датчиками для измерения температуры жидкости и воздуха в помещении. Установка оборудования проста, а элементы управления позволяют выбрать оптимальный режим работы.Из-за некачественной воды на нагревательных элементах может образовываться накипь, что снизит теплопередачу и увеличит затраты электроэнергии на нагрев жидкости.

Электродные котлы производят тепло не за счет нагревательных элементов, а передают электричество воде. Повышение температуры происходит из-за сопротивления воды во время прохождения электрического разряда. Происходит распад молекул воды на ионы разной полярности, который происходит с выделением тепла.За безопасность использования такого оборудования можно не беспокоиться, так как в случае неисправности котел отключается. Основные трудности возникают при установке этого оборудования. Поскольку бойлер возможен только при оптимальном уровне удельного сопротивления воды, требуется специальное оборудование для его измерения и изменения. В процессе работы происходит постепенное растворение электродов, поэтому необходима их периодическая замена. Но котлы этого типа самые компактные и дешевые, а номинальная выходная мощность — плавная.

Индукционные котлы используют принцип индукционного нагрева специальных ферромагнитных элементов. Внутри герметичного отсека внутри индукционной катушки, которая передает энергию на специальный сердечник или закрытую трубку, которая нагревает хладагент. Несмотря на дороговизну котла, экономически это наиболее выгодный вариант. Отсутствие ТЭНов и электродов позволяет сэкономить на постоянной замене элементов.

Строительство частного дома подразумевает жизнь в нем долгие годы, поэтому подход к этому вопросу должен быть тщательным и разборчивым.Оборудование котельной частного дома обеспечит комфорт в семье на долгие годы, а ведь его выбор так важен.

Связанные с контентом

Заводское помещение — Рекомендации по проектированию собственности

Производственное помещение — это комната или пространство в здании, предназначенное для механического оборудования и связанного с ним электрического оборудования, в отличие от помещений, предназначенных для проживания или хранения людей.

Заводские помещения обычно содержат следующее оборудование:

— Воздухоочистители
— Котлы
— Чиллеры
— Теплообменники
— Водонагреватели и резервуары
— Водяные насосы (для бытовой, отопительной / охлаждающей воды и пожаротушения)
— Основная распределительные трубопроводы и клапаны
— Спринклерные распределительные трубопроводы и насосы
— Резервные электрические генераторы
— Лифтовое оборудование
— Другое оборудование HVAC (отопление, вентиляция и кондиционирование)

Оборудование в производственных помещениях контролируется BMCS (Building Management и система контроля) и управляется персоналом Property.

[развернуть все]

Компоненты

Планирование

Планирование

Дополнительная информация о планировании

Строительная ткань

Общие

Общий	— Подходит к общестроительной ткани. — Учитывать требования к вентиляции производственных помещений.
Принципы дизайна	— Обеспечьте соответствующую защиту заводского оборудования. — Обеспечьте соответствующие удобства для специалистов по обслуживанию.
Материалы и отделка	— Фасады с жалюзи в целом приемлемы.

Дополнительная информация о строительных тканях Общие

Крыша

Дополнительная информация о крыше

Наружные стены

Общий	— Предпочтительно фасад с жалюзи или с естественной вентиляцией. — Устройства для просеивания, которые будут использоваться там, где завод находится снаружи и на виду у публики.

Дополнительная информация о внешних стенах

Внутренние стены

Подробнее о внутренних стенах

Полы

Общие требования к выбору	— Полы не требуют особого ухода и должны соответствовать стандартам сопротивления скольжению.
Вариации	—
Выбор предпочтительного материала	— Окрашенный и / или герметичный бетон предпочтительнее — Предпочтительный цвет: каменный век Таубманс
Конкретный	— Окрашенный или герметичный бетон.
Коврики для входа	—
Эластичная отделка полов	— Пол должен быть устойчивым к проливам.
Другой	—

Подробнее о этажах

Потолки

Отделка потолка	— Необработанный бетон приемлемый
Высота потолка	— Подходить к оборудованию.
Негорючие / огнестойкие	— Требуются негорючие потолочные покрытия

Дополнительная информация о потолках

Отверстия

Окна

Подробнее о Windows

Двери

Тип дверей	— Двери жалюзи наружные
Функция двери	— Запираемый — предпочтительный доступ смахивания.
Пожарная / акустическая номинальная	— Противопожарные / звукоизоляционные двери по мере необходимости. — Противопожарная дверь, если требуется согласно требованиям BCA
Тип кадра	— Стальная или алюминиевая рама
Дверная фурнитура	Тип замка Замок кладовой Ключ / запирание — Мастер-ключ — Другое —

Дополнительная информация о дверях

Фурнитура

Фурнитура

Дополнительная информация о фитингах

Вывески

Дополнительная информация о вывеске

Безопасность

Безопасность

Тип / группа безопасности	— Доступ только для обслуживания.
Кабельное телевидение	— По умолчанию не требуется
Контроль доступа	— Предпочтительный доступ смахивания
Обнаружение нарушителя	-Не требуется
Ключ	— Обратитесь к Двери

Дополнительная информация о безопасности

Акустика

Акустика

Уровень шума	— Акустическое затухание требуется в непосредственной близости от учебных или офисных помещений.
Излучение шума	— Учитывайте уровень шума, когда производственное помещение находится рядом с учебным или офисным помещением или рядом с ним.
Комната в комнату	— Свести к минимуму передачу звука в прилегающие помещения.

Дополнительная информация об акустике

Услуги

Вентиляция

Дополнительная информация о вентиляции

Кондиционирование

Механическое охлаждение	— Без кондиционера.
Механический нагрев	— Без кондиционера.

Дополнительная информация о кондиционировании

Вода

Дополнительная информация о воде

Дренаж

Дополнительная информация о канализации

Противопожарная защита

Дополнительная информация о противопожарной защите

Освещение

Дополнительная информация об освещении

Питание

Тип	— DGPO необходим для обслуживающего и обслуживающего персонала
Количество	— Минимум 1 x DGPO на заводское помещение. — Для больших производственных помещений могут потребоваться дополнительные устройства DGPO
Другой	— Электроснабжение заводского оборудования по заданию проектировщика.

Дополнительная информация о Power

Связь / AV

Дополнительная информация о коммуникациях / AV

Ввод в эксплуатацию

Котельная: оборудование и устройства, расчеты и схемы | Своими руками

Котельная в частном доме — как обустроить, схема, расчет и работа,

Котельная в частном доме — необходимость, с этим сложно поспорить. В этой статье лучшие российские строительные журналисты расскажут о том, как обустроить котельную, приведут расчеты и схемы ее оборудования.

Котлы для бытовой, частной котельной

Когда нужно выбирать одноконтурный котел?

Основная задача одноконтурного котла — обогрев здания, но при необходимости он может нагреть воду для системы горячего водоснабжения, теплых полов, бассейна и т. Д. Для обеспечения дома горячей водой такие агрегаты необходимо дополнить специальными оборудование. Чаще всего это отдельно стоящий накопитель (бойлер), закрепленный под котлом или на стене, наполненный водой, которая нагревается теплоносителем от котла.

Выбирать однокотловую, оборудованную бойлером, имеет смысл, особенно когда в доме большая потребность в горячей воде (объем автономного котла для частных домов обычно составляет 100-260 л).

Также можно установить сразу несколько резервуаров для хранения. Однако из-за необходимости дополнительного оборудования система с одноконтурным котлом стоит намного дороже, чем двухконтурный теплогенератор. Автономный котел занимает много места в помещении.Кроме того, одноконтурный котел нельзя назвать экономичным решением, так как он будет регулярно включаться (на газ и электричество) для поддержания заданной температуры воды в накопительном баке даже тогда, когда горячая вода не используется.

Правда ли, что двухконтурные котлы экономичнее?

Двухконтурные теплогенераторы изначально предназначены как для отопления здания, так и для приготовления горячей воды, нагрев которой происходит за счет проточного теплообменника, расположенного внутри агрегата (пластинчатого, битермального и др.)). Такой котел не может одновременно работать и на отопление, и на горячую воду, поэтому обычно требует приоритет для ГВС. То есть в момент открытия крана горячей воды бойлер переключается на ее нагрев. Не бойтесь, что прекращение нагрева теплоносителя для системы отопления приведет к остыванию дома зимой.

Современные здания, особенно построенные с использованием эффективной теплоизоляции, остывают очень медленно. Однако при активном использовании горячей воды помещения могут остыть до некомфортной температуры.Преимущество двухконтурных котлов — компактность и невысокая цена по сравнению с одноконтурными теплогенераторами, оснащенными котлами. К тому же вода для ГВС нагревается прямо в котле и только тогда, когда в этом есть необходимость, то есть такой теплогенератор действительно экономичен.

Основным недостатком таких агрегатов является невозможность получения большого количества горячей воды в проточном режиме: максимум 9-15 л / мин. в зависимости от мощности котла.Этого достаточно, чтобы принять душ. Однако если во время банных процедур кран с горячей водой открыть в другом месте, то температура воды в душе может снизиться. Таким образом, двухконтурный котел подойдет для коттеджа с небольшим количеством жильцов или для дома, где будет несколько одновременно используемых точек розлива.

К минусу котла такого типа можно отнести и то, что жителям дома приходится ждать несколько секунд, прежде чем из открытого крана пойдет горячая вода. Время ожидания зависит от различных факторов, в том числе от диаметра труб и расстояния от источника тепла до точки использования. Чтобы компенсировать эти недостатки, производители предлагают двухконтурные котлы, в случае которых предусмотрены небольшие котлы (объемом 20-50 л для настенных моделей), обеспечивающие запас горячей воды. Но в этом случае возможна некоторая задержка с его подачей. Кроме того, температуру воды в таком котле придется поддерживать постоянно, что приведет к увеличению расхода газа и электроэнергии.

Когда лучше выбрать настенный котел, а когда — напольный?

Диапазон номинальной мощности современных настенных котлов для частного дома очень широк — как правило, от 12 до 60 кВт. Их основные преимущества по сравнению с полом такой же мощности — меньшие габариты и возможность отказаться от котельной, что актуально для коттеджей небольшой площади. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» теплогенераторы мощностью до 35 кВт могут быть установлены на кухнях и в коридорах. Тем более что пространство под настенным котлом можно использовать рационально. Кроме того, такие модели относительно легкие (поскольку материал их теплообменников — медь или алюминиевый сплав), что обычно позволяет легко закрепить устройство на стене.

Таким образом, котел мощностью 24 кВт весит примерно 25-30 кг. Если необходимо отапливать большую площадь, есть смысл использовать напольные котлы большой мощности. Добавим, что у них чугунные теплообменники, которые имеют очень долгий срок службы.Однако напольные агрегаты не только требуют котельной, но и занимают в ней много места, так как по периметру теплогенератора должно быть свободное пространство (которое массивнее стены той же мощности). Кроме того, в отличие от настенных напольных котлов обычно продаются в неполной комплектации (дополнительно необходимо приобрести насос и т. Д.).

Есть ли выбор типа горелки при покупке котла?

Конструктивно горелки делятся на атмосферные и вентиляторные (наддувные). В устройствах первого типа подача газа осуществляется за счет давления, создаваемого в магистральной газовой сети. В таких горелках нет вентилятора, поэтому

они практически бесшумны (слышно только горение пламени) и значительно дешевле надувных. Кроме того, котлы с атмосферными горелками могут работать как на основном, так и на сжиженном газе (для перехода с одного вида топлива на другой потребуется замена форсунок и перенастройка газового оборудования).

Горелки второго типа принудительно перемешивают газ с воздухом с помощью электровентилятора, тем самым обеспечивая более стабильный режим сжигания топлива. Но такие устройства дороги сами по себе и дороже в эксплуатации. К тому же они производят больше шума, чем атмосферный, поэтому котлы у них стоят в отдельном помещении или закрыты специальным звукопоглощающим кожухом. Фактически, потребитель может выбрать не тип горелки для котла, а тип котла.

Дело в том, что есть атмосферные теплогенераторы: на заводе укомплектованы соответствующими горелками, на вентиляторные не заменить. Такие котлы работают только на газе. При этом есть теплогенераторы, способные работать как на газе, так и на жидком топливе (дизельное топливо). Они комплектуются только вентиляторными горелками. Учтите, что теплогенератору с надувной горелкой необходим дымовой канал меньшего диаметра, чем атмосферный котел той же мощности. Это важный аргумент для тех клиентов, которые приобретают котел в ситуации, когда котельная с дымоходом определенного сечения уже построена.

Ссылка по теме: Модульные дымоходы для частного дома

Можно ли самостоятельно рассчитать мощность котла для коттеджа?

Примерную мощность можно составить, ориентируясь на площадь дома: на обогрев 2 м0,1 требуется около 1 кВт.Однако это очень приблизительная цифра. Для точного определения необходимой мощности нам понадобится теплотехнический расчет, в котором учитывается не только площадь здания, но и климатическая зона, в которой ведется строительство, а также все возможные тепловые потери (через стены , окна, полы и т. д.). Кроме того, необходимо исходить из необходимости горячего водоснабжения (при этом мощность котла должна быть такой, чтобы котел при пиковых нагрузках обеспечивал полный объем горячей воды и отопления).Также необходимо определиться с другими потенциальными потребителями тепла — бассейн, приточно-вытяжная вентиляция, отдельно стоящие постройки (гостевые дома, бани, теплицы и т. Д.).

Обоснована ли высокая стоимость конденсационных котлов?

Для нагрева воды обычные котлы используют только тепло, выделяемое в процессе сгорания. Конденсационные котлы используют также дополнительное тепло, которое они «забирают» у дымовых газов за счет конденсации содержащегося в них водяного пара в специальном теплообменнике.Агрегаты этого типа намного дороже классических теплогенераторов, но позволяют значительно снизить потребление электроэнергии и газа. Кроме того, у них есть специальные безбликовые горелки, излучающие инфракрасное излучение, благодаря которому топливо сгорает полностью, а значит, количество вредных выбросов в атмосферу уменьшается.

Температура дымовых газов на выходе из котла достаточно низкая (часто ниже 40 ° C), поэтому их можно отводить с помощью пластиковых дымоходов, а это недорогое и простое решение.При этом в эксплуатации конденсационных котлов существует множество нюансов. Итак, для достижения высокого КПД необходимо, чтобы агрегат нагревал теплоноситель до 50 ° C (то есть до более низкой температуры, чем в стандартных системах отопления).

Следовательно, снижение расхода газа у такого котла будет в основном в межсезонье, когда можно отапливать помещения с помощью теплых полов (для чего требуется теплоноситель с температурой 50 ° С). По мнению многих специалистов, зимой в ситуации отопления радиаторами котел неизбежно будет нагревать теплоноситель до более высокой температуры, чем это необходимо для конденсационного режима, и экономить газ не удастся: котел будет работать на такая же эффективность, как и у классического агрегата.

Кроме того, одноконтурный теплогенератор, дополненный бойлером, должен будет нагревать теплоноситель до более высоких температур каждый раз, когда горячая вода требует 50 ° C для системы горячего водоснабжения в доме. При использовании конденсационных котлов площадь радиаторов должна быть больше, чем в стандартном корпусе. Еще один нюанс — необходимо отводить от котла конденсат, который имеет повышенную кислотность.

Куда утилизировать дымоход котла?

Дымоход можно вывести двумя способами — через крышу или через ограждающую стену здания (если она есть в котельной), затем прикрепить к фасаду.Отметим, что диаметр дымового канала определяется диаметром имеющейся в котле трубы (диаметр определяется мощностью теплогенератора и конструктивными решениями производителя). В связи с этим могут возникнуть трудности при установке проходящего по помещению дымохода.

Ведь шахта для него строится на начальном этапе возведения дома, однако по мере продолжения строительства часто возникают дополнительные нагрузки, требующие установки более мощного котла, для которого требуется дымоход большего диаметра, чем есть допустимо для использования в уже сделанной шахте.Если вы купите такой котел и подключите его к дымоходу меньшего диаметра, чем необходимо, то велика вероятность, что газоснабжающая организация откажется подключать коттедж к газопроводу, так как дымоход не даст необходимой тяги и котла не сможет работать в обычном режиме. Поэтому необходимо окончательно определиться на этапе проектирования здания с моделью котла и знать, какой будет диаметр его дымового канала.

Обустройство частной котельной внутри дома

Как и чем отделать котельную изнутри?

Согласно действующим нормам, котельную необходимо отделить от смежных помещений стенами из негорючих материалов.Ограждения из кирпича или бетона обычно оштукатуривают и красят. В качестве дополнительной отделки может выступить керамическая плитка или металлические панели. Минеральные поверхности нельзя оставлять в первозданном виде — они неизбежно запылились, что крайне плохо для работы котла. Если стены деревянные, их можно пропитать антипиреном, покрыть светоотражающим утеплителем, а затем обшить гипсокартоном (огнестойкий гипсокартон).

Пол необходимо выровнять с помощью цементно-песчаной стяжки.Очень важно защитить котельное оборудование от протечек, устроив дренажный трап. Если по каким-либо причинам это невозможно, перед отделкой всего периметра помещения на высоту примерно 5-10 см (в зависимости от размера котла и количества воды в системе отопления) необходимо проложить гидроизоляция, рулонная или скользящая, для обеспечения водонепроницаемости и герметичности. В этом случае бойлер следует поставить на постамент, чтобы прибор не соприкасался с водой.В качестве отделки пола рекомендуется использовать керамическую или керамогранитную плитку. Что касается верхнего потолка, то его обычно просто красят.

Читайте также: Дымоход — какие бывают и что можно сделать своими руками

Когда выбрать коаксиальный дымоход?

Коаксиальный дымоход — это «труба в трубе». Выхлопные газы выводятся из топки по внутренней трубе, а воздух всасывается для сжигания топлива по внешней трубе.Такие дымоходы подходят только для теплогенераторов с закрытой камерой сгорания. Основным преимуществом коаксиального дымохода является возможность отвода его горизонтально через внешнюю стену, а длина трубы может составлять всего 1-3 м.

Таким образом, заказчик существенно экономит на строительстве дымоходной системы. Однако, по мнению некоторых специалистов, у такого дымохода есть недостатки. В частности, дымовые газы могут быть направлены в сторону фасада здания, что испортит его внешний вид и вызовет разрушение отделки, а также создаст неудобства обитателям дома, если газы проникают в комнаты через открытые окна. Коаксиальный дымоход, вынутый вертикально (через крышу), лишен указанных недостатков. Но это намного дороже обычного.

Нужна ли вентиляция котельной?

Одно из важнейших требований к котельной — наличие вентиляции в объеме 3-х кратного воздухообмена. Это позволит удалить газ с небольшой утечкой. Кроме того, если котел не оборудован коаксиальным дымоходом, вентиляция обеспечит его воздухом, необходимым для сжигания топлива.Обычно устраивают естественную вентиляцию с отверстием для притока воздуха в виде решетчатой ​​решетки. Устанавливается в двери, ведущей из отдельной котельной на улицу, или, в случае котельной дома, во внешней стене. Вытяжка воздуха осуществляется с помощью металлического вентиляционного канала (недопустимо использование пластиковых каналов). Диаметр решетки и вентиляционного канала определяется расчетом (приток должен быть в объеме вытяжки плюс количество воздуха для сжигания газа).

Схема системы отопления и горячего водоснабжения коттеджа с котельной, организованной в подвале или подвале

«Обвязка» включает в себя различные компоненты и компоненты, которые можно разделить на арматуру котла (1) элементы газопровода (2), блок управления радиаторным отоплением и напольным отоплением (3). а также элементы системы холодного и горячего водоснабжения (4) Для обвязки котельной использовать только качественную арматуру и узлы.В противном случае основное оборудование может работать некорректно или даже преждевременно выйти из строя.

Какие требования к кухне при установке в ней бойлера?

На кухне можно установить бойлеры мощностью теплового агрегата на отопление до 35 кВт включительно вне зависимости от наличия газовой плиты и газового водонагревателя. Объем помещения кухни регулируется нормами, приведенными в таблице. К кухне, где установлен газовый котел, предъявляются и другие требования.Итак, высота потолка должна быть не менее 2,5 м. Необходимо окно с окном, которое открывается наружу. Для вентиляции приток должен быть равен объему вытяжки плюс количество воздуха для сжигания газа.

Важно учитывать, что 30% запаса мощности будет достаточно, только если вытяжка находится непосредственно над котлом. В других случаях следует добавлять 15% на каждый виток воздуховода и 10% на каждый метр воздуховода. Вентиляционный канал нужно подвести на высоту дымохода.Для притока воздуха необходимо предусмотреть сетку или зазор не менее 0,025 м2 в нижней части двери в соседнее помещение.

Котел устанавливается на стене из негорючего материала, с помощью специальной системы крепления, обеспечивающей зазор между ними не менее 10 см. Причем, допускается установка котла на оштукатуренных стенах и стенах с негорючей или трудновоспламеняющейся футеровкой, при условии соблюдения этого зазора, из листа кровельной стали на лист асбеста толщиной не менее 3 мм.Экран должен выступать за корпус оборудования на 10 см снизу и по бокам и на 70 см сверху.

Следует подчеркнуть, что в инструкции к котлу всегда указываются данные по установке, которые могут незначительно отличаться от тех, которые приведены в нормативных документах. В этом случае разумнее будет опираться не на обобщенные цифры из СНИПов, а на данные производителя.

Расчет мощности экстрактора M

M = (SxHxn) + 30%

где: S — площадь кухни, м2; H — высота потолка кухни, м; n> 3 — коэффициент воздухообмена (по нормам СЭС) на кухне, где находится газовый котел; 30% — это минимальный запас мощности, необходимый для эффективной очистки воздуха.

Эксплуатация котельной

Как уберечь котельную от пожара?

Основные требования к пожаротушению котельной сформулированы в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и в МДС 41-2. 2000 г. «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блочных жилых домов». Вот несколько важных моментов.

Если здание котельной стоит отдельно, то оно должно располагаться в глухой части стены основного дома на расстоянии по горизонтали от оконных и дверных проемов не менее 1 м. Конструкцию нельзя соединять со стеной жилого дома. Стены и конструкции котельной должны иметь предел огнестойкости 0,75 часа, а предел распространения огня по ним должен быть нулевым.Допустимая высота потолка от 2,5 м. В котельной необходимо предусмотреть остекление из расчета 0,03 м2 на 1 м3 ее объема. В здании должна быть дверь, ведущая прямо наружу. Возможен второй выход в подсобное помещение, при этом дверь должна быть противопожарной, третьего типа.

Строка котельной

Зачем котлу трубопровод?

Для подачи теплоносителя от котла в систему отопления, а воды из водонагревателя в систему горячего водоснабжения необходимо обеспечить безопасность протока нагретых жидкостей под давлением. Для этого баки горячей воды и расширительные баки, циркуляционные насосы, термометры, манометры и другие датчики подключаются запорными и предохранительными клапанами и запутываются в сеть труб. При площади обогрева до 80 м2 бойлер (чаще всего двухконтурный настенного типа) можно установить на кухне или в ванной, а в более просторном корпусе удобнее выделить специальное помещение. , например, в подвале или создать котельную (топку) на первом этаже с отдельным входом, или даже в отдельном здании, где собрать вместе все оборудование — так называемая обвязка.Есть определенные правила компоновки: например, газовый котел должен быть оборудован манометром, градусником, предохранителем, аварийным термостатом и датчиками безопасности, а к газовой магистрали подключаться только металлической трубкой. Если эти требования не будут соблюдены, газ просто не будет подключен. Перед началом монтажа нужно сделать разводку для ввода выхода от магистральной газовой трубы в дом и продлить до котла, а также провести водоснабжение и канализацию.

Чем удобна модульная обвязка котельной?

Модульную конструкцию начали применять недавно.Он похож на каркас трубопровода котельной, так как обычно содержит элементы группы безопасности, термометры, циркуляционный насос, трехходовой вентиль и другую арматуру, готовую к быстрой установке в котельной. Такой модуль просто необходимо подключить к котлу и к контурам системы отопления и ГВС. Сама по себе она необязательна, все элементы можно собирать отдельно, но ее использование значительно упрощает установку системы, а главное, избавляет от забот о комплектности, диаметре трубопровода и совместимости резьбы.Теплогидравлический модуль может быть как импортным, так и отечественным, а производители предлагают целый ряд моделей, каждая из которых рассчитана на определенный диапазон тепловой мощности и разное количество потребителей. К каждой модели прилагается подробная инструкция по самостоятельной сборке модульной обвязки.

Всегда ли нужен расширительный бачок?

Расширительный бачок служит для компенсации увеличения объема теплоносителя или воды при отоплении. Увеличение объема жидкости может создать давление, которое превышает предел прочности на разрыв уплотнений в точках крепления запорных и распределительных клапанов, и, наоборот, ее уменьшение (с понижением температуры) может привести к нарушению циркуляции охлаждающая жидкость.Этих явлений не будет при установке расширительного бачка, собирающего лишнюю жидкость и компенсирующего ее недостаток.

Объем бака рассчитывается как разница между увеличением объема жидкости при максимально допустимом изменении ее температуры в системе с учетом минимального гидростатического и максимально допустимого значений давления. Баки бывают трех типов — для охлаждающей жидкости (обычно красные), для питьевой воды (синие) и для горячей воды (белые).В системе отопления с принудительной циркуляцией используются закрытые резервуары, которые располагаются либо в корпусе котла (настенные), либо в удобном месте для трубопроводов котельной, а при естественной циркуляции — открытые (связанные с атмосферой), они размещаются в верхней части системы. Кстати, минусов у последних много, поэтому их используют все реже.

Какая гарантия сохранности оборудования?

Используются две группы устройств — для бойлера и для водонагревателя.Группа безопасности котла — это набор устройств для измерения давления, его ограничения и вытяжки воздуха. Три основных устройства — манометр, предохранительный клапан и воздухоотводчик — собраны в одном корпусе. Есть котлы со встроенной группой безопасности, но это в основном двухконтурные настенные газовые агрегаты. Группа безопасности часто отображается над верхней частью котла, чтобы вентиляционное отверстие работало правильно. Из предохранительного клапана должна выходить труба для возврата теплоносителя или воды, которая будет протекать при срабатывании продувки.Любой предмет можно заменить. Важным требованием безопасности является наличие контура заземления котла. Это условие забора газа, а иногда и практическая необходимость, многие импортные агрегаты просто не заводятся из-за отсутствия заземления. Контур должен иметь сопротивление не менее 10 Ом, что подтверждается «Актом о заземлении цепи газового котла».

Группа безопасности водонагревателя нужна, чтобы давление в нем не поднималось выше установленного значения. Часто в комплекте с небольшими нагревателями идет предохранительный клапан, но для бойлера или прибора объемом более 100 л необходима группа безопасности.Он предотвращает повышение давления, предотвращает обратный ток горячей воды в систему водоснабжения и оснащен инструментами контроля производительности и защиты. Также для котлов объемом более 80 л, помимо группы безопасности, обязательно использование аккумуляторов для горячей воды. Даже если кипящая вода по какой-то причине находится под давлением, максимум, что произойдет, разорвет мембрану, но даже тогда горячая вода не выйдет за пределы системы. Группа безопасности водонагревателя всегда размещается на входе холодной воды в направлении, указанном на корпусе.

Что такое удобный счетчик предоплаты?

Установка газового счетчика обязательна при использовании магистрального газа, фиксируется в проекте газификации жилого дома и осуществляется специализированной организацией при прокладке газопровода к дому. Использование сжиженного газа не предусматривает установку счетчика.

По принципу действия различают диафрагменные и мембранные устройства, а по типу оплаты — с предоплаченной картой и с периодической оплатой за израсходованный объем газа.Деньги предварительно вносятся на карту предоплаты, затем они вводятся в счетчик, и по мере потребления газа средства списываются. Контроллер управляет работой такого устройства. При покупке счетчика любого типа необходимо знать номинальный расход газа, например 4 м3 / ч и диаметр присоединительной резьбы (чаще всего 1 ‘/ L- Приборы работают бесшумно и оснащены блокиратором. для предотвращения обратного потока газа.Температура рабочего тела должна быть в пределах от -30 до +50 ° C.Средний срок службы — 25 лет, межповерочный интервал — 10 лет.

Какие виды автоматики для напольных котлов наиболее популярны?

Основные виды автоматики: термостатическая, электронная с постоянной температурой котла, электронная с погодозависимой температурой котла и электронная с погодозависимым регулированием радиаторного отопления со смесителем (речь идет о смесительных клапанах, регулирующих температуру теплоносителя в отдельный отопительный контур путем смешивания воды из котла с водой из обратной магистрали).

Самый простой вид автоматики — термостат. Включение / выключение горелочных агрегатов в этом случае осуществляется с помощью термостата, установленного в кожухе котла. Когда температура в котле достигнет установленного значения, контакт сработает и горелка выключится. Здесь возможности электронного управления минимальны. Это самый дешевый вариант автоматики, надежный, но не очень экономичный по затратам энергии.

Самая эффективная — последняя из вышеперечисленных модификаций.В комплект такой автоматики также входит датчик наружной температуры, который устанавливается на фасаде здания с северной стороны. При настройке регулятора определяется температурный коэффициент, который отражает зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий на улице, то есть чем холоднее на улице, тем теплее теплоноситель в системе отопления. . Для достижения теплового комфорта во всех комнатах и ​​максимальной экономии энергии на каждом радиаторе установлены дополнительные термостатические головки. Наличие сразу двух систем — погодозависимой автоматики и термостатических головок на радиаторах — позволяет очень точно контролировать и быстро регулировать температуру во всех помещениях. Благодаря этому не происходит перегрева / недогрева и экономится топливо. Многие производители предлагают дистанционное управление обогревом через компьютер или телефон.

Система отопления

Отопление — антифриз вместо воды: какой выбрать

При нестабильном проживании в доме зимой, а также в частых случаях падения давления газа в магистральной трубе в холодное время года есть риск перебоев в отоплении.Длительное отсутствие отопления может привести к замерзанию воды в трубах с выходом из строя всей системы отопления. Использование раствора гликоля (антифриза) — этилена или полипропилена — в качестве охлаждающей жидкости убережет систему от разрушения. Он не только замерзает при более низкой температуре, чем вода, но и не превращается в лед, а переходит в желеобразное состояние. Но его вязкость и температурный коэффициент выше, чем у воды, что следует учитывать при расчете объема расширительного бака и выборе мощности насоса, а теплоемкость на 15-20% ниже, и это следует нести в Учтите при расчете мощности радиаторов.Оцинкованные стальные трубы не будут работать, и когда герметизация стыков с запорно-регулирующей арматурой, не каждое уплотнение будет делать. Из двух видов антифризов только полипропилен содержит экологически чистые добавки, но все же его следует менять каждые пять лет.

Подробнее о выборе теплоносителя вместо воды для систем отопления

Можно ли настроить котельный автомат на режим проживания в доме?

Для постоянных домов специалисты рекомендуют электронную автоматику с погодозависимой температурой двухконтурного котла и с функцией поддержки смесителей.В этом случае следует выбирать котел с определенным запасом мощности, чтобы не использовать приоритет нагрева котла. Что это значит? Когда котел нагревается, система отопления отключается, и вся мощность котла идет на его обогрев. Как только котел нагреется до заданной температуры, снова включается отопление. Это удобно? Нет, потому что хозяева живут в коттедже постоянно, и необходимо, чтобы и котел, и отопление работали одновременно, обеспечивая необходимый комфорт.Выход из ситуации — увеличение мощности котла. Например, если для отопления дома требуется мощность 30 кВт, а для отопления котла (200-300 л) еще 20 кВт, то следует выбрать агрегат на 50 кВт. В доме, куда хозяева приезжают только на выходные, можно сэкономить на базовом оборудовании и использовать контур с погодозависимой температурой котла и прямой контур отопления. В будние дни на котел нет нагрузки, поэтому котельная работает только от системы отопления. Автоматика имеет возможность устанавливать температуру воздуха в помещении не только в режиме «день-ночь», но, например, поддерживать функцию «будний-выходной».Однако если использовать обычный газовый котел, то в осенне-весенний период при температуре 0 … 5 ° С помещения могут перегреваться, ведь температура теплоносителя в котле не может быть ниже 45 ° С. 55 ° C (это связано с фактором конденсации внутри котла). В этом случае теплоноситель в систему отопления подается с заведомо завышенной температурой, и здание может перегреться на 5-6 * С. Чтобы этого не произошло, необходимо либо использовать контур со смесителем, но тогда стоимость автоматики увеличится, либо установить конденсационный котел, способный работать при низких температурах (кстати, такое оборудование работает экономичнее, чем на высоких).Если в будние дни за домом никто не следит, есть смысл подключить систему SMS-оповещения об авариях.

Читайте также: Проектирование системы отопления с дублированием защелки.

Возможно ли отопление без электричества?

Система отопления с естественной циркуляцией теплоносителя применяется при нестабильной подаче электроэнергии, при этом котел также не должен зависеть от электричества. Так, в газовом электрическом автономном котле температура регулируется вручную интенсивностью подачи газа на горелку. Основными недостатками электронно-независимых систем являются отсутствие автоматики и возможность устроить такую ​​систему теплых полов. Преимущество — бесперебойная работа вне зависимости от наличия электричества в доме.

Электронная контрольная карта позволяет исключить участие потребителя в обслуживании системы. В автоматизированных установках котел защищен от замерзания, если он работает в энергосберегающем режиме.Через определенный промежуток времени котел автоматически включается на отопление и запускается циркуляционный насос.

Комбинированная система отопления вполне приемлема: котел в ней электрически независим, но для повышения КПД системы применяется циркуляционный насос, работающий от сети. При обесточивании КПД резко падает, так как теплоноситель начинает двигаться естественным образом — за счет конвекции, а не принудительно. Блок питания после устранения неисправности автоматически включит циркуляционный насос, и первоначальная эффективность системы отопления восстановится.

1. Котел с погодозависимой панелью управления. 2. Датчик улицы. 3. Комнатный термостат. 4. Прямой отопительный контур. 5. Отопительный контур 1 со смесителем. 6. Отопительный контур 2 со смесителем 7. Устройства удаленного доступа. 8. Подающий коллектор. 9. Обратный коллектор. 10. Узел подачи

Как правильно выбрать схему отопления?

Различают три основных схемы отопления: однотрубный (а), двухтрубный (6) и коллекторный (в). В первой схеме отопительные приборы в каждом стояке и подающем ответвлении соединены одной трубой, а теплоноситель течет последовательно по всем радиаторам.Во втором — каждое устройство отдельно подключается к двум патрубкам, подающей и обратной, а теплоноситель течет через независимые радиаторы. Коллекторный контур — двухтрубного типа. Его особенность в том, что все обогреватели имеют отдельное подключение через коллектор.

Преимущество однотрубной разводки — относительно невысокая цена системы отопления, за счет меньшего количества необходимых труб, арматуры и т. Д. Минусов гораздо больше. Последовательное подключение радиаторов не позволяет регулировать интенсивность нагрева одного из них без последствий для других, поэтому добиться комфорта при таком варианте нагрева невозможно.Кроме того, если один из радиаторов вышел из строя, для его ремонта необходимо будет отключить всю систему. Исключением является однотрубная система, в которой каждый радиатор имеет запорный клапан и меньшую перемычку, чем подающая и выпускная трубы, что позволяет без потерь доставлять тепло к последнему устройству.

Его все чаще заменяют на двухтрубный (причем его разновидность — коллекторная). Хотя для монтажа в этом случае требуется большее количество труб и соединительных элементов (а это означает более высокие финансовые затраты), но преимущества схемы перевешивают этот минус.Вода, охлаждаясь при прохождении через радиатор, не попадает в другой нагреватель, а попадает в котел по обратному патрубку. В результате температура воды на входе в каждый из радиаторов соответствует расчетной, что позволяет использовать устройства одного размера с одинаковыми потребностями в энергии. Двухтрубные системы позволяют оптимально регулировать температуру устройств с помощью термостатического клапана. С конструктивной точки зрения двухтрубная схема также имеет преимущества, поскольку, как правило, трубы отопления прокладываются скрыто, с последующим закрытием в конструкции пола и стен.

Схема подключения комбинированного отопления к котельному оборудованию

1. Дымоход
2. Датчик наружной температуры
3. Запорный клапан
4. Циркуляционный насос
5. Предохранительный клапан
6. Система регулирования
7. Котел
8. Вентиляция котельной
9. Горелка
10. Дистанционное управление агрегат
11. Автоматический воздухоотводчик
12. Контур трубопроводов теплого пола
13. Датчик температуры охлаждающей жидкости
в подающей магистрали после смесительного клапана
14.Трехходовой смесительный клапан
15. Манометр
16. Термостатический клапан
17. Расширительный бак
18. Радиатор

Читайте также: Типы систем отопления — что лучше выбрать

Какие типичные погрешности при расчете и монтаже систем отопления?

Речь пойдет об ошибках, которые допускаются при установке систем отопления специализированными компаниями. Если хозяин дома решит выполнить эти работы самостоятельно или силами «дикой» бригады, количество ошибок может значительно увеличиться.

1. Отсутствие гидравлического расчета, что приводит к неправильному выбору циркуляционного насоса, диаметра трубы, количества радиаторов.

2. Неправильный выбор отопительного контура.

3. Несоответствие требованиям котельной.

4. Пренебрежение дополнительными мерами безопасности. В помещении, где работает газовый котел, рекомендуется установить газовую сигнализацию, датчик утечки газа, аварийный электромагнитный клапан для аварийного отключения подачи газа.

5. В качестве охлаждающей жидкости используйте антифриз вместо воды в случаях, когда это запрещено инструкцией по эксплуатации оборудования.

6. Отсутствие регулярного профилактического обслуживания оборудования.

7. Проведение облицовочных работ перед установкой оборудования. Не допускайте, чтобы под котлом оставался кусок бетонного пола: пыль, которая будет засасываться в систему воздухозаборника, будет мешать работе устройства и даже может стать причиной его поломки.

Как выбрать радиатор?

Как известно, радиаторы могут быть чугунными, стальными, алюминиевыми и биметаллическими (алюминий и сталь) (подробнее). Чугун отличается высокой инерционностью: долго нагревается, но долго остывает.

Из безусловных минусов отметим значительную массу, которая может создать трудности при установке, и большой объем теплоносителя, необходимый для эффективного обогрева.

Стальным приборам присуща высокая химическая стойкость, поэтому специалисты рекомендуют использовать их в системах отопления, где циркулирует антифриз.Другими преимуществами являются его легкий вес и низкая инерция, что позволяет легко и быстро регулировать температуру. Ну а главный недостаток стальных радиаторов в том, что их нельзя устанавливать в системах отопления с повышенным содержанием кислорода, что приводит к коррозии. Что касается алюминиевых радиаторов, то они очень требовательны к качеству охлаждающей жидкости. Вода, циркулирующая в трубах, должна иметь pH от 7 до 8, иначе устройство быстро начнет разъедать. Кроме того, алюминий обладает способностью выделять водород, что может стать проблемой в автономной системе отопления из-за сложности удаления воздуха.Среди преимуществ — доступная цена, разнообразие форм и высокая теплоотдача.

Достоинством биметаллических радиаторов является их долговечность (срок службы 40 лет) и надежность (рабочее давление 20 атм, разрывное давление 60 атм), а недостатком — относительно низкая теплоотдача по сравнению с другими типами устройств. Следует отметить, что очищенная вода является идеальной охлаждающей жидкостью и по возможности следует избегать использования антифриза. Но при необходимости нужно приобретать только сертифицированные сертифицированные составы, рекомендованные специалистами.

Выбирать казан — советуют профессионалы

Сердце системы отопления частного дома, без сомнения, — котельная. По виду топлива лидирующие позиции в нашей стране и во всем мире занимают газовые котлы. Они различаются мощностью, способами приготовления горячей воды для водопровода, уровнем автоматизации.

Определяющим фактором при проектировании системы отопления для частного дома является выбор топлива.При реальной возможности подключения к газу альтернативы отпадают — газовое отопление выходит в несколько раз дешевле других вариантов. Есть, конечно, ложка дегтя — само подключение, особенно если нужно проложить участок газопровода, может быть непомерно дорогим. И тогда на помощь придут жидкие топливные, твердотопливные, электрические или комбинированные котлы. Но, так или иначе, в стране, богатой природным газом, наибольшим спросом пользуется газовая водогрейная техника.

В результате сгорания

Все газовые котлы устроены примерно одинаково. Они состоят из корпуса, нагревательного элемента или горелки, теплообменника и автоматики. В результате сгорания газа, подаваемого в горелку, происходит химическая реакция с образованием новых веществ. Большинство из них также являются газами с очень высокой температурой.

Они нагревают теплообменник, который передает тепло воде или антифризу, то есть охлаждающей жидкости, циркулирующей по трубам и радиаторам. Кстати, котлы называются именно из-за традиционного теплоносителя — воды, а вовсе не потому, что оборудование, помимо отопления, еще и готовит и подает горячую воду в краны.Сочетание двух важнейших систем жизнеобеспечения — отопления и горячего водоснабжения — позволяет сэкономить на покупке оборудования, расходах на электроэнергию и послепродажное обслуживание.

Мощность котла против площади

Для отопления дачных домов до 300 м ² достаточно мощности не более 35 кВт. Необходимую мощность газового котла можно оценить самостоятельно. Для обогрева 10 м2 требуется примерно 1 кВт мощности, плюс 10% на теплопотери, плюс 20% резерва, чтобы оборудование не работало на пределе возможностей и быстро не изнашивалось.

Стоимость моделей мощностью 9-35 кВт относительно невелика, но главное их преимущество заключается в возможности установки на кухне, в коридоре или в кладовой, одним словом, в нежилых помещениях дома, в соответствии со всеми применимыми стандартами. В современных моделях уже предусмотрено все: и циркуляционный насос, и расширительный бачок, и всевозможные датчики, и блок управления. В коллекции их даже называют мини-котельными.

По способу установки вы можете выбрать настенную или напольную модель, кому как удобнее.Большим спросом пользуются настенные газовые котлы, которые отлично вписываются в пространство между кухонными навесными шкафами. Котлы большей мощности, необходимые для отопления коттеджей от 300 м ² , отличаются уже существенными габаритами и исключительно напольной установкой.

Закрытая камера лучше открытой

Газовые котлы выпускаются с открытой или закрытой камерой сгорания. В первом варианте дымовые газы отводятся естественным путем, т. Е. Тягой через дымоход.Недостатком этого метода является забор воздуха из помещения и, соответственно, необходимость постоянного проветривания.

Модели с закрытой камерой сгорания оснащены вентилятором (вытяжным устройством), а дымовые газы нагнетаются через специальный двойной дымоход, называемый коаксиальным. Через внутреннюю трубу такого дымохода продукты сгорания выводятся наружу, а через внешнюю трубу в систему подается воздух, необходимый для поддержания горения. При контакте с горячими стенками внутренней трубы воздух по мере продвижения к стене дома нагревается, уменьшая перепад температуры и защищая самую горячую часть трубы от конденсации.

Помимо большей безопасности, котлы с закрытой камерой сгорания проще и дешевле в установке. Судите сами, для создания естественной тяги воздуха требуется построить дымоход шахтного типа или приставной, длиной более 5 м и с завершением в целях безопасности над коньком кровли. Коаксиальный дымоход можно вывести через стену и выполнить на уровне фасада, главное — выше уровня окон, что позволяет существенно сэкономить на устройстве системы в целом.

Горелки Pro

Газовые котлы комплектуются как обычной одноступенчатой ​​(работающей на одной мощности) горелкой, так и модулирующей. Модуляция пламени, то есть его увеличение или уменьшение в автоматическом режиме, позволяет экономить расход топлива, подстраиваясь под нужды систем отопления и горячего водоснабжения. Модуляция также позволяет более точно поддерживать нужную температуру воздуха в помещении и заданную температуру горячей воды в кранах, повышая уровень комфорта.

Еще одна важная особенность горелки — способ розжига. Горелки с пьезоэлектрическим зажиганием запускаются вручную, и после их выключения, например, в часы весеннего потепления, запальный фитиль продолжает гореть, чтобы при необходимости зажечь пламя в горелке. Недостатком такого способа розжига является увеличение расхода газа, потому что фитиль горит постоянно. В котлах с электроподжигом запала горелки каждый раз автоматически срабатывает электрической искрой.

Варианты горячего водоснабжения

Газовые котлы можно разделить на одно- и двухконтурные. Если контур один, то он отопительный, и для получения горячей воды в этом случае необходимо дополнительное оборудование: газовая колонка или бойлер косвенного обмена. Эта опция богата возможностями, котел можно выбрать по объему, исходя из количества жильцов, точек водопотребления и мощности котла.

В двухконтурных моделях может быть как один теплообменник — битермальный, отвечающий и за отопление, и за горячее водоснабжение, так и два теплообменника.Модели с одним теплообменником дешевле, но качество использования воды намного лучше. Например, при одновременном включении двух-трех смесителей или изменении давления горячей воды ее температура начинает подскакивать — проточный водонагреватель просто не справляется с большим количеством запросов. Вывод — такой котел подходит для дома с 1-2 жильцами, не более. Однако в пользу экономичной технологии стоит отметить, что режим приготовления горячей воды имеет приоритет перед отоплением.

Двухконтурные котлы, оборудованные двумя теплообменниками, обычно имеют систему динамической стабилизации температуры горячей воды, поэтому частота или интенсивность использования не влияет на ее температуру, максимальное значение которой можно установить на дисплее. Кроме того, модели напольной установки, как правило, имеют не проточный водонагреватель, а встроенный бойлер, что позволяет обеспечить максимально комфортное использование воды.

С КПД более 100%

В обычных водогрейных котлах продукты сгорания выбрасываются в атмосферу после прохождения через теплообменник.В среднем их температура составляет порядка 120 ° C, и можно с уверенностью сказать, что часть тепла уходит в трубу. Кроме того, при сжигании газа образуется вода, которая в виде пара также влетает в трубу, унося с собой тепло. В конденсационных газовых котлах образующийся пар проходит через специальный дополнительный теплообменник, оставляя там свое тепло, повышая КПД котла на 5-10%. Эту победу маркетологи успешно использовали для сенсационных заявлений о том, что КПД конденсационных котлов превышает 100%, умалчивая об ориентирах.

Таких чудес не бывает, к тому же не стоит верить, что выигрыш в экономии энергии при покупке конденсационного котла окажется значительным. Эффективность конденсационной техники проявляется в низкотемпературном режиме, например, когда температура теплоносителя на подаче 50 ° С, а на выходе 30 ° С. Такой режим характерен для межсезонья. , регионах с теплой зимой, а также для низкотемпературных систем отопления типа «теплый пол».

Путь подключения

Подключение газового оборудования невозможно без предварительных многочисленных согласований. Проект газификации дома заказывается уполномоченной организацией, включает план газоснабжения дома, теплотехнический расчет, перечень материалов и оборудования.

А местные специалисты предложат оборудование, которое им хорошо известно, и если по каким-либо параметрам оно вам не подходит, придется искать уполномоченную организацию, которая сможет установить, организовать и обслуживать выбранное вами оборудование.

Чтобы иметь гарантийные обязательства от производителя котла, его ввод в эксплуатацию должен производиться специалистами авторизованных сервисных центров, а также регулярное техническое обслуживание не реже одного раза в год.

И не забывайте, что любые газовые приборы нельзя переустанавливать на другое место без соответствующего разрешения газовых служб.

НАШЕ УПОМИНАНИЕ

По правилам пожарной безопасности напольные котлы большой мощности устанавливают в вентилируемом помещении с отдельным входом — своей котельной.К тому же эти мощные агрегаты сложнее подключать, требуют специальной обвязки и дополнительного оборудования. Не забывайте, что газ — взрывоопасное вещество, и шутить с ним — плохо.

Для справки:

Газовый котел устанавливается в помещениях объемом не менее 7,5 м3 и высотой потолков не менее 2,2 м.

В помещении должен быть вентиляционный канал и воздухозаборник: окно с окном, дверной проем.

Если котел монтируется на кухне с газовой плитой, общий объем помещения должен быть больше на 6 м3.

Настенные котлы навешивают на стены из негорючих материалов или на оштукатуренные поверхности с негорючей изоляцией и с соблюдением монтажных расстояний.

Котел подключается к электросети через регулятор напряжения для защиты автоматики от поломок.

© Авторы: А. Левенко Т. Каркаулова Ю. Лешкевич А. Чижов Т. Гронская

При подготовке статьи авторы использовали материалы VAILLANT GROUP. VIESSMANN и «VodoPro», а также сайт www.teptostart.ru

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Исключительное механическое помещение разделяет образ мыслей дома

Механические помещения — это сердце коммерческого здания. Здесь сосредоточена большая часть, если не все, механическое оборудование здания. Обработчики воздуха; котлы; чиллеры; теплообменники; водонагреватели, баки и насосы; резервные генераторы; даже лифтовое оборудование можно найти в этих комнатах. Это сердце здания, где расположены все основные трубы и клапаны, управляющие теплом, водой и воздухом в здании. Также именно здесь часто размещается система безопасности жизнедеятельности здания.

Даже с современными цифровыми системами управления для управления HVAC, безопасностью жизни и освещением, механическое помещение потенциально может быть сырым, темным и грязным местом.Этого не должно быть, потому что, даже если это закрыто для арендаторов и общественности, это все еще рабочая зона здания, и внешний вид механических помещений может быть признаком того, как содержится ваше офисное здание.

Имея это в виду, и поскольку пришло время готовиться к зиме, вот несколько простых вещей, которые можно и нельзя делать при управлении механическим помещением:

• НЕ относитесь к механическому помещению как к дополнительному складскому помещению. Обычно существуют городские правила, регулирующие рабочее пространство в механических помещениях, но даже если это не является плохой практикой, как для сотрудников, так и для пожарной безопасности, использовать помещения с жизненно важным оборудованием в качестве складских помещений.Всегда обеспечивайте хороший доступ к механическим системам и другому оборудованию. Для большинства норм требуется, например, свободное пространство не менее 3 футов перед электрическими панелями.
• DO Создайте хранилище где-нибудь в здании, где нет оборудования, чтобы вы могли оставить механическое помещение для определенной цели.
• НЕ храните легковоспламеняющиеся предметы, такие как краска или топливо, в механическом помещении. В любом случае это противоречит кодексу Калифорнии, но здравый смысл подсказывает, что это никогда не бывает хорошей идеей.Опасные материалы следует хранить в безопасном месте вдали от любого оборудования.
• DO Всегда проверяйте местные строительные нормы и правила, чтобы узнать о дополнительных нормах, касающихся механических помещений. Кодексы периодически меняются, поэтому необходимо всегда быть в курсе передовых отраслевых практик и правил.
• НЕ думайте, что раз ваша механическая комната находится вне поля зрения, она должна быть вне вашего ума или чьего-либо еще. Подойдите к нему с той же осторожностью и вниманием, как и к фасаду дома.Вы же не хотите, чтобы механическое помещение в вашем здании было таким.
• DO Всегда содержите комнату в чистоте, по крайней мере, метлой. Машины, какими бы чистыми они ни были, могут испортить грязь и пыль, попавшие в помещение рабочими в течение обычного дня. Сохранение в помещении максимально возможного количества пыли и грязи не только продлит срок службы жизненно важного оборудования в этом помещении, но и улучшит общее качество и продемонстрирует чувство гордости за свои рабочие места.

Управляющие недвижимостью гордятся тем, как выглядят их здания внутри и снаружи.Механическое помещение не должно быть исключением. Необязательно, чтобы она была такой безупречной, как чистая комната, но, конечно, не повредило бы, если бы это было так.

5148 Фотообои с оборудованием для котлов — Печать на холсте — Наклейки

Многоступенчатый подготовленный насос высокого давления для перекачки воды, топлива, нефти и нефтепродуктов, изолированные на белом фоне. Фотообои

1

Промышленная водяная помпа высокого давления для холодного водоснабжения, подготовленная, открытая для обслуживания и ремонта. Изолированные на белом фоне. Фотообои

1

Maschinen und Anlage, Kessel und Rohrleitungen in einer Fabrik für Medizin // Машины и оборудование, котлы и трубопроводы на заводе Фотообои

1

промышленность, завод, промышленный, завод, сталь, машина, оборудование, технологии, металл, производство, поезд, газ, вода, труба, котел, двигатель, мастерская, производство, пар, машины, рабочий, энергия, минусы Фотообои

1

Требования к установке котла — Департамент строительства Нью-Йорка — Absolute Mechanical Co Inc

Основные требования к установке котла, Нью-Йорк DOB

1. Двери котельной должны быть огнестойкими и самозакрывающимися. Они должны вылететь из котельной. Не требуется для герметичных котлов внутреннего сгорания.

2. Маркированный аварийный выключатель должен быть установлен на двери каждой котельной. Для открытых подвалов допускается переключение на лестнице.

3. Стены и потолок котельной должны быть ограждены. Инспектор может утвердить замену котла с небольшими отверстиями и написать владельцу о нарушении ECB. Большие отверстия приведут к провалу первого теста.

4.В открытых подвалах над котлом должен быть установлен огнестойкий материал не менее 8 футов вокруг.

5. На момент проверки на месте должны быть перфорированные планы DOB и руководства по эксплуатации котла.

6. На чертежах должны быть указаны марка, модель котла и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; Материал и размер дымохода

7. Необходима чистка у основания дымохода.

8. Дымоход или газоотводное отверстие должны заканчиваться на 2 фута выше стены парапета и на расстоянии 10 футов от более высоких стен.

9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию на 7 футов выше частных тротуаров и проездов, на 4 фута ниже работающих окон, 4 фута в сторону от работающих окон, на 3 фута выше принудительных воздухозаборников в пределах 10 футов, 3 фута над уровнем земли, 1 фут над дверями и в 3 футах от внутренних углов зданий. Они не могут горизонтально выходить на общественный тротуар (требуется 4-футовый буфер). Максимум 350000 БТЕ тепла для устройств с вентиляцией в радиусе 10 футов. Вентиляция в переулках, на небольших площадках, под навесами и на террасах или подача тепла на сумму более 350 000 британских тепловых единиц будет рассматриваться в индивидуальном порядке.Любой подвод тепла допускается на линии крыши или наверху самого верхнего этажа.

10. Забор свежего воздуха должен производиться непосредственно снаружи. Воздуховод для подачи воздуха для горения должен иметь противопожарный клапан или иметь противопожарное покрытие для наружного освещения. Устройства с прямой вентиляцией не облагаются налогом.

11. Моторизованные заслонки свежего воздуха должны иметь внешний выключатель блокировки со всеми котлами.

12: Механическая подача свежего воздуха должна иметь реле протока и блокироваться со всеми устройствами сгорания.

13. Газовые котлы с теплопроизводительностью менее 2 миллионов БТЕ должны иметь заглушку на дымоход.

14. Необходимо изолировать все новые трубопроводы отопления и ГВС в котельной.

15. Напольный слив или непрямой сливной трубопровод, необходимый для слива предохранительного клапана, слива котла, слива обратного потока и т.д.

16. Котлы должны опираться на бетонное основание, заполненные бетонные блоки или кирпичную основу.

17. На всех котлах должна быть запорная арматура на трубопроводах отопления.

18. Должны иметь две отсечки по низкому уровню воды для каждого парового котла с тепловой мощностью 350 000 БТЕ и более. Один должен быть с ручным сбросом. Человек должен быть механическим.

19. Должны иметь заглушки для очистки на трубопроводе регулирования давления пара.

20. Нет ленточного железа для ремней, должны быть вешалки или стержни для линий отопления или дымоходов.

21. Продувочный трубопровод на линиях сброса бытовой воды должен быть медным или латунным.

22. Паровые системы должны иметь контур Хартфорда.

23. Подача холодной воды должна подаваться в обратный трубопровод минимум на 2 фута от котла.

24. Все котлы, работающие на природном газе, с подводимой теплотой более 350 000 БТЕ, идущие в общий дымоход, должны иметь переключатели утечки, заблокированные последовательно ,

25.Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а переключатель разлива должен быть установлен в нижней части заслонки.

26. В устройствах, работающих на двух видах топлива, газ / мазут, переключатель утечки должен быть расположен наверху барометрического демпфера.

27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO / дыма для отключения котлов в случае их активации.

28. Все котлы с C.D.R. органы управления и переключатели малой тяги должны быть подключены и работать.

29. Отсутствие заглушки дымохода на масляных устройствах.

30. Масляные резервуары должны быть сняты или законно оставлены.

31. Жидкотопливной труба должна иметь cleanouts каждое 15′

32. Внутри нефтехранилище 550 и выше, должна иметь отсечной клапан на баке и антисифон клапана после запорного клапана.

33. Должен иметь огнестойкий потолок внутри масляного бака минимум на 3 фута выше масляного бака.

34. На масляных трубопроводах нет компрессионных фитингов.

35. Комплекты масляных насосов для №2 и №4 должны работать в прерывистом режиме.

36.Горелки, работающие на жидком топливе со скоростью 3 галлона в час, должны иметь комплект DAR.

Основы установки котла 6/8/09

Обеспечение безопасности опасных зон — не проходите мимо!

Внутри большинства многоквартирных жилых домов есть много зон, которые должны быть строго закрыты для всех, кроме обученного персонала здания — и мы говорим не только о почтовом ящике менеджера. Машинные помещения, лифтовые шахты, зоны уплотнения, крыши и другие места, используемые для размещения потенциально опасного оборудования или материалов, — все это пространства, которые должны быть защищены для безопасности жителей — и во избежание дорогостоящих проблем с ответственностью для самого здания.

Запретная территория

На вопрос, какая часть здания наиболее опасна, Питер Греч из Технической ассоциации суперинтендантов Нью-Йорка (NYSTA) со смехом отвечает: «Зал заседаний!»

Однако со всей серьезностью Греч говорит: «Котельная, наверное, самое опасное место в здании. У вас есть легковоспламеняющиеся жидкости и возможность утечки газа CO2, который действительно является тихим убийцей.Если у вас есть утечка газа или выход паров масла, это может привести к взрыву. Кроме того, в котельной много движущихся частей, поэтому легко попасть в аварию ».

Греч добавляет, что нет причин, по которым кто-либо, кроме персонала, вообще должен входить в эти комнаты. «Это место, куда всем следует держаться подальше, особенно со старыми котельными, в которых используются насосы или вентиляторы. Если вы не знаете, что делаете, велика вероятность несчастного случая, а ваш средний Джо этого не знает.”

Lock ‘Em Up

Эта вероятность серьезных травм или даже смерти для тех, кто не понимает внутренней работы опасных зон, делает безопасность высокоприоритетной. Самый распространенный способ отпугнуть любопытных — это, конечно, использовать замок, а замки прошли долгий путь с тех времен, когда вы использовали трехдолларовую комбинационную модель в шкафчике для младших классов.

Джош Голдман, президент Bargold Storage Systems — компании по самостоятельному хранению на местах с помещениями в зданиях по всему столичному району Нью-Йорка — и член совета директоров Нью-Йоркской ассоциации менеджеров по недвижимости (NYARM) говорит, что его компания защищает пространства ( и люди) с мульти-замками высокой безопасности, которые не могут быть дублированы.

«Мы даем ключи персоналу здания, например, в случае проблем с трубами, и мы передаем ключи людям, которые используют определенные запертые места для хранения. Для клиентов, которые хотят убедиться, что никто не войдет в определенную комнату после определенного времени ночи, мы можем использовать таймерный замок, который блокируется в определенное время, например, в полночь, и повторно открывается в 6:00 в утро. Управляющий зданием хранит ключи блокировки, и если кто-то случайно застрянет внутри, он может выбраться, но эти замки помогают обезопасить пространство за пределами вашего обычного замка.”
