План котельной – Схема котельной частного дома: принципиальная функциональная

Содержание

Котельная в частном доме: нормы проектирования и строительства

Во время строительства загородного дома тщательно продумывается планировка каждой комнаты, включая размещения унитаза, и учитывая размер окна в котельной. Без котельного помещения не обходится ни один коттедж. Топочная или бойлерная комната должна быть оборудована, согласно определенным требованиям не только СНиПом, но и правил техники безопасности, иначе вы рискуете получить штраф или спровоцировать пожар, особенно если котельная в деревянном доме располагается.

Зачем нужен проект котельного помещения?

Котельная в частном доме предусматривает определенные строительные нормы проектирования. Самостоятельно сделать проект нельзя – его разработкой должны заниматься специалисты, которые имеют разрешение на этот вид деятельности.

Проектировщики производят теплотехнический расчет помещения, подбирают оборудование для обеспечения домашних нужд, делают рабочие чертежи. Все технические решения и нормативы описывают в пояснительной записке. Результат работы специалистов предоставляют для согласования в соответствующие организации.

На стадии проектирования учитываются следующие критерии:

  1. Тип энергоносителя: выбирается, согласно условиям участка. В одном месте можно использовать газ, а где-то только дрова. Лучше всего выбрать комбинированный котел.
  2. Режим отопления: учитывается режим проживание жильцов – постоянный или периодический. В последнем случае желательно установить программное управление системой отопления на усмотрение хозяина.
  3. Место размещения бойлерной или котельной комнаты, учитывая объем котла и размеры помещения.

Проект топочной нужно передать на согласование в газовую службу, приложив к нему пакет дополнительных документов:

  • технический паспорт котельного оборудования;
  • санитарно-гигиеническое заключение;
  • инструкция по эксплуатации котла и сертификат его соответствия техническим требованиям.

Процесс согласования может длиться не более трех месяцев. Если у регулирующей организации нет претензий к проектной документации, то его заверяют печатью и передают заказчику. Только теперь можно приступать к устройству котельной в частном доме. Если же к проекту имеются замечания, то его возвращают на доработку с последующей повторной процедурой согласования.

Где можно расположить котельную?

Во многом требования зависят от технических характеристик оборудования. К примеру, для электрокотлов обустраивать отдельное помещение не нужно, такое оборудование можно встроить где угодно, лишь бы дизайн комнаты не портился. Что касается других видов котлов, то для них нужно обустраивать отдельные помещение или адаптировать комнату внутри дома:

  • отдельно стоящая котельная;
  • на чердаке;
  • в малогабаритном автономном модуле;
  • котельная в подвале частного дома встречается очень часто;
  • в самом доме, если предварительно оборудовать комнату;
  • в пристройке.

Так, при нехватке площади под новые постройки, топочную можно оборудовать прямо в доме, не забывая о правилах установки котла в жилой комнате. Однако лучше еще на этапе строительства разместить оборудование в подвальном или чердачном помещении. Идеальным вариантом станет пристройка или отдельно стоящее здание.

Газовое отопление является самым экономным, поэтому далее рассмотрим требования к газовой котельной в частном доме.

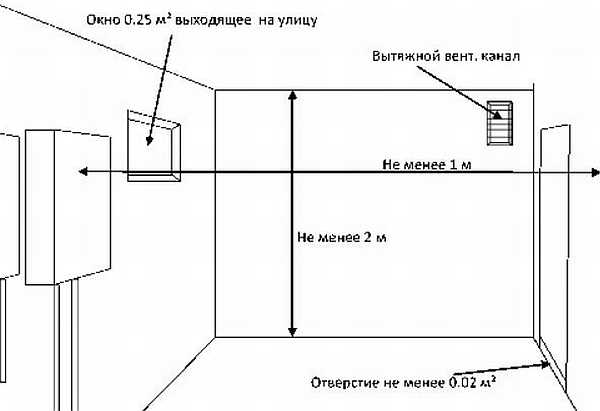

Каких размеров нужно помещение для котельной в доме?

Газ – это достаточно взрывоопасный вид топлива, поэтому оборудование помещения для газового котла должно быть, согласно целому ряду требований и правил СНиПа. При мощности котла не более 30 киловатт, не обязательно оборудовать отдельную комнату, его можно установить на кухне. Однако минимальная площадь котельной, то есть кухни, не должна быть меньше 15 кв. м.

Отопительное оборудование можно разместить на кухне лишь при соблюдении следующих требований:

  • стены должны быть отделаны огнеупорными материалами;
  • площадь помещения должна быть не менее 15 м. кв.;
  • потолки высотой не менее 2.5 метров;
  • ближе к полу нужно оборудовать отверстие для забора воздуха, чтобы обеспечить его постоянную циркуляцию;
  • необходимо установить систему вентиляции;
  • обязательно наличие окон с форточкой;
  • площадь окна также регламентируется требованиями: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления, то есть окно в котельной площадью 15 кв.м должно быть площадью не менее 1,5 кв. м.

Таким образом, чем больше объем котла, тем больше должна быть площадь топочной.

Требования для топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюсти не только основные требования, но и ряд дополнительных:

  • огнеупорность стен, разделяющих помещения;
  • естественное освещение;
  • вентиляционная система с частотой замены воздуха 3 раза/час;
  • отдельный выход наружу;
  • обеспечение удобного доступа к обслуживанию котла;
  • объем помещения не менее 15 кубометров.

Также необходимо соблюсти основные нормы СНиП, если установить оборудование в отдельной стоящей котельной:

  1. Фундамент отдельного здания не должен соприкасаться с фундаментом жилого дома.
  2. Стены и крыша должны быть отделаны только огнеупорными материалами.
  3. При возведении здания должен использоваться раствор с песком.
  4. Для котла нужно возвести отдельный фундамент на 15-20 см от пола.
  5. Нужно провести канализацию, чтобы при необходимости можно было слить теплоноситель из системы.

Приятным бонусом такого размещения является то, что не будет слышно шума газового отопительного прибора при его эксплуатации.

Как обустроить вентиляцию?

Чтобы котел работал с максимальной эффективностью, нужно обеспечить постоянный доступ в помещение свежего воздуха, способствующего удалению продуктов сжигания топлива. Как правило, для этого достаточно естественной вентиляции, но если комната сильно загерметизирована, то необходимо создать искусственную вентиляцию, иначе продукты горения осядут внутри комнат и могут спровоцировать пожар.

  • Естественная вентиляция. Если мощность агрегата для отопления не превышает 30 киловатт, то, чтобы обеспечить естественную циркуляцию воздуха, достаточно просто просверлить в стене дыру диаметром 10-15 см и установить в нее пластиковую трубу соответствующего размера с решеткой или сеткой. Внутрь трубы необходимо установить клапан обратной тяги, чтобы воздух мог выходить из помещения.

Вентиляционную вытяжку оснащают аналогичным образом, защищая на выходе от попадания в нее атмосферных осадков. А приточное отверстие следует расположить снизу, рядом с отопительным прибором – так поток свежего воздуха будет поступать прямо в сжигающую камеру. А так как продукты сжигания топлива поднимаются наверх, то над агрегатом следует расположить вытяжку.

  • Принудительная вентиляция. Когда нет возможности обеспечить естественную вентиляцию или ее не достаточно, исходя из мощности котла, тогда можно прибегнуть к искусственной циркуляции воздуха. Главные элементы – вентиляторы нужно подбирать с учетом мощности отопительного прибора, прибавив еще 30%.

Не пренебрегайте обустройством качественной вентиляции, иначе при отсутствии свежего воздуха оборудование может взорваться!

Требования к обустройству дымохода

Дымоход – еще одна важная часть при обустройстве котельной для частного дома. И к этому оборудованию также выдвигаются определенные требования, и если их не соблюсти, то работа котла будет серьезно нарушена и последствия могут стать очень плачевными.

Итак, приведем главные требования к установке дымохода по СНиПу:

  1. Труба дымохода должна быть точно такого диаметра, который рекомендован в техпаспорте котла отопления.
  2. Количество поворотов и изгибов трубы строго ограничено – не более трех.
  3. Высота дымохода также ограничивается – выше крыши, но не больше, чем на 5 м.
  4. При этом срез дымоходной трубы не должен быть расположен ниже уровня самой крыши, иначе через него будет подсасываться воздух, который может привести к задымлению.
  5. Труба должна быть сделана исключительно из металла, цилиндрической формы с специальными отверстиями для удобной периодической прочистки.
  6. Категорически запрещено монтировать вверху дымохода защитный зонт или другие подобные сооружения.
  7. Сечение трубы также должно в полной мере соответствовать требованиям, предъявляемым конкретной моделью отопительного котла.
  8. Трубопровод должен быть газонепроницаем, иначе продукты сгорания топлива будут выводиться не наружу, а обратно попадать в котельное помещение.
  9. В стене котельной необходимо проделать два отверстия: одно для дымохода, а другое – расположить несколько ниже – для удобного техобслуживания агрегата.

Данные правила указаны в нормативной документации СНиП с учетом нововведений 2008 г.

Особенности монтажа оборудования

Котлы, работающие на газовом топливе, могут быть двух типов: настенные и напольные.

Установка настенного прибора осуществляется при температуре воздуха в помещении не ниже +5 и не выше +35 градусов, при этом влажность воздуха в комнате не должна превышать показатель в 80%.

  1. Прежде всего, необходимо отделать стены помещения жаропрочными строительными материалами слоем или толщиной не менее 2 мм.
  2. Поскольку вентиляция в котельной частного дома – это один из важнейших элементов, то следующим этапом является проделывание вентиляционного отверстия в стене на высоте 30 см, куда вставляется труба диаметром 15 см и вытяжное отверстие выше оборудования тоже с трубой, выходящей на улицу.
  3. Затем можно приступать непосредственно к монтажу оборудования. Для этого в стене на высоте не менее 80 см от пола, и параллельно ему, проделываются отверстия. На одном ли уровне установлены кронштейны, можно проверить при помощи строительного уровня.
  4. После этого нужно навесить настенный котел на кронштейны и закрепить его.
  5. Далее в наивысшей точке системы монтируется воздушный кран и расширительный бак.
  6. Чтобы теплообменник не засорялся, на трубу, которая подает теплоноситель, необходимо установить угловой сетчатый фильтр, с двух сторон которого, как на патрубки, размещают шаровые клапаны. Данная мера позволит в дальнейшем менять фильтры, не сливая воду из системы.
  7. Затем отопительное оборудование подключается к дымоходу.
  8. После этого можно приступать к соединению труб с патрубками, выходящими из котла, убрав заглушки, установленные изготовителем. Трубка для подачи воды соединяется к верхнему патрубку, а труба выдачи – к нижнему. Лучше всего это сделать газосваркой. При этом клон труб должен быть не менее 5 мм на каждый метр трубопровода.
  9. Заключительным этапом является обвязка, то есть подсоединение котла к системе газа, электричества, гидравлики.

Перед установкой отопительного оборудования, нужно обязательно монтировать в систему следующие элементы:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

При этом электрический счетчик должен быть оснащен автоматическим прерывателем (УЗО), который предотвратит перегрев или замыкание проводки.

Перед первым запуском, котел надо наполнить водой и проверить на герметичность, отключив котел от сети и открыв встроенный вентиль, который находится в нижней части изделия.

Напольные котлы намного мощнее, и соответственно больше по габаритам, чем навесные, поэтому их, как правило, размещают на полу в отдельном помещении. Процесс монтажа напольного оборудования такой же, как и навесного, но есть несколько важных нюансов:

  1. Для котла данного типа поверхность пола должна быть ровной и прочной, чтобы нагрузка на ножки изделия распределялась максимально равномерно. Лучше установить оборудование на небольшой пьедестал из цементно-песочной стяжки.
  2. После закрепления котла, его необходимо подвести к дымоходу, а также к отопительной системе дома, установив фильтр для защиты от засоров.
  3. Подключая оборудование к системе водоснабжения, врезку в водопровод стоит разместить максимально близко к входу трубы в дом. Данная мера обеспечит высокое давление воды в системе и ее бесперебойную подачу.
  4. В заключении производится обвязка отопительного оборудование и его проверка.

Таким образом, можно своими руками установить отопительное оборудование в котельной, спроектированной по нормам и требованиям СНиП и других регулирующих органов, благодаря которым отопительная система будет работать эффективно и безопасно. Помните, что невыполнение хотя бы одного требования может принести очень неприятные последствия.

santehnikportal.ru

7 советов по обустройству котельной в частном доме: требования и нормы

Содержание статьи

Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

  • встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
  • в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
  • отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
  • блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

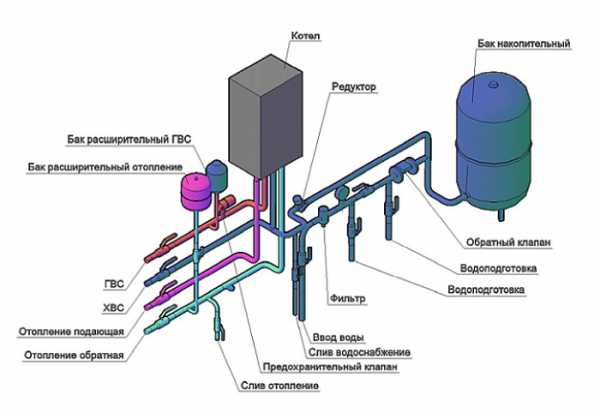

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

  • котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
  • бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
  • расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
  • аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
  • распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
  • циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
  • дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
  • группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
  • автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
  • запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
  • трубы, по которым вода от котла идет в радиаторы;
  • фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

  • газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
  • на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
  • на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
  • электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

  • настенные;
  • напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

  • стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
  • при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
  • при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
  • в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
  • около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
  • дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

  • помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
  • высота помещения не менее 2,5 м;
  • объем помещения – 15 м3 и более;
  • стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
  • минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
  • наличие подиума под напольный котел высотой не менее 5 см;
  • перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
  • обязательное наличие вентиляции и канализации;
  • ширина дверного проема не менее 80 см, дверь открывается наружу;
  • для котлов мощностью более 350 кВт необходимо строить отдельное здание;
  • если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

  • расстояние от котла до ближайших стен и предметов – от 10 см;
  • на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
  • дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
  • внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
  • в дымоходе должно быть специальное отверстие для его обслуживания;
  • для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
  • при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
  • пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
  • стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

  • в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
  • от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

  • дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
  • в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
  • каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
  • если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
  • рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

  • вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
  • для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
  • если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
  • при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т.д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

remstroiblog.ru

ее схема, размеры и требования установки.

Решив перебраться из городской квартиры в частный дом, расположенный в пригороде или коттеджном поселке, большинство людей вовсе не хочет отказываться от тех даров цивилизации, к которым они привыкли. Им не хочется каждое утро и вечер топить печку, загружая в топку дрова и уголь, потом вычищать золу, тратя немало времени и сил на поддержание достаточно высокой температуры в помещении. Поэтому ими устанавливается котельная в доме.

Пример домашней котельной

В большинстве случаев такое решение принимается задолго до начала строительства и даже проектирования здания. Существуют готовые проекты домов с котельной, так что лишних проблем при строительстве, как правило, не возникает. Но что делать, если при проектировании и строительстве дома наличие котельной не было запланировано? Это несет за собой ряд серьезных проблем, решать которые следует очень осторожно и вдумчиво. Что же для этого нужно знать и заранее решить?

Вернуться к оглавлению

Содержание материала

Какой отопительный котел выбрать

Один из самых важных вопросов, возникающих при создании автономной отопительной системы, это правильный выбор котла. От этого выбора зависит и то, какие требования будут предъявлены к самой котельной. Итак, какими же бывают котлы?

  1. Дизельные отопительные котлы. По-прежнему являются одними из наиболее распространенных в нашей стране, однако их популярность стремительно падает из-за высокой стоимости дизельного топлива. И все же, благодаря высокой мощности, удобству использования и безопасности, они широко распространены. Однако, решив отапливать свой загородный дом при помощи дизельного котла, стоит очень серьезно подходить к выбору места установки. Желательно, чтобы это была автономная котельная, стоящая в нескольких метрах от дома. Если вы решаете установить её в подвале, то стоит всерьез озаботиться наличием дымохода, выводящего дым на несколько метров выше крыши дома. Дело в том, что при работе дизельного котла выделяется неприятно пахнущий, едкий и маслянистый дым. Если дымоход находится поблизости от стены, то вскоре на ней появится налет, избавиться от которого будет очень непросто. Это стоит учитывать при установке котла.
  2. Газовые отопительные котлы. На сегодняшний день именно они пользуются наибольшей популярностью. Удобство использования, экологическая чистота, мощность и дешевое топливо – вот главные достоинства такого решения.
    Схема устройства газового отопительного котла

    Но, делая такой выбор, стоит учитывать, что газовая котельная должна располагаться в 10-15 метрах от вашего дома, а не в подвале. Увы, при всех своих плюсах, газ остается очень опасным топливом. Если при монтаже или эксплуатации была допущена оплошность, она вполне может привести к образованию щелей, через которые газ может просачиваться в помещение. Когда он достигнет определенной концентрации, достаточно будет одной искры, чтобы прогремел страшный взрыв. Пожалуй, взрывоопасность является единственным минусом газовых отопительных котлов. Если нет возможности расположить котел на каком-то расстоянии от дома, то его можно расположить в подвале. Но при этом вентиляция котельной должна быть достаточно качественной, чтобы концентрация газа не достигала опасной. Кроме того, обязательно должно быть окно в котельной, причем достаточно большое. В этом случае при возгорании газа взрывная волна просто выбьет окно, не нанося серьезного вреда конструкции здания.

    Схема для монтажа вентиляции в котельной

  3. Электрические отопительные котлы. Прекрасный выбор, если вы не хотите ломать голову над выбором помещения котельной. Небольшие размеры и полное отсутствие продуктов горения – вот главные плюсы электрического котла. Его можно установить в подвале, на чердаке или даже на кухне: небольшие размеры и элегантность позволят ему не занимать много места, не вносить значительных изменений в дизайн помещения. Единственный минус – высокая стоимость электричества. Ежемесячно вам придется отдавать немалые деньги при оплате счетов.

    Устройство электрического котла

  4. Твердотопливные отопительные котлы. Наименее популярны, хотя и имеют ряд преимуществ. Прекрасно работают на любом твердом топливе – дрова, уголь, кокс, торф. Однако дают сравнительно мало энергии, а кроме того, топливо приходится загружать в топку вручную, после чего удалять продукты горения (золу, угли). Можно устанавливать в подвале, так как котел является полностью безопасным при правильном обращении с ним. Но труба, как в случае с дизельным котлом, должна быть достаточно высокой – выше дома.

Когда вы определились с выбором отопительного котла и местом его расположения, можно подумать о том, какого размера должна быть котельная в частном доме.


Вернуться к оглавлению

Каким требованиям должна отвечать котельная

Сразу стоит сказать, что приведенные ниже высота и размер котельной в доме обычно предъявляются к газовым, дизельным и твердотопливным отопительным котлам. Электрические котлы, как говорилось выше, могут быть установлены где угодно, так как они безопасны и не выделяют дыма при работе.

Начнем с того, что в котельной высота потолков должна быть минимум 2,5 метра.

Это позволяет снизить опасность отравления угарным газом, а также увеличивает объем воздуха, необходимого для поддержания горения и работы котла. Само помещение должно иметь объем не менее 15 кубических метров.

Поэтому площадь котельной должна составлять минимум 6 квадратных метров. Это позволяет установить отопительный котел со всем сопутствующим оборудованием, и при этом с удобством находиться и работать в котельной. Возможно, кому-то это покажется напрасным перерасходом полезной площадью, но это обязательные нормы и требования, гарантирующие безопасную и комфортную работу с отопительным оборудованием.

Площадь котельной в частном доме

Окно должно быть обязательно, независимо от вида используемого топлива. Газовый котел опасен возможностью утечки взрывоопасного газа, а твердотопливный и дизельный могут представлять серьезную угрозу, если в дымоходе имеются щели, через которые угарный газ будет поступать в помещение, где могут достигнуть опасной концентрации. Наличие открытого окна обеспечивает достаточно хорошую вентиляцию. Поэтому окно в котельной должно иметь площадь минимум 0,5 квадратных метров.

Выполняя монтаж котла, его желательно устанавливать не в углу, а просто возле стены, чтобы к нему можно было подойти с разных сторон для проведения определенной работы (ремонта, настройки, проверки).
Дверь в котельную должна иметь ширину не менее 0,8 метра. Это позволит легко и быстро покинуть котельную в любой форс-мажорной ситуации. Стоит сказать про такую непростую вещь, как отделка котельной.

Пример отделки котельной

Стены необходимо оштукатурить или покрыть кафельной плиткой. Ни в коем случае не применяйте краску и прочие горючие вещества: их соседство с огнем может сыграть опасную шутку. Как уже говорилось, необходимо, чтобы дымоход возвышался над самой высокой точкой крыши хотя бы на 30-50 сантиметров.

Вернуться к оглавлению

Где лучше расположить котельную

Если при проектировании дома наличие котельной было предусмотрено, то для размещения оборудования выделяется специальное помещение в подвале или на первом этаже.

Если же вы проводите капитальный ремонт дома и решаете снабдить его автономной системой отопления, приходится выкручиваться и придумывать альтернативные варианты решения проблемы.

Конечно, самым простым способом является монтаж отопительного оборудования в отдельно стоящем помещении. В этом случае котельная рядом с домом позволяет отапливать все помещения, и в то же время не представляет угрозы для обитателей дома и их имущества.

Немаловажно, что не приходится проводить никаких работ по перепланировке: трубы с горячей водой просто идут от небольшой постройки во дворе к дому, поддерживая нужную температуру во всех жилых помещениях. Единственный минус – сложность монтажа трубопровода.

Приходится проводить немало земляных работ, чтобы уложить трубы, а потом засыпать их.

Кроме того, если вам придется посетить котельную в непогоду, придется одеваться, вооружаться дождевиком или зонтом, а это нравится не всем владельцам.

Если такой вариант вас не устраивает, то вам наверняка понравится пристройка котельной к дому. Этот вариант значительно удобнее. Вы можете устроить дверь, соединяющую дом и котельную, чтобы иметь возможность пройти к отопительному оборудованию, не выходя на улицу. Также вы сэкономите немало времени и денег на прокладке трубопровода.

Схема трубопровода с котельной

Опасность взрыва или отравления угарным газом также минимальна (если вы соблюдаете все необходимые правила при установке и в ходе эксплуатации). Именно поэтому большинство владельцев предпочитают пристроить котельную к дому, а не возводить отдельно стоящее здание.

Вернуться к оглавлению

Как разработать проект котельной

Одним из самых сложных этапов является разработка проекта. Да, кого-то может удивить, но чтобы разработать проект котельной для частного дома, приходится учесть множество самых разных факторов. Это мощность оборудования, вид используемого топлива, площадь и высота помещения, вытяжка и вентиляция, наличие окон и дверей, а также ряд других, не менее важных, факторов. Неслучайно в большинстве случаев владельцы домов предпочитают доверить всю работу специалистам. Да, чтобы оплатить их работу, приходится потратить немалые деньги.

Зато в результате вы получаете качественно выполненную работу, и можете быть уверены, что котельная, построенная по разработанному проекту, сможет прослужить вам многие годы, не доставляя ни малейших хлопот и не ставя под угрозу вашу жизнь и безопасность. Также большинство строительных компаний дает приличную гарантию на все виды выполненных работ. Поэтому, если в процессе эксплуатации вами будут замечены недостатки, специалисты быстро и качественно (и бесплатно!) устранят их.

Конечно, вы можете попытаться разработать проект самостоятельно или же найти более-менее подходящий в интернете, однако в этом случае никто не даст вам гарантий, что в ближайшем будущем вам не придется пожалеть о такой «самодеятельности». Тем более если вас интересует постройка котельной в деревянном доме, который может заняться от одной искры и сгореть за считанные минуты.

Запомнив ряд этих нехитрых правил, вы сможете легко обеспечить качественное отопление своему загородному дому. А при необходимости и подскажете знакомым, как сделать котельную в доме и на что обратить внимание, чтобы впоследствии не пожалеть о допущенных ошибках.

proekt-sam.ru

Котельная в частном доме: требования, схема, устройство

Проектирование и монтаж котельной в собственном доме – вопрос серьезный и ответственный. К нему необходимо подходить, вооружившись, в первую очередь, нормативной документацией, а еще — советами специалистов в данной области. Кроме того, при устройстве топочной нужно помнить как об удобстве обслуживания оборудования, так и о свободном доступе к запорной и регулирующей арматуре. В данном материале мы изложим, какой должна быть котельная в частном доме согласно нормативным требованиям.

Требования к котельной

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома. Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

  • Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
  • В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
  • Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

  • Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
  • Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
  • Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

Котлы электрические, жидко – и твердотопливные

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

  • Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
  • Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
  • Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
  • В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

cotlix.com

Размещение котельных на генеральном плане

Размещение котельных на генеральном плане

Правильное размещение котельных на генеральном плане площадки в большей мере предопределяет стоимость ее сооружения и экономичность работы. Размещение котельных на генеральном плане должно соответствовать перспективной схеме теплоснабжения промышленного района или населенного пункта. При выборе площадки для строительства котельной должны учитываться условия теплоснабжения и близость потребителей теплоты. Площадка для сооружения котельной, как правило, должна располагаться в центре тепловых нагрузок района с учетом перспектив их развития. Особое внимание следует уделять выбору размещения площадки котельной, рассчитанной на сжигание твердого и высокосернистого топлива. Для таких котельных, если шлак и золу не используют строительные организации, шлакозолоотвалы должны располагаться на непригодных или малопригодных для других целей земельных участках, а для устранения заноса летучей золы, сернистых и других токсичных дымовых газов в близлежащие жилые районы или промышленные объекты площадки котельных нужно располагать с учетом преимущественного направления ветра.

При проектировании котельных на территории промышленных предприятий или вблизи от них нужно объединять здания и сооружения материальных складов, центральных ремонтных мастерских, водозаборных устройств и насосных станций водоснабжения, железнодорожные пути, автодороги, инженерные сети, разгрузочные устройства и склады топлива, предварительные водоподготовительные установки, трансформаторные подстанции и очистные сооружения.

Санитарно — защитные зоны котельных, в зависимости от расхода топлива и его зольности, надлежит устанавливать согласно СНиП II — М. 1 — 71*. Размещение площадок котельных вблизи аэродромов должно в каждом отдельном случае согласовываться с управлениями, в ведении которых находятся данные объекты.

Размещение котельных на генеральном плане должно быть выбрано на конечную мощность котельной и с достаточными размерами для рационального размещения на ней всех необходимых зданий, сооружений и дорог. Кроме здания котельной, на площадке обычно размещают склад топлива и устройство топливоподачи, дымовую трубу и золоулавливающие установки, склад материалов и реагентов для ВПУ, установку золошлакоудалення, очистные устройства различных стоков и насосные станции для них. Размещение котельных на генеральном плане должно обеспечивать возможность их расширения и надежную эксплуатацию при минимальных затратах на строительство.

Территория,где будет происходить размещение котельных на генеральном плане, должна иметь надежный грунт, могущий служить естественным основанием зданию и сооружениям. Земляные и другие работы по планировке должны быть минимальными. Размещение котельных на генеральном плане, если котельная размещается вне промышленного предприятия и имеет открытые площадки с находящимися на них оборудованием, складами, трансформаторными подстанциями, должно быть благоустроено и отделено оградой.

Рис. 9.1. Размещение котельных на генеральном плане теплопроизводительностью 60 Гкал/ч.

Топливо — каменный уголь.

1 — котельная; 2 — дымовая труба; 3 — склад мокрого хранения соли; 4 — осадительная станция пневмозолошлакоудаления; 5.1 — приемное устройство; 5.2 — галерея №1; 5.3 — дробильное отделение; 5,4 — галерея №2; 6 — склад топлива; 7 — эстакада виброразгрузчика; 8 — разгрузочная эстакада; 9 — эстакада люкоподъемника.

Рис. 9.2. Схема генерального плана котельной теплопроизводительностью 230 Гкал/ч.

Топливо — мазут, газ.

1 — здание котельной; 2 — дымовая труба; 3 — склад серной кислоты и соли; 4 — открытая трансформаторная подстанция; 5 — мазутонасосная со станциями очистки сточных вод и пожаротушения; 6 — приемная емкость мазута; 7 — железнодорожная эстакада мазутослива; 8 — резервуар металлический для хранения мазута; 9 — резервуар металлический для хранения жидких присадок; 10 — резервуар воды для нужд пожаротушения; 11 — нефтеуловитель; 12 — баки конденсата.

Между зданиями, сооружениями,складом топлива и другими устройствами должны быть предусмотрены соответствующие строительным нормам и правилам расстояния и дороги, обеспечивающие возможность транспортных и противопожарных операций. Присоединение территории котельной к железным дорогам общего пользования проектируется по согласованию с местным управлением дороги.

Отвод воды с территории и из здания котельной должен быть осуществлен и увязан с сетью промышленной, ливневой и хозяйственной канализации всей площадки предприятия или территории, отведенной для строительства котельной. Стоки должны быть нейтрализованы, очищены от загрязнений твердыми частицами, нефтепродуктами и другими токсичными веществами охлаждены до температуры ниже 40°С и, если они вторично не могут быть использованы, лишь после этого выпущены в канализацию.

Основным показателем использования территории является коэффициент застройки, т. е. отношение площади, занятой зданиями и сооружениями, к общей площади комплекса. Для временных котельных коэффициент застройки должен находиться в пределах: на твердом топливе — 0,4 — 0,5, на жидком топливе и газе — 0,5 — 0,6.

На рис. 9.1 показана схема генерального плана котельной общей теплопроизводительностью 60 Гкал/ч, работающей на твердом топливе. Доставка топлива (каменных и бурых углей) осуществляется железнодорожным транспортом. Для этой цели предусмотрен ввод железной дороги на территорию котельной. Рядом с железной дорогой расположен склад топлива и приемное устройство топливоподачи.

Схема генерального плана котельной общей теплопроизводительностью 230 Гкал/ч, работающей на природном газе и на мазуте, показана на рис. 9.2. На схеме показано размещение зданий котельной, склада мазута и склада химикатов. Доставка мазута на территорию котельной предусмотрена железнодорожным транспортом.

На рис. 9.1 и 9.2 показаны принципиальные схемы расположения сооружений на площадке. Все размеры даны ориентировочные, могущие служить только для предварительного определения габаритов земельного участка под строительство котельной.

При проектировании размещения котельной на генеральном плане следует предусматривать возможность размещения укрупнительно — сборочных площадок, складских, а также временных сооружений, необходимых на период производства строительно — монтажных работ.

Рис.9.3.Перспективный вид котельной теплопроизводительностью 60 Гкал/ч (топливо — каменный уголь).

Необходимо также учесть санитарные нормы допустимого уровня шума от устанавливаемого на открытых площадках оборудования при расположении котельной в районе жилой застройки.

Схема транспорта на территории котельной принимается исходя из ее расчетной производительности, с учетом очередности строительства и перспективы расширения. Проектом внутриплощадочных автомобильных дорог с усовершенствованным покрытием должна предусматриваться возможность подъезда транспорта к зданиям и сооружениям котельных и к оборудованию, устанавливаемому на открытых площадках.

Перспективные виды котельных дают общие представления о том, как сооружения комплекса котельной (котельная, склад топлива, топливоподача, склад реагентов, вспомогательный корпус) вписываются в архитектурный ансамбль данного жилого или промышленного района. На рис. 9.3 представлена перспектива котельной с водогрейными котлами КВ — ТС — 20.

www.kotel-m.ru

Проект котельной для частного дома





Для того чтобы начать проектирование своего собственного частного дома, Вы должны обязательно продумать все до мелочей. Тем более нужно продумать, как сделать проект котельной для частного дома. Ведь это обязательный элемент для того, чтобы создать комфортную жизнь. Конечно же, особо рассчитывать на то, что котельная будет выглядеть по подобию дому не нужно. Все правила строго регламентированы, поэтому фантазии здесь разгуливаться особо негде.

Но это не значит, что к проектированию оборудования не требуется прикладывать никаких сил. Из-за халатного отношения к данному проекту можно нажить себе множество проблем – от пожара до внушительных штрафов. А кому это нужно?

Для снабжения горячей воды в частном доме также требуется сначала сделать проект котельной. Все расчеты должны быть соблюдены. Это довольно-таки кропотливая работа, но зато, потом Вы не будете иметь никаких проблем с системой отопления и нагреванием воды для всей семьи.

Рис. 1 Проектирование частных котельных

Как выбрать правильную мощность и тип оборудования

Размеры будущей котельной в одноэтажном доме зависят от того, на каком топливе будет работать котел и какая у него будет мощность. Если котел, например, небольшого размера, то его можно установить и на кухне.

Так какие же существуют типы оборудования для отопления:

  • Газовое оборудование. Удобный и недорогой способ утеплить одноэтажный дом.
  • Твердотопливные котлы. Они работают, в основном, на дровах.
  • Электрические котлы. Это самый дорогой вариант, но зато самый безопасный. Поэтому, если у Вас есть дети, то проектирование котельной в частном доме с электрическим оборудование – это самое верное решение.

Почему газовые котлы являются самыми популярным в использовании для проекта котельной в частном доме? Ну, во-первых, такой агрегат стоит сравнительно недорого и легок в эксплуатации. А во-вторых, совсем не обязательным является для данного оборудования построение котельной. Но минусы тоже есть. Природный газ – это взрывоопасное вещество, поэтому службы, которые отвечают за работу оборудования, выставляют ряд строгих требований к хозяевам. Все правила проектирования установки должны быть соблюдены.

Если котел имеет 30 кВт мощности, то его можно установить и на кухне. Но нужно учитывать то, что проект на площадь кухни должен быть не менее чем 15 м². Высота потолков должна быть как минимум 2,5 м. Также на кухне должна хорошо работать вентиляция (наличие форточек, воздухозаборных отверстий в нижних частях дверей и т. д.).

Лучшим вариантом на установления газовых котлов будет стена, которая за проектом изначально сделана из негорючих материалов. Дизайн можно придумать любой, чтобы все смотрелось гармонично. Если котел напольный, то тогда подложка тоже должна быть с негорючих материалов. И, желательно, чтобы она выступала как минимум на 15 см по бокам.

Котлы с мощность более 30 кВт требуют проектирования котельной в частном доме. Проект такой котельной может быть как в отдельном помещении, так и в подвале или на любом из этажей.

Рис. 2 Проект котельной в подвале

Внутри оборудование должно быть выложено из керамической плиты. Это негорючий и безопасный материал.

Каких правил нужно придерживаться при установке и проектировании твердотопливных котлов

Такое оборудование для отопления считается не взрывоопасным, поэтому для его установления не требуется соблюдать столько правил, но все же, хоть несколько, но они тоже есть:

  • Перед проектированием отдельной котельной необходимо подобрать то место, в которое Вы с легкостью будете добираться за считанные секунды. Ведь ходить туда надо будет довольно-таки часто (нужно постоянно закидывать дрова или уголь).
  • От котла до стены должно в котельной должно быть расстояние не менее 12 см.
  • Если стены помещения для отопления сделаны из быстро воспламеняемых материалов, то тогда их придется обшить стальными листами во избежание пожара.
  • Пол возле топки также должен быть покрыт стальным листом.
  • При проекте домов с котельной необходимо сделать хорошую вентиляционную систему.

Рис. 3 Твердотопливный котел

Наличие водопровода и канализации в частной котельной на твердом топливе обязательно. Площадь котельной должна быть не менее 10 м². Для агрегатов на угле электропроводка должны быть скрытая, так как угольная пыль – это взрывоопасное вещество. Если при проектировании были упущены моменты с вентиляционной системой, то есть она плохо работает, то тогда вероятность пожара возрастает, так как минимальное количество газа все равно выходит из топки.

Электрические котлы являются самыми безопасными агрегатами для жизни. Для их установки подойдет любое помещение – будь то кухня или отельный этаж (смотря какая мощность у котла). Чтобы котел отлично дополнял дизайн Вашего дома, можно сделать для него проект котельной.

Можно или нельзя устанавливать котельные в подвале или на чердаке дома

Таким вопросом задаются люди, которые планируют делать проект дома с котельной. На него можно ответить категорично – можно. Единственное исключение – это система газоснабжения на сниженном углеводородном газе, который добывается из нефти.

Раньше проектирование котельных в подвале или на цокольном этаже дома было запрещено как раз из-за использования большей массой людей сниженного углеводородного газа. После того, как в проект пошли газовые, электрические и твердотопливные котлы, такой запрет перестал существовать.

Чердаки и подвалы домов могут вмещать в себя котловые агрегаты до 200 кВт мощности.

Рис. 4 Котельная на чердаке

Проект будущей котельной нужно составить заранее и согласовать проект в специализированных местах, чтобы потом не платить большой штраф за какую-то мелочь. А то возможен такой вариант, когда Вы придете, например, в газовую инспекцию и будете требовать разрешение на установку оборудования (без проектирования), но оно уже у Вас дома стоит, тогда Вас могут шантажировать, чтобы содрать как можно больше денег. Ведь работники же знают, что Вы отдадите им ту сумму, которую Вы скажете – это все равно обойдется дешевле, чем построить котельную и сделать ее проект заново.

Рис. 5 Проект котельной

Требования, которые должны быть соблюдены при проекте частной котельной

Как уже говорилось ранее, котельную можно построить отдельно от дома, а можно и поместить ее в самом доме (чердак или подвал).

В любом случае при проектировании должны быть соблюдены все ниже описанные параметры:

  • Высота потолков должна быть не ниже, чем 2 м. лучше, когда 2,5 — 3 м.
  • Ни в коем случае нельзя устанавливать оборудование в жилых комнатах. Оно должно быть изолировано от жильцов в доме.
  • Если у Вас будет стоять несколько котлов (очень большой дом), то тогда следует принимать во внимание, что каждый котел должен иметь свою площадь. И эта площадь – 4 м².
  • Для того чтобы в случае чего удобно было подступиться к котлу со всех сторон, необходимо обеспечить свободный доступ к нему со всех его сторон. При проектировании нужно все эти детали учитывать.
  • Наличие окна/окон обязательно.
  • Двери не должны быть уже, чем 80 см.
  • Обшивка и пол должны быть сделаны из негорючих материалов. При проекте одноэтажных домов с котельной это нужно учитывать.
  • Все двери, которые там будут, должны иметь вентиляционное отверстие для того, чтобы газы не задерживались внутри помещения.
  • Посторонние лица и дети не должны попадать в отопительное помещение, так как это чревато плохими последствиями.

Рис. 6 Газовое оборудование в подвале

При установке оборудования для отопления в одноэтажном доме необходимо придерживаться тех самых правила. Дизайн оборудования, конечно же, не будет в тиле хай-тек, но все равно помещение можно сделать красивым и даже уютным. Существует множество видов керамической плиты, которая способна из любой «дыры» сделать красоту.

При постройке отдельной частной котельной, дизайн Вашего жилища можно сделать идеальным без проблем, так как не надо будет прятать некрасивые трубы, или устанавливать на кухне или в другой комнате оборудование для отопления. Проектирование идей заранее поможет Вам воплотить свою мечту с дизайном и оформлением жилища, а также избежать всех проблем. Тем более что со сделанным заранее проектом оборудования, Вы не будете платить штраф газовым учреждениям.

Статьи по теме:

Газовая котельная в частном домеКотельная автоматикаСтроительство котельных под ключ


kotlomaniya.ru

Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

  • От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
  • Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
  • От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
  • От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
  • От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
  • По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

  1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
  2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
  3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
  4. Дымоход для ТТ котла эффективного сечения и высоты.
  5. Система слива котловой воды на случай профилактики теплогенератора.
  6. Котловая автоматика – внутридомовая или погодозависимая.
  7. Система пожаротушения в твердотопливной котельной.

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

kotlobzor.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
