Клапан приточной вентиляции КПВ-125 — «Раздолбай-Сервис»

В Сибири клапан притока воздуха применяется уже больше 13 лет и прекрасно себя зарекомендовал в наших непростых погодных условиях. Более того, такая система вентиляции становится стандартом в современном строительстве. А при наличии пластиковых окон она просто необходима. Не забывайте: наше самочувствие и работоспособность в значительной степени определяется качеством воздуха, которым мы дышим!
Компания ООО "Спец Проем - Омск" имеет большой опыт установки приточных клапанов. За последние годы в Сибирском регионе установлены тысячи приточных клапанов, по эксплуатации клапан зарекомендовал себя с положительной стороны. Проектные организации рекомендуют на стадии проекта обязательную установку клапанов в местах большого скопления людей (детские сады, больницы, фитнес клубы, офисы, гостиницы, бары, рестораны, жилые дома), а далее уже кондиционер обеспечивает комфортную для человека температуру воздуха.

По сравнению с проветривателями и приточными клапанами для пластиковых окон устанавливаемые непосредственно на окно, клапан установленный в стену имеет ряд преимуществ:

  • не нарушает конструкции стеклопакета;
  • не усложняет установку окон и не увеличивает их стоимость;
  • может устанавливаться в любое время, даже после ремонта;
  • возможна поэтапная установка;
  • не ухудшает внешний вид окна;
  • не загромождает светопрозрачные поверхности;
  • имеет шумоизоляцию;
  • может располагаться в любом месте наружной стены;
  • клапан можно устанавливать в помещениях вообще не имеющих окон;
  • выдерживает более низкую температуру зимой и более приспособлен к климату Сибири в отличии приточных клапанов для пластиковых окон;
  • имеет более производительный обмен воздуха;

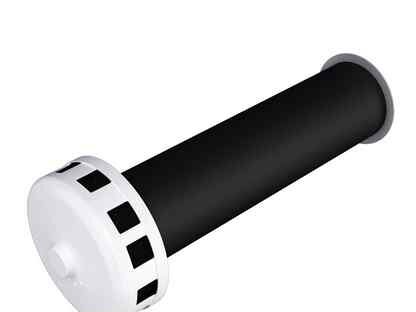

Приточный клапан представляет собой пластиковую трубу наружным диаметром Ø131,8 мм. и длинной от 0,2 до 2 метров (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается решеткой с москитной сеткой и дождеотбойником. В трубе располагается теплошумоизоляция, которая предотвращает "расползание" холода в толще стены и снижает уличный шум. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов в зимний период на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана, что не скажешь о приточных клапанах для пластиковых окон устанавливаемые в окно.

Можно сказать, что клапан представляет собой вариант модернизированной форточки.

Установка приточного клапана

Где устанавливается приточный клапан КПВ-125?

  • В жилых комнатах;
  • В комнатах с постоянным нахождением людей;
  • Установка в газовых котельных для улучшения работы газовых котлов;
  • Количество приточных клапанов определяется мощностью котла,
    например: до 30 кВт – 1 шт.
    до 60 кВт – 2 шт. до 100 кВт – 3 шт. и т.д.
  • Рекомендуем устанавливать приточные клапаны в помещении с камином для улучшения тяги;
  • В других помещениях, где нужен приток наружного воздуха.

Где располагать приточный клапан?

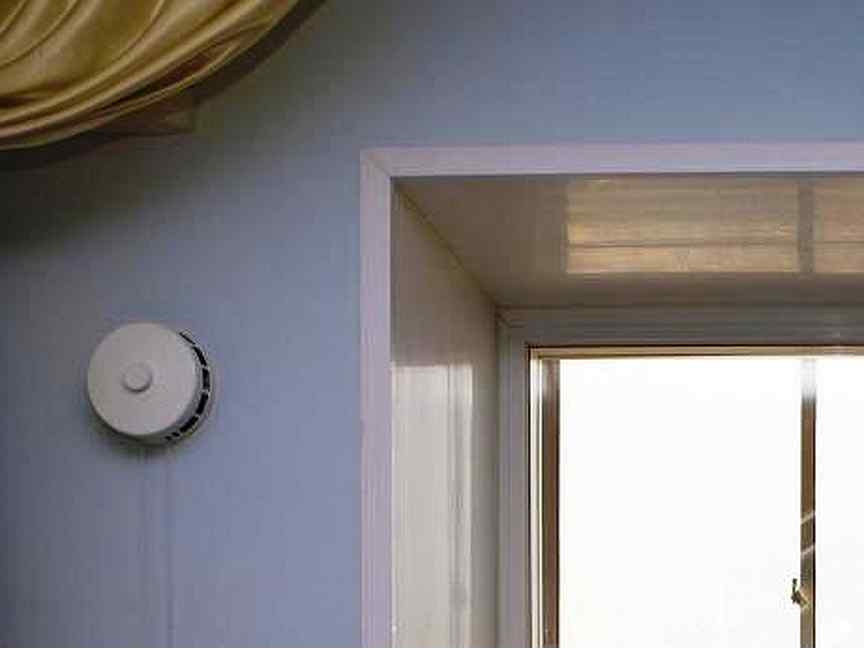

Приточный клапан следует устанавливать в стену. Предпочтительнее рядом с окном на уровне верхней трети окна, 2 метра от пола. Так, как при этом клапан:

  • попадает в зону действия отопительного прибора;
  • не виден за шторой;
  • улучшается циркуляция воздуха в помещении за счёт конвекции воздуха при работе отопительного прибора;
  • удобно обслуживать наружную решетку через окно.

Где не следует устанавливать клапан?

Приточный клапан не следует устанавливать в помещениях, где выделяются запахи, влага и другие вредности. Из этих помещений нужно делать вытяжку:

  • кухня;
  • санузел;
  • помещение для курения;
  • коридор;
  • помещения, где образуются вредности.

Если все же требуется установить приточный клапан в помещении, где выделяются запахи или влага, то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать "зацикливания" потока.

Конструкция и размеры приточного клапана

Наружная решетка приточного клапана

Наружная решетка предназначена для защиты от насекомых, тополиного пуха, листвы и пр. Представляет собой круглую литую решетку с наклонными лопастями предотвращающими попадание атмосферных осадков внутрь трубы приточного клапана. С внутренней стороны решётки установлена мелкая сетка.

Пластиковый канал (труба)

Пластиковый канал (труба) предназначен для прохода воздуха от наружной решетки к внутреннему оголовку. Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

  • предотвращение "расползания холода" от пластикового канала к внутренней поверхности стены;
  • поглощение шумов проходящих через канал.
    При установке приточных клапанов в жилых комнатах теплошумоизоляция поглощает большую часть уличных шумов попадающих в пластиковый канал. При установке в котельной загородного дома теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.

Стандартная длина пластикового канала 500, 1000 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается. Стандартная длина тепло-шумоизоляции 320 мм. Если длина канала позволяет, то возможно увеличение длины теплошумоизоляции, что дополнительно увеличит шумопоглощающие свойства. При монтаже клапана, теплощумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку или (60 мм от края канала).

Внутренний оголовок

Внутренний оголовок клапана предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного пластика стойкого к перепадам температур и ультрафиолетовому излучению.
Внутренний оголовок состоит:

  • внутренней части с заслонкой и уплотнительным кольцом;
  • узла регулировки;
  • фильтра;
  • крышки оголовка;
  • регулирующей ручки;

Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене. Узел регулировки позволяет открывать и закрывать заслонку при помощи ручки или шнура. Фильтр представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли. Крышка оголовка съемная, имеет шкалу показывающую степень открытия заслонки. При помощи регулирующей ручки можно легко открывать и закрывать заслонку клапана.

Аэродинамические характеристики приточного клапана

Снижение шума клапаном

Расстояние от оголовка клапана, м Снижение уровня звукового давления (dL, дБ) в 1/3 октавных полосах частот, Гц
50 63 80 100 125 160 200 250 315 400 500 630
0,1 14,1 18,7 22,0 26,9 27,9 28,7 30,9 31,7 28,8 29,8 30,6 32,5
2,0 26,2 31,3 34,4 39,7 41,6 41,9 45,5 46,2 44,8 45,1 46,4 48,7



Расстояние от оголовка клапана, м Снижение уровня звукового давления (dL, дБ) в 1/3 октавных полосах частот, Гц
800 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 10000
0,1 34,5 36,2 36,3 36,1
37,7
39,3 40,3 39,7 39,6 41,6 41,6 41,8
2,0 50,3 49,0 50,0 49,7 50,9 54,0 56,8 55,2 54,8 55,4 55,5 55,1

Исследования проводились при открытой заслонке в оголовке клапана. Снижение уровня белого шума dL, дБА составляет 38,9 на расстояние 0,1м и 53,3 на расстоянии 2м от клапана. Снижение уровня эталонного транспортного шума dL, дБА составляет 33,6 на расстояние 0,1м и 48,6 на расстоянии 2м от клапана.

Регулировка клапана

Эксплуатация приточного клапана

Минимальное проветривание при помощи клапана

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить "застойный дух". В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Мы постоянно улучшаем свою продукцию и вносим новые коррективы в дизайн, модели, так же в нашем клапане КПВ-125 усовершенствована начинка, улучшенный фильтр, более качественные теплоизоляционные материалы, продумано всё до мелочей.

Вентиляция важна!

Удаление воздуха из помещения и замена его свежим, в необходимых случаях, обработанным воздухом. Вентиляция создаёт условия воздушной среды, благоприятные для здоровья и самочувствия человека, отвечающие требованиям технологического процесса, сохранения оборудования и строительных конструкций здания, хранения материалов, продуктов, деревянной мебели, книг, картин и т. д.

Для нормального теплового самочувствия человек должен сохранять постоянную температуру тела, что обеспечивается непрерывным отводом образующейся в процессе жизнедеятельности организма и воспринимаемой им теплоты в окружающую среду. Теплообмен и тепловое самочувствие человека обусловливаются совместным влиянием температуры воздуха и окружающих предметов, влажности воздуха и скорости его движения около тела.
Основной задачей вентиляции является поддержание состояния воздушной среды, благоприятной для пребывания в помещении человека и выполнения технологических процессов.
По количеству воздуха на человека в час. К примеру, в бомбоубежище — не менее 2,5 м³, в офисном помещении — не менее 30 м³ в час для посетителей, находящихся в помещении не более 3 часов, для постоянно находящихся людей — не менее 60 м³ в час. Расчёт вентиляции производится с помощью следующих параметров: производительность по воздуху (м³/ч), рабочее давление (Па) и скорость потока воздуха в воздуховодах (м/с), допустимый уровень шума (дБ), мощность калорифера (кВт).


Естественная вентиляция

При естественной вентиляции воздухообмен осуществляется из-за разницы давления снаружи и внутри здания. Разность давлений обусловлена прежде всего тепловым напором, возникающим из-за того, что более теплый воздух в помещении имеет меньшую плотность, чем более холодный воздух снаружи помещения.

Приточно-вытяжная вентиляция в котельную Багратионовска

Вытяжная естественная вентиляция диаметром 140 мм смонтирована оцинкованными трубами в верхней и нижней зоне помещения, так как газовый котел работает на сжиженном газе.

На улице вентиляционный канал крепится к стене хомутами и выводится выше ветрового подпора на 0,8 м. В конце устанавливается флюгарка (грибок) для защиты от атмосферных осадков. Все работы проводимые на улице проводились с применением автовышки.

Приточная вентиляция выполнена в виде приточного клапана диаметром 125 мм через стену на улицу.

Согласно СНиП II-35-76
"Котельные установки" п. 16.9 "Для помещений встроенных котельных, работающих на газообразном топливе, следует предусматривать не менее трехкратного воздухообмена в 1 ч, без учета воздуха, засасываемого в топки котлов для горения. Конструкция вытяжных вентиляторов, устанавливаемых в этих котельных, должна исключать возможность искрообразования. На отдельно стоящие и пристроенные котельные указанные требования по вентиляции не распространяются."

Согласно СНиП 2.04.08-87*
п. 8.101. “Для закрытых помещений категории А необходимо предусматривать системы искусственной приточно-вытяжной вентиляции. Для обеспечения расчетного воздухообмена вверхних зонах помещений допускается устройство естественной вентиляции с установкой дефлекторов. В нерабочее время допускается предусматривать в этих помещениях естественную или смешанную вентиляцию."

п. 8.103. "Вытяжку из производственных помещений категории А, в которых обращаются сжиженные газы, следует предусматривать из нижней и верхней зон помещения, при этом из нижней зоны необходимо забирать не менее 2/3 нормируемого объема удаляемого воздуха с учетом количества воздуха, удаляемого местными отсосами. Проемы систем общеобменной вытяжной вентиляции следует предусматривать на уровне 0,3 м от пола."

Заказать систему вентиляции в котельной. Надежные и недорогие системы вентиляции от компании Свежий Воздух

Функционирование оборудования любой котельной тесно сопряжено с такими моментами, как сжигание топлива, именно поэтому горение сопровождается значительным потреблением кислорода из воздуха. Приточно-вытяжная вентиляция котельной должна не допускать образования обратной тяги, чтобы угарный газ не распространялся по комнатам дома. Если не будет обеспечен качественный приток воздуха, то угарный газ станет заполнять пространство, из-за чего падает интенсивность горения, вплоть до затухания.

Продукты горения оказывают негативное влияние на самочувствие всех обитателей помещений: люди испытывают слабость, резь в глазах, головокружение, если вдыхают много продуктов горения. Для полноценного и безопасного функционирования оборудования, предотвращения утечки топлива, полного комфорта пользователей, требуется верно спроектировать и установить систему вентиляции котельной. В данном случае упор делается на нормы, регламентированные СниПами.

Специалисты компании «Свежий воздух» хорошо знают, как правильно спроектировать вентиляцию котельной частного дома, какие моменты учесть при этом. Они составят проект и подберут соответствующее оборудование для полноценного функционирования системы.

Особенности использования котлов отопления

Важно понимать, что при верно спроектированный обмен воздуха в помещении, используемом для размещения котла отопления, это важнейшее условие. Если этим пренебречь, то можно столкнуться с угрожающей жизни концентрацией угарных газов в комнатах, а также с отключением отопления из-за затухания горения при недостатке кислорода. Обеспечить циркуляцию масс воздуха в помещении котельной можно различными способами, и они продиктованы типом оборудования, используемого для отопления частного дома.

В СниПах предусмотрена система вентиляции, которая требуется для удаления избытка тепла, поддержания достаточного уровня чистоты воздуха в зоне работы оборудования. Если это не достижимо посредством естественной циркуляции, то требуется смонтировать устройства для воздухообмена принудительным способом. При таком подходе стоимость системы возрастает, но ее эксплуатация будет совершенно безопасной для здоровья и жизни пользователей котельной.

При проектировании дома обязательно учитывать каждую мелочь, способную проявиться в интерьере или планировки любого помещения. На этом этапе обязательно прорабатывается помещение для котельной, выступающей в роли одного из обязательных элементов для комфортного проживания.

Виды систем вентиляции котельной

Топливом для котлов в частных домах традиционно служит природный газ, дрова или пеллеты, каждый такой вид топлива нуждается в непрерывном и достаточном нагнетании свежего воздуха для полноценного горения и утилизации образовавшихся продуктов этого процесса. Чтобы воздухообмен был полноценным, часто достаточной мерой оказывается формирование системы естественной вентиляции. В котельных устанавливают приточные клапаны или используют переточные решетки во входных дверях.

Только так можно удалить излишки продуктов горения и остатки несгоревших газов, отметины которых можно видеть в виде копоти на стенах и потолке. Но плохая вентиляция становится причиной не только неэстетичного внешнего вида котельной.

Естественная вентиляция: особенности

Естественная приточная вентиляция в котельную подходит для использования в случае, если эксплуатируется оборудование мощностью не более 30 киловатт.

  • По инструкции допускается проделать в стене отверстие диаметром 100-150 мм, куда вставляется пластиковая труба, наружная решетка и оголовок внутри помещения. Такой вид естественной вентиляции называется приточным клапаном.
  • В зависимости от типа котла отверстие для притока может находиться за топливником, тогда подача осуществляется непосредственно в камеру сгорания, не распространяясь по помещению. Такой тип котлов не требует организации дополнительного отверстия для притока воздуха.
  • Вытяжное отверстие рекомендуется обустраивать над котлом, чтобы выводить продукты горения, поднимающиеся к потолку.

Принудительная вентиляция: особенности

Ее применение актуально для тех случаев, когда отсутствует возможность для обустройства естественной вентиляции. С ее помощью воздухообмен регулируется принудительно, что не возможно при применении предыдущего варианта системы. Базовыми компонентами становятся вентиляторы. При их выборе к наибольшему объему расходуемого воздуха нужно добавить примерно 30%.

Требования к организации воздухообмена

К дымоходам для котельных предъявляются определенные требования, которых нужно придерживаться. Их важно выполнить для безопасной работы оборудования, функционирующего на природном газе.

Основные требования:

  • Размер труб выбирается соответственно инструкции к оборудованию, составленной производителем;
  • Труба не должна быть выше 5 метров над коньком крыши;
  • На дымоходе не допускается монтаж зонта;
  • Дымоход обязательно имеет сечение, подобранное соответственно модели котла;
  • Труба выбирается в форме цилиндра, ее требуется изготовить из металла, обязательно наличие отверстия для чистки;
  • У дымохода не должно быть более трех поворотов или изгибов.

Специалисты компании «Свежий воздух» хорошо знают все нормы и требования, предъявляемые к вентилированию в котельной, поэтому разработают проект и подберут оснащение, способное обеспечить полноценный приток свежего воздуха и удаление отработанного.

Для воздухообмена в помещении предъявляются требования СНиП II-35-76. В нем предусмотрены нормы для котельных, где отсутствует персонал для постоянного обслуживания. Если в помещении смонтировано оборудование на газу, то требуется трехкратный обмен воздуха каждый час работы котла. В расчет не берется тот объем воздуха, который считается необходимым для поддержания процесса горения.

Котельная должна иметь высоту 6 метров. Если это нельзя реализовать в частном доме, то требуется нарастить кратность воздухообмена для каждого недостающего метра высоты на 25%. Если поступление воздуха посредством клапана оказывается недостаточным, то требуется принудительная приточная вентиляция в котельной частного дома.

Эти нормы и параметры общие для котельного оборудования, использующие твердое топливо или природный газ. Существуют лишь незначительные различия в местах монтажа системы вентиляции. Специалисты компании «Свежий воздух» хорошо знакомы со всеми нюансами этого процесса, поэтому разработают проект и учтут все важные моменты. Все необходимое для этого оборудование тоже будет подобрано в соответствии с нормами и вашими пожеланиями.

Расчет для бытовых котлов можно выполнить самостоятельно по упрощенной схеме. Тут важно учесть только несколько параметров:

  • Объем комнаты, где установлено оборудование;
  • Скорость потока воздуха;
  • Коэффициент увеличения кратности обмена воздухом в зависимости от высоты потолков.

Все эти параметры важны для расчета диаметра воздушного канала, который необходимо выполнить.

Пример:

Котельная имеет габариты 3*3*2,5 м. Ее объем, рассчитанный посредством перемножения указанных величин, равен 22,5 кубометра.

Для расчета кратности обмена воздуха учитываться коэффициент 0,25 на каждый метр высоты: (6-2,5)*0,25+3, получается 3,9. Получается, что за час в условиях использования естественной вентиляции, приток воздуха должен составлять 88 кубометров.

Для определения диаметра необходимого канала используется специальная формула. Сначала нужно получить площадь отверстия:

F = 88/3600 = 0,024 квадратных метра.

После этого полученное значение нужно перевести в диаметр, что дает значение 88 мм. Точно такую трубу найти нельзя, поэтому берется ближайшее большее значение – 100 мм, а еще лучше установить воздуховод диаметром 125 мм, такое решение более универсально.

Все эти расчеты позволили получить минимальный диаметр вентиляционной трубы для данных параметров котельной. Для размещения клапана есть определенные места, которые учитывают специалисты при расчетах и проектировании.

Преимущества систем вентиляции

  • Для организации естественной вентиляции требуются минимальные затраты;
  • Простота монтажа;
  • Отсутствие необходимость в специальном уходе;
  • У принудительной вентиляции есть возможность справиться с большой площадью.
  • Стоимость принудительной вентиляции выше, чем естественной;
  • Если вентилятор неисправен или отключена электрическая энергия, он не будет работать;
  • Зависимость естественного воздухообмена от условий погоды

Недостатки систем вентиляции

Сотрудники компании «Свежий воздух» порекомендуют вариант системы вентиляции для конкретного объекта в зависимости от высказанных пожеланий, норм и требований СниПов, а также финансовых возможностей заказчика.

Выводы

При обустройстве котельной в частном доме не стоит игнорировать требования и правила строительных норм, так как вентиляция в этом случае имеет большое значение. Тут были описаны основные моменты, однако в каждом отдельном случае требуется производить собственные расчеты, чтобы обеспечить правильный и эффективный воздухообмен. Обращайтесь к специалистам компании «Свежий воздух», чтобы получить необходимую информацию и рекомендации, а также подобрать подходящее оборудование для организации эффективной системы проветривания.

ПЕРЕЙТИ В КАТАЛОГ

ЗАКАЗАТЬ МОНТАЖ

Монтаж клапанов приточной вентиляции КИВ-125

Наша компания специализируется на индивидуальной установке приточных клапанов кив 125 в помещения различного назначения. Задача специалистов – безупречный монтаж оборудования, обеспечивающего объект свежим и полезным воздухом, необходимым для комфортной жизни и благоприятной работы.



Мы оснащаем высококачественными вентиляционными клапанами любые объекты в Екатеринбурге и регионах: квартиры и коттеджи, производственные и коммерческие помещения, офисы и административные здания.



Комфортный микроклимат – неоценимое значение в жизни человека



Кристально чистый, насыщенный кислородом воздух – основа качественной жизни и залог здоровья человека. Современные стеклопакеты эффективно изолируют помещение от пыли и шума, но делают невозможным естественный воздухообмен, то есть равномерный приток и отток свежего воздуха.



Постоянное проветривание не спасает ситуацию. Открытая форточка или окно не решает проблемы духоты, затхлого запаха, плесени и недомоганий из-за нехватки кислорода. Но все эти неприятности легко и эффективно устраняет вентиляционный клапан кив 125.



Главная функция приточного клапана кив 125 – обеспечить равномерную и контролируемую подачу свежего воздуха, формирующего здоровую атмосферу объекта. Кив 125 круглосуточно создает в помещении полезный и комфортный микроклимат, исключающий многие проблемы со здоровьем.



Приточный клапан кив 125 – коротко о главном



Кив 125 или клапан инфильтрации воздуха – это специальное устройство, предназначенное для организации принудительной системы вентиляции на объекте. Приточный клапан кив 125 обеспечивает качественную циркуляцию воздуха, нормализует его температуру, выводит отработанные потоки и наполняет пространство свежестью.



Кроме того, благодаря этому устройству в помещение не проникает влага, пыль и шумы. Монтаж вентиляционных клапанов производится на любой стадии строительства, ремонта или готовой отделки. Данную операцию осуществляют квалифицированные монтажники, использующие профессиональную установку алмазного бурения.



На каких объектах устанавливают приточный клапан?



Отметим, что технически кив 125 – это самостоятельная система, которая не интегрируется в оконную конструкцию и не влияет на ее звукоизоляционные, теплотехнические и прочие характеристики.



В связи с этим, устройство можно внедрять практически на любые объекты. В настоящее время клапан вентиляции КИВ-125 широко востребован в следующих сегментах:



  • Квартиры;
  • Частные дома;
  • Промышленные предприятия;
  • Общественные здания;
  • Котельные;
  • Магазины;
  • Автозаправки;
  • Больницы;
  • Школы и детсады;
  • Другие помещения, где нужен комфортный микроклимат.

Пять неоспоримых преимуществ кив 125:



  1. Не портит оконную конструкцию;
  2. Располагается в любой точке наружной стены;
  3. Простая эксплуатация;
  4. Легкое обслуживание;
  5. Не нарушает внешний облик фасада.





Почему стоит заказать установку кив 125 у нас?



В руках опытных мастеров любой вентиляционный клапан перестает быть обычным устройством, а становится «форточкой XXI века», работающей на благо человека. Мы интегрируем надежные, стильные и высокоэффективные приточные клапаны, которые:



  • Тонко регулируют воздухообмен в помещении;
  • Эффективно устраняют отработанный воздух;
  • Помогают избежать попадания пыли и грязи извне;
  • Безотказно служат долгие годы.



Кив 125, установленный нами, будет незаметно и добросовестно исполнять свою работу, обеспечивая безупречную вентиляцию и сохраняя основные преимущества пластиковых окон. С нами ваш воздух всегда будет свежим, самочувствие бодрым, а настроение энергичным! Будьте здоровы!




Цена указана за комплексную услугу: установка клапанов приточной вентиляции

Диаметр приточного клапана

125мм

160мм

1 шт.

5000

7000

2 шт.

8000

12000

3 шт.

12000

18000

4 шт.

16000

24000

Работа с пылесосом, или пленкой

500

< Назад

Клапан приточной вентиляции установка и монтаж Екатеринбург



Приточный вентиляционный клапан КИВ-125

Приточный вентиляционный клапан КИВ-125 (КПВ-125) – это механизм, который предназначен для монтажа в стене городской квартиры, имеющей герметичные пластиковые окна, загородного дома, коттеджного поселка, офисного помещения. Если вы хотите приобрести приточный клапан высокого качества по доступной цене с установкой в Екатеринбурге и области, обращайтесь в нашу компанию. Наши мастера с большим опытом работы быстро и надежно осуществят монтаж.

Особенности

Для того чтобы установить клапан в стене без появления грязи/пыли всего за 1 час, мы используем алмазную установку, которая гарантирует отсутствие сколов на стене, а дальнейшем поверхность не требует дополнительной обработки.

При помощи клапана осуществляется приток свежего воздуха внутрь помещения. Кроме этого, он отлично защищает от шума, насекомых, грязи/пыли. Клапан КИВ-125 характеризуется производительностью, которая зависит от уровня разряжения, создаваемого посредством вытяжки, и находится в пределах от 30 до 50 кубических метров в час.

Преимущества

  • Ежедневное наличие притока свежего воздуха даже при закрытых окнах;
  • Оптимальная цена; экономия средств в будущем на электроэнергии – приток воздуха осуществляется из-за разницы в уровне атмосферного давления;
  • Универсальность – монтаж можно осуществить на любом этапе (даже после выполнения отделочных работ) без повреждения внешнего вида помещения;
  • Защита от шума с улицы – наличие фильтра и тепловой изоляции снижает уровень шума – он в разы ниже, чем во время открытого окна;
  • Можно контролировать количество воздуха, который будет поступать в комнату;
  • Наличие фильтра от крупной пыли;
  • При установке источника обогрева возле клапана, исключается возможность резкого колебания температуры в зимний период времени;
  • Полная автономность – нет необходимости в электричестве;
  • Компактность размеров – монтаж устройства можно произвести даже за шторой;
  • В будущем можно легко заменить клапан на полноценную систему без необходимости проведения дополнительного бурения.

Где рекомендуется устанавливать вентиляционную установку?

Многих интересует, где осуществлять монтаж вентиляционного клапана, ведь это напрямую влияет на эффективность в будущем. В случае установки клапана возле оконного откоса, возможен риск промерзания стены и образования конденсата на окнах. Именно поэтому рекомендуется проводить монтаж на расстоянии не меньше 35 сантиметров от окна.

Стоит также отказаться от установки системы возле стыка двух наружных стен. Можно проводить установку над окном, но нужно достаточное расстояние между перемычкой и потолком. Для этого обязательно учитывать размер оголовка механизма и необходимость наличия пространства – 12 сантиметров, чтобы гарантировать свободное движение воздуха.

Что делать, если в помещение повышенный уровень влажности?

Высокая влажность в комнате является следствием неправильной вентиляции. Если вы замечали появление конденсата на окне, то вы столкнулись с возникновением конденсации, понятие которой связано с точкой росы. Она является температурой, во время которой пар в воздухе превращается в жидкость и как следствие – оседает на окнах.

Этот фактор напрямую зависит от уровня температуры и влаги. К примеру, при температуре воздуха в комнате 25 градусов и влаге 65 процентов, точка росы будет равна показателю в 17,5. Что это значит? Конденсат образуется на всех поверхностях, температура которых будет 17,5 градусов и ниже.

Как проверить вентиляцию в помещении?

Для проверки вентиляции, следует осуществить 4 простых шага, а именно:

  1. Нужно взять полоску бумаги (тонкую).
  2. Далее следует открыть входную дверь, окна. Потом взять бумагу и поднести к вентиляционной системе на расстоянии пяти сантиметров. Если полоска засосется в отдушину, то вытяжка хорошо работает, но существует проблемы с приточной вентиляцией. Среди возможных причин может выступать недостаточный уровень инфильтрации. К примеру, пластиковое окно не пропускает внутрь комнаты воздух.
  3. В случае, если бумага осталась в неподвижном состоянии, то можно сделать вывод о засорение каналов вытяжки. Для того чтобы прочистить каналы, нужно применить щетку с гибким стальным тросиком или проволокой. После механического очищения нужно пропылесосить канала – это можно сделать, надев на трубу пылесоса виниловый шланг.
  4. Дальше нужно проверить переток – хорошо ли происходить циркуляция воздуха в доме. Для это необходимо закрыть дверь, окна, но открыть двери между комнатами. В случае неподвижности бумаги во время закрытых дверей и засасывании в отдушину во время открытых, можно говорить о нарушении циркуляции воздуха в доме.

Квартиры, которые находятся на последнем этаже, имеют плохую естественную вытяжку, поскольку имеется недостаток перепада давления. Кроме этого, можно сказать об ухудшении уровня естественной вентиляции в летний период времени, так как нет перепадов температурного режима между улицей и домом.

КИВ-125 (КПВ-125) в Белгороде | Чистый Воздух, Белгород

Описание / Конструкция / Характеристики / Принцип работы / Монтаж

Описание приточного клапана КИВ-125 (КПВ-125):

- самостоятельная вентиляционная приточная установка;
- применяется в системах естественной и механической вентиляции;
- имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата.

КИВ-125

- самый простой и дешевый способ нормализации воздухообмена и:

- вентиляции в частном доме;
- вентиляции в котельной частного дома;
- вентиляции на цокольных этажах;
- вентиляции в полуподвальных помещениях;
- вентиляции в квартирах многоэтажных домов;
- вентиляции в коттеджах;
- вентиляции в магазинах;
- вентиляции в офисах;
- вентиляции в кафе, ресторанах;
- вентиляции на складских помещениях;
- вентиляции в серверных комнатах
до и после ремонта.

В помещениях с пластиковыми окнами возникают проблемы

Воздухообмен, необходимый для нормального жизнеобеспечения составляет 30 м3/час на 1 человека (согласно СП 54.13330.2011), а через пластиковые окна поступает не более 3 м3/час на всех, т.е. минимум в 10 раз меньше!

Спасти ситуацию может приточный клапан КИВ-125 (КПВ-125), который обеспечивает подачу свежего воздуха в необходимом количестве 40-60м3/час.

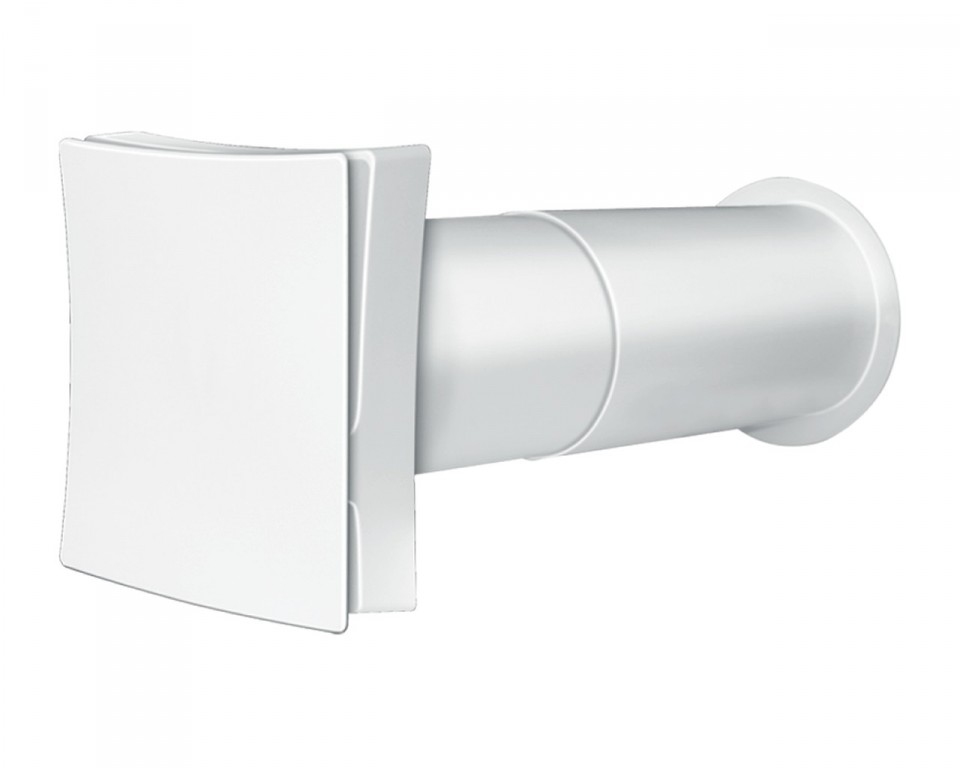

Клапан приточной вентиляции
- устанавливается практически на любых объектах,
- не предназначен для установки в оконные конструкции => не влияет на теплотехнические, звукоизоляционные и др. характеристики оконных конструкций.

Более того, такая система вентиляции становится стандартом в современном строительстве. А при наличии пластиковых окон она просто жизненно необходима.

Проектные организации рекомендуют на стадии проекта обязательную установку клапанов в местах большого скопления людей (детские сады, больницы, офисы, гостиницы, бары, рестораны, жилые дома).

Не забывайте: наше самочувствие и работоспособность в значительной степени
определяется качеством воздуха, которым мы дышим!



Приточный клапан - решение проблем вентиляции квартир

Клапан инфильтрации воздуха КИВ

Клапан инфильтрации КИВ предназначен для подачи наружного воздуха в помещения в системах вентиляции, преимущественно с принудительной вытяжкой.

Клапан инфильтрации воздуха КИВ-125 является самостоятельным приточным вентиляционным устройством и не предназначен для установки в оконные конструкции. Это позволяет устанавливать клапан практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие характеристики оконных конструкций.

По сравнению с проветривателями и клапанами устанавливаемыми в окна КИВ имеет ряд преимуществ:

  • не нарушает конструкции стеклопакета;
  • не усложняет установку окон и не увеличивает их стоимость;
  • может устанавливаться в любое время, даже после ремонта;
  • Возможна поэтапная установка;
  • не ухудшает внешний вид окна;
  • не загромождает светопрозрачные поверхности;
  • может располагаться в любом месте наружной стены;
  • клапан КИВ можно устанавливать в помещениях вообще не имеющих окон.

Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длинной до 1 м (подрезается в зависимости от толщины стены). Труба вставляется в наружную стену здания и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается теплошумоизоляция. Внутри помещения ставится специальный оголовок из белого пластика с фильтром и заслонкой позволяющей регулировать поток воздуха. Заслонку можно открывать и закрывать при помощи рукоятки на оголовке или специального шнура, если клапан расположен высоко. При работе приточных клапанов КИВ в зимний период на них не образуется конденсат благодаря специальной конструкции и наличию хорошей теплоизоляции в элементах клапана.

Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки. Наружная решетка с сеткой задерживает листву, тополиный пух, насекомых. Теплошумоизоляция предотвращает "расползание" холода в толще стены и снижает уличный шум. Заслонка в оголовке клапана регулирует количество поступающего воздуха.

Установка клапана

Где устанавливается клапан КИВ.

  • В жилых комнатах;
  • В комнатах с постоянным нахождением людей;
  • В помещениях с камином;
  • В котельных;
  • В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ.

Клапан КИВ следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна.

Так, как при этом клапан:

  • попадает в зону действия отопительного прибора;
  • не виден за шторой;
  • улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора;
  • удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ.

КИВ не следует устанавливать в помещениях, где выделяются запахи влага и другие вредности. Из этих помещений нужно делать вытяжку:

  • кухня;
  • санузел;
  • помещение для курения;
  • коридор;
  • помещения, где образуются вредности.

Если все же требуется установить КИВ в помещении, где выделяются запахи или влага, то следует обеспечить превышение вытяжки над притоком в этом помещении и клапан расположить как можно дальше от вытяжных решеток, чтобы избежать "зацикливания" потока.

Конструкция и размеры

  1. Регулировочная ручка

  2. Крышка оголовка

  3. Фильтр G3 (EU 3)

  4. Внутренняя часть оголовка с заслонкой

  5. Уплотнительное кольцо

  6. Пластиковый канал (труба) диаметром 133 мм

  7. Теплошумоизоляция

  8. Наружная алюминиевая решетка с сеткой


Наружная решетка

Наружная решетка предназначена для защиты от насекомых, тополиного пуха, листвы и пр. Представляет собой круглую литую алюминиевую решетку с наклонными лопастями предотвращающими попадание атмосферных осадков внутрь трубы клапана.

С внутренней стороны решетки установлена мелкая сетка.



Пластиковый канал (труба)

Пластиковый канал (труба) предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.
Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

  • предотвращение "расползания холода" от пластикового канала к внутренней поверхности стены;
  • поглощение шумов проходящих через канал. При установке клапанов КИВ в жилых комнатах теплошумоизоляция поглощает большую часть уличных шумов попадающих в пластиковый канал. При установке в котельной загородного дома теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.

Стандартная длинна пластикового канала 1000 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.

Стандартная длинна тепло-шумоизоляции 312 мм. Если длинна канала позволяет, то возможно увеличение длинны теплошумоизоляции, что дополнительно увеличит шумопоглощающие свойства.

При монтаже клапана КИВ теплощумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ или (60 мм от края канала).

Внутренний оголовок

Внутренний оголовок клапана КИВ предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.

Внутренний оголовок состоит из:

  • внутренней части с заслонкой и уплотнительным кольцом;
  • узла регулировки;
  • фильтра;
  • крышки оголовка;
  • регулирующей ручки.

Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.
Узел регулировки позволяет открывать и зарывать заслонеу при помощи ручки или шнура.

Фильтр класса EU3 (G3) представляет собой пористый моющийся синтетический материал эффективно очищающий поступающий воздух от пыли.

Крышка оголовка съемная имеет шкалу показывающую степень открытия заслонки.

При помощи регулирующей ручки можно легко открывать и закрывать заслонку КИВ.

Минимальное проветривание при помощи клапана КИВ

Необходимость в минимальном проветривании может возникнуть при длительном отсутствии людей в помещениях, чтобы исключить "застойный дух".

В лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Монтаж

Монтаж клапана осуществляется в заранее подготовленное, сквозное отверстие в стене диаметром 132 мм. Работы выполняются с высокой степенью точности. Это относится как к диаметру, так и к позиционированию отверстий относительно разметки.

Работы производятся специализированными сверлильными машинами, состоящими из двигателя, станины с системой подачи двигателя и буровой коронки. Буровая коронка представляет собой пустотелую трубу заданного диаметра. С одной стороны корпуса она имеет устройство для крепления к валу двигателя станка, с другой стороны на нее напаиваются алмазосодержащие сегменты. В процессе сверления образуется керн меньшего диаметра, чем коронка на 5-7 мм. Установка алмазного сверления крепится на стену при помощи одного анкера диаметром 15 мм который по завершении работ остается в стене. Возможно крепление установки без использования анкера при помощи вакуумного насоса и специальной вакуумной станины, такой способ крепления возможен на оштукатуренные и окрашенные стены не оклеенные обоями.   Сверлильная коронка охлаждается проточной водой. Вода предотвращает отпаивание сегментов и обеспечивает вынос отработанного материала из зоны реза. Отработанная вода убирается с помощью водяного пылесоса, если это требуется по условиям работы. При использовании устройств водосбора, по завершении работ на стене остается влажное кольцо диаметром примерно на 1.5 см больше диаметра отверстия, которое полностью закрывается оголовком клапана. При полной невозможности работы с водой, возможна работа "всухую". Процесс происходит за большее время и с повышением износа инструмента. Каждый такой случай рассматривается особо.

Таким образом имеется возможность устанавливать клапана КИВ 125 в полностью отремонтированных помещениях, Но следует иметь в виду возможные повреждения отделки – отверстие от анкера (может быть закрыто декоративным элементом), небольшие потертости от распорных болтов станины, влажное кольцо вокруг отверстия клапана.

Подача воздуха в котельную | Johnston Boiler

Правильная работа любого котла зависит от систем, которые поддерживают его и подключаются к нему. К ним относятся, но не ограничиваются: систему подачи свежего воздуха в котельную, систему отвода дымовых газов, систему подачи топлива, распределительную сеть и систему распределения пара или горячей воды.

Отправной точкой в ​​любой системе сгорания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточную подачу свежего воздуха и систему подачи, которая не влияет на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным дымогарным котлом, работающим на газовом или жидком топливе.

1. Воздух для горения = HP * x 8 CFM / HP =
2. Вентиляционный воздух = HP * x 2 CFM / HP =
3. Общее количество необходимого воздуха = HP * x 10 CFM / HP =

* HP относится к общая максимальная ТД котла, находящегося в котельной.

Приведенные выше расчеты подходят для установок на высоте до 1000 футов над уровнем моря (fasl).Для установки выше 1000 фасл добавьте 3% дополнительного воздуха на каждые 1000 фасл (или его часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для забора свежего воздуха и их расположение очень важны. В наружных стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. По возможности, они должны быть на противоположных концах котельной и не выше семи футов над полом.Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, надлежащему охлаждению котлов и смягчению потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть снабжены защитой от атмосферных воздействий, но никогда не должны быть закрыты сеткой из проволоки с мелкими ячейками. Такое покрытие приводит к ухудшению характеристик воздушного потока и может забиваться пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную открытую площадь проема, разделите общий CFM, требуемый в котельной, на допустимую скорость в проеме (см. Таблицу ниже).

Допустимые скорости воздуха в котельной
0-7 футов над полом 250 FPM
Более 7 футов в минуту 500 FPM

При выборе размера отверстия наружу оно должно составлять не менее одного квадратного фута.

Необходимо следить за тем, чтобы линии для воды, масла или пара не проходили по прямому пути холодного свежего воздуха, поступающего из любого отверстия для наружного воздуха. Подогреваемые трубопроводы тяжелого масла должны быть защищены от холодного воздуха, и они должны иметь электрическое или паровое отслеживание и изоляцию.

А как насчет воздуховодов?
В некоторых случаях котельная располагается в здании без внешних стен. Многие из этих приложений не имеют достаточного количества избыточного воздуха для подпитки на заводе, чтобы обеспечить потребности в воздухе для горения. В этих случаях есть два решения:

Первое - подавать свежий воздух в котельную. Там, где это требуется, можно использовать общие правила в отношении размеров проема в стене для поступления свежего наружного воздуха. Размер воздуховода наружу и его свободное открытое пространство для входа никогда не должны быть меньше отверстия в стене в котельной.Кроме того, перепад давления в воздуховоде при максимальном расходе никогда не должен превышать 0,05 дюйма вод. Ст.

Второй - подача свежего воздуха прямо в котел. В общем, этого метода подачи воздуха следует по возможности избегать. Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котельной системы и может влиять на стабильность горения из-за меняющихся погодных условий, направления и скорости ветра, влажности и температуры.Изменение наружной температуры от -10 ° F зимой до 80 ° F летом (многие районы страны шире) может привести к тому, что в горелке, настроенной на 15% избыточное сжигание воздуха в самый холодный зимний день, будет не хватать воздуха на 5% в теплый день. Это может привести к массовому образованию CO, образованию сажи, а также к нестабильному и небезопасному горению.

Если необходимо использовать прямые воздуховоды, мы рекомендуем выполнить следующие минимальные шаги:

1. Каждый котел имеет свои собственные, полностью отдельные воздуховоды и вытяжную трубу.Совместное использование системы подачи воздуха и выхлопных труб приведет к проблемам сгорания и небезопасным условиям эксплуатации.
2. Котлы, непосредственно подключенные к каналам свежего наружного воздуха, должны каждые три месяца проверяться сертифицированным специалистом по пожаротрубным котлам на предмет правильной регулировки и работы.
3. Воздуховод, подающий свежий воздух в котел, должен быть такого размера, чтобы он имел максимальное падение давления при максимальном расходе 0,05 ″ вод. Ст.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для поддержания температуры холодного наружного воздуха не менее 50 ° F.
5. Если в системе используется рециркуляция дымовых газов с низким уровнем выбросов, не используйте прямой отвод наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются горелкой с низким уровнем выбросов.

Модель дымохода котла

Примеры расчетов
Определите чистую свободную открытую площадь входных отверстий котельной для одного котла на 300 л.с. и одного котла на 800 л.с., находящихся в одной котельной. Котельная, расположенная на высоте 1800 футов, и ее прямые входные отверстия для наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общее максимальное HP = 300 + 800 = 1100 л.с.
Общее количество необходимого воздуха = (1100) (10) = 11000 куб. = 45,32 кв. Фута
250

В котельной потребуется как минимум два отверстия для свежего воздуха площадью 22,66 кв. Фута (45,32 кв. Фута) 2) чистая открытая площадь.

ПРИМЕЧАНИЕ: Для всех применений вышеуказанное является общим минимальным требованием для подачи свежего воздуха. Всегда обращайтесь к местным нормам и правилам, которые могут заменить приведенные выше рекомендации.

Раздел 71-9104 - Общие требования, Правила кодекса S.C. § 71-9104

A. GR-1 Проверка котлов

Все котлы, не подпадающие под действие Закона или правил и положений, опубликованных в соответствии с Законом, и которые подлежат регулярным проверкам, должны быть подготовлены к таким проверкам, как требуется в GR- 2.

B. GR-2 Подготовка к проверке

Владелец или пользователь должен подготовить каждый котел к проверке, а также подготовить и провести гидростатическое испытание или испытание под давлением, когда это необходимо, в дату, установленную инспектором, которая не должна быть меньше чем через семь (7) дней после даты уведомления.

1. Котлы - владелец или пользователь должен подготовить котел к внутреннему осмотру следующим образом: a. Слить воду и тщательно промыть бойлер; г. Пластины люков и ручных отверстий, промывные пробки и контрольные заглушки в соединениях водяного столба должны быть удалены в соответствии с требованиями инспектора. Топка и камеры сгорания должны быть охлаждены и тщательно очищены; г. Все решетки котлов с внутренним обогревом должны быть удалены по требованию инспектора; г. Изоляция или кирпичная кладка должны быть удалены по требованию инспектора, чтобы определить состояние котла, коллекторов, топки, опор или других частей; e. Манометр должен быть снят для проверки по требованию инспектора; ф. Любая утечка пара или горячей воды в котел должна быть предотвращена путем отсоединения трубы или клапана в наиболее удобном месте или с помощью любых подходящих средств, одобренных инспектором; и г. Перед тем, как открывать крышки люков или люков и входить в какие-либо части парогенерирующей установки, соединенные с общим коллектором с другими котлами, обратные и паровые запорные клапаны должны быть закрыты, помечены и заблокированы, а сливные клапаны или краны между два клапана открылись.Подающие клапаны должны быть закрыты, помечены и заблокированы, а сливные клапаны или краны, расположенные между двумя клапанами, должны быть открыты. После опорожнения котла продувочные клапаны должны быть закрыты, промаркированы и заблокированы. Линии продувки, где это возможно, должны быть отключены между частями, работающими под давлением, и клапанами. Все дренажные и вентиляционные линии должны быть открыты. C. GR-3 Котлы, неправильно подготовленные к осмотру

Если котел не был должным образом подготовлен к внутреннему осмотру, или если владелец или пользователь не выполнили требования к испытаниям под давлением, изложенные в настоящих правилах, инспектор может отказаться от проведения проверки или испытания.

D. GR-4 Снятие покрытия для получения разрешения на осмотр

Если при внешнем осмотре обнаруживается утечка или трещина, необходимо снять достаточное покрытие котла, чтобы инспектор мог удовлетворительно определить безопасность котла. котел.

E. GR-5 Трещина шва внахлест

Корпус или барабан котла (в котором обнаружена трещина шва внахлест вдоль продольного клепаного соединения) следует немедленно прекратить использование. Патчинг запрещен.(Трещина шва внахлест относится к трещине, обнаруженной в шве внахлест, идущей параллельно продольному стыку и расположенной либо между отверстиями под заклепки, либо рядом с ними.)

F. GR-6 Испытание под давлением 1. Испытание давлением при применении к котлам, не требуется превышать максимально допустимое рабочее давление или настройку предохранительных клапанов с минимальной уставкой. Давление должно находиться под надлежащим контролем, чтобы ни в коем случае не было превышено требуемое испытательное давление. Во время испытания под давлением предохранительный клапан или клапаны должны быть сняты, или каждый диск клапана должен удерживаться на своем седле с помощью испытательного зажима, а не путем навинчивания компрессионного винта на пружину.Для этой цели можно использовать штекерное устройство. 2. Предполагается, что минимальная температура металла во время испытания под давлением должна быть не ниже 70 ° F, а максимальная температура металла во время проверки не должна превышать 120 ° F. 3. При испытании под давлением для определения герметичности давление должно быть равным нормальному рабочему давлению, но не должно превышать давление срабатывания предохранительного клапана, имеющего самую низкую настройку срабатывания. 4. Если содержимое сосуда не допускает загрязнения какой-либо другой средой или когда испытание под давлением воды невозможно, можно использовать другие испытательные среды при соблюдении мер предосторожности применимого раздела Кодекса ASME.В таких случаях должно быть соглашение между владельцем и инспектором. G. GR-7 Устройство автоматического отключения подачи топлива и / или подачи воды при низком уровне воды 1. Каждый котел с паровой или паровой системой с автоматическим сжиганием должен быть оборудован автоматическим отсечкой подачи топлива при низком уровне воды, расположенным таким образом, чтобы автоматически отключать подача топлива, когда поверхность воды опускается до самой нижней безопасной ватерлинии. Если установлено устройство для подачи воды, оно должно быть сконструировано таким образом, чтобы впускной клапан для воды не мог подавать воду в котел через поплавковую камеру, и должно быть расположено таким образом, чтобы обеспечивать подачу необходимой питательной воды. Самая низкая безопасная ватерлиния не должна быть ниже самой нижней видимой части водяного стакана. 2. Водогрейные водогрейные котлы должны быть оборудованы отсечкой по низкому расходу топлива с функцией ручного сброса. 3. Такие устройства регулирования подачи топлива или питательной воды могут быть присоединены непосредственно к котлу или для котлов низкого давления к резьбовым отверстиям, предусмотренным для присоединения водяного стакана непосредственно к котлу, при условии, что такие соединения от котла представляют собой тройники из цветных металлов или Ys не менее 1/2 дюймаразмер трубы между бойлером и стаканом для воды, чтобы стакан для воды крепился непосредственно и как можно ближе к котлу; прямой отвод Y или тройника для крепления фитингов водяного стекла, боковой выпуск Y или тройника для отсечки топлива или устройства подачи воды. Концы всех ниппелей должны быть расширены до полного диаметра. 4. Конструкции, включающие поплавок и поплавок, должны иметь вертикальную сливную трубу с прямым клапаном в самой нижней точке соединений уравнительной трубы, с помощью которой можно промывать чашу и уравнительную трубу и испытывать устройство. H. GR-8 Редукционные клапаны давления 1. Если используются редукционные клапаны, на стороне низкого давления редукционного клапана должен быть предусмотрен один или несколько предохранительных или предохранительных клапанов, когда трубопровод или оборудование на Сторона низкого давления не соответствует требованиям к полному начальному давлению. Предохранительные или предохранительные клапаны должны располагаться рядом с редукционным клапаном или как можно ближе к нему. Должна быть обеспечена надлежащая защита для предотвращения травм или повреждений, вызванных выходящей жидкостью из слива предохранительных или предохранительных клапанов при сбросе в атмосферу.Суммарная пропускная способность предохранительных или предохранительных клапанов должна быть такой, чтобы номинальное давление трубопровода или оборудования более низкого давления не превышалось в случае отказа редукционного клапана в открытом положении. 2. Использование байпасов с ручным управлением вокруг редукционных клапанов допустимо. Если вокруг редукционного клапана используется байпас, предохранительный клапан, необходимый на стороне низкого давления, должен иметь достаточную пропускную способность для выпуска всей жидкости, которая может пройти через байпас, без избыточного давления на стороне низкого давления. 3. Манометр должен быть установлен на стороне низкого давления редукционного клапана. I. GR-9 Оборудование для продувки котла 1. Продувка котла или котлов, которая попадает в систему бытовой канализации, или продувка, которая считается опасной для жизни или имущества, должна проходить через какую-либо форму продувки. выключить оборудование, которое снизит давление и температуру, как требуется в дальнейшем. 2. Температура воды, выходящей из продувочного оборудования, не должна превышать 140 ° F. 3. Давление продувки, выходящей из любого типа продувочного оборудования, не должно превышать 5 фунтов на квадратный дюйм. 4. Все продувочное оборудование должно быть снабжено отверстиями для облегчения очистки и осмотра. 5. Оборудование для продувки должно соответствовать положениям, изложенным в рекомендуемых правилах определения размеров сосудов для продувки, издание 2004 г. J. GR-10 Расположение выпускных отверстий для выпускных трубопроводов

Выпускные предохранительные клапаны, выпускные трубы и другие выпускные отверстия должны располагаться и поддерживаться таким образом, чтобы предотвратить травмы персонала.

K. GR-11 Опоры

Каждый котел должен поддерживаться каменной кладкой или структурными опорами достаточной прочности и жесткости, чтобы надежно удерживать котел и его содержимое. Ни в котле, ни в его соединительных трубопроводах не должно быть чрезмерной вибрации.

L. GR-12 Защелки дверцы котла 1. Водотрубный котел должен иметь топочные дверцы открывающегося вовнутрь, если только такие дверцы не снабжены прочными и эффективными запорными или крепежными устройствами или иным образом сконструированы таким образом, чтобы предотвратить их, когда они закрыты, от выдувания под давлением со стороны печи. 2. Эти защелки или крепления должны быть самоблокирующимися. Фрикционные контакты, защелки или болты, приводимые в действие пружинами, не должны использоваться. Вышеупомянутые требования к защелкам или креплениям не распространяются на угольные отверстия нисходящих или аналогичных печей. 3. Все остальные двери, кроме взрывных, не используемые при розжиге котла, могут быть снабжены болтами или креплениями вместо самоблокирующихся запорных устройств. 4. Взрывобезопасные двери, если они используются и расположены в установочных стенах в пределах 7 футов.огневой площадки или рабочей площадки должны быть снабжены прочными дефлекторами для предотвращения взрыва. M. GR-13 Зазор

При замене котлов или установке новых котлов в существующих или новых зданиях минимальная высота должна быть не менее 3 футов между верхней частью котла и потолком, а также не менее 3 футов между всеми сторонами котла и прилегающими стенами или другими конструкциями. Котлы и сосуды под давлением с люками должны иметь длину 5 футов. наличие свободного пространства от люка и любых стен, потолка или трубопроводов, которые не позволят человеку войти в котел или резервуар. Все котлы должны быть расположены таким образом, чтобы было обеспечено достаточное пространство для надлежащей работы котлов и их принадлежностей, для проверки всех поверхностей, труб, водяных стенок, экономайзеров, трубопроводов, клапанов и другого оборудования, а также для их необходимого обслуживания и ремонта. ремонт и замена трубок.

N. GR-14 Лестницы и взлетно-посадочные полосы

При необходимости в целях безопасности должна быть установлена ​​стальная взлетно-посадочная полоса или платформа стандартной конструкции, установленная поперек верхних частей соседних котлов или на каком-либо другом удобном уровне с целью обеспечения безопасного доступа.Все проходы должны иметь как минимум два выхода, каждый из которых должен быть удален от другого.

O. GR-15 Выход из котельной

Все котельные площадью более 500 кв. Футов, в которых находится один или несколько котлов с мощностью сжигания топлива 1 000 000 БТЕ или эквивалентным вводом электрического тепла, должны иметь: минимум два пути выхода. Каждый выход должен быть удален от другого. Каждое возвышение в такой котельной должно иметь два выхода, каждый из которых расположен на расстоянии друг от друга.

P. GR-16 Рекомендации по эксплуатации

Рекомендуется использовать Рекомендуемые правила ухода за энергетическими котлами, раздел VII, и Рекомендуемые правила ухода и эксплуатации отопительных котлов, раздел VI, Кодекса ASME. руководство по правильной и безопасной эксплуатации.

Q. GR-17 Требования к воздуху и вентиляции - Подача воздуха для горения и вентиляция котельной

Для каждой котельной должен быть предусмотрен постоянный источник наружного воздуха, чтобы обеспечить удовлетворительное сгорание топлива, а также надлежащую вентиляцию котла. помещение при нормальных условиях эксплуатации.

1. Общие требования ко всем горелкам для всех работающих под давлением сосудов и воздушных компрессоров или другого воздухопотребляющего оборудования в котельной должны использоваться для определения чистой площади жалюзи в квадратных футах:

3,3

7,5

INPUT BTU / ЧАС

ТРЕБУЕМЫЙ ВОЗДУХ МИН. CU / FT / MIN.

ОБЩАЯ ПЛОЩАДЬ НЕТТО, КВ. FT.

500,000

T125

1.0

1,000,000

250

1.0

2,000,000

500

1,6

3,000,000

750

5,000,000

1,250

4,1

6,000,000

1,500

0

7 000 000

1,750

5,8

8 000 000

2 000

10,000,000

2,500

8,3

2. Когда вместо параграфа (A) используется механическая вентиляция, подача воздуха для горения и вентиляции в котельную и топочное устройство не будет работать с выключенным вентилятором. Скорость воздуха, проходящего через вентилятор, не должна превышать 500 футов в минуту, а общее количество подаваемого воздуха должно быть равно или больше, чем указано в пункте (1) выше. R. GR-18 Газовые горелки

Для установок, работающих на газе, используемые горелки должны соответствовать применимым требованиям национально признанных стандартов.

S. GR-19 Условия, не подпадающие под действие настоящих Правил и положений

Для любых условий, не охваченных этими требованиями, применяются применимые положения Кодекса ASME, Кодекса инспекции Национального совета или Кодекса инспекции сосудов под давлением Американского института нефти подать заявление.

S.C. Code Regs. 71-9104

Добавлен в Государственный реестр, том 30, выпуск № 6, от 23 июня 2006 г.

Пар и конденсат - общий обзор паровой системы

Котельная - общий обзор паровой системы -

Котел - это сердце паровой системы.Типичный современный блочный котел приводится в действие горелкой, которая направляет тепло в трубы котла.

Горячие газы от горелки проходят вперед и назад до 3 раз через ряд трубок, чтобы получить максимальную передачу тепла через поверхности трубок окружающей котловой воде. Когда вода достигает температуры насыщения (температуры, при которой она закипает при таком давлении) образуются пузырьки пара, которые поднимаются к поверхности воды и лопаются. Пар выпускается в пространство наверху, готовый войти в паровую систему.Запорный или коронный клапан изолирует котел и его давление пара от технологического процесса или установки.

Если пар находится под давлением, он будет занимать меньше места. Паровые котлы обычно работают под давлением, поэтому меньший котел может производить больше пара и передавать его к месту использования с помощью трубопроводов с малым диаметром. При необходимости давление пара снижается в точке использования.

Пока количество пара, производимого в котле, равно количеству пара, выходящего из котла, котел будет оставаться под давлением.Горелка будет работать для поддержания правильного давления. Это также поддерживает правильную температуру пара, поскольку давление и температура насыщенного пара напрямую связаны.

Котел имеет ряд приспособлений и элементов управления, обеспечивающих безопасную, экономичную, эффективную работу и постоянное давление.


Типовой кожухотрубный котел с дымовой трубой

Питательная вода
Важно качество воды, подаваемой в котел. Он должен иметь правильную температуру, обычно около 80 ° C, чтобы избежать теплового удара котла и обеспечить его эффективную работу.Он также должен быть надлежащего качества, чтобы не повредить котел. На изображении ниже показана сложная система питающего резервуара, в которой вода нагревается за счет впрыска пара.

Обычная неочищенная питьевая вода не совсем подходит для бойлеров и может быстро привести к их пенообразованию и образованию накипи. Котел станет менее эффективным, а пар станет грязным и влажным. Срок службы котла также сократится.

Поэтому воду необходимо обрабатывать химическими веществами, чтобы уменьшить количество содержащихся в ней примесей.Обработка питательной воды и нагрев происходит в питательной емкости, которая обычно расположена высоко над котлом. При необходимости питательный насос будет добавлять воду в бойлер. Нагревание воды в баке также снижает количество растворенного в ней кислорода. Это важно, так как насыщенная кислородом вода вызывает коррозию.

Продувка
Химическое дозирование питательной воды котла приведет к присутствию в котле взвешенных веществ. Они неизбежно собираются в нижней части котла в виде шлама и удаляются с помощью процесса, известного как нижняя продувка.Это можно сделать вручную - обслуживающий котел будет использовать ключ для открытия продувочного клапана на установленный период времени, обычно два раза в день.

Другие примеси остаются в котловой воде после обработки в виде растворенных твердых частиц. Их концентрация будет увеличиваться, поскольку котел производит пар, и, следовательно, котел необходимо регулярно очищать от части его содержимого, чтобы снизить его концентрацию. Это называется контролем общего количества растворенных твердых веществ (контроль TDS). Этот процесс может выполняться автоматической системой, которая использует либо зонд внутри котла, либо небольшую камеру датчика, содержащую образец котловой воды, для измерения уровня TDS в котле.Как только уровень TDS достигает заданного значения, контроллер подает сигнал на открытие продувочного клапана на установленный период времени. Потерянная вода заменяется питательной водой с более низкой концентрацией TDS, следовательно, общая TDS котла снижается.

Контроль уровня
Если не контролировать уровень воды внутри котла, последствия могут быть катастрофическими. Если уровень воды упадет слишком низко и трубы котла обнажены, трубы котла могут перегреться и выйти из строя, что приведет к взрыву. Если уровень воды станет слишком высоким, вода может попасть в паровую систему и нарушить процесс.

По этой причине используются автоматические регуляторы уровня. В соответствии с законодательством, системы контроля уровня также включают функции сигнализации, которые срабатывают, чтобы отключить котел и предупредить внимание, если есть проблема с уровнем воды. Распространенным методом контроля уровня является использование датчиков, измеряющих уровень воды в бойлере. На определенном уровне контроллер отправит сигнал питательному насосу, который восстановит уровень воды и отключится при достижении заданного уровня.Датчик будет включать уровни, при которых насос включается и выключается, и при которых активируются аварийные сигналы низкого или высокого уровня. В альтернативных системах используются поплавки.

В большинстве стран требуется наличие двух независимых систем сигнализации низкого уровня.

Поток пара на установку

Когда пар конденсируется, его объем резко уменьшается, что приводит к локальному снижению давления. Это падение давления в системе создает поток пара по трубам.

Пар, образующийся в котле, должен подаваться по трубопроводу к месту, где требуется его тепловая энергия. Первоначально будет одна или несколько магистральных труб или паропроводов, по которым пар от котла будет проходить в общем направлении паропроизводящей установки. Меньшие патрубки могут распределять пар по отдельным частям оборудования.

Пар при высоком давлении занимает меньший объем, чем при атмосферном давлении. Чем выше давление, тем меньший диаметр трубопровода требуется для распределения заданной массы пара.

Качество пара
Важно обеспечить, чтобы пар, выходящий из котла, поступал в технологический процесс в надлежащем состоянии. Для этого трубопровод, по которому пар проходит по установке, обычно включает сетчатые фильтры, сепараторы и конденсатоотводчики.

Сетчатый фильтр - это форма сита в трубопроводе. Он содержит сетку, через которую должен проходить пар. Любой проходящий мусор будет задерживаться сеткой. Фильтр следует регулярно чистить, чтобы избежать засорения.Мусор следует удалять из потока пара, поскольку он может нанести большой вред растениям, а также может загрязнить конечный продукт.


Типовой фильтр Y-типа

Пар должен быть как можно более сухим, чтобы обеспечить эффективный отвод тепла. Сепаратор - это корпус в трубопроводе, который содержит ряд пластин или перегородок, которые прерывают путь пара. Пар ударяется по пластинам, и любые капли влаги в паре собираются на них, а затем стекают со дна сепаратора.

Пар выходит из котла в паропровод. Изначально трубопровод холодный, и тепло передается к нему от пара. Воздух, окружающий трубы, также холоднее пара, поэтому трубы начнут терять тепло в воздух. Изоляция, установленная вокруг трубы, значительно снижает эти тепловые потери.

Когда пар из распределительной системы попадает в пар, использующий оборудование, пар снова будет отдавать энергию путем: а) нагрева оборудования и б) продолжения передачи тепла технологическому процессу. Когда пар теряет тепло, он снова превращается в воду. Неизбежно пар начинает это делать, как только выходит из котла. Образующаяся вода известна как конденсат, который стремится стекать в нижнюю часть трубы и уносится вместе с потоком пара. Его необходимо удалить в самых нижних точках распределительного трубопровода по нескольким причинам:

  • Конденсат не передает тепло эффективно. Пленка конденсата внутри установки снижает эффективность передачи тепла.
  • Когда воздух растворяется в конденсате, он становится коррозионным.
  • Скопившийся конденсат может вызвать шумный и разрушительный гидроудар.
  • Недостаточный дренаж приводит к негерметичным соединениям.

Устройство, известное как конденсатоотводчик, используется для выпуска конденсата из трубопроводов, предотвращая выход пара из системы. Это можно сделать несколькими способами:

  • Поплавковая ловушка использует разницу в плотности пара и конденсата для управления клапаном. Когда конденсат попадает в сифон, поплавок поднимается, и рычажный механизм поплавка открывает главный клапан, позволяя конденсату стекать. Когда поток конденсата уменьшается, поплавок опускается и закрывает главный клапан, предотвращая утечку пара.
  • Термодинамические ловушки содержат диск, который открывается для конденсата и закрывается для пара.
  • В биметаллических термостатических ловушках биметаллический элемент использует разницу температур между паром и конденсатом для управления главным клапаном.
  • В термостатических ловушках с уравновешенным давлением маленькая капсула, заполненная жидкостью, чувствительная к теплу, приводит в действие клапан.

После использования пара в технологическом процессе образовавшийся конденсат необходимо слить с завода и вернуть в котельную.

Снижение давления
Как упоминалось ранее, пар обычно генерируется при высоком давлении, и давление может быть уменьшено в точке использования либо из-за ограничений давления в установке, либо из-за температурных ограничений процесса.

Это достигается с помощью редукционного клапана.

Steam в точке использования

Существует большое количество различных установок, использующих пар. Несколько примеров описаны ниже:

  • Сковорода с рубашкой - Большие стальные или медные сковороды, используемые в пищевой и других отраслях промышленности для варки различных продуктов - от креветок до джема. Эти большие сковороды окружены рубашкой, наполненной паром, который нагревает содержимое.
  • Автоклав - Камера, заполненная паром, используется для целей стерилизации, например, медицинского оборудования, или для проведения химических реакций при высоких температурах и давлениях, например, для отверждения резины.
  • Нагревательная батарея - Для обогрева помещения пар подается к змеевикам в батарее обогревателя. Нагреваемый воздух проходит по змеевикам.
  • Нагрев технологического резервуара - Заполненный паром змеевик в резервуаре с жидкостью, используемый для нагрева содержимого до желаемой температуры.
  • Vulcaniser - большая емкость, заполненная паром и используемая для вулканизации резины.
  • Corrugator - серия валков с паровым нагревом, используемых в процессе гофрирования при производстве картона.
  • Теплообменник - Для нагрева жидкостей бытового / промышленного назначения.

Управление процессом
Любая установка, использующая пар, потребует определенного метода управления потоком пара. Постоянный поток пара при одном и том же давлении и температуре часто не является тем, что требуется - постепенно увеличивающийся поток потребуется при запуске, чтобы мягко нагреть установку, и как только процесс достигнет желаемой температуры, поток необходимо уменьшить.

Регулирующие клапаны

используются для управления потоком пара.Привод, см. Рисунок 1.3.6, - это устройство, которое прикладывает силу для открытия или закрытия клапана. Датчик отслеживает условия в процессе и передает информацию контроллеру. Контроллер сравнивает условия процесса с заданным значением и отправляет корректирующий сигнал на привод, который регулирует настройку клапана.

Существуют различные типы управления:

  • Клапаны с пневматическим приводом - Сжатый воздух подается на диафрагму в приводе для открытия или закрытия клапана.
  • Клапаны с электрическим приводом - Электродвигатель приводит в действие клапан.
  • Самодействующий - Контроллера как такового нет - датчик заполнен жидкостью, которая расширяется и сжимается в ответ на изменение температуры технологического процесса. Это действие применяет силу для открытия или закрытия клапана.

Удаление конденсата с установки

Часто образующийся конденсат легко выводится из установки через конденсатоотводчик. Конденсат попадает в систему отвода конденсата.Если он загрязнен, его, вероятно, отправят в канализацию. В противном случае содержащуюся в нем ценную тепловую энергию можно сохранить, вернув ее в питательный бак котла. Это также снижает затраты на воду и очистку воды.

Иногда внутри паровой установки может образовываться разрежение. Это затрудняет отвод конденсата, но надлежащий отвод из парового пространства поддерживает эффективность установки. Затем, возможно, придется откачать конденсат.

Для этого используются механические (паровые) насосы.Эти насосы или насосы с электрическим приводом используются для подъема конденсата обратно в питательную емкость котла.

Механический насос, см. Изображение справа, показан сливающим воду из растения. Как видно, пароконденсатная система представляет собой непрерывный контур. Как только конденсат попадает в резервуар, он становится доступным для повторного использования в котле.

Источник (частично) для этой страницы: Spirax Sarco

Как работает нагреватель радиатора | Home Guides

Дома, построенные до середины 20 века, часто имеют чугунные радиаторы в каждой комнате для отопления.Эти радиаторы в основном полые, и по ним циркулирует горячая вода от центрального котла. В более современных зданиях вы часто найдете обогреватели для плинтусов, работающие по тому же принципу. Если в вашем доме есть излучающие обогреватели, важно понимать, как они работают, чтобы знать, что делать, если они не нагреваются должным образом.

Система бойлера / радиатора

Если в вашем доме есть радиаторные обогреватели, существует специальная система труб для их обслуживания, и они исходят от центрального котла.Бойлер, который часто похож на водонагреватель, может работать от электричества, газа, дров или даже солнечной энергии. Когда комнатный термостат требует тепла, котел включается и нагревает воду внутри него до точки кипения, производя горячую воду и пар, которые циркулируют через все подключенные к нему радиаторы. Когда котел отключается и трубы остывают, вода течет обратно от радиаторов к котлу.

Излучение и конвекция

Чугунные радиаторы имеют несколько контуров, а обогреватели плинтуса имеют ребра, прикрепленные к трубе, по которой циркулирует пар. Эти петли и ребра увеличивают площадь поверхности, от которой может излучаться тепло. Однако большая часть тепла в помещении исходит от конвекции; Горячий воздух от излучающего обогревателя поднимается и вытесняет холодный воздух в помещении, который падает на змеевики или ребра. Это создает циркуляцию воздуха, которая имеет решающее значение для работы обогревателя. Вы получаете максимальную отдачу от излучающего обогревателя, максимизируя эту циркуляцию при минимизации потерь тепла через стены и окна.

Впускной и выпускной клапаны

В здании с чугунными радиаторами каждый обычно подключается к котлу независимо, а обогреватели на плинтусе обычно подключаются по зонам.Каждый нагреватель или зона имеет впускной клапан и может иметь или не иметь обратный клапан, позволяющий холодной воде стекать обратно в бойлер. Если возврата нет, вода стекает обратно через впускной клапан. Важно, чтобы каждый нагреватель был ровным или слегка наклоненным в направлении сливного клапана, чтобы вода могла вытекать из нагревателя. Обогреватель с холодной стоячей водой внутри не будет нагреваться эффективно.

Выпускные клапаны

Системы излучающего отопления - это закрытые системы, и если воздух попадает внутрь, он не может выйти, и это препятствует нормальной работе обогревателей.Каждый чугунный радиатор имеет выпускной клапан, расположенный в верхней части, в то время как обогреватели плинтуса обычно имеют по одному клапану для каждой зоны нагрева. Периодическое открытие этого клапана отверткой или ключом позволяет воздуху выходить. Системы излучающего отопления могут быть шумными при нагреве, потому что металл в трубах, ребрах и радиаторах расширяется при нагревании. Это движение является нормальным и не вызывает протекания труб или трещин в металле.

Ссылки

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Клапаны TPR и нагнетательный трубопровод

от Ника Громицко, CMI® и Кентона Шепарда

Клапаны сброса температуры / давления или TPR - это предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытового водоснабжения. TPR предназначены для автоматического сброса воды в случае, если давление или температура в резервуаре для воды превышает безопасный уровень.

При выходе из строя датчиков температуры и предохранительных устройств, таких как TPR, вода в системе может перегреться (превысить точку кипения). Как только резервуар разорвется и вода попадет в атмосферу, он почти мгновенно расширится до пара и займет примерно 1600 раз больше своего первоначального объема. Этот процесс может продвинуть нагревательный бак, как ракета, через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко, так как они требуют одновременного сочетания необычных условий и выхода из строя резервных компонентов безопасности. Эти условия возникают только в результате крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR срабатывает, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышает безопасный уровень. Клапан должен быть подключен к сливной трубе (также называемой сливной линией), которая проходит по длине бака водонагревателя. Эта труба отвечает за направление горячей воды, выпущенной из TPR, в надлежащее место слива.Крайне важно, чтобы напорные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI «Отводные трубопроводы водонагревателя» на сайте www.nachi.org/education. Выпускная труба должна:
  1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они легко плавятся.
  2. не меньше диаметра выпускного отверстия клапана, который он обслуживает (обычно не менее 3/4 дюйма).
  3. не уменьшаются в размерах от клапана до воздушного зазора (точки слива).
  4. быть как можно короче и прямее, чтобы избежать чрезмерной нагрузки на клапан.
  5. должен быть установлен так, чтобы дренаж под действием силы тяжести.
  6. и
  7. не должны попадать в ловушку, поскольку стоячая вода может загрязняться и попадать обратно в питьевую воду.
  8. слив в канализацию в полу, в приемник непрямых отходов или на улицу.
  9. нельзя напрямую подключать к дренажной системе, чтобы предотвратить обратный поток, потенциально загрязняющий питьевую воду.
  10. нагнетание через видимый воздушный зазор в том же помещении, что и водонагревательный прибор.
  11. следует сначала направить по трубопроводу к приемнику непрямых отходов, например ведру, через воздушный зазор, расположенный в обогреваемой зоне, при выпуске на улицу в зонах, подверженных замерзанию, поскольку замерзающая вода может заблокировать трубу.
  12. не должен заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемником отходов.
  13. разряд таким образом, чтобы не вызвать ожогов.
  14. разряд таким образом, чтобы не повредить конструкцию или имущество.
  15. разряда до точки завершения, которая легко заметна жильцам, потому что разряд указывает на то, что что-то не так, и для предотвращения ненаблюдаемого ограничения завершения.
  16. ,
  17. и дренажные трубы другого оборудования, поддоны водонагревателя или выпускной трубопровод предохранительного клапана к месту слива.
  18. нигде нет клапанов.
  19. без тройников.
  20. не имеют резьбового соединения на конце трубы, чтобы избежать закупоривания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не небольшую утечку.Негерметичный клапан TPR свидетельствует о том, что его необходимо заменить. В том редком случае, когда клапан TPR действительно срабатывает, домовладелец должен немедленно отключить воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам проверять клапаны TPR ежемесячно, хотя инспекторам никогда не следует делать это самим. Инспектор должен продемонстрировать домовладельцу, как можно отключить основное водоснабжение, и объяснить, что он может быть расположен на главном кране водоснабжения дома или на перекрытии подачи воды для прибора, на котором установлен TPR.

Информация на табличке с техническими данными TPR

  • Давление, при котором срабатывает клапан TPR, напечатано на табличке с техническими данными, расположенной под испытательным рычагом. Это количество не должно превышать предельное рабочее давление, указанное на паспортной табличке водонагревательного прибора, который он обслуживает.
  • Номинальное значение BTU / HR, указанное на паспортной табличке водонагревательного прибора, не должно превышать TPR, которое указано на паспортной табличке TPR.
  • Клапаны TPR с отсутствующими табличками с данными следует заменить.
Хотя клапан TPR может никогда не сработать, он является важным элементом безопасности для бойлеров и бытовых водонагревателей. Инструкции, касающиеся этих клапанов и их выпускных труб, отражают реальные опасности, к которым каждый домовладелец и домашний инспектор должны отнестись серьезно. Дополнительную информацию по этой теме можно найти в мини-курсе InterNACHI по выпускным трубам водонагревателя, в курсе InterNACHI по осмотру сантехники или обратившись к квалифицированному сантехнику.

% PDF-1.4 % 468 0 объект > эндобдж xref 468 74 0000000016 00000 н. 0000002342 00000 п. 0000002701 00000 п. 0000002753 00000 н. 0000003159 00000 н. 0000003364 00000 н. 0000003488 00000 н. 0000003660 00000 н. 0000003824 00000 н. 0000003959 00000 н. 0000004348 00000 п. 0000004375 00000 н. 0000004534 00000 н. 0000004785 00000 н. 0000005031 00000 н. 0000005054 00000 н. 0000005105 00000 н. 0000006183 00000 п. 0000007263 00000 н. 0000008460 00000 н. 0000009675 00000 н. 0000010709 00000 п. 0000011840 00000 п. 0000012940 00000 п. 0000026920 00000 н. 0000027794 00000 п. 0000029336 00000 п. 0000078932 00000 п. 0000079193 00000 п. 0000079394 00000 п. 0000079553 00000 п. 0000079580 00000 п. 0000080002 00000 п. 0000080072 00000 н. 0000080165 00000 п. 0000081707 00000 п. 0000130499 00000 н. 0000130765 00000 н. 0000130963 00000 н. 0000131127 00000 н. 0000131197 00000 н. 0000131375 00000 н. 0000132917 00000 н. 00001 00000 н. 00001

00000 н. 00001

  • 00000 н. 0000190945 00000 н. 0000190972 00000 н. 0000191353 00000 н. 0000191423 00000 н. 0000191521 00000 н. 0000193063 00000 н. 0000266030 00000 н. 0000266305 00000 н. 0000266674 00000 н. 0000266804 00000 н. 0000266831 00000 н. 0000267240 00000 н. 0000267500 00000 н. 0000267551 00000 н. 0000267700 00000 н. 0000267844 00000 н. 0000267937 00000 н. 0000268110 00000 н. 0000268375 00000 н. 0000268398 00000 н. 0000268569 00000 н. 0000268639 00000 н. 0000268734 00000 н. 0000268907 00000 н. 0000270449 00000 н. 0000287540 00000 н. 0000287798 00000 н. 0000001776 00000 н. трейлер ] / Назад 431409 >> startxref 0 %% EOF 541 0 объект > поток hb``b`f`g`df @

    Методы определения уровня воды в паровых котлах

    Методы определения уровня воды в паровых котлах

    На паровом котле есть три очевидных применения устройств контроля уровня:

    • Регулировка уровня - для обеспечения того, чтобы в бойлер в нужное время добавлялось нужное количество воды.
    • Аварийный сигнал о низком уровне воды - для безопасной работы котла сигнализация о низком уровне воды гарантирует, что сжигание топлива не продолжится, если уровень воды в котле упал до или ниже заданного уровня. Для паровых котлов с автоматическим управлением национальные стандарты обычно предусматривают наличие двух независимых аварийных сигналов низкого уровня для обеспечения безопасности. В Великобритании нижний из двух аварийных сигналов «заблокирует» горелку, и требуется ручной сброс, чтобы вернуть котел в рабочее состояние.
    • Аварийный сигнал о высоком уровне воды - Аварийный сигнал срабатывает, если уровень воды поднимается слишком высоко, информируя оператора котла о прекращении подачи питательной воды.Хотя обычно это не обязательно, использование аварийных сигналов высокого уровня является разумным, поскольку они уменьшают вероятность уноса воды и гидроудара в системе распределения пара.

    Методы автоматического определения уровня

    В следующих разделах этого модуля обсуждаются основные типы устройств определения уровня, которые подходят для паровых котлов.

    Основы теории электричества

    То, как течет электричество, можно сравнить с жидкостью.Жидкость течет по трубе так же, как электричество течет по проводнику (см. Рисунок 3.16.2).

    Проводник - это материал, такой как металлическая проволока, который обеспечивает свободное протекание электрического тока. (Противоположностью проводнику является изолятор, который сопротивляется потоку электричества, например, из стекла или пластика). Электрический ток - это поток электрического «заряда», переносимый крошечными частицами, называемыми электронами или ионами. Заряд измеряется в кулонах. 6,24 x 1018 электронов вместе имеют заряд в один кулон, что в единицах системы СИ эквивалентно 1 ампер-секунде.

    Когда электроны или ионы перемещаются, поток электричества измеряется в кулонах в секунду, а не в электронах или ионах в секунду. Однако термин «ампер» (или А) используется для обозначения единицы измерения электрического тока.

    • 1 A = поток 6,24 x 1018 электронов в секунду.
    • 1 А = 1 кулон в секунду.

    Сила, вызывающая протекание тока, известна как электродвижущая сила или ЭДС. Это может быть батарея, динамо-машина велосипеда или генератор электростанции (среди других примеров).

    Аккумуляторная батарея имеет положительную и отрицательную клеммы. Если между клеммами подключен провод, ток будет течь. Батарея действует как источник давления, аналогично насосу в водяной системе. Разность потенциалов между выводами источника ЭДС измеряется в вольтах, и чем выше напряжение (давление), тем больше ток (расход). Цепь, по которой протекает ток, представляет собой сопротивление (подобное сопротивлению труб и клапанов в водяной системе).

    Единицей измерения сопротивления является ом (обозначается символом ), а закон Ома связывает ток, напряжение и сопротивление, см. Уравнение 3.16.1:

    Где:

    I = ток (амперы)

    В = Напряжение (вольт)

    R = Сопротивление (Ом)

    Еще одно важное электрическое понятие - «емкость». Он измеряет емкость заряда между двумя проводниками (примерно аналогично объему контейнера) с точки зрения заряда, необходимого для повышения его потенциала на величину в один вольт.

    Пара проводников имеет большую емкость, если им требуется большой заряд, чтобы поднять напряжение между ними на один вольт, точно так же, как большой сосуд требует большого количества газа, чтобы заполнить его до определенного давления.

    Единица измерения емкости - один кулон на вольт, что называется одним фарадом.

    Датчики проводимости

    Представьте себе открытый резервуар с небольшим количеством воды. В резервуаре подвешен зонд (металлический стержень) (см. Рисунок 3.16.3). Если подано электрическое напряжение и в цепи есть амперметр, последний покажет, что:

    • Когда зонд погружен в воду, через цепь будет течь ток.
    • Если зонд вынуть из воды, ток не будет течь по цепи.

    Это основа зонда проводимости. Принцип проводимости используется для точечного измерения. Когда уровень воды касается наконечника зонда, он запускает действие через связанный контроллер.

    Это действие может быть для:

    • Запустите или остановите насос.
    • Открыть или закрыть клапан.
    • Подать сигнал тревоги.
    • Открыть или закрыть реле.

    Но один наконечник может обеспечить только одно- или точечное действие. Таким образом, требуются два наконечника с датчиком проводимости, чтобы включать и выключать насос на заданном уровне (рис. 3.16.4). Когда уровень воды упадет и покажет наконечник в точке A, насос начнет работать. Уровень воды поднимается, пока не коснется второго наконечника в точке B, и насос выключится.

    Зонды можно устанавливать в закрытые сосуды, например, в котел.На рисунке 3.16.5 показан металлический резервуар с закрытым верхом - Примечание; изолятор необходим там, где зонд проходит через верхнюю часть резервуара.

    снова:

    • Когда зонд погружен, ток будет течь.
    • Когда зонд вынут из воды, ток прекращается.

    Примечание: Для предотвращения поляризации и электролиза (расщепления воды на водород и кислород) на датчике используется переменный ток. Для подачи сигнала тревоги о низком уровне воды в бойлере необходимо использовать стандартный датчик электропроводности.

    Согласно правилам Великобритании, это необходимо проверять ежедневно.

    Для простого зонда существует потенциальная проблема - Если бы грязь накапливалась на изоляторе, между зондом и металлическим резервуаром образовался бы проводящий путь, и ток продолжал бы течь, даже если бы кончик зонда был из воды. Этого можно избежать, спроектировав и изготовив зонд проводимости таким образом, чтобы изолятор был длинным и был защищен по большей части гладким изоляционным материалом, таким как PTFE / Teflon®.Это минимизирует риск скопления грязи вокруг изолятора, см. Рисунок 3.16.6.

    Проблему решил:

    • Использование изолятора в паровом пространстве.
    • Использование длинной гладкой оболочки из ПТФЭ в качестве изолятора практически по всей длине металлического зонда.
    • Регулируемая чувствительность на контроллере.

    Для сигнализации низкого уровня доступны специальные датчики электропроводности, которые называются «самоконтролем».Включено несколько функций самопроверки, в том числе:

    • Наконечник компаратора, который непрерывно измеряет и сравнивает сопротивление земли через изоляцию и наконечник зонда.
    • Проверка на утечку тока между зондом и изоляцией.
    • Другие процедуры самопроверки.

    Согласно правилам Великобритании использование этих специальных систем позволяет проводить еженедельные проверки, а не ежедневные. Это связано с присущим им более высоким уровнем безопасности.

    Наконечник зонда проводимости должен быть обрезан до нужной длины, чтобы он точно представлял желаемую точку переключения.

    Обзор датчиков электропроводности

    Зонды электропроводности:

    • Обычно устанавливается вертикально.
    • Используется там, где подходит контроль уровня включения / выключения.
    • Часто поставляются смонтированными группами по три или четыре в одном корпусе, хотя доступны и другие конфигурации.
    • Отрежьте до нужной длины при установке.

    Поскольку в датчиках используется электрическая проводимость, приложения с очень чистой водой (проводимость менее 5 мкм Сименс / см) не подходят.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
