WARMOS COMFORT — электрический котел: характеристики, инструкция по эксплуатации

Модельный ряд с диапазоном мощности от 3 до 27кВт

7 ступеней мощности. Механическое ограничение мощности прибора.

Комплектация (кроме STANDART):

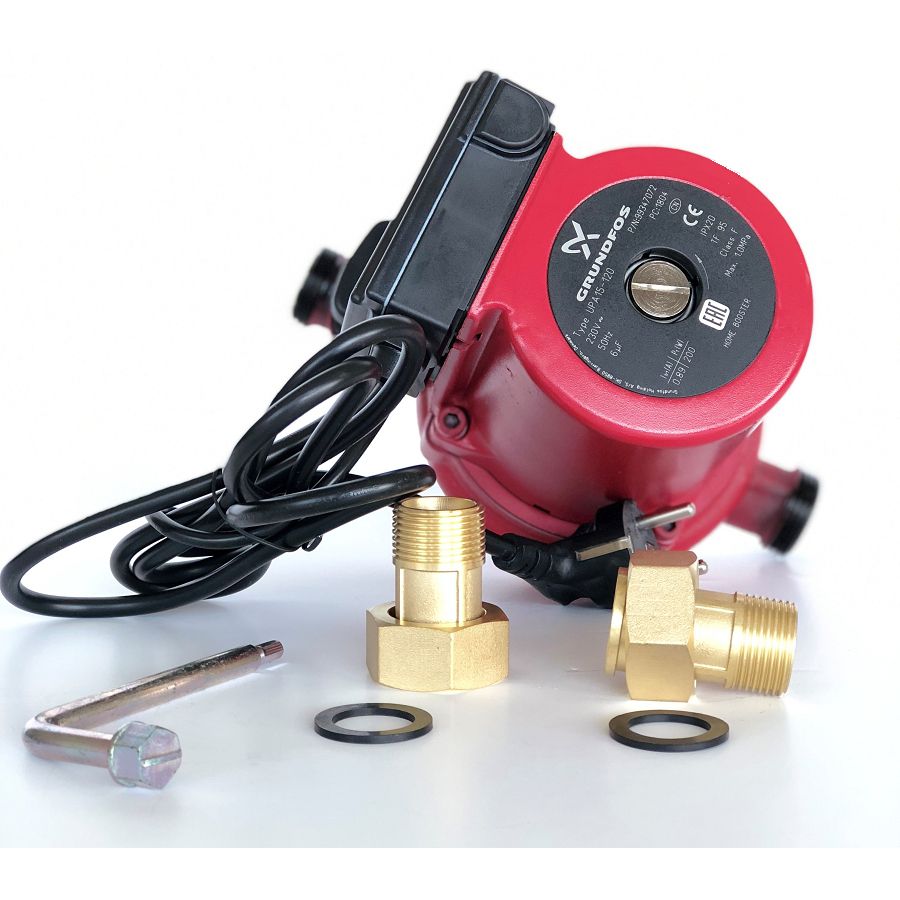

— циркуляционный насос

— расширительный бак 6л

Блоки ТЭН из нержавеющей стали Backer (Чехия)

3 модификации прибора для потребителей с разными запросами и характером использования:

STANDART, CLASSIC, COMFORT

Регулировка температуры теплоносителя в диапазоне от +35С до +85С

Комплекс безопасности:

— защита от перегрева – аварийный самовозвратный датчик (температура срабатывания — 92±3°C)

— датчик минимального давления (отключение прибора при давлении от 0,1 МПа)

Особенности эксплуатации:

— создан с учетом особенностей российского климата, состояния электрических сетей

— возможность использовать в системах «теплый пол» при условии установки смесительного клапана

— оптимально подходит в качестве резервного источника при эксплуатации тепловых насосов

— возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости, сертифицированные для электрокотлов

— низко-шумная работа

Помощь сервисным службам:

— высокая ремонтопригодность

Резьба патрубков вход/выход, наружная G 3/4

КПД – 99%

Способ монтажа: настенный

Гарантия – 24 месяца

ЭПО 2,5-30кВт — электрокотел класса «Стандарт-Эконом»

Электрический котел ЭПО класса «Стандарт-Эконом» — это самая бюджетная модель в ряду отопительных приборов ЭВАН, которая подходит для использования как дома, так и на даче. Снижение цены на прибор на 20% в отличие от следующего за ним класса «Стандарт» достигается за счет отсутствия корпуса, объединяющего котел и пульт управления, при сохранении всех базовых характеристик и возможностей.

Требуемая температура теплоносителя в котле устанавливается встроенным термостатом путем плавной регулировки от 30 до 85 градусов. Кроме того, котлы имеют возможность подключения внешнего термостата, при помощи которого можно регулировать температуру воздуха в помещении. В качестве внешнего термостата может быть использован модуль дистанционного управления котлом GSM-Climate (кроме ЭПО-2,5), который позволяет регулировать температуру в помещении на расстоянии, управлять работой котла и контролировать его исправность.

Для обеспечения безопасности при нагреве до заданной температуры теплоносителя терморегулятор отключает котел и включает его снова после снижения температуры ниже заданной. Для дополнительной защиты от перегрева приборы оснащены самовозвратным аварийным термовыключателем, который, в случае выхода из строя основного терморегулятора отключает котел при достижении теплоносителем температуры 92 градуса.

ТЭНы котла ЭПО, как и всех без исключения электрокотлов ЭВАН, сделаны из нержавеющей стали, что повышает срок их службы.

*ВАЖНО! Подключение котла к системе «теплый пол» должно производиться только специализированной организацией

ЭЛЕКТРООТОПИТЕЛЬНЫЙ КОТЕЛ ЭПО 2,5

1 – корпус
2 – крышка
3 — регулятор температуры теплоносителя
4 — защитный кожух
5 — шнур с вилкой
6 — входной патрубок G1 ¼
7 — выходной патрубок G ¼
8 — зажим М8 для защитного заземления
9 — трубчатый электронагреватель (ТЭН) из нержавеющей стали

ЭЛЕКТРООТОПИТЕЛЬНЫЙ КОТЕЛ ЭПО 4 – 30

Котел:

1 – корпус
2 — трубчатый электронагреватель (ТЭН) из нержавеющей стали

3 — защитный кожух
4 — аварийный термовыключатель с самовозвратом в виде температурного реле
5 — датчик терморегулятора
6 — входной патрубок G1 ¼
7 — выходной патрубок G1 ¼
8 — зажим М8 для защитного проводника РЕ
9 — крышка

Приборы ЭПО-7,5;-9,45;-12;-15;-18;-24;-30 комплектуется одним из двух видов пультов управления: трёхступенчатым или одноступенчатым ПУ ЭПО-М1

Насколько эффективен проточный водонагреватель или резервуар?

Без горячей воды сложно представить жизнь современного человека. Но как подогреть её наиболее экономично и эффективно? К сожалению, здесь нет универсального ответа. Выбор способа подогрева зависит от нескольких факторов: характера объекта, способа отопления, доступности газа или количества мест потребления.

Однако если домашнее хозяйство не потребляет горячую воду из централизованной сети, решение, как правило, принимается между поточным нагревом, или применением резервуара без прямого нагрева.

Каковы преимущества этих типов нагрева ГВС?

Проточный водонагреватель экономит место и денежные средства

Проточный водонагреватель называется так потому, что нагревает протекающую в данный момент воду, т.е. только в момент её потребления. В нем не используется большой внешний резервуар, в котором вода нагревается про запас. Тем самым значительно экономится место, плюс к этому проточный нагрев можно порекомендовать, например, в панельных домах, где для резервуара нет места.

Идеально разместить нагреватель прямо возле места потребления (ванна, умывальник, раковина), при этом не нужно долго ждать когда потечет горячая вода и без необходимости расходовать холодную воду из водопровода.

Недостатки проточного водонагревателя

Если вы приняли решение в пользу проточного водонагревателя или электрокотла с проточным нагревом, необходимо обеспечить в месте инсталляции соответствующий привод низкого напряжения. Проточный нагрев воды предъявляет высокие требования к т.н. моментальной потребляемой мощности. А она уменьшается иными электрическими приборами, которые вы используете дома. Поэтому для водонагревателя необходим отдельный защитный автомат Воду невозможно нагреть про запас по низкому тарифу, поэтому эксплуатация проточного водонагревателя стоит дороже. Температуру воды можно регулировать в диапазоне приблизительно 30-60°C.

Конденсационный котел с проточным нагревом ГВС

В случае газовых котлов с проточным нагревом воды отпадает необходимость в автоматическом выключателе, природный газ полностью используется для мгновенного нагрева

. После поворота крана котел автоматически закрывается, а горелка под теплообменником запускается на полную мощность. Даже в этом случае для нагрева всей системы требуется несколько секунд, а после окончания потребления остаточное тепло остается неиспользованным. Поэтому этот тип отопления не подходит для мест с частой кратковременной потребностью в горячей воде.

Горячая вода во внешнем резервуаре

Самое большое преимущество резервуара с внешним нагревом — это обеспечение максимального температурного комфорта. В отличие от проточного нагревателя температура воды на выходе не зависит от актуального количества мест потребления. Поэтому никогда не случиться, что температура воды неожиданно уменьшится, например во время приемки душа и одновременного умывания рук.

Котел с резервуаром подогревает воду в текущем порядке

, поэтому не предъявляет высоких требований к моментальной потребляемой мощности, как это присутствует у проточного нагревателя. Расход газа также контролируется лучше. Включение исполняется тогда, когда температура воды в резервуаре опустится ниже установленного предела и будет подогрет весь резервуар. Больше возможностей он также предлагает в диапазоне регулирования температуры воды, который составляет от 30°C до 90°C. Для экономичной работы рекомендуется настройка 55°C, при которой, помимо прочего, не оседает накипь, уменьшающая эффективность котла. Внешний резервуар — это наиболее выгодное решение для частных домов и домашних хозяйств с большим количеством жильцов и мест потребления.

Недостатки внешнего резервуара

К числу недостатков можно отнести высокую первичную инвестицию

для покупки резервуара а также необходимую площадь для его размещения. Если он будет слишком далеко от места потребления (обычно в котельной), придется подождать пока начнет течь горячая вода. Это означает, что сначала стечет холодная вода из трубок, а только потом потечет горячая. Если между котлом и местом потребления большое расстояние, будет лучше разместить резервуар ближе к месту потребления и дальше от котла. Само собой разумеется в этом случае хорошая теплоизоляция труб горячей воды, что уменьшит теплопотери.

Не в последнюю очередь необходимо выбрать оптимальный объём резервуара. Если он будет слишком малым, горячей воды будет недостаточно. А слишком большой, в свою очередь, будет подогревать слишком много горячей воды и это увеличит расходы. Желательно чтобы при выборе вам помогла монтажная организация.

Вы ищете компромисс? Он есть!

Определенный компромисс между двумя способами нагрева представляют собой котлы со встроенным резервуаром. В основном они подвешиваются на стену и благодаря компактному исполнению по размерам не намного больше котлов без резервуара. Однако под облицовкой у них установлен изолированный резервуар с объёмом порядка десятков литров, которых будет достаточно для небольшого потребления горячей воды (мытья рук, чистки зубов, мытья посуды), а в случае большого потребления котел переключится в проточный режим без снижения температуры подаваемой воды. Мы предлагаем Вашему вниманию модельный ряд котлов PREMIUM Condens, в котором есть представители и этой категории. Это котел THERM 25 KDZ 5, который для подачи горячей воды использует встроенный нержавеющий резервуар объёмом 55 литров. Этот вариант рекомендуется как для квартир, так и для частных домов.

Как выбрать дизельных котел отопления?

Котлы на дизельном топливе нашли свое применение в помещениях, в которых отсутствует газопровод или использование газа и электричества является нецелесообразным.

При выборе дизельного котла следует обратить внимание на его основные параметры, требования к установке и эксплуатации. Чтобы модель была качественной и соответствовала вашим предпочтениям, перед приобретением котла рекомендуется проконсультироваться с квалифицированными специалистами.

Особенности установки и эксплуатации

Перед покупкой дизельного котла нужно изучить некоторые особенности его использования по сравнению с другими способами отопления. Прежде всего, стоит обратить внимание на следующие факторы:

• Для правильного монтажа котла необходимо помещение с хорошей вентиляцией и полным соблюдением всех требований противопожарной безопасности. Следует отметить, что котел на дизельном топливе категорически нельзя устанавливать в жилых помещениях.
• Дизельный котел требует регулярного ухода – для того чтобы эффективно отапливать помещение вам придется время от времени избавляться от сажи и копоти.
• Топливо для котла должно храниться в специальных емкостях и в отдельном помещении. Об этом нужно позаботиться до приобретения устройства.

Если вы готовы следовать всем рекомендациям по эксплуатации котла, то вам необходимо определиться с выбором его основных параметров.

Основные виды

Классифицировать дизельные котлы можно по типу механизма для нагрева воды. Выделяют следующие варианты дизельных котлов: одноконтурные, двухконтурные и двухконтурные с бойлером.

Характеристики дизельных котлов:

• В одноконтурном дизельном котле происходит нагрев исключительно теплоносителя. Поэтому прибор не используют для нагрева проточной воды.
• Двухконтурный котел снабжен не только теплоносителем, но и проточным нагревателем. Такая модель может использоваться как для отопления помещений, так и для обеспечения их горячей водой.
• Двухконтурные котлы с бойлером кроме непосредственного обогрева помещений создают определенный запас горячей воды для возможного ее использования в любое время.

Чтобы определиться с выбором, необходимо четко установить основную цель использования дизельного котла. Если подача горячей воды не востребована, приобретение одноконтурного котла будет более целесообразным.

Способ крепления котла

Важным критерием выбора прибора является способ его установки. В зависимости от этого параметра выделяют:

• Настенные дизельные котлы — к их недостаткам относят сравнительно небольшую мощность. Подходят для маленьких помещений, изготавливаются из стали.
• Напольные — могут работать с любой мощностью, материал изготовления – сталь или чугун.

При выборе котла нужно также учитывать предполагаемую площадь помещения, которая будет отапливаться.

Другие характеристики

Чтобы использование дизельного котла было максимально эффективным, рекомендуется уделить особое внимание следующим характеристикам:

• Горелка: может быть сменной дутьевой (предназначена не только для дизельного топлива, но и для газа), с системой подогрева. Последний вариант считается экономически выгодным, однако такая горелка производит большое количество шума.
• Мощность: эту характеристику следует подбирать в зависимости от площади помещения (ориентировочно 1 кВт на 10 м²).
• Материал изготовления: в отличие от стальных, чугунные модели считаются более подходящими для длительной эксплуатации, но они расходуют больший объем топлива.

Выбор конкретной модели всегда должен осуществляться с помощью специалистов, которые проинформируют вас о достоинствах и возможных недостатках.



Остались вопросы? Задайте их нашим специалистам по тел. +7 (499) 403-16-27.

Проточный котел

Рост стоимости энергоресурсов и значительный потенциал возможностей их экономии делают проблему энергосбережения для потребителей все более актуальной. В настоящее время теплоснабжение около 80 % городского фонда Украины осуществляется от централизованных источников. Эксплуатация тепловых сетей сопровождается неизбежными тепловыми потерями от внешнего охлаждения в размере 12-50 % тепловой мощности (нормируемое значение 5 %). Значительное превышение нормативных потерь связано с высокой степенью износа оборудования централизованных систем теплоснабжения и, особенно, тепловых сетей, до 70 % и более. Поэтому, именно тепловые сети являются самым ненадежным элементом системы централизованного теплоснабжения, на который приходится более 85 % отказов по системе в целом. Неудовлетворительное состояние тепловой и гидравлической изоляции труб, износ и низкое качество монтажа и эксплуатации оборудования тепловых сетей отражается статистическими данными по аварийности. На этом фоне всё увереннее позиции децентрализованного (автономного) теплоснабжения, к которому следует отнести автономные системы отопления и горячего водоснабжения. Переведя свою квартиру на автономное отопление, потребитель перестает оплачивать то самое низкокачественное централизованное отопление, а это составляет около 50% квартплаты. Поэтому, затраты на обустройство автономного отопления можно рассматривать как долгосрочные инвестиции, которые ежемесячно возвращаются потребителю как дивиденды в виде снижения оплаты за комфортное отопление.

В строительной отрасли в последнее время так же повысился интерес к автономным системам и источникам теплоты в значительной степени это обусловлено финансовым состоянием и инвестиционно — кредитной политикой в стране, так как строительство централизованной системы теплоснабжения требует от инвестора значительных единовременных капитальных вложений в источник, тепловые сети и внутренние системы здания, причем с неопределенными сроком окупаемости или практически на безвозвратной основе. При децентрализации возможно достичь не только снижения капитальных вложений за счет отсутствия тепловых сетей, но и переложить расходы на стоимость жилья (т. е. на потребителя). Именно этот фактор в последнее время и определил повышенный интерес к децентрализованным системам теплоснабжения дсо стороны застройщиков. Организация автономного теплоснабжения позволяет осуществить реконструкцию объектов в городских районах старой и плотной застройки при отсутствии свободных мощностей в централизованных системах.

Интеллектуальные отопительные системы «АЛМАЗ-ТЕРМ» позволяют:

• отказаться от внутридомовых трубопроводов горячей воды (подающего и циркуляционного)
• сократить суммарную тепловую нагрузку на системы отопления и ГВС
• снизить тепловые потери от трубопроводов
• упростить организацию учета теплопотребления и горячей воды
• обеспечить обособленность квартирных систем (дает возможность хозяину проводить их реконструкцию, а также самому устанавливать комфортные параметры воздуха в помещениях и температуру горячей воды)

«Научно-производственный комплекс «АЛМАЗ-ТЕРМ» предлагает решения по децентрализации на современном уровне, базирующаяся на высокоэффективных системах отопления помещений и нагрева проточной воды — Интеллектуальные Отопительные Системы «АЛМАЗ-ТЕРМ» позволяют в полной мере удовлетворить запросы самого требовательного клиента. Данная система является альтернативой системам отопления в многоквартирных домах, коттеджах, дачах, производственных помещениях. Настоящая система предполагает использование специальных нагревательных модулей, которые могут врезаться в трубопровод уже существующей системы водяного отопления либо могут поставляться полностью в комплекте с радиаторами. Количество модулей набирается в систему расчетно , в зависимости от объема отапливаемого помещения — один 6-киловаттный модуль способен обогреть около 200 куб.м помещения и довести температуру в нем до 20°С в зимнее время. Система может быть подключена к водяным теплым полам, стенам, потолкам. ИОС «АЛМАЗ-ТЕРМ» полностью автоматизирована, для ее установки не нужно дополнительно прокладывать трубы. Система позволяет задать необходимую температуру в помещении и график ее изменения в ночное, дневное, рабочее и не рабочее время, например, в течение суток, недели, месяца. Обогрев помещения осуществляется самым доступным теплоносителем — водой.

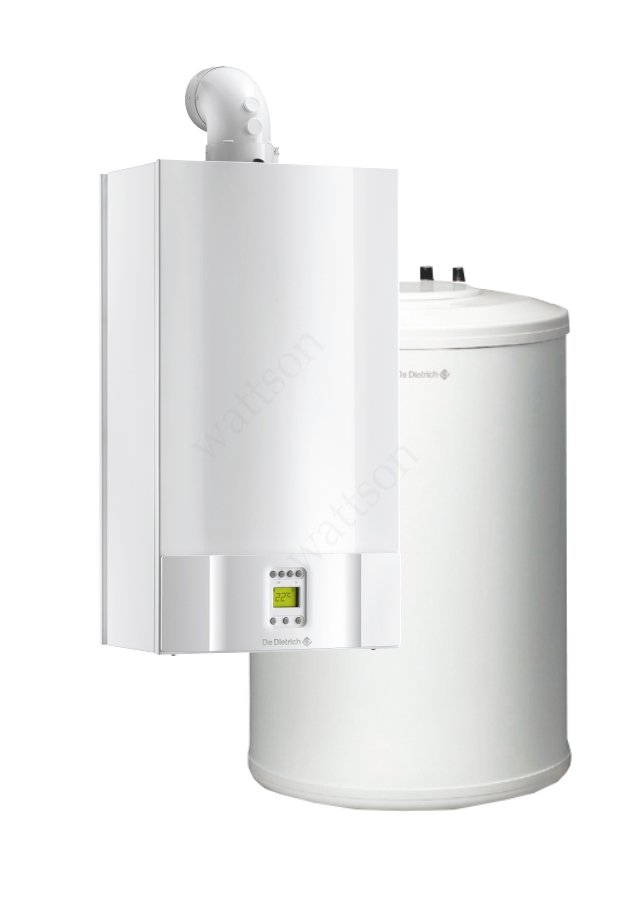

Что такое двухконтурный котел со встроенным бойлером или встроенный бойлер ГВС? Двухконтурный котел настенный, двухконтурный котел напольный.

Может ли одно устройство и обогревать дом, и обеспечивать наличие горячей воды в кране? Да, если это устройство — двухконтурный котел со встроенным бойлером (иначе «встроенный бойлер ГВС»).

На фото:

Схема устройства «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления. При этом многие модели устроены по принципу приоритета горячей воды. То есть когда воду начинают расходовать (открывают водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления при этом не нагревается.

Однако ничего страшного в подобной схеме работы нет: даже при активном использовании воды в течение некоторого времени, температура в доме понизится не более чем на 1–3 градуса.

Двухконтурные котлы бывают настенными и напольными.

Настенный двухконтурный котел отличается сравнительно невысокой мощностью и производительностью. Его достоинства – компактность и малый вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2–3 точками водоразбора.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: в них также используется пластинчатый теплообменник, нагревающийся за счет работы газовой или дизельной горелки. Существуют накопительные модели двухконтурных котлов: внутри котла установлена небольшая емкость на несколько десятков литров. Однако объем резервуара у встроенного бойлера невелик. Такой агрегат, в отличие от проточного, неспособен полностью обеспечить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа может быть установлен только в дачном домике.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Напольный двухконтурный котел имеет куда более вместительный накопительный бак для системы ГВС. Однако и его емкость редко превышает 100–150 л (иначе корпус устройства был бы неоправданно большим).

Горячая вода приготавливается таким же образом, как и в водонагревателях косвенного нагрева. Напольный двухконтурный котел позволяет обеспечить нужды семьи из 4–6 человек, притом что в доме оборудовано 2–3 санузла. При большем количестве точек водоразбора запасы воды из встроенного бойлера будут недостаточными. В этом случае придется использовать дополнительные водонагреватели или же вовсе отказаться от двухконтурного котла, отдав предпочтение независимой схеме ГВС на основе отдельно стоящего водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельную хоз комнату, но при этом он обеспечит водой и теплом целый дом.

Что лучше: иметь независимую систему горячего водоснабжения и отопления или купить двухконтурный котел?

Достоинства двухконтурного котла:

• Экономия места.
• Ниже затраты на монтаж оборудования и ТО. Техобслуживание только одного устройства (пусть и комбинированного) значительно дешевле.
• Два на одном Системы ГВС и отопления будут работать на одном топливопроводе, дымоходе. Им нужен лишь один комплекс автоматики управления и безопасности.
• Все включено. В большинстве случаев подобные агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (обвязкой) – циркуляционными насосами, расширительными баками и т.д.
• Летом не «топит». Двухконтурный котел очень просто перевести из режима «отопление и ГВС» в режим «только ГВС».

Недостатки двухконтурного котла:

• Низкая производительность горячей воды у двухконтурного котла любого типа.
• Вынуждает экономить воду. Горячую воду из-за жесткого ограничения ее объема приходится расходовать очень экономно.
• Горячая вода / обогрев = не пропорциональны. Если увеличить емкость бака, понадобится более мощный (более дорогой) котел. А это совершенно неоправданные затраты. Ведь для обогрева дома иногда достаточно и четверти номинальной мощности прибора.

---

В статье использованы изображения sankon.com.ua, sogreemdom.com, nortech.ru

---

Урал | Отопительные системы в Екатеринбурге

   На современном отечественном рынке отопительной техники Оптово-розничный склад отопительного оборудования и запасных частей «Котлы запчасти» реализует корейские котлы отопления, занимается их монтажем и сервисным обслуживанием. Компания предлагает купить газовые котлы и запасные части к ним в г. Екатеринбург, Тюмень, Челябинск, Оренбург и других городах. Являясь официальным дилером и авторизованным сервисным центром известных мировых брендов Daewoo (Дэу), Rinnai (Риннай), Hydrosta (Гидроста), Daesung (Дасунг), Olympia (Олимпия), Mizudo (Мизудо) фирма «ТТМ-Урал» зарекомендовала себя как надежный партнер и поставщик качественного и долговечного оборудования для отечественных потребителей.

   Наш девиз: Продажа газовых котлов только при наличии сервисного обслуживания и запасных частей!

Обратите внимание, что в продаже также имеются запасные части на газовые котлы.

Корейские настенные котлы отопления

 Благодаря внедрению инновационных технологий, жесткому контролю качества и высокому уровню сборки корейские производители отопительного котельного оборудования по основным техническим параметрам сравнялись с известными европейскими брендами, а по некоторым характеристикам даже превзошли их. Отопительные котлы, изготовленные в Южной Корее, наиболее приспособлены к эксплуатации в суровых климатических условиях России. Кроме того, корейские котлы отличаются доступной ценой по сравнению с европейскими аналогами, в стоимость которых входят значительные надбавки за продвижение бренда, высокие процентные ставки дилерам и затраты на рекламные компании.

На отечественном рынке бытовой техники газовые котлы отопления настенные южнокорейских компаний Daewoo (Дэу), Rinnai (Риннай), Kiturami (Китурами), Olympia (Олимпия), Hydrosta (Гидроста) пользуются повышенным спросом и популярностью. Купить газовый котел сегодня очень просто, достаточно заказать обратный звонок или сделать заявку на сайте компании «Котлы запчасти», после чего оператор уточнит все условия покупки и поставки необходимого вида отопительного оборудования или запасных частей.

Что такое реле протока котла? Это простое руководство объясняет основы

Водотрубным котлам для безопасной работы требуется постоянный минимальный расход воды. Производители оребренных водотрубных котлов часто используют реле протока котла в дополнение или вместо стандартной отсечки по низкому уровню воды. Реле протока котла — это функция безопасности котла или устройство, которое предотвращает зажигание горелки в то время, когда поток воды прерывается.

Если с реле протока вашего котла есть проблемы, обязательно проконсультируйтесь со специалистом по котлу для решения.Продолжайте читать, чтобы узнать больше о реле протока котла и типичных проблемах реле протока котла.

Что такое реле протока на котле?

Корпус реле протока котла должен быть подсоединен к трубопроводу ближайшей котельной системы. Он часто поставляется с котлом или предварительно смонтирован на заводе-изготовителе. Такое размещение гарантирует, что фактический расход котловой воды будет определяться переключателем и проверяться.

На рынке представлено множество типов реле расхода. Некоторые из наиболее распространенных типов реле потока, используемых в текущем производстве, включают реле перепада давления (считывающие разницу в давлении между двумя точками на основе потерь на трение во время потока), лопастные переключатели (простой переключатель с пружинным возвратом, который включается (замыкается), когда есть присутствует поток и выключен (открыт), когда нет реле потока и магнитных переключателей.Магнитный переключатель проверяет поток, когда вода протекает через устройство, перемещая магнит внутри корпуса реле протока котла. Магнит удерживает герконовый переключатель в замкнутом состоянии при наличии проточной воды. Когда поток воды прекращается, магнит отходит от геркона, который размыкает его и разрывает электрическую цепь к системам горелки.

Защитное устройство реле протока котла

Реле протока котла имеет решающее значение для безопасности вашего котла. Реле протока котла предотвращает работу горелки, когда система находится в режиме байпаса (без протока), и его следует устанавливать как можно ближе к входу в котел.

Если горелка загорится при отсутствии потока в системе, это может привести к перегреву воды, попавшей в водяную трубку, что приведет к отказу. Реле потока также предотвращает работу котла, когда в систему попадает воздух и когда объем потока недостаточен.

Неисправности реле протока котла

Наиболее частые проблемы реле протока котла связаны с засорением механизма мусором. Мусор и мусор в корпусе реле потока могут привести к заеданию контактов переключателя в выключенном или включенном положении.В некоторых случаях засорение может препятствовать полному возврату переключателя в нормальное положение включения и / или выключения.

Проверка реле протока котла

Обязательно проводить регулярное техническое обслуживание котла, которое может включать в себя проверку реле протока. Реле потока можно легко проверить, не отсоединяя электрические провода или не разбирая переключатель. Простой мультиметр — это все, что вам нужно для эффективного поиска и устранения неисправностей в устройстве безопасности потока.

Свяжитесь с ATI в Нью-Йорке

Специалисты Applied Technologies of New York специализируются на котельных. Независимо от того, нужна ли вам помощь в выборе нового жаротрубного котла или вы ищете способы снизить выбросы NOx для обеспечения соответствия требованиям, ATI из Нью-Йорка может помочь вам в этом процессе.

Свяжитесь с Applied Technologies of New York сегодня, чтобы назначить консультацию.

Проверка фактов 7 мифов о системе конденсационных котлов

Есть много причин, по которым инженеры считают, что конденсационные котлы не подходят для проектных приложений, но большинство из этих причин неточны из-за устаревшей информации

В конденсационных котлах

используются новейшие технологии, которые заменяют стандартные котлы без конденсации для большинства применений. В сегменте конденсационных котлов доступны различные технологии. Конденсаторные котлы с высокой массой дымовых труб были разработаны для преодоления множества препятствий и могут успешно подключаться к различным системам.

МИФ №1 — ДЛЯ РАБОТЫ СИСТЕМЫ НЕОБХОДИМО ПОДДЕРЖИВАНИЕ ГОРЯЧЕЙ ВОДЫ 180 ° F

До конденсационных котлов системы обычно проектировались с высокими температурами подачи горячей воды в диапазоне от 180 ° F до 200 ° F. Одной из основных целей высокой температуры горячей воды было удовлетворение температуры обратной линии горячей воды обратно в котлы, поскольку более высокая температура подачи горячей воды приводит к более высокой температуре обратной линии горячей воды, подаваемой обратно в котел.

Отличие от конденсационного котла состоит в том, что температура обратной линии горячей воды является движущей силой эффективности конденсационного котла. В конденсационных котлах цель состоит в том, чтобы произвести как можно больше конденсации, потому что теплообменник изготовлен из коррозионно-стойкого материала, такого как нержавеющая сталь или алюминий, в зависимости от применения. В дополнение к температуре обратной линии горячей воды, змеевики также могут быть спроектированы для удовлетворения нагрузки, основанной на изменении температуры горячей воды.

МИФ № 2 — НЕОБХОДИМО ПОДДЕРЖИВАТЬ СИСТЕМУ 20 ° F ΔT

Миф №2 аналогичен мифу №1 в том, что старые системы обычно поддерживают низкий ∆T, чтобы поддерживать температуру обратной линии горячей воды выше условий конденсации. В конденсационных системах перепады температур 30 ° F или выше могут быть спроектированы для повышения эффективности котла за счет понижения температуры обратной линии горячей воды обратно в котел. Увеличение разницы температур между подающей и возвратной водой дает дополнительное преимущество в виде уменьшения расхода, поскольку расход зависит от общей тепловой мощности змеевика.Следовательно, чем выше ∆T, тем ниже расход, что приводит к меньшим размерам насосов, меньшей мощности, необходимой для перемещения жидкости, меньшим размерам трубопроводов и другим преимуществам системы.

МИФ № 3 — СБРОС ГОРЯЧЕЙ ВОДЫ НЕ РАБОТАЕТ

Сброс горячей воды включает в себя сброс температуры горячей воды в зависимости от условий наружного воздуха. Теория, лежащая в основе сброса температуры подачи горячей воды, заключается в том, что по мере того, как температура наружного воздуха повышается по сравнению с расчетными условиями, количество тепла, необходимое для удовлетворения нагрузки на помещение, уменьшается.Точно так же, когда нагрузка на помещение уменьшается, можно также обогревать помещение с температурой подачи горячей воды ниже расчетной, что требует меньше энергии для нагрева воды до более низкого заданного значения.

В конденсационных котлах функция сброса горячей воды на основе наружного воздуха, как правило, встроена, что делает этот элемент недорогим или бесплатным для реализации в системе.

МИФ №4 — ПЕРВИЧНЫЕ СИСТЕМЫ С ПЕРЕМЕННЫМ ПОТОКОМ БОЛЕЕ СЛОЖНЫМИ

Системы горячего водоснабжения обычно известны тем, что используют системы первичного и вторичного контура, что стало нормой, поскольку котлы без конденсации не могут обрабатывать переменный поток для поддержания температуры обратной воды горячей воды выше условий конденсации.

Первичные системы с переменным расходом проще, чем первичные и вторичные системы, потому что для первичных систем с переменным расходом требуется только один комплект насосов для обработки всего в системе. Кроме того, отсутствует смешивание из-за двух гидравлически разделенных контуров перекачки, и требуется меньше оборудования, поэтому требуется меньше устройств для управления. В первичных системах с переменным расходом для правильной работы системы необходимо рассмотреть три элемента, все из которых являются стандартными и ограничивают потребность в изучении новых алгоритмов управления или специальных последовательностей.

1. Расходомер, который может измерять расход воды в распределительной системе. Во многих проектах это обычная практика для измерения и проверки или для владельцев, которые заинтересованы в отслеживании энергопотребления, так что это уже может быть частью конструкции.
2. Байпас минимального расхода с модулирующим двухходовым клапаном регулирования температуры, который является одним и тем же регулирующим клапаном на всех нагревательных змеевиках в системе. Эти два элемента работают параллельно друг с другом, поскольку расходомер обеспечивает минимальный поток в котлы и / или насосы всегда поддерживаются, тем самым защищая оборудование.Многие конденсационные котлы имеют требования к очень низкому или нулевому минимальному расходу.
3. Другой двухходовой клапан регулирования температуры требуется для каждого котла, когда несколько котлов работают параллельно. Этот регулирующий клапан представляет собой двухпозиционный запорный регулирующий клапан, который остается закрытым, когда котел выключен, и открывается, когда котел включен. Это также обычно функция, которую может выполнять система управления котлом. Регулирующий клапан предназначен для предотвращения прохождения потока через котел, когда котел выключен, что приводит к перепусканию и смешиванию с пониженными температурами подачи горячей воды.

Рис. 1. Логика управления байпасом минимального расхода в системе с регулируемым первичным расходом.

МИФ № 5 — ОБРАТНЫЙ ВОЗВРАТ ПОМОГАЕТ БАЛАНСИРОВАТЬ

Трубопроводные распределительные системы, по которым вода подается к змеевикам системы отопления, спроектированы с использованием одной из двух стратегий: прямой или обратный возврат.

Обратный возврат — это концепция, разработанная для решения проблемы с системами прямого возврата. В конфигурации с обратным возвратом первый змеевик, принимающий воду от центральной установки, спроектирован так, чтобы быть последним змеевиком, возвращающим воду в центральную установку.Теоретически это уравнивает расстояние, на которое перекачивается вода при распределении в трубопроводной сети, и пытается создать относительно равный перепад давления для каждого контура змеевика.

Рис. 2: Прямой возврат по сравнению с конфигурацией трубопровода с обратным возвратом.

МИФ № 6 — ТЕМПЕРАТУРА ПОДАЧИ ГОРЯЧЕЙ ВОДЫ ВАЖНА ДЛЯ ЭФФЕКТИВНОСТИ КОНДЕНСАТОРНЫХ КОТЛОВ

Температура подачи горячей воды является частью уравнения при определении размеров нагревательного змеевика, но не является определяющей точкой при определении эффективности котла.Как упоминалось ранее, эффективность котла определяется температурой обратной линии горячей воды, поскольку количество конденсации, возникающей в теплообменнике, зависит от температуры воды по сравнению с температурой дымовых газов. Температура подачи горячей воды почти всегда будет выше точки конденсации дымовых газов, тогда как возвратная вода — это жидкость, которая вступает в первый контакт с дымовыми газами, охлаждая их до температуры ниже точки росы дымовых газов, вызывая конденсацию и восстановление скрытое тепло от влаги в дымовых газах, что обеспечивает повышение эффективности.

Рис. 3. Температура обратной линии горячей воды в конденсационный котел определяет эффективность котла, поскольку вода является первой точкой контакта с дымовыми газами, и при более низких температурах воды происходит конденсация.

МИФ № 7 — КОНДЕНСАТОРНЫЕ КОТЛЫ ТРУДНО ОБСЛУЖИВАТЬ И ТРЕБУЮТ БОЛЕЕ ЧАСТОГО ОБСЛУЖИВАНИЯ

Конденсационные котлы не требуют большего обслуживания или ремонта по сравнению со стандартным котлом и теплообменником. Конденсационный котел состоит из теплообменника из нержавеющей стали или алюминия, который обеспечивает большую устойчивость к изменению температуры воды по сравнению со стандартным котлом без конденсации, где рабочие температуры, особенно температура обратной воды, чрезвычайно важны. Теоретически, хотя это и не рекомендуется, конденсационному котлу следует уделять меньше внимания из-за его общей надежности. Конденсационный котел благодаря своей конструкции прослужит дольше, чем неконденсирующий. При правильном водно-химическом режиме и техническом обслуживании некоторые конденсационные котлы рассчитаны на больший срок службы, чем котлы без конденсации.

Читать полную версию.

Источник: Cleaver-Brooks
Автор Дэвид Грассл, инженер-механик, руководитель подразделения Dynamic Consulting Engineers

Системы с переменным первичным потоком —

Очистка пути потока

На Рисунке 1 показана основная схема трубопроводов системы VPF.Такое расположение трубопроводов не только гарантирует правильную работу, но также поможет владельцам соответствовать критериям ASHRAE 90.1-2010 и 2013, в которых говорится, что, когда установка с котлом включает в себя более одного котла , необходимо предусмотреть, чтобы расход в котле Установка может быть автоматически уменьшена, соответственно, при отключении котла . Для этого необходимо включить в подающую и обратную линии котла следующие устройства управления: котел. Эти устройства, устанавливаемые непосредственно перед входом в каждый котел в системе, предотвращают переполнение котла. Допускается варьировать поток через полные конденсационные котлы, но каждый производитель имеет свой собственный набор спецификаций для минимального и максимального расхода через котел, которые необходимо соблюдать, чтобы не повредить оборудование. Эти ограничения потока будут отменять любые отклонения в потоке ради эффективности.

• Двухходовые запорные клапаны для каждого котла. Эти клапаны необходимы для остановки потока через котел, когда он не работает, и, таким образом, позволяют соответствовать вышеупомянутому стандарту ASHRAE, который был принят в действующий Энергетический кодекс. Эти клапаны должны открываться и закрываться по времени в зависимости от объема котла, а также времени реакции регулятора котла. Производитель может предоставить эту информацию.

Клапаны также должны быть заблокированы с насосами, чтобы последний никогда не работал, если не открыт хотя бы один запорный клапан котла.В противном случае вы остановите насос. Насосы должны работать некоторое время после отключения котла, чтобы отвести остаточное тепло от котлов, поэтому клапан должен оставаться открытым в течение короткого периода времени даже после того, как котел перестанет работать. Опять же, продолжительность этого процесса зависит от самого котла.

Регуляторы переменного расхода должны быть настроены на:

1. Установите минимальный расход для каждого котла при запуске в соответствии со спецификациями производителя.

2. Насосы должны работать в соответствии с минимальным объемом системы, необходимым для запуска и включения котла. В противном случае система закроет цикл или достигнет верхнего предела.

3. Поддерживайте минимальный расход насоса в соответствии с рекомендациями производителя насоса.

Наконец, в конце системы следует установить 3-ходовой клапан (ы) (Рисунок 2). Эти клапаны необходимы для установления минимального расхода через котел или насосы (в зависимости от того, какой из них имеет большее минимальное значение).Клапан обеспечивает обратный путь воды в котел (котлы), когда змеевики не работают, а их собственные двухходовые клапаны закрыты. Помните, что определенный объем потока также необходим до запуска котла и после его остановки, чтобы все требования к минимальному потоку были соблюдены в течение этих коротких периодов.

Рисунок 2

В поисках максимальной эффективности котельной системы

Когда дело доходит до максимизации эффективности котельной системы, Святой Грааль точно согласовывает мощность системы с нагрузкой в ​​здании.К счастью, новые технологии и новые способы управления потоком воды в системе делают эту цель более достижимой, чем когда-либо прежде.

Модулирующие котлы и насосы с регулируемой скоростью помогли сделать котельные системы высокоэффективными, новые системы управления повысили эту эффективность, и теперь насосы, которые изменяют расход воды в зависимости от перепада температур, а не перепада давления, обещают повысить эффективность котельной системы до следующий уровень.

«Системы управления сообщают котлу, как поджечь и сколько BTU нужно отправить», — сказал Джоан Мишоу, менеджер по обслуживанию клиентов и разработке приложений, LAARS Heating Systems Co.сказал. «Оттуда цель состоит в том, чтобы согласовать Btus с потоком воды, который проходит через котел».

«Традиционно большая часть потока, проходящего через котел, была фиксированной, даже если сам котел был ступенчатым или регулируемым», — продолжил Мишоу. «Тем не менее, имеет смысл согласовать расход воды с Btus. Вам не нужен большой поток, выходящий из котла, если системе не нужны все Btus, которые котел может производить.»

Насосы в котельной системе обычно предназначены для работы в самых экстремальных расчетных условиях, которые могут возникнуть в данной географической зоне.Это означает, что в целом насосы редко — если вообще когда-либо — нуждаются в работе на полной скорости. Эффективность системы снижается всякий раз, когда насосы проводят больше времени, работая с более высокой скоростью, чем это необходимо для соответствия британским требованиям тепловых единиц системы.

Стремление к оптимальной эффективности котельной системы побудило разработчиков систем изучить взаимосвязь между расходом, британскими тепловыми единицами и дельта-Т системы.

По словам Джона Барба, менеджера по обучению подрядчиков и торговым программам Taco Inc., расход (в галлонах в минуту), необходимый для нагрева зоны, равен британским тепловым единицам, которые требуются зоне в данный момент времени, деленным на дельта-Т системы, умноженную на 500. 500 — это константа, которая получается из умножая вес 1 галлона. воды на количество минут в час, на удельный вес, на удельную теплоемкость жидкости.

Точное согласование расхода воды с интенсивностью сжигания котла значительно повышает эффективность системы за счет предотвращения коротких циклов в системе.

Когда котел работает, а насосы работают с фиксированной скоростью, снижение тепловой нагрузки (вызванное, например, более высокой, чем расчетная, наружной температурой) приводит к тому, что система быстро удовлетворяет потребность в тепле. Это приводит к короткому циклу на двух уровнях: котел работает в течение более короткого периода времени, потому что он так быстро заполняет зону, а вода, возвращающаяся из зоны, более теплая, что увеличивает короткий цикл котла.

«Когда котлы работают с коротким циклом, общая эффективность системы падает», — сказал Барба.«Горелка никогда не имеет возможности сгореть с максимальной стабильной эффективностью. Это похоже на автомобиль, который постоянно едет по городу с остановками и никогда не выезжает на шоссе».

Barba сказал, что новая технология циркуляционного насоса, которая изменяет поток в зависимости от перепада температур, а не перепада давления, является ключом к высокоэффективной системе.

«Если у вас есть циркуляционный насос, который изменяет свою скорость в зависимости от разницы температур жидкости, выходящей к излучению, и жидкости, возвращающейся от излучения, эта дельта-T дает вам точное представление о том, что происходит в этой системе при в любой момент времени, — сказал Барба. «Он сообщает вам, сколько именно Btus требуется в зоне, которую вы пытаетесь нагреть».

Грег Каннифф, менеджер по разработке приложений, Taco Inc., согласился. Он сказал, что проектировщики систем, которые стремятся оптимизировать эффективность котельной системы за счет согласования потока через котел с нагрузкой в ​​здании, могут иметь возможность рассмотреть насосы, которые изменяют поток в зависимости от перепада температуры, а не перепада давления.

«С помощью дифференциального давления вы измеряете переменную, вторичную по отношению к нагрузке, а именно давление в системе», — сказал Каннифф.«Когда клапаны открываются и закрываются, давление в системе повышается и падает. Когда вы используете дифференциальное давление, вы не измеряете нагрузку напрямую, вы измеряете ее косвенно, исходя из того, сколько клапанов открыто и сколько закрыто».

Каннифф сказал, что он не «не уважает» перепад давления.

«Я не говорю, что это плохой путь, потому что это то, чем мы все занимались годами», — сказал Каннифф. «Просто сегодня у нас есть возможность напрямую измерить нагрузку, что является более эффективным способом работы.

«Если у меня есть бойлер, производящий воду на 150 ° F, и у меня есть проект для дельта-Т 10 ° F, я знаю, что вода должна возвращаться при температуре 140 ° F», — продолжил Каннифф. «Если он вернется к 145 ° F, я знаю, что фактическая нагрузка составляет половину от того, что обеспечивает система. Так что я могу замедлить работу насоса и при этом поддерживать эту дельту 10 ° F — T.

Каннифф добавил, что, используя измерение разности температур, можно отключить насос, если нагрузка упадет до нуля. При использовании перепада давления насос всегда должен быть включен, чтобы поддерживать минимальное давление в системе.

Для проектировщиков систем поиск оптимальной эффективности котла будет продолжен.

«Развитие, вероятно, началось с лучистого отопления с впрыском с регулируемой скоростью, а затем оно начало распространяться на различные части гидроники», — сказал Мишоу. «Теперь следующая важная задача — заставить котлы лучше соответствовать системе, изменяя поток воды через котел, поскольку мы уже можем изменять Btus».

Вы нашли эту статью полезной? Присылайте комментарии и предложения старшему редактору Рону Раецки в [email protected].

Опции для многокотельных установок

Одной из основных целей при установке нескольких котлов в приложении является повышение эффективности работы за счет возможности более точно согласовать мощность котельной установки с нагрузкой в ​​здании. Еще одно результирующее преимущество — это избыточность. Если один котел выходит из строя для технического обслуживания, оставшиеся котлы все равно должны выдерживать нагрузку на здание в течение большей части отопительного сезона, поскольку вся установка рассчитана на самый холодный день в году.
В то время как большую часть сезона требуется только часть котла (ов) в установке с несколькими котлами, добавление равной ротации времени работы за счет внедрения системы управления может дополнительно продлить срок службы каждого из котлов. установлены котлы.
Обычно есть четыре различных варианта трубопроводов, которые вы можете увидеть в полевых условиях. Эти варианты обычно называют прямым возвратом, обратным возвратом, первичным / вторичным и параллельным первичным / вторичным. Обзор функций и преимуществ каждого из них поможет вам сделать правильный выбор в зависимости от обстоятельств.
Система трубопроводов с прямым возвратом, показанная на рис. 1, в основном подходит для применения в бойлерах большой массы. Подача и возврат от каждого котла соединяются по трубопроводу с подачей и возвратом общей и главной системы / контура здания. При равенстве всех котлов без средств балансировки один насос первичного контура обеспечивал бы несбалансированный поток через каждый котел.
Поскольку вода идет по пути наименьшего сопротивления, первый котел, ближайший к первичному насосу, естественно, будет иметь наибольший расход, тогда как последний бойлер будет иметь наименьший расход.Поэтому важно установить балансировочные или шаровые клапаны на каждом котле, чтобы поток через каждый мог быть сбалансирован для достижения равного потока. Равный поток также повлияет на deltaT через котел и обеспечит наилучшую эффективность работы.
Преимущества такого расположения трубопроводов заключаются в том, что он, по-видимому, самый простой в установке, он экономически эффективен при использовании наименьшего количества труб, и все котлы имеют одинаковую температуру обратной воды в системе. Негативным аспектом такого расположения трубопроводов является то, что эффективность работы может быть снижена, если поток не будет должным образом сбалансирован через каждый котел.Этот трубопровод также приводит к самым большим потерям в режиме ожидания, когда вода протекает через бездействующие котлы, вызывая дополнительные потери в режиме ожидания через дымоход (трубы) и рубашки котла.
Система обратного обратного трубопровода, показанная на рис. 2, также подходит для бойлеров большой массы. Здесь подача и возврат каждого котла соединены с подачей и отводом общей и главной системы / контура здания таким образом, чтобы обеспечить равное количество трубопроводов для каждого из них. В результате первая подача котлов будет последней, поступающей в главный контур здания.Поскольку трубопроводы имеют одинаковую длину и расстояние, на которое вода будет вынуждена проходить через все котлы, одинаково, этот метод трубопровода по своей сути самобалансирует поток через каждый из котлов без дополнительных затрат и надлежащей регулировки балансировочных клапанов в каждом из них. Равный поток влияет на deltaT через котел и, следовательно, обеспечивает лучшую эффективность работы.
Хотя в нем используется больше трубопроводов, чем в трубопроводе с прямым возвратом, преимущества такого расположения трубопроводов заключаются в том, что его по-прежнему легко установить, и все котлы имеют одинаковую температуру обратной воды в системе.Этот трубопровод также приводит к большим потерям в режиме ожидания при протекании воды через котлы, которые простаивают, вызывая дополнительные потери в режиме ожидания через дымоход (и) котла и рубашки, которые не нужны по сравнению с двумя оставшимися вариантами трубопроводов.
Прежде чем обсуждать первичные / вторичные системы, единственная причина, по которой здесь включена эта конкретная схема трубопроводов котла, состоит в том, что вы время от времени будете видеть ее в полевых условиях. Хотя во многих отношениях это излюбленное расположение трубопроводов для систем распределения тепла, оно никоим образом не является предпочтительным вариантом для меня в системах трубопроводов, близких к котлу.У него есть один очень важный недостаток, о котором будет сказано ниже.
Расположение первичных / вторичных трубопроводов подходит как для котлов большой, так и для маломощных котлов. Все котлы отдельно подключены к первичному контуру посредством гидравлического разделения. Гидравлическое разделение в этом примере может быть достигнуто с помощью специальной арматуры или наборов близко расположенных тройников, чтобы исключить последовательную перекачку котлового насоса (ов) и первичного насоса. Тройники, расположенные близко друг к другу, показаны в примере трубопровода на Рисунке 3.
Преимущества этой системы заключаются в том, что таким образом котлы легко прокладывать. Установка отдельного котлового насоса для каждого котла обеспечивает достаточный поток через него в любое время, когда это необходимо. Это также позволяет минимизировать потери в режиме ожидания в котлах, которые не работают, за счет того, что теплая вода в системе не проходит через выключенные котлы, тем самым устраняя потери через рубашку котла или дымоход.
Самые маломассовые и конденсационные котлы в наши дни поставляются со своими собственными системами управления, которые объединяют предварительную и последующую продувку котлов с использованием насосов котла.Некоторые даже регулируют скорость насосов на основе deltaT во время работы котла. Многие котлы не сработают, если они не прошли предварительный пожарный процесс с использованием собственных бортовых средств управления.
Недостатком этого конкретного метода установки является то, что каждый котел видит разную температуру обратной воды, что может сильно повлиять на эффективность последующих котлов, особенно если в системе используются конденсационные котлы. Подводя итог еще раз, хотя этот метод трубопроводов успешно гидравлически изолирует каждый котел от первого контура, большинство применений конденсационных котлов пострадают от естественного падения температуры каскадной обратной воды.
Параллельное подключение первичной / вторичной обвязки часто является наиболее эффективным и выгодным вариантом для нескольких котловых трубопроводов. Он сочетает в себе параллельные трубопроводы для каждого котла, чтобы гарантировать одинаковую температуру обратной воды котла для каждого котла, специальную перекачку котла, а затем интеграцию в первичный или системный контур посредством общего гидравлического разделения. Это также исключает возможность последовательной перекачки между насосом (-ами) котла и первичной системой или насосом контура. Как и прежде, гидравлическое разделение может быть достигнуто с помощью специально разработанных фитингов, набора близко расположенных тройников или гидравлического сепаратора, как показано на рисунке 4.Гидравлические сепараторы часто имеют такие функции, как удаление воздуха и грязи, которые являются важным дополнением к любой системе отопления с замкнутым контуром.
Как и в случае с указанными выше первичными / вторичными преимуществами, этот метод трубопровода также увеличивает эффективность работы котлов и сводит к минимуму потери в режиме ожидания через дымовую трубу котла или рубашки котлов, которые не работают.
Хотя любой из этих вариантов трубопроводов может быть развернут для различных приложений и по разным причинам, наиболее распространенным методом трубопроводов, который я вижу в этой области, является параллельный первичный / вторичный.В целом, он обеспечивает оптимальную производительность оборудования, сводит к минимуму потери в режиме ожидания и при необходимости проще всего добавить котлы в дорогу.

Майк Миллер — председатель Канадского совета по гидронике (CHC) и директор по продажам и строительным услугам компании Taco Canada Ltd. С ним можно связаться по адресу [email protected].

Установление надлежащего падения давления для клапанов регулирования расхода питательной воды

Регулирующие клапаны питательной воды играют важную роль в работе котла.Одним из важных параметров их конструкции является падение давления как при номинальном, так и при нестандартном. Однако обычные методы, используемые для определения падения давления на регулирующем клапане, нельзя использовать по номинальной стоимости без рассмотрения всех сценариев эксплуатации завода.

На электростанциях с барабанными котлами и основными питательными насосами котла с постоянной частотой вращения регулирующий клапан питательной воды (также называемый клапаном регулирования уровня в барабане) обеспечивает средства для управления потоком в котел.С другой стороны, на электростанциях, оборудованных главными питательными насосами котла с регулируемой скоростью вращения, регулирующие клапаны питательной воды обычно исключаются из основного контура, но все же могут использоваться в пусковом контуре с меньшим пусковым питающим насосом с приводом от электродвигателя. .

В любом случае регулирующий клапан питательной воды находится в критическом и тяжелом состоянии. Таким образом, он должен иметь такие размеры и дизайн, чтобы обеспечивать адекватный контроль уровня в барабане и выдерживать изменяющееся давление в барабане, ожидаемое в диапазоне рабочих условий установки.В связи с этим одним из важных параметров, которые необходимо оценить, является падение давления регулирующего клапана при номинальных условиях, а также в нестандартных условиях.

Падение давления на регулирующем клапане необходимо тщательно определять, так как это снижение производительности в результате увеличения мощности, связанной с напором питающего насоса котла. Использование частотно-регулируемых приводов или турбинных приводов на питающем насосе котла может избежать этого дебита, полностью исключив регулирующий клапан.В котлах, предназначенных для работы со скользящим давлением, обычно используются приводы с регулируемой скоростью или турбинные приводы не только для устранения потерь регулирующего клапана, но и для использования преимущества минимальных потерь производительности при частичных нагрузках из-за более низкого напора насоса. Преимущество частичной нагрузки недоступно при работе с фиксированным давлением, когда давление в котле остается постоянным, а напор насоса должен оставаться высоким даже при частичной нагрузке.

В этой статье освещаются различные сценарии работы установки, которые необходимо учитывать при оценке падения давления на регулирующем клапане.Это также указывает на тот факт, что традиционные методы, используемые в промышленности для определения падения давления регулирующего клапана, не могут быть использованы на электростанциях без рассмотрения всех сценариев работы станции.

Обратите внимание, что разница между кривой напора питающего насоса котла и кривой сопротивления системы (Рисунок 1) является основой для перепада давления, доступного для клапана регулирования уровня в барабане. Во время запуска и работы при низкой нагрузке, когда давление в барабане низкое, клапан может подвергнуться тяжелой эксплуатации из-за высокого падения давления.Эти условия могут привести к кавитации клапана и последующему разрушению трима клапана вместе с ударом трубы, что может привести к повреждению трубопровода и опоры трубопровода. Поэтому важно, чтобы размеры и конструкция клапана регулирования уровня в барабане были такими, чтобы избежать этих проблем. Для этого в техническом паспорте клапана должен быть указан весь диапазон условий эксплуатации, так как это позволит поставщику клапана сделать правильный выбор клапана / трима.

1.Установление перепада давления клапана регулировки уровня в барабане. Предоставлено: Bechtel Power Corp.

Традиционные методы определения падения давления регулирующего клапана

В общепромышленных применениях падение давления регулирующего клапана обычно определяется одним из трех методов, описанных ниже. Однако обратите внимание, что эти методы могут не подходить для применений с регулирующими клапанами питательной воды, которые требуют дополнительной оценки, принимая во внимание высокий статический напор, связанный с перекачкой питательной воды в котел.

Традиционный метод. Этот метод восходит к ISA Handbook of Control Valves , написанному J.W. Hutchison, в котором приведены инструкции для регулирующих клапанов в контуре с насосом. Согласно этому методу падение давления должно составлять 33% от динамических потерь в системе при номинальном расходе или 15 фунтов на кв. Дюйм, в зависимости от того, что больше. В этом контексте ожидается, что динамические потери в системе будут включать падение давления 100% открытого регулирующего клапана. Другие ссылки допускают, чтобы падение давления регулирующего клапана составляло от 25% до 50% динамических потерь в системе, не считая падения давления на регулирующем клапане.

Метод Коннелла. В этом методе минимальное падение давления, назначенное регулирующему клапану, основано на давлении нагнетания насоса, повышенном падении давления на трение из-за максимального расхода и базовом падении давления, чтобы учесть тот факт, что даже в полностью открытом положении регулирующий клапан вызывает некоторое падение давления. Корреляция Коннелла выражается в следующем уравнении:

где:

dP — перепад давления,

Ps — давление в начале системы (нагнетание насоса),

Qd — расчетный расход в линии,

Qn — нормальный расход в линии,

e — перепад давления (dP) на технологическом оборудовании при нормальном расходе,

r — это dP только для трубопроводов и клапанов при нормальном расходе, а

B — это базовое значение dP для регулирующего клапана.

Метод минимального падения давления регулирующего клапана для насосных систем. В этом методе, приписываемой F.C. Yu, регулирующему клапану в перекачиваемой среде назначается минимальное падение давления при максимальном расчетном расходе и максимальное открытое положение регулирующего клапана 80% (при условии, что диапазон регулирования регулирующего клапана составляет от 20% до 80% открытого положения клапана). Затем проверяется открытие регулирующего клапана при нормальном потоке, чтобы убедиться, что открытие не ниже минимального 20% предела открытия. Минимальное падение давления на 10-15 фунтов на квадратный дюйм больше, чем падение давления при полностью открытом клапане.

Примеры применения метода

Ниже приведены вычисления, используемые при применении различных методов для определения назначенного перепада давления регулирующего клапана для клапана регулирования уровня в барабане. Обратите внимание, что значения не совсем сравниваются, потому что каждый метод использует параметры, которые не являются общими для всех трех методов.

Традиционный метод:

• Динамические потери = 75 фунтов на кв. Дюйм при нормальном расходе
• Регулирующий клапан dP = 33% динамических потерь, включая регулирующий клапан dP
• Следовательно, dP / (75 + dP) = 0.33, где dP = 38 фунтов на кв. Дюйм

Метод Коннелла:

• Давление нагнетания насоса = 3000 фунтов на кв. Дюйм.
• Базовое давление давления для регулирующего клапана = 11 фунтов на кв. Дюйм.
• Динамические потери при расчетном расходе = 1,2 нормального расхода.
• Регулирующий клапан dP = (0,05 x 3000) + 1,1 x [(1,2) 2 — 1] x 75 +11 = 197 фунтов на кв. Дюйм.

Метод минимального падения давления регулирующего клапана для перекачиваемой среды:

• Получите характеристическую кривую клапана, показывающую коэффициент расхода (Cv) в зависимости от открытия клапана, и проверьте Cv при открытии на 80% (например: Cv = 150 при открытии на 80%).
• Используя максимальный расчетный расход (Q) 2300 галлонов в минуту (галлонов в минуту) и значение Cv при открытии 80%, рассчитайте dP регулирующего клапана следующим образом: Регулирующий клапан dP = (Q / Cv) 2 x удельный вес = (2300/150 ) 2 x 0,9 = 212 фунтов на кв. Дюйм. В идеале это разница давлений, которая должна быть доступна между кривой напора-расхода насоса и кривой сопротивления системы (без учета падения давления на регулирующем клапане) при максимальной расчетной скорости потока 2300 галлонов в минуту.
• Теперь, используя ту же характеристическую кривую клапана, выберите Cv при минимальном управляемом открытии 20% (например: Cv = 45 при открытии 20%).
• Предположим, что минимальный рабочий расход (например, 800 галлонов в минуту) будет обрабатываться клапаном при минимальном 20% открытом положении, рассчитайте dP клапана следующим образом: Регулирующий клапан dP = (Q / Cv) 2 x удельный вес = (800 / 45) 2 x 0,9 = 284 фунта на кв. Дюйм. В идеале это разница давлений, которая должна быть доступна между кривой напора-расхода насоса и кривой сопротивления системы (без учета падения давления на регулирующем клапане) при минимальном рабочем расходе 800 галлонов в минуту.

Обратите внимание, что из-за высокого статического напора питающего насоса котла на электростанции традиционный метод установления перепада давления регулирующего клапана обеспечивает низкий перепад давления, который неадекватен для этого приложения.Остальные два метода (метод Коннелла и метод Ю, или метод минимального падения давления регулирующего клапана для насосных систем) учитывают этот высокий статический напор в расчетах и ​​дают более разумное значение. Эти методы можно использовать в качестве первой итерации, но их нельзя использовать без дополнительных проверок. Следует провести дополнительные проверки, чтобы убедиться, что выбранный размер клапана (Cv и dP) может работать со всеми сценариями эксплуатации, при этом открытие клапана остается в пределах допустимого диапазона регулирования клапана.Для этого важно распознавать различные сценарии работы и функциональные особенности электростанции, которые влияют на регулирующий клапан dP.

Функциональные особенности регулирующих клапанов уровня барабана

Основное функциональное соображение для клапана контроля уровня в барабане, обслуживающего энергетический котел, заключается в том, что он должен обеспечивать широкий диапазон рабочих параметров.

Нормальный расход по сравнению с минимальным / максимальным расходом. В энергетическом котле, оснащенном насосом с постоянной скоростью вращения, регулирующий клапан уровня в барабане должен обеспечивать необходимый расход при нормальной нагрузке установки, а также при пониженной нагрузке (включая запуск).

Кроме того, клапан регулирования уровня в барабане должен быть способен обрабатывать требования к максимальному расходу, которые могут возникнуть из-за комбинации потоков питательной воды в дополнение к номинальному расходу, таких как продувка котла, продувка сажей или использование разбрызгиваемой воды.

Если запуск или работа при низкой нагрузке приводит к слишком серьезному диапазону для одного клапана, может потребоваться второй регулирующий клапан запуска для разделения условий эксплуатации.

Возможность восстановления уровня барабана. Необходимо использовать установленное требование максимального расхода и сравнить его с требованием расхода при попытке восстановить уровень в барабане с низкого до нормального уровня.В случае, если уровень в барабане падает примерно до отметки низкого уровня и котел работает в условиях полной нагрузки, восстановление уровня в барабане без снижения нагрузки может оказаться невозможным, если только система питательной воды не рассчитана на дополнительную пропускную способность.

Рассмотрим корпус котла с 3-минутным хранением между нормальным уровнем и низким-низким уровнем в установке, работающей с полной нагрузкой. Если уровень в барабане упал до низкого-низкого уровня из-за переходных условий, то для восстановления уровня в барабане за короткий период времени (например, 15 минут) без снижения нагрузки будет ожидаться насос питательной воды и соответствующий регулирующий клапан. для работы с расходом на 20% выше нормальной нагрузки (так как 3 минуты x 100% = 15 минут x 20%).Точно так же, если уровень в барабане должен быть восстановлен в течение более длительного периода (например, 30 минут), тогда насос питательной воды и связанный с ним регулирующий клапан должны будут обрабатывать поток только на 10% выше нормальной нагрузки. Эта дополнительная возможность помпажа встроена в регулирующий клапан, который обычно работает на 80% от полного хода, а расчетная точка насоса находится выше 100% рабочей точки.

Подпитка котла при высоком давлении в барабане (выпуск предохранительного клапана давления). Кодекс ASME по котлам и сосудам под давлением, раздел I, параграф PG-61.1 требует, чтобы источник питания был способен подавать воду в котел с давлением на 3% выше, чем максимальное значение любого предохранительного клапана. В условиях, указанных в коде, увеличение давления в барабане снижает перепад давления, доступный для клапана управления уровнем в барабане. Это уменьшает поток подачи в барабан, и регулирующий клапан должен открываться дальше для компенсации, если это возможно.

Если регулирующий клапан уже полностью открыт и не может компенсировать уменьшение потока, то следует позаботиться о том, чтобы уменьшенный расход не уменьшился до точки, в которой он упадет ниже точки рециркуляции минимального потока насоса; в противном случае весь поток будет направлен на рециркуляцию, и поток не достигнет корпуса котла.Такое условие неприемлемо, так как нарушает требования кода ASME.

Графический пример

Эти расчетные условия и изменение перепада давления на регулирующем клапане могут быть хорошо представлены на графике, аналогичном общему графику, показанному на Рисунке 1, который включает кривую напор-расход питающего насоса котла (постоянная скорость), кривую сопротивления системы и регулировку. перепад давления клапана (dPcv).

По мере увеличения расхода доступное падение давления на регулирующем клапане уменьшается.В результате увеличивается открытие регулирующего клапана. Однако увеличение открытия регулирующего клапана ограничено примерно от 80% до 85% (из-за соображений управляемости), и соответствующий Cv устанавливает максимальную пропускную способность регулирующего клапана.

На рис. 1 также показано, что по мере увеличения напора из-за высокого давления в барабане (максимальное установленное давление предохранительного клапана плюс 3%) линия сопротивления системы перемещается вверх и сокращает доступный перепад давления на регулирующем клапане.В этот момент открытие регулирующего клапана увеличивается, уменьшая dP клапана для компенсации увеличения напора.

В результате рабочая точка перемещается в левую часть кривой напор-расход. На этом этапе важно, чтобы открытие регулирующего клапана оставалось в пределах рабочего диапазона; в противном случае уровень барабана может быть неуправляемым. Также очень важно, чтобы эта рабочая точка приходилась на правую часть линии потока минимальной рециркуляции; в противном случае весь поток через насос питательной воды пойдет на рециркуляцию, и никакой поток не достигнет барабана.

Особые рекомендации по проектированию

Некоторые из конкретных рабочих случаев и функций клапана регулирования уровня в барабане, которые также необходимо учитывать, обсуждаются ниже.

Завод с комбинированным циклом (2 x 2 x 1), работающий в одной линии (1 x 1 x 1). В случае установки 2 x 2 x 1 — при условии, что один насос питательной воды котла высокого / среднего давления (HP / IP) на парогенератор-утилизатор (HRSG) — давление высокого давления может составлять 135 бар. Однако это давление высокого давления может значительно снизиться до 85 бар во время операции 1 x 1 x 1 (50% нагрузки паровой турбины).В этих условиях насос продолжает работать в соответствии с характеристической кривой насоса, но из-за более низкого давления в барабане регулирующий клапан закрывается и должен выдерживать высокий перепад давления.

Падение давления на регулирующем клапане может в пять-шесть раз превышать нормальное падение давления. На этом этапе необходимо решить вопрос, остается ли регулирующий клапан в пределах диапазона регулирования, когда он закрывается, и испытывает ли высокое dP в рабочих условиях 1 x 1 x 1. Если при этом высоком dP регулирующий клапан находится вне диапазона регулирования, тогда необходимо выбрать другое базовое dP для регулирующего клапана.

Комбинированный цикл байпасного режима распыления. При отключении паровой турбины пар ПГРТ переключается (обычно от 70% до 100%), и перепускные форсунки вводятся в эксплуатацию. Вода для распыления перепускного клапана холодного подогрева высокого давления (CRH) часто забирается из секции IP насоса HP / IP. Однако в некоторых случаях давление распыляемой воды в секции ПД может быть недостаточно высоким, и распыляемая вода забирается из секции нагнетания высокого давления насоса. В любом случае потребность в распыляемой воде увеличивает пропускную способность секции высокого или низкого давления насоса, в зависимости от расположения водопровода на взлете.

Рассмотрим случай дополнительной производительности, когда вода для орошения забирается из секции нагнетания высокого давления, и предположим, что поток секции высокого давления должен быть увеличен на 20%, чтобы включить поток воды в байпасе. Эти 20% дополнительной емкости можно рассматривать как резервную во время нормальной работы и при необходимости использовать для подпитки уровня барабана (от низкого уровня до нормального уровня), например, в течение 15-минутного периода времени.

Следовательно, регулирующий клапан уровня в барабане должен подходить для обработки 20% дополнительного потока со значительно уменьшенным падением давления, как это прогнозируется разницей между кривой насоса и кривой сопротивления системы.Другими словами, в этих условиях регулирующий клапан будет широко открываться, но должен оставаться в пределах диапазона регулирования регулирующего клапана.

Работа в комбинированном цикле с частичной нагрузкой при 75% нагрузке. В случае работы с частичной нагрузкой с турбогенераторами внутреннего сгорания на 75%, поток питательной воды высокого давления может уменьшиться примерно до 60% от нормального потока, в то время как напор системы может снизиться примерно на 75-80% (из-за более низкого выхода пара высокого давления давление). В случае подающего насоса с постоянной скоростью меньший расход питательной воды вместе с падением напора в системе требует, чтобы регулирующий клапан поглощал дополнительное падение давления, и в результате регулирующий клапан имеет тенденцию закрываться.Степень закрытия клапана должна быть проверена, чтобы гарантировать, что регулирующий клапан остается в пределах диапазона регулирования в этих условиях.

Падение давления в клапане и кавитация. Высокое падение давления на регулирующем клапане (особенно при вводе в эксплуатацию и запуске) может привести к кавитации, которая может разрушить трим клапана за короткий период времени (в течение нескольких дней работы). Поэтому на электростанциях обычно используется двухклапанная конструкция, работающая в режиме разделения диапазона.Клапан меньшего размера (с антикавитационным тримом) используется для условий запуска, в то время как другой, более крупный клапан (без антикавитационного трима или минимального антикавитационного трима) используется для работы с более высокими нагрузками.

В качестве альтернативы можно использовать один клапан с определенным набором дисков для работы в широком диапазоне. Нижняя часть трима обеспечивает низкие значения Cv и обеспечивает антикавитационные свойства, но при более высоких открытиях клапана антикавитационные характеристики уменьшаются и напоминают стандартный трим.

Предэксплуатационная процедура. Обратите внимание, что перед вводом котла в эксплуатацию необходимо выполнить несколько предэксплуатационных процедур, таких как заполнение котла, химическая очистка, пассивация, продувка паром и запуск. На каждом этапе в барабан котла должна подаваться питательная вода, и эта процедура должна быть четко прописана заранее.

Обычно бойлер наполняется с помощью заправочного насоса бойлера, потому что низкое давление в барабане и низкий расход питательной воды находятся за пределами диапазона регулирующего клапана питательной воды.Но некоторые из других предэксплуатационных этапов могут потребовать использования пускового питающего насоса (обычно предусмотренного при использовании питательных насосов с турбинным приводом) и связанного с ним клапана регулирования уровня в барабане. Если в этих условиях будет использоваться регулирующий клапан уровня в барабане, он будет подвергаться значительному падению давления из-за низкого давления в барабане во время процесса подготовки к работе и запуска.

Важно, чтобы эти случаи были указаны в листе технических данных клапана, чтобы поставщик клапана мог предоставить правильный клапан, подходящий для работы с высокими перепадами давления и любой ожидаемой кавитацией при малых открытиях клапана.

В качестве примера, ввод в эксплуатацию некоторых котлов подкритического давления требует проведения пассивации котла путем заполнения котла питательной водой и химикатами и ступенчатого повышения давления в барабане от 0 до 50 бар. Этот уровень давления превышает возможности заправочного насоса котла; поэтому для этой операции может потребоваться пусковой подающий насос. Такая операция приводит к значительному перепаду давления на регулирующем клапане уровня в барабане, который следует указать соответствующим образом.

Сверхкритические котлы. В котлах сверхкритического давления не используется обычный котельный корпус, используемый в котлах сверхкритического давления. Вместо этого они имеют прямоточный поток через трубы, за исключением запуска, когда циркуляционный насос котла работает вместе с потоком подпитки от пускового (с приводом от двигателя) питающего насоса и связанного с ним регулирующего клапана.

Пусковой подающий насос в некоторых случаях рассчитан на работу в качестве резервного насоса. Такой пусковой / резервный насос обычно рассчитан на 30% -ный максимальный непрерывный поток (MCR) и 100% -ный напор MCR.В таких случаях соответствующий регулирующий клапан испытывает большой перепад давления во время предпусковых / пусковых условий.

Предпусковой процесс для сверхкритических котлов включает в себя операцию промывки котла для достижения надлежащего химического состава воды с последующим выключением первой горелки (холодный запуск). Типичная операция промывки выполняется при расходе MCR около 20% без давления в котле. При выключении первой горелки подача в котел осуществляется с прямым потоком 3% (для предотвращения запаривания экономайзера), а циркуляционный насос котла обеспечивает напор за счет обтекания печи 32% MCR.В этих условиях регулирующий клапан подвергается тяжелым условиям эксплуатации из-за низкого расхода и высокого перепада давления.

Падение давления уменьшается во время цикла запуска по мере увеличения давления в котле. В любом случае, чтобы избежать повреждения клапана, рабочие условия, указанные для регулирующего клапана, должны охватывать весь диапазон предпусковых и пусковых условий, которым будет подвергаться клапан.

Паровой обдув для внешнего трубопровода котла. Во время работы паровой продувки давление в барабане котла увеличивается до определенного значения (приблизительно от 700 до 1100 фунтов на кв. до 450 фунтов на кв. дюйм). Затем барабан повторно заполняется питательной водой при низком давлении в барабане, что приводит к значительному перепаду давления на регулирующем клапане уровня в барабане. Если трим регулирующего клапана не предназначен для этой операции, трим может быть поврежден во время этого процесса.

Один размер не подходит всем

Метод Коннелла и метод Ю могут использоваться в качестве первого приближения при определении перепада давления для регулирующего клапана питательной воды. Однако значение, полученное на первой итерации, необходимо дополнительно проверить и при необходимости изменить. Это необходимо для обеспечения надлежащего функционирования регулирующего клапана питательной воды при всех сценариях эксплуатации (включая запуск). Эти рабочие сценарии и соответствующие рабочие параметры должны быть четко указаны в техническом паспорте клапана, представляемом поставщику клапана.■

— С. Захир Ахтар, ЧП , главный инженер Bechtel Power Corp., Фредерик, штат Мэриленд,

Разъяснение котельной системы

(LTHW) — Инженерное мышление

Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой постройки.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно. Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов Котлы

бывают разных исполнений, несколько примеров я привел выше. Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно большой зимой и меньший летом.

Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В системах такого типа вы встретите два термина: первичные и вторичные цепи.

В первичном контуре горячая вода будет циркулировать от котлов к гидравлическому разделителю. Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического разделителя.

Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел, чтобы забрать больше тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах.Вода может протекать прямо, потому что бойлерам для работы требуется минимальный расход, в противном случае они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры имеют свои собственные насосные агрегаты.

Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа с приводом от асинхронного двигателя. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

Подробное описание первичной и вторичной сторон , описанных здесь

Первичные насосы будут проталкивать воду только по первичному контуру.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

Из коллектора с горячей стороны выходят несколько небольших насосов, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас есть четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, так как тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

Вторичные насосы

Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы будут нагнетать горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в дежурном и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай выхода рабочего насоса из строя.

Вторичные контуры будут обеспечивать водой определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

После того, как горячая вода проходит через теплообменник и теряет часть своей тепловой энергии, она возвращается через возвратный стояк, откуда она перетекает обратно в коллектор с низкими потерями и обратно в котел для сбора большего количества тепла.

Горячее водоснабжение

В этом примере у нас также есть вторичный контур, который идет в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? Много химикатов попадает в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить это.

Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник в водонагревателе.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухни, чайные зоны и раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из бойлера во вторичном контуре будет вытекать из теплообменника в водонагревателе с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в водонагреватель. Гидравлический разделитель и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включится вторичный насосный агрегат, тогда первичный насосный агрегат увидит снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подключаются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.

---
