Расширительный бачок на котел: Нужен ли расширительный бак для настенного газового котла

Содержание

Расширительный бак отопления. Принцип работы. Давление мембранного бака.

Главная \ Полезное \ Мембранный бак « Назад 28.10.2014 06:58

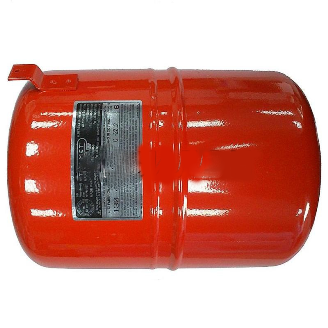

Расширительный бак (гидроаккумулятор) предназначен для компенсации увеличении объема воды при нагреве в системе отопления. Нагреваясь, вода увеличивается в объеме, а «излишек» воды уходит в расширительный бачок, тем самым не допуская срабатывания сбросного клапана, который обычно рассчитан на давление 3 бара. При остывании и уменьшении объема воды в системе, мембрана расширительного бака выталкивает воду обратно, не допуская критического падения давления в системе отопления при котором не включится котел.

Настенные котлы производители, как правило, комплектуют расширительными баками от 6 до 8 литров (зависит от модели) – на отопление, и от 2 до 3 литров – на санитарную воду (если есть встроенный бойлер). Баки объемом 6-8 литров рассчитаны на систему отопления вместимостью от 100 до 140 литров. Поэтому, если ваша система вмещает больше теплоносителя, необходимо устанавливать дополнительный расширительный бак.



Каковы же признаки неисправности или недостаточного/избыточного давления расширительного бака?

  1. Во время работы котла давление «скачет». То есть, при включении отопления, давление растет. При переключении котла на режим производства ГВС, начинает падать. При выключении и охлаждении котла давление падает меньше 1 или даже до 0 (бак совсем пустой)
  2. Вы подпитываете систему отопления регулярно, видимых утечек нет (часто бывают в «теплых полах»), теплообменник исправен.



Как нужно подкачивать давление в расширительном баке:

  1. Перекрыть отсечные краны на расширительный бак, слить воду с него. Если отсечных кранов нет, то открыть сливной кран на котле, слить воду с котла, давление должно быть на «0».
  2. Замерить давление в расширительном баке манометром, сливной штуцер при этом должен быть открыт.
  3. Насосом( к золотнику расширительного бака) качать воздух, пока не перестанет течь вода из сливного штуцера.
  4. Спустить воздух с расширительного бака.
  5. Накачать заново, проверяя давление манометром. Давление в расширительном баке должно быть 80% от рабочего давления  системы (нагретой).
  6. Закрыть сливной штуцер расширительного бака.
  7. Запитать котёл, если сливали, давление в холодной системе должно быть примерно 1-1.2бара.

нужен ли расширительный бак для настенного котла

Смотрите также:

Готовое решение для котельной

ГИДРОСТРЕЛКА 170 КВТ

ГИДРОСТРЕЛКА 120 КВТ

КОЛЬЦЕВОЙ КОЛЛЕКТОР 40 - 60 КВТ

КОЛЛЕКТОР С ГИДРОСТРЕЛКОЙ 100 - 300 квт

Расценки на монтаж отопления

ЭНЕРГОСБЕРЕГАЮЩАЯ КОТЕЛЬНАЯ



Для начала разберём для чего нужен расширительный бак (мембранный)

Расширительный бак — элемент системы отопления,

предназначенный для приема избытка воды, возникающего при её тепловом

расширении в результате нагревания котлом или бойлером.

У настенных котлов, будь то газовый или электрический,

зачастую есть встроенный мембранный бак небольшой ёмкости 5 - 12 литров.

Этого встроенного бака хватит если у вашей системы отопления

емкость не более 40 литров.

Если ваша система отопления около 80 литров, то вам понадобится расширительный

бак минимум 12 литров итд.

Если мембранный бак будет меньше 12% от общей ёмкости, то давление в системе

будет нестабильным.

Лучше если объём расширительного бака будет с запасом.

Расширительный бак системы отопления закрытого типа (мембранного типа)

представляет собой закрытую емкость, в которой установлена эластичная мембрана.

Мембрана делит расширительный бак на две полости, в одной из которых находится

воздух под давлением в другой излишки теплоносителя.



Принцип работы очень прост. Перед пуском системы по средствам автомобильного

насоса закачивают в воздушную камеру расширительного бака воздух

(продаётся уже закачаным с воздухом).

Величина давления воздуха должна быть примерно равна начальному давлению

системы

отопления. При увеличении давления в системе отопления избытки теплоносителя

попадают в расширительный бак т.к. давление в воздушной камере становится

меньше, чем в системе отопления, то за счет эластичной мембраны объем камеры с

теплоносителем увеличивается, тем самым компенсируя избыточное давление в

системе отопления. При понижении давления теплоносителя воздушная камера

расширяется, тем самым компенсируя давление теплоносителя.

расширительный бачок, мембранный расширительный бак

Расширительный бачок. Назначение.

Как известно вода имеет очень низкий коэффициент сжатия, поэтому в системах отопления любое изменение объема воды должно быть компенсировано с помощью расширительной емкости открытого типа или специально разработанного для этих целей расширительного бачка

.

Расширительные бачки или баки, выпускаются в основном мембранного типа и предназначены для поддержания в системе определенного давления. При увеличении температуры объем воды увеличивается, давление растет, и часть воды переходит в расширительный бачок, сжимая воздушную подушку в нем. Когда температура в системе снижается, объем воды уменьшается, и она частично выходит из бака под действием давления в воздушной подушке.

Если в отношении расширительных бачков вопросы с подбором и вводом в эксплуатацию возникают у потребителя редко, то мембранные расширительные баки или емкости у нас повсеместно подбираются на «глазок», а их пуск в эксплуатацию в 99% осуществляется неправильно.

Данная статья предназначена для того, чтобы решить все вопросы с подбором и вводом в эксплуатацию расширительного мембранного бачка или бака для системы отопления.

Для начала выясним, что же такое мембранная расширительная емкость или мембранный расширительный бачок, далее по тексту будем говорить просто — расширительный бак.

Внешний вид расширительного бака вы уже видели в начале статьи.

Как же устроен внутри расширительный бак мембранного типа.

Основные части расширительного бака — металлический корпус и мембрана из синтетической резины, разделяющая корпус расширительного бака на две части.

С одной стороны мембраны под давлением закачивается воздух, который сжимается при расширении воды в системе. С другой стороны мембраны — полость, в эту полость (между мембраной и корпусом) при расширении попадает вода.

Как работает расширительный бачок.

Схема, иллюстрирующая работу расширительного бачка, представлена на следующем рисунке.

Как рассчитать необходимый объем мембранного расширительного бака.

Формула для подбора емкости мембранного расширительного бака выглядит так:



Где у нас:

Vu = общий полезный объем бака = Vi — Vf

Vi = начальный объем = V

Vf = конечный объем

e   = коэффициент расширения, соответствующий разнице между температурой воды холодной системы (отопление выключено) и максимальной рабочей температурой в системе отопления.

Для стандартных систем отопления:

e = 0,04318 (Tmax  = 99°C — Tmin =10°C)

C = общий объем воды в системе который включает в себя котел, трубопроводы отопления, радиаторы, разводку и т.д.

Приблизительно «С» имеет значение между 10 и 20 литрами на 1,0 Ккал/час выходной мощности установленного в системе отопления котла (без учета ГВС). ГВС это сокращенно система горячего водоснабжения, естественно это отдельная система и там свои правила подбора расширительного бака, несколько отличающиеся от подбора расширительной емкости для системы отопления.

Pi = Начальное (абсолютное) давление в емкости.

Обратите особое внимание на следующую запись и запомните для себя, давление (Pi)  не должно быть ниже гидростатического давления

в том месте, где бак присоединен к системе. На это давление вы обязаны накачать бак до того как начнете заполнение системы отопления водой.

Это и есть главная ошибка при эксплуатации расширительных мембранных баков. Давление в них монтажники закачивают, после того как заполнили систему отопления водой. Естественно при таких условиях точное давление угадать невозможно и расширительный бак либо совсем не работает, либо работает не эффективно.

Pf = максимальное (абсолютное) давление установленного в системе предохранительного клапана, учитывая разницу в уровнях установки емкости и предохранительного клапана.

Последняя строка требует комментария, для того чтобы вы точнее ее поняли.

Сбросной предохранительный клапан (группа безопасности) установлен, например на котле. Котел на первом этаже, расширительный бак на третьем. Разницы в уровнях из условия 3м на этаж приблизительно6 метров. В единицах давления это 0,06 кгс/кв. см. Для того чтобы предохранительный клапан не срабатывал и не сбрасывал раньше времени, давление в расчете применяем:

Pi = 3м (1этаж) + 3м (2этаж) +1м (высота установки бака на 3м этаже) +1м (минимальный запас) Получаем Pi =8м.

Pf не должно быть меньше = 8м+6м = 14м или 1,4 кгс/кв.см. – Это будет наше рабочее давление. Мы проверили клапан, если у нас клапан выбран по разрешенному давлению в котле – например 3 кгс/кв.см в расчете можете использовать давление Pf  от 1,4  до 3 х 0,75 = 2,25  кгс/кв.см. коэффициент 0,75 применяем исходя их коэффициента запаса прочности при выборе предохранительного клапана.

Только учтите, по какому давлению подбирали расширительный мембранный бак, на таком давлении он и должен у вас работать, иначе его эффективность будет равна 0.

И еще один комментарий к последней записи, на практике установлено – при естественной циркуляции, чем выше давление в системе отопления (в разумных пределах конечно), тем более эффективно работает система отопления.

Теперь пример расчета расширительного мембранного бака к нашей системе отопления.

Исходные данные:

Котел – 30 квт или это 30 х 0,859 =25,8 ккал следовательно у нас в системе отопления приблизительно 25,8 х 4,65 = 120 литров воды (применили  4,65 литра на 1ккал)

Напомним что такой котел, без учета ГВС отопит дом площадью примерно300 кв. метров — из расчета для средней полосы 1 кВт на 10 кв. метров отапливаемой площади.

C =120 литров

Pi = 0.7 бар =0,7 кгс/кв.см или 0,7 атм (в бар. сейчас выпускают практически все группы безопасности – манометры на группах безопасности).

Pf  = 1,4 бар

Получаем V=10,36 литра.



Выбираем из ближайшего ряда (8, 12, 18, 25, 35, 50, 80) расширительный мембранный бак объемом 12 литров.

Не забывайте также, что иногда предварительное давление Po, в воздушной полости бака, может быть выставлено на заводе. Обычно это 3 кгс/кв.см (указано в паспорте). Для нас оно избыточное и перед пуском котельной его необходимо привести в соответствие с тем, что мы посчитали, иначе

расширительный бак эффективно работать не будет.

Читайте на следующей странице — схема установки расширительного бачка.

какое должно быть давление и как накачать воздух в бачок, советы по ремонту

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Особенности

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Как устроена и работает система?

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

  • предполагаемого объема воды или антифриза;
  • КПД бачка;
  • его требуемой величины;
  • исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Как контролировать систему и работать с ней?

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

  • закручиваются краны отопительной системы;
  • спускается вода из котла;
  • накачивается бак до нужного давления;
  • перекрывается кран для слива;
  • насыщается отопительный контур до нужного уровня через предусмотренный кран;
  • раскрываются краны, связывающие бак с отоплением.

Возможные проблемы

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Дополнительная информация

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.


Расширительный бак в системе отопления



Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.


Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.


Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.


Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:


Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.


Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.


Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.


Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.


Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Неисправности газового котла Navien: замена расширительного бака

Определяем неисправность котла и готовимся к ремонту

Прежде всего, убедитесь, что расширительный бак вашего котла неисправен. Сделать это довольно просто. При заполнении его водой, давление в системе очень сильно меняется. От минимального давления, при неработающем котле, до 3 Бар, при нагреве. Нередко, при этом, срабатывает предохранительный клапан. Для полной уверенности нужно отключить бак от системы, слить с него воду и проверить давление в нем.

Если давление меньше 1 Бар, то сначала подкачайте до нужного давления, а через некоторое время снова проверьте. Попробуйте стравить воздух через ниппель. Если оттуда пошла вода, то бак подлежит замене. Если нет, то нужно проверить ниппель, возможно дело в нем.

Для замены расширителя нам понадобится крестовая отвертка длинной не меньше 200 мм. Отвертка короче не подойдет, так как доступ к одному винту очень затруднительный. Так же неплохо иметь под рукой пассатижи. А если хотите совсем быстро произвести ремонт, то позаботьтесь заранее о ремонтном комплекте прокладок на фильтр и сливную заглушку. Есть очень большая вероятность, что при снятии они потекут.

Меняем расширитель котла Navien

Перед тем, как приступить к ремонту газового котла Navien перекройте все краны. Подвод воды, краны на отопление, газовый кран. Обязательно отключите газовый котел от электричества.

Для ремонта необходимо снять переднюю крышку. Крестовой отверткой открутите два винта в нижней части котла NAVIEN.

Затем снимите сверху две защелки.

Снятие передней крышки газового котла Navien.

Переднюю крышку можно снять. Сбросьте давление при помощи предохранительного клапана. Теперь слейте из расширителя воду. Для этого снизу снимаем сливную пробку и водяной фильтр.

Сливная пробка и водяной фильтр котла.

Чтобы снять пробку, поверните ее против часовой стрелки на половину оборота и потяните вниз. Не забудьте подставить емкость для слива воды. Чтобы снять фильтр, вытаскиваем металлическую скобу и тянем фильтр вниз. Ждем некоторое время, чтобы вся вода из расширительного бачка слилась. На это может потребоваться до получаса времени.

Открутите манометр, чтобы облегчить доступ к баку.

Манометр котла.

Теперь отсоедините расширительный бак от системы. Для этого снимите резиновый шланг, расположенный снизу.

Снимаем расширительный бак настенного газового котла Navien.

Для снятия хомута используйте пассатижи. Теперь открутите три винта, которые крепят расширитель к корпусу.

И аккуратно снимите его.

Расширитель снят.

Берем новый бак, предварительно проверяем давление в нем, при необходимости, подкачиваем автомобильным насосом.

Проверяем целостность нового расширительного бака котла Navien.

И устанавливаем его на место.

Новый расширитель газового котла Navien установлен.

Теперь подсоединяем к нему шланг. Если новый расширительный бак у настенного котла такой же, то вам повезло. А если штуцер смещен в сторону, то обязательно проверьте, не пережат ли шланг. В нашем случае, у старого бака отверстие находилось спереди, а у нового по центру. Пришлось укоротить шланг на 1 сантиметр, дабы избежать перегиба.

Теперь нужно поставить на место фильтр и сливную пробку. Заполняем систему водой, открыв краны. Запитайте котел до нужного давления вентилем снизу котла. Если из фильтра или слива подтекает вода, то желательно заменить резиновые прокладки. Если же их нет под рукой, то можно под них намотать ленту ФУМ.

Уплотнение фильтра.

Теперь надеваем крышку и включаем котел. Через некоторое время воздух автоматически сбросится, и настенный газовый котел Navien будет работать в нормальном режиме.

Как подобрать, заменить и подкачать расширительный бак котла отопления

Расчет объема и выбор расширительного бака

Общеизвестно, что при нагревании объем жидкости увеличивается, в следствии этого увеличивается давление. Для того, чтобы при нагревании теплоносителя ваша система отопления не пошла по швам, а еще хуже, не взорвалась, в котлах отопления предусмотрен расширительный бак.

В настенных газовых теплогенераторах используется бак закрытого типа, который представляет из себя герметичную емкость, разделенную на две части мембраной, одна из которых заполнена газом, во вторую поступает избыточная жидкость из системы отопления при нагревании теплоносителя.

Излишняя жидкость, попадая в одно из отделений  бачка, давит на мембрану, увеличивая давление газа во втором отделении и компенсирует давление в отопительной системе. Когда температура теплоносителя уменьшается, уменьшается и давление на мембрану, сжатый воздух внизу расширительного бака выталкивает ее обратно в систему.

На расширительном резервуаре установлен клапан для сброса воздуха при увеличении давления. Если это ручной, то излишек давления контролируется визуально и  сбрасывается вручную. Если же клапан автоматический, сброс происходит с помощью автоматики при увеличении показателя  на манометре.

Если закрытая система отопления заполняется полностью, тогда даже небольшое увеличение в объеме из-за теплового расширения, может вызвать аварийную ситуацию. В этом случае, для ее избежания, срабатывает предохранительный клапан, лишняя жидкость уходит через него. Объем расширительной емкости должен быть таким, чтобы при рабочем тепловом расширении давление в системе не превышало значения, при котором срабатывает предохранительный клапан.

Предохранительный клапан в системе отопления

Как правильно подобрать  расширительное устройство? Основным параметром является величина жидкости в отопительной системе. Самым простым расчетом является умножение этого значения на коэффициент 0,08. Например, в вашей системе объем теплоносителя равен 100 литрам, значит,  расширительный резервуар должен быть не менее 8 литров.

Кроме того, существует формула, позволяющая более точно рассчитать емкость бака, учитывая и такие параметры, как объем, который получается в результате теплового расширения , максимально возможное давление предохранительного клапана и др.

, где

Vu  — объем бака, равен Vi — Vf

Vi  -первоначальный объем, равен V

Vf — объем после расширения

e — коэффициент расширения,  рассчитывается как разница между температурой теплоносителя в холодной системе при выключенном отоплении и максимальной температурой при нагреве, которая прописана производителем в инструкции. В стандартных устройствах он равен 0,04318.

C  -величина жидкости в системе отопления, включая сам  котел, трубы и батареи.

Pi  — изначальное давление  емкости.

Pf  — максимальное давление предохранительного клапана.

Например,

C  — 100 литров, объем теплоносителя

Pi — 2 бар -3,34 atм, начальное давление

Pf  — 5 бар — 6,2 atм, давление предохранительного клапана.

Расчетный размер бака по указанной формуле равен 9,4л.

Монтаж

Если ваше расширительное устройство пришло в негодность, например, лопнула мембрана, или требуется установка на изготовленный собственными руками  котел, возникает вопрос, как заменить или установить бак?

Поменять его просто, установив  на прежнее место. Баки для газовых двухконтурных котлов обычно имеют плоскую круглую или прямоугольную форму и крепятся на боковой стенке теплогенератора внутри или снаружи.  Для монтажа нового следует придерживаться нижеизложенных рекомендаций.

Емкость подсоединяют в систему на участке с минимальным давлением и меньшей температурой воды, т. е. в обратный контур до циркуляционного насоса, сразу после котла. Почему именно так?  Насос, как правило, ограничивается отсекающими кранами. В случае каких-либо действий с насосом, краны закрывают.

Может так случиться, что после проведенных мероприятий с насосом, краны останутся закрытыми. Это грозит взрывом котла. Установку производят в местах, где он меньше всего будет мешать, например, в углу, в непосредственной близости от котла. Стена, на которой будет происходить установка, должна быть прочной, бетонной или выполненной из кирпича.

Первым делом следует надежно закрепить емкость на стену при помощи кронштейнов. Бак не должен нагружаться весом труб, т.е. они крепятся к стене отдельно. Он не должен вплотную подходить к стене, должен быть зазор для свободного доступа. По поводу верхней или нижней подводки к трубам мнения противоречивые.

Некоторые подводят трубы сверху, мотивируя тем, что в таком положении легче удалить воздух. Мнение же специалистов — подводка должна производиться только снизу, так как рано или поздно на резиновой  мембране образуются трещины. При нижнем способе монтажа воздух хоть и будет поступать через микротрещины в жидкость, но не так интенсивно, как при обратном положении, резервуар прослужит дольше.

Пример монтажа расширительного бака

Причем, на некоторых моделях штуцер установлен внизу и  сбоку, и по-другому емкость не подключить.  Затем следует соединить штуцер на баке с обратной отопительной трубой соответствующего диаметра.

Если трубы выполнены из полипропилена, соединение происходит через тройник, металлопластиковую трубу следует разрезать и соединить через тройник на фитингах, в трубах из стали нужно вварить патрубок с резьбой.

Далее на резьбу накручивается отсекающий кран, на него устанавливается американка и подсоединяется трубой к расширительному резервуару. Опытные мастера рекомендуют устанавливать на бачке аварийный слив, который используется нечасто, но в аварийной ситуации позволит быстро слить воду из расширительной емкости. Для этого за  американкой устанавливается тройник, боковой выход которого оборудуется краном, именно через него происходит слив в экстренных ситуациях.

Проверка и начало эксплуатации

После окончания монтажа нужно произвести следующие действия:

  • заполнить систему отопления жидкостью;
  • удалить воздух из труб и радиаторов с помощью кранов Маевского и клапанов до появления воды;
    Кран Маевского
  • манометром измерить давление в системе отопления, потом в расширительном баке;
  • подкачать или стравить давление до значения на 0,2 Бар меньше, чем в отопительной системе.

Производители котлов указывают в инструкции к теплогенераторут рабочее давление расширительных бачков. Так, например, для Baxi (Бакси) 24 кВТ оно должно быть 0,5 Бар, для Аристон и  Ферроли такой же мощности — 1 Бар, для Вайлант 24 кВт — 0,75 Бар.

Если бак накачать выше номинального, то газ будет выталкивать жидкость назад. Если же значение будет ниже, вода при тепловом расширении заполнит всю емкость, и каждый раз, когда будет повышаться температура, будет срабатывать предохранительный клапан.

Как  качать воздух в расширительный бачок — для этого можно использовать автомобильный насос с манометром, соединив его с золотником, который находится с противоположной стороны подключения теплоносителя. На автомобильном манометре единица измерения указывается  в МПа, пересчитать их в Бары легко — 0,1 МПа равен 1 Бар.

Расширительный бак

- Боб Вила

Схема расширительного бака

: SupplyHouse.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимально увеличить эффективность и ожидаемый срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящих повреждений других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых системах водяного отопления. Это обеспечивает поддержание постоянного давления в трубах, поэтому они не будут повреждены из-за избыточного давления. «Расширительный бак в системе отопления - бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», - утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse. com.

«Когда вода нагревается, она расширяется», - объясняет О’Брайан. «В закрытой системе отопления не так много места в трубах и котле. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления ».

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают за счет выравнивания давления во всей системе. Расширительный бак - это небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подключена к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, установленный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. По мере увеличения давления диафрагма расширительного бачка опускается.Это сжимает воздух в резервуаре, создавая больше места для проникновения лишней воды. Это снижает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка - это относительно простой процесс, который, как правило, может быть завершен менее чем за час мастером своими руками. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться со своим муниципальным строительным управлением, прежде чем приступать к установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse. com предлагает удобный калькулятор размеров расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бачка, который лучше всего подходит для вашей системы.

Стоимость расширительных баков

Цены на расширительные баки начинаются примерно с 30 долларов за небольшие жилые резервуары и поднимаются до 800–1000 долларов за большие коммерческие резервуары.Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются в системах водяного отопления; расширительные баки серии Watts ET и Bell & Gossett HFT, оба предназначены для использования с закрытыми системами водяного отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Техническое обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак функционирует.Чтобы проверить, правильно ли работает расширительный бачок, просто положите руку на бачок и измерьте его температуру. Верхняя часть резервуара должна быть теплой на ощупь, а нижняя часть резервуара должна иметь комнатную температуру. Если весь бак теплый, вполне вероятно, что бак полностью заполнен горячей водой, что происходит только в случае выхода из строя диафрагмы. В этом случае необходимо немедленно заменить бак.

Интернет-магазин SupplyHouse.com предлагает большой выбор расширительных баков и аксессуаров от ведущих производителей в отрасли.Чтобы узнать больше, посмотрите видео ниже или посетите SupplyHouse.com.

Возможно, пришло время позвонить профессионалу

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Расширительный бак котла и системы водяного отопления

Слышали ли вы когда-нибудь громкий гулкий звук, когда выключаете душ? Возможно, вы даже испугались, что ваш водонагреватель может взорваться. Техник HVAC мог также сказать вам, что вам нужна замена расширительного бака котла, но не предложил другого объяснения.Не волнуйся! В этой статье мы обсудим, что вам нужно знать о разгрузочных баках котла.

Ознакомьтесь с нашими услугами по отоплению Позвоните, чтобы назначить бесплатную смету на дому

Что такое расширительный бак котла?

Расширительный бак котла является жизненно важным элементом системы водяного отопления. Это небольшой резервуар, который находится в верхней части бойлера. Его задача - обеспечить пространство, когда нагретая вода расширяется. В середине у него диафрагма, которая разделяет резервуар на две части. Одна часть - это то, куда уходит расширенная вода.Другой - воздушная подушка для происходящих изменений и для регулирования роста давления в процессе нагрева воды.

Старые расширительные баки были только односекционными. Новая конструкция должна была гарантировать, что воздух не попадет в котел и не вызовет коррозию. Расширительные баки полезны в процессах нагрева и охлаждения воды. Эти резервуары предотвращают некоторые из причин гидроудара или гидравлического удара.

Определение гидравлического удара

Гидравлический удар, также называемый гидравлическим ударом, является обычным явлением, которое может привести к износу деталей вашего водонагревательного оборудования.Если вы слышите громкий хлопок, когда выключаете ванну или кран, то причина, скорее всего, в резком изменении направления потока воды. Это явление может раздражать. Это также может привести к более быстрому износу труб и системы отопления. Расширительный бак бойлера может помочь предотвратить эту проблему, а также сохранить ваш нагревательный элемент.

Звоните сегодня: (732) 349-5059

Виды расширительных баков котла

Существуют два различных типа расширительных баков котла:

Стальные расширительные баки

Эта модель расширительного бачка обычно используется в старых домах.Он использовался десятилетиями и не имеет диафрагмы. Следовательно, вода и воздух соприкасаются друг с другом, поэтому следует максимально избегать коррозии. Расширительный бак стального типа снабжен смотровым окном. Это небольшое окошко, в котором вы можете увидеть соотношение воды и воздуха в резервуаре.

Правильное соотношение воды и воздуха зависит от различных факторов, включая материал, из которого сделаны конвекторы, и количество воды, которое может вместить нагревательный бак. Некоторые из проблем, с которыми вы можете столкнуться со стальным резервуаром, - это затопление резервуара, неисправные прокладки и коррозия.Позвоните своему местному проверенному технику, чтобы помочь вам найти расширительный бак стального типа подходящего размера для вашего котла.

Узнайте больше о наших услугах по отоплению Позвоните, чтобы назначить бесплатную смету

Расширительные баки мочевого типа

С другой стороны, эта модель расширительного бачка имеет диафрагму. Эта особенность позволяет расширительным бакам баллонного типа иметь более длительный срок службы. Хотя наличие диафрагмы означает, что вода и воздух разделены, воздух внутри системы по-прежнему не удаляется.Из бака следует удалить воздух. Обратитесь за профессиональной помощью, чтобы определить допустимое давление в вашей системе. Эксперт HVAC также может помочь вам подобрать расширительный бачок подходящего размера для вашего бойлера.

Правильно ли работает ваш расширительный бак?

Одна из наиболее частых причин, по которой ваш расширительный бак не работает должным образом, - это неправильное давление в камере. Стальные расширительные баки оснащены предохранительным клапаном. Проверьте, не выходит ли из него горячая вода.Это признак того, что давление в баллоне имеет проблемы. Посмотрите через смотровое окошко, чтобы убедиться, что давление не упало. Если у вас есть баллон-дозатор, вы можете проверить давление в воздушной секции диафрагмы, чтобы определить, есть ли необходимость слить воду, чтобы можно было наполнить резервуар воздухом.

Позвоните, чтобы записаться на бесплатную консультацию

Заключение

Отопительные системы обычно имеют один или несколько расширительных баков котла. Однако не все домовладельцы знают, с какой целью они там находятся.Эти баки помогают регулировать давление в вашей системе отопления во время нагрева воды в баке котла. Это помогает предотвратить множество проблем с бойлером, включая избыточное давление и гидравлический удар. Таким образом вы продляете срок службы вашей системы отопления. Свяжитесь с Point Bay Fuel сегодня и получите бесплатное предложение по установке!

Узнайте больше о наших услугах HVAC Позвоните, чтобы назначить встречу

Топливо отсека для точек вызова для всех ваших требований к HVAC

Point Bay Fuel обеспечивает превосходное отопление и охлаждение в округах Монмут и Оушен, штат Нью-Джерси.Будьте уверены, что мы нанимаем только высококвалифицированных и профессионально сертифицированных технических специалистов. Мы проводим исключительные услуги HVAC, такие как установка котла, замена топки, техническое обслуживание кондиционера и ремонт воздуховодов. Каждый из наших дружелюбных специалистов обладает квалификацией, знаниями и опытом в проведении точного и быстрого ремонта.

Наша компания предлагает доступные и самые конкурентоспособные тарифы на услуги HVAC в этом районе. Мы предоставляем услуги по техническому обслуживанию, чтобы повысить комфорт вашего дома, повысить энергоэффективность и рентабельность.Если вам нужна система замены, мы можем порекомендовать лучшую марку и модель для вашего дома и бюджета. Ваше удовлетворение - наш приоритет, поэтому на все наши работы дается гарантия. Назначьте встречу по обслуживанию с Point Bay Fuel сегодня. Мы предлагаем бесплатные оценки на дому.

Звоните сейчас: (732) 349-5059 Прочтите наши отзывы

Свяжитесь с нами по телефону (732) 349-5059, чтобы поговорить с одним из наших специалистов по домашнему комфорту!

Ваш расширительный бак вышел из строя?

В AquaTemp мы видим много вышедших из строя расширительных баков здесь, в районе Мартенсвилля.Вы думаете, что ваш, возможно, потерпел неудачу, но вы не уверены? Читайте дальше, и мы поможем вам разобраться.

Баки теплового расширения устанавливаются для защиты водяных трубопроводов и водонагревателя от избыточного давления, которое может привести к катастрофическому отказу. В большинстве систем водоснабжения есть обратные клапаны в том месте, где вода входит в здание, что не оставляет места для расширения и выхода воды после ее нагрева. Установка бака теплового расширения обеспечивает безопасное место для расширения этого дополнительного давления.

Где я могу найти расширительный бак?

В Саскачеване баки теплового расширения чаще всего располагаются возле водомера или водонагревателя. Они могут быть разных цветов, но чаще всего желто-коричневые, синие или зеленые. Если вы не можете найти расширительный бак в вашей системе водоснабжения, мы рекомендуем позвонить нашим специалистам, чтобы они установили его.

Как работает расширительный бак?

Баки теплового расширения разделены на два отсека.Первый - это воздушный отсек с давлением, установленным таким образом, чтобы вода могла расширяться, но не заполняла весь резервуар. Другой отсек напрямую подключен к вашей системе водоснабжения.

Часто диафрагма, разделяющая две системы, выходит из строя, в результате чего две системы становятся одной. Когда это происходит, расширительный бак превращается в «мертвую ногу», что в конечном итоге приведет к поломке и преждевременному выходу из строя вашего водонагревателя.

Как я могу проверить, находится ли мой расширительный бак в хорошем рабочем состоянии?

Есть две простые проверки, которые вы можете выполнить, чтобы убедиться, что ваш расширительный бачок выполняет свою работу:

1.Стучите по танку. Если это звучит глухо, значит, ваш танк все еще в исправном состоянии. Если он издает глухой звук, значит, ваш танк взломан.

2. Проверьте предохранительный клапан на водонагревателе. Он расположен сбоку от водонагревателя с трубкой, уходящей в пол. Если из предохранительного клапана капает вода, это может указывать на неисправность расширительного бачка.

Позвоните нам за помощью

Если какой-либо из перечисленных выше тестов выявит неисправность вашего расширительного бачка, вам следует как можно скорее позвонить нашим специалистам AquaTemp по телефону 306-370-8678, чтобы восстановить безопасное состояние вашей системы водоснабжения.

Расширительные баки - StarTribune.com

Как я уже упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще будут проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком.Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные резервуары для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Когда бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется.Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом должны быть установлены высоко на стене, и к ним будут идти две трубы. Один будет поставлять воду, а другой - переливную трубу. Если в систему бойлера будет добавлено слишком много воды, это предотвратит попадание воды из бака в комнату.

Переливная труба - это просто открытая труба, очень похожая на переливную трубу в унитазе.На изображении ниже показана внутренняя часть расширительного бачка.

Старые закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми.По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет выйти, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, на некоторое время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не может расширяться. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу и сбрасывает давление.Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , работающий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной.Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания.Единственная сложность в этих современных расширительных баках заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем создать в резервуаре давление, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, его можно установить вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель.Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные бачки бывают разных размеров. Чтобы выбрать правильный размер, вам необходимо знать размер вашего водонагревателя и давление воды в вашем доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение
Негерметичный предохранительный клапан на водонагревателе: почему течет и что с этим делать
Новое сообщение
Горячая вода быстрее Расширительные баки

FAQ | Водник

Q: Что такое расширительные бачки?
A: Вода расширяется при нагревании, создавая повышенное давление в водонагревателе или бойлере. При отсутствии расширительного бачка вода будет искать выход. В старых домах горячая вода будет течь обратно по трубе для холодной воды, по которой она поступала. Сегодня национальные правила водоснабжения (Закон о безопасной питьевой воде) предписывают использование средства предотвращения обратного потока. Из-за предохранителя противотока воде некуда деваться, кроме клапана сброса давления, сбрасывающего воду на пол. Расширительный бак представляет собой воздушную подушку под давлением, которая поглощает расширяющуюся воду, поддерживая давление в системе на безопасном уровне.Со временем потребитель осознает экономию денег - горячая вода больше не будет тратиться впустую из-за обратного перетока в линию холодной воды или выливания на пол. Кроме того, постоянные колебания давления воды, если их не контролировать, могут повредить нагреватель и связанные с ним трубопроводы.

Q: Почему существуют разные расширительные баки для водонагревателей, котельных систем и систем лучистого отопления?
A: Баки теплового расширения предназначены для работы с обычными бытовыми водонагревателями. Гидравлические расширительные баки используются в обычных котельных системах, которые обычно находятся в тех районах страны, где тепловая нагрузка значительно превышает нагрузку на кондиционирование (Северо-Восток, Средняя Атлантика, Северо-Центральный, Горный и Северо-Западный). Типы систем отопления в этих домах будут плинтусами или радиаторами.

В: Почему нельзя использовать один и тот же резервуар для каждой системы? Что их отличает?
A: Расширительные баки водонагревателя содержат специальный пластиковый футляр для предотвращения коррозии и выдерживают более высокое рабочее давление, чем расширительные баки бойлера.Расширительные баки котла имеют более высокий температурный класс для использования в системе отопления.

В: Указывают ли производители водонагревателей необходимость в расширительном баке?
A: Да, все производители водонагревателей предъявляют аналогичное требование для обеспечения гарантийного покрытия, если система содержит одностороннее устройство, такое как предохранитель обратного потока.

Узнайте, что такое расширительный бак котла и для чего он предназначен

Главная »Блог» Узнайте, что такое расширительный бак котла и для чего он предназначен

Многие люди не осознают, что расширительные баки котла существуют, или они не знают каковы их цели.В компании Stanley Louis Company мы рекомендуем их некоторым клиентам. Если вы хороший кандидат, мы обсудим это с вами, когда вы обратитесь к нам для обслуживания котла. А пока читайте дальше, чтобы узнать, что такое расширительные баки котла.

Зачем нужны расширительные баки водогрейного котла?

Расширительные баки служат подушкой для расширения воды при нагревании. Если эта воздушная подушка недоступна, давление в системе котла может стать выше, чем она может выдержать.Это приводит к открытию клапана сброса давления, который затем сбрасывает воду. Все это делается для сброса давления, но расширительный бак котла может предотвратить эту необходимость.

Существует несколько типов расширительных баков котлов

Существует несколько различных типов расширительных баков котлов, и ваша местная сервисная компания по обслуживанию котлов может помочь вам решить, какой из них лучше всего подходит для ваших конкретных нужд. Два основных типа стального расширительного бачка, который по сути выглядит как длинный стальной барабан, и расширительный бак баллонного типа.Оба могут использоваться в системах водяного отопления, в бытовых водонагревателях, где гидравлический удар и давление являются проблемой, а также для систем охлаждения охлажденной водой.

В более новых котельных системах чаще используется расширительный бак баллонного типа, хотя стальные расширительные баки все еще используются. В варианте из стали воздух и вода соприкасаются друг с другом, хотя в варианте с мочевым пузырем воздух и вода разделены диафрагмой. Жидкость не сжимается, а воздух, поэтому это означает, что ее можно сжимать в системе с замкнутым контуром.

Внутри стального расширительного бака воздух действует как пружина и поглощает избыточное давление, возникающее при нагревании воды в системе котла. Затем вода расширяется и сжимается - не из-за сжатия, а потому, что основы физики покрывают ее, когда она нагревается или охлаждается.

Позвоните Стэнли Луи сегодня, чтобы получить помощь с расширительными баками котла и многим другим.

Если у вас есть вопросы о расширительных баках котла или у вас есть другие потребности, связанные с другими проблемами котла, вы можете связаться с компанией Stanley Louis по телефону 800-217-6527.Мы специализируемся на солнечных водонагревателях, но можем помочь с широким кругом вопросов. Позвоните нам сегодня для обслуживания, чтобы получить ответы на свои вопросы или узнать, какой котел лучше всего подходит для ваших уникальных потребностей.

Расширительные баки, все, что вам нужно знать.

Зачем моей печи расширительный бак?
Когда вода нагревается, она расширяется и воду нельзя сжимать, поэтому без расширительного бачка установлен, давление будет расти и заставит предохранительный клапан сдуйте.

Расширительный бак котла поглощает расширяющуюся воду за счет позволяя воздуху в расширительный бак для сжатия, это предотвращает давление от здание и позволяет котлу нагревать и остывать без слишком возрастает давление кашицы.
Снятие разгрузки печи вентиль от котла или подключив его так, чтобы он не утечка - очень плохая идея, это может позволить давление на котел до опасного уровня вызвать взрыв, который может уничтожить весь свой блок.Так не делай этого. Теперь перейдем к расширительный бак.

По большей части расширительный бак Amtrol используется чаще всего. расширительный бак.
Щелкните любое изображение, чтобы увидеть увеличенное изображение.

Есть другие бренды там, и они много работают одно и тоже.

Для большинства бытовых котлов следующие 4 танка в основном использовал.

Amtrol # 30. The # 15 # 109 и The # 110

Некоторым большим домам нужен Amtrol # 60. и больше.

И они получают намного больше, но эта страница предназначена для Домовладельцы. Так что я не буду возиться с большие танки. Замена расширительного бачка может быть очень простым в большинстве случаев, но вы имеете дело с ОЧЕНЬ горячая вода и можно получить заварной. Лучше всего будет обогревать подрядчик сделать это. но как тот, что я сделал на Котел Weil McLain, оказалось настоящей болью.

Прежде чем я расскажу, как его заменить, Я должен спросить, действительно ли это должно быть заменены?
Если подтекает, то просто необходимо заменить. Видеть Предохранительный клапан котла
Если он заполнен водой, его необходимо заменен, коснитесь бака сзади, звук пустой, если нет, то он полный.если оно полно, значит будет очень тяжелый, так что будьте осторожны, чтобы не уронить пальцами, когда вы его снимаете.

Примечание: нажатие на расширительный бачок покажет, заполнен ли он. или нет, чтобы вы знали, что он будет очень тяжелым, когда откручен, но если это звучит пусто, это не значит, что бак в порядке, бак может быть неисправен, даже если в нем есть гулкий звук.

Если нет давления воздуха в бак.используйте воздушный манометр, который у вас должен быть 12 фунтов на кв. Дюйм. Но помните, что вы выпускаете воздух каждый раз, когда вы это проверяете. Если это не так иметь 12 фунтов на квадратный дюйм, вы можете накачать его до 12 фунтов на квадратный дюйм с помпой. Но это всего лишь временный патч, и он сойдет опять таки. так что его следует заменить.
Хотя и заболоченный Расширительный бак вызовет срабатывание предохранительного клапана на котле. течь и / или сдувать. Это не только причина утечки предохранительного клапана и или сдувает.
Посмотрите, почему мой предохранительный клапан протекает? к нажав здесь.

Примечание: # 110 и # 30 являются бак точно такого же размера. но они не взаимозаменяемые.
№ 110 является частью системы наполнения тележки и только ввинчивается в заправочный клапан Fill Trol. Есть 2 типа заправочных клапанов Fill Trol у одного есть ручка клапана, чтобы повернуть воду выкл другой нет. На картинках ниже вы увидите их обоих.
Заливка Тележка с ручкой и наполнением Тролль с Из ручки. Нажмите на картинку, чтобы увеличить рисунок. # 110 и # 109 будут только ввинтите в один из этих клапанов. В # 15 и # 30 прикрутятся к любому Фитинг с размером железной трубы 1/2 ". # 109 и # 15 того же размера, что и друг друга. но примерно 1/2 размера # 30 и # 110.

Это №30, он ввинчивается в дно воздухозаборника Это будет легко менять, но если это вода зарегистрирован, это будет сложно, как только вы откручиваем.Когда он полон, он очень тяжелый воды.

Это тоже танк №30 А это также будет легко заменить.
Хорошо Итак, теперь мы определили, следует его заменить или нет и какого типа танка нам нужен. Итак, давайте заменим вещь уже.

Сначала включите питание котла выключенный. Затем включите воду в бойлер. выключенный. Следуйте за клапаном заполнения обратно, пока не видеть клапан, который нужно выключить.Если у вас есть клапаны на линиях подачи и возврата. вы можете выключить их все, чтобы предотвратить осушение всех ваших зон.

Затем подсоедините шланг к нижнему слейте воду из бойлера и сбросьте давление.

Если нужно слить весь бойлер для снятия бака может вам понадобиться удалить автоматический вентиль, чтобы воздух забраться наверх, чтобы котел сливаться быстрее.

Остальное легко откручиваем старый один и поставить какую-то трубную дурь или клейкая лента на нитках. (только на the15 и # 30) и прикрутите новый обратно в # 109 и # 110 не нужны и трубная смазка или ленточная смазка у них есть Кольцо круглого сечения, обеспечивающее водонепроницаемость. ок вот и все готово поставил авто вентиляция назад. выключить слив котла включи воду снова Получите воздух, включите питание на.

Перед повторным включением питания и запустите котел, убедитесь, что бойлер полон воды и тепла линии также полны воды.

Может потребоваться удалить воздух из тепловые петли, пожалуйста, перейдите по этой ссылке, чтобы удалить воздух из вашей системы Remove Air
Запуск котла без воды приведет к повреждению котла, пожалуйста убедитесь, что он полон, прежде чем включать снова включите питание.

Найти замена расширительных баков котла здесь.

Пожалуйста, разместите все вопросы или комментарии на форуме обсуждения сантехников.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
