Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.

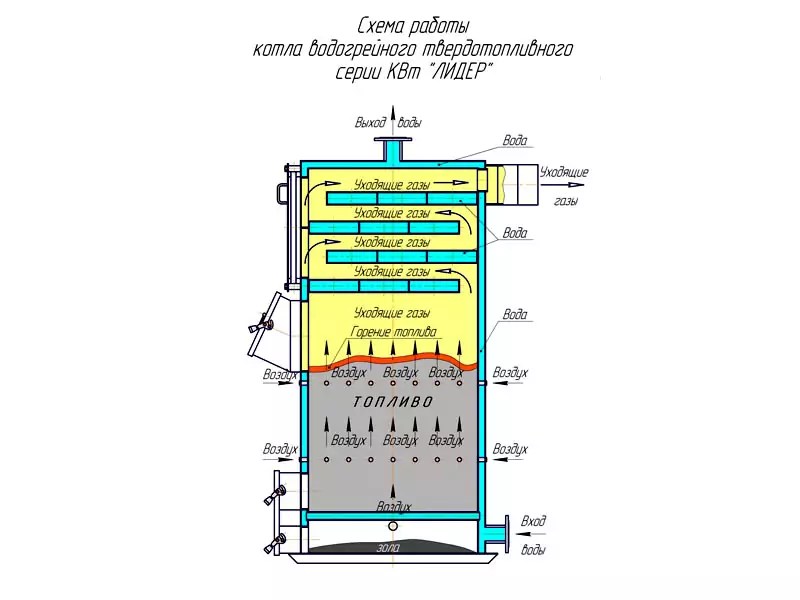

Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

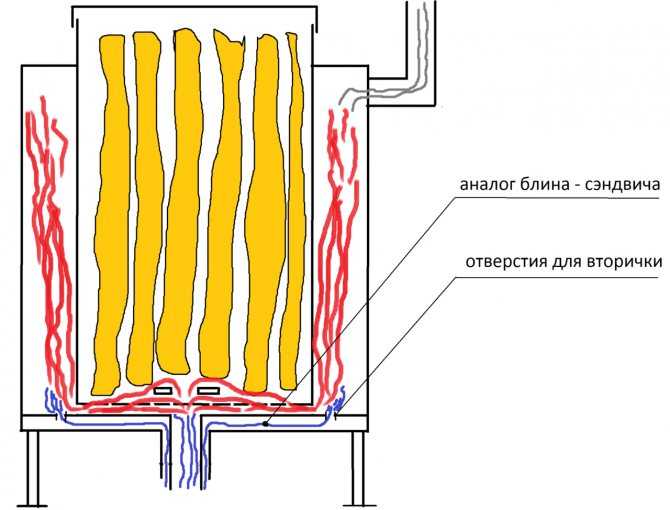

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.

На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм³. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание.

Наиболее экономичными моделями считаются дровяные ТТ котлы.

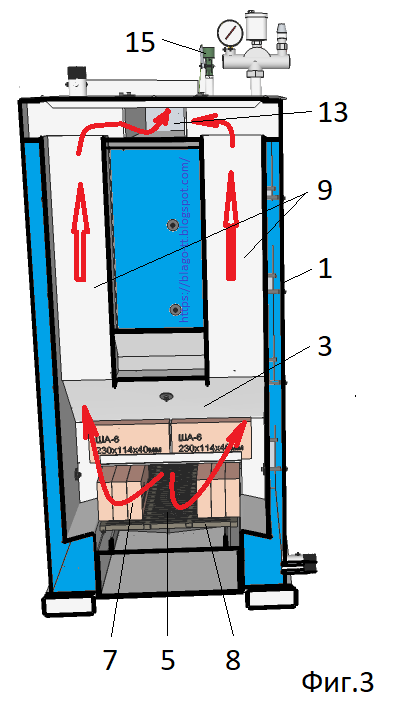

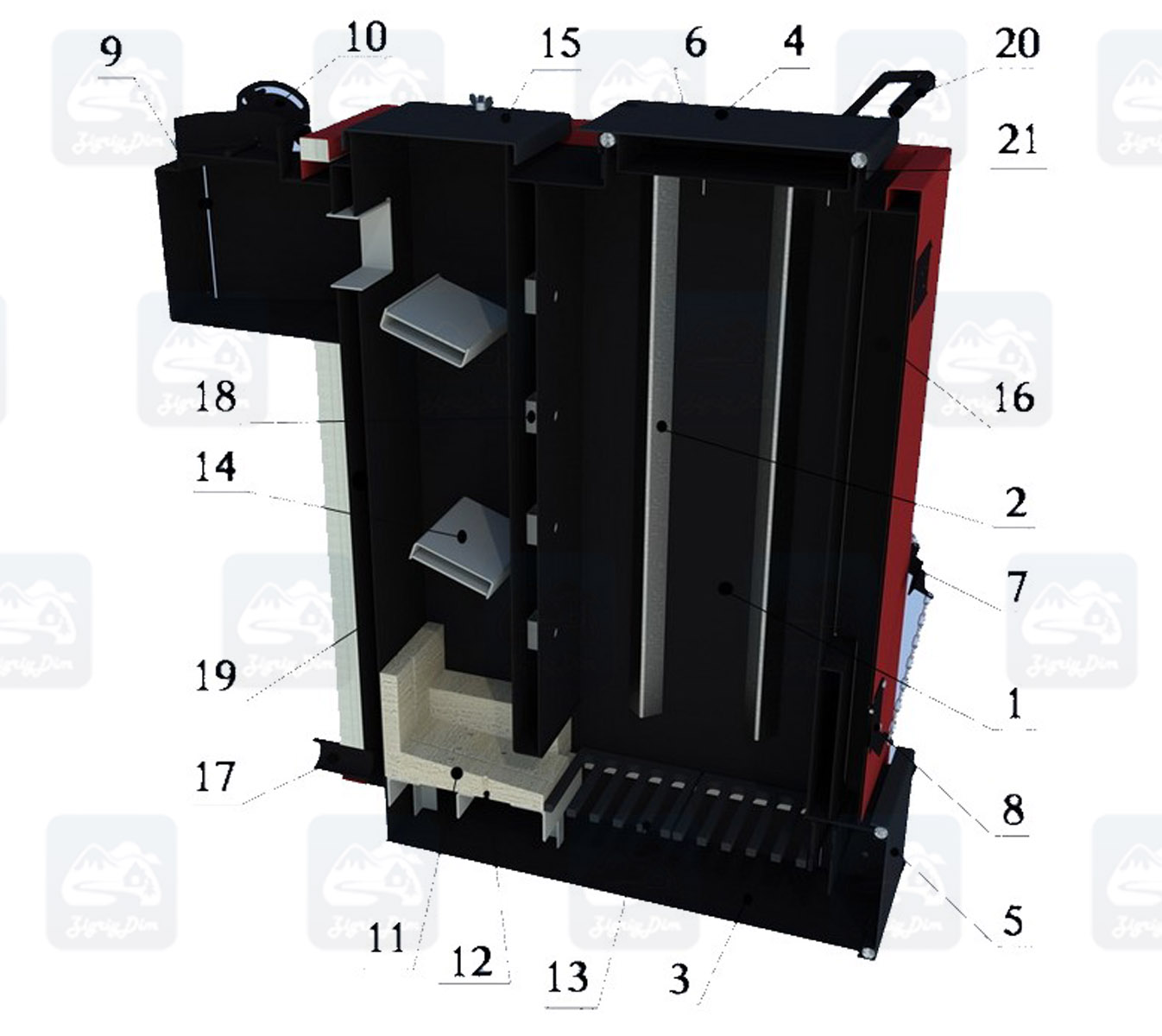

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

1. Металлического корпуса, закрывающего внутренние камеры.
2. Нижней камеры для сжигания топлива.
3. Верхней камеры для сжигания газа.
4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: «Как сделать котел на дровах своими руками – пошаговая инструкция».

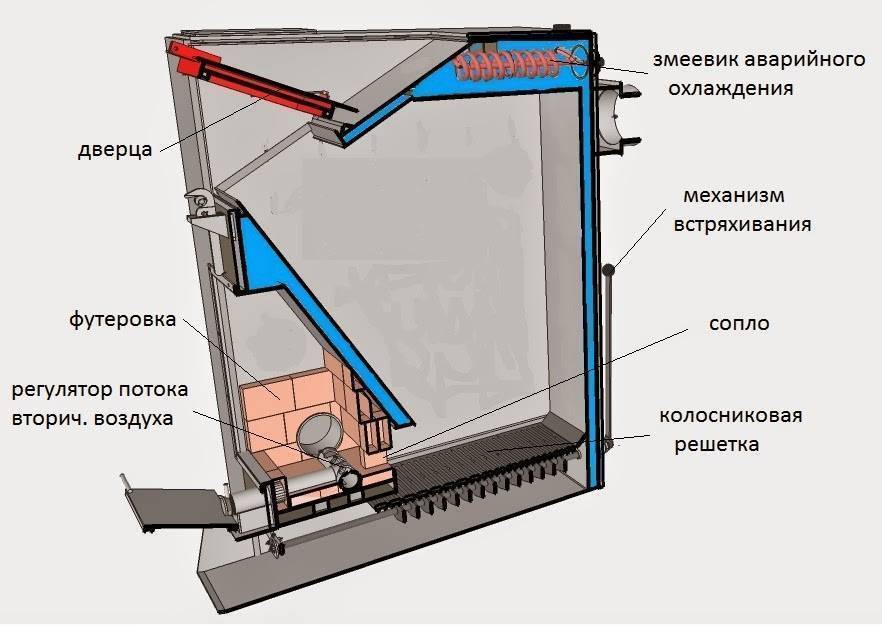

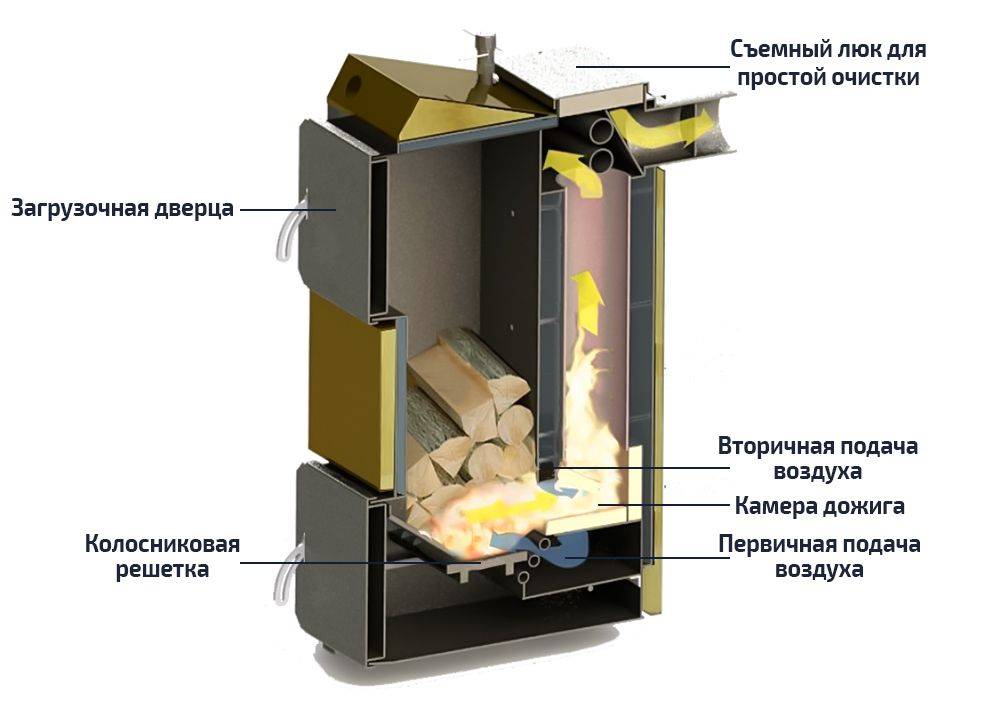

Устройство твердотопливного котла длительного горения следующее:

• Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
• Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
• Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
• Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

• Высокий КПД (около 95%)
• Автономность отопления.
• Экономичность.
• Надежность и долговечность.
• Высокая эффективность.
• Доступность топлива.
• Экологичность.
• Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

• Большие габариты.
• Необходимость оборудования отдельной котельной.
• Сложное устройство котла длительного горения на дровах.
• Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

1. Дешевизна.
2. Универсализм в плане используемого топлива.
3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

• Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
• Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
• Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
• Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

• Следить, чтобы температура внутри контура не превышала граничных показателей.
• Питающий трубопровод запрещается оснащать запорным вентилем.
• В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
• Вентиляция в помещении должна быть полностью исправной.
• Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

• Сварочный аппарат.
• Приспособления для обработки металла.
• Электродрель.
• Уровень и рулетка.
• Маркер.
• Болгарка.
• Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

• Пустой газовый баллон.
• Металлический лист.
• Асбестовый шнур.
• Стальную трубу диаметром 60 мм.
• Металлические петли и ручки.
• Металлический уголок и вытяжку.
• Базальтовое волокно.

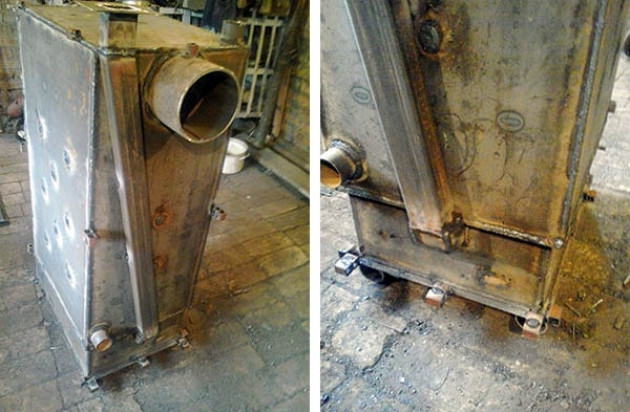

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

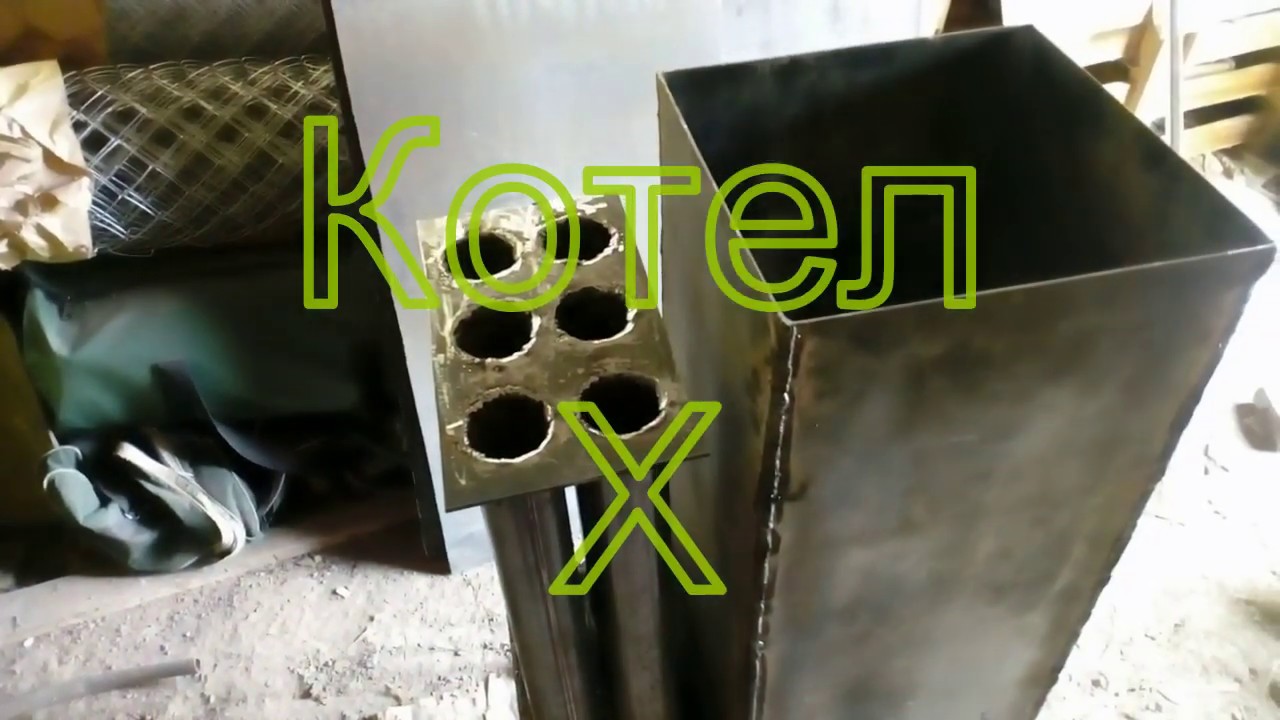

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

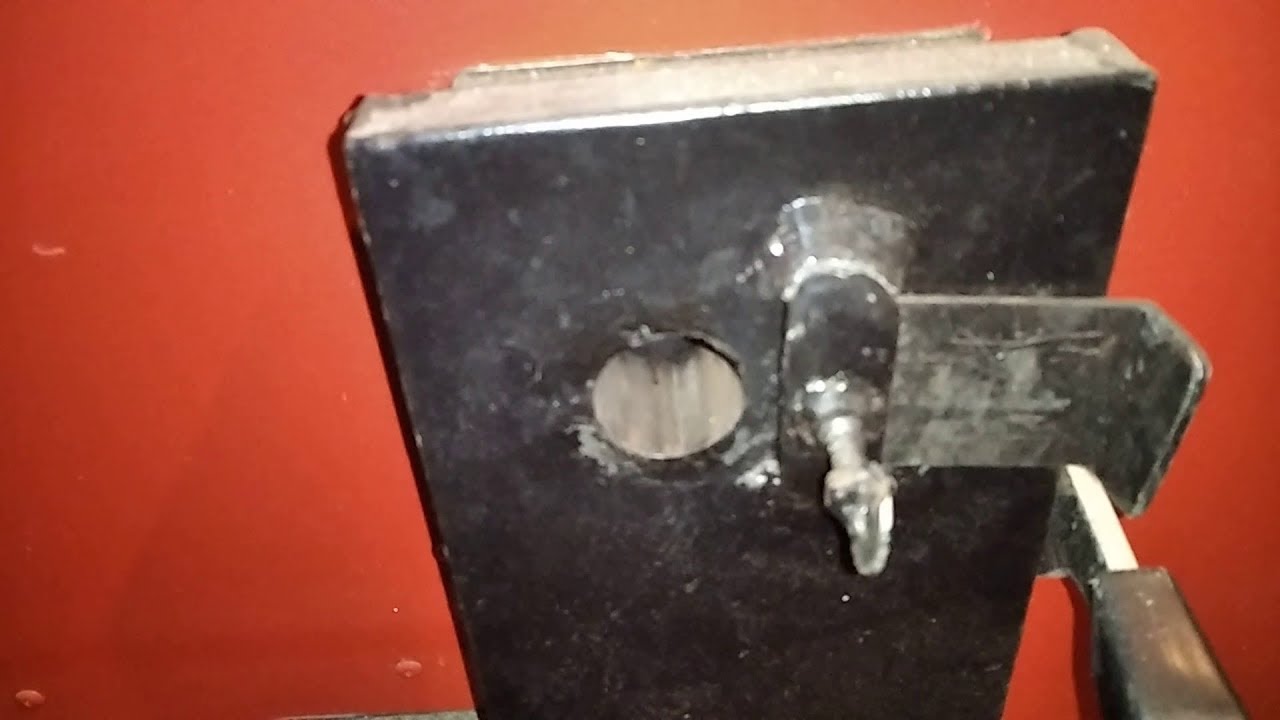

Для того чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха. Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

1. Вначале нужно извлечь ограничитель подачи воздуха.
2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
3. Ограничитель установить на прежнее место.
4. Далее следует зажечь спичку и бросить ее в топку.
5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

• Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
• Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
• Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
• Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
• Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
• Все соединительные узлы необходимо уплотнить герметиком.

75 фото создания своими руками и использования в доме

Данный котел отличается от аналогов тем, что его работа не зависит от качества топлива. Соответственно, чем лучше дрова, тем быстрее система будет нагреваться и дольше хранить тепло. Шахтные котлы длительного горения могут отапливать помещение минимум до 8 часов без подкладки дров.

В качестве топлива можно использовать дерево с влажностью до 50%, при этом котел не теряет свои тепловые качества. Температура в помещении получается ровная, без резких перепадов. Купить в магазине такой котел не просто, он очень дорогой.

Содержимое обзора:

• Устройство шахтного котла
• Плюсы и минусы шахтного котла
• Шахтной котел своими руками
• Фото шахтного котла

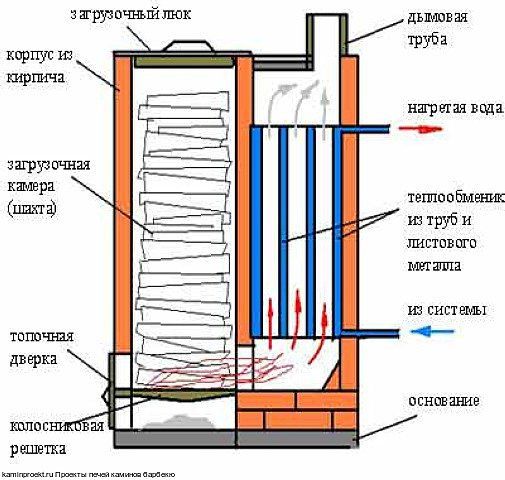

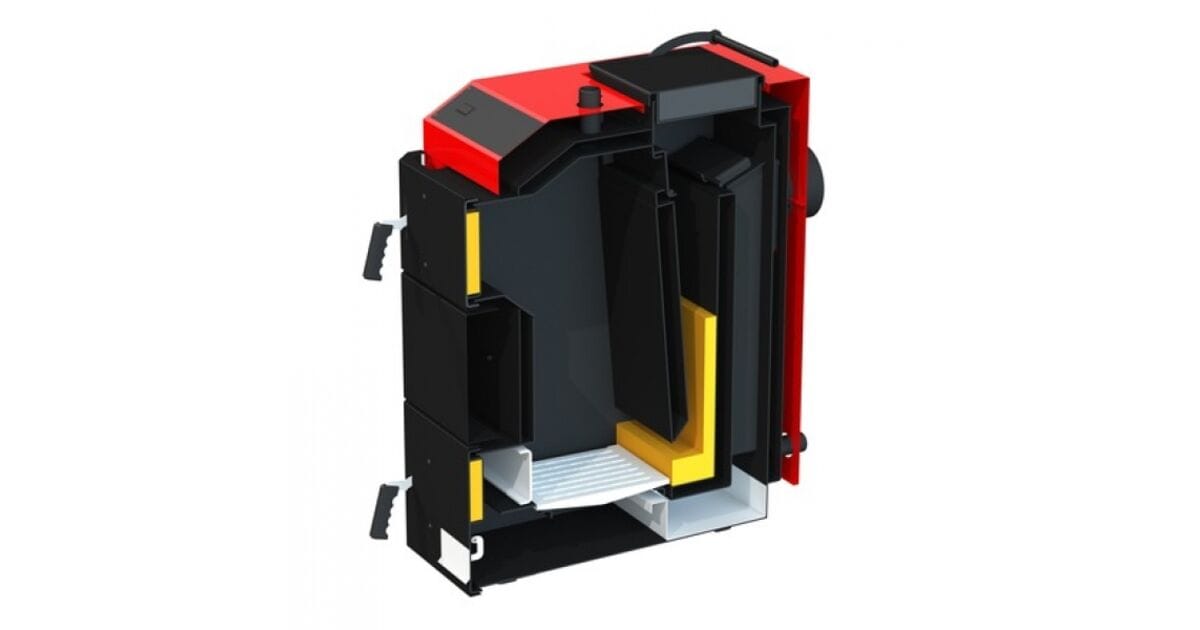

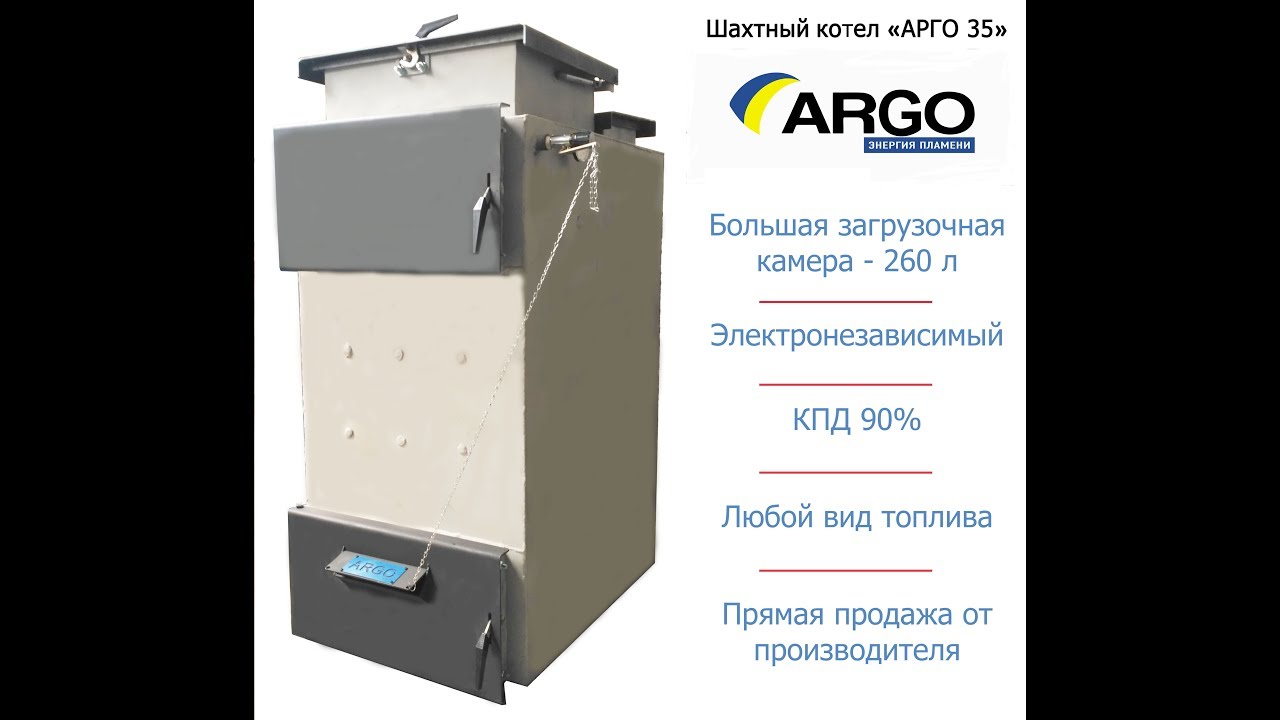

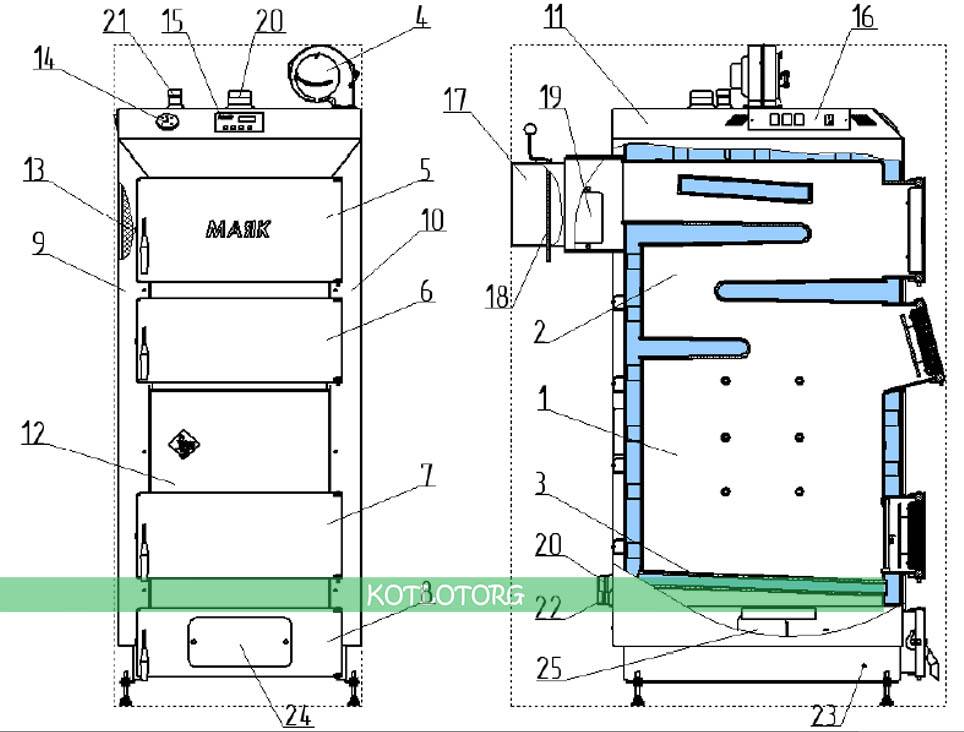

Устройство шахтного котла

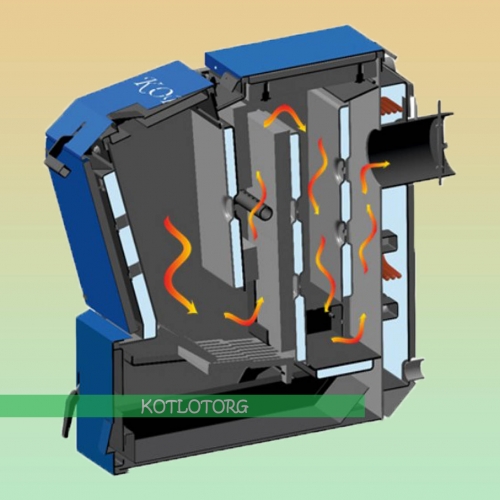

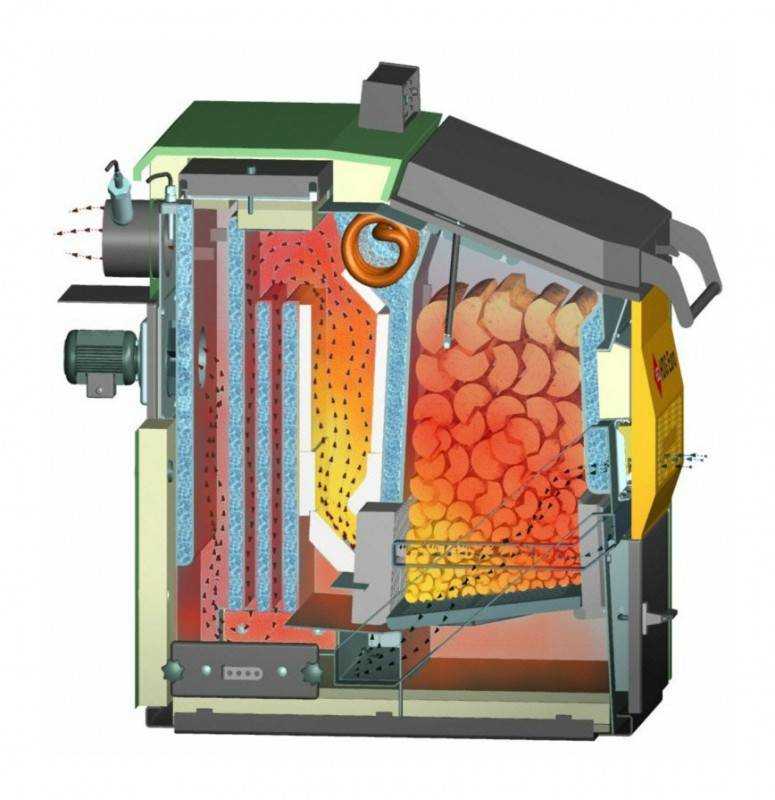

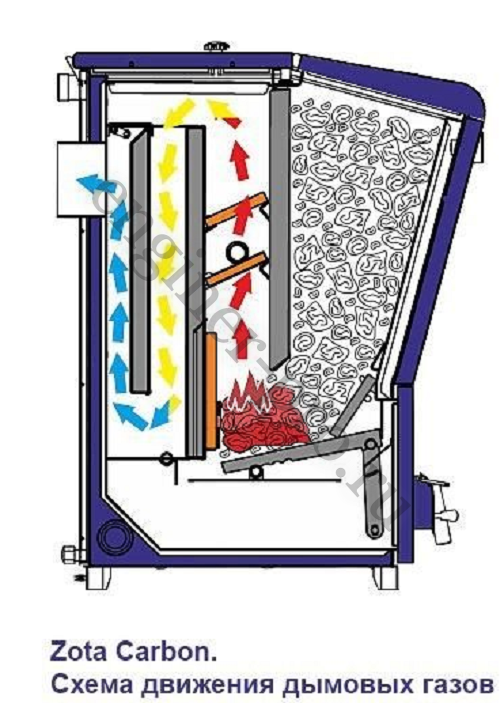

Работает шахтный котел по принципу нижнего горения. Главная особенность устройства в том, что шахта находится вертикально, а это не обычно, для аналогов котлов длительного горения.

Принцип работы:

• Топливо кладут в топочную шахту и поджигают снизу котла в специальном месте. Дверцы шахты плотно закрывают.
• Устанавливается необходимая температура, и включаются вентиляторы. Не переставая, дует воздух, благодаря чему верхний слой дров не разгорается.
• Нижние поленья прогорают, и верхний слой по инерции сползает вниз. В это время вентиляторы перестают гонять воздух.
• У котла поднимается высокая температура, и воздух рядом с ним становится сухой, благодаря этому дрова можно высушить перед использованием.

У каждого вида котла имеется свое название, в большинстве случаев по фамилии создателя. Можете, посмотрите фото шахтных котлов и их названия в интернете.

Если котел правильно топить, соблюдая инструкцию и использовать качественное топливо, то он будет работать максимально эффективно.

• Рекомендуемое время использования без подкладки 7-9 часов.
• При правильном использовании системы, дым не будет попадать в помещение.
• Хорошая и отличная теплоотдача.

Для работы котла в фазе газогенерации необходимо:

• Разжигать топливо в котле в обычном режиме.
• Чтобы котел нагрелся и начал выполнять свои функции необходимо выждать около 20 минут.
• Перевести устройство в нужный режим.

Шахтные котлы длительного горения не прихотливы к качеству дров. Но для наилучшей работы рекомендуется использовать по максимуму сухие поленья.

Кроме основного вида топлива, для работы котла можно применять:

• Прессованные брикеты из опилок.
• Паллеты.
• Опилки и щепки.
• Деревянные отходы.

Для наилучшей теплоотдачи системы, хотя бы 45% всего топлива в закладке должны составлять сухие поленья.

В инструкции к котлу говориться, что лучше использовать древесину твердых пород. Запрещается топить систему деревом со смолой, это уменьшит срок службы котла.

Теплоотдача шахтного котла еще зависит от принципа закладки дров. Дрова верхнего слоя должны опускаться вниз и там начинать гореть. Но если не правильно их положить, они зависнут в воздухе, зацепившись за стенки, в результате горение прекратиться.

Для предотвращения остановки горения нужно:

• Класть поленья в топочную камеру не плотно к стенкам, объем топки должен быть занят топливом на 95%.
• Располагаться дрова должны поперек.
• Снизу лучше класть более сухие поленья.

Плюсы и минусы шахтного котла

• Для работы котла можно применять влажные дрова на 50%.
• Большой выбор котлов разного производства
• Можно применять в домах, дачах, в промышленных помещениях.
• Экономия электроэнергии.
• Одной закладки дров в экономном режиме хватит до 20 часов.
• За шахтным котлом не сложно ухаживать и чистить.
• От котла нет дыма в помещении.

Минус — высокая стоимость.

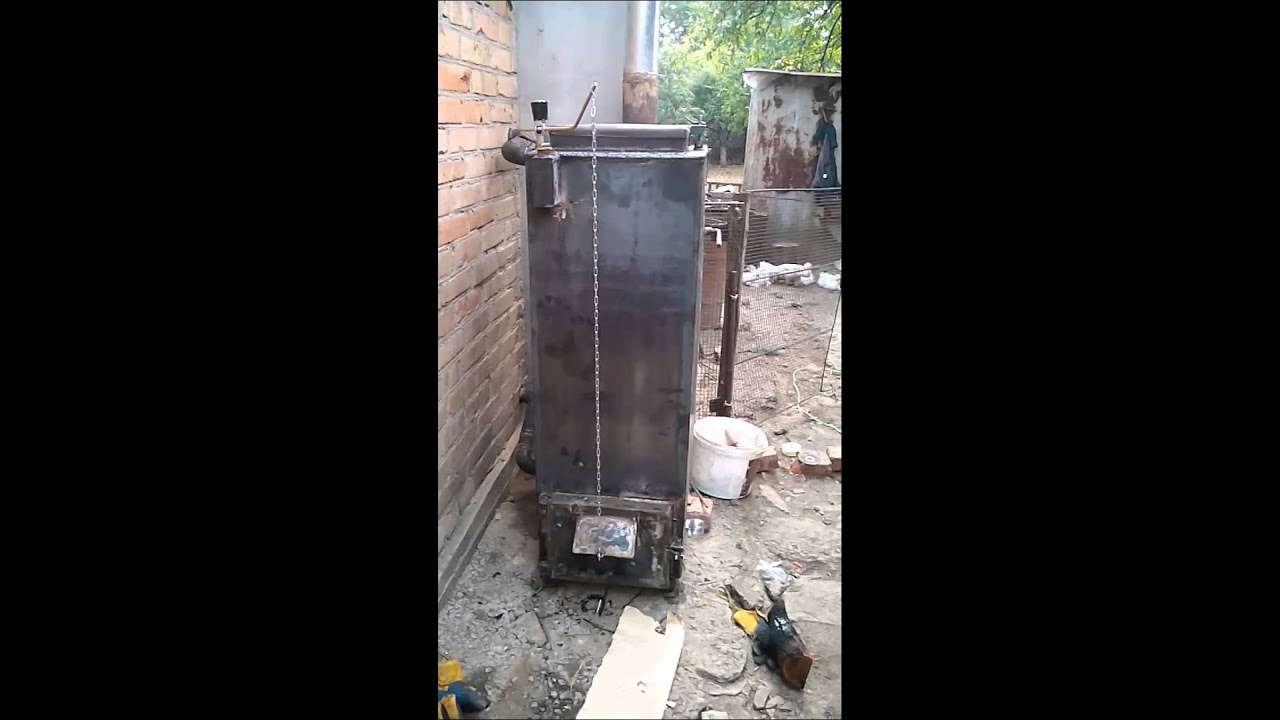

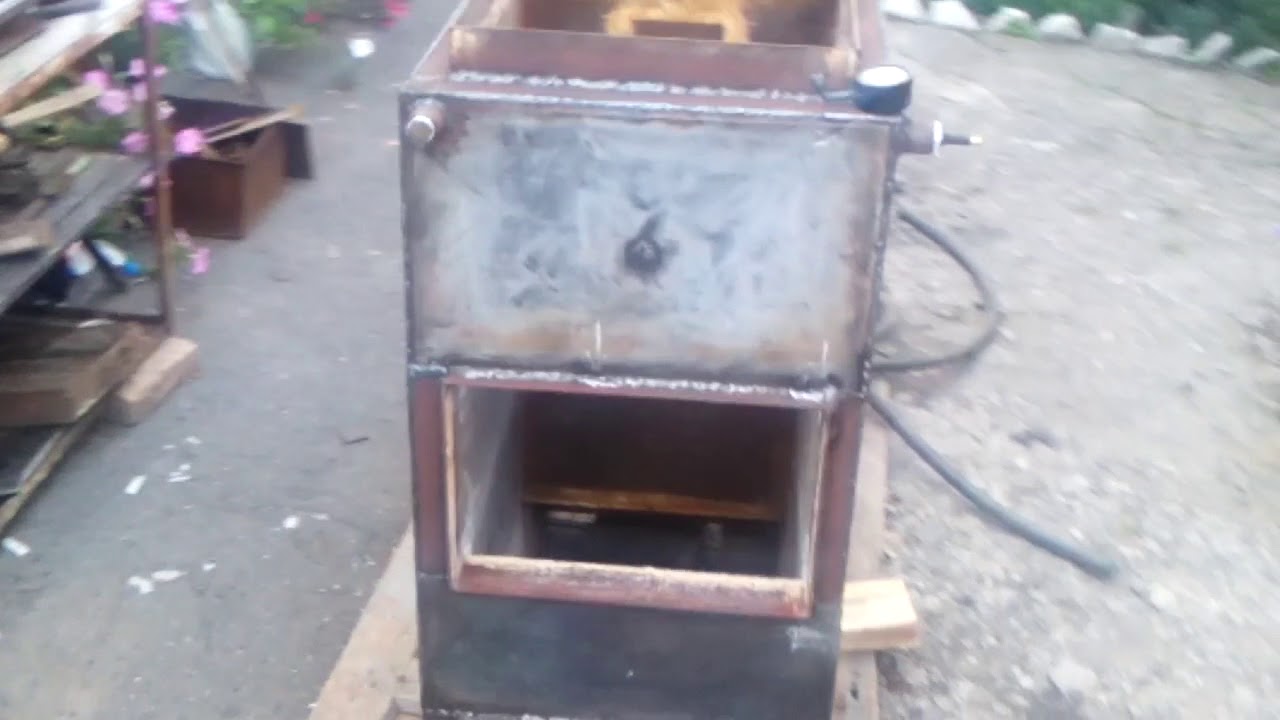

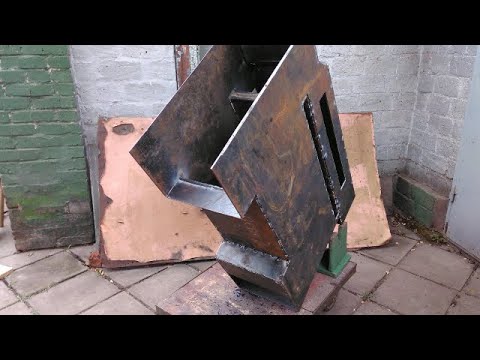

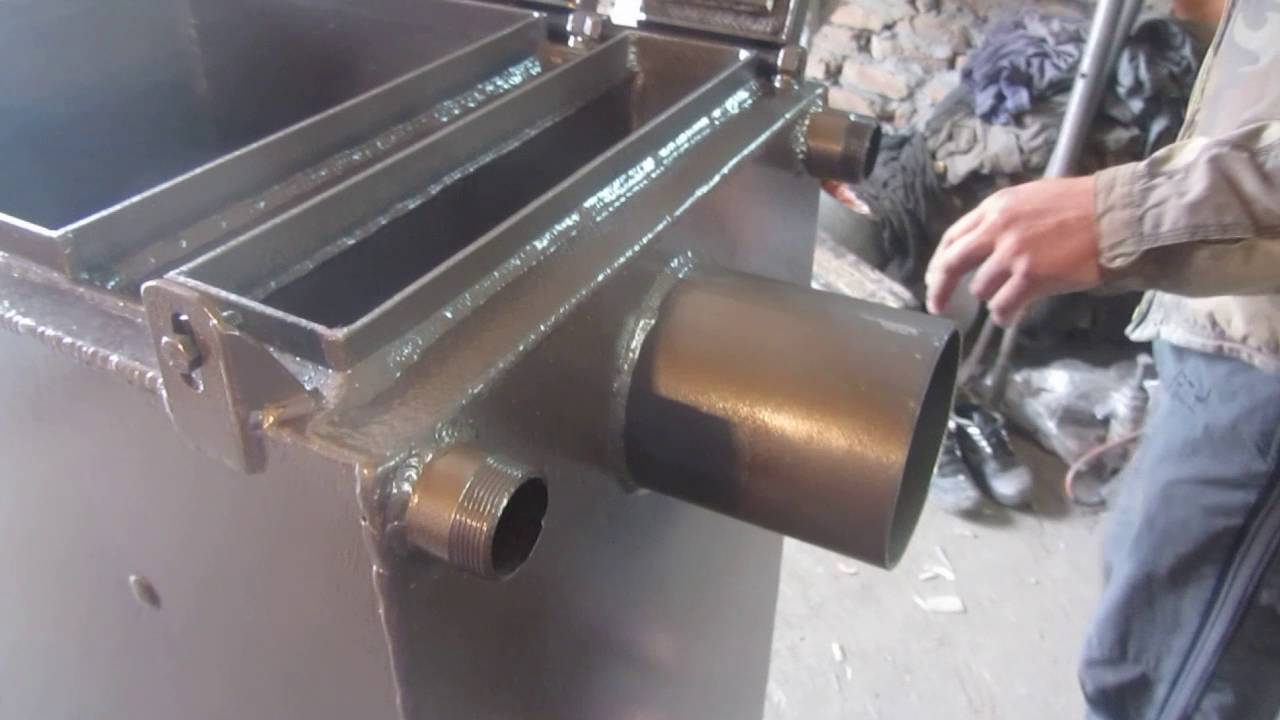

Шахтной котел своими руками

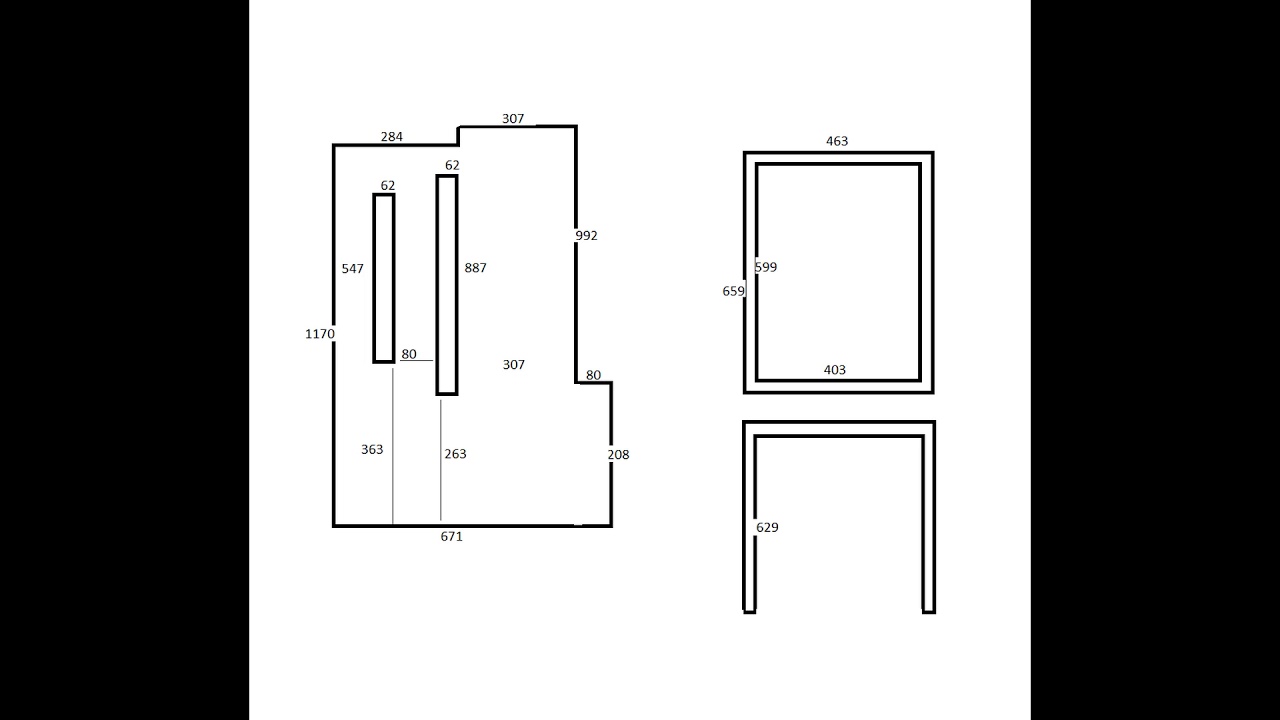

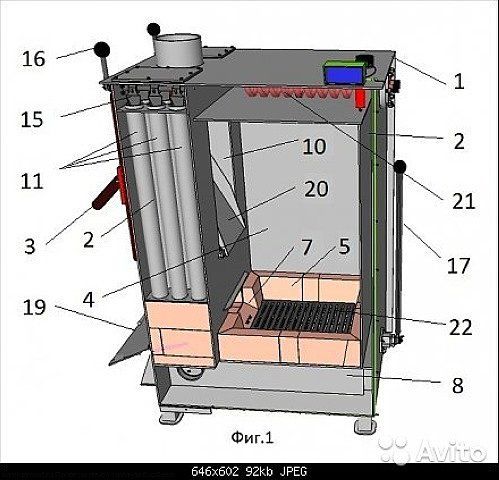

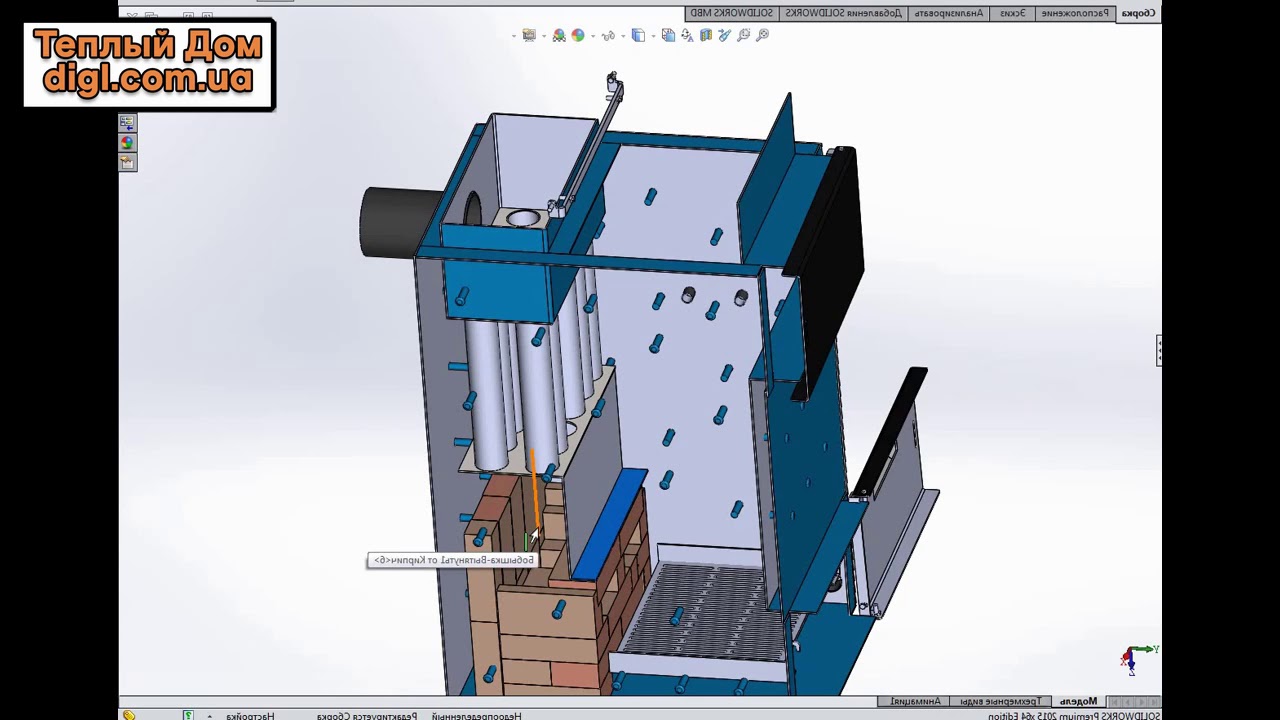

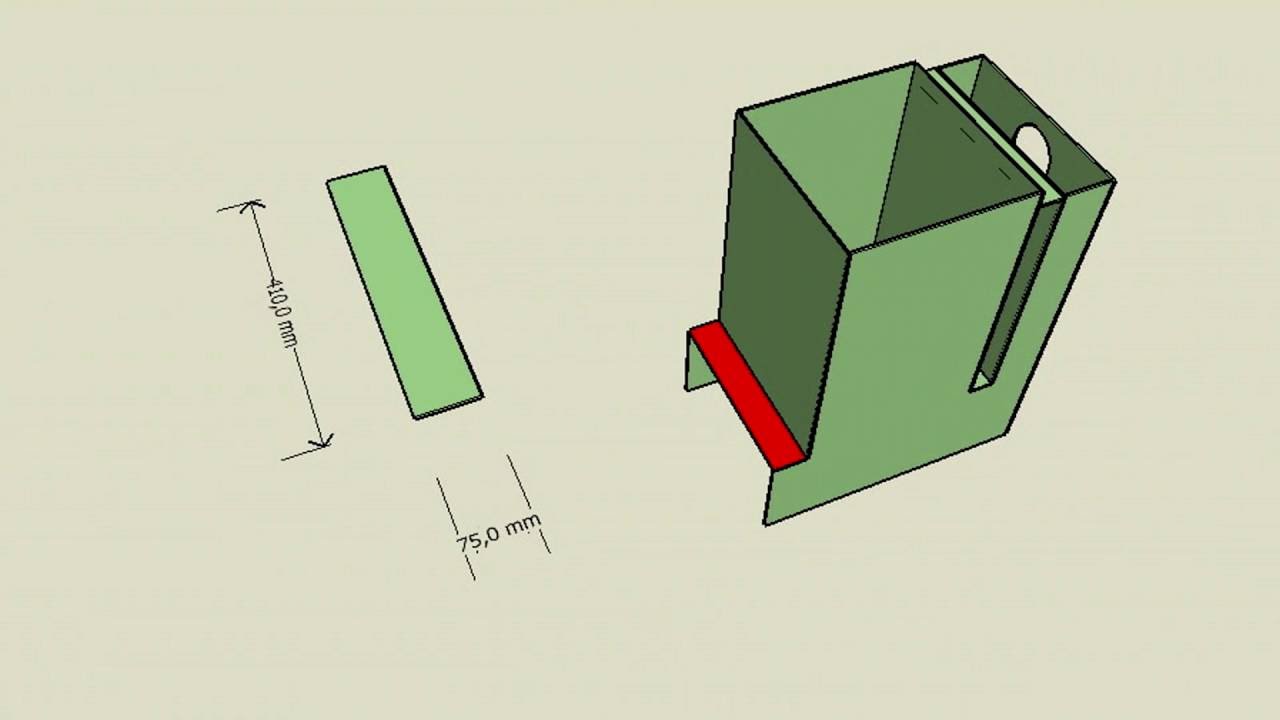

Существует множество чертежей шахтного котла, чтобы сделать его своими руками. Сделать систему такого качества, как у производителя нельзя, но хороший аналог для дома возможно.

Составляющие котла для самостоятельной сборки:

• Топка. Она занимает половину всей системы. Высота топки должна быть в 2 раза больше ширины.
• Шахта для загрузки топлива, располагается с боку или сверху.
• Зольная камера, располагается под шахтой.
• Колосник, делит зольную и шахтную часть.
• Камеры для обмена теплом.
• Дымоход.
• Заслонки.
• Дверцы.

Для приобретения всех материалов и элементов для отопительной системы, нужно рассчитать их необходимое количество.

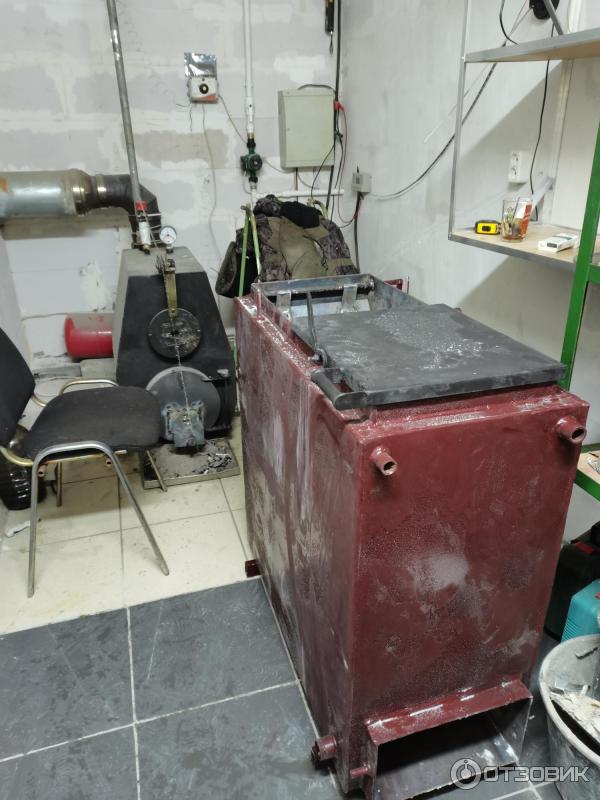

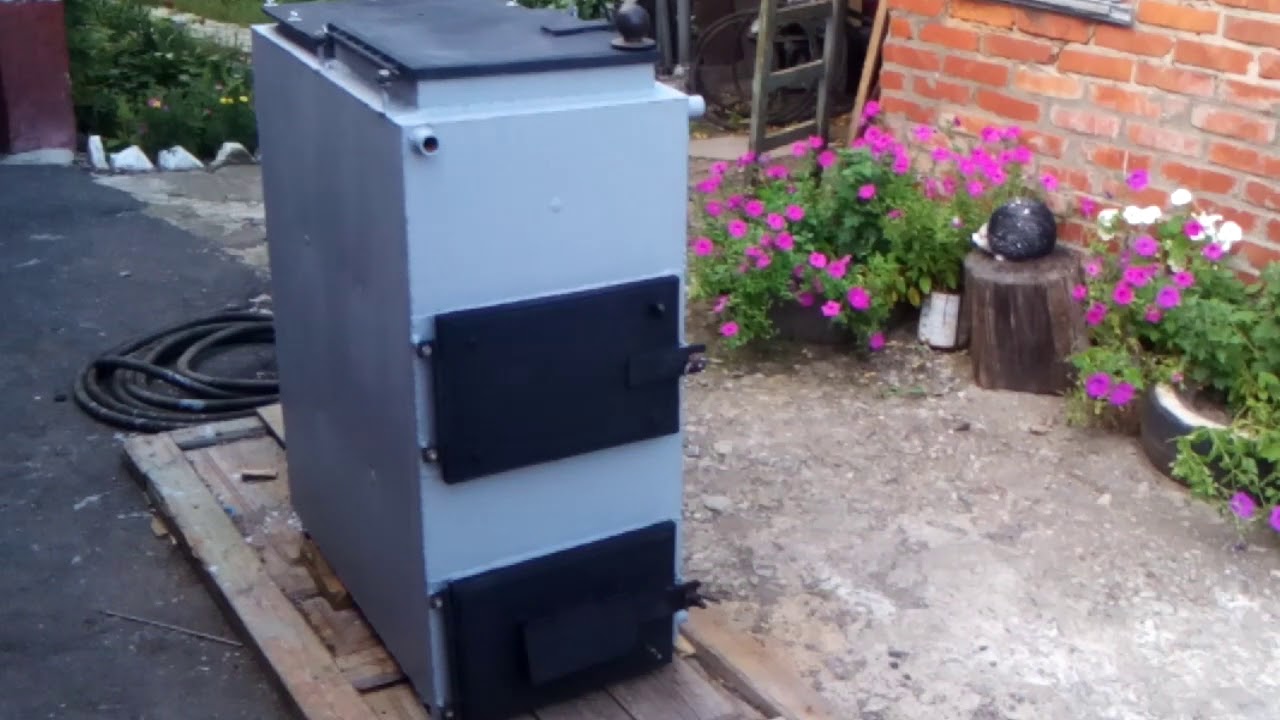

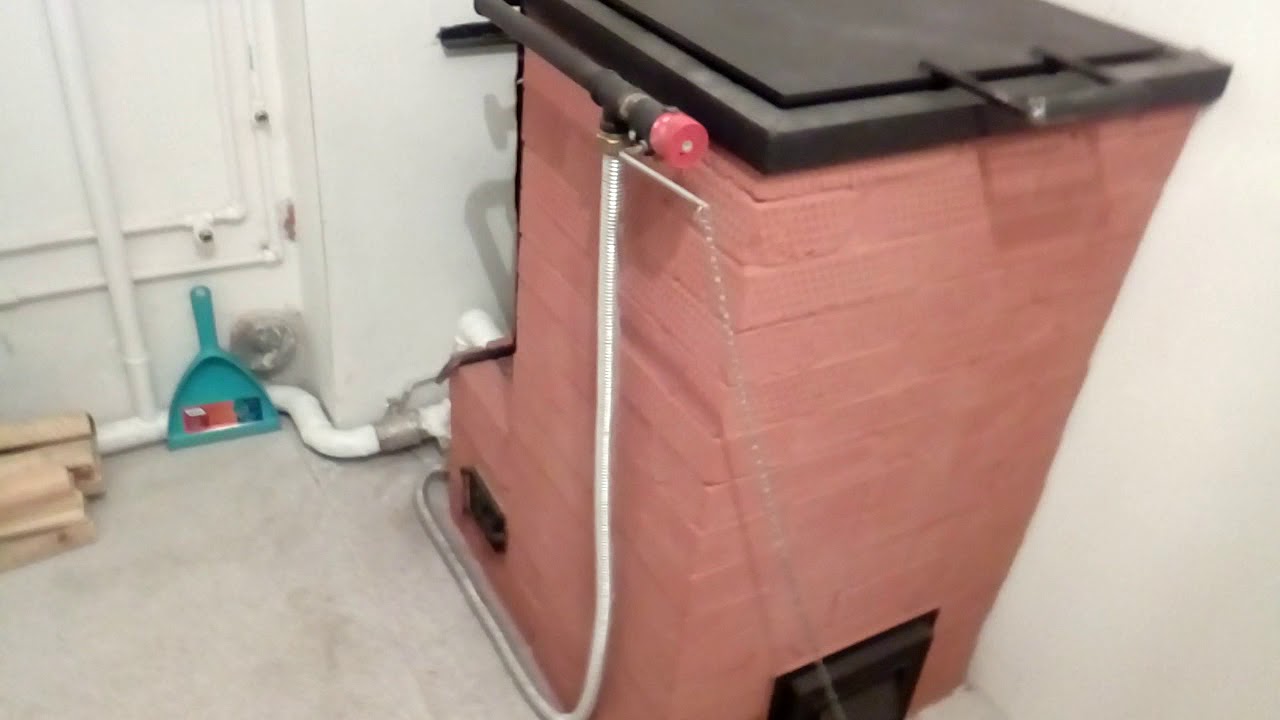

Фото шахтного котла



Электрические, геотермальные и дровяные котлы | | Теплый пол своими руками

Компания Radiant Floor стала пионером в использовании безбаковых водонагревателей для лучистого обогрева пола почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по требованию никогда не будут работать для лучистое тепло»… мы не согласились! Мы делаем это дольше, чем кто-либо, и с большим успехом!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

«Шокирующий» факт: Электрические единицы (обычно) оцениваются в киловаттах, Киловатт (1000 Вт) равен 3413 БТЕ.

Электричество

Содержание

• Электричество
• Внутренние дровяные котлы
• Геотермальные
• Наружные дровяные котлы
• Стандартные электрические водонагреватели имеют низкую скорость восстановления, а электрические бойлеры — нет. Для больших излучающих систем сервисная панель на 100-200 ампер предназначена для котла, что увеличивает затраты на установку. Но если тарифы в вашем районе ниже 0,07 кВт/ч, электрическое водонагревание может быть дешевле, чем газ или мазут. Поскольку электрические котлы не требуют вентиляции, никакие БТЕ не сбрасываются в дымовую трубу. Это может привести к 100% эффективности. Мы предлагаем Электробойлер для ЗАКРЫТЫЙ лучистых систем и Rheem электрические водонагреватели по требованию для ОТКРЫТЫЙ лучистых систем! Эти «настенные» устройства компактны и чрезвычайно эффективны!

  Красивая однозональная система отопления своими руками с использованием электро мини-котла

  Четырехзонная система с использованием более крупного электрокотла среднего размера.

  3 зоны закрытые с электроблоком




  Открытая однозонная система, готовая к излучению, использующая электрический блок по требованию.

  Электричество по запросу, многозональная открытая система












  RHEEM

  Электрические также могут использоваться для обогревателей0003 OPEN системы, обеспечивающие как отопление пола, так и горячее водоснабжение.







  Эффективность источника тепла рассчитывается путем умножения на входе БТЕ нагревательного агрегата, умножения этого числа на его КПД,… Это равняется выходу БТЕ на выходе агрегата. Пример : Блок мощностью 100 000 БТЕ с КПД 98% имеет выходную мощность 98 000 БТЕ. (100 000 X 98 % = 98 000) Для получения подробной информации обратитесь к техническому специалисту.

  Внутренние дровяные котлы

  Thermo-Control 400

  В топках этих установок используется внутренний змеевик из нержавеющей стали, сертифицированный ASME, в котором вода нагревается и направляется в сборный резервуар (для ГВС) или непосредственно на открытый воздух (бытовой и теплый пол). ) или закрытая (только теплый пол) система лучистого пола. Во время нормальной работы эти устройства также обогревают помещение, как и стандартная печь для гостиной. Наши клиенты сообщают, что тепловая мощность составляет смесь примерно 50/50, то есть половина БТЕ от печи идет на змеевик для нагрева воды, другая половина напрямую нагревает помещение.

  Продаем котлы Thermo-Control , модели 200, 400 и 500, которые имеют плоскую верхнюю поверхность, которую можно использовать даже для приготовления пищи. См. их веб-сайт по адресу: http://nationalstoveworks.com/

  ---

  Хотя мы не продаем источники тепла, показанные ниже, мы получили много положительных отзывов от клиентов, которые их используют. Конечно, вы захотите провести некоторое исследование, чтобы убедиться, что следующие единицы подходят для вашей ситуации.

  Геотермальный

  Геотермальные тепловые насосы становятся все более популярным методом нагрева воды. Зимой они передают тепло от тепла земли в ваш дом. Они довольно успешно используются в сочетании с теплыми полами и, как и солнечные, очень экологически чистые и эффективные. Посетите сайт www.ecrtech.com, если вас интересует этот метод нагрева воды.

  Наружные дровяные котлы

  Газификационный котел представляет собой уникальный подход к проектированию дровяных котлов для внутреннего и наружного применения. Существуют различные конфигурации, но в большинстве из них используются специальные преобразователи, огнеупорные камеры и высокотемпературный пиролиз с вентилятором (около 2000 градусов по Фаренгейту) для преобразования дров в газ. Это извлекает максимум БТЕ из твердого топлива. Остается только мелкая летучая зола, и во время этого эффективного процесса сгорания образуется очень мало твердых частиц.

  В мире дровяных котлов есть поговорка: «Каждый домовладелец любит свой котел, а каждый сосед его ненавидит».

  С новыми котлами для газификации древесины, сертифицированными EPA, они понравятся всем. Они значительно снижают выбросы дыма и используют на 50 % меньше древесины для обогрева вашего дома, офиса, горячего водоснабжения, теплицы, гидромассажной ванны и т. д. Мой даже нагревает водяную кровать.

  В настоящее время этот тип дровяного котла требуется в штатах Вирджиния, Нью-Йорк, Нью-Хэмпшир, Массачусетс, Мэн, Мэриленд, Род-Айленд, Индиана и Пенсильвания. Но из-за высоких выбросов дыма и неэффективности старых дровяных котлов многие другие штаты, вероятно, введут обязательные установки газификационного типа для всех будущих дровяных котлов.

  Само собой разумеется, что использование внутреннего или наружного дровяного котла с лучистым теплом очень энергоэффективно.

  Подробности смотрите на сайте www.woodgasificationfurnace.com

  Схема теплообменника и горелка на пеллетах для котлов своими руками » Топка

  Схема теплообменника и горелка на пеллетах для котлов своими руками

  В наших публикациях мы неоднократно подняли вопрос о том, что мощная пеллетная горелка для котлов не решает проблему высокого КПД. Важно рассматривать контур теплообмена как важную конструкцию котла. Сегодня мы расскажем вам о конструкции котла-топки теплотехника Русинова, ознакомление с которым раскроет множество секретов внутреннего устройства высокопроизводительного пеллетного котла.

  Речь пойдет о теплообменнике, способном передать максимальную тепловую энергию воде или другому теплоносителю. Котел предназначен для шахтной загрузки древесным топливом, но может быть адаптирован под пеллетную горелку. В этом случае пеллетная горелка для котлов устанавливается внизу топочной камеры, подача пеллет осуществляется из бункера автоматически.

  Как появился легендарный теплообменник Русинова

  Г. Русинов был профессиональным теплотехником и хорошо знаком с различными конструкциями печей. Их особенность заключается в накоплении тепла в брутто. Однако с ростом популярности водяного отопления массивные печи стали нежелательным элементом строительных конструкций. Все больше и больше друзей спрашивали Русинова, как сделать котел эффективным и компактным.

  Инженер отметил, что вода обладает высокой теплоемкостью, превышающей теплоемкость печных кирпичей в 5 раз. Но для передачи тепла воде нужна большая поверхность нагрева, которой, как следствие, обладает теплообменник Русинова. Это рекордные 3 м2. Этот показатель позволяет изготовить обогреватель, рассчитанный на 18 000 ккал/ч или 21 кВт. Что достаточно для обогрева 240 куб.м. помещения.

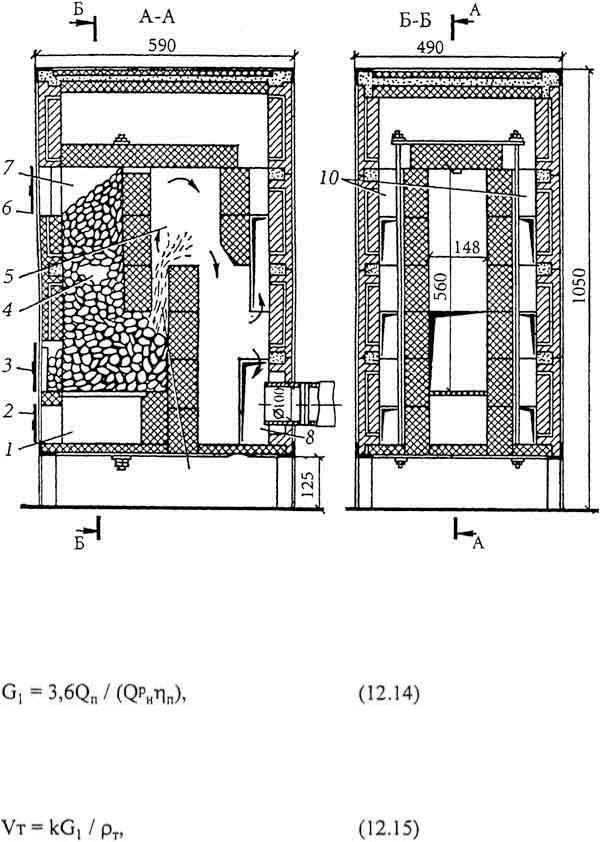

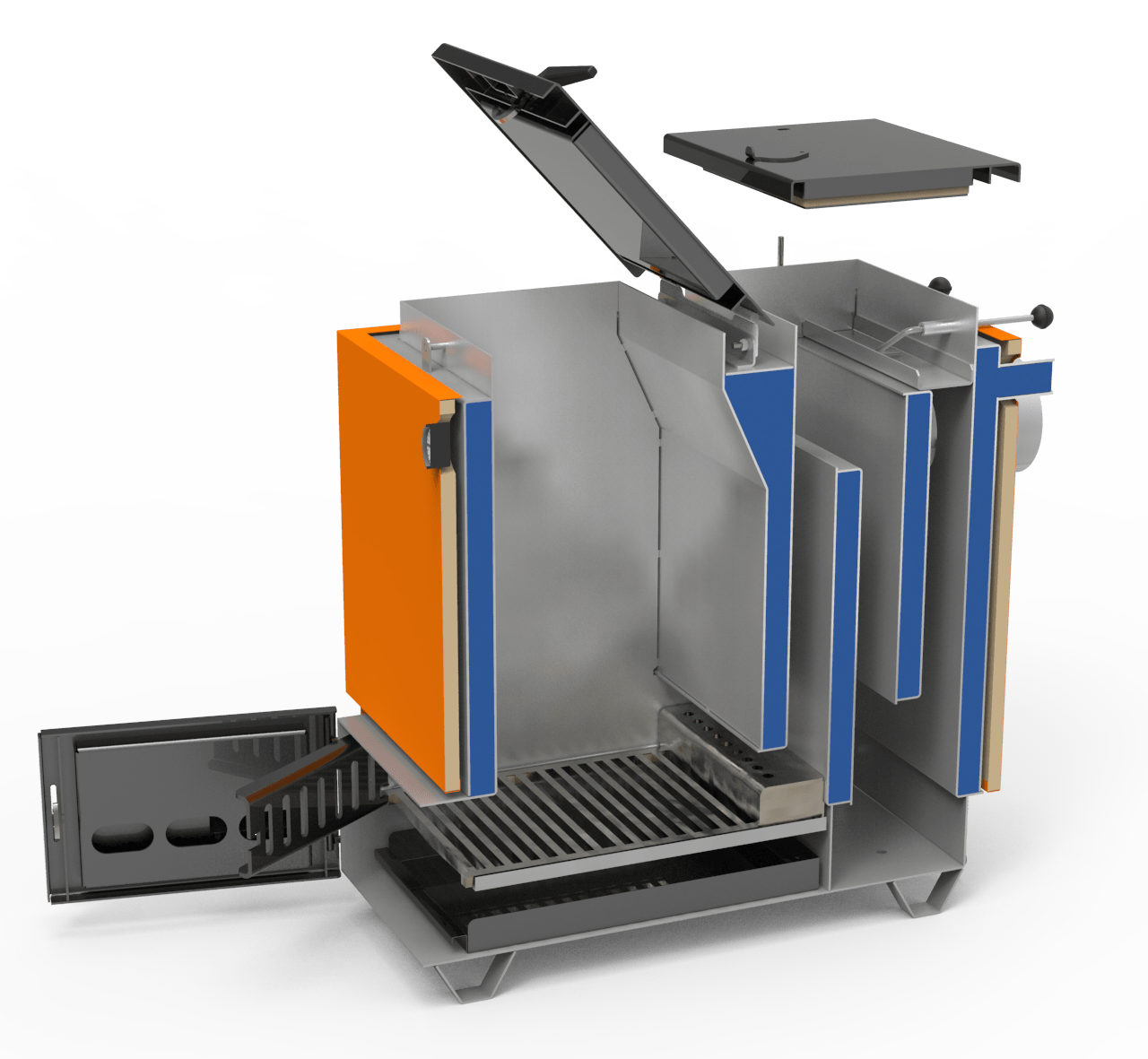

  На рисунках показана конструкция котла, которую можно адаптировать под установку пеллетной горелки, сэкономив на покупке заводской модели.

  Особенности теплообменника Русинова

  Конструкция теплообменника предполагает 6 тепловых экранов: 4 радиационных и 2 конвекционных. Теплообменник сделан таким образом, что внутри него сгорают дрова. Тепло углей поглощается нижним экраном, энергия огня поглощается 4 радиационными экранами в виде трех рядов труб.

  Далее тепло отбирается конвекцией от продуктов сгорания, которые как бы омывают еще два конвекционных экрана и верхний цилиндр. Теплая вода циркулирует вверх в цилиндрическую емкость, играющую своеобразную роль водяного пистолета. Здесь температура выравнивается. Далее теплая вода из-за меньшей плотности, чем холодная, движется к батареям и возвращается обратно. И получается естественная циркуляция. Вода нормально циркулирует по трубам без насоса, при этом в топке горит огонь.

  Теперь попробуйте приспособить его под установку пеллетной горелки. При этом недостатком является то, что нижний экран будет частично не задействован в системе, соответственно могут измениться условия термодинамической циркуляции в системе .

  Дополните котел воздуховодами и получите комбинированную модель

  Если дополнить котел обводными воздуховодами, как в Булериане, то можно обеспечить и воздушное отопление.
