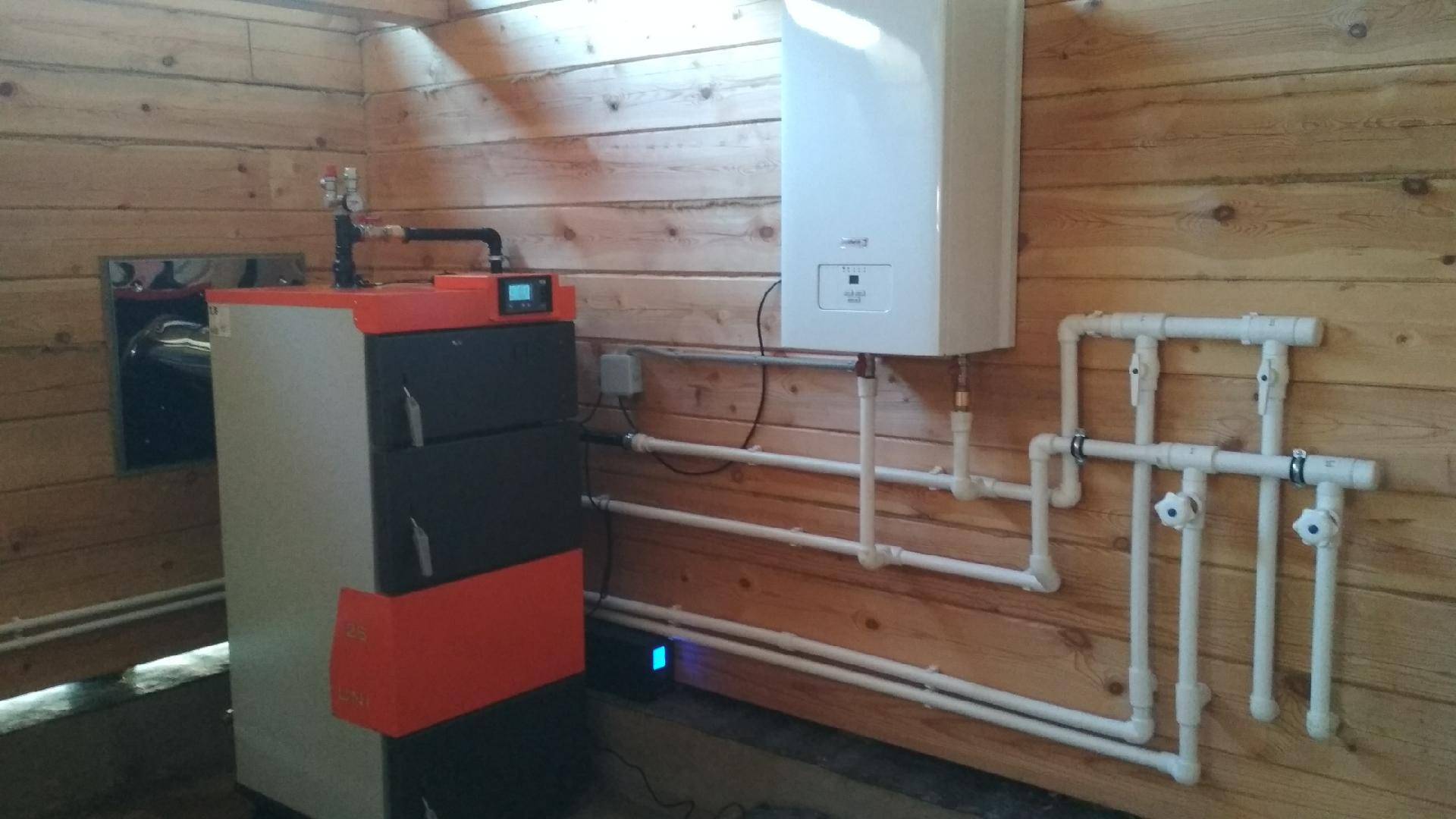

Работа электрического и твердотопливного котлов в одной системе

Электрокотел с камином или твердотопливным котлов

Электрические котлы не заменимы в зданиях,  где нет возможности подключения к газовой сети. В домах, где поставки газа невыгодны, обычно рассматривается установка котла на твердом топливе. Использование твердого топлива в настоящее время является самым выгодным в процессе эксплуатации, однако это не удобно. Твердотопливный котел постоянно требует внимания к себе: систематическое подбрасываение топлива, очистка, обслуживание, заготовка топлива. Другим недостатком является отсутствие возможности оставить котельную без присмотра, а более длительные поездки, например, в праздничные дни, связаны с риском замораживания установки.

Эти проблемы устраняет электрический котел, который будет поддерживать нагрев в те времена, когда по разным причинам нет возможности пополнения топлива. Он автоматически включается в работу, как только система отопления начинает остывать и будет работать до тех пор, пока не включится котел на твердом топливе.

Установка электрического котла связана с небольшими инвестициями, значительно ниже, чем для газовых или пеллетных котлов. В то же время потребление электроэнергии будет небольшим, если оформить все черз льготную тарификацию, котороя на сегодняшний день есть в Беларуси.

Установка двух обратных клапанов обязательна!

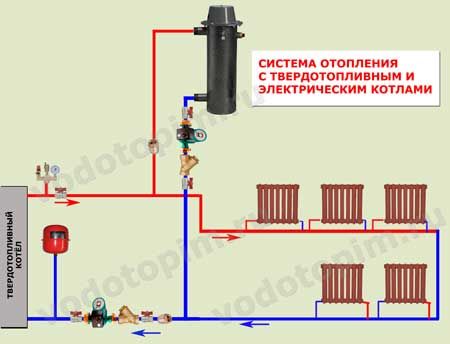

СХЕМА УСЛОВНАЯ, БЕЗ ЗАПОРНОЙ АРМАТУРЫ!!! ДЛЯ ОБРАЗНОГО ПОНИМАНИЯ, КУДА СТАВИМ ОБРАТНЫЕ КЛАПАНЫ!!

Понятно, что использование электрического котла в сочетании с камином или твердтопливным котлом лишь «незначительно» увеличивает эксплуатационные расходы. С другой стороны, выгода от гораздо большего комфорта при эксплуатации всей системы огромна.

Отопление дачных домов.

Электрические котлы — это хороший и дешевый способ обогревать дома, где мы редко останавливаемся. При полной автоматизации котел будет поддерживать свою температуру антифриза с использованием небольшого количества энергии.

Дополнительным преимуществом является возможность управления котлом через смартфон. Это позволяет управлять котлом из любой точки мира. Таким образом, вы можете изменить настройки и включить отопление комнат до комфортных температур перед прибытием в здание. К вашему приезду дом будет теплым и уютным.

К примеру современные котлы Kospel, или Эван имеют колодки подключения GSM/WiFi, где легко можно настроить любые параммеьры через смартфон, планшет или компьютер, лишь установив специальный софт.

У нас можно купить электрическиские котлы по недорогим ценам!

Как грамотно установить два котла в системе отопления?

Создание контура обогрева, в котором два котла в системе отопления работают как по одному, так и вместе, связано со стремлением обеспечить резервирование или уменьшить затраты на отопление. Совместная работа котлов в объединенной системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты — два котла в одной системе отопления:

• газ и электричество;
• твердое топливо и электричество;
• твердое топливо и газ.

Совместная работа газового и электрокотла

Объединение в одном контуре газового котла с электрокотлом, в результате которого создается система отопления с двумя котлами, может быть реализована достаточно просто. Возможно как последовательное, так и параллельное включение. При этом параллельное подключение предпочтительнее, т.к. можно оставить один котел работающим, а другой полностью остановить, отключить или заменить. Такая система может быть полностью закрытой, а в качестве теплоносителя можно применить этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это самый сложный вариант для технического воплощения. В твердотопливном котле чрезвычайно трудно контролировать нагрев теплоносителя. Обычно такие котлы работают в открытых системах, и избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключать твердотопливный котел к закрытому контуру нельзя.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на батареи отопления и на общий теплообменник с котлом на твердом топливе и с открытым расширительным баком. Для помещения, в котором установлены оба котла необходимо выполнение требований, как для газовых, так и для твердотопливных котлов

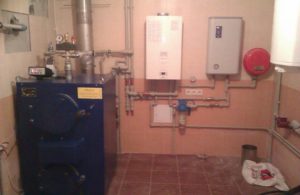

Совместная работа твердотопливного и электрокотла

Для такой системы отопления принцип работы зависит от типа электрического котла. Если он предназначен для открытых систем отопления, то его можно запросто подключить к действующему открытому контуру. Если же электрический котел предназначен только для закрытых систем, то лучшим вариантом будет – совместная работа на общий теплообменник.

Двухтопливные отопительные котлы

Для увеличения надежности отопления и для исключения перебоев в работе системы обогрева применяют котлы отопления двухтопливные, работающие на разных видах топлива. Изготовляются комбинированные котлы только в напольном исполнении из-за достаточно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Наиболее популярная схема – применение газа и дров для нагрева теплоносителя. Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливается дополнительный контур для системы обогрева.

Существует несколько видов двухтопливных комбинированных котлов:

1. газ + жидкое топливо;
2. газ + твердое топливо;
3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электрическим нагревателем. Этот агрегат позволяет стабилизировать температуру в помещении. Такой комбинированный котел благодаря применению ТЭНов приобрел массу положительных качеств. Рассмотрим, как работает система отопления в такой комбинации.

При зажигании топлива в котле и при подключении котла к электрической сети сразу же начинают работать ТЭНы, которые греют воду. Как только разгорается твердое топливо, теплоноситель быстро нагревается и достигает температуры срабатывания термостата, который отключает электрические нагреватели.

Комбинированный котел работает только на твердом топливе. После прогорания топлива вода начинает остывать в контуре отопления. Как только ее температура достигнет порога срабатывания термостата, то он снова включит ТЭНы для нагрева воды. Такой циклический процесс позволит поддержать равномерную температуру в помещениях.

Для оптимизации контуров обогрева были придуманы аккумуляторы тепла в системах отопления, которые представляют собой емкость большого объема от 1,5 до 2,0 м3. Во время работы котла большой объем воды нагревается от проходящих через аккумуляторную емкость труб контура, а после прекращения работы котла нагретая вода медленно отдает тепловую энергию в систему отопления.

Аккумуляторы тепла позволяют поддерживать комфортную температуру довольно продолжительное время.

Чтобы в зимнее время избежать критических ситуаций, снизить расходы на отопление и обеспечить его надежность, многие владельцы предпочитают либо монтаж системы с двумя котлами на разном топливе, либо устанавливают универсальный двухтопливный котел.

Эти варианты отопления имеют определенные преимущества и недостатки, но свою главную задачу – стабильное и комфортное отопление — они обеспечивают в полной мере.

Информация — Практика применения котельного оборудования торговой марки «ZOTA» (Часть 3).

Твердотопливные котлы ZOTA Carbon и MIX.

Длительность горения, комфорт и экономичность.

          В последнее время много внимания уделяется  так называемым котлам длительного горения. Часто встречается даже такой термин, как «котел сверхдлительного горения». Во многом такое понятие стало модным благодаря рекламным компаниям ряда производителей. Ведь на самом деле нет никаких общих системных требований к длительности горения таких котлов. И все, что может работать на одной закладке топлива дольше обычного, можно объявить котлом длительного горения.
На мой взгляд, в этом вопросе больше рекламы, чем содержания. Действительно, «котлом длительного горения» можно считать лишь газовый или электрический котел, осенью включил – весной выключил. Все остальное – борьба за продление цикла горения твердого топлива, когда Вам недоступно газовое или  электрическое отопление. Промежуточное положение по продолжительности рабочего цикла занимают еще две группы котлов: с автоматической  подачей топлива (здесь «ZOTA» предлагает модели «Pellet» и «Стаханов») и пиролизные котлы. Длительность горения у котлов может достигать от нескольких суток до 1 недели.

          Все остальное относится к обычным стандартным котлам с различными конструктивными особенностями, позволяющими продлить срок работы от одной закладки топлива.
Требования стандартов таковы, что продолжительность рабочего цикла твердотопливных котлов в зависимости от вида топлива должна составлять от 6 (для комбинированных котлов) до 12 часов (для специализированных моделей на антраците). При этом многие производители просто игнорируют это требование стандарта в погоне за дешевизной, и в результате большинство недорогих котлов обеспечивают рабочий цикл не более 4 часов, с чем сталкиваются в конечном счете потребители, превращаясь в заложников своего котла, ведь приходится растапливать котел 5-6 раз в день. А невысокий КПД недорогих моделей приводит еще к одному обману — при выборе котла по заявленной номинальной мощности производителем, оказывается, что ее просто не хватает, и котел приходится догружать каждые два-три часа.
Чем отличаются от обычных котлов котлы «ZOTA»? Оказывается, что хорошо известная модель ZOTA «MIX» и новинка 2013 года ZOTA «Carbon»  вполне могут считаться котлами «длительного горения». Ведь вполне реально при отоплении этими котлами  подходить к ним не чаще двух раз в сутки, а в незначительные морозы хватит и одной загрузки топлива. Главное правильно подобрать мощность котла и его комплектацию. При правильном выборе котла и его эксплуатации рабочий цикл окажется в 1,5-2 раза продолжительнее обычного. Так цикл работы котла «MIX» на дровах может достигать 8 часов, а на угле — до 10-12 часов, против 3-4 часов у недорогих универсальных котлов.
          Ключ к комфорту для потребителя и длительности горения – герметичность камеры сгорания котла и наличие регулятора тяги, фактически выполняющего функцию терморегулятора. А у котла «Carbon» в дополнение к этому еще и  специальная конструкция топки, увеличенное верхнее загрузочное окно, дожигание дымовых газов, за счет подачи третичного воздуха и применения теплоаккумулирующих вставок, которые определяют специализацию котла на сжигание угля и позволяют продлить время работы котла на одной загрузке топлива, ни много ни мало до 14-15 часов на угле с высокой калорийностью.
Регулятор тяги позволяет обеспечить работу котла на мощности до 25-30% от номинальной. При этом необходимо учитывать особенности такого режима работы. Высокий КПД котлов «MIX» и «Carbon», достигающий 80-82%, а так же режим работы на минимальной мощности, приводят к снижению температуры дымовых газов. Поэтому увеличивается вероятность появления конденсата, что отрицательно скажется на сроке службы теплообменника котла и дымовой трубы. Для предотвращения появления конденсата необходимо обеспечить температуру на входе в котел не ниже 60-65 ºС. Реализовать это можно путем устройства подмешивающего узла в системе отопления. Кроме того, дымовая труба должна быть хорошо утеплена и лучше, если она будет коррозионно-стойкой.
          Наличие в котле регулятора тяги — обязательное условие для обеспечения длительного горения, поскольку в течение дня существенно могут изменяться параметры климата (температура, ветер, влажность, инсоляция, инфильтрация и т.д.). Кроме того, желательно, чтобы система отопления была оснащена терморегулирующими устройствами, например, радиаторы должны быть укомплектованы термоголовками.
Дополнительно продлить время между закладками топлива в котлах  «MIX» и «Carbon» можно установив штатный блок-ТЭН. Во всех модификациях предусмотрена возможность установки блоков ТЭН мощностью от 3 до 9 кВт, работающих под контролем внешнего электронного модуля (пульта) управления.
          В предыдущем примере мы рассматривали работу котла «Дымок-М» совместно с блок ТЭНами. Расчеты для более экономичных котлов  «MIX» и «Carbon» в Подмосковье показывают, что при включении в работу блок-ТЭНа в ночное время (при действии ночного тарифа) можно не только не топить котел дровами или углем, но и получить экономию в денежном выражении до 15-17%.
Таким образом, большую часть отопительного сезона, при использовании блок-ТЭНа в ночное время, достаточно загружать котел  «MIX» один-два раза в сутки, а котел «Carbon» — один раз в сутки.



Выводы:

Конструкция котлов ZOTA позволяет увеличить длительность горения топлива по сравнению со стандартными котлами в два и более раза.
Для достижения максимально возможной продолжительности цикла горения в котлах MIX и Carbon необходимо:
1.    Правильно выбрать модель котла по номинальной мощности (номинальная мощность котла должна находиться в пределах 60-80% от максимальной   расчетной мощности системы отопления дома)  и виду применяемого топлива (показатели котла существенно изменяются в зависимости от применяемого топлива).
2.    При монтаже системы отопления обязательно смонтировать узел подмешивания для обеспечения температуры воды не ниже 60-65 ºС  на входе  в котел, а так же наличия в системе терморегулирующих устройств.
3.    При монтаже котла особое внимание уделить дымовой трубе, ее коррозионной стойкости и утеплению.
4.    Установить блок-ТЭН с пультом управления, который будет использоваться в ночное время и при необходимости в дневные часы.
5.    Установить многотарифный электросчетчик.

Кроме того, можно отметить обязательные признаки котла «длительного» горения, это:

1.    Высокий КПД.
2.    Полная герметичность котла, не допускаются любые неплотности в конструкции.
3.    Наличие штатного регулятора тяги в котле.
4.    Большой объем камеры загрузки топлива.
5.    Большой рабочий диапазон тепловой мощности котла (не хуже, чем от 30% до 100% номинальной мощности котла).

Система отопления твердотопливным котлом — Система отопления

Система обогревания дома включает различные компоненты. Схема отопления имеет, развоздушки, трубы котел, бак для расширения, увеличивающие давление насосы, коллекторы, систему соединения, крепежи терморегуляторы, батареи. На данной вкладке интернет сайта мы попытаемся найти и определить для квартиры нужные части монтажа. Каждый фактор весьма важен. Поэтому выбор каждой части конструкции нужно планировать правильно.

Сразу оговоримся: система отопления потому и называется системой, что состоит из нескольких компонентов, связанных друг с другом тейснейшим образом, а посему невозможно спроектировать некую гипотетическую цепь, состоящую из труб, радиаторов и прочего оборудования, смонтировать ее и только потом задуматься над видом котла. Лучше все предусмотреть заранее.

Для наглядности возьмем котел определенной марки -Vitolig 150 (Viessmann) — это наиболее современный вариант твердотопливного газогенераторного котла. Его особенностью является процесс горения, дающий до 90% КПД. Однако наши советы подойдут и тем, кто остановился на более простой модели твердотопливного котла. но хочет получить экономичную, полностью автоматизированную систему отопления. Иными словами, наша главная задача даже при использовании твердотопливного котла получить возможность регулировать подачу тепла в разные части дома, поддерживать в нем заданные, комфортные для нас температуры.

При этом никому не хочется постоянно дежурить в котельной, то заливая огонь когда дом нагрелся до желаемой степени, то разжигая его вновь при понижении температуры. И потом, далеко не все комнаты (а то и этажи) используются хозяевами постоянно, зачем расходовать на них драгоценную энергию?

Достаточно поддерживать в этих помещениях небольшую температуру. При наличии газового котла эти вопросы решаются более или менее просто — автоматика котла настраивается на определенный режим работы и огонь в горелке то затухает, то разгорается, поддерживая в системе отопления определенную температуру. В случае с твердотопливным котлом подобное невозможно: дрова не могут моментально потухнуть или также моментально воспламениться.

Что же делать?

Главной отличительной особенностью автоматизированной системы отопления с твердотопливным котлом

является обязательное наличие в ней буферной емкости и оборудования гидравлической обвязки котла под названием Laddomat 21.

Буферная емкость и система LADDOMAT 21.

Первейшее назначение буферной емкости — аккумулировать тепло, сберегать его и дозировано расходовать для обогрева. Именно благодаря способности буферной емкости сберегать тепло и удается автоматизировать всю систему отопления. Для чего служит система Laddomat 21? Процесс газогенерации из твердого топлива — древесины, происходит при определенной температуре. Laddomat 21 позволяет поддерживать в котле необходимую температуру и дозировано прогревать буферную емкость без ущерба для котла.

Как это происходит?

После растопки котла и достижения котловой водой температуры 65°С, контроллер включает циркуляционный насос терморегулятора в Laddomat 21. Возникает малый контур циркуляции, который обеспечивает стабильную температуру, необходимую для правильного функционирования котла. Если температура в этом контуре превышает 60°С, смеситель в Laddomat 21 открывается и дозирует холодную воду из обратной магистрали отопительного контура в контур котла таким образом, чтобы температура не превышала 60°С. Если вследствие недостатка топлива или по другой причине температура котла снижается ниже 60°С, циркуляционный насос терморегулятора в Laddomat 21 выключается.К моменту завершения разогрева котла буферная емкость успевает запастись достаточным количеством тепла и готова в любой момент взять на себя функцию обогрева всего дома.

При этом нет необходимости всю теплую воду из буферной емкости (а это зачастую более тонны горячей воды) прогнать по системе за один час. Тепло будет расходоваться медленно, дозировано, благодаря наличию на радиаторах трехходовых клапанов. Они, словно скрупулезные аптекари, будут подмешивать в излишне горячую воду подачи уже успевшую немного остыть обратку, доводя систему до нужной температуры. И если учесть, что для контура подпольного обогрева температура зачастую не превышает +40°С подачи (в зависимости от конструкции теплых полов), обратка на 3-5 градусов холодней, а на выходе из буферной емкости мы, как правило, имеем +80°С, то львиную долю в системе будет составлять теплоноситель из обратного трубопровода системы отопления.

Таким образом, только в режиме подмеса можно держать комфортную температуру в помещении на протяжении нескольких часов. Буферная емкость иногда может выполнять функции бойлера, особенно если ее объем 1000 и более литров буферной емкости. Соответствующую температуру горячей воды обеспечивает термостатический смесительный клапан.

Два котла в системе.

Еще одним конструктивным вариантом проектирования системы отопления является монтаж двух котлов — твердотопливного и газового — одновременно либо по мере накопления денежных средств: сначала устанавливаем один котел, а через некоторое время — второй. В этом случае газовый котел используется в межсезонье, когда потребление дорогостоящего топлива лучше минимизировать на уголь и дрова переходя с наступление морозов.

Существует реальная возможность использования одновременно двух котлов. Автоматика отслеживает поступление тепла от твердотопливного котла и в помощь ему в случае сильных морозов включает газовый. Как мы уже сказали, два этих котла можно монтировать либо одновременно, либо постепенно, однако в проектной документации следует все учесть заранее, и в первую очередь это связано с тем, что каждый котел требует собственного дымохода, которые проще запланировать на стадии проектирования дома.

Правда, в жизни не все бывает по плану, и умные мысли, как правило, приходят не тогда, когда в них есть острая необходимость. Если в вашем доме ничего такого заранее не планировалось, но при этом есть желание поставить два котла, можно выбрать один из двух вариантов монтажа дымового канала. Либо соорудить приставной дымоход, либо остановить свой выбор на газовом котле с закрытой камерой сгорания — в этом случае не нужен дымовой канал, достаточно просверлить в стене отверстие и вывести трубу на фасад.

Источник: http://otoplenie.inffomax.com/tverdotopluvnoe_otoplenue.php

С повсеместной газификацией все больше заявлений слышится о том, что время твердотопливных котлов ушло в прошлое.

Газовые котлы по экономичности, эффективности, удобству, стоимости, конечно, значительно опережают твердотопливные котлы.

Однако существуют условия, которые не позволяют полноценно или полностью пользоваться преимуществом газового направления. Связано это или с тем, что темпы газификации всегда отстают от потребностей, или отсутствием достаточного количества газа, или из-за того что нет возможности для подключения, или цена на подключение не соответствует возможностям человека. Многие застройщики ведущие строительство несколько лет до полной сдачи дома в эксплуатацию не могут подключить газ и поэтому решают вопрос отопления другими источниками и очень часто останавливаются на вопросе применения твердотопливного котла. Для многих твердотопливный котел остается как резервный источник тепла, даже после газификации. Использование твердотопливного котла как резервного рассматривается часто там, где существуют периодическое падение давление газа, особенно в зимнее время.

Частая причина отказа потребителей от установки твердотопливного котла еще и та, что существуют реальные трудности согласования работы котла и отопительной системы собранной современными материалами.

Твердотопливный котел по своей теплопроизводительности является инерционной системой. Процессы горения в нем сложнее регулировать и они имеют ярко выраженный эффект задержки управления. Так, разгоревшаяся масса дров или угля, не может быть резко остужена, на это требуется определенное время, что приводит к периодическому вскипанию теплоносителя. Старые системы, выполненные из стальных трубопроводов и имеющие большой объем теплоносителя не реагировали на данные «всплески» температуры и гидравлические «удары» в систему. Новые системы, выполненные из композитных материалов и металлополимерными трубопроводами, имеют уже малый объем теплоносителя и любые всплески температуры приводят к вскипанию теплоносителя не только в котле, но и в системе отопления. Что приводит часто к повреждению системы отопления.

Многим кажется, что это трудно разрешимая задача, требующая больших затрат или отказа от современной системы отопления. Однако «клин выбивается клином», инерционному котлу просто требуется инерционная система отопления. Что же это, откат к прошлому? Нет! Это согласование разных систем при помощи гидравлического разделителя.

Гидравлический разделитель – это емкость, устанавливаемая на разделе двух систем котла и системы отопления. Задача гидравлического разделителя смягчить термические удары (происходящие при резком повышении температуры), исключить вскипание теплоносителя, облегчить согласование при подключении двух или нескольких потребителей (радиаторная разводка, система теплых полов, бойлер косвенного нагрева горячего водоснабжения и т.д.). Схематично это выглядит так: котел по замкнутому циклу работает через гидравлический разделитель, и каждый потребитель также работает через гидравлический разделитель.

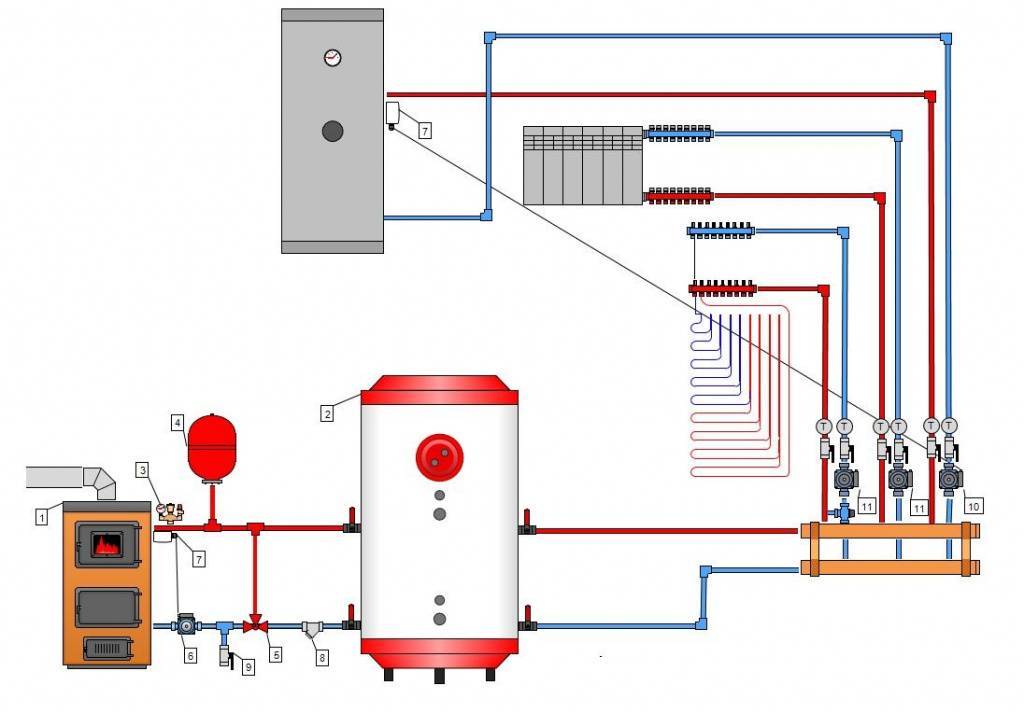

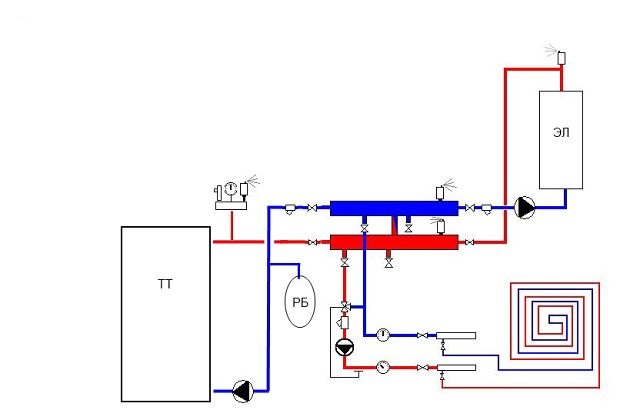

На примере твердотопливного котла мы приводим структурную схему подключения котла к системе отопления через гидравлический разделитель. Принципиальная схема (с полным объемом оборудования и материалов) для каждого объекта разрабатывается индивидуально по техническим заданиям.

Альбом технических решений по твердотопливному котлу

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей экономичностью и эффективностью. Экономичность системы отопления зданий зависит от о минимизации тепловых потерь и следующих составляющих:

1. От быстроты нагрева помещений до заданных параметров.
2. Устойчивости параметров за весь отопительный период.
3. Скорости переноса теплоносителя по системе отопления.
4. Теплоёмкости теплоносителя.
5. Теплопередачи радиаторов отопления,
6. От согласованности узлов и комплектующих системы отопления.

Поэтому чтобы добиться эффективности и экономичности необходимо, чтобы радиаторы имели больший коэффициент теплопроводности и меньший теплоемкости. В таком случае тепло быстрее снимается с теплоносителя, мы добиваемся не только быстрого прогрева помещения, но уменьшаем температуру теплоносителя, а значит, не допускаем ее перегрева и возвращения в котел перегретого теплоносителя. Все это дает возможность системе отопления работать в умеренных температурных режимах (не доводя до кипения). Для выполнения данной задачи или устанавливаются эффективные приборы (радиаторы отопления), или увеличивается их количество.

Для качественного распределения тепла по всем помещениям здания, система должна доставлять в каждую точку отопительных приборов одинаковую температуру теплоносителя, что достигается с помощью современной, лучевой схемы системы отопления, через коллекторные узлы управления и распределения.

Данная система не может быть собрана трубами большого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность системы. Такая система называется скоростной, малообъемной. Однако существует реальная опасность перегрева теплоносителя твердотопливным котлом. Потому как, любой твердотопливный котел, сам по себе очень инерционный (это означает, что управление горением угля или высоко калорийных видов топлива не может быть четким и прогнозируемым до градуса). И потому, существует реальная угроза повреждения трубопроводом от перегрева и гидроударов (при закипании теплоносителя в котле), поскольку малообъемные системы чаще собираются из полимерных трубопроводов, любые критичные температуры и гидроудары могут повредить их.

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой целью справляется гидравлический разделитель. Являющийся емкостью, через которую свободно циркулирует теплоноситель из котла и теплоноситель из системы отопления. Гидравлический разделитель помогает согласовывать различных потребителей: система радиаторного отопления, система теплых полов, бойлер для производства горячей хозяйственной воды и т.д. (см. схему № 1).

Каковы правила подбора гидравлического разделителя? Самое главное, чтобы он имел емкость, соответствующую мощности котла, ориентировочно из расчета 10 литров на 1 кВт мощности котла.

Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).

На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

Системы отопления, собранные стальными трубопроводами, не боятся перегрева теплоносителя, в таких системах теплоноситель обычно имеет большой объем. В подобных системах возможно подключения твердотопливного котла к закрытой системе отопления с принудительной циркуляцией. (см. схему № 3).

В случае подключения к открытой системе отопления с принудительной циркуляцией (см. схему № 4) можно обойтись и без группы безопасности, роль которой будет выполнять атмосферно открытый расширительный бак.

При подключении котла к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является — соблюдения диаметров трубопроводов заложенных производителями твердотопливного котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Дымоходные системы на котел Купер устраиваются сэндвичами, либо котел подключается к существующему дымоходу соответствующего пожарным требованиям и техническим нормам.

ВНИМАНИЕ!

Для обеспечения гарантийной и безаварийной работы котельного оборудования, подбор и комплектация материалами отопления и дымоходных систем должны производить квалифицированные специалисты

Консультации по этим вопросам можно получить у специалистов на нашем форуме forum-teplodar. ru.

Источник: http://www.teplodaryug.ru/tehnicheskie-resheniya/kotel-tverdotoplivnyjj.html

Твердотопливные котлы сегодня достаточно широко представлены на рынке. Поэтому систему отопления дома можно выполнить с использованием готового котла. Это удобнее хотя бы потому, что многие образцы данной техники оснащены автоматикой, что позволяет даже топливо загружать автоматически (пеллетные котлы). В то же время, это не означает, что монтаж и обвязку твердотопливных котлов может произвести любой человек. Учитывая, что оборудование это является достаточно сложной современной техникой, производить монтаж твердотопливных котлов своими руками и без консультации специалиста не рекомендуется. Ошибки в данном случае могут стоить неоправданно дорого: от плохой работы системы отопления и перерасхода топлива, до аварии самого котла.

Монтаж и установка твердотопливных котлов: важные аспекты

Человек, решивший самостоятельно произвести монтаж твердотопливного котла в своем доме, должен иметь достаточный опыт и необходимые знания. Он должен уметь рассчитать углы уклонов труб отопительной системы, произвести ее монтаж и соединение с котлом. Он должен также учитывать, что в комплекте с готовым котлом не предлагается система вывода дыма. То есть мастер, производящий монтаж котла, должен учесть и инженерные показатели самого оборудования, для того, что бы подготовить помещение и систему отвода дыма. (См. также: Котлы в печь своими руками )

Монтаж и установка котлов отопления начинается с расчета мощности необходимого оборудования и расчета параметров помещения для его установки. Под эти параметры производится выбор и покупка самого котла, и подготовка помещения котельной.

Помещение для установки котла должно обязательно иметь подвод воды и электроэнергии, оборудовано принудительной вентиляцией, а также иметь систему вывода продуктов сгорания (дымоход). Кроме того, помещения, где предусмотрен монтаж котлов отопления, должно отвечать санитарным и пожарным нормам безопасности.

Площадка под котел должна быть абсолютно ровной и твердой. Чаще всего условиями эксплуатации отопительных котлов предусмотрена их установка на бетонное покрытие — бетонную стяжку не менее семи сантиметров (для бытовых котлов). Монтаж и установка котлов, производится на подготовленную площадку плотно, без зазоров. То есть нижняя поверхность (дно) котла должна плотно соприкасаться с поверхностью бетона. Если зазоры выявляются, то их заливают термостойким герметиком. Это касается, конечно, тех котлов, конструкцией которых не предусмотрены ножки. (См. также: Обвязка газового котла своими руками )

Некоторые нюансы монтажа

Выполняя монтаж котлов своими руками необходимо учитывать, что на КПД данного отопительного оборудования влияют:

качество топлива и полнота его сгорания,

конструкция трубы дымохода, — большая часть тепла улетучивается в трубу.

Для того, что бы тепло не «выдувало» в трубу дымохода, в русских печах предусматриваются задвижки, которые предотвращают доступ в печь холодному воздуху через трубу. Но эта возможность таит в себе и очень высокую опасность: если задвижку закрыть рано, то можно отравиться угарным газом. Производя монтаж котла заводского производства, можно увеличить его КПД, за счет дополнительного использования тепла дыма, образующегося от горения топлива. В этих целях при устройстве дымохода трубу его используют или для нагрева воды (располагая дымовую трубу по принципу самоварной – внутри цилиндра с водой). Вторым способом является изготовление этажом выше над котлом дымовой печи, где дым проходит не прямо вверх, а идет определенными каналами.

Дымоход, которым должна быть оборудована котельная, при монтаже твердотопливных котлов устанавливается с соблюдением следующих правил: (См. также: Котел твердотопливный с водяным контуром )

часть дымохода, выходящая на чердак или неотапливаемые помещения, должна быть хорошо изолирована;

в нижней части дымохода должен быть оборудован сборник конденсата;

внутри дымохода (в зависимости от его конструкции) вставляется сердечник из нержавеющей трубы;

при устройстве дымохода предусматриваются несколько отверстий, которые позволяют производить его чистку от сажи;

на крыше необходимо предусмотреть возможность подхода к трубе дымохода, что бы раз в год производить его чистку.

При устройстве отопления необходимо рассчитать диаметр труб отопительной системы исходя из кубатуры помещения. Чем выше диаметр труб, тем большее количество воды понадобится для работы системы. А это в свою очередь, поможет избежать возможных проблем с перегревом системы. (См. также: Установка котла отопления: методичность действий и важные рекомендации )

Важные моменты для обеспечения правильной работы системы отопления

Твердотопливные системы отопления – это наиболее распространенный вид отопительного оборудования хотя бы уже потому, что в сельской местности до сих пор во многих местах пользуются собственноручно сложенными русскими печами. Чем отличается котел от обычной русской или украинской печи? Отличие заключается в наличии системы нагрева и распределения воды (или пара) для подачи потом в систему отопления дома. То есть главное отличие — это наличие в котлах системы водонагревателей или парогенераторов. Это и есть система теплообменников котла. А в русской печи, например, теплообменником достаточно часто выступает пространство между двумя стенками (простенок) через который проходит горячий воздух.

В современных котлах теплообменники (трубы, через которые проходит вода) делают из стали или из чугуна. Чугунные теплообменники дороже и долговечнее, но требовательнее к резким перепадам температур. Стальные теплообменники дешевле, но у них меньший рабочий ресурс. К тому же, они быстрее нагреваются, но и быстрее остывают. Кроме того, стальные теплообменники в твердотопливных котлах для сохранения работоспособности длительный период времени, требуют соблюдения одного правила: вода в обратной подаче не должна быть ниже 65оС. В противном случае может возникнуть конденсат, а это сокращает срок работы котла. Обеспечить такую температуру при подаче воды из обратной подачи в теплообменник поможет установка автоматического смесительного клапана. Это устройство в автоматическом режиме будет проводить подмешивание горячей воды к воде, поступающей из обратного контура, для достижения оптимальной температуры в нем.

Работа чугунных теплообменников не требует такой высокой температуры обратной подачи. На выходе температура воды может быть 55 о С, а на обратной подаче может быть и 45оС, что предотвращает возникновение конденсата. (См. также: Отопление дачи )

Современные твердотопливные котлы снабжены балансировочным клапаном. Это устройство помогает установить максимально экономичный режим и увеличение времени работы котла на одной закладке топлива. Кроме того, балансировочный клапан регулирует количество жидкости, проходящей через теплообменник.

Работа по разводке труб при монтаже твердотопливных котлов своими руками начинают с монтажа обратного контура. Затем постепенно монтируются все трубы отопительной системы, продвигаясь в направлении котла. Важно при этом соблюдать рассчитанные уклоны системы, особенно, если монтируется система с естественной циркуляцией воды. Но и для принудительной циркуляции этот момент может оказаться важным.

При монтаже котлов отопления и обвязке их, учитывается еще один фактор. Разводка системы подачи воды в систему от теплообменника всегда находится выше входа обратного контура. Отопительные радиаторы при монтаже твердотопливных котлов, впрочем, как и в других системах отопления, расставляются под окнами.

Проверка системы отопления при монтаже твердотопливного котла своими руками

Установка твердотопливных котлов в частных домах не требует такого сложного согласования, как установка газового отопительного оборудования. Этим тоже объясняется популярность данного вида котлов. Однако произвести проверку правильности всех соединений и подключения, выполненных при монтаже и установке котлов, работающих на твердом топливе, в систему отопления необходимо.

Для этого сначала проводят проверку наличия всех соединений в системе. Если система целостна, на вид не имеет каких-либо отклонений, то в систему отопления запускают холодную воду. Визуально и на ощупь проверяется плотность всех соединений системы при заполнении ее водой. Устраняются течи, если они есть.

Если отопительная система относится к типу работающих под давлением, то проводится испытание системы давлением. Для этого проверяют котел в работе. В течение 15 минут отслеживают показания манометров. Если в течение контрольного времени давление не понижается меньше, чем на 0,2 кг/см2, то такая система признается рабочей и пригодной к эксплуатации под давлением.

Последнее испытание – проверка работы оборудования системы в условиях эксплуатации. Для чего делается проверочный обогрев помещения. Проверяется работа котла, циркуляция воды в системе, температура от обратного контура, и работа всех предохранительных устройств. Важным аспектом является и равномерность прогрева помещения, скорость достижения заданной температуры в системе и в помещении.

Если же система работает нормально, на хорошем топливе, а прогрева дома не происходит, или же дом очень сильно выстывает, то, скорее всего, дело не в выбранной системе отопления, а в величине потерь тепла через стены, окна, двери потолок и пол.

Именно поэтому приобретение оборудования и монтаж твердотопливных котлов своими руками необходимо проводить только после проведения всех расчетов, позволяющих установить мощность котла, величину теплопотерь дома, и правильно сделать выбор.

Существует методика, позволяющая быстро определить мощность необходимого оборудования по площади помещения обогрева. Для целей такого расчета пользуются усредненными показателями необходимой мощности отопительных котлов на 10 метров кубических помещения, в зависимости от климатической зоны, где находится дом.

Так, для северных районов этот показатель (kW) 1,5-2,0 кВт на 10 м3, для южных районов этот показатель 0,7-0,9 кВт на 10 м3, для центральных районов этот показатель 1,2-1,5 кВт на 10 м3. Определить необходимую мощность оборудования достаточно просто:

Источник: http://www.otopimdom.ru/index.php?id=565

Системы отопления твердым топливом наименее популярны по сравнению со своими газовыми и жидкотопливными аналогами. Связано это в первую очередь с их крайне низкой автоматизацией. В данном разделе сайта мы расскажем о том каким образом можно увеличить степень автоматизации систем отопления с твердотопливным котлом.

Схемы автоматизации твердотопливных систем отопления

1. Автоматизация загрузки топлива.

Данный способ больше относится к котлам, использующим в качестве топлива — пеллеты.

Загрузка пеллет в камеру сгорания котла осуществляется при помощи транспортировочной ленты. Ее управление осуществляется автоматикой котла. Данный способ, позволяет обходится без «дозагрузки» топлива до 2х дней.

2. Автоматизация подачи теплоносителя.

Данный способ основан на включении в обвязку твердотопливной котельной дополнительного аккумуляционного бака.

Дополнительный аккумуляционный бак накапливает теплоноситель приготовленный котлом в течении дня, когда была возможность ручной загрузки топлива, и расходует его ночью, когда возможности ручной загрузки нет. Данную систему можно максимально автоматизировать при помощи специального оборудования. Ниже приведена схема подобной автоматизации.

3. Включение систему с твердотопливным котлом — электрического котла.

Данный способ является самым дешевым (по первоначальным затратам) и популярным. В первичное кольцо отопления, параллельно с твердотопливным котлом, включается электрический котел. Основной функцией которого является поддержание необходимой минимальной температуры теплоносителя.

Источник: http://mirteplo.ru/tverdotoplivnoe-otoplenie.html

Смотрите также:

04 февраля 2022 года

Схема подключения твердотопливного котла – разбор нюансов

Твердотопливные котлы в настоящее время используются для отопления дома нередко. Их эффективная работа, простая конструкция и доступность топлива сделали свое дело – котлы до сих пор популярны. Но многих потребителей сегодня интересует один очень важный вопрос: какая схема подключения твердотопливного котла лучше? Не все могут сразу понять, в чем суть поставленного вопроса, ведь, подключая котел к системе отопления, он просто подсоединяется двумя патрубками к двум контурам: подачи и обратки теплоносителя. Все правильно, но не все так просто, как может показаться на первый взгляд. Давайте разбираться.

Схемы обвязки

Начнем с того, что в конструкции твердотопливных котлов никогда не устанавливают дополнительные функциональные приборы и оборудование. В них нет ни циркуляционного насоса, ни расширительного бачка, ни блока автоматики. Все эти устройства необходимо устанавливать вне агрегата со стороны отопительной системы.

Поэтому самая простая схема обвязки и подключения твердотопливного котла – это простое соединение его патрубков с трубами отопительной системы дома. Обратите внимание на рисунок ниже, и вы сразу поймете, о чем идет речь.

Простая схема подключения

Как видите, в этой схеме установлены все необходимые приборы и устройства, которые способствуют эффективной и рациональной работе отопления в целом. И сам твердотопливный котел в ней занимает основное место. Кстати, когда встает задача монтажа твердотопливного котла своими руками, то именно эта схема, как самая простая, выбирается потребителем сразу.

Сложные схемы

Но давайте будем отталкиваться от работы твердотопливного котла, от его функциональности. Необходимо отметить, что производители этого вида отопительного оборудования всегда в инструкциях делают одну очень важную пометку. Агрегат будет работать эффективно и долго лишь в том случае, если теплоноситель на входе в прибор будет иметь температуру не меньше +60°С. Почему это так важно?

• Этим избегается большой перепад температур в теплообменнике, что увеличивает срок его эксплуатации. Это первое.
• Второе – таким образом можно предупредить появление процесса конденсации влажных паров внутри камеры сгорания топлива. А, значит, на стенках топки и внутри дымохода осаждающаяся на них сажа не превратиться в деготь.

Что нужно сделать, чтобы этих неблагоприятных факторов не образовалось? Вариант один – установить смесительный узел. Конечно, это громко сказано, просто необходимо около котла установить перемычку, соединяющую подающий контур системы отопления с обраткой. Если посмотреть первый рисунок, то эта трубная перемычка будет установлена между циркуляционным насосом и расширительным баком и направлена вверх до подающего контура.

Принципиальная схема подключения

Схема будет работать в обычном режиме. Но как только температура внутри обратки станет ниже +60°С, можно открыть перемычку и добавить в обратный контур небольшой объем горячего теплоносителя, тем самым, выравнивая температуру до необходимой.

И еще одна схема подключения котла на твердом топливе. Чтобы добиться полного соответствия мощности отопительного агрегата этого типа, необходимо все время подбрасывать дрова в топку прибора. И чем чаще вы это делаете, тем интенсивнее он работает. Во всяком случае, таким способом вы добиваетесь полного соответствия поддержания необходимого температурного режима внутри помещений здания.

Способ не самый удобный, потому что он вас прочно привязывает к отопительному агрегату. Что можно предложить, чтобы избежать таких неудобств? Для этого можно установить в схему обвязки буферный резервуар. С его помощью вся система отопления разделяется на две части. Резервуар отсекает твердотопливный котел от радиаторной системы отопления.

• Во-первых, буферный резервуар – это своеобразный аккумулятор, в котором будет скапливаться теплоноситель с высокой тепловой энергией.
• Во-вторых, на пике работы самого твердотопливного котла вода в резервуаре будет отбирать излишки температуры из теплоносителя.
• В-третьих, при снижении работы агрегата все будет происходить наоборот. Вода будет отдавать свое тепло остывающему теплоносителю.

На рисунке снизу показана эта схема обвязки и монтажа твердотопливного котла. Скажем прямо, не самая простая схема, требующая внимательного подхода к реализации проводимых монтажных работ.

Схема обвязки с буферной емкостью

Все специалисты в один голос утверждают, что твердотопливные котлы – это отопительное оборудование, которое плохо поддается управлению. Добиться оптимизации температурного режима с ними очень сложно. То он работает по максимуму, поднимая температуру до +100°С, то снижается до минимума. И данная периодичность может происходить несколько раз за короткий промежуток времени.

Чтобы этого избежать, необходимо в процессе установки твердотопливного котла предусмотреть еще один смесительный узел, который будет работать на понижение температуры теплоносителя. Возьмем за основу рисунок выше, в котором сделаем одно добавление. А точнее сказать, установим еще одну трубную перемычку. Она будет установлена после буферной емкости перед радиаторами отопления, и соединять между собой обратку и подающий контур.

Трубная развязка по контурам

Устройство аварийного контура

Решая проблему перегревания теплоносителя, все производители твердотопливных котлов подходят к данной проблеме по-разному. Но принцип охлаждения у всех один – подача холодной воды в теплообменник из водопроводной сети дома. Вот некоторые решения данного вопроса:

• В топке устанавливается рядом с основным теплообменником дополнительный, который соединен с одной стороны с водопроводом, с другой с канализацией. Соприкосновение двух приборов дает возможность снизить температуру теплоносителя в основном теплообменнике.
• Установка небольшого теплообменника внутри основного. Подключение производится по той же схеме. По сути, малый прибор можно отнести к категории «запорной арматуры».
• Производится простое подключение теплообменника к водопроводным и канализационным сетям. Для этого в конструкции отопительного агрегата устанавливается четырехходовой клапан и встраиваемый датчик, который контролирует температуру теплоносителя внутри теплообменника. При повышении температуры до критической клапан просто впускает холодную воду из водопровода прямо внутрь теплообменного прибора. Происходит смешивание двух типов воды с разными температурами. В теплообменнике есть и выходной патрубок, который сбрасывает часть теплоносителя в канализацию. Скажем прямо, сомнительная схема, но такие твердотопливные котлы выпускаются.

Внимание! Есть еще один очень важный момент, который касается процесса установки котлов на твердом топливе. Встроенный в систему отопления циркуляционный насос при отключении создает ситуацию, при которой теплоноситель начинает закипать. А так как отключение электроэнергии в загородных поселках – дело обычное, то данная ситуация становится проблемной. Поэтому рекомендуем устанавливать около насоса байпас, который будет переключать отопление в режим естественной циркуляции горячей воды.

Вот такие схемы сегодня используются. Именно их разбор отвечает на вопрос, как подключить твердотопливный котел правильно? Все предлагаемые схемы не очень сложные, они требуют от производителя монтажных работ особого внимание. Здесь важно правильно провести подключение каждого прибора в соответствии с его прямым назначением.

Установка байпаса

Кстати, в такие схемы часто вставляют дополнительные агрегаты. К примеру, для поддержания беспрерывности нагрева теплоносителя. В системе будет не один котел, а два. Чаще всего устанавливаются электрический и твердотопливный прибор, поэтому схема подключения электрокотла к твердотопливному котлу производится параллельным способом. Это важный момент.

Заключение

Из статьи вы смогли убедиться в том, что установка твердотопливного котла своими руками и его правильное подключение зависят от тех целей, которые вы ставите перед отоплением. Схем немало, выбор за вами, но при этом обязательно учитывайте наши рекомендации. Лучше пусть она будет посложнее, зато всю систему будет проще эксплуатировать.

Твердотопливный котел и электрический котел в одной системе. Твердотопливно-электрический котел

Эффективность отопительного оборудования во многом зависит от того, насколько точно были сформулированы требования при его выборе. Современный уровень теплотехники, в частности объединение различных систем в одном агрегате, позволяет не ограничивать его использование решением одной единственной задачи. Примером может служить твердотопливно-электрический котел, используемый для отопления жилых помещений средних размеров.

Конструктивные особенности и функциональные возможности

Нагрев воды в бойлере может происходить за счет одного из двух ресурсов. Камера сгорания твердого топлива – дров, опилок, угля, торфяных брикетов и прочего – является основой механизма. Водяной контур твердотопливного котла располагается над топкой или вокруг нее и нагревается непосредственно от нее. Зола, образующаяся в процессе горения, в большинстве моделей высыпается через керамическую или чугунную решетку в продвинутый, легко чистящийся зольник.

Рис. 1

В теплообменник вставлен трубчатый электронагреватель (ТЭН), обеспечивающий нагрев от сети. Специальный механизм самостоятельно включает его при снижении теплоотдачи камеры сгорания и температуры воды, что обеспечивает частичную автоматизацию работы котла. С помощью автоматики, управление которой выведено на переднюю панель, также можно задавать режимы с разной температурой и мощностью.

Комбинированная конструкция твердотопливного и электрического типа обуславливает диапазон использования котла:

• При отсутствии газификации и возможности подключения другой системы отопления.
• В условиях постоянных отключений электроэнергии.
• Для экономии средств за счет дешевизны твердого топлива, возможности комбинирования и регулирования расхода ресурсов при высокой себестоимости или двухтарифной оплате электроэнергии.
• В качестве временной альтернативы газовому обогревателю, когда тепло уже требуется, а газ еще не проведен.

Рис. 2

Преимущества и недостатки

Основными преимуществами систем отопления с использованием твердотопливных котлов с возможностью электрического отопления являются:

• независимая работа на разных видах топлива — при окончании одного котел легко переключается на альтернативный и продолжает действовать;
• регулирование температуры в водяном контуре и, соответственно, в доме с помощью пульта управления ТЭНом;
• наличие дополнительных розеток и узлов, позволяющих подключить несколько независимых систем отопления — дома, гаража, бани, теплый пол и т.п., а также расширительный бачок;
• высокую прочность и длительный срок службы аппаратов обеспечивают чугун или жаропрочная сталь — материалы, из которых изготавливаются твердотопливные котлы;
• топливо изготовлено из исключительно натурального, экологически безопасного сырья, нетоксично, поддерживает здоровую атмосферу в доме;
• дешевизна и распространенность оборудования.

Основные недостатки комбинированных котлов связаны с их топочной частью и заключаются в трудозатратах при эксплуатации.

Остальные нюансы относятся в основном к системам водяного отопления:

• ручной режим загрузки твердотопливных ресурсов;
• необходимость регулярной очистки от золы, профилактическая чистка дымохода;
• периодическая заливка теплоносителя в систему, контроль клапанов;
• давление в трубах, образующихся в твердотопливном котле, как при горении, так и при электрическом подключении, недостаточно для нескольких этажей, его нецелесообразно применять для отопления объектов свыше 250 м2.

Виды систем отопления на двух видах ресурсов

Применение твердотопливного котла с электронагревательными элементами, который изначально встроен в агрегат или имеет вход для его установки, избавляет владельца от многих проблем с установкой комбинированного оборудование и подключение его к радиаторной системе. В некоторых случаях облегчает операцию.

Рис. 3

При необходимости дополнить существующую одноресурсную схему отопления элементами, работающими на другом виде топлива, подключить твердотопливный и электрический котел в одну систему.Взаимная увязка двух агрегатов требует определенных навыков. Но раздельное положение позволяет установить между ними дополнительную батарею тепла, что поможет эффективнее использовать энергию обогревателя на твердом топливе и реже включать электрический источник тепла.

Отопительные котлы, работающие на двух ресурсах, изготовляют со стандартной топкой или конструкцией длительного горения, включающей два дымоходных отсека — основной для дров и камеру дожигания. Твердое топливо в таких устройствах сгорает гораздо медленнее, так как к нему механически ограничена подача воздуха.Пиролизный газ, выделившийся в первой камере, поступает во вторую камеру. Он также горит, выделяя тепло. Этот тип твердотопливных котлов обеспечивает во много раз больше работы без добавления топлива по сравнению с обычными.

Рис. четвёрка Котел «Сибирь» на твёрдом топливе + тэн

Имеются и другие отличия конструкции рассматриваемых систем. Некоторые включают возможность установки пеллетной или газовой горелки и смены источника тепла. Комбинированные или индивидуальные электрокотлы иногда работают от сети 380В, что может вызывать трудности.

Строгость конструкции и нормы безопасности не позволяют вешать твердотопливный котел на стену, поэтому они бывают только напольного типа.

Нюансы монтажа и эксплуатации

Установку твердотопливного котла, подключение его к инженерным сетям и системе отопления помещений рекомендуется доверить специалистам.

Степень пожарной безопасности агрегата зависит от того, насколько профессионально он установлен:

• Вокруг котла должно быть открытое пространство — от 50 см с трех сторон и от 120 см со стороны топки.Ничто не должно заслонять дверцу камеры сгорания.
• До потолка не менее 2,5 м — зависит от высоты дымохода. Если ее окажется недостаточно, не будет обеспечена необходимая тяга для очистки от дыма и других продуктов сгорания.
• Твердотопливные котлы устанавливаются на поддон из бетона, стали, кирпича, другого негорючего материала. Он должен быть абсолютно ровным и больше самого агрегата.
• Подключение к электрической сети предполагает заземление.

Общие требования к расположению площадки гласят, что она должна быть хорошо проветриваемой, площадью не менее 7 м2. Из-за повышенной опасности для детей котел лучше разместить в отдельном, возможно подсобном помещении. Опасно хранить топливо или сушить вещи рядом с котлом, особенно оставлять их без присмотра.

Рис. 5

Регулярные профилактические мероприятия включают в себя контроль уровня воды в системе отопления, очистку фильтров и дымохода от продуктов сгорания и других загрязнений не реже одного раза в год.Если твердотопливный котел с электроэлементом давно не эксплуатировался, перед запуском ему требуется внеочередная проверка. Советуем вызвать специалистов для механической или сухой чистки труб дымохода, выходящих на крышу.

Способы повышения производительности системы

• Большинство комбинированных отопительных механизмов обеспечивают подачу горячей воды. Однако в некоторых моделях нет возможности нагревать котел сжиганием твердого топлива, только с помощью электричества. Приобретение в пользование оборудования с двойным типом нагрева воды позволит использовать эту функцию без ограничений.
• Подключение к котлу теплоаккумулятора, который аккумулирует избыточное тепло в пиках горения в теплоемком материале и направляет его к трубам отопления в конце топки. Это увеличивает теплопередачу и снижает затраты на топливо.
• В системах водяного отопления, в том числе с твердотопливными котлами с электрическим подключением, в качестве теплоносителя можно использовать антифриз. Целесообразно в северных регионах или при сезонной эксплуатации, когда отопление не используется длительное время, вода может замерзнуть в трубах и разорваться.
• Так как эффективность отопления древесным топливом очень высока, в начале процесса стоит использовать этот тип работы котла. После того, как станет тепло, можно включить электрический нагревательный элемент, который будет поддерживать необходимую температуру. Это гарантирует не только экономию, но и быстрый прогрев помещения при необходимости.

Следует отметить, что при всех возможностях объединения ресурсов и разнице во времени для достижения максимальной теплоотдачи, которую обеспечивают твердотопливные котлы с электронагревателями в одной системе, их современная конструкция обеспечивает одинаково эффективную работу на любом виде источника тепла энергия.

Основные требования владельцев котельного оборудования – безопасность и бесперебойная работа вне зависимости от ситуации и политического курса в стране. Первый пункт, в большинстве моделей отопительного оборудования, обеспечен многоуровневой защитой, которая может работать даже в энергонезависимом режиме. Второе требование, по большей части, зависит от вида топлива, которое использует теплогенератор.

Для бесперебойной работы системы отопления современные инженеры разработали комбинированные котельные установки, способные работать на нескольких видах топлива.Существуют устройства, которые могут использовать твердое топливо, углеводороды и электричество. Переход с одного вида топлива на другой осуществляется автоматически. Наиболее популярными среди бытового потребителя стали твердотопливные котлы с электроприводом. Об этом оборудовании пойдет речь в данной публикации.

Типы комбинированных теплогенераторов

На сегодняшний день все комбинированные котельные можно различать по видам топлива, на котором может работать оборудование. Имеются котельные агрегаты:

• Твердотопливные.Вспомогательное топливо природный газ.
• Газ и дизель. Перевод осуществляется сменой горелки (вручную).
• Газ, твердое топливо, электричество. Первые два вида топлива являются основными. Электричество — вспомогательное.

Наиболее многофункциональными установками являются котлы, которые могут работать на газе, солярии, угле, дровах и пеллетах, а также ТЭНы. Это оборудование имеет высокую стоимость, сложность в обслуживании. Именно поэтому такие установки практически не пользуются спросом у отечественных потребителей.

Твердотопливные установки с возможностью электрообогрева: устройство и принцип работы

Как уже отмечалось выше, такой же популярностью у наших соотечественников пользуются твердотопливные котлы с электрическим обогревом, и вот почему: как известно, любой твердотопливный котел требует загрузки топливной камеры. Автоматические системы достаточно дороги, поэтому загрузка обычно осуществляется вручную. Интервал между загрузками может быть от нескольких часов до нескольких дней, в зависимости от типа записи в устройстве.

Как правило, даже твердое топливо длительного горения требует постоянного ухода. При прогорании топлива котел перестанет нагревать теплоноситель в водяном контуре, что замедлит его циркуляцию (в самотечных системах) и чревато выходом из строя системы отопления в холодное время года. Электрический твердотопливный котел решает эту проблему: как только топливо сгорит, температура теплоносителя, а, следовательно, и скорость его циркуляции по контуру начнет падать.При достижении критической температуры (заданной владельцем) встроенные в теплообменник ТЭНы автоматически включаются для нагрева теплоносителя, предотвращая разморозку системы отопления. Это принцип работы стандартных твердотопливных котлов с тэном.

Важно! Мощность ТЭНов, установленных на твердом топливе, значительно ниже мощности самой котельной установки. Именно поэтому твердотопливный электрокотел нельзя считать полноценным теплогенератором.Электрические ТЭНы играют в его конструкции лишь вспомогательную роль, предотвращая возможное замерзание теплоносителя при минусовых температурах.

Преимущества и недостатки котельного оборудования с электроподогревом теплоносителя

Основное преимущество электротвердотопливных котлов для отопления частного дома заключается в предотвращении оттаивания системы отопления. Это основная функция нагревательных элементов. Что касается других преимуществ перед однотопливными, пользователи отмечают следующее:

• Можно не опасаться, что топливо для котельной внезапно (как обычно) закончится.Электричество позволит продержаться некоторое время, не повреждая систему отопления.
• Можно не бояться проснуться в старом доме после того, как сгорела вечерняя закладка дров.
• Котел можно оставлять «без присмотра» на несколько дней, даже при минусовой температуре «за бортом».

Важно! Эти преимущества достаточно спорны и имеют право на существование при отсутствии перебоев с электроэнергией.

Недостатком таких моделей можно считать более высокую стоимость, чем на чистом твердом топливе.Это странно, учитывая «копеечную» стоимость трубчатых нагревателей и их интеграцию в теплообменник. Многие отечественные «Кулибины» легко самостоятельно подключают к твердотопливному котлу дополнительное электрическое отопление. Установка ТЭНов производится в водяной рубашке котла, что делает его полноценным комбинированным отопительным прибором со всеми вытекающими преимуществами.

Важно! Электронагревательные элементы можно встраивать только в котельное оборудование со стальным теплообменником. В чугунных моделях эта процедура создает опасность при эксплуатации, значительно снижая прочность корпуса теплогенератора.

Как правило, подавляющее большинство металлических электрических твердотопливных котлов комплектуется ТЭНами мощностью от 6 до 9 кВт, что покрывает не более 1/3 всей мощности прибора. Из-за малой мощности данное оборудование не требует 3-х фазного питания и подключается к бытовой электросети дома через отдельный автоматический выключатель.

Совет: поскольку материал котла и теплоноситель являются хорошими проводниками тока, во избежание поражения электрическим током специалисты рекомендуют подключать агрегат через автомат с УЗО.

Особенности эксплуатации комбинированных теплогенераторов

Важнейшим моментом правильной и безопасной эксплуатации комбинированных котельных установок является наличие полноценного канала дымоудаления, который должен обеспечивать:

• Хорошую тягу в отопительном приборе.
• Полное удаление продуктов сгорания твердого топлива.
• Без конденсата. В холодное время года конденсат может легко замерзнуть, что приведет к неправильной работе системы дымоудаления или выходу из строя отопительной установки.

Важно! Для правильной работы дымохода с естественным отводом продуктов сгорания необходим хорошо организованный приток воздуха.

Наиболее популярные отечественные модели комбинированных систем отопления

Сегодня среди широкого ассортимента импортной продукции достаточно высокие позиции на рынке климатической техники занимают комбинированные котельные установки отечественного производства.

1. ККМ «Кировский завод». Многофункциональное отопительное оборудование, может быть оснащено газовой, дизельной и пеллетной горелкой.В базовой комплектации все модели оснащены дополнительным электрическим подогревом к твердотопливному котлу.
2. Зота «Красноярск Энергокомплект». Твердое топливо с электричеством и возможностью оборудовать газовой горелкой. Модели этой серии предназначены для отопления частных домов площадью до 550 м 2 .
3. «Дым» от завода «Красноярск Энергокомплект». Твердотопливное отопительное оборудование этой линейки предназначено для обогрева небольших строений площадью до 300 м 2 . Помимо электроплиты, модели этой серии оснащены варочной панелью.

Как вывод: твердотопливное котельное оборудование с электроподогревом теплоносителя – хорошее решение для частных домов, удаленных от газовых магистралей. Такая конструкция котельных агрегатов обеспечивает комфорт и большую безопасность при эксплуатации, чем котлы на жидком топливе.

Установка твердотопливного котла – первый шаг к эффективному и экономичному поддержанию тепла в доме. Следующие шаги — регулярно подбрасывать дрова или другое твердое топливо. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время.И даже при посещении дома только в выходные дни необходимо поддерживать минимальную температуру во избежание конденсации влаги на внутренних поверхностях помещения.

Если наличие конденсата не критично, то при выезде после выходных нужно дождаться остановки котла и слить воду из системы отопления, чтобы система не замерзла. В случае слива воды все металлические элементы будут подвергаться коррозии при контакте с воздухом.

Слив охлаждающей жидкости не требуется, если вместо воды используется антифриз.Однако при использовании антифриза из-за высокой текучести к резьбовым уплотнениям и к запорной арматуре предъявляются высокие требования.

Наиболее распространенным решением для поддержания температуры в контуре отопления является установка электрокотла совместно с твердотопливным котлом. Минимальное количество дополнительного оборудования позволит электрическому котлу автоматически взять на себя функции обогрева, а твердотопливному отключиться, без риска закипания. Также использование электрического котла избавляет от необходимости проводить какие-либо манипуляции с системой отопления, оставляя загородный дом до следующих выходных. Для слежения за аварийными ситуациями и дистанционного управления электрокотлом имеется контролирующий режим работы отопительного оборудования.

Типы электрических котлов

Выбирая электрический котел для установки в дополнение к твердотопливному, достаточно кратко ознакомиться с основами нагрева воды с помощью электрического тока, чтобы не попасться в сети маркетологам. Электрические котлы работают с КПД около 95%. Не стоит проверять правдивость заявлений производителей о несравненно высокой эффективности их устройств на своих системах отопления – это может стоить вам лишних денег и окупятся они не скоро.Существует три основных типа котлов:

Нагрев в них осуществляется электронагревательным элементом (ТЭНом), который погружается непосредственно в теплоноситель. В контуре такого котла может циркулировать как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНов из-за образования накипи, снижающей теплоотдачу.

Теплоносителем в них является вода. Нагрев происходит за счет энергии, выделяющейся при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри.Может работать без электронасоса в цепи. Обеспечивает плавный нагрев воды в системе. Со временем в результате электролитических реакций электроды растворяются и требуется их замена.

Любой хладагент нагревается за счет колебаний, вызванных индукционной катушкой. Температура от нагревательного элемента равномерно распределяется по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Из-за высокой цены индукционные котлы уступают отопительным и электродным котлам. Учитывая вспомогательную функцию электрокотла, вопрос окупаемости инвестиций в передовые технологии отходит на второй план. Основными критериями выбора остаются: мощность, качество материалов инструмента, качество сборки и оснащения.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТР) и электрического (ЭЦ) котлов – параллельная.Подача обоих котлов в систему отопления осуществляется в одну точку, как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работе ЭК. Алгоритм такой системы можно описать следующим образом:

1. исправный ТТК поддерживает комфортную температуру воздуха в помещении;
2. топливо сгорело, охлаждающая жидкость остывает, и при достижении заданной минимальной температуры термостат отключает насос;
3. температура воздуха в помещении падает ниже комфортной (установленной пользователем) и включается ЭК.

Для правильной работы системы необходимо учитывать некоторые особенности подключения устройств и арматуры. Производительность насоса ТТ должна быть больше, чем у насоса ЕС, чтобы одновременная работа котлов не влияла на скорость прохождения теплоносителя через теплообменник ТТК. В системе отопления должен быть обратный клапан на подаче каждого котла для предотвращения противотока.

  Для контроля работы насоса ТТК используется термостат, измеряющий температуру теплоносителя до обратного клапана.Выносной датчик температуры воздуха, контролирующий включение ЭК, должен быть размещен в одном из отапливаемых помещений.

Для управления также используются ЭК, которые позволяют посредством мобильной связи устанавливать температурный режим включения или выключения котла. Этот способ позволит запрограммировать включение котла только в ночное время, чтобы сэкономить электроэнергию и максимально использовать преимущества многозонной тарификации. Также можно задать необходимую температуру воздуха, например, за несколько часов до прибытия на дачу.

При правильном выборе оборудования и фурнитуры для котельной мощность двух котлов, подключенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создание уюта и комфорта в доме. А для владельцев загородных домов — дополнительное удобство управления системой отопления.

Двойное топливо — Stearns Electric : Stearns Electric

Программа EnergyWise Dual Fuel — это контролируемая программа электрического отопления всего дома, которая помогает экономить деньги и экономить энергию.Эта программа сочетает в себе два источника тепла, чтобы наилучшим образом удовлетворить потребности вашего дома в отоплении, используя преимущества недорогого электрического источника тепла в сочетании с альтернативной резервной системой всего дома. В двухтопливной системе отопления электрический источник тепла, такой как котел, используется в сочетании с мазутом, пропаном, природным газом, дровами или электрическим аккумулирующим теплом в качестве резервной системы отопления. Участники, зарегистрированные в этой программе, получают наш тариф EnergyWise.

КАК ЭТО РАБОТАЕТ

Когда спрос на электроэнергию высок, источник электрического тепла отключается или контролируется.В периоды регулирования резервная система вашего дома обеспечивает необходимое вам тепло. Нагреватели c контролируются максимум до 400 часов за отопительный сезон, с максимальным временем непрерывного управления 12 часов в день.

ТРЕБОВАНИЯ И ПРЕИМУЩЕСТВА

• Участники должны иметь электрическую систему отопления мощностью 9 кВт или более в сочетании с приемлемой системой резервного отопления всего дома, равной или большей, чем электрическая система, зарегистрированная в программе. Отсутствие работающей резервной системы отопления приведет к исключению из программы.
• Участники получают электроэнергию, используемую для отопления, по нашему тарифу EnergyWise 5,7 цента за кВтч.
• Скидки на новые системы отопления.

ДОПУСТИМЫЕ ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТЕПЛА

• Сопротивление базовой платы
• Гидравлическая базовая плата
• Коув Сопротивление
• Центральная печь
• Сопротивление потолочной панели
• Сопротивление плитного пола
• Отопление для плитного пола
• Гидравлический плитный пол
• Электрический котел
• Нагреватель с принудительным вентилятором
• Подогреватель
• Воздушный тепловой насос
• Геотермальный тепловой насос

ПРИЕМЛЕМЫЕ РЕЗЕРВНЫЕ СИСТЕМЫ

• Топливная печь

• Котел на жидком топливе

• Пропановая печь

• Пропановый котел

• Газовая печь

• Котел на природном газе

• Дровяная печь

• Дровяной котел

• Электрический термоаккумулятор

СРАВНЕНИЕ СТОИМОСТИ

В этом Руководстве по сравнению затрат EnergyWise указана цена, по которой вам нужно будет приобрести топливо, чтобы превзойти тариф EnergyWise для электрического отопления.

ЗАРЕГИСТРИРОВАТЬСЯ СЕГОДНЯ

Свяжитесь с нашим отделом энергетических услуг в рабочее время по телефону (800) 962-0655.

Какой тип котла подходит для вашего дома

Покупка нового котла может сбить с толку. Это потому, что есть много факторов, которые следует учитывать при выборе котла для вашего дома. Хотя вам всегда следует работать с лицензированным подрядчиком по отоплению, чтобы сделать этот выбор, ознакомьтесь с этими 3 типами доступных котлов, чтобы начать процесс выбора.

1. Газовый котел: Это самый распространенный котел в домах. Газовые котлы популярны, потому что они очень эффективны и надежны. Они относительно не требуют обслуживания и редко выходят из строя даже при регулярном использовании.
2. Электрический котел: этот котел идеально подходит для домов, в которых нет газовой линии. Это отличный выбор, потому что он имеет минимальные потери тепла и не требует дымохода или дымохода. Если у вас мало места в доме, электрический котел — отличный вариант для экономии места, поскольку не требуется дополнительный резервуар для хранения топлива. По сравнению с газовыми или масляными котлами они также работают тише.
3. Твердотопливный котел: это экологически чистый вариант, использующий биотопливо. Твердотопливные котлы используют древесные гранулы, изготовленные из переработанных материалов. Если вы ищете котел, который позволит вам уменьшить углеродный след и снизить ежемесячные счета за отопление, твердотопливный котел — это безопасный и надежный вариант.

Когда вы будете готовы установить новую котельную в своем доме, обратитесь в компанию Stahl Plumbing.Наша команда лицензированных подрядчиков по отоплению обладает знаниями, которые помогут вам выбрать лучшую систему для вашего дома. Мы ответим на все ваши вопросы и поможем подобрать энергоэффективный газовый, электрический или твердотопливный котел, который обеспечит вам долгие годы бесперебойной работы. Мы обслуживаем многие сообщества в Питтсбурге и предлагаем экстренную помощь, когда она вам нужна. Наша цель — помочь нашим клиентам получить лучшие услуги по сантехнике, отоплению и кондиционированию воздуха в районе метро. Чтобы назначить встречу с одним из наших экспертов, свяжитесь со службой сантехники Stahl по телефону 412-273-1000 или посетите наш веб-сайт https://www.stahlplumbingpittsburgh.com.

3 Возможные причины плохого давления воды

Что нужно искать в новой печи

Простое руководство по различным типам топлива для котлов

Будь то жаротрубный котел, беструбный котел, водогрейный котел, водотрубный котел или любая другая классификация, все системы будут использовать одно или несколько видов котельного топлива. типы. На самом деле, многие модели котлов различаются и характеризуются разными типами котельного топлива, которые в них используются.

Тип топлива, используемого котлом, имеет решающее значение по целому ряду причин, но он играет непосредственную роль в определении эксплуатационных расходов, а также воздействия вашего объекта на окружающую среду. В результате очень важно понимать и быть знакомым со всеми типами котельного топлива. Рассмотрим подробнее каждый из видов котельного топлива.

Шесть различных типов котельного мазута

Всего существует шесть различных типов мазута: остаточные масла и дистиллятные типы дизельного топлива.Обе эти категории мазута можно разделить на пронумерованные подкатегории, с номера 1 по номер 1:

1. Мазут № 3 и мазут № 4 представляют собой комбинации дистиллятного дизельного топлива и остаточных масел
2. № 1 и мазута. № 2 — дистиллятные типы дизельного топлива
3. Мазут № 5 и 6 — остаточные масла

В любом случае двумя наиболее часто используемыми категориями котельного мазута являются дистиллятное дизельное топливо № 2 и № 6. остаточная нефть, которую также называют «бункерным топливом».” В то время как дистиллятные типы мазута № 2 имеют более низкую плотность энергии, они выделяют меньше парниковых газов при сгорании.

Тем не менее, наиболее важным преимуществом мазута является его плотность энергии. Например, всякий раз, когда энергия жидкого топлива измеряется в БТЕ, она чрезвычайно высока. По сравнению с другими видами котельного топлива, ни один другой вид – газ, жидкость или твердое топливо – не имеет более высокой удельной энергии, чем мазут и дистиллятное дизельное топливо. Исключительно высокая плотность энергии позволяет котлам, работающим на жидком топливе, быть очень эффективными.Сообразительные владельцы объектов повышают свою эффективность, используя катализатор предварительного сжигания топлива.

Типы топлива для котлов: пропан

Другим распространенным видом топлива для котлов является пропан, обладающий целым рядом желаемых свойств. С середины 1990-х годов в Соединенных Штатах был легкодоступный излишек пропана. Второй после мазута пропан имеет вторую по величине плотность энергии, что делает это топливо исключительно эффективным решением, которое очень легко найти.

Однако существует множество опасений и вопросов по поводу экологичности пропана, который является побочным продуктом природного газа. И хотя пропан легко доступен, он относительно дорог по сравнению с другими видами котельного топлива.

Пропановые котлы можно найти в трех из пяти различных типов конфигураций котлов: чугунные, жаротрубные и водотрубные. Хотя пропан имеет высокую удельную энергию по сравнению с другими видами топлива для котлов, он примерно на 20% меньше, чем у дизельного топлива, которое производит примерно на 15% меньше BTU на галлон, чем мазут.

Это означает, что пропан дороже дизельного топлива и мазута и производит меньше энергии, чем номер №.2 дизель. Кроме того, плотность топлива пропана составляет около 65% плотности мазута.

Природный газ Типы топлива для котлов

Как наиболее распространенный вид топлива для бытовых котлов в Соединенных Штатах, природный газ относительно недорог и легко доступен. Подобно пропану, плотность энергии природного газа (62%) ниже по сравнению с дизельным топливом № 2. Плотность энергии природного газа составляет менее 50% плотности энергии мазута. Тем не менее, учитывая, что природный газ сгорает чисто и его легко транспортировать, он является чрезвычайно популярным остаточным топливом для котлов.

Основная проблема, связанная с природным газом, заключается в том, что он может содержать до 90% метана, который является опасным парниковым газом, который может быть на 34% более мощным, чем CO2. Хотя газ метан может быть инертным при сжигании, он наносит значительный ущерб озону, когда попадает в атмосферу. Несмотря на то, что природный газ дешев, он оказывает сильное воздействие на окружающую среду.

Типы топлива для электрических котлов

Без использования дымохода электрические котлы исключительно эффективны, поскольку тепло не теряется.Кроме того, электрические котлы обычно недороги в покупке и имеют небольшие размеры. Тем не менее, стоимость электроэнергии означает, что электрические котлы обычно используются только для жилых помещений.

Даже когда электрические котлы используются на небольших объектах и ​​в быту, цена электроэнергии делает их намного дороже по сравнению с котлами, работающими на топливе, по данным Агентства по охране окружающей среды.

Что касается выбросов, то 85% электроэнергии, вырабатываемой в Соединенных Штатах, производится атомными электростанциями или углем.Кроме того, большинство угольных котельных работают на угольном щебне. В результате большинство электрических котлов питаются либо от ядерных, либо от твердотопливных печей — косвенно.

Типы топлива для угольных котлов

Твердотопливные котлы, работающие на угле, дешевы в эксплуатации, а также недороги в покупке и установке. Уголь производит большое количество отходов в виде зольного остатка, летучей золы и очень высоких выбросов. Энергетическая плотность большинства видов угля очень низкая, но может зависеть от фактического типа угля:

1. Бурый, битуминозный и полубитуминозный уголь имеют самую низкую плотность топлива среди всех видов топлива, но
2. Антрацитовый уголь на самом деле имеет более высокую плотность энергии, чем пропан, природный газ и даже бензин.Только дизельное топливо, мазут и керосин имеют более высокую выходную мощность в мегаджоулях на кубический метр, чем антрацитовые виды угля.

Кроме того, антрацитовый уголь отличается значительно более низким уровнем выбросов CO2 по сравнению с другими видами угля.

Древесные виды топлива

Несмотря на то, что они используются только в жилых целях, дровяные котлы являются наименее дорогими по всем параметрам. Древесные виды топлива обеспечивают низкое производство BTU, большие объемы отходов и большие объемы выбросов. Хотя древесина доступна практически везде и недорога, дровяные котлы грязны и неэффективны.

Типы котлов, работающих на биотопливе

Котлы, работающие на биотопливе, в основном представляют собой котлы, работающие на древесине, но древесина поставляется в виде бревен, пеллет, щепы, древесного строительного мусора, кукурузной шелухи, горючего растительного материала, а также переработанной древесины. Самым большим преимуществом использования котлов на биомассе является то, что биотопливо является возобновляемым ресурсом.

Однако биотопливо может быть дорогим — будь то перепрофилированный продукт или переработанное, что обычно делает котлы на биомассе более дорогими, чем котлы, использующие другие виды топлива.Самое главное, биомасса имеет наименьшую плотность энергии из всех видов топлива. Он примерно на 38% менее плотный, чем уголь, а это означает, что с точки зрения производимых выбросов и затрат он не обеспечивает существенной отдачи в БТЕ.

Свяжитесь с ATI of New York Today

От производства продуктов питания до заводов, школ и больниц, котлы являются важным элементом оборудования в различных отраслях промышленности. Котлы могут сильно различаться по мощности и размеру, а также использовать различные методы теплообмена и котельное топливо.

Инженеры по продуктам и сбыту компании ATI в Нью-Йорке выслушают ваши потребности и помогут выбрать лучший котел для достижения целей вашего предприятия. Как представитель предпочтительного производителя, мы располагаем модельным рядом котельного оборудования мирового класса от ведущих мировых производителей. Читать, чтобы узнать больше?

Свяжитесь с ATI из Нью-Йорка сегодня, чтобы узнать больше о нашей передовой линейке котлов.

MFC (многотопливная конденсация)

Водяной котел AERCO MFC (многотопливный конденсационный) может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2.Он отличается проверенной конструкцией жаротрубного теплообменника с 4 проходами для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром. Сочетание конструкции теплообменника из высококачественной углеродистой стали и нержавеющей стали 316Ti обеспечивает высочайшую степень долговечности. Конструкция из нержавеющей стали 316Ti на 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислотной конденсации дымовых газов. Кроме того, он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость использования двух видов топлива. Кроме того, серия MFC имеет стандартные двойные обратные соединения для оптимальной гибкости применения и повышения сезонной эффективности до 10%. Максимальная рабочая температура теплообменника, составляющая 240 °F, позволяет расширить диапазон рабочих температур и, при необходимости, удовлетворить требования более высоких температур, но позволяет зданию сбрасывать температуру воды для конденсации в межсезонье.

Серия MFC оснащена ведущими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям к выбросам NOx и CO.Полностью модулирующая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции. №

Котлы MFC могут использоваться как отдельные блоки или в модульных конфигурациях и предлагают выбор режима работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком внутреннего/наружного сброса или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus. Для котельных установок, состоящих из 2 и более котлов, доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, является правильным решением.Точно так же системы MFC можно легко интегрировать с системой управления энергопотреблением или системой автоматизации здания в масштабе всего объекта.

Особенности и преимущества

• Природный газ, пропан или двойное топливо (мазут #2)
• Полная конденсация на природном газе/пропане
• Возможность конденсации на мазуте #2 (содержание серы <15 ppm)
• Up до коэффициента регулирования 5:1 (20 %) при сжигании природного газа или пропана
• Высококачественный комбинированный жаротрубный теплообменник из углеродистой стали/нерж. или менее при всех мощностях сжигания природного газа
• Двойное подключение обратной воды
• Точный контроль температуры
• Стандартная ведущая в отрасли мощная горелка (Riello)
• Возможность подачи воздуха для горения в воздуховод
• Простота обслуживания
• Приемлемые вентиляционные материалы AL29-4C
• Варианты управления: постоянная уставка, сброс внутреннего/наружного параметров, удаленная уставка, сигнал 0–10 В или ModBus

Котел — обучение энергетике

Рис. конечно 1.Тепловая энергия подводится к котлу за счет топлива. ^[1]

Котлы используются на электростанциях для производства пара под высоким давлением, чтобы установка могла вырабатывать электроэнергию. Процесс, который делает это, известен как цикл Ренкина. Котел получает энергию от какого-либо вида топлива, такого как уголь, природный газ или ядерное топливо, для нагрева воды в пар. Вся первичная энергия в мире, за исключением небольшой доли, поступает из топлива, и около трех четвертей этого топлива в конечном итоге идет на котел (остальное идет на двигатели внутреннего сгорания, которые используют топливо по-другому). ^[2]

Конструкция котла является невероятно важным фактором эффективности электростанции. Три столетия развития привели к появлению сегодня паровых котлов, которые производят тысячи тонн пара в час и имеют эффективность преобразования топлива в пар до 90%. ^[3] Улучшенная конструкция означает меньший расход топлива, более низкие затраты и более низкий уровень выбросов загрязняющих веществ. ^[2] Изучение и усовершенствование котлов полезно, потому что, хотя они очень эффективны, их отходы создают одну из основных мировых проблем загрязнения, выделяя парниковые газы.

Вопросы дизайна

Основная цель при проектировании котла – извлечь как можно больше энергии из топлива. Для этого необходимо полностью сжечь как связанный углерод, так и летучие вещества. Поскольку одна часть твердая, а другая газообразная, эта задача не из легких. ^[2] Котел должен работать при очень высоких температурах, около 500 ^o C, и должен постоянно сжигать топливо с постоянной скоростью.

Другим фактором оптимизации конструкции является получение максимально возможной теплопередачи от топлива к воде и пару.Котлы часто имеют несколько отдельных теплообменников для этого.

Последним важным аспектом проектирования является минимизация нежелательных побочных продуктов в виде золы и дымовых газов, которые загрязняют окружающую среду.

Типы

Твердое топливо

• Колосниковый котел: Уголь или другое твердое топливо, такое как биомасса (диаметром около нескольких миллиметров), подается в котел из бункера или конвейерной ленты. Они движутся через решетку, через которую воздух поступает снизу в котел.Неподвижный углерод горит на решетке, а летучий газ горит в пространстве над ней. Эти типы чаще всего используются для биомассы и угля. ^[2]

• Пылеугольный котел: Уголь измельчается в мелкую пыль (размером около 0,1 мм) и подается в котел потоком воздуха. Они, безусловно, являются наиболее распространенными типами котлов для угля. Эти котлы могут достигать КПД более 90% при правильной эксплуатации. Их также можно топить дровами или другим подходящим топливом.Поскольку сжигаемое топливо представляет собой мелкую пыль, образующаяся зола также представляет собой мелкую пыль, которая, если ее не отфильтровать должным образом, может улетучиваться с дымовыми газами и загрязнять атмосферу. ^[2]

• Котел с кипящим слоем: Предлагаются решения некоторых проблем загрязнения окружающей среды при сжигании угля. На опорной плите лежит толстый слой материала — песка или гравия, через который продуваются потоки воздуха. По мере того, как воздух достигает более высоких скоростей, материал начинает вести себя как жидкость, и предметы будут плавать в нем или тонуть в нем.Частицы топлива подаются в этот «слой», в результате чего связанный углерод и летучий газ быстро сгорают и нагревают весь слой. Трубки, несущие воду и пар, находятся в слое, и поскольку слой движется как жидкость, это обеспечивает максимальный тепловой контакт с трубами и обеспечивает большую теплопередачу. Зола может вытекать из слоя отдельно от дымовых газов.

Атомная

• С газовым охлаждением: В таких реакторах, как реактор Magnox, в качестве замедлителя используется графит, а в качестве теплоносителя — диоксид углерода.Они используют природный уран, а это означает, что его не нужно обогащать. Усовершенствованные реакторы с газовым охлаждением (AGR) также используют графит и CO ₂ , но уран обогащен. ^[4]

• Тяжелая вода: Реакторы CANDU (канадско-дейтериево-урановые) являются единственным другим типом реакторов, которые в некоторой степени вторгаются в господство легководных реакторов и используют природный уран, такой как Magnox. В мире работает 31 завод (18 из них в Канаде). ^[5] Тяжелая вода поглощает меньше нейтронов, чем легкая вода, что приводит к высокой экономии нейтронов. ^[4]

• РБМК: РБМК, разработанный в России, использует графит в качестве замедлителя и легкую воду в качестве теплоносителя. Они используют обогащенный уран, как и большинство других реакторов. [[Чернобыльская ядерная авария|Чернобыльские реакторы относились к этому типу, и после катастрофы 1986 года планы по созданию новых реакторов были отменены, и многие станции были выведены из эксплуатации. ^[4]

Фигура 2. Реактор с кипящей водой, котел (находящийся в корпусе реактора) производит пар для выработки электроэнергии. ^[6]

Для дальнейшего чтения

Ссылки

1. ↑ Shehal Joseph через Flickr [онлайн], доступно: https://www.flickr.com/photos/shehal/1167585170
2. ↑ ^{2.0 2.1 2.2 2.3 2.4} Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «Уголь», в 9 изд., Оксфорд, Великобритания: Оксфорд, 2013, ч. 5, стр. 166-169.
3. ↑ Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «От тепла к движущей силе», в Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, глава 6, стр. .203
4. ↑ ^{4.0 4.1 4.2 4.3} Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэмедж, «Ядерная энергия» в Energy Systems and Sustainability , 2nd: Oxford, UK: Оксфорд, 2013, ч.10, стр.407-414.
5. ↑ «Технология CANDU — Канадская ядерная ассоциация», Канадская ядерная ассоциация, 2018 г. [Онлайн]. Доступно: https://cna.ca/technology/energy/candu-technology/. [Доступ: 12 июня 2018 г.].
6. ↑ http://www.nrc.gov/reading-rm/basic-ref/students/animated-bwr.html

Электрический котел Argo AT серии C

Электрический котел Argo «AT» серии C имеет КПД 100%. То средняя эффективность использования топлива (AFUE) 15-летнего пропана или котел на жидком топливе составляет около 82%. Если у вас есть котел, который составляет 82% эффективно, 18% того, что вы платите за топливо каждый год, уходит в отходы.

Помимо снижения счетов за отопление, переход на Argo «AT» Электрический котел серии C означает отсутствие ископаемого топлива и дымохода. Ты экономия на доставке топлива, накопительный бак (в том числе: обслуживание бака, ремонт и страхование), а обслуживание дымохода или стоимость ремонта!

После установки Argo «AT» не требует сжигания регулировка или очистка теплообменника и вентиляционной трубы, уменьшение ежегодные расходы на техническое обслуживание. Все это быстро складывается и многое рассматривать как домовладельца.

Электрический котел Argo «AT» серии C отличается небольшим компактным конструкция настенного крепления, которая весит всего 70 фунтов. Почему бы не избавиться того 500-фунтового драндулета обычного котла, занимающего ценная недвижимость в вашем подвале? С Argo «AT» вы получаете максимальное количество тепла при минимальном количестве космос.

Plus с электрическим котлом Argo вы не только экономите на зелени, но и зеленый с нулевым уровнем выбросов, альтернатива зеленому отоплению дома! То Электрический котел Argo «AT» серии C даже имеет повышенную нагрузку контроль управления, который позволяет вам предоставлять дистанционное управление котлом, снижение пиковых нагрузок.

Для получения дополнительной информации и экономии продукта, свяжитесь с нас ниже:

Связаться с нами Купить Электрокотлы Арго «АТ» серии C

• Эффективность 100 %
• Компактная подвесная конструкция
• Нулевые выбросы, зеленая альтернатива (без ископаемого топлива, без Дымоход, без угарного газа)
• Идеально подходит для излучающих систем, приложений, требующих специальных настройки температуры и для использования в качестве резервного источника тепла для солнечные приложения.
Усовершенствованное микропроцессорное управление
• : безопасно и эффективно управляет элементами, контролируя контакты реле, которые питать стихии.
• Расширенный контроллер управления нагрузкой: дает вам возможность чтобы ваша коммунальная служба или электрический кооператив могли дистанционно управлять бойлер, снижая пиковые нагрузки.
• Проверенный цельный чугунный теплообменник с год гарантии. Экономьте деньги, экономьте место, экономьте окружающую среду!

Электрический котел Арго «АТ» можно использовать как для более высокой температуры воды, системы до 180 ° F или более низкие настройки систем температуры воды до 90 ° F.Низкая уставка делает котел идеальным для лучистого теплого пола. системы. Системы отопления, требующие как высокой температуры воды в в сочетании с низкой температурой воды не проблема для серии Argo «AT» С Котел. Усовершенствованный микропроцессорный контроль позволяет установщику иметь два различные настройки температуры для широкого спектра применений, включая использовать в качестве резервного источника тепла для солнечной.

Основные характеристики

Усовершенствованное микропроцессорное управление:
Элементы запитываются индивидуально, дополнительные элементы запитываются по мере необходимости. удовлетворить спрос, тем самым снижая затраты на электроэнергию.Пусковой элемент вращается (аналогично свечам зажигания вашего автомобиля), поэтому время работы сбалансировано по всем элементам для долголетия.

Без короткого цикла:
В Argo серии C «AT» используется датчик, подключенный к зонду в погружной колодец для определения спроса. Эта конфигурация передает температура воды возвращается к плате управления, позволяя устройству работать умело поддерживать устойчивый, равномерный нагрев, используя только необходимые элементы чтобы удовлетворить спрос. Это устраняет затраты и неудобства коротких катание на велосипеде.

Расширенный контроллер управления нагрузкой:
Позволяет разрешить дистанционно управлять котлом, снижая пиковые нагрузки.

Стандартные функции

• Диагностические индикаторы
• Светодиодный дисплей с 3-кнопочным пользовательским интерфейсом и кодом ошибки обмен сообщениями со звуковым сигналом
• Постановка элемента с вращением
• Двойные уставки для работы при высокой/низкой температуре
• Защита от сухого пожара при первом запуске
• Клеммные соединения для добавления датчика протока и низкого уровня воды отсечка
• Подключение терминала управления нагрузкой
• Терминал циркуляционного насоса с прокачкой насоса
• Трехпроводное подключение термостата и таймер защиты от коротких циклов

Безопасность

С электрическим котлом Argo «AT» серии C горение не занимает много времени. место, чтобы не производился вредный угарный газ.Дополнительная безопасность функции включают в себя:

• Встроенная защита от перенапряжения и контроль безопасности (во время состояние пониженного напряжения плата управления определяет входящий напряжения и выключит устройство, чтобы предотвратить повреждение цепи. Котел автоматически включается, когда напряжение возвращается к нормальный. В котле также используется предохранитель с автоматическим сбросом. плата управления, а также сменный предохранитель на низкое напряжение проводка. Это защищает плату в случае превышения нормальная мощность.)
• Рабочий предел с резервной защитой от верхнего предела.
• Реле на элемент и коды звуковой сигнализации/неисправности.

Простая установка

Вес и занимаемая площадь значительно меньше, чем у обычный газовый или жидкотопливный котел, без подключения к газу или жидкому топливу, без вентиляционная труба и дымоход не требуется – установка Арго «АТ» простой и эффективный как сам котел!

СЕРИЯ «AT» C – ДВУХЭЛЕМЕНТНЫЙ КОТЕЛ

Модель	Размер котла Номинальная (кВт)	Рабочее Напряжение (AC)*	Новое тепло Выход БТЕ/ч	Потребляемая мощность Вт	Общий нагрев Ток элемента	Номер. из элементов	Размер элемента (Вт)	Мин. Цепь Сила тока (1)	Рекомендуется Выключатель Ампер (2)
	6	240	20 500	6000	25,0	2	3000	38.8	40
	8	240	27 300	8000	33,3	2	4000	49,2	50
	10	240	34 100	10 000	41.7	2	5000	59,6	60
	12	240	41 000	12 000	50,0	2	6000	70,0	70



СЕРИЯ «AT» C – 4-ЭЛЕМЕНТНЫЙ КОТЕЛ

Модель	Размер котла Номинальная (кВт)	Рабочее Напряжение (AC)*	Новое тепло Выход БТЕ/ч	Потребляемая мощность Вт	Общий нагрев Ток элемента	Номер. из элементов	Размер элемента (Вт)	Мин. Цепь Сила тока (1)	Рекомендуется Выключатель Ампер (2)
	12	240	41 000	12 000	50,0	4	3000	70.0	70
	16	240	54 600	16 000	66,7	4	4000	90,8	100
	20	240	68 200	20 000	83.3	4	5000	111,7	125
	24	240	82 000	24 000	100,0	4	6000	132,5	150



*ПРИМЕЧАНИЕ. Характеристики основаны на 240 рабочих Напряжение.Обратитесь в IOM за сниженными рейтингами, основанными на 208 рабочих характеристиках. Напряжение.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ:
Окрашенная стальная оболочка, монтажные кронштейны, неоновые индикаторы, Контроль предела безопасности (верхний предел — фиксированная температура), прокладка, обогрев Элемент, плата управления, термистор NTC, клеммная колодка нейтрали, Наконечник заземления, предохранительный клапан — 30 фунтов на квадратный дюйм, Датчик температуры/давления, Чугунный теплообменник 2 или 4 элемента, Панель управления в сборе 2 или 4 элемента.Автоматический выключатель 15А — 1 полюс, Элементный автоматический выключатель 40A — 2 полюса и центр нагрузки в сборе.

(1) Обеспечивает управление 6 А и вспомогательную нагрузку в дополнение к нагреву. нагрузка.

(2) Фактические размеры проводов и выключателей должны быть рассчитаны на основе конкретных Требования к установке в соответствии с Национальным электротехническим Кодекс (NEC), Канадский электротехнический кодекс (CEC) и местные правила (где применимый).
