Резистивный кабель для обогрева: Резистивный греющий кабель: что такое, зачем нужен, производители

Содержание

Отличие резистивного кабеля от саморегулирующегося.

Критерий Резистивный кабель Саморегулирующийся кабель
Локальный перегрев в месте перехлеста нитей кабеля Кабель поддерживает постоянную мощность по всей длине => в месте перехлеста перегревается, что вызывает быстрое старение и разрушение материала кабеля в этом месте Уменьшает потребляемую мощность в местах перехлеста за счет свойств "матрицы"
Пусковые токи Начальные токи превышают номинальное значение на 10-15% => автоматика по номинальным параметрам Начальные токи превышают номинальное значение в 2 раза => автоматика выбирается по параметрам пуска => удорожание щита управления обогревом
Устойчивость к механическим воздействиям (давление шага, перегиб, перекрутка и т. д.) Сильная деформация кабеля приводит к деформации жилы в сторону уменьшения площади сечения проводника, благодаря чему в данном месте уменьшается сопротивление и образуется локальный перегрев Деформация "матрицы" не влияет на работу кабеля
Максимальная длина За счет варьирования сопротивления греющей жилы удается достигнуть больших длин, сопротивление включено последовательно Саморегулирующаяся матрица установлена между жилами, имеющими конечное сечение и соответствующие ограничения по току, при большой длине секции жилы греющего кабеля со стороны холодного конца перегреваются и происходит отслоение материала матрицы от медного проводника => кабель локально выходит из строя
Обогрев кровли (змейка) Благодаря круглому сечению легко раскладывается Кабель имеет форму ленты, за счет чего при частой укладке кабель лежит на ребре, что менее эффективно
Обогрев кровли (желоба)
Скапливающаяся в желобах грязь обволакивает кабель, в результате чего происходит "запирание" тепла и локальный перегрев
Благодаря эффекту саморегуляции кабель локально снижает мощность и "запирания" тепла не происходит
Обогрев кровли (водосточные трубы) Высокая вероятность пересечения нитей кабеля, запирание тепла, благодаря скапливающемуся мусору=> перегрев Пересечение нитей не провоцирует перегрев, устойчив к "запиранию" тепла
Обогрев площадок Постоянная мощность => стабильный разогрев даже в экстремальных условиях (при очень низкой температуре) При низкой температуре выделяет большую мощность => быстрее происходит нагрев Экстремальные условия (очень низкая температура) => крайне высокие значения пускового тока могут спровоцировать отслоение "матрицы" от токоведущей жилы => выход кабеля из рабочего состояния (уменьшение погонной мощности кабеля)
Обогрев резервуаров
Постоянная мощность => стабильный разогрев в любых условиях, устойчивое поддержание положительной температуры, высокий температурный класс, для любых целей
Простая раскладка на любой форме за счет возможности пересечение нитей кабеля. Благодаря эффекту саморегуляции поддержание температуры происходит с большим статизмом (погрешностью регулятора).
Обогрев трубопровода Уникальные конфигурации объектов => отсутствие необходимой длины (так как фиксированная длина секции). Кабель на отрез, поэтому с легкостью покрывает любую форму, любую конфигурацию обогреваемого объекта
Долговечность Большое количество условий для появления локального перегрева, но при правильной установке и уходе за кабелем служит до 20 и более лет. Не имеет свойств к перегреву, но ресурс материала матрицы ограничивает срок службы кабеля до 10 лет (есть исключения, например саморегулирующийся кабель Fujikura имеет срок службы до 20 лет и более).

какой выбрать для обогрева труб

Термокабель, теплый провод, провод подогрева, теплый кабель — это все «народные» названия греющего кабеля. Цель греющего кабеля не поставлять электрический ток, а выделять тепло. В нашем случае мы говорим о нагревательных кабелях для обогрева труб водопровода или канализации.

Основные параметры, по которым различаются термокабели:

  1. по типу: резистивные и саморегулирующиеся,
  2. по наличию или отсутствию оплетки (экрана),
  3. по материалу внешней изоляции у термокабеля.
  4. по температурному классу.
  5. по мощности, или по номинальной мощности (саморегулирующиеся термокабели),

1. Резистивный или саморегулирующийся:

Резистивный нагревательный кабель имеет постоянную мощность, продается только определенной длинны. Хоть и стоит дешевле саморегулирующегося, но требует бережного и равномерного утепления, и может перегорать из-за перегрева.
Из-за высокой склонности к перегоранию, с появлением саморегулирующихся термокабелей в обогреве труб практически не используется. Саморегулирующийся греющий кабель, несмотря на то, что стоит дороже, вытеснил резистивный благодаря надежности, экономичности в потреблении электроэнергии и простоте применения.

2. Саморегулирующийся кабель: в оплетке или без.

Термокабель, или как его еще называют: теплый кабель, бывает в оплетке и без.  В чем разница:
Теплый кабель без оплетки — это просто греющий кабель и 1 внешняя изоляция — «бюджетный вариант».
Теплый кабель в оплетке (в экране) имеет оплетку (броню) из медных луженых проволок и еще одну дополнительную внешнюю изоляцию. Благодаря чему он:

  • крепче
  • прочнее
  • более защищен от механических повреждений извне
  • его труднее случайно повредить — перегрызть, перерубить, перерезать
  • оплетка заземляется
  • в случае механических повреждений ток уходит на оплетку (если она заземлена)

Теплый кабель в оплетке можно использовать на металлических трубах и в помещениях с завышенной влажностью.

3. Материал внешней изоляции греющего кабеля.

По умолчанию рассматриваются модели с полиолефиновой (стандартной) внешней изоляцией.
В особых случаях, на производстве, от внешней изоляции может требоваться устойчивость к агрессивным средам или к УФ лучам, и т. п.

4. Классификация термокабелей по температурному классу:

  • низкотемпературные
  • среднетемпературные
  • высокотемпературные



Для защиты труб от промерзания применяются нагревательные кабели только из низкой температурной серии. Об остальных термокабелях как правило даже не упоминается при обсуждении обогрева труб водопровода с холодной водой или канализации.

5. Термокабель какой мощности выбрать?

Номинальная мощность саморегулирующегося кабеля подбирается в зависимости от диаметра трубы. Теплоизоляция же  чем толще — тем лучше (меньше теплопотерь = меньше потребление).

Резистивный греющий кабель нагревательный

Области использования нагревающих кабелей в современных условиях жизни весьма обширны.

Они используются для обогрева трубок дренажной системы кондиционеров, для обеспечения достаточного температурного режима в резервуарах и протяженных трубопроводах газо-, нефте- и химической промышленности.

Другими словами при помощи греющего кабеля можно обогреть любой объект.

Существует всего две разновидности кабелей нагрева:

  1. саморегулирующийся;
  2. резистивный.

Резистивный греющий кабель отличается от других устройств простотой монтажа и небольшими габаритами. Он представляет собой более простой и дешевый, но в то же время более энергозатратный вариант. Роль греющего элемента в устройстве играет проводник, с достаточно высоким сопротивлением.

Конструктивные особенности резистивного кабеля

Основу конструкции кабеля составляют специальные жилы из стали. В зависимости от количества жил, нагревательный кабель может быть двух типов:

  • с одной жилой;
  • с двумя жилами.

Токопроводящая жила в обязательном порядке подлежит изоляции при помощи использования специальных материалов. Некоторые кабеля отличаются двумя слоями изоляции. Изолирующий металл покрывается защитным экраном из металла, который еще называется экранизирующей оплеткой.

Оплетка предназначена специально для защиты кабеля от механических повреждений и в качестве элемента заземления. Для обеспечения полноценной протекции в устройстве может использоваться наружная защитная оболочка.


Резистивный греющий кабель с одной жилой имеет только одну нагревающуюся токопроводящую жилу. Эта жила идет по всей длине конструкции. Использование такого устройства по праву считается самым бюджетным. Это объясняется тем, что такой кабель максимально устойчив к воздействию достаточно высоких температурных режимов. Приспособление обеспечивается электропитанием с обеих сторон.

Очень часто такая схема создает определенные трудности в плане монтажа. Объясняются они тем, что при крепление обязательно подразумевает возврат греющего проводника в точку его соединения. Кроме того может возникнуть необходимость в использовании некоторых дополнительных систем питания.

Конструкция двужильная состоит из двух проводов: нагревательного и токопроводящего. Но одном конце такого провода устанавливается муфта, а на второй конец подается ток. Такой вариант расположения использовать намного легче и комфортнее.

Резистивные кабеля бывают двух видов – одножильные и двужильные. Двужильные кабеля считаются более простыми и эффективными в использовании.

Принцип работы

Резистивный греющий кабель работает по типу простого электрического нагревателя. Основной принцип работы состоит в том, что проводник с большим сопротивлением проводит ток и, благодаря этому, происходит выделение тепла. Объемы тепловыделения зависят от объемов силы тока и мощности сопротивления проводника. Купить резистивный кабель можно отрезками определенной длины. Каждому кабелю характерно определенное сопротивление и при работе каждый кабель выделяет определенное количество тепла.

Принцип работы одножильного проводника заключается в подключении к электроэнергии с двух концов. При таком варианте резистивный кабель протягивается петлей таким образом чтоб оба конца элемента стыковались в одном месте. Использование двух жил дает возможность не подводить оба конца изделия и соединять их в одной точке.

Второй принцип подключения обеспечивает возможность использовать такие кабеля в домашнем хозяйстве и быту.

Резистивный греющий кабель работает по принципу закона Джоуля-Ленца. Чем выше сопротивление на определенном участке кабеля, тем большее количество тепла выделяется.

Преимущества и недостатки использования

К преимуществам использования резистивного кабеля можно отнести:

  • доступную стоимость;
  • отличные показатели удельного сопротивления;
  • долговечность;
  • простоту монтажа.

Резистивный кабель долговечен и прочен, но имеет и некоторые недостатки в использовании.

К недостаткам использования такого кабеля можно отнести невозможность сделать устройство более длинным или более коротким, а также необходимость полностью менять весь кабель при выходе из строя хотя бы одного элемента.

Обогрев водопровода греющим кабелем

Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.

В каких случаях применяется обогрев водопровода?

Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.

При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.

Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода - отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.

Участки водопровода, требующие обогрева

  • Водопровод, проложенный выше глубины промерзания - в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.
  • Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т.д.
  • Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т.д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.

Саморегулирующийся греющий кабель для водопровода

Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.

Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.

Преимущества саморегулирующегося кабеля

  • Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.
  • Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.
  • Простота монтажа.
  • Кабель не боится локального перегрева даже при монтаже внахлест.
  • Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).

Доставляем кабель
в любую точку России!

Обогрев трубопровода снаружи

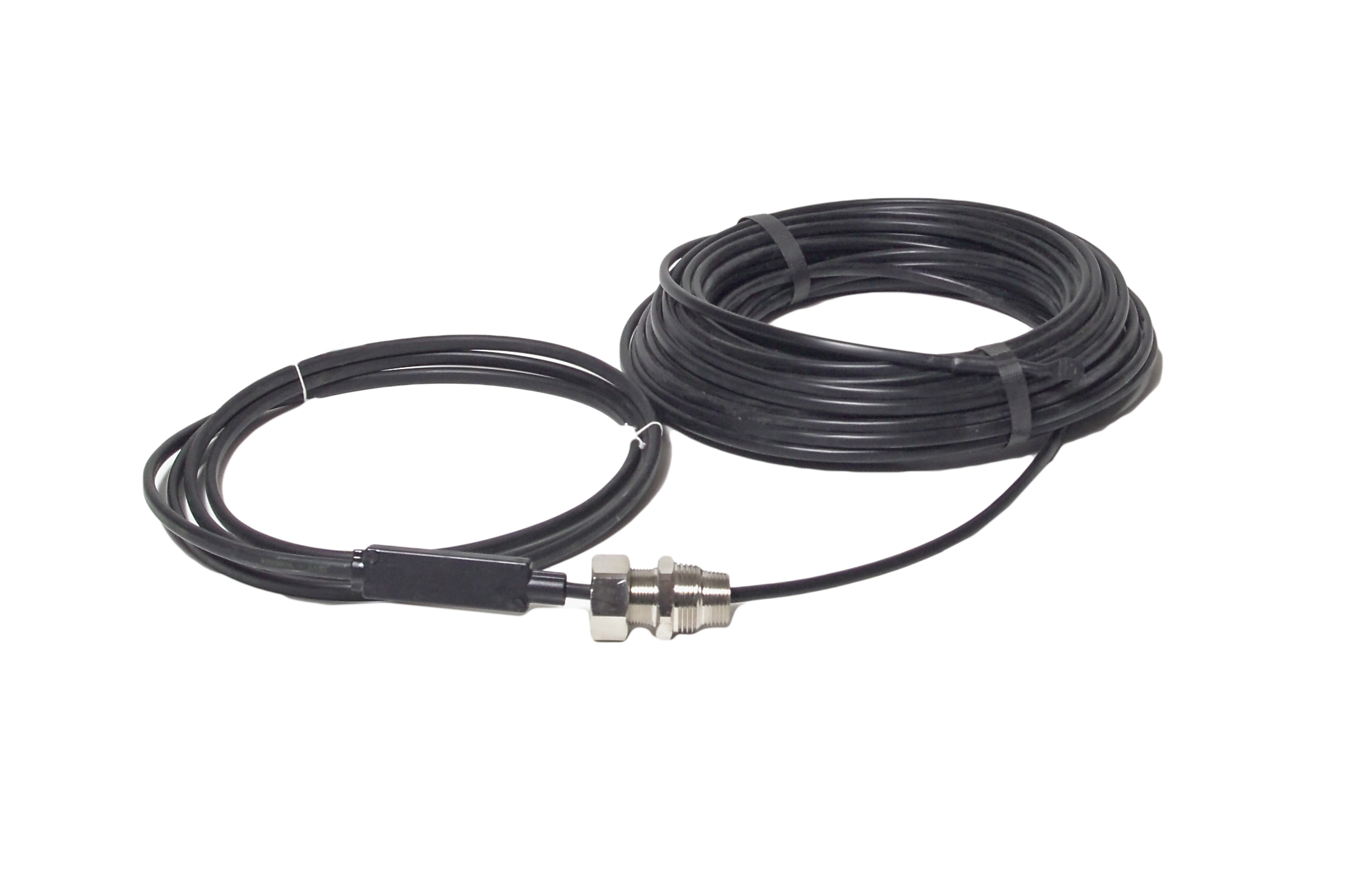

Обогрев трубопровода внутри

Саморегулирующийся кабель SAMREG 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Цена производителя

Саморегулирующийся кабель SRL 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C

Оптовый прайс

Саморегулирующийся кабель SAMREG 24-2
  • Мощность: 24 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Цена производителя

Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.

Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С - разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.

Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.

Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).

Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).

Резистивный кабель для обогрева трубопровода

Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.

Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.

Преимуществам резистивного кабеля

  • Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.
  • Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.
  • Высокое удельное тепловыделение.
  • Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.
  • Стабильные характеристики на протяжении всего срока эксплуатации.
  • Низкая цена.

Недостатки резистивного кабеля

  • Кабель боится локального перегрева.
  • Сложность управления системой.
  • Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!

Каким образом можно отогреть замерзшую трубу, расположенную под землей?

Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.

В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

  1. При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

    Для этого необходимо проверить все основные параметры и узлы системы обогрева:

    • Питание – проверить наличие напряжения питания в системе обогрева.
    • Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.
    • Терморегулятор (при наличии) – проверить его работоспособность.

    В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

    Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

    Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

  2. При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

    При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

    Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Вам также помогут статьи

Подбор кабеля для системы обогрева водопровода

  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Принцип работы резистивного греющего кабеля

Резистивные нагревательные кабели предназначены для работы в системах антиобледенения и электрического обогрева различных поверхностей (подъездных путей, лестниц, пандусов, погрузочных площадок, тротуаров, пешеходных дорожек и прочих объектов), а также при устройстве систем «теплый пол» в помещениях разного назначения.

В основе принципа действия греющего кабеля лежит закон Джоуля-Ленца, устанавливающий соотношение между количеством тепла, выделяемым на участке электрической цепи, силой тока, протекающего в участке, его сопротивлением и временем. Чем больше ток, протекающий по участку цепи и больше сопротивление этого участка, тем больше тепла выделится в единицу времени.

Таким образом, греющим элементом резистивного нагревательного кабеля является электрический проводник, имеющий постоянное сопротивление. Мощность такого кабеля при подаче номинального напряжения неизменна, поэтому называют резистивный кабель также нагревательным кабелем постоянной мощности.

Провод изготавливается из высокоомного сплава, заключенного в изоляционную оболочку из полимера. Медная экранирующая оплетка служит для заземления кабеля, механической и электрической его защиты. Все это заключено в прочную полимерную оболочку, защищающую кабель от различных внешних воздействий.

Выпускаются резистивные нагревательные кабели двух видов: одножильные и двужильные.

Одножильная кабельная секция имеет два «холодных» конца, которыми она подключается к источнику питающего напряжения. Это необходимо учитывать при монтаже — оба конца кабеля выводятся в одном месте.

В двужильном кабеле токопроводящих жил две, для замыкания цепи на один конец кабеля устанавливается соединительная муфта. Поэтому для подключения к сети используется только один конец. На рисунке приведены схемы подключения обоих видов резистивного греющего кабеля.

Следует помнить, что для экономичного и комфортного использования резистивного кабеля необходимо подключать его через терморегулятор, поскольку количества тепла, выделяемое резистивным кабелем постоянно и без терморегулятора будет всегда максимальным.

Достоинства

  • Невысокая стоимость;
  • Простое устройство;
  • При грамотном монтаже служит до нескольких десятков лет без изменения параметров.

Какой греющий кабель выбрать? Саморегулирующийся или резистивный?

Сегодняшний рынок предлагает большой выбор нагревательного кабеля для систем обогрева разного назначения. При этом у потребителей часто возникает вопрос: какой греющий кабель выбрать в конкретном случае.

Когда следует отдать предпочтение более дорогому саморегулирующемуся, а когда лучше выбрать более дешевый кабель постоянной мощности — резистивный. Эти два вида нагревательного кабеля, служащие одной и той же цели — обогрев определенного объекта, имеют ряд существенных различий.


Основные различия резистивного и саморегулирующегося кабеля

Резистивный кабель состоит из токопроводящей нагревательной жилы в изоляции, медной оплетки и прочной оболочки. Его электрическое сопротивление постоянно, поэтому в процессе работы количество тепла, выделяемое этим кабелем, остается неизменным по всей длине вне зависимости от окружающей температуры.

Саморегулирующийся кабель имеет строение, внешне схожее с резистивным, но с рядом принципиальных отличий. Две токопроводящие жилы из меди, соединенные полупроводниковой матрицей также заключены в луженую медную оплетку и надежную внешнюю оболочку. Однако наличие полупроводниковой саморегулируемой матрицы позволяет автоматически изменять выделяемую мощность на отдельных участках кабеля при изменении температуры соответствующего участка.

Достоинства и недостатки

Резистивные кабели отличаются более высокой мощностью на погонный метр. Они могут укладываться в несколько ниток. Все резистивные нагревательные кабели характеризуются повышенной эластичностью, позволяющей делать малый радиус загиба и проводить укладку на поверхностях любой конфигурации. Цена резистивных греющих кабелей существенно ниже, чем у саморегулируемых той же мощности.

Главный недостаток резистивных кабелей — отсутствие возможности регулировать уровень теплоотдачи. Это требует порой при их эксплуатации излишнего расхода электроэнергии, а также постоянного ухода и контроля во избежание перегрева. Резистивный кабель нельзя резать, он продается готовыми секциями с фиксированной длиной. При выходе из строя одного его участка приходится заменять всю секцию. Такой кабель при взаимном соприкосновении или перехлесте может выйти из строя. Резистивный кабель используют для постоянного обогрева больших площадей, трубопроводов и резервуаров для транспортировки и хранения жидкостей, требующих поддержания стабильной температуры. Для поддержания температурного режима система обогрева на основе резистивного кабеля содержит терморегулятор.

Основные достоинства саморегулируемого кабеля — экономическая и энергетическая эффективность. При достаточно большой мощности расход электроэнергии снижается за счет его главной особенности — способности автоматически изменять выделяемую мощность. Другое ценное свойство такого кабеля — возможность нарезать его на куски нужной длины. Это его свойство позволяет дополнительно сэкономить на его количестве и упрощает монтажные работы по его прокладке. Нагревательный саморегулируемый кабель не нуждается в обслуживании, он безопасен. Все указанные свойства саморегулируемого кабеля компенсируют его более высокую стоимость.

Саморегулирующиеся нагревательные кабели применяются в системах антиобледенения, обогрева кровельных и водосточных систем и во многих других случаях.

Итак, сделать выбор в пользу резистивного кабеля стоит если:

  • речь идет об обогреве большой поверхности с одинаковым температурным режимом;
  • прокладка кабеля будет сделана грамотно, что исключит возможность повреждения его отдельных участков;
  • терморегулятор предусмотрен при проектировании системы;
  • длина стандартных секций позволяет проложить кабель без его обрезания и наращивания...

Во всех других случаях лучше отдать предпочтение саморегулируемому кабелю.

Но и в том, и в другом случае следует учесть необходимую мощность нагревательного кабеля и условия его эксплуатации.


% PDF-1.4 % 392 0 объект > endobj xref 392 171 0000000016 00000 н. 0000004669 00000 н. 0000004816 00000 н. 0000005500 00000 н. 0000005664 00000 н. 0000005778 00000 н. 0000037534 00000 п. 0000069276 00000 п. 0000101211 00000 н. 0000130775 00000 н. 0000160291 00000 п. 00001 00000 н. 00001 00000 н. 0000190345 00000 н. 0000190960 00000 н. 0000191281 00000 н. 0000191393 00000 н. 0000191815 00000 н. 0000192085 00000 н. 0000192343 00000 п. 0000192931 00000 н. 0000192958 00000 н. 0000193491 00000 н. 0000223205 00000 н. 0000247069 00000 н. 0000275840 00000 н. 0000275910 00000 н. 0000276011 00000 н. 0000294985 00000 н. 0000295257 00000 н. 0000295681 00000 п. 0000299008 00000 н. 0000322325 00000 н. 0000331434 00000 н. 0000332691 00000 п. 0000333958 00000 н. 0000334709 00000 н. 0000335103 00000 п. 0000336059 00000 н. 0000337003 00000 н. 0000337228 00000 п. 0000337453 00000 п. 0000337775 00000 н. 0000340388 00000 н. 0000340651 00000 п. 0000340993 00000 н. 0000341200 00000 н. 0000341544 00000 н. 0000342714 00000 н. 0000343413 00000 п. 0000344040 00000 н. 0000344777 00000 н. 0000403943 00000 н. 0000404172 00000 н. 0000404628 00000 н. 0000404961 00000 п. 0000408058 00000 н. 0000408300 00000 н. 0000408542 00000 н. 0000409373 00000 п. 0000409424 00000 н. 0000409724 00000 н. 0000409773 00000 н. 0000409827 00000 н. 0000409876 00000 н. 0000409930 00000 н. 0000409981 00000 н. 0000410294 00000 п. 0000410343 00000 п. 0000410401 00000 п. 0000410451 00000 п. 0000410632 00000 н. 0000410682 00000 н. 0000410888 00000 н. 0000410939 00000 п. 0000411229 00000 н. 0000411280 00000 н. 0000411551 00000 п. 0000411601 00000 п. 0000411727 00000 н. 0000411778 00000 н. 0000412098 00000 н. 0000412148 00000 н. 0000412330 00000 н. 0000412380 00000 н. 0000412582 00000 н. 0000412633 00000 п. 0000412907 00000 н. 0000412958 00000 н. 0000413225 00000 н. 0000413371 00000 н. 0000413517 00000 н. 0000413639 00000 н. 0000413716 00000 н. 0000413796 00000 н. 0000413893 00000 н. 0000413972 00000 н. 0000414011 00000 н. 0000441840 00000 н. 0000442051 00000 н. 0000442422 00000 н. 0000442894 00000 н. 0000443263 00000 н. 0000443637 00000 н. 0000444018 00000 н. 0000444392 00000 н. 0000444708 00000 н. 0000446357 00000 н. 0000446690 00000 н. 0000447798 00000 н. 0000448111 00000 п. 0000449723 00000 н. 0000450001 00000 н. 0000450543 00000 н. 0000450907 00000 н. 0000452446 00000 н. 0000452485 00000 н. 0000478543 00000 н. 0000478582 00000 н. 0000478825 00000 н. 0000479052 00000 н. 0000479173 00000 н. 0000479319 00000 н. 0000479546 00000 н. 0000479773 00000 н. 0000479969 00000 н. 0000480115 00000 п. 0000480261 00000 н. 0000480488 00000 н. 0000480585 00000 н. 0000480731 00000 н. 0000480869 00000 н. 0000481005 00000 н. 0000481126 00000 н. 0000481275 00000 н. 0000481413 00000 н. 0000481510 00000 н. 0000481659 00000 н. 0000482081 00000 н. 0000482519 00000 н. 0000482766 00000 н. 0000482912 00000 н. 0000483061 00000 н. 0000483181 00000 п. 0000483327 00000 н. 0000483554 00000 н. 0000483781 00000 н. 0000483977 00000 н. 0000484204 00000 н. 0000484431 00000 н. 0000484627 00000 н. 0000484773 00000 н. 0000484969 00000 н. 0000485196 00000 н. 0000485423 00000 н. 0000485571 00000 н. 0000485717 00000 н. 0000485944 00000 н. 0000486171 00000 н. 0000486292 00000 н. 0000486438 00000 н. 0000486665 00000 н. 0000486892 00000 н. 0000487038 00000 н. 0000487184 00000 н. 0000487411 00000 н. 0000487638 00000 н. 0000487834 00000 н. 0000487980 00000 н. 0000004484 00000 н. 0000003791 00000 н. трейлер ] / Назад 624601 / XRefStm 4484 >> startxref 0 %% EOF 562 0 объект > поток h ޼ RYHTa = 8: * 6 [ͤ5MjX 得 & C $$ ((l \ * [V! p ފ sJC |?]

SST Группа: Саморегулирующиеся нагревательные кабели

  • Отрасли Ресурсы
    • Нефть и газ
    • Энергия
    • Обработка древесины и бумаги
    Промышленность

Нагревательный кабель постоянной мощности l Young Chang Silicone

Нагревательный кабель постоянной мощности


■ Тип силикона

■ Тип PFA

Описание

Нагревательный кабель постоянной мощности идеально подходит для применений, где всегда требуется определенная удельная мощность. Как следует из названия, нагревательные кабели постоянной мощности предназначены для обеспечения одинаковой выходной мощности независимо от температуры трубы. Нагревательный кабель постоянной мощности имеет конструкцию параллельной цепи и обеспечивает равномерную мощность независимо от температуры. Обычно мы поставляем нагревательные элементы Calbes с оплеткой и внешней оболочкой, но кабели также могут поставляться только с оплеткой. Этот нагревательный кабель соответствующей мощности является гибким при большинстве температур окружающей среды и может быть намотан на трубопроводы и сложные фитинги.

Приложение

Нагревательный кабель постоянной мощности может использоваться для самых разных целей, включая защиту от замерзания трубопроводов и сосудов, а также поддержание температуры процесса. Также мы поставляем два типа нагревательных кабелей постоянной мощности; общие для низкой мощности и промышленные для высокой мощности. Нагревательный кабель постоянной мощности
отличается высокой гибкостью и выдерживает макс. 250 ° с. Хотя он не подходит для перекрытия, его постоянная выходная мощность делает его идеальным выбором для более высоких температур, где требуется более высокая удельная мощность.

Структура

A. Два луженых медных провода шины экструдируются в силикон / фторполимерный сердечник, на определенном расстоянии в силикон / фторполимер автоматически прорезается выемка, обнажая луженые медные провода шины.
B. Нагревательный элемент с резистивным проводом обернут вокруг сердечника, который припаян к луженым медным проводам шины с помощью высокотемпературного бессвинцового припоя и некоррозионного флюса.
С.На готовый сердечник выдавливается первая изоляция, добавляется луженая медная оплетка. Поверх этой внешней изоляции из силикона / фторполимера выдавливается экструзия.

■ Общий тип

<Тип силикона>

NO СТРОИТЕЛЬСТВО МАТЕРИАЛ
1 Автобусный провод Медь луженая
2 Изоляция Силиконовый каучук
3 Нагревательный элемент Никель-хромовый сплав
4 Внутренняя оболочка Силиконовый каучук
5 Плетение Луженая медь с покрытием
6 вне оболочки Силиконовый каучук или фторполимерная смола

■ Промышленный тип


NO СТРОИТЕЛЬСТВО МАТЕРИАЛ
1 Автобусный провод Медь с никелевым покрытием
2 Изоляция Фторполимер
3 Нагревательный элемент Фторполимер
4 Внутренняя оболочка Никель-хромовый сплав
5 Плетение Термообработанное стекловолокно
6 вне оболочки Фторполимер

Тек

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
