Как рассчитать секции отопления – Расчёт количества секций радиаторов отопления

Содержание

Расчет секций батарей отопления по площади


Как рассчитать количество секций для радиатора отопления

При создании новой или замене старой системы отопления частного дома, квартиры, необходимо просчитать множество параметров, в том числе мощность радиаторов для каждого помещения, которая зависит от их размера, теплоотдачи и количества секций.Почему этот расчет радиаторов отопления так важен? Потому что, при неправильном подходе к процессу выбора в отапливаемом помещении будет либо холодно, либо жарко и комфортная температура не достигается.

Параметры, влияющие на выбор размера радиатора

Расчет количества секций радиаторов отопления для каждой комнаты частного дома можно выполнить самостоятельно или обратиться к специалисту, который точно определит все необходимые показатели и составит схему профессионально. Но если вы уверены в своих силах, то расчёт батарей вычисляется при помощи специальных формул и расчетов, дополнительной информации и опыта, определяется необходимая мощность отопительного оборудования и порядок его размещения в помещении.

На расчет радиаторов отопления влияют следующие параметры:

  • Толщина и материал стен. Дерево, кирпич, газобетон обладают разными показателями теплоизоляции и теплоудерживающим фактором.
  • Количество окон, их размер и тип. Стеклопакеты и деревянные окна разных производителей с различными характеристиками (количество стекол, изоляционный материал, мобильные элементы и так далее). Важно соотношение площади стен и окон.
  • Климат и местные погодные условия. Для северных районов хорошее и качественное отопление очень важно.
  • Площадь помещения, высота потолка. Чем выше эти показатели, тем большей мощностью должен обладать радиатор.
  • Количество стен, отделяющих помещение от улицы, наличие отапливаемых комнат вверху.
  • Материал радиаторов. От выбора типа отопительного прибора будет зависеть теплоотдача его материалов, сколько времени понадобится ему для нагрева помещений в доме.
  • Другие критерии.

Расчет по площади помещения

Примерный расчет перед покупкой батарей для отопления можно сделать исходя из площади дома, квартиры или отдельных комнат. Важно обязательно учитывать особенности теплопотери каждого помещения, поэтому надо прибавлять 20 % к значению полученной тепловой мощности.

При высоте потолков до 3 метров необходимо 100 Вт тепловой мощности на 1 м2. Первоначально рассчитывается площадь комнаты, для этого нужно ее длину в метрах умножить на ширину. Далее, необходимо провести простой расчет требуемой тепловой мощности, например, 20 м2 умножаем на норму в 100 Вт и получаем результат 2000 кВт тепла для помещения. После, вычисляем необходимое количество секций исходя из данных теплоотдачи одной секции, заявленных производителем для конкретной модели радиатора. Например, если этот показатель 150 Вт, то 2000 кВт делим на 150 и получаем результат 13,3. То есть для помещения площадью 20 м2 нужно 13 секций радиатора.

Если в помещении много окон или оно имеет угловое расположение, если батареи прикрыты защитным или декоративным экраном, необходимо не забыть прибавить 15-20 % тепловой мощности к 2000 Вт (20 % от 2000 Вт — это 200Вт или еще одна секция к радиатору).

Для закрытых помещений дома или с другими источниками тепла (кухня) и пониженной теплоотдачей процент не нужно добавлять.

Существуют уже готовые автоматические программы для проведения подобных расчетов в интернете, достаточно только ввести площадь и другие значения и получить результат.

Расчет по объему помещения

Как рассчитать количество радиаторов отопления исходя из объема, а не квадратных метров площади, считается более точным, потому что учитывается высота потолков, которая в частных домах может быть высокая. По требованиям СНиП для обогрева 1 метра кубического нужно 41 Вт тепла. Рассчитать объем комнаты можно, умножив ее площадь на высоту потолков.Например, комната 20 м2 имеет высоту потолков 4 метра, вычислим ее объем, умножим эти два значения и получим результат равный 80 м3. Затем, нужно узнать, сколько тепла понадобится помещению по нормам, для этого, 80 м3 умножим на 41 Вт и получим 3280 Вт. Исходя из примерного значения тепловой мощность одной секции, равной 150 Вт, получаем необходимое количество секций для отопления комнаты в размере 22 штук.

Необходимо помнить, что производители зачастую в характеристиках прибора показывают максимальную тепловую производительность и теплоотдачу, чего в реальной жизни достичь трудно, поэтому погрешность при самостоятельных расчетах присутствует всегда.

При профессиональном подходе к вопросу, как рассчитать количество секций радиатора, учитываются погрешности, и максимально точным получается результат. Также, если в результате подсчетов получается очень большое число секций, то не стоит устанавливать несколько метров радиатора, так как его теплоотдача не будет эффективной, лучше разбить на несколько элементов и расставить их в  разных частях помещения.

(1 голосов, рейтинг: 5,00 из 5) Загрузка...

poluchi-teplo.ru

Калькулятор расчета секций радиаторов отопления

При обустройстве дома отопительной системой необходимо особо тщательно подходить к этапу проектировки этого узла. Так, расчет тепловой энергии является неотъемлемой составляющей проекта любой системы отопления, поскольку от него в частности зависит качество обогрева. Поэтому крайне важно знать, как выполняются эти расчеты, для чего они вообще нужны, как сделать расчет секций радиаторов отопления калькулятор.

Содержание

На чем построена методика?

Методика расчета тепловой энергии на отопление представляет собой определение квадратуры поверхности теплообменника, требующейся для обогрева жилья. Так, расчет тепла на отопление выполняется с учетом наивысшего уровня температурного режима теплоносителя, предназначающегося для тех обогревательных элементов, для которых, собственно, и выполняются подсчеты. Проще говоря, если в качестве теплоносителя используется вода, то за основу нужно взять ее среднюю температуру в общей магистрали. При этом необходимо учесть расход объема жидкости в контуре.

Если в качестве теплоносителя используются паровые массы, то тепловой расчёт системы отопления будет основываться на более высоких температурных значениях.

С этой статьей читают: Паровое отопление своими руками

Основы вычисления

Расчет секций радиаторов отопления, калькулятор при котором будет очень актуальным, во многом зависит от вида применяемого теплообменника, а также от величины его теплоотдачи.

На что нужно обратить внимание?

Выполняя расчет тепловой энергии на отопление, нужно обратить свое внимание на такой нюанс, как теплопотери. От них зависит величина искомого значения. Если речь идет о частном доме, то количество потерь энергии может быть следующим:

  • через стеновые перекрытия и напольную поверхность при условии отсутствия полноценной теплоизоляции – до 25%;
  • через дымоход – до 15%
  • через оконные рамы старого образца – до 15%;
  • через чердачное перекрытие – до 10%.

Кроме этого, при определении теплоэнергии, необходимой для обогрева дома, стоит обратить внимание на наличие подвала, который не перекрыв

www.teplo-ltd.ru

Онлайн-калькулятор для расчёта секций радиаторов отопления

Как бы вы ни утепляли дом или квартиру, без отопления обойтись просто невозможно. Часто в этих целях используют водяное отопление – это удобно, эффективно и долговечно. С помощью нашего калькулятора предлагаем вам всего за пару минут прикинуть требуемое количество секций радиаторов и определиться, какое решение наиболее отвечает вашим условиям.

Это нужно учитывать при установке отопительных приборов

Полученное с помощью калькулятора значение является ориентировочным. К тому же нужно принимать во внимание, что далеко не всегда заявленные производителем характеристики подтверждаются на практике. Это значит, что лучше принимать к установке на 10% больше секций, округляя до целой части в большую сторону. Если вы переживаете, что зимой в помещении будет слишком жарко, то установите на радиатор вентиль, регулирующий величину циркулирующего теплоносителя. Он же поможет сэкономить время при необходимости замены одной из секций.
Расстояния должны быть четко выдержаны в установленных пределах:

  • По ширине окна секции в сборе должны составлять не меньше 70%. Это значит, что лучше установить больше секций с меньшей тепловой мощностью.
  • Расстояние от верхней части прибора до подоконника должно находиться в пределах 100-120 мм. В противном случае предсказать величину теплового потока будет гораздо сложнее.
  • Чтобы не отапливать улицу, радиаторы должны отстоять от стены не менее чем на 50 мм.
  • Между плоскостью пола и нижней точкой отопительного прибора должно выдерживаться расстояние от 100 мм.

Надеемся, что этот материал окажется полезным при проведении ремонтных работ или монтаже новой системы водяного отопления.

Загрузка...

Понравилась статья? Поделиться с друзьями:

cdelayremont.ru

расчет радиаторов отопления по площади и объему. Количество секций и штук

В условиях суровой российской зимы правильно подобранные радиаторы – залог комфортной температуры. Для правильного расчета необходимо учитывать множество нюансов — от размера комнаты до средней температуры. Такие сложные расчеты обычно выполняются специалистами, но можно провести их самостоятельно с учетом возможных погрешностей.

Самый простой и быстрый способ расчета

Чтобы быстро прикинуть необходимую теплоотдачу батареи, можно воспользоваться

самой простой формулой. Вычислить площадь помещения (длину в метрах умножить на ширину в метрах), а затем умножить полученный результат на 100.

Q = S × 100, где:

  • Q – необходимая теплоотдача отопительного прибора.
  • S – площадь отапливаемой комнаты.
  • 100 – количество Вт на 1 м2 при стандартной высоте потолков 2,7 м. по ГОСТу.

Рассчитывать показатели по этой формуле очень просто. Чтобы установить необходимые значения, потребуется рулетка, лист бумаги, ручка. При этом, важно помнить, что такой способ расчета подходит только для неразборных радиаторов. Кроме того, полученные результаты будут приблизительными – многие важные показатели остаются неучтенными.

Расчет по площади

Расчет такого типа – один из самых простых. Он не учитывает целый ряд показателей: количество окон, наличие внешних стен, степень утепленности помещения и т.д.

Тем не менее, у радиаторов разного типа есть ряд особенностей, которые необходимо учитывать. О них пойдет речь ниже.

Биметаллические, алюминиевые и чугунные радиаторы

Биметаллические батареи, как правило, устанавливаются взамен чугунных предшественников. Чтобы новый отопительный элемент служил не хуже, нужно правильно рассчитать количество секций в зависимости от площади комнаты.

Биметалл имеет несколько особенностей:

  • Теплоотвод у таких батарей выше, чем у чугунных. Например, если температура теплоносителя будет около 90 градусов С, то средние показатели составят 150 Вт у чугуна и 200 у биметалла.
  • Со временем на внутренних поверхностях радиаторов появляется налет, вследствие чего их КПД снижается.

Формула для расчета количества секций следующая:

N=S*100/Х, где:

  • N – количество секций.
  • S – площадь помещения.
  • 100 – минимальная мощность радиатора на 1 квадратный метр.
  • Х – заявленная теплоотдача одной секции.

Данный способ расчета подходит также для алюминиевых и новых чугунных радиаторов. Но, к сожалению, такая формула не учитывает некоторые особенности:

  • Подходит для помещений с высотой потолков до 3 метров.
  • В расчет не берется количество окон, степень утепления комнаты.
  • Не подходит для северных регионов России, где температурный режим зимой значительно отличается от средних показателей.

Стальные радиаторы

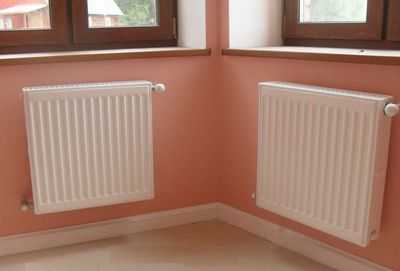

Панельные стальные батареи различаются по размерам и мощности. Количество панелей варьируется от одной до трех. Они сочетаются с различными типами оребрения (это гофрированные металлические пластины внутри). Чтобы разобраться, какую именно батарею брать в расчет, нужно ознакомиться со всеми типами:

  • Тип 10. Содержит всего одну панель. Такие батареи тонкие, легкие, но маломощные.
  • Тип 11. Сочетают одну панель и одну пластину оребрения. Они чуть больше и тяжелее, чем предыдущие, зато более теплые.
  • Тип 21. Между двумя панелями находится одна пластина оребрения.
  • Тип 22. Конструкция предполагает наличие двух панелей и двух гофрированных пластин. Характеризуется большей теплоотдачей, чем модель 21.
  • Тип 33. Самая мощная и большая батарея. Как следует из номерного обозначения, содержит три панели и столько же гофрированных пластин.

Подбирать панельную батарею несколько сложнее, чем секционную. Чтобы определиться с конфигурацией, нужно произвести расчет тепла по приведенной выше формуле, а затем найти соответствующее значение в таблице. Табличная сетка поможет выбрать число панелей и необходимые габариты.

Например, площадь помещения равна 18 кв.м. При этом высота потолков, согласно норме, составляет 2,7 м. Коэффициент необходимой теплоотдачи составляет 100 Вт. Следовательно, 18 нужно умножить на 100, затем найти максимально близкое значение (1800 Вт) в таблице:

Тип111222
Высота300400500600300400500600300400500600
Длина, ммПоказатели теплоотдачи, Вт
400298379459538372473639745510642772900
5003734745746734655917999316388039651125
600447568688808558709958111776696311581349
70052266380394265182711181303893112413511574
8005967589181077744946127814901021128415441799
900671852103212118371064143716761148144517372024
1000745947114713469301182159718621276160519302249
110082010421262148110231300175720481404176621232474
120089411361376161511681418191622341531192623162699
1400104313261606188413021655223626071786224727023149
1600119215151835215414881891255529792042255830883598
1800134117052065247316742128287533522297288934744048
2000149018942294269218602364319437242552321038604498

Далее следует ориентироваться на желаемые размеры: от 80 см до 2 метров длины и от 30 до 60 см высоты. Последний шаг – исходя из выбранных параметров, осуществить подбор типа батареи.

Расчет по объему

Более точным считается метод расчета по объему. Кроме того, его следует использовать, если помещение нестандартное, например, если высота потолков значительно больше общепринятых 2,7 метров. Формула калькуляции теплоотдачи такая:

Q = S × h× 40 (34)

где:

  • S – площадь помещения.
  • h – высота стен от пола до потолка в метрах.
  • 40 – коэффициент для панельного дома.
  • 34 – коэффициент для кирпичного дома.

Таким образом, формула позволяет посчитать необходимую теплоотдачу, исходя из трехмерных размеров помещения, а также учитывает тип строения.

Принципы вычисления необходимых размеров батареи остаются теми же как для секционных (биметаллических, алюминиевых, чугунных), так и для панельных (стальных).

Делаем поправку

Для максимально точных вычислений нужно добавить к стандартной формуле несколько коэффициентов, влияющих на эффективность обогрева.

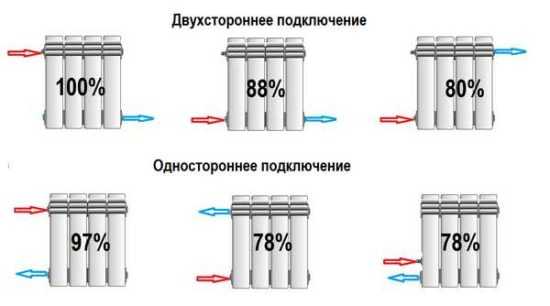

Тип подключения

От того, как расположены трубы ввода и вывода теплоносителя, зависит теплоотдача батареи. Существуют следующие типы подключений и повышающие коэффициенты (I) для них:

  1. Диагональное, когда подача осуществляется сверху, отток снизу (I=1,0).
  2. Одностороннее подключение с верхней подачей и нижней обраткой (I=1,03).
  3. Двустороннее, где вход-выход расположены снизу, но с разных сторон (I=1,13).
  4. Диагональное, когда подача осуществляется снизу, отток сверху (I=1,25).
  5. Одностороннее, при котором вход находится снизу, выход сверху (I=1,28).
  6. Подача и обратка находятся снизу, с одной стороны батареи (I=1,28).

Место расположения

Расположение радиатора на ровной стене, в нише или за декоративным кожухом – это важный показатель, который может значительно повлиять на тепловые показатели.

Варианты расположения и их коэффициенты (J):

  1. Батарея находится на открытой стене, подоконник не нависает сверху (J=0,9).
  2. Сверху над отопительным прибором находится полка или подоконник (J=1,0).
  3. Радиатор закреплен в стенной нише, а сверху прикрыт выступом (J=1,07).
  4. Над обогревателем нависает подоконник, а с фронтальной стороны его частично закрывает декоративная панель (J=1,12).
  5. Радиатор находится внутри декоративного кожуха (J=1,2).

Стены и кровля

Тонкие или хорошо утепленные стены, характер верхних помещений, крыши, а также ориентация квартиры по сторонам света – все эти показатели только кажутся малозначимыми. На деле они могут сохранить львиную долю тепла или вовсе выстудить квартиру. Поэтому следует их тоже включить в формулу.

Коэффициент A – количество внешних стен в комнате:

  • 1 наружная стена (A=1,0).
  • 2 внешних стены (A=1,2).
  • 3 внешних стены (A=1,3).
  • Все стены наружные (A=1,4).

Следующий показатель – ориентация по сторонам света (В). Если комната северная или восточная, то В=1,1. В южных или западных помещениях солнце пригревает сильнее, следовательно, повышающий коэффициент не нужен, В=1.

Следующий критерий – утепленность стен (С):

  • Если стены выложены кирпичом в 2 слоя либо их поверхность утеплена специальным материалом, данный показатель можно не учитывать (С=1,0).
  • Если стены не содержат какого-либо утеплителя, С=1,27.
  • Если утепление было произведено на высоком уровне с учетом теплотехнических требований СНиП — С=0,85.

Не менее важен тип кровли или верхнего помещения. Потолок, в отличие от пола, утеплить не получится. Остается только учитывать его при расчетах (F):

  • Неутепленный чердак или нежилое помещение – F=1,0.
  • Теплый чердак или теплая крыша – F=0,9.
  • Жилое отапливаемое помещение – F=0,8.

Окна

Сколько в квартире окон и какой у них тип остекления – едва ли не самые важные показатели при учете теплопотерь.

Тип стеклопакетов (G):

  • Рамы из дерева с двойными стеклами (G=1,27).
  • Пластиковые однокамерные окна (G=1,0).
  • Двойной стеклопакет или обычный, но с аргоновым заполнением (G=0,85).

Кроме того, учитывается такой показатель, как площадь остекления комнаты (H). Он дает более точную информацию, чем просто количество окон. Чтобы его рассчитать, нужно поделить общую площадь окон на площадь помещения. Итак, если полученное соотношение:

  • Менее 0,1, то H=0,8.
  • От 0,11 до 0,2, то H=0,9.
  • От 0,21 до 0,3, то H=1,0.
  • От 0,31 до 0,4, то H=1,1.
  • От 0,41 до 0,5, то H=1,2.

Режим отопления

Как правило, в многоквартирных домах используется централизованное отопление, а в частных коттеджах – автономное. Последнее считается более эффективным, поскольку сама система организации труб сводит теплопотери к минимуму. Итак, коэффициент E:

  • В домах с централизованным отоплением Е=1,1.
  • В частных домах с автономной отопительной системой E=1,0.

Климат

Россия – огромная страна, климат южных и северных регионов разительно отличается. Нормативны, принятые в средней полосе, не подходят для Крайнего Севера и Дальнего Востока. Поэтому для точных вычислений учитываются средние температурные показатели самой холодной декады января (D):

  1. Температура ниже -35 градусов Цельсия (D=1,5).
  2. Диапазон от -25 до -35°С (D=1,3).
  3. Морозный минимум не опускается ниже -20°С (D=1,1).
  4. Холода до -15°С (D=0,9).
  5. Температура не опускается ниже -10°С (D=0,7).

Онлайн-калькулятор

Все перечисленные выше коэффициенты можно самостоятельно подставить в формулу. Но такое уравнение получается громоздким, в нем легко допустить ошибку. Куда проще воспользоваться онлайн-калькулятором. Чтобы поизвести калькуляцию, достаточно выбрать соответствующие значения в окошках, после чего программа выдаст необходимые показатели.

poluchi-teplo.ru

Расчет радиаторов отопления – как не прогадать с количеством секций?

С выбором радиаторов отопления сегодня никаких проблем. Тут тебе и чугунные, и алюминиевые, и биметаллические – выбирай, какие хочешь. Однако сам факт покупки дорогих радиаторов особенной конструкции – еще не гарантия  того, что в вашем доме будет тепло. В этом случае играет роль и качество, и количество. Давайте разберемся, как правильно рассчитать радиаторы отопления.

Расчет всему голова – отталкиваемся от площади

Неправильный расчет количества радиаторов может привести не только к недостатку тепла в помещении, но и к чересчур большим счетам за отопление и слишком высокой температуре в комнатах. Расчет следует производить как во время самой первой установки радиаторов, так и при замене старой системы, где, казалось бы, с количеством секций давно все понятно, поскольку теплоотдача радиаторов может существенно отличаться.

Разные помещения – разные расчеты. Например, для квартиры в многоэтажном доме можно обойтись самыми простыми формулами или же расспросить соседей об их опыте отопления. В большом частном доме простые формулы не помогут – нужно будет учесть множество факторов, которые в городских квартирах попросту отсутствуют, например, степень утепления дома.

Самое главное – не доверяйте цифрам, озвученным наобум всевозможными «консультантами», которые на глаз (даже не видя помещения!) называют вам количество секций для отопления. Как правило, оно значительно завышено, из-за чего вы будете постоянно переплачивать за лишнее тепло, которое буквально будет уходить в открытую форточку. Рекомендуем использовать несколько способов расчета количества радиаторов.

Простые формулы – для квартиры

Жители многоэтажных домов могут использовать достаточно простые способы расчетов, которые совершенно не подходят для частного дома. Самый простой расчет радиаторов отопления не блещет высокой точностью, однако он подойдет для квартир со стандартными потолками не выше 2.6 м. Учтите, что для каждой комнаты проводится отдельный расчет количества секций.

За основу берется утверждение, что на отопление квадратного метра комнаты нужно 100 Вт тепловой мощности радиатора. Соответственно, для того, чтобы вычислить количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Так, для комнаты площадью 25 м2 необходимо приобрести секции с совокупной мощностью 2500 Вт или 2,5 кВт. Производители всегда указывают теплоотдачу секций на упаковке, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16,6 секций

Результат округляем в большую сторону, впрочем, для кухни можно округлить и в меньшую – помимо батарей, там еще будет нагревать воздух плитка, чайник.

Также следует учесть возможные потери тепла в зависимости от расположения комнаты. Например, если это помещение, расположенное на углу здания, то тепловую мощность батарей можно смело увеличивать на 20 % (17 *1,2 = 20,4 секций), такое же количество секций понадобится и для комнаты с балконом. Учтите, что если вы намерены запрятать радиаторы в нишу или скрыть их за красивым экраном, то вы автоматически теряете до 20 % тепловой мощности, которую придется компенсировать количеством секций.

Расчеты от объема – что говорит СНиП?

Более точное количество секций можно высчитать, учитывая высоту потолков – этот способ особенно актуален для квартир с нестандартной высотой комнат, а также для частного дома в качестве предварительного расчета. В этом случае мы определим тепловую мощность, исходя из объема помещения. Согласно нормам СНиП, для обогрева одного кубического метра жилой площади в стандартном многоэтажном доме необходим 41 Вт тепловой энергии. Это нормативное значение необходимо умножить на общий объем, который можно получить, перемножим высоту комнаты на ее площадь.

Например, объем комнаты площадью 25 м2 ­с потолками 2,8 м составляет 70 м3. Эту цифру умножаем на стандартные 41 Вт и получаем 2870 Вт. Дальше действуем, как и в предыдущем примере – делим общее количество Вт на теплоотдачу одной секции. Так, если теплоотдача равна 150 Вт, то количество секций – приблизительно 19 (2870/150 = 19,1). К слову, ориентируйтесь на минимальные показатели теплоотдачи радиаторов, ведь температура носителя в трубах редко когда в наших реалиях соответствует требованиям СНиП. То есть, если в техпаспорте радиатора указаны рамки от 150 до 250 Вт, то по умолчанию берем меньшую цифру. Если вы сами отвечаете за отопление частного дома, то берите среднее значение.

Точные цифры для частных домов – учитываем все нюансы

Частные дома и большие современные квартиры никак не попадают под стандартные расчеты – слишком много нюансов нужно учесть. В этих случаях можно применить самый точный способ расчета, в котором эти нюансы как раз и учитываются. Собственно, формула сама по себе весьма простая – с такой справится и школьник, главное – правильно подобрать все коэффициенты, которые учитывают особенности дома или квартиры, влияющие на возможность сохранять или терять тепловую энергию. Итак, вот наша точная формула:

  • КТ = N*S*K1*K2*K3*K4*K5*K6*K7
  • КТ – это количество тепловой мощности в Вт, которое нам необходимо для отопления конкретной комнаты;
  • N – 100 Вт/кв.м, стандартное количество тепла на метр квадратный, к которому мы и будем применять понижающие или повышающие коэффициенты;
  • S – площадь помещения, для которого мы будем рассчитывать количество секций.

Следующие коэффициенты имеют как свойство повышать количество тепловой энергии, так и понижать, в зависимости от условий комнаты.

  • K1 – учитываем характер остекления окон. Если это окна с обычным двойным остеклением, коэффициент равен 1,27. Окна с двойным стеклопакетом – 1,0, с тройным – 0,85.
  • K2 – учитываем качество теплоизоляции стен. Для холодных неутепленных стен этот коэффициент равен по умолчанию 1,27, для нормальной теплоизоляции (кладка в два кирпича) – 1,0, для хорошо утепленных стен – 0,85.
  • K3 – учитываем среднюю температуру воздуха в пик зимних холодов. Так, для -10 °С коэффициент равен 0,7. На каждые -5 °С добавляем к коэффициенту 0,2. Так, для -25 °С коэффициент будет равен 1,3.
  • K4 – принимаем во внимание соотношение пола и площади окон. Начиная с 10 % (коэффициент равен 0,8) на каждые следующие 10 % добавляем 0,1 к коэффициенту. Так, для соотношения 40 % коэффициент будет равен 1,1 (0,8 (10%) +0,1 (20%)+0,1(30%)+0,1(40%)).
  • K5 – понижающий коэффициент, корректирующий количество тепловой энергии с учетом типа помещения, расположенного выше. За единицу берем холодный чердак, если чердак отапливаемый – 0,9, если над комнатой отапливаемое жилое помещение – 0,8.
  • K6 – корректируем результат в сторону увеличения с учетом количества стен, контактирующих с окружающей атмосферой.  Если 1 стена – коэффициент равен 1,1, если две – 1,2 и так далее до 1,4.
  • K7 – и последний коэффициент, корректирующий расчеты относительно высоты потолков. За единицу берется высота 2,5, и на каждые полметра высоты прибавляется 0.05 к коэффициенту Таким образом, для 3 метров коэффициент – 1,05, для 4 – 1,15.

Благодаря этому расчету, вы получите количество тепловой энергии, которая необходима для поддержания комфортной среды обитания в частном доме или нестандартной квартире. Остается только разделить готовый результат на значение теплоотдачи выбранных вами радиаторов, чтобы определить количество секций.

remoskop.ru

Расчет количества секций радиаторов отопления

При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.

Расчет количества секций радиаторов отопления

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

  1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
  3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:



Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

  • Находится в панельном или плохо утепленном доме;
  • Находится на первом или последнем этаже;
  • Имеет больше одного окна;
  • Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Пример расчета:

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

  1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
  2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м3.
  3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
  4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
  5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей.

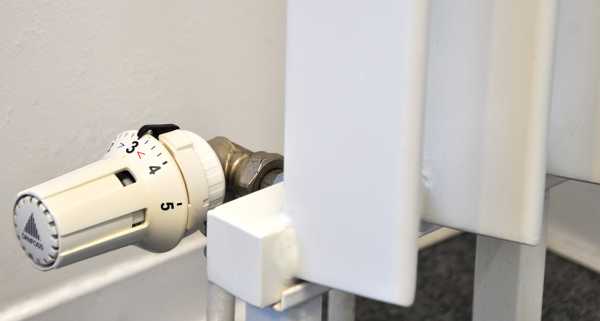

Радиатор отопления

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями  производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

stroyvopros.net

способы и схемы, что влияет на теплопотери

Для расчёта количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Способы расчёта радиаторов отопления

Сделать расчёт радиаторов можно двумя способами: по площади или объёму помещения

Методы расчёта есть разные. Самые простые дают приблизительные результаты. Тем не менее их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т. п.). Есть более сложный расчёт по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть ещё один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем ещё хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т. д. Так что заодно можно выправить положение.

По площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1 кв. м жилого помещения требуется 60-100 Вт;
  • для областей выше 60ºC требуется 150-200 Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находится в средней климатической полосе, для отопления площади 16 кв. м, потребуется 1 600 Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100 Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60 Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключён к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?».

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определённое количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1 600 Вт. Пусть мощность одной секции 170 Вт. Получается 1 600/170=9,411 шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и ещё ряд факторов не учитывается. Так что расчёт количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

По объёму помещения

При таком расчёте учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объём помещения, а затем по нормам узнаём, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41 Вт;
  • в кирпичном доме на 1 куб. м — 34 Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объёму.

Рассчитаем все для того же помещения площадью 16 кв. м и сравним результаты. Пусть высота потолков 2,7 м. Объём: 16*2,7=43,2 куб. м.

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2 куб м*41В=1 771,2 Вт. Если брать все те же секции мощностью 170 Вт, получаем: 1 771 Вт/170 Вт=10,418 шт. (11 шт.).
  • В кирпичном доме. Тепла нужно 43,2 куб. м*34 Вт=1 468,8 Вт. Считаем радиаторы: 1 468,8 Вт/170 Вт=8,64 шт. (9 шт.).

Как видно, разница получается довольно большая: 11 и 9 шт. Причём при расчёте по площади получили среднее значение (если округлять в ту же сторону) — 10 шт.

Корректировка результатов

Для того чтобы получить более точный расчёт нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего сделаны стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т. п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Как количество секций зависит от величины потерь тепла

Теплопотери зависят от нескольких факторов: размещения окон, стен

Окна

На окна приходится от 15 до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

Соотношение площади окна к площади пола:

  • 10% — 0,8;
  • 20% — 0,9;
  • 30% — 1,0;
  • 40% — 1,1;
  • 50% — 1,2;

Остекление:

  • трёхмерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85;
  • обычный двухкамерный стеклопакет — 1,0;
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учёта потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

  • кирпичные стены толщиной в два кирпича считаются нормой — 1,0;
  • недостаточная (отсутствует) — 1,27;
  • хорошая — 0,8;

Наличие наружных стен

  • внутреннее помещение — без потерь, коэффициент 1,0;
  • одна — 1,1;
  • две — 1,2;
  • три — 1,3.

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т. п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчёт проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7 м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7 м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0 м. Получаем: 3,0 м/2,7 м=1,1. Значит количество секций радиатора, которое рассчитали по площади для этого помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

  • 10ºC и выше — 0,7;
  • 15ºC — 0,9;
  • 20ºC — 1,1;
  • 25ºC — 1,3;
  • 30ºC — 1,5 .

Учитывая все требуемые корректировки, получаяте более точное количество требуемых на обогрев комнаты радиаторов с учётом параметров помещений. Но это ещё не все критерии, которые оказывают влияние на мощность теплового излучения. Есть ещё технические тонкости, о которых расскажем ниже.

Расчёт разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчётом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/минуту примерно равен мощности в 1 кВт (1 000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя. Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчёт секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя. Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчёта количества секций биметаллических радиаторов от расчёта алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усреднённые данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50 см приняты такие значения мощностей:

  • алюминиевые — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные — 145 Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведём самый простой расчёт секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50 см) принимается, что одна секция может обогреть 1,8 кв. м площади. Тогда на помещение 16 кв. м нужно: 16 кв. м/1,8 кв. м=8,88 шт. Округляем — нужны 9 секций.

Аналогично считаем чугунные или стальные баратареи. Нужны только нормы:

  • биметаллический радиатор — 1,8 кв. м;
  • алюминиевый — 1,9-2,0 кв. м;
  • чугунный — 1,4-1,5 кв. м.

Это данные для секций с межосевым расстоянием 50 см. Сегодня же в продаже есть модели с самой разной высоты: от 60 до 20 см и даже ещё ниже. Модели 20 см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придётся вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчёт чугунных радиаторов отопления. Считать может по площади или объёму помещения. Для наглядности сделаем расчёт алюминиевых радиаторов по площади. Помещение то же: 16 кв. м. Считаем количество секций стандартного размера: 16 кв. м/2 кв. м=8 шт. Но использовать хотим маломерные секции высотой 40 см. Находим отношение радиаторов выбранного размера к стандартным: 50/40 см=1,25. И теперь корректируем количество: 8 шт.*1,25=10 шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90ºC, в обратке — 70ºC (обозначается 90/70) в помещении при этом должно быть 20ºC. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчёт откорректировать.

Для учёта режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора. Чтобы было понятнее произведём расчёт чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50 см). Помещение то же: 16 кв. м. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5 кв. м. Потому нам потребуется 16 кв. м/1,5 кв. м=10,6 шт. Округляем — 11 шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдём температурный напор для каждой из систем:

  • высокотемпературная 90/70/20 — (90+70)/2-20=60ºC;
  • низкотемпературный 55/45/20 — (55+45)/2-20=30ºC.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16 кв. м требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчёте можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20ºC а, например, 25ºC просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчёт все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55ºC. Теперь находим соотношение 60/55ºC=1,1. Чтобы обеспечить температуру в 25ºC нужно 11 шт*1,1=12,1 шт.

Зависимость мощности батарей от подключения и места расположения



Кроме всех описанных выше параметров, теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Для однотрубных систем

Есть ещё один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере: на схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остаётся по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8 шт., будет на 20% больше — 9 или 10 шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции. Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают  радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчёт количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

dm-st.ru

Как рассчитать количество радиаторов отопления и секций в каждом радиаторе

Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать количество радиаторов, с учетом площади и объема помещений и мощности самой печи или котла. Немаловажно учесть и вид батареи, количество секций в каждой и скорость доставки «рабочей жидкости».

8 секционный радиатор отопления в квартире

На сегодняшний день промышленностью производится несколько видов радиаторов, которые выполняются из разных материалов, имеют различные формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке.

Владельцу недвижимости не обязательно обращаться к специалистам, за помощью в расчете количества радиаторов отопления, для этого достаточно уметь пользоваться рулеткой, калькулятором и шариковой ручкой или карандашом! Следуя нашим инструкциям у вас обязательно всё получится!

Виды радиаторов

Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые, биметаллические радиаторы из стали и алюминия.

Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.

  • Самыми популярными из современных радиаторов стали биметаллические батареи. Они устроены по комбинированному принципу и состоят из двух сплавов: изнутри они стальные, снаружи — алюминиевые. Привлекают они своим эстетичным внешним видом, экономностью в использовании и легкостью в эксплуатации.

    Современная биметаллическая батарея на 10 секций

Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит, для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.

  • Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.

Чугунный радиатор в современном стиле

Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.

  • Стальные радиаторы делятся на два типа: трубчатые и панельные.

Стальные радиаторы трубчатой конструкции

Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.

Панельный тип стальных радиаторов

Панельные — быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.

Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.

Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.

  • Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.

Легкие и эффективные алюминиевые радиаторы

Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.

Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

  • Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.  и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.  Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

  • особенности погодных условий региона, где расположено строение;
  • температурные климатические показатели на начало и окончание отопительного сезона;
  • материал, из которого возведено строение и наличие качественного утепления;
  • количество окон и материал, из которого изготовлены рамы;
  • высота отапливаемых помещений;
  • эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!

kamin-expert.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
