Регулятор температуры воды в системе отопления

Современные отопительные системы чаще всего имеют терморегулятор, с помощью которого регулируется температура в помещении.​ Регуляторы температуры — приборы, которые помогают регулировать температуру в помещении. С их помощью можно установить периодичность, интенсивность и режим обогревателей. Если не контролировать системы отопления, то это может привести к пожару и возникновению высокой температуры, которая будет некомфортной для человека.

Предназначение регуляторов отопительных систем

Благодаря регуляторам температуры можно автоматически управлять всеми обогревателями и предотвращать сжигание кислорода, отсутствие которого плохо влияет на здоровье и самочувствие человека. Благодаря терморегулятору можно по мере надобности включать и выключать отопление и поддерживать в помещение удобную температуру.

Терморегуляторы используют для:

• контролирования температуры в помещении;
• создания микроклимата;
• сохранение кислорода в доме;
• экономии тепла.

Разновидности регуляторов систем отопления

Для систем отопления используют терморегуляторы нескольких видов:

• механические;
• электронные;
• электромеханические.

С их помощью можно контролировать температуру и поддерживать удобный климат в помещении. Независимо от того, какой регулятор будет применяться, каждый из них обладает достоинствами и недостатками.

Электронные регуляторы

Электронный терморегулятор состоит из 3 главных элементов:

• микропроцессора;
• датчика;
• ключа.

Датчик измеряет температуру воздуха, микропроцессор обрабатывает и передает сигнал, а с помощью ключа совершается коммуникация управления.

Преимущества электронных терморегуляторов заключаются в:

• высокой точности;
• легкости настройки и управлении отопительными системами.

Применяются электронные регуляторы для того, чтобы управлять отопительной системой квартиры или дома и регулировать работу кондиционеров, а также других систем, которые отвечают за поддержку и создание в помещении комфортного микроклимата.

Терморегуляторы электронного образца могут легко монтироваться в систему умного дома и следить за температурой обогревателей и помещений.

Механические регуляторы отопления

Терморегулятор механического типа для радиатора состоит из:

• клапана;
• термической головки.

Эти два элемента работают слажено и без использования посторонней энергии. Термическая головка состоит из нескольких частей: привода, регулятора, газового, жидкостного или упругого элемента.

Принцип работы механического регулятора достаточно прост — колесико с температурой выставляется на нужный уровень с помощью ручного управления.

Механические регуляторы кроме регулировочного колесика могут иметь кнопку включения и выключения, управляются и включаются такие регуляторы только вручную.

Электромеханические регуляторы

Одним из самых простых регуляторов, считается электромеханический. Главным его элементом считается реле, которое бывает нескольких видов, но в системе отопления применяется используется регулятор с реле, у которого некоторые элементы расширяются в момент нагревания.

Такой тип регулятора применяется в масляных радиаторах и бойлерах, где реле представляет собой цилиндрическую трубку, которая наполнена чувствительной жидкостью. Трубка находится в маленьком бачке с водой, которая нагревается.

Выбор терморегулятора

Выбор терморегулятора зависит от:

• внешних климатических условий;
• количества приборов отопления;
• видов обогревателей.

Выбирая регулятор температуры, необходимо учитывать все факторы, которые могут повлиять на его работу.

Системы отопления и регулирование температуры

Отопительные системы могут быть нескольких видов: водяные, паровые, воздушные и комбинированные. Регуляторы температуры могут устанавливаться на любую из них.

Водяное отопление — самый распространенный вариант отопления, где теплоносителем выступает вода, а источник энергии может быть любой.

Электрическое отопление удобное, практичное, безопасное и надежное. Регулировка температуры происходит в зависимости от заданной и действительной температуры.

Механические регуляторы очень просты в использовании и стоят намного дешевле электронных аналогов. Регулирующие механизмы устанавливаются на отопительные приборы к магистрали подачи теплоносителя. Принцип работы механического регулятора очень прост, потому что датчик встроен в клапан, а регулировка температуры происходит за счет увеличения и уменьшения теплоносителя в радиаторе.

Установка регуляторов

Регулятор температуры встраивается в систему и измеряет температуру теплоносителя и внешних параметров, для того чтобы уменьшить его нагрев, необходимо установить нужную температуру на электронном регуляторе или просто подкрутить колесико на механическом.

Устанавливаются регуляторы в нагревательных приборах там, где применяется теплоноситель, а также в автономных приборах и комплексах автономного нагрева и отопления.

Самым оптимальным местом установки терморегулятора является радиатор, отопительный прибор, но только в том случае, если он не закрыт шторами или декоративными решетками. В случае если он будет закрыт, то регулятор температуры будет неправильно и неадекватно ее измерять.

Устанавливать регуляторы можно также на горизонтальной части трубопровода, но рядом с точкой ввода в отопительный прибор.

Чтобы измерения температуры были точными в случае наличия декоративных деталей на радиаторе, следует установить дополнительный термостатический элемент, который будет расположен на некотором расстоянии от датчика, что позволит корректно измерить температуру.

Регуляторы температуры очень хорошо экономят тепло и создают в помещении комфортную обстановку. Независимо от того, какой регулятор будет установлен и какого производства, все они хорошо регулируют температуру. Электронные регуляторы более удобные в использовании, но механические дешевле и надежные.

Оцените статью: Поделитесь с друзьями!

схема, монтаж, гидравлическая балансировка краном

На сегодняшний день, когда стоимость всего, в том числе и коммунальных услуг, постоянно возрастает, а экономическая обстановка не отличается стабильностью, установка датчиков для отопления представляет собой выгодный вариант, позволяющий существенно сэкономить на коммуналке. Кроме того, вполне естественное для каждого человека желание — обеспечение эффективного обогрева своего дома, а регулирование температуры теплоносителя в системе отопления позволяет это осуществить при минимальных затратах.

Способы улучшения работы отопительной системы

Улучшение общей работы системы при помощи установки регулятора температуры воды в системе отопления – это удобно и очень выгодно. Она дает возможность существенно сэкономить средства, и сделать жилье не только теплым, но и финансово выгодным.

Многих интересует, как можно сделать отопительную систему более сбалансированной, чтобы она отдавала количество тепла, необходимое в данный момент. Для осуществления этой цели можно воспользоваться несколькими, прошедшими проверку временем способами:

• Первый способ – установить автоматические регуляторы температуры в отопительных системах на каждой отдельно взятой батарее в помещении.
• Второй – регулировать градус теплоносителя перед подачей в каждую конкретно взятую комнату дома или здание в целом, в зависимости от их роли. Это осуществляется при помощи специального автоматического прибора, работа которого зависит от того, какими являются показания датчиков, которые устанавливают внутри зданий или снаружи их, в зависимости от целей.
• Третий способ – использовать подачу теплоносителя от специальных котлов, которые генерируют энергию.

С этой статьей читают: Схема элеваторного узла отопления

На чем можно и нужно экономить

Температурный датчик для отопления – это вполне выгодный вариант для использования в частном доме. Почему? Причин более чем достаточно:

1. Вы можете самостоятельно выбирать предпочтительную систему режима для каждой отдельно взятой комнаты дома. Например, очень важно, чтобы в детской комнате или спальне было тепло, ведь эти помещения постоянно используются, тогда как различные подсобные помещения не столь важны, и тратить на них лишнее тепло абсолютно невыгодно. Гидравлическая балансировка отопления позволяет выставить минимальное количество тепла для комнат, которые вы редко используете, и наоборот – увеличить его для часто используемых помещений. Налицо явная экономия тепла, за месяц вытекающая в довольно внушительную сумму, которую вы можете потратить на себя.
2. Регулятор температуры отопления приносит дополнительную выгоду еще и благодаря тому, что он мониторит общий комфорт в комнате. К примеру, комната находится с солнечной стороны дома, и вполне неплохо прогревается солнцем. В таком случае он не допустит излишнего перегрева воздуха, и сделает расход тепла меньше. Датчики, которые применяются в привычной централизованной автоматике, практически никогда не обладают такими функциями.

3. Датчик температуры для отопления отличается от других устройств еще одной приятной особенностью – он осуществляет контроль уровня тепла прямо там, где установлены батареи, а не выводит ее среднее значение в каком-либо отдельно взятом помещении. Это позволяет настроить максимально комфортный для вас режим в любой отдельно взятой комнате, что будет отвечать всем вашим требованиям и предпочтениям.

С этой статьей читают: Терморегулятор для котла отопления

Использование запорной арматуры

Некоторые пользователи вместо регуляторов температуры воды ставят на свои батареи один из видов запорной арматуры, а именно – обыкновенные краны. Несомненно, этот способ очень дешевый, но в таком случае вы не получите целого ряда весомых преимуществ. Давайте рассмотрим их подробнее:

• Если производить регулировку при помощи обычных кранов, вы не сможете добиться соблюдения конкретного режима. А применение для этой цели современных устройств для наладки отопительной системы позволяет сделать это без особого труда, причем эффективно и очень точно.
• Еще одно важное преимущество – при регулировке температуры батарей при помощи кранов, вы тратите уйму лишнего времени, которое могли бы потратить на что-то другое. Работа же регуляторов полностью автоматическая, и настроив их один раз, вы можете на длительное время вообще забыть об их существовании.
• Работа крана возможна только в двух режимах – «закрыто» и «открыто». А использование такого принципа может повлечь за собой срыв установившихся потоков или завоздушить стояки, что вообще очень плохо. Так что если встает ребром вопрос о том, как отрегулировать батареи отопления в частном доме – это небольшое, но очень полезное устройство является просто идеальным вариантом, так как он не перекрывает поток полностью, а просто уменьшает его.

При монтаже отопления в двух- и более этажных домах количество запорной арматуры должно быть как минимум в 2 раза больше. Чем больше ее будет, тем проще в дальнейшем ухаживать за котлом.

С этой статьей читают: Трёхходовой клапан для отопления с терморегулятором

Как работает регулятор

Датчик температуры на батарею отопления является арматурой запорного типа, установка которой производится на входе в отопительные устройства.

Выдвижение штока на требуемую для регуляции длину осуществляется благодаря давлению, создаваемому сильфоном с веществом, которое начинает сильно расширяться от горячей воды. Для возвращения штока обратно используется установленная пружина, а с целью регулирования открытия в необходимой степени используется специальный механизм для компенсации, с установленной на него шкалой.

Как регулируется система отопления:

• От воздействия высокой температуры вещество, находящееся в сильфоне, начинает нагреваться.Шток становится более длинным, начинает давить на шток, и подача жидкости уменьшается до нужного значения.
• Барабан позволяет выбирать начальную степень, на которую будет удлиняться сильфон. Соответственно, так устанавливается требуемый режим температуры, после достижения которого регулятор перекрывает подачу воды.

Правильная установка регулятора

Вам не нужно обладать специфическими знаниями, чтобы установить гидрорегуляторы. Просто имейте в виду несколько нюансов:

• Врезать устройство необходимо не на выходе, а именно на подаче.
• Подбирайте устройство, имеющее диаметр, максимально приближенный к диаметру труб для подвода.
• Для правильной регулировки температурного режима устанавливайте устройство так, чтобы на него не попадали прямые солнечные лучи.
• Устанавливая регулятор, обратите особое внимание на то, чтобы головка с сильфоном была в горизонтальном положении. В противном случае могут начать появляться зоны застоя. Для ее обдува не используйте воздух из труб – только воздух непосредственно из обогреваемой комнаты.
• Если в помещении есть энное количество последовательно установленных радиаторов, нет необходимости ставить на каждый отдельное устройство. Достаточно регуляции потока теплоносителя на входе в первый радиатор. Если же у каждой батареи имеется собственный стояк, то придется устанавливать регулятор на каждый радиатор.

Как видите, сократить расходы можно, если продумать такие детали, как регуляторы для системы отопления.

ВИДЕО: Автоматическое управление температурой в доме

Терморегулятор отопления: разновидности и производители

Во время отопительного сезона часть семейного дохода уходит на оплату услуг отопления. В нашей стране сильные морозы не редкость, но как быть с теплой зимой? В холодное время года часто можно увидеть распахнутые окна. Зачастую люди платят не за нагрев собственного дома, а за обогрев окружающей среды, открывая форточки и выпуская излишки тепла наружу. Данный подход совершенно не экономичен, но решить проблему способен терморегулятор отопления (термостат) – специальное устройство, позволяющее нормализировать температуру в помещении.

Приспособление регулирует скорость подачи теплоносителя в радиатор отопления. Установленный регулятор отопления вместе с теплосчетчиком поможет существенно сэкономить и не использовать энергию впустую. Для обогрева подается такое количество тепла, при котором жильцы чувствуют себя комфортно. На рынке предоставлены модели с возможностью ручного программирования температуры помещений для ночного и дневного времени, а также планирования микроклимата на конкретные дни. Устройства достаточно точны, погрешность возможна лишь в один градус.

Виды терморегуляторов

В продаже имеются три разновидности терморегуляторов, отличающиеся друг от друга датчиками приема сигнала. Одни определяют температуру по воздушной среде, другие зависят от тепловых показателей воды. Каждый из них отличается точностью передачи данных и, соответственно, стоимостью, так что покупка зачастую ограничивается платежеспособностью покупателя. Стоит напомнить, что отдельные помещения должны быть оснащены собственными регуляторами температуры. Позволяется использовать разные термостаты для одной системы отопления.

Своевременная регулировка систем отопления происходит благодаря сигналам, источником которых являются:

• Теплоноситель. Устаревшие модели, все реже применяемые среди населения. Реагируют на температуру самой системы отопления, что зачастую неэффективно. Используют либо накладной, либо погружной датчик, передающий информацию устройству. Самый бюджетный вариант, у которого находятся свои приверженцы.
• Воздух внутри комнат. Приспособление устанавливается внутри помещения. Через кабель происходит передача сигналов до системы включения-выключения котла. Отличается большей эффективностью.
• Воздух извне. Наиболее совершенный вариант, при котором датчик располагается вне дома на улице, что не допускает перепадов температуры в квартире при изменении погодных условий. Данный воздушный терморегулятор для отопления отлично экономит как топливо, так и бюджет владельца.

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам. Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали здесь.

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Производители терморегуляторов

Качественное устройство сможет прослужить хозяевам длительное время. Не составит труда найти терморегулятор для отопления цена которого будет вполне приемлемой. Но при выборе надежного приспособления лучше сильно не экономить. Одними из лучших считаются немецкая фирма «Oventrop» и датская «Danfoss». Немецкий регулятор температуры отопления Danfoss подходят для любых отопительных систем. Как и продукция Oventrop, Данфосс прекрасно вливается в интерьер; оба имеют интуитивные настройки и не выделяются из общего фона.

Терморегуляторы отлично зарекомендовали себя в суровом климате. Для поддержания отопления регулировка температуры происходит в пределах 6-26 градусов. Регуляторы распределяют по всей системе отопления необходимое количество воды.

Терморегуляторы – полезные приспособления, обладающие замечательными функциями. Они помогают не только оптимизировать температуру в квартире, но и сохранить средства семьи (к тому же они быстро окупаются). Особенно полезны будут владельцам коттеджей, которые не проживают там постоянно. Во время отсутствия хозяев температурный регулятор отопления перейдет на более экономный режим с поддержкой минимально теплого микроклимата.

Автоматический регулятор отопления calorMATIC 430 Vaillant

   Комнатный термостат (терморегулятор) представляет собой электронный прибор для регулирования работы газового котла или электрического радиатора в зависимости от температуры воздуха. Производители оборудования заявляют о его способности снизить расходы на отопление квартиры минимум на 30% и существенно продлить срок эксплуатации котла. Так ли это на самом деле и стоит ли устанавливать терморегулятор? Попробуем разобраться. Нужно ли устанавливать термостат для газового котла?     Если в помещении установлен двухконтурный газовый котел, то вы можете самостоятельно регулировать температуру воды, являющейся теплоносителем в системе отопления. Как только температура достигает установленной отметки, автоматика отключает или включает котел. Соответственно регулировкой занимаетесь вы, что априори порождает избыточный расход энергии. Если установить комнатный термостат, то он будет регулировать работу котла в зависимости от температуры воздуха. Соответственно комнатный термостат необходим для: — Регулировки включения и выключения котла в зависимости от температуры воздуха. — Поддержания комфортного микроклимата в помещении. — Экономии на платежах за газ и электроэнергию.     Пример: если задать температуру воздуха на уровне, например, +24°С, то при ее понижении на 0.25-1°С от этой отметки термостат подаст котлу сигнал о необходимом включении. Как только температура воздуха восстановится, котел отключится. Причем в отключенном состоянии будет находиться не только газовая горелка, но и сам насос. Важно понимать, что воздух в помещении остывает медленнее воды, потому гарантирована экономия и рациональный расход эксплуатационного ресурса котла.     По самым скромным подсчетам газовые котлы бесполезно тратят до 30-35% энергии. Если установить термостат, то вы автоматически начнете экономить свыше трети на коммунальных платежах за отопление и одновременно продлите срок службы дорогостоящего оборудования. Помимо этого вам не придется проводить ручное управление котлом и поддерживать определенную температуру теплоносителя – за вас это сделает простой в настройке и использовании терморегулятор. Виды комнатных термостатов и особенности их выбора.       По функциональному исполнению различают непрограммируемые и программируемые термостаты. Последние имеют несколько предустановленных и несколько пользовательских программ, которые позволяют поддерживать комфортную температуру в разное время суток, при разной погоде и даже в зависимости от состояния вашего здоровья.     По типу управления терморегулятор может быть ручным или автоматическим. Вторая категория приборов самостоятельно регулирует работу теплоносителя в соответствии с температурой воздуха. Обратите внимание: комнатные термостаты подходят не только для газовых котлов, но и для электронных отопительных приборов.     По конструкционному исполнению выделяют беспроводные и проводные термостаты. Беспроводные модели передают сигнал на датчик оборудования при помощи радиосигнала, в проводных же приборах сигнал поступает по проводам как импульс. Отметим, что беспроводные модели получили широкое распространение ввиду простоты установки и эргономичности дизайна.      По типу датчиков различают электронные и механические терморегуляторы. Модели с механическими датчиками на российском рынке в основном представлены капиллярными термостатами – они надежны в работе, но несовместимы с программируемыми контроллерами. Потому наибольшее распространение получили электронные термостаты. Выбрать термостат можно здесь: https://gaziteplo.ru/catalog/termostaty/

устройство и конструкция, принцип действия, сфера применения автоматического терморегулятора для радиаторов

Поддержание оптимальной температуры в помещение – это и есть благотворный микроклимат, к которому сегодня многие стремятся. Отсутствие перепадов от жары, когда хочется открыть окно, к прохладе и желанию укутаться в плед обеспечивает регулятор температуры прямого действия.

Назначение регулятора прямого действия

Это устройство относится к трубопроводной арматуре, основной задачей которой является постоянная автоматическая поддержка заданных параметров температуры воды. Особенность прибора в том, что ему не требуется дополнительный источник питания. Автоматический регулятор температуры использует для работы энергию, которая вырабатывается во время расширения рабочей среды в условиях замкнутого пространства.

Основная сфера применения термостата прямого действия в системах, где требуется обеспечение равномерного нагрева воды и поддержания ее в заданных температурных параметрах. Как правило, это система горячего водоснабжения, где необходимо управление расходом нагретого теплоносителя в зависимости от того, сколько его нужно в условиях постоянного изменения потребности в нем.

Среди основных достоинств устройства:

• доступная цена;
• простая схема прибора;
• высокая надежность;
• легкая настройка параметров;
• не нуждается в дополнительном источнике питания.

Кроме плюсов, автоматические регуляторы температуры в системах отопления имеют ряд минусов:

• Им требуется теплоноситель хорошего качества.
• Все настройки производятся вручную, что неудобно, если в помещении в течение суток происходят существенные изменения температурных параметров.
• Приборы с выносным датчиком ограничены длиной связывающей их трубки.
• Ограниченный диапазон параметров.
• Не всегда обеспечивается точность настройки.

Как правило, в советские времена именно такие устройства, только большего размера, предохраняли потребителей от того, чтобы в их краны с горячей водой не попадал опасный для жизни кипяток. Сегодня автоматический терморегулятор для радиатора берет на себя контроль над безопасностью теплоснабжения и поддержания микроклимата в помещении.

Устройство прибора

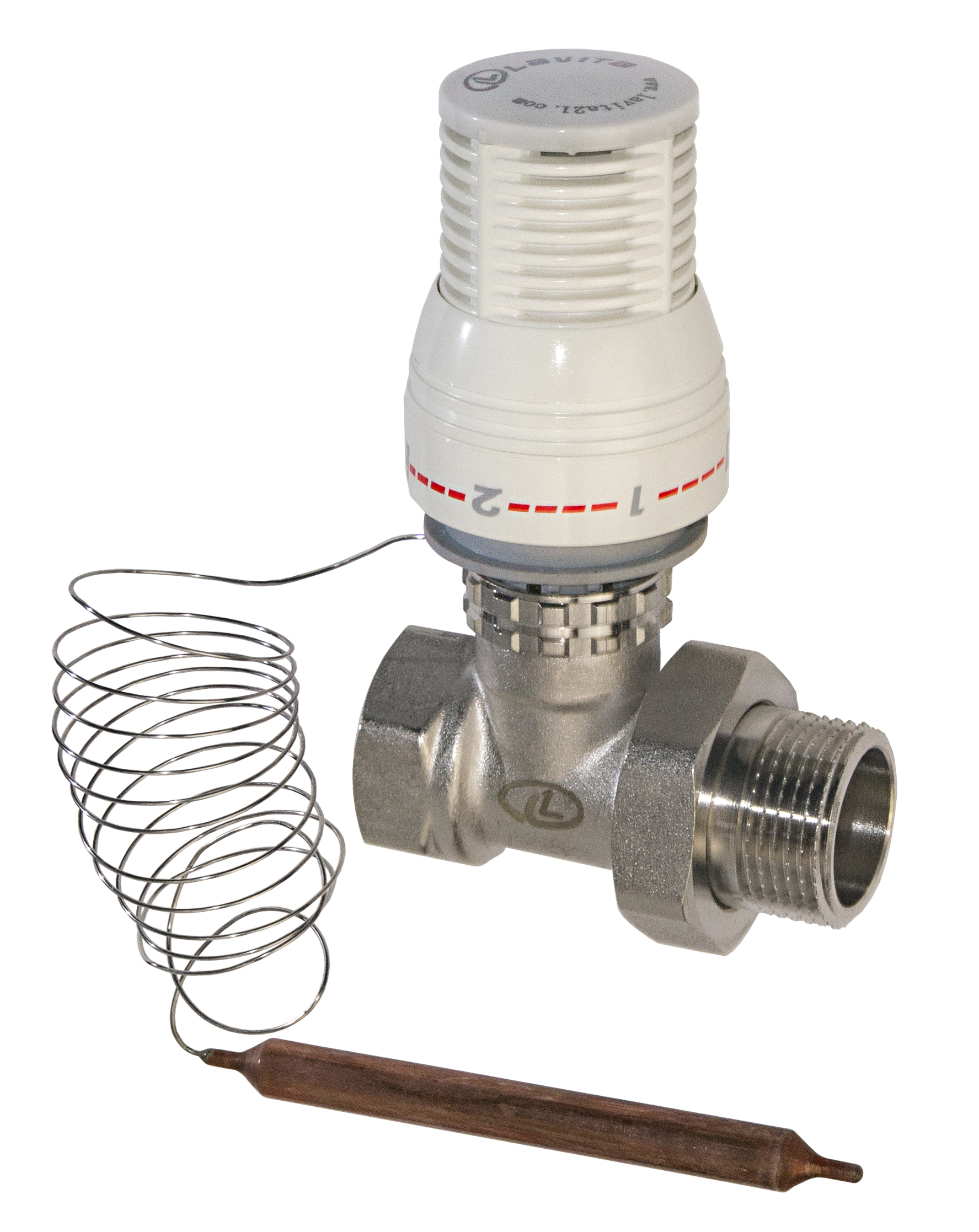

Регулятор прямого действия имеет достаточно простую конструкцию, состоящую из трех элементов:

• Температурный датчик представляет собой колбу, внутри которой находится жидкостная или газообразная рабочая среда. Под воздействием разницы температур содержимое датчика способно расширяться или сужаться. В продаже можно встретить устройства с накладным, погружным или встроенным датчиком. В первом случае он крепится прямо на трубу отопительного контура и не требует особых усилий при монтаже. У погружных датчиков более сложная установка, так как они встраиваются вовнутрь трубы, для чего требуются сварочные работы. Встроенный датчик соединен с корпусом устройства и не нуждается в отдельном монтаже.
• Термостатический элемент – это сильфон, в котором содержится та же рабочая среда, что и в температурном датчике.
• В обязанности клапана терморегулятора входит открывать и закрывать путь теплоносителю по мере нагрева воздуха в помещении.

Как правило, эти проборы настолько же просты в исполнении, как и в монтаже. Выбор модели напрямую зависит от отопительной системы и места расположения радиаторов.

Как работает автоматический регулятор температуры

В основе работы данного типа устройств лежит физический закон расширения жидкостей и газов под воздействием высоких температур, и их сжатия при охлаждении.

Рабочая среда, которая находится в колбе температурного датчика и в сильфоне, очень чувствительна к изменениям нагрева либо воздуха, либо теплоносителя в отопительной системе. В качестве наполнителя используется парафин, газ, жидкость или природная газожидкостная смесь.

Когда нагрев воды или воздуха повышается, среда внутри температурного датчика расширяется, идет по импульсной трубке к сильфону, содержимое которого так же увеличивается в объеме. Этот процесс изменяет давление, которое вынуждает сильфон растягиваться и давить на шток, который, в свою очередь, меняет положение клапана и закрывает доступ теплоносителя в радиатор.

Когда батарея остывает, а заодно вместе с ней и воздух в комнате, происходит обратная работа. В этом весь рабочий процесс регулятора прямого действия.

Установка и настройка устройства

Обычно, регулятор температуры горячей воды прямого действия легко монтируется, если только он не с погружным датчиком. Достаточно следовать инструкции, которая к нему прилагается:

• Монтировать устройство нужно исключительно на горизонтальной трубе так, чтобы термопривод «смотрел» вниз.
• Необходимо оставить 5 см до и 10 см после регулятора прямого участка трубы. Это позволит сохранить пропускную способность устройства.
• Нельзя монтировать регулятор температуры возле изгибов трубы.
• Для сохранности устройства перед ним рекомендуется поставить сетчатый фильтр, который будет очищать теплоноситель от взвесей.

После того, как прибор установлен и проверен на герметичность с отопительной системой, можно приступать к его настройке.

На температурном датчике есть шкала и настроечная ручка, поэтому достаточно провернуть ее до нужного показателя температуры, чтобы прибор начал свою работу. Проверить правильность установки и реакцию на изменения температуры воды можно, подавая ее то горячей, то охлажденной.

Устанавливая автоматический регулятор температуры, следует помнить, что выставленные на шкале датчика параметры могут не соответствовать реальному нагреву теплоносителя. Поэтому рекомендуется проверять нагрев батарей специальным инфракрасным термометром и в случае большого отклонения, корректировать прибор.

Заключение

Когда требуется недорогое, но надежное устройство, которое будет «следить» за качеством обогрева помещения и работы радиаторов, регулятор температуры прямого действия подойдет как нельзя лучше. Его можно монтировать самостоятельно, он не требует ухода за собой, прост в настройках и способен сохранять необходимый микроклимат в помещении.

Регулятор температуры воды электронный Термомайзер Р-2.Т в Санкт-Петербурге

Регуляторы температуры воды электронные «Термомайзер Р-2.Т» предназначены для автоматического регулирования режима вторичного теплоносителя (горячей воды) в закрытых системах горячего водоснабжения путем изменения расхода первичного теплоносителя; автоматического изменения температуры горячей воды в необходимое время в соответствии с функциональными возможностями устройства управления; для комплектования оборудования центральных и индивидуальных тепловых пунктов; для применения в системах отопления с насосным смешиванием, в системах вентиляции и кондиционирования воздуха и др. технологических установках.



Состав:

1. Устройство управления типа «Теплур», выполненное на базе однокристальной микро-ЭВМ.

2. Клапан проходной типа КП.

3. Датчик температуры теплоносителя.



Регуляторы температуры воды изготавливают восьми исполнений в соответствии с таблицей:

Обозначение исполнения регулятора	Ду присоединения клапана, мм	Условная пропускная способность, м3/ч	Масса, кг
Т-25-2,5	25	2,5	17,5
Т-25-4,0	25	4,0	17,5
Т-25-6,0	25	6,0	17,5
Т-50-10,0	50	10,0	23,0
Т-50-16,0	50	16,0	23,0
Т-50-25,0	50	25,0	23,0
Т-80-56,0	80	56,0	52,0
Т-80-71,0	80	71,0	52,0



Технические характеристики

Наименование параметра	Значение
Максимальная потребляемая электрическая мощность, (от сети 220В, 50Гц), ВА в статическом режиме в момент прохождения управляющих импульсов	10 55
Температура теплоносителя в питающей сети, °С, не более	150
Объекта регулирования (горячей воды), оС	+ 30…+ 80
Рабочее давление, МПа, не более исполнений клапан КП01-КП06 исполнений клапан КП07, КП08	1,6 0,7
Параметры ПИ-закона регулирования: коэффициент пропорциональности, с/°С постоянная времени интегрирования, с	от 0,1 до 10 от 1 до 999



Габаритные и присоединительные размеры клапанов типа КП

Обозначение регулятора	Обозначение исполнения клапана	Размеры, мм						n
		B	H	L	D	Dy	d
Т-25-2,5	КП01	120	58	457	85	25	14	4
Т-25-4,0	КП02
Т-25-6,0	КП03
Т-50-10,0	КП04	200	87	580	125	50	18	4
Т-50-16,0	КП05
Т-50-25,0	КП06
Т-80-56,0	КП07	306	150	800	160	80	18	4
Т-80-71,0	КП08



Схема применения регулятора в системе горячего водоснабжения



Схема применения регулятора в системе отопления



Вернуться обратно

Приборы автоматического регулирования температуры отопления

Пульт управления котлом

Современные котлы автоматизированы: на передней панели каждого котла есть пульт управления. На нем — несколько кнопок, в том числе главные — «включить» и «выключить». С помощью кнопок можно задать котлу режим работы — минимальный, экономный, усиленный. Например, зимой хозяева надолго уезжают из дома, но чтобы система отопления не промерзла, задают котлу минимальный (он же поддерживающий) режим. И котел обеспечивает в доме температуру +5 °С.

Усиленный режим используется тогда, когда дом надо срочно нагреть, скажем, до температуры 20 °С. Нажимаем соответствующую кнопку, устанавливаем терморегуляторы на батареях на 20 °С. Автоматика пускает котел на полную мощность. А когда температура в комнатах достигнет заданного значения, выносные термостаты, установленные в помещении, срабатывают и автоматически включается экономный режим, он же поддерживает нужную температуру. В зависимости от режима работы автоматика подает то больше, то меньше топлива. Кроме того, в систему можно подключить недельный программатор и запрограммировать температуру на любой день.

В автоматическом блоке есть датчики, реагирующие на сбои в работе котла. Они отключают систему в критической ситуации (например, если корпус котла перегрелся или топливо закончилось, или если возникла другая неисправность). Но у автоматики есть и минус: отключается электричество, отключается и автоматика, следом за ней — вся отопительная система. Зато некоторые отечественные котлы работают без электричества, например АОГВ (агрегат отопительный газовый водяной), КЧМ (котел чугунный модернизированный, работает на газе). Если электричество часто отключают, то эту проблему для автоматической системы отопления можно решить двумя способами.

1. Поставить аккумуляторы переменного тока, они способны недолгое время (от часа до суток) давать нужный ток.
2. Поставить аварийный генератор, он автоматически включается при отключении электричества в сети и дает ток до подачи электроэнергии.

Приборы регулирования температуры в системах отопления

В систему отопления перед радиатором необходимо установить (как минимум) вентиль, с помощью которого можно было бы регулировать поток теплоносителя, поступающего в радиатор. Это вопрос не только комфорта, но и защиты, так как в случае необходимости можно просто отключить радиатор от стояка. Так что запорно -регулирующую арматуру устанавливать, бесспорно, надо. Вопрос в том, ограничиться ли шаровым краном, поставить ли конусный вентиль или установить автоматический терморегулятор. Насколько удобна та или иная регулировка?

Прежде всего надо сказать о том, что регулировать поток воды в радиаторе с помощью одного только шарового крана не стоит, так как он предназначен лишь для двух положений: «открыто» и «закрыто». Если ставить кран в промежуточное положение, возникает риск потери герметичности отопительной системы, так как инородные частички, содержащиеся в воде, со временем оставляют зазубрины на краях перекрывающего шара.

Надежней регулировать температуру с помощью ручного конусного вентиля. Если за окном весна и солнышко днем хорошо прогревает помещение, каждый из нас с удовольствием прикроет вентиль на радиаторе. Но прикрыть вентиль — это только полдела. Вторые полдела — это не забыть его потом открыть, причем вернуть его стоит именно в то положение, в котором он стоял. Забудешь открыть — ночью станет холодно, откроешь слишком много — будет жарко. Поэтому, если система отопления еще не смонтирована, следует ее модернизировать до такой степени, чтобы она требовала минимум внимания для своего обслуживания. А еще лучше, чтобы никакого внимания совсем не требовала, а регулировалась самостоятельно, т. е. автоматически. Вот тут-то и выручают автоматические терморегуляторы.

Компания «ТАЙМ» предлагает радиаторные терморегуляторы, или, как их еще называют, термостаты, от датской компании «Данфосс», простые и надежные приборы для автоматического поддержания комфортной температуры воздуха в помещении. Они устанавливаются в системе отопления здания перед отопительным прибором на трубе, подающей в него теплоноситель.

«Данфосс» разработал конструкции радиаторных терморегуляторов для любых систем отопления, в том числе специально для российских однотрубных систем. Терморегуляторы могут быть установлены в одно- или двухтрубных системах отопления строящихся или уже эксплуатируемых домов.

Они приспособлены для эксплуатации в российских условиях, долговечны и не требуют профилактического обслуживания. После установки радиаторных терморегуляторов отпадает необходимость открывать окна для регулирования температуры в помещениях. Терморегуляторы будут постоянно поддерживать температуру в диапазоне от 6 до 26 °С на желаемом уровне с точностью ±1 °С.

Радиаторные терморегуляторы гарантируют необходимое распределение воды по всей системе отопления. При этом даже самые удаленные радиаторы будут обеспечивать требуемую подачу тепла в помещении.

Сокращая подачу «излишнего» тепла от отопительного прибора в периоды теплопоступлений от солнечных лучей, термостат исключает перегрев помещения, обеспечивая в нем комфортную температуру воздуха. Кроме этого, если вы живете в коттедже с индивидуальным котлом, термостаты позволяют сэкономить до 20% тепловой энергии, потребляемой на отопление зданий, обеспечивая снижение расхода сжигаемого топлива и тем самым охрану окружающей среды. Благодаря этому вложенные средства окупаются многократно: увеличивается экономия тепловой энергии, улучшается микроклимат в помещениях, а также упрощается монтаж и практически отсутствуют затраты на эксплуатацию.

Выигрыш от применения терморегуляторов довольно быстро ощутит хозяин коттеджа, отапливаемого соляркой. Чуть на улице потеплело — расход топлива моментально уменьшился. В результате, если за сутки на отопление тратилось, например, 50 л солярки, то за счет применения термостатов этот объем может сократиться до 40 л. Вроде бы эффект небольшой, но это значит, что следующую цистерну с соляркой можно будет купить чуть позднее, чем обычно. А за год эффект может стать весьма ощутимым. С коттеджами вообще ситуация особая. Тут надо вести разговор не о том, надо применять терморегуляторы или не надо (решение в этом случае очевидно), а о том, с какой скоростью окупятся затраты по закупке и установке терморегуляторов. Если коттедж отапливается дизельным топливом, то приобретение терморегуляторов окупается практически за один сезон.

Единственным доводом в пользу применения термостатов в городских условиях пока остается комфорт. Первое, где просят установить термостат, это спальня. Но спальне-то термостат необходим в последнюю очередь. А в первую очередь он необходим в тех местах, где есть динамика изменения температуры в течение дня. Например, в кухне, где от плиты есть добавочное тепло, в комнате на солнечной стороне, где днем температура повышается за счет «естественного» отопления. А в спальне термостат нужен, так скажем, в последнюю очередь, поскольку ни источников тепла, ни большого скопления людей там не бывает. Конечно, в спальне можно обойтись и обычным ручным вентилем и с его помощью отрегулировать температуру до желаемой. Но термостат все-таки справится с регулировкой температуры гораздо лучше, а главное точнее.

Термостаты фирмы «Данфосс»

В коттеджах термостаты в первую очередь ставятся на верхних этажах, потому что теплый воздух поднимается снизу вверх по лестничным пролетам. Именно поэтому на нижних этажах бывает холодно, а на верхних при этом нечем дышать. Остальные критерии такие же, как в квартире, — комнаты на солнечной стороне, кухни и т. п. Термостаты фирмы «Данфосс» имеют сертификаты CEN и ISO. CEN — Европейский комитет по стандартизации, разрабатывающий нормативную базу по средствам регулирования и проводящий испытания регуляторов прямого действия, а также стандартизирующий их технические характеристики. Терморегуляторы RTD фиры «Данфосс» соответствуют требованиям данных норм, апробированы и допущены к применению. ISO — Международная организация по стандартизации. «Данфосс» — фирма, получившая сертификат качества ISO 9000. Сертификаты ISO 9001, ISO 9002 и ISO 9003 подтверждают высокое качество продукции на стадии разработки, освоения и серийного производства.

Современный рынок предлагает потребителям два типа терморегуляторов: жидкостные и газонаполненные. Фирма «Данфосс» является единственной фирмой, которая производит газонаполненные терморегуляторы. Срок службы таких терморегуляторов достаточно продолжительный и составляет более 20 лет.

Радиаторные терморегуляторы RTD являются газонаполненными устройствами. Это уникальное техническое решение имеет два больших преимущества: газ всегда будет конденсироваться в более холодной части датчика, которая обычно удалена от корпуса регулирующего клапана, поэтому радиаторный терморегулятор будет всегда реагировать на изменение температуры в помещении и на него не будет влиять температура воды. Терморегулятор очень быстро реагирует на изменение температуры воздуха и поэтому эффективно использует теплопоступление в помещение.

Система водяного отопления с автоматическим контролем температуры

1. Область изобретения

Изобретение относится к системе водяного нагрева, а более конкретно к системе электрического водяного нагрева, имеющей систему управления для регулирования количества теплопередачи между электронагревательным элементом и водой путем регулирования тока. к нагревательному элементу для подачи питьевой воды практически постоянной контролируемой температуры.

2. Уровень техники

Устройства контроля температуры горячей воды обычно включают теплообменники для осуществления теплопередачи между водой, которая быстро течет внутри труб, и источником тепла, паром или газом, выходящим за пределы труб.В других устройствах контроля температуры горячей воды для нагрева воды использовались электрические нагревательные элементы. Часто термостат используется для установления заданного значения температуры и управления нагревом воды таким образом, чтобы поддерживать температуру воды, подаваемую системой, на этом заданном уровне.

Эти системы, обычно называемые «мгновенными», не работают полностью удовлетворительно в системе водяного отопления, которая может иметь колеблющийся расход и входную энергию. Спрос на водонагреватели для питьевой воды сильно колеблется в течение определенного периода времени.Спрос на систему может оставаться низким в течение длительного периода времени и повышаться до более высокого уровня в определенное время дня, например, по утрам. Когда нагретая (горячая) вода забирается из бака и заменяется ненагретой (холодной) водой, датчик температуры сначала определяет желаемую температуру и внезапно, когда ненагретая вода достигает датчика, определяет температуру, которая может быть значительно ниже заданной. точечная температура. Затем термостат требует подачи большего количества тепла в воду, но к тому времени большая часть резервуара для хранения будет заполнена ненагретой водой.

Эта проблема не решается размещением датчика температуры рядом с поступающей водой. Такое размещение не позволяет точно контролировать температуру воды возле выхода из бака, поскольку вода должна подаваться к приборам или другим потребителям горячей воды. Более того, независимо от расположения датчика в системах этого типа предшествующего уровня техники, происходит резкое изменение температуры воды на датчике, когда вода забирается из резервуара для хранения. Поскольку система не имеет возможности предвидеть это резкое изменение, она не может запросить тепло как можно раньше, а при запросе тепла система должна работать на максимальной мощности в течение длительного периода, чтобы наверстать упущенное. со спросом.В результате такого плохого контроля температуры резервуары для хранения обычно используются для использования с мгновенной системой для хранения нагретой воды при фиксированной температуре; в одном варианте осуществления вода прокачивается через систему с постоянной скоростью для поддержания постоянной температуры. Другие методы включают нагревание хранимой воды без использования насосных средств и использование естественной конвекции для регулирования температуры.

Эта проблема ранее была решена в патенте США №

. № 4 305 547 («патент 547»).Хотя система водяного нагрева, описанная в патенте ‘547, была существенным улучшением по сравнению с предшествующим уровнем техники, настоящее изобретение стремится пойти еще дальше и обеспечивает систему электрического водяного нагрева, которая обеспечивает практически постоянный контроль температуры с меньшей сложностью и стоимостью производства системы. .

Целью настоящего изобретения является создание системы электрического нагрева воды, которая не подвержена значительным перепадам температуры в периоды повышенного спроса и которая обеспечивает выход воды практически постоянной температуры.

Другой целью настоящего изобретения является создание электрического водонагревателя, не требующего сложного устройства.

Еще одной целью настоящего изобретения является обеспечение эмпирического соотношения между температурой смешанного потока воды на входе и выходе и током, подаваемым на нагревательный элемент для поддержания заданной температуры.

Эти цели и характеристики достигаются в соответствии с настоящим изобретением за счет создания новой комбинации нескольких компонентов, включая резервуар теплообменника, трубу отвода входного потока, трубу отвода выходного потока, трубу отвода смешанного потока и система контроля температуры.

Бачок теплообменника имеет входное отверстие для приема входящего потока жидкости в бак, выходное отверстие, позволяющее выходному потоку жидкости покидать бак. Нагревательный элемент расположен в резервуаре теплообменника и предназначен для нагрева жидкости, проходящей через резервуар для воды от входа к выходу.

Отводная труба входящего потока несет часть входящего потока, отводимого от потока в резервуар, а отводная труба выходного потока несет часть выходного потока, отведенного от выхода. Трубопровод смешанного потока сконфигурирован для переноса потока жидкости, частично принятого из трубы отвода входного потока и частично принятого из трубы отвода выходного потока. Первый регулирующий клапан на впускной отводной трубе предусмотрен для регулирования потока во впускной отводной трубе. Второй регулирующий клапан на отводной трубе выпускного потока предусмотрен для регулирования потока в выпускной отводной трубе.

Система контроля температуры включает датчик температуры, сконфигурированный для определения температуры смешанного потока в трубопроводе смешанного потока.Система контроля температуры модулирует ток, подаваемый к нагревательному элементу, в ответ на температуру смешанного потока на основе заранее определенного эмпирического соотношения между током, подаваемым на нагревательный элемент, и температурой смешанного потока.

Эмпирическая зависимость между током, подаваемым на нагревательный элемент, и температурой смешанного потока имеет первую точку данных и вторую точку данных и может иметь несколько промежуточных, эмпирически определенных точек данных. Первая точка данных определяется условием, в котором первый и второй регулирующие клапаны настроены таким образом, что температура смешанного потока является предварительно определенной температурой выше температуры входящего потока, когда нагревательный элемент имеет по существу максимальный ток. Вторая точка данных определяется условием, в котором первый и второй регулирующие клапаны настроены так, что температура смешанного потока является предварительно определенной температурой ниже заданной температуры, когда нагревательный элемент имеет по существу минимальный ток.

Эти и другие особенности, аспекты и преимущества настоящего изобретения станут более понятными с учетом следующего подробного описания, прилагаемой формулы изобретения и сопроводительных чертежей.

РИС. 1 представляет собой вертикальную проекцию системы водяного отопления в соответствии с изобретением.

РИС. 2 — вид в перспективе с частичным разрезом, иллюстрирующий часть системы водяного отопления в соответствии с изобретением.

РИС. 3 — вид в разрезе системы водяного отопления, показанной на фиг.1 в соответствии с изобретением.

РИС. 4 — упрощенная блок-схема системы регулирования температуры системы водяного отопления в соответствии с изобретением.

РИС. 5 представляет собой типичный график, иллюстрирующий взаимосвязь между температурой смешанного потока и процентной интенсивностью горения нагревателя в соответствии с изобретением.

Как показано на чертежах и, в частности, на фиг. 1, примерный вариант осуществления системы нагрева воды 10 в соответствии с изобретением включает в себя резервуар теплообменника 12 , нагреватель 14 , впускной патрубок 16 , впускной патрубок 18 выпускной патрубок 20 и отводящий выпускной патрубок 22 , смешанный поток 24 , датчик температуры воды 26 и система контроля температуры 28 .

Резервуар теплообменника 12 сконфигурирован для приема ненагретой воды из впускного патрубка 16 , для содержания воды, которая нагревается, когда она течет вокруг нагревательных элементов нагревателя 14 , и для направления нагретой воды к выпускной трубе 20 для использования в кранах горячей воды, душевых, стиральных машинах и т. д. Расходы воды через систему водяного отопления 10 частично зависят от требований пользователей, как описано выше, и таким образом, может меняться во время работы.Следовательно, расход воды может находиться в диапазоне от примерно 0 галлонов в минуту до примерно 10 галлонов в минуту для примерного варианта осуществления и примерно 60 галлонов в минуту для систем водяного отопления большей производительности в соответствии с изобретением. Как будет описано более подробно здесь, система управления системой водяного отопления 10 поддерживает заданную температуру, которая обычно составляет около 130 ° F, а может достигать около 210 ° F. 10 может обеспечивать производительность около 425 000 БТЕ / час (125 кВт).Следует отметить, что указанные выше мощности и размеры являются примерными, и описанная здесь система нагрева воды может быть модифицирована для удовлетворения требований других систем. Например, мощность около 3500000 БТЕ / час (1 МВт) может быть произведена системой водяного отопления большей мощности, сконфигурированной в соответствии с принципами изобретения.

Резервуар теплообменника 12 может быть сконструирован из вертикального, по существу цилиндрического корпуса 30 , имеющего верхний круглый фланец 32 и нижний круглый фланец 34 .Впускной патрубок 16 расположен по направлению к верхней части кожуха 30 и сообщается с внутренней частью кожуха 30 . Вода течет вниз через резервуар теплообменника 12 к выпускной трубе 20 , которая расположена по направлению к нижней части оболочки 30 и которая также сообщается с внутренней частью оболочки 30 . Оболочка 30 может быть изготовлена ​​из трубы из углеродистой стали ANSI SA-53 класса B.Могут использоваться альтернативные материалы, такие как, например, углеродистая сталь с полиимидным покрытием или медно-никелевый сплав, такой как C 70600, или материал из стекловолокна, такой как смола на основе винилэфира. В соответствии с примерным вариантом осуществления резервуар теплообменника , 12, может иметь диаметр примерно 10 дюймов и высоту примерно 60 дюймов. Толщина оболочки 30, может составлять около дюйма. Верхний фланец 32 и нижний фланец 34 также изготовлены из углеродистой стали ANSI SA-516 класса 70.Нижний фланец 34 может быть прикреплен болтами к нижней части 36 , которая может быть пластиной из углеродистой стали диаметром 16 дюймов и толщиной 1 дюйм, имеющей плоскую или вогнутую конфигурацию. Впускная труба 16 и выпускная труба 20 могут быть каждая из труб диаметром 2 дюйма, изготовленных из стандартной трубы из углеродистой стали и прикрепленных к кожуху сваркой. Следует отметить, что другие материалы, такие как медь-никель, бронза, титан или нержавеющая сталь, также могут быть полезны для изготовления компонентов резервуара для воды.

Нагреватель 14 расположен внутри кожуха 30 и нагревает воду, когда она течет вокруг нагревательных элементов через резервуар теплообменника 12 . Нагреватель 14, в примерном варианте осуществления может быть погружным нагревателем, таким как погружной нагреватель Chromalox®, производимый Wiegand Industrial Division компании Emerson Electric Co. , Огден, штат Юта, который рассчитан на 440 В и 125 кВт. Нагреватель , 14, включает в себя множество изогнутых трубчатых нагревательных элементов 40 , приваренных или припаянных к фланцу 42 .Этот фланец 42 обычно прикреплен болтами к верхнему фланцу 32 резервуара теплообменника 12 , так что нагревательные элементы 40 расположены внутри резервуара теплообменника 12 и погружены в воду. при заполнении бака теплообменника 12 . Как показано на фиг. 2, каждый нагревательный элемент , 40, может содержать спиральный резисторный провод 44 , изготовленный из материала, который обеспечивает желаемые характеристики нагрева, такого как никель-хром.Провод резистора 44 окружен внешней металлической оболочкой 46 , например медью, и окружен материалом 48 , таким как уплотненный оксид магния, между проводом резистора 44 и металлической оболочкой 46 . Материал 48 электрически изолирует провод резистора 44 и отводит тепло, выделяемое проводом резистора 44 , к металлической оболочке 46 , тем самым нагревая воду в резервуаре теплообменника 12 . Каждый провод резистора , 44, подключен к соответствующему контактному выводу 50 (только один из которых показан на фиг. 2 ), которые подключены, например, пайкой к цепям, управляемым системой управления 28 (не показано на фиг. 2 ). В примерном варианте осуществления нагреватель , 14, включает 27 нагревательных элементов , 40, , которые управляются тремя схемами, как описано ниже.

Как показано на фиг. 3, вода подается через впускной патрубок 16 в резервуар теплообменника 12 в его верхней части.Часть потока во впускной трубе 16 отводится во впускную отводную трубу 18 , которая может включать в себя несколько компонентов. Отводная труба 18 входящего потока может быть соединена с входной трубкой 16 посредством сварной бобышки 50 из углеродистой стали размером 2 дюйма × 1/4 дюйма. Диск с отверстиями 52 или аналогичная конструкция может быть расположена внутри впускной трубы 16 , немного ниже по потоку от впускной отводной трубы 18 , чтобы отводить часть впускного потока к впускной отводной трубе 18 . Диск с отверстиями представляет собой пластину 56 , которая расположена во впускном потоке воды и имеет небольшое отверстие 58 или отверстие, проходящее через пластину 56 . Часть воды во впускном трубопроводе 16 проходит через отверстие 58 и в резервуар теплообменника 12 , а другая часть ударяется о пластину 56 и отводится в отводную трубу 18 . Как было определено эмпирически, отверстие 58, может иметь диаметр около дюйма.Пластина 56, может содержать медную пластину толщиной дюйма.

Часть входящего потока, отведенная диафрагмой 52 , проходит через бобышку 50 и попадает во впускную отводную трубу 18 . Первая часть впускной отводной трубы может представлять собой трубу 60 из углеродистой стали, имеющую внутренний диаметр 1/4. Поток воды через впускную отводную трубу 18, может быть ограничен регулирующим клапаном 62 , таким как шаровой клапан, хотя могут использоваться и другие клапаны. Регулирующий клапан 62 может регулироваться для управления потоком ненагретой входящей воды, как будет описано ниже в отношении первоначальной настройки системы 10 нагрева воды. Регулирующий клапан 62 может быть соединен со следующей частью впускной отводной трубы, медной трубкой 64 , с помощью компрессионного фитинга ″ NPT 66 . Поток воды продолжается через медную трубку 64 , ко второму компрессионному фитингу 68 и к тройнику 70 , который может быть изготовлен из углеродистой стали.

Нагретая вода вытекает из бака теплообменника 12 через выпускной патрубок 20 . Отводная труба 22 выпускного потока соединена с выпускной трубой 20 с помощью сварной бобышки 72 из углеродистой стали размером 2 дюйма на 1/4 дюйма. Как описано выше в отношении впускной трубы 16 , вторая дисковая диафрагма 74 расположена внутри выпускной трубы 20 немного ниже по потоку от выпускной отводной трубы 22 . Часть нагретого выходного потока воды продолжает выходить из системы нагрева воды 10 , а часть нагретого выходного потока отклоняется вторым диском с отверстиями 74 в выпускную отводную трубу 22 . Согласно примерному варианту осуществления диск с отверстием 74 представляет собой медную пластину 76 ⅛ дюйма, имеющую отверстие 78 диаметром дюйма.

Часть выходного потока, которая отклоняется вторым диском с диафрагмой 74 , проходит через бобышку 72 в выходную отводную трубу 22 .Первая часть выпускной отводной трубы 22 может представлять собой участок трубы из углеродистой стали 80 , который соединен со вторым регулирующим клапаном 82 , таким как шаровой клапан или другой тип клапана, для управления отводным клапаном. выходной поток. В приведенном в качестве примера варианте осуществления отведенный выходной поток проходит в соединительную секцию 84 диаметром ¼ ″, в колено 86 из углеродистой стали ¼ ″, а затем в тройник 70 , где нагретый отводимый выходной поток смешивается. с ненагретым отведенным входным потоком из отводной трубы 18 входящего потока, создавая смешанный поток, как будет описано более подробно здесь.

Смешанный поток проходит через трубопровод смешанного потока 24 , который может включать в себя закрытый ниппель ¼ ″ , 90, , соединенный со вторым тройником 92 . Смешанный поток контактирует с датчиком температуры 26 , расположенным рядом с тройником 92 , где получается температура смешанного потока, как будет более подробно описано ниже. Смешанный поток проходит через другую часть 96 трубы смешанного потока 24 , которая может быть трубой из углеродистой стали ¼ дюйма, и продолжается через другую бобышку 98 , которая сообщается с выпускной трубкой 20 .Затем смешанный поток объединяется с выходным потоком. Как будет описано более подробно здесь, первый регулирующий клапан 62 и второй регулирующий клапан 82 могут регулироваться для управления относительными пропорциями входного и выходного потоков, которые составляют смешанный поток в трубопроводе смешанного потока 24 . Компоненты впускной отводной трубы 18 , выпускной отводной трубы 22 и смешанной проточной трубы 24 , описанные здесь, являются примерными, и следует отметить, что эта конфигурация может быть заменена другими компонентами или трубка.

Система водяного отопления в соответствии с изобретением поддерживает температуру выходящего потока за счет добавления тепла к воде в резервуаре теплообменника 12 . Как описано выше, расход в резервуаре теплообменника , 12, может изменяться в зависимости от потребности. Например, для систем нагрева питьевой воды спрос на горячую воду может достигать пика в утренние часы, когда скорость потока будет высокой. В другое время дня спрос будет ниже, и скорость потока также будет ниже.Кроме того, температура входящего потока может изменяться в зависимости от источника входящего потока. Количество энергии Q., которое необходимо добавить к воде для достижения заданной температуры, описывается уравнением:

Q = {точка над (м)} cΔT (1)

где, {точка над (м )} представляет массовый расход воды, c — теплоемкость воды, а ΔT — разность между температурой потока на входе и температурой потока на выходе. Для несжимаемой жидкости, такой как вода, теплоемкость c постоянна.Следовательно, количество тепла, добавляемого к воде для повышения температуры выходного потока до заданной температуры, является функцией массового расхода и разницы между температурой входящего потока и температурой выходного потока:

Q = f ( м, ΔT ) (2)

Система водяного нагрева в соответствии с изобретением регулирует температуру выходящего потока путем установления эмпирической зависимости между температурой смешанного потока и величиной тока, добавляемого к электрическому обогреватель.Измерение температуры смешанного потока обеспечивает индикацию как массового расхода на входе, так и температуры потока на входе, без необходимости индивидуального измерения каждой величины.

Со ссылкой на фиг. 4, температура смешанного потока определяется датчиком температуры 26 . Датчик температуры 26, предпочтительно представляет собой провод Balco, такой как провод Balco, производимый Minco Products, Inc. , Миннеаполис, Миннесота. Как известно в данной области техники, провод Balco представляет собой резистивный элемент, сопротивление которого изменяется в зависимости от температуры.В примерном варианте осуществления сопротивление провода Balco рассчитывается на основе температуры по следующему уравнению:

R = (0,00161) * T ² + (1,961) * T + 854,841 (1)

где T (температура) измеряется в градусах Фаренгейта, а R (сопротивление) — в омах. На провод подается напряжение, и падение напряжения используется для расчета температуры. В качестве альтернативы, температура смешанного потока может быть измерена другими датчиками температуры, известными в данной области техники, такими как термопары, резистивные датчики температуры (RTD), термисторы и т.п.

Контроллер процесса 96 подает напряжение на провод Balco и вычисляет температуру смешанного потока на входе датчика температуры 26 и выдает на выходе «интенсивность возгорания», при которой нагреватель должен работают, чтобы нагреть воду до желаемой заданной температуры. В примерном варианте осуществления контроллер процесса 96 представляет собой контроллер температуры / процесса серии LOVE 1600, производимый Love Controls, Michigan City, Id.Скорость возгорания — это процент падения тока. Для примерного нагревателя 100% -ная интенсивность возгорания соответствует 20 мА, а 0% -ная интенсивность возгорания соответствует 4 мА. Контроллер процесса использует функцию просмотра таблицы, которая относится к таблице, имеющей смешанную температуру потока в качестве входного параметра и интенсивность пожара в качестве выходного параметра для дискретного количества точек данных, и процедуру интерполяции данных, как известно в данной области техники. .

Информация для примерной таблицы проиллюстрирована в графической форме на фиг.5, и получен эмпирическим путем. Входной параметр 302 — это температура смешанного потока, а выходной параметр 304 — интенсивность возгорания. Для примерного варианта осуществления, описанного выше, табличные данные были получены при множестве скоростей возгорания между по существу минимальным током, например, примерно 10%, и по существу максимальным током, например, примерно 100%. При каждой интенсивности горения первый регулирующий клапан 62 и второй регулирующий клапан 82 регулируются для управления относительными пропорциями входящего и выходного потоков для получения нагретого выходного потока при заданной температуре и измерения результирующего температура смешанного потока на датчике температуры 26 .

Для построения этого графика проводятся измерения температуры выходящего и смешанного потока. Устройство для измерения температуры, такое как провод Balco или термопара, помещается в выпускной трубопровод 20 для измерения температуры на выходе вместе с датчиком температуры смешанного потока 26 , описанным выше, для измерения температуры смешанного потока. поток. Выполняется итерационный процесс для получения температур смешанного потока в крайних точках графика, т.е.е. первая точка данных , 306, , соответствующая по существу максимальному току, и вторая точка данных , 308, , соответствующая по существу минимальному току. На этапе (1) контроллер нагрузки , 98, , более подробно описанный ниже, настраивается на максимальный ток, то есть интенсивность возгорания около 100% на контроллере нагрузки 98 . Следовательно, нагревательные элементы , 40, начинают нагревать воду, поступающую в резервуар теплообменника 12 через впускной патрубок 16 .На этапе (2) расход и температура входящего потока регулируются до тех пор, пока температура выходящего потока не достигнет заданной температуры, которая обычно составляет 130 ° F. На этапе (3) регулирующий клапан 62 на трубе отклонения входящего потока 18 и регулирующем клапане 82 на трубе отклонения выходного потока 22 каждая регулируется так, чтобы удовлетворять первому условию, т. е. температура смешанного потока является заранее определенной температурой, т. е. около 1-2 ° F., выше температуры выходящего потока. На этапе (4) интенсивность возгорания устанавливается на минимальный ток, то есть интенсивность возгорания около 10%, на контроллере нагрузки 98 . На этапе (5) расход и температура входящего потока регулируются таким образом, чтобы температура воды на выходе находилась на заданном уровне. На этапе (6) регулирующие клапаны 62 и 82 снова регулируются, чтобы удовлетворить второму условию, то есть, что температура смешанного потока является предварительно определенной температурой, т.е.е., примерно на 3-4 ° F ниже заданной температуры.

Затем шаги с (1) по (6) повторяются. Расходы и температуры на входе, использованные на этапах (2) и (5) в первой итерации, используются во второй итерации. Во время этой второй итерации выполняется регулировка регулирующих клапанов 62 и 82 на этапах (3) и (6) для достижения единой настройки для каждого регулирующего клапана, которая удовлетворяет как первому, так и второму условию. Этот процесс выполняется для того, чтобы отрегулировать границы температуры смешанного потока, чтобы получить монотонную кривую, в которой существует одно уникальное значение скорости пожара для каждого значения измеренной температуры смешанного потока. Без такой регулировки кривая зависимости температуры смешанного потока от интенсивности возгорания может сглаживаться на границах, так что контроллеру процесса 96, будет трудно задавать скорость возгорания на основе измеренного значения температуры. Таким образом, эмпирическое соотношение между температурой смешанного потока и приложенным током устанавливается для конкретной заданной температуры и настройки первого регулирующего клапана 62, и второго регулирующего клапана.

Регистрируются температуры смешанного потока при 10% -ной и 100% -ной интенсивности возгорания.После регулировки клапанов 62 и 82 соотношение входящего и выходящего потоков в трубопроводе смешанного потока 24 фиксируется. Чтобы получить температуру смешанного потока для промежуточного тока, например, при 20% -ной интенсивности возгорания, выполняются следующие этапы: на этапе (7) интенсивность возгорания устанавливается на 20% на контроллере нагрузки 98 ; на этапе (8) расход и температура входящего потока регулируются таким образом, чтобы температура выходного потока находилась на уровне заданного значения, а на этапе (9) температура смешанного потока, измеряемая датчиком температуры 26 , составляла записано. Шаги с (7) по (9) повторяются для каждой дополнительной точки данных; предпочтительно, процесс повторяется для скоростей возгорания от 30% до 90% с шагом 10%. Результирующая взаимосвязь представлена ​​в виде таблицы, такой как примерная таблица, показанная на фиг. 5 . Данные, представленные на фиг. 5 загружается в контроллер процесса 96 в качестве функции поиска по таблице.

Контроллер нагрузки 98 распределяет сигнал, выдаваемый контроллером процесса 96 , по трем схемам.Примерным контроллером нагрузки является контроллер базовой нагрузки модели BLC Series, производимый HDR Power Systems, Inc. из Колумбуса, штат Огайо. Примерный нагреватель 14, , описанный выше, управляется тремя цепями, и каждая цепь сконфигурирована для передачи примерно 33% мощности блока. Следует отметить, что может использоваться меньшее или большее количество цепей в зависимости от проводки нагревателя. Для управления мощностью, подаваемой на нагреватель в примерном варианте осуществления, две из схем имеют дискретное двухпозиционное управление с помощью электромеханических контакторов 100 и 102 , а третья схема может выборочно модулироваться с большим разрешением посредством SCR 104 . Контроллер нагрузки , 98, может быть запрограммирован на распределение тока между тремя цепями. В примерном варианте осуществления контроллер нагрузки , 98, запрограммирован на распределение мощности в соответствии со следующим протоколом: при интенсивности возгорания менее примерно 33% ток подается на нагревательные элементы от третьей цепи. Например, если контроллер процесса подает на нагреватель 25% -ную норму пламени, третий контур настраивается примерно на 75% от общей мощности третьего контура. Для интенсивности возгорания более примерно 33%, но менее примерно 66% первая цепь подает ток, управляемый первым контактором 100 , а третья цепь выборочно регулируется для обеспечения оставшегося заданного процента.Например, для интенсивности возгорания 40% первый контур обеспечивает 33%, а третий контур настраивается примерно на 21% от общей мощности третьего контура, чтобы обеспечить оставшиеся 7%. Наконец, при интенсивности возгорания более 66% и первая, и вторая цепи подают ток, управляемый их соответствующими контакторами 100 и 102 , а третья цепь регулируется так, чтобы соответствовать оставшемуся проценту. Например, для 80% мощности первая и вторая цепи подают первые 66%, а третья цепь выборочно настраивается примерно на 42% мощности третьей цепи для обеспечения оставшихся 14%.Следует отметить, что это распределение мощности является примерным, и могут быть предоставлены альтернативные схемы, известные в данной области техники. Например, может быть предусмотрен один более крупный тиристор для модуляции мощности трех цепей, тем самым устраняя два контактора. В этом случае контроллер нагрузки 98 будет запрограммирован на управление SCR для всего диапазона скоростей возгорания. В качестве альтернативы могут быть предусмотрены несколько меньших SCR. Для примерного варианта осуществления, имеющего три схемы, следует отметить, что для каждой схемы может быть предусмотрен один SCR.В качестве еще одной альтернативы можно использовать множество контакторов для обеспечения пошагового управления, причем усиленное управление обеспечивается увеличением количества контакторов.

Специалист в данной области техники поймет, что настоящее изобретение может быть реализовано на практике другими способами, кроме описанных вариантов осуществления, которые представлены здесь в целях иллюстрации, а не ограничения. Следовательно, все такие другие варианты осуществления должны быть включены в сущность и объем прилагаемой формулы изобретения.

Регулятор перепада температуры Термостат для водонагревателя Панель солнечной системы Водяной насос бассейн с 2 датчиками

Мини-регулятор температуры Термостат для солнечного отопления, насос, …. с 2 водонепроницаемыми датчиками температуры

Этот контроллер используется в солнечной системе для управления насосом (разница температур между двумя датчиками) и системой отопления (заданная температура).Он имеет два внутренних выходных реле, которые управляют насосами и системой отопления. Когда температура достигает заданного значения дифференциала (T2-T1), он автоматически запускает циркуляционный насос, пока две температурные зоны не достигнут равновесия в соответствии с вашими настройками. Второе реле может использоваться для управления электрическим нагревом, когда солнечное отопление не достигает заданной температуры. Система электрического отопления может автоматически запускать нагрев до заданной температуры, регулировать разницу температур и автоматически поддерживать постоянную температуру в заданном диапазоне.

Мы отправим терморегуляторы в версиях на 110 или 220 В в зависимости от напряжения вашей страны. Например, если вы являетесь клиентами из США, Канады, Мексики, Японии, Венесуэлы и Тайваня, мы будем поставлять версии на 110 В. Для клиентов из Европы, Австралии, Новой Зеландии, большинства азиатских стран, Южной Америки и Африки мы отправим версии на 220 В. Если вам нужно 12 В, пришлите мне электронное письмо.

Это идеальное решение для широкого спектра профессиональных приложений для автоматического регулирования температуры -50 ~ 110 ° C (-22 ~ 230 ° F) .

100% новый в коробке с РУКОВОДСТВО , высокая производительность и высокое качество.

Гарантируйте свою застрахованную неповрежденную и быструю доставку при покупке у продавца в Северной Америке.

Готов к немедленной отправке.

Характеристики

• Мини и легкий дизайн
• Настраивается по Фаренгейту или по Цельсию
• Большой и четкий ЖК-дисплей
• Диапазон температур -22 ~ 230 ° F (-50 ~ 110 ° C)
• Оборудован 2 выходами (один для управления дифференциальной величиной, а другой для управления системой отопления)
• Контроль температуры путем установки заданного значения температуры и другого значения
• Калибровка температуры для 2 датчиков
• это точный контроллер с 0.Управление разрешением 1 C или 0,1 F
• Оснащен 2 датчиками для контроля разницы между 2 зонами
• Электросхема для установки в комплекте

Технические характеристики регулятора температуры

• Диапазон измерения температуры: -50 ~ 110 ° C (-22 ~ 230 ° F)
• Разница контрольной температуры: 0. 1-25 градусов (регулируемый)
• Разрешение управления: 0,1 градуса
• Задержка ошибки датчика: 1 минута
• Емкость контактов реле (нагрев или охлаждение): 10 А для 110 В и 5 А для 220 В
• Температура хранения: -30 ~ 75 ° C
• Относительная влажность при эксплуатации: 20 ~ 85% (без конденсации)
• Электропитание: 100-120 В переменного / постоянного тока (в зависимости от страны)
• Потребляемая мощность: <2 Вт
• Оборудован 2 датчиками
• Размеры изделия: прибл.75 (Ш) x 86 (В) x 35 (Г) мм (2,95 x 3,39 x 1,38 дюйма)
• Вес изделия: 180 г

Электромонтажные работы

Агрегат имеет панельную конструкцию. К этому устройству прилагается схема подключения основного модуля к вашей прикладной системе.

Включен один комплект

• 1 x мини-регулятор температуры
• 2 x Датчик температуры
• 1 инструкция по эксплуатации

Руководство и электрическая схема

Регулятор температуры циркулирующей воды, нагреватель / охладитель

ПРИМЕНЕНИЕ
Регуляторы температуры циркулирующей воды OMEGA серии CMX — это компактные, универсальные и полностью автономные системы нагрева и охлаждения воды. Продукты серии CMX можно использовать в любом приложении, где требуется точный контроль температуры в системе циркуляции воды для отопления и охлаждения. Они особенно полезны в пластмассовой промышленности в качестве регуляторов температуры пресс-формы.
• Машины для литья под давлением — Термопласты и термореактивные материалы
• Плиты и матрицы
• Валки, ламинирование и каландрирование
• Нагревание и отслеживание трубопроводов
• Сосуды и резервуары с рубашкой
Встроенный электронный контроллер температуры и процесса имеет отдельные алгоритмы ПИД для нагрева и холодные режимы управления, двойное отображение заданных значений и температуры процесса, а также простые параметры конфигурации с буквенно-цифровыми подсказками.Несмотря на то, что эти системы являются сложными и современными, они по-прежнему просты в использовании и требуют очень небольшого обучения для программирования и работы. Стандартные резьбовые соединения трубопровода NPT обеспечивают удобное подсоединение к внешнему трубопроводу. 907 907 Открытый контур 250-4 907 907 CMX-250-9 / 480 215 29 Открытый контур 250-1246C / 480 907 18 907 15 Закрытый 480 90 746 29 250 250

кВт	Вольт	Фаза	Насос Двигатель (л.с.)	РАЗМЕР (дюймы)			Охлаждение No.	Вес. (фунт)
				H	W	D
4,5	240	3	3/4	29	29	CMX-250-4 / 240	200
4,5	480	3	3/4	29	15	25	Открытый контур	CMX / 480	200
4.5	240	3	3/4	29	15	25	Замкнутый контур	CMX-250-4C / 240	215
4. 5	3/4	29	15	25	Замкнутый контур	CMX-250-4C / 480	215
9	240	3	3/4	25	Разомкнутый контур	CMX-250-9 / 240	200
9	480	3	3/4	29	15	25		25	Открытый	200
9	240	3	3/4	29	15	25	Замкнутый контур	CMX-250-9C / 240
9	480	3	3/4	29	15	25	Замкнутый контур	CMX-250-9C / 480	215
12	240	3	15	25	Открытый цикл	CMX-250-12 / 240	200
12	480	3	3/4	29	25	15	CMX-250-12 / 480	200
12	480	3	3/4	29	15	25	Замкнутый контур	215
12	240	3	3/4	29	15	25	Замкнутый контур	CMX-250-12C / 240	240	3	3/4	29	15	25	Открытый контур	CMX-250-18 / 240	200
18	480	3	3/4	25	Открытый контур	CMX-250-18 / 480	200
18	480	3	3/4	29	15	25	25	CMX-250-18C / 480	215
18	480	3	3/4	29	15	25	Замкнутый контур 480711	CMX-25011C	215
24	240	3	3/4	29	15	25	Открытый контур	CMX-250-24 / 240	200
3	3/4	15	25	Открытый контур	CMX-250-24 / 480	200
24	240	3	3/4	29	15	15	15	Замкнутый контур	CMX-250-24C / 240	215
24	480	3	3/4	29	15	25	Замкнутый контур	24C / 480	215

3 наконечника для адресации с изменяющейся температурой воды | Сантехника WaterWork

Общие проблемы с водопроводом, инструкции, температура воды,

Что делать при колебаниях температуры воды

Вы принимаете расслабляющий душ, и внезапно ваша вода становится ледяной. Как вы справляетесь с колебаниями температуры воды в доме? Пора проверить вашу водопроводную систему! Определите неустойчивую температуру воды, выяснив, что вызывает колебания температуры воды в вашей водопроводной системе.

3 совета: колебания температуры воды

1. Проверьте тип и размер водонагревателя

Если вы стали свидетелем неожиданной подачи горячей воды, возможно, ваш водонагреватель устарел и имеет недостаточную мощность.

Водонагреватели бывают разных типов и размеров в зависимости от количества воды.Некоторые модели газовые, другие электрические.

Нерегулируемое водяное отопление — это серьезно

Изолировать проблему

Проверьте температуру воды с помощью одного душа. Не включайте все другие водозаборные приборы. Если температура вашей воды соответствует этим условиям, предположите, что ваша проблема заключается в других переменных.

Проверьте температуру воды с помощью двух душевых кабин. Если ваша температура колеблется, возможно, у вас недостаточный размер резервуара для воды.

Проверьте водонагреватель

Не разбирайте водонагреватель без специального сантехнического опыта. Осмотрите водонагреватель с помощью визуального осмотра, чтобы выявить проблемы, и ознакомьтесь с инструкциями по безопасному обслуживанию в руководстве по эксплуатации водонагревателя.

Термостат аварийный

Аварийный термостат важен. Он отключит ваш резервуар, чтобы предотвратить опасную ситуацию.Если автоматическое выключение не активировано, устройство продолжит нагревать воду. Обратитесь к профессионалу для ремонта водонагревателя.

Сброс термостата

Более новые водонагреватели оснащены функциями безопасности, которые предупреждают вас, если температура воды становится опасной. Если эта функция сработала, сбросьте термостат.

Если термостат часто срабатывает, проблема может быть серьезнее. К сожалению, неисправный термостат обычно не является причиной колебаний температуры воды.

Более частые проблемы — неисправные терморегуляторы. Если температура воды достигает определенного порогового значения, водонагреватель перестанет нагреваться.

Если ваш водонагреватель работает на газе

• Проверьте, горит ли контрольная лампа.
• Если он выключен, попробуйте снова его зажечь.
• Выключите газовый кран и подождите несколько минут.
• Поверните газовый клапан в положение «пилот»
• Воспользуйтесь замком зажигания или зажигалкой, чтобы зажечь контрольную лампу.
• Когда горит сигнальная лампа, верните клапан в стандартное положение

Влага в подвале может вызвать проблемы

Из-за сырости или затопления подвала ваш контрольный светильник может погаснуть. Если ваш пилотный свет всегда гаснет, это проблема.

Если у вас электрический водонагреватель, проверьте автоматические выключатели. Перезагрузите обогреватель, перевернув выключатель. Если ваш обогреватель постоянно отключает автоматический выключатель, проблема может быть более серьезной.Немедленно обратитесь к электрику.

«Когда температура воды постоянно менялась, я сначала взглянул на свой водонагреватель. Больше отказов водонагревателя не ждала. Слава богу, я купил новую квартиру, которая больше подходила по размеру для моей растущей семьи ». —Том К.

Сколько воды вы используете?

В среднем душ потребляет от двух (2) галлонов за одну (1) минуту. В больших семейных домах с несколькими душевыми требуется больше воды.Средняя продолжительность эксплуатации водонагревателя 12-15 лет.

Индивидуальные распылители или конструкция насадки для душа большого объема истощают небольшие водонагреватели. Наклейка сбоку устройства укажет размер бака. Наклейка должна дать вам приблизительную оценку времени горячей воды.

Непредсказуемые колебания температуры воды могут привести к травмам. Обжигающая горячая вода может разрушить липидные слои кожи. Маленькие дети могут получить серьезные ожоги, если из лейки душа неожиданно выльется горячая вода.

«В недавней статье из Wall Street Journal было определено, что 112 градусов по Фаренгейту — идеальная температура для горячей воды. Водонагреватели могут подавать воду до 140 градусов. Врачи рекомендуют установить обогреватель на 120 или ниже, чтобы избежать высыхания кожи. Если температура воды выше 112 градусов, вы рискуете повредить липидный слой кожи. С возрастом заменить липидный слой становится все труднее, поэтому пожилые люди чаще страдают от сухой кожи. — Компания Tuckey

Обратитесь к специалисту, если ваш водонагреватель недостаточно большой, чтобы нагреть все ваши души. Водонагреватель неправильного размера может нанести ущерб водопроводной системе вашего дома и вашей здоровой коже!

«Проблема заключалась в моем водонагревателе без бака. То, что я заплатил за энергоэффективность, не стоило замораживающего душа каждый день ». — Стив Т.

2. Ваш водонагреватель без резервуара вызывает колебания воды?

Есть разные виды водонагревателей.Бюджет домовладельца определит, какой дом вы купите. Бесконтактные водонагреватели обеспечивают стабильную подачу горячей воды по запросу. Водонагреватели с баком-барабаном хранят предварительно нагретую воду. Бесконтактные обогреватели энергоэффективны и популярны среди многих домовладельцев. Горелка безбаквального водонагревателя выключается, и холодная вода течет по вашей душевой линии.

В некоторых конструкциях без резервуаров сочетаются разные типы резервуаров, вмещающих небольшое количество горячей воды. Такая комбинированная конструкция исключает утечку холодной воды в основную водопроводную систему.

Если вам нужно обновить безрезервуарный водонагреватель, будьте готовы к работе со сложными электрическими и водопроводными системами. Самостоятельное выполнение ремонта может привести к серьезным повреждениям вам, вашему водонагревателю и вашему дому.

3. Проверьте клапан уравновешивания давления

Обратите внимание, если вы заметили колебания температуры воды. В следующий раз, когда вы будете принимать душ, попросите кого-нибудь включить посудомоечную машину или смыть воду из туалета.

Если температура воды колеблется, может быть виноват клапан уравновешивания давления.

«Колебания воды могут быть вызваны колодезной водой. Вода в колодце обычно прохладнее. Давление меняется, и в систему нагнетается внезапный всплеск холодной воды. Напорный бак «хранит» небольшой запас, который может немного согреться от теплого домашнего воздуха. Теперь, когда темперирующий клапан установлен на низкое значение из высокого, вместо того, чтобы разная степень тепла, теперь он изменяется от теплого до холодного каждый раз, когда насос работает. — Этот старый дом

Клапаны уравновешивания давления открываются и закрываются в зависимости от расхода воды в водопроводной системе.Если уровень холодной или горячей воды упадет, сломанный клапан давления может вызвать падение давления воды. При падении давления в душевую лейку попадает обжигающая горячая или ледяная вода. Ура!

Клапаны уравновешивания давления можно заменить. Для замены клапана требуется помощь профессионального сантехника.

Температура воды и профессионалы

У ВАС бывают перепады температуры? Не прыгайте в холодный душ! Проверьте основные водные блоки и водопроводную систему в вашем доме.Определите, почему температура воды в вашем доме колеблется, и при необходимости обратитесь за профессиональной консультацией.

Если вы испытываете неустойчивую температуру воды, попросите своих надежных сантехников дать полезные советы сегодня! Свяжитесь со своим Сантехника : 248-542-8022

Консультации — Инженер по подбору | Котельные системы: экономика и эффективность

При проектировании системы водяного отопления все компоненты должны работать вместе для достижения максимальной эффективности системы при минимальных первоначальных затратах.

На водяное отопление приходится от 40% до 50% рынка, и хотя неконденсирующие котлы используются в течение десятилетий, а инженеры и операторы установок знают, как их проектировать, определять, обслуживать и эксплуатировать, популярность конденсационных котлов неуклонно растет. за прошедшие десять дней. По данным Института кондиционирования воздуха, отопления и охлаждения, только в 2011 году продажи выросли на 20% по сравнению с предыдущим годом. Это связано с тем, что сезонный КПД, который представляет собой общую эффективность котла за весь сезон, для сегодняшних котлов без конденсации составляет примерно от 70% до 75% по сравнению с 84% до 92% для новых конденсационных котлов.

Но добиться такой высокой эффективности в полевых условиях — непростая задача. Компоненты и конфигурация системы, температура наружного воздуха, размер оборудования и поддержка производителя — все это определяет эффективность котельной системы в режиме реального времени.

От традиционных котлов без конденсации до современных конденсационных котлов и гибридных конфигураций, в которых используются как конденсационные, так и неконденсирующие котлы, у специалиста есть ряд вариантов при выборе подходящей системы водяного отопления для каждого применения.

Котлы без конденсации

Традиционный котел без конденсации должен работать без конденсации дымовых газов внутри сосуда высокого давления. Это может быть шотландский котел морского типа (часто называемый «жаротрубным котлом»), гибкая водяная труба, топка или чугун. Эти котлы используются в коммерческих, медицинских и образовательных учреждениях для отопления и оцениваются по мощности котла, при этом одна единица мощности котла равна 33 475 БТЕ / час.Котлы без конденсации обычно работают на природном газе в качестве основного топлива и мазуте №2 в качестве вторичного топлива.

Коррозия на стороне возгорания возникает, когда дымовые газы охлаждаются ниже точки росы и вступают в контакт с сосудом высокого давления из углеродистой стали. Во избежание коррозии системы отопления должны быть спроектированы таким образом, чтобы обеспечивать минимальную температуру возвратной воды в котел. (Примечание: во избежание коррозии важно сверять температуру обратной воды с помощью документации производителя.) Все компоненты отопления должны быть выбраны для работы с минимальной температурой подаваемой воды 170 F, предполагая 20 F разницы температур на линиях подачи и обратной воды.

Котлы конденсационные

Хотя конденсационные котлы приобрели популярность с момента их дебюта на рынке США более десяти лет назад, их производительность в ближайшие годы будет улучшаться. Инженеры, которые их выбирают, могут выбирать из стольких разных производителей с разным дизайном и качеством материалов, что иногда им может быть сложно указать конденсационные котлы, которые должны быть одинаковыми по конструкции и конструкции в процессе конкурентных торгов.При выборе конденсационных котлов можно задать следующие вопросы: Какие виды технического обслуживания доступны инженерам предприятия? Как компоненты соединяются? Насколько легко будет заменить эти детали при необходимости для поддержания оборудования и желаемой эффективности? Могут ли все указанные котлы работать на общем дымоходе? Совместим ли главный контроллер на всех указанных котлах с BAS?

Хотя конденсационные котлы в настоящее время имеют ограниченную теплопроизводительность по сравнению с неконденсирующими котлами, производители будут продолжать улучшать эту функцию в ближайшие годы, и по мере совершенствования технологии конденсационный котел станет лучшим выбором для систем водогрейных котлов в будущем.

Конденсационные котлы работают, позволяя водяному пару дымовых газов менять фазу и конденсироваться из продуктов дымовых газов. Фазовый переход происходит на поверхностях нагрева теплообменника, обеспечивая дополнительную энергию, в то время как скрытое тепло передается воде внутри теплообменника и, следовательно, увеличивает эффективность котла. Конденсационные котлы должны быть изготовлены из коррозионно-стойких материалов по всей камере сгорания и теплообменнику.

На рис. 1 из главы 31 руководства ASHRAE 2008 г., посвященной котлам, показано влияние температуры воды на входе на КПД котла, точку росы и диапазон конденсации.По мере снижения температуры обратной воды в котел КПД котла увеличивается.

За последнее десятилетие большое количество производителей разработали новые котлы, которые могут работать в конденсационном режиме и, следовательно, обеспечивать более высокий КПД. Эти котлы могут быть жаротрубными, водотрубными, чугунными или литыми из алюминия.

Вначале стоимость конденсационных котлов выше, чем у традиционных неконденсатных котлов. Поэтому задача, стоящая перед проектировщиком, состоит в том, чтобы обеспечить температуру воды, возвращаемой в котел, ниже 130 F; в противном случае КПД котла падает, и конденсационный котел работает в режиме без конденсации.

Как показано на Рисунке 1, при температуре обратной воды системы 130 F конденсационные котлы имеют КПД примерно 87%, но этот КПД может достигать 98% при температуре обратной воды 60 F. В дополнение к увеличению котла КПД, более низкая температура подаваемой и обратной воды также снизит тепловые потери в контуре трубопроводов, а в условиях низкой нагрузки управляемость можно улучшить за счет более высоких галлонов в минуту на регулирующих клапанах.

Конденсат, образующийся как в котле, так и в трубопроводе дымовых газов с новыми конденсационными котлами, следует удалять в соответствии с местными нормами и правилами.Условия отвода конденсата в общественную канализацию устанавливаются местными властями. Обычно в сливную трубу следует добавлять систему нейтрализации, чтобы повысить pH конденсата. Средство нейтрализации следует периодически заменять по мере необходимости.

На рис. 2 показана система отопления, обслуживающая змеевики системы кондиционирования воздуха, змеевики повторного нагрева с регулируемым объемом воздуха (VAV) и панели лучистого отопления. Система включает четыре конденсационных газовых котла, соединенных параллельно, каждый со специальным насосом постоянного объема как часть первого контура.Вторичный контур состоит из двух насосов, каждый с частотно-регулируемым приводом (VSD), воздухоотделителем и расширительным баком.

Насколько конденсационные котлы вписываются в конструкцию котельных систем и работают в конденсационном режиме, зависит от температуры обратной воды. Следовательно, инженер-проектировщик должен выбирать потребителей тепла таким образом, чтобы система могла выдерживать дневную расчетную нагрузку от 140 до 150 F. Однако это увеличивает стоимость проекта, и проектировщику, возможно, придется немного пожертвовать эффективностью. снизить первоначальную стоимость.

Для достижения максимальной эффективности и продолжительности работы системы, средства управления системой конденсационного котла должны включать следующее:

• Главный контроллер управления котлом: Главный контроллер управляет котлами и регулирует мощность горения для достижения максимальной эффективности котла. Контроллер также будет чередовать ведущие / отстающие / резервные котлы по расписанию, чтобы распределить часы работы. Эта функция также может выполняться BAS. На Рисунке 3 показано увеличение КПД котла при уменьшении скорости сжигания, при этом все другие переменные остаются постоянными.
• Вход температуры наружного воздуха (OAT): Уставка температуры подачи горячей воды должна быть сброшена на основе температуры наружного воздуха для экономии энергии и снижения температуры воды, возвращаемой в котлы. Хотя эта стратегия наиболее распространена, когда существует прямая корреляция между OAT, нагрузкой, температурой подаваемой воды и поставленной мощностью, появление систем прямого цифрового управления привело к появлению других подходов. Одним из наиболее распространенных является подход «подстройка и реагирование», при котором температура подаваемой воды снижается до тех пор, пока один или несколько клапанов повторного нагрева не откроются почти полностью.Если один или несколько клапанов фактически полностью открываются, температура подаваемой воды немного повышается, пока вы не вернетесь к одному или нескольким клапанам, которые почти — но не полностью — открыты.
• Датчик наружного воздуха может быть подключен напрямую к главному контроллеру котла, или логика сброса может находиться в BAS с выходом уставки температуры подаваемой воды на главный контроллер котла. Большинство конденсационных котлов работают с природным газом в качестве основного и пропаном в качестве вторичного источника топлива.Есть один-два производителя, у которых есть установки, которые могут работать на природном газе и мазуте №2.

Если объект или его конструкция требует, чтобы конденсационные котлы работали с пропаном в качестве вторичного источника топлива, важно проверить местные нормы; некоторые могут ограничить объем хранения пропана (например, как в городе Чикаго), в то время как другие муниципалитеты могут разрешить хранение пропана вне здания.

Как конденсационные, так и неконденсирующие котлы сконструированы в соответствии со стандартами ASME по котлам и сосудам под давлением, раздел IV, а элементы управления и топливная арматура для обоих котлов должны соответствовать стандартам ASME CSD-1 и UL.К этим установкам также применимы другие нормы, такие как NFPA 54, Национальный кодекс по топливному газу.

Инженер-проектировщик должен изучить требования страхового андеррайтера объекта на случай, если они не соответствуют применимым кодексам, чтобы найти взаимоприемлемые точки соприкосновения.

Гибридные системы отопления

Гибридная система, содержащая как котлы без конденсации, так и конденсационные, может использоваться, когда владелец пытается снизить начальные затраты, а также хочет повысить эффективность эксплуатации.

На рис. 4 показана гибридная система отопления, обслуживающая нагревательный змеевик вентиляционной установки, змеевик повторного нагрева VAV и излучающие потолочные панели. Потребители тепла выбираются для удовлетворения расчетной дневной нагрузки с температурой подаваемой воды от 180 до 190 F и температурой обратной воды от 150 до 160 F. Котлы без конденсации подключены параллельно как часть первичного контура, каждый со специальным насосом, в то время как конденсационные котлы подключены параллельно как часть вторичного контура, каждый из которых имеет отдельный насос. Два распределительных насоса, каждый с приводом с регулируемой скоростью, обслуживают потребителей тепла.

Когда требуемая температура подаваемой воды в системе составляет от 180 до 190 F, что слишком высоко для конденсации конденсационных котлов, система будет работать с менее дорогими котлами без конденсации.

На основании OAT необходимо отрегулировать температуру воды в системе. Когда на улице относительно тепло, температура подаваемой воды может быть снижена, и система может поддерживать проектные условия помещения с более низкой температурой подаваемой воды, в течение которых конденсационные котлы будут работать в конденсационном режиме, а вода будет циркулировать только через вторичный контур.

Управление гибридной системой отопления сложнее, чем управление системой отопления с неконденсирующими или конденсационными котлами. Следует постоянно контролировать температуру воды в системе, чтобы определить, какой котел следует включить. Для достижения максимальной эффективности системы элементы управления должны включать следующее:

• Главный контроллер управления котлом: Главный контроллер управляет котлами и регулирует мощность горения для достижения максимальной эффективности котла.Контроллер также будет чередовать ведущие / отстающие / резервные котлы по расписанию, чтобы распределить часы работы. Эту функцию также может выполнять BAS.
• Вход температуры наружного воздуха: Уставка температуры подачи горячей воды должна быть сброшена на основе OAT для экономии энергии. Датчик наружного воздуха может быть подключен напрямую к главному контроллеру котла, или логика сброса может находиться в BAS с выходом уставки температуры подаваемой воды на главный контроллер котла. Диапазон графика сброса следует выбирать таким образом, чтобы он совпадал с рабочими условиями работы конденсационного и неконденсирующего котла.
• Автоматические стопорные клапаны для переключения между конденсационным и неконденсирующим режимами работы котла: Автоматические стопорные клапаны будут работать как двухпозиционные для переключения между конденсационным и неконденсирующим режимами работы. OAT следует использовать, чтобы определить, когда следует переключаться между режимами работы с конденсацией и без конденсации.

Несмотря на то, что гибридная система отопления может снизить начальные затраты на систему отопления, инженеры по эксплуатации предприятия должны пройти специальную подготовку по рабочим различиям между режимами работы с конденсацией и без конденсации.

Два позиционных клапана, показанные на рисунке 4, также можно использовать в режиме регулирования для достаточно быстрого прогрева контура котла без конденсации, минимизируя время конденсации в котле во время разогрева; он также может минимизировать вероятность теплового удара, постепенно смешивая более холодную возвратную воду с контуром котла.

Что дальше?

В то время как высокая эксплуатационная эффективность конденсационных котлов будет определять их будущую спецификацию, неконденсирующие котлы будут по-прежнему использоваться в модификациях, где возникают проблемы устаревшего дизайна и где стоимость является основным фактором, до тех пор, пока более высокая эксплуатационная эффективность не будет требоваться в соответствии с новыми кодексами использования энергии.А пока гибридные системы станут промежуточным звеном для экономного и экономного владельца здания.

---

Табризи — вице-президент компании Environmental Systems Design. Он имеет более чем 25-летний опыт проектирования механических решений для фармацевтических предприятий, научно-исследовательских лабораторий, предприятий пищевой промышленности и коммерческих зданий. Как инженер проекта, он тесно сотрудничает с другими руководителями дисциплин, чтобы установить и реализовать проектные требования, графики и параметры бюджета.

Солнечное отопление бассейна — Управление и автоматизация

Сравнение ручного и автоматического управления

Регулирующий клапан может быть как ручным, так и автоматическим. С ручной регулирующий клапан, если вы хотите, чтобы вода в бассейне нагревалась и солнце не светит, тогда вам придется самостоятельно повернуть ручку клапана, чтобы заставить воду течь к солнечным коллекторам. Тогда ночью тебе придется вручную поверните ручку еще раз, чтобы вода не попала в коллектора, иначе вода из вашего горячего бассейна будет течь через теперь уже остывшую коллекторов, отдайте тепло коллекторам, а затем вернитесь в бассейн, когда теперь более прохладная вода.

Автоматическое управление

Автоматический регулирующий клапан с блоком управления и двумя датчиками температуры (также называемые термисторами) обрабатывает все выше для вас. Блок управления содержит регулятор перепада температуры. который принимает решения на основе данных от двух датчиков температуры. Диаграмма и фото ниже иллюстрируют эти компоненты. Один датчик температуры находится на крыше, где он будет попадать на солнце всякий раз, когда коллекционеры получают солнце и будут в тени всякий раз, когда коллекционеры будут в тени.Другой датчик температуры контролирует температуру воды в бассейне, вставляется в трубу, в которой течет вода из бассейна. Автоматический регулирующий клапан имеет двигатель для открытия и закрытия клапана. В Блок управления контролирует датчики температуры и контролирует мотор. На нем есть переключатель и циферблат. Переключатель обычно имеет три положения: включить автомат, выключить и провести тест. Циферблат позволяет указать системе, какую температуру воды в бассейне вы хотите быть.

Если температура в бассейне ниже, чем вы выбрали с помощью шкалы тогда блок управления будет использовать датчик температуры рядом с коллекторами для определения если позволить воде течь через коллекторы, вода будет нагреваться. Если небо облачно, тогда датчик температуры будет прохладным, а блок управления ничего не делать. Однако, если солнце отсутствует, датчик температуры будет горячим. и блок управления повернет регулирующий клапан, чтобы вода протекала через коллекционеры.

Система автоматического управления.

Фактическая установка.

Крупный план автоматического регулирующего клапана. Верхняя часть содержит двигатель и называется акуатором.

Системы автоматического управления или «комплекты солнечного контроля» состоят из четырех компоненты: датчики температуры, блок управления, 3-ходовой клапан и моторизованный привод.Моторизованный привод поворачивает клапан, когда блок управления сообщает об этом. На фото выше вы можете увидеть моторизованный привод надежно прикреплен к верхней части 3-ходового клапана.

Датчик температуры крыши / термистор.

Для датчика температуры бассейна в трубе просверливается отверстие поступает из фильтра бассейна до того, как попадет к регулирующему клапану.Датчик температуры, термистор вставляется в отверстие так, чтобы он контактировал с водой из бассейна, пока он еще имеет температуру бассейна. Уплотнительное кольцо предотвращает утечку. Датчик прочно закрепляется на месте с помощью шлангового зажима.

Для датчика температуры крыши, также термистора, провод на крышу проложен в место, которое получает такое же количество солнца, как и коллекционеры. Датчик подключили к проводу, а затем прикрутили к крыше.

Также см. Раздел ниже о том, где не следует поставьте хлоратор, если собираетесь использовать этот вид сантехники расположение.

Ручное управление с помощью трех клапанов

Главная страница солнечного подогрева бассейна аледи показал схему ручной системы с использованием единственного элемента управления клапан и обратный клапан. На следующих двух диаграммах показано, как ручная система может быть выполнена с использованием трех идентичных ручных клапанов. Два клапана регулируют поток к солнечным коллекторам и от них, а один позволяет обходить коллекторы, если нет тепла или имеется, но не требуется.

Ручная система — вода в коллекторы.

Ручная система — байпасные коллекторы.

Также см. Раздел ниже о том, где не следует поставьте хлоратор, если собираетесь использовать этот вид сантехники расположение.

Регулирование давления / расхода и температуры с помощью перепускного / смесительного клапана

Кроме того, что он используется для байпаса коллекторов, проиллюстрированный перепускной клапан на приведенных выше диаграммах может также использоваться для двух других целей: контролировать давление / расход воды в трубах и коллекторах в солнечной часть системы; контролировать температуру воды в ручной системе.

Это делается путем открытия перепускного клапана только на часть пути, в результате чего немного воды в солнечные коллекторы и немного воды в обход коллекционеры. Следующая диаграмма иллюстрирует это.

Регулирование расхода воды с помощью перепускного / смесительного клапана.

Чтобы контролировать давление и расход, вы частично поворачиваете клапан, позволяя воде стекать в коллекторы и остаток в обход коллекторов.Может быть установлен манометр встроен в трубопровод, как показано на схеме выше. Контролирующий давление может быть важным в системах, где насос для бассейна очень мощный типа на 2 или 3 лошадиные силы. Это может произвести слишком много давление на коллекторы, что в конечном итоге приведет к их повреждению.

Чтобы контролировать температуру, вы частично поворачиваете клапан, так же как вы это делаете для контроля давления. Это приводит к тому, что только часть воды подойти к коллекторам и погреться.Как только подойдет нагретая вода обратно из коллекторов, затем смешивается с более холодной водой. в обход коллекторов, в результате чего температура является смешанной из двух. При использовании для этой цели перепускной клапан также называется смесительным клапаном.

Также см. Раздел ниже о том, где не следует поставьте хлоратор, если собираетесь использовать этот вид сантехники расположение.

Куда не ставить хлоратор

Некоторые вещи, такие как хлоратор, всегда должны работать, пока насос бассейна включен (если вы не используете полностью отдельный насос для солнечной системы обогрева бассейна.) Не кладите эти вещи на участке трубы, на котором установлен байпасный клапан, или на трубопроводах, идущих к коллекторам солнечного подогрева бассейна и обратно, так как им потребуется нормальный поток воды. На следующей диаграмме показаны эти трубы, следует избегать зеленого цвета.

Автоматическая система — избегайте зеленых труб.

Ручная система — избегайте зеленых труб.

Контроль температуры смесителя датчика

Как контролировать температуру смесителя датчика — FAQ

Существуют различные способы управления температурой автоматического смесителя датчика с одной подачей.Сенсорные смесители со встроенным контролем температуры (двойная подача) не требуют ни одного из перечисленных ниже опций. Ознакомьтесь с нашими моделями сенсорных смесителей, которые поставляются со встроенным смесителем с регулятором температуры воды.

ОПЦИЯ 1

Подача воды для предварительного смешивания

Если у вас есть подача воды для предварительного смешивания, ее можно подавать непосредственно в блок управления. Какую бы температуру воды вы ни подали в ящик, из-под крана будет выходить такая же температура. Если у вас есть вода для предварительного смешивания, вам не понадобится термостатический клапан или смесительный клапан.

ВАРИАНТ 2

Клапан смешивания с контролем температуры

Это ручной смесительный клапан, который требует, чтобы пользователь вручную повернул ручку влево или вправо, чтобы вручную отрегулировать температуру.

ВАРИАНТ 3

Контроль температуры — термостатический клапан

Это термостатический клапан, который автоматически регулирует температуру. Это устройство поддерживает постоянную температуру, то есть 38º / 100 ° F, и оно автоматически регулирует свою температуру, если температура подаваемой воды колеблется.

Смесители с датчиками, продаваемые на BathSelect, протестированы и сертифицированы в соответствии с отраслевыми стандартами: ASME A112.18.1M, CSA B125.1. Наши смесители Sensor соответствуют требованиям ADA ANSI / ICC A117.1.

BathSelect.com Ссылки по технической установке

Основные инструменты, необходимые для установки смесителей для датчиков

Пошаговые видеоролики, связанные с установкой смесителей для датчиков

Помощь по установке (видео)
