Автоматический спускник воздуха системы отопления принцип работы: Автоматический спускник воздуха системы отопления

Содержание

воздушный клапан для отопления и система сбросника

В водяных системах отопления есть риск образования воздушных пробок. В этом случае система работает неполноценно, теплоотдача падает, уровень шума растет, батареи греют неравномерно. Избежать проблем поможет ручной или автоматический воздухоотводчик. Производители выпускают приборы в разных видах, с конструктивными и функциональными различиями. Монтаж устройств требует определенных знаний и выбора зоны установки.

Откуда в системе отопления появляется воздух

Завоздушивание сети – проблема всех систем отопления с водяным теплоносителем.

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Причин появления пробок несколько:

  1. Использование водопроводной воды. Нагревание жидкости запускает процесс выделения воздушных пузырей, значительные скопления которых образуют пробку.
  2. Заполнение сети водой с подачей под большим давлением. Запуск теплоносителя следует осуществлять медленно, чтобы избыток воздуха успевал выходить. Длительность заправки одного контура не менее часа – в этом случае есть вероятность снижения риска образования пробки.
  3. Течь. Если контур не герметичный, в щели поступает воздух.
  4. Отсутствие антидиффузного покрытия в трубах ПП. Полимерные материалы пропускают воздух внутрь туннелей. Трубы со специальным покрытием стоят дороже, поэтому пользователи часто отказываются от их покупки. Но высокая цена оправдана длительностью эксплуатации и отсутствием воздушных пробок.

Еще одна причина завоздушивания – ремонтные работы без последующей проверки герметичности и стравливания избытка газов.

Что такое воздушный клапан для систем отопления

Воздушный клапан для отопления – цилиндрическая или конусообразная емкость из латуни с внутренним наполнением. В стакане размещен пустотелый тефлоновый или полипропиленовый поплавок, соединенный со спускным клапаном. Соединение рычаговое, свободное. Спускной клапан дополнен запорной заглушкой – она препятствует утечке теплоносителя при поломке прибора.

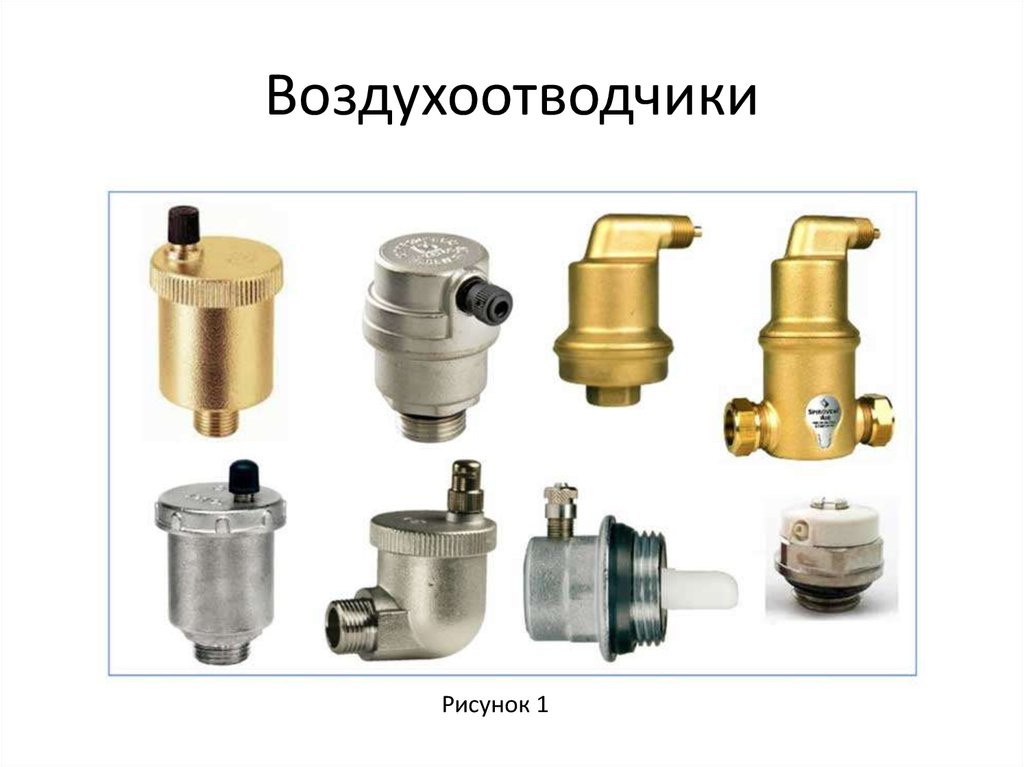

Различают воздухоотводчики для систем отопления по видам:

  • Прямые стандартные. Монтаж в вертикальном положении.
  • Угловые. Установка под прямым углом на радиаторы. Применение вместо кранов Маевского в случае невозможности монтажа прямого клапана.
  • Специальные модели. Используют для систем сложной конфигурации.

Принцип работы поплавкового автоматического воздухоотводчика описан выше, механический кран Маевского – более простое, но эффективное устройство.

Рекомендуем к прочтению:

Совет! Краны Маевского при соблюдении условий эксплуатации служат десятки лет. Установка разрешена на любые радиаторы отопления в верхнюю точку прибора.

Принцип работы ручных клапанов

Механический спускник воздуха системы отопления имеет простую конструкцию. Стандартный кран Маевского выполнен из латуни, на торце корпуса расположено отверстие сечением 2 мм, которое перекрывает винт с конусным наконечником. С торца корпуса высверлено еще одно отверстие для выпуска воздуха.

В продаже предложена модель с поворотной пластиковой вставкой и отводным каналом. Для корректировки работы сбросного выпуска надо повернуть шайбу из пластика – воздух выйдет.

Принцип работы ручного клапана:

  1. Рабочее состояние винта плотно прикрученное. Конус закрывает отверстие.
  2. Чтобы выпустить пробку, надо прокрутить винт на 2 оборота. Под давлением воды воздух выйдет через спускное отверстие или канал. Сначала выходит газ, потом вода.
  3. Дождаться пока из отверстия пойдет вода без воздуха. Закрыть кран.

Это прочное и надежное устройство без хрупких деталей, поэтому механический клапан сброса воздуха из системы отопления работает долго. Кран ставят только на радиаторы.

При покупке изделия внимания заслуживает способ откручивания:

  • специальным ключом – установлен винт с наконечником с четырьмя гранями;
  • пластиковой или металлической рукояткой;
  • шлицем под отвертку с уплощенной рабочей лопаткой.

Самый простой вариант – шлиц. Открывать и закрывать удобно, но важно не перетянуть риску, чтобы не сорвать ее.

Принцип работы автоматических клапанов

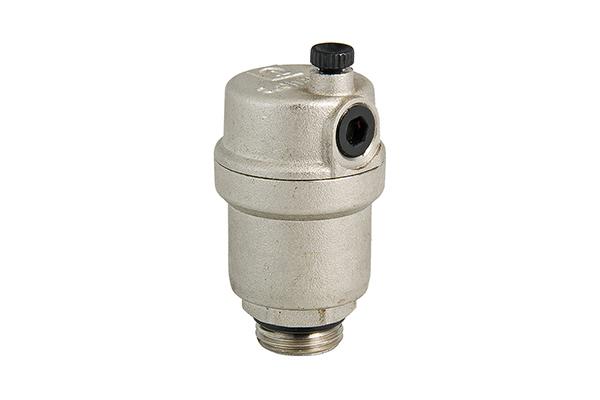

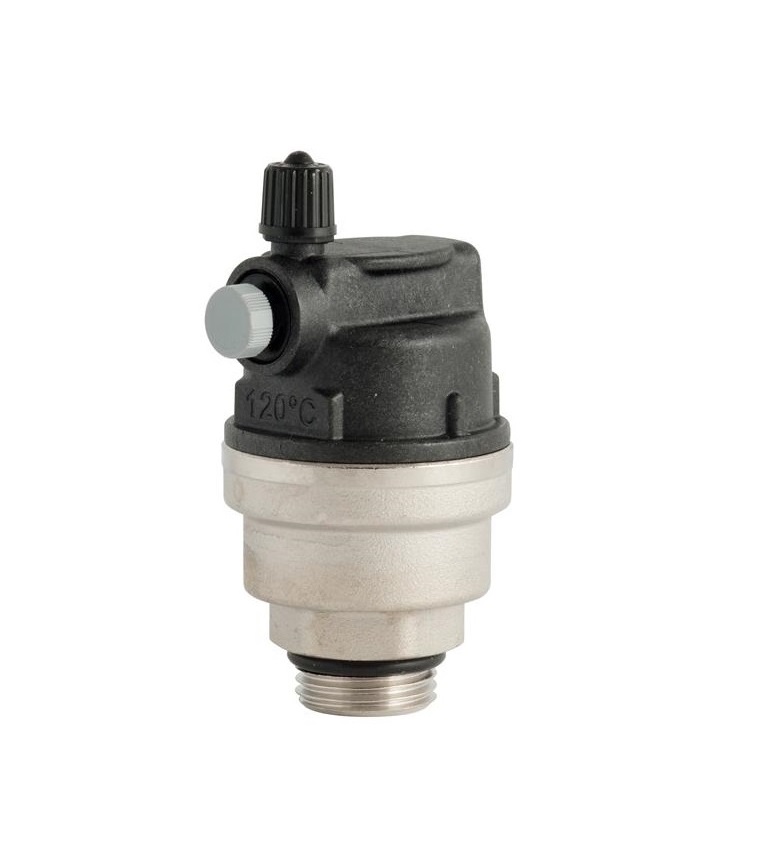

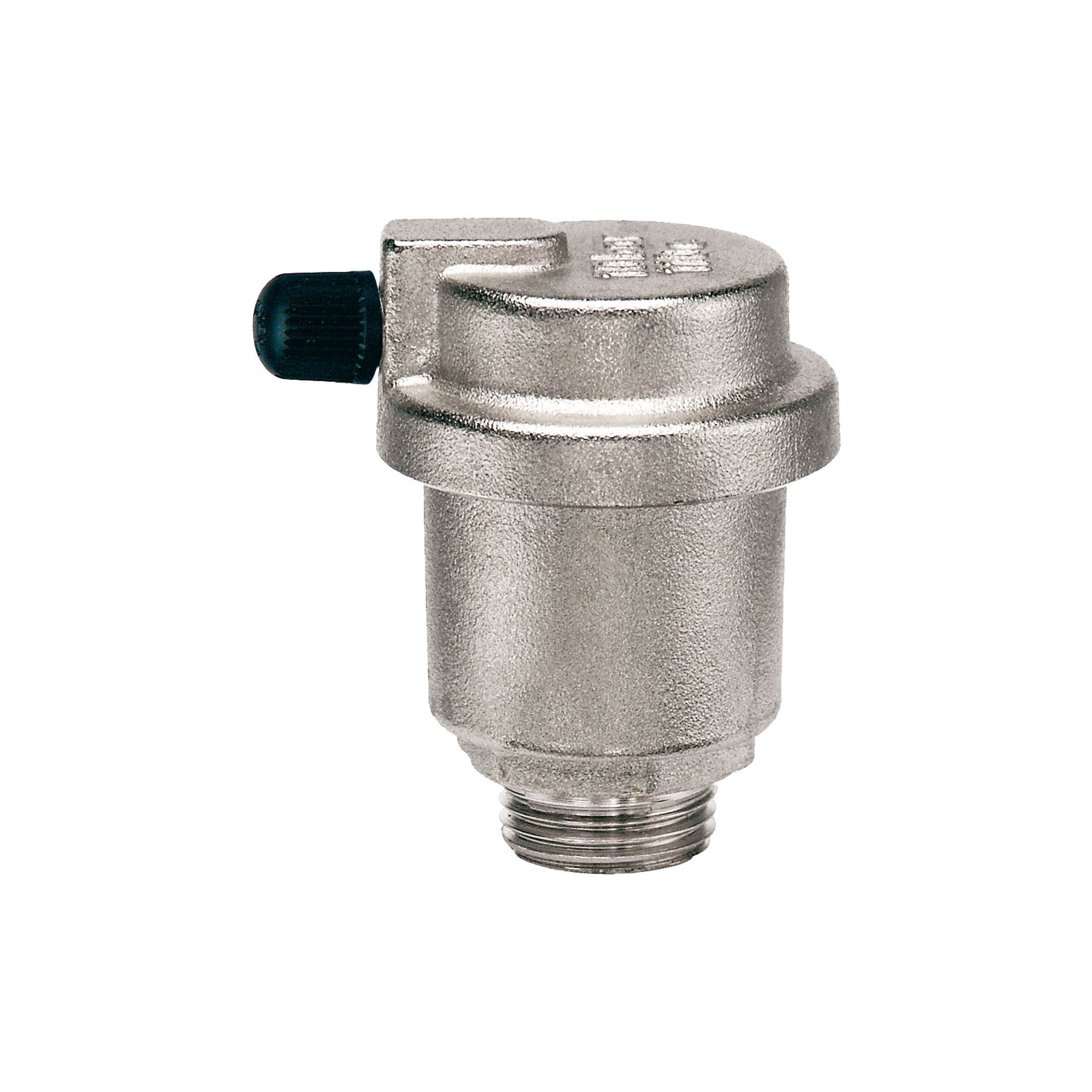

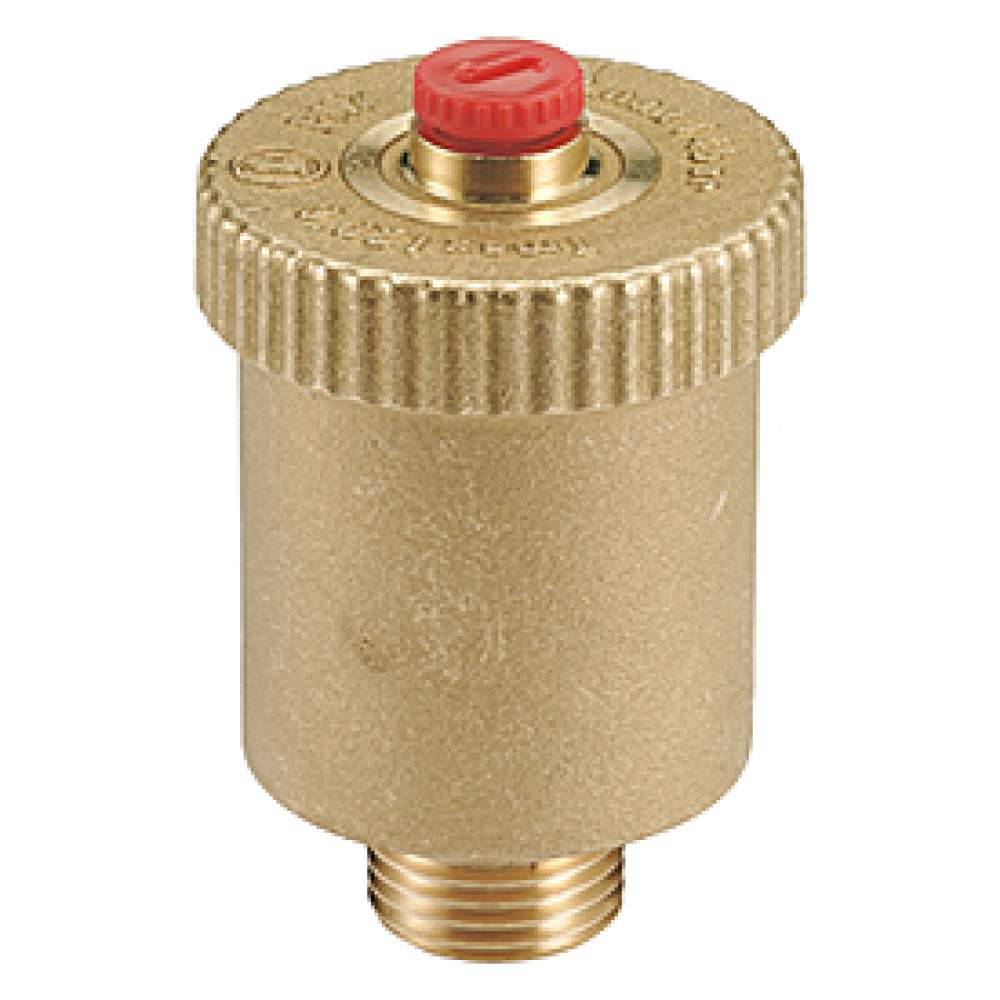

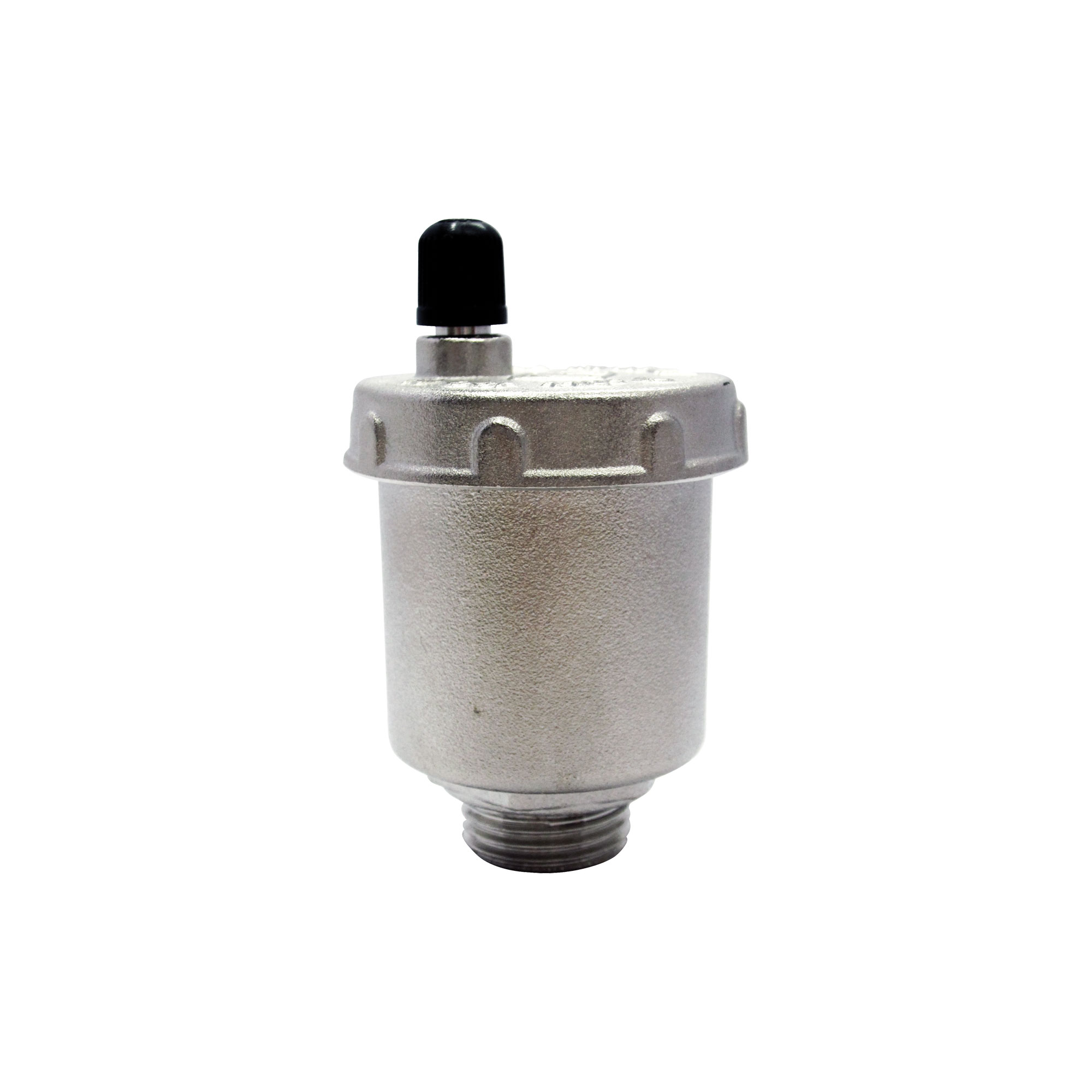

Автоматический сбросник воздуха не требует вмешательства пользователя. Представляет собой латунный вертикальный цилиндр с резьбовым соединением и пластиковым или тефлоновым поплавком внутри. Рычаг связывает поплавок и клапан сброса газов, прижатый пружиной. Клапан встроен в крышку.

На заметку! Выбирая сбросник автоматического типа для старых систем отопления, надо смотреть диаметр наружной резьбы. В странах бывшего СССР применяют устройства с резьбой на полтора дюйма. В новые сети устанавливают клапаны на 0,375 дюймов.

Рекомендуем к прочтению:

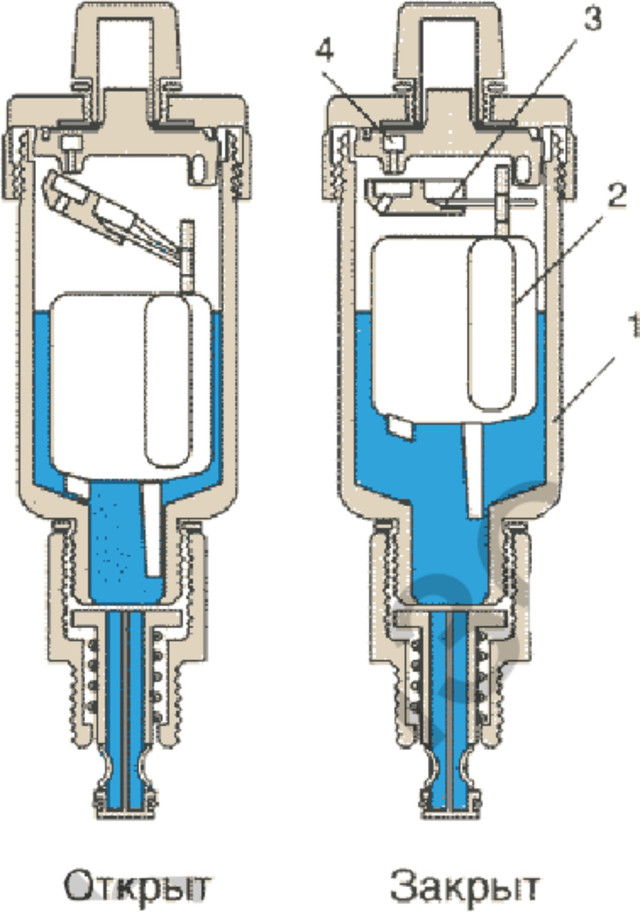

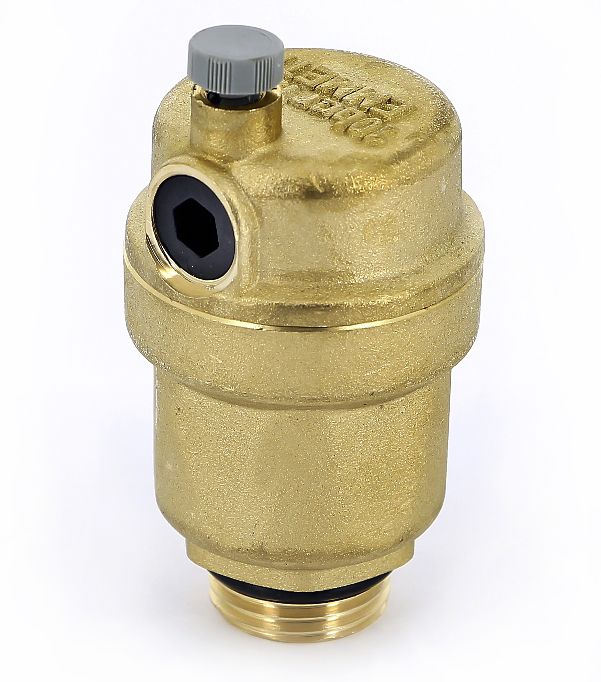

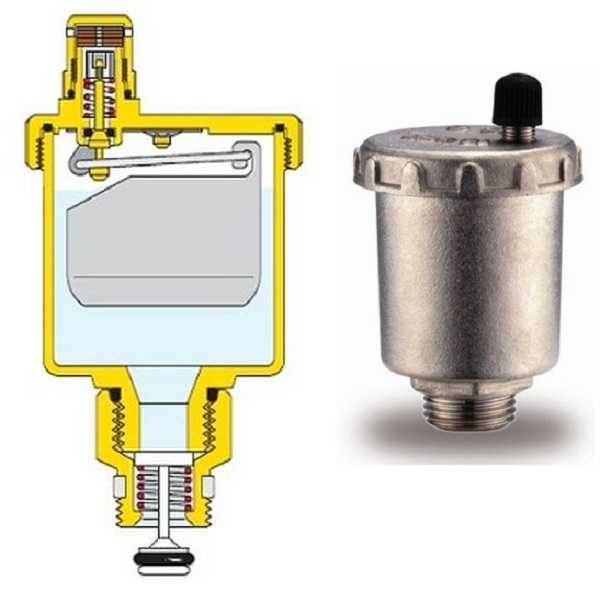

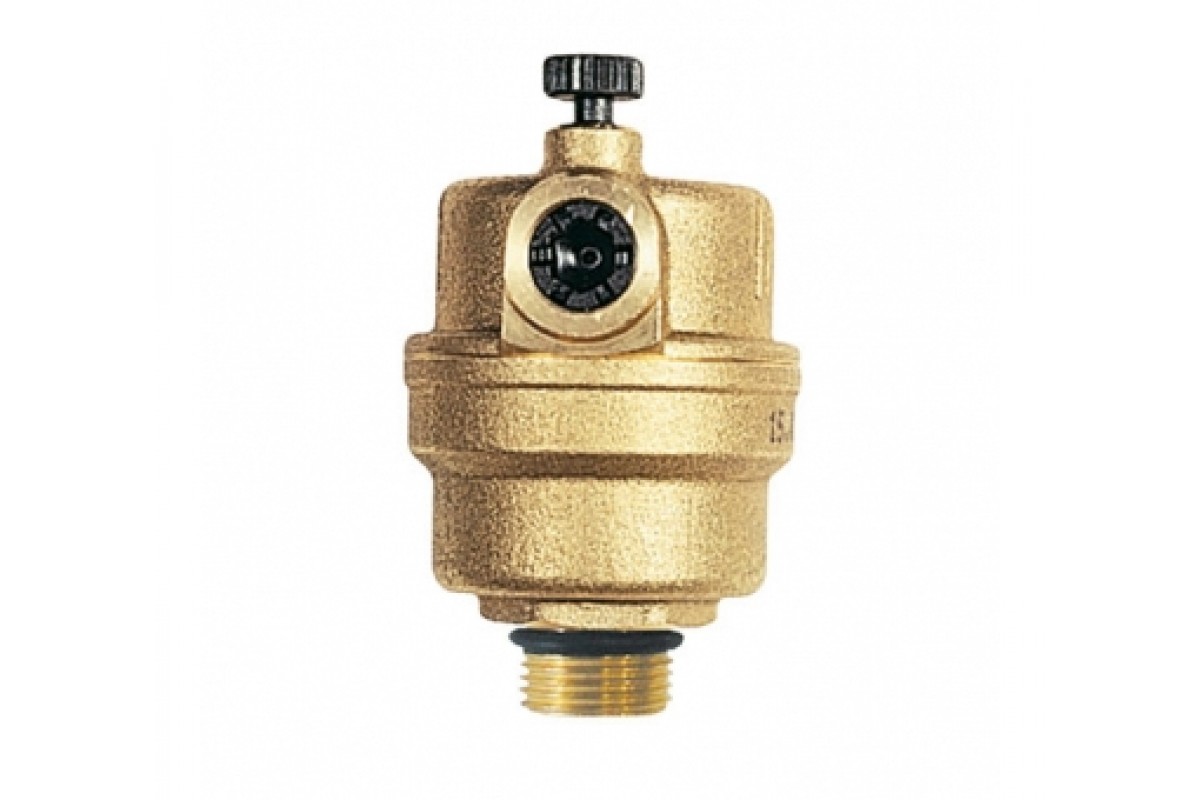

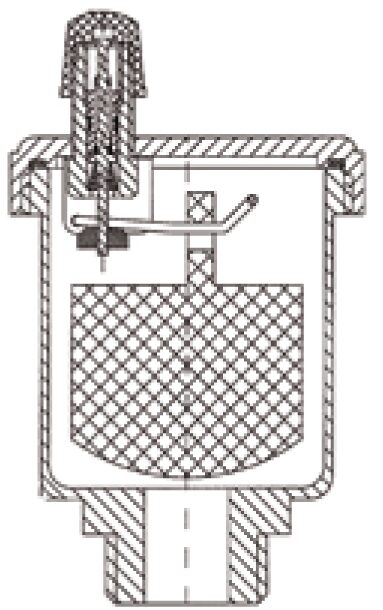

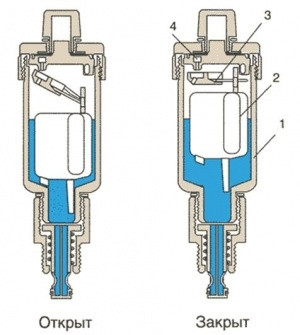

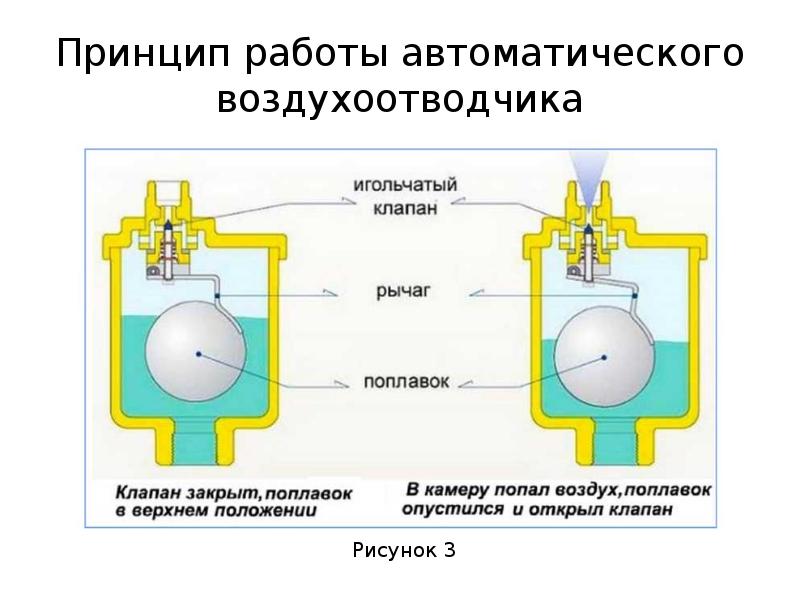

Принцип работы автоматического воздухоотводчика в системе отопления:

  1. В эксплуатируемой сети камера наполнена водой. Поплавок поджат вверх, пружина крепко держит клапан.
  2. Как только в верхнюю часть камеры попадает воздух, уровень воды падает, поплавок опускается. Тяжесть поплавка сжимает пружину, освобождая клапан.
  3. Как только спускник открыт, воздух выходит, затем пружина встает на место, отверстие плотно закрыто.

Пока сеть заполняют штатным носителем, воздух стравливается в непрерывном автоматическом режиме. В это время поплавок лежит на дне отсека, не поджимает пружину. Заполнение камеры водой приводит поплавок в состояние рабочего режима, клапан откроется только при значительном скоплении воздуха.

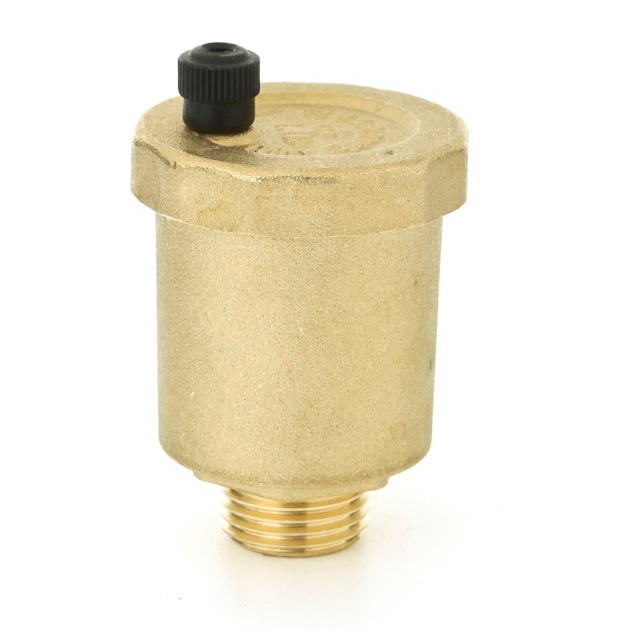

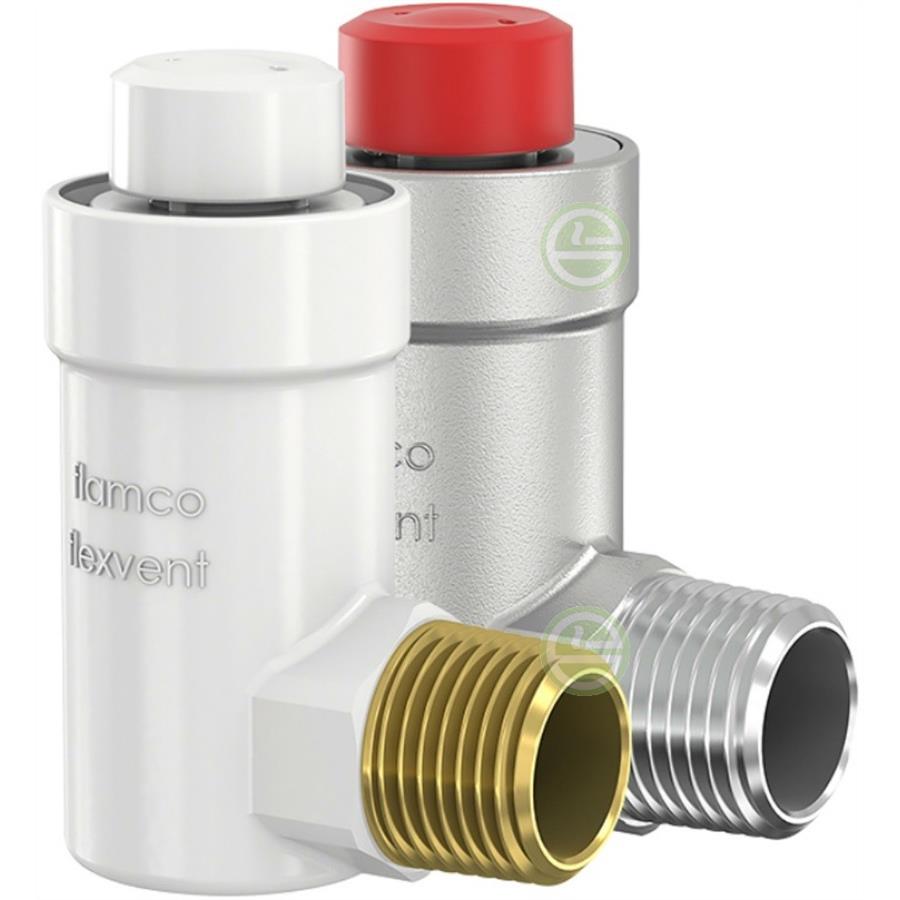

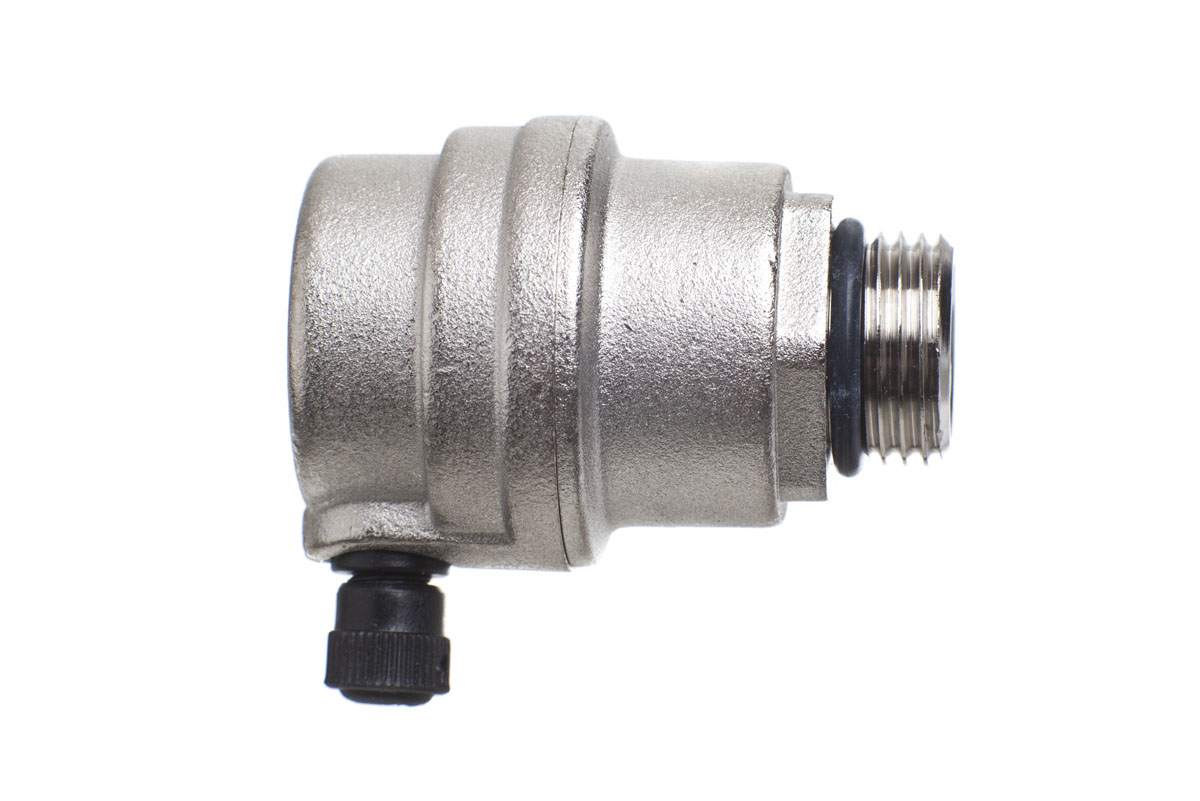

На заметку! Автоматический спускник бывает прямого и углового подсоединения. Угловой отводит воздух в сторону. Он более надежный в работе, но хуже собирает пузыри. Прямой сбрасывает газ вертикально.

Зоны монтажа сбросного клапана

В магистрали системы отопления есть области обязательной установки спускных клапанов и желательного монтажа. Краны Маевского обязательно ставить на всех радиаторах в верхнее отверстие разводки.

Приборы автоматического типа устанавливать:

  • в зону группы безопасности рядом с котлом в сетях закрытого типа;
  • на каждый коллектор теплого пола;
  • если самой высокой точкой системы является не радиатор, а трубопровод – ставить воздухосбросной клапан;
  • на бойлер косвенного прогрева, буферный бак;
  • на змеевик полотенцесушителя;
  • на гидрострелку, распределительную гребенку для ответвлений сети.

Также автоматический воздухосборник для системы отопления устанавливают во все фигурные и проблемные зоны магистрали. Это могут быть П-образные петли, выложенные для обхода дверных проемов, лестниц. Пробки в таких магистралях будут постоянным явлением, необходимы именно автоматические сбросники.

Важно! Врезать кран Маевского в трубопровод напрямую бесполезно. Воздух не оседает в устройстве. Установка рекомендована в батареи или вертикальные стояки.

Как установить и настроить клапан

Покупая приборы, учитывают размер сечения трубы. Если в продаже нет сбросников нужного диаметра, надо купить переходник.

Особенности монтажа:

  1. На батареи устанавливают краны Маевского. В некоторых случаях подойдет угловой автоматический воздухоотводчик.

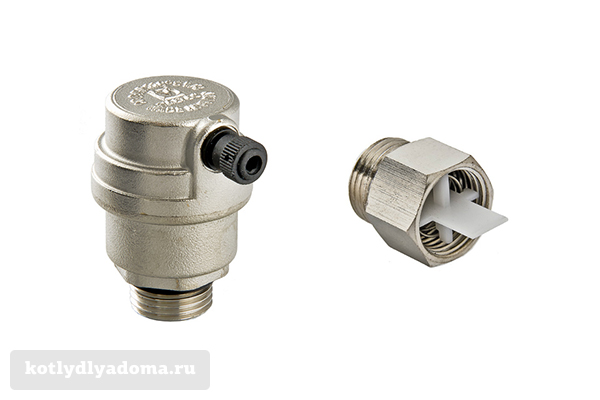

  2. Если в сброснике нет отсечного клапана, его надо приобрести. Устанавливать отсечной клапан следует до зоны врезки воздухоотводчика. Вариант монтажа пригоден для центральных сетей отопления.
  3. Установка вертикальная. Защитный колпачок направлен вверх.
  4. Для монтажа применяют гаечный ключ. Стыковка монтажным шестигранником.

Важно! Устанавливать клапан за корпус с применением рычажного ключа нельзя. Есть риск повреждения корпуса, выхода прибора из строя.

Что касается настройки, то ручные сбросники работают поворотом вентиля, автоматические в автономном режиме. Запуск в работу первых выполняют при условии появления признаков завоздушивания сети – шум, плохой прогрев радиаторов, повышение расхода энергоносителя. Кран Маевского открывают для спуска воздуха перед запуском сети в эксплуатацию после консервации или простоя, после замены приборов отопления. Поэтому как таковая настройка приборов не нужна.

Клапан для стравливания воздуха из отопительной системы

Чем опасен воздух в отопительной системе?

При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая — слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:

  1. Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
  2. Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
  3. Иногда из-за такого давления разрываются трубы.

Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.

Причины появления воздуха в системе

Воздушные скопления внутри отопительного контура могут появляться по разным причинам:

  1. Первичное заливание воды.
  2. Подсос через некачественные прокладки.
  3. Подпитка из воды.

Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.

После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.

Назначение и виды воздухоотводчиков

Воздухоотводчик предназначен для сброса воздуха из системы отопления и позволяет избежать появления воздушных пробок. Скопление воздуха происходит во время функционирования системы или из-за неполадок.

Иногда такое случается, когда трубопровод заполняют теплоносителем или при потере герметичности в одном из механизмов. Есть 2 вида воздухоотводчиков, которые отличаются друг от друга конструктивными особенностями:

  • ручные краны Маевского;
  • автоматические воздушные клапаны.

Каждое устройство состоит из оболочки и клапана. Корпус имеет резьбовое соединение и прокладку, благодаря которым он крепится на любом участке отопительной системы. Выпускной канал закрывается клапаном, который состоит из резиновой прокладки или имеет форму конуса. В зависимости от модели клапан может работать как в автоматическом, так и в ручном режиме.

Каждое изделие подходит для монтажа на любом участке системы и работает одинаково. Электромагнитные клапаны для воздуха имеют прямую и угловую конфигурацию, а краны Маевского изготовлены в радиаторном и простом оформлении.

Что такое воздушные клапаны?

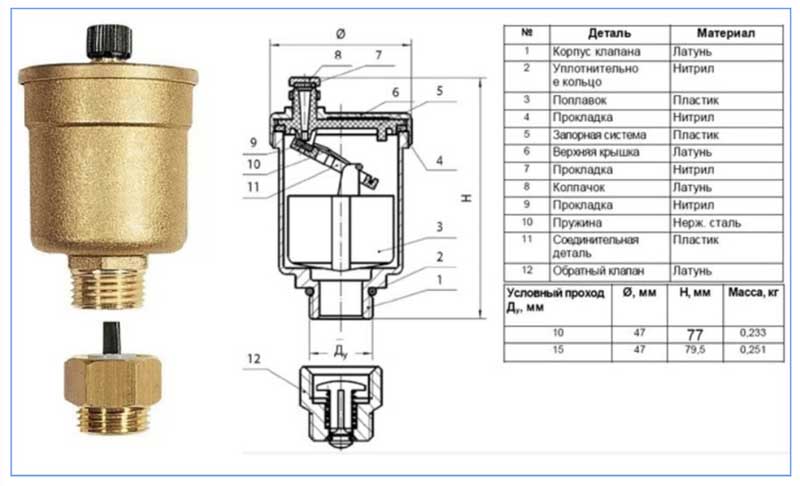

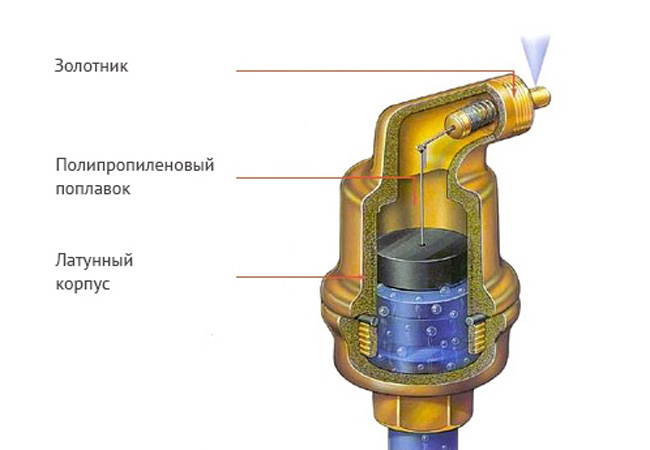

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни.

Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Важно! Нормальная функциональность воздухосборника для системы отопления возможна только при полностью открытой заглушке. Закрывается колпачок для защиты поплавка от мусора и пыли. Запуск клапана в работу подразумевает скручивание колпачка.

Различаются сбросные устройства по трем видам:

  • приборы прямые только вертикального монтажа;
  • угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
  • специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Погодный терморегулятор для регулирования котла отопления

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

На заметку! Чтобы не крутить вентиль, надо подобрать улучшенную версию спускника с поворотной вставкой из пластика с отводным каналом. Для регулировки положения отверстия для сброса газов поворачивается пластиковая шайба.

Принцип работы:

  1. В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
  2. Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
  3. Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

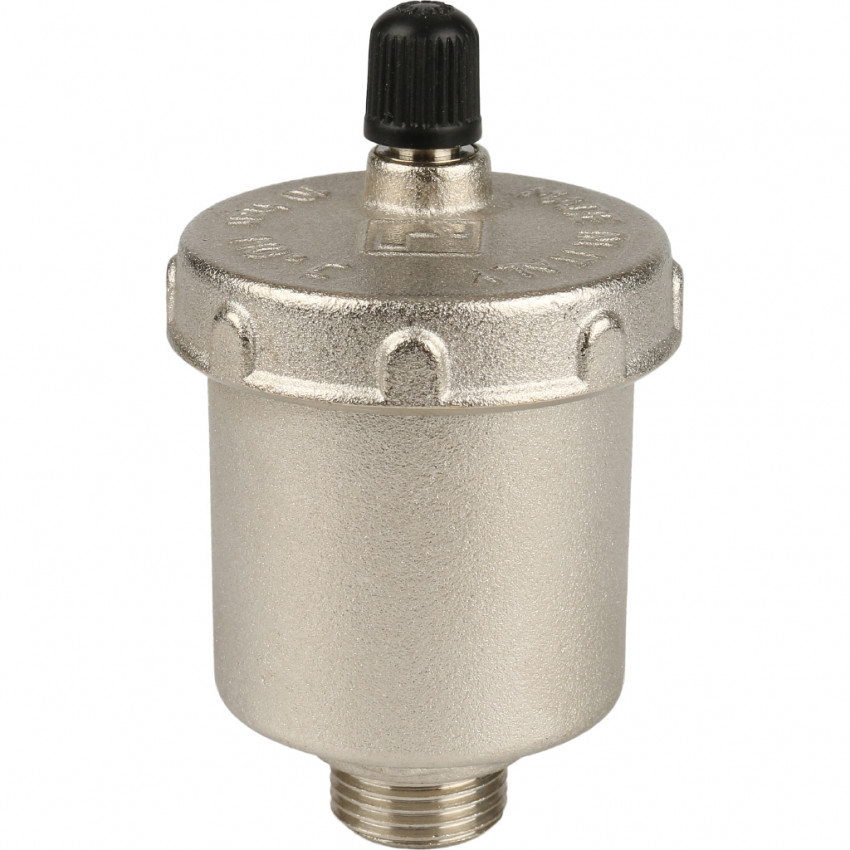

Принцип работы автоматических клапанов

Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.

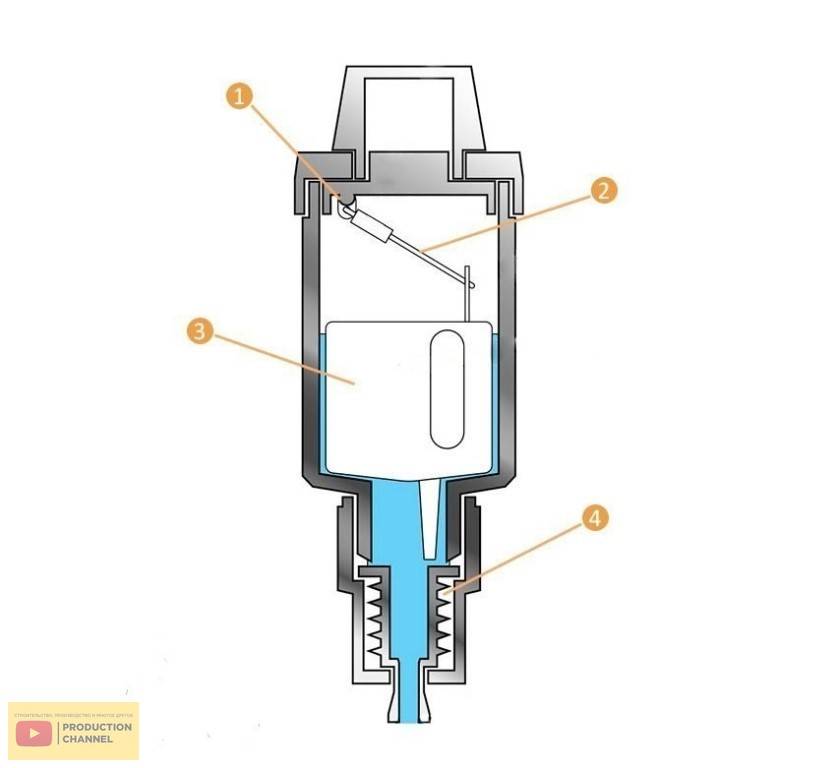

Принцип работы автоматического воздухоотводчика в системе отопления такой:

  1. Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
  2. Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
  3. Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.

На заметку! Пока магистраль наполняется теплоносителем, поплавок лежит на дне камеры и воздух стравливается постоянно. Как только контуры заполнены, в камеру поступает вода, пружина поднимает клапан – стравливание содержимого прекращается. Воздух под крышкой не мешает работе системы.

Виды и производство прессованных топливных брикетов из торфа

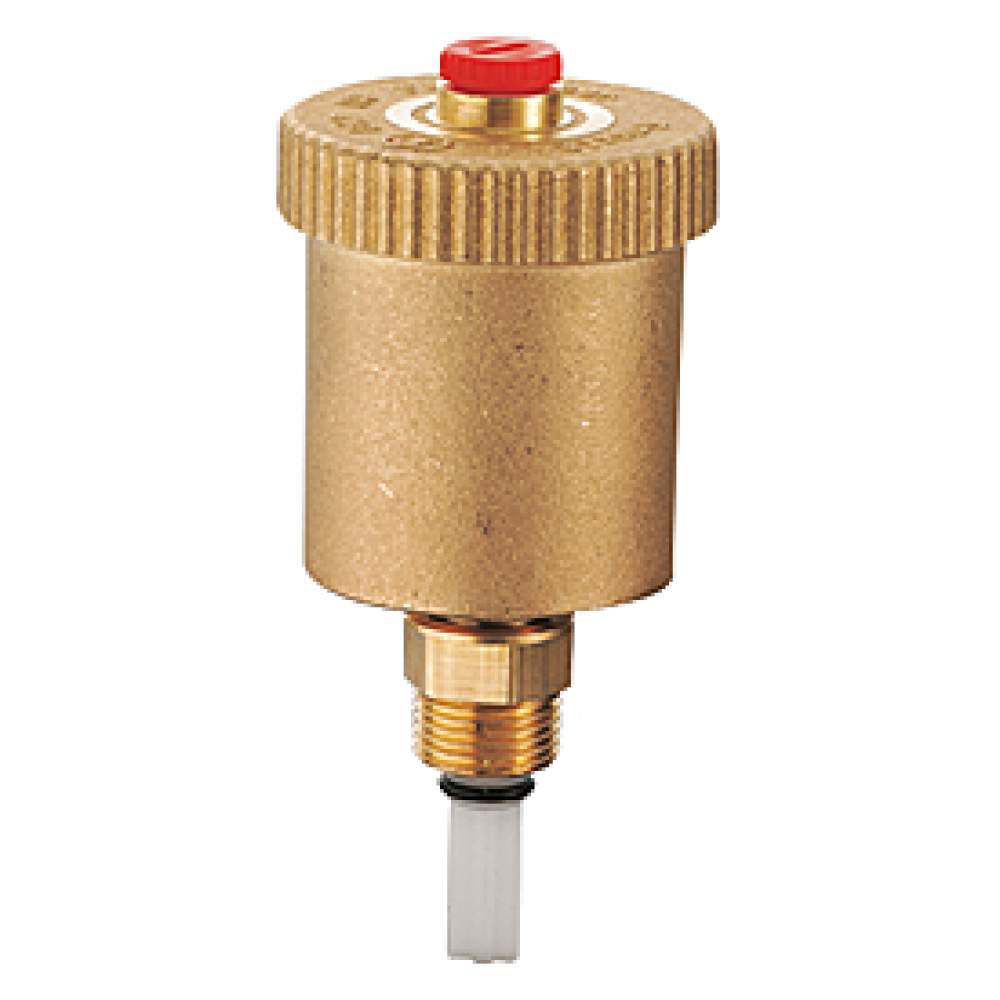

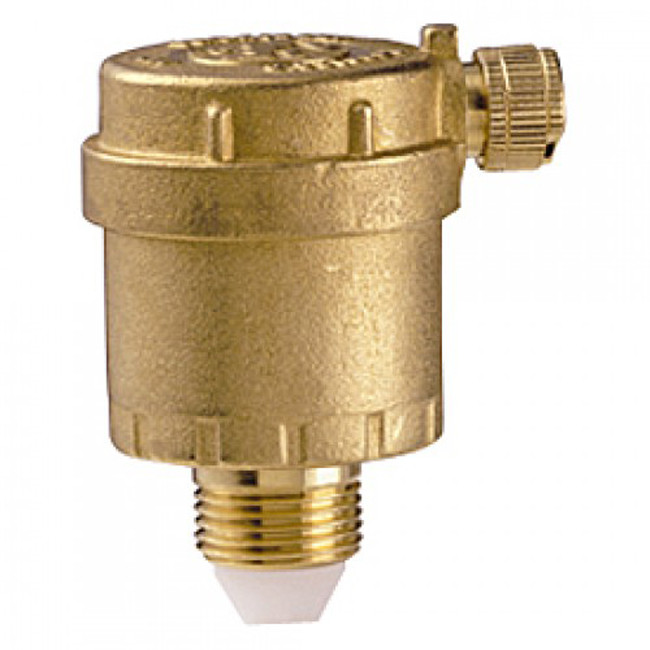

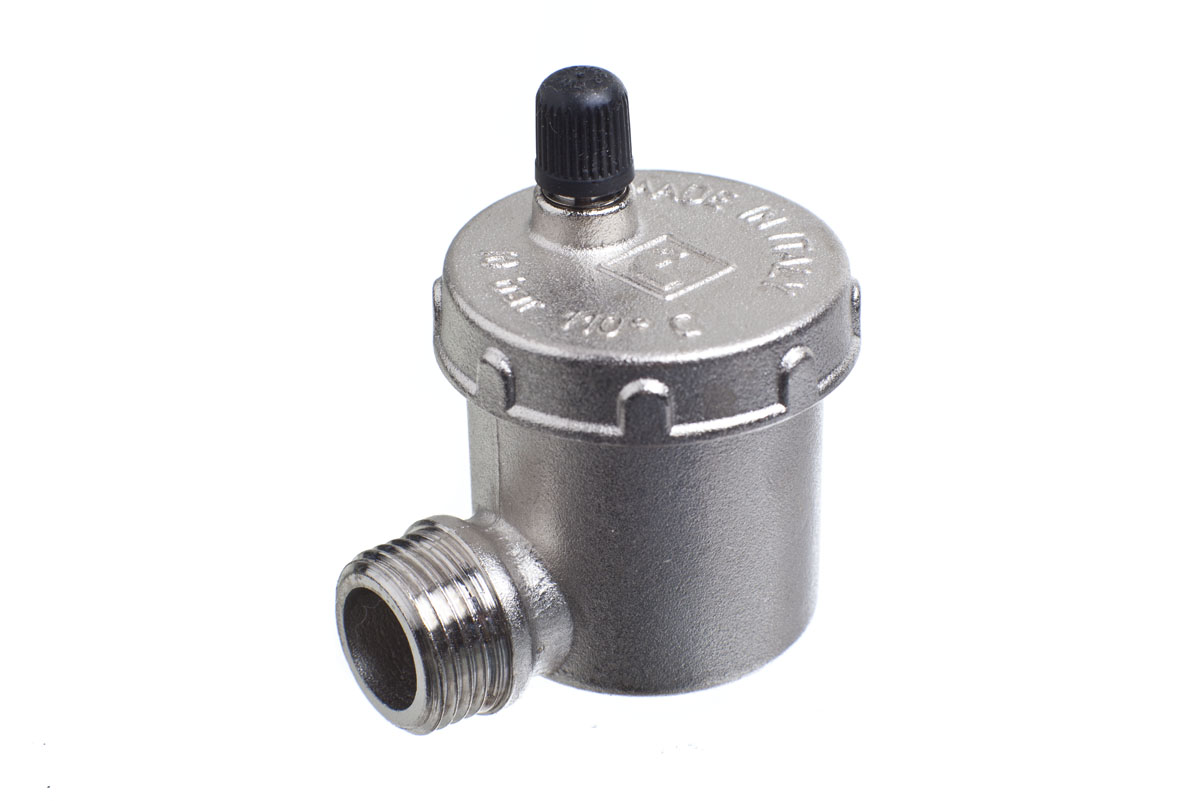

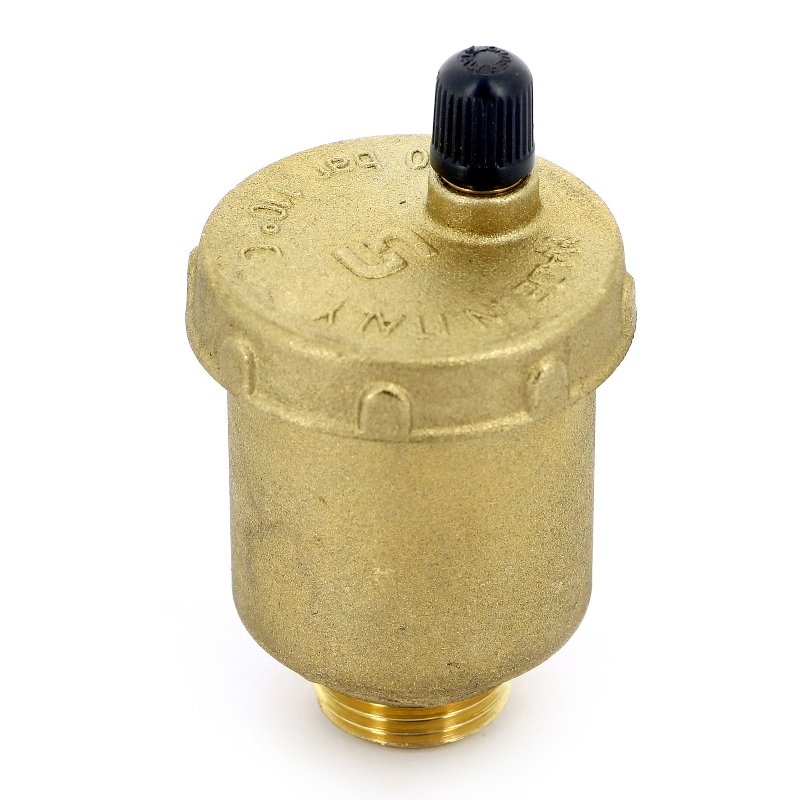

Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

  1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
  2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
  3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
  4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

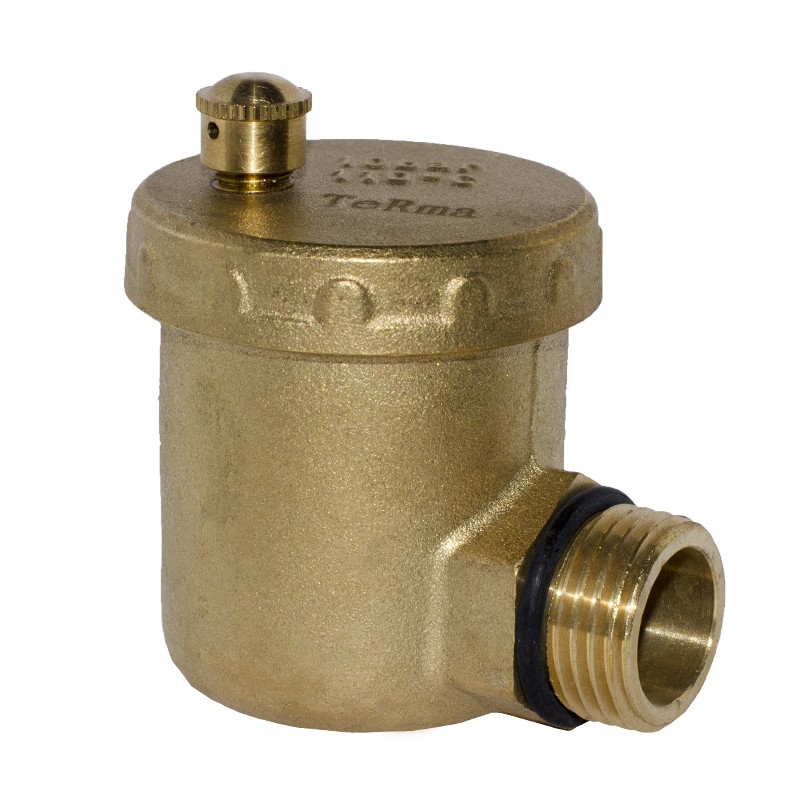

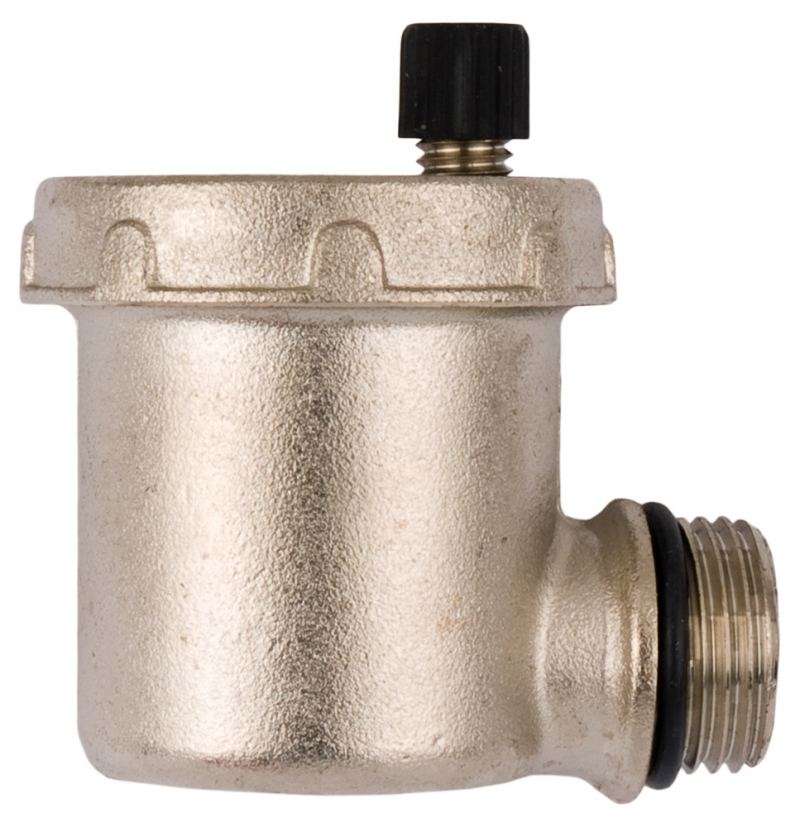

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

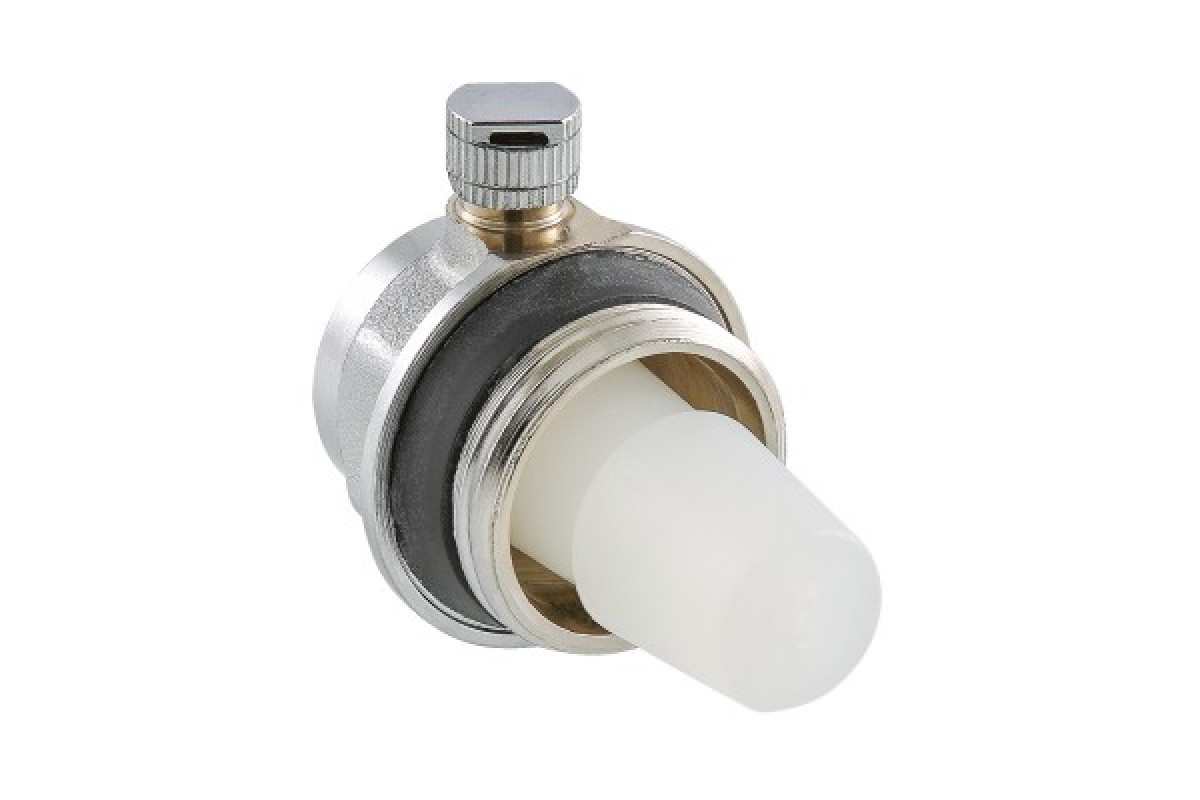

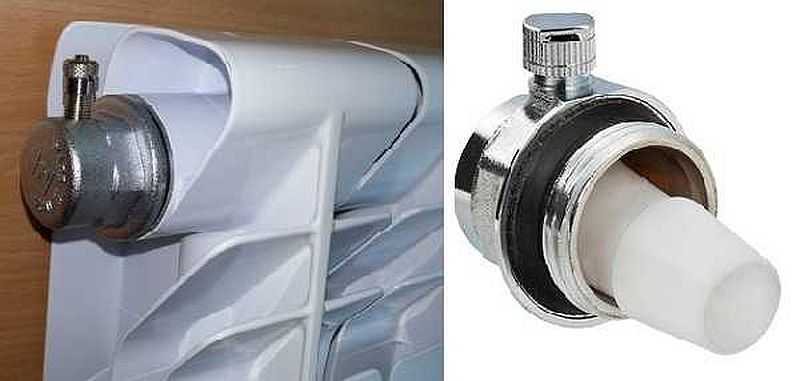

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

  • изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
  • чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
  • лучшими считаются те модели, которые оснащены дополнительными функциями;
  • изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

  1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
  2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
  3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Место установки клапана

В отопительной системе есть точки, где воздух собирается обязательно. Так, краны Маевского в квартире следует установить на каждом радиаторе. Во многих современных моделях радиаторов устройства для стравливания воздуха устанавливают на этапе изготовления сами производители.

Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать

Обратите внимание! Если у вас классические радиаторы, то воздушный клапан следует установить в верхней его части, которая расположена напротив подключения.

Так вы самостоятельно всегда сможете контролировать нормальную работу ваших батарей отопления и не зависеть от желания работников ЖЕКа или настроения соседей сверху.

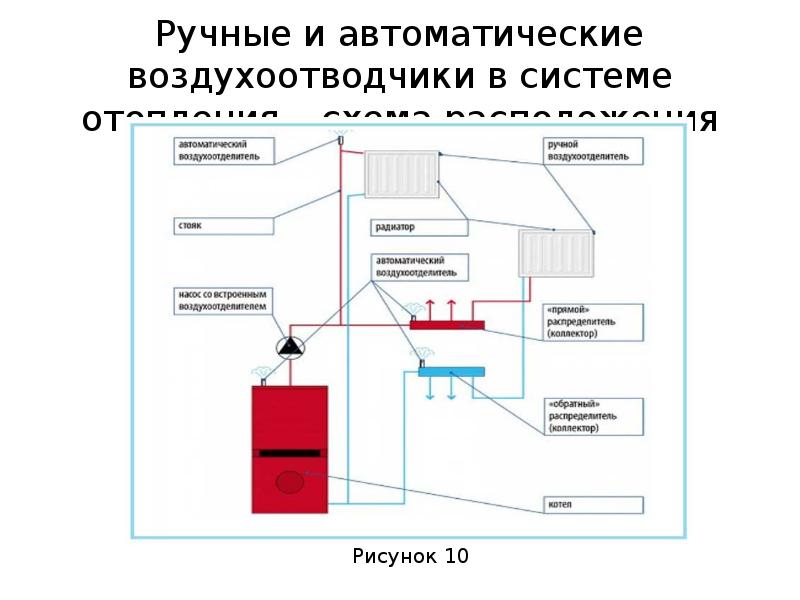

Точки для установки кранов сброса воздуха:

  • радиаторы, змеевик в ванной комнате верхняя часть;
  • верхняя точка трубопровода;
  • система безопасности отопительного котла в индивидуальных коммуникациях;
  • на гидравлическое разветвление;
  • на коллекторы общей распределительной гребёнки;
  • на любые П-образные петли в коммуникациях, в верхней точке;
  • на компенсаторы в пластиковых отопительных системах.

Следует понимать, что воздух скапливается всегда в верхней части коммуникаций. Воздушная пробка может встать в изгибе пластиковой трубы, если монтаж осуществлён с ошибками и произошла температурная деформация.

Самый простой способ избавиться навсегда от пробки в трубопроводе – это врезать в трубу тройник. На свободный вертикальный отвод тройника (диаметр которого подбирается соответственно) устанавливают клапан для сброса воздуха.

Как избавиться от воздушной пробки?

Иногда из-за неправильной укладки труб и неграмотного инженерного проектирования воздушные пробки возникают в труднодоступных местах. Удалить оттуда воздух сложно. Процесс стравливания воздуха:

  1. Определить местоположение пробки можно по журчанию и холодному участку трубы. Если эти признаки отсутствуют, то трубы простукивают. Звонкий и громкий звук говорит о скоплении воздуха.
  2. В частном доме воздуховые подушки из труб выгоняют путем увеличения температуры или давления. Для этого открывают ближайший к затору клапан спуска и подпиточный кран. Теплоноситель заполнит трубы, давление поднимется, пробка начнет двигаться и выйдет через клапан. После выхода всего воздуха шипение прекратится, и напор воды можно перекрыть.
  3. Если пробка осталась, то необходимо поднять температуру и давление одновременно. Показатели поднимают до максимального уровня (не превышают его, т. к. это опасно).

При неправильном проектировании проблема будет появляться регулярно и в одном и том же месте. Чтобы ее убрать, в это место подключают воздухоотводчик. Для больших магистралей монтируют тройник. На свободный вход монтируют клапан.

Воздухосборник для системы отопления: установка спускника воздуха

Основной причиной неисправностей в работе системы отопления является воздух, скапливающийся в трубах и радиаторах. Для его эффективного удаления применяются специальные устройства – воздухосборники, где он накапливается до момента его спуска из системы с помощью автоматического клапана или крана, открывающегося вручную. Автоматические воздухоотводчики в системе отопления удобнее и практичнее.

Чем вреден воздух в системе

Кроме того, что скопившийся в трубах воздух препятствует нормальной циркуляции теплоносителя, он оказывает и ряд других вредных воздействий на систему отопления.

При наличии воздуха существенно увеличивается активность коррозионных процессов. Воздухосборник позволяет минимизировать их, удаляя воздушную смесь из теплоносителя.

Кроме того, если прокачка теплоносителя осуществляется насосом, то при наличии воздуха в системе возникает эффект кавитации – схлопывания воздушных пузырьков, сопровождающееся разрушением конструкций насоса (чаще всего его крыльчатки), а также возникновением вибраций в трубах, гулом и прочими неприятными явлениями.

Наиболее часто воздух попадает в отопительные стояки вместе с закачиваемой водой. Реже – через неплотности резьбовых соединений, поврежденные мембраны расширительных баков и уплотнения в рабочих органах насосов.

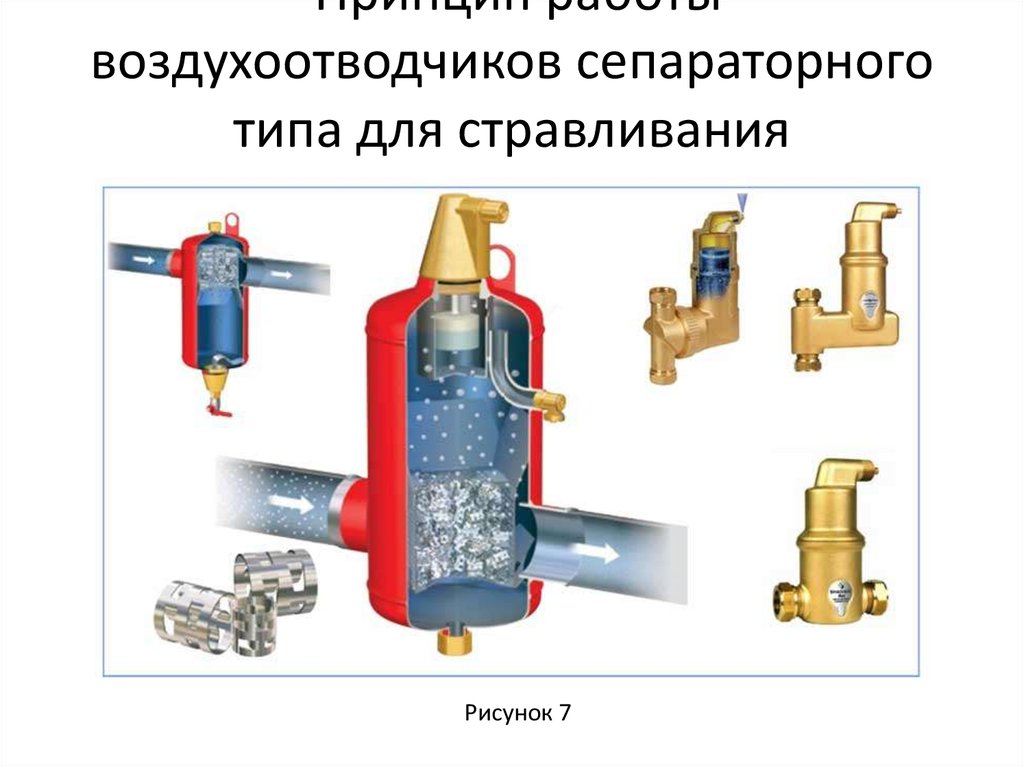

Принцип разделения теплоносителя и воздуха

h3_2

Воздух не вступает в химическую реакцию с водой, а образует с ней механическую смесь. Она разлагается на составляющие сразу, как только поток замедляется. Сепаратор, или устройство разделения, работает именно по этому принципу. Воздухосборники могут быть двух типов:

  1. Вертикальные;
  2. Горизонтальные.

Вертикальный сепаратор

В двухтрубных системах отопления логичнее использовать вертикальный сепаратор, устанавливаемый на верхнем конце главного стояка. Его работа основана на гравитационном принципе: вода, побуждаемая силами тепловой конвекции или циркуляционным насосом, поднимается по вертикальному стояку. Достигнув верхней точки системы, она замедляется настолько, что из нее начинает выделяться воздушная смесь.

Конструкция вертикального воздухосборника практически не отличается от обычного расширительного бака. Для закрытых систем (не сообщающихся с атмосферой) он является дополнением к мембранному устройству, обычно устанавливаемому внизу, возле котла. Часть его объема, где и скапливается воздух, остается пустой. В верхнюю крышку герметичных баков врезается кран для стравливания воздуха или автоматический клапан-спускник.

Горизонтальный сепаратор

Для однотрубных систем с нижней разводкой чаще применяется горизонтальный сепаратор. Его принцип работы основан на законах гидродинамики: при изменении сечения трубы с малого на большой скорость потока жидкости замедляется. В отличие от вертикального, это устройство полностью заполнено водой, что является его существенным недостатком – воздуху просто негде скапливаться. Самая верхняя точка такого сепаратора снабжается патрубком изогнутой формы, за которую его нередко называют «гусаком». На конце этого фигурного трубопровода устанавливается кран спускник той или иной конструкции.

По сути, каждый теплообменник – это горизонтальный уловитель воздуха. Ведь вода в нем замедляется, и не только из-за увеличения объема, но и формы, которую радиаторам придают для лучшей теплоотдачи. Вот почему важно оснащать радиаторы кранами для удаления воздуха.

В алюминиевых радиаторах скапливается не только кислород, но и водород – продукт химической реакции окисления этого цветного металла.

Если вертикальные воздухосборники размещают в самой верхней точке системы, то установка горизонтальных может быть осуществлена как до котла (в сборной магистрали), так и после него.

Совет! Если прокачка теплоносителя осуществляется циркуляционным насосом, то горизонтальный замедлитель потока (сепаратор воздуха) лучше ставить перед котлом. Силы перекачивающего устройства наверняка хватит, чтобы выдавить большую часть воздуха из магистралей и радиаторов. А вот для самого насоса смесь воды и воздуха, из-за высокой вероятности возникновения кавитации, может быть опасной.

Устройства, стравливающие воздух

Устройство для выпуска воздуха «Кран Маевского»

Автоматические воздухоотводчики в системе отопления будут бесполезными, если не оборудовать их устройствами для стравливания паровоздушной смеси из сборных полостей.

Они могут быть разными по конструкции:

  • Автоматические клапаны;
  • Кран Маевского;
  • Обычный водоразборный кран – букса или шаровый.

Принцип работы автоматического клапана

Схема автоматического клапана определяет его основной недостаток – для удаления скопившейся в системе газовой смеси требуется, чтобы в трубах было давление определенной величины.

Если во время установки такого устройства не учтено этого параметра, то возможны два варианта:

  1. Фонтанирование теплоносителя через клапан, если нормальное давление в системе выше порога срабатывания клапана;
  2. Отказ функционирования.

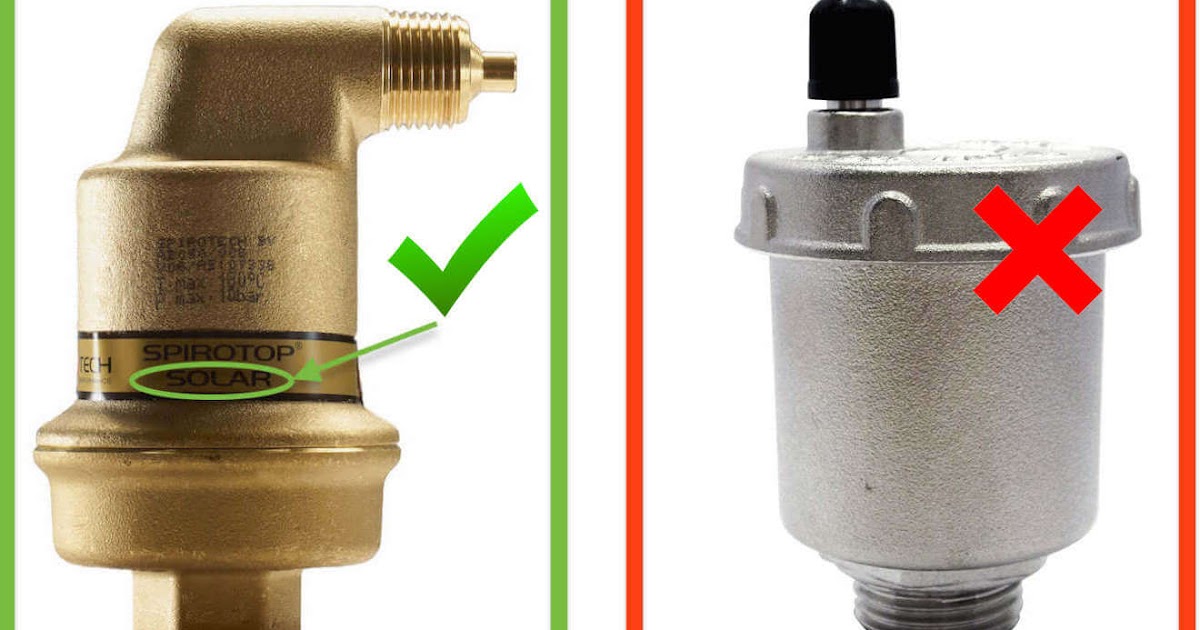

Совет! Нужно обращать внимание на маркировку, которую обычно размещают на корпусе таких устройств.

Устройство крана Маевского

Кинематическая схема крана Маевского аналогична автоматическому клапану, только вместо подпружиненного штока используется резьбовой, который вращается внешним барашком (импортные модели) или ручным инструментом – отверткой или пассатижами. Кран Маевского предпочтительнее автоматического клапана.

Устройство водоразборных кранов

Обычные сантехнические краны, используемые не только для стравливания воздуха, но и для забора горячей воды, ставят в системах, которые сообщаются с атмосферой. Теплоноситель в них – обычная вода. Это техническое решение нельзя считать правильным, но оно широко применяется по причине его практичности.

Предпочтительнее использовать шаровой кран, в котором для уплотнения применяется термостойкий фторопласт. Резиновые прокладки в кран-буксах склонны к растрескиванию и потере герметичности, их использование приводит к неустранимой течи из системы отопления.

Сепаратор воздуха не является обязательным устройством в схеме системы отопления. Но его присутствие облегчает её эксплуатацию, является признаком высокой технической культуры.

Автоматический клапан спуска воздуха системы отопления. Воздушники в системе отопления

Автоматический клапан спуска воздуха системы отопления.

Воздушники в системе отопления

В системе может присутствовать горб на подающей магистрали. Пузырь легко зайдет в этот горб, но выйти ему будет крайне трудно. Порою вообще невозможно. Тут мы имеем самый трудный случай. В зависимости от крутизны горба мы этот воздух вообще можем из системы не вынуть никогда. Только если распилить трубу в самой верхней части и врезать клапан для стравливания воздуха.

Существуют сложные приборы в системе отопления, из которых воздух не может выйти в принципе. Это, например, радиатор. Если у радиатора вход и выход с одной стороны (например, слева), а вторая сторона (правая) имеет заглушки сверху и снизу, то этот радиатор будет собирать воздух справа и сам он оттуда никогда не уйдет. И мы никакими манипуляциями этот пузырь оттуда выгнать не сможем. Другой популярный случай, когда вода входит в радиатор снизу и выходит снизу. Тогда вверху радиатора может образоваться пузырь и его тоже через низ радиатора не выгонишь.

Пузырьки в системе отопления

Понятно, что воздух может занимать всю трубу на каком-то ее протяжении. Это воздушная пробка. Она непреодолима для естественной циркуляции и для маленьких (обычных) циркуляционных насосов. Но могут быть и небольшие пузырьки, которые носятся по системе вместе с водой. Такие пузырьки могут просто циркулировать, а могут при встрече объединяться. Если в системе есть место для сбора этих пузырьков, то в процессе работы системы отопления в этом месте соберется воздушная пробка. После этого циркуляция прекратится. Пузырьки могут собираться и в ловушках (радиаторах). В этом случае та часть радиатора, в которой собрался воздух становится холодной.

Если циркуляция в нашей системе довольно быстрая, а явных горбов и ловушек нет, то пузырьки циркулируют по системе и создают журчащие звуки. Как будто вода тонкой струйкой переливается из одной емкости в другую. Я регулярно слышу такого рода звуки в одном из своих санузлов, в котором стоит красивый, но не очень удачный по конфигурации полотенцесушитель. Пузырьки бегают через него так активно, что некоторые части полотенцесушителя у меня бывают то холодные, то горячие.

Автоматический воздухоотводчик пропускает воду.

Автоматический развоздушник, воздухоотводчик, воздухоудалитель, солдатик, автоматический кран маевского. Как только его не называют

Наличие воздуха и микропузырьков в системе отопления приводит к снижению эффективности и нарушениям в ее работе:

- Снижается теплоотдача радиаторов. Воздух заполняет верхнюю часть радиатора, в результате чего она становиться холодной;

- Кислород, присутствующий в воздухе, способствует коррозии внутренних стенок оборудования;

- Снижается или полностью прекращается циркуляция теплоносителя;

- Лопасти и подшипники циркуляционного насоса подвержены повышенной нагрузке, в результате чего насос может преждевременно выйти из строя;

- Присутствуют постоянные шумы в радиаторах, трубах и циркуляционном насосе.

Автоматический развоздушник служит для вывода из закрытой системы отопления воздуха в автоматическом режиме.

Воздух поступает внутрь воздухоотводчика, открывает клапан, через который выходит из системы. Когда воздух вышел из развоздушника, в полость под поплавком поступает вода - поплавок всплывает, действуя при этом на шток и закрывая клапан воздухоотводчика.

Воздухоотводчик будет работать только при открытом запирающем колпачке. Производители поставляют воздухоотводчики с полностью закрученными колпачками, это делается для исключения попадания загрязнений внутрь корпуса. Для начала работы устройства колпачок следует открутить на несколько оборотов.

Автоматические развоздушники как правило устанавливаются в верхней точке системы, в отопительных котлах, в группах безопасности, и в других местах скопления воздуха.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм. Но не все автоматические развоздушники позволяют это сделать.

Главный герой ролика - автоматический развоздушник ТМ AFRISO.

Клапан для сброса воздуха из водопровода. Принцип работы автоматического воздухоотводчика

Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.

Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

Принцип действия автоматического воздухоотводчика следующий:

  1. В рабочем режиме камера внутри корпуса заполнена водой, прижимающей поплавок кверху. Подпружиненный воздушный клапан закрыт.
  2. По мере накопления воздуха в верхней зоне камеры уровень теплоносителя снижается и поплавок начинает опускаться.
  3. Когда уровень упадет до критического значения, вес поплавка преодолеет упругость пружины и клапан откроется, начнется стравливание воздуха наружу.
  4. Благодаря избыточному давлению в системе отопления вода вытеснит весь воздух из камеры устройства, займет его место и снова поднимет поплавок. Клапан закроется.

При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.

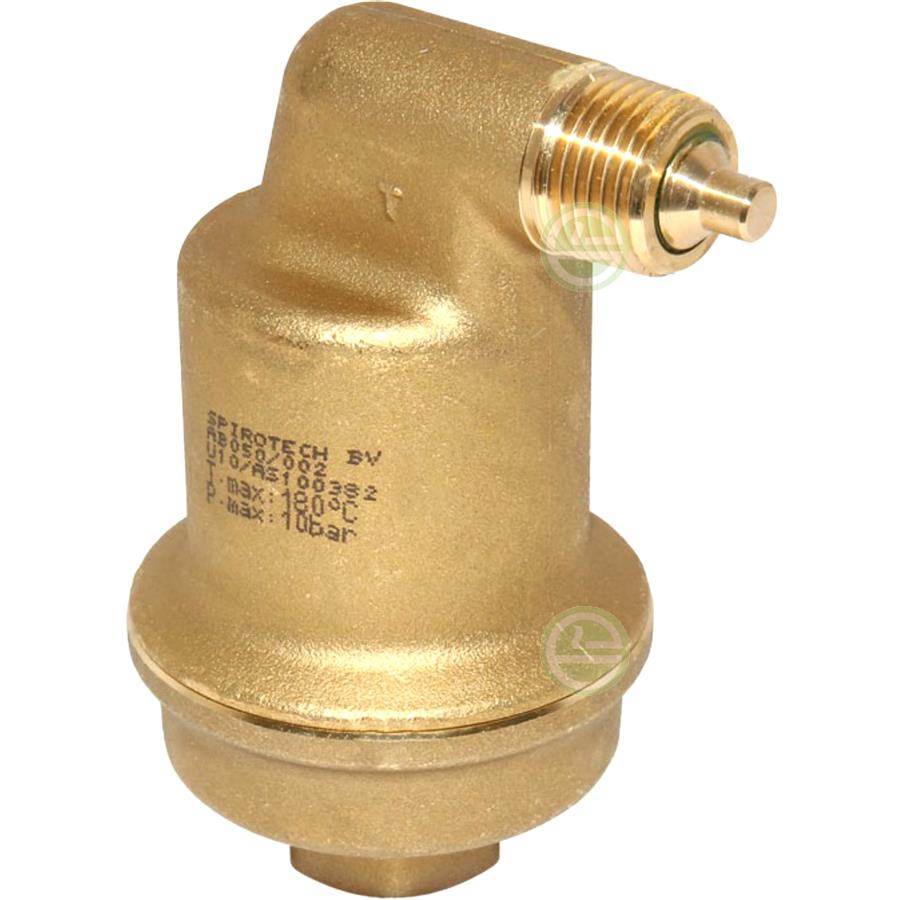

Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.

Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

  1. Защита от гидроударов с помощью отражающей пластины (ставится на входе в камеру).
  2. Эффективное улавливание мелких пузырьков достигается в проточной конструкции с двумя горизонтальными штуцерами для подключения к сети. Нижнюю зону увеличенного объема резервуара занимает специальный наполнитель, который останавливает движущиеся пузырьки воздуха и собирает их в камере.

    Стоит выкрутить элемент из переходника, — и пружина закроет проход тарелкой

  3. Возможность снять воздухосбрасыватель с целью обслуживания, не опорожняя трубы. Достигается за счет установки автоматического отсекающего крана с пружиной на входном штуцере. Когда сантехник выкручивает элемент, пружина выпрямляется и шайба с уплотнительным кольцом закрывает проход, как показано выше на схеме.
  4. Встраивание мини-клапана в радиаторную заглушку (смотри фото).

    Воздушные клапаны, выполненные в виде радиаторных заглушек

Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

Бежит вода из автоматического воздухоотводчика. Виды воздухоотводчиков и мест их установки

Воздухоотводчики бывают ручными и автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Их устанавливают обычно на торцевой части радиатора отопления. Регулируют кран Маевского с помощью ключа, отвертки или даже вручную. Так как кран небольшой, то и его производительность небольшая, поэтому его применяют только для локального устранения воздушных пробок в отопительной системе.

Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без участия человека).

Второй тип воздухоотводчиков – автоматические – работают без вмешивания человека. Их устанавливают как в вертикальном положении, так и в горизонтальном. Они имеют высокую производительность, но обладают достаточно большой чувствительностью к загрязнениям в воде, поэтому их монтируют вместе с фильтрами и на подающих трубопроводах, и на обратных.

Автоматические воздухоотводчики устанавливаются в отопительных системах закрытого типа по линии трубопроводов в разных точках. Тогда сброс воздуха из каждой группы устройств производится отдельно. Многоступенчатая система обезвоздушивания считается самой эффективной. При правильной прокладке и грамотном монтаже труб (под нужным уклоном) вывести воздух через воздухоотводчики будет просто и беспроблемно. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с возрастанием давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а температурные перепады – о наличии воздуха в радиаторах отопления.

Видео автоматический воздухоотводчик для отопления - устройство, предназначение, типы

Автоматический спускник воздуха системы отопления

Если в отопительной системе накапливается воздух, то он может стать препятствием для ее нормальной работы. Такая проблема у жителей квартир и домов чаще всего возникает в начале отопительного сезона. Трубный шум, остывшие батареи, ржавчина элементов из металла – все то, что способствует образованию пробок из воздуха.
Кстати, система безопасности отопления частного дома способна предотвратить подобные ситуации. Ведь пробки могут образовываться даже в идеально спроектированных и грамотно смонтированных отопительных системах.

Чтобы решить этот вопрос, нужно разобраться в вопросе «почему так происходит?» и «для чего нужно вовремя использовать спускник воздуха системы отопления?»

Что провоцирует скопление воздуха в отопительной системе?

Так уж случилось, что такое понятие, как «воздушные пробки» знакомо многим нашим соотечественникам, и «всплывают» эти не очень добрые воспоминания, когда начинается сезон отопления, когда в дома начинает поступать тепло. В квартире верхнего этажа батареи либо не нагреваются, а если и нагреваются, то только наполовину, когда горячий только низ.

Чтобы понять, как же появляется воздух в трубах, важно знать, что причин для этого существует несколько:

  • неграмотно произведенные ремонтные работы;
  • неисполнение во время установки необходимых величин и направлений наклона трубопроводных магистралей;
  • при падении уровня воды, когда образованные пустоты заполняются воздухом;
  • воздушное пространство создается также, когда нагревающаяся вода образует пузырьки, а те, поднявшись вверх, скапливаются;
  • в случае неправильного наполнения системы отопления, когда трубы заполняются водой слишком медленно и при этом производится спуск воздуха из системы отопления;
  • при плохой герметизации трубопроводных стыков, из-за чего идет утечка теплоносителя, к тому же здесь течь практически незаметна, ведь горячая вода способна сразу же испариться, и вот через эти швы отлично всасывается воздух;
  • дефект устройств забора воздуха;
  • когда трубы располагаются на разной высоте, к примеру, подключение «теплого пола» к отопительной системе.

Какими способами можно удалять воздух из систем?

Подобный вопрос возникает не на ровном месте, ведь любой из выше перечисленных факторов может возникнуть у любого домовладельца.

Процедура выполняется разными способами, в зависимости от вида циркуляции носителя тепла: естественная или принудительная.

Таким образом, для системы отопления с естественной циркуляцией предусмотрен расширительный бак, расположенный в самой высокой ее точке, через который можно убрать образовавшуюся пробку. Такой спускник воздуха системы отопления самый простой.

Для систем с принудительным циркуляционным режимом носителя тепла воздухосборник устанавливается в самой высокой точке агрегата. Однако самым надежным является автоматический спускник воздуха системы отопления.





Воздухоотводчики и места для их монтажа

Насколько грамотно будет подобран и вмонтирован воздухоотводчик, настолько качественно будет работать система безопасности отопления частного дома. Отводчики воздуха ручного типа чаще всего небольшого размера, потому монтируются с торцевой части радиаторного отопления. Регулируется такой кран при помощи ключа, отвертки, хотя нередко может и вручную.

Однако, и производительность такого спускника минимальная, потому он используется при локальных устранениях для вывода воздуха из отопительной системы.

Другим типом воздухоотводчика является автоматический спускник воздуха системы отопления, который работает самостоятельно без человеческого вмешательства. При этом монтаж возможен как по вертикали, так и по горизонтали. Их плюсом является высокая производительность. Однако автоматы весьма чувствительны к нечистой воде, и потому устанавливают их обязательно с фильтрами и на подающем трубопроводе, а не наоборот.

Воздухоотводчики автоматические монтируются в системах отопления закрытого типа в различных точках по линии трубопровода, что позволяет производить сброс воздуха отдельно из каждой группы.

Самой эффективной является многоступенчатая система вывода воздуха, которая при правильной прокладке и монтаже труб позволяет выводить воздух без каких-либо проблем.

Для предотвращения неполадок, важно помнить:

  • при падении давления воды необходимо проверить систему отопления на герметичность;
  • при возникновении температурных перепадов проверить наличие скопившегося воздуха в радиаторах.



Ручные и автоматические воздухоотводчики для систем отопления: принцип работы

Каждый год перед отопительным сезоном коммунальные службы извещают граждан, живущих в квартирах многоэтажек о том, что необходимо спустить воздух из системы обогрева. Причинами формирования воздуха в системе обогрева являются такие факторы, как выделение водорода в процессе химических реакций, а также проведение ремонтных работ, в результате чего из системы сливается вода. Для удаления воздуха применяются специальные устройства — воздухоотводчики.

Воздухоотводчики систем отопления ещё называют клапанами сброса воздуха, без которых обеспечить нормальное функционирование системы обогрева невозможно.

Воздух в системе отопления: причины возникновения

В систему отопления воздух попадает посредством ряда следующих причин:

  • заполнение магистрали водой, в результате чего образуются места скопления воздуха,
  • нарушение качества уплотнительных устройств,
  • коррозионные процессы, протекающие внутри трубопроводов,
  • неправильное выполнение монтажных работ.

Основная причина, почему нужно удалять воздух из системы отопления заключается в том, что кислород способствует созданию воздушных пробок. Эти пробки способствуют снижению давления, а также уменьшают скорость циркуляции теплоносителя. Если не спускать воздушную смесь в радиаторах обогрева, то может наблюдаться такой процесс, как отсутствие нагрева секций батарей.

Какие виды воздухоотводчиков бывают

Воздушники подразделяются на две разновидности:

  • ручные,
  • автоматические.

Ручные изделия предназначаются для спуска воздуха посредством вмешательства человека. Для этого работники коммунальных служб либо самостоятельно обходят все квартиры для проведения таковых манипуляций, либо же сообщают жильцам дома. Автоматические воздухоотводчики для системы отопления не требуют вмешательства человека, поэтому они спускают кислород самостоятельно. Стоимость таковых устройств в несколько раз выше, чем ручных, поэтому коммунальные службы не способны обеспечить все квартиры многоэтажек автоматическими воздушниками.

Автоматические воздушники монтируются в местах, где высока вероятность формирования воздушной пробки. Местами размещения таковых устройств являются отопительные радиаторы.

Чем грозит отсутствие воздушников

Воздухоотводчики используются не только в сетях обогрева многоэтажных домов, но и частных. Каждый радиатор оснащается воздухоотводчиком, который зачастую представлен в виде ручного типа.

Воздух внутри системы отопления затрудняет циркулирование теплового носителя, что отрицательно отражается на обогреве помещений. Если своевременно не спускать воздух из системы, то при нагревании теплоносителя создаётся вибрация. Это явление в итоге может привести к физическому повреждению контуров отопительной сети. Основными местами повреждений являются места присоединения отопительных радиаторов, а также сварочные или спаечные швы.

Если в контуре из металлотруб отсутствует воздух, то внутренние стенки трубопроводов не подвергаются коррозии, в отличие от тех случаев, когда в системе имеется кислород. При ржавлении внутренних стенок трубопроводов происходит не только снижение срока эксплуатации, но ещё и засорение теплоносителя. Спуск или стравливание воздуха является обязательным условием, так как жильцы домов и квартир, которые проигнорировали провести такую процедуру самостоятельно, могут остаться без тепла.

Особенности функционирования ручных спускных устройств

Конструкция простейшего ручного воздушника представлена на схеме ниже.

Этот воздушник называется краном Маевского, принцип функционирования которого очень прост. Устройство имеет два отверстия, которые перекрываются резьбовым элементом. При вывинчивании резьбового элемента происходит спуск воздуха, который выталкивается через отверстие 2 мм на схеме выше, и выходит наружу из системы через второе отверстие.

Для спуска воздуха из системы, достаточно сделать 2-4 оборота винтом, после чего под давлением теплового носителя воздух будет стремиться выйти сквозь отверстия. Узнать о том, что из системы спущен весь воздух можно по возникновению воды, которая вытекает из отверстия. Как только будет течь плотная струя воды из отверстия, нужно завинчивать винт до упора. Современные краны Маевского представлены в виде различных видов: под ключ, с рукоятками и даже под отвёртку. На фото ниже представлен перечень таковых видов.

Ручной воздушный клапан в системе отопления представляет собой идеальное устройство, которое безотказно функционирует на протяжении длительного промежутка времени. Надёжность данного устройства обусловлена отсутствием движущихся деталей, которые с течением времени подвергаются засорению, коррозии и выходу из строя. Это присуще для изделий автоматического типа отвода воздуха.

Часто вместо ручных краников Маевского хозяева квартир устанавливают дренажные спускные краны. Устанавливать их можно временно, но не постоянно, так как они не предназначены для установки на радиаторы. При выходе из строя таковых изделий их будет очень сложно заменить в момент отопительного сезона.

Как функционирует автоматический воздухоотводчик

Разберёмся, как работает автоматический воздухоотводчик, стоимость которого в 2-3 раза превышает ручные устройства. Такие изделия оснащены клапанами сброса воздуха, которые функционируют без вмешательства со стороны. Конструкция изделия представляет собой вертикальный бочонок, имеющий резьбовой способ подсоединения ½ дюйма. Корпус изделия изготовлен из латуни, а внутри устройства находится пластиковый поплавок. Этот поплавок соединяется с пружинным клапаном сброса воздуха и крышкой.

Автоматы-воздушники для выпуска воздуха имеют резьбу размером ½ и 3/8 дюйма. Последний вариант попадается редко.

Принцип работы автоматического воздушного клапана заключается в выполнении таковых задач:

  1. При отсутствии воздуха в системе камера устройства заполнена водой, которая прижимает поплавок к верхней части. При этом подпружиненный клапан находится в закрытом положении.
  2. Когда в систему попадает воздух, то давление снижается, поэтому поплавок опускается.
  3. При снижении давления до определённого значения масса поплавкового устройства преодолеет пружину, что приведёт к открытию клапана.
  4. Посредством избыточного давления будет вытеснен воздух из контура, после чего клапан вновь перекроется.

На схеме подробно показано, как функционирует автоматический воздухоотводчик. Преимуществом такого изделия является полное отсутствие вытекания воды, так как устройство оставляет некоторую часть смеси воздуха внутри, которая не влияет отрицательно на работу отопительной сети.

В зависимости от вида подсоединения автоматические воздушники бывают прямыми и угловыми. На фото выше представлен угловой воздушник с жиклёром в верхней части. На прямых устройствах такой жиклёр располагается на боковой части. Отличаются между собой изделия не только конструктивно, но ещё и технологически. Клапан с боковым выходом является более надёжным, но при этом он хуже накапливает воздух, чем устройство с вертикальный выпуском.

Автоматические клапаны сброса воздуха из системы отопления постоянно модернизируются, так как производители стремятся сделать их более совершенными. При этом они дополняются различными функциями:

  • Исключение возникновения гидроударов, чему способствует специальная пластина внутри изделия.
  • Улавливание самых мелких пузырьков, что достигается при помощи двух горизонтально расположенных штуцеров. В нижней части имеется специальная камера — наполнитель, в которой скапливаются все пузырьки кислорода.
  • Наличие такой функции, как способность снять изделие для его очистки или диагностики. Для таких целей предусмотрена установка специального отсечного крана. При выкручивании клапанного устройства, происходит выпрямлении пружины, тем самым шайба с кольцом уплотнения перекрывает проход.

Разновидности автоматических устройств постоянно увеличиваются, в отличие от ручных изделий. Однако обязательным условием, которое должно соблюдаться обеими вариантами воздухоотводчиков — это удаление воздуха из системы отопления.

Несмотря на преимущества автоматических спускников, ручные ничуть не уступают им, так как они требуют вмешательства человека не более 1 раза в год перед отопительным сезоном. Достаточно один раз спустить с каждого радиатора воздух, чтобы позабыть о такой потребности на целый год.

Монтаж предохранительных клапанов

Где же выполняется монтаж автоматических и ручных спускников воздуха. Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор. Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.

Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:

  1. Группа безопасности котла, который подключён к системе закрытого типа.
  2. На коллекторах тёплого пола.
  3. На трубопроводе, если он имеет высокую точку.
  4. В буферную ёмкость и бойлер косвенного нагревателя.
  5. На змеевиках полотенцесушителей.
  6. На разветвитель контуров.

Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.

Напрямую в трубопровод врезаются исключительно автоматические выпускники, но не ручные. Кран Маевского не способен улавливать пузырьки воздуха, так как не имеет соответствующей камеры, поэтому они предназначены для установки на теплообменниках.

Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.

Особенности выбора воздухоотводчиков

С чего начать выбор автоматического воздушника, знает далеко не каждый. Чтобы изделие служило долго и безотказно, рекомендуется покупать изделия европейского или отечественного производства, но не китайские дешёвые подделки. Покупка дешёвого автоматического выпускника может стать причиной развития таковых неблагоприятных последствий:

  1. Пропускание не только воздуха, но и теплоносителя через клапан. При этом будет обнаруживаться лужа воды под радиаторами или в местах установки воздухоотводчиков.
  2. Заклинивание изделие, поэтому он не будет работать.
  3. Быстрый приход в негодность.

Предохранительные клапаны автоматического типа хотя и имеют меньший срок службы, чем ручные, но при этом они должны безотказно служить не менее 10 лет. Ручные изделия имеют срок службы свыше 15 лет, поэтому вместо покупки дешёвого автомата лучше отдать предпочтение ручному устройству. Это позволит выиграть не только в плане экономии, но ещё и не будет проблем со спуском воздуха.

Чтобы выбрать уран Маевского хорошего качества, нужно обратить внимание на следующие критерии:

  1. Наличие рукоятки, что позволит удобно открыть кран для спуска воздуха. Недостатком кранов с рукоятками является доступ к ним детей, которые вполне способны его открыть. Установка таких выпускников с рукоятками уместна только в труднодоступных местах, в остальных случаях рекомендуется монтировать обычные изделия под ключ или отвёртку.
  2. Чтобы не потерять специальный ключ для спуска воздуха, его следует располагать на стене рядом с радиатором. Это позволит не потерять ключ, а также всегда оперативно спустить воздух.
  3. Покупать изделия с анодированным покрытием. Это напыление позволяет защитить металл от появления окислительных процессов.
  4. Если позволяет бюджет, можно приобрести изделие, которое способно улавливать пузырьки воздуха. Однако такие ручные выпускники не сильно отличаются по стоимости с автоматическими воздухоотводчиками.

Чтобы не ошибиться с выбором, нужно обратить внимание на фирму-производителя. В зависимости от бренда сантехнического и отопительного оборудования, будет отличаться не только качество, но и стоимость. Кроме того, если используется закрытая система отопления, то нужно обращать внимание на технические параметры устройств, в частности, рабочее давление.

Загрузка...

Кран маевского или автоматический воздухоотводчик

Как работает автоматический воздухоотводчик

Помимо знакомых всем кранов Маевского в современных системах отопления повсеместно используется такое устройство, как автоматический воздухоотводчик. Его задача – удалить воздух на определенном участке тепловой сети без вмешательства человека. Как устроен этот важный прибор, принцип его действия и места установки, — все эти нюансы будут рассмотрены в данной статье.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Заключение

Работающий в автоматическом режиме воздухоотводчик с воздушным клапаном стал одним из самых важных элементов современных отопительных систем. Конструкция прибора очень проста, а значит, — надежна, он выходит из строя весьма редко. И то, в большинстве случаев из-за низкого качества теплоносителя.

Установка автоматического воздухоотводчика для сброса воздуха

Характерным признаком отопительных систем с использованием жидкого теплоносителя является появление воздушных пробок. С такой проблемой сталкиваются многие люди, применяющие этот тип обогрева. В открытых контурах воздух уходит естественным путём, для закрытых же необходимо использовать специальное устройство, помогающее избавиться от загазованности. Таким прибором является автоматический воздухоотводчик.

Воздух оказывает негативное влияние на работу и срок эксплуатации отопительной системы. Постепенно возникает процесс коррозии из-за вступления железа в реакцию с кислородом. Также пробки не дают теплоносителю нормально передвигаться по контуру, что приводит к слабому нагреву отдельных элементов системы. Возникновение пузырей влечёт за собой преждевременные поломки даже самых качественных циркуляционных насосов. Выделяют несколько основных причин, из-за которых появляются воздушные пробки:

  1. 1. Для теплоносителя применяется обычная водопроводная вода, которая не проходила этапы обработки, способствующие удалению растворённого кислорода. Во время нагрева он снова приобретает газообразную форму и накапливается в поворотных или верхних точках системы обогрева.
  2. 2. Очень быстрое наполнение трубопровода жидкостью.
  3. 3. Подача теплоносителя не из нижней точки. Так вода не может вытеснить весь воздух из системы.
  4. 4. Негерметичность или повреждения соединительных элементов.
  5. 5. Использование труб, которые не предназначены для горячей воды.
  6. 6. Ошибки во время проектирования системы.
  7. 7. Установка радиатора без соблюдения необходимого угла наклона.
  8. 8. Случайное проникновение воздуха во время ремонта.

Если пробки постоянно появляются в одном и том же месте, то рекомендуется установить автоматический спускник воздуха для системы отопления. Это решит проблему со снижением давления.

Пузырьки воздуха, находящиеся в жидкости, обычно накапливаются в каких-либо отдельных местах трубопровода или внутри батарей. Появившаяся пробка постепенно увеличивается, что приводит к частичной или полной блокировке циркуляции горячей воды в конкретном участке. Некоторые секции или целые радиаторы могут совсем перестать греть. Чтобы избавиться от воздуха в отопительной системе, используют два вида воздушных стравливателей:

  • механический клапан Маевского;
  • автоматический сбросник воздуха из системы отопления.

Во времена Советского Союза воздухоотделители такого рода не применялись. В частных постройках обычно использовали отопление открытого типа. Воздух в таком случае выходил через расширитель. Централизованные сети снабжались воздухоотводными кранами. Зачастую их монтировали в высших точках.

Устройство механического развоздушивателя довольно простое. Зачастую он имеет латунный корпус и резьбовые соединения на ½ или ¾. дюйма Сбоку в устройстве есть небольшое отверстие, которое необходимо для сброса воздуха из системы.

Некоторые модели механизмов снабжают специальной пластиковой вставкой. Внутри неё есть маленький отводной канал. Это позволяет эксплуатировать устройство с большим удобством, так как его положение можно регулировать благодаря пластмассовой шайбе. Механический развоздушник функционирует следующим образом:

  1. 1. При эксплуатации отопительных систем винт с этого устройства закручен и полностью закрывает выходное отверстие.
  2. 2. Если возникает необходимость спустить образовавшиеся скопления воздуха, тогда винт немного откручивают. Давление теплоносителя выдавливает пробку.
  3. 3. Сначала из радиатора выходит чистый воздух, а затем вперемежку с жидкостью. Клапан Маевского перекрывается только после того, как из отверстия начнёт идти вода.

Ручной кран Маевского способен правильно работать на протяжении многих лет. Это безотказное устройство имеет большой срок эксплуатации.

Зачастую прибор монтируют на радиаторе. Краны Маевского имеют разные способы откручивания. Для этой цели можно применять рукоятку из пластика или металла, обычную отвёртку или четырехгранный ключ.

Автоматический воздушник может использоваться как для отопления, так и для систем горячего водоснабжения. Такой прибор функционирует без каких-либо вмешательств человека. Механизм состоит из латунного корпуса и бочонка, расположенного вертикально, и имеет резьбовые соединения. Внутри прибора находится пластмассовый поплавок. К нему подсоединяется клапан, на который воздействует вода. Принцип работы автоматического воздухоотводчика для отопления заключается в следующем:

  1. 1. Когда камера находится в рабочем состоянии, корпус заполняется водой, которая оказывает давление на поплавок и прижимает его кверху. Воздушный клапан перекрыт.
  2. 2. Во время скопления воздуха в этой камере начинается снижаться уровень жидкости. Поплавок постепенно опускается.
  3. 3. При критическом снижении количества воды клапан открывается, что приводит к спуску скопившегося воздуха наружу.
  4. 4. После полного вытеснения весь механизм возвращается в прежнее положение. Клапан снова закрывается.

Когда отопительная система наполняется жидкостью, постоянно происходит сброс воздуха до тех пор, пока поплавок не поднимется в верхнюю часть камеры. После наполнения резервуара водой пружина начинает воздействовать на клапан, а тот перекрывает отверстие.

Автоотводчики газов могут быть с угловым или прямым подсоединением. Одни производители выполняют конструкцию так, чтобы сброс происходил вертикально, а другие — в сторону. Для обычного бытового использования такие различия практически не имеют никакого значения.

Фирмы, производящие автоспускники, постоянно совершенствуют свою продукцию. Ведущие компании снабжают изделия некоторыми дополнительными функциями, к которым относятся:

  1. 1. Защита устройства от гидроударов. Для этого в конструкцию добавляют отражающую пластину.
  2. 2. Дополнительные горизонтальные штуцера. Они служат для более эффективного сбора небольших воздушных пузырьков.
  3. 3. Установку мини-клапана можно произвести непосредственно в радиаторную заглушку.

Также некоторые модели позволяют демонтировать клапан без сброса воды из системы. Это возможно благодаря встроенному отсекающему крану. Во время откручивания элемента пружина начинает расправляться и прижимает прокладку к входному отверстию радиатора.

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

  1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
  2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
  3. 3. В самой верхней точке контура.
  4. 4. На полотенцесушителе.
  5. 5. Во все распределительные гребёнки.
  6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество. Последствия такой экономии могут привести к следующему:

  1. 1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
  2. 2. Воздухоотводчик плохого качества может просто не сработать.
  3. 3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

  1. 1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
  2. 2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
  3. 3. Рекомендуется покупать приборы с автоматическим отсекателем.
  4. 4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
  5. 5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Воздухоотводчики для радиаторов: автоматические, ручные, кран «Маевского»

В некоторых случаях в отопительной системе скапливается воздух. Для открытых систем (с расширительными бачками открытого типа) это не проблема — он выходит сам, а для систем закрытых необходимо его удалять. Так как открытых систем становится все меньше — они считаются менее стабильными — то устройства для отведения воздуха стали неотъемлемой частью современного отопления. Сегодня есть как автоматические, так и ручные модели. Бывают разных конструкций, подсоединительных размеров, изготавливаются из разных материалов. Но функция у них одна — удалять газы из системы отопления.

В нормально спроектированных системах воздух появляется редко. В основном после заполнения или подпитки. При не совсем удачной компоновке подсос происходит постоянно. Чем грозит большое его содержание в системе? Самый неприятный момент — в этом случае активизируется коррозия, металлические компоненты системы быстро ржавеют и выходят из строя. Вторая проблема: повышенный уровень шумов. И третья — образуются воздушные пробки. Потому в каждой системе в самой высокой точке устанавливают автоматические воздухоотводчики.

Это радиаторный автоматический воздухоотводчик. Он лишь немного больше крана «Маевского», стоит порядка 2$, зато отводит газы сам

Чаще всего газы скапливаются в верхушках радиаторов. Тогда в нем ухудшается циркуляция теплоносителя. А это приводит к тому, что греется батарея только частично (какая часть остается холодной зависит от типа подключения). Потому в каждом отопительном приборе (радиаторе, регистре или полотенцесушителе) устанавливают ручные воздухоотводчики. В нашей стране чаще всего ставят кран «Маевского».

Почему на радиаторы ставят ручные модели? Они занимают меньше места и стоят дешевле. Но есть современные специальные модификации автоматических устройств, которые по размерам только чуть больше. Стоят они дороже (устройство сложнее), но воздух отводится сам.

Где устанавливают радиаторные воздухоотводчики? В свободном от труб верхнем коллекторе радиатора.

На какие радиаторы необходимо устанавливать газоотводчики

Обязательна установка на алюминиевых батареях. При контакте алюминия с теплоносителем вода разлагается на составляющие, одна из которых — водород. Потому в таких отопительных приборах отводить газы обязательно.

Желательна установка и на частично биметаллических радиаторах. В них площадь контакта алюминия с теплоносителем сильно уменьшена, но все равно присутствует. Потому и установка крана «Маевского» желательна.

Это прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «пимпочка» должна смотреть вверх

Полностью биметаллические радиаторы более безопасны в этом плане: вся сердцевина у них из стали. Но многие производители в рекомендациях по установке требуют наличия подобного устройства.

Неэффективны эти устройства на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти приборы (и ручные, и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха ставят стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами дело обстоит примерно также, как и для чугунных: эффективно работают только краны. Потому ставить на них воздухоотводчики смысла нет.

Это — игольчатый воздухоотводящий клапан, или кран «Маевского»

На стальные панельные радиаторы установка кранов «Маевского» обязательна. Дело в том, что проходы для циркуляции теплоносителя имеют небольшой диаметр. И если образуется воздушная пробка, движение теплоносителя заблокируется. Он полностью или частично перестанет греться. Удалить пробку можно лишь слив большую часть теплоносителя и заполнив ее снова. Потому чаще всего панельные радиаторы прямо с завода идут с воздухоспускными клапанами.

Виды и технические характеристики

По способу отведения эти устройства бывают двух типов:

Изготавливают их с разными диаметрами. Самые распространенные это 1/2” и 3/4” (полдюйма и три четверти дюйма). В природе существуют еще 1/8”, 1/4” и 3/8”, но в наших системах они не используются. Чаще всего используется модификации и полудюймовым диаметром 1/2”, в другой системе единиц он называется еще ДУ 15. В этом случае число 15 — это обозначение подсоединительного размера в миллиметрах.

Ручное и автоматическое устройство для отвода газов из отопительной системы

Кроме диаметров важны еще такие параметры:

  • Рабочее давление. В большинстве моделей он 10 атм, есть устройства, рассчитанные на работу при 16 атм.
  • Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. В системах отопления используются работающие жидкостям или универсальные (и воздух и жидкость).
  • Температура рабочей среды. Чаще встречаются с рабочей температурой 100 o C — 110 o C. Бывают, работающие до 150 o C.
  • Тип резьбы: наружная или внутренняя.

Эти технические характеристики воздухоотоводчиков нужно подбирать под существующий тип системы. Для индивидуальных систем отопления подойдут любые, а вот подбирая устройства для радиаторов, запитанных от централизованных систем, нужно знать и давление, и температуру именно для вашего дома (узнайте в ЖЭУ, ДЭЗ, ЖЭК и т.п.).

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип действия остается один. Устройство, представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. В верхней части есть небольшой полый выступ цилиндрической формы. Через этот выступ и выходит из системы воздух. На нем имеется резьба, на которую накручивается пластиковая (полипропиленовая) крышка. Этой крышкой можно при желании прекратить стравливание воздуха (закрутить ее).

Одно из устройств — просто и эффективно

Работа автоматического воздушного клапана основана на плавучести размещенного внутри поплавка. Поплавок соединен со стержнем, который воздействует на подпружиненный золотник, перекрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен теплоносителем, поплавок поднялся вверх. В таком положении стержень подпирает золотник, и воздух не выходит (и не заходит). При появлении в системе воздуха, теплоноситель понемногу вытесняется, поплавок опускается вниз. Стержень не так сильно давит на золотник, и пружина открывает выпускное отверстие. Скопившийся газ выходит, в корпус снова набирается теплоноситель, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник бывает разным, но принцип при этом неизменен: поплавок внизу, клапан закрыт, поднялся — открыт. Принцип действия одной из модификаций продемонстрирован в видео.

Виды автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливаются специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Вне зависимости от вида устанавливать устройство нужно так, чтобы выпускное отверстие (колпачок) было направлено вверх. Есть два способа монтажа:

  • вкрутить напрямую в резьбу соответствующего размера;
  • сначала поставить отсечной клапан, а потом в него закрутить воздухоотодчик.

Отсечной клапан — маленькое устройство. Но он дает возможность снимать воздухоотводчик на работающей системе

Отсечной клапан имеет внутри подпружиненную прокладку, которая в отпущенном состоянии перекрывает теплоноситель. При установке воздухоотводчика клапан отдавливается вниз, открывая доступ к системе. Это нехитрое устройство очень желательно ставить в системах централизованного отопления. Оно позволяет без останова и слива системы снимать воздухоотводчики. А снимать их придется для чистки. В общих системах теплоноситель имеет много примесей, которые оседают и забивают золотник и подпирающий его механизм. Если грязи набирается много, через выпускное отверстие начинает проходить теплоноситель. Это означает, что пришла пора разбирать его и чистить. Вот тут и выручает отсечной клапан. С ним вы просто выкручиваете устройство для отвода воздуха, пружина освобождается и запирает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

  • Использовать обычный гаечный ключ. Разводной ключ использовать нельзя: сложно контролировать прилагаемое усилие.
  • Держаться за шестигранник, расположенный под цилиндром. За корпус держаться нельзя: можно сломать.

Еще один тип автоматического клапана для отвода воздуха

Немного о ценах. Она имеет значительный разброс и зависит от производителя, диаметра подключения (полудюймовые примерно на 10-15% дороже), а также от использованного материала. Самые дешевые модели стоят около 5$, самые дорогие — 15$. Но в разных магазинах цены на одни и те же модели могут сильно отличаться. К примеру, автоматический воздухоотводчик Danfoss ДУ 15 можете купить и за 7,63$, и за 11,5$. Но, конечно нужно внимательно смотреть, чтобы не купить подделку. Особенно опасно это с известными фирмами: Danfoss (Данфос), Wind (Винд) или Valtec (Валтэк).

Приведем также цены на запорные клапана. Разброс тоже есть, но не столь существенный: от 1,1$ до 1.8$.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Другой вариант ручного воздухоотводчика

Этот клапан производят те же фирмы, что и автоматические. Тут тоже присутствует конус, но конструкция устройства несколько иная. Кроме того имеется ручка. Ей, конечно, удобнее пользоваться, чем ключом. Принцип действия аналогичен: поворачиваете в одну сторону, конус отходит от отверстия, воздух выходит. Провернули в противоположном направлении, закрыли отверстие.

Это еще один ручной воздухоотводчик. Тут тоде присутствует запорный конус, но немного другой формы

Немного о ценах. Цена крана «Маевского» 1,2-1,5 $, ручные клапана другого типа — от 2$. Сколько стоить может самый дорогой, сказать сложно, но есть модели «под старину», которые предлагают купить за 20$.

Как установить ручные модели

Кран «Маевского» вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это устройство идет в монтажном комплекте для радиаторов. Только при сборке нужно помнить, что если ставить будете на радиатор слева, нужно сначала в переходник вкрутить воздухоотводчик, подтянуть резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого можно сборку вкручивать в коллектор. Вся установка.

Другой вариант ручного устройства устанавливается не сложнее. Процесс такой же, как при монтаже автоматического. В этом случае также желательна установка в паре с отсечным клапаном (кран «Маевского» без останова системы не снять). Если монтируете с клапаном, в переходник из монтажного набора вкручиваете именно клапан. Затем эту сборку устанавливаете на радиатор. А потом можно в установленный клапан вкрутить воздухоотводчик.

Иногда для обеспечения герметичности на резьбу накручивают подмотку. Только много ее мотать не нужно, и краску использовать нельзя. Лучше взять немного герметика (можно только герметик).

Как устанавливается кран «Маевского» продемонстрировано в видео.

Итоги

В правильно спроектированных системах для отвода воздуха из радиаторов вполне достаточно установить ручные водухоотводчики. Если же газы скапливаются регулярно, проще установить автоматические устройства, и не проверять постоянно греют ли батареи, или пора стравливать скопившиеся газы.

Воздухоотводчики для отопления. Выбор и установка

В системе отопления всегда находится воздух, который должен стравливаться воздухоотводчиками. Откуда берется воздух? – попадает с жидкостью при заливке, также кислород может проникать сквозь пластиковые детали.

  • Воздух находится в теплоносителе в растворенном виде и выделяется в виде пузырьков при перепадах давления. Затем воздух скапливается в самых высоких точках системы, вызывая завоздушивание – воздушные пробки, и как следствие прекращение циркуляции, или ее уменьшения, а также шум, гидроудары…

Чтобы не допустить значительного влияния воздуха на работу системы должны выполняться требования.

  • Система должна быть сделана в соответствии со стандартами и нормативами, с рациональными углами наклона всех трубопроводов, без П-образных переходов. Если без возвышающихся участков не обойтись, но тогда в них должны быть установлены средства воздухоотведения.
  • В системе должен быть установлен автоматический воздухоотводчик, или несколько, в определенных местах, и должны применяться ручные воздухоотводчики, — краны Маевского.

Как работает кран Маевского, как устанавливается

В конструкции ручного воздухоотводчика (крана Маевского) можно выделить винт-иглу, запирающую тонкое отверстие в корпусе. Воздух стравливается на боковое отверстие, что удобно, так как его можно развернуть в нужном направлении и подставить емкость для сбора жидкости.

Корпус имеет стандартный диаметры с резьбой ½ дюйма или ¾ дюйма, поэтому вкручивается в любой штатный фитинг системы, в пробки радиаторов.

  • Подобрать кран Маевского лучше с ручкой, чтобы не пользоваться отверткой или ключем для выкручивания. Но если есть маленькие дети, то ручки должны быть сняты, для предотвращения травмирования ребенка горячей жидкостью.

Кран Маевского обязательно устанавливается в верхних углах всех без исключения радиаторов, а также в высоких точках системы, в П образных переходах. Но для лучшего результата в местах возвышений нужно дополнительно установить воздушный отстойник, где бы воздух мог скапливаться. Просто установить тройник и вкрутить в верхний отвод воздухоотводчик не всегда эффективно.

Автоматические отводчики воздуха

Рассмотрим типичную конструкцию автоматического воздухоотводчика. В корпусе находится поплавок, который связан рычагом с игольчатым клапаном. В верхней крышке находится воздухоотводное отверстие, которое запирается этим клапаном.

Все устройство располагается строго вертикально, внизу имеется штуцер с подпружининным клапаном. Поэтому корпус можно снять для разборки и очистки с заполненной системы под давлением в любой момент, — при выкручивании корпуса клапан перекроет отверстие.

Воздух из теплоносителя в виде пузырьков будет устремляться вверх и постепенно скапливаться в верхней части автоматического воздухоотводчика, вытесняя жидкость вниз. Поплавок опустится, откроет игольчатый клапан, воздух стравится, уровень жидкости поднимется, клапан закроется.

Обслуживание автоматических воздухотводчиков, почему текут

Автоматический воздухоотводчик работает постоянно. В игольчатом клапане, где попеременно присутствуют то вода, то воздух, возникают значительные отложения солей, при высыхании воды. Соли нарушают герметичность в седле клапана. В результате вслед за воздухом просачивается и теплоноситель, клапан дает течь, вода выделяется капля за каплей из отверстия для выхода воздуха.

  • Как устранить течь автоматического воздухоотводчика, – снять верхнюю крышку, которая во всех конструкциях легко откручивается, при этом, возможно, аккуратно применить разводной ключ. Затем разобрать и очисть все детали игольчатого клапана. Обычно помогает механическая очистка деревянной палочкой (мягкий инструмент!), или вымачивание в концентрированной лимонной кислоте или применение других химических средств для удаления осадочного налета.

Размещение воздухоотводчиков в системе

Автоматический воздухоотводчик рекомендуется ставить:

  • в составе группы безопасности в высшей точке подачи на выходе из твердотопливного котла;
  • в верхних точках накопительно-распределительной арматуры – буферных емкостях, гидрострелках, коллекторах, в том числе и теплого пола;
  • в высших точках стояков;
  • на сепараторах-воздухоотводчиах;

В составе автоматизированного котла он находится всегда, поэтому дополнительный возле котла не требуется.

Ручные воздухоотводчики должны ставится в каждом радиаторе, в П-образных отводах и возвышениях системы. Могут заменять автоматические в вертикальных стояках.

Что делать если в системе воздух

Если система все же завоздушилась, то в первую очередь нужно обратить внимание на правильность сборки, монтажа, слить систему и переделать ее, устранив характерные места для сбора воздуха или установив ручные и автоматические воздухоотводчики.

  • Значительно помогает бороться с растворенным воздухом в теплоносителе применение сепараторов. Если в объемной системе нет устройств выполняющих воздухоотделяющие функции (вертикальная гидрострелка, теплоаккумулятор), то рекомендуется снабдить ее дополнительно сепаратором.
  • Если в системе с автоматизированным котлом, штатный воздухоотводчик не справляется с полным отведением воздуха – постоянные шумы в котле, которые меняются в зависимости от прохождения воздуха, то рекомендуется на обратке дополнительно установить сепаратор с автоматическим воздухоотводчиком.

Обычной мерой борьбы с образовавшейся воздушной пробкой являтеся стравливание воздуха и теплоносителя через краны, пробки, ручные воздухоотводчики с подачей теплоносителя в систему из водопровода, насосом…

1 Автоматический воздухоотводчик диаметром 4 дюйма. Автоматический воздухоотводчик для отопления

Содержание
  1. Воздух в системе отопления - чем он плох?
  2. Устройство и принцип действия воздухоотводчика
  3. Типы и маркировка, популярные модели
  4. Установка в систему отопления
Введение

Наличие воздуха в системе отопления крайне нежелательно. Однако каким-то образом он туда попадает. Это очень пагубно сказывается на качестве системы отопления в целом и сокращает срок службы отдельных ее узлов.Для удаления скопившегося воздуха необходим автоматический воздухоотводчик.

В этой статье мы подробно расскажем об этом приборе, принципе его работы, особенностях маркировки и популярных моделях, а также о том, как правильно установить его в системе отопления.

Воздух в системе отопления - чем он плох?

Казалось бы, замкнутая система отопления полностью залита теплоносителем, откуда воздух? Существует несколько способов его появления внутри, среди них можно выделить несколько основных:

  • В процессе заливки охлаждающей жидкости

    Когда вы заполняете систему отопления водой или другим теплоносителем, она смешивается с воздухом.Избежать этого практически невозможно, поэтому нужно принимать это как должное.

  • Из-за плохого качества соединений

    Некачественный монтаж отопительной системы или другого отопительного прибора, некачественная, брак или поломка вентилей или других элементов - все это приводит к проникновению воздуха внутрь.

  • Химические реакции

    Кроме воздуха внутри могут скапливаться и другие газы. Например, если вы используете теплоноситель с повышенной кислотностью и алюминиевые радиаторы, то в результате химической реакции будет выделяться водород.

Фото 1: Автоматический воздухоотводчик для систем отопления

Как видите, причин этого явления множество. Но почему это так плохо? Первое, к чему это приводит, - это кавитация. Это значительно ускоряет износ оборудования и приводит к возникновению шума при его работе. Вторая причина - коррозия. Он разрушает элементы системы отопления, а их частицы с потоком теплоносителя разносит к другим устройствам, забиваясь и нарушая их нормальное функционирование.В-третьих, наличие воздуха снижает фактическую теплопередачу отопительных приборов и приводит к нарушению работы насосов. Это может вызвать даже разрыв корпуса котла.

Для устранения всех этих проблем используется автоматический воздухоотводчик. Посмотрим, как он работает в системе отопления и из каких узлов состоит.

Вернуться к содержанию

Устройство и принцип действия воздухоотводчика

Конструкция этого небольшого устройства очень проста. Внутри латунного корпуса находится полипропиленовый поплавок, который с помощью коромысла соединен с золотником. По мере наполнения корпуса воздухом поплавок опускается и открывает выпускной клапан. Освободившееся пространство заполняется водой, и поднятый поплавок закрывает золотник. Во избежание попадания внутрь клапана разного мусора, пыли и грязи, его выход закрывается пластиковой заглушкой.


Фото 2: Конструкция автоматического сброса воздуха, тип поплавка

Существуют модели с несколько иной реализацией этого процесса, но в целом он всегда один и тот же: когда поплавок находится внизу, клапан открыт и воздух выпускается. , если он поднят, золотник закрывается и устройство снова накапливает газ.Этот цикл повторяется снова и снова в автоматическом режиме.

Вернуться к содержанию

Типы и маркировка, популярные модели

Есть несколько типов автоматических дефлекторов. Все они делятся на два крупных типа: автоматические и.

В зависимости от диаметра резьбового соединения они бывают двух типов: 1/2 и 3/4 дюйма. Первый более известен по российской маркировке как автомат Ду 15, второй - Ду 20.

По способу крепления делятся на классические прямые и боковые.На воздухоотводчике второго типа резьбовое соединение повернуто на 90 градусов. Клапан выпуска воздуха также может быть расположен сверху или сбоку. Производитель выпускает различные модификации для облегчения их установки в сложных местах в системе отопления или для крепления сбоку от радиаторов отопления.


Фото 3: Автоматический воздухоотводчик DN15 "Valtec" VT 502 с запорным вентилем

На внутреннем рынке наиболее известны два производителя: Valtec и Danfoss. Компания Valtec поставляет на российский рынок автоматический воздухоотводчик ВТ.502 с монтажным диаметром 1/2 (DN15). Модель хорошо зарекомендовала себя и пользуется большой популярностью у установщиков автономных систем отопления в частных домах. Корпус из никелированной латуни рассчитан на максимальное давление 10 бар и температуру 110 ° C. Средняя цена, по которой на данный момент можно купить эту модель, составляет 280 рублей.


Фото 4: Автоматические вентиляционные отверстия 1/2 Danfoss Eagle и Wind Series

Компания Danfoss занимает второе место. Выпускает автоматические дефлекторы двух серий «Орел» и «Ветер».По общим техническим характеристикам они лишь немного отличаются внешним видом ... Модели заключены в латунные корпуса и рассчитаны на максимальное давление 10 бар и температуру 120 ° С. Помимо стандартной резьбы для крепления DN15 (1 / 2), Danfoss также производит автоматические вентиляционные отверстия с креплением 3/8 (DN10). Цены на эти устройства также в пределах 300 руб.

Воздушные пробки в трубах и радиаторах - частая проблема в системах отопления. Все, кто живет в домах с аналогичным типом отопления, знакомы с подобными проблемами.Если в открытой системе выход воздуха ничем не ограничен, то в замкнутой линии, в частности централизованной, отопительные приборы можно освободить от газа с помощью специальных приспособлений - дефлекторов

Характеристики воздуховода

Технические характеристики устройства удобно представить в таблице.

Эти параметры необходимо подбирать с учетом типа сети. Для индивидуального отопления выбор неограничен, для централизованных систем нужно узнать в жилищном отделе давление и температуру вашего дома.

Стоимость вентиляционного устройства зависит от модели, производителя, материала, подключения (1/2 дюйма - дороже на 10-15%). Бюджетный вариант можно приобрести за 5 долларов, самый дорогой - 15 долларов.

На выбор поставщика стоит потратить время: в одном магазине автоматический воздухоотводчик для отопления Danfoss DN 15 предлагается за 7,63 доллара, в другом такую ​​же модель - за 11,5 доллара.

При покупке фирменных устройств известных брендов (Danfoss, Wind, Valtec) остерегайтесь подделок.Диапазон цен на запорную арматуру - от 1,1 до 1,8 доллара.

Цены на автоматические дефлекторы

Прайс-каталог на автоматические дефлекторы

Самые популярные модели

На данный момент популярны форточки от компаний «Valtec» и «Danfoss». Каждое устройство отличается определенными качествами, преимуществами и особенностями применения.

Устройство Характеристики Цена
Valtec - VT.502 Диаметр крепления ?, то есть DN 15. Модель применяется в частных домах, то есть в автономных системах ... Корпус из никелированной латуни. Устройство рассчитано на давление 10 бар и работу в режиме 110 градусов. 280-300 рублей
Данфосс Изготовлен из высококачественной латуни. Устройства рассчитаны на работу с максимальным давлением 10 бар. Они выдерживают температуру до 120 градусов. Есть модели DN 15 и DN 10. 300-350 рублей
«Воздухоотводчик» Аппарат категории DN15.Воздухозаборник предназначен для эффективного удаления скопившихся газов из трубопровода, а также из воздухозаборников, которыми оборудованы системы внутреннего отопления зданий и комплекты теплоснабжения. 484 рубля

Виды дефлекторов в системе отопления

По принципу действия различают автоматические устройства шаровые и игольчатые, по исполнению - прямые, угловые и радиаторные. Несмотря на разную область применения, принцип работы всех форточок одинаков.

Большой популярностью пользуются специальные устройства поплавкового плана. Это автоматический воздухоотводчик, обеспечивающий боковой выпуск воздуха. Устройство работает при рабочем давлении 10 бар, при максимально допустимой температуре 110 градусов. Устройство может работать не только с водой, но и с различными растворами гликоля в концентрации до 25%, а присоединительная резьба - 1/2.

Все современные автоматические форточки делятся на несколько типов, различающихся общей конструкцией.Всего таких устройств три основных типа:

  • Уголок;
  • Прямой;
  • Радиатор

Важно! Несмотря на определенные внешние отличия и различные области применения, общий принцип работы таких устройств одинаков.

Прямая подача воздуха

Самый распространенный - это первый тип с прямой трубой. Незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах зачастую затруднен.

Которая постоянно находится под давлением, обеспечивается группой безопасности котла. Обычно он находится на подводящем трубопроводе, выходящем из теплогенератора. В дополнение к манометру и предохранительному клапану этот комплект также включает автоматический воздухоотводчик для нагрева, который стравливает воздух, когда резервуар наполнен жидкостью. Если агрегат установлен правильно, то его можно в любой момент отсоединить от системы и отправить на техническое обслуживание с помощью газового клапана. Для котлов, работающих на твердом топливе, группа безопасности обязательна.

Можно найти нагнетатель воздуха. Его задача - создать условия для бесперебойной подачи воды. Проблема в том, что насосный агрегат может работать только с несжимаемой средой. Попадание воздуха в рабочее колесо насоса грозит его полной остановкой. Активная циркуляция жидкости и регулируется газовым клапаном.

Важно! Отсутствие вентиляционных отверстий в отоплении может привести к тому, что сброс воздуха придется производить вручную, что довольно сложно.

Угловой дефлектор

Если пространство слишком недоступно для установки простого клапана (например, труба расположена горизонтально), используйте угловой вариант клапана.Его патрубок, повернутый на 90 °, можно подсоединить к горизонтальной части. Стоит отметить, что угловая модификация с внешней резьбой, помимо расширенной трубы, практически не отличается от аналогов, поэтому эти виды полностью взаимозаменяемы.

Радиатор автоматический воздухоотводчик

Иногда на радиаторах устанавливают автоматический угловой вентиль вместо традиционного. Он лишь немного больше своего аналога, немного дороже (около 2 долларов), но не требует ежедневного участия человека.Такой выбор оправдан, если в батарее регулярно накапливаются газы из-за химической реакции алюминиевого сплава, из которого сделана секция, и горячей воды.

Хотя для таких случаев есть специальный автомат с диаметром, похожим на пробку радиатора (см. Фото). Устройство специально разработано для алюминиевых и частично биметаллических радиаторов, имеет подходящий тип подключения.

Для чугунных аккумуляторов и систем старого типа больше подходит кран и сливная труба Маевского.

Угловые и современные дефлекторы радиатора

В самых разнообразных системах квартирного отопления могут возникнуть ситуации, когда необходимо срочно удалить образовавшиеся заглушки из самых удаленных и труднодоступных мест. в определенных ситуациях сложно или невозможно смонтировать вентиль простой конструкции, труба с нанесенной резьбой располагается строго горизонтально. В таких случаях идеально подойдет специальный уголок. такой элемент, как патрубок, выходит снизу, а затем поворачивается под прямым углом, поэтому идеально подходит для стыковки горизонтальных участков.

Важно! Угловые форточки, оснащенные внешним резьбовым соединением, практически не отличаются от стандартных моделей, есть только поворотный патрубок. Именно по этой причине вместо прямых линий можно использовать углы.

Очень часто для автоматического стравливания воздушных пробок из систем отопления вместо обычного крана специалисты устанавливают угловой вентиль. Это идеально, особенно если в тепловой сети всегда образуются газы, и это происходит в самой части радиатора.Причина этого - обычная химическая реакция различных веществ, которые содержатся в некоторых типах воды и в алюминиевых батареях при достаточно высокой температуре. все клапаны, оснащенные угловыми патрубками, устанавливать не следует, так как там уже есть специальный автоматический слив воды.

Радиаторные устройства изначально предназначались для установки на батареи со специальными резьбовыми соединениями. Их монтируют вместо ручных вентилей на биметаллических и алюминиевых радиаторах, то есть там, где есть определенный контакт с водой.Установка вентиляционного отверстия радиатора здесь обязательна. Во всех остальных случаях такое устройство ставится строго по желанию, которое возникает у многих, так как обеспечивает удобство в процессе использования.

Важно! Стандартные чугунные радиаторы, которые подключаются к стандартным системам центрального отопления. В этих случаях лучше оборудовать технику обычным ручным краном и обязательно совместить все это с дренажной трубой

.

Принадлежности для автоматических дефлекторов

Для удобства обслуживания продаются также комплектные устройства.Автоматический воздухоотводчик с клапаном представляет собой резьбовой переходник с подпружиненным лепестковым клапаном. Он наматывается перед выходом газа, чтобы его можно было обслуживать при работе сети. Такими переходниками оснащены VALTEK, DANFOSS и другие известные бренды.

Это видео поможет вам разобраться в особенностях каждого типа слива:

Где установлены вентиляционные отверстия?

В закрытой системе при установке устройства для эффективного газоудаления необходимо соблюдать определенные правила:

  • Трубы укладываются так, чтобы векторы движения воды и воздуха совпадали, а горячая жидкость направлялась от основного стояка к удаленным.
  • Воздухосборник необходимо устанавливать в самой высокой точке, например, при обходе дверного проема сверху, так как воздух из жидкости выходит с малой скоростью воды.
  • Устройства для удаления воздуха следует располагать в местах, где гарантировано скопление газов: на изгибах стояков, в местах перехода трубы на другой размер сечения, на всех батареях, сепараторах, гребнях.

IN обязательно На алюминиевых радиаторах установлены вентиляционные отверстия, которые при контакте с хладагентом выделяют водород.Для частично биметаллических аккумуляторов проблема не столь актуальна, но в их составе есть алюминий, а значит, газ придется удалять, хотя и не так часто. В 100% биметаллических моделях нет алюминия, но производители настоятельно рекомендуют использовать их вместе с устройствами для отвода воздуха.

В аккумуляторных батареях со стальными панелями, из-за их особой конструкции, выпускной воздушный клапан устанавливается на заводе.

На традиционных чугунных радиаторах и трубах современные вентиляционные отверстия неэффективны.Отвод газов в такие конструкции возможен только с частью теплоносителя, поэтому используются стандартные и шаровые краны. Мнение специалиста о том, где и как целесообразно устанавливать форточки, на этом видео:

Предпосылки и последствия образования воздушной пробки

В системах отопления в качестве теплоносителя чаще всего используется сырая вода, насыщенная воздухом. При нагревании выделяется кислород, постепенно накапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подается слишком быстро, газы не успевают выйти. Заливать конструкцию нужно постепенно: на заливку одного этажа разветвленной системы уходит не менее 1 часа.

Если в системе есть протечка воды, отдельные штуцеры не прикручены достаточно плотно, воздух будет поступать в тепловую сеть. Возможно его проникновение и при ремонте труб.

Герметичность зависит также от типа материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода.Некоторые металлы (например, алюминий) реагируют, выделяя газы из хладагента.

Причиной скопления микропузырьков газа также могут быть ошибки в установке отопления. В большей степени это относится к отсутствию уклонов труб, предотвращающих застой воздуха в определенных местах, откуда воздух не попадает в автоматический воздухоотводчик для обогрева. В таких проблемных местах требуется установка дополнительных устройств выхода воздуха.

Микропузырьки воздуха снижают эффективность системы:

  • Пониженное тепловыделение радиаторов: верхняя часть, заполненная воздухом, остается прохладной.
  • Внутренняя коррозия: кислород в воздухе разрушает внутреннюю оболочку оборудования.
  • Нарушение циркуляции: движение теплоносителя может быть частично или полностью остановлено.
  • Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, что приводит к преждевременному выходу устройства из строя.
  • Дополнительный шум: радиаторы, помпа, трубы постоянно шипят.

Эффективным способом устранения всех этих проблем будет установка ручного или автоматического воздухоотводчика - устройства для вывода воздуха из сети.

Алюминий, содержащийся в сплавах современных аккумуляторов, действует как катализатор разложения воды. Пузырьки газа скапливаются в местах, где есть препятствия для свободной циркуляции, и создают пробки.

Часто воздушные пробки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в отопительных приборах установлен ручной дефлектор - кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название редкой модели - игольчатый воздушный клапан радиатора.

На сегодняшний день для современных аккумуляторов разработаны различные типы автоматических клапанов отвода газов, не требующие регулярного контроля. Посмотреть такую ​​модель в разобранном виде вы можете в этом видеоролике:

Устройство автоматического сброса газа

Устройство выполнено в виде полого корпуса с патрубком, расположенным в нижней части корпуса. В цилиндр помещается полимерный поплавок, соединенный штоком с игольчатым клапаном.

Принцип действия устройства основан на использовании силы тяжести плавающего поплавка.Когда он находится в верхнем положении, клапан закрыт; если он опущен, клапан открывается. Пластиковый поплавок соединен с подпружиненной шпулей. Когда пузырьки газа попадают внутрь устройства, поплавок опускается, и в определенный момент клапан освобождает отверстие для выхода газа. После его снятия корпус снова заполняется охлаждающей жидкостью, поплавок возвращается в исходное положение, золотник перемещается, закрывая отверстие. Механизм находится в дежурном режиме. Подробности устройства вентиляции можно посмотреть на фото.

  1. Заглушка предотвращает утечку воды в случае аварии и защищает отверстие от загрязнения. В новых моделях можно встретить опцию принудительного закрытия клапана, позволяющую удалить воздух вручную.
  2. Обратный клапан со встроенной автоблокировкой дает возможность обслуживать выход газа без слива воды.
  3. Поплавковое устройство также полезно при освобождении системы или отдельной секции. Поскольку понижение уровня воды в камере автоматически немного откроет клапан, это поможет воздуху проникнуть внутрь и ускорит опорожнение.
  4. Надежность газоуловителя зависит от гидростатического давления, а это значит, что тепловая сеть должна соответствовать нормам рабочего давления.

Принцип работы дефлектора можно увидеть на этом видео:

К недостаткам конструкции можно отнести требование чистоты охлаждающей жидкости. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Для устранения течи механизм разбирается и очищается.

Еще одна уязвимость таких моделей - протечка в области резьбы между корпусом устройства и верхней крышкой. Проблема возникает после того, как срывается пломба. Необходимо заменить уплотнительное кольцо или намотать резьбу фумовой лентой.

Особенности установки дефлектора

Угловые модели обычно устанавливаются на радиаторы отопления, выпускаются и альтернативные варианты, особенно для современных отопительных приборов. Если? коллектор не совпадает с подключением? клапаны, используйте переходники.Если модель газоотвода не предусматривает запорный клапан, то желательно, чтобы купить его дополнительно.

Современные автоматические дефлекторы устанавливаются в вертикальном положении. При этом убедитесь, что соединение для воздуха направлено вверх. Монтаж осуществляется в самых высоких частях трубопровода, котлах, отопительных приборах, коллекторах и в местах, где имеется большое скопление воздуха.

Сам процесс установки осуществляется с помощью специального рожкового ключа, которым прикладывается шестигранник самого корпуса.Он находится под колбой.

Важно! Установка с помощью переключателя не допускается. Это может привести к значительным поломкам и выходу из строя всего устройства в целом.


IN современные системы Газовая ловушка с воздушным клапаном является одним из важных компонентов для обеспечения нормальной циркуляции жидкости. Конструкция устройства проста, как и все гениальное, поэтому при правильном обслуживании вполне надежна, если выбрать качественную модель от проверенного производителя.

Воздух, попадающий в системы отопления, может вызвать ряд негативных последствий, в том числе прекращение работы части системы, возникновение коррозии и даже разрушение трубопровода. Воздух особенно вреден для больших закрытых систем отопления. Во избежание этого используются форточки диаметром 1 дюйм (25,4 мм, ближайший российский аналог ДУ25) - это специальные устройства, не позволяющие прерывать поток рабочей жидкости.Их обычно устанавливают вверху коллектора радиатора отопления, так как в этих местах скапливается теплый воздух.

Виды и исполнения

Конструктивно воздухоотводчик представляет собой поплавок в середине корпуса, который закрывает клапан, если в системе нет воздуха, и открывает его при появлении газа. Воздух выходит в открытый клапан наружу.

В зависимости от принципа действия эти элементы фурнитуры делятся на:

  • прямые с вертикальным взаимным расположением резьбы и тела;
  • уголок с перпендикулярным расположением;
  • Радиатор
  • , на котором резьба совпадает с соответствующей резьбой в радиаторах.

В классе 1-дюймовых дефлекторов есть еще горизонтальные, поплавковые и неблокирующие, но они встречаются реже. Большой популярностью пользуются и клапаны Маевского с ручным управлением.

Производители предлагают несколько видов дефлекторов, которые различаются следующими параметрами:

  • материалы изготовления;
  • размера;
  • управление (ручное и автоматизированное).

Цена на модели с ручным управлением немного ниже, они меньше по размеру, поэтому для повседневных задач их выбирают чаще всего.

По материалам изготовления различают дефлекторы из латуни, пластика и стали (нержавейки).

1-дюймовый воздухоотводчик имеет относительно большой диаметр отверстия, поэтому он используется для больших и мощных систем отопления.

Особенности установки дефлектора 1 дюйм

Установка газовых предохранительных клапанов на алюминиевые батареи обязательна, так как там образуется водород. По этой же причине на биметаллических радиаторах необходимо установить дефлектор.

Чугунные и трубчатые радиаторы, регистры и батареи устаревших типов не требуют такой системы, так как для удаления воздуха из них необходимо удалить и большое количество рабочего тела теплоносителя, что недопустимо для дефлектора. Монтаж и демонтаж этих видов фурнитуры лучше производить в присутствии специалиста.

В нашем интернет-магазине ГлавТепло.ком, помимо прочего отопительного оборудования, представлен широкий ассортимент вентиляционных отверстий, а также их подробное описание, с которым Вы можете ознакомиться, перейдя к подробному описанию товара.Правильный выбор, наши высококвалифицированные консультанты всегда вам помогут. Все вентиляционные отверстия, представленные в нашем интернет-магазине, сертифицированы и имеют ряд разрешительных документов, которые вы можете запросить при покупке товара. Заказать товар в нашем магазине вы можете, не отходя от компьютера, через корзину сайта или по телефону. Для подтверждения заказа наши менеджеры перезвонят вам, а также согласятся согласовать время, сроки и стоимость доставки. Доставка по Москве и по Московской области. (Волоколамск, Раменское, Пушкино и др.) осуществляется курьером магазина в течение дня, а также в Краснодар, Астрахань, Нижний Новгород и другие регионы России транспортными компаниями в кратчайшие сроки. Совершив покупку в нашем магазине один раз, вы получаете статус постоянного покупателя, благодаря которому можно приобретать товары по сниженным ценам.

Любая трубопроводная система, использующая воду в качестве рабочего тела, может периодически накапливать определенное количество воздуха. Скопившийся воздух может привести к различным неприятным последствиям - коррозии трубопроводов и установленного оборудования, появлению посторонних звуков в трубопроводе, появлению воздушных пробок и преждевременному выходу из строя системы в целом.Чтобы обеспечить нормальную циркуляцию рабочего тела в системе водоснабжения или отопления, необходимо принять соответствующие меры по удалению воздуха - установить ручной или автоматический воздухоотводчик.

Воздухоотводчики для систем отопления

Установленные на трубопроводе дефлекторы для систем отопления позволяют справляться с воздухом, который появляется в системе. С их помощью можно вовремя опускать и удалять из труб скопившиеся в них избыточные газы и воздух, тем самым обеспечивая дальнейшее стабильное функционирование системы.Вентиляционные отверстия могут использоваться в системах трубопроводов, в которых неагрессивная жидкость, как холодная, так и горячая, служит рабочим телом.

В ассортименте компании «Терем» широчайший выбор ручных и автоматических дефлекторов для систем отопления от ведущих европейских производителей - лидеров рынка предохранительных клапанов - Itap, LUXOR, Watts.

Воздухоотводчик автоматический 1/2, 3/4

Автоматические дефлекторы, представленные в каталоге нашего интернет-магазина, имеют подключение к трубопроводной системе разного диаметра.Например, есть автоматический воздухоотводчик DN15 и автоматический воздухоотводчик (1/2, 3/4), цена на которые очень доступная. Также среди товаров, продаваемых интернет-магазином «Терем», есть форточки с боковым подключением и модели с прямым выпуском; ручные форточки; угловые модели и модели с запорным клапаном. Вся защитная арматура этого типа изготовлена ​​из исключительно качественных и надежных износостойких материалов - латуни или никелированной латуни и подходит для установки на трубопроводные системы квартир и домов.

Купить автоматический дефлектор - цены

.

Вентиляционный автомат , который можно купить в компании «Терем» по очень выгодной цене, - это устройство, обеспечивающее работоспособность системы в целом. Именно поэтому в ассортименте только надежные модели с длительным сроком службы, качество которых не вызывает сомнений. При выборе подходящей модели этого клапана следует учитывать такую ​​характеристику, как цена - автоматический воздухоотводчик, приобретенный в «Тереме», полностью оправдывает свою стоимость и качественно выполняет возложенную функцию.

Воздушные клапаны и их важные функции

Давление регулируется с помощью вентиляционных клапанов, которые могут понижать давление в окружающей среде, такой как контейнер.

Необходимость контролировать и поддерживать определенные значения давления в контейнерах побудила Гнали Босиа разработать системы, способные выполнять эти задачи.
Воздушные клапаны имеют автоматическую механическую систему, которая контролирует и поддерживает давление без помощи оператора. Вентиляционные клапаны изготовлены из латуни, материала, который часто используется в подобных устройствах.Как правило, внутренние компоненты, такие как маленькие рычаги и пружины, изготовлены из нержавеющей стали. Области применения вентиляционных клапанов характеризуются относительно низкими температурами, и по этой причине Gnali Bocia проектирует эти компоненты, устанавливая максимальную рабочую температуру 100 ° C. Максимальное давление, на которое рассчитаны эти клапаны, составляет 10 бар.
У Gnali Bocia есть богатый каталог, который включает не только вентиляционные клапаны, но также обратные клапаны и регулирующие клапаны для таких жидкостей, как вода.
Чтобы обеспечить свободную торговлю в странах-членах Европейского Союза и во всем мире, Gnali Bocia соблюдает все правила по безопасности, охране здоровья и окружающей среде. Таким образом, Gnali Bocia может продавать свои выпускные клапаны во всех странах, так как ее продукция соответствует всем стандартам, в том числе ISO 228/1 для резьбовых фланцев клапанов.
27.03.2013 Смотрите также
27.06.2017 Вам не нужен оператор, все, что вам нужно, это несколько вентиляционных клапанов Использование вентиляционных клапанов для предотвращения накопления воздуха и газа в вашей системе важно для оптимальной производительности системы

27.07.2017 Радиаторы и воздух вентиляционные клапаны, идеальная пара Автоматические воздуховыпускные клапаны для радиаторов удаляют воздух без какого-либо ручного вмешательства

27.06.2015 Устранение пузырьков растворенных газов с помощью вентиляционных клапанов Пузырьки растворенных газов, образующиеся при повышении температуры, можно удалить с помощью использование вентиляционных клапанов

27/01/2014 Воздуховыпускные клапаны: отличное термодинамическое решение Любой воздух, присутствующий в системе, должен быть удален с помощью выпускных клапанов подходящего размера

27/07/2020 Используйте автоматические воздуховыпускные клапаны на радиаторы. Повышение энергоэффективности систем отопления за счет использования автоматических вентиляционных отверстий.

Содержимое этого сайта не может быть периодическим и не представляет собой "редакционный продукт".

Воздушные клапаны и их важные функции

Давление регулируется с помощью вентиляционных клапанов, которые могут понижать давление в окружающей среде, такой как контейнер.

Необходимость контролировать и поддерживать определенные значения давления в контейнерах побудила Гнали Босиа разработать системы, способные выполнять эти задачи.
Воздушные клапаны имеют автоматическую механическую систему, которая контролирует и поддерживает давление без помощи оператора. Вентиляционные клапаны изготовлены из латуни, материала, который часто используется в подобных устройствах. Как правило, внутренние компоненты, такие как маленькие рычаги и пружины, изготовлены из нержавеющей стали. Области применения вентиляционных клапанов характеризуются относительно низкими температурами, и по этой причине Gnali Bocia проектирует эти компоненты, устанавливая максимальную рабочую температуру 100 ° C. Максимальное давление, на которое рассчитаны эти клапаны, составляет 10 бар.
У Gnali Bocia есть богатый каталог, который включает не только вентиляционные клапаны, но также обратные клапаны и регулирующие клапаны для таких жидкостей, как вода.
Чтобы обеспечить свободную торговлю в странах-членах Европейского Союза и во всем мире, Gnali Bocia соблюдает все правила по безопасности, охране здоровья и окружающей среде. Таким образом, Gnali Bocia может продавать свои выпускные клапаны во всех странах, так как ее продукция соответствует всем стандартам, в том числе ISO 228/1 для резьбовых фланцев клапанов.
27.03.2013 Смотрите также
27.06.2017 Вам не нужен оператор, все, что вам нужно, это несколько вентиляционных клапанов Использование вентиляционных клапанов для предотвращения накопления воздуха и газа в вашей системе важно для оптимальной производительности системы

27.07.2017 Радиаторы и воздух вентиляционные клапаны, идеальная пара Автоматические воздуховыпускные клапаны для радиаторов удаляют воздух без какого-либо ручного вмешательства

27. 06.2015 Устранение пузырьков растворенных газов с помощью вентиляционных клапанов Пузырьки растворенных газов, образующиеся при повышении температуры, можно удалить с помощью использование вентиляционных клапанов

27/01/2014 Воздуховыпускные клапаны: отличное термодинамическое решение Любой воздух, присутствующий в системе, должен быть удален с помощью выпускных клапанов подходящего размера

27/07/2020 Используйте автоматические воздуховыпускные клапаны на радиаторы.Повышение энергоэффективности систем отопления за счет использования автоматических вентиляционных отверстий.

Содержимое этого сайта не может быть периодическим и не представляет собой "редакционный продукт".

Воздушные сепараторы для контроля и удаления захваченного воздуха

Оборудование для удаления воздуха и грязи

Сепараторы воздуха используются для отделения увлеченного воздуха в воде посредством принудительного потока. Сепараторы воздуха и грязи предназначены для удаления захваченного воздуха и отделения мусора, связанного с запуском и обслуживанием любой гидравлической системы.

Очистители воздуха (ASME / Non-ASME)

Проточные очистители воздуха

используются в коммерческих и промышленных гидравлических системах для эффективного контроля и удаления захваченного воздуха.

Выберите одну из девяти моделей: AP-104, AP-105, AP-106, AP-108, AP-110, AP-112. АП-114, АП-116 и АП-118. Серия Wessels AP-104 изготовлена ​​из чугуна. Все остальные серии AP изготовлены из готовой стали.

Узнать больше

Разделитель

Тангенциальные / вихревые сепараторы воздуха (ASME)

Воздушные сепараторы быстро и эффективно удаляют воздух из замкнутых систем отопления и охлаждения.Вода входит и выходит через уникальные тангенциальные патрубки сопел, которые создают эффект низкоскоростного вихря в центре устройства. Естественные центробежные силы позволяют более тяжелой безвоздушной воде двигаться к внешним краям, в то время как увлеченный воздух захватывается сборной трубкой из нержавеющей стали и выпускается в верхнюю часть сепаратора. Затем этот воздух может быть перенаправлен в компрессионный бак или выпущен из системы через автоматический воздухоотводчик.

Узнать больше

Разделитель

Сепараторы воздуха и грязи (ASME / Non-ASME)

Сепараторы воздуха и грязи предназначены для удаления захваченного воздуха и отделения мусора, связанного с запуском и обслуживанием любой гидравлической системы.Конструкция включает в себя сливной клапан, используемый для удаления плавающего мусора, съемную торцевую крышку для доступа коалесцирующей среды и вентиляционное отверстие для автоматического выпуска воздуха из сепаратора.

Узнать больше

Разделитель

Центробежный сепаратор твердых частиц

Центробежные сепараторы твердых частиц серии

Wessels CFS разработаны для проточной или скользящей фильтрации унесенных твердых частиц из жидкостной системы с низким потоком. Этот безфильтровый сепаратор обеспечивает удаление твердых частиц размером 50 микрон и более за счет центробежной силы и трения. Жидкость входит в сепаратор по касательной и создает вихрь внутри устройства.

Узнать больше

Механические конденсатоотводчики - конденсатоотводчики с шаровым поплавком и конденсатоотводчики с перевернутым ковшом

Механический конденсатоотводчик

Для работы механических конденсатоотводчиков используется разница в плотности пара и конденсата. Они могут непрерывно пропускать большие объемы конденсата и подходят для широкого спектра технологических применений. Типы включают конденсатоотводчики с поплавком и перевернутым ведром.

Конденсатоотводчик с шаровым поплавком

Сифон с шаровым поплавком работает, определяя разницу в плотности пара и конденсата. В случае ловушки, показанной на изображении справа (ловушка флота с воздушным краном), конденсат, достигающий ловушки, заставит шаровой поплавок подняться, поднимая клапан с седла и выпуская конденсат. Как видно, клапан всегда затоплен, и ни пар, ни воздух через него не проходят, поэтому в ранних ловушках такого типа вентиляция вентиляции осуществлялась с помощью ручного крана в верхней части корпуса. В современных ловушках используется термостатический воздухоотводчик, как показано на рисунке справа (ловушка Флота с термостатическим воздухоотводчиком). Это позволяет первичному воздуху проходить, в то время как ловушка также обрабатывает конденсат.

Автоматический воздухоотводчик использует тот же капсульный элемент уравновешенного давления, что и термостатический конденсатоотводчик, и расположен в паровом пространстве над уровнем конденсата. После выпуска начального воздуха он остается закрытым до тех пор, пока воздух или другие неконденсирующиеся газы не накопятся во время нормальной работы и не заставят его открыться за счет снижения температуры паровоздушной смеси.Дополнительное преимущество термостатического вентиляционного отверстия заключается в значительном увеличении конденсатоотдачи при холодном пуске.

В прошлом термостатический воздухоотводчик был слабым местом, если в системе присутствовал гидроудар. Даже мяч мог быть поврежден, если гидроудар был сильным. Однако в современных поплавковых конденсатоотводчиках вентиляционное отверстие представляет собой компактную, очень прочную капсулу из нержавеющей стали, а современные методы сварки, используемые на шаре, делают поплавковый термостатический конденсатоотводчик в сборе очень прочным и надежным в условиях гидроудара.Во многих отношениях поплавковый термостатический конденсатоотводчик наиболее близок к идеальному конденсатоотводчику. Он будет сливать конденсат, как только он образуется, независимо от изменений давления пара.

Преимущества поплавково-термостатического конденсатоотводчика

  • Сифон непрерывно отводит конденсат с температурой пара. Это делает его лучшим выбором для приложений, где скорость теплопередачи высока для доступной площади поверхности нагрева.
  • Он одинаково хорошо справляется с тяжелыми и легкими конденсатными нагрузками и не подвержен резким и резким колебаниям давления или расхода.
  • Если установлен автоматический воздухоотводчик, сифон может беспрепятственно выпускать воздух.
  • Имеет большую вместимость для своего размера.
  • Версии, которые имеют клапан разблокировки паровой блокировки, являются единственным типом уловителя, полностью подходящим для использования там, где может возникнуть паровая блокировка.
  • устойчив к гидроударам.

Недостатки поплавкового конденсатоотводчика

  • Хотя ловушка поплавкового типа менее восприимчива, чем ловушка с перевернутым ведром, она может быть повреждена сильным замерзанием, и корпус должен быть хорошо изолирован и / или дополнен небольшой дополнительной термостатической сливной ловушкой, если она должна быть установлена ​​в незащищенном месте. позиция.
  • Как и для всех ловушек механического типа, для работы в различных диапазонах давления требуются разные внутренние устройства. Ловушки, предназначенные для работы при более высоких перепадах давления, имеют меньшие отверстия для уравновешивания плавучести поплавка. Если ловушка подвергается более высокому перепаду давления, чем предполагалось, она закрывается и не пропускает конденсат.

Конденсатоотводчик с перевернутым ковшом

Конденсатоотводчик с перевернутым ковшом показан на рисунке 11.3.3. Как следует из названия, механизм состоит из перевернутого ведра, которое прикреплено рычагом к клапану.Важной частью ловушки является небольшое вентиляционное отверстие в верхней части ковша. На рисунке 11.3.3 показан метод работы. В (i) ковш опускается, сдвигая клапан с седла. Конденсат течет под днищем ведра, заполняя корпус и вытекает через выпускное отверстие. В (ii) поступление пара вызывает плавучесть ковша, затем оно поднимается и закрывает выпускное отверстие. В (iii) ловушка остается закрытой до тех пор, пока пар в ведре не сконденсируется или не выйдет через вентиляционное отверстие в верхнюю часть корпуса ловушки.Затем он тонет, стягивая главный клапан с седла. Скопившийся конденсат выпускается, и цикл повторяется.

В (ii) воздух, достигающий уловителя при запуске, также придаст ковшу плавучесть и закроет клапан. Отверстие для вентиляции ведра необходимо для выхода воздуха в верхнюю часть уловителя для последующего выпуска через седло главного клапана. Отверстие и перепад давления небольшие, поэтому уловитель относительно медленно выпускает воздух. В то же время он должен пропускать (и, следовательно, расходовать) определенное количество пара, чтобы уловитель работал после того, как воздух очистился.Параллельное вентиляционное отверстие, установленное снаружи сифона, сокращает время запуска.


Работа конденсатоотводчика с перевернутым ведром

Преимущества конденсатоотводчика перевернутого ковша

  • Конденсатоотводчик с перевернутым ковшом может выдерживать высокое давление.
  • Подобно поплавково-термостатическому конденсатоотводчику, он хорошо переносит гидравлические удары.
  • Может использоваться на линиях перегретого пара с добавлением обратного клапана на входе.
  • Режим отказа обычно открыт, поэтому он безопаснее для тех приложений, где требуется эта функция, например, для дренажа турбин.

Недостатки конденсатоотводчика перевернутого ковша

  • Небольшой размер отверстия в верхней части ковша означает, что этот тип сифона может только очень медленно выпускать воздух. Отверстие нельзя увеличивать, так как при нормальной работе пар будет проходить через него слишком быстро.
  • В корпусе сифона всегда должно быть достаточно воды, чтобы она служила уплотнением вокруг кромки ведра. Если сифон теряет этот гидрозатвор, пар может улетучиваться через выпускной клапан.Это часто может происходить в приложениях, где происходит внезапное падение давления пара, в результате чего часть конденсата в корпусе уловителя «вспыхивает» в пар. Ковш теряет плавучесть и тонет, позволяя пару проходить через отверстие сифона. Только если в уловитель попадет достаточное количество конденсата, гидрозатвор снова сформируется и предотвратит потерю пара.
  • Если уловитель с перевернутым ковшом используется там, где можно ожидать колебания давления в установке, на впускной линии перед уловителем должен быть установлен обратный клапан.Пар и вода могут свободно течь в указанном направлении, в то время как обратный поток невозможен, так как обратный клапан будет прижат к своему седлу.
  • Более высокая температура перегретого пара может привести к потере гидрозатвора в перевернутом ведре. Обратный клапан перед сифоном следует рассматривать как обязательный в таких условиях. Некоторые ловушки с перевернутым ковшом в стандартной комплектации производятся со встроенным обратным клапаном.
  • Сифон с перевернутым ведром может быть поврежден от замерзания при установке на открытом месте с отрицательными условиями окружающей среды.Как и в случае с другими типами механических ловушек, подходящая изоляция может решить эту проблему, если условия не слишком суровые. Если ожидается, что окружающие условия значительно ниже нуля, то, возможно, будет разумно рассмотреть более надежный тип ловушки для выполнения этой работы. В случае дренажа из водопровода лучшим выбором будет термодинамическая ловушка.
  • Как и поплавковый уловитель, отверстие в уловителе с перевернутым ковшом рассчитано на работу при максимальном перепаде давления. Если ловушка подвергнется более высокому перепаду давления, чем предполагалось, она закроется и не пропустит конденсат. Доступен ряд размеров отверстий для покрытия широкого диапазона давления.
Номер (а):

VALTEC | Воздухоотводчик автоматический VT.502

  • Новости
  • Автоматический воздухоотводчик VT.502

Вниманию покупателей: в настоящее время в ассортименте VALTEC имеется несколько типов автоматических дефлекторов VT.502, которые различаются по конструкции, способу подключения к трубопроводу и сфере рекомендуемого использования.

VT.502.NH - автоматический воздухоотводчик с пружинным приводом, нижним подключением и боковым расположением воздуховыпускного отверстия. Пружинный механизм надежен, так как не имеет фрикционных деталей. Боковое расположение светильника позволяет устанавливать вентиляционное отверстие очень близко к потолку.

К особенностям этого воздухоотделителя относится повышенная чувствительность к загрязнению охлаждающей жидкости. Нерастворимые частицы могут застрять между витками пружины, что сделает работу устройства некорректной.

Воздухозаборник с жиклером модели VT.502.NH.04 требовательны к качеству охлаждающей жидкости в системе. Их рекомендуется ставить в закрытых системах отопления, где пользователь производит кондиционирование и очистку воды (устанавливаются системы фильтрации).

Сфера применения этих воздуховодов: коллекторные группы и распределительные устройства, группы безопасности котла, коллекторы теплого пола и др., Гидросепараторы (гидропушки).

VT.502.NA - автоматический воздухоотводчик с рычажным приводом, боковым подключением и верхним положением воздуховыпускного патрубка.

VT.502.NV - автоматический воздухоотводчик с рычажным приводом, нижним штуцером и верхним положением штуцера выхода воздуха.

Рычажный привод менее чувствителен к загрязнению рабочей среды и увеличивает пропускную способность (по воздуху) вентиляционного отверстия.

Приводы серий VT.502.NV.04 и VT.502.NA.04 выполнены в виде коромысла с подпружиненной уплотнительной площадкой улучшенной конструкции. Из-за этого дефлектор менее чувствителен к качеству теплоносителя.

Область применения этих моделей: открытые системы отопления, радиаторы, конвекторы и др., Трубы отопления, горячего и холодного водоснабжения, воздухоотделители.

Принцип работы вентиляционного отверстия:


Что такое автоматический климат-контроль (автоматический кондиционер)?

Автоматический климат-контроль (автоматический кондиционер) в автомобилях:

Автоматическая система климат-контроля - самая совершенная из всех систем кондиционирования воздуха в автомобилях. Он эффективно контролирует температуру и влажность в салоне.В климат-контроле вы можете установить желаемую температуру в салоне. Однако система контролирует его независимо от температуры и влажности наружного воздуха. Некоторые передовые системы предлагают двухзонный климат-контроль с автоматическим режимом рециркуляции.

Автоматическая панель управления кондиционером

Автоматическая система климат-контроля обеспечивает индивидуальный комфортный климат для пассажиров. Он автоматически контролирует температуру, воздушный поток и распределение воздуха внутри кабины. Система климат-контроля также контролирует скорость вращения вентилятора и циркуляцию воздуха.

В некоторых случаях система автоматического климат-контроля обеспечивает электронное регулирование температуры воздуха, расхода и распределения воздуха. В некоторых системах предусмотрены форсунки для размораживания ветрового и боковых окон, чтобы исключить эффект запотевания. В настоящее время бюджетные автомобили также предлагают автоматический кондиционер (пониженная версия автоматического климат-контроля) с сенсорной панелью для простоты использования.

Воздухозаборник переменного тока (Изображение предоставлено Bentley)

Характеристики системы климат-контроля:

Система автоматического климат-контроля также измеряет качество воздуха в кабине с помощью различных датчиков.В некоторых из них предусмотрен отдельный блок управления микроклиматом для управления различными датчиками / исполнительными механизмами, такими как датчик качества воздуха в салоне и датчик влажности. Водитель и передний пассажир могут регулировать температуру отдельно для себя. Вы также можете точно регулировать уровни температуры, направление и интенсивность воздушного потока с помощью сенсорного экрана.

Система климат-контроля также может поддерживать температуру в зависимости от солнечного света и качества всасываемого воздуха с помощью настроек с помощью ключевого кода.Производители используют специальные сокращения для обозначения своих автоматических систем климат-контроля в автомобилях. Например, Mercedes-Benz использует термин THERMOTRONIC для обозначения автоматических систем климат-контроля, установленных в его автомобилях.

Некоторые производители выводят климат-контроль на новый уровень. Водитель и передний пассажир могут независимо устанавливать температуру по своему усмотрению в своих помещениях. Задние пассажиры также могут получить более качественный воздух с функцией вентиляции и рециркуляции задней части салона.

Задний кондиционер (Изображение любезно предоставлено Hyundai)

Mercedes-Benz предоставляет отдельный блок управления с дисплеем для заднего кондиционера. Он также включает в себя дополнительные воздуховыпускные отверстия в средней стойке, вентиляционные отверстия в центральной консоли и дополнительный вентилятор для этой цели. Это обеспечивает поддержание идеальной температуры в задней части салона. Некоторые производители для достижения желаемого эффекта также устанавливают «крышные кондиционеры» или вентиляторы на крыше в некоторых более крупных моделях.

Автоматический климат-контроль в роскошных автомобилях:

Некоторые ультра-роскошные автомобили оснащены ультрасовременным 4-зонным кондиционером. Он включает в себя дополнительный блок кондиционирования воздуха в задней части салона с элементами управления скоростью вращения вентилятора и температурой спереди и сзади.В некоторых автомобилях, таких как Bentley Mulsanne, вы можете управлять задним кондиционером с помощью складывающейся задней консоли в центральном подлокотнике.

Задний климат-контроль в автомобилях класса люкс (Изображение любезно предоставлено Bentley)

Кроме того, в настоящее время некоторые производители предлагают перчаточный ящик с кондиционером или охлаждением в качестве дополнительной опции. Таким образом, он становится популярным среди покупателей бюджетных автомобилей. Он поддерживает охлаждение бутылок с водой / банок для напитков. Охлаждаемый перчаточный ящик использует холодный воздух, вырабатываемый автомобильным кондиционером, для охлаждения вещей, помещенных в него.Таким образом, вы можете оставить бутылки с водой и банки с газированными напитками для их охлаждения.

Охлаждаемый перчаточный ящик (Изображение предоставлено Hyundai)

Советы по эффективному использованию климат-контроля:

  1. Всегда держите переднюю решетку подальше от любых препятствий для правильного функционирования кондиционера.
  2. Всегда держите окна закатанными, чтобы максимально повысить эффективность кондиционера.
  3. Поддерживать кондиционер в режиме рециркуляции при использовании
  4. Используйте режим «Свежий воздух» только тогда, когда это необходимо.
  5. Для повышения топливной экономичности используйте кондиционер только тогда, когда это необходимо.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
