Зачем нужна автоматика для циркуляционного насоса?

Циркуляционные насосы позволяют повысить эффективность отопительных систем, что позволяет более рационально использовать энергоресурсы и экономить на их оплате. Работа циркуляционного насоса осуществляется посредством включения его в сеть, поэтому при проблемах на линиях электропередач велика вероятность поломки устройства и выхода из строя всего отопительного оборудования. Естественно, сейчас насосы и автоматика для дачи продается в многих магазинах и приобрести любые комплектующие не проблема. Но лучше, чтобы подобных «сюрпризов» не возникало .

Чтобы избежать таких проблем существует ИБП для циркуляционного насоса, который позволяет обеспечить бесперебойную работу системы отопления при отключении электричества и перепадах напряжения в электрической сети.

ИБП для циркуляционного насоса включает в себя аккумуляторы для накопления электроэнергии и стабилизаторы напряжения. При отключении электричества работа системы отопления будет автоматически переключена на питание от батарей ипб, позволяя системе работать в автономном режиме от нескольких часов до нескольких суток, что зависит от емкости батарей устройства.

Работа любого циркуляционного насоса требует управления. Установленная автоматика для циркуляционного насоса позволяет максимально упростить задачу управления и перевести работу устройства в автоматический режим. Автоматика для циркуляционного насоса осуществляет контроль над выполнением главной функции отопительной системы – поддержание нужной температуры в помещении. При этом осуществляется экономия электроэнергии, так как при достижении нужной температуры работа устройства останавливается и вновь возобновляется при понижении температуры до определенного уровня. Такое автоматическое управление позволяет увеличить срок эксплуатации циркуляционного насоса.

Для обеспечения нужного эффекта устанавливать насос нужно правильно. Для этого существуют основные правила установки циркуляционного насоса:

• установку следует производить в трубопровод обратной линии в горизонтальном положении насоса, что увеличит срок его эксплуатации;
• используйте при установке фильтр и разъемные резьбы, а при работе под давлением обратный клапан, что позволит устройству быть дополнительным в системе естественной циркуляции;
• после монтировки насоса нужно поставить на трубопровод кран, а на байпасе устройства для выхода воздуха;
• установку надо делать в непосредственной близости к расширительному баку.

Лучше всего доверить установку устройств для повышения эффективности отопительной системы специалистам. Они, используя правила установки циркуляционного насоса, профессионально и быстро выполнят качественную работу по установке любого циркулирующего насоса.

Своїми руками — Автоматика циркуляционного насоса на atmega8 — Гелио и геосистеми

Присвоїти номінацію темі можна тут
_____________________________________________________________________________________

Доброго дня. При нынешних ценах на электроэнергию и предстоящих подорожаниях задумался как можно экономить. Подозрение на приличный процент потребления хозяйства пал на циркуляционный насос. Котел не оборудован автоматикой для циркуляционного насоса, так как он предназначен для систем отопления с естественной циркуляцией теплоносителя. При детальном рассмотрении, насос потребляет, на самой меньшей скорости, примерно 40 ватт в час, что является примерно 1 кВт в сутки. Это довольно много. Было принято решение как то автоматизировать работу циркуляционного насоса для уменьшения энергопотребления.

Алгоритм работы представлялся таким: работают два таймера, включение и выключение насоса, с временными рамками от 1 с до 99 минут (с разрешением в 1с, точность избыточна, но если для такой точности не нужны дополнительные затраты, то почему бы и нет), а если в какой то момент включается котел, то насос включен все время горения котла, если котел погас, то включается отсчет таймера работы насоса. Хотелось предусмотреть возможность подключения внешнего термостата, для возможности контролировать температуру в помещении. Пока температура в доме выше заданной, то насос не включается. Для такой задачи хорошо подходит микроконтроллер, выбор пал на atmega8, так как он не дорог, легкодоступен, и у меня он был. В качестве датчика горения котла, была взята термопара с китайского тестера, которую необходимо разместить неподалеку от горелки. Разработал примерную принципиальную схему устройства, печатную плату, написал программу для микроконтроллера.

В качестве блока питания взял зарядное устройство старого телефона 5v.

Описание работы:

При включении прибора считываются установки из энергонезависимой памяти. Запускается первый таймер, включается циркуляционный насос, мигает красный светодиод. Когда время работы первого таймера заканчивается, насос выключается и запускается второй таймер, паузы, мигает зеленый светодиод. Если сработает внешний термостат то насос остановится и засветится зеленый светодиод. Если в котле загорится горелка, то насос включится и засветится красный светодиод. Более высокий приоритет у термостата. Для изменения настроек необходимо на пару секунд зажать кнопку setup, засветится желтый светодиод и к расный — выставляется время таймера работы насоса. Еще раз нажать кнопку setup засветится желтый и зеленый светодиод — выставляется время таймера остановки насоса. Еще раз нажать кнопку setup, будет светится только желтый светодиод и показана температура термопары в условных единицах (необходимо для установки порогов срабатывания датчика горения котла).

Еще раз нажать кнопку setup — выставляется уровень при котором устройство “понимает” что горелка включена. Еще раз нажать кнопку setup данные переносятся в энергонезависимую память и устройство переходит в рабочий цикл.

Схема, печатка и исходники прилагаются.

С Уважением, Антон Гвозд.

P.S. Схему начисто рисовал в последний момент, могут быть неточности.



Автоматика для котлов Насос-бойлер Насос-циркуляции отопления вентилятор комнатный термостат

Имеются точки продаж в городах:

г. Алматы. Роман 8(705)210-13-39

г. Караганда. Бухар жырау 81/1.  +7(775)201-99-24

г. Кокшетау, ул. Уалиханова, 22, Магазин «Водолей». Тел. 315002

г. Нур-Султан, «ПрофТепло», ТД «Куаныш», ул. Бақтыораз Бейсекбаев, 23,

+7(702)777-08-10, +7(705)444-08-10

https://go.2gis.com/s9m79

г. Нур-Султан, (Астана), Эталон, 16 ряд. 17-18место. Дауренбек 8(707)334-49-91

г. Нур-Султан. Георгий 8(775)071-68-42

г. Павлодар. Дмитрий 8(777)459-32-33 г.

Г. Петропавловск. Наталья +7(705)652-45-06

г. Семей. ул. Уранхаева, 62Б. Олжас 8(747)063-34-78; 8(777)849-48-50

г. Семей, «Проф тепло» ул. Абая, 67 (напротив памятника Абая)/Мусинова, 31(«Компас»)

Руслан 8(705)500-21-05;

Руслан 8(707)706-54-99;

Татьяна 8(747)814-16-08.

г. Талдыкорган. Мурат +7(701)570-23-01

г. Щучинск. Владимир +7(702)311-09-08

опт/розница
KG Elektronik  Proton

Цена указана только за пульт. Вентилятор стеклошнур, ручки продается отдельно.  Автоматика для котлов длительного горения. Способствует поддержанию стабильной температуры в угольном котле, лучшему сжиганию мелкого угля, более длительному горению.

Магазин отопительного оборудования

ТОО Актив г Павлодар ул. Генерала Дюсенова 154
БИН  070340015108

Если Вам нужен простой контроллер (вентилятор, 1 насос) смотрите CS 20 или SP- 30.
Если Вам нужен более совершенный и для управления двумя насосами (вентилятор, насос-отопления, насос-бойлер косвенного нагрева, комнатный термостат) — смотрите CS-19 или SP-32.

Функции контроллеров:

Контроллер cs-20 в данном контроллере имеется функции ручной установки:
.  температура включения насоса 20-80°С
.  регулировка мощности вентилятора
.  время продува1-99сек
.  периодичность продувки1-15мин
.  антизамерзания автоматически включает циркуляционный насос при достижении температуры котла 5 °С

.  угасание котла — например, когда заканчивается уголь температура котла падает и вентилятор отключается, автоматика перестает работать, данную температуру можно регулировать от 20 до 55 градусов.

Контроллер SP-30 в данном контроллере имеется функции ручной установки:
. температура включения насоса 20-80°С
. регулировка мощности вентилятора
. время продува1-90сек
. периодичность продувки1-15мин
.температура угасания — например, когда заканчивается уголь температура котла падает и вентилятор отключается, автоматика перестает работать, данную температуру можно регулировать от 20 до 85 °С.

.  модуляция вентилятора (ControlSmart)  — при включенном режиме вентилятор наилучшим способом обеспечивает оптимальный процесс горения для улучшения максимального КПД котла.
.  датчик отработанных газов (поставляется отдельно) при включении автоматически контролирует температуру дымовых газов, при температуре на выходе из котла более 150-ти °С,  мощность вентилятора уменьшается, таким образом минимизирует потери тепла в котле и способствует экономии топлива.

.   звукогого оповещение при излишнем нагреве котла ( 70-99°С)
.   возможность подключения комнатного термостата.
.  «Анти стоп»-   против залипания ротора циркуляционного насоса и застаивания системы — включает насос вне отопительного сезона каждые 14 дней на некоторое время.
.  «Антизамерзание»- включает циркуляционный насос при достижении температуры котла 5°.
. «Термическая защита» дополнительный биметаллический датчик монтируется вместе с датчиком температуры котла или отдельно на трубе подачи теплоносителя, который отключает работу вентилятора при достижении температуры котла 85° также функция работает как защита от закипания в случае повреждения датчика.
.  Корректировка температуры котла +9/-9
.  Время розжига.

Контроллер SP-32 PID. (2 НОСОСА) При включении если текст не на русском языке Нажмите пожалуйста кнопки в этой последовательности : F, + , F , + , F , START/STOP.
В данном контроллере имеются такие настройки:
《УСТАНОВКИ  КОТЛА》
. Температура котла 26-85°С
. Время продува 0-30сек
. Перерыв продува 1-15мин
. Гистерезис 1- 10°С. — с помощью данной функции можно регулировать разницу между включением и выключением вентилятора. пример — Вы установили температуру котла 50°, установили гистерезис 3°, тогда температура выключения вентилятора будет 53°, а включения 47°.
. Температура угасания 20-44°. Если температура в котле начнет снижаться (закончилось топливо), то при достижении установленной температуры угасания, автоматика отключиться, вентилятор перестанет работать.
. Время розжига 30-90мин.
. Возможность подключения комнатного термостата
. Корректировка температуры +10/-10°
. Температура аларм 70-100°. Данная функция предохраняет котёл от перегрева или закипания в случае неисправности или повреждения основного датчика. Биметаллический датчик монтируется вместе датчиком температуры котла или на падающей теплоноситель трубе из котла (подача), при достижении выставленной температуры 70-100° отключит вентилятор, включит звуковой сигнал.

《УСТАНОВКИ НАСОСОВ》
. Температура включения насоса-отопление 20-80°
. Температура включения насоса-бойлера 20-80°
. Приоритет насос-бойлер. При включенной функции включаются в первую очередь насос-бойлер.
. Режим зима/лето. При включенной функции блокируется насос-отопления, работает только насос -бойлер. Насос-отопления включается только если котёл достигнет температуры 90°, для защиты от перегрева котла или закипания.

《《《 УСТАНОВКИ ВЕНТИЛЯТОРА》》》

Два типа управления :
Control Smart (CS) — позволяет наилучшим способом обеспечить оптимальное процессы горени/тления для получения; максимального КПД котла и STD — все параметры устанавливаются самостоятельно.
《《《STD》》》
.  Мощность вентилятора
.  Мощность продува
.  Тип вентилятора
.  Датчик газов. При включенной функции вентилятор плавно уменьшает и увеличивает мощность работы вентилятора исходя из заданных параметров температур, что способствует экономии топлива.

《《《Control Smart》》》
.  Мощность продува
.  Тип вентилятора
.  Датчик газов.
.  Минимальная мощность
.  Максимальная мощность.

《ДРУГИЕ УСТАНОВКИ》
. Анти стоп-препятствует застаиванию воды и насоса вне сезона. Включает все насосы каждые 14 дней на некоторое время.
.  Антизамерзание-при достижении  температуры 5° автоматически включается все насосы, во избежание замерзания системы.
[14.03, 14:25] Дима: Контроллер CS-19 регулирует насос- отопления, насос-бойлера ,вентилятор.
Сенсорная панель.
.  Control Smart — встроенная программа позволяет наилучшим способом обеспечить оптимальное процессы горения/тления для получения максимального КПД котла.

КОНТРОЛЛЕР CS 19
В КОНТРОЛЛЕРЕ CS 19 ИМЕЮТСЯ ОСОБЕННОСТИ — ЭТО ФУНКЦИИ F1,F2, F3, F4,- эти функции упрощают настройку. Пример- Если вы топите смешанным топливом (уголь дрова) вам достаточно поставить функцию F1 тогда не нужно каждый параметр( мощность вентилятора, время продува, периодичность продува и т.д.) устанавливать по отдельности всё уже запрограммировано. Если топите только мелким углем ставите функцию — F4. Если топите дровами — F2.
.  F1-дерево уголь (переменная мощность поддува + продувка)
.  F2-дерево (мощность поддува 20% + продувка)
.  F3 — уголь(мощность поддува 50% + продувка)
.  F4-опилки (мощность поддува 100% + продувка)
.  F5-собственные установки
В функциях F1-F4 — мощность поддува, температура насоса-отопительного, температура угасания контроллер соотносит благодаря использованию алгоритма Control Smart. В функции F1 мощность вентилятора уменьшается когда температура котла приближается к заданной температуре.
В функции F5 — ручные установки :
.  Р — приоритет насос-бойлер. При включенной функции включаются в первую очередь насос-бойлер (также включается в режиме F1-F5)
.  L — режим лето/зима(также включается в режиме F1-F5)
.  T — комнатный термостат (также включается в режиме F1-F5)
.  C — температура включения насоса-отопления
.  U — температура включения насоса-бойлера
.  D — Мощность вентилятора
.  1 — время продува
.  2 — перерыв продува
.  3 — температура угасания. Если температура в котле начнет снижаться (закончилось топливо), то при достижении установленной температуры угасания, автоматика отключиться, вентилятор перестанет работать.
.  4 — время розжигa.
.  звуковое оповещение при слишком высокой температуре котла 90
.  Анти стоп предохраняет систему и насос от застоя вне отопительного сезона, включает насос каждый 14 день на 15 секунд.
.  Анти заморозка.

Дополнительные настройки
.  Выбор типа вентиляторов
.  Мощность поддува вовремя разжигания
.  Перерыв поддува при подключенном комнатном термостате.

П Р Я М Ы Е   П О С Т А В К И    С   З А В О Д А



Автоматика для отопления коттеджа | Danfoss

В данной статье мы рассмотрим подбор автоматики для систем отопления индивидуальных домов. Типовыми задачами, которые решает система отопления, являются обогрев помещений с помощью радиаторов, поддержание комфортной температуры в контурах теплого пола, приготовление горячей воды.

Что такое система теплоснабжения индивидуального здания?

Любое современное индивидуальное жилье оснащается системой теплоснабжения, которая включает в себя, как правило, четыре составляющие:

• источник тепловой энергии;
• система радиаторного отопления;
• система напольного отопления;
• система приготовления горячей воды

Рассмотрим автоматизацию этих четырех систем.

 1. Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения индивидуального здания в большинстве случаев служит собственный котел, работающий на газообразном или жидком топливе. Современные котлы делятся на две большие группы: одноконтурные и двухконтурные.

Двухконтурные котлы предназначены для нагрева и подачи теплоносителя в контур отопления, а также для приготовления горячей воды (ГВС). В состав двухконтурных котлов входит теплообменник нагрева горячей воды, трехходовой вентиль для переключения режима отопления / приготовления ГВС, циркуляционный насос, автоматика. Горячая вода приготавливается в проточном теплообменнике, поэтому котел должен иметь достаточную мощность, перекрывающую пиковую потребность в горячей воде. Для подключения двухконтурного котла производители рекомендуют установить запорные краны, а также фильтры на входе в котел холодной питьевой воды и теплоносителя из системы отопления.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Зачастую с одноконтурными котлами применяют бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником. Для подачи теплоносителя в контур отопления и нагрева ГВС применяется насосный узел обвязки котла DSM-BPU.



Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через конуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Как правило, мощность котла подбирают исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется очень быстро и просто: достаточно переключить питающее напряжение с насоса контура отопления на насос контура нагрева ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя. Таким образом, для реализации приоритета ГВС достаточно подключить насосы узла DSM-BPU к термостату бойлера косвенного нагрева или к системе управления котла.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

 2. Радиаторное отопление

Обвязка радиатора должна выполнять следующие основные функции: регулировать мощность радиатора в зависимости от температуры в помещении, перекрывать поток теплоносителя в радиатор для обслуживания, ремонта или замены, обеспечивать возможность слива теплоносителя из радиатора на время ремонта

Регулировать мощность радиаторного отопления можно двумя способами: управляя всеми радиаторами в одном помещении одновременно по комнатному термостату или управляя каждым радиатором независимо радиаторным термостатом

Комнатный термостат применяют, если радиаторы закрыты декоративной решеткой, в этом случае температура в месте установки радиатора значительно отличается от температуры в комнате, и радиаторный термостат будет работать некорректно. Также, если в комнате установлено большое количество радиаторов, удобнее регулировать температуру в помещении одним прибором – комнатным термостатом. При использовании комнатного термостата радиаторы, расположенные в данной комнате, подключаются к распределительному коллектору, на котором расположены термоэлектрические приводы. Приводы открывают и закрывают подачу теплоносителя к радиаторам по команде комнатного термостата. Сигнал от комнатного термостата может поступать по проводам (проводная версия) или в виде радиосигнала (беспроводная версия) к ресиверу. Для удобства подключения термоэлектрических приводов можно использовать коммутационную панель FH-WC.

Для возможности отключения радиатора и слива из него теплоносителя необходимо использовать специальные запорные клапаны, например RLV-KD для радиаторов с нижним подключением или 2 шт. RLV для радиаторов с боковым подключением. К этим клапанам можно подключить спускной кран с насадкой для шланга 3/4″ и предотвратить попадание теплоносителя на отделочные материалы при обслуживании и ремонте

Кран спускной для клапанов RLV, RLV-KD с насадкой для шланга 3/4″

При использовании радиаторных термостатов на каждый радиатор должны быть установлены термостатический элемент, клапан терморегулятора и запорный клапан, или комбинация из этих элементов

По типу подключения радиаторы делятся на радиаторы с боковым подключением и радиаторы с нижним подключением

Рассмотрим варианты обвязки радиаторов с боковым подключением.

a) Термостатический элемент, клапан терморегулятора и запорный клапанВ качестве термостатического элемента можно использовать элемент с газовым наполнением сильфона RA2994 или электронный термостат living eco.

RA2994

living eco

В зависимости от разводки трубопровода используют различные конструктивные исполнения клапана терморегулятора RA-N

Клапан RA-N угловой

Клапан RA-N прямой

Трехосевой клапан RA-N для подключения справа

Трехосевой клапан RA-N для подключения слева

Клапан RA-N угловой с боковым подключение

Также существуют хромированные версии и исполнения для прессового соединения, см. здесь

В качестве запорного клапана используется прямой или угловой запорный клапан RLV.

Клапан запорный угловой

Клапан запорный прямой

Также существуют хромированные версии и исполнения для прессового соединения, см. здесь

b) Термостатический элемент, гарнитура для бокового подключения RA-K

Гарнитура объединяет в себе клапан терморегулятора и запорный клапан. Применение гарнитуры позволяет опустить пластиковые трубопроводы ниже уровня радиатора и таким образом не допустить попадания на них солнечного света, вызывающего преждевременное старение пластиковых трубопроводов. Кроме того, гарнитуры выглядят очень эстетично и упрощают монтаж.

К гарнитуре RA-K подходят термостатические элементы RA2994 и living eco. В зависимости от способа прокладки трубопроводов следует выбрать гарнитуру с нижним или тыльным подключением трубопроводов.

Гарнитура с нижним подключением
Гарнитура с тыльным подключением

c) Термостатический элемент, гарнитура для бокового одноместного подключения RA 15/6TВ

К гарнитуре RA 15/6TВ подходят термостатические элементы RA2994 и living eco. Эта гарнитура позволяет максимально скрыть обвязку радиатора. Следует иметь в виду, что одноместное подключение снижает теплоотдачу радиатора на 15…20%.

Рассмотрим варианты обвязки радиаторов с нижним подключением

a) Радиатор с нижним подключением без встроенного клапана терморегулятораВ этом случае следует использовать гарнитуру VHS и термостатический элемент. В качестве термостатического элемента можно использовать элемент с газовым наполнением сильфона RA2994 или электронный термостат living eco

В зависимости от разводки трубопроводов используют прямую или угловую версии VHS, а в зависимости от подключения к радиатору версию G 1/2” или G 3/4”.

Угловая гарнитура VHS

Прямая гарнитура VHS

b) Радиатор с нижним подключением со встроенным клапаном терморегулятора с клипсовым соединением RA

В этом случае следует использовать термостатический элемент с газовым наполнением сильфона RA2994 или электронный термостат living eco. В качестве запорного вентиля можно использовать клапан RLV-KD. В зависимости от разводки трубопроводов используют прямую или угловую версии RLV-KD, а в зависимости от подключения к радиатору версию G 3/4” или с переходниками G 1/2”.

Прямой запорный клапан RLV-KD с переходниками G 1/2”

Угловой запорный клапан RLV-KD с переходниками G 1/2”

c) Радиатор с нижним подключением со встроенным клапаном терморегулятора с резьбовым соединением М30х1,5

В этом случае следует использовать термостатический элемент RAW-K или электронный термостат living eco с адаптером K. В качестве запорного вентиля можно использовать клапан RLV-KD. В зависимости от разводки трубопроводов используют прямую или угловую версии RLV-KD, а в зависимости от подключения к радиатору версию G 3/4” или с переходниками G 1/2”.

RAW-K

living eco

 3.

Напольное отопление

Теплый пол обеспечивает особый комфорт в помещении. При достаточном утеплении теплый пол может обеспечивать компенсацию теплопотерь, но на практике как правило систему теплых полов устанавливают в дополнение к радиаторному отоплению.

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60.13330.2012 (актуализированная редакция СНиП 41-01). Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения.

Danfoss предлагает 5 моделей узлов смешения для теплых полов. Модели различаются применяемым насосом и комплектацией

FHM-C5 Компактный узел смешения с 3-х скоростным насосом UPS 15-40, с термостатом безопасности

FHM-C6 Компактный узел смешения с 3-х скоростным насосом UPS 15-60

FHM-C7 Компактный узел смешения с энергоэффективным насосом Alpha 2 15-60, с термостатом безопасности, ограничителем расхода, измерительной диафрагмой

FHM-C8 Компактный узел смешения с энергоэффективным насосом Alpha 2 15-60

FHM-C9 Компактный узел смешения с энергоэффективным насосом Alpha 2 15-40

Конструкция узлов смешения позволяет крепить их напрямую к коллекторам FHF

Для подключения контуров теплого пола применяют, как правило, распределительные коллекторы, оснащенные расходомерами. Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы. Чтобы избежать попадания воздуха в петли теплого пола, коллекторы оснащают воздухоотводчиками, в современных системах применяют автоматические воздухоотводчики.

Для регулирования теплых полов в небольших помещениях с одной петлей теплого пола можно использовать терморегуляторы FHV для напольного отопления. Модель FHV-R с термостатическим элементом FJVR регулирует температуру возвращаемого теплоносителя, таким образом поддерживая постоянную температуру поверхности пола. Модель FHV-A с термостатическим элементом RA2994 регулирует температуру воздуха в помещении

Терморегулятор FHV-R и термостатический элемент FJVR

Терморегулятор FHV-A и термостатический элемент RA2994

Для регулирования теплых полов в бОльших помещениях применяют комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3.

Комнатный термостат серии TP5001

Датчик температуры пола TS3

Управление циркуляционным насосом

Управление циркуляционным насосом

Поговорим об управлении циркуляционным насосом системы отопления для поддержания оптимально комфортной температуры в помещениях здания без лишних затрат на прогрев теплоносителя в котле обогрева, ни траты электроэнергии на переключение скоростей вращения вала циркуляционного насоса, который как раз и отвечает за температурные параметры в жилище.

Новшества в системах управления циркуляционными насосами

Простые циркуляционные насосы из первых изделий фирм наилучших производителей этих агрегатов от Omnigena, Grundfos, IBO, Unipump и WILO не имеют автоматических регуляторов работы насосов по температурным показателям в помещениях.

Уже начиная с серии Grundfos ALPHA2 начался выпуск агрегатов с функциями автоматической настройки работы насоса в зависимости от установленной температуры в помещениях (Grundfos UP 20-14 BXUT, Grundfos UP 15-14 BUT, Grundfos MAGNA и Grundfos MAGNA-3 – модели уже с термостатом и таймером, задающим режим работы насоса по времени включения и выключения насоса и по температуре в помещении, Grundfos UP 20-14 BXT, – модели с одним таймером без термостата, Grundfos UP 15-14 BT – только с термостатом).

Теперь уже не нужно стало следить за температурой (термостат) в помещениях и выключать котел, когда вы уезжали на долгий период из дома. Автоматика само стала отслеживать температурные показатели во всем доме и исходя из этих данных «заставляла» насос работать с большей или меньшей интенсивностью, подавая больше или меньше тепла в радиаторы дома. А для контроля и комфортного управления всей системой рекомендуется купить гидрострелки для отопления.

Автоматы (таймер) стал отслеживать программу, которую вы ему задаете на включение и отключение работы не только насоса, но и котла, то есть всей системы отопления, что очень важно при вашем длительном отсутствии (когда вы приедете из отпуска, то здание уже будет прогрето и не нужно будет ждать, пока прогреются батареи и нагреется воздух в доме).

Кроме этих важных и удобных функций новые модели циркуляционных насосов «научились» сами экономить тепло в доме, следить за расходом энергии как по теплу, так и по электричеству, сами руководят рациональным соотношением энергии в доме.

Современные автоматические циркулярные насосы серии Grundfos MAGNA и Grundfos MAGNA-3 уже самостоятельно могут с помощью автомата AvtoADAPT, которая уже начала применяться с серии Grundfos ALPHA2:

1. Регулировать свои характеристики работы в соответствии с теми величинами тепла, которое выдает котел;

2. Пропорционально регулировать давление изменение напорных характеристик самого насоса;

3. Поддерживать автоматически постоянный напор воды в системе отопления не смотря на расход воды в магистрали;

4. Переключаться самостоятельно на ночной, с пониженной подачей теплоносителя в систему, режим, который сочетается со всеми предыдущими режимами агрегата и зависит от температуры воды в системе подачи.

Кроме того серия MAGNA и MAGNA -3 получили ряд дополнительных функциональных возможностей от пульта управления R100:

1. Режим работы, соответствующий постоянным характеристикам по числу оборотов или регуляции по значениям макс./мин. или в этом интервале;

2. Автоматическую регуляцию режимов по температуре – давление и температура теплоносителя; Сигнализацию по аварийному состоянию насоса и системы отопления со световой индикацией.

В эти дополнения так же входят:

1. Возможность автоматической синхронной работы совместно с несколькими аналогичными агрегатами;

2. Внешнее аналоговое и принудительное управление через узел коммутации;

3. Обмен данными через шину связи;

4. Внешнее управление пуском/остановом, сигнализацию готовности к работе.

Циркуляционные насосы серии MAGNA могут регулироваться 3-мя способами, которые обозначены на панели управления соответствующими символами:

1. Через автоматическое адаптивное управление с заводской настройкой давления в сети – система AvtoADAPT;

2. Пропорциональное регулирование давления теплоносителя;

3. Регулирование по постоянному давлению.

Для ввода данных установки настройки насосов последнего поколения используют следующие органы управления:

1. Клавиатуру пульта управления, находящегося в клеммной коробке;

2. Пульт дистанционного управления типа R100;

3. Управление с шины связи.

Отдельно выпускаемы системы управления циркуляционными насосами

Кроме названных серийных моделей автоматизированных циркуляционных насосов, в специализированных торговых точках продаются отдельные универсальные радиочастотные устройства управлением частотой вращения электродвигателя насоса в зависимости от температуры НМС 82, работающий на принципе термостата по температуре потока жидкости в системе отопления и который подает определенные сигналы на реле управления скоростью вращения вала насоса.

Можно использовать данные термостата погружного или контактного Fantini Cosmi итальянского производства и от не уже строить систему управления работой насоса.

Также можно применять электронные системы управления запуском циркуляционного насоса после того, как котел обогрева создаст разницу температур в зоне подачи и обратке не менее 5-10 градусов по схеме:

с применением терморезистора и конденсаторов пуска.

Можно использовать регуляторы работы котла обогрева – терморегуляторы Е8 в системах отопления, связав работу котла с включением/выключением циркуляционного насоса через общий блок питания насоса на пульте управления котлом.

Электрическая часть системы отопления, или как управлять отопительным котлом и насосом. — 27 Апреля 2015 — Блог — мастерить своими руками

Второй  важной задачей реконструкции системы отопления стала необходимость интеллектуального управления циркуляционным насосом, отопительным котлом. При работе твердотопливного котла управлять им приходится вручную, и соответственно управлять насосом можно вручную. Другое дело газовый  котел. Он работает в автономном режиме, автоматика котла поддерживает температуру выставленную регулятором.  Он не может самостоятельно зажигать пламя на запальнике – запальник горит постоянно.  А вот горелки включаются от автоматики котла для поддержания температуры воды.  Автоматикой не предусмотрено подключение  выносного термостата с электрическим управлением.     Таким образом, передо мной стоит две задачи: 1.    Автоматизировать управление циркуляционным насосом для работы с любым котлом 2.    Автоматизировать управление работой газового котла в зависимости т температуры в отапливаемом помещении Образцом автоматизации есть отопительный котел HERMANN установленный в другом моем жилище. По команде с выносного термостата или программатора котел запускается, греет и перекачивает воду до достижения в помещении нужной температуры. Потом отключается. Ну, или работает по установленному расписанию – в случае программатора. Для электродвигателя сделать подобное управление не составит труда. Рассуждая логически, циркуляционный насос должен работать, когда котел греет воду, т.е. по достижении определенной температуры теплоносителя. Достичь этого оказалось совсем просто. Сейчас существует очень много разной КИП автоматики, в том числе и бытовой.  Чтобы разыскать и приобрести термостат предназначенной для включения электрической цепи в зависимости от температуры теплоносителя понадобилось 3 часа поиска по сети интернет, включая телефонные переговоры, поиск и оплата самого бюджетного варианта.   В результате был приобретен терморегулятор накладной на трубу AT 10  SALUS  устанавливаемый на подающую теплоноситель трубу непосредственно возле котла. В нем установлен переключающий контакт, способный сработать как на нагревание, так и на охлаждение поверхности. Температура срабатывания устанавливается поворотным колесиком сверху. Когда котел начинает греть воду, корпус термостата нагревается от тепла трубы и при достижении установленного предела контакт переключается. Пока котел греет воду, циркуляционный насос будет работать. Когда котел прекращаем топить, вода остывает, термостат отключает циркуляционный насос.  Таких терморегуляторов накладных на трубу я приобрел два – индивидуальный для каждого котла. Испытания с твердотопливным котлом показали эффективность его работы и выявили один недостаток. Вначале топочного цикла,  пока вода в системе не прогреется полностью, термостат включает циркуляционный насос периодически. После нагревания воды в трубе термостат включает насос, тот в свою очередь выкачивает нагретую воду из трубы и термостат отключает насос.  Цикл повторяется, при этом в периоды простоя циркуляционного насоса теплосъем с котла не эффективен. Преодолеть этот недостаток помог простой выключатель, установленный параллельно контактам термостата. Первоначально при растопке котла жду, пока температура воды в выходной трубе немного поднимется, включаю это выключатель, назовем его «ручное управление циркуляционным насосом». После прогрева теплоносителя в системе (обычно 20-30 минут) выключаю этот выключатель, вода в системе к тому времени прогревается достаточно и термостат включает насос. Преимущество термостата: он выключит циркуляционный насос, если я забуду подбросить топливо в твердотопливный котел, он погаснет, вода в системе остынет. Полезно вечером, когда на ночь натопишь котел и ложишься спать. Утром котел естественно погас, вода в системе остыла и  не перекачивается, в доме достаточно тепло. Управление циркуляционным насосом в режиме топки твердотопливного котла не требуется.

Как управлять теплым полом — автоматика, схемы, приборы

Производители предлагают ряд устройств, которые позволяют управлять теплыми полами дистанционно или в автоматическом режиме. В том числе и программируя требуемую температуру, или подстраиваясь под состояние погоды. Но какое управление предпочесть, какая автоматика окажется полезней, комфортней?

Теплый пол без автоматики

Теплый пол может вообще не оснащаться автоматическим оборудованием. Чтобы он заработал достаточно включить циркуляционный насос, например, вставить вилку в розетку.

Настройки по температуре могут выполняться вручную. При этом вручную задается общая температура с помощью термоголовки смесительного узла. Затем, при необходимости, балансировочными кранами на коллекторе теплого пола настраивается поток (отдаваемая мощность) по каждому контуру.

При этом пользователи руководствуются субъективными ощущениями тепла в комнатах и степени нагрева полов, комнатными термометрами, а также термометрами, встроенными в подачу и обратку на коллекторе.

При настройке теплых полов, как вручную, так и с помощью дистанционного управления, необходимо учитывать большую тепловую инертность тяжелой стяжки. Поэтому настройки могут происходить постепенно в течении нескольких дней.

Обязательная защита в управлении

В цепи включения циркуляционного насоса теплого пола должно присутствовать реле тепловой защиты. Это температурное реле обычно размещается на подающем трубопроводе из смесительного узла на коллектор, и настраивается на размыкание цепи при достижении температуры +55 градусов.

Если термоголовка смесительного узла по каким-то причинам работает ошибочно и дает слишком высокую температуру на выходе, то указанное реле выключает насос, защищая стяжку.

Указанное реле может не устанавливаться если температурная защита осуществляется термоклапаном (термоголовкой) механического действия.

Еще одна механическая защита — байпас между гребенками подачи и обратки коллектора теплого пола. Байпас оборудуется встроенным дифференциальным клапаном. При закрытии (прикрытии) кранов на коллекторе значительно ограничивается расход жидкости через насос, возникают перегрузки, появляется шум жидкости. Разгрузить насос и снизить давление, стабилизировать работу, поможет этот байпас.

Также отдельные производители предлагают и модуль управления насосом теплого пола, который включает насос только тогда, когда открыт хотя бы один из сервоприводов на коллекторе.

Далее рассмотрим приборы и оборудование автоматики. С помощью следующих средств теплым полом можно управлять в дистанционном режиме или полностью автоматизировать его работу.

Комнатный термостат управляющий аппаратурой

Комнатный термостат предназначен для управления оборудованием обогреваемых водяных полов, которое осуществляется в 2-х позициях, — «да», «нет».

При достижении задаваемой температуры термостат либо замыкает, либо размыкает электрическую цепь. Это зависит от принятой производителем схемы управления.

Но чаще комнатный термостат управляет нормально закрытым сервоприводом. Т.е. при достижении заданного порога подается напряжение и сервопривод включается до снятия напряжения.

Обычно пару термостат-сервопривод приобретают от одного производителя, тогда вопроса согласования оборудования не возникает.

Комнатный термостат может размещаться в стандартной распределительной коробке электросети, заделанной в стену и подключается к скрытой проводке. Сам же термостат может быть разных модификаций, в т.ч. электронный или со встроенным механическим датчиком (обычно с большой погрешностью), с выносными датчиками встраиваемыми в стяжку теплого пола.

Пользователь управляет термостатом вращением ручки (настройка температуры), клавишами настройки, а также включения и выключения, прибор снабжается индикатором работы или табло с информацией.
Производитель прилагает и схему подключения термостата к другому оборудованию.

Хронотермостат

Хронотермостат — электронный программируемый прибор с датчиками температуры воздуха в комнате. В отличие от простого термостата снабжен программируемым процессором.

Этим прибором можно задавать температуру в помещении на некоторый период времени вперед, обычно на сутки или на неделю.
Как правило снабжен вшитыми настройками на режимы отопления «комфортный» и «эконом», а также защитой от замерзания теплоносителя.

Управляет, как и обычный термостат, сервоприводом, насосом, выдавая команды «да», «нет».

Термостатическая головка

Термостатическая головка управляет клапаном регулировки температуры смесительного узла, путем воздействия на его шток.
Головка устанавливается на клапане, снабжается выносным датчиком жидкостного типа, с которым соединяется гибкой медной капиллярной трубкой.

Модификации могут быть разные, датчик чаще снимает показания с обратного коллектора теплого пола. Диапазон измеряемых температур чаще в пределах 20 — 60 градусов. Могут настраиваться вручную вращением ручки или сервоприводом по командам термостата.
Как устроен смесительный узел

Сервоприводы

Конструкции могут быть разные, но в системе теплого пола для управления термоголовкой или настроечным вентилем, часто используется импульсный сервопривод. Приводится в движение расширением жидкости в сильфоне при ее нагреве встроенными нагревательным элементом. Рабочее напряжение 220 или 24 В.

Работает по сигналам (выполняет команды) термостатов, контроллеров, или отдельных встроенных датчиков.

Контроллер

Программируемое управляющее устройство. Может выполнять множество функций по обеспечению автоматизации управления теплым полом, в том числе:

• измерение и индикация температуры воздуха в комнатах и теплоносителя;
• обеспечение питания сервоприводов переменным напряжением 24 В и управление ими.

Но главной способностью контролера является обеспечение погодозависимого управления, — вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха.

Впрочем, надобность подобной автоматики для теплого пола (установки контроллера) многими специалистами и пользователями с опытом ставится под сомнение. Насколько нужна погодозависимая автоматика, подробней об автоматизации отопления

А если надобности в подобном управлении нет, то и дорогой контроллер соответственно не нужен.

Схемы управления теплыми полами

Приведена типичная схема теплых полов с элементами автоматики — выносными термостатами расположенными в разных комнатах и сервоприводами установленными на балансировочных кранах коллектора.

При этом термостаты подключены к общему коммутационному устройству, сблокированному с контроллером (защитным) насоса.

Указан байпас с дифференциальным клапаном, который предохраняет насос от поломки, и защитное термореле

На следующих схемах показаны несколько обычных вариантов автоматизации теплых полов.

• Термостат, расположенный в комнате, управляет включением насоса теплых полов —
• Включением насоса управляет датчик температуры, заделанный в стяжку.
• Здесь датчик (датчики) управляют сервоприводами на контурах, — наиболее дорогое решение, но без контроллера.
• Один термостат с датчиком стяжки управляет сервоприводом на термостатическом клапане, регулируя температуру сразу всего теплого пола.

Как будет управляться теплый пол желательно решить заранее, чтобы провести необходимую скрытую проводку по комнатам до завершения строительства.

SmartPlus Рециркуляция горячей воды | www.tacocomfort.com

Рециркуляция горячей воды

SmartPlus ^® Рециркуляция горячей воды может сэкономить до 12 000 галлонов воды ежегодно, а снижает потребление электроэнергии до 94% по сравнению с традиционными насосами непрерывной работы для рециркуляции горячей воды для бытового потребления. SmartPlus ^® обладает всеми характеристиками и функциональностью оригинальной конструкции с добавлением следующих новых интересных функций:

Регулируемое время работы

Система рециркуляции горячей воды SmartPlus ^® имеет регулируемый диск, расположенный на печатной плате.Эта новая функция позволяет устанавливать время работы насоса от 1 до 10 минут. Это регулируемое время работы оптимизирует синхронизацию цикла насоса в соответствии с требованиями системы. В системах с более короткими участками трубопроводов рециркуляцию горячей воды SmartPlus ^® можно настроить на цикл на более короткий период времени. Для более крупных систем с более длинными участками трубопроводов рециркуляцию горячей воды SmartPlus ^® можно настроить на более длительный цикл для обеспечения оптимального комфорта при подаче горячей воды, когда это необходимо.

72-часовое резервное копирование памяти

В случае отключения электроэнергии новая система рециркуляции горячей воды SmartPlus ^® сохраняет свой внутренний таймер, и все записанные данные об использовании горячей воды будут сохраняться в течение 72 часов. После возобновления подачи электроэнергии он автоматически вернется в нормальный рабочий режим, обеспечивая подачу горячей воды, когда это необходимо.

Автоматический режим

Интеллектуальный режим — SmartPlus имеет два режима работы — «Умный» или «Импульсный».Установите тумблер на плате управления в желаемый режим, а SmartPlus сделает все остальное! Насос никогда не требует перезагрузки, и НЕ ТРЕБУЕТСЯ ТАЙМЕР ИЛИ АКВАСТАТ для управления работой насоса. Горячая вода всегда доступна за секунды.

Как работает циркулятор SmartPlus

Используя современную электронику, система рециркуляции горячей воды SmartPlus® отслеживает и записывает режим использования горячей воды в доме в течение первых 7 дней работы. В течение следующих 7 дней система рециркуляции горячей воды SmartPlus ^® повторяет схему использования предыдущей недели для включения насоса, обеспечивая мгновенную подачу горячей воды на все приспособления только при необходимости. Этот процесс будет повторяться каждую неделю.

Импульсный режим — Можно выбрать дополнительный «Импульсный» режим, при котором SmartPlus будет работать в течение предварительно установленной продолжительности каждые 10 минут, поддерживая горячую воду на всех устройствах.

Отпуск Функция

После 36 часов простоя насос автоматически ВЫКЛЮЧАЕТСЯ и остается выключенным до тех пор, пока снова не будет обнаружено использование горячей воды.

Функция упражнения

В режиме отпуска насос будет циклически включаться каждые 7 дней и работать в течение 10 секунд для предотвращения коррозии или образования накипи.

(PDF) Автоматика отопления и перекачки воды с помощью Zelio PLC

Рис.12. ПЛК Zelio для автоматизации систем отопления и откачки.

V. ЗАКЛЮЧЕНИЕ

За счет использования ПЛК Zelio с малой пропускной способностью было уменьшено количество проводов

, используемых в установке, не используются временные реле

и реле с умножением контактов, а установка управления

значительно упростилась. Эта установка приводит

к быстрому изменению и внедрению параметров управления процессом

.

Благодаря использованию этого устройства (ПЛК),

намного проще найти неисправность в проводке, потому что состояние входов и выходов

ПЛК сигнализируется на его дисплее, и это легко найти. неисправность произошла в системе управления.

Особым преимуществом установки является то, что

позволяет легко изменять режим работы электрической системы, управляемой ПЛК

.Изменение режима работы электрической установки

осуществляется, в некоторых случаях, только путем изменения программы ПЛК

, а в некоторых случаях путем изменения как программы

, так и соединений проводов от управляющей установки

.

Zelio PLC может успешно использоваться для мониторинга и управления процессами

, что позволяет подключать различные датчики,

с аналоговыми выходами, для измерения температуры, давления, расхода

и т. Д.(выходные сигналы датчиков должны быть в диапазоне

от 0 до 10 В постоянного тока).

ПЛК Zelio легко программировать благодаря специализированному программному обеспечению, быстрому подключению

к компьютеру через USB и, в некоторых приложениях

, связи через модем GSM (модуль расширения

). Это упрощает внедрение в управляющие электрические установки

.

Устройство Bluetooth (модуль расширения) может быть установлено в ПЛК

, обеспечивает легкую возможность связи между несколькими ПЛК

и компьютером для управления и дистанционного программирования

.Кроме того, GSM-модем, подключенный к ПЛК Zelio

, может предоставлять важную удаленную информацию о процессе

.

СПИСОК ЛИТЕРАТУРЫ

[1] И. Мэрджиняну, Automate programabile, Editura Albastră, Клуж-Напока,

2005 (на румынском языке).

[2] G.N. Попа, И. Попа и С. Дикону, Automate programabile în

aplicații, Editura Mirton, Timișoara, 2006 (на румынском языке).

[3] А. Моис, Автоматизация программирования.Proiectare. Aplicații, Editura

MatrixRom, Bucureşti, 2004 (на румынском языке).

[4] А.Н. Ивэнеску, Р. Тудорие и А. Роуц, Automate programabile,

Politehnica Press, Bucureşti, 2009 (на румынском языке).

[5] В.П. Нельсон и Х. Нэгл, Анализ цифровых логических схем и проектирование

, Прентис Холл, Нью-Джерси, 1995.

[6] Дж. Хью, Автоматизация производственных систем с помощью ПЛК, версия 5.0,

4 мая 2007 г.

[7] P.Де Ларминат, Automatique appliquée, Hermès — Lavoisier, Février

2007.

[8] К. Бхуджбал и А. Барве, «Автоматизация системы утилизации лома

с использованием ПЛК», Advance in Electronic and Electric Engineering, Vol. 3,

№ 1 (2013), стр.107-112.

[9] Ю.Н. Бурали, «Автоматизация и мониторинг промышленных кранов на основе ПЛК»,

Международный журнал инженерии и науки, том 1, выпуск 3, сентябрь

2012, стр.01-04.

[10] Тыс. Боранджу и Р. Добреску, Automate programabile, Editura Matrix

Rom, Bucureşti, 2007 (на румынском языке).

[11] Попеску Д., Программируемая автоматизация, Matrix Rom, București, 2005 (на румынском языке

).

[12] Ф. Петрузелла, Программируемые логические контроллеры, второе издание, McGraw

Hill, New York, 1996.

[13] I. Baciu and C.D. Кунан, «Анализ работы преобразователя частоты

с управлением, реализованным в LabView», Конференция IEEE International

по промышленным технологиям, Афины, Греция, стр.432-437,

19-21 марта 2012 г.

[14] C.D. Cunan, I. Baciu и M. Osaci, «Эксплуатационное исследование преобразователя частоты

с последовательностью управления с использованием программного обеспечения Xilinx», Acta

Polytechnica Hungarica, Vol. 12, No. 6, 2015, pp. 201-2012.

[15] А. Али и др., «Водонасосная система с ПЛК и контролем частоты

», Иорданский журнал машиностроения и промышленного строительства,

Том 3, № 3, сентябрь 2009 г. , стр.216-221.

[16] M.G. Иоаннидес, «Разработка и внедрение системы контроля на основе ПЛК

для асинхронного двигателя», IEEE Transactions on Energy

Conversion, Vol. 19, No. 3, сентябрь 2004 г., стр. 469-476.

[17] * * *, Zelio PLC. Руководство пользователя, Zelio Schneider Electric, 2007.

[18] С. Сумарди, «Промышленный прототип системы контроля температуры в помещении

Программируемый логический контроллер на основе

Zelio SR2 B121 BD»,

Innovative Systems Design and Engineering, Vol.6, № 4, 2015, стр. 52–

58.

[19] М. Азиз Муслим, Гоэгоэс Дви Н. и Али Махкрус, «Автоматизация процесса обжарки кофе на базе Zelio PLC —

», 6-е — Электрооборудование

Энергетика, электроника, связь, управление и информатика

Международный семинар, Университет Бравиджая, Маланг, Индонезия,

стр.102-106, 30-31 мая 2012 г.

[20] К. Иллес, штат Джорджия Попа и И. Филип, «Система контроля уровня воды с использованием ПЛК

и беспроводных датчиков», 9-я Международная конференция IEEE 2013

по вычислительной кибернетике (ICCC), Тихань, Венгрия, 8-10 июля

2013.

Водогрейные котлы — Chipkin Automation Systems

Их также называют водяными котлами . Они часто используются в жилых и коммерческих зданиях для отопления. Обычно они производятся в виде портативных устройств небольшого размера для бытового применения, тогда как устройства большого размера используются в промышленных целях.

Для работы водогрейных котлов можно выбирать из множества видов топлива, таких как пропан, электричество и т. Д., Но наиболее часто используемым источником топлива является природный газ из-за его экономической эффективности.Эти котлы очень прочные и имеют долгий срок службы. Кроме того, их использование менее сложно по сравнению с другими системами отопления. Однако процедура установки гидрокотлов обходится довольно дорого.

Как и паровые котлы , водогрейные котлы также существуют в двух различных конфигурациях, то есть в конфигурации жаротрубного котла и конфигурации водотрубного котла . Жаротрубные котлы также называют котлами кожухотрубного типа из-за их конструкции.

Основные компоненты

Ниже перечислены основные компоненты, используемые в конструкции водогрейных котлов:

1. Термостат, который в основном используется для регулирования тепла и температуры внутри системы.
2. Газовый клапан для регулирования расхода топливного газа
3. Манометр, который в основном используется для индикации давления воды в котле.
4. Клапан подачи воды для добавления воды в систему котла.
5. Редукционный клапан для понижения давления внутри системы.
6. Вентиляционное отверстие, позволяющее выпускать избыточный воздух из системы.
7. Расширительный бак, обеспечивающий расширение воды при нагревании.
8. Клапан регулирования расхода для регулирования расхода котловой воды
9. Клапан сброса давления для регулирования давления
10. Циркуляционный насос, который обычно представляет собой электрический насос с электроприводом, используемый для циркуляции воды по системе.
11. Сливной клапан

Рабочий

В типичной системе водогрейного котла топливо вводится в бак под давлением, где происходит процесс сгорания. В систему включено устройство контроля температуры, называемое термостатом , которое контролирует температуру топлива. В бак под давлением подается вода в сочетании с регулируемым количеством воздуха, что инициирует процесс горения топлива. Затем продукты сгорания проходят по трубе к цилиндру, в котором находится вода. За счет тепла, подаваемого горячими газами, вода внутри системы нагревается. Затем полученная горячая вода распределяется с помощью электрического насоса.Нагретая вода по другой трубе направляется во все части здания, требующие тепла.

В системах водяного отопления вся система обычно делится на разные зоны нагрева в здании. Этот метод зонирования дает следующие преимущества:

1. Результатом является эффективное отопление.
2. Делает жизнь очень комфортной.
3. Делает работу котла очень простой.
4. Предлагает чрезвычайно экономичное решение для обогрева.

Лучистое отопление — один из старейших методов нагрева горячей воды. Обычно его применяют из-за его высокоэффективного нагревающего эффекта. С появлением новых технологий излучающие трубопроводные системы стали особо прочными и недорогими. « Пластиковые трубки (который является более экономичным выбором, чем другие материалы для трубопроводов) позволили домовладельцам удобно подогревать полы, стены, подъездные пути и бассейны с помощью воды». Распределение нагретой воды внутри гидравлической бойлерной системы может занять разместить с помощью следующих методов:

1. Радиаторы
2. Плинтусы
3. Конвекторы и
4. Вентиляционные отверстия, также называемые гидровоздушными системами

Типы систем водогрейных котлов

Доступны четыре основных типа систем водогрейных котлов которые упомянуты ниже:

1. Замкнутая система: В этих типах систем вода, которая испаряется и превращается в пар, снова используется путем конденсации пара обратно в жидкую форму.Это означает, что 100-процентное повторное использование воды происходит в закрытых системах.
2. Открытая система: В этих системах вода нагревается, но испарившаяся вода не возвращается для повторного использования внутри системы.
3. Однотрубная система: В этих системах используются две трубы. Одна труба используется для подачи нагретой воды в нужное место, а вторая труба используется для возврата холодной воды обратно в котел с помощью моторизованного насоса.
4. Гравитационная система: Это старые системы кипячения горячей воды, в которых вода после нагрева возвращается обратно под действием силы тяжести. Следовательно, в этих системах циркуляционные насосы не требуются. используются для отопления из-за их высокой эффективности и стоимости по сравнению с системами с воздушными котлами.
5. Поскольку системы водогрейных котлов состоят из алюминиевых пластин и медных труб, они, как правило, используют меньше металла для своей конструкции и, следовательно, занимают сравнительно меньшую площадь.
6. Гидравлические котлы обычно имеют небольшие и одинаковые значения температуры по сравнению с котлами с принудительной подачей воздуха. Более того, в этих системах включение-выключение обычно предотвращается из-за способности труб плинтуса улавливать тепло и выделять его в течение более длительных периодов времени.
7. Другой важной особенностью водогрейных котлов является то, что они сушат воздух внутри системы лишь в очень небольшой степени.
8. «Котел Hydronic не выделяет аллергены, пыль, ожоги или плесень от любых продуктов, попадающих в жилое пространство. Это всегда является преимуществом, особенно для семьи, склонной к аллергии ».

9. Трубопроводный механизм в системе водогрейного котла является исключительным, и его правильное выполнение во многом определяет правильную работу котла.
10. Одной гидравлической бойлерной системы в доме обычно достаточно для обеспечения необходимого теплового эффекта, если только это не большой трехэтажный дом.
11. Водогрейные котлы в основном используются для отопления жилых домов, как правило, в северных частях Европы.
12. Гидравлические котельные системы в основном применяются в качестве системы центрального отопления внутри зданий, чтобы обеспечить обогрев помещений, которые в остальном очень холодные.
13. «Типичный водогрейный котел работает всю зиму с температурой воды, определенной настройкой Aquastat или нижним пределом (Aquastat подобен термостату, который измеряет температуру воды внутри котла и отключает горелку, когда вода достаточно горячая).”

Техническое обслуживание

Очень важно проводить периодическое техническое обслуживание типовой системы водогрейного котла; в противном случае котел может взорваться, что приведет к пожару или взрыву. Баллон, используемый внутри котельной системы, необходимо регулярно опорожнять и очищать, чтобы избежать засорения труб из-за излишков минеральных отложений. Это накопление минералов происходит из-за присутствующих в воде нитратных компонентов.

Смазывать трубы необходимо регулярно, чтобы обеспечить их смазку.Кроме того, трубы необходимо регулярно проверять на предмет утечек. Кроме того, датчик давления, встроенный в систему, необходимо тщательно проверять на предмет каких-либо отклонений давления. Для обеспечения правильной работы котла необходимо, чтобы котел был проверен и сертифицирован квалифицированным специалистом по котлам.

Ссылки

1. Пластиковые трубки
2. Преимущества гидронного котла

Источники

Oilheat America
статьи в электронном журнале
ehow


Оптимизируйте свой день с Rinnai и домашней автоматизацией

Ожидание .Это последнее, что вам нужно делать, когда вы уже опаздываете. И вам не нужно ждать того, что вы делаете каждый день. Более того, наши ежедневные расписания забиты встречами, выходными и личными мероприятиями — так почему бы не упростить то, что можно, и сделать жизнь немного проще? Вот несколько способов упростить свой день и заставить безрезервуарный водонагреватель работать на вас.

Ваш ежедневный душ. Большинство людей обычно просыпаются в одно и то же время каждый день, чтобы подготовиться к работе.Если бы вы могли запрограммировать свой водонагреватель (например, кофеварку) на приготовление горячей воды, вы могли бы принять душ, не теряя ни секунды.

Следующий этап — бритье. Разве не было бы неплохо стоять у раковины и не сливать воду, ожидая, пока она нагреется? Или, может быть, ваш следующий шаг — чашка горячего чая с утренней газетой. Вы можете закончить читать первую страницу к тому времени, когда вода станет достаточно горячей, но это не самое приятное начало вашего утра …

И когда вы вернетесь домой после долгого рабочего дня, разве не было бы хорошо иметь возможность начать работать над обедом — или иметь возможность мыть посуду, не дожидаясь ожидания? Особенно в зимнее время, когда трубы становятся холодными, для нагрева воды для всех этих задач могут потребоваться минуты, но если вы распланировали и упорядочили свой день, вы могли бы сэкономить время, воду, деньги и нервы.

Технология рециркуляции Rinnai Circ-Logic ™ позволяет домовладельцам устанавливать схемы рециркуляции, которые совпадают с их схемами использования горячей воды. Горячая вода может быть доступна при необходимости без затрат на ее циркуляцию во время простоя. Circ-Logic ™ доступен с системами, которые имеют возможность рециркуляции и могут быть активированы через модуль Control-R ™. Модуль может быть беспроводным образом сопряжен с датчиками движения или кнопками. Усовершенствованное мобильное приложение Control-R ™ с интеграцией Amazon Alexa и Google Home включает голосовые команды, позволяющие по запросу активировать систему рециркуляции голосом.Это революционное нововведение позволяет пользователям сказать: «Алекса, попроси Риннаи запустить циркуляцию» или «Окей, Google, скажи Риннаю, что мне нужна горячая вода», и водонагреватель без резервуара Rinnai начнет циркуляцию горячей воды. Кроме того, улучшенное мобильное приложение Control-R ™ было обновлено и теперь включает встроенные таймеры и расписания, позволяющие использовать несколько периодов включения / выключения в течение дня, причем расписание сохраняется локально в модуле Control-R.

Circ-Logic ™ предлагает домовладельцам повышенное удобство и энергоэффективность в домашних системах рециркуляции горячей воды со специальной возвратной линией. Circ-Logic ™ управляет последовательностью включения / выключения и рабочими циклами рециркуляционного насоса посредством программирования панели управления безбакерного водонагревателя. Эта функция является стандартной для устройств Rinnai серий Ultra и Luxury.

Помимо экономии времени, Circ-Logic ™ предлагает несколько дополнительных преимуществ.

Энергоэффективность . Circ-Logic ™ позволяет домовладельцу использовать экономичный режим и, таким образом, реже включать насос, используя меньше энергии для поддержания температуры контура.

Больше комфорта . При желании комфортный режим можно использовать для более частого повторного нагрева циркуляционного контура и, таким образом, обеспечения сохранения высокой температуры даже в контурах с высокими тепловыми потерями.

Повышенная прочность . Снижая общую частоту цикла, Circ-Logic ™ помогает ограничить износ внутренних механизмов безрезервуарного агрегата. Комплект Grundfos GTK15 дополнительно снижает износ, поскольку система активна только тогда, когда вы этого хотите.

Circ-Logic ™ входит в стандартную комплектацию большинства моделей серий SE, SE + и HE +, предлагая решения в сочетании с определенными аксессуарами Rinnai.Чтобы узнать больше об этой функции или найти дилера ACE в вашем регионе, перейдите по адресу: https://www.rinnai.us/tankless-water-heater/find-installer.

Загрузите брошюру с дополнительной информацией о Circ-Logic ™

% PDF-1.6 % 541 0 объект > эндобдж xref 541 487 0000000016 00000 н. 0000011878 00000 п. 0000012061 00000 п. 0000012105 00000 п. 0000012555 00000 п. 0000012592 00000 п. 0000012706 00000 п. 0000014153 00000 п. 0000014531 00000 п. 0000015128 00000 п. 0000015268 00000 п. 0000015295 00000 п. 0000015595 00000 п. 0000015861 00000 п. 0000016451 00000 п. 0000016563 00000 п. 0000407987 00000 н. 0000411979 00000 н. 0000412242 00000 н. 0000412312 00000 н. 0000412482 00000 н. 0000416636 00000 н. 0000419068 00000 н. 0000474163 00000 н. 0000485123 00000 н. 0000485401 00000 н. 0000485733 00000 н. 0000521765 00000 н. 0000521837 00000 н. 0000521917 00000 п. 0000521995 00000 н. 0000522039 00000 н. 0000522132 00000 н. 0000522176 00000 п. 0000522318 00000 н. 0000522454 00000 н. 0000522498 00000 н. 0000522631 00000 н. 0000522769 00000 н. 0000522943 00000 н. 0000522986 00000 н. 0000523179 00000 п. 0000523320 00000 н. 0000523430 00000 н. 0000523473 00000 н. 0000523589 00000 н. 0000523723 00000 н. 0000523815 00000 н. 0000523858 00000 п. 0000523950 00000 н. 0000524080 00000 н. 0000524123 00000 н. 0000524260 00000 н. 0000524303 00000 н. 0000524401 00000 н. 0000524443 00000 н. 0000524590 00000 н. 0000524632 00000 н. 0000524675 00000 н. 0000524780 00000 н. 0000524823 00000 н. 0000524928 00000 н. 0000524971 00000 н. 0000525014 00000 н. 0000525096 00000 н. 0000525139 00000 н. 0000525221 00000 н. 0000525264 00000 н. 0000525359 00000 н. 0000525402 00000 н. 0000525497 00000 н. 0000525540 00000 н. 0000525635 00000 н. 0000525678 00000 н. 0000525773 00000 н. 0000525816 00000 н. 0000525859 00000 н. 0000525935 00000 н. 0000525978 00000 н. 0000526054 00000 н. 0000526097 00000 п. 0000526186 00000 н. 0000526229 00000 н. 0000526318 00000 н. 0000526361 00000 п. 0000526450 00000 н. 0000526493 00000 н. 0000526582 00000 н. 0000526625 00000 н. 0000526668 00000 н. 0000526765 00000 н. 0000526809 00000 н. 0000526904 00000 н. 0000527067 00000 н. 0000527153 00000 н. 0000527197 00000 н. 0000527283 00000 н. 0000527459 00000 н. 0000527560 00000 п. 0000527604 00000 н. 0000527690 00000 н. 0000527890 00000 н. 0000527982 00000 н. 0000528026 00000 н. 0000528118 00000 п. 0000528269 00000 н. 0000528358 00000 п. 0000528402 00000 н. 0000528489 00000 н. 0000528664 00000 н. 0000528773 00000 п. 0000528817 00000 н. 0000528919 00000 н. 0000529077 00000 н. 0000529177 00000 н. 0000529221 00000 н. 0000529316 00000 н. 0000529466 00000 н. 0000529560 00000 н. 0000529604 00000 н. 0000529703 00000 н. 0000529848 00000 н. 0000529934 00000 н. 0000529978 00000 н. 0000530063 00000 н. 0000530224 00000 н. 0000530326 00000 н. 0000530370 00000 н. 0000530469 00000 н. 0000530641 00000 п. 0000530730 00000 н. 0000530774 00000 н. 0000530864 00000 н. 0000531032 00000 н. 0000531124 00000 н. 0000531168 00000 н. 0000531260 00000 н. 0000531415 00000 н. 0000531507 00000 н. 0000531551 00000 н. 0000531691 00000 н. 0000531852 00000 н. 0000531942 00000 н. 0000531986 00000 н. 0000532085 00000 н. 0000532251 00000 н. 0000532367 00000 н. 0000532411 00000 н. 0000532502 00000 н. 0000532658 00000 н. 0000532753 00000 н. 0000532797 00000 н. 0000532899 00000 н. 0000533106 00000 п. 0000533199 00000 н. 0000533243 00000 н. 0000533334 00000 п. 0000533494 00000 н. 0000533600 00000 н. 0000533644 00000 н. 0000533740 00000 н. 0000533913 00000 н. 0000533993 00000 п. 0000534037 00000 н. 0000534182 00000 п. 0000534269 00000 н. 0000534313 00000 н. 0000534400 00000 н. 0000534548 00000 н. 0000534641 00000 п. 0000534685 00000 н. 0000534786 00000 н. 0000534945 00000 н. 0000535035 00000 н. 0000535079 00000 п. 0000535166 00000 п. 0000535350 00000 н. 0000535461 00000 п. 0000535505 00000 н. 0000535606 00000 н. 0000535767 00000 н. 0000535868 00000 н. 0000535912 00000 н. 0000536022 00000 н. 0000536169 00000 п. 0000536258 00000 п. 0000536302 00000 н. 0000536389 00000 н. 0000536579 00000 п. 0000536683 00000 н. 0000536726 00000 н. 0000536825 00000 н. 0000537004 00000 н. 0000537095 00000 н. 0000537138 00000 п. 0000537242 00000 н. 0000537406 00000 п. 0000537501 00000 н. 0000537544 00000 н. 0000537637 00000 п. 0000537680 00000 н. 0000537786 00000 п. 0000537829 00000 н. 0000537933 00000 н. 0000537976 00000 п. 0000538086 00000 н. 0000538129 00000 н. 0000538172 00000 п. 0000538215 00000 н. 0000538328 00000 п. 0000538371 00000 п. 0000538477 00000 н. 0000538520 00000 н. 0000538636 00000 п. 0000538679 00000 н. 0000538793 00000 п. 0000538836 00000 п. 0000538942 00000 н. 0000538985 00000 п. 0000539028 00000 н. 0000539072 00000 н. 0000539190 00000 п. 0000539234 00000 н. 0000539342 00000 п. 0000539386 00000 п. 0000539504 00000 н. 0000539548 00000 н. 0000539656 00000 н. 0000539700 00000 н. 0000539814 00000 н. 0000539858 00000 н. 0000539962 00000 н. 0000540006 00000 н. 0000540120 00000 н. 0000540163 00000 п. 0000540206 00000 н. 0000540250 00000 н. 0000540350 00000 н. 0000540394 00000 н. 0000540438 00000 п. 0000540482 00000 н. 0000540526 00000 н. 0000540570 00000 н. 0000540684 00000 н. 0000540728 00000 н. 0000540772 00000 н. 0000540816 00000 н. 0000540941 00000 п. 0000540985 00000 п. 0000541029 00000 н. 0000541073 00000 п. 0000541187 00000 н. 0000541231 00000 н. 0000541345 00000 н. 0000541389 00000 н. 0000541514 00000 н. 0000541558 00000 н. 0000541682 00000 н. 0000541726 00000 н. 0000541836 00000 н. 0000541880 00000 н. 0000541988 00000 н. 0000542032 00000 н. 0000542140 00000 н. 0000542184 00000 п. 0000542301 00000 п. 0000542345 00000 п. 0000542458 00000 н. 0000542502 00000 н. 0000542546 00000 н. 0000542590 00000 н. 0000542690 00000 н. 0000542734 00000 н. 0000542854 00000 н. 0000542898 00000 п. 0000542997 00000 н. 0000543041 00000 н. 0000543085 00000 н. 0000543129 00000 н. 0000543173 00000 н. 0000543217 00000 н. 0000543261 00000 н. 0000543360 00000 н. 0000543404 00000 п. 0000543512 00000 н. 0000543556 00000 н. 0000543666 00000 н. 0000543710 00000 н. 0000543820 00000 н. 0000543864 00000 н. 0000543908 00000 н. 0000543952 00000 н. 0000544058 00000 н. 0000544102 00000 п. 0000544207 00000 н. 0000544251 00000 н. 0000544356 00000 н. 0000544400 00000 н. 0000544507 00000 н. 0000544551 00000 н. 0000544657 00000 н. 0000544701 00000 н. 0000544809 00000 н. 0000544853 00000 н. 0000544960 00000 н. 0000545004 00000 н. 0000545048 00000 н. 0000545092 00000 н. 0000545194 00000 п. 0000545238 00000 п. 0000545357 00000 п. 0000545401 00000 п. 0000545517 00000 н. 0000545561 00000 п. 0000545693 00000 п. 0000545737 00000 н. 0000545781 00000 н. 0000545825 00000 н. 0000545933 00000 п. 0000545977 00000 н. 0000546097 00000 н. 0000546141 00000 п. 0000546263 00000 н. 0000546307 00000 н. 0000546425 00000 н. 0000546469 00000 н. 0000546574 00000 н. 0000546618 00000 н. 0000546727 00000 н. 0000546771 00000 н. 0000546882 00000 н. 0000546926 00000 н. 0000546970 00000 н. 0000547014 00000 н. 0000547157 00000 н. 0000547201 00000 н. 0000547309 00000 н. 0000547353 00000 п. 0000547397 00000 н. 0000547441 00000 п. 0000547546 00000 н. 0000547590 00000 н. 0000547634 00000 п. 0000547678 00000 н. 0000547780 00000 н. 0000547824 00000 н. 0000547927 00000 н. 0000547971 00000 п. 0000548015 00000 н. 0000548059 00000 н. 0000548103 00000 п. 0000548147 00000 н. 0000548246 00000 н. 0000548290 00000 н. 0000548389 00000 н. 0000548433 00000 н. 0000548532 00000 н. 0000548576 00000 н. 0000548675 00000 н. 0000548719 00000 н. 0000548819 00000 н. 0000548863 00000 н. 0000548962 00000 н. 0000549006 00000 н. 0000549105 00000 п. 0000549149 00000 п. 0000549248 00000 н. 0000549292 00000 н. 0000549393 00000 н. 0000549437 00000 н. 0000549538 00000 п. 0000549582 00000 н. 0000549683 00000 п. 0000549727 00000 н. 0000549771 00000 п. 0000549815 00000 н. 0000549859 00000 п. 0000549903 00000 п. 0000550011 00000 н. 0000550055 00000 н. 0000550170 00000 н. 0000550214 00000 н. 0000550318 00000 н. 0000550362 00000 н. 0000550406 00000 н. 0000550450 00000 н. 0000550555 00000 н. 0000550599 00000 н. 0000550713 00000 н. 0000550757 00000 н. 0000550801 00000 п. 0000550845 00000 н. 0000550889 00000 н. 0000550933 00000 н. 0000551039 00000 п. 0000551083 00000 н. 0000551189 00000 н. 0000551233 00000 н. 0000551352 00000 н. 0000551396 00000 н. 0000551440 00000 н. 0000551484 00000 н. 0000551589 00000 н. 0000551633 00000 н. 0000551751 00000 н. 0000551795 00000 н. 0000551908 00000 п. 0000551952 00000 н. 0000552059 00000 н. 0000552103 00000 п. 0000552202 00000 н. 0000552246 00000 н. 0000552346 00000 п. 0000552390 00000 н. 0000552502 00000 н. 0000552546 00000 н. 0000552590 00000 н. 0000552634 00000 н. 0000552733 00000 н. 0000552777 00000 н. 0000552876 00000 н. 0000552920 00000 н. 0000553019 00000 п. 0000553063 00000 н. 0000553173 00000 п. 0000553217 00000 н. 0000553316 00000 н. 0000553360 00000 н. 0000553459 00000 н. 0000553503 00000 н. 0000553602 00000 н. 0000553646 00000 н. 0000553745 00000 н. 0000553789 00000 н. 0000553833 00000 н. 0000553877 00000 н. 0000553980 00000 н. 0000554024 00000 н. 0000554127 00000 н. 0000554171 00000 п. 0000554278 00000 н. 0000554322 00000 н. 0000554366 00000 н. 0000554455 00000 п. 0000554498 00000 н. 0000554590 00000 н. 0000554633 00000 н. 0000554740 00000 н. 0000554783 00000 н. 0000554885 00000 н. 0000554928 00000 н. GnRhjZiiLnB ڏ ?;

Управление гидронной системой, часть 1

НАЖМИТЕ, ЧТОБЫ ПРОЧИТАТЬ УПРАВЛЕНИЕ ГИДРОННОЙ СИСТЕМОЙ, ЧАСТЬ 2.

Здравствуйте и добро пожаловать обратно! На этой неделе мы запланировали для вас несколько замечательных тем, мы рассмотрим системы горячего водоснабжения.

Не хватает времени? Слушайте аудио вместо чтения

Представьте себе: сейчас 21 января, на улице приятные 20 градусов тепла, а это значит, что у нас отопительный сезон — и вам может быть интересно, как управлять системами горячего водоснабжения. Что ж, друзья мои, об этом и будет этот пост. Мы будем рассматривать:

• концепции горячего водоснабжения
• однокотловая последовательность
• Последовательность управления несколькими котлами
• регулятор пара

Если вы найдете этот пост ценным и хотите узнать, как управлять системами HVAC с помощью вашей системы автоматизации здания, тогда ознакомьтесь с нашим курсом по основам последовательности управления.



Концепции горячего водоснабжения

Горячая вода — это еще один механизм передачи тепла. В конечном итоге вода сама по себе является механизмом передачи и поглощения энергии. Мы должны понимать, что энергия, в основном тепловая, измеряется в БТЕ. Британские тепловые единицы (BTU) — это единицы измерения энергии.

Когда мы либо отводим тепло от пространства, либо передаем его в пространство, мы передаем энергию. Будь то воздушный поток, поглощающий энергию от нашей гидравлической системы отопления, или наша охлаждающая гидравлическая система, поглощающая энергию из нашего воздушного потока.

В системах горячего водоснабжения используются несколько форм генерации тепла, а затем это тепло передается в систему горячего водоснабжения. Затем эта горячая вода распределяется по всему зданию через радиаторы, змеевики или теплообменники. Существует множество различных методов распространения, и мы поговорим о них в этом посте.

Итак, как я уже упоминал, тепло — это форма энергии, и эта энергия измеряется в британских тепловых единицах. В этом посте я буду использовать термины BTU и British Thermal Units как взаимозаменяемые, поэтому, если вы не в курсе, BTU / British Thermal Unit — это количество тепла, необходимое для повышения температуры одного фунта воды на единицу. -градус Фаренгейта.

Почему вода? Почему мы хотим использовать воду? Что ж, если вы когда-либо работали с воздушными системами и пытались передать тепло с помощью электрического подогрева, вы заметите, что это очень сложно. Для передачи тепла воздушному потоку требуется много энергии.

Теперь представьте, что вы передаете тепло воздушному потоку, а затем отправляете этот воздушный поток через университетский городок от центрального коммунального предприятия к зданию, которое находится примерно в полумиле от вас. Вы бы весело направили этот нагретый воздух, но как вы думаете, сколько тепла будет потеряно воздушным потоком? Наверное, много.

Прелесть воды и пара в том, что они могут содержать гораздо больше энергии в виде БТЕ, чем воздух. Воздух — наименее эффективный механизм передачи, а пар — наиболее эффективный. К сожалению, поток вызывает коррозию и требует специального оборудования и специальных контрольных последовательностей. Это делает пар более полезным в качестве источника распределения тепла, чем фактического механизма управления. В этом случае у вас будет центральное коммунальное предприятие, которое производит пар, и оно будет распределять этот пар от центрального коммунального предприятия к отдельным зданиям.

Для регулирования температуры чаще используется горячая вода. Горячая вода будет подаваться в змеевики, и ваши системы управления будут контролировать температуру в воздушном потоке, используя горячую воду. Так где же в игру вступают котлы и что такое котлы?

Как мы узнаем через секунду, котлы — это механизмы, передающие БТЕ от источника топлива в воду или пар, которые затем доставляются по всему университетскому городку или зданию.

По сути, вы создаете тепло, сжигая топливо, газ, уголь или дерево, или вы создаете тепло с помощью электрического тепла. Независимо от того, какое тепло вы используете, процесс теплопередачи одинаков. Возвратная вода с более низкой температурой поступает в котел, нагревается, а затем подается в здания и / или в сами системы здания.

Обычно котел имеет горелку, которая сжигает источник топлива и выделяет тепло. В контурах гидроники вода течет по трубкам, и тепло повышает температуру воды внутри труб. Затем трубы подают воду в основную трубу, откуда насос перекачивает воду в здание или в змеевики.

Когда мы работаем с котлами, мы должны учитывать несколько различных ограничений. Не волнуйтесь, мы расскажем об этом позже в этом посте.

Например, нам нужно знать минимальную температуру на выходе и максимальную температуру на выходе. Также необходимо поддерживать перепад температур на подаче и возврате. И очень важным моментом является необходимость медленного прогрева котлов, что влияет на вторичный контроль, утренний прогрев, многократные настройки котла, синхронную работу, выполнение опережения с контролем пиков и многие другие задачи.

Говоря о температурах вторичной горячей воды, температура вторичной горячей воды должна регулироваться через трубопровод, а не через управление котлом. Это то, что многие люди склонны неправильно понимать, и мы поговорим об этом еще раз, позже в этом посте. Наконец, запаздывание отличается от чиллеров, но то, как вы выполняете запаздывание с котлами, немного отличается.

В одних случаях они похожи, в других — разные.

Последовательность работы с одним котлом

Мы собираемся начать с одного бойлера для горячей воды, сосредоточив внимание на трех вещах, над которыми нам нужно иметь контроль.Это действительно важно понимать, потому что, когда вы устраняете неисправности или программируете котлы, если вы не контролируете эти три вещи, у вас не будет очень точного контроля, а в некоторых случаях вы не сможете заставить систему работать. Итак, три вещи:

1. Поток
2. Топливо / мощность
3. Контроль



Расход

Поток имеет решающее значение, потому что без потока мы действительно можем все испортить. Мы хотим знать, откуда берется поток? Чтобы нагреть воду, у нас должна быть вода, и если мы продолжаем нагревать ту же воду и у нас нет потока, то мы можем фактически достичь нашего верхнего предела для нашего бойлера и вызвать проблемы, особенно если это Ограничить безопасность не удается по какой-то причине. Для обеспечения потока нам нужно, чтобы наши запорные клапаны были открыты, а насосы были включены.

Топливо / Мощность

Теперь, когда наши насосы включены и наши запорные клапаны открыты, нам нужен способ нагрева воды, и именно здесь в игру вступает источник горения.

Несколько лет назад я работал в больнице в Далласе, когда у меня случился редкий мороз. У всех в городе была повышенная температура, и из-за этого общее давление газа упало. Однако мы этого не заметили, потому что у нас достаточно давления газа, чтобы котел работал на слабом пламени, но как только он загорится сильным пламенем, он отключится. И только после пары часов поиска и устранения неисправностей мы решили посмотреть на входящее давление.

Вот почему я говорю, что понимание расхода, топлива и контроля так важно, потому что вам нужно продумать эти процессы и устранить неисправности с этой точки зрения.

Контроль

Теперь переходим к контролю. На самом деле есть три вещи, которые мы должны контролировать с помощью одного водогрейного котла:

1. Включение котла (убедитесь, что котел включен)
2. Убедитесь, что насос включен.
3. Убедитесь, что у нас есть уставка подачи

Иногда у нас есть уставка, а иногда нет. Для включения котла обычно требуется только RIBU1C или подобное устройство для передачи сигнала запуска котлу через набор контактов.Мы склонны блокировать состояние потока с включением котла. Это становится важным, потому что мы включим насос, и пока мы получим статус потока, мы будем включать бойлер. Иногда у котла есть собственный режим подачи, а также собственный циркуляционный насос.

Наконец, у нас есть уставка горячей воды. Иногда управление заданным значением поддерживается через двухпроводное управление заданным значением, а в других случаях заданное значение будет контролироваться через интерфейсную карту BACnet или Modbus. Мы также можем управлять уставкой горячей воды, контролируя скорость возгорания котла.

Обычно есть две уставки горячей воды. У нас есть первичный контур горячей воды, который мы стараемся поддерживать на отметке 180 градусов. Затем, если у нас есть вторичный контур, мы подмешаем эту горячую воду во вторичный контур, и уставка вторичного контура будет контролироваться либо на основе сброса температуры помещения, либо сброса наружного воздуха. Иногда температура первичного контура также контролируется с помощью сброса температуры наружного воздуха. Это просто зависит от профиля вашего здания, от того, как нагрузки влияют на здание, и от того, сколько тепла вы будете иметь в самой оболочке здания.

Что касается управления вторичным контуром, мы собираемся сделать это двумя способами. Это будет либо через сброс температуры подачи, либо через сброс смесительного клапана. Итак, мы собираемся взглянуть на этих двоих.

Управление одним водогрейным котлом

Первый в нашей серии горячего водоснабжения с одним водогрейным котлом. Мы включаем котел, когда температура наружного воздуха ниже 60 градусов. С программной точки зрения это простая функция сравнительной логики, в которой мы сравниваем наружный воздух с этой произвольной регулируемой уставкой.Как только это происходит, котел включается, и запускается основной насос.

Вы заметите, что это своего рода вывод о том, что существует сценарий опережения, типичный для котлов и чиллеров. У вас будет первичный насос, который работает как ведущий, а затем у вас будет запаздывающий насос, который включится в случае отказа этого первичного насоса. И опережение, и запаздывание имеют индивидуальный размер в соответствии с требованиями котла или чиллера в галлонах в минуту и ​​меняются либо во время работы, либо в зависимости от количества запусков.

После запуска насоса, если он выходит из строя, запускается резервный насос, котлы будут работать на основании подтверждения потока и команды включения. Уставка горячей воды будет сброшена в зависимости от наружного воздуха. По мере увеличения наружного воздуха заданное значение горячей воды будет уменьшаться, и наоборот. Как я уже упоминал, это обычно происходит при сбросе на 180–220 градусов.

Управление несколькими котлами

Теперь мы переходим к нескольким котлам, что в значительной степени совпадает с последовательностью управления одним котлом.Основное отличие состоит в том, как мы включаем котлы. У вас есть три основных метода включения: unison control , stage control и lead-lag control .

Unison Control

Унисон-контроль — это когда оба котла или все котлы работают в унисон. Это действительно помогает вам не беспокоиться о включении котла и о том, что этот котел должен работать и работать на слабом огне, прежде чем его можно будет добавить в контур.

Если вы включаете бойлер, вы не хотите пропускать холодную воду через бойлер, или вводить холодную воду в контур, или даже вводить очень горячую воду в бойлер и вызывать потоотделение.

Unison control в значительной степени позволяет избежать этих проблем, но предполагает, что котлы имеют одинаковый размер и одинаковую скорость потока воды. Унисон-контроль плохо работает, когда котлы имеют разные размеры и разную производительность. И если система не предназначена для обработки этого, вы можете начать терять эффективность.

Поэтапное управление

Поэтапное управление, которое должно быть хорошо знакомо любому из вас, кто когда-либо управлял катушками DX или управлял поэтапным повторным нагревом.Программно вы используете логический блок секвенсора, который управляется контуром ПИД-регулятора для последовательного включения котлов. Это последовательность «последний включен, первый выключен», и выход контура ПИД-регулирования будет работать на котлах, когда этот порог превышает определенные пороги включения. Также есть мин. / Макс., Выкл. / Вкл. И мин. / Макс. Время работы. Вы постепенно включаете котлы, а затем постепенно выключаете котлы в соответствии с этим временем.

Контроль задержки опережения

Наконец, у вас есть контроль опережения-запаздывания, который очень похож на контроль опережения-запаздывания насоса, за исключением того, что мы делаем это с котлами.Теперь, если мы не сможем достичь заданного значения в сценарии чисто опережения, ничего не произойдет. Я хочу прояснить это, так как это может сбить с толку некоторых людей.

Существует еще одна версия опережения-запаздывания, которая представляет собой согласование пиковой нагрузки. При согласовании пиковой нагрузки, если вы не соответствуете заданному значению, запаздывающее устройство может соответствовать условиям управления ведущим устройством, что очень похоже на унисонное управление.

Это в основном предназначено для помощи в очень холодные дни. Там, где я нахожусь, бывают очень холодные дни, температура которых может опускаться до –50 градусов по Фаренгейту.В этом случае вам потребуется, чтобы все котлы были полностью запущены, чтобы обеспечить соблюдение заданных значений отопления.

Давайте посмотрим на последовательность, чтобы довести все до ума.

В этой последовательности система горячего водоснабжения включается для работы, когда температура наружного воздуха ниже 60 градусов. Каждый котел имеет связанный с ним циркуляционный насос, который обеспечивает циркуляцию воды внутри котла. Затем его первичный насос будет забирать воду из циркуляционного контура в первичный контур.

Эти котлы будут ориентированы на поддержание заданной температуры горячей воды.Если нагрузка превышает мощность ведущего котла, то в работу включается ведомый котел. Как только он включен и циркуляционный насос работает, он будет поддерживать заданное значение основного котла.

Несмотря на то, что мы отклоняемся от одной и той же уставки, но каждый котел будет иметь свое собственное индивидуальное управление. Он будет контролировать свою скорость стрельбы, достигая уставки первичного контура. Как только потребность падает ниже мощности одного котла, ведомый котел отключается.

Для управления этим способом требуется форма расчета мощности. Емкость можно определить с помощью расчета BTU или просто посмотрев, насколько мы ниже заданного значения.

Лично мне нравится использовать расчеты BTU для управления производительностью, поскольку я считаю, что это более точно. При этом вывести котлы за пределы расчетной нагрузки в БТЕ сложнее, чем просто добраться до заданного значения. Задание температуры всегда будет проще, потому что вычислений будет меньше.

В последовательности регулирования первичного вторичного контура мы подаем горячую воду в трехходовой регулирующий клапан, также известный как смесительный клапан.Смесительный клапан будет смешивать горячую воду первичного контура с горячей водой вторичного контура. Вторичный контур будет использовать смесительный клапан для регулирования заданного значения от 140 до 180 градусов в зависимости от температуры наружного воздуха.

Причина, по которой мы хотим использовать температуру от 140 до 180 градусов, заключается в том, что, как и в случае с паром, мы потенциально можем превысить нашу уставку и перегреть наши помещения из-за того, сколько БТЕ мы можем передать в этот воздушный поток.

В системах с несколькими котлами наши первичные насосы обычно рассчитаны на полную мощность на первичной стороне, а на вторичной стороне мы обычно будем иметь датчик перепада давления в конце участка трубопровода.У нас будут частотно-регулируемые приводы или частотно-регулируемые приводы, которые контролируют этот датчик перепада давления, который будет увеличиваться при закрытии клапанов и уменьшаться при открытии клапанов. Таким образом, по мере открытия большего количества клапанов перепад давления будет уменьшаться, и наши насосы будут увеличивать расход, чтобы учесть падение давления в змеевиках.

Еще одна вещь, которую вы увидите в некоторых гидравлических контурах горячего водоснабжения, что вы обычно не видите в контурах охлажденной воды, — это заслонки забора воздуха, которые блокируются с работой котлов, потому что большинство котлов используют сжигание в качестве основного источника производства тепла. в то время как чиллеры используют холодильный цикл, компрессоры и испарители.

Что нам нужно для сжигания?

В большинстве случаев нам нужен кислород в той или иной форме, чтобы сжечь горючие материалы и создать тепло. Таким образом, мы должны убедиться, что мы открыли заслонки забора воздуха, чтобы котел мог втягивать воздух в себя для процесса сгорания.

Steam

Пар может быть очень опасным, поскольку я видел, как он прорезает метлы и даже сжигает людей, просто поднося руки слишком близко к неизолированному трубопроводу.Тем не менее, пар обладает удивительными характеристиками теплопередачи и производительности.

Причина этого связана со способностью различных состояний материи удерживать энергию.

Чтобы нагреть воду с 32 градусов до 212 градусов, требуется 180 БТЕ. Если взять ледяную воду и нагреть ее до кипения, для этого потребуется 180 БТЕ, одна БТЕ на фунт воды. Требуется 970 БТЕ, чтобы превратить один фунт 212-градусной воды в 212-градусный пар. Это в четыре раза больше энергии для изменения состояния с воды на пар при той же температуре, и поэтому вы видите, что пар используется во многих крупных университетских городках, потому что вы можете накачать столько энергии в ту же массу среды.

Steam содержит 970 БТЕ в фунте пара. Это круто, но именно поэтому оно так опасно, потому что передает так много тепла, а также поэтому его очень трудно контролировать.

Steam бывает двух видов:

Сухой пар и Влажный пар. Мы хотим избегать влажного пара, поскольку он уменьшает скрытую теплоту, необходимую для процесса теплопередачи. Влага очень затрудняет передачу энергии, и, поскольку мы используем пар для передачи этой энергии, нам нужен сухой пар.Сухой пар будет содержать для нас самое скрытое тепло, поэтому мы можем использовать теплообменники для передачи тепла.

Мы также сосредоточимся на низком давлении. Мы не хотим высокого давления. Высокое давление используется для моторизации, паровых турбин и т. Д. Мы смотрим на низкое давление, так как мы хотим, чтобы наш пар находился под давлением, но нам нужно только низкое давление, потому что тогда нам не нужны сумасшедшие клапаны, змеевики или сильно усиленные системы. Мы не используем пар для управления вещами; мы используем пар для передачи энергии.

Теплообмен осуществляется либо через теплообменник, обычно трубчатый теплообменник, а не пластинчатый теплообменник, либо используется непосредственно через змеевик в воздушном потоке. Змеевики больше подходят для предварительного нагрева больших 100-процентных блоков наружного воздуха в очень холодном климате.

И для теплообменников, и для змеевиков мы будем использовать клапаны одной трети и две трети. Как видно из названия, эти клапаны производят одну треть пара, а затем две трети. Теперь, из-за того, что пар содержит так много БТЕ, вы получите большую часть теплопередачи, когда откроете этот клапан на одну треть.Пар находится под давлением, поэтому вы сразу получите большую теплопередачу.

Программно клапан одной трети открывается в зависимости от контура ПИД, затем он закрывается, если заданное значение не достигается, и две трети открываются. Если заданное значение по-прежнему не достигается, одна треть откроется после того, как две трети полностью откроются. Вот как мы обычно осуществляем управление клапанами с катушками на одну треть, две трети.

Типичный паровой контур будет иметь либо стратегию масштабирования, либо стратегию отдельного контура.Стратегия масштабирования — это когда у вас есть однопроцессный цикл, и вы собираетесь масштабировать клапаны на одну треть, две трети от него. Или у вас может быть отдельная стратегия контура, где у вас может быть клапан одной трети, который приводится в действие от контура ПИД, а затем у вас будут две трети, которые откроются впоследствии.

Лично я не предпочитаю стратегию отдельного цикла, так как ее очень сложно контролировать. Я предпочитаю стратегию масштабирования.

Одна из вещей, с которой мы имеем дело с паром, — это конденсат, потому что, когда мы передаем энергию из пара, он снова меняет состояние на воду.

Обычно у нас есть конденсатный насос в нижней части парового змеевика для откачки любого конденсата, и этот конденсат обычно утилизируется, а затем используется либо для нагрева воды, либо для нагрева воды для бытового потребления. Есть множество способов утилизации конденсата, или его можно просто вернуть в паровой контур через трубопровод для конденсата. Самое главное, что у нас есть конденсатный насос, и мы удаляем конденсат из змеевика или теплообменника.

Давайте обсудим последовательность операций Steam, а затем мы закроем этот пост.Здесь происходит трубчатый теплообменник. Происходит следующее: теплообменник включается всякий раз, когда включается кондиционер.

Теплообменник используется в здании, как правило, он находится в здании, а затем в него поступает пар, и у вас будет первичный контур горячей воды или вторичный контур горячей воды, выходящий из теплообменника. Трубчатый теплообменник будет иметь клапаны на одну треть, две трети, которые будут открываться в зависимости от температуры подачи горячей воды для контура горячей воды.

Итак, мы в основном делаем то же самое, что и с паровым змеевиком, но делаем это с контуром горячей воды.

Заключение

Вот и все, довольно глубокое погружение в системы водяного горячего водоснабжения. Надеюсь, вам понравился пост, и если вы нашли его хорошим и полезным, то я рекомендую вам ознакомиться с частью 2 «Управление гидронной системой» и нашим курсом по основам последовательности управления. Большое спасибо, и я с нетерпением жду следующей недели, когда мы погрузимся в системы с охлажденной водой.Заботиться!

Отстойники, циркуляционные насосы и многое другое …

Вполне возможно, что в вашем доме может быть один или несколько насосов. Насос — это электрическое / механическое устройство для перемещения жидкости, обычно воды, из одного места в другое.

Наиболее распространенные насосы в доме:
Циркуляционные насосы в системе отопления


Конденсатные насосы в системах отопления и охлаждения
Отстойники или насосы для «обезвоживания» в вашем подвале или подвальном помещении

Эти устройства могут работать бесшумно и надежно, часто в течение длительного времени.Затем они терпят неудачу без предупреждения. Выход из строя насосного оборудования может вызвать что угодно — от неудобств до катастрофы.

Мы можем свести к минимуму проблемы, которые могут вызвать неисправные насосы, путем их технического обслуживания.

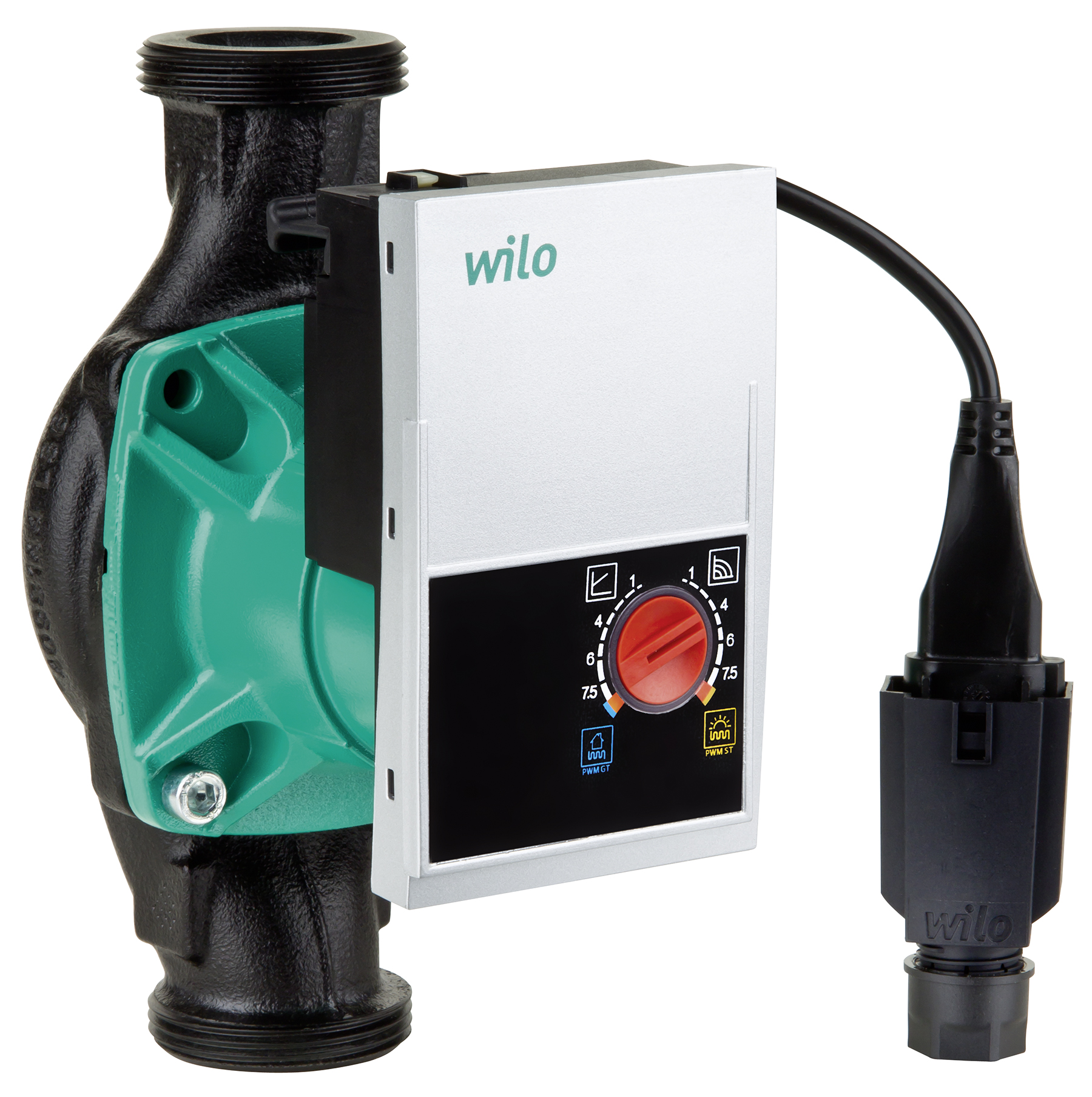

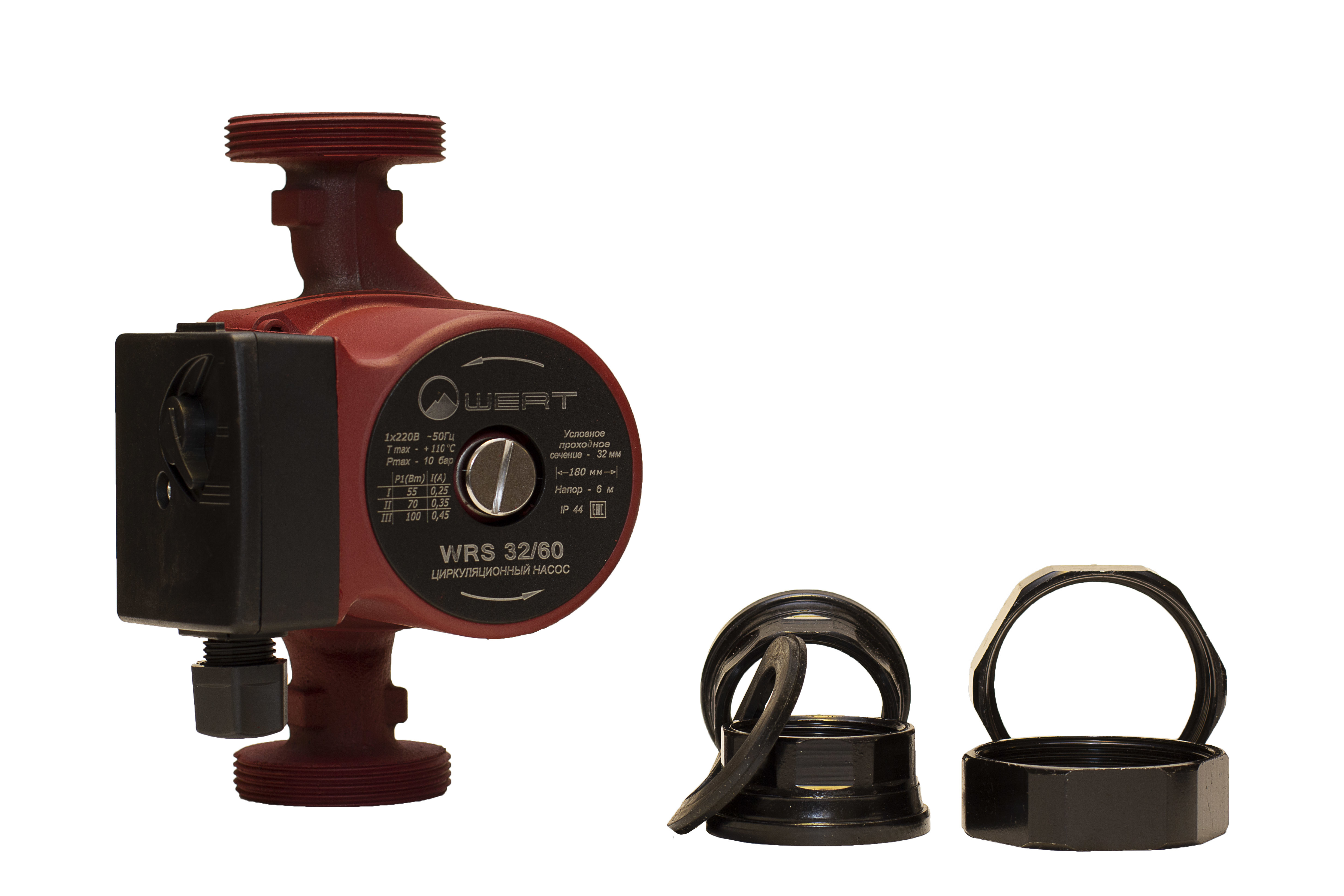

Ваш циркуляционный насос отопления

Если вы наслаждаетесь комфортом нагрева горячей водой, будь то теплые полы, обогреватели плинтуса, конвекторы или классические радиаторы, у вас есть один или несколько циркуляционных насосов отопления. Задача этого насоса состоит в том, чтобы перекачивать нагретую воду из вашего бойлера в тепловое излучение, где вода теряет свои БТЕ, а затем возвращается в бойлер для повторного нагрева и еще одного путешествия по вашему дому.В системах водяного отопления теплопроизводительность равна пропускной способности. Когда помпа перестает работать, прекращается подача потока и прекращается нагрев.

Большинство современных насосов смазываются водой и не требуют внимания домовладельцев. Некоторые из старых насосов, обычно красного цвета, имеют 3 небольших масляных порта.
Добавляйте масло в эти три порта каждый год. Используйте легкое моторное масло, которое можно купить в любом строительном магазине, но добавляйте его умеренно. Избыточное смазывание может вызвать повреждение резиновых уплотнений на насосе и, что более вероятно, масляный беспорядок на полу в подвале.

Ваш конденсатный насос

При работе систем кондиционирования в жаркую летнюю погоду влага вытесняется из воздуха в виде жидкого конденсата. Большинство современных систем охлаждения отлично справляются с осушением воздуха, вытягивая из воздуха до 20 литров воды в час. В большинстве систем, если они расположены на чердаке или в подвале, эта вода под действием силы тяжести течет либо в водосточный желоб на крыше, либо в ближайшую раковину или водосток. Во многих системах отвод конденсата находится либо ниже уровня ближайшего водопровода, либо на таком большом расстоянии, что самотечный дренаж нецелесообразен. Здесь мы используем небольшое устройство, называемое насосом для отвода конденсата. Обычно размером с коробку из-под обуви, это устройство состоит из резервуара для воды, поплавкового выключателя и небольшого насоса. Когда конденсированная вода стекает в резервуар насоса, поплавковый выключатель поднимается, пока не включит насос. Затем насос сбрасывает воду, обычно через небольшую пластиковую трубку, в раковину, сливную линию или даже снаружи дома. Эти насосы следует проверять каждый год. Правильный тест включает в себя заливку значительного количества воды в насос и проверку того, что переключатель активирует насос, а насос должным образом откачивает воду по трубке.На этом этапе также следует проверить трубку на предмет засоров, перегибов или разрывов. Когда конденсатный насос выходит из строя, эти 20 литров воды в час будут стекать под действием силы тяжести прямо на пол или, в случае надземной системы кондиционирования воздуха, через потолок наверху, когда она вытекает с вашего чердака.

Сегодня эти насосы часто могут быть оснащены предохранительными выключателями, которые выключат вашу систему в случае, если резервуар заполнится до верха, а насос перестанет работать.

Ваш отстойник

Вода, вода везде! По крайней мере, мы надеемся, что нет.Здесь, в Нью-Джерси , подвалы и лазейки очень распространены, если не универсальны. Это создает потенциальную проблему. В земле всегда есть вода. Уровень может меняться в зависимости от сезона и осадков. Когда уровень воды в земле выше, чем уровень вашего подвала или пола подполья, гидростатическое давление может заставить эту воду проникнуть в ваш подвал, вызывая затопление и серьезный ущерб вашему дому и его содержимому. Водосливные насосы , правильное название которых — насосы для обезвоживания, могут решить эту проблему.В подвальном этаже вырывается круглая яма, обычно глубиной от двух до трех футов. В яму помещают пористый цилиндр. Между цилиндром и стенкой котлована кладут треснувший камень. На дно ямы кладется небольшая брусчатка. Котлован зацементирован закрытым на уровне пола. Вода ищет свой собственный уровень и всегда будет искать более низкое место, чем более высокое. Новая яма теперь ниже цокольного этажа. Перед тем, как затопить ваш подвал, в яму потечет вода.Треснувший камень, окружающий пористый цилиндр, действует как фильтр, предотвращающий попадание ила и грязи в яму. Пористый цилиндр позволяет воде легко стекать в яму. Небольшой брусчатка внизу служит надежным основанием для насоса.
Насосы для обезвоживания бывают двух основных типов: вертикальные и погружные. В вертикальном насосе двигатель и механизм переключения находятся над уровнем пола. Эти насосы следует использовать только в коммерческих котельных, где горячая котловая вода может сливаться в насосную яму.Паровая вода разрушит двигатель и органы управления другого типа насоса, погружного насоса. Все компоненты погружного насоса скрыты внутри насосной ямы.
Когда уровень воды в яме поднимается, поплавковый выключатель включает насос. Насос, приводимый в действие большим электродвигателем, подключен к напорной трубе, которая направляет поток воды из подвала и прочь.

Насосы не вечны . Они терпят неудачу. Часто с плачевными результатами. Отстойник в подвале следует проверять не реже 2 раз в год.Запустите или залейте воду в насосную яму, пока насос не сработает. Осмотрите корпус насоса и нагнетательный трубопровод на предмет утечек. Убедитесь, что выпускной патрубок напорной трубы, где бы он ни находился, свободен. Насосы старше 10 лет заменять заблаговременно. . Не стоит рисковать. Но могут выйти из строя даже насосы меньшего возраста, будучи механическими и не божественными по своей природе. Часто сильные штормы и ливни сопровождаются отключениями электроэнергии. Когда вам срочно нужна помпа, она лежит в темной яме, бесполезная, как камень.К счастью, сегодня у нас есть два типа систем резервного копирования .

Во-первых, есть резервный аккумуляторный насос . Этот насос работает от морской батареи. Аккумулятор постоянно заряжается через ближайшую розетку. В случае отказа основного насоса уровень воды поднимется выше, что приведет к срабатыванию резервного насоса с батарейным питанием. Этот насос имеет меньшую производительность, чем основной насос, но его обычно достаточно при кратковременных отключениях электроэнергии. Если питание будет отключено на длительное время, аккумулятор полностью разрядится.Насосы резервного аккумулятора также следует проверять дважды в год. Среднее время автономной работы составляет около двух лет. По истечении этого времени их следует заменить. (Примечание: ведите записи или делайте напоминания на своем компьютере.)
Второй и самый последний — это резервный насос с водяным приводом , также называемый с водяным приводом. Это устройство работает по принципу давления воды. Резервный водяной насос подключается к водопроводу дома. Если основной насос выходит из строя, уровень воды поднимается и запускает резервный насос.
