Байпас в системе отопления что это: Что такое байпас и зачем он нужен?

Содержание

Что такое байпас и зачем он нужен?

В организации отопления очень важно найти баланс: в помещении должно быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуре внутри помещения. Байпас – идеальное решение, чтобы сохранять  комфорт при любых погодных условиях и облегчить эксплуатацию отопительных приборов, ведь в однотрубных системах центрального отопления он позволяет установить теплорегулятор.

Однако обо всем по порядку.

Что представляет собой байпас?

По сути, байпас – это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.

Таким образом решается сразу две важных задачи: с одной стороны вся система продолжает бесперебойно работать даже в период ремонта оборудования, с другой – появляется возможность управлять потоками теплоносителя.

Использование байпаса. Два основных случая

Случай 1

Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии обеспечить необходимый уровень тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно. Установка байпаса – самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.

Трехходовой или радиаторный терморегулятор может изменять количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.

Случай 2

Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, ведь как только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически. Эти простые действия способны перевести систему отопления в режим естественной циркуляции.

Снижение энергозатрат

Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов – возможность снизить счета за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10. Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.

Заключение

Строго говоря, байпас не является обязательным элементом в отопительной системе, но желателен. Вполне возможно, что пользу от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В противном случае байпас может сэкономить массу времени, денег и сил, если возникнет необходимость замены радиаторов отопления.


функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора.

А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

что это такое и как произвести монтаж


Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно. Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой задачей сможет байпас в системе отопления: что это такое – можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачи и обратки теплоносителя. Сечение его должно быть на размер меньшим, нежели диаметр труб, которые он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

  • регулирование уровня подачи воды, благодаря чему контролируется температура нагрева определенного помещения. Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора – путем степени перекрывания трубы. Таким способом нагрев каждой батареи производится до нужной температуры;
  • если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
  • когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
  • этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря чему температура воды сохраняется. И хотя кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно, сокращаются и расходы на ее прогрев.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Байпас в системе отопления: основные варианты применения

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.6k.

Все, кто каким-либо образом сталкивался с созданием отопительных систем, знакомы схемы с обходным трубопроводом.

Всем остальным наверняка будет интересно знать: что такое и для чего нужен байпас в системе отопления? Ответы на эти и другие распространенные вопросы будут в данной публикации.

[contents]

Назначение и сфера применения

Байпас – это некая перемычка или отрезок трубопровода, предназначенный для создания параллельного пути движения теплоносителя в обход определенных элементов системы отопления (СО), которыми могут быть: радиаторы, насосное оборудование, запорная арматура.

Установка байпаса в системе отопления дает возможность:

  • Выполнения профилактических работ или замены радиаторов без остановки СО посредством перенаправления потока теплоносителя в обход батареи.
  • Балансировки однотрубных СО посредством изменения напора теплоносителя в батареях.
  • Установки трехходового клапана с термоголовкой для регулировки оптимальной температуры теплоносителя.
  • Создания аварийного гравитационного контура, который позволит СО находиться в рабочем состоянии, даже при отключенной электроэнергии.

Кроме этого, такой элемент успешно применяется для пропускания теплоносителя по «малому кругу». Другими словами, данный отрезок трубопровода играет роль некой развязки, разделяя котловой и отопительный контур. Это необходимо при отсечке отопительной контура от котлового или, к примеру, для предотвращения образования конденсата в теплообменнике твердотопливной котельной установки.

Зная принцип работы байпаса, можно более детально рассмотреть примеры его установки в различных схемах центрального и автономного отопления.

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Важно! В однотрубных СО монтаж перемычки в обвязку радиаторов является обязательным.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

  • Запорная арматура (шаровые краны).
  • Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

Параллельный трубопровод в насосном узле

Байпас при установке циркуляционного насоса выполняет практически все те же функции, что и в обвязке радиатора, с разницей в монтаже:

  1. Насосный узел устанавливается непосредственно на байпасе.
  2. Совместно с насосом используется (обязательно) обратный клапан.

На рисунке ниже наглядно показан принцип действия параллельного трубопровода с циркуляционным насосом.

Пока насос работает, создается разряжение перед обратным клапаном, которое его запирает и не дает воде перемещаться по прямому отрезку магистрального трубопровода.

При остановленном насосе, давление в магистральной трубе открывает обратный клапан, позволяя теплоносителю перемещаться в обход насосной группы.

Важно! В автономных СО монтаж насосной группы на байпас является обязательным условием. При отключении электричества значительно увеличится гидравлическое сопротивление, связанное с прохождением воды через крыльчатку циркуляционного насоса.

В коллекторном узле теплого пола

Многие наши соотечественники задаются вопросом, нужен ли байпас в системе отопления с теплым полом? Ответ однозначен – обязательно, ведь в контуре «теплых полов» температура воды обычно не должна превышать 45 °С при температуре в магистральном трубопроводе 80 °С.

Как видно из представленного рисунка, перемычка на коллекторе водяного пола выполняет функцию обводной магистрали со смесительным узлом, в роли которого выступает трехходовой клапан с термоголовкой. Одну часть воды клапан пропускает напрямую к контуру «теплый пол», а вторую – через параллельный трубопровод, смешивая с «обраткой» и возвращая в котельную установку.

«Малый контур» в системе отопления

Здесь байпас – это отрезок трубопровода, который через трехходовой клапан соединяет подающую и обратную магистраль.

Принцип действия перемычки, в данном варианте применения, прост: после включения котлоагрегата клапан не дает холодному теплоносителю из отопительного контура поступать в котел. После прогрева теплоносителя до необходимой температуры (часто это 45-50°С), клапан открывается и начинает подмешивать горячую воду в обратный трубопровод, тем самым предотвращая появления конденсата в топочной камере и на теплообменнике твердотопливного котла.

И в качестве заключения: обводной трубопровод – это необходимый, простой и практичный элемент, который позволяет использовать СО с максимальной эффективностью при значительном сокращении расходов энергоносителя. На практике это выглядит, как сокращение объема воды подаваемой на отопительные приборы при сохранении их расчетной теплоотдачи.

Байпас в системе отопления что это такое?

Байпас в системе отопления что это такое?

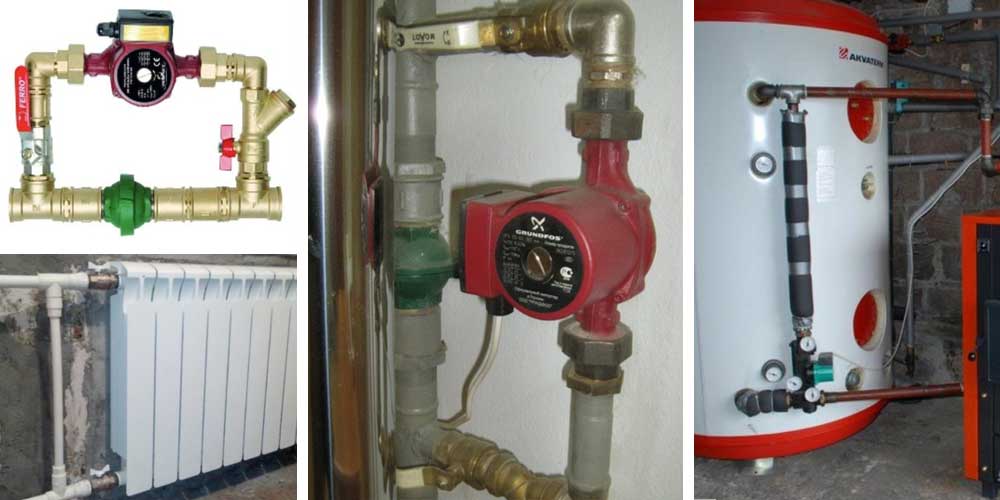

Байпас (от англ. bypass — обводный канал, обход) – элемент системы отопления, основным назначением которого является проведение ремонта или замены циркуляционного насоса/радиатора без прекращения циркуляции теплоносителя по отопительному контуру. Для проведения ремонта нет надобности останавливать работу систему.

Байпас для циркуляционного насоса

Байпасный узел представляет собой участок трубы, расположенный параллельно подающего или обратного трубопровода, на котором, находятся: 2 шаровых крана; сетчатый фильтр-грязеулоситель и циркуляционный насос. При этом основной трубопровод может оснащаться двумя разновидностями запорной арматурой:

  • Шаровым краном, при перекрытии которого поток теплоносителя направляется по байпасу. Кран открывается, если необходимо провести ремонт/замену насоса или прочистку сетчатого фильтра без прекращения работы системы отопления;
  • Байпасным клапаном. При работающем циркуляционном насосе, клапан автоматически запирает «основной» трубопровод и движение теплоносителя осуществляется через байпас. В качестве запирающего элемента выступает резиновый шарик, который под давлением потока теплоносителя запирает канал трубопровода.

Байпас с циркуляционным насосом часто используется для улучшения систем отопления с естественной циркуляцией. Байпасный узел превращает естественную систему отопления в «естественно-принудительную». Объединение двух систем в одну делает ее энергонезависимой, т.к. в случае отключения электричества, теплоноситель будет двигаться самотечным путем (благодаря разной плотности теплоносителя на подаче и обратке, холодная, более плотная вода на обратке будет давить на менее плотную разогретую воду на подаче).

Байпас без запорной арматуры.

Существуют клапанные и инжекционные байпасы:

  • Инжекционный байпас. Имеет компактные размеры, предназначен для монтажа в ограниченном пространстве.
  • Клапанный байпас. Узел стандартных размеров, когда насос, краны и фильтр расположены в одну линию.

Важно! Не разрешается устанавливать байпас с насосом в отопительную систему, где теплогенератором является котел с уже встроенным циркуляционным насосом.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

  1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
  2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
  3. Нижнее подключение. Байпасная труба также расположена снизу.
Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Видео



Байпас в системе отопления. Что это такое?


Конечно же, ни для кого не секрет, что даже самый красивый и изысканный дом, будет очень некомфортным, если он не будет отапливаться. Именно по этой причине самой главной задачей для хорошего хозяина дома считается правильный выбор и непосредственное установление систем отопления. При этом, конечно же, необходимо содержать оптимальный микроклимат в помещении. Способ нормализации показателей микроклимата изобретен с давнего времени. Большим количеством инженеров было изобретено очень эффективное устройство, который в системе отопления называется байпас. Байпас для системы отопление. Что это такое? Давайте ответим на этот вопрос.

С помощью байпаса можно с легкостью производить регулирование подачи теплоносителей в батареи с радиаторами для систем отопления на водной основе. Байпас в системе отопления является так называемой перемычкой, который имеет вид обрезка трубы. Его устанавливают между прямыми и оборотными проводками в радиаторных отоплениях. Чаще всего для того чтобы установить байпас приобретают трубу на полдюйма.

Какую именно функцию выполняет байпас?

Байпас для системы отопления просто необходим. Он предназначается для возвращения лишнего теплоносителя, который переходит в стояк из батареи. При этом либо автоматическим, либо ручным способом происходит измерение количества теплоносителя. Если не пользоваться байпасом, то сделать ремонтные работы с батареями, при рабочей системе отопления, очень сложно. При этом необходимо также сказать, что при помощи байпаса осуществляется работа отопительных систем, даже когда исчезает электрическая энергия. В период, когда пропадает электроэнергия, происходит перекрытие кранов, подающих теплоносители насосу. Далее происходит открытие крана в центральной трубе.

Где именно монтируется байпас?

Конечно же, для монтирования такого приспособления как байпас, лучше всего прибегнуть к помощи специалистов, так как это очень сложный процесс, который требует профессиональных навыков. Специалисты при всем при этом также должны проверить всю систему на всевозможные браки, дефекты или протекания.

Байпас устанавливается вблизи с радиатором, вдалеке от стояка. Также, если есть возможность, то лучше всего устанавливать дополнительный кран. Он в свою очередь будет отвечать за обеспечение полноценной циркуляции всех отопительных систем с помощью самого радиатора.

При использовании довольно-таки примитивной конструкции, как байпас, в доме обеспечивается комфорт, уют и тепло. Также нужно сказать, что при этом затрачивается минимум электроэнергии, что значительно экономит денежные средства.

Читайте так же:

Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

  • Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

  • Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Байпас без клапана

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

Байпас на радиаторах отопления


В качестве элемента для работы системы в случае отключения электрической энергии
Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Рекомендуем к прочтению:

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак. На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

Схема обвязки радиатора отопления

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

Рекомендуем к прочтению:

При установке байпаса в такой системе следует соблюдать несколько правил:

  • Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
  • Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.
  • Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
  • Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

Шаровый кран

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

Что такое байпас и зачем он нужен?

В организации отопления очень важно найти баланс: в помещении быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуру внутри помещения. В однотрубных системах центрального отопления он позволяет установить теплорегулятор.

Однако обо всем по порядку.

Что представляет собой байпас?

По сути, байпас — это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр трубки подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.

Таким образом, решается сразу две важные задачи: с одной стороны система продолжает бесперебойно работать даже в период ремонта оборудования, с другой стороны — возможность управлять потоками теплоносителя.

Использование байпаса. Два основных случая

Случай 1

Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии достаточного уровня тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно.Установка байпаса — самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.

Трехходовой или радиаторный терморегулятор может количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.

Случай 2

Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, поскольку только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически.Эти простые действия способны перевести систему в режим естественной циркуляции.

Снижение энергозатрат

Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов — возможность снизить за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10.Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.

Заключение

Строго говоря, байпас не является обязательным элементом отопительной системы, но желателен. Вполне возможно, что пользуется от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В случае возникновения необходимости замены радиаторов отопления, возникнет необходимость в замене радиатора.


функции байпаса в отопительной системе, типовые насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяются байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество.Для того чтобы избежать такой ситуации, необходимо возле каждой батарейки подать и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае, если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла.В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия узла узла трехходового клапана. Функцией нагревателя носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45 °. А в подающей магистрали она может достичь 80 °.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве.А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия постоянно работает. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Установить перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы.Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно после изучения схемы, а также необходимо приобрести простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасыютют также на полотенцесушителях. Процесс монтажа не составляет труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная система с принудительной циркуляцией не может работать без насоса.Поэтому для того, чтобы вода протекала по прямой линии необходимой байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того, чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем открывается и пропускает холодную воду. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично.В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при нагревателе.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • Приказже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентиляцию и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно установить только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу.Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить вы не можете, то можно байпасить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

Делаем байпас в системе отопления: что это такое

Байпас в системе отопления

Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже его само звучит непонятно и даже пугающе.

. Появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста, как все кажется простым и понятным до такой степени. Все выше сказанное напрямую относится к понятию «байпас».

Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.

Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае возникновения ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.

Где применяется байпас

Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из системы предварительной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.

Однотрубная система отопления с байпасом


В системе трубопроводов двухтрубного типа использование байпаса нецелно эффективности, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.

Байпас устанавливается, как с вертикальных трубопроводных систем, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых помещений.

Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.

При установке байпаса, при подключении его к циркуляционному насосу, обеспечивается работа системы в случае подачи электроэнергии.

При подключении с радиатором отопления байпас еще и терморегулирующим становится, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.

Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае замены циркуляционного системы или радиатора отопления.

Система в этом случае продолжает функционировать, потому что диаметр подводки на выходе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.

Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройство не установлено, то теплоноситель будет отдавать основную долю тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.

этого не происходит, соединяется дополнительным каналом и обратная труба.

Байпас радиатора с терморегулятором


Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составляет труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.

Байпас для радиатора отопления

Если вы живете в многоэтажном доме, обратите внимание на то, что между радиатором отопления и стояком, со стороны стены находятся две горизонтальные трубы, а между ними — перемычка.

Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.

Кран № 1

Если в вашем современном доме система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте перемычки с трубой обратной направленности.

В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т. н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в системе в случае аварийной ситуации различного масштаба.

Краны №2 и №3

Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.

Если вдруг случается протечка воды, перекрываются и гарантируют вам избежать неприятных последствий этого частого явления.

Байпас на алюминиевом радиаторе


Я надеюсь, что теперь вам стало понятно, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах установлены эти краны и сколько их должно быть.

Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, оставьте без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.

А теперь подведем некоторые итоги того, как использовать байпас в быту, насколько он необходим, каковы его функции.

Байпас в водопроводной системе в случае:

— установки насосной системы;
— установки счетчиков воды.

Итак, в водопроводной системе байпас выполняет функцию функции перемычки, и все.

Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и разнообразны. Байпас в системе отопления не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминается выше.

Как сделать байпас для циркуляционного насоса своими руками

Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.

Байпас для циркуляционного насоса


Если ваш насос размещен на отопительной магистрали, вам нужно сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на насос крепится.

За насосом с двух сторон вала шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.

Хочу обратить внимание на то, что чаще всего всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».

Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установленный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.

Трубопровод должен быть направлен вверх, чтобы он не задевал насос, либо соединить намертво, либо установить направление навстречу друг другу двум двумрубкам и установить кран с перемычкой.Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.

Читайте также:

что это такое и как произвести монтаж


Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно.Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой возможностью байпас в системе отопления: что это такое — можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачу и обратки теплоносителя.Сечение его должно быть на размер меньшим, нежели диаметр, который он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

  • регулирование уровня воды, благодаря чему контролируется система определенного помещения.Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора — путем перекрывания трубы. Таким способом нагрев каждой батареи создается до нужной температуры;
  • если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
  • когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
  • этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря температуре воды сохраняется.И хотя это кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно сокращаются и расходы на ее прогрев.

Конструкция механизма

Одной из самых популярных схем для теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем систему, как сделать байпас в отоплении, следует учесть: конструкция этого устройства зависит от его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основной контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насосе, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорная арматура служит шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснованно. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует — включение насоса создается по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена ​​его преимуществами. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости потока воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря процессу отвода носителя тепла удастся автоматизировать;
  • при использовании изделий, изготовленного своими руками, перед тем, как установить байпас в систему, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас — такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном была максимально полезной. Он позволяет не только упростить, когда нужно, отремонтировать радиатор, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Зачем нужен байпас на отопительных системах и что это такое

При такой системе обогрева важно создать конструкцию, которая будет работать с максимальным КПД и не потеряет эффективность из-за сбоев циркуляции теплоносителя.

Для этой цели необходимо использовать байпас : элемент для обеспечения безопасности и стабильности горячего контура и не позволяет ему выйти из строя, если даже на радиаторе отопления случитсяечка.

Что такое байпас в системах отопления

Байпасом называется участок магист, функцию функции перемычки и монтируется между и обратной трубами для того, чтобы контролировать бесперебойную подачу жидкости.

Обводной контур изготавливают из того же материала, из которого выполнен стояк, но выбирают для этого трубу меньшего диаметра. Опционально на «шунт» устанавливают обратный клапан для предотвращения оттока жидкости против основного хода циркуляции.

Для чего нужен этот элемент в отопительной системе

Чаще всего в многоэтажных домах старых серий устроены однотрубные отопительные системы, которые отличаются простотой схемы и низкими затратами на монтаж. Теплопункт здания имеет коллекторы подачи и «обратки», оснащается радиаторами, и при аварии на одном из них приходится выполнять демонтаж батареи.

Такая ситуация приводит к полной парализации работы стояка, если система не оснащается байпас: этот элемент дает возможность перекрыть движение теплоносителя с помощью запорной арматуры. В результате жидкость будет циркулировать по другим радиаторам, а поврежденные элементы можно будет заменить.

С помощью этого «шунта становится» возможным:

  • Отрегулировать количество теплоносителя.

  • Заменить батареи , выполнить их ремонт в условии запущенной системы без ее остановки.

  • Ускорить слива и наполнения обогревательных контуров рабочей средой.

  • Обеспечить циркуляцию теплоносителя в принудительной системе обогрева после остановки насоса.

По байпасу воды транспортируется параллельно участки с запорной арматурой. Обводной инстаграм тоже человек для слива и повторного наполнения отопительного трубопровода.

Принудительная система, оснащенная этим приспособлением, будет работать даже при отключении насоса: после прекращения подачи энергии достаточно перекрыть краны, ведущие к насосу, и открыть центральный запорный элемент.

В однотрубной системе

У специалистов не вопроса о том, нужен ли байпас в однотрубной системе отопления. Ответ однозначный — да. Обвод позволяет:

  1. Отрегулировать степень нагрева радиаторов, если установить кран-термостат вместо запорной арматуры.

  2. Заменить батарею без сливалоносителя и пони его температуры.

  3. Сохранить работоспособность контура обогрева даже если батарея даст течь.

В многоквартирных домах перед проведением манипуляций с отопительной системой нужно получить разрешение от сотрудников управляющей компании.

В двухтрубной системе

Владельцы частных домов интересуются, нужно ли установить байпас, если в помещении устроена двухтрубная система отопления . В этом перемычка необязательна, поскольку радиаторы смонтированы независимым способом, который позволяет отключить батарею или выполнить ее замену без остановки работы обогрева.

Такая система считается более дорогой вже, ее установка требует больше времени, однако с учетом улучшенной эффективности и простоты ремонта ее все чаще обустраивают в современных частных и многоэтажных зданийх.

Следует убедиться, что некоторые однотрубные конструкции внешне выглядят похоже, но вместо параллельной трубы там устроен стояк для верхней подачи жидкости. В таких системах байпас монтировать также обязательно.

Как выполняется установка байпаса в системе отопления?

Монтаж обводного контура может быть проведен по разным схемам:

  • На радиаторах однотрубных систем открытого либо закрытого типа.

  • Параллельно насосному устройству , которое работает в гравитационной тепловой системе (самотечная система).

  • Установка в качестве перемычки между трубами подачи и обратного движения теплоносителя.

  • Монтаж на смесительных узлах.

Если речь идет о многоэтажке, где к основному стояку горячей воды подключается полотенцесушитель, в конструкции тоже нужно установить байпас .

Как сделать перемычку и правильно выбрать диаметр сечения

Для монтажа «шунта» необходимо правильно выбрать точку подключения : она должна быть как можно ближе к радиатору, но дальше от трубы стояка. При необходимости байпас можно оснастить вспомогательным краном.

Перед установкой нужно провести расчеты и приобрести комплектующие детали; важно, чтобы диаметр байпаса в однотрубной системе был меньше сечения основных труб на один размер .

Для внедрения насосного узла на пластиковые трубы, его собирают заранее и соединяют с помощью впаянных тройниковых перемычек, а при установке на металлические трубы сначала нужно приварить отводы для насоса.

При выполнении монтажных работ важно помнить о следующих моментах:

  1. В качестве запорной арматуры рекомендуется использовать шаровые краны , которые позволяют быстро перенаправить жидкость в байпас.

  2. Смесительный клапан монтировать не требуется , поскольку он работает в коллекторных системах, где скорость теплоносителя уже приведена к нормальному показателю.

  3. Нельзя допустить, чтобы запорная арматура перегревалась , поскольку это снижает ее эксплуатационные свойства. По этой причине приваривать арматуру нужно на расстоянии минимум в 20 см от клапанов, которые могут лопнуть или деформироваться.

  4. Насос ставится так, чтобы рабочий вал располагался горизонтально : это позволяет уменьшить гравитационную нагрузку и продлить ресурс устройства.

Предлагаем посмотреть видео, демонстрирующее правила установки байпаса в системе отопления:

Байпас — важный для функционирования элемент однотрубной отопительной системы, который незаменим при необходимости обслуживания, ремонта и демонтажа радиаторов. Установка этого компонента вполне возможна своими силами, важно лишь правильно подобрать комплектующие, позаботиться о наличии инструментов и инструкций.

Байпас в системе отопления — установка своими руками, зачем нужен, фото |

Современные гидравлическая система отопление или водоснабжение содержит большое количество запорно-регулирующая аппаратура, теплообменники, насосы и прочие элементы, которые могут стать неработоспособным.Для ремонта может быть предусмотрен специальный обходной «путь» для жидкости — байпас , который позволит отключить их участок контура, не нарушая функциональности отопления в целом.

Оглавление

Что это такое?

Дословно в переводе с английского «обход» означает «обходной» . Это позволяет понять, что такое байпас в отоплении.

Это обходной участок трубопровода, который работает с основной магистрали и позволяет забирать на себя часть потока жидкости из основной магистрали для выполнения регулировки или полностью отключить участок магистрали без остановки работы отопления.

Байпас в системе отопления играть несколько функциональных ролей. Рассмотрим их…

Байпас для радиатора в однотрубной магистрали отопления

Установка байпаса в системе отопления, батарее позволяет обеспечить регулировку потока жидкости через нее и соответственно, температурный режим, а также обеспечивает возможность замены или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многокрых домах.Как правильно установить байпас?

Смотрим картинку, похожие системы выглядят примерно так…

Байпас фото которого Вы видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи под горячую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Установка байпаса выполняется непосредственно у самой батареи.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — баланс потока жидкости через батарею отопления и обходную трубу. Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через обогреватель. Опционно крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя , так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных.При этом диаметр байпаса выбирается меньше диаметра магистральных труб — обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреванию помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Монтаж циркуляционного насоса при естественной циркуляции

При наличии в доме отопления, которая использует естественные схемы циркуляции циркуляционного насоса, ее можно несколько оптимизировать, установить электрический циркуляционный насос для принудительного движения теплоносителя. Но чтобы сохранить функциональность «естественности» (она может потребоваться при отсутствии использования) использовать байпас с насосом в комплекте с запорными кранами.На самой магистральной трубе устанавливается шаровый магистральный кран соответствующего диаметра.

Байпас в системе отопления которого Вы видите ниже, включает в себя, вместо шарового крана, обратный клапан для байпаса, препятствующий движению теплоносителя по малому кругу при функционировании.

Обходные варианты в водоснабжении

Подобный байпас в системе водоснабжения может быть использован для установки счетчика воды и необходимости аварийного водоснабжения объекта, когда открывается кран на основном трубе, который в обычном режиме закрыт и опечатан.Эта манипуляция помогает увеличить объемный расход воды в случае возникновения пожароопасных ситуаций — через счетчик поток воды ограничен.

Итак, подытожим! Простой байпас в комплекте с оборудованием в современных отопительных системах позволяет решать сложные технологические задачи. Главное грамотный расчет, монтаж и правильная эксплуатация подобных узлов.

Рекомендуем прочесть!

Байпас в системе отопления что это такое — Работы с сантехникой — Блог

Одним из главных условий комфортного проживания в любом доме является приятный микроклимат.Поэтому каждый домовладелец стремится установить у себя эффективную систему отопления. Повысить ее результативность поможет байпас — простое, но практичное устройство, предназначенное для регулирования подачи горячей воды в батареи радиаторов.

Байбас: что это такое?

Байбас — это перемычка, которая устраивается на водяную систему отопления. С английского слова «bypass» переводится как «обходной», и это на 100% соответствует предназначению устройства.Узел выглядит как кусок трубы, установленный между прямым и обратным направлением системы. Диаметр перемычки должен быть меньше ширины трубы на одно значение. Чаще всего для монтажа байпаса берут трубу размером в полдюйма.

Устройство позволяет увеличить скорость наполнения либо слива воды из отопительной системы. Байпас может понадобиться в случае неполадок или в зимний период, когда здание нельзя оставить без тепла. Кроме того, его монтаж позволяет провести ремонтные батареи при работающем центральном отоплении.

Монтаж байпаса на старое отопление позволяет вдохнуть в него новую жизнь.

В частных домах на байпасе может быть установлен циркуляционный насос. Благодаря устройству котел отопления будет работать в прежнем режиме даже при неожиданном сбое электроэнергии. Для этого необходимо закрыть клапан подачи теплой, поступающей к насосу воды и открыть вентиль на трубопроводе. После этого тепловой носитель будет самотеком пройти по трубам и радиаторам, не задевая байпас.

Устройство любой помощи при неправильной установке системы, когда тепловой носитель не может свободно циркулировать. Байпас помогает равномерно распределять тепловую энергию по всем комнатам дома.

Байпас может регулироваться как ручным, так и механическим способом. Второй вариант осуществляется при наличии насоса, фильтра и обратного клапана. Если правильно настроить все компоненты, то теплоноситель будет работать эффективно даже при отключенной электроэнергии.

Байпас в системе отопления незаменим при обслуживании батарей. При необходимости можно переключить запорный механизм и установить (либо удалить) нужные радиаторы.


Байпас и виды насосов

При установкеже байпаса на центральную магистраль нужно ориентироваться на вид насоса, который будет встраиваться в систему отопления.

Насосы делятся на два типа:

· Сухой.Мотор не касается носителя тепла. Механизм показывает довольно высокой шумностью, поэтому его устанавливает только в помещениях с хорошей звукоизоляцией. Монтаж происходит узел на трубу обратного течения горячей воды.

· Мокрый. Мотор напрямую соприкасается с водой. Насос устанавливается как на прямое, так и на обратное направление.


Особенности монтажа

Монтаж байпаса в системе отопления имеет несколько нюансов:

1.В работу лучше брать гайки- «американки». При дальнейшем ремонте они дадут возможность быстро снять насос и вентили.

2. Обходная труба, где будет стоять обратный клапан, должна иметь особую муфту, которая при необходимости легко снимается по резьбе.

3. Приже байпаса необходимо помнить, что его ширина должна быть меньше размера подводящей трубы.

4. Оба конца трубы должны быть оснащены заглушками.

5. Байпас нужно монтировать далеко от стояка, но как можно ближе к радиатору. Оптимальным считается место с невысокой температурой. Не рекомендуется монтировать устройство возле котла отопления, так как постоянное перегревание негативно скажется на сроке службы байпаса.

6. При самостоятельном узле понадобится отрезок трубы, тройник и сварочный механизм. Но можно использовать и готовые элементы. Их приобретают в специализированном магазине и собирают на резьбу.

7.На границе между батареей и байпасом должен быть установлен терморегулятор или регулировочный клапан.

8. Узел должен монтироваться только по горизонтали. Это поможет избежать завоздушивания системы.


Очередность установки

Соблюдение правил установки байпаса поможет избежать ошибок в работе и дальнейших проблем с функционированием системы. Особое внимание стоит заострить на выполнение сварочных мероприятий, так как высокая температура грозит повреждением пластиковых частей шаровых частей.

Монтаж устройства состоит из нескольких этапов:

· Освободить отопительную конструкцию от воды.

· В районе обратного направления вырезать часть трубы. Размер отрезка должен быть равен длине сгона с поставленным шаровым краном, а расстояние до отопительного котла — 0,5-1 м.

· Вварить на оба конца участка врезки угловые детали конструкции.

· Приварить по обе стороны основной трубы небольшой и длинный элементы резьбы.

· Установить сгон и главный кран.

· Зафиксировать шаровые вентили, блокирующие поток воды через байпас.

· Придерживаясь направления движения воды, установить на одном из вентилей очистительный фильтр. Он должен располагаться до водяного насоса.

· Установить насос.

· Залить в систему воду.

· Включить подогрев и открыть все запоры на границе байпаса.Осмотреть качество всех контактов.

· Закрутить главный шаровой вентиль и включить насос, спустив воздух из помпы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
