Батареи отопления высокие: Вертикальные радиаторы отопления. Купить высокую батарею в Киеве. В интернет-магазине.

Содержание

Радиаторы отопления размеры по высоте и длине

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

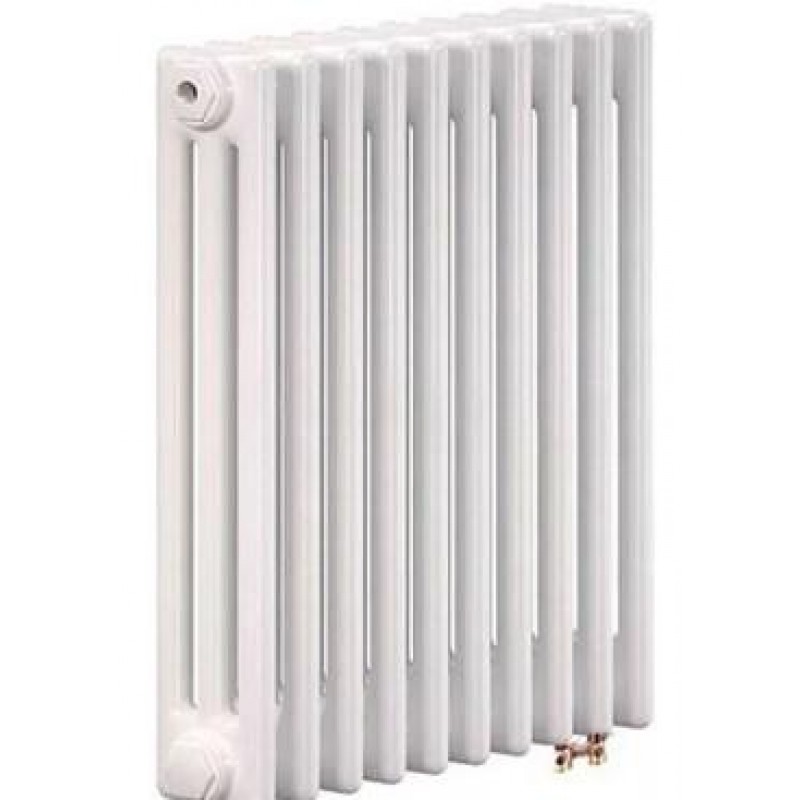

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про

ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

  • Стандартная высота.
  • Низкие радиаторы отопления.
  • Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

  • Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
  • Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
  • Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

  • Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
  • Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
  • Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

  • Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
  • Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
  • Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

  • Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
  • Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
  • Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических.

Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт
1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

  • расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
  • расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности.

Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Post navigation

Размеры радиаторов отопления по высоте и ширине, как рассчитать

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

  • размеры отопительных радиаторов;
  • степень теплоотдачи одной секции;
  • максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров.

Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

  • их можно разместить под низко расположенным подоконником;
  • они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

  • длина 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

  • среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
  • они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

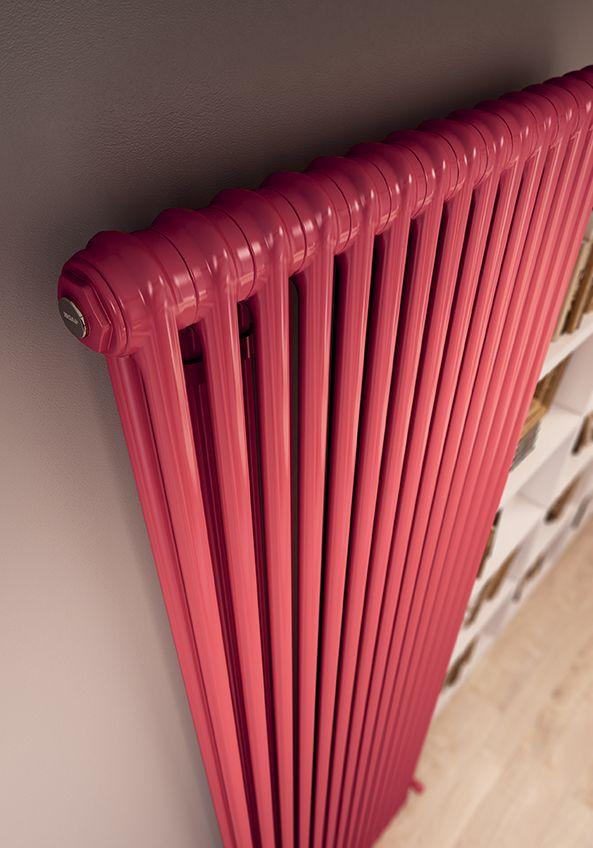

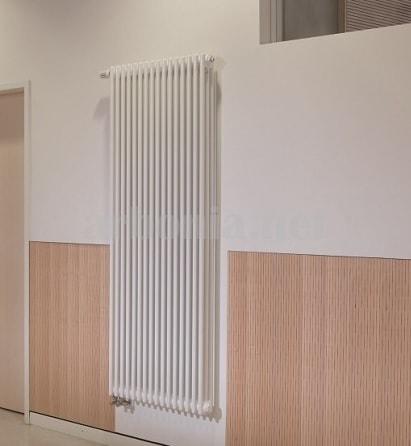

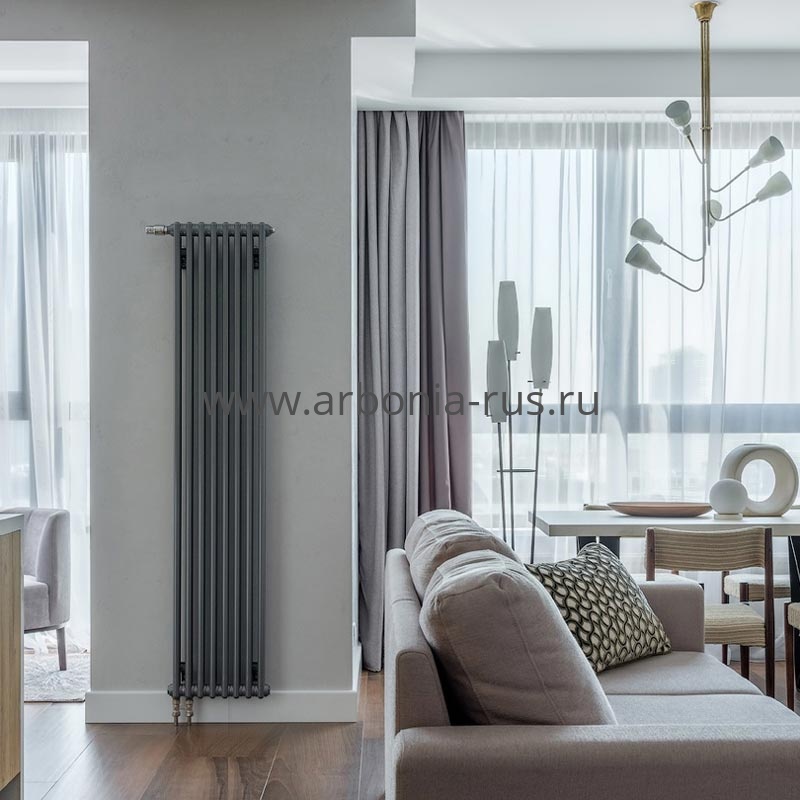

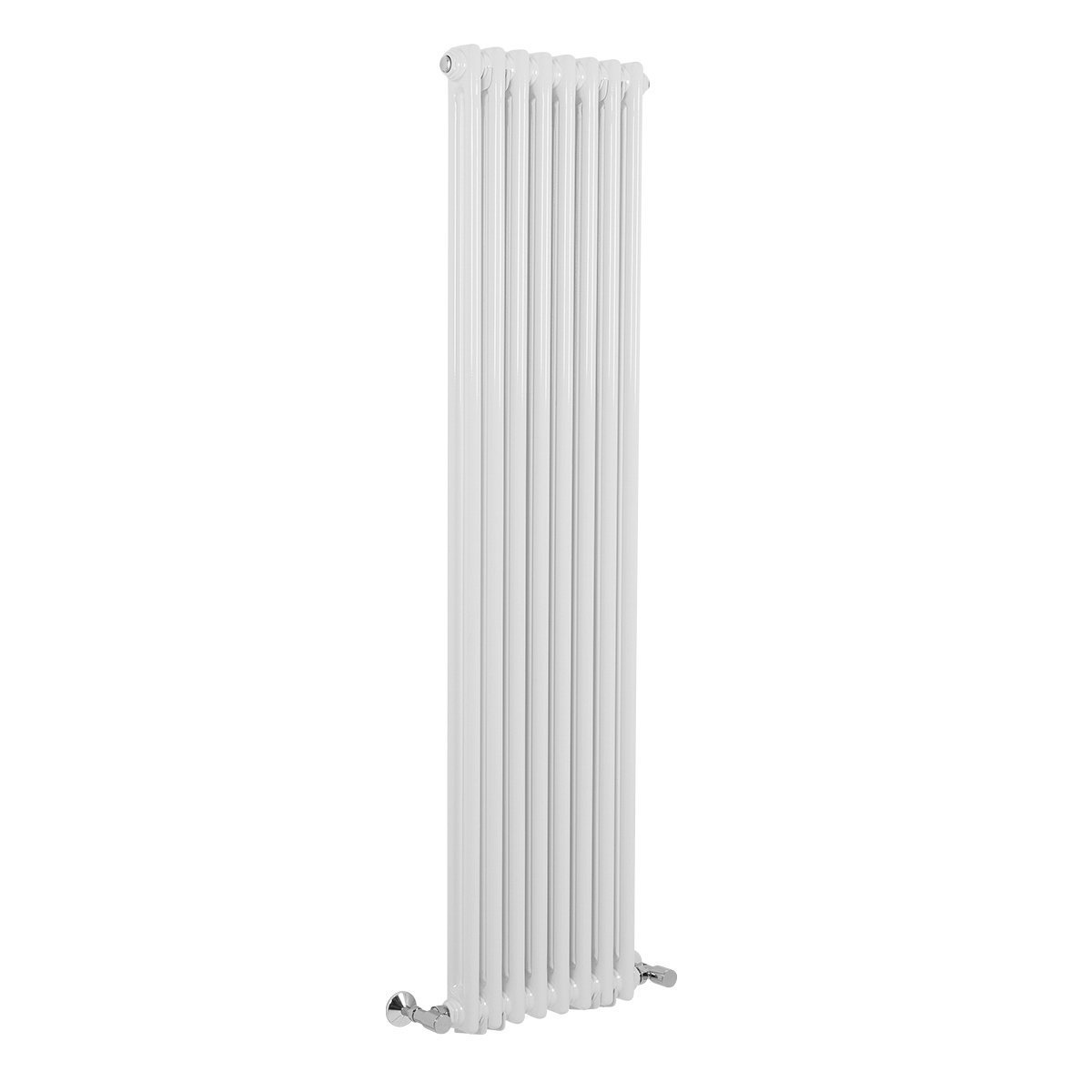

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

  • высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
  • глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

  • высота секции 880 миллиметров;
  • глубина 95 миллиметров;
  • длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно «).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.


Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

  • 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
  • 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
  • 3. Ключ для крана
  • 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
  • 5. Радиаторные заглушки (глухие пробки).
  • 6. иногда еще дюбеля для крепления кронштейнов.


Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

  • Предельное рабочее давление – 20 бар.
  • Давление при испытании прибора – 37,5 бар.
  • Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Расстояние между осями:

  • 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
  • 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).
  • Предел рабочего давления – 16 бар.
  • Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
  • Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

  • Предел рабочего давления – 16 бар.
  • Предел давления испытания – 24 бара.
  • Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

  • Предельное рабочее давление – 16 бар.
  • Давление опрессовки – 24 бар.
  • Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

  • Предел рабочего давления – 16 бар.
  • Предел давления испытания – 24 бара.
  • Предел температуры – 110 °С.
  • Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

  • Рабочее давление не более 20 атм;
  • Максимальная температура теплоносителя 135 0 С;
  • pH воды 7 — 8,5;

Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

  • Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
  • Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
  • Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright © 2017 — SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Источники: http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://teplospec.com/radiatory-batarei/razmery-radiatorov-otopleniya-po-vysote-i-shirine-kak-rasschitat.html, http://srbu.ru/otoplenie/125-razmery-alyuminievykh-radiatorov-otopleniya.html

Подбираем размер радиаторов отопления

Для того чтобы расчет отопительной системы был произведен как можно более точно, потребуется опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности устройств, количества, и так далее. После этого можно уже будет подсчитать, насколько эффективной будет отопительная система.

Для того чтобы обогрев был более эффективным, потребуется накрыть ту поверхность радиаторов, которая отдает тепло. Это можно сделать посредством решетки или кожуха. Обычно радиаторы отопления монтируют возле окна в специально отведенный для них проем. Поэтому радиатор должен обладать таким размером, чтобы по высоте не доходить до подоконника, а по ширине не превысить ширину окна.

Ниже рассмотрим, как рассчитать необходимое количество батарей, выберем оптимальный размер радиаторов и схемы монтажа отопительных элементов.

Модели радиаторов отопления

Расчет необходимого количества батарей

При расчете необходимо обратить внимание на следующие факторы:

  • Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
  • Площадь той поверхности радиаторов, которая отдает тепло в помещение.
  • Температурный режим, которые имеет радиатор отопления 200 мм.

Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.

Расчет необходимого количества секций

Выбор оптимального размера радиатора

Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:

  • Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
  • Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
  • Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.

Существует несколько правил:

  • Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
  • Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
  • Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будет обладать большей мощностью. Главное не понижать эту цифру.
  • Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.

Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.

Схема подключения радиатора

Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.

Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.

Совет: Именно поэтому, если вы разместите радиаторы отопления 350 высокого типа непродуманно, то сложится такая ситуация, когда возле батареи будет невероятно жарко, а в других местах комнаты – холодно.

Схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

Однотрубная система отопления

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Совет: Запорный клапан позволит создать барьер на пути теплоносителя, а также увеличит теплоотдачу.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Подробнее о выборе радиаторов отопления смотрите в видео:

Вам также будет интересно:

Радиаторы отопления: какие лучше для квартиры

Но правильный выбор можно сделать в случае, если вы имеете представление о каждом отдельном материале. Только в этом случае можно сказать, что вы сейчас действительно совершаете правильную покупку. В чём особенность каждого конкретного материала?

Центральная система отопления

Прежде чем прийти к вопросу о том, как выбрать радиаторы отопления для квартиры, стоит понять, что многое зависит от самой отопительной системы. На сегодняшний день большинство многоквартирных домов обслуживается благодаря центральной системе отопления. Ее обустройство имеют очень много своих плюсов и, одновременно, минусов. Если в вашем помещении батареи для отопления подключены к единой центральной системе, то и новые агрегаты нужно выбирать, учитывая особенности их строения.

Что такое центральная отопительная система?

На самом деле это центральный тепловой узел, основная задача которого сводится к выработке тепла. Это тепло по магистральным линиям будет передаваться по квартирам и потом возвращаться обратно. Сама циркуляция будет проводиться по замкнутому кругу из за функционирования насосов. В зависимости от количества размещенного оборудования, работа такой центральной системы может быть прекрасной. Однако насосы могут создать такую нагрузку, которая равняется 15 рабочим атмосферам. Это значит, что подбирая отопительный агрегат, нужно обращать внимание не только на технические характеристики системы, но и на параметры самого агрегата. На рынке представлены всевозможные виды батарей отопления в квартире, найти нужный не составит труда.

Многообразие рынка часто может сбить с толку покупателей, и они делают выбор в пользу не той модели, которая могла бы полностью удовлетворить их требования. Для того, чтобы избежать подобного, нужно иметь представление о материалах и особенностях строения каждой модели. Велика вероятность, что изучив нюансы, вы сможете изменить качественно свой выбор совсем в противоположную сторону.

Внимательно изучите инструкцию и техпаспорт. В нём должно быть прописано максимальное допустимое давление.

Сама по себе центральная система отопления работает с использованием разного давления. А его перепады буду создавать соответствующие гидроудары, что будет негативно отражаться на эффективности теплоотдачи и на продолжительности срока эксплуатации. Одновременно температура воды не будет отличаться завидным постоянством. Возможно, вы ощутите, что батареи будут попеременно то холодными, то горячими. Таким образом коммунальщики стараются разогнать работу отопления с целью достичь среднемесячной нормы.

Кроме того, перепады давления и температуры негативно сказываются на состоянии радиаторов. Не стоит забывать, что любая центральная система отопления не исключает отсутствия аварий. Иногда потребуется осуществлять технический слив воды. Именно поэтому радиатор должен выдерживать различные условия эксплуатации.

В первую очередь стоит обращать внимание на качество теплоносителя. Большинство моделей, которые представлены на современном рынке, выпускаются в Евросоюзе. Норма качества воды в этих странах выше, чем в России, поэтому материалы могут быстро испортиться, взаимодействуя с некачественной водой. Учитывая, что в в Российской системе отопления содержится большое количество грязной воды с камнями, мусором, известью, ржавчиной, материалы быстро износятся. Внутренняя оболочка истончается, что снижает срок эксплуатации.

Низкое качество теплоносителя

Так, покупатель может столкнуться с таким моментом, что материал радиатора будет просто несовместим с центральной системой отопления. А при подключении эффективность работы будет теряться в несколько раз.

Варианты радиаторов

Какие радиаторы отопления лучше? Вы будете удивлены, какое большое разнообразие отопительных приборов можно увидеть на современном российском рынке. Модели отличаются не только своим внешним видом и эффективностью работы, но также по материалу и техническим параметрам.
Чаще всего такие приборы изготавливают из стали, меди, чугуна, алюминия, биметалла.

Выбираем чугунный радиатор

Многие из детства помнят чугунные батареи, потому что именно они украшали советские квартиры. Отличительной особенностью таких радиаторов является их громоздкий внешний облик. Но нельзя отрицать их эффективность.

Сегодня тоже продаются чугунные батареи. Однако они имеют более стандартизированные размеры, сами агрегаты аккуратно выкрашены эмалевой краской. Стильные аналоги более эффективные, мощные и хорошо вписываются в интерьер. Чугун выбирают те, кто наслышан о его хорошей теплопроводности

Пластинчатый радиатор: конструкция устройства, принцип действия, основные разновидности, преимущества и недостатки. Пластинчатые радиаторы: варианты радиаторов «гармошка»

Что собой представляют пластинчатые радиаторы отопления?

Из каких частей состоит пластинчатая батарея для отопления.

Пластинчатые батареи отопления – это разновидность конвекторного отопительного оборудования. Для них характерна большая площадь теплообменной части и минимальное количество труб, по которым циркулирует теплоноситель.

Схема работы прибора очень простая:

  • теплоноситель под повышенным давлением прогоняется по тонким трубам нагревательного элемента, отдавая им свою тепловую энергию;
  • температура нанизанных на трубы металлических пластин повышается от разогретых труб за малый промежуток времени;
  • между разогретыми пластинами быстро поднимается температура воздуха;
  • легкий разогретый воздух поднимается вверх под потолок комнаты, вытесняя холодный воздух;
  • холодный воздух опускается к конвектору, где между его пластин повышает свою температуру.

В отличие от других нагревательных устройств, пластинчатые батареи отопления не обогревают помещение за счет теплового излучения (ИК-волн), так как температура их поверхности не поднимается до нужного уровня. Подобные батареи поднимают температуру воздуха в комнате только за счет конвекции воздуха.

Чтобы поддерживать температуру воздуха в помещении при помощи пластинчатого конвектора, необходимо запомнить особенность устройства. Так как трубы нагревательного прибора отличаются маленьким диаметром, то и количество теплоносителя, который пройдет через них за единицу времени, будет недостаточным для быстрого повышения температуры пластин. Именно потому в отопительной системе, где устанавливается вышеуказанное оборудование, теплоноситель должен циркулировать под большим давлением и отличаться высокой температурой. Это позволит быстро повысить температуру пластин, а следовательно, обеспечить хорошую конвекцию воздуха.

Как повысить эффективность отопительного прибора? Увеличить мощность пластинчатого радиатора поможет металлическая гофра, прикрепленная по принципу защитной панели. Эта гофра увеличивает полезную площадь нагревательного элемента, которая участвует в теплообмене. Именно потому возрастает объем воздуха, который может пройти через конвектор и повысить свою температуру.

Старые пластинчатые радиаторы отопления обогревали помещение за счет естественной циркуляции воздуха. В результате в комнате большой площади наблюдался резкий перепад температур. Вверху всегда было теплее, чем у пола. Решить данную проблему помог встроенный вентилятор. Современные пластинчатые батареи теперь относятся к разряду энергозависимого оборудования (вентилятор работает от электричества). Но в данном случае увеличивается эффективность прибора за счет искусственной циркуляции воздуха.

Из стали.

Разновидности оборудования. Как видно с фото, пластинчатые радиаторы отопления в первую очередь отличаются между собой конструкционными материалами.

Сегодня можно купить такие радиаторы:

Новые и старые радиаторы отопления пластинчатые могут отличаться между собой количеством рабочих

Из алюминия.

контуров и конвекционных панелей. Так, если приборы с одним контуром и одним набором пластин, он обозначается, как прибор 11. Соответственно класс 22 указывает на 2 змеевика и 2 набора пластин. Существует класс 21, где на 2 ряда пластин приходится 1 змеевик.

На фото пластинчатые радиаторы отопления могут быть самых разных размеров. Именно благодаря разнообразию размеров, покупатель может выбрать себе изделие, максимально подходящее под параметры помещения и дизайн интерьера.



Особенности конструкции пластинчатых радиаторов

Современные пластинчатые конвекторы  устроены с той же простотой конструкционного решения, что и предшествующие «советские» модели.

Такие радиаторы состоят из следующих конструкционных элементов:

  • Изогнутого — чаще всего — U-образного — отрезка трубы, на торцах которой установлены два шаровых вентиля.
  • Набора пластин, «нанизанных» на трубу. Причем в большинстве случаев пластины изготовлены из того же материала, что и трубы.
  • Защитного кожуха – металлической коробки с открытой верхней частью и дном. Причем внутри кожуха можно вместит не один отрезок трубы (нитку), а сразу несколько таких «пакетов».

Устроенные подобным образом секционные и пластинчатые батареи работают по следующей  схеме:

  • Теплоноситель движется по трубе под большим давлением, практически не остывая.
  • Тонкие пластины разогреваются до высокой температуры буквально за считанные секунды.
  • Температура воздух внутри корпуса мгновенно поднимается на несколько градусов.
  • Теплый воздух поднимается вверх, сквозь перфорацию в крышке кожуха, а холодный воздух «засасывается» в корпус сквозь отверстия в днище.

В итоге пластинчатые батареи отопления обеспечивают высокую скорость тепловой конвекции воздушных масс, прогревая небольшую комнату буквально за считанные минуты. Однако при обогреве действительно больших помещений естественно конвекции будет недостаточно. В этом случае со стороны днища в корпус пластинчатого конвектора инсталлируется тангенциальный вентилятор, обеспечивающий принудительную конвекцию.

Конструкция и принцип работы радиатора

Причем забор воздушных масс осуществляется не со стороны днища, и сквозь перфорацию в нижней части боковых граней кожуха, что дает возможность «утопить» пластинчатую батарею в плите перекрытия, оставив на уровне напольного покрытия лишь верхнюю решетку.

Достоинства и недостатки пластинчатых батарей

Несомненным плюсом подобных отопительных приборов является высокая прочность конструкции.

Сквозь такой радиатор можно прокачивать теплоноситель под давлением 20 и более атмосфер – прочность конструкции зависит лишь от кольцевой жесткости трубы, которая выдерживает давление до 40 Бар.

Кроме того, такой радиатор не потечет – у него нет внутренних стыков. К прочим достоинствам следует причислить низкую стоимость и хорошую совместимость с дешевыми терморегуляторами, принцип действия которых основан на дозировании притока теплоносителя в отопительный прибор.

К явным «минусам» подобных отопительных приборов относится, во-первых, однообразие экстерьера, формы которого определяются контурами коробчатого кожуха, и, во-вторых, потеря тепловой мощности вследствие контакта с пылью – сквозь «забитые» пластины проходит существенно меньший объем воздуха.

Впрочем, оба недостатка легко устранимы – коробчатый корпус можно «утопить» в напольное покрытие или оформить в виде плинтуса, а пыль легко чистится с помощью обычного пылесоса.

Типы пластинчатых радиаторов

Классификацию сортамента пластинчатых батарей в большинстве случаев организуют по следующим конструкционным особенностям:

  • По типу материала трубы и пластин.
  • По числу «ниток» в корпусе кожуха.
  • По схеме подключения радиатора в разводку.
  • По схеме крепления кожуха к опорной поверхности.

Опираясь на первый способ классификации — По типу материала трубы и пластин, —  мы можем выделить следующие типы батарей:

  • Стальные пластинчатые радиаторы, основные элементы которых изготовлены из одноименного металла. Такие отопительные приборы относительно дешевы, но их тепловая мощность оставляет желать лучшего. Поэтому в паре с высокопрочными стальными тубами принято использовать пластины из металлов с более высокой теплопроводностью.
  • Медные пластинчатые батареи, элементы которых изготовлены из этого цветного металла. Такой радиатор обеспечивает максимальную тепловую мощность. Однако подобные изделия «по карману» далеко не всем домовладельцам. Поэтому, для удешевления стоимости конструкции, из меди производят только внутренние трубы, на которые нанизывают пластины из более дешевого металла.

Чугунные радиаторы

Carron | Купить традиционные радиаторы

на заказ старинные радиаторы

Наш индивидуальный сервис по обслуживанию радиаторов позволяет вам спроектировать радиатор в точном соответствии с вашими требованиями — подобрать индивидуальный радиатор в соответствии с текущим декором вашей домашней гостиной или, возможно, оттенком стен вашей ванной комнаты. Все наши изготовленные на заказ чугунные радиаторы совершенно новые, полностью протестированы в соответствии с BS EN442-1 и BS EN442-2 и изготовлены здесь, в Великобритании, с пожизненной гарантией производителя.

Наши традиционные радиаторы имеют декоративный и винтажный дизайн. Для получения дополнительной информации свяжитесь с нами сегодня.

ПОСМОТРЕТЬ НАШИ КЛИЕНТСКИЕ РАДИАТОРЫ НА ПРОДАЖУ

Построение чугунного радиатора своими руками

Если вы хотите построить радиатор своими руками дома, вы можете приобрести у нас радиаторы Carron в виде компонентов.

Чтобы построить радиатор своими руками, вам потребуется:

  • Убедитесь, что радиатор достаточно приподнят над полом, чтобы инструмент можно было беспрепятственно вращать.Вставьте два разъема, повернув их на ¼ оборота — минимальная величина, чтобы разъемы надежно удерживались на месте. Примечание: каждый соединитель имеет левую и правую резьбу.

  • Поместите прокладку вокруг каждого разъема.

  • Поднимите секцию радиатора, изготовленного своими руками, прямо, затем поверните первый разъем на пару оборотов, чтобы один конец секции был надежно закреплен, но прикреплен неплотно.

  • Повторите процедуру на другом конце секции.Затяните соединитель по паре оборотов, переходя от одного соединителя к другому, пока оба не затянуты.

  • Для радиатора длиной до 16 секций обычно требуются две ножки. Для радиатора длиной 17 или 19 секций вам потребуется 3 ножки, а для секции 18 или 20 — 4 ножки.

Для получения дополнительной информации о строительстве радиаторов, поговорите с одним из наших сотрудников сегодня.

Перед установкой клапанов обязательно прочтите следующие примечания:

При ввинчивании хвостовика клапана во втулку поверните его так, чтобы он затянулся вручную.Затем, используя гаечный ключ, поворачивайте его до умеренного сопротивления.

С помощью гаечного ключа на 4 дюйма (100 мм) трудно затянуть слишком сильно. Однако, используя гаечный ключ на 8 дюймов, можно легко перетянуть и сломать втулку.

Убедитесь, что резьбовой герметик нанесен на резьбу хвостовика клапана, чтобы получить водонепроницаемое уплотнение. Герметики обычно можно приобрести у сантехников, однако лента из ПТФЭ является приемлемой альтернативой.

Обычно нет необходимости откручивать втулки, но если по какой-либо причине вы это сделаете, осторожно затяните их, достаточно только для создания хорошего уплотнения.

Обратите внимание, что 18-дюймовые стилсоны не должны использоваться. Крутящего момента разводного ключа на 8 дюймов более чем достаточно для создания хорошего уплотнения.

Для получения дополнительной информации о радиаторах здания, пожалуйста, свяжитесь с членом нашей службы поддержки клиентов сегодня.


Специальная отделка для чугунного радиатора Carron

Мы гордимся запасами высококачественных

Наши современные радиаторы и традиционные радиаторы

Меню
