Самодельный бойлер для нагрева воды от котла

Приготовление горячей воды на бытовые нужды можно сделать от котла с помощью бойлера косвенного нагрева. Его рекомендуемый объем небольшой — 50 — 100 литров, при условии, что внутренний нагреватель будет достаточно мощным, что обеспечить несложно.

Важно, что горячая вода получится дешевой, в отличие от электрических бойлеров. Ведь для отопления обычно используется топливо, энергия которого, дешевле в разы, чем электричество. Поэтому позаимствовать 5 – 7 кВт для разогрева среднего объема бойлера – нет проблем. Речь идет фактически менее чем о килограмме угля… Остается сделать бойлер, умеющий греть воду от котла …

Типовое изготовление бойлера из металла

Для изготовления бойлера необходимы две основные вещи – металлическая емкость и змеевик. Важное требование экологичность, отсутствие внутри каких либо мастик… так как там будет находится горячая вода, расходуемая на бытовые нужды, в том числе и для купания.

Чаще всего для дешевого изготовления используют легированную сталь толщиной 2 — 4 мм, или бак из нержавейки. Если найдется толстостенная труба большого диаметра – значит сварных швов будет меньше – достаточно приварить крышки, а также вваривать патрубки подключения.

Если же в наличии будет листовой металл, то сварочных работ станет на порядок больше, важно будет сделать правильный прямоугольник и обеспечить исключительно качественные швы, что не просто.

Мощность и змеевик

Бойлер косвенного нагрева обязан быть мощным, чтобы обеспечивать чуть ли не проточный нагрев. Приемлемая мощность для проточного нагревателя составляет 15 – 20  кВт, которая обеспечивает «бесконечную струйку» горячей воды.

Для развития такой мощности достаточно расположить в бойлере 12 метров газового гофрированного трубопровода из нержавейки диаметром 20 мм. В концах он развальцовывается и присоединяется к патрубкам накидными гайками с торцевым уплотнением.

Для подвески змеевика, на дно устанавливаются пластиковые (полиэтиленовые) подставки, к ним подвязками крепится змеевик.

Учитывая, что холодная вода будет скапливаться внизу, греющий змеевик рекомендуется располагать не выше 15 см от днища. При этом подающий холодный патрубок – 25 – 30 от дна.

Бойлер из баллона

Умельцы создают 100 литровые бойлеры из газовых баллонов, по 50 литров каждый. Предварительно их заливают водой (вытеснение газа), срезают верхнюю часть болгаркой, затем в нижнем баллоне вваривают патрубки под змеевик и подачу холодной воды, а в верхнем – выход горячей, а также подключение группы безопасности (термометр, клапан и манометр). Остается только сварить баки вместе, и отличный большой бойлер косвенного нагрева готов. Но можно обойтись в принципе и одним баллонном на 50 литров, позаботившись лишь о мощности змеевика для проточного нагрева…

Штуцера – это трубы ¾ дюйма с резьбой с двух сторон. Ввариваются в боковину бака таким образом, чтобы изнутри крепился змеевик, а снаружи подключающие трубы.

В днище также рекомендуется вварить штуцер под сливной кран, для слития осадка, а также приварить ножки. Бак опирается на 3 – 4 ножки и крепится хомутом вверху к стене для устойчивости.

На видео процесс изготовления водонагревателя из одинарного баллона с электрическим теном внутри.



Теплоизоляция

Бойлер, который нагревается от котла, желательно теплоизолировать, чтобы подавать горячую воду по предназначению, а не превращать прибор в еще один радиатор, греющий дом. Да и быстрое остывание воды может быть не слишком приемлемым, при ручной регулировке нагрева.

Теплоизолировать же лучше войлоком толщиной 10 мм в два слоя. Это экологичный материал не дающий при нагреве лишнего (пенополистирол разлагается при нагреве ускоренно на стирол…, минеральная вата дешевая выделяет формальдегид). Поверх войлока можно уложить фольгированный вспененный полиэтилен толщиной 6 мм, а шов склеить скотчем, или создать другую отделку. Но и в таком виде бойлер «уже сойдет для котельной». Длину подключающих штуцеров выбирают с учетом толщины утепляющего слоя.

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

Бойлер косвенного нагрева воды: Принцип работы, особенности, схемы подключения | 5energy

Большинство жителей частных домов стараются установить систему нагрева воды (бойлер) косвенно, к системе отопления, таким образом, что бы всегда была доступна горячая вода определенной температуры. Именно косвенная модель подключения является наиболее оптимальной, в рамках индивидуального отопления. Кроме того, косвенный нагрев воды обойдется в среднем дешевле, чем с проточными водонагревателями.

Особенности бойлера косвенного нагрева

Данный бойлер не имеет собственного источника нагрева, так как берет тепло из других источников: котел персонального или центрального отопления.

Устанавливается бойлер как правило в котельной, как можно ближе непосредственно к котлу. От этого напрямую зависит его эффективность.

Существует всего 4 вида расположения бойлеров косвенного нагрева: на стене (горизонтально или вертикально), на полу (также горизонтально или вертикально). Чисто технически, большой разницы между ними нет. Настенные более компактные (до 200 литров), а напольные наоборот (до 1500 литров). Изначально, на бойлере указывается тип установки. Крайне не рекомендуется пренебрегать этими рекомендациями.

Напольный бойлер косвенного нагрева

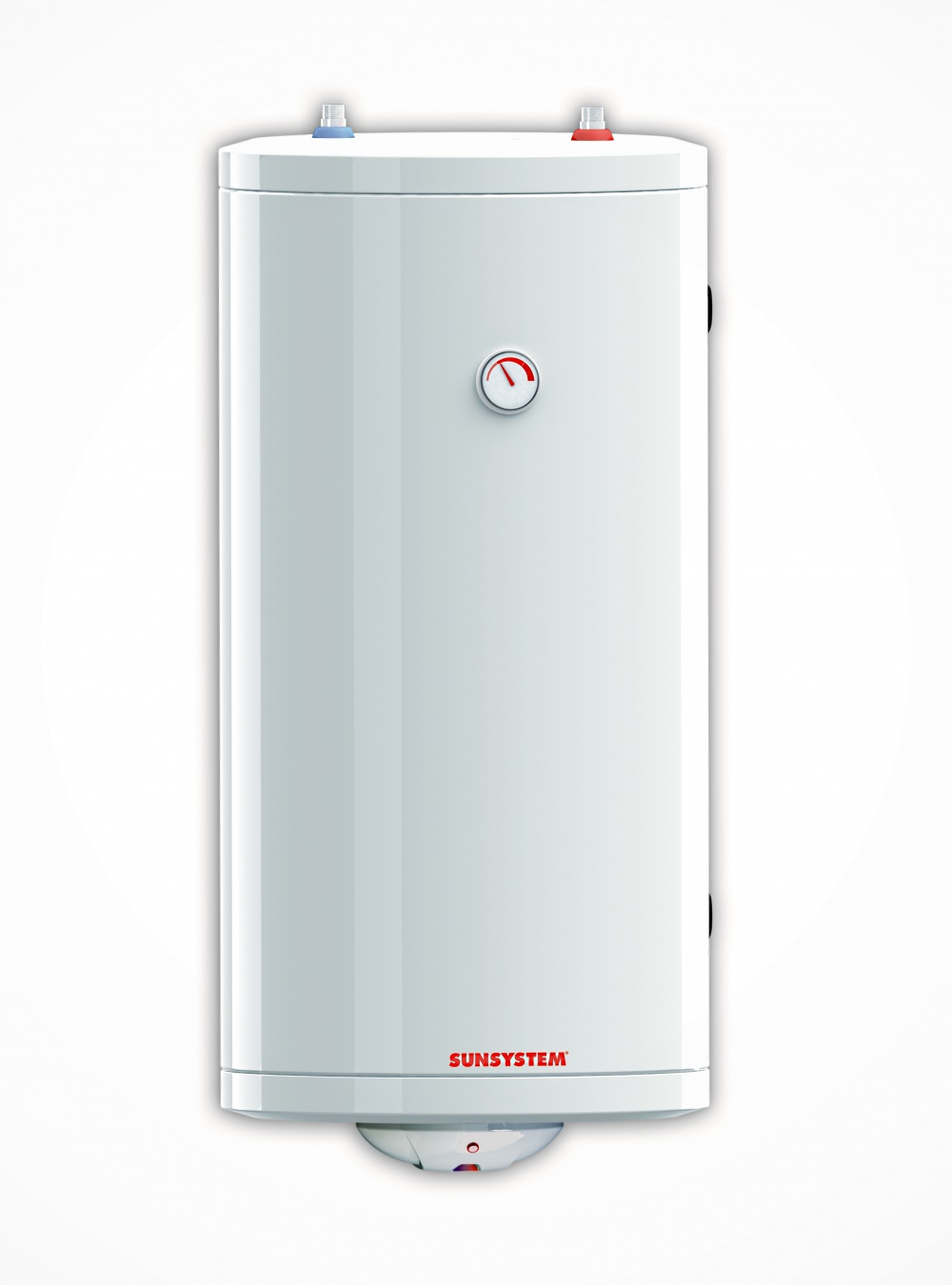

Настенный бойлер

Обратите внимание, что при установке устройства, патрубки должны смотреть в сторону котла, иначе будет достаточно сложно найти выход из ситуации, не создавая целых систем из уголков труб и т.д.

Подключение бойлера к котлу

Установка бойлера достаточно проста. Всего есть 4 патрубка. Вход и выход воды из котла в бойлер, а также вход холодной воды и выход подогретой из бойлера.

До момента открытия крана, вода циркулирует по системе. Как только открывается горячая вода — из системы, вода начинает поступать потребителю, а на ее место в систему впускается холодная вода.

Также бывают бойлеры смешанного типа, где вода нагревается не только за счет котла, но и с помощью дополнительного электрического тена.

Выбирать бойлер следует индивидуально для своего дома или другого помещения. Следует учитывать количество точек потребления (краны, душ, ванная и т.п.), частоту потребления, а также объем потребления за определенный промежуток времени. Бойлер, как и котел, имеет свою мощность.

Бойлеры смело можно подсоединять к системе отопления с котлом на отработанном масле. При выборе котла, следует учитывать то, что его мощность должна быть больше, чтобы хватало и на отопление, и на нагрев бойлера.



Электрические бойлеры для отопления — Система отопления

Монтаж обогревания коттеджа включает разные части. Система обогревания насчитывает, батареи, трубы, увеличивающие давление насосы, крепежи, бак для расширения, коллекторы терморегуляторы, систему соединения, развоздушки котел.

На этой странице мы попбробуем найти и подобрать для дачи определенные части конструкции. Перечисленные комплектующие конструкции неоспоримо важны. Посему подбор частей системы важно осуществлять правильно.

Электрические бойлеры для отопления

Электрический водонагреватель — это устройство, предназначенное для постоянного нагрева воды в автономной отопительной системе.

Подразделяется по способу осуществления нагрева воды, делятся на проточные и накопительные.

Накопительный водонагреватель или бойлер выполнен в виде значительной по объему емкости, со встроенным источником тепла. Нагрев осуществляется при помощи циркуляции по замкнутому контуру горячей воды. Энергосберегающие бойлеры электрические для отопления представляют собой комбинированное устройство, сочетающее нагревательный ТЭН вместе с теплообменником нагреваемым солнечным коллектором.

Для осуществления экономии электрической энергии при автономном отоплении существуют вихревые индукционные водонагреватели ВИН, водонагреватели могут быть запитаны как от однофазной, так и трехфазной электрической сети, в зависимости от потребляемой мощности.

Водонагреватели рассчитаны на нагрев помещения площадью от 30м 2 и до 400м 2. применяются как для жилых помещений, так и для промышленных зданий.

Рис.№1. Индукционный вихревой электрический водонагреватель

Эффективность водонагревателя заключается в самой технологии, применяющей электромагнитную катушку, теплообменник и металлический корпус с автоматической системой управления. Нагрев теплоносящей жидкости происходит с большой интенсивностью, что способствует незначительному расходу электроэнергии.

Модели индукционных нагревателей включают в свою конструкцию позиционный терморегулятор, работающий в автоматическом режиме. Первичный контур устройства включает в циркуляционные насосы и пластинчатый теплообменник, предназначенный для подогрева мазута. Теплоносителем служит вода, предварительно химически очищенная, теплоносящая жидкость нагревается до 160 о С.

Мазутное кольцо котельной с напорным трубопроводом в состав которого включен пластинчатый теплообменник обеспечивает нагрев топлива до 130 о С. Индукционный водонагреватель с успехом может использоваться для обеспечения резервного питания тепловой энергии в случае отказа подачи в котельную основного топлива – природного газа.

Рис №2. Индукционный водонагреватель, применяемый для нагрева воды в квартире

С не меньшим успехом водонагреватели, работающие на принципе вихревого индукционного нагрева, небольшой мощностью применяются для подогрева воды в квартирах и частных домах.

Бойлер электрический для отопления может использоваться в качестве аккумуляторов на 59, 100 и 200 л равнозначных по мощности 4, 6 и 10 кВт электрических тэновых нагревателей.

В качестве нагревательного элемента применяется нагреватель, изготовленный из углеродной керамики, помещенный в оболочку, защищающей от прямого контакта с водой, потребляющие электроэнергию в 2,5 раза чем аналогичные по мощности нагреватели стандартного образца.

Керамические нагреватели идеально подходят для нагрева агрессивной или жесткой воды. Стальная колба, в которую заключен нагревательный элемент позволяет уменьшить образование накипи и снижает уровень шума, производимый при нагреве воды. Нагреватели широко применяются в водонагревателях Atlantic, кроме этого в бойлерах этой модификации применяется износостойкий титановый анод, антикоррозийная защита ТЭНа, выполненная из стеклокерамики с повышенным содержанием кварца.

Солнечные водонагреватели и коллекторы с вакуумными трубками обеспечивают высокую эффективность нагрева воды даже при отсутствии солнечного света. Бойлеры, работающие на солнечной энергии способны обеспечить загородный дом горячей водой в весенний-летний период полностью, а осенью и зимой до 70%, поэтому эти системы могут применяться как дополнительный источник нагрева воды.

Источник: http://enargys.ru/vodonagrevatel-elektricheskiy-dlya-otopleniya/

Электрические бойлеры для отопления

Самым лучшим способом обеспечения независимой системы для обогрева и наличия горячей воды в загородном доме является бойлер для отопления. который входит в состав данной конструкции. Особенно его наличие дает преимущества в межсезонье, когда отключается горячее водоснабжение.

Данное оборудование выбирается исходя из некоторых критериев. Объем его зависит от каждодневных потребностей в горячей воде. Следующим является способ нагрева, для которого может использоваться:

Косвенный вариант

Бойлер для отопления косвенный представляет собой емкость с тэном (спиралью) внутри. Вода в нем нагревается от теплоносителя из отопительной системы, проходящего через эту спираль. Также данная конструкция может работать от электричества, что позволяет постоянно иметь запас горячей воды вне зависимости от сезона – это заметно повышает комфорт его использования.

Изготовлены эти приборы из нержавеющей стали, покрыты слоем стеклокерамики и расположены в теплозащитной обшивке. Емкость имеет объем до 1000 литров и может обеспечивать водой большие коттеджи или загородные дома.

Данное оборудование работает от газовой системы, куда подсоединяется при установке. Современные газовые бойлеры обеспечены системой автоматизированного управления, что добавляет устройству дополнительные удобства. В зимний период они обеспечивают дом горячим отоплением и водоснабжением, летом – только горячим водоснабжением.

Они могут быть разного объема и гарантируют постоянное наличие горячей воды в частном доме. Для этого устанавливается периодический режим нагрева жидкости на блоке управления. Данный бойлер для отопления является высокопроизводительным и экономичным. Он может быть установлен на пол или закреплен на стене.

Данный вид бойлеров может обеспечить помещение постоянным горячим водоснабжение Они подразделяются на проточные и накопительные. Их можно использовать как для квартиры, так и для загородного дома.

Принцип работы накопительного бойлера – это нагрев воды при помощи нагревательного тэна. Для первоначального подогрева жидкости такому оборудованию требуется время, но в дальнейшем он обеспечивает постоянную температуру воды вследствие хорошей термоизоляции. Скорость подогрева зависит от объема емкости оборудования и мощности тэна.

Проточный бойлер может обеспечить горячим водоснабжением практически моментально, что достигается благодаря прохождению воды через теплообменник. Он имеет небольшие размеры, но при этом потребляет много электроэнергии и требует отдельно проведенного кабеля.

Важные характеристики

Сам по себе бойлер для отопления – это что-то похожее на большой термос, который способен долго удерживать тепло. Поэтому, чем толще слой теплоизолирующего материала, тем дольше сохраняется нужная температура воды без дополнительных затрат.

В любом бойлере используются тэны и теплообменники, поэтому если вода имеет большую жесткость, то они быстро выходят из строя. По этой причине, прежде, чем устанавливать бойлер для отопления, стоит принять меры по смягчению воды при помощи специальных приспособлений.

Данное оборудование может иметь разное внутреннее покрытие:

Самые востребованные – это покрытые эмалью или стеклофарфором емкости. Они не подвергаются коррозии, но бывают чувствительны к высоким перепадам температурного режима. При этом появляются микротрещины.

Надежными и крепкими считаются бойлеры с титановым покрытием или из нержавейки. Они могут служить долгие годы и являются более дорогостоящими.

Источник: http://aquagroup.ru/articles/boyler-dlya-otopleniya.html

Электрические бойлеры для отопления

Вопрос Можно ли создать систему отопления на основе электрического накопительного водонагревателя? Ответ

Автор: Дмитрий Белкин

Поскольку выяснилось, что очень много людей действительно (на полном серьезе) хотят сделать отопление из подручных средств, я пишу это предупреждение.

Мне не нравится идея применять различные отопительные приборы не по назначению, и я этого настоятельно никому не советую делать в реальности. В этом ответе только теоретическое обсуждение (типа бла-бла).

Вопрос хороший. Ответ на него «В большинстве случаев нельзя!». Но я позволю себе уцепиться за этот вопрос и немного потеоретизировать.

Что есть котел для отопления вообще и котел отопления электрический в частности? Это закрытый сосуд, исполняемый чаще всего из металла, который имеет вход для холодной воды и выход для горячей. Вот его схематическое изображение:

Почему я изобразил вход для холодной воды внизу, а выход горячей воды сверху? Потому, что вода, нагреваясь, поднимается вверх и в верхней точке она наиболее горячая.

Если планируется делать самотечное отопление, то накладывается еще одно условие. входы и выходы должны быть довольно большого диаметра. На фабричных котлах отопления, в том числе и на электрических, мощностью 20-50 квт эти диаметры составляют минимум 2″.

Если ваш накопительный водонагреватель имеет такую конфигурацию, то это значит, что он сделан как раз для нагрева воды в системе отопления. Однако существуют водонагреватели, предназначенные для нагрева воды в системах водоснабжения. Они имеют несколько иную конструкцию. Примерная конструкция такого котла приведена на следующей схеме.

Мы видим следующие принципиальные отличия.

1. Вход и выход находятся внизу.
2. Вход и выход имеют маленький диаметр. Обычно всего 1/2″.

Эти отличия, совершенно очевидно, не позволят нам использовать такой нагреватель, даже теоретически, в системе самотечного отопления, где движение воды происходит благодаря разности плотностей горячей и холодной воды. Однако нет никаких проблем, если мы будем делать отопление с циркуляционным насосом и сама схема отопления будет не слишком большая и разветвленная. Для системы отопления большого дома, больше 150 кв.м отапливаемой площади, нужно увеличивать диаметр входных и выходных патрубков.

Таким образом, для построения небольшой схемы отопления с циркуляционным насосом можно использовать накопительный водонагреватель для систем водоснабжения. Нужно только увеличить его мощность. Мощность такого нагревателя можно рассчитать, обратясь к специальным справочникам, но я не думаю, что она будет меньше, чем 1 кВт на каждые 10 квадратных метров вашего отапливаемого помещения.

А вот вопрос. Можно ли использовать для такой системы отопления проточный нагреватель? Полагаю, что проточный водонагреватель подойдет еще лучше, поскольку уже имеет нужную мощность. Не забывайте, что мы рассматриваем вариант не очень большой системы отопления с циркуляционным насосом.

В качестве заключения прошу учесть, что эти размышления носят теоретический характер. Если стоит вопрос сэкономить на баке для отопления, то я бы сделал его сам, а именно заказал бы на заводе по первой приведенной схеме. Для бака отопления ненужна какая-то особая сталь и не нужна антикоррозионная обработка. Это обстоятельство делает такой самодельный бак однозначно дешевле фабричного накопительного, и, тем более, проточного собрата для систем водоснабжения.

Источник: http://belkin-labs.ru/faqs/40/

Электрический бойлер для отопления дома

Перебои с подачей горячей воды в многоквартирные дома в летнее время является обычным делом. Плановые ремонты, проводимые коммунальными службами, затягиваются не на одну неделю. В этот период горожанам приходится забыть о привычном комфорте. Тем, кто не хочет мириться с отсутствием горячей воды, специалисты советуют установить водонагреватель. Разнообразие моделей этих приборов на рынке может поставить в тупик обычного покупателя. Многие потребители не знают, как выбрать водонагреватель для квартиры так, чтобы хватало теплой воды на все бытовые нужды. Обычно выбор осуществляется между проточными и накопительными приборами. Чтобы понять, какой водонагреватель лучше, надо знать все сильные и слабые стороны моделей каждого типа.

Электрические водонагреватели  по своему устройству и способу нагрева воды делятся на несколько групп:

• проточные;
• накопительные;
• проточно-накопительные.

Внешне все водонагревательные приборы похожи друг на друга. Приборы имеют прямоугольную или цилиндрическую форму. На лицевой поверхности располагается ручка для регулирования температуры. Отличительной чертой накопительных водонагревателей является их внушительный размер, особенно если модель рассчитана на большое количество литров. Проточно-накопительные нагреватели вобрали в себя преимущества обоих типов водогрейного оборудования.

Внутреннее устройство и принцип работы

Проточным водонагревателем  называют компактный прибор, способный моментально нагревать воду в неограниченном количестве. Высокая производительность «проточника» объясняется принципом его работы. Холодная вода, поступающая в водонагреватель, мгновенно нагревается до 45-60°С, проходя через колбу и встроенный в прибор нагревательный элемент – ТЭН. Быстрому нагреву способствует высокая мощность медного ТЭНа, установленного в компактном корпусе  прибора.

Проточный водонагреватель отлично справляется с задачей обеспечения горячей водой в случае эксплуатации лишь одной водоразборной точки. В противном случае протекающая через прибор вода не успевает прогреться до комфортной температуры.

На схеме показаны все внутренности «проточника» и его типовые габариты, которые могут немного отличаться от модели к модели

Данное оборудование не нуждается в частом и тщательном техническом уходе, при этом срок его эксплуатации может доходить до нескольких лет. Поэтому проточные модели являются отличным решением проблемы кратковременного отсутствия горячего водоснабжения в домах и квартирах, а также в учреждениях общественного питания, школах и других социально-значимых объектах.

Рекомендации по выбору агрегата

Важной технической особенностью любого проточного водонагревателя является высокая мощность, величина которой может колебаться в диапазоне от 3 до 27 кВт. Не всякая электропроводка способна выдержать подключение такого оборудования. Поэтому при выборе модели необходимо обращать внимание на мощность предлагаемых приборов.

Проточные водонагреватели, имеющие мощность от 3 до 8 кВт, разрешается включать в обычную розетку с однофазным напряжением, составляющим 220 Вольт. Более мощные модели используются в квартирах с электроплитами, оборудованными розетками с трехфазным напряжением, равным 380 Вольт.

Проточный водонагреватель с верхним типом подключения отлично встраивается в кухонный гарнитур

Различаются модели  нагревателей и по объему горячей воды, получаемой за одну минуту. «Проточники» мощностью 3-8 кВт производят в одну минуту от 2 до 6 литров подогретой воды, при этом время нагрева составляет не более 20 секунд. На самые важные бытовые и гигиенические нужды такого объема теплой воды вполне хватает.

Решать, какой проточный водонагреватель выбрать, надо, исходя из потребностей членов семьи в горячей воде, а также с учетом технических возможностей электропроводки, проведенной в квартире. Также важно при решении этого вопроса опираться на рейтинг проточных водонагревателей, который составляется по итогам продаж. Наибольшей популярностью среди россиян пользуются модели таких известных производителей, как Термекс, Bosch, Electrolux и др.

Способы установки проточных водонагревателей

По способу установки различают:

• Напорные проточные водонагреватели, которые встраиваются непосредственно в водопроводный стояк, позволяя провести поочередно несколько бытовых процедур; данные приборы рекомендованы для установки в городских квартирах;
• Безнапорные проточные водонагреватели должны располагаться исключительно рядом с водоразборной точкой, что делает их более привлекательными для использования на дачах.

А вот так должны проводится сантехнические и электромонтажные работы:

Подключать проточный водонагреватель необходимо через УЗО — оно может сработать даже без заземления

Большим недостатком эксплуатации всех «проточников» является большой расход электроэнергии. Чтобы минимизировать затраты, приходиться очень экономно расходовать горячую воду. Жители, не желающие ограничивать себя в этом, устанавливают накопительные электроводонагреватели.

Сфера применения таких бойлеров

Однако не только в квартирах устанавливают данное оборудование. Из-за большого потребления электрической энергии проточные модели не используются в домах, имеющих автономные системы отопления и водоснабжения. Какой водонагреватель выбрать для дома, не подключенного к центральным инженерным коммуникациям?

Производители выпускают для этих целей накопительные водонагреватели, объем которых может достигать 500 литров. Для жилых домов выбирают модели с меньшим объемом бака, величина которого варьируется в зависимости от количества проживающих постоянно людей в пределах от 10 до 150 литров. Конечно, такие бытовые приборы занимают много места на полу или на стене в зависимости от выбранной модели, зато всегда обеспечивают в доме достаточный запас горячей воды.

Устройство и принцип работы данного оборудования

Накопительный электроводонагреватель  представляет собой круглый или продолговатый теплоизолированный бак, в котором с помощью ТЭНа нагревается вода до заданной температуры (35-85ºС) и остается таковой в течение 2-3 часов. Как только вода остывает и ее температура падает всего на 0,5°С, нагреватель автоматически включается для ее подогрева. Затем также автоматически отключается. Такой режим работы позволяет прибору экономно расходовать электроэнергию.

Внутреннее устройство газового накопительного водонагревателя

За поддержку заданной температуры воды отвечает термостат, встроенный в конструкцию любого накопительного водонагревателя.

Отдельные модели производители оборудуют дополнительно:

• функцией ускоренного нагрева воды;
• антибактериальным покрытием бака;
• ручной или автоматизированной системой управления.

Преимущество данного оборудования перед «проточниками» заключается в том, что все модели могут работать от обычной розетки с напряжением 220 Вольт. При этом мощность бытовых приборов составляет всего 2-3 кВт, что сопоставимо с мощностью электрочайников, используемых в каждом доме. Однако низкое потребление электроэнергии не оказывает влияния производительность водонагревателя.

Обратите внимание, что накопительные водонагреватели одновременно обеспечивают горячей водой все водоразборные точки, имеющиеся в квартире. Бытовые приборы с большими баками позволят не только вымыть посуду, но и принять ванну всем членам семьи.

Что учесть при выборе накопительного бойлера?

Часто покупатели сомневаются насчет объема, размышляя, какой же накопительный водонагреватель выбрать. Желательно точнее рассчитать потребность в горячей воде, чтобы не испытывать ее нехватки и в тоже время не заставлять прибор работать вхолостую, нагревая лишний объем жидкости.

Еще надо учесть и тот факт, что на больший бак затрачивается больше времени на нагрев воды. Так, в 10-литровой  емкости вода нагреется до 45°С за 10 минут, а в 100-литровой – за 4 часа.

Исходя из количества водоразборных точек, имеющихся в доме, подсчитывается примерный расход воды на человека. Затем результат умножается на количество членов семьи и получается примерный объем бака водонагревателя.

Накопительные водонагреватели горизонтального типа размещения экономят пространство в помещении

Также при выборе нагревателя воды учитывается наличие свободного места в ванной комнате или туалете. Чаще всего именно там размещают эти бытовые приборы. Для экономии полезного пространства данных помещений можно выбрать модели горизонтального размещения, устанавливаемые под потолком. Подбирается  приборы с корпусом, дизайн которого  лучше всего впишется в интерьер комнаты. Хотя производители выпускают и встраиваемые модели, которые прячут в ниши под раковинами.

Абсолютно все покупатели задумываются над вопросом, а какой фирмы накопительный водонагреватель лучше приобрести для своего дома, квартиры или дачи. Среди россиян популярны марки AEG, Electrolux, Ariston и многие другие.

Как устанавливать накопительный водонагреватель?

Настенные водонагреватели, к которым относятся приборы с баком до 150 литров, имеют на корпусе специальные кронштейны. В стену вбиваются крюки на предварительно размеченные места. Затем на данные крюки подвешивается приобретенное оборудование. Запрещается модели с вертикальным типом размещения устанавливать горизонтально.

Схематичная разводка для подключения бойлера — более подробные рекомендации приведены на видео ниже

Напольные водонагреватели, объем которых превышает 150 литров, устанавливают на ровное твердое основание. Каких-либо дополнительных элементов крепежа для данных моделей не предусмотрено.

Для подключения приборов к водопроводу используют гибкую подводку. Процесс наполнения бака водой описан подробно в инструкции к прибору. Включение нагревателя в сеть проводят после полного заполнения емкости водой.

Проточно-накопительные нагреватели воды являются универсальными водогрейными приборами, объединившими в себе все лучшие характеристики и тех, и других устройств. Возможность работы водонагревателей в двух режимах, их компактность и небольшой вес, не превышающий 6 кг, а также простота монтажа привлекает многих покупателей, ищущих водогрейное оборудование для дач и частных домов. Размер баков в таких приборах колеблется от 10 до 30 литров, которых вполне хватает отдыхающим за городом дачникам.

Как видите, выбор довольно большой. Узнав о существующих типах водогрейного оборудования, каждый покупатель может принять решение о том, какой водонагреватель выбрать для своей квартиры лучше всего. При наличии сомнений не забывайте о консультантах, которые готовы ответить на все вопросы.

Источник: http://aqua-rmnt.com/otoplenie/boilery/kak-vybrat-vodonagrevatel.html

Так же интересуются

08 февраля 2022 года

Бойлеры косвенного нагрева

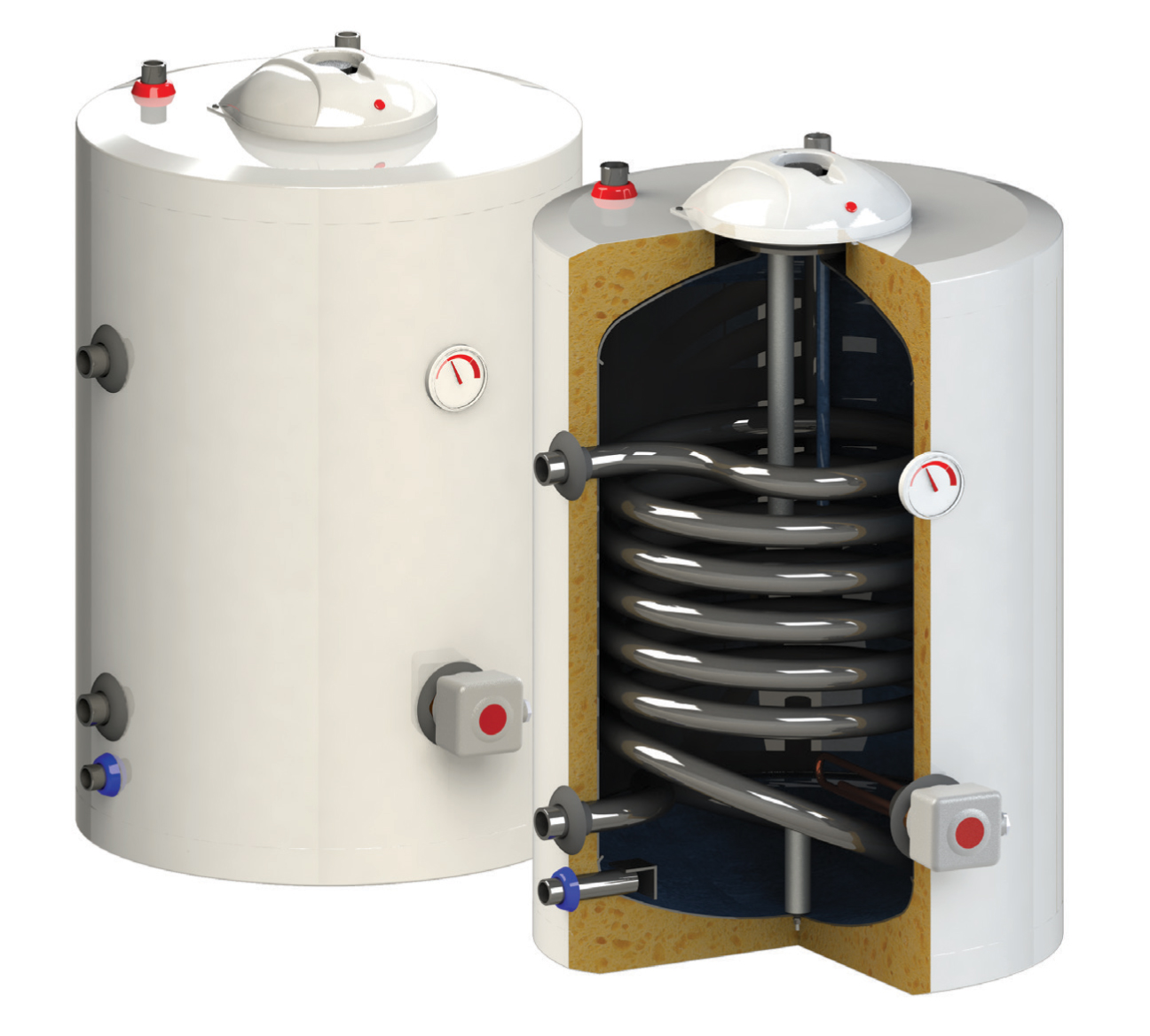

Бойлер косвенного нагрева с системой «бак в баке» — это теплообменник или тепло-аккумулятор, состоящий из двух ёмкостей, расположенных одна в другой. Внутренняя ёмкость содержит нагреваемую жидкость (вторичный контур), выполнена из нержавеющей стали и имеет гофрированную поверхность. Наружная стальная емкость содержит греющий теплоноситель (первичный контур). Система обеспечивает однородный нагрев воды по всему объёму резервуара, а возможность свободного перемещения внутренней ёмкости и её гофрированные стенки обеспечивают самоочистку бойлера от накипи. В продаже встречаются модели водонагревателей без теплообменных трубок — конструкция состоит из двух емкостей, установленных одна в другую, внутренняя выполнена из нержавеющей стали, а теплоноситель циркулирует между стенок внешней и внутренней емкостей. Другими словами- «бак в баке». Змеевидная труба теплообменника из стали или латуни, установленная внутри емкости, имеет сложную форму, что позволяет проходящему по ней теплоносителю быстрее и лучше нагревать воду. Витки спирали теплообменника могут располагаться ближе к нижней части емкости бойлера, в более холодном слой воды. Встречаются модели бойлеров с двумя трубчатыми теплообменниками, один из которых предназначен для циркуляции теплоносителя из отопительной системы, а второй — для теплоносителя из альтернативных источников, например- от теплового насоса.
Бойлер косвенного нагрева – это отличная альтернатива обычному двухконтурному отопительному котлу, особенно, если есть необходимость в больших количествах горячей воды. Такой водонагреватель подходит для установки в квартирах, коттеджах, офисных помещениях, и т.д.

Плюсы использования бойлера косвенного нагрева:

• не использует электричество для нагрева воды в холодное время года;
• высокая производительность, при условии достаточной мощности котла;
• внутренняя поверхность змеевика в бойлере контактирует лишь с подготовленной водой, содержащей малое количество солей;
• обеспечение горячей водой без ее предварительного слива из крана;
• возможность подключения различных источников тепловой энергии.

Бойлер косвенного нагрева удобен тем, что ему для работы нужно только тепло, которое вырабатывают другие источники, он не питается за счет газа, электроэнергии или другого топлива. Он может работать с котлами на любых видах топлива, может интегрироваться в центральные системы отопления, его можно устанавливать в удобном для вас месте, так как для работы не нужен мощный источник электричества.
Водонагреватель прост в обслуживании и регулировке, поддержка температуры воды производится автоматически, они бесшумны, экологичны и долговечны, так как в них нет камер сгорания или мощных ТЭНов. Однако, так как бойлер косвенного нагрева работает с более холодным источником тепловой энергии, его производительность ограничена. То есть сложно обеспечить высокую мощность без серьезного увеличения размеров. Поэтому выпускаются исключительно накопительные агрегаты, которые нагревают воду постепенно и хранят нужный вам объем при заданной температуре. Благодаря эффективной теплоизоляции, вода очень медленно остывает, что сводит к минимуму потери тепла. Сама емкость выполняется из металла или полимерных материалов, с обязательным антикоррозионным покрытием внутренней поверхности, часто используется дополнительная защита анодом.
Есть модели с дополнительным электрическим нагревательным элементом, он также выручает летом, когда отопление не работает. Комплектуются термометрами и термостатами. Если горячая вода используется не только для технических нужд, но и для приготовления пищи, то важно выбирать модели, не выделяющие в воду вредных веществ.

Минусы бойлеров косвенного нагрева

• Высокая стоимость комплекта оборудования (бойлер косвенного нагрева+одноконтурный котел), по сравнению с электрическим бойлером или двухконтурным котлом;
• на нагрев холодной воды в емкостях объемом свыше 100 л уходит несколько часов, в это время снижается интенсивность отопления жилых помещений;
• емкость бойлера занимает много места.

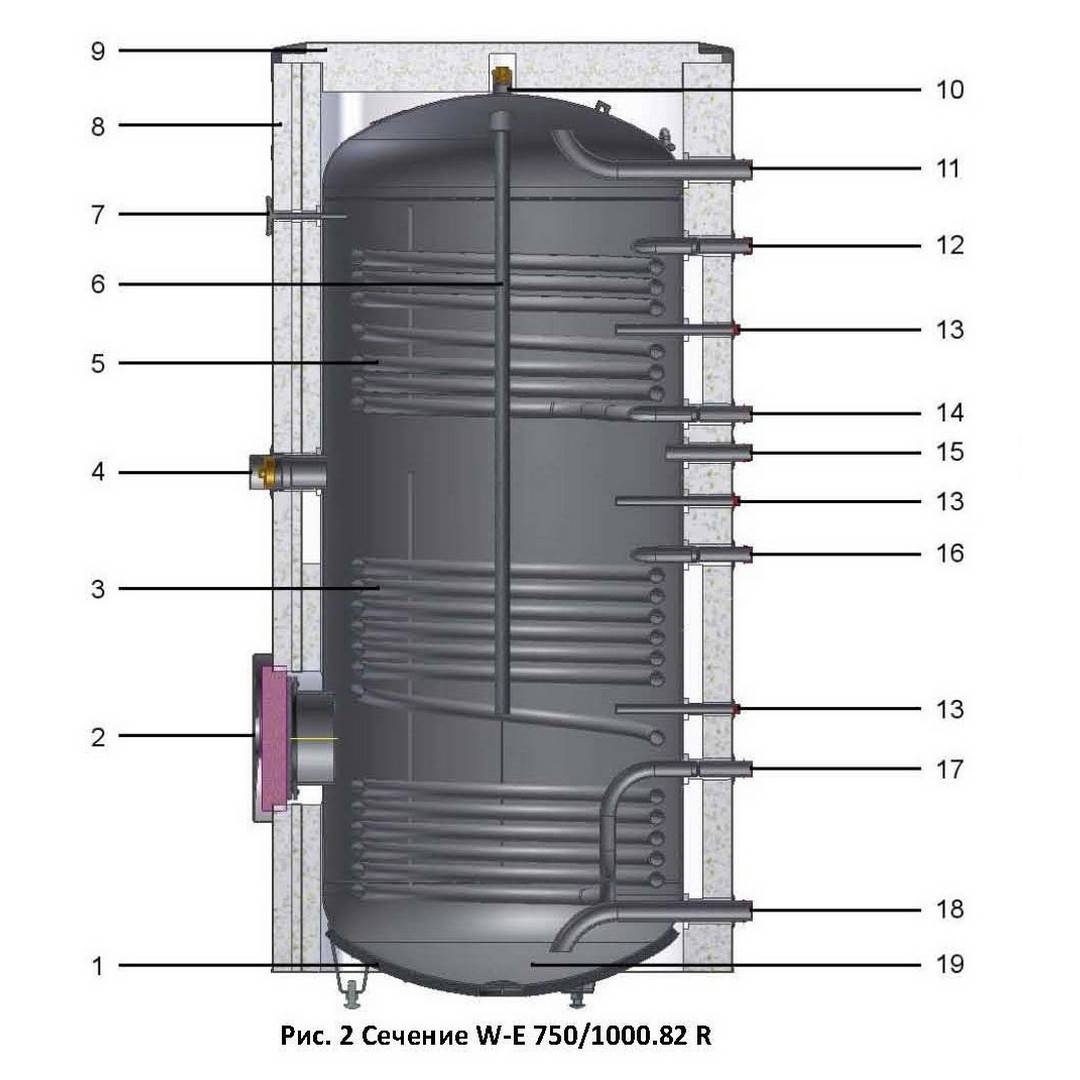

Устройство и принцип работы

Внешне бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, он может вмещать как десятки, так и сотни литров воды — точный объем зависит от конкретной модели. Существуют бойлеры как вертикальной, так и горизонтальной установки: первый тип крепится к стене на некоторой высоте от уровня пола и предпочтителен, если помещение котельной небольшое по площади. Корпус накопительной емкости выполняется из окрашенной эмалью стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно больший срок службы, т.к. не подвержены коррозии.

Принцип работы.
Принцип работы весьма простой — через ввод в емкость бойлера поступает холодная вода, по змеевику теплообменника или между стенками двойного корпуса циркулирует теплоноситель, нагретый отопительным котлом, который эту холодную воду и нагревает. Каждый бойлер косвенного нагрева имеет патрубки, которые соединяют его с отопительным котлом, а нагретая вода поступает к кранам через патрубок вывода. Для снижения теплопотерь и исключения повреждения бойлера из-за постоянных перепадов внутренней и внешней температур, снаружи его емкость закрыта теплоизолирующим материалом из полиуретановой пены, пенополистирола или минеральной ваты. При малом расходе воды, т.е. не выше 1,5-2 л/мин, установка бойлера косвенного нагрева и одноконтурного котла невыгодна, проще и дешевле будет установить двухконтурный котел. Не имеет смысла использование такого водонагревателя при использовании электрического котла отопления. Но если, когда горячая вода необходима в больших объемах и отопительный котел работает на твердом топливе или природном газе— бойлер косвенного нагрева просто незаменим!

Сравнение бойлера косвенного нагрева с другими типами водонагревателей

• Газовая колонка. Установка требует согласования проекта, устройство дымохода, неспособность поддерживать постоянную температуру воды.
• Водонагреватель газовый, накопительный — требования такие же, что и при установке газовой колонки.
• Проточный электронагреватель — быстрый нагрев воды, низкая производительность из-за меньшей мощности, чем у бойлера косвенного нагрева.
• Накопительный электронагреватель — не способен обеспечить нагрев воды за короткий срок. Ну и проблема любых электронагревателей — большой расход электроэнергии.
• Двухконтурный котел — низкая производительность, температура нагретой воды непостоянна, забивание змеевика, в котором циркулирует вода, известковыми отложениями. В результате , т.к. накипь препятствует теплопередаче, уменьшается сечение трубки змеевика, отчего вода при открытии крана течет слабой струей, котел теряет мощность.

Вопрос — ответ

Использовать лучше бойлер косвенного нагрева или двухконтурный котел?
Бойлер косвенного нагрева используется в паре с одноконтурным котлом — это оборудование занимает больше места и стоит дороже, чем просто двухконтурный котел. Но есть и преимущество перед просто двухконтурным котлом — значительное количество горячей воды практически без перебоев с постоянной температурой.
Любая водонагревательная система, основанная на нагреве проточной воды, всегда имеет негативные факторы, например, не удастся одновременно вымыть посуду и принять душ, не испытав при этом нехватки воды и понижения ее температуры. Принимающему душ приходится просить других, чтобы те не открывали кран с горячей водой и не доставляли купающемуся бодрящих ощущений. В бойлере косвенного нагрева количество одновременно используемых точек пользования горячей водой ограничено лишь емкостью водонагревателя, горячая вода в нем уже нагрета и имеет одинаковую температуру по всему объему. Таким образом не придется ждать, пока циркуляция воды при открытии крана доставит горячую воду нужной температуры.

Анод из магния. Зачем он?
Внутри бойлера, в заполняемом водой баке, находится анод из магния. Он предназначен для защиты металлической емкости от гальванической коррозии: его электрический потенциал ниже, чем у металлических поверхностей бойлера, поэтому коррозия будет воздействовать и разрушать именно магниевый анод. Требует периодической замены, т.к. коррозия не щадит и его. Заменить нужно магниевый катод при уменьшении его длины на половину.

ТЭН, зачем он в бойлере косвенного нагрева?
Бойлеры косвенного нагрева оснащаются электрическим тэном, который используется в теплый сезон, когда отопительный котел отключен, а горячая вода все равно необходима.

Как подключить бойлер косвенного нагрева?
Подключение бойлера выполняется контуром, параллельному отопительному контуру, в который встраивается независимый циркуляционный насос — благодаря этому достигается независимость горячего водоснабжения от отопительной системы. Кроме того, такое подключение позволит при необходимости полностью отключить отопительный контур и направить теплоноситель только в бойлер. Установка бойлера в гравитационную систему отопления возможна, необходимо ввести его в отопительный контур последовательно через байпас, после котла и до отопительных приборов.

Как удалить накипь в бойлере косвенного нагрева самостоятельно?
Профилактическое обслуживание выполняется раз в полгода или раз в год. Сначала определимся- пора ли удалять накипь. Будем мерять разницу температур на входе бойлера (температуру теплоносителя идущего от котла на входной патрубок бойлера косвенного нагрева) и температуру на выходе из бойлера. Если разница НЕ МЕНЬШЕ 15 градусов- все в порядке, если меньше- пора браться за работу. Почему? Потому что известковая накипь на внешней поверхности змеевика препятствует теплопередаче и теплоноситель не успевает передать тепло воде, соответственно срок нагрева воды возрастет .
Как будем убирать накипь?
Способ «тепловой удар». Для этого полностью слейте воду из бойлера и пустите через змеевик горячий теплоноситель от работающего котла на 10-15 минут, чтобы максимально разогреть теплообменник в пустой емкости бойлера. Затем максимально быстро заполните бойлер холодной водой. В результате большой разницы между температурой змеевика и окружающей его водой известковые отложения отстанут от трубки — промойте и повторите удаление накипи «тепловым ударом» еще раз. Если же на вводе-выводе теплоносителя в бойлер разница температур менее 12градусов, «тепловой удар» не поможет — слишком велик нарост накипи на змеевике. Потребуется применение химических средств для удаления накипи, рекомендованных производителем. Использовать какие-то «домашние» средства и составы для удаления известковой накипи не рекомендуется — емкость бойлера может быть повреждена. Химические средства для удаления накипи, как использовать и пропорции разведения приводятся на упаковке средства очистки. Составленная смесь заливается в емкость бойлера и ее уровень должен полностью закрыть змеевик. Срок очистки, как правило, составляет от 4-х до 8-ми часов и зависит от объема бойлера. По окончании срока очистки содержимое бойлера полностью удаляется, затем его необходимо дважды наполнить холодной водой и слить ее.

На что обратить внимание при покупке бойлера косвенного нагрева?
Первым делом нужно подобрать оптимальный объем бойлера. Определитесь со средним расходом горячей воды в сутки с небольшим запасом подберите объем бойлера.
Внимание! Бойлер косвенного нагрева емкостью 20 литров нагреет воду за 40 минут, а 200-литровый бойлер нагреется за 6 часов!
Обратите внимание на материалы, из которых изготовлены трубка змеевика, внутренняя емкость для воды и теплоизоляция. Недорогие модели оснащены стальным змеевиком, приваренным к емкости бойлера, более дорогие- имеют латунный змеевик, иногда оребренный. Съемный змеевик из латуни более эффективен, его легко очистить от накипи, приваренному помочь невозможно.

---

Наши специалисты помогут Вам подобрать, а также смонтировать водонагреватель, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Бойлер косвенного нагрева — газ отопление вода электричество

    В семействе бытовой сантехники эти устройства стоят особняком. Их очень редко ставят в городских квартирах. Частные дома – самое выгодное решение для установки бойлераБойлер косвенного нагрева косвенного нагрева. Причина объясняется просто. Для обеспечения жильцов квартиры горячей водой вполне хватает газового котла, оснащенного контуром горячего водоснабжения.

    Другое дело – просторный особняк. Здесь объем потребляемой жидкости существенно выше. Стандартная котельная установка не способна обеспечить потребности хозяев. Только подключение бойлера косвенного нагрева большой емкости способно справиться с поставленной задачей.

    Мы расскажем вам о том, что представляет собой это устройство, какие существуют варианты монтажа и как выполняется эта работа.

Принцип работы бойлера косвенного нагрева

    Основная идея конструкции аппарата понятна из его названия. В нем нет ни камеры сгорания, ни мощного электрического ТЭНа. Нагрев жидкости происходит за счет косвенной передачи тепла. По спиральному теплообменнику, установленному внутри бойлера, движется жидкость, нагреваемая котлом и предназначенная для радиаторов отопления. Она отдает часть своей энергии воде, находящейся в баке. К выходу бака подключаются потребители (умывальники, душевые кабинки, ванны). Запаса горячей жидкости в объеме 80-150 литров хватает для бесперебойной работы всех перечисленных устройств.

К металлу теплового обменника бойлера предъявляется два требования:

• высокая теплопроводность;
• стойкость к коррозии.

    Этим условиям отвечают два металла: медь и нержавеющая сталь. Медные теплообменники лучше передают тепло. Стальные из нержавейки не боятся коррозии, но теплопередача у них хуже.

Как подключают бойлеры косвенного нагрева

    При подключении к водопроводу обвязку устройства (монтаж трубопроводов и регулирующих систем) выполняют следующим образом:

1. Холодную воду подают в нижнюю часть бака.
2. Выход горячей воды располагается в верхней части резервуара.
3. В центре емкости находится рециркуляционный выход (не у всех моделей).

    Контур отопления к теплообменнику подключают так, чтобы нагретая вода входила в бак через верхнее отверстие, а выходила из нижнего. Такой способ обеспечивает равномерный прогрев жидкости и максимальный КПД установки.

    Монтаж бойлера, оснащенного теплообменником, можно выполнить одним из трех способов:

• через трехходовой клапан;
• используя двухнасосную схему;
• установив гидравлическую стрелку.

    Самый распространенный вариант предполагает установку трехходового клапана и термостата. С их помощью производится автоматическое регулирование температуры воды в контуре бойлера и системе отопления. Когда вода в баке остывает, термостат открывает клапан. Жидкость из отопительной магистрали при этом идет в теплообменник бойлера и нагревает его. При достижении заданной температуры вновь происходит срабатывание термостата. Он переключает трехходовой клапан на подачу воды в радиаторы. Приоритет в работе здесь отдан бойлеру. Отопительный контур полностью ему подчинен. Насос используется один. Он попеременно прокачивает жидкость, то через бак бойлера, то через радиаторы.

    В двухнасосной схеме на каждом контуре стоит отдельный рециркуляционный насос. Термодатчик, установленный в бойлере косвенного нагрева, регулирует их работу. Для исключения взаимного влияния потоков теплоносителя в магистраль каждой помпы ставят обратный клапан. И в этом варианте установки приоритет принадлежит контуру нагрева воды. При ее включении отопление выключается. Поскольку набор необходимой температуры в бойлере происходит достаточно быстро, двухнасосный вариант исключает риск остывания помещений.

    Дополнительное оборудование для подключения рециркуляцииПодключение, получившее название гидравлической стрелки, применяется в протяженных многоконтурных системах. Это решение оптимально для домов, одновременно оборудованных теплыми полами, радиаторами и горячим водоснабжением.

    Гидравлическая стрелка выравнивает давление в магистралях отопления и горячей воды. Ее основа – коллектор, управляемый электронным модулем. Монтаж гидравлической стрелки достаточно сложный, поэтому доверить его можно только опытным мастерам-теплотехникам.

Для чего нужна возвратная циркуляция

    Тепловая инерция – проблема большинства водогрейных установок. Всем знакома ситуация, когда, включив кран газовой колонки, приходится ждать прогрева воды. Потери жидкости в этом случае существенно возрастают.

    В некоторых моделях бойлеров косвенного нагрева реализована схема рециркуляции. Для ее монтажа в баке делают еще один вход. К нему подключают рециркуляционный трубопровод. Жидкость в нем движется по малому кругу и постоянно находится в нагретом состоянии. Включив водоразборный кран, к которому подключен бойлер с рециркуляцией, не нужно ждать, пока вода прогреется. Она сразу идет горячей.

    Для подключения рециркуляции к бойлеру необходимо наличие нескольких дополнительных устройств:

• обратного клапана, устраняющего поступление горячей воды в магистраль холодной жидкости;
• насоса, обеспечивающего движение жидкости по каналу рециркуляции;
• автоматического воздухоотводчика, предотвращающего попадание воздуха в циркуляционный насос перед его пуском;
• предохранительного клапана, защищающего бак от скачков давления;
• расширительного бачка, обеспечивающего постоянство давления горячей воды, когда водоразборные краны перекрыты.

    Нужно отметить, что бойлеры с системой рециркуляции чаще всего ставят в отопительных контурах большой протяженности. Здесь теплоноситель по пути к потребителю успевает остыть. Для того, чтобы жидкость на выходе из бака всегда была в горячем состоянии и был создан рециркуляционный контур.

Как выполняется подключение бойлера косвенного нагрева к двухконтурному котлу

    Монтаж «косвенника» в систему двухконтурного котла всегда выполняют в магистраль отопления. Контур горячей воды для этого не подходит, поскольку в этом случае снижается КПД котельной установки.

    Кроме того, предельная температура в системе горячего водоснабжения по требованиям безопасности ограничена температурой +60 С. В отопительной магистрали вода нагревается до +80С и теплообмен в баке идет более эффективно.

    Подключение к энергонезависимому котлу в системе отопления, работающей по гравитационному принципу, имеет одну особенность. Здесь бойлер нужно ставить выше радиаторов. Этому требованию отвечают настенные модели. Напольный агрегат в таких условиях тоже будет работать, но прогрев воды будет медленным и в нижней части бака она не будет горячей.Двухконтурный бойлер

    Традиционная схема с циркуляционным насосом в этом случае имеет одну уязвимость: при отключении электроэнергии гравитационное отопление работать будет, а горячая вода из крана не пойдет. Для решения этой проблемы можно использовать бесперебойный источник питания для насоса.

Двухконтурный бойлер – экономичность + экологичность

    Активное развитие техники, использующей альтернативные источники энергии, натолкнуло инженеров на мысль о создании двухконтурных устройств косвенного нагрева. От обычных они отличаются наличием второго теплообменника. Он нагревается горячей водой, поступающей от солнечного коллектора или теплового насоса. Работая вместе, два контура быстрее прогревают жидкость. Расходы на газ при этом заметно снижаются, поскольку второй контур работает от бесплатного источника энергии.

    Установку такого устройства можно рекомендовать владельцам частных домов, в которых проживают большие семьи, и расход горячей воды значительно превышает средние нормативные показатели.

Водогрейный котел Первичный вторичный нагрев 5 зон Бак косвенного нагрева

Это пример того, как использовать газовый бойлер для производства воды с разной температурой для 5 зон (высокая/низкая температура) плюс зона для бойлера косвенного нагрева.

Вы заметите, что в этом примере есть 3 возможных температуры для зон нагрева. Есть 3 зоны для высокой температуры, которые могут питать радиаторы или плинтусные конвекторы при любой установленной температуре котловой воды.Есть 2 зоны для заданной температуры, которые можно использовать для зон лучистого тепла pex при различной температуре воды.

Это только пример. Фактические макеты варьируются от работы к работе.

Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (отделка)

Количество 1 — Газовый или электрический отопительный котел

Количество 1 — Непрямой резервуар для хранения

Количество 2 – Смесительные клапаны водяного отопления

Количество от 5 до 7 — шаровые краны для водяного нагревателя

Количество от 5 до 7 – насадки для слива котла и шлангов

Количество 1 — Датчики температуры, манометры и тройники

Количество 1 — чугунный насос (для первичного насоса — требуется только в том случае, если в котле нет системного насоса)

Количество 1 — Фланцы насоса (для стороны первичного контура и, скорее всего, от 1 до 1 1/4 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник для первичной и вторичной продувки контура

Количество 1 — Расширительный бак водяного отопления (необходим только в том случае, если у котла нет бака)

Количество 5 – Чугунный насос (для вторичного контура — количество насосов зависит от системы)

Количество 5 – Фланцы насоса (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 5 — Смесительные клапаны водяного отопления

Qunatity 1+ — Реле переключения гидронного циркулятора

Количество 5+ — Термостаты водяного отопления и напольные датчики

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество 1 — Водяные воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Предохранительные клапаны водяного котла и предохранительные клапаны водонагревателя

Количество 1 — Обратные клапаны Taco Flo



Сторона водяного обогрева (распределительная)

Количество X — трубка Hydronic Radiant Heat Pex (зависит от системы)

Количество X — Водяные радиаторы и конвекторы (зависит от системы)



X = Требуется различное количество продукта — зависит от фактической системы

В чем преимущества систем котельного отопления

При обогреве вашего дома у вас есть выбор: от центрального отопления до прямого отопления, от печей до каминов. В большинстве домов в США используются либо печи, либо котлы. Узнайте, почему котлы являются распространенным источником тепла и какие преимущества они предлагают.

Как работает котельная система отопления?

Бойлерные системы отопления работают за счет нагрева воды и рассеивания тепла через радиатор.

Система преобразует воду либо в горячую воду, либо в пар, который затем проходит по трубам к радиаторам, выделяя тепло внутри дома.

При этом вода одновременно перенаправляется обратно в котел, повторно используется и повторно нагревается для последующего нагрева.

Типы котельных систем отопления

Существует несколько типов котельных систем отопления, используемых в домах и на предприятиях. Вот обзор наиболее распространенных.

Паровые котлы

Система парового котла нагревает воду для создания пара. Затем пар прокачивается через радиатор дома, а охлажденный конденсат возвращается в котел для повторного нагрева.

Водогрейные котлы

Водогрейные котлы нагревают воду и прокачивают ее через радиаторы или плинтуса в доме.

Котел на природном газе

Эти котлы работают на природном газе. В газовой системе горит запальник, который нагревает нагревательные змеевики в котле и передает тепло воде в баке.

Электрический бойлер

Электрические котлы являются стандартными, поскольку они не требуют газа или жидкого топлива, что делает их более эффективными и экологически безопасными.

Котел на жидком топливе

Масляный котел, иногда называемый масляным котлом, питается нефтью. Они чаще встречаются в сельской местности, где доступ к природному газу ограничен.Отдельный масляный бак перекачивает смесь в масляный котел для нагрева воды в нем перед отправкой горячего воздуха или воды по трубам в дом.

Конденсационный котел

Конденсационные котлы нагревают воду перед тем, как она попадет в радиатор, и повторно нагревают ее, когда она возвращается из трубопровода в дом.

Преимущества котельных систем отопления жилых помещений

Есть причина, по которой котельные системы отопления так распространены. Вот некоторые из преимуществ и почему это важно для отопления вашего дома.

• Чистая форма нагрева, не выделяющая частиц пыли и других аллергенов. Поскольку тепло в котельной системе излучается от радиатора в уже существующий воздух, в помещение не поступает новый воздух. В системах принудительной вентиляции вновь нагретый воздух часто приводит к проникновению в атмосферу пыли и аллергенов.

• Комфортное, качественное тепло – это то, что вы получаете от котельной. Тепло от радиатора наполняет комнату, а не выбрасывается через воздуховоды и вентиляцию.Это придает теплу радиатора другое, более свежее ощущение, чем в системах с принудительной подачей воздуха, и распределяет тепло более равномерно.

• Специальные функции, такие как удобное программирование и возможности зонирования, являются значительным преимуществом.   Пользователи могут различать различные зоны обогрева в доме в зависимости от характера использования жилой площади. Программируемые термостаты также позволяют автоматизировать подачу тепла в режиме «старт-стоп».
• Бесшумная работа – еще одно преимущество котельных установок. В отличие от систем с принудительной подачей воздуха, которые создают шум, когда воздух циркулирует через вентиляционные отверстия, рабочий шум котловой системы отопления ограничен внутри котла. В остальном система практически бесшумна.

Долговечность котловой системы отопления зависит от нескольких факторов. Система должна поддерживаться в хорошем состоянии и ежегодно обслуживаться, чтобы она оставалась высокоэффективной моделью.

Некоторые котельные установки служат всего 10 лет; другие могут длиться несколько десятилетий. Все дело в регулярности обслуживания и осмотров, чтобы поддерживать систему в рабочем состоянии в течение длительного времени.

Насколько важно обслуживание?

Как и системы с принудительной подачей воздуха, котлы требуют проверок, технического обслуживания и периодической замены деталей для продления срока службы и поддержания эффективности. Если вы планируете модернизировать свою систему, можно сохранить существующее устройство.

Carroll Plumbing & Heating Inc. имеет опыт установки новых котлов и модернизации оригинальных систем в исторических районах Ричмонда, что повышает эффективность и безопасность дома.

Узнайте больше о наших услугах по ремонту и установке котлов.

Котел, печь или водонагреватель

Большинство наших клиентов имеют очень приблизительное представление о том, что такое котел и чем он отличается от печи или водонагревателя. Различия между ними определенно могут немного сбить с толку людей, не работающих в отрасли, потому что бойлер нагревает воду (например, водонагреватель) и распределяет тепло по всему дому (например, печь).

Что делает котел?

Итак, вот небольшая шпаргалка по котлам, водонагревателям и печам:

В то время как бойлеры и водонагреватели нагревают воду в баке, водонагреватель хранит эту воду, когда вам нужно использовать ее в раковине, посудомоечной машине, душе или стиральной машине. Котел на самом деле кипятит (имеет смысл, верно?) воду и проталкивает ее по трубам в вашем доме, создавая лучистое тепло. В большинстве домов в Денвере используются водогрейные котлы, но есть также паровые котлы, которые превращают воду в пар (хотя они здесь менее распространены, компания Sensible Heating and Cooling устанавливает и обслуживает паровые котлы, поэтому звоните нам, если у вас есть какие-либо вопросы). о паровых котлах или иметь один в вашем доме, который нуждается в обслуживании).

Основное различие между печью и котлом заключается в том, что печь использует принудительный воздух для обогрева дома, а котел использует горячую воду.

Котел как энергоэффективный выбор

Паровые котлы на самом деле чрезвычайно энергоэффективны, потому что пар плотнее воздуха (поэтому удерживает больше тепла) и легче воды (поэтому его легче перемещать). Но все котлы эффективны, потому что могут заменить и традиционный водонагреватель, и печь – две системы в одной! Горячая вода может передаваться через радиаторы или нагревать воздух в системе принудительной вентиляции. Вы также можете сжигать в своем котле множество различных видов топлива — от кукурузных гранул до древесины и других возобновляемых видов топлива.

Котел также более энергоэффективен, поскольку он представляет собой систему с замкнутым контуром. Это означает, что любая горячая вода, которая не используется для отопления, возвращается в котел, где ее можно использовать снова.

Многие компании HVAC не предлагают услуги котлов, но Sensible с гордостью предлагает ремонт и настройку котлов. Если у Вас есть дополнительные вопросы по котлам, будем рады на них ответить.Просто свяжитесь с Дэном по телефону 720.876.7166 или [email protected].



Системы водяного отопления: переход от самотечных систем к системам с принудительной циркуляцией

Системы горячего водоснабжения уже давно являются предпочтительным способом передачи тепла от центральной точки (котла) в удаленные помещения или помещения, где требуется тепло. Первыми системами водяного отопления были гравитационные системы. Когда вода нагревается, она увеличивается в объеме; поэтому он становится легче и поднимается. Одновременно падает более холодная и тяжелая вода.По этому принципу работают гравитационные циркуляционные системы. Гравитационные системы имеют много особенностей, чтобы рекомендовать их. Они производят равномерный нагрев, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки самотечных систем: для подачи и обратки требуются трубопроводы очень большого диаметра. Низкотемпературная вода обеспечивала уровень теплоотдачи всего около 150 БТЕ на квадратный фут радиации в час.Следовательно, радиаторы должны были быть большими.

Поскольку затраты на рабочую силу и материалы выросли, установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Вместить 6, 8, даже 10-дюймовую трубу для магистралей стало непомерно дорого. Медленное время отклика гравитационной системы на изменяющийся спрос также было недостатком.

Изобретение циркуляционных бустерных насосов в 1929 году преодолело все возражения самотечных систем, сохранив при этом все преимущества отопления горячей водой.Бустерный насос настолько сильно ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволили разработать конструкцию с использованием более высоких температур воды, что привело к более высоким уровням выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170°F будет излучать тепло со скоростью 150 БТЕ на квадратный фут в час или 9000 БТЕ в час. Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 БТЕ на квадратный фут в час, производя те же 9000 БТЕ в час.

Использование автоматических устройств зажигания и более точного управления позволило использовать более высокие температуры воды без ущерба для передовой практики проектирования.

Энергия потребляется при перемещении воды по трубам, радиаторам, бойлерам и т. д.  Чтобы использовать экономию от небольших труб и радиаторов систем горячего водоснабжения с принудительной циркуляцией, скорость воды должна быть выше, чем в самотечных системах, чтобы обеспечить необходимую мощность в БТЕ. . Бустерный насос создавал напор (DP) намного больший, чем в самотечных системах, для достижения необходимых скоростей.

DP — это потеря давления между любыми двумя точками в системе. Трение, возникающее между внутренними стенками труб, радиаторов, котла и движущейся водой, вызывает падение давления. В горизонтальной трубе, заполненной водой, в которой нет потока, давление во всех точках одинаково. Начинается мгновенный поток, устанавливается трение, которое возрастает прямо пропорционально скорости потока. Изменение DP можно рассчитать при увеличении или уменьшении расхода (GPM).Разделите окончательный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на первоначальный DP. Ответ — новый DP.

Пример:

Система с объемным расходом 3 галлона в минуту и ​​перепадом давления 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Каким будет новый ДП? (Это нужно знать, чтобы правильно выбрать бустерный насос.)







20 фунтов. это новый ДП. (В этой формуле также можно использовать скорость в футах в секунду.)

Напор используется для обозначения производительности бустерного насоса. Это способ описания DP. Максимальный «напор» насоса — это максимальное значение, против которого насос может создать поток воды.  Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напором».

Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить проектный GPM.Это означает, что DP каждого компонента системы должен быть известен при проектировании GPM.

Бустерный насос обеспечивает питание. Производители насосов публикуют цифры или диаграммы DP и GPM для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милях дюймах. Эти фигуры легко взаимозаменяемы.

1 фунт/кв. дюйм изб. = 2,31 фута воды

1 фут воды = 0,43 фунта/кв. в.

1 фут водяного столба = 12 000 мил дюймов

Статическое давление не следует путать с давлением напора.Это совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается весом воды в системе. На производительность насоса это никак не влияет. Чтобы проиллюстрировать статическое давление, представьте себе замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. рис. 1. Если манометр 3 находится на высоте 40 футов над котлом, а контур полностью заполнен водой, но не находится под давлением, манометр 3 будет показывать 0 фунтов на квадратный дюйм. Датчики 1 и 5 расположены на высоте 10 футов над котлом, датчики 2 и 4 на высоте 20 футов над котлом. При выключенном насосе давление в вертикальной трубе «А» равно давлению в вертикальной трубе «В».

Рисунок 1.

Если шкала всех манометров указана в фунтах на кв. дюйм, манометры 1 и 5 будут показывать 12,9 фунта на кв. Манометр на котле будет показывать 17,2 фунтов на квадратный дюйм.

Хорошей практикой является повышение давления в закрытой системе, особенно если расчетная температура воды близка или превышает точку кипения воды при атмосферном давлении.Дополнительные 4 фунта на кв. дюйм являются рекомендуемым минимальным дополнительным давлением, добавляемым к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашем рисунке манометр 3 показывает 4 фунта на кв. дюйм. а все остальные датчики будут показывать на 4 фунта больше. Дополнительное статическое давление равномерно распределяется по всей системе.

Стоит повторить еще раз. Не путайте статическое давление с давлением напора.   Эти два термина часто используются неправильно. Одно с другим не связано!

Что произойдет с нашей системой, показанной на рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может быть, ничего; возможно много шума!

Перед выбором насоса нам необходимо знать расчетный расход и расчетный напор.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при расходе, необходимом GPM.

Предположим, что наша система рассчитана на циркуляцию 10 галлонов в минуту при напоре 6 футов. Сверившись с таблицами производителей насосов, можно выбрать правильный насос. См. рисунки 2 и 3. Это «кривые» насоса для некоторых насосов B & G. Введите диаграммы со стороны «общий напор в футах» или со стороны «производительность в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите ближайший насос, но выше этого перекрестка.На нашем рисунке насос может быть серии SLC-30 (рис. 2) или серии 100 (рис. 3).

Рисунок 2.

Рисунок 3.

Если для подачи 80 галлонов в минуту при напоре 25 футов необходим насос, правильным выбором будет PD38 (рис. 3).

Примечание:    Не превышайте размер насоса. В то время как насос меньшего размера приведет к плохой циркуляции или отсутствию циркуляции, больший размер приведет к шуму скорости и избыточной кавитации.Кавитация скоро разрушит насос. Небольшое увеличение расхода предпочтительнее, чем снижение расхода ниже расчетных значений.

Системы горячего водоснабжения с принудительной циркуляцией классифицируются как одно- или двухтрубные системы. Эти классификации далее подразделяются на системы с прямым или обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.

Рис. 4, 5, 6 и 7

На рис. 4 показана двухтрубная система прямого возврата.Обратите внимание, что горячая вода, подаваемая к первому радиатору, также первой возвращается в котел. Это продвигается по контуру, так что последний радиатор последним возвращает свою более холодную воду в котел. Ближайшие к котлу радиаторы имеют тенденцию замыкать воду, поэтому дальние блоки не получают надлежащей циркуляции. Эта система должна быть установлена ​​с использованием балансировочных клапанов и тщательно отбалансирована. На рис. 5 показана двухтрубная система обратного возврата.Эта система рекомендуется, когда проектируются двухтрубные системы. Ее установка дороже, поскольку требуется больше трубопроводов, чем в двухтрубной системе с прямым возвратом, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешиваться, пока капли подачи и возврата имеют одинаковый размер и длину.

Рисунок 6, система «последовательного контура» является самой дешевой в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопроводов. Длина и размер последовательного цикла очень важны. Из-за падения давления и падения температуры последовательного контура его длина ограничена.

Петли серии

должны быть тщательно спроектированы. Когда вода проходит через каждую секцию излучения, она охлаждается. По мере прохождения воды по контуру каждый последующий радиатор снабжается более холодной водой, и, следовательно, интенсивность его выбросов снижается.Если разработчик системы примет во внимание все факторы, последовательные циклы могут быть эффективными.

На рис. 7 представлена ​​система, использующая отводные тройники, которую часто называют монопоточной или «монофло». Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубной системы с низкой стоимостью монтажа системы с последовательным контуром.Монофлотеры можно приобрести как в тройниках подачи, так и в тройниках обратки. См. рис. 8. Подающий однофлотийный тройник ограничивает поток воды, заставляя часть воды течь вверх по стояку. Обратное монофлоу вызывает увеличение скорости основной подачи воды по мере того, как поток проходит через сопло. Это увеличение скорости приводит к тому, что вокруг сопла и в обратных стояках возникает область более низкого давления, которая «всасывает» воду обратно в магистраль (эффект Бернулли).

Рисунок 8.

Для радиаторов над магистралью с нормальным сопротивлением необходимо использовать только один тройник на каждый радиатор, обычно используемый на обратке.

Для радиаторов с высоким сопротивлением или там, где радиаторы находятся ниже основного, необходимы монофлоу как на подаче, так и на обратке.

Рисунок 9.

На рис. 9 показана система панельного лучистого отопления. В этой системе змеевики труб заглублены в потолок, пол или стены, превращая потолок, пол или стену в радиатор, который излучает лучистое тепло в комнату. Особое внимание следует уделить проектированию системы излучающих панелей. Из-за малого диаметра трубки перепад давления высок, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей являются самыми дорогими в установке системами из всех систем горячего водоснабжения, но они являются самыми тихими, самыми чистыми и самыми удобными из всех систем.

Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы определенные специальные приспособления и аксессуары.

Начиная с подачи холодной воды устанавливается «подпиточный клапан», который фактически является редукционным клапаном для снижения давления поступающей в систему воды до рабочего давления.Он используется для первоначального заполнения системы и добавляет воду, когда давление в системе падает ниже настройки клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Эта настройка является правильной для статической высоты примерно до 18 футов, подходящей для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно отрегулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему изначально или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подает слишком медленно, чтобы их можно было использовать на сантехническом оборудовании, модели B & G 6 и 7, редукционные клапаны высокого давления, могут использоваться для защиты сантехнического оборудования от избыточного давления в трубопроводе.)

Целью компрессионного или расширительного бака является компенсация колебаний объема воды в закрытой системе.

Вода расширяется при нагревании прямо пропорционально изменению ее температуры вплоть до насыщения или кипения. Компрессионный бак действует как пружина на систему, поддерживая постоянное давление. Если бак слишком мал или залит водой, предохранительный клапан откроется, когда котел нагреет и сбросит воду. Когда цикл нагрева завершится, вода остынет, давление в системе упадет, клапан подачи откроется и подаст воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, в результате чего откроется предохранительный клапан. Цикл будет повторяться снова и снова до тех пор, пока слишком маленький бак не будет заменен, не будет добавлен еще один расширительный бак, или переполненный водой бак не будет слит и снова правильно заполнен воздухом и водой.

Объем и температура воды в системе определяют размер резервуара. Если бак слишком большой, увеличения давления в системе может быть недостаточно, так как система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный размер компрессионного бака очень важен для бесперебойной работы системы, будь то предварительно заправленный бак с камерой, разделяющей воду и воздух, или стандартный расширительный бак.

Правильно подобрать размер расширительного бака — утомительная задача.Предполагая, что компрессионный бак будет надлежащим образом оборудован фитингом бака airtrol, так что бак не будет расти параллельно повышению температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:



VT            =    Размер компрессионного бака в галлонах

VS            =     Объем системы в галлонах

EW          =     Единица расширения воды

EW-EP    =     Блок расширения системы

PA            =     Атмосферное давление в фунтах на квадратный дюйм, абсолютное значение

PF            =     Начальное давление в резервуаре в фунтах на квадратный дюйм, абсолютное значение

PO           =     Конечное давление в резервуаре в фунтах на квадратный дюйм, абсолютное значение

.02VS       =     Воздух, выделяющийся из новой системной воды при нагреве, 2 % от объема воды.

Легко! Просто заполните все числа и решить формулу. Правильный размер бака!

            Есть более простой способ. Это не так точно, но будет достаточно близко.

Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью Таблицы A. Введите Таблицу A в столбец MBH, ближайший к входной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных ребристых труб и двухтрубной системы трубопроводов.

Бойлер =                                 36    галлонов

Плинтус из цветного железа =     5,5 галлона

Двухтрубная система =              34    галлона

Всего =                                 75,5 галлонов воды в системе

Стол А.

Затем определите «среднюю расчетную температуру воды».Это просто среднее расчетное значение температур подачи и обратки. Если самая высокая расчетная температура составляет 190°F, а для расчета использовалось падение температуры на 20°F, очень распространенным DT является 180°F – это средняя расчетная температура воды. 190 + 170 ÷ 2 = 180. Введите таблицу B в столбец «объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 – это размер расширительного бака в нашей системе в галлонах.Обратите внимание, что наш выбор основывался на давлении наполнения 12 фунтов и установленном предохранительном клапане на 30 фунтов или на допустимом увеличении давления в системе на 18 фунтов. Для других условий необходимо применять поправочные коэффициенты к резервуару, выбранному из таблицы B.

Стол Б.

Если бы наше давление наполнения составляло 18 фунтов. с предохранительным клапаном на 30 фунтов нам потребуется использовать Таблицу C, чтобы скорректировать размер резервуара. Введите Таблицу C в поле «Начальное давление…». колонке и перейдите к ближайшей настройке клапана заполнения.Перейдите к коэффициенту, указанному в столбце, представляющем настройку предохранительного клапана, 30 фунтов минус настройка наполнительного клапана, 18 фунтов или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в Таблице B, на 1,94, чтобы найти скорректированный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший имеющийся в продаже резервуар. В данном случае бак B&G на 15 галлонов.

Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем у одной воды.В таблице D показан поправочный коэффициент для смеси гликоля с водой. Если бы система в нашем примере была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, поскольку наша максимальная расчетная температура составляла 190°F. Умножение размера бака 15,52 галлона на 1,5 или 1,6 даст размер бака 23,28 или 24,83 галлона, 24-галлонный бак является коммерчески доступным размером.

Стол D.

Все эти цифры основаны на использовании стандарта или стандарта A.МСП компрессионный бак, то есть бак без баллона. Сегодня доступно множество расширительных баков, которые предварительно заправлены и имеют камеру, разделяющую воздух и воду. Основная формула для определения размера этих резервуаров одинакова, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер таких резервуаров, но, поскольку компания Climatic Control на данный момент не продает их, в этой статье не будут подробно описываться размеры одного из них. Желающие могут запросить бюллетень B&G TEH-981 от Hydro-Flo для обсуждения резервуаров под давлением.

Расширительный бак должен быть единственным воздушным пространством в системе. Воздух поглощается водой, поэтому необходимы какие-то средства для предотвращения самотечной циркуляции более прохладной насыщенной воздухом воды в баке в систему, не ограничивая проход свободного воздуха из системы в бак. B&G ATF — это такое устройство для баков диаметром до 24 дюймов, а ATFL — для баков большего размера. При холодном наполнении компрессионный бак должен быть заполнен на 2/3 водой и на 1/3 воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым стеклом.

Идеальным местом для отделения воздуха от воды в системе является точка с самой высокой температурой и самой низкой скоростью. Эти параметры соблюдены в котле.

Фитинг ABF с верхним выходом B&G, установленный в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. После этого вода без пузырьков может циркулировать по системе. B & G раньше производила ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер Airtrol с боковым отводом работал не так хорошо, как с верхним отводом, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым отводом стало невозможным.

Воздухозаборники, такие как B & G IAS, являются встроенными воздухоотделителями. Они работают по тому принципу, что воздух, будучи легче воды, движется по верхней части горизонтальной трубы. Когда воздух поступает в воздухозаборник, пузырьки воздуха захватываются перегородками в воздухозаборнике и поднимаются в верхнюю камеру. Там воздух может выпускаться, если используется расширительный бак баллонного типа, или подключаться к стандартному расширительному баку для сбора воздуха.

Устранение воздуха в системе, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может возникнуть шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться во всех верхних точках системы. Это единственный способ полностью удалить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и дренажные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают для скопившегося воздуха после того, как система работает.

Существует два основных типа воздухоотводчиков: автоматические и ручные. Автоматические воздухоотводчики бывают двух видов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они находятся в оболочке. Когда корпус наполнен водой, поплавок держит клапан закрытым. Когда в оболочке скапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит до тех пор, пока вода снова не заполнит оболочку, закрыв клапан. По мере накопления воздуха цикл повторяется.

Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самый маленький поплавковый клапан может быть слишком большим, чтобы поместиться в кожухе плинтуса с ребристыми трубками.

Автоматические вентиляционные отверстия дискового типа физически очень малы, такого же размера, как ручные вентиляционные отверстия «свободный ключ» или «монета». В них используются специальные диски, которые набухают при соприкосновении с водой. По мере того, как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Воздух выпускается, вода снова достигает дисков, и цикл повторяется — на время. Автоматические вентиляционные отверстия с фибровым диском подвержены быстрому выходу из строя, например, залипанию в закрытом состоянии или постоянному капанию воды.

Лучшими вентиляционными отверстиями являются ручные вентиляционные отверстия, называемые вентиляционными отверстиями со свободным ключом или монетами. Вентиляционные отверстия можно открыть или закрыть монеткой или маленькой отверткой. Вентиляционные отверстия со свободным ключом требуют маленького ключа, чтобы открыть или закрыть их. Любой из них представляет собой небольшой игольчатый клапан с металлическим седлом. Помимо того, что они практически неразрушимы, они дешевы! Единственный их недостаток в том, что их нужно открывать и закрывать вручную. Если воздух скапливается, кто-то должен выпустить воздух. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы выпустить скопившийся воздух.

Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первоначального запуска системы. Наиболее часто упускаемой из виду частью системы принудительного горячего водоснабжения является правильный запуск.

После того, как система будет установлена, промыта и заполнена до необходимого статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225°F и выдержать около получаса. Это высвободит вовлеченный в воду воздух и направит его в расширительный бачок.Чем горячее вода, тем больше воздуха она выделит. Циркуляционный насос (насосы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляционные насосы и откройте все зональные клапаны, если они используются. Снова поднимите температуру воды как минимум до 225 ° F и циркулируйте всю воду в течение 15–30 минут. Это удалит большую часть воздуха из пресной воды, и пока в системе нет утечек, проблемы с воздухом будут предотвращены. Всякий раз, когда система опорожняется, например, для ремонта, и снова заполняется, процедуру запуска следует повторять.

Рисунок 10.

На рис. 10 представлена ​​типовая установка котла со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему через компрессионный бак, чтобы любой захваченный воздух сразу попадал в бак.

Рисунок 11.

На рис. 11 показана система с расширительным баком под давлением или с баллоном. Обратите внимание, что встроенный воздухоотделитель используется с поплавковым вентиляционным отверстием. Клапаны Flo-control или flochecks представляют собой специально разработанные клапаны, похожие на поршневые обратные клапаны, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев при отключении циркуляционного насоса (насосов).Клапаны управления потоком B & G SA имеют ручное открывание, позволяющее обеспечить циркуляцию под действием силы тяжести в аварийной ситуации, если насос выйдет из строя. Несмотря на то, что трубы системы горячего водоснабжения с принудительной циркуляцией имеют небольшие размеры, гравитационная циркуляция может быть весьма эффективной для сохранения некоторого количества тепла, если это необходимо.

Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне или ниже рабочего давления котла.

А.С.М.Е. (Американское общество инженеров-механиков) гласит: «Каждый водогрейный котел должен иметь по крайней мере один клапан сброса давления с официальным номинальным значением, настроенный на сброс при максимально допустимом рабочем давлении котла или ниже.Предохранительные клапаны должны быть подсоединены к верхней части котлов с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на выпускной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств».

Предохранительный клапан должен работать удовлетворительно при двух условиях. Он должен сбрасывать давление, выпуская воду из-за теплового расширения, и сбрасывать давление, выпуская пар. Слив воды обычно является признаком заболоченного расширительного бака или неисправного заливного клапана.Это легко диагностировать. Если статическое холодное давление наполнения быстро увеличивается до давления, установленного предохранительным клапаном, когда котел запускается, бак переполнен водой. Слейте и снова заполните расширительный бачок до надлежащего уровня воды и воздуха. Слишком маленький расширительный бачок для системы может проявлять аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не запотевают, поэтому любая вода, капающая из расширительного бака, свидетельствует о негерметичности бака. Неисправный или негерметичный наполнительный клапан создаст избыточное статическое давление наполнения в холодной системе.

Сброс пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Всякий раз, когда температура воды в котле составляет около 212°F или выше, а предохранительный клапан срабатывает, внезапный перепад давления вызывает вспышку воды и образование пара.Производительность предохранительного клапана должна справляться с этим. Существует огромная разница между сбросом воды и сбросом пара. Фунт воды занимает 27,7 кубических дюймов пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических фута! В 1600 раз больше пространства, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на пар, хотя это клапан для водогрейного котла.

Предохранительные клапаны соответствующего размера должны выдерживать общую мощность котла. Предохранительные клапаны водогрейных котлов рассчитаны в БТЕ в час при определенном номинальном давлении.Пока этот номинал соответствует или превышает номинал на входе горелки, предохранительный клапан будет достаточно большим для котла. Чтобы помочь в выборе клапана, производители предохранительных клапанов печатают диаграммы, показывающие пропускную способность их клапанов при различных настройках давления. См. рис. 12.

Рисунок 12.

Двойные устройства, которые сочетают в себе наполнительный клапан и предохранительный клапан, не соответствуют нормам.

Большинство производителей котлов в настоящее время рекомендуют устанавливать на водогрейных котлах отсечки при низком уровне воды.Этого требуют многие местные правила. Несмотря на то, что котел может быть защищен от взрыва, потому что он имеет сертификат A.S.M.E. предохранительный клапан, сухой обжиг все равно может его испортить. Большинство повреждений водогрейных котлов можно отнести к условиям маловодья.

Существует заблуждение, что редукционный наполнительный клапан будет поддерживать заполненность системы при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный наполнительный клапан, настроенный на от 12 до 18 фунтов, и предохранительный клапан, настроенный на открытие на 30 фунтов.и закрыть на 26 фунтов. Если предохранительный клапан откроется для сброса воды из-за избыточного давления, очевидно, что наполнительный клапан не восполнит потерянную воду. Если подпиточная вода не заменит потери через предохранительный клапан, это может привести к низкому уровню воды.

Существует много других причин, по которым система может терять воду, что приводит к состоянию низкого уровня воды. Утечки в котле, трубопроводе или через уплотнения насоса. Небрежность, такая как слив воды из бойлера для ремонта и забывание наполнить систему, является еще одной распространенной причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, не позволив горелке включиться до тех пор, пока не будет исправлено состояние низкого уровня воды.

При определенных обстоятельствах отсечки при низком уровне воды может быть недостаточно. Топливный клапан может заклинить в открытом положении; контакты могут привариться из-за перегрузки или короткого замыкания, что сделает отсечку при низком уровне воды неэффективной. Наилучшей рекомендацией для всех установок, чтобы обеспечить максимальную безопасность, является использование комбинированного устройства подачи воды и отсечки при низком уровне воды. Подающая часть обычно способна подавать воду в котел так быстро, как она может быть слита через предохранительный клапан.В то время как комбинация отключения фидера увеличит стоимость установки, по сравнению со стоимостью замены котла это «дешевая» страховка. Помните, коды — это минимум требований, то «как минимум», что должно быть выполнено. Хорошей практикой всегда является превышение требований кодекса, особенно когда речь идет о безопасности.

       Хотя компания Climatic Control обычно не проектирует системы принудительного водяного отопления, знание того, что требуется, может помочь вам найти проблему в проблемной системе, над которой он работает, и продать подходящие устройства для устранения проблемы.

4 факта о водогрейном котле

Водогрейные котлы бесценны и обеспечивают уровень тепла, с которым не могут сравниться некоторые другие типы систем отопления. Вместо того, чтобы перемещать тепло через вентиляционные отверстия и воздуховоды и распределять его по дому, тепло излучается в каждую комнату за счет передачи тепла от горячей воды. Но есть также много неправильных представлений о котлах и связанных с ними компонентах, таких как плинтусные обогреватели, радиаторы и системы теплого пола.

В этом новом посте мы рассмотрим некоторые вещи, которые должны знать все владельцы водогрейных котлов.

1. Большинство современных бытовых котлов не используют пар

Несмотря на свое название, большинство современных водогрейных котлов на самом деле не «кипятят» воду. Вместо этого они нагревают его до определенной температуры. На самом деле, многие водонагреватели работают как бойлеры и наоборот. Однако в домах со старыми радиаторами иногда есть паровые котлы, которые фактически кипятят воду для создания пара.Эти типы наиболее распространены в коммерческой недвижимости.

2. Котлы без сточных вод

Хотя многие считают, что бойлеры расточительны по сравнению с другими системами отопления из-за расхода воды, они используют закрытую систему. Это означает, что они повторно используют нагретую воду и не используют больше энергии, чем большинство других доступных систем отопления. Часто они на самом деле являются наиболее экологически чистым выбором, особенно если вы выбираете высокоэффективную котельную установку.

3. Новые котлы намного эффективнее старых

Инвестиции в современный котел определенно стоят своих денег, так как они намного эффективнее старых моделей. Во многих случаях домовладельцы рассматривают другие варианты, потому что их старый котел был не очень надежным, не осознавая эффективности более новых моделей.

Итог: если у вас уже есть котел на природном газе, почти всегда рекомендуется заменить его высокоэффективной моделью.Эти модели качают воду более плавно, что снижает потери тепла и увеличивает энергосбережение.

4. Котлы нуждаются в регулярном обслуживании

Котлы гораздо долговечнее тепловых насосов и печей, которые состоят из большего количества подвижных компонентов и поэтому более уязвимы к поломкам. Но это не означает, что вы не должны вкладывать средства в регулярное обслуживание котла — невыполнение этого требования снижает срок службы вашего котла.

Если вы подумываете о водогрейном котле или нуждаетесь в техническом обслуживании существующего, наша команда Toshack в Кингстоне может помочь.Свяжитесь с нами сегодня, чтобы получить дополнительную информацию или назначить встречу.

Повлияет ли отключение подачи воды на бойлер?

Беспокоитесь, что отключение подачи воды негативно скажется на работе котла? Это беспокойство обычно вызвано боязнью перегрева, например, вскипятить чайник без воды. Однако в действительности ваш котел вряд ли будет подвержен риску повреждения.

Независимо от того, хотите ли вы безопасно отключить подачу горячей воды к вашему комбинированному, системному или отопительному котлу, мы объясним, как запустить ваш котел без подачи воды.Если вы беспокоитесь о своей системе центрального отопления, читайте советы от Ideal Heating.

Что делать, если я обнаружу утечку воды?

Во-первых, если вы обнаружили утечку воды где-либо в вашем доме, будь то газовый котел, резервуары для хранения или где-либо еще, первоочередной задачей должно быть перекрытие воды запорным краном.

Как найти запорный кран

Ваш запорный кран обычно находится под кухонной раковиной и представляет собой кран или вентиль.Поскольку они редко выключаются, иногда они могут быть тяжелой работой, но вы или сильный сосед должны быть в состоянии это сделать.

Обратите внимание: если вы изменили расположение или планировку своей кухни, запорный кран может быть совершенно в другом месте — сейчас самое время найти его, чтобы вы знали, где он будет в будущем.

Что делать, если вы не можете найти кран

Если вы не можете найти свой запорный кран, снаружи должен быть еще один клапан, возможно, за пределами вашей собственности.Вам, вероятно, придется обратиться в местное управление водоснабжения, чтобы отключить его, отчасти потому, что он может использоваться совместно с соседями, а отчасти потому, что вам может понадобиться специальный ключ, чтобы поднять крышку.

Как бороться с протечкой воды

Поставьте под место утечки ведро или таз для мытья посуды, а если вы хотите быть в большей безопасности, выключите котел и изолируйте электропитание на главном блоке предохранителей.

Прекращение подачи воды может не остановить утечку немедленно. Если бак или баллон протекает, возможно, сначала его нужно опорожнить, но, по крайней мере, он не будет постоянно наполняться.Протекающий бак или цилиндр опустеет до уровня утечки, а затем остановится, как только вода будет отключена.

Какая у вас система центрального отопления?

Существует три основных типа установки котла, и все они обеспечивают подачу горячей воды немного по-разному:

• Комбинированный бойлер нагревает воду по мере необходимости, пропуская водопроводную воду через теплообменник, содержащий свежекипяченую воду, циркулирующую в обратном направлении.

• Системный котел подает водопроводную воду в цилиндр, который нагревается за счет циркулирующей вокруг него горячей воды, подобно радиатору. Однако цилиндр находится под давлением сети. Он забирает горячую воду сверху и подает холодную воду под давлением снизу, благодаря чему поддерживается давление в кранах.

• Котел только для отопления (обычный) подобен системному котлу, но накопитель не находится под давлением водопроводной воды – давление воды создается самотеком. Вот почему резервуар для подачи холодной воды обычно находится на чердаке или в другом высоком месте дома.

Однако во всех трех системах вода, вытекающая из вашего крана, отличается от воды, проходящей через теплообменники.Вода, нагреваемая котлом, находится в замкнутом контуре, постоянно нагревается, охлаждается и циркулирует. Вода, которая поступает из ваших горячих кранов, будет либо прямо из вашей сети, либо из цилиндра, либо из резервуара на чердаке.

Отключение подачи воды не повлияет на замкнутый контур, нагревающий радиаторы и отдающий тепло водопроводной воде. Вам останется только перекрыть подачу воды в баки, баллоны и краны.

Безопасно ли для вашего котла перекрывать воду запорным краном?

Если бы бойлеры не поставлялись с множеством датчиков и элементов управления, они действительно могли бы повредить ваш бойлер, если бы вы включили его без нагрева воды.Ваш комбинированный котел пострадает больше всего, так как может пострадать теплообменник, но ваш цилиндр и радиаторы, вероятно, будут в порядке.

Как влияет на комбинированные котлы отключение воды в сети?

Пока ваш котел находится в хорошем рабочем состоянии, вам не стоит даже беспокоиться об этом небольшом риске. Комбинированный котел должен автоматически отключаться, если он обнаруживает падение давления в сети или если температура внутри системы становится слишком высокой, что произошло бы без подачи холодной воды.

Как влияет на системные и тепловые котлы отключение воды в сети?

Системные и тепловые котлы будут продолжать нагревать радиаторы, и вы даже можете получить немного горячей воды из цилиндра, но она довольно быстро высохнет, когда в систему не будет поступать новая вода или давление.

Если вы не включите горячую врезку, система будет продолжать работать, как будто ничего не произошло. Открытие крана либо не даст никакого эффекта, либо котел выключится.Учитывая все обстоятельства, риск повреждения крайне мал.

Есть ли вероятность замерзания моих труб?

Иногда мы слышим о людях, отключающих воду перед тем, как покинуть дом зимой на несколько недель. Причина в том, что они не захотят вернуться домой, если из-за замерзших труб прорвало водопровод.

Разумной мерой безопасности может быть перекрытие водопроводной воды перед отъездом зимой, хотя помните, что если трубы замерзнут и лопнут до запорного крана, после оттаивания вода все равно начнет выливаться.Это может быть или не быть внутри вашего дома.

Преимущества умного термостата

Если вы оставляете дом пустым более чем на несколько дней, безопасно оставить отопление включенным, даже если вы выключите воду. Может быть полезно, чтобы ваше центральное отопление работало на низкой температуре, пока вас нет, с помощью интеллектуального термостата.

Помимо предотвращения перегрева внутри дома и образования конденсата, в условиях сильного холода вы можете предотвратить замерзание центрального отопления, особенно если у вас есть трубы, проходящие рядом с внешними стенами или в оранжерее.

Чтобы узнать больше о том, как ухаживать за системой центрального отопления, ознакомьтесь с быстрыми и удобными страницами «Советы и рекомендации» Ideal Heating.

Найди мой новый котел

Паровой котел и водогрейный котел

Принципы работы парового и водогрейного котлов более или менее одинаковы. Как паровые котлы, так и водогрейные котлы (также называемые водяными котлами) включают нагрев воды и создание пара путем сжигания топлива.Нагретая вода передается по трубам котла, а образующийся пар циркулирует по всему объекту с помощью радиаторов.

Хотя в большинстве случаев все работает аналогичным образом, иногда пар, создаваемый в паровых котлах, собирается в отдельных контейнерах. В большинстве случаев топливо для сжигания, используемое в паровых котлах и водяных котлах, одинаково.

Несмотря на то, что водогрейные и паровые котлы имеют много общего, они имеют различия в областях применения.Поскольку паровые котлы более мощные, эти агрегаты обычно используются в промышленности, где требуется пар или горячая вода. С другой стороны, водогрейные котлы обычно ограничиваются применением для отопления. Продолжайте читать, чтобы узнать больше об основных различиях между паровыми котлами и водогрейными котлами.

Паровой котел против водогрейного котла

Некоторые из основных различий между водогрейными котлами и паровыми котлами включают точки нагрева, уровень воды и циркуляцию, аксессуары, стоимость, эффективность и безопасность, а также уровни воды и средства управления.

Тепловые пункты

Интенсивность кипячения воды в водогрейных котлах исключительно низкая. В большинстве водогрейных котлов температура нагрева не превышает 180 или 200 градусов по Фаренгейту. Напротив, паровые котлы могут похвастаться очень высокой интенсивностью кипения воды. Эти высокие температуры необходимы для превращения воды в пар. В результате паровые котлы имеют температуру нагрева выше около 212 градусов по Фаренгейту.

Циркуляция воды и уровни

В то время как водяные или водогрейные котлы должны постоянно полностью заполняться водой, к паровым котлам предъявляются другие требования.В паровых котлах естественное расширение пара приводит к заполнению труб. С другой стороны, водогрейные котлы должны иметь электрический насос для циркуляции горячей воды.

Принадлежности

В большинстве случаев паровой котел не требует дополнительных принадлежностей. Напротив, для водогрейного котла обычно требуется расширительный бак, циркуляционный насос и обратный клапан потока. Самое главное, для водогрейного котла потребуется насос с электроприводом.

Стоимость реализации

Стоимость парового котла и водогрейного котла примерно одинакова. Изменения стоимости обычно зависят от типа требуемого топлива, например, нефти или газа.

Безопасность и эффективность

По сравнению с паровыми котлами водогрейные котлы традиционно более безопасны. При этом КПД паровых котлов традиционно был меньше, чем водогрейных. Причина этой разницы в том, что в паровых котлах не используются мотопомпы для улучшения циркуляции. Самое главное, КПД агрегата будет сильно зависеть от производителя парового котла или водогрейного котла.

Уровни и регуляторы воды

Как упоминалось ранее, для водогрейных котлов требуется очень высокий уровень воды или до верхней части водяной рубашки. Напротив, паровые котлы имеют уровень воды под верхней частью рубашки, чтобы обеспечить выработку пара. Паровые котлы имеют конструкции со смотровым стеклом и поплавковым клапаном. Эти механизмы автоматически контролируют количество воды.

Радиаторы распределяют пар по всему объекту, и пар возвращается обратно в котел под действием силы тяжести. В результате паровой котел продолжает повторять этот цикл без какой-либо арматуры или специальных устройств управления, таких как автоматические воздухоотводчики, обратные клапаны или циркуляционные насосы.

С другой стороны, для работы водогрейных котлов требуется несколько аксессуаров и фитингов. Эти агрегаты имеют уникальное устройство для регулирования температуры, называемое аквастатом, которое отвечает двум основным требованиям:

• Управляет рабочей температурой котла
• Действует как трансформатор низкого напряжения, а также как реле для управления циркуляционным насосом

Для некоторых водогрейных котлов требуется более одного циркуляционного насоса, что требует дополнительных реле или многофункциональной панели управления.Другие элементы управления, необходимые для водогрейных котлов, включают:

• Регулятор давления воды
• Предохранитель обратного потока или обратный клапан для предотвращения повторной миграции котловой воды
• Клапан ограничения температуры и давления используется для обеспечения допустимых значений давления и температуры.
• Расширительный бак используется для облегчения сжатия и расширения воды.
• Ручные или автоматические воздухоотводчики необходимы из-за нецелесообразности герметизации системы отопления.

Коррозия и образование накипи

Для водогрейных и паровых котлов могут потребоваться различные методы очистки воды, но паровые котлы должны иметь очистку воды для предотвращения образования коррозии и образования накипи. Одним из наиболее распространенных методов является нижняя продувка.

В водогрейных котлах образование накипи не является обычной проблемой. Тем не менее, водогрейные котлы все еще могут иметь проблемы, связанные с коррозией. Это обычно решается путем добавления химикатов, поглощающих кислород.

Свяжитесь с Applied Technologies of New York

Независимо от того, ищете ли вы паровой или водогрейный котел, Applied Technologies of New York удовлетворит все ваши потребности. Мы являемся представителями ведущих мировых производителей котлов.
