Насос циркуляционный для систем отопления: характеристики, правила выбора

Использование насоса циркуляционного для систем отопления значительно улучшает их эксплуатационные характеристики. Кроме того, такие насосы, благодаря которым нагретая котлом вода поступает во все элементы отопительных систем значительно быстрее и менее остывшей, позволяют экономить на энергоносителях (электричестве, топливе для котла). Эффективность применения циркуляционных насосов в составе отопительных систем во многом зависит от правильности выбора такого оборудования, делаемого на основе его технических характеристик.

Циркуляционные насосы для отопления

Виды и основные характеристики

Прежде чем разбираться в том, какие имеют циркуляционные насосы для систем отопления технические характеристики, следует познакомиться с различными типами такого оборудования. По конструктивному исполнению выделяют циркуляционные насосы:

• с «мокрым» ротором;
• с «сухим» ротором.

Особенность конструкции устройств первого типа заключается в том, что подвижные элементы их роторного узла постоянно находятся в контакте с перекачиваемой средой, что обеспечивает не только их смазку, но и эффективное охлаждение. Кроме того, работа такого оборудования, ротор которого постоянно находится в жидкой среде, отлично поглощающей все вибрации, характеризуется минимальным уровнем шума. Достоинствами циркуляционных насосов с «мокрым» ротором также являются компактные размеры, простота в установке и техническом обслуживании. Если говорить о недостатках подобных гидромашин, то к наиболее значимым из них относится невысокий КПД.

Конструкция циркуляционного насоса с «мокрым» ротором

В циркуляционных насосах с «сухим» ротором, как становится понятно уже из их названия, элементы роторного узла не контактируют с жидким теплоносителем, что наделяет такие устройства как достоинствами, так и недостатками. Наиболее значимыми преимуществами гидромашин данного типа являются высокая производительность и КПД, доходящий до 80%.

Циркуляционными насосами с «сухим» ротором оснащают мощные тепловые станции и отопительные системы промышленного назначения, в бытовых системах отопления, как правило, их не используют. Среди недостатков гидромашин с «сухим» ротором обычно называют достаточно высокую шумность, а также сложность установки и обслуживания.

Устройство циркуляционного насоса с «сухим» ротором

Технические возможности и условия эксплуатации насосов циркуляционных для систем отопления определяются целым рядом характеристик.

Производительность

Этот параметр указывает на количество жидкости, которую устройство в состоянии перекачать за единицу времени своей работы. Единица измерения данного параметра – м

3/час.

Напор

Напор также называют гидравлическим сопротивлением. Величина напора, формируемого циркуляционным насосом, измеряется в метрах или дециметрах водяного столба.

Для перекачки увеличенного объёма теплоносителя применяются сдвоенные циркуляционные насосы

Напряжение питания

От этого параметра зависит тип электрической сети (одно- или трехфазной), к которой можно подключать насос. Естественно, что для установки в системах отопления жилых домов следует выбирать гидромашины, работающие от электрической сети питания с напряжением 220 В.

Потребляемая мощность

Данная характеристика зависит как от конкретной модели насосного оборудования, так и от режима, в котором оно работает. Многие модели циркуляционных насосов, предназначенных для бытовых систем отопления, могут обеспечивать несколько скоростей перекачивания воды. На корпусе таких насосов, как правило, имеется специальная табличка, на которой указаны потребляемая мощность и сила тока, соответствующие каждому из режимов работы. Преимущественное большинство циркуляционных насосов для бытовых систем отопления характеризуются потребляемой мощностью, находящейся в интервале 50–70 Вт.

Таблица 1. Основные параметры и особенности выбора циркуляционных насосов для отопления

Максимальная температура теплоносителя

Выбирая циркуляционный насос для системы отопления по данному параметру, следует отдавать предпочтение моделям, рассчитанным на работу с рабочей средой, температура которой может доходить до 110°.

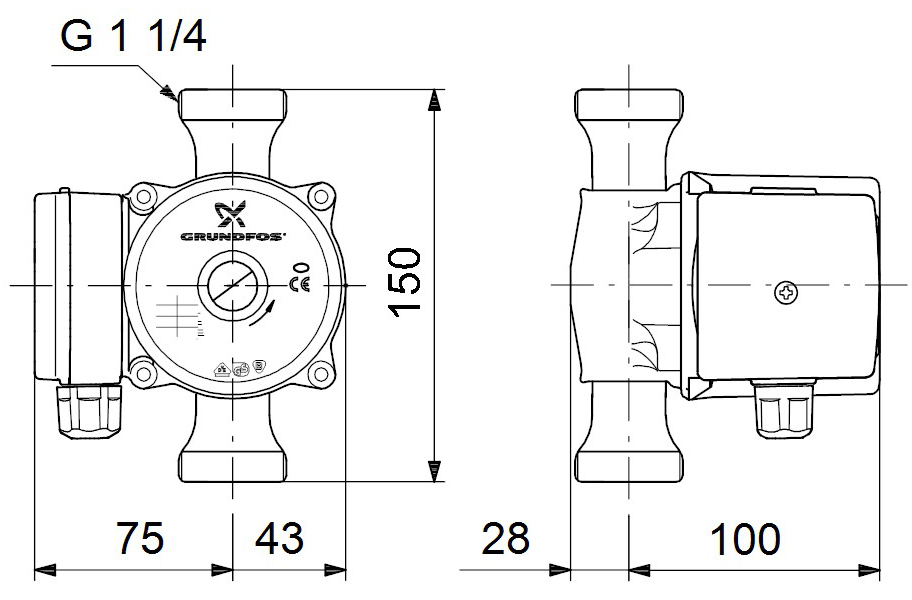

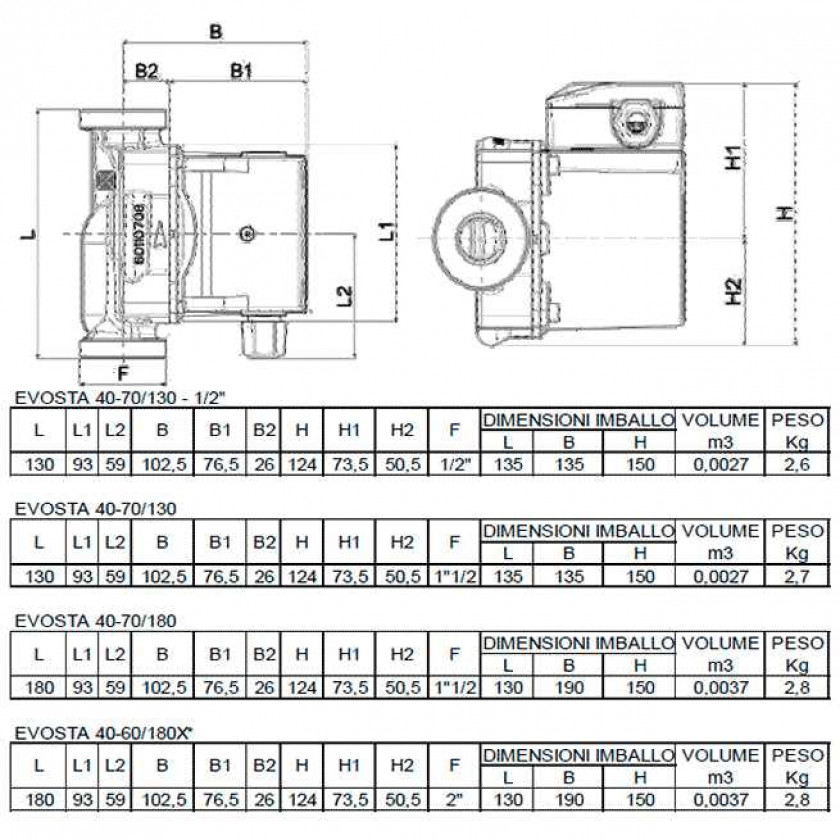

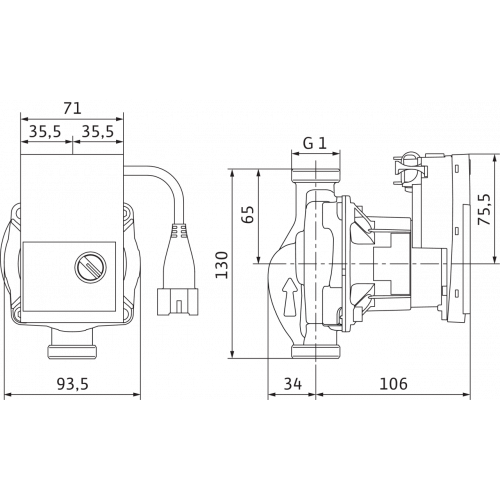

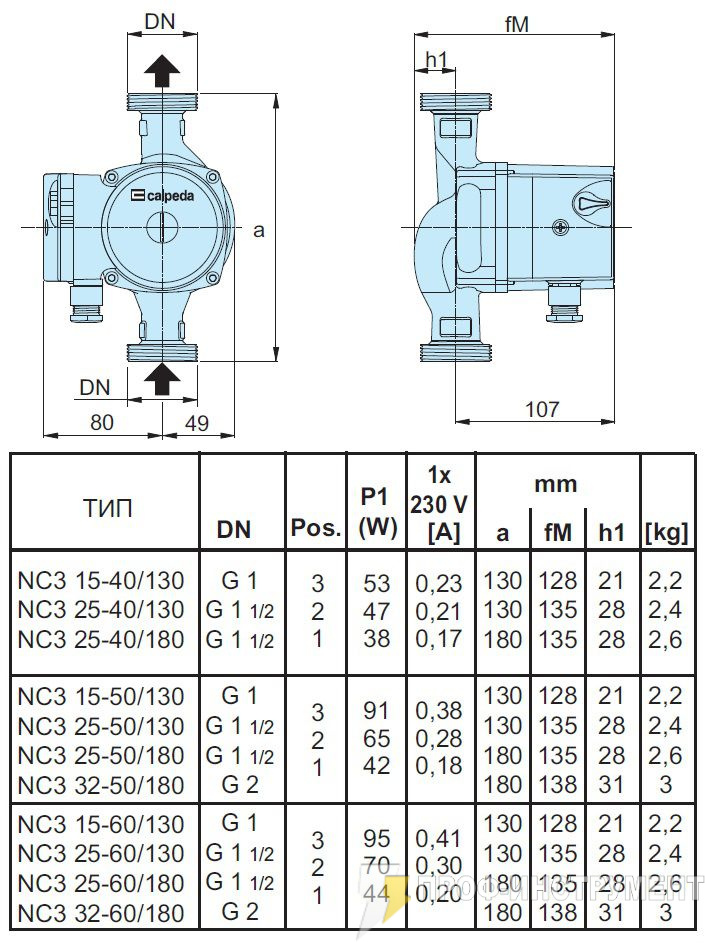

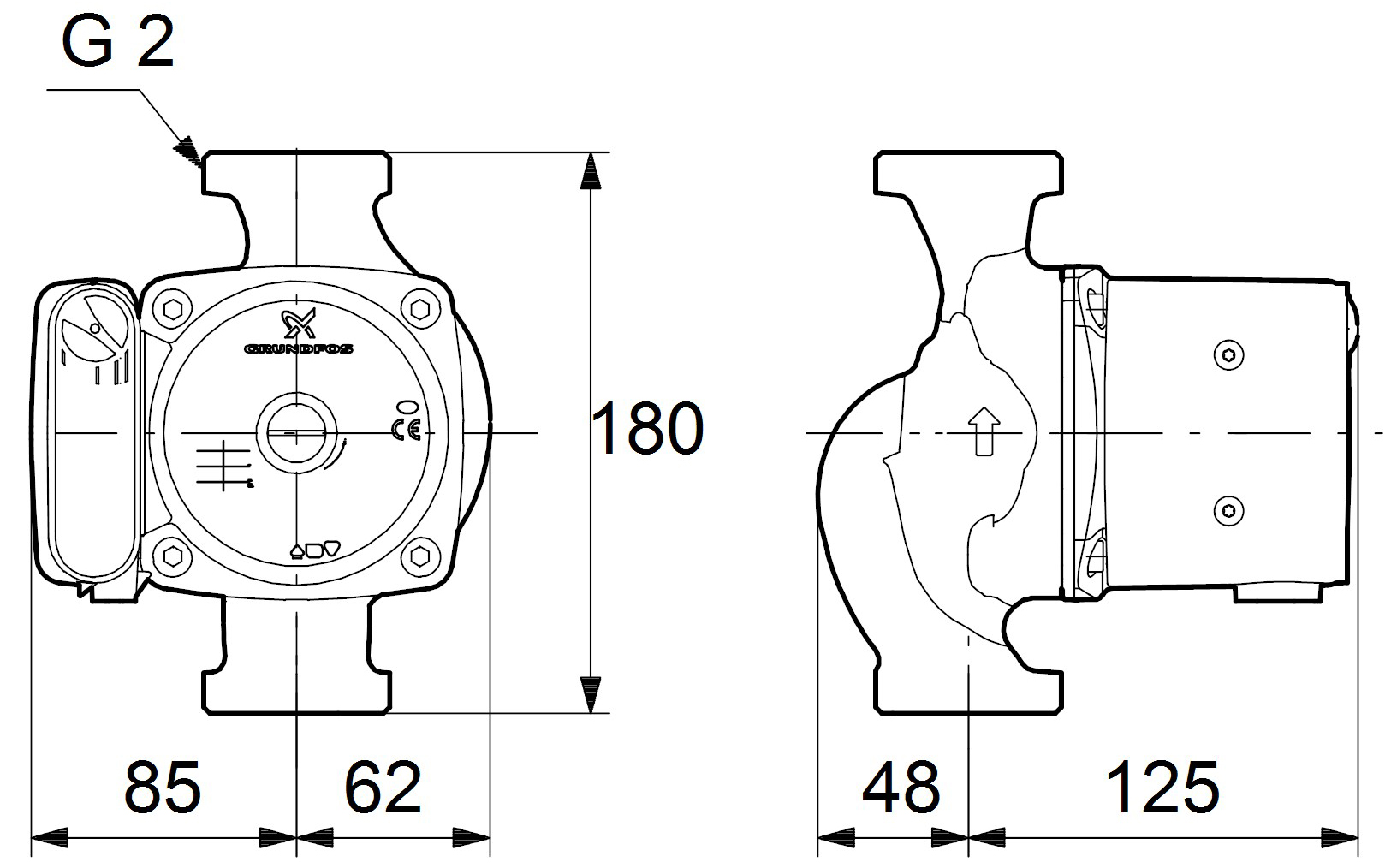

Размерные параметры

Сюда относятся такие характеристики, как диаметр резьбовой части монтажных элементов насосного оборудования и монтажная длина его корпуса. Большая часть циркуляционных насосов, используемых в бытовых системах отопления, просто врезается в трубопровод и соединяется с его элементами при помощи накидных гаек – «американок». Достаточно часто как сами гайки, так и патрубки для подсоединения устройства к трубопроводной системе уже входят в его заводскую комплектацию. Наиболее распространенными монтажными диаметрами циркуляционных насосов, используемых для оснащения бытовых систем отопления, являются 1 и 1,25 дюйма (25 и 32 мм соответственно). Монтажная длина бытовых циркуляционных насосов может составлять 130 или 180 мм.

Все размерные параметры насоса указываются в его техническом паспорте

Класс защиты электрической части

Большинство современных моделей циркуляционных насосов для бытовых систем отопления по международной классификации соответствуют классу защиты IP44.

Насосное оборудование данного класса производители обеспечивают защитой от попадания в его внутреннюю часть твердых инородных частиц, размер которых превышает 1 мм. На это указывает первая цифра 4 в маркировке. Следующая цифра 4 в обозначении класса защиты обозначает, что электрическая часть оборудования застрахована от капель жидкости и брызг, летящих под любым углом.

Максимальное давление жидкости на выходе

На корпусе многих моделей циркуляционных насосов можно встретить информацию о данной характеристике. Как правило, у бытового оборудования этот параметр не превышает 10 бар. С практической точки зрения он ни о чем говорит, гораздо важнее такие характеристики, как напор и производительность.

Торговая марка и компания-производитель

При выборе циркуляционных насосов для систем отопления (впрочем, как и любых других технических устройств) лучше отдавать предпочтение продукции известных производителей, которые более серьезно относятся к вопросам качества и предоставляют надежные гарантии.

Таблица 2. Некоторые модели циркуляционных насосов российской компании «Инсэл»

Таблица 3. Некоторые модели циркуляционных насосов международной компании NeoClima

Технические характеристики циркуляционных насосов для систем отопления, как правило, внесены в обозначение их моделей. По таким обозначениям, в частности, можно сразу определить следующие параметры: создаваемый устройством напор жидкости, диаметры его всасывающего и нагнетательного патрубков, монтажную длину.

Правила и особенности выбора

Приступать к выбору определенной модели циркуляционного насоса следует только после того, как будет спроектирована отопительная система и станет известна суммарная длина ее замкнутого контура. Кроме длины контура системы отопления, на выбор циркуляционного насоса оказывает влияние и количество радиаторов, которыми она будет оснащена. Только после получения всех этих данных можно с высокой точностью определить, какую производительность должен иметь циркуляционный насос и какой величины напор теплоносителя в системе он должен обеспечивать. Производительность циркуляционного насоса для системы отопления очень важно рассчитывать, исходя из самой низкой температуры на улице, когда насосное устройство будет работать с максимальной нагрузкой.

Выбирая циркуляционный насос для системы отопления по характеристикам такого устройства, можно ориентироваться на следующие рекомендации от опытных специалистов.

1. Если при выборе циркуляционного насоса вам подошли и понравились сразу несколько моделей, предпочтение следует отдать той из них, технические характеристики которой точнее всего соответствуют расчетным значениям, полученным при проектировании системы отопления.
2. Нежелательно выбирать циркуляционный насос со слишком большим запасом по производительности и создаваемому напору теплоносителя. Такое устройство, расходуя только часть своей мощности, будет потреблять значительное количество электроэнергии, и создавать излишний шум при работе.
3. Лучше приобретать те модели циркуляционного насоса, режимы работы которых можно регулировать. Использование таких устройств со специальным переключателем на корпусе позволяет оптимизировать работу всей системы отопления в целом.

Циркуляционные насосы, если они правильно подобраны и установлены, позволяют сделать работу отопительных систем более эффективной, а также снизить расходы на обогрев помещений.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

грамотное бесперебойное отопление и технические характеристики

Циркуляционный насос для систем отопления — это очень удобно и практично. Если же установить циркуляционный насос в обратную магистраль, то это поможет значительно снизить расходы. Действительно, благодаря ему в котёл тепло поступает гораздо быстрее, а также и менее остывшим. Для того чтобы было как можно больше эффекта от такого оборудования необходимо тщательно изучить все характеристики.

Общие и основные характеристики циркуляционных устройств систем отопления

В основном во всех системах отопления используются циркуляционные насосы, они помогают осуществлять подачу жидкости, их устанавливают внутри корпуса. Общими и основными параметрами таких изделий являются:

• Производительность — она показывает, какой объем жидкости циркуляционный насос сможет пропустить через себя за один час работы в системе отопления. Все зависит от гидравлического сопротивления магистрали.
• Напор — по-другому гидравлическое сопротивление. С помощью неё определяется максимальная высота, на которую насос поднимет весь столб воды.
• Присоединительные размеры — подбирают обычно следующим образом: следует произвести подбор с учётом диаметра подключаемых труб отопления, а также длины корпуса.
• Максимальная температура. Главной задачей таких насосов является то, чтобы перекачивать нагретый теплоноситель. Лучше выбрать устройство, которое может выдерживать максимальную температуру до 110 градусов.
• Производитель — этот параметр также немаловажен в работе. Лучше всего покупать продукцию известных поставщиков.

Выбор циркуляционного насоса — правила?

Когда вы получили требуемые параметры нужной продукции можно приступать к выбору модели. Может показаться, что чисто теоретически подойдёт совершенно любой насос, который ничуть не уступает техническим характеристикам уже рассчитанных. Необходимо при выборе учесть следующие рекомендации от специалистов:

1. Следует постараться как можно лучше изучить модель, которая вам понравилась. Выбрать насос лучше всего тот, у которого рабочая точка обычно располагается ближе всего к графику.
2. Нужно выбирать насос не с очень высокими характеристиками, так как он будет потреблять излишнюю не нужную электроэнергию, а также создаст излишний шум.
3. Рассчитывать производительность следует из максимальной нагрузки при самой низкой температуре на улице. Если же вам кажется, что насос потребляет слишком много энергии, то подберите менее мощный.
4. В настоящее время у всех современных устройств есть три скорости. Благодаря их переключению можно оптимизировать работу всей системы отопления.

Характеристики циркуляционных насосов для отопления Вило

Циркуляционные устройства Вило применяют для ускорения передвижения горячей воды особенно в тех случаях, когда площадь дома достаточно большая, а также есть второй этаж или же трубопровод с большой системой разветвлений. Для того чтобы обогревать дома разработаны всего две серии Вило — они имеют свои особенности и плюсы.

Преимущества Wilo

Оборудование линии Вило имеет множество преимуществ, например, сравнительно небольшую мощность, то есть электроэнергии будет тратиться не так уж и много. Эти устройства предназначены для обогрева домов площадью примерно от 200 до 750 м2. Другим плюсом является материал, из которого сделано колесо — оно изготовлено из технического полимера, который устойчив к длительному воздействию как низких, так и высоких температур.

Преимущества оборудования Вило:

• Трехступенчатая регулировка оборотов благодаря ручному переключателю.
• Противокоррозионное покрытие корпуса насоса.
• Подшипники из износоустойчивого металлографитного материала никогда не деформируются.
• Доступная цена.

Особенности насосов Вило TOP-S

Такие модели предназначены для помещений с площадью до 1400 м2. С помощью этих устройств можно обеспечить ускоренную циркуляцию теплоносителя во всех системах отопления. Технические характеристики:

1. Оборудование может работать в пределах от -20 до +130 градусов, иногда возможно увеличение температуры до 140 градусов, но не более.
2. Труба соединяется с помощью фланца или же резьбы.
3. Наибольшее допустимое давление: 6, 10, 6/10, 16 бар (индивидуальное исполнение).
4. Три скорости переключения.
5. Расширены функции сигнализации, двигателя и индикации.
6. Термоизолирующий кожух.

Плюсы и минусы Вило

Негативных отзывов циркуляционных насосов Вило практически не имеется, но есть очень большой риск купить подделку, её почти невозможно отличить от настоящей. Оборудование пользуется спросом благодаря следующим преимуществам:

1. Эти устройства долговечны.
2. Имеется несколько ступеней защиты.
3. Есть возможность ручного переключения оборотов двигателя.

Технические характеристики насосов для систем отопления GRUNDFOS UPS 25–40

Основание устройства сделан полностью из чугуна. Конструкция привода изготовлена по схеме «мокрый ротор». Благодаря такому типу сборки насосов практически бесшумен. Работает он на трёх скоростях, они обычно устанавливаются в зависимости от вашей системы отопления (то есть везде индивидуально). Маркировка названия модели расшифровывается так:

• Up — обозначение типа оборудования;
• S — переключатель скоростей насоса;
• 25 — диаметр трубы, в мм;
• 40 — наибольший показатель напора.

Такое циркуляционное устройство имеет небольшие размеры, именно поэтому оно не нуждается в дополнительном рабочем месте. Насос предназначается для циркуляции воды в системах отопления и обогрева пола, снабжения горячей водой.

Технические характеристики устройства:

• Присоединение трубы — G 1 1/2;
• Максимальный рекомендуемый подъем — 2,45 м;
• Диаметр патрубков — 25 мм;
• Напор — до 4 м;
• Общая мощность — 25/35/45 Вт;
• Вес — 2,6 кг;
• Наибольший расход устройства —3,5 м3/ч;
• Монтажная длина — 180 мм;
• Максимальное рабоче давление — 10 бар;
• Питание — 230 В.

Циркуляционное устройство очень экономичное: может работать как постоянно, так и с помощью настройки таймера, который контролирует весь процесс по заданным параметрам.

Оцените статью: Поделитесь с друзьями!

Циркуляционные насосы. Циркуляционные насосы для отопления

Циркулярный насос для системы отопления — оборудование необходимое для большинства домов больших размеров, площадь которых более 100 кв.м. Необходимость его приобретения возникает в тех случаях, когда велико гидравлическое сопротивление системы отопления, в результате чего не осуществляется равномерная доставка тепла к радиаторам, вследствие, чего, в жилище не поддерживается нужный температурный режим. С успехом циркуляционный насос используется и в ряде других случаев, к примеру, с его помощью можно выбрать удобное место для расположения котла, регулировать скорость нагрева помещения или же в целях экономии прокладывать трубы меньшего диаметра. Подбор циркуляционного насоса для системы отопления задача весьма серьезная, подходить к ней нужно ответственно. Перед установкой нового оборудования необходимо ознакомиться с главными техническими характеристиками оборудования, а таковыми являются напор и производительность.

Исходя из логики, для дома большей площадью соответственно нужен и насос большей производительности. Производительность измеряется в литрах (кубометрах) в час. Таким образом, объем воды прогоняемый насосом за час должен быть равен трем объемам системы отопления. Исходя из вопросов целесообразности, лучше покупать насос с большим запасом производительности, который составит где-то порядка 10-20%.

Оборудование не будет загружено в полную мощь, следовательно, и прослужит дольше. Это также станет своеобразной страховкой на случай перебоев с теплом в зимнюю стужу. Напор – еще одна немаловажная характеристика насоса. Ведь именно под напором вода должна преодолеть многочисленные изгибы отопительной системы, поступать во все отдаленные участки отапливаемого помещения, подняться на определенную высоту. Расчетная производительность при этом должна сохраняться. Применение циркуляционных насосов достаточно широко. Они с успехом используются как для традиционных отопительных систем, так и для устройства популярных сегодня полов с подогревом, здесь конечно требуется насос большей мощности. Как подобрать циркуляционный насос для отопления, чтобы не доставлял он хозяину дома лишних хлопот. Основные технические параметры определены. Остается побеспокоиться о деталях не столь существенных, но все же важных при эксплуатации насоса.

Первое на что нужно обратить внимание при покупке оборудования это тип самого теплоносителя. Будет ли это вода или антифриз. Следует так же поинтересоваться уровнем шума производимого при работе насоса. В циркуляционных насосах, разработанных по современной технологии – технологии «мокрого ротора» — он равен практически нулю. Достигается это путем смазки ходовых частей протекающей жидкостью. Планируя установить циркуляционный насос, многие домовладельцы, вполне резонно опасаются поступления больших счетов на оплату за электроэнергию, ведь в зимний период насос работает практически без перерывов. Поэтому при выборе оборудования необходимо обращать на величину его энергопотребления. Впрочем, и здесь прогресс не стоит на месте, в частности, на сегодняшний день существуют современные модели циркуляционных насосов, которые потребляют энергии даже меньше чем привычная всем лампочка. Проблему энергосбережения можно к тому же решить, используя автоматическое регулирование отопительной системы. Как, к примеру, это делается в системах, столь популярного сегодня «умного дома», где насос автоматически отключается, если температура теплоносителя достигает определенного уровня, и включается, когда температура становится ниже положенного. Постоянный контроль над температурой воды осуществляет специальный датчик, установленный на «обратке». Все вышеперечисленные параметры следует учитывать, приобретая насос, и тогда он исправно прослужит не один год, к тому же срок эксплуатации циркуляционного насоса достигает 10 лет. А в доме всегда, даже в самые лютые зимние морозы будет тепло и уютно.

Циркуляционные насосы — один из базовых частей конструкции отопления, горячего водоснабжения и кондиционирования воздуха. Электронасос снабжает сомкнутую структуру постоянным движением, что обеспечивает постоянную выработку тепла в конструкции отопления. Необходимо отметить, что благодаря электронасосу температура остается неизменной всё время его использования. Необходимо отметить, что электронасосы достаточно просты в эксплуатации, надежны, они не занимают много пространства и достаточно экономичны.

Циркуляционные насосы в основном применяются в системах горячего водоснабжения, отопления, охлаждения, в системах кондиционирования воздуха и ярким примером послужат современные теплые полы.

В большинстве случаев, не крупные электронасосы фиксируют в трубопровод. Для снабжения теплом частные дома обычно используют такую разновидность электронасосов, как насос с «мокрым ротором». Они являются достаточно надежными и практически не издают шумов, все благодаря жидкости, которая находится в самом насосе и гарантирует своевременное охлаждение и смазку насоса.

В современных частных домах размер площади, которых превышает 100 кв.м. в основном используют открытые системы отопления. Работа такой системы следующая: при нагревании теплоноситель поднимается и далее направляется по кругу по системе, таким образом, воздух нагревается и становится тепло. В больших домах основной задачей электронасоса является обеспечение всех радиаторов горячим потоком, это происходит благодаря постоянному и достаточно быстрому кругообороту горячей жидкости в системе отопления. Следует отметить, что только профессионал может сделать верный выбор циркуляционного насоса, принимая во внимание, какая отопительная система установлена в вашем доме. В специализированном магазине вам наверняка предложат автоматический насос. Сущность такого насоса состоит в выборе необходимого режима отопления автоматически, как и обычный насос, его эксплуатация надежна, не потребляет большое количество энергии и не создает шума. На сегодняшний день спрос у покупателей на автоматические циркуляционные насосы заметно возрос. Долговечность циркуляционных насосов зависит от качества его изготовления, в целом срок его эксплуатации не менее 10 лет. Для того, чтобы быть уверенным в долголетии насоса достаточно следовать некоторым правилам, а именно: правильно выбрать и установить насос, для использования циркуляционного насоса необходимо использовать специальную волу в системе отопления, не допускать «завоздушивания» системы.

характеристики и правила монтажа — Рамблер/новости

Говоря образно, циркуляционный насос в отопительной системе – это сердце. Прибор предназначен для того, чтобы разгонять тепло по всему дому. От качества этого оборудования напрямую зависит напор воды и её прогрев во всей отопительной системе. Но как правильно выбрать циркуляционный насос для отопления частного дома? Каким производителям стоит доверить атмосферу в доме? Только в онлайн-журнале Homius.ru вы найдёте достоверную информацию о каждом производителе и сможете самостоятельно подсчитать траты на оборудование. В этой статье рассмотрим каких конструкций он бывает, правила выбора под технические характеристики отопительной системы. Сразу же оговоримся, что будем разбирать насос для отопления, но немного коснёмся и его разновидности, которую используют в системе горячего водоснабжения.

Циркуляционный насос для системы отопления

Содержание статьи

1 Для чего нужен в системе отопления циркуляционный насос

2 Конструктивные особенности циркуляционного насоса

3 Принцип работы циркуляционного насоса

4 Виды циркуляционных насосов

4. 1 Циркуляционный насос с мокрым ротором

4.2 Циркуляционный насос с сухим ротором для котла отопления

4.3 Насос для системы горячего водоснабжения

5 Технические характеристики циркуляционных насосов для системы отопления

6 Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик

6.1 Как провести расчёт мощности циркуляционного насоса для системы отопления

6.2 Расчёт напора

6.3 Расчёт производительности

7 Калькуляторы расчёта параметров насоса

7.1 Калькулятор производительности

7.2 Калькулятор напора

8 Обзор производителей и лучших моделей

8.1 Циркуляционные насосы Willo

8.2 Циркуляционный насос Grundfos

8.3 Насосы Джилекс

9 Правила установки циркуляционного насоса в систему отопления частного дома

10 По какой цене можно купить циркуляционный насос для отопления

Для чего нужен в системе отопления циркуляционный насос

Основное назначение насоса – обеспечить равномерное и постоянное движение тепла по кругу замкнутой отопительной системы от котла по всему периметру строения. В некоторых системах циркуляционные насосы не нужны. Обычно если контур дома несложный, то тепло по трубам будет распределяться само, без дополнительного нагнетания. Нагретая вода движется вверх, холодная вниз, согласно законам физики. При этом сам контур собирают под небольшим углом. Нарушили угол – получите систему, которая отапливать дом не будет.

Установка специализированного котла решает это проблему на корню. Нет необходимости следить за углом наклона подачи воды и её циркуляцией. Насос решит проблему. Кипяток поступит во все радиаторы, в независимости от того, на каком расстоянии они находятся от отопительного котла, при этом температура будет равномерной даже в отдалённых секциях дома.

Система отопления с циркуляционным насосом

Минус – необходимость подключать насос к электросети, а значит, установка прибора потребует дополнительных расходов на электричество. Кроме того, при отключении света насос работать не будет.

Конструктивные особенности циркуляционного насоса

В конструкцию насоса входят традиционные элементы, характерные для любой системы, выполняющей нагнетательную функцию:

крыльчатка, насаженная на вал;

электродвигатель.

Циркуляционный насос в этом плане не исключение. В его структуре точно такие же элементы. Единственное отличие – в перегородке между электродвигателем и корпусом прибора. На фото ниже хорошо видны все детали циркуляционного насоса.

Циркуляционный насос в разобранном виде

Надо отметить и тот факт, что в разных насосах производители устанавливают разные блоки управления. В одних моделях устанавливается электронное плато, которое контролирует весь процесс перекачки теплоносителя, в других вместо него монтируется обычный конденсатор, а в клеммную коробку регулятор скорости.

Принцип работы циркуляционного насоса

Работа насоса основывается на таком физическом явлении, как давление центробежной силы. Во время вращения лопастей водный патрубок создаёт разряжение, а выводной – компрессионное давление. Вакуум обеспечивает непрерывную циркуляцию и помогает равномерному всасыванию воды в систему отопления.

Важное замечание! Вал прибора обязательно необходимо установить в горизонтальной плоскости!

Циркуляционный насос в разрезе, где хорошо видно перемещение теплоносителя, показанное стрелками

Виды циркуляционных насосов

Производители предлагают две разновидности циркуляционных насосов:

Отличаются они друг от друга тем, что в первом ротор контактирует с теплоносителем, за счёт него производится охлаждение прибора, во втором такого контакта нет.

Циркуляционный насос с мокрым ротором

В такой конструкции присутствует специальный стакан, который герметично разделяет ротор электродвигателя и статор с обмотками. Последние при соприкосновении с водой тут же перегорают. Так что стакану, его качеству, уделяется особое внимание.

Устройство циркуляционного насоса роторного типа

Сам ротор полностью находится в водной среде, она является и охладителем, и смазкой для подшипников. При этом такое состояние деталей позволяет поглотить воде все вибрационные звуки, поэтому такие насосы работают тихо. Именно это стало причиной того, что приборы с мокрым ротором так популярны среди потребителей, которые выбирают циркуляционные насосы для бытовых систем отопления.

К достоинствам данной разновидности можно добавить:

небольшие габариты и вес;

минимальное потребление электричества;

достаточно длительный срок эксплуатации;

простая настройка;

лёгкий ремонт.

Что касается недостатков, то надо отметить, что коэффициент полезного действия у них небольшой – 50%. Это связано с тем, что ротор преодолевает сопротивление воды, которая находится в его камере.

Внимание! Важный момент – это правильная установка насоса. Он должен монтироваться на трубопровод так, чтобы его вал строго располагался в горизонтальной плоскости. Только в таком случае вода сможет проникнуть к подшипникам через уплотнительную гильзу.

Циркуляционный насос с мокрым ротором, где ротор от статора отделён герметичным стаканом

Циркуляционный насос с сухим ротором для котла отопления

В этой конструкции отсек с электродвигателем отделён от камеры нагнетания специальными уплотнительными кольцами из нержавеющей стали или керамики, а также резиновыми манжетами. Внутри корпуса остаётся лишь часть вала ротора, на который насажена крыльчатка. В процессе использования может наступить истирание уплотнителей. За этим необходимо строго следить.

Циркуляционный насос с сухим ротором консольного типа

Что касается плюсов и минусов приборов с сухим ротором, то они показывают довольно неплохой КПД – до 80%. В зависимости от модели они устанавливаются на трубопроводы, расположенные в разных плоскостях. Но именно такие насосы обладают большими габаритами и весом. И ещё один существенный недостаток –оборудование данного типа издаёт много шума и сильно вибрирует. Сегодня производители предлагают две модели данного типа циркуляционных насосов:

Консольные. У них вход теплоносителя производится через патрубок, который располагается по радиусу крыльчатки, а выход по оси вала.

Вертикальные. У них и входной патрубок, и выходной располагаются по радиусу рабочего органа.

Уплотнительные кольца, закрывающие отсек нагнетания теплоносителя от отсека электродвигателя

Насос для системы горячего водоснабжения

Чем отличается циркуляционный насос для ГВС от прибора для отопления? В первую очередь материалом, из которого он изготавливается. У первого это обычно латунь, у второго чугун. Это связано с тем, что в системе ГВС температура воды не превышает +65°С, в отопительной системе она достигает +95°С. Производительность насосов на отопление выше, чем для ГВС. Это и есть отличительные особенности двух типов циркуляционных насосов.

Внимание! Установить прибор для отопления можно на системы водоснабжения. А вот насос для ГВС устанавливать в отопительную сеть нельзя.

Циркуляционный насос для системы горячего водоснабжения

Технические характеристики циркуляционных насосов для системы отопления

На что необходимо обращать внимание при подборе циркуляционного насоса:

Производительность. Это способность насосного оборудования перекачивать определённый объём теплоносителя в течение одного часа. Единица измерения – м³/час.

Напор, он же гидравлическое сопротивление. Этот параметр обозначает, на какую высоту насос может поднять жидкость.

Температура перекачиваемого теплоносителя. Производители предлагают разные значения данного параметра, но своё предпочтение лучше отдать тем, у которых он равен +110°С.

Соединительные параметры. В этом плане насос подбирают по диаметру трубопровода, который должен соответствовать диаметру патрубков прибора.

Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик

Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.

Характеристики разных моделей циркуляционных насосов

В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы. Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.

Как провести расчёт мощности циркуляционного насоса для системы отопления

Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:

R – это тепловая мощность котла, измеряемая в кВт;

TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;

TR – это температура теплоносителя на выходе из системы, в трубе до котла.

Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.

Таблица подбора циркуляционного насоса в зависимости от мощности котла

Расчёт напора

Напор рассчитывается по следующей формуле:

H = (R х L + Z) / p х V, где:

R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне 100 150 м;

L – общая длина трубопровода отопительной системы;

Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;

P – плотность теплоносителя;

V – скорость перемещения воды в системе.

Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.

Скорость вращения, об/мин

Насос с ручным переключателем скоростей

Внимание! Многие производители сегодня выпускают циркуляционные насосы, которые сами в автоматическом режиме переключают скорость вращения вала и крыльчатки. Соответственно, переключаются производительность и напор.

Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.

Расчёт производительности

Здесь используется другая формула:

Q = N : (1,16 х Δt), где:

N – это мощность котла отопления;

Δt – это разница температур на выходе и входе в котёл;

1,16 – это теплоёмкость воды.

Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» 5°С.

Вариации циркуляционных насосов разного типа

Калькуляторы расчёта параметров насоса

Получить правильные параметры, к примеру, производительность и напор насоса, помогут специальные калькуляторы, которые позволяют максимально точно провести расчёты. Для наших читателей мы подготовили лучшие из них.

Калькулятор производительности

Здесь всего лишь два поля ввода данных: мощность котла отопительной системы и тип отопительного оборудования. Вставляете и нажимаете кнопку – рассчитать требуемую минимальную производительность насоса.

Payment options Защита от спама Введите код с картинки Отправить результат мне на почту

Калькулятор напора

Здесь также два поля ввода данных: длина контура отопительной системы и тип используемой запорной арматуры. И опять-таки ниже нажимаете кнопку – рассчитать требуемый минимальный напор насоса.

Payment options Защита от спама Введите код с картинки Отправить результат мне на почту

Обзор производителей и лучших моделей

Сегодня на рынке большое разнообразие моделей насосов разной мощности и сборки. Здесь и отечественные модели, и зарубежные. Выбрать не всегда просто, поэтому рассмотрим несколько производителей, а также их модели.

Циркуляционные насосы Willo

Это немецкий производитель с огромной историей (150 лет). Немецкое качество известно во всём мире, так что, выбрав эти модели, можно сказать, вы вкладываете деньги в долгосрочную и качественную эксплуатацию. С 1996 года представительство этой компании открыто в России.

Характеристики

Соединение с трубой

Производительность – 2,7 м³/ч.

Мощность двигателя – 20 Вт.

Резьбовое однодюймовое соединение – универсальное.

Крыльчатка из полипропилена, подшипники металло графитовые, функция деблокирования автоматическая.

Производительность – 3 м³/ч.

Мощность – 68 Вт.

Резьбовое 1½ (универсальное).

Производительность – 31 м³/ч.

Мощность – 600 Вт.

Фланцевое соединение.

Циркуляционный насос Grundfos

Международная компания, головной офис которой географически расположен на территории Дании. На российском рынке с 60-х годов прошлого столетия, а правильнее сказать Советском.

Характеристики

Производительность – 3,4 м³/ч.

Мощность – 34 Вт.

Резьбовое 1½ (гориз.)

Гарантийный срок службы до 5 лет, экономичность в плане потребления электроэнергии до 20%, по сравнению с другими производителями.

Производительность – 2,72.

Мощность – 45 Вт.

Резьбовое – 2 дюйма (гориз.)

Производительность – 9,3.

Мощность – 163.

Насосы Джилекс

Отечественный производитель, качество производимого им насосного оборудования не уступит европейским аналогам.

Характеристики

Производительность – 3.

Резьбовое – 1 дюйм.

Мокрый ротор, три скорости переключения.

Производительность – 3,8.

Мощность – 100.

Производительность – 8.

Мощность – 245.

Резьба – 1 дюйм.

Известный китайский бренд. Насосы этой марки славятся качеством и демократичной ценой. На российском рынке с 1996 года.

Характеристики

Производительность – 3,96.

Резьбовое – 2 дюйма.

Нориловая крыльчатка, способная выдерживать температуру до +1500°С, корпус чугунный или бронзовый, вал и подшипники из алюминиевого сплава.

Производительность – 2,4.

Резьба – 1 дюйм.

Производительность – 3,6.

Правила установки циркуляционного насоса в систему отопления частного дома

Есть два основных требования, которые надо обязательно учитывать, проводя монтаж циркуляционного насоса в систему отопления:

Установка производится на обратном контуре около котла.

Монтаж производится с помощью крепления байпас.

Первое в «обратке» идёт понижение температуры. Такая вода даёт насосу небольшую передышку, поэтому не следует перегревать прибор. Есть ещё один момент, который касается открытой системы отопления, если в ней циркуляционный насос устанавливается на контуре подачи. Именно в таком расположении внутри котла начнёт образовываться вакуум, который приведёт к закипанию агрегата, что негативно скажется на всей системе.

Правильная установка циркуляционного насоса в системе отопления

Крепления байпас помогут легко произвести замену насоса без необходимости демонтажа системы. Поэтому установку циркуляционного насоса рекомендуется проводить именно с помощью этой системы креплений. При этом обязательно не забыть до и после точки крепления прибора установить отсекающие вентили. И ещё один момент. Внутри котла отопления и труб в процессе работы скапливаются грязь и накипь, которые негативно влияют на качественное состояние агрегата. Очень важно установить фильтр грубой очистки.

По какой цене можно купить циркуляционный насос для отопления

Цены насосов для отопления будут зависеть от технических характеристик прибора и производителей. В последнем случае лучше выбирать проверенные бренды, которые уже зарекомендовали себя. В таблице можно сравнить цены и характеристики и подобрать более приемлемый для себя вариант.

Обратите внимание, что модель Yonos PICO 15/1-4 из всех описанных циркуляционных насосов для отопления является самой маленькой, но стоит она дороже более мощных агрегатов. Компактность одно из существенных преимущество, за которое иногда приходится платить.

Один из самых маленьких циркуляционных насосов — размером со спичку

Итак, в этой статье мы подробно рассмотрели циркуляционные насосы для отопления, их виды и модели, технические характеристики. Познакомились с основными проблемами, которые могут подстерегать при подборе и установке оборудования самостоятельно. Кроме этого, изучили тонкости подключения и разобрались, как правильно подключить насос.

Если у вас возникли ещё какие-то вопросы, задавайте в комментариях.

их характеристики, циркуляционные, технические расчеты скорости в системе, размеры, габариты

Циркуляционный насос — устройство, предназначенное для принуждения воды к движению по системе отопления. Его используют в контурах, где невозможно создать естественную циркуляцию. Установка не ограничена какими-либо другими ситуациями.

Общие параметры насосов для систем отопления в частном доме

Каждое устройство обладает характерными значениями:

• Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м³*с).
• Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
• Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.

Размеры: отличия по габаритам

Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:

• Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
• Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.

Технические характеристики циркуляционных приборов с мокрым ротором

Выделяют следующие особенности этого вида устройств: защита элементов от механического трения, герметичность, долгая работа одной заправки ресурса, низкий уровень шума, лёгкий ремонт. Компоненты не смазывают в течение эксплуатации благодаря воде, находящейся внутри.

Коэффициент полезного действия обычно составляет 50%, но встречаются модели с КПД в диапазоне 45–60%.

Фото 1. Циркуляционный насос Wilo Star RSG с мокрым ротором, устанавливается в помещениях только в горизонтальном виде.

В отличие от сухих роторов, мокрые всегда ставят горизонтально, что может вызвать неудобства в некоторых помещениях. Конструкцию выполняют по модульному типу, который облегчает настройку и ремонт.

Расчёт мощности

Перед началом вычислений учитывают следующие факторы:

• Температура окружающего воздуха оказывает влияние на количество тепла, выделяемое генератором. Остывшее устройство перед оказанием положительного эффекта должно прогреться. Негативным также является избыток температуры, приводящий к превышению допустимой нагрузки.
• Диаметр труб в системе весьма важен: небольшие будут пропускать недостаточное для помещения количество воды, а слишком широкие не позволят котлу полноценно прогревать жидкость.

Фото 2. Три полипропиленовые трубы с разным диаметром, для системы отопления это имеет большое значение.

• Вязкость рабочего вещества прямо пропорционально влияет на мощность насоса.
• Устройство иногда монтируют в качестве поддерживающего элемента для системы с естественной циркуляцией или для подпитки контура. В подобных случаях достаточно установить прибор с меньшей мощностью.

С учётом факторов определяют эффективность насоса из следующих вариантов:

• Для частных домов — 100 Вт/м².
• Для многоквартирных — 70.
• Для производственных зданий или хорошо утеплённых жилых — от 30 до 50.
• В северных регионах значения увеличивают на 75, 30 и 20 соответственно.

Расчёт также выполняют по формуле N = Q * F * V * M, где:

• Q — расход жидкости в секунду.
• F — кинематическая вязкость вещества, которым заполнена система.
• V — объём контура.
• M — масса теплоносителя.

Q указана в техническом паспорте устройства. Значение F зависит от используемой жидкости. Вязкость наиболее распространённых веществ легко найти в соответствующей таблице. Объём и масса рабочего вещества определяются вручную.

Справка! Массу считать необязательно. Достаточно заменить её на произведение объёма системы на плотность жидкости. Последняя величина задана таблично.

Вам также будет интересно:

Расчёт давления

Напор водяного столба измеряют в технических атмосферах.

Усреднённый показатель указан в паспорте устройства или непосредственно на нём. Необходимое давление зависит от трёх факторов:

1. Циркуляционный насос должен работать при небольших гидравлических потерях.
2. По скорости подачи воды определяют напор.
3. В многоквартирных домах сопротивление системы принимают за 0,3 атм, в частных рассчитывают отдельно.

Важно! Высота строения не оказывает влияние на напор, но важна для расчёта давления.

Для расчёта необходимо знать мощность насоса, а также определить указанные факторы. Формула давления P = (N * H) / (ΔH * S * L), где:

• N — мощность циркуляционного насоса.
• H — напор жидкости в устройстве.
• ΔH — гидравлические потери напора.
• L — высота строения.
• S — площадь сечения труб в системе.

Мощность определяют по формуле выше. Высота и сечение контура определяются при составлении схемы обвязки.

Напор представляет собой величину H = P / (g * ρ) + V²/ (2 * g), где первое произведение — пьезометрическая высота, а второе — скоростной напор.

В большинстве случаев эта величина указана в паспорте устройства. Для расчёта рекомендуется пригласить специалиста.

ΔH — гидравлические потери, которые представляют собой изменения пьезометрической высоты. Это значение также указывают в документации насоса.

Важно! Напор и давление сильно взаимосвязаны. Значение одной характеристики получают из второй, что работает в обе стороны.

Скорость

Большинство современных насосов поддерживают функцию смены текущей скорости работы. Предусматривают три режима, определяющих обогрев помещения, но иногда встречаются более универсальные приборы.

К классическим возможностям относят:

• Стандартный режим, при котором комната отапливается со средней скоростью.
• Скоростной для быстрого прогрева остывшего строения.
• Замедленный, поддерживающий температуру в отсутствие жителей.

Устройства с большим разнообразием скоростей редко находят применение в жилых домах, но пользуются спросом в производственных зданиях. Это связано с высокой точностью их настройки. Для изменения функционирования используют рычаг с 3 и более ступенями.

Последний устанавливают в доступном месте. Но также встречаются насосы с автоматическим контролем климата: сверив показания счётчика с заданными при настройке, он самостоятельно изменяет подачу жидкости по контуру. Для работы требуется установка датчиков на улице и внутри помещения.

Полезное видео

Из вижео можно узнать, как лучше применять насос в доме, о методах расчета давления и мощности.

Итог

При выборе циркуляционного насоса необходимо учитывать четыре фактора. Мощность определяет количество воды, поставляемое в контур за единицу времени. Давление указывает на максимально разрешённую нагрузку в системе. Скорость работы характеризует величину обогрева помещения. Физические размеры уточняют место установки прибора. Правильно подобранный насос имеет низкий шанс поломки или прорыва.

Основные технические характеристики циркуляционных насосов

Повышение производительности и снижение расходов на содержание систем отопления и водоснабжения сегодня является приоритетной задачей для владельцев частных домов, производственных и других объектов. Поэтому установка циркуляционных насосов, как наиболее эффективного и доступного оборудования, становится необходимым условием для создания современных энергоэффективных и высокопроизводительных систем.

Функции циркуляционных насосов

Циркуляционные насосы обеспечивают принудительную циркуляцию рабочей среды в разных системах, но в каждой из них выполняют несколько различающиеся функции:

• В системах отопления насосы необходимы для быстрого и равномерного прогрева всех ее элементов. Если без насоса вода в котле и на подаче может закипать, при этом, не обеспечивая нормальный нагрев отдаленных радиаторов, – то с насосом все помещения будут прогреваться равномерно.
• В системах водоснабжения насосы необходимы, чтобы поддерживать постоянную циркуляцию теплой воды и обеспечивать ее стабильный напор в точках водозабора. То есть благодаря насосу не придется ждать пока горячая вода от бойлера дойдет по контуру после открытия крана, что обычно занимает немало времени.

Особенности циркуляционных насосов для отопления и ГВС

Насосы для отопления и водоснабжения имеют схожий принцип работы и конструкцию. Однако есть ряд особенностей, которые их отличают:

• Насосы для водоснабжения имеют максимальное значение температуры рабочей среды в пределах +85°С. Кроме того, они имеют меньшую мощность, по сравнению с насосами для отопления.
• Насосы для отопления обладают большей мощностью, и предназначены для перекачивания теплоносителя с температурой  порядка 110°С.

Главные критерии выбора насоса: Производительность и мощность

Несмотря на различия, для водоснабжения и отопления насосное оборудование подбирают, ориентируясь на два ключевых параметра:

• Производительность – объем воды, который прокачивает насос (измеряется в кубометрах за час).

Этот показатель рассчитывают исходя из протяженности контуров и мощности нагревателей.

• Напор – максимальная высота водяного столба, которую способен обеспечить насос.

Чем больше в здании этажей, чем сложнее конфигурация трубопровода – тем выше должен быть этот показатель.

Для систем ГВС слишком высокий напор может привести к поломке сантехнического оборудования, и здесь важно рассчитать количество точек водозабора работающих одновременно. Для систем отопления, превышение необходимых значений по напору может привести к перерасходу электроэнергии и шумах в системе. Поэтому при выборе подходящей модели важно четко понимать необходимые для конкретного объекта технические характеристики.

Циркуляционный насос для отопления: как выбрать, рассчитать параметры

Эффективное отопление в нашей стране никак не роскошь, а необходимость. Все чаще стали делать системы закрытого типа с принудительной циркуляцией. Как вариант — совмещенные, которые могут работать и на естественной циркуляции. Для принудительного движения теплоносителя необходим циркуляционный насос для отопления. Как и по каким параметрам его подбирать, разберем ниже.

Что такое циркуляционный насос и для чего он нужен в отоплении

Циркуляционным называется насос, который обеспечивает принудительное движение жидкости в системе. В частных домах используется в системах отопления закрытого типа и в водопроводе.

Насос в системе отопления нужен для большей ее эффективности

В отопительных системах с естественной циркуляцией, движение теплоносителя происходит за счет создания перепада давления в высоко поднятых трубах (под потолок или хотя бы на одном уровне с верхушками радиаторов). Быстрого движения в такой системе добиться невозможно, система неуправляема так как скорость изменять нельзя. Регулировать температуру в помещениях почти невозможно. Еще один недостаток: теплоноситель движется медленно, переносит мало тепла. Чтобы в доме было тепло, используют трубы большого диаметра и большое количество радиаторов. В общем, далеко не идеальная система. Плюс ее в энергонезависимости — для работы не требуется электричество.

Установка циркуляционного насоса меняет положение в корне:

• Можно менять скорость движения теплоносителя, изменяя скорость вращения крыльчатки насоса.
• Скорость движения теплоносителя ограничивается только возникающими в трубах шумами. Максимально разогнать теплоноситель можно до 1,6 м/с. Это предел бесшумности. При более высокой скорости возникают шумы, что для систем отопления частных домов критично. Но и скорости в 1,6 м/с более чем достаточно. Это почти шесть километров в час. В разы быстрее чем при естественной циркуляции.
• Так как скорость высокая, трубы можно использовать меньшего диаметра. И располагать их можно вдоль пола, и под полом.

Пример системы с циркуляционным насосом

Недостаток у этого решения один: при отсутствии электроэнергии насос останавливается. Если нет защиты по перегреву, теплоноситель может закипеть, что приведет к разрыву труб и/или теплообменника отопительного котла. Поэтому циркуляционный насос для отопления ставят сразу с источником бесперебойного питания (ИБП). «Бесперебойники» потребляют электричества совсем немного, так что даже небольшой емкости аккумулятора достаточно для продолжительного срока автономной работы.

Виды и особенности применения

Циркуляционные насосы есть двух видов: с сухим и мокрым ротором. Модели с сухим ротором имеют высокий КПД (порядка 80-85%), но сильно шумят во время работы. По этой причине, в системах отопления частных домов используются очень редко. Если у вас котельная с хорошей звукоизоляцией, можно поставить и такой. Но циркуляционный насос для отопления с сухим ротором имеет еще ряд недостатков:

• Требует регулярного обслуживания (раз в полгода надо чистить уплотнение, которое отделяет «мокрую» и «сухую» части устройства).
• Средний срок эксплуатации — около 3-х лет.

В системах отопления частных домов используются циркуляционные насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором установлены в большинстве систем. Единственный существенный минус — невысокий КПД — порядка 50-55%. Зато плюсов у них много:

• Не нуждаются в обслуживании.
• Во время работы почти не шумят.
• Эксплуатируются 8-10 лет.

Невысокий КПД — это, конечно, не слишком приятно. Но так как перекачивать требуется обычно небольшие объемы, потребление электроэнергии циркуляционным насосом особого урона вашему кошельку не нанесет. Например, Wilo Star RS 25/4-130, потребляет 60 В/ч. Даже если работать он будет в постоянном режиме, потребление в месяц — 43 кВт.

Циркуляционный насос для отопления: расчет параметров

Расчет необходимых характеристик циркуляционного насоса для отопления не слишком сложный. Потребуются базовые знания математики, несколько формул, параметры вашей системы (реальные если система существует, или расчетные, если она в стадии проектирования) и некоторое количество времени. Основные характеристики циркуляционного насоса для отопления — производительность и напор. Их и рассчитаем.

Чтобы выбрать циркуляционный насос в систему отопления, надо знать его параметры

Определяем производительность

Производительность циркуляционного насоса для отопления частного дома зависит от того количества тепла, которое должен перенести теплоноситель. А это, в свою очередь, зависит от теплопотерь здания которые необходимо компенсировать. Итак, получается, что для расчета производительности циркуляционного насоса для системы отопления необходимо знать теплопотери здания (в формуле обозначено Qn).

Если цифра есть — отлично, используете ее. Если ее нет, можно заказать расчет в специализированной организации или измерить реальный показатель при помощи тепловизора. Если эти варианты не подходят, можно примерно определить теплопотери дома ориентируясь на средние нормы. Так, для Средней Полосы России, на отопление одного квадратного метра в среднем требуется 100 Вт/ч тепла. Зная площадь дома, определите требуемое количество тепла.

Формула расчета производительности циркуляционного насоса для отопления частного дома

Есть и еще один вариант: при расчетах можно использовать мощность отопительного оборудования (котла). Это также верно, так как насос должен быть в состоянии перекачать максимальное количество тепла, которое может выдать котел. В противном случае, если его производительности будет недостаточно, во время работы в режиме максимальной теплоотдачи, теплоноситель может закипеть. Расчет будет более правильным, если мощность котла взяли с большим запасом.

В формуле также присутствует ∇t — это разница температур на входе котла между трубопроводами подачи и обратки (насколько остывает теплоноситель, пройдя по всей системе). Зависит от параметров отопления и теплового режима (обычный или низкотемпературный). Обычно находится в диапазоне 10-20 градусов. Если у вас есть эти данные (необходимы при расчете мощности котла, определении количества радиаторов). Если значения нет, берите предполагаемое (если площадь небольшая и дом хорошо утеплен, можно брать 10, если утепление «не очень» или зимы очень холодные, радиаторов много, лучше считать 20, для средних показателей берем 15).

Несколько популярных моделей насосов и их характеристики

Со значением 1,163, вроде все понятно — это удельная теплоемкость теплоносителя. В данном случае — воды. Если в систему будет заливаться антифриз, необходимо подставить значение из его характеристик.

Как видите, рассчитать производительность циркуляционного насоса для отопления несложно. Чтобы было понятнее, приведем пример. Например, подбираем «циркуляционник» для отопления в дом с теплопотерями 25 кВт/ч. Планируется средняя дельта температур — 15°C. Расчет:

• Подставляем цифры в формулу 25 / 1,163 *15
• Получаем 25/17,445 = 1,43 м³/ч.

Итак, производительность циркуляционного насоса для этой системы должна быть не ниже 1,43 куб. м /час.

Как рассчитать напор для циркуляционного насоса

Еще одна важная характеристика циркуляционного насоса — гидравлический напор. Что это за характеристика? Она отображает ту величину сопротивления, которую он может преодолеть. Сопротивление каждой системы отопления — это составная величина, которая зависит от ее протяженности и компонентов, из которых она состоит. Например, трубы большего диаметра оказывают меньшее сопротивление, чем аналогичные по материалу, но меньшего сечения.

Потери давления в некоторых типах труб

С другой стороны, трубы того же диаметра но с гладкими стенками, также оказывают меньшее сопротивления. К этому надо добавить все заужения, ответвления, терморегуляторы и другие компоненты системы и их влияние на скорость движения теплоносителя. В общем, подробный расчет — дело длительное и кропотливое. Но можно примерно определиться, приняв во внимание следующие величины:

• Длину трубопровода в метрах (подающего и обратного).
• Потери на трение в трубах. Эта цифра есть в характеристиках труб, так что можно найти конкретное значение. Вообще, может быть от 50 Па/м (при большом диаметре и гладких стенках) до 150 Па/м (при небольшом диаметре и/или шершавых стенках).
• Коэффициенты сопротивления фитингов и запорной арматуры. Если есть/предусматриваются термостаты на радиаторы, коэффициент -2,2-2,5; если будут только запорные краны на радиаторах, без регулирующих вентилей, значение можно принимать 1,5-2,0 (чем меньше ответвлений и разных фитингов, тем ниже коэффициент).

Сопротивление фитингов и арматуры

Все эти значения перемножаем, получаем общее сопротивление системы (приблизительное значение). Пример расчета напора для циркуляционного насоса:

• Исходные данные примем такие:
  • общая длина трубопровода отопления — 80 м,
  • потери в трубах будут порядка 120 Па/м,
  • на каждом радиаторе будет установлен термостат, так что коэффициент 2,5.
• Перемножаем все значения, получаем: 80* 120* 2,5 = 24000.
• Применяем коэффициент пересчета — делим на 10000, получаем 2,4 м. Это минимальный напор циркуляционного насоса для системы с указанными выше параметрами.

При выборе конкретной модели, желательно напор брать не меньше указанной цифры. Иначе может оказаться, что выбранный циркуляционный насос «не продавливает» систему, то есть, циркуляции практически нет.

Метод подбора по средним значениям

Системы отопления частных домов не так уж отличаются друг от друга. Поэтому можно не считать по формулам параметры циркуляционного насоса, а определить их по средним значениям.

Этот способ далеко не идеален. Значения рассчитаны для «средних» систем отопления. Если ваша система более сложная, лучше потратить время и посчитать более точно. А по этой методике прикинуть предварительные параметры.

Дополнительные характеристики и возможности

Чтобы выбрать подходящий циркуляционный насос для отопления, надо еще продумать некоторые детали. Стоит обратить внимание на такие характеристики:

• Корпус. Может быть из чугуна, пластика. Чугунные модели более тяжелые и дорогие. Пластиковые имеют более низкую цену. Срок эксплуатации почти не отличается.
• Рабочее давление в системе. Для частных домов этот параметр не так критичен, так как рабочее давление редко бывает выше 4 Атм, а вот для многоэтажек надо смотреть обязательно.
• Температура перекачиваемой жидкости. Если котел стоит твердотопливный, желательно чтобы этот параметр был не менее +110°C. Для других котлов отопления с электронным управлением может быть и ниже, так как там режим работы задаете вы сами.
• Требовательность к качеству теплоносителя. Например, те же циркуляционные насосы Грюндфос долго и без проблем работают с чистым теплоносителем, и быстро ломаются при наличии абразивных частиц и других загрязнений. Так что ставить их в систему централизованного отопления не стоит.
• Наличие нескольких скоростей вращения крыльчатки. Полезная функция для разных режимов работы. Переключается скорость вручную, расположенным на корпусе переключателем. У лидеров — Grundfos и Willo — есть модели с электронным управлением скоростью. Они позволяют плавно изменять скорость, подстраивая работу под систему и погодные условия.

В системах отопления, которые должны работать и на естественной и на принудительной циркуляции, для установки циркуляционного насоса ставят байпас

• Диаметр присоединения. Он должен совпадать с сечением трубы в месте установки. Есть, конечно, переходники, но ставит дополнительные элементы без крайней необходимости не следует.
• Уровень шумов. Хотя практически все циркуляционные насосы особо не  шумят, чем меньше уровень шумов, тем лучше. Особенно если ставить его планируете в жилых помещениях.
• Длина электрического кабеля для подключения к сети. Совсем неочевидный параметр, но слишком короткий шнур может стать проблемой.
• Способ установки. Может быть вертикальный, может — горизонтальный, может — универсальный.

Вот, пожалуй, и все параметры, которые приходится учитывать. Но вечная проблема выбора производителя — вот с чем придется столкнуться.

Где поставить и правила монтажа

Место установки циркуляционного насоса — любое в системе, где его можно установить согласно правилам монтажа. Ранее, при установке пластиковых моделей, рекомендовалось ставить их в обратном трубопроводе — перед котлом. Но, в настоящее время, используется термостойкая пластмасса, которая и на подающем трубопроводе эксплуатируется годами. И с точки зрения движения жидкости, логичнее ставить насос так, чтобы он гнал теплоноситель в систему, а не «давил» в теплообменник котла.

При выборе места в системе отопления для установки циркуляционного насоса, необходимо учитывать правила его монтажа:

Правила монтажа несложные, но очень важно установить циркуляционный насос так, чтобы ось его вращения была строго горизонтальна. При отклонениях создается неравномерная нагрузка на вал, что приводит к быстрому выходу из строя.

Производители

Выбрать производителя, пожалуй, самая сложная задача. Очень хорошие отзывы имеют циркуляционные насосы Грундфос (Grundfos), но цена на них высока.

Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт) — эта модель пользуется большой популярностью. Владельцы отмечают следующие достоинства: качество сборки, низкий уровень шума, надежность и долговечность. Средняя цена 80$

Есть линейки подешевле — в среднем ценовом диапазоне, но они и качеством похуже. Если уже решаете взять относительно дорогую модель, так лучше уже брать из новых разработок (Alpha2, Alpha2L Alpha2 new). Они, по крайней мере, имеют очень низкое энергопотребление. И, переплатив несколько тысяч при покупке, вы будете экономить на счетах за электричество весь период эксплуатации. Разница серьезная — среднее энергопотребление порядка 50-70 Вт, у этих моделей не более 10 Вт.

Правила установки надо соблюдать обязательно

Если же бюджет не позволяет, можно найти более дешевые циркуляционные насосы, но приемлемого качества. Чуть дешевле будут Willo (Вилло). Они по качеству и надежности не хуже Grundfos, но цены пониже, хоть и не намного. У них также есть энергосберегающие линейки. Еще более бюджетные можно выбирать у следующих производителей:

• Vortex (Вортекс). Насосы немецкого производства. Не разрекламированные, но надежные.
• Циркуль (Россия). Под этой маркой выпускает их корпорация Джилекс.

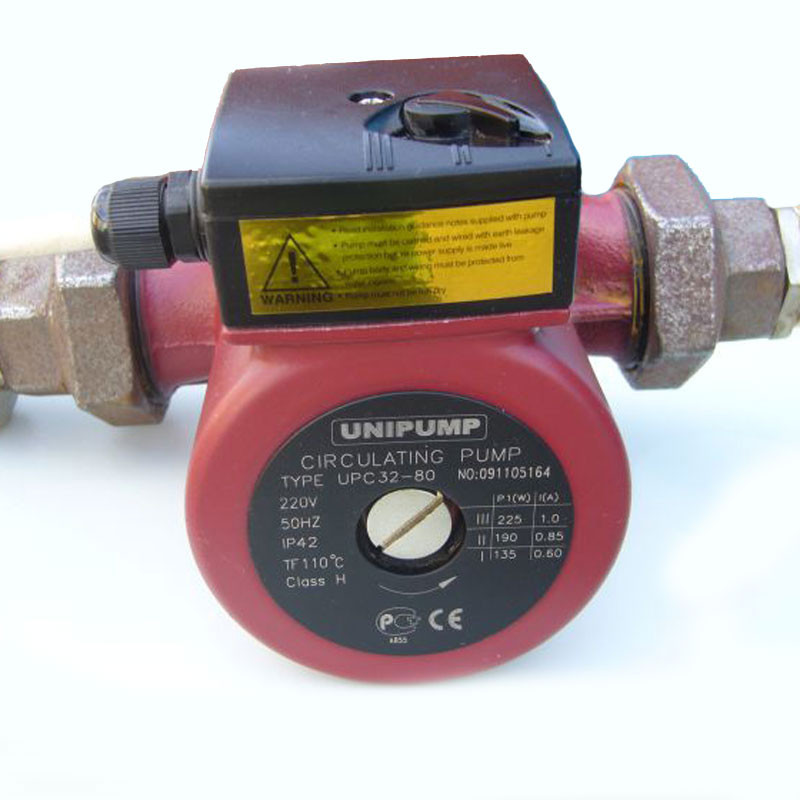

• UNIPUMP. Это китайские из разряда опробованных. Нормальная серия UPS, а вот линейка VIP ненадежная.
• Calpeda, DAB и другие итальянские марки. Они традиционно занимаются водной «тематикой» и выпускают неплохие модели.
• Тайфун (Россия). Бюджетная марка отечественного производства.

Но все выше перечисленные производители выпускают трехскоростные циркуляционные насосы. Если вам нужен с плавной регулировкой скорости, выбор совсем невелик: только Grundfos и Willo. Возможно, со временем, подтянутся и другие, но пока так. Один важный момент. Продукцию и Грюнфос и Вилло очень часто подделывают — чтобы не купить подделку вместо оригинала, ищите авторизованные точки продаж. Их список можно найти на официальных сайтах производителей.

Выбор модели

Перед выбором конкретной модели, надо определиться с производителем, а затем уже подбирать модель. Вам нужно учитывать напор и производительность. Берете каталог с характеристиками насосов. В них обязательно есть диаграммы напорных характеристик, которые характеризуют работу конкретной модели.

Найденные параметры должны находиться в средней части графиков

На этих диаграммах находите рассчитанные параметры — производительность и напор, от найденных точек проводите прямые до пересечения с линией, характеризующей выбранную модель. Эта модель вам подойдет, если точки пересечения будут находится в средней части графика. Если выбранный циркуляционный насос имеет несколько скоростей работы, подбор ведем по среднему режиму (средний график).

Популярные циркуляционные насосы для систем отопления частного дома

Модель	Производ-ость	Напор	Мощ-сть	Диаметр	Температура перекачиваемой среды	Регулировка скорости	Корпус	Цена
Wilo Star-RS30/2	50 лит/мин	2 м	45 Вт	внешняя G1 1/4	-10° C до +110° C	3 ступени	чугун	90$
Wilo Yonos PICO 25/1-4	44 лит/мин	4 м	20 Вт	внешняя G1	-10° C до +110° C	плавная	чугун	120$
Wilo Star-RS25/2 (IP44)	50 лит/мин	2 м	45 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	85$
Grundfos UPS 25-40	48 лит/мин	4 м	45 Вт	внешняя G1 1/2	+2° C до +110° C	3 ступени	чугун	80$
Grundfos UPA 15-90	25 лит/мин	8 м	120 Вт	внешняя G 3/4	+2° C до +110° C	ручной и автоматический режим работы	чугун	130$
Grundfos UP 20-30 UP-N/B	42 лит/мин	3 м	80 Вт	внешняя G1 1/4	+2° C до +110° C	3 ступени	нерж сталь	230$
Grundfos ALPHA2 32-40	40 лит/мин	4 м	18 Вт	внешняя G2	+2° C до +110° C	плавная	чугун	220$
DAB VA 35/180	50 лит/мин	4,3 м	56 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	70$
DAB VA 55/180	60 лит/мин	5,4 л	70 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	75$
DAB A 50/180	167 лит/мин	5,8 л	184 Вт	внешняя G2	-10° C до +110° C	нет	чугун	190$
Unipump СР 25-40 180	53 лит/мин	6 м	93 Вт	внешняя G1 1/2	-10° C до +110° C	3 ступени	чугун	32$
Unipump UPH 20-60	58 лит/мин	6 м	100 Вт	внешняя G2	-10° C до +110° C	3 ступени	латунь	75$
UNIPUMP LPA 25-40	автоматическая подстройка	4 м	22 Вт	внешняя G1 1/2	-10° C до +110° C	плавная	чугун	105$
Калибр НЦ-15/4-130	41,6 лит/мин	4 м	65 Вт	внешняя G1	+2° C до +110° C	3 ступени	чугун	30$
Калибр НЦ-32/4	44 лит/мин	4 м	72 Вт	внешняя G2	+2° C до +110° C	3 ступени	чугун	32$
Калибр НЦ-32/6-180	45 лит/мин	6 м	90 Вт	внешняя G2 (32 мм)	+2° C до +110° C	3 ступени	чугун	35$
Вихрь ЦН-25-6	50 лит/мин	6 м	90 Вт	внешняя G1 1/2	-10° C до +110° C	3 ступени	чугун	30$
Вихрь ЦН-32-4	50 лит/мин	4 м	72 Вт	внешняя G2	-10° C до +110° C	3 ступени	чугун	32$
Вихрь ЦН-32-8	170 лит/мин	8 м	245 Вт	внешняя G2	-10° C до +110° C	3 ступени	чугун	65$
Джилекс Циркуль 32/40	53 лит/мин	4 м	65 Вт	внешняя G1 1/4	-10° C до +110° C	3 ступени	чугун	60$
Джилекс Циркуль 25/60	73 лит/мин	6 м	100 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	70$
Джилекс Циркуль 25/80	200 лит/мин	8 м	245 Вт	внешняя G1	-10° C до +110° C	3 ступени	чугун	95$
Vortex HZ 401-DN 25	58 лит/мин	4,3 м	56 Вт	внешняя G1 1/2	0° C до +110° C	3 ступени	латунь	75$
VORTEX HZ 801-DN 25	200 лит/мин	6,3 м	294 Вт	внешняя G1 1/2	0° C до +110° C	3 ступени	чугун/графитный подшипник на валу	185$
VORTEX HK 5-M 180 DN 32	133 лит/мин	5,8 м	189 Вт	внешняя G2	0° C до +110° C	3 ступени	чугун/графитный подшипник на валу	200$

В случае если каталога нет, диаграммы можно найти в паспорте к насосу. Это не так удобно, так как для подбора придется просматривать несколько книжечек, но другого способа нет.

Основы циркуляционного насоса

— Принцип работы насоса Нагревательный насос HVAC Принцип работы

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube

Изучите основы обычного циркуляционного насоса, чтобы понять, как он работает и где мы их используем.

Посетите stateupply.com, который любезно спонсировал эту статью. Здесь вы можете узнать, какие циркуляционные насосы доступны, купить запчасти или поговорить со знающими специалистами по продукции о ведущих брендах насосов, таких как Bell & Gossett и Taco.Просто нажмите здесь, чтобы узнать больше.

State Supply — это ваш источник компонентов паровых и гидравлических систем отопления, таких как конденсатоотводчики, клапаны, регуляторы и насосы (включая ведущие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите www.statesupply.com или позвоните нам по бесплатному телефону 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Проверьте циркуляционные насосы ➡️ https://www.statesupply.com/pump/hydronic

Посмотреть видеоролики о ремонте и техническом обслуживании насоса ➡️ https: // www.youtube.com/statesupply

Загрузите это руководство ➡️ https://www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где они используются?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур горячей воды

Мы собираемся найти эти насосы, используемые для циркуляции горячей воды по контуру нагретой воды, так что, открывая кран, мы почти мгновенно получаем доступ к горячей воде. В противном случае каждый раз, когда мы открывали кран, нам приходилось ждать, пока горячая вода не потечет через всю систему.

Системы водяного отопления

В системах водяного отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления, для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для приведения в действие насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, мы видим как вход, так и выход. Насос всасывает воду через впускное отверстие и выталкивает через выпускное отверстие. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где находится вход и выход.

Поскольку это встроенный насос, впускной и выпускной патрубки выровнены концентрически, это полезно, потому что мы потенциально можем вырезать часть трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменять трубопровод, например это необходимо для стандартного центробежного насоса.

Ушка рабочего колеса

Это по-прежнему насос центробежного типа, поэтому вода должна поступать в насос через проушину крыльчатки. Для этого впускное отверстие следует по изогнутой траектории, которая входит в крыльчатку.

Корпус насоса

Эта деталь представляет собой корпус насоса. Внутри есть канал, известный как спираль. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и поступать к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Затем мы находим рабочее колесо, которое находится внутри корпуса насоса и окружено каналом улитки. Рабочее колесо вращается и передает центробежную силу на воду, которая выталкивает ее из насоса по трубам.

Рабочее колесо

За рабочим колесом находится задняя пластина. Задняя панель действует как барьер и удерживает поток воды внутри корпуса насоса. На задней пластине также находится один из подшипников вала, обеспечивающий плавное вращение. К нему мы также найдем резиновое уплотнение для предотвращения утечек.

BackplateRubber Seal

Далее мы собираемся найти вал и ротор.Ротор прикреплен к валу, а вал прикреплен к крыльчатке. Когда ротор вращается, вал и крыльчатка вращаются вместе с ним. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится внутри корпуса ротора. Ротор обеспечивает физический барьер, который предотвращает попадание воды в электрическую цепь асинхронного двигателя.

Роторная банка

Вокруг ротора находится индукционный двигатель. Он состоит из нескольких витков медной проволоки, плотно упакованных в статор.Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет вращаться ротор.

Статор и обмотки

Защищая статор и обмотки, мы имеем корпус двигателя. Сбоку от корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, он позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что изменяет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. В насосах такого типа обычно есть конденсатор, который жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от таких источников, как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но в ваших домах и на работе будет использоваться другой тип электричества, известный как переменный ток. При переменном токе электроны меняют направление и многократно текут вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы генерируем гораздо более сильное электромагнитное поле.

Обмотка проволоки

Когда провод наматывается на катушку, мы называем это индуктором. Когда мы применяем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняются местами.Нам нужно это расширяющееся и схлопывающееся магнитное поле для создания вращения.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем он застрянет. Чтобы вращать ротор, нам понадобится вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Ротор застрял, необходимо вращающееся магнитное поле

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны движутся вперед и назад в разное время в двух фазах, что, таким образом, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное соединение, поэтому вместо этого мы будем использовать конденсатор для создания поддельной фазы 2 ^и .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор на 90 градусов от первой катушки. Две катушки подключены параллельно, но во второй катушке есть конденсатор, подключенный последовательно с катушкой.

Конденсатор создает поддельную вторую фазу

Электричество не проходит через конденсаторы. Цепь разорвана внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут накапливаться на этих стенках и выходить отсюда. Поэтому конденсатор представляет собой что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны.Когда подача электричества меняет направление, конденсатор высвобождает электроны

.

Таким образом, электроны проходят через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Обычно у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, скорость потока насоса, а также давление напора.

Выбор скорости

Внутри двигателя катушка хода будет иметь различные точки подключения, или даже может быть несколько разных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Несколько точек подключения

Вам может быть интересно, почему при низком значении катушка длиннее, чем при высоком значении.

Когда мы пропускаем переменный ток через индуктивную катушку, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее.Сила, известная как индуктивное реактивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет прохождение тока электронов. Таким образом, по мере уменьшения тока электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное реактивное сопротивление

По мере того, как мы переходим к минимальному значению, индуктивное реактивное сопротивление становится максимальным, ток уменьшается, и двигатель медленно вращается.

Минимальное индуктивное реактивное сопротивление

Когда мы переходим к высокому значению, индуктивное реактивное сопротивление минимально, поэтому ток высокий, а ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Как работает циркуляционный насос?

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и проходит через обмотки двигателя, конденсатор помогает создавать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя вниз в корпус насоса, где он соединяется с рабочим колесом.

Вал и крыльчатка вращаются вместе с ротором. Когда крыльчатка вращается, она передает воде кинетическую энергию или скорость, и она движется наружу.
Скорость и кинетическая энергия воды увеличивается по мере того, как она достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха отлетает от рабочего колеса и попадает в улитку, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Корпус насоса для гидравлических ударов. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Вода сталкивается с корпусом насоса

По мере того, как вода движется наружу и от крыльчатки, она создает область низкого давления в центре, которая втягивает больше воды и, таким образом, развивается поток.Спиральный канал имеет расширяющийся диаметр, поскольку он закручивается по окружности корпуса насоса. По мере увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует больше воды; скорость потока развивается. Увеличивается диаметр спирального канала; это вызывает уменьшение скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется

Расширяющийся канал, таким образом, позволяет большему количеству воды присоединяться и преобразовываться в давление.

Выходное отверстие нагнетания имеет более высокое давление

Таким образом, выпускное отверстие нагнетания имеет более высокое давление, чем входное отверстие всасывания. Высокое давление на выходе позволяет нам заставить воду циркулировать по трубопроводам и отводить ее, когда и где это необходимо. Хорошо, ребята, это все для этого видео, но чтобы продолжить обучение, посмотрите одно из видео на экране, и я поймаю вас там на следующем уроке. Не забывайте подписываться на нас в Facebook, Instagram, Twitter, linkedin, а также проявлять инженерный склад ума.com

---

Циркуляционные насосы

— Рекомендации по замене

Фото: supplyhouse.com

Более низкие температуры означают одно: зима уже не за горами, поэтому пришло время убедиться, что ваша система отопления остается в хорошем рабочем состоянии. Для гидравлической системы обслуживание должно включать циркуляционный насос, поскольку он, по сути, является «двигателем» всего этого и, возможно, самым важным компонентом.

Хотя другие детали более уязвимы к сбоям, циркуляционные насосы ни в коем случае не непобедимы.«Некоторые вещи могут пойти не так, — объясняет Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. На какие типы проблем следует обращать внимание? Это зависит от конструкции насоса.

Основными типами насосов являются трехкомпонентные циркуляционные насосы и картриджные циркуляторы. Из двух, трехкомпонентные циркуляторы проблематичнее. О’Брайан говорит: «Трехкомпонентные циркуляционные насосы больше напоминают« олдскульный »стиль и имеют больше заменяемых частей, которые необходимо регулярно смазывать, особенно в начале каждого отопительного сезона.”Домовладельцы должны выслушать на предмет признаков проблемы. «Если он внезапно начнет издавать странные или раздражающие звуки, возможно, что-то не так, — говорит О’Брайан.

Сменный картридж для насосов серии Taco 1600. Фото: supplyhouse.com

Циркуляционные насосы с картриджем имеют водяную смазку. «Они не требуют масла и имеют очень мало заменяемых частей», — говорит О’Брайан. «Картриджным циркуляционным насосам время от времени может потребоваться новый картридж», но не часто возникает причина для замены самого насоса.По этой причине циркуляторы картриджного типа стали стандартом.

Если домовладелец увидит день, когда его циркуляционный насос, наконец, придется заменить, это может быть простая работа «сделай сам». Но выбор подходящего насоса для замены требует понимания нескольких факторов:

• Различные насосы имеют разную производительность. Скорость потока насоса, измеряемая в галлонах в минуту (GPM), относится к максимальному объему воды, который он может циркулировать при заданном диапазоне напора.

• Диапазон напора — это количество футов, на которое насос может поднять или опустить столб воды при атмосферном давлении.

• В гидравлической системе с замкнутым контуром циркуляционный насос может быть чугунным, поскольку используемая вода обезврежена кислородом для предотвращения ржавчины. Напротив, в гидравлической системе с открытым контуром, где имеется постоянный поток насыщенной кислородом воды, циркуляционный насос должен быть изготовлен из бронзы или нержавеющей стали для предотвращения коррозии.

• Некоторые насосы предлагают функции переменной скорости, которые учитывают изменения тепловой нагрузки дома в течение дня. Используйте насосы с регулируемой скоростью в системе зонных клапанов или с лучистым теплом, которое зависит от одного коллектора для нескольких зон.

Интернет-магазин SupplyHouse.com предлагает большой выбор циркуляционных насосов от лидеров отрасли Taco, Bell & Gossett, Grundfos, Wilo и Armstrong, а также предлагает на своем веб-сайте множество информационных инструментов, в том числе это полезное видео:

Этот пост был доставлен вам на SupplyHouse.com. Факты и мнения принадлежат BobVila. ком.

Циркуляционный насос

— GreenPowerSystems.com

Правильный циркуляционный насос может сделать или сломать вашу солнечную систему горячего водоснабжения и является сердцем вашей солнечной системы горячего водоснабжения или солнечной системы отопления. Циркуляционный насос предназначен для управления солнечными тепловыми системами, состоящими из вакуумных трубчатых коллекторов и солнечного накопителя горячей воды. Контроллер выполняет включение и выключение солнечного насоса в зависимости от температуры коллектора и хранилища.

Неотъемлемой частью вашей солнечной системы горячего водоснабжения является циркуляционный насос горячей воды. Он направляет жидкость в коллекторы на вашей крыше, где жидкость нагревается и передается обратно в резервуар или теплообменник. При выборе солнечного насоса для горячей воды необходимо учитывать четыре основных характеристики: материал конструкции, расход жидкости, мощность насоса и источник энергии.

Конструкция корпуса насоса : Обычно солнечный насос для горячей воды изготавливается из железа, латуни, нержавеющей стали или пластика. Выбор материала, который лучше всего подходит для вашего циркуляционного насоса горячей воды, зависит от типа установленной системы. В системах с замкнутым контуром можно использовать железо, поскольку кислород не может проникнуть в насос и вызвать коррозию. Для открытых систем необходимо использовать насос из латуни, стали или пластика. Латунные насосы могут быть дорогими, поэтому лучшей альтернативой может быть нержавеющая сталь. Благодаря технологическим усовершенствованиям пластиковые насосы получают все большее распространение и считаются такими же надежными, как и другие варианты насосов для рециркуляции горячей воды.

Расход жидкости и производительность насоса

КПД вашего циркуляционного насоса горячей воды зависит от его производительности и давления. Поскольку солнечные коллекторы расположены над резервуаром, необходимо преодолеть атмосферное сопротивление, чтобы жидкость достигла их. Насос рециркуляции горячей воды будет поднимать жидкости только до определенного уровня над резервуаром; поэтому очень важно знать, насколько высоко над резервуаром расположены коллекторы. Кроме того, насосы рассчитаны на обеспечение различной скорости потока, чтобы гарантировать, что в ваш резервуар поступает достаточное количество жидкости. Оптимальная скорость потока будет определяться длиной и диаметром используемой трубы.

Питание переменного или постоянного тока?

Насос рециркуляции горячей воды может питаться как переменным, так и постоянным током. Насос рециркуляции горячей воды, работающий на переменном токе, работает от электричества, обеспечиваемого местной электросетью. Некоторые основные преимущества насосов переменного тока заключаются в том, что они, как правило, дешевле, рассчитаны на более высокие скорости потока и имеют более высокий номинальный напор, чем насосы постоянного тока. Их основной недостаток в том, что они не так энергоэффективны, как насосы постоянного тока.

В качестве альтернативы, рециркуляционный насос горячей воды с питанием от постоянного тока намного дешевле в эксплуатации, поскольку он может питаться от солнечной фотоэлектрической панели. К недостаткам можно отнести тот факт, что они более шумные и имеют меньшую грузоподъемность, что ограничивает их максимальный подъем 15 футов. При прочих равных, лучше всего приобрести циркуляционный насос горячей воды с питанием от переменного тока, если вы не находитесь в сети.

Вкратце

В конечном счете, ваш выбор, какой насос рециркуляции горячей воды использовать, будет определяться планировкой вашего здания и типом устанавливаемой системы.Важно оценить все перечисленные выше факторы, прежде чем решить, какой насос рециркуляции горячей воды лучше всего подходит для вас.

Тепловой насос vs. циркуляционный насос + тепловой насос. (a) Стандартный тепловой насос …

Контекст 1

… поток тепла из земли в слой трубопровода стены требует перекачивания энергии. Вместо того, чтобы повышать температуру этого тепла с помощью теплового насоса, чтобы здание можно было обогревать напрямую, часть тепла грунта используется непосредственно в стене, чтобы снизить потребность здания в тепле.Это позволяет сравнить типичный COP теплового насоса и общий COP этой активной системы. Активную систему COP можно рассматривать двояко. Во-первых, КПД простого насоса можно описать как количество тепла, которое подводится к стене, непосредственно по отношению к подводимой работе насоса. Во-вторых, виртуальный коэффициент теплопередачи при обогреве можно определить как количество тепловых потерь, которые предотвращаются или блокируются слоем трубопровода в стене по сравнению с затрачиваемой насосной работой для достижения этого эффекта. Второе соотношение представляет собой наиболее реалистичное сравнение с COP теплового насоса, поскольку оно напрямую связано с потребностью здания в тепле.Это сравнение проиллюстрировано на Рисунке 2. Чтобы провести такое сравнение COP, необходимо оценить фактические затраты на перекачивание, которые зависят от размера здания и наружной температуры. Поэтому используется очень общая модель здания вместе с данными о погоде для Цюриха, Швейцария [19]. Предполагалось кубическое здание со стенами и крышей 10 м на 10 м. Предполагалось, что оболочка кубического здания была построена из бетонной стены толщиной 18 см, как описано выше. Это в сочетании с топологией горизонтального поперечного потока, расстоянием между трубопроводами и диаметрами труб позволило рассчитать падение давления в системе.Это также позволило оценить необходимый размер и глубину грунтового теплообменника. Тогда также можно было бы учесть расходы на перекачку геотермального соединения для каждой стены. Общая потребность здания в отоплении за отопительный период была оценена для случаев (a) и (b) на Рисунке 2. Мы рассчитали потребность в эксергии интегрированной системы теплового насоса для случая (a) и теплового насоса и циркуляционных насосов для случая (б). Сюда входит анализ производительности активной стены …

Контекст 2

… поток тепла из земли в слой трубопровода стены требует перекачивания энергии. Вместо того, чтобы повышать температуру этого тепла с помощью теплового насоса, чтобы здание можно было обогревать напрямую, часть тепла грунта используется непосредственно в стене, чтобы снизить потребность здания в тепле. Это позволяет сравнить типичный COP теплового насоса и общий COP этой активной системы. Активную систему COP можно рассматривать двояко. Во-первых, КПД простого насоса можно описать как количество тепла, которое подводится к стене, непосредственно по отношению к подводимой работе насоса.Во-вторых, виртуальный коэффициент теплопередачи при обогреве можно определить как количество тепловых потерь, которые предотвращаются или блокируются слоем трубопровода в стене по сравнению с затрачиваемой насосной работой для достижения этого эффекта. Второе соотношение представляет собой наиболее реалистичное сравнение с COP теплового насоса, поскольку оно напрямую связано с потребностью здания в тепле. Это сравнение проиллюстрировано на Рисунке 2. Чтобы провести такое сравнение COP, необходимо оценить фактические затраты на перекачивание, которые зависят от размера здания и наружной температуры.Поэтому используется очень общая модель здания вместе с данными о погоде для Цюриха, Швейцария [19]. Предполагалось кубическое здание со стенами и крышей 10 м на 10 м. Предполагалось, что оболочка кубического здания была построена из бетонной стены толщиной 18 см, как описано выше. Это в сочетании с топологией горизонтального поперечного потока, расстоянием между трубопроводами и диаметрами труб позволило рассчитать падение давления в системе. Это также позволило оценить необходимый размер и глубину грунтового теплообменника.Тогда также можно было бы учесть расходы на перекачку геотермального соединения для каждой стены. Общая потребность здания в отоплении за отопительный период была оценена для случаев (a) и (b) на Рисунке 2. Мы рассчитали потребность в эксергии интегрированной системы теплового насоса для случая (a) и теплового насоса и циркуляционных насосов для случая (б). Сюда входит анализ характеристик активной стенки …

Циркуляционные насосы с технологией ECM

---

Циркуляционные насосы с технологией ECM

Циркуляторы — это насосы с электрическим приводом, используемые для циркуляции воды в системах отопления, кондиционирования и горячего водоснабжения.

В рамках нашей приверженности бескомпромиссному качеству и установке наиболее энергоэффективных систем отопления и охлаждения, TJ’s включает циркуляционные насосы с двигателями ECM во все свои новые котельные установки и заменяемые котлы.

ECM означает двигатель с электронной коммутацией. В основном циркуляционные насосы с двигателями ECM предлагают интеллектуальное управление скоростью. Насосы с регулируемой скоростью автоматически регулируют свою мощность в соответствии с изменяющимся спросом, будь то из-за наружной температуры, уровня солнечного света, общей активности и других источников тепла.Преимущество более эффективного двигателя-насоса ECM заключается в значительной экономии энергии, которая напрямую связана с экономией затрат.

Фактически…

• Замена циркуляционного насоса может сэкономить домохозяйства больше, чем замена холодильника
• За последние 5 лет циркуляционные насосы стали на 80% более энергоэффективными
• Более энергоэффективный насос серьезно улучшает энергетический профиль любого дома — без каких-либо строительных работ
• Энергоэффективность станет все более важным аргументом в пользу покупателей жилья
• Энергоэффективные насосы также помогают устранить шум в трубопроводах

Grundfos Насосы Alpha с маркировкой A

Циркуляционный насос Grundfos ALPHA2 удостоен награды «Лучший энергоэффективный циркуляционный насос» по проекту ЕС «Энергия + насосы».

Щелкните здесь, чтобы просмотреть брошюру по продукту

ALPHA2 от Grundfos адаптируется к изменяющимся требованиям дома, сохраняя при этом ваш комфорт. Таким образом экономится значительное количество электроэнергии и, таким образом, сокращается столь же большое количество выбросов CO₂. ALPHA2, получивший оценку А за энергоэффективность, является высоконадежным и экологически ответственным выбором. После установки и настройки уникальной функции Grundfos AUTOADAPT ALPHA2 будет анализировать и автоматически настраиваться в соответствии с вашими потребностями в отоплении.Это означает, что вы можете расслабиться и буквально сэкономить деньги и энергию, не теряя при этом комфорта.

Grundfos Alpha2 преимущества:

• Легкая установка
• Варианты подключения питания
• АВТОАДАПТА
• Управление одним касанием
• Отображение в реальном времени
• Варианты материалов

Циркуляционный насос Wilo Stratos ECO

Циркуляционный насос Wilo Stratus ECO — это циркуляционный насос без уплотнения с фланцевым соединением, двигателем с электронной коммутацией и автоматической адаптацией производительности. Он используется в замкнутых системах водяного отопления в жилых домах, в растворах воды и воды / гликоля с концентрацией до 50% (чугунная версия) и в системах рециркуляции горячей воды (версия из бронзы).

Щелкните здесь, чтобы просмотреть брошюру по продукту

Особенности / преимущества продукта включают:

• Класс энергоэффективности A
• Экономия энергии до 80% по сравнению с циркуляционными насосами с постоянной скоростью
• Максимальная эффективность благодаря технологии ECM
• Пусковой момент в 3 раза выше, чем у обычных циркуляционных насосов
• Электрическое быстрое соединение с пружинными зажимами
• Размер от фланца до фланца 6 ½ дюйма соответствует стандартным моделям

Белл и Госсет

Благодаря технологии ECM (электродвигатель с электронной коммутацией) и запатентованной конструкции сферического электродвигателя, ecocirc® auto и варионасос устраняют необходимость в обычном валу, уплотнении и подшипниковом узле. Ротор / рабочее колесо — единственная движущаяся часть во всем насосе, и она магнитно уравновешена на неподвижном керамическом подшипнике внутри корпуса насоса, что обеспечивает бесшумную и продолжительную работу.

Щелкните здесь, чтобы просмотреть брошюру по продукту

Другие специальные функции включают:

• Режимы управления (автоматический для автоматического пропорционального регулирования давления и вариометр для плавного регулирования скорости с постоянной кривой)
• Защита от работы всухую предотвращает перегорание двигателя.
• Без уплотнения, без утечек
• Устойчив к образованию накипи, обеспечивая оптимальный поток с минимальным временем простоя
• Единственный самоустанавливающийся подшипник на рынке малых насосов
• Самосмазывающиеся и автоматически охлаждаемые перекачиваемой средой
• Покрытые смолой статоры исключают коррозию
• Экономия энергии окупает стоимость насоса в течение месяцев
• Ротор с магнитным центрированием может наклоняться для предотвращения попадания мелких частиц Двигатель отделен от смачиваемых частей перегородкой из нержавеющей стали

Получите циркуляцию горячей воды | HGTV

Каждый год тысячи галлонов потраченной впустую воды уходят в канализацию в американских домах, а вместе с ними — тысячи долларов для домовладельцев, коммунальных предприятий и налогоплательщиков. Значительное количество этих отходов возникает, когда домовладельцы ждут, пока вода не достигнет комфортной температуры, прежде чем принимать душ или мыть руки.

Почему домовладельцам приходится ждать горячей воды? В традиционной системе горячего водоснабжения (а также во многих системах солнечного нагрева воды) вода течет от водонагревателя к каждому крану в доме, но заканчивается у самого дальнего крана, оставляя немного воды в трубах для охлаждения. Когда домовладелец включает кран, охлажденная вода, находящаяся в трубах, сначала циркулирует в кране, поэтому домовладельцу приходится ждать горячей воды.

Циркуляционный насос горячей воды направляет холодную воду по трубам обратно в водонагреватель через возвратную линию. Насос прокачивает эту воду через водонагреватель по мере необходимости, чтобы она оставалась горячей. Этот непрерывный контур подачи воды через водонагреватель гарантирует, что горячая вода всегда доступна.

Система циркуляции горячей воды включает следующие характеристики:

• Насос обеспечивает циркуляцию воды через водонагреватель.


• Термостат контролирует температуру в обратной линии, автоматически включая или выключая насос, чтобы поддерживать температуру от 95 до 125 градусов по Фаренгейту.


• Таймер активирует термостат для проверки температуры через заданные интервалы.


• Дополнительный программируемый таймер позволяет домовладельцам регулировать частоту включения таймера и термостата. Домовладельцы могут активировать насос в периоды большого расхода воды, например, рано утром, когда они готовятся к своему рабочему дню.


• Запорный клапан изолирует насос от системы, если домовладельцу необходимо снять его для очистки.


• Обратный клапан предотвращает обратный поток, опасное реверсирование потока воды, которое может загрязнить водопроводную систему дома.

Было бы сложно установить систему циркуляции горячей воды, если бы вам пришлось покупать и устанавливать каждую часть системы отдельно; это то, что раньше делали строители, но теперь это уже не так.В отличие от старых систем рециркуляции, современные системы являются универсальными. Grundfos, производитель насосов, поставляет систему, которая включает в себя все необходимое в одном пакете, что делает установку быстрой и простой.

Установив циркуляционный насос для горячей воды, вы поможете более счастливым домовладельцам, которые будут наслаждаться удобством мгновенного горячего водоснабжения и ежегодно экономить на счетах за воду и электроэнергию. Вы также поможете сберечь воду, один из наших важнейших природных ресурсов.

Максимизируйте свою систему нагрева теплоносителя

Оптимизируйте вашу систему нагрева теплоносителя

---

Хорошая конструкция системы, продуманные процедуры обращения с жидкостью и регулярное техническое обслуживание могут помочь вам максимизировать производительность вашей системы нагрева теплоносителя.

---

---

Рис. 1. Каждая система нагрева теплоносителя должна быть спроектирована специально для вашего предприятия и соответствовать вашим технологическим потребностям. Для систем, работающих с объемной температурой выше 500 ° F (260 ° C), рекомендуется использовать расширительный бак с защитой от инертного газа, который при необходимости можно изолировать.Резервуар с холодным уплотнением рекомендуется, если расширительный бак работает при температуре выше 140 ° F (60 ° C) или если вы находитесь в зоне с высокой влажностью.

Проектирование, строительство и эксплуатация системы теплоносителя с термомасляным маслом могут быть рентабельными, если все спланировано должным образом с самого начала. Эти 10 советов, начиная с общих схем дизайна и заканчивая операциями, очисткой и устранением неисправностей, помогут вам максимально эффективно вложить средства.

СОВЕТ 1:

Тщательно спланируйте компоновку системы теплоносителя

Существует бесконечное количество компоновок, и это потому, что каждая компоновка должна быть специально спроектирована для вашего предприятия, чтобы соответствовать потребностям вашего процесса. Некоторые типовые схемы показаны на рисунке 1. Как минимум, для каждой системы требуется нагреватель, насос и расширительный бак.

СОВЕТ 2:

Выбирайте компоненты системы с умом

Компоненты системы включают трубопроводы, резьбовые соединения, фланцы, прокладки, шпильки, гайки, изоляцию, клапаны и насосы. При выборе компонентов для системы горячего масла убедитесь, что они предназначены для систем горячего масла и для температур, которые превышают объемную температуру вашей системы.

Трубопровод. Рекомендуются сварные установки. Если вы используете резьбовые соединения, приварите все соединения назад или используйте герметик для резьбы.

Фланцы. Выберите фланцы со следующими характеристиками: конструкция из кованой стали 300 фунтов; приварная шейка; Рельеф 1/16 дюйма, диаметр отверстия по шкале 40 и рейтинг ASTM A 181. Рекомендуется использование подкладных колец при сварных швах трубы и фланца.

Прокладки . Выберите спирально-навитый, графитовый или расширенный / наполненный PTFE прокладки.

Шпильки. Выберите легированную сталь с непрерывной резьбой, шпильки ASTM A 193 класса B7 или выше.
Орехи. Используйте толстые шестигранные гайки, ASTM A 194, класс 2H или выше.

Изоляция. Силикат кальция или стекловолокно, рассчитанное на температуру 850 ° F (454 ° C), приемлемо там, где вероятность утечки минимальна. Пеностекло с закрытыми ячейками рекомендуется в пределах нескольких футов от фланцев, клапанов, отводов труб или других потенциальных точек утечки. Фланцы следует оставить неизолированными, чтобы облегчить обнаружение утечек.

Клапаны. Выберите литые или кованые клапаны из углеродистой стали с конструкцией под приварку или фланцевую (300 фунтов). Рекомендуется графитовое или расширенное / наполненное PTFE уплотнение штока клапана или сильфонное уплотнение. Запорная арматура должна быть шаровой; для этих целей рекомендуются регулирующие клапаны или шаровые краны. Установите штоки клапанов так, чтобы они могли вытекать из изоляции.

Насосы. Для поршневых насосов прямого вытеснения выбирайте те, которые изготовлены из легированной стали, с конструкцией «шестерня в шестерне» или с лопастями.Для центробежных насосов убедитесь, что у выбранного насоса смачиваемые детали из ковкого или чугуна. Для торцевых уплотнений насосов выберите тип сильфона. Для применений с низким содержанием твердых частиц рекомендуется использовать угольные уплотнительные поверхности вместо уплотнительных поверхностей из карбида кремния или вольфрама. Для приложений с высоким содержанием твердых частиц используйте уплотнительные поверхности из карбида вольфрама, а не из карбида кремния.

СОВЕТ 3:

Помните о безопасности теплоносителя

При проектировании и эксплуатации системы теплоносителя следует учитывать возможность возгорания.
Точка воспламенения и точка возгорания. Температура воспламенения и точка воспламенения теплоносителя определяется путем лабораторных испытаний неиспользованной жидкости. Наиболее распространенным методом испытаний является открытый кубок Кливленда (COC) ASTM D92. Самая низкая температура, при которой пар воспламеняется, называется температурой вспышки. Температура, при которой образуется достаточно пара для поддержания непрерывного пламени, является точкой возгорания.

Хотя эти результаты испытаний предоставляют данные для сравнения различных жидкостей, любая экстраполяция этих результатов на реальные жизненные ситуации должна учитывать три основных условия, необходимых для воспламенения паров:

• Жидкость должна быть на уровне или выше точки воспламенения или точки воспламенения при контакте с воздухом, чтобы произошло горение паров.Этой ситуации может не быть в случае утечек, поскольку вытекающая жидкость будет быстро охлаждаться на воздухе.
• Должно присутствовать достаточно пара для поддержания горения. Любое рассеяние пара может снизить концентрацию ниже уровня, необходимого для воспламенения.
• Источник возгорания должен находиться в облаке пара. Хорошая практика электромонтажа требует, чтобы потенциальные источники воспламенения располагались на расстоянии от трубопроводов или были надлежащим образом ограждены.

Если любое из этих трех условий не выполняется, воспламенение паров не может произойти.

Утечки. Обычные утечки в системе теплоносителя состоят из просачивания жидкости из резьбовых соединений, фланцевых прокладок, торцевых уплотнений и сальников штока клапана и вала насоса. Любые образовавшиеся капли быстро остынут на воздухе. Утечки очень небольшого объема могут привести к появлению светло-серого дыма. Это признак того, что жидкость немедленно окисляется при контакте с воздухом. Существует несколько условий, при которых «нормальные» утечки могут представлять риск возгорания:

Определенные типы изоляции, такие как минеральная вата, стекловолокно или силикат кальция, имеют открытую или пористую структуру, которая позволяет жидкости вытекать из источника утечки. .По мере того, как жидкость диспергируется внутри изоляции, ее площадь поверхности резко увеличивается, в то время как ее температура остается равной или близкой к рабочей температуре системы. Опасность заключается в том, что значительный процент вытекшей жидкости останется непрореагировавшим внутри изоляции из-за ограниченного количества доступного кислорода. Если подача кислорода внезапно увеличится, оставшаяся в изоляции жидкость загорится. Предотвратите возгорание изоляции, используя непористую изоляцию в пределах нескольких футов от участков, подверженных утечкам, таких как клапаны и фланцы.

Если утечка небольшого объема происходит в плотно замкнутом пространстве, таком как шкаф, доступный кислород может быть израсходован, что приведет к накоплению непрореагировавшего пара. Предотвратите это, убедившись, что все части системы теплоносителя расположены в зонах с соответствующей вентиляцией.

Катастрофический отказ оборудования.

Катастрофический отказ оборудования может привести к быстрому выбросу большого количества теплоносителя. Как жидкость
высвобождается, относительно большая площадь поверхности капель и их скорость приведут к быстрому охлаждению. Когда это происходит, будет присутствовать определенное количество дыма из-за реакции горячей жидкости с воздухом (окисления). Возможные риски возникновения пожара или катастрофического отказа могут быть сведены к минимуму за счет надлежащего проектирования, эксплуатации и технического обслуживания оборудования:

• Никогда не эксплуатируйте теплоноситель выше его точки кипения.
• Обеспечьте хорошую вентиляцию в зоне вокруг оборудования.
• Уменьшите количество топлива, доступного для пожара.

Для этого расширительный бак должен быть оборудован реле низкого уровня для отключения всей системы.

Потеря циркуляции в нагревателе. Существует серьезная опасность возгорания, если поток теплоносителя прерывается без отключения нагревателя. В этом состоянии отсутствия потока температура жидкости внутри все еще находящегося под напряжением нагревателя быстро повышается до уровня, намного превышающего его точку кипения.

Отказ оборудования может привести к самовоспламенению любой вытекшей жидкости. Наиболее эффективной защитой является установка реле высокого / низкого давления на выходе насоса или реле низкого перепада давления на диафрагме или расходомере аналогичного типа.Переключатель должен быть подключен для немедленного отключения системы при потере потока.

СОВЕТ 4:

Практикуйте безопасное обращение с жидкостями

Следуя нескольким простым рекомендациям по хранению жидкости, заполните систему и удалите воздушные карманы, чтобы обеспечить безопасное обращение с жидкостью.

При хранении жидкости бочки следует защищать от воздействия прямых солнечных лучей и атмосферных осадков.

Перед заполнением или повторным наполнением системы откройте все выпускные или спускные клапаны, технологические запорные клапаны, регулирующие клапаны и все клапаны, соединяющие систему с расширительным баком.Для закачки теплоносителя в систему можно использовать любой переносной или бочковой насос достаточной мощности. Не используйте циркуляционный насос системы для добавления жидкости, поскольку работа насоса всухую может привести к повреждению уплотнения.

После открытия клапанов добавьте жидкость в систему. Жидкость следует добавлять в самую низкую точку системы, предпочтительно на всасывающей стороне циркуляционного насоса. Избегайте аэрации жидкости; не доливайте жидкость прямо в расширительный бачок. Когда жидкость вытечет, закройте выпускной и спускной клапаны.Прекратите заполнять систему, когда жидкость выйдет из наивысшей точки. Чтобы удалить воздушные карманы, используйте циркуляционный насос системы для медленной циркуляции жидкости через систему до тех пор, пока все пузырьки газа не выйдут в расширительный бак или не будут выпущены через вентиляционные / спускные клапаны. Добавьте жидкость по мере необходимости для поддержания уровня заполнения расширительного бачка на четверть.

СОВЕТ 5:

Увеличьте срок службы жидкости за счет надлежащей практики эксплуатации Срок службы жидкости и эффективность процесса могут быть увеличены за счет сведения к минимуму растрескивания, окисления и загрязнения теплоносителя.

Термическое растрескивание. При определенных условиях все нагреватели могут превышать максимальную рекомендуемую температуру пленки теплоносителя. Превышение этой температуры в течение определенного периода времени может вызвать чрезмерное термическое растрескивание и преждевременный выход жидкости из строя. Чрезмерное термическое растрескивание можно свести к минимуму, соблюдая правила эксплуатации:

• Постоянно поддерживайте расчетную скорость жидкости через нагреватель.
• Медленно доводите холодные системы до температуры.
• Избегайте быстрых отключений.
• Обслуживание системного оборудования.
• Проверить камеру сгорания на предмет неправильного распространения пламени или регулировки горелки.

Окисление. Окисление жидкого теплоносителя может вызвать загрязнение или коррозию расширительного бачка. Свести к минимуму окисление относительно просто:

• Поддерживайте температуру расширительного бачка ниже 140 ° F (60 ° C).
• Постоянно поддерживайте положительный чистый напор на всасывании насоса (NPSH).

Загрязнение. Загрязнения могут способствовать разложению жидкости, а также вызывать проблемы в работе. Загрязняющие вещества могут попасть в систему несколькими путями. Предотвратите их проникновение, следуя передовой операционной практике:

• В новых системах перед сборкой убедитесь, что весь производственный мусор или защитные покрытия удалены. Испытайте систему под давлением с помощью жидкого теплоносителя или инертного газа. Никогда не проводите испытания под давлением водой.
• При повседневной эксплуатации всегда используйте свежую жидкость для доливки системы.
• При использовании растворителей на органической основе или промывочных жидкостей полностью слейте воду из всех нижних точек системы во время очистки системы.

СОВЕТ 6:

Пуск и остановка разумно

Правильные процедуры запуска и выключения могут помочь предотвратить термическое растрескивание. Во время запуска рекомендуется использовать системный насос для циркуляции жидкости по системе до включения нагревателя. После прохождения циркуляции через нагреватель оператор должен увеличивать температуру основной жидкости с шагом от 20 до 25 ° F (от 11 до 14 ° C) до тех пор, пока вязкость жидкости не достигнет 10 сП.

В этот момент через нагреватель возникнет турбулентный поток, и нагреватель может быть увеличен до рабочей температуры.
Во время отключения рекомендуется, чтобы циркуляционный насос работал независимо от нагревателя, чтобы поддерживать непрерывную циркуляцию жидкости до тех пор, пока общая температура жидкости не упадет ниже 250 ° F (121 ° C). Как только жидкость достигнет этой температуры, остаточное тепло в нагревателе будет удалено, и вся система начинает охлаждаться.

СОВЕТ 7:

Регулярный анализ жидкости

Органические теплоносители со временем разлагаются из-за термического растрескивания, окисления и загрязнения. Регулярный анализ жидкости позволит оценить ее состояние и поможет определить, когда нужно проводить техническое обслуживание системы или замену жидкости
необходимо.

Термическое растрескивание. Термический крекинг — это явление, при котором большие молекулы масла разлагаются на твердый кокс (от 90 до 95 процентов углерода) и небольшие молекулы с более низкой температурой кипения. Присутствие этих более мелких и крупных молекул можно определить с помощью тестов, которые измеряют свойства жидкости, на которые влияет молекулярная масса, и затем результаты можно сравнивать со свойствами чистой жидкости.Другие тесты измеряют специфические продукты растрескивания.

Среди тестов, которые могут быть проведены для определения наличия термического крекинга, есть тесты на диапазон перегонки, кинематическую вязкость, температуру воспламенения жидкости и нерастворимые пентаны.

• Тест на диапазон дистилляции устанавливает относительное количество больших и малых молекул в образце путем измерения температуры, при которой кипят определенные объемные доли.
• Кинематическая вязкость химически подобных жидкостей пропорциональна средней молекулярной массе.Результаты для анализируемого теплоносителя могут или не могут отклоняться от характеристик неиспользованной жидкости из-за смеси более крупных (высокая вязкость) и меньших (низкая вязкость) молекул, поэтому этот тест сам по себе не является достоверным индикатором состояния жидкости.
• Температура воспламенения — это температура, при которой пары жидкости вспыхивают, когда небольшое пламя проходит на заданном расстоянии над образцом. Температура воспламенения жидкости может снизиться по мере образования более мелких и более летучих молекул.
• При испытании нерастворимого пентана измеряется количество кокса и других твердых частиц, взвешенных в жидкости.Для проведения испытания твердые частицы удаляют фильтрованием, промывают пентаном для удаления теплоносителя, сушат и взвешивают.

Окисление. Все органические теплоносители вступают в реакцию с воздухом с образованием органических кислот. Эта скорость окисления низкая при температуре окружающей среды, но быстро увеличивается с повышением температуры жидкости.

Эти кислоты могут подвергаться свободнорадикальной полимеризации, что увеличивает вязкость жидкости и в конечном итоге может привести к образованию отложений.Наиболее распространенным тестом, используемым для определения уровня окисления жидкости, является тест на общее кислотное число (TAN), которое является мерой концентрации органической кислоты в жидкости.

НЕ ИСПОЛЬЗУЙТЕ ВОДУ
ЧТОБЫ ОЧИСТИТЬ
СИСТЕМА В СБОРЕ ИЛИ
ДЛЯ ИСПЫТАНИЯ ПОД ДАВЛЕНИЕМ
СИСТЕМА. ВМЕСТО, ИСПОЛЬЗУЙТЕ A
ПРОМЫВНАЯ ЖИДКОСТЬ,
ТЕПЛООБМЕН ИЛИ ИНЕРТНЫЙ ГАЗ.

Загрязнение. Загрязняющие вещества могут катализировать деградацию жидкости и привести к серьезным проблемам в работе и оборудовании.Самым распространенным загрязнителем в жидких теплоносителях является вода. Водный тест Карла Фишера определяет количество воды, присутствующей в жидкости.

Оценка и рекомендации.

Лабораторные данные этих испытаний дают представление о состоянии жидкости.

Данные должны быть помещены в временную перспективу вместе с историей эксплуатации, чтобы получить полный анализ системы. Это позволяет выполнить корректирующие действия до того, как будет снижен срок службы жидкости или эффективность оборудования.

При подготовке пробы жидкости для отправки на анализ берите пробу из «активной» части системы, предпочтительно у потребителя тепла или циркуляционного насоса. Жидкость должна циркулировать при температуре 200 ° F (111 ° C). Не отбирайте пробы из расширительного или сливного бачка. Также важно, чтобы образец был помещен прямо в сосуд для образца.

СОВЕТ 8:

Установите эффективные фильтры теплоносителя

Фильтрация продлит срок службы жидкости и снизит затраты на обслуживание системы.Эти преимущества возрастают по мере увеличения рабочей температуры системы.

Для общих компонентов рекомендуется фильтр 10 мкм. Запорные клапаны должны быть закрытого типа, чтобы можно было очищать фильтр без остановки системы.

Для систем с центробежными насосами рекомендуется установка боковой фильтрации (рис. 2). При конфигурации с боковым потоком оптимальная скорость потока через фильтр составляет 10 процентов от полного потока системы. Как минимум, обеспечить циркуляцию не менее 3% всего потока системы через боковой фильтр.

Встроенные фильтры следует использовать только с поршневыми (шестеренчатыми) насосами (рис. 3). Никогда не устанавливайте линейный фильтр в системе, в которой используется центробежный насос. Второй фильтр, подключенный параллельно (дуплексный), может быть установлен вместо ручного байпаса для критических применений, таких как высокотемпературные электрические системы.

СОВЕТ 9:

Очистите систему промывочной жидкостью

Промывочная жидкость предназначена для использования при запуске или общем техническом обслуживании систем теплоносителя. Новые системы могут содержать прокатную окалину, брызги сварочного шва, шлак, флюс, охлаждающее масло, защитные покрытия, грязь и воду. Абразивное загрязнение может повредить уплотнения насоса, подшипники и регулирующие клапаны. Мельничная окалина и брызги сварочного шва могут способствовать окислению жидкости и растрескиванию. Масло, покрытия и флюс термически нестабильны и могут вызывать деградацию жидкости. Использование промывочной жидкости для удаления этих загрязнений из системы перед добавлением чистого теплоносителя сведет к минимуму необходимость технического обслуживания и поможет продлить срок службы жидкости.Промывочная жидкость также полезна для удаления твердых частиц, шлама, некоторого количества закоксованного материала и оставшегося использованного теплоносителя перед заправкой системы новым теплоносителем во время замены жидкости.

Не используйте воду для очистки собранной системы или для испытания системы под давлением. Вместо этого используйте промывочную жидкость, теплоноситель или инертный газ.
