Нет циркуляции, поломка отопления – почему

Поломка в системе отопления, недоделки, недоработка, все приводит к холодным радиаторам. Если отсутствует циркуляция теплоносителя, то нужно определить причину. Чаще всего ответ, почему не работает отопление, — находится на поверхности, очевиден.

Разберем по порядку основные причины неисправностей отопления, почему не циркулирует вода по трубам, и что нужно делать в первую очередь.

Начнем с самых простых и очевидных причин.

Забилось, засорилось.

В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.

Отстойник нужно периодически раскручивать, сеточку очищать.

Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.

Воздух в системе, завоздушивание

Завоздушивание может произойти в любой схеме замкнутого трубопровода, где не приняты меры по удалению воздуха. Воздух присутствует в теплоносителе всегда, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых верхних точках. В том числе и в котле.

Воздухоотводчики автоматического действия устанавливаются в характерных, высших точках системы, а также на коллекторах, и на специальных сепараторах, — нормальную схему снабжают специальным воздухоулавливающим устройством, в котором из теплоносителя выделяются пузырьки воздуха.

Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также возможно и в других возвышенных местах.

Проверить завоздушивание, спустить воздух, установить воздухоотводчики — обычные действия, если прекращается циркуляция и батареи холодные.

Не работает циркуляционный насос

В частных домах причиной прекращения работы системы отопления становится поломка электротехнического оборудования, которое управляло движением теплоносителя по трубам.

Если отопление вдруг перестало работать, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или же насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен такой же агрегат, который должен работать исправно.

Плохие полипропиленовые трубы

Зачастую потребитель (заказчик) полагает, что полипропиленовые трубы являются абсолютно надежными и не могут быть причиной неполадок с отоплением, прохладных батарей.

Но полипропилен куда более коварен, чем старые стальные или металлопластиковые трубопроводы. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабленного движения воды по батареям), из-за наплавлений материала внутри.

Проконтролировать качество соединений снаружи невозможно, остается только вырезать куски, перепаивать, переделывать полипропиленовые трубы заново.

Неправильная работа системы из полипропилена — настоящая проблема для домашнего монтажника. Хорошие профессионалы за этот материал не берутся вообще.

Плохой проект

Не редко плохая циркуляция там, где плохое проектирование. Типично — не правильное включение батарей, по некой последовательной схеме, где последняя в схеме батарея получает теплоносителя намного меньше.

Другой плохой проект — однотрубные схемы, где также сложно наладить нужную циркуляцию теплоносителя через каждую батарею.

Если радиаторы нагреваются не равномерно, на отдельных приборах отопления плохая циркуляция теплоносителя, в первую очередь нужно рассмотреть, насколько соответствует подключение классическим схемам — плечевой, попутной, лучевой. Нужно привести домашнее отопление к обычным нормам проектирования, а затем уже ждать от него хорошей циркуляции и одинакового нагрева радиаторов.

Малый диаметр, заросшие трубы

Старые стальные трубы изнутри зарастают ржавчиной, отложениями, их пропускная способлность со временем значительно уменьшается, а решение одно – нужно менять на современные.

Но и при монтаже, ради экономии, могут быть допущены ошибки с выбором диаметра трубопровода, — на магистралях, на группы отопительных приборов, могут быть установлены диаметры 16 или 20 мм. В результате – шум в трубах, перерасход электроэнергии, недостача расхода теплоносителя.
Какие диаметры труб стоит выбирать

Сложная система

Разновидностью плохого проекта является неправильно сделанная сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже будут неправильно работать целые контура, если работа одного будет влиять на соседний.

Как правило, один котел (резервный не в счет) и три контура — бойлер, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов не возникает. Но если подключить еще один работающий котел плюс контур (например, обогрева гаража и теплицы), то система станет сложной. Как в ней будет циркулировать теплоноситель без выравнивания давлений в точках подключений сказать сложно.

В сложных системах важен грамотный проект, установка гидрострелки или кольца равных давлений, подробнее о гидроразделителе можно узнать здесь

Нет балансировки

Многие схемы домашнего отопления подразумевают балансировку, в них установлены балансировочные, регулировочные краны. Например, между этажами, между плечами, и для каждого радиатора. Кранами прикрывается направление с меньшим гидравлическим сопротивлением, соответственно, в другие точки теплоносителя пойдет больше.

Кранами могут баловаться дети. Или изначально система не отбалансирована. Настроить, как правило, — нет проблем, нужно только найти этот кран…. Как настроить домашнее отопление

Соседи не дают тепла

Но сложные схемы отопительных проектов мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. И если какой-либо радиатор перестает нормально нагреваться, значит нет циркуляции по стояку, следовательно…

Нужно обращаться в теплосеть, ЖЭК (обслуживающую организацию), чтобы отрегулировали мощность по стоякам, а если это не помогает — то с требованием проверять соседей.

Зачастую самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, циркуляция по отдельным батареям уменьшается, пропадает.

Нет циркуляции в самотечной системе

В самотечных системах разница давлений низкая, они особенно чувствительны к воздушным пробкам, к диаметрам труб, просветах в радиаторах.

В старых схемах в радиаторах и трубах происходят постепенные отложения, циркуляция со временем может уменьшаться, а лечение этому только замена всего на более современное.

Также нужно обратить внимание на правильность самой схемы — средняя линия нагрева — ниже лини остывания (теплообменник котла ниже радиаторов), а также — горяча подача поднимается вверх в высшую точку, а оттуда опускается к радиаторам… Подробней о самотечных схемах далее

Различные поломки в системах отопления

• Закрыты, краны вентили — проверьте все ли открыто, чтобы обеспечивалась циркуляция.
• Течь в системе — теплоносителя мало, проверьте давление, устраните течь.
• Монтаж гибкими трубами – пережата труба.
• Поломка автоматического оборудования — термоголовки на смесительных узлах, радиаторах, сами смесительные узлы – заиливание, выход со строя, необходимо проверять корректность работы. Тоже – поломка электроники.
• Неправильная балансировка на распред-коллекторе, — в лучевых схемах, сложных системах, коллекторы с балансировочно-настроечной аппаратурой могут являться причиной отсутствия циркуляции где либо, из-за поломок и неправильной настройки.
• Низкое давление, нет воздуха в расширительном бачке – проверьте давление в трубах и накачку бака, автоматизированные агрегаты вовсе не будут работать без нужного давления.
• Нарушение схемы, лишний байпас – проверьте соответствие монтажа проекту, логичность схемы, нет ли закорачиваний струи, параллельных ветвей к радиаторам и контурам.

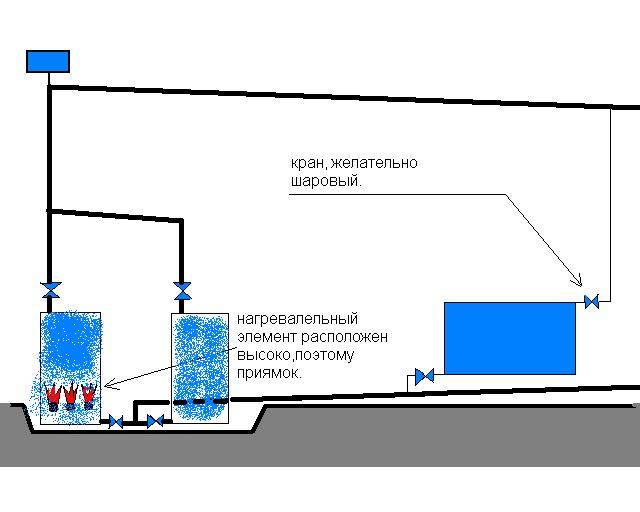

Система отопления с естественной циркуляцией

Рассмотрена система отопления с естественной циркуляцией, ее виды (с верхней подачей воды и с нижней).

Подробно расписана система отопления с принудительной циркуляцией, даны рекомендации по монтажу циркуляционного насоса.

Естественная циркуляция воды была известна и успешно применялась еще в довоенное время. Это достаточно простой, эффективный и надежный метод отапливания помещений. В настоящее время система отопления с естественной циркуляцией применяется в загородных домах и дачах, поскольку там часто случаются перебои с электроснабжением. Такие системы подразделяются на два вида — с верхней и с нижней подачей воды. Больших различий между ними нет, но все же рассмотрим каждую из них в отдельности. (См. также: Современное водяное отопление)

Отопление с естественной циркуляцией

Система «верхней подачи»

Вода (теплоноситель) нагревается в котле и подается в верхнюю часть системы по трубопроводу. Подающая труба в диаметре больше чем остальные трубы, которые подают воду непосредственно к радиаторам. Благодаря этому достигается большое сопротивление теплообмена.

Горизонтальные трубы монтируются под минимальным уклоном в пределах 10-ти миллиметров на один погонный метр трубы.

В самой верхней точке системы устанавливается расширительный бак, который выполняет функцию приемника пара и избыточного теплоносителя, ведь при нагревании вода, как известно, имеет свойство расширяться и образовывать пар. Этот бак должен иметь кран для слива, и он не должен быть герметичным, то есть в верхней его части должен быть клапан или крышка. Нагретая вода после распределения по подающей трубе поступает в вертикальные стояки и по ним непосредственно в радиаторы.

Совет! Отопление с естественной циркуляцией должно иметь подключение радиаторов диагональным способом. (См. также: Системы отопления частного дома)

После отдачи тепла помещению вода возвращается в котел по специальной трубе — обратке, после чего она опять подогревается и повторяет свой цикл. Нагревательный котел располагается в самой нижней точке системы отопления с естественной циркуляцией, ниже уровня радиаторов.

Как правило, они монтируются в подвальных помещениях, оборудованных под котельную.

Система «нижней подачи»

Система с нижней подачей теплоносителя применяется в домах, где отсутствует чердачное помещение или доступ к нему ограничен. Отличие такой системы в том, что трубы прокладывают под радиаторами. Расширительный бак тоже необходим, и его устанавливают на самой высокой точке системы, где-нибудь в хозяйственном помещении. Если в системе отопления нет циркуляции, проходящей естественным путем, тогда нужно ее создать.

Расширительный бак и циркуляционный насос

Принудительная циркуляция

В системе с принудительной циркуляцией воды, используются те же методы подключения, только в связи с отсутствием условий для наклона труб или же большой магистралью самой системы, появляется необходимость установки насоса для принудительной циркуляции теплоносителя в замкнутой системе. Циркуляционный насос подключается к обратной магистральной трубе, за счет этого увеличивается срок эксплуатации системы. Благодаря использованию насоса появляется возможность обогрева одной тепломагистралью большого количества помещений, а также домов в несколько этажей. (См. также: Отопление «Ленинградка»)

Принудительная циркуляция в системе отопления

Для обеспечения нормальной работы системы необходимо постоянное электроснабжение. Установка циркуляционного насоса для отопления необходима для создания принудительной циркуляции теплоносителя в замкнутом контуре. Насос является одним из главных компонентов в оборудовании системы отопления. При расчете мощности и производительности насоса учитывается только потери при трении жидкости в трубе, высота же системы и самого здания в учет не берется, так как вода, которая подается насосом в подающую трубу, одновременно толкает воду в обратном направлении. За счет этого мощность циркуляционного насоса может быть относительно небольшой.

Название «циркуляционный насос» не отображает особенности конструкции, а всего лишь определяет функциональность его применения в различных системах трубопроводов. Циркуляционный насос обеспечивает бесперебойную работу системы отопления и должен соответствовать той системе, в которую устанавливается.

Насос для принудительной циркуляции

Выбор насоса

Характеристика и параметры для выбора циркуляционного насоса определяются из расчета: за один час он будет прогонять в три раза больше жидкости, чем есть в системе. Объем безопасного количества теплоносителя в системе обычно составляет 10 -12 литров на 1 кВт мощности котла. Конкретную модель циркуляционного насоса и его производительности можно определить по напорно-расходной характеристике, а именно, при напоре, который равен гидравлическому сопротивлению всей системы. (См. также: Расчёт системы отопления)

Обычно в системах принудительной циркуляции скорость движения теплоносителя не высокая и потери гидравлического сопротивления не превышают 1-2 метров (0,1 — 0,2 атм.), поэтому рассчитать точное сопротивление затруднительно и производительность насоса определяют по средней точке. Система отопления с естественной циркуляцией обходится без насоса.

Виды циркуляционных насосов

Насос для создания циркуляции в системе подбирают, исходя из возможного перемещения тепловой энергии от котла к радиаторам. При расчете производительности нужно знать и учитывать размеры отапливаемой площади помещения и мощность источника тепловой энергии.

Рекомендации по установке циркулярного насоса:

• на всасывающем патрубке непосредственно перед насосом обязательно устанавливают фильтр грубой очистки воды;

(См. также: Твердотопливные котлы)

• если насос имеет «мокрый» ротор, то его следует устанавливать так, чтобы его вал располагался горизонтально;
• не рекомендуется устанавливать насос высокой производительности, большей, чем этого требует система отопления с принудительной циркуляцией, поскольку возможно появление дополнительного шума при работе;
• не допускается включение насоса при не заполненной водой системе, а также до удаления воздуха из нее.
• при установке циркулярного насоса следите, чтобы вода не попала в коробку;
• насос необходимо монтировать максимально ближе к расширительному бачку;
• необходимо убедиться возможности стравливания воздуха из насоса и трубопровода, если же это не возможно необходимо использовать насос с воздухоотводчиком;
• в закрытых системах циркуляционный насос по возможности устанавливают на обратке, так как в этом участке системы температура значительно ниже.

Монтаж насоса в систему отопления

Совет! Перед запуском промойте систему водой, чтобы удалить инородные частицы. Помните, что даже непродолжительная работа насоса вхолостую без воды, может привести к выходу из строя циркулярного насоса.

Почти все циркулярные насосы имеют связь с автоматической регулировкой нагревательных котлов, благодаря чему есть возможность регулировки температуры воздуха в помещении за счет изменения скорости циркуляции теплоносителя в системе. Для учета потребления тепловой энергии в домах устанавливаются счетчики тепла, это позволяет контролировать потери тепла, которые возникают из-за износа тепловой магистрали. В таком случае схема отопления с естественной циркуляцией (или с принудительной) практически не изменится.

Запрещено! Не допускается установка циркуляционного насоса со встроенным термостатом рядом с нагревательным баком.

Сравнение систем с естественной и принудительной циркуляцией

Система отопления с естественной циркуляцией – это система, в которой теплоноситель движется под воздействием силы тяжести и благодаря расширению воды при повышении ее температуры. Насос отсутствует.

Работает система отопления с естественной циркуляцией так. Определенный объем теплоносителя нагревается в котле. Нагретая вода расширяется и поднимается наверх (поскольку ее плотность ниже, чем у холодной воды) до самой верхней точки отопительного контура.

Она самотеком движется по контуру, постепенно отдавая свое тепло трубам и отопительным приборам – при этом, естественно, остывая сама.   Совершив полный круг, вода возвращается назад к котлу. Цикл повторяется.

Такая система является саморегулирующейся, а также самотечной, или гравитационной: скорость движения теплоносителя зависит от температуры в доме. Чем холоднее, тем он быстрее движется. Это происходит потому, что напор зависит от разницы в плотности воды, выходящей из котла, и ее плотности в «обратке». Плотность зависит от температуры: вода остывает (а чем холоднее в доме, тем быстрее это происходит), плотность увеличивается, скорость вытеснения нагретой воды (с меньшей плотностью) возрастает.

Кроме того, напор зависит от того, на сколько по высоте отстоят котел и нижний радиатор: чем ниже котел, тем быстрее вода переливается в обогреватель (по принципу сообщения сосудов).

Плюсы и минусы самотечных систем

Реализация отопления с естественной циркуляцией

Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).

Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.

Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.

Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.

Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.

Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.

Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.

Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.

Скорость движения воды в самотечном контуре

Скорость воды в системе отопления определяется рядом факторов:

• Напором теплоносителя.
• Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
• Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
• Запорной арматурой: ее количеством и типом.
• Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.

Принудительная циркуляция

Принципиальная схема, поясняющая работу принудительной циркуляции

Система отопления с принудительной циркуляцией – это система, в которой используется насос: вода движется под воздействием давления, оказываемого им.

Система отопления с принудительной циркуляцией имеет такие преимущества перед гравитационной:

• Циркуляция в системе отопления происходит с гораздо большей скоростью, и, следовательно, прогрев помещений осуществляется быстрее.
• Если в самотечной системе радиаторы прогреваются по-разному (в зависимости от их удаленности от котла), то в насосной они нагреваются одинаково.
• Можно регулировать нагрев каждого участка отдельно, перекрывать отдельные сегменты.
• Схема монтажа является более легко модифицируемой.
• Не образуется завоздушенность.

Недостатки у такой системы также имеютcя:

1. Она дороже в монтаже: в отличие от  гравитационной модели, нужно прибавить стоимость насоса и стоимость запорной арматуры для его отсечения.
2. Она менее долговечна.
3. Зависит от снабжения электроэнергией. Если у вас случаются перебои с ее подачей, необходимо обзавестись источником бесперебойного питания.
4. Она дороже в эксплуатации, так как насосное оборудование потребляет электроэнергию.

Выбор и монтаж насоса

Чтобы выбрать насос, нужно учесть целый ряд факторов:

• Какой именно теплоноситель будет использоваться, какой будет его температура.
• Длина магистрали, материал труб и их диаметр.
• Сколько радиаторов (и каких именно – чугунных, алюминиевых и т. д.) будет подключено, каков будет их размер.
• Количество и виды запорной арматуры.
• Будет ли автоматическое регулирование, и как именно оно будет организовано.

При монтаже насоса на «обратке» продлевается срок службы всех частей контура. Перед ним также желательно установить фильтр для предотвращения поломки крыльчатки.

Перед установкой насос обезвоздушивают.

Выбор теплоносителя

В качестве теплоносителя может использоваться вода, а также один из антифризов:

• Этиленгликоль. Токсичное вещество, которое может привести к летальному исходу. Поскольку протечки все же полностью исключить нельзя – лучше его не использовать.
• Водные растворы глицерина. Их использование требует применения более качественных уплотнительных элементов, деталей из неполярных резин, некоторых видов пластмасс;. Может потребоваться установка дополнительного насоса. Вызывает повышенную коррозию металла. В местах нагрева до высоких температур (в районе горелки котла)  возможно образование ядовитого вещества – акролеина.
• Пропиленгликоль. Это вещество нетоксично, мало того, оно используется в качестве пищевой добавки. На его основе изготавливаются эко-антифризы.

Проектные расчеты всех отопительных контуров базируются на применении воды. В случае применения антифриза следует пересчитать все параметры, поскольку антифриз в 2-3 раза более вязкий, имеет гораздо больше объемное расширение, меньшую теплоемкость. Это означает, что требуются гораздо более мощные (примерно на 40% — 50%) радиаторы, большая мощность котла, напор насоса.

При превышении температуры антифриза он разлагается. При этом образуются кислоты, вызывающие коррозию металла, и твердые осадки, оседающие на стенках труб и внутри радиаторов и ухудшающие движение теплоносителя.

Антифризы также склонны к протечкам, они являются бичом систем с большим количеством резьбовых соединений. Его применение обосновано в том случае, если система отопления может надолго оставаться без присмотра в морозные дни.

Обычную воду в качестве теплоносителя также не рекомендуется использовать: она насыщена солями и кислородом, что приводит к образованию накипи и к коррозии труб и радиаторов.

Обязательно дополнительно прочтите про выбор теплоносителя для системы отопления. В этом вопросе нет мелочей, а нюансов – очень много.

Подготовка воды для системы отопления заключается в ее умягчении (детальнее читайте тут).

Это происходит следующим образом:

• Кипячением: углекислый газ улетучивается, некоторые из солей (но не соединения магния и кальция) выпадают в осадок;
• Использованием химических веществ, умягчитель воды для системы отопления – это ортофосфат магния, гашеная известь, кальцинированная сода. Все соли становятся нерастворимыми и выпадают в осадок, для устранения остатков которого воду нужно подвергнуть фильтрации.
• Дистиллированная вода в системе отопления является идеальным вариантом.

Обязательно рекомендуем уделить 5 минут своего времени и в видео формате посмотреть обзор, в котором сравниваются эти системы, приводятся технические решения.

Надеемся, что разница между естественной и принудительной циркуляций вам понятна. И вы выберете оптимальный для себя тип системы отопления.

Будем благодарны, если нажмете на кнопки социальных сетей. Пусть и другие почитают этот материал. Приглашаем вас также вступить в нашу группу в сети Вконтакте. До встречи!

Отопление частного дома

Автономная система отопления – сердце частного дома. Задуматься о том, какое отопление частного дома будет лучше и эффективнее необходимо уже на этапе строительства дома.

Водяная система отопления частного дома по праву считается самой безопасной и незамысловатой. Принцип действия водяной системы отопления прост: котельное оборудование нагревает воду, которая в дальнейшем циркулирует по трубам, разнося горячую воду к радиаторам, которые излучают тепло в воздух, и комнаты нагреваются.

Циркуляция воды в системе отопления может происходить естественным путем т.е. за счет разности температур «верха» и «низа». Проходя круг по системе отопления температура воды падает и более нагретая котлом вода вытесняет. Либо циркуляция осуществляется при помощи насоса.

Разводка системы отопления в частном доме – важный вопрос, который повлияет на выбор материала, труб и принципиальной схемы их прокладки. Существует разнообразные варианты устройства системы отопления:

• Однотрубная система водяного отопления;
• Двухтрубная система отопления;
• Лучевая разводка системы водяного отопления;
• Отопление теплым полом без использования радиаторов.

Однотрубная система водяного отопления

Особенностью работы однотрубной системы отопления частного дома является последовательное соединение трубами отопительных приборов. Вода нагретая котлом, при помощи насоса, последовательно двигается по системе, перетекая из одного радиатора к другому и проходя весь круг возвращается в котел где догревается до установленной на котле температуры и опять начинает циркуляцию. Главная особенность которую необходимо учитывать при выборе данного типа системы отопления, что эффективность ее работы напрямую зависит от скорости циркуляции в системе, т.к. в первый радиатор попадает вода с самой высокой температурой и последовательно продвигаясь от радиатора к радиатору постепенно остывает, таки образов в последний радиатор поступит уже вода с меньшей температурой, что может сказаться на разности температур в разных помещениях дома. Установка циркуляционного насоса снизить риск дискомфорта, ускоряя проток в системе.

Также при однотрубной системе отопления невозможна установка радиаторных термостатов, т.к. уменьшая проток в радиаторе автоматически снизиться температура во всех последующих.

Двухтрубная система отопления

Принцип действия такого устройства системы отопления в том, что прогретая вода из котла попадает в подающую линию которая подходит к каждому радиатору, а остывшая вода из радиатора попадает в обратную, отдельно проведенную, линию.

Данный тип системы отопления пришел на смену однотрубной системы водяного отопления и обладает большим количеством преимуществ: температура во всех радиаторах одинакова, есть возможность установки радиаторных термостатов, возможно полностью перекрыть один из радиаторов без полной остановки работы системы отопления.

Лучевая система водяного отопления

Лучевая система отопления загородного дома по праву считается самой эффективной и высококачественной, нагретая котловая вода поступает к каждому отопительному прибору отдельно, регулировка температуры осуществляется через коллектор, что обеспечивает наиболее эффективное распределение тепла по системе отопления. С лучевой разводкой, системы отопления прогревается намного быстрее, в сравнении с описанными выше. Одной из самых главных преимуществ — это отсутствие многочисленных стыков, труба отопления от коллектора к радиатору цельнотянутая. Данный тип системы водяного отопления самый распространенный для многоэтажных загородных домов- дает возможность поэтажного и по комнатного регулирования комнатной температуры.

Помимо преимуществ эффективности, монтаж лучевой системы отопления позволит реализовать любые дизайнерские решения по отделке, т.к. трубы отопления можно спрятать в пол или в стены.

Отопление теплым полом без использования радиаторов

Водяной теплый пол – набирает популярность в последние годы, не только как дополнение к радиаторному отоплению, но и используется как основная система отопления без радиаторов. Доказать ее эффективность очень просто. Излучение тепла происходит по всей площади его укладки, что равномерно нагревает комнату, создавая комфортный микроклимат. Регулировать температуру также можно по средствам коллектора или комнатных регуляторов (Multibox). Теплопроводность современного оборудования для напольного водяного отопления обладают высокой теплопроводностью и отопит Ваш дом без использования радиаторов.

Какое отопление частного дома лучше – помогут разобраться менеджеры компании «Немецкое тепло». За годы работы нашими специалистами накоплен огромный опыт по монтажу системы отопления загородных домов в Твери и Тверской области. Цена на отопление частного дома «под ключ» можно узнать обратившись к менеджерам компании или отправить запрос на предварительный расчет по электронной почте.

Установка насоса в систему отопления: советы и видеоинструкция.

Работа водяной системы охлаждения достаточно простая и понятная.

Схема подключения циркуляционного насоса для отопления дома состоит из труб, радиаторов, резервуаров, котла и жидкости, которая перемещается по всему этому контуру.

Жидкость, проходя через котел, нагревается до определенной температуры, после чего отправляется по трубам к радиаторам.

Содержание статьи

Задача радиатора принять температуру от теплоносителя и передать это тепло в окружающую среду. Все достаточно просто, но для эффективной работы всей этой системы жидкость должна перемещаться по всей системе. Для этого и проводится установка насоса в систему отопления для более эффективной циркуляции теплоносителя. И все же что лучше?

Система отопления без насоса и с насосом.

Отопление без насоса

Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора — трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 — 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Какой тип насоса выбрать владельцу?

Прежде всего, вам необходимо определиться с мощностью насоса для вашей системы отопления.

После того как мощность выбрана, следует определиться с типом насоса. Есть сухие и мокрые циркулярные насосы, которые используются в системах отопления:

Насос с сухим ротором. Конструктивно ротор полностью изолирован от жидкости, которую перемещает по системе отопления. Двигатель вынесен за конструкцию насоса, а ротор соединен с рабочей частью с помощью муфты.

Циркуляционные насосы сухого типа обеспечивают высокий КПД и как следствие высокие значение подачи и напора теплоносителя

Такие насосы довольно массивны и используются в крупных многоэтажных сооружениях, офисных и торговых центрах, на промышленных объектах. Они издают много шума из-за завихрения воздуха, поэтому не востребованы в обустройстве частных систем отопления.

Насос с мокрым ротором. Конструктивно в таких насосах ротор и рабочее колесо расположены на одном валу и непосредственно контактируют с жидкостью, которую необходимо перемещать по системе отопления. Вода в этом случае является и смазкой для подшипников и отводит тепло выделяемой при работе насоса.

В сравнении с насосами сухого типа эти обеспечивают более низкий КПД, но на фоне невысокого расхода электроэнергии, этот факт не особенно важен.

Насосы мокрого типа очень тихие и эффективные, очень просты в установке и неприхотливы при эксплуатации. Эти агрегаты используют при сооружении частных систем отопления в загородных домах и коттеджах.

Подключение насоса отопления

Можно ли установить насос отопления в частном доме самому?

Конечно же, в попытках экономии огромное количество людей пытаются самостоятельно выполнить установку насоса. Но вы должны понимать, что установка насоса в систему отопления частного дома является ответственным этапом, который без достаточного опыта и навыков выполнить качественный монтаж бывает сложно. При неправильной установке насоса могут появиться утечки жидкости, могут появиться проблемы с достаточным давлением теплоносителя в системе. Именно поэтому рекомендуется поручить такую работу профессионалам, они очень быстро выполнят правильную установку насосного оборудования.

Где устанавливать насос

Раньше все профессионалы говорили о том, что циркуляционный насос необходимо устанавливать в обратку отопления. Считалось, что вода, которая прошла по всей системе отопления, успела остыть и охлажденный теплоноситель будет способствовать более продолжительной службе агрегата. Ведь внутри были резиновые сальники и уплотнители, которые от горячей воды теряли свои свойства. Сегодня на рынок поставляются насосы, внутренние детали которых могут без проблем работать с горячим теплоносителем на протяжении многих лет. Поэтому современный насос отопления можно устанавливать, как в обратку, так и в подачу.

Помните о том, что насосное оборудование периодически требует обслуживания или даже своей замены. Именно поэтому рекомендуется устанавливать насос там, где к нему круглогодично будет доступ для этого обслуживания. Насос устанавливается на разъемные резьбы, поэтому его можно всегда демонтировать и заменить, или же отремонтировать и установить обратно.

Схема подключения насоса отопления

Схема подключения циркуляционного насоса отопления выглядит следующим образом:

  Выбираем мощность и тип устанавливаемого насоса. Если самостоятельно этот выбор сделать сложно, то можно проконсультироваться с профессионалами своего дела.

  Установка циркуляционного насоса в системе отопления производится на байпасный участок трубопровода. Такая схема монтажа насоса используется для обеспечения возможности оперативного демонтажа оборудования в случае поломки без необходимости остановки всей системы отопления.

  Сливаем воду. Если установка выполняется на уже действующую систему, то внутри есть вода. Необходимо полностью слить воду через специальный сливной кран.

  Пайка и установка всей необходимой арматуры. Устанавливаются разъемные резьбы для насоса, что в результате позволяет без проблемы и очень быстро снять насос для обслуживания или полной его замены. На участке до и после насоса должны быть установлены отсечные вентили/

  Все стыки обрабатываются герметиком.

  Заполнение системы отопления водой. Необходимо убедиться в том, что в месте установки насоса не наблюдаются течи по достижению заданного в системе давления.

  Развоздушивание насоса и системы целиком. На корпусе насоса имеется винт, необходимо открутить его и дождаться, когда с отверстия пойдет вода. После этого включить насос на несколько минут и повторить процедуру развоздушивания.

Следует понимать, что установка насоса в систему отопления является очень ответственным мероприятием и должна выполняться теми людьми, которые имеют в этом опыт. Без достаточного количества опыта очень сложно выполнить все монтажные работы и избежать утечек после поднятия давления.

Подключение к электропитанию

Циркуляционные насосы для горячей воды работают от сети 220 в. При подключении желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Подключить насос к проводке можно через клеммную колодку или напрямую кабелем к клеммам. Электропитание от сети можно выполнить с помощью трехконтактной розетки и вилки.

Клеммы на корпусе насоса располагаются под пластиковой крышкой. Открутив несколько болтов и сняв её увидим три разъема. Они подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение).

Дополнительный насос в систему отопления

Для того, чтобы определиться нужен или нет 2-ой насос отопления необходимо знать параметры самого контура отопительной системы. Дополнительный насос на отопление может быть установлен как последовательно(после и перед уже установленного), так и параллельно.

Установка дополнительного насоса в систему отопления последовательно увеличивает напор создаваемый в системе. Это необходимо если напора теплоносителя не достаточно для того чтобы обогреть самый верхний радиатор(на самом верхнем этаже дома).

Два насоса в системе отопления установленные параллельно друг другу увеличивают производительность. Такой способ монтажа оборудования используется в котельных.

Дополнительный насос в системе отопления дает владельцу ряд преимуществ:
  повышается производительность отопительной системы. Теплоноситель расходуется более равномерно, что сказывается на температурном режиме во всех помещениях.
  Помещение прогревается намного быстрее.

Видео: схема установки насоса на отопление дома

Стоимость установки насоса в работающую систему отопления профессионалами не такая уж и высокая, поэтому следует обратить внимание на данное решение проблемы. Специалисты обладают всеми необходимыми инструментами для качественного выполнения работы, обладают всеми необходимыми навыками и опытом. Если же вы обладаете этим опытом сами, то смело выполняйте установку насоса, с достаточным уровнем знания такая работа не будет сложной и вы сможете сделать все правильно.

Вместе со статьей «Установка насоса в систему отопления: советы и видеоинструкция.» читают:

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать в более прохладной воде. Он вытеснит более прохладную воду, которая затем опускается, потому что она более плотная. Это может стать бесконечной петлей, управляемой горячей водой в водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель располагался под светильниками, в которые вы хотите подавать горячую воду, и чтобы там была небольшая «помощь» для увеличения производительности контура.Эта помощь состоит в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проложите трубу ½ дюйма обратно к водонагревателю. Сторона подачи отходит от верхней горячей стороны резервуара и возвращается на дно резервуара к тройнику, установленному на выпускном отверстии резервуара.

Несколько лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны быть неизолированы, чтобы петля работала.Теперь вы можете забыть эту информацию. Цикл перезапускается полностью (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадом давления, создаваемым трубами большего и меньшего размера. Вероятно, есть способы настроить систему дальше, но для практических целей нам не нужно вдаваться в подробности. Я оставлю нюансы на усмотрение гиков.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и у вас есть удаленная раковина, в которую вы хотите «немедленно» подать горячую воду.Раковины и другие приспособления, расположенные далеко от водонагревателя, могут привести к потере большого количества воды, пока вы ждете, пока туда придет горячая вода. Конечно, сразу получить там горячую воду придется немало. Бесплатных обедов нет.

В прошлом я писал в блоге о том, насколько просто это можно сделать, но этот пост прояснит некоторую информацию в этом посте. Он также покажет, как можно настроить систему для подачи горячей воды, в то же время поддерживая достаточно высокую температуру воды в контуре, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде во время сна минимальна, не было бы неплохо установить таймер в системе, чтобы мы могли периодически останавливать циркуляцию? Если вода не застаивается, бактерии обычно не являются проблемой. Большинство систем с реальным насосом имеют таймеры, которые можно настроить так, чтобы насос работал только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не так пассивен, как был.Эти низковольтные клапаны могут работать за гроши в год и очень эффективны. Клапан обычно закрыт, и для его открытия требуется питание. Уменьшая количество «открытого времени», мы можем еще больше сократить количество пенсов.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» при возврате в резервуар

Одна из сложных проблем термосифонной системы — это когда в доме есть приспособления, которые не включены в петля. Это может произойти с оборудованием, расположенным на том же уровне, что и водонагреватель (ванные комнаты, прачечные на цокольном уровне и т. Д.).Когда вы запускаете горячую воду в эти приспособления, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он меняет направление, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается на дно резервуара. Эту проблему можно решить, установив датчик, который может определять, когда горячая вода забирается другими приборами. Датчик представляет собой переключатель «открывается при повышении», который замыкается, когда температура снова падает.Когда датчик закрывается (из-за того, что температура воды начинает снижаться после использования), клапан открывается и позволяет термосифону снова работать.

Следует также отметить, что на петле не должно быть никаких приспособлений ни до, ни после самой дальней точки. Все, что находится в контуре, должно выходить за пределы контура, иначе перепады давления, о которых я упоминал, снова станут проблемой.

Общая идея сверхизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонной петли является сверхизоляция труб, идущих в удаленное место, чтобы трубы удерживали тепло в течение значительного времени, в то время как другие точки использования могут держать клапан закрытым, или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении с помощью суперизоляции труб позже. ) Это также будет очень полезно для систем с насосами. Это также означает, что цикл не обязательно должен работать все время в течение дня — возможно, работает ½ раза — еще раз, что еще больше снижает эти копейки. Чем горячее эти трубы, тем меньше возвратная вода вызовет возгорание водонагревателя, чтобы нагреть его до температуры.

Любая система рециркуляции воды заставит ваш водонагреватель работать чаще, но из-за большего количества воды при более высокой температуре водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще.Насколько эффективна будет система, зависит от затрат на воду, энергозатрат, типа водонагревателя и от того, насколько хорошо вы изолированы все необходимое. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровня, который может сделать электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной теплоизоляции из стекловолокна вокруг резервуара, я говорю о добавлении значительного количества пены с высоким сопротивлением от 3 до 6 дюймов вокруг нагревателя.Несколько лет назад я добавил к своему 2 ″ — следующий обогреватель получит больше.

Жесткая изоляция из пеноматериала вокруг резервуара

Что касается аргумента, что некоторые производители аннулируют гарантию, если вы добавляете изоляцию, это может быть риском, на который стоит пойти. Кого волнует, сокращает ли добавление изоляции срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на расходах на электроэнергию. Я, например, хотел бы узнать, почему добавление изоляции сокращает срок службы обогревателя.Я предполагаю, что все точки доступа, таблички с данными, предупреждающие таблички, слив, TPRV и т. Д. Останутся доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем с сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным требованиям к энергии, на самом деле имеют незначительное количество изоляции вокруг них — обычно не более R-8 — R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы температура воды в кранах была ниже 120 градусов по Фаренгейту, чтобы предотвратить ожоги.Проблема с такой температурой в том, что она идеально подходит для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру в баке на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уезжаете в отпуск, вы фактически создали потенциальный инкубатор. Некоторые органы власти считают, что о бактериальных инфекциях, вызванных водонагревателями, не сообщают.

Решением является установка термостатического смесительного клапана.

Я думаю, что было бы неплохо установить его на водонагревателе, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду в зависимости от того, что вы регулируете с помощью регулирующего клапана — температура между 112 и 120 градусами по Фаренгейту, как правило, будет удовлетворительной. Некоторые люди настаивают на том, чтобы вода была горячее, чем в посудомоечной машине, и в этом случае вам может потребоваться добавить горячую воду до смесительного клапана для этого прибора. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как можно было бы подумать.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который покрывает обе ванные (верхняя и нижняя) и прачечная (нижняя). Еще один смесительный клапан находится в конце длинного контура рециркуляции для кухни.

В некотором смысле вы можете думать о контуре рециркуляции как о продолжении водонагревателя — оба являются очень горячей водой, чтобы контролировать рост бактерий, в то время как два смесительных клапана сохраняют воду в безопасности, чтобы предотвратить ошпаривание.

Но как насчет затрат на хранение всей этой воды при таких высоких температурах?

Помните то, что я сказал ранее о том, что бесплатных обедов не будет. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, можно легко компенсировать за счет сверхизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в светильниках. Является ли более затратным содержание резервуара на 80 галлонов при температуре 112–120 градусов по Фаренгейту или резервуара на 50 галлонов при температуре 135–140 градусов по Фаренгейту? Опять же, я позволю фанатам разобраться в этом вопросе.Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура в приспособлениях достигается за счет смесительных клапанов.

Ожидание экономии энергии и наличие безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание по сверхизоляции труб горячего водоснабжения контура рециркуляции.

В моем случае я решил проложить подающий и обратный контуры близко друг к другу, при этом каждая линия условно обернута изоляцией из пенопласта — около R-4.Две трубы были проложены внутри 7-дюймового металлического канала, который я затем заполнил аэрозольной пеной — как «Great Stuff». Я собрал трубу в трехфутовых секциях и распылял пену внутри трубы, когда собирал ее. На каждой длине трубы просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог смотреть в открытый конец трубы, чтобы следить за тем, как она наполняется. Мой пробег трубы составляет 44 фута. ДЛЯ ЭТОГО МНОГО БАНКОВ ПЕНЫ! И теперь мы находимся на «кривой обучения». По сути, это означает незнание, что для затвердевания аэрозольной пены в баллончике требуется воздух и влажность — без этих ингредиентов аэрозольная пена ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, обнаружив беспорядок

Whodathunkit! Так что теперь у меня было 44 фута воздуховода с жидким беспорядком на дне, и мне пришлось начинать все сначала. Используя все эти ¼-дюймовые отверстия в качестве пилотных, я просверлил 2-1 / 8-дюймовые отверстия кольцевой пилой по всей длине. Через эти большие отверстия я мог бы нанести пену для спрея по всей длине, добавляя понемногу каждый день. Это дало пене возможность застыть в воздухе. Это заставляет меня задаться вопросом, как часто это случается с другими людьми, когда они думают, что успешно изолируют внутри полости, когда на самом деле она просто снова превращается в жидкость.

Если бы мне пришлось делать это снова и снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Бьюэлл, Инспекция недвижимости в Сиэтле

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ распространять спам в вашей электронной почте.

Q&A: Standby Hot Water Without the Pump

A. Джозеф Стоддард отвечает: В описанной вами ситуации вы можете получить приемлемые результаты без помпы.Контур «пассивной рециркуляции» горячей воды — это метод, которому я научился у старого водопроводчика много лет назад. Я неоднократно успешно использовал эту технику, когда ванная комната располагалась над водонагревателем. Обеспечивая обратный трубопровод к резервуару для горячей воды, создается естественная циркуляция (называемая термосифоном). Более холодная вода в ванне наверху опускается обратно к водонагревателю, а горячая вода из водонагревателя поднимается вверх и заменяет ее.

У меня были приемлемые результаты, используя медные возвратные трубопроводы диаметром 1/2 дюйма, но я бы предостерегал от использования возвратных труб меньшего диаметра: они могут не позволить достаточному количеству воды циркулировать через петлю.

Для установки пассивной рециркуляционной системы:

1. Выключите питание электрического водонагревателя и закройте кран подачи газа на газовый водонагреватель. Перекрыть подачу воды к водонагревателю.

2. Слейте воду из водонагревателя и соответствующих линий горячей воды и снимите сливной кран в нижней части водонагревателя.

3. Установите тройник с резьбой между баком и сливным краном (см. Рисунок слева).Чтобы предотвратить биметаллическую коррозию, тройник должен быть изготовлен из того же материала трубопровода, который используется для соединения сливного крана с резервуаром. Замените сливной кран на конце узла тройника.

4. Установить тройник в линию горячего водоснабжения мойки. Этот тройник следует устанавливать в подающей магистрали как можно выше.

5. Протяните обратную трубу от тройника в верхней точке обратно к тройнику в баке с горячей водой и проверьте на герметичность.

Изолируйте как можно большую часть трубопровода на стороне подачи, но оставьте обратный контур неизолированным. Это снизит тепловые потери в режиме ожидания, а также поможет поддерживать перепад температур, который «подпитывает» этот пассивный контур рециркуляции.

Бывший строитель Джозеф Стоддард проектирует и продает системы отопления для компании Bailey Co. в Эльмире, штат Нью-Йорк.

Простое резервное горячее водоснабжение

Постоянная циркуляция для систем водяного отопления

Дата публикации: 18 июня 2014 г.

Категории: Горячая вода

На стене задан вопрос: «Что мне нужно учитывать при работе системы горячего водоснабжения с постоянной циркуляцией?»

Марк Эзертон отвечает:

Он должен быть встроен в систему с самого начала.Это не просто вопрос постоянного подключения насоса к работе. Это европейский дизайн, который включает в себя некоторые неэлектрические технологии с некоторыми электронными технологиями, а также некоторые устройства гидравлического управления (либо байпас, активируемый давлением, либо циркуляторы с регулируемой скоростью), и у вас есть «система».

Должен быть главный датчик управления в помещении, который отслеживает худший сценарий (комната с северной стороны и большим количеством стекла), чтобы определять температуру подачи и требования к потоку (эта зона называется эталонной зоной и является единственной зоной с истинным «свободным течением»). ).

Все остальные зоны ограничиваются неэлектрическим термостатическим оператором, либо в точке использования (панельные радиаторы), либо с помощью дистанционного контроллера колпачковой трубки (большие излучающие поверхности).

Устанавливается базовая программа сброса наружного блока, которая либо отменяется, либо недооценивается, в зависимости от того, что внутренний контур обратной связи отправляет обратно на главный ПИД-регулятор. Не вся логика управления способствует постоянной работе циркуляционного контура. Некоторые люди считают, что это более простой и дешевый способ управления их системой по сравнению с работой зонного клапана
, и это не является целью данной конструкции.Основная цель этой конструкции — обеспечить наивысший уровень комфорта при минимальном паразитном потреблении энергии при сохранении минимально возможной рабочей температуры.

Две возможные логики, совместимые с этой теорией работы, — это два крупных немецких производителя котлов, Buderus и Viessmann. Средства управления tekmar могут применяться знающими людьми, и я уверен, что есть и другие, которые также могут быть настроены для работы.

Одним из заметных недостатков этой системы является то, что из-за своей простоты она не так удобна для новых веб-систем управления, посредством которых человек может поворачивать отдельные комнаты вверх и вниз из удаленного места.Как правило, у вас есть возможность сдвинуть кривую сброса назад на заранее определенную величину (скажем, на 20 градусов по Фаренгейту), что приведет к тому, что все термостатические радиаторные клапаны широко открываются и не достигают большинства своих целей. За несколько дней до того, как вы будете готовы повторно занять пространство, вы отправите сигнал в логику, вернув ее кривую сброса обратно в занятое положение.

Непрерывная циркуляция с контролем сброса наружного воздуха не для всех, только для тех, кто понимает его работу и готов смириться с нюансами, связанными с его работой (медленная реакция на сброс, отсутствие электронного интерфейса и т. Д.).

Если вы не используете насос WILO Stratos, вам потребуется включить некоторые средства защиты насоса от тупиковой подачи (считывание байпаса, активируемого давлением), потому что, кроме главного контроллера, нет связи между зонами и насосом.

Это требует совершенно другого мышления, чем североамериканская логика управления BANG-BANG, но в конечном итоге потребляет меньше энергии и обеспечивает более высокий уровень внутреннего комфорта.

В качестве примечания, я однажды установил контрольную зону с PAB, чтобы избежать полного свободного прохождения этой зоны и замыкания других зон.Это сработало довольно хорошо. Когда все другие подзоны вызывали, через эталонную зону проходил небольшой поток или вообще не проходил, что заставляло логику повышать температуру подачи, тем самым отключая другие подзоны быстрее, а когда они были удовлетворены, байпас начинал происходить в эталонная зона и тоже стало доволен. Первоначально я думал, что, возможно, эталонная зона может слишком остыть, но за шесть лет эксплуатации у меня не было жалоб от привередливых пассажиров.

Майк Тис отвечает:

Постоянное обращение с TRV.Объясняется ли это так же просто, как когда котел включен, циркуляционный насос перемещает горячую воду по петлям, питающим радиаторы?

Не совсем так, но если вы скажете: «Когда конструкция требует тепла, циркуляционный насос перемещает нагретую воду», вы ужасно близки. К сожалению, на самом деле все не так просто.

В дальнейшем я имею в виду ТОЛЬКО системы, использующие TRV или FHV (это может показаться элементарным, но сначала вы должны понять, как работают TRV и что они могут и что не могут делать).

TRV — это двухходовые клапаны. Жидкость попадает в одну сторону и выходит обратно в любом случае между «полностью включено» и «полностью выключено». Другими словами, TRV — это просто пропорциональный клапан потока. Задача привода TRV — регулировать поток. Привод определяет температуру (обычно комнатный воздух) и имеет регулируемую шкалу. Он регулирует степень открытия корпуса клапана TRV, пытаясь поддерживать фактическую температуру в помещении, равную заданной температуре в помещении.

Если датчик определяет, что фактическая температура воздуха опускается ниже установленной, клапан несколько приоткрывается; если он обнаруживает превышение заданного значения, клапан несколько закрывается.Обратите внимание, что он обычно не полностью открывает и не закрывает клапан; он перемещает настройку пропорционально отклонению между фактическим и желаемым. Обычно требуется разница примерно плюс / минус 4 градуса по Фаренгейту, чтобы полностью закрыть / открыть клапан.

Итак, первое правило относительно TRV — это то, что они регулируют поток. Они ТОЛЬКО способны регулировать поток. Хотя может показаться, что они регулируют температуру, они могут делать это ТОЛЬКО, регулируя поток.

Второе правило TRV заключается в том, что, поскольку они способны регулировать только поток и стремятся поддерживать желаемую настройку, регулируя этот поток пропорционально, они «хотят» снабжаться постоянно циркулирующей водой, нагретой, по крайней мере, для удовлетворения требований загружать в любое время, когда требуется тепло в конструкции. Остановите поток воды или дайте ему упасть слишком низко, и настройки, которые они так стараются поддерживать, больше не могут быть достигнуты. Температура в помещении упадет, и когда снова станет доступно достаточное количество тепла, оператор будет вынужден широко открыть клапан. Без этой постоянной циркуляции адекватно нагретой воды ТРВ и их операторы начинают напоминать типичные двухпозиционные термостаты и имеют все меньше и меньше их по своей сути пропорциональной природы.

Третье правило TRV состоит в том, что они полностью автономны.Они не могут ни получать информацию, ни передавать информацию котлу. Они не могут сказать котлу «Я доволен» и не могут напрямую сказать котлу «Мне нужно тепло» или «Мне не нужно тепло». ВСЕ, что они могут сделать, это регулировать поток, и снова от «полного включения» до «полного выключения». Это отличает TRV от более распространенных форм «зонирования», таких как двухпозиционные клапаны или двухпозиционные циркуляционные насосы, которые действительно обеспечивают управляющую связь между котлом и контроллером зоны (обычно настенным термостатом).

Многие остановятся здесь и скажут: «Это все правила или, по крайней мере, все, что вам нужно знать.«Но это не ВСЕ. через систему в целом, а также регулирует, как каждый TRV распределяет доступный поток. ОДНАКО этот метод работает хорошо только при использовании истинной постоянной циркуляции нагретой воды! ВСЕГДА конструкция требует тепла, циркуляционный насос должен работать с каждым * излучатель, управляемый ТРВ.(* Тщательно спроектированные излучающие панели, такие как полы в ванных комнатах, являются заметным исключением при условии, что для температуры подачи используется сброс.)

Таким образом, TRV обеспечивают пропорциональное управление потоком, требуют постоянной циркуляции адекватно нагретой воды, но пока не обеспечивают прямой связи управления с котлом. предоставить косвенную ссылку на нагрузку на систему.

Теперь вы спросите: «Как мне использовать постоянную циркуляцию с TRV?»

ГЛАВНОЕ ПРАВИЛО !!! Независимо от того, что вы делаете, все или почти все TRV могут быть полностью закрыты, пока обеспечивается циркуляция. Сопротивление потоку (напор) сильно возрастет, и циркуляционный насос не будет доволен. В лучшем случае срок его службы значительно сократится. Решением является простое устройство, называемое перепускным клапаном перепада давления. Это трехходовой клапан переключающего типа, устанавливаемый после циркуляционного насоса, приводящего в действие контур, содержащий ТРВ. Отводной путь идет в обход эмиттеров, и вода направляется прямо обратно в циркуляционный насос. При нормальной работе переключения нет. Если поток достаточно падает, а голова достаточно поднимается, он начинает открываться и сокращать поток воды обратно в циркуляционный насос.Как и в случае с самими ТРВ, это операция с пропорциональным потоком. Он будет отводить любой объем потока, необходимый для поддержания максимального значения потери напора (перепада давления). Если вы использовали TRV на каждом эмиттере в цепи, он ДОЛЖЕН иметь перепускной клапан перепада давления!

Как вы управляете котлом и циркуляционным насосом?

Один довольно распространенный метод был упомянут Марком Эзертоном (выше). Вы оставляете один излучатель без TRV (желательно в относительно недоизлучаемом пространстве — часто в области с высокими потерями, множеством окон и т. Д., и не подвержен большому солнечному усилению). Установите настенный термостат в этой комнате и подключите его к котлу или контроллеру котла. Лично я считаю этот метод грубым. Это не позволяет обеспечить истинную постоянную циркуляцию нагретой воды. Например, когда эта комната удовлетворена, горелка и / или циркуляционный насос останавливаются. Это исключает (или, по крайней мере, уменьшает) «косвенное» управление ТРВ как с котлом, так и между собой, и, как следствие, затрудняет достижение понижения температуры в помещении за счет снижения температуры подачи.

Если необходимо использовать настенный термостат, я предпочитаю использовать TRV на ВСЕХ излучателях и устанавливать термостат во внутреннем коридоре, где нет радиатора. Если такого места нет, попробуйте выбрать комнату с относительно слабым излучением, но с TRV на передатчике. Для «нормальной» работы такой термостат будет установлен несколько выше желаемой температуры в помещении. Это обеспечивает постоянный вызов тепла, что обеспечивает постоянную циркуляцию нагретой воды.

Если настенный термостат не используется (и ваш котел не является Viessmann Vitodens), как вы сообщите котлу, что он нагревается? Простой! Прыгайте через соединения T-T (термостат)!

Почему этого не требуется для Vitodens? Потому что нет подключения термостата! И да, вы МОЖЕТЕ сделать это с любым котлом, включая современные.Однако вы ДОЛЖНЫ ПОЛНОСТЬЮ отключить любую функцию «наддува», потому что ПОСЛЕДНЕЕ, что вы хотите, это чтобы котел продолжал повышать температуру подачи по мере продолжения запроса на тепло. Вы делаете непрерывный вызов тепла каждый раз, когда конструкции требуется тепло. Это ваша цель!

В трех приведенных выше случаях, «контроль радиатора», «главный термостат» или «перепрыгнувший T-T», я советую вам настроить систему на отключение в теплую погоду. Просто используйте простой контроллер заданного значения с дистанционным считыванием с датчиком НАРУЖНЫЕ ПОМЕЩЕНИЯ и используйте его сухие контакты для отключения всей системы, когда наружная температура поднимается выше некоторой точки.Вы не поверите, но 55 градусов по Фаренгейту часто являются хорошим выбором для точки отключения. В схеме «управляющий радиатор» или «главный термостат» просто включите его последовательно с настенным термостатом. В схеме «Т-Т прыгнул» он просто заменяет термостат.

Так как же контролировать температуру этой нагретой воды, которая постоянно циркулирует, когда конструкции требуется тепло?

С обычным котлом технически можно использовать только аквастат. Однако это НЕ рекомендуется, потому что поток через систему будет меняться прямо пропорционально нагрузке на систему.В мягкую погоду поток в системе будет ОЧЕНЬ низким. TRV будет едва открываться — скорость прохождения через их отверстие будет высокой, и вы получите чрезмерный износ и шум.

НАМНОГО лучше использовать внешний сброс. По мере роста наружной температуры уставка температуры подачи падает. Однако при работе с обычным котлом НЕОБХОДИМО учитывать возможность повреждения из-за конденсации дымовых газов. В то время как старые оригинальные гравитационные системы, по сути, невосприимчивы, более современные системы — нет! Термостатический байпасный клапан ESBE типа TV [вероятно] предлагает лучшую (недорогую, простую, надежную) защиту.

Если ваше топливо является газом, надеюсь, вы использовали конденсационный котел (чем ниже температура, тем лучше) и плавное регулирование (регулируйте огонь в зависимости от нагрузки). Вот где действительно сияет полностью TRV-ed, постоянно циркулирующая система. Это также то место, где вы можете наилучшим образом использовать возможности косвенного управления TRV.

С модом я бы посоветовал TRV на всех эмиттерах. Подключите ваш регулятор отключения в теплую погоду к соединениям T-T, возможно, последовательно с вашим «главным» термостатом.Контроль отключения в теплую погоду должен также отключить вторичный (эмиттерный) циркуляционный насос, если используется первичный / вторичный трубопровод. Если вы используете Vitodens от Viessmann, соединения T-T отсутствуют; если GB от Buderus, используйте контроллер RC-10, поскольку это система, для которой он предназначен.

Когда мод-кон управляет полностью TRV-системой, есть термин, который вам следует знать. «Управление по отоплению»

«Управление по отоплению» имеет ВСЕ, что связано с TRV, поскольку оно описывает количество постоянно циркулирующего тепла.«Тепловое управление» также ОЧЕНЬ связано как с эффективностью, так и с регулируемостью.

Значение теплового авторитета 1,0 означает, что температура (таким образом, энергия) точно равна температуре, необходимой для всех TRV для поддержания их уставки. Больше 1 означает, что температура выше, чем необходимо; меньше 1 означает, что меньше, чем нужно.

Для mod-con мощность нагрева 1,0 по определению является наиболее эффективной из возможных. Однако это сделало бы невозможным повышение температуры помещения.В конце концов, это ПРОСТО адекватно! В действительности авторитет тепла обычно выше 1,0. Насколько выше — вопрос предпочтений и образа жизни. Все, что вам нужно, чтобы получить больше тепла с помощью мод-конуса, — это увеличить кривую сброса. Чем выше мощность нагрева, тем быстрее вы сможете поднять температуру в помещении, но это будет некоторым «ударом» в отношении эффективности. При условии, что у пассажира есть доступ к кривой, он или она ПОЛНОСТЬЮ контролирует как эффективность, так и «скорость» и может уравновесить их для своего образа жизни.

Обратный трубопровод циркуляции горячей воды

Обратный трубопровод циркуляции иногда предусматривается в системе горячего водоснабжения, где желательно, чтобы горячая вода постоянно подавалась в арматуру. Обычно для систем, где расстояние от водонагревателя до расходных принадлежностей превышает 25 — 30 м .

Время достижения горячей водой приспособления без циркуляционного насоса

• 1 галлонов США в минуту = 0,0630 л / сек
• 1 фут = 0.305 м

Циркуляционный насос горячей воды

Трубка меньшего размера со встроенным насосом подключается к точке, близкой к самому дальнему приспособлению, и к точке, близкой к водонагревателю. Насос может работать непрерывно или периодически, обеспечивая циркуляцию воды, достаточной для поддержания падения температуры в трубопроводе при низком потреблении или его отсутствии в допустимых пределах.

Требуемый расход циркулирующей воды можно рассчитать

Q = q / (ρ c _p dt) (1)

где

Q = производительность насоса (м ³ / с)

q = потери тепла из трубопровода (Вт)

ρ = плотность воды (кг / м ³ ) (988 кг / м ³ при 50 ^o C)

c _p = удельная теплоемкость воды (Дж / кг ^o C) (4182 Дж / кг ^o C при 50 ^o C)

dt = перепад температуры ( ^o C)

Типичные потери тепла в изолированном трубопроводе находятся в диапазоне 30 — 60 Вт / м.Допустимый перепад температуры может составлять 10 ^o C .

Пример — Требуемый объем циркуляции в возвратном трубопроводе горячей воды

Длина трубопровода, включая циркуляционный трубопровод, составляет 100 м . При температуре воды 50 ^o ° C и средняя удельная тепловая потеря из трубопровода оценивается в 30 Вт / м. Суммарные потери тепла по всему трубопроводу можно рассчитать как

q = (100 м) (30 Вт / м)

= 3000 Вт

Требуемый расход воды для ограничения падения температуры до 10 ^o C можно рассчитать как

Q = (3000 Вт) / (( 988 кг / м ³ ) ( 4182 Дж / кг ^o C ) (10 ^o C) )

= 7.2 10 ^-5 м ³ / с

= ( 7,2 10 ^-5 м ³ / с) (1000 л / м ³ )

= 0,072 л / с s

Система горячего водоснабжения — обзор

E Горячая вода по сравнению с паровыми системами централизованного теплоснабжения

На этом этапе важно обсудить преимущества централизованного теплоснабжения с горячей водой, используемого в Европе, по сравнению с нынешними паровыми системами США. У системы централизованного теплоснабжения с горячей водой есть два основных преимущества: улучшенное управление системой (включая выравнивание нагрузки) и повышенная топливная эффективность (для комбинированного производства тепла и электроэнергии).

Регулирование количества тепла, которое достигает потребителя в системе горячего водоснабжения, достигается за счет регулирования расхода и температуры. Эти два параметра регулярно контролируются и регулируются на центральной теплоцентрали в ответ на потребность потребителя в тепле (в зависимости от температуры окружающей среды) и электрическую нагрузку. Система горячего водоснабжения обеспечивает большую гибкость в согласовании электрической нагрузки с генерирующей мощностью. Тепловая энергия может храниться в резервуарах для горячей воды в периоды высокого потребления электроэнергии и отводиться в периоды низкого потребления.Система с такими возможностями может выравнивать потребность системы в тепле, непрерывно отслеживая электрическую нагрузку (Muir, 1973,1975).

Чтобы проиллюстрировать экономию топлива, достижимую при использовании системы распределения горячей воды, а не паровой, были выполнены расчеты для систем, показанных на рис. 10 и 11. Система комбинированного производства тепла и электроэнергии с использованием горячего водоснабжения схематически представлена ​​на рис. 10. На рисунке 11 представлена ​​наша модель паровой системы производства тепла и электроэнергии.Расчетные данные для двух моделей приведены в таблице II. Каждая система обеспечивает 1 000 000 БТЕ полезной тепловой энергии и 110,02 кВт · ч электроэнергии. Столбец 1 в Таблице II показывает, что паровой системе требуется на 24% больше топлива для обеспечения тех же требований к мощности, что и для системы горячего водоснабжения.

Рис. 10. Схема водяной системы для сравнения водяных и паровых систем (см. Рис. 11).

Рис. 11. Схема паровой системы для сравнения водяных и паровых систем, (а) Паровая система с противодавлением, (б) Нагрев питательной воды для (а). (c) Условная единица для дополнения (a) и (b).

ТАБЛИЦА II. Сравнение водяных и паровых систем

Местоположение	1	2	3	4	5	6	7	8	9		10	10 b.Количество (фунты) Теплосодержание (тыс. Британских тепловых единиц) г Электроэнергия (кВт · ч) b. Количество (фунты).Давление [фунт / кв. Дюйм (абс.)] e.Теплосодержание (тыс. Британских тепловых единиц) Количество (фунты) Давление [фунт / кв. Дюйм (абсолютное)]Теплосодержание (тыс. Британских тепловых единиц) Электроэнергия (кВт · ч) IIC. f. Теплосодержание (тыс. Британских тепловых единиц) I. Водная система a. Вещество a F — S S W H H — — H E — — 1080 1080 1080 — — — — — — c. Давление psi (абсолютное) — — 1500 17,2 17,2 — — — — — — d. Температура (° F) — — 1000 220 220 — — — — — — e.Энтальпия (британских тепловых единиц / фунт) — — 1490 1142 188 — — — — — — — — 1654 — 1609 1234 203 1031 31 1000 — 1000 110.02 — — — — — — — — — — — IIA. Паровая система a. Вещество a F — S S W — S S W H E — — 905 905 905 — 90 815 815 — — — — 1500 200 — — 200 200 — — — d. Температура (° F) — — 1000 549 220 — 549 549 100 — — Энтальпия (британских тепловых единиц на фунт) — — 1490 1295 188 — 1295 1295 68 — — — — 1387 — 1349 1172 170 — 117 1055 55 1000 51,66 г Электроэнергия (кВт · ч) — — — — — — — — — — — IIB. Нагрев подачи для IIA a.Substancea a F W S S W W — — — — 903 E E — 905 161 161 161 905 — — — — — — — 1500 17. 2 — — — — — — — г. Температура (° F) — 50 1000 220 220 220 — — — — — e. Энтальпия (британских тепловых единиц / фунт) — 18 1490 1142 188 188 — — — — — — — 247 16 240 184 30 170 — — — — — — — — — — — — — — — 16.40 Обычная единица для дополнения IIA и IIB a. Вещество a F — — — — — — — — — — — 420 — — — — — — — — — — г. Электроэнергия — — — — — — — — — — 41.96 Итого для IIA, IIB и IIC 2054 — — — — — — — — 11030 Модель системы горячего водоснабжения, используемая здесь, представляет собой прямое приложение комбинированной теплоэнергетической технологии к схеме турбины с противодавлением (см. Столбцы 1–11, которые относятся к рис. 10 в разделе Система водоснабжения , таблица II). Модель паровой системы, однако, усложняется необходимостью подогрева питательной воды (конденсат не возвращается в паровую электростанцию, производящую тепло и электроэнергию), а также необходимостью дополнительной выработки электроэнергии для соответствия производительности системы горячего водоснабжения.(Эта разница в выходной мощности достигается за счет использования обычной электростанции конденсационного типа.) Таким образом, рис. 11 состоит из следующего: (a) Простая паровая система с противодавлением, которая подает 1 000 000 британских тепловых единиц. полезное тепло для распределительной системы при выработке электроэнергии (но значительно меньшей мощности, чем система горячего водоснабжения, поставляющая такое же количество тепла) (IIA в таблице II). (b) Паровая система с противодавлением, которая поставляет тепло для питательной воды котла, производя при этом небольшое количество электроэнергии.(На паровой теплоэлектроцентрали это производство пара и электроэнергии будет интегрировано с системой (а). Здесь они разделены, чтобы продемонстрировать потребности в топливе для нагрева питательной воды, которые связаны с паровой системой, которая не включая возврат конденсата) (IIB в таблице II). (c) Обычная конденсационная электростанция, которая поставляет электроэнергию, необходимую для согласования производительности паровой системы с более высокой электрической мощностью системы горячего водоснабжения (IIC в таблице II). Данные, связанные с каждым компонентом этой модели паровой системы, отображаются в таблице II под соответствующими номерами столбцов (которые относятся к схемам на рис. 11). Обобщая схему нумерации Таблицы II, имеем: 1. Подача топлива в котел. 2. Ввод воды в подпитку питательной воды котла 3. Пар с выхода котла. 4. Отвод пара из турбины с противодавлением. 5. Питательная вода котла. 6. Подпитка питательной воды котла. 7. Потери тепла в распределительной системе централизованного теплоснабжения. 8. Тепловая нагрузка в систему отопления потребителя. 9. Конденсат сбрасывается в канализацию. 10. Тепло, используемое в тепловой системе потребителя. 11. Выработанная электрическая энергия. В расчетах для Таблицы II использовался КПД котла 85%. Коэффициент полезного действия турбины по отношению к электроэнергии был принят равным 80% от максимума, теоретически достижимого при расширении до указанного давления, с остальным теплом, возникающим в выхлопном паре. Для простоты расчета предполагался только одноступенчатый нагрев питательной воды, нагрев горячей воды в системе I предполагался одноступенчатым, а требования к вспомогательной энергии не учитывались. Можно отметить, что в приведенном выше примере водяная и паровая системы приведены к равным выходам для сравнительных целей путем добавления выработки электроэнергии в традиционной системе (IIC). Это означает, что тепловая нагрузка ограничена по размеру, а электрическая нагрузка никогда не будет ограничена. Это всегда будет иметь место при подключении к сети достаточной мощности. Для изолированных систем (без подключения к сети) большее количество топлива, потребляемого паровой системой, составляет всего около 10%. Основными причинами более высокого расхода топлива для паровой системы являются (1) необходимость вырабатывать больше электроэнергии в обычных установках, (2) более высокие потери при распределении (10% по сравнению с 3%) и (3) потеря тепла. заказчиком в конденсате. У системы горячего водоснабжения есть и другие менее существенные преимущества, в том числе следующие: 1. Горячая вода с постоянным давлением экономично распределяется на расстояние до 60 км (37 миль) с учетом требований к мощности насоса. всего 0.От 5% до 3% тепловой мощности системы. Это обеспечивает большую гибкость в планировании подачи тепла от наиболее экономичных станций в периоды низкой нагрузки. Напротив, распределение пара возможно только на расстоянии одной или двух миль от паровой установки. 2. Простота интегрированной системы горячего водоснабжения низкого давления обеспечивает высокую надежность системы. 3. Учет пара намного сложнее, чем учет горячей воды, что приводит к большему количеству неучтенного пара. Это факторы, которые обусловили долговечность и постоянные темпы роста европейских систем горячего водоснабжения. Более высокая топливная эффективность систем горячего водоснабжения может обратить вспять неблагоприятную экономику для централизованного теплоснабжения в Соединенных Штатах, учитывая растущую стоимость топлива. Заинтересованный читатель найдет более подробное сравнение систем центрального отопления с паром и горячей водой в Muir (1975). Циркуляционный насос водонагревателя — Как обсуждать Циркуляционный насос водонагревателя Что вызывает грязную воду из водонагревателя? Одна из самых частых причин появления ржавчины горячей воды — скопление воды в водонагревателе. При закачке воды в бойлер в водопроводе могут образовываться небольшие следы ржавчины и грязи. Эта вода оседает на дне резервуара для горячей воды. Что заставляет предохранительный клапан водонагревателя сбрасывать воду? Причины выхода воды из предохранительного клапана. Если вы видите, что вода выходит из предохранительного клапана водонагревателя, есть еще две возможные причины. Клапан сброса давления работает по назначению, и вода сливается, чтобы снизить давление в баке.Проблема с клапаном как B. Плохое уплотнение и случайная утечка воды. К обоим следует относиться очень серьезно. Что такое циркуляционный насос горячей воды? Циркуляционные насосы для горячей воды. Циркуляционный насос горячей воды (циркуляционный насос) — это устройство, которое обеспечивает циркуляцию горячей воды по трубам в доме, так что горячая вода всегда доступна. Как эффективно работают циркуляторы горячей воды? Циркуляционный насос горячей воды удерживает горячую воду в ваших трубах. Верните горячую воду в плиту, когда закроете кран с горячей водой. Благодаря этому ваши трубы с горячей водой будут заполнены горячей водой, и вам не придется ждать, чтобы использовать горячую воду. Почему в моем водонагревателе не хватает горячей воды? Опять же, если вам не хватает горячей воды, причина будет зависеть от типа вашего отопления. Если у вас есть нагреватель бака, ваш бак может быть недостаточно большим для ваших нужд. Например, если ваш резервуар слишком мал для количества душевых, вы можете использовать всю горячую воду, прежде чем они все будут готовы. Почему мой водонагреватель приобретает грязный цвет? Если ваша вода станет грязной или ржавой, вы, скорее всего, заметите коррозию в своем баке. Единственное решение — заменить бак. Однако это также может быть связано с неисправным анодным стержнем. Перед заменой канистры промойте канистру и замените анодный стержень, чтобы увидеть, решит ли это проблему. Почему вода в моем водонагревателе ржавая? В большинстве случаев причиной появления ржавой горячей воды и других изменений цвета являются печи. Помните, что у газовых и электрических плит баки качественные, облицованные стеклом. В результате трещины в покрытии видны редко, а это значит, что вода может контактировать с резервуаром в случае коррозии металла. Почему мой водонагреватель так плохо пахнет? Если вода плохо пахнет, причиной могут быть бактерии на плите. Особенно это актуально, если вода идет из колодца. Это поможет очистить аквариум или вскипятить воду до максимальной температуры, чтобы убить бактерии.Если это не поможет, попробуйте очистить его отбеливателем. Причины высыхания грязной воды из водонагревателя Электрический водонагреватель спа обеспечивает комфортную температуру воды, когда вы хотите пользоваться ванной. Большинство спа перекачивают воду через нагревательную трубку, которая содержит электрический нагревательный элемент для нагрева воды по мере ее циркуляции. Если в трубе отопления мало или совсем нет воды, водонагреватель считается сухим. Почему мой водонагреватель продолжает протекать? Это приводит к появлению горячих точек на дне резервуара. В этом случае пламя перегреет емкость и сталь начнет разрушаться. С годами это обрушение в конечном итоге превращается в маленькую дыру, заполненную этим мусором, часто предотвращая утечки. Что означает изменение цвета вашего водонагревателя? Смена цвета горячей водой. Изменение цвета горячей воды происходит по ряду причин, в том числе из-за неисправного водонагревателя. Тем не менее, водонагреватель, которому всего несколько лет, все еще может обеспечивать обесцвеченную горячую воду, что не является признаком неисправности или неисправности прибора. Почему моя вода выходит грязной, когда я включаю воду? Эта проблема возникает, когда температура воды резко отличается от температуры в помещении, что часто бывает при резких изменениях погоды. Причины стекания грязной воды из водонагревателя Частицы ржавчины и грязь из труб также могут скапливаться на дне бойлера. Когда вы включаете плиту, резкое движение заставляет воду подниматься, превращая горячую воду в кране в коричневый цвет. Ржавые бактерии горячей воды. Почему в сливном поддоне водонагревателя есть вода? Вы можете придумать шесть различных причин, по которым в баке под котлом находится вода: Течет клапан TPR (предохранительный клапан температуры и давления). Это устройство наверху или сбоку водонагревателя с небольшим шарнирным рычагом, которое открывается, когда температура или давление воды в баке слишком высоки. Почему мой водонагреватель протекает снизу? Если течь находится на дне бака, у вас это плохо получается.Наиболее вероятный сценарий в этом случае состоит в том, что осадок образовался и корродировал дно резервуара, создав серьезную проблему и потребовав совершенно нового котла. Что вызывает горячие точки на дне водонагревателя? Затем вода движется. Песок (частицы), скапливающиеся на дне резервуара, лишь незначительно вытесняют воду. Это приводит к появлению горячих точек на дне резервуара. В этом случае пламя перегреет емкость и сталь начнет разрушаться. Как получить холодную воду из водонагревателя? Подсоедините обычный садовый шланг к сливному крану на дне водонагревателя, чтобы слить воду из бака. Выведите шланг. Откройте сливной кран и несколько ближайших кранов горячей воды, чтобы вода полностью слилась из бака. Затем откройте входное отверстие для холодной воды, чтобы промыть резервуар в течение нескольких минут, пока через него течет холодная вода. Почему задерживается грязная вода из водонагревателя Когда дело доходит до водопровода, обесцвеченная вода является одной из самых распространенных проблем.В некоторых случаях это могло произойти из-за того, что сантехническая компания чистила трубы. В остальных случаях проблема с плитой или водонагревателем требует немедленного внимания. Почему мой газовый водонагреватель продолжает отключаться? Обратиться к специалисту для замены газового клапана. Сегодняшние газовые водонагреватели имеют решетки для забора воздуха в нижней части водонагревателя, которые заполнены пылью, грязью, сажей, кошачьей шерстью, ворсом и т.д. газовые горелки включены. Почему мой водонагреватель загрязняется? В некоторых случаях это может быть связано с очисткой труб сантехнической компанией. В остальных случаях проблема с плитой или водонагревателем требует немедленного внимания. В противном случае вы рискуете серьезным затоплением и непоправимым повреждением полов, стен и других элементов вашего дома. Что делать, если у вас не работает водонагреватель? Если вы все еще не можете понять причину отсутствия горячей воды после просмотра каждого из этих пунктов, возможно, пришло время вызвать специалиста.Если у вас газовое отопление, проверьте, открыт ли газовый кран. В противном случае у вас может быть проблема с пилотной лампой или горелкой. См. Пункты 10, 11 и 12 ниже, чтобы узнать, как решить эти проблемы. Какие общие проблемы с водонагревателями? 13 Распространенные проблемы котла (советы по их решению) 1 1. Нет горячей воды. Если у вас нет горячей воды, существует несколько возможных причин, и вам необходимо методично просмотреть их все, чтобы устранить 2 2. Недостаточно горячей воды или недостаточно горячей воды.3 3. Вода слишком горячая. 4 4. Вода нагревается слишком долго. 5 5. Низкое давление воды. Причина, по которой грязная вода из водонагревателя опускается в раковину Водонагреватели иногда могут стать причиной загрязнения водопроводной воды. По мере старения водонагревателя металлические части могут ржаветь, вызывая обесцвечивание воды. Накопление осадка на дне резервуара также может нарушиться, и водопроводная вода может стать мутной. Почему в моем водонагревателе есть осадок? Большинство людей думают о резервуаре с горячей водой только тогда, когда душ слишком быстро переходит из горячего в холодный. Со временем в резервуаре для хранения накапливаются минеральные отложения и частицы пресной воды. Почему у моего водонагревателя ржавчина внизу? Частицы ржавчины и грязь из труб также могут скапливаться на дне котла. Когда вы включаете плиту, резкое движение заставляет воду подниматься, превращая горячую воду в кране в коричневый цвет. Почему на моем водонагревателе есть коричневые пятна? Каждый раз, когда набирается горячая вода, она контактирует с пятнами ржавчины, образующимися в резервуаре, загрязняется и становится коричневой.Частицы ржавчины и грязь из труб также могут собираться на дне котла. Когда вы включаете плиту, резкое движение заставляет воду подниматься, превращая горячую воду в кране в коричневый цвет. Причина, по которой течет грязная вода из водонагревателя Вероятно, наиболее частой причиной обесцвечивания горячей воды является накопление отложений и минералов в водонагревателе. Осадок — это твердый материал в воде, который осел на дне бойлера. Минеральные отложения образуются, когда минералы в воде прилипают к стенкам труб или в резервуаре и со временем накапливаются. Почему у моего нового водонагревателя изменилась окраска воды? Если у вас новый водонагреватель с медными или пластиковыми водопроводными трубами, временные отключения воды часто обесцвечивают конечное использование вашей домашней водопроводной системы. Откройте кран с холодной водой в любом месте дома. Если вода вытекает и обесцвечивается, проблема не в водонагревателе. Почему у моего газового водонагревателя проблема? Если вы обнаружите, что ваш газовый котел восстанавливается слишком медленно, возможно, что термостат установлен слишком низко, отверстие горелки слишком грязное или забито и нуждается в очистке, давление газа слишком низкое или вентиляционная линия слишком низкий.слишком грязный, и его тоже нужно почистить. Почему во время стирки у меня выходит горячая вода? В противном случае грязь может накапливаться только в водонагревателе, который вылезет наружу, когда вы его помоете (каламбур). Однако это не обязательно означает, что это не повод для беспокойства. Основная причина образования отложений в трубах заключается в том, что в трубах могут образовываться трещины, через которые может проходить грязь. Что убивает грязную воду из водонагревателя Наиболее опасными бактериями в котлах является Legionella pneumophila, которая, как известно, является источником болезни легионеров, опасной для жизни инфекции легких, которую часто принимают за обычную пневмонию.Небольшие количества этих бактерий распространены в городских системах водоснабжения, но они не размножаются при низких температурах. Что заставляет водонагреватель сливать воду? Но вы можете отремонтировать напорный клапан, если он протекает. Большинство коммерческих водонагревателей имеют предохранительный клапан. Предохранительный клапан предназначен для слива воды в двух случаях: когда происходит один из этих случаев, предохранительный клапан срабатывает и из предохранительного клапана выходит избыточная горячая вода. Что заставляет предохранительный клапан водонагревателя выпускать воду? Если температура вызывает разряд, высока вероятность того, что будет выпущено большое количество воды.Большинство клапанов T&P открывается при давлении 150 фунтов на квадратный дюйм. Когда давление в резервуаре достигает этого уровня, клапан открывается до тех пор, пока не будет сброшено избыточное давление. Если давление вызвало сброс, вы обычно увидите около 1 стакана воды на каждые 10 галлонов в резервуаре (на выпускное отверстие). Что происходит при открытии предохранительного клапана? Если предохранительный клапан на вашем водонагревателе работает, он откроется. Это позволит паре и горячей воде выйти из выхлопной трубы, и ваш котел снова будет безопасно работать. Что вызывает срабатывание предохранительного клапана котла? Другая возможность — вы установили не тот клапан. Водонагреватель стандартной температуры с предохранительным клапаном (TPRV) подает воду под давлением 150 фунтов на квадратный дюйм или 210 ° F. Если вы случайно установите предохранительный клапан водонагревателя или другой клапан, он отключится при более низком давлении и потоке. при неправильных обстоятельствах. Что заставляет предохранительный клапан водонагревателя сливать воду из резервуара Она снова выходит через предохранительный клапан.Но почему вода выделяет воду? Если предохранительный клапан вашего водонагревателя протекает, это может быть слишком высокая температура, слишком высокое давление или просто утечка в предохранительном клапане. Когда открывается предохранительный клапан водонагревателя? Если температура или давление в любой момент достигают опасного уровня, водонагреватель открывает предохранительный клапан и сливает воду из бака до тех пор, пока температура и давление не вернутся к норме. Причины утечки воды из предохранительного клапана. Какое должно быть давление для выпуска воды из водонагревателя? Водонагреватель стандартной температуры с предохранительным клапаном (TPRV) подает воду под давлением 150 фунтов на квадратный дюйм или 210 ° F. Если вы случайно установите предохранительный клапан водонагревателя или другой клапан, он отключится при более низком давлении. и течь в неправильных обстоятельствах. Ремонт клапана сброса давления охладителя. Из-за чего из водонагревателя начинает капать вода? Если проблема не связана с температурой или давлением воды, возможно, неисправен предохранительный клапан.Иногда предохранительный клапан установлен неправильно, или прокладка или другие детали со временем изнашиваются, что приводит к утечке предохранительного клапана. Почему мой водонагреватель пропускает слишком много воды? Если вода выходит через предохранительный клапан из-за слишком высокой температуры, сам предохранительный клапан работает правильно и не требует замены. Вы можете попробовать снизить температуру или обратиться к водопроводчику, чтобы найти решение, если предохранительный клапан слишком часто сливает воду. Что заставляет водонагреватель открываться и выпускать воду? Клапан T&P открывается по трем причинам. Неисправность температуры, давления или клапана. Когда температура воды в нагревателе достигает 210 ° F, открывается клапан T&P и выпускает воду до тех пор, пока температура воды не упадет. Как работает циркуляционный насос горячей воды? Рециркуляционная линия — это отдельная линия, которая течет от линии горячей воды на самой дальней линии к котлу. Насос котла перекачивает горячую воду по циркуляционной трубе. В трубу необходимо установить обратный клапан, чтобы горячая вода текла только в одном направлении. Аквастат устанавливается в трубу горячего водоснабжения. Что такое циркуляционный насос горячей воды? Циркуляционный насос для горячей воды — это тип насоса, установленного в водопроводных системах, который забирает горячую воду из бойлера, одновременно проталкивая охлажденную воду по трубам в бойлер. Этот тип насосов гарантирует почти мгновенную подачу горячей воды при необходимости. Что такое циркуляционный насос горячей воды? Топ 5 циркуляционных насосов Циркуляционный насос BOKYWOX. Мало что в жизни расстраивает сильнее, чем холодный душ без давления воды. Grundfos GRU595916. Grundfos — один из самых популярных насосов с таймером. Накопительный насос горячей воды BACOENG. Руководство по покупкам. Что такое схема циркуляционного насоса горячей воды Как следует из названия, циркуляционный насос горячей воды создает контур, в котором горячая вода протекает через все арматуры, краны и краны в вашей циркуляционной системе.Горячая вода непрерывно циркулирует по трубе, включая самые дальние арматуры. Куда поставить насос горячей воды? Во многих случаях циркуляционный насос горячей воды устанавливается над водонагревателем. Хотя это стандартная практика, бывают случаи, когда под раковиной устанавливают насос для горячей воды. Порядок монтажа остается таким же, как и для предыдущей системы водяного отопления, но получается местный монтаж. Как установить циркуляционный насос в бак с горячей водой? В трубопроводной петле установлен циркуляционный насос для направления горячей воды из бака по подающему и обратному патрубкам.Taco предлагает три отличных варианта для этой системы: • Plumb NPlug • SmartPlus ™ • TacoGenie. Труба без обратной трубы. Как работает система горячего водоснабжения с обратной связью? Система циркуляции горячей воды (более высокие затраты на установку, более высокие эксплуатационные расходы, больший комфорт с горячей водой, не влияет на комфортность холодной воды) В системе циркуляции горячей воды / замкнутой системе используется специальная труба для горячей воды, которая проходит по всему дому и поступает в систему отопления. Циркуляционный насос горячей воды без резервуара Вы можете установить циркуляционный насос горячей или горячей воды в своем нынешнем или новом доме. Основное отличие насосов горячей воды в новых домах заключается в том, что можно установить полную систему циркуляционных насосов (тип 1). Для этого требуется установка дополнительного водопровода. Как работает безрезервуарный водонагреватель? Включите бытовую технику, чтобы потекла горячая вода. Холодная вода поступает в технологический процесс, и датчик посылает сигнал на внутренний блок управления компьютера, электрический блок управления (ЭБУ). Электронный блок управления (ЭБУ) активирует нагревательный элемент, и нагревательный элемент передает тепло воде, с которой он контактирует. Бесконтактные водонагреватели для Вас? Проточные водонагреватели имеют ряд преимуществ перед обычными водонагревателями. Они экономят энергию (и экономят ваши деньги), обеспечивают неограниченное количество горячей воды, маленькие и компактные, никогда не протекают и не добавляют вредных металлов в воду. Лучше всего то, что они служат вдвое дольше, чем баковые водонагреватели. Циркуляционный насос водонагревателя Циркуляционный насос горячей воды — это водяной насос, который встроен в водопроводные трубы в вашем доме.Подает холодную воду в бойлер при закрытом кране. Таким образом, вы сразу получите горячую воду, когда откроете кран. Какова функция циркуляционного насоса? Циркуляционный насос. Эта система, обычно известная как циркуляционный насос, отвечает за циркуляцию воды в нагреватель и из него, создавая процесс последующего нагрева для обеспечения горячей водой. Оборудование кровеносной системы. Преимущества системы рециркуляции. Недостатки системы рециркуляции. Последние слова. Какое сокращение означает циркуляционные водяные насосы? CWP — циркуляционный насос. Это довольно общее определение, и его можно найти в следующих категориях в инструменте Acronym Finder: Стиль MLA: CWP. Найдите сокращения. 2020 11 ноября 2020 г. (CWP) .html. Стиль Чикаго — Поиск по аббревиатуре. Циркуляционный насос ГВС Циркуляционные насосы ГВС Циркуляционные насосы — это устройства, которые создают поток жидкости в контурах отопления или охлаждения.Это особый тип насоса, используемый для циркуляции горячей воды в замкнутом контуре, обычно используемый в гидравлических системах отопления или охлаждения. Что такое насос мгновенного приготовления горячей воды? Циркуляционный насос горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда она вам больше всего нужна, без потери воды в канализацию, пока вы ждете поступления горячей воды. Что такое рециркуляционный насос? Циркуляционный насос — это электротурбинный насос, который устанавливается в трубопроводе горячей воды.Он имеет резьбовые соединения 3/4 » и подходит к линии горячей воды рядом с бойлером или рядом с прибором, которому требуется горячая вода. Что такое установка циркуляционного насоса горячей воды По определению, циркуляционный насос горячей воды — это особый тип водяного насоса, установленный в вашем доме, который обеспечивает прямой или почти мгновенный доступ к горячей воде для вашего крана или другого оборудования. Циркуляционный насос горячей воды просто сокращает время, необходимое для достижения горячей водой вашего смесителя. Какая компания лучше всего ремонтирует циркуляционный насос? Поскольку они являются одними из наиболее важных компонентов системы, их очень легко отремонтировать и / или заменить. Компания Taco, известный производитель циркуляционных насосов, является прекрасным примером того, как легко ремонтировать большинство водонагревателей и циркуляционных насосов бойлеров. Что мне делать, если мой циркуляционный насос вышел из строя? Перед началом ремонта запросите полный ремонтный комплект у производителя, чтобы минимизировать время простоя нагревателя. Отключите электричество, воду и топливо от водонагревателя или бойлера и насоса. Выключите циркуляционный насос. Куда девается циркуляционный насос в доме? Он направляет горячую воду из бойлерной системы через систему трубопроводов к различным источникам горячей воды в вашем доме, таким как раковина в ванной и кухонная раковина. Как домовладелец, вы любите горячую воду и, вероятно, предпочтете ее, если вы этого не сделаете из-за проблемы с циркуляционным насосом. Что делает циркуляционный насос в гидромассажной ванне? Циркуляционные насосы для спа — это насосы с низким расходом, которые непрерывно циркулируют в воде настолько медленно, насколько это возможно, чтобы обеспечить ваш спа-центр непрерывным фильтром, теплом и химически очищенной водой. Что такое циркуляционный насос горячей воды Поиск и устранение неисправностей Для устранения неисправности циркуляционного насоса сначала убедитесь, что бойлер уже горячий (если нет, то проблема с термостатом), но горячая вода не сливается из бака . Подождите, пока температура котла достигнет желаемого значения, после чего необходимо включить насос, затем проверьте устройство. Что такое циркуляция воды? В природе круговорот воды представляет собой смесь слоев, которые встречаются в водоеме.Эта смесь помогает сбалансировать распределение концентрации кислорода, содержания питательных веществ, концентрации соли, отходов и загрязняющих веществ и температуры. Что такое контур возврата горячей воды? В контуре горячего водоснабжения используется небольшой насос для циркуляции горячей воды между водонагревателем и удаленной ванной или кухней. Сделать петлю довольно легко, но сделать это немного сложнее, чтобы не тратить много энергии. Что такое система возврата горячей воды? В традиционной системе циркуляции горячей воды есть специальный обратный трубопровод горячей воды, который проходит от ванной комнаты или самого дальнего прибора к водонагревателю. В котле циркуляционный насос забирает воду из самого дальнего устройства в котел, создавая цикл. Что такое система мгновенного горячего водоснабжения? Мгновенную систему горячего водоснабжения можно назвать мгновенной или моментальной. Система проточного газового горячего водоснабжения нагревает горячую воду, протекающую через теплообменник в установке. Теплообменник нагревается газовой горелкой. Система мгновенного горячего водоснабжения подает горячую воду по запросу каждый раз, когда вы открываете кран. Водонагреватель и бойлер — это одно и то же? В чем разница между водонагревателем и водонагревателем? Водонагреватель обеспечивает подачу горячей питьевой воды по мере необходимости, а водонагреватель сохраняет тепло и комфорт в холодное время года. Как работает циркуляционный насос на безбаквальном водонагревателе? Циркуляционный водонагреватель работает при включении насоса выключателем или датчиком движения. Это наиболее энергоэффективный и водосберегающий способ включения водонагревателя. Циркуляционный насос водонагревателя и водонагреватели точки использования Если это тепловой насос, циркуляция, вероятно, является лучшим вариантом энергии; если это прямая электрическая система, отопление — хорошая идея. Если вы сжигаете природный газ, вы должны решить, хотите ли вы сравнить затраты или влияние на климат, и получить соответствующие данные для ваших поставщиков энергии. В чем смысл использования электрического водонагревателя? Преимуществом использования электрического водонагревателя может быть автономный прибор или запасной вариант для существующего водонагревателя. Установка также проста. Тем не менее, я рекомендую проконсультироваться со специалистом, чтобы исключить утечки и другие потенциальные проблемы. Каковы преимущества системы рециркуляции горячей воды по запросу? Системы циркуляции горячей воды по запросу могут сэкономить воду и энергию в определенных ситуациях. Потенциальные преимущества установки системы рециркуляции по требованию в вашем следующем новом строительстве или проекте улучшения дома включают: Как работает процесс в водонагревателе? Этот процесс аналогичен открытию крана с горячей водой и спуску воды до тех пор, пока она не станет горячей, но вместо того, чтобы спускать воду в канализацию, вы просто возвращаетесь к водонагревателю. Вода экономит энергию и воду. Горячая вода периодически циркулирует в интегрированной циркуляционной системе. Как горячая вода возвращается в водонагреватель? Горячая вода периодически циркулирует в интегрированной циркуляционной системе.Горячая вода возвращается в котел по трубам холодной воды. Этот процесс немного повышает температуру холодной воды, но через короткое время возвращается к нормальной холодной температуре. Циркуляционный насос водонагревателя по запросу Циркуляционный насос для системы циркуляции горячей воды по запросу. Обеспечивает горячую воду по запросу по всему дому без установки кнопок или кабелей. Контроллер регулирующего насоса находится в приточном ящике и работает от любого водопровода.Проверьте параметры управления рециркуляцией через приложение для смартфона. Как работает циркуляционный насос горячей воды по запросу? В ваших циркуляционных насосах для горячей воды с регулируемой скоростью используется насос с регулируемой скоростью для возврата холодной воды из линии горячей воды в котел по существующим линиям холодной воды. Экономьте воду, время и деньги! Как работает водонагреватель по запросу? Ждать горячей воды больно, как бы эффективно она ни нагревалась.Вода быстро нагревается с помощью водонагревателя по запросу, когда вы открываете кран с горячей водой, но горячая вода в раковине или душе может длиться бесконечно. Есть ли по запросу системы рециркуляции горячей воды? с гордостью представляет вам эти эксклюзивные системы рециркуляции горячей воды по запросу от Advanced Conservation Technology, Inc. , которые идеально подходят для домашнего или коммерческого использования, экономя ваше время и деньги и одновременно защищая окружающую среду. Как работает система рециркуляции по требованию? В циркуляционной системе по потребности, когда система активирована, насос циркулирует холодную воду, которая была в трубопроводе горячей воды, и возвращает ее по трубопроводу холодной воды в бойлер.Когда вода достигает желаемой температуры, контроллер останавливает насос. Нормально открытый или закрытый термостат циркуляционного насоса водонагревателя Термостат подключен к зонному клапану и открывает клапан, когда есть потребность в тепле (при нормально закрытом зональном клапане). Как только открывается зональный клапан, концевой выключатель активирует реле вашего циркуляционного насоса. Если клапан зоны нормально открыт, термостат закроет клапан и выключит циркуляционный насос. Как работает термостат циркуляционного насоса? Как и любой термостат, термостат циркуляционного насоса используется для контроля температуры горячей воды и для включения и выключения насоса по мере необходимости, чтобы обеспечить правильную циркуляцию горячей воды в вашем доме без потерь энергии. Как работает термостат на водонагревателе? Термостат можно использовать в дополнение к таймеру или отдельно. Термостат останавливает насос, когда он достигает высокой температуры в трубопроводе горячей воды, и включает его снова, когда температура падает ниже определенной точки. Как работает циркуляционный насос в системе водяного отопления? Частично ответ на этот вопрос зависит от обычной практики установки системы отопления в вашем районе. В некоторых местах гидравлическая система отопления устроена так, что термостат просто включает циркуляционный насос для подачи горячей воды из котла в отапливаемое помещение. Как работает циркуляционный насос в котле? В некоторых районах гидравлическая система отопления устроена так, что термостат просто включает циркуляционный насос для подачи горячей воды из котла в отапливаемое помещение.Опять же, это температура воды в системе, контролируемая котлом Aquastat, которая включает и выключает горелку. Циркуляционные насосы горячей воды по запросу • кран • Активировано • Умная • Technology ™ Включите любой кран с горячей водой на 1 секунду, а затем выключите его. запустить систему. Через 30-45 секунд будет горячая вода. жду тебя, когда ты снова включишь кран. Тупик Сантехника: Тупиковая сантехника описывает полностью закрытую водопроводную трубу, которая не ведет ни к чему, кроме последнего приспособления, которое она обслуживает. Большинство домов имеют тупиковую водопроводную сеть и могут включать 2 или более тупиковых линий. В наших циркуляционных насосах для горячей воды по запросу используется насос с активированным потоком для возврата холодной воды в подвод горячей воды к водонагревателю через имеющуюся холодную воду линии. Экономия воды, времени и денег! Выделенные линии рециркуляции: В доме со специальной возвратной линией есть 1 дополнительная водопроводная линия, которая идет от самой дальней точки горячей воды обратно к водонагревателю. Он предназначен для циркуляции горячей воды и не обеспечивает водой какие-либо приспособления. Наши специальные системы циркуляции обратной линии сокращают затраты на электроэнергию, экономят воду и практически исключают утечки из точечных отверстий. Экономит воду, энергию и деньги! Один циркуляционный насос горячей воды обеспечивает более быструю подачу горячей воды для всего дом Активируется при включении любого крана горячей воды в доме Работает с баком или без баковых водонагревателей Простая установка за один час Устанавливается в стороне от водонагревателя Уменьшает счет за воду и не влияет на счет за газ Работает с баком или без баковых водонагревателей Автоматизирует линию циркуляции горячей воды без таймеров и кнопок Активируется при включении любого крана горячей воды в доме Простая установка за один час Может заменить существующий насос или установленный на нем водонагреватель Снижает затраты на энергию (природный газ, пропан, мазут) «Руководство по выбору продукции» Наш первый и единственный вопрос отделяет тех, кто тратит воду впустую те, которые тратят энергию. Если вы уже знаете этот или другое — ваша проблема, продолжайте и нажмите на ссылку, которая приведет вас на соответствующую страницу продукта. Для тех, кто любит подробности к каждому ответу прилагается краткое описание. Q: Вы получаете горячую воду «мгновенно» или «ждете вечно», наблюдая, как вода стекает в канализацию? «Жди вечно» Вы когда-нибудь спрашивали себя: «Как мне быстрее получить горячую воду?». Наши тупиковые продукты для резервуарных и безбаквальных водонагревателей являются доступными и простыми в установке решениями. Многие из наших клиентов ненавидят тратить воду впустую или у них нет времени на то, чтобы стоять и ждать или терпеть не могу тратить деньги. Фактически, для большинство наших клиентов это все перечисленное. Водонагреватели располагаются в гаражах или на чердаках сбоку от дом.Обычно одна или несколько ванных комнат или кухни расположен далеко от места, где нужна горячая вода. Мы слышали жалобы клиентов на придется ждать от 45 секунд до 3 или 4 минут или даже дольше. Вам больше не нужно ждать. В типичном доме может быть горячая вода. 30–45 секунд или меньше, не теряя зря! «Мгновенно» Наши клиенты, ответившие на этот вопрос «мгновенно», сказали нас они любят удобство быстрого получения горячей воды, но знают свои счет за электроэнергию намного выше, чем нужно. Они тратят энергию так, что в нескольких случаях каждый день нужна горячая вода, им не нужно ее ждать. Некоторые даже сказали, когда они спросили своего сантехника, почему горячая вода линия протекает, они сказали, что это потому, что циркуляционный насос включен на всех время и предложил выключить его. Если вы просто выключите насос, вы снизите свой счет за электроэнергию и уменьшите вероятность утечки, но вы начнете тратить воду впустую, пока ты ждешь.Лучшее решение — включать насос только тогда, когда вам нужно. горячая вода, которая обычно составляет менее 2–3% времени. Вы можете получить горячую воду быстро, не тратя энергию, и практически Устраните точечные протечки в трубах с горячей водой. Решение: Решение: Примечание : Вы можете получить горячую воду слишком быстро. alexxlab Отоплен Пп трубы для отопления: какая ППР труба лучше, как выбрать, технические характеристики полипропилена, виды alexxlab 04.01.2022 0 Отоплен Газовые котлы отопления старого образца: Для чего нужна и как работает автоматика на газовых котлах старого образца alexxlab 04.01.2022 0 Отоплен Печи для дома с водяным отоплением: какую печь выбрать и почему + лучшие решения по проектированию alexxlab 30.11.2021 0 Отоплен Маленький насос для отопления: Циркуляционные насосы для отопления маленькие выгодно купить в магазине MirCli alexxlab 28.11.2021 0 Отоплен Схема отопления самотеком: Система отопления с естественной циркуляцией – схемы без насоса alexxlab 20.11.2021 0 Отоплен Отопление от дровяной печи и системы батарей: какую печь выбрать и почему + лучшие решения по проектированию alexxlab 05.11.2021 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
