Газовый котел, широко сегодня используемый для автономного отопления, относится к оборудованию повышенной опасности из-за особенных свойств применяемого топлива – природного газа. Поэтому за его безопасность отвечает система автоматики, контролирующая работу котла и обеспечивающая заданный потребителем режим его работы. Для четкого выполнения своих функций системе автоматики необходимо знать, какую температуру имеет теплоноситель в каждый конкретный момент времени. Чтобы иметь возможность получать такую информацию, в конструкции всех газовых котлов предусмотрены датчики температуры.

Датчики для котлов: виды и принцип действия

Датчики температуры для котлов представляют собой терморезисторы, сопротивление которых изменяется в результате их нагрева. Во всех современных газовых котлах используются датчики NTC-типа. Эта аббревиатура расшифровывается, как Negative Temperature Coefficient, то есть, они имеют отрицательный температурный коэффициент.

При нагревании сопротивление такого датчика резко уменьшается, а при охлаждении – повышается. Обычно в паре с датчиком работает микропроцессор, который по величине сопротивления термистора определяет соответствующее значение температуры измеряемой среды.

В различных моделях газовых котлов устанавливаются датчики разных видов, в том числе:

• погружные;
• накладные;
• для отопительного контура;
• уличные датчики;
• датчики комнатной температуры;
• для контура ГВС;
• в латунном, никелированном, стальном или полимерном корпусе из термостойкого материала.

Погружные датчики для котлов отопления устанавливаются в специальные посадочные отверстия, предусмотренные конструкцией оборудования, на трубопроводах в местах выхода из теплообменника. Их конструкция предусматривает наличие:

• чувствительного элемента, который погружается в теплоноситель;
• резьбы с гайкой;
• выводных клемм для подсоединения разъема проводов, идущих к панели управления.

Уличный датчик для котла предназначен для настройки температуры отопления в зависимости от температуры на улице.

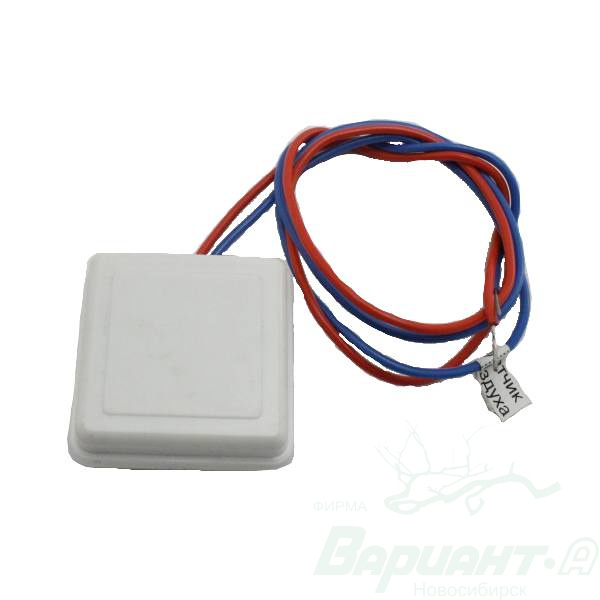

Датчик комнатной температуры газового котла стоит купить, если вам необходимо подстраивать температуру в зависимости от температуры внутри помещения.

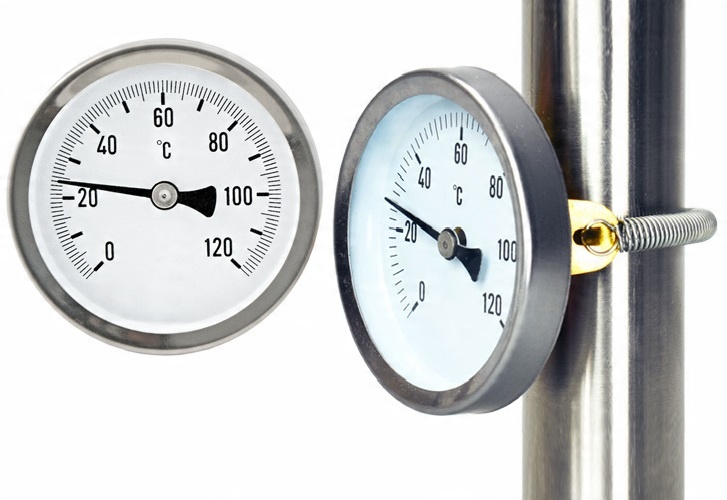

Накладные датчики для котлов отопления крепятся к трубке подачи теплоносителя в отопительный контур горячей воды или в контур ГВС с наружной ее стороны с помощью скобы-фиксатора. Корпус их обычно изготавливается из полиамидного термопласта, а фиксатор – из оцинкованной стали. По аналогии с погружным термистором, датчик температуры котла NTC накладного типа тоже имеет клеммы, которые изготавливают из латуни. Такие датчики имеют большую инерционность в реагировании на изменения температуры в контуре котла, чем погружные, но зато при их замене не требуется сливать воду из системы отопления, что значительно упрощает и ускоряет ремонт оборудования.

Преимущества датчиков температуры для газовых котлов на piramida24.

ru

Популярность газовых котлов для устройства индивидуального отопления и горячего водоснабжения частных домов и коттеджей в России объясняется более доступной стоимостью газа, по сравнению с другими видами энергоресурсов, что вызывает повышенный спрос и на запчасти для этого оборудования. Датчик на газовый котел относится к довольно востребованным запчастям, поскольку работает под постоянным воздействием высоких температур и агрессивной среды (погружные датчики). При выходе из строя этого важного элемента, нужно купить в котел датчик, абсолютно идентичный тому, который предусмотрен конструкцией вашего газового котла.

Интернет магазин Пирамида24 предлагает широкий выбор датчиков для газовых котлов большинства используемых в России брендов, включая Ariston и Bosch, Baxi и Ferroli, Vaillant и других. Мы предлагаем нашим клиентам:

• широкий ассортимент датчиков;
• комфортные условия покупки;
• предоставление гарантии на купленный товар;
• консультационную поддержку опытных специалистов по выбору запчастей, подходящих к конкретной модели газового котла;
• возможность оплаты удобным способом.

Мы продаем только оригинальные датчики и их качественные аналоги от проверенных производителей. Купить датчики температуры для котлов на piramida24.ru можно по эксклюзивной цене с быстрой доставкой по Ростову-на-Дону и России. Звоните нам или оставляйте заказ в онлайн форме на сайте!

Датчик температуры накладной pt1000 и рт100 – diolenergo.ru

Накладной датчик незаменим в ситуациях, когда недопустимо переохлаждение или перегрев жидкости внутри системы. Пар, воду или масло требуется поддерживать при заданной температуре для обеспечения безопасности и стабильной работы оборудования.  Датчик температуры накладной может иметь как положительный, так и отрицательный коэффициент температур.



Датчик температуры накладной pt1000 и pt100: особенности



Накладной датчик – это, по сути, электрический термометр, который измеряет температуру воды, а также других веществ, протекающих в трубах, путем измерения температуры поверхности самой трубы. На контактной поверхности датчика установлен терморезистивный элемент Pt100 или Pt1000, сопротивление которого увеличивается при нагревании поверхности.

Виды накладных датчиков температуры:

• кабельный – представляет собой конструкцию из стальной трубки и соединительного кабеля. На конце трубки – изогнутый датчик. Крепится к устойчивым твердым поверхностям винтовым хомутом;
• в герметичном корпусе – для эксплуатации в жестких условиях. Корпус сделан из высокопрочного виброустойчивого пластика. Монтируется на трубе с помощью хомута с железным замком.

Какую бы конструкцию вы не выбрали, при монтаже рекомендуется место соприкосновения трубы с элементом обработать теплопроводящей пастой, а сам датчик закрыть теплоизоляцией.



Датчик температуры накладной pt1000 и рт100: сфера применения

• система водяного и воздушного охлаждения;
• система смазки;
• рефрижераторная система;
• система горячего и холодного водоснабжения;
• система трубопроводов отопления и солнечных коллекторов;
• бытовые системы отопления;
• гидравлические системы;
• промышленность – там, где поддержание температуры важный фактор в процессе производства (холодильные и сушильные камеры, печи, складские помещения).

Наша компания предлагает Вам купить качественный датчик температуры накладной pt1000 и рт100 датчик температуры с гарантией от производителя! Звоните нам или оставьте свой номер телефона, и наш менеджер оперативно свяжется с вами.



Salus TS600 беспроводной датчик температуры для отопления

Настоящая Политика конфиденциальности является составной частью Пользовательского соглашения Сайта и действует в отношении всей информации, в том числе персональных данных Пользователя, получаемых Администрацией Сайта в процессе работы Пользователя с Сайтом, исполнения Пользовательского соглашения  и соглашений между Администрацией сайта и Пользователем. Использование Сайта означает безоговорочное согласие Пользователя с настоящей Политикой конфиденциальности и указанными в ней условиями обработки его персональных данных; в случае несогласия с этими условиями Пользователь должен воздержаться от использования Сайта.

Перед использованием Сайта Пользователю необходимо внимательно изучить настоящую Политику конфиденциальности.

1. ПЕРСОНАЛЬНЫЕ ДАННЫЕ

1.1. Предоставление в любой форме (регистрация на Сайте, осуществление заказов, подписка на рекламные рассылки и тд.) своих персональных данных Администрации сайта, Пользователь выражает согласие на обработку персональных данных Администрацией сайта в соответствии с Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

1.2. Обработка персональных данных осуществляется в целях исполнения Пользовательского соглашения и иных соглашений между Администрацией сайта и Пользователем.

1.3. Обработка персональных данных производится исключительно на территории Российской Федерации, с соблюдением действующего законодательства Российской Федерации.

1.4. Согласие Пользователя на обработку его персональных данных дается Администрации сайта на срок исполнения обязательств между Пользователем и Администрацией сайта в рамках Пользовательского соглашения или других соглашений между Пользователем и Администрацией сайта.

1.5. В случае отзыва согласия на обработку персональных данных Пользователя, Пользователь уведомляет об этом Администрацию Сайта письменно или по электронной почте. После получения данного уведомления Администрация Сайта прекращает обработку персональных данных Пользователя и удаляет.

1.6. Сайт не имеет статуса оператора персональных данных. Персональные данные Пользователя не передаются каким-либо третьим лицам, за исключением случаев, прямо предусмотренных настоящей Политикой конфиденциальности.

2. МЕРЫ ПО ЗАЩИТЕ ПЕРСОНАЛЬНЫХ ДАННЫХ

2.1. В своей деятельности Администрация сайта руководствуется Федеральным законом “О персональных данных” от 27.07.2006 №152-ФЗ.

2.2. Администрация сайта принимает все разумные меры по защите персональных данных Пользователей и соблюдает права субъектов персональных данных, установленные действующим законодательством Российской Федерации.

2.3. Защита персональных данных Пользователя осуществляется с использованием физических, технических и административных мероприятий, нацеленных на предотвращение риска потери, неправильного использования, несанкционированного доступа, нарушения конфиденциальности и изменения данных. Меры обеспечения безопасности включают в себя межсетевую защиту и шифрование данных, контроль физического доступа к центрам обработки данных, а также контроль полномочий на доступ к данным.

3. ИЗМЕНЕНИЕ ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ

3.1. Администрация сайта оставляет за собой право в одностороннем порядке вносить любые изменения в Политику конфиденциальности без предварительного уведомления Пользователя. Актуальный текст Политики конфиденциальности размещен на данной странице.

Датчики температуры (NTC)

Датчик NTC ( BAXI, WESTEN, ROCA…)  — в наличии.

Погружной датчик температуры (датчик NTC), сопротивление: 10 кОм при 25 °С.

Производитель: Menlo 1624 (Италия)

Подсоединение: G1/8

Ставится на котлы торговых марок: Hermann, Immergas, Nova Florida, Ariston, Beretta, Sime и др.
Датчики NTC (Negative Tempereche Sensor), которые применяется в различных котлах для контроля температуры отопления и горячего водоснабжения.
Принцип работы этих датчиков следующий: при изменении температуры теплоносителя меняется температура датчика, при этом его электрическое сопротивление обратно пропорционально. При повышении температуры снижается сопротивление, и наоборот, при снижении температуры сопротивление увеличивается.
По величине сопротивления микропроцессор определяет температуру. Зависимость сопротивления от температуры нелинейная.
Датчики NTC в котлах, бывают двух видов: погружные, которые непосредственно контактируют с теплоносителем, и накладные, которые крепятся на медную трубку,по которой поступает жидкость. У погружных датчиков инерционность меньше, чем у накладных, но они более подвержены агрессивной среде, которая неблагоприятно влияет на их работоспособность.

ДАТЧИК ТЕМПЕРАТУРЫ NTC 8434820 BAXI

imit S.р.A Италия

Датчик температуры NTC (погружной) 8434820 совместим со следующими моделями:
ECO 1.240 Fi CSE435243680
ECO 1.240 i CSE431243680
ECO 240 Fi CSE436243680
ECO 240 Fi CSE436243681
ECO 240 i CSE432243680
ECO 240 i CSE432243681
ECO 280 Fi CSE436283680
ECO 280 i CSB432283680
ECO 280 i CSE432283680
ECO-3 240 Fi CSB456243680
ECO-3 240 Fi CSB456243681
ECO-3 240 Fi CSB456243682
ECO-3 240 Fi CSB456243683
ECO-3 240 Fi CSB456243684
ECO-3 240 i CSB452243680
ECO-3 240 i CSB452243681
ECO-3 240 i CSB452243682
ECO-3 240 i CSB452243683
ECO-3 280 Fi CSB456283680
ECO-3 280 Fi CSB456283681
ECO-3 280 Fi CSB456283682
ECO-3 280 Fi CSB456283683
ECO-3 280 Fi CSB456283684
ECO-3 COMPACT 240 Fi CSB446243681
ECO-3 COMPACT 240 Fi CSB446243682
ECO-3 COMPACT 240 Fi CSB446243683
ECO-3 COMPACT 240 Fi CSB446243684
ECO-3 COMPACT 240 Fi CSB446243685
ECO-3 COMPACT 240 i CSB442243681
ECO-3 COMPACT 240 i CSB442243682
ECO-3 COMPACT 240 i CSB442243683
ECO-3 COMPACT 240 i CSB442243684
LUNA-3 240 Fi CSE456243660
LUNA-3 240 Fi CSE456243661
LUNA-3 240 i CSE452243660
LUNA-3 240 i CSE452243661
LUNA-3 280 Fi CSE456283660
LUNA-3 280 Fi CSE456283661
LUNA-3 310 Fi CSE456313660
LUNA-3 310 Fi CSE456313661
LUNA-3 COMFORT 240 Fi CSE456243580
LUNA-3 COMFORT 240 Fi CSE456243581
LUNA-3 COMFORT 240 Fi CSE456243582
LUNA-3 COMFORT 240 Fi CSE456243583
LUNA-3 COMFORT 240 i CSE452243580
LUNA-3 COMFORT 240 i CSE452243581
LUNA-3 COMFORT 240 i CSE452243582
LUNA-3 COMFORT 240 i CSE452243583
LUNA-3 COMFORT 310 Fi CSE456313580
LUNA-3 COMFORT 310 Fi CSE456313581
LUNA-3 COMFORT 310 Fi CSE456313582
LUNA-3 COMFORT 310 Fi CSE456313583
LUNA-3 COMFORT 310 Fi CSE456313584
LUNA-3 COMFORT AIR 250 Fi CSB456253690
LUNA-3 COMFORT AIR 250 Fi CSB456253691
LUNA-3 COMFORT AIR 250 Fi CSB456253692
LUNA-3 COMFORT AIR 250 Fi CSB456253693
LUNA-3 COMFORT AIR 310 Fi CSB456313690
LUNA-3 COMFORT AIR 310 Fi CSB456313691
LUNA-3 COMFORT AIR 310 Fi CSB456313692
LUNA-3 COMFORT AIR 310 Fi CSB456313693
LUNA-3 SILVER SPACE 250 Fi CSB456253671
LUNA-3 SILVER SPACE 250 Fi CSB456253672
LUNA-3 SILVER SPACE 310 Fi CSB456313671
LUNA-3 SILVER SPACE 310 Fi CSB456313672
MAIN 24 Fi BSB436243651
MAIN 24 Fi BSB436243652
MAIN 24i BSB432243650
MAIN 24i BSB432243651
MAIN DIGIT 240Fi BSE446243650
NUVOLA 280 i CSB434283660
NUVOLA 280 i CSB434283661
NUVOLA-3 240 B40 Fi CSB457243560
NUVOLA-3 240 B40 i CSB454243560
NUVOLA-3 280 B40 Fi CSB457283560
NUVOLA-3 280 B40 i CSB454283560
NUVOLA-3 COMFORT 240 Fi CSB457243580
NUVOLA-3 COMFORT 240i CSB454243580
NUVOLA-3 COMFORT 280 Fi CSB457283580
NUVOLA-3 COMFORT 280 i CSB454283580
NUVOLA-3 COMFORT 320 Fi CSB457323580

Датчик NTC Ariston (под скобу)

Оригинальный датчик ntc Ariston (под скобу) 2 прорези — взаимозаменяемый со старыми с одной прорезью.
Датчик температуры отопления и ГВС NTC Ariston, Baxi
Это датчик, характеристики которого изменяются в зависимости от температуры теплоносителя в котле, в первичном цикле отопления. Он представляет собой терморезистор с отрицательным температурным коэффициентом (NTC) находящийся в латунном или стальном корпусе.
Рабочий диапазон — от 20° до 110°С
Максимальная передаваемая температура 130°С
Скорость передачи < 5 сек в воде
Номинальное сопротивление 10 кОм при 25°С
Значение B25°С/85°С = 3435 К или 3977 К
Корпус AMP MODU 1-Lumberg 2.5MSF 2
Напряжение изоляции 1500 В

Устанавливается в котлах BAXI, Ariston,Beretta и др..

Страна производитель ИТАЛИЯ

ДАТЧИК ТЕМП. ВОДЫ КОНТУРА ГВС ДЛЯ LUNA  714061911

Датчик температуры воды контура ГВС для Luna. Используется при подключении внешнего бойлера к одноконтурным котлам.

ТЕМПЕРАТУРНЫЙ ДАТЧИК VIESSMANN 7831303

совместим:
Датчик температуры для газовых котлов Viessmann следующего модельного ряда
Viessmann Vitopend 100-W Wh2D K-rla 24кВт, сер. номер котла 7427721
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7427722
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7428244
Viessmann Vitopend 100-W Wh2D K-rla 30кВт, сер.номер котла 7464529
Viessmann Vitopend 100-W Wh2D K-rlu 30кВт, сер.номер котла 7464531

Датчик Viessmann Vitopend, Vitodens температурный отопления и ГВС 7819967

Температурный датчик Viessmann для настенных водогрейных и конденсационных котлов Vitopend Wh2B, Wh2D, Vitodens 200 WB2B 19-105 kW предназначены для измерения температуры теплоносителя в контурах котла.

Совместим:
Датчик температуры для газовых котлов Viessmann следующего модельного ряда
Viessmann Vitopend 100 WH0 Kombi RU EG-E, сер.номер котла 7141322
Viessmann Vitopend 100 WH0 Kombi RA EG-E, сер.номер котла 7141323
Viessmann Vitodens WB2 48.6/44кВт, сер.номер котла 7142124
Viessmann Vitodens WB2 66.3/60кВт EG-E, сер.номер котла 71412125
Viessmann Vitodens WB2, 24кВт, сер. номер котла 7143472
Viessmann Vitodens WB2 24кВт, сер.номер котла 7143474
Viessmann Vitopend WHE Kombi RA 24кВт, сер.номер котла 7143527
Viessmann Vitopend WHE 24кВт, сер.номер котла 7143528
Viessmann Vitopend WHE Kombi RU 24кВт, сер.номер котла 7143529
Viessmann Vitopend WHE 24кВт, сер.номер котла 7143530
Viessmann WB2 48.6/44кВт EG-E, сер.номер котла 7144152
Viessmann Vitobens WB2 15-60кВт, сер.номер котла 7144153
Viessmann WB1 Uml-RU 24кВт, сер.номер котла 7144352
Viessmann WB1 RU 24кВт, сер.номер котла 7144360
Viessmann Vitodens 100 WB1 25.6/24кВт, сер.номер котла 7158234
Viessmann Vitodens WB1 Kombi 24кВт, сер.номер котла 7158235
Viessmann Vitodens WB2 32кВт, сер.номер котла 7159002
Viessmann WB2 26.3/24кВт EG-E, сер.номер котла 7159003
Viessmann Vitodens WB2 24кВт, сер.номер котла 7159008
Viessmann Vitodens WB2 11-44 сер.номер котла 7159979
Viessmann Vitodens WB2 66.3/60кВт, сер.номер котла 7159980
Viessmann Vitodens WB3 26. 3/24, сер.номер котла 7170265
Viessmann WB2 35/32кВт, сер.номер котла 7170309
Viessmann Vitobens 200 WB2 35/32кВт, сер.номер котла 7170311
Viessmann Vitodens 200 WB2 35/32кВт, сер.номер котла 7170312
Viessmann Vitodens WB2 12/11кВт, сер.номер котла 7170315
Viessmann Vitodens 200 WB2 35/32 сер.номер котла 7170316
Viessmann Vitodens 222 WS2 24кВт, сер.номер котла 7173428
Viessmann Vitopend WHEA 24кВт, сер.номер котла 7176531
Viessmann Vitopend WHEA 24кВт, сер.номер котла 7176532
Viessmann Vitodens WB3A 26кВт, сер.номер котла 7176537
Viessmann WB3A Kombi 26кВт, сер.номер котла 7176538
Viessmann Vitodens WB3A 35кВт, сер.номер котла 7176539
Viessmann WB2A 26 28кВт, сер.номер котла 7176541
Viessmann WB2A 26кВт, сер.номер котла 7176543
Viessmann WB3A Umlauf 49кВт, сер.номер котла 7176778
Viessmann WB3A Umlauf 66кВт, сер.номер котла 7176779
Viessmann WB3A Umlauf 49кВт, сер.номер котла 7176780
Viessmann WB3A Umlauf 66кВт, сер. номер котла 7176781
Viessmann WH0A Kombi-RU 24кВт, сер.номер котла 7176788
Viessmann WH0A Kombi-RA 24кВт, сер.номер котла 7176789
Viessmann WS3A 26кВт, сер.номер котла 7177362
Viessmann WH0A Kombi-RU 24кВт, сер.номер котла 7179719
Viessmann WH0A Kombi-RA 24кВт, сер.номер котла 7179720
Viessmann Vitopend 222-W WHSA 24кВт, сер.номер котла 7186934
Viessmann WHSA RA 24кВт, сер.номер котла 7186935
Viessmann Vitodens 333 WS3A 26кВт, сер.номер котла 7190614
Viessmann WHEA Umlauf-RU 24кВт, сер.номер котла 7193245
Viessmann WHEA Umlauf-RA 24кВт, сер.номер котла 7193246
Viessmann WB3B 26кВт, сер.номер котла 7194468
Viessmann WB3B 35кВт, сер.номер котла 7194469
Viessmann Vitodens 200-W WB2B 19кВт, сер.номер котла 7194473
Viessmann Vitodens 200-W WB2B 26кВт, сер.номер котла 7194474
Viessmann Vitodens 200-W WB2B 26кВт. сер.номер котла 7194475
Viessmann Vitodens 200 WB2B 35кВт, сер.номер котла 7194476
Viessmann Vitodens 200-W WB2B 35кВт. сер.номер котла 7194477
Viessmann Vitodens 200-W WB2B 45кВт, сер.номер котла 7194486
Viessmann Vitodens 200-W WB2W 60кВт, сер.номер котла 7194487
Viessmann Vitodens 200-W WB2B 80кВт, сер.номер котла 7194488
Viessmann Vitodens 200-W WB2B 105кВт, сер.номер котла 7194489
Viessmann Vitodens 300-W WB3C 13кВт, сер.номер котла 7199537
Viessmann Vitodens 300-W WB3C 26кВт, сер.номер котла 7199539
Viessmann Vitodens 300-W WB3C 35кВт. сер.номер котла 7199540
Viessmann Vitopend 222-W WHSA 30кВт, сер.номер котла 7246166
Viessmann Vitopend 222-W WHSA 30кВТ, сер.номер котла 7246167
Viessmann Vitodens 333-F WR3C 26кВт, сер.номер котла 7246892
Viessmann Vitodens 333-F WS3C 26кВт, сер.номер котла 7246899
Viessmann Vitopend 100-W WHKB rla 25кВт, сер.номер котла 7247906
Viessmann Vitopend 100-W WHKB rlu 25кВт, сер.номер котла 7247907
Viessmann Vitopend 100-W WHKB rla 30кВт, сер.номер котла 7247908
Viessmann Vitopend 100-W WHKB rlu 30кВт, сер. номер котла 7247909
Viessmann Vitopend Wh2B Kombi-RLA 24кВт, сер.номер котла 7277948
Viessmann Vitopend Wh2B Kombi-RLU 24кВт, сер.номер котла 7277949
Viessmann Vitopend Wh2B Kombi-RLA 30кВт, сер.номер котла 7277950
Viessmann Vitopend Wh2B Kombi-RLU 30кВт, сер.номер котла 7277951
Viessmann Vitopend Wh2B Umlauf-RLA 24кВт, сер.номер котла 7277952
Viessmann Vitopend Wh2B Umlauf-RLU 24кВт, сер.номер котла 7277953
Viessmann Vitodens 200-W WB2B 45кВт, сер.номер котла 7373009
Viessmann Vitodens 200-W WB2B 60кВт, сер.номер котла 7373010
Viessmann Vitodens 100-W WB1B 26кВт, сер.номер котла 7373054
Viessmann Vitodens 100-W WB1B 26кВт, сер.номер котла 7373055
Viessmann Vitodens 100-W WB1B 35кВт, сер.номер котла 7373056
Viessmann Vitodens 100-W WB1B 35кВт, сер.номер котла 7373057
Viessmann Vitodens 222-F FS2A 26кВт, сер.номер котла 7374965
Viessmann Vitodens 333-F FS3A 13кВт, сер.номер котла 7374969
Viessmann Vitodens 333-F FS3A 19кВт,сер. номер котла 7374970
Viessmann Vitodens 333-F FS3A 26кВт, сер.номер котла 7374971
Viessmann Vitodens 333-F FR3A 19кВт, сер.номер котла 7374972
Viessmann Vitodens 333-F FR3A 26кВт, сер.номер котла 7374973
Viessmann Vitodens 200 WB2 Uml 6-24кВт, сер.номер котла 7382501
Viessmann WB24 6-24кВт, сер.номер котла 7382504
Viessmann WB24 6-24кВт, сер.номер котла 7382524
Viessmann Vitodens WB2 E 15-60кВт, сер.номер котла 7382541
Viessmann Vitodens 100 WB1B 19кВт, сер.номер котла 7416303
Viessmann Vitodens 100-W WB1B 13кВт, сер.номер котла 7416307
Viessmann Vitopend 100-W Wh2D K-rla 24кВт, сер.номер котла 7427721
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7427722
Viessmann Vitopend 100-W Wh2D U-rla 24кВт, сер.номер котла 7427725
Viessmann Vitopend 100-W Wh2D U-rlu 24кВт, сер.номер котла 7427726
Viessmann Vitopend 100-W Wh2D K-rlu 24кВт, сер.номер котла 7428244
Viessmann Vitopend 100-W Wh2D K-rla 30кВт, сер.номер котла 7464529
Viessmann Vitopend 100-W Wh2D K-rlu 30кВт, сер. номер котла 7464531
Viessmann Pendola PWK18 FLG, сер.номер котла 7520564

Датчик температуры (NTC) (накладной) 8435500

Датчик температуры (NTC) (накладной) для газового котла Baxi

 Датчик температуры NTC представляет собой терморезистор, имеющий четкую зависимость электрического сопротивления от температуры. Устанавливается в контурах отопления и ГВС.

Подходит к моделям котлов Baxi:

MAINFOUR, ECOFOUR, FOURTECH, ECO-4S, ECOHOME, LUNA.

При необходимости возможна замена на 200025366

Датчик температуры NTC котла Westen Pulsar D, Baxi Fourtech

Датчик температуры (NTC) отопления 8435500 (оригинал) Baxi Fourtech 24 F, Fourtech 24, BAXI ECOFOUR 24, BAXI ECOFOUR 24 F, Westen Pulsar D 24, Pulsar D 24 F

Назначение:

• Датчик температуры NTC (термистор, зонд) ― это терморезисторы или полупроводниковые резисторы, в которых используется зависимость электрического сопротивления  полупроводникового материала от температуры.

• Сенсоры температуры измеряют температуру контура отопления и горячего водоснабжения и в результате подают сигнал плате управления котла. Внутри каждого датчика NTC вмонтирован термистор, меняющий свое сопротивление в зависимости от колебаний температуры.

• Датчики NTC расположены в котле так, что контактируют с сантехнической водой для отслеживания изменения температур.

• Срок службы температурных датчиков зависит от среды, в которой они находятся или условий теплообмена.

Технические характеристики:

• Датчик температуры воды (Ntc) накладной артикул 8435500.

• Температурный датчик накладной осуществляет температурный контроль. Практически все традиционные навесные двухконтурные котлы снабжены двумя датчиками температуры (Ntc): отопления и горячего водоснабжения.

• Датчик (Ntc) температуры воды контура отопления с артикульным номером 8435500 используется в котлах Baxi | Westen. Исходя их характеристик датчика накладного (Ntc) его также можно применять в котлах торговых марок Hermann, Ariston, Protherm, Immergas, Termet, Demrad, Bongioanni, Sime, Bosch, Biasi, Rocterm, Nobel, Unical и др.
• Рассмотрим зависимость значений температуры и сопротивления датчика температуры накладного: При температуре теплоносителя отопления

0 °C ― сопротивление составляет 28270 Om;

25 °C ― сопротивление 10000 Om;

45 °C ― сопротивление 4913 Om;

85 °C ― сопротивление 1451 Om.

• Данная зависимость показывает, что при увеличении температуры теплоносителя, сопротивление датчика уменьшается.
• Датчик накладной контура отопления имеет диаметр крепежной скобы 18мм, с помощью скобы- фиксатора крепиться на трубку подачи отопления.
• Датчик накладной изготовлен с использованием металлоксидного состава, что покрывается эпоксидной смолой.
• Корпус температурного датчика из термопласта полиамидного, зажим-фиксатор датчика из оцинкованной стали, клеммы из латуни.
• Также, хотелось бы заметить, что погружные датчики температуры можно заменить накладными ― их функциональные характеристики совпадают.
• Накладные датчики (Ntc) имеют свои преимущества ― при замене датчика не нужно сливать воду с системы отопления котельного оборудования, что значительно упрощает процесс замены датчика и соответственно его монтажа



 Если у Вас остались вопросы, звоните:

+38(0 50)  742-76-78
+38(0 63)  407-07-44
+38(0 68)  631-38-80
+38(0 64)  258-63-53

О производителе:

Компания Baxi была основана в далеком 1866 году в Англии. Сегодня в состав фирмы входят около 20 крупных и дочерних предприятий. Все они работают в сфере производства оборудования для систем отопления и ГВС. Производство продукции расположено по всей территории Европы. Штат сотрудников около 6000 человек. Холдинг Baxi Group один из основных компаний в сфере производства систем отопления для Вашего домашнего уюта и более комфортной жизни. По объему производимой продукции концерн Бакси занимает почетное третье место в Европе. Главный завод по производству настенных и напольных газовых котлов находится в Италии, и производит около полумиллиона качественных котлов в течении года. Огромный штат высококвалифицированных инженеров, постоянно трудятся над инновационными разработками в сфере газового отопления. Основа стратегии компании Baxi Group есть утверждение и разработка самых новых и передовых технологий. Качество производимой продукции, инженерного сервиса и квалификация сотрудников фирмы, поддерживается на постоянно высоком уровне. Благодаря этому продукция от Бакси пользуется огромной популярностью и спросом среди конечных потребителей.

На картинке изображен датчик температуры (NTC) отопления 8435500 (оригинал) Westen Pulsar D, Baxi Fourtech.

Наш интернет магазин «Тепло плюс» предлагает Вам приобрести датчик температуры отопления газового, настенного котла Westen Pulsar D или Baxi Fourtech. Все оригинальные датчики NTC котла Бакси имеют свой номер в каталоге запчастей, и он соответствует артикулу — № 8435500. Основная задача датчика температуры газового котла Вестен Пульсар Д или Бакси Фортеч состоит в том, что он должен определять температурные показатели в котле. Полученные данные о температуре направляются на печатную плату управления котла, которая от заданных владельцем параметров, назначает работу для настенного котла. Датчик NTC отопления для газового котла функционирует по принципу электрического сопротивления, которое позволяет фиксировать его рабочие параметры. Очень важным условием продолжительного функционирования Вашего газоотопительного приборы является его своевременное сервисное обслуживание. Оно проводится с помощью квалифицированного специалиста с компетентного сервисного центра. При этом ремонтная служба должна иметь лицензию и соответствующие разрешающие документы. Мастер при ремонте котла Westen Pulsar D или Baxi Fourtech должен использовать оригинальные температурные датчики NTC. Использование не качественной продукции может привести к последующему более дорогому ремонту. Доставка осуществляется такими надежными перевозчиками, как Интайм, Ночной Экспресс, Новая Почта, Автолюкс и Деливери. У Вас есть возможность заказать датчик температуры Вестен по принципу наложенного платежа – это когда Вы оплачиваете свою покупку непосредственно на пункте выдачи товара. При этом можно предварительно проверить свой заказ и убедится в его правильной комплектации. Звоните или пишите на нашу электронную почту.

выбор температурного комнатного регулятора бакси в отопительной системе

Датчик температуры для котла отопления — это специальное приспособление, контролирующее работу теплоносителя.

С помощью датчика проводится анализ текущего температурного режима в помещении и при необходимости её корректировка. Этот прибор помогает максимально повысить производительность котла и создать в помещении комфортный микроклимат.

Принцип взаимодействия температурного датчика для котла отопления

Первым делом термодатчик определяет уровень температурного режима в контролируемом помещении. Затем полученные сведения поступают в блок управления и анализируются.

В зависимости от установленного теплового режима прибор сигнализирует о необходимости увеличить или уменьшить температуру.

После чего система отопления автоматически проведёт корректировку. Таким образом, включение и выключение котла напрямую зависит от работы термодатчика.

Виды

В зависимости от типа размещения и способа передачи данных термодатчики делятся на несколько видов.

По способу размещения датчики бывают:

• комнатные – устанавливаются в помещении и осуществляют контроль температурного режима внутри;
• внешние – расположены за пределами дома, проводят корректировку микроклимата в помещении с учётом температурных показателей на улице;
• накладные – монтируются непосредственно к трубе системы отопления;
• погружные – располагают внутри теплоносителя.

Фото 1. Температурный датчик погружного типа для отопительной системы газового котла в частном доме.

Проводные и беспроводные

В зависимости от способа передачи информации термодатчики также делятся на подтипы. Бывают проводными и беспроводными. В первом случае показатели с прибора поступают на ресивер посредством проводного соединения. Беспроводные модели передают данные дистанционно, с помощью специального приспособления.

Принцип работы комнатного устройства

Термодатчик, расположенный в терморегулируемом устройстве, определяет температуру воздуха в помещении или в самом теплоносителе.

Желаемый температурный режим предварительно устанавливается пользователем и заносится в память термостата.

Работа терморегулятора заключается в сопоставлении данных полученных с приспособления и установленного температурного режима.

Справка! В случае несовместимости этих двух показателей система автоматически проводит корректировку (запуская или приостанавливая работу котла).

Датчик температуры Бакси для отопительной системы в частном доме

Среди разнообразия температурных регуляторов, одними из лучших считаются устройства от фирмы Baxi. Они имеют ряд преимуществ, заметно выделяющих устройства среди своих конкурентов.

Так к положительным качествам данной модели относят:

• экономичность в процессе эксплуатации;
• наличие системы самодиагностики;
• возможность установки дополнительных датчиков или системы автоматики;
• наличие автоматического регулятора, который учитывает температурный показатель как внутри помещения, так и на улице;
• возможность использования этого устройства для корректировки температурных показателей в системе «тёплый пол».

Фото 2. Устройство фирмы Бакси оснащено системой самодиагностики, регулятором температуры по сезону, времени суток.

А также к преимуществам устройств Baxi относят и наличие дополнительных аксессуаров. Расширенная комплектация может быть оснащена:

• функцией экономного режима;
• регулятором температурного режима по времени суток и сезону;
• регулятором температуры в разных помещениях.

Важно! Подобные функции позволяют использовать устройство с максимальной эффективностью, при этом существенно сэкономив затраты на электроэнергию.

Полезное видео

В видео проводится тестирование цифрового термодатчика для твердотопливного отопительного котла.

На что обратить внимание при выборе?

Чтобы отдать предпочтение «именно тому» датчику температуры, при его выборе специалисты рекомендуют обратить внимание на следующие нюансы:

• Лучше остановить выбор на проверенных и хорошо зарекомендовавших себя торговых марках.
• Хорошо, если и котёл, и термодатчик будут изготовлены одним производителем. Это позволит избежать несовместимости устройств и повысит их продуктивность.
• Перед покупкой прибора непременно стоит принять во внимание его технические параметры (мощность, габариты). В противном случае будет вероятность простоя оборудования.
• Нужно заранее определиться с типом термодатчика. Если устройство устанавливается во время капитального ремонта, то в этом случае целесообразно отдать предпочтение проводному устройству. Если же ремонт не предусмотрен лучше выбрать модель с радиосвязью.
• Удостовериться в том, что диапазон регулирования температуры соответствует требованиям пользователя.

Важно! Перед покупкой термодатчика нужно убедиться в том, что электросеть способна выдержать соответствующий уровень напряжения.

Датчик температуры для котла отопления — практичное и полезное приспособление, которое позволит создать в доме комфортный микроклимат и сэкономить семейный бюджет.

Теплосчетчик на основе накладных датчиков

Предлагаемое изобретение относится к средствам измерений количества теплоты Q, выделяемой нагретыми жидкими, газообразными и многофазными теплоносителями в системах отопления, без нарушения их целостности.

В настоящее время значения Q обычно получают с помощью традиционных теплосчетчиков по результатам измерений расхода теплоносителя и разности температур стационарными расходомерами и термометрами, встраиваемыми в трубопроводы систем отопления. Для получения искомых значений Q при этом привлекают справочные данные по удельной теплоемкости (энтальпии) используемого теплоносителя, которые определены с приемлемой точностью только для дистиллированной воды.

Аналогом предлагаемого теплосчетчика, использующего только накладные датчики, является теплосчетчик-расходомер см. патент №UA 59567А Украина. Тепломiр з накладними сенсорами // Костильов В.В., Сорокопут В. Л., Стеценко А.А., Стеценко А.И., Чумаченко А.О.; опубл. 2003, Бюл. №9. UA 59567A, 7G01K 17/00). Для решения задачи неразрушающих измерений количества теплоты в нем используют устройство (тепломер-теплосчетчик) с накладными датчиками температуры и ультразвуковыми датчиками расхода, устанавливаемыми на трубопроводы систем отопления. При этом в устройстве также используют метод измерений, основанный на определении значений расхода воды с привлечением справочных данных по ее энтальпии и плотности. Поэтому для реализации метода необходимо располагать такими данными, которые «перед началом измерений заносят в память вычислителя в виде таблиц». Следовательно, достоверность результатов измерений, полученных таким устройством, зависит от соответствия справочных данных фактическим значениям свойств теплоносителя. При отсутствии этих данных устройство не может быть использовано для измерений количества теплоты. Другим существенным недостатком аналога является использование накладных ультразвуковых датчиков расхода, погрешность измерений которых зависит от индивидуальных свойств как используемого теплоносителя, так и материала стенок трубопровода. Это не позволяет гарантировать показатели точности результатов измерений.

В качестве прототипа взято устройство, реализующее теплометрический метод измерений тепловой мощности отопительных приборов, описанный в источнике: Зонова, А.Д., Черепанов, В.Я. Неразрушающий теплометрический метод диагностики отопительных приборов и систем / Измерительная техника, №2. — 2014. — С. 54-57.

Устройство содержит датчик теплового потока, два накладных дифференциальных термоэлектрических датчика разности температур и измеритель их сигналов. Датчик теплового потока предназначен для размещения на контрольном (расходомерном) участке подающего трубопровода и измерений выделяемой на этом участке тепловой мощности. Один датчик разности температур предназначен для установки и измерений перепада температуры на поверхности контрольного участка, а другой датчик — на входе и выходе отопительного прибора. Чтобы получить достаточные для уверенных измерений значения перепада температуры чувствительные элементы (спаи) первого датчика размещают на границах контрольного участка на возможно большем удалении друг от друга.

Принцип действия устройства заключается в следующем. Горячий теплоноситель, протекая по трубопроводу, подводящему теплоноситель к отопительному прибору, охлаждается. Это приводит к появлению на поверхности контрольного участка теплового потока Р₀, зависимость которого от параметров теплоносителя имеет вид:

где q₀, Δt — измеренные устройством значения плотности теплового потока и разности температур на поверхности контрольного участка; F₀ — измеренное значение площади его поверхности; К_S — справочное значение коэффициента, учитывающего калорические свойства теплоносителя и зависящего от давления и температуры теплоносителя; G — массовый расход теплоносителя.

С учетом этого мощность отопительного прибора определяют по формуле

где ΔТ — измеренная устройством разность температур на входе и выходе отопительного прибора.

При всех достоинствах устройства-прототипа, использованного, главным образом, для демонстрации осуществимости теплометрического метода, оно имеет существенные недостатки. В частности, необходимо, чтобы контрольный участок трубопровода был прямолинейным и имел правильную цилиндрическую форму. Это необходимо для обеспечения постоянства условий теплообмена вдоль его поверхности и точного определения ее площади. При этом длина контрольного участка должна быть достаточной для надежных измерений разности температур на его границах. Кроме того, для получения достоверных результатов измерений теплового потока необходимо обеспечить равенство значений коэффициента черноты поверхностей датчика теплового потока и контрольного участка. Обеспечить выполнение этого условия практически невозможно, а его игнорирование может привести к недопустимым значениям погрешности измерений (см. Вихарева Н.А., Черепанов В.Я. Особенности измерений плотности теплового потока контактными датчиками // Измерительная техника. — 2015. — №8. — С. 45-48).

Задачей, которую решает предлагаемое изобретение, является создание простого в эксплуатации теплосчетчика, основанного на теплометрическом методе измерений, не имеющего недостатков аналога и прототипа, обеспечивающего точные и оперативные измерения фактических значений количества теплоты, выделяемой любым теплоносителем в системах отопления без нарушения их целостности.

Поставленная задача достигается тем, что, теплосчетчик на основе накладных датчиков содержит датчик теплового потока и датчики температуры поверхности, а также измеритель их сигналов. При этом датчик теплового потока установлен на контрольном участке трубопровода, а датчики температуры поверхности установлены на границах контрольного участка трубопровода и на трубопроводах у входа и выхода системы отопления. Согласно изобретению на поверхности датчика теплового потока, который полностью перекрывает поверхность контрольного участка трубопровода, установлен съемный теплообменник, состоящий из двух идентичных частей, каждая из которых содержит металлические теплопроводы, на внешней поверхности которых размещены термоэлектрические Пельтье-батареи, подключенные к источнику питания и снабженные радиаторами, охлаждаемыми электрическим вентилятором, также подключенным к источнику питания.

Технический результат, который достигается предлагаемым теплосчетчиком на основе накладных датчиков, заключается в том, что он может быть использован в качестве достаточно простого и мобильного средства измерений достоверных значений количества теплоты в системах отопления без нарушения их целостности и без привлечения справочных данных по свойствам теплоносителя.

Устройство поясняется схемами на фиг. 1 и 2.

На фиг. 1 представлено устройство в разрезе (вид сбоку). На схеме показаны контрольный участок трубопровода 1, датчик теплового потока 2, металлические теплопроводы 3, термоэлектрические Пельтье-батареи 4, радиаторы 5, съемный накладной теплообменник 6, электрический вентилятор 7.

На фиг. 2. приведена схема предлагаемого устройства, поясняющая принцип его действия. На схеме показаны контрольный участок трубопровода 1, датчик теплового потока 2, металлические теплопроводы 3, термоэлектрические Пельтье-батареи 4, радиаторы 5, съемный накладной теплообменник 6, электрический вентилятор 7; 8, 15 — источники питания термоэлектрических Пельтье-батарей 4 и электрического вентилятора 7, соответственно; 9, 10, 12, 14 — датчики температуры поверхности; измеритель сигналов 11, система отопления 13, обратный трубопровод 16.

Устройство работает следующим образом. Нагретый теплоноситель охлаждается на контрольном участке трубопровода 1 и отдает за интервал времени Δτ в окружающую среду количество теплоты Q₀. При этом температура теплоносителя понижается на некоторое значение Δt, которое зависит от полной теплоемкости С теплоносителя, прошедшего за этот интервал времени, а также плотности q теплового потока на площади F поверхности датчика теплового потока 2. В этом случае справедливо равенство

Из (3) следует уравнение измерений полной теплоемкости теплоносителя, прошедшего за время Δτ:

Полная теплоемкость С теплоносителя является важнейшей физической величиной, определяющей одновременно качественную и количественную характеристики теплоносителя. Она равна произведению удельной теплоемкости с(Т, р), зависящей от температуры Т и давления p, на массу М теплоносителя, прошедшего по трубопроводу за некоторый определенный промежуток Δτ времени.

С учетом полученных значений С и результатов измерений разности ΔТ температур датчиками 12 и 14 на входе и выходе системы отопления 13 находим искомое значение Q количества теплоты:

Из полученного уравнения измерений следует, что в отличие от известных теплосчетчиков, предлагаемое устройство решает уникальную задачу измерений фактических значений количества теплоты в системах теплоснабжения для любого реального теплоносителя, без нарушения целостности этих систем и без привлечения какой-либо справочной информации о свойствах используемого теплоносителя.

Кроме этого, предлагаемый теплосчетчик, в отличие от всех известных, позволяет получить значения количества теплоты, выделяемой в системах отопления любым теплоносителем без использования сложных и дорогостоящих измерителей расхода и средств их метрологического обеспечения.

Таким образом, в соответствии с поставленной задачей, предлагаемое устройство не содержит характерных для аналогичных устройств и прототипа недостатков, отличаясь компактностью, простотой конструкции и эксплуатации, а также возможностью проводить измерения (в том числе оперативные) фактических значений количества теплоты для любых теплоносителей без нарушения целостности трубопроводов.

Подтверждением достижения технического результата является возможность применения устройства в качестве достаточно простого, в том числе и переносного, прибора, предназначенного для получения достоверных значений количества теплоты в системах отопления без нарушения их целостности и привлечения справочных данных по свойствам теплоносителя.

Такое средство измерений может быть использовано, например, при диагностике теплового режима и технического состояния систем теплоснабжения зданий и сооружений, отдельных отопительных приборов и систем; при контроле качества теплоизоляции в тепловых сетях и в магистральных нефтепроводах, а также при определении эффективности систем охлаждения на объектах атомной энергетики.

Теплосчетчик на основе накладных датчиков, содержащий датчик теплового потока и датчики температуры поверхности, а также измеритель их сигналов, при этом датчик теплового потока установлен на контрольном участке трубопровода, а датчики температуры установлены на границах контрольного участка трубопровода и на трубопроводах у входа и выхода системы отопления, отличающийся тем, что на поверхности датчика теплового потока, который полностью перекрывает поверхность контрольного участка трубопровода, установлен съемный теплообменник, состоящий из двух идентичных частей, каждая из которых содержит металлические теплопроводы, на внешней поверхности которых размещены термоэлектрические Пельтье-батареи, подключенные к источнику питания и снабженные радиаторами, охлаждаемыми электрическим вентилятором, также подключенным к источнику питания.

Системные датчики HVAC | Знай свои запчасти

Когда водитель устанавливает температуру в контрольной головке системы HVAC, что это означает для автомобиля? В новых системах отопления, вентиляции и кондиционирования воздуха учитываются не только скорость вращения электродвигателя вентилятора, положение двери и напряжение реле высокого давления. Эти современные системы отслеживают температуру внутри и снаружи автомобиля. Они также смотрят на общую эффективность автомобиля.

Например, когда водитель выбирает внутреннюю температуру 72º градусов, это может вызвать множество различных настроек в зависимости от наружной температуры, влажности и даже положения солнца.

Для систем автоматического контроля температуры (ATC)

требуется сложный набор внутренних и внешних датчиков, который включает датчики температуры окружающего воздуха, датчики температуры в салоне, датчики температуры выпускного канала и испарителя, датчики давления, датчики влажности, датчики положения смесительной двери и датчики солнечного света.

В некоторых автомобилях также используются пассивные инфракрасные датчики, установленные на приборной панели или в потолочной консоли для контроля температуры тела пассажиров. Это позволяет системе точно настраивать мощность нагрева и охлаждения, чтобы всем было комфортно.

Датчики температуры

Для поддержания заданной температуры воздуха система HVAC обычно имеет один или несколько датчиков температуры внутреннего воздуха, датчик температуры окружающего (наружного) воздуха и, возможно, один или два датчика солнечной нагрузки.

Датчики температуры воздуха в салоне обычно представляют собой простые двухпроводные термисторы, сопротивление которых изменяется в зависимости от температуры, но некоторые из них представляют собой инфракрасные датчики, которые обнаруживают тепло от пассажиров автомобиля. Этот тип термистора обычно имеет аспирационную трубку, которая пропускает воздух через датчик при работающем нагнетательном вентиляторе.Другие используют для той же цели небольшой электрический вентилятор. Забитая аспирационная трубка или неработающий вентилятор замедлит реакцию датчика на изменения температуры.

Большинство датчиков температуры воздуха имеют «отрицательный температурный коэффициент», что означает, что они теряют сопротивление при повышении температуры. Простой способ проверить датчик этого типа — использовать фен для нагрева датчика. Сопротивление должно падать по мере нагрева датчика.

Датчики температуры окружающего воздуха обычно имеют низкую частоту дискретизации, чтобы выровнять изменения в показаниях, которые могут быть обнаружены при различных скоростях транспортного средства.Когда автомобиль перестает двигаться, вокруг датчика может быстро накапливаться тепло, что может ввести модуль УВД в заблуждение и заставить его думать, что на улице становится все жарче. Таким образом, большинство модулей ATC смотрят на вход датчика окружающей среды только каждые пару минут, а не постоянно. В некоторых приложениях модуль ATC может даже игнорировать ввод от датчика окружающей среды, когда автомобиль не движется.

Датчики солнечной нагрузки

Многие системы УВД используют фотодиодный датчик солнечного света на приборной панели. Этот датчик позволяет системе ATC увеличивать потребность в охлаждении, когда кабина обогревается прямыми солнечными лучами.На автомобилях с двухзонной системой часто имеется отдельный датчик солнечной нагрузки для каждой стороны. Датчики солнечной нагрузки получают опорное напряжение от модуля ATC и пропускают ток, когда интенсивность света достигает определенного порога.

Некоторые системы ATC имеют дополнительные датчики температуры, расположенные на испарителе и / или компрессоре, для предотвращения обледенения испарителя и регулирования работы компрессора. Некоторые азиатские автомобили также имеют датчики температуры в воздуховоде и датчики температуры внутренней части нагревателя для более точного контроля температуры.Обычно они используются в двухзонных системах УВД.

Датчики влажности

Последний датчик, который будет встроен в системы УВД, — датчик влажности. Cadillac, Audi, Acura, Volkswagen и многие автопроизводители используют датчики влажности.

Датчики влажности — это емкостные датчики, которые измеряют количество влаги в воздухе. Информация от датчика регулирует объем воздуха, попадающего на окна, чтобы уменьшить запотевание, и регулирует уровень влажности внутри автомобиля для повышения микроклимата.Эти датчики обычно устанавливаются у основания зеркала заднего вида.

На основе данных, полученных от датчика влажности и температуры, система HVAC рассчитывает температуру точки росы воздуха. В некоторых системах используется инфракрасный датчик, который дистанционно измеряет температуру лобового и боковых окон.

Характеристики датчика со временем могут ухудшиться, что приведет к его неисправности и ошибочным показаниям. В этом случае вы увидите код, хранящийся в модуле HVAC.

Датчик качества воздуха

Датчики качества воздуха могут предотвращать попадание вредных газов и неприятных запахов в кабину, когда автомобиль находится в интенсивном движении, проезжает через загруженные участки или проезжает через туннели. Датчик сигнализирует о закрытии дверцы приточного воздуха / вентиляционной заслонки при обнаружении нежелательных веществ. Cadillac, Audi и другие производители роскошных автомобилей используют этот датчик. Этот датчик обычно устанавливается за решеткой.

Датчики углекислого газа

Углекислый газ, выделяемый только пассажирами автомобиля, может достигать токсичных уровней внутри современного герметичного автомобиля с системой отопления, вентиляции и кондиционирования воздуха в положении рециркуляции.Такой высокий уровень углекислого газа может вызвать сонливость.

Раньше это не было проблемой, потому что из большинства транспортных средств в них попадал наружный воздух. Современные автомобили последних моделей решают эту проблему, открывая дверь рециркуляции через определенные промежутки времени, чтобы снизить уровень углекислого газа. Некоторые водители заметили открытие двери и думают, что это неисправность системы кондиционирования воздуха. Обычно это происходит в длительных поездках с высокими температурами наружного воздуха.

Контролируя уровни углекислого газа, постепенное поступление наружного воздуха можно смешивать с рециркуляционным воздухом, чтобы минимизировать изменение температуры на выходе.

Датчики температуры

в системах отопления | Variohm Eurosensor Ltd

Сохранение тепла в помещениях зимой — это для нас само собой разумеющееся. В системах отопления и термостатах датчики температуры используются для управления внутренним отоплением.

В системах отопления датчики температуры используются для измерения текущей температуры. Они направляют информацию в центральный орган управления, где она сравнивается с целевыми или установленными значениями.

Если термостат установлен на определенный уровень между 1-5, с ним связана определенная температура. Например, при настройке 3 это около 20 градусов Цельсия. Каждое увеличение или уменьшение на одну позицию соответствует изменению температуры от 3 до 4 градусов Цельсия.

Датчики температуры работают аналогично. Они не полагаются на внешнюю подачу энергии и используют материалы, которые реагируют на температуру. Это делает их особенно надежными и практичными для использования в системах отопления.

Компания Variohm предлагает различные датчики температуры с различными сенсорными элементами, которые можно использовать в обогревателях и системах обогрева. У нас есть следующие типы: термисторы NTC, термисторы PTC, RTD и различные типы датчиков.

Термисторы для систем отопления

В зависимости от требований заказчика датчики NTC могут быть отлиты в разные индивидуальные корпуса. Термисторы имеют быстрое время отклика и доступны в очень небольших размерах. Высокая чувствительность обеспечивает очень точное измерение.Они имеют средний температурный диапазон от -40 ° C до + 125 ° C для NTC, залитых эпоксидной смолой, и до + 250 ° C для нашей линейки термисторов в стеклянной капсуле.

Многие из наших термисторов имеют отрицательный температурный коэффициент (NTC), что означает, что их проводимость увеличивается с повышением температуры. В результате электрическое сопротивление падает при повышении температуры. Одним из преимуществ термисторов NTC является их недорогое производство.

ТС для систем отопления

Variohm предлагает датчики RTD, которые также известны как платиновые элементы.Здесь сопротивление увеличивается с повышением температуры. Эти датчики температуры используют технологию RTD (датчик температуры сопротивления) и доступны от Variohm как ERTD PT100 / PT1000 или ERDT2.

РДТ

имеют более низкую чувствительность, но подходят для измерения различных температурных диапазонов до 500 ° C и более. RTD в основном используются в промышленном секторе, поскольку они обеспечивают лучшую долгосрочную стабильность и более высокий температурный диапазон. Как и термисторы, они могут быть отлиты в разных корпусах в зависимости от требований заказчика.

NTC и RTD используются для измерения температуры подачи и возврата, а также температуры наружного воздуха.

Датчики температуры для систем отопления от Variohm

На нашем сайте представлен широкий ассортимент датчиков температуры. Некоторые из них хорошо подходят для использования в системах отопления.

Если у вас есть дополнительные вопросы о наших датчиках температуры для систем отопления, свяжитесь с нами.

Датчики температуры термостата не в том месте?

Предположим, ваше оборудование для обогрева и охлаждения находится в идеальном состоянии, а ваши термостаты подключены к Интернету и настроены на идеальное расписание для максимального комфорта и экономии энергии.У вас есть повод для гордости и благодарности! Тем не менее, вся эта технология по-прежнему находится во власти небольшого датчика температуры, который сообщает температуру в помещении обратно на ваш термостат.

Хорошо расположенный датчик температуры (который может быть встроен в сам термостат или может быть небольшим «удаленным» датчиком, подключенным к термостату) сообщает температуру, которую испытывают ваши гости и персонал, и позволяет вашей системе отопления и охлаждения доставить охлаждение или обогрев, чтобы все были счастливы и чувствовали себя комфортно. Неправильно установленный датчик может привести к тому, что оборудование HVAC будет работать слишком долго, недостаточно долго или короткими импульсами, что может вызвать проблемы с комфортом, потерю энергии и чрезмерный износ вашего оборудования.

Начнем с некоторых плохих мест для измерения температуры:

• Часто открываемые двери (включая наружные двери и холодильные камеры, как на картинке выше) позволяют воздуху попадать на датчик температуры термостата и искажать показания. Над или позади оборудования, которое испускает горячий или холодный воздух (кухонное оборудование, холодильное оборудование) , возле дверей и т. д.)
• Рядом с внешними дверьми, которые часто открываются (например, кухонная дверь может быть открыта для посылок
• На потолке
• Под прямыми солнечными лучами
• Прямо под потолочные вентиляторы
• Слишком близко к приточным каналам отопления и охлаждения
• Взамен воздуховод, особенно если у вас высокие потолки

Если ваш датчик температуры расположен слишком близко к приточным воздуховодам, сообщаемая температура в помещении будет колебаться вверх и вниз при включении и выключении оборудования для обогрева и охлаждения.

Другая распространенная проблема заключается в том, что отверстие в стене для проводов датчика температуры не закрыто должным образом, что позволяет воздуху проходить через стену и дуть на заднюю часть датчика температуры, что приводит к искажению показаний. Эта проблема особенно проблематична для наружных стен, где на просачивающийся воздух может влиять температура наружного воздуха или солнечные лучи, падающие на здание.

Итак, где должен размещать датчики температуры, чтобы точно сообщать о температуре в помещении и правильно управлять оборудованием для обогрева и охлаждения? Примерно 5 футов высотой на колонне или внутренней стене в центре с хорошей циркуляцией (хотя и не слишком близко к воздуховодам), без горячего или холодного оборудования поблизости.

Проверять размещение датчика температуры всякий раз, когда вы находитесь на объекте, — отличная идея: поиск каждого датчика займет всего минуту, а если вы не можете найти датчик, вероятно, это не лучшее место! Со временем оборудование перемещается или добавляется в определенное место, поэтому важно периодически проверять его, даже если датчик изначально был размещен правильно. Конечно, вы не можете посещать все места на регулярной основе, поэтому именно здесь система, подключенная к Интернету, такая как SiteSage, действительно может помочь.

Удаленный доступ к данным термостата и энергии выявляет некоторые закономерности, указывающие на неправильно размещенные датчики температуры.В этом случае термостат расположен слишком близко к приточному воздуховоду, поэтому сообщаемая температура в помещении будет скачкообразно повышаться и понижаться при каждом запуске блока нагрева и охлаждения. Такое быстрое переключение вызывает дискомфорт и приводит к значительному износу блока нагрева и охлаждения.

Наличие удаленного доступа к данным термостата и оборудования для обогрева и охлаждения (например, об использовании энергии и температуре в приточном воздуховоде) позволяет легко проверить наличие признаков неправильного размещения датчика, таких как постоянные показания температуры или холода, которые, как вы знаете, не репрезентативны для остальной части пространство или быстрая смена температуры при включении и выключении оборудования для обогрева и охлаждения.

Резюме:

• Даже лучшая система отопления и охлаждения и термостат могут вызвать проблемы, если датчик температуры установлен неправильно. В рамках нашего предложения управляемых услуг Powerhouse Dynamics каталогизирует существующие местоположения датчиков при установке SiteSage и передает проблемные датчики на более высокий уровень, которые необходимо переместить.
• Лучшее место для датчиков — на внутренней стене с хорошей циркуляцией воздуха и без горячего или холодного оборудования поблизости.
• Регулярная проверка показаний датчиков на месте или через подключенную к Интернету систему управления энергопотреблением (EMS) важна для обеспечения комфорта пассажиров, сокращения потерь энергии и поддержания работоспособности оборудования для обогрева и охлаждения.

Узнайте больше о SiteSage и значении удаленного мониторинга данных и управления HVAC для экономии и повышения комфорта на предприятии.

Хотите узнать, как SiteSage может работать на вас? Будем рады вам показать!

Проблемы с датчиком температурного термостата кондиционера

Бывают моменты, когда ваш кондиционер, кажется, находится в затруднительном положении и в худшие из возможных времен. Когда это происходит, это может быть связано с неисправностью датчика.Устранение этой проблемы может быть довольно простым, если вы знаете, что искать. Однако легче понять, что искать, если вы точно знаете, как работают датчики. Система Air Supply Heating & Air Conditioning расскажет, как работает датчик термостата и на какие симптомы следует обращать внимание при устранении неисправности неисправного датчика. Определив проблему с кондиционером, вы сможете сохранять прохладу до конца лета.

Как работает датчик термостата в кондиционере?

Датчик термостата расположен возле змеевиков испарителя.Эти катушки находятся внутри вашего кондиционера. Когда воздух всасывается через возвратные отверстия, воздух проходит через датчик и катушки. Когда воздух проходит через датчик, он считывает температуру и сравнивает это показание с настройкой вашего термостата. Если воздух теплее, чем желаемая настройка, датчик активирует компрессор или, другими словами, начнет охлаждать внутреннюю часть здания. Он также работает в обратном направлении, если воздух, проходящий через датчик, ниже или при той же температуре, установленной на вашем термостате.Если это произойдет, он отключит компрессор. Это основная функция датчика термостата.

Признаки неисправного датчика термостата

Когда датчик работает некорректно, он может случайным образом включаться и выключаться между надлежащими периодами активации. Это означает, что если в вашем доме слишком жарко или слишком холодно, термостат может включиться или выключиться до того, как будет достигнута надлежащая температура, или когда внутри может быть слишком холодно или тепло внутри. Главный индикатор неисправного или неисправного датчика — нестабильные циклы.

Ремонт датчика термостата своими руками

Есть несколько простых способов ремонта, которые вы можете попробовать, прежде чем вызывать специалиста по HVAC. Начните с выключения кондиционера. После этого отключите все питание. Используйте прерыватель на электрической панели, чтобы отключить питание вашего устройства. Подойдите к внутреннему блоку, который обычно находится на чердаке, и снимите крышку, чтобы открыть змеевики испарителя. Посмотрите, не прогнулся ли датчик от катушки или не контактирует ли он напрямую. Если происходит что-то одно, оба могут быть источником проблемы.Вам нужно будет вернуть датчик на место. Он должен быть близко, но не должен напрямую касаться катушек или находиться слишком далеко от них. Если вы не уверены в правильности размещения датчика, лучше всего вызвать профессионального специалиста по HVAC для завершения ремонта.

Осмотр переменного тока, поиск и устранение неисправностей, аварийный ремонт и многое другое в долине Лас-Вегас, Саммерлине, Парадайзе, Северном LV и Хендерсоне, штат Невада.

Устранить неисправный датчик просто. Однако, если у вас нет опыта или вы не уверены, что это ваш датчик, обратитесь к профессиональному специалисту по ремонту систем отопления, вентиляции и кондиционирования воздуха.Air Supply Heating & Air Conditioning обеспечивает осмотр, ремонт или полную замену кондиционера. Если кажется, что ваш кондиционер неисправен, немедленно обратитесь в службу Air Supply Heating & Air Conditioning. Не обойтись этим летом без прохладного воздуха. Система отопления и кондиционирования воздуха с подачей воздуха может диагностировать и устранять ваши проблемы. Свяжитесь с нами сегодня.

Вот почему датчик температуры вашего автомобиля, вероятно, ошибается относительно того, насколько жарко на улице.

Даллас-Форт-Уэрт достиг 100 градусов в понедельник, но это было 108, если верить показаниям приборной панели Chevrolet Camaro одного из читателей Кэрроллтона.

По данным Национальной метеорологической службы, хотя значения индекса жары этим летом достигли 108 или выше, Даллас-Форт-Уэрт не достиг 108 с июля 2018 года.

Пока что самым жарким днем ​​в году было 13 августа, когда температура достигла 102 градусов.

Транспортные средства нередко показывают неточную температуру, потому что в большинстве автомобилей есть термисторы, а не термометры, согласно The Washington Post . Какая разница?

В то время как термометры используют ртуть для измерения температуры, термисторы считывают изменение электрического тока тепла, которое набирается или теряется, The Post сообщает.Производители часто устанавливают термисторы в транспортных средствах, потому что они дешевле термометров.

Так почему же машина может сказать, что на улице 108 градусов, когда в понедельник в Далласе и Форт-Уэрте было на 8 градусов холоднее?

Все дело в том, где размещаются датчики температуры, — сказал Джим Чэмпион, известный как Auto Guy на своем канале YouTube.

Термисторы часто устанавливают за передним бампером автомобиля, объясняет Чемпион. По словам Чемпиона, в жаркий летний день датчик может измерять температуру окружающей среды с земли.

В таком городе, как Даллас, это может быть особенно актуально из-за сильного эффекта «теплового острова», когда здания и бетон излучают тепло обратно в воздух.

Неточные показания температуры случаются не только летом, но и зимой. В районах, где часто бывает зимняя погода, это может быть опасно, потому что разница между влажными и промерзшими дорогами может составлять пара градусов, говорится в сообщении The Post .

Согласно The Post , термисторы обеспечивают лучшие показания в ночное время, когда от поверхности дороги излучается меньше тепла.

Они также более точны, когда ваша машина движется по шоссе, а не в пробках, сказал Чемпион.

Так что, может быть, настало время для нашего читателя Carrollton взять этот Camaro на открытой дороге для ночной езды, чтобы получить истинные показания температуры. Или просто проконсультируйтесь со своим смартфоном.

Вся правда о тепловых насосах

Хотя только 30% домов в США отапливаются электричеством, в большинстве этих полностью электрических домов используются тепловые насосы.Не уверены, есть ли в вашем доме тепловой насос? Что ж, если вы не получаете счета за газ или топливо и у вас есть центральная система, которую вы используете как для отопления зимой, так и для охлаждения летом, у вас есть тепловой насос.

Существует много неправильных представлений о тепловых насосах, и они могут быть эффективной альтернативой как для отопления, так и для охлаждения, если они используются должным образом. По данным Министерства энергетики, замена старого неэффективного теплового насоса на новую модель Energy Star может сократить количество электроэнергии, используемой для отопления или охлаждения, на 30-40%.

Итак, как они работают?

Тепловые насосы работают не за счет производства тепла, а за счет его перемещения. Используя цикл нагрева (представьте, что цикл охлаждения вашего холодильника или кондиционера работает в обратном порядке), тепловой насос может извлекать тепло из наружного воздуха, концентрировать его и затем доставлять в ваш дом. Таким образом, тепловой насос может доставить в ваш дом в три или четыре раза больше энергии, чем потребляет электричество. Сравните это с печами, которые поставляют только 70-90% энергии, которую они потребляют, в виде газа или нефти.

Итак, если это звучит так здорово, почему домовладельцы с тепловыми насосами все еще могут иметь такие высокие счета за отопление? Это потому, что эффективный цикл нагрева — не единственный источник тепла, который использует тепловой насос. Все тепловые насосы имеют вторичный резервный источник тепла. Вы можете знать это как вспомогательный или аварийный источник тепла системы. И этот источник тепла представляет собой тепло со 100% электрическим сопротивлением, что является самым дорогим видом обогрева. Резервный источник тепла важен для теплового насоса, потому что, если цикл отопления сам по себе не может обеспечить достаточно тепла в ваш дом, он полагается на вспомогательное тепло, чтобы компенсировать разницу.

Распространенное заблуждение состоит в том, что дополнительный нагрев включается, когда температура на улице опускается ниже определенной точки, скажем, около 30-35 градусов по Фаренгейту. Хотя это может быть так, это не все. Тепловые насосы не измеряют наружную температуру; снаружи нет датчика, который запускает дополнительный источник тепла при понижении температуры. Однако у теплового насоса есть датчик температуры, который запускает резервное тепло, и этот датчик называется вашим термостатом. Термостаты теплового насоса измеряют температуру в помещении и предназначены для включения дополнительного источника тепла, если температура в помещении опускается на 2-3 градуса ниже заданной температуры термостата.Это происходит в нескольких случаях. Возможно, на улице слишком холодно, чтобы тепловой насос мог отводить достаточно тепла (это нормально, поэтому тепловой насос изначально был спроектирован с дополнительным источником тепла). Также может быть, что цикл нагрева теплового насоса просто нарушен, поэтому система должна полагаться на резервный источник (если вентилятор в вашем внешнем компрессоре не работает при включенном обогреве, вы можете вызвать HVAC Компания). Но когда клиент звонит нам из-за высоких счетов за отопление, это обычно не причина.Чаще всего мы обнаруживаем две основные причины высоких счетов за электроэнергию: внешняя облицовка дома или поведение жителей дома.

Подумайте о первом случае. Даже если на улице не очень холодно (и особенно если это холодно), если ваш дом очень негерметичен и недостаточно изолирован, все тепло, которое генерирует ваша система, просто уйдет наружу. Если из дома уходит больше тепла, чем может обеспечить цикл нагрева, ваш тепловой насос не сможет справиться с этим, и ему придется полагаться на резервный источник тепла.Это, безусловно, наиболее типичный случай для наших клиентов. Наша рекомендация: проведите энергоаудит, чтобы увидеть, какие части оболочки здания вашего дома можно улучшить.

Большинство людей не осознают, что то, как они используют свои термостаты, может иметь огромное влияние на работу системы. Знаете ли вы, что вы можете непреднамеренно запустить аварийный обогреватель, просто изменив уставку термостата? Помните, что независимо от температуры наружного воздуха, дополнительный нагрев включается, когда температура в помещении падает на 2-3 градуса ниже заданной температуры термостата. Как вы думаете, что произойдет, если уставка вашего термостата и температура вашего дома будут на уровне 70 градусов, а затем вы установите термостат на 74? Температура в доме по-прежнему 70 градусов, а теперь уставка 74 — разница в четыре градуса — поэтому включается аварийный обогрев, хотя в этом нет необходимости. По этой причине мы всегда рекомендуем людям с тепловыми насосами просто оставлять настройки термостата в покое зимой. Не изменяйте вручную уставку и не используйте запрограммированное расписание, если у вас есть программируемый термостат, если только вы не убедитесь, что термостат никогда не перепрыгивает более чем на 2–3 градуса за раз.В противном случае вам придется платить за электрическое сопротивление тепла, когда в этом нет необходимости. Почти все термостаты имеют либо свет, либо сообщение на дисплее, когда включен аварийный нагрев.

Итак, уроки из всего этого? Полностью электрический дом — не такая уж и плохая вещь. Тепловые насосы могут быть очень эффективными при правильном использовании. Но не забудьте свести к минимуму использование электрического резистивного отопления в вашем доме, когда в этом нет необходимости, а также убедитесь, что ваш дом хорошо герметичен и изолирован.Ознакомьтесь с нашей инфографикой ниже с дополнительной информацией о тепловых насосах. Щелкните ссылку, чтобы просмотреть блог, опубликованный на прошлой неделе. Оптимизируйте использование энергии в доме с помощью эффективной стирки, или загляните на следующей неделе, чтобы получить дополнительные советы по экономии энергии.

* Источники: http://energy.gov/energysaver/articles/heat-pump-systems,

Измерение температуры

Используйте эти термочувствительные элементы для изготовления собственных сборок датчиков температуры.Выбирайте из термопары, тонкопленочного или проволочного термометра сопротивления, термистора или твердотельных сенсорных элементов.

Эти регистраторы данных используются для мониторинга и записи температуры и / или влажности. Доступны как одноканальные, так и многоканальные входы для термопар, RTD, термисторов и инфракрасных датчиков температуры.

Используемая для измерения температуры любой плоской, изогнутой или движущейся поверхности, Omega предлагает широкий выбор самоклеящихся, приклеиваемых, приклеиваемых болтами, магнитных датчиков или переносных датчиков температуры поверхности.

Лучшие в своем классе соединители из высококачественных материалов, различных форм, размеров и панелей. Завершите ваши соединения клеммными колодками, наконечниками, вакуумными вводами и вводами для среды под давлением.

Предложение компании Omega по температурному проводу, кабелю, кабелю с минеральной изоляцией, нагревательному проводу и кабелю покрывает все ваши потребности в измерении и управлении температурой. Присмотритесь к продукту, который вам нужен.

Используемая для измерения температуры погружением в жидкости, воздух, газ или скважины из твердых материалов, Omega предлагает широкий выбор стилей зондов в технологиях термопар, RTD, термисторов и IC.

Предлагаемые калибраторы температуры — это полный набор всего необходимого для калибровки оборудования для измерения температуры в одном месте.

Температурные этикетки, лаки и маркеры Omega — это полный набор продуктов с указанием температуры и отличной видимостью.

Эти решения для бесконтактного измерения температуры представляют собой разнообразный набор промышленных фиксированных, промышленных портативных устройств измерения температуры тела человека.

Omega предлагает широкий выбор портативных измерителей температуры, влажности, точки росы и влажности с несколькими переменными параметрами. Для анализа данных выберите счетчик с возможностью регистрации данных.

Волоконно-оптические мониторы и оптоволоконные датчики разработаны для более надежной работы, чем традиционные датчики, благодаря их устойчивости к внешним воздействиям, таким как микроволны, электромагнитные помехи и т. Д…

Эти простые комбинации термочувствительного элемента и удлинительного провода имеют широкий спектр применений и доступны в технологиях термопар, RTD и термисторов.

Специализированные инструменты Omega для снятия изоляции, сварки и обжима проводов и кабелей помогут вам завершить проект безопасно и вовремя.

Термометры от лабораторных до промышленных.Жидкость в стекле, циферблатные и цифровые термометры. Доступны штоки разной длины, типы крепления и типы выходов.

Выбирайте из множества защитных гильз, защитных трубок и промышленных головок, чтобы защитить датчик температуры от технологических жидкостей или окружающей среды, а также сохранить герметичность вашей системы.

Высокоточное неинвазивное гибридное измерение температуры для различных жидкостей, исключающее дорогостоящие простои технологического процесса и не требующее сварки или сверления.
