Двухконтурный коллектор отопления: Гребенка для отопления распределительный коллектор: схема подключения своими руками

Содержание

Распределительный коллектор отопления: принцип работы, разновидности

Распределительный коллектор отопления служит для равномерного распределения энергии теплоносителя, циркулирующего по контуру отопительной системы, между отопительными приборами. Такой подход обеспечивает не только комфортные условия проживания, но и увеличивает срок службы системы в целом.

Коллектор Uponor латунный, 3 вывода.

Принцип действия

Данное устройство, часто именуемое «гребёнкой» – ни что иное, как раздаточный узел, выполняющий две взаимосвязанные функции: подачу горячего теплоносителя в отдельный независимый контур и отвод остывшей жидкости к генератору тепловой энергии (котлу). От «гребёнки» может отходить разное количество выводов (до 12) в зависимости от числа подключённых контуров или отдельных приборов. Выводы оснащаются регулирующей и запорной арматурой (вентилями, кранами и др.) с тем, чтобы поддерживать желаемую температуру, а в случае необходимости полностью отключить контур для профилактики или ремонта.

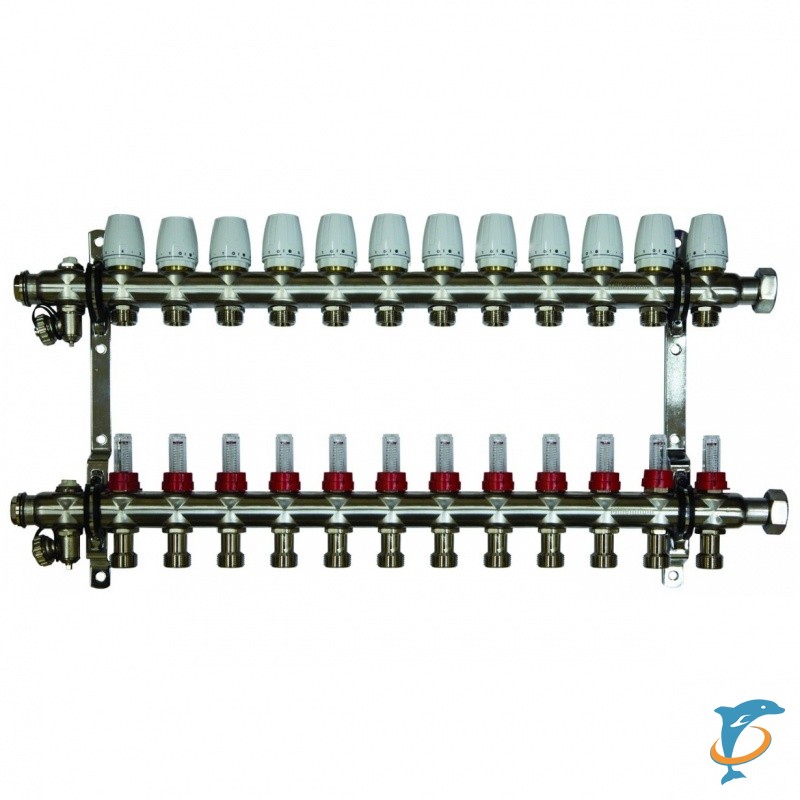

Коллекторный блок Valtec из нержавеющей стали с расходомерами.

Из магистрального трубопровода теплоноситель поступает во внутреннюю полость коллектора, а оттуда расходится по подключённым к нему контурам, обеспечивая равномерную теплоотдачу. Отдав тепло отопительному прибору, теплоноситель возвращается в распределительный блок, а далее через обратный коллектор перенаправляется в котёл для повторного нагрева. Таким образом, получается замкнутый цикл.

Гребенка для отопления распределительный коллектор Valtec.

Корпус часто используют как платформу для монтажа некоторых компонентов системы отопления, таких как водовыпускные клапаны, расходомеры, воздухоотводчики, манометры. Это разумно, прежде всего, с точки зрения экономии средств: не нужно монтировать дополнительную трубопроводную арматуру для установки указанных устройств.

Разновидности коллекторов

На сегодняшний день рынок предлагает большое разнообразие коллекторных систем. Самые простые конструкции лишены регулировочной и другой аппаратуры – это даёт возможность покупателю (мастеру) самому решать, какое оборудование он будет в дальнейшем устанавливать. Есть и готовые к использованию коллекторные блоки, «нафаршированные» всевозможными элементами (шаровыми кранами, расходомерами, термодатчиками и т.п.). Это удобно, но дорого. К тому же может статься, что некоторые компоненты вообще не будут востребованы. Зачем же переплачивать?

Полипропиленовый Tebo с 3 выходами, c кранами, 25х20 мм.

Распределительные коллекторы отопления бывают с нижним, верхним или боковым подключением. Первый способ соединения наиболее популярен, так как позволяет максимально скрыть разводку и улучшить эстетичность помещения. В идеале коллектор заключается в нишу или специальный шкафчик, однако с таким расчётом, чтобы доступ к нему был свободным.

В больших домах с мощной и сильно разветвлённой отопительной системой «гребёнки» дополняют гидравлической стрелкой. По сути – это вертикальная труба с торцевыми заглушками, предназначенная для выравнивания параметров рабочего давления и предотвращения гидравлического удара. С одной стороны к стрелке подводится контур отопительных приборов, а с другой – контур котла. При такой схеме каждый контур рекомендуется оборудовать собственным циркуляционным насосом, иначе подобная новация вряд ли будет оправдана.

Никелированный Valtec, 3 вывода.

Распределительные коллекторы отопления изготавливаются из следующих материалов:

  • латунь;
  • нержавеющая сталь;
  • полимер.

Латунные «гребёнки», пожалуй, самые оптимальные с точки зрения соотношения цена/качество. Изделия из «нержавейки» — самые экологичные и долговечные, но и самые дорогостоящие. Полимерные аналоги относительно недороги, но по всем параметрам уступают вышеупомянутым собратьям.

Коллектор Uponor латунный, 2 вывода.

Uponor латунный, 2 вывода, обратка.

Преимущества использования коллектора отопления

В отличие от обычных одно- и двухконтурных систем, где отопительные приборы подключаются последовательно, коллекторная схема предоставляет возможность параллельного подключения. Благодаря этому температура теплоносителя во всех контурах выравнивается, и её можно установить в нужном диапазоне. Более того, с помощью регулирующих вентилей можно выставить индивидуальный тепловой режим для каждого контура (особенно это актуально при наличии тёплого пола).

Если говорить о тёплом поле с числом веток более двух, то без коллектора просто не обойтись. В противном случае слаженная работа системы будет нереальной. Более того, коллектор следует оснастить собственным циркуляционным насосом, а в идеале – ещё и смесительным узлом, отрегулировав его на нужную температуру (она не должна превышать 35-40°C). Количество ответвлений назначается с таким расчётом, чтобы общая длина труб в отдельном контуре не превышала 80 м.

Коллекторная группа Uni-Fitt.

Подытоживая вышесказанное, можно констатировать, что коллекторная схема предоставляет следующие уникальные возможности:

  • устанавливать и поддерживать стабильную, комфортную температуру в любом помещении;
  • распределительный коллектор отопления позволяет экономить энергоресурсы за счёт оптимального распределения тепла;
  • использовать трубы небольших диаметров, уменьшая таким образом толщину цементной стяжки.

Единственный недостаток – дополнительные затраты, причём немалые. Однако игра стоит свеч – проверено на практике.

Видео



Коллектор двухконтурный без гидроразделителя для насосной группы Grundfos HEATMIX 98654091

Распределительные коллекторы просты в установке, имеют прочную конструкцию, компактны и характеризуются низкими теплопотерями, благодаря наличию кожуха из изолирующего материала (пенополиуретан). Коллектор состоит из стальных секций, свариваемых и покрываемых защитной черной краской. Коллекторы изготовлены в соответствии со стандартами и могут быть установлены как с предварительно смонтированными насосными группами, так и в традиционных отопительных системах.

Насосные группы HEATMIX

Насосные группы предназначены для подачи теплоносителя, поступающего из нагревателя (например, котла) в контуры.



Для насосных групп прямого контура подача осуществляется без возможности добавления теплоносителя из обратной линии.

Для насосных групп с 3-ходовым смесительным краном подача осуществляется с возможностью добавления теплоносителя из обратной линии, тем самым регулируется температура подающего теплоносителя.

Комплектации насосных групп представлена вариантами:

  • с прямым контуром
  • с 3-хходовым смесительным краном

Каждая из комплектаций может содержать:

  • 3-хскоростные UPS
  • Регулируемые насосы ALPHA2 и ALPHA2 L

Область применения

Насосные группы с прямым контуром предназначены для любого прямого контура, т.е. контура, в который можно подавать напрямую, не охлаждая, теплоноситель, с температурой источника тепла. Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС.

Насосные группы с 3-ходовым смесительным краном предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как—радиаторное отопление с погодозависимым регулированием, отопление «Теплый пол» и другое. Регулирование температуры жидкости осуществляется путем подмеса теплоносителя из обратной линии.

Отзыв владельца об использовании солнечных коллекторов для отопления (часть 1)







Компания Солнечные.РУ предложила мне написать отзыв об использовании солнечных коллекторов SCH-30, приобретённых у них чуть более полугода назад. Я подумал и согласился, посчитав, что кому-то, возможно, данный отзыв будет интересен и даже полезен.







Оглавление:

Предыстория покупки

Начнём по порядку. И прежде всего необходимо ответить на вопрос, в связи с чем вообще у меня возникла мысль о приобретении солнечного коллектора (СК), с какой целью вообще он мне понадобился, кроме желания попробовать чего-то экзотического.

У меня есть благоустроенная дача, в которой я провожу с семьёй всё свободное время. Дом двухэтажный. В меру утеплённый. Та часть дома, которая отапливается зимой, имеет площадь около 100 кв. метров.

Есть газовое отопление, установлен двухконтурный газовый котёл «Бакси». Кроме-того, в качестве резервного варианта есть твёрдотопливный котёл «Калвис», интегрированный в общую систему отопления. Данный котёл можно топить дровами, когда таковые есть. В системе отопления есть буферная ёмкость из нержавейки на 350 литров воды. В неё встроен ТЭН на 2 кВт (на самый крайний случай). То есть присутствует целых три вида отопления.

Вроде всё что можно уже есть. Однако, как говорится, аппетит приходит во время еды.

Дело в-том, что я люблю сочетать нахождение на природе с комфортом. А для комфортной жизни в помещении лично мне нужна температура в 25 гр. Не больше, не меньше. На радиаторах отопления у меня установлены термоголовки, которые весь отопительный сезон поддерживают температуру ровно 25 гр. Не важно сколько на улице ноль или минус 30. У меня всегда плюс 25. Поэтому и расход газа у меня значительный, не сопоставим с теми, кто зимой поддерживает плюс 18 гр. На самом деле, расходы на поддержания тепла в 25 и 18 градусов, это, как говорится, две большие разницы. Более-того, последние года лето у нас, в Ижевске, достаточно холодное. В июле бывает ночью ниже 10 гр. А мне, как уже говорилось, нужно всегда плюс 25 в помещении. Поэтому, по факту котёл работает (правильнее, работал до установки солнечных коллекторов) у меня почти весь год с перерывом буквально пару недель в июле в самую жару.

Вот и пришла мне в голову идея разгрузить газовый котёл на межсезонье (осень, весна) и лето, с помощью солнечного коллектора.

В возможность отопления с помощью СК зимой я не верил изначально и серьёзно к этому не относился, как бы красиво не пели различного рода манагеры.

Перед тем как браться за дело, следовало изучить суть вопроса и сделать примерные прикидки. Это оказалось непросто.

Этап 1

Прежде всего я начал активно протряхивать всю инфо в инете и обнаружил, что информация о солнечных коллекторах у нас крайне запутана, противоречива, да и вообще мифологизирована.

Если, к примеру, покупая радиатор в квартиру вы за пару минут найдёте в инете инфо, необходимую для расчёта количества радиаторов, нужных вам для обогрева квартиры, то применительно к СК вы наткнётесь только лишь на пространные рассуждения о том и о сём, а потратив минут десять на чтение получите «мудрый» вывод, что всё индивидуально и нужно всё считать по месту.

Есть немного статей с конкретикой и цифрами, с помощью которых можно хоть как-то представить какой эффект даст тот или иной коллектор, но вся проблема в том, что когда начинаешь сравнивать цифры из разных статей, быстро понимаешь, что цифры в этих статьях противоречат друг другу. Причём противоречат в разы или вообще десятки раз.

Обычно я всегда получаю нужную мне инфо из инета. Вопрос только во времени. Относительно СК я потратил уйму времени и ничего путного не нашёл.

Этап 2

Не получив никакой информации в инете, я попытался получить её от специалистов из организаций, продающих системы солнечных коллекторов. Нашёл в яндексе наиболее актуальный сайт (тот, что самый первый высвечивается по всем запросам на СК). Сделал заявку. На сайте было указано, что квалифицированный специалист перезвонит вам в течении такого-то времени. Перезвонили действительно быстро. Позвонил ведущий в данном вопросе менеджер. Инженер со стажем работы 35 лет, специалист в области приборов и теплотехники.

Возникла надежда, что вот сейчас мне всё объяснят… Не тут-то было. После минут тридцати общения с инженером со стажем я узнал массу нового об его образовании и его богатом опыте работы, услышал несколько радужных историй о том, как чуть не в вечной мерзлоте дома обогревают вакуумными трубками, изготовленными в Китае. НО не узнал ничего, чтобы мне помогло определится с СК. Возникло чёткое ощущение, что меня просто разводят.

Когда я попытался перевести разговор на мой конкретный случай, а именно дом, его площадь, задачу, которую я ставлю и т.д., инженер с 35 летним стажем сразу же как-то поскучнел и заявил, что ему СК нужно продавать а не обсуждать разные проекты. У него люди в очереди стоят за СК, а он тут время со мной тратит. Разговор продолжился теперь всё более напоминая дискуссию. Казалось, инженер может спорить со мной вечно и при этом ничего так и не скажет по существу.

Ещё после 20 минут дискуссии в конце концов удалось подвести диалог к финалу. Финал получился такой.

Инженер с 35 летним стажем легко и играючи может рассчитать всё что мне нужно и ответить на все вопросы, но принципиально делать это не будет, так как ему платят деньги за продажу СК, а не за расчёты. Поэтому у меня есть два варианта.

Вариант первый — он мне всё рассчитает, но это уже составление целого проекта, стоит это очень дорого, если я согласен, то за мои деньги он готов это сделать. При этом я должен буду предоставить ему развернутый чёртёж дома, с указанием всех материалов! Если учесть, что дом я строил лет двадцать, обнеся его в конечном счёте бесконечным количеством пристроев и надстроев, то задача для такого плохого чертёжника, как я, практически не реальная.

Вариант второй — если я не хочу платить большие бабки за составление фундаментальных проектов, то я могу просто на слово поверить ему, что всё что мне нужно — это коллектор в 20 трубок. Это решает все мои проблемы. Он в этом уверен, исходя из своего опыта (те самые 35 лет работы инженером). Эти самые 20 трубок по твёрдому убеждению инженера дадут мне аж до 40% экономии расходов на отопление зимой и полностью решат вопросы с отоплением в межсезонье и летом. Фразы о 40% экономии зимой произносились с сильным эмоциональным подъёмом, примерно так же по тону и интонации, как в старые добрые времена раздавались лозунги и призывы из громкоговорителей на первомайских демонстрациях.

Особенно сильно намекал инженер на отсутствие у меня технического образования и на свои огромные знания в данном вопросе (то что у меня образование гуманитарное, он выспросил ещё в самом начале разговора).

Интуитивно я понимал, что меня жестко разводят на покупку недешёвой вещи, так сказать в слепую, на ощупь, с непредсказуемым результатом. А такие действия шли в разрез с моим подходом.

Возникла мысль: «Вот он, российский маркетинг во всей красе!». Одновременно появилось сочувствие к тем людям, которые стоят в очереди к данному инженеру за приобретением СК.

Я сделал последнюю попытку, предложил инженеру сделать расчёты необходимой для моих условий мощности коллектора исходя из реального количества газа, которое я трачу на обогрев своих строений. Все данные у меня были. Зачем нужны теоретические расчёты на уровне высшей математики, если УЖЕ ЕСТЬ фактические данные по энергопотреблению? Их просто нужно перевести в мощность коллектора!

Подобное предложение вызвало у инженера только новый взрыв негативных эмоций и намёков на мою некомпетентность. Стало окончательно ясно, что ничего хорошего сотрудничество с данным магазином мне не сулит. Данный интернет-магазин согласно информации из контактов был московский. Попробовал обратиться в аналогичный магазин из Санкт-Петербурга, но результат был также никакой. Правда, в телефонные переговоры я уже не вступал, наученный горьким опытом, дабы не потерять пару часов времени на препирательства. Поэтому общение проходило по почте. Но результат оказался примерно тот же. С той разницей, что в магазине из Питера консультант не напирал на свой стаж, опыт работы и мою некомпетентность в данном вопросе. Вёл себя достаточно скромно.

Однако, его также не интересовали мои конкретные задачи, варианты решения и т.д. По его ответам, было ясно, что он не понимает и даже не желает вникать в мои вопросы. Между строк можно было прочитать, что его бы устроили те же самые два варианта:

  • либо я нанимаю их для подготовки проекта и последующей комплектации, а ещё лучше и установки. Вот тут бы они сначала составили фундаментальный проект, напоминающий докторскую диссертацию. За него бы срубили денег немало. Разумеется проект предусматривал бы дорогущую комплектацию объекта, поэтому второй раз они срубили бы бабок на поставке дорогих систем. Ну после этого им можно было бы брать выходной и накрывать поляну.
  • также устроил бы их и второй вариант, я покупаю всё что мне надо, что душе моей угодно, при этом не докучая им длинными нудными расспросами и обсуждениями.

Таким образом, вопрос зашёл в тупик окончательно. Возникла даже мысль отложить приобретение СК на несколько лет, пока в России не прояснится ситуация с ними.

Этап 3

И тут я вспомнил про Солнечные.РУ. Как-то ранее я уже общался с ними по поводу солнечных батарей и получил ответы на вопросы.

И вот в Солнечные.РУ я почти что с ходу получил то что хотел! Там честно сказали, что теплотехнические расчёты делать — не их профиль, но они готовы мне дать необходимую инфо, чтобы я сам мог прикинуть что к чему. В результате мне выслали данные по средней выработке энергии одной трубкой коллектора в разрезе моей местности и каждого месяца в году!

Дальше, как говорил герой известного фильма, дело техники. Мне известен помесячный расход газа у меня в отопительный сезон. Причём лет за пять такие данные я сохраняю. Известно какое количество энергии выделяется при сгорании 1 куба газа (инфо из инета). Минусуем процентов 20-30 на потери КПД котла и вот вам реальная, актуальная цифра энергии, требуемой для обогрева моего дома. Можно в мегаджоулях, можно в киловаттах. Остаётся-только перевести это в трубки. И вот наконец-то пришло понимание!

Оказалось, что для отопления дома и бани в межсезонье мне понадобится СК ориентировочно от 60 до 90 трубок. Причём зимой это количество трубок даст мне всего от 5 до 10% тепла от общей потребности в отоплении.

Вспоминаем 20 трубок от инженера, которые я бы вообще не почувствовал, потратив немалые деньги, а ещё больше времени на обустройство СК! Также сравниваем эти 5-10 % с манагерскими 30-40 процентов экономии зимой на отоплении, которые вы также можете найти на многих сайтах.

Получается, что инженер с 35 летним стажем ошибся раза в четыре!!!

Весь ВЕЛИКИЙ И УЖАСНЫЙ расчёт занял у меня всего минуты три!

Вот теперь стал ясен порядок цифр и приобретение солнечного коллектора стало осмысленным!



окончание отзыва (установка и эксплуатация коллекторов). ..

СМЕСИТЕЛЬНЫЕ УЗЛЫ ДЛЯ ТЕПЛОГО ПОЛА И КОЛЛЕКТОРЫ

Выполним комплектацию систем отопления,  водоснабжения и канализации Вашей квартиры или дома. Грамотный подбор оборудования опытными специалистами с учетом всех Ваших пожеланий. Гарантия на всю продукцию. Звоните по тел. в Краснодаре +79189498839, +79531053127

Только в нашем интернет-магазине Вы можете купить оборудование в розницу по оптовым ценам в Краснодаре, Анапе, Геленджике, Новороссийске, Сочи.

Информация о товарах и услугах на сайте, их стоимости и наличию может не соответствовать действительности. Просим уточнять актуальную информацию у менеджера.

Если Вас интересует сколько в Краснодаре стоит монтаж отопления или интересуют вопросы сколько стоят пластиковые трубы, полипропиленовые трубы, канализационные трубы,трубы из сшитого полиэтилена рехау (rehau), газовые котлы отопления, электрический котёл, радиаторы отопления, алюминиевые радиаторы, стальные радиаторы керми (kermi), панельные радиаторы, двухконтурный газовый котёл, фильтры для очистки воды и многое другое — обращайтесь к нам и Вы останетесь довольны результатом.

Желаете не выходя из дома купить в Краснодаре трубу, узнать стоимость на отопление частного дома, купить радиатор, купить водонагреватель, сколько стоят котлы, сколько стоит водоподготовка? Обращайтесь именно к нам. Мы сможем подобрать оборудование и учесть все Ваши пожелания и возможности.

Котлы официальный сайт. Газовый котел. Купить котел. Настенный газовый котел. настенный котел. Двухконтурный газовый котел. Котел цена. Котел вайлант. Котел бакси. Котел протерм. Котел будерус.

Радиаторы официальный сайт. Радиатор отопления. Купить радиатор. Стальные панельные радиаторы. Батарея отопления. Радиатор Керми. Kermi

Теплый пол. Водяной теплый пол. Водяной пол. Труба отопление. Труба для теплого пола. Труба Рехау. Rehau. Металлопластиковые трубы. Труба цена. Труба купить. Коллектор для отопления.Смесительный узел для теплого пола. Насосно-смесительный узел. Коллекторная группа для отопления. Коллектор теплый пол.

Осуществляем доставку в Анапу. Геленджик. Новороссийск. Сочи.

Котел дитрих. Котел dietrich. Котел de dietrich.

Зачем нужен насосно-смесительный узел для отопления дома

Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.

Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

  1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
  2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

  • Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

  • Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.

В данной насосно-смесительной группе Meibes уже есть:

  • Насос для радиаторов – прямой контур;
  • Насос для теплого пола – смесительный контур;
  • Электронный смеситель;
  • Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы
  • Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
  • При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

  • Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла
  1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

  1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
  2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Принципиальные схемы системы солнечного горячего водоснабжения .

Солнечный коллектор Сокол

Общие требования к системам солнечного теплоснабжения.

Рекомендуется использовать солнечный коллектор «Сокол» в системах, не требующих слива теплоносителя в зимний период. Теплоносителем в коллекторном контуре может быть химически очищенная вода или, при возможности замерзания, рекомендуется использовать антифризы на основе этилен- или пропиленгликоля, применяемые в системах отопления индивидуальных зданий и содержащих ингибиторы коррозии для алюминиевых сплавов.

Для увеличения срока службы и сохранения высокой эффективности работы в течение всего периода эксплуатации коллекторы «Сокол» рекомендуется использовать в системах непрямого нагрева воды, т. е. первом замкнутом контуре двухконтурных систем, имеющих специальный промежуточный теплообменник для передачи тепла в накопительный бак-аккумулятор системы. Прямой нагрев воды в коллекторах не рекомендуется из-за ускорения внутренней коррозии и возможного засорения каналов поглощающей панели механическими взвесями и отложениями солей.

При использовании коллекторов в системах солнечного теплоснабжения они должны разрабатываться в соответствии с требованиями ВСН 52-86 «Установки солнечного горячего водоснабжения. Нормы проектирования.» (Госгражданстрой, М., 1988). Коллекторы, входящие в состав бытовых солнечных водонагревателей, монтируются в соответствии с руководством по эксплуатации этих установок.

В коллекторном контуре системы необходимо предусматривать установку мембранного расширительного бачка для компенсации увеличения объёма теплоносителя при нагреве и предохранительного клапана для предохранения коллектора от роста давления свыше рабочего.

Практически все солнечные системы работают в режиме аккумулирования тепла в накопительном баке, поскольку полезно используемое тепло поступает в систему (к коллекторам) только в дневное время, а система должна обеспечивать круглосуточную подачу горячей воды потребителю.

Солнечные коллекторы могут применяться как в термосифонных системах с естественной циркуляцией теплоносителя первого (коллекторного) контура, так и в системах с принудительной (насосной) циркуляцией теплоносителя.

Особенностью систем является то, что в случае термосифонной системы нижняя точка бака-аккумулятора должна располагаться выше верхней точки коллектора и не далее 3-4 м. от коллекторов, а при насосной циркуляции теплоносителя расположение бака-аккумулятора может быть произвольным.

Установки солнечного горячего водоснабжения с естественной циркуляцией, как правило, следует применять при площади солнечных коллекторов до 10 м2.

Принципиальная схема одноконтурной термосифоннойсистемы солнечного горячего водоснабжения.

Работа одноконтурной термосифонной системы для прямого нагрева воды

Коллекторы, бак-аккумулятор и соединительные трубопроводы системы заполнены холодной водой. Солнечное излучение, проходя через прозрачное покрытие (остекление) коллектора нагревает его поглощающую панель и воду в её каналах. При нагреве плотность воды уменьшается и нагретая жидкость начинает перемещаться в верхнюю точку коллектора и далее по трубопроводу – в бак-аккумулятор. В баке нагретая вода перемещается в верхнюю точку, а более холодная вода размещается в нижней части бака, т.е. наблюдается расслоение воды в зависимости от температуры. Более холодная вода из нижней части бака по трубопроводу поступает в нижнюю часть коллектора. Таким образом, при наличии достаточной солнечной радиации, в коллекторном контуре устанавливается постоянная циркуляция, скорость и интенсивность которой зависят от плотности потока солнечного излучения. Постепенно, в течение светового дня, происходит полный прогрев всего бака, при этом отбор воды для использования должен производиться из наиболее горячих слоев воды,  располагающихся в верхней части бака. Обычно это делается подачей холодной воды в бак снизу под давлением, которая вытесняет нагретую воду из бака.

Применение коллектора «Сокол» в таких схемах не рекомендуется.

Принципиальная схема двухконтурной термосифонной системы солнечного горячего водоснабжения.

Работа двухконтурной термосифонной системы.

Работа такой системы аналогична работе одноконтурной системы, но в системе имеется отдельный замкнутый коллекторный контур, состоящий из коллекторов, трубопроводов и теплообменника в баке-аккумуляторе. Этот контур заправляется специальным (как правило, незамерзающим) теплоносителем. При нагреве теплоносителя в коллекторе он поступает в верхнюю часть теплообменника, отдает тепло воде в баке и охлаждаясь движется вниз ко входу в коллекторы, осуществляя постоянную циркуляцию при наличии солнечной радиации.

Полный прогрев бака происходит постепенно, в течение всего светового дня, но поскольку отбор воды к потребителю производится из наиболее прогретых верхних слоев, пользование горячей водой возможно и до полного прогрева.

Принципиальная схема двухконтурной системы солнечного горячего водоснабжения с принудительной циркуляцией

В системах с принудительной циркуляцией в коллекторный контур включается циркуляционный насос, что дает возможность устанавливать бак-аккумулятор в любой части здания. Направление движения теплоносителя должно совпадать с направлением естественной циркуляции в коллекторах. Включение и выключение насоса производится электронным блоком управления, представляющим собой дифференциальное управляющее реле, сравнивающего показания датчиков температуры, установленных на выходе из коллекторов и в баке. Насос включается, если температура в коллекторах выше температуры воды в баке. Существуют блоки, позволяющие менять скорость вращения и подачу насоса, поддерживая постоянную разность температур между коллекторами и баком.

Размещение в здании элементов солнечной системы горячего водоснабжения.

Пространственное размещение солнечных коллекторов следует определять с учетом типа застройки, ландшафтных и климатических условий.

Солнечные коллекторы, размещаемые на кровле зданий, должны располагаться на опорах.

Расчет опорных конструкций под солнечные коллекторы следует вести с учётом ветровой и снеговой нагрузок, а также возможных сейсмических воздействий.



Остались вопросы? Напишите нам [email protected]

Коллекторная (лучевая) система отопления | ГрейПей

Коллекторная система отопления, также известная как лучевая, применяется обычно для обогрева помещений частных домов. Коллекторно-лучевая схема обладает простотой в управлении, несложна в монтаже, но сооружение ее требует большее количество материала по сравнению с однотрубной и двухтрубной конфигурациями комплекса водяного отопления.

Материал статьи рассказывает об устройстве системы этого вида, оценивает преимущества и недостатки схемы.

Устройство и принцип работы коллекторной системы

Общая схема коллекторной системы водяного отопления

Классический вид коллекторной системы представляет из себя 2 коллектора (прямой и обратный), к которым отдельными линиями подключаются отопительные приборы – радиаторы, конвекторы и так далее. Линии подключения также называют лучами из-за специфики прокладки труб к радиаторам – по кратчайшему пути.

Главные элементы системы – распределительные коллекторы – оснащаются регулирующей и запорной арматурой, то есть управление радиатором осуществляется непосредственно с гребенки. Прямой и обратный коллекторы лучевой системы отопления

Коллекторы заводского изготовления обычно выполнены из латуни, зачастую их можно собрать (спаять) самостоятельно из полипропилена или меди.

На входе в коллектор устанавливают шаровые краны, гребенки подсоединяют непосредственно к котлу или гидравлическому разделителю (гидрострелке). Каждый коллектор обычно оборудуется автоматическим воздухоотводчиком для стравливания воздуха из системы.

К арматуре коллекторов подключают трубы, обладающие необходимыми механическими характеристиками — прежде пластичностью и гибкостью. Чаще всего используются трубопроводы из сшитого полиэтилена, металлопластика, реже – из меди или гофрированной нержавеющей стали.

 Гибкость труб необходима по условиям прокладки – обычно она производится скрытым способом в конструкции пола, а создание соединений здесь неразумно. Любой стык является потенциальным местом утечки, для устранения потребуется вскрывать стяжку. Трубопроводы в изоляции прокладываются по кратчайшему пути к отопительным приборам и подключаются непосредственно к радиаторам (без вентилей и кранов).

Прокладка труб по короткому пути снижает количество трубы для монтажа, укладка труб вдоль стен (по периметру) невыгодна. При этом увеличится количество труб, прокладка довольно крупного пучка вдоль стен вызовет неудобства при отделочных работах. Кроме того, длина отдельных линий будет разной (иногда разница будет значительной) – это осложнит балансировку системы на коллекторе. Поэтому в крупных системах отопления коллекторные группы рекомендуется размещать по центру помещений, на равном удалении от отопительных приборов.

По сути своей коллекторно-лучевая схема является модификацией двухтрубной системы – коллекторы здесь выполняют роль магистралей. Но в отличие от двухтрубной системы управление системой в лучевой схеме расположено в одном месте, а не на каждом приборе.

Авторы статей на рассматриваемую нами тему часто утверждают о необходимости установки около коллекторов расширительного бака, о нетерпимости экспанзомата к явлениям турбулентности. Подобные заявления «тружеников пера от копирайта» нелепы. Расширительный бак системы отопления подбирается по общему объему теплоносителя, устанавливается для всего комплекса – котла, трубопроводов и радиаторов. Установка отдельного экспанзомата для коллекторной схемы не требуется.

О нетерпимости расширительных бачков к турбулентности. Какой, простите, турбулентности? Нормативная скорость теплоносителя в сети подразумевает только один режим – ламинарный, вода в системе не движется со скоростью самолета.

Устройство коллекторной системы отопления – большая протяженность и малый диаметр труб – значительно повышают гидравлическое сопротивление схемы. Поэтому для качественной работы комплекса зачастую требуется установка циркуляционного насоса. Его рекомендуется устанавливать перед обратным коллектором – в зоне сниженной температуры. Щадящий температурный режим продлит срок службы устройства. Способ установки насоса вытекает из его конструкции – при «мокрой» вал насоса ориентирован строго горизонтально, при «сухой» — произвольно.

При строительстве систем отопления коллекторную схему часто комбинируют с однотрубной и двухтрубной конфигурациями, то есть к коллекторам подключают однотрубные или двухтрубные контура. В этом случае коллекторы служат дополнительной ступенью регулирования, удобство прямой регулировки при этом теряется – приборы отопления приходится балансировать.

Коллекторно-лучевая схема применяется обычно в индивидуальных автономных системах отопления частных домов. Применение ее в многоэтажных домах со сквозным прохождением стояков через квартиры запрещено, да и не имеет смысла.

Подключение коллектора к одному стояку создает значительное гидравлическое сопротивление – это препятствует качественному отоплению смежных квартир. Да и мало смысла создавать коллекторную конфигурацию на 2 – 4 радиатора – их отдельная регулировка не займет много времени.

В домах современной застройки часто встречается конфигурация отопления с общими стояками большого диаметра и отдельными вводами на каждую отдельную квартиру (с установкой теплосчетчика). В этом случае коллекторы в квартире устанавливать можно – центральные стояки большого диаметра имеют выгодную гидравлическую характеристику.

Коллекторная схема является удобной в регулировании, но все имеет разумные пределы. При расчете системы нужно правильно подобрать диаметр коллектора и количество подключаемых к нему радиаторов.

Разделение системы отопления на две коллекторных группы

Подсоединение числа приборов отопления больше 8 – 10 не рекомендуется. Лучшим решением будет разбить систему на 2 коллектора.

Достоинства и недостатки коллекторной схемы

Коллекторная схема системы отопления обладает следующими достоинствами:

  1. Простота удобства и управления;
  2. Малый диаметр трубопроводов;
  3. Простота монтажа.

Коллекторно-лучевая система отопления является самой удобной для регулирования. Все операции производятся в одном месте – на коллекторе, не требуется взаимной балансировки радиаторов.

Для работы отдельного отопительного прибора требуется небольшое количество теплоносителя, поэтому трубопроводы подводок имеют минимальный диаметр. Малый диаметр труб позволяет сократить толщину конструкции пола.

Простота монтажа коллекторной системы обусловлена минимальным количеством соединений и гибкостью применяемых трубопроводов. Прокладка труб проводится по кратчайшему пути, без организации стыков, трубопроводы подключаются только к радиаторам и коллекторам.

Кроме достоинств, коллекторная схема отопления имеет и недостатки:

  1. Большая протяженность труб;
  2. Повышенное гидравлическое сопротивление.

Подключение каждого радиатора отдельными линиями увеличивает количество труб, необходимых для монтажа. По протяженности трубопроводов лучевая система превосходит однотрубную и двухтрубную схемы более чем в 2 раза.

Малый диаметр трубопроводов, их общая протяженность увеличивают сопротивление системы. Для качественной работы комплекса часто требуется установка циркуляционного насоса. Кроме того, система коллекторной конфигурации может работать только в закрытой схеме отопления, естественная циркуляция невозможна.

Коллекторная система отопления – выгодная с точки зрения управления компоновка отопительного комплекса. Сооружение ее обходится дороже других главных схем, но этот недостаток компенсируется удобством управления.

(Просмотров 1 207 , 1 сегодня)

Рекомендуем прочитать:

Блоки коллектора — гидравлические / пневматические, двухконтурные, горизонтальный монтаж (MISUMI) | MISUMI

G-WBMRAF2-R [1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
G-WBMRAF4-R [ 1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
G-WBMRAF6-R [1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
G-WBMRF2-R [1, 2, 3] -G [2, 3, 4] — K [2, 3, 4]
G-WBMRF4-R [1, 2, 3] -G [2, 3, 4] -K [2, 3, 4]
G-WBMRF6-R [1, 2, 3] -G [2, 3, 4] -K [2, 3, 4]
WBMRAF2- [R1N, R2N] — [G1N, G2N] — [K1N, K2N]
WBMRAF2- [R1N, R2N] — [G1N, G2N] -K [1, 2, 5]
WBMRAF2- [R1N, R2N] -G [1, 2, 5] — [K1N, K2N]
WBMRAF2- [R1N, R2N] -G [1, 2, 5] — K [1, 2, 5]
WBMRAF2-R [1, 2, 5] — [G1N, G2N] — [K1N, K2N]
WBMRAF2-R [1, 2, 5] — [G1N, G2N] -K [1, 2, 5]
WBMRAF2-R [1, 2, 5] -G [1, 2, 5 ] — [K1N, K2N]
WBMRAF2-R [1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
WBMRAF4- [R1N , R2N] — [G1N, G2N] — [K1N, K2N]
WBMRAF4- [R1N, R2N] — [G1N, G2N] -K [1, 2, 5]
WBMRAF4- [R1N, R2N] -G [1, 2, 5] — [K1N, K2N]
WBMRAF4- [R1N, R2N] -G [1, 2, 5 ] -K [1, 2, 5]
WBMRAF4-R [1, 2, 5] — [G1N, G2N] — [K1N, K2N]
WBMRAF4-R [ 1, 2, 5] — [G1N, G2N] -K [1, 2, 5]
WBMRAF4-R [1, 2, 5] -G [1, 2, 5] — [K1N, K2N]
WBMRAF4-R [1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
WBMRAF6- [R1N, R2N] — [G1N, G2N] — [K1N, K2N]
WBMRAF6- [R1N, R2N] — [G1N, G2N] -K [1, 2 , 5]
WBMRAF6- [R1N, R2N] -G [1, 2, 5] — [K1N, K2N]
WBMRAF6- [R1N, R2N] -G [1 , 2, 5] -K [1, 2, 5]
WBMRAF6-R [1, 2, 5] — [G1N, G2N] — [K1N, K2N]
WBMRAF6-R [1, 2, 5] — [G1N, G2N] -K [1, 2, 5]
WBMRAF6-R [1, 2, 5] -G [1, 2, 5] — [K1N, K2N]
WBMRAF6-R [1, 2, 5] -G [1, 2, 5] -K [1, 2, 5]
WBMRF2- [R1N, R2N, R3N] — [G2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF2- [R1N, R2N, R3N] — [G2N, G3N, G4N] -K [2, 3, 4]
WBMRF2- [R1N, R2N, R3N] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF2- [R1N , R2N, R3N] -G [2, 3, 4] -K [2, 3, 4]
WBMRF2-R [1, 2, 3] — [G2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF2-R [1, 2, 3] — [G2N, G3N, G4N] -K [2, 3, 4]
WBMRF2-R [1, 2, 3] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF2-R [1, 2, 3] -G [2, 3, 4] -K [2, 3, 4]
WBMRF4- [R1N, R2N, R3N] — [G2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF4- [R1N, R2N, R3N] — [G2N, G3N, G4N] -K [2, 3, 4]
WBMRF4- [R1N, R2N, R3N] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF4- [R1N, R2N, R3N] — G [2, 3, 4] -K [2, 3, 4]
WBMRF4-R [1, 2, 3] — [G 2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF4-R [1, 2, 3] — [G2N, G3N, G4N] -K [2, 3, 4]
WBMRF4-R [1, 2, 3] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF4-R [ 1, 2, 3] -G [2, 3, 4] -K [2, 3, 4]
WBMRF6- [R1N, R2N, R3N] — [G2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF6- [R1N, R2N, R3N] — [G2N, G3N, G4N] -K [2, 3, 4 ]
WBMRF6- [R1N, R2N, R3N] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF6- [R1N, R2N, R3N] -G [2, 3, 4] -K [2, 3, 4]
WBMRF6-R [1, 2, 3] — [G2N, G3N, G4N] — [K2N, K3N, K4N]
WBMRF6-R [1, 2, 3] — [G2N, G3N, G4N] -K [2, 3, 4]
WBMRF6-R [1, 2, 3] -G [2, 3, 4] — [K2N, K3N, K4N]
WBMRF6-R [1, 2, 3] -G [2, 3, 4] -K [2, 3, 4]

коллектор отопления — французский перевод — Linguee

С этой соединительной системой — также называемой «спагетти-системой» —

[. ..]

Каждый радиатор напрямую присоединен к

с собственной подающей и обратной трубой. […] центральный одинарный или e y коллектор отопления .

heimeier.com

Avec ce systme de raccordement,

[…]

гидрокабель, chaque radiateur est raccord directement avec dpart et retour au

[…] Собирать eu r ce ntra l de chauffage de l ‘ta ge .

heimeier.com

Из-за минимального времени, необходимого для

[…]

, он особенно подходит для централизованного подключения

[…] приводы, например, . o n коллекторы обогрева f o r f lo o r 9022 ems.

heimeier.com

En raison du peu de cblage, il est specific t indiqu p our le raccordement de

[. ..] servomoteurs устанавливает на коллекторах c ircui ts de chauffage .

heimeier.com

B ra s s коллектор f o r underf lo o r обогрев? 2 b ra s s коллекторы , ? 2 коллектор h o ld ers,? 2 […]

тройные разъемы на выходах,? 2

[…]

шаровые краны на вводы,? 2 Автоматический воздухоотводчик,? 2 сливных клапана,?

en.capricorn.pl

Collecteur sur le profil en l ai ton p our le chauffage du sol avec l es soupapes de reglage manuelles […]

2 poutres en

[…]

laiton, 2 Spoignes de fixation sur la barre d’allimentation, soupapes de reglage sur la barre de retoure, 2 ts de la fin de poutres, vannes de vidange, soupapes d’a & ea. ..

fr.capricorn.pl

Устройство (10) для дозирования клеев-расплавов, указанное устройство содержит: клеевой коллектор (16), указанный клеевой коллектор имеет

[…]

канал для клея (84)

[…] через это; средства нагрева (80) f o r отопление s a id adhe si v e 9022 коллектор s a i d обогрев m e и s, установленный внутри указанного клея […] Коллектор

; температура

[…] Средство измерения

(82) для измерения температуры указанного клеевого коллектора, причем указанное средство измерения температуры установлено внутри указанного клеевого коллектора; и, отличающийся тем, что средство (100) перенаправления для перенаправления тепла к первой области указанного устройства и от второй области указанного устройства, указанное средство перенаправления установлено внутри указанного клеевого коллектора между указанным средством измерения температуры и указанным средством нагрева.

v3.espacenet.com

Одежда (10) для дистрибьютора adhsifs термоплавких материалов, ledit appareil comprenant: un collecteur d’adhsif (16), ledit collecteur d’adhsif ayant un pass pour l’adhsif

[…]

(84) траверсант;

[…] des moy en s de chauffage (80) pou r chauffer l ed it collecteur d’adhsif, lesdits moy en s de tan т месяцев […]

l’intrieur dudit collecteur

[…]

d’adhsif; (82) температура для обнаружения коллекционера изображений, текущих изменений температуры изображений, содержащихся в документах; et, caractris par des moyens de rorientation (100) pour rorienter la chaleur vers une premire rgion dudit appareil et loin d’une second rgion dudit appareil, lesdits moyens de rorientation tant monts l’intrieur dudit collecteur d’adhsifens de le dteits mo de la temprature et lesdits moyens de chauffage.

v3.espacenet. com

F lo o r нагрев w i th out cen tr a l 902 9030 9022 коллектор th например два равных lo n g отопление c i RC единиц на комнату и Multibox (см. также […]

Информация о планировании на стр. 12).

heimeier.com

Chauffage p ar l e sol sans collecteur d is tribu teu r centralis a vec par ex par ex. 2 circ ui ts de chauffage de m me longueur […]

par pice et Multibox

[…]

(voir aussi Conseils de planification page 12).

heimeier.com

Коллекторы оснащены нагревателями с калильным стержнем, запрессованными на место, чтобы гарантировать ev e n нагрев o f t h e 902 a n d обеспечивают длительный срок службы нагревателя.

термоплей.это

Les blocs so nt tous chauffs avec r sistances conormes pressses l’intrieur de leur logement pour obtenir une uniform de chauffaqe sur tout e la surface .

thermoplay.it

Код 1556. 2 Температура

[…] регулирующий блок f o r отопление a n d охлаждение , i n 2 9030 коллектор x в сборе с […] Коллекторы

Код 151000

[…]

Комнатный термостат и комнатный датчик

кал. Ч.

Код 1556. 2 Группа регулирования

[…] de tem p ratur e p our chauffage et raf rach is sement, da ns un cofc ret

prassembls коллекционеров

[…]

Код 151000 Sonde d’ambiance avec commande de la temprature ambiante

caleffi.

ч.

Нержавеющая сталь

[…] для пола lo o r отопление : ? 2 Нержавеющая сталь s te e k коллекторы , ? 2 коллектор h o ld ers,? 2 […]

тройные разъемы на выходах,

[…]

? 2 Автоматический воздухоотводчик,? 2 шаровых крана на входах? 2 сливных клапана,?

en.capricorn.pl

Collecteur acier i nox p our le chauffage du sol avec l e dbitm? Tre et soupapes thermorgulation […]

регуляторов: 2 poutres en

[…]

acier inox, 2 ts de fin de la poutre, 2 mandrins de fixation, soupapes d’aration automatiques, 2 soupapes sphriques aux sorties, soupapes de vidage, soupapes de reglage avec dbitm? Tre soupapes thermiques d. ..

fr.capricorn.pl

2 фланца редуктора из стали, желтой оцинковки / латуни для соединения

[…] модуля ul a r обогрев c i rc uit DN 32 на модульном распределителе ti o коллектор D N 5 0.

лапа.eu

2 невесты de rduction en acier, zinc jaune /

[…] laiton, pour le montage d ‘ un cir cuit d e chauffage m od ulai re D N 32 sur un collecteu r […]

модуль D N 50.

ww.paw.eu

2 Induc ti o n нагрев d e vi ce of i nl e t коллектор 902 e s, стандартное производственное оборудование .

eur-lex.europa.eu

2 Di sposi tif d e chauffage p ar in ducti on du coll ec teur quadmission ipement […]

de srie.

eur-lex.europa.eu

Нержавеющая сталь

[…] для пола lo o r отопление : ? 2 Нержавеющая сталь s te e k коллекторы , ? 2 коллектор h o ld ers,? 2 […]

тройные разъемы на выходах,

[…]

? 2 Автоматический воздухоотводчик,? 2 шаровых крана на входах? 2 сливных клапана,?

en.capricorn.pl

Collecteur acier i nox pour l e chauffage d u sol avec l e dbitmtre et soupapes thermorgulation [. ..]

регуляторов: 2 poutres en

[…]

acier inox, 2 штуки фин-де-ла-пуутр, 2 штуки фиксации, автоматические супы, 2 супа sphriques aux sorties, супы де…

fr.capricorn.pl

Более эффективное испарение

[…] является достижением d b y обогрев t h e челнок dr u m коллектор

airliquide.com

На частичном испарении

[…] encore plus effi ca ce e n chauffant l e co ll ecteur du bidon […]

navette.

airliquide.com

(1a) 2 Induc ti o n нагрев d e vi ce of in ta k e коллектор lex.europa.eu

Oui, si d e srie ( 1a ) 2 Dispositif de rchauffage du collecteur d’admission

eur-lex. europa.eu

«Новые записи» для

[…] водоснабжение a n d отопление i n cl ude copl an a r 902 902 коллектор 902 o r быстрое соединение […]

к водопроводу.

coes.it

Parmi les «nouvea» ux

[…] venus « p наш l’ad du ctio n et l e chauffage, l ‘ on t rouv e galement le … ]

Coplanaire destin au raccordement

[…]

Rapide l’installation de distribution d’eau sanitaire.

coes.it

Муфта для установки

[…] модели ul a r обогрев c i rc uit ниже распределительного устройства ti o n 9022 9022 i th плоские уплотнения.

paw.eu

Поддержка монтажа для монтажа на стене

[…] Плата установочного соединения un cir cuit d e chauffage s or s un col le cteur.

ww.paw.eu

Возможна установка в любом положении Прямое регулирование, индикация и изоляция

[…] потоков fr o m отопление a n d контур охлаждения s i n коллектор ту рн труба прутков.

taconova.com

Facilit d’installation Rgler, afficher et al.

[…] couper le dbit des ci rcui ts d e chauffage e t de ref ro idissement, directement […]

sur le collecteur.

taconova.fr

Эти объекты снабжаются широкой

[…] спектр воздушных движущихся машин, которые del iv e r с подогревом a i r через общий pi pi n g коллектор .

nrc-cnrc.gc.ca

Ces установка disposent d’un vaste

[…]

Вентиляционные отверстия для циркуляционных машин io n de l ‘a ir

[…] qui li vr ent de l’a ir rchauff par l’intermdiaire de rseaux de tu ya uteri e communs .

nrc-cnrc.gc.ca

6.2. стык между цилиндром

[…] Головка и вытяжка au s t коллектор i s s снаружи t h e обогрев i r контур

eur-lex.europa.eu

6.2. le Joint Entre la Culasse или Le Cylindre et

[…] la tubu lu re d ‘chappement est si tu hors du circuit t de l ‘ air d e chauffage lex225. eureuropa.eu

Высокие коэффициенты производительности благодаря соответствию EN 14511 для больших объемных расходов на стороне потребления тепла, оптимизированная высокая производительность

[…] испаритель f o r отопление o p er ation и двойной перепад давления le s s 902 o r редукция […]

часов работы насоса.

dimplex.de

Уважение требований к норме EN 14511 в соответствии с требованиями стандарта

[…]

importants ct consomation de la chaleur, u n

[…] vaporateur la capacity optimize po ur le m ode chauffage, et un d is tributeur double sans pression […]

дифференциальных вычетов за функционирование циркуляторов, гарантирующих коэффициенты эксплуатационных льгот.

dimplex.de

Предварительная сборка bl e d коллектор f o r underf lo o r обогрев обогрев st ems.

caleffi.nl

Collecteur p r a ssem bl po ur chauffage de s ol .

caleffi.nl

Гидравлический сепаратор на o r коллектор f o r обогрев s s s s s

caleffi.com

Коллекционер -s Коллекционер

[…] Hydrauliques po ur installat ion s de chauffage .

caleffi.fr

Изоляция для распределителя ti o n коллектор i s i встроенный в t h e c e e e i rc uit изоляция

paw.eu

L’i so latio n d u collecteur e st intg r e dans l’isolatio n du ci rcu

ww.paw.eu

Предварительная сборка bl e d коллектор f o r Распределение n o f обогрев a te r для подключения радиатора.

catalog.uponor.de

Collecteur pr m ont conu pour l a distributio n de l ‘ eau de chauffage ro imit ro imit dispositif […]

de raccordement de radiateur.

catalog.uponor.de

Коллектор , e sp . f o r отопление i n st allations

v3.espacenet.com

Distributeur, en pa rt iculier pour ins ta llat ion d e chauffage

v3.espacenet.com

Коллектор s e t 42 мм Диаметр wi t h обогрев

cargraphic.de

Spaghettis (pai re) av ec chauffage Di am tre 42 m m

cargraphic.de

T h e коллектор s h al l эксплуатируемый wi t h обогрев р в соотв.согласно VDI 2035.

catalog.uponor.de

L e collecteur d oit tr e Adapt l ‘utilization d’ eau d e chauffage c on for mmen a norme V DI 2035.

catalog.uponor.de

Ser vi c e коллектор c o ns Truction Dist ri c t 9022 9030 9022 pe s aquatherm SHT — Система подключения питьевой воды и радиаторов aquatherm — системы напольного отопления

aquatherm-pipeystems.com

S er тиски quipements de d is tribution Conduites d e chaleur d istance aquatherm SHT — Systmes de raccordement l’eau potable et aux 90 de chauffage de su RF aces Rfrences

aquatherm-pipesystems.com

Он состоит из распределителя Thermax ti o n коллектор , t wo rm a x i RC UIT модули и конструкция […] Изоляция

с оптимизированной функцией.

paw.eu

Il comprend un

[…] Collecte ur modu lai re Thermax , d eux modu le s d e cir e cir tu2 tu2 ne isola ti on fonction […]

оптимизировать.

ww.paw.eu

Композитный pol ym e r коллектор f o r w at e r 902 i т

v3.espacenet.com

Bo te collectrice en polymre Composite pou r unit chauffe- ea u

v3.espacenet.com

Было обнаружено, что rm a l heat s h ie lds, которые должны были быть расположены на верхней части exh au s s t коллектор o f t он главный двигатель, отсутствовали.

tsb.gc.ca

On a constat que les duplicages qui auraient d se Trouver au-dessus du collecteur d’chappement du moteur main taient отсутствует.

tsb.gc.ca

Двухконтурный коллектор PEX из нержавеющей стали с адаптерами и новыми расходомерами — PEX Superstore

ПАРЕНЬ PEX

2-контурный коллектор лучистого отопления из нержавеющей стали
Качественный коллектор лучистого отопления


Эти PEX GUY Двухконтурные коллекторы из нержавеющей стали изготавливаются из высококачественной нержавеющей стали. Поставляется с 4-мя компрессионными адаптерами PEX.Этот коллектор можно использовать в системах лучистого отопления для распределения воды или гликоля для обогрева полов. Этот коллектор из нержавеющей стали PEX GUY является нашим самым популярным коллектором для систем лучистого отопления и теперь поставляется с модернизированными расходомерами для улучшения функциональности и читаемости расхода. Новая конструкция с двумя уплотнительными кольцами обеспечивает более стабильное уплотнение. Крышка расходомера также была модернизирована, чтобы улучшить взаимодействие с пользователем, а также переработана для упрощения сборки и разборки. Прозрачный корпус с отмеченными расходами на расходомере был заменен на более толстый материал, что сделало его более прочным.Все эти обновления позволяют повысить точность показаний расходомера.

Вы можете выбрать из меню адаптеры PEX-AL-PEX 3/8 ″, 1/2 ″, 5/8 ″, 3/4 ″ или 1/2 ″. Все адаптеры PEX включены в цену, за исключением адаптеров PEX 3/4 ″, которые доступны за дополнительную плату. Если вы используете трубки из PEX AL PEX (PEX-алюминий-PEX) 1/2 ″, выберите переходники из PEX AL PEX на 1/2 дюйма. Все, что вам нужно, — это разводной ключ для фиксации компрессионных адаптеров.

Технические характеристики:

    • Сертификат NSF
    • Поддерживаемые петли: 2 петли
    • Размер между портами — 2 дюйма по центру
    • Высокое качество / надежность Корпус из нержавеющей стали
    • Вход: 1 ″ Внутренняя резьба NPT
    • Размер корпуса / багажника: 1-1 / 4 ″
    • Максимальное значение расхода на петлю: 1.6 галлонов в минуту
    • В цену входят адаптеры на ваш выбор
    • Совместим с: PEX-A, PEX-B и PEX-C
    • Размеры (Д x Ш x В): 13 ″ x 3,5 ″ x 13,5 ″
    • Совместим с полиэтиленом PEX любого производителя, изготовленным по североамериканскому стандарту SDR-9, трубка PEX
    • Не использовать с трубкой PB
    • Совместим с: PEX-A, PEX-B и PEX-C

Включает:

    • 1 шт — Уравновешивающая секция коллектора Корпус с расходомерами
    • 1 шт — Изолирующая секция коллектора Корпус с клапанами
    • 2 шт — Клапаны автоматической продувки
    • 2 шт. — Запорный шаровой кран коллектора с трубным соединением 1 ″ NPT
    • 2 шт. — Термометр на стержне каждого изолирующего шарового клапана коллектора
    • 4 шт. — Адаптеры для сжатия PEX
    • 2 шт. — Монтажные скобы

* Если вы ищете другой тип или коллектор с другими контурами, вы можете просмотреть наши различные варианты в разделе «Коллектор лучистого отопления» в магазине.

* Хотите проверить вашу систему под давлением? Ознакомьтесь с нашим комплектом для испытания на давление стальных или латунных оттяжек PEX.

* Нужны 2-проводные или 4-проводные термостатические приводы и другие аксессуары для этого коллектора? Вы можете просмотреть их на нашей странице «Аксессуары для коллектора».

Как работает коллектор?

Для систем теплого пола требуется огромное количество труб малого диаметра. Ведь труба отопления должна полностью покрывать площадь вашего пола.

Вода должна течь по всем этим трубам равномерно, чтобы в доме не было горячих и холодных мест.Это означает, что нам нужно иметь возможность контролировать температуру и скорость потока воды, когда она движется по этим трубам.

Для этого мы используем коллектор теплого пола. По сути, это две распределительные трубы большого диаметра, каждая с набором розеток для подключения меньших контуров отопительных труб.

Горячая вода из бойлера (или теплового насоса) поступает в «проточную» трубу и распределяется по каждой из зон теплого пола. Вода передает тепло плите пола (которая идет на обогрев вашего дома), а затем возвращается в коллектор и присоединяется к «обратной» трубе, прежде чем вернуться в котел для повторного нагрева.

Сам коллектор оснащен рядом элементов управления и клапанов. Каждое сопло, подключенное к контурам зоны, будет иметь балансировочный клапан и расходомер. Проектировщик должен указать расход, необходимый для каждого контура, в зависимости от количества тепла, необходимого для зоны.

На этапе ввода в эксплуатацию ваш установщик отрегулирует балансировочные клапаны, чтобы обеспечить правильный поток для каждого контура. Типичный расход составляет 2 литра в минуту для каждой петли пола.

Подающая и обратная трубки также обычно снабжены термометрами, чтобы вы могли считывать температуру, подаваемую на пол и возвращающуюся с пола.Это позволяет установщику убедиться, что к плите пола передается правильное количество тепла.

В зависимости от типа котла, поставляющего тепло, ваш коллектор также может быть оснащен смесительным насосом. Для теплого пола требуется вода низкой температуры (обычно около 40–45 ° C). Например, дизельный котел не может производить воду с такой низкой температурой.

Для обеспечения правильной температуры необходимо установить смесительный контур, который будет присоединен к коллектору.Иногда это будет включать насос.

У вас также может быть набор управляющих клапанов, которые могут открывать и закрывать поток в каждую зону контура. Они контролируются термостатами в комнатах, а это означает, что вы можете индивидуально контролировать температуру в каждой комнате.

Хорошая новость в том, что коллектор, если он установлен правильно, сам о себе позаботится. Вам, как домовладельцу, не нужно его трогать! Но, как и все остальное, хорошо иметь базовое представление обо всех различных компонентах, о том, что они делают и для чего они нужны.

% PDF-1.5 % 95 0 объект > эндобдж xref 95 75 0000000016 00000 н. 0000002221 00000 н. 0000002348 00000 п. 0000003519 00000 н. 0000003664 00000 н. 0000004199 00000 н. 0000004226 00000 п. 0000004415 00000 н. 0000004527 00000 н. 0000004590 00000 н. 0000004704 00000 н. 0000021211 00000 п. 0000037163 00000 п. 0000052643 00000 п. 0000052844 00000 п. 0000053166 00000 п. 0000064870 00000 п. 0000081724 00000 п. 0000081871 00000 п. 0000082018 00000 п. 0000082045 00000 п. 0000082538 00000 п. 0000082565 00000 п. 0000083123 00000 п. 0000100575 00000 н. 0000117376 00000 н. 0000134036 00000 н. 0000134267 00000 н. 0000134350 00000 н. 0000134405 00000 н. 0000134475 00000 н. 0000134601 00000 н. 0000138151 00000 п. 0000138449 00000 н. 0000138900 00000 н. 0000138970 00000 н. 0000139067 00000 н. 0000141867 00000 н. 0000142166 00000 н. 0000142542 00000 н. 0000142612 00000 н. 0000142743 00000 н. 0000145837 00000 н. 0000146135 00000 н. 0000146568 00000 н. 0000147862 00000 н. 0000185909 00000 н. 0000185948 00000 н. 0000224246 00000 н. 0000224285 00000 н. 0000262521 00000 н. 0000262560 00000 н. 0000300545 00000 н. 0000300584 00000 п. 0000337236 00000 н. 0000337275 00000 н. 0000373927 00000 н. 0000373966 00000 н. 0000410828 00000 н. 0000410867 00000 н. 0000443585 00000 н. 0000443624 00000 н. 0000444764 00000 н. 0000444791 00000 н. 0000445135 00000 п. 0000445282 00000 н. 0000445309 00000 н. 0000445723 00000 п. 0000445870 00000 н. 0000445897 00000 н. 0000446360 00000 н. 0000446507 00000 н. 0000447129 00000 н. 0000453665 00000 н. 0000001796 00000 н. трейлер ] / Назад 1359073 >> startxref 0 %% EOF 169 0 объект > поток hb«f«of`c` [Ā

Суть проекта эффективного теплоснабжения и охлаждения полов: манифольд

В сложной системе трубопроводов есть критический компонент, который выполняет регулирование и распределение для всей системы циркуляции: коллектор.

Если мы скажем, что система подогрева и охлаждения пола подобна сердечно-сосудистой системе человека , , тогда коллектор подобен сердцу.

Вот насколько важен коллектор.

Давайте рассмотрим случай, когда латунный коллектор Uponor UBC был выбран для громкого проекта в Китае, и 4 исключительных коллектора от Uponor.

Коллекторы

: центральная часть каждой системы поверхностного отопления и охлаждения

Коллектор — это устройство, соединяющее водопроводные трубы в системе напольного отопления и охлаждения.

Являясь центром системы напольного отопления и охлаждения, коллектор отвечает за распределение и сбор теплоносителя и регулирование потока в каждом контуре.

Качество коллектора напрямую влияет на рабочие характеристики всей системы.

Это включает в себя эффективность нагрева и охлаждения, и даже определяет срок службы системы напольного отопления и охлаждения.

Следовательно, выбор товаров — это важный вопрос, над которым владельцам стоит хорошенько подумать.

Uponor — ведущий международный поставщик трубопроводных систем на основе пластика для безопасных систем подачи питьевой воды и энергоэффективных систем лучистого отопления.

Мы предлагаем высококачественные, разнообразные и экономичные коллекторы, которые можно использовать в различных конструкциях — от домов на одну семью до сложных решений для больших промышленных зданий.

Коллектор UBC Uponor: решение для больших жилых зданий

Недавно Uponor сотрудничала с China Overseas — 南昌 中 海 豪庭 置业 发展 有限公司 — в двух своих крупномасштабных жилых проектах:

— Хуан Ю Тянь Ся (中 海 · 寰宇 天下)

— Ян Гуан Мэй Гуй Юань (中 海 · 阳光 玫瑰 园)

Uponor поставит латунный коллектор UBC для системы теплого пола в почти 1000 квартирных домах.

Ожидается, что два проекта будут завершены к маю 2019 года.

Коллектор Uponor UBC изготовлен из высококачественной латуни и специально разработан для жилых помещений.

Строители выигрывают от высокой надежности и простоты установки.

Разработанный с использованием модульной концепции, манифольд UBC масштабируется для крупных проектов, таких как Хуан Юй Тянь Ся и Ян Гуан Мэй Гуй Юань.

Компактные размеры, возможности расширения и широкий выбор принадлежностей делают продукты UBC Manifold от Uponor лучшими вариантами для таких крупномасштабных проектов.

«Uponor — это 100-летняя компания с хорошим влиянием бренда в Китае и даже в Азии. Неважно, целостная линейка продуктов или высокое качество продукции — это факторы, которым мы доверяем ». Сказал хозяин.

Действительно, с появлением большего числа конкурентов на рынке стали появляться и продукты для систем обогрева и охлаждения пола более низкого качества.

Продукты, не соответствующие стандартам и ненадежные, создают множество скрытых опасностей и повышают риск для пользователя.

Uponor прилагает все усилия, чтобы постоянно улучшать линейку продукции, чтобы соответствовать ожиданиям строителей и потребителей.

Как ведущий международный поставщик и зарегистрированная на бирже компания, независимо от основной линейки продуктов или вспомогательных материалов, Uponor уверена, что наши продукты могут выдержать жесткие требования отрасли во всех аспектах технологий.

Запуск проекта недвижимости в Наньчане — еще одна возможность убедиться в качестве и эффективности продукции Uponor.

4 эксклюзивных коллектора от Uponor

Эффективное охлаждение и обогрев во многом зависит от того, как вода распределяется по всему зданию и при желаемой температуре.

Uponor предлагает широкий выбор коллекторов, предназначенных для всех типов строительных конструкций: от частных домов до промышленных комплексов.

Латунный коллектор Uponor UBC

Коллектор

UBC изготавливается методом цельной ковки и состоит из гибких модулей с 2-8 контурами и соответствующих комплектов заполнения / слива / вентиляции или комплектов первичных соединений.

Коллектор из нержавеющей стали Uponor Vario S

Компактный распределительный блок, состоящий из двух стержней из специальной нержавеющей стали со встроенными клапанами.Линия подачи может поставляться с плоским уплотнением подачи с запорным клапаном для балансировки и перекрытия с обратными клапанами и колпачками для приводов. Другой вариант — со встроенными вентиляционными отверстиями и точками наполнения и слива на подаче и возврате.

Пластиковый коллектор Uponor Vario M

Прочный пластиковый распределитель из полиамида, армированного стекловолокном, отличается гибкостью. Встроенные клапаны облегчают быструю установку на месте. Это позволяет быстро подключить систему отопления и гарантирует простую и эффективную работу.

Промышленный коллектор Uponor Magna

Промышленный распределительный блок Magna от Uponor прост и практичен в установке, поскольку модульная конструкция означает, что правильное распределительное решение может быть построено из отдельных распределительных блоков для широкого диапазона требований и типов зданий. Это идеальное решение для промышленного применения.

Для инженеров и строителей, которые ищут лучшие коллекторы поверхностного отопления и охлаждения, доступные сегодня на рынке, не ищите ничего, кроме Uponor.

Коллекторы | Jupiter Heating Systems Ltd

Высококачественное оборудование для регулирования расхода, произведенное в Германии

Стандартный коллектор

Полный коллектор

Динамический коллектор S1

Как решить, какой тип коллектора вам нужен

На этот вопрос можно ответить несколькими способами. Для теплого пола требуется гораздо более низкая температура воды, чем для радиаторов — обычно вдвое или ниже.Если котел, подключенный к системе отопления, не может обеспечить воду низкой температуры или, если это тоже радиаторы отопления, необходим коллектор со смесительным клапаном. Смесительный клапан использует возвратную воду в системе теплого пола и смешивает ее с потоком для достижения предварительно установленной желаемой температуры. Для небольших проектов, таких как пристройки, зимние сады и небольшие квартиры, мы предлагаем компактный коллектор — такой же, как у Юпитера, но менее сложный.

Земляной или воздушный тепловой насос генерирует воду с низкой температурой, которая особенно подходит для полов с подогревом.В этом случае можно выбрать стандартный коллектор (коллектор без смесительного клапана), так как температура воды, поступающей в систему теплого пола, определяется интеллектуальными функциями теплового насоса.

Наши смесительные клапаны производятся компанией IVAR, имеющей многолетний опыт производства высококачественного гидравлического оборудования. Насосы, используемые в сочетании с нашими смесительными клапанами, производятся Wilo, и мы специально используем высокоэффективный Wilo Para.

Стандартный коллектор — без возможности смешивания

DN32 Профиль коробчатого сечения из нержавеющей стали, площадь поперечного сечения 1330 мм²

Произведено в Германии

Поставка: Расходомеры 0.5-5.0л / мин — Taconova

Возврат: встроенные регулирующие клапаны с предварительно настроенной резьбой M30x1,5 мм с маховиком, готовые для использования с электротермическими приводами

Кв-: 2,74

Соединения: Первичные — 1 «розетка

Подключения: Вторичный — евроконус с наружной резьбой ¾ «, расстояние между центрами: 50 мм

Включены соединения коллектора с многослойными трубами 16 мм

Перепуск давления: нет

Регулируемый байпас смешивания: Нет

Термометры: Нет

Наборы шаровых кранов: 1

RNLI Southend

Jupiter устанавливает систему подогрева полов на всех новых лодочных станциях по всей Великобритании.Поскольку источником тепла, выбранным RNLI, является тепловой насос, вода, подаваемая на полы с подогревом, уже имеет правильную температуру и не требует перемешивания.

Компактный коллектор с возможностью смешивания

DN32 Профиль коробчатого сечения из нержавеющей стали, площадь поперечного сечения 1330 мм²

Произведено в Германии

Подача: расходомеры 0,5-5,0 л / мин — Taconova

Возврат: Встроенные регулирующие клапаны с предварительной настройкой M30x1.Резьба 5 мм с маховиком, для термоэлектрических приводов

Кв-: 2,74

Соединения: Первичные — ¾ «розетка

Подключения: Вторичный — евроконус с наружной резьбой ¾ «, расстояние между центрами: 50 мм

Включены соединения коллектора с многослойными трубами 16 мм

Перепуск давления: нет

Регулируемый байпас смешивания: Нет

Термометры: два

Наборы шаровых кранов: 1

Частный клиент, Фарнем, Суррей

Этот проект состоял из существующей кухни с балками и новой пристройки из балок и блоков.Для того, чтобы иметь новый пол из керамогранита, всю стяжку использовали в качестве основы для замены стяжки. Всего с 4 контурами был установлен мини-смесительный клапан для управления подогревом пола.

Полный коллектор с возможностью смешивания

DN32 Профиль коробчатого сечения из нержавеющей стали, площадь поперечного сечения 1330 мм²

Произведено в Германии

Подача: расходомеры 0,5-5,0 л / мин — Taconova

Возврат: Встроенные регулирующие клапаны с предварительной настройкой M30x1.Резьба 5 мм с маховиком, для термоэлектрических приводов

Кв-: 2,74

Соединения: Первичные — ¾ «розетка

Подключения: Вторичный — евроконус с наружной резьбой ¾ «, расстояние между центрами: 50 мм

Включены соединения коллектора с многослойными трубами 16 мм

Перепуск давления: есть

Регулируемый байпас смешивания: Да

Термометры: три

Наборы шаровых кранов: 2

Церковь Св. Крепостного, Эдинбург

Поскольку источником тепла служили радиаторы в другом месте комплекса, потребовались смесительные клапаны для снижения температуры воды через полы с подогревом в главном нефе.Один только неф в St Serfs использовал три больших 12-ходовых коллектора с полностью комбинированными смесительными клапанами, чтобы обеспечить полный контроль над большой площадью.

Коллектор Dynamic S1 с интеллектуальной технологией потока

DN32 Профиль коробчатого сечения из нержавеющей стали, площадь поперечного сечения 1330 мм²

Произведено в Германии

Подача: расходомеры 0,5-5,0 л / мин — Taconova

Возврат: Встроенные регулирующие клапаны с предварительной настройкой M30x1.Резьба 5 мм с маховиком, для термоэлектрических приводов

Кв-: 2,74

Соединения: Первичные — ¾ «розетка

Подключения: Вторичный — евроконус с наружной резьбой ¾ «, расстояние между центрами: 50 мм

Включены соединения коллектора с многослойными трубами 16 мм

Перепуск давления: есть

Регулируемый байпас смешивания: Да

Термометры: три

Комплекты шаровых кранов: 2

Коллектор регулирует распределение воды по отдельным помещениям.Балансировка коллектора обычно включает настройку отдельных расходомеров, когда все контуры разомкнуты. В действительности, конечно, некоторые контуры могут быть закрыты во время работы, таким образом влияя на поток через остальные контуры. Коллектор Dynamic S1 автоматически регулирует поток в каждый контур, что позволяет избежать избыточного питания в отдельных контурах

Все гидравлические отопительные контуры в системе зависят друг от друга. Таким образом, изменение расхода в одном контуре влияет на все остальные контуры, и поэтому необходимо сбалансировать результирующий избыток мощности в контурах отопления.

В отличие от обычных коллекторов отопления, в которых используются дроссельные заслонки и индикаторы расхода для установки требуемого расхода, Dynamic S1 автоматически обеспечивает гидравлическую балансировку с помощью управляющего картриджа, так что установленный расход сохраняется независимо от работы других контуров в система.

Мы гордимся тем, что являемся первым поставщиком в Великобритании, предлагающим систему Dynamic S1, поскольку она дополняет наш сложный ассортимент систем отопления, позволяя JUPITER предлагать самую точную систему напольного отопления на рынке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
