Двухтрубная система отопления частного дома своими руками: схемы, видео

Наиболее популярной и практичной системой отопления в частном доме считается двухтрубная, которую не сложно провести своими руками, зная ее схемы и приложив к процессу максимум усилий. Каковы ее нюансы и особенности, а также, какие существуют разновидности – данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Отличительные особенности

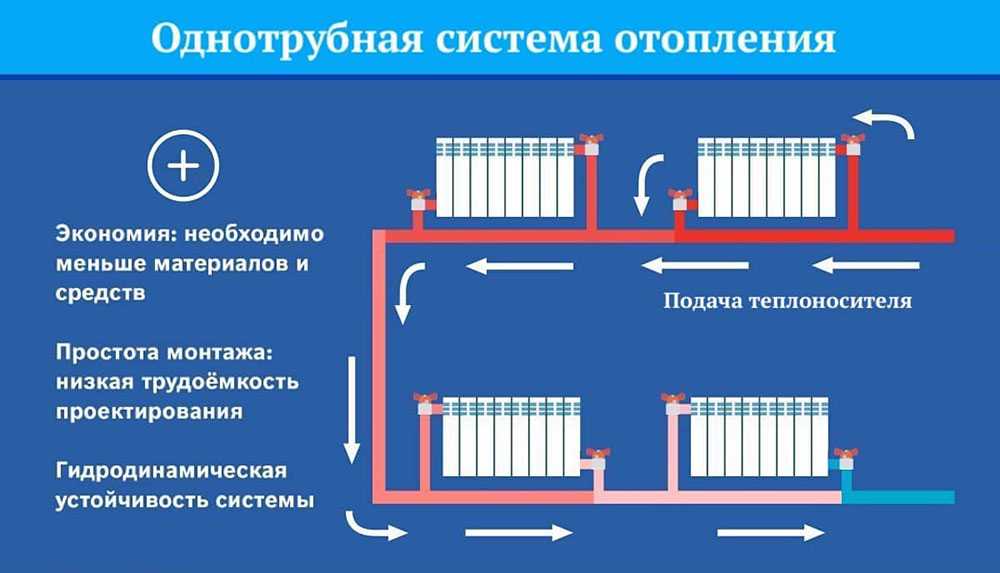

Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.

Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:

1. Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
2. Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
3. Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.

Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.

Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Устройство конструкции

Мембранный расширительный бак.

Циркулярный насос.

Радиатор в разрезе.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:

• отопительный котел – прибор для нагрева теплоносителя, который может быть газовым либо электрическим;
• мембранный расширительный бак, предназначенный для компенсации объема воды при ее нагреве;
• циркулярный насос, в функцию которого входит обеспечение движения нагретой жидкости по контурам;
• трубы;
• радиаторы – металлические устройства, через которые тепло от воды передается помещению.

Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании. Она будет эффективно одинаково прогревать каждое помещение в нем.

Разновидности двухконтурных систем отопления

Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

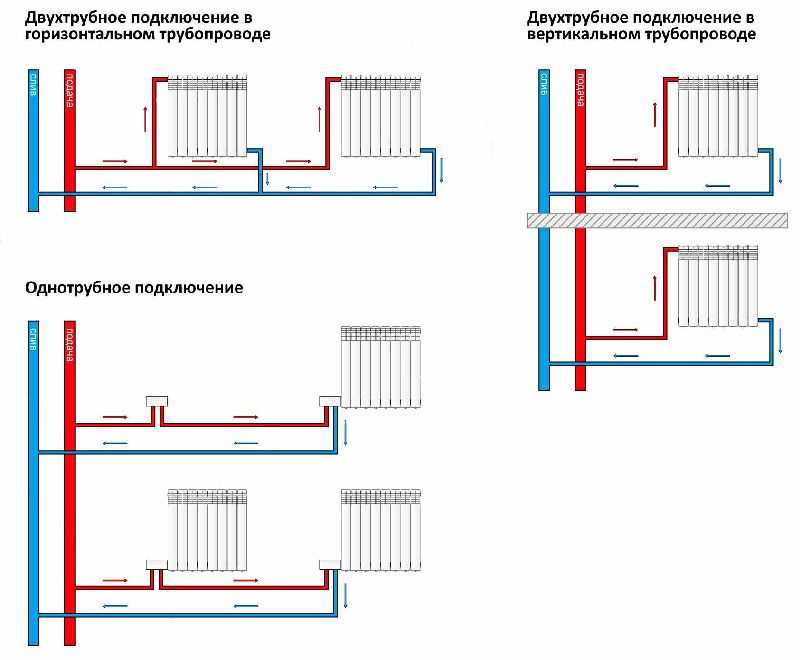

Горизонтальная и вертикальная схемы монтажа

Двухтрубная вертикальная система отопления.

Двухтрубная горизонтальная система отопления.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.

Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Верхняя и нижняя разводки

Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.

Системы с попутным и встречным движениями воды

Схема с встречным движением теплоносителя.

Схема с попутным движением теплоносителя.

Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.

В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.

Конструкции с естественной и принудительной циркуляцией

Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.

Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.

Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.

Подготовительный этап к работам

Начинать процедуру установки двухтрубной системы отопления частного дома следует с подготовки гидравлических расчетов. Самостоятельно это сделать практически не представляется возможным, поэтому лучше обратиться к специалистам, которые смогут учесть все нюансы и особенности строения, где планируется поставить отопительное оборудование.

Грамотный расчет позволит определиться с разновидностью самой оптимальной для здания отопительной конструкции и объемом комплектующих частей, необходимых для выполнения установки системы.

Процедура установки оборудования

В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:

1. Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
2. Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
3. Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
4. После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
5. К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.

После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.

Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.

Нюансы при монтаже

При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:

1. В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
2. При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
3. В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
4. Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.

Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.

Как правильно запустить систему?

Сброс воздуха с помощью крана Маевского.

После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:

1. Перекрываются впускные и выпускные краны на всех радиаторах.
2. Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
3. Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.

Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.

С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.

варианты схем, монтаж своими руками, двухтрубное отопление в частном доме,схема двухтрубного отопления.

Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

Принцип работы двухтрубной системы

Содержание статьи

• 1 Принцип работы двухтрубной системы
  • 1.1 Плюсы двухтрубного отопления
  • 1.2 Недостатки
• 2 Типы разводки
  • 2.1 Верхняя
  • 2.2 Нижняя
• 3 Виды двухтрубных отопительных систем
  • 3.1 С естественной циркуляцией
  • 3. 2 Плюсы и минусы
  • 3.3 Система с принудительной циркуляцией
  • 3.4 Тупиковые ветви
  • 3.5 Разводка с попутным движением теплоносителя
  • 3.6 Лучевая схема
• 4 Технология сборки двухтрубного отопления
• 5 Видео

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Причин тому две:

1. Для отопления с естественной циркуляцией необходимо соблюдать уклон подающей и обратной труб, что очень трудно сделать на большом расстоянии.
2. Малое давление в системе не позволяет разносить котел в самый дальний радиатор более, чем на 30 м. Это максимально возможная цифра, на практике нужно рассчитывать на 25 м.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

Плюсы и минусы

Система естественной циркуляции имеет несколько несомненных преимуществ:

1. Долговечность. Отсутствие электрического насоса и низкое давление обеспечивают длительную, безотказную работу данной системы. По оценкам экспертов срок ее службы— до 50 лет.
2. Энергонезависимость. Система сохраняет работоспособность даже при отсутствии электричества.
3. Возможность установить насос в случае неэффективной работы, превратив в систему с принудительной циркуляцией.

Недостатков у пассивного отопления больше, и они значительные.

Основные минусы системы:

1. Низкое давление, создаваемое котлом, вынуждает использовать трубы достаточно большого диаметра, что не выгодно ни с эстетической, ни с экономической точки зрения.
2. Ограничения по расстоянию.
3. Медленный, постепенный прогрев.
4. Необходимость выдерживать уклон «подачи» и «обратки».
5. Практически невозможно скрыть трубы в стенах.

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Преимущества системы:

1. Высокая эффективность работы.
2. Не портит общий интерьер комнаты.
3. Обеспечивает быстрый и равномерный прогрев всех радиаторов.
4. Постоянное давление в системе позволяет использовать современные механические устройства терморегулирования.
5. Этажность отапливаемого здания определяется только производительностью насоса.
6. Предоставляет более широкие возможности с точки зрения горизонтальной разводки.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

Тупиковые ветви

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Основные недостатки:

1. При монтаже используются трубы разного диаметра. Подающая и обратная труба сужаются по мере приближения к последнему радиатору ветви.
2. Система может потребовать тщательной балансировки. Иногда один обогреватель может зашунтировать все остальные, то есть, вся ветвь замкнется только через него. Добиться равновесия можно регулировкой потоков с помощью вентилей.
3. Трудно отрегулировать оптимальную температуру в каждой комнате.

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Достоинства разводки:

• используются трубы одного диаметра;
• простая балансировка системы;
• возможность использования термостатических приборов.

Правда, последний пункт справедлив только при периметре на более 35 м.

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Явные достоинства сводятся на нет двумя недостатками:

1. Высокая стоимость. Требуется большое количество труб и строительные затраты.
2. Сложность монтажа.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

1. Установка котла, именно от него нужно начинать все последующие манипуляции.
   Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.
2. Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.
3. Рядом с котлом, на отводной трубе, монтируется насос. Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.
4. Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
5. По заранее продуманной схеме монтируется трубопровод. При естественной циркуляции не нужно забывать про обязательный уклон.
6. К трубопроводу присоединяются радиаторы.
7. Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
8. Теперь можно проверить систему на отсутствие протечек.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы. stove ru порядовки вы можете узнать по ссылке.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.

Система отопления своими руками

Выбор системы отопления для частного дома достаточно сложный и ответственный процесс. Правильно подобранная система отопления – залог наличия постоянного тепла и комфортных условий проживания в помещении. Одна из самых популярных схем отопления – Ленинградская. Узнаем о его особенностях, способах организации и преимуществах.

Содержание:

1. Система ручного обогрева — Особенности и достоинства Ленинградки
2. Двухтрубная система отопления частного дома своими руками
3. Однотрубная система отопления частного дома своими руками
4. Однотрубная система отопления частного дома своими руками

Ручная система отопления — Особенности и достоинства Ленинградка

Система отопления под названием Ленинградка подразумевает использование одной трубы для подачи теплоносителя. При этом система идет из одной магистрали с постепенным расположением отопительных приборов, по которым циркулирует теплоноситель. Различают два варианта разводки труб:

• вертикальный;
• горизонтальный.

Схему прокладки труб необходимо определить еще на этапе строительства дома. Данную схему отопления рекомендуется использовать в одноэтажном или максимум двухэтажном доме.

По принципу действия Ленинград отличается простотой исполнения. Теплоноситель, в нашем случае вода, движется от котла к подпитке, которая разводит его по всем помещениям. После этого теплоноситель снова поступает в котел. Таким образом, система представляет собой целостность в виде замкнутого контура, характеризующегося цикличностью.

В каждой комнате необходимо установить радиаторы, подключенные к подающей трубе. Количество и размер радиаторов определяется в соотношении с площадью помещения и его размерами.

Данная система работает с естественным типом циркуляции теплоносителя или с насосом, обеспечивающим принудительное движение воды в системе. Наличие дополнительного насоса обеспечивает высокую функциональность в работе оборудования. Кроме того, вместе с радиаторами устанавливаются запорная арматура и устройства для контроля температуры. Отсутствие этих устройств негативно сказывается на эффективности оборудования.

Среди преимуществ установки дополнительного оборудования к системе Ленинград выделим:

• возможность самостоятельной регулировки температуры;
• понижение или повышение температуры на различных отопительных приборах;
• При необходимости при ремонте или отключении определенного помещения от отопления достаточно закрыть специальные краны.

Каждая система отопления имеет как преимущества, так и недостатки. Предлагаем ознакомиться с преимуществами Ленинградки:

• отличные показатели эффективности расхода топлива, кроме того, есть возможность сэкономить материальные средства при монтажных работах и ​​при эксплуатации оборудования;
• Все материалы для монтажа системы легкодоступны и приемлемы по стоимости, есть огромный выбор труб, радиаторов, котлов и запорной арматуры;

• Простота монтажных работ и эксплуатации оборудования, при необходимости в ремонте, достаточно закрыть кран и снять радиатор для его замены или обслуживания.

Однако эту систему отличают и определенные недостатки:

• Тепло распределяется по помещениям неравномерно, особенно при использовании естественной циркуляции, поэтому в большинстве случаев требуется дополнительная установка насоса;
• При горизонтальной разводке труб возникают проблемы с устройством теплых полов;
• Для большей эффективности системы следует увеличить количество самой воды, которая является теплоносителем.

Двухтрубная система отопления частного дома своими руками

Однотрубная система отопления позволяет циркулировать теплоносителю по кругу. Двухтрубная система предполагает использование двух труб, идущих от батарей к котлу. В то же время двухтрубное отопление отличается большей сложностью конструкции и большими затратами на приобретение материалов. Для циркуляции теплоносителя используются две трубы, одна из которых подает воду, а вторая является обраткой. Установка каждого ТЭНа подразумевает наличие обратки и подачи.

Двухтрубная система отопления позволяет распределять тепло по всем помещениям здания. Однако на каждом отопительном приборе должен быть элемент в виде регулировочного дросселя. С его помощью можно регулировать температуру во всех частях системы.

Двухтрубная система отопления применяется как в частных, так и в многоэтажных домах. Во втором случае, чтобы наладить распределение тепла, в подвале, где находится место кровли, устанавливаются трубы гораздо большего диаметра, чем в квартирах.

Циркуляция теплоносителя в двухтрубной системе отопления так же, как и в однотрубной, принудительная или естественная. Существует два способа разводки труб – верхний и нижний, именно они определяют, нуждается ли система в дополнительном насосном оборудовании.

Выполняя верхнюю разводку, трубы прокладываются на высоте, поэтому в этом случае имеется постоянное давление, которое подает теплоноситель в системе. Внешний вид такой системы достаточно эстетичен, основная труба располагается над дверными проемами. Дополнительные затраты необходимы на установку бака расширителя, регулирующего давление в системе.

Нижняя разводка системы основана на прокладке трубопровода в нижней части дома под подоконником. В этом случае расширительный бак устанавливается непосредственно в помещении и не нуждается в дополнительном утеплении. Для создания дополнительного давления в помещении устанавливается циркуляционный насос. Его установка осуществляется на обратке во избежание поломки оборудования при слишком высокой температуре теплоносителя.

Место установки расширителя определяется его типом. Закрытый бак устанавливается в любом месте дома. Монтаж открытого расширительного бака осуществляется на уровне, превышающем высоту прямого отрезка трубы. Если этого не сделать, то внутри системы образовались пробки из воздуха, которые необходимо удалить.

Если для небольшого дома проектируется двухтрубная система отопления, целесообразно выбирать трубы диаметром около 35 мм. В многоэтажных домах монтируют трубы диаметром около 5 см. Чтобы отрегулировать тепловую отдачу, выбирайте радиаторы, размер которых может обогреть помещение, в котором они установлены.

Возможны три варианта подключения радиаторов к системе:

• боковое;
• нижний;
• диагонального типа.

Монтаж системы отопления частного дома своими руками достаточно сложный процесс, для которого необходимо изучить все тонкости его выполнения. Чтобы обеспечить хороший теплообмен между теплоносителем, обратка должна входить в котел снизу. Поэтому чаще всего для монтажа двухтрубной системы отопления выбирают варианты котлов, устанавливаемых на пол.

Процесс монтажа системы отопления дома своими руками довольно сложен, особенно для зданий, высота которых более двух этажей. Если в многоэтажном доме нет перегородок между этажами, то в результате нагрева воздух с первого этажа будет перемещаться на следующие. Таким образом, температура воздуха на втором этаже будет выше. Для решения этой проблемы выполните следующие действия:

• Для обогрева второго этажа использовать темный пол, радиаторы не ставить;
• Распределите радиаторы таким образом, чтобы на первом этаже была третья, а на втором было меньше нагревательных элементов.

Также в процессе проектирования дома рекомендуется на нижнем этаже оборудовать помещения, не нуждающиеся в избыточном отоплении, а вторыми должны быть спальни, санузел и детские комнаты.

Однотрубная система отопления дома своими руками Схема:

1. Выполнить установку котла, мощность которого должна легко обогреть все помещения. При установке котла строго придерживайтесь технологии выполнения всех работ применительно к типу оборудования.

2. Установить расширительный бак, если он открытый, то рекомендуется монтировать его на чердаке. Закрытый бак можно установить внутри помещения, но в самой высокой его точке. Если чердак неотапливаемый, рекомендуется оборудовать защиту бака от тепловых потерь. При необходимости через трубу, которая подведена к баку, происходит слив теплоносителя. Самые удобные расширительные баки мембранного типа, они устанавливаются в любом удобном месте.

3. Далее выполнить монтаж вертикального стояка, а затем прямой трубы. Оптимальное значение наклона системы составляет один процент. Для прямой трубы уклон выполняется движением к котлу. В местах соединения приборов для отопления трубу соединяют тройниками.

4. Далее выполняется установка обратной трубы. Работа начинается с монтажа трубы к котлу. При этом уклон, который наблюдается в процессе выполнения работ, остается прежним. При необходимости устанавливается циркуляционный насос.

5. Далее осуществляется монтаж радиаторов или системы теплого пола. Для этих целей используется дополнительная арматура.

6. Система заполнена водой и удален воздух из радиаторов. Далее котел запускается, краны используются для регулировки подачи тепла. При наличии сверления внутри труб открутить краны Маевского на радиаторах для удаления воздуха.

Однотрубная система отопления частного дома своими руками

Однотрубная система отопления, которую еще называют Ленинградкой, массово применялась при строительстве одноэтажных домов в Советском Союзе. Эта идея была предложена для того, чтобы сэкономить деньги на прокладке коммуникаций.

Данная система отопления отличается отсутствием наличия маяков обратки. Таким образом, можно добиться серьезного экономического эффекта. Однако однотрубная система отопления имеет множество недостатков, из-за которых в настоящее время не используется. Прежде всего, из-за того, что радиаторы подключены последовательно, нет возможности контролировать интенсивность их нагрева в разных по назначению помещениях. Кроме того, для проведения ремонта одной из батарей необходимо отключить всю систему от отопления.

Для функционирования однотрубной системы отопления требуется серьезное давление, которое выталкивает воду и обеспечивает ее циркуляцию. Поэтому данная система нуждается в обязательной установке мощного насосного оборудования.

Ленинградская система одноэтажной застройки нуждается в вертикальной разливке. То есть установка расширительного бака обязательно выполняется на чердаке.

Для равномерного распределения тепла батареи устанавливаются с большим количеством секций на первом этаже, чем на втором.

Среди основных преимуществ однотрубной системы отопления отметим экономию средств на ее обеспечение. Поэтому эту систему отопления до сих пор монтируют в частных домах. Помимо экономии материалов, также возможно повысить эстетическую привлекательность помещения, за счет отсутствия большого количества труб и коммуникаций. Установка термостатических вентилей на радиаторы, установка балансировочных вентилей и удобных шаровых кранов позволяет улучшить процесс работы системы в целом.

Однотрубная система отопления частного дома своими руками

По соотношению со схемой монтажа однотрубная система отопления делится на:

• вертикальная;
• горизонтальный.

В зависимости от способа подключения бывает:

• проходной;
• Тупик.

В зависимости от способа передачи охлаждающей жидкости:

• насосная;
• натуральный.

Если высота здания более тридцати метров, то в любом случае на систему устанавливается насосное оборудование. Система отопления частного дома своими руками по схеме вертикального типа предполагает нагрев воды и подъем ее по стояку. Далее по трубе распределительного типа вода попадает в радиаторы, осуществляя их нагрев.

Теплоноситель в такой схеме циркулирует естественным образом, для достижения эффективности системы отопления используются трубы с большим сечением, а магистраль проводится под уклоном. Эта схема независима от электроснабжения, однако трубы большого размера негативно сказываются на эстетических свойствах помещения.

Второй вариант — горизонтальная схема. Подразумевает монтаж магистрали внутри напольной конструкции. В этом случае для снижения тепловых потерь необходимо позаботиться о дополнительной изоляции труб. Подающая труба также устанавливается с соблюдением уклона.

Для качественной работы любой системы отопления рекомендуется промыть систему отопления частного дома своими руками. Таким образом, можно улучшить качество теплоотдачи и повысить КПД системы в целом.

Руки частного дома своими руками видео:

Как заменить собственную печь

Эгадс! Это печь, которая пришла со старым викторианским домом, который я сейчас помогаю друзьям ремонтировать.

Кажется, каждый дом, который у меня когда-либо был, нуждался в новой печи. Я имею в виду, что старая печь все еще была там, гремя и производя тепло, но это всегда была какая-то возмутительно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или это было еще до изобретения эффективных печей).

Но, как и все владельцы таких же домов до меня, я не обращаю внимания и позволяю проектам, которые на первый взгляд казались более срочными, отнимать у меня время.

Я отремонтировал кухни и ванные комнаты или заменил крыши. Промедление было легко оправдать с финансовой точки зрения: счета за отопление типичного дома в моем районе составляют менее 1000 долларов в год, но если вы нанимаете установку новой печи, вы получаете около пяти тысяч (иногда даже 10 000 долларов или больше, если вы одновременно покупаете новый кондиционер!)

И, конечно же, новая печь будет эффективнее вашей старой. Но даже если бы вы могли найти тот, который работал на бесплатной волшебной пыли единорога , вы бы получили окупаемость за шесть лет, а более реально это займет десятилетия.

Так что я позволил медленной утечке продолжаться и всегда чувствовал маленькую дыру в своем сердце каждый раз, когда эта машина включалась, потому что для мистера Денежный Усик эффективность использования энергии является моральным вопросом даже больше, чем финансовым.

Я полагал, что цифры будут намного лучше, если я смогу выполнить замену самостоятельно, потому что газовая печь высшего класса стоит всего около 1500 долларов в Интернете в эти дни. Но я не знал точно, как это сделать, и, казалось, никогда не было подходящего времени, чтобы учиться*. Никто из моих знакомых никогда не менял свою печь, а в магазинах стройматериалов их даже не продают — все говорят, что для такого дела нужно нанимать профи.

Но, наконец, здесь, в 2015 году и в постыдно позднем возрасте 41 года, я, наконец, изучил необходимые приемы, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы рассказать вам об этом в конце концов, это вполне разумный проект «сделай сам»**. Итак, давайте начнем.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, то газовая печь — это просто коробчатый нагреватель, соединенный с трубками. В наши дни они добавили больше внутренней сложности, чтобы сделать их более эффективными, но все, что вам действительно нужно знать как установщику, это: Холодный воздух на входе, теплый воздух на выходе, газ и электричество на входе, воздух для горения на входе и выходе. Будет еще проще, если вы напишете то же самое на изображении коробки (она же печь).

Рисунок 1: Простые печи

Шаг 2: Какие печи мне нужны и где их купить?

Как правило, вам понадобится высокоэффективная (94 % или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, как у печи, которую вы заменяете. Он может быть меньше по физическим размерам (с годами они значительно уменьшились), но, вероятно, ненамного больше, поскольку вам нужно разместить его в том же пространстве.

На самом деле найти место, где продаются печи, может быть непросто. Как и сантехника несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров, с низкопрофильными магазинами, которые продают только подрядчикам, и подрядчикам, которые настаивают на том, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть немного похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного бесят и вызывают желание научиться ремеслу.

Ввод в Google «где купить газовую печь» приводит к путанице, которую вы можете просеять, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air.
(Обновление: теперь вы можете получить эти вещи даже на Amazon — с бесплатной доставкой!)
В частности, для обеих недавних установок мои друзья просто выбрали первоклассное устройство Goodman 96%.

Для дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печей.

Шаг 3: Хорошо, Печь есть. Какие еще запчасти мне нужны?

Помня о приведенной выше схеме, вы подключаете воздух, газ, впуск, выпуск и электричество. Все будет доступно в вашем местном магазине строительных материалов, за исключением, возможно, насоса для конденсата.

Если вы устанавливаете печь с нуля или заменяете монстра Crazy Spaghetti Octopus и хотите полностью переделать воздуховоды в подвале, вы также можете выбрать:

• ящик возвратного воздуха : это просто большой ящик из листового металла, на который вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому можно подключить все воздуховоды рециркуляции, а также имеет удобную прорезь для крепления воздушного фильтра.
• камера приточного воздуха для обработки нагретого воздуха на выходе. Вы прорежете в нем отверстия, чтобы соединить воздуховоды с остальной частью вашего дома.

Шаг 4. Подсоединим эту присоску

Прочтите руководство:

Кто-то действительно заботился, когда писал это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставляется с полностью подробным руководством по установке – без ориентированного на потребителя отношения «беги с криком и консультируйся у профессионала». Каждое подключение и спецификация, вплоть до того, на каком расстоянии ваши вентиляционные трубы от наружных окон, были четко описаны с картинками. Я провел неторопливый час дома, читая ее от корки до корки за ночь до  начало установки, что позволило мне иметь в виду общую картину в важный день.

Бытовой воздух:

Холодный воздух (также называемый «возвратный воздух») всасывается через дно печи, нагревается и выдувается сверху («приток»). Если вы заменяете существующую печь, вам просто нужно аккуратно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в те же ящики. При необходимости их можно изменить или расширить.

Если у вас центральное кондиционирование, то ко всему остальному будет вставлена ​​отдельная металлическая коробка. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и советы: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу. Сложите детали красиво с помощью металлического тормоза. Скрутите вещи вместе с помощью шурупов для листового металла. Создайте герметичные и термостойкие соединения с помощью ленты из серебряной фольги (не клейкой ленты). Нанесите герметик для воздуховодов на все потенциальные воздушные стыки, чтобы создать лучшую герметизацию. И, прежде всего, мгновенно освойте работу с воздуховодами из листового металла, просмотрев несколько видеороликов на YouTube по этому вопросу.

Воздух для горения и выхлоп:

Здесь мы просто прокладываем два отрезка 3-дюймовой трубы из ПВХ (вы даже можете использовать 2-дюймовую для более коротких участков) от печи к незаметному месту снаружи вашего дома. Это забавная дизайнерская головоломка, в которой нужно решить, как проложить трубу и какие фитинги использовать для ее выполнения. Ваша цель – стильная работа. Вы разрезаете его торцовочной пилой или пилой и склеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса, те же самые навыки работы с пластиковыми трубами позволят вам прокладывать дренажные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?) скрутить на длину черной трубы.

Хотя люди, как правило, боятся работать с газовыми трубами (в конце концов, вы можете взорвать весь свой дом, если получите идеальную утечку газа и подожжете его), это проще, чем когда-либо, и весьма полезно делать это самому. .

В существующей печи уже будет газовая линия с запорной арматурой. Таким образом, в большинстве случаев вы можете просто подключить свою новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой трубный ключ, чтобы открутить существующую черную газовую трубу, и купить новые длины и фитинги в магазине, чтобы создать новую схему. . Они даже нарежут трубу по индивидуальному заказу и нарежут для вас резьбу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы на трубе. Когда у вас есть нужные детали, скрутите все вместе с большим количеством герметика для трубной резьбы (также известного как «трубная смазка»), чтобы создать газонепроницаемые соединения.

Три части CSST соединяются в одном традиционном тройнике, где мы отделяем ветку для питания существующего водонагревателя.

В настоящее время я обычно полностью обхожу черную газовую трубу и использую вместо нее более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST). Это экономит время и позволяет вам продевать трубку прямо через балки и вокруг углов, оставляя ее вне поля зрения — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть закончен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео об установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете на наличие утечек с помощью мыльного раствора, носа и детектора утечек газа.

Электричество:

Печь использует электричество для работы управляющей электроники, воспламенителя и воздуходувки. Но его нужно просто подключить к одной обычной (15 амперной) бытовой цепи. Черный провод — горячий, белый — нейтральный, а зеленый/медный — заземление. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-то в цепи, чтобы вы могли отключить печь.

Другой вариант (если ваш контролер разрешит) — подключить шнур и просто включить печь в ближайшую электрическую розетку. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае отключения электроэнергии.

Конденсат (также известный как капающая вода):

Когда работает эффективная печь, она конденсирует некоторое количество воды из горячих дымовых газов. Вода медленно вытекает из печи через небольшой пластиковый носик, и вам нужно соединить его с гибкой пластиковой трубкой, которая отводит воду в безопасное место. Если у вас есть слив в полу в подвале, проведите воду туда. Если вам нужно поднять воду выше, вы сбрасываете ее в конденсатный насос, а выход направляется в ближайшую сантехнику.

Электропроводка термостата:

Теперь вы приступили к очень простому делу! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я являюсь поклонником термостата Ecobee Lite с поддержкой Wi-Fi . Он имеет разумную цену, но также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона). Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы такой же инженер, как я.

Готово!

Потребуется некоторая работа, и вы научитесь кое-чему, но в конце проекта у вас будет прекрасная новая печь, которая обеспечит значительную отдачу от ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх обратите внимание на нестандартную возвратную камеру, печь, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную камеру подачи, которая направляет воздух в старый воздуховод.

Успех!

Успешный менталитет «сделай сам»

Два местных друга обмениваются остроумными шутками, пока строят нестандартные воздуховоды для текущего проекта дома. Это была большая работа, так как в оригинальном доме 1910 года вообще не было настоящих воздуховодов — нам пришлось открывать стены и прокладывать трубы в каждую комнату в доме. Ваша модернизация печи будет проще.

Когда я впервые начал делать ремонт дома своими руками, по крайней мере отчасти мотивацией было желание серьезно сэкономить. Но в последние годы необходимость экономить деньги полностью исчезла, и все же я обнаружил, что с большим энтузиазмом занимаюсь строительством и ремонтом вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовых продуктов, которыми вы можете гордиться, — это не просто то, что вы делаете за деньги — это цель самой жизни.

Поэтому, когда перед вами стоит выбор: починить что-то самостоятельно или отдать это напрокат, вы поступаете правильно, если каждый раз расширяете свою зону комфорта. Просто запомните мантру: «Этот возможен, и множество людей с меньшими преимуществами, чем у меня , делали то же самое много раз в прошлом»

Затем вы приступаете к работе, читаете инструкции, возитесь, делаете ошибки , учитесь и добивайтесь успеха. И продолжать развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему «Сделай сам» с ярлыком https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказались от печи с горячим воздухом и вместо этого построили систему лучистого отопления под полом.
