Как рассчитать двухтрубную систему отопления частного дома

В статье рассматриваются правила и критерии, которые должны учитываться при организации отопительной системы в частном доме. Актуальность этого вопроса в настоящее время растет, т.к. централизованное отопление постепенно вытесняет автономными установками, многие из которых монтируются при личном участии владельца.  Если правильно рассчитать отопление в частном доме здесь, то владельцев всегда будет сопровождать тепло и уют. Главной задаче при расчете является правильный подбор оборудования, частей осуществляющих теплоотдачу и соединительных элементов, а также их количества.





Выбор нагревательного котла



Начинается подбор котла с определения топлива, которое будет использоваться для обогрева:

• Если для нагрева теплоносителя используется газ, то для максимально эффективного функционирования необходимо использовать конденсаторные котлы, сжигающие не только газ, но и продукты, остающиеся после первого этапа горения. Однако стоит помнить, что природный газ в месторождениях не безграничен, а соответственно цена на него постоянно растет.
• Другим ресурсом поставляемым государством является электроэнергия, которая также может предназначаться для обогрева помещения. Однако затраты в данном случае крайне высоки, а коэффициент полезного действия не всегда максимальный особенно в холодное время года. Да и покупка самого устройства вольется в копеечку и при выборе стоит обратить внимание на критерий потребления электрической энергии для обогрева за промежуток времени, чтобы не продолжать затрачивать огромные суммы на отопление и после монтажа системы.
• В случае отсутствия стабильной подачи описанных выше ресурсов целесообразно использовать твердое топливо: дрова, уголь, брикеты и т.д. Котлы, использующие данный ресурс называются твердотопливными и по экономичности они находятся между газовыми и электрическими устройствами. Однако проблема в данном случае возникает в процессе эксплуатации, т.
  к. бесперебойной подачи топлива, как в вышеописанных вариантах, тут нет и необходимы регулярные подходы оператора для закладки дров, угля или др. топлива.

Расчет мощности нагревательного котла довольно легко произвести, используя следующую методику. Считается, что для обогрева каждого «квадрата» в здании необходимо 40 ватт, а дополнительную мощность обуславливают объекты, дома обеспечивающие потери тепла: каждое окно – 100 ватт, каждая дверь – 200 ватт. Посредством простой математики не сложно понять, какой мощностью должен обладать нагреватель, чтобы передать необходимое количество энергии теплоносителю.


Расчет радиаторов отопления



Создавай отопительный контур очень важно определиться с количеством батарей отопления и секций, необходимых для обогрева всех помещений, в которых они будут располагаться. Мощность, которой должен обладать радиатор в комнате рассчитывается по тому же принципу, что и для нагревательного котла. Как только становится известно необходимое количество тепла для обогрева каждого помещения и здания в целом можно приступить к расчету количества радиаторов и секций.





Считается, что качественно изделие должно обладать техническим паспортом, где будет отображена мощность радиатора. Однако производители указывают там информацию на основании следующего правила – разница в температуре между радиатором и воздухом комнаты должна составлять 70 градусов при максимальных показателях, но это не выполняется в большинстве случаев.


Расчет системы трубопровода



Соединительные трубы также являются очень важной составляющей отопительной системы.

Возникают следующие вопросы:

Производители предложат два вида: полипропиленовые и полиэтиленовые трубы, а с их техническими характеристиками целесообразнее разобраться, изучив информацию сети Интернет или специальную литературу.

Заключение

В статье каждый найдет ответ на вопрос о том, что следует предпринять для старта монтажа отопительной системы в частном доме. В наличие имеются советы о том, как правильно произвести расчет системы отопления, воспользовавшись которыми каждый сможет обеспечить свой дом теплом и уютом.




Двухтрубная система отопления частного дома: как обогреть свой дом

Автор Евгений Апрелев На чтение 6 мин. Просмотров 886

Отопление является одной из важнейших задач, которую приходится решать застройщику при возведении или капитальном ремонта частного дома. Обилие схем, описанных в специальной литературе и интернете, не дают четкого понимания, какой вариант выбрать для небольшого частного дома, а какой экономически более привлекателен для особняка в несколько этажей. В этой публикации мы постараемся прояснить основные вопросы, появляющиеся у наших соотечественников при проектировании и монтаже двухтрубной системы отопления в частных домах.

[contents]

Выбор схемы обогрева

Для того чтобы застройщик мог выбрать лучшую отопительную систему (СО), необходимо разобраться:

• что должна обеспечивать двухтрубная система отопления одноэтажного дома;
• какие затраты готов понести заказчик.

Нужно найти наиболее экономически выгодную схему обогрева, которая отвечает требованиям владельца дома. С требованиями, обычно, все просто, СО должна быть:

• надежна и аварийно устойчива;
• эстетична;
• проста в обслуживании и эксплуатации;
• ремонтопригодна;

• обеспечивать комфортную температуру по всему зданию;

Стоимость СО напрямую зависит от стоимости материалов и оборудования, сложности монтажных работ. Чтобы каждый владелец частного дома смог выбрать вариант обогрева исходя из запросов и толщины кошелька, рассмотрим несколько схем, наиболее привлекательных по экономическим и качественным характеристикам.

Как обогреть дом

Сразу хотелось бы ответить на вопрос, почему в этой статье, в качестве рекомендованного обогрева рассматривается только двухтрубный? Дело в том, что все остальные типы отопительных систем, не отвечают всем требованиям перечисленным выше. Например, недостатком однотрубной является сложность балансировки и создание одинаковой температуры на каждом радиаторе. По экономической привлекательности есть тоже большие сомнения: для достижения одинаковой температуры на всех радиаторах, необходима установка достаточно большого количества балансировочных клапанов, и увеличение количества секций на конечных радиаторах.

Выбираем способ циркуляции и ориентацию стояков

Существующие отопительные системы могут функционировать при естественном перемещении теплоносителя или при принудительном. Первый вариант основан на физических свойствах жидкости: теплоноситель при нагреве меняет свою плотность и поднимается вверх по стояку. Далее, он по наклонному трубопроводу перемещается самотеком, проходя через радиаторы. Отдавший часть тепла теплоноситель попадает в обратный трубопровод, по которому самотеком возвращается в котельную установку для разогрева.

Особенностью данной СО является монтаж трубопровода под уклоном 3-5°. Проблема в том, что система обогрева с естественной циркуляцией теплоносителя не отвечает требованию по эстетичности: дом не будет украшать труба, которая проходит под потолком по всему его периметру.

Такая схема имеет инерционность из-за достаточно малого давления в системе. Кроме этого, она имеет ограничения по длине контура. Исходя из всех недостатков, далее будем рассматривать схемы только с принудительным перемещением теплоносителя.

Все системы отопления можно разделить на вертикальные и горизонтальные. Для одноэтажного дома идеально подходит горизонтальная СО. Что касается схем двухтрубной системы отопления двухэтажного дома, то подходят все типы СО.

Достоинства горизонтальной системы отопления: возможность расположения стояков в нежилых помещениях (кладовках, лестничных клетках и пр.).

Достоинства вертикальной СО: не образуются воздушные пробки. С точки зрения простоты в обслуживании – это соответствует требованиям.

Итак, делаем первый вывод: для одноэтажного строения необходимы схемы горизонтальной СО с принудительной циркуляцией. Для двухэтажного – вертикальной.

Выбираем тип разводки и способ подключение приборов отопления

Все СО делятся на те, в которых теплоноситель подается сверху вниз (верхняя разводка) и снизу вверх (нижняя разводка). Для одноэтажного дома схема будет выглядеть так.

Для двухэтажного, так:

При верхней подаче, нагретый теплоноситель поднимается по подающему трубопроводу на технический этаж (чердак) и по распределяющим стоякам поступает в радиаторы. Слив охлажденного теплоносителя происходит в обратку, которая может проходить по полу первого этажа или в подвале. Если чердака не имеется, то подача монтируется по потолку верхнего этажа. Недостатки верхней разводки: из-за особенности транспортировки теплоноситель теряет температуру.

Двухтрубная система отопления с нижней разводкой таких недостатков не имеет. Прокладка трубопровода подачи и обратки может проходить по подвалу или под полом, что более привлекательно с точки зрения эстетики и менее затратно, со стороны количества материала.

Рассмотрим способы правильного подключение радиаторов отопления при двухтрубной системе. Конструкция современных отопительных приборов позволяет осуществлять их интегрирование в СО различными способами от чего зависит направление движения теплоносителя и эффективность всей системы отопления.

Из данного рисунка видно, что наименьшие потери по теплоотдаче при монтаже радиаторов перекрестным способом. Двухтрубная обвязка радиатора отопления, состоит: 1 – спускной клапан; 2 – заглушки. Кроме этого, для замены и обслуживания радиаторов, в обвязку должны входить запорные шаровые краны, установленные на входе и выходе каждой батареи.

Вывод: для одноэтажного дома наиболее привлекательными будут схемы двухтрубной горизонтальной СО с нижней разводкой и перекрестным подключением радиаторов. Для двухэтажного дома следует выбирать вертикальные СО с нижним подводом теплоносителя и аналогичным способом монтажа батарей.

Расчет системы отопления

После того, как вы определились со схемой СО, посоветовались со специалистами, можно переходить к самой сложной части работ – расчетам.

Совет: от того, насколько точно проведены все вычисления зависит эффективность работы системы отопления. Сделать расчет системы отопления частного дома своими руками достаточно сложно. Лучше всего доверить данную работу профессионалам.

Если вы решили, что справитесь самостоятельно и не желаете оплачивать труд квалифицированных теплотехников, то далее буде дана методика гидравлического расчета двухтрубной системы отопления, которая включает в себя:

1. Вычисления потерь в контуре.
2. Расчет диаметра трубопровода.
3. Подбор мощности и количества радиаторов.

Кроме этого, вам потребуются данные по необходимой мощности котельной установки, теплопотерям каждого отапливаемого помещения в доме, данные о количестве теплоносителя для вычисления объема расширительного бака.

• Мощность котельной установки рассчитывается исходя из рекомендованной удельной мощности: Wк = Wуд х S/10, где S/10 – это объем отапливаемого помещения деленная на 10 м³. Рекомендованная мощность Wуд зависит от региона. Данные даются в специализированной литературе. Искомые данные являются необходимой мощностью котельной установки для вашего дома.
• Диаметр трубопровода можно рассчитать используя специальные таблицы, а можно, воспользовавшись формулой вычисления расхода воды на каждом участке контура G = 3600Q/(c∆t), а после, воспользовавшись формулой S = GV / 3600v рассчитать проходное сечение на каждом участке системы.
• Чтобы точно знать объем расширительного бака, следует вычислить количество теплоносителя в системе. Зная расширение теплоносителя при определенной температуре нагрева, можно сделать вывод о его емкости.

Важно! Как правило, емкость расширительного бачка принимается как 10% от количества теплоносителя в СО.

• Мощность и количество радиаторов подбирается исходя из того, сколько требуется тепловой энергии для обогрева конкретного помещения. При хорошей теплоизоляции это 20 Вт; при средней – 34; при плохой 41. Далее количество ватт необходимо помножить на кубатуру помещения и разделить на мощность одной секции выбранного вами радиатора. Полученное значение и будет количеством секций батарей, необходимого для обогрева конкретного помещения.

Ну и последнее, самое сложное – это рассчитать потери в контуре. Для этого рекомендуем воспользоваться специально разработанным программным обеспечением.

Совет! Чем точнее будут произведены все расчеты, тем проще вам будет производить балансировку всей системы отопления.

Достоинства и недостатки двухтрубных систем отопления

Двухтрубная система отопления частного дома

Очень много информации разные интернет ресурсы посвящают схемам систем отопления и дают множество рекомендаций от всевозможных гуру. Вот только эти рекомендации могут сыграть роковую роль и оставить частный дом без тепла с неработающим отоплением.

В этой статье мы постарались описать двухтрубную систему отопления частного дома так чтобы домовладелец понял: Что это такое?Как оно устроено? Для чего оно нужно? И самое пожалуй важное: Когда, где и при каких условиях его можно или нужно применять и кто должен принимать решение?

Достоинства и недостатки двухтрубных систем отопления.

Прежде всего для использования любой системы отопления необходимо произвести все необходимые расчёты.

---

Только на этапе проектирования отопления частного дома может быть принято решение о целесообразности применения однотрубной или двухтрубной системы отопления, которая сможет справится со всеми поставленными задачами.

Для создания современных комфортных и экономичных систем отопления чаще всего используется двухтрубная система отопления разных типов, видов и способов подключения и разводки.

Так каковы же достоинства двухтрубных систем отопления частного дома?

• Возможность создания независимых температурных режимов отопления для каждого отапливаемого помещения, что позволяет экономить до 50 и более процентов топлива.
• Надёжность и бесперебойность процессов распределения теплоносителя.
• Качественный обогрев домов с любыми конфигурациями и уровнями расположения помещений.
• Абсолютная независимость каждого теплообменного модуля от других (отключение, включение, снятие, ремонт, промывка).


Указанные достоинства позволяют использовать двухтрубную систему отопления для создания суперсовременных полностью автоматизированных систем зимнего климат контроля для частных домовладений.

Температура в разных помещениях может меняться по заданным программам как в зависимости от времени суток, дней недели, так и от температуры наружного воздуха. К недостаткам данных систем можно отнести добавочные расходы, связанные с закупкой и установкой дополнительных труб и фитингов.

Типы двухтрубных систем отопления частного дома. Двухтрубные системы отопления открытого и закрытого типа.

Существуют два основных типа водяного двухтрубного отопления для частного дома. Это двухтрубная система отопления открытого и закрытого типа. Разница между ними следующая:

Теплоноситель в двухтрубной системе отопления открытого типа находится под атмосферным давлением так, как сообщён с внешней средой. Теплоноситель в такой системе постоянно испаряется и его нужно регулярно пополнять. Кроме того, за счёт окисления он быстро теряет свои свойства и требует частой замены. Установка такого типа отопления требует меньше финансовых затрат, но зато требует затрат на постоянный контроль за уровнем теплоносителя, и обслуживание системы.

В двухтрубной системе отопления закрытого типа, теплоноситель находится под давлением и изолирован от внешней среды. При данном типе теплоноситель не расходуется за счёт испарения и дольше служит.Кроме того, отсутствуют затраты на обслуживание, связанное с контролем за уровнем и подпиткой теплоносителя, а также за счёт его более долгого срока службы экономятся средства на его покупку.

Тип двухтрубной системы отопления выбирается на этапе проектирования отопления частного дома в целом. Выбор типа прежде всего зависит от количества отапливаемых помещений и архитектурных особенностей их расположения. Далее в учёт принимаются задачи, поставленные перед отоплением. Это и скорость обогрева, и степень реакции системы отопления на температурные изменения и степень автоматизации.

Мы можем лишь только сказать, что в самых простеньких постройках, состоящих из двух-трёх комнат, расположенных на одном уровне, с обычными радиаторами отопления можно позволить применение двухтрубной системы отопления открытого типа.

Но если, например, в этом же частном доме требуется высокая степень автоматизации управления температурными режимами в комнатах или использование водяных тёплых полов, то в этом случае должна применяться двухтрубная система отопления закрытого типа. Она полностью справиться с поставленными задачами на ура!

Виды двухтрубных систем отопления частного дома. Двухтрубные системы отопления с естественной и принудительной циркуляцией теплоносителя.

Нам известны два вида двухтрубных систем отопления, это система отопления с естественной и принудительной циркуляцией теплоносителя. В двухтрубных системах отопления с естественной циркуляцией теплоносителя отсутствует циркуляционный насос. Это даёт возможность создавать системы отопления, работающие автономно без электроэнергии.

Но возможности таких систем по обеспечению нормального обогрева частного дома очень слабые. Двухтрубные системы отопления с принудительной циркуляцией теплоносителя более совершенны и позволяют очень экономично и комфортно обогреть частный дом любой сложности, с огромным количеством отапливаемых помещений.

Единственным условием для таких систем является наличие электроэнергии для питания циркуляционного насоса и приборов автоматического контроля и регулирования. У двухтрубной системы отопления с принудительной циркуляцией теплоносителя очень много преимуществ и перечислять их можно без конца. Легче перечислить задачи, которые позволит решить такой вид двухтрубной системы отопления частного дома:

1. Дом должен быстро обогреваться после включения отопления.
2. Отапливаемые помещения должны иметь разные температурные режимы в зависимости от времени суток и дней недели.
3. В зависимости от изменения внешней температуры должно происходить изменение температурных режимов в отапливаемых помещениях.
4. Дистанционное управление отоплением, в том числе через GSM и Интернет.


Схемы двухтрубных систем отопления частного дома. Горизонтальная и вертикальная схема двухтрубной системы отопления.

Применение горизонтальной или вертикальной или смешанной схемы двухтрубной системы отопления зависит от архитектурного расположения отапливаемых помещений.

Вы понимаете что вариантов расположения комнат в частном доме как по горизонтали так и по вертикали может быть тысячи. Поэтому только чёткий анализ архитектуры здания и задач, поставленных перед отоплением на этапе проектирования может правильно решить вопрос о применении той или иной схемы двухтрубного отопления.

Что такое горизонтальная схема двухтрубной системы отопления частного дома? Горизонтальной, называется такая схема, при которой подающая и обратная трубы распложены горизонтально относительно средней линии этажа здания.

Что такое вертикальная или стоячная схема двухтрубной системы отопления частного дома? Вертикальной, называется такая схема, при которой подающая и обратная трубы распложены перпендикулярно относительно средней горизонтальной линии здания, то есть вертикально.

В многоэтажных домах как правило используют смешанную схему разводки, при которой отопительные радиаторы этажа запитываются по горизонтальной схеме, а сами этажи по вертикальной.

Разводка труб в двухтрубных системах отопления частного дома. Двухтрубные системы отопления с верхней и нижней разводкой.

Определение вида разводки труб в двухтрубных системах отопления частного дома всегда производится на этапе проектирования.

При верхней разводке подающая труба располагается выше верхней точки уровня отопительных радиаторов. Очень часто её располагают чуть ниже потолка или в нём, или над ним. Верхняя разводка подающей трубы в двухтрубной системе отопления позволяет применить естественную циркуляцию теплоносителя. Правда при естественной циркуляции теплоносителя используются большие диаметры труб, которые должны быть чётко рассчитаны.

При нижней разводке подающая труба располагается ниже нижней точки уровня отопительных радиаторов. Чаще всего она расположена над полом или вмонтирована в него рядом с обратной трубой. Иногда и подающая и обратная трубы расположены ниже уровня пола и даже в подвальных помещениях. Такая схема разводки используется только в двухтрубных системах с принудительной циркуляцией теплоносителя.

Кроме того, для деаэрации отопительной системы при нижней разводке используется специальная вертикально расположенная труба. По ней воздух из системы поступает к расширительному бачку, находящемуся вверху здания, обычно на чердаке.

Системы с нижней разводкой позволяют более эргономично подключать отопительные радиаторы, не оказывая влияния на дизайн отапливаемых помещений. Также при нижней разводке можно использовать меньшие диаметры труб, а ещё экономия достигается за счёт отсутствия длинных вертикальных подающих труб от магистрали к радиаторам.

Услуги Компании «Термомиг» по проектированию, установке, монтажу, пуску, наладке двухтрубных систем отопления частных домов.

У нашей Организации есть всё необходимое для обустройство Вашего частного дома двухтрубной системой отопления под ключ. Мы помогаем составить требования к системе отопления и делаем проект.

Закупаем и доставляем всё необходимое отопительное оборудование включая котлы и фитинги до последнего винтика. Производим полноценную, качественную установку с монтажом и предоставляем гарантию.Организуем пусконаладочные и приёмосдаточные работы.

С установленной нашей Организацией двухтрубной системой отопления, Ваш частный дом будет тёплым даже в самые крепкие морозы в течении долгих лет.

Схема системы отопления в частном доме, варианты

Что же такое система отопления частного дома?

Система отопления частного дома — это правильное расположение котла отопления, труб и радиаторов, соединенная между собой фитингами. Система отопления дома это скелет, по которому течет теплоноситель и передает тепло в помещение через радиаторы отопления.

Что вы узнаете

Открытая система отопления дома

Открытая система отопления частного дома зарекомендовала себя уже давно, но с появлением оборудования (циркуляционные насосы), способного проталкивать теплоноситель с большей эффективностью чем самотечно, открытая система отопления частного дома стала применяться реже. Открытая система отопления требует учитывать множество моментов, перечислю их:

• диаметр труб должен быть большой, для снижения сопротивления движение теплоносителя;
• трубы должны монтироваться под наклоном, для обеспечения самотека;
• расширительный бачок монтируется выше самой верхней точки трубопровода. Бачок в данном случае выполняет функцию сброса воздуха, компенсация воды в системе отопления;

Это все моменты, если вам есть что дополнить отпишитесь на форуме.

Думаю с открытой всё понятно, что она не удобна. Но здесь одно НО, она выручает когда в вашем доме, коттедже нет электричества или постоянные перебои, так как она электронезависима, а значит при отключенном электричестве (при условии, что котел не электрозависим) ваша система отопления будет работать.

Закрытая система отопления частного дома

Представляет собой систему отопления частного дома с регулируемым давлением, то есть вы сами выбираете какое давление должно быть в вашей системе отопления. Это необходимо, если в котле отопления есть ограничения по давлению.

Что значит можете регулировать давление в системе? Это значит что вы можете выставить рабочее давление как 2 так и 3 и более атмосфер. Но обязательно учитывайте рабочее давление котла. Некоторые котлы (как мой к примеру) рассчитаны на рабочее давление 1,2 атм. А некоторые на 3 и более. Рабочее давление котла вы можете найти в паспорте.

Необходимые детали закрытой системы отопления:

1. Группа безопасности. Служит для сброса избыточного давления из системы — любой котел подвержен сбою и если вдруг автоматика не сработала и котел закипел, для предотвращения разрыва труб или батарей, предохранительный клапан сбросит избыточное давление. Автоматический воздухоотводчик — из системы сложно выпустить весь воздух, но именно воздухоотводчик хорошо помогает. Манометр — показывает какое давление на данный момент в система отопления частного дома;
2. Расширительный бак — служит для компенсации воды в системе, так же защищает от гидроударов;
3. Циркуляционный насос для отопления — проталкивание воды.

Где это всё располагается. Группа безопасности (в открытой системе это открытый бак, который просто ставится на самой верхней точке) монтируется на подаче, т.е. на выходе из котла горячего теплоносителя. Так группа безопасности сработает моментально если у вас полетела автоматика котла. Расширительный бак устанавливается на обратке системы — можно поставить и на подаче, но там высокие температуры. Насос устанавливается как на подаче так и на обратке, во втором случае более правильней, так как опять же на подаче теплоноситель горячее и ресурс насоса может быть занижен.

Разводка закрытой системы отопления частного дома

Пунктирная линия на рисунках, это второй вариант подключения (в простонародии диагональное), чаще всего именно он является наиболее эффективным. К примеру если у вас длинная батарея.

Однотрубная система отопления

Однотрубная система отопления частного дома

Данное подключение самое простое и эффективное при условии, что у вас на одной ветке до 4 батарей. Если батарей будет больше, то последние не будут достаточно прогреваться.

Однотрубная система отопления с подключением

Однотрубная система отопления частного дома с подводкой труб

Данная разводка будет более эффективнее чем предыдущая, как видим идет основная труба и подсоединяющие батарею трубки. Основная труба в данном случае должна быть больше подключающих трубок. Что дает основная труба? Теплоноситель ходит в круговую свободно и подается в каждую батарею равномерно.

Двухтрубная разводка труб системы отопления частного дома

Двухтрубная разводка труб системы отопления частного дома

Две трубы идущие параллельно доходят до последней батареи. Хороша тем, что теплоноситель точно проходит через батарею и только потом попадает в обратку. Есть одно но, без соответствующей регулировки подачи, вода может проходить через первые два радиатора и возвращаться обратно.

Универсальная разводка системы отопления частного дома

Универсальная разводка системы отопления частного дома

на самом деле не знаю как назвать данную разводку, но то, что она самая эффективная это бесспорно. В данной разводке мы видим что теплоноситель как бы высасывается из первой батареи. Такая разводка гарантирует проход теплоносителя через все радиаторы. Но не надо забывать и про регуляцию. Про регуляцию, правильную, я вам расскажу как-нибудь подробнее.

Это основные виды разводки труб системы отопления частного дома, которые применяются на данный момент. Обратите внимание, что везде по 4 батареи, именно до 4х батарей (радиаторов) рекомендуется устанавливать на один луч разводки. В приведенных примерах нет лучшей или худшей разводки, каждая система отопления частного дома индивидуальна, возможно вам вообще не подходит ни одна разводка и вы придумаете что-то своё.

Ну а пока на этом всё.

Рекомендую почитать статью Как выбрать котел для отопления.

Попробуйте здесь Рассчитать объем теплоносителя в системе отопления.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Двухтрубная или однотрубная система отопления

Главная Какую систему отопления выбрать двухтрубную или однотрубную

Практически перед каждым владельцем частного дома, встает вопрос:
«Двухтрубную или однотрубную систему отопления выбрать?»

Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.

Однотрубная система отопления — система, при которой функцию подачи и отвода теплоносителя играет одна труба.

Плюсы однотрубной системы:

• для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
• фактически не требует никакой регулировки отдельных веток и стояков.
• имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
• повышенная гидравлическая устойчивость данной системы.
• в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.

• сроки монтажа меньше, чем в двухтрубной системе.
• при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:

• повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
• по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления — система, при которой для подачи и отвода теплоносителя используется две трубы.

Плюсы двухтрубной системы:

• на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
• менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
• позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
• менее чувствительна к ошибкам, допущенным на стадии проектирования.

Минусы двухтрубной системы.

Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.

Наши рекомендации.

Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.

Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.

Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь — надежность, удобство эксплуатации и ремонта. Какую выберите вы?

Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.

А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?

Кто искал такую лампочку, знает, сколько это занимает времени.

Какое отношение этот пример имеет к системе отопления? Самое прямое.

Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы «сидят» на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы — проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?

Правильно. «Встала» бы вся система. И постепенно она вся замерзла бы.

А что можно сказать о поиске замерзшего участка трубы? Поверьте — это практически невозможно!

А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?

Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она — нет!

Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.

А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.

Разве это не мощный фактор в пользу выбора двухтрубной системы?

Задаваясь вопросом: «Двухтрубную или однотрубную систему отопления нужно выбирать?», не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!

Двухтрубная система отопления с принудительной и естественной циркуляцией

В настоящее время выделяют 2 основных способа подключения батарей, конвекторов и т.п. оборудования к котлу – последовательный и параллельный. Последовательное подключение достигается с помощью однотрубной разводки, параллельное – с помощью двухтрубной системы отопления.

Оглавление

Одно- и двухтрубная системы отопления

При параллельной разводке (двухтрубная система отопления частного дома) каждая батарея получает нагретый теплоноситель из подающей трубы и отдает в «обратку». Труб для монтажа нужно в два раза больше, зато есть возможность регулировать теплоотдачу на каждой батарее, снижая температуру в нежилых комнатах и тем самым экономя топливо.

Частный случай такого подключения – лучевую схему, здесь рассматривать не будем по причине сложности регулировки и высокого расхода материалов.

Схема 1- и 2х-трубной системы отопления

В последовательной разводке (однотрубная система отопления) теплоноситель из котла проходит последовательно все радиаторы, отдавая в каждом часть энергии.

Это самая простая схема, требующая наименьшего количества материалов. Плохо в ней то, что ближний к котлу радиатор будет самым горячим, дальний, самым холодным.

Кроме того, нет возможности регулировать теплоотдачу отдельных радиаторов. Такая схема сегодня почти не применяется.

Системы отопления с естественной и принудительной циркуляцей

Наиболее широко применяемое в нашей стране – водяное отопление. В трубе теплоноситель может двигаться либо естественно, либо принудительно под действием насоса.

В системе отопления с естественной циркуляцией, теплоноситель, расширяясь от нагревания в котле, создает давление в системе отопления и движется по контуру, постепенно охлаждаясь в радиаторах.

Такому отоплению для функционирования не нужно электричества, оно просто в устройстве, но важен правильный подбор диаметра труб, точное соблюдение углов уклона труб при монтаже.

Система отопления с естественной циркуляцией применяется для маломощных котлов и небольших помещений (квартиры, небольшие загородные домики на 2-3 комнаты). Общая длина контура не должна превышать 30 м. КПД такого принципа обогрева дома ниже, чем схемы с принудительной циркуляцией.

Система отопления с принудительной циркуляцией теплоносителя имеет встроенный циркуляционный насос, который всегда монтируется в трубу «обратки». Это исключает контакт с горячим теплоносителем и увеличивает срок службы насоса. Насос может использоваться один или несколько, в зависимости от размеров дома, количества и протяженности контуров разводки.

Характеристики принудительной циркуляции

• независимость от температуры теплоносителя
• увеличение протяженности контуров
• свобода в выборе схемных решений при проектировании отопления
• возможность регулирования режима работы
• зависимость от электричества

Подводящие к котлу трубы могут быть неметаллическими. Это может быть полипропилен, металлопластик, важно чтобы они имели максимальную рабочую температуру от 95⁰ С.

Открытые и закрытые контуры отопления

Открытыми называют разводки отопления, в которых теплоноситель (как правило, это вода) сообщается с атмосферой. Они имеют расширительный бак, в который по необходимости доливается вода. Изменения объема теплоносителя вызванные нагреванием в котле приводят к повышению или понижению уровня воды в расширительном баке. Открытая система требует периодического контроля уровня теплоносителя. Прозевал – вода может закипеть в котле и вывести из строя оборудование.

Мембранный расширительный бак

Более распространенная и экономичная — закрытая двухтрубная система отопления с принудительной циркуляцией. Для её правильного функционирования обязательно устанавливаются дополнительные приборы.

Мембранный расширительный бак

В противоположность открытым, закрытые системы не имеют контакта с атмосферой. Для контроля увеличения и уменьшения объема теплоносителя используется мембранный расширительный бак. Он представляет собой герметичную емкость, внутри поделенную на две части гибкой мембраной. Одна из частей заполнена воздухом или азотом под давлением. Вторая соединена с трубами отопительного контура. Такая конструкция успешно компенсирует внезапное повышение или понижение давления в трубах, предотвращая поломки из-за резких перегрузок. Размер емкости подбирается в объеме, сравнимом с температурным расширением теплоносителя в системе. Ориентировочно около 10 % от общего количества теплоносителя. При этом необходимо контролировать давление в системе отопления в соответствии с конструктивными требованиями котла и насоса.

Мембранный бак для отопления — монтаж

Расширительную емкость перед монтажом необходимо накачать до расчетного давления или проверить, т.к. производители , как правило, поставляют уже накачанные мембранные баки. В бытовых системах давление колеблется в районе 2-2,5 бар, но не превышает 4 бар. Где устанавливать бак? До насоса на обратке, поближе к котлу. На случай аварийного повышения давления в трубах больше, чем выдержит мембранный расширительный бак, обязательно устанавливается предохранительный клапан.

Автоматический воздухоотводчик

Воздухоотводчик spirotop

В системах с принудительной циркуляцией, удаление воздуха особенно важно для предотвращения кавитации в работе насоса и преждевременного выхода его из строя. Как стравливается воздух? В высшей точке системы или контура теплоноситель резко меняет скорость и направление и происходит отделение газовых пузырьков. Именно здесь устанавливается автоматический воздухоотводчик.

Устроен он очень просто. Упрощенно устройство можно описать как колбу с поплавком. Когда в колбе скапливается воздух, поплавок опускается и открывает для воздуха клапан. Теплоноситель под давлением заполняет колбу, поднимая поплавок и запирая клапан. Самые практичные модели — с отсекающим клапаном, который дает возможность свободно прикрутить – выкрутить воздухоотводчик не проливая при этом теплоноситель. Из-за некачественного теплоносителя, воздухоотделитель может выходить из строя чаще других элементов котельной. Все неисправности этого узла проявляются как появление течи и вызываются двумя причинами:

1. Игла засорилась солями жесткости. Устраняется самостоятельно зачисткой иглы и кулисного механизма. Достаточно открутить крышку, после зачистки все собрать.
2. Нарушение целостности уплотнительной прокладки (кольца) под крышкой корпуса. Поменять прокладку, либо на резьбу, которой крепится крышка, сделать несколько витков фум-ленты.

Удаление воздуха необходимо предусмотреть и в других местах контура разводки – на стояках, гребенках и каждом отопительном приборе. В последнее время на радиаторах вместо привычного клапана Маевского стали устанавливать угловые автоматические воздухоотделители. Это актуально для отопительных контуров, смонтированных давно и неправильно. Чтобы не мучиться, регулярно стравливая воздух из труб, лучше поставить автоматический воздухоотводчик. Важная деталь — при установке необходимо следить, чтобы ниппель был направлен вверх, в противном случае поплавок не будет работать.

Все современные технологии и конструктивные решения направлены на снижение эксплуатационных затрат на обогрев помещения – уменьшения потребления топлива, уменьшения стоимости обслуживания. Но самое неприятное, что как бы не снижали потребление топлива, какой бы дешевый вид топлива не нашли, за него надо платить, а сожженное топливо по законам термодинамики отдаст нам меньше половины полученного тепла. Это печально.

Есть решение, когда не нужно платить за топливо и стоимость обслуживания оборудования составит сущий пустяк. Это геотермальный тепловой насос.

Тепловой насос — принцип работы

Тепловой насос — принцип работы

Любой холодильник, забирая тепло из замкнутого объема, отдает его в окружающую среду. Тепловой насос, наоборот, забирает тепло у окружающей среды, охлаждая её, и нагнетает его в замкнутый объем дома. Происходит это так: на участке возле дома пробурена скважина, либо ниже 1 м выкопаны траншеи, куда уложены трубы. На такой глубине температура практически постоянна и равна примерно 10⁰ С. По трубам насосом прокачивается вода и приобретает ту же температуру, что и земля. В доме, в специальном баке теплообменнике вода передает температуру земли фреону. Далее фреон сжимается компрессором и от сжатия нагревается до 60⁰С. В другом устройстве – конденсаторе — он отдает эти 60⁰ С в систему обогрева дома. Потом холодный газ снова нагревается до 10⁰ С и цикл повторяется.

Это очень примитивное описание, но суть в том, что энергия (электрическая) тратится только на перекачку воды через подземные трубопроводы, работу компрессора и принудительную циркуляцию теплоносителя. 1 квт затраченной электроэнергии приносит в дом около 3,5-4,5 квт тепла земли. Поэтому говорят, что у теплового насоса кпд выше 100%. У систем отопления на основе теплового насоса масса хороших свойств:

• Они бесшумны как холодильник
• Пожаробезопасны
• Имеют большой срок службы (до 50 лет скважина, до 20 лет оборудование)
• Легко автоматизируются
• Одно и то же оборудование зимой греет, летом кондиционирует
• Нет вредных выбросов

Окупаемость тепловых насосов

Несмотря на дороговизну первоначальных вложений, тепловые насосы уже конкурируют даже с газовым оборудованием, если цена газового проекта достаточно высока. Приведенная ниже таблица дает возможность, пусть грубо, оценить целесообразность установки теплового насоса.

Данные приведены для обогрева коттеджа 240 м2

	Газовый котел	Дизельный котел	Электрический котел	Твердотопливный котел	Тепловой насос
Тепловая мощность (кВт)	24	27	24	24	14
Условная стоимость энергоносителя (грн. )	75 /100 м3	5,5 /л.	0,1872 /кВт	722,26 / тн.	0,1872 /кВт
Стоимость оборудования (€)	3 000,00	1 000,00	800,00	1 677,26	11 600,00
Установка и монтаж* (€)	10 000,00	300,00	300,00		5 500,00
Разрешительная документация	+	+	—	—	—
Эксплуатационные затраты в год (грн.)	3 888,00	31 104,00	9 995,58	15 552,00	1 002,79
Обслуживание (€)	1000	1000	0	100	0
Итого за год (€)	14 516,77	6 434,19	2 428,56	3 844,36	17 233,29
Расходы за 5 лет (€)	7 583,87	25 670,96	6 642,82	10 835,48	667,43
Итого расходы за 5 лет (€)	20 583,87	26 970,96	7 742,82	12 512,74	17 766,43

Итак, срок окупаемости теплового насоса по сравнению с другими вариантами получения тепла составляет 3-7 лет, а с учетом постоянного роста цен на энергоносители может быть ещё меньше. Если получать электричество из возобновляемых источников, полная автономность отопления и нулевые эксплуатационные расходы будут обеспечены.

 Загрузка …

Рекомендуем прочесть!

Двухтрубная система отопления: сравнения, классификация, область применения

В настоящее время применяется немалое количество систем отопления помещений.

Наибольшее распространение получили те из них, в которых в качестве теплоносителя применяются жидкости.

А среди них наиболее популярными стали однотрубные и двухтрубные системы.

Их популярность объясняется относительной дешевизной, широким спектром применяемых материалов и простотой монтажа.

Однотрубная или двухтрубная: сравнение, преимущества и недостатки.

В настоящее время наиболее распространенными системами отопления являются:

1. однотрубная система отопления дома – включает в себя одну трубу по которой теплоноситель перемещается от нагревательного котла в батареи;
2. двухтрубная – включает в себя 2 трубы: для подачи теплоносителя и для его возврата в котел (так называемая обратная труба).

Преимущества однотрубной системы:

• простота монтажа и обслуживания;
• низкая стоимость.

Недостатки однотрубной системы:

• невозможность регулирования температуры теплоносителя и, как следствие, низкая температура воздуха в помещениях находящихся в конце системы;
• ограниченное количество помещений и этажей которые можно обогреть системой.

Преимущества двухтрубной системы отопления:

• равномерная температура теплоносителя во всех помещениях отапливаемых системой;
• возможность регулирования температуры в отдельных помещениях;
• большее, чем у однотрубной системы количество помещений, которые можно обогреть.

Недостатки двухтрубной системы:

• больший, чем у однотрубной, объем работ по монтажу двухтрубной системы отопления;
• относительная дороговизна.

Из приведенного сравнения видно, что двухтрубная система отопления является более комфортной для людей.

Классификация систем для частного дома

По типу исполнения двухтрубная система отопления бывает горизонтальной и вертикальной.

Горизонтальная система применяется в зданиях имеющих большую площадь этажей и свободную планировку. Более подробно расскажем о ней ниже.

Система отопления двухтрубная вертикальная –  универсальна и применяется во всех видах помещений.

В этой системе к стояку подключаются тепловые приборы разных этажей.

Монтаж вертикальной системы отопления более трудоемкий и дорогой. Однако возможность исключать из системы воздушные пробки и простота эксплуатации с лихвой компенсируют эти недостатки.

По направлению движения теплоносителя системы отопления делятся на тупиковую и прямоточную.

Основное отличие этих систем заключается в направлении движения теплоносителя. В тупиковой, прямой и возвратный потоки движутся в разных направлениях, а в прямоточной в одном.

По способу циркуляции системы подразделяются на:

Естественную циркуляцию теплоносителя, то есть циркуляцию под действием плотности вещества, возможно обеспечить в помещениях площадью не более 150 квадратных метров.

Для нормальной работы системы трубы необходимо монтировать под определенным углом к горизонту. Регулировать данные системы крайне проблематично.

В зданиях большей площади используется принудительная система отопления. Она более эффективна, но очень зависима от наличия источника электропитания.

Двухтрубная горизонтальная система отопления – преимущества и недостатки

Развитие строительных технологий (появление монолитного домостроения, переход на свободные планировки помещений) заставило инженеров – теплотехников искать новые системы разводки труб отопления.

Традиционная вертикальная разводка, с множеством стояков портила внешний вид помещений и создавала проблемы при их отделке.

В помещениях с большими площадями свободной планировки смонтировать ее невозможно было в принципе.

Решением проблемы стало применение горизонтальной системы отопления.

Отличительной особенность данной системы является использование труб большего, чем при вертикальной разводке, диаметра и расположение их под углом к плоскости.

Горизонтальные системы отопления в обязательном порядке должны иметь принудительную систему циркуляции теплоносителя. Это необходимо для того, чтобы избавляться от воздушных пробок в системе.

Для удобства и простоты выполнения этой операции в систему монтируются датчики Маевского или автоматические воздухоотводчики.

Ещё одна очень распространенная система – система отопления частного дома ленинградка. Узнайте о её плюсах и минусах.

В отсутствие газа, для отопления загородного дома можно спроектировать электроотопление частного дома, подробности по адресу:  https://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html

Применяемые схемы

В настоящее время наиболее распространенными являются:

Двухтрубная система отопления с нижней разводкой и естественной циркуляцией

Преимущества данной системы:

• малые потери тепловой энергии, высокий коэффициент полезного действия;
• возможность использования в частично построенном здании;
• возможность использования на нижних этажах здания при проведении ремонтных работ на его верхних этажах;
• возможность сосредоточить всю запорную арматуру системы в одном помещении.

Двухтрубная система отопления с естественной циркуляцией и верхней разводкой

Преимуществами этой системы являются:

• естественное удаление воздуха из системы;
• высокое давление теплоносителя в подающих стояках.

Двухтрубная вертикальная система с искусственной циркуляцией

Основным преимуществом данной системы является возможность использовать трубы меньшего диаметра, что понижает стоимость системы.

Двухтрубная горизонтальная система с искусственной циркуляцией

Может использоваться в помещениях большой площади без потери тепловой энергии и нарушения внешнего вида помещения.

Для чего необходим гидравлический расчет

Каждое помещения, каждый дом индивидуальны. Для отопления каждого из них необходимо индивидуально определить количество тепла. Это можно сделать при помощи гидравлического расчета.

Целью гидравлического расчета двухтрубной системы отопления являются:

• определение количества нагревательных приборов;
• расчет диаметра и количества трубопроводов;
• возможные потери в отопительной системе.

Результатом гидравлического расчета должно стать построение наиболее оптимальной схемы отопления помещения или здания. Не следует пренебрегать проведением расчета и полагаться на собственную интуицию.

Подводя итог, хочется сказать – систем отопления много. А вот какую выбрать – каждый решает сам.

Однотрубная или двухтрубная система отопления | Своими руками

При проектировании системы отопления возникает резонный вопрос — какую схему предпочесть: одно- или двухтрубную?

Проще, проще и дешевле монтировать однотрубную линию, а двухтрубный расчет необходимо проводить с учетом многих технических параметров различных агрегатов. Так ли это на самом деле?

---

См. Также: Расширительный бак в системе отопления

---

Однотрубная система отопления

Однотрубная система отопления давно пользуется популярностью (особенно в Советском Союзе) во многом из-за простоты монтажа и, как следствие, меньших затрат на ее создание.

Часто однотрубную систему называют «Ленинградской», в традиционном проточном варианте это магистраль, на которой все радиаторы расположены последовательно.

Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующее отопительное устройство.

Недостатки такой разводки очевидны.

Обеспечить одинаковую температуру теплоносителя для каждого радиатора практически невозможно, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих рядом.

Например, если в спальне слишком жарко и вы понижаете температуру с помощью клапана, то нужно понимать, что в этом случае и в других комнатах станет прохладнее. Однако решить эту проблему все же можно, установив перед ТЭНом отдельный участок трубопровода — байпас, представляющий собой байпасный контур для теплоносителя. На байпасе устанавливаются запорные вентили, с помощью которых можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрывать подачу теплоносителя к устройству.

Еще одним недостатком однотрубной системы является то, что она требует более высокого давления в трубопроводе.

Следовательно, мощность насосов увеличивается, а значит, увеличиваются эксплуатационные расходы.

Третий существенный недостаток — в однотрубной системе отопления одноэтажного дома расширительный бак необходимо устанавливать в самой высокой точке контура (например, на чердаке). В случае с многоэтажным домом придется прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах.Факт. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Конечно, он постепенно остывает, достигая нижней точки с потерей тепловой энергии почти до 50%. Поэтому в таких системах на всех этажах устанавливаются дополнительные перемычки, причем на нижних этажах устанавливается больше секций радиаторов, чем на верхних.

Однако, несмотря на все недостатки, однотрубная система отопления сегодня достаточно распространена.

В первую очередь за счет экономии материалов при ее установке, кроме того, при открытом монтаже этот вид разводки выглядит более эстетично.

И, наконец, можно найти множество технологических решений, устраняющих проблемы, существовавшие с такими системами буквально десять лет назад.

Современные однотрубные системы отопления оснащены термостатическими клапанами, радиаторными регуляторами, специальным воздухоотводчиком. балансировочные краны, шаровые краны.

Любое устройство в однотрубной системе должно иметь лучшую производительность, чем двухтрубная: выдерживать высокое давление и высокую температуру.

---

Ссылка по теме: Проект системы отопления в частном доме

.

---

Двухтрубная система отопления

Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, другая возвращает его в котел в качестве «обратной».Несмотря на то, что однотрубная система намного дешевле, многие домовладельцы отдают предпочтение двухтрубной системе. Он позволяет устанавливать комфортную температуру отдельно в каждом помещении, а также подходит для зданий разной конфигурации с любой этажностью. Двухтрубная система отопления, к тому же, легко расширяется в вертикальном и горизонтальном направлении, поэтому при необходимости достройки дома систему отопления менять не придется.

Двухтрубная система может быть горизонтальной и вертикальной.В первом варианте отопительные приборы одного этажа подключаются к одному стояку, а во втором варианте радиаторы разных этажей обслуживают один стояк. Вертикальная система стоит немного дороже, чем горизонтальная, так как здесь нужно больше труб, а сама установка занимает больше времени.

Но исключает возможность образования воздушных пробок в отопительных приборах, а также более удобен в эксплуатации. Другая классификация двухтрубных систем отопления связана с направлением потока теплоносителя.Бывают тупиковые и прямоточные. В первом случае прямой и возвратный поток воды имеют противоположные направления, а во втором их направления совпадают.

Третья классификация связана с циркуляцией воды в системе отопления. В небольшом частном доме можно использовать естественную циркуляцию теплоносителя, в коттеджах большой площади потребуется принудительная.

Нет единого мнения, какая система лучше — однотрубная или двухтрубная. Выбор того или иного варианта зависит от многих факторов, и поэтому часто можно увидеть дома, где, например, одновременно используется одно- и двухтрубная разводка.

При прокладке труб в системе отопления с естественной циркуляцией уклон составляет 3-5 ° / м в системе с принудительной циркуляцией 1 см / м.

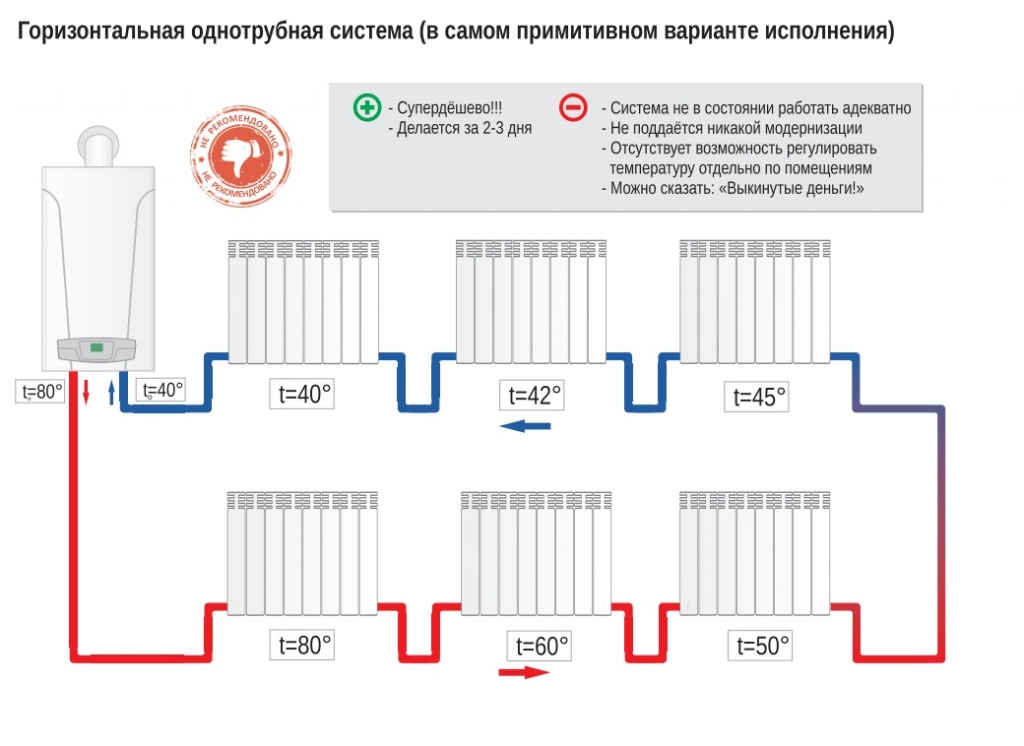

Однотрубная система отопления и двухтрубная — разница на фото

Подключение радиаторов в однотрубных и двухтрубных системах отопления:

1. Однотрубная система / диагональное соединение
2. Однотрубная система / нижнее соединение 3. Двухтрубная система / диагональное соединение 4. Двухтрубная система / нижнее соединение

---

Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать

---

Системы отопления частного дома

1. Однотрубный 2. Двухтрубный 3. Коллектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

(PDF) Двухтрубная система для одновременного отопления и охлаждения офисных зданий

СПИСОК ЛИТЕРАТУРЫ

85

[22] Х. Коскела, Х. Хэггблом, Р. Косонен и М. Рупонен, Распределение воздуха в

офисная среда с асимметричной компоновкой рабочего места с использованием охлаждающих балок,

Building and Environment, vol. 45, нет. 9, 1923–1931, 2010.

[23] К. Рот, Дж. Дикманн, Р. Зогг и Дж. Бродрик, Охлаждение охлаждающим пучком,

ASHRAE Journal, vol.49, нет. 9, 7–9, 2007.

[24] Х. Сакс, В. Лин и А. Ловенбергер, Новые энергосберегающие технологии и методы HVAC

для строительного сектора, Американский совет по энергоэффективности

Экономика, 2009.

[25] Дж. Мерфи и Дж. Харшоу, Понимание систем с охлаждающими балками, TRANE

Enginnering Newsletter, vol. 38, 1–12, 2009.

[26] Б. Дж. Стейн и С. Т. Тейлор, VAV повторный нагрев по сравнению с активными охлаждающими балками &

DOAS, ASHRAE Journal, vol.55, нет. 5, 18–32, 2013.

[27] Lindab Solus Приточный воздушный луч. Lindab, 2016. [Online]. Доступно:

https://itsolution.lindab.com/lindabwebproductsdoc/pdf/documentation/comf

ort / lindab / Technical / solus.pdf.

[28] В. Бобенхаузен, Упрощенная конструкция систем отопления, вентиляции и кондиционирования воздуха, John Wiley & Sons,

1994.

[29] В. Т. Гронджик, А. Г. Квок, Б. Штейн и Дж. С. Рейнольдс, Механическое и

электрического оборудования для здания, John Wiley & Sons, 2011.

[30] Дж. Пейдж, Д. Робинсон, Н. Морел и Ж.-Л. Скартезини, Обобщенная стохастическая модель

для моделирования присутствия агентов, Энергия и

Здания, т. 40, нет. 2, 83–98, 2008.

[31] Д. Ван, К. К. Федершпиль и Ф. Рубинштейн, Моделирование занятости в одноместных офисах на

человек,

, Энергетика и здания, том. 37, нет. 2, 121–126, 2005.

[32] П. Бирн, Дж. Мириэль, Ю. Ленат, Моделирование и имитация теплового насоса

для одновременного нагрева и охлаждения, Building Simulation, vol.5, вып. 3,

219–232, 2012.

[33] Х. Карлссон, Инновационное приложение для обогрева полов — передача избыточного тепла

между двумя зонами здания, в: Материалы 10-й конференции IBPSA

, 3-6 Сентябрь, Пекин, Китай, 2007г.

Как выполнить качественный вариант монтажа электропроводки в частном доме

Каждый мечтает о таком жилье, которое будет располагаться на значительном удалении от городской суеты. Но при этом необходимо создать тот комфорт, который понравится каждому живущему.Первое — это позаботиться о системе отопления, произведя ее качественный монтаж. Особое внимание придется уделить расположению котла и реализации конкретного варианта разводки проводки обогрева в частном доме для самых разных условий. Плюсы и минусы типовых схем, их использование в разных типах циркуляции теплоносителя.

Начало работы

При проведении устройства системы отопления в частном доме своими руками в первую очередь следует обратить внимание на тщательный анализ всех условий, в которых будет проводиться эксплуатация.Не проигрывайте малые значения площади отапливаемого помещения, выбора котла, трубопровода, его диаметра и материала, а также вида топлива.

Но самое главное при этом, чего требует каждый хозяин частного дома — экономичность и отличный уровень тепла. Каждое помещение должно быть мгновенно нагрето до нужной температуры. Для этого выберите не только саму систему, но и отопление, и проводку в доме.

Типы систем отопления

Существует достаточное количество систем отопления, различающихся по разным критериям.Если взять принцип протока теплоносителя, то их разделят на:

1. обязательно. Для разводки воды по трубам в системе отопления используется электрическая. За его счет и работает весь комплекс. Чаще всего при покупке бойлера в его комплект входит встроенный насос. Но стоит обратить внимание на возможность в зависимости от комплектации оборудования. Тепло не может быть распределено по несущей системе, если произошла авария и потеряна сеть.
2. гравитация.Их иначе называют Самотечными. Т.е. теплоноситель направляется на радиатор котла самостоятельно. присутствует принцип конвекции. Замена холодной жидкости горячей. Единственным недостатком является то, что существует определенный предел максимального количества радиаторов, подключаемых к системе. Она не сможет полноценно провести обогрев воздуха в коттедже в несколько этажей и много места. Но нет подключения к блоку питания, что можно отнести к ряду положительных качеств.

После того, как мы определились с выбором того или иного варианта системы отопления, необходимо обратить внимание на вариант разводки. Это чаще всего играет важную роль в функционировании всей системы отопления.

классификация электропроводки

Типы систем отопления различаются по циркуляции, количеству трубопроводов и типу устройства. Разного рода разводки и способы подключения теплообменников. Рассмотрим варианты монтажа контуров отопления в частном доме, рекомендации по прокладке трубопроводов.

Существует четыре категории проводов, используемых в частном домовладении.

• Однотрубная разводка отопления в частном доме. Говоря простыми словами, в этом случае происходит последовательное подключение аккумулятора к трубе, идущей от котла. В таком порядке, в зависимости от удаленности от котла, будет разводка теплоносителя. Следовательно, чем дальше от источника тепла расположен радиатор, тем он будет холоднее. Никаких неровностей, характерных для конкретной комнаты в частном доме.
• Двухтрубный. Кроме того, от ТЭНов идет прямая труба с патрубком горячего теплоносителя к котлу, получившая название «бак-линия». Уже есть равномерная передача тепла всем компонентам системы. В каждой комнате становится комфортно. следует знать, как правильно сделать разводку отопления.

  Двухтрубная система

• Коллектор. Коллектор устанавливается не только в каждой отдельной комнате, но и на этаже, если в частном доме их несколько. Впоследствии произведено их подключение к котлу с помощью пары трубок.Так выглядит правильная разводка отопления для некоторых профессионалов.
• радиация. Трубка с теплоносителем по возможности поднимается на высоту. Иногда даже производили его установку на чердаке. Именно от нее и будут отправлены аккумуляторы в виде отдельных трубок с горячим носителем. Он напоминает «луч», от того, что имеет такое название.

В любом из представленных случаев просто необходимо знать, как произвести разводку обогрева.

Выбор трубок

Раньше, как сделать разводку отопления в частном доме, определялось с материалом самих труб. У каждого из этих вариантов есть свои плюсы и минусы, на которые стоит обратить внимание при покупке.

Самый маленький вариант из популярной стали, в том числе из нержавеющей стали. Это связано с достаточным весом конструкции в целом, а также со сложным процессом их установки. Не всегда удается осуществить правильную разводку отопления в доме своими руками. Для этого необходимо привлечь специалиста по сварке. Дополнительно потребуется резьбовое соединение (резьба). Такая работа под разогревом занимает очень много времени.

Невозможно рассчитать оптимальный вариант и трубы из металла, несмотря на очень простой и быстрый монтаж системы отопления. Во многом это связано с эксплуатационным периодом, когда обязательно нужно проверить все возможные конструкции металлоконструкций и при необходимости осуществить подъем. Следовательно, скрыть это, например, пол, не будет. Если вдобавок к этому постоянно «прыгают» и температурное давление в системе, долго она продержаться не сможет.

Отличный вариант, но не считая бюджетного, будут медные трубы.Они обладают значительными преимуществами, в том числе устойчивостью к коррозии и длительным сроком службы. Сложность заключается не только в покупке столь дорогого изделия, но и в установке. Чтобы качество оставалось на высоком уровне, лучше обратиться к специалисту.

Если рассматривать такие критерии, как эффективность и функциональность, то наиболее отличным вариантом будет покупка системы отопления в частном доме с трубами из полипропилена. Но при выборе следует обратить внимание на использование системы отопления.Туда подойдут трубы с внутренним армированием из алюминия или стекловолокна.

Однотрубная проводка

Для начала монтажа системы отопления с однотрубной разводкой лучше всего приобрести и установить регуляторы на батареях. Они могут быть представлены в виде клапанов или клапанов. Так будет легче распределять напор воды в системе. В дополнение к этому дополнительному балансировочному клапану, установленному на трубопроводе.

Есть два основных варианта, с помощью которых выполняется правильная разводка отопления в частном доме.Это горизонтальный или вертикальный. Первую в народе называют «Ленинградка». Сначала остановимся на горизонтальном расположении. Название происходит от того, что трубопровод должен располагаться по периметру всех комнат. установка может производиться в пол или поверх него вдоль стены. Все будет зависеть от предпочтений исполнителя. главное выдерживать даже небольшой наклон по убыванию от котла.

Он также используется для частных домов в несколько этажей. Но здесь нужно понимать, как сделать разводку отопления в доме.К первому радиатору второго этажа сделана подводка-подступенок. Даже в этом случае можно контролировать расход воды и температурные режимы. Для этого на каждом этаже в трубопроводе проведена его обвязка. Единственный минус использования этого варианта разводки — необходимость накачки приобретения, позволяющей осуществлять циркуляцию воды в системе. Без него, конечно, можно обойтись, но в этом варианте теплоотдача снижена до минимального значения. Но и здесь можно выполнить разводку системы отопления своими руками.

«Ленинград»

По-другому все происходит при вертикальной разводке трубопроводов. По направлению от котла к чердаку труба проложена в вертикальном положении. Из него производили своеобразную ветку каждой батареи в комнатах. Использовать насос нет необходимости, так как метод считается гравитационным. После нагрева вода в ней поднимается по системе вверх, а затем опускается ниже. Главный недостаток — необходимость приобретения труб с большим внутренним диаметром. Кроме того, в системе прикрытия таких компонентов будет практически невозможно.

Двухтрубный

Для правильного монтажа двухтрубной разводки системы отопления необходимо установить два контура: патрубок для подвода теплоносителя к батареям и возврата к теплу. Для подключения самих радиаторов применен параллельный вариант. Благодаря такому расположению можно опускать трубопроводы, а также самостоятельно регулировать каждый компонент. Если довести продукт до идеала одного из них, это не повлияет на характеристики всех остальных.

Эти варианты воплощения уменьшают недостатки нагревательной проводки системы труб, имея пониженное энергопотребление и более высокую степень нагрева.Вся площадь помещения будет равномерно прогреваться без скачков температурных режимов.

Дополнительно произвести установку на радиаторах вентиляции и запорной арматуры на место горячего носителя. Это позволяет контролировать температуру каждой батареи в помещении и индивидуально. Нет необходимости устанавливать на обратной линии клапаны.

Данный вид разводки не может обойтись без недостатков, которые проявляются в расходе материалов при нагревании устройства системы.Ведь придется покупать вдвое больше труб по сравнению с однотрубным вариантом.

Коллекторная проводка

Система предварительного подогрева должна обеспечивать качественную установку циркуляционного насоса. Только после этого можно устраивать подающий и обратный патрубки. Если будет использоваться естественная циркуляция, его нельзя направить в систему теплоносителя. Изначально имеется подача, например, водосборник, после чего он подается на все компоненты, нагревая воздух внутри помещения частного дома.

В качестве компонента используются вентили, которые должны быть расположены на любом выходе коллектора. Несмотря на огромную изначально сумму баксов, все окупится в ближайшее время. Кроме того, есть и другие достоинства, которыми могут похвастаться данные способы обогрева электропроводки в доме:

• Ни одна из схем не вступает во взаимосвязь между собой. В каждой комнате могут быть разные показания температуры. Если есть необходимость.
Замена
• может производиться в процессе эксплуатации отдельных радиаторов системы отопления по мере их выхода из системы и повторной установки.После этого будут только включать их в систему.
Под номером
• подразумевается отдельный шкаф для коллектора, незначительный по размеру, и вся линейка очень хорошо скрывается под полом или в стенах. Все будет зависеть от интерьера.
• С помощью этой системы можно осуществить подключение пола.
• Для установки вы можете начать процесс самостоятельной установки. Главное, строго придерживаться последовательности всех действий.

  коллекторная проводка

Если посмотреть на устройство разводки системы отопления, то можно сделать вывод, что это своего рода двухтрубный вариант.Единственное отличие — использование установки дополнительных деталей и узлов, которые делают всю систему более практичной и экономичной.

Это проявляется в отличной передаче тепла от батарей в комнату и значительном снижении энергопотребления. Срок окупаемости занимает значительно меньший временной интервал. Эти способы обогрева электропроводкой в ​​частном доме находят все более широкое применение.

КПД циркуляционного насоса системы отопления

Циркуляционный насос в индивидуальной системе отопления играет важную роль.Если нужно быстро прогреть воздух в комнатах дома, и эффективность системы отопления должна быть высокой. Речь идет о отопительных приборах — радиаторах, системах теплых полов. Чем быстрее радиатор будет производить теплообмен между водой и воздухом, тем эффективнее будет вся система отопления.

Схема установки насоса

индивидуальной системы отопления, необходимо следить за тем, чтобы радиатор отдает тепло, он горячий и вода на выходе из радиатора небеля очень холодная. Иначе котел будет работать изнашиваться, а это нехорошо.Здесь нам поможет циркуляционный насос, который будет поддерживать циркуляцию воды. радиатор, который будет поддерживать температуру, и вода не возвращается в котел переохлажденной.

В этом случае система отопления с естественной циркуляцией перестает быть неэффективной. В первую очередь из-за инерции расход воды зависит от температуры воды. Подождите, пока вода нагреется, а затем остынет, есть медленный и неэффективный способ.

Включается циркуляционный насос, и мы удаляем всю натуральную пробку, связанную с разницей температур.В индивидуальной системе отопления циркулирует любая холодная вода, горячая — все зависит от того, успела ли она остыть или прогреть. Вода поступает и возвращается в котел с той же скоростью.

Что у нас есть? Снижение расхода топлива в котле. Допустим, температура охлаждающей жидкости необходимая для 65 *. индивидуальная система отопления холодная вода, котел работает на максимуме. температура повышается, Вода не успевает полностью остыть за один проход отопительной системы, котел уходит на удешевление роботов, поддерживает температуру.Если на выходе 65 * и на входе 60 * в каждом радиаторе нагревается до 64 * струна до 61 * градусов. Так радиаторы выдают полную мощность, котлу не нужно нагревать воду до 70 * -75 * градусов и выше тратить лишнюю энергию. Таким же образом у нас есть возможность установить температуру каждого радиатора отдельно. Если у нас будет теплая комната и кухня, то температуру радиатора можно будет снизить, и мы получим дополнительную экономию. Циркуляционный насос за водой для системы отопления получает удобство, когда нужно выставить радиатор на 35 * градусов (система отопления с естественной циркуляцией невозможна) осенние и весенние месяцы прохладно, но не холодно.

Циркуляционный насос индивидуальной системы отопления

, прокладываем трубу малого диаметра. Вы говорите, что это нам даст? Даст экономию на покупке труб, уменьшит количество воды в системе отопления и стоимость газа для нагрева воды и быстрого нагрева.

естественная циркуляция

Во всех вариантах исполнения систем отопления с естественной циркуляцией могут применяться разводки. В нем должен быть предусмотрен расширительный бачок, для размещения охлаждающей жидкости при более высоких температурах.Это, в свою очередь, помогает контролировать уровень артериального давления, исключая повреждение всего оборудования.

Подключение всех компонентов системы отопления выполняется при верхней разводке. Только в этом случае теплоноситель может равномерно разложить радиаторы отопления и передать необходимый уровень температуры внутри помещения. Здесь большое значение играет предвзятость канала. Он будет предназначен для направления подачи теплоносителя. Обычно угол выбирается при сборке в 5 градусов, чего будет достаточно. Вы можете выделить его достоинства:

Но всех недостатков намного больше.Основная сложность заключается в монтажных работах. Ведь здесь нужно создать постоянный уклон по всему трубопроводу. Его следует выдерживать на каждый метр. Его нельзя использовать в частных домах, если общая площадь более 100 кв. В случае использования металлических труб и радиаторов со временем вода в качестве теплоносителя приводит к коррозии. При этом в системе отопления кроме воды использовать что-либо еще нельзя. Также из минусов выделяется отличный проточный патрубок, когда при такой разводке требуется отопление.

Двухэтажное здание

К частным домам в два этажа предъявляются определенные требования к выбору планировки и ее качественному монтажу. Наиболее универсальной в этом случае наделена двухтрубная система отопления. К большей эффективности его работы можно прийти, если перед каждым радиатором проводить установку регулировочного бачка.

Допускается использование двухэтажного строения естественной циркуляции. Там будет достаточно разместить расширительный бак не на чердаке, а на втором этаже.Узел подающей трубы монтируется на подоконнике в помещении или на потолке. Если заменить все это на циркуляционном насосе, то можно будет использовать дополнительный источник тепла в помещении — полы с подогревом, а также полотенцесушители. Причем делать это можно не только на первом, но и на втором этаже здания.

В любом случае все будет зависеть от качества монтажа, позволяющего получить полноценный комфорт в каждой комнате частного дома. Когда нет знаний, как сделать разводку обогрева руками, лучший вариант — привлечение специалистов.Они выполнят работы в отведенные сроки и качественно и знают, как сделать электропроводку в доме. Отопление

.

Статья написана для сайта https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

типов, конструктивные особенности и рекомендации по установке

Уже в проекте будущего здания на чертежах указываются места прокладки коммуникаций — водопровода и канализации, электричества, отопления.Причем система отопления должна обеспечивать постоянную комфортную температуру в любом уголке дома, тогда уровень комфорта многократно повысится. Неправильно спроектированная система отопления может привести к недостаточному обогреву помещения, а как следствие к сырости и сквознякам высок риск возникновения нештатных ситуаций. Поэтому к расчету и монтажу системы отопления стоит подойти очень ответственно.

Сегодня строители используют два основных типа устройства систем отопления:

У каждого из них есть свои особенности, положительные и отрицательные стороны.Если однотрубную систему проще установить, а ее обустройство требует меньших затрат, то двухтрубная система более эффективна, способна обеспечить равномерный обогрев всех помещений, подходит для зданий любой формы и с любой этажностью.

Особенности двухтрубных систем отопления

Двухтрубная разводка бывает горизонтальной и вертикальной. Горизонтальный более популярен, что связано с конструктивными особенностями каркасных построек и неудобствами, связанными с установкой в ​​этих конструкциях вертикальных стояков (стояки монтируют в нежилых помещениях — коридорах, кладовых и т. Д.). При горизонтальной разводке радиаторы подключаются к одному стояку этажа, а в системе вертикального отопления один стояк используется для подключения радиаторов на разных этажах. По параметру «удобство эксплуатации» значительное преимущество на стороне вертикальной системы.

На заметку! Несмотря на сложность вертикальной системы и большее количество необходимых материалов (особенно если сравнивать с однотрубной), такой вид разводки исключает образование воздушных пробок.

Хладагент в двухтрубных системах может быть принудительно циркулирующим, то есть перекачиваемым или естественным образом. Второй вариант предполагает прокладку труб с определенным уклоном, не поддается регулированию, может применяться только в небольших частных домах (площадью не более 150 квадратных метров). Принудительная система непостоянна, требует постоянного питания насоса, но эффективна и позволяет прокладывать трубопроводы без уклона.

При проектировании двухтрубной системы образуются тупиковые и прямоточные контуры.Они различаются направлением потока теплоносителя. В первом случае направления прямого и обратного потока рабочего тела противоположны, во втором — направление совпадает.

Радиаторы подключаются двумя способами:

Коллектор

• — к каждому радиатору от коллекторов подводятся по две трубы. Монтаж достаточно сложный, требует большого количества труб и фитингов. Позволяет регулировать температуру в каждой отдельной комнате;
• параллельно.Более простой, но лишенный коллекционного достоинства. Радиаторы подключаются к стоякам, установленным по периметру здания или в нежилых его частях, стояки, в свою очередь, подключаются к лежаку, проходящему по полу.

Схема системы отопления

В описываемой системе к радиаторам подключаются две трубы: одна — подача теплоносителя от котла, другая, нижняя — «обратка». Такая система обязательно должна состоять из следующих элементов:

Котел

• ;
Предохранительный клапан
• ;
• автомобильный воздушный;
• датчик температуры;
• клапан термостатический;
• насос;
• радиаторов;
• фильтр;
• балансировочное устройство;
• клапан;

При составлении схемы системы отопления необходимо учесть ряд важных моментов.

После того, как составлена ​​схема с указанием всех необходимых элементов и узлов, на ее основе производится гидравлический расчет.

Двухтрубная конструкция системы

Охлаждающая жидкость циркулирует по трубам, диаметр и длина которых выбираются после гидравлического расчета. Такой же расчет позволяет выбрать для них лучшее. характеристики циркуляционного насоса.

Файл для загрузки. Как самому произвести гидравлический расчет

Результатом расчетов будет оптимальный план системы отопления, точный расход теплоносителя и температура в каждой части магистрали.Ниже приводится еще один возможный метод расчета.

Видео — Гидравлический расчет

Монтажные работы

Для начала нужно определиться с типом системы по энергопотреблению. Конечно, энергия должна быть экономичной и доступной. Если в дом подведен газ, то целесообразно оборудовать водопровод двумя котлами, один из которых будет основным (газовым), а второй — вспомогательным (твердотопливным или электрическим). В этом случае достигается полная энергонезависимость.

Когда количество расходных материалов определено, а сами они уже закуплены, можно приступать непосредственно к монтажным работам.

В первую очередь следует позаботиться об установке отопительного котла. Для этого оборудована котельная. В котельной будет большое количество продуктов сгорания, в связи с чем ей (будь то подвал или отдельное помещение) нужна хорошая вентиляция.

Должен быть обеспечен свободный доступ к котлу, а само устройство желательно расположить на некотором расстоянии от каждой из стен.Все прилегающие поверхности вокруг котла облицованы огнеупорным материалом. Выносится дымоход от теплогенератора.

Прокладка трубопровода

От места расположения теплогенератора подводят трубопровод к каждому из планируемых радиаторов. Если нужно провести линию через стену, то в ней делается отверстие на соответствующем месте. По окончании кладки все лунки заделываются цементным раствором.

На заметку! Технология соединения труб зависит от материала, из которого они изготовлены. Сварка полипропиленовых труб, например, осуществляется с помощью специального паяльника.

Завершающий этап монтажа — установка радиаторов отопления. Их подвешивают под окнами на специальные кронштейны. А если габаритов радиатора недостаточно, чтобы закрыть весь оконный проем, то следует установить сразу два устройства или застроить секции.

Каждый радиатор устанавливается на расстоянии не менее 10-12 см от пола и подоконника и 2-5 см от поверхности стен. Входные и выходные отверстия устройств снабжены регулирующими и запорными механизмами, также желательно наличие датчиков температуры, позволяющих более точно регулировать температуру.

Когда все элементы системы установлены, она опрессовывается (гидравлическое испытание). Это должны сделать специалисты, которые по завершении опрессовки выдадут документ.Первый запуск котла возможен только после соответствующего разрешения и только в присутствии работника газовой службы.

Заключение

Как видно из вышесказанного, оборудовать двухтрубную систему в доме не так сложно, как может показаться на первый взгляд. Рынок пестрит материалами, а всевозможные инструкции находятся в открытом доступе. Главное — правильно спроектировать и приобрести качественные материалы.

Видео — Двухтрубная система отопления частного дома

Видео — Схема двухтрубной системы отопления

Для автономной системы отопления необходимо основное звено — котел отопления.Принцип его работы заключается в нагреве теплоносителя, который проходит через теплообменник, а затем поступает к отопительным приборам. Чаще всего это радиаторы отопления или полы с водяным подогревом. Таким образом создается постоянная циркуляция теплоносителя в замкнутом контуре.

По таким трубам проходит

обогреваемых труб.
Таких отопительных контуров может быть несколько. Чаще всего контур делится на теплый пол, горячее водоснабжение и радиаторную систему.

Это очень удобно, когда в доме используются системы водяного теплого пола в сочетании с конвективным отоплением (батареи)

Система теплого пола в доме

Контур теплого пола также можно разделить на несколько подконтуров.Например, один контур — на кухню, другой — в ванную и т. Д. Это делается с помощью коллектора и распределительного шкафа.

коллектор теплого пола

Также при установке теплого пола необходим смесительный узел. В его обязанности входит смешивание линии с обратной, чтобы снизить температуру в контуре. На это есть причина — температура воды в радиаторах выше температуры в трубах теплого пола.

Радиатор и ГВС

Радиаторную систему водяного отопления также можно разделить на несколько контуров.Часто это делается для независимости любых комнат друг от друга. Например, этажи здания.
Горячее водоснабжение тоже по отдельному контуру. Он либо поступает в накопительный котел, либо находится непосредственно в котле. Или горячее водоснабжение вообще не привязано, к котельной, и осуществляется за счет отдельного водонагревателя.

Чаще всего в частных домах применяется комбинированная система водяного отопления. На первом этаже водяное водяное отопление, на втором — радиаторы.

теплый пол

Стоит отметить, что необходимо рассчитать теплопотери здания и при необходимости добавить несколько радиаторов на первый этаж.

Тепло в доме — важнейшая задача его хозяина. Решить ее можно разными способами, однако, по статистике, большая часть домов в нашей стране отапливается с помощью системы водяного отопления. Что он наиболее эффективен и практичен в достаточно суровых климатических условиях.Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Любая система отопления с жидким теплоносителем включает в себя замкнутый контур, включающий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

Все происходит следующим образом: жидкость, проходящая через теплообменник отопительного прибора, нагревается до высокой температуры, после чего поступает в радиаторы, количество которых определяется потребностями здания.

Отличительной особенностью двухтрубной системы является наличие патрубка подачи и возврата, подходящего для каждого радиатора.

Здесь жидкость отдает тепло воздуху и постепенно остывает.Затем он возвращается в теплообменник нагревателя, и цикл повторяется. Как можно проще, циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, и, следовательно, будет более прохладной.

Для устранения этого существенного недостатка была разработана более сложная двухтрубная система. В этом варианте к каждому радиатору подключены две трубы:

• Первый — это подача, по которой охлаждающая жидкость поступает в аккумулятор.
• Второй — это «обратный» слив или, как говорят мастера, по которому остывшая жидкость покидает устройство.

Таким образом, каждый радиатор снабжен индивидуально регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Поскольку подача нагретого теплоносителя к устройствам осуществляется практически одновременно по одной трубе, а сбор охлажденной воды по другой, двухтрубные системы отличаются оптимальным теплотехническим балансом — все батареи система и подключенные к ней контуры работают с почти равной теплоотдачей

Почему стоит выбрать именно такую ​​систему

Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень значительны:

• Каждая из Радиаторы, входящие в систему, получают охлаждающую жидкость с определенной температурой, и для всех она одинакова.
• Возможность внесения корректировок для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит ему получить желаемую температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос относительно небольшой мощности.
• В случае выхода из строя одного или даже нескольких радиаторов система может продолжать работать.Наличие задвижек на подающих трубопроводах позволяет проводить ремонтно-монтажные работы, не останавливая их.
• Возможность установки в здании любой этажности и площади. Остается только выбрать оптимальный тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с удвоением количества труб, которые необходимо установить.

Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы не намного выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

Разновидности двухтрубной системы

Двухтрубная конструкция отличается множеством разновидностей, которые можно классифицировать по разным критериям.Рассмотрим основные.

Открытый нагрев

Любая гидравлическая система отопления представляет собой замкнутый контур, в который входит расширительный бак. Этот элемент необходим по мере увеличения объема теплоносителя. Для открытой проводки выбирается резервуар, позволяющий жидкости сообщаться с атмосферой. При этом часть его неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

Двухтрубный отопительный контур открытого типа — самый простой и дешевый вариант построения системы.Существенный минус его в том, что в морозный период теплоноситель при непосредственном контакте с атмосферой быстро остывает (+)

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к закипанию котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды. Более практичные в этом отношении соединения гликолей или антифризов образуют при испарении токсичные пары, поэтому используются только в закрытых конструкциях.

Закрытая циркуляционная система

От открытой отличается наличием закрытого расширительного бачка. Не требует постоянного контроля со стороны хозяина. Конструкция предполагает установку расширительного бака мембранного типа, который предназначен для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается выход оборудования из строя в результате внезапных перегрузок.

В замкнутом контуре монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность поддерживать оптимальное давление для насоса и котла в системе.Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость. Это дает возможность получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

Конструкция с естественной циркуляцией

Основной принцип работы системы заключается в следующем: котел нагревает теплоноситель, который расширяется при повышении температуры.Плотность жидкости снижается. За счет этого более холодная, а значит и плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается на самую высокую точку системы, где начинает немного остывать и гравитация перемещается в радиаторы.

В батареях вода отдает накопленное тепло и, охлаждая и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования. Благодаря тому, что это происходит довольно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего проветривания.

На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод большого диаметра, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в направлении теплоносителя составляет порядка 2 — 3 мм на погонный метр

Неоспоримым преимуществом такой конструкции является его долгий срок службы. Отсутствие движущихся элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевают время ее работы.Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительные нормы и правила рекомендуют использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Кроме того, такая система имеет достаточно высокую инерцию, поэтому от розжига котла и до стабилизации температуры в отапливаемом здании проходит довольно много времени. Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией может саморегулироваться.

Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепады температуры в отапливаемом помещении, тем выше скорость теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости.Кроме того, на протекание жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры. Воздействуя на эти факторы, можно добиться максимальной эффективности системы отопления.

Электропроводка с принудительной циркуляцией теплоносителя

Циркуляционный насос, перемещающий теплоноситель по замкнутому контуру отопления, включен в описанный выше контур.Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее. В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

При использовании контура с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удаляется от котла. Чем дальше аккумулятор, тем холоднее охлаждающая жидкость.Принудительная циркуляция дает возможность регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его разделы.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом исполнении. Таким образом, количество испарившейся жидкости значительно снижается. К тому же монтаж конструкции значительно упрощается, так как нет необходимости укладывать трубы строго под определенным углом, а точно рассчитывать их диаметр и высоту.

Еще одним преимуществом конструкции с принудительной циркуляцией является возможность безболезненно вносить необходимые изменения в ее компоновку и компоновку. Для оснащения такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость. Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и выходе из котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в контуре насоса препятствует подаче воздуха в линию отопления.В целом схемы с принудительной циркуляцией считаются более эффективными, но у них есть и недостатки. Самый значительный из них — волатильность. Насос не может работать без подключения к источнику питания. Во время отключения электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

К недостаткам обычно можно отнести финансовые затраты. Некоторые из них — это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормальной работы.Что обычно увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

Отопительный контур может быть устроен двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве .

Горизонтальная и вертикальная планировка типа

Предполагает подключение отопительных приборов к горизонтальной магистрали.В основном монтируется в одноэтажных домах большой площади. Подступенки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях. Преимущество такого типа компоновки — меньшая стоимость самой системы и ее установки. Главный недостаток — склонность конструкции к проветриванию, поэтому установка кранов Маевского необходима.

Горизонтальная разводка отличается от вертикальной тем, что количество вертикальных линий в ней минимальное. Его плюс в том, что подводящую и обратную линии можно проложить под полом, минус в том, что для скрытой прокладки нежелательно использовать полимерные трубы и необходимо устанавливать циркуляционный насос на контуре.

Радиаторы подключаются к вертикально расположенным стояки.Этот вариант особенно хорош для домов в несколько этажей, поскольку дает возможность подключать каждый этаж отдельно к стояку отопления. Главное достоинство системы — отсутствие воздушных пробок. При этом устройство отопительного контура с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключить к отоплению каждый этаж отдельно, что очень удобно

Двухтрубная система отопления сверху

Главной отличительной чертой данной конструкции является прокладка подвода труба по верхней части помещения, обратка отводится по ее нижней части.Важным преимуществом такой системы является высокое давление в магистрали, что связано со значительной разницей уровней обратного и подающего трубопровода. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при организации контура с естественной циркуляцией.

Но при этом расширительный бачок, который находится в самой высокой точке контура, чаще всего попадает на неотапливаемый чердак, что может вызвать проблемы. Как вариант, рассмотрите вариант размещения резервуара внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утеплена.Если хозяина не особо беспокоит наличие труб под потолком помещения, желательно разместить подводящую магистраль выше уровня окон.

В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не удастся использовать соединительные элементы, чтобы исключить появление течи.

На рисунке показаны верхние электрические схемы с соответствующим встречным естественным движением охлаждающей жидкости. Системы относятся к категории двухконтурных, согласно которым котел устанавливается на центральном участке сети и делит его на два контура примерно равной длины

Внешний вид помещения с проложенными под потолком трубами неэстетичен. приятно. Кроме того, часть тепла идет вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.Поэтому можно попробовать собрать схему с линией питания, проходящей под радиаторами, но это только улучшит внешний вид системы, не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей в высоте установки котла в подвале и батарей второго пол.

Нагретый теплоноситель будет направлен в расширительный бачок, который размещается на чердаке или на втором этаже. Откуда на наклонной линии жидкость начинает перетекать в радиаторы. В этом случае можно даже совместить емкость распределения горячей воды и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

Еще один очень удачный вариант двухэтажного дома — это комбинированная система, объединяющая двух- и однотрубную секции.Например, на втором этаже монтируется однотрубная конструкция в виде водяного пола с подогревом, а на первом — двухтрубная. Возможность регулирования температуры во всех помещениях полностью сохранена.

Двухтрубная система отопления с верхней разводкой не украшает помещение. Подводящую трубу необходимо размещать над окном, если в здании не оборудован отапливаемый чердак

Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания основной.Поэтому его используют довольно часто, не обращая внимания на существенные недостатки:

• неэстетичный вид комнат;
• высокий расход труб и комплектующих;
• невозможность обогрева больших площадей;
• проблемы с размещением расширительного бачка, который не всегда может быть совмещен с распределительным бачком;
• дополнительные расходы на декор, чтобы трубы можно было замаскировать.

В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема подразумевает монтаж питающей и обратной снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Он начинает движение снизу вверх, проходит через батареи и по обратной линии отправляется в котел. Системы нижней разводки могут включать в себя одну или несколько петель. Кроме того, можно устроить тупиковую разводку и схемы с попутным движением жидкого теплоносителя.

На рисунке изображена система отопления двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Теплопотери также значительно ниже.

Главный недостаток конструкции — проветривание. Чтобы избавиться от него, используют краны Маевского. Более того, если система устанавливается в двух и более этажных зданиях, предполагается, что такой кран должен будет стоять на каждой батарее.Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, которые входят в систему.

Такие вентиляционные отверстия собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда и удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией используются редко, поскольку имеют ряд ограничений. Во-первых, это то, что большинство включенных в схему батарей имеют конечный ток.

По этой причине они должны быть оборудованы спусковыми устройствами.Если в системе присутствует расширительный бачок открытого типа, то стравливать воздух придется практически ежедневно. Установка петель воздуховодов в подающих трубопроводах позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем сверху помещения прокладывается «воздух».

Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной основной линии. Количество труб, используемых для монтажа, в этом случае вполне сопоставимо с количеством деталей, необходимых для верхней разводки.Поэтому для оснащения двухтрубной системы нижней разводкой чаще всего применяется вариант принудительной циркуляции.

Внешне системы с более низкой разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

К существенным преимуществам такой системы можно отнести:

• Компактное размещение управляющей части всей системы. Чаще всего его устанавливают в подвале.
• Уменьшение теплопотерь, которое дает прокладка труб по дну помещения.
• Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно будет отапливать, а на втором будут проводиться необходимые работы.
• Значительная экономия тепла за счет возможности его распределения в отапливаемых помещениях.

К недостаткам нижней разводки можно отнести большое количество труб и аксессуаров, необходимых для монтажа, и низкое давление жидкости в подающей магистрали. Кроме того, отрицательным моментом можно считать необходимость установки кранов Маевского на радиаторы отопления, а также постоянное удаление воздушных заглушек из системы.

Видео по теме статьи

В представленном видеообзоре рассматриваются недостатки и преимущества систем отопления с естественной и принудительной циркуляцией:

Подробный анализ двухтрубной схемы отопления для трехэтажного загородного дома:

Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Двухтрубная система отопления — распространенный способ практичного и эффективного обогрева дома. Есть много модификаций этой схемы.Важно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме будет тепло и комфортно.

В частных домах применяются различные системы отопления: однотрубные, с горизонтальной и вертикальной прокладкой подводящей магистрали.

Все они имеют свои положительные стороны и имеют право на жизнь.

Однако тупиковая система отопления чаще всего встречается в индивидуальных домах.

Тупиковая система отопления — одна из двухтрубных подвидов — делится на два типа:

В системе вертикального типа все радиаторы подключаются к вертикально расположенному стояку.

В результате возникает неравномерная интенсивность циркуляции воды — чем дальше радиатор находится от трассы, тем меньше тепловой энергии он получает. В результате невозможно поддерживать одинаковую температуру в разных помещениях.

Горизонтальная система с этой точки зрения намного практичнее. В этом случае каждое устройство подключено к двум магистралям — прямой и обратной. Тупиковая система — горизонтального типа, более простая по конструкции; это менее затратно по материалам, чем горизонтальное.

Система водяного отопления сегодня самая популярная. бывает разное. Рассмотрим основные виды этой системы.

Описано, как устроена однотрубная система отопления частного дома.

Вам может быть интересна следующая тема :. Принцип работы двухтрубной системы отопления и способы монтажа.

Преимущества и недостатки

Основными преимуществами тупиковых систем являются:

• отсутствие необходимости в сложных расчетах;
• простота установки;
• низкая стоимость проекта.

Основные недостатки тупиковых систем:

• низкий, по сравнению с прямоточным, КПД;
• высокая вероятность образования зон с низкой скоростью воды в радиаторе: это отрицательно сказывается на процессе теплопередачи устройства.

Недостатки тупиковой системы обусловлены расположением входа и выхода охлаждающей жидкости из устройства: оба находятся на одной стороне радиатора. Это приводит к возникновению застойных зон.

Схемы отопления для разных типов тупиковых систем

В основном индивидуальные домовладельцы предпочитают системы с принудительной циркуляцией теплоносителя. Роль движущей силы в таких схемах играет циркуляционный насос.

Однако стремление к энергонезависимости привело к увеличению использования противоположной схемы — с естественным течением теплоносителя. Отказаться от помпы позволила верхняя разводка питающей магистрали. Система состоит из двух ответвлений, к которым прикреплено одинаковое количество радиаторов.

Двухконтурная система отопления — схема

Это разделение полезно даже при наличии циркуляционного насоса: чем меньше батарейный отвод, тем лучше.

Удобно соединять контуры теплого пола в горизонтальную систему. Независимость теплого пола от основной системы отопления обеспечивается установкой смесительного модуля в составе:

• насос циркуляционный;
• смесительный клапан с датчиком температуры.

Схема вертикального стояка

Данная схема применяется в домах, построенных в два и более этажа. Вертикальная разводка циркуляционного насоса обязательна: в отличие от горизонтальной, такая схема с естественной циркуляцией не подойдет.

На каждом этаже необходимо установить балансировочные клапаны с автоматическим регулированием давления.

Двухтрубная отопительная установка

Порядок монтажа двухтрубной тупиковой системы отопления мало зависит от ее типа. Основные действия сводятся к прокладке трубопроводов, установке аккумуляторов, котла и компенсационного бака:

1. От теплогенератора основная подающая труба монтируется вверх.Он присоединяется к компенсационному резервуару, оборудованному сигнальной трубкой и сливом.
2. Из бака выведена труба верхней линии, в которую врезаются штуцеры к местам установки радиатора.
3. В точке, указанной в проекте (на входе или выходе котельного оборудования), устанавливается байпас с насосом и кранами.
4. Обратный трубопровод прокладывается параллельно прямой и врезается в нижнюю зону котла.
5. С обратной к радиаторам тоже сделана подводка.

В результате последовательных действий образуется замкнутый контур системы отопления, позволяющий поддерживать комфортную температуру в доме.

Тепловую энергию можно контролировать: для этого установлены термостаты.

Правила технического монтажа

Помимо общепринятых правил монтажа двухтрубных систем, существует ряд специфических требований.

Не стоит ими пренебрегать: это приведет к ошибкам, переделкам и, как следствие, к стоимости проекта.

Итак, рассмотрим основные правила установки:

• Расчет тупиковой системы отопления выполняется исходя из внутренних диаметров труб. Если на чертеже вы видите «DN15» или «DN15» — это внутренний размер трубы. «F26x3» относится к внешнему диаметру и толщине стенки. В этом случае внутреннюю можно рассчитать, вычтя из числа 26 две толщины — 2х3. В результате вы получите желаемый размер (26 — 2х3 = 20 мм). Будьте осторожны при покупке материалов.
• Если проектом предусмотрено несколько тупиковых ответвлений, поставьте на каждой из них запорно-регулирующую арматуру. Лучше всего использовать краны, оснащенные штуцерами для слива воды — они удобны в эксплуатации.
• Независимо от того, какую систему вы устанавливаете — с принудительной или естественной циркуляцией — обязательно соблюдайте уклоны горизонтальных трубопроводов. Если есть насос, они ограничиваются двумя-тремя миллиметрами на метр длины трубы; на самотечных магистралях уклон должен быть не менее пяти миллиметров на метр.
• Обратите внимание на различия в термостатах, рассчитанных на гравитационную и принудительную циркуляцию. Первые отличаются большей пропускной способностью. Если случайно установить не тот прибор, естественной циркуляции не будет.

И еще один нюанс: патрубок, соединяющий предпоследний радиатор с тупиком, по диаметру должен быть равен подводке, а не основной.

Заключение

Несмотря на некоторые недостатки, тупиковая система отопления получила широкое распространение благодаря своей доступности и простоте.

В небольшом коттедже его сможет смонтировать даже далекий от теплотехники человек.

Двух-трехэтажные дома — совсем другое дело: в таких случаях не обойтись без гидравлических расчетов.

Эту работу лучше сразу доверить опытному инженеру, иначе утомительных корректировок и переделок не избежать.

В наше время существуют разные системы отопления, но старые варианты тоже все еще используются. — проверенная временем классика.

Целесообразно ли зимой использовать солнечный коллектор? Вы найдете ответ на этот вопрос.

Похожие видео

Очень часто при разговоре с сантехником можно услышать словосочетание «контур отопления». Эта фраза сбивает с толку неопытных людей, потому что они не знают, что это такое. Но на самом деле контур отопления встречается почти каждый день. Посмотрим, что это такое.

На что это похоже?

Чаще всего отопление состоит из подающего и обратного трубопроводов.Подогретый теплоноситель от котла подается в подающие трубы. Далее теплоноситель движется по подающей трубке в сторону регистров (радиаторов), где отдает часть тепла. Пройдя все регистры, трубка возвращается в котел уже с теплоносителем теплоносителем. Присоединение трубки охлаждаемого теплоносителя к котлу называется обратным (дословно «возвращенным обратно»). Такая комбинация (котел-> подача-> обратка-> котел) образует замкнутый отопительный контур.Это самая простая реализация.

Отопительный контур в теплом поле

Теплый пол тоже состоит из контуров. Каждая трасса по нормам не должна превышать 90 метров. Для теплого пола устанавливается специальный распределительный коллектор, состоящий из подающей и обратной части. В распределительном коллекторе должно быть не более 11 отопительных контуров.

Отопительные контуры в радиаторах и других системах

Радиаторы также могут иметь несколько шлейфов.Обычно количество контуров равно количеству этажей.

Цепи также могут быть подключены к распределительному коллектору. По сути, это сердце системы отопления. Его устанавливают для того, чтобы правильно распределять тепло по дому от одного или нескольких котлов.

Контуры тоже бывают: котлы, котлы, аккумуляторные баки и т. Д. В общем, все, что имеет подачу и обратку в отсеке с котлом или распределительными коллекторами, образует отопительный контур.

Надеемся, теперь вы понимаете!

Расчет двухтрубной системы отопления частного дома. Чем отличается однотрубная система?

Эффективная работа автономных систем водяного отопления — одно из важнейших условий комфортного проживания в частном доме. Доступность монтажа, простота в эксплуатации, экономичность и экономичность делает такие комплексы довольно популярными среди владельцев частных домов. Практически сегодня таким способом отапливается до 70% частных домовладений в городах и поселках нашей страны.Из существующих вариантов в первую очередь это двухтрубная система отопления частного дома — наиболее практичная и доступная для автономного отопления жилья.

В повседневной жизни можно встретить различные схемы отопления частного дома, однако выбирать, какой вариант теплоснабжения лучше, приходится уже жителям жилого дома. На выбор конструкции системы отопления влияет множество факторов. Предпочтение отдается той или иной схеме исходя из наличия средств у домовладельцев, ожидаемого эффекта и конструктивных особенностей жилого дома.На практике чаще применяется двухтрубная система из-за ее высокого КПД, надежности и простоты настройки.

Двухтрубные системы автономного отопления еще называются. Другими словами, теплоноситель циркулирует от котла к радиаторам по двум контурам. Первая труба напрямую отводит тепло от котла к радиаторам, а вторая труба предназначена для отвода охлажденного теплоносителя обратно. Несмотря на определенные технические трудности, связанные с монтажом трубопровода, схема такого типа отопительного контура проста и понятна.Для сравнения можно посмотреть схему однотрубного и двухтрубного отопительного сооружения, чтобы понять принципиальные отличия и принцип работы.

Однотрубная система представляет собой одноконтурную систему с теплоносителем. Двухтрубная конструкция отопления одноэтажного дома, в отличие от однотрубной, где труба с теплоносителем представляет собой единый контур, более гибкая и удобная в технологическом отношении. Батареи в этом случае подключаются параллельно, что играет важную роль в процессе работы.В зависимости от бытовых нужд каждый радиатор можно в любой момент снять из отдельной системы, закрыв соответствующий вентиль.

Важно! Двухтрубная горизонтальная схема отопления удобна, практична в использовании. Более того, в процессе монтажа есть реальная возможность разделить отопительный контур на два крыла, обеспечивая теплом практически всю жилую площадь дома.

Монтаж двухтрубной горизонтальной системы отопления в основном применяется для обогрева одноэтажных жилых домов, когда речь идет о подключении большого количества радиаторов.Подключение аккумуляторов предполагает два варианта:

Вариант с радиальным подключением нагревательных приборов еще называют радиальным. Для последовательного подключения используется обычная пара трубопроводов. И у первого, и у второго типа подключения есть свои преимущества. При радиальном подключении нет необходимости устанавливать рядом с котлом дроссели, контролирующие работу радиаторов. Температура во всех радиаторах одинакова. Этот вид очень удобен для частных, одноэтажных домов.

Хорошая система отопления с последовательным подключением.Существенно сэкономлены расходники.

Хорошая работа отопления в частном доме зависит от многих факторов, начиная от грамотного выбора типа и типа отопления и заканчивая правильно составленным проектом. Гидравлические расчеты, которые являются неотъемлемой частью проекта, — работа квалифицированного специалиста. Наладку двухтрубной системы отопления проводят перед отопительным сезоном, когда есть время для устранения технических неполадок и несоответствий.

Отопление частного дома может показаться непростой задачей, требующей обязательного привлечения специалистов.Но хороший хозяин может это сделать сам.

Самостоятельно установленное отопление не только сэкономит, но и позволит учесть все нюансы, ведь кто, как не хозяин дома, знает это лучше всех?

Есть сторонники как двухтрубной (или двухконтурной), так и однотрубной системы отопления дома. Их главное отличие друг от друга заключается в названиях: однотрубная конструкция имеет один теплопроводный контур, охватывающий всю систему, а при двухтрубной подаче он отделен от обратного контура теплоносителя.

Рассмотрим их в сравнении.

1. Основным достоинством и главной особенностью двухконтурной считается возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов . Это позволяет каждой комнате дома оформить отдельную климатическую зону, задав температуру по желанию арендатора.
2. Еще одно существенное преимущество двухтрубной системы — это равномерная температура теплоносителя по всему контуру .В одноконтурной системе потеря тепла на каждом радиаторе приводит к охлаждению воды, и к каждому последующему радиатору она будет приходить все более и более охлажденной.
3. Двухтрубная система отопления предлагает сразу две схемы монтажа многоэтажных домов. . Эти параметры будут подробно описаны ниже.
4. Разрыв в стоимости двухтрубных и однотрубных систем отопления не так уж велик.

Многие отвергают двухконтурную конструкцию, посчитав, что требуемый для нее удвоенный метраж слишком тяжел для бюджета.На самом деле это не совсем так, потому что в системах с раздельными линиями подачи и возврата могут использоваться трубы меньшего диаметра, а следовательно, и более дешевые. То же можно сказать и о запорной арматуре и арматуре.

Устройство и основные элементы

Система отопления состоит из :

• отопительный котел , который является нагревательным элементом и может быть газовым или электрическим;
• расширительный бачок , служащий для компенсации объема теплоносителя при его нагреве;
• циркуляционный насос — обеспечивает движение воды по контурам;
• собственно трубы , по которым движется теплоноситель;
• радиаторы , то есть металлические устройства с большой площадью контакта с окружающим воздухом, за счет которых происходит теплопередача.

Виды

Существует несколько разновидностей двухтрубных отопительных конструкций, которые различаются схемой установки, типом проводки, направлением движения и циркуляции теплоносителя.

По схеме установки

По монтажной схеме отопительные системы двух контуров делятся на два подвида:

• Горизонтально . В такой системе трубы, по которым движется вода, проложены горизонтально, создавая для каждого этажа отдельную подсхему.Такая схема больше подходит для одноэтажных домов или зданий в несколько этажей, но большой протяженности по длине.
• Вертикальный . Эта схема предполагает наличие нескольких стояков, расположенных вертикально, каждая из которых подключается к радиаторам, расположенным в пространстве друг над другом. Этот способ более подходит для двух и более этажных домов м.кв.

По типу подключения

Здесь также можно выделить два типа.

• Верхняя проводка. Применяется, если котел отопления и расширительный бак расположены в верхней части дома, например, на утепленном чердаке. При таком типе проводки трубы обоих контуров проходят вверху, под потолком, и спускаются к радиаторам.
• Нижняя проводка. В случаях, когда ТЭН установлен ниже основного контура системы (например, в подвале), трубы лучше провести в зазоре между полом и подоконниками, что упростит подключение радиаторов.

По направлению охлаждающей жидкости

Есть систем:

• При встречном движении . Как следует из названия, в этом случае вода по прямому контуру движется в направлении, противоположном тому, в котором охлажденная вода возвращается в котел. Особенностью этого типа является наличие «тупика» — выпускного радиатора, в котором замыкаются самые дальние точки обоих контуров.
• При попутном движении .В этой конструкции теплоноситель в обоих контурах движется в одном направлении.

Для обеспечения обращения

• Системы с естественной циркуляцией . Здесь движение теплоносителя по контурам обеспечивается перепадом температуры контуров и уклоном труб. Такие системы отличаются невысокой скоростью нагрева, но не требуют подключения дополнительного оборудования.

В настоящее время этот вариант чаще используется в домах для сезонного проживания.

• Системы с принудительной циркуляцией . В один из контуров (чаще всего в обратном) встроен циркуляционный насос, который обеспечивает движение воды. Такой подход обеспечивает более быстрый и равномерный прогрев помещения.

Гидравлический расчет

Гидравлический расчет необходим для оптимизации отопления. Правильный расчет позволит снизить расход газа или электроэнергии (в зависимости от того, на чем работает котел), и одновременно обеспечить теплом все отапливаемое помещение.

Расчет позволяет определить наиболее подходящие комплектующие для отопления, начиная от мощности котла и заканчивая диаметром труб. Он основан на основных параметрах системы, таких как длина, количество радиаторов, элементы гидравлического сопротивления, расход и т. Д.

Самостоятельная сборка

Строительство отопления состоит из нескольких этапов:

1. Установка котла и установка верхней линии, по которой вода будет подаваться в радиаторы.

2. К магистрали прилагается расширительная емкость , оборудована сливным клапаном и регулирующим патрубком.

3. Электропроводка магистрали по комнате так, чтобы ее путь пролегал через все места, где установлены аккумуляторы.

4. Параллельно первой трассе осуществляется реверс. . В ней в удобном месте выходит из строя циркуляционный насос.

5. Теперь можно подключать радиаторы Т . Их лучше оборудовать запорной арматурой как на входе, так и на выходе — это позволит каждому радиатору работать автономно, а в случае необходимости ремонта одного из них, это можно сделать без полного отключения отопления.

Важные нюансы при установке отопления по двухтрубной схеме:

• Между первым и последним радиаторами в контуре должен быть уклон около 1 см / м .
• Должна быть возможность избегать прямых углов стыков труб , так как это может снизить расход воды. Лучше использовать пучок из двух полуветочек.
• Если котел и компенсационный бак установлены на чердаке, чердак должен быть хорошо изолирован .Кроме того, трубы, проходящие через чердак, нужно оборудовать теплоизоляцией.
• Радиаторы необходимо оборудовать кранами Маевского. для стравливания воздуха — это упростит задачу запуска и проветривания.

После установки систему необходимо обжать, чтобы исключить утечки и плохие соединения. Для этого открываются все краны, кроме наружных, после чего вода или вода подается электрическим или ручным насосом, и нагнетается давление до 3-4 атмосфер.

Затем выполняется визуальный осмотр всех соединений на предмет утечек. . Если они есть, их устраняют, и процедура повторяется.

Запуск

1. Непосредственно перед запуском закройте все клапаны радиатора. — и впускной, и выпускной.
2. Медленно заполните систему водой. , иначе может произойти гидроудар. Изначально контур потока заполняется до установления рабочего давления.
3. Теперь открывается нагнетательный клапан. на первом радиаторе в контуре, а затем с помощью крана Маевского из него максимально забирают воздух.
4. Когда вода без пузырьков воздуха течет из крана Маевского устойчивой струей, его следует закрыть, а медленно открыть выпускной клапан радиатора . Эту процедуру необходимо проделывать с каждым радиатором по очереди.
5. Если после работы от некоторых батарей вы слышите шумы и стуки, вы можете повторить описанную выше процедуру через некоторое время , когда воздух в батарее поднимется вверх.

Однако выпустить сразу весь воздух из системы невозможно, он какое-то время будет проходить через сам расширительный бачок.

Принцип работы

Достоинства и недостатки

Отопление, это один из важнейших вопросов в устройстве дома, к которому следует отнестись серьезно. Строится ли новый дом или меняют систему отопления, комфорт в доме и экономия энергии зависят от правильного подхода. Недостаточно решить, какое топливо лучше использовать.Следует понимать, какой будет система. Одной из самых распространенных на сегодняшний день является двухтрубная система отопления. Но прежде чем выбрать его, нужно получить ответы на несколько важных вопросов. В чем принцип двухтрубной системы? Чем он отличается от однотрубной версии? В чем его достоинства и недостатки? Насколько сложна установка?

Принцип работы

Суть работы этой опции такая же, как и во всех отопительных системах, использующих жидкий теплоноситель.От насоса нагретая жидкость поступает в радиаторы, а затем остывшая возвращается. Таким образом, получается замкнутая система. Однако отличие этого метода — два ответвления трубы. Одна труба подает охлаждающую жидкость к каждой батарее отдельно, соединяя их параллельно, а не последовательно. А вторая ветка, тоже подключенная к каждому радиатору, забирает остывшую в них воду и отправляет ее на отопление. Но в чем его основные отличия от однотрубной системы?

Чем отличается однотрубная система?

Основное отличие в количестве патрубков, подключаемых к радиатору.В отличие от описанного выше способа подключения, в однотрубной системе радиаторы последовательно подключаются к одной трубе. В нем вода проходит от одной батареи к другой. В целом однотрубный вариант теряет популярность. Причина, по которой некоторые люди до сих пор его используют, — это дешевый монтаж. Такая система требует меньше материала. Однако у него много недостатков по сравнению с двухтрубной системой, о которых нельзя забывать.

• Неравномерное распределение тепла. Такая проблема существует в однотрубной системе, потому что батареи подключаются одна за другой через одну линию.Из-за этого в первом радиаторе охлаждающая жидкость хорошо прогревается, но пока не дойдет до последнего, через все батареи она уже будет охлаждаться. Таким образом, в помещении, которое отапливается первым, температура высока. Но в то же время в последней комнате будет прохладно.
• Такая система неэффективна в зданиях с большой площадью. Особенно, если в доме несколько квартир или этажей. В первой квартире будет очень жарко, а в последней очень холодно.
• Другой недостаток заключается в том, что в большинстве случаев невозможно отремонтировать или заменить радиатор без остановки всей системы.Поэтому, чтобы что-то отремонтировать, придется отключить всю трассу, а это принесет много проблем в холодное время года.

Итак, из вышесказанного видно, что установка однотрубной системы отопления в доме имеет множество недостатков. Сэкономив на материале для монтажа, за качественное отопление здания придется заплатить немалую сумму. В двухтрубной системе отопления таких проблем нет. Но каковы тогда преимущества и недостатки этого вида отопления?

Преимущества и недостатки

Конечно, у этой системы есть как сильные, так и слабые стороны.Таким образом, вы должны обратить пристальное внимание на оба.
Преимущества двухтрубного варианта отопления заключаются в нескольких ключевых моментах.

• Равномерное отопление помещения. Пожалуй, это одно из главных преимуществ. Благодаря тому, что радиаторы не подключаются к линии последовательно, охлаждающая жидкость не должна проходить через каждую батарею перед нагревом последней. Горячая вода поступает в радиатор независимо друг от друга. Это позволяет поддерживать в последней батарее такую ​​же температуру, как и в первой.Таким образом, во всех помещениях здания поддерживается одинаковая температура.
• Ремонт это еще один плюс. Каждый радиатор можно отдельно демонтировать или отремонтировать. Такая возможность возникает из-за того, что батареи независимы друг от друга.
• Регулировка температурного режима. Двухтрубная система позволяет регулировать температуру каждого радиатора, не влияя на остальные. Вы можете легко увеличить или уменьшить температуру в любой комнате.
• Экономия энергии. Значительно снижен расход топлива, когда не нужно сильно разжигать котел, ради хорошего прогрева последнего помещения.А если тратится меньше энергии, значит меньше денег.

Это лишь некоторые из преимуществ такой системы. Но надо учитывать недостатки.

• Стоимость материала. Для монтажа этой системы потребуется больше материала, чем для более дешевой однотрубной системы. Это означает, что вам нужно будет вложить больше.
• Трудоемкий монтаж. На установку всего необходимого оборудования придется потратить больше времени и сил. Также необходимо произвести правильные расчеты.

Это основные трудности, с которыми сталкиваются те, кто ставит себе такое отопление. Однако если сравнить все достоинства и недостатки двухтрубной системы, то становится очевидна целесообразность именно этого варианта. Хоть установка и займет больше времени и денег, но все окупится в процессе эксплуатации системы отопления.

Виды двухтрубной системы отопления

Есть несколько критериев, по которым можно разделить двухтрубную систему на виды.
1.Сначала система классифицируется по типу расширительного бачка. Бывает закрытого и открытого типа.

• Открытый тип используется все реже. Этот бак монтируется только в самой высокой точке теплотрассы. Необходимо постоянно следить, чтобы из него не переливалась вода. Давление в такой системе невысокое.
• Бак закрытый, полностью герметичная емкость. Благодаря специальной мембране он либо подает воду в трубы, либо забирает ее. Этот вариант предпочтительнее, так как он позволяет системе работать под высоким давлением.К тому же расширительный бак закрытого типа не требует наблюдения.

2. Следующая квалификация по размещению трубопроводов. Также есть 2 варианта.

• Вертикальная система отопления. Его успешно используют в многоэтажных домах. Суть этого метода в том, что радиаторы каждого этажа подключаются к вертикальному стояку. Преимущество такого подключения в том, что оно исключает возможность возникновения пробок.
• Горизонтальная система отопления.В этом случае радиаторы подключаются к горизонтальному трубопроводу. Чаще такой вариант используется в одноэтажных домах. Для борьбы с пробками используется кран Маевского.

3. Третий критерий, по которому делится двухтрубное отопление, — это способ разводки.

• Нижняя проводка. Труба, которая питает горячую воду, проложена внизу дома. Его можно проводить под полом, в подвале и так далее. Обратный трубопровод, с охлаждаемой жидкостью, установлен еще ниже.Радиаторы необходимо располагать над котлом. Это усилит движение охлаждающей жидкости. Также с этой разводкой идет верх воздуховода, который служит для отвода воздуха с магистрали.
• Верхняя проводка. Вдоль верхней части здания установлен водопровод с подогревом. Преимущественно такое место — утепленная мансарда. Расширительный бак установлен на самой высокой точке трассы.

Выбирая наиболее оптимальный вариант двухтрубной системы отопления, следует учитывать площадь здания, этажность и так далее.

Монтаж

Любой монтаж начинается с расчетов. Особенно если речь идет об отоплении, стоит провести гидравлический расчет. Важно точно рассчитать необходимое количество радиаторов, диаметр трубы, мощность котла, расход воды и тому подобное. Если вы ошибетесь на этом этапе, это может сказаться на эффективной работе системы отопления и дополнительных расходах на топливо.
Внимательно все обдумав и закупив материал, можно приступать к установке.Есть основные принципы, придерживаясь которых, получится наладить систему качества.

• Не экономьте слишком много денег и времени на установке системы отопления.
• В теплотрассу входят 2 трубы. Один теплоноситель подается в радиаторы, а другой возвращается в котел.
• Труба, по которой вода подается к батареям, должна быть выше, чем труба, по которой вода подается в котел.
• Не экономьте на кранах для радиаторов, байпасах и других устройствах, улучшающих работу системы отопления.
• Не допускайте крутых поворотов на шоссе, которые могут создать пробки или сопротивление.
• Подводящая труба должна быть хорошо изолирована, тогда потери тепла будут минимальными.
• Расширительный бачок также следует устанавливать в теплом месте.

Эти принципы помогут предотвратить ошибки, которые вредят хорошей работе системы. При самом выполнении установки необходимо придерживаться определенного порядка.

• Установка котла.Это самый первый шаг. Лучше всего, когда он будет в отдельном месте. Должна быть хорошая вентиляция для выветривания продуктов сгорания. Вокруг него необходимо, чтобы стены и пол были огнеупорными. Кроме того, устройство всегда должно иметь свободный доступ для облегчения обслуживания и контроля.
• От него отводится патрубок в расширительный бачок.
• Циркуляционный насос. Монтируется после котла. Вместе с ним устанавливается и коллекторный шкаф со всем необходимым оборудованием.
• Проводка труб. Их разносят от котла к местам, где расположены батареи. На этом этапе важно быть очень внимательным и аккуратно соединять трубы.
• Подключение радиаторов. К каждому устройству подключаются по 2 трубы. Вверху патрубка монтируется поток охлаждающей жидкости, а снизу — отвод охлаждающей жидкости. Сами батареи крепятся под окном на кронштейнах. Батарея должна находиться на расстоянии около 100 мм от подоконника, 2050 мм от стены, 100―120 мм от пола.По бокам радиатора установлены запорные краны, благодаря которым аккумулятор будет отключен без нарушения работы всей системы. После того, как установка радиаторов будет завершена, следует тщательно проверить плотность их подключения к трубам.

Если все сделать по инструкции, система будет работать корректно. Перед запуском все соединения проверяются. Они должны быть герметичными. Для улучшения работы системы и ее работы не лишним будет установить автоматику.К ним относятся: термостаты, датчики температуры, датчики погоды и так далее.

Итак, как видно из вышеизложенного, есть причины, по которым двухтрубная система отопления пользуется наибольшей популярностью. Он равномерно распределяет тепло в помещении, облегчает ремонт и экономит электроэнергию. Когда произведены точные расчеты и произведен правильный монтаж, такой вариант отопления принесет тепло и уют в любой дом.

Система водяного отопления очень распространена. По статистике, таким способом отапливается более двух третей всех зданий.Однако понятие «отопительная система, работающая на воде» достаточно общее, оно включает множество разновидностей. Среди них — двухтрубная система отопления, практичный и популярный способ отопления дома.

Принцип работы и преимущества данной схемы

Сохранен основной принцип работы отопительных конструкций, работающих на воде. Система представляет собой замкнутый контур, по которому нагретая охлаждающая жидкость циркулирует от отопителя к радиаторам и обратно.

Отличительной конструктивной особенностью конструкции является наличие сразу двух ответвлений трубопровода.Один предназначен для транспортировки и распределения горячей охлаждающей жидкости. Другой удаляет остывшую жидкость из батареи и возвращает ее в котел.

Двухтрубная система отопления — широко распространенный практический способ обогрева дома. Неоспоримые преимущества системы делают ее очень привлекательной для тех, кто выбирает способ устроить отопление в своем доме. Грамотный расчет и установка системы гарантирует, что в доме будет и уютно, и тепло.

Выбор эффективной системы кондиционирования для многоквартирного дома

Дизайнерам многоквартирной недвижимости необходимо принять различные предварительные решения на старте нового проекта.Тем не менее, тип системы ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ, который будет использоваться на территории, — это решение, имеющее долгосрочные последствия. В этой статье мы раскроем эффективные системы кондиционирования для многоквартирного дома.

В конце концов, выбор сводится к нескольким аспектам, от затрат на установку и содержание, внешнего вида и энергоэффективности, а также размера собственности. Например, у малоэтажных сооружений, как правило, разные потребности по сравнению со средне- и многоэтажными застройками.

Помимо этого, многоквартирные дома также предъявляют особые требования к системе отопления, вентиляции и кондиционирования воздуха по сравнению с односемейными домами.Многоквартирные блоки отопления и охлаждения должны поставить:

• Гибкость при пиковых нагрузках : Трудно приблизительно определить пиковую потребность в энергии многосемейного дома. Система должна быть усовершенствована для управления множеством пиковых нагрузок.
• Специальные средства управления комфортом : Жильцы должны иметь встроенные средства управления, которые могут быть реализованы несколькими различными способами.
• Техническое обслуживание : Системы HVAC могут состоять из отдельных блоков или как часть центральной системы.В любом случае система должна быть создана, чтобы ее можно было быстро сохранить.

В конечном итоге возникает вопрос: какие системы наиболее энергоэффективны?

Централизованные и децентрализованные блоки HVAC

Системы кондиционирования для многоквартирных домов делятся на 2 категории: централизованные и децентрализованные системы. Централизованные системы HVAC аналогичны домашним системам отопления и охлаждения. Отопление и / или кондиционер подается из основной зоны, обычно из механического помещения в подвале здания.Централизованные системы действительно дороже, и поэтому они более типичны для средних и высотных жилых или коммерческих объектов с множеством систем.

Децентрализованные подразделения, напротив, разделены. Каждый блок рассматривается как отдельное здание, и различные системы отопления и охлаждения поставляются в определенные системы. Эти системы обычно считаются «самодостаточными». Плинтусное отопление — еще один вид децентрализованной системы.

Энергоэффективность централизованных и децентрализованных систем

Централизованные системы превосходят децентрализованные системы кондиционирования воздуха по показателям энергоэффективности.Тем не менее, более высокие затраты на установку могут привести к чрезмерной стоимости этих систем. Типичные виды централизованных систем HVAC включают:

• Плинтус с горячей водой : Эти системы обеспечивают подачу горячей воды из центра в частные дома. По сути, горячая вода проходит через радиатор, так как радиатор всасывает более холодный воздух и нагревает его. Этот тип системы экономичен в установке и довольно эффективен.
• Двухтрубные системы : Эта система включает в себя центральный водогрейный котел в дополнение к центральной охлаждающей установке, которая обычно находится на крыше.Эти системы имеют 2 трубопровода — один для подачи горячей или холодной воды, а другой — для возврата. Тепло и кондиционер не могут быть обеспечены одновременно. Эти системы повышают эффективность.
• Четырехтрубные системы : Четырехтрубные системы используют оборудование, аналогичное двухтрубной системе, однако, поскольку имеется четыре трубопровода, охлаждение и обогрев могут быть предложены одновременно. В квартире A можно выбрать обогрев, а в доме B — охлаждение. Эти системы дороги в установке, но популярны благодаря своей эффективности.
• Геотермальные системы : Среди наиболее эффективных типов систем кондиционирования, геотермальные системы используют водяной контур, скрытый под землей, для нагрева или охлаждения воды. Затем эта вода может подаваться в отдельные блоки по двух- или четырехтрубной системе.

Децентрализованные системы, как правило, более доступны в установке, однако большинство из них не обеспечивают оптимальной эффективности.

• Электрический обогрев плинтуса : Подогрев плинтуса — одна из самых экономичных альтернатив для установки.Эти системы неэффективны и влекут за собой высокие эксплуатационные расходы, и они просто способны обеспечивать тепло.
• Настенный блок A / C : Как и обогреватели плинтуса, настенные системы экономичны в установке, однако они неэффективны. Кроме того, эти системы обычно обеспечивают только охлаждение.
• Комбинированный тепловой кондиционер : Обычный вариант обогрева / охлаждения, используемый в гостиничном бизнесе, системы PTAC представляют собой настенные системы с принудительной подачей воздуха. Как правило, эти системы имеют более короткий жизненный цикл и не очень эффективны.
• Автономные системы : Это системы с принудительной подачей воздуха, которые обеспечивают нагрев и охлаждение отдельной системы. Отопительное и охлаждающее оборудование устанавливается в каждом конкретном блоке либо в туалете, либо на внешней стене. Что касается децентрализованных блоков HVAC, , автономные системы HVAC являются наиболее эффективными .

Советы по обслуживанию энергоэффективных блоков HVAC

В конце концов, ваш выбор систем HVAC установит стандарт эффективности системы, однако можно предпринять и дополнительные шаги.Правильная герметизация каналов отопления и охлаждения может сразу улучшить систему. Кроме того, улучшение изоляции ограждающих конструкций здания может снизить общую нагрузку на систему отопления или охлаждения. Обратитесь в Comfort Systems, чтобы организовать бесплатную консультацию, которая поможет вам выбрать лучшее решение HVAC для вашего многоквартирного дома.

ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ ЧАСТНОГО ДОМА: СХЕМА, ПРИНЦИП РАБОТЫ — О ВСЕМ

В нашей статье мы поговорим о двухтрубной системе отопления в частном доме.Насколько хорошо будет в помещении, зависит от инженерной конструкции. Комфорт — самое важное, ради чего стоит путешествовать, когда b

Содержание:

В нашей статье мы поговорим о двухтрубной системе отопления в частных домах. Насколько хорошо будет в помещении, зависит от этого инженерного сооружения. Комфорт — это самое главное, к чему нужно стремиться при строительстве дома. Также можно выделить такие коммуникации, как электричество, водопровод, канализация, даже доступ в Интернет. Они обязательно должны присутствовать в современном доме, ведь без них жить довольно сложно.

Особенности системы отопления

В многоквартирных домах отопление централизованное. Это дает жильцам преимущество — не нужно думать об отоплении в течение всего холодного сезона. Конечно, неудобства могут появиться до начала отопительного периода (когда на улице еще жарко) и после него (когда потрескивают морозы). Но при строительстве за городом придется прибегнуть к самостоятельному проектированию системы отопления. В нашей статье мы рассмотрим, какая система отопления лучше — однотрубная или двухтрубная.Его можно построить по любой схеме. Также мы рассмотрим все их особенности, недостатки и достоинства.

Популярность обеих систем довольно высока; их активно используют даже опытные разработчики. Но у каждого есть свои плюсы и минусы, о них поговорим дальше. Конструкция систем следующая:

1. Котел. Его дизайн может быть абсолютно любым. Также можно использовать любой вид топлива — от соломы до газа или керосина.
2. Насос для циркуляции рабочей жидкости.С его помощью теплоноситель отводится от котла до самых дальних углов линии.

Конструкция двухтрубной системы наиболее эффективна и экономична. Также стоит учесть наличие на котлах различной автоматики, запорной арматуры, а также других узлов, помогающих тщательно контролировать все процессы, происходящие в системе.

Однотрубная система

Некоторые строители до сих пор сомневаются, какая система лучше. Если обратить внимание на практику, то можно увидеть, что очень многое зависит от того, какая конструкция дома.Например, если в доме нет подвала и только один этаж, то оптимальным вариантом будет установка однотрубной системы. К тому же на строительство уйдет не очень много денег.

В этой системе трубы проходят от котла к радиаторам. Теплоноситель перекачивается под давлением с помощью насоса. Нагретая вода проходит через все батареи. Но в этом случае есть один небольшой нюанс — те радиаторы, которые находятся рядом с котлом, будут нагреваться больше, чем те, что расположены на расстоянии.Поэтому однотрубную систему лучше всего устанавливать в небольших домах.

Горизонтальные системы

Делая двухтрубную систему, вы убедитесь, что все батареи будут нагреваться одинаково. В этом случае реализуется несколько иной результат. К радиаторам подсоединяется отдельная труба, по которой перекачивается вода. Так называемый возвратный поток позволяет собрать остывшую жидкость и отправить ее в котел на повторный нагрев. Чаще всего такие конструкции систем отопления используются при строительстве многоэтажных домов.

Можно выделить два типа систем:

1. С вертикальной разводкой.
2. С горизонтальной разводкой.

Horizontal обычно используется, когда крыша дома плоская и есть подвал. Вертикальные планировки идеальны при строительстве домов с благоустроенной мансардой. В этом случае там устанавливается все отопительное оборудование.

Схема подключения двухтрубной системы

Делая двухтрубную систему, вы гарантируете, что все радиаторы будут нагреваться одинаково.Это очень важно, так как комфорт в помещении значительно повышается.

Можно выделить следующие схемы двухтрубной разводки систем отопления:

1. Подключение коллектора. В этом случае две трубы от коллектора идут к радиаторам.
2. Параллельное подключение радиаторов.

Последний тип подключения хорош тем, что дает возможность регулировать температуру в каждой батарее. Но есть и недостаток — много труб, есть запорная арматура.Но самым главным недостатком считаются сложные и достаточно затратные монтажные работы.

Как проходит установка системы?

При создании системы обязательно нужно разбить ее на определенные этапы. В первую очередь устанавливается бойлер. В этом случае нужно поставить его в отдельную комнату. Часто для этого обустраивают подвал. Если используется естественная циркуляция, котел нужно устанавливать ниже труб и радиаторов. После установки котла его подключают к расширительному бачку.Устанавливается максимально высоко — на чердаке или под потолком.

Если в системе есть насос, то коллектор можно установить где угодно, главное, чтобы он был выше пола. Но если циркуляция естественная, то коллектор следует разместить чуть ниже емкости. После этого необходимо к каждому радиатору от коллектора подвести «горячую» трубу. Аналогично монтируется «возврат». Обратный трубопровод необходимо собирать в один контур, он подключается к котлу.

К расширительному бачку обязательно приварить еще одну трубу — делать это надо на самом верху. Он предназначен для слива лишней воды. При закипании жидкость вытесняется из радиаторов двухтрубной системы отопления и попадает в емкость. Когда он остынет, вода снова попадает в систему.

Разновидности двухтрубной системы

Как следует из названия, двухтрубная система имеет две трубы, по которым течет рабочая жидкость. Когда вода охлаждается в радиаторе, она не сразу перетекает в другой, а возвращается в бойлер для нагрева.В результате температура будет одинаковой на всех вводах к отопительным приборам.

Установка может быть осуществлена ​​одним из следующих способов:

1. Горизонтальная — неплохой выбор, если площадь дома не очень большая. Но обязательно установить циркуляционные насосы, они исключают появление пробок.
2. Вертикальный — идеально подходит для больших многоэтажных домов. Но также необходимо использовать насос, ведь КПД системы в этом случае намного выше.

Разделение конструкций

По направлению подачи теплоносителя можно разделить на следующие виды:

1. Двухтрубная тупиковая схема — направление движения воды по горячему и холодному контурам разное. Эта конструкция очень похожа на однотрубную, но все батареи подключаются параллельно. Стоит отметить невысокую стоимость данной конструкции.
2. Прямоточный — вода движется в одном направлении по обоим контурам. Такие схемы хороши тем, что в них нет перепадов давления.

Преимущества системы

С любой двухтрубной системой отопления можно быстро и эффективно распределить тепло по всем помещениям, независимо от того, как далеко от котла. В этом случае температура любого теплоносителя будет неизменной и стабильной. Это довольно удобно, особенно если речь идет о домах в два-три этажа.

Можно ли регулировать температуру?

Современные двухтрубные системы довольно просты, работают по такому же принципу. Используется одна труба, называемая коллектором.Теплоноситель подается к радиаторам отдельно. Для транспортировки отработанного теплоносителя, имеющего довольно низкую температуру, используется патрубок, который называется обратным патрубком. Она обязательно присутствует в такой системе. Подключить двухтрубную систему отопления без нее просто невозможно.

С помощью такой системы во всем доме устанавливается одинаковая температура. Однако при необходимости хозяева могут отрегулировать уровень нагрева. Для этого в каждой комнате устанавливаются отдельные регуляторы, с помощью которых изменяется степень нагрева помещения.

Основные компоненты двухтрубной системы

В системе есть две основные группы нагревательных устройств:

1. Основные устройства, к которым относятся радиаторы, термоклапаны, регуляторы давления, вентиляционные отверстия, запорная арматура. Эти устройства могут быть разной конструкции, все зависит от помещения, в котором они используются. Все эти компоненты имеются как в двухтрубной системе отопления двухэтажного дома, так и в одноэтажном.
2. Устройство контроля температуры. В конструкцию двухтрубной системы входят устройства, помогающие регулировать температуру.Например, самыми популярными являются термостаты, головки, клапаны, сервоприводы.

Следует отметить, что в конструкции двухтрубной системы отопления очень много различного оборудования. С одной стороны, это существенное преимущество, так как можно повысить эффективность системы. Но есть и недостаток — {textend} надежность системы зависит от качества ее худшего компонента.

Как произвести гидравлический расчет отопления?

Обязательно перед самой реализацией проекта необходимо создать схему, в которой нужно учесть все особенности системы.Необходимо произвести гидравлический расчет, с его помощью определяется:

1. Примерный расход воды в различных точках магистрали, а также потери напора.
2. Самые оптимальные размеры труб в различных сечениях. Это необходимо для достижения оптимальной скорости циркуляции воды при использовании минимального поперечного сечения.
3. Способ изготовления тяги арматуры для регулировки. Это сделано для того, чтобы сбалансировать систему при работе в разных режимах.

Расчет системы отопления

Следует отметить, что сначала необходимо выбрать несколько вариантов систем, и только после этого осуществляется их гидравлический рост. Именно в таких проектах задаются места расположения радиаторов, а также их типовые размеры, рассчитывается тепловой баланс в помещении, конфигурация конструкции. Также учитываются отдельные секции, главное циркуляционное кольцо, размеры труб, тип, расположение регулирующей и запорной арматуры.Если хотите сэкономить, можно сделать двухтрубную систему отопления из полипропилена. Но это нужно учитывать при проектировании.

Как правило, расчеты производятся следующими способами:

1. Мониторинг потери давления теплоносителя открыт, учитываются местные сопротивления, это обеспечивается арматурой и различным оборудованием. Отдельно идет осмотр отдельных участков и системы в целом. Затем необходимо рассчитать оптимальное распределение жидкости в зависимости от тепловых нагрузок и потерь давления.
2. Необходимо учитывать характеристики проводимости и сопротивления. На выходе необходимо получить максимально точные данные, например, сколько тепла планируется потреблять водой на определенных участках. Если доступны показания температуры, можно внести значительные изменения в распределение потоков жидкости. Этот метод больше подходит для расчета систем, в которых установлены циркуляционные насосы.

Порядок и особенности монтажных работ

При проектировании обязательно учитывать, какой диаметр двухтрубной системы отопления будет использоваться.Независимо от дома, в котором устанавливается система, перечень работ будет следующим:

1. Установка радиаторов отопления. Укомплектованы элементами арматуры, кранами Маевского, заглушками. Их закрепляют в отведенных местах.
2. Если система полностью автономная, то необходимо установить отопительный котел. Его можно установить или повесить, обязательно подключив к дымоходу. Конечно, для электрических устройств это не нужно.
3. Распределительный узел собирают с коллектором, если это предусмотрено конструкцией двухтрубной системы отопления дома.
4. Трубопровод в процессе. Их желательно размещать в полостях каркаса, а также их можно укладывать в пазы стен или пола. Главное, чтобы они не были видны. Обратите внимание, что трубы, залитые цементом, необходимо изолировать пеной. В конце каждого прямого участка обязательно делается свободное тепловое расширение.
5. Устанавливаются регулирующие клапаны, насосное оборудование и расширительный бак.
6. Котел окончательно завязан, подключается к распределительному шкафу и радиаторам.
7. Проверяется герметичность всех без исключения соединений. При установке обязательно проверять надежность всех компонентов. После этого необходимо произвести герметизацию системы отопления. Это делается с помощью испытания под давлением, которое значительно превышает минимальный уровень.
8. Система заполнена жидкостью, все нагревательные приборы должны быть вентилированы.
9. Регулирующее устройство, которое расположено на радиаторах, позволяет сбалансировать систему для достижения наиболее оптимального распределения теплоносителя по всем устройствам.

Так осуществляется монтаж двухтрубной системы отопления в частном доме. Но нужно ли оно вам — решайте сами. Действительно, при небольшой площади здания простой однотрубной конструкции вполне хватит.

.
