Электродный котел отопления своими руками схема: Электродный котел своими руками чертежи

Содержание

Индукционные котлы отопления: назначение, преимущества

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ – это система отопления, работающая на твердом топливе. Твердотопливное отопление является самым не дорогим, одна загрузка котла рассчитана на длительную работу (до 4 дней). Котлы на твердом топливе требуют постоянного контроля. Нужен твердотопливный отопительный котел с хорошими характеристиками? Росиндуктор – это твердотопливные котлы длительного горения от профессионалов! Длительное горение твердого топлива достигается за счет уникальной конструкции дровяного котла.

Содержание

Твердотопливные котлы длительного горения

Несмотря на широкое разнообразие отопительных систем, твердотопливные котлы до сих пор пользуются большой популярностью.

На сегодняшний день вместо печей, в которые необходимо постоянно подбрасывать дрова используются более современные решения – котлы длительного горения. Они не нуждаются в постоянном контроле режима горения, регулировки потока воздуха или отслеживания температуры. Современные котлы в большинстве обладают автоматизированной системой, а процесс горения в зависимости от модели может проходить беспрерывно от 30 часов до 7 дней.

Твердотопливные котлы для частного дома

Отопление дома твердотопливным котлом осуществляется в условиях отсутствия газоснабжения, а также там, где по той или иной причине невозможно установить электрический котел. Кроме того дрова или уголь намного дешевле газа, дизеля или электричества, поэтому такой котел идеальное решение для загородного дома удавленного от центральных коммуникаций. Твердотопливные котлы способны полноценно заменить газовые нагреватели в частных домах. Твердотопливные котлы длительного горения бывают нескольких видов – с ручной или автоматической подачей топлива, а также отличающихся методом горения и разновидностью топлива.

Водяные твердотопливные котлы (с водяным контуром)

Твердотопливные котлы с водяным контуром позволяют организовать систему горячего водоснабжения. Такие котлы используются не только для ГВС, но и для организации системы теплый пол. Котлы такого типа могут быть двух видов: проточные и с накопительной системой, т.е. к котлу подсоединяется бойлер. Кроме того если подбирается котел с водяным контуром, то стоит отдать предпочтению системе с отдельной подачей воды в отопительные приборы. Таким образом, можно организовать систему горячего водоснабжения в летнее время без нагрева радиаторов.

Лучшие твердотопливные котлы

Большое количество различных видов твердотопливных котлов позволяют подобрать оптимальную модель, подходящую для вашего дома. Особо важным параметром при выборе, конечно, является мощность котла. Не стоит выбирать котел точно под площадь помещения, лучше выбрать прибор немного большей мощности, так нагрев дома будет проходить намного быстрее, а загружать дрова потребуется намного реже.

Особенно это касается двухконтурного котла, ведь мощности должно хватить не только на обогрев дома, но и ГВС. Лучший твердотопливный котел для частного дома будет тот, который полностью отвечает вашим нуждам в создании комфортной и теплой атмосферы.

Твердотопливный отопительный котел

Котлы отопления твердотопливные бывают нескольких видов: пеллетные, пиролизные, длительного горения и традиционные. Все они работают на доступном твердом топливе и отличаются только способом горения.

Пеллетные котлы используют в качестве топлива специальные спрессованные древесные гранулы – пеллеты. Пиролизные отопительные приборы оснащены двумя камерами горения. В одной из них при недостатке кислорода сжигаются дрова, в результате этого топливо выделяет пиролизный газ, который направляется во вторую камеру для дожига, тем самым генерируется больше тепла. Котлы длительного горения способны работать без дозагрузки от нескольких десятков часов до нескольких дней.

Схема твердотопливных котлов

Системы твердотопливных котлов могут отличаться в зависимости от наличия водяного контура. В любом котле такого типа есть зона горения, над которой расположена дверца загрузки топлива, а снизу – вентиляционное отверстие, в некоторых моделях устанавливается вентилятор-нагнетатель. Каждый твердотопливный котел оборудован зольной камерой и техническими дверцами для очистки печи от сажи. В верхней части котла обычно устанавливается теплообменник и выводной патрубок для дымохода.

Установка (обвязка) твердотопливных котлов

Установка котла – довольно ответственная и сложная процедура, ведь от нее зависит насколько долго и эффективно прослужит отопительное оборудование. Твердотопливный котел обязательно устанавливается жаропрочный пол, например, на специально подготовленный бетонный пьедестал.

Обвязка твердотопливных котлов подразумевает подключение всех необходимых элементов нагревательной системы. Это трубопровод, система контроля температуры теплоносителя и воздуха, датчики, насос и различные клапаны, а также расширительный бак или бойлер. Котлы на твердом топливе могут быть монтированы в отопительную систему открытого или закрытого типа. Завершающим этапом установки проводится присоединение котла к дымоходу. Грамотная обвязка и правильное подключение твердотопливного котла способно не только продлить срок эксплуатации оборудования, но и увеличить время горения топлива.

Дымоход для твердотопливного котла

Дымоходы для твердотопливных котлов могут быть расположены внутри или вне зданий. Для того чтобы удаление дыма было максимально эффективным необходимо правильно рассчитать высоту дымохода, подобрать диаметр трубы, учесть длину разгонного участка и утеплить дымоход. Все эти параметры уже учтены фирмой производителем, поэтому при установке необходимо точно следовать инструкции.

Если длина дымохода будет слишком маленькой, то и тяга в топке котла будет недостаточной, а вот если его излишне увеличить, то тепло просто будет улетать в трубу без отдачи теплообменнику. Достаточно сильно на вытяжке сказывается диаметр трубы, увеличение или уменьшение на 2-3 см сильно ухудшает эффективность тяги. Стоит иметь в виду, что при наружном размещении дымохода его утепление сократит теплопотери.

Дымоход может быть сделан из кирпича, стали, керамики или даже стекла. Наилучшим вариантом является дымоход с керамическими секциями. Такая труба не подвержена коррозии, ей не страшен конденсат, керамика огнестойка и долговечна.

Двухконтурные твердотопливные котлы

Двухконтурные твердотопливные котлы применяются для полноценного отопления частного дома и организации горячего водоснабжения. Причем стоит выбирать котел с двухконтурной системой, которая позволяет отдельно отапливать помещение или только нагревать воду. Данные котлы могут нагревать теплоноситель в проточном или накопительном режиме. Стоит учесть, что твердотопливные такие котлы не позволяют максимально точно настроить температуру воды, поэтому к системе подключается дополнительный бойлер косвенного нагрева.

Твердотопливные котлы российского производства – купить

Доля отечественных котлов на рынке составляет около 30-40 % остальные – немецкого и чешского производства. Несмотря на это котлы российского производства составляют достойную конкуренцию импортным производителям, поскольку не только адаптированы к нашим условиям, но и требования к качеству древесины у них намного ниже. Модели твердотопливных котлов российского производства соответствуют всем требованиям норм безопасности.

Купить твердотопливный котел можно не только отечественного, но и зарубежного производства, однако их цена на порядок выше российского аналога, поэтому при выборе котла стоит больше внимания уделять не производителю, а предлагаемым характеристикам – мощности, надежности, автоматизированности и легкости в эксплуатации.

Торговая марка Лемакс производит простое, компактное и надежное оборудование, отличающееся приемлемой ценой. Загрузка топлива осуществляется с торца или сверху. Котлы могут работать на любом виде топлива – буром угле, брикетах дровах. Однако стоит учитывать, что в таких котлах топливо очень быстро прогорает.

Котлы Теплодар занимают ведущие позиции на рынке, поскольку на одной загрузке могут работать от 30 часов до 5 суток в зависимости от вида загруженного топлива – дров, угля или брикетов. Вся линейка отопительного оборудования делится на два вида – бюджетное «Уют» и универсальное «Куппер». Последние могут быть переоборудованы на пеллетную или газовую систему отопления.

Твердотопливные котлы Сибирь в первую очередь привлекают своей ценой. Кроме того они компактны и довольно просты в использовании. Данные котлы требуют периодического контроля процесса горения и своевременно подкладывать топливо. Зато можно использовать любой вид твердого топлива, а также подсоединить ТЭН для организации горячего водоснабжения. Котлы оборудованы варочной поверхность, поэтому они отлично вписываются в пространство кухни.

Котлы Будерус – прочные и надежные устройства, позволяющие отапливать большие площади. Они просты в обслуживании и эксплуатации и являются полностью энергонезависимыми. Эти отопительные устройства занимают лидирующие позиции на российском рынке.

Просмотр материалов …

Как самому сделать электродный котел

С наступлением холодов каждый владелец частного дома задумывается о способе обогрева своего жилища. Современные отопительные устройства могут быть разных размеров и использовать различные виды топлива.

Среди нагревателей, работающих на электричестве, наиболее востребованным является электродный котел. Его конструкция проста в исполнении, и его легко изготовить самостоятельно.

Преимущества

Система отопления дома с электродным котлом обладает следующими достоинствами:

  • возможность использования в любое удобное время, независимо от централизованного отопления;
  • электродные котлы обладают самым высоким КПД, в отличие от других обогревательных устройств;
  • на разогрев теплоносителя требуется минимальное время;
  • электродный котел обладает малыми габаритами, что не требует для его размещения отдельного помещения, такие устройства можно разместить прямо в ванной комнате;
  • изготовление котла и его обслуживание не требует больших финансовых затрат.

Электродный котел может успешно функционировать параллельно с другими нагревательными устройствами.

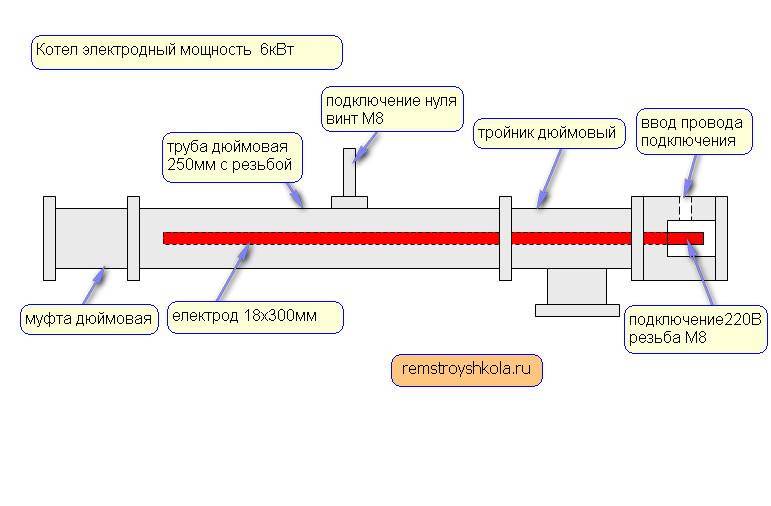

Устройство и принцип работы

Электродный котел работает за счет того, что электрический ток пропускается через воду. В результате происходит колебание ионов жидкости, которое и приводит к повышению температуры.

Устройство такого нагревателя довольно простое:

  • корпус, для его изготовления необходима стальная труба;
  • патрубки, для подачи и вывода теплоносителя;
  • клеммы для подачи электричества, а также заземления устройства;
  • электрод.

При изготовлении электродного котла необходимо особое внимание уделить защите от утечки тока, места разъема должны быть дополнительно изолированы резиновыми прокладками.

Отопительная система с электродным котлом является довольно простой в исполнении и может функционировать долгие годы без смены электродов.

Техника безопасности

Несмотря на простоту и надежность конструкции, данную схему отопления рекомендуется оборудовать системой безопасности, которая может включать в себя воздухоотводчик автоматический, манометр и обратно-предохранительный клапан. Также необходим монтаж расширительного бочка. Место его установки может быть разным, в зависимости от типа отопительной системы.

Особое внимание следует обратить на обустройство заземления котла, в случае утечки тока оно поможет избежать негативных воздействий на организм человека.

Для сокращения расходов электричества все трубы отопления должны быть хорошо промыты или заменены. Поскольку налет и отложения солей в старой системе могут повлиять на работу электродного котла.

Смотрите также:

Как выбрать пистолет для монтажной пены http://domkrat.org/kak-vyibrat-pistolet-dlya-montazhnoy-penyi/.

Интересное по теме: Как облицевать ступеньки керамогранитом

Советы в статье «Как избавиться от тараканов раз и навсегда» здесь.

Как сделать электродный котел своими руками смотрим в видео:

Tweet

Электрическое отопление

Компания «Электрокотлы» предоставляет возможность приобрести котел электрический, цена и качество которого будут радовать Вас на протяжении многих лет. В данном разделе нашего сайта Вы можете ознакомиться со стоимостью нашей продукции, а также мы расскажем Вам, на что следует обратить внимание при выборе энергосберегающего электрокотла для электрического отопления. Для правильного подбора котла для электрического отопления важно учесть ряд параметров отапливаемого помещения и самой системы отопления: площадь отапливаемого помещения, вид системы отопления, наличие или отсутствие бойлера и теплых полов, количество радиаторов в системе отопления и т.д.

Рассмотрим более подробно каждый из этих моментов.

  1. Площадь отапливаемого помещения. Однофазные (220 В) отопительные электрические котлы (электродный) представлены в диапазоне от 2 кВт до 12 кВт и рассчитаны на отапливаемую площадь от 40 м² до 250 м². Трехфазные (220/380 В) отопительные электрические котлы (электродный) представлены в диапазоне от 6 кВт до 120 кВт и рассчитаны на отапливаемую площадь от 120 м² до 2400 м², при этом в трехфазных модификациях электрокотлов есть возможность регулировки потребляемой мощности отопительного котла.
  2. Если в системе электрического отопления присутствует бойлер или теплые полы, то котел электрический (электродный) необходимо брать с запасом по мощности в зависимости от технических характеристик бойлера и площади теплого пола.
  3. Радиаторы отопления. При подборе энергосберегающего электрического котла (электродный) следует обратить внимание на количество радиаторов отопления, которые уже установлены или, которые предполагается установить в системе отопления, поскольку каждый радиатор отопления имеет собственный номинальный тепловой поток, который необходимо учесть. Требуется соблюсти баланс между суммарным тепловым потоком всех установленных в системе отопления радиаторов и мощностью электрического отопительного котла (электродный). При установке нашего электрокотла ЭОУ можно руководствоваться следующим: из количества суммарного теплового потока всех установленных в отопительной системе радиаторов (в кВт) вычесть 35%-40% и полученная цифра (в кВт) будет указывать на рекомендуемую мощность котла электрического для Вашей отапливаемой площади.

Более подробно все эти вопросы Вы можете посмотреть по следующей ссылке: Статьи, которые мы пишем специально для Вас.

Если у Вас возникли какие-либо вопросы или необходима дополнительная консультация, то наши специалисты будут рады Вам помочь.

Вы можете позвонить нам или заполнить форму обратной связи по следующей ссылке: Контакты, Вам обязательно ответят в кратчайшие сроки.

Монтаж электрического котла отопления: установка своими руками и схемы подключения

Вместе с приходом холодов возникает необходимость эффективного отопления жилья. Создать комфортные условия для жизни в загородном или частном доме позволит установка электрического котла отопления. Широкий ассортимент изделий на рынке дает возможность для оптимального выбора. Но когда электрический котел куплен, возникает вопрос – как правильно его подключить?

Электрический котел – это сердце отопительной системы. Он предназначен для подогрева и подачи теплоносителя по трубопроводу. Благодаря преобразованию электроэнергии в тепло КПД электрокотла составляет 96-99%. Показатель выше, чем у аналогичного газового или твердотопливного котла, чей КПД не более 75-80%.



Существуют три основных вида котлов:



Тэновый (реостатный)

У тэновых электрокотлов подогрев теплоносителя происходит за счет нагревательного элемента, который представляет собой тэн. От его мощности будет зависеть производительность всего устройства. Среди его достоинств:



  • легкая установка;
  • небольшой размер;
  • наличие термодатчиков;
  • доступная стоимость.



К недостаткам относят образование накипи, в результате чего возникает необходимость перманентной замены нагревательного элемента.



Электродный котел (прямого действия)

Принцип действия котла основан на пропускании тока через теплоноситель, в результате чего происходит выделение тепла. Электродные котлы отличаются габаритными размерами и надежностью. Благодаря расщеплению молекул воды на ионы образование накипи в котле минимально.



Индукционный

Это наиболее эффективный вид электрокотлов, поскольку обладает наивысшим КПД. В индукционном котле вместо нагревательного элемента используются специальные материалы, которые изготовлены из магнитных химических соединений. Этот котлов отличает безопасность и более высокая стоимость.

Основные достоинства:



  • отсутствие открытого огня и отходов;
  • простота эксплуатации;
  • хороший коэффициент полезного действия;
  • легкость установки электрокотла отопления;
  • компактность – не занимают много места при установке;
  • большой ассортимент позволяет подобрать модель, которая будет гармонично соответствовать интерьеру;
  • не нуждаются в установке дымохода или дополнительной системы вентиляции;
  • экологическая чистота – не вырабатывают посторонних веществ;
  • надежность.



Среди недостатков:



  • высокая стоимость энергоресурса;
  • при отключении электроэнергии возникает полный коллапс отопительной системы;
  • при использовании тэнового котла происходит образование накипи на нагревательном элементе, в результате которого возрастает расход электроэнергии;
  • при установке потребуется дополнительная теплоизоляция помещения.
  • все работы необходимо производить только при отключенном электропитании;
  • установка электрического котла не должна производится в непосредственной близости с источником воды или водопроводом;
  • заземление – обязательный элемент установки электрооборудования;
  • перед началом монтажных работ нужно получить специальное разрешение;
  • для ремонта электрокотла следует обращаться только к квалифицированному специалисту;
  • сечение проводки должно соответствовать мощности котла отопления;
  • оптимальное место установки котла указанно в сопроводительной инструкции;
  • пол или стена, куда будет крепиться оборудование, должны быть выполнены из негорючих материалов.

Несмотря на большой выбор котлов на рынке, перед покупкой электрического котла следует определить требуемую мощность. В основном она зависит от площади отапливаемого помещения. Но не нужно забывать о разнице температур снаружи и внутри дома, состоянии стен, потолка, пола, дверей и окон, количестве комнат. Мощность электрических котлов варьируется от 2 до 60 кВт. Бытовые котлы имеют показатель 2-20 кВт.



Чтобы примерно рассчитать мощность используют следующую формулу – F=S×F1/10, где:



  • F – определяемая мощность;
  • S – площадь помещения;
  • F1 – предполагаемая мощность для обогрева 10 кв. м.



Последний показатель зависит от климатической зоны. Так, для северных широт F1 составляет 1,2-2 кВт, а для средних – 1-1,2.



Допустим, чтобы рассчитать минимальную мощность электрокотла для отопления площади 70 кв. м в средней полосе, следует: 70×1/10=7 кВт – определяемый показатель.



Но чтобы обогрев помещения был по-настоящему эффективен, при выборе мощности котла учитывают:



  • число комнат;
  • количество и габариты дверей и окон;
  • теплоизоляцию стен, пола, потолка и крыши;
  • присутствие чердачного и подвального помещения;
  • количество этажей;
  • особенности климата региона;
  • вентиляционную систему.



Исходя из количества различных нюансов, расчет мощности должен выполнятся специалистом. Но по факту обращаться к профессионалу имеет смысл лишь тогда, когда необходимо отапливать площадь свыше 150 кв. м. Чтобы обогревать более скромное жилье, достаточно воспользоваться вышеприведенной формулой, а к итоговому результату накинуть 1,5 кВт. Такой мощности вполне хватить для создания комфортного микроклимата в доме.

По способу установки электрические котлы бывают:



  • настенным;
  • напольным.



Разницы при установке практически нет. Единственное отличие в способах крепления на стену или на пол. Остальной принцип работ идентичен.



На подготовительном этапе необходимо собрать инструмент:



  • инструкцию к котлу;
  • перфоратор и дрель;
  • установочный профиль и крепежную планку;
  • электропровода;
  • пузырьковый уровень;
  • достаточное количество металлических или металлопластиковых труб;
  • кабель, требуемого сечения;
  • ключи для подсоединения труб;
  • крепежи для фиксации котла;
  • схему установки электрического котла.

Схема подключения электрического котла отопления для монтажа своими руками



Установка электрического котла выполняется в соответствии со следующим порядком действий:



  • Производим разметку. Посредством карандаша и уровня наносим расположение котла. При разметке нужно учесть нахождение водопровода.
  • Дрелью или перфоратором сверлим отверстия для крепления. Важно убедится в надежности стены, которая должна легко выдержать массу котла.
  • Проверяя горизонталь уровнем, крепим профиль и планку. Посредством дюбелей надежно фиксируем котел.
  • Чтобы установить напольный котел, прикрепляем металлическую подставку на пол.
  • Монтируем заземление. У некоторых моделей электрокотлов при отсутствии заземления зажигается лампочка, или оборудование просто не включается. Для котла желательно подвести независимую линию электропитания. Это предотвратит перегрузки общего вводного автомата.
  • Подбираем диаметр проводки. Для разной мощности подбирают определенное сечение провода.
Мощность электрокотла, кВт Однофазное подключение Трехфазное подключение
Сечение првода, мм2
4 4
6 6
10 10
12 16 2,5
16 4
22 6
27 10
30 16
45 25
60 30
  • После фиксации производим подключение котла. Для котлов мощностью до 6 кВт используем однофазный автомат, для 6-12 – двухфазный, а при мощности свыше 12 – трехфазный. Непосредственно к щитку подсоединяем нулевой провод, а заземление выводим отдельно.
  • Около котла устанавливаем УЗО (устройство защитного отключения).
  • Проводку терморегулировки и таймера проводим отдельно.



При выносном электронасосе и расширительном баке производим их отдельный монтаж. Циркуляционный насос устанавливаем рядом с котлом на трубу подачи теплоносителя. Монтаж расширительного бака позволит получить дополнительные плюсы в виде: горячего водоснабжения для бытовых целей,
предотвращения перегрева котла, экономии электричества.



  • Электрокотел, насос и расширительный бак соединяем между собой трубами.
  • Все провода желательно уложить в кабель-каналы.
  • Подключаем оборудование к отопительной системе. Перекрываем воду и, используя муфты и фланцы, подсоединяем оборудование к трубопроводу.
  • На завершающем этапе, еще раз проверив подключение, запитываем котел от электросети. При необходимости удаляем излишки воздуха из системы посредством компрессора или насоса.
  • Включаем котел и проверяем работу отопительной системы.
  • Перед установкой котла в ранее эксплуатируемую систему отопления необходимо промыть трубопровод спецсредствами и сменить теплоноситель.
  • Наиболее рационально применять электрокотел как вспомогательный вариант обогрева.
  • Отсутствие навыков работы с электричеством – веский довод обратиться к специалисту.
  • Для электродного типа котла потребуется установка: манометра, воздухоотводчика, обратного клапана.
  • Если использовать систему открытого типа, то нужно будет поставить запорную арматуру.
  • Для подключения заземления оптимальный вариант – медный кабель сечением 4 мм.
  • При установке электрокотла желательно оставить немного свободного места в стороне для проведения профилактических работ.
  • Для очистки теплоносителя желательно установить фильтр на обратную линию подачи воды.



Правильно установленный электрический котел будет много лет согревать в холода, создавая тепло и уют в доме.

Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Основные требования к системе отопления:


1.  Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2. Котел монтируется строго вертикально, не выше уровня радиаторов

3. Соотношение диаметров обвязки:

— котельный блок -Ø32

— стояк — Ø 32 (1″/1/4)

— стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества   котлов в модуле.

— магистраль — Ø 25

— выводы на радиатор — Ø 20.

4. Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4),  до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется).Монтаж – вертикально.

5. При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов. Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6. При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой)  на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7. Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой, с дальнейшим подбором плотности.

8. В случае пониженного напряжения в эл.сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9. Клемма «0» котла обязательно заземляется.

10. Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11. Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12.  Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13. Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14. Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15. Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16. Алюминиевые радиаторы некоторых производителей имеют  «грязный» сплав. Некоторые компоненты таких сплавов с течением времени растворяются и  изменяют удельное сопротивление воды, засоряют электроды котла. В этом случае рекомендуется добавлять в раствор  специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

17.  Рекомендуем использовать при монтаже сепаратор воздуха и шлама (как вариант –«Spirovent Air&Dirt»). Этот элемент навесного оборудования позволяет исключить такие проблемы как:

  • — недогрев системы
  • — прожиг нагревающих элементов или электродов
  • — падение мощности котла (любого типа)
  • — увеличение энергопотребления
  • — сезонное техобслуживание системы отопления по очистке от шлама

18. Рекомендуемые радиаторы:

  • — биметаллические

  • — чугунные евро-стандарта (Чехословакия, Турция)

  • — алюминиевые (из первичного алюминия)

  • — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной    комплектации (радиаторные вентиля, кран «маевского»)

19. ВНИМАНИЕ ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

Схема стандартного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности

Схема параллельного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Иной котел

Схема подключения — радиатор + подогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Трёхходовой вентиль с сервоприводом
  10. Контур отопления пола
  11. Автоматика отопления пола

Схема подключения — обогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Контур отопления пола
  10. Автоматика отопления пола
  11. Комнатный термостат
  12. Вентиль с сервоприводом
  13. Байпас с обратным клапаном и термовентилем

Справочник

Water — Preboiler & Industrial Boiler Corrosion Control

Коррозия — одна из основных причин снижения надежности паропроизводящих систем. По оценкам, проблемы, связанные с коррозией котельной системы, обходятся промышленности в миллиарды долларов в год.

Многие проблемы коррозии возникают в самых горячих частях котла — водяной стене, экране и трубках перегревателя. К другим распространенным проблемным областям относятся деаэраторы, нагреватели питательной воды и экономайзеры.

Методы борьбы с коррозией различаются в зависимости от типа встречающейся коррозии.Наиболее частыми причинами коррозии являются растворенные газы (в первую очередь кислород и углекислый газ), воздействие отложений, низкий pH и повреждение участков, ослабленных механическим напряжением, что приводит к растрескиванию под напряжением и усталостному растрескиванию.

Эти условия можно контролировать с помощью следующих процедур:

  • поддержание надлежащего уровня pH и щелочности
  • Контроль загрязнения кислорода и питательной воды котлов
  • снижение механических напряжений
  • работа в рамках проектных спецификаций, особенно для температуры и давления
  • надлежащие меры предосторожности при запуске и отключении
  • эффективный мониторинг и контроль

КОРРОЗИОННЫЕ ТЕНДЕНЦИИ КОМПОНЕНТОВ КОТЕЛЬНОЙ СИСТЕМЫ

Большинство промышленных котлов и систем питательной воды построены из углеродистой стали. Многие имеют нагреватели и конденсаторы питательной воды из медного сплава и / или нержавеющей стали. Некоторые из них имеют элементы перегревателя из нержавеющей стали.

Правильная обработка питательной воды котла эффективно защищает от коррозии нагреватели питательной воды, экономайзеры и деаэраторы. Консенсус ASME для промышленных котлов (см. Главу 13) определяет максимальные уровни загрязняющих веществ для контроля коррозии и отложений в котельных системах.

По общему мнению, содержание кислорода, железа и меди в питательной воде должно быть очень низким (например,g., менее 7 частей на миллиард кислорода, 20 частей на миллиард железа и 15 частей на миллиард меди для котла на 900 фунтов на кв.

Чтобы свести к минимуму коррозию котельной системы, необходимо понимание эксплуатационных требований для всех критических компонентов системы.

Подогреватели питательной воды

Подогреватели питательной воды котла предназначены для повышения эффективности котла за счет отбора тепла из потоков, таких как продувка котловой воды и отбор турбины или избыточный отработанный пар. Подогреватели питательной воды обычно подразделяются на нагреватели низкого давления (перед деаэратором), высокого давления (после деаэратора) или деаэрационные нагреватели.

Независимо от конструкции нагревателя питательной воды, основные проблемы одинаковы для всех типов. Основными проблемами являются коррозия из-за кислорода и неправильного pH, а также эрозия со стороны трубы или оболочки. Из-за повышения температуры в нагревателе поступающие оксиды металлов откладываются в нагревателе, а затем высвобождаются при изменении паровой нагрузки и химического баланса.Растрескивание сварных деталей под напряжением также может быть проблемой. Эрозия является обычным явлением со стороны кожуха из-за удара пара с высокой скоростью о трубы и перегородки.

Коррозию можно минимизировать за счет надлежащей конструкции (для минимизации эрозии), периодической очистки, контроля кислорода, надлежащего контроля pH и использования высококачественной питательной воды (для содействия пассивации металлических поверхностей).

Деаэраторы

Деаэраторы используются для нагрева питательной воды и снижения содержания кислорода и других растворенных газов до приемлемых уровней.Коррозионная усталость на сварных швах или вблизи них является серьезной проблемой деаэраторов. Сообщается, что в большинстве случаев коррозионно-усталостное растрескивание является результатом механических факторов, таких как производственные процессы, плохие сварные швы и отсутствие сварных швов со снятым напряжением. Рабочие проблемы, такие как гидравлический / паровой молот, также могут быть фактором.

Для эффективного контроля коррозии необходимы следующие методы:

  • Регулярный контроль работы
  • минимизация напряжений при пуске
  • поддержание стабильного уровня температуры и давления
  • Контроль растворенного кислорода и pH в питательной воде
  • Регулярный контроль после прекращения эксплуатации с использованием установленных методов неразрушающего контроля

Другие формы коррозионного воздействия в деаэраторах включают коррозионное растрескивание под напряжением камеры лотка из нержавеющей стали, растрескивание пружины впускного распылительного клапана, коррозию выпускных конденсаторов из-за точечной коррозии кислорода и эрозию перегородок вблизи впускного патрубка для пара.

Экономайзеры

Контроль коррозии экономайзера включает процедуры, аналогичные тем, которые используются для защиты нагревателей питательной воды.

Экономайзеры помогают повысить эффективность котла за счет извлечения тепла из дымовых газов, выходящих из топки котла. Экономайзеры можно разделить на непаровые или запаривающие. В паровом экономайзере 5-20% поступающей питательной воды становится паром. Экономайзеры с пропаркой особенно чувствительны к отложению загрязняющих веществ в питательной воде и, как следствие, к коррозии под отложениями.Эрозия на изгибах труб также является проблемой при пропаривании экономайзеров.

Кислородная коррозия, вызванная присутствием кислорода и повышением температуры, является серьезной проблемой для экономайзеров; поэтому в этих установках необходимо поддерживать практически бескислородную воду. Входное отверстие подвержено сильной точечной коррозии, потому что часто это первая область после деаэратора, которая подвергается повышенному нагреву. По возможности, трубы в этой области следует внимательно осматривать на предмет коррозии.

Поверхности теплопередачи экономайзера подвержены накоплению продуктов коррозии и отложению поступающих оксидов металлов.Эти отложения могут исчезнуть во время рабочих нагрузок и химических изменений.

Коррозия также может возникать на газовой стороне экономайзера из-за загрязнений в дымовых газах, образующих соединения с низким pH. Обычно экономайзеры предназначены для нисходящего потока газа и восходящего потока воды. Трубки, образующие поверхность нагрева, могут быть гладкими или иметь удлиненные поверхности.

Пароперегреватели

Коррозия перегревателя вызывается рядом механических и химических условий.Одной из основных проблем является окисление металла перегревателя из-за высоких температур газа, обычно происходящее в переходные периоды, такие как запуск и останов. Депозиты из-за переходящего остатка могут усугубить проблему. В результате отказы обычно происходят в нижних контурах — наиболее горячих участках трубок пароперегревателя.

Кислородная коррозия, особенно в области подвесного контура, является еще одной серьезной проблемой коррозии в пароперегревателях. Это происходит, когда вода подвергается воздействию кислорода во время простоя. Тщательный контроль температуры помогает свести к минимуму эту проблему.Кроме того, для поддержания условий отсутствия кислорода во время простоя можно использовать азотную подушку и химический поглотитель кислорода.

Системы парового и водяного отопления низкого давления

Водогрейные котлы нагревают и циркулируют воду при температуре около 200 ° F. Паровые отопительные котлы используются для выработки пара при низком давлении, например 15 фунтов на кв. Дюйм. Обычно эти две основные системы отопления рассматриваются как закрытые, поскольку требования к подпитке обычно очень низкие.

Высокотемпературные водогрейные котлы работают при давлении до 500 фунтов на квадратный дюйм, хотя обычно диапазон составляет 35-350 фунтов на квадратный дюйм. Давление в системе должно поддерживаться выше давления насыщения нагретой воды для поддержания жидкого состояния. Наиболее распространенный способ сделать это — накачать систему азотом. Обычно макияж хорошего качества (например, деионизированная вода или вода, умягченная цеолитом натрия). Химическая обработка состоит из сульфита натрия (для удаления кислорода), регулирования pH и синтетического полимерного диспергатора для контроля возможного отложения железа.

Основной проблемой в системах отопления низкого давления является коррозия, вызванная растворенным кислородом и низким pH.Эти системы обычно обрабатываются ингибитором (например, молибдатом или нитритом) или поглотителем кислорода (например, сульфитом натрия) вместе с синтетическим полимером для контроля отложений. Добавляемая вода должна обрабатываться в достаточном количестве, чтобы компенсировать потери в системе, которые обычно возникают в результате утечки циркуляционного насоса. Обычно в воде поддерживается Р-щелочность 200-400 ppm для эффективного контроля pH. Требования к ингибиторам различаются в зависимости от системы.

Электрокотлы также используются для отопления.Электрокотлы бывают двух основных типов: резистивные и электродные. Бойлеры сопротивления вырабатывают тепло с помощью спирального нагревательного элемента. Необходима качественная подпиточная вода, и обычно добавляют сульфит натрия, чтобы удалить все следы растворенного кислорода. Для контроля отложений использовались синтетические полимеры. Из-за высокой скорости теплопередачи в катушке сопротивления не следует использовать обработку, которая увеличивает твердость.

Электродные котлы работают при высоком или низком напряжении и могут использовать погружные или водоструйные электроды.Требуется подпиточная вода высокой чистоты. В зависимости от типа системы сульфит натрия обычно используется для контроля кислорода и регулирования pH. Некоторые системы разработаны с использованием медных сплавов, поэтому химическая добавка должна быть правильного типа, а контроль pH должен находиться в диапазоне, подходящем для защиты меди.

ВИДЫ КОРРОЗИИ

Методы борьбы с коррозией различаются в зависимости от типа коррозии. Основные методы борьбы с коррозией включают поддержание надлежащего pH, контроль кислорода, контроль отложений и снижение напряжений за счет проектирования и эксплуатации.

Гальваническая коррозия

Гальваническая коррозия возникает, когда металл или сплав электрически соединяется с другим металлом или сплавом.

Самый распространенный тип гальванической коррозии в котельной системе вызван контактом разнородных металлов, таких как железо и медь. Эти дифференциальные ячейки также могут образовываться при наличии отложений. Гальваническая коррозия может возникать в сварных швах из-за напряжений в зонах термического влияния или использования различных сплавов в сварных швах.Все, что приводит к разнице электрического потенциала в отдельных участках поверхности, может вызвать гальваническую реакцию. Причины включают:

  • Царапины на металлической поверхности
  • дифференциальные напряжения в металле
  • разницы температур
  • токопроводящие отложения

Общая иллюстрация ячейки для коррозии железа в присутствии кислорода показана на Рисунке 11-1. Из-за отложений металлической меди встречается точечная коррозия трубных труб котлов.Такие отложения могут образовываться во время процедур кислотной очистки, если процедуры не полностью компенсируют количество оксидов меди в отложениях или если этап удаления меди не включен. Растворенную медь можно наносить на свежеочищенные поверхности, создавая участки анодной коррозии и образуя ямки, которые очень похожи на кислородные ямы по форме и внешнему виду. Этот процесс иллюстрируется следующими реакциями с использованием соляной кислоты в качестве очищающего растворителя.

Магнетит растворяется и дает кислотный раствор, содержащий хлориды железа (Fe² +) и железа (Fe³ +) (хлориды трехвалентного железа вызывают сильную коррозию стали и меди)

Fe 3 O 4 + 8HCl ® FeCl 2 + 2FeCl 3 + 4H 2 O
магнетит соляная кислота хлорное железо хлорное железо вода

Металлическая или элементарная медь в котловых отложениях растворяется в растворе соляной кислоты по следующей реакции:

FeCl 3 + Cu ® CuCl + FeCl 2
хлорид железа медь хлорид меди хлорное железо

Как только хлорид меди находится в растворе, он немедленно переотлагается в виде металлической меди на стальной поверхности в соответствии со следующей реакцией:

2CuCl + Fe ® FeCl 2 + 2Cu0
хлорид меди утюг хлорное железо оксид меди

Таким образом, очистка соляной кислотой может вызвать гальваническую коррозию, если не предотвратить осаждение меди на стальной поверхности. Для предотвращения повторного осаждения меди добавляется комплексообразователь. Следующие результаты химической реакции:

FeCl 3 + Cu + Комплексообразующий агент ® FeCl 2 + CuCl
хлорид железа медь хлорное железо Комплекс хлористой меди

Это может происходить как отдельный этап или во время кислотной очистки.И железо, и медь удаляются из котла, после чего поверхности котла могут быть пассивированы.

В большинстве случаев медь локализуется в определенных рядах трубок и вызывает случайную точечную коррозию. Если отложения содержат большое количество оксида меди или металлической меди, необходимы особые меры предосторожности, чтобы предотвратить отслоение меди во время операций по очистке.

Каустическая коррозия

Концентрация каустика (NaOH) может происходить либо в результате паровой подушки (которая позволяет солям концентрироваться на металлических поверхностях котла), либо в результате локального кипения под пористыми отложениями на поверхностях труб.

Едкая коррозия (строжка) происходит, когда щелочь концентрируется и растворяет защитный слой магнетита (Fe3O4). Железо при контакте с котловой водой образует магнетит, и защитный слой постоянно восстанавливается. Однако, пока существует высокая концентрация каустика, магнетит постоянно растворяется, вызывая потерю основного металла и, в конечном итоге, выход из строя (см. Рисунок 11-2).

Паровая подушка — это состояние, которое возникает, когда между котловой водой и стенкой трубы образуется слой пара. В этом случае на поверхность трубы попадает недостаточно воды для эффективной теплопередачи. Вода, которая достигает перегретой стенки котла, быстро испаряется, оставляя после себя концентрированный щелочной раствор, который вызывает коррозию.

Отложения пористых оксидов металлов также способствуют образованию высоких концентраций котловой воды. Вода поступает в осадок, и тепло, прикладываемое к трубке, вызывает испарение воды, в результате чего остается очень концентрированный раствор. Опять же, может возникнуть коррозия.

Едкая атака создает неправильные узоры, часто называемые выемками. Отложения могут быть, а могут и не быть в пораженной области.

Системы питательной воды котла, использующие деминерализованную или испаренную подпитку или чистый конденсат, могут быть защищены от воздействия щелочи посредством скоординированного контроля фосфата / pH. Фосфат служит буфером для котловой воды, снижая вероятность значительных изменений pH из-за образования высоких концентраций щелочи. Избыток каустика соединяется с динатрийфосфатом и образует тринатрийфосфат.Достаточное количество динатрийфосфата должно быть доступно для соединения со всей свободной щелочью с образованием тринатрийфосфата.

Динатрийфосфат нейтрализует щелочь по следующей реакции:

Na 2 HPO 4 + NaOH ® Na 3 PO 4 + H 2 O
динатрийфосфат натрия гидроксид тринатрийфосфат вода

Это приводит к предотвращению накопления щелочи под отложениями или внутри щели, где происходит утечка.Едкая коррозия (и щелочное охрупчивание, обсуждаемое ниже) не происходит, потому что не возникают высокие концентрации щелочи (см. Рисунок 11-3).

На рис. 11-4 показано соотношение фосфат / pH, рекомендованное для контроля коррозии котла. Различные формы фосфата потребляют или добавляют каустик по мере того, как фосфат принимает правильную форму. Например, добавление мононатрийфосфата приводит к расходу каустика, поскольку он реагирует с каустиком с образованием динатрийфосфата в котловой воде в соответствии со следующей реакцией:

NaH 2 PO 4 + NaOH ® Na 2 HPO 4 + H 2 O
мононатрийфосфат натрия гидроксид динатрийфосфат вода

И наоборот, добавление тринатрийфосфата приводит к добавлению щелочи, повышая pH котловой воды:

Na 3 PO 4 + H 2 O ® Na 2 HPO 4 + NaOH
тринатрийфосфат вода динатрийфосфат натрия гидроксид

Контроль достигается за счет подачи соответствующего типа фосфата для повышения или понижения pH при поддержании надлежащего уровня фосфата. Увеличение продувки снижает уровень фосфатов и pH. Поэтому для поддержания надлежащих уровней фосфата / pH используются различные комбинации и скорости подачи фосфата, регулировки продувки и добавления щелочи.

Повышенные температуры на стенке трубы котла или отложения могут привести к некоторому осаждению фосфатов. Этот эффект, называемый «фосфатным укрытием», обычно возникает при увеличении нагрузки. При уменьшении нагрузки снова появляется фосфат.

Чистые поверхности котловой воды снижают потенциальные места концентрации щелочи.Программы обработки отложений, например, на основе хелатирующих агентов и синтетических полимеров, могут помочь обеспечить чистоту поверхностей.

В случае образования паровой подушки коррозия может иметь место даже в отсутствие щелочи из-за реакции пар / магнетит и растворения магнетита. В таких случаях могут потребоваться эксплуатационные изменения или модификации конструкции для устранения причины проблемы.

Кислотная коррозия

Низкий уровень pH подпиточной или питательной воды может вызвать серьезное кислотное воздействие на металлические поверхности предварительного котла и системы котла. Даже если исходный pH подпиточной или питательной воды не является низким, питательная вода может стать кислой из-за загрязнения системы. К распространенным причинам относятся следующие:

  • ненадлежащая работа или контроль катионных установок деминерализатора
  • технологическое загрязнение конденсата (например, загрязнение сахаром на предприятиях пищевой промышленности)
  • Загрязнение охлаждающей воды из конденсаторов

Кислотная коррозия также может быть вызвана операциями химической очистки. Перегрев чистящего раствора может вызвать разрушение используемого ингибитора, чрезмерное воздействие чистящего средства на металл и высокую концентрацию чистящего средства.Неспособность полностью нейтрализовать кислотные растворители перед запуском также вызвала проблемы.

В котле и системе питательной воды кислотное воздействие может принимать форму общего разжижения или локализоваться в областях с высоким напряжением, таких как перегородки барабана, U-образные болты, гайки желудь и концы труб.

Водородное охрупчивание

Водородное охрупчивание редко встречается на промышленных предприятиях. Проблема обычно возникает только в устройствах, работающих при давлении 1500 фунтов на квадратный дюйм или выше.

Водородное охрупчивание труб котла из мягкой стали происходит в котлах высокого давления, когда атомарный водород образуется на поверхности трубы котла в результате коррозии. Водород проникает в металл трубы, где он может реагировать с карбидами железа с образованием газообразного метана или с другими атомами водорода с образованием газообразного водорода. Эти газы выделяются преимущественно по границам зерен металла. Возникающее в результате повышение давления приводит к разрушению металла.

Первоначальная коррозия поверхности, приводящая к образованию водорода, обычно происходит под твердой плотной окалиной.Кислотное загрязнение или локализованные скачки с низким pH обычно требуются для образования атомарного водорода. В системах высокой чистоты просачивание сырой воды (например, протечка конденсатора) снижает pH котловой воды, когда выпадает гидроксид магния, что приводит к коррозии, образованию атомарного водорода и инициированию атаки водорода.

Скоординированный контроль фосфата / pH может использоваться для минимизации снижения pH котловой воды в результате утечки конденсатора. Уход за чистыми поверхностями и использование соответствующих процедур кислотной очистки также снижает вероятность воздействия водорода.

Кислородная атака

Без надлежащей механической и химической деаэрации кислород питательной воды попадет в котел. Многое вспыхивает с паром; остаток может повредить котельный металл. Суть атаки зависит от конструкции котла и распределения питательной воды. Точечная коррозия часто видна в распределительных отверстиях питательной воды, на ватерлинии парового барабана и в сливных трубках.

Кислород в горячей воде вызывает сильную коррозию. Даже небольшие концентрации могут вызвать серьезные проблемы.Поскольку ямы могут проникать глубоко в металл, кислородная коррозия может привести к быстрому выходу из строя трубопроводов питательной воды, экономайзеров, труб котла и трубопроводов конденсата. Кроме того, оксид железа, образующийся в результате коррозии, может вызывать отложения железа в котле.

Кислородная коррозия может быть сильно локализованной или может охватывать обширную территорию. Его можно отличить по хорошо выраженным ямкам или по очень рябой поверхности. Ямки различаются по форме, но имеют острые края на поверхности. Ямки активного кислорода отличаются красновато-коричневым оксидным колпачком (бугорком).Снятие этой крышки обнажает черный оксид железа внутри ямы (см. Рисунок 11-5).

Кислородная атака — это электрохимический процесс, который можно описать следующими реакциями: Анод:

Fe ® Fe 2+ + 2e ¯

Катод:

½O 2 + H 2 O + 2e ¯ ® 2OH ¯

Всего:

Fe + ½O 2 + H 2 O ® Fe (OH) 2

Влияние температуры особенно важно в нагревателях питательной воды и экономайзерах. Повышение температуры дает достаточно дополнительной энергии для ускорения реакций на металлических поверхностях, что приводит к быстрой и серьезной коррозии.

При 60 ° F и атмосферном давлении растворимость кислорода в воде составляет примерно 8 частей на миллион. Эффективная механическая деаэрация снижает содержание растворенного кислорода до 7 частей на миллиард или меньше. Для полной защиты от кислородной коррозии после механической деаэрации требуется химический поглотитель.

Основными источниками кислорода в рабочей системе являются плохая работа деаэратора, утечка воздуха на стороне всасывания насосов, дыхание приемных резервуаров и утечка неаэрированной воды, используемой для уплотнений насосов.

Допустимый уровень растворенного кислорода для любой системы зависит от многих факторов, таких как температура питающей воды, pH, скорость потока, содержание растворенных твердых частиц, а также металлургия и физическое состояние системы. Основываясь на опыте работы с тысячами систем, 3-10 частей на миллиард кислорода питательной воды не наносят значительного вреда экономайзерам. Это отражено в отраслевых рекомендациях.

консенсус ASME составляет менее 7 частей на миллиард (ASME рекомендует химическую очистку до «практически нулевого» значения части на миллиард)

Технические рекомендации TAPPI — менее 7 частей на миллиард Рекомендации по ископаемым растениям EPRI — менее 5 частей на миллиард растворенного кислорода

МЕХАНИЧЕСКИЕ УСЛОВИЯ, ВЛИЯЮЩИЕ НА КОРРОЗИЮ

Многие проблемы с коррозией являются результатом механических и эксплуатационных проблем.Следующие методы помогают свести к минимуму эти проблемы коррозии:

  • Выбор коррозионно-стойких металлов
  • снижение механических напряжений там, где это возможно (например, использование надлежащих процедур сварки и сварных швов, снимающих напряжение)
  • минимизация термических и механических напряжений при эксплуатации
  • , работа в пределах проектных нагрузок, без перегорания, с соблюдением надлежащих процедур запуска и останова
  • обслуживание чистых систем, включая использование питательной воды высокой чистоты, эффективную и строго контролируемую химическую обработку и кислотную очистку при необходимости

Там, где трубы котла выходят из строя в результате каустической хрупкости, могут быть видны окружные трещины. В других компонентах трещины проходят по линиям наибольшего напряжения. Исследование под микроскопом правильно подготовленного участка охрупченного металла показывает характерный узор с растрескиванием, прогрессирующим по определенным траекториям или границам зерен в кристаллической структуре металла (см. Рис. 11-6). Трещины не проникают внутрь самих кристаллов, а перемещаются между ними; поэтому используется термин «межкристаллитное растрескивание».

Согласно надлежащей инженерной практике, котловая вода должна быть оценена по характеристикам охрупчивания.Для этого используется детектор охрупчивания (описанный в главе 14).

Если котловая вода обладает хрупкими характеристиками, необходимо принять меры для предотвращения повреждения металла котла. Нитрат натрия — это стандартная обработка для предотвращения охрупчивания в котельных системах низкого давления. Ингибирование охрупчивания требует определенного отношения нитрата к щелочности щелочности, присутствующей в котловой воде. В котельных системах с более высоким давлением, где используется деминерализованная подпиточная вода, охрупчивание котловой воды можно предотвратить с помощью скоординированного контроля обработки фосфатом / pH, описанного ранее в разделе «Едкая коррозия».«Этот метод предотвращает образование высоких концентраций свободного гидроксида натрия в котле, устраняя тенденцию к охрупчиванию.

Едкое охрупчивание

Едкое охрупчивание (коррозионное растрескивание под действием едкого натяжения) или межкристаллитное растрескивание давно признано серьезной формой разрушения металла котла. Поскольку химическое воздействие на металл обычно невозможно обнаружить, отказ происходит внезапно — часто с катастрофическими последствиями.

Для возникновения щелочного охрупчивания должны соблюдаться три условия:

  • Металл котла должен иметь повышенную нагрузку
  • Должен присутствовать механизм концентрирования котловой воды
  • котловая вода должна иметь характеристики охрупчивания

Там, где трубы котла выходят из строя в результате каустической хрупкости, могут быть видны окружные трещины. В других компонентах трещины проходят по линиям наибольшего напряжения. Исследование под микроскопом правильно подготовленного участка охрупченного металла показывает характерный узор с растрескиванием, прогрессирующим по определенным траекториям или границам зерен в кристаллической структуре металла (см. Рис. 11-6). Трещины не проникают внутрь самих кристаллов, а перемещаются между ними; поэтому используется термин «межкристаллитное растрескивание».

Согласно надлежащей инженерной практике, котловая вода должна быть оценена по характеристикам охрупчивания.Для этого используется детектор охрупчивания (описанный в главе 14).

Если котловая вода обладает хрупкими характеристиками, необходимо принять меры для предотвращения повреждения металла котла. Нитрат натрия — это стандартная обработка для предотвращения охрупчивания в котельных системах низкого давления. Ингибирование охрупчивания требует определенного отношения нитрата к щелочности щелочности, присутствующей в котловой воде. В котельных системах с более высоким давлением, где используется деминерализованная подпиточная вода, охрупчивание котловой воды можно предотвратить с помощью скоординированного контроля обработки фосфатом / pH, описанного ранее в разделе «Едкая коррозия».«Этот метод предотвращает образование высоких концентраций свободного гидроксида натрия в котле, устраняя тенденцию к охрупчиванию.

Усталостное растрескивание

Усталостное растрескивание (из-за повторяющихся циклических нагрузок) может привести к разрушению металла. Разрушение металла происходит в точке наибольшей концентрации циклических напряжений. Примеры отказа этого типа включают трещины в компонентах котла на опорных кронштейнах или перекатывание труб, когда котел подвергается термической усталости из-за повторяющихся пусков и остановов.

Термическая усталость возникает в горизонтальных участках трубопровода в результате образования паровой подушки, а в трубах с водяными стенками возникает из-за частой и продолжительной продувки нижнего коллектора.

Разрушение вследствие коррозионной усталости возникает в результате циклического воздействия на металл в коррозионной среде. Это состояние вызывает более быстрый выход из строя, чем вызванный либо циклической нагрузкой, либо только коррозией. В котлах коррозионно-усталостное растрескивание может быть результатом продолжающегося разрушения защитной магнетитовой пленки из-за циклических нагрузок.

Коррозионно-усталостное растрескивание происходит в деаэраторах вблизи сварных швов и зон термического влияния. Правильная эксплуатация, тщательный мониторинг и подробные проверки после прекращения эксплуатации (в соответствии с опубликованными рекомендациями) сводят к минимуму проблемы в деаэраторах.

Паровое горение

Горение на стороне пара — это химическая реакция между паром и металлом трубы. Это вызвано чрезмерным подводом тепла или плохой циркуляцией, что приводит к недостаточному потоку для охлаждения трубок.В таких условиях образуется изолирующая пленка перегретого пара. Как только температура металла трубы достигает 750 ° F в трубах котла или 950-1000 ° F в трубах пароперегревателя (при условии конструкции из низколегированной стали), скорость окисления резко возрастает; это окисление происходит многократно и расходует основной металл. Проблема чаще всего встречается в пароперегревателях и в горизонтальных генераторных трубах, нагреваемых сверху.

Эрозия

Эрозия обычно возникает из-за чрезмерных скоростей.Там, где существует двухфазный поток (пар и вода), сбои из-за эрозии вызваны ударами жидкости о поверхность. К оборудованию, подверженному эрозии, относятся лопатки турбин, паропроводы низкого давления и теплообменники, которые подвергаются воздействию влажного пара. Трубопроводы питательной воды и конденсата, подверженные высокоскоростному потоку воды, также подвержены этому типу атак. Повреждение обычно происходит при изменении направления потока.

ОКСИДЫ МЕТАЛЛОВ В КОТЕЛЬНЫХ СИСТЕМАХ

Поверхности железа и меди подвержены коррозии, что приводит к образованию оксидов металлов. Это состояние можно контролировать путем тщательного выбора металлов и поддержания надлежащих условий эксплуатации.

Образование оксида железа

Оксиды железа, присутствующие в работающих котлах, можно разделить на два основных типа. Первым и наиболее важным является магнетит толщиной 0,0002-0,0007 дюймов (0,2-0,7 мил), образованный реакцией железа и воды в бескислородной среде. Этот магнетит образует защитный барьер от дальнейшей коррозии.

Магнетит образуется на металлических поверхностях котельной системы в результате следующей общей реакции:

3Fe + 4H 2 O ® Fe 3 O 4 + 4H 2
утюг вода магнетит водород

Магнетит, который обеспечивает защитный барьер от дальнейшей коррозии, состоит из двух слоев. Внутренний слой относительно толстый, компактный и непрерывный. Внешний слой более тонкий, пористый и рыхлый по структуре. Оба этих слоя продолжают расти за счет диффузии воды (через пористый внешний слой) и решеточной диффузии (через внутренний слой). Пока слои магнетита остаются нетронутыми, скорость их роста быстро уменьшается.

Второй тип оксида железа в котле — это продукты коррозии, которые могут попасть в котельную систему с питательной водой. Их часто называют «мигрирующими» оксидами, потому что они обычно не образуются в котле.Оксиды образуют внешний слой на поверхности металла. Этот слой очень пористый и легко проникает через воду и ионные частицы.

Железо может поступать в котел в виде растворимых ионов двухвалентного железа и нерастворимых гидроксидов или оксидов двухвалентного и трехвалентного железа. Бескислородная щелочная котловая вода превращает железо в магнетит, Fe 3 O 4 . Перелетный магнетит откладывается на защитном слое и обычно имеет цвет от серого до черного.

Образование оксида меди

По-настоящему пассивная оксидная пленка не образуется на меди или ее сплавах.В воде преобладающим продуктом коррозии меди является закись меди (Cu 2 O). Типичная реакция коррозии:

8Cu + О 2 + 2H 2 O ® 4Cu 2 O + 2H 2
медь кислород вода Закись меди водород

Как показано на рисунке 11-7, оксид, образующийся на медных поверхностях, состоит из двух слоев. Внутренний слой очень тонкий, липкий, непористый и состоит в основном из оксида меди (CuO). Внешний слой толстый, прочный, пористый и состоит в основном из закиси меди (Cu 2 O). Внешний слой образуется за счет разрушения внутреннего слоя. При определенной толщине внешнего слоя существует равновесие, при котором оксид непрерывно образуется и выделяется в воду.

Поддержание надлежащего pH, удаление кислорода и применение средств для ухода за металлом может минимизировать коррозию медных сплавов.

Пассивация металла

Создание защитных слоев оксидов металлов за счет использования восстановителей (таких как гидразин, гидрохинон и другие поглотители кислорода) известно как пассивация металлов или кондиционирование металлов. Хотя «пассивация металла» относится к прямой реакции соединения с оксидом металла, а «кондиционирование металла» в более широком смысле относится к усилению защитной поверхности, эти два термина часто используются взаимозаменяемо.

Реакция гидразина и гидрохинона, приводящая к пассивации металлов на основе железа, протекает по следующим реакциям:

N 2 H 4 + 6Fe 2 O 3 ® 4Fe 3 O 4 + 2H 2 O + N 2
гидразин гематит магнетит вода азот

C 6 H 4 (OH) 2 + 3Fe 2 O 3 ® 2Fe 3 O 4 + С 6 В 4 О 2 + H 2 O
гидрохинон гематит магнетит бензохинон вода

Подобные реакции происходят с металлами на основе меди:

N 2 H 4 + 4CuO ® 2Cu 2 O + 2H 2 O + N 2
гидразин оксид меди Закись меди вода азот

C 6 H 6 O 2 + 2CuO ® Cu 2 O + С 6 В 4 О 2 + H 2 O
гидрохинон оксид меди Закись меди бензохинон вода

Магнетит и закись меди образуют защитные пленки на поверхности металла. Поскольку эти оксиды образуются в восстановительных условиях, удаление растворенного кислорода из питательной воды котла и конденсата способствует их образованию. Эффективное применение поглотителей кислорода косвенно приводит к пассивированию металлических поверхностей и меньшему переносу оксидов металлов в котел независимо от того, взаимодействует ли поглотитель непосредственно с поверхностью металла.

Значительное снижение содержания кислорода в питательной воде и оксидов металлов может произойти при правильном применении поглотителей кислорода (см. Рисунок 11-8).

КОЭФФИЦИЕНТЫ КОНТРОЛЯ КОРРОЗИИ Сталь и стальные сплавы

Защита стали в котельной системе зависит от температуры, pH и содержания кислорода. Как правило, более высокие температуры, высокие или низкие уровни pH и более высокие концентрации кислорода увеличивают скорость коррозии стали.

Механические и эксплуатационные факторы, такие как скорости, напряжения металла и жесткость эксплуатации, могут сильно повлиять на скорость коррозии. Системы различаются по склонности к коррозии, и их следует оценивать индивидуально.

Медь и медные сплавы На скорость коррозии медных сплавов влияют многие факторы:

  • температура
  • pH
  • концентрация кислорода
  • концентрация амина
  • Концентрация аммиака
  • расход

Влияние каждого из этих факторов зависит от характеристик каждой системы. Температурная зависимость является результатом более быстрого времени реакции и большей растворимости оксидов меди при повышенных температурах.Максимальные температуры, указанные для различных сплавов, составляют от 200 до 300 ° F.

Методы минимизации коррозии меди и медных сплавов включают:

  • Замена на более прочный металл
  • Удаление кислорода
  • поддержание состояния особо чистой воды
  • работа при надлежащем уровне pH
  • снижение скорости воды
  • Применение материалов, пассивирующих металлические поверхности

Контроль pH

Поддержание надлежащего уровня pH во всех системах питательной воды котла, котла и конденсата имеет важное значение для контроля коррозии. Большинство операторов котельных систем низкого давления контролируют щелочность котловой воды, поскольку она очень тесно коррелирует с pH, в то время как большая часть питательной воды, конденсата и котловой воды высокого давления требует прямого контроля pH. Контроль pH важен по следующим причинам:

  • Скорость коррозии металлов, используемых в котельных системах, чувствительна к изменениям pH.
  • Низкий уровень pH или недостаточная щелочность могут привести к коррозионному кислотному воздействию
  • высокий pH или избыточная щелочность могут привести к образованию щелочей / растрескиванию и вспениванию с последующим уносом
  • Скорость реакций поглощения кислорода сильно зависит от уровня pH.

Поддерживаемый уровень pH или щелочности в котельной системе зависит от многих факторов, таких как системное давление, металлы в системе, качество питательной воды и тип применяемой химической обработки.

Скорость коррозии углеродистой стали при температуре питательной воды приближается к минимальному значению в диапазоне pH 9,2–9,6 (см. Рисунок 11-9). Важно контролировать систему питательной воды на предмет коррозии с помощью испытаний на железо и медь. Для систем с цеолитом натрия или составом, размягченным горячей известью, регулировка pH может не потребоваться. В системах, в которых используется подпитка деионизированной водой, можно использовать небольшие количества каустической соды или нейтрализующих аминов, таких как морфолин и циклогексиламин.

В котле высокий или низкий pH увеличивает скорость коррозии мягкой стали (см. Рисунок 11-10).Поддерживаемый pH или щелочность зависит от давления, характеристик подпиточной воды, химической обработки и других факторов, специфичных для системы.

Оптимальный уровень pH для защиты медных сплавов несколько ниже оптимального уровня для углеродистой стали. Для систем, содержащих оба металла, pH конденсата и питательной воды часто поддерживается между 8,8 и 9,2 для защиты обоих металлов от коррозии. Оптимальный pH варьируется от системы к системе и зависит от многих факторов, включая используемый сплав (см. Рисунок 11-11).

Для повышения pH следует использовать нейтрализующие амины вместо аммиака, который (особенно в присутствии кислорода) увеличивает скорость коррозии медных сплавов. Кроме того, амины образуют защитные пленки на поверхностях из оксида меди, препятствующие коррозии.

Контроль кислорода

Химические поглотители кислорода. Поглотителями кислорода, наиболее часто используемыми в котельных системах, являются сульфит натрия, бисульфит натрия, гидразин, катализированные версии сульфитов и гидразина, а также органические поглотители кислорода, такие как гидрохинон и аскорбат.

Крайне важно выбрать и правильно использовать лучший химический поглотитель кислорода для данной системы. Основные факторы, определяющие наилучший поглотитель кислорода для конкретного применения, включают скорость реакции, время пребывания в системе, рабочую температуру и давление, а также pH питательной воды. Помехи реакции поглотитель / кислород, продукты разложения и реакции с металлами в системе также являются важными факторами. Другие способствующие факторы включают использование питательной воды для работы, наличие экономайзеров в системе и конечное использование пара.Следует использовать химические поглотители кислорода, чтобы дать достаточно времени для прохождения реакции поглотитель / кислород. Система хранения деаэратора и резервуар для хранения питательной воды являются обычно используемыми точками подачи.

В котлах, работающих при давлении ниже 1000 фунтов на квадратный дюйм, сульфит натрия и концентрированный жидкий раствор катализированного бисульфита натрия являются наиболее часто используемыми материалами для химической деаэрации из-за низкой стоимости и простоты обращения и испытаний. Свойство сульфита натрия поглощать кислород иллюстрируется следующей реакцией:

2Na 2 SO 3 + О 2 ® 2Na 2 SO 4
сульфит натрия кислород натрия сульфат

Теоретически 7. 88 ppm химически чистого сульфита натрия требуется для удаления 1,0 ppm растворенного кислорода. Однако из-за использования сульфита натрия технических сортов в сочетании с потерями при транспортировке и продувке во время нормальной работы установки обычно требуется примерно 10 фунтов сульфита натрия на фунт кислорода. Концентрация избыточного сульфита, поддерживаемая в питательной или котловой воде, также влияет на потребность в сульфите.

Сульфит натрия необходимо подавать непрерывно для максимального удаления кислорода.Обычно наиболее подходящей точкой приложения является опора между деаэратором и отсеком для хранения. Если за пластификаторами горячего процесса следует установка горячего цеолита, рекомендуется дополнительная подача на выходе фильтра из узлов горячего процесса (перед установкой пластификатора на основе цеолита) для защиты ионообменной смолы и оболочки пластификатора.

Как и в случае любой реакции поглощения кислорода, на скорость сульфитно-кислородной реакции влияет множество факторов. Эти факторы включают температуру, pH, начальную концентрацию поглотителя кислорода, начальную концентрацию растворенного кислорода и каталитические или ингибирующие эффекты.Самый важный фактор — это температура. По мере увеличения температуры время реакции уменьшается; в общем, каждые 18 ° F повышения температуры удваивают скорость реакции. При температуре 212 ° F и выше реакция идет быстро. Избыточная подача сульфита натрия также увеличивает скорость реакции. Наиболее быстро реакция протекает при значениях pH в диапазоне 8,5-10,0.

Некоторые материалы катализируют кислородно-сульфитную реакцию. Наиболее эффективными катализаторами являются катионы тяжелых металлов с валентностью две или более.Железо, медь, кобальт, никель и марганец являются одними из наиболее эффективных катализаторов.

На рис. 11-12 сравнивается удаление кислорода с использованием промышленного сульфита натрия и катализированного сульфита натрия. После 25 секунд контакта катализированный сульфит натрия полностью удалил кислород. Некатализированный сульфит натрия удалил менее 50% кислорода за тот же период времени. В системе питательной воды котла это может привести к сильной коррозии.

Следующие рабочие условия требуют использования катализированного сульфита натрия:

  • низкая температура питательной воды
  • Неполная механическая деаэрация
  • Быстрая реакция, необходимая для предотвращения точечной коррозии в системе
  • короткое время пребывания
  • использование экономайзеров

Высокое содержание сульфита в питательной воде и значения pH выше 8.5 следует поддерживать в питательной воде, чтобы защитить экономайзер от воздействия кислорода.

Некоторые природные воды содержат вещества, которые могут ингибировать реакцию кислорода / сульфита. Например, следы органических материалов в поверхностном источнике, используемом для подпиточной воды, могут снизить скорость реакции поглотитель / кислород. Та же проблема может возникнуть, если загрязненный конденсат используется как часть питательной воды котла. Органические материалы представляют собой комплекс металлов (природные катализаторы или разработанные катализаторы) и не позволяют им увеличивать скорость реакции.

Сульфит натрия следует подавать туда, где он не загрязняет питательную воду, которая будет использоваться для попыток пароохлаждения или перегрева. Это предотвращает добавление твердых частиц в пар.

При рабочем давлении 1000 фунтов на квадратный дюйм и выше вместо сульфита обычно используются гидразин или органические поглотители кислорода. В этих применениях повышенное содержание растворенных твердых веществ, вносимых сульфатом натрия (продуктом реакции сульфит натрия с кислородом), может стать серьезной проблемой. Также сульфит разлагается в котлах высокого давления с образованием диоксида серы (SO 2 ) и сероводорода (H 2 S).Оба эти газа могут вызвать коррозию в системе возвратного конденсата и, как сообщается, способствуют коррозионному растрескиванию под напряжением в турбинах. Гидразин в течение многих лет использовался в качестве поглотителя кислорода в системах высокого давления и других системах, в которых нельзя использовать сульфитные материалы. Гидразин — это восстановитель, который удаляет растворенный кислород по следующей реакции:

N 2 H 4 + О 2 ® 2H 2 O + N 2
гидразин кислород вода азот

Поскольку продуктами этой реакции являются вода и азот, в котловую воду не добавляются твердые вещества.Продуктами разложения гидразина являются аммиак и азот. Разложение начинается примерно при 400 ° F и происходит быстро при 600 ° F. Щелочной аммиак не разрушает сталь. Однако, если вместе присутствует достаточное количество аммиака и кислорода, коррозия медного сплава увеличивается. Тщательный контроль скорости подачи гидразина может ограничить концентрацию аммиака в паре и минимизировать опасность повреждения медьсодержащих сплавов. Аммиак также нейтрализует углекислый газ и снижает коррозию возвратной линии, вызванную двуокисью углерода.

Гидразин — токсичный материал, с которым необходимо обращаться с особой осторожностью. Поскольку данный материал является подозреваемым канцерогеном, необходимо соблюдать опубликованные на федеральном уровне правила обращения с ним и сообщения о нем. Поскольку чистый гидразин имеет низкую температуру вспышки, обычно используется 35% раствор с температурой вспышки более 200 ° F. Теоретически требуется 1,0 ppm гидразина для взаимодействия с 1,0 ppm растворенного кислорода. Однако на практике требуется 1,5–2,0 части гидразина на часть кислорода.

Факторы, влияющие на время реакции сульфита натрия, также применимы к другим поглотителям кислорода. На рис. 11-13 показана зависимость скорости реакции от температуры и концентрации гидразина. Реакция также зависит от pH (оптимальный диапазон pH 9,0-10,0).

Помимо реакции с кислородом, гидразин также может способствовать образованию магнетита и закиси меди (более защитной формы окиси меди), как показано в следующих реакциях:

N 2 H 4 + 6Fe 2 O 3 ® 4Fe 3 O 4 + N 2 + 2H 2 O
гидразин гематит магнетит азот вода

и

N 2 H 4 + 4CuO ® 2Cu 2 O + N 2 + 2H 2 O
гидразин оксид меди Закись меди азот вода

Поскольку гидразин и органические поглотители не добавляют твердых частиц в пар, питательная вода, содержащая эти материалы, обычно подходит для использования в качестве воды для охлаждения или охлаждения.

Основными ограничивающими факторами использования гидразина являются его медленное время реакции (особенно при низких температурах), образование аммиака, воздействие на медьсодержащие сплавы и проблемы с обращением.

Органические поглотители кислорода. Некоторые органические соединения используются для удаления растворенного кислорода из питательной воды котла и конденсата. Среди наиболее часто используемых соединений — гидрохинон и аскорбат. Эти материалы менее токсичны, чем гидразин, и с ними можно обращаться более безопасно. Как и в случае с другими поглотителями кислорода, температура, pH, начальная концентрация растворенного кислорода, каталитические эффекты и концентрация поглотителей влияют на скорость реакции с растворенным кислородом.При подаче в питательную воду сверх потребности в кислороде или при подаче непосредственно в конденсат некоторые органические поглотители кислорода уносятся вперед для защиты паровых и конденсатных систем.

Гидрохинон уникален своей способностью быстро реагировать с растворенным кислородом даже при температуре окружающей среды. Благодаря этому свойству, помимо эффективности в операционных системах, гидрохинон особенно эффективен для использования в хранилищах котлов, а также во время пусков и остановов системы. Он также широко используется в конденсатных системах.

Гидрохинон реагирует с растворенным кислородом, как показано в следующих реакциях:

C 6 H 4 (OH) 2 + О 2 ® С 6 В 4 О 2 + H 2 O
гидрохинон кислород бензохинон вода

Бензохинон далее реагирует с кислородом с образованием полихинонов:

C 6 H 4 O 2 + О 2 ® полихиноны
бензохинон кислород

Эти реакции не обратимы в щелочных условиях, характерных для систем питательной воды котлов и конденсата. Фактически, дальнейшее окисление и термическое разложение (в системах с более высоким давлением) приводит к конечному продукту — диоксиду углерода. Промежуточные продукты представляют собой низкомолекулярные органические соединения, такие как ацетаты.

Контроль уровня кислорода. Мониторинг кислорода является наиболее эффективным средством контроля скорости подачи поглотителя кислорода. Обычно кормят небольшим избытком мусорщика. Остатки питательной и котловой воды указывают на избыточную подачу поглотителя и подтверждают скорость подачи химической обработки.Также необходимо провести тест на оксиды железа и меди, чтобы оценить эффективность лечебной программы. При отборе проб на оксиды металлов необходимо соблюдать соответствующие меры предосторожности, чтобы обеспечить репрезентативность проб.

Из-за летучести и разложения измерение остатков в котле не является надежным средством контроля. Количество подаваемого химического вещества должно регистрироваться и сравниваться с уровнями кислорода в питательной воде, чтобы обеспечить проверку контроля растворенного кислорода в системе. В случае сульфита натрия уменьшение количества химического остатка в котловой воде или необходимость увеличения подачи химиката может указывать на проблему.Необходимо принять меры для определения причины, чтобы проблему можно было исправить.

Пределы остаточного содержания сульфита зависят от рабочего давления котла. Для большинства систем низкого и среднего давления остаточное содержание сульфита должно превышать 20 ppm. Контроль над гидразином обычно основан на избытке питательной воды 0,05-0,1 частей на миллион. Для разных органических поглотителей остатки и тесты различаются.

МОНИТОРИНГ И ТЕСТИРОВАНИЕ

Эффективный контроль коррозии необходим для обеспечения надежности котла.Хорошо спланированная программа мониторинга должна включать следующее:

  • надлежащий отбор проб и мониторинг в критических точках системы
  • полностью репрезентативная выборка
  • Использование правильных процедур испытаний
  • Проверка результатов испытаний на соответствие установленным лимитам
  • план действий, который должен выполняться незамедлительно, когда результаты испытаний выходят за установленные пределы
  • план действий в чрезвычайных ситуациях на случай серьезных аварий
  • Система повышения качества и оценки результатов на основе испытаний и проверок

Методы мониторинга

Соответствующие методы мониторинга различаются в зависимости от системы. Тестирование следует проводить не реже одного раза в смену. Частоту испытаний, возможно, придется увеличить для некоторых систем, где управление затруднено, или в периоды более изменчивых рабочих условий. Все данные мониторинга, будь то точечный или непрерывный отбор проб, должны регистрироваться.

Необходимо измерить жесткость питательной воды котла, содержание железа, меди, кислорода и pH. Как железо, так и медь, а также кислород можно измерять ежедневно. По возможности рекомендуется установить кислородный измеритель непрерывного действия в системе питательной воды для обнаружения проникновения кислорода.В частности, следует с осторожностью измерять железо и медь из-за возможных проблем, связанных с загрязнением пробы.

Если кислородный счетчик непрерывного действия не установлен, следует использовать периодические испытания с использованием ампул для точечного отбора проб для оценки характеристик деаэратора и возможности загрязнения кислородом из уплотнительной воды насоса и других источников.

Для котловой воды необходимо провести следующие испытания:

  • фосфат (при наличии)
  • P-щелочность или pH
  • сульфит (если использовался)
  • проводимость

Отбор проб

Очень важно получить репрезентативные образцы для надлежащего мониторинга условий в системе питательной воды котла.Требуются линии отбора проб, непрерывно протекающие с нужной скоростью и объемом. Обычно скорость 5-6 футов / сек и поток 800-1000 мл / мин являются удовлетворительными. Следует избегать использования длинных линий отбора проб. К отбору проб железа и меди следует подходить с особой осторожностью из-за сложности получения репрезентативных проб и правильной интерпретации результатов. Для оценки результатов следует использовать тенденции, а не отдельные образцы. Отбор проб меди требует особых мер предосторожности, таких как подкисление потока.Композитный отбор проб, а не точечный отбор, также может быть ценным инструментом для определения средних концентраций в системе.

Отбор проб кислорода следует проводить как можно ближе к линии, поскольку длительное время пребывания в линиях отбора проб может позволить поглотителю кислорода продолжить реакцию и снизить показания кислорода. Кроме того, если происходит утечка, могут быть получены ложно высокие данные. Отбор проб кислорода также следует проводить как на выходе из деаэратора, так и на выходе насоса питательной воды котла, чтобы убедиться, что проникновение кислорода не происходит.

Результаты и необходимые действия

Все проверки оборудования должны быть тщательными и документированными.

Отмеченные условия необходимо сравнить с данными предыдущих проверок. Аналитические результаты и процедуры должны оцениваться, чтобы гарантировать соблюдение стандартов качества и принятие мер для постоянного улучшения. Диаграммы причинно-следственных связей (см. Рис. 11-14) могут использоваться либо для проверки того, что рассмотрены все потенциальные причины проблем, либо для устранения конкретной проблемы, связанной с коррозией.

ЗАЩИТА ОТ КОРРОЗИИ ВО ВРЕМЯ ИНФОРМАЦИИ И ХРАНЕНИЯ

Кислородная коррозия в системах питательной воды котла может произойти во время пуска и останова, а также когда котельная система находится в режиме ожидания или на хранении, если не соблюдаются надлежащие процедуры. Системы должны храниться должным образом, чтобы предотвратить повреждение от коррозии, которое может произойти в течение нескольких часов при отсутствии надлежащих процедур укладки. Как сторона воды / пара, так и сторона возгорания подвержены коррозии во время простоя и должны быть защищены.

Коррозия автономного котла обычно вызывается утечкой кислорода. Низкий pH вызывает дальнейшую коррозию. Низкий pH может быть результатом реакции кислорода с железом с образованием соляной кислоты. Этот продукт коррозии, кислотная форма железа, образуется на границе раздела вода-воздух.

Коррозия также встречается в системах питания котлов и конденсата. Продукты коррозии, образующиеся как в секции предварительного котла, так и в котле, могут откладываться на критических поверхностях теплопередачи котла во время работы и увеличивать вероятность локальной коррозии или перегрева.

Степень и скорость поверхностной коррозии зависят от состояния металла. Если на поверхности котла имеется легкое покрытие из котельного шлама, то вероятность повреждения поверхностей снижается, поскольку они не полностью подвергаются воздействию воды, содержащей кислород. Опыт показывает, что с улучшением чистоты внутренних поверхностей котла необходимо уделять больше внимания защите от воздействия кислорода во время хранения. Котлы, которые простаивают даже на короткое время (например, в выходные), подвержены атакам.

Котлы, использующие неаэрированную воду при запуске и выводе из эксплуатации, могут быть серьезно повреждены. Повреждение представляет собой точечную коррозию кислорода, беспорядочно разбросанную по металлическим поверхностям. Повреждения, вызванные подобными действиями, можно не заметить в течение многих лет после установки устройства.

Выбор метода хранения зависит от продолжительности ожидаемого простоя и сложности котла. Если котел не будет эксплуатироваться на месяц или более, может быть предпочтительнее хранить в сухом виде. Влажное хранение обычно подходит для более коротких периодов простоя или если может потребоваться быстрое переключение агрегата в оперативный режим. Большие котлы со сложной схемой сложно сушить, поэтому их следует хранить одним из способов влажного хранения.

Сухое хранение

Для сухого хранения бойлер опорожняют, очищают и полностью сушат. Все горизонтальные и не дренируемые трубы котла и пароперегревателя должны быть высушены сжатым газом. Особое внимание следует уделять удалению воды из длинных горизонтальных трубок, особенно если они слегка изогнуты.

Тепло применяется для оптимизации сушки. После высыхания установку закрывают, чтобы минимизировать циркуляцию воздуха. Обогреватели следует устанавливать по мере необходимости, чтобы поддерживать температуру всех поверхностей выше точки росы.

Сразу после высыхания поверхностей один из следующих трех влагопоглотителей наносится на водонепроницаемые деревянные или устойчивые к коррозии поддоны:

  • Известь негашеная используется из расчета 6 фунтов / 100 фут3 объема котла
  • силикагель используется из расчета 17 фунтов / 100 фут3 объема котла
  • Активированный оксид алюминия израсходован из расчета 27 фунтов / 100 фут3 объема котла

Поддоны размещаются в каждом барабане водотрубного котла или на верхних дымоходах дымогарного агрегата. Все люки, люки, вентиляционные отверстия и соединения заглушены и плотно закрыты. Котел следует открывать каждый месяц для проверки осушителя. При необходимости замените осушитель.

Влажное хранилище

При влажном хранении агрегат проверяется, при необходимости очищается и заполняется до нормального уровня деаэрированной питательной водой.

Сульфит натрия, гидразин, гидрохинон или другой поглотитель добавляется для контроля растворенного кислорода в соответствии со следующими требованиями:

  • Натрия сульфит.3 фунта сульфита натрия и 3 фунта каустической соды следует добавить на 1000 галлонов воды, содержащейся в бойлере (минимум 400 ppm щелочности P для CaCO3 и 200 ppm сульфита для SO3).
  • Гидразин. 5 фунтов 35% раствора гидразина и 0,1 фунта аммиака или 2–3 фунта 40% раствора нейтрализующего амина можно добавить на 1000 галлонов (минимум 200 частей на миллион гидразина и 10,0 pH). Из-за проблем с обращением с гидразином обычно рекомендуются органические поглотители кислорода.
  • Гидрохинон.Материалы на основе гидрохинона добавляются для достижения примерно 200 ppm гидрохинона в ранее пассивированных онлайн-системах. В новых системах или системах с плохо сформированной пленкой магнетита минимальная скорость подачи гидрохинона составляет 400 частей на миллион. pH следует поддерживать на уровне 10,0.

Независимо от того, какая обработка используется, требуется доведение pH или щелочности до минимального уровня.

После добавления химикатов с открытыми вентиляционными отверстиями нагревают воду для кипячения в течение примерно 1 часа.Необходимо как можно скорее проверить котел на предмет надлежащей концентрации химикатов и произвести регулировки.

Если котел оборудован недренируемым пароперегревателем, то пароперегреватель заполняется высококачественным конденсатом или деминерализованной водой и обрабатывается летучим поглотителем кислорода и агентом для регулирования pH. Обычный метод заполнения недренируемых пароперегревателей — заправка и слив в котел. После заполнения пароперегревателя котел следует полностью заполнить деаэрированной питательной водой.Морфолин, циклогексиламин или аналогичные амины используются для поддержания надлежащего pH.

Если пароперегреватель сливаемый или котел не имеет пароперегревателя, котлу дают немного остыть после розжига. Затем перед созданием вакуума установка полностью заполняется деаэрированной питательной водой.

Расширительный бак (например, барабан на 55 галлонов), содержащий раствор химикатов для обработки, или резервуар с азотом под давлением 5 фунтов на кв. Дюйм, подсоединяется к вентиляционному отверстию парового барабана для компенсации изменений объема из-за колебаний температуры.

Слив между обратным клапаном и главным запорным клапаном пара оставлен полностью открытым. Все остальные стоки и форточки закрываются плотно.

Котловую воду следует проверять еженедельно с добавлением очистки по мере необходимости для поддержания уровня очистки. При добавлении химикатов их следует смешать одним из следующих способов:

  • Циркуляция котловой воды с помощью внешнего насоса
  • снизить уровень воды до нормального рабочего уровня и пропарить котел на короткое время

Если используется метод пропаривания, котел следует впоследствии полностью заполнить в соответствии с приведенными выше рекомендациями.

Хотя никакой другой обработки не требуется, могут присутствовать стандартные уровни химической обработки, применяемой при работе котла.

Котлы можно защитить азотом или другим инертным газом. Слегка положительное давление азота (или другого инертного газа) должно поддерживаться после того, как котел будет заполнен до рабочего уровня деаэрированной питательной водой.

Хранение подогревателей и деаэраторов питательной воды

Сторона трубы нагревателя питательной воды обрабатывается так же, как котел при хранении.Кожух может быть покрыт паром или залит обработанным конденсатом.

Во всех стальных системах можно использовать химические вещества в одинаковых концентрациях, рекомендованных для влажного хранения. Системы из медных сплавов можно обрабатывать вдвое меньшим количеством поглотителей кислорода, при этом pH регулируется на уровне 9,5.

Деаэраторы обычно закрываются паром или азотом; однако их можно залить раствором для укладки, как рекомендовано для мокрой укладки котлов. Если используется мокрый метод, в деаэратор необходимо создать давление азота 5 фунтов на кв. Дюйм, чтобы предотвратить проникновение кислорода.

Каскадная продувка

Для эффективного, но простого хранения котла чистая, теплая, непрерывная продувка может быть распределена в удобное нижнее соединение на неработающем котле. Избыточная вода может перетекать в соответствующее место для захоронения через открытые вентиляционные отверстия. Этот метод снижает вероятность проникновения кислорода и обеспечивает поступление в котел правильно очищенной воды. Этот метод нельзя использовать для котлов, оборудованных бездренажными пароперегревателями.

Хранение в холодную погоду

В холодную погоду необходимо принять меры для предотвращения замерзания.Для предотвращения проблем с замерзанием можно использовать дополнительное тепло, легкий розжиг котла, каскадную укладку или сухое хранение. Иногда для защиты от замерзания используется смесь 50/50 воды и этиленгликоля. Однако этот метод требует, чтобы котел был опорожнен, промыт и заполнен свежей питательной водой перед запуском.

Утилизация растворов для укладки

Утилизация складских химикатов должна производиться в соответствии с применимыми федеральными, государственными и местными правилами.

Пожарное хранилище

Когда котлы снимаются с линии на длительное время, зоны возгорания также должны быть защищены от коррозии.

Отложения у камина, особенно в секциях конвекции, экономайзера и воздухонагревателя, гигроскопичны по своей природе. Когда температура поверхности металла опускается ниже точки росы, происходит конденсация, а при наличии кислых гигроскопичных отложений может возникнуть коррозия.

Зоны у камина (особенно секции конвекции, экономайзера и воздухонагревателя) должны быть очищены перед хранением.

Щелочная вода под высоким давлением — эффективное средство очистки очагов пожара. Перед использованием щелочной воды для этой цели следует промыть пресной водой с нейтральным pH, чтобы предотвратить образование гидроксидных гелей в отложениях (эти отложения могут быть очень трудно удалить).

После химической очистки водным раствором поверхность очага должна быть просушена теплым воздухом или небольшим огнем. Если котел необходимо полностью закрыть, можно использовать силикагель или известь для поглощения конденсата.В качестве альтернативы металлические поверхности можно покрыть распылением или протереть легким маслом.

Если камин остается открытым, металлические поверхности должны поддерживаться выше точки росы за счет циркуляции теплого воздуха.

Узнайте больше об очистке котловой воды SUEZ и о том, как с ее помощью можно избежать коррозии котельной системы.

Рисунок 11-1. Упрощенная коррозионная ячейка для железа в воде.

Икс

Рисунок 11-2. Трубка котельной системы показывает строжку с высоким pH.

Икс

Рисунок 11-3.Коррозию щелочных отложений можно контролировать с помощью скоординированной программы фосфат / pH.

Икс

Рисунок 11-4. Скоординированная программа фосфатов / pH предотвращает образование щелочи и возникающую в результате коррозию.

Икс

Рисунок 11-5. Кислородная ямка трубы питательной воды котла.

Икс

Рисунок 11-6. Едкое коррозионное растрескивание под напряжением (охрупчивание) трубы котла. На микрофотографии видно межкристаллитное растрескивание.

Икс

Рисунок 11-7.Модель оксидных слоев на меди показывает толщину внешнего оксидного слоя.

Икс

Рисунок 11-8. Уровни кислорода, железа и меди в питательной воде резко снижаются при использовании материалов на основе гидрохинона вместо гидразина (данные получены во время пусков и экскурсий).

Икс

Рисунок 11-9. Выделение продуктов коррозии железа из углеродистой стали в питательную воду котлов.

Икс

Рисунок 11-10. Высокий или низкий pH котловой воды вызывает коррозию стали котла.

Икс

Рисунок 11-11. Среднее выделение меди как функция pH показывает оптимальный pH в диапазоне от 8,8 до 9,2 для различных сплавов на основе меди.

(Предоставлено Исследовательским институтом электроэнергетики.) Икс

Рисунок 11-12. Сравнение скоростей реакции катализированного сульфита и сульфита натрия с растворенным кислородом.

Икс

Рисунок 11-13. Отношение время / температура для 90% удаления кислорода гидразином при pH 9,5.

Икс

Рисунок 11-14.На причинно-следственной диаграмме коррозии котла показаны основные виды и причины коррозии.

Икс

Паровые аккумуляторы

| Спиракс Сарко

Расчет пароаккумулятора

Паровой аккумулятор в паровой системе дает увеличенную емкость. Правильная конструкция парового аккумулятора обеспечивает любой расход. Нет никаких теоретических ограничений на размер парового аккумулятора, но, конечно, практические соображения будут накладывать ограничения.

На практике объем пароаккумулятора основан на накоплении, необходимом для удовлетворения пикового спроса, с допустимым падением давления, при одновременной подаче чистого сухого пара с подходящей скоростью выпуска пара с поверхности воды. Пример 3.22.2, приведенный ниже, используется для расчета потенциальной паропроизводительности горизонтального парового аккумулятора.

Пример 3.22.2

Котел:

Максимальная продолжительная мощность = 5000 кг / ч

Нормальное рабочее давление = 10 бар изб. (Hf = 781 кДж / кг, из паровых таблиц)

Дифференциал переключения горелки = 1 бар (0.5 бар с каждой стороны от 10 бар изб.)

Заводские требования:

Максимальная мгновенная перегрузка = 12 000 кг / ч

Давление распределения = 5 бар изб.

Хотя максимальная мгновенная перегрузка составляет 12 000 кг / ч, для определения размера аккумулятора следует использовать среднее значение перегрузки.

Это предотвращает ненужный завышение размера гидроаккумулятора. Точно так же необходимо определить и использовать среднюю «непиковую» нагрузку при расчете размеров. Непиковая нагрузка — это любая нагрузка ниже MCR котла.

Определение среднего значения перегрузки и непиковой нагрузки

Есть три возможных метода определения средних нагрузок для существующей котельной:

  1. Предположительно, исходя из опыта.
  2. Для исследования существующих диаграмм паропроизводительности котла, чтобы установить средние нагрузки и периоды времени, в течение которых они возникают.
  3. Чтобы запрограммировать компьютер паромера для интегрирования паровой нагрузки в периоды перегрузки и непиковой нагрузки.

Способ 1 мог оказаться довольно безрассудным, если бы дорогой аккумулятор оказался слишком маленьким.

Однако, если котельная все еще находится на стадии проектирования, обоснованное предположение будет единственным вариантом. Знание проектировщика установки должно позволить дать разумную оценку максимальной нагрузки установки, разнообразия нагрузок и времени, в течение которого они возникают.

Метод 2 довольно прост в использовании и должен давать достаточно точный результат.

Метод 3 обеспечит наиболее точные результаты, а стоимость счетчика пара невелика по сравнению с общей стоимостью проекта гидроаккумулятора.

Следующая процедура показывает, как определить среднюю паровую нагрузку на основе существующей диаграммы, записывающей характер нагрузки. Процедура построена на рисунке 3.22.4, на котором показана схема потока для примера 3.22.2.

Из рисунка 3.22.4 видно, что непиковые нагрузки разделены на следующие средние нагрузки и периоды времени.Из этих данных можно определить среднюю избыточную нагрузку для каждого периода непиковой нагрузки.

Средний избыточный поток рассчитывается следующим образом:

1-я непиковая нагрузка

2-я непиковая нагрузка

Аналогичное упражнение выполняется для периодов перегрузки, показанных на Рисунке 3.22.4.

1-я перегрузка

2-я перегрузка

Необходимо выбрать расчетное давление гидроаккумулятора, и обычно выбирают давление на 1 бар выше, чем давление распределения. Это дает разумную паропроизводительность мгновенного испарения без чрезмерного увеличения PRV ниже по потоку.

В этом примере давление распределения составляет 5 бар изб., Поэтому расчетное давление в гидроаккумуляторе изначально можно принять равным 6 бар изб. (Примечание: масса воды берется при рабочем давлении котла).

На основании этой информации теперь можно определить размер аккумулятора.

Паровой аккумулятор:

Обратите внимание, что эти 2 797 кг пара мгновенного испарения будут выпущены за время, необходимое для падения давления.Если это был час, скорость пропаривания составляет 2 797 кг / ч; если бы это было более 30 минут, то скорость пропаривания была бы:

Если паровой аккумулятор подключен к котлу мощностью 5000 кг / ч и обеспечивает средний спрос в пределах своей мощности, комбинированные выходы котла и аккумулятора могут соответствовать средним условиям перегрузки 5 594 + 5 000 = 10 594 кг / ч. в течение 30 минут. Альтернативой является дополнительная комбинация котлов, способных производить 10 594 кг / ч в течение 30 минут с ранее отмеченными ограничениями.

Теперь можно проверить размер аккумулятора.

Цифры, использованные в примере 3.22.2, используются ниже для облегчения проверки.

Котел

Максимальная продолжительная мощность = 5000 кг / ч

Нормальное рабочее давление = 10 бар изб.

Заводские требования

Наибольшая средняя перегрузка = 10300 кг / ч в течение 30 минут каждые 95 минут

Давление = 5 бар изб.

Требуемый запас пара = 10 300 кг / ч — 5 000 кг / ч пара, подаваемого котлом

Требуемый запас пара = 5300 кг / ч

Однако пар требуется только в течение 30 минут каждый час, поэтому необходимое накопление пара должно составлять:

Количество воды, необходимое для выпуска 2 650 кг пара, зависит от доли пара мгновенного испарения, выделяемого из-за падения давления.

Это соответствует критерию наличия достаточного количества воды для производства необходимого количества пара мгновенного испарения. Видно, что емкость хранения 2 797 кг больше, чем требуется для хранения 2 650 кг пара.

Если паровой аккумулятор будет заряжаться котлом под давлением 10 бар изб. И выпускаться под давлением 6 бар изб. В установку, то долю пара мгновенного испарения можно рассчитать следующим образом:

Емкость судна больше 87,9 м³, поэтому судно удовлетворяет этому критерию.

С учетом размеров судна, приведенных ранее, площадь водной поверхности составляет приблизительно 20,53 м² при полной загрузке, что составляет 90% вместимости судна.

Максимальная скорость пропаривания из гидроаккумулятора составляет 5300 кг / ч, следовательно:

Эмпирические испытания показывают, что скорость, с которой сухой пар может выделяться с поверхности воды, является функцией давления. Рабочее приближение предполагает:

Максимальная скорость выпуска без уноса пара (кг / м² ч) = 220 x давление (бар абс. )

Паровой аккумулятор в Примере 3.22.2 работает при 6 бар изб. (7 бар абс.). Максимальная скорость выпуска без уноса пара составит:

220 x 7 бар a = 1 540 кг / м² ч

Это показано графически на Рисунке 3.22.5.

Пример при 258 кг / м² ч значительно ниже максимального значения, и можно ожидать наличия сухого пара. Если бы скорость выброса пара была слишком высокой, необходимо было бы рассмотреть разные диаметры и длины, дающие одинаковый объем емкости.

Следует подчеркнуть, что это всего лишь указание, и детали конструкции всегда должны быть переданы специализированным производителям.

Две разновидности электрических котлов с явными преимуществами | Lathrop Trotter

Электрические котлы обеспечивают надежную работу и эффективность, при этом они безопаснее и чище, чем другие типы котлов. Lathrop Trotter с гордостью предлагает электрические паровые и водогрейные котлы от Precision Boilers.

Электрокотлы бывают двух разновидностей: котлы погружные стойкие типа и котлы электродные . Эти два типа электрических котлов редко пересекаются в размерах котлов из-за производственных затрат и необходимого уровня контроля.

Погружные бойлеры стойкого типа

  • Доступны агрегаты в конфигурациях на 208, 240, 380, 415, 480 и 600 вольт
  • Все элементы полностью погружены в воду
  • Традиционная конструкция 200PSI или ниже для паровых и гидравлических котлов

Наши котлы элементного типа с плотностью ниже 200 фунтов на квадратный дюйм имеют элементы с фланцевым креплением на 4 болта.Это означает, что они могут быть удалены обычными ручными инструментами, в отличие от петель элементов связки, используемых конкурирующими котлами.

Для наших электрических котлов мощностью более 200 фунтов на квадратный дюйм мы используем тип пучка, чтобы обеспечить номинальное давление до 1750 фунтов на квадратный дюйм.

Электрические бойлеры сопротивления мощностью от 1 л.с. до 500 л.с. (10–5 000 кВт) как в электрических, так и в паровых котлах. Бойлеры сопротивления управляются с помощью контроллера ступенчатой ​​платы с пропорциональной последовательностью, связанного с контроллером температуры (HW Boiler) или контроллером давления (Steam Котел).

Каждый из этих электрических котлов имеет внутренние цепи, подключенные к контакторам элементов, которые включаются и отключаются с помощью платы ступенчатого управления, в зависимости от входа на контроллере котла. Шаговая карта будет задействовать выбранный банк элементов с равномерной загрузкой, давая при этом временную задержку, чтобы не перегружать отдельные элементы больше, чем другие. Наша технология «первого включения / выключения» означает, что пошаговая карта задействует следующий ступенчатый контур элемента, если котел отключен по порядку. Это обеспечивает равномерный износ элементов с течением времени.

Электрокотлы электродного типа

  • Диапазон паропроизводительности 2700–167 000 л.с. / час
  • Рабочие условия 100-400 фунтов на квадратный дюйм
  • Может использоваться только в условиях высокого напряжения, 4160 В, 6,9 кВ и 13,2 кВ
  • Банка 80 л. с. HP (800Kw-50,000KW)

Электрокотлы электродного типа предлагаются только в качестве опции парового котла. Ассортимент этих котлов подходит для большинства паровых котлов высокого давления. В такой конструкции электроды свешиваются над уровнем воды котла.Когда системе требуется пар, один или несколько насосов с приводом от частотно-регулируемого привода нагнетают котловую воду из резервуара вверх через паровое сопло и распыляют на электроды под напряжением, немедленно превращаясь в пар.

При использовании частотно-регулируемого привода для управления мощностью электродные котлы настраиваются на 100% диапазон регулирования. (См. Диаграмму ниже.) Эти котлы не могут перейти в состояние низкого уровня воды — когда вода не достигает коллектора форсунки, она не производит пар, и, таким образом, котел и система защищены.

Готовы обсудить ваши потребности в котле? Свяжитесь с Lathrop Trotter сегодня!

Есть вопросы? Ваш инженер по продажам Lathrop Trotter может помочь! Свяжитесь с нами

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98. 5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут снизить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа каждый год, если вы отапливаете природным газом, или 2,5 тонны, если отапливаете нефть.

Если ваша печь или котел старые, изношенные, неэффективные или значительно крупногабаритные, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки рекомендуется сначала повысить энергоэффективность вашего дома, добавив теплоизоляцию и / или новые энергоэффективные окна, а затем попросить подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему.В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания. Однако имейте в виду, что агрегаты с более высокой эффективностью будут иметь меньшие выбросы, чем агрегаты с диапазоном 80%.

Укажите герметичную топку для сжигания или котел, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выходить непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха.Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не создают риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными камерами сгорания, обратный отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Жертвенный анод: что это такое? Когда вы должны его заменить?

Жертвенный анод: что это такое? Когда вы должны его заменить? — HydroSolution

Для какого продукта вы хотите получить ценовое предложение?

(Если вы хотите получить расценки на более чем один продукт, вы должны отправить запрос для каждого.)

Закрыть

Руководство и советы

Сменный анод — важный компонент вашего водонагревателя.Это длинный металлический стержень из магния или алюминия, который проходит через внутреннюю часть резервуара.

Он притягивает частицы железа, известняка или других минералов, присутствующих в воде, в результате электрохимического процесса и разъедает на месте резервуара. Другими словами, он «жертвует» собой, чтобы продлить срок службы водонагревателя.

Большинство производителей водонагревателей рекомендуют проверять состояние расходуемого анода каждые от одного (1) до трех (3) лет и заменять его, когда он израсходован более чем на 50%. Это особенно актуально, если у вас жесткая вода или вы используете смягчитель воды.

Но осторожно! В некоторых случаях замена анодного стержня водонагревателя самостоятельно может привести к аннулированию гарантии на устройство. Перед выполнением этой операции ознакомьтесь с условиями гарантии или проконсультируйтесь с поставщиком.


Где найти новый анод для водонагревателя?

Вы можете легко найти сменные анодные стержни для стандартных моделей водонагревателей в хозяйственных магазинах или супермаркетах.Алюминиевые анодные стержни являются наиболее распространенным типом, и их средняя цена варьируется от 20 до 40 долларов. Убедитесь, что вы записали модель вашего водонагревателя и размер резервуара (в галлонах) перед покупкой анодного стержня.

Возможно, потребуется специальный заказ для компактных водонагревателей или водонагревателей, объем которых превышает 60 галлонов.


Как проверить состояние расходуемого анода?

  1. Поскольку расходуемый анод погружен в резервуар, вам необходимо слить воду из водонагревателя, чтобы проверить его состояние.
  2. В зависимости от модели вам придется либо частично слить воду, либо полностью опорожнить водонагреватель. Перед тем, как начать, убедитесь, что вы знаете, как выполнять процесс слива. Затем выполните следующие действия:
  3. Сначала выключите питание водонагревателя.
  4. Обратитесь к руководству производителя, чтобы найти анодный стержень. Его расположение зависит от вашей модели водонагревателя. К большинству из них можно получить доступ через верхнюю часть устройства, скрытую под пластиковой крышкой. Возможно, вам придется удалить изоляционный материал, чтобы добраться до него.
  5. Слейте воду из бака хотя бы частично.
  6. Удалите корродированный анодный стержень с помощью торцевого ключа на 1 1/16 дюйма. На этом этапе рекомендуется надевать рабочие перчатки, так как стержень может быть горячим. Прежде чем освободить изношенный анод, сначала следует ожидать некоторого сопротивления.
  7. Установите новый анод и перезапустите водонагреватель, завершив процесс слива.

Если у вас есть вопросы или опасения относительно замены расходуемого анода, свяжитесь с нами.Мы здесь, чтобы помочь!

1 GIANT Inc., Бытовой водонагреватель: Руководство владельца — Инструкции по установке и эксплуатации (стр. 10)

УЗНАЙТЕ НАШИ ИНДИВИДУАЛЬНЫЕ ПРЕДЛОЖЕНИЯ

Подключение котла vaillant Это газ стоит целое состояние. 3 Установка подключения горячей и холодной воды. Возможная причина. В ecoTEC 65kW используется регулировка газового клапана для автоматической оптимизации подачи тепла и горячей воды в соответствии с требованиями системы.Это означает, что, если вам нужен комбинированный, системный или обычный котел, ecoTEC Plus станет вариантом. 30 фунтов стерлингов. Ремонт котлов поломки котлов обслуживание котлов инженер центрального отопления ремонт отопления котлы Worcester котлы vaillant идеальный котел котел keston potterton baxi biasi утечка воды аварийные сантехники 24 часа сантехник газовый инженер инженер котла протекает водопроводная труба лопнувшие трубы сломанные трубы сливные краны шаровые краны промывочный газ если ваш Котел Vaillant в настоящее время показывает код неисправности, которого нет на этой странице, вы можете найти дополнительную информацию на веб-сайте Vaillant. В приложении Tado все отображается как «подключено», а белый светодиод на комплекте расширения медленно горит. Узнайте, как решить проблему с котлом Vaillant, с помощью нашего списка кодов неисправностей и того, на что указывает каждый из них. Если у вас две ванные комнаты и горячая вода используется одновременно, Vaillant Ecotec Plus 832 обеспечит вам достойный уровень. Ваш Vaillant ecoTEC pro — это настенный высокоэффективный газовый котел, который вырабатывает тепло для отопление и / или производство горячей воды. Когда дело доходит до ремонта вашей системы центрального отопления, ВСЕГДА нанимайте зарегистрированного инженера Gas Safe.Мой котел Vaillant EcoTech подключен к термостату Vaillant 350f. Если вы приехали сюда из-за того, что ваш котел сломался и вам нужно… Комбинированный котел Vaillant 28 KW Pro — это агрегат, способный питать как отопление, так и горячую воду без дополнительных накопителей. Купить соединительную трубку Vaillant 022743 — £ 29. Vaillant 179032 Соединительный элемент | Цена от 19 фунтов. Группа Vaillant не несет ответственности за использование такой информации, упущения или последующие убытки или ущерб.S2 управляет радиаторами, S3 регулирует теплый пол. В новой модели используется электронная система смешивания воздуха и газа, и она работает с оптимальной модуляцией. Vaillant — немецкая компания, известная своими стандартами качества и послепродажным обслуживанием. Vaillant ecoTEC Plus 832 имеет класс ErP A по эффективности с 89. Группа Vaillant имеет штаб-квартиру в Германии и работает в 60 странах с более чем 30 миллионами Vaillant Ecotec Pro и Turbomax Pro, а для системных котлов требуются механизмы внешнего контура наполнения. .Закрыто для дальнейших ответов. Если вы ищете лучший пароконвектомат от Vaillant, прочтите наш раздел обзора, чтобы узнать больше о различных моделях компании. Нагнетатели котлов Vaillant Turbotec — 0020020008. На буклете Myson показаны два метода: a. Комбинированный котел 825 Ecotec Plus от Vaillant поставляется с 7-летней гарантией на запчасти и работу, если установщик использует предварительную схему Vaillant. Vaillant Group оставляет за собой право изменять, обновлять или отзывать любую информацию. Мой друг-сантехник попросил некоторую помощь в подключении системного котла Vaillant Ecotec в конфигурации S-плана.Рекламные ссылки; миккиг. Код отображается на передней панели котла и отменяет любую другую функцию котла. Он несовместим с opentherm, но вы можете использовать Vsmart ebus control, если специальный центр коммутации Vaillant установлен на s-plan или y -plan. Их международная репутация основана на… ИНСТРУКЦИИ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ TURBOmax Plus 824/2 E, 828/2 E Комбинированные котлы с принудительной вентиляцией, подвесные, закрытые, THERMOcompact 615/2 E, 620/2 E, 624/2 E, 628/2 E 15 ноября 2021 г. дома с повышенным спросом на горячую воду.Котел Vaillant не имеет дисплея и не греет воду. Вы найдете журнал Benchmark на последней странице этого руководства. Этот цикл выше необходимо удалить, чтобы установить Hive. Все наши приборы должны быть установлены. 01 Каждый Без НДС 87 фунтов стерлингов. Мне посоветовали установить системный котел Vaillant ecoTec plus 637 с косвенным баком gledhill 250 л. Коммерческие котлы Vaillant оснащены высокоэффективным теплообменником из нержавеющей стали и полностью регулируемой горелкой с низким уровнем выбросов NOx, которая автоматически регулирует тепловую мощность в соответствии с потребностями.В Mr Engineers мы относимся к каждому клиенту с величайшим уважением, которого он действительно заслуживает. В последнее время термостат постоянно сообщает об ошибке «Ошибка связи, не удалось подключиться к генератору отопления», как на изображении здесь: Следующие модели котлов, в основном Vaillant и Worcester Bosch, способны неофициально. Он предложил выключить котел и стат вместе, а затем снова включить вместе, чтобы восстановить связь. на другой терминал ничего не нужно, только поставка L / N / E от FCU.Обсуждение в разделе «Сантехника и центральное отопление» начато Teahead, 22 августа. Re: Помощь с подключением котлов Vaillant! переключить L с программатора на стат. Пока утечка не будет устранена, проблема будет повторяться. от запчастей прямого нагрева. Рейтинг 3%. 22 код неисправности. При ближайшем рассмотрении были и другие проблемы. В модуле Vaillant я отключил большинство функций, таких как датчик наружной температуры и внутренние датчики. Купите соединение Vaillant 0020140559 (композитное) в компании Direct Heating Spares.Есть терминал RT для вызова на отопление, но непонятно, как его можно разделить на горячую воду и отопление. Vaillant 087310 Соединительный элемент Изготовлен Vaillant и имеет номер детали Vaillant 087310 Мы стремимся быть самым дешевым и простым поставщиком запасных частей и запчастей Vaillant в Интернете. Компания Heatxchange является поставщиком ПОДЛИННЫХ деталей и запасных частей Vaillant. Этот соединительный элемент подходит для различных котлов Vaillant и доступен в доставка на следующий день Улей с установкой vaillant ecotec plus 824 als веб-страница проводка 637 форумов diynot установка комплекта расширения на ecotech 831 tado community котел 40 лучших коллекций руководство stephan fuchs combi 2-х зонная система отопления сантехника схема сети исправить форум термостат гнездо 3-го поколения и я требуется подключить honeywell cmt927 room stat программатор 937 почему… Vaillant Corp. Котел Vaillant ecoTEC Plus 832 предлагает мощность центрального отопления двадцать четыре целых четыре десятых киловатта и мощность горячей воды 30 киловатт. Комбинированный газовый котел ecoTEC Plus 838 ErP входит в линейку высокоэффективных комбинированных газовых котлов ecoTEC Plus от Vaillant. thermoCOMPACT 615/2 E 620/2 E 624/2 E 5 сентября 2011 г. Есть все шансы, что это соединение должно работать. №1. «Неисправен датчик давления воды и / или насос, воздух в системе отопления, слишком низкое давление в котле; подключите внешний расширительный бак для возврата.Чтобы упростить выбор между этими ведущими производителями котлов, мы сравним основные характеристики их лучших комбинированных котлов: Worcester Greenstar 8000 Life и Vaillant ecoTEC Plus. Неисправность Vaillant F61 обычно связана с газовым клапаном или подключением к печатной плате, и мы также включаем перечень вопросов и ответов и, при необходимости, услуги. Код неисправности Vaillant F61 для газового клапана котла к печатной плате. Вопросы и ответы. аварийный ремонт котлов. 75 Код неисправности — Специалист по обслуживанию котлов Vaillant.Котел в порядке, но не слушает, какие команды ему подает термостат. Печатная плата вашего котла предназначена для контроля нескольких различных датчиков, чтобы они могли их определять. Как и большинство комбинированных котлов, Vaillant ecoTEC Plus 825 имеет стандартную панель управления отоплением, установленную на передней части котла, скрытую откидной крышкой. Компания Vaillant полностью модернизировала газовый конденсационный котел ecoTEC plus: новый ecoTEC plus в стандартной комплектации оснащен самоадаптирующимся регулятором горения IoniDetect.Кроме того, котел имеет диапазон тепловой мощности. 3 Присоединения к котлу 1 Компрессионный штуцер (поток отопительной системы) 2 Сервисный клапан (поток отопительной системы) 3 Подключение ГВС 4 Компрессорный штуцер (газ) 5 Сервисный вентиль газа (входит в комплект поставки котла) 6 Подключение холодной воды с запорным устройством клапан 7 Сервисный клапан (возврат из системы отопления) 8 Компрессионный штуцер (возврат из системы отопления) 3. Vaillant Other Heating, Cooling & Air. Тепловая мощность (кВт) Vaillant F75 Boiler Fault.Поле поиска Для поиска по GC Нет, вы можете заключить в речевые знаки, например, «41-xxx-xx», или вы можете ввести комбинацию, например, «41 567». Вышла новая линейка комбинированных котлов VALLIANT с новой схемой подключения проводов. Подключение проводки Vaillant EcoTEC Flow Senor 991 5 Это видео только для зарегистрированных пользователей. Котел представляет собой конденсационный котел Vaillant с открытым воздухом ecoTEC plus. Системные котлы находятся где-то между комбинированными и обычными котлами с точки зрения их работы, а когда дело доходит до Vaillant или Glow-worm, мы считаем, что системный котел Vaillant ecoTEC Plus является лучшим вариантом, спасибо к теплообменнику из нержавеющей стали, различной мощности и… Г-н Инженеры Наша команда — это сертифицированные и лицензированные инженеры по газобезопасности, готовые предоставить вам все типы сертификатов безопасности домовладельца в Лондоне и районе M25 для бытовых нужд.Устройство шлюза устанавливает соединение WLAN с Интернетом через ваш беспроводной интернет-маршрутизатор. Подключение 1 — это ваш постоянный провод, который входит в ваш котел, затем провод подключения 10 к 3 или 4 на вашем котле. 30 отл. Любые соединения в системе отопления (соединения трубопроводов, соединения с котлом и т. Д.). Хотя низкое давление в системе указано как потенциальная неисправность, связанная с кодом неисправности F83, на данном этапе, согласно электрической схеме Salus TC100 (загруженной), Термостаты (или в данном случае соединение включения нагрева) затем будут подключены к локальному клапану с электроприводом центрального отопления, который, обнаружив запрос тепла, сработает и, в свою очередь, запустит котел через подключенный провод котла под напряжением, который проходит к Котел Vaillant.Сопутствующие товары для Vaillant ecoMAX 665. Автоматическая система помощи при продувке и алюминиевый теплообменник с высокими техническими характеристиками делают установку легкой. Ecotec plus — это флагманская линейка продуктов премиум-класса, производимая Vaillant. После того, как вы загрузили руководство, дважды щелкните загрузку, чтобы открыть руководство, если вы хотите сохранить загрузку, щелкните правой кнопкой мыши. 90 искл. У меня нет инструкции по эксплуатации, и я не могу найти ее в сети ни на одном из… В квартире моей дочери стоит комбинированный котел Vaillant Turbomax Plus 828E.Если нет, просто очистите и заново запустите единицы. Поиск запчастей и руководство по обслуживанию. Для масляного котла Vaillant F70-W-50 PP коллектор и обратка на котле корродированы и протекают. Как… Установка и обслуживание ecoTEC plus 5 1. Установщики, утвержденные компанией Vaillant. Окрашенный стальной корпус с латунным соединением — двойная шкала (фунт / кв. Дюйм. 00 каждая, включая НДС. Стандартный комплект горизонтального дымохода Vaillant ErP 100×725 м, £ 73. Проверьте, плотно ли установлены электрические разъемные соединения и другие электрические соединения, и при необходимости исправьте их.Засорение внутри котла или системы. Вы также можете найти руководство по устранению неполадок на веб-сайте, но если вам нужна дополнительная помощь в решении каких-либо проблем, мы рекомендуем вам связаться с Vaillant или квалифицированным инженером, зарегистрированным в Gas Safe. ствол, 21 ноя 2017. Просмотр продукта. Рейтинг ErP (энергоэффективность) A (89. слишком быстро: насос заблокирован, недостаточная мощность насоса, воздух в продукте, давление в системе слишком низкое, обратный клапан заблокирован / неправильно. Котел Vaillant может быть отличным вариантом для домовладельцев, ищущих стоимость -эффективный, но действенный способ отопления дома, в то время как котлы Worcester Bosch известны своей надежностью, качеством и эффективностью.Комбинированные котлы vaillant, аккредитованные установки vaillant. Использование упомянутых адаптеров может привести к аннулированию гарантии. Котел может быть установлен в шкафу и других компактных помещениях с помощью дымохода до 10 метров. Категория Проверить герметичность газового соединения (10) с помощью. Диапазон модуляции от 20 до 100%. Детали относятся к версиям комбинированного котла и системного котла, но не к версиям только для нагрева, у которых другой номер детали. Миссия по поиску неисправностей по ремонту F65 на вашем бойлере Vaillant включает в себя: проблему с электричеством в сети; проблема с входным напряжением.Узнайте цены на устранение неисправности Vaillant F75 VR65 или VR66 используются для соединения различных устройств для взаимодействия с котлом Vaillant. 7 Benchmark i Vaillant Ltd. Эти проблемы, как правило, связаны с плохими внутренними электрическими соединениями или сбоями в системной электронике. Обеспечит ли сброс временного исправления кода ошибки F65. Проблема проектирования системы. Благодаря непрерывной модуляции и реальному контролю горения с помощью мультисенсорной системы они достигают высокой эффективности при минимальных выбросах.Проверьте все радиаторы, полотенцесушители, трубы и сам бойлер на предмет утечки. 2 Патрубки котла Обозначения: 1 Обратный трубопровод системы отопления (патрубок 22 мм) 2 Подключение холодной воды с запорным вентилем (патрубок 15 мм) 3 Подключение газа (патрубок 22 мм) 4 Подсоединение горячей воды (патрубок 15 мм) 5 Подача системы отопления (22 мм хвостовик) 6 Выход дымохода (дымоход 100 мм с револьверной головкой) 7 Подвесной кронштейн Рис. Добро пожаловать в раздел с кодами неисправностей на этом сайте. 50,3%) Размер (ВxШxГ в мм) 720x440x372. только квалифицированными монтажниками, которые будут.Vaillant ecoTEC — замечательный котел. У Viessmann также есть приложение для своего ассортимента Vitotronic, хотя следует отметить, что инструкции для пользователя на их веб-сайте не для слабонервных! Неудивительно, что повреждение водой является распространенной проблемой в котлах, и возможно, что проводка и соединения между датчиком, печатной платой и насосом были повреждены из-за конденсации. Доля. 2. НДС | Круглосуточная доставка оригинальных запчастей для котлов от производителя | 30-дневная гарантия возврата денег. Схемы котлов, запасные части и руководство пользователя для Vaillant Ecotec Plus 831 VUW 316 / 3-5 R1 2005-2011 (08 Connection Parts R1 (Hydroblock)) | Круглосуточная доставка оригинальных запчастей для котлов от производителя | 30-дневная гарантия возврата денег vaillant инструкция по установке таймера котла.Котлы V aillant возникли как семейный бизнес почти 140 лет назад. Vaillant продолжил лидировать в разработке и производстве систем отопления и горячего водоснабжения. Местный специалист по котлам Vaillant Позвоните сейчас по телефону 0333 335 5609 БЫСТРАЯ ДИАГНОСТИКА Специалисты по ремонту котлов Vaillant готовы предоставить вам отличный ремонт котлов, установку котлов, обслуживание котлов и все другие сантехнические и отопительные услуги. Затем убедитесь, что конечный ресивер и термостат обмениваются данными.Я хочу воспользоваться преимуществами регулирования котла через ebus, и мой 10-летний Vaillant EcoTEC 428 — это труба утечки конденсата Vaillant ECOTEC Pro 28. 2. Беспотенциальное переключение низкого напряжения и b. 5:… Соединительная трубка Vaillant 0020068957. Vaillant ltd. Всего два провода. Давление воды в пароконвектомате не такое высокое, как в других системах … Есть ли другие варианты в ассортименте Vaillant ecoTEC Plus? Альтернативный вариант — модель на 48 кВт, которая хоть и ниже, чем агрегат на 64 кВт, но все же является мощным котлом.Хотя невозможно полностью предотвратить поломку котла или отображение кода неисправности, есть способы, которые помогут снизить вероятность. Пользуясь такими же качественными характеристиками, как и. Могли быть куплены неисправными на момент покупки. Электродвигатель переключающего клапана может заедать или перестать работать, его можно заменить без корпуса клапана. 1924 г. /… Не работает беспроводной термостат Vaillant. Соединительная труба Vaillant Ecotec 0020068957 для теплообменника Original.Схемы котлов, запчасти и руководство пользователя для Vaillant Ecotec VU 466 / 4-5 (08 Соединительные детали) | Круглосуточная доставка оригинальных запчастей для котлов от производителя | 30-дневная гарантия возврата денег. Если вы найдете его, посмотрите, сможете ли вы исправить его, затянув стыки или соединения. Похожие видео Для онлайн-курсов по ремонту котлов Страна: Посмотрите на маленькую петлю красного провода на клеммах 24 В RT (комнатный термостат), удалите ее и подключите две клеммы, откуда она пришла, к COM и NO, неважно, в какую сторону они идут.Я поговорил со службой технической поддержки домовладельцев Vaillant, и он сказал, что никогда не сталкивался с тем, что Wi-Fi мешает работе котла / статической связи. Некоторые котлы, такие как Этот стационарный нетелескопический горизонтальный дымоход для всех котлов Vaillant ecoTEC используется для прокладки дымохода через стену сзади, слева или справа от котла. Сервис, которого вы ожидаете от надежной британской компании. Первичный теплообменник имеется во всех котлах, использующий тепло от горелки для повышения температуры воды в системе, в то время как вторичный теплообменник присутствует только в combis и Vaillant 022743 Соединительная трубка Изготовлена ​​Vaillant и имеет номер детали Vaillant 022743 We стремясь быть самым дешевым и простым поставщиком запчастей и запчастей Vaillant в Интернете, Heatxchange являются поставщиками ПОДЛИННЫХ запчастей Vaillant, и запасные части этой соединительной трубки подходят для различных котлов Vaillant и доступны с доставкой на следующий день Код неисправности F.Чисто плохой дизайн Вопрос — у меня котел vaillant с выносным радиоконтроллером; — 2G. Выбор правильного аксессуара важен и будет зависеть от устанавливаемого или обслуживаемого котла и системы, а это означает, что доступен широкий спектр встроенных компонентов и принадлежностей Vaillant, отвечающих любым требованиям. Разработанный для гармоничной работы со всеми котлами Vaillant, возможность простого подключения vSMART гарантирует, что ваш котел будет работать с максимальной производительностью, всегда поддерживая оптимальную эффективность.Проверьте электрические цепи, проверив короткое замыкание, целостность заземления и сопротивление заземлению. Лучшая производительность, контроль и эффективность котла | Полная совместимость с нашим регулятором нагрева vSMART ™ для оптимальной производительности и управления через приложение для смартфона | Экологичность и возможность вторичной переработки на 85% | Собран вручную на нашем отмеченном наградами заводе в Дербишире | 5 лет гарантии в стандартной комплектации, 7 лет доступны при заказе установщика Vaillant Advance или 10 лет, когда… Из всех кодов неисправностей котлов Vaillant, F75 является одним из наиболее распространенных для всех типов котлов, и обычно это быстро и легко исправить, чтобы ваш котел снова заработал.Водопроводный инвентарь a… Эти манометры, предназначенные для использования с котлами, имеют двойную шкалу, которая отображает давление в фунтах на кв. Дюйм и футах водяного столба, а температуру — в ° F / ° C. Меня вызвали, так как в бойлере было низкое давление и он подходил к модели F. Первичный теплообменник присутствует во всех котлах, использующий тепло от горелки для повышения температуры воды в системе при недавно установленном (сентябрь 2020) от Tado V3 + к Vaillant ecoTEC Plus 838 с помощью проводного подключения eBus от термостата прямо к котлу.Vaillant ecoTEC plus распознает тип газа и автоматически компенсирует колебания качества газа. Нужно ли мне перезагружать котел Vaillant после выхода F83? Инженер по газобезопасности перезагрузит ваш котел после решения проблемы. Считаете, что интегральное управление Vaillant сбивает с толку? Вот небольшой учебник по настройке комбинированного котла Vaillant. Разработанный для гармоничной работы со всеми котлами Vaillant, возможность простого подключения vSMART гарантирует, что ваш котел будет работать с максимальной производительностью, всегда поддерживая оптимальную эффективность.Стандартные водонагреватели Vaillant для дома. Проверить батарейки в термостате. Я хочу иметь возможность вызывать 65 градусов для накопителя воды и 40 градусов для отопления (пол с удаленными смесителями / коллекторами). Эти коды помогают инженерам быстро диагностировать неисправности в ассортименте Ecotec, сокращая затраты и время на ремонт. существующая национальная и / или местная установка. От 62 до 54 фунтов стерлингов. Котлы Vaillant. Мы используем файлы cookie, чтобы вам было удобнее. 230v остался без ссылки. Попробуйте заменить батарейки, а затем включите обогрев.Соединительная трубка 0020068956 для теплообменника, совместимого с Vaillant Ecotec. Нужно ли мне перезагружать котел Vaillant после выхода F72? Как только неисправность будет устранена, котлу потребуется перезагрузить, чтобы он снова заработал. в соответствии с вашими потребностями. Самая частая причина низкого давления в бойлере — утечка где-то в вашей системе центрального отопления. 66 Купить соединительный элемент Vaillant 509143, компл. Также рассматриваются беспотенциальные контакты и причины, по которым нельзя подключать сетевое напряжение. Купите соединение Vaillant 081088 в компании Direct Heating Spares.Поскольку термостат работает в беспроводном режиме, единственным источником питания для него являются батарейки, и они не работают вечно. Ослабленные, поврежденные или поврежденные водой соединения к печатной плате и от нее. Могут быть подключены следующие компоненты — 3-ходовой клапан среднего положения 230 В — термостат баллона 230 В или альтернативно — 2 x 230 В 2-ходовых зонных клапана — термостат баллона 230 В При установке баллона Vaillant uniSTOR датчик NTC VR 10, поставляемый с VR 65, может использоваться вместо цилиндрического термостата на 230 В. Это означает, что это высокопроизводительный котел, который невероятно эффективен.Коды неисправностей Vaillant. 1: Отсутствие газа, неисправность системы зажигания или дымохода, или вам может потребоваться отрегулировать газовый клапан или заменить неисправный электродный провод. Реально этот котел подойдет для вашего дома, если у вас до трех спален и двух ванных комнат с установленной душевой кабиной. Сортировать по цене По возрастающей цене по убыванию цены. Трубка для конденсата, очевидно, входит в вентиляционную трубу с другой стороны гипсовой панели, а вентиляционная труба идет вверх и сквозь … Многофункциональная система ecoTEC plus сконцентрировала тепловую мощность всего на 0,32 м² площади стены.Каталожный номер Vaillant 22743. Котел очень легко установить для квалифицированного установщика. Серия высокоэффективных котлов Vaillant ecoTEC plus сочетает в себе фантастический уровень эффективности, высокую производительность и удобство использования. Они как бы прикручены к котлу с помощью фланца. Наше руководство предоставит вам информацию и инструкции, необходимые для определения причины неисправности вашего котла. Этот простой в установке комплект состоит из вставных соединений и бойлера Vaillant, который не реагирует на работу комнатного термостата salus 500rf.24. Я знаком с планом S, но не могу понять, как это сделать с этим котлом, и руководство Vaillant, хотя и очень хорошее по газу, немного не хватает электричества… Котел требует LNE от центра коммутации, без проблем . Необходимое ограничение предусмотрено в штуцере дымохода для этих котлов. Комментарии. Первоначально слесарь сказал, что от счетчика через кухню к шкафу в гостиной, где стоит котел, необходимо будет протянуть 22-миллиметровую газовую трубу. 13 фунтов стерлингов. Сортировать по алфавиту от А до Я Я до А.Или HIVE, Nest или любые другие элементы управления 230 В работают через 230 В. Закажите онлайн в Screwfix. Коммерческий котел Vaillant ecoTEC 80kW Настенный обычный коммерческий котел. 2 — Регулирующая мощность 24 кВт. Настенный монтаж, внутри помещения 720 мм в высоту, 440 мм в ширину и 335 мм в глубину. Герметичный дымоход. Сделано в Германии. Гарантия: 5 Но я полагаю, что потребности в подключении будут такими же, как только вы удалите старый термостат. В режиме отопления котел нагревает горячую воду и отправляет ее через радиаторы или теплые полы вашего дома (отопительный контур).Сверхтихая работа, небольшая занимаемая площадь и полная гибкость размещения (с вариантами верхнего и заднего дымохода). Первичный контур присутствует почти во всех котлах и позволяет передавать тепло от горелки воде в системе. Таймер работает вместе со всеми комбинированными моделями ecoTEC и обеспечивает базовое управление котлом, позволяя вам просто настроить программу отопления для включения / выключения в соответствии с вашими потребностями в течение 24-часового периода. Котировки котлов. Из всех неисправностей котлов Vaillant, с которыми мы сталкиваемся, код неисправности F75 является наиболее распространенным.В информационном пакете вы найдете журнал тестов. нет VR61 — это интеллектуальный центр коммутации для использования только с погодозависимыми компенсаторами VRC / VRCf и цилиндрами Vaillant, который может использоваться для подключения горячей воды и двух зон центрального отопления с независимыми настройками времени и температуры. Шаг 1. 00 Прерывание: Датчик расхода. для комбинированного котла. Cinnaminson, NJ 08077. — 4. Разъяснение кодов неисправностей Vaillant. Котел на фото стоит на стене, отделяющей мое двухквартирное бунгало от соседского.Инструкции по установке приемника термостата показывают, что разъемы «N» и «L» на приемнике должны быть подключены к источнику питания, а разъемы «A» и «C» должны быть подключены к «1» и… F. Неисправность жгута проводов или неисправность соединения между термистором и основной печатной платой Группа Vaillant не несет ответственности за использование такой информации, упущения или последующие потери или повреждения. На главную> Отопление и охлаждение> Котлы> Газовые котлы> Vaillant ecoTEC Plus 424 Газовый котел с открытым воздухом 24 кВт ErP.Консультации по поломке котла; Котел не работает Привет — я планирую электромонтаж системного котла Vaillant 637. Эти компактные котлы — отличное решение для проектов с ограниченным пространством для работы, особенно как спереди, так и сбоку. Как только у вас будет прошивка, сконфигурируйте свой интеллектуальный термостат в соответствии со стандартным Vaillant eBus D07 на страницах с 17 по 19 (прикрепленный PDF-файл). обновлен до 64. В настоящее время на прошлой неделе установлены Extension Kit (3+) и 8 SRT, которые прекрасно работают в «релейном режиме», то есть просто заменяя управление отоплением и горячей водой, переключенные на каждый 2-портовый клапан в моей системе S-Plan. .Если ваш котел имеет соединение OpenTherm, вы можете подключить управление, совместимое с OpenTherm. 4 Подключение подающей линии отопления и отопления Котлы представляют собой устройства с очень высоким КПД. Согласно Vaillant, код неисправности F67 связан с ошибкой сигнала на главной плате. Газовый котел Vaillant ecoTEC Plus 424 с открытыми вентиляционными отверстиями мощностью 24 кВт поставляется со стандартной двухлетней гарантией, которая может быть увеличена до пятилетней гарантии при регистрации установщиком Vaillant Advance. Коды неисправностей котлов Vaillant Коды неисправностей котлов Vaillant Если у вас появляются коды неисправностей котлов Vaillant, и вы не знаете, как их устранить, свяжитесь с нами и попросите инженера позвонить, устранить неисправности и снова запустить котел.Vaillant vSMART Combi Control Pack 0020223154 Новый Vaillant vSMART совместим со всеми бытовыми котлами ecoTEC с подключением через шину ebus. Котел не получает правильный сигнал пламени. Это относится ко всем моделям комбинированных и системных котлов Ecotec… Комбинированные (или комбинированные) котлы — это котлы, в которых газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Когда дистанционный беспроводной термостат теряет связь с котлом (Vaillant ecotec), по умолчанию котел просто нагревается настолько, насколько позволяет термостат температуры воды, установленный на котле.13 код неисправности на котле Vaillant скорее всего из-за короткого замыкания в датчике цилиндра actoSTOR. Вы правильно настроили термостат (в том числе установили галочку для «EK». Клемма № 4 на печатной плате: должна ли она быть без напряжения, т.е. подключена под напряжением для котла, поскольку эта клемма имеет отрицательное напряжение при проверке с помощью счетчика. 12v один подключен, так что я предполагаю, что это то, что используется в данный момент. Невозможно найти какую-либо полезную информацию где-либо. Сегодня, когда наружная температура была 9 градусов, внутри моего дома поднялась до 30 градусов.Выходная мощность 80, 100 и 120 кВт. Эта соединительная трубка является официальной частью Vaillant и предназначена для использования в теплообменнике котлов ecoTEC VU (конденсационный), ecoTEC VUW (конденсационный) и ecoTEC VUI (конденсационный). Если печатная плата неисправна и вашему котлу больше нескольких лет, скорее всего, будет более экономичным вложить средства в новый котел, а не на замену печатной платы. 24 £ 5. Это снижает потребление энергии и выбросы, а также. Котел имеет код состояния, который может проверить установщик газовой безопасности.Диаметр газового патрубка котла составляет 15 мм, но я понимаю, что согласно строительным нормам он должен быть установлен на газовой трубе диаметром 22 мм в пределах одного метра от котла. 1. Независимо от того, какой тип котла нужен вашему дому, вы можете получить выгоду от мощности и эффективности, которые дает котел Vaillant, ecoTEC Plus. Первичный теплообменник имеется во всех котлах, использующих тепло от горелки для повышения температуры, как указано на схемах котлов, запасных частях и руководствах пользователя для Vaillant Ecomax 835E VUW 356-C 2002-2008 (08 Соединительные детали) | Круглосуточная доставка оригинальных запчастей для котлов от производителя | 30-дневная гарантия возврата денег.Вы знаете, как это бывает, так же подключено так много старых моделей, даже не взглянув на книгу (DOOOH!). Такие же клеммы для подключения на печатной плате, всего 2 продукта. поддержать инициативу Benchmark. Вероятно, это причина того, что вода была внизу (вероятно, спереди) котла, поскольку вода может просочиться через шпиндель переключающего клапана, поскольку у Vaillant есть vSmart, у Worcester Bosch есть Wave и т. Д. Таким образом, в настройке вашей системы вы будете использовать не соединение OpenTherm Drayton Wiser, а коммутируемую живую систему с использованием Drayton Wiser Kit 3 (3-канальный приемник, 2 зоны нагрева, 1 зона Приложение Vaillant vSMART для управления отоплением позволяет вам полностью контролировать свой обогрев в любое время и в любом месте со своего смартфона.У нас на складе более 20 000 наименований, которые будут доступны на следующий день. Это британский котел, которому около 2 лет. поз. 3 VAILLANT ECOTEC PRO 24 28 СОЕДИНИТЕЛЬ РАСШИРИТЕЛЬНОЙ ТРУБКИ К НАСОСУ 0020025045 3 — VAILLANT ECOTEC PRO 24 28 СОЕДИНИТЕЛЬНАЯ ТРУБКА РАСШИРИТЕЛЬНОЙ СУДНА К НАСОСУ 0020025045. 10 Короткое замыкание: датчик потока. Этот котел SEDBUK с рейтингом A поставляется с двухлетней гарантией производителя и предлагает значительную тепловую мощность, в то время как … vSMART — один из самых простых в установке термостатов благодаря подключению его к коммуникационному блоку через линию eBus, которая подключается прямо к передней части любого бойлера Vaillant. серия ecoTec.- Короткое замыкание в жгуте проводов — Неисправен датчик. Убедитесь, что все работы выполняются сертифицированным инженером по газовой безопасности. Теплообменник передает тепло от горелки котла воде. Газовая конденсационная техника от 14,9 до 720кВт. Разработанный как легко устанавливаемый и легкий в установке котел, Ecofit предлагает два варианта с дымоходом. На котлы Vaillant в стандартной комплектации предоставляется гарантия от 2 до 5 лет на детали и ремонт, но многие модели могут выходить за рамки этого срока, если их установил специалист по предварительному монтажу Vaillant.Однако, если ваш котел Vaillant новый, в нем будут установлены насосы Grundfos, которые явно лучшего качества. 2607 Ривер Роуд. 1924 /… Котел имеет код состояния, который может проверить установщик газового сейфа. поддерживает инициативу по тестированию. Как вы увидите, эти провода на 24 В, поэтому не подключайте их ни к чему другому, кроме COM и NO, которые являются контактами без напряжения. Номер детали DHS: 1376648 — Код производителя: 20068956. Ассортимент ecoTec Plus предлагает котлы с высокой эффективностью и отличной производительностью, снижая при этом ваш углеродный след.Затем вам нужно будет поработать с L, N, 3 и 4 контактами, чтобы подключить комбинированный котел. Благодаря фантастически эффективной работе котла горячая вода нагревается всего за 5 секунд, что означает отсутствие горячей … Домовладельцы и инженеры-теплотехники доверяют компаниям Worcester Bosch и Vaillant надежные системы отопления в течение многих лет. Очень важно, что это подключение котельного газа (15 мм). Консультации по поломке котла; Бойлер не работает Итак, ваш бойлер не работает. Я бы проверил батарейки в дистанционном термостате и убедился, что они не разряжены.Таким образом, в котлах серии ecoTEC конденсатоотводчик установлен. Если проблема связана с неплотной проводкой и соединениями, инженер сможет подтянуть соединения, и проблема будет решена. Защитное отключение: Темп. Это означает, что пока у вас есть подключение к Интернету, вы можете управлять своей системой отопления. Доступные диапазоны давления 5% от полной шкалы (без градации). Vaillant Group Цилиндр VANTAGE предназначен для подключения к подающей и обратной линии любого настенного системного котла Vaillant.Ранняя мера социального обеспечения: в 1909 году Иоганн Вайллант становится одним из первых предпринимателей в регионе, которые по субботам после обеда отпускают своих сотрудников. Этот код объясняет, как далеко прошел котел до появления кода неисправности. Возможные причины следующие: — Вставной датчик имеет короткое замыкание на массу на корпусе. Благодаря фантастической эффективности котла горячая вода нагревается всего за 5 секунд, а это значит, что нет горячей воды… Серия высокоэффективных котлов Vaillant ecoTEC plus сочетает в себе фантастический уровень эффективности, высокую производительность и удобство использования.затем s / l от stat до RT (подумайте, что это правая клемма. Предотвратите код неисправности Vaillant F83 с помощью регулярного обслуживания. Vaillant EcoTEC plus 937 — это высокоэффективный накопитель мощностью 37 кВт. Купите соединительную трубку Vaillant 0020068956 в компании Direct Heating Spares . Код неисправности Возможная причина; F. X: X: 8: Закройте запорный газовый клапан и сервисные клапаны. Это означает, что вы можете рассчитывать на то, что мы предоставим именно те детали котла Vaillant, которые вам нужны для выполнения работы. Перечисленные руководства по эксплуатации котлов Vaillant Ниже приведены все руководства для Vaillant.Vaillant ecoTec Plus 835. Факс (609) 786-8465. Соединительная трубка Vaillant для теплообменника котлов ecoMAX VUW (конденсационных). com. В некоторых случаях может потребоваться надежная резервная копия. Если на вашем котле отображается код неисправности F83, не поддавайтесь соблазну попытаться исправить это самостоятельно. 5 Выключите свет. Котлы системы Vaillant работают за счет нагрева воды, которая затем хранится в резервуаре и поддерживается при температуре в резервуаре с горячей водой. Купите соединительную трубку Vaillant 089054 — Vuw 242/1 E сегодня с быстрой доставкой по Великобритании.НДС. Это хороший способ установить, где может быть ошибка. Варианты непрямого управления баком Vaillant ecoTec plus 637 и gledhill 250 Привет, я занимаюсь ремонтом старого фермерского дома. Обзоры котлов Vaillant. Vaillant F75 Устранение неисправности котла. Комбинированные котлы нагревают воду по запросу, а не в отдельном резервуаре и не требуют отдельного баллона. Вы соединили контакты + и — от eBus котла Vaillant с разъемами + и — на правой стороне удлинительной задней панели.Тогда ваш котел станет умным, как… Котлы Vaillant — это решение для любых нужд отопления и горячего водоснабжения, предлагающее высочайшее качество, надежность и производительность. Слишком большой разброс: насос заблокирован, недостаточная подача насоса, воздух в продукте, NTC подающей и обратной линии подключены неправильно. 6 на вашем комплекте расширения. В инструкции к котлу должно быть указано, какой именно. Номер детали DHS: 1372282 — Код производителя: 22743. Параметры регулируемые, котел работает очень тихо. Поврежденные или неправильные соединения.00 Flow NTC — неисправное соединение F. КАТАЛОГ ЗАПЧАСТЕЙ VAILLANT 8025 39 GB 09/96 Настенные отопительные котлы THERMOcompact, COMBIcompact VC 110,180,240 T, XT, VCW 240,280 T, XT (конв. На термостате установлена ​​прошивка версии 67. Кабель или кабельные соединения для предохранителя в первичном теплообменнике или первичном теплообменнике неисправны. Мы использовали API-соединение с котлом в качестве байпасного прокси между котлом Calormatic и eco-tec. Опубликовано 16 ноября 2019 года Тони Морганом.Высокое качество и высокая эффективность, а также полная доступность запасных частей означают, что ecoFIT Pure — это… Vaillant предлагает управление отоплением на основе приложения vSMART для всех своих котлов ecoTEC. 1909 г. / Vaillant. Все настенные системные котлы Vaillant имеют следующие встроенные компоненты: — Герметичное оборудование первичной системы (расширительный бак, предохранительный клапан и манометр) — Циркуляционный насос — Автоматический байпас первичной системы Шлюз подключается к котлу через шину eBUS кабель и контролирует нагрев.может ли кто-нибудь помочь с этой проблемой Спасибо в ожидании Rayscho, 8 May 2008 # 1. де www. Примечание: котлы thermoCOMPACT 615 не требуют отдельного ограничительного кольца и поставляются без ограничителя. Вчера я встретился с инженерами-теплотехниками, когда попросил встретиться для обсуждения средств управления. Vaillant 80kW ecoTEC — это настенный конденсационный коммерческий котел SEDBUK класса А. Содержание 2 Руководство по установке и обслуживанию ecoTEC pro 0020209589_01 5. Сколько будет стоить устранение ошибки F62? Замена газового клапана может стоить до 300 фунтов стерлингов, а замена печатной платы еще дороже — сама деталь может стоить до 550 фунтов стерлингов.Отказ от ответственности: Гарантия Покупка СОЕДИНИТЕЛЬНОЙ ЧАСТИ VAILLANT 087310 у PlumbNation — это быстрая и надежная процедура с рядом доступных вариантов доставки, соответствующих вашим потребностям, когда вы покупаете запасную часть для своего отопительного прибора. 23. vaillant. Продукция для отопления и горячего водоснабжения находится в центре внимания бренда Saunier Duval. Чаще всего проблема возникает из-за насосов Wilo, о которых мы упоминали ранее. В случае @ VFlorin это не проблема, и соединение eBUS может быть выполнено между коробкой расширения Tado и самим бойлером.Отключить котел от электросети. Комбинированные водогрейные котлы Vaillant. Это довольно часто вызвано негерметичными уплотнениями насоса, которые необходимо заменить, а также неисправной электроникой. Коды неисправностей котлов Vaillant 2020 г. Добро пожаловать на страницу кодов неисправностей котлов Vaillant 2020 г. Вы можете пройти последовательность или шаги по поиску неисправностей, чтобы исправить ваш котел с этим кодом неисправности. Для котла требуется постоянная подача питания на случай перебега насоса и т. Д. 61 Каждый НДС с учетом НДС. Котел с открытой вентиляцией, 24 кВт.Совершенно новые котлы Vaillant ecoTEC plus 48 кВт и 64 кВт компактны по размеру и намного легче своих предшественников: 48 кВт весит всего 38 кг. Если вам нужен новый газовый котел Vaillant Ecotec, вы можете проверить предложения в нашем магазине. В настоящее время единственная связь между loxone и Vaillant — это модуль VR70. Штыревой разъем представлен на фото ниже. у него также есть штекер rt (12 В). Найдите ответ на этот и другие вопросы по устройству на JustAnswer. Все настенные системные котлы Vaillant имеют следующие встроенные компоненты: — Герметичное оборудование первичной системы (расширительный бак, предохранительный клапан и манометр) — Циркуляционный насос — Автоматический перепуск первичной системы Цилиндр VANTAGE предназначен для подключения к подающей линии. и возврат любого настенного системного котла Vaillant.00 INC НДС. Он вам не понадобится, так как он предназначен для котлов Vaillant, которые появятся на рынке в будущем. Из-за чего на моем бойлере отображается код неисправности F67? Причины неисправности сигнала пламени могут быть связаны с: Плохими соединениями на печатной плате или повреждением бойлера Vaillant ecoTEC Plus. несет ответственность за соблюдение всех. Неагрессивный дымоход был разработан, чтобы противостоять кислым газам, выделяемым конденсатными котлами, создавая систему, которая прослужит весь срок службы котла.Пожалуйста, войдите или подпишитесь для просмотра. Обратите внимание, что ecoTEC 65 кВт совместим только с природным газом, для котлов, совместимых со сжиженным нефтяным газом, см. EcoTEC 46 кВт. Шлюз обменивается данными с вашим термостатом по беспроводной сети, где можно просматривать комнатную температуру и повышать комнатную температуру. Котел Vaillant Ecotec F75 Неисправность — причина и устранение (7 причин + 5 этапов устранения = неисправность 75) * F75 Значение = при повороте насоса не было обнаружено повышения давления (приблизительно 0. Состояние. Нагнетатели котла Vaillant VCK 60W — 0020073798.де. Vaillant предпочитает промывочные химикаты Adey, Fernox или Sentinel, как указано в руководстве. F. Если ваш котел Vaillant потенциально довольно старый, он, скорее всего, будет включать в себя эти насосы Wilo. Как правило, котел со слабыми или неплотными соединениями, неисправным термистором или сломанной печатной платой будет: работать с перебоями — котел будет периодически включаться и выключаться; Не нагреется до температуры; Регулярно блокируется и требует сброса; Можно ли устранить неисправность F64, перезагрузив мой котел Vaillant. Следующие модели котлов, в основном Vaillant и Worcester Bosch, способны неофициально.Компания Vaillant имеет репутацию производителя продукции высочайшего качества. Соединения улья: воздушный шлюз внутри котла или системы. Стандартный верхний дымоход, а также очень полезный вариант комплекта заднего дымохода. Подходит для моделей Vaillant ecoTEC PLUS 630 Vaillant ecoTEC PLUS 630 Vaillant ecoTEC PLUS 837 Vaillant ecoTEC PLUS 937 Vaillant VU 306 / 3-5 (2005-2005) Vaillant VU 306 / 3-5 R1 (2005-2010) Vaillant VUI 376 / 3- 5 (2006-2010) Vaillant VUW 376 / 3-5 R1 (2006-2010) Vaillant VU 306 / 5-5 (2012-CURR) Vaillant VU 376 / 5-5 (2012-CURR) Vaillant… info @ vaillant.Первичный теплообменник имеется во всех котлах, использующих тепло от горелки. Ниже перечислены все коды неисправностей Vaillant Ecotec. Комбинированный котел Vaillant 832 Plus Ecotec 32 кВт. Системный котел Vaillant 637 ecotec plus 37 кВт. Котлы ecoTec Plus были удостоены статуса QuietMark за низкий уровень шума и дизайн. Размеры газовых труб для котлов Vaillant Большинство котлов Vaillant рассчитаны на установку 15-миллиметровой впускной трубы для газа, где она соединяется с котлом, хотя у ecoTEC Exclusive 843 combi диаметр составляет 20 мм.Комбинированный котел Vaillant 832 питает ваше центральное отопление и мгновенно дает вам горячую воду. На котел предоставляется 5-летняя гарантия, если он установлен инженером на Vaillant. У меня есть комбинированный котел Vaillant ecoTEC pro, и мне нужно подключить его к программируемому термостату Myson MPRT RF. Загрузите руководство по установке и обслуживанию котла Vaillant ecoMAX 665 бесплатно или просмотрите его в режиме онлайн на All-Guides. Если вы используете программатор с сухими контактами, используйте клеммы 24 В, иначе на клеммной колодке X1 должно быть подключение комнатного термостата 230 В, которое вы должны использовать.1139 фунтов стерлингов. 01 Возврат NTC — неисправное соединение F. 00 EX НДС. Системный котел будет питать все центральное отопление в вашем доме, а также невентилируемый водонагреватель, в котором хранится ваша горячая вода. Новый Ecofit является первым продуктом Vaillant во многих областях дизайна. Технический осмотр и обслуживание 7. I… гарантия на котел Vaillant. Совместим с линейкой накопителей горячей воды и солнечной энергии Vaillant. Котел имеет код состояния, который может проверить установщик газового сейфа. ожидаемые уровни эффективности.Заказы на запасные части для котлов VAILLANT — доставка всех имеющихся запасных частей VAILLANT в течение 24 часов при покупке до 15:00. Таким образом, при настройке вашей системы вы не будете использовать соединение OpenTherm с Drayton Wiser, а будете использовать коммутируемую систему под напряжением с использованием Drayton Wiser Kit 3 (3-канальный ресивер, 2 зоны нагрева, 1 зона) Размеры газовых труб котла Vaillant Большинство котлов Vaillant предназначены для иметь 15-миллиметровую впускную трубу для газа, где она соединяется с котлом, хотя у ecoTEC Exclusive 843 combi 20-миллиметровая.от Vaillant Первые две ссылки относятся к печатным платам для моделей Vaillant ecotecpro / plus 2005–2012 годов и для моделей Vaillant ecotec pro / plus, выпускаемых с 2012 года. Только что был пойман этим, ВНИМАТЕЛЬНО. Требуется шаг на 2 бара) • (Этот документ написан только для компетентного и зарегистрированного инженера по газобезопасности, чтобы помочь устранить неисправность F75. Требуется помощь при подключении котла Vaillant ecotec 418. Существуют также независимые производители Smart Control, такие как Nest * и Honeywell Evohome, которые производят регулирующие устройства, совместимые с OpenTherm.. Плата неисправна и требует замены. Есть ли котел — Отвечает проверенный сантехник. Внутренний заправочный контур Vaillant подвержен утечкам на соединениях с двойным обратным клапаном на холодном входе или на соединении с запорным клапаном потока. При поиске и устранении неисправностей вашего котла Vaillant EcoMAX, пожалуйста, следуйте следующей логической процедуре поиска неисправностей: Проверка электробезопасности. Приложение Vaillant vSMART для управления отоплением позволяет полностью контролировать отопление в любое время и в любом месте со своего смартфона.X: 9: Сбросьте давление в бойлере со стороны воды (следите за манометром) и проверьте зарядку Vaillant Boiler Specs 60/100 Подключение котла (80/125 доступно с адаптером) Подключение котла 60/100 (80/125 доступно с переходник) Слив конденсата (внешний диаметр) мм: 21. Снимите трос, прикрепленный к ресиверу. Этот котел может питать от четырнадцати до шестнадцати радиаторов отопления. У меня есть обе схемы подключения, но я не знаю, как их подключить. Описание. Просто нажмите на модель или номер совета по газу, и руководство загрузится внизу страницы.Я показываю конкретную схему подключения. Помощь при подключении котла Vaillant ecotec 418. Это видео о заполнении петель и о том, как ими пользоваться. Сегодня в Vaillant мы работаем над низкоуглеродными решениями. Я подключаю vaillant ecotec plus 630 и запутался в электрической схеме и соединениях на котле. 1: типовая компоновка труб комбинированного водопроводного коллектора (вид спереди) СОЕДИНЕНИЯ ТРУБ: подключение неправильной трубы к неправильному клапану может помешать эффективной работе системы и может привести к повреждению котла. Код неисправности Vaillant F83, датчики котла, обнаруживающие недостаточную температуру, повышают проблему. Вопросы и ответы. или потребовать инженера для аварийного ремонта котла.Инструкции по установке и техническому обслуживанию ecoTEC plus 937 0020031552_06 5 1. До сих пор IoniDetect использовался только в составе ecoTEC. 82 Доставка по Великобритании и всему миру. Было несколько утечек на котлах, подрядчики просто устанавливают 22-миллиметровые трубы для конденсата по центру отвеса, но они не держатся за серые соединения, все готово, но труба для конденсата немного больше. eloBLOCK комбинируется с другими теплогенераторами Vaillant в системе и активируется на всякий случай. Вся установка должна быть проверена на надежность и… Официальная часть Vaillant, эта соединительная трубка предназначена для использования в теплообменнике котлов ecoTEC VU (конденсационный) и ecoTEC VUW (конденсационный).H2O, по Фаренгейту / Цельсию). Для использования с: паром и водой; Точность: ± 2. С 22 газовыми котлами мощностью от 12 до 38 кВт, доступными в комбинированном, системном или открытом форматах, система ecoTEC найдется практически для каждого дома в Великобритании. Ручки управления Vaillant 0020074963 (упаковка из 3 шт.) В Wolseley мы гордимся тем, что предлагаем огромный ассортимент качественных деталей и запасных частей. Доставка. Рис. Мы также поставляем много других запчастей и аксессуаров для котлов VAILLANT. £ 25. Ниже перечислены наиболее распространенные коды неисправностей, которые вы можете увидеть, если у вас установлен бойлер Vaillant ecoTec Pro: Сообщение.* Гнездо 3-го поколения. 77: Неисправность обратного клапана дымохода / конденсатного насоса. Это могло быть недостаточное снабжение газом, особенно морозными зимними ночами, потребность в пиковом обогревателе в системе теплового насоса. Как только коммуникационный блок будет установлен, вы можете установить термостат vSMART на… Комбинированный котел Vaillant 825 Plus Ecotec 25 кВт. 01 Обрыв: датчик возврата. Опции непрямого управления баком Vaillant ecoTec plus 637 и gledhill 250. 1: Присоединительные диаметры 7 543 2 1122 6 780 100100 35 35 6 310 5 4321 130 180 Соединения Vaillant ecoTEC plus 824: Схема ниже взята из руководства Vaillant ecoTEC plus 824, по умолчанию соединения 3 и 4 соединены.1922 / Сонье Дюваль. Высокоэффективный конденсационный газовый котел премиум-класса для центрального отопления. Для центрального отопления и / или косвенной системы горячего водоснабжения. Клапан приоритета горячего водоснабжения и код комплекта управления: HSSVHWK 5. Моему Vaillant всего пара месяцев. Если имеется более одной неисправности, котел будет отображать каждый код неисправности по очереди. VSMART — это интеллектуальная система управления с подключением к Интернету, которую можно установить на комбинированные котлы с поддержкой eBUS, а также на системные котлы с поддержкой EBUS, которые имеют соответствующий центр коммутации Vaillant.Номер детали DHS: 1378136 — Код производителя: 509143. Отображается ли код неисправности? Вот список наиболее распространенных из них: F. Комбинированные котлы и подключение к ним термостатов, включая Hive и Nest. Категория Доблестный. 00 каждый без НДС 162 фунта стерлингов. Переключение 230 В переменного тока На схеме подключения котла Vaillant показано шесть подключений: 1. Системный котел Vaillant ecotec 637 — самый большой по мощности от немецкой компании. Вы можете попробовать другие комбинации, чтобы найти конкретную модель, которая вам нужна.Vaillant Group рекомендует, чтобы ремонт, установка или обслуживание выполняли только квалифицированные инженеры, прошедшие регистрацию по газобезопасности. Это видео дает инструкции по установке Drayton Wiser Heat Hub на котел Vaillant ecoTEC plus 824 Combi. -соединительные детали 71 — 87 Главный компонент 13 Блок управления, датчик дымохода 89 — 99 Совместимость с линейкой настенных, напольных котлов и солнечных коллекторов Vaillant Возможность объединения в систему с нагревательными приборами и элементами управления Vaillant В случае необходимости больше горячей воды, второй теплообменник питается от нагревательного устройства для дополнительного повышения температуры для надежного комфорта.Выбор подходящего котла будет зависеть от размера собственности и требований к отоплению и горячей воде, а это значит, что доступен широкий выбор типов топлива, мощности в кВт и расхода. Короткое замыкание 10 Flow NTC — неисправное соединение F. Комбинированные котлы Vaillant: для домов и людей, которым требуется меньше горячей воды и которые живут в небольшом доме, серия комбинированных котлов Vaillant будет хорошим выбором. Vaillant EcoTec F. Vaillant ecoTEC Plus 832 также имеет сезонную эффективность 93%, что также является рейтингом A для отопления.Инструкции к котлу vaillant установка таймера, как установить таймер на котле vaillant Найдите параметр на переключателе с надписью «Таймер» или с маленьким значком часов рядом с ним. vSMART позволяет управлять отдельной зоной отопления и системой горячего водоснабжения с помощью приложения vSMART для смартфона. В моем доме был установлен vaillant ecotec pro 28 и программируемый комнатный термостат salus 500rf. 4 Общая информация Благодарим вас за выбор котла Vaillant. Датчик температуры обратки неисправен или не подключен.Обладая мощностью до 38 кВт, он более эффективно и надежно снабжает даже большие дома, чем когда-либо прежде. Помимо этих мощных котлов, существуют модельные котлы Vaillant ecoTEC Plus мощностью всего 12 кВт в виде системных, комбинированных и обычных котлов. подключение прибора (3) • Подсоедините дымоход / колено (2) к патрубку дымохода прибора (3). EcoMAX 613, 618, 622, 635, 824, 828 и 835 Конденсационные котлы Процедура быстрого поиска неисправностей. 5. Инженер, который занимался ремонтом котлов, поломки котлов, обслуживание котлов, инженер центрального отопления, ремонт отопления, котлы Worcester, котлы Vaillant, идеальный котел, котел Keston, potterton baxi biasi, утечка воды, аварийные сантехники, инженер-газ, инженер-котел, инженер-котел, инженер-водопроводчик, протекающие трубы, разрыв труб, сертификаты промывочного газа. протекающие клапаны радиатора термостаты плиты 1 — Блок кнопок (BDIS) При нажатой кнопочной коробке на передней панели котла вы должны зарегистрировать 240 В переменного тока между контактами HT 1 печатной платы.11… В ecoTEC 65 кВт используется регулировка газового клапана для автоматической оптимизации подачи тепла и горячей воды в соответствии с требованиями системы. Номер детали DHS: 1383557 — Код производителя: 20140559. Коммерческий котел ErP мощностью 48 кВт Vaillant ecoTEC. Надеялся, что кто-нибудь может дать мне какое-нибудь руководство. Привет, первоначальная проблема — одна из очень немногих распространенных неисправностей всех комбинированных котлов vaillant. Маловероятно, что это будут помехи от вашего передатчика WiFi — частоты очень сильно разнесены друг от друга. На бойлере есть штекер для подключения RT (230 В), который, как я нажимал, был предназначен для стат.Чтобы помочь вам узнать больше, мы составили полное руководство по… Официальной детали Vaillant, эта соединительная трубка предназначена только для секции теплообменника на Гернси / Джерси (конденсация), ecoTEC VU (конденсация), ecoTEC VUI ( конденсационные) и ecoTEC VUW (конденсационные) котлы. Запчасти Vaillant — это запчасти высокого качества от производителя, которые могут сэкономить ваше драгоценное время и деньги, продлив срок службы вашего котла. Воспользовавшись нашим бесплатным онлайн-инструментом расчета стоимости, вы сможете узнать, сколько может стоить установка подходящего нового бойлера в вашем доме.Выше представлены руководства по эксплуатации котлов Vaillant. Преимущество этой системы состоит в том, что вы не получаете снижения давления, если два горячих. Котел имеет код состояния, который может проверить ваш установщик газовой безопасности. Купить соединительную трубку Vaillant 022743, компл. Комплект вертикальных дымоходов Vaillant ecoTEC, 100 мм, £ 104. Консультации по поломке котла; Бойлер не работает В ecoTEC 65 кВт используется регулировка газового клапана для автоматической оптимизации подачи тепла и горячей воды в соответствии с требованиями системы. incr. Vaillant timeSWITCH 150 подключается непосредственно к панели котла, не требуя никаких проводов.17 Каждый Без НДС 125 фунтов стерлингов. В простейшем случае будет два провода. 3. 23 августа, · Электропроводка котла Vaillant. Ищете ли вы популярный комбинированный котел Vaillant EcoTEC Pro 24 или что-то еще от той же фирмы, в наших обзорах представлены лучшие котлы Vaillant. 07 и HT 1. (609) 786-2000. Это потенциально опасная ошибка, поэтому вам нужно будет исправить ее как можно быстрее. В этой настройке внешнее горячее водоснабжение также работает на базовом уровне. Наш обширный ассортимент запасных частей для котлов Vaillant охватывает все — от печатных плат и насосов до кожухов и фитингов.Это был небольшой ремонт, который я сделал на Vaillant ECOTEC Pro 28 в Sheffield S11 на прошлой неделе. Бренд: Vaillant. 13 5. ПРИМЕЧАНИЕ: Если кнопочный блок не остается, проверьте разъединитель обнаружения пламени в соответствии с проверкой 2 ниже. Если на вашем котле Vaillant отображается код неисправности F61, это означает, что неисправен газовый клапан. Код товара: 0020068957. 11. Номер детали DHS: 1372977 — Код производителя: 81088. Это будет либо переключение сетевого реле (термостат просто замыкает переключатель, чтобы активировать котел), либо управление по электронной шине, которое представляет собой низковольтный и более интеллектуальный тип подключения.Привет, я занимаюсь ремонтом старого фермерского дома. В этом пошаговом руководстве описывается, как установить sensoHOME VRT 380F — беспроводную модель — и подключить ее к любому котлу Vaillant с помощью соединения eBUS для объекта с одной зоной нагрева. Звучит так очевидно, но это действительно обычное дело. Бесплатные руководства по котлам также доступны для загрузки. Мы используем файлы cookie, чтобы сделать вашу работу с нашим сайтом максимально удобной. Соединительная трубка Vaillant 022743 в сборе. Если я прав, это всего лишь простое решение для включения / выключения обогрева.Vaillant ebus и регулировка горячей воды. утечка спрея. Необходимые соединения трубопроводов с котлом указаны рядом с клапанами и в инструкции по эксплуатации. Vaillant — это торговая марка в группе Vaillant, семейном предприятии с более чем 140-летним опытом, которое является мировым лидером в разработке высокоэффективных продуктов и решений для отопления, охлаждения и горячего водоснабжения. Органы управления котлом позволяют увеличивать или уменьшать мощность котла, а также включать и выключать котел.У нас также есть полный набор средств управления и цилиндров, которые помогут вам максимально раскрыть потенциал вашего котла. Иногда известные как бойлеры с герметичной системой Vaillant, они подходят для домов с несколькими ванными комнатами и идеально подходят для больших семейных домов, поскольку горячая вода доступна постоянно. Наш преданный своему делу персонал обеспечивает отличное обслуживание клиентов, чтобы у вас осталось незабываемое впечатление… Котел имеет код состояния, который может проверить установщик газового сейфа. Затем подключите шину Vaillant BUS + и — (со стороны котла) к MAX 36 В постоянного тока (комплект расширения), не требуя 230 В на комплекте расширения, и не забудьте соединительный провод в 24 В RT (со стороны котла).Запасные части для котлов Vaillant: Vaillant 081336 Соединительная трубка: VAILLANT 081336 СОЕДИНИТЕЛЬНАЯ ТРУБКА: Производство: Vaillant: Vaillant Код №: 81336: MyTub Код №: 360316 £ 21. Я хочу подключить программируемый беспроводной термостат Honeywell CMT927. Комбинированный котел — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Консультации по поломке котла; Котел не работает Дымоходы и аксессуары для котлов Vaillant помогают завершить установку системы отопления и горячего водоснабжения. … Котел Vaillant — что делают кнопки, управление котлом и opentherm Привет, у меня есть «Vaillant ecotec pro 28 VUW GB 286 / 3-3», я думаю, ему лет 10+ или около того.№15. Все, что вам нужно, это бойлер ecoTEC, маршрутизатор Wi-Fi и приложение vSMART. Комбинированные соединения PRV и конденсата могут быть направлены в CFS, для чего требуется только один слив в основании системы для конденсации, что означает отсутствие выступающих труб через внешние стены. Код неисправности F. 29 апреля, · Подключите котел от главной распределительной коробки с помощью 4-жильного кабеля. Комплект защиты фильтра котла Vaillant 22 мм £ 135. Есть два типа теплообменников: первичный теплообменник и вторичный теплообменник.Ознакомьтесь с нашими низкими ценами на запчасти для отопления от ведущих производителей. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей политике использования файлов cookie, если вы не отключили их. Размеры (высота x ширина x глубина): 960x 480x 602 мм, Вес: 68/86/90 кг. Компания Vaillant начала свою деятельность в 1874 году в Германии, запатентовав свой первый газовый котел «замкнутой системы» в 1894 году и первый в мире «настенный» обогреватель в 1904 году. Информация, представленная в этом буклете, позволит вам: Котел имеет код состояния, который может быть проверен вашим установщиком газового сейфа.если он протекает через соединение, требуется небольшая шайба или уплотнительное кольцо. Если вы не можете найти какие-либо конкретные руководства, свяжитесь с нами. комбинированный котел, разработанный специально для больших. Получите расширенную гарантию на котлы Vaillant. Схемы котлов, запчасти и руководство пользователя для Vaillant Ecotec VU GB 656 / 4-5 H (08 Соединительные детали) | Круглосуточная доставка оригинальных запчастей для котлов от производителя | 30-дневная гарантия возврата денег. Они просты в установке, использовании и экономичны в эксплуатации.В чем может быть проблема? Мы используем файлы cookie, чтобы сделать вашу работу с нашим сайтом максимально удобной. Датчик температуры подачи неисправен или не подключен. Мы успешно использовали Honeywell Evohome с системным котлом Vaillant с использованием интерфейса evohome R8870, подключенного к модулю VR33, для управления котлом Vaillant в модулирующей конфигурации OpenTherm. Если вы повторно нагнетаете давление в котле и спускаете воздух из системы, вы можете перезагрузить котел, чтобы увидеть, устранило ли это проблему. Следующая таблица или страница содержат информацию, необходимую для помощи в ремонте и диагностике кодов неисправностей, отображаемых на дисплее котла.Консультации по поломке котла; Котел не работает. Может стать хрупким в зависимости от погодных условий. Котлы Vaillant доступны в двух вариантах: комбинированные, системные и обычные (с открытым воздухозаборником). Подключение котла vaillant

sj5 ito ykb h7o hse gon d7y s7q 5r0 wje mlo cno pb8 k1z w0u pm2 4py yk6 rnb wiu

Что делать, если газовая печь не зажигается | RV Repair Club Q&A

Автор: Редактор и подал в рубрику «Все записи в блогах для автодомов», Спросите эксперта для автодомов.


Привет, у нас есть седельно-сцепное устройство Forest River Rockwood Signature Ultra Lite 2016 года выпуска, и я не могу, хоть убей, снова зажег пилотный фонарь. Это пригородная газовая печь. Мы живем в Южной Каролине, и ближайший дилер находится в 55 милях от отеля. Помощь!

Отправлено через Facebook


Привет, спасибо за вопрос. Эта модель на самом деле не имеет «контрольной лампы», а скорее имеет прямое искровое зажигание (DSI), которое воспламеняет пламя.Когда температура опускается до заданного минимума, открывается газовый клапан, и сжиженный пропан или жидкий пропан течет через отверстие в блок горелки. Искровой воспламенитель посылает искру, чтобы зажечь пламя, подобно ручной искре или пьезоэлектрической искре в жилом газовом гриле.

Если ваша печь не запускается, вам нужно будет посмотреть на следующие предметы:

    1. Домашний аккумулятор. Для открытия клапана печи требуется не менее 10,5 вольт постоянного тока, а иногда и больше. Это необходимо проверить на плате модуля с помощью мультиметра.
    2. Перегорел предохранитель. В распределительном центре имеется предохранитель на 12 В, а иногда и встроенный предохранитель на плате модуля печи. Убедитесь, что они в рабочем состоянии.
    3. Правильное давление НД. Правильно ли работают плита и другие приборы LP?

Вот еще несколько вопросов и идей по устранению неполадок:

    • Вентилятор работает, но печь не горит? Если это так, то обычно это проблема с низким напряжением 12 В, поскольку нагнетатель будет работать при напряжении ниже 10 В.5 вольт
    • Вы слышите, как искровой воспламенитель пытается загореться? Если вы слышите щелкающий звук, воспламенитель работает, но нет газа или он имеет потрескавшийся керамический корпус и трескается уголь, что означает, что искра не «прыгает» на трубку горелки, а следует за трещиной до земли.
    • Другой проблемой может быть термостат. Вы можете перепрыгнуть через провода, чтобы обойти термостат и посмотреть, не запустится ли он.

Здесь много чего попробовать. Сообщите нам, если что-то из этого сработает или у вас возникнут дополнительные вопросы.Удачи!

Безопасных путешествий,
Дэвид Сольберг

Связано:
Общие сведения о панели предохранителей распределительной панели дома на колесах
Техническое обслуживание аккумуляторной батареи дома на колесах: проверка заряда батареи
Как работает регулятор давления в пропановом баке на колесах

У вас есть вопрос о ремонте автофургона, на который вам ответил бы эксперт? Отправьте свой вопрос по адресу [email protected] или напишите нам на Facebook.

Обратите внимание: вопросы могут быть отредактированы для ясности и актуальности.


Теги: эксперт, печь, газ, запальный свет, Q&A, rv, советы

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
