Содержание

Элеватор отопления 40с10бк водоструйный | Свердловский завод теплотехнического оборудования и металлоконструкциий

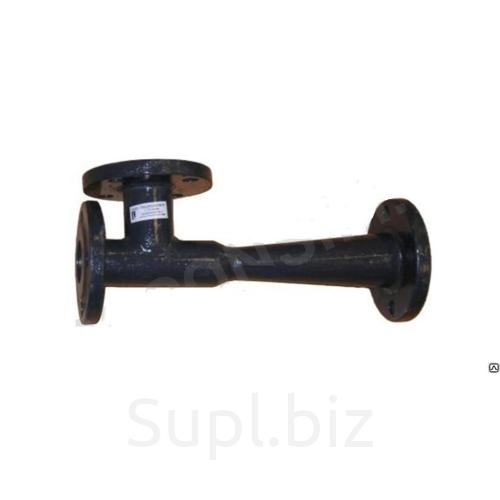

Элеватор 40с10бк представляет собой конструкцию из элементов, сформированных из стальных бесшовных труб ГОСТ 8732-78, соединенных между собой электродуговой сваркой в среде CO2.

Конус элеватора изготавливается из стали марки 45.

Назначение и область применения элеватора отопления:

Водоструйный элеватор 40с10бк устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.

Рабочие параметры сред:

Среда – горячая вода.
Наибольшая температура горячей воды, поступающей из теплосети +150°С,
наибольшая температура обратной воды +70°С.
Материал корпуса — сталь.

Модельный ряд и основные технические характеристики водоструйного элеватора

№элеватора	Диаметр сопла,мм	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	Размеры , мм
№элеватора	Диаметр сопла,мм	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	L	A	I	D	D1
Элеватор водоструйный №1	3	15	0,5-1	8,1	425	90	110	145	160
Элеватор водоструйный №2	4	20	1-2	8,1	425	90	110	145	160
Элеватор водоструйный №3	6	25	1-3	14,4	625	135	145	160	195
Элеватор водоструйный №4	7	30	3-5	14,4	625	135	135	160	195
Элеватор водоструйный №5	9	35	5-10	14,4	625	135	125	160	195
Элеватор водоструйный №6	10	47	10-15	18	720	180	175	195	215
Элеватор водоструйный №7	21	59	15-20	18	720	180	155	195	215

По желанию заказчика возможно изготовление элеватора с нестандартным соплом.

Элеватор водоструйный 40с10бк Ду15 — № 1
Элеватор водоструйный 40с10бк Ду20 — № 2
Элеватор водоструйный 40с10бк Ду25 — № 3
Элеватор водоструйный 40с10бк Ду30 — № 4
Элеватор водоструйный 40с10бк Ду35 — № 5

Элеватор водоструйный 40с10бк Ду47 — № 6
Элеватор водоструйный 40с10бк Ду59 — № 7

На нашем заводе Вы можете заказать и купить элеватор отопления из наличия со склада, с доставкой в регионы РФ и Казахстан. Срок изготовления нестандартных элеваторов отопления от 7 до 14 дней.

Отгрузка осуществляется транспортными компаниями. Качество продукции подтверждено сертификатом соответствия ГОСТ Р, с которым Вы можете ознакомиться в разделе Документация.

Вас также может заинтересовать следующая продукция:

Элеваторы 40с10бк системы отопления | Промышленная группа Империя Промышленная группа Империя

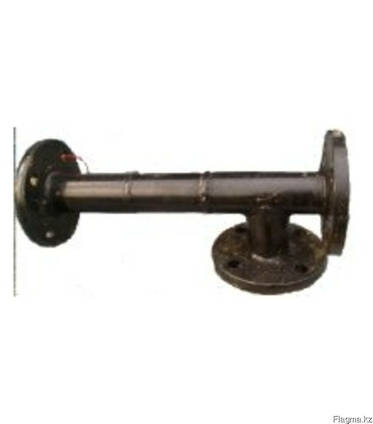

Элеватор водоструйный 40c10бк— устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.

Элеватор 40с10бк: параметры рабочей среды

Среда – горячая вода. Наибольшая температура горячей воды, поступающей из теплосети +150°С, наибольшая температура обратной воды +70 °С. Элеваторы представляют собой конструкцию из элементов, сформированных из стальных, соединенных между собой электродуговой сваркой в среде CO2. Конус элеватора изготавливается из стали марки 45.

Технические характеристики и габаритные размеры на элеватор водоструйный 40с10бк

Основной модельный ряд водоструйных элеваторов отопления представлен 7 моделями с различными характеристиками и габаритными размерами. Диаметр сопла может быть изменен по требованию Заказчика.

№элеватора	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	Размеры, мм
№элеватора	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	L	A	I	D	D1
Элеватор 1	15	0,5-1	8,1	425	90	110	145	160
Элеватор 2	20	1 — 2	8,1	425	90	110	145	160
Элеватор 3	25	1 — 3	14,4	625	135	145	160	195
Элеватор 4	30	3 — 5	14,4	625	135	135	160	195
Элеватор 5	35	5 — 10	14,4	625	135	125	160	195
Элеватор 6	47	10 — 15	18	720	180	175	195	215
Элеватор 7	59	15-20	18	720	180	155	195	215

Размеры для справок. Фактические размеры могут незначительно отличаться от указанных. Производитель имеет право вносить изменения в конструкцию, не отраженные в данной.

Элеваторы водоструйные №1, №2, №3, №4, №5, №6, №7 ВСЕГДА В НАЛИЧИИ на складе компании. При отсутствии необходимого количества на складе, срок изготовления может составить от 7 до 15 рабочих дней.

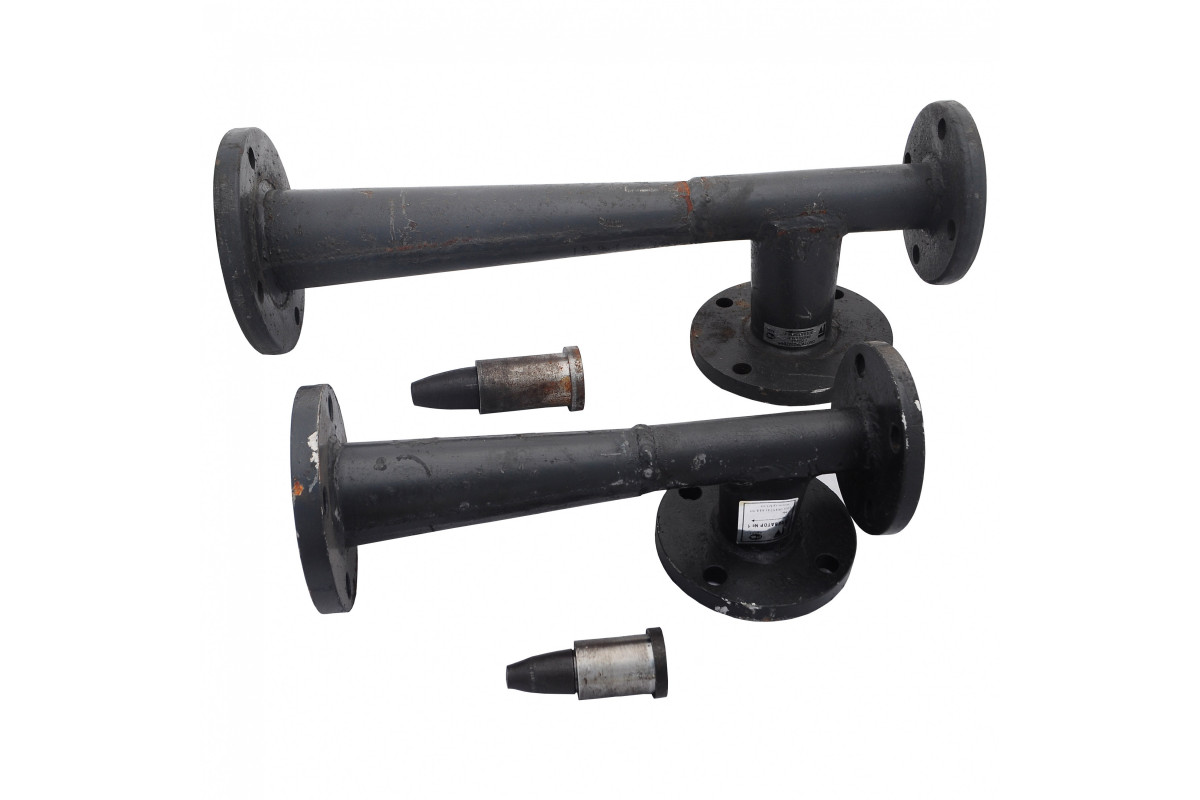

Стандартные сопла элеваторов 40с10бк: технические характеристики

№ элеватора	dc	d1	d2	L
0	3	32	25	85
1	3	48	38	110
2	4	48	38	100
3	6	57	48	145
4	7	57	48	135
5	9	57	48	125
6	10	89	76	175
7	21	89	76	155

Сопло элеватора по желанию заказчика может поставляться дополнительно. Диаметр сопла может быть изменен в зависимости от требований Заказчика. Также под заказ изготавливаются тепловые элеваторные узлы.

Продукция поставляется в комплекте с паспортом и сертификатом соответствия ГОСТ Р. Качество сварных соединений и контроль герметичности проверяется службой контроля ОТК при выпуске элеваторов отопления с производства.

Гарантийный срок эксплуатации — 12 месяцев, но не более 18 месяцев с момента продажи. Расчетный службы элеватора составляет 10 лет.

Отгрузка в города РФ осуществляются транспортными компаниями. Возможна отгрузка в страны Таможенного союза (Казахстан, Армению, Белоруссию, Киргизию). Стоимость транспортных расходов рассчитывается и оплачивается дополнительно.

Элеваторный узел отопления УТЭ, ТЭУ

Элеваторные узлы отопления сокращенно маркируются УТЭ, ТЭУ и имеют несколько типоразмеров, соответствующих установленному в узле водоструйному элеватору 40с10бк.

Элеваторный узел: назначение и область применения

При помощи элеваторного узла осуществляют присоединение местной системы отопления к источнику теплоснабжения (тепловым сетям) для снижения температуры воды тепловой сети путем подмешивания к ней части обратной воды от системы отопления при напоре воды перед элеватором, достаточном для работы.

Помимо этого использование тепловых элеваторных узлов позволяет контролировать параметры работы местной системы отопления.

При необходимости, допускается использование в составе индивидуальных тепловых пунктов (ИТП) для подключения к ним систем вентиляции и кондиционирования, горячего водоснабжения и технологических теплоиспользующих установок.

Комплектация и поставка узла отопления

• заводская поставка элеваторного узла УТЭ осуществляется в разобранном виде;

• полный комплект поставки состоит из узла теплового элеваторного в составе элеватора водоструйного, грязевиков абонентских на подающем и обратном трубопроводах, трубопроводной обвязки, концевых патрубков, деталей крепежа, технической документации;

• возможна поставка УТЭ по запросу в различной неполной комплектации, поставка контрольно-измерительных приборов и запорно-регулирующей арматуры для УТЭ, а также поставка элеваторов водоструйных и грязевиков абонентских для УТЭ определенного типа.

Чертеж общего вида

Типоразмеры и стандартная комплектация

Модельный ряд насчитывает 7 типоразмеров тепловых узлов для систем отопления. Каждая модель имеет индивидуальные параметры, диаметр трубопровода и набор запорных устройств. Основные типовые модели указаны в таблице.

Типоразмер	Стандартная комплектация узла
Элеваторный узел УТЭ-1	Грязевик — 1 шт. Задвижка чугунная — 2 шт. Задвижка стальная — 2 шт. Кран 3-х ходовой — 4шт. Манометр — 4шт. Термометр — 4 шт. Оправа — 4ш.
Элеваторный узел УТЭ-2
Элеваторный узел УТЭ-3
Элеваторный узел УТЭ-4
Элеваторный узел УТЭ-5
Элеваторный узел УТЭ-6
Элеваторный узел УТЭ-7

По запросу заказчика элеваторные узлы отопления могут быть скомплектованы другими запорными устройствами и трубопроводной арматурой. Стоимость таких узлов рассчитывается по запросу. Продукция имеет сертификат соответствия ГОСТ Р.

Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию. Гарантийный срок хранения — не более 18 месяцев с момента продажи.

Дополнительную информацию о характеристиках и покупке элеваторных узлов уточняйте в отделе продаж по координатам на странице Контакты. Вы можете также запросить цену элеваторного узла и другу интересующую Вас информацию с помощью формы — Отправить заявку на сайте.

Цены на элеваторные узлы представлены для ознакомления в разделе Прайс-лист на продукцию.

Доставка осуществляется в регионы РФ и страны Таможенного союза (Казахстан, Армения, Белоруссия, Киргизия) транспортными компаниями. Стоимость транспортных расходов рассчитывается и оплачивается дополнительно.

Элеваторы 40с10бк

ООО «СЭТТА» принимает заказы на изготовление элеваторов водоструйных 40с10бк.

40с10бк Элеватор водоструйный в зависимости от размеров изготавливается под следующими номерами:

№ элеватора	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	Размеры, мм
№ элеватора	Ду горловины, мм	Примерный расход воды из сети, т/ч	Масса, кг	L	A	I	D	D1
Элеватор №1	15	0,5-1	8,1	425	90	110	145	160
Элеватор №2	20	1 — 2	8,1	425	90	110	145	160
Элеватор №3	25	1 — 3	14,4	625	135	145	160	195
Элеватор №4	30	3 — 5	14,4	625	135	135	160	195
Элеватор №5	35	5 — 10	14,4	625	135	125	160	195
Элеватор №6	47	10 — 15	18	720	180	175	195	215
Элеватор №7	59	15-20	18	720	180	155	195	215

Элеватор водоструйный предназначен для установки в тепловых узлах и служит для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.

Рабочая среда элеватора — горячая вода. Наибольшая температура горячей воды, поступающей из теплосети +150°С, наибольшая температура обратной воды +70 °С.

Установка сетчатых фильтров перед элеваторами

При монтаже систем отопления и горячего водоснабжения в трубах остается окалина (после сварочных работ) и другие взвешенные частицы, которые засоряют сопло элеватора. Если своевременно не обнаружить засорение, то циркуляция воды в системе нарушается, и в большие морозы может произойти замораживание стояков. Чтобы этого не произошло, при подготовке элеваторного узла к новому отопительному сезону, надо изготовить латунный стакан, который плотно входил бы в корпус сопла.

Для установки фильтра надо снять калиброванный патрубок перед элеватором и вставить стакан в корпус сопла. После чего установить патрубок на место. Теперь все взвешенные частицы, которые могли бы засорить сопло, будут задерживаться на сетке. Приспособление было установлено в некоторых элеваторных узлах. Засора в этих элеваторных узлах уже не было. Летом при отключении системы для ремонта необходимо снять патрубок перед элеватором и очистить ее сетку от собравшейся за зиму окалины (рис.4).

Для заказа элеватора 40с10бк Вам необходимо связаться с нашими специалистами.

Прайс на элеваторы 40с10бк находится в разделе прайсы.

что это такое, управление элеватором смешения, типы подключения к центральному радиатору, учет

Давайте сперва разберемся с функционированием центральных теплосетей. Источником тепловой энергии в сетях являются котельные или ТЭЦ, где вода разогревается до нужной температуры.

После подогрева теплоноситель передается потребителю через трубы (потом этот же теплоноситель возвращается обратно в котельную или ТЭЦ по другим трубам).

И вот здесь начинают сложности. Дело в том, что котельные и ТЭЦ обеспечивают теплоносителем крупные территории, однако не всем потребителям подходит тот или иной теплоноситель. Например, котельная может отапливать определенную территорию в режиме 130/70 (первое число — это температура в магистрали подачи, второе число — температура в обратной магистрали), однако понятно, что 130 градусов — это высокая температура для отопления домов.

Поэтому в каждом доме придется установить специальную инженерную систему, которая будет охлаждать теплоноситель до нужной температуры. Функцию охлаждения теплоносителя и выполняет элеваторный узел.

Центральный элеваторный узел с камерой смешения: что это такое

Элеваторный узел устанавливается на пункте теплового распределения (в случае многоэтажных домов этот пункт находится в подвале).

Внешне устройство имеет вид Т-образной железной трубы, которая оснащена тремя фланцами. Дополнительно оно может оснащаться различными датчиками тепла и давления (так называемой «обмоткой»).

Внутри элеватор состоит из сужающейся камеры для создания зоны разряжения, камеры смешивания, камеры-перемычки для подачи холодной воды и камеры-диффузора. Агрегат устанавливается непосредственно на магистраль подачи, а вертикальная перемычка прикрепляется к обратной магистрали.

Принцип работы элеваторного узла следующий:

Перегретая вода из тепловой магистрали попадает во входной отсек элеваторного узла.
Входной отсек на конце сужается. Из-за этого резко увеличивается скорость потока. Это приводит к созданию в центре элеватора зоны разряжения.
Из-за этого эффекта более холодная вода из магистрали отдачи начинает поступать в камеру смешения внутри элеватора.
Происходит смешение перегретой и холодной воды, что приводит к охлаждению перегретой воды до нужной температуры.
После этого охлажденная до нужной температуры вода проходит через камеру-диффузор и попадает в магистраль подачи.
После прохождения через все трубы теплоноситель возвращается по тепломагистрали отдачи обратно в котельную или на ТЭЦ. Температура теплоносителя в таких трубах заметно ниже температуры в магистрали подачи. Поэтому этот теплоноситель может использоваться для охлаждения основного теплоносителя в магистрали подачи.

Преимущества и недостатки элеватора

Элеваторный узел системы отопления обладает как преимуществами, так и недостатками. Начнем с преимуществ:

Очень простая конструкция и высокий уровень надежности.
Низкая цена.
Для монтажа не используется специальное оборудование.
Полная энергонезависимость (не требует подключения к электросети).
Экономия теплоносителя (использование элеватора позволяет снизить расход теплоносителя на 20-30%).

Однако у элеваторных узлов есть и недостатки:

Для обеспечения герметичности понадобится точно рассчитать габариты устройства и найти соответствующий элеватор.
Должен быть перепад давления на входной и выходной магистрали, но при этом перепад давления должен составлять не более 2 Ба.
Невозможно контролировать температуру воды на выходе (однако есть элеваторы, которые обладают системой регулировки).

Важно! Элеватор очень чувствителен к загрязнению.

Типы устройств

В зависимости от возможности контролировать температуру воды на выходе различают несколько типов устройств.

Без механизма контроля температуры воды на выходе

Такие элеваторы позволяют уменьшить температуру перегретой воды на фиксированную процентную величину, а возможность контроля температуры на выходе отсутствует. Такие элеваторы сегодня встречаются довольно редко, поскольку существуют недорогие устройства с механизмом контроля.

С механическим контролем

Такие агрегаты оборудованы толстой конусовидной иглой, которая расположена в камере подачи перегретой воды. Эта игла связана со специальным регулировочным валом, который позволяет изменить расположение иглы внутри камеры.

Фото 1. Элеватор с механическим контролем соотношения между горячей и холодной водой в камере разряжения.

При вращении вала игла перемещается в области сопла, что приводит к увеличению или уменьшению зазора между камерой перегретой воды и камерой разряжения. Благодаря этому осуществляется контроль соотношения между перегретой и холодной водой в камере разряжения, что позволяет уменьшить или увеличить температуру смеси. Вращением вала для контроля температуры должен заниматься человек.

Вам также будет интересно:

С автоматическим блоком управления системой отопления

Такие устройства отличаются от вариантов с механическим контролем температуры тем, что дополнительно оборудованы электронным блоком и сервоприводом.

Фото 2. Таймер с конроллером электронного управления элеватором центрального отопления. Автоматизирует контроль температуры воды.

Все показания с температурных датчиков поступают на электронную плату контроля температуры воды; в случае необходимости запускается сервопривод, который перемещает иглу, что приводит к изменению температуры воды.

Важно! Использование этих устройств позволяет полностью автоматизировать контроль температуры воды, а человек нужен лишь для того, чтобы задать параметры функционирования системы.

Проблемы при подключении к радиаторам

Любое инженерное устройство может начать работать неправильно. Основными проблемами, с которыми может столкнуться человек при подключении радиаторов и эксплуатации элеватора — это несоответствие температуры, неправильный расход воды, шум, засоры и так далее. Ниже мы рассмотрим эти основные неисправности более подробно.

Шум

В норме элеватор должен работать достаточно тихо. Появление шума обычно вызывается избыточным уровнем давления на входе устройства, растрескиванием или коррозией сопла, засорением элеватора, перекосом сопла и так далее.

Методы решения этой проблемы могут быть различными:

Если шум появился из-за высокого уровня давления на входе, требуется отрегулировать напор на участке трубопровода перед элеватором (например, с помощью дросселирования).
В случае засорения требуется разобрать и почистить устройство.
Если шум появился из-за коррозии или растрескивания сопла, то требуется заменить сопло или элеватор целиком.

Несоответствие температуры

Также может сложиться такая ситуация, что вы провели все необходимые расчеты, купили элеватор, выполнили монтаж, а потом оказалось, что температура не соответствует расчетам. В чем же дело? Чаще всего эта проблема возникает из-за проблем с соплом или регулирующей иглой. Метод решения проблемы несоответствия температуры — замена сопла или иглы.

Внимание! При покупке желательно отдать свое предпочтение элеваторам с регуляцией. Даже если окажется, что реальное положение вещей не соответствует ожидаемым расчетам, вы можете отрегулировать температуру и установить нужную температуру на выходе опытным путем.

Неправильный учет и расход воды

Еще одной проблемой, с которой люди часто сталкиваются при работе с элеватором — это неправильный учет или расход воды.

Чаще всего эта проблема возникает из-за растрескивания и коррозии сопла, очень серьезном засорении элеватора, в таком случае также появляется шум.

Датчики давления на входе и выходе показывают разницу более 2 Ба, а также в случае неисправности регулятора давления на каком-либо участке трубы.

Эта проблема решается ремонтом или заменой поврежденных деталей и чисткой засоренного элеватора.

Неисправные элементы конструкции

Причины этого могут быть различными, а основными являются заводской брак элеватора или неисправность других элементов теплосети. Способ решения проблемы в первом случае — замена неисправной детали или прибора целиком; способ решения проблемы во втором случае — ремонт поврежденного элемента теплосети.

Засоры

Также очень часто неправильная работа элеватора наблюдается при засорении. Мусором могут быть частички земли и песка, частицы ржавчины, кусочки прокладки и так далее.

Дело в том, что весь мусор может прилипать к соплу в камере перегретой воды.

В таком случае прилипшие частички мусора сузят диаметр сопла, что со временем приведет к появлению массы проблем (перепады давления, неправильный расход воды, шум, несоответствие температуры и так далее).

Засорение может возникнуть от недостаточного уровня герметичности прибора, а также из-за коррозии труб, попадания в трубы мусора и так далее.

Решение проблемы будет таким:

Прочистка элеватора.
Установление грязевиков для сбора мусора на магистралях подачи и возврата воды. Грязевики при этом должны располагаться перед элеватором.
Регулярное проведение профилактических мероприятий (не забывайте также прочищать грязевики).

Полезное видео

В видео рассказывается о том, по какому принципу работает элеваторный узел отопления.

Ремонт и устранение неисправностей

Ремонт элеватора требует полного отключения центральных магистралей теплоснабжения.

Важно! Ремонт и устранение замечаний происходит в летнее время до начала отопительного сезона.

Также рекомендуется регулярно проводить профилактический осмотр оборудования, чтобы быстро выявить появившиеся проблемы. Ремонтом оснащения должен заниматься опытный мастер, который сможет определить причину неисправности, разобрать прибор, поменять поврежденные детали, установить новый элеватор и так далее.

Что такое элеватор отопления?

Виды элеваторов отопления

Как ни странно, но об элеваторах отопления знают даже не все сантехники, обслуживающие многоэтажные дома. В лучшем случае, они имеют представление о том, что этот прибор устанавливается в системе. Но как он устроен и какую функцию выполняет, известно далеко не всем, не говоря уже о простых людях.

Поэтому давайте ликвидируем подобный пробел в знаниях об отопительных системах и разберем это устройство подробнее.

Что такое элеватор?

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

Во-первых, чугун не любит больших перепадов температур. И если в квартирах установлены чугунные радиаторы, они могут выйти из строя. Хорошо, если они просто дадут течь. Но их может разорвать, поскольку под действием высоких температур чугун становится хрупким, как стекло.
Во-вторых, при такой температуре металлических элементов отопления не составит большого труда получить ожог.
В-третьих, для обвязки отопительных приборов сейчас часто используют пластиковые трубы. А максимально, что они смогут выдержать, это температура +90 С (к тому же при таких цифрах производители гарантируют 1 год эксплуатации). Значит, они просто расплавятся.

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Для чего служит элеваторный узел

Схема присоединения элеваторного узла

Вот мы и подошли к вопросу о том, для чего нужны элеваторы в системе отопления?

Эти приборы предназначены для того, чтобы понизить температуру подводимой воды до необходимой. И уже охлажденная она подается в систему отопления квартир. То есть, в элеваторе происходит охлаждение теплоносителя. Каким образом?

Все достаточно просто. Это устройство состоит из камеры, где происходит смешение горячей перегретой воды и воды, поступающей из обратного контура отопительной системы. То есть, смешиваются теплоноситель из котельной с теплоносителем из обратки этого же дома. Так можно, не забирая много горячей воды, получить нужный объем теплоносителя необходимой температуры.

Теряем ли мы температуру? Да, теряем, и здесь нельзя отрицать очевидное. Но теплоноситель подается через сопло, которое намного меньше диаметра трубы, поставляющей в дом горячую воду. Скорость в этом сопле настолько большая за счет давления внутри трубопровода, что теплоноситель очень быстро распределяется по всем стоякам. Поэтому независимо от того, где расположена квартира, близко или далеко от распределительного узла, температура в отопительных приборах будет одинаковой. Равномерное распределение, таким образом, обеспечивается на все 100%.

А знаете, что иногда делают сантехники-всезнайки? Они убирают сопло и устанавливают металлические заслонки, тем самым стараясь регулировать вручную скорость подачи теплоносителя. Хорошо, если устанавливают. А в некоторых домах заслонки вообще отсутствуют, и тогда начинаются проблемы.

В квартирах, расположенных ближе к элеваторному узлу, будет климат Африки. Здесь даже в самые лютые морозы всегда открыты форточки. А в дальних квартирах, особенно угловых, люди ходят в валенках и включают электрические отопительные приборы или газовую плитку. Они ругают все на свете, не подозревая, что в этом виноваты компании, обслуживающие их дом. Вот вам результат незнания и простой некомпетентности.

Как же работает элеватор?

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

Грязеуловители — ведь вода из трубы поступает не совсем чистая.
Сетчато-магнитные фильтры — узел должен обеспечить определенную чистоту теплоносителя, чтобы не забивались батареи и трубы.

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно. И что важно — никакой электроэнергии.

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1. Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности. Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше. Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Схема включения регулируемого элеватора водоструйного типа

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.

Быстрая модернизация систем отопления — регулируемый элеватор ВАРС, АВАРС

Уважаемые руководители ТСЖ, ЖЭК, УК, муниципалитетов, бюджетных и производственных организаций!

Вам не дают покоя постоянно растущие расходы на отопление обслуживаемых зданий особенно во время наступившего финансово-экономического кризиса?

Обращайтесь к нам! Мы поможем Вам серьезно сакратить эти расходы!

Мы – инновационная фирма, занимающаяся с 2000 года выпуском энергосберегающего оборудования ВАРС и АВАРС, которое позволяет модернизировать системы отопления зданий, превратить ее из энергозатратной в энергосберегающую с минимальными затратами времени, средств и ресурсов. Реконструкцию можно проводить круглогодично, без остановки работающей системы отопления.

Один Комплект аппаратуры АВАРС за отопительный сезон в зданиях различного назначения обеспечивает снижение расходов на 25-45%. В настоящее время (2015г.) всего по РФ установлено и эксплуатируется более 1800 аппаратов в 82 городах и десятках ПГТ.

У вас есть желание экономить тепло, средства и материальные ресурсы на отоплении ваших жилых, общественных и производственных зданий?

А у Нас есть энергоресурсосберегающий, быстроокупаемый, недорогой аппарат для эксплуатируемых систем теплоснабжения. Предлагаемая Вам инновационная продукция изготовлена на базе изобретения «Струйный аппарат» (Патенты РФ № 2151918 и №2452877, автор и патентообладатель — ген. директор ООО «НПК»Вертикаль» Галаничев Фёдор Никитич). Это водоструйный аппарат с регулируемым соплом — ВАРС и его автоматизированный вариант — АВАРС (рис.1). Они позволяют сократить расходы на отопление до 45%. Это самый быстроокупаемый и малозатратный способ модернизации систем отопления жилых, общественных и производственных зданий без реконструкции теплового пункта.

Рис.1

Существующие эксплуатируемые системы отопления в основном оснащены чугунными и стальными водоструйными элеваторами типа ВТИ — Теплосети Мосэнерго и типа ЭЧА, которые не позволяют регулировать температуру воды в тепловых пунктах (ТП) во время отопительного сезона.

Регулируемый элеватор ВАРС, АВАРС

Аппараты ВАРС и АВАРС отличаются от элеваторов вышеуказанных типов тем, что на серийно выпускаемом нерегулируемом элеваторе устанавливается регулирующий исполнительный механизм (РИМ) (рис. 1 и 2). Конструкция РИМ обеспечивает высокую надёжность работы системы отопления как при ручном (ВАРС), так и при автоматическом (АВАРС) регулировании. Он прост по устройству, не металлоёмок, надежен в эксплуатации.

Конструкция РИМ обеспечивает высокую устойчивость работы системы отопления и при малых расходах сетевой воды.

Рис.2 Так работает ВАРС с ручным регулированием температуры системы отопления

Более 1800 аппаратов ВАРС и АВАРС установлены и эксплуатируются с 2000 по 2015 гг. в 86 городах России. Простота и надёжность конструкции обеспечивает их долгую и безаварийную эксплуатацию. Рекламаций на их низкую энергоэффективность или выход из строя не поступало ни от одной организации.

В отзывах о работе ВАРС и АВАРС подтверждается их экономическая эффективность в пределах от 10 до 45% от расходов до модернизации системы отопления.

Затраты на установку ВАРС/АВАРС окупаются за 2 месяца/за один отопительный сезон, а затем много лет приносят чистую прибыль его владельцам.

Установка ВАРС и АВАРС взамен нерегулируемого элеватора позволяет выполнить реконструкцию ТП с минимумом затрат времени и средств круглогодично.

Мы имеем Сертификат Соответствия ГОСТ Р, каталожные листы и ТУ на производимое нами оборудование.

Преимущества нашего энергосберегающего оборудования

1. Возможность быстрой модернизации отопления здания без реконструкции теплового пункта.

2. Простота и надежность конструкции.

3. Окупаемость всех затрат на модернизацию – один отопительный сезон.

4. Стоимость оборудования, сроки выполнения работ и трудозатраты в 3-5 раз ниже аналогичной модернизации иностранным оборудованием.

5. Система АВАРС эффективно работают при перепаде давления в здании до 0.5 кгс/см².

6. Стоимость отопления жилых общественных и производственных зданий снижается от 10 % до 45%.

7. Предусмотрена возможность двусторонней передачи информационных и управляющих сигналов между Системой АВАРС и диспетчерским пунктом.

8. Суточный расход теплоносителя (сетевой воды) снижается на 10-15%.

9. Повышается коэффициент использования теплоты сетевой воды.

гидравлических лифтов Продукция | Строительные материалы

Ниже вы найдете ссылки на компании и информацию о продуктах для производителей и поставщиков, перечисленных в разделе «Гидравлические лифты» на сайте Sweets … подробнее

Ниже вы найдете ссылки на информацию о компании и продуктах для производителей и поставщиков, перечисленных в разделе «Гидравлические лифты» на странице «Конфеты». Эта страница предназначена для удовлетворения потребностей архитекторов и профессионалов в области дизайна, которые исследуют, сравнивают, выбирают и определяют гидравлические лифты.Презентации каждого производителя предназначены для профессионалов строительной отрасли и отображаются в единообразном виде. Категории содержания гидравлических лифтов включают в себя: галереи проектов, спецификации, объекты BIM, детали САПР, 3D-модели, каталоги продуктов и информацию о экологически чистых продуктах. Примечание для производителей строительной продукции: наша цель — включить все гидравлические лифты производители, которые предоставляют информацию о строительных изделиях в сети Sweets Network. Если ваша компания отсутствует или вы заметили ошибку в одном из списков, свяжитесь с нами сегодня.Конфеты призваны быть наиболее полным и полезным инструментом для поиска информации о строительных изделиях. Ваш отзыв поможет профессионалам в области дизайна получить необходимую информацию в наиболее удобной форме. и помочь производителям продуктов улучшить их содержание. Пожалуйста, напишите нам по адресу: [email protected] с вкладом для этого сайта и / или отзывами для производителей. менее

Результатов на странице:

102550100

Symmetry Elevating Solutions

Symmetry Elevator — это прекрасно созданная, профессионально спроектированная линия продуктов для транспортных средств, производимая в США.S.A. от Bella Elevator.

Thyssenkrupp Access

Access Industries стремится быть мировым лидером в разработке, производстве и распространении специализированного подъемного оборудования для пожилых людей и потребителей с ограниченными возможностями для использования в своих домах, . ..

Inclinator Company of America, Inc.

Inclinator Company of America, компания по производству бытовых лифтов, базирующаяся в Гаррисбурге, штат Пенсильвания, изобрела домашний лифт в 1928 году. Сегодня лифтов Elevette ® стало больше в домах по всему миру…

Gillespie Corp.

Unique Elevators and More. Основанная в 1923 году Робертом Гиллеспи, эта компания в Уэре, штат Массачусетс, является единственной фирмой в стране, специализирующейся на проектировании и строительстве как лифтов, так и …

Fujitec America, Inc.

Fujitec является мировым лидером в области установки и обслуживания и производство вертикальных транспортных систем. Основанная в Осаке, Япония, в 1948 году, Fujitec создала сеть из 12 производств…

Federal Elevator Systems, Inc.

Federal Elevator была основана в 1988 году с целью предоставить рынку лифты с заботой о безопасности, оснащенные высококачественными компонентами по конкурентоспособным ценам. Наша компания …

KONE, Inc.

KONE — ведущий мировой производитель экологичных, энергоэффективных лифтов, эскалаторов и пешеходных дорожек. Это сервисная компания, известная во всем мире как технологический лидер с …

Waupaca Elevator Co., Inc.

Домашние или жилые лифты, персональные лифты для вашего дома, лифты для жилых или коммерческих лифтов — Waupaca Elevator предлагает решение для вашего здания или потребностей в реконструкции. Зарегистрирован …

Центр CE — Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

6 апреля 2021 г., 14:00 EDT

7 апреля 2021 г., 14:00 EDT

Товары, надежность и удовольствие от проектного учета

8 апреля 2021 г., 14:00 EDT

15 апреля 2021 г., 14:00 EDT

Рекордные Дома ЖИВИ! Отмеченные наградами дома 2021 года

15 апреля 2021 г. , 14:00 EDT

21 апреля 2021 г., 14:00 EDT

27 апреля 2021 г., 14:00 EDT

28 апреля 2021 г., 14:00 EDT

Эти проекты показывают, что может произойти с упором на благополучие

Растительность — это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м …

Высококачественные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания …

Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

Будь то решение проблемы COVID-19, ограниченные городские участки для засыпки или потребности в недостаточном обеспечении…

Как поддерживать работу коммерческого лифта в холодную погоду

Холодная погода может повлиять на нас по-разному. Даже коммерческие лифты могут пострадать от холода.

Самая большая проблема, связанная с холодной погодой, — это влияние сильных колебаний температуры гидравлического масла, которое поднимает коммерческий лифт.Оптимальная температура для гидравлической системы составляет от 85 до 95 градусов по Фаренгейту. Если в машинном отделении нет климат-контроля, вы можете столкнуться с периодическим выравниванием или отключением системы.

Эту проблему можно устранить, контролируя температуру в машинном отделении, чтобы масло не подвергалось сильным колебаниям температуры. Вы также можете установить нагреватель бака в резервуаре гидравлического масла для контроля температуры масла. Обогреватель резервуара может быть быстро установлен обученным техником-лифтером и менее затратен, чем регулирование температуры в самом помещении.

Другая проблема холодной погоды, которая может повлиять на коммерческие лифты, — это сухие рельсы. Если ваш лифт издает странный шум из шахты, это может означать, что стальные направляющие нуждаются в смазке. Смазка может высохнуть в холодную погоду, вызывая трение между направляющими рельсами и движущимся лифтом. Помните, что шахта лифта — опасное место, и входить в нее должен только обученный специалист по лифту.

Если в вашем коммерческом лифте нет климат-контроля, вы можете припарковать его на этаже с климат-контролем.Вы можете установить на лифт функцию парковки или самонаведения, которая может быть автоматически запрограммирована на парковку на этаже с климат-контролем.

Ваш коммерческий лифт должен быть оснащен резервной аккумуляторной системой для обеспечения аварийного опускания в случае отключения электроэнергии из-за метели, ледяного дождя или ледяной бури. Убедитесь, что ваша система резервного копирования находится в хорошем состоянии, полностью заряжена и готова к работе в случае, если пользователи окажутся в лифте при отключении электроэнергии.

Убедитесь, что ваш коммерческий лифт регулярно обслуживается, чтобы убедиться, что он работает должным образом и может выдерживать холодную погоду.

Нет другой компании, которая могла бы вам все это предложить.

Если вы ищете индивидуальное предложение или просто хотите задать вопрос, свяжитесь с Nationwide Lifts сегодня, чтобы поговорить со специалистом по домашним лифтам.

Плюсы и недостатки домашних лифтов

Это также означает, что дом Найлза подготовлен к тому дню, когда стареющие колени Шерил и ее мужа Шона станут проблемой.«Мы сделали так, чтобы мы с мужем могли оставаться здесь столько, сколько захотим», — сказала она.

Во многом благодаря стареющему населению, которое хочет остаться в своих домах, а не переезжать в пенсионный поселок, жилые лифты становятся обычным явлением. «У меня нет официального отчета, но я бы сказала, что мы наблюдаем рост примерно на 10 процентов каждый год в течение последних трех лет», — сказала Катрина Маэ, директор по маркетингу компании Savaria, которая утверждает, что является крупнейшим производителем лифтов на Севере. Америка.

Винс Батлер из Клифтона, штат Вирджиния, специалист по ремонту, специализирующийся на строительстве на месте, сказал, что он видел, как спрос на бытовые лифты рос на протяжении 25 лет. «Он превратился из предмета первой необходимости, который люди почти стеснялись иметь, до предмета роскоши, который есть только у богатых людей». Теперь, по его словам, это обычная просьба более 40 клиентов, занимающихся реконструкцией.

Домашние лифты могут быть более распространенными, но надежные продавцы и установщики — нет.

Регулирование и надзор нестабильны, говорят эксперты, поэтому покупка исправного и безопасного лифта требует должной осмотрительности.Но есть шаги, которые вы можете предпринять, чтобы защитить себя от производителей-однодневок и отрывочных установщиков, что имеет решающее значение для безопасности. Особенно, если у вас есть дети — ваши собственные или дети посетителей — которые особенно подвержены опасным для жизни травмам из-за неисправных домашних лифтов.

«В секторе бытовых лифтов мало государственных инспекций, обеспечивающих оборот и ежегодные проверки, и для меня это проблема», — сказал Джон Кошак, судебно-медицинский консультант и свидетель-эксперт компании Elevator Safety Solutions.«Безусловно, наибольшее количество инцидентов происходит в жилых помещениях».

Доступен широкий спектр лифтов: от шкафов-боксов за 20 000 долларов, которые перемещают этаж на этаж, до цельностеклянных моделей с автоматическими дверями и расширенными функциями безопасности, которые могут работать с шестизначными цифрами.

Однако стоимость самого лифта составляет относительно небольшую часть затрат на его установку. Установить шахту, а иногда и механическое помещение — задача более сложная. «Если это уже существующий дом, и нам нужно войти в него с целым лифтом, он будет в пределах от 50 000 до 70 000 долларов, из которых 20 000 долларов — это лифт», — сказал Батлер.Дополнительные затраты связаны с модификациями, обычно необходимыми для изменения маршрута систем отопления и охлаждения, а также с корректировкой фундамента и крыши. «Это сложная работа», — добавил он.

По этой причине, а также из-за того, что шахта лифта может уменьшить пространство внутри дома и, как правило, мешать потоку, «обычно лифт является частью более крупного проекта», — сказала Эллен Хаттон, архитектор из BarnesVanze Architects в округе. видит «изрядный спрос» на лифты.

По ее словам, даже люди, которые не готовы к установке лифта, часто планируют его как часть пристройки или нового строительства. В таких случаях они строят шахту, но на каждом уровне пол для использования в качестве хранилища. «Мы прорежем шахту со шкафами, уложенными от пола к полу, затем строитель сможет войти и установить лифт позже», — сказал Хаттон.

В некоторых случаях на стене дома можно сделать выступ для шахты, но ассоциации домовладельцев могут что-то сказать по этому поводу.В случае с семьей Найлз шахта была добавлена снаружи, но была одобрена, потому что она соответствовала фасаду, поэтому она гармонировала с существующей структурой.

Другой потенциально большой расход связан с оснащением кабины лифта. «Хотят ли они, чтобы он был голым, или мы сделали некоторые из них с травлеными остекленными панелями, разными видами древесины — это может быть довольно сложно», — сказал Майкл Менн, архитектор, строитель и специалист по старению на месте со штаб-квартирой в Нортбруке, штат Иллинойс.

Идея нильцев заключалась в том, чтобы лифт выглядел так, как будто он всегда был в доме.Посетителям он кажется дверью в конце зала, ничем не отличаясь от других. «Большинство людей, которые входят в наш дом, не подозревают, что там есть лифт», — сказала Шерил Найлз. Интерьер выполнен в виде продолжения ведущей к нему прихожей.

Эксперты говорят, что домовладельцы слишком часто пренебрегают вопросами безопасности, потому что они не осознают опасности.

В прошлогодней статье Washington Post сообщалось, что число детских смертей неизвестно, потому что маленькие дети могут поместиться в промежутке между внешней дверью и внутренней дверью кабины лифта.Их может раздавить лифт, движущийся в любом направлении.

В статье говорится, что промышленность выступает против правил техники безопасности, хотя существует простое решение проблемы раздавливания. Регулирующие органы Комиссии по безопасности потребительских товаров не предприняли агрессивных действий в интересах потребителей.

Опасности легко избежать, добавив барьер стоимостью 200 долларов, который иногда называют космической охраной, внутри внешней двери, сказал Роберт Шеперд, исполнительный директор Национальной ассоциации органов безопасности лифтов.«Космическая охрана работает».

Рон Ракер, президент Американских производителей оборудования для обеспечения доступности и Neoteric Elevator Concepts, не ответил на несколько писем, и ни одна организация по продаже лифтов для жилых помещений не связалась с этой статьей.

Вся степень опасности скрыта, сказал консультант Кошак, потому что, как и во многих судебных исках, «секреты запечатаны», — сказал он.

Безопасность начинается с выбора установщика. «Мы настоятельно не рекомендуем выбирать оборудование или производителя до того, как найдем подходящего подрядчика», — сказала Шерил Найлс.«Это была одна из наших самых больших ошибок».

Она сказала, что подрядчики, рекомендованные лифтовыми компаниями, были сосредоточены исключительно на механике установки. «Их не интересовало, как это повлияет на оформление и планировку нашего дома», — сказала она. «Вы можете думать об этом как о том, чтобы не нанять любимого сантехника до того, как найдете генерального подрядчика для ремонта вашей ванной комнаты».

Если вы предпочитаете использовать специалиста-установщика вместо архитектора или строителя, не получайте рекомендации только от домовладельцев.«Я бы спросил, для каких строителей вы их устанавливаете», — сказал Батлер. «Строители, как правило, более критично относятся к своим профессиям и установщикам, чем домовладельцы». Вам также нужен человек с опытом работы не менее пяти лет, который является членом отраслевой группы, проводящей обучение, такой как Ассоциация производителей оборудования для обеспечения доступности.

Хотя существуют разные лифтовые механизмы — гидравлические, цепные, противовесы и т. Д. — нет смысла обсуждать достоинства каждого из них, потому что планировка вашего дома будет определять тип лифта, который можно установить.«Вы не выбираете лифт, лифт выбирает клиента», — сказал Батлер. «Механическое пространство — это движущая сила».

Не экономьте на основных функциях безопасности. «Всегда выбирайте лифт с автоматической дверью», — сказал Кошак, что предотвращает попадание детей в ловушку. По его словам, во многих случаях заполнитель все же того стоит.

Требуется инспектор или нет, наймите его. «Не все монтажники заинтересованы в безопасности», — сказал Кошак. «У них есть мотивация войти, выйти, получить деньги.”

При покупке приобретите лифт для рынка Массачусетса. По словам Кошака, в государстве действуют высокие стандарты безопасности, поэтому на этих лифтах требуются специальные двери. Он будет поставляться с механическими чертежами, которые показывают установщикам, как добиться минимального зазора между внутренней и внешней дверьми.

Более безопасная работа может стоить немного дороже, но так же, как взрослым нужны лифты, дети очарованы ими. «Детям по соседству это нравится, — сказала Шерил Найлз. «Есть одна маленькая девочка, которая любит кататься на нем.Она просто подходит и едет ».

Подпишитесь на Bold School, 12-недельную серию информационных бюллетеней, которые помогут вам подойти к жизни после 50 с любопытством и энтузиазмом .

Olds Elevator ™ — Новости и события

Olds Elevator ™ LLC, производитель подъемников для сыпучих материалов, поставил 2 подъемника для высокотемпературных твердых частиц для 2 пилотных проектов концентрирующей солнечной энергии (CSP). Оба проекта частично финансировались Министерством энергетики США (Д.О.Е.).

CSP использует зеркала для отражения и концентрации солнечного света. Тепло от концентрированного солнечного света улавливается жидкостью-теплоносителем (HTF) и доставляется на электростанцию на месте для преобразования в электричество. Часть горячей HTF может храниться в изотермических емкостях для использования в производстве электроэнергии после захода солнца.

Один из высокотемпературных лифтов Olds доставлен в Эр-Рияд, Саудовская Аравия, где он будет установлен в Power Tower, где Sand будет использоваться в качестве HTF.Высота подъема этого лифта составляет 46 футов. Второй лифт доставлен в Sandia National Laboratories в Альбукерке, Нью-Мексико. Этот лифт Olds также будет развернут в башне CSP Power Tower, где он будет распространять керамические шарики как HTF. Высота подъема этого лифта составляет 25 футов. Обе пилотные установки планируется запустить во второй половине 2014 года.

«HTF будет нагреваться приблизительно до 1000 ° C в солнечном приемнике, а затем использоваться для выработки электроэнергии.”

Лифты Olds будут доставлять HTF к солнечному приемнику, где он будет подвергаться воздействию интенсивного, концентрированного солнечного луча. HTF будет нагреваться примерно до 1000 ° C в солнечном приемнике, а затем использоваться для выработки электроэнергии. Отработанная HTF, теперь имеющая температуру 600 ° C, будет возвращена лифтом Olds в солнечный приемник для повторного нагрева. В лифтах используются детали, контактирующие с продуктом из нержавеющей стали 304, а подъемные трубы изолированы для сохранения остаточного тепла HTF.

В статических винтовых элеваторах Olds используется фиксированный шнек и вращающаяся подъемная труба для подъема сыпучих материалов. Винт и трубка рассчитаны на рост в пределах проектного диапазона, поскольку лифт нагревается теплоносителем, нагреваемым солнечными батареями. Лифты Olds также используются в качестве точных объемных питателей, которые позволяют операторам CSP мгновенно адаптироваться к изменяющимся условиям, изменяя скорость потока HTF, подаваемого в солнечный приемник.

Лифты

Olds также используются в других высокотемпературных приложениях, включая циркуляцию частиц теплоносителя в биомассе для производства энергии.Преобразование биомассы в пригодный для использования синтез-газ осуществляется путем нагревания биомассы в отсутствие кислорода. Частицы теплоносителя из стали или керамических шариков используются для передачи тепла, чтобы запустить термохимическую реакцию. Лифты Olds используются для циркуляции теплоносителей.

Crane Co. — О компании — История

«Вы не можете запустить железную дорогу или построить дамбу, управлять бумажной фабрикой или прокладывать канализацию, выкопать нефтяную скважину или обогреть больницу, или запустить военный корабль, или даже принять душ, не используя ни одного из более чем 40 000 — странные продукты, которые производит Crane Co.»- Журнал Fortune , июль 1936 г.

Это наблюдение, опубликованное в июльском номере журнала Fortune за 1936 год, хорошо резюмировало позицию нашей компании, и через десять лет после публикации этой статьи к списку добавились авиация и высокоскоростной полет. Сегодня инновации Crane можно найти за кулисами практически повсюду, помогая повседневной жизни работать эффективно. Ключевые события в более чем 150-летней истории компании отмечены на временной шкале ниже. Приглашаем вас изучить главы нашей истории на страницах Журавль: 150 лет вместе .

1855

Основание R.T. Crane Brass & Bell Foundry в Чикаго. Crane производит клапаны, фитинги и специальные отливки для растущей промышленной Америки.

1860-е годы

Как Northwest Manufacturing Co., Crane поставляет основные паровые компоненты для железных дорог и начинает производство парового отопления. Компания Crane Elevator начинает производство подъемников, лифтов и паровых двигателей, став одним из ведущих брендов в этой области за 30 лет.

1870-е годы

Crane является пионером в производстве усовершенствований, включая использование многоцелевых машин, изобретенных Р.Т. Кран и конвейерная система перемещения форм и разливки металла — начало поточного производства в литейных цехах.

1880-е годы

Бизнес

Crane процветает. Компания управляет четырьмя производственными предприятиями и насчитывает более 1500 человек. Филиалы расширяют бизнес компании до

западных штатов США.

1885

Crane Co. используется в качестве названия компании.

1890-е годы

R.T. Крейн основывает металлургическую лабораторию, возможно, первую на Среднем Западе.

Продукты

Crane обладают прочностью и качеством, чтобы противостоять все более высоким давлениям и температурам жидкости.

1900

Crane производит стальную арматуру и арматуру на собственном сталелитейном производстве.

Строгий подход компании Crane к металлургической науке и испытаниям материалов стал образцом для индустрии арматуры и фитингов.

1912

Основатель R.T. Журавль умирает. Crane Co. — лидер в области производства арматуры и фитингов. R.T. Крейн-младшийвскоре вступает в должность президента компании.

Компания строит первый по-настоящему современный завод, полностью переходящий на электричество. В Чикаго «The Great Works», построенная на 160 акрах, является самой современной фабрикой своего времени.

1920-е годы

Crane Co. воплощает идею современной ванной комнаты, создавая первые практичные декоративные ансамбли для ванных комнат. Американская ванная комната становится признаком достатка и социальной гордости. Сантехнические устройства для кранов, многие из которых были разработаны известным промышленным дизайнером Генри Дрейфусом, известны своим стилем, цветом и новаторскими решениями.

1930

Дистрибьюция принадлежащих компании филиалов выросла до 190 с 86 в 1920 году. Изюминкой является роскошный выставочный зал на променаде Атлантик-Сити за 1 миллион долларов.

1936

CR котируются на Нью-Йоркской фондовой бирже.

1937

Мост Золотые Ворота открывается с материала перил, поставляемого Crane Co.

1942

Чтобы удовлетворить потребности военного времени, Crane увеличивает производительность стальной арматуры в четыре раза до 25 000 тонн в год.ВМС США требует от 1500 до 15000 клапанов на корабль.

1951

После войны Crane поставляет продукты для регулирования потока для самолетов. Приобретена компания Hydro-Aire, производитель высокоточной авиационной продукции.

1957

Crane представляет «Технический документ 410», основанный на классическом «Потоке жидкостей» 1942 года. Сегодня это типичное руководство по пониманию потока жидкостей через клапаны, трубы и фитинги доступно в виде программного обеспечения.

1959

Т.М. Эванс избран председателем и генеральным директором. Новая философия управления побуждает Крейна оптимизировать дистрибьюторскую сеть и сосредоточиться на промышленном производстве.

1960-е

Промышленное расширение поддерживается за счет внутренних и международных приобретений, таких как Chapman Valve, Cochrane Corporation, Deming Company и Chempump.

1961

Crane становится действительно многонациональным предприятием с 50 производственными предприятиями в США, Канаде, Англии, Франции, Италии, Нидерландах и Мексике.

1963

Crane продолжает свое стремление к исследованиям и разработкам, создавая новые инженерные и лабораторные помещения недалеко от Филадельфии.

1969

Крановые насосы на Луне. Насосы Hydro-Aire и Chempump используются в программах Gemini и Apollo Space.

1970-е годы

Crane хорошо позиционируется в четырех основных областях: борьба с жидкостями и загрязнением, сталь, строительные изделия и авиация / аэрокосмическая промышленность.

1980-е годы

Crane прекращает деятельность по сбыту сантехники в США.С.

1981

Crane обеспечивает тормозную систему для первого космического челнока НАСА.

1984

Томас М. Эванс уходит с поста председателя совета директоров, проработав Крейну 25 лет. Его сын Р.С. Эванс избирается председателем и главным исполнительным директором, и компания объявляет о новом стратегическом плане, направленном на усиление своей мощи в области специальной легкой и средней производственной и оптовой торговли, уменьшая при этом зависимость от более капиталоемких, циклических и ориентированных на сырьевые товары предприятий.

1985

Crane приобретает UniDynamics, конгломерат, в который входили начальные компоненты сегментов Engineered Materials (Kemlite) и Merchandising Systems (национальные поставщики). Это приобретение также включало Resistoflex, который стал одним из самых важных брендов Fluid Handling.

1990-е годы

Evans возглавляет Crane как растущую компанию с сильной программой приобретения в области обработки жидкостей, технических материалов, систем мерчендайзинга, аэрокосмической промышленности и контроля.

Во время Р.С. За время пребывания Эванса на посту председателя и генерального директора с 1984 по 2001 год рыночная капитализация компании увеличилась с менее чем 200 миллионов долларов до примерно 1,8 миллиарда долларов.

1997

Компания устанавливает новые рекорды, включая объем продаж более 2 миллиардов долларов и чистую прибыль более 100 миллионов долларов. Crane запускает программу повышения квалификации и выпускает первый класс черных поясов, обученных методам шести сигм.

2001

Эрик К. Фаст избран президентом и главным исполнительным директором.Он продолжает стратегическое руководство группой связанных предприятий, чтобы перевести Crane из холдинговой компании в операционную.

Начало 2000-х

Основа для будущего прибыльного роста закладывается благодаря внедрению новых инструментов для повышения операционной эффективности, большему развитию интеллектуального капитала, стратегическим связям и сильной ориентации на клиентов.

2003

В исследовании Джереми Сигеля в The Future For Investors (опубликовано в 2005 г.) отмечалось, что Crane Co.имела 10 ^тыс. лучшую доходность для акционеров (15,1% ежегодно) с 1957 по 2003 год среди уцелевших фирм в исходном индексе S&P 500 1957 года, в списке преобладали крупные фармацевтические компании и компании известных потребительских брендов.

2005

Crane отмечает свое 150-летие.

2013

Crane Co. завершает приобретение MEI Conlux Holdings, крупнейшее приобретение в истории компании.

2014

Макс Х. Митчелл назначен президентом и главным исполнительным директором.Он продолжает реализовывать давнюю стратегию Crane, продвигая компанию по пути к интегрированной операционной компании, ориентированной на три ключевые глобальные платформы роста: Fluid Handling, Aerospace & Electronics и Crane Payment Innovations.

2018

Crane Co. завершает приобретение Crane & Co., Inc. («Crane Currency»), второе по величине приобретение в истории компании.

Революция лифтов | BuildingGreen

Неэффективные гидравлические и редукторные тяговые лифты постепенно заменяются эффективными безредукторными лифтами переменного тока, такими как новый EcoSpace от Kone.

Источник: Kone, Inc. 2004 год можно запомнить в лифтовой отрасли как переломный год.

Спустя шесть лет, в течение которых Коне в одиночку боролась за признание высокоэффективных машин, расположенных в шахте подъемников (см.

EBN

Т. 8, No. 7), теперь все основные производители работают. Для малоэтажных зданий стоимость этих лифтов без машинного помещения снижается. «Эта технология быстро вытеснит гидравлику с рынка», — прогнозирует Джим Форчун, председатель Lerch, Bates and Associates, ведущей международной консалтинговой компании по лифтам.В зданиях средней этажности, до 30 этажей, они уже заменяют традиционный приводной тяговый лифт: «Я вижу, что через пять лет редукторного лифта почти не существует», — говорит Фрэнк Дуган из Fujitec.

До недавнего времени малоэтажные лифты (до пяти или шести этажей), как правило, были гидравлическими, а лифты средней этажности (до 20 или 30 этажей) — тяговыми машинами. Гидравлические лифты перекачивают гидравлическую жидкость, перемещая поршень, который толкает кабину лифта вверх и опускает ее обратно.В США этот поршень обычно находится в «отбойной яме» в земле под лифтом, хотя различные альтернативные конфигурации позволяют поршню оставаться над землей.

Тяговые лифты приводятся в движение двигателем и подвешиваются на воздушных тросах. В большинстве установок средней этажности двигатель соединен с коробкой передач, которая, в свою очередь, приводит в движение шкив — колесо с канавками, по которому проходят кабели. В многоэтажных домах безредукторный двигатель вращает шкив напрямую. Двигатель и шкивы обычно находятся в небольшом машинном отделении пентхауса, которое возвышается над линией крыши здания, но двигатель также может быть расположен рядом с лифтом.

Стальные тросы, поднимающие и опускающие кабину лифта, охватывают шкив и удерживаются на месте за счет силы тяги. Тяговые лифты по своей природе намного более эффективны, чем гидравлические, потому что они используют противовес, чтобы уравновесить вес кабины. Когда кабина и противовес уравновешены, двигатель должен работать только для ускорения и замедления кабины и преодоления трения. Однако чаще кабина либо тяжелее, либо легче противовеса, поэтому для перемещения лифта требуется значительная энергия.Когда опускается более тяжелая из двух нагрузок, энергия используется для торможения — эта энергия либо рассеивается в виде тепла в машинном отделении, либо возвращается в электрическую систему посредством рекуперативного торможения.

Хотя у каждого производителя есть свои вариации технологии без машинного отделения, общая тенденция заключается в использовании безредукторных двигателей с постоянными магнитами, использующих частотно-регулируемые приводы с регулируемой скоростью. Эти небольшие двигатели могут быть установлены непосредственно в шахте лифта, что устраняет необходимость в верхнем пентхаусе для размещения двигателя (в случае тяговых лифтов) или в машинном отделении на первом этаже (в случае гидравлических лифтов).Их более мелкие и более сложные двигатели требуют только одной трети мощности, поэтому объем электроснабжения лифта резко сокращается. Их также проще и быстрее установить, и они обеспечивают более плавную и тихую езду.

Двигатель лифта Gen2 от Otis имеет очень низкопрофильный двигатель и шкив, который крепится вверху шахты подъемника с использованием плоских ремней вместо стальных тросов.

Источник: Otis Elevator Company. Экологические преимущества этих машин также огромны.Безредукторные двигатели с частотно-регулируемым приводом в два-три раза эффективнее гидравлики и на 30-50% эффективнее стандартных лифтов с редуктором. По оценкам Отис, типичные затраты на электроэнергию для работы их безредукторного лифта Gen2 могут составлять 1000 долларов в год по сравнению с 1300 долларами для нового редукторного тягового лифта и 1500 долларов для более старого тягового лифта. Не допускать попадания гидравлической жидкости в землю — еще одно большое преимущество, поскольку жидкость, протекающая из колодцев под лифтами, может загрязнить грунтовые воды (если только жидкость не растительного происхождения, и в этом случае токсичность обычно не является проблемой).
