Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах.

Поэтому объем жидкости вычисляют по следующей формуле:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Выберите вид радиаторов

По умолчаниюАлюминиевые секционныеСтальные панельные

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.
Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Значения объемов различных составляющих

Объем воды в радиаторе:

• алюминиевый радиатор — 1 секция — 0,450 литра
• биметаллический радиатор — 1 секция — 0,250 литра
• новая чугунная батарея 1 секция — 1,000 литр
• старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

• ø15 (G ½») — 0,177 литра
• ø20 (G ¾») — 0,310 литра
• ø25 (G 1,0″) — 0,490 литра
• ø32 (G 1¼») — 0,800 литра
• ø15 (G 1½») — 1,250 литра
• ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

• напольный котел — 40 литров воды;
• настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

как посчитать объем радиатора, батареи, как рассчитать емкость системы, фото и видео примеры

Содержание:

1. Делаем расчет объема системы отопления по формуле
2.  Как посчитать коэффициент расширения
3. Полезно знать о емкости системы отопления

Домовладельцы обычно интересуются методами, как рассчитать объем системы отопления при ее ремонте или реконструкции. Проще всего сделать расчет объема системы отопления можно при помощи расчетов с использованием формул и таблиц, которыми в своей работе пользуются специалисты в области теплотехники.

Согласно этой информации, объем:

Делаем расчет объема системы отопления по формуле

Перед тем, как приступить к монтажу циркуляционного насоса или расширительного бачка, непременно следует сделать расчет объема системы отопления и, конечно, расчет циркуляционного насоса для системы отопления. Чтобы получить правильный результат, необходимо суммировать объемы всех элементов отопительной конструкции, а именно котла, радиаторов и трубопроводов.

Формула, позволяющая выполнить расчет емкости системы отопления и ее элементов, выглядит так:

V = (VS х Е): d, где

V — означает объем расширительного бачка;
VS — объем системы отопления расчет для которой делается с учетом котла, трубопровода, батарей и теплообменника;
Е — коэффициент расширения горячего теплоносителя;
d – показатель эффективности емкости, которую планируется установить в отопительную конструкцию.

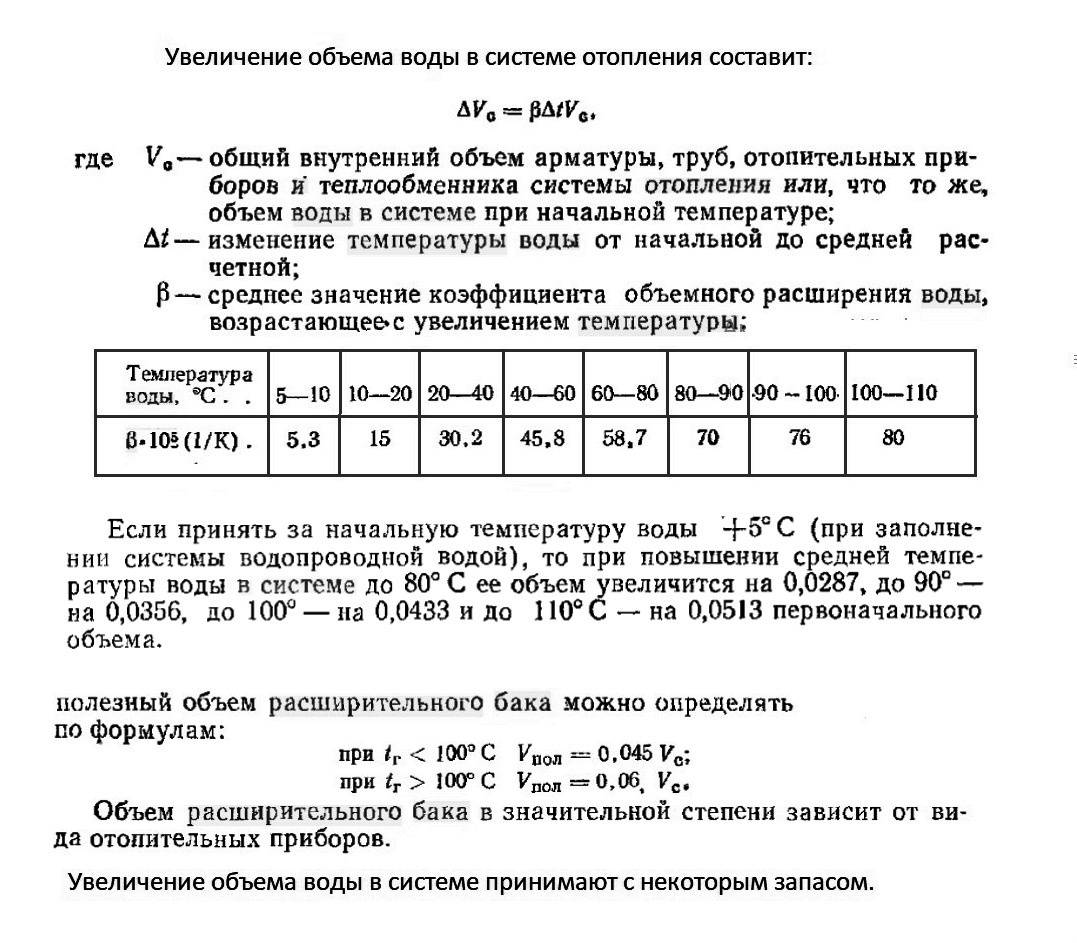

Как посчитать коэффициент расширения

Когда производится расчет объема системы отопления, следует обратить внимание на коэффициент расширения используемой в качестве теплоносителя жидкости. Данный параметр может характеризоваться двумя значениями, зависящими от типа устанавливаемого отопительного оборудования.

В том случае, когда в отопительной системе в качестве теплоносителя будет задействована вода, тогда коэффициента расширения равен 4%, а, если этиленгликоль — 4,4%.

Существуют другие, не такие точные способы как посчитать объем системы отопления. Например, можно использовать показатель мощности теплоагрегата: предполагается, что 1 кВт соответствует 15 литрам теплоносителя. Таким, образом, чтобы узнать приблизительную емкость всех элементов отопительной конструкции, необходимо знать мощность системы теплоснабжения.

Часто знать точнейший объем радиатора отопления, котла, трубопровода не требуется.
В качестве примера будет рассмотрен конкретный случай. Суммарная мощность всей отопительной конструкции составляет 60 кВт, тогда ее общий объем рассчитывается следующим образом: VS = 60х15 = 900 литров.

Непременно нужно учитывать, что установка современных элементов системы теплоснабжения, таких как батареи, трубы, котел, в некоторой мере способствуют снижению ее общего объема. Подробная информация относительно того, какова емкость радиатора отопления или других составляющих отопительной конструкции содержится в технической документации, прилагаемой производителями к своим изделиям.

Полезно знать о емкости системы отопления

Когда владелец дома или квартиры завершил расчеты и теперь знает объем системы обогрева своего жилья, ему необходимо обеспечить правильную закачку жидкости в закрытую отопительную конструкцию.

На сегодняшний день имеется два варианта решения данной проблемы:

1. Использование насоса. Можно задействовать насосное оборудование, используемое при поливе приусадебного участка. При этом надо обращать внимание на показатели манометра (см. фото этого прибора) и открыть воздухоотводные элементы системы теплоснабжения.
2. Самотек. Во втором случае заполнение отопительной системы производят из самой верхней точки конструкции. Открыв кран для слива, можно увидеть момент, когда из него начнет вытекать теплоноситель.

Расчет объема системы отопления на видео:

Бак-теплоаккумулятор (буферная емкость) как основной элемент системы отопления

Lavoro Информация Бак-теплоаккумулятор (буферная емкость) как основной элемент системы отопления

15. 05.2018

Большинство владельцев частных домов и коттеджей с автономной системой отопления дополняют ее теплоаккумуляторами воды.

Котлы для отопления дома — это технически сложные устройства, оснащенные различными датчиками и аварийной автоматикой. Однако необходимость регулярно вручную снабжать их топливом роднит суперсовременные агрегаты с «буржуйками» начала прошлого века.

С газом и электричество все относительно просто, а вот твердотопливные котлы не «подкрутишь» и дистанционно не подкинешь дровишек, чтобы дом не остыл к возвращению с работы.

На рынке предлагаются качественные теплоаккумуляторы российского производства и импортные модели именитых производителей. Принцип действия и подключения их к отопительной системе не имеет технологических отличий.

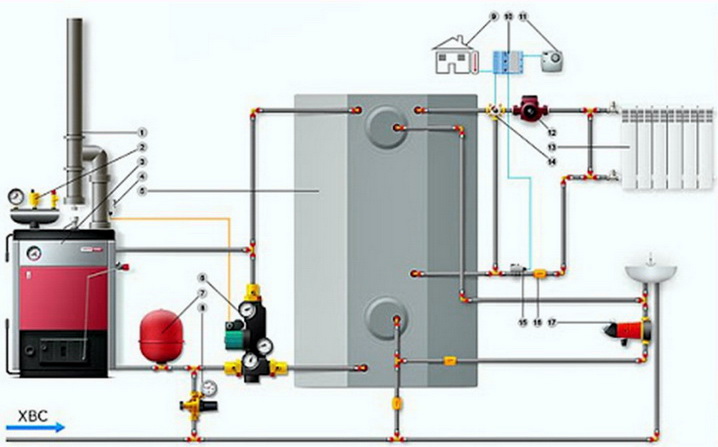

Как устроены теплоаккумуляторы для систем отопления

Роль теплоаккумулятора в современных системах отопления очевидна из его названия: буферный бак аккумулирует все «лишнее» тепло, которое не требуется для обогрева в данный момент.

Горячий теплоноситель не сразу направляется в систему отопления, а аккумулируется в буферной емкости и подается на радиаторы по мере остывания дома или при прекращении поступления тепла от внешнего источника.

Буферная или аккумулирующая емкость представляет собой бак из углеродистой стали или нержавейки, закрытый теплоизолирующим кожухом.

При этом для нагрева теплоносителя может использоваться как один источник тепла — например, твердотопливный котел, так и несколько: твердотопливный + электрический котел и солнечные батареи

Теплоноситель из бака сливается при помощи крана, стравливание воздуха при заполнении его происходит автоматически через клапан-предохранитель.

По бокам из корпуса выходят патрубки для подключения к котлу и к трубам отопительной системы (батареям, теплому полу).

Три основных типа теплоаккумуляторов

• Самые простые устройства обеспечивают возможность аккумуляции тепла и прямой подачи его через патрубки в распределительные трубы, ведущие к батареям или теплому полу.
• Если есть возможность использовать несколько источников нагрева, в теплоаккумулятор встраиваются теплообменники.
• Для использования теплоаккумулятора как дополнительного источника горячей воды внутри устанавливается змеевик из нержавейки и внутренний бак.

Как выбрать теплоаккумулятор воды. 5 основных параметров

1. Рассчитайте необходимый объем.

Исходя из практики, стоит ориентироваться на 20-30 литров на 1 кВт мощности котла (но не более 50 литров /на 1кВт). Соответственно, для котла 30 кВт достаточно будет бака в 1000 литров. Чем мощнее котел, тем большего объема должен быть теплоаккумулятор.

1. Оцените габариты помещения:

Чем больше накопитель, тем реже потребуется закладка топлива в котел и тем стабильнее вся отопительная система дома. Но для большого котла необходимо соответствующее подсобное помещение, где он будет установлен.

1. Климат региона и площадь дома тоже имеют значение.

И здесь все очевидно: для 80-ти метрового дома в средней полосе вряд ли так уж необходим бак на пару тысяч литров.

1. Материал бака.

На рынке представлены емкости из нержавейки и углеродистой стали. Нержавейка дороже, но и прослужит дольше.

1. Цели использования.

От простой аккумуляция тепла от одного источника и резервного обогрева, до сложных устройств с дополнительным баком для горячей воды, несколькими теплообменниками и ТЭНом для автономного подогрева бака в случае необходимости.

Плюсы и минусы системы отопления с теплоаккумулятором

Плюсы:

• Экономия топлива до 40%
• Увеличивает периоды закладки топлива (для твердотопливных котлов)
• Дает возможность использовать самый дешевый источник энергии в определенный момент
• Увеличивает срок службы всей системы отопления
• Дополнительно обеспечивает горячей водой (некоторые модели).
• Повышает комфорт проживания в доме

Из минусов можно отметить только цену и необходимость выделения площади для размещения бака.

Спроектируйте современную систему отопления с теплоаккумулятором или модернизируйте существующую. Это поможет эффективно расходовать топливо, не «греть улицу» и уменьшить расходы на отопление почти на треть.

Рекомендуемые материалы:

Как рассчитать объем воды для системы отопления

Знание объема теплоносителя поможет правильно подобрать мембранный бак для закрытой системы отопления.

Расчет объема теплоносителя в системе отопления:

Объем теплоносителя в системе отопления складывается из:

1. Объема теплоносителя в котле(-ах) отопления
2. Объема в элементах отопления (радиаторы, регистры, конвектора и т.д.)
3. Объема в расширительном баке
4. Объема в трубах

Первые два параметра мы берем из тех/паспортов изделий. Если у Вас отсутствуют эти данные, то можно воспользоваться усредненными параметрами:

Котлы:

Котел электрический: 3-10 литров

Котел твердотопливный: 50-60 литров

Радиаторы:

биметаллические (расстояние между осями 500) – 0,2-0,3 литра на секцию

алюминиевые (расстояние между осями 500) – 0,4 литра на секцию

чугунный (расстояние между осями 500) – 1,5 литра на секцию.

Третий параметр для открытых систем отопления мы учитываем по факту. А в закрытых системах отопления мы берем его величиной примерно в треть от объема мембранного бака.

Четвертый параметр мы рассчитываем по формуле:

V =π*R²*L*1000, где:

V – объем теплоносителя

Π – число Пи (≈3,1415)

R – радиус трубы в метрах (радиус – это диаметр, разделенный пополам. Чтобы диаметр в миллиметрах перевести в радиус в метрах, нужно диаметр разделить на 2000)

L – длина трубы в метрах.

Например: у нас есть 17 метров трубы с внутренним диаметром 20мм:

V=3,1415*(20/2000*20/2000)*17*1000= 5,34 литра.

Примечание: Большинство труб указывается по наружному диаметру (полипропилен, медь, ПНД, металлопластик и т.д.), поэтому для точного расчета объема теплоносителя в такой трубе, нужно от диаметра трубы отнять удвоенную толщину стенки трубы. Например:

Труба металлопластиковая Valtec 20 (толщина стенки 2 мм), длина 100 метров:

V=3,1415*(20-2*2)/2000*(20-2*2)/2000*100*1000=20,106 литра

Для бытовых систем не имеет особого смысла считать теплоноситель с такой дотошностью – можно просто вести расчет по наружному диаметру.

Сумма всех четырех параметров даст общий объем теплоносителя в системе отопления.



P.S. Для простоты расчета объема теплоносителя в трубах можете воспользоваться таблицей объема воды на метр трубы:

Что такое буферная емкость для системе отопления + видео

Отапливаете свой жилой дом при помощи твердотопливного котла, но постоянное подбрасывание дров в топку сильно огорчает? Знаем не понаслышке, что твердотопливный котел обеспечивает помещение теплом, пока в нем горят дрова, когда дров прогорают и их подача прекращается, котел перестает генерировать тепло и вся система отопления мигом остывает.

Тот, кто пользуется твердотопливным котлом, знают чего стоит заставить себя встать ночью, для того, чтобы подбросить дрова в топку. Еще важный момент: мощность твердотопливного котла сложно регулировать и когда за окном 0 градусов и дом теряет только 8 кВч, то дров котел сжигает на 15 кВч, работая на минимуме, а 7 кВч вы попросту теряете. Но прогресс не стоит на месте и сегодня есть конструктивное решение этой проблемы. Все гениальное просто, ну или почти просто…

Принцип работы буферной ёмкости

Итак, сегодня усовершенствовать отопительный процесс дома или коттеджа можно, сократив энергозатраты и потери тепла, установив в котельной буферную (аккумулирующую) емкость. Буферная емкость представляет собой огромный термос в виде металлической бочки, объемом от 500 до 1000 литров, в утеплителе. В ней накапливается большое количество теплой воды, которую она постепенно начнет отдавать. Технически это выглядит следующим образом: котёл греет воду, которая при помощи циркуляционного насоса вода подается в буферную емкость, еще один насос подает из верхней части буферной емкости горячую воду к радиаторам. Тот же объем воды уже остывшей подается в нижнюю часть буферной емкости. Когда котел топится, то первый насос работает, ко второму насосу подключен термостат, который включает и выключает насос в соответствии с заданной температурой. Проще, говоря, упомянутые нами выше, потерянные ранее 7кВч, будет аккумулировать буферная емкость.

Аккумулирование тепла в буферной ёмкости

Теперь рассмотрим подробнее процесс аккумуляции в буферной емкости. Итак, арифметика следующая: из котла при помощи насоса 1 горячая вода передается в теплоаккумулятор, то бишь в нашу емкость. Например, приведенные выше 15 кВч. Насос 2, в свою очередь передает тепло радиаторам. Если производительность насосов одинакова, то, сколько тепловой мощности получит аккумулятор, столько же уйдет в радиаторы, все те же 15 кВч. При температуре за окном 0 градусов, теплопотери дома 8 кВч. В радиаторы поступило много горячей воды, и температура в доме увеличилась, достигнув заданной на термостате. Как только температура падает ниже заданной, насос 2 включится и будет подавать в радиаторы горячую воду. Следовательно: насос 1 работает постоянно, а насос 2 – циклично. А так как их производительность одинакова, то в буферную емкость будет приходить горячей воды больше, чем уходить и температура воды в емкости будет повышаться. В случае, когда котел прогорел, насос 1 выключился, тепло в буферную емкость поступать перестало, а насос 2 работает в прежнем режиме, забирая из емкости горячую воду, охлаждая её, и температура в буферной емкости падает.

Зачем нужен тепло аккумулятор

У читателя возникает вопрос, в чём тогда польза буферной ёмкости и зачем нужен тепло аккумулятор, если вода остывает, и котёл приходиться топить снова? Конечно, остывает, но как быстро. И здесь расчет весьма прост: допустим, что общий объем воды в системе отопления 100 литров, а с аккумулирующей емкостью объемом 500 литров получается – 600 литров. Выходит в шесть раз больше, соответственно и остывать этот объем воды будет в шесть раз дольше. Значит, полностью остынут радиаторы не через 3 часа, после остановки котла, а через – 18.

А правильно смонтированная система, позволит обеспечить: безопасность использования твердотопливного котла, возможность поэтапного терморегулирования, возможность подключения любого другого котла, теплового насоса или солнечных коллекторов.

Расчет объема системы отопления и расширительного бака

Когда необходим расчет объема отопления?

Расчет объема отопления производится для определения количества антифриза и для подбора расширительного мембранного бака для закрытой системы отопления. Расчет объема отопления можно произвести приблизительно, используя соотношение: для отопительной системы с котлом мощностью 1кВт требуется 15 л теплоносителя. Соответственно объем отопительной системы с котлом мощностью 10 кВт приблизительно составит 150 литров.

Данные, полученные при таком подсчете объема отопления, не учитывают особенностей конкретной отопительной системы и являются всего лишь «ориентиром».

От приблизительного расчета к более точному

Более точный расчет основан на суммировании внутреннего объема всех отдельных элементов отопительной системы

• Внутреннего объема котла отопления

• внутреннего объема приборов отопления

• Внутреннего объема трубопровода

Так, к примеру, объем электрического котла отопления обычно находится в интервале от 3 до 10 литров. Это значит, что для котла мощностью 4-5 кВт логично взять внутренний объем, равный 3 литрам, а для котла на 10-12 кВт, принять внутренний объем равный 10 литрам.

Вот несколько примеров внутреннего объема некоторых видов теплотехнического оборудования:

• Электрический котел 3-10 литров

• Твердотопливный котел 50-60 литров

• Секция биметаллического радиатора с межосевым расстоянием 500 мм -0,2-0,3 л

• Секция алюминиевого радиатора с межосевым расстоянием 500 мм-0,4 л

• Секция чугунного радиатора с межосевым расстоянием 500 мм -1,5 л

В большинстве случаев внутренние объемы аналогичных приборов отопления различных торговых марок примерно равны. Однако рынок теплотехнического оборудования постоянно обновляется, появляются новые отопительные приборы с другими параметрами, в том числе и с отличным от усредненных значений внутренним объемом. Поэтому объем котла и приборов отопления лучше всего взять из технических паспортов на эти изделия. Если таких данных нет, нужно зайти на сайт производителя, где, наверняка, есть вся необходимая информация на выпускаемое оборудование.

Расчет объема трубопровода

Внутренний объем трубопровода рассчитывается по формуле

V =π*R²*L*1000, где:

V – объём теплоносителя

R – радиус трубы

L – длина трубы

При определении внутреннего объема трубопровода в расчетах используется только внутренний размер (радиус или диаметр) трубы. Важно помнить, что полимерные и металлопластиковые трубы маркируются по наружному диаметру, а стальные и медные трубы по внутреннему диаметру. Для определения размера полимерной трубы необходимо из величины ее диаметра вычитать толщину стенок трубы.

Для получения внутреннего объема отопления все полученные величины суммируются, а полученное при этом значение используется далее для подбора расширительного бака отопления.

Подбор расширительного бака отопления

Точный расчет объема расширительного бака отопления необходим в основном для закрытых систем отопления. Для этого используется следующий алгоритм:

V = (VS х Е)/d

V – Объем расширительной емкости;

VS – Общий объем всей отопительной системы, включая котел, трубопровод, радиаторы и теплообменники;

Е – Коэффициент расширения теплоносителя. Для воды принимается равным 0,04. Для антифриза 0,044

d –Показатель эффективности бака, который будет установлен в отопительную систему.

Рассчитывается по формуле эффективность мембранного расширительного бака d = (PV — PS) / (PV + 1), где

РV — максимальное рабочее давление системы отопления, для двухэтажных частных домов обычно достаточно 2,5 бар

PS — давление зарядки мембранного расширительного бака (равно статическому давлению системы отопления) примерно 0,5 бар

Для открытых систем отопления нет столь строгих правил подбора расширительного бака. Обычно его объем примерно равен одной трети расширительного бака закрытой отопительной системы.

Определение требуемого количества антифриза

Определить, сколько нужно антифриза для заполнения отопительной системы, можно суммируя объемы всех составляющих элементов, включая объем расширительного бака отопления. Расчет антифриза возможен только после расчета расширительного бака. Упрощать расчеты, связанные с объемом теплоносителя, нельзя. Особенно, если речь идет о закрытой отопительной системе, в которой при неправильно подобранном мембранном баке может возникнуть избыточное давление, что в свою очередь, может стать причиной аварийной ситуации.

Подведем итоги

Расчет объема теплоносителя отопительной системы необходим для определения объема теплоносителя и подбора расширительного мембранного бака. Расчет объема отопления наиболее актуален для закрытых систем, в которых неправильно подобранный бак может стать причиной возникновения аварийных ситуаций.

Расчет объема отопления может быть приблизительным, но более точных результатов придется воспользоваться формулами или использовать онлайн калькулятор.

Рассчитать объём воды в системе отопления Калининград

Какая информация подлежит сбору:

Сбору подлежат только сведения, обеспечивающие возможность поддержки обратной связи с пользователем.

Некоторые действия пользователей автоматически сохраняются в журналах сервера:

— IP-адрес;
— данные о типе браузера, надстройках, времени запроса и т. д.


Как используется полученная информация

Сведения, предоставленные пользователем, используются для связи с ним, в том числе для направления уведомлений об изменении статуса заявки.


Управление личными данными

Личные данные доступны для просмотра, изменения и удаления в личном кабинете пользователя.

В целях предотвращения случайного удаления или повреждения данных информация хранится в резервных копиях в течение 7 дней и может быть восстановлена по запросу пользователя.


Предоставление данных третьим лицам

Личные данные пользователей могут быть переданы лицам, не связанным с настоящим сайтом, если это необходимо:

— для соблюдения закона,
— нормативно-правового акта,
— исполнения решения суда;
— для выявления или воспрепятствования мошенничеству;
— для устранения технических неисправностей в работе сайта;
— для предоставления информации на основании запроса уполномоченных государственных органов.


В случае продажи настоящего сайта пользователи должны быть уведомлены об этом не позднее, чем за 10 дней до совершения сделки.


Безопасность данных

Администрация сайта принимает все меры для защиты данных пользователей от несанкционированного доступа, в частности:

— регулярное обновление служб и систем управления сайтом и его содержимым;
— шифровка архивных копий ресурса;
— регулярные проверки на предмет наличия вредоносных кодов;
— использование для размещения сайта виртуального выделенного сервера.


Изменения

Обновления политики конфиденциальности публикуются на данной странице. Для удобства пользователей все версии политики конфиденциальности подлежат сохранению в архивных файлах.



Тепловая мощность — обзор

5 Выводы

После того, как солнечная система отопления в испытательной комнате была установлена, измерения и испытания были проведены 2 декабря 2016 г. (Тест 1) и 6 декабря 2016 г. (Тест 2) для определения тепловые характеристики системы в условиях окружающей среды. Соответственно, было определено, что расход циркуляционной системы варьировался от 3 до 5,5 (г / с). Разница температур на входе и выходе радиатора и циркуляционный расход были умножены, чтобы получить общую тепловую мощность системы.Была получена выходная тепловая мощность 179,14 Вт для теста 1 и 202,41 Вт для теста 2. Эффективность рассчитывалась с использованием отношения тепловой мощности к излучению на поверхности коллектора, а эффективность системы была рассчитана на уровне 31% для теста 1 и 29% для теста 2. Следовательно, можно было сделать вывод, что система будет работать с КПД около 30% в отопительный сезон.

Для проверки работы системы во время отопительного сезона сначала были рассчитаны потери тепла в испытательной комнате.Потери тепла составили 268,42, 347,18, 368,36, 327,78 и 278,47 Вт для ноября, декабря, января, февраля и марта соответственно. Затем, используя значения облучения с интерактивной карты (http://re.jrc.ec.europa.eu/), которая предоставляет метеорологические данные для солнечных систем, были рассчитаны значения радиации на поверхности коллектора. Эти значения были умножены на общую эффективность системы, которая была результатом контролируемых экспериментов, и мощность системы определялась для каждого месяца.Расчетные мощности системы составили 124,98, 107,04, 118,71, 121,02 и 120,54 Вт для ноября, декабря, января, февраля и марта соответственно. По сравнению с расчетами потерь тепла и мощности системы, месяц, в котором система была наиболее недостаточна для удовлетворения потребности в тепле, был определен как декабрь, на 30%. Самый высокий месяц был ноябрь — 47%.

Когда были изучены коэффициенты потребности системы в тепле в течение отопительного сезона, можно было сделать вывод, что самой системы было недостаточно.С другой стороны, при приближении к 50% скорости нагрева можно сказать, что это помогло сократить использование ископаемого топлива.

Хотя теплопроизводительность системы в данном случае была недостаточной, она приблизилась к 100%, в зависимости от некоторых улучшений и условий окружающей среды. Некоторые улучшения, которые можно было бы сделать:

•

Если площадь поверхности коллектора наружного блока увеличится, можно ожидать увеличения производительности, поскольку будет преодолена инерция системы и будет достигнута лучшая циркуляция воды.

•

Количество вакуумных стеклянных трубок может быть увеличено для увеличения площади поверхности коллектора. В случае удвоения площади поверхности коллектора, даже если пренебречь повышением КПД, можно достичь КПД 60% в декабре и январе.

•

Вместо 1 можно использовать трубы стандартной длины (1,8 м). -метровые вакуумные стеклянные пробирки, специально изготовленные для установки системы в испытательной лаборатории. В этом случае площадь поверхности коллектора, а значит, и мощность системы увеличатся.

•

Поверхность коллектора была размещена вертикально на стене здания, чтобы система могла быть применена к зданию. Однако размещение поверхности коллектора под оптимальным рабочим углом является параметром, повышающим эффективность системы. Таким образом, тепловая мощность системы может быть увеличена.

AC 4 Life — Часто задаваемые вопросы — Определение размера вашей системы

Предполагая, что вы определили, что тепловой насос подходит для вашего климата, ссылки на стандартные и технические пояснения ниже описывают единственный правильный способ определения размера как самого теплового насоса, так и дополнительного нагревательного элемента, который входит в комплект всех наших систем тепловых насосов. .

Вот стандартное объяснение размеров теплового насоса.

Вот техническое объяснение размеров теплового насоса.

Вот простое объяснение размеров теплового насоса.

(Простое объяснение предназначено только для информационных целей)

Вот техническое объяснение размеров теплового насоса:

При выборе теплового насоса для вашего дома мы начинаем с определения необходимой холодопроизводительности, как и для любой системы кондиционирования воздуха.Тепловые насосы предлагаются с тем же приростом тоннажа, что и стандартная система кондиционирования воздуха, поэтому выбирайте правильную вместимость, исходя из требований к охлаждению вашего дома. Наши калькуляторы размеров кондиционеров доступны здесь.

После того, как вы определили подходящую холодопроизводительность для вашего дома, следующим шагом будет определение теплопроизводительности выбранного вами теплового насоса. Эта информация доступна в паспорте производителя.
Примечание — Теплопроизводительность обычно очень близка к холодопроизводительности во всех системах с тепловым насосом.

Как определяется теплопроизводительность

Тепловая мощность теплового насоса

A рассчитана при стандартной наружной температуре 47 градусов по Фаренгейту. Метод оценки необходим, потому что блок теплового насоса находится снаружи и подвержен различным температурам, которым он подвергается. По мере снижения наружной температуры производительность системы будет линейно снижаться, поскольку тепловой насос извлекает тепло из воздуха и «закачивает» его в ваш дом. В результате более холодный наружный воздух содержит все меньше и меньше тепла, что приводит к снижению теплопроизводительности.Стандартный 47-градусный метод оценки просто означает, что у нас есть способ сравнить емкость системы от
бренда к бренду.

Из-за проблемы снижения производительности, описанной выше, мы знаем, что по мере того, как на улице становится холоднее, тепловой насос вырабатывает все меньше и меньше тепла. Это означает, что нам необходимо дополнить или заменить это сокращение вместимости, чтобы в наших домах было комфортно. Это достигается «второй ступенью» нагрева в виде дополнительного нагревательного элемента. Этот элемент вернет тепловую мощность к тому уровню, при котором он сможет поддерживать выработку тепла, достаточную
для надлежащего обогрева наших домов.

Производители тепловых насосов предоставляют психометрическую диаграмму тепловой мощности для всех производимых ими моделей. Основная формула для определения теплопроизводительности по отношению к температуре наружного воздуха очень похожа для всех систем. Примечание. Мощность нагрева будет очень похожа на мощность охлаждения в БТЕ.

В нашем примере выбора размера будет использоваться наружный тепловой насос Goodman 4 — TON CPLT048 в сочетании с секцией нагнетателя воздуха с регулируемой скоростью, модель AEPT060. Этот выбор произвольный и используется только для объяснения.

Как пользоваться графиком теплопроизводительности:

На этой диаграмме теплопроизводительность отображается по вертикальной (восходящей) оси, а температура наружного воздуха — по горизонтальной оси. Используя наш пример 4 — тепловой насос TON Goodman, мы располагаем стандартную номинальную температуру 47 градусов по горизонтальной оси и прослеживаем ее прямо до пересечения линии теплопроизводительности, а затем просматриваем соответствующую точку на вертикальной (восходящей) оси. Мы видим, что результат составляет около 46 000 БТЕ.Этот результат представляет собой номинальную теплопроизводительность системы в нашем примере. Однако, если вы переместитесь вправо на 47 градусов по горизонтальной оси, вы увидите, что мощность уменьшается очень линейно по отношению к температуре наружного воздуха.

Например, следующая наиболее часто используемая информационная рейтинговая точка — 17 градусов по Фаренгейту. Двигаясь вверх по вертикальной оси от 17 градусов по горизонтальной оси, мы видим, что при этой температуре производится около 30 000 БТЕ. Это представляет собой падение мощности примерно на 35% по сравнению с 46 000 БТЕ, произведенными с использованием стандартного рейтинга 47 градусов.

Затем вы определите расчетную температуру отопления для вашего (еще не активного) региона страны. Важно отметить, что более холодные климатические зоны требуют систем отопления большей мощности из-за повышенной нагрузки на систему отопления. Проще говоря, чем холоднее на улице, тем больше тепла вам потребуется для поддержания комфортной температуры
внутри вашего дома.

Средний минимум считается средней низкой температурой, которую вы ожидаете увидеть практически каждую зиму, а не самой холодной, например, вы когда-либо ожидали увидеть за 5-летний период.Средняя температура во Флориде составляет 35 градусов тепла, но каждые 6 или 7 лет она может опускаться до 20 градусов.

На основе всего, что мы знаем о параметрах конструкции системы, следующие несколько шагов:

1) Определите теплопотери в вашем доме. Это число представляет собой количество тепла, которое ваша система должна будет производить, чтобы компенсировать потери тепла через окна, стены и т. Д. И поддерживать комфорт в вашем доме зимой. (Для этого упражнения мы будем использовать 58 000 британских тепловых единиц.)

2) Определите расчетную температуру отопления для вашего региона страны. (В этом примере мы будем использовать 27 градусов)

3) Определите производительность выбранного теплового насоса при расчетной температуре наружного воздуха 27 градусов, в нашем примере расчетной температуры отопления из шага 2 выше. (Мы предполагаем, что 4-тонный тепловой насос был выбран на основе требований к охлаждению дома в нашем примере). Просто выберите 27 градусов на горизонтальной оси нашей диаграммы и двигайтесь прямо вверх, пока не пересечете линию теплопроизводительности.Затем двигайтесь прямо влево до пересечения на вертикальной оси, и вы увидите, что результат составляет около 32 000 БТЕ. Помните, мы хотим знать, какой будет тепловая мощность выбранного теплового насоса для нашего примера области со средней минимальной температурой 27 градусов, нашей расчетной температурой.

4) Вычтите эту произведенную мощность (32 000) из тепловой мощности, необходимой для вашего дома (58 000), чтобы определить дополнительные БТЕ, необходимые для нагревательного элемента. Помните, что нам нужно 58 000 БТЕ, чтобы должным образом обогреть дом в нашем примере, но тепловой насос обеспечивает только 32 000 БТЕ из этой суммы при нашей расчетной температуре 27 градусов.Нам необходимо восполнить недостачу дополнительным нагревательным элементом.

Требуется 58 000 БТЕ
— произведено 32 000 БТЕ
Недостаток 26 000 БТЕ (это количество БТЕ, необходимое для нашего дополнительного нагревательного элемента)

Используя нашу диаграмму мощности нагревательного элемента, мы определили, что нагревательный элемент мощностью 8 кВт наиболее точно соответствует нашему требованию в 26 000 БТЕ. На самом деле, многие люди выберут 10 кВт в качестве небольшого «фактора выдумки». Помните, что чем больше ваш нагревательный элемент, тем больше энергии потребляется для его работы.

График мощности нагревательного элемента, кВт Нагрев БТЕ 5 17,000 8 27,000 10 34,000 15 51,000 20 68,000

Вот стандартное объяснение размеров теплового насоса:

При выборе теплового насоса для вашего дома мы начинаем с определения необходимой холодопроизводительности, как и для любой системы кондиционирования воздуха. Тепловые насосы предлагаются с тем же приростом тоннажа, что и стандартная система кондиционирования воздуха, поэтому выбирайте правильную вместимость, исходя из требований к охлаждению вашего дома.Наши калькуляторы размеров систем кондиционирования и отопления доступны здесь.

1) Определите теплопотери в вашем доме. Это число представляет собой количество тепла, которое ваша система должна будет производить, чтобы компенсировать потери тепла через окна, стены и т. Д. И поддерживать комфорт в вашем доме зимой. (Для этого упражнения мы будем использовать 58 000 британских тепловых единиц.)

2) Определите расчетную температуру отопления для вашего региона страны. (Мы будем использовать 27 градусов). Это стандартная температура, используемая для расчета систем отопления и основанная на средней низкой температуре для вашей конкретной климатической и географической зоны страны.

3) Определите производительность выбранного теплового насоса при температуре наружного воздуха 27 градусов, в нашем примере расчетных условий из пункта 2 выше. (Мы предполагаем, что 4-тонный тепловой насос был выбран на основе требований к охлаждению дома в нашем примере). Просто выберите 27 градусов на горизонтальной оси нашей диаграммы и двигайтесь прямо вверх, пока не пересечете линию теплопроизводительности. Затем двигайтесь прямо влево до пересечения на вертикальной оси, и вы увидите, что результат составляет около 32 000 БТЕ.

4 ) Вычтите эту произведенную мощность (32 000) из мощности, необходимой для вашего дома (58 000), чтобы определить дополнительные БТЕ, необходимые для нагревательного элемента. Помните, что нам нужно 58 000 БТЕ, чтобы должным образом обогреть дом в нашем примере, но тепловой насос обеспечивает только 32 000 БТЕ из этой суммы при нашей расчетной температуре 27 градусов. Нам нужно восполнить недостающую разницу с помощью нашего дополнительного нагревательного элемента.

Требуется 58 000 БТЕ
— произведено 32 000 БТЕ
Требуется 26 000 БТЕ от нашего дополнительного нагревательного элемента.

Используя нашу диаграмму мощности нагревательного элемента, мы определили, что нагревательный элемент мощностью 8 кВт наиболее точно соответствует нашему требованию в 26000 единиц. На самом деле, многие люди выберут 10 кВт в качестве небольшого «фактора выдумки». Помните, что чем больше ваш нагревательный элемент, тем больше энергии потребляется для его работы.

График мощности нагревательного элемента, кВт Нагрев БТЕ 5 17,000 8 27,000 10 34,000 15 51,000 20 68,000

Вот простое объяснение размеров теплового насоса:

При выборе теплового насоса для вашего дома мы начинаем с определения необходимой холодопроизводительности, как и для любой системы кондиционирования воздуха.Тепловые насосы предлагаются с тем же приростом тоннажа, что и стандартная система кондиционирования воздуха, поэтому выбирайте правильную вместимость, исходя из требований к охлаждению вашего дома. Наши калькуляторы размеров кондиционеров доступны здесь.

Вот простая диаграмма, которую можно использовать только в информационных целях. Мы предлагаем вам выполнить расчет нагрузки в вашем доме или обратиться к местному подрядчику для проведения подробного анализа правильного определения размеров теплового насоса и дополнительного нагревательного элемента.

Средний минимум считается средней низкой температурой, которую вы ожидаете увидеть практически каждую зиму, а не самой холодной, например, вы когда-либо ожидали увидеть за 5-летний период. Средняя температура во Флориде составляет 35 градусов тепла, но каждые 6 или 7 лет она может опускаться до 20 градусов.

Дополнительный нагревательный элемент кВт в зависимости от климата и вместимости

Очень теплый зимний климат (Средние низкие зимние температуры 35 градусов и выше)

1.Тепловой насос 5 — 3,0 тонны — Используйте
5 кВт Тепловой насос 3,5 — 5,0 тонн — Используйте

мощностью 10 кВт

Мягкий зимний климат (Средние низкие зимние температуры 25 градусов и выше)

Тепловой насос 1,5–2,0 тонны — Используйте тепловой насос мощностью 5 кВт
2,5–5,0 тонны — Используйте

мощностью 10 кВт

Более холодный зимний климат (Средние низкие зимние температуры от 0 градусов и выше)

1,5 — 2,5 тонны тепловой насос — используйте 10 кВт
2,5 — 3,5 тонны тепловой насос — используйте 15 кВт
4,0 — 5,0 тонны тепловой насос — используйте 20 кВт

Самый холодный зимний климат (Средние низкие зимние температуры -10 градусов и выше)

Тепловые насосы не рекомендуются для этого климата, если нет другого выбора.
1,5 — 2,0 тонны тепловой насос — используйте тепловой насос 10 кВт
2,5 — 3,0 тонны тепловой насос — используйте 15 кВт
3,0 — 5,0 тонны тепловой насос — используйте 20 кВт

Помните, что указанные выше размеры носят исключительно информационный характер и не предназначены для замены надлежащих размеров, установленных местным подрядчиком или нашим калькулятором размеров.

О чем вам не говорит расчет нагрузки

Вот вам небольшая загадка. Чтобы обеспечить необходимое количество обогрева и охлаждения для каждой комнаты в вашем доме, вам потребуется расчет нагрузки.Эмпирические правила не работают. Но если вы произведете расчет нагрузки, результатом будет не тот размер кондиционера, теплового насоса, печи или бойлера, который вам нужен. Это только первый шаг к определению размера вашей системы. Ты знаешь почему? Давайте взглянем.

Отопление с горением

Это просто. Допустим, тепловая нагрузка вашего дома (в этих раздражающих британских единицах) составляет 50 000 БТЕ в час. Это означает, что вам необходимо установить печь или котел, которые могут обеспечивать дом теплом 50 кБТЕ / час в расчетных условиях.Если устанавливаемое вами устройство имеет КПД 80%, вам необходимо установить тот, который имеет пропускную способность 62,5 кБТЕ / час или выше. Если вы устанавливаете систему с КПД 96%, вам понадобится система с пропускной способностью 52 кБТЕ / час.

Это поднимает вопрос о производительности на входе и выходе. Профи HVAC обычно говорят о приборах для сжигания с точки зрения входной мощности и . Расчет нагрузки показывает, какой должна быть ваша выходная мощность .

Хорошая вещь в выборе размеров топочных устройств заключается в том, что их мощность обычно не меняется при изменении внешних условий.Когда вы сжигаете природный газ, галлон масла или фунт угля, количество выделяемого тепла зависит только от топлива, а не от температуры наружного воздуха.

Но есть небольшая оговорка к этому правилу. Мощность топочного прибора зависит от высоты. Если вы сжигаете природный газ в Аспене, штат Колорадо, на высоте 8000 футов над уровнем моря, ваша выходная мощность будет ниже из-за меньшей плотности воздуха. Вам также необходимо знать содержание БТЕ в топливе, которое вы используете.В некоторых регионах она может быть на 10 или 20% ниже той, для которой был разработан прибор.

Отопление с помощью теплового насоса

Если вы собираетесь использовать тепловой насос для отопления, все тоже довольно просто. Их рейтинг производительности в соответствии со стандартами Института кондиционирования, отопления и охлаждения (AHRI) дает тепловую мощность при наружных температурах 47 ° F и 17 ° F. Температура в помещении для рейтинга составляет 70 ° F. Таким образом, вы можете использовать эти мощности и данные производителя, чтобы найти тепловой насос, обеспечивающий достаточно тепла для вашего дома в вашем климате.

Но, конечно, не все так просто. Если вы используете тепловой насос, есть то, что называется точкой баланса. Когда температура наружного воздуха понижается, тепловая мощность воздушного теплового насоса также снижается. В какой-то момент мощность нагрева просто равна тепловой нагрузке. Это точка баланса. Когда температура наружного воздуха опускается ниже точки баланса, тепловой насос не может производить столько тепла, сколько нужно дому. Тогда вам понадобится дополнительное тепло.

Если вы используете нагрев электрическим сопротивлением (также известный как нагрев полосы), эффективность нагрева значительно снижается после включения полосок. А поскольку это в 2–3 раза дороже, чем основное нагревание, обычно необходимо свести к минимуму использование тепла полосы. Для этого вам нужно рассмотреть свои потребности в охлаждении и пойти на некоторые компромиссы. В большинстве домов нет равномерного баланса между нагрузками на отопление и охлаждение, поэтому вы либо будете слишком большими для охлаждения, либо будете вынуждены использовать дополнительное дополнительное тепло.

Охлаждение с помощью теплового насоса или кондиционера

Это охлаждающая сторона вещей, которая мотивировала эту статью. Пятнадцать лет назад я этого не понимал и в итоге недооценил часть оборудования. Вот почему. Рассчитанная вами вручную холодильная нагрузка J — это то, сколько охлаждения необходимо для дома. Допустим, вам нужно всего две тонны охлаждения (24 000 БТЕ / час). Вы не просто идете в дом, где продают ОВК, и говорите: «Дайте мне ваш лучший двухтонный кондиционер».

Во-первых, общая нагрузка — не самое важное число.Общая нагрузка складывается из двух отдельных нагрузок: явной (температура) и скрытой (влажность). Кондиционер, который вы покупаете, должен соответствовать обоим по отдельности.

Распространенной проблемой здесь является получение кондиционера, отвечающего скрытой, но не ощутимой нагрузке. Почему? Потому что, если вы будете ориентироваться только на общую нагрузку, вы можете закончить именно этим. Вот некоторые цифры из выполненной нами работы:

Явная нагрузка: 14 833 БТЕ / час

Скрытая нагрузка: 3799 БТЕ / час

Общая нагрузка: 18 632 БТЕ / час

Если вы спуститесь в склад и попросите 1. 5-тонный кондиционер общей мощностью 18 632 БТЕ / ч, вот какие могут быть спецификации:

Явная нагрузка: 13042 БТЕ / час

Скрытая нагрузка: 5,590 БТЕ / час

Общая нагрузка: 18 632 БТЕ / час

Этот кондиционер подходит для скрытой нагрузки, но не соответствует ощутимой нагрузке при расчетных условиях. Указанный нами кондиционер имел общую нагрузку 23 600 БТЕ / час. Он выдерживает как скрытые, так и ощутимые нагрузки для этого дома, а также учитывает другие корректировки, которые необходимо внести проектировщику систем отопления, вентиляции и кондиционирования воздуха.

Какие это были бы корректировки? Что ж, как выясняется, условия испытаний и оценки оборудования не совпадают с проектными. Для кондиционеров и тепловых насосов в режиме охлаждения различные расчетные условия могут привести к значительным различиям в производительности.

AHRI тестирует внешний конденсаторный блок при 95 ° F. В Фениксе расчетная температура наружного воздуха составляет 108 ° F, поэтому его охлаждающая способность будет ниже. Здесь, в Атланте, мы получаем небольшую дополнительную охлаждающую способность, потому что наша расчетная температура наружного воздуха составляет 92 ° F, что на 3 ° F ниже температуры испытания.

Точно так же вы должны приспособиться к условиям в помещении. По какой-то причине AHRI считает, что люди содержат дома при температуре 80 ° F и относительной влажности 51%. Для достижения реальных расчетных условий 75 ° F и относительной влажности 50% требуется более ощутимая и скрытая мощность. Все это учитывается в протоколе выбора оборудования ACCA Manual S.

О чем вам не сообщается при ручном расчете J нагрузки

Моя точка зрения проста. При ручном расчете J нагрузки не указано, какой типоразмер системы отопления или охлаждения вам нужен.Он сообщает вам, сколько обогрева и охлаждения необходимо обеспечить вашей системе. Когда вы только узнаете об этом, их легко спутать, но важно различать нагрузку — сколько тепла и охлаждение нужно в доме — и мощность — сколько тепла и охлаждения обеспечивает оборудование.

Расчет нагрузки — это первая часть процесса проектирования HVAC. Затем вы проходите часть выбора оборудования, используя протокол Manual S от ACCA. Здесь вы принимаете во внимание факторы, о которых я упоминал выше, и многое другое.В результате получается система отопления и охлаждения, которая, вероятно, будет иметь более высокую мощность, чем нагрузки. Если рассматривать результаты Manual J как размер вашего оборудования, это может привести к проблемам.

Статьи по теме

3 причины, по которым ваш 3-тонный кондиционер на самом деле не 3 тонны

Мы на 99% — расчетные температуры и негабаритные системы отопления, вентиляции и кондиционирования воздуха

Поиск баланса — зависимость тепловой нагрузки от мощности теплового насоса

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

GM-0605: Процесс проектирования для определения размеров: пропускная способность системы охлаждения и обогрева, потоки воздуха в помещении, магистральные и отводные каналы и воздуховоды перекачки

Описан процесс проектирования для расчета производительности системы охлаждения и нагрева, для определения воздушного потока и воздуховода размеры для каждого кондиционируемого помещения, а также для указания свободной площади, необходимой для передачи воздуха, подаваемого в закрытые помещения, обратно в центральный возврат. Этот процесс проектирования включает использование компьютеризированной версии стандартной процедуры расчета ACCA Manual J с конкретными параметрами, указанными для правильной обработки инфильтрации, вентиляции, остекления и скорости воздушного потока в воздуховодах.

1.0 Введение

Описан процесс проектирования для определения мощности системы охлаждения и обогрева, для определения воздушного потока и размеров воздуховодов для каждого кондиционируемого помещения, а также для определения свободной площади, необходимой для передачи воздуха, подаваемого в закрытые помещения, обратно в центральный возврат. Этот процесс проектирования включает использование компьютеризированной версии стандартной процедуры расчета ACCA Manual J с конкретными параметрами, указанными для правильной обработки инфильтрации, вентиляции, остекления и скорости воздушного потока в воздуховодах.Этот процесс особенно подходит для строительства домов в Америке (также уровень Environments for Living ™ и Engineered for Life ™ Platinum).

Для этого примера использовалась программа RHVAC версии 8 от EliteSoft (проверьте наличие последних обновлений в Интернете). Рабочий лист Excel был разработан для сопоставления информации из RHVAC и выполнения дополнительных расчетов для составления окончательных спецификаций проекта.

При настройке модели здания необходимо правильно ввести некоторые конкретные параметры для оценки домов Building America (BA).

2,0 Проникновение

Все жилые дома BA спроектированы так, чтобы обеспечить низкий уровень утечки воздуха через ограждающую конструкцию и управляемую систему механической вентиляции. Система вентиляции создает небольшое давление в птичнике при работающем нагнетателе кондиционера. В течение этого времени небольшое количество кондиционированного воздуха покидает здание через непреднамеренные пути утечки наружу, ограничивая воздухообмен до эксфильтрации, а не проникновения. Когда вентилятор блока обработки воздуха не работает, некоторое проникновение воздуха может происходить естественным образом. Основываясь на измерениях индикаторного газа во многих домах, построенных в соответствии со стандартом Building America, скорость инфильтрации следует вводить как 0,1 воздухообмена в час для зимы и лета.

3.0 Вентиляция

Расчетная интенсивность вентиляции вводится в соответствии с уравнением (1). В домах с тремя спальнями, использующих 33% -ный рабочий цикл вентилятора, прерывистый поток наружного воздуха обычно находится в диапазоне от 60 до 85 кубических футов в минуту. Мы часто указываем 80 кубических футов в минуту для расчетного внешнего воздушного потока. Для больших домов с высокими потолками и относительно небольшим количеством спален результат уравнения (1) может быть небольшим или даже меньше нуля; однако минимальная проектная скорость вентиляции должна составлять 40 кубических футов в минуту для дома с тремя спальнями.В домах с двумя системами все 80 кубических футов в минуту могут быть помещены в одну систему или могут быть разделены между системами.

Расход приточного воздуха рассчитывается согласно следующему уравнению, но ограничивается минимумом, равным требуемому постоянному расходу наружного воздуха (футы ³ ):

(1)

где:

4.0 Остекление

Используйте рейтинг и обозначение Национального исследовательского совета по фенестрации (NFRC) U-value и Solar Heat Gain Coefficient (SHGC).Спектрально-селективное остекление, используемое в домах BA, часто имеет U-значение 0,35 и SHGC 0,35. Используйте уравнение. 2 для преобразования старого коэффициента затенения (SC) в SHGC, если необходимо.

(2)

Для расчета охлаждающей нагрузки внутреннее затенение должно быть выбрано как Шторы-Средние, закрытые на 100%. Хотя на самом деле это может быть не всегда так, мы обнаружили, что размер системы будет слишком завышен, если хотя бы это внутреннее затенение не будет выбрано, и это хорошо согласуется с новой внутренней спецификацией цвета 0 для эталонного дизайна IECC, глава 4. 7 на лето. Не используйте экраны от насекомых или внешние экраны, и используйте коэффициент отражения от земли, равный 0,20, за исключением коэффициента отражения от земли, равного 0,32 для стекла, примыкающего к бетонным участкам, таким как патио.

Исключение: Французские двери и боковые стекла входной двери не должны иметь никакого внутреннего и внешнего оттенка. Окна в ванных комнатах должны быть закрыты или закрыты стеклом.

5,0 Усиление / потеря в воздуховоде

Так как воздуховоды всегда расположены внутри кондиционируемого пространства для зданий BA, коэффициенты усиления и потерь для воздуховодов должны быть установлены на ноль.

6.0 Тепловыделение прибора

Один прибор будет равен 600 БТЕ / ч. Положите один прибор в прачечную и два прибора (1200 BTU / ч) на кухню. Если есть место для отдыха для детей, театральная комната или другое аналогичное место, поставьте там одно устройство.

7,0 Прибыль тепла людьми

Прибыль от людей будет установлена ​​на уровне 230 БТЕ / ч разумного и 200 БТЕ / ч скрытого на человека. Люди будут размещены вокруг дома следующим образом:

— 2 человека в главной спальне и по одному человеку в каждой дополнительной спальне;
— 2 человека в семейной комнате или в гостиной, если семейной комнаты нет;
— для домов со вспомогательной комнатой отдыха добавить туда одного человека.

8,0 Расчетная температура в помещении и на улице

Для расчетной температуры наружного воздуха используйте температуру охлаждающего сухого термостата 0,4%, указанную в Руководстве по основам ASHRAE 2001. Условия в помещении будут установлены на уровне 75 F drybulb и 63 F wetbulb (относительная влажность 50%).

9.0 Расчет размеров системы охлаждения и обогрева

Расчетная нагрузка здания должна быть рассчитана для наихудшего случая возвышения при солнечной ориентации, обеспечивающей наибольший приток тепла.

При выборе оборудования следует согласовать внутренние и внешние змеевики.Оборудование будет выбрано таким образом, чтобы оно соответствовало расчетной ощутимой нагрузке в фактических расчетных условиях снаружи и внутри помещения (не стандартные условия ARI: 95 наружных и 80/67 внутренних). Считайте не менее половины неиспользованной скрытой емкости как дополнительную ощутимую емкость в соответствии с Руководством ACCA S.

Проектировщики и подрядчики систем отопления, вентиляции и кондиционирования воздуха часто увеличивают размеры охлаждающего оборудования, чтобы попытаться компенсировать высокую загруженность, большие сбои термостата, необычные нагрузки, плохой первоначальный дизайн или неадекватное распределение.Наш опыт показал, что типичный размер кондиционера обычно приводит к завышению размера системы охлаждения примерно на 40-50%. Следующие факторы препятствуют увеличению размера:

• Контроль влажности снижен
• Система работает с короткими циклами, что снижает эффективность и способствует большему застою и расслоению воздуха
• Первоначальные затраты увеличиваются

Во влажном климате правильно подобранная система делает это. лучшая работа по контролю влажности, чем крупногабаритная система.Это связано с тем, что система работает дольше, а змеевик испарителя остается более холодным. Установка слишком большого размера будет работать с коротким циклом, посылая быстрый поток холодного воздуха, который удовлетворит термостат до того, как будет удалено много влаги. Кондиционеры наименее эффективны в течение первых нескольких минут после запуска; короткие циклы увеличивают количество времени, в течение которого система работает с более низким КПД. Кроме того, меньшая нагрузка на воздухоочиститель увеличивает расслоение и застой воздуха. Хотя управление циклическим режимом вентилятора уменьшит застой и расслоение воздуха, мы не намерены использовать циклический режим вентилятора для оправдания плохой конструкции или плохого качества изготовления.Мы намерены подобрать систему охлаждения в соответствии с расчетной нагрузкой, рассчитанной в соответствии с руководством J ACCA, и обеспечить хорошее распределение воздуха для улучшения качества воздуха в помещении и теплового комфорта.

Между герметизацией здания, прокладкой воздуховодов внутри кондиционируемого пространства и использованием высокоэффективных окон размер системы можно уменьшить и оплачивать эти обновления. Ни в коем случае для программы Building America общая мощность системы охлаждения не должна превышать 110% от общей нагрузки ACCA Manual J.

Размер или мощность систем охлаждения и отопления следует указывать в зависимости от ориентации дома, которая создает наибольшую общую нагрузку. Обычно это зависит от места расположения остекления. Следует учитывать как минимум четыре ориентации N, E, S, W. Также может быть целесообразно рассмотреть четыре отклонения от угла: северо-восток, юго-восток, юго-запад, северо-запад, особенно если есть много углового незатененного стекла.

Для систем без теплового насоса указать мощность системы отопления просто; мощность отопительного прибора должна соответствовать расчетным тепловым потерям.Обычно первый доступный размер печей или котлов намного превышает требуемую тепловую мощность для энергоэффективных домов. Чтобы получить более длительные циклы нагрева, можно использовать многоступенчатое нагревательное оборудование. Расчет теплового насоса более сложен и здесь не рассматривается. Обычно мощность теплового насоса определяется наиболее важными требованиями к размеру системы охлаждения.

Для систем охлаждения подбирайте оборудование исходя из 100% общей охлаждающей нагрузки (не ощутимой охлаждающей нагрузки) при фактических расчетных условиях наружного воздуха (не в номинальных условиях ARI) и для реально ожидаемого потока воздуха через испаритель (если вы не Не знаю, тогда предположим, что 125 Паскаля [0.5 ”вод. Ст.] Внешнее статическое давление). Комбинация внутреннего змеевика и наружного блока должна иметь рейтинг ARI.

Общее внешнее статическое давление определяется как разность давлений между стороной возврата и стороной подачи шкафа кондиционера и не должна превышать спецификацию производителя, обычно 125 Па (0,5 дюйма водяного столба).

Расход воздуха в системе должен составлять от 400 до 425 кубических футов в минуту на тонну охлаждения для сухого климата и от 350 до 400 кубических футов в минуту на тонну для влажного климата. Сухой климат определяется как климат с 20-дюймовым или менее годовым количеством осадков, и где змеевик испарителя редко удаляет много влаги из воздуха. Их также называют климатом с сухим змеевиком. Влажный климат или климат влажных змеевиков имеют более 20 дюймов годового количества осадков.

Если общая охлаждающая нагрузка составляет более 15% пути к системе охлаждения следующего большего размера, укажите больший размер. Основные производители выпускают системы охлаждения в следующих тоннажах: 1.5, 2, 2,5, 3, 3,5, 4 и 5. Одна тонна охлаждения равна 12000 БТЕ / ч, что является скоростью нагрева, необходимой для плавления одной тонны (2000 фунтов) льда 32 F за 24 часа.

Специально для засушливого климата большая часть избыточной скрытой емкости преобразуется в ощутимую емкость, поэтому определение размеров по общей нагрузке помогает избежать распространенной ошибки, связанной с завышением размеров. В сухом климате эффективность системы можно повысить, увеличив размер внутреннего блока (вентилятор и змеевик испарителя) по сравнению с наружным блоком (компрессор и конденсатор) на полтонны. Увеличение внутреннего блока увеличивает расход воздуха на тонну охлаждения и повышает температуру змеевика испарителя, обычно повышая номинальный КПД. Для систем с фиксированным дозирующим устройством (система с нетепловым расширительным клапаном) это несоответствие в полтонны обычно требует изменения размера отверстия в соответствии со спецификацией производителя. Несоответствие более половины тонны не рекомендуется даже для сухого климата, а для влажного климата не увеличивайте размер внутреннего змеевика по сравнению с наружным блоком.

Для влажного климата определение размеров по общей охлаждающей нагрузке приведет к увеличению времени работы системы, что хорошо для контроля влажности. Однако, используя эту методологию определения размеров, в проектных условиях и в установившемся режиме работы мы не ожидаем, что система будет работать более 80% любого заданного часа. Конечно, для того, чтобы это было правдой, система должна быть установлена ​​и обслуживаться должным образом, что означает надлежащую заправку хладагента и надлежащий поток воздуха (см. Другие наши рекомендации «Процедуры установки и запуска системы охлаждения»).

10,0 Скорость воздушного потока и размер воздуховода

При настройке критериев для механической системы необходимо установить некоторые ограничения скорости и ограничения размера воздуховода, чтобы получить соответствующий размер воздуховода из программы, как показано ниже:

1. Установите подачу минимальная скорость ствола до 500 фут / мин и максимальная до 750 фут / мин.
2. Установите минимальную скорость биения подачи на 400 футов / мин и максимальную скорость на 500 футов / мин.
3. Установите тип отводного канала на круглый изгиб и минимальный диаметр отводного канала до 4 дюймов.
4. Установите максимальный выходящий поток на 120 кубических футов в минуту (см. Ниже разделение потока для закрытых помещений).
5. Установите минимальную скорость в магистрали возвратного воздуха на 250 футов / мин и максимальную скорость на 550 футов / мин.
6. Установите график размеров воздуховодов для отводов подачи на воздуховоды от 4 до 8 дюймов с шагом в один дюйм.

Для жилищного строительства в масштабе сообщества нецелесообразно указывать размер системы охлаждения и обогрева и схему воздуховодов на основе фактических ориентаций каждого дома, хотя это было бы идеально.. .

Загрузите полный документ здесь.

Что лучше всего подходит для моего типа дома?

Пришло время установить новую печь, и вы хотите знать, какая мощность вам понадобится? Вы пришли в нужное место. Хотя перед принятием окончательного решения вам нужно проконсультироваться с квалифицированным специалистом по HVAC, наши рекомендации по расчету размера печи могут дать вам хорошее представление о том, что вы хотите покупать.

Самый точный и рекомендуемый метод определения размера вашей печи — это поручить профессионалу произвести расчет тепловых потерь в соответствии с рекомендациями ACCA или ASHRAE.У большинства подрядчиков по отоплению есть программное обеспечение для выполнения таких расчетов, и они могут работать с набором планов или выполнять расчеты на месте. Если вы хотите получить приблизительное представление о ваших потребностях в отоплении, вы можете использовать несколько простых чисел.

Конечно, потребность в теплопроизводительности зависит от климата, поэтому следующие практические значения применимы для Верхнего Среднего Запада.

Коэффициент нагрева

Коэффициент нагрева — это значение, основанное на климате и выраженное в БТЕ, или британских тепловых единицах , стандартная единица тепла.В США коэффициент нагрева может варьироваться от 5 до 45 БТЕ. Неудивительно, что коэффициент нагрева будет самым высоким в Верхнем Среднем Западе, и это так. Здесь коэффициент составляет 15–45 БТЕ на квадратный фут внутреннего пространства. Различия связаны с более широким диапазоном способов строительства наших домов. От старого дома 1955 года с 2 x 4 стенами с изоляцией из стекловолокна 3-1 / 2 дюйма с одинарными стеклопакетами и дополнительными «штормами», которые просачиваются с легким ветерком, до более новых 2 x 6 или двойных 2 x 4 стен с 6 + »Пенополистирола и тройные стеклопакеты, что делает дом почти воздухонепроницаемым даже при сильном ветре.

Мощность печи

Производители часто оценивают свои печи с точки зрения мощности BTUH, например, 100 000 BTUH, что означает тепловую мощность 100 000 BTUH в час. Производительность печи обычно выражается с шагом 20 000 БТЕ: 80 000 БТЕ, 100 000 БТЕ, 120 000 БТЕ и так далее.

Расчет основных потребностей в отоплении

Рассчитать основные потребности в отоплении довольно просто. Вам нужно умножить квадратные метры вашего дома на рекомендуемый коэффициент нагрева, чтобы получить требуемую мощность печи.Например:

• Если ваш дом имеет площадь 2400 квадратных футов и вы рассчитываете 35 БТЕ на квадратный фут, вам понадобится печь емкостью 84 000 БТЕ · ч.
• Для того же дома с коэффициентом нагрева 15 BTUH потребуется выходная мощность 36 000 BTUH.

Это довольно значительная разница, поэтому важно учитывать некоторые переменные при расчете производительности печи.

Переменные, которые необходимо учитывать

Вот некоторые из наиболее распространенных переменных, которые следует учитывать при выборе печи правильного размера для вашего дома.

• Изоляция — Если ваш дом хорошо изолирован, начните с коэффициента нагрева 15 БТЕ. Но если ваш дом старше, плохо изолирован или вы не уверены, насколько хорошо он изолирован, выберите более высокий фактор — 35 BTU.
• The Glass Factor — Если в вашем доме много окон, двориков или световых люков, вам может потребоваться печь большей мощности, чтобы компенсировать потерю тепла через стекло.
• Рейтинг эффективности — Выходная мощность (БТЕ) ​​печи не совпадает с ее рейтингом эффективности .Например, возьмем печь с номинальной мощностью 100 000 и эффективностью 95%. Фактическая мощность этой печи составляет 95 000 БТЕ. Неплохо. Но сравните это с печью на 100 000 БТЕ с эффективностью 80% — выход всего 80 000 БТЕ. Убедитесь, что вы учитываете рейтинги эффективности в своих расчетах.
• Текущее поведение нагревателя — Как работает ваша текущая печь? Работает ли он почти непрерывно в холодную погоду? Если да, то, возможно, у вас есть печь подходящего размера или немного меньшего размера.Он быстро ходит по циклу или мало работает при минусовой погоде? Если так, вероятно, он негабаритный. Профессиональные расчеты нагрузки являются наиболее точными, но знание того, что ваша существующая печь делает в экстремальных условиях, также очень полезно для выбора правильного размера следующей.

Принятие решения: Проверка с помощью квалифицированного специалиста по ОВКВ

Расчет ожидаемой мощности печи — отличная идея, пока вы делаете покупки и сравниваете цены и производителей.Однако перед принятием окончательного решения вам следует проконсультироваться с квалифицированным специалистом по HVAC, потому что легко переоценить или недооценить потребности вашего дома. Покупка слишком большого блока для вашего дома может привести к более высоким и ненужным счетам за отопление. Слишком маленький может слишком часто включаться и выключаться, что приведет к повреждению и большим затратам на ремонт или замену. Выбор печи подходящего размера для вашего дома — это решение, с которым вы будете жить долгое время, поэтому убедитесь, что это правильное решение с первого раза.

Тепловой насос какого размера мне нужен для дома?

Если вам неудобно в собственном доме, действительно ли вы чувствуете себя как дома? Установка правильной температуры, чтобы сохранять прохладу во время волн тепла или согреваться холодной зимней ночью, играет большую роль в обеспечении этого комфорта. Даже если у вас уже есть идеально функционирующая система отопления и охлаждения в вашем доме, вы можете не осознавать, что размер (мощность) этой системы может стоить вам больше денег и повлиять на комфорт вашего дома.Чтобы правильно обогреть и охладить ваш дом, существует ряд факторов, которые влияют на размер вашего устройства. Вот что вам нужно знать, чтобы подобрать тепловой насос подходящего размера для вашего дома.

Если тепловой насос меньше или больше

Имеет ли значение , если ваш тепловой насос не совсем подходящего размера? Да, действительно так. Это если только вам не нравится платить более высокие коммунальные расходы и дополнительные сборы за ремонт. Если устройство слишком маленькое, ему будет сложно производить достаточно энергии для обогрева и охлаждения вашего дома.Чтобы компенсировать это, он будет усерднее работать для удовлетворения требований к температуре, тратя впустую энергию и деньги или вообще выходя из строя. Напротив, если установка слишком велика, она будет производить избыточную энергию, что также приведет к потере ресурсов. В результате могут возникнуть следующие проблемы:

• Увеличенное количество циклов включения и выключения (приводящее к повышенной нагрузке на моторный вентилятор)
• Неудобная резкая разница температур
• Неэффективный контроль влажности в помещении
• Короткие циклы

Как выбрать тепловой насос?

Чтобы определить размер теплового насоса для любого дома, в отрасли отопления, вентиляции и кондиционирования воздуха используется стандартный метод определения размеров, известный как Руководство J, установленный американскими подрядчиками по кондиционированию воздуха.Эта процедура выполняется для каждой комнаты, чтобы определить, сколько кондиционированного воздуха требуется каждой комнате для обогрева и охлаждения. Чтобы определить подходящий размер теплового насоса для вашего дома, учитываются восемь различных факторов.

Восемь факторов, рассмотренных в Руководстве J:

1. Местный климат и количество дней в году, необходимое для активного обогрева и охлаждения
2. Планировка дома, такая как площадь и форма
3. Количество и расположение windows
4. Насколько сильно просачивается воздух
5.Насколько хорошо утеплен дом — соответствует ли он региональному рейтингу эффективности
6. Сколько человек проживает в доме
7. Как жители используют дом и их температурные предпочтения
8. Другая бытовая техника в доме, выделяющая тепло

Что Размер теплового насоса, который мне нужен в моем доме?

Хотя все эти факторы используются подрядчиками для определения точного размера теплового насоса, который вам нужен, существует общее практическое правило, которому вы можете следовать. На каждые 500-600 квадратных футов кондиционируемой площади установите одну тонну кондиционера.А поскольку большинство размеров тепловых насосов определяется BTU (или британской тепловой единицей), вам также необходимо знать, что каждая тонна стоит 12 000 BTU.

A Manual J может показаться немного сложным для домовладельцев, которые не являются профессионалами в области отопления или охлаждения. Именно здесь наша команда экспертов определит, какой размер теплового насоса подходит для вашего дома.

Другие факторы, которые следует учитывать

После того, как вы узнаете, какой размер теплового насоса вам нужен, есть еще несколько факторов, которые следует учитывать при покупке нового теплового насоса.Очевидно, что вам нужна хорошая цена, но более высокие первоначальные затраты могут окупиться, чтобы сэкономить более высокие ежемесячные эксплуатационные расходы в течение срока службы вашего устройства. Вот что нужно искать:

• Рейтинги энергоэффективности: SEER и HSPF. Чем выше рейтинг, тем эффективнее агрегат.
• Тип двигателя нагнетателя: с фиксированной скоростью, многоскоростной, с переменной скоростью. Они описывают тип двигателя вентилятора и влияют на эффективность работы теплового насоса и его способность обеспечивать комфорт.
• Тип компрессора: одноступенчатый и двухступенчатый.Первый компрессор только нагревает / охлаждает на полной мощности, а второй имеет два разных уровня.

Специалисты Conshohocken в области отопления и охлаждения

Правильный выбор теплового насоса имеет решающее значение для комфорта и эффективности вашего дома. Чтобы убедиться, что вы получите лучший тепловой насос для дома своей семьи и избежите лишних затрат и хлопот, которые может вызвать установка плохого размера, свяжитесь с нашей командой экспертов, которая выполнит расчет за вас. Мы поможем вам принять решение, чтобы вы могли добиться большей эффективности, меньшего количества ремонтов и увеличения срока службы системы.Щелкните здесь, чтобы увидеть еще больше сравнений систем отопления дома.

Таблица размеров установки — Отопление — Sefaira Support

Почему меня волнует калибровка растений?

В рамках выполнения раннего анализа проекта здания вы можете рассмотреть, как различные варианты дизайна влияют на общий размер центрального завода.

Для многих систем улучшения габаритов могут иметь гораздо большее влияние на размер вентиляционной установки и чиллера, чем на энергию в процентах от общей мощности.Эти улучшения могут привести к сокращению требований к пространству, стоимости оборудования и другим преимуществам, которые, в свою очередь, оправдывают используемые стратегии конвертирования.

Точно так же, если вы сравниваете варианты HVAC, вы захотите иметь возможность сообщить лицам, принимающим решения, как различные варианты системы HVAC влияют на количество необходимых установок и оборудования. Хорошим примером является сравнение между воздушными системами, такими как системы VAV и системы DOAS. Часто центральное распределение воздуха между этими системами существенно отличается.

Вкладка «Размер растений» предназначена для помощи в сравнении яблок с яблоками, даже если системы сильно различаются по конструкции.

Размер установки — Отопление — что это?

Верхний правый компонент на вкладке «Размер установки» — это раздел «Отопление». Цель этого — предоставить вам свернутое сопоставимое резюме того, какие общие требования к отопительному оборудованию предъявляются к проекту (какими бы они ни были) и из чего они состоят.

Если вы нажмете «Развернуть выходы», вы увидите 5 выходов, каждый из которых описан ниже.

(SI) (IP)

Пиковая нагрузка на катушку для всех зон

Это общий размер нагревательных змеевиков, которые прикреплены к любому нагревательному оборудованию внутри всех зон в здании.

Почти все системы включают системы зонального отопления, и это охватывает все области применения, включая:

• Змеевики VAV-бокса
• Нагревательные змеевики в фанкойлах
• Змеевики хладагента в фанкойлах, обеспечивающих обогрев, например, в тепловом насосе оконечного агрегата
• Катушки электрические
• Теплый пол с подогревом

Все вышеперечисленное для целей данного расчета считается «катушками».

Случайные нагрузки по сравнению с суммой пиков

Мы используем выбранную вами систему HVAC, чтобы определить, публикуем ли мы пиковую случайную нагрузку для всех зон или сумму пиков.

Вообще говоря, системы, которые используют контурную систему горячего водоснабжения центрального отопления, такую ​​как котел, для обеспечения отопления, как предполагается, предназначены для обслуживания совпадающей нагрузки, тогда как системы, которые являются отдельными блоками (например, PTHP (сплит-системы)), предполагается, что быть кумулятивным, и мы публикуем сумму пиков для этого числа.

Вообще говоря, если нет необычных тепловых нагрузок в основных зонах, совпадающие нагрузки и сумма пиков будут одинаковыми.

Примечания к EnergyPlus и какие значения мы используем

Чтобы определить размер каждой зоны, мы смотрим на нагрузку, которую EnergyPlus сообщает нам, добавлялась к пространству каждый час в каждый день калибровки. Обратите внимание, что мы берем это значение, а не значение размера оборудования, потому что после проведения сравнительных исследований и испытаний мы считаем, что это гораздо более надежный результат для размера оборудования.Это означает, что если вы берете размеры оборудования непосредственно из прогонов EnergyPlus, выходы могут не совпадать. Вам нужно получить результат, который представляет собой нагрузку, снятую с пространства в конкретный час.

Пиковая нагрузка на катушку агрегата

Это пиковая нагрузка на нагревательный змеевик в приточно-вытяжной установке для системы отопления, вентиляции и кондиционирования воздуха. Этот воздух в расчетном состоянии змеевика предварительного нагрева AHU нагревается до любых условий приточного воздуха.

Для всех систем вы можете отрегулировать расчетное состояние сухого термометра приточного воздуха от AHU, используя значок воздуха после AHU.Для систем DOAS вы также можете отрегулировать расчетную точку росы приточного воздуха.

Все системы имеют AHU определенного описания (даже если вы можете настроить его так, чтобы он больше походил на вентилятор с рекуперацией тепла), и для большинства систем охлаждение включено по умолчанию.

Для многих систем эта нагрузка будет незначительной или нулевой. В системах DOAS по умолчанию используется температура приточного воздуха 13 ° C с 50% -ной рекуперацией тепла — во многих случаях это означает, что мощность нагревательного змеевика будет равна нулю.

Общая пиковая нагрузка катушки

Для систем с центральным отоплением и установкой горячего водоснабжения это совпадающий пик между нагрузкой змеевика, возникающей в зонах, и нагрузкой змеевика, наблюдаемой в AHU.

Для систем с отдельной установкой для AHU (например, подача газа в AHU для системы DOAS) это сумма пиковой нагрузки змеевика AHU и пиковой нагрузки змеевика для всех зон.

Расчетная мощность нагревательного оборудования

Этот общий термин предназначен для описания общей мощности отопительного оборудования, необходимого для здания.

Некоторые клиенты спрашивают, почему это не называется Boiler Capacity. Это не называется проектной мощностью котла, потому что, если кто-то решил заменить змеевик нагрева горячей воды на электрический элемент, технически электрическая мощность должна быть исключена из этого значения.Обе системы имеют отопительное оборудование, поэтому мы используем этот термин. Мы посчитали, что было бы более целесообразно сравнить общие потребности в отоплении для этой мощности.

Для систем с подогревом горячей воды она будет выше, чем общая пиковая нагрузка змеевика, если пиковая эффективность распределения на вкладке «Вход со стороны воды» меньше 1 (по умолчанию 0,85 — см. Ниже). Это значение предназначено для представления потерь при расчетных условиях из-за потерь тепла в системе распределения горячей воды для отопления.

Для систем с обогревом точки использования потери не предполагаются, и это значение будет равно общей пиковой нагрузке змеевика.

Отопительные насосы горячей воды

Если в вашей системе есть контур нагрева горячей воды, мы рассчитаем общую требуемую мощность насоса.
