Индукционный котел своими руками чертежи

Индукционный котел отопления своими руками – предусмотрим все

Система преобразования электроэнергии состоит из двух обмоток. Первая принимает ток из сети, создает вихревые потоки, которые становятся причиной электромагнитного поля. Оно направляется на внешнюю обмотку, которая по совместительству еще и корпус котла. Именно здесь и происходит нагревание теплоносителя, который идет по трубам.

Индукционный агрегат должен иметь патрубок для входа холодной воды и выхода горячей. Обычно снизу корпуса приваривается ввод, а сверху вывод. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и уходит через верхнее отверстие в отопительную систему. Основная трудность при создании собственного котла – это правильно расположить внешнюю обмотку и сердечник, чтобы вихревые потоки и создаваемое поле эффективно разогревали котел. Для этого важно разобрать приведенную схему, доступную для понимания человека со средними знаниями физики.

Индукционный агрегат отопления

Кроме выгодного преобразования электроэнергии такие котлы еще и реже ломаются, потому что нет индивидуального статичного нагревательного элемента. Не оседает и накипь на корпусе, потому что система обмоток постоянно находится в состоянии легкой вибрации. Работает индукционный котел негромко и вредных выбросов не производит. Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, а то и вовсе нет. Главным минусом индукционного нагревателя будет его цена, поэтому появляется все больше самодельных схем, одну из них мы и рассмотрим. Также его нельзя располагать вблизи постоянного пребывания людей, потому что это источник ЭМИ, значит, потребуется отдельная комната в дальнем углу дома.

2 Собираем простейший индукционный котел

Самый незамысловатый нагреватель просто заменит часть трубы в системе отопления.

Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.

Как собрать индукционный котел своими руками — пошаговая схема

Шаг 1: Выбираем преобразователь энергии

На входе электроэнергию будет встречать сварочный инвертор. Изготавливать его самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему простейшей, предполагаем, что вы его просто приобретете в соответствующем магазине. Какой из предложенных там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя. В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно наличие функции плавного изменения тока.

Шаг 2: Тело нагревателя

Сложного внутри нашего котла мастерить не будем, пустим воду через нагретую стальную проволоку. Для этого берем прокат с диаметром не менее 7 мм. Нарезаем кусочки по 5 см длиной. Количество определяется размером корпуса, куда мы их будем засыпать.

Его мы сделаем из пластиковой трубы с толстыми стенками, на нее в дальнейшем будем наматывать индукционную катушку. Естественно, пластик должен быть термоустойчивым. Нежелательно, чтобы диаметр трубы превышал 50 мм. Длину ее мы узнаем после того, как намотаем катушку, поэтому возьмите с запасом.

Индукционная катушка для самодельного котла отопления

3 Какие условия обязательны для безопасной работы котла?

Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).

Инвертор индукционного котла отопления

Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.

К материалу самого домашнего трубопровода. куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасности должно находиться в 30 см от стен и 80 см от пола и потолка. Если поблизости должны быть еще какие-то приборы или мебель, то расстояние до них тоже желательно выдержать около 30 см.

Подключение индукционного котла к жесткой конструкции трубопровода

Также не помешает на выходе из котла установить автоматический клапан с манометром, чтобы при необходимости он стравливал нарастающее давление, от которого может треснуть наш корпус. Это понадобится, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно сломается. Если эта идея вам нравится, тогда переходник на выходе из котла должен быть тройным (два входа для возможности отвода воды в разных направлениях, третий – для клапана). Корпус индукционного нагревателя можно обтянуть изолирующим материалом. Это снизит потери тепла и исключит возможность касания катушки по неосторожности, которая ударит током. Эту рекомендацию мы бы перевели в статус обязательного условия.

Самодельный индукционный котел отопления

На фоне всеобщего подорожания, в том числе и энергоносителей, постоянно появляются новые, более эффективные способы использования традиционных источников энергии. Стремление максимально увеличить КПД не обошло стороной и разработчиков электронагревательных приборов. Одним из таких новаторских продуктов конструкторской мысли являются совсем недавно появившиеся на рынке вихревые индукционные котлы, которые, если верить производителям и разработчикам, на 30 % эффективнее используют электроэнергию, чем обычные водонагреватели со встроенным ТЕНом.

Всем хороши такие нагреватели теплоносителя, они экономны, компактны, бесшумны и безопасны. Однако цена заводского образца такова, что далеко не каждый себе может позволить его приобретение. Вот поэтому некоторые домашние умельцы стремятся изготовить из доступных материалов индукционный котел отопления своими руками. Тем более, что принцип работы, равно как и конструкция такого водонагревателя как бы не очень и сложна.

Как работает индукционный котел

Как было отмечено выше, конструкция индукционного котла достаточно проста.

Имеется спиралевидный контур, выполненный обычно из медной трубки, к которому подключен источник высокочастотного переменного тока. Внутри обмотки расположена металлическая труба, которая с помощью переходных соединений включена в систему отопления. Металлический сердечник, коим, по сути, является в данном случае упомянутая труба, надежно отделена от обмотки слоем тепло- и электроизолирующего материала. Все это устройство включено в металлический корпус цилиндрической формы, который тоже отделен от медного контура слоем изолятора.

Теперь о принципе работы. В медной обмотке, при подключении к источнику тока с определенными характеристиками, возникают электромагнитные вихревые потоки, векторы которых направлены внутрь контура. Если в зону воздействия помещен какой-либо электропроводный материал (металл, например), магнитный вихрь заставляет его нагреваться, влияя на молекулярную структуру.

В нашем же случае, металлическая трубка, помещенная внутри медной обмотки, одновременно является теплообменником, отдавая энергию протекающему сквозь нее теплоносителю, который принудительно циркулирует благодаря насосу.

Ввиду использования электроэнергии таким способом, происходит значительная ее экономия, при этом срок службы такого теплообменника намного больше, чем у традиционного ТЕНа.

Как изготовить самодельный индукционный котел

Поэтому нужно трезво оценить свои познания в этой отрасли науки, так как электричество может не простить неудачные с ним эксперименты.

Для того, чтобы сделать простейший индукционный котел понадобятся такие материалы:

отрезок толстостенной (3-5 мм) полиуретановой трубы 50 мм в диаметре;
медная проволока 2 мм толщиной;
нержавеющий пруток около 5 мм в сечении;
металлическая нержавеющая сетка;
сгоны и переходники для вышеупомянутого отрезка полимерной трубы.

В качестве источника высокочастотной электрической энергии здесь можно использовать сварочный аппарат с регулировкой характеристик исходящего тока.

Теперь схема сборки.

Имеющуюся медную проволоку намотать на пластиковую трубу в виде спирали. Количество и шаг витков зависит от длины трубы и желаемой мощности водонагревателя. Чем плотнее получится спиралевидный контур (соседние витки не должны касаться), тем большей мощности будет электромагнитный вихрь.
Концы обмотки надежно соединить с клеммами источника тока.
Нарезать нержавеющий прут фрагментами длиной около 5 см, и заложить внутрь полиуретановой трубы.
Саму трубу, прежде чем присоединять посредством переходников к системе отопления, необходимо с двух сторон отгородить нержавеющей сеткой.

Таким образом, имеем медный контур, изолятор в виде пластиковой трубы, и сердечник, в роли которого отрезки нержавеющего прутка. Теперь нужно обеспечить подачу воды с помощью насоса и включить источник переменного тока. Понятно, что при первом включении электроток должен быть небольшой силы, которую нужно добавлять по мере необходимости.

А затем, при желании, можно придумать и воплотить какую-нибудь другую конструкцию вихревого водонагревателя, более совершенную и надежную.

Как выбрать электрические котлы отопления
Схема подключения электрокотла
Отопление частного дома электрическим котлом
Индукционный котел отопления своими руками

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Рационально ли собирать котел самостоятельно?

Схема работы индукционного котла

Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.

Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.

При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.

Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку.

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

Пластиковые трубы для отопления

для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Видео – Индукционный котел своими руками

Источники: http://remoskop.ru/indukcionnyj-kotel-otoplenija-svoimi-rukami.html, http://mynovostroika.ru/indukcionnyj_kotel_otoplenija_svoimi_rukami, http://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/indukcionnyj-kotel-svoimi-rukami.html

своими руками, как лучше сделать самому, схема, плюсы обогрева частного дома плиткой на индукции

Индукционный котёл отопления, сделанный своими руками – выгодный вариант, который поможет экономно отопить частный дом, квартиру либо нежилое здание.

Подобные аппараты имеют высокую производительность и несложный тип конструкции. Принцип действия данной системы основан на индукционной электроэнергии.

Преимуществами нагревательного прибора являются элементы, входящие в состав, которые способны выдержать большие нагрузки. Риски скорых поломок котла отопления минимальны. А также в проекте рассматриваемого аппарата отсутствуют разъёмные соединения, что гарантирует отсутствие протечек. Отопительный котёл, сделанный своими руками, функционирует бесшумно, что даёт возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено для преобразования электроэнергии в тепловую энергию с помощью аппарата.

Индукционные агрегаты способны быстро увеличить температуру теплоносителя в отличие от ТЭНов. Важной частью устройства является трансформатор (индуктор), который состоит из двух видов обмотки.

Внутри образуется ток, который имеет вихревой тип, затем энергия поступает на короткозамкнутый виток, служащий одновременно корпусом. Когда вторичная обмотка получает достаточное количество энергии, которая мгновенно преобразуется в тепло, нагревающее теплоноситель.

Индуктор

Данный элемент является важным компонентом устройства, в котором появляется переменное магнитное поле, состоит устройство из двух типов обмотки — первичной и вторичной. Выполняется из нержавеющей проволоки на пластиковом корпусе. Подобный способ увеличивает эффективность и производительность агрегата. Чтобы сделать корпус аппарата потребуется толстая пластиковая труба диаметром 5 сантиметров. Она послужит для основы индукционной катушки и будет частью теплопровода.

Инвертор

Этот компонент принимает бытовой тип электроэнергии и преобразовывает в ток высокой частоты. После чего энергия поступает на первичную обмотку индуктора.

Нагревательный элемент

Для заготовки понадобится две металлические трубы, которые имеют диаметр 2.5 см. Изделия следует сварить между собой, сделав форму детали круглой. Механизм будет служить не только нагревательным элементом, но и сердечником котла.

Фото 1. Индукционный котел, сделанный своими руками. Внутри конструкции расположен нагревательный элемент.

Патрубки

Один патрубок служит для поступления теплоносителя в котёл, второй для подачи нагретой воды в систему отопления.

Справка. Принцип расчёта индуктора зависит от необходимой мощности котла для обогрева помещения. Формула расчёта: 1 кВт на 10 квадратных метров площади помещения, при высоте потолков, не превышающих трёх метров. Например, помещение общей площадью 160 м² отопит индукционный котёл с мощностью 16 кВт.

Механизм действия отопления из индукционной плитки

Конструкция котла основана на электрических индукторах, в состав которых входят 2 обмотки короткозамкнутые. Внутренняя обмотка преобразует поступающую электроэнергию в вихревые токи. Внутри агрегата возникает электрическое поле, поступающее после на второй виток.

Вторичный элемент функционирует как нагревательное звено агрегата отопления и корпуса котла.

Передаёт образовавшуюся энергию на теплоноситель отопительной системы. В роли теплоносителей, предназначенных для подобных котлов, применяют специальное масло, очищенную воду или незамерзающую жидкость.

На внутреннюю обмотку нагревателя воздействует электроэнергия, которая способствует появлению напряжения и образования вихревых токов. Полученная энергия передаётся вторичной обмотке, после чего нагревается сердечник. Когда произошёл нагрев всей поверхности теплоносителя, он передаст поток тепла радиаторам.

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Вам также будет интересно:

Необходимые инструменты и материалы

Кусачки, плоскогубцы.
Циркуляционный насос.
Инвертор сварочный.
Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
На торцевых частях трубы крепится мелкочастотная металлическая сетка.
Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления.

К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
Устанавливается циркулярный насос.
К готовой катушке подключается инвертирующий элемент на 18—25 А.
Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться.

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

Источник постоянного тока 220 V.
Индукционный котёл.
Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
Шар-кран.
Циркуляционный насос.
Фильтр сетчатый.
Бак мембранный для водоснабжения.
Радиатор.
Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Полезное видео

Посмотрите видео, в котором рассказывается, как самому сделать отопительный котел индукционного типа.

Основные аргументы в пользу данной технологии

Главное преимущество самостоятельного изготовления индукционного котла — это удобство монтажа, который производится в любом удобном месте, отдельное помещение не требуется. Например, вырезается часть трубы, расположенная близко к входу радиатора, и крепится нагревательный прибор. Индукционный агрегат отопления сделать своими руками достаточно сложно, но экономия в эксплуатации и отсутствие потребности в дополнительном обслуживании — выгодные качества конструкции.

Как сделать индукционный котел

Индукционный электрический котел для дома многие умельцы считают интересной идеей. Индукционный котел обладает следующими достоинствами:

Нагревательный элемент, который погружен в теплоноситель и непосредственно передает ему тепловую энергию, не перегорает вообще никогда.
Электрическая обмотка (катушка) аппарата, если только работает в расчетном режиме, также условно вечная, на нее не воздействует агрессивная среда. В результате правильно сделанный индукционный котел сам по себе слишком долговечный.
Нагреватель может соседствовать с любыми видами теплоносителя.
Нагревательный элемент не участвует в электрохимических процессах, почти не притягивает ионов, не разлагает непосредственно теплоноситель, не загрязняется.
КПД на уровне 95 – 98%.

Сделать индукционный котел своими руками не сложно, но только при наличии кое каких запчастей…

Принцип индукционного нагрева

Если металлический сердечник поместить внутри катушки, по которой пропустить постоянный ток, то получим электромагнит. Сердечник начнет притягивать металлические предметы.
Если по этой же катушке пропускать переменный ток промышленной частоты 50 Гц, то особо ничего не произойдет, — лишь появится соответствующий низкочастотный гул. Полярность магнита будет меняться 50 раз в секунду, поэтому притянуть он уже ничего не сможет. Но токи Фуко уже начнут понемногу разогревать сердечник.
Если же это устройство подключить к генератору переменного тока высокой частоты, более чем 10000 Гц, то сердечник из любого металла начнет разогреваться. Вся электрическая мощность катушки будет преобразовываться в тепловую в сердечнике. Если отвод тепла от него будет небольшим, то он очень быстро перегреется и расплавится, при температурах свыше 1000 градусов.

Как используется в промышленности индукционный нагрев

На принципе индукционного нагрева в мастерских на производствах создаются плавильные приспособления для плавки металла электричеством. Никакой технической сложности в этом нет – немагнитную тугоплавкую чашу с расплавляемым токопроводящим металлом (сталью, медью, алюминием, серебром) помещают внутри катушки из толстой медной проволоки, по которой пропускают ток высокой частоты от генератора. Получившаяся индукционная печь перегреет металл до нужной температуры, и он расплавится. Подобное устройство мощностью около 2,0 кВт создают в домашних условиях для плавления заготовок минимальных размеров…

Простейший индукционный котел своими руками

Собственно котел умельцы изготавливают очень просто. Нужно взять не магнитящуюся трубу из пластика, и в нее поместить металлический нагревающийся элемент. Вокруг трубы намотать катушку… Точный расчет параметров индукционного нагревателя слишком сложен. Посмотрим, что предлагают умельцы.

Берется полипропиленовая труба от 40 мм диаметром, наполняется несколькими металлическими стержнями. Поверх нее наклеиваются трубки для увеличения диаметра обмотки и лучшей токоизоляции… Наматывается токопроводящая проволока медная сечением около 2 мм кв в изоляции с шагом навивки около 0,5 см. В такой конструкции почти вся энергия от высокочастотного переменного тока будет разогревать металлические стержни.

Через индукционный котел всегда должен двигаться теплоноситель. Если он остановится или если его не будет, то конструкция перегреется, расплавится. Температурная защита, отключающая подачу энергии в случае отсутствия теплоносителя (воздушная пробка), или в случае его перегрева, должна быть весьма надежной.

Это ключевой недостаток, почти перечеркивающий идею самостоятельного изготовления индукционного котла. Другая трудность заключается в сложности создания или приобретения высокочастотного электрического генератора.

Пример аматорства по теме «индукционный нагрев в быту» на видео…

Переменное напряжение высокой частоты

В бытовых условиях применяются индукционные плиты, в которых имеется электрический преобразователь, выдающий напряжение с частотой 10000 Гц. Дешевые китайские индукционные плиты потянут в цене на 70 – 80 у.е., а это уже не малая, неподходящая стоимость для создания на их основе индукционного нагревателя.

Можно использовать сварочный аргонной сварки с током высокой частоты, но этот аппарат еще дороже. Собрать же схему преобразователя со специальными трансформаторами под силу только опытному электронщику…

Сложность преобразования 50 Гц в высокочастотное напряжение практически перечеркивает стремления домашних аматоров обзавестись индукционным котлом или плавильной печью, работающей по этому принципу.

Почему индукционные котлы отсутствуют

По сравнению с обычными котлами, в которых используются ТЭНы, индукционные оказываются и дороже и сложнее при сходных потребительских качествах и одинаковом КПД.

В обычном электрическом котле замена перегоревшегго ТЭНа обойдется копейки, а пожара он устроить не может, так как тен (нагреватель) перегорает в первую очередь и разъединяет тем самым цепь.

Преобразователь напряжения индукционной печи рассчитан на 2,0 кВт мощности. Но этой мощности даже для резервного котла маловато. Более мощный преобразователь на 4,0 – 13,0 кВт обойдется куда дороже. А сам котел большой мощности окажется уже громоздким и требования по безопасности, насчет перегрева и воспламенения, окажутся еще серьезнее.

Таким образом, самодельное изделие, работающее по принципу индукционного нагрева в 2 – 2,5 кВт мощностью годится лишь для эксперимента, с помощью которого можно убедиться, что электромагнитной индукцией нагреть стержень и воду действительно можно…

Дополнительную информацию о индукционных котлах, которые можно приобрести готовыми, сделанными в мастерских, – смотрите видео

Создание индукционного котла отопления своими руками

Несмотря на огромное количество способов получения тепла с помощью природных ресурсов, владельцы жилья всё чаще обращаются к использованию для обогрева дома электронагревательных установок.

Принцип работы индукционного нагревателя

Перед самостоятельным сбором индукционного нагревателя нужно сначала ознакомиться с общим принципом работы техники подобного типа. Такие агрегаты во многом схожи с оборудованием, которое снабжено ТЭНами. В них так же происходит преобразование электричества в тепло, которое необходимо для обогрева помещений дома.

Нагревание устройства происходит за счет энергии электромагнитного поля, создаваемом в индукторе. В его качестве выступает катушка в виде цилиндра с обмоткой. Электричество, проходя через эту катушку, создает напряжение. В результате действия переменного тока образуются вихревые потоки. Затем энергия электромагнитного поля забирается теплоносителем, в качестве которого выступает вода. После происходит генерация этой энергии в тепло. За короткий срок вода при таком нагреве достигает достаточно высоких температур.

Схема индукционного нагревателя

Как работает самодельный индукционный котел отопления?

Да точно так же, как и «заводской» вариант этого отопительного прибора. То есть, теплоноситель циркулирует в сердечнике котла, нагреваясь от его стенок или содержимого (полимерные сердечники набивают рубленой проволокой). Сам сердечник разогревается вихревыми токами, генерируемыми обмоткой.

В свою очередь, обмотка накручивается на тело сердечника и замыкается на источник тока высокой частоты. Именно такой ток, способен сгенерировать переменное электромагнитное поле – первопричину появления вихревых токов в неподвижном сердечнике (или его наполнителе).

В роли источника высокочастотного переменного тока может выступать обычный сварочный инвертор или более сложная система на основе трансформатора и частотного преобразователя.

Необходимо отметить, что при правильном подходе к выбору источника и формированию обмотки можно создать действительно эффективный котел, который будет работать не хуже заводского варианта. И далее по тексту мы предложим вам самый «правильный» рецепт создания такого эффективного котла.

Принцип работы индукционного котла

Нагрев теплоносителя производится за счет использования явления электромагнитной индукции. На катушку из толстого проводника подается переменный высокочастотный электрический ток. Внутри и вокруг нее создается электромагнитное поле.

Внутри располагается стержень из материала, который магнитится. Вихревые токи, воздействуя на стержень, разгоняют молекулы внутри него, за счет чего он очень быстро нагревается.

Вокруг стержня циркулирует жидкий теплоноситель, забирая избыточное тепло, и доставляет его в радиаторы по всему помещению. Движение теплоносителя в контуре отопления может происходить естественным образом за счет конвекции. В больших системах дополнительно ставится система циркуляционных насосов, которая обеспечивает движение воды внутри батарей.

Понимая принцип работы устройства, можно придумать, как сделать самому подобный аппарат. Рассмотрим один из самых легких способов.

Принцип работы отопителя

В основе лежит преобразование электрической энергии в тепловую. Такой же принцип используется и в отопительных приборах с ТЭНом, но между ними существенна разница в технологии изготовления котла. При установке индукционного отопителя нет необходимости делать существенную модернизацию уже имеющейся системы отопления.

Как происходит нагрев

Принцип работы электрического индуктора лежит в основе любой модели подобных отопителей. Индуктор состоит из первичной и вторичной обмоток. Первичная преобразовывает энергию в вихревой ток. В результате создается магнитное поле, которое направляется на вторичную обмотку. Она является непосредственно нагревательным элементом котла и выделяет тепло, передаваемое теплоносителю в системе. Теплоносителем может выступать любая подходящая для таких целей жидкость.

Корпус – наиболее важный элемент, который и характеризует базовую разницу между заводским и самодельным устройством. Модели заводского изготовления имеют цилиндрическую обмотку, а самодельные – тороидальную. Обмотка изготавливается из медной проволоки, которая окружает корпус из ферримагнетика с толщиной более 10 мм. КПД такого устройства составляет около 97%.

В сравнении с обычным газовым котлом индукционный отопитель имеет ряд преимуществ:

нагревание теплоносителя происходит значительно быстрее;
в результате магнитной индукции накипь не может образоваться в узлах;
не нуждается в профилактических чистках и прост в эксплуатации;
для установки нет необходимости строить вентиляцию.

Важные рекомендации по сборке

Планируя самостоятельную сборку индукционного котла, учитывайте, что она потребует от вас наличия навыков использования сварочного аппарата и трёхфазного трансформатора.

Однако применение индукционного котла самостоятельной сборки ограничено. Он пригоден только для монтажа в закрытых обогревательных системах с принудительной циркуляцией воздуха. Разводка при этом может быть выполнена только трубами из пластика или пропилена.

Обезопасить систему можно установкой подрывного клапана. Он избавляет котёл от ненужного воздуха и нормализует рабочее давление.

При установке котла следует обратить внимание, чтобы он по возможности не соприкасался с какой-либо поверхностью. Оптимальным считается расстояние около 30 см. Это обезопасит вас от распространения последствий при возникновении непредвиденных ситуаций вроде перегрева.

Подпишитесь на наши Социальные сети

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
Небольшие размеры конструкции;
Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Основные варианты современных электрокотлов

Существует не один вариант конструкции котла для электрического отопления. Самым простым является встроенный ТЭН

Необходимо обратить внимание на трубу, куда монтируется ТЭН. Она обязательно должна быть категории съемной, что касается диаметра, то лучше, если он будет больше, чем иные подобные элементы

Съемная труба требуется для осуществления работ, связанных с ремонтом, если ТЭН выйдет из строя. Кроме того, труба, которая имеет встроенный ТЭН, может быть отнесена к категории особых компактных котлов. Стоит отметить, что данная система отличается высокими показателями эффективности.

Важно! По этой причине рекомендуется избежать всех ненужных расходов, но всеми возможными методами добиться использования всей системы в целом. Можно просто выполнить небольшой по размеру стоящий отдельно котел

Оборудование такого плана можно произвести из специальной, выполненной из стали трубы. Здесь, чем котел меньше по размерам, чем более эффективно он будет осуществлять свою работу. Нет необходимости нагревать лишнюю воду и соответственно тратить большое количество киловатт энергии.

Для эффективного обогрева относительно небольшого по площади дома из двух-трех комнат, достаточно взять элемент трубы, диаметр которой равен 220 мм, а показатели длины должны составлять всего половину метра.

С двух сторон труба должна быть герметично заварена специальными крышками из стали. При этом в верхнем элементе необходимо сделать специальное отверстие, которое будет предназначено для присоединения отводной трубы. По данной трубе будет осуществляться передвижение горячей воды к установленным радиаторам. В нижнем элементе построенного котла, с одной из его сторон проделывается точно такое же отверстие, потом туда будет присоединяться труба, но уже с прохладной водой.

Для подобной конструкции можно задействовать ТЭН, с параметрами мощности в 1 Квт. Он осуществляет обогрев от стандартной сети в 220 Вольт. Что касается самого ТЭНа, то его можно быстро инсталлировать в расположенную снизу крышку нового котла или с одной их боковых сторон. Главное чтобы это была сторона, находящаяся на другой стороне патрубка, в нее обычно поступает уже холодная вода.

Важно! Электрокотел такого плана в состоянии работать круглосуточно. Если произвести установку в его конструкции дополнительного автоматического оборудования, можно будет вполне спокойно поддерживать требуемый температурный режим

Кстати, он обычно выставляется посредством специального регулятора.

Установка регулятора обязательна, так как именно он в состоянии эффективно защитить оборудование от перегрева. Кроме того, монтированная автоматика предоставляет оптимальную возможность экономить материальные средства на общем количестве потребляемой энергии.

Принцип работы индукционного нагревателя

Индукционный нагрев невозможен без использования трех основных элементов:

индуктора;
генератора;
нагревательного элемента.

Индуктор представляет собой катушку, обычно выполненную из медной проволоки, с ее помощью генерируют магнитное поле. Генератор переменного тока используют для получения высокочастотного потока из стандартного потока домашней электросети с частотой 50 Гц.

В качестве нагревательного элемента применяется металлический предмет, способный поглощать тепловую энергию под воздействием магнитного поля. Если правильно соединить эти элементы, можно получить высокопроизводительный прибор, который прекрасно подходит для подогрева жидкого теплоносителя и отопления дома.

С помощью генератора электрический ток с необходимыми характеристиками подается на индуктор, т.е. на медную катушку. При прохождении через нее поток заряженных частиц формирует магнитное поле.

Принцип действия индукционных нагревателей основан на возникновении электротоков внутри проводников, появляющихся под воздействием магнитных полей

Особенность поля состоит в том, что оно обладает способностью на высоких частотах изменять направление электромагнитных волн. Если в это поле поместить какой-нибудь металлический предмет, он начнет нагреваться без непосредственного контакта с индуктором под воздействием созданных вихревых токов.

Высокочастотный электрический ток, поступающий от инвертора к индукционной катушке, создает магнитное поле с постоянно изменяющимся вектором магнитных волн. Помещенный в это поле металл быстро разогревается

Отсутствие контакта позволяет сделать потери энергии при переходе из одного вида в другой ничтожными, чем и объясняется повышенный КПД индукционных котлов.

Чтобы подогреть воду для отопительного контура, достаточно обеспечить ее контакт с металлическим нагревателем. Часто в качестве нагревательного элемента используют металлическую трубу, через которую просто пропускают поток воды. Вода попутно охлаждает нагреватель, что значительно увеличивает срок его службы.

Электромагнит индукционного прибора получают путем намотки проволоки вокруг сердечника из ферромагнита. Полученная в результате катушка индукции разогревается и передает тепло нагреваемому телу или протекающему рядом теплоносителю через теплообменник

Первый вариант котла

Для того чтобы собрать индукционный котел своими руками, не нужно обладать профессиональными знаниями.

Достаточно помнить обычный курс школьной физики и иметь под рукой весь необходимый материал и инструмент.

Котлы индукционного типа имеют относительно простую конструкцию, кроме этого, для их сборки потребуется минимальный набор соответствующих материалов.

Желательно иметь под рукой самый обыкновенный инвертор для сварки, лучше, если это устройство дополнительно будет обеспечивать ручную регулировку тока.

В большинстве случаев, в инверторе сварочного типа величина тока составляет порядка пятнадцати ампер, но для индукционного котла рекомендуется использовать агрегат с более высокой мощностью.

В самодельном индукционном котле в качестве нагревательных элементов выступают небольшие части обыкновенной нержавеющей проволоки.

В качестве основного корпуса для нагревателя котла индукционного типа рекомендуется использовать пластиковую трубу, но только ту, которая имеет толстые стенки.

К общей системе отопления дома индукционный котел подключают через специальные переходники. Таких переходников потребуется два, один на вход, а другой на выход.

Оба конца трубы следует плотно закрыть сеткой, выполненной из металла, предварительно поместив в нее куски проволоки.

Далее вокруг этой пластиковой трубы аккуратно наматывают ровно девяносто витков медного эмалированного провода.

В окончательном варианте должен получиться агрегат, который следует подсоединить к стационарной системе отопления дома.

После этого необходимо все имеющиеся соединения проверить на герметичность и только после этого пускать воду.

Перед тем как испробовать индукционный котел в действии, в обязательном порядке его следует заземлить.

Видео:

Особенности монтажа котельной установки и её эксплуатации

Для обеспечения непрерывной циркуляции теплоносителя, система отопления, оборудованная индукционным электрокотлом, должна быть закрытая, в обязательном порядке снабжённая циркуляционным насосом. Существуют некоторые правила установки индукционного котла в помещении.

Котёл должен быть смонтирован на расстоянии не менее 30 см от поверхностей стен. От пола и от потолка дистанция должна быть более 80 см. Для возможности наблюдения за работой системы и обеспечения её безопасности сразу за патрубком вывода теплоносителя следует встроить манометр, подрывной клапан, автоматическое устройство, предназначенное для отвода воздуха.

Перед началом работы следует обязательно проверить наличие в системе теплоносителя. Подача электроэнергии при его отсутствии гарантирует выход оборудования из строя. Устанавливать такой котёл можно в любом помещении здания, с учётом его монтажа на указанном выше расстоянии от его стен, потолка и пола.

Многих потребителей, использовавших при монтаже системы пластиковые трубы, волнует вопрос: можно ли к ним подсоединять инновационный котёл? Такой проблемы не существует, пластиковые трубы для систем отопления рассчитаны на использование любого отопительного оборудования.

Плюсы и минусы индукционного нагрева ГВС

Плюсы самодельных и заводских индукционных проточных водонагревателей:

полная бесшумность;
КПД 98 – 99%;
из-за микровибраций грязь и накипь не прилипают, электрохимических реакций нет, чистка не потребуется, эксплуатация продлевается;
высокая ремонтопригодность, эффективность и простота, минимум деталей – нагрев производится отрезком трубы с обмоткой – (срок службы 10 – 20 лет), но этого достоинства нет, если используется радиосхема;
компактность;
экологичность, нет продуктов горения;
нет затрат на техническое обслуживание, не надо чистить, менять аноды, ТЭН;
регулируется, настраивается (уменьшая/увеличивая силу тока, размер намотки).

Нет зависимости мощности от температуры воды, но чем холоднее она поступает и интенсивнее проток, тем прохладнее на выходе, так как не успевает вобрать тепло, поэтому рекомендовано, чтобы жидкость дольше двигалась внутри индукционного водонагревателя (несколько секций, отделение, проволока внутри).

Минусы:

не экономные;
нагревается только рабочий элемент, но тепло передается и в пространство, прикасаться к прибору небезопасно, кожух не всегда решает проблему;
риск взрыва системы, пожара из-за перегрева, поэтому надо устанавливать датчик температуры с автоотключением;
высокая цена заводских моделей – в среднем 30 тыс. за изделие небольшой мощности;
электромагнитное поле;
без электротехнических навыков сложно добиться технических характеристик, обеспечивающих мощность выше 2,5 кВт, так как потребуется сборка частотного преобразователя.

Чем отличаются индукционные котлы от ТЭНовых

Отличие оборудования, оснащенного ТЭН, от индукционных котлов:

Состав комплекта. Индукционное оборудование поставляется в наборе с насосом, запорной арматурой, датчиками и предохранительным блоком. Увеличение перечня деталей приводит к повышению стоимости комплекта на 60-70% (при одинаковой мощности).
Управляющая электроника стандартного котла располагается внутри кожуха, индукционное оборудование укомплектовано отдельным шкафом.
Вес компонентов индукционного котла в 1,8-2,2 раза превышает массу деталей стандартного прибора с ТЭН.
Стандартный котел оборудован ступенчатым регулятором интенсивности нагрева жидкости, позволяющим вручную корректировать производительность и энергопотребление. Индукционный узел работает в едином режиме мощности; изменение степени нагрева корректируется производительностью насоса. Существуют модели с переключателями режимов, которые незначительно снижают мощность.
В конструкции индукционного оборудования используются реле, рассчитанные на коммутацию тока повышенной силы. При работе контактных групп происходят щелчки, сопровождающиеся просадкой напряжения в цепи электроснабжения. Котлы с ТЭН оснащаются малогабаритными реле с пониженной шумностью.
Изделия с ТЭН оборудованы блоками управления с модулем памяти, сохраняющим коды ошибок. Информация отображается на дисплее, владелец может самостоятельно расшифровать код и определить неисправность. Индукционные котлы не поддерживают подобной функции.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

Инвертор на 4 кВт;
2 аккумулятора 250 А*ч;
Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Что потребуется для изготовления своими руками

Для предстоящей сборки нагревателя из инверторного механизма потребуется подготовить:

Корпус будущего агрегата. Его делают из полимерной трубы диаметром 50 мм, которая устойчива к нагреву.
Нагревательный элемент. В качестве этой детали можно использовать проволоку из нержавеющего материала.
Держатель для проволочных отрезков. Это металлическая сетка с небольшим сечением ячеек.
Индукторная составляющая. Подойдет медная проволока.
Система подачи жидкости. Для этих целей используется циркуляционный насос.

Индукционный котел отопления своими руками видео: Индукционный котел отопления своими руками: как соорудить самодельный агрегат — Водонагреватели, радиаторы, котлы отопления и другие товары для отопления и водоснабжения в Москве | Интернет-магазин … Индукционный котел своими руками: устройство, схема, чертежи, монтаж Индукционные котлы отопления своими руками: самодельные индукционные системы отопления, принцип работы, схема установки Индукционные котлы отопления — какие лучше для частного дома и как сделать индукционное отопление своими руками Индукционный котел отопления своими руками: руководство, видео Индукционный котел своими руками: схема, устройство, чертежи и пошаговая инструкция по монтажу + фото

Кроме того, потребуется подготовить терморегулятор и элементы подключения к отопительному контуру, к которым относятся шаровые краны и переходники.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

Что такое индукционный нагрев:

Индукционный котел – наиболее экономичный и эффективный из всех отопительных приборов, работающих от электричества. Существует множество модификаций самодельных индукционных устройств, можно выбирать любое, наиболее подходящее к условиям эксплуатации.

Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились изготавливать их самостоятельно .

Вы используете в качестве отопительного прибора самодельный индукционный котел? Поделитесь фотографией свой самоделки и рекомендациями по сборке в блоке комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь их задать – мы постараемся вам помочь.

Сегодня уже с трудом верится, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, своими руками который сделать тоже окажется дешевле.

Принцип работы

Индукционные нагреватели получили популярность на рынке, что объясняется их эффективностью и простотой конструкции. Состоят такие отопители из следующих основных элементов:

Генератора.
Индуктора.
Нагревателя.

Индуктор имеет вид металлической катушки, выполненной из медной проволоки. Основное его назначение — это создание вихревого магнитного поля. Генератор переменного тока необходим для получения из электроэнергии от бытовой сети высокочастотного потока. В качестве нагревательных элементов используется металлический наполнитель, который излучает тепло под воздействием магнитного поля.

Вся работа индукционного нагревателя может полностью контролироваться автоматикой, которая с помощью специальных датчиков анализирует показатели температуры теплоносителя, уменьшая или увеличивая интенсивность нагрева. Используемые блоки управления отвечают за безопасность котла, предупреждая его перегрев и выход из строя силовой части по причине перенапряжения.

Наибольшее распространение получили вихревые нагреватели индукционного типа, которые сочетают простоту конструкции, отличаются топливной экономичностью и универсальностью использования. Последнее позволяет использовать их не только для решения проблем горячего водоснабжения, но и для нагрева теплоносителя при отоплении частного дома.

Как сделать индукционный котел отопления своими руками: устройство и необходимые материалы

В данной рубрике мы постараемся разъяснить конструкцию котла на схеме индукции, сложность его сборки своими руками, появляются ли ощутимые преимущества, применяя индукционную схему нагрева и на сколько она выгоднее ТЭНов.

Устройство и принцип работы котла

Индукционный электрокотел или вихревой индукционный нагреватель (ВИН) предназначен для преобразования электрической энергии в тепловую. Первичная обмотка образует вихревые токи, создающие индукционное магнитное поле, в котором и происходит преобразование. Полученная тепловая энергия отправляется на вторичную обмотку, служащую в качестве нагревательного элемента. Ее задача состоит в передаче тепла непосредственно теплоносителю (воде, маслу, антифризу).

В индукционный котел отопления входят следующие элементы:

сердечник – проводник энергии, создаваемой магнитным полем;
индукционная катушка, создающая вихревые токи;
теплоизоляция, ограждающая котел от теплопотерь;
изоляционный кожух, защищающий агрегат от утечки электричества;
верхний подающий и нижний отводящий патрубки.

Устройство индукционных котлов

В основу внутреннего устройства такого котла включен индуктор (трансформатор). Обычные бытовые индукционные котлы немного отличается от аналогичных промышленных с цилиндрической системой обмотки. В компактных котлах бытового назначения применяется медная обмотка тороидального типа.

Схема нагрева жидкости в индукционном котле отопления

Внешний корпус агрегата выполнен из окрашенного металла, затем идет толстый слой тепло- и электроизоляции, внутри которой находится сердечник с двойной стенкой. Он изготовлен из особой ферромагнитной стали и имеет толщину стенок не менее 10 мм. Тороидальная обмотка, которая намотана на сердечнике – это первичная обмоткой. Именно в ней происходит преобразование энергии электрического поля в магнитное, которое создает вихревые токи. Уже их энергия переносится на вторичную обмотку. В роли вторичной обмотки выступает корпус контура, который под действием этой энергии выделяет большое количество тепла, передающегося теплоносителю. Тороидальная обмотка позволяет создавать агрегаты с небольшим весом и габаритами.

Принцип работы отопителя

Как происходит нагрев

В сравнении с обычным газовым котлом индукционный отопитель имеет ряд преимуществ:

нагревание теплоносителя происходит значительно быстрее;
в результате магнитной индукции накипь не может образоваться в узлах;
не нуждается в профилактических чистках и прост в эксплуатации;
для установки нет необходимости строить вентиляцию.

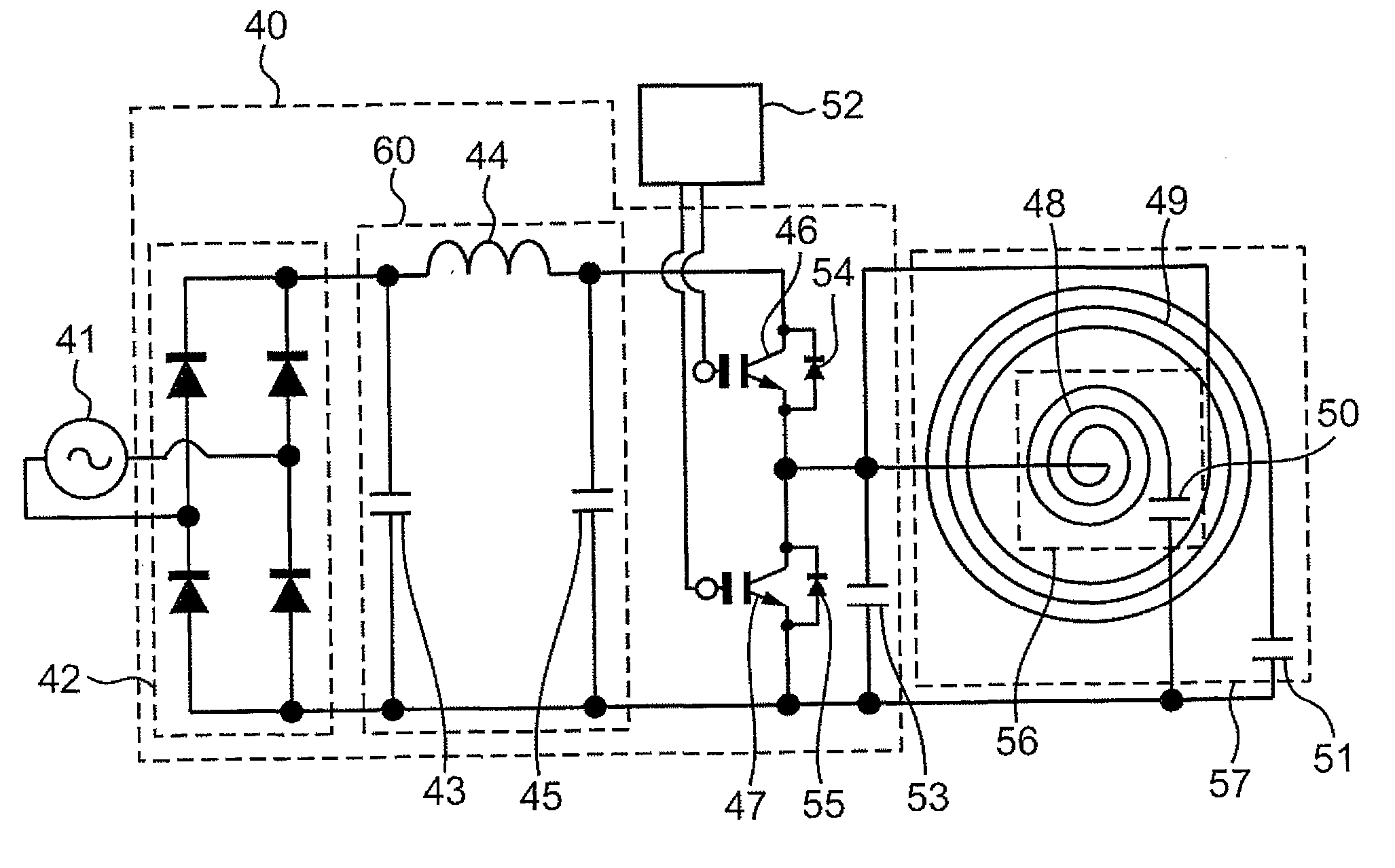

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Нюансы

При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
Можно таким образом организовать “бесплатное” отопление дома, при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

Принцип работы индукционного нагревателя для металла

Под индуктором подразумевается катушка, изготовленная из медной проволоки, которая провоцирует магнитное поле. С помощью генератора переменного тока формируется высокочастотный поток из базового потока бытовой электросети с частотой 50 Гц. Роль нагревателя играет металлический элемент, поглощающий тепло. При правильном соединении таких составляющих получается эффективный прибор, который может использоваться для нагрева жидкого вещества и обогрева помещения.

Принцип работы нагревателя.

Генератор направляет электрический ток с соответствующими параметрами на катушку (индуктор). Когда сквозь деталь проходит поток заряженных частиц, это вызывает формирование магнитного поля.

Индукционные нагреватели работают по принципу образования электропотоков в проводниках. Магнитное поле может менять направление электромагнитных волн. В случае взаимодействия с металлическими изделиями, оно моментально нагревает их без контакта с индуктором. Этому способствуют вихревые токи.

Какими бывают электрокотлы

Сделанный своими руками индукционный котел упрощается до одной металлической трубы, служащей сердечником. Она и заполняется теплоносителем.

Существуют такие типы индукционных агрегатов:

однофазные – для сети 220В;
трехфазные – для сети 380 В.

Самыми распространенными являются ТЭНовые, индукционные и ионные котлы. Монтаж всех моделей может производиться к стене или полу, так как они имеют достаточно легкий вес – 30—40 кг. Индукционные агрегаты используются для локальных систем отопления и для простого обогрева воды. Если дом выше одного этажа, котел отопления можно снабдить специальным насосом, и закрытая система сможет работать стабильно по всему дому.

Если стены постройки не утеплены извне, работа котла будет иметь низкую эффективность, и понадобится очень мощная модель. Устройство такого типа может работать с разными теплоносителями, не только с водой, но и с антифризом. Технически характеристики индукционных агрегатов зависят от мощности и типа модели.

Компоненты индукционного водонагревателя

Самое простое устройство генерации тепла на основе вихревых потоков представляет собой электрический индуктор, который состоит из нескольких обмоток:

первичной;
вторичной.

В первичной обмотке электроэнергия преобразуется в вихревые токи, а затем направляет магнитное поле на вторичную. Далее созданная электромагнитная энергия передается теплоносителю, нагревая его. Вторичная обмотка представляет собой одновременно нагревательный элемент и корпус индукционного котла. Он состоит из:

внешней обмотки;
сердечника;
электроизоляции;
тепловой изоляции.

Работа индукционного нагревателя

Для поступления холодной воды в агрегат и выхода горячей в систему отопления монтируются два патрубка. Для циркуляции жидкости встраивается насос. Перегрев воды при работе отопительной системы не происходит, так как жидкость постоянно циркулирует – подается остывшая, а выводится горячая. Устанавливать такие водонагреватели для обогрева можно практически в любых помещениях. За счет конструкционных особенностей системы снижается вес и размеры нагревательного элемента, а теплоотдача – существенно увеличивается. Теплоноситель в итоге получает около 97-98%% энергии без существенных потерь.

Внимание! Для монтажа индукционного нагревателя какой-либо серьезной перепланировки отопительной системы делать не нужно, этот агрегат в нее просто встраивается.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Рекомендуем к прочтению:Двухконтурный электрический котел для водоснабжения и отопления

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

На заметку! Котлы SAV мощностью в 2,5 кВт справляются с обогревом площади до 30 м2.

ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

На заметку! Котлы ВИН мощностью 3 кВт справляются с обогревом дома площадью 40 м2.

Устройство и основные элементы котла

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Совет! Если хозяин решил сделать индуктивный котел отопления своими руками, необходимо продумать тип материалов для основных элементов. Можно использовать инвертор от аппарата для сварки, патрубки продаются в магазинах.

Итоги

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

В условиях современных рыночных отношений цена на продукты и товары растет достаточно быстро и регулярно. Дорожает все, и энергоносители в том числе. Собственники жилых домов и помещений вынуждены изыскивать выгодные способы варианты без потери качества теплоносителя. Одним из таких способов является индукционный котел своими руками. Принцип работы такого оборудования основан на самом простом и понятном принципе электромагнитной индукции. Для того, чтобы понимать, как это работает, можно представить толстую проволоку, через которую проходит ток. Вокруг этой проволоки возникает электромагнитное поле. Если направить преобразованную энергию на металлическую пластину, можно получить теплоотдающую поверхность.

Главным преимуществом индукционного котла является то, что его легко можно сделать своими руками, даже не имея соответствующего физико-технического образования. Достаточно понять принцип его работы и собрать все необходимые материалы. Какие – в нашей статье.

Преимущества и недостатки

К плюсам индукционного нагрева можно отнести следующие факты:

Накипь не образуется.
Нет гари, копоти, не требуется место для запаса топлива.
Не нужен дымоход.
Долгий срок эксплуатации без потерь характеристик.
Прибор при солидной мощности обладает скромными размерами.
Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

Счета за электроэнергию будут немалыми.
Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
Спорная экологичность.

Человеку, использующему электричество для отопления, может казаться, что он не наносит вреда атмосфере. Но чтобы выработать электроэнергию, нужно было где-то далеко на электростанции сжечь уголь, построить плотину или расщепить атом.

Процесс производства индукционного котла

Для того чтобы изготовить вихревой прибор отопления необходим следующий инструмент:

Сварочный инвертор (как для сборки корпуса, так и для последующего подключения котла).
Болгарка.

Для корпуса понадобятся:

Металлические трубы таких диаметров, чтобы свободно входили друг в друга (зазор около сантиметра).
Патрубки (сгоны) для монтажа на трубы отопления.
Проволока.

Самодельный индукционный котел

Инструкция:

Варятся два «стакана» один большего диаметра, другой меньшего. Так, чтобы входили друг в друга. Внешний будет корпусом прибора, а на внутренний по слою изоляции наматывается катушка, концы которой выводятся через дно верхнего «стакана».
Соединить детали корпуса можно либо фланцами, либо заварить намертво. Фланцевое соединение позволит в дальнейшем разбирать и собирать прибор, не прибегая к грубым методам.
Когда две детали соединяются, то получается лабиринт, в котором нагревается теплоноситель.
С помощью сгонов, полученный прибор соединяется с системой отопления. Его приваривают, либо прикручивают муфтами. При монтаже важно помнить, что холодная вода будет поступать снизу, а выходить горячая сверху.
Электрику лучше располагать выше котла, чтобы в случае протечки избежать замыкания.

Так как вихревой котел относится к сложным изделиям, за его изготовление лучше не браться, если вам не до конца ясен принцип работы или вы сомневаетесь, что сможете все сделать качественно и правильно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Преимущества:

Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
Небольшие размеры конструкции;
Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Инструкция по созданию простого индукционного котла

Внутрь трубы нужно поместить металлический элемент: шнек металлический или проволоку диаметром 7 мм, нарезанную на части в 5 см. Индуктор будет греть шнек, вода станет проходить по «канавкам» шнека, нагреваться и выходить горячей. Здесь зависит КПД от шага шнека – если меньше шаг, то вода проходит больше витков и, соответственно, быстрее нагревается. При этом если индукционная плита работает только с магнитным материалом, вместо шнека можно вставить в трубу нержавеющую мочалку (предварительно проверить магнитом ее свойства) или фехраль и добиться того же используются нержавеющие материалы? Чтобы не вызвать коррозию в последствии, а спокойно использовать агрегат по умолчанию.
Дальше понадобится металлическая мелкоячеистная сеточка – нужно проверить, чтобы те «запчасти», которые были помещены внутрь трубы, не могли пройти через сеточку. Именно она удерживает их внутри. И закройте дно основной трубы одной сеточкой, а свободной отверстие трубки – другой сеточкой.
Далее приступите к созданию индукционной катушки: накрутите на подготовленную пластиковую трубу медную эмалированную проволоку: нужно сделать около 95 витков и предусмотреть одинаковое расстояние между ними. Для обеспечения электроизоляции обмотки нужно обмазать ее специальным клеем – «Эпоксидный».
Снизу необходимо закрепить вводной переходник, который обеспечит подачу воды, а сверху – выводной. При этом входы и выходы целесообразно «обогатить» шаровым вентилем на случай, если вы соберетесь произвести демонтаж котла (при их наличии воду спускать нет необходимости) и аварийный клапан для сброса давления.
В итоге получилось устройство, которое уже можно использовать, остались последние штрихи – его нужно подключить к системе отопления. Вырежете из трубопровода часть трубы, которая соответствует размерам полученного агрегата и вставьте самодельный котел. Здесь же можно использовать шкаф (корпус), закрепив устройство на кронштейны (или текстолит).
Далее его нужно соединить с инвертором и уже можно запускать воду, то есть заполнять систему теплоносителем и испытывать действие самодельного индукционного котла «на себе». Но и здесь есть одна особенность: не включайте котел при отсутствии теплоносителя в отопительной системе, иначе он может расплавиться и все труды станут бессмысленными.
После наполнения водой можно производить запуск индукционного котла отопления и настройку режима его работы.

К преимуществам такого котла можно отнести не только то, что он практически не нуждается в обслуживании в отдельном помещении, но и в том, что способен бесперебойно прослужить вам верой и правдой от 20 лет.

Достоинства

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

быстрый нагрев теплоносителя в котле за 3–5 минут;
минимальная температура нагрева теплоносителя составляет 35 0С;
магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Сердечник

У него должны быть следующие свойства:

проводящие — вихревые токи не будут наводиться в диэлектрике;
сопротивляемость ржавчине – коррозия в закрытом контуре до добра не довет;
ферромагнитными – диамагнетик исключает связь с электро-магнитным полем.

Варианты решения:

он должен располагать рубленой проволокой, которая не подвергается ржавению – её неудобство содержит ограничение импровизированного котла с обеих сторон металлической сеткой;
плотно входящий в трубу винтовой шнек отличное решение – при движении по канавам в нем, самый большой тепло-объем будет взиматься водой;
скатанные из нихромовой проволоки «ежики», плотно помещенные в трубу;
соответствующим методом в трубу можно вставить кухонные мочалки из нержавеющего металла.

Ниже расположен чертеж котла отопления своими руками.

Делаем индукционный котел отопления своими руками

Индукционный котел для отопительной системы своими руками изготовить достаточно просто, для этого потребуется только специальная схема. Такое устройство очень эффективно, однако, нужны определенные навыки для процесса работы со сварочным переносным аппаратом, кроме того нужно подготовить трехфазный инвертор, который должен крепится стационарно, материалы и инструменты.

Первичная обмотка преобразует электричество в вихревые токи, направляя электромагнитное поле сразу же на вторичную обмотку.

Она и передает энергию теплоносителю. Корпус современного индукционного котла включает в себя:

Внешний контур;
Сердечник с двойной стенкой;
Слой тепло- или электроизоляции.

Котлы имеют незначительный вес, но при этом значительно повышается КПД. Такие котлы отопления намного более экономичные, нежели привычные системы отопления. Носитель тепла проходит систему двойного нагрева, в результате чего процесс обогрева сокращается почти что вдвое. Достигается этот эффект благодаря достаточно невысокому уровню инерции. В процессе нагревания теплоносителя возникает магнитная индукции, в результате чего в трубопроводе не образуется накипь.

Медная обмотка устанавливается строго на корпус котла, в результате чего достигается высокая производительность, небольшие габариты и маленький вес устройства. Чтобы можно было подводить и отводить теплоноситель, то в индуктор монтируются специальные патрубки.

При монтаже индукционных котлов отопительной системы дома нужно учитывать такие требования к монтажу:

Устройство можно монтировать исключительно в закрытые отопительные системы;
Прибор может монтироваться в системы, использующие пластиковые трубы;
Между стеной и системой отопления должно быть достаточно свободного места.

Такое устройство очень производительное, поэтому, способно обеспечить гарантированно не только очень качественное отопление любого типа помещения, но и прослужит на протяжении длительного времени.

Общие советы

Ориентируясь на схемы, можно достаточно быстро собрать индукторы различной мощности для нагрева воды, металлов, обогрева дома, гаража и автосервиса. Необходимо помнить и о правилах безопасности для эффективной службы нагревателей такого типа, ведь утечка теплоносителя из самодельного устройства может закончиться пожаром.

Есть определенные условия организации работы:

расстояние между индукционным котлом, стенами, электроприборами должно быть не меньше 40 см, а от пола и потолка лучше отступить 1 м;
с помощью манометра и устройства по сбросу воздуха обеспечивается система безопасности за выходным патрубком;
пользоваться устройствами желательно в закрытых контурах с принудительной циркуляцией теплоносителя;
возможно применение в пластиковых трубопроводах.

Самостоятельная сборка индукционных генераторов обойдется недорого, но и не бесплатно, ведь нужны комплектующие достаточно хорошего качества. Если у человека нет специальных знаний и опыта в радиотехнике и сварке, то не стоит самостоятельно собирать обогреватель для большой площади, ведь мощность нагрева не превысит 2,5 кВт.

Однако самостоятельная сборка индуктора может рассматриваться как самообразование и повышение квалификации хозяина дома на практике. Можно начать с небольших приборов по простым схемам, а поскольку принцип действия в более сложных устройствах тот же, только добавляются дополнительные элементы и преобразователи частоты, то и освоить его поэтапно будет легко и вполне бюджетно. Вконтакте

Вихревой индукционный котел в чем отличие

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе. Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%. Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как сделать индукционный котел отопления своими руками: схема и описание

Как работает индукционный котел

Как было отмечено выше, конструкция индукционного котла достаточно проста.

Читайте также: Чертежи для самодельного котла отопления частного дома!

Как изготовить самодельный индукционный котел

Сделать в домашних условиях водонагреватель, работающий благодаря электромагнитной индукции, конечно же, можно. Однако стоит учесть, что прежде, чем приступить к его изготовлению, нужно произвести массу расчетов, которые под силу лишь тому, кто не понаслышке знает о том, что такое электротехника. Поэтому нужно трезво оценить свои познания в этой отрасли науки, так как электричество может не простить неудачные с ним эксперименты.

Для того, чтобы сделать простейший индукционный котел понадобятся такие материалы:

отрезок толстостенной (3-5 мм) полиуретановой трубы 50 мм в диаметре;
медная проволока 2 мм толщиной;
нержавеющий пруток около 5 мм в сечении;
металлическая нержавеющая сетка;
сгоны и переходники для вышеупомянутого отрезка полимерной трубы.

Теперь схема сборки.

Имеющуюся медную проволоку намотать на пластиковую трубу в виде спирали. Количество и шаг витков зависит от длины трубы и желаемой мощности водонагревателя. Чем плотнее получится спиралевидный контур (соседние витки не должны касаться), тем большей мощности будет электромагнитный вихрь.
Концы обмотки надежно соединить с клеммами источника тока.
Нарезать нержавеющий прут фрагментами длиной около 5 см, и заложить внутрь полиуретановой трубы.
Саму трубу, прежде чем присоединять посредством переходников к системе отопления, необходимо с двух сторон отгородить нержавеющей сеткой.

Естественно, что рассмотренная модель далека от совершенства и требований безопасности, поэтому применять ее для непосредственной эксплуатации вряд ли было бы разумно. Однако, сделав такой индукционный котел своими руками и затратив на это не так много времени и материалов, можно убедиться в том, что все это работает. А затем, при желании, можно придумать и воплотить какую-нибудь другую конструкцию вихревого водонагревателя, более совершенную и надежную.

Как сделать котел отопления своими руками?

Котельное оборудование для отопительной системы собственного дома нередко бывает не по карману. Для экономии средств такое устройство можно собрать самостоятельно. Главное, чтобы котел был надежным, производительным, прослужил длительное время и был экономичным.

Перед началом работ необходимо определиться с типом топлива, от которого будет работать оборудование, а также заранее продумать схему отопления, количество отапливаемых помещений, количество радиаторов, будет ли использоваться «теплый пол» и требуется ли, помимо обогрева дома, горячее водоснабжение.

Исходя из перечисленных моментов, рассчитывается будущая мощность отопительного оборудования.

Виды котлов отопления:

газовый;
электрический;
индукционный;
твердотопливный;
водородный.

Самодельное газовое котельное оборудование

Газовое отопление считается одним из экономически выгодных. Газовый котел должен иметь встроенный бак для воды. Для сборки корпуса возможно применение не металлического каркаса, а использование кирпичной газовой печи.

Подключается котел также, как и «магазинный»

Но соорудить котел отопления своими руками довольно сложно. Он должен соответствовать требованиям ГОСТа, пройти проверку газовой службы. Получить разрешение необходимо еще до самой сборки оборудования, а потом оно должно пройти строгую проверку. При не правильной сборке такого котла высока вероятность утечки газа, что создает взрывоопасную ситуацию.

Электрическое котельное оборудование своими руками

Электрический котел отопления своими руками представляет собой металлический цилиндр с тепловым электронагревательным элементом. На таком котле можно установить датчики и необходимую автоматику.

Корпус для электрического котла может быть сделан из любого материала. Для создания оборудования потребуются регуляторы, датчики. Такой котел должен включать расширительный бачок, циркулярный насос, предохранительный клапан и фильтры.

Работать собранное оборудование должно по принципу нагревания воды ТЭНом и подачи ее в систему для обогрева жилых помещений. Корпус заваривается герметично, заваривается с двух сторон, а также делаются отверстия для подачи остывшего теплоносителя и отдачи нагретого.

Перед установкой самодельного электрического котла лучше обратиться к профессиональному электрику для проверки оборудования.

Для оформления и постановки на учет котла требуется меньше согласований и разрешений, чем в случае с газовым оборудованием.

Индукционный котел

Картинка поясняет принцип работы индукционного котла

Для экономного расхода электроэнергии используют индукционные котлы (подробнее о них мы писали в этом материале, прочтите).

Электроэнергия в таком оборудовании получается при помощи специального устройства, которое значительно быстрее нагревается, в отличие от ТЭНа.

Создать индукционный котел отопления возможно самостоятельно. Основой такого котельного оборудования является индуктор (трансформатор) с двумя обмотками, а также устанавливаются патрубки, по которым течет охлажденная вода или на выход — нагретая.

Для одного из способов создания самодельного индукционного котла отопления берется готовый высокочастотный инвектор, отрезки проволоки из стали длиной 5 см и диаметром 7 мм. Для корпуса лучше выбрать пластиковую трубу с толстыми стенками. К нему присоединяют патрубки. Корпус внутри аккуратно заполняют проволокой. Для создания индукционной катушки вокруг корпуса наматывают около 90 проволочных витков (используют медь).

Индукционный котел отопления по своим техническим характеристикам должен быть мощностью не менее 15 ампер, а для обогрева больших площадей показатели лучше выбирать еще более мощные.

Реализация всего этого на практике (нажмите, чтобы увеличить)

Помните, что при установке любого электрического котла требуется его заземлить.

Пример реализации индукционного котла своими руками приведен ниже.

http://youtu.be/F6yIXht5gks

Создание твердотопливного котла

Принципиальная схема твердотопливного котла

В тех случаях, когда нет возможности использовать газовый или электрический котел, чаще всего потребители останавливают свой выбор на твердотопливных вариантах.

Читайте подробнее о них — http://kvarremontnik.ru/tverdotoplivnye-kotly-otopleniya/

Корпус такого оборудования обычно делают из стали или чугуна. Для изготовления котельного оборудования требуются листы стали, огнеупорные кирпичи, колосники, дверцы, трубы различного профиля, песок, если планируется на таком котле готовить пищу, тогда потребуется чугунная плита.

Твердотопливный котел представляет собой прямоугольный теплообменник, внутри которого находятся прямоугольные и круглые трубы. Первые используются для облегченного исполнения стыков. Обменник монтируется в корпус из кирпича или стальных листов. В котельных установках такого типа всегда предусматривается отсек для загрузки топлива.

Котельное оборудование на водороде

Принцип работы этого устройства заключается в выделении энергии при каталитической реакции водорода и кислорода. Для установки такого оборудования требуется свободный доступ к водопроводу, постоянная подача воды и электроэнергии. Водородный котел отопления также можно создать своими руками.

Для сборки такого агрегата потребуется водородный генератор, водородная горелка, котел. Горелку есть возможность сделать самостоятельно: с 4 форсунками. Для этого можно использовать элементы горелок газового оборудования.

В качестве котла можно взять за образец твёрдотопливный котел, при этом отсек для топки не нужен. Для такого типа оборудования желательно установить датчики пламени на горелке.

Не смотря на то, что в данном типе котла используется горелка, не требуется дополнительные приспособления для отвода продуктов горения по причине их отсутствия. В таком оборудовании образуется только водяной пар.

Читайте подробнее — http://kvarremontnik.ru/vodorodnyjj-kotel-otopleniya/

Общие важные советы по сборке котла

Из-за составляющих частей и материалов котел обладает большим весом, поэтому рекомендуется начинать его сборку на месте предполагаемой установки. На полу, где будет располагаться оборудование, лучше сделать «постамент» из бетона, либо термостойкого кирпича.

Ближайшие стены не должны быть легковоспламеняющимися. Необходимо заранее продумать безопасность условий установки такого оборудования, вне зависимости от типа топлива.

Чтобы сварить котел отопления своими руками, сверху на постамент устанавливается дно корпуса к которому привариваются стенки. Внутри такой емкости устанавливаются все необходимые элементы, при необходимости заранее сваренные между собой. Сверху закрепляется плитой, подключаются контуры.

Как сваривать котел отопления самостоятельно?

Для данного процесса требуется сварочный аппарат, бензорез, наждачная бумага, щетки для металла, молоток, токарный станок, заготовки из металла и некоторые другие инструменты.

Перед свариванием обрабатываются металлические листы: очищаются, делаются необходимые разметки, по которым заготовки разрезаются, обрабатываются края. После чего, согласно задуманному плану, составные части свариваются. Сначала делаются небольшие швы, а потом эти места окончательно заваривают.

После сварки требуется внимательно осмотреть корпус, при обнаружении дефектов — устранить. После проверяется герметичность швов, для чего наносится меловой раствор на швы. После высыхания смеси залить котел водой. При не герметичности установки на швах образуются подтеки. Такие дефекты требуют обязательного устранения.

Помните самое главное правило: заботьтесь о своей безопасности, соблюдайте ее нормы и правила. И обязательно консультируйтесь со специалистами, проверяйте технические параметры котлов в специальных органах. Ведь жизнь и здоровье всегда дороже «сэкономленных денег».

А если вы не знаете что и как делать, и данная статья вам не помогла начать, посмотрите обзор других вариантов котлов отопления на нашем портале. Уверены, что вы сможете выбрать не дорогой и подходящий именно вам вариант.

Будем благодарны, если нажмете на кнопки социальных сетей. Они находятся ниже.

Хорошего вам дня!

индукционный котел схема отопления частного дома. Котлы отопления цены

Так что всем привожу пример и Китая и Запада..
Пока у меня был сварщик больше 40 кг, счетчик плохо держал и пробки вылетали, без машины я его возить не мог, а я рвал пуп на перенос, мечтал о маленьких станках и варил алюминий обычным сварщиком. И все умные электронщики мозгом не трясли, и сослались на умные формулы.
Но тут хлынул Запад, а за ним и Китай.. И начались Чудеса!!! А сейчас светодиодная лампа дает примерно такой же световой поток, но потребляет в 10 раз меньше энергии, Сварочные аппараты почти в 20 раз легче!!! У меня сейчас такой инвертор 2,5 кг, работает с электродами от 1 мм2 до 4 мм2 сечением, а электричества жрет в три раза меньше. И мне плевать на законы Дж. Ленца, или как там их еще. . Я получил более экономичные, практичные, выгодные товары и инструменты.А значит работает, назло нашим умницам и умницам из 17 века!!! Лично мне нужны практичные вещи, которые экономят мой бюджет. И, кстати, по нагреву и мощности этих обогревателей.. МОНОПОЛИЯ придумала те формулы от Правительства, которых не было при системе снабжения и государственного строительства СССР. Затем мощность платной тепловой энергии рассчитывалась и оплачивалась по отдаваемой мощности каждой секции батареи отопления, которая также измерялась в Гкал.Я работал в цепочке поставок и имел дело с более чем 10 000 позиций. И вот почему я просто дурак, потому что теперь считают не от расхода горячей воды в единицу времени, а разницу температурных потерь на входе на выходе, а считают в кВт на 1 м2 вместо 1 кВт одна секция чугунной или алюминиевой батареи, а относятся к конвекционным тепловым стенам, потолкам и другим несущим конструкциям. Похоже, эти носители тоже выделяют тепло, что тоже нужно учитывать при расходовании теплоносителя. Но не по датчику на участке, и не по объему пропущенного теплоносителя в единицу времени. А именно, эти агрегаты должны рассчитывать затраты денег на производство и возврат этого тепла. Но кто это будет проверять на Правительственном Уровне?? Ему нужно собрать больше денег с населения через монополии Лукойла и других поставщиков ресурсов. Поэтому эти немногочисленные расчётные ставки введены для начисления платежей от населения, в которое входят умные спорщики. А потому умники, которые думают, кто на 1 м2, то и на индукционные стены.. Я прошу вас молчать.
Эта тенна предназначена для учета затрат владельца на отопление при выборе обогревателя. Его тоже нужно осветить, а не показывать знание ТЕОРИИ 17-19 веков…
Посмотрите наружу, и на Календарь. Сейчас уже 2-й десяток 21 века. И спутники с Венеры возвращаются.. А вы там, на ТЭНах сидите… Ну и сидите. Я выбираю индукционный нагрев и водонагреватель. Пенсия мне так говорит.

Индукционные котлы отопления появились на рынке не так давно, но уже успели составить серьезную конкуренцию классическому оборудованию на ТЭНах. Устройства этих типов имеют одинаковые габариты и не отличаются по энергопотреблению. Однако инверторное оборудование имеет ряд преимуществ, например, быстрее прогревает систему отопления. Применив имеющиеся знания, можно создать индукционный котел отопления своими руками.

Принцип действия

В основе всех устройств индукционного типа лежит способность материалов, проводящих электрический ток, нагреваться под действием вихревых токов, которые создаются с помощью электромагнитной индукции.В качестве источника индукции используется переменный электрический ток высокой частоты, проходящий через первую обмотку нагревательного устройства.

Вторичная короткозамкнутая обмотка представлена нагревательным элементом, расположенным внутри катушки. Вихревые токи могут возникать и при стандартной частоте сети 50 Гц. Однако в такой ситуации отопительный прибор не сможет функционировать с максимальной эффективностью, а при его работе будет наблюдаться вибрация и шум. Таким образом, частоту необходимо поднять хотя бы до 10 кГц.

Часть 2. Индукционный котел своими руками просто. Выбор индукционной плиты. Уточнение.

Единичное устройство

Отопительный инверторный котел состоит из теплообменника, выполняющего роль сердечника, на который намотана тороидальная обмотка, соединенная с преобразователем частоты. При протекании электрического тока по обмотке возникает переменное магнитное поле, вызывающее вихревые токи в теплообменнике.

Частота, необходимая для работы отопительного агрегата, устанавливается с помощью сигналов от блока управления на преобразователь частоты.Все промышленные котлы этого типа оснащены современными системами автоматики, позволяющими обеспечить оптимальную температуру теплоносителя, а также отключить агрегат в случае аварийной ситуации.

Теплоноситель проходит через теплообменник и нагревается вихревыми токами. Так как температурные показатели жидкости на входе и выходе разные, возможна непрерывная циркуляция воды в контуре отопления даже без применения насосного оборудования. В качестве носителя можно использовать масло, антифриз, антифриз и воду.

Особое внимание следует обратить на то, что качество жидкости не имеет значения — система находится в состоянии постоянной вибрации, которая не ощущается человеком, и это препятствует образованию накипи на трубах. Внешняя оболочка котла представляет собой металлическую конструкцию, оснащенную системами тепло- и электроизоляции. Ниже представлена схема индукционного нагрева своими руками, реализовать которую можно довольно легко.

Среди достоинств нагревательных приборов индукционного типа стоит отметить следующие:

Однако инверторный блок имеет и ряд недостатков.Самый существенный из них – стоимость. Именно поэтому многие домашние мастера решают сделать индукционный котел своими руками. Чертежи этого устройства можно разработать самостоятельно , а можно использовать уже готовые. При этом самодельная конструкция практически не будет уступать промышленным образцам по эффективности работы.

Часть 4. Индукционный котел своими руками – это просто. Испытания в системе водяного отопления.

Существует несколько вариантов исполнения данного типа агрегатов.Однако не все индукционные котлы отопления своими руками просты в изготовлении. Есть две конструкции, на которые стоит обратить внимание.

От инверторного сварочного аппарата

При создании индукционных котлов своими руками самое сложное собрать преобразователь высокой частоты. Для упрощения задачи можно использовать сварочный инвертор, выдающий сигнал с частотой не менее 20 кГц. Также для работы потребуются следующие материалы :

Жила медная с эмалевым изоляционным слоем 1-1.5 мм в диаметре.
Изолированные провода и клеммы для подключения катушки к инвертору.
Отрезки проволоки из нержавеющей стали длиной около 5 см и диаметром 3-5 мм.
Труба полиэтиленовая водопроводная длиной 100 см и диаметром 50 мм.
Мелкая сетка из нержавеющей стали.
Переходники для труб.
Тройник для подсоединения предохранительного клапана.
Два шаровых крана.
Текстолитовые полоски и эпоксидный клей.

В качестве корпуса можно использовать пластиковый или металлический распределительный шкаф.Сначала на полипропиленовую трубу, отступив от ее концов на 80-100 мм, необходимо укрепить 4 полоски текстолита шириной 8-10 мм. Затем на них наматывают от 50 до 100 витков провода, покрытого эмалевым защитным слоем. Расстояние между витками должно быть 0,3-0,6 мм.

Точное количество витков зависит от диаметра проводника, его удельного сопротивления и выходных параметров используемого инвертора. Если блок будет монтироваться в жилом помещении, то лучше сделать тороидальную обмотку, чтобы уменьшить силу внешнего электромагнитного поля.

Индукционный котел своими руками часть 1

Сетка из нержавеющей стали должна быть вставлена в один конец трубы, а затем плотно набита кусками проволоки из нержавеющей стали. После этого второй конец трубы также необходимо закрыть сеткой. Переходники монтируются с обеих сторон полиэтиленовой трубы, после чего на них устанавливаются шаровые краны. Предохранительный клапан должен быть установлен сбоку от верхнего выходного переходника.

Также необходимо покрыть обмотку эпоксидной смолой.Для изготовления состава нужно взять отвердителя немного больше, чем рекомендовано в инструкции – примерно на 10-15%. После этого остается подключить обмотку к инвертору и установить теплообменник в корпус. Важно помнить, что индукционные нагреватели нельзя запускать без теплоносителя. Перед проверкой системы на работоспособность ее необходимо заполнить водой.

Индукционная плита

Здесь возможны два варианта оформления. Для реализации первого решения необходимо разобрать пластину и использовать медный сердечник ее нагревательного элемента для изготовления катушки.Блок управления плиткой можно использовать для питания обмотки. Однако этот способ имеет ряд существенных недостатков:

Необходимо пересчитать показатель индуктивности самодельной катушки.
Многие модели плит оснащены системой автоматического отключения через определенный промежуток времени с начала работы.
Плиты индукционные чаще всего имеют мощность не более 2,5 кВт, что делает их пригодными только для изготовления нагревательного агрегата небольшой мощности.

Какой отопительный котел лучше? Индукционный электрокотел на 2 кВт против ТЭНа на 2 кВт.

Более простая и эффективная конструкция не требует предварительной разборки плиты. Достаточно установить на это устройство герметичный бак из нержавеющей стали. Этот бак будет выполнять роль котла для системы отопления. Для запуска самодельного агрегата осталось подключить бак к системе отопления.

Если домашний умелец хорошо разбирается в электронике, то после доработки схемы печки можно сделать хороший индукционный котел.Однако большинство мастеров выбирают более простые способы решения проблемы. Какая бы конструкция в результате не использовалась, это позволит сэкономить на покупке заводского оборудования.

Сегодня почти все только дорожает, и традиционные источники энергии не исключение. Владельцам домов, жителям квартир, владельцам бизнеса – всем приходится искать более выгодный способ обогрева помещения. И чтобы более рационально распределить затраты и добиться максимального значения КПД, многие ставят индукционный котел отопления своими руками.

Одним из основных преимуществ такого котла является то, что эту систему можно построить самостоятельно. Для этого вам понадобятся лишь минимальные знания и навыки. Просто нужно подробно изучить, из чего состоит такой котел и как он работает.

Перед сборкой индукционного котла отопления своими руками следует разобраться, какие принципы заложены в его функционировании, из чего он состоит и как работает.

Обратите внимание, что такие устройства очень похожи на нагревательные элементы, которые отвечают за преобразование электрической энергии в тепло.

Установка индукционного котла не требует от владельцев дома полной перестройки системы отопления.

Простейшие модели котлов работают по принципу электрического индуктора, состоящего из двух обмоток:

Первичная цепь в основном служит для преобразования электрической энергии в вихревой ток. Магнитное поле, которое они создают, направлено на вторичную обмотку.

Вторичная обмотка является нагревательным элементом, так же как и корпус котла, вырабатывает тепло, которое передается жидкому теплоносителю, циркулирующему в системе отопления.

Корпус включает следующие компоненты:

Сердцевина;
Внешний контур;
Электрическая изоляция.
Теплоизоляция;

Отметим, что именно такой нюанс, как корпус котла, является важнейшим элементом, по которому различают самодельные и промышленные индукционные котлы отопления. Промышленные котлы имеют цилиндрическую обмотку, а самодельные – тороидальную. Изготовлен из медной проволоки, окружает корпус из ферримагнитной стали, толщина стенки более 1 см.Такая конструкция позволяет значительно уменьшить вес устройства и его линейные размеры, но при этом — повысить КПД.

Теплоноситель получает около 97% тепловой энергии, что влияет на экономичность системы и производительность.

Если сравнивать самодельный индукционный котел отопления и традиционный котел, работающий на газе или жидком топливе, то следует выделить несколько нюансов:

Двойной подогрев охлаждающей жидкости;
Сокращение времени нагрева вдвое;
Низкий уровень инерции;
Возникающая магнитная индукция препятствует образованию накипи на стенках;
Не требует специальной чистки и обслуживания.

Начнем работать!

Итак, для того, чтобы сделать самодельные индукционные котлы отопления, необходимо сначала собрать все необходимое:

Инструменты;
Катанка или стальная проволока диаметром до 7 мм;
Медная проволока;
Труба пластиковая толстостенная;
Металлическая сетка;
Сварочный инверторный аппарат.

Чтобы сделать корпус для нашего котла, вам нужно либо купить, либо найти дома толстостенную пластиковую трубу с внутренним диаметром 5 см. Такая труба будет служить не только основой индукционной катушки, но и быть отрезком теплопровода.

Вам также очень поможет схема отопления, которую лучше поставить перед глазами. На основании этой схемы можно определить дополнительные характеристики устройства.

В электромагнитном поле будут нагреваться куски стальной проволоки, нарезанные на длину около 5-7 см. Их диаметр не должен быть больше 7 миллиметров.

Вам также потребуются специальные переходники, они соединят ваш котел с системой труб.С одной стороны теплоноситель пойдет внутрь в холодном состоянии, а с другой выйдет теплым с помощью индукции.

Когда вы делаете индукционные котлы отопления своими руками, то первый переходник необходимо приварить, а второй можно просто надеть на резьбу.

Отрезанные куски проволоки полностью заполняют внутреннее пространство трубы. После этого устройство необходимо надежно закрыть с обеих сторон.

Для изготовления индукционной катушки, которая будет служить основным нагревательным элементом, необходимо подготовить эмалированную медную проволоку. На пластиковом корпусе наматываем около 90-100 витков, но такое же расстояние нужно соблюдать между секциями. Когда мы собрали такой самодельный дроссель, нам необходимо подключить его к системе. Такой котел устанавливается в любом месте трубопровода.

Катушка подключена к высокочастотному инвертору. Помните, что ни в коем случае нельзя включать такой прибор, если внутри него недостаточно теплоносителя! Ведь пластиковый корпус может просто расплавиться из-за высокой температуры.

Итак, индукционный котел, сделанный своими руками, почти готов. Вам просто нужно обезопасить его работу. Для этого мы должны изолировать все открытые участки медного провода специальными материалами, обладающими хорошей тепло- и электропроводностью.

Или лучше купить?

На современном рынке отопительного оборудования можно встретить множество моделей индукционных котлов. Если вы не хотите заморачиваться с его созданием самостоятельно, просто приобретите индукционный котел для обогрева своего дома или производственного помещения.

Несмотря на то, что данный тип котлов пока не входит в перечень традиционных, на рынке представлено множество видов, различающихся по цене. Бытовые модели могут стоить от 25 000 рублей, промышленные – от 100 000 рублей.

Если вас пугает эта стоимость, то просто сделайте индукционный котел самостоятельно. Ведь большинство необходимых для этого комплектующих и материалов всегда есть в наличии у хозяина и домашнего мастера.

Если изучать отечественный рынок индукционных котлов, то они представлены такими производителями, как САВ, ВИН.Что касается мощности, то однофазные котлы имеют диапазон от 2,5 кВт до 7 кВт, а более мощные трехфазные до 60 кВт.

Следует помнить, что при выборе необходимых параметров индукционного котла мощность прибора не будет снижаться на протяжении всего периода эксплуатации. Стандартное соотношение составляет 60 Вт на квадратный метр отапливаемой площади. Но чтобы точнее рассчитать мощность, необходимо учитывать параметры помещения, то есть места, где находится этот котел. Если теплоизоляция оставляет желать лучшего, да и теплоизоляция тоже, то расчетный коэффициент должен быть больше. Именно поэтому такой расчет лучше всего доверить специалистам.

Индукционные котлы позволяют поддерживать стабильный температурный режим в зданиях, которые не используются постоянно.

Итак, вам не нужна слишком мощная модель, вам нужно будет поставить котел мощностью 6 кВт на комнату в 100 квадратных метров и на температуру около 15 градусов. Максимально допустимым давлением в системе будет давление не более 0.3 МПа.

Стоит отметить, что базовая комплектация также может поставляться с электронным блоком программатора режимов работы. Такой прибор программирует работу индукционного котла на неделю, либо используется для удаленного управления всей системой отопления.

При выборе котла также необходимо обращать внимание на такую вещь, как параметры толщины стального сердечника. Чем толще стенки, тем дольше она не будет подвергаться коррозии.

Исходы

Итак, КПД индукционных котлов около 99%, работают они бесшумно, на любом жидком теплоносителе, не требуют обслуживания, а также безопасны и практичны.Хотя такой котел стоит довольно дорого, такие затраты окупаются. А если вы создадите его сами, это будет еще выгоднее.

Конечно, выбор за вами, но лучше обратиться к специалистам, которые подскажут, подходит ли вам такое отопление. Но в целом индукционные котлы – отличная альтернатива традиционным системам отопления.

Рейтинг: 1 817

Энергоресурсы, которые обычно используются для отопления частных домов, постоянно дорожают.Обогреть загородное жилье без дополнительных трат поможет отопление. Именно такой способ обогрева с выработкой тепла позволит за небольшие деньги добиться максимального результата.

Устройство не нужно покупать. Любой домовладелец может сам сделать индукционный котел. Причем этот вид отопления жилья можно использовать как в больших загородных домах, так и в небольших загородных домах. Хозяин любой недвижимости будет доволен экономическим результатом.

Принцип работы

Принцип работы высокочастотных индукционных котлов позволяет оставить прежнюю систему отопления помещения без изменений.Это порадует тех, кто любит экономить. Ведь переделка отопления в большом доме точно влетит в копеечку. И это заняло много времени. Установка индукционного котла отопления своими руками не займет много времени и денег. Это доступно даже неопытному мастеру.

Индукционный котел

Индукционный теплогенератор представляет собой трансформатор, работающий по принципу первичной и вторичной обмотки. Так можно описать простейший принцип работы.Первичная обмотка котла преобразует электрическое поле. Вторичная обмотка направляет тепло на воду, масло, антифриз, что угодно.

Разобраться в принципиальной схеме индукционного котла и воплотить ее в жизнь способен даже начинающий мастер. Под кожухом находятся слои теплоизоляционного материала, электроизоляция, двухстенный сердечник и внешний контур. Результатом такой конструкции является практически полное отсутствие потерь тепла при передаче теплоносителю.

Фото контура индукционного котла

Что делает высокочастотный аппарат таким высокоэффективным? Секрет в том, что теплоноситель за более короткий период, чем в обычных системах – в два раза быстрее – успевает нагреться в два раза.Все это благодаря низкому уровню инерции. Финансовая выгода от такой конструкции очевидна. Есть еще один плюс благодаря магнитному полю они остаются чистыми, без накипи.

По мере использования становятся очевидными и другие преимущества индукционного нагрева. Срок использования оборудования никак не ограничен. Полученную конструкцию не нужно никак обслуживать, даже чистить. Максимально сотрите пыль с поверхности.

Устройство индукционного котла

Простейшая форма индукционного нагревательного котла с успехом может быть реализована в помещениях разной площади.

Создать дешевую систему отопления индукционного типа в своем доме – дело простое, под силу каждому. Вам не нужно получать специальное образование. Нет необходимости изучать и теорию нагревания. Достаточно иметь под рукой необходимые инструменты и сырье, чтобы воплотить идею в жизнь.

Своими руками вполне реально. Что для этого нужно? Сварочный инвертор — для быстрой и легкой сборки корпуса и электропроводки. Далее нужно выбрать материалы, которые будут нагреваться с помощью электромагнитного поля.Опыт показал, что наиболее эффективным и недорогим вариантом является стальная проволока. Диаметр не более 7 мм. Его необходимо нарезать на кусочки длиной не более 5 см.

В качестве корпуса индукционного электрокотла проще всего использовать обычный, внутренний диаметр которого также не превышает 5 см. В него необходимо поместить основание индукционной катушки. Для этих целей лучше выбирать трубу с толстыми стенками. В этой части устройство будет нагреваться. Это станет участком трубопровода с теплоносителем.

Подключение индукционного котла к системе отопления является одним из ключевых этапов. Для этого используются специальные переходники, которые соединяют трубы отопления с механизмом. Теплоноситель через переходник будет поступать в индукционный котел, нагреваться там, затем нагревать всю систему отопления. Таким образом, переходник необходимо подключить к самому основанию барабана котла.

Дно пластикового корпуса необходимо выложить металлической сеткой. Он будет служить барьером против выпадения кусков стальной проволоки.При коротких длинах проволоки необходимо заполнить всю полость трубы. Хорошо, если кусочки будут короткими, не более 5 сантиметров. Это позволит заполнить трубу более тщательно.

Пластиковая труба в качестве корпуса

Индукционная катушка является основным нагревательным элементом в этой конструкции. Необходимо изготовить змеевик для котла из эмалированной медной проволоки. Этот медный провод необходимо намотать на уже подготовленный корпус будущего электроприбора. 90 оборотов.

Важный момент: при намотке нужно следить, чтобы расстояние между витками было как можно равным. Теперь индуктор готов к подключению к системе отопления.

В результате этой работы получается небольшое устройство, которое подключается к любой части системы отопления. Нужно только вырезать кусок трубопровода, а вместо него с помощью переходников установить индукционный аппарат. Необходимо помнить, что катушка подключена к высокочастотному инвертору. И использовать его можно только в системах, заполненных теплоносителем: водой, антифризом, маслом и так далее. В противном случае тело не выдержит нагрева и расплавится.

В итоге на изготовление индукционного котла было потрачено очень мало денег. В этом случае скорость нагрева удваивается.

Второй тип котла

Существуют и другие способы создания подобных отопительных устройств. Рассмотрим второй тип котла индукционного типа. Это будет стоить дороже, но результат вас порадует еще больше.

Мастер должен иметь более серьезные навыки. Желателен опыт сварки. Вам понадобится трехфазный стационарный инвертор, дополнительные инструменты.

Этот самодельный индукционный котел включает в себя уже две трубы. Один крепится внутри другого с помощью сварки. Устройство будет выполнять сразу две функции. С одной стороны это сердечник — источник электромагнитного поля, с другой — нагревательный элемент.

Медная проволока обернута вокруг внешней трубы. Результатом является высокая эффективность, компактные размеры и малый вес устройства. Для подачи охлаждающей жидкости используются форсунки.

Наружная трубная обмотка

Преимущества

При самостоятельном изготовлении индукционных котлов необходимо придерживаться некоторых правил.

Устройство индукционного котла можно устанавливать только в них. При этом трубы в системе могут быть любыми, даже пластиковыми.

Необходимо следить за тем, чтобы расстояние между индукционным электрокотлом и другими предметами (мебель, бытовая техника) было не менее 30 см. Во избежание порчи имущества. Не устанавливайте устройство слишком близко к потолку. Расстояние не должно быть меньше 80 см.

Работа над вторым вариантом котла займет немного больше времени.Однако отзывы об индукционном котле говорят о том, что трудозатраты того стоят. Такой прибор будет эффективно обогревать дом не менее четверти века. Дополнительных услуг не требуется.

Фото схемы подключения индукционного котла

Преимущества индукционных котлов:

допускается использование как переменного, так и постоянного тока;
все элементы устройства прочные;
элементарная конструкция;
нет необходимости выделять специальное место под котельную;
класс пожарной безопасности относится ко 2 группе;
КПД бойлера, сделанного своими руками или купленного в магазине, почти 100 процентов;
тип охлаждающей жидкости может быть любой;
для самостоятельного изготовления требуются минимальные затраты.

Очевидно, что индукционный тип — это современный прибор, обладающий всеми качествами техники будущего. Высокоэффективный недорогой агрегат способен быстро обогреть загородный коттедж, дачу, кладовую. При этом никаких сложностей в установке не возникает. И никаких затрат на обслуживание.

Ваши контакты в этой статье от 500 руб в месяц. Возможны другие взаимовыгодные варианты сотрудничества. Напишите нам по телефону [email protected]

Хотите оборудовать свой дом эффективным и в то же время экономичным отоплением? Тогда обязательно обратите внимание на современные индукционные котлы.Такие агрегаты отличаются высокой производительностью и при этом имеют предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла своими руками вы без труда справитесь. Работа рассматриваемого оборудования основана на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасны и экологичны. В процессе их эксплуатации не выделяются побочные продукты, способные нанести вред человеку и окружающей среде.

По конструкции такие котлы представляют собой разновидность электрических индукторов, в состав которых входят две короткозамкнутые обмотки.

Итак, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в особые вихревые токи. В блоке формируется электрическое поле, которое затем поступает во вторичную катушку. Последний одновременно служит нагревательным элементом отопительного агрегата и корпуса котла.

Вторичная обмотка отвечает за передачу вырабатываемой энергии непосредственно теплоносителю системы отопления. В качестве теплоносителя в таких установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электричества. В результате появляется некоторое напряжение и образуются вихревые токи. Вырабатываемая энергия передается на вторичную обмотку, после чего начинается нагрев сердечника. Достигнув прогрева всей поверхности, теплоноситель начнет отдавать тепло радиаторам, а они – отапливаемым помещениям.

Рационально ли собирать котел самостоятельно?

Индукционные котлы отопления имеют самую простую конструкцию, сложностей при их сборке не возникает. Однако вам обязательно придется как минимум внимательно изучить предложенную инструкцию и приложить усилия, чтобы правильно собрать качественный агрегат.

Наградой за ваши старания станет эффективное и финансово выгодное отопительное оборудование. Для сборки котла не нужно покупать какие-то дорогие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и других специализированных магазинах.

При условии правильной сборки и надлежащего обращения готовое устройство прослужит 20 и более лет.Главное, делать все в строгом соответствии с инструкцией.

Перед вами не ставятся сверхсложные задачи, и допустить какие-то критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных инструментов и дорогих материалов. Все, что вам нужно, это иметь хотя бы базовое представление о работе сварочного аппарата инверторного типа.

Первый шаг. Нарежьте проволоку или катанку из нержавеющей стали на куски длиной около 5 см. Необходимый диаметр используемой проволоки 7-8 мм.

Второй шаг. Подготовьте пластиковую трубку для сборки корпуса устройства. Достаточно будет изделия диаметром около 50 мм.

Третий шаг. Дно основной трубы закрыть мелкоячеистой металлической сеткой. Выбирайте сетку с такими ячейками, чтобы через них не могли пройти куски нагруженной нержавейки или катанки.

Четвертый шаг. Полностью заполните корпус проволокой или катанкой, а затем закройте свободное отверстие трубки второй металлической сеткой.

Пятый шаг. Аккуратно и как можно туже намотать около 90 витков медного провода на среднюю часть корпуса.

Шестой шаг. Подсоедините к корпусу обогревателя специальные переходники для подключения к системе отопления или водопровода. Схема предельно проста: через один переходник вода поступает в нагреватель – нагревается практически мгновенно – через второй переходник поступает в систему отопления – батареи и трубы отдают тепло в обслуживаемое помещение.

В результате таких нехитрых манипуляций вы получите недорогой и предельно простой в сборке прибор для эффективного отопления. Преимущество использования самодельного индукционного котла в том, что для его установки нет необходимости выделять отдельную котельную. Вы просто вырезаете кусок трубы рядом с входом в радиатор и вместо него прикрепляете самодельный обогреватель.

Важно: не включайте отопитель, если в системе отопления нет теплоносителя.В такой ситуации пластиковый корпус обогревателя просто расплавится и весь ваш труд пойдет насмарку.

Не забудьте надежно заземлить самодельный обогреватель.

Устройство вихревого индукционного нагревателя

Сборка такого агрегата потребует от вас определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных выдерживать интенсивные нагрузки длительное время. То есть риск раннего выхода котла из строя снижается на порядок.

Также к достоинствам рассматриваемого агрегата необходимо отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом месте. Вредных испарений тоже нет, поэтому можно не беспокоиться о необходимости обустроить надежную котельную и установить дымоход.

Первый шаг. Сварите между собой пару металлических труб диаметром около 2,5 см так, чтобы в результате получилось круглое изделие. Полученная заготовка является одновременно нагревательным элементом котла и его сердцевиной.

Второй шаг. Поместите получившийся круг в пластиковую трубку подходящего размера.

Третий шаг. Оберните пластиковый чехол из уже знакомых вам материалов. Благодаря такой обмотке значительно повысится КПД и производительность агрегата.

Четвертый шаг. Поместите пластиковый корпус в качественную изоляционную крышку. Это предотвратит возможную утечку электричества и значительно снизит потери тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с той же обмоткой. Намотка и все дальнейшие действия производятся так же, как и в случае с обычной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные указания по установке и эксплуатации котла

Самодельные индукционные котлы чрезвычайно просты в сборке, установке и эксплуатации.Однако перед тем, как начать использовать такой обогреватель, необходимо знать несколько важных правил, а именно:

Настоятельно рекомендуется оборудовать патрубок котла поддувочным клапаном. Посредством этого нехитрого устройства можно при необходимости избавить систему от лишнего воздуха, нормализовав давление и обеспечив оптимальные условия работы.

Таким образом, из недорогих материалов с помощью простейших инструментов можно собрать полноценную установку для эффективного отопления помещений и нагрева воды. Следуйте инструкциям, помните об особых рекомендациях и очень скоро вы сможете наслаждаться теплом в собственном доме.

Удачной работы!

Видео — Индукционный котел

своими руками

схема отопления с индукционным котлом для частного дома Схема подключения индукционного котла

Котлы различных типов применяются в современных системах водяного отопления. Если рассматривать электрические водогрейные котлы, то по способу нагрева теплоносителя они делятся на три основные категории:

Электрические водогрейные котлы в системе отопления

Классификация

ТЭНовые.В таких котлах вода или другая жидкость нагревается с помощью ТЭНов – специальных ТЭНов.
Электрод. Теплоноситель нагревается с помощью электродов. Поскольку вода является проводником электричества, в камере котла между двумя электродами создается электрический потенциал, в результате чего вода нагревается.
Индукция. Конструкция этого котла для отопления частного дома напоминает трансформатор, в котором в роли нагревателя выступает металлический сердечник, который находится в магнитном поле.Это относительно новый вид электрических котлов, которые с каждым днем становятся все более популярными.

Промышленный индукционный котел

Преимущества

Каждый тип электрического котла имеет свои преимущества и недостатки. Если рассматривать индукционные котлы, то можно выделить следующие преимущества:

Вода в таких котлах нагревается гораздо быстрее по сравнению с другими котлами. Это связано с тем, что не тратится время на нагрев самих ТЭНов или электродов.
Такие котлы имеют КПД почти как у трансформатора: во много раз больше, чем у других типов котлов. При этом он не меняется на протяжении всего срока службы изделия.
При работе нагревателя возникает небольшая вибрация, поэтому в таких котлах образуется меньше накипи.
Срок службы такого устройства заводского изготовления составляет примерно 20-30 лет, так как в нем очень мало деталей, которые могут сломаться.

Недостатки

Из недостатков данного устройства можно выделить два: стоимость — такие устройства сегодня достаточно дороги, но можно предположить, что в будущем цена упадет.А хороший домашний мастер сможет сделать такой прибор самостоятельно, удешевив готовое изделие в разы, возле такого котла образуется магнитное поле, влияние этого поля на человека до конца не изучено, поэтому не рекомендуется устанавливать его в жилых помещениях.

Рассмотрев все хорошие и плохие стороны эксплуатации данного типа котла, можно решиться на установку такого устройства в систему отопления частного дома. Если голова на месте, а тратить лишние деньги на покупку не хочется, то ее можно сделать своими руками.

Изготовление своими руками

Прежде чем сделать такое устройство, нужно сначала понять, как оно работает. Собственно индукционные печи существуют давно и до недавнего времени применялись в производстве для плавки металлов в магнитном поле. Эта печь работает как трансформатор: на первичную обмотку подается ток высокой частоты, около 1 МГц. Второй — короткозамкнутый, роль сердечника здесь играет расплавленный кусок металла. То есть если на диэлектрик, например пластик, попасть в магнитное поле, то оно никак на него не повлияет, металл сразу расплавится.Этим такие печи и отличаются от ТЭНов, в которых плавится все подряд.

Принцип работы такого котла показан на рисунке ниже. Стрелки показывают движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти двумя путями: сердечник представляет собой отрезок трубопровода, в середине которого находится металлический сердечник из отрезков проволоки .На трубопровод наматывается радиальная или тороидальная обмотка, по которой пропускают переменный ток высокой частоты, бойлер представляет собой емкость для воды, которая нагревается промышленной индукционной плитой.

Для изготовления устройства первого типа необходимо взять отрезок трубы диаметром 50 мм, у которого с одной стороны впаян переходник, а внутри проход закрыт предварительно вырезанным кругом из металлическая сетка. Затем из металлической проволоки диаметром 5-8 мм нарезаются кусочки длиной 7 см.Эти отрезки укладываются в трубу и закрываются сеткой, чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивается переходник для врезки котла в систему отопления. На эту трубу наматывают 90 витков медного провода диаметром 1,5-1,7 мм. При этом необходимо следить за тем, чтобы витки располагались равномерно и как можно ближе друг к другу.

Для намотки нужно взять новый провод, так как со старым проводом изделие может прослужить недолго.

На рисунке показан вариант такого котла.

Котел из пластиковых труб

Для питания котла можно использовать либо индукционную плиту, либо сварочный инвертор. При использовании плитки обмотка подключается вместо выходной катушки устройства. Лучше использовать сварочный инвертор с плавной регулировкой тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, чтобы обмотка не перегревалась, и при этом котел работал хорошо.

Подключать котел данного типа можно только при наличии воды в системе, так как без теплоносителя такой котел просто расплавится.

Для изготовления другого типа котла в первую очередь необходимо приобрести индукционную плиту необходимой мощности. После этого можно приступать к изготовлению бака для котла. Бак выполнен в размере 600×500×50 мм. Для этого берется квадратная труба шириной 5см. Из него вырезают 12 кусков длиной 500 мм.10 штук свариваются вместе со стенками, чтобы получилась гребенка размерами 500×500×50 мм. В двух оставшихся кусках вырезают по одной стенке и приваривают их отрезанной стороной к выходам гребенчатых труб. После этого завариваются четыре квадрата 5×5 см, и бак готов. Впускной и выпускной патрубки приварены по диагонали с обеих сторон. К задней стенке получившейся емкости можно прикрутить плитку так, чтобы панель управления выступала из бака.

Перед креплением плитки и подключением котла к системе отопления проверьте герметичность сварной конструкции.Для этого один выход необходимо заглушить, а в другой – подать воду под давлением. Если течи при давлении 5 атмосфер нет, то можно работать дальше, если есть — нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает панель управления индукционной печью.

Котел с индукционной топкой

При эксплуатации таких устройств, как индукционный котел, необходимо знать следующее:

Такие котлы необходимо использовать в системах водяного отопления с принудительной циркуляцией, так как вода должна постоянно циркулировать в котле.
Котел лучше устанавливать в нежилых помещениях, так как вокруг него образуется магнитное поле, которое может негативно воздействовать на организм человека.
В системе отопления обязательно должен присутствовать предохранительный клапан, ведь при отказе насоса сердцевина на котле просто сломается.
Расстояние от пола и потолка дома до котла должно быть не менее 80 см, а от близлежащих предметов — 30 см.
Сварочный инвертор должен быть заземлен во избежание поражения электрическим током.
В системе подключения инвертора должно присутствовать УЗО, что предотвратит несчастные случаи при работе с котлом.

Не устанавливайте котел в жилом помещении, так как он является небезопасным устройством для человека, так как излучает вредное магнитное поле, а также является электрическим и взрывным устройством.

Индукционный котел в системе отопления домаВидео

Отопительный котел. Видео

Об особенностях монтажа и эксплуатации индукционного котла отопления вы можете узнать из видео ниже.

В заключение можно сказать, что котлы данного типа пока еще являются инновацией в системах отопления, но уже достаточно хорошо зарекомендовали себя на рынке отопительного оборудования. По эффективности они уступают только инфракрасным обогревателям. Однако, в отличие от инфракрасных обогревателей, индукционные котлы можно изготовить самостоятельно, что делает их более доступными для широкого круга потребителей. Причем, если стоит выбор между ТЭНами и индукционными, то, скорее всего, необходимо сделать выбор в пользу последних, в силу их очевидных преимуществ.По надежности, энергоэффективности, экономичности они не уступают ни одному бойлеру с ТЭНом.

В контакте с

На данный момент существует множество методов, позволяющих решить проблему отопления с минимальными затратами. И среди них довольно привлекательным вариантом следует назвать индукционные котлы. Сегодня их можно купить, а также сделать своими руками. Причем второй вариант более предпочтителен, так как позволяет владельцу существенно сэкономить.

Дело в том, что при работе такого устройства наиболее рационально расходуется индукционная энергия электричества.При этом данное устройство имеет такие преимущества, как безопасность и экологичность, так как при его использовании в атмосферу не выделяются вещества, которые могут негативно повлиять на здоровье и окружающую среду.

Как это работает?

По своей конструкции изготовленный индукционный котел своими руками имеет вид электрического индуктора , конструкция которого представлена первичными и вторичными короткозамкнутыми обмотками. Задача внутренней обмотки – создавать вихревые токи за счет поступающего электричества.Это приводит к возникновению в нем электромагнитного поля, которое поступает на вторичную короткозамкнутую катушку, выполняющую роль корпуса и одновременно нагревательного элемента. Что касается вторичной обмотки, то она необходима для передачи полученной энергии теплоносителю. В качестве последних допустимо использовать масло, антифриз и очищенную воду.

Кратко опишите принцип работы индукционного нагревательного котла, последний должен обеспечивать поступление воды в нагревательный прибор.

После этого электричество поступает во внутреннюю обмотку .При создании напряжения вихревые потоки переходят на вторичную обмотку, обеспечивая нагрев сердечника. Когда вся поверхность достигает необходимой температуры, теплоноситель начинает осуществлять нагрев, распределяя тепло.

Начало работы

Учитывая, что индукционный котел, используемый для отопления, не содержит сложных элементов, сделать его своими руками под силу любому человеку, которому хоть раз приходилось работать с кусачками и сварочным инвертором .

Итог проделанной работы:

После выполнения всех вышеперечисленных операций у нас будет устройство, которое осталось только подключить к системе отопления. Чтобы произвести установку своими силами, вам потребуется отрезать кусок трубы, а затем вставить туда индукционный котел. После этого змеевик подключается к инвертору, и, наконец, в систему пускают воду. Имейте в виду, что для работы устройства в системе должен быть теплоноситель.

Если котел начнет работать при отсутствии воды или другого теплоносителя, это может закончиться крайне плачевно.из-за отсутствия охлаждения пластиковая трубка расплавится, в результате чего придется все переделывать. Кроме того, нужно обратить внимание на заземление нагревателя, которое вы сделали своими руками.

Вихревой индукционный котел своими руками

Что необходимо?

Для этого потребуется трехфазный трансформатор и сварочный аппарат, которыми вы должны уметь пользоваться. Важным преимуществом вихревого индукционного котла является то, что в его конструкции отсутствуют стандартные узлы, не справляющиеся с интенсивной эксплуатацией.Поэтому меньше шансов, что котел выйдет из строя.

То же самое можно отметить для разъемных соединений, которые не используются в этом устройстве. Это полностью исключает риск утечки. К другим преимуществам, которыми обладает вихревой индукционный котел , можно отнести отсутствие громкого шума во время работы. Поэтому в плане выбора места для его установки ограничений нет.

Как это работает?

Конструкция вихревого индукционного котла представлена парой труб.Для соединения их в единое изделие используется сварочный аппарат. В результате должен получиться круг. Подобный круг будет использоваться в качестве сердечника и одновременно нагревательного элемента. При создании обмотки ее размещают на пластиковом корпусе. Такое решение поможет увеличить эффективность и производительность устройства. Желательно оснастить прибор прочным изолирующим кожухом, который защитит от потери тепла и утечки тока. При использовании такого теплоносителя последний взаимодействует с упомянутой обмоткой, которую необходимо создавать по схеме, применяемой в простых индукционных установках.

Как установить и установить?

Не спешите делать вихревой индукционный котел своими руками. Прежде чем приступить к реализации этой идеи, следует уточнить некоторые важные моменты:

Стоит ли рисковать?

Естественно процесс изготовления индукционного котла отопления своими руками сопряжен с определенными трудностями . Поэтому стоит сразу подготовиться к тому, что это займет некоторое время и потребует с вашей стороны достаточно сил.Тем не менее, вы все равно можете добиться значительной экономии. Дело в том, что ваши расходы на покупку материалов будут небольшими. Все, что вам может понадобиться во время работы, вы без труда найдете в ближайшем строительном магазине. Самое главное здесь то, что при соблюдении всех нюансов изготовления этого устройства, оно сможет успешно справляться с возложенными на него функциями на протяжении 30 лет.

Чтобы конечный результат вас не разочаровал, выполняйте все операции в строго определенной последовательности и не торопитесь.Достаточно один раз попробовать, и впоследствии вы перестанете верить в то, что такая работа, как изготовление индукционного котла для отопления своими руками, не под силу обычному хозяину.

Заключение

Несмотря на то, что на сегодняшний день доступно множество способов , способных эффективно решить проблему отопления частного дома, одним из таких вариантов могут быть индукционные отопительные котлы. Тем более, что нет особой необходимости обращаться к специалистам, так как сделать этот утеплитель своими руками может каждый.Однако не ждите, что это будет легко. Придется запастись необходимыми материалами и инструментами. Также здесь не помешают советы других мастеров, имеющих опыт создания подобных устройств.

Особое внимание следует уделить грамотному монтажу отопительного индукционного котла. Ведь иначе вы создадите опасную ситуацию для себя и людей, проживающих в доме, где установлено это устройство. Кроме того, ошибки в выборе места для такого котла отопления не позволят ему продемонстрировать максимальную эффективность.Не бойтесь, что у вас не получится сделать правильный индукционный котел с первого раза.

Если у вас возникнут вопросы, не бойтесь обращаться к более опытным коллегам, ведь сегодня Интернет готов помочь каждому. И бояться этой задачи не нужно, ведь преимущества, заложенные в этом устройстве, полностью окупят время и деньги, которые были потрачены на его изготовление и установку. А самодельный индукционный котел отопления поможет вам сэкономить при его эксплуатации.

Сегодня трудно поверить, что отопление может быть экономичным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, который к тому же будет дешевле сделать своими руками.

Трудно понять как это работает?

Для работы такого котла по-прежнему потребуется электричество, но счет будет уже не таким пугающим. Основное преимущество таких обогревателей в их устройстве.Они очень выгодно преобразуют электроэнергию в тепло (рабочая среда занимает почти 97%). Это дает быстрый нагрев при минимальных затратах. рабочей средой или теплоносителем для индукционного котла чаще всего является неочищенная вода, которая нагревается и проводится по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.

Система преобразования энергии состоит из двух обмоток. Первый получает ток из сети, создает вихревые потоки, вызывающие электромагнитное поле.Он направляется на внешнюю обмотку, которая также является корпусом котла. Именно здесь происходит нагрев теплоносителя, идущего по трубам.

Индукционная установка должна иметь патрубок на входе холодной воды, а на выходе горячей. Обычно вход приваривается снизу корпуса, а выход сверху. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и выходит через верхнее отверстие в систему отопления. Основная сложность при создании собственного котла заключается в том, чтобы правильно расположить внешнюю обмотку и сердечник, чтобы вихревой поток протекал, а создаваемое поле эффективно нагревало котел.Для этого важно разобрать приведенную выше схему, доступную для понимания человека со средними знаниями физики.

Помимо полезного преобразования электроэнергии, такие котлы еще и реже ломаются, т.к. нет индивидуального статического нагревательного элемента. На корпусе тоже не оседает накипь, так как система намотки постоянно находится в состоянии легкой вибрации. Индукционный котел работает тихо и не производит вредных выбросов.Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, если их вообще нет. Основным недостатком индукционного нагревателя будет его цена, поэтому самодельных схем становится все больше, мы рассмотрим одну из них. Также его нельзя располагать вблизи постоянного присутствия людей, потому что он является источником ЭМИ, а значит, вам понадобится отдельная комната в дальнем углу дома.

Собираем простейший индукционный котел

Самый простой нагреватель просто заменит часть трубы в системе отопления.Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.

Как собрать индукционный котел своими руками — пошаговая схема

Шаг 1: Выбираем преобразователь энергии

В подъезде электричество встретит. Самостоятельно сделать его могут только очень продвинутые пользователи, так как мы назвали эту схему самой простой, то предполагаем, что вы просто приобретаете ее в соответствующем магазине. Что из предложенного там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя.В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно иметь функцию плавного изменения тока.

Шаг 2: Корпус нагревателя

Внутри нашего котла ничего сложного делать не будем, пускаем воду по нагретой стальной проволоке. Для этого берем прокат диаметром не менее 7 мм. Нарежьте кусочками длиной 5 см. Количество определяется размером корпуса, куда мы их будем заливать. Сделаем его из пластиковой трубы с толстыми стенками, а в дальнейшем будем наматывать на нее индукционную катушку.Естественно, пластик должен быть термостойким. Нежелательно, чтобы диаметр трубы превышал 50 мм. Его длину мы узнаем после того, как намотаем катушку, поэтому берите с запасом.

Шаг 3: Индукционная катушка и подключение

Для создания катушки нужен медный провод, он равномерно обвивает нашу пластиковую трубу. Достаточно сделать 90-100 витков. Между ними важно сохранять одинаковые отступы. Когда вы получите желаемый результат, отступите от крайних витков на 10 см и обрежьте трубу.

Шаг 4: Переходники

Теперь организуем подачу и вывод охлаждающей жидкости. Для этого нужно прикрепить соответствующие переходники. По обеим сторонам трубы располагаем металлическую сетку, она будет препятствовать высыпанию кусков проволоки. Снизу прикрепляем вводной переходник, через который будет поступать вода. Затем плотно и полностью заполняем корпус проводом и закрываем переходник розетки сверху. Вход и выход желательно снабдить шаровым краном на тот случай, если вы решите демонтировать котел, тогда не нужно будет сливать воду из трубопровода.

Шаг 5: Подключение

Концы катушки выведены на инвертор, но подключать еще рано. Сначала полученный агрегат необходимо встроить в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники закрепляем вход и выход. Теперь вы можете подключить катушку к инвертору переменного тока. Осталось залить воду в систему и включить наш котел.

Какие условия необходимы для безопасной эксплуатации котла?

Самостоятельно собрать индукционный котел оказалось не так уж и сложно, но есть несколько обстоятельств, без которых мы не добьемся его корректной работы. Такой отопительный агрегат не будет работать, если в вашей системе отопления не предусмотрена принудительная циркуляция теплоносителя . То есть это должна быть замкнутая сеть с насосом, который будет гонять воду по контуру. Также необходимо иметь возможность заземлить инвертор, иначе пожаробезопасность будет под вопросом.Этот блок должен быть подключен к сети через устройство защитного отключения (УЗО).

Необходимо, чтобы в системе была вода. Без него категорически запрещается включать котел. Ведь катушка намотана на пластиковую трубу, которая не выдерживает температуры раскаленной металлической проволоки. Поэтому тело просто растает, а дальнейшие последствия непредсказуемы.

К самому материалу, из которого выходит котел, особых требований нет.Он может быть как пластиковым, так и металлическим. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение змеевика Из соображений пожарной безопасности должно быть 30 см от стен и 80 см от пола и потолка. Если рядом должны быть какие-то другие приборы или мебель, то от них также желательно соблюдать дистанцию около 30 см.

Также не помешает установить автоматический клапан с манометром на выходе из котла, чтобы при необходимости стравливать растущее давление, от которого наш корпус может треснуть.Это понадобится в том случае, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно выйдет из строя. Если вам нравится эта идея, то переходник на выходе из котла должен быть тройным (два входа для возможности слива воды в разные стороны, третий для клапана). Корпус индукционного нагревателя может быть покрыт изоляционным материалом. Это уменьшит потери тепла и исключит возможность прикосновения к змеевику по неосторожности, что приведет к удару током. Мы бы перевели эту рекомендацию в статус обязательного условия.

Индукционные котлы отопления

появились на рынке не так давно, но уже успели составить серьезную конкуренцию классическому оборудованию на ТЭНах. Устройства этих типов имеют одинаковые габариты и не отличаются по энергопотреблению. Однако инверторное оборудование имеет ряд преимуществ, например, быстрее прогревает систему отопления. Применив имеющиеся знания, можно создать индукционный котел отопления своими руками.

Принцип работы

В основе всех устройств индукционного типа лежит способность материалов, проводящих электричество, нагреваться под действием вихревых токов, которые создаются с помощью электромагнитной индукции.В качестве источника индукции используется переменный электрический ток высокой частоты, проходящий через первую обмотку нагревательного устройства.

Вторичная короткозамкнутая обмотка представляет собой нагревательный элемент, расположенный внутри катушки. Вихревые токи могут возникать и при стандартной частоте сети 50 Гц. Однако в такой ситуации обогреватель не сможет функционировать с максимальной эффективностью, а при его работе будет наблюдаться вибрация и шум. Таким образом, частоту необходимо поднять хотя бы до 10 кГц.

Часть 2. Индукционный котел своими руками просто. Выбор индукционной плиты. Уточнение.

Единичное устройство

Отопительный инверторный котел состоит из теплообменника, выполняющего роль сердечника, на который намотана обмотка тороидального типа, соединенная с преобразователем частоты. При протекании электрического тока по обмотке возникает переменное магнитное поле, вызывающее появление вихревых токов в теплообменнике.

Частота, необходимая для работы отопительного агрегата, устанавливается с помощью сигналов от блока управления на преобразователь частоты.Все промышленные котлы этого типа оснащены современными системами автоматики для обеспечения оптимальной температуры теплоносителя, а также отключения агрегата в случае аварийной ситуации.

Теплоноситель проходит через теплообменник и нагревается вихревыми токами. Так как значения температуры жидкости на входе и выходе разные, возможна непрерывная циркуляция воды в контуре отопления даже без применения насосного оборудования. В качестве носителя можно использовать масло, антифриз, антифриз и воду.

Особое внимание следует обратить на то, что качество жидкости не имеет значения — система находится в состоянии постоянной вибрации, не ощущаемой человеком, и это препятствует образованию накипи на трубах. Внешняя оболочка котла представляет собой металлоконструкцию, оснащенную системами тепло- и электроизоляции. Ниже представлена схема индукционного нагрева своими руками, реализовать которую можно довольно легко.

Среди достоинств нагревательных приборов индукционного типа следует отметить следующие:

Однако инверторный блок имеет и ряд недостатков.Самым существенным среди них является стоимость. Именно поэтому многие домашние мастера решают сделать индукционный котел своими руками. Чертежи этого устройства можно разработать самостоятельно , а можно использовать уже готовые. При этом самодельная конструкция практически не будет уступать промышленным образцам по эффективности работы.

Часть 4. Индукционный котел своими руками просто. Испытания в системе водяного отопления.

Существует несколько вариантов исполнения агрегатов данного типа.Однако не все индукционные котлы отопления своими руками просты в изготовлении. Стоит обратить внимание на две конструкции.

От инверторного сварочного аппарата

При создании индукционных котлов своими руками самое сложное собрать высокочастотный преобразователь. Для упрощения задачи можно использовать сварочный инвертор, выдающий сигнал с частотой не менее 20 кГц. Также для работы потребуются следующие материалы:

Медная жила с эмалевым изоляционным слоем диаметром 1-1.5 мм.
Провод с изоляцией и клеммами для подключения катушки к инвертору.
Кусочки проволоки из нержавеющей стали длиной около 5 см и диаметром 3-5 мм.
Труба сантехническая полиэтиленовая длиной 100 см и диаметром 50 мм.
Сетка с мелкой ячейкой из нержавеющей стали.
Переходники для труб.
Тройник для подключения предохранительного клапана.
Два шаровых крана.
Текстолитовые полоски и эпоксидный клей.

В качестве корпуса можно использовать пластиковый или металлический распределительный шкаф.Сначала на трубу из полипропилена, отступив от ее концов на 80-100 мм, необходимо укрепить 4 полоски текстолита шириной 8-10 мм. Затем наматывают от 50 до 100 витков провода, покрытого эмалевым защитным слоем. Расстояние между витками должно быть 0,3-0,6 мм.

Точное количество витков зависит от диаметра проводника, его удельного сопротивления и выходных параметров используемого инвертора. Если блок будет монтироваться в жилом помещении, то лучше сделать тороидальную обмотку, чтобы уменьшить силу внешнего электромагнитного поля.

Индукционный котел своими руками часть 1

В один конец трубы вставьте сетку из нержавеющей стали, а затем плотно заполните ее кусками проволоки из нержавеющей стали. После этого второй конец трубы также необходимо закрыть сеткой. С обеих сторон полиэтиленовой трубы монтируются переходники, после чего на них устанавливаются шаровые краны. Предохранительный клапан должен быть установлен сбоку от адаптера верхнего выхода.

Также необходимо покрыть обмотку эпоксидной смолой. Для приготовления состава нужно взять отвердителя немного больше, чем рекомендовано в инструкции – примерно на 10-15%.После этого осталось подключить обмотку к инвертору и установить теплообменник в корпус. Важно помнить, что индукционные нагревательные агрегаты нельзя запускать без охлаждающей жидкости. Перед проверкой системы на работоспособность ее необходимо заполнить водой.

От индукционной плиты

Здесь возможны два варианта исполнения. Для реализации первого решения необходимо разобрать печь и сделать из медного сердечника ее нагревательный элемент змеевик. Блок управления плиткой можно использовать для питания обмотки. Однако у этого метода есть несколько существенных недостатков:

Необходимо пересчитать индуктивность самодельной катушки.
Многие модели печей оснащены системой автоматического отключения через определенный промежуток времени с момента начала работы.
Плиты индукционные чаще всего имеют мощность не более 2,5 кВт, что делает их пригодными только для изготовления маломощного нагревательного агрегата.

Какой отопительный котел лучше? Индукционный электрический котел мощностью 2 кВт против нагревательного элемента мощностью 2 кВт.

Более простая и эффективная конструкция не требует предварительной разборки плиты. Достаточно установить на это устройство герметичный бак из нержавеющей стали. Этот бак будет выполнять роль котла для системы отопления. Для начала работы самодельного агрегата осталось подключить бак к системе отопления.

Если домашний мастер обладает хорошими знаниями в области электроники, то после доработки схемы плиты можно сделать хороший индукционный котел. Однако большинство мастеров выбирают более простые способы решения проблемы.Какая бы конструкция в итоге не использовалась, это позволит сэкономить на покупке заводского оборудования.

Рейтинг: 1 817

Энергоносители, которые обычно используются для отопления частных домов, постоянно растут в цене. Отопление поможет обогреть загородное жилье без дополнительных затрат. Именно такой способ выработки тепла отопления позволит добиться максимального результата за небольшие деньги.

Устройство не нужно покупать. Сделать индукционный котел самостоятельно под силу любому домашнему хозяину.Причем использовать этот вид отопления жилья можно как в больших загородных домах, так и в небольших загородных домах. Хозяин любой недвижимости будет доволен экономическим результатом.

Принцип работы

Принцип работы высокочастотных индукционных котлов позволяет оставить без изменений старую систему обогрева помещения. Это порадует любителей экономии. Ведь переоборудовать отопление в большой дом точно влетит в копеечку. И это заняло много времени.Установка индукционного котла отопления своими руками не займет много времени, денег. Он доступен даже неопытному мастеру.

индукционный котел

Индукционный теплогенератор представляет собой трансформатор, работающий по принципу первичной и вторичной обмотки. Так можно описать простейший принцип работы. Первичная обмотка котла преобразует электрическое поле. Вторичная обмотка направляет тепло на воду, масло, антифриз, что угодно.

Разобраться в электрической схеме индукционного котла и воплотить ее в жизнь под силу даже начинающему мастеру.Под корпусом находятся слои теплоизоляционного материала, электроизоляция, сердечник с двойными стенками и внешний контур. Результатом такой конструкции является практически полное отсутствие потерь тепла при передаче теплоносителю.

Фотосхема индукционного котла

С чем связан такой высокий КПД высокочастотного аппарата? Секрет в том, что теплоноситель успевает нагреться вдвое за меньший период, чем в обычных системах – в два раза быстрее. Все это из-за малой инерции.Финансовая выгода от такой конструкции очевидна. Есть еще один плюс: магнитное поле остается чистым и свободным от мусора.

Устройство индукционного котла

Самая простая форма индукционного нагревательного котла может быть успешно реализована в помещениях разной площади.

Создать дешевую систему индукционного отопления в своем доме дело простое, под силу каждому. Специального образования не требуется. Также не требуется изучать теорию нагрева. Достаточно иметь под рукой необходимые инструменты и сырье для воплощения идеи в жизнь.

Своими руками вполне реально. Что для этого понадобится? Сварочный инвертор — для быстрой и легкой сборки и соединения корпуса. Далее нужно выбрать материалы, которые будут нагреваться с помощью электромагнитного поля.Опыт показывает, что наиболее эффективным и недорогим вариантом будет стальная проволока. Диаметр не более 7 мм. Его необходимо нарезать кусочками не длиннее 5 см.

Подключение индукционного котла к системе отопления является одним из ключевых этапов. Для этого используются специальные переходники, которые соединят трубы отопления с механизмом. Теплоноситель через переходник будет поступать в индукционный котел, нагреваться там, затем нагревать всю систему отопления. Таким образом, переходник необходимо подключить к самому основанию корпуса котла.

Дно пластикового корпуса нужно выложить металлической сеткой. Он станет барьером от падающих кусков стальной проволоки.Короткими отрезками проволоки необходимо заполнить всю полость трубы. Хорошо, если кусочки будут короткими, не более 5 сантиметров. Так труба будет заполнена более тщательно.

Пластиковая труба в качестве корпуса

Индукционная катушка выступает в качестве основного нагревательного элемента в этой конструкции. Необходимо изготовить змеевик для котла из эмалированной медной проволоки. К уже подготовленному корпусу будущего электроприбора нужно примотать этот медный провод. 90 оборотов.

Важный момент: при намотке нужно следить за тем, чтобы расстояние между витками было максимально равномерным. Теперь индуктор готов к подключению к системе отопления.

В результате этой работы получается малогабаритное устройство, которое подключается к любой части системы отопления. Нужно только отрезать кусок трубопровода, а вместо него с помощью переходников установить индукционный аппарат. Необходимо помнить, что катушка подключена к высокочастотному инвертору.И использовать его можно только в системах, заполненных теплоносителем: водой, антифризом, маслом и так далее. В противном случае корпус не выдержит нагрева и расплавится.

Второй тип котла

Существуют и другие способы создания подобных отопительных устройств. Рассмотрим второй тип котла индукционного типа. Это будет стоить дороже, но результат порадует еще больше.

Медная проволока намотана на внешнюю трубку. Результатом является высокая эффективность, компактные размеры и малый вес устройства.Трубы используются для подачи теплоносителя.

Наружная трубчатая обмотка

Преимущества

При самостоятельном изготовлении индукционных котлов необходимо придерживаться некоторых правил.

Устройство индукционного котла можно устанавливать только в. Они должны использоваться. При этом трубы в системе могут быть любыми, даже пластиковыми.

Необходимо следить, чтобы расстояние между индукционным электрокотлом и другими предметами (мебель, бытовая техника) было не менее 30 см.Во избежание порчи имущества. Слишком близко к потолку также не стоит монтировать устройство. Расстояние не должно быть меньше 80 см.

Работа над вторым вариантом котла займет немного больше времени. Однако отзывы об индукционном котле говорят о том, что трудозатраты того стоят. Такой прибор будет эффективно обогревать дом не менее четверти века. Без каких-либо дополнительных услуг.

Фото схемы подключения индукционного котла

Преимущества индукционных котлов:

допускается использование как переменного, так и постоянного тока;
все элементы устройства прочные;
элементарная конструкция;
нет необходимости выделять специальное место под котельную;
класс пожарной безопасности относится ко 2 группе;
КПД бойлера, сделанного своими руками или купленного в магазине, почти 100 процентов;
тип охлаждающей жидкости может быть любой;
на самостоятельное производство минимальных затрат не требуется.

Очевидно, что индукционный тип — это современный прибор, обладающий всеми качествами техники будущего. Высокоэффективный, недорогой агрегат способен быстро обогреть и загородный коттедж, и дачу, и кладовую. Никаких сложностей в установке нет. И никаких затрат на обслуживание.

Как спроектировать схему индукционного нагревателя

В статье объясняется пошаговое руководство по созданию собственной базовой схемы индукционного нагревателя, которую можно также использовать в качестве индукционной варочной панели.

Базовая концепция индукционного нагревателя

Возможно, вы наткнулись в Интернете на множество схем индукционного нагревателя, сделанных своими руками, но, похоже, никто не раскрыл главный секрет создания идеальной и успешной конструкции индукционного нагревателя. Прежде чем узнать этот секрет, важно знать основную принцип работы индукционного нагревателя.

Индукционный нагреватель на самом деле является чрезвычайно «неэффективной» формой электрического трансформатора, и эта неэффективность становится его главным преимуществом.

Мы знаем, что в электрическом трансформаторе сердечник должен быть совместим с частотой наведения, а когда существует несовместимость между частотой и материалом сердечника в трансформаторе, это приводит к выделению тепла.

По существу, для трансформатора с железным сердечником требуется более низкий диапазон частот от 50 до 100 Гц, и по мере увеличения этой частоты сердечник может пропорционально нагреваться. Это означает, что увеличение частоты до гораздо более высокого уровня может превысить 100 кГц, что приведет к сильному выделению тепла внутри ядра.

Да, это именно то, что происходит с системой индукционного нагревателя, в которой варочная панель действует как сердцевина и поэтому состоит из железного материала. И индукционная катушка подвергается воздействию высокой частоты, в совокупности это приводит к генерированию пропорционально сильного количества тепла на сосуде. Поскольку частота оптимизирована на значительно высоком уровне, обеспечивается максимально возможный нагрев металла.

Теперь давайте продолжим и изучим важные аспекты, которые могут потребоваться для проектирования успешной и технически правильной схемы индукционного нагревателя.Это поясняется следующими деталями:

Что вам понадобится

Две основные вещи, необходимые для сборки любой индукционной посуды:

1) Бифилярная катушка.

2) Схема генератора с регулируемой частотой

Я уже обсуждал несколько схем индукционных нагревателей на этом сайте, вы можете прочитать их ниже:

Схема солнечного индукционного нагревателя

Схема индукционного нагревателя с использованием IGBT Схема нагревательной плиты

Схема малого индукционного нагревателя для школьного проекта

Все приведенные выше ссылки имеют две общие черты, то есть у них есть рабочая катушка и каскад генератора возбуждения.

Проектирование рабочей катушки

Для проектирования индукционной посуды рабочая катушка должна быть плоской по своей природе, поэтому она должна быть бифилярного типа с ее конфигурацией, как показано ниже:

Конструкция бифилярного типа катушки, показанная выше, может быть эффективно реализована для изготовления домашней индукционной посуды.

Для оптимального отклика и низкого тепловыделения внутри катушки убедитесь, что провод бифилярной катушки изготовлен из множества тонких медных жил вместо одной сплошной проволоки.

Таким образом, это становится рабочей катушкой кухонной посуды, теперь концы этой катушки просто нужно интегрировать с согласующим конденсатором и совместимой сетью драйверов частоты, как показано на следующем рисунке:

Проектирование серии H-Bridge Схема резонансного драйвера

До сих пор информация должна была пролить свет на то, как сконфигурировать простую индукционную посуду или конструкцию индукционной варочной панели, однако наиболее важной частью конструкции является то, как резонировать сеть конденсаторов катушки (контур резервуара) в наиболее оптимальный диапазон, чтобы схема работала на наиболее эффективном уровне.

Чтобы цепь катушки/конденсатора (LC-цепь) работала на уровне резонанса, необходимо, чтобы индуктивность катушки и емкость конденсатора были идеально согласованы.

Это может произойти только тогда, когда реактивное сопротивление обоих двойников одинаково, то есть реактивное сопротивление катушки (индуктора) и конденсатора примерно одинаково.

Как только это будет исправлено, вы можете ожидать, что контур резервуара будет работать на своей собственной частоте, а сеть LC достигнет точки резонанса.Это называется идеально настроенной LC-схемой.

На этом основные процедуры проектирования схемы индукционного нагревателя завершаются.

Вам может быть интересно узнать, что такое резонанс LC-цепи.?? И как это можно быстро рассчитать для доработки конкретной конструкции индукционного нагревателя? Мы всесторонне обсудим это в следующих разделах.

Вышеприведенные абзацы объяснили основные секреты разработки недорогой, но эффективной индукционной варочной панели в домашних условиях. В следующих описаниях мы увидим, как это можно реализовать, специально рассчитав ее важные параметры, такие как резонанс настроенной LC-цепи и правильный размер провода катушки для обеспечения оптимальной пропускной способности по току.

Что такое резонанс в LC-цепи индукционного нагревателя

Когда конденсатор в настроенной LC-цепи мгновенно заряжается, конденсатор пытается разрядиться и сбросить накопленный заряд на катушку, катушка принимает заряд и сохраняет заряд в форме магнитного поля. Но как только в процессе конденсатор разряжается, катушка вырабатывает почти эквивалентное количество заряда в виде магнитного поля и теперь пытается заставить его вернуться внутрь конденсатора, хотя и с противоположной полярностью.

Изображение предоставлено:

Википедия

Конденсатор снова вынужден заряжаться, но на этот раз в противоположном направлении, и как только он полностью заряжен, он снова пытается разрядиться через катушку, что приводит к обратное и обратное распределение заряда в виде колебательного тока по сети LC.

Частота этого колебательного тока становится резонансной частотой настроенного LC-контура.

Однако из-за собственных потерь вышеуказанные колебания со временем затухают, а частота, заряд через какое-то время заканчиваются.

Но если частоту поддерживать через внешний частотный вход, настроенный на тот же уровень резонанса, то это может обеспечить постоянный эффект резонанса, индуцируемый в LC-цепи.

При резонансной частоте можно ожидать, что амплитуда напряжения, колеблющегося в LC-цепи, будет на максимальном уровне, что приведет к наиболее эффективной индукции.

Таким образом, мы можем предположить, что для реализации идеального резонанса в LC-цепи для конструкции индукционного нагревателя нам необходимо обеспечить следующие важные параметры: резонанс цепи LC.

Это можно рассчитать по следующей простой формуле:

F = 1 ÷ 2π x √LC

, где L в Генри, а C в Фараде

Если вы не хотите идти Из-за проблем с вычислением резонанса LC-бака катушки по формуле гораздо более простым вариантом может быть использование следующего программного обеспечения:

LC Resonant Frequency Calculator

Или вы также можете построить этот измеритель угла наклона сетки для определения и настройки резонанса частота.

Как только резонансная частота определена, пришло время настроить полномостовую ИС на эту резонансную частоту, соответствующим образом выбрав компоненты синхронизации Rt и Ct. Это можно сделать методом проб и ошибок путем практических измерений или по следующей формуле:

Для расчета значений Rt/Ct можно использовать следующую формулу:

f = 1/1,453 x Rt x Ct, где Rt равно в Омах и Ct в Фарадах.

Использование последовательного резонанса

Концепция индукционного нагревателя, обсуждаемая в этом посте, использует последовательный резонансный контур.

Когда используется последовательный резонансный LC-контур, у нас есть катушка индуктивности (L) и конденсатор (C), соединенные последовательно, как показано на следующей схеме.

Общее напряжение В , приложенное к последовательному LC, будет представлять собой сумму напряжения на катушке индуктивности L и напряжения на конденсаторе C. Ток, протекающий через систему, будет равен току, протекающему через L и компоненты С.

V = VL + VC

I = IL = IC

Частота приложенного напряжения влияет на реактивные сопротивления катушки индуктивности и конденсатора.Когда частота увеличивается от минимального значения до более высокого значения, индуктивное сопротивление XL катушки индуктивности будет пропорционально увеличиваться, но XC, которое является емкостным сопротивлением, будет уменьшаться.

Однако при увеличении частоты будет конкретный случай или порог, когда величины индуктивного реактивного сопротивления и емкостного реактивного сопротивления будут просто равны. Этот экземпляр будет резонансной точкой серии LC, а частота может быть установлена как резонансная частота.

Следовательно, в последовательном резонансном контуре резонанс будет иметь место, когда

XL = XC

или, ωL = 1 / ωC

, где ω = угловая частота.

Оценка значения ω дает нам:

ω = ωo = 1 / √ LC, что определяется как резонансная угловая частота.

Подставив это в предыдущее уравнение, а также переведя угловую частоту (в радианах в секунду) в частоту (Гц), мы окончательно получим: 2π√ LC

Расчет сечения провода рабочей катушки индукционного нагревателя

После того, как вы рассчитали оптимизированные значения L и C для контура бака индукционного нагревателя и оценили точную совместимую частоту для контура драйвера, пришло время вычислить и зафиксировать пропускную способность по току рабочей катушки и конденсатора.

Поскольку ток, связанный с конструкцией индукционного нагревателя, может быть значительно большим, этот параметр нельзя игнорировать, и его необходимо правильно назначить LC-цепи.

Использование формул для расчета размеров проводов для индукционных проводов может быть немного сложным, особенно для новичков, и именно поэтому на этом сайте включено специальное программное обеспечение, которое любой заинтересованный любитель может использовать для измерения размеров проводов. провод нужного размера для контура индукционной плиты.

Установка индукционного нагревательного котла. Как выбрать индукционный котел отопления и правильно его установить? Индукционный котел — лучший источник тепла

Постоянный рост стоимости энергии привел к появлению новых технологий отопления. Помимо модернизации существующих систем, производители предлагают принципиально новые способы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного нагрева

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя к воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электроэнергии. Современная индукционная нагревательная печь работает по другому принципу.

Для того чтобы сделать индукционный нагрев своими руками, необходимо досконально изучить специфику его работы.Его работа основана на принципе электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

Первичный … Необходимо преобразовывать подводимое к нему электричество в вихревой ток. Это один из шагов для создания явления индукции;
Вторичный … За счет воздействия электромагнитного поля начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками нужен внешний контур, выполняющий функцию корпуса. Внутренний сердечник изготовлен из стального стержня, толщина которого обычно составляет 10 мм. Такая конструкция позволяет снизить вес и в то же время повысить эффективность работы. Для заводских моделей КПД может достигать 98%. При этом даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все системы индукционного нагрева не оборудованы циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Действительно ли этот вид теплоснабжения так эффективен, как его рекламируют производители? Читая отзывы об индукционном нагреве, нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

Прежде чем сделать индукционный котел отопления своими руками, подберите к нему комплектующие и комплектующие – рекомендуется подробно ознакомиться с плюсами и минусами данного вида теплоснабжения.

Преимущества:

Но наряду с этим необходимо учитывать и отрицательные стороны эксплуатации котлов отопления данного типа:

Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления изготавливаются с использованием современных материалов, стоимость которых в большей степени определяет высокую цену.Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
Для установки котлов мощностью более 7 кВт потребуется обустройство электросети 380 В. В противном случае нагрузка не позволит оборудованию работать в штатном режиме;
При отсутствии воды при работе печи индукционного нагрева произойдет перегрев и выход из строя. Поэтому в конструкцию обязательно должны быть включены датчики давления, которые подключаются к выключателю.Если давление падает, устройство автоматически отключается.

Решив, что индукционный нагрев все-таки нужно делать самому, можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Принцип индукционного нагрева десятилетиями использовался в сталелитейной промышленности для нагрева металла. Именно из этой отрасли пришли индукционные нагревательные котлы.

Самодельный индукционный котел

Чтобы сделать индукционное отопление частного дома своими руками, сначала нужно сделать корпус.Для этого следует использовать жаростойкую сталь. В качестве внутреннего сердечника обычно используется стальная труба, на которую устанавливается обмотка из медного провода.

Для снижения теплопотерь наружные стены утеплены базальтовой ватой. Таким образом, можно установить индукционные котлы для отопления частного дома в подсобных помещениях.

После установки внутреннего контура необходимо выполнить следующие работы:

Проведите контактные провода через специальные отверстия на внешней конструкции.
Тщательно изолируйте кабели в местах их прохождения через внешний кожух.
Подключить котел к системе управления. Лучше всего приобретать заводскую модель этого узла, так как он включает в себя защитные и регулирующие элементы.

Перед первым пуском самодельного индукционного котла отопления нужно проверить герметичность всей конструкции. Для этого один из патрубков следует загерметизировать, а ко второму подавать воду с помощью насоса. После заполнения внутреннего пространства увеличьте давление до максимального расчетного.Обычно этот показатель составляет 15-20 атм.

На практике действительно надежные и экономичные котлы для индукционного нагрева воды в отоплении невозможно изготовить самостоятельно. Исключение составляют лишь небольшие конструкции, выполняющие скорее функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно встретить попытки сделать их своими руками. Но после ряда испытаний выбор остановили на заводских моделях этого отопительного оборудования.

При неправильно выполненной обмотке может произойти межвитковый электрический пробой. Это приведет к короткому замыканию и выходу оборудования из строя. Поэтому котлы должны быть оснащены УЗО.

Правила организации индукционного нагрева

Поскольку индукционные электрические котлы для отопления отличаются от обычных, то и требования к их эксплуатации другие. В первую очередь необходимо знать, что установка данного вида оборудования возможна только в закрытых системах теплоснабжения.Для улучшения циркуляции теплоносителя можно установить насос.

Чтобы нагрев от индукционной плиты был безопасным, необходимо адаптировать существующую проводку. Для этого рассчитайте мощность электроприборов в доме, в том числе котла, и прибавьте к полученной цифре запас 20%. Технические характеристики электрического кабеля должны быть не ниже полученного показателя.

Подключение индукционной нагревательной печи к сети должно осуществляться отдельным кабелем.Он должен быть подключен непосредственно к центральному распределительному щиту. Подключение других устройств к этой линии питания запрещено.

Для повышения эффективности и безопасности индукционного нагрева своими руками вам потребуется установить следующие компоненты:

Расширительный бачок … Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
Датчик давления и температуры … Они подключены к центральному блоку управления;
Циркуляционный насос . Его установка необязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
Группа безопасности — Клапан воздухоотводчик и водослив.

Часто в отзывах об индукционном нагреве можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Чтобы этого не произошло, все технические и эксплуатационные характеристики системы отопления должны соответствовать эскизному проекту.

Рекомендуется установить аварийный генератор, чтобы избежать охлаждения воды при отключении электроэнергии. Особенно это касается систем индукционного отопления в частном доме.

Обзор производителей индукционных котлов

А что делать, если вам нужны индукционные электрические котлы для отопления заводского изготовления? Увы, в настоящее время на рынке не так много производителей, продукция которых соответствует мировым стандартам.

При комплектации индукционного нагрева, который изготавливается своими руками, рекомендуется проанализировать актуальные предложения на рынке.В этом случае необходимо не только ознакомиться с отзывами об индукционных нагревательных котлах, но и проверить их соответствие действующим нормам. Сделать последнее будет непросто, так как в настоящее время не существует ГОСТов и СНиПов, регламентирующих производственный процесс их изготовления. Максимум, что вы можете проверить, это внутренние спецификации производителя.

Но как в таком случае оснастить индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных систем отопления.

Гейзер

Одно из крупнейших и надежных предприятий по производству оборудования для электрообогрева. В настоящее время потребитель может выбрать индукционный отопительный котел мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

Модели серии «Е» имеют накопительный бак, что делает индукционный нагрев теплоносителя на отопление более экономичным.

Эдисон

Компания специализируется на производстве крупных систем отопления для отопления общественных и промышленных зданий. В комплект поставки входят все необходимые компоненты. В ассортименте представлены модели, рассчитанные на разогрев от индукционной плиты малой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических котлов отопления индукционного типа от этой фирмы является модульная компоновка. Это дает возможность в любой момент увеличить мощность системы теплоснабжения без полной замены оборудования.В ассортименте представлены котлы от 4,5 до 30 кВт.

Перед покупкой электрокотла для индукционного нагрева рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека. При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет.Газовый прибор – оптимальное решение по соотношению цена-качество.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер. В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции.В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле. Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Простейший нагреватель представляет собой проволочную катушку с диэлектрической трубкой, внутри которой находится стальной стержень. Запитав устройство от электрической сети, мы получим нагрев сердечника. Остается только подключить получившийся змеевик к теплотрассе и получится примитивная система отопления.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу. А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус.Под кожухом находится теплоизоляционный слой. Катушка размещена в отдельном отсеке, герметично изолированном от рабочего пространства. Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, индукционный варочный котел принципиально не отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную, высокоэффективную работу системы отопления в течение очень длительного периода времени.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел. Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов.Проконсультировавшись в специализированном магазине, иногда можно услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы. Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Намеренно забывая об имеющихся недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим самые распространенные высказывания.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке.А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобретено, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Мы уверены, что индукционный котел позволяет сэкономить до 30% электроэнергии. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание нагретых воздушных потоков может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого не хотелось, факты подтверждают большое количество электроэнергии, потребляемой индукционным нагревательным котлом. Отзывы любого человека, даже немного знакомого с законами физики, соглашаются с очевидным фактом: для получения одного киловатта тепла необходимо затратить столько же электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не улетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Мы уверены, что индукционные индукторы способны бесперебойно работать от тридцати до сорока лет. И что надежность приборов намного выше, чем у других типов электрокотлов.Разберем это утверждение подробнее.

Во-первых, индукционные приборы не подвержены механическому износу. В них нет движущихся частей, поэтому ломаться просто нечему.

Во-вторых, медная обмотка катушки может служить долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и прочность основного материала, тем не менее постепенно разрушается. Постоянная смена нагрева охлаждением существенно влияет на прочность стержня.Но негативный процесс слишком растянут во времени, поэтому до полного отказа активной зоны может пройти не один год.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике были случаи, когда теплогенераторы работали без сбоев более тридцати лет.

Приведенные выше аргументы единодушно признают фактическую долговечность индукционных котлов.Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах. В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации.Попробуем разобраться, так ли верно это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не обладает высоким уровнем теплоизоляции. Кроме того, в замкнутом водонагревательном кольце невозможно образование крупномасштабного слоя накипи.

В индукционных приборах полностью исключается налипание. Даже если сердечник соприкоснется с охлаждающей жидкостью, он все равно не зарастет известковым налетом.Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно. А что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Торговые агенты уверяют нас, что индукционные приборы не издают никаких звуков при включении.Это действительно так?

Звуковые колебания ни у каких электронагревателей отсутствуют. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные. Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел.Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться. Если не выключать прибор, он очень быстро растает. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах.Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления побуждает многих потребителей задуматься об изготовлении оборудования своими руками. Внимательно ознакомившись с принципами работы и конструкции устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Вам не нужно мощное устройство для дома. Так, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения с температурой 20 градусов. Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты.Для удобства изготовления желательно подготовить сварочный аппарат инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы. Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
отрезок толстостенной пластиковой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
медный эмалированный провод — основной нагревательный элемент;
переходники — крепеж соединительный;
металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Монтаж простого контура

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода необходимо учитывать его электро- и теплопроводность.

Рассматриваемая схема индукционного котла, сделанного своими руками, обходится производителю недорого и позволяет значительно увеличить скорость нагрева воды в системе отопления.К недостаткам можно отнести небольшие размеры оборудования и невзрачный внешний вид.

Второй вариант установки котла

Можно попробовать сделать бойлер повышенной мощности. Его устройство обойдется немного дороже первого варианта, но в дальнейшем все затраты полностью окупятся отменным качеством и высокой эффективностью.

Конструкция сложной модели представляет собой сварное соединение двух труб в виде бублика. Полученная деталь будет одновременно служить и сердцевиной, и нагревательным элементом.Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности при сохранении компактности и малого веса устройства. Входной и выходной патрубки приварены непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен располагаться на расстоянии 800-1000 мм от пола и потолка.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественное отопление дома. Самодельный обогреватель прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленной техники

Одной из разновидностей заводской техники можно считать индукционный отопительный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы SAV успешно применяются в нескольких типах систем:

автономное отопление;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Примечательно, что индукционный отопительный котел САВ показывает высокую эффективность в дистанционно управляемых автоматизированных системах теплоснабжения. Налажен промышленный выпуск электроустановок трех классов с диапазонами мощностей: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.

Теплогенераторы типа ВИН

Котел отопительный индукционный вихревой (ВИН) предназначен для отопления и горячего водоснабжения частных жилых домов, загородных домов, коммерческих и общественных объектов.В зависимости от значения мощности выпускаются нагреватели двух типов: однофазные и трехфазные. Более мощные модели могут с успехом применяться в устройствах для системы отопления промышленных предприятий.

Подведем итоги

Индукционные отопительные котлы в Украине начали использовать в конце восьмидесятых годов прошлого века на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых годов. За последние десятилетия электрические обогреватели много раз менялись, модернизировались и совершенствовались.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, отличающихся техническими параметрами и стоимостью. Цена на бытовую технику начинается от 25 тысяч рублей. стоят значительно дороже — свыше 100 тысяч. Изготовление термогенераторного аппарата своими руками позволит значительно сократить расходы на обустройство отопления дома.

В современное время отопление дома индукционным котлом набирает все большую популярность среди потребителей.В первую очередь за счет высокого КПД, а соответственно значительно меньшего потребления электроэнергии, чем у других котлов.

Некоторые пользователи индукционных приборов предпочитают делать их своими руками, а не покупать в магазине. Большинство потребителей знакомы с индукционной технологией, используя одноименные варочные панели.

Индукционный котел работает по принципу электромагнитной индукции, что делает его новатором в использовании такой энергии в среде электроприборов.Кроме того, отсутствие потребности в топливе, кроме электричества, делает его практически независимым от внешних ресурсов. Отзывы пользователей котлов красноречиво говорят о том, что газообразное, жидкое и твердое топливо доступно не во всех регионах страны.

Нагрев дома происходит за счет изменения силы магнитного поля в устройстве, на которое, в свою очередь, влияет сила тока. Магнитное поле замкнуто внутри слоев обмотки и его напряженность напрямую зависит от числа витков, которыми обмотка охватывает катушку.

Как только внутрь катушки помещается металлический предмет (в нашем случае сердечник) — внутри катушки возникают вихревых токов, которые еще называют токами Фуко. Они воздействуют на электрическое сопротивление металла, в результате чего поверхность трубной системы нагревается.

Эффект нагрева может варьироваться в зависимости от величины напряженности магнитного поля, а также зависит от типа катушки и свойств материала, из которого она изготовлена.

Теплоноситель (чаще всего используется вода) поступает в патрубок, который находится внизу котла, и поднимается по зазору между стенками котла и наружной его трубой, нагреваясь при этом. Оттуда вода поступает в ядро, а уже через него – непосредственно в отопительные приборы, обеспечивающие обогрев дома.

2 Преимущества и недостатки

Индукционный нагреватель имеет массу преимуществ и положительных отзывов перед другими видами котлов, позволяя отапливать дом практически без потерь тепла.

Вот лишь некоторые из них:

возможность работы от сетей разных видов тока, как переменного, так и постоянного, с использованием низкого напряжения;
ТЭН имеет длительный срок службы, отсутствуют элементы, требующие регулярной замены;
использует простую технологию, аналогичную используемой в индукционных плитах;
котел представляет собой монолитное и герметичное устройство, что значительно снижает возможность протечки;
конструкция и технология работы гарантирует отсутствие накипи;
имеет второй класс электро- и пожаробезопасности, кроме того, в конструкции не предусмотрен дымоход, что уменьшает габариты изделия;

Электрические индукционные котлы позиционируются как очень экономичное средство отопления дома.В этой статье мы постараемся трезво оценить эти устройства: потребление электроэнергии, удобство использования и другие особенности решения.

На фото герой нашей статьи.

Что это

Индукционный котел, как следует из названия, работает по принципу электромагнитной индукции. Если намотать катушку из толстого провода и пропустить через нее достаточно большой ток, то в ней и частично вокруг нее возникнет электромагнитное поле.

Если поместить в катушку сердечник из любого ферромагнетика (просто говоря, металла, к которому прилипает магнит), в ней возникнут вихревые токи, которые неизбежно заставят частицы металла двигаться быстрее.Разогреть.

Теперь намотаем катушку на диэлектрическую трубу, а внутри любым способом закрепим стальной сердечник. Осталось вставить полученную конструкцию в контур отопления – вот, собственно, индукционный электрический котел отопления своими руками готов.

Принцип работы прост и понятен:

Потребляемая электроэнергия преобразуется в электромагнитное поле.
Его энергия расходуется на нагрев ядра.
Активная зона отдает избыточное тепло теплоносителю — воде, маслу или этиленгликолю.
Быстрый и сильный нагрев воды или другой жидкости в определенной области порождает в ней конвекционные потоки. Нагретый теплоноситель расширяется и стремится вверх. Созданной разницы достаточно для работы контура средней длины; если нужно ускорить циркуляцию теплоносителя, используется обычный.

Обратите внимание: конструкция позиционируется как инновационное, сверхэкономичное решение, позволяющее потреблять на 20-30 процентов меньше энергии.

Мифы и реальность

Любой продавец заинтересован в продаже своего товара и, чтобы его купили, вполне способен исказить факты. Разберем все основные тезисы, упоминаемые в рекламе данного вида отопительного прибора.

Новинка

Тезис: у нас есть инновационная разработка, основанная на новом физическом принципе.

Реальность:

Явление индукции было открыто Майклом Фарадеем почти два века назад — в 1831 году.
В металлургии индукционные плавильные печи стали массово применяться со второй половины 20 века.
При изготовлении индукционных котов не используются ни новые материалы, ни какие-либо высокие технологии.

Вывод: известный принцип работы используется только для создания и занятия новой рыночной ниши.

Рентабельность

Тезис: индукционные котлы для отопления дома позволяют экономить электроэнергию, потребляя при одинаковой теплоотдаче на 20-30 процентов меньше аналогов.

Реальность:

Любое электрическое устройство прямого нагрева, не совершающее механической работы (т. е. не перемещающее какую-либо массу против вектора силы тяжести), преобразует 100 % потребляемой электроэнергии в тепловую.
КПД может отличаться только за счет отвода тепла вокруг котла вместо нагрева теплоносителя.

Примечание: если котел находится в отапливаемом помещении, то это тепло не теряется, а снова идет на нагрев воздуха.

Эффективность нагрева теплоносителя определяется температурой нагревательного элемента.В случае с нагревательными элементами его приходится ограничивать искусственно; монолитное ядро можно нагреть почти до точки плавления.
Рекламные заявления часто приводят результаты эксперимента, в котором индукционный котел нагрел фиксированный объем теплоносителя до определенной температуры за 3 часа, а ТЭН — за шесть. При этом стоимость электроэнергии была чуть меньше, чем у индукционной.
Авторы эксперимента демонстративно игнорируют тот факт, что за 6 часов любой отопительный контур рассеет гораздо больше тепла, чем за 3.Законы физики просты: чтобы получить киловатт-час тепловой энергии при прямом нагреве с помощью электричества, нужно затратить киловатт-час электроэнергии. Точка.

На самой катушке индуктивности неизбежно будет выделяться большое количество тепла — просто потому, что это проводник с ненулевым сопротивлением и по нему протекает большой ток.
Несоответствующее тепловыделение будет определяться качеством внешней изоляции котла. Однако если он находится в доме – опять же, тепло пойдет на его обогрев.

Выводы: мы имеем дело с манипуляцией информацией ради увеличения продаж.

Прочность

Тезис: срок безотказной работы устройства более 25 лет. Он чрезвычайно надежен по сравнению с обычными нагревателями и не требует обслуживания.

Реальность:

Котлы этого типа не содержат движущихся частей. Механический износ как класс отсутствует.
Медная обмотка достаточной толщины при правильном охлаждении охлаждающей жидкостью будет служить неограниченно долго.Межвитковый пробой из-за плохой изоляции ему тоже не грозит: катушка намотана не виток в виток, а с небольшими зазорами между ними.
При нагреве ядро неизбежно будет размываться пузырьками воды и пара, постепенно разрушаясь. Впрочем, при его достаточной толщине это не будет проблемой еще очень долго.
Схема управления котлом должна содержать несколько достаточно мощных транзисторов (придется управлять большими токами).
Срок службы полупроводников редко превышает 10 лет; однако она во многом определяется тонкостью технологического процесса.

Грубо говоря, транзисторы 30-летней давности живут в несколько раз дольше нынешних. Все зависит от используемой элементной базы.

Выводы: котлы индукционного нагрева вполне могут быть намного долговечнее по сравнению как с традиционными ТЭНами с их ограниченным сроком службы ТЭНов, так и с электродными, у которых анод неизбежно растворяется в воде в течение нескольких лет.

Неизменность характеристик

Тезис: для традиционных котлов характерно падение мощности из-за накипи на нагревательных элементах.Здесь характеристики неизменны.

Реальность:

Реклама преувеличивает вред, наносимый известковым налетом. В замкнутом контуре большому количеству известковых отложений неоткуда взяться; а теплопроводность слоя осадка не настолько низкая, чтобы серьезно изолировать нагревательный элемент.
В отношении сердцевины индукционного котла, однако, утверждение чистая правда: на ней практически не образуется накипь, даже если вода богата известью.

Вихревые токи заставляют сердечник вибрировать, и даже мельчайшие пузырьки воды, кипящей на его поверхности (при максимальной мощности, разумеется), разрушают любую накипь.

Эта каноническая фотография ТЭНа после нескольких лет эксплуатации — явное преувеличение проблемы.

Бесшумность

Тезис: устройство работает абсолютно бесшумно, выгодно отличаясь от аналогов.

Реальность:

любого типа не издает громких звуков во время работы.Просто из-за своей конструкции: вода для нагрева не требует акустических колебаний.
Индукционный нагреватель будет бесшумным только в том случае, если создаваемая им конвекция используется для циркуляции воды. С другой стороны, котлы отопления всегда снабжаются насосами, которые совсем не бесшумны.
Если в схеме с нагревателем интересующего нас типа большое гидравлическое сопротивление вынуждает использовать насос, то уровень шума будет таким же, как у ТЭНового котла.

Компактность

Тезис: индукционные котлы отопления имеют небольшие размеры, благодаря чему их можно установить в любом помещении.

Реальность: При разумной мощности это действительно так. Прибору не нужна какая-то большая емкость, в которой ТЭНы нагревают теплоноситель: это просто кусок трубы с намотанным на него змеевиком.

Нюанс: в электрокотлах с ТЭНами значительную часть объема корпуса занимает циркуляционный насос и расширительный бачок.

Выводы: В целом утверждение абсолютно верное.

Безопасность

Тезис: устройство абсолютно безопасно.

Реальность: При утечке теплоносителя оставшийся без охлаждения сердечник расплавит монтировку и корпус за считанные секунды. Рассчитывать можно только на автоматическое отключение при перегреве или датчик давления.

Выводы: по безопасности эксплуатации конструкция ничем не отличается от конкурирующих решений.

Общий балл

Перед нами удобный и компактный отопительный прибор без каких-либо конструктивных недостатков. Цена котла такого типа примерно в два раза превышает стоимость нагревателя с ТЭНом.При этом ни настоящей экономии, ни каких-либо других чудес от него ждать не приходится.

Инструкция по установке вполне стандартная:

В контуре должен присутствовать расширительный бачок;
Для устройств мощностью 7 КВт необходимо 380 вольт;
В системе с естественной циркуляцией котел монтируется строго вертикально;
Для устройств большой мощности или в контуре с высоким гидравлическим сопротивлением обязательно.

Как обычно, дополнительную информацию об индукционных нагревателях вы найдете в видео в конце статьи.Теплых зим!

Хотите оборудовать свой дом эффективным и в то же время экономичным отоплением? Тогда обязательно обратите внимание на современные индукционные котлы. Такие агрегаты отличаются высокой производительностью и при этом имеют предельно простую конструкцию, поэтому со сборкой индукционного котла отопления своими руками вы без труда справитесь. Работа рассматриваемого оборудования основана на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасны и экологичны.В процессе их эксплуатации не выделяются побочные продукты, способные нанести вред человеку и окружающей среде.

Рационально ли собирать котел самостоятельно?

При условии правильной сборки и надлежащего обращения готовое устройство прослужит 20 и более лет. Главное, делать все в строгом соответствии с инструкцией.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных инструментов и дорогих материалов.Все, что вам нужно, это иметь хотя бы базовое представление о работе сварочного аппарата инверторного типа.

Шаг третий. Дно основной трубы закрыть мелкоячеистой металлической сеткой. Выбирайте сетку с такими ячейками, чтобы через них не могли пройти куски нагруженной нержавейки или катанки.

Пятый шаг. Аккуратно и как можно туже намотать около 90 витков медного провода на среднюю часть корпуса.

В результате таких нехитрых манипуляций вы получите недорогой и предельно простой в сборке прибор для эффективного отопления. Преимущество использования самодельного индукционного котла в том, что для его установки нет необходимости выделять отдельную котельную. Вы просто вырезаете кусок трубы возле входа в радиатор и вместо него прикрепляете свой самодельный обогреватель.

Важно: не включайте отопитель, если в системе отопления нет теплоносителя.В такой ситуации пластиковый корпус обогревателя просто расплавится и весь ваш труд пойдет насмарку.

Не забудьте надежно заземлить самодельный обогреватель.

Устройство вихревого индукционного нагревателя

Сборка такого агрегата потребует от вас определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных выдерживать интенсивные нагрузки длительное время.То есть риск раннего выхода котла из строя значительно снижается.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом месте. Вредных выбросов тоже нет, поэтому можно не беспокоиться о необходимости обустроить надежную котельную и установить дымоход.

Второй шаг. Поместите получившийся круг в пластиковую трубку подходящего размера.

Шаг третий. Оберните пластиковый чехол из уже знакомых вам материалов. Благодаря такой обмотке значительно повысится КПД и производительность агрегата.

Важные указания по установке и эксплуатации котла

Таким образом, из недорогих материалов с помощью простейших инструментов можно собрать полноценную установку для эффективного отопления помещений и нагрева воды.Следуйте инструкциям, помните об особых рекомендациях и очень скоро вы сможете наслаждаться теплом в собственном доме.

Удачной работы!

Видео — Индукционный котел

своими руками

Части котла и их функции в котлах

Знание различных частей котлов поможет вам понять конструкцию котла и схему компонентов котла. Вам также будет легче узнать, как они работают. Итак, в этой статье от Linquip мы поговорим о различных частях котлов и объясним их функции в котельной системе простым для понимания подходом.

⇒ Посмотреть список котлов на продажу и их поставщиков ⇐

Определение котла

Котлы – это системы, используемые для нагрева жидкости (обычно воды) в закрытом сосуде. Его можно варить, нагревать или испарять. Затем вы можете использовать результат для различных целей или приложений для отопления, таких как приготовление пищи, нагрев воды, канализация, центральное отопление, выработка электроэнергии на основе котлов и т. д. достичь желаемого результата.Кроме того, различные части котлов являются одними из основных компонентов котла на тепловых электростанциях.

Основные части котлов

Существуют различные части, из которых состоит котел, и хотя они существуют уже некоторое время, и современные котлы более энергоэффективны, чем старые, некоторые из этих частей все еще такой же. Изучение различных частей поможет вам в ремонте и обслуживании вашего котла. Но каковы эти основные части?

Камера сгорания или топка

Горелка создает в этой камере горение, которое нагревает теплообменник до нескольких сотен градусов.Топливо, которое сжигается в этой камере, различается. Керосин, мазут и жидкий пропан являются наиболее распространенными источниками топлива, используемыми в камере сгорания котлов. Топка или камера сгорания обычно изготавливаются из чугуна, чтобы выдерживать тепло и давление процесса внутри. Процесс повышает температуру внутри камеры до нескольких сотен градусов за очень короткое время, поэтому используемые материалы должны подходить для таких условий.

Сгорание в топке создает тепло, которое передается теплообменником для нагрева жидкости в резервуаре.Этот теплообменник передает полученное тепло жидкости без прямого контакта с водой.

Смотреть все Теплообменник на продажу

Другим пунктом в списке различных частей котлов является расширительный бак; этот небольшой бак отвечает за защиту котла от избыточного давления и обеспечивает его безопасность в процессе.

Одной из наиболее важных частей котла является горелка, в которой происходит смешивание воздуха с источником топлива, что приводит к сгоранию, которое обеспечивает необходимое количество тепла для нагрева жидкости.Они отвечают за инициирование реакции горения в системе электронным сигналом термостатов на горелку. Этот сигнал информирует систему о необходимости производства тепла. Горелка использует топливо, подаваемое из внешнего источника с фильтрующим механизмом. На горелке есть сопло, предназначенное для превращения этого топлива в спрей и воспламенения, которое инициирует горение внутри топки.

Аквастаты — это компоненты котла, отвечающие за подачу правильного сигнала на горелку о том, когда остановить или начать процесс.Они знают точное время по температуре жидкости в котле.

Обратный клапан действует как блок безопасности, пропуская поток жидкости только в одном направлении.

Эти части котла представляют собой трубы, отвечающие за подачу нагретого потока жидкости к распределительным точкам в котле.

Обратные линии отвечают за подачу охлажденной жидкости или охлажденного пара (который меняет свое состояние обратно на жидкую форму) обратно в котел для его повторного нагрева.

Последний элемент в списке различных частей котла, который мы хотим вам представить, это циркуляционный насос. Эта часть направляет горячую воду по всему котлу, чтобы помочь ей циркулировать к различным выходам в наших домах, офисах или других местах, где используется котел. Они используются в котлах, использующих горячую воду для отопления.

Подробнее о Linquip

Обслуживание деталей котла

Имейте в виду, что для получения максимальной отдачи от вашего котла вам необходимо заботиться о каждой части системы и следить за их исправностью. максимально эффективным и здоровым.Для этого вам необходимо назначить время для регулярного технического обслуживания (обычно ежегодного), а также для очистки котла, чтобы максимизировать его эффективность. Вы также должны удалить мусор и остатки из топки.

Держите все детали под контролем и попросите эксперта осмотреть эти детали на наличие повреждений и как можно скорее отремонтировать сломанные, чтобы избежать больших повреждений в будущем. Избегайте любых попыток ремонта котла самостоятельно, если вы не являетесь экспертом, потому что техническое обслуживание этих систем должно выполняться лицензированными специалистами.Поскольку они работают с энергией, теплом и процессом горения, каждая часть должна правильно обслуживаться и устанавливаться; поэтому оставьте эту деликатную работу экспертам, чтобы обеспечить вашу безопасность и безопасность системы.

В котлах предусмотрены и другие детали, которые помогают в процессе, но упомянутые выше являются наиболее важными и используются в различных типах котлов, доступных на рынке. Таким образом, основы одинаковы, и если вы не уверены в котле, который хотите купить, вам нужно проверить эти дополнительные детали, а также конкретное применение, которое вы ожидаете от котла, чтобы выбрать правильный тип для вашего места без каких-либо трудностей.

Теперь, когда вы знаете все, что нужно знать о различных частях котлов, готовы ли вы узнать, как работают котлы? А если у вас есть замечания к этой статье или котлам в целом, напишите нам в разделе комментариев и поделитесь своим мнением со всеми. Возникли проблемы или вопросы по котлам? Присоединяйтесь к Linquip, и наши специалисты помогут решить ваши проблемы в мгновение ока!

Купите оборудование или запросите услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение у поставщиков и исполнителей услуг

Индукционный котел из сварки своими руками. Виды индукционных котлов для отопления

ТЭНы не лишены недостатков, самый существенный из которых высокая цена. Этот фактор обычно побуждает предусмотрительного хозяина собрать самодельный индукционный котел из подручных материалов и приспособлений. Несмотря на сложность процессов, протекающих в котлах этого типа, можно создать конструкцию, не уступающую по основным параметрам котлу промышленного производства, и сделать индукционный котел своими руками.

Конструкция такого самодельного котла достаточно проста. Самый сложный для самостоятельного выполнения блок, требующий знания основ электроники и электротехники, – преобразователь высокой частоты. Его функцию прекрасно выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.

Металлический корпус шкафа должен быть заземлен!

От индукционной плиты

Индукционный котел можно сделать и на базе индукционной плиты.Для этого нагревательный элемент плитки разбирается и используется медная проволока для намотки на сердечник, изготовленный вышеописанным способом.

Блок управления плиткой используется для питания полученной обмотки, устанавливая необходимую мощность на сенсорной панели управления.

Однако этот метод имеет существенные недостатки:

Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности только что собранной катушки.Они могут не совпадать с теми, на которые рассчитана электроника плитки, в результате чего блок управления может выйти из строя. Для расчетов нужно иметь хорошие знания в области электротехники и уметь разбираться в схеме подключения;
Большинство моделей печей оснащены автоматическим отключением через 2-3 часа после запуска горелки. Это приведет к регулярному отключению котла;
Плитки индукционного типа обычно имеют мощность не более 2.5 кВт, поэтому подходят только для переделки в маломощный котел.

Ошибки устройства индукционного котла из плитки показаны на видео:

Более простой способ использования индукционной плиты , исключающий разборку прибора и установку нового контура — установить на нее герметичный бак из нержавеющей стали подходящего размера с входной и выходной арматурой и подключить как бойлер к система отопления. С такой схемой подключения справится практически каждый.

При наличии необходимых знаний и умения разбираться в схемах можно по примеру автора видео собрать функциональный индукционный котел из плитки, доработав его схему.

Нагреватель сухого типа

Принцип работы индукционного котла предполагает использование воды или другой жидкости не только в качестве теплоносителя, но и для охлаждения активной зоны. Но нагрев вторичной обмотки, роль которой в этом устройстве выполняет труба с водой, будет происходить и в том случае, если она состоит только из металла.
Степень нагрева в этом случае зависит от соотношения напряженности электромагнитного поля, создаваемого обмоткой, и массы металла сердечника. Сделав расчеты, вы сможете создать сухой индукционный нагреватель своими руками из металлических труб и медных обмоток, как показано на видео.

Использование индукционного котла дешевле, чем обычного электрокотла с ТЭНами, а самодельная конструкция значительно удешевит его установку. Аналогично можно собрать водонагреватель проточного типа для установки на даче, выбрав прибор необходимой мощности.

Процесс обогрева дома, пожалуй, один из важнейших для любого человека. При строительстве дома, капитальном ремонте, обновлении трубопровода очень важно точно определить источник отопления. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не возникнет. Газовый прибор – оптимальное решение по соотношению качества и стоимости.

Сложнее будет тем людям, у которых жилищная застройка расположена в местах, удаленных от газопроводов, а закупка баллонов носит непостоянный характер.В такой ситуации логично обратить внимание на электрический индукционный котел. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе устройства.

Первое знакомство с теплогенератором

Исходя из названия становится понятно, что его работа основана на принципе электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства немедленно создается сильное электромагнитное поле.Если внутрь поместить ферромагнетик (привлекательный металл), он очень быстро нагреется.

Другими словами, электрическая энергия создает электромагнитное поле, волны которого нагревают металлическую основу.А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивный нагрев жидкости создает конвекционные потоки. Их мощности достаточно для эффективной работы небольшого отопительного контура. В системах с длинными трубопроводами рекомендуется устанавливать циркуляционный насос.

Внутреннее устройство

Конструктивно индукционный нагрев представляет собой трансформатор, заключенный в сварной металлический корпус. Под кожухом находится теплоизоляционный слой. Катушка расположена в отдельном отсеке, герметично изолированном от рабочего пространства.Такое размещение безопасно, поскольку полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Длительная работа системы отопления обеспечивается конструктивной особенностью, отличающей индукционный котел.Отзывы пользователей свидетельствуют о том, что такие агрегаты одинаково эффективно работают на любой текущей частоте. То есть устройства могут питаться не только от бытовой электросети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и следить за показателями нагрева.

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов. Проконсультировавшись в специализированном магазине, можно иногда услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы.Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Ключевые моменты

Инновационные разработки

Выгодное приобретение

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого ни хотелось, но факты подтверждают большое количество электроэнергии, потребляемой индукционным котлом отопления. Отзывы любого человека, даже немного знакомого с законами физики, соглашаются с очевидным фактом: для получения одного киловатта тепла необходимо затратить столько же электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не залетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Во-вторых, медная обмотка катушки способна прослужить долго. Даже повреждение изоляции не повлияет на его работоспособность.

Перечисленные аргументы единогласно признают реальную долговечность индукционных котлов.Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

В индукционных приборах полностью исключено образование отложений. Даже если ядро будет контактировать с теплоносителем, оно все равно не зарастет известковым налетом.Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Бесшумная работа

Продавцы уверяют нас, что индукционные приборы не издают никаких звуков при включении.Это действительно так?

Компактность

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться. Если не выключать прибор, то он очень быстро расплавится. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах.Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Для дома вам не нужен мощный прибор. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения температурой 20 градусов. Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты.Для удобства изготовления целесообразно подготовить аппарат для сварки инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы. Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
отрезок толстостенной пластиковой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
провод медный эмалированный — основной нагревательный элемент;
переходники — крепеж соединительный;
металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Монтаж простого контура

Для повышения безопасности самодельного теплогенератора целесообразно утеплить открытые участки змеевика. При выборе материала для защиты медного провода нужно учитывать его электро- и теплопроводность.

Второй вариант установки котла

Можно попробовать сделать ТЭН повышенной мощности. Его устройство обойдется немного дороже первого варианта, но впоследствии все затраты полностью окупятся отменным качеством и высокой эффективностью.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен располагаться на расстоянии 800-1000 мм от пола и потолка.

Трудоемкий процесс монтажа индукционного контура в конечном итоге выльется в качественное отопление дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел САВ — известная марка промышленного аппарата

Одной из разновидностей заводских приборов можно считать индукционный отопительный котел САВ. Печь представляет собой систему трубопроводов со встроенным индуктором. Производитель теплогенераторов – волгоградская научно-исследовательская компания «Велебит».

Термогенераторы САВ успешно применяются в нескольких типах систем:

автономное отопление;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Теплогенераторы типа ВИН

Подведем итоги

Рейтинг: 1 818

Устройство не нужно покупать. Любой домохозяин может сам сделать индукционный котел. Причем этот вид отопления жилья можно использовать как в больших загородных домах, так и в небольших загородных домах. Хозяин любой недвижимости будет доволен экономическим результатом.

Принцип работы

Принцип работы высокочастотных индукционных котлов позволяет оставить без изменений старую систему отопления помещения.Это порадует тех, кто любит экономить. Ведь переделка отопления в большом доме точно влетит в копеечку. И это заняло много времени. Установка индукционного котла отопления своими руками не займет много времени и денег. Это доступно даже неопытному мастеру.

Индукционный котел

Даже начинающий мастер способен разобраться в принципиальной схеме индукционного котла и реализовать ее. Под кожухом находятся слои теплоизоляционного материала, электроизоляция, двухстенный сердечник и внешний контур. Результатом такой конструкции является практически полное отсутствие потерь тепла при передаче теплоносителю.

Фото контура индукционного котла

Другие преимущества индукционного нагрева становятся очевидными при использовании. Срок использования оборудования никак не ограничен. Полученную конструкцию не нужно никак обслуживать, даже чистить. Максимально сотрите пыль с поверхности.

Устройство индукционного котла

Простейшая форма индукционного нагревательного котла с успехом может быть реализована в помещениях разной площади.

Создать дешевую систему отопления индукционного типа в своем доме – дело простое, под силу каждому. Вам не нужно получать специальное образование. Вам также не нужно изучать теорию нагревания. Достаточно иметь под рукой необходимые инструменты и сырье, чтобы воплотить идею в жизнь.

Пластиковая труба в качестве корпуса

Важный момент: при намотке нужно следить, чтобы расстояние между витками было как можно равным.Теперь индуктор готов к подключению к системе отопления.

Второй тип котла

Медная проволока наматывается на внешнюю трубу. Результатом является высокая эффективность, компактные размеры и малый вес устройства. Для подачи охлаждающей жидкости используются форсунки.

Наружная трубная обмотка

Достоинство

При самостоятельном изготовлении индукционных котлов необходимо придерживаться некоторых правил.

Фото схемы подключения индукционного котла

Преимущества индукционных котлов:

допускается использование как переменного, так и постоянного тока;
все элементы устройства прочные;
элементарная конструкция;
нет необходимости выделять специальное место под котельную;
класс пожарной безопасности относится ко 2 группе;
КПД бойлера, сделанного своими руками или купленного в магазине, почти 100 процентов;
тип охлаждающей жидкости может быть любой;
для самостоятельного изготовления требуются минимальные затраты.

индукционный котел схема отопления частного дома

Индукционный котел отопления своими руками – это выгодный вариант, который поможет экономно отапливать частный дом, квартиру или нежилое помещение.

Такие устройства имеют высокую производительность и несложный конструктивный тип. Принцип работы этой системы основан на индукционном электричестве.

Достоинствами нагревательного устройства являются входящие в состав элементы, которые способны выдерживать большие нагрузки. Риски скорой поломки котла отопления минимальны. … А также в проекте рассматриваемого устройства отсутствуют разъемные соединения, что гарантирует отсутствие протечек.Котел отопления, сделанный своими руками, работает бесшумно, что дает возможность установить его в удобном месте.

Устройство индукционного котла для отопления частного дома

Оборудование предназначено для преобразования электроэнергии в тепловую энергию с помощью аппарата.

Индукционные блоки способны быстро повышать температуру теплоносителя , в отличие от нагревательных элементов. Важной частью устройства является трансформатор (индуктор), который состоит из двух видов обмотки.

Внутри образуется ток, который имеет вихревой тип, затем энергия подводится к короткозамкнутому контуру, который одновременно служит телом. При этом вторичная обмотка получает достаточное количество энергии, которая моментально преобразуется в тепло, нагревая теплоноситель.

Дроссель

Этот элемент является важным компонентом устройства, в котором возникает переменное магнитное поле, устройство состоит из двух видов обмотки — первичной и вторичной.Изготовлен из проволоки из нержавеющей стали на пластиковом корпусе. Этот метод повышает эффективность и производительность агрегата. Для изготовления корпуса устройства вам понадобится толстая пластиковая труба диаметром 5 сантиметров . Она будет служить основанием индукционной катушки и будет частью тепловой трубки.

Инвертор

Этот компонент принимает электричество бытового типа и преобразует в ток высокой частоты … После этого энергия поступает на первичную обмотку индуктора.

Нагревательный элемент

Для приготовления вам понадобятся две металлические трубы диаметром 2,5 см. Изделия следует сваривать между собой, делая форму детали круглой. Механизм будет служить не только нагревательным элементом, но и сердцевиной котла.

Фото 1. Индукционный котел своими руками. Внутри конструкции находится нагревательный элемент.

Патрубки

Один патрубок служит для подачи теплоносителя в котел , второй для подачи нагретой воды в систему отопления.

Ссылка. Принцип расчета индуктора зависит от требуемой мощности котла для обогрева помещения. Формула расчета: 1 кВт на 10 квадратных метров площадь помещения, при высоте потолков не более трех метров. Например, помещение общей площадью 160 м 2 обогреет индукционный котел мощностью 16 кВт.

Механизм действия нагрева от индукционной плиты

Конструкция котла основана на электрических индукторах, в состав которых входят 2 обмотки короткозамкнутые … Внутренняя обмотка преобразует поступающее электричество в вихревые токи. Внутри блока возникает электрическое поле, которое затем входит во второй виток.

Вторичный элемент выполняет функции нагревательного элемента нагревательного элемента и барабана котла.

Передает выработанную энергию на теплоноситель системы отопления. В роли теплоносителей, предназначенных для таких котлов, используется специальное масло, очищенная вода или незамерзающая жидкость.

Электричество воздействует на внутреннюю обмотку нагревателя, что способствует возникновению напряжения и образованию вихревых токов.Полученная энергия передается вторичной обмотке, после чего происходит нагрев сердечника. Когда вся поверхность теплоносителя нагреется, будет передавать тепловой поток радиаторам.

Как сделать прибор своими руками

Индукционный котел можно сделать своими руками, главное следовать приведенной ниже инструкции.

Вас также заинтересует:

Необходимые инструменты и материалы

Кусачки, плоскогубцы.
Циркуляционный насос .
Инвертор сварочный.
Шаровые краны и переходники необходимы при установке агрегата в систему отопления.
Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как намотку из старых катушек лучше не использовать. Сечение провода подходящее для намотки патрубка — 0,2мм, 0,8мм, 3мм.
Кусок пластиковой трубы — каркас конструкции.

Заказ-наряд

Для сборки простого индукционного котла не нужно использовать сложные инструменты и дорогие материалы.

Все, что вам нужно, это сварочный аппарат перевернутого типа. Основные и пошаговые этапы изготовления:

Нарежьте стальную или нержавеющую проволоку на куски с помощью кусачек длиной от 5 до 7 см.
Пластиковая труба для сборки корпуса прибора диаметром 5 см. Труба должна быть плотно заполнена нарезанными кусками проволоки и уложена так, чтобы внутри не было пустого пространства.
К торцевым частям трубы крепится мелкочастотная металлическая сетка.
Короткие отрезки трубы крепятся к нижней и верхней части основной трубы.
Плотно обмотать трубу медной проволокой, число витков не менее 90. Между витками должно быть соблюдено одинаковое расстояние.

Важно! Все открытые участки медного провода должны быть изолированы специальными материалами, обладающими хорошей электро- и теплопроводностью. Индукционный котел требует обязательного заземления.

К корпусной части водонагревателя присоединяются специальные переходники, предназначенные для врезки в отопительные или сантехнические конструкции.
Установлен циркулярный насос.
К готовому змеевику на 18-25 А подключается инвертирующий элемент.
Система отопления готова к заполнению теплоносителем.

Внимание! Не запускать котел отопления, если в конструкции нет теплоносителя. В противоположном случае пластмассовый материал корпуса начнет плавиться.

В результате получается недорогой несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Система отопления подходит для установки индукционной системы. закрытого исполнения с насосом , который создаст циркуляцию воды в трубопроводе.

Трубы из пластика подходят и для монтажных работ при подключении самодельного отопительного прибора.

При установке обязательно соблюдайте дистанцию до объектов, находящихся поблизости. По правилам техники безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и более , от пола и потолка 80 см и более … Рекомендуется установить прибор для измерения давления жидкости в закрытом помещении и ручной воздухоотводчик на выходе.

Как подключить котел своими руками, схема

Источник постоянного тока 220 В.
Индукционный котел.
Группа предохранительных элементов (устройство для измерения давления жидкостей, воздухоотводчик ).
Шаровой кран.
Циркуляционный насос.
Сетчатый фильтр.
Мембранный бак для подачи воды.
Радиатор.
Индикатор линии наполнения и слива системы отопления.

Люди избалованы цивилизацией и не представляют существования без ее благ. Отопление зданий, несомненно, относится к ним. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.

Но этого недостаточно. Согласитесь, совсем неплохо, если отопительное оборудование еще и экономичное. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками.Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.

Причем такое оборудование при желании может собрать даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно разберем в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.

Прежде чем приступить к самостоятельной сборке индукционного котла, необходимо разобраться с его устройством и принципом работы.И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, вам необходимо ознакомиться с тем, как оно работает. Поэтому вспомним школьный курс физики.

Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.

Фотогалерея

Однако индукционные котлы, хотя и работают на электричестве, достаточно экономичны.

Галерея изображений

Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри

Только после этого можно тестировать новое устройство. Он должен содержать жидкость.

Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.

Еще одним важным моментом является грамотное устройство заземления обогревателя, без которого невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного нагревателя мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, который действует несколько иначе.

Отличительные особенности ВИН

Как и индукционный аналог, работает на высокочастотном напряжении, поэтому должен быть оснащен инвертором.Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.

Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при подаче тока на первичную обмотку устройства резко возрастает напряженность электромагнитного поля.

Он, в свою очередь, генерирует ток, сила которого быстро увеличивается. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.

Устройства Vortex довольно компактны, но за счет использования металла их вес велик. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.

Эту особенность устройства необходимо учитывать, если принято решение о самостоятельном изготовлении котла ВИН. Он может быть только из металла, пластик использовать нельзя.

Необычная модель индукционного котла

Данная модификация индукционного котла может показаться очень необычной, однако имеет право на существование.

Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. Отопление стандартной «трешки» будет потреблять около 1,8-2,5 кВт в час, тогда как электрический котел будет потреблять не менее 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальный обмоточный медный провод.

Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается от индукционной электроплиты.

Важным звеном конструкции является теплообменник, он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего на 40 л теплоносителя.

То есть вам понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость можно сделать самостоятельно, сварив из профильных труб 50х50.

Работа выполняется в следующей последовательности:

Труба 50х50 разрезается на отрезки по 600 мм.Всего должно получиться 9-10 штук.
Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
От трубы отрезают еще два отрезка так, чтобы их длина равнялась ширине получившейся заготовки.
Из обоих полученных фрагментов трубы вырезается одна стенка.
Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор.Фрагмент приварен к теплообменнику.
Аналогично устанавливается вторая секция трубы с противоположной стороны.
В диагонально противоположные участки теплообменника вварены патрубки для подключения к системе отопления.
Конструкцию тщательно обваривают, так как она должна быть полностью герметизирована.

Теплообменник готов, можно поставить его на место и подвести под него источник тепла. Практика показывает, что лучше всего такую систему устанавливать в ванной, выполнив вертикальный монтаж.

Теплообменник вваривается в систему отопления, а плитка располагается между ним и стеной.

Домашние умельцы утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.

После прочтения инструкции изготовление самодельных котлов кажется вам сложным и опасным занятием? Сомневаетесь, что самоделка будет экономнее расходовать электроэнергию на нагрев теплоносителя в системе отопления? В этом случае лучшим решением станет покупка готового отопительного агрегата.

На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:

Чтобы купить такой прибор в магазине придется потратить значительную сумму, поэтому у домашних мастеров есть научились делать их самостоятельно.

Используете ли вы самодельный индукционный котел в качестве отопительного прибора? Поделитесь фото своего DIY и рекомендациями по сборке в блоке комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их — мы постараемся вам помочь.

Первое знакомство с теплогенератором

Внутреннее устройство

Котлы индукционные отопительные: отзывы и жалобы

Отсутствие информации об устройстве и принципах работы теплогенераторов порождает много вопросов.Проконсультировавшись в специализированном магазине, можно иногда услышать исключительно положительные характеристики, которыми награждаются индукционные нагревательные котлы. Отзывы торговых менеджеров часто бывают лукавыми, ведь идеальных устройств на свете не бывает.

Ключевые моменты

Инновационные разработки

На самом деле электромагнитную индукцию как физическое явление открыл ученый Майкл Фарадей еще в 19 веке.А печи на основе индукционных плит уже давно используются для выплавки стали. То есть никаких новых технологий не изобреталось, а современные котлы работают над давно известным открытием.

Выгодное приобретение

Во-первых, любое отопительное устройство преобразует всю поступающую электрическую энергию в тепловую.При этом КПД не обязательно будет высоким, поскольку рассеивание потоков нагретого воздуха может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы отопительного прибора. Как бы нам этого не хотелось, но факты подтверждают большое количество электроэнергии, потребляемой индукционным нагревательным котлом. Отзывы любого человека, даже немного знакомого с законами физики, согласны с очевидным фактом: для получения одного киловатта тепла необходимо затратить одинаковое количество электроэнергии.

В-третьих, часть вырабатываемого тепла теряется. Справедливости ради стоит отметить, что она до сих пор остается в доме, а не вылетает в дымоход.

Таким образом, высокую эффективность устройства можно считать несколько относительной.

Долговечность

Во-вторых, медная обмотка катушки способна прослужить достаточно долго. Даже повреждение изоляции не повлияет на его работоспособность.

В-четвертых, качество транзисторов влияет на продолжительность и надежность работы ТЭНа. От них зависит, как долго прослужат индукционные котлы без нареканий. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике отмечены случаи, когда теплогенераторы работали без перебоев более тридцати лет.

Перечисленные аргументы единогласно признают реальную долговечность индукционных котлов. Особенно убедительно это преимущество выглядит на фоне ТЭНов, у которых требуется замена внутренних деталей через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не достигают конца своего срока службы.

Неизменность параметров работы

Печи на ТЭНах постепенно теряют мощность из-за образования накипи на ТЭНах.В этом индукционные котлы отопления от них существенно отличаются: технические характеристики здесь остаются неизменными на протяжении многих лет эксплуатации. Попробуем разобраться, так ли верно это утверждение.

В индукционных приборах полностью исключено образование отложений. Даже если ядро будет контактировать с теплоносителем, оно все равно не зарастет известковым налетом. Отложения просто физически не могут удерживаться на поверхности стержня из-за его постоянной вибрации под действием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются пузырьки воды, губительно воздействующие на любую накипь.

Таким образом, утверждение о неизменности технических характеристик у индукционных приборов полностью верно.Что касается котлов отопления, то здесь тезис не совсем верен.

Бесшумная работа

Звуковые колебания ни у каких электронагревателей отсутствуют. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти и совершенно бесшумные.Так что заявления продавцов можно считать справедливыми.

Компактность

Небольшой кусок трубы с намотанной проволокой — так выглядит индукционный котел. Отзывы владельцев отопительного прибора подтверждают возможность размещения прибора в любом помещении.

Безопасность

С тем, что теплогенератор абсолютно безопасен, спорить не стоит. В случае утечки теплоносителя нагрев активной зоны все равно будет продолжаться.Если не выключать прибор, то он очень быстро расплавится. Для того, чтобы исключить такие ситуации, нужно при установке позаботиться о дополнительном устройстве, автоматически отключающем систему при непредвиденных обстоятельствах. Совершенно очевидно, что безопасность всех электрокотлов находится на одном уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получить недорогой и эффективный обогрев дома с минимальными затратами на обустройство системы отопления подталкивает многих потребителей к мысли об изготовлении оборудования своими руками.Ознакомившись с принципами работы и устройства устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле будет схематическое изображение трубопровода отопления, которое необходимо постоянно держать возле себя, проверяя и уточняя монтаж на нем.

Вам не нужен мощный прибор для дома. Итак, для обогрева помещения площадью 100 квадратных метров достаточно сделать котел мощностью 10 кВт. Он способен обеспечить помещения температурой 20 градусов.Для самодельного котла можно приобрести электронный программатор режимов работы. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, вам необходимо подготовить необходимые материалы и подходящие инструменты. Для удобства изготовления целесообразно подготовить сварочный аппарат инверторного типа. С его помощью будут соединяться швы в корпусе генератора и крепиться трубопроводы.Также в устройстве контура отопления необходим высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки проволоки или катанки из нержавеющей стали длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
отрезок толстостенной пластиковой трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
провод медный эмалированный — основной нагревательный элемент;
переходники — крепеж соединительный;
металлическая сетка — барьер между катушкой и стенками корпуса.

Подготовив все необходимое, приступаем к изготовлению индукционного котла отопления своими руками.

Монтаж простого контура

Второй вариант установки котла

Можно попробовать сделать ТЭН повышенной мощности. Его устройство обойдется немного дороже первого варианта, но в дальнейшем все затраты полностью окупятся отменным качеством и высокой эффективностью.

Особенности, которые необходимо учитывать при установке котла.

Такой индукционный прибор можно интегрировать только в замкнутый контур отопления, работающий на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор должен располагаться в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. Котел должен находиться на расстоянии 800-1000 мм от пола и потолка.

Индукционный котел САВ — известная марка промышленного аппарата

Термогенераторы SAV успешно применяются в нескольких типах систем:

автономное отопление;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов в проточных и камерных реакторах.

Теплогенераторы типа ВИН

Подведем итоги

В этом разделе мы постараемся объяснить устройство котла на индукционной схеме, сложность его сборки своими руками, есть ли ощутимые преимущества при использовании индукционной схемы нагрева и насколько она выгоднее ТЭНов .

Концепция электромагнитной индукции, открытая еще в 1831 году Майклом Фарадеем, заключается в том, что в проводнике, находящемся в магнитном поле, создается электрический ток.

По этому принципу работает каждый современный трансформатор.

При намотке двух изолированных обмоток на ферромагнитном сердечнике и подаче на одну, например, 220 В, вторая начинает иметь напряжение, касающееся данных 220 В в той же степени, что и значение витков вторичной обмотки обмотка касается в первую очередь размера витков.

Обмотки трансформатора позволяют снять необходимое количество напряжения и использовать его в работе электроники или электродвигателя. А если в обмотку, генерирующую вихревые токи, поместить ни с чем не связанный ферромагнетик?

Понятно, что генерируемая ЭДС будет полностью преобразована в кинетическую энергию движения его молекул, или в нагрев.

Примечание: Так работают сталелитейные заводы с плавильными печами и плитами.

Ну а если в потоке воды, который распределяется по замкнутому контуру, разместить ферромагнитный сердечник? Понятно, что он начнет охлаждаться водой, которая потом сама нагреется.

Обладая этой информацией, вы сможете сделать индукционный котел самостоятельно.

Но сначала нужно разобраться с техническими вопросами:

найти подходящий сердечник из материала, не подверженного коррозии;
изолировать его от катушки, при этом должна быть обеспечена герметичность конструкции;
защищают катушки от перегрева при взаимодействии с большими токами.

Индукционная конструкция чрезвычайно долговечна и безотказна по следующим причинам:

В котле отсутствуют подвижные элементы, а значит полностью исключен износ его механической части.

Известкование нагревательных частей, являющееся основной проблемой нагревательных элементов, не представляет опасности. Известковый налет со временем приводит к теплоизоляции трубчатых нагревателей и, как следствие, к их перегреву.

Интересный факт: при возбуждении в сердечнике вихретокового индуктора вибрирует очень мало заметно.Эта функция позволяет поверхности самоочищаться.

Обычно ценники котлов с индукционной схемой заводского изготовления достигают более высоких значений, чем у аналогов ТЭНа, а при 4-киловаттной мощности оборудования она начинается от 20-25 тысяч рублей. .

Проанализируем характеристики нескольких исполнений, представленных на российском рынке:

Модель	Цена	Зона обогрева	Производитель	Электроэнергия
Индикатор	18 000 руб.	200 кв.м	Украина	4 кВт
ИНЕРА САВ	30 000 руб.	50-80 кв.м	Россия	4,5 кВт
Edison 5	35 000 руб.	100-120 кв.м	Европа	5 кВт
ВИН-5	27 000 руб.	60-150 кв.м	Россия	4,25кВт

Обоснование самых высоких цен у продавцов и производителей основано на следующих аргументах:

Долговечность нагревательных элементов котлов значительно меньше, чем у индукционных аналогов.
Индукционные котлы способны экономить до 50% электроэнергии, а это означает быструю окупаемость затрат.

Ниже представлен график потребления электроэнергии за 7 месяцев отопительного периода. При использовании котлов разной компоновки приведенная таблица предлагает сравнение затрат. Не нужно спешить ей верить.

Согласно сэру Исааку Ньютону, энергия не берется ниоткуда и никуда не уходит.

Вечный двигатель не предусмотрен.Для нагрева заданного количества воздуха на 10 градусов необходимо применить строго определенное количество тепловой энергии, независимо от устройства обогревателя.

Каждое преобразование энергии, независимо от ее вида, выполняет физическую работу или используется для обогрева окружающей среды. Из этого следует, что единственным теоретическим объяснением «типа» котла высшей унификации с индукционным контуром является наименьшее тепловыделение в окружающую среду.

Для уточнения: все электрооборудование прямого нагрева имеет КПД 100%.

Вся задействованная электрическая энергия будет полностью преобразована в тепловую: из 1 кВт электроэнергии можно получить 1 кВт тепловой мощности.

Эти факты не выдерживают критики:

При установке котла в отопительном помещении тепло, которое не смогло поглотить теплоноситель, в итоге используется в отоплении.

При соизмеримой или худшей теплоизоляции корпуса котла 50% низкие тепловые потери выглядят сомнительно.

Рыночная цена на индукционные конструкции завышена.

Их экономика просто ложь. Электрическая мощность для оборудования выбрана исходя из стандартных 40 Ватт для отапливаемого помещения объемом 1 куб.м. м. Если недавний покупатель попытается отапливать дом в двести кубометров 4-киловаттным прибором. м., то только осознает свою наивность.

Но, исключая всю дезинформацию, которая была привнесена в индукционные конструкции, у него есть причина для существования. Превышение рыночной цены приводит к желанию построить котел отопления своими руками с индукционной схемой.А теперь разберемся, как это сделать:

Для изоляции нагревающегося при подаче питания дросселя из термопластичного полипропилена часть обшивки советуют проклеить текстолитовыми полосками.

Самый простой способ склеивания – силиконовый герметик, он обладает необходимой адгезией к пластиковым конструкциям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушка должна быть намотана эмалированным медным шнуром, который имеет диаметр 1,5 мм и сечение 2.25 кв. мм. Вся длина намотки должна достигать 10-15 м. Витки накладываются с небольшим постоянным зазором.

Очень важно: наиболее подходящим вариантом считается герметик от надежных производителей «Момент», Ceresit и т.д. Бюджетные герметики имеют значительно худшую адгезию к проблемной поверхности, которой является стенка полипропиленовой трубы.

Он должен иметь:

диэлектрические характеристики;
достаточная прочность;
и иметь герметичное соединение с отопительным контуром.

Полипропиленовая труба диаметром 40 мм – самый простой и эффективный вариант. Самое безопасное решение – добавить армированное волокно, которое придаст корпусу высочайшую прочность.

Должен обладать следующими свойствами:

проводящий — в диэлектрике не будут индуцироваться вихревые токи;
устойчивость к ржавчине — коррозия в замкнутом контуре не приведет к добру;
ферромагнитный — диамагнетик исключает связь с электромагнитным полем.

Варианты решения:

он должен иметь рубленую проволоку, которая не подвергается коррозии — его неудобство заключается в ограничении импровизированного котла с двух сторон металлической сеткой;
винтовой шнек, плотно входящий в трубу, отличное решение – при движении по канавам в нем вода будет собирать наибольший объем тепла;
«ежики», свернутые из нихромовой проволоки, плотно уложенные в трубу;
Подходящим способом в трубу можно вставить кухонные губки из нержавеющей стали.

Ниже представлен чертеж котла отопления своими руками.

Преобразователь электрического питания

Что происходит, когда мы подключаем индуктивную катушку, которую мы намотали, к розетке?

Проведем простой расчет:

Медный проводник имеет удельное сопротивление при 20С, равное 0,175 Ом x кв.мм.

При сечении 2,25 мм и длине десять метров интегральное сопротивление катушки достигает семи десятых Ома» 10 х 0.175/2,25″.

Соответственно, питая проводник напряжением 220 В, по нему будет протекать ток силой 314 А «220/0,7».
Для сравнения: расчет проводки для меди тарифицируется из расчета 10 А/кв. мм

Суть совершенно очевидна: если подать ток в десять, а то и более раз выше расчетного, наш проводник просто поддастся плавлению

Вариант исправления ситуации напичкан сам собой — необходимо уменьшить напряжение питания.Преобразователь должен быть достаточно мощным, чтобы выдавать минимум 2,5-3 кВт.

Сварочный инвертор с регулированием электрического тока может быть использован при помощи готового преобразователя необходимого электрического напряжения. Регулирование электрического тока является страховкой обмотки от перегрева и позволяет размеренно согласовывать подаваемую мощность отопительного котла. Если выходное напряжение инвертора равно 80 В, то максимально допустимая температура мощности обмотки рассчитывается на 2 кВт.

Также по этому принципу можно сделать дизельный котел отопления своими руками, которым он обладает.

Планируя систему отопления на даче, хозяева рассматривают множество технических решений, в том числе и вариант с индукционным котлом. Его установка позволяет экономить электроэнергию, он не выделяет опасных для жизни веществ, а значит, является экологически чистым. Можно создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед газовыми или твердотопливными агрегатами.

Внутреннее устройство и принцип работы котла

Основное назначение оборудования – создание тепловой энергии из электрической с помощью специального агрегата. В отличие от нагревательных элементов, индукционные устройства быстрее повышают температуру теплоносителя за счет совершенно иной конструкции.

Индукционные котлы эффективно используются в системах отопления не только частных домов

В качестве теплоносителя традиционно используется вода или антифриз, но иногда применяются и другие жидкости, обладающие необходимым свойством — проводимостью тока

Устройство выполнено на основе индуктора (трансформатора), имеющего два вида обмотки.Внутри возникают вихревые токи, следующие за петлей (короткозамкнутой), которая одновременно является и телом. В результате вторичная обмотка пополняется запасом энергии, которая тут же преобразуется в тепло, которое отдается теплоносителю.

Аппарат должен быть оснащен двумя патрубками: один из них будет подавать остывший теплоноситель, а другой будет отводить его уже горячим.

Перегрев системы не происходит из-за того, что постоянно сливается горячая вода, а вместо нее поступает холодная

Схема котла заводского изготовления аналогична схеме оборудования самодельного

Если разбить принцип работы котла на этапы, то получится следующая картина:

В котел поступает вода (или другой теплоноситель).
На внутреннюю обмотку подается электричество.
Под напряжением нагревается ядро, а затем и поверхность.
Теплоноситель нагревается.

Самодельный индукционный котел, как правило, имеет простую конструкцию, поэтому редко выходит из строя. Благодаря вибрации, сопровождающей работу агрегата, исключается появление накипи, которая также является частой причиной поломок. Заводской прибор работает по тому же принципу:

Примеры оформления самодельных вариантов

Вариант №1 — Пластиковые трубы + сварочный инвертор

Обладая некоторыми познаниями в области физики и владея кусачками, элементарную индукционную модель можно собрать самостоятельно.

Для этого необходимо приобрести готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для нагрева лучше выбрать более мощный аппарат. В качестве нагревательного элемента подойдет катанка из нержавеющей стали или просто кусок стальной проволоки. Длина сегментов около 50 мм, диаметр 7 мм.

Медную проволоку можно приобрести в магазине. Намотку из старых катушек лучше не использовать.

Корпус (основание индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой чуть меньше 50 мм.К корпусу присоединены два патрубка для подачи холодного и возврата нагретого теплоносителя.

Внутреннее пространство полностью заполнено кусками проволоки, обтянутой металлической сеткой с обоих концов, чтобы они не осыпались. Индукционная катушка изготавливается следующим образом: на готовую пластиковую трубу аккуратно наматывается эмалированный медный провод – около 90 витков.

Самодельное устройство должно быть подключено к сети. От установленного трубопровода вырезается участок трубы, а на его место ставится самодельный индукционный котел.Подключается к инвертору и запускается вода.

Котел индукционный размещается вместе с остальным оборудованием — в котельной

Важно отметить, что индукционные котлы отопления работают только при наличии теплоносителя в системе; без него пластиковый корпус расплавится.

Вариант №2 — конструкция трансформатора

Для изготовления данного агрегата потребуется сварочный аппарат, а также трансформатор (трехфазный) с возможностью крепления.

Необходимо сварить две трубы так, чтобы они были похожи на бублик в разрезе

Данная конструкция выполняет как проводящую, так и нагревательную функции. Затем обмотка наматывается непосредственно на корпус котла, чтобы он работал эффективнее, несмотря на малый вес и габариты. Схема нагрева теплоносителя стандартная: он получает тепловую энергию при контакте с обмоткой.

Как и более простая версия, сложная модель оснащена двумя патрубками — для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепла.Вы также можете сделать саван самостоятельно.

Особенности установки и эксплуатации

Для установки индукционного агрегата подойдет система отопления закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Обычный пластиковый трубопровод подойдет и для установки самодельного котла.

При монтаже соблюдайте безопасные расстояния до близлежащих предметов: до других устройств и стен — 300 мм и более, до пола и потолка — 800 мм и более.
