Индукционный котел отопления своими руками видео: Индукционный котел отопления своими руками: как соорудить самодельный агрегат

Содержание

Индукционный котел своими руками: устройство, схема, чертежи, монтаж

Индукционные отопительные котлы появились в продаже недавно и сразу составили конкуренцию привычным электрокотлам с ТЭНами. При схожих размерах и потребляемой мощности индукционные нагреватели способны значительно быстрее прогреть систему, кроме того, они могут работать в системах с низким качеством теплоносителя и реже требуют обслуживания. Применив знания в электротехнике и смекалку, можно сделать индукционный котел отопления своими руками.

Принцип действия

В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.

Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.

Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.

Данная статья рассказывает о том, как сложить печи для дачи на дровах своими руками.
Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь
Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Устройство

Промышленный индукционный котел состоит из сердечника, роль которого играет теплообменник, вокруг которого намотана тороидальная обмотка, подключенная к высокочастотному преобразователю. При прохождении по обмотке тока создается переменное электромагнитное поле, в результате которого возникают вихревые токи, проходящие через сердечник.

Обмотка подключена к высокочастотному преобразователю, в котором сигналом с блока управления создается ток необходимой частоты. Современные котлы имеют высокий уровень автоматизации, позволяющий не только создать оптимальный режим нагрева теплоносителя, но и отключить устройство в случае аварийной ситуации.

Внутри сердечника-теплообменника находится теплоноситель. Под воздействием вихревых токов он нагревается до высоких температур. За счет разницы между температурой теплоносителя на входе и на выходе, из котла циркуляция теплоносителя по системе происходит непрерывно, даже без подключения насоса. Поэтому индукционные котлы можно использовать в системах с принудительной и естественной циркуляцией.

Теплоносителем может быть как вода, так и антифриз, тосол, масло. Качество жидкости при этом не имеет значения: постоянная вибрация системы, неощутимая человеком, делает невозможной осаждение накипи и других примесей на стенках теплового контура.

Внешняя оболочка — металлический корпус, оснащенный системой тепловой и электрозащитной изоляции.

Форма котла

может быть любой, как и способ его установки: благодаря отсутствию бака внутри котла его размеры обычно невелики, а масса не превышает 50 кг.

Индукционный котел нельзя даже кратковременно включать в работу без заполнения системы теплоносителем! Может произойти перегрев котла и выход из строя его элементов!

Достоинства:

  • Высокий КПД. Большинство производителей называют цифры 95-98%;
  • Большой выбор моделей различной мощности на однофазное напряжение ~220 В или трехфазное ~380 В;
  • Быстрый прогрев системы отопления при запуске;
  • Могут работать с любым теплоносителем;
  • Контур, по которому внутри котла проходит теплоноситель, абсолютно герметичен, что исключает протечки и связанные с ними неисправности;
  • Длительная работа без образования накипи и отложений. Именно это явление со временем снижает эффективность котлов с ТЭНами и служит частой причиной их поломки из-за перегрева нагревательных элементов;
  • Срок службы, заявленный производителями — от 25 до 30 лет.

Не лишены нагреватели и недостатков, наиболее значимый из которых — высокая цена. Этот фактор обычно побуждает рачительного хозяина собрать самодельный индукционный котел из подручных материалов и приборов. Несмотря на сложность процессов, происходящих в котлах такого типа, возможно создать конструкцию, не отстающую по основным параметрам от котла промышленного изготовления, и сделать индукционный котел своими руками.

Котел с питанием от сварочного инвертора

Конструкция такого самодельного котла довольно проста. Наиболее сложный для самостоятельного выполнения блок, требующий знаний основ электроники и электротехники — высокочастотный преобразователь. Его функцию отлично выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.

Кроме этого для монтажа потребуются:

  • медная проволока в эмалевой изоляции диаметром 1-1,5 мм;
  • изолированный провод с клеммами для подключения обмотки к инвертору;
  • обрезки проволоки из нержавейки диаметром 3-5 мм, длиной 5 см;
  • мелкая сетка из нержавейки;
  • отрезок водопроводной трубы из шитого полиэтилена или полипропилена для систем ГВС и отопления с диаметром 50 мм и толщиной стенки 8,4 мм, длина — 1 м;
  • переходники с трубы 50 мм на трубы, задействованные в существующей или проектируемой системе отопления, тройник для подключения аварийного клапана и два шаровых вентиля;
  • полосы текстолита для крепления обмотки;
  • эпоксидный клей для изоляции обмотки;
  • корпус самодельного котла, его можно сделать из распределительного металлического или пластикового шкафа, в который можно установить инвертор и закрепить нагревательный элемент.

Последовательность сборки и монтажа элементов:

  1. На отрезок полипропиленовой трубы диаметром 50 мм с помощью эпоксидного клея крепят 4 полосы из текстолита шириной 8-10 мм, отступив от концов трубы по 70-100 мм. На них будет намотана обмотка. Для закрепления крайних витков обмотки в текстолите можно сделать пазы.
  2. Наматывают 50-100 витков медной проволоки в эмалевой изоляции. Витки должны располагаться примерно через 0,3-0,6 мм на равном расстоянии. Точное количество витков зависит от диаметра используемого провода и его удельного сопротивления, а также выходных параметров инвертора.
  3. При установке самодельного котла в жилом помещении рекомендуется выполнить тороидальную обмотку для снижения внешнего электромагнитного поля. Тороидальная обмотка состоит из одинакового количества встречно направленных витков, при этом электромагнитные потоки взаимно компенсируются и проходят только по внутреннему контуру.
  4. Внутрь трубы с одного ее конца вставляют сетку из нержавейки и плотно набивают ее с другой стороны отрезками нержавеющей проволоки — она будет нагреваться под воздействием вихревых токов. Нержавейку рекомендуется использовать для того, чтобы со временем не произошло коррозионное разрушение проволоки, но теоретически подойдет любой токопроводящий металл, в том числе проволока-катанка. Второй конец трубы также закрывают сеткой.
  5. На оба конца трубs напаивают полипропиленовые переходники на диаметр, используемый в системе отопления. На них устанавливают шаровые вентили, позволяющие перекрыть циркуляцию и снять теплообменник для ревизии.
  6. Со стороны верхнего выходного переходника устанавливают аварийный клапан для сброса давления.
    Обмазывают обмотку эпоксидным клеем для обеспечения качественной электроизоляции обмотки. Изготовление клея рекомендуется выполнять с небольшим отступлением от инструкции, добавив на 10-15% меньше отвердителя. Это сделает изоляцию менее хрупкой.
  7. Крепят к выводам обмотки провода в изоляции с помощью обжимных клемм. Второй конец провода должен быть оснащен клеммами для подключения к инвертору. Диаметр проводов должен выдерживать максимальный выходной ток инвертора.
  8. Устанавливают теплообменник в шкаф, закрепив его на кронштейны из термостойкого не проводящего ток материала. Можно использовать текстолит.
  9. Подключают нагреватель к системе и заполняют ее водой.
  10. В нижнюю часть шкафа ставят инвертор. Подключают к нему клеммы и включают его в сеть. Производят запуск котла и настройку режима.
Корпус шкафа из металла необходимо обязательно заземлить!

Из индукционной плитки

Индукционный котел можно сделать также на основе индукционной плитки. Для этого разбирают нагревательный элемент плитки и используют медный провод для намотки на сердечник, изготовленный указанным выше способом.

Блок управления плиткой используют для питания полученной обмотки, выставляя необходимую мощность на сенсорной панели управления.

Однако, этот способ имеет существенные недостатки:

  • Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности вновь собранной катушки. Они могут не совпасть с теми, на который рассчитана электроника плитки, в результате чего блок управления может выйти из строя. Для расчетов нужно обладать неплохими знаниями в области электротехники и уметь разбираться в схеме подключения;
  • Большинство моделей плит оснащено автоматическим отключением через 2-3 часа после начала работы конфорки. Это приведет к регулярному отключению котла;
  • Плитки индукционного типа обычно имеют мощность не более 2,5 кВт, поэтому пригодны только для переделки на котел малой мощности.

Ошибки в устройстве индукционного котла из плитки показаны в видеоролике:

Более простой вариант использования индукционной плитки, исключающий разборку устройства и монтаж новой схемы — установить на неё герметичный бак из нержавейки подходящего размера с входным и выходным штуцером и подключив его в качестве котла в систему отопления. С такой схемой подключения справиться практически каждый.

При наличии необходимых знаний и умения разбираться в схемах можно последовать примеру автора видеоролика и собрать функциональный индукционный котел из плитки, доработав его схему.

Нагреватель сухого типа

Принцип работы индукционного котла предполагает использование воды или другой жидкости не только в качестве теплоносителя, но и для охлаждения сердечника. Но нагрев вторичной обмотки, роль которой в этом устройстве играет труба с водой, произойдет и в том случае, если она будет состоять только из металла.

Степень нагрева в этом случае зависит от соотношения силы электромагнитного поля, создаваемого обмоткой, и массы металла сердечника. Произведя расчеты, можно создать сухой индукционный нагреватель своими руками из металлических труб и медной обмотки, как это показано в видео.

Использование индукционного котла обходится дешевле, чем обычного электрокотла с ТЭНами, и самодельная конструкция позволит значительно уменьшить затраты на его установку. Аналогично можно собрать водонагреватель проточного типа для установки на даче, подобрав устройство необходимой мощности.

Как сделать индукционный котел отопления своими руками

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются газовые котлы и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование индукционного отопления. Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Устройство

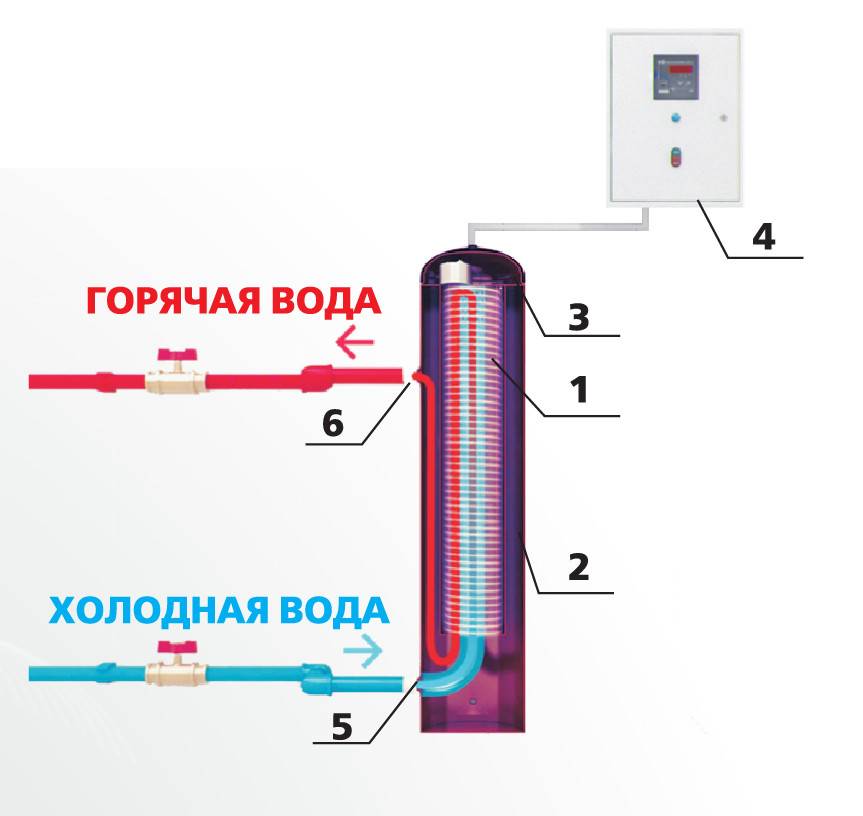

Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:
  1. Индуктор. Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
    • первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
    • вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
  2. Инвертор. Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
  3. Нагревательный элемент. Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
  4. Патрубки. Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.

Замечание специалиста: расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.

Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.

Принцип работы

Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:
  • вода поступает в котлоагрегат по входному патрубку;
  • включается инвертор и подается высокочастотный ток;
  • вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
  • получаемое тепло передается непосредственно теплоносителю;
  • разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.

Совет специалиста: в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.

Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.

Материалы и инструменты

Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.

Для конструирования будут нужны:

  • отрезок пластиковой трубы, который будет являться корпусом агрегата;
  • стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;
  • медная проволока необходима для создания индуктора;
  • шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
  • инвертор, желательно от сварочного аппарата;
  • циркуляционный насос;
  • кусачки;
  • плоскогубцы.

Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.

Порядок работы

Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:
  1. Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
  2. Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
  3. На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
  4. Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
  5. Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
  6. Концы проволоки присоединяются к разъемам инвертора.
  7. С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.

Важный момент: подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!

Достоинства

Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

  • быстрый нагрев теплоносителя в котле за 3–5 минут;
  • минимальная температура нагрева теплоносителя составляет 35 0С;
  • магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
  • коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
  • при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
  • срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

Оцените статью: Поделитесь с друзьями!

алгоритм создания и преимущества оборудования

У владельцев частных домов есть немало вариантов оборудования системы отопления. Но чаще всего выбор падает на индукционные котлы. И это неудивительно, ведь подобная установка имеет ряд преимуществ. Внешне индукционный электрокотел чем-то напоминает трансформаторную установку. Нагревательные элементы отсутствуют. Нагрев воды происходит посредством электромагнитной индукции.

О том, что представляют собой котлы отопления электрические индукционные, какие они имеют достоинства и как изготовить их своими руками, и будет рассказано в данной статье.

Основные преимущества индукционных котлов

Высокая популярность котлов индукционного типа обусловлена их достоинствами. Среди основных можно назвать экономичность. Установка позволяет экономить электрическую энергию. Оборудовав систему обогрева с электрическим котлом, можно забыть о необходимости регулярного пополнения запасов топлива. Что не скажешь о системах с жидкотопливными и твердотопливными котлами.

Работают электрокотлы индукционные бесшумно. Прибор во время работы не выделяет вредных веществ и является экологически чистым. Достоинством можно назвать и то, что электрическая катушка изолирована и с теплоносителем не соприкасается. Это означает, что возможность возникновения протечки исключена.

Индукционный прибор отличается долговечностью и безопасностью.

К тому же такое оборудование можно довольно просто сделать своими силами.

Что нужно для изготовления котла?

Таким образом, преимуществ у котлов индукционного типа предостаточно. Но есть и один недостаток – высокая стоимость. Но этот недостаток можно легко исправить. Ведь сделать индукционный котел своими руками несложно.

Затраты на установку индукционного оборудования быстро окупаются за счет высокого КПД и электробезопасности.

Изготовив на индукционный котел своими руками чертежи можно без труда и в короткие сроки создать экономную и эффективную систему теплоснабжения дома.

Для того чтобы соорудить котел индукционного типа потребуются такие инструменты и материалы:

  1. Инвертор сварочный. Он необходим для варки корпуса генератора теплоты. С его помощью также будут соединены подающие и отводящие трубопроводы.
  2. Катанка либо проволока из стали для нагрева в электромагнитном поле. Диаметр — 7 мм. Длина должна быть 5 см.
  3. Пластиковая труба для создания корпуса котла. Стенки трубы должны быть толстые.
  4. Переходники. Они нужны для того, чтобы присоединить самодельный индукционный котел отопления к системе теплоснабжения.
  5. Проволока из меди.
  6. Сетка металлическая.

Таким образом, никаких специальных и дорогостоящих инструментов и материалов для создания индукционного прибора не требуется. Все необходимое оборудование и материалы наверняка есть у каждого хозяина. Изготовив на индукционный котел отопления своими руками чертежи, можно в итоге получить достаточно экономный в работе и дешевый в создании и установке теплогенератор.

Алгоритм создания индукционного котла

Подготовив все инструменты, материалы можно приступать к работе. Сначала может показаться, что изготовить индукционный котел самостоятельно непросто. Но на самом деле это совсем не сложно. Главное придерживаться алгоритма и соблюдать правила.

Для того чтобы изготовить котел на базе индукционной печки необходимо выполнить следующие работы:

  • Взять трубу из пластика. Заполнить ее кусочками из нержавеющей стальной проволоки.
  • Установить сетки на концах трубы. Это позволит избежать выхода проволоки из трубы.
  • Равномерно намотать по всей длине трубы эмалированную медную проволоку. Необходимо сделать девяносто витков.
  • Полученный котел установить в отопительную систему. Для этого использовать переходники. Нужно вырезать часть трубы обогревательной системы и в разрез установить индуктор. Приварить первый переходник к корпусу.
  • Концы медной проволоки следует подключить к заранее приобретенному высокочастотному инвертору.
  • Заполнить систему водой и включить готовый агрегат.

Чтобы работа оборудования была более безопасной, открытые участки медной катушки лучше изолировать. Выбирая изолятор, следует учитывать тепло- и электропроводность. О других самоделках для отопления можно прочитать здесь.

Самодельный индукционный котел — реальная действительность

Таким образом, индукционные котлы отопления своими руками изготавливаются очень просто. К тому же цена самодельного котла копеечная. Единственный недостаток такого агрегата – неказистый внешний вид и малые размеры. Но установив такой котел, можно сразу же почувствовать положительный эффект от его работы, скорость нагрева теплоносителя в отопительной сети существенно повышается.

Как сделать индукционный котел

Индукционный электрический котел для дома многие умельцы считают интересной идеей. Индукционный котел обладает следующими достоинствами:

  • Нагревательный элемент, который погружен в теплоноситель и непосредственно передает ему тепловую энергию, не перегорает вообще никогда.
  • Электрическая обмотка (катушка) аппарата, если только работает в расчетном режиме, также условно вечная, на нее не воздействует агрессивная среда. В результате правильно сделанный индукционный котел сам по себе слишком долговечный.
  • Нагреватель может соседствовать с любыми видами теплоносителя.
  • Нагревательный элемент не участвует в электрохимических процессах, почти не притягивает ионов, не разлагает непосредственно теплоноситель, не загрязняется.
  • КПД на уровне 95 – 98%.

Сделать индукционный котел своими руками не сложно, но только при наличии кое каких запчастей…

Принцип индукционного нагрева

  • Если металлический сердечник поместить внутри катушки, по которой пропустить постоянный ток, то получим электромагнит. Сердечник начнет притягивать металлические предметы.
  • Если по этой же катушке пропускать переменный ток промышленной частоты 50 Гц, то особо ничего не произойдет, — лишь появится соответствующий низкочастотный гул. Полярность магнита будет меняться 50 раз в секунду, поэтому притянуть он уже ничего не сможет. Но токи Фуко уже начнут понемногу разогревать сердечник.
  • Если же это устройство подключить к генератору переменного тока высокой частоты, более чем 10000 Гц, то сердечник из любого металла начнет разогреваться. Вся электрическая мощность катушки будет преобразовываться в тепловую в сердечнике. Если отвод тепла от него будет небольшим, то он очень быстро перегреется и расплавится, при температурах свыше 1000 градусов.

Как используется в промышленности индукционный нагрев

На принципе индукционного нагрева в мастерских на производствах создаются плавильные приспособления для плавки металла электричеством. Никакой технической сложности в этом нет – немагнитную тугоплавкую чашу с расплавляемым токопроводящим металлом (сталью, медью, алюминием, серебром) помещают внутри катушки из толстой медной проволоки, по которой пропускают ток высокой частоты от генератора.  Получившаяся индукционная печь перегреет металл до нужной температуры, и он расплавится. Подобное устройство мощностью около 2,0 кВт создают в домашних условиях для плавления заготовок минимальных размеров…

Простейший индукционный котел своими руками

Собственно котел умельцы изготавливают очень просто. Нужно взять не магнитящуюся трубу из пластика, и в нее поместить металлический нагревающийся элемент. Вокруг трубы намотать катушку… Точный расчет параметров индукционного нагревателя слишком сложен. Посмотрим, что предлагают умельцы.

Берется полипропиленовая труба от 40 мм диаметром, наполняется несколькими металлическими стержнями. Поверх нее наклеиваются трубки для увеличения диаметра обмотки и лучшей токоизоляции… Наматывается токопроводящая проволока медная сечением около 2 мм кв в изоляции с шагом навивки около 0,5 см. В такой конструкции почти вся энергия от высокочастотного переменного тока будет разогревать металлические стержни.

  • Через индукционный котел всегда должен двигаться теплоноситель. Если он остановится или если его не будет, то конструкция перегреется, расплавится. Температурная защита, отключающая подачу энергии в случае отсутствия теплоносителя (воздушная пробка), или в случае его перегрева, должна быть весьма надежной.

Это ключевой недостаток, почти перечеркивающий идею самостоятельного изготовления индукционного котла. Другая трудность заключается в сложности создания или приобретения высокочастотного электрического генератора.

Пример аматорства по теме «индукционный нагрев в быту» на видео…



Переменное напряжение высокой частоты

В бытовых условиях применяются индукционные плиты, в которых имеется электрический преобразователь, выдающий напряжение с частотой 10000 Гц. Дешевые китайские индукционные плиты потянут в цене на 70 – 80 у.е., а это уже не малая, неподходящая стоимость для создания на их основе индукционного нагревателя.

Можно использовать сварочный аргонной сварки с током высокой частоты, но этот аппарат еще дороже. Собрать же схему преобразователя со специальными трансформаторами под силу только опытному электронщику…

  • Сложность преобразования 50 Гц в высокочастотное напряжение практически перечеркивает стремления домашних аматоров обзавестись индукционным котлом или плавильной печью, работающей по этому принципу.

Почему индукционные котлы отсутствуют

По сравнению с обычными котлами, в которых используются ТЭНы, индукционные оказываются и дороже и сложнее при сходных потребительских качествах и одинаковом КПД.

  • В обычном электрическом котле замена перегоревшегго ТЭНа обойдется копейки, а пожара он устроить не может, так как тен (нагреватель) перегорает в первую очередь и разъединяет тем самым цепь.

Преобразователь напряжения индукционной печи рассчитан на 2,0 кВт мощности. Но этой мощности даже для резервного котла маловато. Более мощный преобразователь на 4,0 – 13,0 кВт обойдется куда дороже. А сам котел большой мощности окажется уже громоздким и требования по безопасности, насчет перегрева и воспламенения, окажутся еще серьезнее.

Таким образом, самодельное изделие, работающее по принципу индукционного нагрева в 2 – 2,5 кВт мощностью годится лишь для эксперимента, с помощью которого можно убедиться, что электромагнитной индукцией нагреть стержень и воду действительно можно…

Дополнительную информацию о индукционных котлах, которые можно приобрести готовыми, сделанными в мастерских, – смотрите видео





Индукционное отопление частного дома котлом своими руками

На чтение 9 мин. Просмотров 37 Опубликовано Обновлено

Постоянный рост стоимости энергоносителей стал причиной появления новых технологий отопления. Помимо модернизации уже существующих систем производители предлагают принципиально новые методы нагрева воды. Особый интерес представляет индукционное отопление частного дома котлом своими руками.

Особенности индукционного отопления

Схема конструкции индукционного котла

Для повышения температуры теплоносителя необходимо обеспечить передачу тепла от энергоносителя воде. В традиционных электрических котлах за это отвечают ТЭНы. Однако они имеют ряд недостатков, которые в первую очередь связаны с повышенным потреблением электричества. Современная индукционная печь отопления работает по другому принципу.

Для того чтобы сделать индукционное отопление своими руками – необходимо досконально изучить специфику его работы. В основе его функционирования заложен принцип электромагнитного индуктора. Его конструкция состоит из двух обмоток, каждая из которых выполняет определенную функцию:

  • Первичная. Необходима для преобразования подаваемого на нее электричества в вихревой ток. Это один из шагов для создания индукционного явления;
  • Вторичная. Вследствие воздействия электромагнитного поля начинает нагреваться, тем самым передавая полученную тепловую энергию теплоносителю.

На практике для изготовления индукционного отопления частного дома своими руками понадобится внешний контур, который выполняет функцию корпуса. Внутренний сердечник изготавливается из стального стрежня, толщина которого обычно равна 10 мм. Такая конструкция позволяет уменьшить массу, и в то же время повысить эффективность работы. Для заводских моделей показатель КПД может достигать 98%. В то же время даже правильно сделанный индукционный котел отопления своими руками имеет значение этой характеристики порядка 87-90%.

Все индукционные системы отопления не комплектуются циркуляционными насосами, расширительным баком и системой безопасности. Эти компоненты необходимо приобретать отдельно.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

Преимущества:

  • Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
  • Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
  • Небольшие размеры конструкции;
  • Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

  • Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
  • Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
  • В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Самодельный индукционный котел

Схема самодельного индукционного котла

Для изготовления индукционного отопление частного дома своими руками сначала необходимо сделать корпус. Для этого следует использовать жаропрочную сталь. В качестве внутреннего стержня обычно применяют стальную трубу, на которую устанавливают обмотку из медной проволоки.

Для уменьшения тепловых потерь наружные стенки утепляют базальтовой ватой. Таким образом возможен монтаж индукционных котлов для отопления частного дома в хозяйственных помещениях.

После установки внутреннего контура необходимо выполнить следующую работу:

  1. Вывести контактные провода через специальные отверстия на внешней конструкции.
  2. Тщательно заизолировать кабели в области их прохождения через наружный кожух.
  3. Подключить котел к системе управления. Лучше всего приобрести заводскую модель этого компонента, так как в ней предусмотрены защитные и регулирующие элементы.
Пример самодельного индукционного котла

Перед первым запуском индукционного котла отопления сделанного своими руками, нужно проверить герметичность всей конструкции. Для этого следует герметизировать один из патрубков, а во второй с помощью насоса подать воду. После заполнения внутреннего пространства следует увеличить давление до максимального расчетного. Обычно этот показатель равен 15-20 атм.

На практике по-настоящему надежные и эффективные котлы для индукционного нагрева воды в отоплении нельзя сделать самостоятельно. Исключения составляют только небольшие конструкции, которые скорее выполняют функцию горячего водоснабжения, чем отопления.

Это связано со сложностью соблюдения всех технологических норм изготовления. Нередко в отзывах о самодельных индукционных котлах отопления можно столкнуться с попытками сделать их самостоятельно. Но после серии испытаний выбор останавливают на заводских моделях этого отопительного оборудования.

В случае неправильно сделанной обмотки возможно возникновение межвиткового электрического пробоя. Это приведет к короткому замыканию и выходу из строя оборудования. Поэтому котлы обязательно должны комплектоваться УЗО.

Правила организации индукционного отопления

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

  • Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
  • Датчик давления и температуры. Они подключаются к центральному блоку управления;
  • Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
  • Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

Во избежание охлаждения воды при отключении электричества рекомендуется установить аварийный генератор. Это особо актуально для индукционных систем отопления частного дома.

Обзор производителей индукционных котлов

Индукционный котел заводского производства

Но что делать, если требуются индукционные электрокотлы для отопления заводского производства? Увы, но в настоящее время на рынке не так много производителей, продукция которых отвечает мировым стандартам.

При комплектации индукционного отопления, которое делается своими руками, рекомендуется проанализировать текущие предложения на рынке. При этом необходимо не только ознакомиться с отзывами об индукционных отопительных котлах, но и проверить их соответствие текущим нормам. Сделать последнее будет непросто, так как в настоящее время нет ГОСТов и СНиПОв, регламентирующих производственный процесс их изготовления. Максимум, с чем можно свериться – с внутренними техническими условиями производителя.

Но как в таком случае укомплектовать индукционное отопление частного дома надежным оборудованием? Для решения этого вопроса предлагаем обзор производителей котлов для индукционных отопительных систем.

Гейзер

Одна из самых больших и надежных компаний по производству оборудования для электрического теплоснабжения. В настоящее время потребитель может выбрать индукционный котел отопления мощностью от 4,5 до 250 кВт. Примечательно, что конструкция имеет класс электробезопасности «2», что не требует организации дополнительного контура заземления.

В моделях серии «Е» есть накопительная емкость, что позволяет делать индукционный нагрев теплоносителя для отопления более экономичным.

Эдисон

Компания специализируется на выпуске больших отопительных систем, предназначенных для теплоснабжения общественных и производственных здании. В поставляемый комплекс оборудования входят все необходимые компоненты. В ассортименте есть модели, рассчитанные для отопления от индукционной плиты небольшой мощности. Но их количество крайне мало.

Миратрон

Особенностью электрических отопительных котлов индукционного типа от этой компании является модульная компоновка. Это дает возможность в любое время увеличить мощность системы теплоснабжения без полной замены оборудования. В ассортименте есть котлы от 4,5 до 30 кВт.

Перед приобретением электрокотла для индукционного отопления рекомендуется ознакомиться с его техническим паспортом. В нем должны быть указаны условия эксплуатации оборудования.

Отзывы об индукционном теплоснабжении

Для формирования объективной точки зрения об актуальности приобретения этого типа оборудования нужно ознакомиться с отзывами о котлах для индукционного отопления:

  • Для отопления дачи решили установить новый индукционный котел. По заверениям производителя он должен в очень кроткие сроки нагреть воду. Однако фактически для выхода в нормальный режим работы понадобилось около 2-х недель. За это время пришлось по гарантии заменить блок управления;
  • У нас в доме отопление от твердотопливного котла. Зимой очень долго нагревается вода в трубах. Поэтому решили уставить дополнительный индукционный, работающий от электросети. Теперь сначала запускаем его, а затем ждем, пока основной котел наберет нужную температуру. Такая система очень удобна;
  • Захотелось мне самому собрать индукционной котел. Но после нескольких неудачных попыток решил приобрести заводской. Хорошо, что до этого все рассчитал – мощность, параметры насоса. После установки отопление работает как часы. Очень доволен.

Стоит ли устанавливать индукционный котел для автономного отопления? Этот вариант будет приемлем только в том случае, если в доме нет подключения к газовой магистрали. Только тогда можно рассматривать варианты монтажа индукционного отопления.

В видеоматериале можно ознакомиться с особенностями организации индукционного теплоснабжения:

Как изготовить индукционный котел отопления своими руками

В современных системах водяного отопления используются котлы различного типа. Если рассматривать электрические водяные котлы, то они по способу разогрева теплоносителя подразделяются на три основных категории:

Электрические водяные котлы в системе отопления

Классификация

  1. ТЭНовые. В таких котлах вода или другая жидкость разогревается с помощью ТЕНов – специальных нагревательных элементов.
  2. Электродные. Разогрев теплоносителя происходит с помощью электродов. Так как вода является проводником электричества, то в камере котла между двумя электродами создается электрический потенциал, и вследствие этого происходит нагрев воды.
  3. Индукционные. Конструкция этого котла для отопления частного дома напоминает трансформатор, в котором роль нагревателя выполняет металлический сердечник, который находится в магнитном поле. Это относительно новый тип электрокотлов, который с каждым днем приобретают все большую популярность.

Индукционный котел промышленного изготовления

Достоинства

Каждый тип электрических котлов имеет свои достоинства и недостатки. Если рассматривать индукционные котлы, то тут можно выделить такие достоинства:

  1. Вода в таких котлах нагревается гораздо быстрее по сравнению с другими котлами. Это связано с тем, что не тратится время на разогрев самих ТЭНов или электродов.
  2. У таких котлов КПД почти как у трансформатора: больше чем у котлов другого типа во много раз. Причем оно не изменяется на протяжении всего срока службы изделия.
  3. При работе нагревателя происходит небольшая вибрация, поэтому в таких котлах образуется меньше накипи.
  4. Срок службы такого прибора заводского изготовления примерно 20-30 лет, поскольку у него очень мало деталей, которые могут сломаться.

Недостатки

Из недостатков этого устройства можно выделить два: стоимость – такие устройства на сегодняшний день стоят достаточно дорого, но можно предположить, что в дальнейшем цена будет падать. Причем хороший домашний мастер сможет изготовить такое устройство самостоятельно, уменьшив стоимость готового изделия в разы, возле такого котла образуется магнитное поле, воздействие этого поля на человека до конца не изучено, поэтому не рекомендуется его устанавливать в жилых помещениях.

Рассмотрев все хорошие и плохие стороны работы такого типа котлов можно принимать решение об установке такого устройства в систему отопления частного дома. Если голова на месте, а лишние деньги на покупку тратить не хочется, то можно изготовить его самостоятельно.

Изготовление своими руками

Перед тем как изготовить такое устройство надо, прежде всего, разобраться, как оно работает. Фактически индукционные печи существуют давно и до недавнего времени использовались в производстве для плавки металлов в магнитном поле. Эта печь работает наподобие трансформатора: к первичной обмотке подводится ток большой частоты, порядка 1 МГц. Вторая – короткозамкнутая, роль сердечника тут выполняет расплавляемый кусок металла. То есть если в магнитное поле попадает диэлектрик, например, пластмасса, то оно никак на нее не воздействует, металл тут же расплавится. Этим такие печи и отличаются от ТЭНовых, в которых плавится все.

Принцип работы такого котла представлен на рисунке ниже. Стрелками показано движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти по двум путям: сердечником служит кусок трубопровода, в середине которого находится металлический сердечник из отрезков проволоки. Вокруг трубопровода намотана радиальная или тороидальная обмотка, через которую пропускают переменный ток большой частоты, котел представляет собой емкость для воды, которую разогревает индукционная плитка промышленного изготовления.

Для изготовления устройства первого типа нужно взять отрезок трубы диаметром 50 мм, в котором с одной стороны припаивают переходник, а внутри закрывают проход предварительно вырезанным кружком из металлической сетки. Затем из металлической проволоки диаметром 5-8 мм нарезают куски длиной 7 см. Эти отрезки закладывают в трубу и закрывают сеткой, для того чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивают переходник для врезки котла в систему отопления. На эту трубу наматывают 90 витков медной проволоки диаметром 1,5-1,7мм. При этом необходимо следить, чтобы витки располагались ровно и как можно плотнее друг к другу.

Для намотки нужно брать новую проволоку, поскольку со старой проволокой изделие может прослужить недолго.

На рисунке изображен вариант такого котла.

Котел из пластмассовой трубы

Для питания котла можно использовать или индукционную плитку, или сварочный инвертор. При использовании плитки обмотку присоединяют вместо выходной катушки устройства. Сварочный инвертор лучше использовать с плавной регулировкой тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, так, чтобы обмотка не перегревалась, и при этом котел хорошо работал.

Подключать котел такого типа можно только при наличии воды в системе, поскольку без теплоносителя такой котел просто- напросто расплавится.

Для изготовления котла другого типа, прежде всего, необходимо приобрести индукционную плитку необходимой мощности. После этого можно приступать к изготовлению бака для котла. Бак делается размером 600×500×50 мм. Для этого берется квадратная труба шириной 5см. Из нее отрезается 12 кусков длиной 500 мм. 10 кусков сваривается между собой стенками, чтобы получилась гребенка размерами 500×500×50 мм. В двух оставшихся кусках вырезается по одной стенке и приваривается их вырезанной стороной к выходам труб гребенки. После этого заваривается четыре квадратика 5×5 см, и бак готов. С обеих сторон по диагонали приваривают входящий и выходящий патрубки. К задней стенке получившейся емкости можно прикрутить плитку таким образом, чтобы панель управления выступала из-за бака.

Перед присоединением плитки и подключением котла к системе отопления нужно проверить сварную конструкцию на герметичность. Для этого один выход нужно заглушить, а в другой – подать воду под напором. Если при давлении в 5 атмосфер нет протечек, значит, можно работать дальше, если есть – нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает панель управления индукционной печи.

Котел с индукционной печью

Советы по эксплуатации

При эксплуатации таких устройств, как индукционный котел необходимо знать следующее:

  1. Такие котлы нужно использовать в системах водяного отопления с принудительной циркуляцией, поскольку в котле должна постоянно циркулировать вода.
  2. Котел лучше устанавливать в нежилых помещениях, поскольку вокруг него образуется магнитное поле, которое может неблагоприятно влиять на организм человека.
  3. В системе отопления должен присутствовать сбросной клапан, потому что если из строя выйдет насос, то сердечник на котле попросту разорвет.
  4. Расстояние от пола и потолка дома до котла должно быть не менее 80см, а от ближних предметов – 30см.
  5. Сварочный инвертор должен быть заземлен, во избежание поражения электрическим током.
  6. В системе подключения инвертора должно присутствовать УЗО, которое предотвратит несчастные случаи при работе с котлом.

Не устанавливайте котел в жилом помещении, так как он является небезопасным устройством для человека, поскольку излучает вредное магнитное поле, а также является электро- и взрывоопасным устройством.

Индукционный котел в системе отопления домаВидео

Котел отопления. Видео

Про особенности монтажа и эксплуатации индукционного котла отопления можно узнать из видео ниже.

В заключение можно сказать, что котлы такого типа пока являются инновацией в отопительных системах, но уже достаточно хорошо зарекомендовали себя на рынке отопительного оборудования. По эффективности работы они уступают разве что инфракрасным обогревателям. Однако в отличие от инфракрасных обогревателей, индукционные котлы можно изготовить самостоятельно, что делает их более доступными для широкого круга потребителей. Причем, если стоит выбор между ТЭНовыми и индукционными, то, скорее всего, надо сделать выбор в пользу последних, ввиду их явных преимуществ. По надежности, энергоэффективности, экономичности они не уступают ни одному ТЭНовому котлу.

Facebook

Twitter

Вконтакте

Одноклассники

схема, устройство, чертежи и пошаговая инструкция по монтажу + фото

Многие жители частных и многоквартирных домов, пытаясь сэкономить на электроэнергии, ищут наиболее выгодный вариант, позволяющий отопить свое жилье.

Именно поэтому люди все чаще устанавливают своими руками индукционные котлы.

Главные преимущества такой установки заключаются в том, что она экономична и долговечна, а смонтировать ее можно самостоятельно.

Данную конструкцию можно собрать собственноручно

Устройство котла

Перед тем как приступать к сборке, необходимо разобраться в принципах функционирования прибора. Сразу нужно отметить, что они схожи с ТЭНами, которые отвечают за преобразование электрической энергии в тепловую.

Установка индукционного электрокотла своими руками не требует полной замены системы отопления, так как он работает по принципу электрического индуктора, который включает в себя две обмотки:

  • первичную;
  • вторичную.

Первичный контур занимается преобразованием электрической энергии в вихревой ток, а вот созданное этим процессом магнитное поле уходит на вторичную обмотку, где происходит выработка тепла.

В этом видео вы узнаете, как сделать индукционный котёл своими руками:

Главным элементом в приборе является корпус. Он состоит из следующих частей:

  • сердечника;
  • внешнего корпуса;
  • электроизоляции;
  • теплоизоляции.

У промышленных приборов обмотка цилиндрическая. Изготовленный своими руками индукционный котел имеет тороидальную обмотку. Она собирается из медного провода. Корпус окружен ферромагнитной сталью толщиной около 1-1,5 см. Все это позволяет заметно снизить вес агрегата и повысить показатели КПД.

Если сравнить самодельное устройство с любым другим оборудованием, работающим на газе или жидком топливе, то можно выделить его следующие нюансы:

  • тепловой носитель обладает двойным нагреванием;
  • более быстрый обогрев помещения;
  • минимальный показатель инерции;
  • из-за магнитной индукции не образовывается накипь;
  • прибор не нуждается в чистке.

Также стоит отметить, что теплоноситель в собранном своими руками индукционном котле отопления получает около 97% тепловой энергии. А это увеличивает производительность и снижает затраты на электроэнергию.

Это все, что вам понадобится, чтобы его изготовить

Монтажные работы

Изначально необходимо подготовить чертеж. Индукционный котел своими руками легче всего смастерить, имея под рукой схему отопительной системы. Если все подготовлено, то можно приступать к рабочему процессу. При этом какого-либо особенного оборудования или слишком дорогостоящего материала для изготовления не требуется. Будет достаточно иметь минимальный опыт работы со сварочным аппаратом инверторного типа. Все действия выполняются следующим образом:

  1. Для начала нужно нарезать нержавеющую проволоку на несколько частей. Их длина должна составлять около 5 сантиметров, диаметр — 7 миллиметров.
  2. Чтобы сделать корпус, понадобится пластиковая труба диаметром 50 мм.
  3. Теперь требуется прикрыть дно подготовленной трубы металлической сеткой. Желательно, чтобы она была с мелкими ячейками, тогда через них не смогут пройти куски нержавейки.
  4. Заполняют корпус имеющейся проволокой. Затем плотно закрывают второе отверстие трубы, используя такую же сеточку.
  5. На следующем этапе предстоит намотать медную проволоку на среднюю часть корпуса, произведя около 90 оборотов. Сделать это нужно как можно плотнее.
  6. Теперь необходимо подключить к конструкции переходник для врезки. Можно использовать как водопроводную, так и отопительную систему.

После выполнения этих действий должно получиться следующее: вода проходит в нагреватель через первый переходник, быстро нагревается, а затем поступает в радиаторы уже через второй переходник, тем самым обогревая все жилище.

Таким образом, можно достаточно легко сделать индукционное отопление частного дома своими руками. При этом такая конструкция не нуждается в отдельном котельном помещении. Для этого необходимо просто вырезать отрезок трубы рядом со входом в радиатор и приварить на это место самодельный нагреватель.

После этого нужно правильно произвести подключение готовой катушки к инвертору 18-25 А, а также заполнить систему теплоносителем. Главное, не производить подключение без теплового носителя, так как пластиковая оболочка прибора просто расплавится, а все ранее произведенные действия будут напрасными. Также не стоит забывать про заземление, оно позволит не беспокоиться о безопасности.

Важные рекомендации по сборке

Котлы этого типа просты в сборке, установке и дальнейшей эксплуатации. Существуют правила, которые помогут без труда оборудовать в доме индукционное отопление своими руками:

  • схемы и чертежи обязательно используются во время работы, только так можно получить котлы, которые будут функционировать качественно и бесперебойно;
  • самодельными агрегатами можно пользоваться только в закрытых системах обогрева, когда циркуляция воздуха действует за счет работы насоса;
  • разводка отопительной системы, работающая в комплексе с прибором, изготавливается исключительно из пластиковой или пропиленовой трубы;
  • чтобы предотвратить возможные неприятности, необходимо правильно установить нагреватель (он должен находиться на расстоянии 30 сантиметров от стенок и 80 сантиметров от поверхности пола и потолка).

Кроме этого, требуется оборудовать патрубок специальным подрывным клапаном, с помощью которого можно будет всегда удалить лишний воздух из отопительной системы, нормализовать давление и обеспечить оптимальные условия для работы.

Индукционный нагреватель DIY: 10 шагов (с изображениями)

Многие из вас, читающие это, могут спросить: «Что такое драйвер ZVS»? Что ж, это чрезвычайно эффективная схема генератора, способная создавать чрезвычайно мощное электромагнитное поле, которое нагревает металл. Это руководство показывает вам, как делать это основа индукционного нагревателя.

Чтобы понять, как работает этот блок питания, я объясню его различные разделы. Первая секция - это блок питания на 24 вольта.Блок питания должен выдавать 24 вольта при токе 10 ампер. В качестве источника питания я буду использовать две герметичные свинцово-кислотные батареи, соединенные последовательно. Затем питание подается на плату драйвера ZVS. Генератор ZVS проталкивает и пропускает ток через катушку вокруг нагреваемого объекта. Это постоянное изменение направления тока создает флуктуирующее магнитное поле. Это вызывает множество небольших вихревых токов в металле (см. Диаграмму выше). Все эти токи относительно велики, и из-за низкого сопротивления целевого металла выделяется тепло.2 * Р.

Теперь очень важен тип металла нагреваемого объекта. Черные металлы обладают более высокой магнитной проницаемостью, поэтому они могут использовать больше энергии магнитного поля. Это позволяет нагревать их быстрее, чем другие материалы. Металлы, такие как алюминий, имеют более низкую магнитную проницаемость, поэтому им требуется больше времени для нагрева. Вещи с высоким сопротивлением и низкой магнитной проницаемостью, такие как человеческий палец, вообще не будут нагреваться индукционным нагревателем.Также очень важна стойкость материала. Если у вас есть более высокое сопротивление в целевом металле, то будет течь меньше тока, поэтому мощность, преобразованная в тепло, станет экспоненциально меньше. Если у вас металл с меньшим сопротивлением, то ток будет выше, но потери мощности будут ниже из-за закона Ома. Это немного сложно, но из-за взаимосвязи между сопротивлением и выходной мощностью максимальная выходная мощность достигается, когда сопротивление объекта приближается к 0.

Генератор ZVS - самая сложная часть этой схемы, поэтому я собираюсь объяснить, как он работает. Прежде всего, когда ток включен, он проходит через 2 индуктивных дросселя с каждой стороны катушки. Дроссель предназначен для того, чтобы цепь не потребляла слишком много силы тока при запуске. Ток также течет через два резистора 470 Ом на затворы двух МОП-транзисторов. Теперь, поскольку ни один компонент не идеален, первым будет включаться один Mosfet. Когда это происходит, он забирает весь ток затвора от другого МОП-транзистора.Он также потянет сток того Mosfet, который находится на земле. Это не только позволит току течь через катушку к земле, но также позволит току течь через один из быстрых диодов, формирующих другой затвор другого МОП-транзистора, блокируя его. Поскольку параллельно катушке установлен конденсатор, он создает резонансный контур резервуара, который начинает колебаться. Из-за этого резонансного действия сток другого МОП-транзистора будет колебаться взад и вперед по своему напряжению, в конечном итоге достигая 0 вольт. Как только это напряжение будет достигнуто, заряд затвора от включенного МОП-транзистора разрядится через быстрый диод в сток противоположного МОП-транзистора, эффективно отключив его.Когда этот Mosfet выключен, у другого Mosfet есть возможность включиться. После этого цикл повторяется тысячи раз в секунду. Резистор 10 кОм предназначен для истощения любого избыточного заряда затвора на МОП-транзисторе, потому что он похож на конденсатор, а стабилитрон предназначен для поддержания на затворе МОП-транзистора напряжения 12 В или ниже, чтобы они не взорвались. Этот высокочастотный генератор большой мощности позволяет нагревать металлические предметы.

Пришло время построить эту штуку!

индукционный котел отопительный контур для частного дома Схема подключения индукционного котла

Котлы различных типов применяются в современных системах водяного отопления. Если рассматривать электрические водогрейные котлы, то по способу нагрева теплоносителя они делятся на три основные категории:

Электрические водогрейные котлы в системе отопления

Классификация

  1. ТЭНы. В таких котлах вода или другая жидкость нагревается с помощью ТЭНов - специальных нагревательных элементов.
  2. Электрод. Нагреватель нагревается с помощью электродов. Поскольку вода является проводником электричества, в камере котла между двумя электродами создается электрический потенциал, и в результате вода нагревается.
  3. Индукция. Конструкция этого котла для отопления частного дома напоминает трансформатор, в котором металлический сердечник, находящийся в магнитном поле, играет роль обогревателя. Это относительно новый вид электрокотлов, которые с каждым днем ​​становятся все более популярными.

Индукционный промышленный котел

Dignity

Каждый тип электрокотла имеет свои достоинства и недостатки. Если рассматривать индукционные котлы, то здесь можно выделить следующие преимущества:

  1. Вода в таких котлах нагревается намного быстрее, чем в других котлах.Это связано с тем, что время не тратится на нагрев самих ТЭНов или электродов.
  2. Такие котлы имеют практически такой же КПД, что и трансформаторные: они во много раз выше, чем у других типов котлов. Более того, он не меняется на протяжении всего срока службы изделия.
  3. При работе водонагревателя возникает небольшая вибрация, поэтому в таких котлах образуется меньше накипи.
  4. Срок службы такого устройства заводского изготовления составляет примерно 20-30 лет, так как в нем очень мало деталей, которые могут сломаться.

недостатки

Из недостатков данного устройства можно выделить два: стоимость - такие устройства на данный момент достаточно дороги, но можно предположить, что в будущем цена упадет. И хороший домашний мастер сможет изготовить такое устройство своими руками, в несколько раз снизив стоимость готового изделия, возле такого котла образуется магнитное поле, влияние этого поля на человека до конца не изучено, поэтому не рекомендуется устанавливать его в жилых помещениях.

Рассмотрев все положительные и отрицательные стороны работы котлов данного типа, вы можете принять решение об установке такого устройства в системе отопления частного дома. Если голова на месте, и вы не хотите тратить лишние деньги на покупку, то можете сделать ее самостоятельно.

Изготовление своими руками

Перед тем, как изготовить такое устройство, необходимо в первую очередь разобраться, как оно работает. На самом деле индукционные печи существуют давно и до недавнего времени использовались в производстве для плавки металлов в магнитном поле.Эта печь работает как трансформатор: на первичную обмотку подается ток высокой частоты порядка 1 МГц. Второй - короткозамкнутый, в роли сердечника выступает кусок металла, подлежащий плавлению. То есть, если диэлектрик, например пластик, попадет в магнитное поле, то никак на него не повлияет, металл тут же расплавится. Этим такие печи отличаются от ТЭНов, в которых все плавится.

Принцип работы такого котла показан на рисунке ниже. Стрелки показывают движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти двумя путями: сердечник - это отрезок трубопровода, в середине которого находится металлический сердечник из кусков проволоки. На трубопровод наматывается радиальная или тороидальная обмотка, по которой пропускается переменный ток высокой частоты; бойлер представляет собой емкость для воды, которую нагревает промышленная индукционная плита.

Для изготовления устройства первого типа нужно взять отрезок трубы диаметром 50 мм, в котором с одной стороны припаян переходник, а внутри проход закрыт предварительно вырезанным кружком из металлическая сетка. Затем из металлической проволоки диаметром 5-8 мм вырезают куски длиной 7 см. Эти отрезки уложены в трубу и накрыты сеткой, чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивается переходник для врезки котла в систему отопления. На эту трубу намотано 90 витков медной проволоки диаметром 1,5-1,7 мм. В этом случае необходимо следить за тем, чтобы витки располагались равномерно и максимально плотно друг к другу.

Для намотки нужно брать новый провод, так как со старым проводом изделие может недолго прослужить.

На рисунке показан вариант такого котла.

Котел из пластиковых труб

Для питания котла можно использовать индукционную плиту или сварочный инвертор.При использовании плитки вместо выходной катушки устройства крепится обмотка. Лучше использовать сварочный инвертор с бесступенчатым регулированием тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, чтобы обмотка не перегревалась, а котел исправно работал.

Подключить котел данного типа можно только при наличии воды в системе, так как без теплоносителя такой котел просто растает.

Для изготовления котла другого типа, прежде всего, необходимо приобрести индукционную плиту необходимой мощности. После этого можно приступать к изготовлению бойлера-бака. Танк выполнен размером 600 × 500 × 50 мм. Для этого берется квадратная труба шириной 5 см. Из него вырезают 12 штук по 500 мм. 10 штук свариваются со стенками так, чтобы получился гребень размером 500 × 500 × 50 мм. У двух оставшихся кусков вырезается одна стенка и приваривается срезанной стороной к выходам гребенчатых труб. После этого завариваются четыре квадрата 5х5 см, и емкость готова. С двух сторон впускной и выпускной патрубки приварены по диагонали.К задней стенке получившейся емкости можно прикрутить плитку так, чтобы панель управления выступала из емкости.

Перед подключением конфорки и подключением котла к системе отопления проверьте сварную конструкцию на герметичность. Для этого одно выходное отверстие необходимо заглушить, а в другое - подавать воду под давлением. Если при давлении 5 атмосфер утечек нет, то можно работать дальше, если есть, нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает пульт управления индукционной печью.

Котел с индукционной печью

При эксплуатации таких устройств, как индукционный котел, необходимо знать следующее:

  1. Такие котлы следует использовать в системах водяного отопления с принудительной циркуляцией, так как в котле должна постоянно циркулировать вода. .
  2. Котел лучше устанавливать в нежилом помещении, так как вокруг него образуется магнитное поле, которое может негативно повлиять на организм человека.
  3. В системе отопления должен быть предохранительный клапан, потому что при выходе из строя насоса сердечник на котле просто лопнет.
  4. Расстояние от пола и потолка дома до котла должно быть не менее 80см, а от близлежащих предметов - 30см.
  5. Сварочный инвертор необходимо заземлить, чтобы избежать поражения электрическим током.
  6. В системе подключения инвертора должно быть УЗО, которое предотвратит несчастные случаи при работе с котлом.

Не устанавливайте котел в жилых помещениях, так как это небезопасное устройство для человека, так как он излучает опасное магнитное поле, а также является электрическим и взрывоопасным устройством.

Индукционный котел в системе отопления домаВидео

Отопительный котел. Видео

Об особенностях монтажа и эксплуатации котла индукционного нагрева вы можете узнать из видео ниже.

В заключение можно сказать, что котлы этого типа все еще являются новинкой в ​​системах отопления, но они уже достаточно хорошо себя зарекомендовали на рынке отопительного оборудования. По эффективности они уступают только инфракрасным обогревателям.Однако, в отличие от инфракрасных обогревателей, индукционные котлы можно изготавливать самостоятельно, что делает их более доступными для широкого круга потребителей. Причем, если есть выбор между ТЭНами и индукцией, то, скорее всего, придется делать выбор в пользу последних, ввиду их очевидных преимуществ. По надежности, энергоэффективности, экономичности они не уступают ни одному котлу с ТЭНом.

В контакте с

На данный момент существует множество методов, позволяющих решить проблему отопления с минимальными затратами. И среди них довольно привлекательным вариантом следует назвать индукционные котлы. Сегодня их можно купить, а также сделать своими руками. Причем второй вариант предпочтительнее, так как позволяет владельцу неплохо сэкономить.

Дело в том, что при работе такого устройства индукционная энергия электричества расходуется наиболее рационально. В то же время это устройство имеет такие преимущества, как безопасность и экологичность, так как при его использовании в атмосферу не выделяются вещества, которые могут негативно повлиять на здоровье и окружающую среду.

Как это работает?

По своей конструкции индукционный котел своими руками выполнен из индуктора разновидности , конструкция которого представлена ​​первичной и вторичной короткозамкнутыми обмотками. Задача внутренней обмотки - создавать вихревые токи из поступающего электричества. Это приводит к появлению в нем электромагнитного поля, которое переходит во вторичный короткозамкнутый контур, играющий роль корпуса и одновременно нагревательного элемента. Что касается вторичной обмотки, то необходимо передать полученную энергию теплоносителю. В качестве последнего допустимо использование масла, антифриза и очищенной воды.

Если вкратце описать, как именно работает индукционный котел, то последний должен обеспечивать поступление воды в отопительный прибор.

После этого электричество поступает на внутреннюю обмотку ... При создании напряжения вихревые потоки передаются на вторичную обмотку, обеспечивая нагрев сердечника.Когда вся поверхность достигает необходимой температуры, теплоноситель начинает нагреваться, распределяя тепло.

Приступая к работе

Учитывая, что индукционный котел, используемый для отопления, не содержит сложных элементов, своими руками сможет сделать любой человек, который хотя бы раз имел дело с кусачками и сварочным инвертором .

Результат выполненных работ:

После выполнения всех вышеперечисленных операций у нас будет устройство, которое останется только подключить к системе отопления. .. Чтобы провести установку своими силами, потребуется вырезать кусок трубы, а затем вставить туда индукционный котел. После этого катушка подключается к инвертору, и, наконец, в систему вводится вода. Обратите внимание, что для работы устройства в системе должна быть охлаждающая жидкость.

Если котел заработает без воды или другого теплоносителя, он может выйти из строя. Из-за отсутствия охлаждения расплавится пластиковая трубка , в результате чего придется все переделывать.Кроме того, нужно обратить внимание на заземление отопительного прибора, которое вы сделали своими руками.

Индукционный вихревой котел своими руками

Что нужно?

Для этого требуются трехфазный трансформатор и сварочный аппарат, с которыми вы должны быть знакомы. Важным преимуществом вихревого индукционного котла является то, что в его конструкции отсутствуют стандартные агрегаты, не справляющиеся с интенсивной эксплуатацией. Следовательно, меньше шансов, что котел выйдет из строя.

То же можно сказать и о съемных соединениях, которые не используются в этом устройстве. Это полностью исключает риск утечки. К другим преимуществам вихревого индукционного котла можно отнести отсутствие сильного шума при работе. Поэтому в плане выбора места для его установки ограничений нет.

Как это работает?

Конструкция вихревого индукционного котла представляет собой пару труб. Чтобы объединить их в единое изделие, используется сварочный аппарат.В результате должен получиться круг. Подобный круг будет использоваться как стержень и одновременно нагревательный элемент. При создании обмотки ее надевают на пластиковый корпус. Такое решение поможет повысить эффективность и производительность инструмента. Желательно оснастить прибор прочной изолирующей крышкой, защищающей от потерь тепла и утечки тока. При использовании такого теплоносителя последний взаимодействует с указанной обмоткой, которую необходимо создавать по схеме, применяемой в простых индукционных установках.

Как установить и установить?

Не спешите делать вихревой индукционный котел своими руками. Прежде чем приступить к реализации этой концепции, следует понять ряд важных моментов:

Стоит ли рисковать?

Естественно, процесс изготовления котла индукционного нагрева своими руками сопряжен с трудностями ... Поэтому следует сразу готовиться к тому, что это займет какое-то время и потребует с вашей стороны достаточно сил.Однако вы все равно можете существенно сэкономить. Дело в том, что ваши затраты на приобретение материалов будут небольшими. Все, что вам может понадобиться во время работы, вы легко найдете в ближайшем строительном магазине. Здесь самое главное, что при соблюдении всех нюансов изготовления этого устройства оно сможет успешно справляться с возложенными на него функциями в течение 30 лет.

Чтобы конечный результат вас не разочаровал, выполняйте все операции в строго определенной последовательности и не торопитесь.Достаточно один раз попробовать, и в дальнейшем вы перестанете верить, что такая работа, как изготовление индукционного котла для отопления своими руками, не под силу рядовому хозяину.

Заключение

Несмотря на то, что сегодня доступно множество методов , которые способны эффективно решить проблему отопления частного дома, индукционные котлы отопления могут быть одним из таких вариантов. Тем более, что особой необходимости обращаться к специалистам нет, так как сделать этот обогреватель своими руками может любой желающий.Однако не ждите, что это будет легко. Придется запастись необходимыми материалами и инструментами. Также здесь не помешают советы других мастеров, имеющих опыт создания подобного рода устройств.

Особое внимание стоит уделить грамотной установке котла индукционного нагрева . Ведь иначе вы создадите опасную ситуацию для себя и людей, проживающих в доме, где установлено это устройство. К тому же ошибки в выборе места для такого отопительного котла не позволят ему продемонстрировать максимальную эффективность.Не бойтесь, что у вас не получится с первого раза правильно сделать индукционный котел.

Если у вас возникнут вопросы, не бойтесь задавать их более опытным коллегам, ведь сегодня Интернет готов помочь каждому. И не нужно бояться этой задачи, ведь присущие этому устройству преимущества полностью окупят потраченные на его изготовление и установку время и деньги. К тому же самодельный индукционный котел отопления поможет Вам сэкономить при его эксплуатации.

Сегодня трудно поверить, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, которая может спасти наш кошелек - котел индукционного нагрева, который также будет дешевле сделать своими руками.

Сложно понять, как это работает?

Для работы такого котла электричество еще нужно, но счет уже не будет таким пугающим. Главное преимущество таких обогревателей - в их конструкции.Они очень выгодно преобразуют электроэнергию в тепло (рабочая среда занимает почти 97%). Это позволяет быстро нагревать с минимальными затратами. Рабочая среда или теплоноситель для индукционного котла - чаще всего неочищенная вода, которая нагревается и распространяется по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.

Система преобразования энергии состоит из двух обмоток. Первый забирает ток из сети, создает вихревые потоки, которые вызывают электромагнитное поле.Он направлен на внешнюю обмотку, которая одновременно является корпусом котла. Именно здесь происходит нагрев теплоносителя, идущего по трубам.

В индукционный блок должна входить холодная вода, а выходить - горячая. Обычно вход приваривается ко дну корпуса, а выход - сверху. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и выходит через верхнее отверстие в систему обогрева. Основная сложность при создании собственного котла - это правильно расположить внешнюю обмотку и сердечник, чтобы потоки вихрей и создаваемое поле эффективно нагревали котел.Для этого важно разобрать приведенную выше схему, которая понятна человеку со средними знаниями физики.

Помимо полезного преобразования электроэнергии, такие котлы с меньшей вероятностью выйдут из строя, поскольку нет отдельного статического нагревательного элемента. Накипь также не оседает на корпусе, поскольку заводная система постоянно находится в состоянии незначительной вибрации. Индукционный котел работает тихо и не производит вредных выбросов.Также маловероятны протечки такой системы, потому что количество сварных швов минимально, а то и вовсе отсутствует. Основным недостатком индукционного нагревателя будет его цена, поэтому самодельных схем становится все больше, мы рассмотрим одну из них. Также его нельзя располагать рядом с постоянным местом проживания людей, ведь это источник ЭМИ, а значит, потребуется отдельная комната в дальнем углу дома.

Собираем простейший индукционный котел

Самый простой нагреватель просто заменит часть трубы в системе отопления.Насколько реально собрать такой индукционный котел своими руками, оценивайте по этой инструкции.

Как собрать индукционный котел своими руками - пошаговая схема

Шаг 1: Выбор преобразователя энергии

Электроэнергетику встретят у подъезда. Сделать это самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему самой простой, мы предполагаем, что вы просто покупаете ее в соответствующем магазине. Какой из предложенных там взять? Это зависит от ожидаемой мощности будущего индукционного нагревателя.В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно иметь функцию плавного тока.

Шаг 2: Корпус нагревателя

Не будем возиться со сложной внутренней частью нашего котла, давайте пропустим воду через нагретую стальную проволоку. Для этого берем прокат диаметром не менее 7 мм. Нарезать кусочками длиной 5 см. Количество определяется размером корпуса, куда мы их будем заливать. Сделаем его из пластиковой трубы с толстыми стенками, в дальнейшем на нее будем наматывать индукционную катушку.Естественно, пластик должен быть термостойким. Нежелательно, чтобы диаметр трубы превышал 50 мм. Его длину узнаем после того, как намотаем катушку, так что берите с запасом.

Шаг 3: индукционная катушка и соединение

Для создания катушки вам понадобится медный провод, он равномерно оборачивает нашу пластиковую трубу. Достаточно сделать 90-100 оборотов. Важно, чтобы между ними был одинаковый отступ. Получив желаемый результат, от крайних витков отступите на 10 см и отрежьте трубу.

Шаг 4: переходники

Теперь организуем подачу и отвод теплоносителя. Для этого нужно прикрепить соответствующие переходники. Укладываем с двух сторон трубы металлическую сетку, она не даст высыпаться кускам проволоки. Присоединяем снизу входной переходник, по которому будет течь вода. Затем плотно и полностью заполните корпус проволокой и закройте сверху переходником. Вход и выход желательно оборудовать шаровым краном на тот случай, если вы решили разобрать котел, тогда не будет необходимости сливать воду из трубопровода.

Шаг 5: Подключите

Концы катушки выведены на инвертор, но подключать еще рано. Сначала получившийся агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы самодельный котел, расположенный вместо него, стал без зазоров. Закрепляем впуск и выпуск через переходники. Теперь катушку можно подключить к инвертору переменного тока. Осталось залить воду в систему и включить наш бойлер.

Какие условия необходимы для безопасной работы котла?

Самостоятельно собрать индукционный котел оказалось не так уж и сложно, но есть несколько обстоятельств, без которых невозможно добиться его правильной работы. Такой отопительный агрегат не будет работать, если в вашей отопительной системе не будет принудительной циркуляции теплоносителя. ... То есть это должна быть замкнутая сеть с насосом, который будет гнать воду по контуру. Также необходимо уметь заземлять инвертор, иначе пожарная безопасность будет под вопросом.Этот блок необходимо подключить к сети через устройство защитного отключения (УЗО).

В системе обязательно должна быть вода. Без него категорически запрещается включать котел. Ведь катушка намотана на пластиковую пипетку, которая не выдерживает температуры раскаленной металлической проволоки. Поэтому тело просто растает, и дальнейшие последствия непредсказуемы.

Особых требований к самому материалу, на котором котел разбивается, нет.Это может быть как пластик, так и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение змеевика по соображениям пожарной безопасности должно быть 30 см от стен и 80 см от пола и потолка. Если рядом должна быть какая-то другая техника или мебель, то также желательно держать расстояние до них около 30 см.

Также не помешает установить на выходе из котла автоматический клапан с манометром, чтобы он при необходимости сбрасывал нарастающее давление, от которого наш организм может расколоться.Это понадобится, если необходимо отключить устройство принудительной циркуляции или насос просто внезапно сломается. Если вам нравится такая идея, то переходник на выходе из котла должен быть тройным (два входа для возможности слива воды в разные стороны, третий для клапана). Корпус индукционного нагревателя может быть покрыт изоляционным материалом. Это уменьшит теплопотери и исключит возможность случайного прикосновения к змеевику, что приведет к сотрясению. Мы бы сделали эту рекомендацию обязательным условием.

Индукционные отопительные котлы

появились на рынке не так давно, но уже стали серьезным конкурентом классическому оборудованию на ТЭНах. Устройства этих типов имеют одинаковые габариты и не отличаются по потребляемой мощности. Однако инверторное оборудование имеет ряд преимуществ, например, они быстрее прогревают систему отопления. Применяя имеющиеся знания, вы сможете создать котел индукционного нагрева своими руками.

Принцип действия

В основе всех устройств индукционного типа лежит способность материалов, проводящих электрический ток, нагреваться под действием вихревых токов, которые создаются с помощью электромагнитной индукции.В качестве источника индукции используется переменный электрический ток высокой частоты, проходящий через первую обмотку нагревательного устройства.

Вторичная короткозамкнутая обмотка представляет собой нагревательный элемент, расположенный внутри катушки. Вихревые токи также могут возникать при стандартной частоте сети 50 Гц. Однако в такой ситуации нагреватель не сможет работать с максимальной эффективностью, а во время его работы будут наблюдаться вибрация и шум. Таким образом, частоту нужно поднять как минимум до 10 кГц.

Часть 2. Индукционный котел своими руками простой. Выбор индукционной варочной панели ... Утонченность.

Блочное устройство

Инверторный котел отопления состоит из теплообменника, который выполняет роль сердечника, на который намотана тороидальная обмотка, подключенная к преобразователю частоты. Когда через обмотку протекает электрический ток, возникает переменное магнитное поле, вызывающее вихревые токи в теплообменнике.

Частота, необходимая для работы нагревательного блока, устанавливается с помощью сигналов от блока управления к преобразователю частоты.Все промышленные котлы этого типа оснащены современными системами автоматики для обеспечения оптимальной температуры теплоносителя, а также отключения агрегата в случае аварии.

Теплоноситель проходит через теплообменник и нагревается вихревыми токами. Поскольку температурные показатели жидкости на входе и выходе разные, непрерывная циркуляция воды в отопительном контуре возможна даже без использования насосного оборудования ... В качестве носителя можно использовать масло, антифриз, антифриз и воду.

Особое внимание следует обратить на то, что качество жидкости не имеет значения. - система находится в состоянии постоянной вибрации, не ощущаемой человеком, и это предотвращает образование накипи на трубах. Наружная оболочка котла представляет собой металлическую конструкцию, снабженную системами тепло- и электроизоляции. Ниже представлена ​​схема индукционного нагрева своими руками, осуществить которую довольно легко.

К преимуществам индукционных нагревательных устройств можно отнести следующие:

Однако инверторный блок также имеет ряд недостатков.Самый важный из них - стоимость. Именно поэтому многие домашние мастера решают сделать индукционный котел своими руками. Чертежи этого устройства можно разработать самостоятельно , но можно использовать уже готовые. При этом самодельное строительство по эффективности практически не уступит промышленным образцам.

Часть 4. Индукционный котел своими руками - это просто. Тестирование в системе водяного отопления.

Существует несколько вариантов конструкции данного типа агрегата.Однако далеко не все котлы индукционного нагрева своими руками просты в изготовлении. Есть две конструкции, на которые стоит обратить внимание.

От инверторного сварочного аппарата

При создании индукционных котлов своими руками самое сложное - собрать высокочастотный преобразователь. Для упрощения задачи можно использовать сварочный инвертор, который выдает сигнал с частотой не менее 20 кГц. Также для работы потребуются следующие материалы :

  • Медный проводник с изоляционным эмалевым слоем 1-1.Диаметр 5 мм.
  • Изолированный провод и клеммы для подключения катушки к инвертору.
  • Отрезки из нержавеющей проволоки длиной около 5 см и диаметром 3-5 мм.
  • Труба водопроводная полиэтиленовая длиной 100 см и диаметром 50 мм.
  • Мелкая сетка из нержавеющей стали.
  • Переходники для труб.
  • Тройник для подключения предохранительного клапана.
  • Два шаровых крана.
  • Текстолитовые полоски и эпоксидный клей.

В качестве корпуса можно использовать распределительный шкаф из пластика или металла.Сначала на полипропиленовой трубе, отступив от ее концов на 80-100 мм, необходимо укрепить 4 полосы текстолита шириной 8-10 мм. Затем на них наматывают от 50 до 100 витков провода, покрытого защитным слоем эмали. Расстояние между витками должно быть 0,3-0,6 мм.

Точное количество витков зависит от диаметра проводника, его удельного сопротивления и выходных параметров используемого инвертора. Если агрегат будет монтироваться в жилом районе, лучше сделать тороидальную обмотку, чтобы снизить напряженность внешнего электромагнитного поля.

Индукционный котел своими руками, часть 1

Сетка из нержавеющей стали должна быть вставлена ​​в один конец трубы, а затем плотно набита кусками проволоки из нержавеющей стали. После этого второй конец трубы также необходимо закрыть сеткой. С двух сторон полиэтиленовой трубы монтируются переходники, после чего на них устанавливаются шаровые краны. Предохранительный клапан должен быть установлен на стороне верхнего выходного адаптера.

Также необходимо покрыть обмотку эпоксидной смолой.Для приготовления состава нужно взять отвердителя немного больше, чем рекомендуется в инструкции - примерно на 10-15%. После этого осталось подключить обмотку к инвертору и установить теплообменник в корпус. Важно помнить, что установка индукционного нагрева не может быть запущена без теплоносителя. Перед испытанием системы на работоспособность ее необходимо залить водой.

Индукционная плита

Здесь возможны два варианта дизайна. Чтобы реализовать первое решение, вам нужно разобрать пластину и использовать медный сердечник в качестве нагревательного элемента для изготовления катушки.Блок управления плиткой можно использовать для питания обмотки. Однако у этого метода есть несколько существенных недостатков:

  • Необходимо пересчитать показатель индуктивности самодельной катушки.
  • Многие модели плит оснащены системой автоматического отключения через определенный промежуток времени с момента начала работы.
  • Индукционные плиты чаще всего имеют мощность не более 2,5 кВт, что делает их пригодными только для изготовления нагревательного агрегата небольшой мощности.

Какой отопительный котел лучше? Электрокотел индукционный на 2 кВт против ТЭНа на 2 кВт.

Более простая и эффективная конструкция не требует предварительной разборки плиты. Достаточно установить на это устройство герметичный резервуар из нержавеющей стали. Этот бак будет работать как бойлер для системы отопления. Для начала работы самодельного агрегата осталось подключить бак к системе отопления.

Если домашний умелец хорошо разбирается в электронике, то после доработки схемы плиты можно сделать хороший индукционный котел.Однако большинство мастеров выбирают более простые способы решения проблемы. Какая бы конструкция ни использовалась в результате, это позволит сэкономить на покупке заводского оборудования.

Рейтинг: 1 817

Источники энергии, которые обычно используются для отопления частных домов, постоянно дорожают. Обогрев дачного жилья без дополнительных затрат поможет отопление. Именно такой способ нагрева для получения тепла позволит за небольшие деньги добиться максимального результата.

Устройство не является обязательным. Изготовить индукционный котел может любой домовладелец. Причем этот вид отопления жилья можно использовать как в больших загородных домах, так и в небольших загородных домах ... Хозяин любой недвижимости будет доволен экономическим результатом.

Принцип работы

Принцип работы высокочастотных индукционных котлов позволяет оставить прежнюю систему отопления помещения без изменений. Это порадует любителей сэкономить. Ведь переделать отопление в большом доме однозначно будет в копеечку.И это заняло много времени. Установка котла индукционного нагрева своими руками не займет много времени и денег. Доступно даже неопытному мастеру.

Индукционный котел

Индукционный теплогенератор - это трансформатор, использующий принцип первичной и вторичной обмоток. Так можно описать простейший принцип работы. Первичная обмотка котла преобразует электрическое поле ... Вторичная обмотка направляет тепло в воду, масло, антифриз, что угодно.

Разберитесь в принципиальной схеме индукционного котла и даже начинающий мастер сможет воплотить ее в жизнь. Есть слои под теплоизоляционным материалом корпуса, электроизоляцией, двустенным сердечником, а также внешней схемой. Результатом такой конструкции является практически полное отсутствие потерь тепла при передаче теплоносителю.

Фотография контура индукционного котла

Что делает высокочастотный аппарат таким высокоэффективным? Секрет в том, что охлаждающая жидкость за более короткий период, чем в обычных системах - в два раза быстрее - успевает нагреться вдвое.Все это связано с низким уровнем инерции. Финансовая выгода от такой конструкции очевидна. Есть еще один плюс: магнитное поле остается чистым и без накипи.

При использовании становятся очевидными и другие преимущества индукционного нагрева. Срок использования оборудования никак не ограничен. Получившуюся конструкцию не нужно ни в каком уходе, даже в чистке. По возможности вытрите пыль с поверхности.

Устройство индукционного котла

Самая простая форма индукционного котла может быть успешно реализована в помещениях различной площади.

Создать в доме дешевую индукционную систему отопления - дело несложное, это может сделать каждый. Вам не нужно получать специальное образование. Не нужно изучать и теорию нагрева. Достаточно иметь под рукой необходимые инструменты и сырье, чтобы воплотить идею в жизнь.

Своими руками вполне реально. Что для этого нужно? Сварочный инвертор - для быстрой и простой сборки корпуса и электромонтажа. Далее нужно выбрать материалы, которые будут нагреваться с помощью электромагнитного поля.Практика показала, что стальная проволока - самый эффективный и недорогой вариант. Диаметр не более 7 мм. Его необходимо нарезать кусочками длиной не более 5 см.

В качестве корпуса индукционного электрокотла проще всего использовать обыкновенный, внутренний диаметр которого также не превышает 5 см. В него необходимо поместить основание индукционной катушки. Для этих целей лучше выбирать трубу с толстыми стенками. В этой части устройство будет нагреваться. Это станет участком трубопровода с теплоносителем.

Подключение индукционного котла к системе отопления - один из ключевых шагов. Для этого используются специальные переходники, соединяющие трубы отопления с механизмом. Теплоноситель через переходник поступит в индукционный котел, нагреется там, а затем нагреет всю систему отопления. Таким образом, переходник необходимо подключить к самому основанию корпуса котла.

Дно пластикового ящика должно быть выложено металлической сеткой ... Она будет действовать как барьер, предотвращающий выпадение кусков стальной проволоки.Короткими отрезками проволоки заполните всю полость трубы. Хорошо, если кусочки будут короткими, не более 5 сантиметров. Это позволит заполнить трубу более тщательно.

Пластиковая труба в качестве корпуса

Индукционная катушка является основным нагревательным элементом в этой конструкции. Змеевик для котла необходимо сделать из медной эмалированной проволоки. На уже подготовленную постройку будущего электроприбора нужно намотать эту медную проволоку. 90 оборотов.

Важный момент: при намотке нужно следить за тем, чтобы расстояние между витками было максимально равномерным.Индуктор готов к подключению к системе отопления.

В результате этой работы получается небольшой прибор, который подключается к любой части системы отопления. Нужно только отрезать кусок трубопровода, а вместо него с помощью переходников установить индукционный аппарат. Необходимо помнить, что катушка подключается к высокочастотному инвертору. И его можно использовать только в системах, заполненных теплоносителем: водой, антифризом, маслом и так далее. Иначе тело не выдержит жары и растает.

В результате на изготовление индукционного котла было потрачено очень мало денег. В этом случае скорость нагрева увеличивается вдвое.

Котел второго типа

Есть и другие способы создания подобных отопительных приборов. Рассмотрим второй тип котла индукционного типа. Обойдется дороже, но результат порадует еще больше.

Мастер должен иметь более серьезные навыки. Желателен опыт работы в сварке. Вам понадобится трехфазный стационарный инвертор, дополнительные инструменты.

В этом самодельном индукционном котле уже есть две трубы. Один крепится внутри другого с помощью сварки. Устройство будет выполнять сразу две функции. С одной стороны, это сердечник - источник электромагнитного поля, с другой - нагревательный элемент.

Медная проволока наматывается на внешнюю трубу. Результат - высокая эффективность, компактные размеры и легкий вес устройства. Форсунки используются для подачи теплоносителя.

Обмотка наружная

Преимущества

При самостоятельном изготовлении индукционных котлов необходимо придерживаться некоторых правил.

Устройство индукционного котла можно устанавливать только в них. Они должны использоваться в них. При этом трубы в системе могут быть любыми, даже пластиковыми.

Необходимо следить за тем, чтобы расстояние между индукционным электрическим котлом и другими предметами (мебелью, бытовой техникой) было не менее 30 см. Во избежание порчи имущества. Не устанавливайте устройство слишком близко к потолку. Расстояние не должно быть меньше 80 см.

На второй версии котла работать немного дольше.Однако отзывы об индукционном котле говорят о том, что трудозатраты того стоит. Такое устройство будет эффективно обогревать дом минимум четверть века. Никаких дополнительных услуг не требуется.

Фотография схемы подключения индукционного котла

Преимущества индукционных котлов:

  • допускается использование как переменного, так и постоянного тока;
  • все элементы устройства прочные;
  • элементарная конструкция;
  • нет необходимости выделять под котельную специальное место;
  • класс пожарной безопасности относится ко 2 группе;
  • КПД котла, сделанного своими руками или купленного в магазине, почти 100 процентов;
  • тип теплоносителя может быть любым;
  • на самостоятельное изготовление требуется минимум затрат.

Очевидно, что индукционный тип - это современное устройство, обладающее всеми качествами техники будущего. Высокоэффективный, недорогой агрегат способен быстро отапливать и дачный участок, и дачу, и кладовую. При этом сложностей в установке нет. И никаких затрат на обслуживание.

Ваши контакты в этой статье от 500 рублей в месяц. Возможны и другие варианты взаимовыгодного сотрудничества. Пишите нам по номеру [адрес электронной почты защищен]

Двигатель индуктора печи

| Когда все идет плохо

Если ваша печь довольно современная, скорее всего, в ней будет индукционный двигатель.Прочтите, чтобы узнать, что делает ваш индукционный двигатель и как определить, когда его необходимо заменить, чтобы печь работала безопасно и плавно.

Для чего нужен двигатель индуктора печи?

Возможно, вы знаете, что индукционный двигатель печи имеет очень важное назначение. Но что именно делает асинхронный двигатель?

  • Электродвигатель индуктора печи - это, по сути, вентилятор с приводом от двигателя, с электрической коробкой для силовых подключений и металлическим корпусом.
  • Ваш двигатель должен пропускать воздух через топку и вентиляционные трубы системы отопления.
  • Назначение мотора - выводить вредные газы, включая угарный газ, из вашего дома через вентиляционные отверстия печи или дымоход.
  • Вентилятор избавляется от ядовитых газов от предыдущего цикла нагрева.
  • Движение двигателя предотвращает засорение горелок топки сажей.
  • Более чистый воздух означает более безопасную и эффективную печь.

Как я узнаю, что двигатель индуктора тяги вышел из строя?

Одним из первых признаков плохой тяги индукционного двигателя является скорее всего, это звук, который он издает.Неудача Двигатель индуктора может издавать шум вскоре после начала цикла нагрева. Этот Это может быть постукивание, жужжание или жужжание.

Если установка включается, но электродвигатель вентилятора не вращается включен, есть несколько способов проверить, не отключился ли двигатель индуктора тяги. Плохо.

  • Выключите питание и используйте ручку для измерения напряжения. перед тем, как добраться до устройства, убедитесь, что питание отключено.
  • Снимите дверцы печи и потянитесь за со стороны электродвигателя вентилятора (обычно справа), коснитесь электродвигателя вентилятора и проверьте, не жарко.Это может указывать на то, что он безуспешно пытался запустить и предложить проблему с двигателем индуктора тяги.
  • Следующий шаг к клетке с белками (обычно слева), стараясь не пораниться острыми плавниками. Если вы попытаетесь вращать беличья клетка, она свободно крутится? В противном случае это может быть еще одним признаком того, что ваш двигатель индуктора тяги вышел из строя.

Замена двигателя индуктора тяги печи

Когда дело доходит до замены электродвигателя индуктора тяги печи, шаги будут отличаться в зависимости от печи, поэтому ниже приведен лишь очень краткий обзор процесс.Просмотрите видео, упомянутые в тексте ниже, для получения конкретных инструкций. о том, как заменить Lennox Двигатель индуктора и как заменить Rheem Индукторный двигатель.

  • Поворот отключите газ в печи и отключите питание печи.
  • Удалить панель, покрывающая вашу печь.
  • Найти индуктор тяги печи, который обычно находится в верхнем левом углу.
  • Удалить индукционный двигатель. Детали этого процесса будут различаться в зависимости от типа печь, над которой вы работаете.Посмотрите наше видео о том, как заменить Lennox Двигатель Inducer или наше видео о том, как заменить Rheem Индукторный двигатель для более подробного пошагового руководства по этим конкретным марки асинхронных двигателей.
  • Выровнять и заменить двигатель индуктора
  • Заменить крышку печи и снова включите питание печи.

Ваш индукционный двигатель - важный компонент вашей печи, который нельзя игнорировать. Готовы заменить индукционный двигатель печи? Магазин запчастей для двигателей печей в Ремонтной клинике, чтобы начать работу.

МАГАЗИН ДЕТАЛЕЙ ДВИГАТЕЛЯ ПЕЧИ

DIY Outdoor Wood Boiler (форум дровяных печей в Перми)

Спасибо за удар, Аллен! Я внес много изменений в котел с тех пор, как опубликовал эту статью, и все это задокументировал на видео. Вот мой плейлист на YouTube от начала до конца: https://www.youtube.com/playlist?list=PLq-ETrB2scGH8-PKQOL0MPwEeEro-gC_T

Видео №7 показывает старую изоляцию после того, как я снял ее с котла. Держится хорошо, за исключением самого верха, постоянное истирание от закладывания дров было ему не по силам.

В этом году я перешел на более подходящий материал. Я использовал одеяло из керамического волокна, покрытое твердой подкладкой, чтобы защитить его. Пока что дела обстоят намного лучше. Для тех, у кого нет широкополосного доступа для просмотра видео, у меня есть много фотографий в моем блоге: http://greenenergyexperimenter.com/wp/?cat=8

Вы заметите сильное вдохновение от периодического сжигания ракетных печей в видео и фотографиях. Эта установка создает больше горения с боковой / нижней тягой, чем с нижней тягой, как в коммерческих бездымных дровяных котлах.Огнеупорный кирпич в задней части и вторичной камере светится от ярко-оранжевого до желтого, когда он нагревается до полной температуры. Вторичные форсунки возвращают воздух в эту камеру независимо от того, работает индукционный вентилятор или нет.

Со времени съемок моего последнего видео я смог раздобыть немного хорошо выдержанной древесины. Какая разница! Он горит бездымным светом в течение 5 минут после запуска. Когда включается индукционный вентилятор, он не дымит. Когда добавляется дрова, нет дыма. Я еще не видел, чтобы из дымохода выходила искра или пепел.Это была самая успешная дровяная печь, которую я построил, и я считаю, что она самая чистая. Никакого запаха горения древесины, и, в отличие от моего первого ракетного котла, не выделяется летучая зола (я знаю, что это угольный термин, но я имею в виду, что зола, которая уносится вместе с выхлопом, откладывается за пределами печи). Я планирую сделать новое видео с обновлением в следующую пятницу, чтобы показать, насколько хорошо он горит со всеми настройками, которые я сделал со времени последнего видео, и с использованием хорошего выдержанного дуба.

Самый большой минус - маленькая топка.Если на улице холодно (20F или ниже), мне нужно наполнять его каждые 4 часа. Это будет моим проектом в следующем году, наряду со строительством изолированного сарая для размещения котла для повышения эффективности.

Установка комбинированного котла

: видео, этапы, стоимость

Комбинированный бойлер и водонагреватель, также известный как комбинированный бойлер, представляет собой систему отопления, которая обеспечивает теплом и горячей водой дом малого и среднего размера. Он объединяет функциональность бойлера и водонагревателя в один компактный блок, который намного эффективнее.В этом видео эксперт по сантехнике и отоплению Ричард Третеви рассказывает, как это работает и как установить его, чтобы заменить существующую систему.

Можно ли установить комбинированный котел самостоятельно?

По соображениям безопасности лучше привлечь профессионального подрядчика по отоплению, который поможет вам установить новый комбинированный котел. Процесс требует прокладки нового газа, электричества и водопровода, а также просверливания отверстий в стене дома для вентиляционных отверстий, что требует точности и технических знаний.

Описание проекта

Навык

5 из 5 Жесткий Это работа для опытного подрядчика по отоплению.

Стоимость

От 3000 до 4000 долларов плюс установка

Расчетное время

От 6 до 8 часов

Установка комбинированного котла за 10 шагов:
  1. Прикрепите фанерную панель к стене подвала, чтобы она служила монтажной панелью для нового комбинированного котла.
  2. Подвести новые газовые, электрические и водопроводные линии к фанерной панели.
  3. Прикрутите металлические монтажные кронштейны к фанерной панели, затем повесьте комбинированный обогреватель на кронштейны.
  4. Просверлите в стене дома два отверстия диаметром 4 дюйма для вытяжного и воздухозаборного отверстий. Убедитесь, что воздухозаборник находится выше линии снега, а выхлопное отверстие находится на расстоянии 12 дюймов от окна и 12 дюймов от воздухозаборника.
  5. Используйте трубы и фитинги из ПВХ для создания отверстий для выпуска и забора воздуха.Пропустите трубопровод от котла через внешнюю стену.
  6. Подсоединить линии горячей и холодной воды к комбинированному котлу для подачи воды в систему отопления и водопроводную арматуру.
  7. Подсоедините газовую линию и новый электрический кабель к комбинированному котлу.
  8. Установите датчик наружной температуры на северной стороне дома, чтобы регулировать выработку горячей воды.
  9. Проведите линию конденсата из ПВХ с нейтрализатором известняка от комбинированного обогревателя до ближайшего слива в раковину или слив в полу.Используйте конденсатный насос, чтобы слить лишний конденсат.
  10. Включите комбинированный котел, и он должен сразу начать готовить горячую воду.
  11. Снимите и выбросьте старый бойлер и водонагреватель.

Необходимые инструменты

Принц Гарри и Меган Маркл редкий взгляд на дом в Калифорнии - фотографии собственности

Меган Маркл и принц Гарри переехали в Соединенные Штаты в прошлом году вскоре после того, как они ушли с должности старших членов королевской семьи.Считается, что герцог и герцогиня Сассекские живут в роскошной собственности в Санта-Барбаре.

Зоркие зрители могли также заметить произведение искусства, указывающее на их новый дом в Калифорнии.

Принц Гарри переехал в Штаты только в прошлом году, но может показывать, что уже ценит свой новый дом.

На черно-белом рисунке изображен калифорнийский медведь гризли, обнимающий штат Калифорния.

Под медведем - текст регионального гимна солнечного штата.

НЕ ПРОПУСТИТЕ

Простое произведение искусства также имеет заголовок «Я люблю тебя, Калифорния».

Это произведение искусства предполагает, что принц Гарри уже поселился в своем новом доме за границей.

Иллюстрация висела на стене в центре Меган и принца Гарри.

Герцог и герцогиня Сассекские ранее уже появлялись в своем доме во время других виртуальных видеороликов.

На прошлой неделе принц Гарри выступил в одиночку, чтобы послать послание в ознаменование 150-летия Англии регби.

Королевская особа сидела в гостиной на диване, украшенном кремовыми подушками с коричневыми линиями поперек них.

Позади Гарри на светло-желтой стене висели три монохромные картины.

На столе позади него стояла ваза с белыми цветами.

Поскольку кризис с коронавирусом продолжается, многие члены королевской семьи использовали видеозвонки для проведения виртуальных встреч.

Никогда не пропустите королевское обновление, подписавшись на информационный бюллетень Daily Express Royal Family

Королевская линия преемственности - кто кого превосходит по рангу?

Линия наследования британского престола определяет порядок восхождения на престол каждого члена королевской семьи.

Это также рассматривается как рейтинг важности, когда глава линии, Королева, занимает место правителя.

Старшие дети приходят раньше младших. Традиционно мальчики предшествовали девочкам, но этот закон был изменен 26 марта 2015 года перед рождением первенца принца Уильяма.

Невероятно, но католики по-прежнему исключены из линии наследования, как и дети, рожденные вне брака.

Члены королевской семьи, которые обычно придерживаются строгого протокола, появляясь на публике, часто прибывают на мероприятия в порядке возрастания важности, причем самые важные из королевских особ прибывают последними.

Принц Чарльз, 72 года, в настоящее время занимает первое место на британском престоле, за ним следует принц Уильям, 38 лет, его старший сын.

Затем идут дети принца Уильяма, Джордж, семилетний, Шарлотта, пять, и Луи, два, а затем принц Гарри, 36 лет. Принца Гарри наследовал его сын Арчи Харрисон, родившийся в мае 2019 года.

Использование и Уход за посудой, эмалированной на стали

Стальная эмалированная посуда стала популярной благодаря идеальному сочетанию красоты и функциональности.Эта посуда изготовлена ​​из углеродистой или нержавеющей стали и покрыта эмалью. В процессе производства на металл при высокой температуре наносится тонкий слой стекла, обеспечивающий защиту от ржавчины.

Эмаль на стали часто используется при производстве посуды, такой как кастрюли, консервные банки, кастрюли, сковороды, пароварки, голландские печи, пароварки, жаровни, жироуловители и чайники. Эту посуду предпочтительно использовать для приготовления пищи на водной основе, но есть некоторые исключения, например, эмалированная сковорода из углеродистой стали для приготовления испанской паэльи.Эмалированная стальная посуда также популярна среди отдыхающих, потому что она легкая, быстро нагревается, а очистка - очень простая задача.

Эта посуда намного легче эмалированного чугуна. Стальной сердечник нагревается и остывает намного быстрее, чем чугун, поэтому вам может потребоваться внести некоторые изменения во время приготовления, если вы готовили, предпочтительно в чугунной посуде.

Преимущества эмалированной посуды перед стальной

Эмаль перед стальной посудой достаточно универсальна, чтобы эффективно работать с любым источником тепла.Стальной сердечник делает его пригодным для использования на индукционных варочных панелях.

Эмаль на стальной конструкции обеспечивает быстрый нагрев и равномерное распределение тепла. Основание из углеродистой стали более чувствительно к нагреванию и нагревается более равномерно, чем основание из нержавеющей стали. В обоих случаях основная задача приготовления может быть выполнена при использовании слабого или среднего нагрева, что делает этот тип посуды энергоэффективным.

Эмалевое покрытие предотвращает попадание химических веществ из металлической сердцевины в пищу и их реакцию с кислотными ингредиентами пищевых продуктов.Он также не сохраняет аромат и не изменяет вкус вашей еды. Пока покрытие остается в хорошем состоянии, варочная поверхность полностью безопасна для приготовления, маринования и подачи блюд.

Стальная посуда, покрытая эмалью, может выглядеть очень привлекательно. Красиво окрашенный фасад скрасит любую кухню. Эта посуда может быть перенесена с плиты прямо на стол, что сэкономит ваше время и сделает ваш стол более привлекательным для глаз.

Эмалевое покрытие не требует каких-либо добавок для ухода за ним.Поверхность эмали гладкая, за ней легко ухаживать. Эмалированная посуда не ржавеет, пока не повреждено покрытие.

Правильное использование стальной эмалированной посуды

Всегда читайте инструкции производителя, чтобы правильно пользоваться посудой.

Чтобы сохранить красоту и функциональность вашей стальной эмалированной посуды, не используйте ее слишком сильно. Слишком сильный нагрев может разрушить эмалевое покрытие. Используйте низкий или средний уровень нагрева, чтобы получить наилучшие результаты приготовления и поддерживать посуду в хорошем состоянии.

Выберите зону нагрева плиты, соответствующую основанию кастрюли, чтобы добиться максимальной эффективности, предотвратить повреждение ручек и упростить очистку. По той же причине убедитесь, что пламя не поднимается по стенкам кастрюли, когда вы готовите на газовой плите.

Большинство изделий из эмалированной стальной посуды можно использовать в духовке при температуре до 360 ° F - 500 ° F. Имейте в виду, что крышки и ручки могут быть менее теплостойкими, чем дно и стенки кастрюли. Вам необходимо внимательно прочитать руководство пользователя, чтобы узнать, как пользоваться посудой в духовке.

Никогда не оставляйте кастрюлю сухой и пустой на горячей плите. Не позволяйте жидкости высохнуть, так как это может повредить покрытие.

Хотя посуда со стальной эмалью устойчива к прилипанию, иногда пища может пригорать, особенно если вы используете сильный нагрев. Еще одна причина прилипания - пищевые пленки, поэтому тщательно очищайте посуду. Покрытие рабочей поверхности небольшим количеством растительного масла или антипригарного спрея помогает предотвратить прилипание.

Эмалированные стальные кастрюли отлично подходят для приготовления и подачи супов, тушеных блюд, пряного вина, пряного сидра, варки на пару и варки макарон, риса и бобов и т. Д.

По окончании приготовления поставьте кастрюлю на деревянную разделочную доску или на подставку для посуды. Поднимая его, надевайте кухонные перчатки, так как неизолированные ручки сильно нагреваются на ощупь и могут обжечь руки.

Используйте только силиконовую, деревянную или пластиковую посуду, поскольку металлическая посуда может поцарапать эмалевое покрытие.

Наконец, не роняйте посуду и не ударяйте ею по твердым предметам, так как на них могут образоваться вмятины, а электронная почта может сколотить. Если электронная почта откололась внутри посуды, использовать ее для приготовления пищи уже небезопасно.

Очистка

Некоторые производители заявляют, что их эмалированную посуду можно мыть в посудомоечной машине. Однако для сохранения глянцевого покрытия рекомендуется мыть руки. Жесткие моющие средства для посудомоечных машин могут ухудшить блеск, а вибрация и трение об острые предметы могут повредить эмалевое покрытие.

Перед тем, как использовать новую эмалированную посуду, удалите наклейки с этикеток с помощью неметаллической посуды и спирта. Затем вымойте кастрюлю мягким средством для мытья посуды и теплой водой, ополосните и высушите тканью.

Стальная эмалированная посуда имеет непористую поверхность, напоминающую стекло, что упрощает очистку. Перед тем как мыть посуду, дайте ей остыть, чтобы предотвратить деформацию и обеспечить ее долговечность. Для регулярной очистки просто промойте вручную теплой водой с мягким мылом и используйте неабразивную губку. Не рекомендуется использовать стальные и абразивные чистящие средства, так как они могут поцарапать поверхность эмали. Не погружайте изделие в воду на длительное время, так как влага, скопившаяся внутри, может вызвать ржавчину. Перед хранением просушите тканью или бумажным полотенцем.

Если к ней прилипла пища, наполните посуду теплой водой, оставьте на час, и остатки сойдут.

Пригоревшие продукты можно удалить, налив в кастрюлю горячую мыльную воду или смесь воды и пищевой соды. Поставьте кастрюлю на слабый огонь на 15-20 минут. Дайте ему остыть, затем промойте и ополосните как обычно.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
