Как обвязать котел отопления: Обвязка котла отопления своими руками: схемы и правила
как правильно обвязать своими руками, схема для напольного котла
Содержание:
Для того, чтобы система отопления функционировала надежно и качественно, в ней, наряду с котлом и радиаторами отопления, должны быть еще некоторые важные элементы: их называют обвязкой котла отопления.
Основные виды отопительных схем
Системы отопления, где в качестве воды используется вода, могут быть открытыми, закрытыми, гравитационными и принудительными.
Открытые и закрытые
В верней точке открытый контур оснащается открытым расширительным бачком, выполняющим следующие функции:
- Дает возможность пополнять систему водой, восполняя потери через испарение или протечки.
- Компенсирует расширение воды при нагревании, в результате которого она увеличивает свой объем.
- Позволяет избавляться от воздушных пробок. Труба разлива от бака к теплообменнику котла должна быть проложена с некоторым уклоном.
В закрытой схеме контакта с атмосферой не происходит, что объясняет наличие в ней избыточного давления. Главной проблемой здесь является риск разрывов трубопровода и отопительных элементов в результате увеличения объема теплоносителя из-за его нагревания.
Гравитационные и принудительные
Принудительная отопительная система функционирует благодаря циркуляционному насосу – прибору небольшой мощности, имеющему винтовую или центробежную крыльчатку (она насажена на вал электромотора). Это позволяет достигать хорошей скорости потока внутри трубопровода: как следствие – отопительные приборы нагреваются равномерно и быстро. Слабой стороной принудительной системы является то, что насос зависим от наличия энергии. Если при кратковременных отключениях света можно спастись источником бесперебойного питания, то более длительное отсутствие электричества повлечет за собой отключения всего контура.
В этом отношении отопление с естественной циркуляцией теплоносителя более надежно, так как его работа обеспечивается разницей в плотности холодной и горячей воды.
Работает такая схема очень просто:
- Воду нагревают внутри котла (в основном – твердотопливного), после чего она вытесняется вверх отопительного контура более холодным теплоносителем. Происходит это все внутри разгонного коллектора.
- С верхней точки системы нагретая вода начинает самотеком распространяться по трубопроводу, нагревая батареи.
- После постепенной отдачи тепла происходит возвращение остывшей воды внутрь теплообменника. Далее все повторяется по новой.
Составные элементы гравитационной системы
Обвязку напольного котла твердотопливного типа в гравитационных открытых систем комплектуют следующими приборами:
- Разгонным коллектором. Речь идет о коротком вертикальном участке разлива, расположенном сразу за котлом.
- Открытым расширительным баком. Он должен вмещать до 10% теплоносителя, залитого в контур.
Чтобы определить, сколько вмещает контур, можно полностью залить систему водой, после чего постепенно сливать ее в емкость известного объема. Также выход и вход в котел комплектуется отсекающими кранами, дающими возможность проводить ремонт или обслуживание теплообменника без сбрасывания всего объема теплоносителя. С помощью кранов оснащаются системы любого типа.
Особенность схемы обвязки котла
Данная схема обвязки котла отопления предельно проста – расширительный бачок устанавливают вверху разлива сразу за разгонным коллектором. Обычно он имеет кран для заливания воды в контур. Нижняя точка контура комплектуется краном, дающим возможность полностью сливать воду: это позволяет опорожнять системы тех домов, которые в холодное время не эксплуатируются.
Открытая система принудительного типа циркуляции
Отличный вариант обвязки котла отопления для двухэтажного дома. Отсутствие здесь разгонного коллектора объясняется тем, что его функции выполняются циркуляционным насосом. Выбирая подходящий для этого аппарат, особое внимание уделяют его производительности. Определяясь со схемой, как правильно обвязать котел отопления, ориентируются на тепловую нагрузку контура, соответствующей мощности котла. То, какой именно создается напор насосом, особой роли не играет, так как его обычно вполне хватает для обеспечения нужд обычного частного жилища. Кстати, циркуляция системы отопления многоквартирного дома обеспечивается напором всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).
Схема
Перед тем, как обвязать котел отопления, нужно определиться с местом размещения циркуляционного насоса. В основном это участок перед котлом, по ходу распространения нагретой воды, где наименьшая температура теплоносителя во всей системе.
Благодаря тому, что степень изменения конфигурации контура довольно незначительна, это позволяет использовать его и в принудительных, и в естественных схемах обвязки напольного котла отопления:
- Установка насоса проводится параллельно разливу, а не в его разрыв.
- Врезки связываются между собой шаровым краном или обратным клапаном, имеющим малое гидравлическое сопротивление. Обычно для этих целей применяют шариковые элементы.
Когда насос активен, байпас между врезками перекрывают. Если же аппарат останавливается, происходит открывание крана или обратного клапана: это позволяет системе продолжать свою работу в формате естественной циркуляции.
Закрытый контур отопления

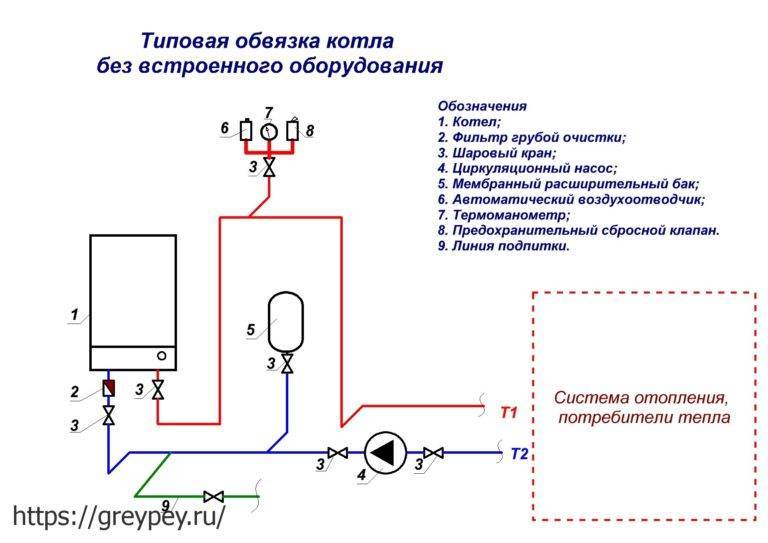

Обвязка котла отопления своими руками в частном доме с закрытой системой отопления предусматривает установку следующих приборов:
- Мембранного расширительного бака. Внутри этой емкости имеется специальная резиновая мембрана, разделяющая ее на два отсека – воздушный и водяной. Так как воздух сжимается намного лучше теплоносителя, это позволяет добиваться компенсации расширения последнего в следствии нагревания. Такой бак должен в состоянии вмещать примерно 10% от объема всего теплоносителя. Сбалансированные системы содержат его в количестве 15 л/кВт мощности котла.
- Предохраняющего клапана. Его задачей является проведение сброса теплоносителя по достижении им верхнего допустимого предела. Если этот процесс часто повторяется, это свидетельствует о недостатке объема расширительного бака.
- Автоматического воздухоотводчика. Благодаря ему из контура удаляются постоянно возникающие воздушные пробки.
- Манометра, позволяющего визуально наблюдать за давлением.
Схемы контуров с принудительной циркуляцией дополнительно комплектуются циркуляционным насосом. Желательно, чтобы обвязка котла отопления в частном доме выполнялась опытным специалистом.
Устройство
Группу безопасности (воздухоотводчик, манометр и клапан) и расширительный бачок теоретически можно установить на любом участке закрытого контура. Однако, как показал практический опыт, лучше всего смонтировать бак перед котлом, на расстоянии от 8ми диаметров розлива после насоса, или от 2х диаметров розлива перед насосом.
Объясняется это следующими соображениями:
- Чем меньше температура теплоносителя, тем дольше служит мембрана бачка.
- Положительно влияет на ресурс мембраны факт отсутствия турбулентностей от крыльчатки насоса.
Устанавливать группу безопасности рекомендуется на выходе котла.
Функциональные элементы — как правильно обвязать
Кроме вышеназванных приборов, для решения задачи как обвязать котел в частном доме могут применяться некоторые дополнительные элементы.
Теплоаккумулятор
Это название применяется к теплоизолированному баку из металла или полимера, внутри которого происходит накопление тепловой энергии.
Его применяют в следующих ситуациях:
- Если используется котел на твердом топливе. За счет накопления тепла удается увеличивать периоды между растопками. Это позволяет котлу работать с максимальным КПД.
- Если дом обогревается при помощи электрического котла и стоит двухтарифный счетчик. В ночное время, когда цена на электроэнергию снижена, происходит нагрев воды внутри аккумуляторного бака. В дневное время накопленное ночью тепло расходуется на обогревание дома.
Для эффективной работы теплоаккумулятора потребуется два контура отопительной системы: первый из них коммутирует теплообменник и бак, а второй – теплоаккумулятор и нагревательные элементы.
Гидрострелка
Речь идет о трубе внушительной толщины, имеющей ряд выходов и выходных патрубков. Гидрострелка призвана синхронизировать между собой несколько контуров, температура которых отличается между собой. Ее часто применяют в схеме обвязки котла с теплым полом. У каждого из контуров имеется отдельный насос (если используется низкотемпературный режим) и трехходовой клапан для рециркуляции теплоносителя.
В отдельных случаях в роли гидрострелки может выступить теплоаккумулятор: это становится возможным благодаря медленной циркуляции внутри бака теплоносителя, в результате чего более горячая вода собирается вверху емкости, а более холодная – внизу.
Коллектор
Если нагревательные элементы подключены последовательно, между ними наблюдается довольно заметная разница нагревания. Радиаторы, расположенные ближе к подаче котла, горячее тех, что находятся дальше. Из-за этого жилище прогревается неравномерно. Благодаря коллектору появляется возможность параллельного подключения нескольких конвекторов, батарей и контуров. К примеру, таким образом можно сделать обвязку котла с теплым полом и радиаторами. На каждом патрубке такого коллектора имеется отдельный кран или дроссель, что позволяет автономно отключать или регулировать элементы.
Бойлер косвенного нагрева
Как правило, нагрев ГВС подразумевает наличие двухконтурного котла и проточного теплообменника.
Недостатками подобной схемы как обвязать котел отопления является:
- Чтобы отопление и проточный нагреватель работали в синхронном режиме, необходим очень мощный аппарат. Если обогрев дома осуществляется при помощи электрического котла, то при выделенной мощности в 10 кВт становится выбор между теплом в доме и нагретой водой в кране.
- Проточные водонагреватели не дают возможность точно регулировать температуру на выходе. Прием душа или помывка посуды обычно сопровождается длительной процедурой настройки оптимальной температуры воды с помощью кранов.
Благодаря бойлеру косвенного нагрева всех вышеназванных проблем можно избежать. Он является обычным накопительным нагревателем воды, отбирающим часть тепловой энергии у теплоносителя из контура.
Принципы подключения прибора:
- Холодную воду нужно подводить к его нижней части.
Горячая вода, соответственно, подводится сверху бойлера.
- Теплоноситель подается в бак сверху вниз, для чего в нем есть специальные патрубки.
- Зона рециркуляции находится примерно по центру бойлера.
Обвязка котла
Создавая систему отопления в доме, большую часть выбора занимает котел. Это может быть твердотопливный, электрический, газовый (в районах, где он проведен). Помимо типа отопительного устройства важно правильно подобрать требуемую мощность, чтобы в сильные морозы не приходилось мерзнуть. Сделав этот, поистине сложный, выбор, возникает вопрос: «а что же дальше?»
Далее, как правило, следует выбор отопительных приборов (радиаторы или теплый пол). Но не менее важным этапом является обвязка котла.
Для чего нужна обвязка котла?
Обвязку котла делают для того, чтобы оборудование не перегревалось, продлить срок эксплуатации системы отопления. Она будет выполнять следующие функции-
— Предотвратит превышение давления выше максимально допустимого уровня.
— Будет удалять воздух из системы, предотвращая образование воздушных пробок.
— Избавит от песка, окалин и прочих включений, которые циркулируют в отопительной системе.
— Компенсирует избыточное тепловое расширение.
В общем, это комплекс приборов, который обеспечивает безопасное и комфортное использование системы отопления.
Обвязка котла зависит от типа отопительной системы, которые можно разделить на 2 вида:
— с естественной циркуляцией
— с принудительной циркуляцией
Обвязка котла в системе с естественной циркуляцией
Наиболее доступный вариант обвязки котла, при этом простой в исполнении. В этой системе отсутствует циркуляционный насос, а движение теплоносителя осуществляется за счет способности холодных жидкостей выталкивать менее плотные теплые. Расширительный бак в этой системе является открытым.
Судя по схеме обвязки котла в гравитационной системе отопления (она же с естественной циркуляцией), потребуются следующие компоненты:
— Соединители трубы и котла
— Сами трубы
— Расширительный бак открытого типа
— Вентиль (кран) слива теплоносителя
— Вентиль (кран) подпитки системы
— Фильтр сетчатый (косой фильтр)
— Уголки и тройники для изгибов трубопровода и подсоединения расширительного бака, сливной арматуры
Несмотря на кажущуюся простоту монтажа, следует соблюдать несколько правил:
— Минимальный диаметр трубы 40 мм
— Радиаторы должны располагаться выше, чем отопительный прибор
— Горизонтальные участки должны иметь уклон от 5 мм на метр по направлению движения теплоносителя
Плюсами такой системы являются отсутствие сложных узлов, комплектующих, что дает возможность быстро отремонтировать участок, в случае выхода из строя, а также энергонезависимость. Даже есть отключат свет, то теплоноситель будет циркулировать в системе и в доме будет тепло. Ну и наиболее весомый плюс гравитационной системы отопления- цена.
Но минусы тоже довольно весомы. Необходимо соблюдать уклон трубопровода, иначе циркуляция не будет осуществляться, а как следствие и тепло от котла поступать не будет. Касаемо труб также минусом является то, что сделать скрытый водопровод практически невозможно. Из-за того, что нет никаких приборов будет довольно сложно регулировать подачу, к этому тоже необходимо быть готовыми. И самое важное, на что необходимо обратить внимание- такая система подойдет только для небольших площадей (до 80 м2) и радиаторов как отопительных приборов.
Обвязка котла в системе с принудительной циркуляцией
Более современный тип отопления, в котором решены проблемы с отоплением больших площадей, неравномерным прогревом отопительных приборов, среди которых и водяной теплый пол. Благодаря именно этой системе появляется возможность сделать в доме этот вид отопления.
Конструктивные отличия этой системы отопления от варианта с естественной циркуляцией заключаются в изменении расширительного бака (теперь он закрытый, еще он называется мембранный бак) и добавлении таких элементов как циркуляционный насос и воздухоотводчик с предохранительным клапаном (эти два устройства объединяются в одном- группа безопасности котла).
В данной системе мембранный бак компенсирует избыточное тепловое расширение, а если давление превысило максимальное значение, то предохранительный клапан его сбросит и убережет систему от разрыва. Воздухоотводчик убирает скопившийся воздух в трубопроводе, тем самым исключается возможность образования воздушных пробок. Циркуляционный насос прогоняет теплоноситель по всей системе, что дает нам равномерный прогрев отопительных приборов, будь то радиаторы или теплые полы, а также вовремя отводит от котла нагретый теплоноситель, что исключает его закипание. При этом не требуется участие человека, что позволяет просто наслаждаться комфортными условиями.
Для обвязки котла в такой системе отопления потребуются следующие компоненты:
— Соединители трубы и котла
— Трубы
— Мембранный бак
— Фильтр сетчатый (косой фильтр)
— Вентиль (кран) слива теплоносителя
— Вентиль (кран) подпитки системы
— Циркуляционный насос и соединения для него
— Группа безопасности
Независимая от человека работа отопительной системы- самый главный плюс. Также безопасность в эксплуатации сбережет немало денег в случае какой-либо аварии, ведь один котел стоит немалых денег, да и незапланированный ремонт помещения не приносит никакой радости. Равномерный прогрев отопительных приборов дает комфорт в любой комнате, при этом можно максимально эффективно отрегулировать систему. Ведь с солнечной стороны не нужен сильный нагрев, а вот с противоположной можно и добавить температуру. Все эти факторы вместе дают уверенность в надежности и комфорт, а к этому стремится подавляющее большинство людей.
Минус, наверное, единственный- цена. В сравнении с гравитационной системой отопления добавляется несколько недешевых приборов, соответственно стоимость системы увеличивается. Также появляется зависимость от электричества, ведь при его отключении прекратится работа циркуляционного насоса.
Сравнение типов отопительных систем
Наглядно разница в комплектующих у этих систем представлена на изображении
Чтобы разница в цене была более ощутима, мы просчитали примерную стоимость обвязки котла в той и другой системе. Как основной материал была выбрана труба из полипропилена, армированная стекловолокном. «Подопытное» помещение- 50 м², квадратной формы, без разбивки на комнаты. Котел в обоих случаях будет одинаковый, как и количество радиаторов (4 шт)
Стоимость комплектующих гравитационной системы
Стоимость комплектующих принудительной системы
*Цены актуальны на январь 2017г
Из расчета становится понятно, что цена на принудительную систему отопления выше, но если смотреть детально, то стоимость трубы во втором случае ниже за счет меньшего диаметра, да и расширительный бак открытого типа не учтен, так как найти его довольно проблематично, умельцы изготавливают их самостоятельно.
Подводя итог можно отметить, что две системы отопления кардинально различаются и имеют право на жизнь, все зависит от условий эксплуатации. Там, где постоянные перебои с электричеством- однозначно подойдет гравитационная система, но если же таких проблем нет, то стоит задуматься о принудительной системе отопления, которая способна обеспечить комфорт и безопасность при отоплении дома.
Как обвязать котел на твердом топливе | SEO ЮРИЙ БЕДУЛИН
Материал основан на мною же написанном на днях материале для сайта domkotlov. by — после позитивных отзывов публикую здесь.
Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровах наиболее часто используется и имеет больше нюансов по обвязке).
Схемы подключения котла для общего представленияРазберём обвязку на схемах. Простая обвязка котла включает:
- циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
- расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
- группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.
Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.
Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.
Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.
Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.
Вариант 3: Аварийный гравитационный контур с обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.
Вариант 4: Использовать несколько метода одновременно.
Подключение котла на фотоНомерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.
Обвязка твердотопливного котлаСхема подключения твердотопливного котла(см. схему в начале материала)
Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.
Фото
Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.
Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск
Источник и полный текст — domkotlov.by
напольного, газового, твердотопливного, двухконтурного, схема и технология
В частных домах, для обогрева помещений, чаще всего используется — котел отопления. Такая структура отопления включает в себя немалое количество составляющих ее элементов. Казалось бы, что для отопления достаточно котла, для нагрева теплоносителя, и батареи для отдачи тепла внутреннему воздуху. Однако каждый, входящий в систему элемент, предназначен для выполнения своей функции. Все элементы отопительной системы от котла отопления до отопительного прибора, в своей совокупности, называются обвязкой.
Обвязка котла отопления своими руками — очень сложная и трудоемкая работа, при выполнении которой, требуется внимание, терпение и аккуратность.
Составляющие обвязки
Для того чтобы знать, как обвязать, необходимо учитывать, что обвязка состоит из:
Схема обвязки твердотопливного котла
- циркуляционного механизма — насоса;
- расширительного бака;
- воздушника;
- грязевика;
- гидрострелки;
- теплоаккумулятора.
Вся комбинация данных элементов, несмотря на свою сложность и высокую цену, призвана обеспечивать безопасность, экономию и удобство. Обвязка системы отопления позволяет предупредить перегрев, создать условия эффективного распределения тепла.
Классификация схем обвязки котла отопления
- Принудительная (с применением циркуляционного механизма-насоса)
- Естественная (циркуляция осуществляется теплоносителем)
- Классика с коллекторной разводкой и многообразием элементов
- На первично-вторичных кольцах (несколько циркуляционных насосов).
Схема естественной циркуляции
Поэтапное руководство для выполнения обвязки самостоятельно
Все решения обвязки будут зависеть от выбора котла отопления, его типа и комплектации. Котел выступает в роли неотъемлемого и самого основного элемента системы отопления. Для выполнения работ понадобятся:
- балансировочный кран;
- манометр;
- сливные и шаровые краны;
- проходные фильтры;
- клапаны;
- муфты;
- хомуты;
- тройники;
- уголки;
- трубы;
- циркуляционный насос;
- расширительный бочок;
- термоголовка.
Гидравлическая обвязка, двухтрубная система отопления
Все действия по воспроизводству обвязки необходимо выполнять в такой последовательности:
- Соорудить фундамент толщиной примерно 100 мм. После чего сверху уложить асбестоцементный или железный лист.
- Соединить котел и дымоход. Далее герметизация полученного соединения.
- Монтаж вытяжки.
- Установка котельного коллектора. На коллекторе должна находиться специальная наклейка, указывающая на подающую и обратную линии.
- Присоединение специальной трубки диаметром 1,25 дюйма к котлу, ввод патрубка диаметром 1 дюйм к трубопроводу системы.
- Устройство смесительного клапана на входе коллектора для управления температурой.
- Монтаж циркуляционного насоса на обратной магистрали. Рекомендуется принимать во внимание все нюансы выбранного оборудования.
- Установка блока с термометром и дифференциальным клапаном для контроля за температурой и давлением.
Помимо самого оборудования, трубы для системы отопления тоже стоит подбирать тщательно. Практика показывает, что обвязка твердотопливного котла должна выполняться полипропиленом. Трубы, изготовленные из этого материала, отличаются финансовой доступностью, стойкостью к агрессивным воздействиям, долгим сроком эксплуатации.
Обвязка в двухэтажном доме
Отличительные черты обвязки настенного котла
Перед тем как приступить к устройству котла отопления своими руками, следует разобраться в таких понятиях, как настенный и напольный котел. Систему настенного котла отопления можно выполнять с подключением теплого пола, подачей горячей воды, непосредственно с самим отоплением. Обвязка настенного котла, имеет свои отличительные черты. Ее можно выполнять одноконтурной. Порядок монтажных работ и эксплуатации данной системы рассмотрены в приложенном руководстве к оборудованию.
Схема обвязки с естественной циркуляцией
Не менее распространена обвязка двухконтурного котла. При данной модификации систему можно выполнять по смесительной схеме или по прямой. При 1-ом варианте регулировка выполняется горелкой и смесителем с сервоприводом. Во 2-ом варианте — исключительно горелкой.
Обвязка настенного котла, чаще всего включает в себя установку теплооаккумулятора. Этот прибор выглядит очень просто. Стальной бак всего в 300 л, покрытый теплоизолирующим материалом. Работа данного приспособления заключается в следующем: в ночное время, при более дешевой электроэнергии, вода нагревается, а днем, когда электроэнергия стоит дороже, тепло постепенно распределяется по отопительным приборам. Такое оборудование позволит сэкономить в тех регионах, где установлены ночные тарифы на электроэнергию. Подключается данный элемент аналогично гидрострелке — между обраткой и прямой подачей.
Помимо настенного котла отопления, иногда устраивают систему отопления с установкой напольного котла.
Обвязка такого котла состоит из контура горячего водоснабжения, расширительного бака, воздухоотводчика и циркуляционного насоса. С увеличением контуров, в схему включают коллекторы.
Виды котлов и особенности их подключения
Схема обвязки котла с бойлером
Для того чтобы понять, как обвязать, есть еще один важный критерий. Этим критерием является вид выбираемого котла и особенности его подключения. Котлы могут различаться по виду перерабатываемого топлива. При выборе котла, помимо моделей и параметров, необходимо понимать, во что обойдется то или иное топливо.
Газовый
Самым распространенным для обогрева малоэтажных жилых домов, является использование — газового котла отопления. Газ по праву считается наиболее дешевым видом топлива. По статистике, распространение такого вида котла отопления составляет около 48%. При выборе этого варианта стоит обратить внимание на возможные предстоящие трудности: в России существуют проблемы в виде пониженного давления газа, перепадов электроэнергии.
Многие марки оборудования, рассчитанные на большее давление газа, чем периодами может подаваться, будет автоматически отключаться. Конечно, при подаче соответствующего уровня газа, оборудование и автоматически включится. Однако в период простоя, можно остаться без тепла. Решение данных проблем, состоит в устройстве двух котлов: основного и резервного.
Обвязка двух котлов выполняется по параллельной схеме или схеме первично-вторичных колец.
Есть еще один вариант решения — изначально установить оборудование, рассчитанное на меньшее давление. Стоит отметить еще и тот факт, что настенный газовый котел в 1,5-2 раза дешевле аналога — напольного газового.
Твердотопливные
Использование твердотопливного котла отопления составляет всего около 12%. При выборе такого котла предпочтение следует отдавать высококалорийному топливу. Например, антрацит или пеллеты (топливные гранулы). Обвязка напольного твердотопливного котла, подразумевает подключение 2-х контуров — большого и малого. Для нагрева теплоносителя, в небольшом объеме и обогрева помещения по большому контуру. Непосредственно сама обвязка твердотопливного котла — это и есть малый контур. Благодаря ей, есть возможность регулирования температуры и подбора желаемого режима отопления.
Электрокотлы
Еще один вид — электрокотлы. Их использование составляет около 30%. Обвязка электрокотла выполняется аналогично обвязке газового котла отопления. Однако есть и некоторые отличия в установке электрокотла отопления: можно с принудительной, а можно с естественной циркуляцией. Оборудование монтируется в низшую точку системы, а нагнетающая труба должна быть приподнята над отопительным прибором на минимально допустимую высоту. Необходимо предусмотреть заземление отопления. При выборе котла необходимо уделить внимание на его стойкость к перепадам напряжения электричества.
Правильно выполненная обвязка электрокотла, позволит создать одинаковую температуру на входе и выходе системы. Для использования электрокотла отопления понадобятся: котел отопления, теплоноситель, трубы и другие сопутствующие элементы. Это могут быть, например, манометр, шаровые краны, вентили, муфты, хомуты и другие.
После соблюдения всех правил в устройстве отопления своими руками система будет служить долго и верно. Рекомендуется не тратиться на дешевые подделки. Ведь от качества оборудования зависит и качество его работы.
Зачем нужна обвязка котла
Какой бы ни был хороший и простой в использовании дровяной котел, его необходимо правильно смонтировать. Иначе срок службы будет недолгим. На сегодняшний день остро стоит проблема покупки качественного теплогенератора. Многие зарубежные фирмы-производители составляют подробную инструкцию к процессу обвязки котла, но наши потребители все хотят делать сами «на собственное усмотрение». И это отчасти правильно.
Котел на твердом топливе
Дело в том, что зарубежное оборудование не всегда подходит под стандарты наших систем отопления. Это значит, что многое придется переделывать, чтобы все работало. Ясное дело, что профессионалы-монтажники смогут сделать это лучше, но ведь и услуги будут платными. Не у каждого есть деньги, чтобы затеять обвязку котла, а вот собственные руки точно имеются. Если разобраться в принципе работы котла и системы отопления, то можно понять, как ее правильно обвязать.
Системы отопления
В зависимости от вида отопительной системы выбирается способ обвязки. Самый простой вариант – естественная циркуляция или система гравитационного типа. Защита котла от перегрева происходит за счет циркуляции воздуха. Применение специального мембранного бака превращает отопительную систему в закрытую, что требует установки сбросного клапана, выполняющего роль предохранителя.
Если вы решили заменить открытый расширительный бак мембранным, позаботьтесь о наличии воздухоотводчиков и манометра в системе. Остальное все придется делать в соответствии со стандартами подключения.
Существуют и более сложные системы отопления, но, как известно, чем больше элементов, тем выше вероятность поломки. Поэтому не нужно изобретать велосипед, можно просто сделать обвязку для той системы, которая у вас уже имеется.
Как самостоятельно сделать обвязку
Прежде чем приступать к строительству частного дома, необходимо продумать до малейших деталей его систему отопления. Раньше для зимнего периода использовались печи, сегодня большинство людей привыкли применять котлы отопления. В таком случае далеко не последними пригодятся знания о том, как проводится обвязка котла отопления своими руками.
Также следует заранее отметить, что выполнять эту работу самостоятельно – не обязательное условие. Обвязку могут выполнять и специалисты, что более благоразумно. Но, если у вас нет денег, возможности или желания нанимать кого-то постороннего, все можно сделать самому.
Сам процесс достаточно сложный. Такой процесс, как обвязка газового котла своими руками, требует от вас определенных навыков. Любая ошибка может стать причиной аварии, что приведет не только к поломке отопительной системы, но и может стоить жизни. Старайтесь четко следовать указаниям.
Алгоритм подключения:
- Первым делом необходимо произвести установку коллектора. На каждом подобном оборудовании должна располагаться наклейка, которая укажет, как его правильно установить. Котельный коллектор имеет подающую и обратную линии, главное – распознать, где какая.
- Следующий шаг: присоединение к котлу специальной трубки с диаметром 1,25. К системе трубопровода необходимо подсоединить трубу с диаметром 1. В случае, если необходимо сделать обвязку только одного контура, все боковые отверстия придется закрыть заглушками. Эти отверстия можно использовать для подключения коллектора или расширительного бака, а также в целях заполнения системы теплоносителем.
- Следующим шагом такого процесса, как обвязка котла, будет установка на входе коллектора специального смесительного клапана. Это нужно для обеспечения возможности регулировки температуры.
- Далее обвязка требует наличия подходящего комплекта для подсоединения циркуляционного насоса. Особенно нужно учитывать высоту оборудования. Монтаж насоса нужно проводить только на обратной линии. Теперь нужно обратить внимание на контур. В случае если контур радиаторный, то подключать насос нужно подключать прямо к коллектору. Если насос радиаторный, то его нужно присоединять после блока.
- После того, как установили насос, нужно приступать к установке блока температурного контроля и контроля давления в сети. Этот блок состоит из трех компонентов: дифференциальный клапан, клапаны с термометрами. Это последние элементы обвязки.
Резервный котел
Запасной котел необходимо устанавливать в таких случаях:
- Основное отопление не предусмотрено для очень низких температур. В такой ситуации либо нужно установить котел эконом-варианта, либо отапливать жилье тепловым насосом. В первом случае можно замечательно отопить дом при минус двадцати градусах на улице. Насос сможет выполнять отопление, только если температура за окном не ниже минус пятнадцати градусов.
- Тепловой насос подразумевает наличие тэна, хотя его работа во время мороза достаточно сомнительная: он перегружает электросеть. Поэтому, чтобы избежать пожаров и замыканий, их просто отключают.
- Газовое отопление в экстремальные морозы способно аварийно отключаться в результате перепада давления в магистрали. Основное отопление приходится на твердотопливный котел, который тоже не безупречен: он может погаснуть или недостаточно разгореться. В таких случаях может помочь наличие запасного котла.
Самый лучший резервный котел – работающий на дизеле. Основные плюсы: дешевый, мощный, легко устанавливается, прост в эксплуатации, может работать постоянно, не нужно прилагать особого труда. Недостаток – цены на дизельное топливо увеличиваются с каждым годом.
После установки дополнительного котла, необходимо увеличить объем расширительного бака. Это необходимо сделать в связи с увеличением размера теплоносителя в отопительной системе. Чтобы резервный котел хорошо работал во время холодов, его нужно регулярно обслуживать и проверять, проводить очистку фильтров, включать на некоторое время.
Котел можно установить в подсобке
Также можно обеспечить питание котла, если в вашем районе часто пропадает электричество. Важно также подумать о том, где и как хранить топливо. Топливный бак должен находиться в тепле, это позволит котлу в случае необходимости сразу же запуститься. Объем бака не превышает двухсот литров, поэтому его можно разместить в помещении котельной.
Особенности подключения
Обвязка твердотопливного котла почти идентична обвязке других видов котлов. Нет существенных отличий в последовательности соединения и необходимости установки составляющих элементов системы.
Даже если вы наняли профессионалов выполнить обвязку, то разбираться в системе вам все же нужно, поэтому прочитанная информация не будет лишней. Работа специалистов обойдется вам дороже, чем самостоятельное подключение, зато у вас будет гарантия качества. Профессионалы всегда выполнят подключение качественно.
Обвязка обязательна
Многие люди не хотят делать обвязку твердотопливного котла, потому что считают это экономически не выгодным. На самом деле, если учесть все аргументы, то отрицательный момент заключается только в финансовых затратах на модернизацию. Все остальные аргументы только «за». Вместе с обвязкой вы получаете высокий уровень комфорта, большую эффективность работы системы, долговечность котла.
схемы для напольных и настенных
Газовый котел в качестве отопительного прибора завоевывает все большую популярность. Однако недостаточно только приобрести такой котел, его еще необходимо правильно установить, это является одним из условий его дальнейшей успешной эксплуатации.
Схема устройства газового котла.
Обвязка газового котла отопления: общие принципы
Настенный отопительный котел к энергетическим системам можно подключать по-разному, но прежде всего нужно выяснить, что такое обвязка газового котла и можно ли осуществить такой процесс своими руками?
Обвязка газового котла – это его подключение к соответствующему оборудованию для согласования с отопительной системой.
Если обвязка газовых котлов своими руками будет осуществлена правильно, то можно не сомневаться в том, что такое оборудование будет служить долго и надежно безо всякого вмешательства. Но если обвязка будет осуществлена неправильно, то это может привести к выходу всей отопительной системы, а не только отопительного котла. Если осуществляется обвязка газового котла, который имеет только один отопительный контур, то большого труда это не составит, нужно просто подключить к системе котел в соответствии со схемами в паспорте.
Схема подключения двухконтурного котла.
Однако если в качестве тепловых потребителей используется несколько различных систем при подключении котла с двумя контурами, то могут возникнуть определенного рода сложности, связанные с согласованием работы котла и всего оборудования. Варианты обвязки отопительного оборудования с двумя контурами отопления могут быть разными, многое зависит от оборудования, которое будет подключаться. Есть два вида схем обвязки настенных котлов, которые имеют два отопительных контура, прямого и смесительного вида. Если применяется схема прямого вида, то температура в контуре отопления регулируется посредством горелки. Если используется смесительная схема, то применяется смеситель с сервоприводом.
Обвязка газовых котлов своими руками подразумевает использование следующих гидравлических инструментов:
- термометров и манометров;
- гидравлических разделителей;
- распределительных гребенок;
- циркуляционных насосов и коллекторов.
Перед тем как приступить к обвязке газового котла, нужно внимательно ознакомиться со всеми вариантами установки, тогда все будет сделано качественно.
Вернуться к оглавлению
Какое оборудование самое экономичное?
Прежде чем обвязать газовый котел своими руками, нужно определиться с тем, какой является наиболее экономичным. Минимальное количество топлива потребляет оборудование конденсационного типа, так как в нем используется скрытая тепловая энергия, образующаяся при конденсации водяного пара. Еще одно преимущество такого оборудования заключается в том, что он не выбрасывает в процессе горения конденсационный пар наружу, в этом его отличие от традиционных котлов.
Конденсационные тепловые газовые котлы наиболее популярны благодаря своему теплообменнику, который изготавливается из нержавеющей стали высокого качества. Именно поэтому рекомендуется выбирать конденсационное отопительное газовое оборудование, которое, помимо всех прочих качеств, отличается долговечностью и надежностью. Такое оборудование не содержит угрозы для окружающей среды, что является очень важным фактором. И еще надо отметить, что это компактное оборудование можно без проблем разместить даже в небольшом помещении.
Вернуться к оглавлению
Правильная обвязка газового котла отопления своими руками
Схема отопительной системы.
Теперь нужно подробно рассмотреть монтаж такого оборудования своими руками, для этого нужно использовать доступные инструменты и материалы.
Прежде всего нужно учитывать, что есть две системы организации отопления: с принудительной циркуляцией теплоносителя и гравитационная система. Основное отличие таких систем заключается в насосе, именно под его воздействием движется горячая вода. Учитывая законы физики (разница плотности холодной и нагретой воды), осуществляется естественная циркуляция напора. Холодный напор перемещается вниз, благодаря чему возникает напорное давление без насоса. Под воздействием этого происходят достаточные перепады высот в системе и образуются два столба разного веса.
Система с естественной циркуляцией в энергии практически не нуждается, а если брать во внимание оборудование с принудительной циркуляцией, то она может работать только за счет подключенных электрических насосов. Их применение ограничивает длину проводов и количество приборов отопления, что в значительной степени увеличивает этажность работы всей системы. Одним из обязательных элементов обвязки является расширительный бачок. Когда в системе появляются гидроудары, бачок становится надежной защитой. Такой прибор самый безопасный, он соответствует высоким требованиям к организации системы отопления.
Для того чтобы отключить оборудование от отопительной системы, имеются шаровые краны на каждой трубе. На трубе, которая подает холодную воду, имеется фильтр грубой очистки, он очищает воду из водопровода, которая поступает в отопительную систему. На трубе обратной системы отопления тоже имеется фильтр очистки. Перед этими фильтрами есть шаровые краны, которые предназначены для того, чтобы отсекать фильтры от отопления для того, чтобы их прочистить и промыть.
Питанием оборудование обеспечивает инвертор, выбирать такое устройство нужно внимательно, так как от него во многом зависит, как будет работать все оборудование.
Вернуться к оглавлению
Основные элементы конструкции газового котла
Схема обвязки газового котла.
Прежде чем осуществить обвязку своими руками, нужно изучить конструкцию такого оборудования. Конструкция содержит в себе: газовую горелку, теплообменник, разные датчики безопасности и систему дымоудаления. Что касается теплообменника, то чаще всего он изготавливается из меди, а потом покрывается специальным составом. Теплообменник играет очень важную роль: в его функции входит передача тепла сгорания. Медь способствует максимальной теплоотдаче, что в значительной степени повышает КПД всего оборудования.
Нагрев воды для горячего водоснабжения обеспечивает контур приготовления горячей воды. Дымоудалительная система может быть двух видов: турбированная (это система со встроенным вентилятором) и атмосферная (в ней используются традиционные дымоходы). Когда приобретается настенное газовое отопительное оборудование, за размер помещения можно не волноваться, при этом можно сэкономить на обвязке. Если приобретать все оборудование, то оно оснащено всей необходимой автоматикой, которая способствует обеспечению автоматической работы системы.
Таким образом, становится понятно, что если к обвязке котла отопления подойти грамотно, то можно связать низкотемпературный режим котла с отопительным контуром. Если все сделать именно так, то оборудование сможет запускаться только для такой температуры, которая установлена на автоматическом датчике, и отопление всегда будет качественным. Ничего особенно сложного в этом процессе нет, поэтому нет никакой необходимости прибегать к услугам специалистов, так как в этом случае неизбежны немалые финансовые расходы.
Обвязка твердотопливного котла своими руками
Обвязка твердотопливного котла своими руками несложная задача. Если конечно руки растут из нужного места. Перед каждым человеком, который купил твердотопливный котел возникает проблема: как присоединить котел к системе отопления. Первая мысль: взять паяльник для полипропиленовых труб и обвязать котел. Но так делать нельзя! Твердотопливные котлы обвязываются только металлом. И если вы здравомыслящий человек, перед вами появляется выбор:
- купить заводскую обвязку котла
- нанять сантехников для обвязки котла
- сделать обвязку котла самостоятельно
Заводская обвязка котла
Многие производители твердотопливных котлов изготавливают обвязку для своих котлов. Основной минус такой обвязки, это высокая цена. Или сложность заводской обвязки при простоте вашей системы. Рекомендуем несколько раз подумать, прежде чем покупать заводскую обвязку котла.
Обвязка котла, которую сделают сантехники
Это хорошее решение, если сантехники конечно грамотные и могут выполнять такие работы. Из достоинств стоит отметить конструкцию обвязки котла, максимально подходящая под вашу систему отопления.
Обвязка твердотопливного котла своими руками
Если есть время и желание, то это отличное решение. Много инструментов для изготовления обвязки не понадобится, в этой статье я расскажу, как сделать обвязку котла с помощью двух трубных ключей или двух переставных клещей.
Мы подготовили видео инструкцию, как сделать обвязку котла, посмотрите видео, если не любите читать.
Сразу отмечу, что использовать чугунные фитинги в два, иногда в три раза выгоднее, чем латунные. Поэтому если стоит задача удешевить обвязку, используйте чугунные фитинги. В видео ролике мы показывали как сделать обвязку твердотопливного котла самостоятельно из сгонов, купленных в строительном магазине. В качестве примера обвязка собиралась на котле длительного горения STROPUVA. Но сам принцип схемы обвязки подойдет для любого твердотопливного котла.
Минусы твердотопливных котлов
У всех твердотопливных котлов есть минусы. Основной минус это конденсирование. Из котла вытекает конденсат, если разница между температурой подающего и обратного трубопровода больше 20°С. Или температура теплоносителя в котле меньше 60°С. Поэтому любая обвязка твердотопливного котла должна содержать байпас. Т.е. теплоноситель с подающего трубопровода, должен попадать в обратку котла минуя систему отопления. Только в этом случае твердотопливный котел будет быстро выходить на свои рабочие параметры.
В видеоролике мы использовали вентиль для байпаса котла.
Использовать двух или трехходовые клапаны в обвязке котла наиболее предпочтительно
Надеюсь, что мои советы вам помогут сделать обвязку котла самостоятельно.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
Теплый пол с использованием уличного дровяного котла
Несколько очень распространенных вопросов, которые мы получаем от наших клиентов:
«Можно ли использовать дровяную печь с тепловым излучением?» и «Является ли лучистый пол с подогревом более эффективным?»
Дровяная печь Лучистое тепло от вашей печи — лучший вид тепла и сохраняет ваши полы очень теплыми! Лучистое отопление пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; экономия еще больше дров или угля!
Вода, которая течет через ваш пол для лучистого обогрева пола, никогда не бывает теплее 140 °. Более высокие температуры вызовут трещины в полу, если у вас бетон, и могут деформировать дерево, если оно будет сильнее.
Одно из преимуществ лучистого теплого пола заключается в том, что он сохраняет самые теплые 10 футов в нижней части комнаты. Это исключает попадание тепла на потолок и от крыши, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании лучистого теплого пола. это замечательно для комнат с высокими потолками, например, в больших комнатах.
Еще очень приятно, что вокруг не дует воздух.Это означает, что воздух тоже не дует и становится теплее.
Hydronic heat означает тепло, распределяемое через воду.
Лучистое тепло — это тепло, передаваемое через пространство от поверхности без использования воздуха или других жидкостей. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а затем внезапно залились солнечным теплом! Вот что такое лучистое тепло .
Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплая труба излучает тепло через пол, делая его очень теплым.
Лучистое отопление для пола более эффективно, потому что оно нагревает вас напрямую. Влажность в помещении также более идеальная. Он постепенно высвобождает лучистую энергию к прохладным предметам в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и более комфортно (голова кажется прохладнее, а ноги теплее). Этот вид обогрева не новость! Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.
Подумайте об установке лучистого теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и здоровое отопление!
Если у вас уже есть дом, вы можете установить там радиаторы; либо чугунные радиаторы старого образца, либо водонагреватели для плинтусов (они выглядят так же, как электрические обогреватели для плинтусов, за исключением того, что они несут воду и чрезвычайно эффективны), либо радиаторы нового типа, которые выглядели намного лучше, но опять же, если у вас старый дом, Чугунные радиаторы старого образца могут выглядеть очень хорошо — и, как правило, они очень дешевы, если их использовать!
Новая конструкция, которую мы обычно рекомендуем использовать в напольном покрытии. Это может быть как черный пол, так и под черным полом, с готовым материалом наверху — будь то керамика для керамогранита, ковер или древесина твердых пород.
Трубки PEX
Наиболее распространенные трубы, используемые сегодня, — это герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как его называют в промышленности. Популярные благодаря тому, что они могут справляться как с агрессивными добавками в бетон, так и с водными условиями, не становясь хрупкими со временем, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.
Это то, что называется двойным ходом. Это дает больше тепла между балками и лучшее распределение тепла, чем при использовании одного участка трубы.
Металлические пластины прибивают к основанию пола и удерживают трубу Pex на месте.
Металлические пластины передают тепло по полу, поэтому на нем не остается горячих и холодных полос. Однако, таким образом, вы должны сначала нагреть черновой пол, прежде чем тепло может быть передано на пол.
Лучше всего — в новом строительстве — просто прокладывать трубопровод поверх чернового пола. Таким образом вы нагреваете готовый пол, а не всю древесину на черновом полу.
Это достигается путем установки на пол поплавков в качестве распорок для трубы Pex.
Еще лучший способ — использовать предварительно изготовленный продукт, в котором есть канавки, вырезанные для установки трубы Pex, и на нем уже есть алюминий (и в канавках), чтобы распространять тепло по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard — это структурная излучающая панель толщиной 1–1 / 8, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах 4 x 8 со сплошным гребнем и пазом.
Это то, что составляет ваш черновой пол. Как только вы положите его на балки пола или ферму, ваш пол готов! это экономит много лишней работы. Просто вставьте трубу Pex в пазы и положите на нее пол. У вас получится ОЧЕНЬ твердый пол.
Не самый дешевый на рынке, но, безусловно, лучший!
SLAB Radiant Floor Heat — это проект «сделай сам».
Вы начинаете с слоя гравия, а затем кладете изоляцию. Это необходимо, чтобы вы прогревали землю. Обычно также требуется в соответствии с большинством строительных норм.
Я предпочитаю продукт под названием TheBarrier. Это лучше, чем панели из жесткого пенопласта — розового или синего — потому что он чрезвычайно гибкий и не трескается и не ломается, когда вы ходите по нему. Помните, что вам нужно пройти по нему, чтобы опустить провод и привязать к нему трубу Pex, и тогда рабочие будут заливать бетон и ходить по нему.
Изоляция TheBarrier — это гибкая изоляция, которая поставляется в рулоне и снабжена липкими полосками для прикрепления к соседнему элементу. Он спроектирован таким образом, что за один простой шаг образует и пароизоляцию, и радоновую преграду. Если вы используете большие листы пенополистирола, вам придется вернуться и накрыть их пластиком в форме необходимого барьера.
Большинство людей кладут вниз проволоку размером 6 x 6 дюймов, которая идет в рулоне. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проволоке.Благодаря этому труба Pex не всплывет на поверхность и не испортит ваш новый красивый пол.
Некоторые люди используют арматуру вместо проволоки, которая делает пол еще более прочным. Иногда арматурный стержень поддерживается так, что он не сидит внизу.
Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная плита фундамента имеет толщину 4 дюйма.
Как видите, разместить лучистое тепло для уличной дровяной печи не так сложно, как вы могли бы себе представить.
Водяное лучистое отопление с дровяной печью, безусловно, является жизнеспособным вариантом для обогрева вашего помещения!
Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой котел для лучистого тепла лучше всего?»
Ответ прост. Hyprotherm предлагает лучшие бойлеры для лучистого отопления!
Если у вас есть другие вопросы о лучистом отоплении с дровяным котлом, вы можете связаться с нами по телефону нашей команды @ (800) 780-4302.
Конденсационные и неконденсирующие нагреватели — Edison HVAC
Конденсация vs.Нагреватели без конденсации
По мере того, как становится теплее, можно не думать об отопительном оборудовании. Но сейчас лучшее время для того, чтобы спланировать замену вашего старого котла или печи, и это решение повлияет на вашу семью на многие зимы.
Один важный выбор, который вы должны сделать, — это использовать конденсационный или неконденсирующий нагревательный прибор. Если у вас старый котел или печь, вероятно, в них нет конденсации, поскольку нагреватели конденсационного типа довольно новые.
Так как же сделать правильный выбор? Вот различия между двумя технологиями и несколько советов по выбору подходящего оборудования.
Нагреватели без конденсации
В котлах и печах без конденсации температура нагрева поддерживается на достаточно высоком уровне, чтобы предотвратить конденсацию водяного пара в дымовых газах.
В случае конденсации этот конденсат вызывает коррозию из-за своей кислотности. Но эксплуатация котла или печи для предотвращения образования конденсата также означает, что драгоценное тепло теряется в атмосферу при выделении водяного пара. Это ограничивает КПД диапазоном 70-80%.
Конденсаторные нагреватели
Конденсационные котлы и печи используют энергию водяного пара для предварительного нагрева воды или воздуха, рекуперации энергии и повышения эффективности нагревателя до 95%. Для этого материалы горелки и теплообменника должны быть устойчивы к коррозии, а рабочая температура котла или печи должна быть ниже.
Так что лучше?
С точки зрения энергетики конденсационные котлы более предпочтительны, даже с более высокой начальной стоимостью.Однако для этих систем есть и другие соображения.
Отвод конденсата
Одно из соображений заключается в том, что кислоту в конденсате необходимо нейтрализовать, прежде чем ее можно будет сливать в дренажную систему. Это достигается с помощью комплекта для нейтрализации конденсата, который является ключевым компонентом конденсационных систем.
Рабочая температура
Поскольку рабочая температура конденсационной системы ниже, это влияет на работу излучателей тепла и системы распределения для котлов.Возможно, вам придется заменить радиаторы и трубопроводы, если вы заменяете котел без конденсации на конденсационный котел.
Требования к вентиляции
Вентиляция двух систем разная. Из-за более высоких рабочих температур неконденсирующегося котла требуется металлическое отверстие типа B с вертикальным окончанием. Конденсационные котлы вентилируются с помощью пластиковых (ПВХ) труб с вентилятором, которые можно выводить через боковую стенку. Воздух для горения для конденсационных горелок забирается непосредственно снаружи, в отличие от систем без конденсации, которые забирают воздух из помещения.
Если вы покупаете новый котел для своего дома и не знаете, какой выбрать, позвоните нам, и мы поможем вам принять правильное решение.
Использование вашей системы отопления для нагрева воды
На этой фотографии косвенный водонагреватель — это большой резервуар слева.
Продолжая нашу серию о водяном отоплении, на этой неделе мы рассмотрим два варианта нагрева воды домашним центральным котлом. Сначала немного терминологии: котлы нагревают воду или производят пар для распределения в плинтусах или паровых радиаторах, а печи нагревают воздух для распределения через каналы и регистры.Интеграция водяного отопления со стандартной печью с горячим воздухом невозможна; если у вас есть печь, вам придется придерживаться автономного водонагревателя.
Идея использования бойлера для нагрева воды очень привлекательна. Вы можете обойтись только одной горелкой и для нагрева, и для горячей воды, так что меньше нужно обслуживать или ошибаться, и когда вы все равно отапливаете дом, не требуется много дополнительной энергии для нагрева воды.
Существует два распространенных варианта использования домашнего бойлера для нагрева воды.Самый распространенный из них называется «безрезервуарный змеевик». Это относительно небольшой теплообменник, который подходит для газового или масляного котла. Они популярны у людей, использующих плинтус с горячей водой, потому что это недорогие варианты или модификации для стандартных бойлеров. Теплообменник с медным змеевиком проходит внутрь котла, и вода нагревается, когда течет через этот змеевик. Он очень похож на описанный на прошлой неделе «водонагреватель без резервуара», за исключением того, что источником тепла является ваш бойлер.
Проблема с водонагревателями без резервуаров заключается в том, что бойлер должен быть горячим, чтобы производить горячую воду.Зимой в холодном климате котел большую часть времени горячий, и может даже не потребоваться его разжигание для подачи горячей воды (из-за остаточного тепла в котле). Но летом котел меньше нагревается, а включение-выключение цикла для нагрева воды тратит много энергии. Для нагрева воды с использованием котла, работающего на жидком топливе, и змеевика без резервуара обычно используется от 200 до 300 галлонов масла в летние месяцы, а средняя эффективность в этот период может составлять всего 25%. Таким образом, водонагреватели без резервуара могут иметь смысл в зимние месяцы, но летом это не лучшая идея.
Другой основной вариант использования системы отопления для производства горячей воды — это установка водонагревателя с косвенным или косвенным нагревом. Это отдельный изолированный резервуар для воды, который нагревается горячей водой от газового или масляного котла. Резервуар косвенного нагрева обычно присоединяется к отдельной «зоне» в системе отопления. Одним из преимуществ этого варианта является то, что в теплое время года котел должен лишь время от времени запускаться для нагрева воды в косвенном баке. Поскольку вода в баке остается «термически стратифицированной» (горячая вода находится наверху, откуда она забирается для подачи в душ или посудомоечную машину), вы можете набирать горячую воду из бака несколько раз, прежде чем бойлер включится для нагрева воды. в баке.
Еще один плюс заключается в том, что, поскольку на резервуаре для хранения нет горелки, вы можете обернуть его дополнительной изоляцией, не беспокоясь о подаче воздуха или вентиляции (как в случае с газовым водонагревателем накопительного типа).
Обратной стороной водонагревателей косвенного нагрева является их стоимость. Хороший, скорее всего, будет стоить более 1000 долларов, включая установку дополнительной зоны на системе отопления. Это намного дороже, чем безбаковый змеевик или обычный газовый или электрический водонагреватель накопительного типа.
Интересно, что оба вида встроенных водонагревателей могут помочь поддерживать ваш котел в хорошем рабочем состоянии. Если ваш котел находится в подвале, который в летние месяцы остается довольно влажным, то для минимизации коррозии многие подрядчики рекомендуют его периодически возгорать — как это происходит с безрезервуарным змеевиком или косвенным нагревателем воды. Это была одна из причин, по которой мы установили водонагреватель косвенного нагрева, когда десять или двенадцать лет назад мы установили у себя дома бойлер Buderus. В противном случае я бы, вероятно, остановился на автономном электрическом водонагревателе, который мы использовали, используя непиковое электричество, до установки системы центрального отопления (подробнее о непиковом электрическом нагреве воды в будущей колонке).
Некоторые люди предпочитают использовать водонагреватель без резервуара в зимние месяцы, а затем переходить на автономный электрический или газовый водонагреватель летом. За исключением возможных проблем с коррозией котла во влажных подвалах, это может быть хорошим компромиссом.Спросите своего подрядчика по отоплению или водопроводчика за советом об этих различных вариантах для вашей конкретной ситуации.
Часто задаваемые вопросы о коммерческих котлах | Котел повышенной комфортности
Я вижу, что большинство коммерческих котлов круглые, из чего они сделаны?
Коммерческие котлыSuperior Boiler полностью изготовлены из стали. Никто в отрасли не укладывает сталь такой экстремальной толщины в такое маленькое судно, поэтому мы называем его «Большой котел с малой площадью основания».
Какие размеры коммерческих котлов вы производите?
Наши коммерческие котлы имеют размер от 300 000 до 1 700 000 британских тепловых единиц и спроектированы как модульные, что означает, что многие из них могут быть соединены вместе, чтобы создать систему с миллионами британских тепловых единиц.Эти суда довольно малы по размеру, поэтому они поместятся практически в любом месте.
Для чего можно использовать ваши коммерческие котлы?
Коммерческие котлы имеют две основные категории котлов; горячая вода и пар. Водогрейные котлы могут использоваться (i) для комфортного отопления, (ii) для горячего водоснабжения (душевые, кухни) или (iii) в комбинированном котле, который будет делать то и другое из одного резервуара. Коммерческие паровые котлы низкого давления используются в основном для комфортного отопления, но также и для промышленных целей.
Почему сталь превосходит медь?
Сталь намного прочнее меди. Медь, используемая в котлах, намного тоньше стали и менее способна выдерживать резкие перепады температур. Он также более чувствителен к воде низкого качества, которая может привести к утечкам. И, наконец, медные котлы очень чувствительны к перебоям в подаче воды. Таким образом, если насос выходит из строя, высока вероятность отказа всего теплообменника.
Почему сталь лучше чугуна?
Чугун — это материал, который с годами может постепенно изнашиваться, что приводит к более тонким стенкам и, в конечном итоге, к утечкам.Котлы чугунные изготавливаются секциями, с прокладками между секциями. Эти прокладки могут выйти из строя, что приведет к замене всей секции. В этом случае весь котел необходимо заполнить водой и испытать под высоким давлением на стройплощадке, что является очень трудоемким процессом. Течь в стальном котле можно просто заварить.
Чем коммерческий котел с дымоходом по сравнению с водогрейным котлом?
Firetube котлы имеют тенденцию иметь лучшую теплопередачу и меньше подвержены коррозии и накипи.В котле с дымоходом внешняя поверхность трубы контактирует с водой. Поскольку внешняя поверхность трубки больше внутренней, тепло более эффективно передается воде. Возникновение коррозии и накипи увеличивается с повышением температуры. Поскольку трубы водотрубного бойлера имеют более высокую относительную температуру, повышается вероятность образования накипи и коррозии.
Почему стальной коммерческий котел более экологичен, чем медный?
Прочные коммерческие котлы могут легко прослужить более 30 лет, в то время как многие медные котлы служат всего 7-10 лет (а часто и меньше).Когда недолговечные медные котлы оказываются на свалке — какой из них, по вашему мнению, является лучшим выбором для окружающей среды?
Насколько выгодны коммерческие котлы?
Да. Первоначальная стоимость коммерческого котла может быть больше, чем у медного котла, но из-за его чрезвычайно прочной конструкции он может прослужить до пяти раз дольше. Стальные котлы аналогичны по стоимости чугунным котлам, но их ожидаемый срок службы будет на 5-10 лет больше. Таким образом, стоимость жизненного цикла меньше.
Насколько эффективен коммерческий котел?
Коммерческие котлы имеют два типа котлов: стальные дымогарные котлы с КПД от 83% до 84% (с дополнительным экономайзером может достигать 87%) и конденсационные котлы Cheyenne, которые сертифицированы на 95% и могут достигать КПД до 99%. %.
Почему модульные коммерческие котлы — лучший выбор, чем одиночный большой котел?
Модульные котлы являются лучшим выбором по нескольким причинам. 1) Резервирование — это означает, что если один котел выходит из строя, другие должны его поддерживать.Имея только один бойлер, вы останетесь без тепла. 2) Сезонная эффективность — это означает, что в менее холодный весенний день только один небольшой модульный котел может справиться с нагрузкой, что намного дешевле, чем нагрев большого котла негабаритного размера, который изначально был выбран таким образом, чтобы он мог работать в самый холодный день год. 3) Гибридная система — это означает, что у вас есть смесь конденсационных котлов Cheyenne с котлами с традиционным КПД. В менее холодный день конденсационный котел с более высоким КПД справится с нагрузкой, но в более холодный день промышленные стальные котлы будут более эффективными при обработке нагрузки.При холодном пуске, когда система хочет конденсироваться, высокоэффективный конденсационный котел Cheyenne будет использоваться для доведения системы до уровня комфорта, а затем отключается, а промышленные стальные котлы переходят на поддержание тепла в течение всего остального времени. день.
Являются ли затраты на техническое обслуживание коммерческих котлов низкими по сравнению с другими котлами?
Маленький грязный секрет многих типов котлов — необычно высокие затраты на техническое обслуживание, особенно когда все детали являются собственностью производителя.Все элементы управления и детали Superior Boiler являются готовыми к использованию в отрасли изделиями таких компаний, как Honeywell и ITT. Это значительно снижает и упрощает текущие расходы на техническое обслуживание, поскольку вы можете покупать запчасти у нас или в местном магазине.
Котлы и системы управления котлами (энергетика)
АннотацияМногие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления.Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением, должен знать, как работает котел и как его производительность может быть сохранена или улучшена. В этой статье описаны типы котлов, используемых для обогрева объектов, а также дан обзор основных средств управления котлом и параметров, влияющих на энергоэффективность.
ВВЕДЕНИЕ Котел — закрытый сосуд, предназначенный для нагрева воды и производства горячей воды или пара за счет сжигания топлива или действия электродов или элементов электрического сопротивления.Многие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления. Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением объекта, должен знать, как работает котел и как можно поддерживать или улучшать его производительность. В частности, важно знать, какие параметры котельной системы наиболее важны. Для котлов, работающих на ископаемом топливе, эффективность сгорания является основным параметром, представляющим интерес; Чаще всего это регулируется путем подачи оптимального количества воздуха для горения, смешанного с топливом.Таким образом, понимание систем управления котлом чрезвычайно важно. Паровые и водогрейные котлы доступны в стандартных размерах от очень маленьких котлов для квартир и жилых домов до очень больших котлов для коммерческого и промышленного использования.
ТИПЫ КОТЛА
Котлы классифицируются по температуре воды или давлению пара. Далее они классифицируются по типу металла, используемого в строительстве (чугун, сталь или медь), по типу топлива или теплового элемента (масло, газ или электричество) или по соотношению огня или воды с окружающей средой. трубки (т.е., пожарная или водяная трубка).
— Котлы низкого давления предназначены для производства пара под давлением до 15 фунтов на кв. Дюйм или горячей воды до 250 ° F с давлением до 160 фунтов на квадратный дюйм.
— Котлы среднего и высокого давления производят пар с давлением выше 15 фунтов на квадратный дюйм или горячую воду с давлением выше 160 фунтов на квадратный дюйм, или 250 ° F, или и то, и другое.
Котлы обычно изготавливаются из чугуна или сварной стали. Чугунные котлы (рис. 1) изготавливаются из отдельных литых секций и соединяются между собой винтами или гайками и стяжными шпильками или резьбовыми заклепками.Количество секций можно варьировать, чтобы обеспечить разную производительность.
Стальные котлы бывают самых разных конфигураций. Они собираются на заводе, привариваются и отправляются как единое целое. На рис. 2 показан дымовой котел. Огонь и дымовые газы практически окружены водой. Продукты сгорания проходят по трубам назад, затем вперед и еще раз назад, прежде чем, наконец, выйти вперед. Это делает его четырехходовым. Котлы Firetube производятся во многих других конфигурациях, таких как:
— Внешняя топка — топка не окружена водой.
— Сухая задняя часть — дымовые трубы доступны прямо через дверцы для чистки в задней части котла.
— Scotch-Marine — Использует небольшой объем воды и имеет быструю реакцию.
Водотрубные водогрейные котлы — это котлы со стальным корпусом, которые используются для работы с высокой производительностью более 2 миллионов британских тепловых единиц в час (британских тепловых единиц в час). В водотрубных котлах используется топка с водяным охлаждением, которая продлевает срок службы стенок топки и огнеупоров.
Рис. 1 Типовой чугунный котел (водотрубный).
Модульные котлы — это небольшие водогрейные котлы мощностью от 200 000 до 900 000 БТЕ / ч. Эти котлы доступны с общим КПД 85% и выше. На рис. 3 показаны особенности типового модульного котла. Эти котлы часто используются в тандеме для подачи горячей воды для отопления помещений и / или горячего водоснабжения. Например, если расчетная тепловая нагрузка составляла 2 миллиона БТЕ / ч, можно было бы использовать четыре модульных котла мощностью 600 000 БТЕ / ч (входная мощность). Если бы в конкретный день нагрузка составляла 25% или меньше, только один котел включился бы и выключился, чтобы обеспечить нагрузку.Остальные три котла останутся отключенными без подачи воды. Это снижает тепловые потери дымохода и рубашки (покрытия котла).
Некоторые модульные котлы имеют очень маленькую емкость и очень быструю теплопередачу , поэтому перед запуском горелки необходимо проверить расход воды.
Электрические котлы нагревают воду или производят пар путем преобразования электрической энергии в тепло с помощью элементов сопротивления или электродов. Электрические котлы считаются эффективными на 100%, поскольку вся потребляемая мощность напрямую производит горячую воду или пар.Потери тепла через рубашку и изоляцию незначительны, а дымоход отсутствует. [1]
Электродные котлы (как показано на рис. 4) имеют электроды, погруженные в воду . Электрический ток проходит через воду между электродами, и этот ток и сопротивление воды приводят к выделению тепла. Электродные котлы доступны мощностью до 11 000 кВт. Котлы сопротивления имеют резистивные (нагревательные) элементы, погруженные в воду, но электрически изолированные от воды, и производятся мощностью до 3000 кВт.Электрические элементы и электроды обычно сгруппированы, чтобы обеспечить четыре или более ступеней нагрева. Ступенчатый контроллер реагирует на давление пара или температуру горячей воды, активируя каждую ступень нагрева, необходимую для обогрева здания.
Котлы можно классифицировать по-разному. На рис. 5 показаны обычно используемые рейтинги и термины. Термины Btu / h (британские тепловые единицы в час) и MBtu / h или МБ / час (1000 BTU / час) указывают на производительность котла.Номинальные параметры потребляемой мощности обычно указаны на паспортной табличке котла (или горелки). Термины л.с. (мощность котла), EDR (эквивалент прямого излучения) и фунты в час (пара) указывают на производительность котла.
Рис. 2 Типовой дымогарный котел.
Рис. 3 Модульный высокоэффективный котел.
Общий КПД котла — это мощность (теплосодержание и объем пара или воды), деленная на расход топлива (измеренный топливным счетчиком в установившихся условиях горения).Эффективность сгорания, определяемая условиями дымовых газов, не учитывает потери в рубашке, трубопроводе и другие потери, поэтому она всегда выше, чем общий КПД.
Рис. 4 Электродный паровой котел.
Процедура тестирования, выпущенная Министерством энергетики США в 1978 году, измеряет потери как во время цикла, так и вне его, на основе лабораторной процедуры с использованием циклических условий. Результат называется рейтингом AFUE (Annual Fuel Utilization Efficiency) или сезонным КПД, который ниже, чем общий КПД.
СГОРАНИЕ В КОТЛАХПри сжигании газа, масла или другого топлива необходимо учитывать несколько факторов, чтобы процесс сжигания был безопасным, эффективным и не влиял на окружающую среду. Процесс записи должен соответствовать следующим правилам:
1. Обеспечьте достаточное количество воздуха, чтобы сгорание было полным и не образовывались нежелательные количества окиси углерода или других загрязняющих веществ.
2. Избегайте избытка воздуха в топливно-воздушной смеси, что приведет к снижению эффективности.
3. Перед подачей смеси в топку полностью перемешать воздух с топливом.
4. Обеспечьте меры безопасности, чтобы топливо не вводилось без наличия пламени зажигания или искры и чтобы пламя не возникало в присутствии несгоревшего топлива.
5. Не допускайте, чтобы температура воды была ниже точки росы дымовых газов, чтобы предотвратить конденсацию на поверхности топки котла.
Горение можно контролировать с помощью анализа дымовых газов. Для больших котлов с производительностью более 1 000 000 БТЕ / ч анализ обычно является непрерывным. Для небольших котлов дымовые газы периодически анализируются с помощью портативных приборов. При анализе состава дымовых газов обычно измеряется процентное содержание CO2 (двуокиси углерода) или 02 (кислорода), но обычно не обоих одновременно. Идеальная концентрация CO2 находится в диапазоне 10–12%. Оставшийся процент кислорода является наиболее надежным показателем полного сгорания. Идеальная концентрация 02 в дымовых газах находится в диапазоне от 3% до 5%.Более низкие концентрации непрактичны и часто небезопасны. Более высокие концентрации О2 означают, что в камеру сгорания попадает чрезмерное количество воздуха, который должен нагреваться топливом. Этот избыточный воздух проходит через котел слишком быстро, чтобы тепло могло быть эффективно передано воде или пару, и тем самым снижает эффективность сгорания. Измерители CO2 проще и стоят меньше, чем 02 измерителя.
Концентрация СО2 или О2, плюс температура дымовой трубы, обеспечивает эффективность сгорания горелки в процентах — либо напрямую, либо с помощью диаграмм.Эта эффективность сгорания указывает только на количество тепла, извлеченного из топлива. Он не учитывает, среди прочего, избыточный нагрев воздуха для горения или потери из-за утечек или рубашки котла.
В котлах, работающих на жидком топливе, горелки на жидком топливе обычно бывают распылительными, то есть они обеспечивают мелкодисперсный разбрызгивание масла. Существуют несколько типов этих масляных горелок:
— Горелки пистолетного типа распыляют масло в поток закрученного воздуха.
— Горизонтальные роторные горелки используют вращающуюся чашу для вихря масла и воздуха в печь.
— Горелки с паровым или воздушным распылением используют воздух под высоким давлением или пар 25 фунт / кв.дюйм для разделения масла на мелкие капли.
Для плавного регулирования или регулирования большого / малого пламени наиболее распространены роторные горелки или горелки с паровым / воздушным распылением.
Для котлов, работающих на природном газе, два типичных типа газовых горелок — это горелка с атмосферным впрыском и горелка силового типа. Горелка с атмосферным впрыском использует струю газа для аспирации воздуха для горения и обычно используется в домашних газовых печах и котлах.Кольцевая горелка для сырого газа (см. Рис. 6) представляет собой горелку с атмосферным впрыском. В мощных горелках (см. Рис. 7) используется нагнетательный вентилятор для тщательного перемешивания воздуха и газа при их поступлении в топку. Обычно электрические горелки применяются в коммерческом и промышленном секторах.
ОСНОВНЫЕ ОРГАНЫ УПРАВЛЕНИЯ КОТЛА Котлы должны обеспечивать пар или горячую воду всякий раз, когда необходимо тепло. Обычная BMCS (система управления котлом) часто настраивается на обеспечение непрерывной подачи горячей воды или пара в период с октября по май в любое время, когда температура OA (наружного воздуха) падает до 60 ° F в течение более 30 минут и AHU (воздух единица обработки) требует тепла.BCMS должна включать программную функцию включения / выключения / автоматического включения. В отличие от чиллеров, котлы можно оставить включенными в режиме холостого хода, в течение которого температура воды будет поддерживаться на заданном уровне. Частый прогрев и отключение котлов вызывает накопление напряжения. Рекомендации производителей котлов содержат конкретные указания в этой области эксплуатации.
Рис. 5 Параметры и КПД котла.
Рис. 6 Кольцевая горелка для неочищенного газа.
Рис. 7 Горелка газовая многопортовая тягодутьевая.
Если не используется нижний предел температуры воды, горелки водогрейных котлов не контролируются для обеспечения температуры воды на основе наружных температур, поскольку графики сброса требуют, чтобы температура подаваемой воды была ниже температуры точки росы дымовых газов. Некоторые котлы требуют, чтобы температура поступающей воды была выше 140 ° F перед тем, как перейти в режим сильного пожара. В этом случае, если в здании используется система горячего водоснабжения, а котел заблокирован в режиме слабого пламени из-за слишком холодной воды на входе, система может никогда не восстановиться.
Ниже приведены три способа управления мощностью коммерческого котла:1. Включение / выключение (циклическое) управление
2. Управление большой / слабой нагрузкой
3. Плавное регулирование
Включение / выключение (циклическое) управление чаще всего используется для небольших котлов производительностью до 1 000 000 БТЕ / ч. Жидкотопливная или газовая горелка включается и выключается для поддержания давления пара или температуры воды. Циклическое управление приводит к снижению эффективности из-за охлаждения (что необходимо для безопасности) поверхностей камина естественной тягой из дымовой трубы во время циклов выключения, предварительной и последующей продувки.
Горелки с большой / малой нагрузкой обеспечивают меньшие потери при простое, поскольку горелка отключается только тогда, когда нагрузка ниже минимальной мощности подаваемого топлива.
Плавное регулирование используется на большинстве больших котлов, поскольку регулирует выходную мощность в соответствии с нагрузкой всякий раз, когда нагрузка превышает предел слабого пламени, который обычно составляет не менее 15% от полной нагрузочной способности. Для определения объема газа или масла, поступающего в горелку, измеряется давление пара или температура горячей воды.
Устройства управления розжигом и безопасностью котла поставляются изготовителем котла и соответствуют нормам. BMCS обычно позволяет котлу зажигаться, обеспечивает заданное значение, управляет насосами и смесительными клапанами, а также контролирует работу и аварийные сигналы.
Регулятор горения регулирует подачу воздуха в горелку для поддержания высокого общего КПД в процессе горения. Более сложные системы используют кислородный датчик в дымовой трубе для контроля количества подаваемого воздуха для горения. В дымовой трубе можно использовать устройства определения плотности дыма, чтобы ограничить уменьшение количества воздуха, чтобы дымовые газы оставались в пределах плотности дыма.Непрерывное считывание и / или запись условий дымовых газов — процентной концентрации O2, температуры дымовой трубы — обычно входит в пакет управления большими котлами.
Простая система управления сгоранием содержит рычаг, который регулирует подачу воздуха от того же модулирующего двигателя, который регулирует подачу топлива (см. Рис. 8). Может быть предусмотрена возможность остановки потока воздуха через дымоход во время простоя.
Контроль пламени Устройства контроля пламени необходимы на всех горелках. Контроль пламени для больших горелок может быть очень сложным, в то время как управление небольшими горелками, такими как бытовая печь, относительно простое. Органы управления должны обеспечивать надежную работу — то есть они должны затруднять или делать невозможным обход каких-либо функций безопасности системы. Элементы управления также должны постоянно проверяться самими собой. Для коммерческих и промышленных горелок контроль защиты пламени обычно проходит через серию операций, аналогичных следующим.
— Очистить топку от несгоревших паров топлива (предварительная продувка).
— Зажечь пилота.
— Убедитесь, что пилот горит.
— Откройте главный топливный кран.
— Убедитесь, что пламя присутствует, как только заправлено топливо.
— Немедленно отключите подачу топлива, если пламя пропало.
— Очистите топку от несгоревшего топлива после каждого рабочего цикла (дополнительная продувка).
Рис. 8 Регулятор горения роторной масляной горелки.
Рис. 9 Простая пламегаситель для газовой печи.
Ключ к любой системе защиты от пламени — это надежные и быстрые средства обнаружения наличия или отсутствия пламени. Методы обнаружения включают:— Реакция биметаллического датчика на нагрев (медленный отклик).
— Реакция термопары на нагрев (медленная реакция).
— Проводимость пламени (быстрое, но ненадежное срабатывание)
— Исправление пламени (быстрое, надежное срабатывание).
— Ультрафиолетовое обнаружение пламени (быстрое, надежное срабатывание).
— Элементы сульфида свинца (фото) (быстрый, надежный отклик, если включена проверка частоты пламени).
Некоторые датчики могут потенциально выйти из строя из-за короткого замыкания, горячих огнеупоров или внешних источников света. Другие датчики, такие как выпрямление пламени и обнаружение ультрафиолета, реагируют только на пламя. Системы защиты от воспламенения должны быть одобрены лабораторией страховщика (UL) или Factory Mutual для конкретных применений. На рис. 9 показана система защиты от пламени, обычно применяемая в небольших газовых котлах или печах.Пламя газового пилота попадает на термопару, которая подает электрический ток, чтобы держать газовый клапан пилотного клапана открытым. Если пилот гаснет или термопара выходит из строя, клапан пилотного клапана закрывается или остается закрытым, предотвращая поступление газа в основную горелку и пилотную горелку. Pilotstat необходимо сбросить вручную.
На рис. 10 показано, как средства контроля пламени интегрируются с регуляторами горения небольшого парового котла, работающего на жидком топливе. Ультрафиолетовый (УФ) датчик пламени расположен там, где он может видеть пламя, и отключает горелку, когда пламя отсутствует.
В дополнение к средствам управления сгорания, безопасности и защиты от пламени, показанным на рис. 10, более крупные горелки часто снабжены дополнительными измерительными приборами, такими как:— Процент O2 или CO2 в дымовых газах (для контроля эффективности сгорания)
— Температура дымовых газов
— Тяга печи (в дюймах водяного столба) в колонне
— Расход пара с сумматором или БТЕ горячей воды с сумматором
— Расход нефти и / или газа с сумматором
— Плотность дымовой трубы
УПРАВЛЕНИЕ НЕСКОЛЬКИМИ КОТЕЛЬНЫМИ СИСТЕМАМИ Основные подключения котла для трехзонной системы горячего водоснабжения показаны на рис.11. В этой системе два котла подключены параллельно. Горячая вода из верхней части котлов поступает в воздухоотделитель, который удаляет из воды весь захваченный воздух. Расширительный бак, подключенный к сепаратору, поддерживает давление в системе. При нормальных условиях эксплуатации бак наполовину заполнен водой. Давление воздуха в резервуаре поддерживает давление в системе и позволяет воде расширяться и сжиматься при изменении температуры воды в системе. Вода из котла проходит через сепаратор к трем зональным насосам, каждый из которых управляется собственным термостатом.В некоторых системах каждая зона может иметь центральный насос и клапан. Возвратная вода из каждой зоны возвращается в котел по обратной линии. В рамках этой системы типов возможно несколько вариантов, но процесс тот же. В этом примере нет ограничения минимального расхода котловой воды.
Пример управления установкой с двумя котлами на рис. 12 представляет собой установку с двумя котлами с регулируемыми котлами большой / малой нагрузки. Минимальная температура входящей воды должна составлять 145 ° F перед сильным пламенем, поток воды должен поддерживаться, когда котел включен, и график сброса вторичной горячей воды составляет 110 ° F воды при температуре 55 ° F и 180 °. F вода при температуре 5 ° F OA.Эти концепции хорошо подходят для систем с одним или несколькими котлами.
Рис. 10 Регулятор горения со схемой защиты от пламени.
Примечание: Разъединитель первичного / вторичного контура рассчитан на полный вторичный поток и, как и развязывающее устройство холодильной установки, должен иметь длину не менее 6 диаметров трубы. В отличие от разъединителя чиллера, нормальный поток может происходить в любом направлении.
Рис. 11 Типовой трубопровод для многозонной системы отопления.
Рис. 12 График управления двухконтурной установкой.
Функциональное описание
Арт. | Функция | Арт. | Функция |
1 | Включение / выключение / автоматическая функция для вторичной насосной системы | 7, 8 9 | Функция выключения / авто для котлов Точка остановки системы отопления (OA |
2 | Включение / выключение / автоматическая функция для системы отопления | 10, 11 | температура) Информация для оператора |
3 | Выбирает ведущий котел | 12-14 | Клапан регулируется для предотвращения |
4 | Точка запуска системы отопления (температура OA) | падение входящей воды ниже нижнего предела уставки | |
5, 6 | Включение / выключение / автоматическая функция для первичных насосов | (145 ° F) |
Арт.![]() | Функция |
15-18 | Сброс уставки вторичной воды из OA |
19, 20 | Клапан регулируется для предотвращения падения поступающей воды ниже нижнего предела уставки (145 ° F) |
21-23 | Информация для оператора |
24 | Значок, выбирает котельную систему |
Управление динамическим отображением (как показано на рис.13) | |
25, 26 | Функции выбора программного сигнала, позволяющие клапану регулировать температуру ГВС во вторичном контуре в зависимости от нижних пределов котла |
27 | OA управление клапаном сброса PID |
1. Полнопроходные котлы
2. Ограничение минимальной температуры поступающей воды в котел
3. Регулируемая вторичная система с полным потоком котла
4. Автоматическая ступенчатость котла
5. Удобный контроль и регулировка
Условия успешной работы1. Сеть управления, программное обеспечение и программирование для информирования контроллера теплоцентрали о потребностях вторичного вентилятора и расхода воды.
2. Электропроводка блокировки и управления согласована с производителем котла.
3. Контроль в соответствии с рекомендациями производителя котла.
4. Правильная уставка и настройки для конкретного проекта.
Спецификация Отопительная установка должна работать под автоматическим управлением каждый раз, когда функция включения / выключения / автоматического включения вторичного насоса не находится в положении «ВЫКЛ», в зависимости от программной функции включения / выключения / автоматического режима системы отопления. Ведущий котел, как определено программной функцией выбора ведущего котла, должен быть включен в любое время между 1 октября и 1 мая, температура OA упадет ниже 60 ° F на более чем 30 минут, а AHU будет призывая к теплу. Первичный насос каждого котла должен иметь программную функцию включения / выключения / автоматического включения, а каждый котел должен иметь функцию программного автоматического / автоматического выключения. Отопительная установка должна быть отключена каждый раз, когда температура OA поднимается до 65 ° F в течение более 1 минуты и после 1 мая.
Фиг.13 Динамический дисплей управления котельной системой.
Рис. 14 Типичный первичный-вторичный трубопровод для модульных котлов.
Каждый раз при включении котельной установки запускается первичный насос ведущего котла, и, как подтверждается расход, котел должен срабатывать под заводским контролем для поддержания 180 ° F. Если состояние ведущего котла не меняется на «включен» или если поток не подтверждается в течение 5 минут, необходимо включить ведомый котел.
Во время работы котла, трехходовой смесительный клапан должен находиться в положении, чтобы перевести поток бойлера в режим рециркуляции до тех пор, пока вода, поступающая в котел, не превысит нижнее предельное значение 145 ° F, при этом смесительный клапан должен переключиться на поддерживайте температуру вторичной воды от 110 до 180 ° F, так как температура OA варьируется от 55 до 5 ° F.
Ведущий котел должен быть заблокирован из эксплуатации на 60 мин после пуска ведущего котла. После этого каждый раз, когда один регулирующий клапан котла получает команду на полное открытие от вторичного контура регулирования температуры в течение более 5 минут и температура вторичной воды составляет менее чем на 5 ° F ниже уставки температуры вторичной воды, «выключено» (задержка) насос котла должен запуститься. И после подтверждения расхода «выключенный» котел должен иметь возможность работать под заводским контролем, чтобы поддерживать температуру 180 ° F.Смесительный клапан только что запущенного котла должен управляться датчиком нижнего предела температуры входящей воды 145 ° F и заданным значением, аналогичным датчику ведущего котла, а затем, в унисон с смесительным клапаном другого бойлера для поддержания сброса, вторичной горячей воды температура.
Каждый раз, когда оба котла работают и их регулирующие клапаны открыты менее чем на 40% по отношению к вторичной обратной линии, котел и насос, проработавшие дольше всех, должны отключаться.
Котлы модульныеМодульные котлы обеспечивают тепло в большом диапазоне нагрузок и позволяют избежать потерь в режиме ожидания и других потерь, связанных с работой больших котлов при малых нагрузках.На рис. 14 показано расположение трубопроводов первичного и вторичного контура, в котором каждый модульный котел имеет свой собственный насос. Насос котла включен, когда котел включен.
Отключенные котлы не имеют потока и могут охлаждаться . Каждый включенный котел работает на полную мощность или почти на полную мощность. Предотвращение прерывистой работы предотвращает потери в дымовой трубе или в окружающую среду, когда котел выключен.
Нормальное управление модульными котлами включает один из включенных котлов для поддержания температуры воды в подающей магистрали в соответствии с требованиями нагрузки.Датчик управления питающей магистралью последовательно включает котлы. Если нагрузка превышает мощность работающих котлов, запускается дополнительный котел. Ведущий (циклический) котел можно чередовать ежедневно или еженедельно для выравнивания износа всех котлов или при использовании цифрового управления программа может запустить котел, который отключался дольше всех.
ЗАКЛЮЧЕНИЕ На многих предприятиях котлы представляют собой наиболее значительную часть энергопотребляющего оборудования. Понимание того, как работает котел и как им лучше всего управлять, может привести к значительной экономии энергии для жилых, коммерческих и промышленных комплексов.
Техническое руководство TSPS
Техническое руководство TSPSPatriot State был учебным кораблем Массачусетской морской академии с 1986 по 1998 год.
Этот раздел содержит стандартные процедуры для выполнения нормальной работы котла. Сюда входят следующие операции: выключение освещения, фиксация, гидростатические испытания, продувка сажи и очистка горелки.
Процедура выключения освещения котла (судовая мощность, без берегового пара)
- Снимите крышку пачки.
- Подготовить котел к выключению. Установить уровень котловой воды примерно на нормальный рабочий уровень. При необходимости подача воды в котел может осуществляться самотеком от питающего подогревателя второй ступени через питающий всасывающий трубопровод, питательные насосы и питающий сливной трубопровод. Если котел заполнен водой, ее можно слить до рабочего уровня через общий нижний продувочный трубопровод.
- Очистите главный распределительный щит.
- Очистите аварийный коммутатор.
- Запустите аварийный дизель-генератор.
- Дайте набору набрать скорость и напряжение.
- После того, как установка наберет скорость и напряжение и начнет работать в соответствии с рекомендациями производителя, включите автоматический выключатель генератора, соединяющий аварийный генератор с шиной аварийного распределительного щита.
- Перевести аварийный регулятор напряжения генератора в автоматическое положение.
- На аварийном распределительном щите приведите в действие выключатель блокировки, чтобы запитать главный распределительный щит от аварийного распределительного щита.
- На главном распределительном щите замкните автоматический выключатель шинопровода между аварийным и главным распределительным щитом.
- Подать питание на нагнетательный вентилятор, рабочий насос мазута для запуска холодного котла и блок трансформаторов освещения машинного отделения, насос для перекачки дизельного топлива и S.С. воздушный компрессор.
ПРИМЕЧАНИЕ. По возможности работайте с нагнетателями на низкой скорости.
- Закройте жалюзийные заслонки нагнетательного вентилятора, связанного с котлом, который будет введен в эксплуатацию. Закрыть заслонку в крестовине воздуховода нагнетателя. Открыть заслонку в воздуховоде у нагнетательного вентилятора. Запустите нагнетательный вентилятор, затем вручную широко откройте заслонки жалюзи, чтобы удалить из котла скопившийся газ перед тем, как его выключить.
- Убедитесь, что топливные краны на горелках закрыты для зажигания котла. Подсоедините гибкий металлический шланг между линией слива дизельного топлива рабочего насоса мазута и горелкой котла № 1. Откройте вентиль на линии всасывания рабочего насоса мазута. Откройте циркуляционную линию перегревателя (отвод к выпускной трубе), дренажные каналы и отвод барабана.
- Установите распылитель горелки номер один, откройте выпускной клапан топливного насоса, запустите насос и выключите дизельное топливо.Отрегулируйте выпускной клапан насоса так, чтобы давление на горелке составляло около 100 фунтов на кв. Дюйм. Контролируйте подачу воздуха с помощью воздушного регистра, чтобы обеспечить надлежащее сгорание.
- Когда давление в барабане достигнет 50 фунтов на квадратный дюйм, закройте вентиляционное отверстие барабана.
- Когда давление пара в котле достигнет примерно 100 фунтов на квадратный дюйм, активируйте загрязненную паровую систему через резервное соединение от вспомогательной паровой системы и подайте пар к нагревательным змеевикам одного из отстойников мазута.
- Когда масло в отстойнике нагреется достаточно, чтобы обеспечить удовлетворительную работу насоса, откройте клапаны в рециркуляционной линии от коллектора жидкого топлива до всасывания рабочего насоса.
После того, как система принудительной тяги проработает не менее 30 секунд, вручную заблокируйте электромагнитный отключающий клапан. Электромагнитный клапан отключения автоматически отключается при выходе из строя вентилятора, неправильной настройке заслонок тяги или при нажатии кнопки вентилятора на измерительной панели котла.
ПРИМЕЧАНИЕ: Электромагнитный управляющий клапан жидкого топлива, запитанный от группового управления «B».
- Запустите рабочий топливный насос с приводом от двигателя, рециркулирующий масло через один нагреватель жидкого топлива, а затем подайте пар в этот нагреватель. Все стоки масляного обогревателя следует сливать в трюм до тех пор, пока загрязненный испаритель не будет введен в эксплуатацию.
- Когда температура жидкого топлива в нагревателе подходит для сжигания (примерно 180 ° — 200 °), закройте рециркуляционную линию.Зажгите горелку на мазуте, используя чистую форсунку, и обеспечьте подачу дизельного топлива. Убедитесь, что давление мазута и пара отрегулировано в соответствии с рекомендациями в руководстве Babcock & Wilcox.
- Прогрейте главную паровую систему перед запуском турбогенератора. Также прогрейте вспомогательные паровые системы.
- Запустите питающий насос порта, работающий на очень низкой скорости, всасывая воду из резервуаров с дистиллированной водой и подавая ее в котлы через вспомогательную питающую линию.
- Включите нагреватель подачи второй ступени, чтобы из вспомогательной вытяжной магистрали выпускался пар в этот агрегат.
- Запустите вспомогательный циркуляционный насос, выпускающий через вспомогательный конденсатор, который будет использоваться.
- Убедитесь, что уровень воды виден в измерительном стекле дополнительного конденсатора. При необходимости долейте воду в конденсатор.
- Запустите вспомогательный конденсатный насос, подающий в питающий нагреватель второй ступени, а также выполните рециркуляцию, открыв клапаны в линии рециркуляции, ведущей к работающему конденсатору.
- Запустите сальник вытяжного вентилятора.
- Подача пара сальника к турбогенератору.
- Запустите эжекторы дополнительного воздуха.
- Прогреть турбогенератор. Когда разрежение достигнет 15 дюймов ртутного столба, запустите турбогенератор, выводящий воздух во вспомогательный конденсатор.
- Откройте запорные клапаны, связанные с автоматической подпиткой от вспомогательного пара к вспомогательной выхлопной системе.
- Откройте задвижку на вспомогательной выпускной линии разгрузки к конденсатору в работе и настройте вспомогательный выпускной разгрузочный клапан для разгрузки в конденсатор.
- Отрегулируйте рециркуляционный клапан, чтобы поддерживать достаточно постоянный уровень воды в измерительном стекле конденсатора. При необходимости используйте подпитку.
- После того, как турбогенератор заработает в соответствии с рекомендациями производителя, настройте скорость и напряжение и синхронизируйте с главной шиной, как описано в главе 22, условие 2, параллельная работа. Сработает выключатель шин на главном распределительном щите.
- Переведите селекторный переключатель на аварийном распределительном щите из положения обратной связи в автоматическое положение.Замкните выключатель связи на главном распределительном щите и выключите дизельный двигатель вручную.
- Установите горелки с соответствующими пластинами распылителя для требуемого обслуживания и зажгите другие горелки при необходимости.
- Включить регулятор подачи в котел и широко открыть краны в главном питающем трубопроводе. Закрепите вспомогательную линию подачи.
- Включите систему управления сгоранием, как описано в инструкции General Regulator Corporation.
- Теперь можно запустить другой котел и ввести его в эксплуатацию в соответствии с инструкциями Babcock & Wilcox.
- Когда турбогенератор работает, главная силовая установка и связанное с ней оборудование могут быть введены в эксплуатацию, как описано в инструкции General Electric «Турбины и редукторы Reducton».
Если для запуска мертвого судна имеется береговой пар, необходимо следовать процедуре, изложенной в этом разделе, за исключением того, что для первоначального зажигания вместо дизельного топлива может использоваться бункерный мазут.В этом случае береговой пар используется для нагрева мазута в отстойнике и нагревателя мазута.
Процедура крепления котла
Ниже приведены процедуры фиксации одного котла во время работы двух котлов после фиксации основных паровых запорных клапанов и переборочных паровых запорных клапанов. Примечание: если это возможно, сажевые воздуходувки следует включать непосредственно перед закреплением котла.
Главный отправитель должен быть открыт для котла, который должен оставаться в эксплуатации, и закреплен на котле, который выходит из строя.
Устраните все пожары, закрыв сначала топливные клапаны, а вскоре после этого — клапаны распыления пара. Оставьте дверцы воздушного регистра открытыми на пару минут, чтобы сжечь топливо, оставшееся на дне печи, и удалить оставшиеся газы сгорания из печи. Затем плотно закройте все дверцы регистров.
Когда давление в котле упадет ниже линейного давления, закройте вспомогательную запорную арматуру и запорную арматуру турбогенератора. Приоткройте сливы перегревателя в трюм, чтобы слить конденсат из коллекторов пароперегревателя.Закрепите нагнетательный вентилятор, подключите питание к плате управления горением и поместите регулятор объема воздуха и регулятор давления пара под ручное управление. Закройте главный стопор подачи и обратные клапаны. Поддерживайте уровень воды в мерном стекле барабана с помощью вспомогательного обратного клапана. Закрепите подачу охлаждающей воды и стоки к внешнему устройству охлаждения.
Приблизительно через полчаса после устранения огня закрепите электродвигатель воздухонагревателя Ljungstrom, насос смазочного масла и подачу охлаждающей воды воздухонагревателя.
Когда давление в паровом барабане упадет примерно до 10 фунтов на квадратный дюйм, взломайте паровой барабан, чтобы предотвратить образование вакуума в котле.
Процедура продувки сажей
Для работы сажеобдувок
- Получите разрешение от моста на продувку труб.
- Наполните масляные бачки для нагнетателей IK и G-9-B маслом mystery.
- Открыть корневой клапан подачи пара сажеобдувочного аппарата. Открыть слив в трюм.
- Когда в канализацию выйдет вся вода, закройте слив и откройте вторичный клапан подачи пара. Откройте сливной клапан парового коллектора сажеобдувочного устройства, расположенный за измерительной панелью. Сливной колодец.
- Когда дренаж коллектора станет чистым, закройте дренажный клапан до тех пор, пока из дренажа не выйдет лишь небольшое количество пара.
- Put F.D. заслонка вентилятора на ручном и полностью открытая. Вентилятор должен работать на 3-й скорости.
- Воздуходувки должны работать в следующей последовательности.Газовая сторона воздухоподогревателя, ИК-1, ИК-2, А, Б, С, газовая сторона воздухоподогревателя. Используйте кнопки для запуска каждого вентилятора. Нажимайте только одну кнопку , пока работающая обдувка не завершит свой цикл. ИК следует взорвать только один раз. G-9-B следует переключать до тех пор, пока перископ не перестанет отключаться во время продувки, но не включайте ни один из устройств более пяти раз.
- После завершения продувки труб, корневой клапан пара и вторичный клапан должны быть закреплены, а сливные клапаны оставлены открытыми с трещинами.
- Сообщите мосту, что вы закончили продувку трубок.
Инструкции по очистке горелки
Топливные горелки должны быть включены и очищены по усмотрению вахтенных инженеров. Принимая во внимание скорость горения и последнюю замену горелки. Следите за очищенными горелками на панели состояния. Для очистки горелок:
- Снимите горелку с регистра и слейте воду в бочку.
- Продуть горелку паром.
- Продуть горелку воздухом.
- Поместите горелку на подставку для горелок. Гайку горелки следует очистить от всех отложений латунным скребком. Можно использовать проволочную щетку, но следует соблюдать осторожность, чтобы не допустить контакта с пластиной распылителя. Это может вызвать повреждение.
- Очистите отверстия в пластине распылителя латунной проволокой и вытрите их. Соскребите отложения латунным скребком. На пластине распылителя можно использовать только латунь.
- По истечении времени NO ствол горелки будет разобран, если только часовой инженер не почувствует, что пламя искажено и требуется более тщательная очистка пластины распылителя.Если этот шаг необходим, выполните шаги с 7 по 11.
- Снимите гайку горелки и промойте средством для удаления углерода.
- Ослабьте уплотнительную гайку и сдвиньте гусиную шею вперед, пока не будет видна задняя сторона пластины распылителя.
- Чтобы снять пластину распылителя, используйте гаечный ключ с открытым зевом для фиксации гибкой шеи и соответствующий (6-сторонний) гаечный ключ, чтобы ослабить пластину распылителя. Снимите пластину распылителя и смочите ее в удалителе нагара, затем повторите шаг 5.
- Собрать горелку. Позаботьтесь о том, чтобы пластина опрыскивателя входила в посадочное место во внешнем корпусе горелки.
- Повесьте горелку на переднюю часть подставки для горелки так, чтобы ее наконечник висел в желобе для удаления нагара.
Это общая инструкция, которая может быть изменена в любое время по усмотрению Вахтенного инженера. Напоминаем всем пожарным: дежурный пожарный несет ответственность за то, чтобы все горелки были чистыми и промаркированы, чтобы все поддоны и сливные баки были ЧИСТЫМИ и были готовы к следующему дежурству, а табло состояния обновлено для очищенных горелок.
Процедура продувки регулятора питательной воды
- Закройте вентиль на конце трубы для пара.
- Откройте кран на подаче воды.
- Откройте продувочный клапан, продуйте примерно 15 секунд, закройте продувочный клапан.
- Закройте кран на подаче воды.
- Откройте запорный клапан подачи пара.
- Снова откройте продувку и продуйте паропровод на 15 секунд, закройте продувочный клапан.
- После продувки откройте паровой и водяной клапаны и дайте 30 минут на настройку для достижения нормальной рабочей температуры.
Регулятор питательной воды необходимо продувать всякий раз, когда давление в барабане падает ниже 25 фунтов на кв. Дюйм. Акт продувки удаляет весь воздух из системы и обеспечивает правильную работу.
Регулировка регулятора питательной воды
Чтобы снизить уровень , увеличьте длину штока пилота на термостатическом расширительном элементе.Это увеличивает количество управляющего воздуха, направляемого в регулятор потока пара, и, таким образом, закрывает подающий клапан.
Чтобы поднять уровень , сделайте прямо противоположное вышеуказанному, укоротите шток.
Если уровень падает слишком сильно между минимальной и максимальной нагрузкой, увеличьте чувствительность Flowmatic элемента, переместив ползунок к точке поворота. с шагом 1/4 дюйма.
Если уровень слишком сильно колеблется во время устойчивых нагрузок , необходимо уменьшить чувствительность элемента flowmatic, отодвинув ползунок от точки поворота.с интервалом 1/4 дюйма.
Передача управления регулятора питательной воды
Для перевода регулятора питательной воды с ручного на автоматический:
- Добейтесь желаемого нормального уровня воды.
- Синхронизируйте автоматический манометр с ручным манометром. Регулировочная ручка удлиняется, чтобы увеличить автоматическое давление.
- Когда датчики синхронизированы, передаточный клапан может переключиться в автоматический режим.
Для переключения регулятора питательной воды с автоматического на ручное управление
- Синхронизируйте ручной манометр с автоматическим манометром.
- Переключите передаточный клапан в руку.
- В ручном режиме поверните ручку по часовой стрелке, чтобы увеличить давление нагрузки. Это повышенное давление закрывает клапан.
Гидростатические испытания
При подготовке котлов к гидростатическому испытанию они должны быть заполнены водой с температурой не ниже 70 ° F и не выше 160 ° F.
Предохранительные клапаны должны быть заблокированы с помощью затычков.
Гидростатическое давление прикладывается к котлу (котлам) с помощью насоса для гидростатических испытаний.Испытательное давление в 1-1 / 4 раза превышает МДРД.
Гидростатические испытания проводятся всякий раз, когда был произведен обширный ремонт или прочность судна поставлена под сомнение. Кроме того, его следует проверять один раз в год в соответствии с правилами. Все испытания должны проводиться в присутствии сертифицированного морского инспектора.
Прямые комментарии Уильяму Хейнсу [email protected]
Пн, 01 июля 1996 г.
Техническое руководство TSPS © 1995 Массачусетская морская академия
Как установить водонагреватель косвенного нагрева на бойлер
Водонагреватели косвенного действиябывают всех форм и размеров.Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.
This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!
ВИДЕО ОПИСАНИЕ
Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.
Шагов:
- Выключить главный выключатель на котле и основную подачу воды к котлу.
- Подсоедините шланг и водяной насос к выпускному клапану бойлера, чтобы слить воду из бойлера. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
- Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
- Найдите подходящее место для подключения бойлера к водонагревателю косвенного нагрева через змеевик теплообменника — желательно чуть ниже водопровода, чтобы избежать образования осадка в нижней части бойлера.
- Сухая установка медных трубок диаметром 1 дюйм от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Поместите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
- Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
- Припаяйте соединения припоем и пропановой горелкой.
- Разорвите соединение с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
- Сухая установка 1-дюймовых медных трубных соединений между выходом теплообменника и входом котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
- Припаяйте соединения припоем и пропановой горелкой.
- С помощью трубореза прервать соединение с водопроводной сетью котла.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
- Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб.
