Как опрессовать систему отопления: Как опрессовать систему отопления — Отопление

Содержание

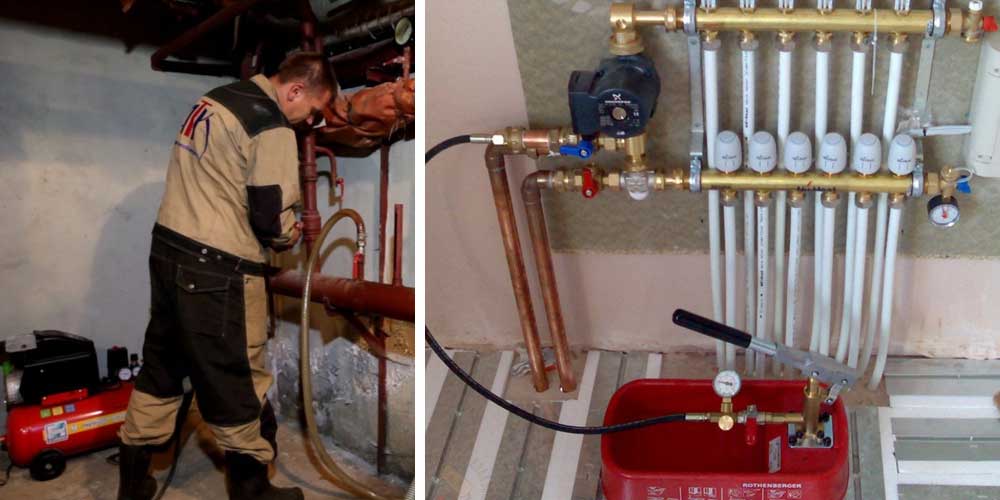

Опрессовка системы отопления - технология монтажа и последовательность работ своими руками

Опрессовка системы отопления

Содержание:

В период резкого перепада температур наиболее актуальной задачей является обеспечение исправной работы отопительной системы.

Для избежания срывов трубопровода, протекания в отопительных радиаторах, в сальниковых соединениях, течи там, где установлена запорная и регулировочная арматура, проводят опрессовку.

Владельцы частных домов тоже должны позаботиться об обеспечении нормального теплоснабжения своего жилища.

Подготовка к опрессовке

Подготовка к выполнению работ

Ни одна отопительная система не может обходиться без рабочего давления, которое обеспечивает движение теплоносителя.

А это, в свою очередь, является необходимым для обогрева всего помещения.

При этом давление должно быть такой силы, которая необходима для поднятия антифриза или воды, на любую высоту.

То есть, чем выше этажность многоквартирного дома, тем большее давление нужно для теплоносителя.

Важно: Опрессовка воздухом проводится в обязательном порядке при рабочем давлении, которое превышает норму на 40-50%. Без неё не обойтись, так как при прохождении теплоносителя от магистрали к зданию, происходят гидравлические процессы, повышающее рабочее давление.

Перед проведением опрессовки системы отопления, в обязательном порядке проводятся подготовительные работы, включающие:

  • Проверку всей арматуры, служащей для запирания, например, вентилей.
  • Обеспечение хорошей герметичности, которое можно достичь добавлением сальникового уплотнения.
  • Ремонтирование изоляционных элементов трубопровода.
  • Отключение нужного здания от общей системы отопления при помощи глухой заглушки.

Выполняется подготовка спускного крана, находящегося на «обратке» для последующего заполнения водой труб из водопровода. Не нужно забывать о том, что при водном наполнении следует закрыть краны и задвижки и открыть воздушники.

Технологи работ по выполнению опрессовки

Оборудование для работ: Опрессовщик Ridgid 1460E

Технология проведения опрессовки заключается в том, что жидкость, находящаяся под 2 атм. для частного дома, поступает в отопительную систему и вытесняет скопившийся там воздух. Эта жидкость заполняет все элементы трубопровода.

При проведении опрессовки в многоэтажном доме, чтобы обнаружить утечку, применяется жидкость с напором до 8 атм., которая превышает рабочую величину на 20-30%. Для контроля используется монометр, установленный на вводе и данное значение должно держаться не менее полчаса.

Для проведения подобной работы необходим специальный пресс.

Для точного измерения рабочего давления нужно тщательно проверять приборы и правильно и их установить.

Если стрелка монометра в период проведения испытания падает, то это свидетельствует о недостаточной герметизации, то есть об утечке.

Данная процедура позволяет сразу же обнаружить уязвимые места, обычно это отопительные батареи, резьбовые соединения, арматура для запоров, прокладки и т. д. часто слабыми местами оказываются наглухо залитые в пол, системы. Сразу же сливается вся вода или проводят частичный слив воды, после этого выполняется её ремонт.

Системы, работающие под давлением и находящиеся в административно-хозяйственных зданиях, медицинских и детских учреждениях, или в других многоэтажных постройках, подлежат обязательной приёмке, которую осуществляют специальные органы для надзора.

После проведения опрессовки отопительной системы специалист составляет заключительный акт, с указанием контрольных параметров и времени проведения процедуры.

Зачем нужна эта процедура?

Опрессовка радиатора отопления с помощью специального прибора

Сегодня чаще всего устанавливают закрытые отопительные системы, где циркуляция теплоносителя принудительная.

Они работают при помощи насоса, который гоняет теплоноситель по контурам. При этом количество циркуляционных насосов и контуров всегда разное, и зависит не только от типа отопления, но и от строения дома.

Опрессовку или испытание гидравликой проводят непосредственно после монтажа системы отопления,   это является необходимым условием перед запуском отопительной конструкции. Сначала трубопровод наполняют теплоносителем, водой или антифризом.

Последний является наиболее эффективным, так как он не замерзает. Сначала удаляют весь кислород, который в большом количестве скапливается в радиаторах, затем воду.

Для проведения полного комплекса работ по опрессовке необходимо всего несколько часов. Работа выполняется, когда были заменены трубопроводы, при обслуживании отопительных систем, при подготовке к отопительному сезону или после  замены отопительных стояков. Важно проводить испытание гидравликой своевременно.

Что же включают в себя подобные работы?

  1. Очистку контура отопительной системы химическим или пневмо гидравлическим способом.
  2. Подготовку к опрессовке или профилактические меры.
  3. Само проведение опрессовки.
  4. Составление заключительного акта о проведённых работах.
  5. Промывание отопительной системы.

Осуществляется опрессовка  сжатым воздухом или водяным столбом, который позволяет определить исправность всех компонентов системы, определить наличие утечек и места, в которых они существуют для проведения последующего ремонта.

Как проводится опрессовка систем отопления: понятие, нормы и технологии

В России из-за холодного климата во всех многоквартирных домах и в большинстве частных присутствует система отопления. Ее устройство всегда индивидуально, но существует одно обязательное требование: бесперебойное функционирование, которое обеспечивается специальными мероприятиями. Для регулярных проверок систем отопления применяется такой способ, как опрессовка.

Работа любой системы отопления заключается в перемещении нагретого теплоносителя по замкнутому контуру, находящегося под рабочим давлением. От нее требуется оставаться герметичной, даже при воздействии гидравлических ударов, возникающих в процессе функционирования.

Способ опрессовки закрытой закрытой системы с принудительной циркуляцией заключается в нагнетании в контуре давления, превышающего рабочее на 20–30%, далее осуществляется визуальный и приборный контроль в течение определенного интервала времени. В итоге делается вывод о наличии или отсутствии протечек.

Возможны два варианта проведения испытаний: опрессовка отопительной системы воздухом или водой. В первом случае для нагнетания используется пневматический насос, во втором гидравлический.

Проверка герметичности всей системы отопления обязательно проводится:

  • после монтажа;
  • во время подготовки к отопительному сезону;
  • после установки новых элементов конструкции системы, например, теплосчетчиков;
  • по итогам выполнения ремонтных работ;
  • в рамках профилактической проверки при сервисном обслуживании.

Опрессовку воздухом рекомендуется выполнять только в случаях крайней необходимости, когда неудобно или невозможно заливать и удалять воду, так как при эксплуатации будет использоваться жидкий теплоноситель. Гидравлическая проверка работоспособности системы путем опрессовки труб, бойлеров, теплообменников и других элементов, позволяет выявить все дефекты оборудования и добиться безаварийной работы.

Регламент

Рабочее давление и расчетное для проведения процедур, зависят от высоты поднятия воды, то есть от количества этажей. Анализ производит специалист на месте испытаний. Отличие опрессовки отопительных систем для коттеджей и частных домов в том, что для нее требуется небольшое давление около 2 атмосфер, это позволяет использовать только водопровод. При этом жидкость должна заполнить всю конструкцию без воздушных пузырей. В многоэтажных домах рабочее давление около 6–8 атмосфер, поэтому там обязательно применяется насосная гидравлическая опрессовка.

Для процесса опрессовки существуют документы, в которых определяются этапы, последовательность проведения работ, с соблюдением техники безопасности, требуемое оборудование, способы актирования результата:

  1. «Правила технической эксплуатации тепловых энергоустановок № 115 от 24. 03.2003г», которые разработаны и утверждены Министерством Топлива и Энергетики Российской Федерации.
  2. «Отопление, вентиляция и кондиционирование» СНиП 41–01–2003.
  3. «Внутренние санитарно-технические системы» СНиП 3.05.01–85.

На основании всех норм можно выделить действия при проведении опрессовки:

  • Постепенное создание в системе давления, превышающее рабочее.
  • Выдержка около получаса объекта испытаний с постоянным контролем давления.
  • Актирование результата.
  • Устранение, при необходимости, дефектов.

Все элементы трубопровода, которые находятся в аварийном состоянии, после испытаний придут в негодность, а исправные продолжат работу.

Выполнение гидравлической опрессовки

Если необходимо проверить работающую конструкцию, то опрессовка отопления делается только после полного отключения системы и слива теплоносителя. Рекомендуется раз в 5–7 лет дополнительно проводить химическую или гидропневматическую промывку внутри контура для очищения от отложений, которые мешают нормальному функционированию. Такая процедура обязательна после первичного монтажа.

Далее проводится осмотр всей системы с заменой дефектных узлов. Через шаровой спускной кран начинается постепенное заполнение водой снизу вверх для избегания образования воздушных пузырей из водопровода с насосом или без. Все воздушные краны необходимо открыть. Обязательно включается в контур испытаний манометр, за показаниями которого ведется наблюдение. Если он показывает падение давления, то система не герметична и требуется ремонт. В противном случае делается вывод, что испытания прошли успешно. При отрицательном результате опрессовки находятся места утечки воды и заменяются аварийные элементы. После этого весь комплекс мероприятий повторяется заново.

Все результаты испытаний актируются проводящим их персоналом и заверяются двусторонними подписями от заказчика и исполнителя. В акте отмечают время проведения работ, используемое давление с расчетом и период его выдержки, результаты. Для выполнения опрессовки в детских, лечебных учреждениях и в многоквартирных домах обязательно участие надзорных органов.

Опрессовка кондиционирующих систем

Также возникает потребность в проверке герметичности систем кондиционирования воздуха. Для них также применяется опрессовка, аналогичная гидравлической. Такая процедура обязательно проводится после любого ремонта, например, после замены радиатора. Для проверки герметичности пайки в систему загоняется смесь сухого азота с хладагентом R22 либо только сухой азот. Достигается проверочное давление, после чего, специальным течеискателем в первом случае и просто мыльной пеной во втором, регистрируется отсутствие или наличие дефектов. Производится ремонт или приведение системы в рабочее состояние.

Стоимость опрессовки

Обязательство по проведению регулярных опрессовок возлагается на собственников домов или на обслуживающие их службы, например, коммунальные. То есть, владельцам жилья придется прибегать к помощи специалистов, которые сделают весь комплекс нужных процедур.

В каждом регионе много компаний, проводящих такие испытания. Желающих воспользоваться их услугами интересует профессионализм сотрудников, соблюдение санитарных и строительных норм. Важным параметром при выборе организации является цена на опрессовку отопления. Во всех конкретных случаях она рассчитывается индивидуально, когда после консультации выездного специалиста, составляется полный список требуемых мер и смета. Окончательная стоимость будет зависеть от состояния трубопроводов, списка проводимых работ и тарифов компании-исполнителя.

При правильном и своевременном проведении опрессовки систем кондиционирования и отопления, а также всех остальных элементов, гарантируется их безотказная и безаварийная служба во время эксплуатации. Необходимым требованием является соблюдение регламентных норм и участие квалифицированного персонала при производстве всех работ.

Что такое опрессовка отопления - как опрессовать систему отопления

Что такое опрессовка отопления?

Разделы статьи:

Если простым языком сказать о том, что такое опрессовка отопления, то это работы, связанные с запуском отопительной системы и по выявлению течей, а также других неисправностей. Опрессовка отопления проводится каждый год, перед началом отопительного сезона.

Перед тем как заполнить водой теплый пол и систему отопления, производится тщательный осмотр и проверка запорной арматуры, измерительный узлов и блоков безопасности. При необходимости, утепляются и окрашиваются отдельные участки трубопроводов, после чего вся система опрессовывается водой.

О том, что такое опрессовка отопления, и как она правильно выполняется, будет рассказано ниже.

Что такое опрессовка отопления

Комплекс работ, по выявлению течей и других неисправностей отопительной системы — называется «опрессовкой». Для опрессовки системы отопления может быть использована как обычная вода, выступающая в качестве теплоносителя, так и воздух, закачанный в трубы под давлением.

Нужно сказать о том, что эффективность опрессовки отопления воздухом несколько выше, в отличие от гидравлического испытания трубопровода водой. Тем не менее, опрессовка системы отопления посредством воды, самый доступный способ выявить течи в трубах и их соединениях. Поэтому данный вариант наибольше всего используется в быту.

Перед тем как опрессовать систему отопления, нужно усвоить несколько простых правил, которые помогут безошибочно выполнить первый запуск отопления.

Как опрессовать систему отопления

Чтобы опрессовать систему отопления водой, следует сначала проверить работоспособность запорной арматуры, её наличие на узлах отопительной систему. Также, проверяются и контрольно-измерительные приборы на предмет их корректной установки и нормального состояния.

Обязательно, перед тем как опрессовать систему отопления водой, следует открыть автоматические развоздушиватели. О том, что такое автоматический воздухоотводчик, можно прочесть в прошлом обзоре сайта https://remstroisovet.ru.

Далее, можно действовать как поочерёдно, запитав водой сначала стояки отопления, а затем батареи, так и опрессовать сразу всю отопительную систему. Здесь важно по отдельности развоздушить батареи отопления, постепенно переходя от одного отопительного прибора к другому, при этом открывая каждый раз подпитку отоплении водой.

Давление в трубах, при опрессовке отопления в частном доме, должно быть не больше 2 Bar, а вести контроль, следует при помощи манометра. Для многоэтажных домов, давление в трубах отопления, должно быть несколько большего значения, но, как правило, не более 3 bar.

что из себя представляет и по какому принципу осуществляется

Современные водяные системы обогрева жилых помещений считаются высокотехнологичными и весьма дорогостоящими.

Кроме качественных функциональных характеристик, одной из наиболее важных особенностей таких отопительных систем считается их высокая надежность, а также возможность бесперебойной круглосуточной эксплуатации.

Однако нужно понимать, что ничего вечного в нашем мире не существует, каждая система и механизм постепенно приходят в негодность.

Разгерметизация оборудованного отопительного контура считается одним из главных обстоятельств, при котором система может полностью выйти из строя.

Опрессовка системы необходима для того, чтобы выявить утечку и, соответственно, поврежденный участок оборудованного отопительного контура. Как опрессовать систему отопления, может узнать каждый желающий, ознакомившись с информацией, приведенной в этой статье.

Что представляет собой опрессовка

Опрессовка батарей отопления

Для начала каждому следовало бы разобраться в том, что реально представляет собой опрессовка системы отопления.

По своей сути, данная методика помогает обеспечить высокий уровень безопасности контроля за работой системы отопления.

Любая опрессовка по сути является процедурой тестирования установленного оборудования или трубопроводных систем посредством увеличения уровня давления в отопительном контуре.

В такую систему в большом количестве впрессовывается воздушная масса или обыкновенная водопроводная вода.

При нормальном эксплуатационном режиме не будет возникать никаких неисправностей, если работа системы была проверена на высоком давлении.

Нужно понимать, что под опрессовкой здания подразумевается определенный комплекс мер, включающих тестирование и очистку трубопроводных конструкций, а также демонтаж старых, установку целых функциональных элементов для поддержания прочности и целостности всей системы.

Гидравлические испытания трубопроводных конструкций и систем теплообеспечения осуществляются с такой целью:

  • Проверка прочности каждого отдельного корпуса и всех стенок установленного корпуса.
  • Плотности соединения разнообразных деталей оборудованной системы.
  • Функциональные характеристики кранов, разнообразных клапанов, задвижек, манометров и т. п.

Разрушение контура, состоящего из металлических труб, может происходить по причине образования коррозии. Нередко системы отопления подвергаются механическим воздействиям, например, в процессе выполнения работ по демонтажу и перепланировке помещений.

Подобное явление может возникать довольно редко, однако вероятность заводского брака всегда присутствует.  Всевозможные утечки нередко образуются в областях обвязки отопительных котлов, зафиксированной арматуры и других приспособлений, также могут оказаться ненадежными обыкновенные сварочные швы.

По какому принципу осуществляется опрессовка

Гидро-пневматическая промывка

В качестве примера рассмотрим, как опрессовать систему отопления в частном доме.

Для этого под большим напором в систему отопления запускается вода.

В случае проверки системы отопления, установленной в многоэтажном здании, рекомендуется для начала увеличить мощность до 30%.

Для этого нередко применяется специально изготовленный пресс.

Функциональная мощность обязательно должна повышаться на протяжении 15 минут. В качестве контрольного прибора может быть использован манометр, оборудованный на входе.

Когда требуется опрессовка

Испытание системы в частном доме

В зависимости от конкретных целей, можно назвать три основных способа опрессовки контуров в коттеджах и многоквартирных зданиях.

Первичная опрессовка осуществляется перед передачей владельцу новой системы в эксплуатацию.

Проверка перед непосредственным использованием должна проводиться в любом случае.

Прежде всего, необходимо установить все составляющие элементы данной системы до этапа сокрытия трубных конструкций всевозможными облицовочными материалами.

Такая проверка необходима для определения уровня качества сборки отопительного контура. Очередная опрессовка осуществляется в качестве профилактического тестирования контура или отдельных его фрагментов.

Такую проверку желательно осуществлять регулярно приблизительно один раз в год. основной целью таких проверок является подготовка отопительного контура к зимнему сезону и предотвращение всевозможных неисправностей до наступления холодов. Внеочередная опрессовка осуществляется при выполнении каких-либо ремонтных работ на определенном участке трубопровода.

Каждая система обязательно должна быть испытана высоким давлением после продолжительного простоя. Теперь ни у кого не возникнет вопросов о том, как опрессовать систему отопления своими руками.

В видеоматериале показана опрессовка системы отопления воздухом:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Как правильно выполнять опрессовку системы отопления после монтажа и ремонта

Опрессовкой называют гидравлические испытания системы отопления для проверки герметичности ее элементов (труб, радиаторов, расширительного бака и пр.), их разъемных и неразъемных соединений (сварные швы, фланцы и пр.).

Когда и зачем необходима опрессовка системы отопления

Плановые опрессовки обычно проводят после окончания и перед началом отопительного сезона. В первом случае для того, чтобы определить степень износа и места повреждения системы после периода эксплуатации и устранить недостатки за то время, когда отопление не будет работать. Во втором случае опрессовка проводится для подтверждения целостности системы перед рабочим сезоном.

Кроме того, опрессовка необходима после любого вида работ, связанных с нарушением герметичности системы (заваривание течей, замена элементов) и перед введением в эксплуатацию вновь смонтированной системы.

Первичную опрессовку (при введении системы отопления в эксплуатацию) и гидравлические испытания после капитального ремонта лучше доверить специализирующейся на проведении подобных испытаний организации. Имея опыт работ и необходимое для проведения работ оборудование, специалисты проведут опрессовку более качественно. Кроме того, по результатам испытаний будет составлен протокол, который станет документальным подтверждением исправности системы.

В то же время возникают ситуации, когда опрессовку системы необходимо провести своими силами. Это вполне возможно при условии соблюдения правил проведения подобных испытаний.

Что потребуется для самостоятельной опрессовки системы отопления?

Для заполнения системы отопления водой и достижения определенного давления потребуется нагнетающее устройство. Организации, производящие испытания, применяют для этих целей специальные опрессовщики (ручные или электрические) и гидравлические насосы. Стоимость такого оборудования достаточно высока, поэтому, если Вы не планируете постоянно проводить опрессовки своими силами, следует использовать более дешевые способы.

Наиболее приемлемым бюджетным вариантом может стать вибронасос. Модель и способ забора воды в данном случае не имеют принципиального значения. При верхнем и нижнем способе забора заполнение системы и нагнетание давления проводится одинаково. Можно применять насосы «Беламос», «Сверчок», «Водолей» и пр.

Важно, чтобы уровень давления в системе можно было контролировать, поэтому необходимо заранее убедиться в исправности и точности манометра.

  • Как лучше организовать отопление в двухэтажном доме, расскажет наша статья.
  • Данная публикация посвящена сравнению различных видов труб для отопления.
  • А определиться с выбором радиаторов отопления поможет этот материал.

Забор воды насосом можно осуществлять практически из любой емкости, периодически подливая ее по мере перекачки жидкости в систему. Необходимое количество воды для заполнения и достижения требуемого давления рассчитывают, суммируя объемы всех радиаторов отопления и прибавляя к результату 20% от полученной суммы (на заполнение труб).

Обратите внимание: Перед началом заполнения системы отопления необходимо проверить исправность запорной арматуры и ее положение.

Заполнение и промывка системы отопления перед опрессовкой

Промывка системы отопления необходима в том случае, когда есть вероятность попадания мусора внутрь системы во время ремонтных или монтажных работ. Наличие крупного мусора или пробок, образованных мелкими частицами, определяют по перепадам давления при заполнении системы. Наличие незначительного количества мелкого мусора – по загрязненности воды при сливе заполненной системе. В результате промывки на выходе должна появиться чистая вода, а при заполнении системы не должно быть перепадов давления.

Заполнение системы отопления обязательно надо начинать с нижней точки (от спускного крана). В этом случае воздух будет постепенно вытесняться водой и перемещаться по направлению снизу вверх, к воздухоотводчикам. Если система оснащена автоматическими клапанами для отвода воздуха, контролировать процесс нет необходимости.

Если система достаточно старая и предусматривает «стравливание» воздуха вручную, следует открыть отводные вентили и, постепенно заполняя систему, дождаться момента, когда из отводных патрубков покажется вода, после чего закрыть вентили. Чрезмерно быстрое заполнение системы водой может привести к тому, что воздух не успеет полностью переместиться к отводным отверстиям. Из патрубков покажется вода в то время как воздушные пробки будут «гулять» по системе.

Последовательность действий при опрессовке системы отопления

Для опрессовки лучше выбрать период, когда не меняется погода. Температурные перепады и изменения атмосферного давления могут искажать результаты испытаний.

  1. Нагнетающий насос присоединяется к спускному крану при помощи гибкого шланга и закрепляющих хомутов. Важно обеспечить надежную фиксацию соединения.
  2. Насос погружается в емкость, заполненную водой, спускной кран полностью открывается, включается насос.
  3. В процессе заполнения системы важно контролировать показания манометра, а также следить за тем, чтобы насос был постоянно погружен в воду, подливая последнюю по мере необходимости.
  4. При пуске отопительной системы ее заполняют водой до тех пор, пока давление не достигнет 1-1,5 атм. , в дальнейшем давление повышается при нагреве теплоносителя. При проведении опрессовки необходимо определить, насколько успешно система может выдерживать рабочее давление, поэтому заполнение ее холодной водой производится до показаний манометра 2-2,5 атм.
  5. После того, как давление достигнет необходимого значения, насос отключают и закрывают спускной кран во избежание обратного тока воды.
  6. Из системы стравливают остатки воздуха, используя для этого автоматические клапаны, вентили и краны Маевского.
  7. Если остаточное количество воздуха было значительным и при его стравливании давление понизилось на 1 атмосферу, необходимо вновь открыть спускной кран, включить насос и восстановить давление.
  8. После удаления воздуха и восстановления давления систему закрывают (насос отключить, спускной кран закрыть) и выдерживают 7-8 часов, контролируя появление течей. Кроме визуального обнаружения течи, на разгерметизацию системы может указать снижение давления в закрытой системе.
  9. При обнаружении течей систему полностью дренируют и устраняют недостатки.



Опрессовка системы отопления - методы и периодичность проведения

В процессе эксплуатации отопительной системы жилого дома или административного здания возникают нарушения в работе оборудования. Чтобы выявить явные и скрытые дефекты, проводят опрессовку системы отопления. Приурочивают ее к началу отопительного сезона или делают после производства ремонта. В большинстве случаев работы выполняются специальной организацией, имеющей соответствующее разрешение. В частном доме такие испытания можно провести самостоятельно. Однако перед началом работ необходимо ознакомиться с правилами их проведения.

Опрессовка системы отопления — что же это такое? Действия, направленные на проверку оборудования и трубопроводов с целью подтверждения исправной работы по прямому назначению, определяют это понятие. Для этого проводят гидравлические или пневматические испытания избыточным давлением. Если проверки прошли с положительным результатом, то это значит, что теплофикационное оборудование готово к дальнейшей эксплуатации.

В действующих документах СП 60.13330.2012 (СНиП 41-01-2003) «Отопление, вентиляция и кондиционирование» и Правилах технической эксплуатации тепловых энергоустановок разъяснено, для чего нужна опрессовка и правила ее проведения, а также имеется образец акта о результатах проверок.

Периодичность проверки системы отопления на герметичность

В зависимости от решаемых задач и достижения ожидаемых результатов строительной либо эксплуатирующей организацией определяется время, когда проводится опрессовка системы отопления. Принято различать 3 вида выполнения работ:

  1. Первичная. Проводится после окончания монтажа оборудования до закрытия трубопроводов изоляцией, стяжкой, обшивкой и другими строительными материалами. На этом этапе проверяется качество проведенных работ. В испытаниях участвует все оборудование (теплопункты, трубопроводы, КИП и др.).
  2. Периодическая (повторная). Опрессовка системы отопления многоквартирного дома проводится перед каждым отопительным периодом после завершения всех восстановительных работ. Целью этих испытаний является подтверждение работоспособного состояния оборудования и трубопроводов и готовность его к прохождению отопительного сезона.
  3. Внеочередная. Испытания в обязательном порядке осуществляются по требованию надзорных органов и после проведения ремонта, связанного с заменой оборудования и проведением сварочных работ. Если есть возможность отключения дефектного участка, то проводят локальную опрессовку.

В многоквартирном доме с индивидуальным отоплением решение о сроках и способах проведения испытаний принимает квартиросъемщик.

Методы опрессовки

В большинстве случаев проверку системы отопления на герметичность проводят водой. В частных домах, в которых установлено отопление небольшого объема и давлением не более 2 кг/см², допускается проведение проверки с помощью воздуха (пневмоиспытания). Это же относится к зданиям, которые не подключены к водоснабжению и где эксплуатация отопления в ближайшее время не планируется.

Опрессовка с помощью воды проводится при температуре воздуха не менее +5 °С. Давление поднимается ручным насосом до величины, превышающей рабочую в 1,5 раза. При этом следует учитывать параметры гидроиспытаний установленного оборудования. Время выдержки под давлением должно быть достаточным для осмотра системы, но не менее 30 минут. Небольшое снижение показаний манометра может быть связано с изменением температуры и не является критическим при испытаниях.

Типы опрессовки определяют объем проверок, которых должно быть достаточно для подтверждения работоспособности оборудования. Во время заполнения трубопроводов водой воздух должен удаляться через вентиляцию батарей. Необходимо помнить, что вода не сжимается. Поэтому подъем давления производится медленно, с временными выдержками.

Как провести опрессовывание системы водяного отопления своими руками

Методы проверки отопительной системы в частном доме зависят от ее устройства. В большинстве случаев применяют схему с расширительным баком, оснащенным автоматическим клапаном сброса давления. В домах более ранней постройки расширитель имеет воздушник, т.е. постоянную связь с атмосферой. В этом случае трубопроводы и оборудование промываются, затем система заполняется теплоносителем до верхнего уровня в баке-расширителе и проводится проверка проблемных узлов: сварных и резьбовых соединений, арматуры котла и т.д.

Если дефектов не обнаружено, то часть воды дренируется до среднего уровня в расширителе и система остается под гидростатическим давлением до момента включения ее в работу. В этом случае акт гидроиспытаний не составляется.

При использовании в отопительной системе сбросного клапана правила опрессовки не отличаются от проверки герметичности оборудования в многоэтажных домах.

Порядок проведения работ

После монтажа трубопроводов и установки отопительных приборов до проведения скрытых работ трубопроводы отопления подлежат обязательной опрессовке. Это связано с тем, что после заделки части труб под заливку или панели больше не будет возможности провести их наружный осмотр. В большинстве случаев проводят выполнение опрессовки отопительной системы воздухом. Это связано с температурой, наличием водопровода, необходимостью дренажа теплоносителя в зимнее время и др.

Источник давления подключают к дренажному вентилю через штуцер либо непосредственно к батарее вместо крана Маевского. Поднимают давление до величины срабатывания сбросного клапана (около 2 кг/см²). Контроль плотности оборудования осуществляется по манометру. Осмотр системы проводится после стабилизации параметров.

Время нахождения оборудования под давлением не лимитировано, однако должно быть достаточным для полного наружного осмотра. В таком состоянии систему можно оставить на ночь. Дефекты определяют по звуку выходящего воздуха. Подозрительные соединения обмыливают и по образованию пузырьков определяют место утечки. Если показания манометра не снизились более 0,1 кг/см², то считают, что опрессовка завершена с положительным результатом.

Гидравлические испытания отопительной системы в частном доме проводятся в следующем порядке:

  1. Отключают котел от сети, т.к. через предохранительный клапан будет сбрасываться давление.
  2. Открывают воздушники на батареях отопления, расположенных в помещениях верхних этажей.
  3. Подключают насос к сливному вентилю, расположенному в нижней точке системы.
  4. Заполняют трубопроводы теплоносителем с температурой не более +45 °С.
  5. После заполнения трубопроводов повторно стравливают воздух через воздушники до появления воды.
  6. При достижении давления 2 кг/см² закрывают дренажный клапан и систему ставят на выдержку.
  7. Проводят внешний осмотр трубопроводов, сварных соединений, места пайки (у пластиковых труб), состояние соединений и сальников арматуры.
  8. После окончания проверки стравливают давление. Если планируется использовать систему отопления, то вода не сливается.

Гидроиспытания считаются завершенными, если не выявлены места течи или увлажнения сварных соединений, а показания манометра оставались в пределах нормы. При проведении периодической опрессовки допускается локальная проверка узла, на котором проводились ремонтные работы.

Инструмент для опрессовки

В большинстве случаев в коттеджах проводят гидроиспытания теплофикационного оборудования подачей водопроводной воды. Давления 2 атм достаточно для выявления дефектов. Если же вода к дому еще не подведена, то создать давление можно при помощи опрессовщика. Он представляет собой ручной насос объемного типа (поршневой или плунжерный), оборудованный манометром и кранами управления. Теплоноситель вручную заливается в имеющуюся емкость, из которой перекачивается в систему.

Подключается устройство к сливному вентилю. После полного заполнения системы отопления и удаления воздуха опрессовщиком создается необходимое давление. Слив теплоносителя производится в эту же емкость через специальный дренажный клапан. Приобрести устройство можно в магазине, однако следует помнить, что цена его высока. Для выполнения разовых работ его проще взять в аренду.

Для пневмоиспытаний чаще всего используют автомобильный ножной насос, оснащенный манометром. Для подключения к системе собирается специальная гребенка, состоящая из манометра и запорных шаровых кранов. Все резьбовые соединения должны быть надежно уплотнены для недопущения утечки воздуха.

Если нет возможности аренды опрессовщика, то применяют комбинированную проверку герметичности. Система заполняется водой, а давление поднимается воздухом. В этом случае подключение воздушного насоса производится в верхней точке, чтобы меньше завоздушивалась система.

Необходимо помнить, что гидропневмоиспытания являются работами повышенной опасности. Поэтому нужно неукоснительно соблюдать правила безопасности при работах с оборудованием, находящимся под давлением.

Повышение давления в системе отопления. Акт опрессовки системы обогрева

Герметизация системы отопления - процедура, позволяющая выявить ее слабые места, проводится ежегодно в начале отопительного сезона и в некоторых других случаях. В процессе эксплуатации трубопроводы, запорная арматура, радиаторы отопления и т. Д. Могут постепенно прийти в негодность. Проведение испытаний значительно снижает риск утечки. После опрессовки при необходимости производится замена компонентов системы, в результате чего увеличивается срок службы.

В каких случаях проводятся испытания

Необходимость проверки эффективности системы отопления может возникнуть в следующих случаях:

  1. Сразу после установки оборудования.
  2. После проведения его технического обслуживания.
  3. После реконструкции индивидуального теплового пункта (расположение основного оборудования).
  4. После замены клапанов и замков.
  5. После завершения строительных работ другого рода.
  6. Перед вводом отопительного оборудования в эксплуатацию.
  7. В начале отопительного сезона.

Что это за процедура

Итак, что такое опрессовка системы отопления? Производят эту процедуру с помощью специального оборудования - гидравлического или пневматического насоса. Оборудование подбирается в зависимости от того, проводятся ли испытания по воздуху или по воде.

Проверить герметичность путем впрыска в систему воды или воздуха под высоким давлением.Для частных домов это обычно порядка 2 ат. (в том случае, если показатель рабочего давления при эксплуатации не превышает 1,9 ат.). В многоквартирных домах испытания проводятся под гораздо более высоким давлением. Его показатель также зависит от рабочего и превышает его на 20-30%. После завершения всех работ оформляется акт опрессовки системы отопления.

Если система не герметична, во время работы проверьте нагнетаемый воздух или воду снаружи. Таким образом можно выявить «слабые» места оборудования и вовремя устранить их.Существуют специально установленные правила опрессовки системы отопления, согласно которой ее нужно проводить не реже одного раза в год.

Подготовительные работы

Перед испытанием в обязательном порядке проверяются все клапаны, запорная арматура и другие элементы системы. В этом случае при необходимости для повышения герметичности в нужных местах добавляется сальник. От магистрали водопровод изолирован с помощью заглушек. Котел, а также расширительный бак необходимо в обязательном порядке выключить, после чего проводят герметизацию самой системы отопления (СНиП 3.05.01-85 п. 4.6).

Опрессовка водой

Одним из элементов любой системы отопления является сливной кран. Он всегда находится в самой нижней точке. К нему присоединяется насос, после чего в систему закачивается вода. Постепенно наполняя трубы, он вытесняет из них воздух, который за время испытаний несколько раз стекает. Внутри труб и радиаторов в процессе эксплуатации накапливаются грязь и известковые отложения. Таким образом, одновременно с тестами они также промываются. Опрессовка системы отопления производится до полного заполнения труб.После этого в них начинает расти давление. За его изменениями следят с помощью манометра. Давление должно оставаться неизменным в течение 20-30 минут. В случае его падения проводятся работы по обнаружению утечек. В это время проверяются все сварные швы, запорная арматура, радиаторы и т. Д. После того, как все работы по устранению неисправностей будут выполнены, инъекция повторяется.

Опрессовка воздухом

Наддув отопительной системы воздухом осуществляется примерно так же, как и водой.Только в этом случае воздух соответственно нагнетается в трубопровод. Таким образом, испытания проводятся, когда утечки совершенно недопустимы. В этом случае важно убедиться, что после испытаний внутри системы не осталось пузырьков воздуха. Отслеживание возможного падения давления с помощью этого метода проверки занимает больше времени. Это потому, что воздух сжат больше, чем вода. Этот вид тестирования может проводить только специалист.

Опрессовка системы отопления воздухом проводится также в случае невозможности проверки с помощью воды.Например, в холодное время года.

Стандарты

Перед опрессовкой составляется специальная программа, которая утверждается инженером термообжиговой организации. В нем необходимо указать:

  1. Последовательность выполнения работ.
  2. Порядок работы персонала.

Кроме того, указывается, какая бригада будет выполнять работу и какие бригады работают на смежных участках. Опрессовка отопительного оборудования проводится под контролем начальника смены.При этом все остальные работы, направленные на ремонт или обслуживание трубопровода, необходимо прекратить. Не стойте в непосредственной близости от испытуемого оборудования, когда давление повышено до максимального значения. Осмотр труб и другого отопительного оборудования следует проводить только по его средним значениям. В случае работы на участках, прилегающих к объекту, они должны быть отгорожены и отключены от тестового оборудования. Если проверка проводилась с соблюдением всех вышеперечисленных правил, подписывается акт, о котором будет сказано позже.

Акт системы обогрева обжима

Этот документ является должным образом уполномоченным инженером и служит подтверждением того, что все работы были выполнены в соответствии с правилами и испытания завершились успешно. Помимо прочего, в сертификате указываются параметры проводимой опрессовки и дается заключение о работоспособности оборудования и его готовности к отопительному сезону.

Таким образом производится опрессовка системы отопления в многоквартирных домах. Эту работу частные домовладельцы также обычно доверяют специалистам.Ведь только соблюдение всех поставленных технологий

Солнечные водонагреватели Руководство по покупке

Водонагреватель на солнечных батареях

Солнечные водонагреватели (SHWS) и «зеленые» системы отопления более привлекательны, чем когда-либо прежде, потому что они более конкурентоспособны, надежны и используют бесплатную возобновляемую энергию, обеспечивая при этом высокоэффективную работу.

Рентабельность солнечных водонагревателей, использующих «зеленую» технологию, выше, чем раньше, доступны государственные налоговые льготы и скидки за коммунальные услуги, а стоимость вашего дома повышается за счет дальнейшего продвижения к защите окружающей среды, использованию возобновляемых источников энергии и ваша энергетическая независимость.

Либо вы делаете ремонт дома по «зеленой» технологии, либо строите новый дом; водонагреватели на солнечных батареях, благодаря своей гибкости в установке, могут быть добавлены к вашей старой системе отопления и объединены с новой системой.

Примечание : Возобновляемые источники энергии являются экологически чистыми, экологически чистыми, не загрязняющими окружающую среду и защищают окружающую среду. Так почему бы не использовать солнечную энергию, когда она бесплатна.

Солнечные водонагреватели можно использовать в любом климате, особенно если вы живете в южных регионах.Солнечное водонагревание может быть конкурентоспособным по стоимости с природным газом, пропаном, электричеством и маслом, но это зависит от вашего местоположения и цен на топливо.

Это причина, по которой мы пишем о солнечном нагреве воды, панелях, о различных системах, включая активные и пассивные системы, о том, как построить солнечный водонагреватель, об основных частях, интересных книгах для чтения и многом другом.

В этой статье:

Как работает солнечный водонагреватель

Солнечные системы горячего водоснабжения - это простые, надежные и эффективные системы использования солнечной энергии для энергетических нужд вашего дома; вода, обогрев помещений или бассейна.

Солнечные водонагреватели (SWH) в основном используют плоские пластинчатые коллекторы, известные как панели или откачанные трубы, установленные на крыше дома или на отдельно стоящей раме (стеллажной системе). Назначение солнечных коллекторов - улавливать солнечное тепло и передавать его воздуху или воде.

По мере естественной или принудительной циркуляции жидкости насосом энергия прямо или косвенно передается в резервуар для хранения. Эти емкости обычно располагаются либо на крыше, либо в подсобном помещении и гараже.

Совет 1 : Чтобы солнечные водонагреватели были энергоэффективными, резервуар для хранения должен иметь правильный размер, соответствующий площади солнечных панелей и потребностям семьи.

Совет 2 : Коллекторные трубы и накопительный бак должны быть хорошо изолированы, чтобы уменьшить потери тепла.

Многие солнечные системы отопления имеют резервный нагреватель, поэтому ваши потребности в горячей воде удовлетворяются даже при недостаточном солнечном освещении.

- Найдите сантехников в вашем районе -


Тип солнечных водонагревательных систем

Несколько основных типов солнечных водонагревательных систем популярны и продаются сегодня как наиболее эффективные, надежные, простые и долговечные.

  • Прямая система
  • Непрямая система
  • Активная система
  • Пассивная система
  • Разомкнутый контур
  • Замкнутый контур
  • Интегрированный коллектор Накопительная система
  • Термосифонная система
  • Отводная система
Прямая или косвенная

Когда вода для бытового потребления нагревается непосредственно внутри солнечного коллектора за счет солнечной тепловой энергии, мы говорим о системе прямого солнечного нагрева воды. Если вода внутри бака нагревается солнечной жидкостью, которая циркулирует через теплообменник, мы имеем в виду системы косвенного нагрева.

Если ваш дом расположен в более теплом климате, вероятно, вы будете использовать прямую солнечную систему нагрева воды. Питьевая вода из вашей домашней водопроводной системы циркулирует напрямую через солнечный коллектор в резервуар для хранения.

Активное против пассивного

В активных солнечных водонагревателях используются насосы и средства управления для перемещения горячей воды из коллектора в накопительный бак.

С другой стороны, солнечные водонагреватели, которые не требуют внешней энергии для своих частей (без движущихся частей), где горячая и холодная вода циркулирует с использованием принципа закона физики (конвекции) и силы тяжести, называются пассивными. системы.Прекрасный пример - термосифонная система.

Разомкнутый и замкнутый контур

Все системы без обратной связи являются прямыми и активными. Бытовая вода циркулирует непосредственно через солнечные панели / коллекторы, используя для этой операции циркуляционный насос. Системы с замкнутым контуром также являются косвенными, поскольку вода нагревается косвенно; Во-первых, Солнце нагревает солнечный флюид, который циркулирует через теплообменник, где он передает тепло бытовой воде.

Открытый контур при использовании в холодном климате необходимо слить, так как вода может замерзнуть, если ее оставить в трубке.

Система отопления с замкнутым контуром, или непрямая, имеет раствор антифриза в трубах. Эта система имеет водопроводный контур для воды или антифриза, отделенный от горячего водоснабжения теплообменником.

МКС
Системы хранения с интегрированным коллектором

или системы ICS встречаются как системы периодического действия и термосифонные системы, для которых не требуются насосы, поскольку они пассивны. Они построены как единый блок, состоящий из коллектора и бака для горячей воды.

Партия

Водонагреватели периодического действия очень просты - представляют собой цилиндрический резервуар, окрашенный в черный цвет, в котором нагревается вода, помещенный в изотермический бокс и закрытый остеклением (закаленное стекло). Вода для бытового потребления нагревается непосредственно внутри накопительного бака, что рекомендуется для мягкого и теплого климата.

Термосифон
В системах

Thermosyphon используется естественная конвекция, при которой горячая вода естественным образом поднимается вверх, поэтому бак солнечных водонагревателей располагается над коллектором без использования насоса. Они также могут быть разделены на прямой и косвенный солнечный нагрев воды и получают прямое воздействие солнца или получают тепло от солнечной жидкости. Пока есть разница температур (горячая и холодная вода), вода будет циркулировать.По мнению специалистов, термосифонные системы более эффективны, чем пакетные.

Дренажный

Дренажные системы известны как системы солнечного отопления с активным, косвенным и замкнутым контуром. Их можно использовать как для водяного отопления, так и для обогрева жилых помещений и в любом климатическом регионе, кроме очень холодных. Основным преимуществом является возможность слить всю жидкость из коллектора при отключении системы. Это означает, что они требуют постоянного уклона между солнечным коллектором и накопительным баком.

Если вы живете в более холодном климате, солнечная система нагрева воды Drainback - это то, что вам нужно. Вода, которая находится в коллекторе и трубах, сливается в изолированный резервуар каждый раз при отключении насоса. Это безопасный способ удаления воды, когда солнечное тепло не используется, а также для предотвращения замерзания.

Антифризы - гликоль под давлением

Система антифриза или гликоля под давлением используется, если непрерывное падение невозможно, например, с системами обратного слива.В системе под давлением трубопровод может без проблем идти в любом направлении. Жидкость, используемая для поглощения солнечного тепла, представляет собой смесь воды и антифриза (пропиленгликоль из-за низкой температуры замерзания и отсутствия токсичности). Смесь циркулирует из коллекторов через змеевик трубы в солнечном резервуаре, а затем перекачивается обратно через коллекторы.

Основные части

  • Коллекторы
  • Опорная конструкция
  • Накопительный бак, кроме систем периодического действия
  • Насос
  • Тепловой расширительный бак
  • Контроллер
  • Защита от замерзания
  • Другие элементы безопасности

Солнечные коллекторы предназначены для сбора тепла от Солнца .Как видно из этой статьи, существует несколько типов; неглазурованные и застекленные солнечные батареи, эвакуированные трубки и концентраторы.

Преимущества

  • Солнечные водонагреватели используют бесплатную возобновляемую солнечную энергию.
  • Поскольку солнечные водонагревательные системы используют бесплатную солнечную энергию, они могут обеспечить до 50% энергии, необходимой для вашего дома, и, следовательно, значительно снизить расходы на отопление (в зависимости от климатических условий, использования воды и т. Д.).
  • Для работы некоторых обогревателей не требуется электричество.
  • Может использоваться непосредственно для обогрева бассейна.
  • Простота обслуживания.
  • Солнечный водонагреватель - надежный и эффективный способ обогрева.
  • Государственные стимулы для использования зеленой энергии.
  • Повышенная энергетическая независимость.
  • Обеспечивает более чистую окружающую среду за счет сокращения выбросов парниковых газов.
Недостаток
  • Более высокие пусковые затраты, чем у электрических или газовых обогревателей.
  • Высокая стоимость установки.
  • При понижении температуры КПД падает.
  • Должен быть дополнен другими источниками топлива.
  • Из-за небольшого размера трубы внутри коллектора он подвержен отложению минералов.

Резюме

Общим для всех типов солнечных водонагревательных систем является то, что они зависят от воздействия солнца и использования солнечной энергии. Вот почему так важно знать основы, такие как угол солнечной высоты, чтобы вы могли ориентировать коллектор под правильным углом наклона. Например, солнечные коллекторы наиболее эффективны, когда поверхность панели перпендикулярна солнечным лучам и ориентирована на юг.Если вы хотите узнать больше о коллекторах, вакуумированных трубах, системах дозирования, о том, как построить систему SWH, щелкните по предоставленным ссылкам.

Статьи по теме

Типы солнечных батарей
Советы по проектированию и сборке своими руками
Сборка солнечных батарей WH
Проблемы и устранение неисправностей
Солнечный водонагреватель для бассейна
Солнечные панели
Пассивные системы
Активные системы

Главная › Солнечные водонагреватели

Оставить комментарий!

Что говорили другие посетители

Давление

Справочник пилота по авиационным знаниям,
Система герметизации самолета
  • Справочник пилотов по аэронавигационным знаниям,
    Система наддува самолета
  • Создание наддува воздушного судна, позволяющее выполнять полеты на большой высоте из-за потери давления и защищающее людей от воздействия гипоксии
    • В типичной системе наддува кабина, полетное отделение и багажные отделения объединены в герметичный блок, способный содержать воздух под давлением выше, чем внешнее атмосферное давление
  • Полеты на большой высоте позволяют снизить расход топлива при заданной воздушной скорости (эффективность) и избежать погодных условий и турбулентности над штормами
  • Кислородные маски предотвращают гипоксию, но не помогают при блокаде носовых пазух и ушей или декомпрессионной болезни, кислородные маски также могут быть неудобными
  • Сжатый воздух обычно получают из турбокомпрессора или компрессорной секции турбинного самолета.
    • Самолет с поршневым двигателем может использовать воздух, подаваемый от каждого турбонагнетателя двигателя через звуковую трубку Вентури (ограничитель потока).
    • В самолетах с газотурбинными двигателями используется воздух, подаваемый из ступени компрессора двигателя, который кондиционируется для кабины
  • Система наддува кабины обычно поддерживает барометрическую высоту около 8000 футов при максимальной расчетной крейсерской высоте самолета [Рис. 1:]
    • Это предотвращает резкие изменения высоты кабины, которые могут быть неудобными или причинить травмы пассажирам и членам экипажа.
  • Система наддува обеспечивает достаточно быстрый обмен воздуха изнутри наружу кабины для устранения запахов и удаления застоявшегося воздуха.
  • Определения:
    • Высота самолета: Фактическая высота над уровнем моря, на которой летит самолет
    • Температура окружающей среды: Температура в зоне, непосредственно окружающей самолет
    • Атмосферное давление: Давление в зоне, непосредственно окружающей самолет
    • Высота в кабине: Давление в кабине на эквивалентной высоте над уровнем моря
    • Дифференциальное давление: разница в давлении между давлением, действующим на одной стороне стены, и давлением, действующим на другой стороне стены. В системах кондиционирования воздуха и наддува самолетов это разница между давлением в салоне и атмосферным давлением
  • Справочник пилотов по авиационным знаниям,
    Таблица стандартного давления
  • Справочник пилотов по авиационным знаниям,
    Таблица стандартного давления
  • Система контроля давления в кабине обеспечивает регулирование давления в кабине, сброс давления, сброс вакуума и средства для выбора желаемой высоты кабины в изобарическом и дифференциальном диапазонах.
  • Кроме того, сброс давления в кабине является функцией системы контроля давления
  • Для выполнения этих функций используются регулятор давления в кабине, выпускной клапан и предохранительный клапан.
  • Регулятор давления в кабине регулирует давление в кабине до выбранного значения в изобарическом диапазоне и ограничивает давление в кабине до заданного значения перепада в диапазоне перепада [Рис. 2]
  • Когда самолет достигает высоты, на которой разница между давлением внутри и снаружи кабины равна самому высокому перепаду давления, на которое рассчитана конструкция фюзеляжа, дальнейшее увеличение высоты самолета приведет к соответствующему увеличению высоты кабины
  • Дифференциальное управление используется для предотвращения превышения максимального перепада давления, на которое рассчитан фюзеляж.
  • Этот перепад давления определяется конструкционной прочностью кабины и часто отношением размера кабины к вероятным областям разрыва, таким как области окон и дверей.
  • Предохранительный клапан давления воздуха в кабине представляет собой комбинированный клапан сброса давления, сброса вакуума и сброса давления
  • Клапан сброса давления предотвращает превышение заданного перепада давления в кабине над давлением окружающей среды
  • Сброс вакуума предотвращает превышение давления окружающей среды над давлением в кабине, позволяя внешнему воздуху попадать в кабину, когда давление окружающей среды превышает давление в кабине
  • Переключатель управления кабиной экипажа включает клапан сброса
  • Когда этот переключатель находится в положении поршня, открывается соленоидный клапан, заставляя клапан сбрасывать воздух кабины в атмосферу
  • Степень наддува и рабочая высота самолета ограничены несколькими критическими конструктивными факторами
  • В первую очередь, фюзеляж спроектирован таким образом, чтобы выдерживать определенный максимальный перепад давления в кабине.
  • Несколько приборов используются вместе с контроллером наддува
  • Манометр дифференциального давления в кабине показывает разницу между внутренним и внешним давлением
  • Следует контролировать этот манометр, чтобы убедиться, что в кабине не превышается максимально допустимый перепад давления
  • Кабинный высотомер также используется для проверки работоспособности системы.
  • В некоторых случаях эти два прибора объединяются в один
  • Третий прибор показывает скорость набора высоты или спуска кабины
  • Прибор для измерения скорости в кабине и высотомер в кабине показаны на [Рис. 3].
    • Эквивалентная высота внутри кабины

    • Перепад давления в салоне и наружном воздухе

    • Ограничивает количество воздуха, забираемого из турбонагнетателя, ускоряя воздух до звуковых скоростей, создавая ударную волну, которая действует как барьер
    • Этот воздух очень горячий, и для его охлаждения необходимо пропустить через теплообменник.
    • После охлаждения воздух направляется в кабину через выходы отопления и вентиляции

    • Выпускной клапан: Позволяет воздуху выходить из кабины с регулируемой скоростью, что приводит к повышению давления в кабине
    • Предохранительный / сбросной клапан: Если выпускной клапан выходит из строя, сбросной клапан сбрасывает избыточное давление (может быть активировано вручную) переключателем приседания, чтобы предотвратить повышение давления на земле
    • Клапан сброса вакуума: Позволяет воздуху из помещения попадать в кабину

    • Индикатор давления в кабине / перепада давления: Работает как высотомер, но имеет два эталона: давление наружного воздуха и давление в кабине
    • Индикатор скорости подъема кабины: Показывает скорость изменения давления в кабине
    • Справочник пилота по авиационным знаниям,
      Приборы для повышения давления
    • Базовая предустановка: Когда давление в кабине достигает предварительно установленного значения (около 8000 футов)
    • Выпускной клапан начинает закрываться до тех пор, пока не будет достигнут максимальный перепад давления в кабине, а затем высота кабины начнет увеличиваться
    • Скороподъемность в салоне будет немного меньше скороподъемности самолета из-за более высокой плотности воздуха в салоне
    • Контроль давления в кабине: Пилот выбирает высоту начала нагнетания давления и может предварительно установить скорость нагнетания давления в кабине
    • Система дифференциального диапазона: Работает для предотвращения превышения пределов перепада давления
    • Изобарический диапазон: Поддерживает заданное давление в кабине

    • Декомпрессия: Неспособность системы наддува самолета поддерживать расчетный перепад давления
    • Проблемы могут быть вызваны неисправностью в системе наддува или повреждением конструкции самолета
    • Основная опасность декомпрессии - гипоксия
    • Во избежание потери сознания необходимо быстрое и правильное использование кислородного оборудования
    • Другой потенциальной опасностью, с которой сталкиваются пилоты, экипаж и пассажиры во время высотной декомпрессии, является газовая декомпрессионная болезнь.
    • Это происходит, когда давление на тело достаточно падает, азот выходит из раствора и образует пузырьки, которые могут оказывать неблагоприятное воздействие на некоторые ткани тела
    • Декомпрессия, вызванная повреждением конструкции воздушного судна, представляет собой другой тип опасности для пилотов, экипажа и пассажиров, которые могут быть выброшены или выброшены из самолета, если они находятся рядом с отверстиями
    • Лица, находящиеся рядом с проемами, должны быть пристегнуты ремнями безопасности все время, когда самолет находится под давлением и они находятся на сиденье.
    • Структурные повреждения также могут подвергнуть их воздействию порывов ветра и экстремально низких температур.
    • Для устранения этих проблем необходим быстрый спуск с высоты
    • Автоматические системы визуального и звукового оповещения входят в оборудование всех герметичных самолетов
    • Постепенная декомпрессия:
      • Медленная декомпрессия опасна, потому что ее может быть трудно обнаружить до тех пор, пока вы уже не испытаете на себе последствия гипоксии. Для помощи в обнаружении установлены сигнальные огни
    • Быстрая декомпрессия:
      • Изменение давления в кабине, при котором легкие декомпрессируются быстрее, чем в кабине, что исключает вероятность повреждения легких
      • Декомпрессия за 1-10 секунд обычно связана с серьезным повреждением конструкции
      • Кабина заполнится туманом из-за немедленной конденсации водяного пара
      • В кабине станет очень холодно из-за немедленной потери нагретого воздуха
      • Также на больших высотах у вас будет только до 12 секунд полезного сознания
      • Быстрая декомпрессия сокращает период полезного сознания, так как кислород в легких быстро выдыхается, снижая давление на тело
      • Это снижает парциальное давление кислорода в крови и сокращает эффективное время работы пилота на одну треть до одной четвертой от обычного времени
      • По этой причине при полетах на очень больших высотах (35000 футов и выше) следует носить кислородную маску.
      • Членам экипажа рекомендуется выбрать настройку 100% кислорода на регуляторе кислорода на большой высоте, если самолет оборудован кислородной системой по запросу или по требованию давления.
    • Взрывная декомпрессия:
      • Означает внезапное заметное падение давления в системе, которое происходит быстрее, чем легкие могут декомпрессировать
      • Обычно это происходит в результате усталости материала или технического сбоя, в результате чего замкнутая система внезапно выходит во внешнюю атмосферу.
      • Легкие занимают около 0.2 секунды на декомпрессию без ограничений (маски)
      • Все, что меньше 0,5 секунды, считается взрывной декомпрессией
      • Связан со взрывоопасным насилием и потенциально опасен
      • Во время взрывной декомпрессии может быть шум, и на мгновение можно почувствовать ошеломление
      • Быстрая потеря давления может вызвать образование облака из-за быстрого падения температуры и изменения относительной влажности
      • Пыль или незакрепленные предметы могут подняться в воздух и перемещаться по кабине

    • При обнаружении или подозрении на то, что пассажир любого самолета страдает от воздействия DCS, включается 100% кислород или доступный кислород самолета, и пилот должен немедленно снизиться до минимально возможной высоты и приземлиться у ближайшего гражданского или военного установка, подходящая для безопасной посадки и получения квалифицированной медицинской помощи
    • Следует учитывать, находится ли установка поблизости от медицинской камеры повторного сжатия
    • Чрезвычайно важно уметь распознать симптомы и передать их и профиль высоты медицинскому персоналу.

    • Кабина без декомпрессии:
      • Выпускной клапан заблокирован, предохранительный клапан должен декомпрессировать самолет, срабатывает WOW (Вес на колесах)
    • Кабина без давления:
      • Выпускной клапан застрял в открытом положении

    • Не нашли то, что искали? Продолжить поиск:

    Теплогидравлический анализ пассивной системы отвода остаточного тепла для встроенного водо-водяного реактора

    Теоретическое исследование теплогидравлических характеристик нового типа пассивной системы отвода остаточного тепла (PRHRS), которая подключена к система теплоносителя реактора через вторичную сторону парогенератора для встроенного реактора с водой под давлением представлена ​​в этой статье.В этом PRHRS используются три взаимосвязанных контура естественной циркуляции для отвода остаточного тепла активной зоны реактора после аварийного останова реактора. На основе одномерной модели и кода моделирования (SCPRHRS), переходное поведение PRHRS, а также влияние разницы высот между парогенератором и теплообменником и площади теплопередачи теплообменника изучаются в деталь. Проведенный расчетный анализ показал, что рассчитанные тенденции изменения параметров являются разумными.Большая разница высот между парогенератором и остаточным теплообменником и большая площадь теплообмена остаточного теплообменника благоприятны для пассивной системы отвода остаточного тепла.

    1. Введение

    Интегральный реактор с водой под давлением (IPWR) рассматривается как один из усовершенствованные ядерные реакторы нового поколения, изначально безопасные естественно и физически пассивные механизмы. Система теплоносителя первого контура компоненты IPWR, состоящие из ядра, компенсатор давления, главные насосы теплоносителя (ГЦН) и прямоточные парогенераторы (ППГ) размещены в реакторе. сосуд высокого давления (КР).Принятие специальной внутренней компоновки исключает соединение труб между этими компонентами, и, следовательно, возникновение больших Аварии с потерей теплоносителя при поломке (LBLOCA) принципиально исключаются новой конструкцией. К тому же, Одна из очень важных особенностей конструкции IPWR - это упрощение и усовершенствование систем безопасности. Особенно такие системы пассивной безопасности, как пассивные. система отвода остаточного тепла (PRHRS) используются для выполнения неотъемлемые функции безопасности и смягчают последствия постулируемых несчастные случаи.Ожидается, что PRHRS безопасно удалит остаточное тепло активной зоны только через естественная циркуляция, как в случае аварии на станции, так и в случае длительного охлаждение для ремонта или заправки.

    Обзор литературы показывает, что было много экспериментальные и численные исследования характеристик различных PRHRS. Усовершенствованные пассивные PWR Westinghouse, AP-600, AP-1000 и EP-1000 (IAEA-TECDOC-1391, 2004; Adomaitis et al. [1]; Reyes and Hochreiter [2]; Zhang и другие.[3]) использовать пассивное охлаждение сердечника система (PXS) для защиты станции от утечек в системе теплоносителя реактора (RCS) и разрывы различного размера и расположения. PXS имеет 100% емкость теплообменник с пассивным отводом остаточного тепла (PRHR HX), который удовлетворяет требованиям критерии безопасности при потере питательной воды, разрывах питательной воды и паропроводах. В PRHR HX, погруженный в резервуар для хранения дозаправочной воды в герметичной оболочке (IRWST), соединяется через холодную ногу и горячую ногу с сердечником.Вода IRWST объем достаточен для поглощения остаточного тепла более чем на 1 час перед водой закипает. После начала кипения в IRWST пар проходит в защитную оболочку. и конденсируется на внутренней поверхности стальной защитной оболочки, а затем стекает под действием силы тяжести обратно в IRWST. PRHR HX и охлаждение пассивной защитной оболочки система (PCCS) обеспечивает неограниченный отвод остаточного тепла без оператора требуются действия. Теоретические и экспериментальные исследования на PXS Характеристики AP600 указывают на то, что конструкция PRHRS возможна и рациональный.

    PRHRS через вторичную сторону парогенераторы для АЭС с ВВЭР-1000 / В-392 и ВВЭР-640 / В-407 (Hyvärinen [4]; IAEA-TECDOC-1391, [5]; Krepper [6]; Mousavian et al.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
